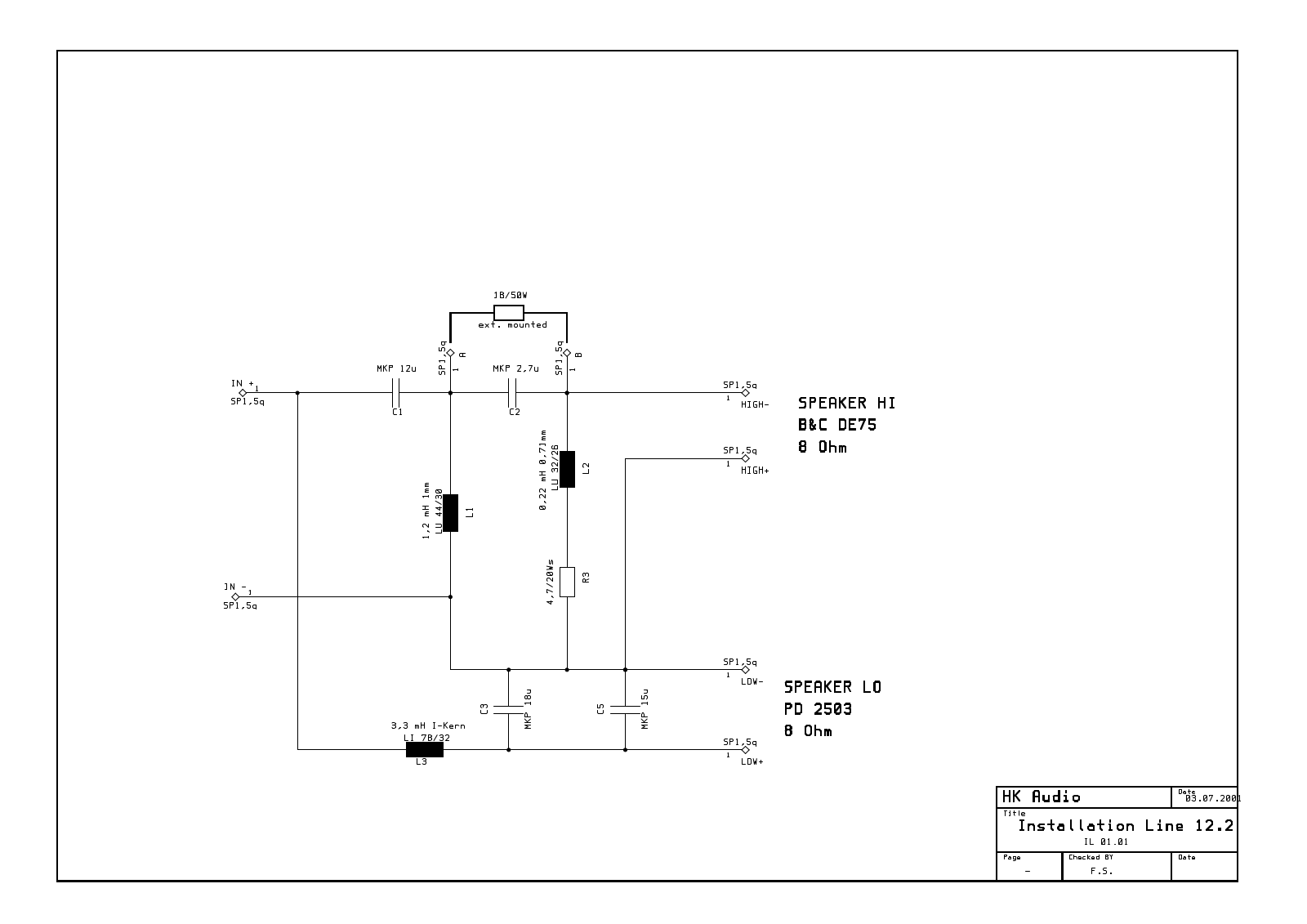

HK il12 schematic

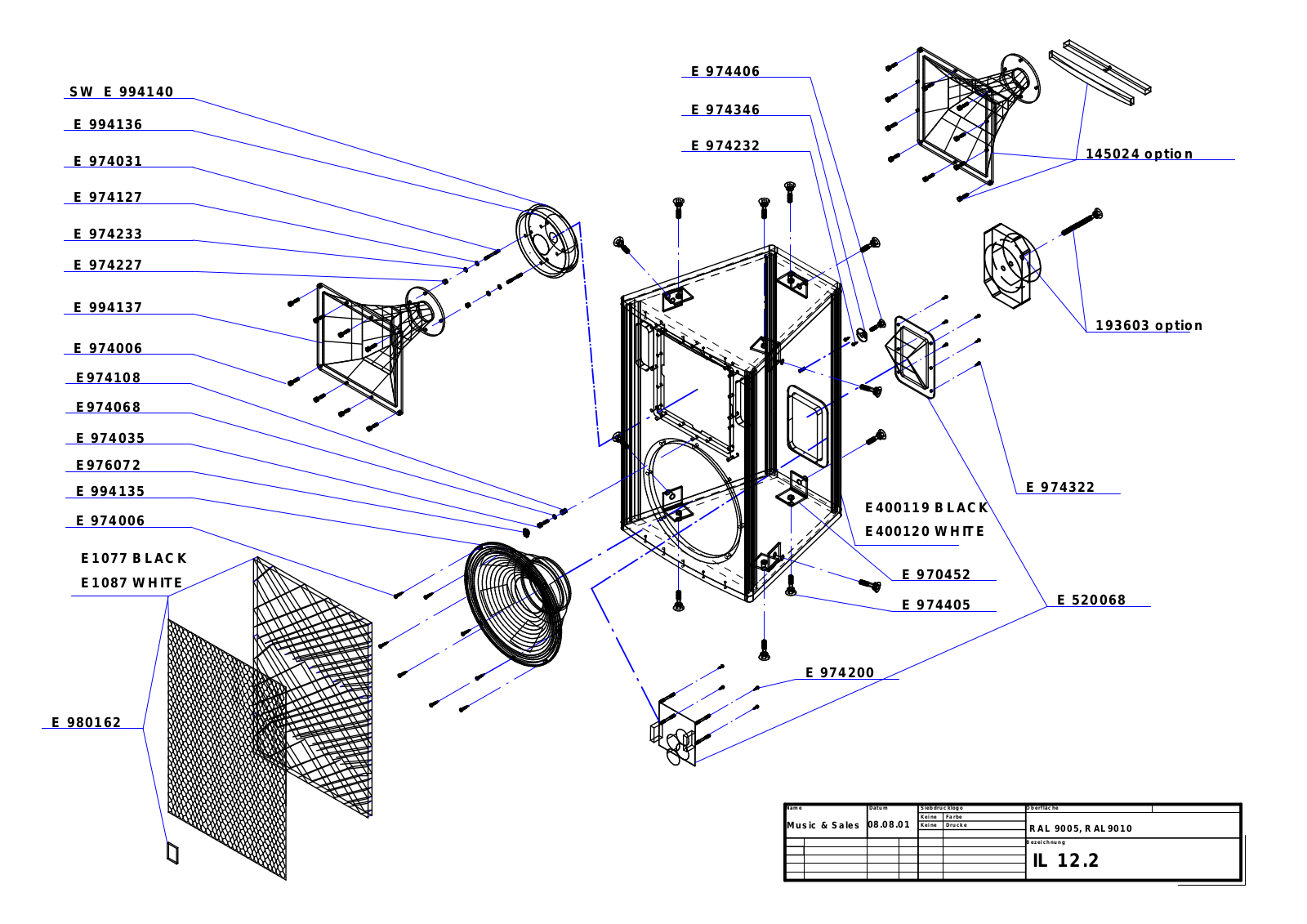

SW E 994140

E 994136

E 974031

E 974127

E 974233
E 974227

E 994137

E 974006

E974108
E974068

E 974035
E976072
E 994135

E 974006

E1077 B LACK
E1087 W HITE

E 974406

E 974346

E 974232

E400119 B LAC K
E400120 W HITE

E 970452
E 974405

145024 option

193603 option

E 974322

E 520068

E 980162

E 974200

Music & S a les

Da tu m Sie b dr uc k log o Ob er flä c heNa m e

08.08.0 1

Ke in e

Fa rb e Ke in e
Dr uc k e

RA L 9005, RA L 9 01 0

Be ze ic h nu ng

IL 12.2

Horn 90°x 60° for IL 12.2 and IL 15.2

Horn 90°x 60° für IL 12.2

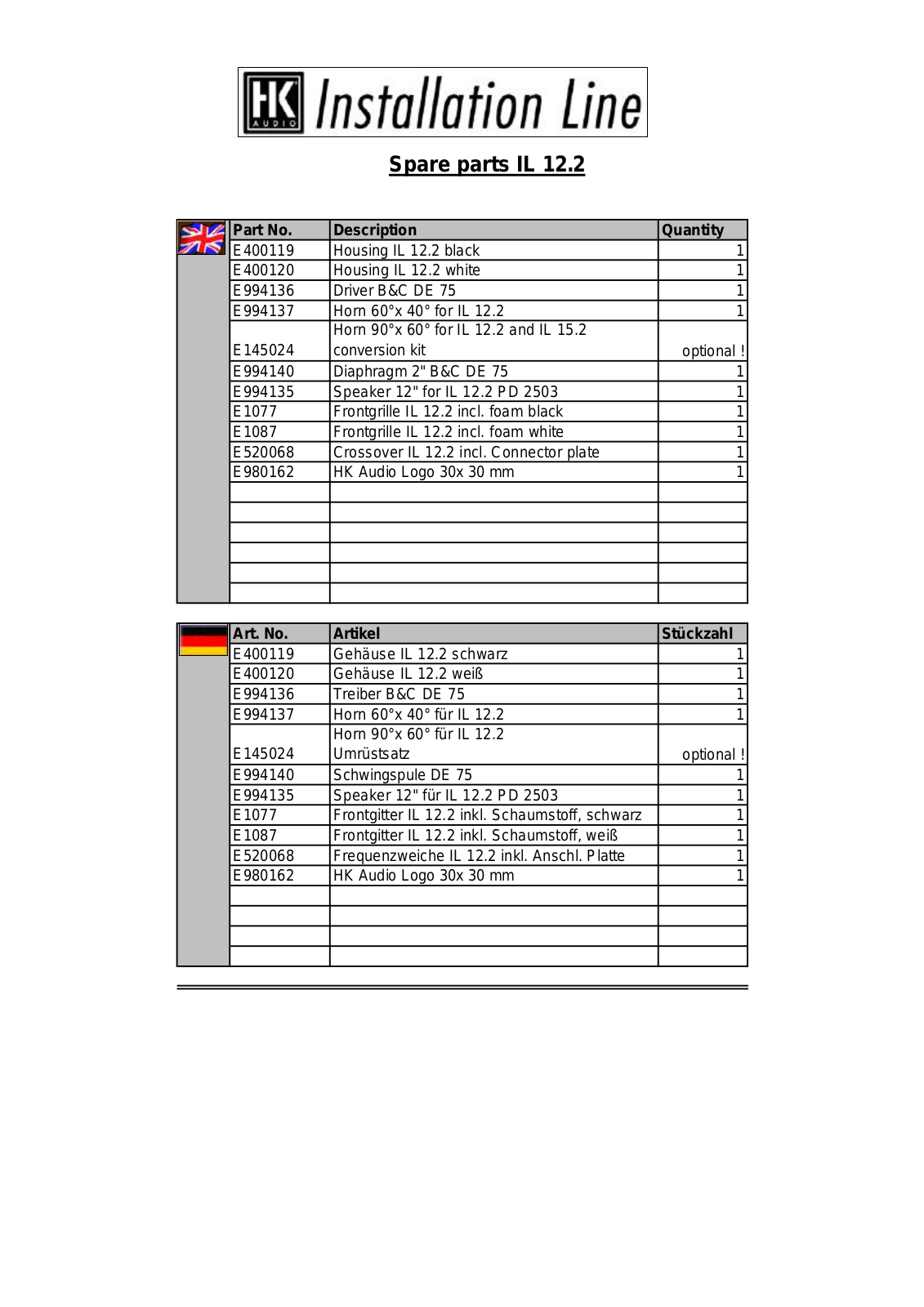

Spare parts IL 12.2

Part No. Description Quantity

E400119 Housing IL 12.2 black 1
E400120 Housing IL 12.2 white 1
E994136 Driver B&C DE 75 1
E994137 Horn 60°x 40° for IL 12.2 1

E145024
E994140 Diaphragm 2" B&C DE 75 1
E994135 Speaker 12" for IL 12.2 PD 2503 1
E1077 Frontgrille IL 12.2 incl. foam black 1
E1087 Frontgrille IL 12.2 incl. foam white 1
E520068 Crossover IL 12.2 incl. Connector plate 1
E980162 HK Audio Logo 30x 30 mm 1

Art. No. Artikel Stückzahl

E400119 Gehäuse IL 12.2 schwarz 1
E400120 Gehäuse IL 12.2 weiß 1
E994136 Treiber B&C DE 75 1
E994137 Horn 60°x 40° für IL 12.2 1

E145024
E994140 Schwingspule DE 75 1
E994135 Speaker 12" für IL 12.2 PD 2503 1
E1077 Frontgitter IL 12.2 inkl. Schaumstoff, schwarz 1
E1087 Frontgitter IL 12.2 inkl. Schaumstoff, weiß 1
E520068 Frequenzweiche IL 12.2 inkl. Anschl. Platte 1
E980162 HK Audio Logo 30x 30 mm 1

conversion kit

Umrüstsatz

optional !

optional !
