BEDIENUNGSANLEITUNG
Inhaltsverzeichnis:
1. EINLEITUNG
2. MERKMALE DES HITEC MULTICHARGER
3. WARN- UND SICHERHEITSHINWEISE
3.1. LADEN
3.2. ENTLADEN
3.3. LADESPEZIFIKATIONEN DER AKKUTYPEN
4. ANSCHLIEßEN DES LADEGERÄTES
4.1. ANSCHLUSS DER AKKUS
4.2. BALANCER-ANSCHLUSS
5. PROGRAMMÜBERSICHT
6. GRUNDEINSTELLUNGEN / ANWENDEREINSTELLUNGEN
6.1. WICHTIGE BEGRIFFLICHKEITEN
7. LITHIUMAKKUS
7.1. LADEN VON LITHIUMAKKUS IM LADEMODUS „CHARGE MODE“
7.2. LADEN VON LITHIUMAKKUS IM „BALANCE-MODE“
7.3. SCHNELLLADEN VON LITHIUMAKKUS MIT DEM „FAST-MODE“
7.4. LADEN VON LITHIUMAKKUS ZUR AUFBEWAHRUNG „STORAGE-MODE“
7.5. ENTLADEN VON LITHIUMAKKUS
7.6. FEHLERANZEIGE
8. NICD- UND NIMH-AKKUS
8.1. LADEN VON NICD- UND NIMH-AKKUS:
8.2. ENTLADEN VON NICD- UND NIMH-AKKUS
8.3. ZYKLISCHES LADEN/ENTLADEN VON NIXX-AKKUS
9. BLEIAKKUS (PB-AKKUS)
9.1. LADEN VON BLEIAKKUS
9.2. ENTLADEN VON BLEIAKKUS
10. DER AKKU-SPEICHER
10.1. LADEPARAMETER SPEICHERN
10.2. LADENPARAMETER LADEN
11. ZUSATZINFORMATIONEN BEIM LADEN/ ENTLADEN ANZEIGEN
12. WARN- UND FEHLERMELDUNGEN
13. TECHNISCHE DATEN, LIEFERUMFANG & EMPFOHLENES ZUBEHÖR
14. GEWÄHRLEISTUNGS- / HAFTUNGSAUSSCHLUSS
15. CE-KONFORMITÄTSERKLÄRUNG
16. ENTSORGUNG
-1-
1. Einleitung
Herzlichen Glückwunsch zum Kauf des HiTEC multicharger X1AC Plus. Sie sind
nun Besitzer eines kompakten Lader/Entlader mit integriertem Balancer und
Netzteil.
Dieses Ladegerät ist einfach zu bedienen und bietet verschiedene individuelle
Einstellmöglichkeiten zum optimalen Laden Ihrer Akkus. Diese Anleitung führt Sie
Schritt für Schritt durch die einzelnen Menüs und ermöglicht Ihnen einen schnellen
Zugriff auf das Ladegerät.
Nehmen Sie sich bitte die nötige Zeit, um sich anhand dieser Anleitung mit Ihrem
neuen Ladegerät vertraut zu machen, bevor Sie das Gerät zum ersten Mal
benutzen.
Wir hoffen Sie haben viele Jahre Freude mit Ihrem neuen Ladegerät.
Der HiTEC multicharger X1AC Plus hat eine Ladeleistung von 50 Watt. Er kann
bis zu 15 Zellen NiXX oder 6S LiXX laden oder entladen. Der HiTEC multicharger
X1AC Plus hat einen integrierten Balancer. Ein externer Balancer zum Laden von
LiXX Akkus ist daher nicht nötig.
Der eingebaute Lüfter hat einen internen Temperatursensor, welcher den Lüfter
intelligent steuert und so die Kühlung zur jeweils benötigen Kühlleistung regelt.
Die Handhabung von Akkus und Akkuladegeräten kann gefährlich sein, lesen Sie
daher bitte sorgfältig die Anleitung und die Warnhinweise durch.
2. Merkmale des HiTEC multicharger
Ihr HiTEC multicharger lädt automatisch und intelligent alle angeschlossenen
Akkus mit ihrer maximalen Kapazität auf.
Software
Der HiTEC multicharger X1AC Plus verfügt über eine intelligente Stromsteuerung,
welche die Lade- und Entladeströme während der jeweiligen Prozesse
automatisch anpasst.
Diese Funktion verhindert ein Überladen der Akkus aufgrund eines
Anwenderfehlers, was im schlimmsten Fall zu Feuer oder einer Explosion führen
kann, insbesondere bei Lithium Batterien.
Es ist in der Lage den Ladevorgang automatisch zu stoppen und eine akustische
Warnung auszugeben, falls eine Fehlererkennung vorliegt. Um das Maximum an
Sicherheit zu erzielen, sind alle Menüpunkte so aufgebaut, dass jede einzelne
Einstellung von Ihnen nochmals bestätigt werden muss.
-2-
-3-
Integrierter Balancer
Der X1AC Plus besitzt einen Balancer. Es ist nicht notwendig einen externen
Balancer zusätzlich an das Gerät anzuschließen um eine Ladung durchzuführen,
bei der die Einzelzellen eines Akkupacks spannungstechnisch angeglichen
werden.
Das Balancen von Einzelzellen während des Entladevorgangs
Während des Entladevorgangs kann das X1AC Plus jede einzelne Zelle eines
Lithium-Akkupacks individuell balancen (angleichen) und deren Einzelspannungen
auf dem Display anzeigen. Falls eine Zelle eine stark abweichende Spannung
haben sollte, wird eine Fehlermeldung auf dem Display angezeigt und der Lade-,
bzw. Entladevorgang automatisch gestoppt.
Lithium Typen
Der HiTEC multicharger X1AC Plus ist zu den gängigen Lithiumbatterien, wie
LiIon, LiPo, und LiFe kompatibel.
-4-
Schnell- und Aufbewahrungsladung von Lithiumakkus
Es gibt zwei Möglichkeiten des Ladens von Lithiumakkus. Der FAST-Mode
(englisch fast = schnell) verkürzt die Ladezeit der Akkus und ist für den
ummittelbaren Gebrauch der Batterien vorgesehen. Der STORAGE–Mode
(englisch storage = die Einlagerung) begrenzt die finale Spannung des Akkus beim
Laden um sicherzustellen, dass dieser optimal für eine längere Aufbewahrung
vorbereitet ist.
Maximum an Sicherheit
Das Ladegerät verfährt nach dem Delta-Peak-Verfahren. Die Beendigung des
Ladevorgangs erfolgt hier nach dem Spannungsermittlungs-Prinzip. Wenn der
Akku die maximale Spannung übertreffen sollte, wird der Ladevorgang
automatisch beendet.
Automatische Ladestrombegrenzung
Sie können den Ladestroms begrenzen, wenn Sie NiCd- oder NiMH-Akkus laden.
Dies ist nützlich beim Laden von NiMH-Akkus im AUTO-Mode, da diese einen
geringeren Innenwiderstand und Kapazität haben.
Kapazitätslimit
Die geladene Kapazität wird durch das multiplizieren des Ladestromes mit der
Ladezeit ermittelt. Wenn Sie den Maximalwert der Akkukapazität eingestellt haben,
wird der Ladeprozess automatisch gestoppt falls die Ladekapazität dieses Limit
überschreiten sollte.
Zeitbegrenzung
Sie können auch das Zeitlimit des Ladeprozesses begrenzen, um einem möglichen
Defekt vorzubeugen.
Datenspeicherung und Abruf
Der HiTEC multicharger ermöglicht es dem Anwender, die Einstellungen für bis zu
fünf Akkus zu speichern. Sie können diese Einstellung auch während des Laden
oder Entladen eines Akkus vornehmen. Diese Daten können Sie danach jederzeit
abrufen und Akkus laden oder entladen, ohne die gesamten Ladeparameter neu
einzustellen.
Formieren
Sie haben mit diesem Ladegerät die Möglichkeit Akkus „aufzufrischen“, indem Sie
bis zu fünf Laden- und Entladezyklen, bzw. Entlade- und Ladezyklen in einem
fortlaufendem Prozess durchlaufen lassen. Die regt und gleicht bei NiCd- oder
NiMH-Akkus die Zellen an, wodurch diese wieder mehr Leistung liefern können.
-5-
3. Warn- und Sicherheitshinweise
! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie beinhaltet wichtige
Informationen und Sicherheitshinweise. Sie ist deshalb jederzeit griffbereit
aufzubewahren und beim Verkauf des Produktes an Dritte weiterzugeben.
! Anleitung sorgfältig lesen! Sicherheitshinweise beachten!
Gerät nicht in Betrieb nehmen, bevor Sie diese Bedienungsanleitung und die
folgenden (bzw. in der Anleitung enthaltenen oder separat beiliegenden)
Sicherheitshinweise sorgfältig und vollständig gelesen haben.
! Die erlaubte Eingangsspannung beim HiTEC multicharger X1AC Plus beträgt 1118V DC (Gleichstrom).
! Die erlaubte Eingangsspannung beim HiTEC multicharger X1AC Plus beträgt
220-240V AC (Wechselstrom).
! Gerät nicht öffnen. Nehmen Sie unter keinen Umständen technische
Veränderungen vor. Verwenden Sie ausschließlich Originalzubehör und
Originalersatzteile.
! Falls Sie das Gerät im Zusammenspiel mit Produkten anderer Hersteller
betreiben, vergewissern Sie sich über deren Qualität und Funktionstüchtigkeit.
Jede neue bzw. veränderte Konstellation ist vor Inbetriebnahme einem sorgfältigen
Funktionstest zu unterziehen. Gerät nicht in Betrieb nehmen, wenn etwas nicht in
Ordnung scheint.
! Beachten Sie stets die Ladehinweise des Akkuherstellers.
! Schützen Sie das Ladegerät vor Staub, Feuchtigkeit, Regen, Hitze und
Vibrationen.
! Das Ladegerät kann während des Betriebs sehr warm werden. Vorsicht beim
Anfassen. Die Schlitze im Gehäuse dienen der Kühlung des Gerätes und dürfen
nicht abgedeckt oder verschlossen werden. Das Gerät muss zum Laden frei
stehen, damit die Luft ungehindert zirkulieren kann. Des Weiteren darf es nicht
direkter Sonneneinstrahlung ausgesetzt werden.
! Das Ladegerät und der zu ladende Akku müssen während des Betriebes auf
einem nicht brennbaren, hitzebeständigen und elektrisch nicht leitenden
Untergrund stehen (niemals direkt auf die Auto-Karosserie stellen!). Das Gerät
auch nicht in der Nähe leicht brennbarer Materialien betreiben.
! Schließen Sie immer nur einen Akku an den Ladeanschluss und den
dazugehörigen BALANCER Port Ihres Ladegerätes. Versuchen Sie niemals mehr
als ein Akkupack gleichzeitig zu laden.
! Laden Sie Ihre Akkus stets unter Aufsicht und lassen Sie das Ladegerät auch
nicht unbeaufsichtigt an der Stromversorgung angeschlossen!
! Laden Sie nur Zellen gleichen Typs und mit derselben Kapazität im
Batterieverbund (Akkupack).
! Laden Sie Ihre Akkus erst, nachdem diese auf Umgebungstemperatur abgekühlt
oder aber erwärmt sind.
! Achten Sie beim Anschluss des Ladegerätes an die Kfz-Batterie, oder ein
stabilisiertes Netzteil, stets auf die korrekte Polung. Niemals verpolt anschließen.
-6-
! Anschlusskabel und Ladeausgänge dürfen niemals untereinander verbunden
werden. Lade- und Anschlusskabel dürfen während des Betriebs nicht aufgewickelt
sein.
! Trennen Sie Ihren Akku unmittelbar nach Ende des Lade-/Entlade-/BalanceVorgangs vom HiTEC multicharger.
3.1. Laden
Während des Ladeprozesses wird eine spezifische Menge an Strom in den Akku
geladen.
Die geladene Kapazität wird durch das multiplizieren des Ladestromes mit der
Ladezeit ermittelt. Der maximal zulässige Ladestrom eines Akkus variiert je nach
Spezifikation und kann auf den Akkus abgelesen, oder beim Akkuhersteller
nachgefragt, werden. Nur Akkus, welche speziell als schnellladefähig
gekennzeichnet sind, dürfen mit einem höheren Strom als dem Standardladestrom
von 1 C (einmal die Nennkapazität) geladen werden.
Schließen Sie das Ladegerät an ein Netzteil mit 11-18V oder einen 12V Akku an.
Rot ist der positive Pluspol und schwarz ist der negative Minuspol. Das Ladegerät
kann zwar erkennen, dass ein Akku angeschossen ist und ob die Polung stimmt,
aber es kann nicht erkennen, ob der Akku noch „gut“ ist, bzw. wie lange er noch
reicht.
Wichtig am Ladeausgang ist die Akkuzuleitungen. Diese muss ausreichendet
dimensioniert sein und qualitativ hochwertige Steckverbindungen besitzen, welche
im Optimalfall vergoldet (geringerer Übergangswiderstand) sind.
Schauen Sie immer in den Anleitungen der Akkuhersteller, welche speziellen
Hinweise Sie dort noch in Bezug auf die Lademethoden finden. Halten Sie sich
strikt an die von den Akkuherstellern empfohlene Ladeströme und Ladezeiten. Vor
allem Lithiumakkus sollten genau nach deren Herstellerangaben geladen werden.
Große Aufmerksamkeit sollte den Anschlüssen von Lithiumakkus gegeben werden.
Achten Sie auf richtige Polung des Balanceranschluss.
Bitte beachten Sie immer, dass Lithiumakkus parallel und in Serie geschaltet sein
können. Bei einer Parallelschaltung wird die Kapazität immer mit der Anzahl der
parallel geschalteten Zellen multipliziert. Dabei bleibt die Spannung die Gleiche.
Wenn die Spannungen der Einzelzellen zu unterschiedlich sind, kann es zu Feuer
oder einer Explosion kommen. Lithiumakkus sind normalerweise in Serie
geschaltet.
-7-
3.2. Entladen
Der hauptsächliche Gebrauch beim Entladen eines Akkus liegt neben dem
Formieren darin, die aktuell verfügbare Kapazität des Akkus zu messen, bzw. zu
kontrollieren. Eine weitere Anwendung liegt darin, die Spannung des Akkus bis zu
einem definierten Limit zu senken (z.B. bei der Einlagerung der Akkus). Dem
Entladen sollten Sie die gleiche Aufmerksamkeit wie dem Laden schenken.
Die Entladeschlussspannung sollte korrekt eingestellt sein, um ein Tiefentladen der
Akkus zu vermeiden. Lithiumakkus dürfen nicht unterhalb ihrer minimalen
Spannungslage entladen (Tiefentladen) werden, da dies Kapazitätsverluste oder
einen gänzlich defekt des Akkus zur Folge haben kann. Generell besteht kein
Notwendigkeit Lithiumakkus zu entladen. Bitte schenken Sie dem Entladen von
Lithiumakkus Ihre volle Aufmerksamkeit, bezüglich der minimalen Spannung, um
diese zu schützen.
Manche wiederaufladbaren Akkus können einen Memory-Effekt erfahren. Wenn
Zellen sehr sporadisch genutzt werden und nach einer längeren teilgeladener
Ruhephase wieder in den Betrieb genommen werden, kann es vorkommen, dass
diese Akkus sich nach dem Wiederaufladen an den Wert der teilgeladenen
Kapazität „erinnern“ und das nächste Mal ebenfalls nicht die volle Kapazität,
sondern nur einen Teil zur Verfügung stellen. Dies nennt man Memory-Effekt.
Dieser Effekt tritt nur bei NICd- oder NiMH-Zellen auf. NiCd Zellen sind
grundsätzlich stärker gefährdet diesen Effekt zu bekommen als NiMH-Zellen.
Das komplette Entladen von Lithiumbatterien sollte weitestgehend vermieden
werden. Stattdessen ist es bei Lithiumbatterien empfehlenswert, diese öfters direkt
zu benutzen um eine Steigerung der Performance zu erreichen. Die
Gesamtkapazität von Lithiumakkus stellt sich erst nach den ersten zehn Zyklen
ein.
3.3. Ladespezifikationen der Akkutypen
NiCd/ NiMH:
Zellspannung: 1,2 V / Zelle
Erlaubter Schnellladestrom: 1-2C, abhängig vom Zellentyp
Entladeschlussspannung: 0,85 V / Zelle bei NiCd, 1,0 V / Zelle bei NiMH
LiIon:
Zellspannung: 3,6 V / Zelle
Maximale Ladespannung: 4,1 V / Zelle
Erlaubter Schnellladestrom: 1C
Entladeschlussspannung: >2,5 V / Zelle
-8-
LiPo:
Zellspannung: 3,7 V / Zelle
Maximale Ladespannung: 4,2 V / Zelle
Erlaubter Schnellladestrom: 1C
Entladeschlussspannung: >3,0 V / Zelle
LiFe:
Zellspannung: 3,3 V / Zelle
Maximale Ladespannung: 3,6 V / Zelle
Erlaubter Schnellladestrom: <4C
Entladeschlussspannung: >2,0 V / Zelle
Bleiakkus (PB):
Zellspannung: 2,0 V / Zelle
Maximale Ladespannung: 2,46 V / Zelle
Erlaubter Schnellladestrom: <0,4C
Entladeschlussspannung: >1,75 V / Zelle
4. Anschließen des Ladegerätes
Das HiTEC X1AC Plus besitzt an der linken Stirnseite zwei Anschlüsse für die
Spannungsversorgung. Zum einen kann es mit dem beiliegenden Netzkabel direkt
an das 220 V Stromnetz angeschlossen werden, oder mit dem ebenfalls
beiliegenden 12 V Anschlusskabel z.B. an eine Autobatterie.
Hierzu sind am Anschlusskabel zwei Krokodilklemmen. Es ist sehr entscheidend,
dass Sie eine auf 13,8 V voll geladene Autobatterie oder ein geeignetes Netzteil
mit einer Ausgangsspannung von 11-18 V verwenden, damit ein sicherer Betrieb
des Ladegerätes gewährleistet ist.
Anschluss mit dem beiliegenden
12 V Anschlusskabel an eine
Autobatterie
-9-
4.1. Anschluss der Akkus
Wichtig!!! Bevor Sie einen Akku anschließen ist es sehr ratsam, nochmals zu
überprüfen, ob alle Ladeparameter und Anschlüsse korrekt gewählt wurden.
Sollten die Einstellungen falsch gewählt worden sein, kann es zu einem zerstörten
Akku und im schlimmsten Fall zu Feuer oder einer Explosion kommen. Um
Kurzschlüsse zwischen den Bananensteckern zu vermeiden, schließen Sie immer
zuerst die Bananenstecker an und erst danach die akkuseitigen
Steckverbindungen. Gehen sie beim Trennen des Akkus vom Ladegerät in
umgekehrter Reihenfolge vor.
4.2. Balancer-Anschluss
Das am Akku befindliche mehrpolige Balancerkabel muss so an das HiTEC
Ladegerät angeschossen werden, dass das schwarze Kabel auf der rechten Seite
am Minuspol anliegt.
! Achten Sie auf richtige Polarität! Ein Hinweis liefert das folgende
Anschlussschema.
Achtung
Ein Anschließen des Balancer-Kabels, anders als dargestellt,
kann einen Defekt des Laders zur Folge haben.
-10-

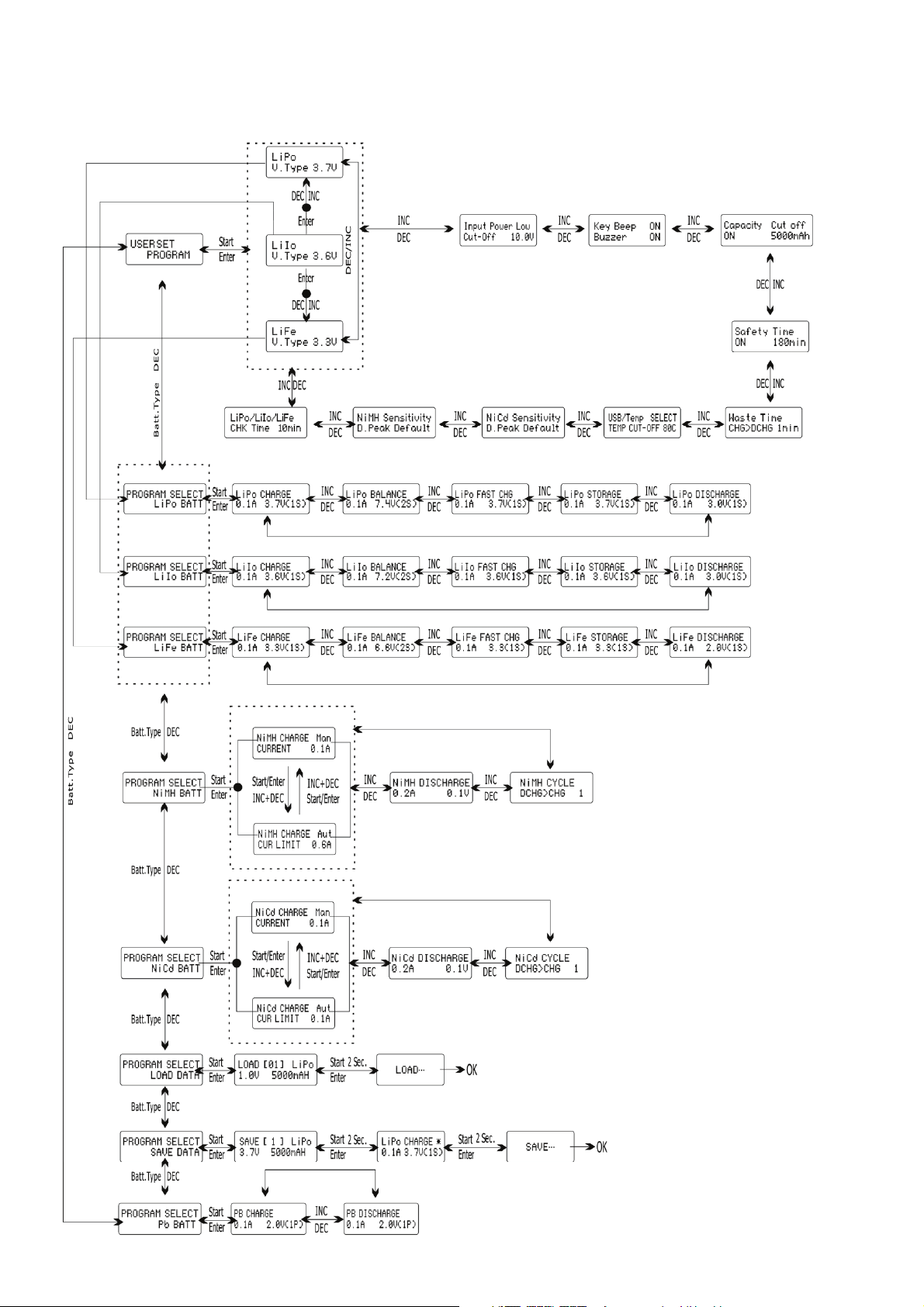

5. Programmübersicht
-11-
6. Grundeinstellungen / Anwendereinstellungen
6.1. Wichtige Begrifflichkeiten
DEC Æ decrease = mindern „-“ / INC Æ increase = steigern „+“
Wenn man das Gerät zum ersten Mal an die Versorgungsspannung anschließt,
werden die typischen Standardeinstellungen geladen.
Um Werte im jeweiligen Display zu ändern, drücken Sie START/ENTER. Das
Display wird dann an der Position, an der Sie Änderungen vornehmen können,
blinken. Um die Werte zu verändern drücken Sie INC oder DEC, und zum
Speichern wieder START/ENTER Taste.
Startdisplay der Anwendereinstellungen
Lithiumtyp Auswahl
Das Display zeigt die Nominalspannung des eingestellten
Lithiumtyp. Drei Lithiumtypen stehen zur Auswahl: LiFe (3,3 V),
LiIon (3,6 V) und LiPo (3,7 V). Wichtig:
Ändern Sie
gegebenenfalls die Einstellung, wenn es sich bei dem von Ihnen
zu ladenden Akku um einen anderen Typ handelt. Bei falschem
Akkutyp, kann es zur Explosion kommen.
LiPo/LiIon/LiFe Prüfzeit
Das Ladegerät erkennt die angeschlossene Zellenzahl des
Lithiumakkus automatisch beim Beginn des Lade- oder
Entladevorgang und verhindert somit eine mögliche
Falscheingabe vom Anwender. Jedoch können tief entladene
Akkus, oder Akkus mit sehr großer Kapazität, vom Ladegerät
falsch erkannt werden. Um diesen Fehler auszuschließen,
können Sie die Zeit, in der das Ladegerät die Zellenanzahl
erkennt, einstellen. Standard ist 10 Minuten. Es wird nicht
empfohlen die Einstellung zu ändern! Sobald Sie die
gewünschten Einstellungen gemacht haben, drücken Sie
START/ENTER um die Einstellung zu bestätigen. Mit INC
gelangen Sie zum nächsten Menüpunkt.
-12-
Delta-Peak-Abschaltspannung
Die Delta-Peak-Abschaltspannung ist für die automatische
Abschaltung des Ladeprozesses bei NiMH- oder NiCd-Akkus.
Der Wert kann zwischen 5 und 20 mV pro Zelle eingestellt
werden. Standard bei NiCd ist 12 mV, bei NiMH 7 mV. Ist die
Abschaltspannung zu hoch eingestellt, besteht die Gefahr, den
Akku zu überladen. Wenn sie zu niedrig eingestellt ist, kann es
zu einer frühzeitigen Beendigung des Ladevorgangs führen.
Bitte beachten Sie auch die Hinweise des Akkuherstellers.
Temperaturabschaltung
Sie können wählen, ob Sie die Temperaturabschaltung mit dem
optionalen Temperatursensor nutzen möchten. Wenn diese
eingeschaltet ist, stellen Sie die Maximaltemperatur ein, welche
der Akku beim Laden oder Entladen erreichen darf. Übersteigt
die Temperatur diesen Wert, wird der Ladevorgang beendet um
den Akku zu schützen.
Wartezeit zwischen Lade/Entladezyklen
Der Akku wird beim durchlaufen von Lade- und Entladezyklen
warm. Dieser Menüpunkt ermöglicht die Zeitabstände zwischen
den Zyklen anzupassen, um dem Akku Zeit zum Abkühlen zu
lassen. Die Zeit kann von 0 - 60 Minuten eingestellt werden.
Sicherheitseinstellung Zeitbegrenzung
Beim Start Ladeprozesses startet auch der integrierte
Zeitbegrenzer. Falls irgendein Fehler auftreten sollte oder das
Ladegerät nicht erkennt das der Akku bereits vollständig
geladen ist, dann sorgt die Zeitbegrenzung nach Ablauf der
eingestellten Zeit für eine Beendigung des Ladevorgangs. Dies
schützt vor einem Überladen der Akkus.
Bitte beachten Sie die folgenden Hinweise zur Wahl der
richtigen Zeitbegrenzung:
Berechnung der richtigen Zeitbegrenzung
Bei NiCd- oder NiMH-Akkus dividieren Sie die Kapazität des Akkus (mAh) mit dem
Ladestrom (A). Das Ergebnis dividieren Sie nochmals durch 11,9 und erhalten
somit den Wert für die Zeitbegrenzung in Minuten, den Sie einstellen sollten.
Erreicht der Ladevorgang diese Grenze, sind theoretisch schon 140 % der
Akkukapazität in den Akku geladen.
2000mAh mit 2,0A Æ 2000/2,0 = 1000
1000 / 11,9 = 84 Minuten
-13-
7. Lithiumakkus
Sicherheitseinstellung Kapazitätsbegrenzung
Hier wird die maximal ladbare Kapazität eingestellt. Falls die
Abschaltspannung des Delta-Peak-Verfahrens nicht erkannt
wird, oder die Zeitbegrenzung nicht gesetzt wurde, dann wird
der Ladevorgang automatisch beim Erreichen der
Kapazitätsbegrenzung gestoppt.
Tasten- und Signaltöne
Die Töne können hier ein- oder ausgeschaltet werden.
Versorgungsspannung Überwachung (DC)
Wenn die Eingangspannung zu niedrig wird (angeschlossene
Autobatterie wird leer), schaltet das Ladegerät ab. Eine
Tiefentladung wird so vorgebeugt und ein eventueller Start des
Autos zur Heimfahrt vom Flugplatz ist noch möglich.
Dieses Programm ist nur für wiederaufladbaren Lithiumakkus verwendbar, LiPo /
LiIo / LiFe welche eine Nominalspannungen von je 3,3 V / 3,6 V / 3,7 V pro Zelle
haben. Unterschiedliche Akkutypen haben unterschiedliche Lademethoden. Es gibt
zwei Methoden, einmal das Laden mit konstantem Strom, und einmal das Laden
mit einer konstanten Spannung. Der Ladestrom variiert je nach der Spezifikation
des verwendeten Akkus.
Die finale Ladeschlussspannung ist sehr wichtig, da Lithiumakkus bei einer
Überladung Explodieren können.
Bei Lithium-Polymerzellen (LiPo) beträgt die Ladeschlussspannung 4,2 V pro
Einzelzelle, bei Lithium-Ionenzellen (LiIo) 4,1V pro Einzelzelle und bei LithiumEisen-Phosphat (LiFe) 3,6 V pro Einzelzelle. Der Ladestrom und die Spannung von
den Akkus müssen korrekt eingestellt werden.
Beachten Sie auch die Hinweise unter „Ladespezifikationen der Akkutypen“ in
dieser Anleitung.
Wenn Sie in dem Lithiumakku-Programm Werte ändern möchten, dann drücken
Sie bitte die START/ENTER Taste um die einzelnen Parameter zum blinken zu
bringen, um sie dann mit der INC oder DEC Taste einstellen zu können. Zum
Speichern eines Wertes drücken Sie die START/ENTER Taste.
-14-
7.1. Laden von Lithiumakkus im Lademodus „Charge Mode“
Dieser Modus ist für das Laden ohne Balancer-Anschluss.
Links wird der Akkutyp angezeigt, den Sie gewählt haben. Der
linke Wert in der zweiten Zeile ist der Ladestrom, mit der Akku
geladen werden soll, rechts die Spannung. Diese Werte können
vom Anwender eingestellt werden. Der Ladestrom von 0,1 - 6,0
A, die Spannung (beachten Sie die Zellenzahl) von 3,7 - 22,2 V.
Zum Starten des Ladevorgangs drücken Sie für mehr als drei
Sekunden die START/ENTER Taste.
Das folgende Display zeigt die Anzahl der Zellen, die Sie gewählt
haben und die das Ladegerät erkannt hat. „R“ zeigt die Anzahl
der Zellen, die das Ladegerät erkannt hat und „S“ die
Zellenanzahl, die Sie im vorherigen Schritt eingegeben haben.
Wenn beide Anzahlen übereinstimmen, können Sie die
START/ENTER Taste drücken um den Ladevorgang zu starten.
Wenn die Anzahl der Zellen nicht übereinstimmt, drücken Sie die
BATT TYPE/ STOP Taste um in das vorherige Menü
zurückzukehren. Sein Sie immer gewissenhaft bei der Prüfung
der Zellenzahl, bevor Sie den Ladevorgang starten.
Das dritte Display zeigt den Echtzeitstatus während des
Ladeprozesses. Drücken Sie die BATT TYPE/STOP Taste
einmal, um den Ladevorgang zu beenden.
7.2. Laden von Lithiumakkus im „Balance-Mode“
Dieses Programm sieht das gleichzeitige Laden und Balancen von Lithiumakkus
vor. Wenn Sie im Balance-Mode Akkus laden, dann müssen die Balancer-Stecker
des Akkus in die auf der Gehäuseseite des Ladegerätes befindlichen Buchsen
oder Adapter eingesteckt sein. Sie müssen die Akkuzuleitungen (die dicken Kabel
am Akku) ebenfalls mit den jeweiligen Ladebuchsen über entsprechende
Ladekabel verbinden. Das Laden im Balance-Mode unterscheidet sich zum Laden
im normalen Lademode in folgendem Punkt:
Das Ladegerät überwacht die Spannungen der Einzelzellen und regelt den
Ladestrom, der in jede einzelne Zelle geladen wird um die Spannungen
anzugleichen.
Die Vorgehensweise und die Displayanzeige ist gleich dem „Charge Mode“
-15-
7.3. Schnellladen von Lithiumakkus mit dem „Fast-Mode“
Zum Ende eines Ladevorgangs wird der Ladestrom automatisch heruntergeregelt
um ein Überladen zu vermeiden und die Akkus zu 100% zu laden. Beim „FastMode“ ist die effektiv geladene Kapazität etwas geringer, aber die Ladezeit wird
wesentlich verkürzt. Hier wird auf die letzten paar Prozente zum volladen des Akkus
verzichtet. Die Ladezeit verkürzt sich dabei deutlich.
7.4. Laden von Lithiumakkus zur Aufbewahrung „Storage-Mode“
Diese Funktion ist für das Laden und Entladen der Akkus, wenn diese nicht
unmittelbar gebraucht werden. Sie werden auf die optimalen
Einzelzellenspannungen gebracht. Diese Zellenspannungen betragen bei LiIoZellen: 3,75 V, bei LiPo-Zellen 3,85 V und bei LiFe-Zellen 3,3 V. Das Programm
beginnt den Akku zu entladen, wenn der Spannungszustand der Einzelzellen höher
liegt, als die erwähnten optimalen Erhaltungsspannungen.
Die Displays der drei Ladeprogramme, Balance-, Fast- & Storage-Mode
-16-
7.5. Entladen von Lithiumakkus
Lithiumakkus sollten nur teilweise und nie vollständig entladen werden. Häufiges
vollständiges entladen sollte absolut vermieden werden. Laden Sie stattdessen die
Batterien lieber häufiger zwischendurch auf, auch wenn noch genügend Kapazität
vorhanden ist. Oder nutzen Sie Akkus mit größerer Kapazität, um nicht in die
Gefahr einer Tiefentladung zu kommen.
Der Wert des Entladestroms, links im Display, sollte den Wert
von 1C nicht übersteigen. Maximal kann nur 1 A eingestellt
werden. Die Spannung, rechts im Display, kann
gerätespezifisch nicht zu niedrig eingestellt werden, um ein
Tiefentladen zu verhindern. Drücken Sie die START/ENTER
Taste um den Entladevorgang zu starten.
Das zweite Display zeigt den Echtzeitstatus während des
Entladeprozesses. Drücken Sie die STOP Taste, um den
Vorgang zu beenden.
7.6. Fehleranzeige
Das Ladegerät überwacht die Spannung jeder Zelle wenn der Akku in dem
Erhaltungslademodus, oder in dem Entlademodus ist. Wenn die Spannungen stark
abweichen, dann zeigt der HiTEC multicharger eine Fehlermeldung an und
beendet den Vorgang. Wenn eine Zelle eines Akkus defekt ist oder eine
Unterbrechung der Stromleitungen vorliegt, dann sehen Sie ebenfalls eine
Fehleranzeige.
Dieses Display wird angezeigt, wenn das Ladegerät die
Unterspannung einer Zelle erkennt.
Das nächste Display zeigt den Fehler in der 4. Zelle.
8. NiCd- und NiMH-Akkus
Es gibt zwei Methoden zum Laden von NiCd- und NiMH-Akkus, „Auto“ und
„Manuel“. In der „AUTO“-Einstellung sollten Sie die Sicherheitseinstellung
Kapazitätsbegrenzung (zuvor beschrieben) unbedingt nutzen, um der Gefahr einer
Überladung vorzubeugen. Im „Manuellen Mode“ wird das Ladegerät den von Ihnen
gewählten Ladestrom als Maximalwert verwenden. Sie können die
Ladestromstärke verändern, indem Sie START/ENTER drücken.
Während die Stromangabe blinkt, wechseln Sie mit einem gleichzeitigen
Tastendruck auf INC und DEC zwischen „Auto“ und „Manuel“.
Achtung, der erlaubte Ladestrom bei NiXX-Akkus beträgt max. 1-2C.
-17-
8.1. Laden von NiCd- und NiMH-Akkus:
Mit Tastendruck auf die START/ENTER Taste bringen Sie
die Stromanzeige zum Blinken und können mit INC/DEC die
Angabe verändern. Drücken Sie die START/ENTER Taste
um den Wert festzulegen. Mit einem langen Tastendruck auf
START/ENTER startet der Ladevorgang.
Dieses Display zeigt den Echtzeitstatus während des
Ladeprozesses. Drücken Sie die BATT TYPE/STOP Taste
einmal, um den Ladevorgang zu beenden.
8.2. Entladen von NiCd- und NiMH-Akkus
Stellen Sie den Entladestrom auf der linken Seite in der
dargestellten Anzeige ein. Die Ladeschlussspannung wird auf
der rechten Seite eingestellt. Der Entladestrom lässt sich von
0,1-1,0A einstellen. Die Spannung selber ist von 0,1-25,0V
einstellbar. Drücken Sie den START/ENTER Knopf für mehr als
drei Sekunden um den Vorgang zu starten.
Die untere Abbildung zeigt den Entlade- Status. Sie können die
START/ ENTER- Taste drücken um den Entladestrom zu
ändern. Drücken Sie die START/ENTER- Taste erneut, um den
Wert zu speichern. Wenn Sie die BATT TYPE/STOP- Taste
drücken, können Sie den Entladevorgang beenden.
8.3. Zyklisches Laden/Entladen von NiXX-Akkus
Sie können die Reihenfolge auf der linken Seite und die Anzahl
der Zyklen auf der echten Seite einstellen. Die Anzahl kann von
1-5 Zyklen eingestellt werden.
Drücken Sie die BATT TYPE/STOP Taste um das Programm zu
stoppen. Sie können die START/ENTER Taste drücken, um den
Strom zu ändern.
Wenn der Entlade-/ Ladevorgang endet, können Sie in dieser
Anzeige sehen, welche Kapazitäten entladen und geladen
wurde. Sie können die INC oder DEC Taste drücken um die
Ergebnisse jedes Zyklus anzusehen.
-18-
9. Bleiakkus (PB-Akkus)
Dieses Programm ist nur bei Bleiakkus zu verwenden, mit einer Nominalspannung
von 2-20 V. Bleibakkus unterscheiden sich gänzlich von NiCd- oder NiMH-Akkus.
Sie können nur mit einer zu Ihrer Kapazität vergleichsweise geringen Entladerate
entladen werden. Das gleiche gilt für das Aufladen. Der empfohlene Ladestrom
liegt bei 1/10 der Kapazität. Bleiakkus sind nicht schnellladefähig. Bitte beachten
Sie die Hinweise des Akkuhersteller.
Je nach Zustand der chemischen Zusammensetzung, bzw. des chemischen
Zustandes des Bleiakkus, kann die Abschaltung des Ladegerätes bei Bleiakkus
nicht richtig funktionieren. Wir empfehlen die Sicherheitseinstellung
Kapazitätsbegrenzung (zuvor beschrieben) hier unbedingt zu nutzen, um der
Gefahr einer Überladung vorzubeugen.
9.1. Laden von Bleiakkus
Stellen Sie den Ladestrom auf der linken Seite des Displays
ein, die Spannung auf der rechten. Der Ladestrom lässt sich
von 0,1-6,0 A einstellen. Die Spannung sollte der Spannung
des geladenen Akkus entsprechen. Drücken Sie die
START/ENTER Taste für mehr als drei Sekunden um den
Vorgang zu starten.
Das zweite Display zeigt den Echtzeitstatus während des
Entladeprozesses. Drücken Sie die START/ENTER Taste um
den Entladestrom zu ändern. Drücken Sie die Taste erneut um
den Wert zu übernehmen. Mit BATT TYPE-/ STOP beenden
Sie den Vorgang.
9.2. Entladen von Bleiakkus
Der Ladestrom wird auf der linken Seite des Displays
eingestellt und die Spannung auf der rechten Seite. Der
Strom lässt sich von 0,1-1,0A einstellen und die
Spannung sollte der des vollgeladenen Akkus
entsprechen. Es ist nicht die Ladeschlussspannung!
Drücken Sie den START/ENTER für mehr als drei
Sekunden, um den Ladevorgang zu starten.
Das zweite Display zeigt den Echtzeitstatus während des
Entladeprozesses. Drücken Sie die START/ENTER
Taste um den Entladestrom zu ändern. Mit BATT TYPE-/
STOP beenden Sie den Vorgang.
-19-
10. Der Akku-Speicher
Der HiTEC multicharger verfügt über 5 „Akku-Speicher“, in dem die Daten
(Spezifikationen und Ladeparameter) von Ihren häufig verwendeten Akkus
gespeichert und wieder aufgerufen werden können.
Sie können diese Daten aufrufen und so ihre Akkus direkt laden oder entladen,
ohne die ganzen Einstellungen erneut vornehmen zu müssen.
10.1. Ladeparameter speichern
Drücken Sie die START/ENTER Taste und die Anzeige
des Speichers fängt an zu blinken. Mit den INC und DEC
Tasten wählen Sie den Speicher aus und gehen mit
einem Tastendruck auf START/ENTER zur
Parameterauswahl weiter.
Die folgenden Einstellungen haben keinen Einfluss auf
die Lade-/ Entladeparameter. Es wird lediglich der Akku
spezifiziert.
Hier im Beispiel ist es ein 12-zelligen NiMH-Akku mit der
Kapazität von 3000mAh.
Es kann, wie zuvor bei den NiCd und NiMH Akkus
beschrieben, im Manuellen- oder im Automatik-Mode
geladen werden. Drücken START/ENTER um die
Stromanzeige zum Blinken zu bringen und wechseln Sie
dann den Mode mit gleichzeitigem Tastedruck auf INC
und DEC.
Stellen Sie hier den Entladestrom und die
Entladeschlussspannung ein.
Hier wählen Sie die Zyklusvariante und die Zyklenanzahl.
Mit einem Tastendruck von min. 3 Sekunden auf
START/ENTER, speichern Sie die Einstellungen in dem
gewählten Speicherstand ab.
-20-
10.2. Ladenparameter Laden
Die zuvor gespeicherten Daten von den jeweiligen Akkus werden hier wieder
aufgerufen.
Drücken Sie dazu die START/ENTER-Taste um das Display
an der Stelle des Datenfeldes zum Blinken zu bringen.
Mit den Tasten INC und DEC wechseln Sie zum
gewünschten Speicherstand.
Mit einem Tastendruck von min. 3 Sekunden auf
START/ENTER, laden Sie die Einstellungen.
11. Zusatzinformationen beim Laden/ Entladen anzeigen
Während des Lade- oder Entladevorgangs können auf dem LC-Display
verschiedene Informationen anzeigen lassen. Drücken Sie dazu die DEC Taste
und das Ladegerät zeigt die Grundeinstellungen an. Wenn Sie die INC Taste
drücken, können Sie bei angeschlossenem Balancer die Zellenspannungen jeder
Einzelzelle ansehen.
Abschaltspannung
bei LiXX.
Sicherheitseinstellung
Kapazitätsbegrenzung.
Sicherheitseinstellung
Zeitbegrenzung.
Temperaturabschaltung
Temperaturanzeige bei
angeschlossenem
Temperatursensor.
Dieses Display zeigt die Eingangsspannung an.
Wenn Akkus am Balancer angeschlossen sind, dann können
Sie die Einzelzellenspannungen des Akkus entsprechend der
Zellenzahl (max. 6) anzeigen lassen.
-21-
12. Warn- und Fehlermeldungen
Der HiTEC multicharger berücksichtigt eine Reihe von möglichen Fehlfunktionen,
zeigt diese beim Auftreten an und gibt eine akustisches Warnsignal aus.
Eine Verpolung liegt vor.
Die Verbindung zum Akku ist unterbrochen.
Kurzschluss am Laderausgang.
Eine Falsche Eingangsspannung liegt vor.
Die Spannung des Akkupacks wurde falsch gewählt.
Das Ladegerät hat eine Systemstörung. Wenden Sie sich an
unsere HiTEC Servicestelle.
Die Spannung ist geringer als die eingestellte. Bitte überprüfen
Sie die Anzahl der Zellen Ihres Akkupacks.
Die Spannung ist höher als die eingestellte. Bitte überprüfen Sie
die Anzahl der Zellen Ihres Akkupacks.
Die Spannung einer Einzelzelle im Akkupack ist zu gering. Bitte
überprüfen Sie die Spannung jeder einzelnen Zelle.
Die Spannung einer Einzelzelle im Akkupack ist zu groß. Bitte
überprüfen Sie die Spannung jeder einzelnen Zelle.
Eine fehlerhafte Steckverbindung ist liegt vor. Bitte überprüfen
Sie alle Stecker und Kabel.
Temperatur des Ladegerätes ist zu hoch, bitte abkühlen lassen.
Der Prozessor kann den Ladestrom nicht kontrollieren. Wenden
Sie sich an unsere HiTEC Servicestelle.
-22-
13. Technische Daten, Lieferumfang & Empfohlenes Zubehör
- Betriebsspannung AC: 220-240 V Netzspannung
- Betriebsspannung DC: 11-18 V Gleichspannung
- Ladeleistung: 0,1-6,0 A / max. 50 W
-> entspricht z.B. bei einem 11,1 V Akku einem Ladestrom von 4,5 A,
-> bei einem 22,2 V Akku 2,2 A maximaler Ladestrom
- Entladeleistung: 0,1-1,0 A / max. 5 W
- Ladbare Zellenanzahl: 1-15 NiCd-/ NiMH-Zellen,
1-6 LiPo-/LiIon-/LiFe-Zellen
2-20 V Bleiakkus
- Balancerstrom: 300 mA/pro Zelle
- Abmessungen: 135x112x61 mm
- Gewicht: 433 g
Lieferumfang
- Netzkabel
- 12 V Anschlusskabel mit Krokodilklemmen
- Ladekabel mit MULTIPLEX Steckverbindung
- Ladekabel mit Servo Uni Stecker
- 1x Balancer Adapterplatine (MPX/TP/FP)
-23-
Zubehör
Balancer Adapter
(MPX/TP/FP)
# 86003
Ladekabel mit Traxxas
Steckverbindung
# 299071
Senderladekabel für
OPTIC 5 & 6 Sport /
AURORA 9
# 118374
Ladekabel mit
Multiplex M6 Stecker
Ladekabel mit Deans
Steckverbindung
# 92517
Sender Ladekabel
MPX (Diodenstecker)
# 92517
-24-
14. Gewährleistungs- / Haftungsausschluss
Die Firma MULTIPLEX Modellsport GmbH & Co.KG übernimmt keinerlei Haftung
für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und
Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. Soweit
gesetzlich zulässig, ist die Verpflichtung der Firma MULTIPLEX Modellsport GmbH
& Co.KG zur Leistung von Schadenersatz, gleich aus welchem Rechtsgrund,
begrenzt auf den Rechnungswert der an dem Schadenstiftenden Ereignis
unmittelbar beteiligten Warenmenge der Firma MULTIPLEX Modellsport GmbH &
Co.KG. Dies gilt nicht, soweit die MULTIPLEX Modellsport GmbH & Co.KG nach
zwingenden gesetzlichen Vorschriften wegen Vorsatzes oder grober Fahrlässigkeit
unbeschränkt haftet.
Für unsere Produkte leisten wir entsprechend den derzeit geltenden gesetzlichen
Bestimmungen Gewähr. Wenden Sie sich mit Gewährleistungsfällen an den
Fachhändler, bei dem Sie das Produkt erworben haben. Von der Gewährleistung
ausgeschlossen sind Fehlfunktionen, die verursacht wurden durch:
- Unsachgemäßen Betrieb
- Falsche, nicht oder verspätet, oder nicht von einer autorisierten Stelle
durchgeführte Wartung
- Falsche Anschlüsse
- Verwendung von nicht originalem MULTIPLEX/HiTEC-Zubehör
- Veränderungen / Reparaturen, die nicht von MULTIPLEX oder einer
MULTIPLEX-Servicestelle ausgeführt wurden
- Versehentliche oder absichtliche Beschädigungen
- Defekte, die sich aus der normalen Abnutzung ergeben
- Betrieb außerhalb der technischen Spezifikationen oder im Zusammenhang mit
Komponenten anderer Hersteller.
15. CE-Konformitätserklärung
Die Bewertung des Gerätes erfolgte nach europäisch harmonisierten Richtlinien.
Sie besitzen daher ein Produkt, das hinsichtlich der Konstruktion die Schutzziele
der Europäischen Gemeinschaft zum sicheren Betrieb der Geräte erfüllt.
Die ausführliche CE-Konformitätserklärung finden Sie als PDF Datei im Internet
unter ww.hitecrc.de im dem Bereich „Download“.
-25-
16. Entsorgung
Elektrogeräte, die mit der durchgestrichenen Mülltonne gekennzeichnet sind, zur
Entsorgung nicht in den Hausmüll geben, sondern einem geeigneten
Entsorgungssystem zuführen.
In Ländern der EU (Europäische Union) dürfen Elektrogeräte nicht durch den
Haus- bzw. Restmüll entsorgt werden (WEEE - Waste of Electrical and Electronic
Equipment, Richtlinie 2002/96/EG). Sie können Ihr Altgerät bei öffentlichen
Sammelstellen Ihrer Gemeinde bzw. ihres Wohnortes (z.B. Recyclinghöfe)
abgeben. Das Gerät wird dort für Sie fachgerecht und kostenlos entsorgt. Mit der
Rückgabe Ihres Altgerätes leisten Sie einen wichtigen Beitrag zum Schutz der
Umwelt!
-26-
Anleitung HiTEC multicharger X1AC Plus # 114 118 (12-03-08/JES)
Irrtum und Änderung vorbehalten! ¤ MULTIPLEX
Loading...
