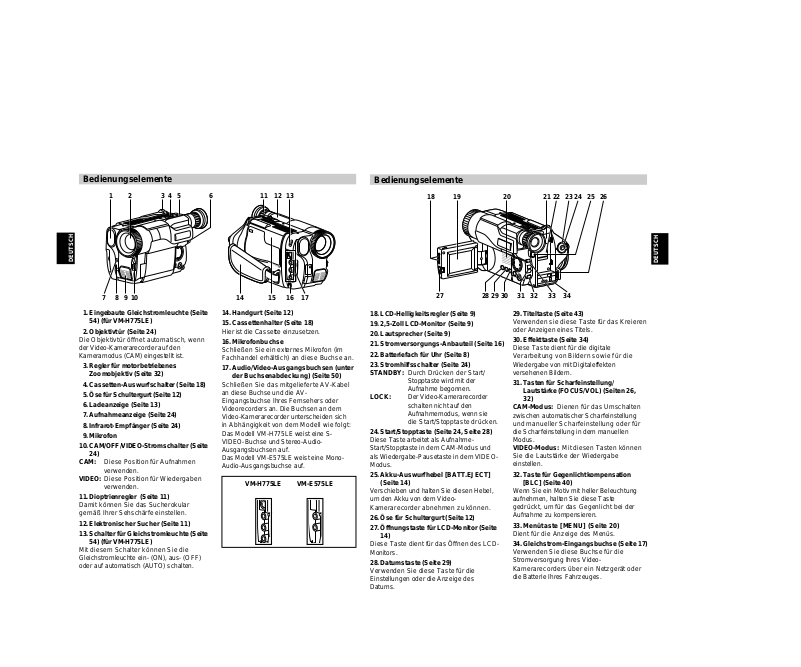

Bedienungselemente

VM-H775LE VM-E575LE

1

2 3 4 5 11 12 136

Bedienungselemente

19 20 21 23 24 25 262218

DEUTSCH

8

9 10 14 15 16 177

1. Eingebaute Gleichstromleuchte (Seite

54) (für VM-H775LE)

2. Objektivtür (Seite 24)

Die Objektivtür öffnet automatisch, wenn
der Video-Kamerarecorder auf den
Kameramodus (CAM) eingestellt ist.

3. Regler für motorbetriebenes
Zoomobjektiv (Seite 32)

4. Cassetten-Auswurfschalter (Seite 18)

5. Öse für Schultergurt (Seite 12)

6. Ladeanzeige (Seite 13)

7. Aufnahmeanzeige (Seite 24)

8. Infrarot-Empfänger (Seite 24)

9. Mikrofon

10. CAM/OFF/VIDEO-Stromschalter (Seite

24)

CAM: Diese Position für Aufnahmen

verwenden.

VIDEO: Diese Position für Wiedergaben

verwenden.

11. Dioptrienregler (Seite 11)

Damit können Sie das Sucherokular
gemäß Ihrer Sehschärfe einstellen.

12. Elektronischer Sucher (Seite 11)

13. Schalter für Gleichstromleuchte (Seite

54) (für VM-H775LE)

Mit diesem Schalter können Sie die
Gleichstromleuchte ein- (ON), aus- (OFF)
oder auf automatisch (AUTO) schalten.

14.Handgurt (Seite 12)

15.Cassettenhalter (Seite 18)

Hier ist die Cassette einzusetzen.

16.Mikrofonbuchse

Schließen Sie ein externes Mikrofon (im
Fachhandel erhältlich) an diese Buchse an.

17.Audio/Video-Ausgangsbuchsen (unter
der Buchsenabdeckung) (Seite 50)

Schließen Sie das mitgelieferte AV-Kabel
an diese Buchse und die AV­Eingangsbuchse Ihres Fernsehers oder
Videorecorders an. Die Buchsen an dem
Video-Kamerarecorder unterscheiden sich
in Abhängigkeit von dem Modell wie folgt:
Das Modell VM-H775LE weist eine S­VIDEO-Buchse und Stereo-Audio­Ausgangsbuchsen auf.
Das Modell VM-E575LE weist eine Mono­Audio-Ausgangsbuchse auf.

27

18.LCD-Helligkeitsregler (Seite 9)

19.2,5-Zoll LCD-Monitor (Seite 9)

20.Lautsprecher (Seite 9)

21.Stromversorgungs-Anbauteil (Seite 16)

22. Batteriefach für Uhr (Seite 8)

23.Stromhilfsschalter (Seite 24)
STANDBY: Durch Drücken der Start/

Stopptaste wird mit der
Aufnahme begonnen.

LOCK: Der Video-Kamerarecorder

schalten nicht auf den
Aufnahmemodus, wenn sie
die Start/Stopptaste drücken.

24.Start/Stopptaste (Seite 24, Seite 28)

Diese Taste arbeitet als Aufnahme­Start/Stopptaste in dem CAM-Modus und
als Wiedergabe-Pausetaste in dem VIDEO­Modus.

25.Akku-Auswurfhebel [BATT.EJECT]
(Seite 14)

Verschieben und halten Sie diesen Hebel,
um den Akku von dem Video­Kamerarecorder abnehmen zu können.

26. Öse für Schultergurt (Seite 12)

27. Öffnungstaste für LCD-Monitor (Seite

14)

Diese Taste dient für das Öffnen des LCD-
Monitors.

28.Datumstaste (Seite 29)

Verwenden Sie diese Taste für die
Einstellungen oder die Anzeige des
Datums.

DEUTSCH

32 343328 29 30 31

29.Titeltaste (Seite 43)

Verwenden sie diese Taste für das Kreieren
oder Anzeigen eines Titels.

30.Effekttaste (Seite 34)

Diese Taste dient für die digitale
Verarbeitung von Bildern sowie für die
Wiedergabe von mit Digitaleffekten
versehenen Bildern.

31. Tasten für Scharfeinstellung/
Lautstärke (FOCUS/VOL) (Seiten 26,

32)

CAM-Modus: Dienen für das Umschalten

zwischen automatischer Scharfeinstellung
und manueller Scharfeinstellung oder für
die Scharfeinstellung in dem manuellen
Modus.
VIDEO-Modus: Mit diesen Tasten können
Sie die Lautstärke der Wiedergabe
einstellen.

32. Taste für Gegenlichtkompensation
[BLC] (Seite 40)

Wenn Sie ein Motiv mit heller Beleuchtung
aufnehmen, halten Sie diese Taste
gedrückt, um für das Gegenlicht bei der
Aufnahme zu kompensieren.

33.Menütaste [MENU] (Seite 20)

Dient für die Anzeige des Menüs.

34. Gleichstrom-Eingangsbuchse (Seite 17)

Verwenden Sie diese Buchse für die
Stromversorgung Ihres Video­Kamerarecorders über ein Netzgerät oder
die Batterie Ihres Fahrzeuges.

Bedienungselemente

DATE-Taste

PLAY

STOP

REW FF

Wahltasten für Datum und Zeit

01021

30:6

511

0002

00:0

511

00021

00:0

511

DEUTSCH

35 36 37 38

39
40

41

DISPLAY

COUNTER

RESET

A/V DUB

TITLE

ON/OFF

START
/STOP

PAUSE

PLAY F.FWDREW

STOP

ZOOM

Einst ellen von D atum/Uhrz eit

Datum und Uhrzeit können auf Band aufgezeichnet werden, um bei späterer Wiedergabe
als Referenz zu dienen. Das derzeitige Datum und die Uhrzeit wie folgt einstellen.
Darauf achten, daß die derzeitige Zeit richtig angezeigt wird, bevor Sie mit der Aufnahme

T

W

beginnen.
Hinweis: Unbedingt die Uhrbatterie einsetzen, bevor das Datum und die Zeit eingestellt

werden. Obwohl Datum und Zeit auch eingestellt werden können, ohne daß di e
Uhrbatterie eingesetzt ist, verschwinden diese Anzeigen, wenn der für die
Stromversorgung des Video-Kamerarecorders verwendete Akku abgenommen wird.

DEUTSCH

35.Bandlaufwerk- und
Menüeinstellungstasten (Seite 20,
Seite 26)

Bandlaufwerktasten:

PLAY: Für die Wiedergabe von dem

Magnetband.

REW: Für den Rücklauf des

Magnetbandes.

STOP: Für das Stoppen des

Magnetbandes.

FWD: Für den schnellen Vorlauf des

Magnetbandes.

Menüeinstellungstasten:

Verwenden Sie diese Tasten für die Wahl
der Menüposten und die Einstellung der
Details.

36. Ein/Ausblendungstaste [FADE] (Seite

36)

Verwenden Sie diese Taste für die Wahl des
gewünschten Ein/Ausblendungsmodus.

37.Stativ-Gewindebohrung

38.Programm-AE-Taste [PROGRAM AE]
(Seite 39)

Verwenden Sie diese Taste, um den
Belichtungsmodus zu ändern.

Fernbedienung

39. Fernbedienung für Video­Kamerarecorder

Die Tasten der Fernbedienung weisen die
gleichen Funktionen wie die
entsprechenden Tasten an dem Video­Kamerarecorder auf.

40. Zeitzählwerk-Rückstelltaste [COUNTER
RESET] (nur an der Fernbedienung)
(Seite 48)

Dient für die Rückstellung der Zeitzählung
auf 0:00:00.

41.A/V-Kopierungstaste [A/V DUB] (nur
an der Fernbedienung) (Seite 52)

Dient für das Kopieren der Audio- und
Videosignale.

1. Den CAM/OFF/VIDEO-Schalter auf
Position “CAM” stellen.

2. Die DATE-Taste
drücken.
“0:00” und “1/1/2000”
erscheinen am
Monitor, wobei die
“1” blinkt.

3. Die PLAY- oder STOP-Taste drücken, um
das richtige Datum einzustellen.
Drücken Sie die PLAY- oder die STOP­Taste, um die Zahl zu erhöhen bzw. zu
vermindern. Wenn
das richtige Datum
angezeigt wird, die FF­Taste drücken.

4. Die PLAY- oder STOP-Taste drücken, um
den richtigen Monat
einzustellen. Wenn
der richtige Monat
angezeigt wird, die
FF-Taste betätigen.

5. Die PLAY-, STOP- und FF-Tasten
verwenden, um das richtige Jahr, die
richtige Stunde und die richtige Minute
zu wählen.

6. Nach richtiger Einstellung der Minuten­anzeige die DATE-Taste drücken, um
das Display zu ändern und die interne
Uhr zu starten.
Es wird empfohlen, daß Sie die DATE-
Taste drücken, um die Zeit an ein

00:0

Zeitsignal anzupassen.

000211

Hinweis: Nachdem das Datum und die Zeit
eingestellt wurden, erscheint “ AUTO ”
und der Kamerarecorder tritt in den Modus
für automatische Aufnahme des Datums
ein. Siehe “Aufnahme des Datums” auf
Seite 30.

Berichtigung von Datum/Zeit nach dem
Starten von Datum/Zeit

1. Halten sie die DATE-Taste für
mindestens drei Sekunden gedrückt:
Der blinkende Cursor erscheint an dem
Datum.

2. Berichtigen Sie die falsche Stelle, indem
Sie die PLAY-, STOP- und FF-Tasten
verwenden.

Berichtigung von Datum/Zeit während
des Programmierens

1. Die FF-Taste wiederholt drücken, bis die
falsche Stelle blinkt.

2. Berichtigen Sie die falsche Stelle, indem
Sie die PLAY-, STOP- und FF-Tasten
verwenden.

Laden des Akkus

An Netzdose

An die DC IN-Buchse

BATT. CHARGE-Anzeige

Netzgerät

Gleichstromstecker

CAM/OFF/
VIDEO-Schalter

Der erste Schritt besteht darin, daß der Akku für das Laden eingestellt wird. Für das
Laden des Akkus, diesen an dem Video-Kamerarecorder anbringen und das Netzgerät
VM-ACE5E anschließen.
Den Akku bei einer Temperatur von 10 ~ 30 C aufladen, um eine Beschädigung des Akkus
zu vermeiden.

Hinweise:

• Dieser Video-Kamerarecorder arbeitet mit einem Lithium-Ionen-Akku wie z.B. dem
VM-BPL13/VM-BPL30/VM-BPL60.

• Wir können fehlerfreien Betrieb des Video-Kamerarecorders nicht garantieren, wenn
Sie andere als die vorgeschriebenen Akkus verwenden.

DEUTSCH

Den Akku auf einer ebenen Fläche aufladen,
die frei von Vibrationen ist.

1. Achten Sie darauf, daß der
CAM/OFF/VIDEO-Schalter auf Position
OFF gestellt ist.

2. Den Akku an dem Video­Kamerarecorder anbringen.

• Setzen Sie den Akku auf die

Führungsbühne und schieben Sie ihn
nach unten, damit er in den Video-

Kamerarecorder paßt.
Hinweis: Immer den Akku gemäß der
hier beschriebenen
Vorgänge
anbringen. Durch
Anbringen eines
Akkus unter
Kraftanwendung
könnte dieser
beschädigt werden.

3. Das Netzkabel des Netzgerätes an eine
Netzdose anschließen.

4. Den Gleichstromstecker des Netzgerätes
an die DC IN-Buchse des Video­Kamerarecorders anstecken.
Das Laden beginnt innerhalb von fünf
Sekunden. Während des Ladens blinkt
oder leuchtet die BATT. CHARGE­Anzeige des Video-Kamerarecorders,
um den Ladepegel als Referenz
anzuzeigen.

Hinweise:

• Falls die BATT. CHARGE-Anzeige
einmal alle zwei Sekunden blinkt,
kann der Akku defekt sein.

• Die BATT. CHARGE-Anzeige leuchtet
nicht, wenn das Netzgerät defekt ist.

• Sie können den Akku auch
verwenden, bevor dieser vollständig
aufgeladen ist.

• Nach dem vollständigen Aufladen
des Akkus, leuchtet die BATT.
CHARGE-Anzeige an dem Video­Kamerarecorder. Wird der vollständig
aufgeladene Akku von dem Video­Kamerarecorder abgenommen und
danach wieder angebracht, schaltet
der Video-Kamerarecorder auf den
Lademodus, so daß die BATT.
CHARGE-Anzeige blinkt. Es wird
einige Zeit benötigt, bis der Video­Kamerarecorder auf den Status für
vollständiges Aufladen schaltet.

• Ein Aufladen bei niedrigen
Temperaturen reduziert die
Ladekapazität.

5. Nach dem vollständigen Aufladen ist
der Gleichstromstecker des Netzgerätes
von dem Video-Kamerarecorder
abzuziehen.

6. Den Netzstecker von der Netzdose
abziehen.

7. Den Akku von dem Video­Kamerarecorder abnehmen.

Hinweise:

• Nach der Verwendung den Akku

immer von dem Video-

Kamerarecorder abnehmen.

• Es erfolgt kein Aufladen, wenn der
CAM/OFF/VIDEO-Schalter des Video­Kamerarecorders auf CAM oder
VIDEO gestellt ist. Falls jedoch die
Aufnahmepause in dem CAM-Modus
für länger als 5 Minuten andauert,
schaltet der Video-Kamerarecorder
automatisch aus, worauf das
Aufladen beginnt.
Falls der Hilfsstromschalter auf LOCK
gestellt ist, erfolgt das Aufladen auch
bei auf Position CAM gestelltem
CAM/OFF/VIDEO-Schalter.

• Falls der Gleichstromstecker
abgezogen wird, wenn der Akku
angebracht und der CAM/OFF/VIDEO­Schalter auf CAM oder VIDEO gestellt
ist, schaltet der Video­Kamerarecorder einmal aus, worauf
er jedoch wiederum automatisch
einschaltet. Achten Sie darauf, daß
der Akku entladen wird, wenn der
Video-Kamerarecorder in diesem
Zustand belassen wird.

Entfernen des Akkus

Den BATT. EJECT-Hebel in Richtung des
Pfeiles schieben und festhalten; danach
den Akku nach oben schieben und
abnehmen.

BATT. EJECT-Hebel
Referenz des Ladepegels

Sie können den ungefähren Ladepegel des
Akkus feststellen, indem Sie beobachten,
wie die BATT. CHARGE-Anzeige des Video­Kamerarecorders blinkt oder leuchtet.

Ladepegel BATT. CHARGE-Anzeige
0-50% Ladung
50-75%

Ladung
Mehr als 75%

Ladung
Volle Ladung

Blinkt einmal in Intervallen von
etwa einer Sekunde.

Blinkt zweimal in Intervallen
von etwa einer Sekunde.

Blinkt dreimal in Intervallen von
etwa einer Sekunde.

Dauerlicht

Ladedauer

Akku

VM-

VM-

Ladung

Volle Ladung
75% Ladung

BPL13

3 St.

1 St. 50 min.

BPL30

5 St. 30 min.
3 St. 40 min.

VM-

BPL60

9 St. 50 min.

7 St.

Betriebsdauer

Die Betriebsdauer des Video­Kamerarecorders hängt davon ab, wie
häufig die Stromversorgung
ein/ausgeschaltet, die Start/Stopp-Taste
betätigt bzw. das Zoom verwendet wird.

Kontinuierliche Aufnahme

EVF: Bei Verwendung des Suchers
LCD:Bei Verwendung des LCD-Monitors

Akku

VM-H775LE

EVF
LCD

VM-E575LE

EVF
LCD

VM-BPL13 VM-BPL30 VM-BPL60

2 St. 40 min.
2 St. 15 min.

2 St. 50 min.
2 St. 25 min.

5 St. 55 min.

5 St.

6 St. 15 min.
5 St. 30 min.

12 St.

10 St. 20 min.

12 St. 40 min.
11 St. 10 min.

Typische Aufnahme

EVF: Bei Verwendung des Suchers
LCD:Bei Verwendung des LCD-Monitors

Akku

VM-H775LE

EVF
LCD

VM-E575LE

EVF
LCD

VM-BPL13 VM-BPL30 VM-BPL60

1 St. 35 min.
1 St. 20 min.

1 St. 45 min.
1 St. 30 min.

3 St. 30 min.

3 St.

3 St. 45 min.
3 St. 15 min.

7 St. 10 min.
6 St. 10 min.

7 St. 35 min.
6 St. 40 min.

Hinweise zum Akku

• Es wird empfohlen, daß der Akku
entladen belassen wird, wenn er nicht
verwendet wird. Den Akku immer erst
vor der Verwendung aufladen.

• Vermeiden Sie die Lagerung eines voll
aufgeladenen Akkus, und lagern Sie den
Akku niemals an einem Ort mit hoher
Temperatur; der Akku könnte
beschädigt werden.

• Niemals den Akku bei Temperaturen
von weniger als –10 C bzw. über 45 C
verwenden. Bei extrem niedrigen
Temperaturen nimmt die Betriebsdauer
ab, wogegen bei hohen Temperaturen
der Akku beschädigt werden kann.

• Niemals einen warmen Akku an dem
Kamerarecorder anbringen. Den Akku
abkühlen lassen.

• Im Inneren des Akkus und des
Netzgerätes befinden sich keine vom
Anwender zu wartenden Teile.

(fortgesetzt auf der nächsten Seite)

DEUTSCH

In den Menüanzeigen wählbare Posten

Die wählbaren Posten hängen von der Position des CAM/OFF/VIDEO-Schalters ab.
Hinweis: Die Menüanzeigen des Modells VM-H775LE werden für die folgenden
Erläuterungen verwendet. Manche Posten erscheinen in Abhängigkeit von dem Modell
vielleicht nicht.

Im CAM-Modus wählbares Menü

Wenn Sie die MENU-Taste drücken, erscheint die folgende Menüanzeige:

Berichtigung eines Verwackelns
der Kamera (Seite 41).

M

ENU

M

END

OFF

X100

AUTO

H IT E BA L . AUTO

M

O.

Zur Verriegelung des
Weißabgleichs (Seite 40).

Zur Wahl des digitalen
Zoommodus (Seite 33).

Zur Aufwertung von
Normalband (Seite 23)
(nur für VM-H775LE).

EIS

W
D.ZOO
TAPE+ OFF
ATRS OFF
DISPLAY LCD
DE

<>

M

ENU

Im VIDEO-Modus wählbares Menü

Drücken Sie die MENU-Taste, um die folgenden Posten anzuzeigen:

M

ENU

Zur Sicherstellung der
Wiedergabe eines stabilen
Bildes (Seite 42).

TBC

PAL CONV . OFF

DISPLAY LCD

<>

M

ENU

ON

END

Zur Aufnahme im optimalen
Status passend zu dem
verwendeten Magnetband
(Seite 23) (nur für VM-H775LE)

Zum Ein- oder Ausschalten
des Bildschirmdialogs
(On-Screen-Display) (Seite 22).

Zur Wahl des Demonstrations­modus (Seite 22).

Zur Betrachtung eines im
SP-Modus bespielten
NTSC-Magnetbandes
(Seite 53).

Zum Ein- oder Ausschalten
des Bildschirmdialogs
(On-Screen-Display)
(Seite 22).

DEUTSCH

Wahl und Einstellung der Posten

1. Drücken Sie die MENU-Taste.

2. Drücken Sie die PLAY- oder STOP-Taste,
um den gewünschten Posten zu wählen.

3. Verwenden Sie die FF- oder REW-Taste,
um den gewünschten Modus zu wählen.

4. Drücken Sie erneut die MENU-Taste, um
den Modus zu bestimmen.

PLAY

REW FF

STOP

Zur Wahl eines Postens,
dessen Modus Sie ändern
möchten. Drücken Sie die
PLAY-Taste, um den
Cursor nach oben zu
verschieben.

Zur Wahl des Modus des
gewählten Postens.

Zur Wahl eines Postens,
dessen Modus Sie ändern
möchten. Drücken Sie die
STOP-Taste, um den
Cursor nach unten zu
verschieben.
