INSTALLATION AND OPERATION MANUAL MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO INSTALLATIONS- UND BETRIEBSHANDBUCH MANUEL D’INSTALLATION ET DE FONCTIONNEMENT MANUALE D’INSTALLAZIONE E D’USO

INDOOR UNITS SYSTEM FREE RPI-(8.0/10.0)FSN3E(-f)

MANUAL DE INSTALAÇÃO E DE FUNCIONAMENTO INSTALLATIONS- OG BETJENINGSVEJLEDNING INSTALLATIE- EN BEDIENINGSHANDLEIDING INSTALLATION- OCH DRIFTHANDBOK ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ

Page 2

Page 3

English

Specications in this manual are subject to change without notice in order that HITACHI may bring the latest innovations to their customers. Whilst every effort is made to ensure that all specications are correct, printing errors are beyond Hitachi’s control; Hitachi cannot be held responsible for these errors.

Español

Las especicaciones de este manual están sujetas a cambios sin previo aviso a n de que HITACHI pueda ofrecer las últimas innovaciones a sus clientes. A pesar de que se hacen todos los esfuerzos posibles para asegurarse de que las especicaciones sean correctas, los errores de impresión están fuera del control de HITACHI, a quien no se hará responsable de ellos.

Deutsch

Bei den technischen Angaben in diesem Handbuch sind Änderungen vorbehalten, damit HITACHI seinen Kunden die jeweils neuesten Innovationen präsentieren kann. Sämtliche Anstrengungen wurden unternommen, um sicherzustellen, dass alle technischen Informationen ohne Fehler veröffentlicht worden sind. Für Druckfehler kann HITACHI jedoch keine Verantwortung übernehmen, da sie außerhalb ihrer Kontrolle liegen.

Français

Les caractéristiques publiées dans ce manuel peuvent être modiées sans préavis, HITACHI souhaitant pouvoir toujours offrir à ses clients les dernières innovations. Bien que tous les efforts sont faits pour assurer l’exactitude des caractéristiques, les erreurs d’impression sont hors du contrôle de HITACHI qui ne pourrait en être tenu responsable.

Italiano

Le speciche di questo manuale sono soggette a modica senza preavviso afnché HITACHI possa offrire ai propri clienti le ultime novità. Sebbene sia stata posta la massima cura nel garantire la correttezza dei dati, HITACHI non è responsabile per eventuali errori di stampa che esulano dal proprio controllo.

Português

As especicações apresentadas neste manual estão sujeitas a alterações sem aviso prévio, de modo a que a HITACHI possa oferecer aos seus clientes, da forma mais expedita possível, as inovações mais recentes. Apesar de serem feitos todos os esforços para assegurar que todas as especicações apresentadas são correctas, quaisquer erros de impressão estão fora do controlo da HITACHI, que não pode ser responsabilizada por estes erros eventuais.

Dansk

Specikationerne i denne vejledning kan ændres uden varsel, for at HITACHI kan bringe de nyeste innovationer ud til kunderne. På trods af alle anstrengelser for at sikre at alle specikationerne er korrekte, har Hitachi ikke kontrol over trykfejl, og Hitachi kan ikke holdes ansvarlig herfor.

Nederlands

De specicaties in deze handleiding kunnen worden gewijzigd zonder verdere kennisgeving zodat HITACHI zijn klanten kan voorzien van de nieuwste innovaties. Iedere poging wordt ondernomen om te zorgen dat alle specicaties juist zijn. Voorkomende drukfouten kunnen echter niet door Hitachi worden gecontroleerd, waardoor Hitachi niet aansprakelijk kan worden gesteld voor deze fouten.

Svenska

Specikationerna i den här handboken kan ändras utan föregående meddelande för att HITACHI ska kunna leverera de senaste innovationerna till kunderna. Vi på Hitachi gör allt vi kan för att se till att alla specikationer stämmer, men vi har ingen kontroll över tryckfel och kan därför inte hållas ansvariga för den typen av fel.

Eλλhnika

Οι προδιαγραφές του εγχειριδίου μπορούν να αλλάξουν χωρίς προειδοποίηση, προκειμένου η HITACHI να παρέχει τις τελευταίες καινοτομίες στους πελάτες της. Αν και έχει γίνει κάθε προσπάθεια προκειμένου να εξασφαλιστεί ότι οι προδιαγραφές είναι σωστές, η Hitachi δεν μπορεί να ελέγξει τα τυπογραφικά λάθη και, ως εκ τούτου, δεν φέρει καμία ευθύνη για αυτά τα λάθη.

Page 4

! ATTENTION

• This product shall not be mixed with general house waste at the end of its life and it shall be retired according to the appropriated local or national regulations in a environmentally correct way.

• Due to the refrigerant, oil and other components contained in Air Conditioner, its dismantling must be done by a professional installer according to the applicable regulations. Contact to the corresponding authorities for more information.

! ATENCIÓN

• Éste producto no se debe eliminar con la basura doméstica al nal de su vida útil y se debe desechar de manera respetuosa con el medio ambiente de acuerdo con los reglamentos locales o nacionales aplicables.

• Debido al refrigerante, el aceite y otros componentes contenidos en el sistema de aire acondicionado, su desmontaje debe realizarlo un instalador profesional de acuerdo con la normativa aplicable. Para obtener más información, póngase en contacto con las autoridades competentes.

! ACHTUNG

• Dass Ihr Produkt am Ende seiner Betriebsdauer nicht in den allgemeinen Hausmüll geworfen werden darf, sondern entsprechend den geltenden örtlichen und nationalen Bestimmungen auf umweltfreundliche Weise entsorgt werden muss.

• Aufgrund des Kältemittels, des Öls und anderer in der Klimaanlage enthaltener Komponenten muss die Demontage von einem Fachmann entsprechend den geltenden Vorschriften durchgeführt werden. Für weitere Informationen setzen Sie sich bitte mit den entsprechenden Behörden in Verbindung.

! ADVERTISSEMENT

• Ne doit pas être mélangé aux ordures ménagères ordinaires à la n de sa vie utile et qu’il doit être éliminé conformément à la réglementation locale ou nationale, dans le plus strict respect de l’environnement.

• En raison du frigorigène, de l’huile et des autres composants que le climatiseur contient, son démontage doit être réalisé par un installa- teur professionnel conformément aux réglementations en vigueur.

! AVVERTENZE

• Indicazioni per il corretto smaltimento del prodotto ai sensi della Direttiva Europea 2002/96/EC e Dlgs 25 luglio 2005 n.151

• Il simbolo del cassonetto barrato riportato sull’ apparecchiatura indica che il prodotto alla ne della propria vita utile deve essere raccolto

separatamente dagli altri riuti.

• L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a ne vita agli idonei centri di raccolta differenziata dei riuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’ acquisto di una nuova apparecchiatura di tipo equivalente.

• L’adeguata raccolta differenziata delle apparecchiature dismesse, per il loro avvio al riciclaggio, al trattamento ed allo smaltimento ambientalmente compatibile, contribuisce ad evitare possibili effetti negativi sull’ ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’ apparecchiatura.

• Non tentate di smontare il sistema o l’unità da soli poichè ciò potrebbe causare effetti dannosi sulla vostra salute o sull’ ambiente.

• Vogliate contattare l’ installatore, il rivenditore, o le autorità locali per ulteriori informazioni.

• Lo smaltimento abusivo del prodotto da parte dell’utente può comportare l’applicazione delle sanzioni amministrative di cui all’articolo 50 e seguenti del D.Lgs. n. 22/1997.

! CUIDADO

• O seu produto não deve ser misturado com os desperdícios domésticos de carácter geral no nal da sua duração e que deve ser eliminado de acordo com os regulamentos locais ou nacionais adequados de uma forma correcta para o meio ambiente.

• Devido ao refrigerante, ao óleo e a outros componentes contidos no Ar condicionado, a desmontagem deve ser realizada por um insta-

lador prossional de acordo com os regulamentos aplicáveis. Contacte as autoridades correspondentes para obter mais informações.

! ADVASEL!

• At produktet ikke må smides ud sammen med almindeligt husholdningsaffald, men skal bortskaffes i overensstemmelse med de gældende lokale eller nationale regler på en miljømæssig korrekt måde.

• Da klimaanlægget indeholder kølemiddel, olie samt andre komponenter, skal afmontering foretages af en fagmand i overensstemmelse med de gældende bestemmelser. Kontakt de pågældende myndigheder for at få yderligere oplysninger.

! VOORZICHTIG

• Dit houdt in dat uw product niet wordt gemengd met gewoon huisvuil wanneer u het weg doet en dat het wordt gescheiden op een milieuvriendelijke manier volgens de geldige plaatselijke en landelijke reguleringen.

• Vanwege het koelmiddel, de olie en andere onderdelen in de airconditioner moet het apparaat volgens de geldige regulering door een professionele installateur uit elkaar gehaald worden. Neem contact op met de betreffende overheidsdienst voor meer informatie.

! FÖRSIKTIGHET

• Det innebär att produkten inte ska slängas tillsammans med vanligt hushållsavfall utan kasseras på ett miljövänligt sätt i enlighet med gällande lokal eller nationell lagstiftning.

• Luftkonditioneringsaggregatet innehåller kylmedium, olja och andra komponenter, vilket gör att det måste demonteras av en fackman i enlighet med tillämpliga regelverk. Ta kontakt med ansvarig myndighet om du vill ha mer information.

! ΠΡΟΣΟΧΗ

• Σημαίνει ότι το προϊόν δεν θα πρέπει να αναμιχθεί με τα διάφορα οικιακά απορρίμματα στο τέλος του κύκλου ζωής του και θα πρέπει να αποσυρθεί σύμφωνα με τους κατάλληλους τοπικούς ή εθνικούς κανονισμούς και με τρόπο φιλικό προς το περιβάλλον.

• Λόγω του ψυκτικού, του λαδιού και άλλων στοιχείων που περιέχονται στο κλιματιστικό, η αποσυναρμολόγησή του πρέπει να γίνει από επαγγελματία τεχνικό και σύμφωνα με τους ισχύοντες κανονισμούς. Για περισσότερες λεπτομέρειες, επικοινωνήστε με τις αντίστοιχες αρχές.

Page 5

INDEX

1 GENERAL INFORMATION 2 NAME OF PARTS 3 UNITS INSTALLATION 4 REFRIGERANT AND DRAIN PIPING 5 ELECTRICAL WIRING

ÍNDICE

1 INFORMAÇÃO GERAL 2 NOME DAS PEÇAS 3 INSTALAÇÃO DAS UNIDADES 4 TUBAGEM DE REFRIGERANTE E DE ESGOTO 5 LIGAÇÕES ELÉCTRICAS

ÍNDICE

1 INFORMACIÓN GENERAL 2 NOMBRES DE LAS PIEZAS 3 INSTALACIÓN DE LAS UNIDADES 4 TUBERÍA DE REFRIGERANTE Y DE DESAGÜE 5 CABLEADO ELÉCTRICO

INHALT

1 ALLGEMEINE INFORMATIONEN 2 TEILEBEZEICHNUNG 3 GERÄTEINSTALLATION 4 KÄLTEMITTEL- UND ABFLUSSLEITUNGEN 5 VERKABELUNG

INDEX

1 INFORMATIONS GÉNÉRALES 2 NOMENCLATURE DES PIÈCES 3 INSTALLATION DES UNITÉS 4 TUYAUTERIES FRIGORIFIQUE ET D’ÉVACUATION 5 CÂBLAGE ÉLECTRIQUE

INDICE

1 INFORMAZIONI GENERALI 2 ELENCO DEI COMPONENTI 3 INSTALLAZIONE DELLE UNITÀ 4 REFRIGERANTE E LINEA DI DRENAGGIO 5 COLLEGAMENTI ELETTRICI

INDEKS

1 GENERELLE OPLYSNINGER 2 NAVNE PÅ DELE 3 MONTERING AF ENHEDER 4 KØLE- OG AFLØBSRØR 5 ELEKTRISK LEDNINGSFØRING

INDEX

1 ALGEMENE INFORMATIE 2 NAMEN VAN ONDERDELEN 3 INSTALLATIE VAN DE UNITS 4 KOELMIDDEL- EN AFVOERLEIDING 5 ELEKTRISCHE BEDRADING

INDEX

1 ALLMÄN INFORMATION 2 DELAR 3 INSTALLATION AV ENHETER 4 KYLMEDIUM OCH DRÄNERING 5 ELEKTRISKA LEDNINGAR

ΕΥΡΕΤΗΡΙΟ

1 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ 2 ΟΝΟΜΑΤΑ ΕΞΑΡΤΗΜΑΤΩΝ 3 ΕΓΚΑΤΑΣΤΑΣΗ ΜΟΝΑΔΩΝ 4 ΨΥΚΤΙΚΟ ΚΑΙ ΣΩΛΗΝΩΣΕΙΣ ΑΠΟΧΕΤΕΥΣΗΣ 5 ΗΛΕΚΤΡΙΚΗ ΚΑΛΩΔΙΩΣΗ

EN English Original version

ES Español Versión traducida DE Deutsch Übersetzte Version FR Français Version traduite

IT Italiano Versione tradotta PT Português Versão traduzidal DA Dansk Oversat version NL Nederlands Vertaalde versie SV Svenska Översatt version

EL Ελληνικα Μεταφρασμένη έκδοση

Page 6

Page 7

GENERAL INFORMATION

1 GENERAL INFORMATION

1.1 GENERAL NOTES

ENGLISH

No part of this publication may be reproduced, copied, led

or transmitted in any shape or form without the permission of HITACHI Air Conditioning Products Europe, S.A.U.

Within the policy of continuous improvement of its products, HITACHI Air Conditioning Products Europe, S.A.U. reserves

the right to make changes at any time without prior notication

and without being compelled to introducing them into products subsequently sold. This document may therefore have been subject to amendments during the life of the product.

1.2 PRODUCT GUIDE

1.2.1 Prior check

? NOTE

Check, depending on the name of the model, the type of air conditioning

system tted, the abbreviated code and reference in this instruction manual. This Installation and Operating Manual only refers to RPI-(8.0-10.0) FSN3E(-f) units.

Check, in accordance with the Installation and Operating Manuals included with the outdoor and indoor units, that all the information necessary for the correct installation of the system is included. If this is not the case, please contact your distributor.

HITACHI makes every effort to offer correct, up-to-date documentation. Despite this, printing errors cannot be controlled by HITACHI and are not its responsibility.

As a result, some of the images or data used to illustrate this

document may not refer to specic models. No claims will be

accepted based on the data, illustrations and descriptions included in this manual.

No type of modication must be made to the equipment without

prior, written authorisation from the manufacturer.

1.2.2 Classication of indoor unit models

Unit type (indoor unit): RPI

Position-separating hyphen (xed)

Capacity (HP): (8-10)

FS: SYSTEM FREE

N: R410A refrigerant

3 : Series

E : Made in Europe

Non-ammable

insulation

XXX – XX FS N 3

E (-f)

1.3 SAFETY

1.3.1 Symbols used

During normal air conditioning system design work or unit installation, greater attention must be paid in certain situations requiring particular care in order to avoid injuries and damage to the unit, the installation or the building or property.

Situations that jeopardise the safety of those in the surrounding area or that put the unit itself at risk will be clearly indicated in this manual.

To indicate these situations, a series of special symbols will be used to clearly identify these situations.

Pay close attention to these symbols and to the messages following them, as your safety and that of others depends on it.

! DANGER

• The text following this symbol contains information and instructions relating directly to your safety and physical wellbeing.

• Not taking these instructions into account could lead to serious, very serious or even fatal injuries to you and others in the proximities of the unit.

In the texts following the danger symbol you can also nd

information on safe procedures during unit installation.

! CAUTION

• The text following this symbol contains information and instructions

relating directly to your safety and physical wellbeing.

• Not taking these instructions into account could lead to minor injuries

to you and others in the proximities of the unit.

• Not taking these instructions into account could lead to unit damage.

In the texts following the caution symbol you can also nd

information on safe procedures during unit installation.

? NOTE

The text following this symbol contains information or instructions that may be of use or that require a more thorough explanation.

Instructions regarding inspections to be made on unit parts or systems may also be included.

PMML0229A rev.3 - 05/20161

Page 8

GENERAL INFORMATION

1.3.2 Additional information about safety

! DANGER

• HITACHI is not able to foresee all the circumstances which may result in a potential danger.

• Do not pour water in the indoor or outdoor unit. These products are tted with electric components. If water comes into contact with electric components, this will cause a serious electric shock.

• Do not handle or adjust the safety devices inside the indoor and outdoor units. The handling or adjustment of these devices may result in serious accident.

• Do not open the service cover or access panel of the indoor and outdoor units without disconnecting the main supply.

• In the event of re, switch off the mains, put out the re immediately and contact your service supplier.

• Check that the earth cable is correctly connected.

• Connect the unit to a circuit breaker of the specied capacity.

! CAUTION

• Refrigerant leaks may hinder respiration as the gas displaces the air in the room.

1.4 PURPOSE OF THIS MANUAL

• Fit the indoor unit, the outdoor unit, the remote control and the cable at a minimum of 3 metres away from sources of strong radiation from electromagnetic waves, such as medical equipment.

• Do not use sprays, such as insecticides, varnishes or enamels

or any other inammable gas within a metre of the system.

• If the circuit breaker or supply fuse of the unit comes on frequently, stop the system and contact the service suppler.

• Do not carry out maintenance or inspection work yourself. This

work must be carried out by qualied service personnel with

suitable tools and resources for the work.

• Do not place any foreign material (branches, sticks, etc.) in the

air inlet or outlet of the unit. These units are tted with high

speed fans and contact with any object is dangerous.

• This appliance must be used only by adult and capable people, having received the technical information or instructions to handle this appliance properly and safely.

• Children should be supervised to ensure that they do not play with the appliance.

? NOTE

• The air in the room should be renewed and the room ventilated every 3 or 4 hours.

• The system tter and specialist shall provide anti-leak safety in accordance with local regulations.

This air conditioning system has been exclusively designed to

supply air conditioning to people in one or more rooms within the installation range of the system.

The air conditioning system must not be used for other purpose such as drying clothes, cooling food or any other process requiring cooling or heating.

The air conditioning system should only be installed by qualied

personnel, with the necessary resources, tools and equipment, who are familiar with the safety procedures required to successfully carry out the installation.

The supplementary information about the purchased products is supplied in a CD-ROM, which can be found bundled with the outdoor unit. In case that the CD-ROM is missing or it is not readable, please contact your Hitachi dealer or distributor.

PLEASE READ THE MANUAL AND THE FILES ON THE CD-ROM CAREFULLY BEFORE STARTING WORK ON THE INSTALLATION OF THE AIR CONDITIONING SYSTEM.

Failure to observe the instructions for installation,use and operation described in this documentation may result in operating failure including potentially serious faults, or even the destruction of the air conditioning system.

It is assumed that the air conditioning system will be installed and maintained by responsible personnel trained for the purpose. If this is not the case, the customer should include all the safety, caution and operating signs in the native language of the personnel responsible.

Do not install the unit in the following places, as this may lead to

a re, deformities, rusting or faults:

• Places where oil is present (including oil for machinery).

• Places with a high concentration of sulphurous gas, such as spas.

• Places where ammable gases may be generated or circulate.

• Places with a saline, acidic or alkaline atmosphere.

Do not install the unit in places where silicon gas is present. Any

silicon gas deposited on the surface of the heat exchanger will

repel water. As a result, the condensate water will splash out

of the collection tray and into the electrical box. Water leaks or

electrical faults may eventually be caused.

Do not install the unit in a place where the current of expelled

air directly affects animals or plants as they could be adversely affected.

PMML0229A rev.3 - 05/2016

Page 9

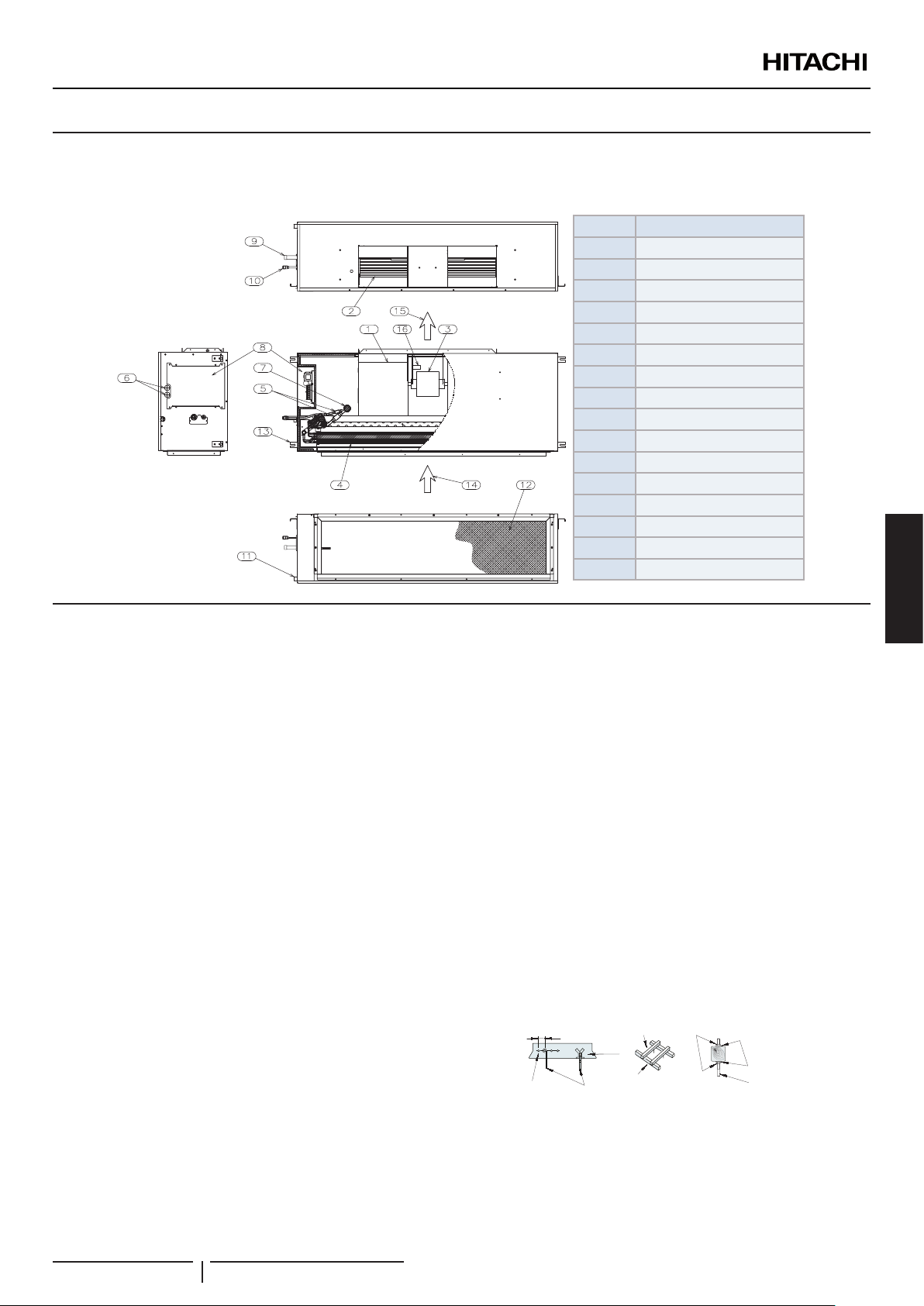

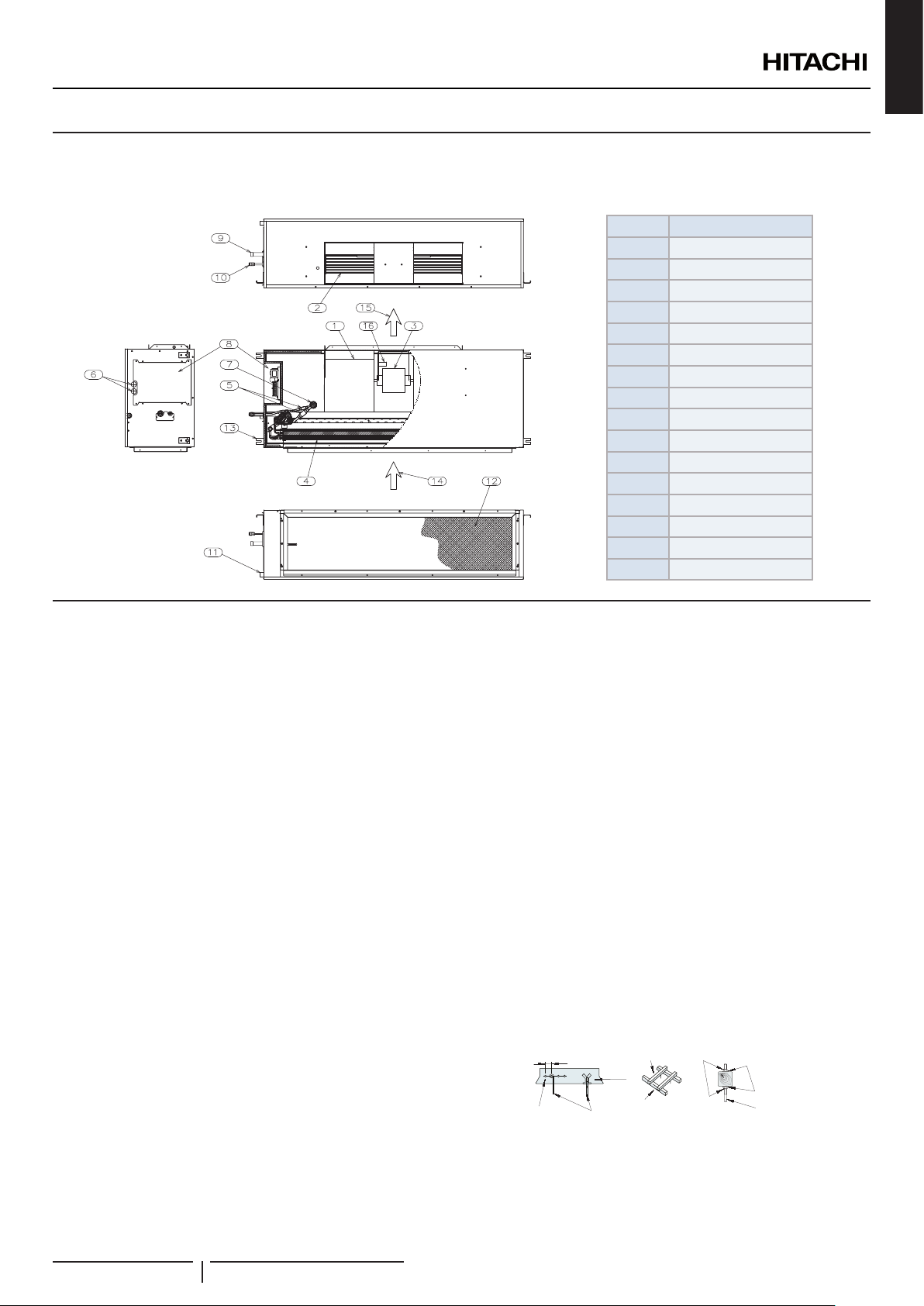

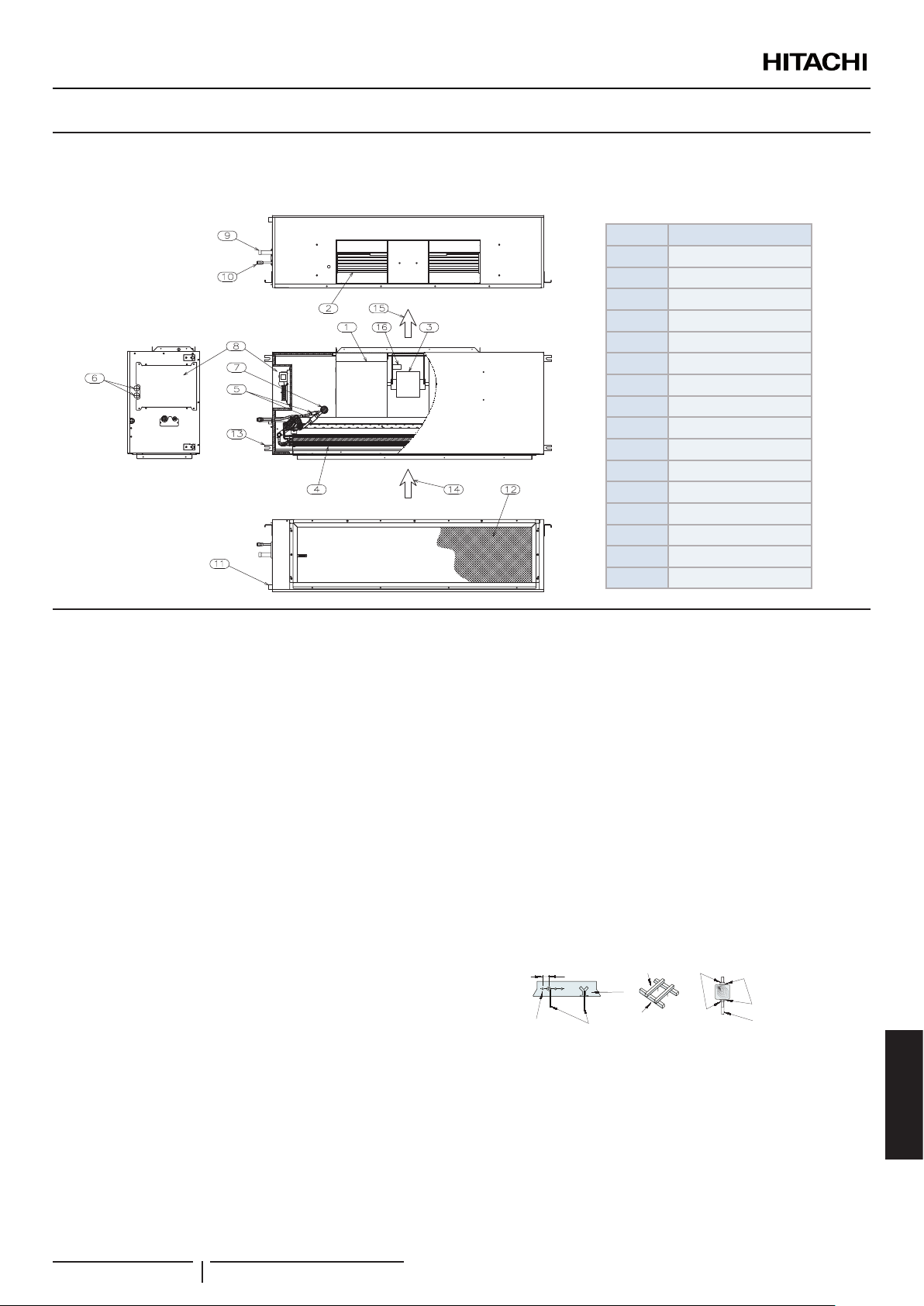

NAME OF PARTS

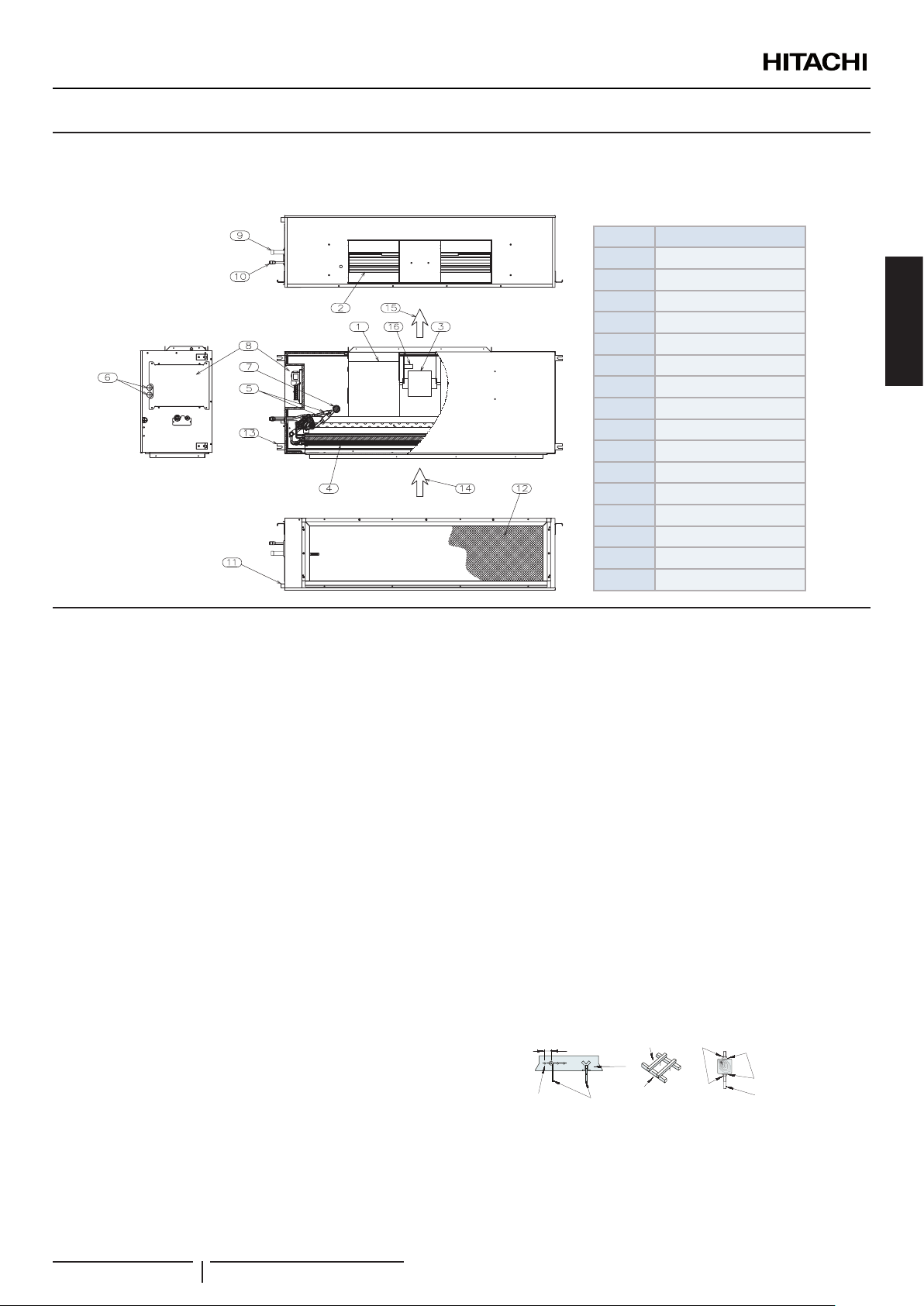

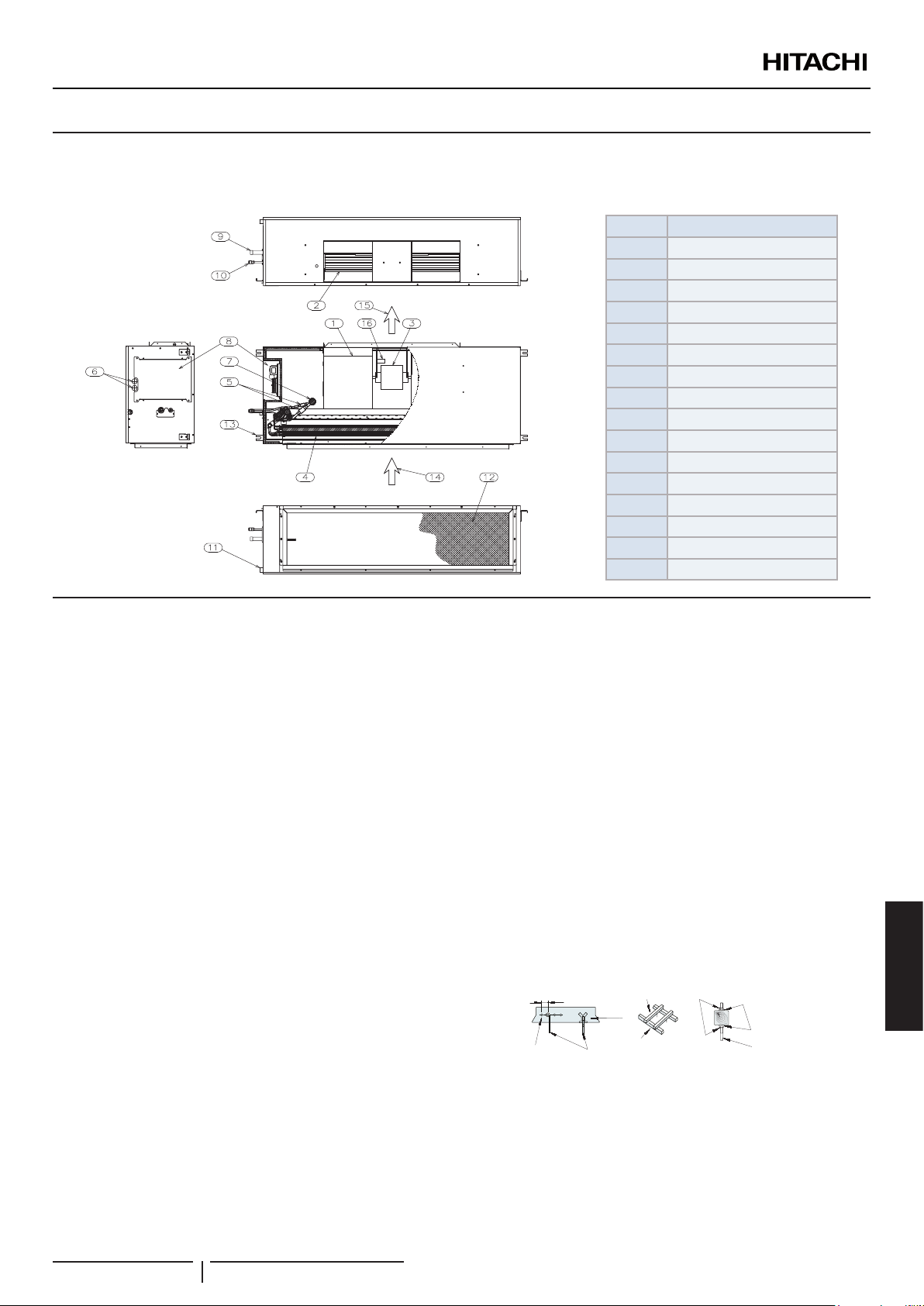

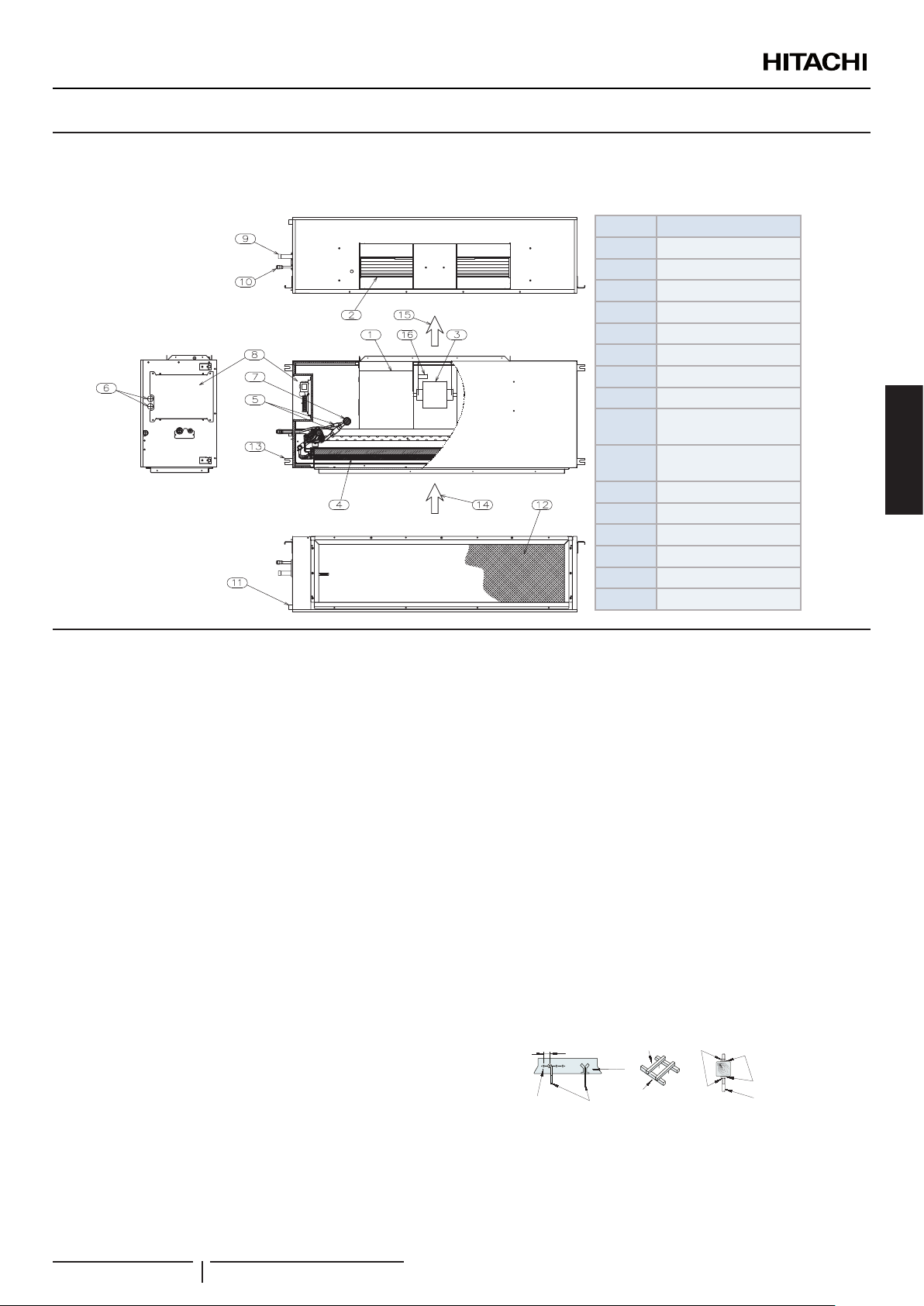

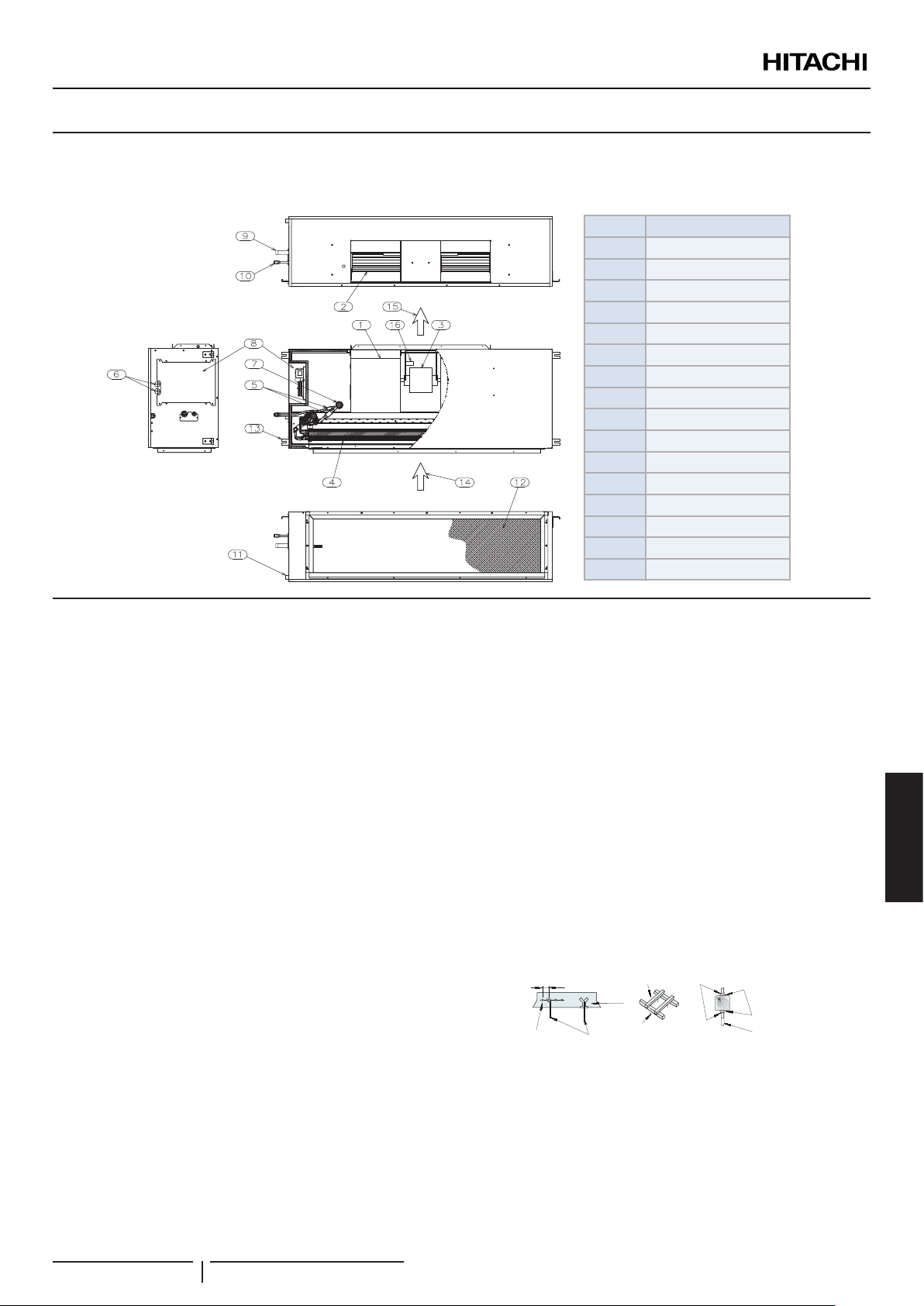

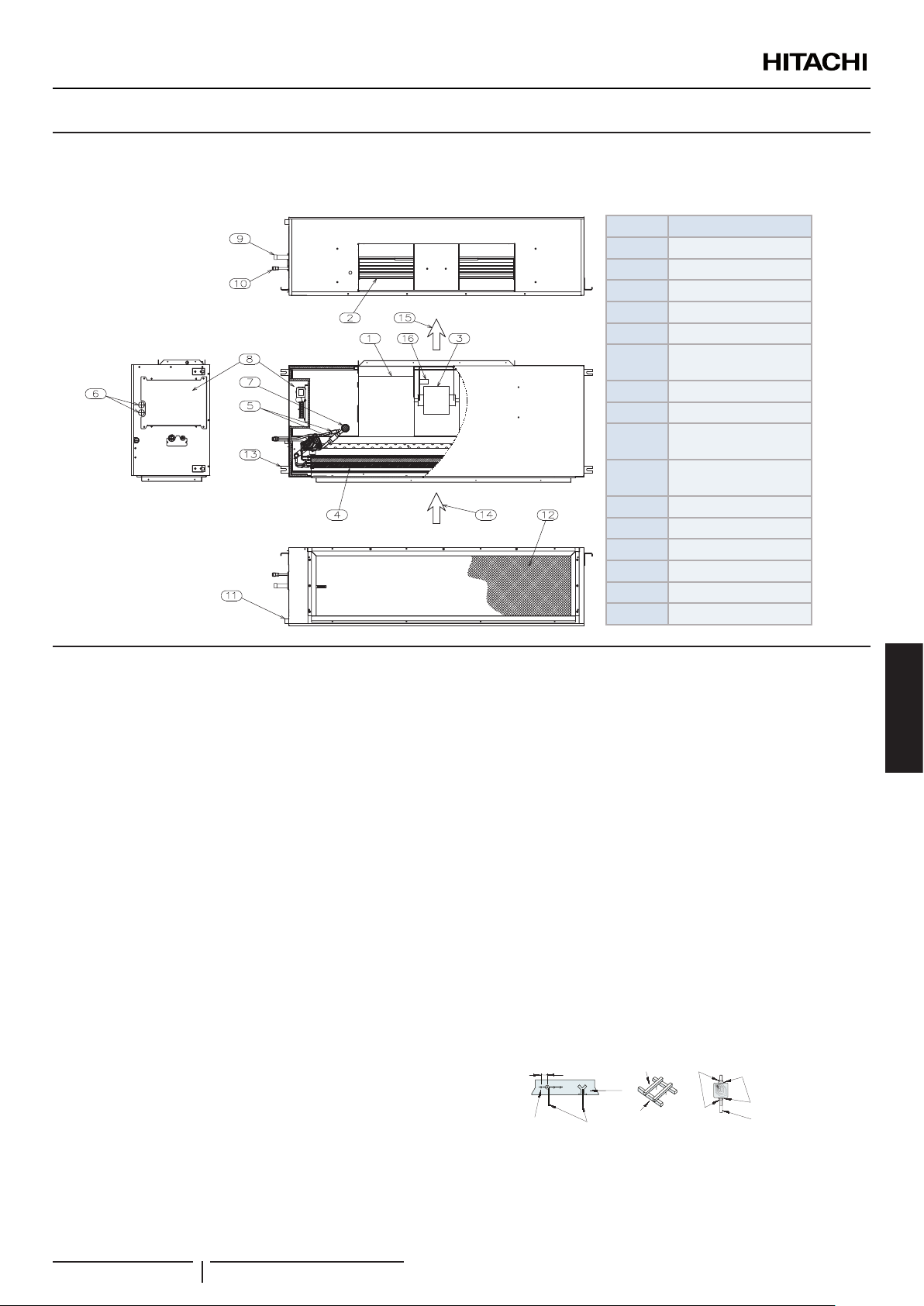

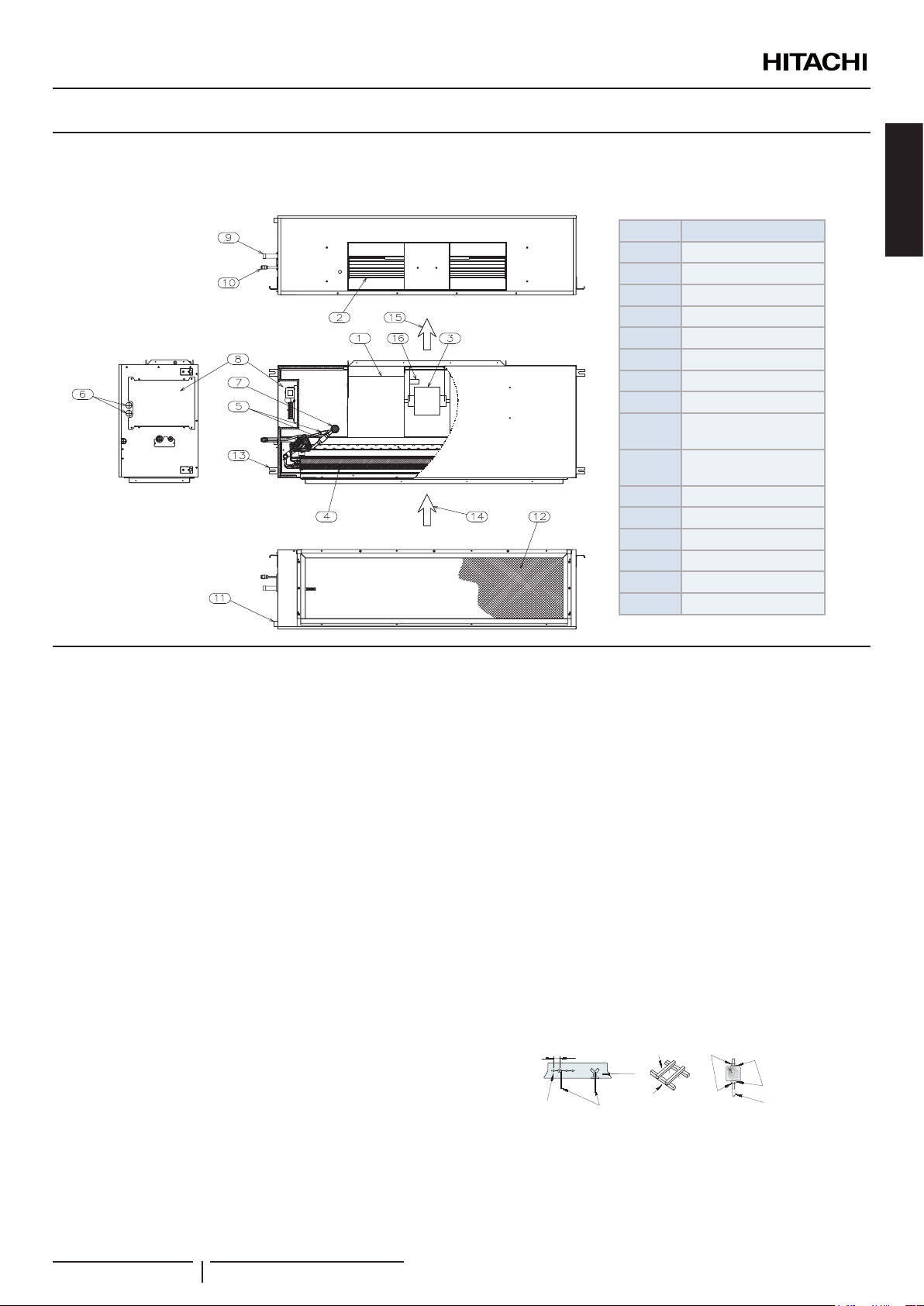

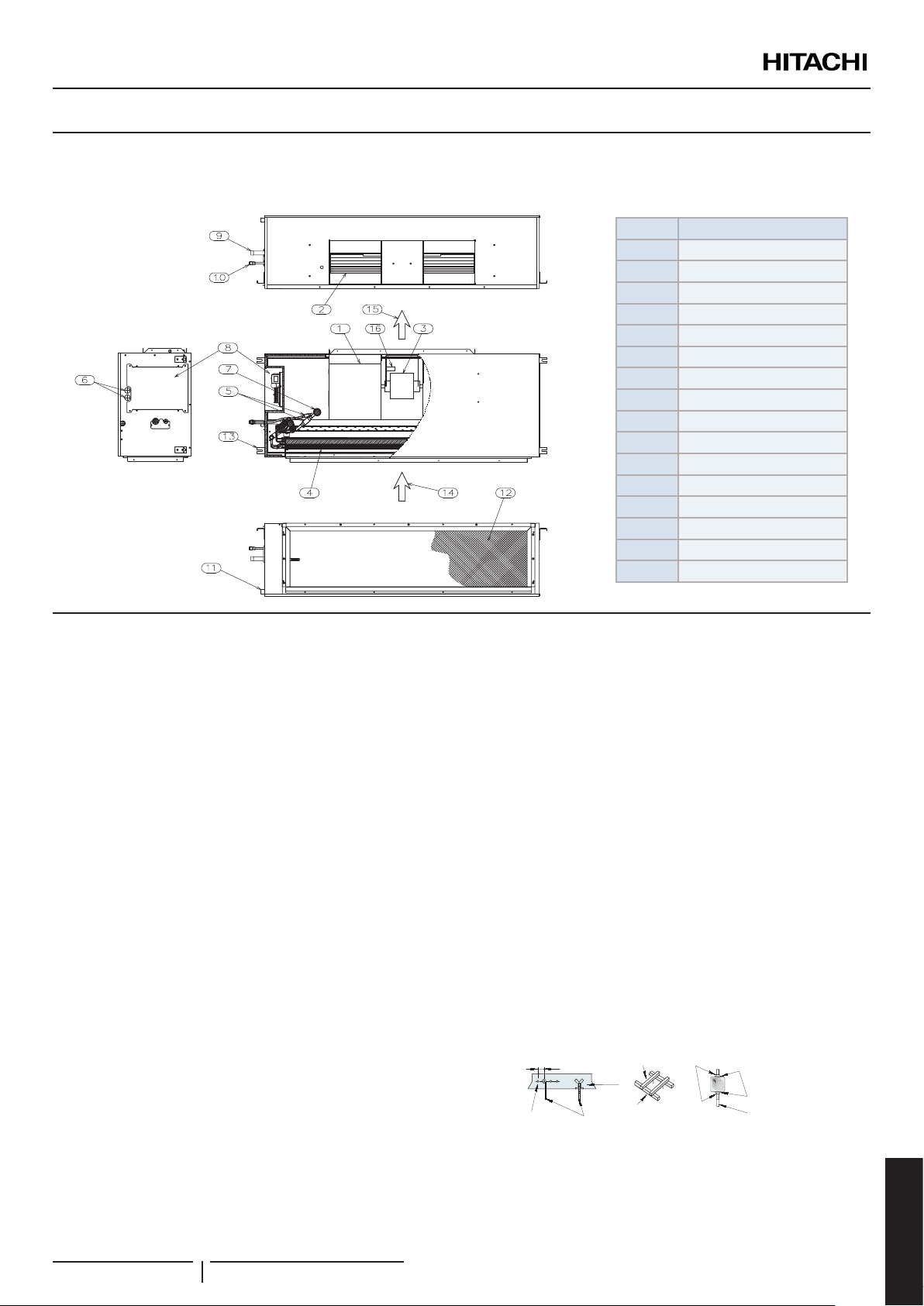

2 NAME OF PARTS

RPI-(8.0/10.0)FSN3E(-f)



ENGLISH

No. Part Name

1 Fan Casing 2 Fan 3 Fan Motor 4 Heat Exchanger 5 Strainer 6 Wiring holes 7 Expansion Valve 8 Electrical Box

9 Refrigerant Gas Pipe 10 Refrigerant Liquid Pipe 11 Drain Pipe 12 Air Filter 13 Hook 14 Air Inlet 15 Air Outlet 16 Capacitor

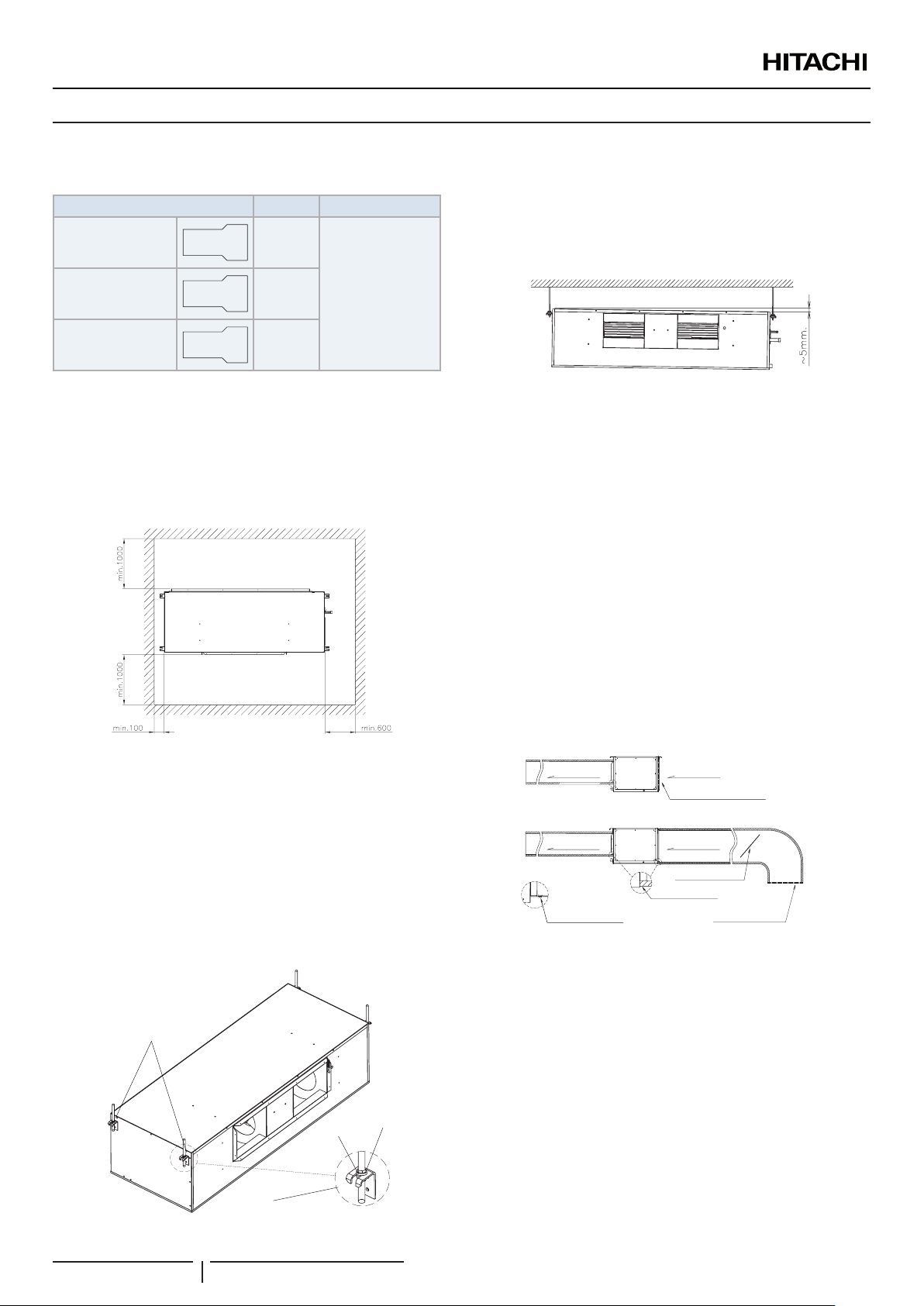

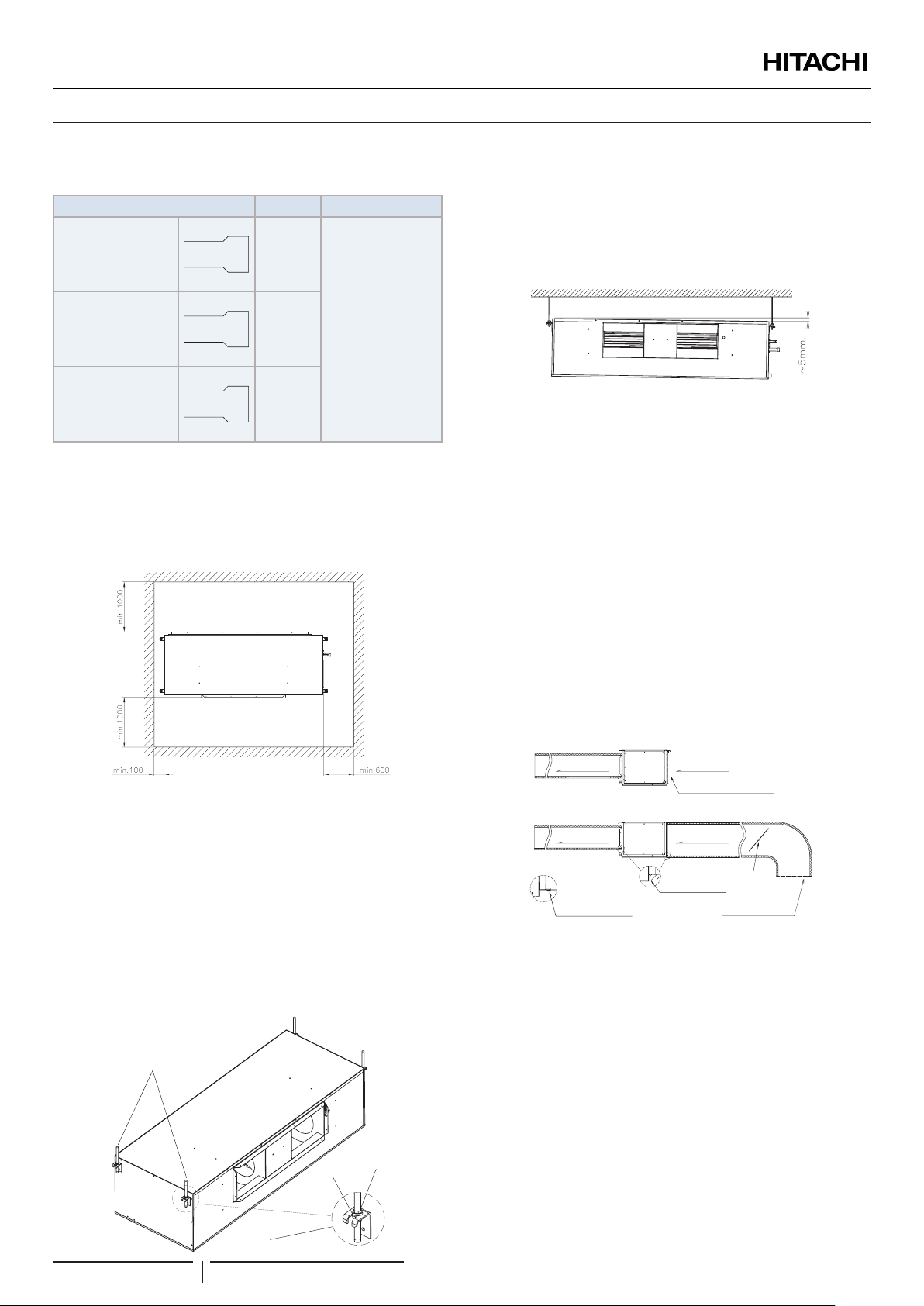

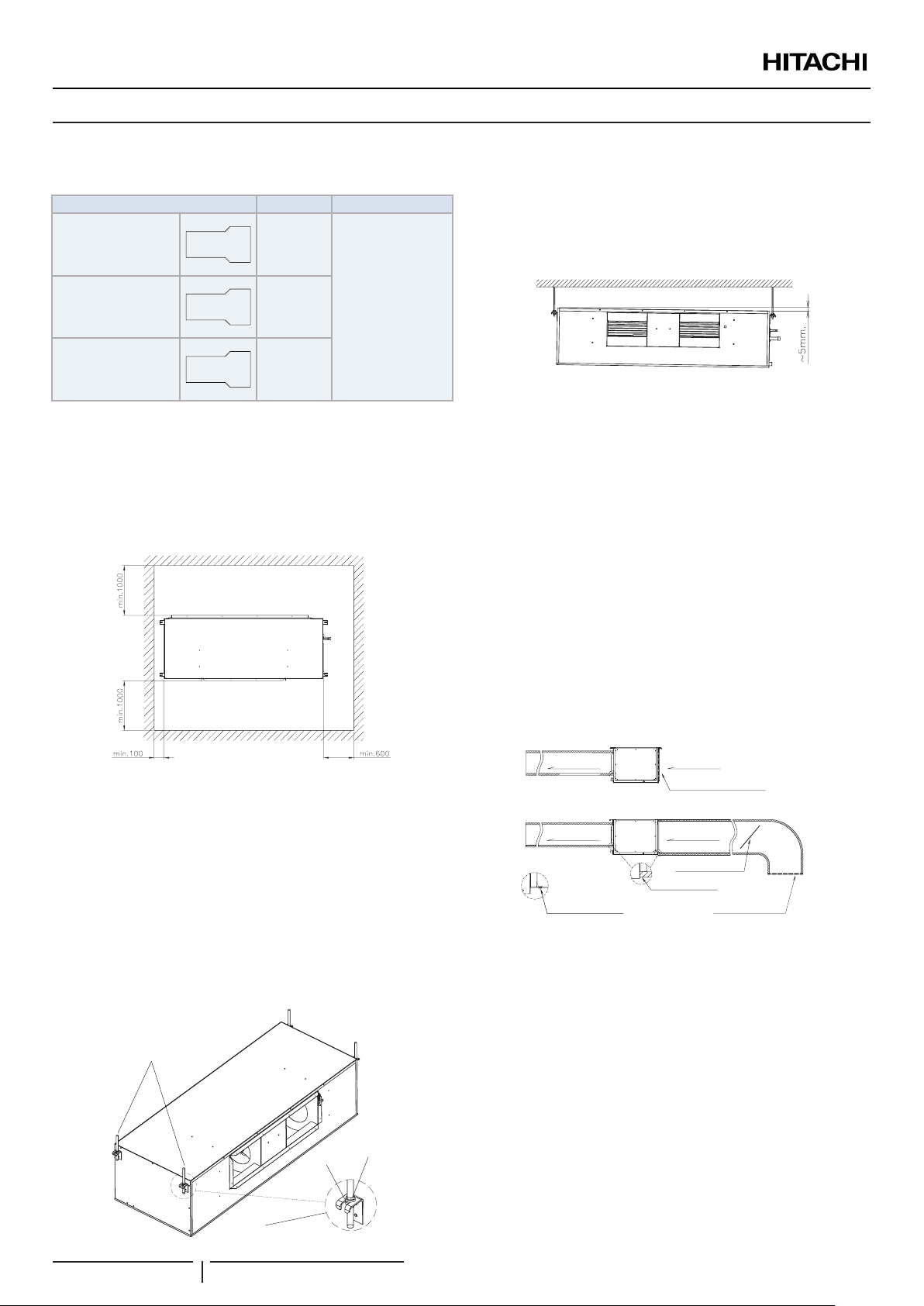

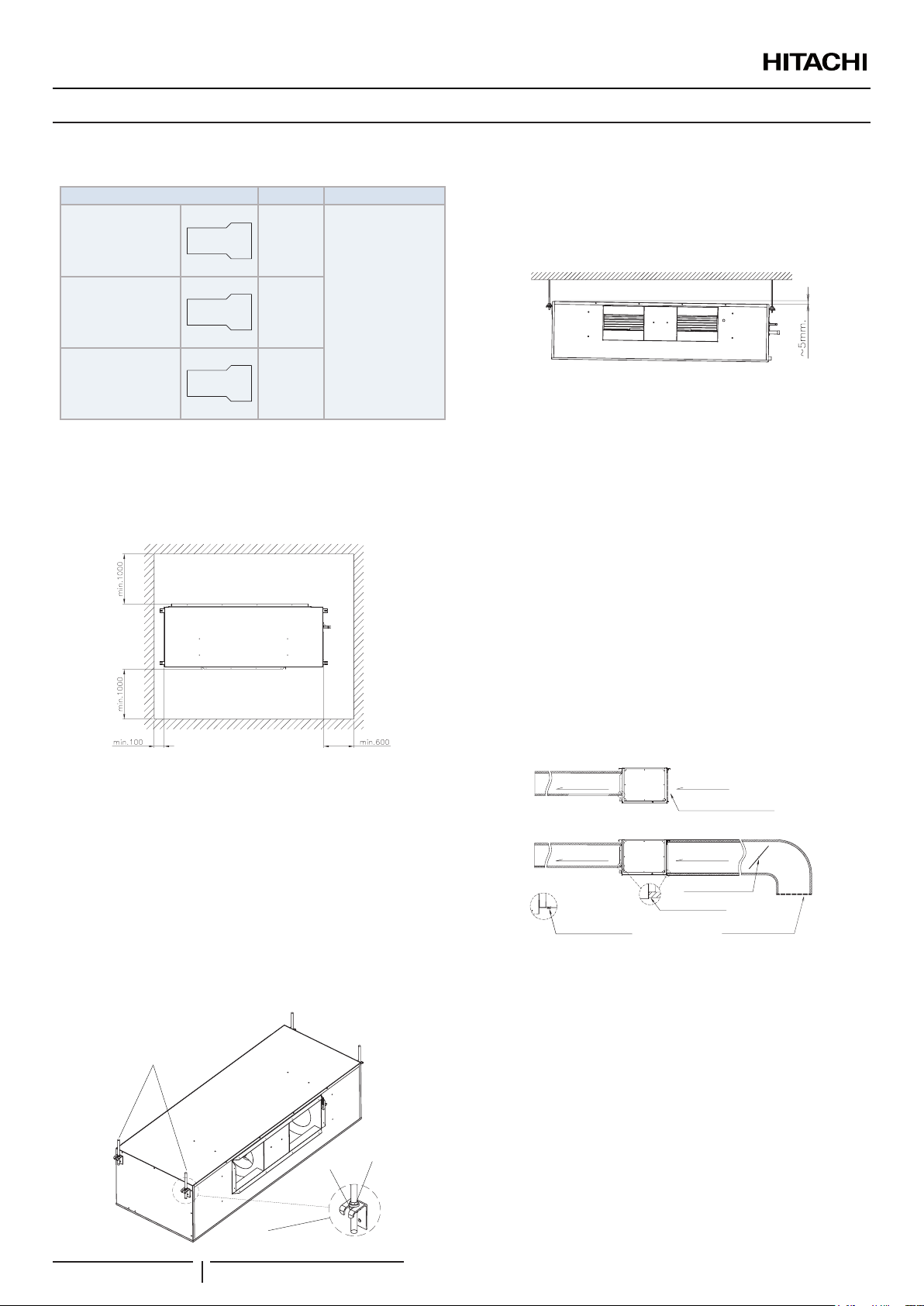

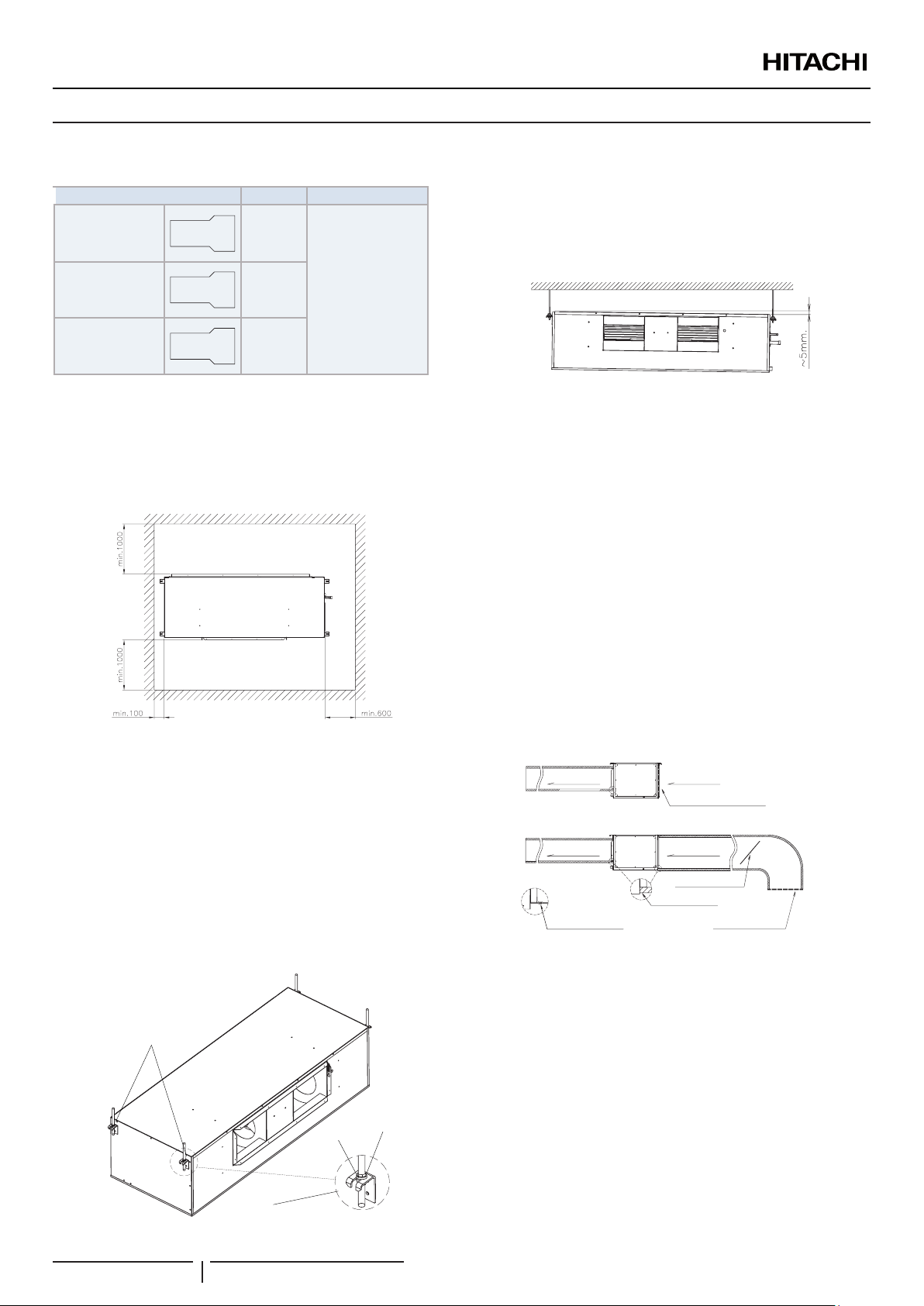

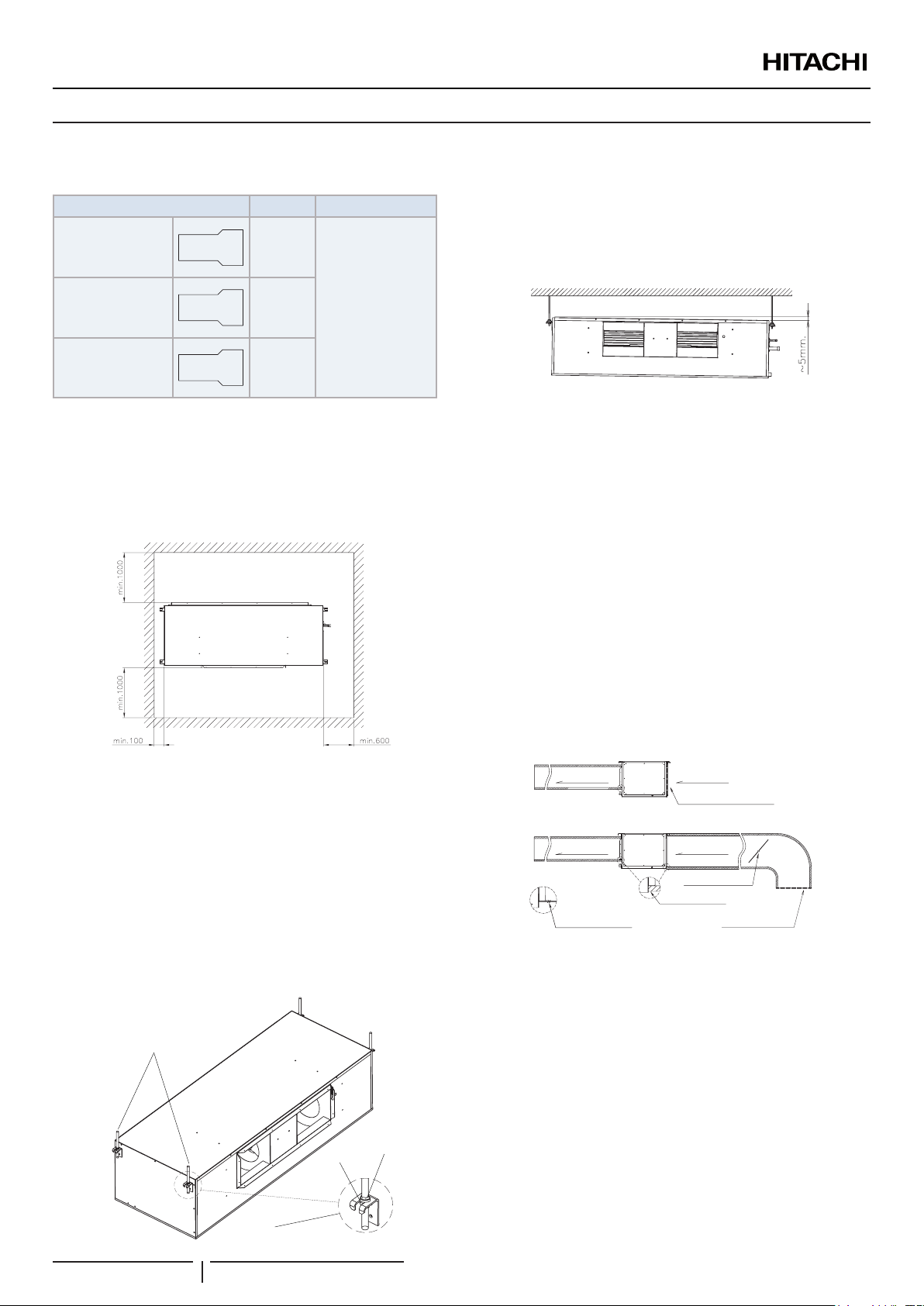

3 UNITS INSTALLATION

! DANGER

• Check to ensure that the accessories are packed with the indoor unit.

• Do not install the indoor units outdoors. If installed outdoors, an electric hazard or electric leakage will occur.

• Consider the air distribution from each indoor unit to the space of the room, and select a suitable location so that uniform air temperature in the room can be obtained.

• Avoid obstacles which may hamper the air intake or the air dis-

charge ow.

• Pay attention to the following points when the indoor units are installed in a hospital or other places where there are electronic waves from medical equipment, etc.

• Do not install the indoor units where electromagnetic wave is directly radiated to the electrical box, remote control cable or remote control switch.

• Prepare a steel box and install the remote control switch in it. Prepare a steel conduit tube and wire the remote control cable in it. Then connect the ground wire with the box and tube.

• Install a noise lter when the power supply emits harmful noises.

• This unit is exclusive non electrical heater type indoor unit. It is

prohibited to install a electrical heater in the eld.

• Do not put any foreign material into the indoor unit and check to ensure that none exist in the indoor unit before the installation

and test running. Otherwise a re or failure, etc., may occur.

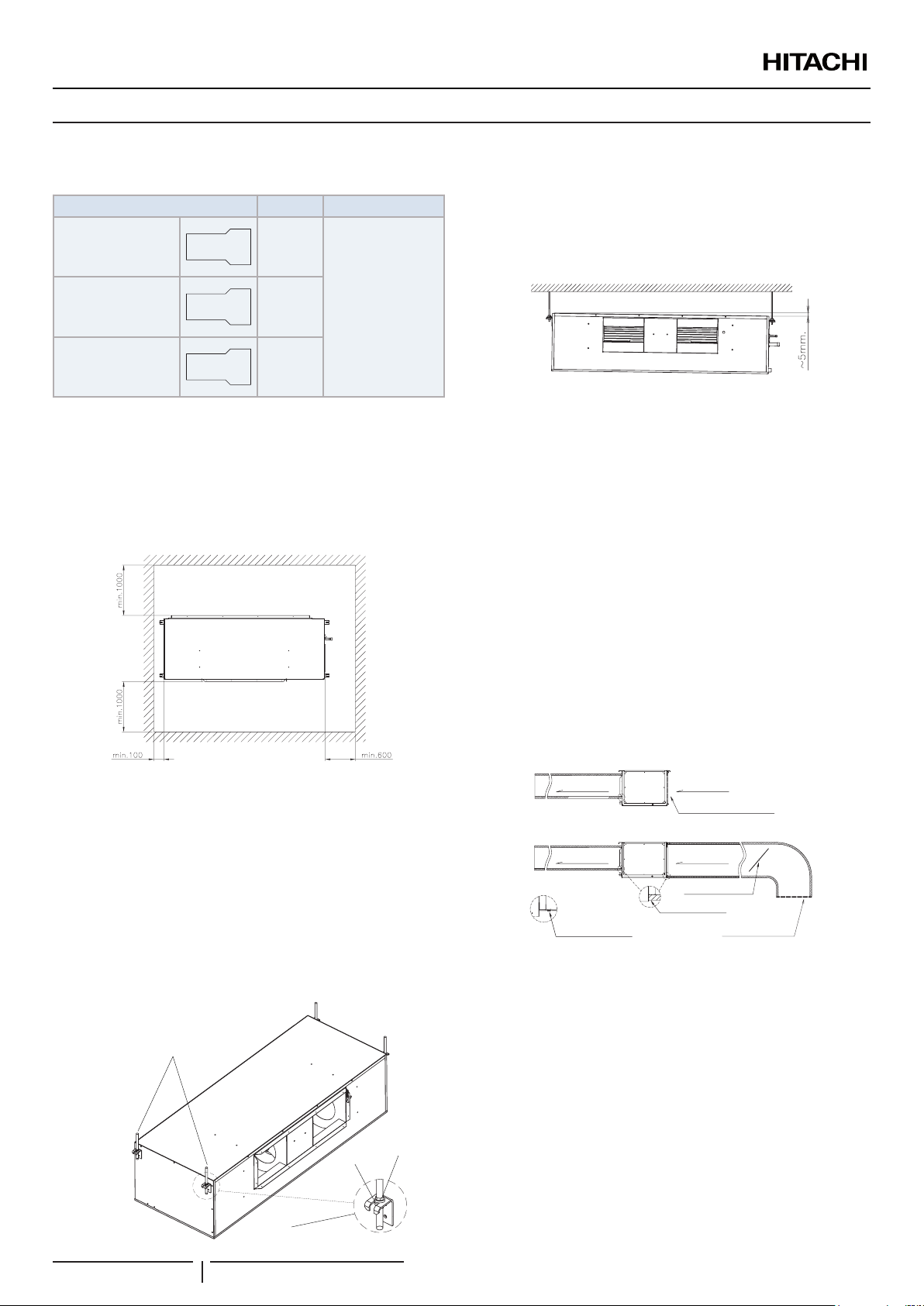

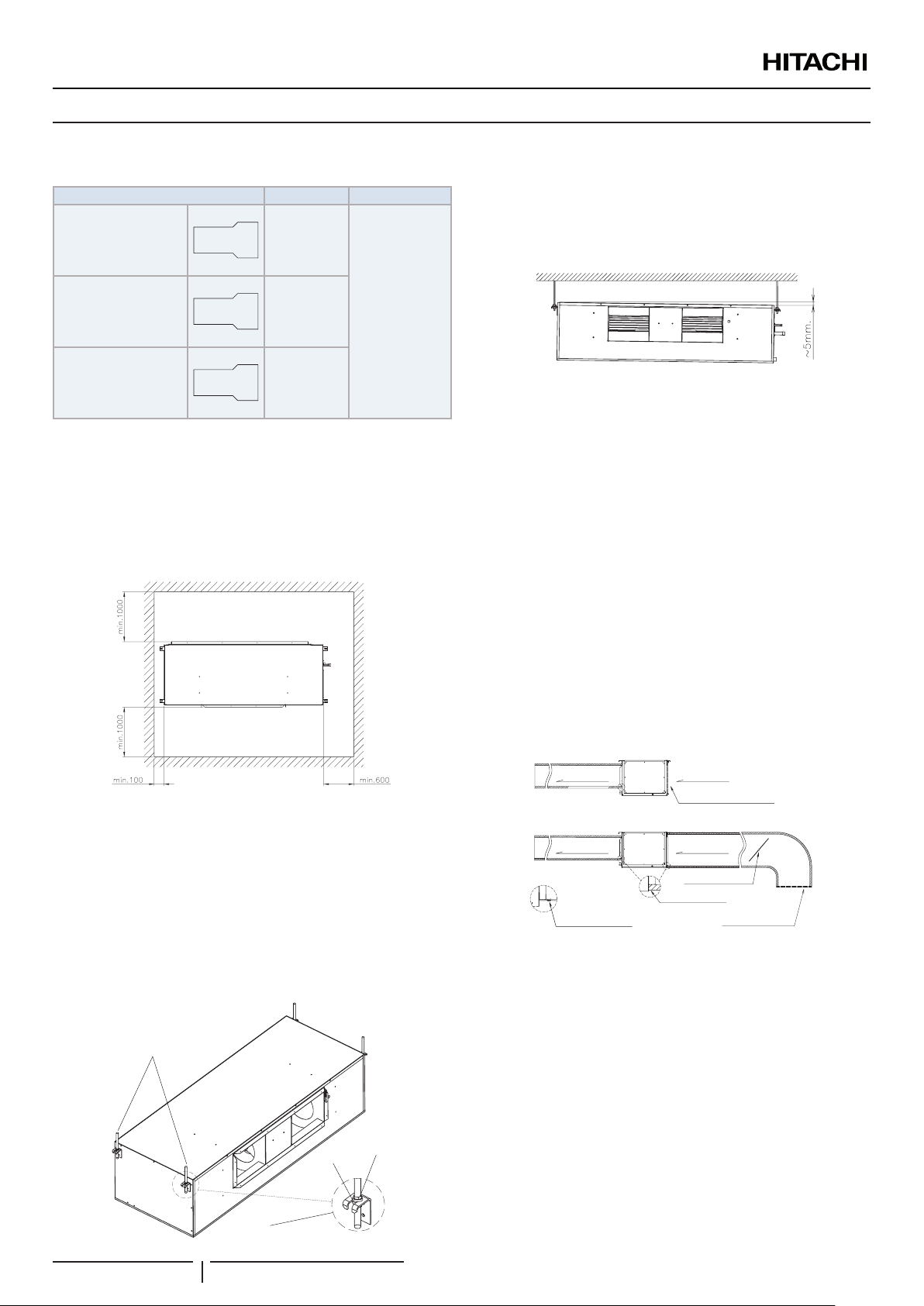

• Mount suspension bolts using M10 (W3/8) as size, as shown below:

! CAUTION

• Do not install the indoor units in a ammable environment to avoid a re or an explosion.

• Check to ensure that the ceiling slab is strong enough. If not strong enough, the indoor unit may fall down on you.

• Do not install the indoor units, outdoor unit, remote control switch and cable within approximately 3 meters of strong electromagnetic wave radiators such as medical equipment.

• Do not install the indoor units in a machinery shop or kitchen where vapor from oil or mist ows to the indoor units. The oil will deposit on the heat exchanger, thereby reducing the indoor unit performance, and may deform. In the worst case, the oil damages the plastic parts of the indoor unit.

• To avoid any corrosive action to the heat exchangers, do not install the indoor units in an acid or alkaline environment.

• When lifting or moving the indoor unit, use appropriate slings to avoid damage and be careful not to damage the insulation material on units surface.

For Concrete

Slab 150~160mm

Steel

Anchor Bolt

Wooden Bar

(60 mm to 90mm Square)

Concrete

Wooden Beam

Nuts

Square

washers

Sling Bolt

(W3/8 or M10)

PMML0229A rev.3 - 05/2016

Page 10

UNITS INSTALLATION

3.1 UNIT INSTALLATION

3.1.1 Factory-Supplied Accessories

Accessory Quantity Purpose

Pipe adapter

(Ø19.05x Ø25.4)

(Only for 8 HP)

Pipe adapter

(Ø22.2x Ø25.4)

(Only for 10 HP)

Pipe adapter

(Ø9.52x Ø12.7)

(Only for 10 HP)

Initial check



Install the indoor unit with a proper clearance around it paying careful attention of installation direction for the piping, wiring and maintenance working space, as shown below.

(mm)

Indoor unit

Refrigerant pipe

Reducer coupling

(Used only with

UTOPIA IVX

system)

Drain Pan Level



- Check to ensure that the foundation is at, taking into

account the maximum foundation gradient.

Front View

- The unit should be installed so that the Drain Pan side of

the unit is slightly (approximately 5 mm) lower than the

opposite side, in order to avoid the incorrect position of the drain discharge.

- Tighten the nuts of the suspension bolts with the suspension brackets after adjustment is completed.

- Special plastic paint must be applied to the bolts and nuts in order to prevent them from loosening.

- Fasten the tubing to the drain hose with an adhesive and the factory-supplied clamp. The drain piping must be performed with a down-slope pitch of 1/25 to 1/100.

3.1.2 Installation

Unit’s hanging



Install the sling bolts, 4-M10 or greater are recommended, and suspend the indoor unit using the following steps:

1 Hook the suspension bracket to the nut and washer of each

sling bolt, as shown, starting from one side.

2 After checking that the nut and washer has been correctly

xed by the retainers of the suspension bracket, hook the

top side of the suspension bracket by using another nut and washer as shown below.

Sling Bolt

? NOTE

Keep the unit as well as relevant equipment covered with the vinyl cover during installation work.

3.1.3 Connecting eld supply duct and suction air lter servicing

Field Supply Duct installation



Fig.1

Outlet Air

Fig.2

Outlet Air

Flexible Duct Installation

(Rubber or Textil Material)

Fix the Flexible Air Duct to External Faces of unit anges (the unit is equipped with factory supply anges for this purpose).

It is recommended to use a Flexible eld supply Duct portion in

order to avoid any abnormal sound vibration.

RPI-units are supplied with standard Air Filter at the suction side.

This lter is provided for the cases in which no Suction Duct is

applied (or it is very short).

Inlet Air

Air Filter (Factory supplied)

Inlet Air

Damper (Field supplied)

Insulated Duct (Installed on

the outer side of the anges)

Air Filter (Factory-supplied or

adapted factory one)

Washer

Nut

It is recommended the following indications depending on the installation.

• Keep the standard Air Filter in case of no Suction Duct is

applied (g.1).

Suspension

Bracket

PMML0229A rev.3 - 05/2016

• In case of applying Suction Duct, it is recommended to apply Air Filter at the inlet point of Suction Duct, removing the

standard Air Filter of the unit (g. 2).

Page 11

UNITS INSTALLATION

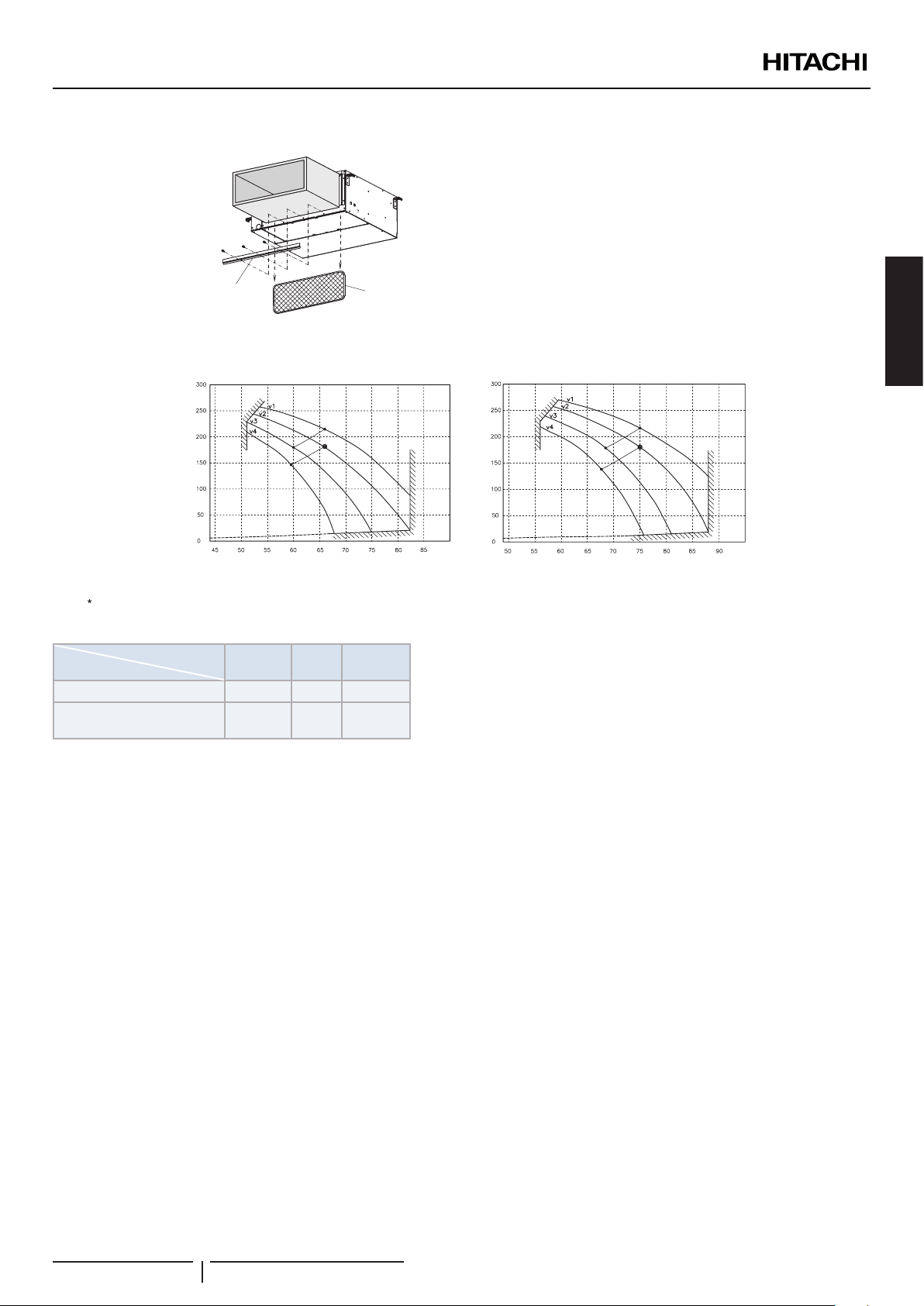

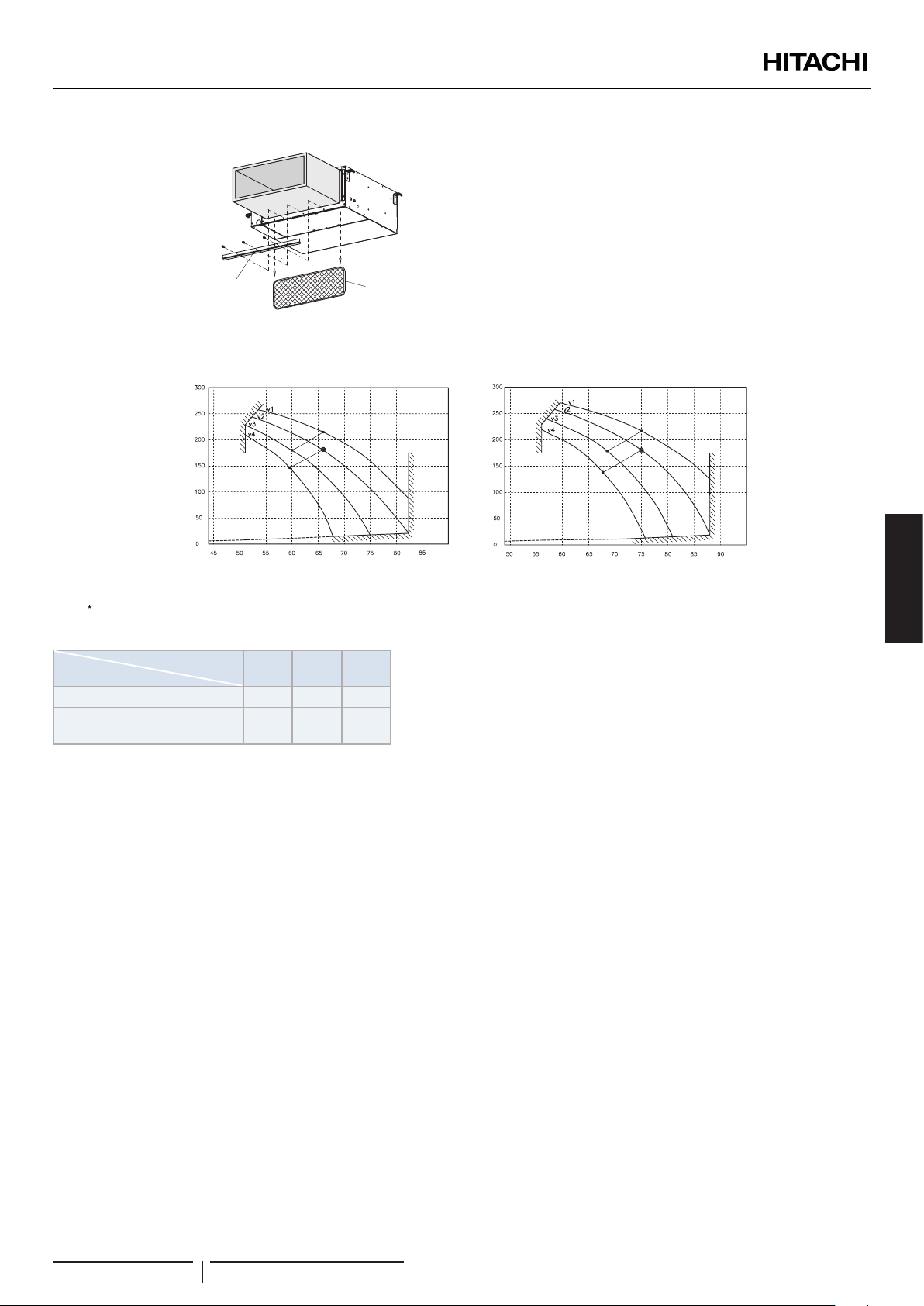

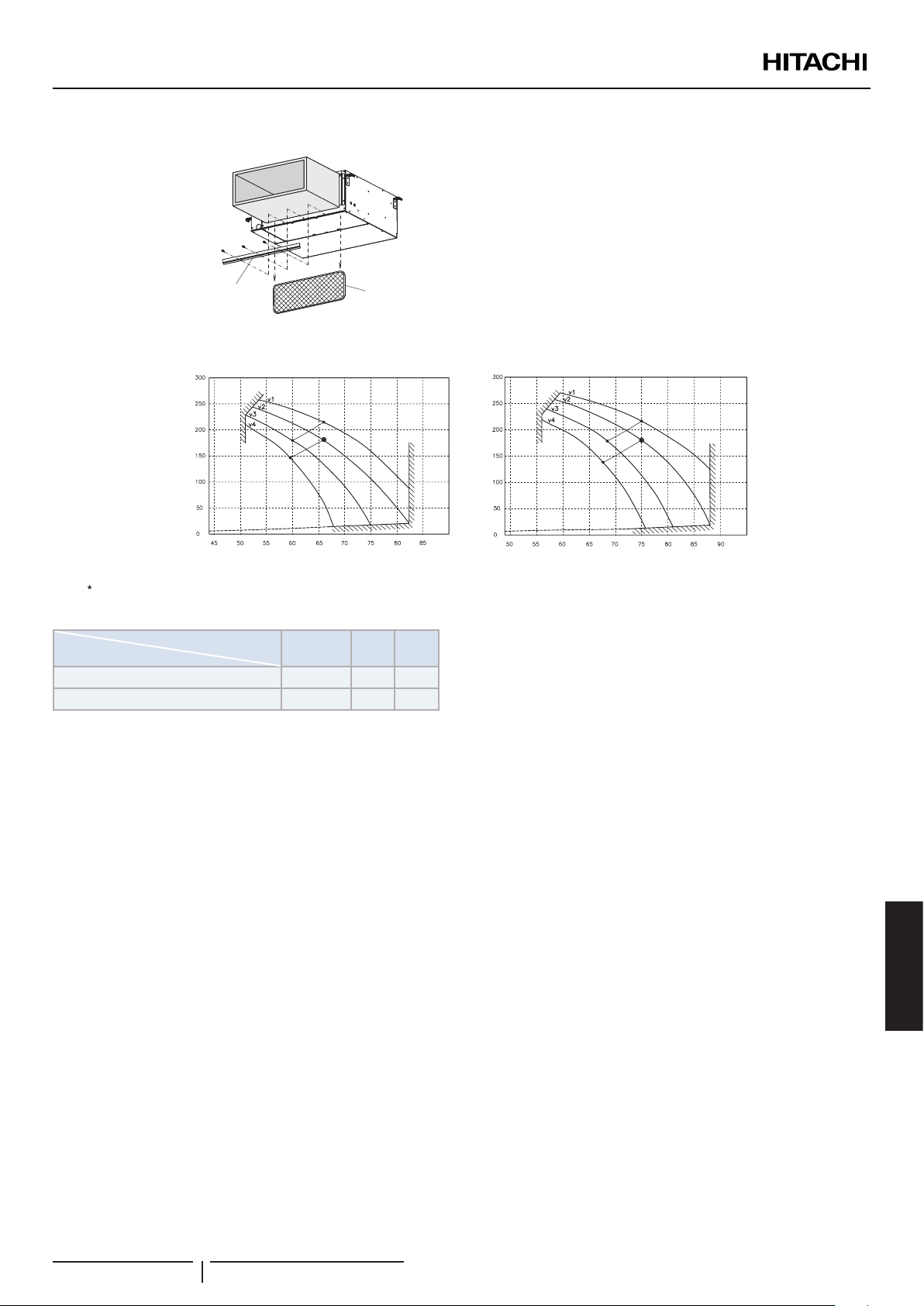

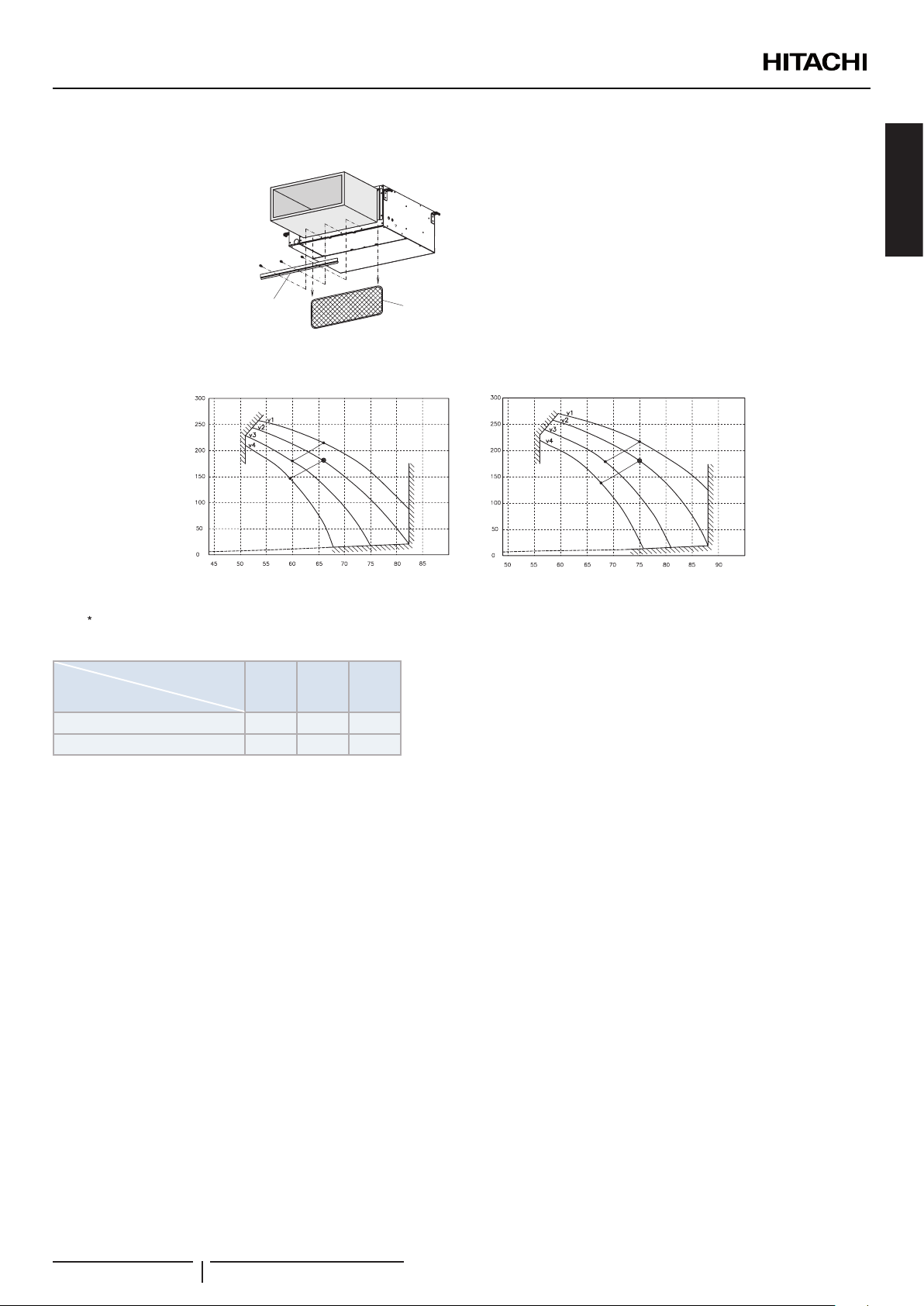

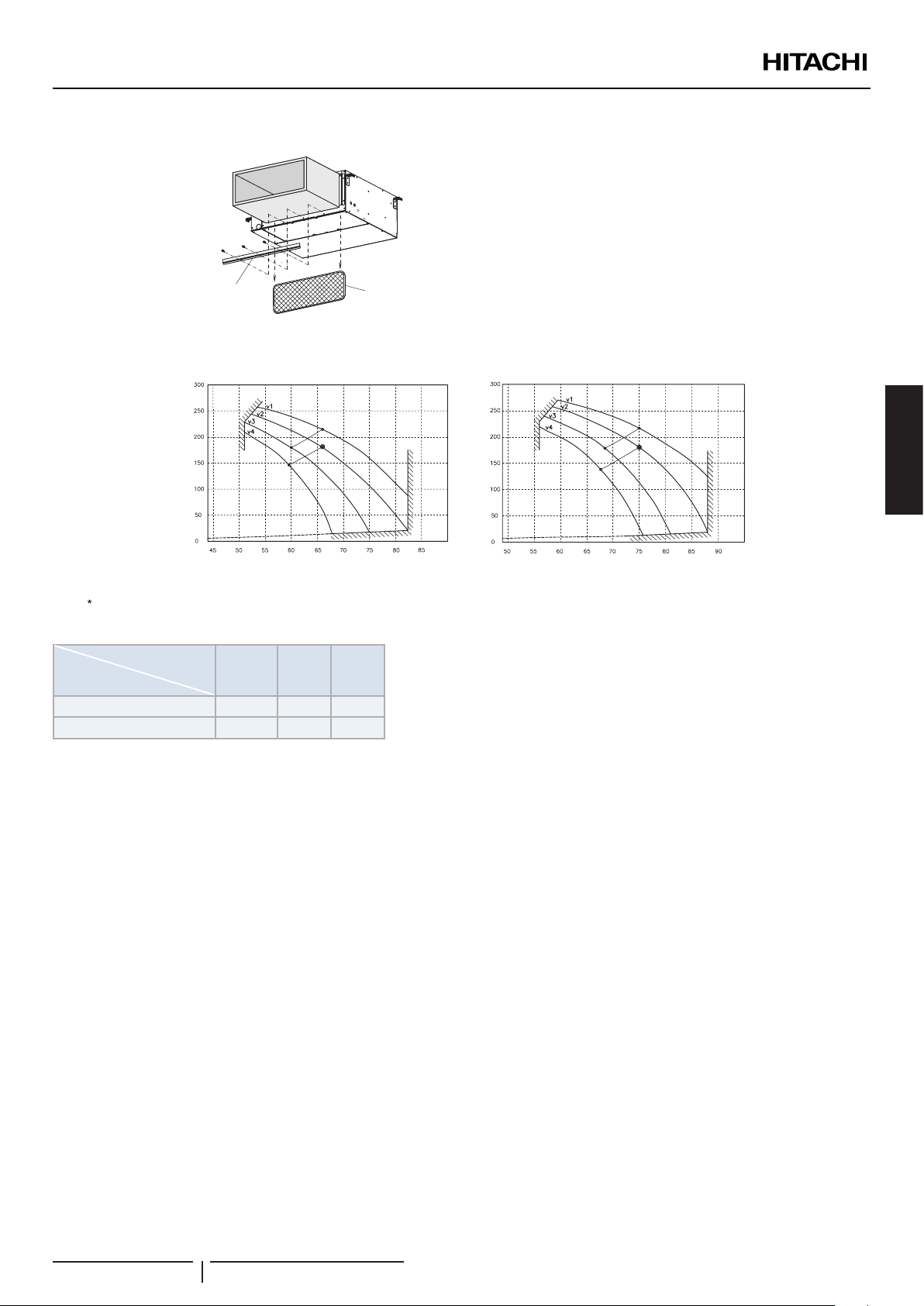

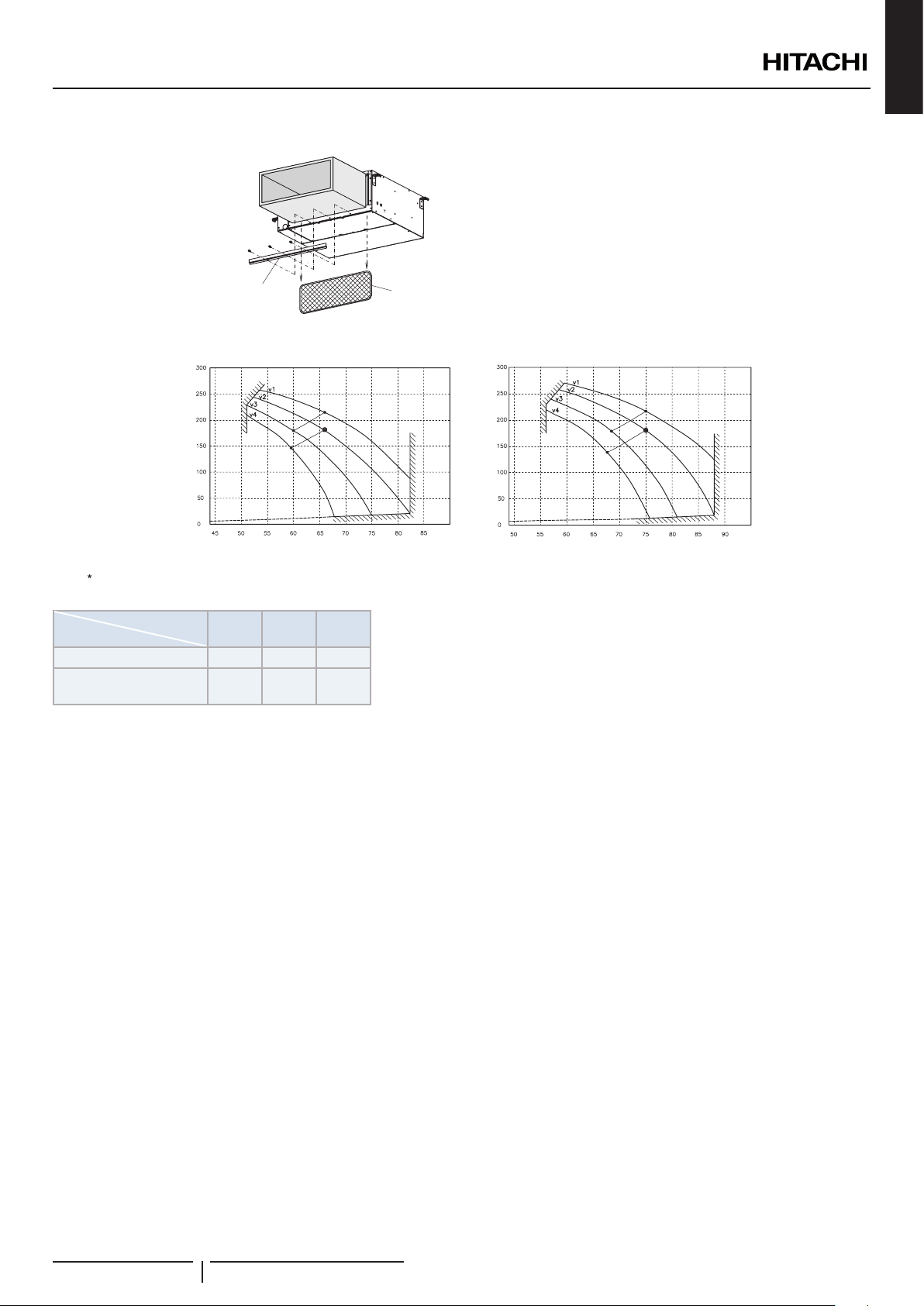

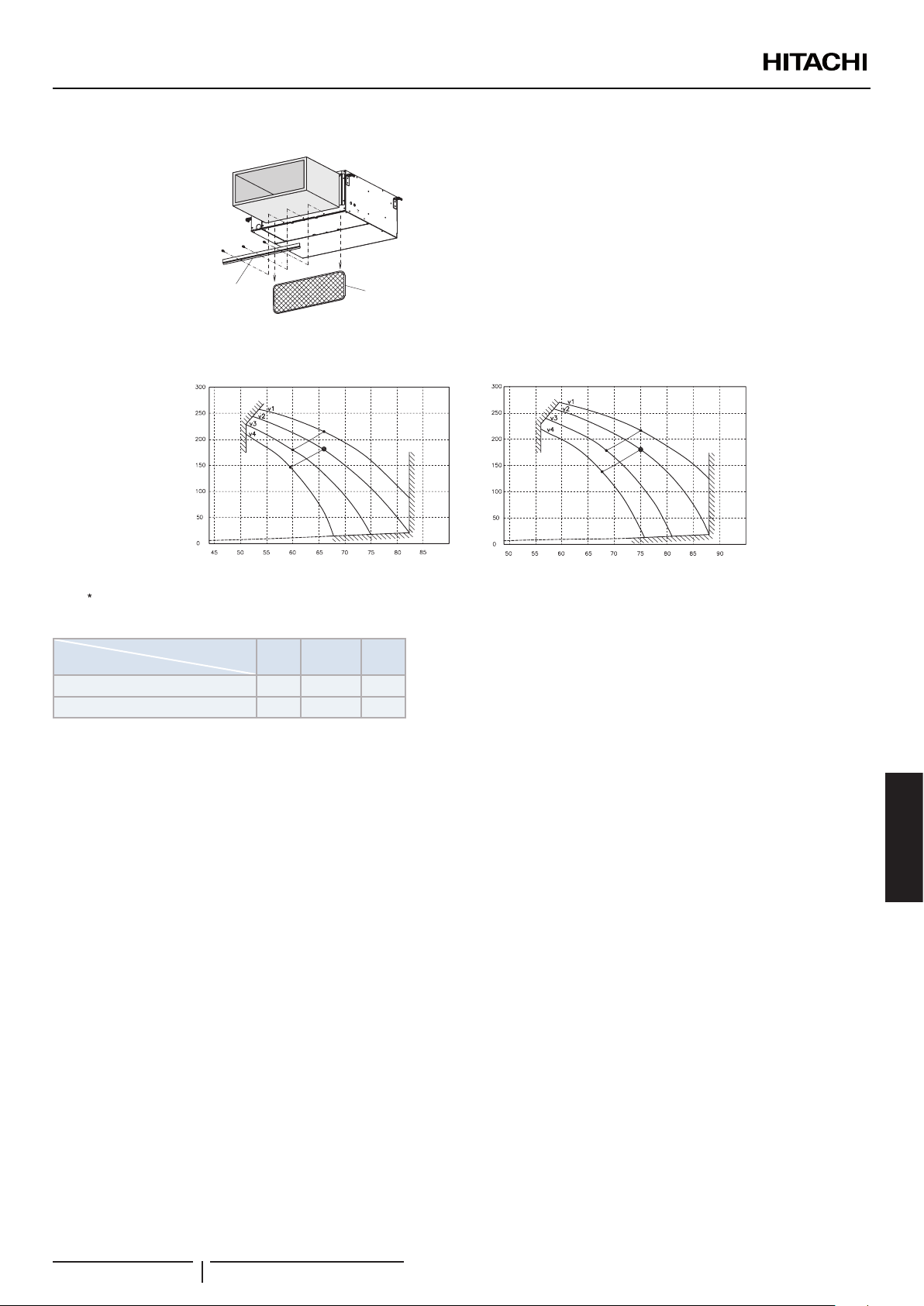

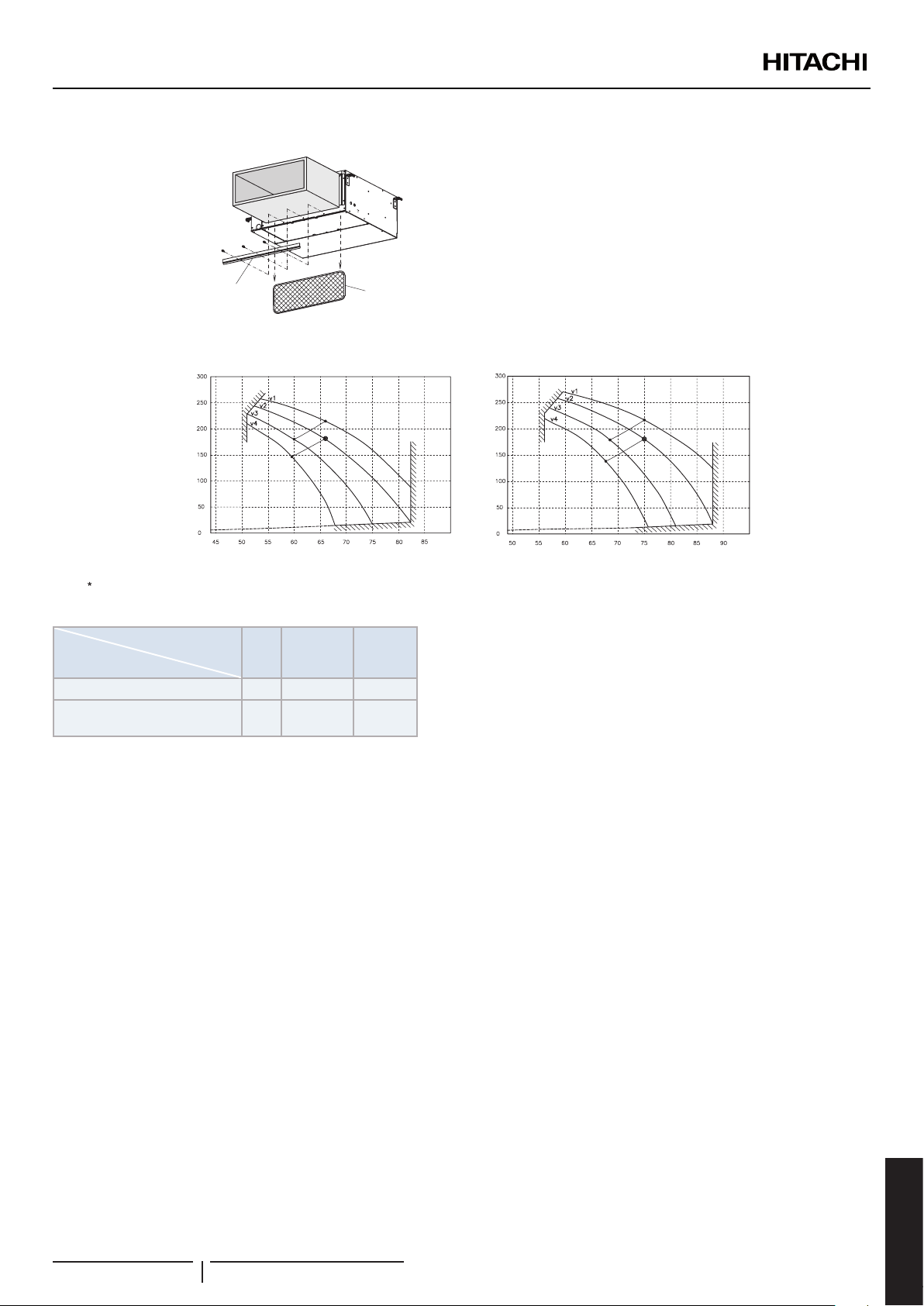

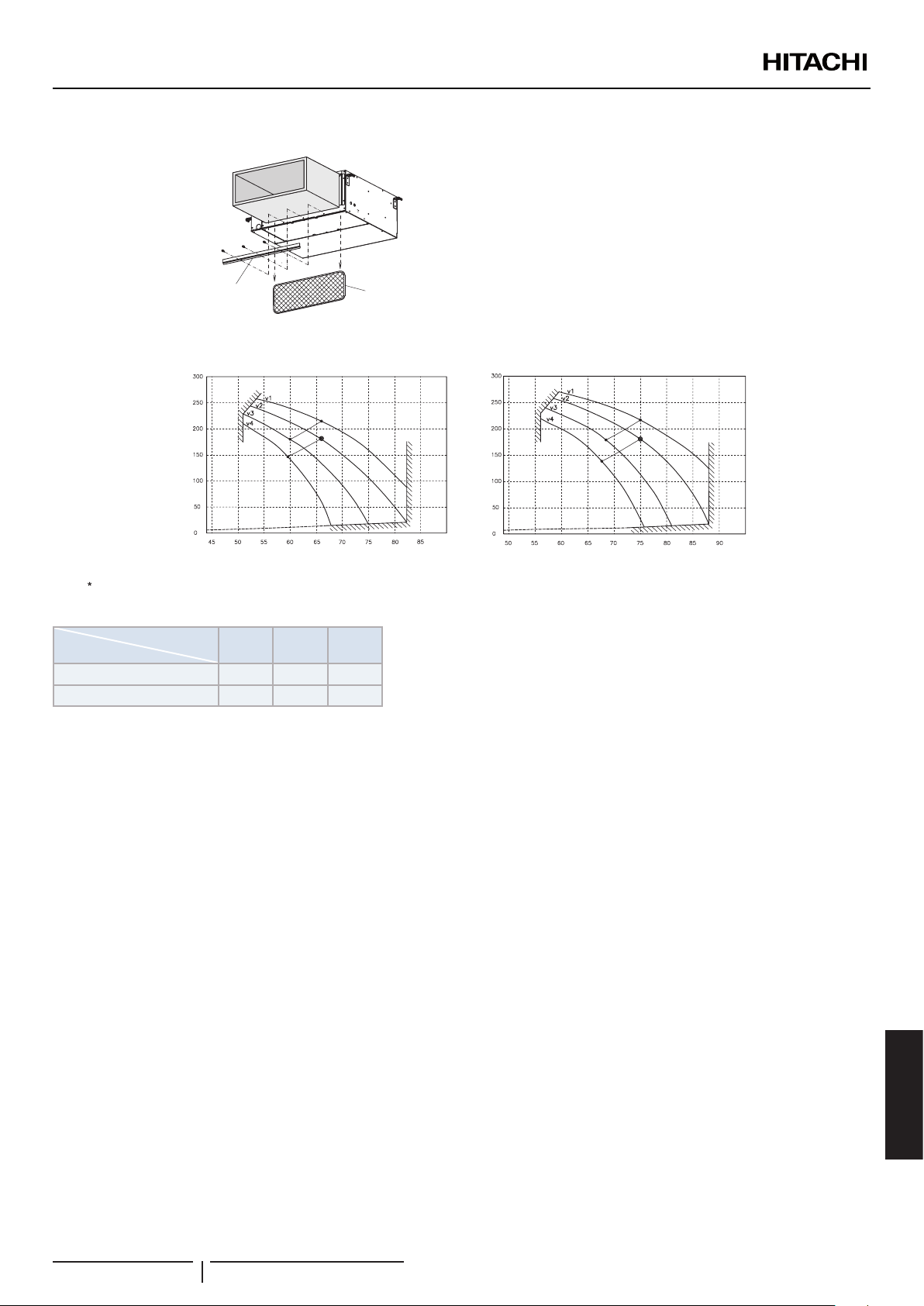

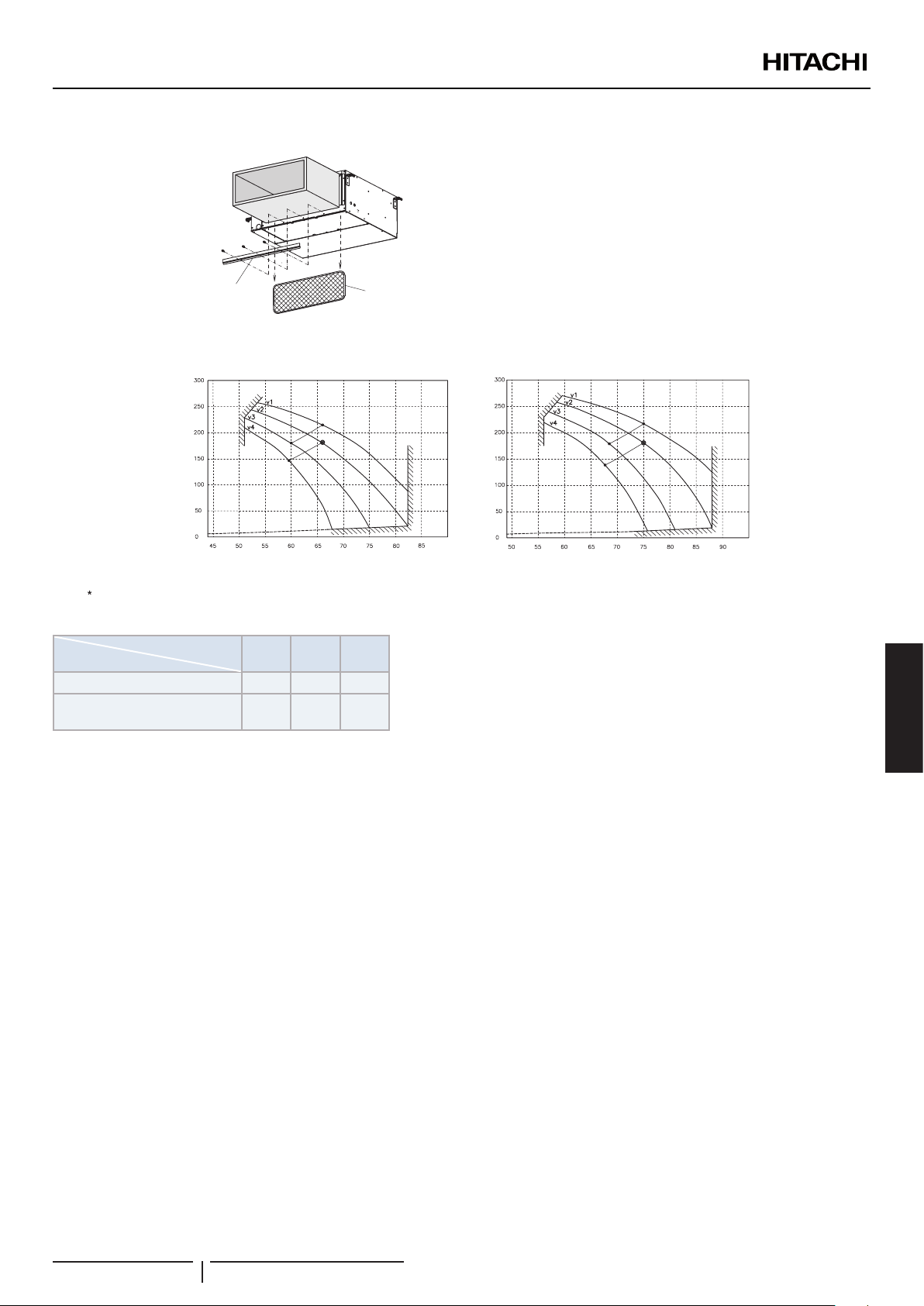

Suction Air Filter Servicing



ENGLISH

Remove the stay support (4 screws) from the unit and pull down the Air Filter.

Air Filter Support

Removing Direction

3.1.4 Fan Performance Curve

RPI-8.0FSN3E(-f) RPI-10.0FSN3E(-f)

External Static Pressure (Pa)

Air Flow (m3/min) Air Flow (m3/min)

Std. Air Filter Pressure Lost

“●” Rated Point

Static Pressure

Fan Speed

HSP v1 v1 v3

LSP (Std. Factory

Setting)

HSP: High Static Pressure

Hi Med Low

v2 v2 v4

Air Filter

External Static Pressure (Pa)

? NOTE

• When design a duct, check to ensure that the Air volume is within working range as indicate “Fan Performance Curve”.

• If the Air volume is set outside working range, water-carry-over (drop in the ceiling or into the room), noise increases, fan motor damaged (high temperature), insufcient Cooling/Heating capacity, phenomena can occur.

• Therefore design ducts and select the correct fan speed in order to keep the unit running in the accepted working range.

LSP: Low Static Pressure

3.1.5 Static Pressure Setting

RPI units have been provided by two Static Pressure levels regulation depending on the installation requirements:

High Static Pressure and Low Static Pressure (Std. Factory Setting) connectors are available into the Electrical Box.

Setting of Static Pressure shall be made by changing the Fan Unit connector.

PMML0229A rev.3 - 05/2016

Page 12

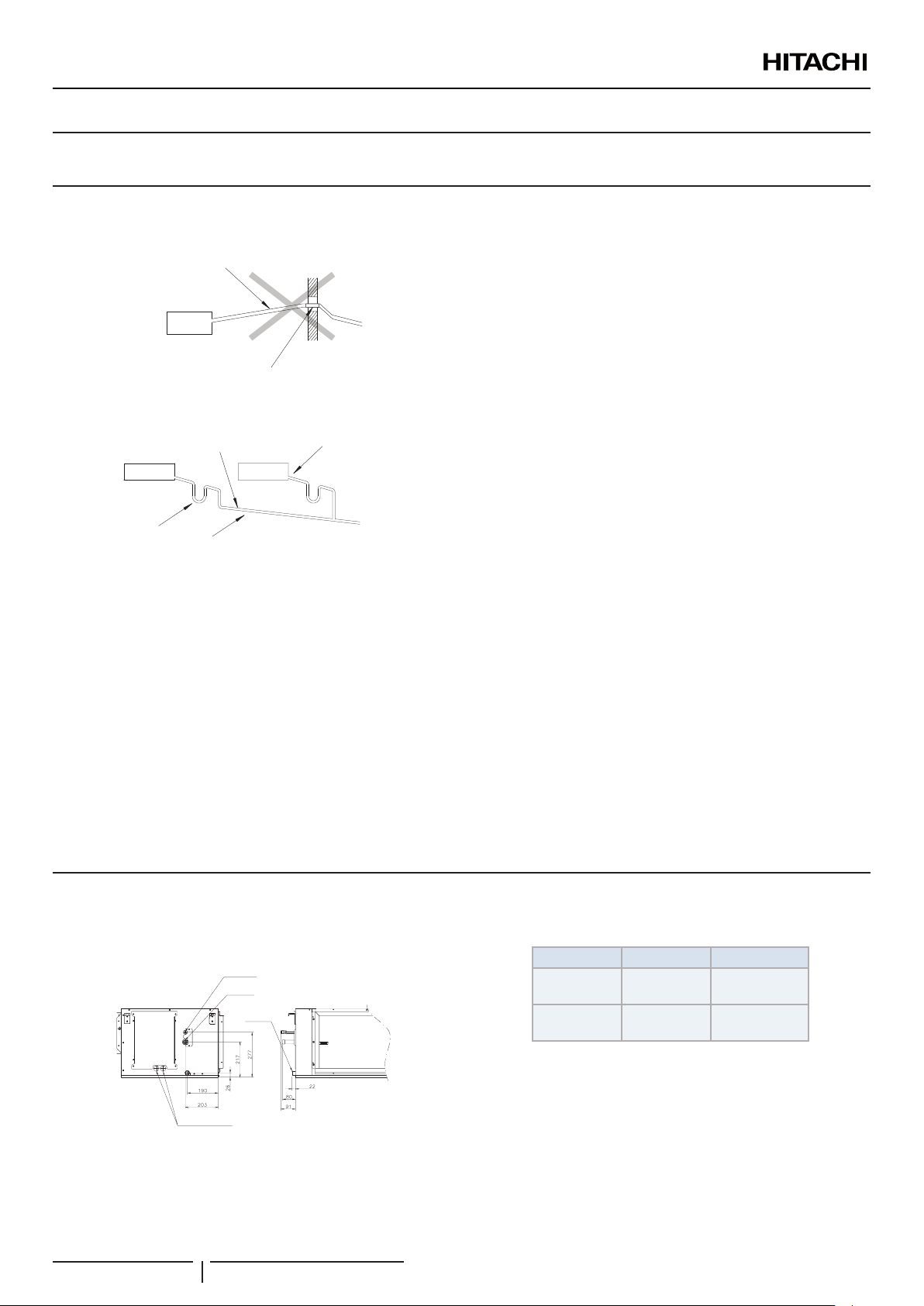

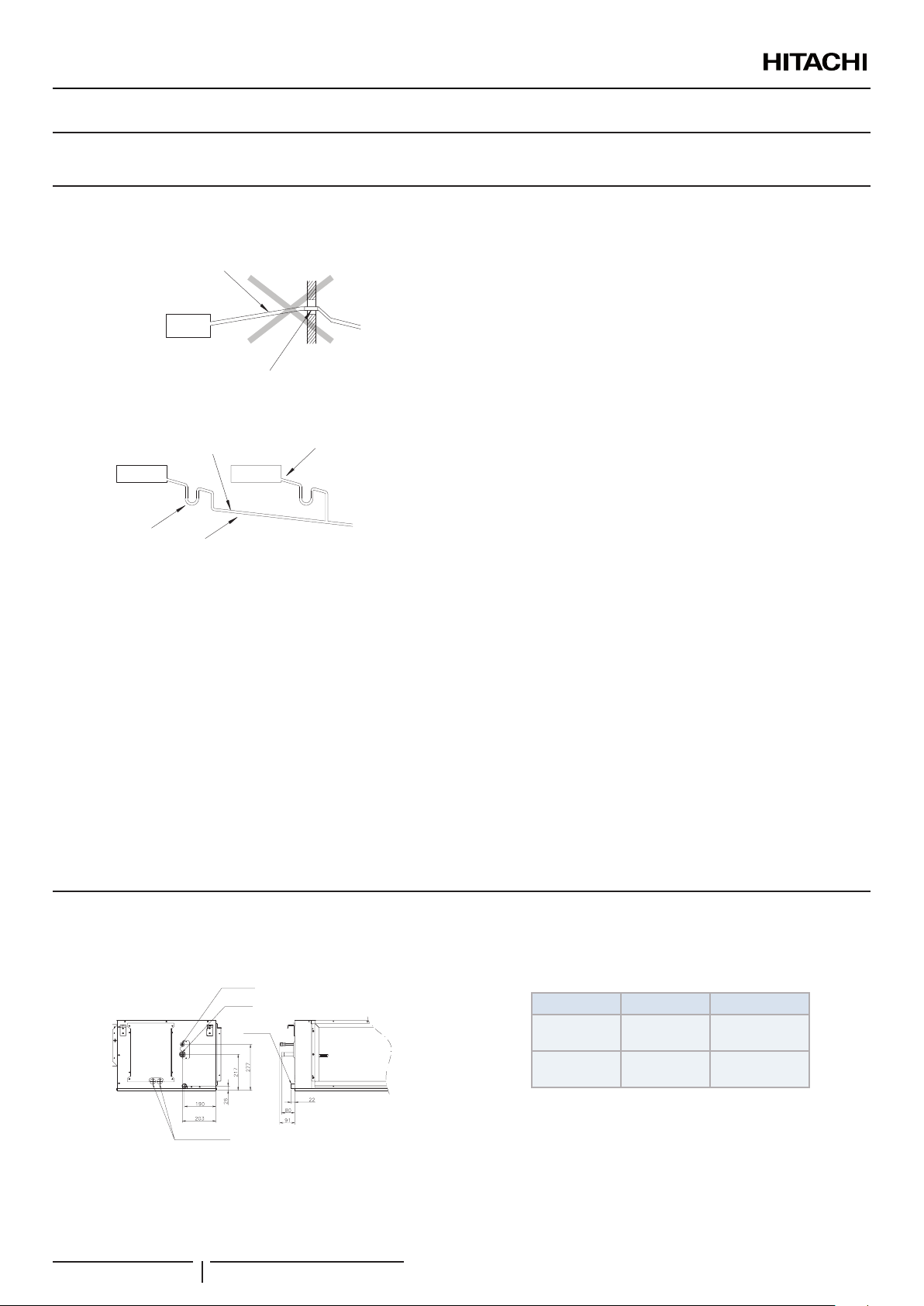

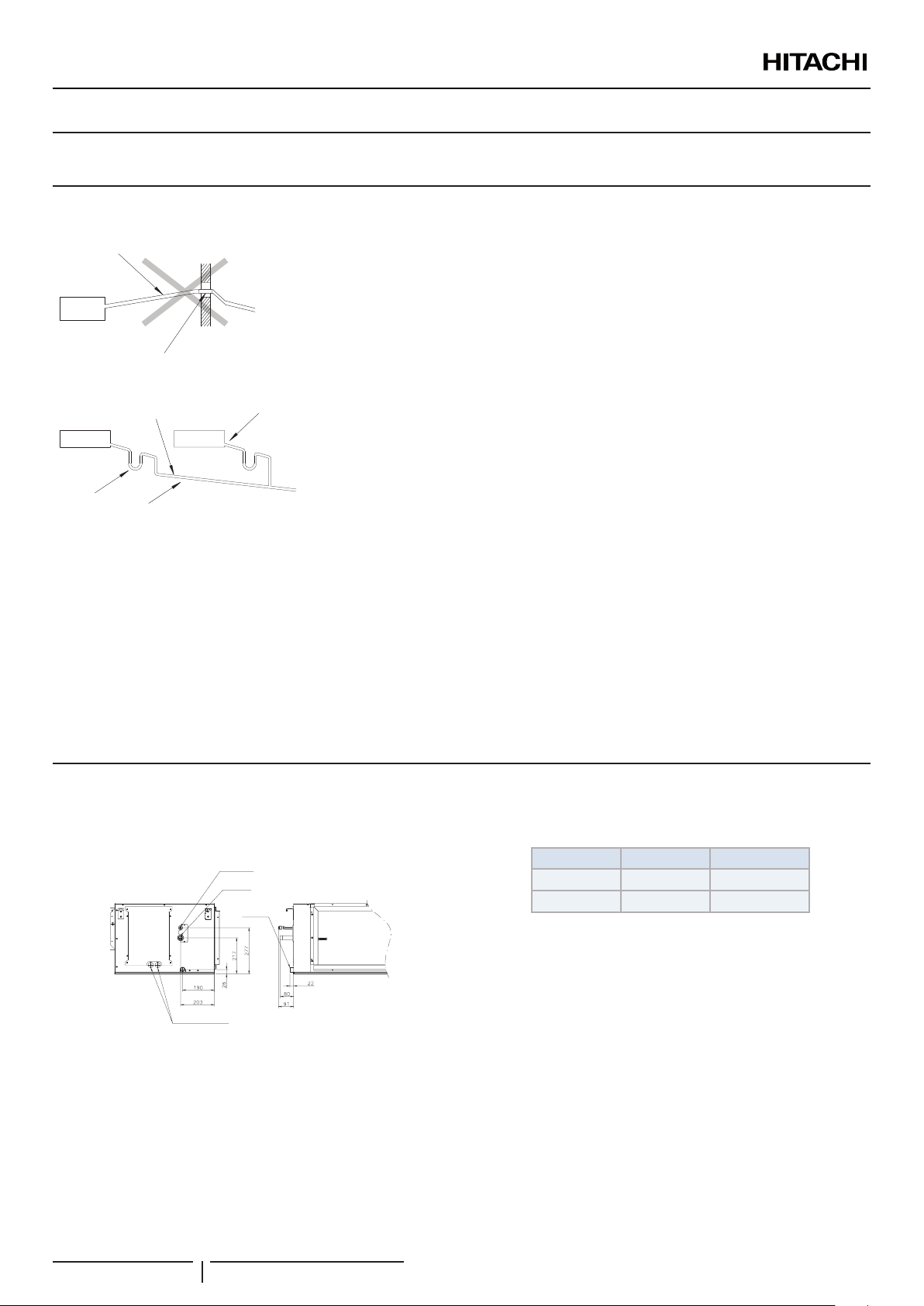

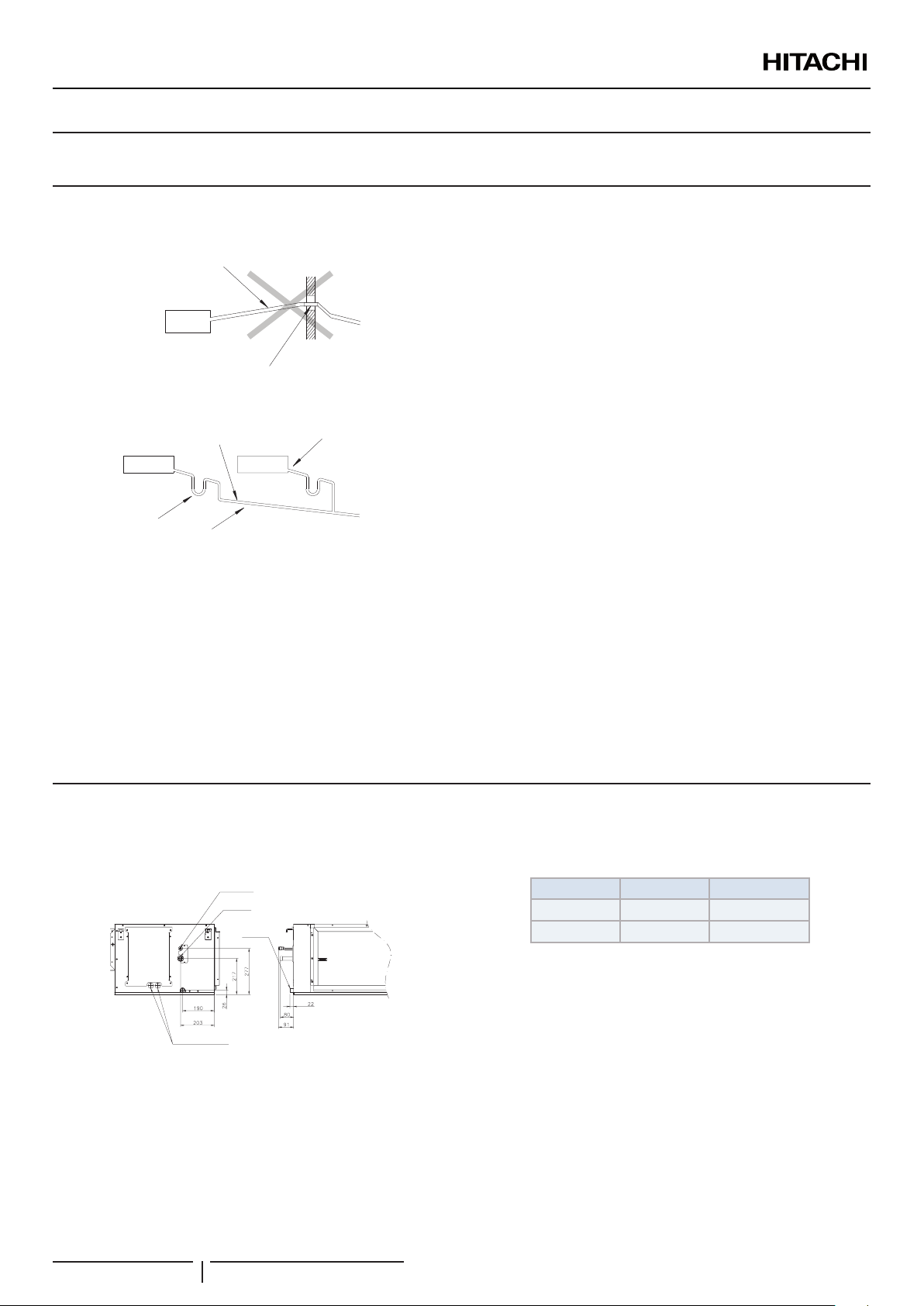

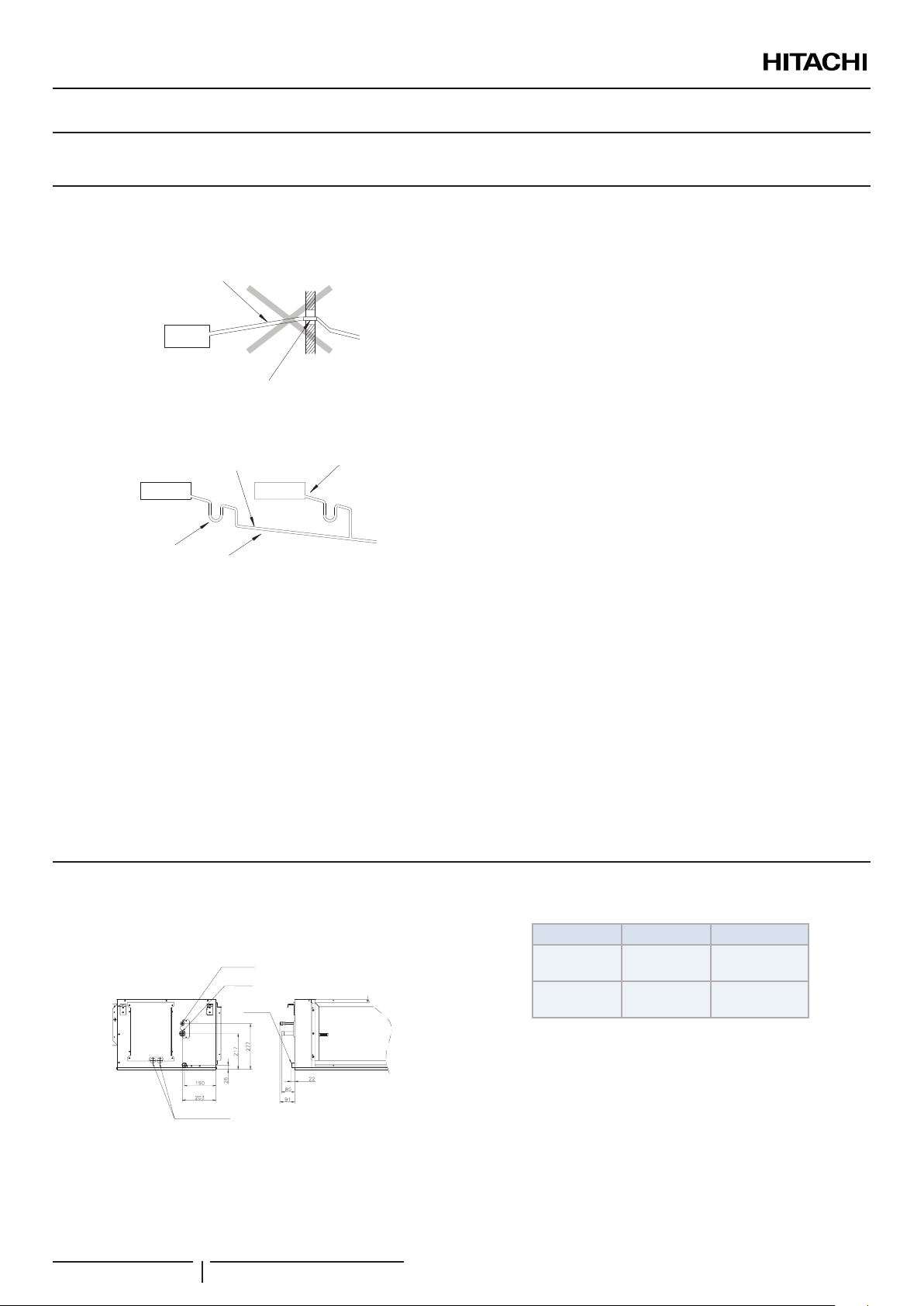

REFRIGERANT AND DRAIN PIPING

4 REFRIGERANT AND DRAIN PIPING

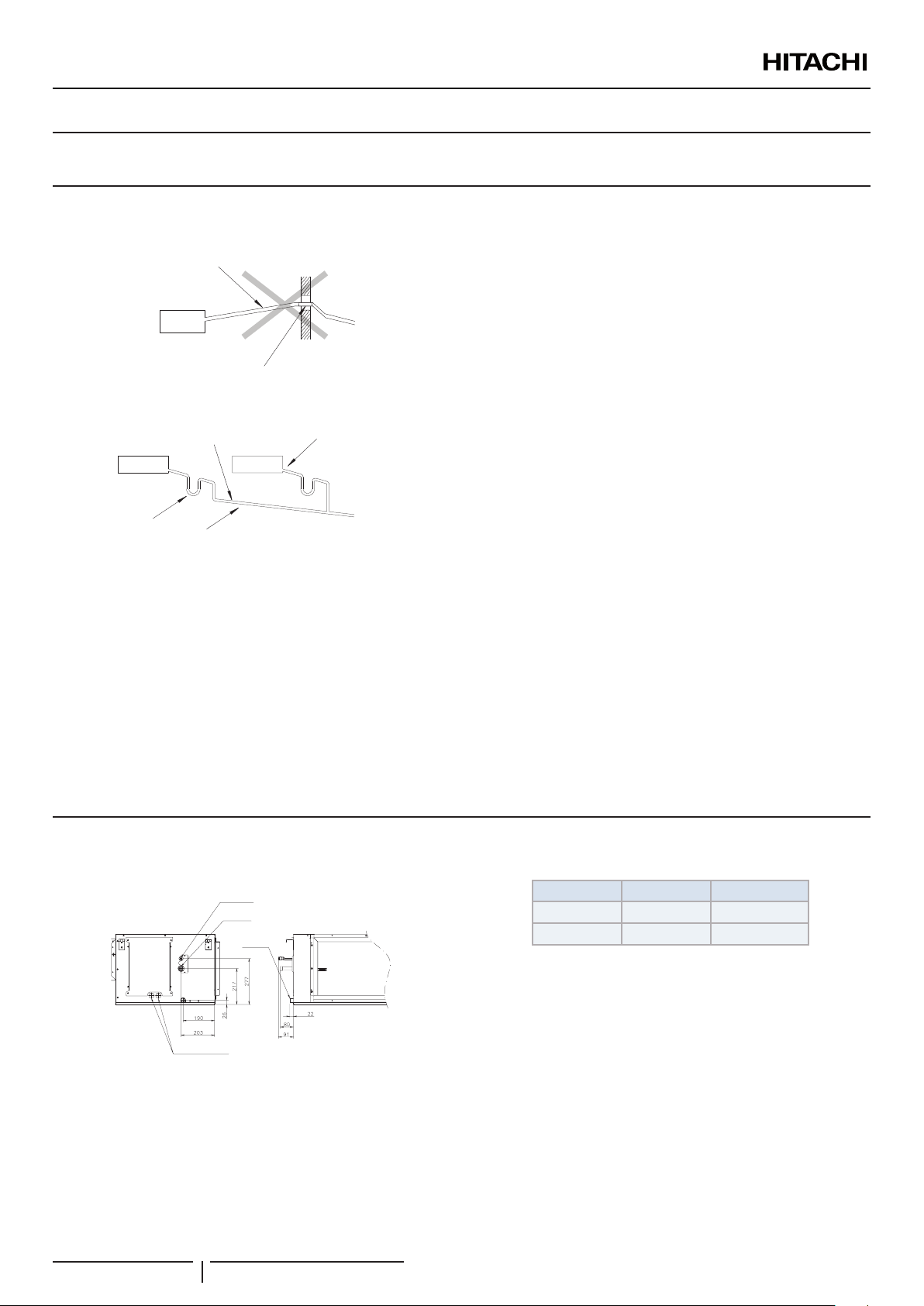

4.1 GENERAL

INCORRECT

Incorrect: Upward Slope

Incorrect: Rising Part

CORRECT

1/25~1/100 Down Slope

Drain trap

Common Drain Piping

Drain Piping connection

! CAUTION

• Do not create an upper-slope or rise for the drain piping, since drain water will ow back to the unit and leakage to the room will occur when the unit operation is stopped.

• Do not connect the drain pipe with sanitary or sewage piping or any other drainage piping.

• When the common drain piping is connected with other indoor units, the connected position of each indoor unit must be higher than the common piping. The pipe size of the common drain pipe must be large enough according to the unit size and number of unit.

• Drain piping will require insulating if the drain is installed in a location where condensation forming on the outside of drain pipe may drop and cause damage. The insulation for the drain pipe must be selected to insure vapor sealing and prevent condensation forming.

• Drain trap should be installed next to indoor unit. This trap must be designed to good practice and be checked with water (charged) and tested for correct ow. Do not tie or clamp the drain pipe and refrigerant pipe together.

? NOTE

• Install drainage in accordance with national and local codes.

After performing drain piping work and electrical wiring, check to ensure that water ows smoothly as in the following procedure:

Checking Unit without drain-up mechanism



• Pour approximately 1.8 liters of water into the drain pan.

• Check to ensure that the water ows smoothly or whether no water leakage occurs. When water cannot be found at the

end of the drain piping, pour another approximately 1.8 liters

of water into the drain pan.

? NOTE

Pay attention to the thickness of the insulation when the left side piping is performed. If it is too thick, piping can not be installed in the unit.

4.2 PIPING AND DRAINING CONNECTION

The location of Liquid, Gas and the Drain Pipe connection is shown below.

Liquid Pipe

Gas Pipe

Drain Pipe

Electrical

Connection

(mm)

mm (in)

Model RPI 8.0FSN3E(-f) 10.0FSN3E(-f)

Gas Piping Ø19.05 (3/4”) Ø22.2 (7/8”)

Liquid Piping Ø9.52 (3/8”) Ø9.52 (3/8”)

PMML0229A rev.3 - 05/2016

Page 13

ELECTRICAL WIRING

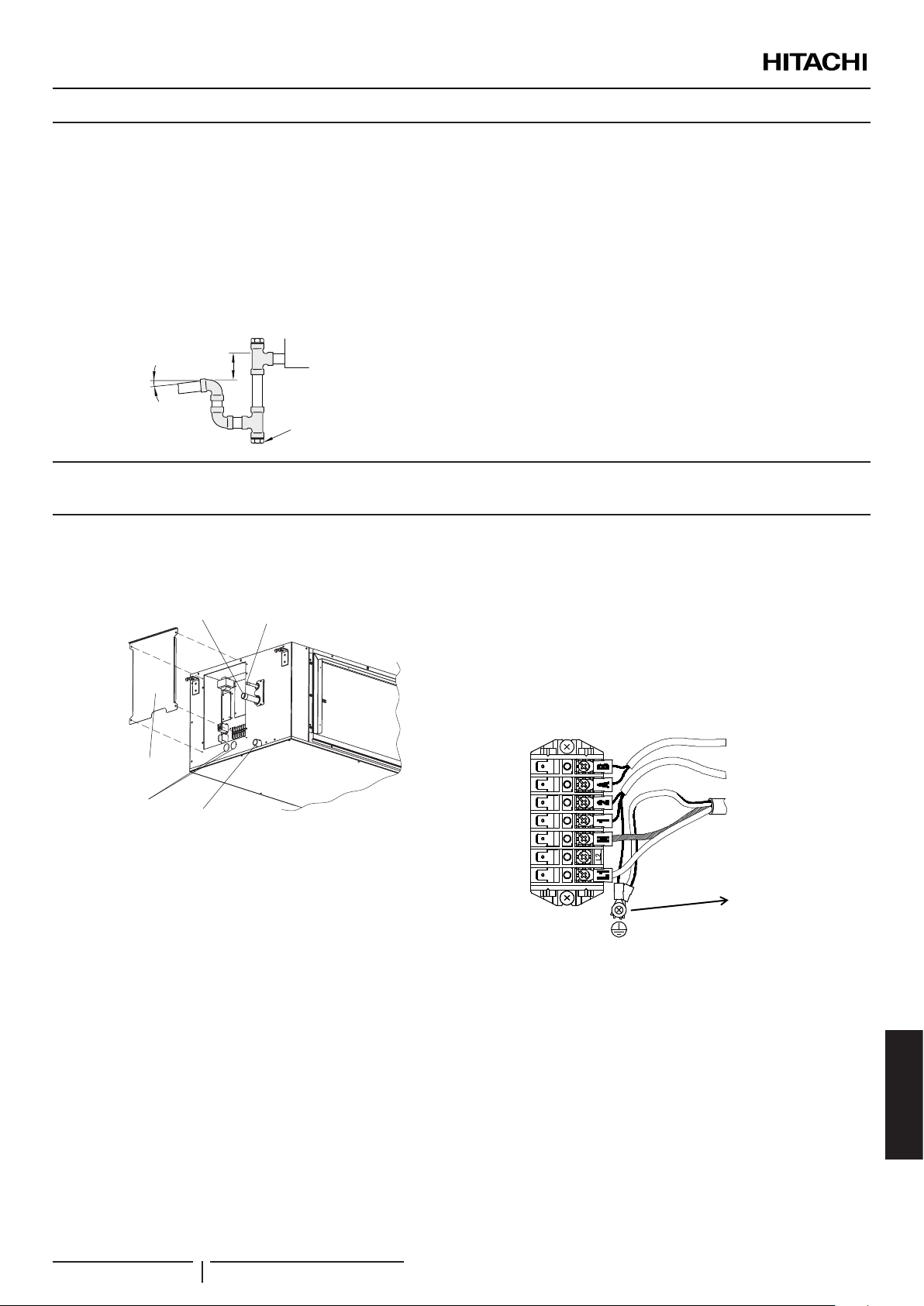

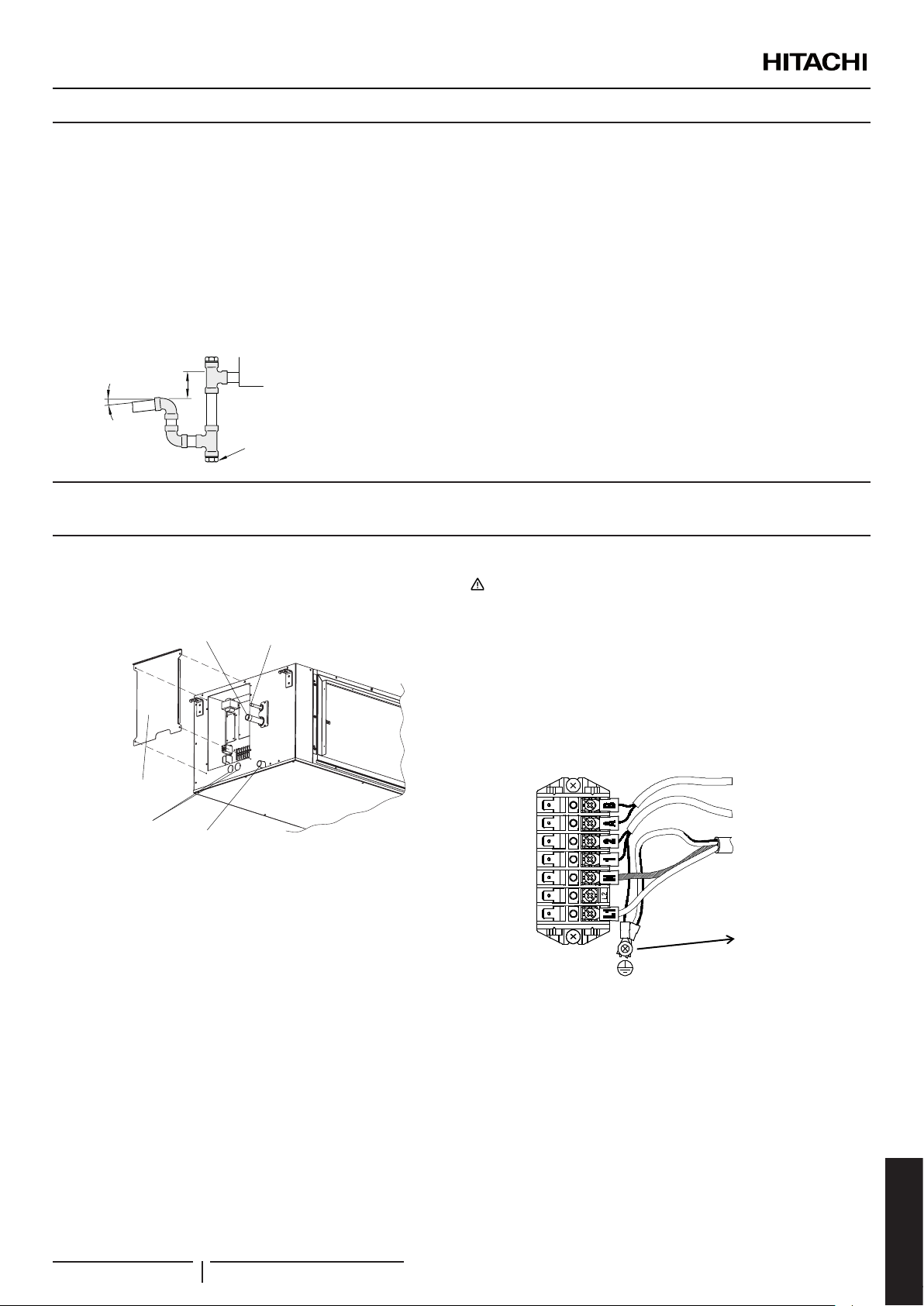

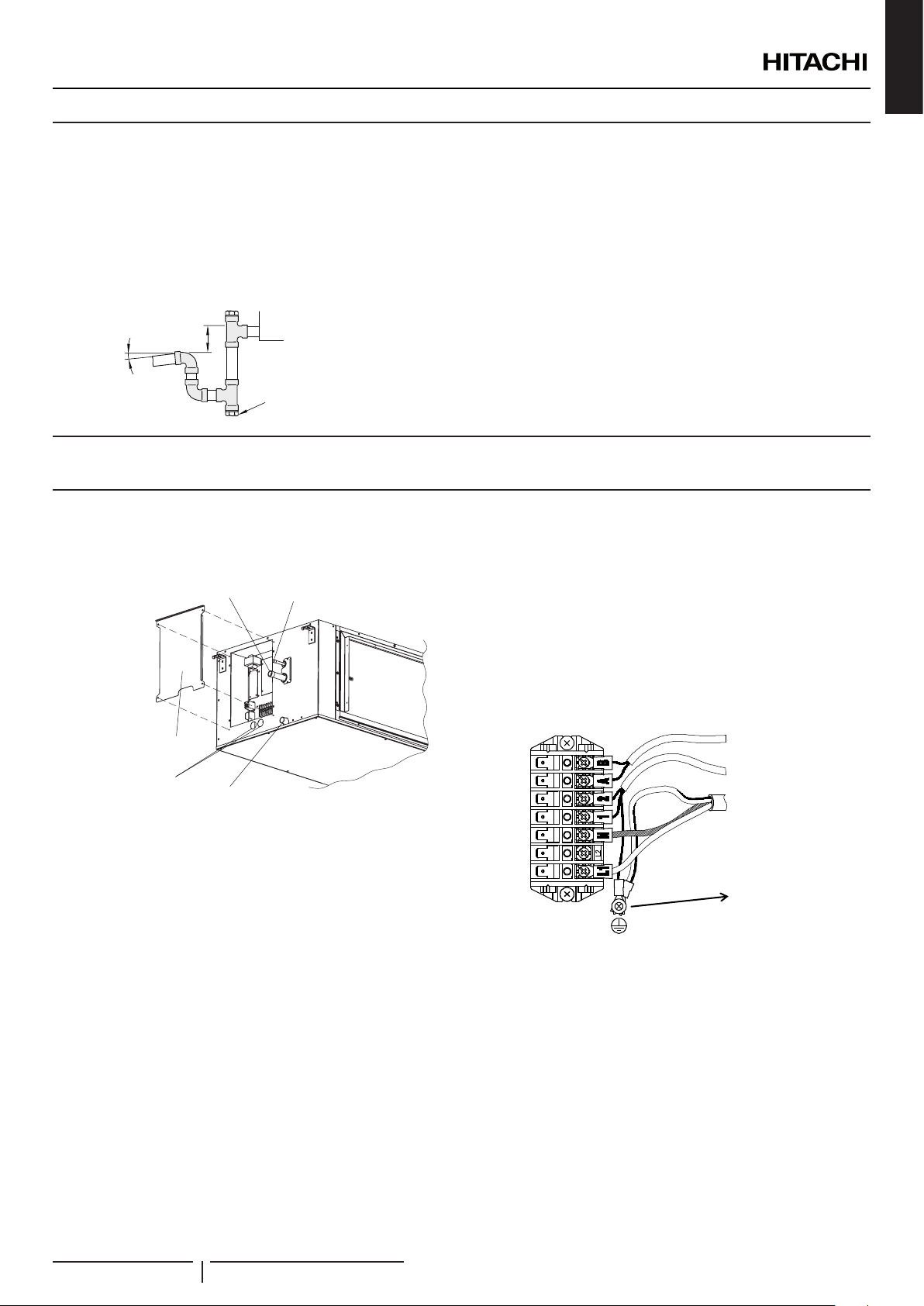

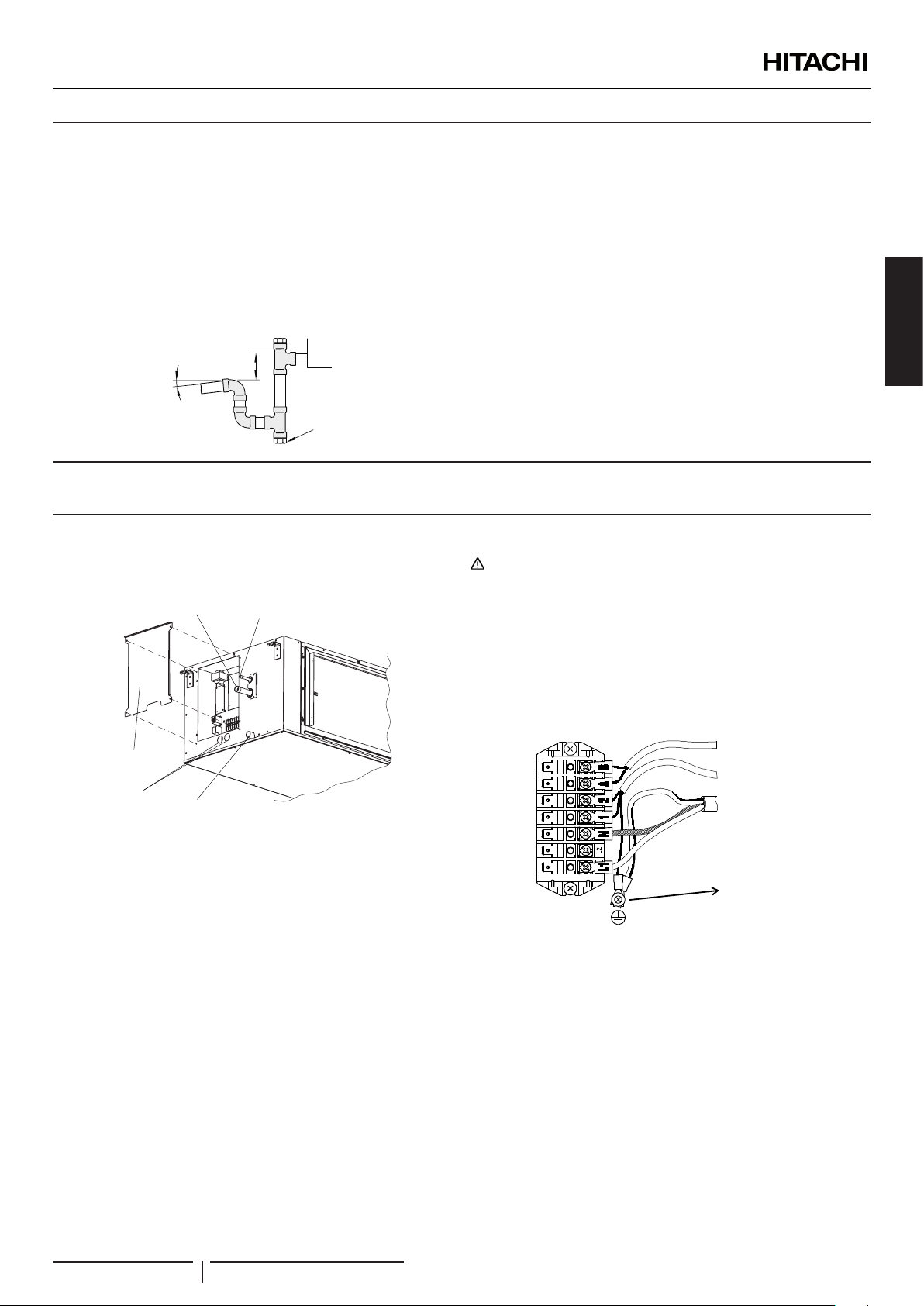

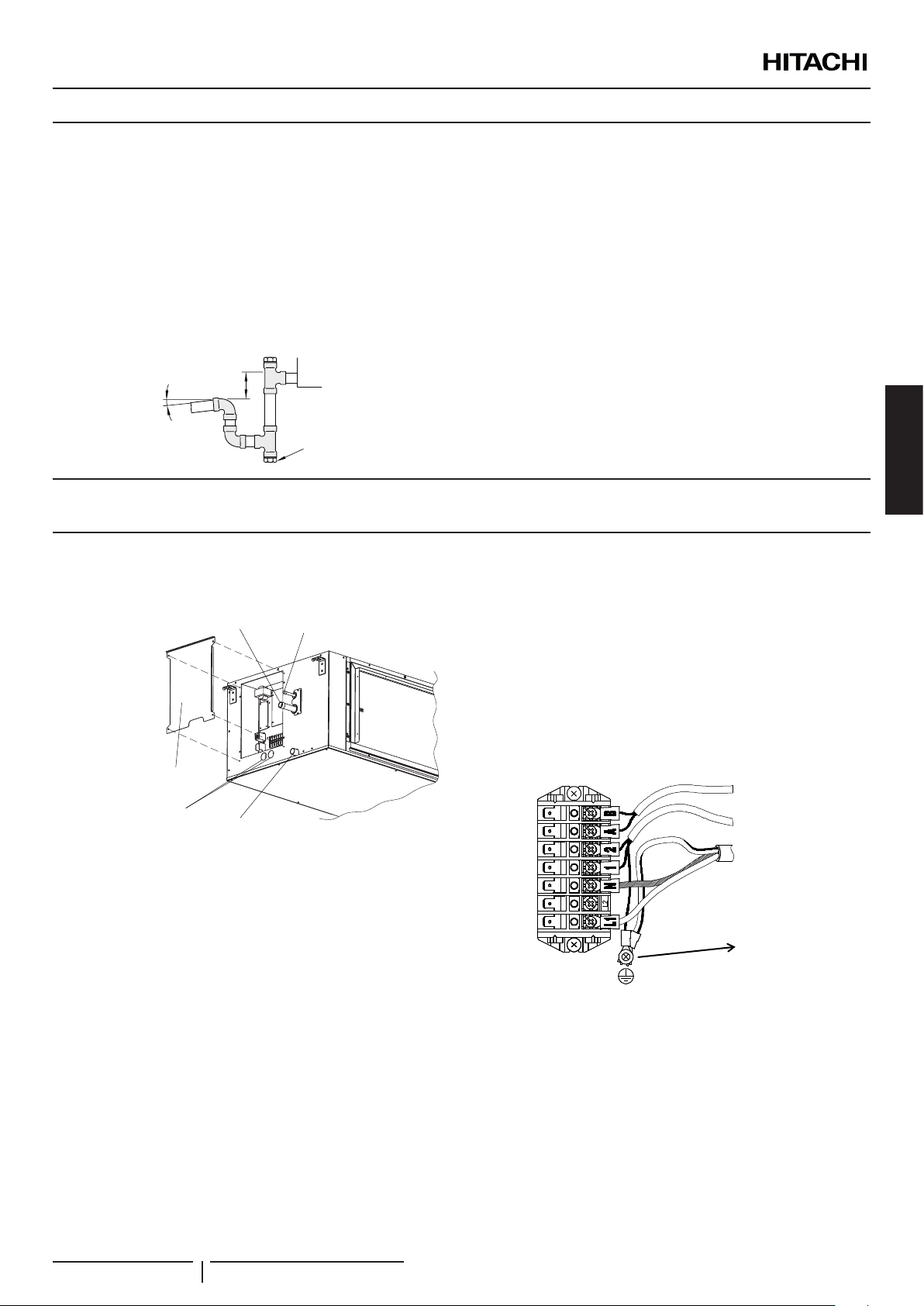

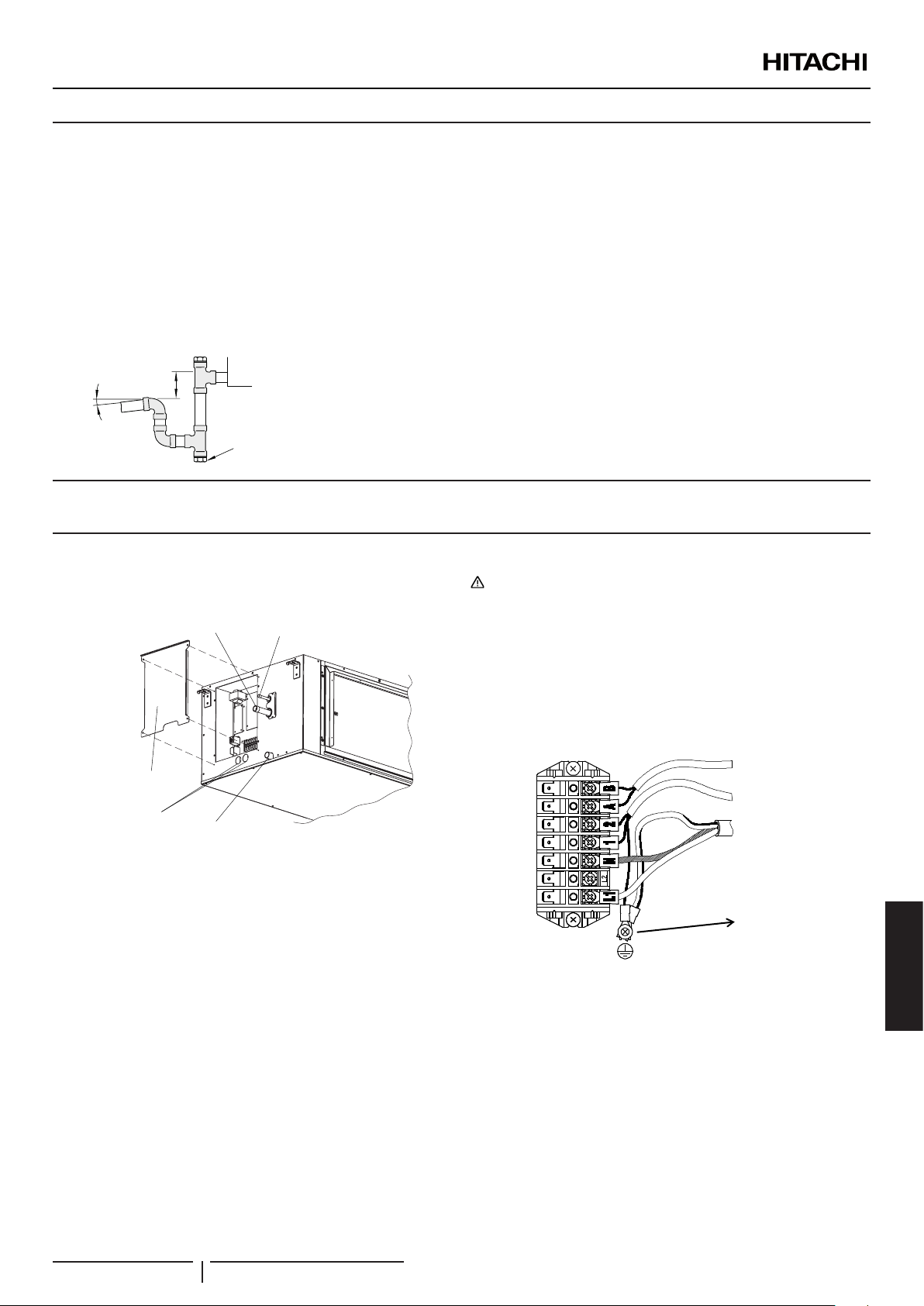

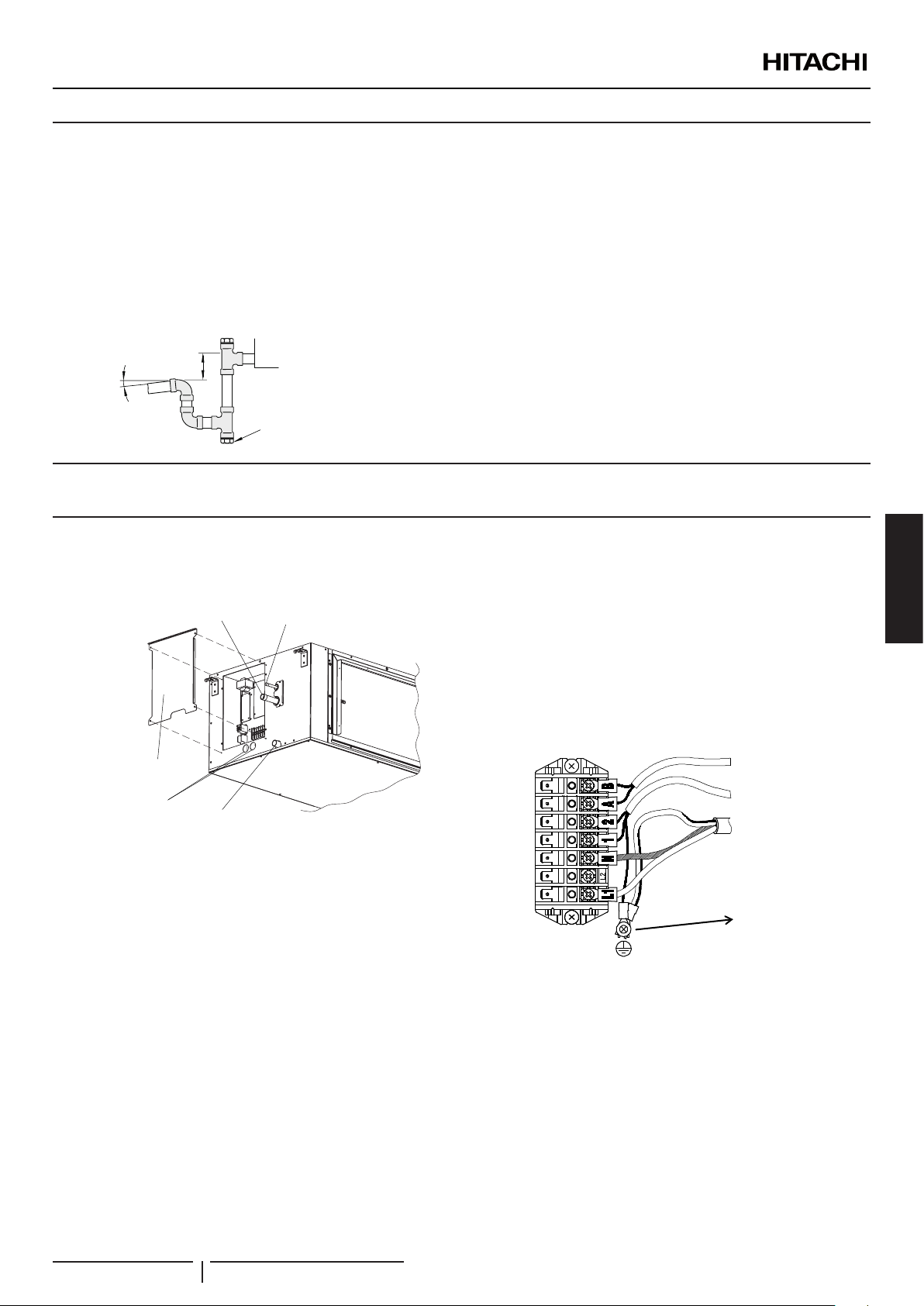

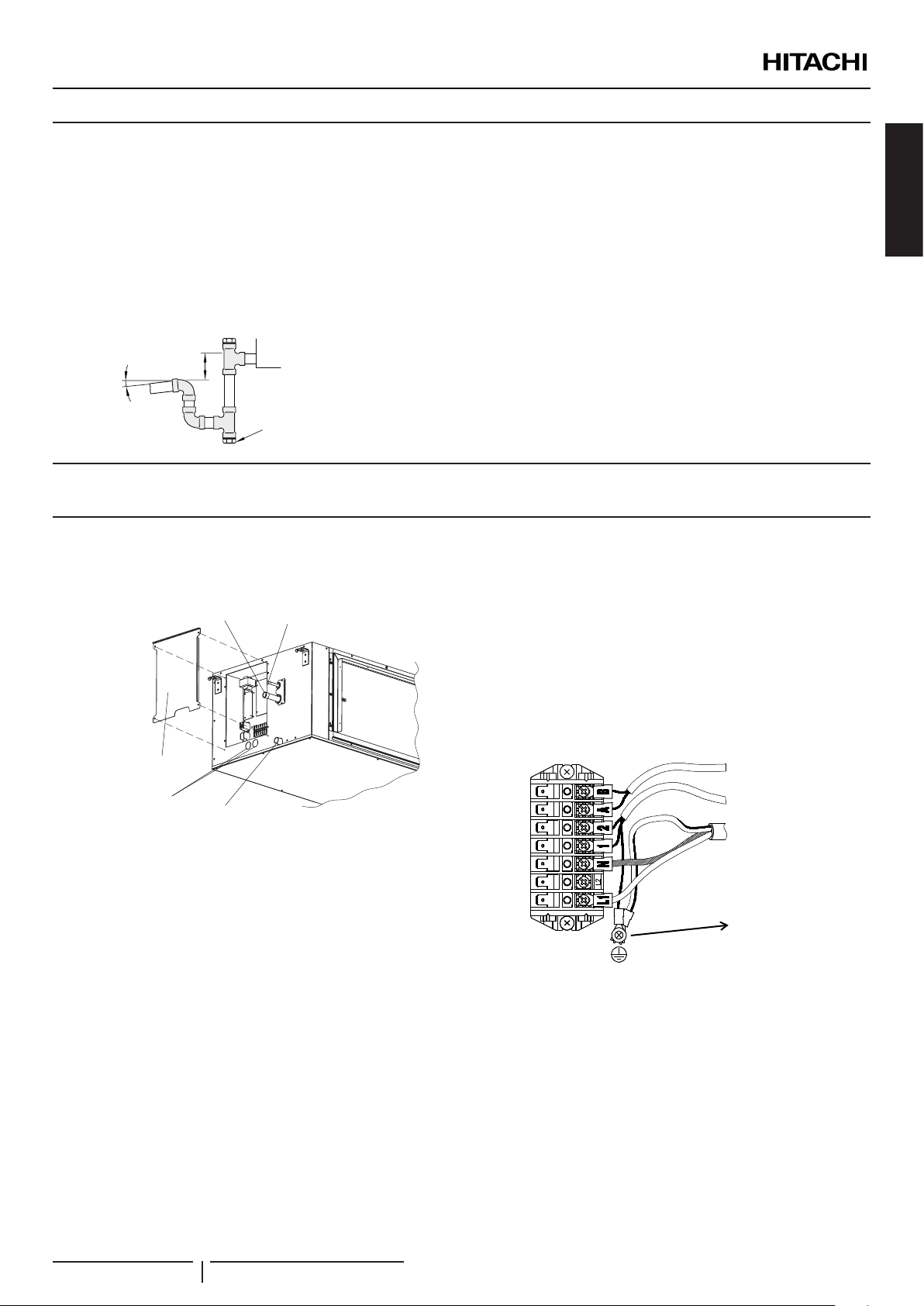

4.3 DRAIN PIPE

ENGLISH

For condense draining, prepare a polyvinyl chloride pipe with a Ø25mm. OD (outer diameter).

Fasten the eld supplied pipe to the Drain Hose with adhesive.

The drain piping should be performed with a down-slope pitch of 1/25 to 1/100.

Connect a syphon, as shown at the gure below.

>75 mm

Slope 2%

Plug

5 ELECTRICAL WIRING

5.1 ELECTRICAL WIRING CONNECTION

The service panel for the electrical box is provided at the right

side of the unit as shown below.

Gas Pipe

Liquid Pipe

? NOTE

Keep Electrical Box and Drain Pipe connection free of refrigerant pipes.

! CAUTION

It is very important the syphon installation in order to guarantee the proper condensate draining.

! CAUTION

• Recommended Field Supply minimum wire size:

• The recommended power source wire section size is 1.5mm2 (ac-

cording to the Standard EN60 335-1)

• Use twisted shielded pair cable or shielded pair cable for transmis-

sion wires between the indoor and the outdoor units, and connect the shielded part (only one side) to the earth screw in the electrical box of the indoor unit as shown below.

Service panel for

electrical box

Wiring

connection

1 Connect the power supply and ground wires to the terminals

in the electrical box as shown below.

2 Connect the wires between the indoor unit and the outdoor

unit to the terminals 1 and 2 in the electrical box.

3 Connect the cable of the Remote Control Switch to the

terminals A and B in electrical box.

4 Tightly x the wires by the Packing Glands. 5 Seal the wiring connection hole after running the cables

with the seal material (cover plate) to protect the unit from condensed water and insects.

Drain Pipe

Single phase connection (Without Electric Heater)

Remote Control

(PC-ARFPE)

Transmission

Wires

Power supply

wires

(Single phase)

Earth Screw

PMML0229A rev.3 - 05/2016

Page 14

ELECTRICAL WIRING

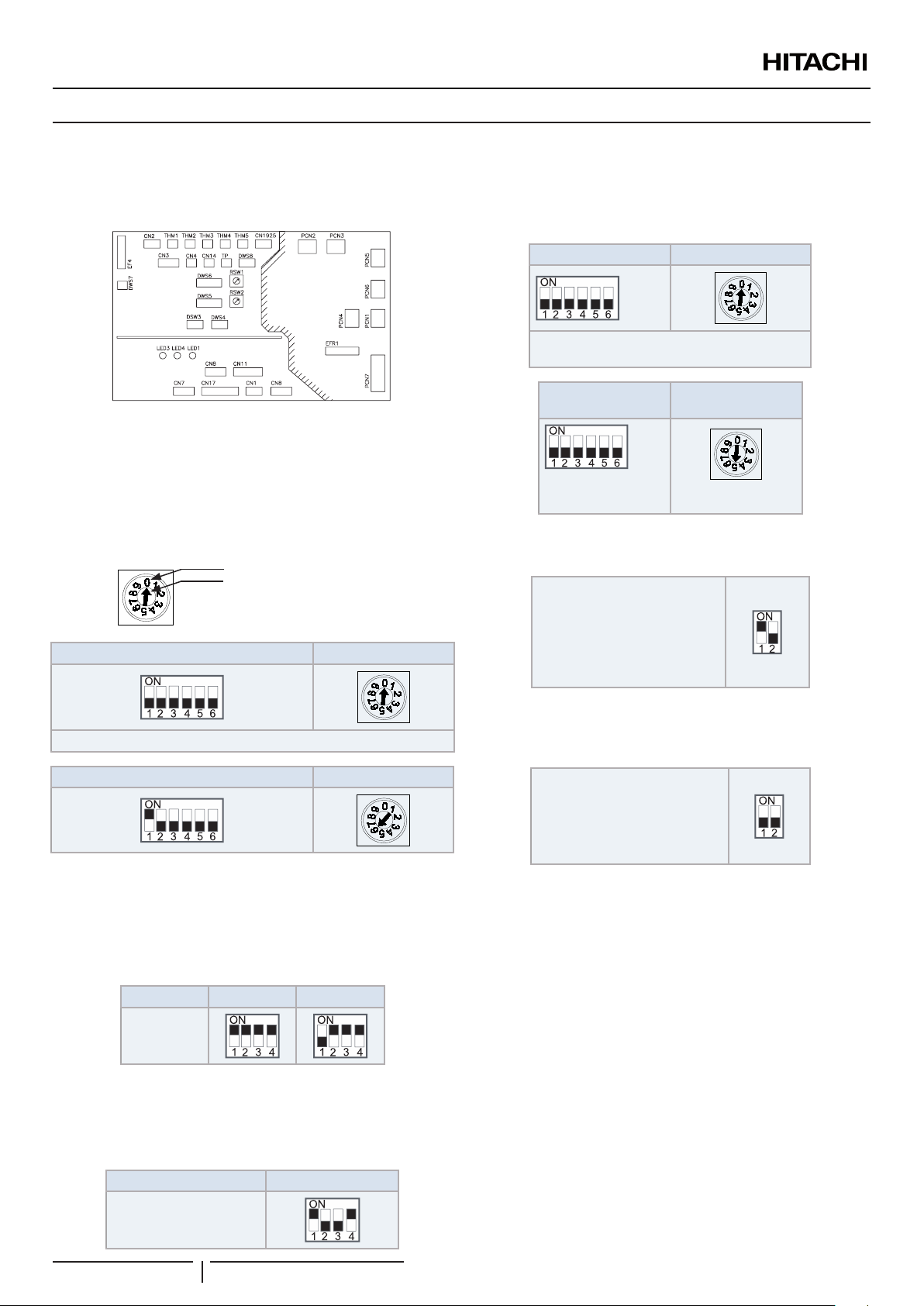

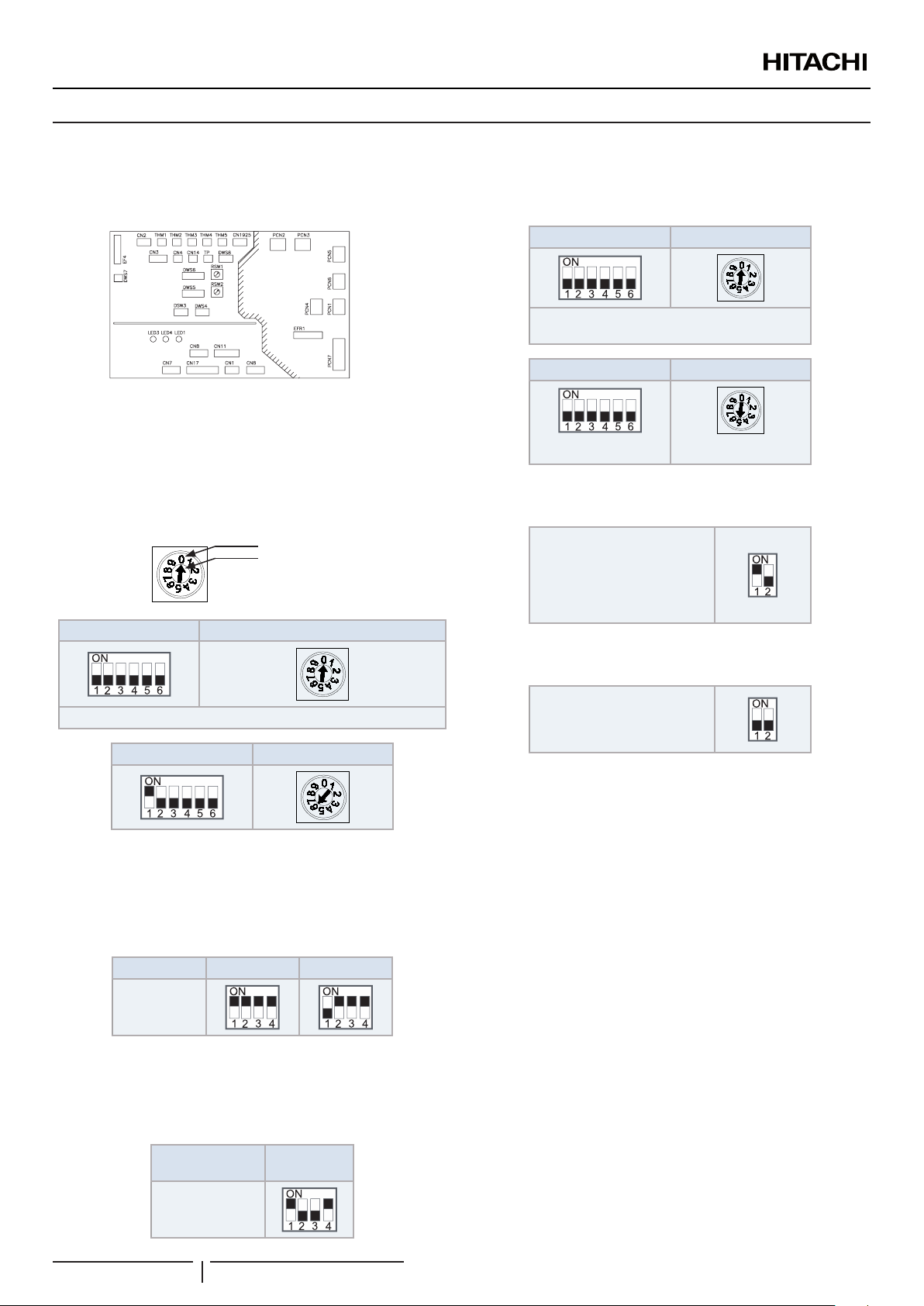

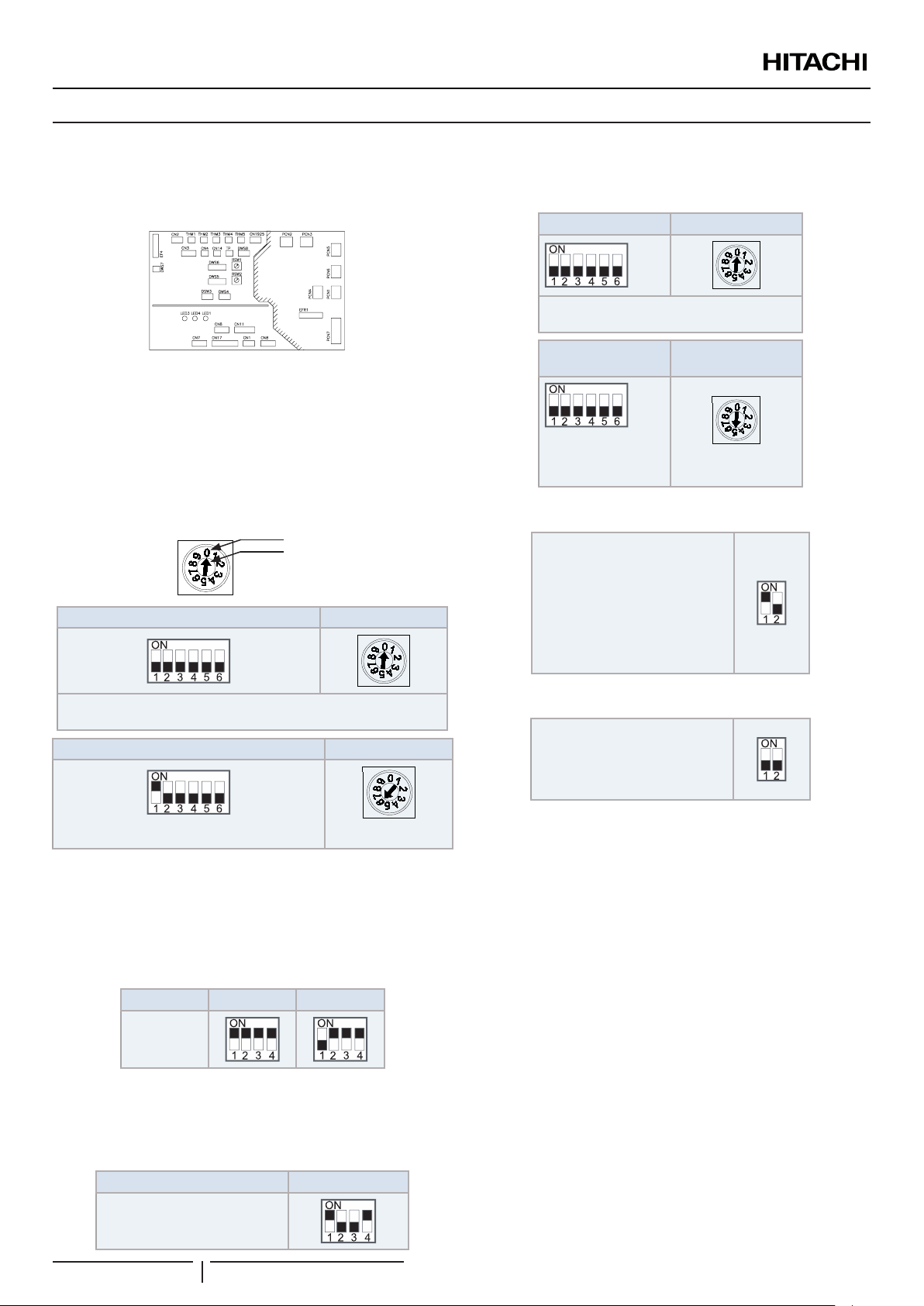

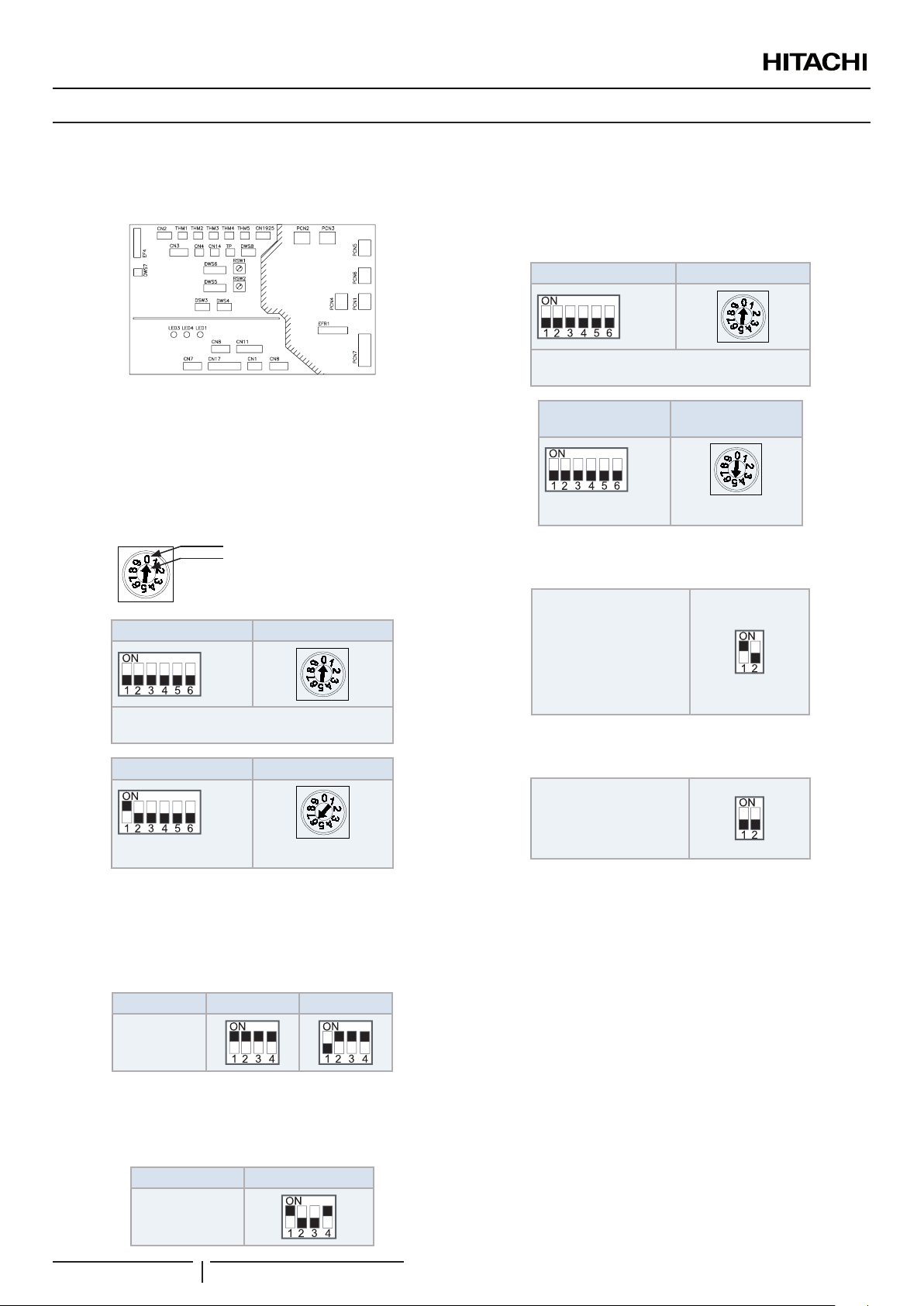

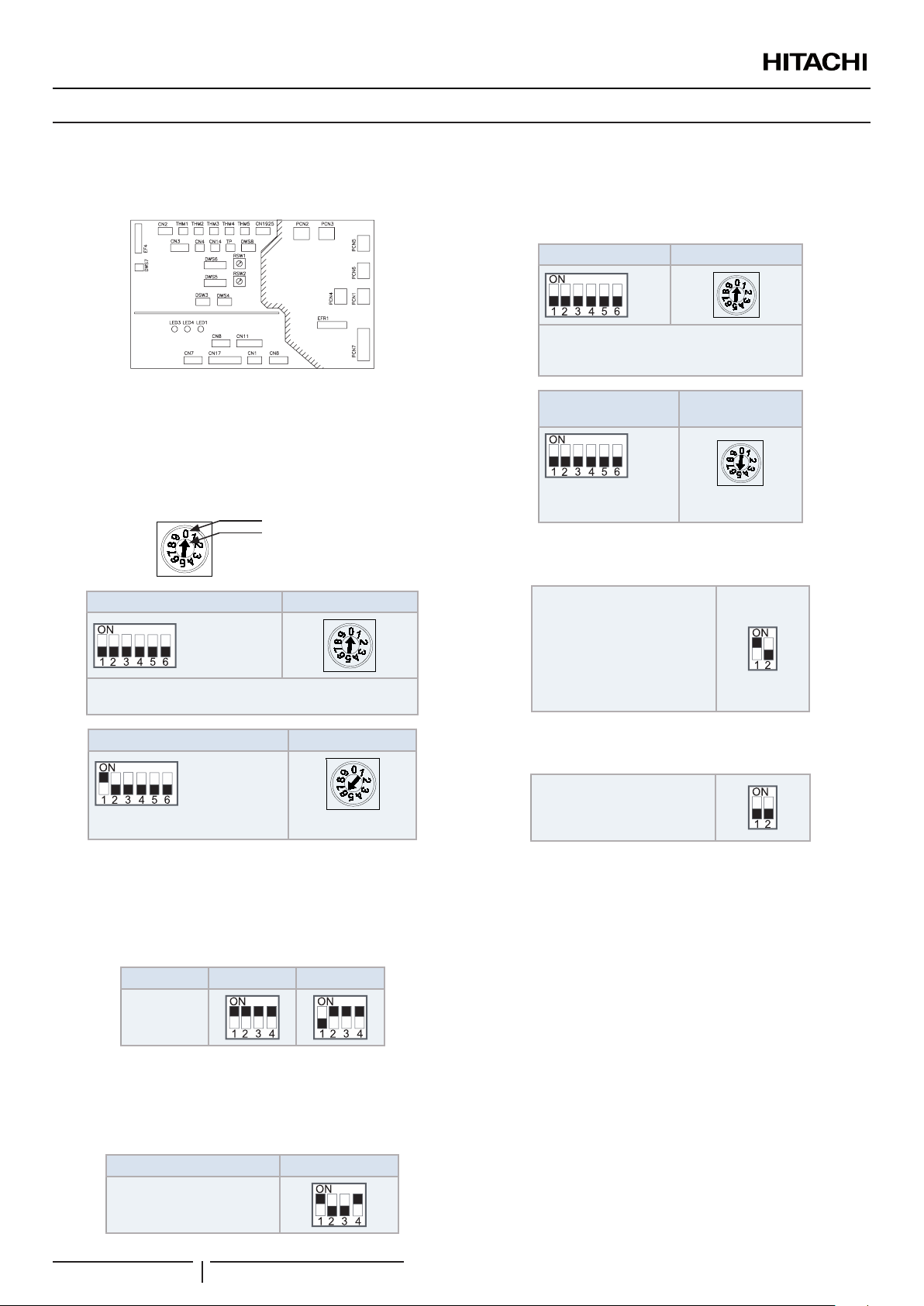

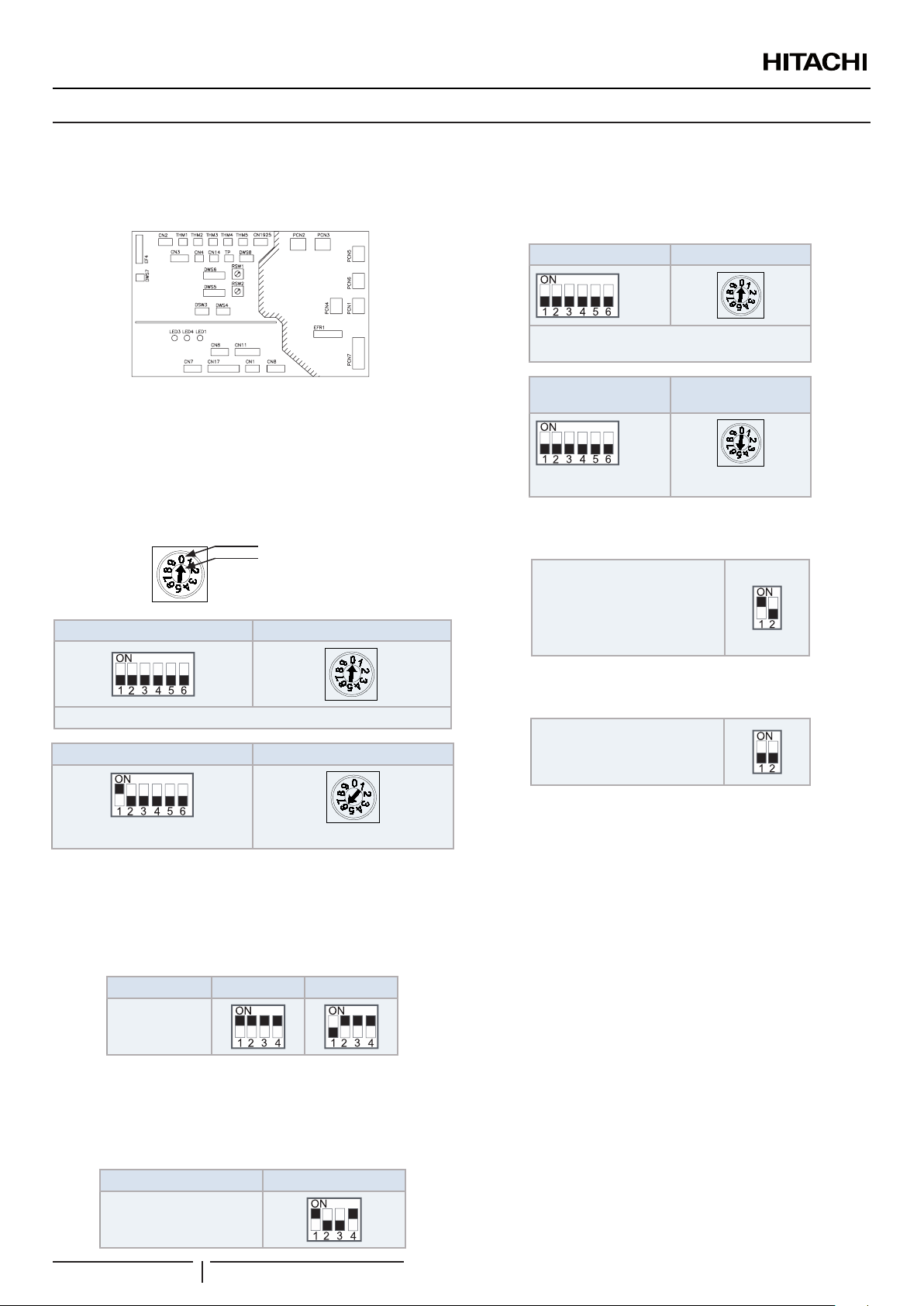

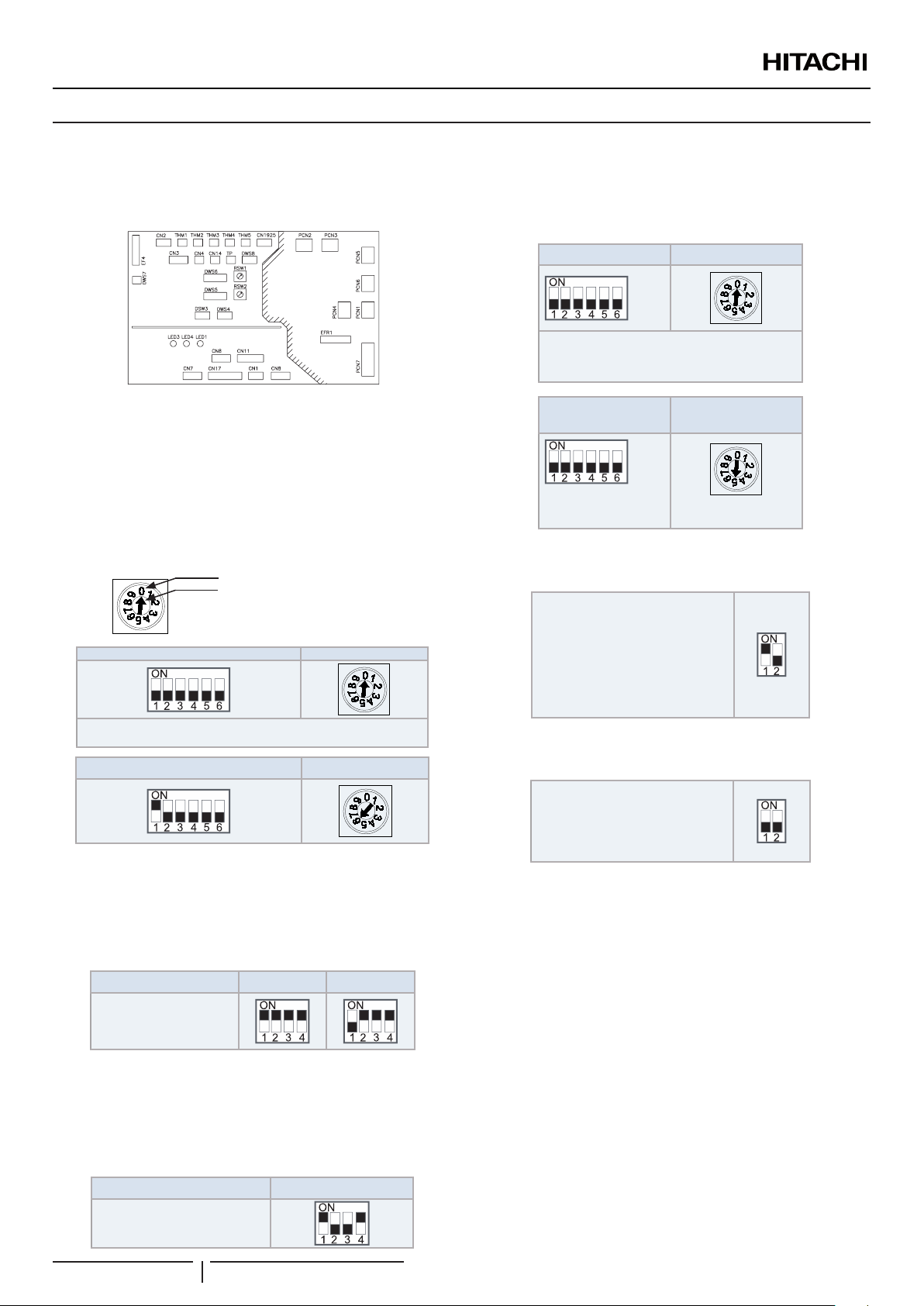

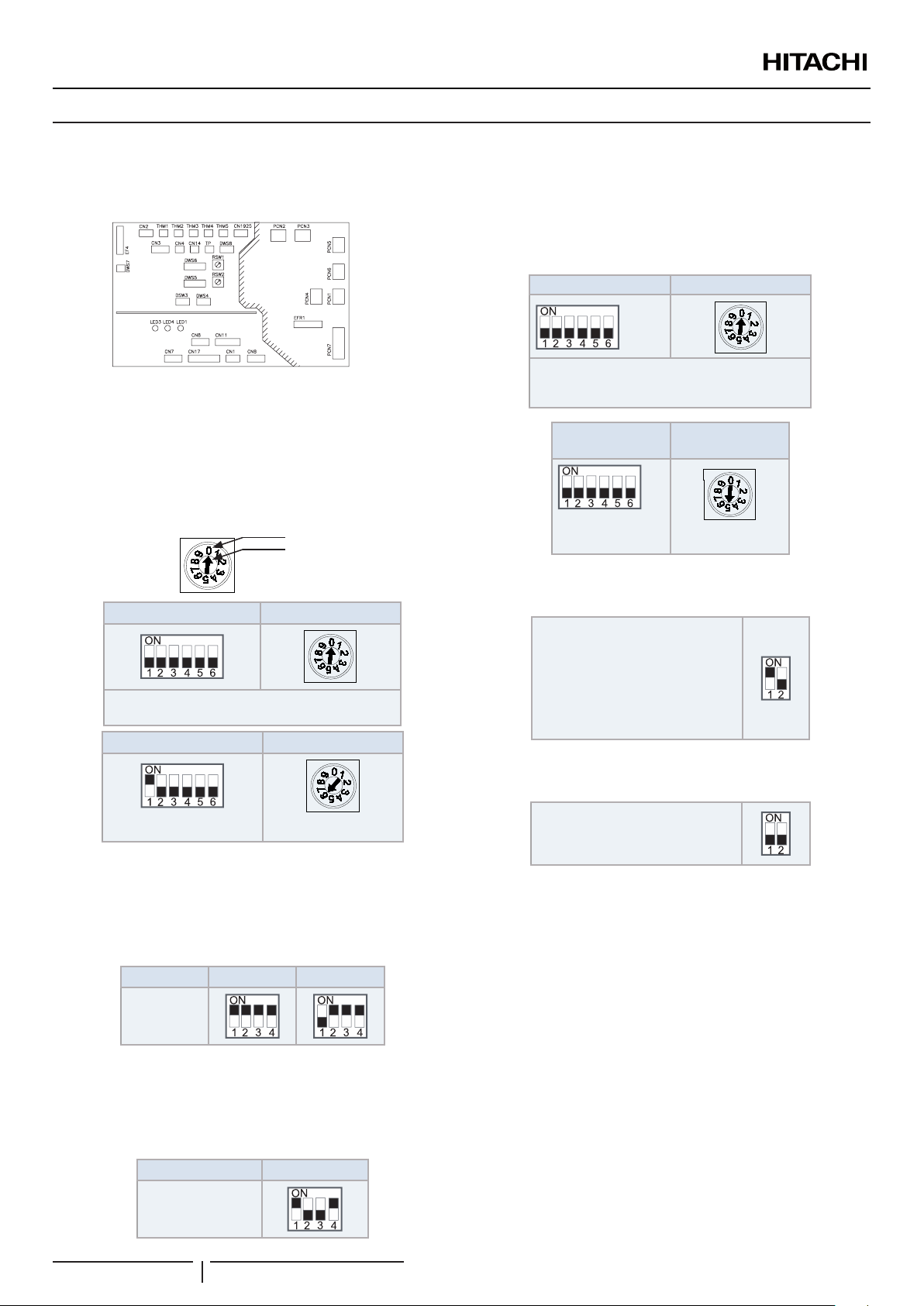

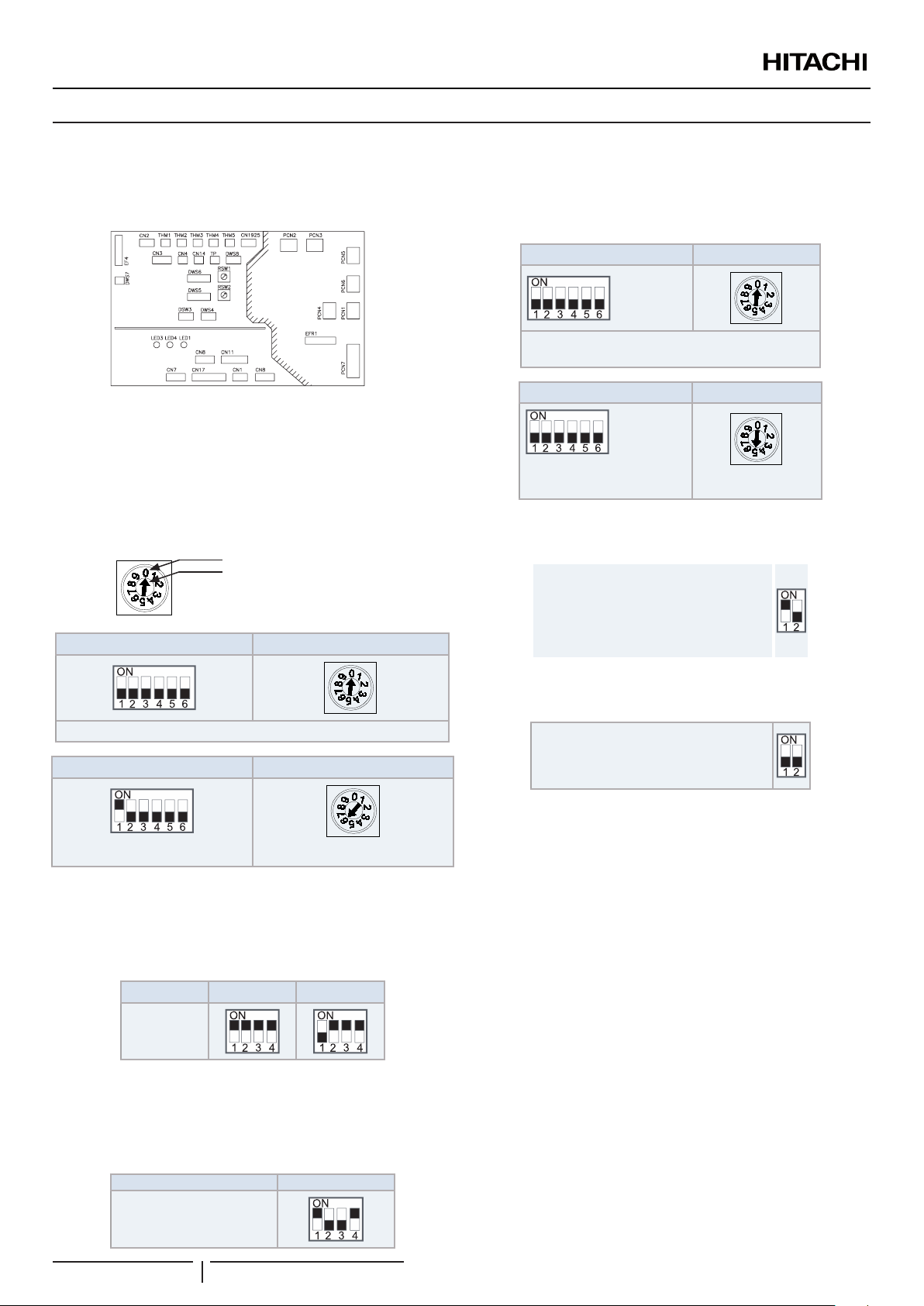

5.2 SETTINGS OF DIP SWITCHES

Quantity and location of Dip Switches



Dips switches location is the following:

! CAUTION

Before setting dips switches, rstly turn off power source and set the position of the dips switches. If the switches are set without turning off the power source, the contents of the setting are invalid.

DSW6 and RSW1: Unit No. Setting



The below gure indicates the position before shipment.

Indication

Use athead driver

DSW6 RSW1

DSW5 and RSW2: Refrigerant Cycle No. Setting



Setting is required. Setting position before shipment in

DSW5 RSW2

Here is set DSW5 and RSW2 before shipment up to 63 can be set.

Ex. Setting 5 system RSW2

All pins are OFF

DSW7: Fuse Recover



In case of applying high voltage to the terminal 1,2 of TB1, the fuse on the PCB1(M) is cut. In

such a case, rstly correct the

wiring to TB1 and then turn ON #1 (as showing beside)

Fix to 5

Here is set DSW6 and RSW1 before shipment up to 63 can be set.

Ex. Setting nº16 RSW1

DSW3: Capacity Code Setting



No setting is required, due to setting before shipment. This dip switch is utilized for setting the capacity code which corresponds to the Horse Power of the indoor unit.

HP 8.0 10.0

Setting

Position

DSW4: Unit Model Code Setting



No setting is required. This switch is utilized for setting the model code which corresponds to the indoor unit type.

DSW7: Remote Control Selection



No setting is required. Setting position before shipment is all OFF (PC-ARFPE Remote Control Switch Selected).

? NOTE

The mark “■” indicates position of dips switches. Figures show setting before shipment or after selection.

DSW8: (Not used)



No setting is required, due to setting before shipment.

Setting position before shipment is all OFF.

Indoor Unit

Model

RPI-(8.0/10.0)

PMML0229A rev.3 - 05/2016

DSW6

Setting

Page 15

INFORMACIÓN GENERAL

1 INFORMACIÓN GENERAL

1.1 NOTAS GENERALES

Ninguna parte de esta publicación puede ser reproducida, copiada, archivada o transmitida en ninguna forma o medio sin permiso de HITACHI Air Conditioning Products Europe, S.A.U

En una política de mejora continua de la calidad de sus productos, HITACHI Air Conditioning Products Europe, S.A.U se reserva el derecho de realizar cambios en cualquier momento, sin comunicación previa y sin incurrir en la obligación de introducirlas en los productos vendidos con anterioridad. Por lo tanto, este documento puede haber estado sometido a

modicaciones durante la vida del producto.

1.2 GUÍA DE PRODUCTOS

1.2.1 Comprobación previa

? NOTA

Comprobar, de acuerdo con el nombre del modelo, el tipo de sistema de aire acondicionado del que dispone, su abreviatura y su referencia en el presente manual de instrucciones. Este Manual de Instalación y Funcionamiento sólo está relacionado con unidades RPI-(8.0-10.0)FSN3E(-f).

Comprobar, de acuerdo con los Manuales de Instalación y Funcionamiento incluidos en las unidades exteriores e interiores, que se incluye toda la información necesaria para la correcta instalación del sistema. Si no fuera el caso, póngase en contacto con su distribuidor.

HITACHI realiza todos los esfuerzos posibles para ofrecer documentación actualizada y correcta; pese a ello, los errores de impresión están fuera del control de HITACHI, que no se hace responsable de ellos.

En consecuencia, algunas de las imágenes o algunos de los datos empleados para ilustrar este documento pueden no corresponder a modelos concretos. No se admitirán reclamaciones basadas en los datos, ilustraciones y descripciones de este manual.

No debe efectuarse ningún tipo de modicación en el equipo sin

la autorización previa, y por escrito, del fabricante.

1.2.2 Nomenclatura de modelos de unidades interiores

Tipo de unidad (unidad interior): RPI

Guión separador de posición (jo)

Capacidad (CV): (8-10)

FS: SYSTEM FREE

N: refrigerante R410A

3 : Series

E : Fabricado en Europa

Aislamiento no

inamable

XXX – XX FS N 3

E (-f)

ESPAÑOL

1.3 SEGURIDAD

1.3.1 Simbología aplicada

Durante los trabajos habituales de diseño de sistemas de climatización o de instalación de equipos, es necesario prestar mayor atención en algunas situaciones que requieren conducirse de manera especialmente cuidadosa, para evitar

daños en personas, el equipo, en la instalación o en el edicio o

inmueble. Cuando se dan situaciones que pueden comprometer la

integridad de las personas que puedan hallarse en las inmediaciones, o poner en peligro el propio equipo, éstas se señalarán claramente en este manual.

Para señalar estas situaciones, se emplearán una serie

de símbolos especiales que identicarán claramente estas

situaciones. Preste mucha atención a estos símbolos y a los mensajes que

les siguen, pues de ello depende su propia seguridad y la de los demás.

! PELIGRO

• Los textos precedidos de este símbolo contienen informaciones e indicaciones relacionadas directamente con su seguridad e integridad física.

• Si dichas indicaciones no son tenidas en cuenta puede resultar herido grave, muy grave o con resultado mortal, tanto usted como otras personas que puedan encontrarse en el entorno del equipo.

En los textos precedidos del símbolo de peligro, también puede encontrar información sobre formas seguras de proceder durante la instalación del equipo.

! PRECAUCIÓN

• Los textos precedidos de este símbolo contienen informaciones e indicaciones relacionadas directamente con su seguridad e integridad física.

• Si dichas indicaciones no son tenidas en cuenta puede resultar herido de menor gravedad, tanto usted como otras personas que puedan encontrarse en el entorno del equipo.

• No tener en cuenta estas indicaciones puede provocar daños en el equipo.

En los textos precedidos del símbolo de precaución, también puede encontrar información sobre formas seguras de proceder durante la instalación del equipo.

? NOTA

• Los textos precedidos de este símbolo contienen informaciones o indicaciones que pueden resultar útiles, o que merecen una explicación más extensa.

• También puede incluir indicaciones acerca de comprobaciones que deben efectuarse sobre elementos o sistemas del equipo.

PMML0229A rev.3 - 05/20169

Page 16

INFORMACIÓN GENERAL

1.3.2 Información adicional relativa a la seguridad

! PELIGRO

• HITACHI no puede prever todas las circunstancias que pudieran conllevar un peligro potencial.

• No vierta agua en la unidad interior ni en la exterior. Estos productos están equipados con piezas eléctricas. Si el agua entra en contacto con los componentes eléctricos se producirá una descarga eléctrica grave.

• No manipule ni realice ajustes en los dispositivos de seguridad dentro de las unidades interior y exterior. Si estos dispositivos son manipulados o ajustados puede provocar un accidente grave.

• No abra la tapa de servicio ni el panel de acceso de las unidades interior y exterior sin desconectar la alimentación principal.

• En caso de incendio, desconecte el interruptor principal, extinga el fuego de inmediato y póngase en contacto con su proveedor de servicios.

• Compruebe que el cable de tierra está conectado rmemente.

• Conecte la unidad a un disyuntor y/o a un interruptor automático

de la capacidad especicada.

! PRECAUCIÓN

• Las fugas de refrigerante pueden dicultar la respiración, ya que

desplazan el aire de la estancia.

• Instale la unidad interior, la unidad exterior, el mando remoto y el cable a una distancia mínima aproximada de 3 metros de fuentes de fuertes radiaciones de ondas electromagnéticas, como, por ejemplo, equipos médicos.

• No emplee ningún tipo de aerosoles, como insecticidas, barnices o lacas, ni ningún otro gas inamable a menos de aproximadamente un metro del sistema.

• Si el disyuntor, interruptor automático o el fusible de alimentación de la unidad se activa con frecuencia, detenga el sistema y póngase en contacto con el proveedor de servicios.

• No realice ninguna tarea de mantenimiento o inspección por su cuenta. Éstas tareas deben ser realizadas por personal de servi-

cio cualicado y con las herramientas y medios adecuados para

ello.

• No coloque ningún material extraño (ramas, palos, etc.) en la entrada ni en la salida de aire de la unidad. Estas unidades disponen de ventiladores con alta velocidad de rotación y el contacto de éstos con cualquier objeto es peligroso.

• Este dispositivo debe ser utilizado unicamente por un adulto o por una persona responsable que haya recibido formación o las instrucciones técnicas de cómo manejar este dispositivo de forma adecuada y segura.

• Es preciso vigilar a los nios para que no jueguen con el dispositivo.

? NOTA

• Es recomendable renovar el aire de la estancia y ventilar cada 3 o 4 horas.

• El instalador y el especialista en sistemas proporcionarán seguridad antifugas de acuerdo con la normativa local.

1.4 OBJETO DEL PRESENTE MANUAL

Este sistema de aire acondicionado se ha diseñado exclusivamente para suministrar aire acondicionado a las personas que se encuentren en una o varias estancias al alcance de la instalación de dicho sistema.

No emplear el sistema de aire acondicionado para otros nes

tales como secar ropa, refrigerar alimentos o cualquier otro proceso que requiera de refrigeración o calentamiento.

La instalación del sistema de aire acondicionado sólo debe

ser realizada por personas cualicadas, que disponen de los

medios, herramientas y equipos necesarios para ello y que, además, conocen todos los procedimientos de seguridad necesarios para llevarla a cabo con garantías.

En el CD-ROM que se incluye con la unidad exterior encontrará información adicional acerca del producto adquirido. Si no tiene el CD-ROM o si es ilegible contacte con su proveedor o distribuidor Hitachi.

LEA ATENTAMENTE EL MANUAL Y EL CONTENIDO DEL CD-ROM ANTES DE INICIAR LAS TAREAS DE INSTALACIÓN DEL SISTEMA DE AIRE ACONDICIONADO.

El incumplimiento de las instrucciones de instalación, uso y funcionamiento descritas en este documento puede provocar fallos de funcionamiento potencialmente graves, o incluso la destrucción del sistema.

Se presupone que este sistema de aire acondicionado se instalará y se mantendrá por personal responsable capacitado para ello. En caso contrario, el cliente debe incorporar todas las señales de seguridad, precaución y funcionamiento en el idioma nativo del personal responsable.

No instalar la unidad en los siguientes lugares; puede provocar un incendio, deformaciones, corrosión o fallos:

• Lugares con presencia de aceite (incluyendo aceite para máquinas).

• Lugares en los que hay una alta concentración de gas sulfuroso, tales como balnearios.

• Lugares donde pueden generarse o uir gases inamables.

• Lugares de ambiente salobre, ácido o alcalino.

No instalar la unidad en lugares con presencia de gas de

silicio. Si el gas de silicio se deposita sobre la supercie del

intercambiador de calor, éste repele el agua. Como resultado, el agua condensada salpica fuera de la bandeja de recogida y llega hasta el interior de la caja eléctrica. Finalmente, pueden producirse fugas de agua o fallos eléctricos.

No instale la unidad en un emplazamiento donde la corriente de aire expelida afecte directamente a animales o plantas; puede afectarles de forma adversa.

PMML0229A rev.3 - 05/2016

Page 17

NOMBRES DE LAS PIEZAS

2 NOMBRES DE LAS PIEZAS

RPI-(8.0/10.0)FSN3E(-f)



3 INSTALACIÓN DE LAS UNIDADES

Nº. Nombre de la pieza

1 Caja del ventilador 2 Ventilador 3 Motor del ventilador 4 Intercambiador de calor 5 Filtro 6 Oricios de cableado 7 Válvula de expansión 8 Caja eléctrica

11 Tubería de desagüe 12 Filtro de aire 13 Gancho 14 Entrada de aire 15 Salida de aire 16 Condensador

Tubería del gas

refrigerante

Tubería del líquido

refrigerante

ESPAÑOL

! PELIGRO

• Compruebe que los accesorios se han incluido con la unidad interior.

• No instale las unidades interiores en el exterior. Si lo hace, podrían derivarse riesgos o producirse fugas eléctricas.

• Tenga en cuenta la distribución de aire desde cada unidad interior hacia el espacio de la habitación y seleccione una ubicación adecuada para obtener una temperatura uniforme del aire en la habitación

• Evite los obstáculos que puedan obstruir la entrada de aire o su caudal de descarga.

• Tenga en cuenta los siguientes puntos cuando instale las unidades interiores en un hospital u otros lugares en los que existan ondas electrónicas procedentes, por ejemplo, de equipos médicos.

• No instale las unidades interiores donde las ondas electromagnéticas se irradien directamente a la caja eléctrica, el mando a distancia o el cable de éste.

• Prepare una caja de acero e instale el mando a distancia en la misma. Prepare un conducto de acero y tienda el cable del mando a distancia en el mismo. Conecte a continuación el cable de tierra a la caja y al conducto.

• Instale un ltro de ruido en caso de que la fuente de alimentación emita ruidos molestos

• Este tipo de unidad interior no utiliza un calentador eléctrico. Está prohibido instalar un calentador eléctrico en el lugar de instalación.

• No coloque materiales extraños en la unidad interior y asegúrese de que ésta no contiene ninguno en su interior antes de instalarla y de realizar la prueba de funcionamiento. De lo contrario, pueden producirse fallos, incendios, etc.

• Monte los pernos de suspensión usando el tamaño M10 (W3/8), como se indica a continuación:

! PRECAUCIÓN

• No instale las unidades interiores en entornos inamables para evitar riesgos de incendio o explosión.

• Asegúrese de que el techo es lo sucientemente resistente. De lo contrario, la unidad puede caerle encima.

• Instale las unidades interiores, la unidad exterior, el mando a distancia y el cable a una distancia mínima de 3 metros aproximadamente de radiaciones fuertes de ondas electromagnéticas (por ejemplo, las generadas por equipos médicos).

• No instale las unidades interiores en una cocina o taller de maquinar-

ia en los que el vapor de aceites o brumas uyan hacia las unidades.

El aceite se depositará en el intercambiador de calor, lo que puede reducir el rendimiento y provocar deformaciones. En el peor de los casos, el aceite dañará las piezas de plástico de la unidad interior.

• Para evitar la corrosión de los intercambiadores de calor, no instale las unidades interiores en entornos ácidos o alcalinos.

• Cuando levante o traslade la unidad interior, emplee eslingas adecuadas para evitar daños y asegúrese de no dañar el material aislante

de la supercie de las unidades.

Para losa de hormigón

de 150~160 mm

Acero

Hormigón

Perno de

anclaje

Barra de madera

(60 a 90 mm2)

Viga de madera

Tuercas

Arandelas

cuadradas

Perno de eslinga

(W3/8 o M10)

PMML0229A rev.3 - 05/2016

Page 18

INSTALACIÓN DE LAS UNIDADES

3.1 INSTALACIÓN DE LA UNIDAD

3.1.1 Accesorios Suministrados de Fábrica

Accesorio Cantidad Utilización

Adaptador para

tuberías

(Ø 19,05 x Ø 25,4)

(sólo para 8 CV)

Adaptador para

tuberías

(Ø 22,2 x Ø 25,4) (sólo para 10 CV)

Adaptador para

tuberías

(Ø 9,52 x Ø 12,7) (sólo para 10 CV)

Comprobación inicial



Instale la unidad interior dejando una distancia suciente a

su alrededor y prestando especial atención a la dirección de instalación de las tuberías, el cableado y el espacio para mantenimiento, como se indica a continuación.

(mm)

(usado sólo con el

Unidad interior

Tubería de

refrigerante

Acoplamiento

reductor

sistema UTOPIA

IVX)

Nivel de la bandeja de desagüe



• Asegúrese de que la cimentación esté plana, teniendo en cuenta el gradiente máximo de cimentación.

Vista frontal

• La unidad debe instalarse de forma que el lado de la bandeja de desagüe esté situado ligeramente más bajo (aproximadamente 5 mm) que el lado opuesto, para evitar colocar incorrectamente la descarga del desagüe.

• Apriete las tuercas de los pernos de suspensión en los soportes una vez realizado el ajuste.

• Debe aplicar a los pernos y las tuercas una pintura plástica

especial para evitar que se aojen.

• Fije la tubería al tubo de desagüe con un adhesivo y la abrazadera suministrada de fábrica. La tubería de desagüe debe tener una inclinación descendente de entre 1/25 y 1/100.

? NOTA

Cubra la unidad y el equipamiento correspondiente con la tapa de vinilo durante los trabajos de instalación.

3.1.3 Conexión del Conducto Suministrado de

Fábrica y Mantenimiento del Filtro de Aire de Aspiración

Instalación del conducto suministrado por el



instalador

Fig.1

3.1.2 Instalación

Manejo de la unidad



Aire de salida

Fig.2

Aire de entrada

Filtro de aire

(Suministrado desde fábrica)

Coloque los pernos de eslinga (4-M10 o mayores son recomendables) y suspenda la unidad interior siguiendo estos pasos:

1 Enganche el soporte de suspensión a la tuerca y la arandela

de cada perno como se indica a continuación, comenzando por un lateral

2 Después de comprobar que la tuerca y la arandela están

correctamente sujetas con las retenciones del soporte de suspensión, enganche la parte superior del soporte con otra tuerca y arandela, como se indica a continuación.

Fije el conducto de aire exible a la parte exterior de los

rebordes de la unidad (la unidad se suministra de fábrica con rebordes para este propósito).

Aire de salida

(suministrado por el instalador)

Conducto aislado (instalado en el

Instalación del conducto exible

(caucho o material textil)

lateral exterior de las bridas)

Aire de

entrada

Atenuador

Filtro de aire

(Suministrado desde fábrica o

adaptando el de fábrica)

Se recomienda utilizar el conducto exible suministrado por el

instalador para evitar vibraciones acústicas anormales.

Perno de eslinga

Las unidades RPI se suministran con un ltro de aire estándar en el lado de aspiración. Este ltro se proporciona para los

casos en los que no se aplica ningún conducto de aspiración (o cuando éste es muy corto).

Se recomienda seguir estas indicaciones en función de la instalación.

Arandela

Tuerca

• Conserve el ltro de aire estándar en caso de no usarse

ningún conducto de aspiración (gura 1).

Soporte de suspensión

• Si se usa un conducto de aspiración, se recomienda colocar

el ltro de aire en el punto de entrada del conducto, retirando el ltro estándar de la unidad (gura 2).

PMML0229A rev.3 - 05/2016

Page 19

INSTALACIÓN DE LAS UNIDADES

Mantenimiento del ltro de aire de aspiración



Retire el soporte de sujeción (4 tornillos) de

la unidad y saque el ltro tirando hacia abajo.

ESPAÑOL

Dirección de retirada del

soporte del ltro de aire

3.1.4 Curva de Rendimiento del Ventilador

RPI-8.0FSN3E(-f) RPI-10.0FSN3E(-f)

Presión estática externa (Pa)

Caudal de aire (m3/min) Caudal de aire (m3/min)

Pérdida estándar de presión en el ltro de aire

“●” Valor nominal

Velocidad del

Presión estática

ventilador

HSP v1 v1 v3

LSP (Std. Factory Setting) v2 v2 v4

HSP: Presión estática alta

LSP: Presión estática baja

Alta Media Baja

Filtro de

aire

Presión estática externa (Pa)

? NOTA

• Cuando diseñe un conducto, cerciórese de que el volumen del aire queda dentro del margen de funcionamiento indicado en “Curvas de rendimiento del ventilador”.

• Si el volumen del aire queda fuera de dicho margen, pueden producirse pérdidas de agua (que podría caer en el techo o en la habitación), aumento del ruido, daños en el motor del ventilador (alta temper-

atura) y capacidad insuciente de enfriamiento/calefacción.

• Por lo tanto, realice el diseño de los conductos y seleccione la velocidad adecuada del ventilador de forma que la unidad funcione dentro del rango admitido.

3.1.5 Ajuste de la Presión Estática

Las unidades RPI disponen de dos niveles de regulación de la presión estática en función de los requisitos de la instalación:

Los conectores de presión estática alta y presión estática baja (ajuste estándar de fábrica) están disponibles en la caja eléctrica.

El ajuste de la presión estática debe llevarse a cabo cambiando el conector de la unidad de ventilación.

PMML0229A rev.3 - 05/2016

Page 20

TUBERÍA DE REFRIGERANTE Y DE DESAGÜE

4 TUBERÍA DE REFRIGERANTE Y DE DESAGÜE

4.1 GENERAL

INCORRECTO

! PRECAUCIÓN

• No cree una inclinación ascendente ni una elevación para la tu-

bería de desagüe, ya que el agua volverá a uir a la unidad y

provocará fugas en la habitación cuando se pare.

• No conecte la tubería de desagüe a la tubería de agua sanitaria ni del alcantarillado, como tampoco a ninguna otra tubería de desagüe.

• Cuando se conecte la tubería de desagüe común a otras unidades interiores, la posición de conexión de cada unidad interior deberá ser más alta que la de la tubería común. El tamaño de la tubería de

desagüe común debe ser sucientemente grande de acuerdo con

el tamaño de la unidad y el número de unidades.

• Las tuberías de desagüe deben aislarse si el desagüe está instalado en un lugar en el que la condensación que se forme en el exterior de la tubería pueda causar daños. El material aislante debe sellar la salida de vapor e impedir la condensación.

• El dispositivo de retención debe instalarse junto a la unidad interior. Este dispositivo debe estar diseñado adecuadamente, compro-

barse con agua (cargarse) y tener el ujo correcto. No je la tubería

de desagüe y la tubería de refrigerante juntas.

CORRECTO

Incorrecto: inclinación

Dispositivo de

retención

ascendente

Incorrecto: parte

ascendente

Inclinación descendente

de 1/25~1/100

Tubería de desagüe común

Conexión de la tubería de

desagüe

? NOTA

• Instale el desagüe de acuerdo con la normativa local y nacional.

Después de instalar la tubería de desagüe y de realizar el cableado eléctrico, compruebe que el agua uye sin ningún problema,

siguiendo el procedimiento descrito a continuación

Comprobación de la unidad sin mecanismo de desagüe



• Vierta aproximadamente 1,8 litros de agua en la bandeja de desagüe.

• Compruebe que el agua uye sin ningún problema, y que no existen fugas de agua. Si no sale agua por el extremo de la tubería de desagüe, vierta otros 1,8 litros de agua en la bandeja.

4.2 CONEXIÓN DE LA TUBERÍA Y EL DESAGÜE

La posición de la conexión de la tubería de líquido, gas y desagüe se muestra a continuación.

Tubería de líquido

Tubería de gas

Tubería de

desagüe

Conexión eléctrica

(mm)

? NOTA

Tenga cuidado con el grosor del material aislante cuando se instale la tubería del lado izquierdo. Si es demasiado grueso, no se podrá instalar la tubería de la unidad

mm (in)

Modelo RPI 8.0FSN3E(-f) 10.0FSN3E(-f)

Tubería de

gas

Tubería de

líquido

Ø19,05 (3/4”) Ø22,2 (7/8”)

Ø9,52 (3/8”) Ø9,52 (3/8”)

PMML0229A rev.3 - 05/2016

Page 21

CABLEADO ELÉCTRICO

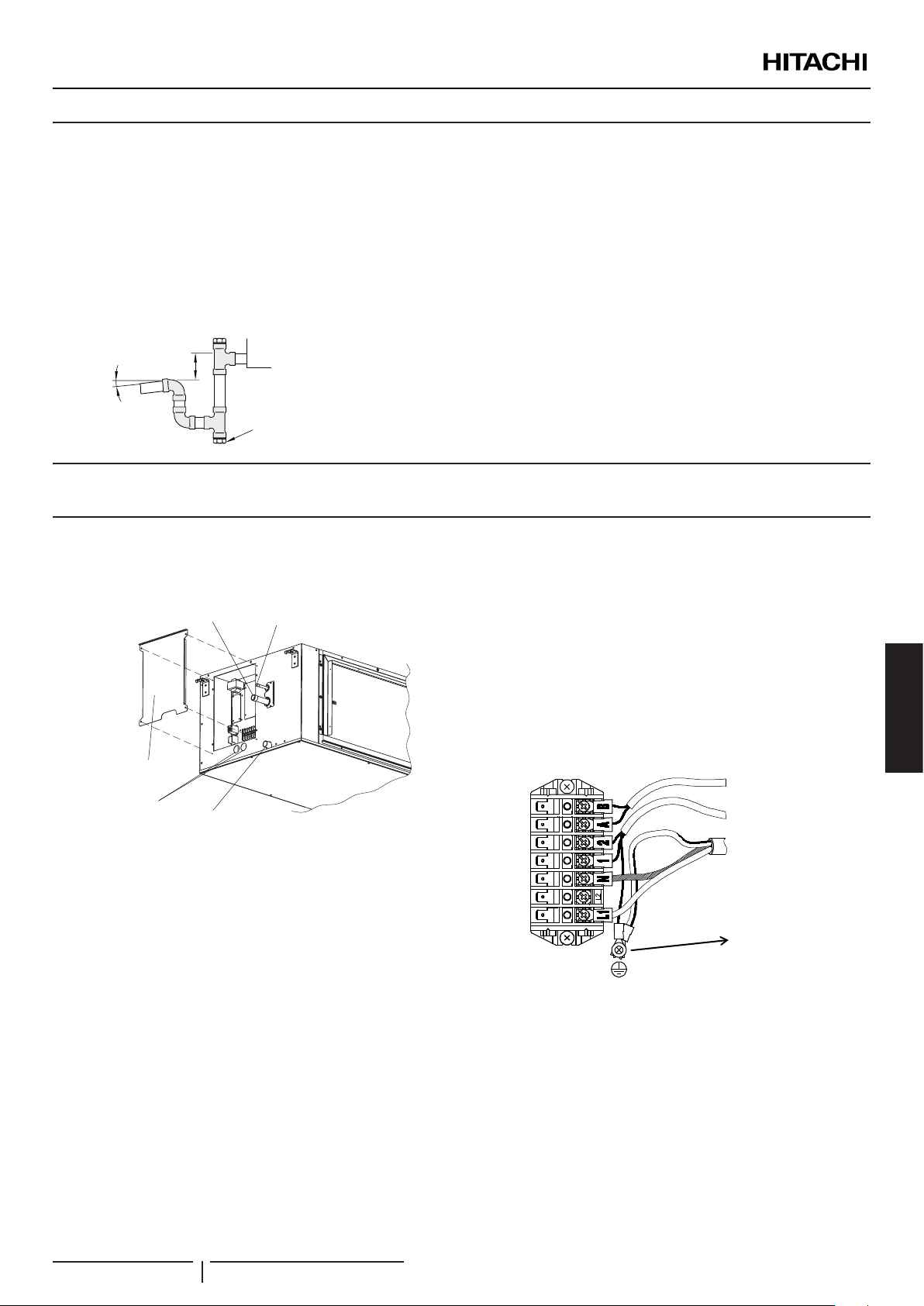

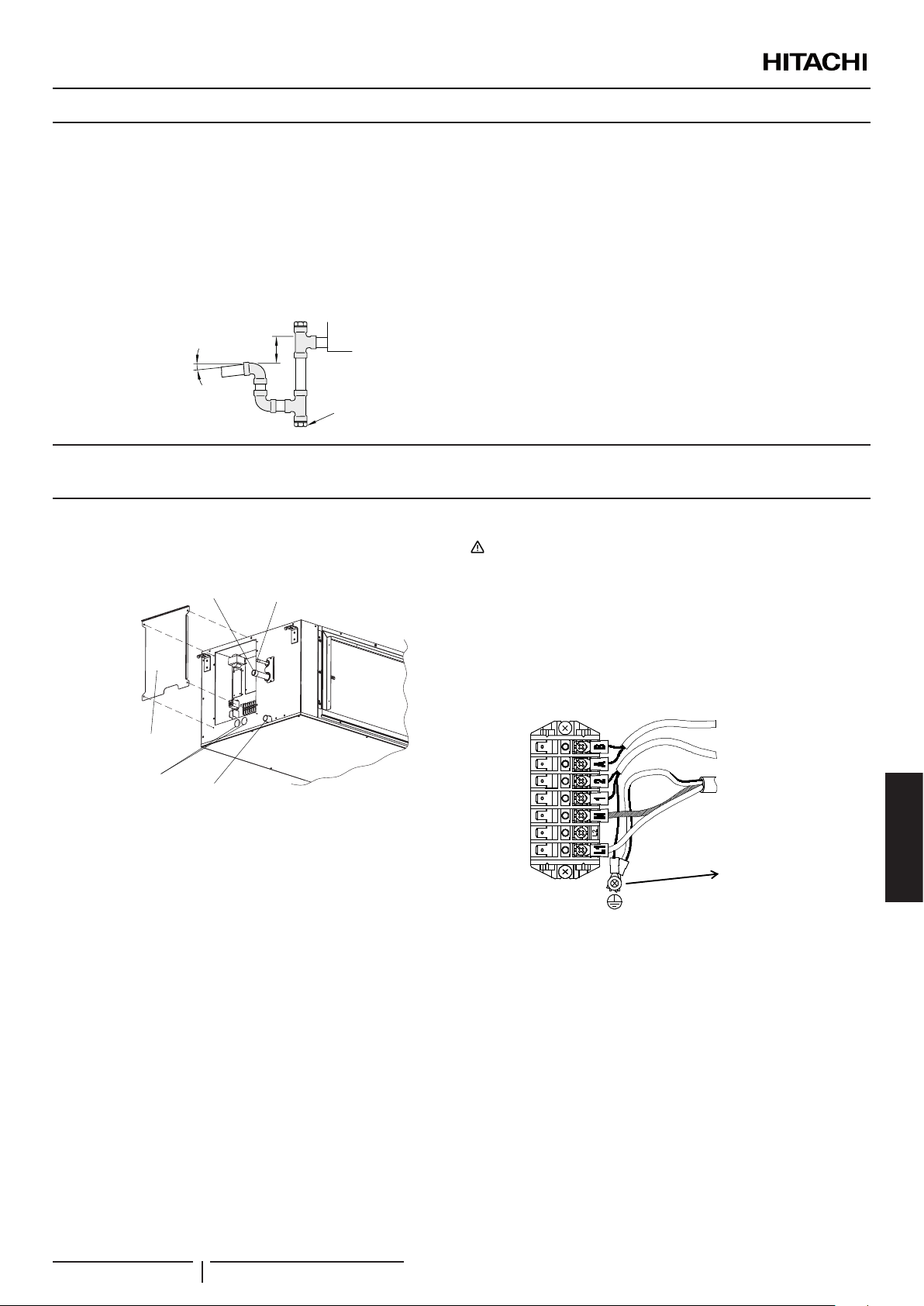

4.3 TUBERÍA DE DESAGÜE

Para el drenaje de la condensación, coloque un tubo de cloruro de polivinilo con un diámetro de 25 mm. (DE = diámetro exterior)

Fije la tubería suministrada por el instalador al tubo de desagüe con un adhesivo.

La tubería de desagüe debe tener una inclinación descendente de entre 1/25 y 1/100.

Conecte un sifón, como se muestra en la gura.

Inclinación

del 2%

>75 mm

Tapón

5 CABLEADO ELÉCTRICO

5.1 CONEXIÓN DEL CABLEADO ELÉCTRICO

El panel de servicio de la caja eléctrica se encuentra en el lateral derecho de la unidad, como se indica a continuación.

Tubería de gas

Tubería de

líquido

? NOTA

Mantenga el acceso a la caja eléctrica y a la tubería de desagüe libre de tuberías de refrigerante.

ESPAÑOL

! PRECAUCIÓN

Es muy importante la instalación de un sifón para garantizar el desagüe adecuado de la condensación.

! PRECAUCIÓN

• Tamaño mínimo de cable recomendado suministrado por el instalador:

• El tamaño de sección recomendado para el cable de la fuente de alimentación es 1,5 mm2 (de acuerdo con el estándar EN60 335-1).

• Utilice cable de par trenzado blindado o cable de par blindado para los hilos de transmisión entre las unidades interiores y exteriores, y conecte la parte blindada (sólo un lado) al tornillo de tierra en la caja eléctrica de la unidad interior tal y como se muestra a continuación

Panel de servicio de la

caja eléctrica

Conexión del

cableado

Tubería de

desagüe

1 Conecte la fuente de alimentación y los cables de tierra

a los terminales de la caja eléctrica, como se muestra a continuación

2 Conecte los hilos entre la unidad interior y la unidad exterior

a los terminales 1 y 2 de la caja eléctrica.

3 Conecte el cable del mando a distancia a los terminales A y

B de la caja eléctrica.

4 Fije rmemente los hilos de las prensaestopas. 5 Selle el oricio de conexión del cableado después de

introducir los cables con el material de sellado (placa de cubierta) para proteger la unidad del agua condensada y los insectos

Conexión monofásica (sin calentador eléctrico)

Mando a distancia

(PC-ARFPE)

Hilos de

transmisión

Hilos de la fuente

de alimentación

(monofásica)

Tornillo de

tierra

PMML0229A rev.3 - 05/2016

Page 22

CABLEADO ELÉCTRICO

5.2 AJUSTES DE LOS CONMUTADORES DIP

Cantidad y posición de los conmutadores DIP



La posición de los conmutadores DIP es la siguiente:

! PRECAUCIÓN

Antes de ajustar los conmutadores DIP, apague primero la fuente de alimentación. Si no lo hace, los ajustes no serán válidos.

DSW6 y RSW1: Ajuste del nº de unidad



En la gura siguiente se indica la posición antes de enviarse la

unidad.

Indicación Use un destornillador de cabeza plana

DSW6 RSW1

DSW5 y RSW2: Ajuste del número de ciclo de



refrigerante

Es necesario realizar el ajuste. Ajuste antes del envío

DSW5 RSW2

Aquí se ajustan el DSW5 y RSW2 antes del envío con un valor de hasta 63.

Ej. de ajuste del sistema 5 RSW2

Todas las patillas están desactivadas

DSW7: Restablecimiento de fusibles



En caso de aplicar una tensión elevada en el terminal 1,2 del TB1, se corta el fusible en PCB1(M). En tal caso, conecte en primer lugar el cableado a TB1 y a continuación active el nº 1 (tal y como se muestra en la ilustración).

Ajustar en 5

Aquí se ajustan el DSW6 y RSW1 antes del envío con un valor de hasta 63.

Ej. de ajuste nº16 RSW1

La patilla nº 1 está activada

DSW3: Ajuste del código de capacidad



No es necesario realizar el ajuste, ya que se hace antes del envío. Este conmutador DIP se utiliza para ajustar el código de capacidad correspondiente a la potencia de la unidad interior.

CV 8.0 10.0

Posición de ajuste

DSW4: Ajuste del código de modelo de la unidad



No es necesario realizar el ajuste. Este conmutador se utiliza para ajustar el código de modelo que corresponde al tipo de unidad interior

Ajustar en 6

DSW7: Selección del mando a distancia



No es necesario realizar el ajuste. La posición de ajuste antes del envío es todos desactivados (mando a distancia PC-ARFPE seleccionado).

? NOTA

La marca “■” indica la posición de los conmutadores DIP. Las guras

muestran el ajuste antes del envío o tras la selección

DSW8: (no se utiliza)



No es necesario realizar el ajuste, ya que se hace antes del envío.

La posición de ajuste antes del envío es todo desactivado.

Modelo de unidad interior Ajuste de DSW6

RPI-(8.0/10.0)

PMML0229A rev.3 - 05/2016

Page 23

ALLGEMEINE INFORMATIONEN

1 ALLGEMEINE INFORMATIONEN

1.1 ALLGEMEIN

Diese Veröffentlichung darf ohne die vorherige Einwilligung von HITACHI Air Conditioning Products Europe, S.A.U weder auszugsweise noch vollständig in irgendeiner Form bzw. auf irgendeinem Datenträger vervielfältigt, kopiert, archiviert oder weitergegeben werden.

Unter einer Firmenpolitik, die eine ständige Qualitätsverbesserung ihrer Produkte anstrebt, behält sich HITACHI Air Conditioning Products Europe, S.A.U das Recht vor, jederzeit Veränderungen ohne vorherige Ankündigung

und ohne die Verpichtung, diese in die bereits verkauften

Produkte einfügen zu müssen, vornehmen zu können. Aufgrund dessen kann dieses Dokument während der Lebensdauer des Produktes Änderungen unterlegen haben.

1.2 PRODUKTLEITFADEN

1.2.1 Vorherige Kontrollen

? HINWEIS:

Entsprechend dem Modellnamen den Typ der vorhandenen Klimaanlage, dessen Abkürzung und Referenz in der vorliegenden Anleitung prüfen. Diese Installations- und Betriebsanleitung bezieht sich ausschließlich auf die Innengerät RPI-(8.0-10.0)FSN3E(-f).

In Übereinstimmung mit den zu den Außen- und Innengeräten gehörenden Installations- und Betriebsanleitungen prüfen, dass alle für eine ordnungsgemäße Installation des Systems benötigten Informationen eingeschlossen sind. Kontaktieren Sie bitte Ihren Vertragshändler, falls dies nicht der Fall ist.

HITACHI ist stets sehr darum bemüht, aktualisierte und korrekte Dokumentation anzubieten; jedoch unterliegen Druckfehler nicht der Kontrolle von HITACHI, daher wird für diese Art von Fehlern keine Haftung übernommen.

Folglich kann es vorkommen, dass manche Abbildungen bzw. Angaben zur Illustration dieses Dokumentes mit bestimmten Modellen nicht übereinstimmen. Beanstandungen aufgrund von Angaben, Abbildungen und Beschreibungen dieser Anleitung werden zurückgewiesen.

Ohne die vorherige schriftliche Genehmigung des Herstellers darf keinerlei Veränderung an dem Gerät vorgenommen werden.

1.2.2 Nomenklatur der Modelle der Innengerät

Gerätetyp (Innengerät): RPI

Positionstrennstrich (fest)

Leistung (PS): (8-10)

FS: SYSTEM FREE

N: Kältemittel R410A

3 : Series

E : Hergestellt in Europa

Nicht entammbar

Isoliermaterial

XXX – XX FS N 3 E (-f)

DEUTSCH

1.3 SICHERHEIT

1.3.1 Angewendete Symbole

Bei den Gestaltungs- und Installationsarbeiten von Klimaanlagen gibt es einige Situationen, bei denen besonders vorsichtig vorgegangen werden muss, um Personenschäden, Schäden an der Anlage oder am Gebäude zu vermeiden.

In dieser Anleitung sind Situationen deutlich gekennzeichnet, die die Unversehrtheit von Personen, die sich in der Umgebung aufhalten, oder das Gerät selbst gefährden können.

Um diese Situationen deutlich zu kennzeichnen, werden eine Reihe bestimmter Symbole verwendet.

Achten Sie genau auf diese Symbole und die ihnen folgenden Hinweise; von ihnen hängt Ihre eigene Sicherheit und die anderer ab.

! GEFAHR

• Die diesem Symbol vorangehenden Texte enthalten Informationen und Hinweise bezüglich Ihrer Sicherheit und körperlichen Unversehrtheit.

• Werden die genannten Hinweise nicht berücksichtigt, können sowohl Sie als auch andere Personen, die sich im Umkreis des Gerätes benden, schwer, sehr schwer oder sogar tödlich verletzt werden.

In den dem Gefahrensymbol vorangehenden Texten können Sie ebenso Informationen über sichere Vorgehensweisen während

der Installation des Gerätes nden.

! VORSICHT

• Die diesem Symbol vorangehenden Texte enthalten Informationen und Hinweise bezüglich Ihrer Sicherheit und körperlichen Unversehrtheit.

• Werden die genannten Hinweise nicht berücksichtigt, können sowohl Sie als auch andere Personen, die sich im Umkreis des Gerätes be-

nden, leicht verletzt werden.

• Die Nichtbeachtung dieser Hinweise kann zu Beschädigungen des Gerätes führen.

In den dem Symbol „Achtung“ vorangehenden Texten können Sie ebenso Informationen über sichere Vorgehensweisen

während der Installation des Gerätes nden.

? HINWEIS

• Die diesem Symbol vorangehenden Texte enthalten Informationen bzw. Hinweise, die sich als nützlich erweisen können oder einer ausführlicheren Erklärung bedürfen.

• Ebenso können Hinweise zu Prüfungen, die an Elementen oder Systemen des Gerätes vorgenommen werden müssen, enthalten sein.

PMML0229A rev.3 - 05/201617

Page 24

ALLGEMEINE INFORMATIONEN

1.3.2 Zusätzliche Sicherheitshinweise

! GEFAHR

• HITACHI kann nicht alle potentiell gefährlichen Situationen voraussehen.

• Kein Wasser in die Innen- und Außengeräte gießen. Diese Produkte sind mit elektrischen Teilen ausgestattet. Wenn Wasser mit den elektrischen Bauteilen in Berührung kommt, kommt es zu einem schweren Stromschlag.

• Keine Veränderungen und Einstellungen an den Sicherheitsvorrichtungen im Inneren der Innen- und Außengeräte vornehmen. Die Veränderung bzw. Einstellung der Geräte kann schwere Unfälle verursachen.

• Weder den Service-Deckel noch die Zugangsblende zu den Innen- und Außengeräten öffnen, ohne die Hauptstromversorgung zuvor auszuschalten.

• Den Hauptschalter im Brandfall ausschalten, Feuer unmittelbar löschen und den Kundendienstberater kontaktieren.

• Sicherstellen, dass das Erdungskabel fest angeschlossen ist.

• Das Gerät an einen Leistungsschalter und/oder Leitungsschutzschalter der vorgeschriebenen Leistung anschließen.

! VORSICHT

• Kältemittellecks können die Atmung erschweren, da das Kältemittel die Luft des Raums verdrängt.

• Installieren Sie das Innengerät, das Außengerät, die Fernbedienung und das Kabel mit einem Mindestabstand von 3 Metern von starken Strahlungsquellen elektromagnetischer Wellen, wie zum Beispiel medizinischen Geräten.

• Keine Sprays wie Insektizide, Grundiermittel, Lacke und andere brennbare Gase im Umkreis der Anlage (weniger als ein Meter) verwenden.

• Wenn der Leistungsschalter, der Leitungsschutzschalter oder die Sicherung der Geräteversorgung häug aktiviert werden, muss Anlage die ausgeschaltet und der Kundendienstberater kontaktiert werden.

• Führen Sie keinerlei Wartungs- bzw. Inspektionsarbeiten eigenständig durch. Diese Arbeiten müssen von geschultem Fachpersonal und mit dafür vorgesehenen Werkzeugen und Geräten durchgeführt werden.

• Legen Sie keinerlei systemfremde Materialien (Äste, Bretter etc.) in den Luftein- bzw. Luftauslass des Geräts. Die Geräte verfügen über Ventilatoren mit einer hohen Drehgeschwindigkeit, so dass die Berührung mit Gegenständen eine Gefahr darstellen kann.

• Dieses Gerät darf nur von Erwachsenen und befähigten Personen betrieben werden, die zuvor technische Informationen oder Instruktionen zur dessen sachgemässen und sicheren Handhabung erhalten haben.

• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.

? HINWEIS

• Es ist empfehlenswert, die Luft im Raum alle 3 bis 4 Stunden zu erneuern und zu lüften.

• Der Installateur und Anlagenfachmann stellen in Übereinstimmung mit den lokalen Vorschriften einen Leckageschutz bereit.

1.4 GEGENSTAND DIESER ANLEITUNG

Diese Klimaanlage wurde ausschließlich entwickelt, um Personen, die sich in einem oder mehreren Räumen in der

Reichweite der Anlage des genannten Systems benden, mit

klimatisierter Luft zu versorgen.

Benutzen Sie die Klimaanlage nicht für andere Zwecke wie das Trocknen von Kleidung, das Kühlen von Lebensmitteln oder andere Vorgänge, die der Kühlung oder Beheizung bedürfen.

Die Installation der Klimaanlage darf ausschließlich von geschultem Fachpersonal durchgeführt werden, das über die dazu benötigten Mittel, Werkzeuge und Geräte verfügt und des Weiteren alle für die sichere Durchführung notwendigen Sicherheitsvorkehrungen kennt.

Die ergänzenden Informationen zu den erworbenen Produkten werden auf einer CD-ROM bereitgestellt, die im Paket mit dem

Außengerät zu nden ist. Falls diese CDROM fehlen oder nicht

lesbar sein sollte, setzen Sie sich bitte mit Ihrem Hitachi-Händler oder Vertragspartner in Verbindung.

LESEN SIE DIE VORLIEGENDE ANLEITUNG UND DIE DATEIEN AUF DER CD-ROM SORGFÄLTIG DURCH, BEVOR SIE MIT DER INSTALLATION DER KLIMAANLAGE BEGINNEN. Die Nichtbeachtung der in der

Produktdokumentation beschriebenen Installations-, Nutzungsund Betriebshinweise kann nicht nur Funktionsstörungen, sondern auch mehr oder weniger schwere Schäden und im Extremfall sogar einen nicht zu behebenden Schaden an der Klimaanlage hervorrufen.

Es wird davon ausgegangen, dass diese Klimaanlage von dem verantwortlichen und dafür geschulten Personal installiert und gewartet wird. Anderenfalls muss der Kunde alle Sicherheits,Vorkehrungs- und Betriebszeichen in der Muttersprache des verantwortlichen Personals bereitstellen.

Das Gerät nicht an den nachfolgend angeführten Orten installieren. Andernfalls kann es zu Brand, Verformungen, Korrosion oder Störungen kommen:

• Orte, an denen Öl vorhanden ist (einschließlich Maschinenöl).

• Orte, die eine hohe Konzentration an Schwefelgas aufweisen, wie beispielsweise Thermalbäder.

• Orte, an denen entammbare Gase entstehen oder strömen können.

• Orte mit salz-, säure- oder alkalihaltiger Atmosphäre.

Das Gerät nicht an Orten installieren, an denen Siliziumgas

vorhanden ist. Wenn sich das Siliziumgas auf der Oberäche

des Wärmetauschers absetzt, wird dieser wasserabweisend. In einem solchen Fall spritzt das Kondenswasser über die Auffangwanne hinaus und gelangt bis ins Innere des Schaltkastens. Schließlich können Wasserlecks oder elektrische Störungen auftreten.

Das Gerät nicht an einem Standort installieren, an dem der

ausgestoßene Luftstrom direkt auf Tiere oder Panzen gerichtet

ist; er könnte diese negativ beeinträchtigen.

PMML0229A rev.3 - 05/2016

Page 25

TEILEBEZEICHNUNG

2 TEILEBEZEICHNUNG

RPI-(8.0/10.0)FSN3E(-f)



No. Teilebezeichnung

1 Lüftergehäuse 2 Fan 3 Lüftermotor 4 Wärmetauscher 5 Sieb 6 Verkabelungsbohrungen 7 Expansionsventil 8 Schaltkasten

9 Kältemittelgasleitung 10 Kältemittelrohr 11 Abussleitung 12 Luftlter 13 Haken 14 Lufteinlass 15 Luftauslass 16 Kondensator

DEUTSCH

3 GERÄTEINSTALLATION

! GEFAHR

• Stellen Sie sicher, dass das komplette Zubehör mit dem Innengerät geliefert worden ist.

• Installieren Sie die Innengeräte nicht im Freien. Wenn ein Innengerät im Freien installiert wird, kann es zu Stromschlag oder Fehlerströmen kommen.

• Berücksichtigen Sie die Luftverteilung von jedem Innengerät im Raum und wählen Sie einen entsprechenden Ort für das Gerät aus, so dass eine gleichmäßige Raumtemperatur erreicht werden kann.

• Vermeiden Sie Hindernisse, die den Lufteinlass oder -auslass behindern könnten.

• Achten Sie auf Folgendes, wenn die Innengeräte in einem Krankenhaus oder anderen Gebäuden installiert werden, in denen elektromagnetische Strahlung von medizinischem Gerät o. ä. ausgeht.

• Bringen Sie die Innengeräte nicht an einem Ort an, an dem der Schaltkasten, das Fernbedienungskabel oder die Fernbedienung direkt den elektromagnetischen Strahlungen ausgesetzt sind.

• Installieren Sie die Fernbedienung in einem Stahlgehäuse. Verlegen Sie das Fernbedienungskabel in Stahlkabelführungen. Schließen Sie anschließend das Erdungskabel an das Gehäuse und die Kabelführung an.

• Installieren Sie einen Störschutzlter, wenn das Netzteil Stör- felder erzeugt.

• Diese Einheit darf ausschließlich als Innengerät ohne elektrischen Heizer verwendet werden. Die nachträgliche Installation eines elektrischen Heizers vor Ort ist verboten.

• Stecken Sie keine Fremdkörper in das Innengerät, und stellen

Sie sicher, dass sich keine Fremdkörper darin benden, bevor

Sie das Gerät installieren und einen Testlauf durchführen. Dies könnte zu Brandgefahr führen oder Ursache für Defekte o. ä. sein.

• Verwenden Sie Befestigungsschrauben der Größe M10 (W3/8), wie unten beschrieben:

! VORSICHT

• Installieren Sie die Innengeräte nicht in einer brennbaren Umgebung. Es besteht Brand- oder Explosionsgefahr.

• Stellen Sie sicher, dass die Deckenplatte fest verankert ist. Sollte dies nicht der Fall sein, kann das Innengerät von der Decke herunterfallen und auf Sie stürzen.

• Installieren Sie Innengeräte, Außengeräte, Fernbedienungen und Kabel mindestens 3 m von elektromagnetischen Strahlungsquellen, wie z. B. medizinischem Gerät, entfernt.

• Installieren Sie die Innengeräte nicht in Werkstätten oder Küchen, in denen Ölnebel oder Dunst in die Geräte eindringen kann. Das Öl setzt sich am Wärmetauscher fest und reduziert hierdurch die Leistungsfähigkeit des Innengeräts und kann dieses verformen. Im schlimmsten Fall werden Kunststoffbauteile des Innengeräts durch das Öl beschädigt.

• Um Korrosion am Wärmetauscher zu verhindern, installieren Sie die Innengeräte nicht in saurer oder alkalischer Umgebung.

• Verwenden Sie zum Transportieren und Anheben des Innengeräts entsprechende Trageriemen, um Schäden zu vermeiden. Stellen Sie

sicher, dass das Isoliermaterial an der Oberäche des Geräts nicht

beschädigt wird.

Für Betonpfeiler

150-160 mm

Stahl

Ankerschraube

Concrete

Holzstab

(60 mm x 90 mm Vierkant)

Nuts

Holzträger

Vierkant- scheiben

Gewindestange

(W3/8 oder M10)

PMML0229A rev.3 - 05/2016

Page 26

GERÄTEINSTALLATION

3.1 GERÄTEINSTALLATION

3.1.1 Mitgeliefertes Zubehör

Zubehör Zubehör Zweck

Rohradapter

(Ø 19,05 x Ø 25,4)

(nur für 8 PS)

Rohradapter

(Ø 22,2 x Ø 25,4)

(nur für 10 PS)

Rohradapter

(Ø 9,52 x Ø 12,7)

(nur für 10 PS)

Erstüberprüfung



Achten Sie bei der Installation des Innengeräts darauf, dass das Gerät für Wartungsarbeiten frei zugänglich ist. Berücksichtigen Sie dabei den Platz für die Leitungen und Kabel sowie die Installationsrichtung des Geräts (siehe unten).

(mm)

Innengerät

Kältemittelrohr-

leitung Kupplung

Reduzierstück

(Verwendung mut

mit UTOPIA IVX

System)

Ausrichtung der Abusswanne



• Stellen Sie sicher, dass die Auageäche eben ist. Berücksichtigen Sie dabei den maximalen Neigungswinkel.

Vorderansicht

• Das Gerät muss so installiert werden, dass die Rückseite des Geräts etwas (ca. 5 mm) niedriger ist als dessen

Vorderseite, um eine falsche Position des Abusses zu

vermeiden.

• Ziehen Sie die Muttern der Montagehalterungen fest, nachdem Sie die Ausrichtung abgeschlossen haben.

• Verwenden Sie zum Sichern der Schrauben und Muttern einen speziellen Sicherungslack, um zu verhindern, dass diese sich lösen.

• Befestigen Sie das Rohr mit Klebstoff und der mitgelieferten

Schelle am Abussschlauch. Die Verlegung der Leitung

muss mit einer Neigung von 1/25 bis 1/100 erfolgen.

? HINWEIS

Decken Sie das Gerät sowie das betreffende Zubehör während der Installation mit der Vinylplane ab.

3.1.3 Anschluss An Die Zufuhrleitung (Nicht

Mitgeliefert) Und Saugluftlterwartung

Installation der vor Ort bereitzustellenden



Leitung

3.1.2 Installation

Geräteaufhängung



Bringen Sie die Schraubhaken an, 4 x M10 oder größer empfohlen, und hängen Sie das Innengerät auf, wie nachfolgend beschrieben:

1 Hängen Sie die Montagetraverse, wie abgebildet, über deren

Mutter und der Scheibe der jeweiligen Schraubhaken ein. Beginnen Sie an einer Seite.

2 Überprüfen Sie, dass die Mutter und die Scheibe

ordnungsgemäß durch den Sprengring des

Befestigungswinkels xiert sind. Hängen Sie

anschließend die Befestigungswinkel auf der Seite der Wartungsabdeckung auf die Mutter und die Scheibe.

Gewindestangen

U-Scheibe

Montage-

traverse

Mutter

Befestigen Sie die exible Luftleitung an der Außenseite der Geräteansche (das Gerät verfügt zu diesem Zweck über

mitgelieferte Flansche). Zur Vermeidung unerwünschter Schallschwingungen wird

empfohlen, eine vor Ort bereitzustellende exible Leitung zu

verwenden.

RPI-Geräte werden an der Einlassseite mit Standard-Luftltern

geliefert. Der Filter ist für solche Fälle gedacht, in denen keine Saugleitung verwendet wird (oder diese sehr kurz ist).

Abhängig von der Installation wird die Einhaltung der folgenden Angaben empfohlen.

• Wenn keine Saugleitung installiert wird (Abb. 1), Standard-

Luftlter aufbewahren.

• Bei Verwendung der Saugleitung wird empfohlen, den

Luftlter am Einlass der Saugleitung zu installieren und dazu den Standard-Luftlter des Gerätes zu entfernen (Abb. 2).

Fig.1

Luftauslass

Fig.2

Luftauslass

Flexible Leitungen

(aus Gummi oder Textilgewebe)

(an Außenseite der Flansche installiert)

Lufteinlass

Luftlter (mitgeliefert)

Lufteinlass

Klappe

(nicht mitgeliefert)

Isolierleitung

Luftlter (mitgelieferter

oder angepasster, mitgelieferter Filter)

PMML0229A rev.3 - 05/2016

Page 27

GERÄTEINSTALLATION

Wartung des Saugluftlters



Entfernen Sie die Haltestrebe (4 Schrauben) aus dem Gerät und ziehen Sie dann den

Luftlter nach unten.

Richtung zum

Herausziehen der

Luftlterhaltestrebe

3.1.4 Leistungskurve des Lüfters

RPI-8.0FSN3E(-f) RPI-10.0FSN3E(-f)

Externer statischer Druck (Pa)

Luftdurchsatz (m3/min) Luftdurchsatz (m3/min)

Standard- Air Filter Pressure Lost

“●” Nennpunkt

Statischer Druck

Lüfterdrehzahl

HSP v1 v1 v3

LSP (Standard- werkseitige

Einstellung)

HSP: Hoher statischer Druck

LSP: Niedriger statischer Druck

Schnell Mittel Langsam

v2 v2 v4

Luftlter

DEUTSCH

Externer statischer Druck (Pa)

? HINWEIS

• Bei der Auslegung von Leitungen muss das Luftvolumen innerhalb des Betriebsbereichs eingestellt werden, wie in der Leistungskurve des Lüfters veranschaulicht ist.

• Wenn die Einstellung des Luftvolumens die Werte des Betriebsbereichs überschreitet, können dadurch Leckschäden (Tropfenaustritt in der Decke oder im Raum), erhöhter Geräuschpegel, Schäden am Lüftermotor (durch erhöhte Temperatur) oder unzureichende Kühlbzw. Heizleistung verursacht werden.

• Bei der Auslegung der Leitungen und der Auswahl der Lüfterdrehzahl müssen Sie deshalb darauf achten, dass das Gerät im zulässigen Betriebsbereich arbeitet.

3.1.5 Einstellung des Statischen Drucks

Bei RPI-Geräten gibt es zwei Stufen für den statischen Druck. Die Einstellung hängt von den Einbaukonditionen ab:

Es sind Anschlüsse für hohen statischen Druck und niedrigen statischen Druck (werkseitige Standardeinstellung) am Schaltkasten vorhanden.

Die Einstellung des statischen Drucks muss durch Austausch des Lüfteranschlusses erfolgen

PMML0229A rev.3 - 05/2016

Page 28

KÄLTEMITTEL- UND ABFLUSSLEITUNGEN

4 KÄLTEMITTEL- UND ABFLUSSLEITUNGEN

4.1 ALLGEMEIN

FALSCH

! VORSICHT

• Verlegen Sie Abussleitungen niemals ansteigend, da sonst Was-

ser in das Innengerät zurückießt. Wenn das Gerät außer Betrieb

ist, kann es dadurch zu einem Austritt von Wasser kommen.

• Verbinden Sie die Abussleitungen nicht mit Sanitär- und Abwas-

serleitungen oder anderen Abussleitungen.

• Wenn die gemeinsame Abussleitung an andere Innengeräte angeschlossen wird, muss jedes Innengerät höher als diese Leitung

liegen. Der Leitungsdurchmesser der gemeinsamen Abussleitung

muss der Gerätegröße und der Anzahl der Geräte entsprechen.

• Abussleitungen müssen isoliert werden, wenn sie in Räumen ins-

talliert sind, in denen es zu Kondensbildung an der Rohroberäche

kommen kann und durch Tropfen Schäden verursacht werden. Die verwendete Isolierung muss eine Dunst- und Kondensbildung verhindern

• Abussabscheider müssen in der Nähe des Innengerätes installiert werden. Diese Abscheider müssen einen einwandfreien Betrieb garantieren, mit (Füll-)Wasser getestet werden und auf einen kor-

rekten Abuss hin überprüft werden. Binden oder klemmen Sie die Abussleitung und das Kältemittelrohr nicht zusammen

RICHTIG

Falsch: Steigung

1/25~1/100 Down Gefälle

Abussabscheider

Gemeinsame Abussleitung

Falsch: Aufsteigender Teil

Abussanschluss

? HINWEIS

Installieren Sie die Drainage entsprechend den lokalen und nationalen Richtlinien.

Nach Durchführung der Arbeiten an den Abussleitungen und der Verkabelung müssen Sie wie im Folgenden angegeben kontrollieren, dass das Wasser gleichmäßig abießt:

Überprüfung des Geräts ohne Abussmechanismus



• Gießen Sie ca. 1,8 l Wasser in die Abusswanne.

• Stellen Sie sicher, dass das Wasser gleichmäßig abießen kann oder prüfen Sie die Leitung auf Undichtigkeiten. Tritt

am Ende der Abussleitung kein Wasser aus, so gießen Sie weitere 1,8 Liter Wasser in die Abusswanne.

4.2 LEITUNGS- UND ABFLUSSANSCHLÜSSE

Die Position der Anschlüsse für Flüssigkeits-, Gas- und

Abussleitungen sind unten angezeigt.

Flüssigkeitsleitung

Gasleitung

Abussleitung

Stromanschluss

(mm)

? HINWEIS

Wird die Leitung an der linken Seite des Geräts angeschlossen, ist der Dicke der Isolierung besondere Beachtung zu schenken. Ist diese zu dick, kann die Leitung nicht im Gerät installiert werden.

mm (Zoll)

RPI Modell 8.0FSN3E(-f) 10.0FSN3E(-f)

Gasleitung Ø19,05 (3/4”) Ø22,2 (7/8”)

Flüssigkeitsleitung Ø9,52 (3/8”) Ø9,52 (3/8”)

PMML0229A rev.3 - 05/2016

Page 29

VERKABELUNG

4.3 DRAIN PIPE

Zum Abuss von Kondenswasser eine PVC-Leitung mit Ø 25

mm AD (Außendurchmesser) verwenden.

Die nicht mitgelieferte Leitung mit Klebstoff am Abussschlauch

befestigen.

Die Verlegung der Leitung muss mit einer Neigung von 1/25 bis 1/100 erfolgen.

Absaugrohr wie unten gezeigt anschließen.

>75 mm

Neigung 2%

Plug

5 VERKABELUNG

5.1 ANSCHLÜSSE DER STROMKABEL

Die Wartungsklappe für den elektrischen Schaltkasten bendet

sich an der rechten Seite des Geräts wie unten gezeigt.

Gasleitung

Flüssigkeitsleitung

? HINWEIS

Anschlüsse von Schaltkasten und Abussleitung dürfen nicht mit Kältemittelleitungen in Berührung kommen.

! VORSICHT

Die Installation des Absaugrohres ist sehr wichtig, um den Abuss des

Kondenswassers zu gewährleisten.

DEUTSCH

VORSICHT

• Empfohlene Mindeststärke der vor Ort gelieferten Kabel:

• Der empfohlene Durchmesser der Netzanschlusskabel beträgt 1,5 mm2 (entsprechend der Norm EN60 335-1)

• Verwenden Sie zur Übertragung zwischen Innen- und Außengeräten abgeschirmte Torsionskabel oder paarverseilte Kabel und schließen Sie das abgeschirmte Ende der folgenden Beschreibung entsprechend an die Erdungsschraube des Schaltkastens des Innengeräts an.

Wartungsklappe für Schaltkasten

Kabelanschluss

Abussleitung

1 Schließen Sie das Stromkabel und die Erdungskabel der

folgenden Abbildung entsprechend an die Anschlüsse im Schaltkasten an

2 Schließen Sie die Kabel zwischen dem Innengerät und dem

Außengerät an die Anschlüsse 1 und 2 des Schaltkastens an.

3 Schließen Sie das Kabel der Fernbedienung an die

Anschlüsse A und B des Schaltkastens an.

4 Kabel mit den Stopfbüchsenabdeckungen festziehen. 5 Dichten Sie die Anschlussaussparung mit Isoliermaterial

(Abdeckplatte) ab, nachdem Sie die Kabel durchgeführt haben, um das Gerät vor Kondenswasser oder Insekten zu schützen

Anschluss mit einer Phase (ohne Elektrische Heizung)

Fernbedienung (PC-ARFPE)

Übertragungskabel

Stromversorgungskabel (Einphasengerät)

Erdungsschraube

PMML0229A rev.3 - 05/2016

Page 30

VERKABELUNG

5.2 EINSTELLUNG DER DIP-SCHALTER

Anzahl und Position der Dip-Schalter



Die Position der Dip-Schalter ist folgende:

! VORSICHT

Vor der Einstellung von Dip-Schaltern muss die Stromversorgung ausgeschaltet werden. Werden die Schalter bei eingeschalteter Stromversorgung eingestellt, sind diese Einstellungen ungültig

DSW6 und RSW1: Einstellung der



Gerätenummer

In der folgenden Abbildung ist die werkseitig eingestellte Position gekennzeichnet.

Flachkopfschraubendreher

verwenden

DSW6 RSW1

Dieses Beispiel zeigt die Einstellung von DSW6 und RSW1. Werkseitig können bis zu 63 Schalter eingestellt werden.

Ex. Setting nº16 RSW1

DSW3: Einstellung des Leistungscodes



DSW5 und RSW2: Einstellung der



Kühlkreislaufnr

Das Einstellen ist erforderlich. Werkseitige Einstellungen bei

DSW5 RSW2

Dieses Beispiel zeigt die Einstellung von DSW5 und RSW2. Werkseitig können bis zu 63 Schalter eingestellt werden..

Bsp.: Einstellung 5

System

Alle Pins sind auf OFF gestellt

DSW7: Ersetzen der Sicherung



Wird eine zu hohe Spannung an den Anschluss 1,2 von TB1 angelegt, wird die Sicherung auf PCB1(M) ausgelöst. In solchen Fällen korrigieren Sie zunächst die Kabel an TB1, bevor Sie Nr. 1 einschalten (siehe nebenstehende Abbildung).

DSW7: Fernbedienungsauswahl



Einstellungen sind nicht erforderlich. Setting position before shipment is all OFF (PCARFPE) Remote Control Switch Selected).

RSW2

Auf 5 stellen

Einstellungen sind nicht erforderlich, da sie bei Lieferung voreingestellt sind. Mit diesem Dip-Schalter wird der Leistungscode eingestellt, der dem PS-Wert des Innengerätes entspricht.

HP 8.0 10.0

Einstellposition

DSW4: Einstellung der Gerätemodell-Nr.



Einstellungen sind nicht erforderlich. Mit diesem Schalter wird die Modellnummer eingestellt, die dem Innengerätetyp entspricht

Innengerätemodell DSW6-Einstellung

RPI-(8.0/10.0)

PMML0229A rev.3 - 05/2016

? HINWEIS

Das Zeichen “■” gibt die Position der Dip-Schalter an. Die Abbildungen

zeigen die werkseitige oder nachträgliche Einstellung.

DSW8: (nicht verwendet)



Einstellungen sind nicht erforderlich, da sie bei Lieferung voreingestellt sind.

Werkseitig sind alle Positionen auf OFF gestellt.

Page 31

INFORMATIONS GÉNÉRALES

1 INFORMATIONS GÉNÉRALES

1.1 GENERALITES

Aucune partie de cette publication ne peut être reproduite, copiée, archivée ou transmise sous aucune forme ou support sans l’autorisation de HITACHI Air Conditioning Products Europe, S.A.U

Dans le cadre de la politique d’amélioration continue de ses produits, HITACHI Air Conditioning Products Europe, S.A.U se

réserve le droit de réaliser des modications à tout moment sans

avis préalable et sans aucune obligation de les appliquer aux produits vendus antérieurement. Par conséquent, ce document

peut avoir subi des modications durant la vie du produit.

HITACHI met tout en œuvre pour proposer une documentation

1.2 GUIDE DES PRODUITS

actualisée et correcte ; malgré cela, il peut se produire des erreurs d’impression qui échappent au contrôle de HITACHI, qui n’en assume pas la responsabilité.

Il se peut donc que certaines images ou certaines données

utilisées pour illustrer ce document ne correspondent pas à

des modèles concrets. Aucune réclamation ne sera admise concernant les données, illustrations et descriptions de ce manuel.

Aucune modication d’aucune sorte ne peut être effectuée sur

l’équipement sans l’autorisation préalable et écrite du fabricant.

1.2.1 Vérication préalable

? REMARQUE

Vérier en fonction du nom du modèle le type de système d’air conditionné dont il dispose, son abréviation et sa référence dans le manuel d’instructions présent. Ce manuel d’installation et d’utilisation s’applique uniquement aux unités RPI-(8.0-10.0)FSN3E(-f).

Vérier, conformément aux manuels d’installation et d’utilisation

fournis avec les unités intérieures et extérieures, que toutes les informations nécessaires permettant l’installation correcte du système sont fournies. Dans le cas contraire, contactez votre distributeur.

1.3 SÉCURITÉ

1.3.1 Symbologie appliquée

Durant les travaux habituels de conception de systèmes de climatisation ou d’installation des équipements, il est nécessaire

de veiller plus particulièrement à certaines situations qui doivent être gérées avec un soin spécique an d’éviter de blesser des

personnes ou d’endommager l’équipement, l’installation, le bâtiment ou l’immeuble.

Lorsque l’on rencontre des situations qui peuvent mettre en

danger l’intégrité des personnes qui se trouvent à proximité, ou

l’équipement lui-même, elles sont clairement signalées dans ce manuel.

Pour ce faire, une série de symboles spéciques qui identieront

clairement ces situations seront utilisés.

Veillez tout particulièrement à ces symboles et aux messages

qui les accompagnent car votre propre sécurité et celle d’autrui en dépend.

1.2.2 Nomenclature des modèles unité

intérieure

FRANÇAIS

Type d’unité (unité intérieure): RPI

Tiret séparateur de position (xe)

Capacité (CV): (8-10)

FS: SYSTEM FREE

N: uide frigorigène R410A

3 : Series

E : Fabriqué en Europe

Isolation non-

inammable

XXX – XX FS N 3 E (-f)

Dans les textes précédant le symbole de danger, vous pouvez également trouver des informations sur des procédures sécurisées d’installation de l’équipement.

! AVERTISSEMENT

• Les textes précédés de ce symbole contiennent des informations et des indications associées directement à votre sécurité et à votre intégrité physique.

• Si vous ne tenez pas compte de ces indications, vous pouvez vous blesser légèrement ainsi que les personnes se trouvant à proximité de l’équipement.

• Le non-respect de ces indications peut endommager l’équipement.

Dans les textes précédant le symbole de précaution, vous pouvez également trouver des informations sur des procédures sécurisées d’installation de l’équipement.

! DANGER

• Les textes précédés de ce symbole contiennent des informations et des indications associées directement à votre sécurité et à votre intégrité physique.

• Si vous ne tenez pas compte de ces indications, vous pouvez vous blesser grièvement, très grièvement, voire mortellement ainsi que les personnes se trouvant à proximité de l’équipement.

PMML0229A rev.3 - 05/201625

? REMARQUE

• Les textes précédés de ce symbole contiennent des informations ou des indications qui peuvent être utiles, ou qui méritent une explication plus étendue.

• Elles peuvent également comporter des indications concernant les vérications à réaliser sur certains éléments ou systèmes de l’équipement.

Page 32

INFORMATIONS GÉNÉRALES

1.3.2 Informations supplémentaires concernant la sécurité

! DANGER

• HITACHI ne peut pas prévoir toutes les situations comportant un risque potentiel.

• Ne renversez pas d’eau sur l’unité intérieure ni sur l’unité extérieure. Ces produits sont équipés de pièces électriques. Si l’eau entre en contact avec les composants électriques, cela provoquera une décharge électrique grave.

• Ne faites pas de manipulations ni de réglages sur les dispositifs de sécurité dans les unités intérieure et extérieure. Si ces dispositifs sont manipulés ou réglés, cela peut provoquer un grave accident.

• N’ouvrez pas le cache ni le panneau d’accès des unités intérieure et extérieure sans déconnecter l’alimentation principale.

• En cas d’incendie, déconnectez l’interrupteur principal, éteignez le feu immédiatement et contactez votre fournisseur de services.

• Vériez que le câble de mise à la terre est fermement raccordé.

• Raccordez l’unité à un disjoncteur et/ou à un interrupteur au-

tomatique ayant la capacité spéciée.

! AVERTISSEMENT

• Les fuites de uide frigorigène peuvent rendre la respiration difcile car elles déplacent l’air dans la pièce.

• Installez l’unité intérieure, l’unité extérieure, la télécommande et le câble à une distance minimale d’environ 3 mètres des sources de fortes radiations d’ondes électromagnétiques telles que des équipements médicaux par exemple.

• N’utilisez aucun type d’aérosol tel que insecticides, vernis ou laques,

ni aucun autre gaz inammable à moins d’un mètre du système environ.

• Si le disjoncteur, l’interrupteur automatique ou le fusible d’alimenta-

tion de l’unité s’active fréquemment, arrêtez le système et contactez le fournisseur de services.

• Ne réalisez aucune tâche de maintenance ou d’inspection par vousmême. Ces tâches doivent être réalisées par du personnel de service qualié et avec les outils et les moyens appropriés.

• Ne placez aucun corps étranger (branches, bâtons, etc.) à l’entrée ou à la sortie d’air de l’unité. Ces unités disposent de ventilateurs avec une vitesse de rotation élevée et le contact de ceux-ci avec un objet quelconque est dangereux.

• Cet équipement ne peut être utilisé que par des personnes adultes et compétentes ayant reçu une information ou une instruction technique pour manipuler l'équipement de façon correcte et sûre.

• Il faut surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

? REMARQUE

• Il est recommandé de rénover l’air de la pièce et de ventiler tous les 3 ou 4 heures.

• L’installateur et le spécialiste des systèmes fourniront une sécurité anti-fuites conformément à la réglementation locale.

1.4 OBJET DE CE MANUEL

Ce système d’air conditionné a été conçu exclusivement pour fournir de l’air conditionné aux personnes qui se trouvent dans une ou plusieurs pièces dans le rayon de portée de l’installation.

N’utilisez pas le système d’air conditionné pour d’autres ns

(sécher des vêtements, refroidir des aliments, ou tout autre

processus qui pourrait nécessiter un appareil frigorique ou de

chauffage).

L’installation du système d’air conditionné ne doit être réalisée

que par des personnes qualiées, disposant des moyens,

des outils et des équipements nécessaires correspondants et qui connaissent également toutes les procédures de sécurité nécessaires pour le faire avec toutes les garanties.

Avec le CD-ROM inclus dans le groupe extérieur vous trouverez

l’information supplémentaire à propos du produit acquis. Si vous

n’avez pas ce CD-ROM où il est illisible contactez avec votre fournisseur ou distributeur Hitachi.

VEUILLEZ LIRE LE MANUEL ET LES FICHIERS DU CD-ROM ATTENTIVEMENT AVANT DE COMMENCER LES TRAVAUX D’INSTALLATION DU SYSTÈME DE CONDITIONNEMENT D’AIR. Le non-respect des instructions d’installation, d’utilisation

et de fonctionnement décrites dans le présent document peut entraîner des pannes y compris des défaillances potentiellement graves, ou même la destruction du système de conditionnement d’air.

Il est supposé que ce système d’air conditionné sera installé et entretenu par du personnel responsable et compétent. Dans le cas contraire, le client devra y apposer tous les signaux de sécurité, de précaution et de fonctionnement dans la langue native du personnel responsable.

Ne pas installer l’unité dans les endroits suivants ; cela pourrait provoquer un incendie, des déformations, de la corrosion ou des défauts :

• Des endroits avec présence d’huile (y compris de l’huile pour machines).

• Des endroits avec une concentration élevée de gaz sulfurique, tels que des stations thermales par exemple.

• Des endroits où des gaz inammables peuvent être générés ou s’échapper.

• Des endroits avec un environnement saumâtre, acide ou alcalin.

Ne pas installer l’unité dans des lieux avec du gaz de silicium. Le gaz de silicium déposé sur la surface de l’échangeur de chaleur imperméabiliserait celle-ci, repoussant l’eau. L’eau condensée éclabousserait alors en dehors du bac de

récupération et pourrait se retrouver à l’intérieur du boîtier

électrique. Cela peut provoquer des fuites d’eau ou des défaillances électriques.

N’installez pas l’unité dans un emplacement où le courant d’air

est soufé directement sur des animaux ou des plantes, cela

pourrait les affecter de manière négative.

PMML0229A rev.3 - 05/2016

Page 33

NOMENCLATURE DES PIÈCES

2 NOMENCLATURE DES PIÈCES

RPI-(8.0/10.0)FSN3E(-f)



No. Nom de la pièce

1 Boîtier du ventilateur 2 Ventilateur 3 Moteur du ventilateur 4 Échangeur thermique 5 Épurateur 6 Orices de câblage 7 Détendeur 8 Boîtier électrique

11 Tuyau d'évacuation 12 Filtre à air 13 Crochet 14 Prise d'air 15 Sortie d’air 16 Condensateur

Tuyau de gaz

frigorigène

Tuyau de liquide

frigorigène

FRANÇAIS

3 INSTALLATION DES UNITÉS

! DANGER

• Assurez-vous que les accessoires sont livrés avec l’unité intérieure.

• N'installez pas les unités intérieures à l'extérieur. Installées à l'extérieur, elles pourraient provoquer des risques d'électrocution ou des fuites de courant.

• Étudiez la distribution de l'air de chaque unité intérieure par rapport au volume de la pièce et choisissez un emplacement convenable qui permette d'obtenir une température uniforme dans la pièce.

• Évitez les obstacles qui pourraient gêner les ux d'entrée ou de sortie de l'air.

• Soyez attentifs aux points suivants si vous installez les unités intérieures dans un hôpital ou tout autre lieu dans lequel des ondes électroniques pourraient être générées par des équipements médicaux, par exemple.

• N'installez pas les unités intérieures dans un endroit où des radiations d'ondes électromagnétiques pourraient atteindre di-

rectement le boîtier électrique, le câble ou l’interrupteur de la

commande à distance.

• Prévoyez un boîtier en acier dans lequel vous installerez l'interrupteur à distance. Prévoyez un tube en acier dans lequel vous

installerez le câble de commande. Puis connectez le câble de

terre à la boîte et au tube.

• Installez un ltre antiparasite lorsque la source d'alimentation émet des nuisances sonores.

• Cette unité est un système de chauffage non électrique à usage intérieur exclusif. Il est interdit d'installer un chauffage électrique sur site.

• N’introduisez aucun corps étranger dans l'unité intérieure, et vériez qu’elle n’en contient aucun avant de l’installer et de réaliser les tests. Sans cette précaution, l’appareil pourrait tomber en panne ou prendre feu.

• Montez des tiges de suspension de taille M10 (W3/8), comme indiqué ci-dessous :

! AVERTISSEMENT

• An d'éviter tout danger d'incendie ou d'explosion, n'installez pas les unités intérieures dans un environnement inammable.

• Assurez-vous que le faux plafond est sufsamment résistant. Si ce n’est pas le cas, l’unité intérieure peut tomber et blesser quelqu'un.

• N'installez pas l'unité intérieure, le groupe extérieur, l’interrupteur à distance ni le câble à moins de 3 mètres d’une source de fortes radiations d'ondes électromagnétiques (équipements médicaux, par exemple).

• N'installez pas les unités intérieures dans un atelier ou une cuisine où elles pourraient être atteintes par des vapeurs d’eau ou d'huile. En se déposant sur l'échangeur thermique, la graisse peut réduire le rendement de l'unité intérieure, voire la déformer. Parfois même, la graisse endommage les éléments en plastique de l'unité intérieure.

• Pour éviter toute action corrosive sur les échangeurs thermiques, n'installez pas les unités intérieures dans un environnement acide ou alcalin.

• Pour soulever ou déplacer l'unité intérieure, utilisez des élingues appropriées an d'éviter tout dommage ; veillez à ne pas détériorer le matériau d’isolation recouvrant la surface des unités.

Pour dalle de

béton 150~160 mm

Acier

Boulon d'ancra

Montant en bois

(carré, de 60 mm à 90 mm)

Béton

Poutre en bois

Écrous

Carrés

rondelles

Tige de suspension

(W3/8 ou M10)

PMML0229A rev.3 - 05/2016

Page 34

INSTALLATION DES UNITÉS

3.1 INSTALLATION DE L'UNITE

3.1.1 Accessoires fournis

Accessoire Quantité Utilisation

Adaptateur de tuyau

(Ø 19,05 x Ø 25,4)

(Pour 8 CV

uniquement)

Adaptateur de tuyau

(Ø 22,2 x Ø 25,4)

(Pour 10 CV uniquement)

Adaptateur de tuyau

(Ø 9,52 x Ø 12,7)

(Pour 10 CV uniquement)

Vérication initiale



InInstaller l'unité intérieure en prévoyant un espace

sufsamment dégagé autour d’elle, et en portant une attention

toute particulière au sens d’installation, pour les tuyauteries,

le câblage et l'espace nécessaire à la maintenance (voir ci-

dessous).

(mm)

Unité intérieure

Tuyau frigorique

Manchon réducteur

(Utilisé uniquement

avec le système

UTOPIA IVX)

Niveau du bac d'évacuation



• Vériez que l'assise est parfaitement plate, en tenant compte de la pente maximale de l'assise

Vue de face

• L'unité doit être installée de sorte que le côté du plateau d’évacuation soit légèrement plus bas que le côté opposé

(environ 5 mm), an d'éviter la mauvaise évacuation des

condensats.

• Serrez les écrous des tiges de suspension pour les xer aux supports de suspension une fois le réglage terminé.

• Appliquez une peinture plastique spéciale sur les tiges et les écrous pour éviter qu’ils ne se desserrent.

• Fixez le tube à la tuyauterie d’évacuation à l’aide d’un adhésif et du collier de serrage fourni. La tuyauterie

d'évacuation doit être installée avec une pente de 1/25 à

1/100.

? REMARQUE

Recouvrez l'unité ainsi que l'équipement associé d’une bâche en plastique pendant les travaux d'installation.

3.1.3 Raccord du conduit d’alimentation fourni

sur site et maintenance du ltre d’aspiration d’air

Installation du conduit d’alimentation fourni sur site



Fig.1

Admission

d’air

Filtre à air (fourni)

Admission

d’air

Régulateur

(à prévoir sur site)

Conduit isolé (installé sur les

côtés externes des brides)

Filtre à air

(Fourni ou adapté en usine)

3.1.2 Installation

Suspension de l’unité



Installez les tiges de suspension (4 tiges M10 ou de taille

supérieure également recommandée), puis suspendre l'unité intérieure en respectant les étapes suivantes:

1 Accrochez la patte de suspension à l'écrou et à la rondelle

de chaque tige de suspension (comme indiqué) en commençant par un côté.

2 Après avoir vérié que les écrous et rondelles sont

correctement xés par les xations de la patte de suspension, xez la partie supérieure de patte de suspension à l’aide d’un écrou et d’une rondelle (voir ci-

Refoulement

d'air

Fig.2

Refoulement d'air

Installation d’une conduite exible

(caoutchouc ou textile)

Fixez le conduit d’air exible aux faces extérieures des brides de l’unité (à cet effet l’unité est équipée de brides fournies en

standard).

dessous).

Il est conseillé d’utiliser un bout de conduit exible (à fournir sur site) an d’éviter des bruits de vibrations.

Tige de suspension

Les unités RPI sont fournies avec un ltre à air standard du côté aspiration. Ce ltre est fourni dans l’éventualité où aucun conduit

d'aspiration n'est utilisé (ou s’il est très court).

Il est conseillé de suivre les indications adaptées à chaque

installation.

Rondelle

Écrou

• Conservez le ltre à air standard si aucun conduit

d’aspiration n’est utilisé (g. 1).

Patte de

suspension

PMML0229A rev.3 - 05/2016

• Si vous utilisez un conduit d’aspiration, il est conseillé de

placer le ltre à air à l'entrée du conduit d'aspiration et de retirer le ltre à air standard de l'unité (g. 2)

Page 35

INSTALLATION DES UNITÉS

Maintenance du ltre à air d’aspiration



Retirez la barre de support (4 vis) de l'unité et tirez le ltre à air vers le bas.

Sens de retrait du

ltre à air

Filtre à air

3.1.4 Courbe de rendement du ventilateur

RPI-8.0FSN3E(-f) RPI-10.0FSN3E(-f)

Pression statique externe (Pa)

Débit d'air (m3/min) Débit d'air (m3/min)

Std. Perte de pression du ltre

“●” Point évalué

Vitesse de

Pression statiq

ventilation

HSP v1 v1 v3

LSP (réglage d'usine) v2 v2 v4

HSP: Haute pression statique

LSP: Pression statique basse

Rapide Med Lent

FRANÇAIS

Pression statique externe (Pa)

? REMARQUE

• WhLors de la conception des conduits, vérier que le volume d’air se trouve dans l'intervalle de fonctionnement indiqué dans la « Courbe de rendement du ventilateur ».

• Si le volume d’air se situe en dehors de l'intervalle de fonctionnement, il peut se produire des phénomènes tels que des suintements (gouttes d’eau au plafond ou dans la pièce), une augmentation du bruit, des dommages au moteur du ventilateur (haute température) et une puissance frigorique/calorique insufsante.

• Il faudra donc concevoir les conduits et sélectionner la vitesse de ventilation adéquate, de façon à ce que l’unité fonctionne dans les plages d'utilisation permises.

3.1.5 Reglage de la Pression Statique

Les unités RPI proposent deux niveaux de réglage de la pression statique en fonction des contraintes d’installation.

Les connecteurs de haute pression statique et de basse pression statique ( réglage d’usine) sont disponibles dans le boîtier électrique.

Le réglage de la pression statique doit être réalisé en changeant le connecteur de l’unité de ventilation.

PMML0229A rev.3 - 05/2016

Page 36

TUYAUTERIES FRIGORIFIQUE ET D’ÉVACUATION

4 TUYAUTERIES FRIGORIFIQUE ET D’ÉVACUATION

4.1 GÉNÉRALITÉS

INCORRECT

CORRECT

Siphon

Incorrect: Pente

ascendante

Incorrect: Partie montante

Pente descendante

1/25~1/100

Tuyauterie d'évacuation

commune

Raccordement tuyauterie

d'évacuation

! AVERTISSEMENT

• N’installez pas la tuyauterie d’évacuation en pente ascendante car l'eau pourrait reuer vers l'unité et provoquer des fuites dans la pièce lors de l’arrêt de l’unité.

• Ne connectez pas le tuyau d'évacuation à la tuyauterie sanitaire ni aux autres tuyaux d'évacuation.

• Lorsque le tuyau d'évacuation commun est raccordé à d’autres unités intérieures, ces dernières doivent être situées plus haut que la tuyauterie commune. Le diamètre du tuyau d'évacuation commun doit tenir compte de la taille et du nombre des unités.

• La tuyauterie d’évacuation doit être isolée si elle est installée dans un endroit où de la condensation peut se former sur la partie extérieure des tuyaux, goutter et causer des dommages. L’isolation de la tuyauterie d’évacuation doit être réalisée de façon à garantir une bonne étanchéité à la vapeur, et à prévenir la condensation.

• Un siphon doit être installé à côté de l’unité intérieure. Ce siphon doit répondre aux normes de bonnes pratiques, et être vérié avec de l’eau (en charge) et testé an d'en garantir le débit. N'attachez pas la tuyauterie d’évacuation et la tuyauterie frigorique ensemble.

? REMARQUE

Installez l’évacuation conformément aux réglementations nationales et locales.

Une fois les travaux d’installation de la tuyauterie d'évacuation et du câblage terminés, vériez le bon écoulement de l'eau, en

procédant de la manière suivante :

Vérication de l'unité sans mécanisme d’évacuation



• Versez environ 1,8 litre d’eau dans le bac d’évacuation.

• Vériez que l’eau s'écoule régulièrement et qu’il n’y a pas

de fuite. Si l’eau n’apparaît pas à l’extrémité de la tuyauterie d'évacuation, versez à nouveau environ 1,8 litre d'eau dans

le bac d'évacuation.

? REMARQUE

Prenez garde à l’épaisseur de l’isolation dans le cas où la tuyauterie est connectée du côté gauche. Une isolation trop épaisse empêcherait l’installation de la tuyauterie.

4.2 RACCORDEMENT DE LA TUYAUTERIE ET DE L'ÉVACUATION

La position du raccordement des tuyauteries de liquide et de gaz

et du tuyau d'évacuation des condensats est indiquée à la gure

suivante.

Câblage

électrique

Conduite de liquide

Conduite de gaz

Tuyau

d'évacuation

(mm)

Modèle RPI 8.0FSN3E(-f) 10.0FSN3E(-f)

Tuyauterie de

gaz

Tuyauterie de

liquide

mm (in)

Ø19,05 (3/4”) Ø22,2 (7/8”)

Ø9,52 (3/8”) Ø9,52 (3/8”)

PMML0229A rev.3 - 05/2016

Page 37

CÂBLAGE ÉLECTRIQUE

4.3 TUYAU D'ÉVACUATION

Pour l’évacuation des condensats, prévoyez un tube en polychlorure de vinyle d'un diamètre Ø 25 mm. extérieur (DE) de 25 mm.

Fixez le tube fourni sur site au exible d'évacuation à l'aide d'un

adhésif.

Le tuyau d'évacuation doit être installé avec un degré de pente

de 1/25 à 1/100.

Installez un siphon comme indiqué à la gure ci-dessous.

>75 mm

Pente 2%

Bouchon

5 CÂBLAGE ÉLECTRIQUE

5.1 CABLAGE ELECTRIQUE

La trappe de maintenance de la boîte électrique est située sur le

côté droit de l'unité, comme le montre la gure suivante.

Conduite de gaz

Conduite de

liquide

? REMARQUE

Veillez à ce qu’aucun tuyau frigorique ne gêne le raccordement de la boîte électrique et de la tuyauterie d'évacuation des condensats

! AVERTISSEMENT

L’installation du siphon est nécessaire à la bonne évacuation des condensats.

FRANÇAIS

! AVERTISSEMENT

• Section minimale recommandée pour les câbles fournis sur site :

• La section recommandée pour les câbles d'alimentation est de 1,5 mm2 (conformément à la norme EN60 335-1).

• Pour les transmissions entre l’unité intérieure et le groupe extérieur, utilisez des câbles blindés à paire torsadée ou des câbles blindés et connectez la partie blindée (un côté seulement) à la vis de mise à la terre de la boîte électrique de l’unité intérieure, comme le montre la gure ci-dessous.

Panneau de

branchement de la boîte

Câblage

Tuyau

d'évacuation

1 Connectez l'alimentation électrique et les ls de terre aux

bornes de la boîte électrique, comme indiqué ci-après

2 Connectez les câbles reliant l'unité intérieure et le groupe

extérieur aux bornes 1 et 2 de la boîte électrique.

3 Connectez le câble de la télécommande aux bornes A et B

de la boîte électrique.

4 Fixez fermement les câbles à l’aide des fouloirs. 5 Après avoir passé les câbles par l'orice de connexion

du câblage, fermez l’orice de façon étanche à l'aide d'un

matériau isolant (panneau) pour protéger l'appareil de l'eau de condensation et des insectes

Raccordement monophasé (sans chauffage électrique)

Télécommande (PC-ARFPE)

Câbles de transmission

Câbles d'alimentation électrique (Monophasé)

Vis de mise à

la terre

PMML0229A rev.3 - 05/2016

Page 38

CÂBLAGE ÉLECTRIQUE

5.2 REGLAGE DES COMMUTATEURS DIP

Quantité et position des commutateurs DIP



Emplacement des commutateurs DIP :

! AVERTISSEMENT

Avant de régler les commutateurs DIP, coupez l'alimentation électrique. Si vous réglez les commutateurs alors que l'alimentation électrique n'est pas coupée, les réglages effectués ne sont pas pris en compte

DSW6 et RSW1 : Réglage du n° d'unité



La gure ci-dessous indique la position réglée en usine.

Indication

Utilisez un tournevis

à tête plate

DSW6 RSW1

Ici, DSW6 et RSW1 ont été réglés en usine. Un maximum de 63 commutateurs peut être réglé.

DSW5 and RSW2: Réglage du n° du cycle



frigorique

Réglage obligatoire. Position du réglage d’usine

DSW5 RSW2

Ici, DSW65et RSW2 ont été réglés en usine. Un maximum de 63 commutateurs peut être réglé.

Ex. : Réglage pour 5

systèmes

Toutes le broches sont sur OFF

DSW7: Rétablissement du fusible



Lorsqu’une tension élevée est appliquée aux bornes 1 et 2 du bornier TB1, le fusible du PCB1(M) grille. Dans ce cas, corrigez tout d’abord le câblage vers le TB1 puis placez la broche nº 1 sur ON

(voir gure ci-contre)

RSW2

Fixez sur 5

Ex. Réglage nº16 RSW1

La broche Nº 1 est sur ON

DSW3: Réglage du code de puissance



Ce réglage n’est pas nécessaire car il a déjà été fait en usine.

Ce commutateur DIP permet de régler le code de puissance

correspondant à la valeur CV de l'unité intérieure.

HP 8.0 10.0

Position de réglage

DSW4: Réglage du code du modèle de l’unité



Réglage facultatif. Ce commutateur permet de régler le code du modèle correspondant au type d'unité intérieure.

Modèle d'unité intérieure Réglage du DSW6

Fixez sur 6

DSW7: Sélection de la télécommande



Réglage facultatif. Position du réglage en usine : tout sur OFF

(interrupteur à distance PC-

ARFPE sélectionné)..

? REMARQUE

Le repère “■” indique la position des commutateurs DIP. Les gures représentent le réglage d’usine ou après la sélection.

DSW8: (Non utilisé)



Ce réglage n’est pas nécessaire car il a déjà été fait en usine.

Position du réglage en usine : tout sur OFF.

RPI-(8.0/10.0)

PMML0229A rev.3 - 05/2016

Page 39

INFORMAZIONI GENERALI

1 INFORMAZIONI GENERALI

1.1 GENERALE

Nessuna parte di questa pubblicazione può essere riprodotta, copiata, archiviata o trasmessa in nessuna forma o mezzo senza il consenso di HITACHI Air Conditioning Products Europe, S.A.U

In una politica di miglioramento continuo della qualità dei propri prodotti, HITACHI Air Conditioning Products Europe, S.A.U si

riserva il diritto di apportare modiche in qualsiasi momento,

senza previa comunicazione e senza incorrere nell’obbligo di inserirle nei prodotti precedentemente venduti. Pertanto, il

presente documento può aver subito modiche durante la vita

del prodotto.

1.2 GUIDA DEI PRODOTTI

1.2.1 Controllo preventivo

? NOTA

Controllare, a seconda del nome del modello, il tipo di impianto di aria condizionata di cui dispone, l’abbreviazione e il riferimento nel presente manuale di istruzioni. Questo manuale di installazione e funzionamento è relativo solo alle unità RPI-(8.0-10.0)FSN3E(-f).

Controllare, in base ai Manuali di installazione e funzionamento inclusi nelle unità esterne e interne, tutte le informazioni necessarie per la corretta installazione dell’impianto. Se questo non fosse il caso, contattare il proprio distributore.

HITACHI esegue tutti gli sforzi possibili per offrire una documentazione aggiornata e corretta; nonostante ciò, gli errori di stampa sono al di fuori del controllo di HITACHI che non ne può essere considerata responsabile.

Di conseguenza, alcune delle immagini o dei dati utilizzati per illustrare questo documento possono non corrispondere ai modelli reali. Non saranno accolti reclami basati su dati, immagini e descrizioni del presente manuale.

Non eseguire alcun tipo di modica sull’impianto senza previa

autorizzazione per iscritto del produttore.

1.2.2 Nomenclatura dei modelli delle unità

interna

Tipo di unità (unità interna): RPI

Trattino separatore di posizione (sso)

Capacità (CV): (8-10)

FS: SYSTEM FREE

N: refrigerante R410A

3 : Series

E : Prodotto in Europa

Isolante non

inammabile

XXX – XX FS N 3 E (-f)

ITALIANO

1.3 SICUREZZA

1.3.1 Simboli utilizzati

Durante gli abituali lavori di progettazione degli impianti di climatizzazione o di installazione degli impianti, è necessario prestare particolare attenzione ad alcune situazioni che richiedono particolare cautela, per evitare danni alle persone,

all’impianto, all’installazione o all’edicio o immobile.

Quando vi sono situazioni che possono compromette la sicurezza delle persone che si trovano nelle vicinanze o mettere in pericolo l’impianto stesso, verranno chiaramente segnalate in questo manuale.

Per segnalare queste situazioni, si utilizzeranno una serie di

simboli speciali che identicheranno chiaramente questi casi.

Prestare molta attenzione a questi simboli e ai messaggi che seguono, dato che da questi dipende la propria sicurezza e quella degli altri.

! PERICOLO

• I testi preceduti da questi simboli contengono informazioni e in-

dicazioni strettamente legate alla sicurezza e all’integrità sica.

• Se non si tengono in considerazione queste indicazioni si corre il rischio di ferite gravi, molto gravi o mortali, sia per sé stessi

che per le persone che si trovano nei pressi dell’impianto.

Nei testi preceduti dal simbolo di pericolo, si possono trovare anche informazioni su come installare in modo sicuro l’impianto.

! AVVERTENZE

• I testi preceduti da questi simboli contengono informazioni e indicazi-

oni strettamente legate alla sicurezza e all’integrità sica.

• Se non si tengono in considerazione queste indicazioni si corre il rischio di ferite non gravi, sia per sé stessi che per le persone che si trovano nei pressi dell’impianto.

• Se non si tengono in considerazione queste indicazioni si possono

vericare danni all’impianto.

Nei testi preceduti dal simbolo di attenzione, si possono trovare anche informazioni su come installare in modo sicuro l’impianto.

? NOTA

• I testi preceduti da questo simbolo contengono informazioni o indicazioni che possono risultare utili o che meritano una spiegazione più estesa.

• Inoltre possono contenere indicazioni sulle veriche da effettuare sugli elementi o sui sistemi dell’impianto.

PMML0229A rev.3 - 05/201633

Page 40

INFORMAZIONI GENERALI

1.3.2 Informazione aggiuntiva relativa alla sicurezza

! PERICOLO

• HITACHI non può prevedere tutte le circostanze che potrebbero

comportare un potenziale pericolo.

• Non versare acqua sull’unità interna né su quella esterna. Questi prodotti contengono componenti elettrici. Se l’acqua entra in contatto con i componenti elettrici si potrebbe vericare una forte scarica elettrica.

• Non manipolare né modicare i dispositivi di sicurezza all’interno delle unità interna ed esterna. La manipolazione o modica di questi dispositivi potrebbe provocare incidenti gravi.

• Non aprire il coperchio di servizio né il pannello di accesso delle unità interna ed esterna senza scollegare l’alimentazione prin-

cipale.

• In caso di incendio, scollegare l’interruttore principale, estinguere il fuoco immediatamente e contattare il proprio centro di as-

sistenza.

• Vericare che il cavo di terra sia saldamente collegato.

• Collegare l’unità a un interruttore di circuito e/o a un interruttore

automatico della capacità specicata.

! AVVERTENZE

• Le perdite di refrigerante possono ostacolare la respirazione dato che spostano l’aria nell’ambiente.

• Installare l’unità interna, quella esterna, il controllo remoto e il cavo a una distanza minima approssimativa di 3 metri da fonti di forti radiazioni di onde elettromagnetiche come, ad esempio, attrezzature mediche.

• Non utilizzare alcun tipo di spray, quali insetticida, vernici o lacca, né

alcun altro gas inammabile a meno di circa un metro dall’impianto.

• Se l’interruttore di circuito, quello automatico o il fusibile di alimentazione dell’unità si attiva frequentemente, arrestare il sistema e contattare il proprio centro di assistenza.

• Non eseguire alcuna operazione di manutenzione o ispezione per proprio conto. Queste operazioni devono essere eseguite da person-

ale di assistenza qualicato e con gli strumenti e i mezzi adeguati

allo scopo.

• Non collocare alcun materiale estraneo (rami, pali, ecc.) all’ingresso e all’uscita dell’aria dall’unità. Queste unità dispongono di ventole ad alta velocità di rotazione e il contatto di queste con qualsiasi oggetto può risultare pericoloso.

• Questo dispositivo deve essere utilizzato unicamente da persone adulte competenti, alle quali siano state fornite informazioni tecniche o istruzioni atte a garantire un uso corretto e sicuro del dispositivo.

• Mantenere i bambini fuori dalla portata dei dispositivi elettrici.

? NOTA

• È consigliabile rinnovare l’aria del’ambiente e ventilare ogni 3 o 4 ore.

• L’installatore e lo specialista degli impianti metteranno a disposizione le sicurezze antigas in base alla normativa locale.

1.4 OGGETTO DEL PRESENTE MANUALE

Questo impianto di aria condizionata è stato progettato esclusivamente per fornire aria condizionata alle persone che si trovano in uno o più ambienti alla portata dell’installazione di tale impianto.

Non utilizzare l’impianto di aria condizionata per altri ni quali

asciugare indumenti, refrigerare alimenti o qualsiasi altro processo che richieda raffreddamento o riscaldamento.

L’installazione dell’impianto dell’aria condizionata deve essere

eseguita da persone qualicate che dispongono dei mezzi, degli

strumenti e dispositivi necessari allo scopo e che conoscono tutte le procedure di sicurezza necessarie per eseguirla in garanzia.

Le informazioni complete riguardo i prodotti acquistati sono forniti all’interno di un CD-ROM che può essere trovato insieme all’unità esterna. Nel caso in cui il CD-ROM non fosse presente o leggibile, contattare il proprio distributore o rivenditore Hitachi.

LEGGERE ATTENTAMENTE IL PRESENTE MANUALE E I FILE CONTENUTI NEL CD-ROM PRIMA DI INIZIARE LE OPERAZIONI DI INSTALLAZIONE DEL SISTEMA DI ARIA CONDIZIONATA. Il mancato rispetto delle istruzioni

di installazione, d’uso e di esercizio descritte nel presente documento potrà provocare errori di funzionamento, inclusi

guasti potenzialmente gravi, o perno la distruzione del sistema

di aria condizionata.

Si presuppone che questo impianto di aria condizionata venga installato e controllato da personale responsabile con le

necessarie qualiche. In caso contrario, il cliente deve fornire

tutti i segnali di sicurezza, precauzione e funzionamento nella lingua originale del personale responsabile.

Non installare l’unità nei seguenti luoghi per evitare rischi di incendio, deformazioni, corrosione o guasti:

• Luoghi con presenza d’olio (incluso olio per macchine).

• Luoghi con alta concentrazione di gas solforoso, come ad esempio impianti termali.

• Luoghi dove possano generarsi o uire gas inammabili.

• Luoghi con ambiente salmastro, acido o alcalino.

Non installare l’unità in luoghi con presenza di gas di silicio.

Se il gas di silicio si deposita sulla supercie dello scambiatore

di calore, questo repelle l’acqua. Di conseguenza, l’acqua condensata schizza fuori dalla bacinella di raccolta e giunge

all’interno del quadro elettrico. Potrebbero quindi vericarsi

perdite di acqua o guasti elettrici.

Non installare l’unità in zone in cui la corrente d’aria espulsa può

inuire direttamente su animali o piante: potrebbe avere effetti di

diverso tipo.

PMML0229A rev.3 - 05/2016

Page 41

ELENCO DEI COMPONENTI

2 ELENCO DEI COMPONENTI

RPI-(8.0/10.0)FSN3E(-f)



No. Nome del componente

1 Custodia della ventola 2 Ventola 3 Motore della ventola 4 Scambiatore di calore 5 Filtro 6 Fori per il cablaggio 7 Valvola di espansione 8 Quadro elettrico

9 Tubo del gas refrigerante 10 Tubo del liquido refrigerante 11 Linea di drenaggio 12 Filtro dell'aria 13 Gancio 14 Ingresso aria 15 Uscita aria 16 Condensatore

3 INSTALLAZIONE DELLE UNITÀ

! PERICOLO

• Controllare che l’imballaggio dell’unità interna contenga anche

gli accessori.

• Non installare le unità interne all’aperto pena pericoli di fol-

gorazione o di dispersioni elettriche a terra.

• Prendere in considerazione la distribuzione dell’aria da ciascuna unità interna all’intero ambiente climatizzato e scegliere una posizione tale da uniformare la temperatura e la velocità dell’aria

in ambiente.

• Evitare ogni ostruzione che possa ostacolare il usso dell’aria in entrata e in uscita.

• Se le unità interne vengono installate in ospedali o in altri luoghi in cui siano presenti apparecchiature elettromedicali a onde elettromagnetiche, tenere presente quanto segue:

• Il quadro elettrico delle unità interne, il dispositivo di controllo remoto e il cavo di collegamento devono essere al riparo da ogni

irraggiamento diretto di onde elettromagnetiche.

• Il dispositivo di controllo remoto deve essere installato all'inter-

no di una scatoletta metallica. I cavi del dispositivo di controllo remoto devono correre in canaline metalliche. Condotte e contenitore devono poi essere collegati a terra.

• Prevedere un ltro nel caso in cui l’alimentazione produca disturbi elettromagnetici.

• Questa unità è esclusivamente un'unità interna a riscaldatore non elettrico. L'installazione di un riscaldatore elettrico non è consentita.

• Non introdurre materiale estraneo nell’unità interna e prima dell’installazione e della prova di funzionamento controllare che

l’unità interna sia del tutto sgombra da tali materiali. In caso contrario si potrebbero vericare guasti e/o incendi.

• Montare i perni di sospensione della misura M10 (W3/8), come illustrato di seguito:

! AVVERTENZE

• Le unità interne non devono essere installate in atmosfere inammabili, pena incendi o esplosioni.

• Controllare che la soletta del softto sia sufcientemente robusta, in caso contrario l'unità potrebbe staccarsi e cadere.

• Le unità interne, l’unità esterna, il dispositivo di controllo remoto e i cavi di collegamento devono trovarsi a più di 3 m da qualsiasi fonte di onde elettromagnetiche, come per esempio le apparecchiature elettromedicali.

• Le unità interne non devono essere installate in ofcine, cucine o altri luoghi caratterizzati dalla presenza di aerosol oleosi. Gli aerosol oleosi che si depositano sullo scambiatore di calore possono ridurre le prestazioni delle unità interne e deformare lo scambiatore. Nel caso peggiore, vengono provocati danni alle parti in plastica dell’unità interna.

• Per evitare fenomeni di corrosione degli scambiatori di calore, non installare le unità interne in atmosfere alcaline o acide.

• In caso di sollevamento o trasporto dell’unità interna, utilizzare imbragature appropriate per evitare danni e la rottura del materiale

isolante sulla supercie dell’unità.

Per lastra in cemento

150~160 mm

Acciaio

ancoraggio

Perno di

Asticella di legno

(sezione da 60 a 90 mm quadrati)

Cemento

Trave in legno

Dadi

Rosette quadrate

Perno di sostegno

(W3/8 o M10)

ITALIANO

PMML0229A rev.3 - 05/2016

Page 42

INSTALLAZIONE DELLE UNITÀ

3.1 INSTALLAZIONE DELL'UNITÀ

3.1.1 Accessori in dotazione

Accessorio Quantità Utilizzo

Adattatore linea

(Ø 19,05 x Ø 25,4)

(solo per 8 HP)

Adattatore linea

(Ø 22,2 x Ø 25,4)

(solo per 10 HP)

Adattatore linea

(Ø 9,5 3 x Ø 12,7)

(solo per 10 HP)

Controlli iniziali



Installare l'unità interna avendo cura di lasciare tutto intorno

spazio sufciente per l'installazione e la manutenzione di cavi e

tubi, come illustrato di seguito.

(mm)

Unità interna

Linea del

refrigerante

Riduzione del

connettore

(solo con sistema

UTOPIA IVX)

Livello della bacinella di drenaggio



• Vericare che la base sia a livello, tenendo conto della pendenza massima della base.

Vista anteriore

• Installare l’unità in modo che il lato bacinella di drenaggio risulti leggermente più basso (circa 5 mm) rispetto al lato opposto, per evitare anomalie nel drenaggio.

• Dopo aver completato la regolazione, serrare i dadi dei perni di sospensione sulle staffe di sospensione.

• Applicare su dadi e perni della speciale vernice plastica per impedirne l’allentamento.

• Fissare il tubo al essibile di drenaggio con un collante e la fascetta forniti a corredo. La linea di drenaggio deve avere

una pendenza continua in direzione del usso compresa tra

l'1 e il 4%.

? NOTA

Durante l'installazione, tenere coperta l'unità e tutte le apparecchiature necessarie con il coperchio in vinile.

3.1.3 Collegamento tubo fornito sul campo e

manutenzione ltro di aspirazione dell’aria

Installazione tubo fornito sul campo



3.1.2 Installazione

Sospensione dell’unità



Installare i perni di sollevamento (consigliata una misura 4-M10 o maggiore) e sospendere l'unità interna attenendosi alla seguente procedura:

1 Agganciare la staffa di sospensione al dado e alla rosetta di

ciascun perno, come indicato, partendo da un lato

2 Una volta ssati correttamente il dado e la rosetta con i fermi

della staffa di sospensione, agganciare la parte superiore della staffa con un dado e una rosetta, come illustrato sotto.

Perno di

sollevamento

Rosetta

Staffa di

sospensione

PMML0229A rev.3 - 05/2016

Dado

Fissare il tubo essibile dell’aria alle superci esterne delle ange dell’unità (l’unità è dotata di ange in dotazione per

questo scopo).

Si consiglia di utilizzare una parte di tubo essibile fornito sul

campo per evitare qualsiasi vibrazione acustica anomala.

Le unità RPI vengono fornite con ltro dell’aria standard sul lato di aspirazione. Il ltro viene fornito nei casi in cui il tubo di

aspirazione non è applicato (o nel caso in cui il tubo sia troppo corto).

A seconda del tipo di installazione, si consiglia di attenersi alle seguenti indicazioni:

• Conservare il ltro dell’aria standard nel caso non sia

applicato alcun tubo di aspirazione (g. 1).

• In caso contrario, si consiglia di applicare il ltro dell’aria nel punto di ingresso dell’aria del tubo di aspirazione

rimuovendo il ltro dell’aria standard dall’unità (g. 2).

Fig.1

Uscita aria

Fig.2

Uscita aria

Installazione tubo

essibile(gomma o tessuto)

Ingresso aria

Filtro dell’aria (in dotazione)

Ingresso aria

Smorzatore

(non in dotazione)

Tubo isolato (installato sul lato

esterno delle ange)

Filtro dell’aria (in dotazione o

uno adattato in dotazione)

Page 43

INSTALLAZIONE DELLE UNITÀ

Manutenzione del ltro di aspirazione dell’aria



Rimuovere il supporto (4 viti) dall’unità e

tirare verso il basso il ltro dell'aria.

Direzione per la

rimozione del

supporto ltro

dell’aria

Filtro

dell'aria

3.1.4 Curva delle prestazioni della ventola

RPI-8.0FSN3E(-f) RPI-10.0FSN3E(-f)

Pressione statica esterna (Pa)

Portata d’aria (m3/min) Portata d’aria (m3/min)

Perdita di pressione del ltro dell’aria standard

“●” Valore nominale

Pressione statica

Velocità ventola

HSP v1 v1 v3

LSP (impostazioni di fabbrica

standard)

HSP: Pressione statica alta

LSP: Pressione statica bassa

Alta Media Bassa

v2 v2 v4

Pressione statica esterna (Pa)

ITALIANO

? NOTA

• Quando si deniscono le canalizzazioni, vericare che il volume d’aria rientri nell’intervallo di esercizio indicato nella “Curva delle prestazioni della ventola”.

• Se il volume d’aria non rientra nell’intervallo di esercizio, possono ver-

icarsi fenomeni quali gocciolamento dal softto, aumento dei rumori,

danni al motore della ventola per temperatura eccessiva e capacità

insufciente di raffreddamento/riscaldamento.

• Pertanto denire le canalizzazioni appropriate e selezionare la velocità corretta della ventola per attivare l’unità nell’intervallo di esercizio accettabile.

3.1.5 Impostazione della pressione statica

Le unità RPI sono dotate di un sistema di regolazione della pressione statica su due livelli, a seconda dei requisiti dell’installazione:

Connettori di pressione statica bassa e pressione statica alta (impostazione di fabbrica) sono disponibili nel quadro elettrico.

L’impostazione della pressione statica deve essere realizzata modicando il connettore unità ventola.

PMML0229A rev.3 - 05/2016

Page 44

REFRIGERANTE E LINEA DI DRENAGGIO

4 REFRIGERANTE E LINEA DI DRENAGGIO

4.1 GENERALE

NON CORRETTO

! AVVERTENZE

• Do not create an upper-slope or rise for the drain piping, since drain

water will ow back to the unit and leakage to the room will occur

when the unit operation is stopped.

• Do not connect the drain pipe with sanitary or sewage piping or any other drainage piping.

• Drain trap should be installed next to indoor unit. This trap must be

designed to good practice and be checked with water (charged) and tested for correct ow. Do not tie or clamp the drain pipe and

refrigerant pipe together.

CORRETTO

Sifone di drenaggio

Non corretto: rimonta

Non corretto:

contropendenza

Pendenza continua tra l'1

e il 4%

Linea di drenaggio comune

Attacco della linea di

drenaggio

? NOTA

Installare il drenaggio in conformità alla normativa locale vigente.

Una volta posata la linea di drenaggio ed eseguiti i collegamenti elettrici, vericare che l’acqua deuisca regolarmente dall’unità

come nella procedura indicata di seguito:

Verica dell’unità senza pompa di drenaggio



• Versare circa 1,8 litri di acqua nella bacinella di drenaggio.

• Controllare che l’acqua deuisca regolarmente e che non vi siano perdite. Se non si notasse acqua all’estremità della linea, versare altri 1,8 litri di acqua nella bacinella

? NOTA

Prestare attenzione allo spessore dell’isolante quando viene eseguito l’attacco sul lato sinistro. Se lo spessore è eccessivo, non sarà possibile collegare la linea all’unità.

4.2 COLLEGAMENTO DELLE TUBAZIONI E DELLA LINEA DI DRENAGGIO

L'ubicazione dei tubi del liquido, del gas e di drenaggio è illustrata di seguito.

Linea del liquido

Linea del gas

Linea di

drenaggio

Collegamento elettrico

(mm)

Modello RPI 8.0FSN3E(-f) 10.0FSN3E(-f)

Linea del gas Ø19,05 (3/4”) Ø22,2 (7/8”)

Linea del

liquido

Ø9,52 (3/8”) Ø9,52 (3/8”)

mm (pollici)

PMML0229A rev.3 - 05/2016

Page 45

COLLEGAMENTI ELETTRICI

4.3 LINEA DI DRENAGGIO

Per il drenaggio della condensa procurarsi un tubo in PVC con un diametro esterno di 25 mm.

Fissare con un collante il tubo (non in dotazione) al essibile di

drenaggio.

La linea di drenaggio deve avere una pendenza continua in

direzione del usso compresa tra l'1 e il 4%.

Collegare un sifone, come illustrato nella seguente gura

Pendenza

>75 mm

Tappo

5 COLLEGAMENTI ELETTRICI

5.1 ATTACCO DEI COLLEGAMENTI ELETTRICI

Il pannello di servizio del quadro elettrico si trova sul lato destro

dell’unità, come illustrato nella seguente gura.

Linea del gas

Linea del liquido

? NOTA

Il quadro elettrico e le tubazioni devono essere lontani dalla linea del refrigerante.

! AVVERTENZE

L’installazione del sifone è molto importante, per garantire un corretto drenaggio della condensa.

! AVVERTENZE

• Dimensioni minime consigliate del cavo (non in dotazione):

• la sezione del cavo di alimentazione consigliata è di 1,5 mm2 (in base allo standard EN60 335-1)

• Utilizzare doppini ritorti schermati o doppini schermati per i cavi di trasmissione tra l'unità interna ed esterna e collegare la parte schermata (un solo lato) alla vite di messa a terra nel quadro elettrico dell'unità interna come illustrato di seguito.

ITALIANO

Pannello di servizio del

quadro elettrico

Collegamento

dello schema

Linea di

drenaggio

1 Collegare i cavi di alimentazione e di terra ai morsetti che si

trovano nel quadro elettrico, come illustrato di seguito

2 Collegare i cavi tra l'unità interna e l'unità esterna ai morsetti

1 e 2 del quadro elettrico.

3 Fissare il cavo del dispositivo di controllo remoto ai morsetti

A e B del quadro elettrico.

4 Fissare i cavi ai premistoppa. 5 Chiudere con materiale isolante (piastra del coperchio) il foro

di collegamento dei cavi dopo aver fatto passare i cavi, per proteggere l'unità dalla condensa e dagli insetti

Collegamento monofase (senza riscaldatore elettrico)

Dispositivo di

controllo remoto

(PC-ARFPE)

Cavi di

trasmissione

Cavi di

alimentazione

(monofase)

Vite di terra

PMML0229A rev.3 - 05/2016

Page 46

COLLEGAMENTI ELETTRICI

5.2 IMPOSTAZIONI DEGLI INTERRUTTORI DIP

Numero e posizione dei microinterruttori



La posizione dei microinterruttori è la seguente:

! AVVERTENZE

Prima di impostare gli interruttori DIP, è indispensabile disattivare l'alimentazione e impostare la posizione degli interruttori DIP, in caso contrario le impostazioni non avranno alcun effetto.

DSW6 e RSW1: impostazione del numero



dell'unità

Nella gura che segue è illustrata la posizione alla spedizione.

Indicazione

Utilizzare un

cacciavite a testa

piatta

DSW6 RSW1

DSW5 e RSW2: impostazione del numero del



ciclo refrigerante

L'impostazione è obbligatoria. Posizione impostata in fabbrica in

DSW5 RSW2

Qui si impostano DSW5 e RSW2, prima dell’invio

con un valore no a 63.

Es. Impostazione 5

sistema

Tutti i PIN sono disattivati

DSW7: ripristino del fusibile



Nel caso si applichino alti voltaggi ai terminali 1 e/o 2 di TB1, il fusibile su PCB1 salta. In questo caso, correggere il collegamento elettrico a TB1 quindi spostare n. 1 su ON

(gura a lato).

RSW2

Fissare a 5

Qui si impostano DSW6 e RSW1, prima dell’invio con un valore no a 63.

Es. Impostazione n.16 RSW1

DSW3: impostazione del codice di capacità



Non è necessaria alcuna impostazione: ogni impostazione è già stata effettuata in fabbrica. Questa impostazione degli interruttori DIP è riferita al codice di capacità che corrisponde agli HP dell'unità interna.

HP 8.0 10.0

Impostazione

DSW4: impostazione del codice del modello



Non è necessaria alcuna impostazione. Questa impostazione è riferita al codice di modello che corrisponde al tipo di unità interna.

DSW7: selezione del dispositivo di controllo



remoto

Non è necessaria alcuna impostazione. Al momento della spedizione tutti gli interruttori sono impostati su OFF (dispositivo di controllo remoto PC-ARFPE selezionato).

? NOTA

Il simbolo “■” indica la posizione degli interruttori DIP. Nelle gure sono

illustrate le impostazioni prima della spedizione o dopo la selezione.

DSW8: (Non utilizzato)



Non è necessaria alcuna impostazione: ogni impostazione è già stata effettuata in fabbrica.

Alla spedizione tutti i microinterruttori sono impostati su OFF.

Modello di unità interna Impostazione DSW6

RPI-(8.0/10.0)

PMML0229A rev.3 - 05/2016

Page 47

INFORMAÇÃO GERAL

1 INFORMAÇÃO GERAL

1.1 GENERALIDADES

Nenhuma parte desta publicação pode ser reproduzida, copiada, arquivada ou transmitida através de qualquer forma ou meio sem autorização da HITACHI Air Conditioning Products Europe, S.A.U

Devido a uma política de melhoria contínua da qualidade dos seus produtos,a HITACHI Air Conditioning Products Europe, S.A.U reserva-se o direito de realizar alterações a qualquer momento, sem comunicação prévia e sem incorrer na obrigação de as introduzir nos produtos vendidos anteriormente. Portanto,

este documento pode ter sido submetido a modicações

durante a vida útil do produto.

1.2 GUIA DE PRODUTOS

1.2.1 Vericação prévia

? NOTA

Vericar, de acordo com o nome do modelo, o tipo de sistema de ar condicionado de que dispõe, a sua abreviatura e a sua referência no presente manual de instruções. Este Manual de Instalação e Funcionamento só está relacionado com unidades RPI-(8.0-10.0)FSN3E(-f).

Vericar, de acordo com os Manuais de Instalação e

Funcionamento incluídos nas unidades exteriores e interiores, que está incluída toda a informação necessária para a correcta instalação do sistema. Caso contrário, contactar o distribuidor.

A HITACHI empreende todos os esforços possíveis para disponibilizar documentação actualizada e correcta. Apesar disso, os erros de impressão estão fora do controlo da HITACHI, que não assume a responsabilidade pelos mesmos.

Consequentemente, algumas das imagens ou alguns dos dados utilizados para ilustrar este documento podem não corresponder a modelos concretos. Não serão admitidas reclamações baseadas nos dados, ilustrações e descrições deste manual.

Não se deve efectuar qualquer tipo de modicação no

equipamento sem a autorização prévia, e por escrito, do fabricante.

1.2.2 Nomenclatura de modelos de unidade

interior

Tipo de unidade (unidade interior): RPI

Guia separador de posição (xo)

Capacidade (CV): (8-10)

FS: SYSTEM FREE

N: refrigerante R410A

3 : Series

E : Fabrica na Europa

Isolamento não

inamável

XXX – XX FS N 3 E (-f)

1.3 SEGURANÇA

1.3.1 Simbologia aplicada

Durante os trabalhos habituais de concepção de sistemas de climatização ou de instalação de equipamentos, é necessário prestar maior atenção em algumas situações que requerem uma abordagem especialmente cuidadosa, para evitar danos em pessoas, no equipamento, na instalação ou no edifício ou imóvel.

Quando surgem situações que podem comprometer a integridade das pessoas que possam encontrar-se nas imediações, ou pôr em perigo o próprio equipamento, estas serão assinaladas claramente neste manual.

Para assinalar estas situações, será utilizada uma série de

símbolos especiais que irão identicar claramente estas

situações. Prestar muita atenção a estes símbolos e às mensagens que os

seguem, pois desse facto depende a segurança do utilizador e a dos demais.

! PERIGO

• Os textos precedidos deste símbolo contêm informações e indicações relacionadas directamente com a sua segurança e integridade física.

• Se as referidas indicações não forem tidas em conta podem ocorrer ferimentos graves, muito graves ou mortais, tanto no utilizador como noutras pessoas que possam encontrar-se nas proximidades do equipamento.

PORTUGUÊS

Nos textos precedidos do símbolo de perigo, também pode encontrar-se informação sobre formas seguras de proceder durante a instalação do equipamento.

! CUIDADO

• Os textos precedidos deste símbolo contêm informações e indicações relacionadas directamente com a sua segurança e integridade física.

• Se as referidas indicações não forem tidas em conta podem ocorrer ferimentos de menor gravidade, tanto no utilizador como noutras pessoas que possam encontrar-se nas proximidades do equipamento.

• Não ter em conta estas indicações pode provocar danos no equipamento

Nos textos precedidos do símbolo de precaução, também pode encontrar-se informação sobre formas seguras de proceder durante a instalação do equipamento.

? NOTA

• Os textos precedidos deste símbolo contêm informações ou indicações que podem ser úteis, ou que merecem uma explicação mais detalhada.

• Também podem incluir indicações sobre vericações que devem ser efectuadas sobre elementos ou sistemas do equipamento.

PMML0229A rev.3 - 05/201641

Page 48

INFORMAÇÃO GERAL

1.3.2 Informação adicional relativa à segurança

! PERIGO

• A HITACHI não pode prever todas as circunstâncias que possam implicar um perigo potencial.

• Não verter água na unidade interior nem na exterior. Estes produtos estão equipados com peças eléctricas. Caso a água entre em contacto com os componentes eléctricos será produzida uma descarga eléctrica grave.

• Não manipular nem realizar alterações nos dispositivos de segurança dentro das unidades interior e exterior. Se estes dispositivos forem manipulados ou alterados podem originar um acidente grave.

• Não abrir a tampa de serviço nem o painel de acesso das unidades interior e exterior sem desligar a alimentação principal.

• Em caso de incêndio, desligar o interruptor principal, extinguir o fogo de imediato e contactar o seu fornecedor de serviços.

• Certicar que o cabo de terra está ligado rmemente.

• Ligar a unidade a um disjuntor e/ou a um interruptor automático

com a capacidade especicada.

! CUIDADO

• As fugas de refrigerante podem dicultar a respiração, visto que deslocam o ar do local.

• Instalar a unidade interior, a unidade exterior, o comando remoto e o cabo a uma distância mínima aproximada de 3 metros de fontes de fortes radiações de ondas electromagnéticas, como, por exemplo, equipamentos médicos.

• Não utilizar nenhum tipo de aerossóis, como insecticidas, vernizes

ou lacas, nem nenhum outro gás inamável a menos de aproximadamente um metro do sistema.

• Se o disjuntor, interruptor automático ou o fusível de alimentação da

unidade se activar com frequência, parar o sistema e contactar o fornecedor de serviços.

• Não realizar nenhuma tarefa de manutenção ou inspecção por conta própria. Estas tarefas devem ser realizadas por pessoal de serviço qualicado e com as ferramentas e meios adequados para o efeito.

• Não colocar nenhum material estranho (ramos, paus, etc.) na entrada nem na saída de ar da unidade. Estas unidades dispõem de ventiladores com alta velocidade de rotação e o contacto destes com qualquer objecto é perigoso.

• Este equipamento só deverá ser utilizado por adultos e pessoas capacitadas que tenham recebido as informações ou instruções técnicas para o manejar de forma adequada e segura.

• As crianças devem ser vigiadas para assegurar que não tocam no equipamento.

? NOTA

• É recomendável renovar o ar do local e ventilar a cada 3 ou 4 horas.

• O instalador e o especialista em sistemas irão proporcionar segurança antifugas de acordo com a norma local.

1.4 FINALIDADE DO PRESENTE MANUAL

Este sistema de ar condicionado foi concebido exclusivamente para fornecer ar condicionado às pessoas que se encontrem num ou vários locais ao alcance da instalação do dito sistema.

Não utilizar o sistema de ar condicionado para outros ns tais

como secar a roupa, refrigerar alimentos ou qualquer outro processo que necessite de refrigeração ou aquecimento.

A instalação do sistema de ar condicionado só deve ser

realizada por pessoas qualicadas, que dispõem dos meios,

ferramentas e equipamentos necessários para o efeito e que além disso, conhecem todos os procedimentos de segurança necessários para realizar a mesma com competência.

A informação suplementar sobre os produtos adquiridos é providenciada num CD-ROM, fornecido juntamente com a unidade exterior. Contacte o seu distribuidor ou revendedor Hitachi, caso o CD-ROM esteja em falta ou seja ilegível.

LEIA ATENTAMENTE O MANUAL E OS FICHEIROS NO CD-ROM ANTES DE COMEÇAR A TRABALHAR NA INSTALAÇÃO DO SISTEMA DE AR CONDICIONADO.

A inobservância das instruções de instalação, utilização e funcionamento descritas neste documento pode ter como consequência falhas no funcionamento, incluindo danos potencialmente graves, ou mesmo a destruição do sistema de ar condicionado.

Pressupõe-se que este sistema de ar condicionado será instalado e mantido por pessoal responsável capacitado para o efeito. Caso contrário, o cliente deve incorporar todas os sinais de segurança, precaução e funcionamento no idioma nativo do pessoal responsável.

Não instalar a unidade nos seguintes lugares; pode provocar um incêndio, deformações, corrosão ou falhas:

• Lugares com presença de óleo (incluindo óleo para máquinas).

• Lugares nos quais exista uma alta concentração de gás sulfuroso, tais como balneários.

• Lugares onde possam produzir-se ou uir gases inamáveis.

• Lugares de ambiente salobre, ácido ou alcalino.

Não instalar a unidade em lugares com presença de gás de silício. Se o gás de silício se deposita sobre a superfície do interpermutador de calor, este repele a água. Como resultado, a água condensada salpica fora do tabuleiro de recolha e chega até ao interior da caixa eléctrica. Finalmente, podem produzir-se fugas de água ou falhas eléctricas.

Não instalar a unidade numa localização onde a corrente de ar expelida afecte directamente animais ou plantas; poderá ter efeitos adversos.

PMML0229A rev.3 - 05/2016

Page 49

NOME DAS PEÇAS

2 NOME DAS PEÇAS

RPI-(8.0/10.0)FSN3E(-f)



No. Nome de peça

1 Caixa do ventilador 2 Ventilador 3 Motor do ventilador 4 Permutador de calor 5 Filtro

7 Válvula de expansão 8 Caixa eléctrica

11 Tubagem de esgoto 12 Filtro de ar 13 Gancho 14 Entrada de ar 15 Saída de ar 16 Condensador

Furos para cabos

eléctricos

Tubagem de

refrigerante gás

Tubagem de

refrigerante líquido

3 INSTALAÇÃO DAS UNIDADES

! PERIGO

• Certique-se de que os acessórios estão embalados com a unidade interior.

• Não instale as unidades interiores no exterior. Se forem instaladas no exterior, existe o perigo de choque ou fuga eléctrica.

• Tenha em conta a distribuição do ar de cada unidade interior no espaço interior e seleccione um local apropriado, de modo a que possa ser obtida uma distribuição uniforme de temperatura de ar.

• Evite os obstáculos que possam obstruir a entrada de ar ou o

uxo de descarga de ar.

• Tenha atenção aos seguintes pontos quando as unidades interiores forem instaladas num hospital ou noutros lugares onde existam ondas electromagnéticas geradas por equipamento médico, etc.

• Não instale as unidades interiores onde forem geradas ondas electromagnéticas directamente sobre a caixa eléctrica, o cabo do controlo remoto ou o controlo remoto.

• Prepare uma caixa em aço e instale o controlo remoto dentro dela. Prepare um tubo de canalização em aço e passe o cabo do controlo remoto pelo seu interior. Posteriormente, ligue o cabo de terra à caixa e ao tubo.

• Instale um ltro de ruído eléctrico quando a fonte de alimentação emitir ruídos prejudiciais.

• Esta unidade destina-se exclusivamente a ser utilizada como unidade interior de aquecimento, não eléctrica. É proibida a instalação de um aquecedor eléctrico no espaço envolvente.

• Não coloque nada estranho dentro da unidade interior e veri-

que que não existe nada estranho na unidade interior antes

da instalação e da prova de funcionamento. No caso contrário, pode ocorrer um incêndio, uma falha, etc.

• Monte as cavilhas de suspensão com a dimensão M10 (W3/8), como mostrado abaixo.

! CUIDADO

• Não instale as unidades interiores num ambiente inamável, de modo a evitar o risco de incêndios ou explosões.

• Certique-se de que a laje do tecto é sucientemente forte. Se não for sucientemente forte, a unidade interior pode cair.

• Não instale as unidades interiores, as unidades exteriores, o controlo remoto e o cabo a menos de, aproximadamente, 3 metros de fontes fortes de radiação electromagnética, tais como equipamentos médicos.

• Não instale as unidades interiores numa ocina ou numa cozinha onde vapor de óleo ou de água possa entrar nas unidades interiores. O óleo caria depositado no permutador de calor e este poderia deformar-se, reduzindo, deste modo, o desempenho das unidades interiores. No pior dos casos, o óleo danicará as peças plásticas das unidades interiores.

• Para evitar qualquer acção corrosiva nos permutadores de calor, não instale as unidades interiores num ambiente ácido ou alcalino.

• Ao içar ou mover a unidade interior, use correias apropriadas para evitar danos e tenha cuidado para não danicar o material de isolamento da superfície das unidades.

Para laje de betão

150~160 mm

Aço

Cavilha de

escora

(com secção quadrada de 60 até 90 mm)

Betão

Barra de madeira

Viga de

madeira

Porcas

Anilhas

quadradas

Cavilha de suspensão

(W3/8 ou M10)

PORTUGUÊS

PMML0229A rev.3 - 05/2016

Page 50

INSTALAÇÃO DAS UNIDADES

3.1 INSTALAÇÃO DA UNIDADE

3.1.1 Acessórios fornecidos de fábrica

Acessório Quantidade Finalidade

Adaptador de

tubagem

(Ø19,05x Ø25,4)

(apenas para 8 HP)

Adaptador de

tubagem

(Ø22,2x Ø25,4)

(apenas para 10 HP)

Adaptador de

tubagem

(Ø9,52x Ø12,7)

(apenas para 10 HP)

Vericação inicial



Unidade interior

Tubagem de

refrigerante

Acoplamento de

redutor

(apenas

utilizado com

o sistema

UTOPIA IVX)

Instale as unidades interiores com um espaço envolvente apropriado em torno delas, tendo especial cuidado com a direcção de instalação das tubagens e ligações eléctricas, de forma a assegurar um espaço de comando e de manutenção adequado, tal como se mostra abaixo.

(mm)

Nível do tabuleiro de esgoto



• Assegure-se de que a fundação é plana, tendo em conta o gradiente máximo da fundação.

Vista de cima

• A unidade deve ser instalada de modo a que o lado do tabuleiro de esgoto da unidade esteja ligeiramente (aproximadamente 5 mm) mais baixo do que o lado frontal, a

m evitar uma posição incorrecta da descarga de esgoto.

• Aperte as porcas dos suportes de suspensão aos suportes de suspensão, depois de terminar o ajuste.

• Aplique tinta plástica especial nas cavilhas e nas porcas a

m impedir que afrouxem.

• Fixe a tubagem à mangueira de esgoto com um agente adesivo e a abraçadeira fornecida de fábrica. A tubagem de esgoto deve ser instalada com uma inclinação descendente entre 1 e 4 %.

? NOTA

Mantenha a unidade e todo o equipamento relevante cobertos, por exemplo, com um plástico, durante o trabalho de instalação.

3.1.3 Ligação da conduta fornecida em campo

e manutenção e substituição do ltro de sucção de ar

Instalação da conduta de ar fornecida em



campo

3.1.2 Instalação

Unidades suspensas



Instale as cavilhas de suspensão (são recomendadas 4 cavilhas M10 ou maiores) e suspenda a unidade interior, efectuando os seguintes passos:

1 Enganche os suportes de suspensão na porca e na anilha

de cada cavilha de suspensão, como mostrado, começando num dos lados.

2 Após se ter certicado de que a porca e a anilha estão xas

correctamente pelos retentores do esquadro de suspensão, enganche o lado superior do esquadro de suspensão utilizando outras porca e anilha como mostrado abaixo.

Cavilha de suspensão

Porca

Anilha

Suporte de suspensão

Fixe a conduta exível de ar às faces externas das anges da unidade (a unidade está equipada com anges fornecidas de fábrica, para esta nalidade).

Recomendamos a utilização de um troço de conduta exível, fornecida em campo, a m evitar quaisquer ruídos provocados

por vibrações.

As unidades RPI são fornecidas com um ltro standard de ar, no lado da sucção. Este ltro é fornecido para casos nos quais não

é instalada uma conduta de sucção (ou quando esta for muito curta).

Recomendamos as indicações seguintes, dependendo da instalação.

• Utilize o ltro de ar standard, se não for utilizada nenhuma

conduta de sucção (g.1).

• Se for instalada uma conduta de sucção, recomendamos a

instalação de um ltro de ar no ponto de entrada da conduta de sucção e a remoção do ltro de ar standard da unidade (g. 2).

Fig.1

Saída de ar

Fig.2

Saída de ar

Conduta isolada (instalada na face

Instalação de conduta exível

(borracha ou material têxtil)

Entrada de ar

Filtro de ar (fornecido de

fábrica)

Entrada de ar

Amortecedor (não

fornecido)

exterior das anges)

Filtro de ar (fornecido de

fábrica ou ltro de fábrica

adaptado)

PMML0229A rev.3 - 05/2016

Page 51

INSTALAÇÃO DAS UNIDADES

Manutenção e substituição do ltro na sucção de Ar



Remova o suporte de apoio (4 parafusos) da

unidade e puxe o ltro de ar para baixo.

Sentido de

remoção do ltro

de ar

Filtro de ar

3.1.4 Curva de desempenho do ventilador

RPI-8.0FSN3E(-f) RPI-10.0FSN3E(-f)

Pressão estática externa (Pa)

Caudal de ar (m3/min) Caudal de ar (m3/min)

Perda de Pressão em Filtro Standard de Ar

“●” Ponto nominal

Pressão estática

Vel. ventilação

HSP v1 v1 v3

LSP (ajuste standard à saída

da fábrica)

HSP: Pressão estática alta

LSP: Pressão estática baixa

Alta Média Baixa

v2 v2 v4

Pressão estática externa (Pa)

? NOTA

• Ao projectar uma curva, verique se o volume de ar está dentro do intervalo de trabalho na “Curva de desempenho do ventilador”.

• Se o volume de ar estiver fora do intervalo de trabalho, podem ocorrer fenómenos de transporte de água (queda no tecto ou no chão do espaço), aumentos de ruído, danos no motor do ventilador (temperatura alta), capacidade insuciente de arrefecimento/aquecimento.

• Portanto, projecte as condutas e seleccione a velocidade adequada do ventilador de forma a manter o funcionamento da unidade dentro intervalo de funcionamento admissível.

PORTUGUÊS

3.1.5 Ajuste de pressão estática

As unidades RPI são fornecidas com dois níveis de regulação de pressão estática, de modo a atender aos requisitos de instalação:

Estão disponíveis conectores de pressão estática alta e pressão estática baixa (ajuste standard de fábrica) para a caixa eléctrica.

O ajuste de pressão estática deve ser efectuado alterando o conector da unidade de ventilação.

PMML0229A rev.3 - 05/2016

Page 52

TUBAGEM DE REFRIGERANTE E DE ESGOTO

4 TUBAGEM DE REFRIGERANTE E DE ESGOTO

4.1 GENERALIDADES

INCORRECTO

CORRECTO

Sifão de esgoto

Incorrecto: inclinação

ascendente

Incorrecto: parte

ascendente

Inclinação descendente entre

1 e 4 %

Tubagem comum de esgoto

Ligação da tubagem de

esgoto

! CUIDADO

• Não crie uma inclinação ascendente nem levante a tubagem de esgoto, uma vez que a água de esgoto pode voltar para a unidade e ocorrerá um derrame no chão do local de instalação da unidade quando a unidade parar.

• Não ligue a tubagem de esgoto à canalização de esgoto sanitário ou a qualquer outra canalização de esgoto.

• Quando se pretender ligar uma tubagem comum de esgoto a outras unidades interiores, o nível de instalação de cada unidade interior deve ser superior ao da tubagem comum. A dimensão da tubagem de esgoto, tanto individual quanto comum, deve ser sucientemente grande e deve estar em conformidade com o número e a capacidade das unidades.

• Será necessário isolar a tubagem de esgoto se o esgoto for instalado num local onde se possa formar condensação, no exterior da tubagem de esgoto, que possa cair e provocar danos. O isolamento da tubagem de esgoto deve ser seleccionado de maneira que esta que estanque ao vapor e evite a formação de condensação.

• Deve ser instalado um sifão de esgoto ao lado da unidade interior. Este sifão deve ser bem desenhado, vericado com água (carregado) e testado para vericar se o escoamento é adequado. Não prenda a tubagem de esgoto à tubagem de refrigerante.

? NOTA

• Instale uma drenagem de acordo com as normas locais e nacionais.

Após a instalação da tubagem de esgoto e das ligações eléctricas, verique que a água pode uir livremente, de acordo com o

procedimento apresentado abaixo:

Vericação de unidade sem mecanismo de esgoto



• Verta aproximadamente 1,8 litros de água no tabuleiro de esgoto.

• Verique se a água pode uir livremente e se existem fugas de água. Se não tiver aparecido água na extremidade da

? NOTA

Tenha cuidado com a espessura do isolamento quando a tubagem for instalada no lado esquerdo. Se o isolamento for demasiado espesso, a tubagem não poderá ser instalada na unidade.

tubagem de esgoto, verta aproximadamente mais 1,8 litros de água no tabuleiro de esgoto.

4.2 LIGAÇÕES DE TUBAGEM E DE ESGOTO

A localização das ligações de tubagem de líquido, de gás e de esgoto é mostrada abaixo.

Ligações eléctricas

Tubagem de líquido

Tubagem de gás

Tubagem de

esgoto

(mm)

Model RPI 8.0FSN3E(-f) 10.0FSN3E(-f)

Tubagem de

gás

Tubagem de

líquido

Ø19,05 (3/4”) Ø22,2 (7/8”)

Ø9,52 (3/8”) Ø9,52 (3/8”)

mm (pol.)

PMML0229A rev.3 - 05/2016

Page 53

LIGAÇÕES ELÉCTRICAS

4.3 TUBAGEM DE ESGOTO

Para a condensação de esgoto, prepare um tubo de PVC com Ø 25 mm. D.E. (diâmetro exterior).

Ligue o tubo fornecido em campo à mangueira de esgoto com adesivo.

A tubagem de esgoto deve ser instalada com uma inclinação descendente entre 1 e 4 %.

Ligue um sifão, como mostrado na gura abaixo.

Inclinação

de 2%

>75 mm

Bujão

5 LIGAÇÕES ELÉCTRICAS

5.1 LIGAÇÕES ELÉCTRICAS

O painel de serviço para a caixa eléctrica encontra-se no lado direito da unidade, como mostrado abaixo.

Tubagem de gás

Tubagem de

líquido

? NOTA

Mantenha as ligações da caixa eléctrica e da tubagem de esgoto afastadas das tubagens de refrigerante.

! CUIDADO

A instalação do sifão é muito importante, de modo a garantir o esgoto adequado da condensação.

! CUIDADO

• Dimensão mínima recomendada de cabo eléctrico fornecido em cam-

po:

• A secção recomendada para o cabo eléctrico de alimentação é 1,5 mm2 (segundo a Norma EN60 335-1)

• Use cabo torcido blindado com dois condutores ou cabo blindado com dois condutores para os cabos de transmissão entre as unidades interiores e exterior, e ligue a blindagem (uma das extremidades) ao parafuso de terra na caixa eléctrica da unidade interior, como mostrado abaixo.

Painel de

serviço para

caixa eléctrica

Ligação

eléctricas

Tubagem de

esgoto

1 Ligue os cabos da fonte de alimentação e de terra aos

terminais da caixa eléctrica, como mostrado abaixo

2 Ligue os cabos entre a unidade interior e a unidade exterior

aos terminais 1 e 2 da caixa eléctrica.

3 Ligue o cabo do controlo remoto aos terminais A e B da

caixa eléctrica.

4 Aperte rmemente os cabos com os bucins. 5 Tape o furo de ligação das ligações eléctricas, após passar

os cabos pela tampa, com material vedante para proteger a unidade da condensação de água e dos insectos.

Ligação monofásica (sem resistência eléctrica)

Controlo remoto (PC-ARFPE)

Cabos de transmissão

Cabos da fonte de alimentação (monofásica)

Parafuso de terra

PORTUGUÊS

PMML0229A rev.3 - 05/2016

Page 54

LIGAÇÕES ELÉCTRICAS

5.2 AJUSTE DOS MICRO INTERRUPTORES

Quantidade e localização dos micro



interruptores

A localização dos micro interruptores é a seguinte:

! CUIDADO

Antes de ajustar os micro interruptores, desligue a fonte de alimentação e, em seguida, ajuste a posição dos micro interruptores. Se os interruptores forem ajustados sem desligar a fonte de alimentação, os ajustes serão inválidos.

Micro interruptor n.º 6 e comutador rotativo n.º



1: ajuste do n.º de unidade

A gura abaixo indica a posição do ajuste de fábrica.

Indicação

Use uma chave de

fendas

Micro interruptor n.º 6 Comutador rotativo n.º 1

Micro interruptor n.º 5 e comutador rotativo n.º



2: ajuste do n.º do ciclo de refrigeração

É necessário ajustar. Posição de ajuste de fábrica

Micro interruptor

n.º 5

Abaixo apresentam-se os ajustes do micro interruptor n.º 5 e do comutador rotativo n.º 2 de fábrica; existem 63 ajustes

Ex. ajuste n.º 5 sistema

Todos os pinos estão DESLIGADOS

Micro interruptor n.º 7: recuperação do fusível



Se for aplicada uma tensão muito alta aos terminais 1 e 2 da TB1, o fusível da PCB1(M) é cortado. Neste caso, primeiro ligue a cablagem a TB1 e depois LIGUE o n.º 1 (como mostrado ao lado)

Comutador rotativo

n.º 2

Comutador

rotativo n.º 2

Fixar a 5

Abaixo apresentam-se os ajustes do micro interruptor n.º 6 e do comutador rotativo n.º 1 de fábrica; existem 63 ajustes.

Ex. ajuste n.º 16 Comutador rotativo n.º 1

O pino N.º 1 está ligado

Micro interruptor n.º 3: ajuste do código de



Fixar a 6

capacidade

Não é necessário nenhum ajuste, devido ao ajuste de fábrica. Este micro interruptor é utilizado para ajustar o código de capacidade que corresponde à potência da unidade interior.

HP 8.0 10.0

Posição de ajuste

Micro interruptor n.º 4: ajuste do código do



modelo da unidade

Não é necessário nenhum ajuste. Este interruptor é utilizado para ajustar o código do modelo que corresponde ao tipo de unidade interior.

Modelo de unidade interior Ajuste do micro interruptor n.º 6

Micro interruptor n.º 7: selecção de controlo



remoto

Não é necessário nenhum ajuste. Os ajustes antes do envio estão todos em OFF (desligados) (controlo remoto PC-ARFPE seleccionado).

? NOTA

A marca “■” indica a posição dos micro interruptores. As guras mostram o ajuste de fábrica ou após a selecção.

Micro interruptor N.º 8: (não utilizado)



Não é necessário nenhum ajuste, devido ao ajuste de fábrica. O ajuste de fábrica para todos é DESLIGADO.

RPI-(8.0/10.0)

PMML0229A rev.3 - 05/2016

Page 55

GENERELLE OPLYSNINGER

1 GENERELLE OPLYSNINGER

1.1 GENERELT

Ingen del af denne udgivelse må gengives, kopieres, arkiveres eller overføres i nogen form eller måde uden tilladelse fra HITACHI Air Conditioning Products Europe, S.A.U

Indenfor politikken vedrørende kontinuerlig forbedring af dette produkt forbeholder HITACHI Air Conditioning Products Europe, S.A.U sig retten til at foretage ændringer på et hvilket som helst tidspunkt uden forudgående varsel og uden at være nødt til at indføre dem i produkter, der sælges efterfølgende. Dette dokument kan derfor have været underlagt ændringer under produktets levetid.

1.2 PRODUKTVEJLEDNING

1.2.1 Forudgående kontrol

? BEMÆRK!

Kontroller, afhængigt af navnet på modellen, den type airconditionsystem der er monteret, den forkortede kode og henvisning i denne vejledning. Denne installations- og betjeningsvejledning henviser kun til RPI-(8.0-

10.0)FSN3E(-f).

Kontroller, at alle de nødvendige oplysninger for korrekt installation af systemet er inkluderet i overensstemmelse med de installations- og betjeningsvejledninger, der følger med indendørs- og udendørsenhederne. Hvis dette ikke er tilfældet, skal du kontakte din distributør.

HITACH I bestræber sig for at tilbyde korrekt, opdateret dokumentation. På trods af dette kan der forekomme trykfejl, der ikke kan kontrolleres af HITACHI, og som ikke er dens ansvar.

Som følge heraf refererer visse billeder eller data, der er

anvendt til at illustrere dette dokument, ikke til specikke

modeller. Der accepteres ingen reklamation, som er baseret på data, illustrationer og beskrivelser, der er inkluderet i denne manual.

Der må ikke foretages nogen form for modicering af dette

udstyr uden forudgående, skriftlig tilladelse fra fabrikanten.

1.2.2 Klassikation af

indendørsenhedsmodeller

Enhedstype (indendørsenhed): RPI

Positionsadskillende bindestreg (fast)

Kapacitet (HP): (8-10)

FS: SYSTEM FREE

N: R410A kølemiddel

3 : Series

E : Produceret i Europa

Ikke-brændbare isolering

XXX – XX FS N 3 E (-f)

1.3 SIKKERHED

1.3.1 Anvendte symboler

Under normalt designarbejde eller enhedsmontering af airconditionsystemet skal der udvises større opmærksomhed i visse situationer, der kræver særlig omhu for at undgå personskade og beskadigelse af enheden, installationen, bygningen eller anden ejendom.

Situationer, der kompromitterer sikkerheden for omgivelserne eller udsætter selve enheden for fare, vil være tydeligt angivet i denne vejledning.

En serie af særlige symboler vil blive anvendt til identicere

disse situationer tydeligt.

Vær særlig opmærksom på disse symboler og de efterfølgende meddelelser, da din og andres sikkerhed afhænger deraf.

! FARE!

• Den tekst, der følger efter dette symbol, indeholder oplysninger og anvisninger, der er direkte relateret til din sikkerhed og dit

fysiske velbendende.

• Hvis disse anvisninger ikke overholdes, kan det føre til alvorlig eller meget alvorlig personskade eller være direkte livstruende

for dig og andre i nærheden af enheden.

I de tekster, der følger efter faresymbolet, kan du også nde

oplysninger om sikkerhedsprocedurer under installation af enheden.

! ADVARSEL!

• Den tekst, der følger efter dette symbol, indeholder oplysninger og anvisninger, der er direkte relateret til din sikkerhed og dit fysiske vel-

bendende.

• Hvis disse anvisninger ikke overholdes, kan det føre til mindre personskade for dig og andre i nærheden af enheden.

• Hvis disse anvisninger ikke overholdes, kan det føre til beskadigelse af enheden.

I de tekster, der følger efter advarselssymbolet, kan du også

nde oplysninger om sikkerhedsprocedurer under installation af

enheden.

? BEMÆRK!

• Den tekst, der følger efter dette symbol, indeholder oplysninger eller anvisninger, der kan være til nytte, eller som kræver en mere grundig forklaring.

• Anvisninger vedrørende eftersyn, der skal udføres på enhedsdele eller systemer, kan også være inkluderet.

DANSK

PMML0229A rev.3 - 05/201649

Page 56

GENERELLE OPLYSNINGER

1.3.2 Yderligere oplysninger om sikkerhed

! FARE!

• HITACHI kan ikke forudse alle de omstændigheder, der kan føre

til en eventuel fare.

• Hæld ikke vand i indendørs- eller udendørsenheden. Disse produkter er monteret med elektriske komponenter. Hvis der kom-

mer vand i kontakt med elektriske komponenter, vil dette forår-

sage et alvorligt elektrisk stød.

• Håndter eller juster ikke sikkerhedsindretningerne inde i in-

dendørs- og udendørsenhederne. Håndtering eller justering af disse indretninger kan forårsage alvorlige ulykker.

• Åbn ikke servicedækslet eller adgangspanelet på indendørs-

eller udendørsenhederne uden at frakoble elforsyningen.

• I tilfælde af brand skal du slå elforsyningen fra, slukke branden

med det samme og kontakte din serviceleverandør.

• Kontroller, at jordkablet er korrekt tilsluttet.

• Tilslut enheden til en afbryder med den angivne kapacitet.

! ADVARSEL!

• Kølemiddellækager kan hindre vejrtrækningen, da gassen erstatter luften i rummet.

1.4 FORMÅL MED DENNE VEJLEDNING

• Monter indendørsenheden, udendørsenheden, fjernbetjeningen og kablet mindst 3 meter væk fra kilder med stærk elektromagnetisk stråling, som f.eks. medicinsk udstyr.

• Anvend ikke sprays, som f.eks. insektmidler, lak eller emalje eller anden brandbar gas inden for en meter af systemet.

• Hvis enhedens afbryder eller sikring slår fra ofte, skal du stoppe systemet og kontakte serviceleverandøren.

• Udfør ikke selv vedligeholdelse eller eftersyn. Dette arbejde skal udføres af kvaliceret servicepersonale med egnede værktøjer og ressourcer til arbejdet.

• Anbring ikke fremmedlegemer (grene, pinde osv.) i enhedens luftindgang eller -udgang. Disse enheder er udstyret med højhastighedsventilatorer, og kontakt med genstande er farligt.

• Dette apparat må kun bruges af voksne og kompetente personer, der har modtaget den tekniske information eller instruktioner i korrekt og sikker håndtering af dette apparat.

• Børn bør holdes under opsyn så de ikke leger med apparatet.

? BEMÆRK!

• Luften i rummet skal udskiftes og rummet ventileres for hver 3. eller 4. time.

• Systemmontøren og specialisten skal sørge for antilækagesik-

kerhed i overensstemmelse med lokale bestemmelser.

Dette airconditionsystem er udelukkende udviklet til at yde

aircondition til mennesker i et eller ere lokaler inden for

systemets installationsområde.

Airconditionsystemet må ikke anvendes med henblik på at tørre tøj, afkøle fødevarer eller andre processer, der kræver afkøling eller opvarmning.

Airconditionsystemet skal altid monteres af kvaliceret personale

med de nødvendige ressourcer, værktøjer og udstyr, og som er bekendte med de sikkerhedsprocedurer, der er påkrævet for at udføre installationen korrekt.

Alt supplerende informationsmaterialer om de anskaffede

produkter ndes på en CD-ROM, som ligger pakket sammen

med udendørsenheden. I tilfælde af, at CD-ROMMEN mangler, eller hvis den ikke er læsbar, bedes du kontakte Hitachis forhandler eller leverandør.

LÆS VENLIGST VEJLEDNINGEN OG FILERNE PÅ CDROMMEN GRUNDIGT IGENNEM, FØR DU PÅBEGYNDER INSTALLATIONEN AF KLIMAANLÆGGET. Manglende

overholdelse af anvisningerne vedrørende installation, brug og betjening beskrevet i denne dokumentation kan medføre driftsfejl, alvorlige defekter eller ødelæggelse af klimaanlægget.

Det antages, at airconditionsystemet monteres og vedligeholdes af ansvarligt personale uddannet til dette formål. Hvis dette ikke er tilfældet, skal kunden inkludere alle sikkerheds-, advarselsog betjeningsskilte på det ansvarlige personales modersprog.

Installer ikke enheden på følgende steder, da det kan føre til brand, deformiteter, rust eller fejl:

• Steder, hvor der er olie (herunder olie til maskineri).

• Steder med en høj koncentration af svovlgas, som f.eks. spa.

• Steder, hvor brandbare gasser kan genereres eller cirkulere.

• Steder med en saltholdig, syreholdig eller alkalisk atmosfære.

Installer ikke enheden på steder med siliciumgas. Siliciumgas,

der er deponeret under varmevekslerens overade, afviser

vand. Kondensvandet vil derfor sprøjte ud af opsamlingsbakken og ind i den elektriske boks. Vandlækager eller elektriske fejl kan til sidst opstå.

Installer ikke enheden på et sted, hvor strømmen på udledt luft direkte påvirker dyr eller planter, da de kan tage skade.

PMML0229A rev.3 - 05/2016

Page 57

NAVNE PÅ DELE

2 NAVNE PÅ DELE

RPI-(8.0/10.0)FSN3E(-f)



No. Delens navn

1 Ventilatorhus 2 Ventilation 3 Blæsermotor 4 Varmeveksler 5 Filter 6 Ledningshuller 7 Ekspansionsventil 8 Elboks

9 Kølegasrør 10 Kølevæskerør 11 Aøbsrør 12 Luftlter 13 Krog 14 Luftindtag 15 Luftudtag 16 Kondensator

3 MONTERING AF ENHEDER

! FARE!

• Kontroller at tilbehøret er pakket ned sammen med indendørsen-

heden.

• Monter ikke indendørsenhederne ude i det fri. Hvis de installeres udendørs, vil der opstå fare pga. elektrisk udladning.

• Vurder luftfordelingen fra hver indendørsenhed i forhold til rummets størrelse, og vælg en passende placering, således at der

kan opnås en ensartet lufttemperatur i rummet.

• Undgå genstande, som kan hindre luftindtag eller -udtag.

• Vær opmærksom på nedenstående punkter, når indendørsenhederne monteres på et hospital eller andre steder, hvor der er

elektroniske bølger fra medicinsk udstyr osv.

• Monter ikke indendørsenhederne, hvis der udsendes elektromagnetisk stråling direkte mod elboksen, fjernbetjeningskablet

eller fjernbetjeningspanelet.

• Klargør en stålkasse, og installer fjernbetjeningskontakten i den. Klargør et forbindelsesrør af stål, og monter fjernbetjeningsled-

ningen i det. Tilslut derefter jordledningen til kassen og røret.

• Monter et støjlter, hvis strømforsyningen udsender høje lyde.

• Denne enhed er udelukkende til indendørs brug uden elvarmer.

Det er ikke tilladt at montere en elvarmer på stedet.

• Anbring ikke fremmedlegemer i indendørsenheden, og kontroller, at der ikke er fremmedlegemer i indendørsenheden inden

montering og testkørsel. Ellers kan der opstå fejl eller brand.

• Monter ophængningsboltene med størrelse M10 (W3/8) som vist nedenfor:

! ADVARSEL!

• Monter ikke indendørsenhederne i brandfarlige omgivelser for at undgå brand eller eksplosion.

• Kontroller at loftspladen er tilstrækkelig stærk. Hvis den ikke er stærk nok, kan indendørsenheden falde ned.

• Monter ikke indendørsenhederne, udendørsenheden, fjernbetjeningspanelet eller kablet inden for en afstand af ca. 3 meter fra stærke elektromagnetiske strålingskilder såsom medicinsk udstyr.

• Monter ikke indendørsenhederne i et maskinværksted eller i et køkken, hvor dampe fra olie eller andet kan nå indendørsenhederne. Olien vil sætte sig på varmeveksleren og dermed formindske indendørsenhedens ydeevne og kan desuden beskadige denne. I værste fald ødelægger olien plastikdelene i indendørsenheden.

• For at undgå rust i varmevekslerne må indendørsenhederne ikke monteres i et surt eller alkalisk miljø.

• Brug passende løftestropper ved ytning eller løftning af indendørsen- heden for at undgå skader, og vær omhyggelig med ikke at beskadige

isoleringsmaterialet på enhedernes overade.

Til betonplade 150~160 mm

Stål

Ankerbolt

Træbjælke

(60 mm2 til 90 mm2)

Beton

Træbjælke

Møtrikker

Firkantede

skiver

Bolt med krog

(W3/8 eller M10)

DANSK

PMML0229A rev.3 - 05/2016

Page 58

MONTERING AF ENHEDER

3.1 MONTERING

3.1.1 Medfølgende Tilbehør

Tilbehør Mængde Formål

Røradapter

(Ø 19,05 x Ø 25,4)

(Gælder kun 8 HP)

Røradapter

(Ø 22,2 x Ø 25,4)

(Gælder kun 10 HP)

Pipe adapter

(Ø 9,52 x Ø 12,7)

(Gælder kun 10 HP)

Initial check



Monter indendørsenheden med tilpas meget luft omkring, og vær særlig opmærksom på monteringsretningen for rør- og ledningsføring, samt på om der er plads til drift- og vedligeholdelsesarbejde som vist nedenfor.

(mm)

Indendørsenhed

Kølerør

Reduktionskobling

(Bruges kun

sammen med

UTOPIA IVX-

system)

Aøbsbeholderens niveau



• Kontroller at fundamentet er plant, idet der tages højde for fundamentets maksimale hældningsgrad.

Front View

• For at undgå forkert placering af aøbsmekanismen skal

enheden monteres, så siden med aøbsbeholderen er

placeret lidt (cirka 5 mm) lavere end den modsatte side.

• Stram møtrikkerne på boltene i ophængningsbeslagene, efter at justeringen er udført.

• Anvend særlig plastmaling på boltene og møtrikkerne for at forhindre, at de løsnes.

• Fastgør røret til aøbsslangen med klæbemiddel og

den medfølgende klemme. Aøbsrøret skal have en

nedadgående hældning på 1/25 til 1/100.

? BEMÆRK!

Hold enheden og alt relevant udstyr tildækket med vinyloverdækningen under monteringsarbejdet.

3.1.3 Tilslutning af den Medfølgende Kanal og

Vedligeholdelse af Indsugningslteret

Montering af kanal (medfølger ikke)



Fig.1

Udsugningsluft

3.1.2 Montering

Fig.2

Ophængning af enheden



Monter boltene med krog, 4-M10 eller større anbefales, og ophæng indendørsenheden på følgende måde:

1 Hægt ophængningsbeslaget på møtrikken og skiven til hver

bolt med krog som vist. Start fra én af siderne.

2 Når du har kontrolleret, at møtrikken og skiven er fastgjort

korrekt til ophængningsbeslagets holdere, skal du hægte den øverste del af ophængningsbeslaget på ved hjælp af en anden møtrik og skive som vist nedenfor.

Bolt med krog

Skive

Ophængnings-

beslag

Møtrik

Fastgør den bøjelige luftkanal til de udvendige sider af

enhedens anger (enheden er forsynet med anger fra fabrikken

til dette formål).

Det anbefales at anvende en bøjelig del af kanalen (medfølger ikke) for at undgå unormal støj og vibrationer.

RPI-enhederne leveres med et standardluftlter i indsugningssiden. Dette lter skal anvendes, hvis der ikke

installeres en indsugningskanal (eller hvis kanalen er meget kort).

Afhængigt af installationen anbefales følgende.

• Behold standardlteret, hvis der ikke anvendes en

indsugningskanal (g. 1)

• Hvis der anvendes en indsugningskanal, anbefales det at

montere luftlteret i kanalens indsugningsdel samt at fjerne enhedens standardluftlter (g. 2).

Udsugningsluft

Montering af eksibel kanal

(gummi eller tekstil)

Luftindtag

Luftlter (medfølger)

Luftindtag

Befugter (leveres på

stedet)

Isoleret kanal (monteres

på ydersiden af angerne)

Luftlter

(medfølger fra fabrikken eller

tilpasset fabriksleveret lter)

PMML0229A rev.3 - 05/2016

Page 59

MONTERING AF ENHEDER

Vedligeholdelse af indsugningslteret



Fjern afstiveren (4 skruer) fra enheden og

trækluftlteret ned

Retning for fjernelse af

understøttelse

til luftlter

3.1.4 Ventilatorkapacitetskurve

RPI-8.0FSN3E(-f) RPI-10.0FSN3E(-f)

Eksternt statisk tryk (Pa)

Luftstrøm (m3/min) Luftstrøm (m3/min)

Standard Air Filter Pressure Lost

“●” Vurdering

Statisk tryk

Ventilatorhastighed

HSP v1 v1 v3

LSP (Std. fabriksindstilling) v2 v2 v4

HSP: Højt statisk tryk

LSP: Lavt statisk tryk

Høj Mellem Lav

Luftlter

Eksternt statisk tryk (Pa)

? BEMÆRK!

• Kontroller, at luftvolumen ligger inden for arbejdsområdet som angivet under “Viftekapacitetskurve”, når der dimensioneres kanaler.

• Hvis luftvoluminet ligger uden for arbejdsområdet, kan der opstå fænomener som vandoverførsel (dryp fra loftet eller i lokalet), forøget støj, beskadiget ventilatormotor (høj temperatur) eller utilstrækkelig afkølings- /opvarningskapacitet.

• Dimensionér derfor kanalerne og vælg den korrekte ventilatorhastighed med henblik på at holde enheden kørende inden for det valgte arbejdsområde.

3.1.5 Indstilling Af Statisk Tryk

RPI-enhederne leveres med to statiske trykreguleringsniveauer, som afhænger af monteringskravene:

Der kan vælges mellem stikforbindelser til højt statisk tryk eller lavt statisk tryk (standard fabriksindstilling) i den elektriske boks.

Indstilling af det statiske tryk skal foretages ved at ændre stikforbindelsen til ventilatoren.

PMML0229A rev.3 - 05/2016

DANSK

Page 60

KØLE- OG AFLØBSRØR

4 KØLE- OG AFLØBSRØR

4.1 GENERELT

FORKERT

! ADVARSEL!

• Sørg for, at der ikke er en opadgående hældning til aøbsrøret, da

aøbsvandet vil løbe tilbage i enheden, og der vil opstå lækager, når

enheden standser.

• Tilslut ikke aøbsrøret til sanitets- eller kloakrør eller anden form for

aøbsrør.

• Når de almindelige rør tilsluttes andre indendørsenheder, skal tilslutningsstederne på hver indendørsenhed være placeret højere end de

almindelige rør. Rørstørrelsen på de almindelige aøbsrør skal svare

til enhedens størrelse og nummer.

• Aøbsrør skal isoleres, hvis aøbet monteres et sted, hvor der dan-

nes kondens på ydersiden af aøbsrøret, som kan forårsage drypskader. Isoleringen til aøbsrøret skal vælges, så der sikres damp-

tætning, og kondensdannelse undgås.

• Der bør monteres en vandlås ved siden af indendørsenheden. Denne vandlås skal være forskriftsmæssigt udformet, den skal kontrolleres med vand (fyldes) og afprøves for korrekt gennemløb. Fastgør

ikke aøbsrøret og kølerøret til hinanden.

RIGTIGT

Forkert: Opadgående

1/25~1/100 hældning nedad

Vandlås

hældning

Forkert: Hævet del

Aøbsrørtilslutning

Almindelig rørføring

? BEMÆRK!

Monter aøbet i overensstemmelse med nationale og lokale bestemmelser.

Når aøbsrørføring og elektrisk ledningsføring er udført, skal du kontrollere, at vandet løber jævnt i henhold til følgende

fremgangsmåde:

Kontrol af enheden uden aøbsmekanisme



• Hæld cirka 1,8 liter vand i aøbsbeholderen.

• Sørg for at vandet løber jævnt, og kontrollér om der opstår lækager. Hvis der ikke forekommer vand for enden af

aøbsrøret, skal der hældes endnu cirka 1,8 liter vand i aøbsbeholderen

? BEMÆRK!

Vær opmærksom på isoleringstykkelsen, når rørene i venstre side monteres. Hvis isoleringen er for tyk, kan rørene ikke monteres i enheden.

4.2 MONTERING AF RØR OG AFLØB

Placeringen af væske-, gas- og aøbsrør er vist nedenfor.

Væskerør

Gasrør

Aøbsrør

Elektrisk

forbindelse

PMML0229A rev.3 - 05/2016

(mm)

mm (tommer)

RPI-model 8.0FSN3E(-f) 10.0FSN3E(-f)

Gasrør Ø19,05 (3/4”) Ø22,2 (7/8”)

Væskerør Ø9,52 (3/8”) Ø9,52 (3/8”)

Page 61

ELEKTRISK LEDNINGSFØRING

4.3 DRAIN PIPE

Forbered et pvc-rør med en diameter på Ø 25 mm til

kondensaøb. YD (ydre diameter).

? BEMÆRK!

Hold områderne omkring elboksen og aøbsrørene fri for kølerør.

Monter det medfølgende rør til aøbsslangen med klæbemiddel.

Aøbsrøret skal have en nedadgående hældning på 1/25 til

1/100

! ADVARSEL!

Det er meget vigtigt, at hæverten er monteret rigtigt, for at kondensvandet kan bortledes korrekt.

Monter en hævert som vist på guren nedenfor.

Hældning

>75 mm

Prop

5 ELEKTRISK LEDNINGSFØRING

5.1 DEN ELEKTRISKE LEDNINGSFORBINDELSE

Servicepanelet til elboksen ndes i højre side af enheden som

vist nedenfor.

Gasrør

Væskerør

• Anbefalet mindstestørrelse på leveret ledning:

• Den anbefalede størrelse på strømforsyningsledningen er 1,5 mm2 (i

• Brug et parsnoet, afskærmet eller snoet, afskærmet kabel til trans-

Advarsel!

henhold til standarden)

missionsledningerne mellem inden- og udendørsenhederne, og slut den afskærmede del (kun i en side) til jordskruen i elboksen på indendørsenheden som vist nedenfor.

Servicepanel

til elboks

Ledningstilslutning

Aøbsrør

1 Forbind strømforsyningen og jordforbindelserne med

polklemmerne i elboksen som vist nedenfor

2 Forbind de ledninger, der forbinder indendørsenheden og

udendørsenheden, med polklemmerne 1 og 2 i elboksen.

3 Forbind fjernbetjeningspanelets kabel til klemme A og B i

elboksen.

4 Stram rørene ved pakningerne. 5 Forsegl ledningsstikket, når du har forseglet kablerne

(afdækningsplade), for at beskytte enheden mod kondensvand og insekter

Enfaset tilslutning (uden elvarmer)

Fjernkontrol

(PC-ARFPE)

Transmissionsledninger

Netledninger

(Enfaset)

Jordskrue

DANSK

PMML0229A rev.3 - 05/2016

Page 62

ELEKTRISK LEDNINGSFØRING

5.2 INDSTILLING AF VIPPEKONTAKTER

Antal og placering af vippekontakter



Vippekontakternes placering fremgår af nedenstående:

! ADVARSEL!

Inden vippekontakterne indstilles, skal der først slukkes for strømkilden. Hvis vippekontakternes indstilling ændres, uden at strømkilden afbrydes, vil indstillingerne ikke få nogen virkning

DSW6 og RSW1: Indstilling af enhedsnr



Nedenstående gur angiver vippekontakternes fabriksindstilling.

Visning

Anvend adhovedet

skruetrækker

DSW6 RSW1

Her er DSW6 og RSW1 indstillet fra fabrikken. Der kan indstilles op til 63.

Eks.: Indstilling nr. 16 RSW1

PIN nr. 1 står på ON

Sæt på 6

DSW5 og RSW2: Indstilling for



kølekredsløbsnummer

Det er nødvendigt at foretage indstillingen. Indstillingsposition fra fabrikken i

DSW5 RSW2

Her er DSW5 og RSW2 indstillet fra fabrikken. Der kan indstilles op til 63.

Eks.: Indstilling 5

system

Alle pins står på OFF

DSW7: Genindkobling af sikring



Hvis der tilføres højspænding til klemme 1,2 på klembræt TB1, slår sikringen på PCB1(M) fra. I så fald tilsluttes ledningen først til TB1, hvorefter kontakt 1 slås til (ON), som vist

DSW7: Valg af fjernstyring



Ingen indstilling kræves. Setting position before shipment is all OFF (PCARFPE) Remote Control Switch Selected).

RSW2

Sæt på 5

DSW3: Indstilling af kapacitetskode



Ingen indstilling er påkrævet, da koden er forhåndsindstillet fra fabrikken. Denne vippekontakt bruges til at vælge den kapacitetskode, der svarer til indendørsenhedens effekttal (hestekræfter).

HP 8.0 10.0

Indstilling

DSW4: Indstilling af enhedens modelkode



Ingen indstilling kræves. Denne kontakt benyttes til at indstille den modelkode, der svarer til typen af indendørsenheden.

Indendørsenhed Indstilling af DSW6

RPI-(8.0/10.0)

PMML0229A rev.3 - 05/2016

? BEMÆRK!

Mærket “■” viser vippekontakternes indstilling. Figurerne viser forhåndsindstillingerne eller indstillingerne, efter de er ændret.

DSW8: (Ikke anvendt)



Ingen indstilling er påkrævet, da koden er forhåndsindstillet fra fabrikken.

Indstillingen er fra fabrikken sat til helt slukket (OFF).

Page 63

ALGEMENE INFORMATIE

1 ALGEMENE INFORMATIE

1.1 ALGEMEEN

Niets uit deze publicatie mag in geen enkele vorm of medium gereproduceerd, gekopieerd, gearchiveerd of verzonden worden zonder toestemming van HITACHI Air Conditioning Products Europe, S.A.U

HITACHI Air Conditioning Products Europe, S.A.U streeft ernaar de kwaliteit van haar producten continu te verbeteren. HITACHI Air Conditioning Products Europe, S.A.U behoudt zich het recht voor om zonder voorafgaande kennisgeving op elk gewenst moment wijzigingen aan het product door te voeren, en zonder de verplichting deze wijzigingen voordien in verkochte producten te moeten opnemen. Het is daarom mogelijk dat dit document tijdens de levensduur van het product wijzigingen heeft ondergaan.

1.2 PRODUCTGIDS

1.2.1 Voorcontrole

? OPMERKING

Controleer overeenkomstig de naam van het model het type airconditioningsysteem waarover u beschikt, de afkorting van het systeem en de referentie ernaar in deze instructiehandleiding. Deze Installatie- en werkingshandleiding heeft alleen betrekking op de binnenunit RPI-(8.0-10.0)FSN3E(-f).

Controleer overeenkomstig de bij de buiten- en binnenunits meegeleverde Installatie- en werkingshandleiding of alle benodigde informatie voor het correct installeren van het systeem meegeleverd is. Als dit niet het geval is, neem dan contact op met uw leverancier.

HITACHI doet er alles aan om actuele en correcte documentatie aan te bieden; ondanks dit heeft HITACHI geen enkele controle over drukfouten en is zij niet verantwoordelijk te stellen voor drukfouten.

Als gevolg hiervan komen enkele van de afbeeldingen of sommige gegevens die gebruikt zijn ter illustratie in dit document niet overeen met werkelijke modellen. Klachten gebaseerd op de gegevens, illustraties en beschrijvingen in deze handleiding worden niet erkend.

Er mag niets aan dit apparaat gewijzigd worden zonder voorafgaande schriftelijke toestemming van de fabrikant.

1.2.2 Lijst met namen van binnenunitmodellen

Type unit (binnenunit): RPI

Scheidingsstreepje (vast)

Capaciteit (CV): (8-10)

FS: SYSTEM FREE

N: koudemiddel R410A

3 : Series

E : Vervaardigd in Europa

Niet-ontvlambare isolatie

XXX – XX FS N 3 E (-f)

1.3 VEILIGHEID

1.3.1 Gebruikte symbolen

Tijdens het ontwerpen van klimaatsystemen of het installeren van apparaten moet extra aandacht besteed worden aan situaties die om speciale aandacht vragen, om letsel van personen en schade aan apparatuur, installaties of gebouwen te voorkomen.

Als er zich situaties voordoen die de veiligheid van personen die zich in de buurt van het airconditioningsysteem bevinden in gevaar brengt, of nadelig zijn voor het airconditioningsysteem, dan worden deze duidelijk in deze handleiding vermeld.

Deze situaties worden met een aantal speciale symbolen aangeduid die duidelijk naar deze situaties verwijzen.

Let goed op deze symbolen en de daarbij behorende informatie omdat uw eigen veiligheid en die van anderen ervan afhangen.

! GEVAAR

• De teksten waar dit symbool voorstaat, bevatten informatie en aanwijzingen die rechtstreeks verband houden met uw eigen veiligheid.

• Als er geen rekening gehouden wordt met de genoemde aanwijzingen, dan kan dit tot ernstig, zeer ernstig of fataal lichamelijk letsel leiden. Dit geldt zowel voor u als voor anderen die zich in de buurt van het airconditioningsysteem bevinden.

De teksten behorende bij het gevaarsymbool bevatten tevens informatie over hoe u tijdens de installatie van het airconditioningsysteem op een veilige manier werkzaamheden aan het airconditioningsysteem kunt uitvoeren.

! VOORZICHTIG

• De teksten waar dit symbool voorstaat, bevatten informatie en aanwijzingen die rechtstreeks verband houden met uw eigen veiligheid.

• Als er geen rekening gehouden wordt met de genoemde aanwijzingen, dan kan dit tot lichte lichamelijk letsel leiden. Dit geldt zowel voor u als voor anderen die zich in de buurt van het airconditioningsysteem bevinden.

• Als er geen rekening gehouden wordt met deze aanwijzingen, dan kan dit tot schade aan het airconditioningsysteem leiden.

De teksten behorende bij het waarschuwingssymbool bevatten tevens informatie over hoe u tijdens de installatie van het airconditioningsysteem op een veilige manier werkzaamheden aan het airconditioningsysteem kunt uitvoeren.

? OPMERKING

• De teksten waar dit symbool voorstaat bevatten nuttige informatie en aanwijzingen, of informatie en aanwijzingen meer uitleg behoeven.

• Er kunnen ook aanwijzingen volgen over elementen of onderdelen van het airconditioningsysteem die gecontroleerd moeten worden.

NEDERLANDS

PMML0229A rev.3 - 05/201657

Page 64

ALGEMENE INFORMATIE

1.3.2 Extra veiligheidsinformatie

! GEVAAR

• HITACHI kan niet alle omstandigheden die een potentieel gevaar met zich meebrengen, voorzien.

• Mors geen water in de binnen- of de buitenunit. Deze producten zijn uitgerust met elektrische onderdelen. Als het water in contact komt met de elektrische onderdelen, zal dit leiden tot een zware elektrische ontlading.

• Manipuleer de veiligheidsvoorzieningen in de binnen- en buitenunits niet en breng er geen wijzigingen op aan. Als de voorzieningen gemanipuleerd of gewijzigd worden, kan dit ernstige ongevallen tot gevolg hebben.

• Open de serviceafdekkap en het toegangspaneel tot de binnenen buitenunit pas nadat u de hoofdvoeding uitgeschakeld hebt.

• Schakel bij brand de hoofdschakelaar uit, blus het vuur onmiddellijk en neem contact op met uw serviceleverancier.

• Controleer of de aardekabel goed is aangesloten.

• Sluit de unit aan op een stroomonderbreker en/of een automatische schakelaar met de opgegeven capaciteit.

• Installeer de binnenunit, de buitenunit, de afstandsbediening en de kabel minimaal ongeveer op 3 meter afstand van bronnen die sterke elektromagnetische straling uitzenden, zoals medische apparatuur.

• Gebruik geen spuitbussen, zoals insecticiden, of lak, en geen ander brandbaar gas op minder dan ongeveer een meter van het systeem.

• Als de stroomonderbreker, automatische schakelaar of voedingszekering van de unit vaak wordt ingeschakeld, zet het systeem dan uit en neem contact op met een serviceleverancier.

• Voer niet zelf onderhouds- of inspectiewerkzaamheden uit. Deze

werkzaamheden moeten door een gekwaliceerde monteur en met

de juiste gereedschappen en hulpmiddelen worden uitgevoerd.

• Zet geen vreemd materiaal (takken, stokken, enz.) in de luchtinlaat en luchtafvoer van de unit. Deze units beschikken over ventilatoren die op hoge snelheden ronddraaien. Als voorwerpen met de ventilatoren in contact komen, kan dit tot gevaarlijke situaties leiden.

• Dit apparaat mag enkel bediend worden door volwassen en competente personen, die technische informatie of aanwijzingen over de juiste en veilige bediening van het apparaat hebben ontvangen.

• Houd toezicht op kinderen, zodat zij niet met het apparaat kunnen spelen.

! VOORZICHTIG

• Als er koudemiddel uit het systeem lekt, kan dit de ademhaling bemoeilijken omdat dit door de lucht in de ruimte verspreid wordt.

1.4 DOEL VAN DEZE HANDLEIDING

Dit airconditioningsysteem is exclusief ontworpen voor het leveren van geconditioneerde lucht aan personen die zich in een of meerdere ruimtes binnen het bereik van dit systeem bevinden.

Gebruik het airconditioningsysteem niet voor andere doeleinden zoals het drogen van kleding, het koelen van voedingsmiddelen of elk ander koelings- of verwarmingsproces.

Het airconditioningsysteem mag alleen door een gekwaliceerde

monteur geïnstalleerd die over de benodigde hulpmiddelen, gereedschappen en apparaten hiervoor beschikt, en bovendien op de hoogte is van alle benodigde veiligheidsprocedures voor het installeren onder garantie.

Aanvullende informatie over het gekochte product is beschikbaar op een cd-rom, die wordt meegeleverd met de buitenunit. Als deze cd-rom ontbreekt of niet leesbaar is, neem dan contact op met uw Hitachi-distributeur.

LEES DE HANDLEIDING EN DE BESTANDEN OP DE CD-ROM ZORGVULDIG DOOR VOORDAT U AAN DE INSTALLATIE VAN HET AIRCONDITIONINGSSYSTEEM BEGINT. Als u de instructies voor de installatie, het gebruik en

de werking zoals beschreven in deze documentatie niet opvolgt, kan dit leiden tot een slechte werking van het systeem, met inbegrip van ernstige storingen en zelfs de vernieling van het systeem.

? OPMERKING

• Wij raden u aan de lucht in de ruimte te verversen en elke 3 of 4 uur de ruimte te ventileren.

• De installateur en de systeemspecialist zorgen voor antilekbeveiliging overeenkomstig de plaatselijke regelgeving.

Verondersteld wordt dat het airconditioningsysteem door verantwoordelijke en hiervoor opgeleide personen wordt geïnstalleerd en onderhouden. Als dat niet het geval is, dan moet de klant alle veiligheidswaarschuwingen, voorzorgsmaatregelen en werkingsinstructies in de moedertaal van het verantwoordelijke personeel ter beschikking stellen.

Als de unit niet op de volgende plaatsen geïnstalleerd wordt, kan dit brand, vervormingen, roest of storingen veroorzaken:

• Plaatsen waar olie aanwezig is (inclusief olie voor machines).

• Plaatsen waar een hoge concentratie zwavelgas, zoals thermale baden, aanwezig is.

• Plaatsen waar brandbare gassen kunnen ontstaan of zich kunnen opeenhopen.

• Zoute, zure of alkalische omgevingen.

Installeer de unit niet op plaatsen waar siliciumgas aanwezig is. Als er siliciumgas op het oppervlak van de warmtewisselaar terechtkomt, dan stoot de warmtewisselaar het water af. Het gevolg is dat het condenswater buiten het opvangreservoir spat en in de elektrische kast terechtkomt. Hierdoor kan er water gaan lekken of elektrische storingen optreden.

Installeer de unit niet op een locatie waar de uitgeblazen lucht direct de gezondheid van dieren of planten kan beïnvloeden.

PMML0229A rev.3 - 05/2016

Page 65

NAMEN VAN ONDERDELEN

2 NAMEN VAN ONDERDELEN

RPI-(8.0/10.0)FSN3E(-f)



nr. Naam onderdeel

1 Ventilatorbehuizing 2 Ventilator 3 Ventilatormotor 4 Warmtewisselaar 5 Zeef 6 Gaten voor draden 7 Expansieventiel 8 Elektrische kast

9 Koelmiddelgasleiding 10 Koelmiddelvloeistoeiding 11 Afvoerbuis 12 Luchtlter 13 Haak 14 Luchtinlaat 15 Luchtuitlaat 16 Condensator

3 INSTALLATIE VAN DE UNITS

! GEVAAR

• Controleer of de accessoires bij de binnenunit zijn meegeleverd.

• Installeer de binnenunits niet buiten. Wanneer u deze units toch buiten installeert, levert dit elektrische gevaren op of kan elektriciteit gaan lekken.

• Kijk hoe de lucht zich vanaf elke binnenunit verspreidt over de ruimte en kies een geschikte locatie zodat de ruimte overal dezelfde temperatuur krijgt.

• Voorkom obstakels die de luchtinlaat of de luchtafvoer blokkeren.

• Neem de volgende punten in acht wanneer u de binnenunit installeert in een ziekenhuis of op andere locaties met elektronische golven van bijvoorbeeld medische apparaten.

• Installeer de binnenunits niet op plaatsen waar elektromagnetische golven rechtstreeks naar de elektrische kast of de kabel of schakelaar voor afstandsbediening worden gezonden.

• Installeer de schakelaar voor afstandsbediening in een stalen kast. Plaats de kabel voor afstandsbediening in een stalen geleidebuis. Sluit vervolgens de aardedraad aan op de kast en de buis.

• Installeer een geluidslter wanneer de netvoeding storende geluiden produceert.

• Deze unit is een exclusieve binnenunit van het type niet-elektrische verwarming. Het is niet toegestaan om een elektrische verwarming buiten te installeren.

• Steek geen vreemde voorwerpen in de binnenunit en controleer de binnenunit op vreemde voorwerpen vóór installatie en proefdraaien, anders kunnen brand, defecten en dergelijke het gevolg zijn.

• Bevestig ophangbouten met grootte M10 (W3/8), zoals hieronder aangegeven:

! VOORZICHTIG

• Installeer de binnenunits niet in een brandgevaarlijke omgeving, om brand en explosies te voorkomen.

• Controleer of de plafondplaat sterk genoeg is. Als deze niet sterk genoeg is, kan de binnenunit naar beneden vallen.

• Installeer de binnenunits, de buitenunit, de schakelaar voor afstandsbediening en de kabel niet binnen een straal van circa 3 meter van zenders met sterke elektromagnetische golven, zoals medische apparatuur.

• Installeer de binnenunits niet in een fabriekshal of keuken waar oliedampen de unit binnenstromen. De olie laat namelijk een vetafzetting achter op de warmtewisselaar, waardoor de prestaties van de binnenunit afnemen en vervorming kan optreden. In het ergste geval kan de olie de plastic onderdelen van de binnenunit beschadigen.

• Installeer de binnenunits niet in een zure of basische omgeving, om corrosie van de warmtewisselaars te voorkomen.

• Gebruik de juiste stroppen wanneer u de binnenunit tilt of verplaatst, en wees voorzichtig dat u het isolatiemateriaal op het oppervlak van de units niet beschadigt

Voor betonplaat

150~160 mm

Steel

Houten spijl

(60 tot 90 mm vierkant)

Beton

Houten balk

Staal

Moeren

Vierkante ringen

Stropbout

(W3/8 of M10)

NEDERLANDS

PMML0229A rev.3 - 05/2016

Page 66

INSTALLATIE VAN DE UNITS

3.1 INSTALLATIE VAN DE UNIT

3.1.1 Meegeleverde accessoires

Accessoire Aantal Doel

Buisadapter

(Ø19,05x Ø25,4)

(alleen voor 8 HP)

Buisadapter

(Ø22,2x Ø25,4)

(alleen voor 10 HP)

Buisadapter

(Ø9,52x Ø12,7)

(alleen voor 10 HP)

Eerste controle



Houd bij de installatie van de binnenunit voldoende ruimte over en let goed op de installatierichting voor de leidingen, de bedrading en de ruimte die nodig is voor onderhoudswerkzaamheden, zoals in de volgende afbeelding.

(mm)

Binnenunit

Koelmiddel¬leiding

Koppelverloopstuk

(alleen gebruikt

met UTOPIA IVX

systeem)

Niveau van het afvoergedeelte



• Controleer of de basis vlak is, en houd daarbij rekening met de maximale hellingshoek van de basis.

Vooraanzicht

• De unit moet zo worden geïnstalleerd dat de kant van het afvoergedeelte van de unit iets (circa 5 mm) lager ligt dan de tegenoverliggende kant om te voorkomen dat de afvoer in een verkeerde stand komt.

• Draai de moeren van de ophangbouten met de ophangbeugels vast nadat u de benodigde aanpassingen hebt uitgevoerd.

• Breng speciale plastic verf aan op de bouten en moeren om te voorkomen dat deze losgaan.

• Bevestig de buis aan de afvoerslang met plakband en de meegeleverde klem. De afvoerleiding moet worden aangelegd met een neerwaartse hellingsfactor van 1/25 tot 1/100.

? OPMERKING

Houd tijdens de installatie de unit evenals de betreffende apparatuur bedekt met de vinyl afdekking.

3.1.3 Niet-meegeleverde leiding verbinden en

aanzuigluchtlteronderhoud

Installatie niet meegeleverde leiding



3.1.2 Installatie

De unit ophangen



Plaats de stropbouten (4 x M10 of groter wordt aanbevolen) en hang de binnenunit op aan de hand van de volgende stappen:

1 Haak de ophangbeugel aan de moer en ring van elke

stropbout zoals aangegeven en begin daarbij vanaf één kant.

2 Controleer of de moer en ring juist zijn vastgezet met de

klemmen van de ophangbeugel en haak de bovenzijde van de ophangbeugel vast met een andere moer en ring, zoals hieronder weergegeven.

Stropbout

Washer

Ophangbeugel

Moer

Bevestig de exibele luchtleiding op de externe vlakken van de unitenzen (de unit is hiervoor uitgerust met meegeleverde enzen).

Wij raden aan een exibel (niet meegeleverd) leidingstuk te

gebruiken om abnormale geluiden en trillingen te voorkomen

RPI-units worden geleverd met een standaardluchtlter aan de aanzuigkant. Dit lter wordt gebruikt als er geen zuigleiding

aanwezig is (of als de leiding heel kort is) De volgende aanwijzingen worden, afhankelijk van de installatie,

aanbevolen.

• Gebruik het standaardluchtlter als er geen zuigleiding

aanwezig is (g.1).

• Bij gebruik van een zuigleiding is het raadzaam om een

luchtlter bij de inlaat van de zuigleiding aan te brengen en het standaardluchtlter van de unit te verwijderen (g. 2).

Fig.1

Luchtafvoer

Fig.2

Luchtafvoer

Geïsoleerde leiding (op de buitenzijde

Plaatsing van exibele leiding

(rubber of materiaal op textielbasis)

Luchttoevoer

Luchtlter (meegeleverd)

Luchttoevoer

Demper

(niet meegeleverd)

van de enzen geplaatst)

Luchtlter (meegeleverd of

aangepaste fabriekslter)

PMML0229A rev.3 - 05/2016

Page 67

INSTALLATIE VAN DE UNITS

Onderhoud aanzuigluchtlter



Verwijder de ondersteuning (4 schroeven)

van de unit en trek het luchtlter naar

beneden.

Verwijderrichting

luchtltersteun

3.1.4 Prestatiecurve van de ventilator

RPI-8.0FSN3E(-f) RPI-10.0FSN3E(-f)

Externe statische druk (Pa)

Luchtdoorvoer (m3/min) Luchtdoorvoer (m3/min)

Standaardluchtlter zonder druk

“●” Nominale punt

Statische druk

Ventilatorsnelheid

HSD v1 v1 v3

LSP (Standaard fabrieksinstelling) v2 v2 v4

Hoog Gem Laag

Luchtlter

External Static Pressure (Pa)

HSP: High Static Pressure

LSP: Low Static Pressure

? OPMERKING

• Wanneer u een leiding ontwerpt, moet u controleren of het luchtvolume binnen het bedrijfsbereik valt dat is aangegeven in de "Prestatiecurve van de ventilator"”.

• Als het luchtvolume is ingesteld op een waarde buiten het bedrijfsbereik, kan water overlopen (op het plafond of de vloer vallen), meer geluid ontstaan, de motor van de ventilator beschadigd raken (hoge temperatuur) of onvoldoende koel-/verwarmingscapaciteit optreden

• Ontwerp daarom de juiste leidingen en selecteer de juiste ventilatorsnelheid om ervoor te zorgen dat de unit werkt binnen het geaccepteerde bedrijfsbereik.

3.1.5 Instelling van statische druk

De RPI-units worden geleverd met twee statische drukniveaus, waarbij de instelling afhankelijk is van de installatievereisten:

Hoge en lage statische drukaansluitingen (standaardinstelling) zijn beschikbaar in de elektrische kast. Standaardinstelling) zijn beschikbaar in de elektrische kast.

Om de statische druk in te stellen dient de aansluiting van de ventilatieinstallatie te worden gewijzigd.

PMML0229A rev.3 - 05/2016

NEDERLANDS

Page 68

KOELMIDDEL- EN AFVOERLEIDING

4 KOELMIDDEL- EN AFVOERLEIDING

4.1 ALGEMEEN

FOUT

GOED

Fout: helling omhoog

Helling naar beneden van

Aftaphevel

Fout: gedeelte loopt

omhoog

1/25~1/100

Gemeenschappelijke

Aansluiting van afvoerleiding

! VOORZICHTIG

• Maak geen helling omhoog of verhoging voor de afvoerleiding, mdat dan afvoerwater terugvloeit in de unit en water in de ruimte lekt wanneer de unit wordt uitgeschakeld.

• Sluit de afvoerleiding niet aan op rioolleidingen of andere afvoerleidingen.

• Wanneer de gemeenschappelijke afvoerleiding wordt aangesloten op andere binnenunits, moet de aansluitpositie van elke binnenunit hoger liggen dan de gemeenschappelijke leiding. De leiding van de gemeenschappelijke afvoerleiding moet groot genoeg zijn voor de grootte van de unit en het aantal units.

• De afvoerleiding moet worden geïsoleerd als de afvoer wordt geinstalleerd op een locatie waar condens kan vallen dat zich heeft gevormd op de buitenkant van de afvoerleiding en schade kan veroorzaken. De afvoerleiding moet zodanig zijn geïsoleerd dat geen dampen kunnen ontsnappen en dat er geen condens wordt gevormd

• Naast de binnenunit moet een aftaphevel worden geplaatst. Deze hevel moet op basis van goede ervaringen worden ontworpen en gecontroleerd met water (gevuld) en getest op een juiste doorvoer. Bind of klem de afvoerleiding niet samen met de koelmiddelleiding

? OPMERKING

• Installeer de afvoer in overeenstemming met de nationale en lokale bepalingen.

Nadat u de afvoerleiding en de elektrische bedrading heeft aangelegd, controleert u of de waterdoorvoer probleemloos verloopt aan de hand van de volgende procedure:

Unit controleren zonder afvoermechanisme



• Giet ongeveer 1,8 liter water in het afvoergedeelte.

• Controleer of het water gelijkmatig stroomt en of er geen water lekt. Wanneer u geen water vindt aan het eind van de afvoerleiding, giet u nogmaals ongeveer 1,8 liter water in het

? OPMERKING

Let op de dikte van het isolatiemateriaal wanneer u de leiding aan de linkerkant maakt. Als het materiaal te dik is, kunt u de leiding niet in de unit plaatsen.

afvoergedeelte.

4.2 AANSLUITING VAN LEIDINGEN EN AFVOER

De plaats voor aansluiting van de vloeistof-, de gas- en de afvoerleiding wordt hieronder weergegeven.

Vloeistoeiding

Gasleiding

Afvoerbuis

Elektrische aansluiting

(mm)

Model RPI 8.0FSN3E(-f) 10.0FSN3E(-f)

Gasleiding Ø19,05 (3/4”) Ø22,2 (7/8”)

Vloeistof¬leiding Ø9,52 (3/8”) Ø9,52 (3/8”)

mm (inch)

PMML0229A rev.3 - 05/2016

Page 69

ELEKTRISCHE BEDRADING

4.3 AFVOERPIJP

Leg een pvc-buis met een buitendiameter van 25 mm klaar voor de afvoer van gecondenseerd water. BD (buitendiameter)

Sluit de meegeleverde buis met een plakmiddel aan op de

? OPMERKING

Sluit geen koelmiddelleidingen aan op de aansluiting van de elektrische kast of de afvoerleiding.

afvoerslang.

De afvoerleiding moet worden aangelegd met een neerwaartse hellingsfactor van 1/25 tot 1/100.

! VOORZICHTIG

De installatie van de sifon is erg belangrijk voor een juiste condensafvoer.

Sluit een sifon aan, zoals weergegeven in onderstaande afbeelding.

Helling

>75 mm

Plug

5 ELEKTRISCHE BEDRADING

5.1 AANSLUITING VAN ELEKTRISCHE BEDRADING

De onderhoudsklep van de elektrische kast bevindt zich aan de rechterkant van de unit, zoals hieronder weergegeven.

Gasleiding

Vloeistoeiding

VOORZICHTIG

• • Aanbevolen minimale draaddikte voor voedingsbron:

• • De aanbevolen draaddikte voor de voedingsbron is 1,5 mm2 (volgens de standaard EN60 335-1)

• • Gebruik afgeschermde gevlochten kabels of afgeschermde kabels als transmissiekabels tussen de binnen- en buitenunits en sluit het afgeschermde gedeelte (slechts één zijde) aan op de aardeschroef in de elektrische kast van de binnenunit, zoals hieronder weergegeven.

Onderhoudsklep

voor elektrische

kast

Aansluiting

bedrading

Afvoerbuis

1 Sluit het netsnoer en de aardedraad aan op de terminals in

de elektrische kast, zoals hieronder afgebeeld

2 Sluit de draden tussen de binnenunit en de buitenunit aan op

terminals 1 en 2 in de elektrische kast.

3 Sluit de kabel van de schakelaar voor externe bediening aan

op de terminals A en B in de elektrische kast.

4 Bevestig de draden goed met de pakkingbussen. 5 Dicht het gat voor aansluiting van de bedrading nadat u

de kabels heeft aangebracht af met het afdichtmateriaal (afdekplaat) om de unit te beschermen tegen condenswater en insecten

Eénfase-aansluiting (zonder elektrische verwarming)

Afstandsbediening (PC-ARFPE)

Transmissiedraden

Voedingsdraden (één fase)

Aardeschroef

NEDERLANDS

PMML0229A rev.3 - 05/2016

Page 70

ELEKTRISCHE BEDRADING

5.2 INSTELLINGEN VAN DIP-SCHAKELAARS

Aantal en positie van dip-schakelaars



De positie van de dip-schakelaars is als volgt:

! VOORZICHTIG

Schakel de voedingsbron uit voordat u de positie van de dip-schakelaars instelt. Als u de schakelaars instelt, terwijl de voedingsbron niet is uitgeschakeld, zijn de instellingen niet geldig.

DSW6 en RSW1: instelling unitnummer



In de onderstaande guur wordt de fabrieksinstelling

aangegeven.

Indicator

Platte

schroevendraaier

gebruiken

DSW6 RSW1

DSW6 en RSW1 zijn hier ingesteld, vóór verzending kunnen maximaal 63 worden ingesteld.

Bijv. Instelling nr. 16 RSW1

DSW5 en RSW2: instelling



koelmiddelcyclusnummer

Deze instelling is vereist. Fabrieksinstelling in

DSW5 RSW2

DSW5 en RSW2 zijn hier ingesteld, vóór verzending kunnen maximaal 63 worden ingesteld.

Bijv. Instelling 5

systeem

Alle pennen staan op OFF

DSW7: activering zekeringen



Als er een hoge spanning komt te staan op terminal 1 of 2 van TB1, wordt de zekering op printplaat PCB1 (M) uitgeschakeld. Repareer in dat geval eerst de bedrading naar TB1 en zet daarna schakelaar 1 op ON (AAN); zie de afbeelding hiernaast.

RSW2

Bevestigen op 5

Pen nr. 1 staat aan

DSW3: instelling van capaciteitscode



Fabrieksinstelling, dus geen verdere instelling vereist. Deze dip-schakelaar wordt gebruikt voor het instellen van de capaciteitscode die overeenkomt met het vermogen (Pk) van de binnenunit

HP 8.0 10.0

Instelstand

DSW4: instelling van unitmodelcode



Deze instelling is niet vereist. Deze schakelaar wordt gebruikt voor het instellen van de modelcode die overeenkomt met het type binnenunit.

Model binnenunit Instelling DSW6

RPI-(8.0/10.0)

Bevestigen op 6

DSW7: Selectie afstandsbediening



Deze instelling is niet vereist. Fabrieksinstelling is OFF (schakelaar voor afstandsbediening PC-ARFPE geselecteerd).

? OPMERKING

De aanduiding “■” geeft de stand van de dip-schakelaars aan. In de afbeeldingen worden de fabrieksinstellingen of de instellingen na selectie weergegeven.

DSW8: (Niet gebruikt)



Fabrieksinstelling, dus geen verdere instelling vereist.

Fabrieksinstellingen staan alle op OFF.

PMML0229A rev.3 - 05/2016

Page 71

ALLMÄN INFORMATION

1 ALLMÄN INFORMATION

1.1 ALLMÄNT

Ingen del av denna publikation får reproduceras, kopieras, arkiveras eller överföras i någon form eller på något sätt utan tillstånd från HITACHI Air Conditioning Products Europe, S.A.U

Inom handlingsplanen för kontinuerlig förbättring av produkter förbehåller sig HITACHI Air Conditioning Products Europe, S.A.U rätten att göra ändringar utan föregående meddelande och utan att behöva implementera dessa för produkter som därefter säljs. Detta dokument kan därför komma att ändras under produktens livslängd.

1.2 PRODUKTGUIDE

1.2.1 Förkontroll

? OPMERKING

Kontrollera, beroende på modellnamn, typen av installerat luftkonditioneringssystem, den förkortade koden och referensen i denna instruktionsmanual. Denna installationsmanual och bruksanvisning hänvisar endast till RPI-(8.0-10.0)FSN3E(-f).

Kontrollera, i enlighet med installationsmanualerna och bruksanvisningarna som medföljer inomhus- och utomhusenheterna, att all information som är nödvändig för korrekt installation av systemet är inkluderad. Om så inte är fallet, kontakta din distributör.

HITACHI anstränger sig för att erbjuda korrekt och aktuell dokumentation. Trots detta kan skrivfel inte kontrolleras av HITACHI och är därför inte dess ansvar.

Som ett resultat gäller kanske inte vissa bilder eller data som

används för att illustrera detta dokument för specika modeller.

Inga krav kommer att accepteras baserade på dessa data, illustrationer och beskrivningar i denna manual.

Ingen typ av ändring får utföras på utrustningen utan föregående skriftligt tillstånd från tillverkaren.

1.2.2 Klassicering av inomhusenhetsmodeller

Enhetstyp (inomhusenhet): RPI

Positionsseparerande bindestreck (fast)

Kapacitet (HP): (8-10)

FS: SYSTEM FREE

N: R410A-kylmedel

3 : Series

E : Tillverkad i Europa

Icke brännbara isolering

XXX – XX FS N 3 E (-f)

1.3 SÄKERHET

1.3.1 Använda symboler

Under normal drift av luftkonditioneringssystemet eller enhetsinstallation måste större uppmärksamhet visas i vissa situationer som kräver särskild hantering för att undvika personskador och skada på enheten, installationen, byggnaden eller egendomen.

Situationer som äventyrar säkerheten för personer i omgivningen eller som kan skada själva enheten anges tydligt i denna manual.

För att ange dessa situationer används en serie av särskilda

symboler för att tydligt identiera dessa situationer.

Var uppmärksam på dessa symboler och på meddelanden gällande dem, eftersom din egen och andras säkerhet beror på det.

! GEVAAR

• Texten efter denna symbol innehåller information och anvisningar som är direkt relaterade till din säkerhet och hälsa.

• Om du inte beaktar dessa anvisningar kan det leda till allvarliga, mycket allvarliga eller till och med livshotande skador på dig och andra personer i närheten av enheten.

I text efter farosymbolen kan du också hitta information om säkra procedurer under installation av enheten.

! VOORZICHTIG

• Texten efter denna symbol innehåller information och anvisningar som är direkt relaterade till din säkerhet och hälsa.

• Om du inte beaktar dessa anvisningar kan det leda till mindre skador skador på dig och andra personer i närheten av enheten.

• Om du inte beaktar dessa anvisningar kan det leda till skador på enheten.

I text efter varningssymbolen kan du också hitta information om säkra procedurer under installation av enheten.

? OPMERKING

• Texten efter denna symbol innehåller information och anvisningar som kan vara användbara eller som kräver en noggrannare förklaring.

• Anvisningar gällande inspektioner som ska utföras av enhetsdelar eller system kan också inkluderas.

SVENSKA

PMML0229A rev.3 - 05/201665

Page 72

ALLMÄN INFORMATION

1.3.2 Ytterligare information om säkerhet

! GEVAAR

• HITACHI kan inte förutse alla omständigheter som kan resultera i en möjlig fara.

• Häll inte vatten i inomhus- och utomhusenheten. Dessa produkter är installerade med elektriska komponenter. Om vatten kommer i kontakt med elektriska komponenter kan det orsaka en allvarlig elektrisk stöt.

• Hantera eller justera inte säkerhetsanordningar inuti inomhusoch utomhusenheter. Hantering eller justering av dessa enheter kan resultera i allvarlig olycka.

• Öppna inte servicehöljet eller åtkomstpanelen för inomhus- och utomhusenheter utan att koppla från nätspänningen.

• I händelse av brand ska du slå av nätspänningen, omedelbart släcka branden och kontakta din serviceleverantör.

• Kontrollera att jordkabeln är korrekt ansluten.

• Anslut enheten till en kretsbrytare med specicerad kapacitet.

! VOORZICHTIG

• Läckage av kylmedel kan hindra andningen eftersom gasen ersätter luften i rummet.

1.4 SYFTE MED DENNA MANUAL

• Installera inomhusenheten, utomhusenheten, fjärrkontrollen och kabeln på ett avstånd på minst 3 meter från stark strålning från elektromagnetiska vågor, t.ex. medicinsk utrustning.

• Använd inte sprej, t.ex. insektsdödande medel, fernissa, lackfärg eller någon annan brännbar gas inom en meter från systemet.

• Om enhetens kretsbrytare eller säkring aktiveras ofta ska du stanna systemet och kontakta serviceleverantören.

• Utför inte underhåll eller inspektion själv. Detta arbete måste utföras av kvalicerad personal med lämpliga verktyg och resurser för arbetet.

• Placera inte främmande material (grenar, pinnar, osv.) i enhetens luftintag eller -utlopp. Dessa enheter är installerade med höghas-

tighetsäktar och kontakt med något föremål är farligt.

• Denna apparat får endast användas av vuxna och kunniga personer som har fått den tekniska information eller de instruktioner som år nödvändiga för att kunna hantera den säkert.

• Håll uppsikt över barn och låt dem inte leka med installationen.

? OPMERKING

• Luften i rummet ska förnyas och rummet ventileras var tredje eller fjärde timme.

• Systemets montör och specialist ska tillhandahålla antiläckagesäkerhet i enlighet med lokala föreskrifter.

Luftkonditioneringssystemet har uteslutande utformats för att

tillhandahålla luftkonditionering till personer i ett eller era rum

inom systemets installationsräckvidd.

Luftkonditioneringssystemet får inte användas för något annat syfte som t.ex. torkning av kläder, nedkylning av livsmedel eller någon annan process som kräver nedkylning eller uppvärmning.

Luftkonditioneringssystemet ska endast installeras av

kvalicerad personal med nödvändiga resurser, verktyg och

utrustning och som är bekanta med säkerhetsprocedurerna som krävs för lyckad installation.

Ytterligare information om den förvärvade produkten nns på en

CD-ROM som medföljer utomhusenheten. Om CD-ROM saknas eller är oläslig, vänligen kontakta er Hitachi-handlare eller återförsäljare.

LÄS IGENOM HANDBOKEN NOGGRANT INNAN DU PÅBÖRJAR INSTALLATIONEN AV LUFTKONDITIONDSYSTEMET. Om inte instruktionerna

för installation, användning och drift som beskrivs i denna dokumentation följs kan det leda till driftfel, inklusive eventuellt allvarliga fel, eller till och med att luftkonditioneringssystemet förstörs.

Det antas att luftkonditioneringssystemet installeras och underhålls av ansvarig personal som utbildats för syftet. Om så inte är fallet ska kunden inkludera all märkning för säkerhet, försiktighetsåtgärder och drift på språket i fråga för ansvarig personal.

Installera inte enheten på följande platser, eftersom det kan leda till brand, deformering, rost eller felfunktioner:

• Platser där det nns olja (inklusive maskinolja).

• Platser med hög koncentration av svavelgas, till exempel spa-anläggningar.

• Platser där brandfarliga gaser kan uppstå eller cirkulera.

• Platser med salthaltig, sur eller alkalisk atmosfär.

Installera inte enheten på platser där silikongas förekommer. Silikongas som hamnar på värmeväxlarens yta stöter bort vatten. Det kan leda till att kondensvattnet skvätter ut från uppsamlingsbrickan och in i elboxen. I slutänden kan detta leda till vattenläckor eller elektriska fel.

Installera inte enheten på en plats där den utgående luftströmmen direkt kan påverka djur eller växter, eftersom detta kan ha en negativ inverkan.

PMML0229A rev.3 - 05/2016

Page 73

DELAR

2 DELAR

RPI-(8.0/10.0)FSN3E(-f)



Nr Del

1 Fläktkåpa 2 Fläkt 3 Fläktmotor 4 Värmeväxlare 5 Sil 6 Kabelhål 7 Expansionsventil 8 Kopplingslåda 9 Kylgasrör

10 Kylvätskerör

11 Dräneringsrör 12 Luftlter 13 Krok 14 Luftintag 15 Luftutlopp 16 Kondensator

3 INSTALLATION AV ENHETER

! GEVAAR

• Kontrollera att alla tillbehör medföljer inomhusenheten:

• Installera inte inomhusenheten utomhus. Vid installation utomhus uppstår fara för elchock eller läckström.

• Tänk igenom hur varje inomhusenhet ska fördela luft ut i rummet och välj lämpliga platser som ger en jämn lufttemperatur i rummet.

• Se till att inga hinder kan påverka luftödet in och ut.

• Tänk på följande när inomhusenheten installeras på ett sjukhus eller annan anläggning med elektromagnetisk strålning från medicinsk utrustning:

• Installera inte inomhusenheten där elektromagnetisk strålning avges direkt mot kopplingslådan, fjärrkontrollkabeln eller fjärrkontrollen.

• Installera fjärrkontrollen i en låda av stål. Dra fjärrkontrollkabeln i ett stålrör. Anslut sedan jordledningen till lådan och röret.

• Installera ett ljudlter om strömförsörjningen ger upphov till störande ljud.

• Den här inomhusenheten är en helt icke-elektrisk värmarmodell. Elektriska värmare får inte installeras på egen hand.

• Se till att inga främmande föremål hamnar i inomhusenheten och

kontrollera att det inte nns några sådana föremål i enheten före

installation och provkörning. De kan orsaka brand, fel och dylikt.

• Fäst upphängningsbultarna, storlek M10 (W3/8), enligt bilden nedan:

! VOORZICHTIG

• Installera inte inomhusenheten i en brandfarlig miljö, eftersom det medför risk för brand eller explosion.

• Kontrollera att innertaket är starkt nog. Enheten kan annars falla ned och orsaka skador.

• Anslut inte inomhusenheten, utomhusenheten, fjärrkontrollen och kabeln närmare än cirka tre meter från källor till stark elektromagnetisk strålning, som medicinsk utrustning.

• Installera inte inomhusenheten i en verkstad eller ett kök där oljedimma kan komma in i enheten. Oljan lagras då på värmeväxlaren, vilket kan försämra enhetens prestanda och orsaka deformering. I värsta fall kan oljan skada inomhusenhetens plastdelar.

• För att undvika skador orsakade av korrosion på värmeväxlarna bör inomhusenheter inte installeras i en sur eller basisk miljö.

• Använd lämpliga lyftselar när inomhusenheten lyfts eller yttas för att undvika skador på isoleringsmaterialet på enhetens yta.

För betongplatta

150–160 mm

Stål

Ankarbult

Betong

Träbjälke

(60–90 mm2)

Träbjälke

Muttrar

Fyrkants-

brickor

Öglebult

(W3/8 eller M10)

PMML0229A rev.3 - 05/2016

SVENSKA

Page 74

INSTALLATION AV ENHETER

3.1 INSTALLATION

3.1.1 Medföljande tillbehör

Tillbehör Antal Användning

Röradapter

(Ø 19,05 x Ø 25,4)

(Endast för 8 HP)

Röradapter

(Ø 22,2 x Ø 25,4)

(Endast för 10 HP)

Röradapter

(Ø 9,52 x Ø 12,7)

(Endast för 10 HP)

Första kontroll



Installera inomhusenheten så att det nns tillräckligt med

utrymme runt omkring den. Kontrollera från vilket håll röranslutningar och elkablar ansluts och beräkna tillräckligt med utrymme för underhållsarbeten enligt nedan.

(mm)

Inomhusenhet

Kylrör Reducerkoppling (Används endast

i UTOPIA IVX-

systemet)

Avtappningskaret ska vara plant



• Kontrollera att underlaget är plant. Ta hänsyn till underlagets maximala lutningsgrad.

Framsida

• Enheten bör installeras så att baksidan av enheten är något (ungefär 5 mm) lägre än framsidan, för att undvika att avtappningsmekanismen kommer i fel läge.

• Skruva åt muttrarna på upphängningskonsolernas bultar när justeringen är klar.

• Använd speciell plastfärg för att förhindra att bultarna och muttrarna lossnar.

• Fäst röret vid dräneringsslangen med lim och den medföljande klämman. Dräneringsröret måste ha en lutningsgrad nedåt på 1/25 till 1/100.

3.1.2 Installation

Upphängning



Fäst öglebultarna (M10 eller större rekommenderas också) och häng upp inomhusenheten enligt följande instruktioner:

1 Fäst upphängningskonsolen med mutter och bricka vid varje

öglebult enligt bilden. Börja med ena sidan.

2 Kontrollera att muttrarna och brickorna sitter säkert i hållarna

på upphängningskonsolen, och häng sedan upp konsolens överkant med en mutter och bricka, enl. illustration.

Öglebult

? OPMERKING

Se till att enheten och all viktig utrustning är täckta av plastöverdraget under installationen.

3.1.3 Ansluta luftkanals- och

insugningsluftlter (medföljer ej)

Installera luftkanal (medföljer ej)



Fig.1

Frånluft

Fig.2

Frånluft

Installation av böjligt rör

(gummi eller textil)

Fäst den exibla luftkanalen på utsidorna på enhetens änsar (enheten levereras med änsar avsedda för detta).

En exibel luftkanaldel bör användas för att undvika onormala

ljudvibrationer.

RPI-enheter levereras med luftlter av standardtyp för

insugningsdelen. Filtret kan användas om ett insugningsrör saknas (eller om röret är mycket kort).

Tilluft

Luftlter (medföljer)

Tilluft

Spjäll (medföljer ej)

Isolerat rör (installeras på

änsarnas andra sida)

Luftlter

(medföljer eller anpassat)

Vi rekommenderar följande beroende på installationstyp

• Spara standardluftltret om inget insugningsrör används

Bricka

Mutter

(g.1).

• Om insugningsrör används rekommenderar vi att du

Upphängnings-

konsol

PMML0229A rev.3 - 05/2016

använder luftlter vid luftintaget på insugningsröret, och att standardluftltret tas bort (g. 2).

Page 75

INSTALLATION AV ENHETER

Service av insugningsluftlter



Ta bort de fyra fästskruvarna från enheten

och dra ned luftltret.

Riktning för

luftlterborttagning

3.1.4 Fläktprestanda

RPI-8.0FSN3E(-f) RPI-10.0FSN3E(-f)

External Static Pressure (Pa)

Luftöde (m3/min) Luftöde (m3/min)

Tryckförlust i standardluftlter

“●” Mätpunkt

Statiskt tryck

Fläkthastighet

HSP v1 v1 v3

LSP (förinställning) v2 v2 v4

HSP: Högt statiskt tryck

LSP: Lågt statiskt tryck

Hög Norm Låg

Luftlter

External Static Pressure (Pa)

? OPMERKING

• När du väljer rör måste du kontrollera att luftvolymen ligger inom arbetsområdet enligt ”Fläktprestanda”.

• Om luftvolymen som anges ligger utanför arbetsområdet kan vatten

droppa i taket eller i rummet, ljudvolymen öka, äktmotorn skadas (för

hög temperatur), kylningen eller uppvärmningen fungera dåligt eller andra liknande fenomen uppstå.

• Därför ska du välja rör och äkthastighet så att enheten håller sig inom valt arbetsområde.

3.1.5 Inställning av statiskt tryck

RPI-modellerna kan ställas in på två olika nivåer av statiskt tryck beroende på lokala omständigheter:

kontakter för Högt statiskt tryck och Lågt statiskt tryck (förinställning) nns tillgängliga i kopplingslådan.

Inställning av statiskt tryck ska utföras genom att ändra kontakten för äkten.

SVENSKA

PMML0229A rev.3 - 05/2016

Page 76

KYLMEDIUM OCH DRÄNERING

4 KYLMEDIUM OCH DRÄNERING

4.1 ALLMÄNT

FEL

! VOORZICHTIG

• Se till att dräneringsrören inte sluttar uppåt eftersom dräneringsvatten då rinner tillbaka in i enheten och läcker ut i rummet när driften stoppas.

• Anslut inte dräneringsröret till hygien- eller avloppsledningar eller någon annan typ av dräneringsledningar.

• När det gemensamma dräneringsröret ansluts till andra inomhusenheter måste anslutningspunkten för varje inomhusenhet vara högre än det gemensamma röret. Det gemensamma dräneringsröret måste vara tillräckligt stort för enhetens storlek samt antalet enheter.

• Dräneringsrören måste isoleras om de installeras på en plats där kondens som bildas på utsidan av röret kan droppa och orsaka skada. Välj isolering för dräneringsröret så att ångor sluts inne och kondens inte bildas.

• Vattenlås bör installeras bredvid inomhusenheten. Detta lås måste vara väl konstruerat och kontrolleras (fyllas) med vatten så att ödet är korrekt. Bind inte samman dräneringsröret och kylröret.

RÄTT

Fel: Lutning uppåt

1/25~1/100 lutning nedåt

Vattenlås

Fel: För hög montering

Anslutning av dräneringsrör

Vanlig dränering

? OPMERKING

• Installera dräneringen enligt nationella och lokala bestämmelser.

När arbetet med dräneringsrör och elkablar har avslutats måste du kontrollera att vattnet ödar jämnt på följande sätt:

Kontroll av enhet utan avtappningsmekanism



• Häll ungefär 1,8 liter vatten i avtappningskaret.

• Kontrollera att vattnet ödar jämnt och att inga vattenläckor uppstår. När inget vatten längre syns i slutet av dräneringsröret häller du i ungefär 1,8 liter vatten till i avtappningskaret.

? OPMERKING

Var noga med tjockleken på isoleringen när du använder röranslutningen på vänster sida. Om isoleringen är för tjock får röret inte plats i enheten.

4.2 ANSLUTNING AV DRÄNERINGSRÖR

Placeringen av anslutningar för vätska, gas och dränering visas i illustrationen nedan.

Vätskerör

Elektrisk

anslutning

Gasrör

Dräneringsrör

(mm)

mm (tum)

Modell RPI 8.0FSN3E(-f) 10.0FSN3E(-f)

Gasrör Ø19,05 (3/4”) Ø22,2 (7/8”)

Vätskerör Ø9,52 (3/8”) Ø9,52 (3/8”)

PMML0229A rev.3 - 05/2016

Page 77

ELEKTRISKA LEDNINGAR

4.3 DRAIN PIPE

Om installationen använder kondenseringsdränering ska ett PVC-rör med en yttre diameter på 25 mm användas.

Fäst dräneringsröret (medföljer ej) och dräneringsslangen med lim.

Dräneringsröret måste ha en lutningsgrad nedåt på 1/25 till 1/100.

Anslut en hävert enligt illustrationen nedan.

2 %

lutning

>75 mm

Plugg

5 ELEKTRISKA LEDNINGAR

5.1 ANSLUTNING AV ELKABLAR

Kopplingslådans servicepanel nns på enhetens högra sida (se

illustrationen).

Gasrör

Vätskerör

? OPMERKING

Anslut inte kylrör till den elektriska anslutningen eller till dräneringsanslutningen.

! VOORZICHTIG

Installationen av häverten är mycket viktig för att garantera att dräneringsslangen för kondensvatten fungerar felfritt.

! VOORZICHTIG

• Minsta rekommenderade kabeldiameter:

• Rekommenderad storlek på elkabel är 1,5 mm2 (enligt EN60 335-1-standarden).

• Använd skärmad tvinnad parkabel eller skärmad parkabel för styrkablar mellan inom- och utomhusenheten, och anslut den avskärmade delen (endast ena sida) till kopplingslådans jordskruv (se nedan).

Servicepanel för

kopplingsdosa

Kabelanslutning

Dräneringsrör

1 Anslut kablarna för strömförsörjning och jord till kontakterna i

kopplingslådan enligt nedan.

2 Anslut ledningarna mellan inomhusenheten och

utomhusenheten till kontakterna 1 och 2 i kopplingslådan.

3 Anslut kabeln för fjärrkontrollen till kontakterna A och B i

kopplingslådan.

4 Fäst kablarna säkert vid packningsringarna. 5 Täta kabelanslutningshålet (efter att kablarna har

dragits) med tätningsmaterial för att skydda enheten mot kondensvatten och insekter.

Enfasanslutning (utan elektrisk värmare)

Fjärrkontroll

(PC-ARFPE)

Anslutningsledningar

Strömförsörjningskablar

(enfas)

Jordskruv

SVENSKA

PMML0229A rev.3 - 05/2016

Page 78

ELEKTRISKA LEDNINGAR

5.2 DIPKONTAKTER

Antal och läge för dipkontakter



Dipkontakternas lägen är följande:

! VOORZICHTIG

Innan dipkontakterna ställs in måste strömförsörjningen brytas. Därefter ställs dipkontakternas lägen in. Om kontakterna ställs in utan att strömförsörjningen har brutits blir inställningen ogiltig.

DSW6 och RSW1: Inställning av enhetsnr



Figuren nedan visar inställningsläget före leverans.

Indikering

Använd skruvmejsel

med platt huvud

DSW6 RSW1

DSW5 och RSW2: Inställning för



kylmediecykelnr

Inställning krävs. Inställningsläge före leverans

DSW5 RSW2

Här har DSW5 ställts in, och RSW2 före leverans på upp till 63 kan ställas in.

Ex.: Inställning

5-system

Alla stift är AV

DSW7: Säkringsåterställning



Om högspänning läggs på kontakt 1,2 på TB1 utlöses säkringen på PCB1(M). Anslut i så fall först kabeln till TB1 och aktivera sedan nr 1 (se bilden till höger).

RSW2

Fäst det i 5

Här har DSW6 ställts in, och RSW1 före leverans kan ställas in på upp till 63.

Ex.: Inställning nr 16 RSW1

Stift nr 1 är på

DSW3: Inställning av kapacitetskod



Ingen inställning krävs eftersom detta har gjorts före leverans. Med hjälp av den här dipkontakten ställs kapacitetskoden som motsvarar antalet hästkrafter för inomhusenheten in.

HP 8.0 10.0

Inställningsläge

DSW4: Inställning av enhetsmodellkod



Ingen inställning krävs. Den här omkopplaren används för att ställa in den modellkod som motsvarar inomhusenhetens modell.

Fäst det i 6

DSW7: Fjärrkontrollsval



Ingen inställning krävs. Inställningsläget före leverans är alltid OFF (PC-ARFPEfjärrkontroll vald).

? OPMERKING

Märket “■” anger dipkontakternas lägen. Siffrorna visar inställningen före

leverans och efter gjorda val.

DSW8: (Används ej)



Ingen inställning krävs eftersom detta har gjorts före leverans.

Inställningsläget före leverans är alltid OFF.

Inomhusenhetens modell Inställning för DSW6

RPI-(8.0/10.0)

PMML0229A rev.3 - 05/2016

Page 79

ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ

1 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

1.1 ΓΕΝΙΚΑ

Κανένα μέρος αυτής της δημοσίευσης δεν μπορεί να αναπαραχθεί, να αντιγραφεί, να αποθηκευτεί ή να μεταδοθεί με καμία μορφή ή κανένα τρόπο χωρίς την άδεια της HITACHI Air Conditioning Products Europe, S.A.U

Στο πλαίσιο της πολιτικής της για τη συνεχή βελτίωση των προϊόντων της, η HITACHI Air Conditioning Products Europe, S.A.U διατηρεί το δικαίωμα να κάνει αλλαγές οποιαδήποτε στιγμή χωρίς πρότερη ενημέρωση και χωρίς να είναι αναγκασμένη να τις εισαγάγει σε προϊόντα που έχουν πουληθεί εκ των προτέρων. Το παρόν έγγραφο μπορεί επομένως να έχει υποστεί τροποποιήσεις κατά τη διάρκεια ζωής του προϊόντος.

Η HITACHI καταβάλλει κάθε προσπάθεια για να προσφέρει

1.2 ΟΔΗΓΟΣ ΠΡΟΪΟΝΤΟΣ

1.2.1 Πρότερος έλεγχος

? ΣΗΜΕΙΩΣΗ

Ελέγξτε, ανάλογα με το όνομα του μοντέλου, τον τύπο του εγκατεστημένου συστήματος κλιματισμού, τον συντετμημένο κωδικό και την αναφορά στο εν λόγω εγχειρίδιο οδηγιών. Το παρόν Εγχειρίδιο Το παρόν Εγχειρίδιο Εγκατάστασης και Λειτουργίας αναφέρεται μόνο σε εσωτερική μονάδα

RCI-(1.0-6.0)FSN3E(-f).

Ελέγξτε, σύμφωνα με τα Εγχειρίδια Εγκατάστασης και Λειτουργίας που περιλαμβάνονται στις εξωτερικές και εσωτερικές μονάδες, ότι όλες οι απαραίτητες πληροφορίες για τη σωστή εγκατάσταση του συστήματος περικλείονται σε αυτά. Εάν δεν συμβαίνει κάτι τέτοιο, παρακαλείσθε να επικοινωνήσετε με τον διανομέα σας.

σωστά και αναβαθμισμένα έγγραφα. Παρ’όλα αυτά, τα τυπογραφικά λάθη δεν μπορούν να ελεγχθούν από την HITACHI και δεν αποτελούν δική της ευθύνη.

Ως εκ τούτου, ορισμένες από τις εικόνες ή τα στοιχεία που χρησιμοποιήθηκαν στο παρόν έγγραφο ως διευκρινήσεις, ενδέχεται να μην αναφέρονται σε συγκεκριμένα μοντέλα. Καμία διαμαρτυρία δεν θα γίνει αποδεκτή βάσει των στοιχείων, των εικόνων και των περιγραφών που περιλαμβάνονται σε αυτό το εγχειρίδιο.

Κανένα είδος τροποποίησης δεν πρέπει να γίνεται στον εξοπλισμό χωρίς πρότερη, έγγραφη έγκριση από τον κατασκευαστή.

1.2.2 Ταξινόμηση των μοντέλων εσωτερική

μονάδα

Τύπος μονάδας (εσωτερική μονάδα): RPI

Παύλα διαχωρισμού θέσης (σταθερή)

Δυνατότητα (HP): (8-10)

FS: SYSTEM FREE

N: ψυκτικό R410A

3 : Series

E : Κατασκευάζεται στην

Ευρώπη

Μη εύφλεκτο μόνωση

XXX – XX FS N 3 E (-f)

1.3 ΑΣΦΑΛΕΙΑ

1.3.1 Χρησιμοποιούμενα σύμβολα

Κατά τη διάρκεια συνηθισμένων εργασιών σχεδιασμού ή εγκατάστασης μονάδας στο σύστημα κλιματισμού, πρέπει να δίδεται μεγάλη προσοχή σε κάποιες περιπτώσεις που χρήζουν ιδιαίτερης φροντίδας, προκειμένου να αποφύγετε τυχόν τραυματισμούς και ζημιές στη μονάδα, την εγκατάσταση ή το κτίριο ή την ιδιοκτησία.

Στο παρόν εγχειρίδιο υποδεικνύονται με σαφήνεια καταστάσεις που θέτουν σε κίνδυνο την ασφάλεια όσων βρίσκονται στον περιβάλλοντα χώρο ή που θέτουν την ίδια τη μονάδα σε κίνδυνο.

Για την υπόδειξη αυτών των καταστάσεων, χρησιμοποιείται μια σειρά από ειδικά σύμβολα που προσδιορίζουν ξεκάθαρα τις εν λόγω καταστάσεις.

Δώστε ιδίαιτερη προσοχή σε αυτά τα σύμβολα και στα μηνύματα που τα ακολουθούν, καθώς η ασφάλειά σας καθώς και η ασφάλεια των γύρω σας εξαρτώνται από αυτά.

! ΚΙΝΔΥΝΟΣ

• Το κείμενο που ακολουθεί αυτό το σύμβολο περιέχει πληροφορίες και οδηγίες που σχετίζονται άμεσα με την ασφάλεια και τη σωματική ακεραιότητά σας.

• Η παράβλεψη αυτών των οδηγιών μπορεί να οδηγήσει εσάς και όσους βρίσκονται κοντά στη μονάδα σε σοβαρούς, πολύ σοβαρούς ή ακόμη και μοιραίους τραυματισμούς.

Στα κείμενα που ακολουθούν το σύμβολο κινδύνου, μπορείτε να βρείτε πληροφορίες σχετικά με τις διαδικασίες ασφαλείας κατά την εγκατάσταση της μονάδας.

! ΠΡΟΣΟΧΗ

• Η παράβλεψη αυτών των οδηγιών μπορεί να οδηγήσει εσάς και όσους βρίσκονται κοντά στη μονάδα σε ασήμαντους τραυματισμούς.

• Η παράβλεψη αυτών των οδηγιών μπορεί να οδηγήσει σε ζημιά της μονάδας.

? ΣΗΜΕΙΩΣΗ

• Το κείμενο που ακολουθεί αυτό το σύμβολο περιέχει πληροφορίες ή οδηγίες που μπορεί να φανούν χρήσιμες ή που απαιτούν μια πιο ενδελεχή εξήγηση.

• Μπορεί επίσης να περιλαμβάνονται οδηγίες σχετικά με τις επιθεωρήσεις που πρέπει να γίνουν σε μέρη της μονάδας ή συστήματα.

PMML0229A rev.3 - 05/201673

ΕΛΛΗΝΙΚΑ

Page 80

ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ

1.3.2 Πρόσθετες πληροφορίες ασφαλείας

! ΚΙΝΔΥΝΟΣ

• Η HITACHI δεν μπορεί να προβλέψει όλες τις περιπτώσεις κατά τις οποίες ενδέχεται να προκύψει κίνδυνος.

• Μην χύνετε νερό στην εσωτερική ή την εξωτερική μονάδα. Τα εν λόγω προϊόντα αποτελούνται από ηλεκτρικά εξαρτήματα. Εάν το νερό έρθει σε επαφή με τα ηλεκτρικά εξαρτήματα θα προκληθεί σοβαρή ηλεκτροπληξία.

• Μην χειρίζεστε ή πορσαρμόζετε τις συσκευές ασφαλείας μέσα στις εσωτερικές και εξωτερικές μονάδες. Ο χειρισμός ή η προσαρμογή αυτών των συσκευών μπορεί να οδηγήσει σε σοβαρό ατύχημα.

• Μην ανοίγετε το κάλυμμα συντήρησης ή τη θυρίδα πρόσβασης των εσωτερικών και εξωτερικών μονάδων χωρίς να αποσυνδέετε την κεντρική τροφοδοσία ρεύματος.

• Σε περίπτωση πυρκαγιάς, διακόψτε την κεντρική τροφοδοσία ρεύματος, σβήστε αμέσως τη φωτιά και επικοινωνήστε με τον υπεύθυνο συντήρησης.

• Σιγουρευτείτε ότι το καλώδιο γείωσης είναι σωστά συνδεδεμένο.

• Συνδέστε τη μονάδα σε έναν αυτόματο προστατευτικό διακόπτη

διαφυγής συγκεκριμένης δυνατότητας.

! ΠΡΟΣΟΧΗ

• Τυχόν διαρροές ψυκτικού μπορεί να ελλοχεύουν κίνδυνο ασφυξίας καθώς το αέριο καταλαμβάνει το χώρο του αέρα στο δωμάτιο.

• Τοποθετήστε την εσωτερική μονάδα, την εξωτερική μονάδα, το τηλεχειριστήριο και το καλώδιο τουλάχιστον 3 μέτρα μακριά από πηγές ισχυρής ακτινοβολίας ηλεκτρομαγνητικών κυμμάτων, όπως οι ιατρικοί εξοπλισμοί.

• Μην χρησιμοποιείτε σπρέι, όπως εντομοκτόνα, βερνίκια ή σμάλτα ή άλλου είδους εύφλεκτα αέρια σε απόσταση μικρότερη του ενός μέτρου από το σύστημα.

• Εάν ο αυτόματος προστατευτικός διακόπτης διαφυγής ή η ασφάλεια τροφοδοσίας της μονάδας πέφτουν συχνά, σταματήστε το σύστημα και επικοινωνήστε με τον προμηθευτή σας.

• Μην διεξαγάγετε μόνοι σας τις εργασίες συντήρησης ή επιθεώρησης. Αυτές οι εργασίες πρέπει να διενεργούνται από κάποιον έμπειρο τεχνικό με κατάλληλα εργαλεία και μέσα για τις εργασίες.

• Μην τοποθετείτε ξένα υλικά (βραχίονες, ράβδους κτλ) στην είσοδο ή την έξοδο αέρα της μονάδας. Αυτές οι μονάδες είναι εξοπλισμένες με ανεμιστήρες υψηλής ταχύτητας, επομένως η επαφή τους με οποιοδήποτε αντικείμενο είναι επικίνδυνη.

• Αυτή η συσκευή μπορεί να χρησιμοποιηθει μóνο από ενήλικα και ικανό άτομο, το οποίο έχει λάβει τις τεχνικές πληροφορίες ή οδηγίες για τον σωστό χειρισμό αυτής της συσκευής.

• Εάν υπάρχουν μικρά παιδιά στο χώρο λειτουργίας της μονάδας θα πρέπει να επιτηρούνται προκειμένου να αποφευχθεί ενδεχόμενη επαφή τους με τη συσκευή.

? ΣΗΜΕΙΩΣΗ

• Ο αέρας στον χώρο θα πρέπει να ανανεώνεται και ο χώρος θα πρέπει να αερίζεται κάθε 3 με 4 ώρες.

• Ο ειδικός που θα τοποθετήσει το σύστημα θα φροντίσει να είναι ασφαλές κατά των διαρροών σύμφωνα με τους εγχώριους κανονισμούς.

1.4 ΣΚΟΠΟΣ ΑΥΤΟΥ ΤΟΥ ΕΓΧΕΙΡΙΔΙΟΥ

Το παρόν σύστημα κλιματισμού έχει σχεδιαστεί αποκλειστικά για να παράσχει αέρα κλιματισμού στα άτομα ενός ή περισσοτέρων χώρων εντός της εμβέλειας της εγκατάστασης του συστήματος.

Το σύστημα κλιματισμού δ.εν πρέπει να χρησιμοποιείται για άλλους λόγους, όπως για το στέγνωμα ρούχων, την ψύξη τροφίμων ή άλλες διαδικασίες που απαιτούν ψύξη ή θέρμανση.

Το σύστημα κλιματισμού πρέπει να εγκαθίσταται μόνο από εξειδικευμένο προσωπικό που είναι εξοικειωμένο με τις διαδικασίες ασφαλείας που απαιτούνται για την επιτυχή εγκατάστασή του, με τη χρήση των απαραίτητων μέσων, εργαλείων και εξοπλισμών.

ΠΑΡΑΚΑΛΕΙΣΘΕ ΝΑ ΔΙΑΒΑΣΕΤΕ ΚΑΙ ΝΑ ΕΞΟΙΚΕΙΩΘΕΙΤΕ ΜΕ ΤΗ ΧΡΗΣΗ ΤΟΥ ΕΓΧΕΙΡΙΔΙΟΥ ΠΡΟΤΟΥ ΞΕΚΙΝΗΣΕΤΕ ΤΙΣ ΕΡΓΑΣΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΚΛΙΜΑΤΙΣΜΟΥ. Η αποτυχία της τήρησης των οδηγιών για

την εγκατάσταση, τη χρήση και τη λειτουργία όπως αυτές περιγράφονται στο παρόν Εγχειρίδιο μπορεί να οδηγήσει σε σφάλμα λειτουργίας, σε σοβαρά λάθη ή ακόμη και στην καταστροφή του συστήματος κλιματισμού.

Θεωρείται δεδομένο ότι το σύστημα κλιματισμού θα εγκατασταθεί και θα συντηρείται από προσωπικό που θα έχει εκπαιδευτεί για αυτό το σκοπό. Εάν δεν ισχύει κάτι τέτοιο, ο πελάτης θα πρέπει να παράσχει όλα τα σήματα ασφαλείας, προσοχής και λειτουργίας στην μητρική γλώσσα του υπεύθυνου προσωπικού.

οξείδωση ή σφάλματα:

• Μέρη όπου υπάρχει λάδι (συμπεριλαμβανομένου και του λαδιού για μηχανήματα).

• Μέρη με υψηλή συγκέντρωση σε θειώδη αέρια, όπως υδροθεραπευτήρια (spa).

• Μέρη όπου μπορεί να δημιουργηθούν ή να κυκλοφορήσουν εύφλεκτα αέρια.

• Μέρη με αλμυρή, όξινη ή αλκαλική ατμόσφαιρα.

Η μονάδα δεν πρέπει να εγκαθίσταται σε μέρη όπου υπάρχει αέριο σιλικόνης. Κάθε αέριο σιλικόνης που θα εναποτεθεί στην επιφάνεια του εναλλάκτη θερμότητας θα απωθήσει το νερό. Ως αποτέλεσμα, το συμπυκνωμένο νερό θα χυθεί από τον δίσκο συλλογής και θα περάσει στο ηλεκτρικό κουτί. Έτσι ενδέχεται να προκληθούν διαρροές νερού ή ηλεκτρικά σφάλματα.

Μην τοποθετείτε τη μονάδα σε μέρος όπου το ρεύμα του απωθούμενου αέρα επηρεάζει άμεσα ζώα ή φυτά διότι μπορεί να τα βλάψει ανεπανόρθωτα.

Η μονάδα δεν πρέπει να εγκαθίσταται στα ακόλουθα μέρη, γιατί αυτό μπορεί να οδηγήσει σε πυρκαγιά, παραμορφώσεις,

PMML0229A rev.3 - 05/2016

Page 81

ΟΝΟΜΑΤΑ ΕΞΑΡΤΗΜΑΤΩΝ

2 ΟΝΟΜΑΤΑ ΕΞΑΡΤΗΜΑΤΩΝ

RPI-(8.0/10.0)FSN3E(-f)



Αρ. Όνομα εξαρτήματος

1 Σωληνώσεις ανεμιστήρα 2 Ανεμιστήρας 3 Μοτέρ ανεμιστήρα 4 Εναλλάκτης θερμότητας 5 Φίλτρο 6 Οπές καλωδίων 7 Βαλβίδα εκτόνωσης 8 Ηλεκτρικό κουτί

9 Σωλήνας ψυκτικού αερίου 10 Σωλήνας ψυκτικού υγρού 11 Σωλήνας αποχέτευσης 12 Φίλτρο αέρα 13 Άγκιστρο 14 Είσοδος αέρα 15 Έξοδος αέρα 16 Πυκνωτής

3 ΕΓΚΑΤΑΣΤΑΣΗ ΜΟΝΑΔΩΝ

! ΚΙΝΔΥΝΟΣ

• Ελέγξτε αν τα εξαρτήματα περιλαμβάνονται στη συσκευασία της εσωτερικής μονάδας.

• Μην εγκαταστήσετε τις εσωτερικές μονάδες σε εξωτερικό χώρο. Εάν γίνει αυτό, θα υπάρξει κίνδυνος ηλεκτροπληξίας ή διαρροής ρεύματος.

• Μελετήστε τη διανομή του αέρα από κάθε εσωτερική μονάδα στο χώρο του δωματίου και επιλέξτε μια κατάλληλη θέση ώστε να πετύχετε ομοιόμορφη θερμοκρασία αέρα στον χώρο.

• Αποφύγετε εμπόδια που παρεμποδίζουν την εισαγωγή ή τη ροή αέρα.

• Όταν οι μονάδες εγκαθίστανται σε νοσοκομείο ή σε άλλες εγκαταστάσεις όπου υπάρχει ηλεκτρονική ακτινοβολία από ιατρικές συσκευές, κλπ., δώστε προσοχή στα ακόλουθα σημεία.

• Μην εγκαταστήσετε τις εσωτερικές μονάδες σε μέρος όπου η ηλεκτρομαγνητική ακτινοβολία θα εισέρχεται απευθείας στο ηλεκτρικό κουτί, στο καλώδιο του χειριστηρίου ή στο χειριστήριο.

• Ετοιμάστε ένα κουτί από χάλυβα και εγκαταστήστε το χειριστήριο σε αυτό. Ετοιμάστε ένα χαλύβδινο αγωγό καλωδίων και περάστε το καλώδιο του χειριστηρίου σε αυτό. Τέλος, συνδέστε το καλώδιο γείωσης με το κουτί και το σωλήνα.

• Εάν η παροχή ρεύματος εκπέμπει βλαβερούς θορύβους, εγκαταστήστε ένα φίλτρο θορύβου.

• Αυτή είναι αποκλειστικά εσωτερική μονάδα χωρίς ηλεκτρικό θερμαντήρα. Απαγορεύεται η εγκατάσταση ηλεκτρικού θερμαντήρα.

• Μην τοποθετήσετε ξένα υλικά μέσα στην εσωτερική μονάδα και βεβαιωθείτε ότι δεν υπάρχουν άλλα υλικά μέσα στη μονάδα, πριν την εγκατάσταση και τον έλεγχο λειτουργίας. Διαφορετικά, υπάρχει κίνδυνος πυρκαγιάς ή βλάβης, κλπ.

• Στερεώστε τις ντίζες ανάρτησης χρησιμοποιώντας μέγεθος M10 (W3/8), όπως δείχνει η παρακάτω εικόνα:

! ΠΡΟΣΟΧΗ

• Για να αποφύγετε την πιθανότητα φωτιάς ή έκρηξης, μην εγκαταστήσετε τις εσωτερικές μονάδες σε εύφλεκτο περιβάλλον.

• Βεβαιωθείτε ότι η οροφή αντέχει το βάρος. Εάν δεν αντέχει το βάρος, η εσωτερική μονάδα μπορεί να πέσει πάνω σας.

• Μην εγκαταστήσετε τις εσωτερικές μονάδες, την εξωτερική μονάδα, το χειριστήριο και το καλώδιο σε απόσταση μικρότερη των 3 μέτρων από συσκευές εκπομπής ισχυρών ηλεκτρομαγνητικών κυμάτων, όπως ιατρικό εξοπλισμό.

• Μην εγκαταστήσετε τις εσωτερικές μονάδες σε μηχανουργείο ή σε κουζίνα όπου αναθυμιάσεις από λάδι ή καπνοί θα ρέουν στις εσωτερικές μονάδες. Το λάδι θα κατακαθίσει στον εναλλάκτη θερμότητας και συνεπώς θα μειωθεί η απόδοση της μονάδας ενώ υπάρχει και πιθανότητα να παραμορφωθούν τα πλαστικά της μέρη. Στη χειρότερη περίπτωση, το λάδι θα καταστρέψει τα πλαστικά μέρη της εσωτερικής μονάδας.

• Για να αποφύγετε τη διάβρωση των εναλλακτών θερμότητας, μην εγκαταστήσετε τις εσωτερικές μονάδες σε όξινο ή αλκαλικό περιβάλλον.

• Όταν σηκώνετε ή μετακινείτε μια εσωτερική μονάδα, χρησιμοποιείτε κατάλληλους ιμάντες μεταφοράς για να αποφύγετε τυχόν ζημιά και προσέχετε να μην καταστρέψετε το μονωτικό υλικό στην επιφάνεια της μονάδας.

Για πλάκα μπετόν

150~160mm

Ατσάλι

στερέωσης

Τσιμέντο

Ντίζα

Ξύλινη δοκός

(τετράγωνη, 60 mm έως 90 mm)

Παξιμάδια

Ξύλινη δοκός

Τετράγωνες

ροδέλες

Βίδα ανάρτησης

(W3/8 ή M10)

PMML0229A rev.3 - 05/2016

ΕΛΛΗΝΙΚΑ

Page 82

ΕΓΚΑΤΑΣΤΑΣΗ ΜΟΝΑΔΩΝ

3.1 ΕΓΚΑΤΑΣΤΑΣΗ ΜΟΝΑΔΑΣ

3.1.1 Εξαρτηματα που παρεχονται απο το εργοστασιο

Εξάρτημα Ποσότητα Χρήση

Προσαρμογέας

σωλήνα

(Ø 19,05 x Ø 25,4)

(Μόνο για 8 HP)

Προσαρμογέας

σωλήνα (Ø 22,2 x Ø 25,4) (Μόνο για 10 HP)

Προσαρμογέας

σωλήνα (Ø 9,52 x Ø 12,7) (Μόνο για 10 HP)

Αρχικός έλεγχος



Εσωτερική μονάδα

Σωλήνας ψυκτικού

Μειωτής σύζευξης

(Για χρήση μόνο

με το σύστημα

UTOPIA IVX)

Εγκαταστήστε την εσωτερική μονάδα αφήνοντας επαρκή ελεύθερο χώρο γύρω από αυτήν δίνοντας ιδιαίτερη προσοχή στην κατεύθυνση εγκατάστασης και το χώρο για τις σωληνώσεις, την καλωδίωση και τη συντήρηση της μονάδας, όπως φαίνεται στην παρακάτω εικόνα.

(mm)

Στάθμη λεκάνης αποχέτευσης



• Bεβαιωθείτε ότι η βάση είναι επίπεδη, λαμβάνοντας υπόψη τη μέγιστη κλίση της βάσης.

Πρόσοψη

• Η εγκατάσταση της μονάδας πρέπει να γίνει με τέτοιο τρόπο ώστε η πλευρά της λεκάνης αποχέτευσης να βρίσκεται ελαφρώς (περίπου 5 mm) χαμηλότερα από την απέναντι πλευρά, προκειμένου να αποφευχθεί η λανθασμένη λειτουργία του μηχανισμού αποχέτευσης.

• Μόλις ολοκληρώσετε τις ρυθμίσεις, σφίξτε τα παξιμάδια των ντιζών ανάρτησης στα άγκιστρα στήριξης.

• Οι ντίζες και τα παξιμάδια πρέπει να καλυφθούν με ειδική πλαστική μπογιά για να αποφευχθεί το λασκάρισμά τους.

• Στερεώστε το σωλήνα στην αποχέτευση με κάποια κόλλα και με τον παρεχόμενο σφιγκτήρα. Ο σωλήνας της αποχέτευσης πρέπει να έχει κλίση προς τα κάτω της τάξεως του 1/25 έως 1/100

? ΣΗΜΕΙΩΣΗ

Κατά τη διαδικασία εγκατάστασης έχετε τη μονάδα και τα εξαρτήματά της σκεπασμένα με το κάλυμμα από βινύλιο.

3.1.3 Συνδεση μη παρεχομενου αγωγου και

συντηρηση φιλτρου αναρροφησης αερα

Εγκατάσταση μη παρεχόμενου αγωγού



Fig.1

3.1.2 Εγκατασταση

Έξοδος αέρα

Ανάρτηση μονάδας



Τοποθετήστε τις βίδες ανάρτησης, 4 M10 ή μεγαλύτερες, και αναρτήστε την εσωτερική μονάδα ακολουθώντας τα παρακάτω βήματα:

1 Κρεμάστε το άγκιστρο στήριξης στο παξιμάδι και τη

ροδέλα κάθε βίδας ανάρτησης, όπως φαίνεται στην εικόνα, ξεκινώντας από τη μια πλευρά.

2 Αφού ελέγξετε ότι το παξιμάδι και η ροδέλα συγκρατούνται

σωστά από τους δακτυλίους του αγκίστρου στήριξης, κρεμάστε το επάνω άκρο του αγκίστρου στήριξης χρησιμοποιώντας άλλο παξιμάδι και ροδέλα, όπως φαίνεται παρακάτω.

Βίδα ανάρτησης

Παξιμάδι

Ροδέλα

Άγκιστρο

Στήριξης

Στερεώστε τον εύκαμπτο αγωγό στην εξωτερική πλευρά των φλαντζών της μονάδας (για το σκοπό αυτό, η μονάδα είναι εξοπλισμένη με φλάντζες).

Συνιστάται η χρήση ενός μη παρεχόμενου εύκαμπτου τμήματος αγωγού, ώστε να αποφευχθούν οι ενοχλητικοί θόρυβοι και κραδασμοί.

Οι μονάδες RPI διαθέτουν τυπικό φίλτρο αέρα στην πλευρά αναρρόφησης. Το φίλτρο αυτό παρέχεται για τις περιπτώσεις στις οποίες δεν υπάρχει αγωγός αναρρόφησης (ή έχει πολύ μικρό μήκος).

Συνιστάται κατά την εγκατάσταση να λαμβάνετε υπόψη τα παρακάτω.

• Διατηρήστε το τυπικό φίλτρο αέρα σε περίπτωση που δεν υπάρχει αγωγός αναρρόφησης (Εικ. 1).

• Σε περίπτωση που υπάρχει αγωγός αναρρόφησης, συνιστάται να συνδέσετε το φίλτρο αέρα στο σημείο εισόδου του αγωγού αναρρόφησης, αφαιρώντας το τυπικό φίλτρο αέρα της μονάδας (εικ. 2).

Fig.2

Έξοδος αέρα

Τοποθέτηση εύκαμπτου αγωγού

(από ελαστικό ή ύφασμα)

Είσοδος αέρα

Φίλτρο αέρα (παρεχόμενο)

Είσοδος αέρα

Ρυθμιστής ροής

(μη παρεχόμενες)

Μονωμένος αγωγός (τοποθετημένος στην

εξωτερική πλευρά των φλαντζών)

Φίλτρο αέρα

(παρεχόμενο ή προσαρμοσμένο)

PMML0229A rev.3 - 05/2016

Page 83

ΕΓΚΑΤΑΣΤΑΣΗ ΜΟΝΑΔΩΝ

Συντήρηση φίλτρου αναρρόφησης αέρα



Αφαιρέστε το ενισχυτικό στήριγμα (4 βίδες) από τη μονάδα και τραβήξτε το φίλτρο αέρα προς τα κάτω.

Φορά αφαίρεσης

στηρίγματος φίλτρου

αέρα

3.1.4 Καμπυλη αποδοσης ανεμιστηρα

RPI-8.0FSN3E(-f) RPI-10.0FSN3E(-f)

Στατική πίεση (Pa)

Ροή αέρα (m3/min) Ροή αέρα (m3/min)

Τυπική Air Filter Pressure Lost

“●” Σημείο αξιολόγησης

Ταχύτητα

Στατική πίεση

ανεμιστήρα

HSP v1 v1 v3

LSP (Std. εργοστασιακή

ρύθμιση)

HSP: Υψηλή στατική πίεση

LSP: Χαμηλή στατική πίεση

Hi Μεσαία Χαμηλή

v2 v2 v4

Φίλτρο

αέρα

Εξωτερική στατική πίεση (Pa)

? ΣΗΜΕΙΩΣΗ

• Όταν συνδέετε έναν αγωγό, ελέγξτε τον όγκο αέρα για να βεβαιωθείτε ότι βρίσκεται εντός των ορίων λειτουργίας, όπως υποδεικνύει η "Καμπύλη Απόδοσης Ανεμιστήρα”.

• Εάν ο όγκος αέρα βρίσκεται εκτός των ορίων λειτουργίας, μπορεί να παρουσιαστούν τα εξής φαινόμενα: νερό να στάξει στην οροφή ή στο δωμάτιο, ο θόρυβος να αυξηθεί, ο κινητήρας του ανεμιστήρα να καταστραφεί (υψηλή θερμοκρασία), η απόδοση σε λειτουργία ψύξης/ θέρμανσης να μην είναι ικανοποιητική.

• Επομένως, συνδέστε σωστά τους αγωγούς και επιλέξτε την κατάλληλη ταχύτητα ανεμιστήρα για να λειτουργεί η μονάδα εντός του αποδεκτού εύρους λειτουργίας.

3.1.5 Ρυθμιση στατικης πιεσης

Οι μονάδες RPI διαθέτουν δυο επίπεδα ρύθμισης στατικής πίεσης, ανάλογα με τις απαιτήσεις τοποθέτησης της μονάδας:

Οι σύνδεσμοι υψηλής στατικής πίεσης και χαμηλής στατικής πίεσης (τυπική Εργοστασιακή ρύθμιση) διατίθενται στο ηλεκτρικό κουτί.

Η ρύθμιση της στατικής πίεσης γίνεται αλλάζοντας ακροδέκτη της μονάδας ανεμιστήρα

PMML0229A rev.3 - 05/2016

ΕΛΛΗΝΙΚΑ

Page 84

ΨΥΚΤΙΚΟ ΚΑΙ ΣΩΛΗΝΩΣΕΙΣ ΑΠΟΧΕΤΕΥΣΗΣ

4 ΨΥΚΤΙΚΟ ΚΑΙ ΣΩΛΗΝΩΣΕΙΣ ΑΠΟΧΕΤΕΥΣΗΣ

4.1 ΓΕΝΙΚΑ

ΛΑΘΟΣ

ΣΩΣΤΟ

Λάθος: Κλίση προς τα

1/25 ~ 1/100 Κλίση προς

Παγίδα αποχέτευσης

επάνω

Λάθος: Τμήμα που

ανασηκώνεται

τα κάτω

Κοινές σωληνώσεις

αποχέτευσης

Σύνδεση σωλήνωσης

αποχέτευσης

! ΠΡΟΣΟΧΗ

• Μην δώσετε στους σωλήνες της αποχέτευσης κλίση προς τα επά-

νω, γιατί το νερό της αποχέτευσης ενδέχεται να επιστρέφει στην εσωτερική μονάδα και να στάζει μέσα στο δωμάτιο μόλις σταματήσει η λειτουργία του συστήματος.

• Μην συνδέσετε το σωλήνα αποχέτευσης με σωληνώσεις αποχέτευ-

σης άλλου τύπου.

• Αν η κοινή σωλήνωση αποχέτευσης συνδεθεί και με άλλες εσω-

τερικές μονάδες, τότε η θέση σύνδεσης κάθε εσωτερικής μονάδας πρέπει να είναι ψηλότερα από την κοινή σωλήνωση. Το μέγεθος του κοινού σωλήνα αποχέτευσης πρέπει να είναι αρκετά μεγάλο, ανάλογα με το μέγεθος και τον αριθμό των μονάδων.

• Η σωλήνωση αποχέτευσης θα χρειαστεί να μονωθεί εάν η αποχέ-

τευση γίνεται σε σημείο όπου οι υδρατμοί που σχηματίζονται στην εξωτερική επιφάνεια του σωλήνα ενδέχεται να στάξουν και να προκαλέσουν ζημιά. Η μόνωση του σωλήνα αποχέτευσης πρέπει να επιλεχθεί κατάλληλα ώστε να εξασφαλίσει προστασία από ατμούς και να εμποδίσει το σχηματισμό υδρατμών.

• Η παγίδα αποχέτευσης πρέπει να τοποθετηθεί δίπλα στην εξωτερι-

κή μονάδα. Η παγίδα αυτή πρέπει να είναι καλά μελετημένη και να ελεγχθεί με νερό για να διαπιστωθεί εάν η ροή είναι σωστή. Μην δένετε μαζί το σωλήνα αποχέτευσης και το σωλήνα ψυκτικού.

? ΣΗΜΕΙΩΣΗ

Η εγκατάσταση της αποχέτευσης πρέπει να γίνεται σύμφωνα με τους εθνικούς και τους τοπικούς κανονισμούς.

Αφού τελειώσετε με τις εργασίες των σωληνώσεων αποχέτευσης και των ηλεκτρικών καλωδίων, βεβαιωθείτε ότι το νερό ρέει κανονικά, με την παρακάτω διαδικασία.

Έλεγχος μονάδας χωρίς μηχανισμό αποχέτευσης



• Ρίξτε περίπου 1,8 λίτρα νερού στη λεκάνη αποχέτευσης.

• Βεβαιωθείτε ότι το νερό ρέει ομαλά και ότι δεν υπάρχουν διαρροές. Εάν δεν βλέπετε νερό στο τέλος της σωλήνωσης αποχέτευσης, ρίξτε άλλα 1,8 λίτρα νερού στη λεκάνη

? ΣΗΜΕΙΩΣΗ

Προσέξτε το πάχος της μόνωσης όταν η σύνδεση των σωληνώσεων πρόκειται να γίνει στην αριστερή πλευρά. Εάν δεν είναι αρκετά μεγάλο, οι σωληνώσεις δεν μπορούν να συνδεθούν στη μονάδα.

αποχέτευσης.

4.2 ΣΩΛΗΝΩΣΕΙΣ ΚΑΙ ΣΥΝΔΕΣΗ ΑΠΟΧΕΤΕΥΣΗΣ

Παρακάτω απεικονίζεται η σύνδεση του σωλήνα υγρού, αερίου και αποχέτευσης.

Σωλήνας υγρού

Σωλήνας αερίου

αποχέτευσης

Ηλεκτρικές

συνδέσεις

Σωλήνας

(mm)

Μοντέλο RPI 8.0FSN3E(-f) 10.0FSN3E(-f)

Σωληνώσεις

αερίου

Σωληνώσεις

υγρού

Ø19,05 (3/4”) Ø22,2 (7/8”)

Ø9,52 (3/8”) Ø9,52 (3/8”)

mm (in)

PMML0229A rev.3 - 05/2016

Page 85

ΗΛΕΚΤΡΙΚΗ ΚΑΛΩΔΙΩΣΗ

4.3 ΣΩΛΗΝΑΣ ΑΠΟΧΕΤΕΥΣΗΣ

Για απορροή του νερού από το συμπυκνωτή, χρησιμοποιήστε σωλήνα από πολυβινυλοχλωρίδιο διαμέτρου 25mm. OD (εξωτερική διάμετρος).

Στερεώστε την παρεχόμενη σωλήνα στο σωλήνα αποχέτευσης με κολλητικό υλικό.

Ο σωλήνας της αποχέτευσης πρέπει να έχει κλίση προς τα κάτω της τάξεως του 1/25 έως 1/100.

Συνδέστε ένα σιφώνιο, όπως φαίνεται παρακάτω.

>75 mm

Κλίση 2%

Υποδοχή

βίδας

5 ΗΛΕΚΤΡΙΚΗ ΚΑΛΩΔΙΩΣΗ

5.1 ΣΥΝΔΕΣΗ ΗΛΕΚΤΡΙΚΩΝ ΚΑΛΩΔΙΩΝ

Το πλαίσιο συντήρησης για το ηλεκτρικό κουτί διατίθεται στη δεξιά πλευρά της μονάδας, όπως φαίνεται παρακάτω.

Σωλήνας αερίου

Σωλήνας υγρού

? ΣΗΜΕΙΩΣΗ

Στη σύνδεση του ηλεκτρικού κουτιού και της σωλήνωσης αποχέτευσης δεν πρέπει να παρεμβάλλονται σωλήνες ψυκτικού.

! ΠΡΟΣΟΧΗ

Η τοποθέτηση του σιφωνίου είναι πολύ σημαντική για να εξασφαλιστεί η σωστή αποχέτευση της συμπύκνωσης.

ΠΡΟΣΟΧΗ

• Συνιστώμενο ελάχιστο μέγεθος καλωδίου που διατίθεται στην αγορά: Το συνιστώμενο μέγεθος καλωδίου παροχής ρεύματος είναι 1,5mm2 (σύμφωνα με το Πρότυπο EN60 335-1)

• Χρησιμοποιήστε θωρακισμένο καλώδιο συνεστραμμένου ζεύγους ή απλό θωρακισμένο καλώδιο για καλωδιώσεις μετάδοσης μεταξύ των εσωτερικών και εξωτερικών μονάδων και συνδέστε το θωρακισμένο άκρο στη βίδα γείωσης του ηλεκτρικού κουτιού της εσωτερικής μονάδας, όπως φαίνεται παρακάτω.

Πλαίσιο

συντήρησης για

το ηλεκτρικό

κουτί

Σύνδεση

καλωδίωσης

Σωλήνας

αποχέτευσης

1 Συνδέστε τα καλώδια τροφοδοσίας και γείωσης στους

ακροδέκτες του ηλεκτρικού κουτιού, όπως φαίνεται παρακάτω.

2 Συνδέστε τα καλώδια μεταξύ της εσωτερικής και της

εξωτερικής μονάδας στους ακροδέκτες 1 και 2 του ηλεκτρικού κουτιού.

3 Συνδέστε τα καλώδια του χειριστηρίου στους ακροδέκτες Α

και Β στο ηλεκτρικό κουτί.

4 Συνδέστε γερά τις ντίζες στα παρεμβύσματα του

στυπιοθλίπτη.

5 Σφραγίστε την οπή σύνδεσης των καλωδίων με το

υλικό σφραγίσματος αφού περάσετε τα καλώδια για να προστατεύσετε τη μονάδα από νερό ή έντομα.

Μονοφασική σύνδεση (Χωρίς ηλεκτρικό θερμαντήρα)

χειριστηρίου (PC-ARFPE)

Καλώδια μετάδοσης

Καλώδια τροφοδοσίας (Μονοφασική)

Βίδα γείωσης

PMML0229A rev.3 - 05/2016

ΕΛΛΗΝΙΚΑ

Page 86

ΗΛΕΚΤΡΙΚΗ ΚΑΛΩΔΙΩΣΗ

5.2 ΡΥΘΜΙΣΗ ΔΙΑΚΟΠΤΩΝ ΕΝΑΛΛΑΓΗΣ

Ποσότητα και θέση των διακοπτών εναλλαγής



Η θέση των διακοπτών εναλλαγής είναι η εξής:

! ΠΡΟΣΟΧΗ

Πριν από τη ρύθμιση της θέσης των διακοπτών εναλλαγής, διακόψτε την τροφοδοσία. Σε περίπτωση ρύθμισης των διακοπτών εναλλαγής χωρίς τη διακοπή της τροφοδοσίας, οι ρυθμίσεις δεν εφαρμόζονται.

DSW6 και RSW1: Ρύθμιση αριθμού μονάδας



Στην παρακάτω εικόνα εμφανίζεται η θέση πριν από την παράδοση από το εργοστάσιο.

Ένδειξη Χρησιμοποιήστε ένα κατσαβίδι με πλατιά επιφάνεια

DSW6 RSW1

DSW5 και RSW2: Ρύθμιση αρ. κύκλου ψύξης



Η ρύθμιση είναι απαραίτητη. Θέση ρύθμισης πριν την παράδοση

DSW5 RSW2

Σετ DSW5 και RSW2 πριν την αποστολή από το εργοστάσιο. Δυνατότητα ρύθμισης έως 63.

Π.χ.: Ρύθμιση συστήματος 5

Όλες οι ακίδες είναι ρυθμισμένες στην επιλογή OFF

DSW7: Ανάκτηση ασφάλειας



Σε περίπτωση υψηλής τάσης στον ακροδέκτη 1,2 του TB1, η ασφάλεια του PCB1(M) αποκόπτεται. Σε αυτήν την περίπτωση, πρώτα αποκαταστήστε τη σύνδεση στο TB1 και στη συνέχεια ενεργοποιήστε τη μονάδα #1 (όπως φαίνεται στην εικόνα)

RSW2

Στερέωση στο 5

Σετ DSW6 και RSW1 πριν την αποστολή από το εργοστάσιο. Δυνατότητα ρύθμισης έως 63.

Π.χ.: Ρύθμιση nº16 RSW1

Η ακίδα Nº 1 είναι ρυθμισμένη στην επιλογή ON

DSW3: Ρύθμιση κωδικού ικανότητας



Δεν απαιτείται κάποια ρύθμιση. Η ρύθμιση πραγματοποιείται πριν από την παράδοση. Αυτός ο διακόπτης εναλλαγής χρησιμοποιείται για τη ρύθμιση του κωδικού ικανότητας, ο οποίος αντιστοιχεί στην ισχύ (ιπποδύναμη) της εσωτερικής μονάδας.

HP 8.0 10.0

Θέση Ρύθμισης

DSW4: Ρύθμιση κωδικού μοντέλου μονάδας



Δεν είναι απαραίτητη κάποια ρύθμιση. Ο διακόπτης χρησιμοποιείται για τη ρύθμιση του κωδικού του μοντέλου της εσωτερικής μονάδας.

Μοντέλο εσωτερικής μονάδας Ρύθμιση DSW6

Στερέωση στο 6

DSW7: Επιλογή χειριστηρίου



Δεν είναι απαραίτητη κάποια ρύθμιση. Κατά την παράδοση η θέση ρύθμισης είναι OFF για όλα, με επιλεγμένο το χειριστήριο PCARFPE

? ΣΗΜΕΙΩΣΗ

Η ένδειξη “■” υποδεικνύει τη θέση των διακοπτών εναλλαγής. Τα σχήματα δείχνουν τις ρυθμίσεις πριν ή μετά την επιλογή.

DSW8: (Δεν χρησιμοποιείται)



Δεν απαιτείται κάποια ρύθμιση. Η ρύθμιση πραγματοποιείται πριν από την παράδοση.

Η θέση ρύθμισης πριν την αποστολή είναι για όλα OFF.

RPI-(8.0/10.0)

PMML0229A rev.3 - 05/2016

Page 87

Page 88

Printed in Spain

00000

Hitachi Air Conditioning Products Europe, S.A.U. Ronda Shimizu, 1 - Políg. Ind. Can Torrella 08233 Vacarisses (Barcelona) Spain
