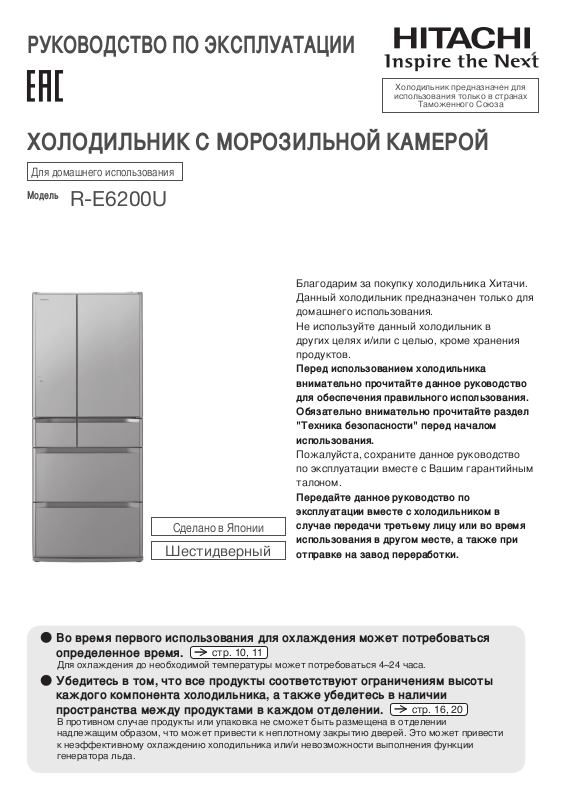

Hitachi R-E 6200 U User Manual [ru]
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Холодильник предназначен для
использования только в странах
Таможенного Союза
ХОЛОДИЛЬНИК С МОРОЗИЛЬНОЙ КАМЕРОЙ
Для домашнего использования
Модель
R-E6200U
Сделано в Японии
Шестидверный
Благодарим за покупку холодильника Хитачи.
Данный холодильник предназначен только для
домашнего использования.
Не используйте данный холодильник в
других целях и/или с целью, кроме хранения
продуктов.
Перед использованием холодильника
внимательно прочитайте данное руководство
для обеспечения правильного использования.
Обязательно внимательно прочитайте раздел
"Техника безопасности" перед началом
использования.
Пожалуйста, сохраните данное руководство
по эксплуатации вместе с Вашим гарантийным
талоном.
Передайте данное руководство по
эксплуатации вместе с холодильником в
случае передачи третьему лицу или во время
использования в другом месте, а также при
отправке на завод переработки.
● Во время первого использования для охлаждения может потребоваться
определенное время.
Для охлаждения до необходимой температуры может потребоваться 4~24 часа.
стр. 10, 11
● Убедитесь в том, что все продукты соответствуют ограничениям высоты
каждого компонента холодильника, а также убедитесь в наличии
пространства между продуктами в каждом отделении.
В противном случае продукты или упаковка не сможет быть размещена в отделении
надлежащим образом, что может привести к неплотному закрытию дверей. Это может привести
к неэффективному охлаждению холодильника или/и невозможности выполнения функции
генератора льда.
стр. 16, 20
2
ОСОБЕННОСТИ
Сохраняет свежесть овощей и их питательные свойства.
■
Отделение для овощей с системой Aero-care
Используемая функция консервации фотокатализатором помогает сохранить свежесть овощей и их питательные
свойства благодаря действию фотокатализатора, расположенного на задней стенке нижнего ящика отделения для
хранения овощей. Двуокись углерода помогает ограничить количество теряемых овощами питательных веществ и
сохраняет овощи свежими.
Сохранение овощей и мяса свежими благодаря функции
консервации фотокатализатором и пр.
■
Вакуумное отделение
Вакуумная консервация под давленим в около 0,8 гПа
(гектапаскалей) сохраняет свежесть продуктов и их питательные
свойства, препятствуя их окислению. Технология консервации
фотокатализатором, используемая в отделении для хранения овощей,
а также впервые примененная антиоксидантная освежающая
кассета (Antioxidant Fresh Cassette) сохраняют свежесть продуктов.
Под так называемым состоянием вакуума
※
подразумевается состояние, при котором
создаваемое давление ниже атмосферного давления.
Ваккумное отделение находится под давлением 0.8 гПа, что ниже атмосферного давления.
Благодаря применению технологии циркулирующего охлаждения холодом (Frost Recycle Cooling),
вакуумной изоляции и пр.
■
Энергосбережение и большая вместимость
Энергопотребление снижено еще больше благодаря использованию различных энергосберегающих технологий:
циркулирующего охлаждения холодом (Frost Recycle Cooling) и др.
Кроме того, доступен специальный энергосберегающий режим (Energy Saving) для большей экономии электроэнергии.
Мы разработали варианты максимального расширения полок, отсеков и выдвижных ящиков для увеличения внутреннего
пространства, а также благодаря использованию вакуумной изоляции добились уменьшения толщины стенок.
[Эффект тройного дезодорирования (Triple Power Deodorizing)]
Комбинация из трёх видов дезодорирующих материалов оказывает воздействие на запахи различных элементов и
веществ, в том числе, на 4 основных: запах серы, азота, альдегидов, а также кислот и их производных. Жизнедеятельность
бактерий также ограничивается, благодаря поглощению их фильтром.
Дезодорирующий фильтр обладает при этом и стерильным эффектом.
●
Организация, проводившая испытание: The Boken Quality Evaluation Institute («Бокен», Япония)
контактный метод пленки (стандарт: JIS Z2801)
окисления нанесен на фильтр ●Объект: микроорганизмы, собранные фильтром
99% микроорганизмов через 24 часа. Данный результат показывает эффективность отдельного фильтра. Не оказывает
влияния на отделения холодильника или продукты в целом.
●
Наименование запчасти: фильтр ●Метод стерилизации: катализатор
●
Результат испытания: уничтожение
●
Метод испытания:
ЧТО ДЕЛАТЬ, ЕСЛИ
лёд не производится?
стр. 32
при работе слышен посторонний
звук?
стр. 34
холодильник охлажден не
полностью?
ненормальная работа вакуумного
отделения?
стр. 32
стр. 35
появился иней или конденсат?
если мигает какая-либо из
индикаторных лампочек?
стр. 33
стр. 35
3
СОДЕРЖАНИЕ
ПЕРЕД ИСПОЛЬЗОВАНИЕМ
РЕКОМЕНДАЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
НАЗВАНИЯ И ФУНКЦИИ КАЖДОГО ОТДЕЛЕНИЯ
Название каждого отделения / Хранимые продукты
В комплекте
Функции панели управления
ПЕРЕД ИСПОЛЬЗОВАНИЕМ
Подготовка холодильника к использованию
Перевозка холодильника (при переезде)
...........................................................................
...............................................
............................................
..........................
......
......
.......
.....................
4
8
8
8
9
10
10
11
ОБЫЧНОЕ ИСПОЛЬЗОВАНИЕ
ХОЛОДИЛЬНОЕ ОТДЕЛЕНИЕ
Регулировка высоты корзины / полки
Настройка температуры холодильного отделения
Быстрое охлаждение продуктов (Быстрое охлаждение)
ВАКУУМНОЕ ОТДЕЛЕНИЕ
Открытие и закрытие двери вакуумного отделения
Изменение настроек вакуумного отделения
МОРОЗИЛЬНОЕ ОТДЕЛЕНИЕ
Использование верхнего морозильного отделения
Использование нижнего морозильного отделения
Важно знать при хранении продуктов
Настройка температуры морозильного отделения
Быстрая заморозка продуктов (Быстрая заморозка)
ОТДЕЛЕНИЕ ДЛЯ ЛЬДА (АВТОМАТИЧЕСКИЙ ГЕНЕРАТОР ЛЬДА)
Приготовление льда
Быстрое приготовление льда
Завершить приготовление льда
Индикатор подачи воды
Если индикаторная лампочка «On» мигает
Время и производительность генератора льда
ОТДЕЛЕНИЕ ДЛЯ ОВОЩЕЙ
Хранимые продукты
Памятка о том, как правильно хранить продукты
Использование зоны контроля влажности
Для большего охлаждения отделения для овощей [Vegetable Compartment (MAX)]
РАЗЛИЧНЫЕ ФУНКЦИИ
Установка энергосберегающего режима
Точная настройка температуры (холодильная/морозильная камера)
Блокировка панели управления
Сигнал открытой дверцы
Сигнал открытой дверцы и установка громкости звукового сигнала
Установка функции предотвращения конденсации нагревателем на «MIN».
..............................................................
..............................................................
........................................
.................................
...........
...............................................
.........
......................
.........................................
..........
...........
................................
...........
.......
......
....
12
12
13
13
14
14
15
16
16
16
16
17
17
18
18
...............................................
..........................................
........................................................
.......................
................
............................................
19
19
19
19
19
20
20
.............
...........................
....................................................
...........................
...........................................
......................................................
...
....
....
....
20
21
21
22
22
23
23
24
24
25
УХОД
УХОД (РЕГУЛЯРНЫЙ ОСМОТР)
Вилка розетки питания/Задняя часть и дно холодильника/
Поверхность двери
Полки/корзины/ящики/дверные уплотнители/
места скопления жидкости
Вакуумное отделение
Чистка генератора льда
Контейнер подачи воды/Поднос для льда
ИЗВЛЕЧЕНИЕ ДЕТАЛЕЙ
Регулируемые по высоте верхняя и средняя полка (стеклянные)
Корзины дверей
Фиксированная полка
Нижняя полка, регулируемая по высоте
Вакуумный ящик
Ящик для льда (Отделение для льда), Верхняя
морозильная камера (Верхний морозильник)
Выдвижной ящик и нижний морозильный ящик (Нижний
морозильник)
Верхний ящик, Нижний ящик (Отделение для овощей)
Как установить выдвижную дверь (Отделение для льда/
Верхняя морозильная камера/Нижняя морозильная камера/
Отделение для овощей)
...............................................................
.....................................................................
....................................................................
..........................................................................
.........................................................................
УСТРАНЕНИЕ НЕПОЛАДОК
УСТРАНЕНИЕ НЕПОЛАДОК
Начальная стадия
Панель управления
Некорректная работа автоматического генератора льда
Холодильник не охлаждается
Наличие инея и/или конденсата
Чрезмерное охлаждение холодильника
Двери расположены не горизонтально
Возникновение необычного звука при работе
Нагревание холодильника
Посторонний запах
Неполадки с вакуумным отделением
[ ] на панели управления мигает ....................................
.....................................................................................
Другое
ДОСТУПНЫЕ ЗАПЧАСТИ
ХОЛОДИЛЬНИКИ, НЕ СОДЕРЖАЩИЕ ХЛОРФТОРУГЛЕРОДЫ,
МАССА ХРАНИМЫХ ПРОДУКТОВ
..................................................................
................................................................
................................................................
......................................
26
26
.....
26
27
28
29
30
30
..................................................
............................................................
........................................................
..........................
...................................................
30
...........................................................
............................
30
30
30
....................
31
31
............
31
31
............................................
32
32
32
...
32
..............................................
...........................................
.............................
..............................
...................
....................................................
33
33
33
34
34
34
34
..................................
35
35
36
.................................................
.................................................
37
38
Убедитесь в выполнении
R600a
4
РЕКОМЕНДАЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
следующих предостережений
Игнорирование нижеследующих предостережений по технике безопасности может привести к травмам
и материальному ущербу.
Следующие значки разделяют по категориям и описывают
■
уровень возможной опасности или ущерба, который может
возникнуть при игнорировании данных рекомендаций.
Выполнение рекомендаций
■
сопровождается следующими
символами категоризации с
пояснениями (приведенные ниже
Рекомендации под данным значком
ВНИМАНИЕ
ПРЕДУПРЕЖДЕНИЕ
В данном холодильнике применяются воспламеняющиеся хладагенты. В таблице символов ниже
■
означают "Высокая вероятность
серьезной травмы или летального исхода"
при игнорировании.
Рекомендации под данным значком
означают "Высокая вероятность
травмы или материального ущерба" при
игнорировании.
символы являются примерами).
Данный символ означает запрет.
(Запрещено)
Данный символ означает
обязательное выполнение.
(Обязательно)
указаны меры предосторожности при работе с воспламеняющимися хладагентами.
Данный символ обозначает необходимость принятия мер предосторожности при работе с
воспламеняющимися хладагентами.
ВНИМАНИЕ
Установка
Примите меры для предотвращения
●
опрокидывания холодильника во
время землетрясения и т.п.
Опрокидывание
・
холодильника
может привести
к травме.
дрожание и
нестабильность
Увлажнение
запрещено
Не устанавливайте
●
холодильник в местах с
повышенной влажностью
или местах, в которых
возможен контакт с водой.
Это может привести к нарушению
・
электрической изоляции и вызвать
электрический удар
Обращение с электрическим питанием и кабелем
Избегайте использование
●
сетевых розеток или кабелей,
не рассчитанных на требуемое
Запрещено Запрещено
напряжение. Также не
используйте источники питания
с напряжением, отличным от
номинального.
При использовании сетевой розетки также
для питания других электроприборов
двойные или мульти-адапторы могут
перегреться и вызвать возгорание.
Используйте сетевые розетки,
・
рассчитанные на ток от 15 ампер.
Надежно включите вилку в
●
сетевую розетку, направив
провод вниз.
Включение вилки проводом
・
вверх может привести к
дополнительной нагрузке
на провод, что может стать причиной
электрического замыкания, перегрева
и привести к электрическому удару или
возгоранию.
Неполностью вставленная вилка
・
может вызвать электрический удар или
возгорание из-за перегрева.
Не трогайте
вилку
мокрыми
руками
Не делайте ничего, что может
●
вызвать повреждение кабеля
питания или вилки.
Кабель питания или вилку нельзя
разрезать, модифицировать,
прикасаться горячими инструментами,
сгибать с силой, скручивать, вытягивать,
ставить на них тяжелые предметы,
придавливать холодильником,
защемлять или связывать.
Использование поврежденного кабеля
питания может привести к электрическому
удару, замыканию или возгоранию.
Относительно ремонта кабеля питания или вилки
・
обратитесь в Авторизованный Сервисный Центр
Не вставляйте и не отключайте
●
вилку питания мокрыми руками.
Это может привести к электрическому удару.
・
Данный холодильник не предназначен
●
для использования лицами (включая детей) с
ограниченными физическими, осязательными или
умственными способностями, а также с отсутствием
опыта и знаний, исключая случаи наличия надзора
или инструктажа относительно использования
холодильника со стороны лица, ответственного за
безопасность данных лиц. Использование холодильника
детьми возможно только под присмотром, чтобы
убедиться, что они не играют с устройством.
или пожар.
.
ВНИМАНИЕ
5
Обращение с электрическим питанием и кабелем
Периодически удаляйте
●
пыль с вилки питания.
Нарушение изоляции по
причине увлажнения во
время удаления пыли
может привести к возгоранию.
Отключите вилку и протрите ее сухой тканью.
・
При обычном использовании
Не проливайте воду на
●
поверхность или внутри
холодильника.
Это может привести к
Увлажнение
запрещено
Увлажнение
запрещено
Запрещено
Запрещено
прикасаться
・
повреждению изоляции и
электрическому удару или
возгоранию.
Не помещайте на холодильник
●
емкости с водой.
Пролитая вода может привести
・
к повреждению изоляции
электрических компонентов и вызвать
неисправность электрических схем. Это
может привести к электрическому удару
или возгоранию.
Не помещайте на
●
холодильник какие-либо
предметы.
Открытие и закрытие
・
дверей и проч. может
вызвать их падение и
привести к травме.
Не прикасайтесь к
●
деталям механизма
автоматического
генератора льда.
При вращении лотка льда существует
・
опасность получения травмы.
Запрещено
Запрещено
Запрещено
Запрещено
Перед уборкой
●
холодильника обязательно
отключите сетевую вилку.
Использование без
отключения может привести к
электрическому удару или травме.
При отключении вилки всегда держите ее корпус.
・
Не помещайте в
●
холодильник предметы,
которые могут вызвать
возгорание.
Бензин, эфир, сжиженный газ, растворители и
・
клеи могут привести к взрыву.
Не используйте
●
огнеопасные
аэрозоли рядом с
холодильником.
Искры от
・
электрических
контактов, например, дверные
выключатели, могут вызвать возгорание.
Не храните в холодильнике
●
медикаменты, химикаты и
вещества для исследований и
экспериментов.
Вещества, требующие
・
специальных условий хранения, нельзя
хранить в холодильнике для домашнего
использования.
Не висните на дверях и не
●
наступайте на различные
отделения холодильника.
Опрокидывание
・
холодильника может
привести к травме или
защемлению рук.
binder
стр. 26
LP gas
Benzine
РЕКОМЕНДАЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Запрещено
Использование холодильника детьми
●
возможно только под присмотром,
чтобы убедиться, что они не играют с
устройством.
Не открывайте дверь нараспашку изо
●
всех сил, а также не прислоняйтесь к
открытой двери.
Запрещено
Запрещено
Не снимайте крышку
●
внутренней подсветки.
При повреждении
・
лампы внутренней
подсветки свяжитесь с
производителем, сервисным центром
или лицом, обладающим необходимыми
знаниями для безопасной замены
лампы.
Избегайте сильного давления на
●
стеклянную дверь.
ВНИМАНИЕ
R600a
R600a
6
Относительно хладагента (будьте осторожны в отношении нижеследующего
при использовании огнеопасного хладагента R600a: ИЗОБУТАН.)
При установке
●
холодильника оставляйте
свободное пространство
вокруг него и обратите
особое внимание на
вентиляционные отверстия.
стр. 10
Утечка хладагента может привести к
накоплению газа и взрыву.
Свяжитесь с
●
Вашим дилером или
специализированной
компанией в случае
утилизации холодильника.
При соприкосновении с
влагой хладагент может
вызвать возгорание или взрыв.
Запрещено
Не царапайте и не
●
повреждайте корпус
холодильника острыми
предметами, например,
отверткой.
В связи с тем, что используемый в холодильнике хладагент
огнеопасен, любая утечка газа из трубки внутри стенки
холодильника может привести к возгоранию или взрыву.
Не повреждайте
●
сеть циркуляции
хладагента. В случае
повреждения трубки
хладагента отойдите
от холодильника
и не используйте открытый огонь и
электрические приборы.
В случае повреждения холодильника
откройте окна для обеспечения вентиляции
и свяжитесь с региональным дилером или
авторизованным сервисным центром.
Не используйте
●
механические приборы
и другие способы для
Запрещено Запрещено
ускорения процесса
разморозки, если это
не рекомендовано
производителем.
Не удаляйте данную предупреждающую этикетку, а также табличку
●
с названием, прикрепленные на компрессоре и холодильнике, на
протяжении всего срока пользования холодильником.
В случае чрезвычайной ситуации
Отключите холодильник путем
●
вынимания вилки кабеля питания
в случае некорректной работы
или поломки.
Использование неисправного
холодильника может привести к
электрическому удару или травме.
При отключении держитесь за корпус вилки.
・
В случае утечки огнеопасного газа не прикасайтесь к
●
холодильнику и откройте окна для вентиляции.
Искры от электрических контактов, например, дверных
・
выключателей, могут вызвать взрыв, возгорание или ожоги.
Разборка
запрещена
Не используйте
●
электроприборы
внутри холодильника.
При утечке хладагента
・
искры контактов могут
привести к возгоранию
или взрыву.
Не разбирайте, не
●
ремонтируйте и не
модифицируйте
холодильник.
Возгорание или неисправность
может привести к травме.
При необходимости ремонта или разборки
・
обратитесь в Авторизованный Сервисный Центр.
отключите
питание
Утилизация холодильника
Перед утилизацией холодильника снимите прокладку дверей для
●
предотвращения риска запирания детей внутри холодильника.
ПРЕДУПРЕЖДЕНИЕ
7
Что надо делать во время перемещения
Не перемещайте холодильник
●
на колесиках в его основании,
предупреждение
по поверхностям которые
Запрещено
легко повредить.
Колесики могут
поцарапать пол.
Для предотвращения повреждения пола
・
используйте защитный коврик.
Никогда не поддевайте ручку при
●
помощи подъемного крана и пр.
Будьте внимательны, чтобы не ударить
●
заднюю или боковую стенку холодильника.
При обычном использовании
Не помещайте бутылки
●
в дверные корзины,
если они не подходят по
Запрещено Запрещено
Запрещено
Запрещено
Запрещено
Запрещено
размерам дна переднего
отделения.
Принудительное размещение подобных
・
больших бутылок может привести к их
опрокидыванию и травме.
Не размещайте
●
стеклянные бутылки в
морозильной камере.
Бутылки могут лопнуть
・
при замерзании их
содержимого, что может
привести к травме.
При закрытии дверей не
●
держитесь за их верхнюю
часть.
Если держаться за верхнюю
・
часть дверей при их закрытии, возможно
получение травмы путем защемления пальцев.
Не размещайте ноги слишком
●
Запрещено
близко к холодильнику при
открытии нижней двери
холодильника.
При открытии данной
・
двери Вы можете ударить ступни ног и
получить травму.
Не размещайте руки или ноги под нижним основанием холодильника.
●
Запрещено
Во время уборки размещение рук под нижним основанием холодильника может
привести к порезу о металлические части обшивки.
●
●
●
●
●
Во время перемещения
холодильника
используйте специальные
ручки.
Держитесь за специальные
ручки. В противном случае Ваши руки могут
соскользнуть, что может привести к травме.
В целях безопасности холодильник
・
должны переносить более 2-х человек.
Переносите холодильник дверцами
・
вверх, как это показано на рисунке.
Не зацепляйте ручку грузоподъемным краном.
・
При размещении
продуктов следите, чтобы
они не выступали за
границы полок.
Упавшие предметы, например, бутылки,
・
могут привести к травме.
Во время открытия двух или
более дверей холодильника
или использовании
холодильника другим лицом
следите за тем, чтобы не
прищемить пальцы.
Возможно защемление пальцев в пространстве
・
между дверями, что может привести к травме.
Продукты и емкости в
морозильной камере
нельзя трогать
мокрыми руками.
Это может привести
・
к обморожению. (Особенно при
прикосновении к металлическим частям)
Не употребляйте
продукты, имеющие
неприятный
запах
странный цвет или запах.
Испорченные продукты
・
могут привести к серьезным
заболеваниям.
РЕКОМЕНДАЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Запрещено
Не допускайте ударов и излишнего
●
давления на стеклянные полки/
перегородку (стеклянные части могут
разбиться, причинив травму).
Предотвращение стекания воды на пол.
●
Запрещено
Вода, образовавшаяся из конденсата и (или)
растаявшего инея, может стекать на пол, если
дверца холодильника приоткрыта в течение
продолжительного времени. Плотно закрывайте
дверцу, не оставляя зазора.
Не нагревайте стеклянную
●
поверхность полок/перегородок и не
ставьте на них горячие предметы.
Будьте осторожны при снятии
●
стеклянных полок, поскольку они
тяжелые.
8
НАЗВАНИЯ И ФУНКЦИИ КАЖДОГО ОТДЕЛЕНИЯ
Название каждого отделения / Хранимые продукты
В комплекте
Гарантийный талон
Пожалуйста, предъявите его при ремонте.
Специальные инструменты
(включая 2 валика)
Пожалуйста, используйте их при установке
холодильника.
стр. 10
※
При температуре окружающей среды +30℃ указанные значения температур являются
стандартными при условии стабильной работы холодильника без загруженных продуктов и при
закрытой дверце.
●
Не располагайте продукты плотно друг к другу.
●
Пахнущие продукты рекомендуется обернуть в пленку.
Rice
Frozen
wheat noodle
Hamburger
Deep-fried chicken
Deep-fried chicken
New
tea
leaves
Fish
sausage
Butter
Vienna
sausage
Milk
Tea
Y
ogur
t
L
a
c
t
o
b
a
c
i
l
l
u
s
b
e
v
e
r
a
g
e
Отделение холодильника
стр. 12
около 2˚C ~ 6˚C
Отделение для
льда
стр. 18
около -20˚C ~ -18˚C
Верхний / Нижний
морозильник
стр. 16
около -20˚C ~ -18˚C
Отделение для
овощей
стр. 20
около 3˚C ~ 7˚C
Вакуумное отделение
стр. 14
около -1˚C ~ 1˚C
Холодильное отделение
Хранение кубиков
льда, приготовленных
автоматическим генератором.
Хранение замороженных
продуктов, мороженого и
сухих продуктов.
Овощи, фрукты, напитки
Верхний уровень
Свежие продукты, такие как мясо, рыба и морепродукты.
Вакуум и фотокатализатор помогают сохранить продукты свежими.
Разрезанные овощи, овощи
маленького размера, фрукты и пр.
Температура дверных отсеков немного выше.
Tea
Mineral
water
Mineral
water
Высокое отделение для хранения
Длинные овощи, 2-литровые
пластмассовые
бутылки и пр.
Температура в высоком
отделении для хранения
немного выше.
Зона контроля влаги
Листовые овощи (шпинат,
японский горчичный шпинат и
др.), крупные овощи (капуста,
салат) и пр.
9
Функции панели управления
Панель управления представляет собой стеклянную сенсорную панель.
При нажатии на
высвечиваются актуальные настройки.
Верхняя часть представляет собой экран, нижняя – панель управления.
При необходимости поменять настройки нажмите на нижнюю часть.
Предупреждение
Пожалуйста, закройте дверь холодильника прежде, чем приступить к смене настроек.
●
Предоставляемая информация
При работе холодильника в режиме низкого потребления электроэнергии индикаторнаялампочка
подсвечивается автоматически, показывая, что энергосберегающий режим, включая
циркулирующее охлаждение холодом (Frost Recycle Cooling) и др. установлен на «ON».
Если она не подсвечивается, это может быть связано со следующим.
стр. 35
※
Все индикаторные лампочки горят в информационных целях.
Water
Примечание
Непосредственно после установки либо если в холодильнике одновременно хранится большое
・
количество продуктов.
Если дверь часто открывают/закрывают либо если она закрыта неплотно.
・
Если установлены режимы «Freezer», «Fridge», «Quick» или «Veg».
・
Если температура окружающего воздуха равна 35 ˚C и выше.
・
Загорается, если панель управления заблокирована.
Мигает, если имеется какая-либо проблема.
Лампочка загорается автоматически, когда уровень воды в емкости подачи воды снижен.
НАЗВАНИЯ И ФУНКЦИИ КАЖДОГО ОТДЕЛЕНИЯ
стр. 23
стр. 19
Область дисплея
Сначала нажмите сюда.
Установка
энергосберегающего
режима
Установите
энергосберегающий режим.
Энергосбережение за счет
уменьшения мощности
охлаждения в каждом отделении.
«Trip» (
Отпуск
)
«Save» (Энергосбережение)
Примечание
О дисплее
■
Закройте все двери прежде, чем приступить к установке настроек. В случае, если дверь холодильника открыта либо мигает
●
индикаторная лампочка на дисплее, панель не сработает даже при прикосновении.
Если вы подтверждаете настройки, нажмите или откройте дверь холодильника. Диспей загорится опять.
●
При повторном нажатии на кнопку по завершении операции, дисплей погаснет. Символы на дисплее погаснут в энергосберегающих
●
целях спустя 40 секунд, если нажатия на
лампочки «Fridge», «Freezer» и «Quick», индикаторы «Off» и «Water», а также индикаторная лампочка «ECO» не погаснут.
При открытии двери холодильника, символы на экране загораются, а затем гаснут, спустя 15 секунд после ее закрытия.
●
О панели управления
■
Чувствительность сенсорной панели может изменяться в зависимости от температуры окружающего воздуха, влажности,
●
физического состояния пользователя, а также от количества включенных в одну сеть и работающих электроприборов.
Уберите палец и дотроньтесь до панели снова, если она не сработала в первый раз. Если интервал между нажатиями был слишком
●
коротким, команда может быть распознана неправильно (как если бы кнопка была нажата длительное время).
Панель может не сработать также в случае, если она мокрая или грязная. Во избежание этого вытрите панель сухой тряпкой.
●
стр. 22
стр. 22
Регулирование
температурного режима
Установка температуры
для каждого отделения
Обычно используется
режим «
Холодильное
отделение
Морозильное
отделение
.» (средний).
■■
стр. 13
стр. 17
кнопку не последует. При этом лампочка индикации энергосберегающего режима,
Установите режим
генерации льда
Установка режима
генерации льда
«Quick» (быстрый)
«On» (нормальный)
«Off» (отключить)
стр. 19
стр. 18
стр. 19
Установка режима
Режим вакуумного
охлаждения
Установите режим охлаждения
для каждого отделения
«Fridge»
«Freezer»
«Veg» (для овощей)
(холодильное)
стр. 13
(морозильное)
стр. 17
стр. 21
Установите режим
вакуумного отделения
-1˚C
+1˚C
Ни одна лампочка не
горит
отделения
стр. 15
стр. 15
стр. 15
Панель управления
10
ПЕРЕД ИСПОЛЬЗОВАНИЕМ
Подготовка холодильника к использованию
Место установки
Пол должен быть прочным и ровным.
1
●
В случае установки холодильника на ковре, татами, настиле или линолиуме положите под холодильник твердую фанеру
толщиной около 1 см, так как данные материалы могут деформироваться или поменять цвет.
Также рекомендуется устанавливать холодильник вдали от прямых солнечных лучей и источника тепла.
●
Установка холодильника должна осуществляться в местах, защищенных от влаги и
●
обеспеченных вентиляцией. Это поможет сохранить мощность холодильника и сэкономить
потребление электроэнергии. Это также предотвратит от выцветания и появления ржавчины.
Выбирайте место вдали от других приборов во избежание помех (шума, нечеткого
●
изображения) в телевизоре и другом оборудовании, вызванных работой холодильника.
Для эффективного охлаждения рекомендуется обеспечение достаточного
●
пространства вокруг холодильника для проветривания и отвода горячего воздуха.
Реальные размеры центральной части основного корпуса холодильника незначительно
●
превышают указанные размеры. В этой связи, при установке холодильника, примите
во внимание обеспечение дополнительного пространства вокруг.
Задняя стенка холодильника может быть размещена вплотную к стене. Однако, при
●
возникновении вибрации и/или обнаружении изменения цвета или загрязнения на
стене, отодвиньте холодильник от стены.
Рекомендуемое расстояние сверху
холодильника: не менее 5 см.
Рекомендуемое расстояния слева и
справа от холодильника: не менее 1 см.
2
3
Установка холодильника
Выравнивание холодильника производится регулируемыми ножками, расположенными
в углах нижней части передней панели холодильника (Для выравнивания необходимо
использовать прилагаемый инструмент и 2 прокладки).
Снимите крышку ножек,
1 2
придерживая ее за оба конца,
потянув на себя с силой.
Крышка ножек
Вращайте регулируемые ножки
так, чтобы они опустились на
пол, а затем закрепите их (с
правой и левой стороны).
Регулируемые
ножки
<При пользовании специальными
инструментами>
Подложите прокладки под регулируемые ножки
・
ровно, так, чтобы они касались пола на одном
уровне.
Закрепите прилагаемый инструмент,
・
приспосабливая его к форме регулируемых
ножек.
Валик
Всегда протирайте регулируемые ножки
●
и пол прежде, чем подложить прокладки.
Оставшиеся на поверхности адгезивы могут
поцарапать пол.
Будьте внимательны, чтобы не поцарапать пол
●
специальным инструментом во время вращения
регулируемых ножек.
Прилагаемый инструмент
Регулировка ножек холодильника для его выравнивания
Левая или правая сторона дверей холодильника может быть незначительно ниже при неровной поверхности пола, а также при погружении
●
левой или правой ножки в пол при использовании мягкого материала на полу или при сильной загрузке холодильника продуктами.
Это не влияет на функции холодильника. При желании, Вы можете откорректировать положение холодильника с помощью регулировочных ножек в
→
соответствии с представленным ниже описанием.
Корректировка наклона влево/вправо и незначительное приподнимание передней части холодильника способствует простому и плотному закрыванию дверей.
С помощью прилагаемого инструмента поверните
1 2
регулируемые ножки так, чтобы холодильник стал ниже,
выровняв уровень двери холодильного отделения.
Высоту двери можно регулировать: одним поворотом регулируемой
ножки высота двери изменяется на 1 мм.
Левая сторона двери ниже.■Правая сторона двери ниже.
■
Закрепите крышку ножек холодильника,
вставив левый и правый штыри крышки
ножек в крепежные отверстия.
Для полной установки на полу и выравнивания
двери холодильника может потребоваться
примерно 5 дней. Если дверь холодильника
не выравнивается, то необходимо провести
повторное регулирование.
Примечание
Крепежные отверстия
Штыри
2
Поверните левую
регулируемую ножку
для опускания уровня
левой стороны двери.
Если дверь холодильника не придерживать рукой, то она может открыться. Это считается нормальным.
●
Поверните правую
регулируемую
ножку для опускания
уровня правой
стороны двери.
Крышка ножек
11
4
Отклейте наклейку от антиоксидантной освежающей кассеты (Antioxidation Fresh
Cassette) в вакуумном отделении.
Перед использованием отклейте наклейку от антиоксидантной
освежающей кассеты (Antioxidation Fresh Cassette),
расположенной в передней части вакуумного отделения.
Антиоксидантные элементы и аромат не будут распространяться, пока наклейка
●
не будет отклеена.
Предупреждение
Не мойте кассету в воде.
●
●
Не нюхайте ее в непосредственной близости поскольку запах может вызвать раздражение в носу.
Потяние кассету ровно вверх.
Отклейте наклейку, а затем
верните кассету на место.
5
Подключение к розетке
Холодильник можно подключить к сетевой розетке сразу после установки.
Используйте отдельную розетку при подключении. (220~240В переменного тока, 15 ампер или более)
Проверьте, чтобы вилка и провод не были зажаты между задней стенкой холодильника и стеной, во избежание перегрева провода.
●
Охлаждение внутренней части холодильника
До полного охлаждения внутри холодильника может потребоваться от 4 до 24 часов. Время зависит от различных
●
условий, включая внешнюю температуру или состояние хранимых продуктов.
При первом использовании функции автоматического генератора льда обязательно осуществите функцию
●
(Очистка генератора льда)
Функция автоматического генератора льда начнет работу сразу после полного охлаждения внутренней части
●
холодильника.
(При первом использовании для приготовления льда может потребоваться 24 или более часов.)
Примечание
Предупреждение
После того, как вилка будет вставлена в розетку, заслонки системы охлаждения будут продолжать гонять
●
воздух в течение 2 минут, чтобы проверить свою готовность к работе (при этом, они могут работать более
шумно, чем обычно, однако это является допустимым).
В самом начале работы холодильника может выделяться запах пластика. В этом случае рекомендуется
●
тщательно проветривать помещение. Запах исчезнет спустя некоторое время.
Если Вы собираетесь установить холодильник в зоне горячих источников при
●
непосредственном контакте с сероводородом, Вам следует позаботиться об антикоррозийной
обработке труб. Заранее обратитесь по этому вопросу к своему дилеру. Проблемы,
вызванные контактом с сероводородом, не попадают под гарантийное обслуживание.
Не отклеивайте наклейки с задней стенки, а также пластмассовые элементы с
●
нижней части боковой стенки холодильника.
Магниты или присоски, прикрепленные на боковую стенку или на дверную
●
поверхность, могут оставить царапины.
стр. 28
.
Пластмасовые элементы (справа и слева)
"Cleaning"
Наклейки
ПЕРЕД ИСПОЛЬЗОВАНИЕМ
Перевозка холодильника (при переезде)
Подложив под холодильник лист
картона или ткань
достаточного размера,
наклоните холодильник
назад и удалите воду.
Убедитесь, что держитесь
за ручки, когда переносите
холодильник вдвоем.
При переноске не кладите
холодильник на пол горизонтально,
что может привести к поломке
холодильника.
Перед установкой холодильника
на новом месте прочитайте раздел
"Подготовка к использованию"
стр. 10
1
2
3
4
5
6
Убедитесь, что в холодильнике нет
продуктов и льда.
Всегда удаляйте воду из емкости
для воды и подноса для льда.
Выньте вилку из розетки.
Можно прямо перед перемещением холодильника.
Снимите крышку ножек и поднимите
регулиремые ножки вверх.
С помощью клейкой ленты
закрепите дверь и провод.
Подстелите лист бумаги или
тряпку при сдвигании/переноске
холодильника.
Для предотвращения повреждения напольного
покрытия и проливания воды.
7
8
9
Старое одеяло или ткань
12
●
Избегайте излишнего давления и ударов стеклянных полок (разбитое стекло может стать причиной травмы).
●
Будьте осторожны при установке стеклянных полок, поскольку они тяжелые.
Предупреждение
ХОЛОДИЛЬНОЕ ОТДЕЛЕНИЕ
Холодильное
Отделение
●
Продукты с высоким содержанием влаги, а также напитки в жестяных банках могут заморозиться и расколоться, если они
размещены вокруг порта выдува холодного воздуха.
●
Помещайте теплые продукты в отделение быстрого охлаждения либо на верхнюю регулируемую по высоте полку. Если Вы поместите
продукты ее вблизи датчика температуры, то температура холодильной камеры может значительно понизиться, либо конденсат
может образоваться на задней стенке холодильной камеры.
●
Не открывайте дверь нараспашку изо всех сил, а также не прислоняйтесь к открытой двери, поскольку это может привести к ее
повреждению.
Предупреждение
Регулировка высоты корзины / полки
Высота полок регулируется в зависимости от размера продуктов и напитков.
Чтобы научиться снимать/крепить, смотрите
стр. 30
.
■
Корзины, регулируемые по высоте
■
Полки, регулируемые по высоте (верхняя, средняя)
Вы можете отрегулировать их положение в зависимости
от высоты хранимых продуктов и напитков.
Порт выброса холодного воздуха
●
Положение при
поставке.
●
Хранение
кастрюль и пр.
●
Хранение молока в
картонных пакетах и пр.
Предупреждение
■
Для открытия двери
・
Не держитесь за подвижную перегородку
для открытия левой двери.
(В противном случае, дверца не будет открываться.)
■
Для закрытия двери
・
Не закрывайте дверь при поднятой
подвижной перегородке.
(В противном случае, дверцу невозможно будет полностью закрыть.)
Подвижная
перегородка
Подвижная
перегородка
■
Нижняя полка, регулируемая по высоте
Доступны три уровня регулировки.
Светодиодная лампочка
Регулируемые по высоте
корзины
Зона быстрого
охлаждения
Верхняя полка,
регулируемая по высоте
(Стклянная полка)
Средняя полка,
регулируемая по высоте
(Стклянная полка)
Регулируемые по высоте
корзины
Нижняя полка,
регулируемая по высоте
Двойные дверные корзины
(правые)
Подставка для яиц
Фиксированная полка
Двойные дверные корзины
(левые)
Корзина
(фиксированная)
Холодильная камера
Датчик температуры
Подвижная перегородка
Порт выброса холодного воздуха
Loading...
