SPLIT TYPE AIR CONDITIONER

INDOOR UNIT/OUTDOOR UNIT

MODEL

RAS-SD10CD / RAC-SX10CD RAS-SX10CD / RAC-SX10CD RAS-SD13CD / RAC-SX13CD RAS-SX13CD / RAC-SX13CD

OUTDOOR UNIT INDOOR UNIT

RAS-SD10CD RAS-SX10CD RAS-SD13CD RAS-SX13CD

Instruction manual

Page 1~24

To obtain the best performance, please read this instruction manual completely.

Arahan pengendalian Muka surat 25~48

Untuk mendapatkan prestasi yang tinggi, sila baca arahan ini sepenuhnya.

Hướng dẫn sử dụng Trang 49~72

Để máy hoạt động tốt nhất, và để đảm bảo máy sử dụng được lâu bền mà không gặp sự cố, vui lòng đọc kỹ hướng dẫn trước khi sử dụng

RAC-SX10CD RAC-SX13CD

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 1RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 1 2/26/14 7:24 PM2/26/14 7:24 PM

– 2 –

!

SAFETY PRECAUTION

●

Please read the “Safety Precaution” carefully before operating the unit to ensure correct usage of the unit.

●

Pay special attention to signs of “ Warning” and “ Caution”. The “Warning” section contains matters which, if not observed strictly, may cause death or serious injury. The “Caution” section contains matters which may result in serious consequences if not observed properly. Please observe all instructions strictly to ensure safety.

●

The sign indicate the following meanings.

●

Please keep this manual after reading.

WARNING

PRECAUTIONS DURING INSTALLATION

● Do not reconstruct the unit.

Water leakage, fault, short circuit or ﬁ re may occur if you reconstruct

the unit by yourself.

● Please ask your sales agent or qualiﬁ ed technician for the installation

of your unit. Water leakage, short circuit or ﬁ re may occur if you install the unit by yourself.

● Please use earth line.

Do not place the earth line near water or gas pipes, lightning-conductor,

or the earth line of telephone. Improper installation of earth line may cause electric shock.

● Be sure to use the speciﬁ ed piping set for R410A. Otherwise, this may

result in broken copper pipes or faults.

● A circuit breaker should be installed depending on the mounting site of

the unit. Without a circuit breaker, the danger of electric shock exists.

● Do not install the unit near a location where there is ﬂ ammable gas.

The outdoor unit may catch ﬁ re if ﬂ ammable gas leaks around it.

● Please ensure smooth ﬂ ow of water when installing the drain hose.

CAUTION

!

Make sure to connect earth line.

Indicates the instructions that must be followed.

The sign in the ﬁ gure indicates prohibition.

PRECAUTIONS DURING OPERATION

● Avoid an extended period of direct air ﬂ ow for your health.

W A R N

I N G

!

● Do not insert a ﬁ nger, a rod or other objects into the air outlet or inlet. As

the fan is rotating at a high speed, it will cause injury. Before cleaning, be sure to stop the operation and turn the breaker OFF.

● During thunder storm, disconnect and turn off the circuit breaker.

● Do not use any conductor as fuse wire, this could cause fatal accident.

● This unit has UV LED which emits ultra violet light.

AVOID DIRECT EYE EXPOSURE.

!

PRECAUTIONS DURING SHIFTING OR MAINTENANCE

● Should abnormal situation arises (like burning smell), please stop operating the unit

and turn off the circuit breaker. Contact your agent. Fault, short circuit or ﬁ re may occur if you continue to operate the unit under abnormal situation.

● Please contact your agent for maintenance. Improper self maintenance may cause

electric shock and ﬁ re.

● Please contact your agent if you need to remove and reinstall the unit. Electric

shock or ﬁ re may occur if you remove and reinstall the unit yourself improperly.

● If the supply cord is damaged, it must be replaced by the special cord

obtainable at authorized service/parts centers.

W

A

R

N

I N G

!

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 2RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 2 2/26/14 7:24 PM2/26/14 7:24 PM

– 3 –

ENGLISH

PRECAUTIONS DURING OPERATION

● Do not attempt to operate the unit with wet hands, this could cause fatal

accident.

● Do not direct the cool air coming out from the air-conditioner panel to face

household heating apparatus as this may affect the working of apparatus such as the electric kettle, oven etc.

● Do not place plants directly under the air ﬂ ow as it is bad for the plants.

● Please ensure that outdoor mounting frame is always stable, ﬁ rm and

without defect. If not, the outdoor unit may collapse and cause danger.

● Do not splash or direct water to the body of the unit when cleaning it as

this may cause short circuit.

● When operating the unit with the door and windows opened, (the room humidity is always above

80%) and with the air deﬂ ector facing down or moving automatically for a long period of time, water will condense on the air deﬂ ector and drips down occasionally. This will wet your furniture. Therefore, do not operate under such condition for a long time.

● If the amount of heat in the room is above the cooling capability of the unit (for example: more

people entering the room, using heating equipments and etc.), the preset room temperature cannot be achieved.

● This appliance is not intended for use by young children unless they have been adequately

supervised by a responsible person to ensure that they can use the appliance safely.

● Young children should be supervised to ensure that they do not play with the appliance.

● Do not climb on the outdoor unit or put objects on it.

● Please switch off the unit and turn off the circuit breaker during cleaning,

the high-speed fan inside the unit may cause danger.

● Turn off the circuit breaker if the unit is not to be operated for a long period.

C A U T

I O N

!

● The product shall be operated under the manufacturer speciﬁ cation and

not for any other intended use.

● Do not put water container (like vase) on the indoor unit to avoid water

dripping into the unit. Dripping water will damage the insulator inside the unit and causes short-circuit.

● Do not use any aerosol or hair sprays near the indoor unit. This chemical

can adhere on heat exchanger ﬁ n and blocked the evaporation water ﬂ ow to drain pan. The water will drop on tangential fan and cause water

splashing out from indoor unit.

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 3RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 3 2/26/14 7:24 PM2/26/14 7:24 PM

– 4 –

INDOOR UNIT

NAMES AND FUNCTIONS OF EACH PART

Pre-ﬁ lter

To prevent dust from coming into the indoor unit. (Refer page 19)

Front panel

Indoor unit indicators

Light indicator showing the operating condition. (Refer page 5)

Horizontal deﬂ ector

●

Vertical deﬂ ector

(Air Outlet)

(Refer page 14)

Remote controller

Send out operation signal to the indoor unit. So as to operate the whole unit. (Refer page 6)

OUTDOOR UNIT

Drain pipe

Condensed water drain to outside.

Connecting cord and insulation pipe for piping

Air inlet (Back, Left side)

Air outlet

WIDTH (mm)

790

700

MODEL

RAS-SD10CD/RAS-SX10CD/RAS-SD13CD/RAS-SX13CD

RAC-SX10CD/RAC-SX13CD

HEIGHT (mm)

300

468

DEPTH (mm)

230

258

MODEL NAME AND DIMENSIONS

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 4RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 4 2/26/14 7:24 PM2/26/14 7:24 PM

– 5 –

ENGLISH

INDOOR UNIT INDICATORS

TEMPORARY SWITCH

Use this switch to start and stop when the remote controller does not work.

● By pressing the temporary switch, the operation is done in previously set operation mode.

● When the operation is done using the temporary switch after the power source is turned off and turn

on again, the operation is done in automatic mode.

OPERATION INDICATOR

OPERATION LAMP

This lamp lights during operation.

TIMER LAMP

This lamp lights when the timer is working.

FILTER LAMP

When the device is operated for a total of about 200 hours, the FILTER lamp lights to indicate that it is time to clean the ﬁ lter. The lamp goes out when the “

(AUTO SWING)” button is

pressed while the device is on “STANDBY MODE”.

UV FRESH

UV Fresh lamp can be ON or OFF by press the operation button. Please refer to page 10 for detail operation.

AIR SLEEP

This lamp lights when the Air Sleep function is in operation. Please refer to page 9 for detail operation.

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 5RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 5 2/26/14 7:24 PM2/26/14 7:24 PM

– 6 –

NAMES AND FUNCTIONS OF REMOTE CONTROL UNIT

REMOTE CONTROLLER

This controls the operation of the indoor unit. Signal range to reach indoor unit is about 7 meters. If inverter lamp is used, the range of control may be shorter. This unit can be ﬁ xed on a wall using the ﬁ xture provided. Before ﬁ xing it, make sure the indoor unit can be controlled from the remote controller.

● Transmission sign

The transmission sign blinks when a signal is sent.

● Display

This indicates the room temperature selected, timer status, function

and intensity of circulation selected.

● AIR SLEEP button

Use this button to set a comfortable air sleep temperature in the

room or start operation.

● DEHUMIDIFYING button

Use this button to dehumidify the room or start operation.

● COOLING button

Use this button to set cooling mode in the room or start operation.

● RESET button

● POWERFUL MODE buttonA

Use this button to deliver faster and more comfortable air-conditioning or start operation.

TO

● STOP button

Press this button to stop operation only.

● ONE-TOUCH SILENT button

Use this button to set silent condition.

● FAN SPEED selector

This determines the fan speed. Each time you press this button, the

intensity of circulation will change from (AUTO) to (HI) to (MED) to (LOW) to (SILENT).

● AUTO SWING button

Controls the angle of the horizontal air deﬂ ector.

● TEMPERATURE button

Use this button to raise or lower the temperature setting. (Keep

pressed, and the value will change more quickly.)

● OFF-TIMER button

Select to turn OFF time.

● ON-TIMER button

Select to turn ON time.

Precautions for Use

● Do not put the remote controller in the following places.

● In direct sunlight.

● In the vicinity of a heater.

● Handle the remote controller carefully. Do not drop it on the

ﬂ oor, and protect it from water.

● Once the outdoor unit stops, it will not restart for about 3

minutes (unless you turn the power switch off and on or unplug the power cord and plug it in again).

This is to protect the device and does not indicate a failure.

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 6RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 6 2/26/14 7:24 PM2/26/14 7:24 PM

– 7 –

ENGLISH

COOLING OPERATION

Use the device for cooling when the outdoor temperature is 21-43°C. If indoor humidity is very high (over 80%), some dew may form on the air outlet grille of the indoor unit.

Press the (COOLING) button so that the display indicates

(COOL).

Cooling operation starts with a beep. The cooling function does not start if the temperature setting is higher than the current room temperature (even though the

(OPERATION) lamp lights). The cooling function will start as soon as you set the temperature below the current room temperature.

Set the desired FAN SPEED with the

(FAN SPEED)

button (the display indicates the setting).

(AUTO) : The FAN SPEED is HI at ﬁ rst and varies to

MED or LOW automatically when the preset temperature has been reached.

(HI) : Hi fan speed mode.

(MED) : Medium fan speed mode.

(LOW) : Low fan speed mode.

(SILENT) : Silent fan speed mode.

Set the desired room temperature with the TEMPERATURE button (the display indicates the setting).

The range of 25-28°C is recommended as the room temperature for cooling. If the temperature setting is 27°C, the room temperature will be controlled at around 27°C.

The temperature setting and the actual room temperature may vary somewhat depending on conditions.

Press the

button to stop operation.

1

■ As the settings are stored in memory in the remote controller, you

only have to press the

(COOLING) button to repeat the same

settings next time.

2

STOP

3

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 7RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 7 2/26/14 7:24 PM2/26/14 7:24 PM

– 8 –

DEHUMIDIFYING OPERATION

Use the device for dehumidifying when the room temperature is over 16°C. When it is under 15°C, the dehumidifying function will not work.

■ Dehumidifying Function

When the room temperature is higher than the temperature setting: The device will dehumidify the room, reducing the room temperature to the preset level. When the room temperature is lower than the temperature setting: Dehumidifying will be performed at the temperature setting slightly lower than the current room temperature, regardless of the temperature setting. The function will stop (the indoor unit will stop emitting air) as soon as the room temperature becomes lower than the setting temperature. You might feel a bit colder in dehumidifying operation.

■ As the settings are stored in memory in the remote controller, you

only have to press the

(DEHUMIDIFY) button next time.

Set the desired room temperature with the TEMPERATURE button (the display indicates the setting).

The range of 20-26˚C is recommended as the

room temperature for dehumidifying.

2

Press the (DEHUMIDIFY) button. Dehumidifying operation starts with a beep.

The FAN SPEED is set at SILENT or LOW automatically. The FAN SPEED button can be used to change between

SILENT and LOW only.

1

Press the button to stop operation.

STOP

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 8RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 8 2/26/14 7:24 PM2/26/14 7:24 PM

– 9 –

ENGLISH

AIR SLEEP MODE

The sensor detects changes to the infrared generated by human bodies. Therefore, the accuracy of sensor may be affected in the following cases:

■ The activity level is very low (reading, watching TV, etc.) or human bodies are blocked by a screen, cabinet or glass board.

■ The indoor temperature is very high and exceeds or approaches the human body temperature (when the refrigeration just begins).

■ The person wears thick clothes and turns his/her back to the air conditioner.

■ Curtains or plant leaves swing due to pet movement or airﬂ ow.

With the air sleep sensor, the air conditioner can monitor the activity/movement level in a room and adjust the temperature and humidity automatically, thus achieving the purpose of comfortable sleep environment and enegry saving.

1

2

Press the (Air Sleep) button.

● Air sleep operation starts with a signal received sound “beep”. (Air

sleep lamp at indoor unit lights during operation.)

Set the desired room temperature with the TEMPERATURE button (the display indicates the setting).

The range of 25-28°C is recommended as the room temperature for comfortable sleep.

● At ﬁ rst unit will operate at cooling mode for 1 hour at setting conditions.

● If there is only small activity/movement or sleep is conﬁ rmed, the

temperature will be increased 1°C and the unit will continue running for 1 hour. The fan speed will be changed to SILENT.

● If the condition of activity in the room stable, then the unit will continue

running with the temperature increased of another 1°C.

● During running Air Sleep, if big activity/movement is detected, the

temperature and fan speed will be resume back at previous setting.

● The desire fan speed can be selected by press button.

To resume back to the SILENT fan speed, please press

button.

NOTE

CANCELLATION of AIR SLEEP Operation

Cancel Condition

Operation mode after cancel

Press button.

Stop operation

Press button

COOLING operation

DEHUMIDIFYING operation

Press button

NOTE

(1) POWERFUL operation : POWERFUL operation will be a priority

over the AIR SLEEP operation.

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 9RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 9 2/26/14 7:24 PM2/26/14 7:24 PM

– 10 –

HOW TO ACTIVATE AND TO CANCEL UV FRESH

After activation of any operation button ( or or ), lamp will ON. By pressing

the operation button again which is set previously, it can OFF the

lamp.

– During ﬁ rst time usage.

– After enter standby mode.

CONDITION 1

CONDITION 2

Operation Button

Press or or

Press or or again

Press

Press or or

Press or or again

Press

Press or or

Press or or again

Note:

During ﬁ rst time usage, if

Lamp is OFF, it is not malfunction. Press operation button or

or to ON the Lamp.

ON

OFF

ON

OFF

ON

OFF

ON

OFF

Operation Button

Lamp

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 10RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 10 2/26/14 7:24 PM2/26/14 7:24 PM

– 11 –

ENGLISH

ONE-TOUCH SILENT MODE

Press the button.

● One time push to activate Super Silent symbol.

● Operation start with a signal received sound “beep”.

● Unit will be forced to operate in Cooling mode and indoor

fan speed will be changed to SILENT.

● Press again to stop it, unit will continue to operate in cooling

mode base on previous setting.

1

CANCELLATION of ONE-TOUCH SILENT Operation

Cancel Condition

Operation mode after cancel

Press button.

Stop operation

Press button

POWERFUL operation

Press button

Press

button

NOTE:

Under ONE-TOUCH SILENT operation and quiet environment, phenomena like ﬂ owing noise of refrigerant in the refrigerating cycle may occur, but this is normal for the operation.

Cooling operation based on

previous fan speed

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 11RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 11 2/26/14 7:24 PM2/26/14 7:24 PM

– 12 –

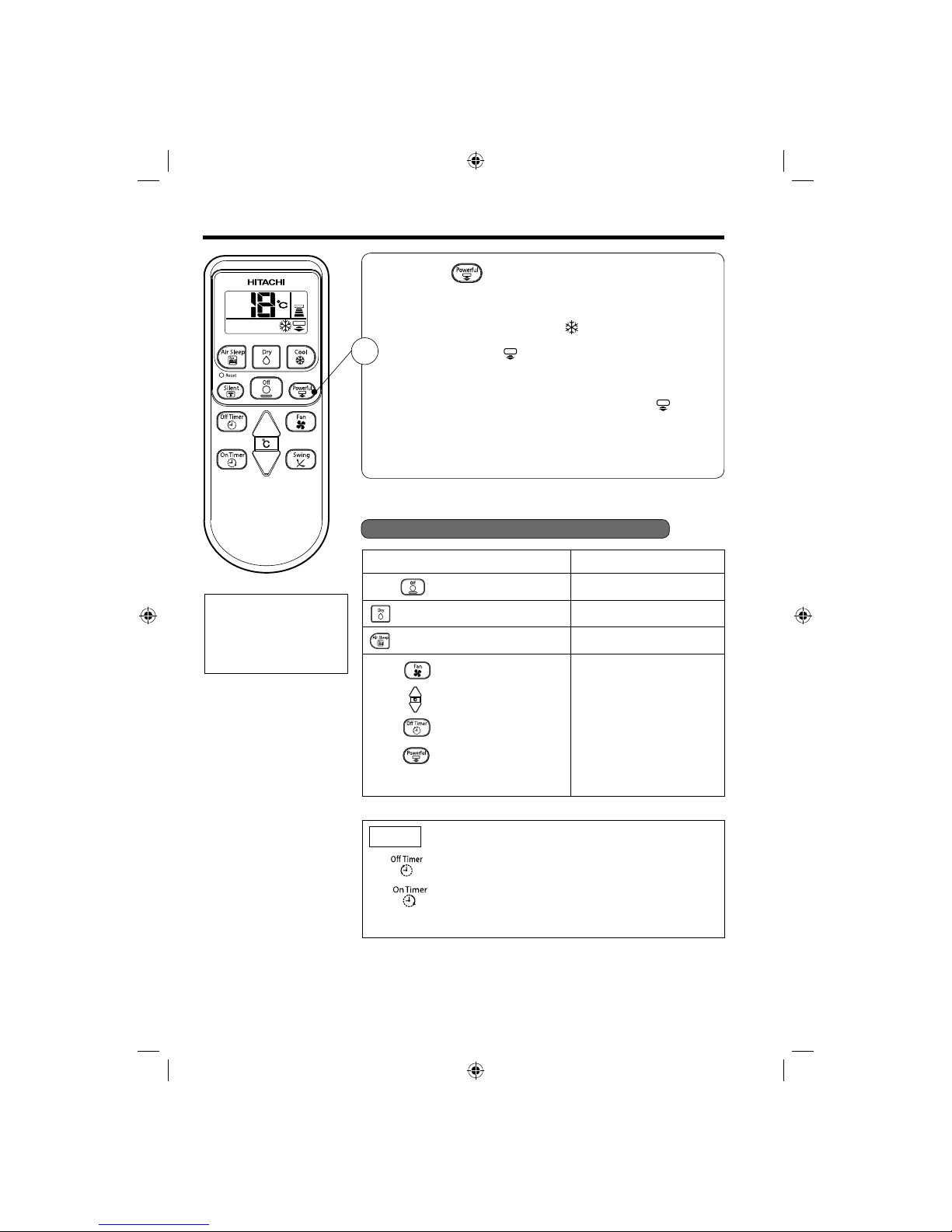

ONE-TOUCH POWERFUL MODE

Press the button.

● Operation start with a signal received sound “beep”.

● Unit will be forced operate in (COOL) with POWERFUL

MODE fan speed for 60 minutes, within this 60 minutes, fan speed may varies.

Indicator appear during this period while temperature and fan speed setting display remain unchanged. (Operation lamp at indoor unit is blinking).

● After 60 minutes, operation lamp stop blinking and indicator

will disappear while unit will be in previous mode setting. Temperature and fan speed will change to previous setting.

● Air blow sound will be slightly high due to forced operation.

1

NOTE

(1) OFF TIME setting : OFF timer will be a priority over

the POWERFUL operation time.

(2)

ON TIME setting : POWERFUL operation will be a

priority over the ON timer operation time.

CANCELLATION of POWERFUL Operation

Cancel Condition

Operation mode after cancel

Press or SLEEP timer time is up

Stop operation

key press

DEHUMIDIFYING operation

Press or

60 minutes time is up

COOLING operation in

previous setting

key press

AIR SLEEP operation

If feeling so cold, cancel this powerful mode as mentioned in “CANCELLATION of POWERFUL operation”.

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 12RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 12 2/26/14 7:24 PM2/26/14 7:24 PM

– 13 –

ENGLISH

HOW TO SET THE TIMER

■ ON Timer and OFF Timer are available.

OFF TIME setting

● Select the OFF TIME by pressing the (OFF) Button.

● Setting time will change according to the below sequence

when you press the button.

OFF Timer Reservation

■ Operation stop at setting time

ON TIME setting

● Select the ON TIMER by pressing the (ON)

Button.

● Setting time will change according to the below

sequence.

ON Timer Reservation

■ Operation will start for setting temperature at setting time (The starting time may different depend on the room temperature and set temperature).

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 13RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 13 2/26/14 7:24 PM2/26/14 7:24 PM

– 14 –

AIR FLOW LOUVERS ADJUSTMENTS

1

2

Adjustment of the conditioned air to the left and right.

Hold the second vertical air deﬂ ector of each set of vertical air deﬂ ectors from right as shown in the ﬁ gure and adjust the conditioned air to the left and right.

● If the “ (AUTO SWING)” button is pressed once,

the horizontal air deﬂ ector swings up and down. If the button is pressed again, the deﬂ ector stops in its current position. Several seconds (about 6 seconds) may be required before the deﬂ ector starts to move.

● Use the horizontal air deﬂ ector within the adjusting range

shown on the right.

● When the operation is stopped, the horizontal air deﬂ ector

moves and stops at the position where the air outlet closes.

!

CAUTION

● In “Cooling” operation, do not keep the horizontal air

deﬂ ector swinging for a long time. Some dew may form on the horizontal air deﬂ ector and dew may drop.

Adjustment of the conditioned air in the upward and downward directions.

The horizontal air deﬂ ector is automatically set to the proper angle suitable for each operation. The deﬂ ector can be swung up and down continuously and also set to the desired angle

using the “

(AUTO SWING)” button.

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 14RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 14 2/26/14 7:24 PM2/26/14 7:24 PM

– 15 –

ENGLISH

HOW TO EXCHANGE THE BATTERIES IN THE REMOTE CONTROLLER

1

Remove the cover as shown in the ﬁ gure and take out the old batteries.

=

2

Install the new batteries. The direction of the batteries should match the marks in the case.

1. Do not use new and old batteries, or different kinds of batteries together.

2. Take out the batteries when you do not use the remote controller for 2 or 3 months.

3. Use high quality and high performance AAA batteries to avoid short operating life and electrolyte leakages

CAUTION

!

When using the remote control, if there is no response from the air conditioner unit and or the remote control has fading and dim displays, the batteries in the remote control device need to be removed and replaced with new ones

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 15RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN1) 15 2/26/14 7:24 PM2/26/14 7:24 PM

– 16 –

Suitable Room Temperature Install curtain or blinds

Ventilation Effective Usage Of Timer

Do Not Forget To Clean The Pre-Filter

Please Adjust Suitable Temperature

For Baby And Children

Warning

Freezing temperature is bad for health and a waste of electric power.

!

It is possible to reduce heat entering the room through windows.

At night, please use the “OFF or ON timer operation mode”, together with your wake up time in the morning. This will enable you to enjoy a comfortable room temperature. Please use the timer effectively.

Dusty air ﬁ lter will reduce the air volume and the cooling efﬁ ciency. To prevent from wasting electric energy, please clean the ﬁ lter every 2 weeks.

Please pay attention to the room temperature and air ﬂ ow direction when operating the unit for baby, children and old folks who have difﬁ culty in movement.

Caution

Do not close the room for a long period of time. Occasionally open the door and windows to allow the entrance of fresh air.

!

THE IDEAL WAYS OF OPERATION

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN2) 16RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN2) 16 2/26/14 7:25 PM2/26/14 7:25 PM

– 17 –

ENGLISH

FOR USER’S INFORMATION

The Air Conditioner And The Heat Source In The Room

Not Operating For A Long Time

When Lightning Occurs

Caution

If the amount of heat in the room is above the cooling capability of the air conditioner (for example: more people entering the room, using heating equipments and etc.), the preset room temperature cannot be achieved.

!

When the indoor unit is not to be used for a long period of time, please switch off the power from the mains. If the power from mains remains “ON”, the indoor unit still consumes about 5W in the operation control circuit even if it is in “OFF” mode.

Warning

To protect the whole unit during lightning, please stop operating the unit and remove the plug from the socket.

!

OFF

Interference From Electrical Products

Caution

To avoid noise interference, please place the indoor unit and its remote controller at least 1m away from electrical products.

!

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN2) 17RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN2) 17 2/26/14 7:25 PM2/26/14 7:25 PM

– 18 –

ATTACHING THE AIR PURIFYING FILTERS

1

Open the front panel

● Pull up the front panel by holding it at both sides

with both hands.

2

Remove the Pre-ﬁ lter

● Push upward to release the claws and pull out the

Pre-ﬁ lter.

3

Attaching the air purifying ﬁ lters

● Attach the air purifying ﬁ lters to the frame by gently

compress its both sides and release after insertion into Pre-ﬁ lter frame.

4

Attach the Pre-ﬁ lters

● Attach the Pre-ﬁ lters by ensuring that the surface

written “FRONT” is facing front.

● After attaching the Pre-ﬁ lters, push the front panel

at three arrow portions as shown in ﬁ gure and close it.

Cleaning and maintenance must be carried out when ﬁ lter lamp lights. Before cleaning, stop operation and switch off the power supply.

CAUTION

!

CAUTION

Do not bend the air purifying ﬁ lter as it may cause damage to the structure.

Please do not smell direct from source of ﬁ lter.

NOTE

● In case of removing the air purifying ﬁ lters, please follow the above procedures.

● The cooling capacity is slightly weakened and the cooling speed becomes slower when the air

purifying ﬁ lters are used. So, set the fan speed to "HIGH" when using it in this condition.

● Air purifying ﬁ lters are not washable. It is recommended to use vacuum to clean it. It can be use

for 1 year time. Type number for this air purifying ﬁ lter is <SPX-CFH22>. Please use this number for ordering when you want to renew it.

● Do not operate the air conditioner without Pre-ﬁ lter. Dust may enter the air conditioner and fault

may occur.

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN2) 18RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN2) 18 2/26/14 7:25 PM2/26/14 7:25 PM

– 19 –

ENGLISH

MAINTENANCE

Cleaning and maintenance must be carried out when ﬁ lter lamp lights. Before cleaning, stop operation and switch off the power supply.

1. PRE-FILTER

Clean the Pre-ﬁ lter, as it removes dust inside the room. In case the Pre-ﬁ lter is full of dust, the air ﬂ ow will decrease and the cooling capacity will be reduced. Further, noise may occur. Be sure to clean the Pre-ﬁ lter following the procedure below.

!

CAUTION

1

Open the front panel and remove the Pre-ﬁ lter

● Gently lift and remove the air purifying ﬁ lters

from the air purifying ﬁ lter frame.

2

Vacuum dust from the Pre-ﬁ lter and air purifying ﬁ lter using vacuum cleaner. If there is too much

dust, rinse under running tap water and gently brush it with soft bristle brush. Allow ﬁ lters to dry in shade.

3

● Re-insert the air purifying ﬁ lter to the ﬁ lter

frame. Set the Pre-ﬁ lter with “FRONT” mark facing front, and slot them into the original state.

● After attaching the Pre-ﬁ lters, push the front

panel at three arrow portions as shown in ﬁ gure and close it.

!

CAUTION

● Do not wash with hot water at more than 40°C. The ﬁ lters may shrink.

● When washing it, shake off moisture completely and dry it in the shade; do not expose it directly

to the sun. The ﬁ lters may shrink.

● Do not use detergent on the air purifying ﬁ lter as some detergent may deteriorate the air purifying

ﬁ lter electrostatic performance.

NOTE:

● Air purifying ﬁ lter should be cleaned every month or sooner if noticeable loading occurs. When

used overtime, it may loose its deodorizing function. For maximum performance, it is recommended to replace it every 1 year depending on application requirements.

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN2) 19RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN2) 19 2/26/14 7:25 PM2/26/14 7:25 PM

– 20 –

2. CLEANING OF FRONT PANEL

CAUTION

● Never use hot water (above 40°C), benzine, gasoline, acid, thinner

or a brush, because they will damage the plastic surface and the coating.

Removing the Front Panel

● When the front panel is fully opened with both

hands, push the right arm to the inside to release it, and while closing the front panel slightly, pull it out forward.

Attaching the Front Panel

● Move the projections of the left and right

arms into the Flanges in the unit and securely insert them into the holes.

!

● Remove the front panel and wash with clean

water. Wash it with a soft sponge. After using neutral detergent, wash thoroughly

with clean water.

● When front panel is not removed, wipe it with

a soft dry cloth. Wipe the remote controller

thoroughly with a soft dry cloth.

● Wipe the water thoroughly.

If water remains at indicators or signal

receiver of indoor unit, it causes trouble.

Method of removing the front panel. Be sure to hold the front panel with both

hands to detach and attach it.

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN2) 20RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN2) 20 2/26/14 7:25 PM2/26/14 7:25 PM

– 21 –

ENGLISH

Cleaning and maintenance must be carried out only by qualiﬁ ed service personal. Before cleaning, stop operation and switch off the power supply.

!

CAUTION

● Please use earth line.

Do not place the earth line near water or gas pipes, lightning-conductor, or the earth

line of telephone. Improper installation of earth line may cause electric shock.

● A circuit breaker should be installed depending on the mounting site of the unit. Without a circuit

breaker, the danger of electric shock exists.

NOTE

If the supply cord is damaged, it must be replaced by the special cord obtainable at authorized service/parts centers.

1

2

3

REGULAR INSPECTION

PLEASE CHECK THE FOLLOWING POINTS BY QUALIFIED SERVICE PERSONAL EITHER

EVERY HALF YEARLY OR YEARLY. CONTACT YOUR SALES AGENT OR SERVICE SHOP.

Is the earth line disconnected or broken?

Is the mounting frame seriously affected by rust and is the outdoor unit tilted or unstable?

Is the plug of power line ﬁ rmly plugged into the socket? (Please ensure no loose contact between them).

!

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN2) 21RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN2) 21 2/26/14 7:25 PM2/26/14 7:25 PM

– 22 –

AFTER SALE SERVICE AND WARRANTY

WHEN ASKING FOR SERVICE, CHECK THE FOLLOWING POINTS

When it does not operate

● Is the fuse all right?

● Is the voltage extremely high or low?

● Is the circuit breaker “ON”?

● Was the air ﬁ lter cleaned?

● Does sunlight fall directly on the outdoor unit?

● Is the air ﬂ ow of the outdoor unit obstructed?

● Are the doors or windows opened, or is there any source

of heat in the room?

● Is the set temperature suitable?

CONDITION CHECK THE FOLLOWING POINTS

Notes

● In quiet or stop operation, the following phenomena may occassionally

occur, but they are not abnormal for the operation. (1) Slight ﬂ owing noise of refrigerant in the refrigerating cycle. (2) Slight rubbing noise from the fan casing which is cooled and then

gradually warmed as operation stops.

● The odor will possibly be emitted from the room air conditioner because

the various odor, emitted by smoke, foodstuffs, cosmetics and so on,

sticks to it. So the air ﬁ lter and the evaporator regularly must be cleaned

to reduce the odor.

● Please contact your sales agent immediately if the air conditioner still fails to operate normally after the above

inspections. Inform your agent of the model of your unit, production number, date of installation. Please also inform him regarding the fault.

● Power supply shall be connected at the rated voltage, otherwise the unit will be broken or could not reach

the speciﬁ ed capacity.

When it does not cool well

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN2) 22RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN2) 22 2/26/14 7:25 PM2/26/14 7:25 PM

– 23 –

ENGLISH

MEMO

......................................................................................................................................................................................

Please note: On switching on the equipment, particularly when the room light is dimmed, a slight brightness ﬂ uctuation may occur. This is of no consequence. The conditions of the local Power Supply Companies are to be observed.

Minimum Maximum Indoor Dry bulb °C 21 32 Wet bulb °C 15 23 Outdoor Dry bulb °C 21 43 Wet bulb °C 15 26

Note

● Avoid to use the room air conditioner for cooling operation when the outside temperature is below

21°C (70°F).

The recommended maximum and minimum operating temperatures of the hot and cold sides

should be as below:

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN2) 23RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN2) 23 2/26/14 7:25 PM2/26/14 7:25 PM

– 24 –

MEMO

......................................................................................................................................................................................

RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN2) 24RAS-SD10CD-SX10CD-SD13CD-SX13CD (EN2) 24 2/26/14 7:25 PM2/26/14 7:25 PM

– 25 –

BAHASA MALAYSIA

PENYAMAN UDARA UNIT BERASINGAN

UNIT DALAM BILIK/UNIT LUAR BILIK

MODEL

RAS-SD10CD / RAC-SX10CD RAS-SX10CD / RAC-SX10CD RAS-SD13CD / RAC-SX13CD RAS-SX13CD / RAC-SX13CD

UNIT LUAR BILIK UNIT DALAM BILIK

RAS-SD10CD RAS-SX10CD RAS-SD13CD RAS-SX13CD

Instruction manual

Page 1~24

To obtain the best performance, please read this instruction manual completely.

Arahan pengendalian Muka surat 25~48

Untuk mendapatkan prestasi yang tinggi, sila baca arahan ini sepenuhnya.

Hướng dẫn sử dụng Trang 49~72

Để máy hoạt động tốt nhất, và để đảm bảo máy sử dụng được lâu bền mà không gặp sự cố, vui lòng đọc kỹ hướng dẫn trước khi sử dụng

RAC-SX10CD RAC-SX13CD

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 25RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 25 2/26/14 7:21 PM2/26/14 7:21 PM

– 26 –

PERKARA YANG PERLU DIAMBIL PERHATIAN UNTUK KESELAMATAN

AMARAN

PERKARA YANG PERLU DIAMBIL PERHATIAN DALAM PEMASANGAN

●

Jangan membina semula unit.

Pembinaan semula yang dilakukan sendiri mungkin boleh menyebabkan kebocoran air, kemalangan,

kejutan elektrik atau kebakaran.

●

Minta wakil jualan atau juruteknik untuk melakukan kerja pemasangan.

Pemasangan yang dilakukan dengan sendiri mungkin boleh menyebabkan kebocoran air, kejutan

elektrik dan kebakaran.

●

Tolong pasangkan dawai bumi. Jangan pasangkan dawai bumi pada paip gas, paip air, konduktor kilat dan dawai bumi bagi telefon. Pembumian yang tidak sempurna membawa kemungkinan berlakunya kejutan elektrik.

●

Pastikan anda menggunakan set paip untuk R410A. Sekiranya tidak, ia mungkin akan mengakibatkan

paip-paip tembaga pecah atau rosak.

●

Pasangkan alat pemutus litar semasa litar pintas mengikut keadaan tempat pemasangan. Jika tidak

memasang alat ini, terdapat kemungkinan berlaku kejutan elektrik.

●

Jangan pasang di tempat yang terdapat gas mudah terbakar kerana kebocoran gas ke sekeliling

unit luar bilik akan menyebabkan kebakaran.

●

Pastikan air dapat mengalir dengan lancar semasa memasang salur air.

PERHATIAN

!

PERKARA YANG PERLU DIAMBIL PERHATIAN SEMASA MENGALIH DAN MEMBAIKI

●

Jika terdapat perkara luar biasa (berbau hangus), hentikan operasi penyaman udara dan keluarkan plag bekalan kuasa. Hubungi wakil jualan. Jika teruskan operasi, kemalangan, kejutan elektrik dan kebakaran mungkin berlaku.

●

Hubungi wakil jualan untuk membaiki kerosakan.

Membaiki kerosakan dengan sendiri boleh menyebabkan kejutan elektrik atau kebakaran.

●

Hubungilah wakil jualan jika anda hendak mengalihkan penyaman udara untuk dipasang di tempat lain.

Pengalihan dan pemasangan semula dengan sendiri yang tidak sempurna boleh mengakibatkan kejutan

elektrik dan kebakaran.

●

Tali bekalan yang rosak mesti digantikan dengan tali bekalan yang boleh didapati daripada pusat

alatganti yang berkuasa.

!

Pastikan dawai bumi dipasang.

Tanda ini bermaksud langkah yang perlu dilakukan.

Tanda ini bermaksud langkah yang ditegah.

A

M

A R A N

!

PERKARA YANG PERLU DIAMBIL PERHATIAN DALAM PENGENDALIAN

●

Jangan biarkan badan terdedah kepada udara sejuk dalam jangka masa panjang demi menjaga kesihatan.

A

M

A

R

A

N

!

●

Jangan masukkan jari, ranting atau lain-lain benda ke ruang udara masuk dan keluar kerana kipas yang berpusing dengan laju dalam unit penyaman boleh membahayakan.

Sebelum membuat kerja-kerja penyelenggaraan, pastikan unit tidak beroperasi dan pastikan suis utama dimatikan.

●

Padamkan penyaman udara semasa berlaku kilat dan cabutkan plag bagi mengelakkan kemalangan.

●

Jangan gunakan logam atau loyang sebagai dawai ﬁ us bagi mengelakkan kemalangan atau kebakaran.

!

●

Sebelum menggunakan penyaman udara baca dengan teliti “Perkara yang perlu diambil perhatian” untuk mengetahui cara pengendalian yang betul.

●

Ambil perhatian terhadap perkara yang bertanda “ Amaran” dan “ Perhatian”. Perkara dalam ruangan “Amaran” adalah perkara yang boleh membawa kesan maut atau kecederaan apabila berlaku kesilapan, manakala perkara dalam ruangan “Perhatian” boleh mendatangkan kesan yang serius. Sila patuhi perkara tersebut untuk menjaga keselamatan.

●

Tanda-tanda di bawah membawa makna seperti berikut.

●

Selepas membaca, tolong simpan buku ini dengan baik.

●

Unit ini dilengkapi dengan UV LED yang memancarkan cahaya ultra ungu.

ELAKKAN PENDEDAHAN TERUS KE MATA.

!

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 26RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 26 2/26/14 7:21 PM2/26/14 7:21 PM

– 27 –

BAHASA MALAYSIA

PERKARA YANG PERLU DIAMBIL PERHATIAN DALAM PENGENDALIAN

P E R H A T

I A N

!

● Jangan gunakan alat ini sebagai tempat menyimpan makanan, haiwan

dan tumbuhan, peralatan canggih, barangan seni dan ubat-ubatan.

● Jangan sentuh suis bekalan kuasa dengan tangan yang basah untuk

mengelakkan kejutan elektrik.

● Jangan halakan udara yang keluar dari penyaman udara ini ke arah

peralatan pembakaran kerana akan menyebabkan pembakaran tidak lengkap.

● Sentiasa pastikan alat pemasangan adalah kukuh dan tiada kerosakan

untuk mengelakkan unit luar bilik daripada terjatuh.

● Jangan pancurkan air ke atas penyaman udara semasa membersihkannya

kerana mungkin mengakibatkan berlakunya litar pintas.

● Jangan gunakan aerosol atau penyembur rambut bedekatan dengan unit

dalam bilik. Bahan kimia ini boleh melekat pada sirip petukaran kepanasan dan menyekat penyejatan pengaliran air kepada pan pengaliran. Air akan jatuh pada kipas tangential dan menyebabkan air menyimbah dari unit dalam bilik.

● Jangan pasangkan penyaman udara untuk jangka masa yang panjang semasa pintu dan tingkap

terbuka (kelembapan dalam bilik melebihi 80%), serta semasa pengawal aliran udara hala ke bawah atau pengawal aliran udara beroperasi secara automatik. Jika tidak, air akan terkondensasi pada pengawal aliran udara mendatar dan akan menitis ke bawah dan membasahi perkakas rumah.

● Jika terdapat sumber haba yang melebihi kapasiti penyaman udara (terdapat terlalu ramai orang

atau menggunakan alat pemanasan), suhu dalam bilik tidak akan mencapai suhu yang ditetapkan.

● Alat ini tidak sesuai digunakan oleh kanak-kanak atau mereka yang kurang upaya melainkan

jika mereka telah diawasi oleh orang yang bertanggungjawab untuk memastikan mereka boleh menggunakan alat ini dengan selamat.

● Kanak-kanak haruslah dijaga untuk memastikan mereka tidak bermain dengan alat ini.

● Jangan berdiri di atas unit luar bilik atau meletakkan beban di atasnya.

● Sila padamkan suis dan cabutkan plag semasa membersihkan penyaman

udara kerana kipas dalam penyaman udara yang berpusing dengan laju boleh mencederakan.

● Jika tidak menggunakan penyaman udara untuk jangka masa yang panjang,

sila cabutkan plag demi keselamatan.

● Jangan letakkan bekas yang mengandungi air (seperti pasu bunga) kerana

jika air tertumpah ke dalam unit, ini boleh mengakibatkan kejutan elektrik.

● Jangan letakkan haiwan atau tumbuhan di tempat angin bertiup keluar

kerana akan mendatangkan kesan buruk terhadap haiwan atau tumbuhan.

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 27RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 27 2/26/14 7:21 PM2/26/14 7:21 PM

– 28 –

UNIT DALAM BILIK

NAMA DAN FUNGSI SETIAP BAHAGIAN

PRA-PENAPIS

Menghalang habuk masuk ke dalam unit dalam bilik. (Lihat mukasurat 43)

PANEL DEPAN

LAMPU PENANDA UNIT DALAM BILIK

Menunjukkan keadaan operasi. (Lihat mukasurat 29)

PENGAWAL ALIRAN UDARA MENDATAR DAN MENEGAK (LUBANG UDARA KELUAR)

(Lihat mukasurat 38)

ALAT KAWALAN JAUH

Memberi isyarat kepada unit dalam bilik untuk mengawal operasi penyaman udara. (Lihat mukasurat 30)

UNIT LUAR BILIK

SALUR AIR

Menyalurkan air terkondensasi keluar.

KABEL PENYAMBUNG DAN PAIP PENYISIHAN UNTUK SISTEM PAIP

LUBANG UDARA MASUK (SEBELAH KIRI DI BELAKANG)

LUBANG UDARA KELUAR

Mengeluarkan udara panas.

NOMBOR SIRI DAN UKURAN LUAR

LEBAR (mm)

790

700

MODEL

RAS-SD10CD/RAS-SX10CD/RAS-SD13CD/RAS-SX13CD

RAC-SX10CD/RAC-SX13CD

TINGGI (mm)

300

468

TEBAL (mm)

230

258

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 28RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 28 2/26/14 7:21 PM2/26/14 7:21 PM

– 29 –

BAHASA MALAYSIA

BAHAGIAN PENUNJUK UNIT DALAM BILIK

SUIS SEMENTARA

Suis ini digunakan apabila alat kawalan jauh tidak dapat beroperasi.

● Setelah menyelaraskan suis sementara, penyaman udara akan beroperasi dalam mode operasi yang terdahulu

ditetapkan.

● Tekan suis sementara sekali lagi apabila suis bekalan kuasa ditukar dari “OFF” kepada “ON”, dan penyaman

udara akan beroperasi dalam mode automatik.

LAMPU OPERASI

Lampu ini bernyala semasa unit beroperasi.

LAMPU PEMASA

Lampu ini bernyala apabila menggunakan fungsi pemasa.

LAMPU PENAPIS UDARA

Apabila unit ini telah beroperasi selama 200 jam, lampu penapis udara akan menyala sebagai peringatan untuk membersihkan penampis udara. Lampu ini akan terpadam apabila butang

“

(peredaran automatik)’ ditekan sementara

unit dalam keadaan “STANDBY MODE”.

UV SEGAR

Lampu UV segar boleh dinyalakan (ON) atau dipadamkan (OFF) dengan menekan butang operasi. Sila rujuk halaman 34 untuk maklumat terperinci operasi.

TIDUR SELESA

Lampu ini bernyala apabila fungsi Tidur Selesa beroperasi. Sila rujuk halaman 33 untuk maklumat terperinci operasi.

BAHAGIAN OPERASI

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 29RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 29 2/26/14 7:21 PM2/26/14 7:21 PM

– 30 –

NAMA DAN FUNGSI SETIAP BAHAGIAN ALAT KAWALAN JAUH

ALAT KAWALAN JAUH

Alat ini mengawal operasi unit dalam bilik. Lingkungan kawalan adalah kira-kira 7 meter. Jika pencahayaan dalam bilik telah dikawal secara elektronik, lingkungan kawalan mungkin akan menjadi lebih dekat. Alat ini boleh diletakkan di dinding dengan menggunakan pemegang yang dibekalkan. Sebelum meletakkannya, pastikan unit dalam bilik (penyaman udara) boleh dikawal dari alat kawalan jauh.

● Pemancar Isyarat

Pemancar isyarat akan berkelip apabila isyarat dipancarkan.

● Paparan

Bahagian ini menunjukkan suhu bilik yang dipilih, status pemasa,

fungsi dan tekanan peredaran yang dipilih.

● Butang TIDUR SELESA

Gunakan butang ini untuk memilih operasi Tidur Selesa atau

memulakan operasi.

● Butang PENGERINGAN

Gunakan butang ini untuk pengeringan air di dalam bilik atau memulakan

operasi.

● Butang PENDINGINAN

Gunakan butang ini untuk memilih operasi pendinginan atau memulakan

operasi.

● Butang PENGATURAN SEMULA

● Butang MOD BERKUASA

Gunakan butang ini untuk menjana hawa dingin yang lebih laju dan

nyaman atau untuk memulakan operasi.

● Butang BERHENTI

Tekan butang ini untuk berhenti operasi.

● Butang SATU SENTUHAN SENYAP

Gunakan butang ini untuk mengatur kedudukan senyap.

● Pemilih KELAJUAN KIPAS

Butang ini adalah untuk memilih kelajuan kipas. Setiap kali anda

menekan butang ini, tekanan peredaran akan bertukar dari

(AUTO)

ke (TINGGI) ke (SEDERHANA) ke (RENDAH) ke (SENYAP).

● Butang PENYELARAS ARAH ALIRAN UDARA AUTOMATIK

Menyelaras sudut arah aliran udara mendatar.

● Butang SUHU

Gunakan butang ini untuk menaik atau merendahkan suhu tetapan.

(Tekan secara berterusan, nilai suhu akan berubah lebih cepat.)

● Butang Pemasa-OFF

Untuk memilih pemasa-OFF.

● Butang Pemasa-ON

Untuk memilih pemasa-ON.

Langkah berjaga-jaga dalam Penggunaan

● Jangan letakkan alat kawalan jauh di tempat-tempat berikut.

● Terdedah secara terus kepada cahaya matahari.

● Berdekatan dengan pemanas.

● Pegang alat kawalan jauh dengan berhati-hati. Jangan biarkan

alat ini terjatuh ke lantai dan lindungi dari terkena air.

● Sebaik saja unit luar berhenti, ia tidak akan beroperasi semula

dalam jangka masa 3 minit (kecuali anda padamkan suis bekalan kuasa dan cabutkan plag kemudian pasangkan semula plag). Ini adalah untuk melindungi unit ini dan bukan menandakan sebarang kerosakan.

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 30RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 30 2/26/14 7:21 PM2/26/14 7:21 PM

– 31 –

BAHASA MALAYSIA

OPERASI PENDINGINAN

Gunakan unit ini untuk pendinginan apabila suhu luar ialah 21-43°C. Jika kelembapan adalah terlalu tinggi (melebihi 80%) di dalam bilik, titisan air akan kelihatan pada jeriji unit luar.

Tekan butang (PENDINGINAN) dan paparan akan

menunjukkan

(PENDINGINAN). Operasi pendinginan bermula dengan bunyi “beep”. Operasi pendinginan tidak akan bermula jika tetapan suhu lebih tinggi daripada suhu semasa yang ada di dalam bilik (walaupun lampu

(OPERASI) menyala). Fungsi pendinginan akan bermula sebaik sahaja anda membuat tetapan suhu di bawah suhu semasa bilik berkenaan.

Tetapkan KELAJUAN KIPAS yang dikehendaki dengan butang

(KIPAS) (paparan akan menunjukkan tetapan).

(AUTO) : KELAJUAN KIPAS pada permulaan

ialah TINGGI dan ia akan berubah kepada SEDERHANA atau RENDAH secara automatik apabila suhu tetapan dicapai.

(TINGGI) : Mod kelajuan kipas tinggi.

(SEDERHANA) : Mod kelajuan kipas sederhana.

(RENDAH) : Mod kelajuan kipas rendah.

(SENYAP) : Mod kelajuan kipas senyap.

Tetapkan suhu bilik yang dikehendaki dengan butang SUHU (paparan akan menunjukkan tetapan).

Jarak di antara 25-28°C adalah suhu bilik yang disyorkan untuk pendinginan. Jika tetapan suhu ialah 27°C, suhu bilik akan dikawal sekitar 27°C.

Tetapan suhu dan suhu bilik yang biasa mungkin akan berbagai, bagaimanapun ia adalah bergantung kepada keadaan.

Tekan butang

untuk menghentikan operasi.

1

■ Disebabkan tetapan telah disimpan di dalam memori di dalam

alat kawalan jauh, anda hanya perlu menekan butang

(PENDINGINAN) pada masa yang akan datang untuk mengulangi

tetapan yang sama.

2

BERHENTI

3

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 31RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 31 2/26/14 7:21 PM2/26/14 7:21 PM

– 32 –

OPERASI PENGERINGAN

Gunakan unit ini untuk pengeringan apabila suhu bilik melebihi 16°C. Apabila ia di bawah 15°C, fungsi pengeringan tidak akan berlaku.

■ Fungsi Pengeringan

Apabila suhu bilik adalah lebih tinggi daripada suhu tetapan: Unit akan mengering dan mengurangkan suhu bilik kepada tahap yang telah ditetapkan. Apabila suhu bilik lebih rendah daripada suhu tetapan: Pengeringan akan beroperasi dengan menetapkan suhu lebih rendah sedikit daripada suhu bilik semasa, bergantung pada nilai suhu yang ditetapkan. Fungsi ini akan berhenti (penyaman udara berhenti mengeluarkan udara) sebaik sahaja suhu bilik menjadi lebih rendah dari suhu tetapan. Anda akan rasa sedikit lebih sejuk dalam operasi pengeringan.

■ Disebabkan tetapan telah disimpan di dalam memori di dalam

alat kawalan jauh, anda hanya perlu menekan butang (PENGERINGAN) pada masa yang akan datang.

Tetapkan suhu bilik yang dikehendaki dengan butang SUHU (paparan akan menunjukkan tetapan).

Jarak di antara 20-26°C adalah suhu bilik yang

disyorkan untuk pengeringan.

2

Tekan butang (PENGERINGAN). Operasi pengeringan bermula dengan bunyi “beep”.

KELAJUAN KIPAS ditetapkan pada SENYAP atau RENDAH secara automatik. Butang KELAJUAN KIPAS boleh digunakan untuk menukar antara SENYAP dan RENDAH sahaja.

1

Tekan butang untuk menghentikan operasi.

BERHENTI

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 32RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 32 2/26/14 7:21 PM2/26/14 7:21 PM

– 33 –

BAHASA MALAYSIA

MOD TIDUR SELESA

Penderia mengesan perubahan kepada hasilan infrared dari tubuh manusia. Dengan itu, berkesanan penderia boleh dipengaruhi oleh sebab-sebab di bawah:

■ Tahap aktiviti yang sangat rendah (membaca, menonton TV, dsb) atau tubuh manusia dihadang oleh skrin, kabinet atau dinding gelas.

■ Suhu bilik terlalu tinggi dan melepasi atau mencapai suhu badan manusia (bila penyejukan baru berlaku).

■ Seseorang yang memakai pakaian tebal dan membelakangi penghawa dingin.

■ Gerakan langsir atau dedaun pokok disebabkan pergerakan binatang peliharaan atau hembusan angin.

Dengan penderia tidur selesa, unit penghawa dingin boleh mengawas tahap aktiviti/pergerakan di dalam bilik dan menyelaras suhu dan kelembapan secara otomatik, seterusnya mencapai tujuan untuk persekitaran tidur yang selesa dan penjimatan tenaga.

1

2

Tekan butang (Tidur Selesa).

● Operasi Tidur Selesa bermula dengan bunyi “beep”.

(Lampu Tidur Selesa pada unit dalaman bernyala semasa unit

beroperasi)

Tetapkan suhu bilik yang dikehendaki dengan butang suhu (paparan akan menunjukkan tetapan);

Jarak diantara 25-28°C adalah suhu bilik yang disyorkan untuk tidur selesa.

● Pada permulaannya, unit akan beroperasi dengan mod pendinginan

selama 1 jam pada kondisi yang ditetapkan.

● Sekiranya hanya terdapat aktiviti/pergerakan kecil atau tidur disahkan,

suhu akan ditingkatkan 1°C dan unit akan terus beroperasi selama 1 jam. Kelajuan kipas akan bertukar ke SENYAP.

● Sekiranya keadaan aktiviti di dalam bilik terkawal, maka unit seterusnya

akan beroperasi dengan suhu yang ditingkatkan lagi 1°C.

● Semasa operasi Tidur Selesa, sekiranya aktiviti/pergerakan besar

dikesan, suhu dan kelajuan kipas akan kembali kepada yang ditetapkan sebelumnya.

● Kelajuan kipas yang diingini boleh dipilih dengan menekan butang

.

Untuk kembali kepada kelajuan kipas SENYAP, tolong tekan butang

.

NOTA

PEMBATALAN operasi TIDUR SELESA

Syarat pembatalan

Mode operasi selepas pembatalan

Tekan butang

Operasi Berhenti

Tekan butang

Operasi PENDINGINAN

Operasi PENGERINGAN

Tekan butang

NOTA

(1) Operasi BERKUASA : Operasi BERKUASA adalah keutamaan

ke atas operasi TIDUR SELESA.

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 33RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 33 2/26/14 7:21 PM2/26/14 7:21 PM

– 34 –

BAGAIMANA MENGAKTIF DAN MEMBATALKAN UV SEGAR

Setelah pengaktifan mana-mana butang operasi ( atau atau ), lampu akan menyala.

Dengan menekan butang operasi sekali lagi yang telah ditetapkan sebelumnya, ia boleh memedamkan lampu

.

– Semasa penggunaan pertama kali.

– Setelah menekan mod bersiap sedia.

KEADAAN 1

KEADAAN 2

Butang Operasi

Tekan

atau atau

Tekan atau atau

Tekan atau atau sekali lagi

Tekan

MENYALA

MEMADAM

MENYALA

MEMADAM

MENYALA

MEMADAM

MENYALA

MEMADAM

Butang Operasi

Lampu

Tekan atau atau

Tekan atau atau sekali lagi

Tekan atau atau

Tekan atau atau sekali lagi

Nota:

Bagi pertama kali penggunaan, jika lampu

tidak menyala, ia bukanlah suatu kerosakan. Tekan

butang operasi

atau atau untuk menyalakan lampu .

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 34RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 34 2/26/14 7:21 PM2/26/14 7:21 PM

– 35 –

BAHASA MALAYSIA

MOD SATU SENTUHAN SENYAP

Tekan butang (SENYAP SUPER).

● Tekan sekali untuk mengaktifkan simbol Senyap Super.

● Operasi akan bermula dengan isyarat penerimaan yang

berbunyi “beep”.

● Unit akan dipaksa beroperasi dalam mod Sejuk dan kipas

unit dalam akan ditukar ke SENYAP.

● Tekan sekali lagi untuk menghentikannya. Unit akan terus

beroperasi dalam mod pendinginan seperti dalam penetapan yang sebelumnya.

Membatalkan operasi SATU SENTUHAN SENYAP

Syarat pembatalan

Mode operasi selepas pembatalan

NOTA:

Pada operasi SATU SENTUHAN SENYAP dan alam sekeliling yang senyap, fenomena seperti bunyi aliran bahan pendingin dalam kitaran pendinginan akan berlaku, tetapi ini adalah biasa untuk operasi.

Tekan butang .

Operasi Berhenti

Tekan butang

.

Operasi BERKUASA

Operasi pendinginan berdasarkan

penetapan kelajuan kipas yang

sebelumnya.

Tekan butang

.

Tekan butang

.

1

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 35RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 35 2/26/14 7:21 PM2/26/14 7:21 PM

– 36 –

MOD SATU SENTUHAN BERKUASA

Tekan butang .

● Operasi akan bermula dengan isyarat penerimaan yang

berbunyi “beep”.

● Unit akan dipaksa beroperasi dalam (SEJUK) dan kelajuan

kipas dalam MOD BERKUASA selama 60 minit. Dalam jangka masa 60 minit ini, kelajuan kipas mungkin akan berubah.

Penunjuk akan muncul semasa tempoh ini manakala paparan penetapan suhu dan kelajuan kipas kekal dan tidak berubah. (Lampu operasi pada unit dalaman berada dalam keadaan berkelip).

● Setelah 60 minit, lampu operasi akan berhenti berkelip dan

tanda

akan hilang sementara unit akan kembali berada dalam penetapan mod yang sebelumnya. Suhu dan kelajuan kipas akan bertukar kepada penetapan yang sebelumnya.

● Bunyi tiupan angin akan menjadi kuat sedikit disebabkan oleh

penggesaan operasi.

1

NOTA

(1) Tetapan PEMASA OFF : Pemasa OFF adalah

keutamaan ke atas masa operasi BERKUASA.

(2)

Tetapan PEMASA ON : Operasi BERKUASA adalah

keutamaan ke atas masa operasi pemasa ON.

Syarat pembatalan

Mode operasi selepas

pembatalan

Tekan atau pemasa TIDUR tamat

Operasi berhenti

Tekan butang

Operasi PENGERINGAN

Tekan atau

Tekan

atau

Tekan

atau

Tekan

atau

60 minit masa tamat

Operasi PENDINGINAN

pada keadaan sebelumnya

Tekan butang

Operasi TIDUR SELESA

Sekiranya terlalu sejuk, hentikan operasi mod satu sentuhan berkuasa seperti dinyatakan pada “PEMBATALAN operasi SENTUHAN BERKUASA”.

PEMBATALAN operasi SENTUHAN BERKUASA

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 36RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 36 2/26/14 7:21 PM2/26/14 7:21 PM

– 37 –

BAHASA MALAYSIA

1

BAGAIMANA MEMBUAT TETAPAN PEMASA

■ Boleh juga menggunakan pemasa-ON dan pemasa-OFF.

Penyelarasan masa-OFF

● Pilih pemasa-OFF dengan menekan butang

(OFF).

● Penyelarasan masa akan berubah mengikut turutan di

bawah setiap kali anda menekan butang.

MENGHENTIKAN Penyelarasan Pemasa

■ Operasi akan berhenti pada penyelarasan masa.

Penyelarasan masa-ON

● Pilih pemasa-ON dengan menekan butang

(ON).

● Penetapan masa akan berubah mengikut turutan di

bawah setiap kali anda menekan butang.

HIDUPKAN Penyelarasan Pemasa

■ Operasi akan bermula untuk penetapan suhu pada masa tertentu (Masa permulaan mungkin boleh berubah bergantung kepada suhu bilik dan suhu yang ditetapkan).

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 37RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 37 2/26/14 7:22 PM2/26/14 7:22 PM

– 38 –

PENYELARASAN PENGAWAL ALIRAN UDARA

1

2

Penyelarasan arah aliran udara ke kiri dan ke kanan.

Pegang pengawal arah aliran udara menegak yang kedua bagi setiap set pengawal arah aliran udara dari kanan seperti yang ditunjukkan dalam rajah dan sesuaikan hawa dingin ke arah kiri dan kanan.

● Jika butang “ (Peredaran AUTO)” ditekan sekali,

pengawal arah aliran mendatar akan berpusing ke atas dan ke bawah. Jika butang ini ditekan sekali lagi, pengawal akan kekal pada kedudukannya. Pengawal itu akan bergerak semula selepas beberapa saat (lebih kurang 6 saat).

● Gunakan pengawal arah aliran udara pada sudut yang

ditunjukkan.

● Apabila operasi diberhentikan, pengawal arah aliran

udara bergerak dan berhenti di dalam posisi tertutup.

!

PERHATIAN

● Semasa operasi pendinginan untuk jangka masa yang

panjang, titisan air mungkin terbentuk pada pengawal dan titisan air itu mungkin jatuh dari pengawal aliran udara.

Penyelarasan arah aliran udara ke atas dan ke bawah.

Pengawal arah aliran udara mendatar dilaraskan secara automatik kepada sudut yang sesuai bagi operasi pengeringan atau operasi pendinginan. Pengawal arah aliran udara mendatar dilaraskan pada sudut yang dikehendaki dengan butang

“

(Peredaran AUTO)”.

Menegak

Lebih kurang 15°

Lebih kurang 50°

Ketika pendinginan, pengeringan

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 38RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 38 2/26/14 7:22 PM2/26/14 7:22 PM

– 39 –

BAHASA MALAYSIA

BAGAIMANA MENUKAR BATERI ALAT KAWALAN JAUH

Semasa menggunakan alat kawalan jauh, sekiranya tidak ada tindak balas daripada unit penghawa dingin atau paparan pada alat kawalan jauh semakin hilang atau malap, bateri yang terdapat di dalam alat kawalan jauh perlu ditukar dan diganti dengan yang baru.

1

=

2

1. Jangan gunakan bateri lama bersama bateri baru, atau menggunakan bateri yang berlainan jenis.

2. Keluarkan bateri jika anda tidak menggunakan alat kawalan jauh untuk 2 atau 3 bulan.

3. Gunakan bateri AAA yang berkualiti tinggi dan yang berprestasi tinggi untuk mengelakkan jangka hayat yang pendek atau kebocoran elektroli.

PERKARA YANG PERLU DIAMBIL PERHATIAN

!

Keluarkan penutup seperti yang ditunjukkan dalam gambarajah dan keluarkan bateri lama.

Pasangkan bateri baru. Arah bateri mesti sepadan dengan tanda dalam kotak.

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 39RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM1) 39 2/26/14 7:22 PM2/26/14 7:22 PM

– 40 –

Penentuan suhu bilik yang sesuai

Memasang tirai

Peredaran masuk udara segar

Penggunaan pemasa yang berkesan

Jangan lupa membersihkan penapis udara

Laraskan suhu bilik yang sesuai

untuk bayi dan kanak-kanak

Amaran

Suhu yang terlalu rendah boleh menjejaskan kesihatan dan menyebabkan pembaziran tenaga elektrik.

!

Boleh mengurangkan haba yang masuk melalui tingkap.

Sila gunakan pemasa secara berkesan Gunakan operasi OFF atau ON pada waktu malam dan bersesuaian dengan waktu bangun untuk mendapat suhu bilik yang selesa.

Penapis udara yang tersumbat akan menghalang pergerakan udara serta mengurangkan kesan pendinginan. Sila bersihkan penapis udara setiap 2 minggu untuk menjimatkan tenaga elektrik.

Sila ambil perhatian terhadap suhu dalam bilik dan arah aliran udara apabila terdapat bayi, kanak-kanak atau orang tua di dalam bilik.

Perhatian

Jangan biarkan bilik tertutup untuk jangka masa yang panjang, buka pintu dan tingkap sesekali supaya udara segar beredar masuk. Langkah ini penting terutamanya bagi tempat yang menggunakan peralatan gas.

!

CARA PENGENDALIAN YANG PALING SESUAI

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM2) 40RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM2) 40 2/26/14 7:22 PM2/26/14 7:22 PM

– 41 –

BAHASA MALAYSIA

PERKARA PENTING UNTUK PELANGGAN

Pendinginan dan Sumber Haba dalam bilik

Tidak menggunakan penyaman udara untuk jangka masa panjang

Semasa berlakunya kilat

Perhatian

Jika terdapat sumber haba yang melebihi kapasiti pendinginan penyaman udara (terdapat terlalu ramai orang atau peralatan pemanasan dalam bilik), suhu dalam bilik tidak akan mencapai suhu yang ditetapkan.

!

Jika tidak menggunakan unit dalam bilik bagi jangka masa panjang, sila padamkan suis bekalan kuasa. Jika suis bekalan kuasa dipasang, walaupun unit dalam bilik tidak beroperasi, tenaga elektrik akan dibazirkan dalam litar pengawal (kira-kira 5W).

Amaran

Semasa berlakunya kilat, hentikan operasi penyaman udara dan keluarkan plagnya demi melindungi unit ini.

!

Gangguan Daripada Alat-Alat Elektrik

Perhatian

Untuk mengelakkan gangguan bunyi, pasang unit dalam bilik dan alat kawalan jauh sekurang-kurangnya 1m daripada alat-alat elektrik yang lain.

!

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM2) 41RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM2) 41 2/26/14 7:22 PM2/26/14 7:22 PM

– 42 –

MEMASANG PENAPIS PEMBERSIH UDARA

1

Buka panel depan

● Tarik panel depan dengan memegang kedua sisi

dengan kedua-dua belah tangan.

2

Mengeluarkan pra-penapis

● Tolak pra-penapis ke atas supaya tertanggal dari

penyangkut dan tarik keluar pra-penapis.

3

Memasang penapis pembersih udara

● Pasang penapis pembersih udara ke rangka dengan

menekan perlahan ke dua sisi dan dilepaskan setelah memasuki rangka pra-penapis.

4

Memasang pra-penapis

● Pasang pra-penapis dengan memastikan tanda

“FRONT” menghala ke hadapan.

● Setelah memasang penapis itu, tekan panel depan

mengikut 3 anak panah yang ditunjukkan dan tutup.

Kerja pembersihan dan penjagaan hendaklah dilakukan apabila lampu penapis nyala. Sebelum kerja pembersihan, hentikan operasi dan keluarkan plag bekalan kuasa.

PERHATIAN

!

PERHATIAN

Jangan bengkokkan penapis

pembersih udara kerana ia akan

mengakibatkan kerosakkan pada strukturnya.

Jangan hidu terus daripada bahagian ﬁ lter.

NOTA

● Jika ingin menanggalkan penapis pembersih udara, sila ikuti prosedur diatas.

● Kapasiti penyejuk berkurang sedikit dan kecepatan penyejukan menjadi lebih lambat bila penapis pembersih

udara digunakan. Oleh itu set kelajuan kipas pada "HIGH" jika menggunakannya dengan cara seperti ini.

● Penapis udara tidak boleh dibasuh. Adalah disyorkan untuk menggunakan vakum bagi

membersihkannya. Ia boleh digunakan selama setahun. Nombor jenis penapis udara ini adalah <SPX-CFH22>. Sila nyatakan nombor ini ketika anda mahu memperbaharuinya.

● Jangan pasang penyaman udara tanpa pra-penapis. Habuk akan memasuki penyaman udara dan boleh

mengakibatkan kerosakan.

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM2) 42RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM2) 42 2/26/14 7:22 PM2/26/14 7:22 PM

– 43 –

BAHASA MALAYSIA

PENJAGAAN

Kerja pembersihan dan penjagaan hendaklah dilakukan apabila lampu penapis nyala. Sebelum kerja pembersihan, hentikan operasi dan keluarkan plag bekalan kuasa.

1. PRA-PENAPIS

Pra-penapis perlu dibersihkan kerana ia menyedut habuk di dalam bilik. Apabila pra-penapis diliputi oleh habuk, ia akan menghalang pengaliran udara dan kesan pendinginan juga akan berkurang. Selain itu, ia juga mungkin menyebabkan bunyi bising. Pastikan pra-penapis dibersihkan mengikut prosedur di bawah.

!

PERHATIAN

1

Buka panel depan dan keluarkan pra-penapis

● Angkat dan keluarkan penapis pembersih

udara daripada pra-penapis dengan perlahan.

2

● Bersihkan habuk daripada pra-penapis dan

penapis pembersih udara dengan pembersih vakum. Jika terdapat terlalu banyak habuk, bilaskan di bawah aliran air paip dan berus perlahan dengan berus yang lembut. Biarkan kering di tempat yang teduh.

3

● Masukkan semula pra-penapis ke rangka

pra-penapis. Pastikan bahagian pra-penapis yang bertanda "FRONT" menghala ke atas dan sorongkan pra-penapis ke kedudukan asalnya.

● Setelah memasang penapis itu, tekan

panel depan mengikut 3 anak panah yang ditunjukkan dan tutup.

!

PERHATIAN

● Jangan cuci dengan air panas yang suhunya lebih dari 40°C. Pra-penapis mungkin mengecut.

● Selepas mencucikannya, goncangkan pra-penapis untuk keluarkan air dan keringkannya di tempat

yang teduh. Jangan terdedah terus kepada cahaya matahari kerana pra-penapis mungkin mengecut.

● Jangan gunakan sabun pada pra-penapis kerana sabun boleh mengakibatkan ia kehilangan

keupayaan elektrostatik.

NOTA:

● Penapis pembersih udara hendaklah dibersihkan setiap bulan atau lebih awal jika terlalu kotor.

Penggunaan yang lama akan menyebabkan ia kehilangan fungsi pewangi. Pengguna disarankan menukarnya setiap 1 tahun bergantung kepada keperluan untuk keberkesanan optima.

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM2) 43RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM2) 43 2/26/14 7:22 PM2/26/14 7:22 PM

– 44 –

2. MEMBERSIHKAN PANEL DEPAN

PERHATIAN

● Jangan menggunakan air panas (melebihi 40°C), benzena, gasolin, asid,

air thinner atau berus kerana akan merosakkan permukaan plastik dan lapiskan pelindung.

● Buka panel depan, tolakkan penyangga

dibahagian kanan dan kiri sehingga terkeluar dari lubang penyangga.

● Gerakkan penyangga di bahagian kanan

dan kiri melalui tapak sehingga ke lubang penyangga.

!

● Tanggalkan panel depan dan basuh dengan air bersih.

Gunakan span lembut. Selepas membasuh dengan sabun, bilas dengan air

bersih.

● Sekiranya panel depan tidak dibuka, cuci dengan

menggunakan kain basah. Bersihkan alat kawalan jauh dengan menggunakan kain kering dan lembut.

● Lapkan air sekeringnya.

Sekiranya air didapati pada bahagian penunjuk atau

penanda penerima, ia boleh menyebabkan litar pintas.

Cara untuk membuka dan memasang panel depan.

Pastikan memegang panel depan dengan kedua-dua

belah tangan untuk membuka dan memasangnya.

Membuka Panel Depan Pemasangan Panel Depan

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM2) 44RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM2) 44 2/26/14 7:22 PM2/26/14 7:22 PM

– 45 –

BAHASA MALAYSIA

Kerja pembersihan dan penjagaan hendaklah dilakukan oleh para pembakal. Sebelum kerja pembersihan, hentikan operasi dan keluarkan plag bekalan kuasa.

!

PERHATIAN

AMARAN

● Pastikan menyambung kewayar bumi.

Jauhkan wayar bumi dari air atau paip gas, pengalir kilat atau telefon wayar bumi.

Penyambungan wayar bumi yang tidak sempurna boleh menyebabkan berlaku kejutan elektrik.

● Litar pemutus mestilah dipasang berhampiran dengan unit. Tanpa litar pemutus boleh menyebabkan

kemungkinan berlaku kejutan elektrik.

NOTA

Sekiranya wayar didapati rosak, ia mesti ditukarkan dengan wayar yang boleh didapati dari pusat servis/barangan yang diiktiraf.

1

2

3

PEMERIKSAAN DALAM JANGKA MASA TERTENTU

JALANKAN PEMERIKSAAN DALAM MASA 1/2 ~ 1 TAHUN. SILA PERIKSA BERDASARKAN PERKARA PENTING DI BAWAH. JIKA TERDAPAT PERKARA YANG TIDAK DIFAHAMI, HUBUNGILAH WAKIL JUALAN ANDA.

Adakah dawai bumi tercabut atau terputus?

Adakah tapak unit luar bilik telah berkarat dengan serius, dan kukuhkan unit luar bilik?

Adakah plag dimasukkan ke dalam soket secara kukuh? (Pastikan tiada kelonggaran antara plag dengan soket).

!

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM2) 45RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM2) 45 2/26/14 7:22 PM2/26/14 7:22 PM

– 46 –

PERKHIDMATAN LEPAS JUALAN DAN JAMINAN

SEBELUM MEMINTA SERVIS, PERIKSAKAN PERKARA BERIKUT

KEADAAN PERIKSA PERKARA BERIKUT

Nota

● Semasa dalam operasi yang senyap atau penyaman udara telah

dihentikan, perkara berikut mungkin berlaku sekali-kala, tetapi semuanya

normal bagi operasi itu. (1) Bunyi pengaliran agen penyejuk dalam saluran kitarannya. (2) Bunyi geseran daripada kipas yang pada asalnya sejuk telah menjadi

panas setelah operasi dihentikan.

● Bau-bauan mungkin tersebar keluar dari bilik penyaman udara kerana

bau-bauan daripada rokok, makanan, kosmetik dan sebagainya yang

terperangkap dalamnya. Oleh itu kerap bersihkan penapis udara dan

alat pengewap untuk menghilangkan bau-bauan.

● Jika penyaman udara masih tidak dapat beroperasi dengan normal setelah memeriksa perkara di atas, sila

beritahu wakil jualan tentang jenis unit, kod penghasilan, tarikh pemasangan dan masalah yang dihadapi.

● Palam kuasa hendaklah menggunakan voltan yang disyorkan, jika tidak unit akan rosak atau kapasiti yang

ditetapkan tidak dapat dicapai.

Apabila penyaman udara tidak beroperasi

● Adakah ﬁ us masih sempurna?

● Adakah voltan terlalu tinggi atau rendah?

● Adakah suis bekalan kuasa dipasang?

● Adakah penapis udara tersumbat?

● Adakah cahaya matahari dipancar secara terus ke unit

penyaman udara?

● Adakah aliran udara penyaman udara terhalang?

● Adakah pintu atau tingkap bilik terbuka, ataupun terdapat

sumber haba dalam bilik?

● Adakah suhu yang ditetapkan itu sesuai?

Apabila penyaman udara tidak beroperasi dengan baik

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM2) 46RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM2) 46 2/26/14 7:22 PM2/26/14 7:22 PM

– 47 –

BAHASA MALAYSIA

MEMO

......................................................................................................................................................................................

Sila ambil perhatian: Tali bekalan yang rosak mesti digantikan dengan tali bekalan yang boleh didapati daripada pusat alatganti yang berkuasa.

Minima Maxima Dalam Bangunan Bebuli Kering °C 21 32 Bebuli Basah °C 15 23 Luar Bangunan Bebuli Kering °C 21 43 Bebuli Basah °C 15 26

Nota

● Apabila suhu luar bilik dibawah 21°C (70°F) elakkan daripada menggunakan penyaman udara

untuk operasi kesejukan.

Suhu operasi maksimum dan minimum untuk bahagian sejuk dan panas adalah seperti berikut:

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM2) 47RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM2) 47 2/26/14 7:22 PM2/26/14 7:22 PM

– 48 –

MEMO

......................................................................................................................................................................................

RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM2) 48RAS-SD10CD-SX10CD-SD13CD-SX13CD (BM2) 48 2/26/14 7:22 PM2/26/14 7:22 PM

– 49 –

Việt Nam

MÁY ĐIỀU HOÀ HAI MẢNH

BỘ PHẬN ĐIỀU HOÀ TRONG NHÀ (DÀN LẠNH) VÀ

BỘ PHẬN ĐIỀU HOÀ NGOÀI PHÒNG (DÀN NÓNG)

MODEL

RAS-SD10CD / RAC-SX10CD RAS-SX10CD / RAC-SX10CD RAS-SD13CD / RAC-SX13CD RAS-SX13CD / RAC-SX13CD

BỘ PHẬN ĐIỀU HOÀ NGOÀI PHÒNG (DÀN NÓNG) BỘ PHẬN ĐIỀU HOÀ TRONG NHÀ (DÀN LẠNH)

RAS-SD10CD RAS-SX10CD RAS-SD13CD RAS-SX13CD

Instruction manual

Page 1~24

To obtain the best performance, please read this instruction manual completely.

Arahan pengendalian Muka surat 25~48

Untuk mendapatkan prestasi yang tinggi, sila baca arahan ini sepenuhnya.

Hướng dẫn sử dụng Trang 49~72

Để máy hoạt động tốt nhất, và để đảm bảo máy sử dụng được lâu bền mà không gặp sự cố, vui lòng đọc kỹ hướng dẫn trước khi sử dụng

RAC-SX10CD RAC-SX13CD

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 49RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 49 2/26/14 7:23 PM2/26/14 7:23 PM

– 50 –

!

CHÚ Ý AN TOÀN

● Hãy đọc phần “Chú ý an toàn” thật kỹ trước khi sử dụng thiết bị để đảm bảo sử dụng thiết bị đúng cách.

● Hãy đặc biệt lưu ý đến các dấu hiệu “ Cảnh báo” và “ Đề phòng”. Mục “Cảnh báo” đề cập đến những vấn đề có thể gây

thương tích nghiêm trọng hoặc tử vong nếu không được tuân thủ nghiêm ngặt. Mục “Đề phòng” đề cập đến những vấn đề mang lại hậu quả nghiêm trọng nếu không được tuân thủ đúng cách. Hãy tuân thủ một cách nghiêm ngặt tất cả các chỉ dẫn để đảm bảo an toàn khi sử dụng.

● Ý nghĩa các ký hiệu như sau

● Hãy giữ lại Hướng dẫn sử dụng này sau khi đọc để tham khảo về sau.

CẢNH BÁO

CÁC LƯU Ý TRONG LẮP ĐẶT

ĐỀ PHÒNG

!

LƯU Ý TRONG VẬN HÀNH

● Để bảo vệ sức khỏe của bạn, không nên để luồng gió lạnh thổi trực tiếp vào

người

CẢNH

BÁO

!

● Không đưa ngón tay, que, hay đồ vật gì khác vào cửa thoát và cửa hút không

khí. Vì khi quạt đang quay với tốc độ cao, nó sẽ gây ra tai nạn. Trước khi lau rửa, hãy tắt máy điều hoà và tắt cầu dao điện.

● Khi có sấm sét, hãy rút phích cắm và tắt cầu dao điện.

● Không sử dụng bất kỳ loại dây dẫn nào thay cho cầu chì, điều này có thể gây

tai nạn tử vong.

!

Hãy đảm bảo rằng thiết bị đã nối đất đúng Các ký hiệu trong bảng hướng dẫn cần được tuân thủ

Ký hiệu biểu thị sự nghiêm cấm

LƯU Ý TRONG DI DỜI HOẶC BẢO DƯỠNG

● Nếu thấy có hiện tượng không bình thường (như mùi cháy khét), hãy tắt thiết bị và

ngắt cầu dao điện. Hãy liên lạc với đại lý. Hỏng hóc, ngắn mạch hay cháy có thể xảy ra nếu bạn tiếp tục vận hành máy điều hoà trong tình trạng bất thường.

● Hãy liên lạc với đại lý để bảo dưỡng. Tự bảo dưỡng không đúng cách có thể gây điện

giật và hoả hoạn.

● Hãy liên lạc với đại lý nếu bạn cần di dời và lắp đặt lại thiết bị. Điện giật hay hoả hoạn

có thể xảy ra nếu bạn tự ý di dời và lắp đặt lại thiết bị không đúng qui cách.

● Nếu dây nguồn bị hỏng, phải thay bằng dây phù hợp, được mua ở các đại lý uỷ quyền.

CẢNH

BÁO

!

● Không thay đổi cấu trúc của thiết bị

Hiện tượng rỉ nước, hỏng hóc, ngắn mạch, hay hoả hoạn có thể xảy ra nếu bạn

tự ý thay đổi cấu trúc.

● Hãy yêu cầu đại lý bán hàng hay thợ kỹ thuật có chuyên môn lắp đặt máy

điều hoà.

Hiện tượng rỉ nước, ngắn mạch hay hoả hoạn có thể xảy ra nếu bạn tự lắp đặt.

● Hãy sử dụng đường dây nối đất.

Không đặt đường dây nối đất gần ống dẫn gas, dẫn nước, thanh chống sét, hay

dây tiếp đất của đường dây điện thoại. Việc lắp đặt đường dây nối đất không đúng qui cách có thể gây điện giật.

● Đảm bảo sử dụng bộ đường ống theo chỉ định cho thiết bị R410A. Nếu

không, các đường ống bằng đồng có thể bị vỡ hoặc phát sinh lỗi.

● Nên lắp cầu dao (CB) riêng cho máy điều hoà. Nếu không có CB riêng, nguy

cơ điện giật có thể xảy ra.

● Không lắp đặt thiết bị gần nơi có khí gas gây cháy.

Dàn lạnh có thể bắt lửa nếu có khí gas rò rỉ xung quanh.

● Khi lắp đặt ống thoát nước, hãy đảm bảo nước có thể chảy thông suốt.

●

Thiết bị này có chức năng UV LED cho ra ánh sáng siêu cực tím

!

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 50RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 50 2/26/14 7:23 PM2/26/14 7:23 PM

– 51 –

Việt Nam

LƯU Ý TRONG VẬN HÀNH

● Không vận hành máy điều hoà khi tay ướt, điều này có thể gây tai nạn chết

người.

● Không hướng luồng không khí lạnh từ điều hoà trực tiếp vào các thiết bị

toả nhiệt trong nhà như ấm đun nước, lò nướng, ... bởi điều này có thể ảnh hưởng đến sự hoạt động của điều hoà.

● Không dùng những chai xịt thuốc hay xịt tóc ở gần dàn lạnh. Hoá chất này

có thể bay vào dàn trao đổi nhiệt. Nước sẽ chảy vào bộ phận quạt gió và khiến cho nước bắn ra từ dàn lạnh.

● Hãy đảm bảo rằng khung đỡ dàn nóng phải vững, chắc và không bị hỏng

hóc. Nếu không, dàn nóng có thể rơi và gây nguy hiểm

● Không phun nước trực tiếp vào máy điều hoà khi vệ sinh bởi điều này có

thể gây ngắn mạch.

● Khi vận hành máy điều hoà mà mở cửa ra vào và cửa sổ (độ ẩm trong phòng luôn cao hơn

80%) và thanh hướng gió hướng xuống hay xoay tự động trong một khoảng thời gian dài, nước sẽ ngưng tụ trên thanh hướng gió và chảy nhỏ giọt xuống. Điều này sẽ làm cho đồ vật trong nhà bạn bị ướt. Vì vậy không nên vận hành thiết bị trong điều kiện như vậy trong một khoảng thời gian dài.

● Nếu lượng nhiệt trong phòng cao hơn công suất làm lạnh của thiết bị (ví dụ: trong phòng có nhiều

người, sử dụng các thiết bị toả nhiệt, ...), nhiệt độ cài đặt sẽ không thể đạt được.

● Thiết bị này không thích hợp với trẻ em hoặc những người có vấn đề về sức khoẻ trừ khi họ

được giám sát và hướng dẫn việc sử dụng thiết bịbởi những người có trách nhiệm đảm bảo an

toàn.

● Trẻ em cần được giám sát để đảm bảo rằng chúng không nghịch phá thiết bị.

● Không trèo lên dàn nóng hay đặt các đồ vật lên đó.

● Hãy tắt máy và ngắt cầu dao điện trong khi vệ sinh thiết bị, vì quạt bên

trong máy chạy với tốc độ cao có thể gây nguy hiểm.

● Hãy ngắt cấu dao điện nếu không sử dụng thiết bị trong một thời gian dài.

ĐỀ

PHÒNG

!

● Thiết bi phải được vận hành theo đúng chỉ định của nhà sản xuất mà không

theo bất kỳ mục đích sử dụng nào khác.

● Không đặt những đồ vật có chứa nước, như bình hoa, trên dàn lạnh để tránh

nước chảy vào thiết bị. Khi nước chảy vào sẽ làm hỏng bộ phận cách điện bên trong thiết bị và gây ngắn mạch.

● Không đặt cây trồng ngay dưới luồng gió lạnh, vì điều này không tốt cho

cây.

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 51RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 51 2/26/14 7:23 PM2/26/14 7:23 PM

– 52 –

TÊN GỌI VÀ CHỨC NĂNG CỦA CÁC BỘ PHẬN

CHIỀU RỘNG (mm)

790

700

MODEL

RAS-SD10CD/RAS-SX10CD/RAS-SD13CD/RAS-SX13CD

RAC-SX10CD/RAC-SX13CD

CHIỀU CAO (mm)

300

468

CHIỀU SÂU (mm)

230

258

TÊN MODEL VÀ KÍCH THƯỚC

BỘ PHẬN ĐIỀU HOÀ TRONG NHÀ (DÀN LẠNH)

Tấm lọc khí

Ngăn bụi lọt vào dàn lạnh (Xem trang 67)

Tấm che mặt trước

Phần hiển thị

Đèn hiển thị tình trạng hoạt động (Xem trang 53)

Thanh hướng gió ngang ● Thanh hướng gió dọc (Cửa khí ra) (Xem trang 62)

Điều khiển từ xa

Gửi tín hiệu đến dàn lạnh, để điều khiển toàn bộ thiết bị. (Xem trang 54)

BỘ PHẬN ĐIỀU HOÀ NGOÀI PHÒNG (DÀN NÓNG)

Ống thoát nước

Dẫn nước tích tụ thải ra ngoài

Dây điện và ống cách nhiệt

Cửa khí vào (đằng sau, bên trái)

Cửa khí ra

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 52RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 52 2/26/14 7:23 PM2/26/14 7:23 PM

– 53 –

Việt Nam

NÚT VẬN HÀNH TẠM THỜI

● Sử dụng nút này để bật và tắt thiết bị khi điều khiển từ xa bị hỏng.

● Khi bạn ấn nút vận hành tạm thời, thiết bị sẽ được vận hành theo chỉ số cài đặt trước đó.

● Khi kết thúc quá trình hoạt động, sử dụng công tác tạm thời sau khi ngắt nguồn điện và bật trở

lại, họat động vận hành được thực hiện ở chế độ tự động.

Đèn hiển thị máy đang hoạt động

Đèn này sáng khi máy đang hoạt động

Đèn hẹn giờ

Đèn này sáng khi bạn sử dụng chức năng hẹn giờ

Đèn báo lọc khí

Khi thiết bị hoạt động tới tổng thời gian khoảng 200 giờ, đèn chỉ báo của BỘ LỌC sẽ sáng thông báo đã đến lúc làm sạch bộ lọc. Đèn sẽ tắt khi ấn

nút “ (TỰ ĐỘNG XOAY)” trong khi thiết bị đang ở “CHẾ ĐỘ CHỜ”.

UV TƯƠI

Đèn UV Tươi có thể MỞ hoặc TẮT bằng cách nhấn nút vận hành. Xem trang 58 để biết thêm thông tin vận hành chi tiết.

CHỨC NĂNG AIR SLEEP

Đèn này sáng khi chức năng Air Sleep hoạt động. Vui lòng xem trang 57 để biết chi tiết hoạt động.

HIỂN THỊ BỘ PHẬN ĐIỀU HOÀ TRONG NHÀ

HIỂN THỊ HOẠT ĐỘNG

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 53RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 53 2/26/14 7:23 PM2/26/14 7:23 PM

– 54 –

TÊN GỌI VÀ CHỨC NĂNG CỦA BỘ ĐIỀU KHIỂN TỪ XA

ĐIỀU KHIỂN TỪ XA Thiết bị này điều khiển dàn lạnh. Phạm vi điều khiển khoảng 7m. Nếu hệ thống chiếu sáng trong nhà được điều khiển bằng điện tử, phạm vi điều khiển có thể ngắn hơn.Thiết bị này có thể được gắn cố định lên tường sử dụng giá treo cung cấp kèm theo. Trước khi gắn cố định lên tườ

ng, hãy đảm bảo rằng dàn

lạnh có thể nhận được tín hiệu của bộ điều khiển từ xa.

● Tín hiệu truyền tải

Tín hiệu truyền tải nhấp nháy khi tín hiệu được gửi đi.

● vùng hiển thị

Hiển thị nhiệt độ trong phòng được chọn, tình trạng hẹn giờ,chức

năng và cấp độ tuần hoàn khí được chọn.

● Nút AIR SLEEP

Sử dụng nút Air Sleep để cài đặt nhiệt độ thích hợp cho chế độ ngủ

trong phòng hoặc khởi động chế độ.

● Nút HÚT ẨM

Sử dụng nút này để hút ẩm cho phòng hay khởi động điều hoà

● Nút LÀM LẠNH

Sử dụng nút này đặt chế độ làm lạnh trong phòng hay khởi

động điều hoà

● Nút CÀI ĐẶT LẠI

● Nút CHẾ ĐỘ MẠNHA

Sử dụng nút này để tạo ra chế độ điều hòa không khí nhanh, thoải mái hơn và bắt đầu vận hành.TO

● Nút TẮT

Ấn nút này chỉ khi muốn tắt điều hoà

● Nút TĨNH MỘT LẦN CHẠM

Sử dụng nút này để thiết lập điều kiện yên lặng.

● Nút chọn TỐC ĐỘ QUẠT

Nút này xác định tốc độ quạt. Mỗi lần bạn ấn nút này, cường độ thông

gió sẽ thay đổi từ

(Tự động - AUTO) sang (HI - Cao) sang

(MED - Trung bình) sang

(LOW - thấp) sang (SILENT - yên lặng).

● Nút ĐIỀU KHIỂN HƯỚNG GIÓ

Điều khiển góc độ của thanh hướng gió ngang.

● Nút chỉnh NHIỆT ĐỘ

Sử dụng nút này để tăng hoặc giảm nhiệt độ. (Giữ tay ấn nút,

nhiệt độ sẽ thay đổi nhanh hơn).

● Nút HẸN GIỜ TẮT

Chọn thời gian TẮT.

● Nút HẸN GIỜ BẬT

Chọn giờ bật

Đề phòng khi sử dụng

●

Không để bộ điều khiển từ xa ở những chỗ như sau:

●

Trực tiếp dưới ánh nắng mặt trời

●

Gần lò sưởi

●

Giữ bộ điều khiển cẩn thận. Không làm rơi xuống nền nhà,

không để nước lọt vào.

●

Khi dàn nóng dừng hoạt động, nó sẽ không thể khởi động lại

trong vòng 3 phút (trừ khi bạn tắt nguồn điện và bật lại hoặc rút phích cắm và cắm lại).

Việc này sẽ bảo vệ thiết bị và không gây trục trặc.

HÚT ẨM /KHỞI ĐỘNG

AIR SLEEP

LÀM LẠNH/KHỞI ĐỘNG

TẮT

QUẠT TỐC ĐỘ QUẠT

CAO

TRUNG BÌNH

THẤP

ĐIỀU KHIỂN HƯỚNG O1 TĨNH MỘT LẦN CHẠM CHẾ ĐỘ MẠNH

YÊN LẶNG

Bộ chọn hẹn giờ

HẸN GIỜ BẬT

HẸN GIỜ TẮT

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 54RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 54 2/26/14 7:23 PM2/26/14 7:23 PM

– 55 –

Việt Nam

Nhấn nút (COOLING) để màn hình xuất hiện mũi tên chỉ về phía nút

.

Chức năng làm lạnh sẽ khởi động với 1 tiếng bíp. Chức năng làm lạnh sẽ không hoạt động nếu nhiệt độ cài đặt cao hơn nhiệt độ hiện tại trong phòng (tuy vậy đèn tín hiệu (HOẠT ĐỘNG) vẫn sáng). Chức năng làm lạnh sẽ bắt đầu hoạt động ngay khi bạn đặt nhiệt độ thấp hơn nhiệt độ hiện tại trong phòng.

Hãy chọn TỐC ĐỘ QUẠT bằng nút

(TỐC ĐỘ QUẠT)

(màn hình sẽ hiển thị tốc độ quạt cài đặt)

(TỰ ĐỘNG) : TỐC ĐỘ QUẠT tự động là CAO vào lúc

đầu, sau đó chuyển sang TRUNG BÌNH hoặc THẤP khi nhiệt độ cài đặt đã đạt được.

(Cao) : Chế độ quạt tốc độ cao.

(

Trung bình) : Chế độ quạt tốc độ trung bình.

(

thấp) : Chế độ quạt tốc độ thấp.

(

yên lặng) : Chế độ quạt yên tĩnh.

Hãy đặt nhiệt độ mong muốn cho phòng bằng nút NHIỆT ĐỘ (màn hình sẽ hiển thị nhiệt độ đặt).

Phạm vi nhiệt độ từ 25-28°C là nhiệt độ được khuyến khích nên chọn để làm mát cho căn phòng. Nếu nhiệt độ chọn đặt là 27°C, nhiệt độ trong phòng sẽ được kiểm soát ở mức khoảng 27°C.

Nhiệt độ cài đặt và nhiệt độ thực tế trong phòng có thể khác nhau đôi chút tu

ỳ thuộc vào điều kiện.

Nhấn nút

để ngừng hoạt động.

CHẾ ĐỘ LÀM LẠNH

Hãy sử dụng chức năng làm lạnh của thiết bi khi nhiệt độ ngoài trời là 21-43°C. Nếu độ ẩm trong nhà quá cao (trên 80%), hơi nước có thể đọng trên cửa khí ra của dàn lạnh.

1

■ Do các cài đặt được lưu trong bộ nhớ của bộ điều khiển từ

xa, bạn chỉ phải ấn nút

(LÀM MÁT - COOLING) để nhắc

lại các thiết lập tương tự vào lần sau.

2

TẮT

3

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 55RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 55 2/26/14 7:23 PM2/26/14 7:23 PM

– 56 –

CHẾ ĐỘ HÚT ẨM

Hãy sử chức năng hút ẩm của thiết bi khi nhiệt độ trong phòng cao hơn 16°C. Khi nhiệt độ dưới 15°C, chức năng hút ẩm sẽ không hoạt động.

■ chức năng hút ẩm

Khi nhiệt độ trong phòng cao hơn nhiệt độ cài đặt: Thiết bị sẽ hút ẩm cho phòng, làm giảm nhiệt độ trong phòng xuống mức đã chọn. Khi nhiệt độ trong phòng thấp hơn nhiệt độ cài đặt: Chức năng hút ẩm sẽ hoạt động ở mức nhiệt độ hơi thấp hơn so với nhiệt độ hiện tại trong phòng, không phụ thuộc vào nhiệt độ cài đặt. Chức năng hút ẩm sẽ ngừng hoạt động (dàn lạnh sẽ ngừng thổi không khí) ngay khi nhiệt độ trong phòng xuống thấp hơn nhiệt độ cài đặt.

■ Vì các chế độ cài đặt đã được lưu trong bộ nhớ của bộ điều khiển từ xa, lần sau bạn chỉ cần nhấn nút

(HÚT ẨM).

Cài đặt nhiệt độ phòng bằng nút điều chỉnh NHIỆT ĐỘ (màn hình sẽ hiển thị nhiệt độ cài đặt).

Phạm vi nhiệt độ từ 20-26°C được khuyến khích nên chọn cài đặt nhiệt độ trong phòng với chức năng hút ẩm.

2

Nhấn nút (HÚT ẨM - DEHUMIDIFY). Họat động hút ẩm bắt đầu bằng một tiếng bíp.

TỐC ĐỘ QUẠT - FAN SPEED được thiết lập chạy ở chế độ YÊN LẶNG hoặc THẤP một cách tự động. Nút TỐC ĐỘ QUẠT chỉ có thể được sử dụng để chuyển giữa chế độ YÊN LẶNG và THẤP.

1

Hãy ấn nút để dừng hoạt động.

TẮT

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 56RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 56 2/26/14 7:23 PM2/26/14 7:23 PM

– 57 –

Việt Nam

CHẾ ĐỘ AIR SLEEP

Bộ cảm biến phát hiện những thay đổi đối với tia hồng ngoại phát ra từ cơ thể con người. Do đó, tính chính xác của bộ cảm biến có thể bị ảnh hưởng trong các trường hợp sau:

■ Mức độ hoạt động rất thấp (đọc sách, xem Ti-vi, v.v.) hoặc cơ thể người bị chắn bởi một màn che, tủ hoặc tấm chắn bằng thủy tinh.

■ Nhi

ệt độ trong phòng rất cao và vượt quá hoặc gần bằng nhiệt độ cơ thể người (khi dàn lạnh vừa bắt

đầu hoạt động).

■ Người sử dụng mặc quần áo dày và quay lưng về phía máy điều hòa không khí.

■ Rèm cửa hoặc lá cây đu đưa do chuyển động của vật nuôi trong nhà hoặc gió thổi.

Với bộ cảm biến chế độ ngủ, máy điều hòa không khí có thể theo dõi mức độ hoạt động/chuyển động trong phòng và điều chỉnh nhiệt độ và độ ẩm tự động nhằm mang lại giấc ngủ thư thái và tiết kiệm năng lượng.

1

2

Nhấn nút (Air Sleep).

● Chế độ ngủ bắt đầu hoạt động khi có tiếng “bíp”. (Đèn Air Sleep

trên dàn lạnh sáng khi hoạt động.)

Tùy chọn cài đặt nhiệt độ trong phòng bằng nút TEMPERATURE (màn

hình hiển thị cài đặt).

Nên để nhiệt độ trong phòng ở mức 25°C đến 28°C để mang lại giấc ngủ ngon.

● Trước tiên, dàn lạnh sẽ hoạt động ở chế độ làm lạnh trong vòng

một giờ theo điều kiện cài đặt.

● Nếu chỉ có hoạt động/chuyển động nhỏ hoặc chế độ ngủ được

xác nhận, nhiệt độ sẽ được điều chỉnh tăng thêm 1°C và dàn lạnh sẽ tiếp tục hoạt động trong vòng một giờ. Tốc độ quạt sẽ được điều chỉnh đến chế độ KHÔNG ỒN (SILENT).

● Nếu điều kiện hoạt động trong phòng ổn định, dàn lạnh sẽ tiếp

tục hoạt động với nhiệt độ cài đặt được điều chỉnh tăng thêm 1°C.

● Trong khi chạy ở chế độ Air Sleep, nếu phát hiện thấy hoạt động/

di chuyển mạnh nhiệt độ và tốc độ quạt sẽ trở về cài đặt trước đó.

● Có thể chọn tốc độ quạt mong muốn bằng cách nhấn nút . Để trở về tốc độ quạt SILENT, hãy nhấn nút .

Chú ý:

HỦY BỎ chế độ Hoạt động AIR SLEEP

Hủy chế độ điều hòa

Chế độ vận hành sau lệnh hủy

Nhấn nút

Dừng hoạt động

Nhấn nút

HOẠT ĐỘNG HÚT ẨM

Nhấn nút

(1) vận hành ở chế độ POWERFUL : Vận hành ở chế độ POWERFUL

được ưu tiên hơn so với vận hành ở chế độ AIR SLEEP.

Chú ý:

LÀM MÁT hoạt động

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 57RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 57 2/26/14 7:23 PM2/26/14 7:23 PM

– 58 –

LÀM THẾ NÀO ĐỂ KÍCH HOẠT VÀ HỦY BỎ UV TƯƠI

Sau khi kích hoạt bất kỳ nút vận hành nào ( hoặc hoặc ), đèn sẽ BẬT. Bằng cách nhấn nút vận hành thêm một lần nữa theo như chế độ cài đặt trước, đèn

sẽ TẮT.

– Trong lần sử dụng đầu tiên

– Sau khi vào chế độ chờ

ĐIỀU KIỆN 1

ĐIỀU KIỆN 2

Nút Vận hành

Nhấn

hoặc hoặc

Nhấn

hoặc hoặc

Nhấn hoặc hoặc một lần nữa

Nhấn

hoặc hoặc một lần nữa

Nhấn

Nhấn hoặc hoặc

Nhấn

hoặc hoặc một lần nữa

Nhấn

Nhấn hoặc hoặc

Nhấn

hoặc hoặc một lần nữa

MỞ

TẮT

MỞ

TẮT

MỞ

TẮT

MỞ

TẮT

Nút Vận hành

Đèn

Chú ý:

Trong lần sử dụng đầu tiên, nếu đèn tắt. Không phải máy bị trục trặc. Nhấn nút vận hành hoặc hoặc để bật đèn .

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 58RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 58 2/26/14 7:23 PM2/26/14 7:23 PM

– 59 –

Việt Nam

CHẾ ĐỘ TĨNH MỘT LẦN CHẠM

Nhấn nút .

● Một lần nhấn nút sẽ kích hoạt biểu tượng ở chế độ siêu

tĩnh.

● Chế độ bắt đầu vận hành với một tiếng “bíp”.

● Máy sẽ được vận hành ở chế độ làm mát và tốc độ quạt

trong nhà sẽ chuyển sang chế độ YÊN LẶNG.

● Nhần một lần nữa để ngừng hoạt động trên, tổ máy vẫn

sẽ vận hành theo chế độ làm mát theo chế độ cài đặt trước đó.

1

HỦY chế độ vận hành TĨNH MỘT LẦN CHẠM

Hủy chế độ điều hòa

Chế độ vận hành sau lệnh hủy

Nhấn nút

Dừng hoạt động

Nhấn nút

Vận hành MẠNH MẼ

Nhấn nút

Vận hành làm mát dựa trên

tốc độ quạt như trước

LƯU Ý:

Ở chế độ TĨNH MỘT LẦN CHẠM và môi trường yên tĩnh, có thể xuất hiện tiếng chảy của chất làm mát trong chu trình làm mát nhưng đây là điều bình thường trong khi máy hoạt động.

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 59RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 59 2/26/14 7:23 PM2/26/14 7:23 PM

– 60 –

CHẾ ĐỘ TĨNH MỘT LẦN CHẠM

1

1. Cài đặt THỜI GIAN TẮT : Chế độ hẹ n giờ TẮT

được ưu tiên so với chế độ

POWERFUL.

2.

Cài đặt THỜI GIAN BẬT : Chế độ POWERFUL được

ưu tiên so với chế độ hẹn giờ BẬT.

Điều kiện huỷ bỏ

Chế độ hoạt động sau lệnh huỷ bỏ

Nhấn nút hoặc mở chế độ hẹn giờ NGỦ

Dừng hoạt động

nút ấn

HOẠT ĐỘNG HÚT ẨM

Ấn nút hoặc

Ấn nút

hoặc

thời gian 60 phút đã hết

Hoạt động LÀM MÁT trong

cài đặt trước.

nút ấn

CHẾ ĐỘ HOẠT ĐỘNG AIR SLEEP

Hãy ấn nút

● Vận hành sẽ bắt đầu với tín hiệu là 1 tiếng bíp.

● Tổ máy buộc phải vận hành trong (MÁT) với tốc độ quạt ở CHẾ

ĐỘ MẠNH trong 60 phút, trong vòng 60 phút, tốc độ quạt có thể thay đổi. Chỉ số xuất hiện trong thời gian này khi cài đặt nhiệt độ và tốc độ quạt hiển thị không thay đổi. (Đèn vận hành trong tổ máy bên trong đang nhấp nháy).

● Sau 60 phút, đèn vận hành ngừng nhấp nháy và chỉ số biến

mất trong khi tổ máy vẫn ở chế độ cài đặt trước đó. Nhiệt độ và tốc độ quạt sẽ thay đổi về chế độ cài đặt trước đó.

● Âm thanh luồn khí thổi ra sẽ lớn hơn một chút do hoạt động

này.

HỦY chế độ vận hành MẠNH

LƯU Ý

Nếu cảm thấy mát, hủy bỏ chế độ hoạt động mạnh này như đã đề cập trong “HỦY BỎ chế độ vận hành MẠNH”

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 60RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 60 2/26/14 7:23 PM2/26/14 7:23 PM

– 61 –

Việt Nam

CÀI ĐẶT HẸN GIỜ BẬT

■ Hẹn giờ BẬT và Hẹn giờ TẮT.

Cài đặt THỜI GIAN TẮT

● Chọn THỜI GIAN TẮT bằng cách ấn nút (OFF).

● Thời gian cài đặt sẽ thay đổi theo thứ tự sau khi bạn

nhấn nút.

Đặt chế độ Hẹn giờ TẮT

■ Thiết bị sẽ tắt khi hết thời gian cài đặt

Cài đặt THỜI GIAN BẬT

● Chọn chế độ hẹn giờ bật bằng cách nhấn nút

(HẸN GIỜ BẬT)

● Thời gian cài đặt sẽ thay đổi theo thứ tự như sau.

Đặt chế độ hẹn giờ BẬT

■ Thiết bị sẽ bắt đầu hoạt động để đạt nhiệt độ cài đặt ứng với thời

gian đã cài đặt (Thời gian bắt đầu hoạt động có thể khác đi tuỳ thuộc vào nhiệt độ trong phòng và nhiệt độ cài đặt).

khoảng cách là 1 tiếng

(Huỷ chế độ hẹn giờ bật)

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 61RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 61 2/26/14 7:23 PM2/26/14 7:23 PM

– 62 –

ĐIỀU CHỈNH CỬA THÔNG KHÍ

1

2

Điều chỉnh không khí đã được điều hoà sang bên trái hoặc bên phải.

Giữ bộ làm lệch hướng không khí theo chiều dọc thứ hai của mỗi bộ làm lệch hướng không khí theo chiều dọc từ bên phải như trong hình và điều chỉnh không khí được điều hòa sang trái và phải.

● Nếu ấn nút “ (AUTO SWING)” một lần, bộ

điều chỉnh hướng gió theo phương ngang sẽ chuyển động lên và xuống. Nếu ấn nút này một lần nữa,

bộ điều chỉnh hướng gió sẽ dừng ở vị trí hiện tại. Có thể sẽ mất vài giây (khoảng 6 giây) để bộ điều chỉnh hướng gió bắt đầu chuyển động.

● Sử dụng bộ điều chỉnh hướng gió theo phương

ngang trong phạm vi điều chỉnh chỉ ở bên tay phải.

● Khi ngừng vận hành, bộ điều chỉnh hướng gió theo

phương ngang chuyển động và dừng tại vị trí lỗ thoát khí đóng lại.

!

CHÚ Ý

● Ở chế độ vận hành “Làm mát”, không để bộ điều

chỉnh hướng gió theo phương ngang chuyển động trong một thời gian dài. Nó có thể tạo ra sương trong bộ điều chỉnh hướng gió và sương có thể nhỏ giọt xuống.

Điều chỉnh không khí đã được điều hòa theo các hướng lên trên và xuống dưới.

Bộ điều chỉnh hướng gió theo phương ngang được tự động cài đặt theo một góc phù hợp đối với mỗi chế độ vận hành. Có thể cài đặt để bộ điều chỉnh này chuyển động lên - xuống liên tục và cài đặt tới một góc như mong muốn bằng nút “

(TỰ ĐỘNG XOAY - AUTO SWING)”.

Khi đang làm mát cũng là khi hút ẩm

Theo phương thẳng đứng

khoảng 50°

khoảng 15°

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 62RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 62 2/26/14 7:23 PM2/26/14 7:23 PM

– 63 –

Việt Nam

THAY PIN CHO BỘ ĐIỀU KHIỂN TỪ XA

Khi bạn sử dụng bộ điều khiển từ xa mà không có tín hiệu hồi đáp từ máy điều hoà hay điều khiển từ xa yếu đi và màn hình mờ đi, thì bạn cần tháo bỏ pin cũ và thay pin mới cho điều khiển.

1

Mở nắp sau như trong hình vẽ và tháo bỏ pin cũ.

=

2

Lắp pin mới vào Lưu ý lắp pin đúng điện cực

1. Không sử dụng lẫn pin cũ và pin mới, hay các loại

pin khác nhau.

2. Tháo pin ra khi bạn không sử dụng điều khiển trong

vòng 2-3 tháng.

3. Sử dụng pin AAA chất lượng cao và tốt để thời gian sử dụng được dài hơn và tránh rò rỉ điện phân.

CHÚ Ý

!

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 63RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet1) 63 2/26/14 7:23 PM2/26/14 7:23 PM

– 64 –

NHIỆT ĐỘ TRONG PHÒNG PHÙ HỢP

LẮP ĐẶT RÈM CỬA HOẶC MÀNH CHE

THÔNG GIÓ

SỬ DỤNG HẸN GIỜ HIỆU QUẢ

ĐỪNG QUÊN LAU RỬA TẤM LỌC KHÍ

HÃY ĐIỀU CHỈNH NHIỆT ĐỘ PHÙ

HỢP CHO TRẺ SƠ SINH VÀ TRẺ EM

Cảnh báo

Nhiệt độ quá lạnh không tốt cho sức khoẻ và làm lãng phíđiện

!

Nếu có thể h ã y g i ả m nhiệt độ xâm nhập vào phòng qua các cửa sổ.

Vào ban đêm, hãy sử dụng chức năng hẹn giờ BẬT hoặc TẮT, để phù hợp với thời gian bạn thức dậy vào buổi sáng. Điều này sẽ khiến căn phòng có được một nhiệt độ lý tưởng. Hãy sử dụng chức năng hẹn giờ một cách hiệu quả.

Tấm lọc khí bị bụi bẩn sẽ làm giảm lưu lượng không khí và hiệu quả làm lạnh. Để tiết kiệm điện, hãy vệ sinh bộ lọc khí 2 tuần 1 lần.

Hãy lưu ý đến nhiệt độ trong phòng và luồng khí thổi khi sử dụng máy lạnh cho trẻ sơ sinh, trẻ em và người già, những người bệnh tật.

Chú ý

Không đóng cửa phòng quá lâu. Thỉnh thoảng phải mở cửa ra vào và cửa sổ để lấy không khí trong lành.

!

SỬ DỤNG MÁY ĐIỀU HOÀ HIỆU QUẢ

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 64RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 64 2/26/14 7:23 PM2/26/14 7:23 PM

– 65 –

Việt Nam

THÔNG TIN CHO NGƯỜI SỬ DỤNG

MÁY ĐIỀU HOÀ KHÔNG KHÍ VÀ NGUỒN NHIỆT TRONG PHÒNG

KHÔNG SỬ DỤNG MÁY ĐIỀU HOÀ TRONG MỘT THỜI GIAN DÀI

KHI CÓ SÉT ĐÁNH

Chú ý

Nếu nhiệt lượng trong phòng cao hơn công suất làm lạnh của máy điều hoà (ví dụ như nhiều người trong phòng, sử dụng các thiết bị toả nhiệt, v.v) thì nhiệt độ cài đặt sẽ không thể đạt được.

!

Nếu không sử dụng máy điều hoà trong thời gian dài, hãy cắt cầu dao điện. Nếu nguồn điện vẫn BẬT, thiết bị này vẫn tiêu thụ khoảng 5W cho mạch điều khiển cho dù nó đã được TẮT.

Cảnh báo

Để bảo vệ thiết bị khi có sấm sét, hãy tắt thiết bị và rút phích cắm ra khỏi nguồn điện.

!

ẢNH HƯỞNG TƯƠNG TÁC CỦA CÁC THIẾT BỊ ĐIỆN KHÁC

Chú ý

Để tránh bị nhiễu, hãy để dàn lạnh cách các thiết bị điện ít nhất 1m.

!

TẮT

Để tránh bị

nhiễu, hãy đặt cách xa ít nhất 1m.

Bóng đèn huỳnh quang

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 65RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 65 2/26/14 7:23 PM2/26/14 7:23 PM

– 66 –

LẮP CÁC BỘ LỌC LÀM SẠCH KHÔNG KHÍ

1

Mở tấm chắn phía trước.

● Nhấc tấm chắn phía trước ra bằng cách giữ hai bên

bằng cả hai tay.

2

Tháo bộ sơ lọc

● Đẩy lên phía trước để tháo chốt và kéo bộ sơ lọc ra.

3

Lắp các bộ lọc làm sạch không khí

● Lắp các bộ lọc làm sạch không khí vào khung bằng cách

ấn nhẹ cả 2 phía và nhả tay ra sau khi lắp vào khung của bộ sơ lọc.

4

Lắp bộ sơ lọc

● Lắp bộ sơ lọc bằng cách đảm bảo rằng bề mặt có viết

chữ “FRONT - phía trước” quay ra ngoài.

● Sau khi lắp các bộ sơ lọc, ấn tấm chắn mặt trước tại các

vị trí có 3 mũi tên như trong hình vẽ và đóng nắp lại.

Việc làm sạch và bảo dưỡng phải được tiến hành khi đèn báo của bộ lọc sáng. Trước khi làm sạch, dừng vận hành và ngắt nguồn cấp điện.

CHÚ Ý

!

● Trong trường hợp tháo các bộ lọc làm sạch không khí, hãy theo các bước như trên.

● Công suất làm mát sẽ bị yếu đi đôi chút và tốc độ làm mát cũng chậm hơn khi sử dụng các bộ

lọc làm sạch không khí. Vì vậy, cài đặt tốc độ quạt sang chế độ “HIGH - cao” khi sử dụng trong điều kiện này.

● Không được rửa các phin lọc làm sạch không khí. Nên sử dụng máy hút bụi để vệ sinh. Các phin

lọc này có thể được sử dụng trong vòng 1 năm. Số hiệu của của loại phin lọc không khí này là <SPX-CFH22>. Quý khách vui lòng sử dụng số hiệu này khi đặt mua mới phin lọc.

● Không được chạy điều hòa không khí mà không có các bộ sơ lọc. Bụi bẩn có thể lọt vào

trong máy điều hòa và có thể gây ra lỗi.

!

CHÚ Ý

Không uốn cong bộ lọc làm sạch không khí vì nó có thể làm hỏng kết cấu.

Không ngửi trực tiếp từ nguồn bộ lọc.

LƯU Ý

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 66RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 66 2/26/14 7:23 PM2/26/14 7:23 PM

– 67 –

Việt Nam

BẢO DƯỠNG

Việc làm sạch và bảo dưỡng phải được tiến hành khi đèn báo của bộ lọc sáng. Trước khi làm sạch, dừng vận hành và ngắt nguồn cấp điện.

1. BỘ SƠ LỌC

Làm sạch bộ sơ lọc vì nó làm sạch bụi bẩn bên trong máy. Trong trường hợp bộ sơ lọc dính đầy bụi, dòng không khí cũng sẽ giảm và khả năng làm mát cũng sẽ giảm xuống. Ngoài ra máy cũng ồn khi chạy. Làm sạch bộ sơ lọc theo các bước dưới đây.

!

CHÚ Ý

1

Mở tấm chắn phía trước và tháo bộ sơ lọc

● Nhấc nhẹ và tháo các bộ lọc làm sạch không

khí khỏi khung của bộ lọc làm sạch không khí.

2

Bụi chân không từ bộ sơ lọc và bộ lọc làm sạch không khí sử dụng dụng cụ làm sạch chân không. Nếu có quá nhiều bụi, rửa sạch dưới vòi nước chảy và nhẹ nhàng chảy sạch bằng bàn chải lông mềm. Phơi các bộ lọc cho khô ở nơi bóng mát.

3

● Lắp lại bộ lọc làm sạch không khí. Đặt bộ

sơ lọc với chữ “FRONT - phía trước” ra phía trước và lắp vào vị trí ban đầu.

● Sau khi lắp cá bộ sơ lọc, ấn tấm chắn phía

trước tại các vị trí có mũi tên như trong hình vẽ và nắp lại.

!

● Không dùng nước nóng cao hơn 40°C để rửa. Tấm lọc có thể bị biến dạng.

● Sau khi rửa, vẩy tấm lọc cho hoàn toàn ráo nước và phơi khô trong bóng râm; không phơi trực tiếp

dưới ánh nắng mặt trời. Tấm lọc có thể bị biến dạng.

● Không sử dụng chất tẩy rửa cho bộ lọc làm sạch không khí vì chất tẩy rửa có thể phá

hủy cơ chế tĩnh điện của bộ lọc làm sạch không khí.

LƯU Ý:

● Bộ lọc làm sạch không khí có thể được làm sạch hàng tháng hoặc sớm hơn nếu có dấu

hiệu quá tải.

Nếu sử dụng quá thời hạn, tính năng khử mùi có thể sẽ không còn hiệu quả. Để sử dụng hiệu quả nhất, bạn nên thay phần tử lọc 1 năm 1 lần tuỳ thuộc vào nhu cầu sử dụng.

Chú ý

QUI TRÌNH

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 67RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 67 2/26/14 7:23 PM2/26/14 7:23 PM

– 68 –

2. VỆ SINH TẤM CHE MẶT TRƯỚC

Chú ý

● Không sử dụng nước nóng (trên 40°C), xăng, dầu, axít, dung môi

hay bàn chải bởi vì chúng có thể làm hỏng bề mặt bằng nhựa và lớp sơn hoàn thiện

Tháo tấm che mặt trước Lắp lại tấm che mặt trước

!

● Tháo tấm chắn mặt trước và rửa bằng

nước sạch. Lau bằng miếng mút mềm. Sau khi sử dụng chất tẩy rửa trung tính,

rửa lại bằng nước sạch.

● Khi không tháo tấm chắn mặt trước, lau

bằng một miếng vải khô mềm. Lau bộ

điều khiển từ xa bằng một miếng vải khô

mềm.

● Lau sạch nước.

Nếu có nước dính vào các đèn báo hoặc bộ

tiếp nhận tín hiệu của bộ phận bên trong,

nó có thể gây ra sự cố.

Phương pháp tháo tấm chắn mặt trước. Đảm bảo giữ tấm chắn mặt trước bằng cả

hai tay khi tháo và lắp.

Cạnh

Lỗ

Phần nhô ra ngoài

● Dùng hai tay để mở tấm che mặt trước,

đẩy ngàm bên phải vào trong để tháo ra,

và trong khi hơi đóng tấm che mặt trước lại, kéo nó ra phía goài.

● Hãy đưa phần khớp hai bên trái và phải

vào đường rãnh trên dàn lạnh và nhe nhàng đẩy chúng vào vị trí.

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 68RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 68 2/26/14 7:24 PM2/26/14 7:24 PM

– 69 –

Việt Nam

Chú ý

● Hãy nối đất cho thiết bị

Không đi dây nối đất gần ống dẫn nước, dẫn gas, thanh chống sét, hay đường

dây tiếp đất của đường dây điện thoại. Việc lắp đặt đường dây nối đất không đúng qui cách sẽ gây điện giật

● Cần phải có cầu dao điện độc lập cho máy lạnh. Nếu không có cầu dao điện,

nguy cơ điện giật có thể xảy ra.

LƯU Ý

Nếu dây nguồn bị hỏng, nó cần được thay thế bằng loại dây đặc biệt được mua từ các đại lý uỷ quyền.

1

2

3

!

Vệ sinh và bảo dưỡng cần phải được thực hiện bởi những người thợ có tay nghề. Trước khi vệ sinh, hãy tắt thiết bị và ngắt nguồn điện.

!

Chú ý

KIỂM TRA THƯỜNG XUYÊN

Hãy liên hệ với đại lý bán hàng hoặc nhờ thợ có tay nghề/ trạm bảo hành đến kiểm tra những

vấn đề sau 1 hoặc 2 lần mỗi năm.

Dây nối đất có bị đứt không?

Giá đỡ dàn nóng có bị rỉ không và dàn nóng có bị nghiêng hay bị lỏng lẻo không?

Phích cắm có được cắm chắc chắn vào ổ điện không? (Hãy đảm bảo rằng phích không bị cắm lỏng lẻo)

Chắc chắn

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 69RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 69 2/26/14 7:24 PM2/26/14 7:24 PM

– 70 –

DỊCH VỤ HẬU MÃI VÀ BẢO HÀNH

TRƯỚC KHI YÊU CẦU SỬA CHỮA, HÃY KIỂM TRA NHỮNG VẤN ĐỀ SAU

Máy điều hoà không hoạt động

● Cầu chì có bị đứt không?

● Điện áp có quá cao hay quá thấp không?

● Cầu dao điện đã ON chưa?

● Ánh nắng mặt trời có rọi thẳng vào dàn nóng không?

● Dàn nóng có được lưu thông khí tốt không?

● Có đang mở cửa sổ hoặc cửa phòng không, hay phòng đang

chịu luồng nhiệt nóng nào không?

● Cài đặt nhiệt độ có phù hợp không?

TÌNH TRẠNG

HÃY KIỂM TRA NHỮNG VẤN ĐỀ SAU

Chú ý

● Trong môi trường yên tĩnh hoặc thiết bị dừng hoạt động, những hiện

tượng sau có thể xảy ra, song chúng không phải là bất bình thường. (1) Âm thanh của gas lạnh chạy trong dàn lạnh (2) Âm thanh nhựa co dãn của cánh quạt khi nhiệt độ tăng lên sau

khi tắt máy.

● Máy điều hoà có thể có mùi lạ do các mùi khác nhau như khói thuốc,

đồ ăn, mỹ phẩm, v.v...hút vào. Vì vậy tấm lọc khí và dàn trao đổi nhiệt phải thường xuyên được vệ sinh để khử bớt mùi.

● Ngay cả khi đã kiểm tra những mục trên mà máy điều hoà vẫn không hoạt động được, hãy ngưng

sử dụng và tư vấn đại lý của bạn. Thông báo cho đại lý model máy, số hiệu sản phẩm, ngày lắp đặt và cả vấn đề trục trặc.

● Điện áp sử dụng phải phù hợp, nếu không thiết bị sẽ bị hỏng hoặc không thể đạt được công suất

qui định.

Không đủ lạnh

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 70RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 70 2/26/14 7:24 PM2/26/14 7:24 PM

– 71 –

Việt Nam

......................................................................................................................................................................................

Lưu ý: Khi bật máy điều hoà, đặc biệt là khi ánh sáng trong phòng yếu, có thể xảy ra sự biến đổi ánh sáng nhẹ. Điều này không gây hậu quả gì. Các điều khoản của các công ty điện lực cần được tuân thủ.

Chú ý

● Không sử dụng máy điều hoà với chức năng làm lạnh khi nhiệt độ ngoài trời thấp hơn 21°C (70°F)

Nhiệt độ khuyên dùng tối đa và tối thiểu về nóng và lạnh

GHI CHÉP

Tối thiểu Tối đa Dàn lạnh Bầu khô °C 21 32

Bầu ướt °C 15 23

Dàn nóng Bầu khô °C 21 43

Bầu ướt °C 15 26

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 71RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 71 2/26/14 7:24 PM2/26/14 7:24 PM

– 72 –

......................................................................................................................................................................................

GHI CHÉP

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 72RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 72 2/26/14 7:24 PM2/26/14 7:24 PM

– 73 –

Việt Nam

......................................................................................................................................................................................

GHI CHÉP

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 73RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 73 2/26/14 7:24 PM2/26/14 7:24 PM

– 74 –

......................................................................................................................................................................................

GHI CHÉP

RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 74RAS-SD10CD-SX10CD-SD13CD-SX13CD (Viet2) 74 2/26/14 7:24 PM2/26/14 7:24 PM
