Hitachi DV 14DSL, DV 18DSL User Manual

Cordless Impact Driver Drill Akku-Schlagbohrschrauber Perceuse percussion/visseuse à batterie Trapano avvitatore a percussione a batteria Snoerloze klop-boor-schroefmachine Taladro atornillador de impacto a batería Berbequim aparafusador de impacto a bateria

DV 14DSL • DV 18DSL

DV14DSL

Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen. Lire soigneusement et bien assimiler ces instructions avant usage. Prima dell’uso leggere attentamente e comprendere queste instruzioni. Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen. Leer cuidadosamente y comprender estas instrucciones antes del uso. Antes de usar, leia com cuidado para assimilar estas instruções.

Handling instructions Bedienungsanleitung Mode d’emploi Istruzioni per l’uso Gebruiksaanwijzing Instrucciones de manejo Instruções de uso

English Deutsch Français Italiano

Rechargeable battery

Latch

Battery cover

Terminal

Ventilator

Push

Pull out

Handle

Charger

Charging time indicator

lamp Line

A B

Drill mark Hammer mark

Clutch dial

Triangle mark

Weak

Strong

Line

Shift knob

Low speed

High speed

K L

Screw Hook

Aufladbare Batterie Verriegelung Akkuabdeckung Anschluss Lüfter Drücken Herausziehen Handgriff Ladegerät Ladezeit-Kontrollleuchte

Leitung Bohrer-Zeichen Hammermarkierung Kupplungsskala Dreiecksmarkierung Schwach Stark Linie Schaltknopf Kleine Geschwindigkeit Große Geschwindigkeit Schraube Haken

Batterie rechargeable Taquet Couvercle de la batterie

Borne Ventilateur Pousser Tirer vers l’extérieur Poignée Chargeur Témoin lumineux du

temps de chargement Ligne Indice de forage Repère de percussion Sélecteur de débrayage Triangle Faible Fort Ligne Bouton de décalage Vitesse ralentie Vitesse élevée Vis

Crochet

Batteria ricaricabile da Fermo Coperchio della batteria Terminale Ventola Premere Estrarre Impugnatura Caricatore Spia luminosa del

tempo di ricarica Linea

Simbolo di foratura Segno del martello Ghiera frizione Simbolo del triangolo Debol Forte Linea Manopola di comando Bassa velocità Alta velocità Vite Gancio

Nederlands Español Português

Oplaadbare batterij

Vergrendeling

2 3

Batterijdeksel

Klem

Ventilator

Duwen

Uittrekken

Handgreep

Acculader Indicatielampje laadtijd

Lijn

Boor-markering

Hammer markering

Koppelingsinstelling

Driehoekje

Zwak

Sterk

Streepje

Toerenschakelaar

Laag toerental

Hoog toerental

Schroef

Haak

Batería recargable de Cierre Tapa de la batería Terminal Ventilador Pulsador Sacar Asidero Cargador Indicador luminoso de

tiempo de carga Línea Marca del taladro Marca de martillo Dial del embrague Marca de triángulo Débil Fuerte Línea Mando de cambio Velocidad alta Velocidad baja Tornillo Gancho

Bateria recarregável de Lingüeta Tampa da bateria Terminal Ventilador Premir Retirar Cabo Carregador Luz de indicação do

tempo de carregamento Linha Símbolo da broca Marca do martelo Disco de engate Marca de triângulo Fraco Forte Linha Comutador Velocidade baixa Velocidade alta Parafuso Gancho

3mm

11.5mm

[

L M N

Q R S

T U

V W

X Y

[

L M N

Q R S T U V

X Y Z

[

English Deutsch Français Italiano

Screw Hook Groove Remaining battery

indicator switch Remaining battery

indicator lamp Light switch Sleeve Tighten Loosen Trigger switch Selector button

and L marks

Wear limit Nail of carbon brush Protrusion of carbon

brush Contact portion outside

brush tube

Nederlands Español Português

Schroef Haak Groef Indicatieschakelaar

resterende acculading Indicatielampje

resterende acculading Lichtschakelaar Klembus Aandraaien Losdraaien Trekkerschakelaar Omzetschakelaar

R en L merktekens Slijtagegrens Límite de uso

Nagel van koolborstel Uitsteeksel van koolborstel Contact-gedeelte buiten

de borstelbuis

Schraube Haken Nut Ladezustand-

Anzeigeschalter Ladezustand-

Kontrollleuchte Lichtschalter Manschette Anziehen Lösen

Trigger Wählhebel

und L Zeichen

Verschließgrenze Klaue der Kohlebürste

Krempe der Kohlebürste

Kontaktteil außerhalb des Bürstenrohrs

Tornillo Gancho Ranura Interruptor de indicador

de batería restante Indicador luminoso de

batería restante

Interruptor de luces

Manguito Apretar Aflojar Conmutador de gatillo Botón selector

Marcas

Uña de escobilla de carbón Saliente de escobilla de carbón Tubo exterior de la parte de

contacto de la escobilla de carbón

Vis Crochet

Gorge Commutateur de puissance

batterie résiduelle

Témoin lumineux de

puissance batterie résiduelle Commutateur d’éclairage Manchon Serrer Desserrer Déclencheur Sélecteur

Indices Limite d’usure

Clou de balai en carbone Saillie de balai en

carbone Section de contact à

l’extérieur du tube de balai

Parafuso Gancho Ranhura Interruptor de indicação

da autonomia da pilha Luz de indicação da

autonomia da pilha Interruptor da luz

Manguito Apertar Afrouxar Interruptor de comando Botão seletor

Marcas

Limite de desgaste Prego da escova de carvão Saliência da escova de carvão Segmento de contato no

exterior do tubo da escova

Vite Gancio Scanalatura Interruttore indicatore

batteria restante

Spia luminosa batteria restante

Interruttore della luce Collare Stringere Allentare Interruttore

Selettore

Segno

R, L

Limite di usura Chiodo di spazzola di carbone Sporgenza di spazzola

di carbone Parte di contatto fuori dal

tubo spazzola

Symbols

WARNING

The following show symbols used for the machine. Be sure that you understand their meaning before use.

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2002/96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Symbolen

WAARSCHUWING

Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor gebruik.

Lees alle waarschuwingen en instructies aandachtig door.

Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren.

Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Symbole

Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch.

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/ oder ernsthaften Verletzungen kommen.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und ElektronikAltgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden.

Símbolos

A continuación se muestran los símbolos usados para la máquina. Asegúrese de comprender su significado antes del uso.

Lea todas las instrucciones y advertencias de seguridad.

Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves.

Sólo para países de la Unión Europea ¡No deseche los aparatos eléctricos junto con los residuos domésticos! De conformidad con la Directiva Europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.

WARNUNG

ADVERTENCIA

Symboles

AVERTISSEMENT

Les symboles suivants sont utilisés pour l’outil. Bien se familiariser avec leur signification avant d’utiliser l’outil.

Lire tous les avertissements de sécurité et toutes les instructions.

Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves.

Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2002/96/EG relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

Símbolos

AVISO

A seguir aparecem os símbolos utilizados pela máquina. Assimile bem seus significados antes do uso.

Leia todas as instruções e avisos de segurança.

Se não seguir todas as instruções e os avisos, pode provocar um choque eléctrico, incêndio e/ou ferimentos graves.

Apenas para países da UE Não deite ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2002/96/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica.

Simboli

Di seguito mostriamo i simboli usati per la macchina. Assicurarsi di comprenderne il significato prima dell’uso.

Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni.

La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni.

Solo per Paesi UE Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere reimpiegate in modo eco-compatibile.

AVVERTENZA

English

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust.

Power tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while

operating a power tool.

Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodified plugs and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication.

A moment of inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear

eye protection.

Protective equipment such as dust mask, nonskid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch

is in the off position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times.

This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust related hazards.

4) Power tool use and care a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does

not turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source

and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those intended could result in a hazardous situation.

English

5) Battery tool use and care a) Recharge only with the charger specified by the

manufacturer.

A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.

b) Use power tools only with specifically designated

battery packs.

Use of any other battery packs may create a risk of injury and fire.

c) When battery pack is not in use, keep it away

from other metal objects like paper clips, coins, keys, nails, screws, or other small metal objects that can make a connection from one terminal to another.

Shorting the battery terminals together may cause burns or a fire.

d) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation or burns.

6) Service a) Have your power tool serviced by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is maintained.

PRECAUTION Keep children and infirm persons away. When not in use, tools should be stored out of reach of children and infirm persons.

PRECAUTIONS FOR CORDLESS IMPACT DRIVER DRILL

1. Always charge the battery at a temperature of 0 –

40°C. A temperature of less than 0°C will result in

over charging which is dangerous. The battery cannot be charged at a temperature higher than 40°C. The most suitable temperature for charging is that of 20 – 25°C.

2. When one charging is completed, leave the charger

for about 15 minutes before the next charging of battery. Do not charge more than two batteries consecutively.

3. Do not allow foreign matter to enter the hole for

connecting the rechargeable battery.

4. Never disassemble the rechargeable battery and

charger.

5. Never short-circuit the rechargeable battery. Short-

circuiting the battery will cause a great electric current and overheat. It results in burn or damage to the battery.

6. Do not dispose of the battery in fire.

If the battery is burnt, it may explode.

7. When drilling in wall, floor or ceiling, check for

buried electric power cord, etc.

8. Bring the battery to the shop from which it was

purchased as soon as the post-charging battery life becomes too short for practical use. Do not dispose of the exhausted battery.

9. Using an exhausted battery will damage the charger.

10. Do not insert object into the air ventilation slots of the charger. Inserting metal objects or inflammables into the charger air ventilation slots will result in electrical shock hazard or damaged charger.

11. When mounting a bit into the keyless chuck, tighten the sleeve adequately. If the sleeve is not tight, the bit may slip or fall out, causing injury.

12. This product contains a strong permanent magnet in the motor. Observe the following precautions regarding adhering of chips to the tool and the effect of the permanent magnet on electronic devices.

CAUTION: 䡬 Do not place the tool on a workbench or work area

where metal chips are present.

The chips may adhere to the tool, resulting in injury or malfunction.

䡬

If chips have adhered to the tool, do not touch it. Remove the chips with a brush.

Failure to do so may result in injury.

䡬

If you use a pacemaker or other electronic medical device, do not operate or approach the tool.

Operation of the electronic device may be affected.

䡬 Do not use the tool in the vicinity of precision

devices such as cell phones, magnetic cards or electronic memory media.

Doing so may lead to misoperation, malfunction or loss of data.

CAUTION ON LITHIUM-ION BATTERY

To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output. In the cases of 1 and 2 described below, when using this product, even if you are pulling the switch, the motor may stop. This is not the trouble but the result of protection function.

1. When the battery power remaining runs out, the motor stops. In such case, charge it up immediately.

2. If the tool is overloaded, the motor may stop. In this case, release the switch of tool and eliminate causes of overloading. After that, you can use it again.

Furthermore, please heed the following warning and caution.

WARNING

In order to prevent any battery leakage, heat generation, smoke emission, explosion and ignition beforehand, please be sure to heed the following precautions.

1. Make sure that swarf and dust do not collect on the battery.

䡬 During work make sure that swarf and dust do not

fall on the battery.

䡬 Make sure that any swarf and dust falling on the

power tool during work do not collect on the battery.

䡬 Do not store an unused battery in a location exposed

to swarf and dust.

English

䡬 Before storing a battery, remove any swarf and

dust that may adhere to it and do not store it together with metal parts (screws, nails, etc.).

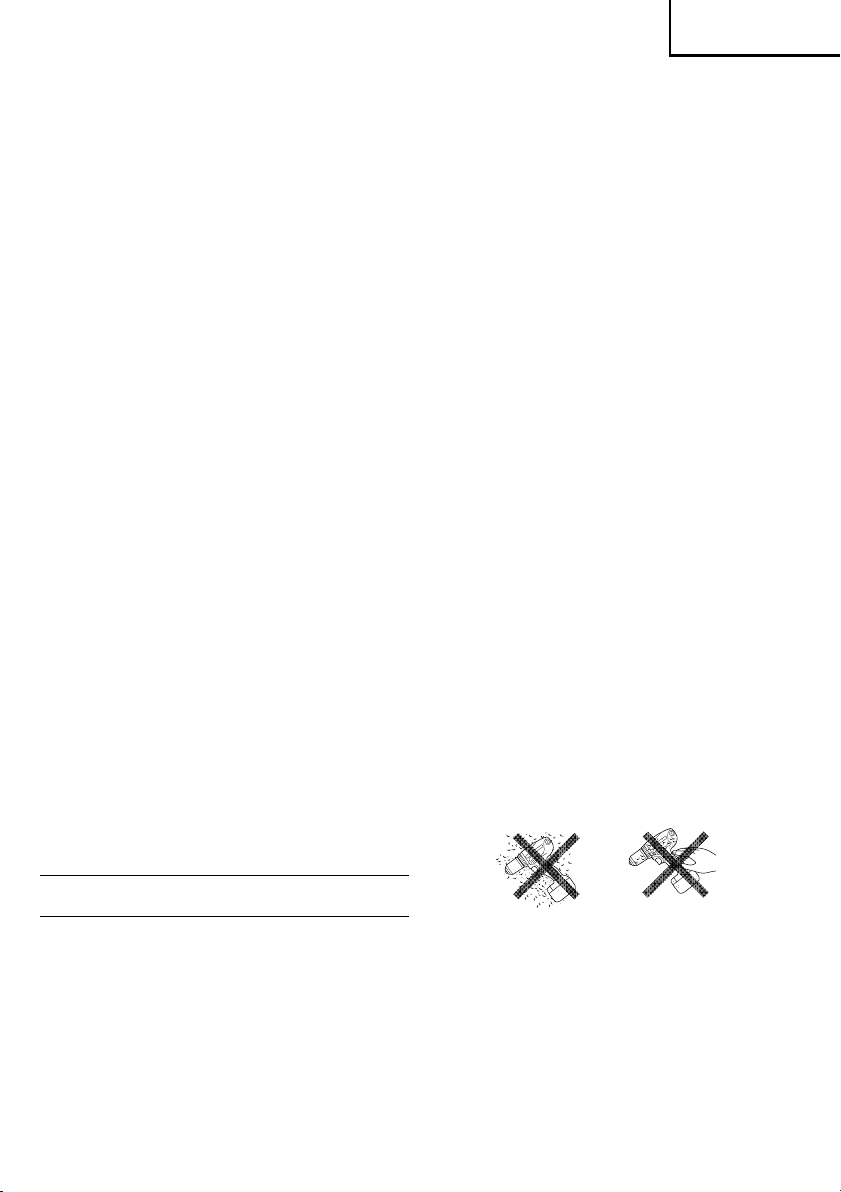

2. Do not pierce battery with a sharp object such as a nail, strike with a hammer, step on, throw or subject the battery to severe physical shock.

3. Do not use an apparently damaged or deformed battery.

4. Do not use the battery in reverse polarity.

5. Do not connect directly to an electrical outlets or car cigarette lighter sockets.

6. Do not use the battery for a purpose other than those specified.

7. If the battery charging fails to complete even when a specified recharging time has elapsed, immediately stop further recharging.

8. Do not put or subject the battery to high temperatures or high pressure such as into a microwave oven, dryer, or high pressure container.

9. Keep away from fire immediately when leakage or foul odor are detected.

10. Do not use in a location where strong static electricity generates.

11. If there is battery leakage, foul odor, heat generated, discolored or deformed, or in any way appears abnormal during use, recharging or storage, immediately remove it from the equipment or

CAUTION

1. If liquid leaking from the battery gets into your eyes, do not rub your eyes and wash them well with fresh clean water such as tap water and contact a doctor immediately. If left untreated, the liquid may cause eye-problems.

2. If liquid leaks onto your skin or clothes, wash well with clean water such as tap water immediately. There is a possibility that this can cause skin irritation.

3. If you find rust, foul odor, overheating, discolor, deformation, and/or other irregularities when using the battery for the first time, do not use and return it to your supplier or vendor.

WARNING

If a conductive foreign matter enters in the terminal of lithium ion battery, the battery may be shorted, causing fire. . When storing the lithium ion battery, obey surely the rules of following contents.

䡬 Do not place conductive debris, nail and wires such

as iron wire and copper wire in the storage case.

䡬 To prevent shorting from occurring, load the battery

in the tool or insert securely the battery cover for storing until the ventilator is not seen.

battery charger, and stop use.

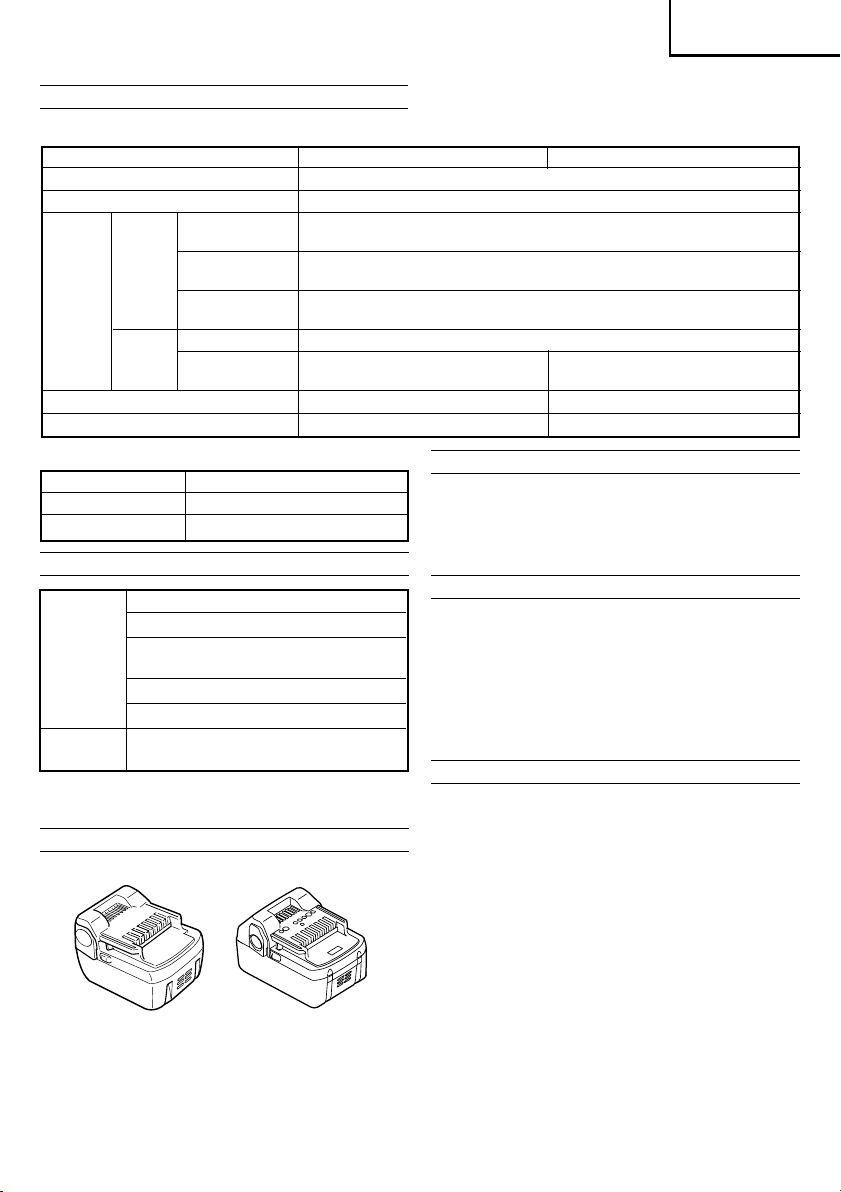

SPECIFICATIONS

POWER TOOL

Model DV14DSL DV18DSL No-load speed (Low/High) 0–400/0–1400 min No-load impact rate (Low/High) 0 – 5600 / 0 – 19600 min

Capacity

Drilling

Brick (Depth 30 mm)

Wood (Thickness 18 mm)

13 mm

36 mm

Metal Steel: 13 mm, (Thickness 1.6 mm)

Aluminum: 13 mm

Machine screw 6 mm

Rechargeable battery

Driving

Wood screw

6.8 mm (diameter) × 50 mm (length) 8 mm (diameter) × 75 mm (length)

(Requires a pilot hole) (Requires a pilot hole)

BSL1430: Li-ion 14.4 V (3.0 Ah 8 cells) BSL1830: Li-ion 18 V (3.0 Ah 10 cells)

Weight 1.7 kg 1.8 kg

CHARGER

Model UC18YRSL Charging voltage 14.4 V 18 V Weight 0.6 kg

STANDARD ACCESSORIES

1 Plus driver bit (No. 2 × 65L) ...... 1

DV14DSL (2LSCK) DV18DSL

(2LSCK)

2 Charger

3 Battery ............................................... 2

4 Plastic case ....................................... 1

5 Battery cover .................................... 1

DV14DSL (NN) DV18DSL (NN)

Charger, Battery, Plastic case and battery cover are not contained.

Standard accessories are subject to change without notice.

–1

(UC18YRSL) ............................

(DV14DSL:BSL1430, DV18DSL:BSL1830)

English

OPTIONAL ACCESSORIES (sold separately)

1. Battery

Optional accessories are subject to change without notice.

APPLICATIONS

䡬 Drilling of brick and concrete block, etc. 䡬 Driving and removing of machine screws, wood

screws, tapping screws, etc.

䡬 Drilling of various metals 䡬 Drilling of various woods

BATTERY REMOVAL/INSTALLATION

1. Battery removal

Hold the handle tightly and push the battery latch (2 pcs.) to remove the battery (see Figs. 1 and 2).

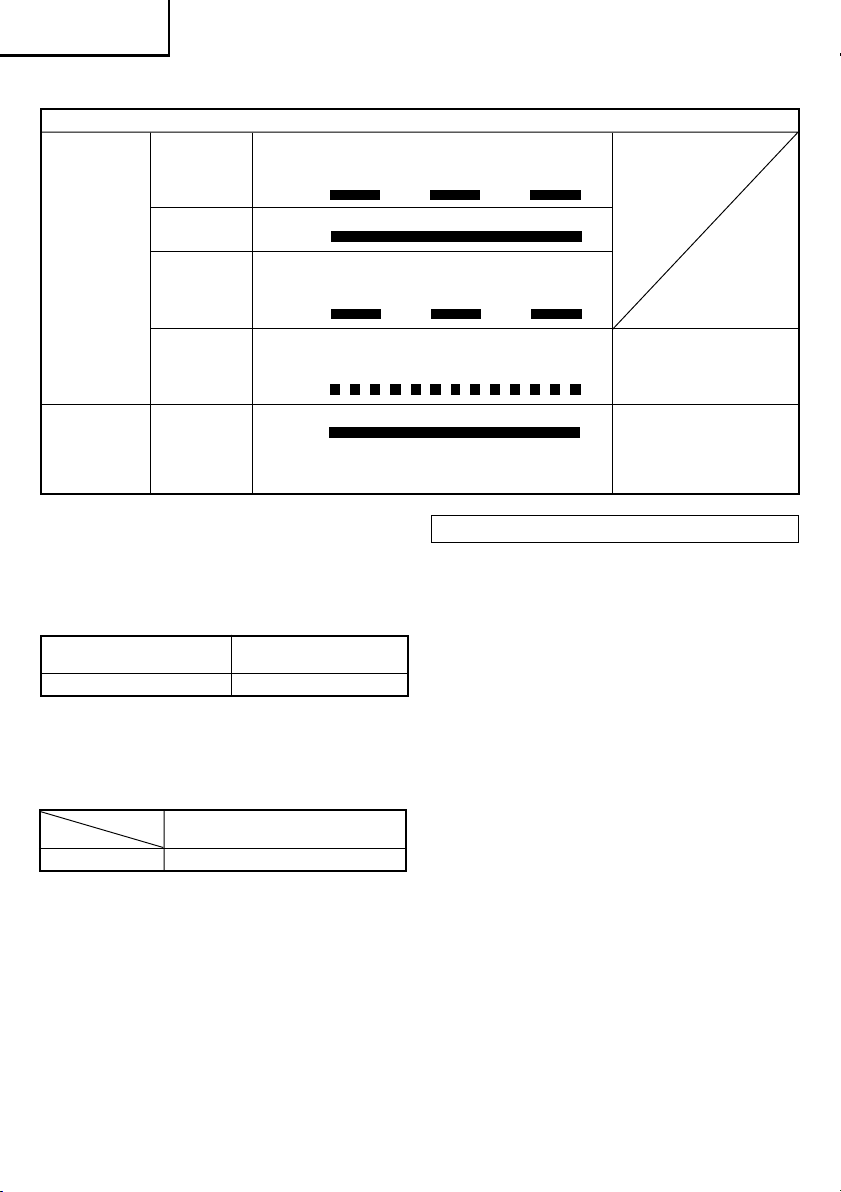

Indications of the pilot lamp

The pilot lamp lights or blinks in red.

Before charging

While charging

Charging complete

Blinks

Lights

Blinks

Lights for 0.5 seconds. Does not light for 0.5 seconds. (off for 0.5 seconds)

Lights continuously

Lights for 0.5 seconds. Does not light for 0.5 seconds. (off for 0.5 seconds)

CAUTION

Never short-circuit the battery.

2. Battery installation

Insert the battery while observing its polarities (see

Fig. 2).

CHARGING

Before using the impact driver drill, charge the battery as follows.

1. Connect the charger’s power cord to a receptacle.

When the power cord is connected, the charger’s pilot lamp will blink in red. (At 1-second intervals)

2. Insert the battery into the charger.

Firmly insert the battery into the charger until the line is visible, as shown in Fig. 3,4 .

3. Charging

When inserting a battery in the charger, charging will commence and the pilot lamp will light continuously in red. When the battery becomes fully recharged, the pilot lamp will blink in red. (At 1-second intervals) (See Table 1)

(1) Pilot lamp indication

The indications of the pilot lamp will be as shown in Table 1, according to the condition of the charger or the rechargeable battery.

Table 1

Charging impossible

The pilot lamp lights in green.

(2) Regarding the temperatures of the rechargeable

battery The temperatures for rechargeable batteries are as shown in Table 2, and batteries that have become hot should be cooled for a while before being recharged.

Overheat standby

Flickers

Lights

Lights for 0.1 seconds. Does not light for 0.1 seconds. (off for 0.1 seconds)

Lights continuously

Malfunction in the battery or the charger

Battery overheated. Unable to charge. (Charging will commence when battery cools)

Table 2 Recharging ranges of batteries

Rechargeable batteries

BSL1430, BSL1830 0°C - 40°C

(3) Regarding recharging time

Depending on the combination of the charger and batteries, the charging time will become as shown in Table 3.

Temperatures at which the

battery can be recharged

English

Table 3 Charging time (At 20°C)

Charger

Battery

BSL1430, BSL1830

NOTE

The charging time may vary according to temperature and power source voltage.

4. Disconnect the charger’s power cord from the receptacle

5. Hold the charger firmly and pull out the battery

NOTE

After operation, pull out batteries from the charger first, and then keep the batteries properly.

How to make the batteries perform longer.

(1) Recharge the batteries before they become completely

exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter.

(2) Avoid recharging at high temperatures.

A rechargeable battery will be hot immediately after use. If such a battery is recharged immediately after use, its internal chemical substance will deteriorate, and the battery life will be shortened. Leave the battery and recharge it after it has cooled for a while.

CAUTION

䡬 When the battery charger has been continuosly used,

the battery charger will be heated, thus constituting the cause of the failures. Once the charging has been completed, give 15 minutes rest until the next charging.

䡬 If the battery is recharged when it is warm due to

battery use or exposure to sunlight, the pilot lamp map light in green. The battery will not be recharged. In such a case, let the battery cool before charging. When the pilot lamp flickers in red (at 0.2-second intervals),

䡬

check for and take out any foreign objects in the charger’s battery installation hole. If there are no foreign objects, it is probable that the battery or charger is malfunctioning. Take it to your authorized Service Center.

UC18YRSL

Approx. 45 min.

PRIOR TO OPERATION

1. Setting up and checking the work environment

Check if the work environment is suitable by following the precautions.

HOW TO USE

1. Confirm the cap position (see Fig. 5)

The three modes of screwdriver, drill and impact drill can be switched by the position of the cap in this unit.

(1) When using this unit as a screwdriver, line up the one

of the numbers “1, 3, 5 ... 22” on the cap, or the black dots, with the triangle mark on the outer body.

(2) When using this unit as a drill, align the cap drill mark

” with the triangle mark on the outer body.

“

(3) When using this unit as an impact drill, align the cap

hammer mark “ outer body.

CAUTION

䡬 The cap cannot be set between the numerals “1, 3, 5

... 22” or the black dots.

䡬 Do not use with the cap numeral between “22” and

the black line at the middle of the drill mark. Doing so may cause damage (See Fig. 6).

2. Tightening torque adjustment

(1) Tightening torque

Tightening torque should correspond in its intensity to the screw diameter. When too strong torque is used, the screw head may be broken or be injured. Be sure to adjust the cap position according to the screw diameter.

(2) Tightening torque indication

The tightening torque differs depending on the type of screw and the material being tightened. The unit indicates the tightening torque with the numbers “1, 3, 5 ... 22” on the cap, and the black dots. The tightening toque at position “1” is the weakest and the torque is strongest at the highest number (See Fig. 5).

(3) Adjusting the tightening torque

Rotate the cap and line up the numbers “1, 3, 5 ... 22” on the cap, or the black dots, with the triangle mark on the outer body. Adjust the cap in the weak or the strong torque direction according to the torque you need.

CAUTION

䡬 The motor rotation may be locked to cease while the

unit is used as drill. While operating the impact driver drill, take care not to lock the motor.

䡬 Too long hammering may cause the screw broken

due to excessive tightening.

3. Rotation to Impact changeover (See Fig. 5)

The “Rotation (Rotation only)” and “Impact (Impact + Rotation)” can be switched by aligning the drill mark “ mark on the outer body.

䡬 To make holes in the metal, wood or plastic, switch

to “Rotation (Rotation only)”.

䡬 To make holes in bricks or concrete blocks, switch to

“Impact (Impact + Rotation)”.

CAUTION

If an operation which is normally performed at the “Rotation” setting is performed at “Impact “ setting, the effect of making holes does not only increase but it may also damage the bit or other parts.

4. Change rotation speed

Operate the shift knob to change the rotational speed. Move the shift knob in the direction of the arrow (see Figs. 7 and 8). When the shift knob is set to “LOW”, the drill rotates at a low speed.!»en set to “HIGH”, the drill rotates at a high speed.

CAUTION

䡬 When changing the rotational speed with the shift

knob, confirm that the switch is off. Changing the speed while the motor is rotating will damage the gears.

䡬 When setting the shift knob to “HIGH” (high speed)

and the position of the cap is bitween “17” and “22”, it may happen that the clutch does not engaged and that the motor is locked. In such a case, please set the shift knob to “LOW” (low speed).

” or the hammer mark “ ” with the triangle

” with the triangle mark on the

English

䡬 If the motor is locked, immediately turn the power

off. If the motor is locked for a while, the motor or battery may be burnt.

Work Suggestions

Brick

Drilling

Driving

6. How to select tightening torque and rotational speed

Driving

Drilling

CAUTION

䡬 The selection examples shown in Table 5 should be

considered as general standard. As different types of tightening screws and different materials to be tightened are used in actual works proper adjustments are naturally necessary.

䡬 When using the impact driver drill with a machine

screw at HIGH (high speed), a screw may damage or a bit may loose due to the tightning torque is too strong. Use the impact driver drill at LOW (low speed) when using a machine screw.

NOTE

The use of the Li-ion battery in a cold condition (below 0 degree Centigrade) can sometimes result in the weakened tightening torque and reduced amount of work. This, however, is a temporary phenomenon, and returns to normal when the battery warms up.

7. Using the hook

The hook is used to hang up the power tool to your waist belt while working.

CAUTION:

䡬 When using the hook, hang up the power tool firmly

not to drop accidentally. If the power tool is dropped, it may lead to an accident.

䡬 When carrying the power tool with hooked to your

waist belt, do not fit any bit to the tip of power tool. If the sharp bit such as drill is fitted to the power tool when carrying it with hooked to your waist belt, you will be injured.

䡬 Install securely the hook. Unless the hook is securely

installed, it may cause an injury while using.

Wood Steel Aluminum Machine screw Use the bit or socket matching the screw diameter. Wood screw Use after drilling a pilot hole.

Use Cap Position

Machine screw 1 – 22

Wood screw 1 –

Brick

Wood

Metal

Use for drilling purpose.

For 4 mm or smaller diameter screws.

For 6.8 mm or smaller nominal diameter screws.

For 13 mm or smaller diameters.

For 36 mm or smaller diameters.

For drilling with a metal working drill bit.

5. The scope and suggestions for uses

The usable scope for various types of work based on the mechanical structure of this unit is shown in

Table 4.

Table 4

Table 5

Rotating speed selection (Position of the shift knob)

LOW (Low speed) HIGH (High speed)

For 6 mm or smaller diameter screws.

For 3.8 mm or smaller nominal diameter screws.

For 10 mm or smaller diameters.

For 18 mm or smaller diameters.

(1) Removing the hook.

Remove the screws fixing the hook with Philips screw driver. (Fig. 9) Replacing the hook and tightening the screws.

(2)

Install securely the hook in the groove of power tool and tighten the screws to fix the hook firmly. (Fig. 10)

8. About Remaining Battery Indicator

When pressing the remaining battery indicator switch, the remaining battery indicator lamp lights and the battery remaining power can be checked. (Fig.11) When releasing your finger from the remaining battery indicator switch, the remaining battery indicator lamp goes off. The table 6 shows the state of remaining battery indicator lamp and the battery remaining power.

State of lamp Battery Remaining Power

Table 6

The battery remaining power is enough.

The battery remaining power is a half.

The battery remaining power is nearly empty. Re-charge the battery soonest possible.

English

As the remaining battery indicator shows somewhat differently depending on ambient temperature and battery characteristics, read it as a reference.

NOTE:

䡬 Do not give a strong shock to the switch panel or

break it.It may lead to a trouble.

䡬 To save the battery power consumption, the

remaining battery indicator lamp lights while pressing the remaining battery indicator switch.

9. How to use the LED light

Every time you press the light switch on the switch panel, the LED light lights or goes off. (Fig. 12) To prevent the battery power consumption, turn off the LED light frequently.

CAUTION:

䡬 Do not expose directly your eye to the light by looking

into the light. If your eye is continuously exposed to the light, your eye will be hurt.

NOTE:

䡬 To prevent the battery power consumption caused

by forgetting to turn off the LED light, the light goes off automatically in about 15 minutes.

10. Mounting and dismounting of the bit

(1) Mounting the bit

Loosen the sleeve by turning it toward the left (in the counterclockwise direction as viewed from the front) to open the clip on the keyless chuck. After inserting a driver bit, etc., into the keyless drill chuck, and tighten the sleeve by turning it toward the right (in the clockwise direction as viewed from the front) (See Fig. 13).

䡬 If the sleeve becomes loose during operation, tighten

it further. The tightening force becomes stronger when the sleeve is tightened additionally.

(2) Dismounting the bit

Loosen the sleeve by turning it toward the left (in the counterclockwise direction as viewed from the front), and then take out the bit, etc. (See Fig. 13).

NOTE

If the sleeve is tightened in a state where the clip of the keyless chuck is opened to a maximum limit, a click noise may occur. This is the noise that occurs when the loosening of the keyless chuck is prevented and is not a malfunction.

CAUTION

䡬 When it is no longer possible to loosen the sleeve,

use a vise or similar instrument to secure the bit. Set the clutch mode between 1 and 7 and then turn the sleeve to the loose side (left side) while operating the clutch. It should be easy now to loosen the sleeve.

11. Automatic spindle-lock mechanism

This unit has automatic spindle-lock mechanism for quick bit changes.

12. Confirm that the battery is mounted correctly

13. Check the rotational direction

The bit rotates clockwise (viewed from the rear side) by pushing the R-side of the selector button. The L-side of the selector button is pushed to turn the bit counterclockwise (See Fig. 14). (The marks are provided on the selector button.)

CAUTION

䡬 Always use this unit with clockwise rotation, when

using it as an impact drill.

and

14. Switch operation

䡬 When the trigger switch is depressed, the tool rotates.

When the trigger is released, the tool stops.

䡬 The rotational speed of the drill can be controlled by

varying the amount that the trigger switch is pulled. Speed is low when the trigger switch is pulled slightly and increases as the trigger switch is pulled more.

NOTE

䡬 A buzzing noise is produced when the motor is about

to rotate. This is only a noise, not a machine failure.

15. For drilling into brick

Excessive pressing force never increases drilling speed. It will not only damage the drill tip or reduce working efficiency, but could also shorten the service life of drill bit. Operate the impact driver drill within 10-15 kg pressing force while drilling into brick.

MAINTENANCE AND INSPECTION

1. Inspecting the tool

Since use of as dull tool will degrade efficiency and cause possible motor malfunction, sharpen or replace the tool as soon as abrasion is noted.

2. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure that they are properly tightened. Should any of the screws be loose, retighten them immediately. Failure to do so could result in serious hazard.

3. Maintenance of the motor

The motor unit winding is the very “heart” of the power tool. Exercise due care to ensure the winding does not become damaged and/or wet with oil or water.

4. Inspecting the carbon brushes (Fig. 15)

The motor employs carbon brushes which are consumable parts. Since and excessively worn carbon brush can result in motor trouble, replace the carbon brush with new ones when it becomes worn to or near the “wear limit”. In addition, always keep carbon brushes clean and ensure that they slide freely within the brush holders.

NOTE

When replacing the carbon brush with a new one, be sure to use the Hitachi Carbon Brush Code No. 999054.

5. Replacing carbon brushes

Take out the carbon brush by first removing the brush cap and then hooking the protrusion of the carbon brush with a flat head screw driver, etc., as shown in Fig. 17. When installing the carbon brush, choose the direction so that the nail of the carbon brush agrees with the contact portion outside the brush tube. Then push it in with a finger as illustrated in Fig. 18. Lastly, install the brush cap.

CAUTION

Be absolutely sure to insert the nail of the carbon brush into the contact portion outside the brush tube. (You can insert whichever one of the two nails provided.) Caution must be exercised since any error in this operation can result in the deformed nail of the carbon brush and may cause motor trouble at an early stage.

English

6. Cleaning on the outside

When the Impact driver drill is stained, wipe with a soft dry cloth or a cloth moistened with soapy water. Do not use chloric solvents, gasoline or paint thinner, for they melt plastics.

7. Storage

Store the Impact driver drill in a place in which the temperature is less than 40°C and out of reach of children.

8. Service parts list

CAUTION

Repair, modification and inspection of Hitachi Power Tools must be carried out by a Hitachi Authorized Service Center. This Parts List will be helpful if presented with the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.

MODIFICATIONS

Hitachi Power Tools are constantly being improved and modified to incorporate the latest technological advancements. Accordingly, some parts may be changed without prior notice.

GUARANTEE

We guarantee Hitachi Power Tools in accordance with statutory/country specific regulation. This guarantee does not cover defects or damage due to misuse, abuse, or normal wear and tear. In case of complaint, please send the Power Tool, undismantled, with the GUARANTEE CERTIFICATE found at the end of this Handling instruction, to a Hitachi Authorized Service Center.

Information concerning airborne noise and vibration

The measured values were determined according to EN60745 and declared in accordance with ISO 4871.

Measured A-weighted sound power level: 96 dB (A) Measured A-weighted sound pressure level: 85 dB (A) Uncertainty KpA: 3 dB (A).

Wear hearing protection.

Vibration total values (triax vector sum) determined according to EN60745.

Impact drilling into concrete:

Vibration emission value ah, iD= 7.8 m/s

Uncertainty K = 1.5 m/s

WARNING

䡬 The vibration emission value during actual use of the

power tool can differ from the declared value depending on the ways in which the tool is used.

䡬 To identify the safety measures to protect the operator

that are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time).

NOTE

Due to HITACHI’s continuing program of research and development, the specifications herein are subject to change without prior notice.

IMPORTANT

Correct connection of the plug The wires of the mains lead are coloured in accordance with the following code:

Blue: – Neutral Brown: – Live

As the colours of the wires in the mains lead of this tool may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: The wire coloured blue must be connected to the terminal marked with the letter N or coloured black. The wire coloured brown must be connected to the terminal marked with the letter L or coloured red. Neither core must be connected to the earth terminal.

NOTE

This requirement is provided according to BRITISH STANDARD 2769: 1984. Therefore, the letter code and colour code may not be applicable to other markets except United Kingdom.

Deutsch

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE

WARNUNG

Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz(schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich a) Sorgen Sie für einen sauberen und gut

ausgeleuchteten Arbeitsbereich.

Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an.

b) Verwenden Sie Elektrowerkzeuge niemals an

Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen

dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden.

Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit a) Elektrowerkzeuge müssen mit passender

Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen oder

sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie die Anschlussschnur nicht

missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien

benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.

f) Falls sich der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).

Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit a) Bleiben Sie wachsam, achten Sie auf das, was

Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

b) Benutzen Sie eine persönliche Schutzausrüstung.

Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.

c) Vermeiden Sie unbeabsichtigten Anlauf. Achten

Sie darauf, dass sich der Schalter in der Aus(Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.

d) Entfernen Sie sämtliche Einstellwerkzeuge

(Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

e) Sorgen Sie für einen festen Stand. Achten Sie

jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

f) Kleiden Sie sich richtig. Tragen Sie keine lose

Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und -

sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

4) Einsatz und Pflege von Elektrowerkzeugen a) Überanspruchen Sie Elektrowerkzeuge nicht.

Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn es

sich nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

c) Stecken Sie den Stecker der Stromversorgung

oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

Deutsch

d) Lagern Sie nicht benutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.

Elektrowerkzeuge in ungeschulten Händen sind gefährlich.

e) Halten Sie Elektrowerkzeuge in Stand. Prüfen

Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör,

Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten.

Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Pflege der Batterie a) Laden Sie das Gerät nur mit dem vom Hersteller

empfohlenen Ladegerät auf.

Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Gefahren führen.

b) Verwenden Sie für das Gerät nur die speziell

empfohlenen Batterien.

Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen.

c) Ist die Batterie nicht in Gebrauch, achten Sie

darauf, dass sie nicht mit metallischen Gegenständen, beispielsweise Büroklammern, Münzen, Schlüssel, Nägel, Schrauben in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen könnten.

Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen.

Im Falle von Störungen, kann Flüssigkeit aus der Batterie austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batterie in Berührung kommen, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf.

Ausgetretene Batterieflüssigkeiten können zu Reizungen oder Verbrennungen führen.

6) Service a) Lassen Sie Elektrowerkzeuge durch qualifizierte

Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten.

Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

VORSICHTSMASSNAHMEN ZUM AKKUSCHLAGBOHRSCHRAUBER

1. Die Batterie immer bei einer Temperatur von 0 – 40°C laden. Laden bei einer Temperatur, die niedriger als 0°C ist, wird gefährliche Überladung verursachen. Die Batterie kann nicht bei einer Temperatur über 40°C geladen werden. Die beste Temperatur zum Laden wäre von 20 – 25°C.

2. Nach Beendung einer Ladung, lassen Sie das Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird. Nicht mehr als zwei Batterien nacheinander laden.

3. Keine Fremdkörper durch das Anschlußloch der Batterie eindringen lassen.

4. Niemals die Batterie und das Ladegerät auseinandernehmen.

5. Niemals die Batterie kurzschließen. Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und überhitzung, wodurch Durchbrennen oder Schaden beider Batterie entsteht.

6. Die Batterie nicht ins Feuer werfen. Sie könnte dabei explodieren.

7. Beim Bohren von Wand, Boden oder Decke, nachprüfen ob keine versenkten Kabel, usw. vorhanden sind.

8. Bringen Sie die Batterie zum Geschäft, wo Sie ihn gekauft haben sobald die Lebensdauer der Batterie abrinnt. Die erschöpfte Batterie nicht wegwerfen.

9. Benutzung verbrauchter Batterie beschädigt den Auflader.

10. Darauf achten, daß keine Gegenstände durch Belüftungsschlitze des Aufladers in das Gerät eindringen. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Aufladers eindringen, kann dies zu elektrischen Schlägen führen oder den Auflader beschadigen.

11. Beim Einspannen von Bohrspitzen oder Stangenbohrern in das schlüssellose Spannfutter die Bohrhülse ausreichend festdrehen. Bei nicht ausreichend festgedrehter Bohrhülse kann die Bohrspitze verrutschen oder herausfallen und Verletzungen verursachen.

12. Der Motor dieses Produkts enthält einen starken Dauermagneten. Beachten Sie die folgenden Vorsichtsmaßnahmen bezüglich am Werkzeug haftender Späne und der Auswirkungen des Dauermagneten auf elektronische Geräte.

ACHTUNG: 䡬 Legen Sie das Werkzeug nicht auf einen Arbeitstisch

oder Arbeitsbereich, auf dem Metallspäne liegen.

Die Späne könnten am Werkzeug haften und zu Verletzungen oder Funktionsstörungen führen.

䡬 Wenn Späne am Werkzeug haften, berühren Sie es

nicht. Entfernen Sie die Späne mit einer Bürste.

Anderenfalls kann es zu Verletzungen kommen.

Deutsch

䡬 Wenn Sie einen Herzschrittmacher oder ein anderes

elektronisches medizinisches Gerät benutzen, betätigen Sie das Werkzeug nicht und halten Sie sich von ihm fern.

Es kann zu einer Beeinträchtigung der Funktionsfähigkeit des elektronischen Geräts kommen.

䡬 Verwenden Sie das Werkzeug nicht in der Nähe von

Präzisionsgeräten wie Mobiltelefonen, Magnetkarten oder elektronischen Speichermedien.

Anderenfalls kann es zu Betriebsstörungen, Defekt oder Datenverlust kommen.

WARNUNG ZUM LITHIUM-IONEN-AKKU

Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. In den unten beschriebenen Fällen 1 und 2 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr ausreicht, schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.

2. Wenn das Werkzeug überlastet ist, kann es zum Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Gerät wieder verwenden.

Bitte beachten Sie die folgenden Warnhinweise.

WARNUNG

Zur Vermeidung einer ausgelaufenen Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

1. Stellen Sie sicher, dass sich Späne und Staub nicht auf der Batterie ansammeln.

䡬 Stellen Sie während der Arbeit sicher, dass Späne

und Staub nicht auf die Batterie fallen.

䡬 Stellen Sie sicher, dass Staub und Späne, die

während der Bearbeitung auf das Elektrowerkzeug fallen, nicht in die Batterie gelangen.

䡬 Lagern Sie ungebrauchte Batterien nicht an Plätzen,

an denen Staub oder Späne anfallen.

䡬 Vor dem Einlagern einer Batterie sind sämtlicher

Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht gemeinsam mit Metallteilen (Schrauben, Nägel, usw.) zu lagern ist.

2. Achten Sie darauf, dass die Batterie nicht durch einen spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie Stöße.

3. Beschädigte oder verformte Batterien dürfen nicht weiter verwendet werden.

4. Achten Sie auf den richtigen Anschluss der Pole.

5. Schließen Sie die Batterie nicht direkt an elektrische Ausgänge oder Zigarettenanzünder im Auto an.

6. Verwenden Sie die Batterie nur für den angegebenen Zweck.

7. Falls die Batterie nach Verstreichen der angegebenen Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.

8. Vermeiden Sie hohe Temperaturen und hohen Druck, wie er beispielsweise in der Mikrowelle, einem Trockner oder einem Hochdruckbehälter auftritt.

9. Wenn Sie ein Leck oder Rußgeruch feststellen, vermeiden Sie jeglichen Kontakt mit Feuerstellen.

10. Vermeiden Sie eine Verwendung an Orten, an denen starke statische Elektrizität erzeugt wird.

11. Werden ein Leck, Rußgeruch, Erwärmung, Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufladens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Gerät oder dem Ladegerät und beenden Sie die Anwendung.

VORSICHT

1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem (Leitungs-) Wasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten.

2. Wenn die ausgelaufene Flüssigkeit auf Haut oder Kleidung trifft, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen.

3. Beim Auftreten von Rost, Rußgeruch, Erwärmung, Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück.

WARNUNG

Falls leitfähige Materialien die Kontakte des LithiumIonen Akkus berühren, besteht die Gefahr eines Kurzschlusses, was u. U. einen Brand verursachen kann. Zum Aufbewahren des Lithium-Ionen Akkus stets folgende Hinweise beachten.

䡬 Keine leitfähigen Materialien, Metallnägel oder Drähte

wie z.B. Stahl- oder Kupferdrähte in das Akkufach platzieren.

䡬 Um Kurzschlüsse zu verhindern, den Akku in das

Gerät einsetzen bzw. die Akkuabdeckung ordnungsgemäß aufsetzen, so dass der Lüfter vollständig verdeckt ist.

Deutsch

TECHNISCHE DATEN

ELEKTRO-WERKZEUG

Model DV14DSL DV18DSL Leerlaufdrehzah (Niedrig/Schnell) 0–400/0–1400 min Leerlauf-Schlaggeschwindigkeit

Kapazität

WiederaufladbareBatterie Gewicht 1,7 kg 1,8 kg

LADEGERÄT

Model UC18YRSL Ladespannung 14,4 V 18 V Gewicht 0,6 kg

(Niedrig/Schnell)

Ziegel (Tiefe 30 mm)

Bohren

Einschrauben

Holz (Dicke 18 mm)

Metall Stahl: 13 mm, (Dicke 1,6 mm) Aluminum: 13 mm

Maschineschraube

Holzschraube

6,8 mm (Durchschnitt) × 50 mm (Långe) 8 mm (Durchschnitt) × 75 mm (Långe)

(Bei vorgebohrtem Loch.) (Bei vorgebohrtem Loch.)

BSL1430: Li-ion 14,4 V (3,0 Ah 8 Zellen) BSL1830: Li-ion 18 V (3,0 Ah 10 Zellen)

STANDARDZUBEHÖR

1 Plusschrauber (Nr. 2 × 65L) ......... 1

2 Ladegerät(UC18YRSL) ................... 1

DV14DSL (2LSCK)

DV18DSL (2LSCK)

DV14DSL (NN) Ladegerät, Akku, Plastikgehäuse und DV18 DSL (NN) Akkudeckel sind nicht enthalten.

3 Batterie .............................................. 2

(DV14DSL: BSL1430, DV18DSL: BSL1830)

4 Plastikgehäus .................................... 1

5 Akkuabdeckung ................................ 1

0–5600 / 0 – 19600 min

13 mm

36 mm

6 mm

VERWENDUNG

䡬 Bohren von Ziegeln, Zementblöcken usw. 䡬 Einschrauben und Entfernung von Maschinenschrauben,

Holzschrauben, Schneidschrauben, usw.

䡬 Bohren von verschiedenen Metallen 䡬 Bohren von verschiedenen Hölzern

HERAUSNEHMEN/EINSETZEN DER BATTERIE

1. Herausnehmen der Batterie

Den Handgriff festhalten und die Batterieverriegelungen (2 Stück) drücken, um die Batterie herauszunehmen (siehe

Abb. 1 und 2).

ACHTUNG

Die Kontakte des Batterie niemals kurzschließen.

2. Einsetzen des Batterie

Den Batterie unter Beachtung der richtigen in das Gerät einsetzen (siehe Abb. 2).

LADEN

Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

SONDERZUBEHÖR (separat zu beziehen)

1. Batterie

Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden

Laden Sie den Akku wie folgt, bevor Sie den AkkuSchlagbohrschrauber verwenden.

1. Den Netzstecker des Ladegerätes in eine Steckdose

einstecken. Beim Anschluß des Ladegeräts an eine Netzsteckdose blinkt das Kontrollampe in Rot auf. (In Sekundenabständen)

2. Eine Batterie in das Ladegerät einlegen.

Setzen Sie den Akkumulator so in das Ladegerät ein, dass die Linie sichtbar ist, wie in Abb. 3,4. gezeigt.

3. Anzeigelämpchen

Beim Einlegen einer Batterie in das Ladegerät wird der Ladevorgang fortgesetzt, und leuchtet das Kontrollampe kontinuierlich in Rot auf. Wenn die Batterie voll aufgelader ist, blinkt das Kontrollampe in Rot. (In Sekundenabständen) (Seihe Tafel 1)

(1) Anzeigelämpchen

Das Kontrollampe leuchtet auf, wie in Tafel 1 gezeigt, entsprechend dem Zustand des verwendeten Ladegeräts für die Akkubatterie.

–1

Die Bereitsch aftsanzeige leuchtet oder blinkt rot.

Vor dem Laden

Beim Laden

Laden durchgeführt

Blinkt

Leuchtet

Blinkt

Tafel 1

Anzeigen der Kontrollampe

Leuchtet für 0,5 Sekunden. Loscht für 0,5 Sekunden. (Aus für 0,5 Sekunden

Leuchtet kontinuierlich

Leuchtet für 0,5 Sekunden. Loscht für 0,5 Sekunden. (Aus für 0,5 Sekunden

)

Deutsch

Laden unmöglich

Die Bereitsch aftsanzeige leuchtet grün.

(2) Über die Temperatur der Akkubatterie

Die Temperaturen für Akkus sind in Tafel 2 gezeigt. Erhitzte Batterien vor dem Laden abkühlen lassen.

Tafel 2 Aufladebereiche für Batterie

Akkubatterien

BSL1430, BSL1830

(3) Über die Aufladezeit

Je nach Kombination von Ladegerät und Batterien wird die Aufladezeit wie in Tafel 3 gezeigt.

Tafel 3 Aufladezeit (bei 20°C)

Batterie BSL1430, BSL1830

HINWEIS

Die Aufladezeit kann je nach Temperatur und Ladespannung unterschiedlich sein.

4. Den Netzstecker des Ladegeräts aus der Steckdose ziehen

5. Das Ladegerät festhalten und die Batterie herausziehen

HINWEIS

Nach dem Betrieb zuerst die Batterien aus dem Ladegerät nehmen und dann die Batterien angemessen aufbewahren.

Verlängerung der Lebensdauer von Batterien

(1) Die Batterien aufladen, bevor sie völlig erschöpft sind.

Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufladen.

Wegen

Überhitzung angehalten

Ladegerät

Flackert

Leuchtet

Temperaturen, bei Akkubatteriendenen die Batterie geladen werden kann

UC18YRSL

Etwa. 45 min.

Leuchtet für 0,1 Sekunden. Loscht für 0,1 Sekunden. (Aus für 0,1 Sekunden)

Leuchtet kontinuierlich

0°C – 40°C

Betriebsstörung in der batterie oder im Ladegerät

Akku überhitzt. Laden nicht möglich (Ladevorgang wird nach Abkühlen des Akkus gestartet).

Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden.

(2) Nicht bei hohen Temperaturen aufladen.

Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauernimmt ab. Die Batterie etwas stehen lassen und erst aufladen, wenn sie sich abgekühlt hat.

ACHTUNG

䡬 Wird das Akkuladegerät kontinuierlich eingesetzt,

überhitzt sich das Gerät, wodurch Schäden resultieren können. Nach einem Ladevorgang das Gerät 15 Minuten bis zum nächsten Laden ruhen lassen.

䡬 Falls ein aufgrund von Einsatz oder Sonneneinstrahlung

erwärmter Akku an das Ladegerät angeschlossen wird, leuchtet die grüne Anzeige u. U. auf. Der Akku wird dann nicht geladen. In solchen Fällen den Akku vor dem Laden abkühlen lassen.

䡬 Wenn das Kontrollampe in schneller Folge in Rot

flackert (in 0,2-Sekunden-Abständen), nachsehen ob Fremdkörper im Batteriefach sind und diese ggf. herausnehmen. Wenn keine Fremdkörper im Batteriefach sind, liegt wahr-scheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Die Teile vom autorisierten Kundendienst prüfen lassen.

VOR INBETRIEBNAHME

1. Aufstellung und überprüfung der Arbeitsumgebung

Prüfen Sie, ob die Arbeitsumgebung folgenden Vorsichtsbedingungen entspricht.

ANWENDUNG

1. Nachprüfen der Kappeneinstellung (Siehe Abb. 5)

Durch die Position der Kappe dieses Gerätes kann zwischen den drei Betriebsarten Schraubenzieher, Bohrer und Schlagbohrer umgeschaltet werden.

Deutsch

(1) Bei Verwendung dieses Gerätes als Schraubenzieher

eine der Nummern „1, 3, 5 ... 22“ an der Kappe oder die schwarzen Punkte auf die Dreieckmarkierung am äußeren Körper ausrichten.

(2) Beim Einsatz dieses Geräts als Bohrer, die Markierung

” an der Kappe mit der Dreiecksmarkierung am

„ Außengehäuse ausrichten.

(3) Richten Sie zur Verwendung dieses Gerätes als

Schlagbohrer die Hammermarkierung „ Kappe auf die Dreiecksmarkierung am äußeren Körper aus.

ACHTUNG

䡬 Die Kappe kann nicht zwischen die Nummern „1, 3,

5... 22“ oder die schwarzen Punkte gestellt werden.

䡬 Nicht mit der Kappe zwischen „22“ und der schwarzen

Linie in der Mitte der Bohrmarkierung verwenden. Dadurch können Schäden hervorgerufen wrden (Siehe Abb. 6).

2. Einstellung des Anziehdrehmoments

(1) Anziehdrehmoment

Das Anziehdrehmoment sollte dem Schraubendurchschnitt entsprechen. Wenn zuviel Drehmoment angewandt wird, kann die chraube brechen oder am Kopf beschädigt werden. Sich vergewissern, daß die Pfeilmarkierung der Kappe dem Schraubendurchschnitt entsprechend eingestellt wurde.

(2) Angaben für das Anziehdrehmoment

Die Anzugsdrehkraft ist je nach Schraubentyp und dem festzuziehenden Material unterschiedlich. Das Gerät zeigt das Anzugsdrehmoment mit den Nummern „1, 3, 5 ... 22“ an der Kappe und den schwarzen Punkten an. Die Anzugsdrehkraft bei „1” ist am schwächsten und die bei der höchsten Zahl am stärksten (Siehe Abb. 5).

(3) Einstellen der Anzugsdrehkraft

Drehen Sie die Kappe und richten Sie die Nummern „1, 3, 5 ... 22“ an der Kappe oder die schwarzen Punkte auf die Dreieckmarkierung am äußeren Körper aus. Die Kappe nach Wunsch in Richtung hohe oder niedrige Drehkraft einstellen.

ACHTUNG

䡬 Wenn das Gerät als Bohrer eingesetzt wird, kann sich

die Umdrehungsgeschwindigkeit bis zum Stillstand reduzieren. Achten Sie darauf, den Motor nicht bis zum Stillstand zu belasten, wenn Sie das Gerät als Schlagbohrschrauber verwenden.

Arbeit Anweisung

Ziegel

Bohren

Einschrauben

Holz Stahl Aluminum Maschinenschraube Bohrespitze oder Hülse dem Schraubendurchschnitt verwnden. Holzschraube Nach bohren von Führungsloch verwenden.

” an der

Für bpjraibeot verwenden.

䡬 Eine zu lange Schlagbewegung könnte wegen zu

starkem Anziehen der Schraube die Schraube brechen.

3. Umschalten von Schlagbohren zu Bohren (siehe Abb. 5)

Umschalten zwischen „Schlagbohren (Schlagen + Drehen)” und „Bohren (nur Drehen)” erfolgt durch Stellen der Bohrmarkierung „ Hammermarkierung „ ” auf die Dreieckmarkierung am äußeren Körper.

䡬 Zum Bohren in Metall, Holz oder Plastik auf „Bohren

(nur Drehen)” umschalten.

䡬 Zum Bohren in Ziegeln oder Betonblöcken auf

„Schlagbohren (Schlagen + Drehen)” umschalten.

ACHTUNG

Wenn ein normalerweise mit der Einstellung für „Bohren” durchgefuuhrter Betrieb mit der Einstellung für „Schlagbohren” durchgeführt wird, wird nicht nur die Bohrwirkung verstärkt, sondern Beschädigung des Bohrers oder anderer Teile ist auch möglich.

4. Wechsel der Aufrichtgeschwindigkeit

Die Aufrichtgeschwindigkeit mit dem Schaltknopf wechseln. Den Schaltknopf in Richtung Pfeil bewegen (Siehe Abb. 7 und 8). Wenn der Schaltknopdreht auf „LOW” eingestellt ist, dreht sich der Bohrer langsamladreht. Wenn auf „HIGH” eingestellt, dreht sich der Bohrer schnellaufend.

ACHTUNG

䡬 Beim Wechseln der Aufrichtgeschwindigkeit mit dem

Schaltknopf, sich vergewissern, daß der Schalt er auf-ZU-eingestellt und gesperrt ist. Ändern der Geschwindigkeit bei laufendem Motor beschädigt das Getriebe.

䡬 Wenn der Schaltknopf auf „HIGH“ (hohe

Geschwindigkeit) gestellt wird, während die Kappe zwischen „17“ und „22“ steht, kann es vorkommen, dass die Kupplung nicht eingreift und der Motor verriegelt ist. In diesem Fall den Schaltknopf auf „LOW“ (niedrige Geschwindigkeit) stellen.

䡬 Falls der Motor gesperrt ist, sofort abstellen. Falls der

Motor auf längerer Zeit in gesperrtem. Zustand bleibt, mag es vorkommen, daß er oder der Akkumulator überhitzt werden.

5. Gebrauchs-Weite und Angaben

Die Gebrauchsweite für verschiedene Arbeitsleistungen, auf die mechanische Struktur dieses Werkzeuges basiert, ist auf der folgenden Tafel 4 gezeigt

Tafel 4

” bzw. der

6. Wahl von Anziehdrehmoment und Drehfrequenz

Verwendung Kappenstellung

Einschrauben

Bohren

ACHTUNG

Die Wahlbeispiele die in Tafel 5 angezeigt sind sollten als

䡬

allgemeines Standard angesehen werden, da verschiedene Anziehschrauben und verschiedenes Material in Wirklichkeit verwendet werden, für dierechtmäßige anpassung natürlich erforderlich sein wird.

䡬

Wenn Sie den Schlagbohrschrauber in HIGH-Einstellung (hohe Geschwindigkeit) mit einer Maschinenschraube verwenden, kann sich durch das hohe Anzugsdrehmoment das Bit lockern oder die Schraube beschädigt werden. Stellen Sie den Schlagbohrschrauber auf LOW (niedrige Geschwindigkeit) ein, wenn Sie mit Maschinenschrauben arbeiten.

HINWEIS

Die Benutzung des Lithium-Ionen-Akkus in einer kalten Umgebung (unter 0 Grad Celcius) kann manchmal zu einer schwachen Dreh- bzw. Schraubleistung führen. Dies ist jedoch eine zeitweilige Erscheinung, und die Leistung wird wieder normal, wenn sich die Batterie erwärmt.

7. Verwendung des Hakens

Der Haken dient während des Arbeitens zum Anhängen des Werkzeugs an einen Gürtel.

VORSICHT:

Beim Aufhängen am Haken sicherstellen, dass das

䡬

Werkzeug sicher den Gürtel fasst und nicht fallen kann. Bei Fall des Werkzeugs besteht Unfallgefahr.

䡬 Beim Tragen am Gürtel darf das Werkzeug nicht mit

einem Bohrer usw. bestückt sein. Befindet sich ein scharfer Bohrer o.Ä. im Futter, während das Werkzeug am Gürtel getragen wird, besteht Verletzungsgefahr!

䡬 Den Haken ordnungsgemäß anbringen. Falls der

Haken nicht korrekt befestigt ist, besteht Verletzungsgefahr beim Einsatz.

(1) Abnehmen des Hakens

Die Halteschrauben des Hakens mit einem Kreuzschraubendreher entfernen. (Abb. 9)

(2) Anbringen des Hakens und Festziehen der Schrauben

Den Haken fest in die Nut am Werkzeug einpassen und die Halteschrauben des Werkzeugs ordnungsgemäß festziehen. (Abb. 10)

8. Hinweise zur Ladezustand-Kontrollleuchte

Zum Kontrollieren des Akkuladezustands den Ladezustand-Anzeigeschalter drücken, wodurch die Ladezustand-Kontrollleuchte aufleuchtet. (Abb. 11) Beim Loslassen des Ladezustand-Anzeigeschalters erlischt die Ladezustand-Kontrollleuchte. Tabelle 6 zeigt das Leuchtverhalten der Ladezustand-Kontrollleuchte und den entsprechenden Ladezustand.

Maschinenschraube 1 – 22

Holzschraube 1 –

Ziegel

Holz

Metall

Wahl der Drehgeschwindigkeit (Stellung des Schaltknopfs)

LOW (niedrige Geschwindigkeit)

Für Schrauben von 4 mm Durchmesser oder weniger

Für 6,8 mm Nenndurchmesser oder weniger

Für 13 mm Durchmesser oder weniger

Für 36 mm Durchmesser oder weniger

Für Bohren mit Eisenbeabeitungsbohrer.

Tafel 5

HIGH (hohe Geschwindigkeit) Für Schraube von 6 mm

Durchmesser oder weniger Für 3,8 mm Nenndurchmesser

oder weniger Für 10 mm Durchmesser

oder weniger Für 18 mm Durchmesser

oder weniger

Tabelle 6

Leuchtverhalten der Ladezustan d-Kontrollleuchte

Das Ansprechen der Ladezustand-Kontrollleuchte kann aufgrund von Umgebungstemperatur und individuellen Eigenschaften des Akkus von der obigen Tabelle etwas abweichen. Daher die Angabe nur zum Bezug verwenden.

HINWEIS:

䡬 Die Schalterkonsole vor Stoß und Fall schützen. Anderenfalls drohen Störungen. 䡬 Zum Schonen der Akkuladung leuchtet die

Ladezustand-Kontrollleuchte nur, während der Ladezustand-Anzeigeschalter gedrückt wird.

9. Verwendung der LED

Durch Drücken des Lichtschalters auf der Schalterkonsole leuchtet die LED auf bzw. erlischt. (Abb. 12) Die LED möglichst oft ausschalten, um die Akkuladung zu schonen.

VORSICHT:

䡬 Niemals direkt in die LED blicken!

Wird das Auge kontinuierlich den LED-Strahlen ausgesetzt, kann es zu Augenverletzungen kommen.

HINWEIS:

䡬 Zum Schonen der Akkuladung schaltet sich die LED

nach etwa 15 Minuten automatisch aus, falls man vergisst sie auszuschalten.

Akkuladezustand

Die Akkuladung ist ausreichend.

Die Akkuladung ist etwa auf die Hälfte abgesunken.

Die Akkuladung ist beinahe erschöpft. Den Akku so schnell wie möglich aufladen.

Deutsch

10. Anbringen und Abnehmen des Schrauberbits

(1) Anbringen der Schraubenzieherspitze

Lösen Sie die Muffe durch Linksdrehung (gegen den Uhrzeigersinn bei Sicht von vorne), um die Klammer des schlüssellosen Futters zu lösen. Schieben Sie dann eine Schraubenzieherspitze usw. in das schlüssellose Futter ein und ziehen Sie die Muffe durch Rechtsdrehung (im Uhrzeigersinn bei Sicht von vorne) an (Siehe Abb. 13).

䡬 Wenn sich die Buchse während des Betriebs lockert,

so ziehen Sie sie wieder an. Die Anzugskraft wird größer, wenn die Buchse zusätzlich angezogen wird.

(2) Entfernen der Schraubenzieherspitze

Lösen Sie die Muffe durch Linksdrehung (gegen den Uhrzeigersinn bei Sicht von vorne), um die Klammer des schlüssellosen Futters zu lösen, und entfernen Sie die Schraubenzieherspitze usw (Siehe Abb. 13).

HINWEIS

Wenn die Muffe angezogen wird, während die Klammer des schlüssellosen Futters maximal geöffnet ist, kann es zu einem klickenden Geräusch kommen. Dieses Geräusch tritt auf, wenn Lösen des schlüssellosen Futters verhütet wird, und es handelt sich hierbei nicht um eine Fehlfunktion.

ACHTUNG

䡬 Wenn die Manschette nicht losgeschraubt werden

kann, das eingesteckte Werkzeug in einem Schraubstock o.ä. befestigen, die Kupplung auf 1–7 stellen und die Manschette gegen den Uhrzeigersinn drehen, während die.

11. Automatischer Spindelverriegelungsmechanismus

Dieses Gerät hat einen automatischen Spindelverriegelungsmechanismus für schnellen Wechsel der Schraubenzieherspitze.

12. Sich vergewissern, daß die Batterie richtig angebracht ist

13. Die Drehrichtung nachprüfen

Die Bohrerspitze dreht sich nach rechts (von der Hiterseite gesehen), wenn auf die R-Seite des Wählhebels gedrückt wird. Um die Bohrerspitze nach links zu drehen auf die LSeite des Wählhebels drücken (Siehe Abb. 14). (Die Markierungen angebracht.)

ACHTUNG

䡬 Immer dieses Gerät im Uhrzeigersinn betätigen, wenn

es als Schlagbohrer gebraucht wird.

14. Betätigung des Schalters

䡬 Wenn der Schaltertrigger gedrückt ist, dreht sich das

Werkzeug. Wenn ausgelöst, wird das Werkzeug abgestellt.

䡬 Die Drehgeschwindigkeit des Bohrers kann durch

Verändern des Betrags des Ziehens am Auslöser geregelt werden. Die Geschwindigkeit ist niedrig, wenn der Auslöser nur gering gezogen wird und nimmt zu, wenn er stärker gezogen.

INWEIS

䡬 Wenn der Motor beginnt, zu rotieren, ist ein Summen

zu bören. Dabei handelt es sich nicht um eine störung.

und R sind am Wahlknopf

15. Für Bohren von Ziegel und Metall

Übermäßiger Druck erhöht niemals die Bohrgeschwindigkeit. Er verursacht nicht nur Beschädigung der Bohrerspitze und verringerte Arbeitswirksamkeit, sondern verkürzt auch die Standzeit des Bohrers. Betreiben Sie den AkkuSchlagbohrschrauber beim Bohren von Ziegelsteinen mit einem Druck von 10 bis 15 kg.

WARTUNG UND INSPEKTION

1. Nachprüfen des Werkzeuges

Da ein stumpfes Werkzeug die Leistung vermindern wird und eventuell ein schlechtes Funktionieren des Motors verursachen wird, das Werkzeug schärfen oder es wechseln sobald Verschleiß sichtbar wird.

2. Nachprüfen der Befestigungsschrauben

Alle Befestigungsschrauben regelmäßig auf gute Festschraubung nachprüfen. Falls irgendeine der Schrauben locker sein sollte, sofort anziehen. Vernachlässigung dieses Punktes kann zu erheblicher Gefahr führen.

3. Wartung des Motors

Die Motorwicklung ist das „Herz” dex Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit ÖI oder Wasser in Berührung kommt.

4. Inspektion der Kohlebürsten (Abb. 15)

Im Motor sind Kohlebürsten verwendet, die Verbrauchsteile sind. Ersetzen Sie Kohlebürsten durch neue Bürsten, wenn diese bis zur „Verschleißgrenze” oder bis in ihre Nähe abgenutzt sind, da übermäßig abgenutzte Kohlebürsten Motorstörungen verursachen können. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und müssen sich in der Halterung frei bewegen können.

HINWEIS

Beim Ersetzen der Kohlebürste durch eine neue, eine Hitachi-Kohlebürste mit der Kodenummer 999054 verwenden.

5. Austausch einer Kohlebürste

Die Kohlebürste nach Abnehmen der Bürstenkappe entfernen, indem die Krempe der Kohlebürste wie in Abb. 17 gezeigt mit einem flachen Schraubenzieher o.ä. erfaßt wird. Beim Installieren der Kohlebürste die Richtung so wählen, daß die Klaue des Kohlebürste mit dem Kontaktteil außerhalb des Bürstenrohrs übereinstimmt. Dann die Bürste wie in Abb. 18 gezeigt mit dem Finger einschieben und schließlich die Bürstenkappe anbringen.

ACHTUNG

Stellen Sie unbedingt sicher, daß die Klaue der Kohlebürste in den Kontaktteil außerhalb des Bürstenrohrs eingeschoben wird. (Eine der beiden vorhandenen Klauen muß eingeschoben werden.) Vorsicht ist erforderlich, da Fehler bei dieser Tätigkeit zu einer verformten Klaue der Kohlebürste und frühzeitigen Motorstörungen führen können.

6. Außenreinigung

Um den Schlagbohrschrauber zu reinigen, wischen Sie ihn mit einem weichen, trockenen Tuch ab; bei stärkeren Verschmutzungen verwenden Sie ein mit Seifenwasser angefeuchtetes Tuch. Benutzen Sie niemals chlorhaltige Lösungsmittel, Benzin oder Verdünnung, da diese Stoffe die Kunststoffteile auflösen.

7. Lagern

Bewahren Sie den Schlagbohrschrauber an einem trockenen, kühlen Ort auf, an dem er nicht von Kinderhänden erreicht werden kann.

8. Liste der Wartungsteile

ACHTUNG

Reparatur, Modifikation und Inspektion von HitachiElektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten Hitachi-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

MODIFIKATIONEN

Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile ohne vorherige Benachrichtigung geändert werden.

GARANTIE

Auf Hitachi-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von Hitachi autorisiertes Servicecenter.

Deutsch

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Gemessener A-gewichteter Schallpegel: 96 dB (A) Gemessener A-gewichteter Schalldruck: 85 dB (A) Messunsicherheit KpA: 3 dB (A)

Bei der Arbeit immer einen Ohrenschutz tragen. Gesamtvibrationswerte (3-Achsen-Vektorsumme),

bestimmt gemäß EN60745. Schlagbohren in Beton:

Vibrationsemissionswert Messunsicherheit K = 1,5 m/s

WARNUNG

䡬 Der Vibrationsemissionswert während der

tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Wert abweichen, abhängig davon, wie das Werkzeug verwendet wird.

䡬 Zur Festlegung der Sicherheitsmaßnahmen zum Schutz

des Bedieners, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft).

ah,iD = 7,8 m/s

HINWEIS

Aufgrund des ständigen Forschungs und Entwicklung sprogramms von HITACHI sind änderungen der hierin gemachten technischen Angaben vorbehalten.
