Cordless Driver Drill Akku-Bohrschrauber

¢Ú··ÓÔÎ·ÙÛ¿‚È‰Ô Ì·Ù·Ú›·˜

Wiertarko-wkrętarka akumulatorowa Akkus fúró-csavarozó Akku vrtací šroubovák

Akülü vidalama matkap

Mașină de găurit și înșurubat cu acumulator

Akumulatorski udarni vrtalnik

AÍÍyÏyÎÓÚopÌêÈ åypyÔoÇepÚ

DS 14DCL • DS 18DCL

DS18DCL

Read through carefully and understand these instructions before use. Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.

¢И·‚¿ЫЩВ ЪФЫВОЩИО¿ О·И О·Щ·УФ‹ЫВЩВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ ЪИУ ЩЛ ¯Ъ‹ЫЛ.

Przed użytkowaniem należy dokładnie przeczytać niniejszą instrukcję i zrozumieć jej treść. Használat előtt olvassa el figyelmesen a használati utasítást. Před použitím si pečlivě přečtěte tento návod a ujistěte se, že mu dobře rozumíte.

Aleti kullanmadan önce bu kılavuzu iyice okuyun ve talimatları anlayın.

Înainte de utilizare, citiţi cu atenţie și înţelegeţi prezentele instrucţiuni. Pred uporabo natančno preberite in razumite ta navodila.

BÌËÏaÚeÎëÌo ÔpoäÚËÚe ÀaÌÌyï ËÌcÚpyÍáËï Ôo íÍcÔÎyaÚaáËË ÔpeÊÀe äeÏ ÔoÎëÁoÇaÚëcÓ ËÌcÚpyÏeÌÚoÏ.

Handling instructions Bedienungsanleitung

√‰ЛБ›В˜ ¯ВИЪИЫМФ‡

Instrukcja obsługi Kezelési utasítás Návod k obsluze

Kullanım talimatları

Instrucţiuni de utilizare Navodila za rokovanje

àÌcÚpyÍáËÓ Ôo íÍcÔÎyaÚaáËË

910

14.4 V Rechargeable

battery (For DS14DCL) 18 V Rechargeable

battery (For DS18DCL)

Latch

Pull out

Insert

Handle

Push Insert

Hole for connecting the

rechargeable battery

Pilot lamp

Drill mark

Clutch dial

Triangle mark

Weak

Strong

Line

Shift knob

Low speed

High speed

Ring

Sleeve

Tighten Loosen

Trigger switch

Selector button

O P

English Deutsch Ελληνικά Polski

and L marks

14,4 V aufladbare Batterie (Für DS14DCL)

18 V aufladbare Batterie (Für DS18DCL)

Verriegelung Herausziehen Einsetzen Handgriff Drücken Einsetzen

Anschlußloch für Ladebatterir

Kontrollampe Bohrer-Zeichen Kupplungsskala Dreiecksmarkierung Schwach Stark Linie Schaltknopf Kleine Geschwindigkeit Große Geschwindigkeit Ring Manschette Anziehen Lösen Trigger Wählhebel

und L Zeichen

14,4V Επαναφορτιζµενη µπαταρία (Για DS14DCL)

18V Επαναφορτιζµενη µπαταρία (Για DS18DCL)

Μάνδαλο Τραβήξτε έξω Εισχωρήστε Χερούλι Σπρώξετε Εισχωρήσετε Τρύπα για την σύνδεση

της επαναφορτιζµενης µπαταρίας

∆οκιµαστική λάµπα Σηµάδι τρυπανιού Καντράν συµπλέκτη Σηµάδι τριγώνου Αδύνατο ∆υνατ Γραµµή Κουµπί αλλαγής Χαµηλή ταχύτητα Υψηλή ταχύτητα ∆ακτύλιος Περίβληµα Σφίξτε Χαλαρώστε Σκανδάλη διακπτης Κουµπί επιλογέα

και L σηµάδια

Akumulator 14,4 V (do DS14DCL)

Akumulator 18 V (do DS18DCSL)

Zapadka Wyciągnij Włóż/wprowadź Rączka Naciśnij Włóż/wprowadźs

Otwór wsuwowy akumulatora

Lampka kontrolna Symbol wiercenia Pokrętło sprzęgła Trójkątny symbol Mały Duży Linia Zmieniacz Mała prędkość/niskie obroty Duża prędkość/wysokie obroty Pierścień Tuleja Zaciśnij Zluzuj/zwolnij Spust Przełącznik kierunku obrotów Symbole L i

Magyar Čeština Türkçe Română

14,4 V-os tölthető

akkumulátor (DS14DCL-hez) 18 V-os tölthető akkumulátor

(DS18DCL-hez) Retesz

Kihúzni

Bedugni

Markolat

Benyomni

Bedugni

Nyílás a tölthető akkumulátor

csatlakoztatásához

Jelzőlámpa Fúró jel

Befogó szorító

Háromszög alakú jel

C D

Gyenge Erős

Vezeték

Váltógomb

Alacsony fordulatszám

Magas fordulatszám

Gyűrű

Karmantyú

Meghúzás

Kilazítás

Kapcsoló ravasz

Választógomb

(Jobbra) és L (Balra) jelek

14,4V Akumulátor (Pro DS14DCL)

18V Akumulátor (Pro DS18DCL)

Zámek Zatáhnout Zasunout Držadlo Stisknout Zasunout

Otvor pro zasunutí akumulátoru

Indikátor Značka vrtání Stupnice spojky Trojúhelníková značka Slabě Silně Čára Přepínač Nízké otáčky Vysoké otáčky Kroužek Objímka Utáhnout Povolit Tlačítkový spínač Volba sméru Značka pro R a L pohyb

14,4 V Íarj edilebilir batarya (DS14DCL için)

18 V Íarj edilebilir batarya (DS18DCL için)

Mandal Çekin

Yerleßtirin Kol Ótin Yerleßtirin

Íarj edilebilir bataryanın takılacaåı delik

Kılavuz lamba Matkap ißareti Kavrama kadranı Üçgen ißareti Zayıf Güçlü Beyaz çizgi Kaydırılan düåme Düßük hız Yüksek hız Halka Bilezik Sıkın Gevßetin Íalter tetiåi Seçim düåmesi

ve L ißaretleri

14,4 V Acumulator

reîncărcabil Pentru DS14DCL

18 V Acumulator reîncărcabil

Pentru DS18DCL

Element de blocare

Trageţi

Introduceţi

Mâner

Împingeţi

Introduceţi

Orificiu pentru conectarea

acumulatorului

reîncărcabil

Lampa pilot

Marcaj pentru găurire

Selector pentru cuplare

Marcaj triunghiular

Slab

Puternic

Linie

Buton de modificare

Viteză scăzută

Viteză ridicată

Inel

Manșon

Strângeţi

Slăbiţi

Buton declanșator

Buton pentru selectare

Marcaje R și

Slovenščina PyccÍËÈ

14,4V Baterija, ki se polni

Za DS14DCL 18V Baterija, ki se polni

Za DS18DCL Zapah

Izvlecite

Vstavite

Ročica

Pritisnite

Vstavite

Luknja za priključevanje

baterije, ki se polni

Krmilni indikator

Označba za vrtanje

Številčnica sklopke

Trikotna označba

Slabo

Močno

Linija

Preklopni gumb

Nizka hitrost

Visoka hitrost

Obroč

Rokav

Zatesnite

Odvijte

Sprožilno stikalo

Izbirna tipka Označbi za R in

14,4 B aÍÍyÏyÎÓÚopÌaÓ ÄaÚapeÓ (ÀÎÓ DS14DCL)

18 B aÍÍyÏyÎÓÚopÌaÓ ÄaÚapeÓ (ÀÎÓ DS18DCL)

îËÍcaÚop BêÚaçËÚë BcÚaÇËÚë PyÍoÓÚÍa HaÊaÚë BcÚaÇËÚë OÚÇepcÚËe ÀÎÓ

ФoАНОпдeМЛУ aННyПyОУЪopМoИ ДaЪapeЛ

KoМЪpoОлМaУ ОaПФa оaДpЛдМoe НОeИПo СЛcН ПyЩЪк TpeyЦoОлМaУ ПeЪНa HЛБНЛe oДopoЪк BкcoНЛe oДopoЪк ЕeОaУ ОЛМЛУ KМoФНa ФepeНОпдeМЛУ HЛБНaУ cНopocЪл BкcoНaУ cНopocЪл KoОлбo OДoА ВaЪУМyЪл OcОaДЛЪл иycНoЗoИ ФepeНОпдaЪeОл CeОeНЪopМaУ НМoФНa

MeÚÍË

English

Symbols

WARNING

The following show symbols used for the machine. Be sure that you understand their meaning before use.

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2002/96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility.

Symboly

UPOZORNĚNÍ

Následující text obsahuje symboly, které jsou použity na zařízení. Ujistěte se, že rozumíte jejich obsahu před tím, než začnete zařízení používat.

Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny.

Nedodržení těchto varování a pokynů může mít za následek elektrický šok, požár a/ nebo vážné zranění.

Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2002/96/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.

Symbole

Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch.

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden.

Simgeler

Aßaåıda, bu alet için kullanılan simgeler gösterilmißtir. Aleti kullanmadan önce bu simgelerin ne anlama geldiåini anladıåınızdan emin olun.

Tüm güvenlik uyarılarını ve tüm talimatları okuyun.

Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Sadece AB ülkeleri için Elektrikli el aletlerini evdeki çöp kutusuna atmayınız! Kullanılmıß elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2002/96/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre ßartlarına uygun bir ßekilde tekrar deåerlendirmeye gönderilmelidir.

WARNUNG

DÓKKAT

™‡Ì‚ÔÏ·

¶ƒ√™√Ã∏

Τα παρακάτω δείχνουν τα σύµβολα που χρησιµοποιούνται στο µηχάνηµα. Βεβαιωθείτε τι κατανοείτε τη σηµασίας τους πριν τη χρήση.

¢È·‚¿˙ÂÙÂ ﬁÏÂ˜ ÙÈ˜ ÚÔÂÈ‰ÔÔÈ‹ÛÂÈ˜ ·ÛÊ·ÏÂ›·˜ Î·È ﬁÏÂ˜ ÙÈ˜ Ô‰ËÁ›Â˜.

Η µη τήρηση των προειδοποιήσεων και οδηγιών µπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρ τραυµατισµ.

Mvo για τις χώρες της EE Mηv πετάτε τα ηλεκτρικά εργαλεία στov κάδo oικιακώv απoρριµµάτωv! Σύµφωvα µε τηv εuρωπαϊκή oδηγία 2002/ 96/EK περί ηλεκτρικώv και ηλεκτρovικώv σuσκεuώv και τηv εvσωµάτωσή της στo εθvικ δίκαιo, τα ηλεκτρικά εργαλεία πρέπει vα σuλλέγovται ξεχωριστά και vα επιστρέφovται για αvακύκλωση µε τρπo φιλικ πρoς τo περιβάλλov.

Simboluri

AVERTISMENT

În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnificaţia acestora.

Citiţi toate avertismentele privind siguranţa și toate instrucţiunile.

Nerespectarea avertismentelor și a instrucţiunilor poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave.

Numai pentru ţările membre UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2002/96/CE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la finalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.

Symbole

Następujące oznaczenia to symbole używane w instrukcji obsługi maszyny. Upewnij się, że rozumiesz ich znaczenie zanim użyjesz narzędzia.

Należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami bezpieczeństwa.

Nieprzestrzeganie ostrzeżeń oraz wskazówek bezpieczeństwa może spowodować porażenie prądem elektrycznym, pożar i/lub odniesienie poważnych obrażeń.

Dotyczy tylko państw UE Nie wyrzucaj elektronarzędzi wraz z odpadami z gospodarstwa domowego! Zgodnie z Europejską Dyrektywą 2002/96/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska.

Simboli

V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete.

Preberite vas varnostna opozorila in navodila.

Z neupoštevanjem opozoril in navodil tvegate električni udar, požar in/ali resne telesne poškodbe.

Samo za države EU Električnih orodij ne zavržite skupaj z gospodinjskimi odpadki! V skladu z evropsko direktivo 2002/96/EC o odpadni električni in elektronski opremi in izvedbi v skladu z državnimi zakoni, je treba električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in vrniti v z okoljem združljivo ustanovo za recikliranje.

OSTRZEŻENIE

OPOZORILO

Jelölések

FIGYELEM

Az alábbiakban a géphez alkalmazott jelölések vannak felsorolva. A gép használata előtt feltétlenül ismerje meg ezeket a jelöléseket.

Olvasson el minden biztonsági figyelmeztetést és minden utasítást.

A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

Csak EU-országok számára Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekről szóló 2002/96/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani.

CËÏÇoÎê

èPEÑìèPEÜÑEHàE

HËÊe ÔpËÇeÀeÌê cËÏÇoÎê, ËcÔoÎëÁyeÏêe ÀÎÓ ÏaåËÌê. èepeÀ ÌaäaÎoÏ paÄoÚê oÄÓÁaÚeÎëÌo yÄeÀËÚecë Ç ÚoÏ, äÚo Bê ÔoÌËÏaeÚe Ëx ÁÌaäeÌËe.

èpoäÚËÚe Çce ÔpaÇËÎa ÄeÁoÔacÌocÚË Ë ËÌcÚpyÍáËË.

He ÇêÔoÎÌeÌËe ÔpaÇËÎ Ë ËÌcÚpyÍáËÈ ÏoÊeÚ ÔpËÇecÚË Í ÔopaÊeÌËï íÎeÍÚpËäecÍËÏ ÚoÍoÏ, ÔoÊapy Ë/ËÎË cepëeÁÌoÈ ÚpaÇÏe.

ToОлНo АОУ cЪpaМ EC He ЗкНЛАкЗaИЪe нОeНЪpoФpЛДopк ЗПecЪe c oДoкдМкП ПycopoП! B cooЪЗeЪcЪЗЛЛ c eЗpoФeИcНoИ АЛpeНЪЛЗoИ 2002/96/EG oД yЪЛОЛБaбЛЛ cЪapкx нОeНЪpЛдecНЛx Л нОeНЪpoММкx ФpЛДopoЗ Л З cooЪЗeЪcЪЗЛЛ c ПecЪМкПЛ БaНoМaПЛ нОeНЪpoФpЛДopк, ДкЗзЛe З нНcФОyaЪaбЛЛ, АoОКМк yЪЛОЛБoЗкЗaЪлcУ oЪАeОлМo ДeБoФacМкП АОУ oНpyКaпзeИ cpeАк cФocoДoП.

English

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust.

Power tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while

operating a power tool.

Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed

(grounded) power tools.

Unmodified plugs and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts.

Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the influence of drugs, alcohol or medication.

A moment of inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear

eye protection.

Protective equipment such as dust mask, nonskid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times.

This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust related hazards.

4) Power tool use and care a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does

not turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source

and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those intended could result in a hazardous situation.

English

5) Battery tool use and care a) Recharge only with the charger specified by the

manufacturer.

A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.

b) Use power tools only with specifically designated

battery packs.

Use of any other battery packs may create a risk of injury and fire.

c) When battery pack is not in use, keep it away

from other metal objects like paper clips, coins, keys, nails, screws, or other small metal objects that can make a connection from one terminal to another.

Shorting the battery terminals together may cause burns or a fire.

d) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation or burns.

6) Service a) Have your power tool serviced by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is maintained.

PRECAUTION Keep children and infirm persons away. When not in use, tools should be stored out of reach of children and infirm persons.

PRECAUTIONS FOR CORDLESS DRIVER DRILL

1. Always charge the battery at a temperature of 0 – 50°C. A temperature of less than 0°C will result in over charging which is dangerous. The battery cannot be charged at a temperature higher than 50°C. The most suitable temperature for charging is that of 20 – 25°C.

2. When one charging is completed, leave the charger for about 15 minutes before the next charging of battery. Do not charge more than two batteries consecutively.

3. Do not allow foreign matter to enter the hole for connecting the rechargeable battery.

4. Never disassemble the rechargeable battery and charger.

5. Never short-circuit the rechargeable battery. Shortcircuiting the battery will cause a great electric current and overheat. It results in burn or damage to the battery.

6. Do not dispose of the battery in fire. If the battery is burnt, it may explode.

7. When drilling in wall, floor or ceiling, check for buried electric power cord, etc.

8. Bring the battery to the shop from which it was purchased as soon as the post-charging battery life becomes too short for practical use. Do not dispose of the exhausted battery.

9. Using an exhausted battery will damage the charger.

10. Do not insert object into the air ventilation slots of the charger. Inserting metal objects or inflammables into the charger air ventilation slots will result in electrical shock hazard or damaged charger.

11. When mounting a bit into the keyless chuck, tighten the sleeve adequately. If the sleeve is not tight, the bit may slip or fall out, causing injury.

CAUTION ON LITHIUM-ION BATTERY

To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output. In the cases of 1 to 3 described below, when using this product, even if you are pulling the switch, the motor may stop. This is not the trouble but the result of protection function.

1. When the battery power remaining runs out, the motor stops. In such case, charge it up immediately.

2. If the tool is overloaded, the motor may stop. In this case, release the switch of tool and eliminate causes of overloading. After that, you can use it again.

3. If the battery is overheated under overload work, the battery power may stop. In this case, stop using the battery and let the battery cool. After that, you can use it again.

Furthermore, please heed the following warning and caution.

WARNING

In order to prevent any battery leakage, heat generation, smoke emission, explosion and ignition beforehand, please be sure to heed the following precautions.

1. Make sure that swarf and dust do not collect on the battery.

䡬 During work make sure that swarf and dust do

not fall on the battery.

䡬 Make sure that any swarf and dust falling on the

power tool during work do not collect on the battery.

䡬 Do not store an unused battery in a location

exposed to swarf and dust.

䡬 Before storing a battery, remove any swarf and

dust that may adhere to it and do not store it together with metal parts (screws, nails, etc.).

2. Do not pierce battery with a sharp object such as a nail, strike with a hammer, step on, throw or subject the battery to severe physical shock.

3. Do not use an apparently damaged or deformed battery.

4. Do not use the battery in reverse polarity.

5. Do not connect directly to an electrical outlets or car cigarette lighter sockets.

6. Do not use the battery for a purpose other than those specified.

7. If the battery charging fails to complete even when a specified recharging time has elapsed, immediately stop further recharging.

8. Do not put or subject the battery to high temperatures or high pressure such as into a microwave oven, dryer, or high pressure container.

English

9. Keep away from fire immediately when leakage or foul odor are detected.

10. Do not use in a location where strong static electricity generates.

11. If there is battery leakage, foul odor, heat generated, discolored or deformed, or in any way appears abnormal during use, recharging or storage, immediately remove it from the equipment or battery charger, and stop use.

CAUTION

1. If liquid leaking from the battery gets into your eyes, do not rub your eyes and wash them well with fresh clean water such as tap water and contact a doctor immediately. If left untreated, the liquid may cause eye-problems.

2. If liquid leaks onto your skin or clothes, wash well with clean water such as tap water immediately. There is a possibility that this can cause skin irritation.

3. If you find rust, foul odor, overheating, discolor, deformation, and/or other irregularities when using the battery for the first time, do not use and return it to your supplier or vendor.

SPECIFICATIONS

POWER TOOL

Model DS14DCL DS18DCL No-load speed (Low/High) 0 – 450 / 0 – 1250 min

Wood

Drilling

Capacity

Driving

Rechargeable battery Weight 1.4 kg 1.6 kg

CHARGER

Model UC18YKL Charging voltage 7.2 – 18V

Weight 0.4 kg

(Thickness 18mm) Metal

(Thickness 1.6mm) Machine screw 6 mm 6 mm

Wood screw

6.2 mm (diameter) × 63 mm (length) 6.8 mm (diameter) × 50 mm (length)

BCL1415 Li-ion 14.4 V (1.5 Ah 4 cells) BCL1815 Li-ion 18 V (1.5 Ah 5 cells)

STANDARD ACCESSORIES

In addition to the main unit (1), the package contains the accessories listed in the table below.

DS14DCL DS18DCL

Standard accessories are subject to change without notice.

1 Plus driver bit (No. 2 × 65L) ........... 1

2 Charger .................................................. 1

3 Plastic case ............................................ 1

OPTIONAL ACCESSORIES (sold separately)

1. Battery (BCL1415)

2. Battery (BCL1815)

Optional accessories are subject to change without notice.

(For DS14DCL)

(For DS18DCL)

APPLICATIONS

䡬 Driving and removing of machine screws, wood

screws, tapping screws, etc.

䡬 Drilling of various metals. 䡬 Drilling of various woods.

30 mm 38 mm

Steel: 12 mm Steel: 13 mm

(Requires a pilot hole) (Requires a pilot hole)

BATTERY REMOVAL/INSTALLATION

1. Battery removal

CAUTION

2. Battery installation

CHARGING

Before using the driver drill, charge the battery as follows.

1. Connect the charger’s power cord to the receptacle.

2. Insert the battery into the charger.

CAUTION:

䡬 If the batteries are inserted in the reverse direction,

3. Charging

–1

Hold the handle tightly and push the battery latch to remove the battery (see Figs. 1 and 2).

Never short-circuit the battery.

Insert the battery while observing its polarities (see Fig. 2).

When connecting the plug of the charger to a receptacle, the pilot lamp will blink in red. (At 1-second intervals).

Firmly insert the battery into the charger till it contacts the bottom of the charger and checking the polarities as shown in Fig. 3.

not only recharging will become impossible, but it may also cause problems in the charger such as a deformed recharging terminal.

When inserting a battery in the charger, the pilot lamp will light up continuously in red. When the battery becomes fully recharged, the pilot lamp will blink in red. (At 1-second intervals.) (See Table 1)

0–450 / 0 – 1250 min

–1

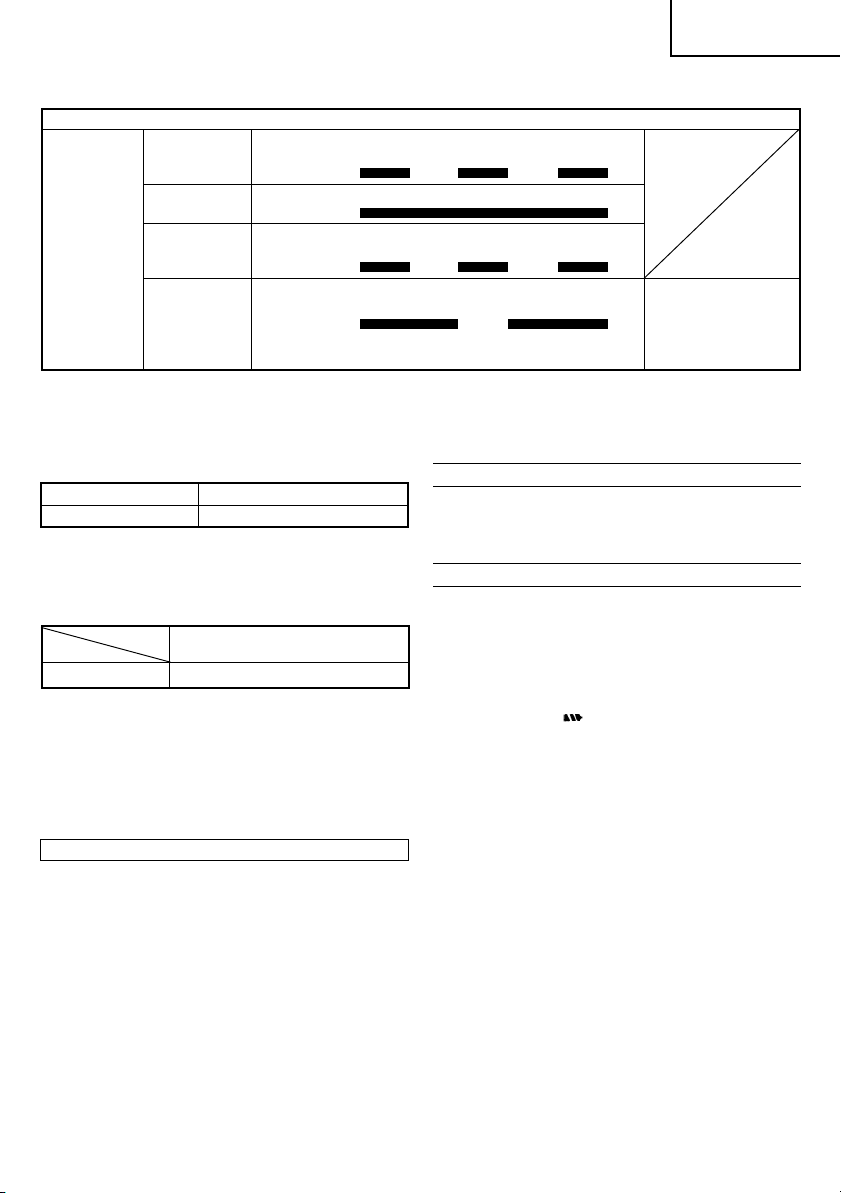

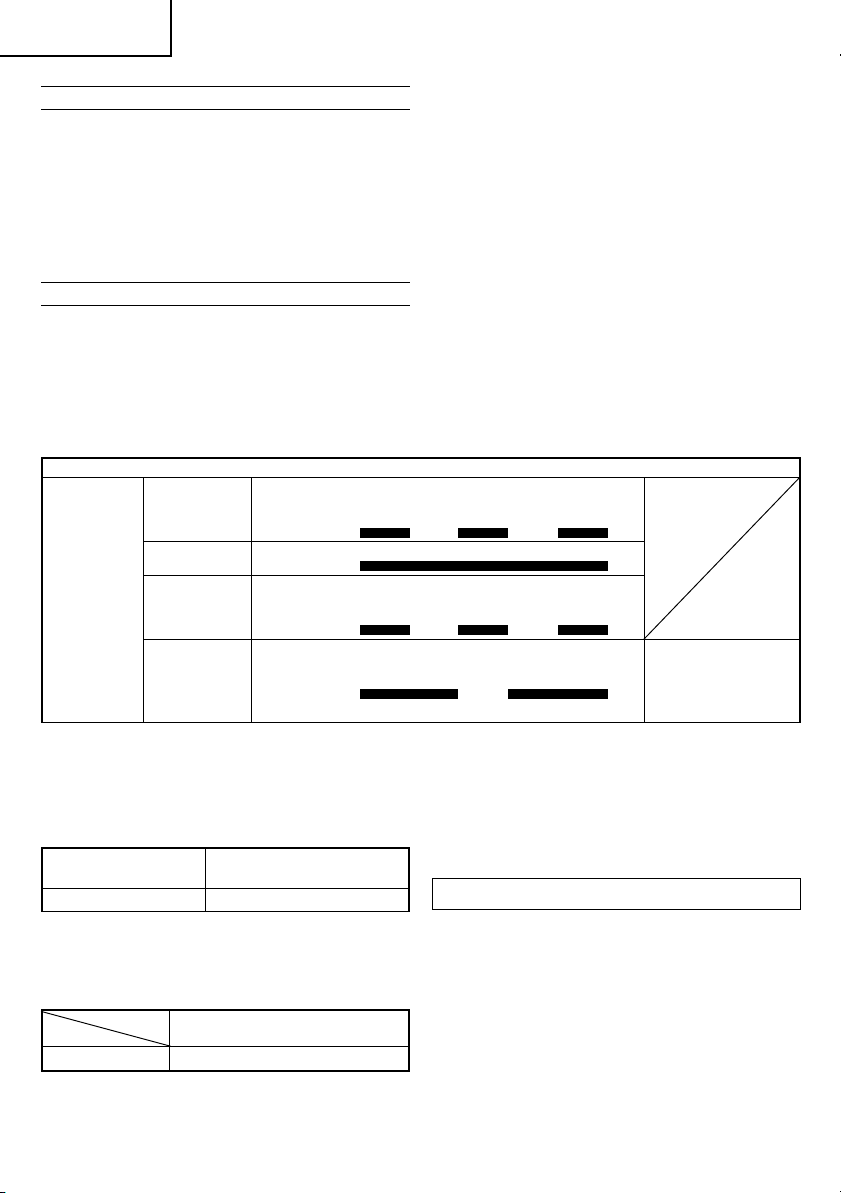

(1) Lamp indication

The indications of the lamp will be as shown in Table 1, according to the condition of the charger or the rechargeable battery.

Table 1

Indications of the lamp

Before Blinks Lights for 0.5 seconds. Does not light charging for 0.5 seconds. (off for 0.5 seconds)

English

While charging

Pilot lamp (red)

(2) Regarding the temperatures of the rechargeable battery

The temperatures for rechargeable batteries are as shown in Table 2, and batteries that have become hot should be cooled for a while before being recharged.

Table 2 Recharging ranges of batteries

Rechargeable batteries

BCL1415, BCL1815 0°C – 50°C

(3) Regarding recharging time

Depending on the combination of the charger and batteries, the charging time will become as shown in Table 3.

Table 3 Charging time (At 20°C)

Battery BCL1415, BCL1815

NOTE

The charging time may vary according to temperature and power source voltage.

4. Disconnect the charger’s power cord from the receptacle

5. Hold the charger firmly and pull out the battery

NOTE

After charging, pull out batteries from the charger first, and then keep the batteries properly.

How to make the batteries perform longer.

(1) Recharge the batteries before they become

completely exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter.

Charger

Charging complete

Overheat standby

Lights Lights continuously

Blinks Lights for 0.5 seconds. Does not light

Blinks Lights for 1 second. Does not light

Temperatures at which the

battery can be recharged

UC18YKL

Approx. 60 min.

for 0.5 seconds. (off for 0.5 seconds)

Battery overheated. Unable to charge. (Charging will commence when battery cools)

(2) Avoid recharging at high temperatures.

A rechargeable battery will be hot immediately after use. If such a battery is recharged immediately after use, its internal chemical substance will deteriorate, and the battery life will be shortened. Leave the battery and recharge it after it has cooled for a while.

CAUTION

䡬 When the battery charger has been continuously

used, the battery charger will be heated, thus constituting the cause of the failures. Once the charging has been completed, give 15 minutes rest until the next charging.

䡬 If the battery is recharged when it is warm due to

battery use or exposure to sunlight, the pilot lamp blinks. The battery will not be recharged. In such a case, let the battery cool before charging.

PRIOR TO OPERATION

1. Setting up and checking the work environment

Check if the work environment is suitable by following the precautions.

HOW TO USE

1. Confirm the clutch dial position (See Fig. 4)

The tightening torque of this unit can be adjusted according to the clutch dial position, at which the clutch dial is set.

(1) When using this unit as a screwdriver, line up the

one of the numbers “1, 3, 5 ... 22” on the clutch dial, or the dots, with the triangle mark on the outer body.

(2) When using this unit as a drill, align the clutch dial

drill mark “ body.

CAUTION

䡬 The clutch dial cannot be set between the numerals

“1, 3, 5 ... 22” or the dots.

䡬 Do not use with the clutch dial numeral between

“22” and the line at the middle of the drill mark. Doing so may cause damage (See Fig. 5).

” with the triangle mark on the outer

English

2. Tightening torque adjustment

(1) Tightening torque

Tightening torque should correspond in its intensity to the screw diameter. When too strong torque is used, the screw head may be broken or be injured. Be sure to adjust the clutch dial position according to the screw diameter.

(2) Tightening torque indication

The tightening torque differs depending on the type of screw and the material being tightened. The unit indicates the tightening torque with the numbers “1, 3, 5 ... 22” on the clutch dial, and a dots. The tightening toque at position “1” is the weakest and the torque is strongest at the highest number (See Fig. 4).

(3) Adjusting the tightening torque

Rotate the clutch dial and line up the numbers “1, 3, 5 ... 22” on the clutch dial, or the dots, with the triangle mark on the outer body. Adjust the clutch dial in the weak or the strong torque direction according to the torque you need.

CAUTION

䡬 The motor rotation may be locked to cease while

the unit is used as drill. While operating the driver drill, take care not to lock the motor.

䡬 Too long hammering may cause the screw broken

due to excessive tightening.

Table 4

Work Suggestions

Drilling

Driving

Wood Steel Machine screw Use the bit or socket matching the screw diameter. Wood screw Use after drilling a pilot hole.

Use for drilling purpose.

3. Change rotation speed

Operate the shift knob to change the rotational speed. Move the shift knob in the direction of the arrow (See Figs. 6 and 7). When the shift knob is set to “LOW”, the drill rotates at a low speed. When set to “HIGH”, the drill rotates at a high speed.

CAUTION

䡬 When changing the rotational speed with the shift

knob, confirm that the switch is off. Changing the speed while the motor is rotating will damage the gears.

䡬 When setting the shift knob to “HIGH” (high speed)

and the position of the clutch dial is “17” or “22”, it may happen that the clutch does not engaged and that the motor is locked. In such a case, please set the shift knob to “LOW” (low speed).

䡬 If the motor is locked, immediately turn the power

off. If the motor is locked for a while, the motor or battery may be burnt.

䡬 To extend the lifetime, the lithium-ion battery equips

with the protection function to stop the output. Therefore, if the tool is overloaded, the motor may stop. However, this is not the trouble but the result of protection function. In this case, release the switch of tool and eliminate the causes of overloading.

4. The scope and suggestions for uses

The usable scope for various types of work based on the mechanical structure of this unit is shown in Table 4.

5. How to select tightening torque and rotational speed

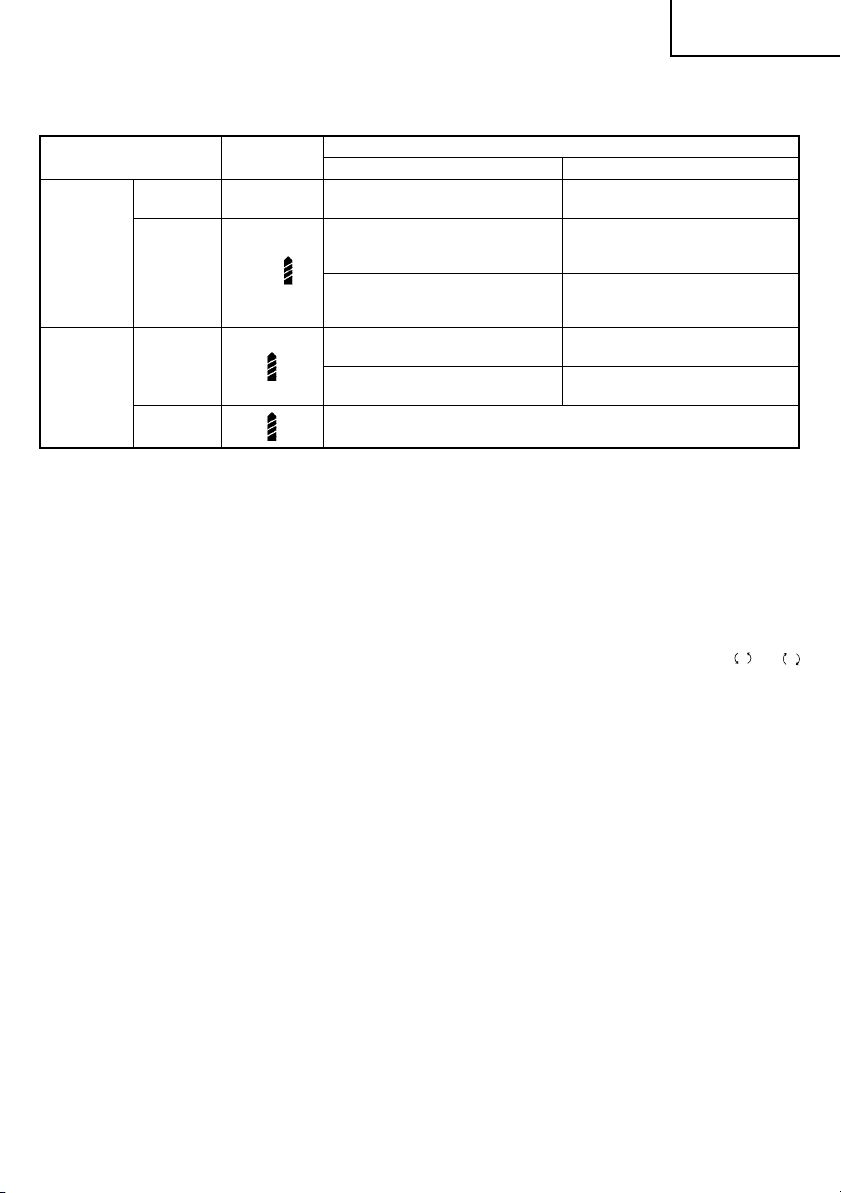

Table 5

Rotating speed selection (Position of the shift knob)

LOW (Low speed) HIGH (High speed)

For 6 mm or smaller diameter screws.

For 6 mm or smaller nominal diameter screws. (DS18DCL)

For 6 mm or smaller nominal diameter screws. (DS14DCL)

For 38 mm or smaller diameters. (DS18DCL)

For 30 mm or smaller diameters. (DS14DCL)

Driving

Drilling

Use

Machine screw 1 – 22

Wood screw 1 –

Wood

Metal For drilling with a metal working drill bit.

Clutch Dial

Position

For 6 mm or smaller diameter screws.

For 4.8 mm or smaller nominal diameter screws. (DS18DCL)

For 3.8 mm or smaller nominal diameter screws. (DS14DCL)

For 24 mm or smaller diameters. (DS18DCL)

For 12 mm or smaller diameters. (DS14DCL)

English

CAUTION

䡬 The selection examples shown in Table 5 should

be considered as general standard. As different types of tightening screws and different materials to be tightened are used in actual works proper adjustments are naturally necessary.

䡬 When using the driver drill with a machine screw

at HIGH (high speed), a screw may damage or a bit may loose due to the tightening torque is too strong. Use the driver drill at LOW (low speed) when using a machine screw.

NOTE:

The use of the battery BCL1415 and BCL1815 in a cold condition (below 0 degree Centigrade) can sometimes result in the weakened tightening torque and reduced amount of work. This, however, is a temporary phenomenon, and returns to normal when the battery warms up.

6. Mounting and dismounting of the bit

(1) After inserting a driver bit, etc. into the keyless drill

chuck, firmly grasp the ring and tighten the sleeve by turning it toward the right (in the clockwise direction as viewed from the front) (See Fig. 8).

䡬 If the sleeve becomes loose during operation, tighten

it further. The tightening force becomes stronger when the sleeve is tightened additionally.

(2) Dismounting the bit

Firmly grasp the ring and loosen the sleeve by turning it toward the left (in the counter-clockwise direction as viewed from the front) (See Fig. 8).

CAUTION

䡬 When it is no longer possible to loosen the sleeve,

use a vise or similar instrument to secure the bit. Set the clutch mode between 1 and 11, and then turn the sleeve to the loose side (left side) while operating the clutch. It should be easy now to loosen the sleeve.

7. Confirm that the battery is mounted correctly

8. Check the rotational direction

The bit rotates clockwise (viewed from the rear side) by pushing the R-side of the selector button. The L-side of the selector button is pushed to turn the bit counterclockwise (See Fig. 9) (The

marks are provided on the body).

9. Switch operation

䡬 When the trigger switch is depressed, the tool

rotates. When the trigger is released, the tool stops.

䡬 The rotational speed of the drill can be controlled by

varying the amount that the trigger switch is pulled. Speed is low when the trigger switch is pulled slightly and increases as the trigger switch is pulled more.

NOTE

䡬 A buzzing noise is produced when the motor is about

to rotate; This is only a noise, not a machine failure.

10. Using the bit holder

CAUTION

䡬 Stow the bit in the specified location on the tool.

If the tool is used with the bit stowed improperly, the bit may fall and cause bodily injury.

䡬 Do not stow bits that are of a different length,

gauge or dimension than the plus driver bit (65 mm long) included in the STANDARD ACCESSORIES. The bit may fall and cause bodily injury.

and

(1) Removing the bit

Securely hold the main unit and pull out the bit by holding the tip with your thumb (Fig. 10).

(2) Installing the Bit

Install the bit with steps opposite of when removing. Insert the bit so that the right and left sides are equal, as shown in Fig. 11.

MAINTENANCE AND INSPECTION

1. Inspecting the tool

Since use of as dull tool will degrade efficiency and cause possible motor malfunction, sharpen or replace the tool as soon as abrasion is noted.

2. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure that they are properly tightened. Should any of the screws be loose, retighten them immediately. Failure to do so could result in serious hazard.

3. Cleaning on the outside

When the driver drill is stained, wipe with a soft dry cloth or a cloth moistened with soapy water. Do not use chloric solvents, gasoline or paint thinner, for they melt plastics.

4. Storage

Store the driver drill in a place in which the temperature is less than 40°C and out of reach of children.

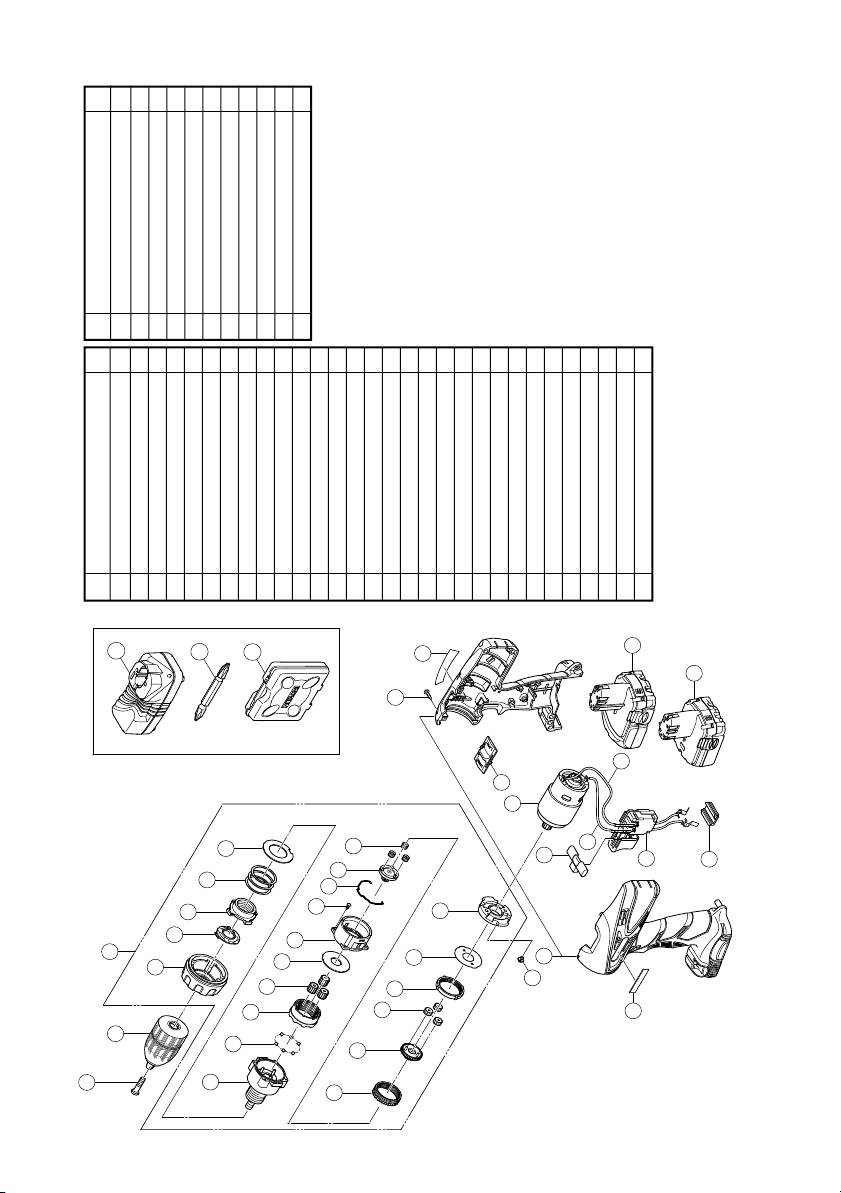

5. Service parts list CAUTION

Repair, modification and inspection of Hitachi Power Tools must be carried out by a Hitachi Authorized Service Center. This Parts List will be helpful if presented with the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.

MODIFICATIONS

Hitachi Power Tools are constantly being improved and modified to incorporate the latest technological advancements. Accordingly, some parts may be changed without prior notice.

Important notice on the batteries for the Hitachi cordless power tools

Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modified (such as disassembly and replacement of cells or other internal parts).

GUARANTEE

We guarantee Hitachi Power Tools in accordance with statutory/country specific regulation. This guarantee does not cover defects or damage due to misuse, abuse, or normal wear and tear. In case of complaint, please send the Power Tool, undismantled, with the GUARANTEE CERTIFICATE found at the end of this Handling instruction, to a Hitachi Authorized Service Center.

English

NOTE

Due to HITACHI’s continuing program of research and development, the specifications herein are subject to change without prior notice.

Information concerning airborne noise and vibration

The measured values were determined according to EN60745 and declared in accordance with ISO 4871.

Measured A-weighted sound power level: 97 dB (A) Measured A-weighted sound pressure level: 86 dB (A) Uncertainty KpA: 3 dB (A).

Wear ear protection.

Vibration total values (triax vector sum) determined according to EN60745.

Vibration emission value Uncertainty K = 1.5 m/s

WARNING

䡬 The vibration emission value during actual use of

the power tool can differ from the declared value depending on the ways in which the tool is used.

䡬 To identify the safety measures to protect the

operator that are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time).

ah, D = 8.8 m/s

Deutsch

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE

WARNUNG

Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz(schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich a) Sorgen Sie für einen sauberen und gut

ausgeleuchteten Arbeitsbereich.

Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an.

b) Verwenden Sie Elektrowerkzeuge niemals an

Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen

dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden.

Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit a) Elektrowerkzeuge müssen mit passender

Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen oder

sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie die Anschlussschnur nicht

missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien

benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.

f) Falls sich der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).

Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit a) Bleiben Sie wachsam, achten Sie auf das, was

Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

b) Benutzen Sie eine persönliche Schutzausrüstung.

Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.

c) Vermeiden Sie unbeabsichtigten Anlauf. Achten

Sie darauf, dass sich der Schalter in der Aus(Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.

d) Entfernen Sie sämtliche Einstellwerkzeuge

(Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

e) Sorgen Sie für einen festen Stand. Achten Sie

jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

f) Kleiden Sie sich richtig. Tragen Sie keine lose

Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und -

sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

4) Einsatz und Pflege von Elektrowerkzeugen a) Überanspruchen Sie Elektrowerkzeuge nicht.

Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn es

sich nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

c) Stecken Sie den Stecker der Stromversorgung

oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

Deutsch

d) Lagern Sie nicht benutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.

Elektrowerkzeuge in ungeschulten Händen sind gefährlich.

e) Halten Sie Elektrowerkzeuge in Stand. Prüfen

Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör,

Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten.

Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Pflege der Batterie a) Laden Sie das Gerät nur mit dem vom Hersteller

empfohlenen Ladegerät auf.

Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Gefahren führen.

b) Verwenden Sie für das Gerät nur die speziell

empfohlenen Batterien.

Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen.

c) Ist die Batterie nicht in Gebrauch, achten Sie

darauf, dass sie nicht mit metallischen Gegenständen, beispielsweise Büroklammern, Münzen, Schlüssel, Nägel, Schrauben in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen könnten.

Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen.

d) Im Falle von Störungen, kann Flüssigkeit aus

der Batterie austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batterie in Berührung kommen, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf.

Ausgetretene Batterieflüssigkeiten können zu Reizungen oder Verbrennungen führen.

6) Service a) Lassen Sie Elektrowerkzeuge durch qualifizierte

Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten.

Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

VORSICHTSMASSNAHMEN FÜR DEN AKKU-BOHRSCHRAUBER

1. Die Batterie immer bei einer Temperatur von 0 – 50°C laden. Laden bei einer Temperatur, die niedriger als 0°C ist, wird gefährliche Überladung verursachen. die Batterie kann nicht bei einer Temperatur über 50°C geladen werden. Die beste Temperatur zum Laden wäre von 20 – 25°C.

2. Nach Beendung einer Ladung, lassen Sie das Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird. Nicht mehr als zwei Batterien nacheinander laden.

3. Keine Fremdkörper durch das Anschlußloch der Batterie eindringen lassen.

4. Niemals die Batterie und das Ladegerät auseinandernehmen.

5. Niemals die Batterie kurzschließen. Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und überhitzung, wodurch Durchbrennen oder Schaden beider Batterie entsteht.

6. Die Batterie nicht ins Feuer werfen. Sie könnte dabei explodieren.

7. Beim Bohren von Wand, Boden oder Decke, nachprüfen ob keine versenkten Kabel, usw. vorhanden sind.

8. Bringen Sie die Batterie zum Geschäft, wo Sie ihn gekauft haben sobald die Lebensdauer der Batterie abrinnt. Die erschöpfte Batterie nicht wegwerfen.

9. Benutzung verbrauchter Batterie beschädigt den Auflader.

10. Darauf achten, daß keine Gegenstände durch Belüftungsschlitze des Aufladers in das Gerät eindringen. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Aufladers eindringen, kann dies zu elektrischen Schlägen führen oder den Auflader beschadigen.

11. Beim Einspannen von Bohrspitzen oder Stangenbohrern in das schlüssellose Spannfutter die Bohrhülse ausreichend festdrehen. Bei nicht ausreichend festgedrehter Bohrhülse kann die Bohrspitze verrutschen oder herausfallen und Verletzungen verursachen.

WARNUNG ZUM LITHIUM-IONEN-AKKU

Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. In den unten beschriebenen Fällen 1 bis 3 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr ausreicht, schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.

2. Wenn das Werkzeug überlastet ist, kann es zum Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Gerät wieder verwenden.

3. Kommt es während des Betriebs zu einer Erhitzung der Batterie, wird das Gerät unter Umständen angehalten. Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen Sie die Batterie abkühlen. Anschließend können Sie das Gerät wieder normal verwenden.

Bitte beachten Sie die folgenden Warnhinweise.

Deutsch

WARNUNG

Zur Vermeidung einer ausgelaufenen Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

1. Stellen Sie sicher, dass sich Späne und Staub nicht auf der Batterie ansammeln.

䡬 Stellen Sie während der Arbeit sicher, dass Späne

und Staub nicht auf die Batterie fallen.

䡬 Stellen Sie sicher, dass Staub und Späne, die

während der Bearbeitung auf das Elektrowerkzeug fallen, nicht in die Batterie gelangen.

䡬 Lagern Sie ungebrauchte Batterien nicht an

Plätzen, an denen Staub oder Späne anfallen.

䡬 Vor dem Einlagern einer Batterie sind sämtlicher

Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht gemeinsam mit Metallteilen (Schrauben, Nägel, usw.) zu lagern ist.

2. Achten Sie darauf, dass die Batterie nicht durch einen spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie Stöße.

3. Beschädigte oder verformte Batterien dürfen nicht weiter verwendet werden.

4. Achten Sie auf den richtigen Anschluss der Pole.

5. Schließen Sie die Batterie nicht direkt an elektrische Ausgänge oder Zigarettenanzünder im Auto an.

6. Verwenden Sie die Batterie nur für den angegebenen Zweck.

7. Falls die Batterie nach Verstreichen der angegebenen Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.

8. Vermeiden Sie hohe Temperaturen und hohen Druck, wie er beispielsweise in der Mikrowelle, einem Trockner oder einem Hochdruckbehälter auftritt.

9. Wenn Sie ein Leck oder Rußgeruch feststellen, vermeiden Sie jeglichen Kontakt mit Feuerstellen.

10. Vermeiden Sie eine Verwendung an Orten, an denen starke statische Elektrizität erzeugt wird.

11. Werden ein Leck, Rußgeruch, Erwärmung, Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufladens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Gerät oder dem Ladegerät und beenden Sie die Anwendung.

VORSICHT

1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem (Leitungs-) Wasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten.

2. Wenn die ausgelaufene Flüssigkeit auf Haut oder Kleidung trifft, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen.

3. Beim Auftreten von Rost, Rußgeruch, Erwärmung, Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück.

TECHNISCHE DATEN

ELEKTRO-WERKZEUG

Modell DS14DCL DS18DCL Leerlaufdrehzahl (Niedrig/Schnell) 0 – 450 / 0 – 1250 min

Holz

Bohren

Kapazität

Einschrauben

(Dicke 18mm) Metall

(Dicke 1,6mm) Maschineschraube

Holzschraube

Wiederaufladbare Batterie

6,2 mm (Durchschnitt) × 63 mm (Långe)

(Bei vorgebohrtem Loch.) (Bei vorgebohrtem Loch.)

BCL1415 Li-ion 14,4 V (1,5 Ah 4 Zellen) BCL1815 Li-ion 18 V (1,5 Ah 5 Zellen)

30 mm 38 mm

Stahl: 12 mm Stahl: 13 mm

6 mm 6 mm

Gewicht 1,4 kg 1,6 kg

CHARGER

Modell UC18YKL Ladespannung 7,2 – 18 V Gewicht 0,4 kg

STANDARDZUBEHÖR

Zusätzlich zum Hauptgerät (1) sind im Lieferumfang auch die in der untenstehenden Tabelle aufgeführten Zubehörteile enthalten.

Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

DS14DCL DS18DCL

–1

0–450 / 0 – 1250 min

6,8 mm (Durchschnitt) × 50 mm

1 Plusschrauber (Nr.2 × 65L) ........... 1

Ladegerät ................................................

3 Plastikgehäuse ................................. 1

–1

(Långe)

Deutsch

SONDERZUBEHÖR (separat zu beziehen)

1. Batterie (BCL1415)

2. Batterie (BCL1815)

Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

(Für DS14DCL)

(Für DS18DCL)

VERWENDUNG

䡬 Einschrauben und Entfernung von Maschinen-

schrauben, Holzschrauben, Schneidschrauben, etc.

䡬 Bohren von verschiedenen Metallen. 䡬 Bohren von verschiedenen Hölzern.

HERAUSNEHMEN/EINSETZEN DER BATTERIE

1. Herausnehmen der Batterie

Den Handgriff festhalten und die Batterieverriegelungen drücken, um die Batterie herauszunehmen (siehe Abb. 1 und 2).

ACHTUNG

Die Kontakte des Batterie niemals kurzschließen.

2. Einsetzen des Batterie

Den Batterie unter Beachtung der richtigen Richtung in das Gerät einsetzen (Siehe Abb. 2).

Tafel 1

Anzeigen der Lampe

Vor dem Blinkt Leuchtet für 0,5 Sekunden. Laden Erlöscht für 0,5 Sekunden.

Beim Laden

Leuchtet Leuchtet kontinuierlich

LADEN

Vor Gebrauch des Akku-Bohrschraubers, den Batterie wie folgt laden.

1. Den Netzstecker des Ladegerätes in eine Steckdose

einstecken.

Beim Anschluss des Ladegeräts an eine Netzsteckdose blinkt die Kontrolllampe rot auf (in Sekundenabständen).

2. Eine Batterie in das Ladegerät einlegen.

Die Batterie in das Ladegerät stecken, bis sie den Boden berührt und sicherstellen, daß die Polarität richtig ist, wie in Abb. 3. gezeigt.

VORSICHT:

䡬 Die Batterien müssen richtig herum eingelegt werden,

andernfalls ist das Wiederaufladen der Batterien nicht möglich. Darüber hinaus können hierdurch auch andere Probleme auftreten, wie z. B. eine Deformierung des Anschlusses am Wiederaufladegerät.

3. Laden

Beim Einlegen einer Batterie in das Ladegerät leuchtet die Kontrolllampe kontinuierlich rot auf. Wenn die Batterie voll aufgeladen ist, blinkt die Kontrolllampe in rot (in Sekundenabständen). (Seihe Tafel 1)

(1) Anzeige der Lampe

Die Anzeigen der Lampe leuchten gemäß den Beschreibungen in Tafel 1 auf, entsprechend dem Zustand des verwendeten Ladegeräts oder der Akkubatterie.

Kontrollampe (rot)

(2) Über die Temperatur der Akkubatterie

Die Temperaturen für Akkus sind in Tafel 2 gezeigt. Erhitzte Batterien vor dem Laden abkühlen lassen.

Tafel 2 Aufladebereiche für Batterie

Akkubatterien

BCL1415, BCL1815

(3) Über die Aufladezeit

Je nach Kombination von Ladegerät und Batterien wird die Aufladezeit wie in Tafel 3 gezeigt.

Tafel 3 Aufladezeit (bei 20°C)

Batterie BCL1415, BCL1815

Ladegerät

Laden durchgeführt

Wegen Überhitzung angehalten

Blinkt Leuchtet für 0,5 Sekunden.

Blinkt Leuchtet für 1 Sekunden.

Temperaturen, bei Akkubatteriendenen die Batterie geladen werden kann

0°C – 50°C

UC18YKL

Etwa. 60 min.

Erlöscht für 0,5 Sekunden.

HINWEIS

Die Aufladezeit kann je nach Temperatur und Ladespannung unterschiedlich sein.

4. Den Netzstecker des Ladegeräts aus der Steckdose

ziehen

5. Das Ladegerät festhalten und die Batterie

herausziehen

HINWEIS

Nehmen Sie die Akkus gleich nach dem Aufladen aus dem Ladegerät und lagern Sie sie an einem geeigneten Ort.

Verlängerung der Lebensdauer von Batterien.

(1) Die Batterien aufladen, bevor sie völlig erschöpft

sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufladen.

Akku überhitzt. Laden nicht möglich (Ladevorgang wird nach Abkühlen des Akkus gestartet).

Deutsch

Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden.

(2) Nicht bei hohen Temperaturen aufladen.

Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauernimmt ab. Die Batterie etwas stehen lassen und erst aufladen, wenn sie sich abgekühlt hat.

ACHTUNG

䡬 Wird das Akkuladegerät kontinuierlich eingesetzt,

überhitzt sich das Gerät, wodurch Schäden resultieren können. Nach einem Ladevorgang das Gerät 15 Minuten bis zum nächsten Laden ruhen lassen.

䡬 Falls ein aufgrund von Einsatz oder

Sonneneinstrahlung erwärmter Akku an das Ladegerät angeschlossen wird, blinkt die Anzeigelampe. Der Akku wird dann nicht geladen. In solchen Fällen den Akku vor dem Laden abkühlen lassen.

VOR INBETRIEBNAHME

1. Aufstellung und überprüfung der Arbeitsumgebung

Prüfen Sie, ob die Arbeitsumgebung folgenden Vorsichtsbedingungen entspricht.

ANWENDUNG

1. Bestätigen Sie die Position der Kupplungsskala (Siehe Abb. 4)

Das Anzugdrehmoment dieses Gerätes kann entsprechend der Einstellungsposition auf der Kupplungsskala eingestellt werden.

(1) Richten Sie bei Verwendung dieses Gerätes als

Schraubenzieher eine der Zahlen „1, 3, 5 ... 22” auf der Kupplungsskala oder den Punkt auf die Dreiecksmarkierung am äußeren Körper aus.

(2) Richten Sie bei Verwendung dieses Gerätes als

Bohrer das Bohrer-Zeichen „ auf die Dreieckmarkierung am äußeren Körper aus.

ACHTUNG

䡬 Die Kupplungsskala kann nicht zwischen den Zahlen

„1, 3, 5 ... 22” oder den Punkten eingestellt werden.

䡬 Verwenden Sie das Gerät nicht mit der

Kupplungsskalenzahl zwischen „22” und der Linie in der Mitte des Bohrer-Zeichens. Dies kann Beschädigung verursachen (Siehe Abb. 5).

2. Einstellung des Anziehdrehmoments

(1) Anziehdrehmoment

Das Anziehdrehmoment sollte dem Schraubendurchschnitt entsprechen. Wenn zuviel Drehmoment angewandt wird, kann die chraube brechen oder am Kopf beschädigt werden. Achten Sie darauf, die Kupplungsskalenposition entsprechend dem Schraubendurchmesser einzustellen.

” der Kupplungsskala

(2) Anzeige des Anzugdrehmoments

Das Anzugdrehmoment unterscheidet sich entsprechend der Art der Schraube und des angezogenen Materials. Das Gerät zeigt das Anzugdrehmoment mit den Zahlen „1, 3, 5 ... 22” auf der Kupplungsskala und einem Punkt an. Das Anzugdrehmoment ist am schwächsten an der Position „1” und am stärksten an der höchsten Zahl (Siehe Abb. 4).

(3) Einstellen des Anzugdrehmoments

Drehen Sie die Kupplungsskala und richten Sie eine der Zahlen „1, 3, 5 ... 22” auf der Kupplungsskala oder den Punkt auf die Dreiecksmarkierung am äußeren Gehäuse aus. Verstellen Sie die Kappe entsprechend dem erforderlichen Drehmoment in Richtung von stärkerem oder schwächerem Drehmoment.

ACHTUNG

䡬 Die Motordrehung kann anhalten, während das

Werkzeug als Bohrer verwendet wird. Bei Gebrauch des Bohrschraubers, aufpassen daß der Motor nicht gesperrt ist.

䡬 Eine zu lange Schlagbewegung könnte wegen zu

starkem Anziehen der Schraube die Schraube brechen.

3. Wechsel der Aufrichtgeschwindigkeit

Die Aufrichtgeschwindigkeit mit dem Schaltknopf wechseln. Den Schaltknopf in Richtung Pfeil bewegen (Siehe Abb. 6 und 7). Wenn der Schaltknopdreht auf „LOW” eingestellt ist, dreht sich der Bohrer langsamladreht. Wenn auf „HIGH” eingestellt, dreht sich der Bohrer schnellaufend.

ACHTUNG

䡬 Beim Wechseln der Aufrichtgeschwindigkeit mit dem

Schaltknopf, sich vergewissern, daß der Schalt er auf-ZU-eingestellt und gesperrt ist. Ändern der Geschwindigkeit bei laufendem Motor beschädigt das Getriebe.

䡬 Wenn der Schaltknopf auf „HIGH” (hohe Drehzahl)

gestellt wird und die Kupplungsskala auf „17” oder „22” gestellt ist, kann es vorkommen, dass die Kupplung nicht eingreift und der Motor verriegelt wird. Stellen Sie in diesem Fall bitte den Schaltknopf auf „LOW” (niedrige Drehzahl).

䡬 Falls der Motor gesperrt ist, sofort abstellen.

Falls der Motor auf längerer Zeit in gesperrtem. Zustand bleibt, mag es vorkommen, daß er oder der Akkumulator überhitzt werden.

䡬 Um die Lebensdauer des Lithium-Ionen-Akkus zu

verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. Daher kann es bei Überlastung des Werkzeugs zum Abschalten des Motors kommen. Dies ist jedoch kein Defekt sondern das Resultat der Schutzfunktion. Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung.

4. Gebrauchs-Weite und Angaben

Die Gebrauchsweite für verschiedene Arbeitsleistungen, auf die mechanische Struktur dieses Werkzeuges basiert, ist auf der folgenden Tafel 4 gezeigt:

Deutsch

Arbeit Anweisung

Bohren

Einschrauben

5. Wahl von Anziehdrehmoment und Drehfrequenz

Verwendung

Einschrauben

Bohren

Holz Stahl Maschineschreube Bohrespitze oder Hülse dem Schraubendurchschnitt verwnden. Holzschraube Nach bohren von Führungsloch verwenden.

Drehmomentskalen-

Maschineschraube 1 – 22

Holzschraube 1 –

Holz

Metall

Für bpjraibeot verwenden.

position

Wahl der Drehgeschwindigkeit (Stellung des Schaltknopfs)

LOW (niedrige Geschwindigkeit)

Für Schrauben von 6 mm Durchschnitt oder weniger.

Für 6 mm Durchschnitt oder weniger Nenndurchschnitt. (DS18DCL)

Für 6 mm Durchschnitt oder weniger Nenndurchschnitt. (DS14DCL)

Für 38 mm Durchschnitt oder weniger. (DS18DCL)

Für 30 mm Durchschnitt oder weniger. (DS14DCL)

Tafel 4

Tafel 5

HIGH (hohe Geschwindigkeit)

Für Schraube von 6 mm durchscnitt oder weniger.

Für 4,8 mm Durchschnitt oder weniger Nenndurchschnitt. (DS18DCL)

Für 3,8 mm Durchschnitt oder weniger Nenndurchschnitt. (DS14DCL)

Für 24 mm Durchschnitt oder weniger. (DS18DCL)

Für 12 mm Durchschnitt oder weniger. (DS14DCL)

Für Bohren mit Eisenbeabeitungsbohrer.

ACHTUNG

䡬 Die Wahlbeispiele die in Tafel 5 angezeigt sind

sollten als allgemeines Standard angesehen werden, da verschiedene Anziehschrauben und verschiedenes Material in Wirklichkeit verwendet werden, für dierechtmäßige anpassung natürlich erforderlich sein wird.

䡬 Bei Verwendung des Schraubbohrers mit einer

Maschinenschraube bei Stellung HIGH (hohe Geschwindigkeit) kann die Schraube beschädigt oder gelockert werden, wil die Anzugsdrehkraft zu stark ist. In diesem Fall die Stellung LOW (niedrige Geschwindigkeit) verwenden.

HINWEIS:

Die Verwendung der Batterie BCL1415 und BCL1815 in kalter Umgebung (unter 0°C) kann möglicherweise in geschwächtem Anzugsdrehmoment und verringerter Arbeitsleistung resultieren. Dies ist jedoch eine zeitweilige Erscheinung, und die Leistung wird wieder normal, wenn sich die Batterie erwärmt.

6. Anbringen und Abnehmen des Schrauberbits

(1) Anbringen der Werkzeugspitze

Nach dem Einsetzen einer Schraubenzieherspitze o. dergl. oder eines entsprechenden Teils in das Schnellspann-Bohrfutter den Ring fest greifen und die Manschette durch Drehung nach rechts (im Unrzeigersinn von vorne gesehen) festdrehen (Siehe Abb. 8).

䡬 Sollte, sich die Manschette während des Betriebs

lockern, ist diese wieder festzudrehen. Eine fest zugedrehte gewährleistet erhöhte Spannkraft.

(2) Abnehmen der Werkzeugspitze

Den Ring fest greifen und die Manschette durch Drehung nach links (gegen den Uhrzeigersinn von vorne gesehen) lösen (Siehe Abb. 8).

ACHTUNG

䡬 Wenn die Manschette nicht losgeschraubt werden

kann, das eingesteckte Werkzeug in einem Schraubstock o.ä. befestigen, die Kupplung auf 1– 11 stellen und die Manschette gegen den Uhrzeigersinn drehen, während die.

7. Sich vergewissern, daß die Batterie richtig angebracht ist

8. Die Drehrichtung nachprüfen

Die Bohrerspitze dreht sich nach rechts (von der Hiterseite gesehen), wenn auf die R-Seite des Wählhebels gedrückt wird. Um die Bohrerspitze nach links zu drehen auf die L-Seite des Wählhebels drücken (Siehe Abb. 9). (Die

und R Zeichen sind auf dem Körper markiert).

9. Betätigung des Schalters

䡬 Wenn der Schaltertrigger gedrückt ist, dreht sich

das Werkzeug. Wenn ausgelöst, wird das Werkzeug abgestellt.

䡬 Die Drehgeschwindigkeit des Bohrers kann durch

Verändern des Betrags des Ziehens am Auslöser geregelt werden. Die Geschwindigkeit ist niedrig, wenn der Auslöser nur gering gezogen wird und nimmt zu, wenn er stärker gezogen.

HINWEIS

䡬 Wenn der Motor beginnt, zu rotieren, ist ein Summen

zu bören. Dabei handelt es sich nicht um eine störung.

Deutsch

10. Verwendung des Einsatzhalters ACHTUNG

䡬 Bewahren Sie den Einsatz am festgelegten Platz am

Werkzeug auf. Wenn das Werkzeug mit nicht angemessen verstautem Einsatz verwendet wird, kann der Einsatz herausfallen und Verletzungen verursachen.

䡬 Verstauen Sie keine Einsätze mit anderer Länge,

anderer Größe oder anderen Abmessungen als der im Standardzubehör enthaltene KreuzschlitzSchraubenziehereinsatz. Der Einsatz kann herausfallen und Verletzungen verursachen.

(1) Entfernen des Einsatzes

Halten Sie die Haupteinheit sicher fest und ziehen Sie den Einsatz heraus, indem Sie ihn mit Ihrem Daumen halten (Abb. 10).

(2) Anbringen des Einsatzes

Bringen Sie den Einsatz in umgekehrter Reihenfolge des Entfernens an. Schieben Sie den Einsatz so ein, dass die rechte und die linke Seite gleich sind, wie in Abb. 11 gezeigt.

WARTUNG UND INSPEKTION

1. Nachprüfen des Werkzeuges

Da ein stumpfes Werkzeug die Leistung vermindern wird und eventuell ein schlechtes Funktionieren des Motors verursachen wird, das Werkzeug schärfen oder es wechseln sobald Verschleiß sichtbar wird.

2. Nachprüfen der Befestigungsschrauben

Alle Befestigungsschrauben regelmäßig auf gute Festschraubung nachprüfen. Falls irgendeine der Schrauben locker sein sollte, sofort anziehen. Vernachlässigung dieses Punktes kann zu erheblicher Gefahr führen.

3. Außenreinigung

Wenn der Bohrschrauber schmutzig ist, ihn mit einem weichen und trockenen Tuch abwischen oder mit einem in Seifenwasser benetzten Tuch. Kein Chlorsolvent, Benzin oder Farbsolvent verwenden da sie plastik-Material schmelzen.

4. Lagern

Den Bohrschrauber an einen Ort aufbewahren wo die Temperatur unter 40°C ist und außer Reichweite der Kinder.

5. Liste der Wartungsteile ACHTUNG

Reparatur, Modifikation und Inspektion von HitachiElektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten Hitachi-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

MODIFIKATIONEN

Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile ohne vorherige Benachrichtigung geändert werden.

Wichtiger Hinweis zu den Batterien für AkkuGeräte von Hitachi

Verwenden Sie immer unsere angegebenen Originalbatterien. Wir können die Sicherheit und die Leistung unseres Akku-Gerätes nicht gewährleisten, wenn andere als die von uns angegebenen Batterien verwendet werden, oder wenn die Batterie zerlegt und verändert wird (etwa durch Zerlegen und Ersetzung von Zellen oder anderen innen gelegenen Teilen).

GARANTIE

Auf Hitachi-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von Hitachi autorisiertes Servicecenter.

HINWEIS

Aufgrund des ständigen Forschungs und Entwicklung sprogramms von HITACHI sind änderungen der hierin gemachten technischen Angaben vorbehalten.

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Gemessener A-gewichteter Schallpegel: 97 dB (A) Gemessener A-gewichteter Schalldruck: 86 dB (A) Messunsicherheit KpA: 3 dB (A)

Bei der Arbeit immer einen Ohrenschutz tragen.

Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745.

Vibrationsemissionswert Messunsicherheit K = 1,5 m/s

WARNUNG

䡬 Der Vibrationsemissionswert während der

tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Wert abweichen, abhängig davon, wie das Werkzeug verwendet wird.

䡬 Zur Festlegung der Sicherheitsmaßnahmen zum

Schutz des Bedieners, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft).

ah, D = 8,8 m/s

∂ППЛУИО¿

°∂¡π∫∂™ ¶ƒ√∂π¢√¶√π∏™∂π™ ∞™º∞§∂π∞™ ∏§∂∫∆ƒπ∫√À ∂ƒ°∞§∂π√À

¶ƒ√™√Ã∏ ¢È·‚¿˙ÂÙÂ ﬁÏÂ˜ ÙÈ˜ ÚÔÂÈ‰ÔÔÈ‹ÛÂÈ˜ ·ÛÊ·ÏÂ›·˜ Î·È ﬁÏÂ˜ ÙÈ˜ Ô‰ËÁ›Â˜.

Η µη τήρηση των προειδοποιήσεων και οδηγιών µπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρ τραυµατισµ.

º˘П¿НЩВ ﬁПВ˜ ЩИ˜ ЪФВИ‰ФФИ‹ЫВИ˜ О·И ЩИ˜ Ф‰ЛБ›В˜ БИ· МВППФУЩИО‹ ·У·КФЪ¿.

Ο ροσ "ηλεκτρικ εργαλείο" στισ προειδοποιήσεισ αναφέρεται στο ηλεκτρικ εργαλείο (µε καλώδιο) που λειτουργεί στουσ αγωγούσ ή στο ηλεκτρικ εργαλείο που λειτουργεί στη µπαταρία (χωρίσ καλώδιο).

1) ∞ÛÊ¿ÏÂÈ· ¯ÒÚÔ˘ ÂÚÁ·Û›·˜

a) ¢È·ÙËÚÂ›ÙÂ ÙÔ ¯ÒÚÔ ÂÚÁ·Û›·˜ Î·ı·Úﬁ Î·È Î·Ï¿

ÊˆÙÈÛÌ¤ÓÔ.

Σε ακατάστατεσ ή σκοτεινέσ περιοχέσ µπορεί να προκληθούν ατυχήµατα.

b) ªЛУ ¯ЪЛЫИМФФИВ›ЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫВ

ВЪИ‚¿ППФУ, ЫЩФ ФФ›Ф МФЪВ› У· ЪФОПЛıВ› ¤ОЪЛНЛ, ﬁˆ˜ ·ЪФ˘Ы›· В‡КПВОЩˆУ ˘БЪТУ, ·ВЪ›ˆУ ‹ ЫОﬁУЛ˜.

Τα ηλεκτρικά εργαλεία δηµιουργούν σπινθήρεσ, οι οποίοι µπορεί να αναφλέξουν τη σκνη ή τον καπν.

c) ∫Ú·Ù‹ÛÙÂ Ù· ·È‰È¿ Î·È ÙÔ˘˜ ·ÚÂ˘ÚÈÛÎﬁÌÂÓÔ˘˜

М·ОЪИ¿ ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ ¤У· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Αν αποσπαστεί η προσοχή σασ, υπάρχει κίνδυνοσ να χάσετε τον έλεγχο.

2) ∏ПВОЩЪИО‹ ·ЫК¿ПВИ·

a) ∆· КИ˜ ЩˆУ ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ Ъ¤ВИ У· В›У·И

О·Щ¿ППЛП· БИ· ЩИ˜ Ъ›˙В˜. ªЛУ ЩЪФФФИ‹ЫВЩВ ФЩ¤ ЩФ КИ˜ МВ ФФИФУ‰‹ФЩВ ЩЪﬁФ. ªЛ ¯ЪЛЫИМФФИВ›ЩВ КИ˜ ЪФЫ·ЪМФБ‹˜ МВ БВИˆМ¤У· ЛПВОЩЪИО¿ ВЪБ·ПВ›·.

Τα µη τροποποιηµένα φισ και οι κατάλληλεσ πρίζεσ µειώνουν τον κίνδυνο ηλεκτροπληξίασ.

b) ∞ÔÊ‡ÁÂÙÂ ÙË ÛˆÌ·ÙÈÎ‹ Â·Ê‹ ÌÂ ÁÂÈˆÌ¤ÓÂ˜

ВИК¿УВИВ˜ ﬁˆ˜ ЫˆП‹УВ˜, ıВЪМ¿ЫЩЪВ˜, М·БВИЪИО¤˜ Ы˘ЫОВ˘¤˜ О·И „˘БВ›·.

Υπάρχει αυξηµένοσ κίνδυνοσ ηλεκτροπληξίασ ταν το σώµα σασ είναι γειωµένο.

c) ªЛУ ВОı¤ЩВЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЫЩЛ ‚ЪФ¯‹ ‹

ÛÂ Û˘Óı‹ÎÂ˜ ˘ÁÚ·Û›·˜.

Το νερ που εισέρχεται σε ένα ηλεκτρικ εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίασ.

d) ªЛУ ·ЫОВ›ЩВ ‰‡У·МЛ ЫЩФ О·ПТ‰ИФ. ªЛ ¯ЪЛЫИМФФИВ›ЩВ

ФЩ¤ ЩФ О·ПТ‰ИФ БИ· У· МВЩ·К¤ЪВЩВ, У· ЩЪ·‚‹НВЩВ ‹ У· ‚Б¿ПВЩВ ·ﬁ ЩЛУ Ъ›˙· ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ∫Ъ·Щ‹ЫЩВ ЩФ О·ПТ‰ИФ М·ОЪИ¿ ·ﬁ ıВЪМﬁЩЛЩ·, П¿‰И, ОФКЩВЪ¤˜ БˆУ›В˜ О·И ОИУФ‡МВУ· М¤ЪЛ.

Τα κατεστραµµένα ή µπερδεµένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίασ.

e) ŸЩ·У ¯ЪЛЫИМФФИВ›ЩВ ЩФ ВЪБ·ПВ›Ф ЫВ ВНˆЩВЪИОﬁ

¯ТЪФ, ¯ЪЛЫИМФФИ‹ЫЩВ О·ПТ‰ИФ ЪФ¤ОЩ·ЫЛ˜ Ф˘ ЪФФЪ›˙ВЩ·И БИ· ¯Ъ‹ЫЛ ЫВ ВНˆЩВЪИОﬁ ¯ТЪФ.

Η χρήση ενσ καλωδίου κατάλληλου για εξωτερικ χώρο µειώνει τον κίνδυνο ηλεκτροπληξίασ.

f) ∞У В›У·И ·У·ﬁКВ˘ОЩЛ Л ПВИЩФ˘ЪБ›· ВУﬁ˜

ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘ ЫВ ¯ТЪФ МВ ˘БЪ·Ы›·, ¯ЪЛЫИМФФИВ›ЩВ ‰И¿Щ·НЛ ЪФЫЩ·Ы›·˜ ЪВ‡М·ЩФ˜ ‰И·ЪЪФ‹˜ (RCD).

Η χρήση τησ RCD µειώνει τον κίνδυνο ηλεκτροπληξίασ.

3) ¶ЪФЫˆИО‹ ·ЫК¿ПВИ· a) ¡· В›ЫЩВ ЫВ ВЩФИМﬁЩЛЩ·, У· ‚П¤ВЩВ ·˘Щﬁ Ф˘ О¿УВЩВ

О·И У· ¯ЪЛЫИМФФИВ›ЩВ ЩЛУ ОФИУ‹ ПФБИО‹ ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ ¤У· ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЛПВОЩЪИО¿ ВЪБ·ПВ›· ﬁЩ·У В›ЫЩВ ОФ˘Ъ·ЫМ¤УФИ ‹ ˘ﬁ ЩЛУ В‹ЪВИ· У·ЪОˆЩИОТУ Ф˘ЫИТУ, ФИУФУВ‡М·ЩФ˜ ‹ К·ЪМ¿ОˆУ.

Μια στιγµή απροσεξίασ κατά τη χρήση ενσ ηλεκτρικού εργαλείου µπορεί να προκαλέσει σοβαρ προσωπικ τραυµατισµ.

b) ГЪЛЫИМФФИВ›ЩВ ЪФЫˆИОﬁ ЪФЫЩ·ЩВ˘ЩИОﬁ

ÂÍÔÏÈÛÌﬁ. ºÔÚ¿ÙÂ ¿ÓÙ· ÚÔÛÙ·Û›· ÁÈ· Ù· Ì¿ÙÈ·.

Ο προστατευτικσ εξοπλισµσ, πωσ µάσκα για τη σκνη, αντιολισθητικά παπούτσια, σκληρ καπέλο ή προστασία για τα αυτιά, που χρησιµοποιείται για ανάλογεσ συνθήκεσ µπορεί να µειώσει τουσ τραυµατισµούσ.

c) ¶ÚÔÏ·Ì‚¿ÓÂÙÂ Ù˘¯ﬁÓ ·ÎÔ‡ÛÈ· ÂÎÎ›ÓËÛË.

µÂ‚·ÈˆıÂ›ÙÂ ﬁÙÈ Ô ‰È·ÎﬁÙË˜ Â›Ó·È ÛÂ ı¤ÛË

·ВУВЪБФФ›ЛЫЛ˜ ЪИУ Ы˘У‰¤ЫВЩВ ЩЛ Ы˘ЫОВ˘‹ МВ ЛБ‹ ЪВ‡М·ЩФ˜ О·И/‹ ЩЛ ı‹ОЛ ЩЛ˜ М·Щ·Ъ›·˜, ЪИУ ЫЛОТЫВЩВ ‹ МВЩ·К¤ЪВЩВ ЩФ ВЪБ·ПВ›Ф.

Η µεταφορά ηλεκτρικού εργαλείου µε τα δάχτυλά σασ στο διακπτη ή η ηλεκτροδτηση ηλεκτρικού εργαλείου µε ενεργοποιηµένο το διακπτη µπορεί να προκαλέσουν ατυχήµατα.

d) ¡· ·Ê·ÈÚÂ›ÙÂ Ù˘¯ﬁÓ ÎÏÂÈ‰È¿ Ú˘ıÌÈ˙ﬁÌÂÓÔ˘

·УФ›БМ·ЩФ˜ ‹ Щ· ·П¿ ОПВИ‰И¿ ЪИУ ı¤ЫВЩВ ЫВ ПВИЩФ˘ЪБ›· ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Ένα απλ κλειδί ή ένα κλειδί ρυθµιζµενου ανοίγµατοσ που είναι προσαρτηµένο σε περιστρεφµενο εξάρτηµα του ηλεκτρικού εργαλείου µπορεί να προκαλέσει προσωπικ τραυµατισµ.

e) ªЛУ ЩВУЩТУВЫЩВ. ¡· ‰И·ЩЛЪВ›ЩВ ¿УЩФЩВ ЩФ

О·Щ¿ППЛПФ ¿ЩЛМ· О·И ЩЛУ ИЫФЪЪФ›· Ы·˜.

Με αυτν τον τρπο µπορείτε να ελέγχετε καλύτερα το ηλεκτρικ εργαλείο σε µη αναµενµενεσ καταστάσεισ.

f) ¡· Â›ÛÙÂ ÓÙ˘Ì¤ÓÔÈ Î·Ù¿ÏÏËÏ·. ªË ÊÔÚ¿ÙÂ Ê·Ú‰È¿

ÚÔ‡¯· ‹ ÎÔÛÌ‹Ì·Ù·. ¡· ÎÚ·Ù¿ÙÂ Ù· Ì·ÏÏÈ¿ Û·˜, Ù· ÚÔ‡¯· Û·˜ Î·È Ù· Á¿ÓÙÈ· Û·˜ Ì·ÎÚÈ¿ ·ﬁ ÎÈÓÔ‡ÌÂÓ· Ì¤ÚË.

Τα φαρδιά ρούχα, τα κοσµήµατα και τα µακριά µαλλιά µπορεί να πιαστούν σε κινούµενα µέρη.

g) ∞Ó ·Ú¤¯ÔÓÙ·È ÂÍ·ÚÙ‹Ì·Ù· ÁÈ· ÙË Û‡Ó‰ÂÛË

Ы˘ЫОВ˘ТУ ВН·БˆБ‹˜ О·И Ы˘ППФБ‹˜ ЫОﬁУЛ˜, У· ‚В‚·ИТУВЫЩВ ﬁЩИ В›У·И Ы˘У‰В‰ВМ¤У· О·И ¯ЪЛЫИМФФИФ‡УЩ·И МВ ЩФ ЫˆЫЩﬁ ЩЪﬁФ.

Η χρήση συλλέκτη σκνησ µειώνει τουσ κινδύνουσ που προέρχονται απ τη σκνη.

4) ГЪ‹ЫЛ О·И КЪФУЩ›‰· ЛПВОЩЪИОТУ ВЪБ·ПВ›ˆУ a) ªЛУ ·ЫОВ›ЩВ ‰‡У·МЛ ЫЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф. ¡·

¯ЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф Ф˘ В›У·И О·Щ¿ППЛПФ БИ· ЩФ В›‰Ф˜ ЩЛ˜ ВЪБ·Ы›·˜ Ф˘ ВОЩВПВ›ЩВ.

Το κατάλληλο ηλεκτρικ εργαλείο θα εκτελέσει την εργασία καλύτερα και µε µεγαλύτερη ασφάλεια µε τον τρπο που σχεδιάστηκε.

b) ªЛ ¯ЪЛЫИМФФИ‹ЫВЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ·У Ф

‰И·ОﬁЩЛ˜ ПВИЩФ˘ЪБ›·˜ ‰ВУ ·УФ›БВИ О·И ‰ВУ ОПВ›УВИ.

Ένα ηλεκτρικ εργαλείο που δεν ελέγχεται απ το διακπτη λειτουργίασ είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) ∞ÔÛ˘Ó‰¤ÂÙÂ ÙÔ ‚‡ÛÌ· ·ﬁ ÙËÓ ËÁ‹ ÈÛ¯‡Ô˜ Î·È/‹

ЩЛ ı‹ОЛ М·Щ·Ъ›·˜ ·ﬁ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ЪИУ ЪФ‚В›ЩВ ЫВ Ъ˘ıМ›ЫВИ˜, ·ПП·Б‹ ВН·ЪЩ‹М·ЩФ˜ ‹

·Фı‹ОВ˘ЫЛ ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘.

Αυτά τα προληπτικά µέτρα ασφαλείασ µειώνουν τον κίνδυνο να ξεκινήσει το ηλεκτρικ εργαλείο κατά λάθοσ.

∂ППЛУИО¿

d) ∞ФıЛОВ‡ВЩВ Щ· ВЪБ·ПВ›· Ф˘ ‰ВУ ¯ЪЛЫИМФФИВ›ЩВ

М·ОЪИ¿ ·ﬁ ·И‰И¿ О·И МЛУ ·К‹УВЩВ Щ· ¿ЩФМ· Ф˘ ‰ВУ В›У·И ВНФИОВИˆМ¤У· МВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф ‹ МВ ·˘Щ¤˜ ЩИ˜ Ф‰ЛБ›В˜ У· ¯ЪЛЫИМФФИФ‡У ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф.

Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια µη εκπαιδευµένων ατµων.

e) ™˘УЩЛЪВ›ЩВ Щ· ЛПВОЩЪИО¿ ВЪБ·ПВ›·. ¡· ВП¤Б¯ВЩВ ЩЛУ

В˘ı˘БЪ¿ММИЫ‹ ЩФ˘˜ ‹ ЩФ МПФО¿ЪИЫМ· ЩˆУ ОИУФ‡МВУˆУ МВЪТУ, ЩЛ ıЪ·‡ЫЛ ЩˆУ ВН·ЪЩЛМ¿ЩˆУ О·И ФФИ·‰‹ФЩВ ¿ППЛ О·Щ¿ЫЩ·ЫЛ Ф˘ ВУ‰¤¯ВЩ·И У· ВЛЪВ¿ЫВИ ЩЛ ПВИЩФ˘ЪБ›· ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘. ™В ВЪ›ЩˆЫЛ ‚П¿‚Л˜, ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф Ъ¤ВИ У· ВИЫОВ˘·ЫЩВ› ЪИУ ¯ЪЛЫИМФФИЛıВ›.

Πολλά ατυχήµατα προκαλούνται απ ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί σωστά.

f) ¢И·ЩЛЪВ›ЩВ Щ· ВЪБ·ПВ›· ОФ‹˜ ОФКЩВЪ¿ О·И О·ı·Ъ¿.

Τα κατάλληλα συντηρηµένα εργαλεία κοπήσ µε κοφτερέσ γωνίεσ µπλοκάρουν πιο δύσκολα και ελέγχονται πιο εύκολα.

g) ГЪЛЫИМФФИВ›ЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф, Щ· ВН·ЪЩ‹М·Щ·

О·И Щ· М¤ЪЛ О.Щ.П. Ы‡МКˆУ· МВ ЩИ˜ ·ЪФ‡ЫВ˜ Ф‰ЛБ›В˜, П·М‚¿УФУЩ·˜ ˘ﬁ„Л ЩИ˜ Ы˘Уı‹ОВ˜ ВЪБ·Ы›·˜ О·И ЩЛУ ВЪБ·Ы›· Ф˘ ı· ВОЩВП¤ЫВЩВ.

Η χρήση του ηλεκτρικού εργαλείου για εργασίεσ πέρα απ εκείνεσ για τισ οποίεσ προορίζεται, ενδέχεται να δηµιουργήσει κινδύνουσ.

5) ∂ЪБ·ПВ›Ф М·Щ·Ъ›·˜ – ¯Ъ‹ЫЛ О·И КЪФУЩ›‰· a) ∏ В·У·КﬁЪЩИЫЛ У· Ъ·БМ·ЩФФИВ›Щ·И МﬁУФ М¤Ыˆ

ЩФ˘ КФЪЩИЫЩ‹ Ф˘ ¤¯ВИ О·ıФЪИЫЩВ› ·ﬁ ЩФУ О·Щ·ЫОВ˘·ЫЩ‹.

Ο φορτιστήσ που είναι κατάλληλοσ για ένα τύπο µπαταρίασ. ενδέχεται να προκαλέσει κίνδυνο πυρκαγιάσ ταν χρησιµοποιείται µε άλλου τύπου θήκη µπαταριών.

b) ГЪЛЫИМФФИ‹ЫЩВ ЛПВОЩЪИО¿ ВЪБ·ПВ›· МﬁУФ МВ ЩИ˜

ВИ‰ИО¿ О·ıФЪИЫМ¤УВ˜ ı‹ОВ˜ М·Щ·ЪИТУ.

Η χρήση οποιουδήποτε άλλου τύπου θήκησ µπαταριών ενδέχεται να προκαλέσει τραυµατισµ και πυρκαγιά.

c) ŸÙ·Ó Ë ı‹ÎË Ì·Ù·ÚÈÒÓ Â›Ó·È ÂÎÙﬁ˜ ¯Ú‹ÛË˜,

Ê˘Ï¿ÍÙÂ ÙËÓ Ì·ÎÚÈ¿ ·ﬁ ¿ÏÏ· ÌÂÙ·ÏÏÈÎ¿

·УЩИОВ›МВУ· ﬁˆ˜ Ы˘У‰ВЩ‹ЪВ˜, УФМ›ЫМ·Щ·, ОПВИ‰И¿, О·ЪКИ¿, ‚›‰В˜ ‹ ¿ПП· МИОЪФ‡ МВБ¤ıФ˘˜ МВЩ·ППИО¿

·УЩИОВ›МВУ· Ф˘ МФЪФ‡У У· Ъ·БМ·ЩФФИ‹ЫФ˘У Ы‡У‰ВЫЛ ·ﬁ ЩФУ ¤У· ·ОЪФ‰¤ОЩЛ ЫЩФУ ¿ППФ.

Αν τοποθετήσετε µαζί τουσ ακροδέκτεσ µπαταριών ενδέχεται να προκληθούν εγκαύµατα ή πυρκαγιά.

d) Аﬁ О·Щ·¯ЪЛЫЩИО¤˜ Ы˘Уı‹ОВ˜, ВУ‰¤¯ВЩ·И У·

ВОЩФНВ˘ЩВ› ˘БЪﬁ ·ﬁ ЩЛУ М·Щ·Ъ›·. ∞ФК‡БВЩВ ЩЛУ В·К‹. ™В ВЪ›ЩˆЫЛ В·К‹˜ МВ ЩФ ˘БЪﬁ ·ﬁ ЫК¿ПМ·, НВП‡УВЩВ МВ УВЪﬁ. ∞У ЩФ ˘БЪﬁ ¤ЪıВИ ЫВ В·К‹ МВ Щ· М¿ЩИ·, НВП‡УВЩВ МВ УВЪﬁ О·И ˙ЛЩ‹ЫЩВ И·ЩЪИО‹ ‚Ф‹ıВИ·.

Το υγρ που εκτοξεύεται απ την µπαταρία µπορεί να προκαλέσει ερεθισµ ή εγκαύµατα.

6) ™¤Ъ‚И˜ a) ¡· ‰›УВЩВ ЩФ ЛПВОЩЪИОﬁ ВЪБ·ПВ›Ф БИ· Ы¤Ъ‚И˜ ЫВ

О·Щ¿ППЛП· ВО·И‰В˘М¤У· ¿ЩФМ· О·И У· ¯ЪЛЫИМФФИВ›ЩВ МﬁУФ БУ‹ЫИ· ·УЩ·ПП·ОЩИО¿.

ªВ ·˘ЩﬁУ ЩФУ ЩЪﬁФ В›ЫЩВ Ы›БФ˘ЪФИ БИ· ЩЛУ ·ЫК¿ПВИ· ЩФ˘ ЛПВОЩЪИОФ‡ ВЪБ·ПВ›Ф˘.

¶ƒ√ºÀ§∞•∏

ª·ОЪИ¿ ·ﬁ Щ· ·И‰И¿ О·И ЩФ˘˜ ·У·‹ЪФ˘˜. ŸЩ·У ‰ВУ ¯ЪЛЫИМФФИФ‡УЩ·И, Щ· ВЪБ·ПВ›· Ъ¤ВИ У· К˘П¿˙ФУЩ·И М·ОЪИ¿ ·ﬁ Щ· ·И‰И¿ О·И ЩФ˘˜ ·У·‹ЪФ˘˜.

ª∂∆ƒ∞ ¶ƒ√ºÀ§∞•∏™ °π∞ ∆√ ¢ƒ∞¶∞¡√∫∞∆™∞µπ¢√ ª¶∞∆∞ƒπ∞™

1. Πάντοτε φορτίζετε την µπαταρία σε θερµοκρασία ανάµεσα 0 - 50°C. Μια θερµοκρασία µικρτερη απ 0°C θα προκαλέσει την υπερφρτιση που είναι επικίνδυνη. Η µπαταρία δεν µπορεί να φορτιστεί σε θερµοκρασία µεγαλύτερη απ 50°C. Η πιο κατάλληλη θερµοκρασία για φρτιση είναι αυτή των 20 - 25°C.

2. ταν η µια φρτιση ολοκληρωθεί, αφήστε το φορτιστή για 15 λεπτά πριν απ την επµενη φρτιση µπαταρίασ. Μην φορτίζετε περισστερεσ απ δυο µπαταρίεσ στη σειρά.

3. Μην αφήσετε ξένα υλικά να µπουν στην τρύπα σύνδεσησ τησ επαναφορτιζµενησ µπαταρίασ.

4. Ποτέ µην αποσυναρµολογήσετε την επαναφορτιζµενη µπαταρία και το φορτιστή.

5. Ποτέ µην βραχυκυκλώσετε την επαναφορτιζµενη µπαταρία. Το βραχυκύκλωµα τησ µπαταρίασ θα προκαλέσει ένα µεγάλο ηλεκτρικ ρεύµα και υπερθέρµανση. Προκαλεί το κάψιµο ή την υπερθέρµανση τησ µπαταρίασ.

6. Μην πετάξετε την µπαταρία στη φωτιά. Αν η µπαταρία καεί µπορεί να εκραγεί.

7. ταν ανοίγετε τρύπα στον τοίχο, στο δάπεδο ή στην οροφή, ελέγξτε για κρυµµένα ηλεκτρικά καλώδια κλπ.

8. Πηγαίνετε την µπαταρία στο κατάστηµα απ το οποίο την αγοράσατε ταν η διάρκεια ζωήσ τησ µπαταρίασ µετά απ την φρτιση έχει γίνει πολύ µικρή για πρακτική χρήση. Μην πετάξετε την τελειωµένη µπαταρία.

9. Η χρησιµοποίηση µια εξασθενηµένησ µπαταρίασ θα προκαλέσει βλάβη στο φορτιστή.

10. Μην βάλτε κανένα αντικείµενο µέσα στισ τρύπεσ εξαερισµού του φορτιστή. Η είσοδοσ µεταλλικών αντικειµένων ή εύφλεκτων υλικών στισ τρύπεσ εξαερισµού του φορτιστή θα προκαλέσει τον κίνδυνο ηλεκτροπληξίασ ή την καταστροφή του φορτιστή.

11. ταν στερεώνετε µια λεπίδα µέσα στον σφιγκτήρα χωρίσ κλειδί, σφίγξτε το βραχίωνα αρκετά καλά. Αν ο βραχίωνασ δεν είναι σφιχτσ, η λεπίδα µπορεί να γλιστήσει και να πέσει έξω, προκαλώντασ τραυµατισµ.

¶ƒ√™√Ã∏ ™∆∏¡ ª¶∞∆∞ƒπ∞ π√¡∆ø¡ §π£π√À

Για την επέκταση του χρνου διάρκειασ τησ µπαταρίασ ιντων λιθίου υπάρχει η λειτουργία προστασίασ που σταµατά την ισχύσ εξδου. Στισ περιπτώσεισ 1 έωσ 3 περιγράφονται κατωτέρω, κατά τη χρήση του προϊντοσ, ακµη και τραβάτε το διακπτη ο κινητήρασ ενδέχεται να σταµατήσει. Αυτ δεν είναι το πρβληµα αλλά το αποτέλεσµα τησ λειτουργίασ προστασίασ.

1. ταν η υπλοιπη ισχύ τησ µπαταρίασ που αποµένει τελειώσει, ο κινητήρασ σταµατάει. Στην περίπτωσή αυτή θα πρέπει να τη φορτίσετε αµέσωσ.

2. Εάν υπάρχει υπερφρτιση του εργαλείου ο κινητήρασ ενδεχοµένωσ να σταµατήσει. Στην περίπτωση αυτή απελευθερώστε το διακπτη του εργαλείου και εξαλείψετε την αιτία τησ υπερφρτωσησ. Έπειτα απ αυτ µπορείτε να το χρησιµοποιήσετε πάλι.

∂ППЛУИО¿

3. Αν η µπαταρία υπερθερµανθεί υπ το φρτο εργασίασ, η ισχύσ τησ µπαταρίασ µπορεί να σταµατήσει. Σε αυτήν την περίπτωση, διακπτετε τη χρήση τησ µπαταρίασ και την αφήνετε να κρυώσει. Έπειτα µπορείτε να την ξαναχρησιµοποιήσετε.

Παρακαλείστε, επίσησ, να τηρείτε τισ ακλουθεσ προειδοποιήσεισ και προφυλάξεισ.

¶ƒ√∂π¢√¶√π∏™∏

Για να αποφύγετε τυχν διαρροή τησ µπαταρίασ, παραγωγή θερµτητασ, εκποµπή καπνού, έκρηξη ή ανάφλεξη, πρέπει να τηρείτε τισ ακλουθεσ προφυλάξεισ.

1. Βεβαιωθείτε τι δεν συσσωρεύεται σκνη στη µπαταρία.

䡬 Κατά την εργασία σασ βεβαιωθείτε τι δεν πέφτει

σκνη στη µπαταρία.

䡬 Βεβαιωθείτε τι τυχν σκνεσ που πέφτουν πάνω

στο ηλεκτρικ εργαλείο την ώρα που εργάζεστε µε αυτ, δεν συσσωρεύονται στη µπαταρία.

䡬 Μην αποθηκεύετε αχρησιµοποίητεσ µπαταρίεσ σε

σηµείο εκτεθειµένο σε σκνη.

䡬 Πριν να αποθηκεύσετε µία µπαταρία,

αποµακρύνετε τυχν σκνεσ που πιθανν να έχουν κολλήσει πάνω τησ και µην την αποθηκεύετε µαζί µε µεταλλικά µέρη (βίδεσ, καρφιά, κ.λπ.).

2. Μην τρυπάτε τη µπαταρία µε αιχµηρά αντικείµενα πωσ καρφιά, µην χτυπάτε µε σφυρί, µην πατάτε ή πετάτε τη µπαταρία. Προφυλάξτε την απ ισχυρούσ κραδασµούσ.

3. Μην χρησιµοποιείτε µία εµφανώσ κατεστραµµένη ή παραµορφωµένη µπαταρία.

4. Μην τοποθετείτε τη µπαταρία µε λάθοσ τρπο.

5. Μην συνδέετε απευθείασ σε ηλεκτρική πρίζα ή στην υποδοχή του αναπτήρα στα αυτοκίνητα.

6. Μην χρησιµοποιείτε τη µπαταρία για χρήση άλλη πέραν τησ προβλεπµενησ.

7. Σε περίπτωση που δεν ολοκληρώνεται επιτυχώσ η διαδικασία φρτισησ τησ µπαταρίασ ακµα και ταν έχει περάσει ο καθορισµένοσ χρνοσ επαναφρτισησ, σταµατήστε αµέσωσ οποιαδήποτε προσπάθεια επαναφρτισησ.

8. Η µπαταρία δεν πρέπει να εκτίθεται σε υψηλή θερµοκρασία ή υψηλή πίεση, πωσ στην περίπτωση φούρνου µικροκυµάτων, ξηραντήρα ή δοχείου υψηλήσ πίεσησ.

9. Αποµακρύνετε αµέσωσ απ τη φωτιά σε περίπτωση διαρροήσ ή δυσοσµίασ.

10. Μην χρησιµοποιείτε σε περιβάλλον µε έντονο στατικ ηλεκτρισµ.

11. Σε περίπτωση διαρροήσ τησ µπαταρίασ, δυσοσµίασ, παραγωγήσ θερµτητασ, αποχρωµατισµού ή παραµρφωσήσ τησ, ή σε περίπτωση που παρατηρηθεί κάτι µη φυσιολογικ κατά τη διάρκεια τησ χρήσησ, τησ επαναφρτισησ ή τησ αποθήκευσησ, αφαιρέστε αµέσωσ απ τον εξοπλισµ ή απ τον φορτιστή τησ µπαταρίασ και σταµατήστε να χρησιµοποιείτε.

¶ƒ√™√Ã∏

1. Εάν διαρρεύσει υγρ απ τη µπαταρία και έλθει σε επαφή µε τα µάτια σασ, µην τα τρίψετε, αλλά ξεπλύνετέ τα πολύ καλά µε καθαρ νερ πωσ νερ βρύσησ, και επικοινωνήστε αµέσωσ µε γιατρ. Εάν χι, το υγρ µπορεί να προκαλέσει προβλήµατα στα µάτια σασ.

2. Εάν διαρρεύσει υγρ στο δέρµα ή τα ρούχα σασ, ξεπλύνετε καλά µε καθαρ νερ, πωσ νερ βρύσησ, αµέσωσ. Υπάρχει το ενδεχµενο να ερεθιστεί το δέρµα.

3. Εάν διαπιστώσετε σκουριά, δυσοσµία, υπερθέρµανση, αποχρωµατισµ, παραµρφωση, και/ή άλλεσ ανωµαλίεσ κατά τη χρήση τησ µπαταρίασ για πρώτη φορά, µην την χρησιµοποιήσετε, αλλά επιστρέψετέ την στον υπεύθυνο προµηθευτή ή πωλητή.

∆∂Ã¡π∫∞ Ã∞ƒ∞∫∆∏ƒπ™∆π∫∞

∏§∂∫∆ƒπ∫√ ∂ƒ°∞§∂π√

Μοντέλο DS14DCL DS18DCL

Ταχύτητα χωρίσ φορτίο (Χαµηλή / Υψηλή)

Ξύλο

Τρύπηµα

Iκαντητα

Βίδωµα

(Πάχοσ 18mm)

Μέταλλο (Πάχοσ 1,6mm)

Μηχανική βίδα 6 mm 6 mm

Ξυλβιδα

Επαναφορτιζµενη µπαταρία

0–450 / 0 – 1250min

30 mm 38 mm

Ατσάλι: 12 mm Ατσάλι: 13 mm

6,2 mm (διάµετροσ) × 63 mm (µήκοσ) 6,8 mm (διάµετροσ) × 50 mm (µήκοσ)

(Απαιτεί µια δοκιµαστική τρύπα) (Απαιτεί µια δοκιµαστική τρύπα)

BCL1415 Li-ion 14,4 V (1,5 Ah 4

Βάροσ 1,4 kg 1,6 kg

º√ƒ∆π™∆∏™

Μοντέλο

UC18YKL

Τάση φρτισησ 7,2 – 18V

∫∞¡√¡π∫∞ ∂•∞ƒ∆∏ª∞∆∞

Πέρα απ την κύρια µονάδα (1), το πακέτο περιέχει τα αξεσουάρ που παρατίθενται στον παρακάτω πίνακα.

Βάροσ 0,4 kg

DS14DCL DS18DCL

Τα κανονικά εξαρτήµατα υπκεινται σε αλλαγή χωρίσ

προειδοποίηση.

–1

στοιχεία)

Συν οδηγσ λεπίδασ (Αρ. 2 × 65L) ...

Φορτιστήσ .............................................

0–450 / 0 – 1250min

BCL1815 Li-ion 18 V (1,5 Ah 5

3 Πλαστική θήκη ................................. 1

–1

στοιχεία)

1 1

∂ППЛУИО¿

¶ƒ√∞πƒ∂∆π∫∞ ∂•∞ƒ∆∏ª∞∆∞ (ˆÏÔ‡ÓÙ·È ÍÂ¯ˆÚÈÛÙ¿)

1. Μπαταρία (BCL1415)

2. Μπαταρία (BCL1815)

Τα προαιρετικά εξαρτήµατα υπκεινται σε αλλαγή χωρίσ προειδοποίηση.

(Για DS14DCL)

(Για DS18DCL)

∂º∞ƒª√°∂™

䡬 Βίδωµα και αφαίρεση µηχανικών βιδών, ξυλβιδων,

προσαρµοζµενεσ βίδεσ κλπ.

䡬 Άνοιγµα τρύπασ σε διάφορα µέταλλα. 䡬 Άνοιγµα τρύπασ σε διάφορα ξύλα.

∞º∞πƒ∂™∏ ∫∞π ∆√¶√£∂∆∏™∏ ª¶∞∆∞ƒπ∞™

1. ∞Ê·›ÚÂÛË Ì·Ù·Ú›·˜

Κρατήστε την µπαταρία σφιχτά και σπρώξτε το µάνταλο τησ µπαταρίασ για να αφαιρέσετε την µπαταρία (δείτε ∂ÈÎ. 1 και 2).

¶ƒ√™√Ã∏

Ποτέ µην βραχυκυκλώσετε τη µπαταρία.

2. ∆ÔÔı¤ÙËÛË Ì·Ù·Ú›·˜

Βάλτε την µπαταρία λαµβάνοντασ υπψη την πολικτητά τησ (δείτε ∂ÈÎ. 2).

¶›Ó·Î·˜ 1

Ενδείξεισ λυχνίασ

Πριν τη Αναβοσβήνει φρτιση

Ανάβει για 0,5 δευτερλεπτα. ∆εν ανάβει για 0,5 δευτερλεπτα. (κλειστ για 0,5 δευτερλεπτα)

º√ƒ∆π™∏

Πριν χρησιµοποιήσετε το δραπανοκατσάβιδο, φορτίστε την µπαταρία ωσ ακολούθωσ.

1. ™˘У‰¤ЫЩВ ЩФ О·ПТ‰ИФ ЪВ‡М·ЩФ˜ ЩФ˘ КФЪЩИЫЩ‹ ЫЩЛУ

Ú›˙·.

Κατά τη σύνδεση του βύσµατοσ του φορτιστή στην πρίζα, η ενδεικτική λυχνία θα αναβοσβήνει µε κκκινο χρώµα. (Κατά διαστήµατα ενσ δευτερολέπτου)

2. µ¿ПЩВ ЩЛУ М·Щ·Ъ›· М¤Ы· ЫЩФ КФЪЩИЫЩ‹

Βάλτε καλά την µπαταρία µέσα στο φορτιστή µέχρι να έρθει σε επαφή µε το πάτο του φορτιστή και ελέγξετε τισ πολικτητεσ πωσ δείχνεται στην ∂ÈÎ. 3.

¶ƒ√™√Ã∏:

䡬 Αν η µπαταρία τοποθετηθεί µέσα µε αντίθετη φορά

χι µνο η επαναφρτιση δεν θα είναι δυνατή, αλλά ενδέχεται να δηµιουργήσει προβλήµατα στο φορτιστή πωσ τη παραµρφωση των ακροδεκτών επαναφρτισησ.

3. ºﬁЪЩИЫЛ

ταν βάλετε την µπαταρία στο φορτιστή, η ενδεικτική λυχνία θα ανάβει συνεχµενα µε κκκινο χρώµα. ταν η µπαταρία φορτιστεί πλήρωσ, η ενδεικτική λυχνία θα αναβοσβήνει µε κκκινο χρώµα. (Κατά διαστήµατα του 1 δευτερολέπτου). (¢Â›ÙÂ ¶›Ó·Î· 1)

(1) Ένδειξη λυχνίασ.

Οι ενδείξεισ τησ λυχνίασ θα είναι πωσ φαίνεται στον ¶›Ó·Î· 1, σύµφωνα µε την κατάσταση του φορτιστή ή τησ επαναφoρτιζµενησ µπαταρίασ.

Κατά τη

∆οκιµαστική λάµπα (κκκινη)

(2) Σχετικά µε τη θερµοκρασία τησ επαναφορτιζµενησ

µπαταρίασ Οι θερµοκρασίεσ για τισ επαναφορτιζµενεσ µπαταρίεσ είναι πωσ φαίνονται στον ¶›Ó·Î· 2, και οι µπαταρίεσ που έχουν ζεσταθεί πρέπει να κρυώνουν για λίγο πριν επαναφορτιστούν.

¶›Ó·Î·˜ 2 Επαναφορτιζµενα διαστήµατα των

Επαναφορτιζµενεσ µπαταρίεσ

BCL1415, BCL1815 0°C – 50°C

φρτιση

Ολοκλήρωση φρτισησ

Αναµένεται υπερθέρµανση µπαταρίασ

µπαταριών

Ανάβει Ανάβει συνεχώσ

Αναβοσβήνει

Θερµοκρασίεσ στισ

οποίεσ η µπαταρία

µπορεί να φορτιστεί

Ανάβει για 0,5 δευτερλεπτα. ∆εν ανάβει για 0,5 δευτερλεπτα. (κλειστ για 0,5 δευτερλεπτα)

Ανάβει για 1 δευτερλεπτα. ∆εν ανάβει για 0,5 δευτερλεπτα. (κλειστ για 0,5 δευτερλεπτα)

Υπερθέρµανση µπαταρίασ. Αδυναµία µετατροπήσ (η µετατροπή θα είναι εφικτή µλισ κρυώσει η µπαταρία).

(3) Αναφορικά µε το χρνο επαναφρτισησ

Σε εξάρτηση απ το συνδυασµ του φορτιστή και των µπαταριών, ο χρνοσ φρτισησ θα είναι αυτσ που δείχνεται στον ¶›Ó·Î· 3.

¶›Ó·Î·˜ 3 Χρνοσ φρτισησ (Στουσ 20°C)

Φορτιστήσ

Μπαταρία

BCL1415, BCL1815

™∏ª∂πø™∏

Ο χρνοσ φρτισησ ενδέχεται να διαφέρει ανάλογα µε τη θερµοκρασία και την τάση τησ πηγήσ ρεύµατοσ.

UC18YKL

Περίπου 60 min.

∂ППЛУИО¿

4. ∞ФЫ˘У‰¤ЫЩВ ЩФ ЛПВОЩЪИОﬁ О·ПТ‰ИФ ЩФ˘ КФЪЩИЫЩ‹ ·ﬁ ЩЛУ ЛБ‹ ВУ·ПП·ЫЫﬁМВУФ˘ ЪВ‡М·ЩЩФ˜ AC

5. ∫Ъ·Щ‹ЫЩВ ЩФ КФЪЩИЫЩ‹ ЫЩ·ıВЪ¿ О·И ЩЪ·‚‹НЩВ ЩЛ М·Щ·Ъ›·

™∏ª∂πø™∏

Μετά τη φρτιση, αφαιρέστε πρώτα τισ µπαταρίεσ απ το φορτιστή, και στη συνέχεια φυλάξτε τισ µπαταρίεσ κατάλληλα.

¶Т˜ У· О¿УВЩВ ЩИ˜ М·Щ·Ъ›В˜ У· ·Ф‰›‰Ф˘У ВЪИЫЫﬁЩВЪФ ¯ЪﬁУФ.

(1) Επαναφορτίστε τισ µπαταρίεσ πριν αδειάσουν τελείωσ.

ταν αισθανθείτε τι η ισχύσ του εργαλείου γίνεται ασθενέστερη, σταµατήστε τη χρήση του εργαλείου και επαναφορτίστε τισ µπαταρίεσ. Αν συνεχίσετε να χρησιµοποιείτε το εργαλείο και αδειάστε το ηλεκτρικ ρεύµα, η µπαταρία µπορεί να πάθει ζηµιά και η ζωήσ τησ θα γίνει µικρτερη.

(2) Αποφύγετε την επαναφρτιση σε υψηλέσ

θερµοκρασίεσ. Μια επαναφορτιζµενη µπαταρία θα είναι ζεστή αµέσωσ µετά τη χρήση. Αν µια τέτοια µπαταρία επαναφορτιστεί αµέσωσ µετά τη χρήση, το εσωτερικ τησ χηµικ στοιχείο θα φθαρεί και η ζωή τησ µπαταρίασ θα γίνει µικρτερη. Αφήστε τη µπαταρία και επαναφορτίστε την µετά αφτου κρυώσει για λίγο.

¶ƒ√™√Ã∏

䡬 ταν ο φορτιστήσ τησ µπαταρίασ χρησιµοποιείται

συνεχώσ, θερµαίνεται και έτσι προκαλούνται βλάβεσ. Μλισ ολοκληρωθεί η φρτιση, αφήστε να περάσουν 15 λεπτά ωσ την επµενη φρτιση. Αν η µπαταρία επαναφορτιστεί ενώ είναι ζεστή λγω χρήσησ ή έκθεσησ στο ηλιακ φωσ, η πιλοτική λάµπα ανάβει πράσινη. Η µπαταρία δεν επαναφορτίζεται. Στην περίπτωση αυτή, αφήστε την µπαταρία να κρυώσει πριν την φορτίσετε.

䡬 Αν η µπαταρία επαναφορτιστεί ενώ είναι ζεστή

λγω χρήσησ ή έκθεσησ στο ηλιακ φωσ, η πιλοτική λάµπα αναβοσβήνει. Η µπαταρία δεν επαναφορτίζεται. Στην περίπτωση αυτή, αφήστε την µπαταρία να κρυώσει πριν την φορτίσετε.

¶ƒπ¡ ∆∏ §∂π∆√Àƒ°π∞

1. ∫·ıФЪИЫМﬁ˜ О·И ¤ПВБ¯Ф˜ ЩФ˘ ВЪИ‚¿ППФУЩФ˜ ВЪБ·Ы›·˜

Ελέγξετε αν το περιβάλλον εργασίασ είναι κατάλληλο ακολουθώντασ τα µέτρα προφύλαξησ.

¶ø™ ¡∞ ∆√ Ãƒ∏™πª√¶√π∏™∂∆∂

1. ∂И‚В‚·ИТЫВЩВ ЩЛ ı¤ЫЛ ЩФ˘ О·УЩЪ¿У ЩФ˘ Ы˘МП¤ОЩЛ (bП¤В ∂ИО. 4)

Η ροπή σφίξησ αυτήσ τησ συσκευήσ µπορεί να ρυθµιστεί σύµφωνα µε τη θέση του καντράν του συµπλέκτη, στην οποία το κάλυµµα έχει τοποθετηθεί.

(1) ταν χρησιµοποιείτε την συσκευή ωσ κατσαβίδι,

ταιριάστε, ένα απ τουσ αριθµούσ “1, 3, 5 ... 22” του καντράν του συµπλέκτη, ή τισ κουκίδεσ, µε το τριγωνικ σηµάδι στο εξωτερικ σώµα.

(2) ταν χρησιµοποιείτε αυτή τη µονάδα ωσ τρυπάνι,

ευθυγραµµίστε το σηµάδι τρυπανιού του καντράν του συµπλέκτη “ εξωτερικ σώµα.

” µε το τριγωνικ σηµάδι στο

¶ƒ√™√Ã∏

䡬 Το καντράν του συµπλέκτη δεν µπορεί να ρυθµιστεί

ανάµεσα τουσ αριθµούσ “1, 3, 5 ... 22” ή τισ κουκίδεσ.

䡬 Μην κάνετε χρήση του αριθµού “22” µε το καντράν

του συµπλέκτη και την γραµµή στο µέσον του σηµαδιού του τρυπανιού. Αν το κάνετε αυτ µπορεί να προκληθεί ζηµιά (Βλέπε ∂ÈÎ. 5).

2. ƒ‡ıÌÈÛË ÙË˜ ÚÔ‹˜ ÛÊ›ÍË˜

(1) Ροπή σφίξησ

Το µέγεθοσ τησ ροπήσ σφίξησ πρέπει να αντιστοιχεί στην διάµετρο τησ βίδασ. ταν χρησιµοποιηθεί µια αρκετά µεγάλη ροπή η κεφαλή τησ βίδασ µπορεί να σπάσει ή να πάθει ζηµιά. Βεβαιωθείτε να ρυθµίσετε τη θέση του καντράν του συµπλέκτη σύµφωνα µε την διάµετρο τησ βίδασ.

(2) Ένδειξη τησ ροπήσ σφίξησ

Η ροπή σφίξησ διαφέρει ανάλογα µε τον τύπο τησ βίδασ και το υλικ που πρκειται να σφιχτεί. Η συσκευή δείχνει ην ροπή σφίξησ µε τουσ αριθµούσ “1, 3, 5 ... 22” πάνω στο καντράν του συµπλέκτη και τισ κουκίδεσ. Η ροπή σφίξησ στη θέση “1” είναι η ασθενέστερη και η ροπή είναι δυναττερη στο µεγαλύτερο αριθµ (Βλέπε ∂ÈÎ. 4).

(3) Ρύθµιση τησ ροπήσ σφίξησ

Περιστρέψετε το καντράν του συµπλέκτη και ταιριάστε τουσ αριθµούσ “1, 3, 5 ... 22” του καντράν του συµπλέκτη, ή τισ κουκίδεσ µε το τριγωνικ σηµάδι στο εξωτερικ σώµα. Ρυθµίστε το καντράν του συµπλέκτη προσ τη διεύθυνση τησ ασθενούσ ή τησ ισχυρήσ ροπήσ σύµφωνα µε την ροπή που επιθυµείτε.

¶ƒ√™√Ã∏

䡬 Η περιστροφή του µοτέρ µπορεί να µπλοκάρει και

να σταµατήσει καθώσ η συσκευή χρησιµοποιείται ωσ τρυπάνι. Κατά την διάρκεια τησ λειτουργίασ του δραπανοκατσάβιδου, δώστε προσοχή να µην µπλοκάρει το µοτέρ.

䡬 Η σφυρηλάτηση µακράσ διάρκειασ µπορεί να

προκαλέσει το σπάσιµο τησ βίδασ λγω τησ υπερβολικήσ δύναµησ σφίξησ.

3. ∞ПП·Б‹ Щ·¯‡ЩЛЩ·˜ ВЪИЫЩЪФК‹˜

Χρησιµοποιήστε το κουµπί αλλαγήσ για να αλλάξετε την ταχύτητα περιστροφήσ. Μετακινήστε το κουµπί αλλαγήσ προσ τη διεύθυνση του βέλουσ (δείτε ∂ÈÎ. 6 και 7). ταν το κουµπί αλλαγήσ τοποθετηθεί στο “LOW”, το τρυπάνι περιστρέφεται µε χαµηλή ταχύτητα. ταν τοποθετηθεί στο “HIGH”, το τρυπάνι περιστρέφεται σε υψηλή ταχύτητα.

¶ƒ√™√Ã∏

䡬 Κατά την αλλαγή τησ ταχύτητασ περιστροφήσ µε

το κουµπί αλλαγήσ, επιβεβαιώστε τι ο διακπτησ είναι κλειστσ. Η αλλαγή τησ ταχύτητασ καθώσ το µοτέρ περιστρέφεται θα προκαλέσει ζηµιά στα γρανάζια.

䡬 ταν το κουµπί αλλαγήσ είναι τοποθετηµένο στο

“HIGH” (υψηλή ταχύτητα) και η θέση του καντράν του συµπλέκτη είναι στο “17” µε “22”, ο συµπλέκτησ µπορεί να µην λειτουργήσει και το µοτέρ να µπλοκαριστεί. Σε αυτή την περίπτωση, παρακαλώ µετακινήστε το κουµπί αλλαγήσ στο “LOW” (χαµηλή ταχύτητα).

䡬 Αν το µοτέρ είναι µπλοκαρισµένο, αµέσωσ κλείστε

το ρεύµα. Αν το µοτέρ µπλοκάρει για λίγο, το µοτέρ ή η µπαταρία µπορεί να καούν.

∂ППЛУИО¿

䡬 Για την επέκταση του χρνου διάρκειασ τησ

µπαταρίασ ιντων λιθίου υπάρχει η λειτουργία προστασίασ για να πάψει η ισχύσ εξδου. Εποµένωσ, εάν υπάρχει υπερφρτιση του εργαλείου ο κινητήρασ ενδεχοµένωσ να σταµατήσει. Ωστσο, αυτ δεν είναι το πρβληµα αλλά το αποτέλεσµα τησ λειτουργίασ προστασίασ. Στην περίπτωση αυτή απελευθερώστε το διακπτη του εργαλείου και εξαλείψετε την αιτία τησ υπερφρτωσησ.

Εργασία Συστάσεισ

Τρυπάνισµα

Βίδωµα

5. ¶Т˜ У· ВИП¤НВЩВ ЩЛУ ‰‡У·МЛ ЫК›НЛ˜ О·И ЩЛУ Щ·¯‡ЩЛЩ· ВЪИЫЩЪФК‹˜

Βίδωµα

Τρυπάνισµα

Ξύλο

Ατσάλι

Μηχανική βίδα

Ξυλβιδα Χρησιµοποιείστε µετά την διάνοιξη µιασ δοκιµαστικήσ τρύπασ.

Χρήση

Μηχανική βίδα 1 – 22

Ξύλινη βίδα 1 –

Ξύλο

Μέταλλο

Χρήση για σκοπούσ τρυπανίσµατοσ.

Χρησιµοποιείστε την λεπίδα ή την υποδοχή που ταιριάζει µε την διάµετρο τησ βίδασ.

Θέση

επιλογήσ σύµπλεξησ

4. ™ÎÔﬁ˜ Î·È Û˘ÛÙ¿ÛÂÈ˜ ÁÈ· ÙÈ˜ ¯Ú‹ÛÂÈ˜

Ο σκοπσ χρήσησ για διάφορεσ τύπουσ εργασιών βασισµένοσ στην µηχανική δοµή αυτήσ τησ συσκευήσ δείχνεται στον ¶›Ó·Î· 4.

¶›Ó·Î·˜ 4

¶›Ó·Î·˜ 5

Επιλογή ταχύτητασ περιστροφήσ (Θέση του κουµπιού αλλαγήσ)

LOW (Χαµηλή ταχύτητα) HIGH (Υψηλή ταχύτητα)

Για 6 mm ή µικρτερεσ διαµέτρουσ βιδών.

Για 6 mm ή µικρτερεσ ονοµαστικέσ διαµέτρουσ βιδών.

(

DS18DCL

)

Για 6 mm ή µικρτερεσ ονοµαστικέσ διαµέτρουσ βιδών.

(DS14DCL)

Για 38 mm ή µικρτερεσ διαµέτρουσ. (DS18DCL)

Για 30 mm ή µικρτερεσ διαµέτρουσ. (DS14DCL)

Για τρυπάνισµα µε µια λεπίδα κατάλληλη για εργασία σε µέταλλο.

Για 6 mm ή µικρτερεσ διαµέτρουσ βιδών.

Για 4,8 mm ή µικρτερεσ ονοµαστικέσ διαµέτρουσ βιδών. (DS18DCL)

Για 3,8 mm ή µικρτερεσ ονοµαστικέσ διαµέτρουσ βιδών. (DS14DCL)

Για 24 mm ή µικρτερεσ διαµέτρουσ. (DS18DCL)

Για 12 mm ή µικρτερεσ διαµέτρουσ. (DS14DCL)

¶ƒ√™√Ã∏

䡬 Τα επιλεγµένα παραδείγµατα του δείχνονται στον

¶›Ó·Î· 5 πρέπει να χρησιµοποιούνται ωσ γενικ πρτυπο. Επειδή χρησιµοποιούνται διαφορετικοί τύποι βιδών σφίξησ και διαφορετικά υλικά στα οποία πρκειται να σφιχτούν σε πραγµατικέσ εργασίεσ, κατάλληλεσ προσαρµογέσ είναι φυσιολογικά απαραίτητεσ.

䡬 ταν χρησιµοποιείτε το δραπανοκατσάβιδο µε µια

µηχανική βίδα στο “HIGH” (υψηλή ταχύτητα), η βίδα µπορεί να πάθει ζηµιά ή η λεπίδα µπορεί να χαλαρώσει επειδή η ροπή σύσφιξησ είναι πολύ δυνατή. Χρησιµοποιήστε το δραπανοκατσάβιδο στο “LOW” (χαµηλή ταχύτητα) ταν χρησιµοποιείτε µια µηχανική βίδα.

™∏ª∂πø™∏:

Η χρήση των µπαταριών BCL1415 και BCL1815 σε συνθήκη κρύου (χαµηλτερα απ 0 βαθµούσ Κελσίου) µπορεί µερικέσ φορέσ να προκαλέσει την ελάττωση τησ ροπήσ σύσφιξησ και την ελάττωση τησ απδοσησ εργασίασ. Αυτ, µωσ είναι ένα προσωριν φαινµενο, και επανέρχεται στο κανονικ ταν ζεσταθεί η µπαταρία.

6. ™‡Ó‰ÂÛË Î·È ·ÔÛ‡Ó‰ÂÛË ÙË˜ ÏÂ›‰·˜

(1) Μετά την τοποθέτηση τησ λεπίδασ βιδώµατοσ, κλπ.

στον σφικτήρα τησ λεπίδασ ο οποίοσ δεν χρειάζεται κλειδί, πιάστε γερά το δακτύλιο και σφίξτε το περίβληµα περιστρέφοντάσ το προσ τα δεξιά (προσ τα δεξιά καθώσ το βλέπετε απ εµπρσ) (∆είτε ∂ÈÎ.

8).

䡬 Αν το περίβληµα χαλαρώσει κατά την λειτουργία,

σφίξτε το ακµα περισστερο. Η δύναµη σφίξησ γίνεται ισχυρτερη ταν αυτ σφιχτεί επιπρσθετα.

∂ППЛУИО¿

(2) Αποσύνδεση τησ λεπίδασ

Πιάστε γερά το δακτύλιο και χαλαρώστε το περίβληµα περιστρέφοντάσ το προσ τα αριστερά (προσ τα αριστερά καθώσ το βλέπετε απ τα εµπρσ) (∆είτε ∂ÈÎ. 8).

¶ƒ√™√Ã∏

䡬 ταν δεν είναι δυνατν να χαλαρώσετε το

περίβληµα, χρησιµοποιήστε µια µέγγενη ή κάποιο ανάλογο εργαλείο για να στερεώσετε την λεπίδα. Ρυθµίστε τον τρπο λειτουργίασ του συµπλέκτη ανάµεσα στο 1 και στο 11 και µετά περιστρέψετε το περίβληµα προσ τη χαλαρή πλευρά (αριστερή πλευρά) καθώσ χειρίζεστε το συµπλέκτη. Ττε θα είναι εύκολο να χαλαρώσετε το περίβληµα.

7. ∂И‚В‚·ИТЫЩВ ﬁЩИ Л М·Щ·Ъ›· ¤¯ВИ ЫЩВЪВˆıВ› ЫˆЫЩ¿

8. ∂П¤БНЩВ ЩЛУ ‰ИВ‡ı˘УЫЛ ВЪИЫЩЪФК‹˜

Η λεπίδα περιστρέφεται προσ τα δεξιά (καθώσ βλέπετε απ τη πίσω πλευρά) σπρώχνοντασ την Rπλευρά του κουµπιού επιλογήσ. Η L-πλευρά του κουµπιού του επιλογέα σπρώχνεται για να στρέψει τη λεπίδα προσ τα αριστερά (δείτε ∂ÈÎ. 9) (Το και το R σηµάδια βρίσκονται πάνω στη συσκευή).

9. §ÂÈÙÔ˘ÚÁ›· ‰È·ÎﬁÙË

䡬 ταν η σκανδάλη τραβηχτεί, το εργαλείο

περιστρέφεται. ταν η σκανδάλη ελευθερώνεται το εργαλείο σταµατά.

䡬 Η ταχύτητα περιστροφήσ τησ λεπίδασ µπορεί να

ελεγχθεί µεταβάλλοντασ την απσταση κατά την οποία τραβιέται η σκανδάλη διακπτησ. Η ταχύτητα είναι χαµηλή ταν η σκανδάλη διακπτησ τραβιέται ελαφρά και αυξάνεται καθώσ η σκανδάλη διακπτησ τραβιέται περισστερο.

™∏ª∂πø™∏

䡬 Ένασ ήχοσ µπιπ µπορεί να παραχθεί ταν το µοτέρ

πρκειται να περιστραφεί. Αυτ είναι µνο ένασ ήχοσ, χι µηχανική βλάβη.

10. ÃÚ‹ÛË ÙÔ˘ ÛÙËÚ›ÁÌ·ÙÔ˜ ÏÂ›‰·˜

¶ƒ√™√Ã∏

䡬 Τοποθετήστε τη λεπίδα στην καθορισµένη θέση

στο εργαλείο. Αν το εργαλείο χρησιµοποιηθεί µε την λεπίδα τοποθετηµένη εσφαλµένα, η λεπίδα µπορεί να πέσει και να προκαλέσει σωµατικ τραυµατισµ.

䡬 Μην τοποθετήσετε λεπίδεσ που έχουν διαφορετικ

µήκοσ, πάχοσ ή διαστάσεισ απ τον οδηγ τησ υπέρ-λεπίδασ (65 mm µάκροσ) που περιλαµβάνεται στα KANONIKA ΕΞΑΡΤΗΜΑΤΑ. Η λεπίδα µπορεί να πέσει και να προκαλέσει σωµατικ τραυµατισµ.

(1) Αφαίρεση τησ λεπίδασ

Κρατήστε καλά την κύρια µονάδα και βγάλετε έξω την λεπίδα κρατώντασ την άκρη µε τον αντίχειρά σασ (∂ÈÎ. 10).

(2) Τοποθέτηση τησ Λεπίδασ

Τοποθετήστε την λεπίδα ακολουθώντασ τα βήµατα τησ εγκατάστασησ αντίθετα. Τοποθετήστε την λεπίδα έτσι ώστε να είναι ίσιεσ η αριστερή µε την δεξιά πλευρά, πωσ φαίνεται στην ∂ÈÎ. 11.

™À¡∆∏ƒ∏™∏ ∫∞π ∂§∂°Ã√™

1. ŒÏÂÁ¯Ô˜ ÂÚÁ·ÏÂ›Ô˘

Επειδή η χρήση ενσ αµβλύ εργαλείου θα χαµηλώσει την αποδοτικτητα και θα προκαλέσει την πιθανή δυσλειτουργία του µοτέρ, ακονίστε ή αντικαταστήστε το εργαλείο µλισ παρατηρηθεί φθορά.

2. ŒÏÂÁ¯Ô˜ ÙˆÓ ‚È‰ÒÓ ÛÙÂÚ¤ˆÛË˜

Τακτικά ελέγξετε λεσ τισ βίδεσ στερέωσησ και σιγουρευτείτε τι είναι κατάλληλα σφιγµένεσ. Σε περίπτωση που κάποιεσ απ τισ βίδεσ χαλαρώσουν, ξανασφίξτε τισ αµέσωσ. Αν δεν το κάνετε αυτ µπορεί να προκληθεί σοβαρσ κίνδυνοσ.

3. ∫·ı·ЪИЫМﬁ˜ ЩФ˘ ВНˆЩВЪИОФ‡

ταν το δραπανοκατσάβιδο λερωθεί, σκουπίστε µε ένα µαλακ και στεγν ύφασµα ή µε ένα ύφασµα υγραµένο µε σαπουννερο. Μην χρησιµοποιήσετε διαλυτικά που περιέχουν χλώριο, βενζίνη, ή διαλυτικά µπογιάσ, επειδή λειώνουν τα πλαστικά.

4. ∞Ôı‹ÎÂ˘ÛË

Αποθηκεύσετε το δραπανοκατσάβιδο σε ένα χώρο που η θερµοκρασία είναι µικρτερη απ 40°C και µακριά απ την πρσβαση των παιδιών.

5. §›ЫЩ· Ы˘УЩ‹ЪЛЫЛ˜ ЩˆУ МВЪТУ ¶ƒ√™√Г∏

Η επισκευή, η τροποποίηση και ο έλεγχοσ των Ηλεκτρικών Εργαλείων Hitachi πρέπει να γίνεται απ ένα Εξουσιοδοτηµένο κέντρο σέρβισ τησ

Hitachi. Αυτή η Λίστα των Μερών θα είναι χρήσιµη αν παρουσιαστεί µαζί µε το εργαλείο στο εξουσιοδοτηµένο Κέντρο Σέρβισ τησ Hitachi ταν ζητάτε επισκευή ή κάποια άλλη συντήρηση. Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών εργαλείων, οι καννεσ ασφαλείασ και οι κανονισµοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται.

∆ƒ√¶√¶√π∏™∏

Τα Ηλεκτρικά Εργαλεία Hitachi βελτιώνονται συνεχώσ και τροποποιούνται για να συµπεριλάβουν τισ τελευταίεσ τεχνολογικέσ προδουσ. Κατά συνέπεια, ορισµένα τµήµατα µπορούν να αλλάξουν χωρίσ προηγούµενη ειδοποίηση.

™ЛМ·УЩИО‹ ВИ‰ФФ›ЛЫЛ БИ· ЩИ˜ М·Щ·Ъ›В˜ ЫЩ· ЛПВОЩЪИО¿ ВЪБ·ПВ›· ЩЛ˜ Hitachi ¯ˆЪ›˜ О·ПТ‰ИФ

Να χρησιµοποιείτε πάντα µία απ τισ καθορισµένεσ γνήσιεσ µπαταρίεσ. ∆εν µπορούµε να εγγυηθούµε την ασφάλεια και την απδοση του ηλεκτρικού µασ εργαλείου ταν χρησιµοποιείτε µπαταρίεσ που είναι διαφορετικέσ απ αυτέσ που έχουν σχεδιαστεί απ εµάσ, ή ταν η µπαταρία είναι αποσυναρµολογηµένη ή τροποποιηµένη (λγω αποσυναρµολγησησ ή αντικατάστασησ στοιχείων ή άλλων εσωτερικών µερών).

∂°°À∏™∏

Εγγυώµαστε τα εργαλεία Hitachi Power Tools σύµφωνα µε τη νοµοθεσία και τουσ κανονισµούσ ανά χώρα. Η παρούσα εγγύηση δεν καλύπτει ελαττώµατα ή ζηµιέσ λγω κακήσ χρήσησ, κακοποίησησ ή φυσιολογικήσ φθοράσ. Σε περίπτωση παραπνων παρακαλούµε αποστείλετε το Power Tool χωρίσ να το αποσυναρµολογήσετε µαζί µε το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλοσ των οδηγιών αυτών, σε Εξουσιοδοτηµένο Κέντρο Επισκευήσ τησ Hitachi.

™∏ª∂πø™∏

Εξαιτίας του συνεχιζµενου προγράµµατος έρευνας και ανάπτυξης της HITACHI τα τεχνικά χαρακτηριστικά που εδώ αναφέρονται µπορούν να αλλάξουν χωρίς προηγούµενη ειδοποίηση.

¶ПЛЪФКФЪ›В˜ Ф˘ ·КФЪФ‡У ЩФУ ВОВМﬁМВУФ ıﬁЪ˘‚Ф О·И ЩЛ ‰ﬁУЛЫЛ.

Oι τιµές µετρήθηκαν σύµφωνα µε το EN60745 και βρέθηκαν σύµφωνες µε το ISO 4871.

Μετρηθείσα τυπική στάθµη ηχητικής ισχύος A: 97 dB (A) Μετρηθείσα τυπική στάθµη ηχητικής πίεσης A: 86 dB (A) Αβεβαιτητα KpA: 3 dB (A)

Φοράτε προστατευτικà αυτιών.

Συνολικές τιµές δνησης (διανυσµατικ άθροισµα τριαξονικού καλωδίου) που καθορίζονται σύµφωνα µε το πρτυπο EN60745.

Τιµή εκποµπής δνησης Αβεβαιτητα K = 1,5 m/s

¶ƒ√™√Ã∏

䡬 Η τιµή εκποµπής δνησης κατά την ουσιαστική

χρήση του ηλεκτρικού εργαλείου µπορεί να διαφέρει απ τη δηλωµένη τιµή, ανάλογα µε το που και πως χρησιµοποιείται το εργαλείο.

䡬 Για να αναγνωρίσετε τα µέτρα ασφαλείας για την

προστασία του χειριστή που βασίζονται σε µία εκτίµηση της έκθεσης στις πραγµατικές συνθήκες χρήσης (λαµβάνοντας υπψη λα τα µέρη του κύκλου λειτουργίας πως τα διαστήµατα που το εργαλείο είναι απενεργοποιηµένο και ταν λειτουργεί στο ρελαντί µαζί µε το χρνο διέγερσης).

ah, D = 8,8 m/s

∂ППЛУИО¿

Polski

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE URZĄDZEŃ ELEKTRYCZNYCH

OSTRZEŻENIE

Należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami bezpieczeństwa.

Nieprzestrzeganie ostrzeżeń oraz wskazówek bezpieczeństwa może spowodować porażenie prądem elektrycznym, pożar i/lub odniesienie poważnych obrażeń.

Ostrzeżenia i wskazówki bezpieczeństwa powinny być przechowywane do użycia w przyszłości.

Wykorzystywane w treści wskazówek wyrażenie "narzędzie elektryczne" dotyczy narzędzi zasilanych z sieci (przewodowych) lub z baterii (bezprzewodowych).

1) Bezpieczeństwo stanowiska pracy a) Miejsce pracy powinno być czyste i dobrze

oświetlone.

Brak porządku lub nieodpowiednie oświetlenie miejsca pracy może być przyczyną wypadku.

b) Nie należy używać narzędzi elektrycznych w

miejscach zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pyłów.

Pracujące narzędzie elektryczne wytwarza iskry grożące wybuchem.

c) Dzieci oraz osoby postronne powinny pozostawać

w bezpiecznej odległości od pracującego urządzenia.

Dekoncentracja może spowodować utratę kontroli nad urządzeniem.

2) Bezpieczeństwo elektryczne a) Wtyczka narzędzia musi pasować do gniazda

zasilania. Nie wolno przerabiać wtyczki. Narzędzia posiadające uziemienie nie powinny być używane z wtyczkami przejściowymi.

Przestrzeganie powyższych zaleceń dotyczących wtyczek i gniazdek pozwoli zmniejszyć ryzyko porażenia prądem elektrycznym.

b) Należy unikać dotykania jakichkolwiek powierzchni

i elementów uziemionych, takich jak rury, grzejniki, kuchenki lub urządzenia chłodnicze.

Ryzyko porażenia prądem elektrycznym jest wyższe, gdy ciało jest uziemione.

c) Nie należy narażać narzędzi elektrycznych na

działanie deszczu lub wilgoci.

Obecność wody zwiększa niebezpieczeństwo porażenia prądem elektrycznym.

d) Nie należy używać przewodu zasilającego w

sposób niezgodny z przeznaczeniem. Nie wolno używać przewodu do przenoszenia lub ciągnięcia urządzenia bądź wyłączania go z prądu. Przewód powinien znajdować się w bezpiecznej odległości od źródeł ciepła, oleju, ostrych krawędzi lub poruszających się części.

Uszkodzenie lub zapętlenie przewodu zwiększa ryzyko porażenia prądem elektrycznym.

e) W przypadku używania narzędzia elektrycznego

na wolnym powietrzu należy korzystać z przedłużaczy przeznaczonych do takiego zastosowania.

Używanie odpowiednich przedłużaczy zmniejsza ryzyko porażenia prądem elektrycznym.

f) W przypadku korzystania z narzędzia w miejscu

o dużej wilgotności należy zawsze używać wyłącznika różnicowoprądowego.

Korzystanie z takiego wyłącznika zmniejsza ryzyko porażenia prądem elektrycznym.

3) Bezpieczeństwo osobiste a) Podczas korzystania z narzędzia elektrycznego

należy zawsze koncentrować się na wykonywanej pracy i postępować zgodnie z zasadami zdrowego rozsądku. Narzędzia elektryczne nie powinny być obsługiwane przez osoby zmęczone lub znajdujące się pod wpływem substancji odurzających, alkoholu bądź lekarstw.

Chwila nieuwagi podczas obsługi narzędzia elektrycznego może spowodować odniesienie poważnych obrażeń.

b) Zawsze używać odpowiedniego osobistego

wyposażenia ochronnego. Zawsze nosić odpowiednie okulary ochronne.

Stosowane w odpowiednich warunkach wyposażenie zabezpieczające, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki zmniejsza ryzyko odniesienia obrażeń ciała.

c) Uniemożliwić nieoczekiwane uruchomienie

narzędzia. Przed podłączeniem narzędzia do gniazda zasilania i/lub zestawu baterii, a także przed podniesieniem lub przeniesieniem go, należy upewnić się, że wyłącznik znajduje się w położeniu wyłączenia.

Ze względów bezpieczeństwa nie należy przenosić narzędzi elektrycznych, trzymając palec na wyłączniku, ani podłączać do zasilania urządzeń, których wyłącznik znajduje się w położeniu włączenia.

d) Przed włączeniem usunąć wszystkie klucze

regulacyjne.

Pozostawienie klucza regulacyjnego połączonego z częścią obrotową narzędzia może spowodować odniesienie obrażeń.

e) Nie sięgać zbyt daleko. Należy zawsze stać

stabilnie, zachowując równowagę.

Zapewnia to lepsze panowanie nad narzędziem w nieoczekiwanych sytuacjach.

f) Należy nosić odpowiednią odzież roboczą. Nie

nosić luźnych ubrań lub biżuterii. Trzymać włosy, odzież i rękawice w bezpiecznej odległości od ruchomych części urządzenia.

Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części narzędzia.

g) Jeżeli wraz z narzędziem dostarczone zostało

wyposażenie służące do odprowadzania pyłów, należy pamiętać o jego właściwym podłączeniu i używaniu.

Właściwe zbieranie i odprowadzanie pyłu zmniejsza zagrożenia związane z jego obecnością.

4) Obsługa i konserwacja narzędzi elektrycznych a) Nie używać narzędzia elektrycznego ze zbyt dużą

siłą. Należy stosować narzędzie odpowiednie dla wykonywanej pracy.

Narzędzie przeznaczone do określonej pracy wykona ją lepiej i w sposób bardziej bezpieczny, pracując z zalecaną prędkością.

b) Nie należy używać narzędzia, którego wyłącznik

jest uszkodzony.

Każde urządzenie, które nie może być właściwie włączane i wyłączane, stanowi zagrożenie i musi zostać naprawione.

Polski

c) Należy zawsze odłączać urządzenie z sieci

zasilania i/lub baterii przed przystąpieniem do jakichkolwiek modyfikacji, wymiany akcesoriów itp. oraz kiedy urządzenie nie będzie używane przez dłuższy czas.

Powyższe środki mają na celu wyeliminowanie ryzyka nieoczekiwanego uruchomienia urządzenia.

d) Nieużywane narzędzia elektryczne powinny być

przechowywane w miejscu niedostępnym dla dzieci oraz osób, które nie znają zasad ich obsługi lub niniejszych zaleceń.

Korzystanie z narzędzi elektrycznych przez osoby, które nie zostały przeszkolone, może stanowić zagrożenie.

e) Należy dbać o odpowiednią konserwację narzędzi

elektrycznych. Przed rozpoczęciem pracy należy sprawdzić, czy ruchome części urządzenia nie są wygięte, uszkodzone lub pęknięte i czy nie występują jakiekolwiek inne okoliczności, które mogłyby uniemożliwić bezpieczną pracę urządzenia. W razie uszkodzenia przed kolejnym użyciem narzędzie musi zostać naprawione.

Wiele wypadków następuje z powodu nieprawidłowej konserwacji narzędzi elektrycznych.

f) Narzędzia tnące powinny być zawsze ostre i czyste.

Narzędzia tnące powinny być utrzymywane w odpowiednim stanie, a ich krawędzie muszą być odpowiednio ostre - zmniejsza to ryzyko wygięcia i ułatwia obsługę narzędzia.

g) Należy zawsze obsługiwać narzędzie, jego

akcesoria takie jak wiertła itp. w sposób zgodny z zaleceniami niniejszej instrukcji, biorąc pod uwagę warunki robocze oraz rodzaj wykonywanej pracy.

Używanie narzędzia do celów niezgodnych z jego przeznaczeniem może spowodować niebezpieczeństwo.

5) Obsługa i konserwacja narzędzia akumulatorowego a) Ładuj wyłącznie w ładowarkach wymienionych

przez producenta.

Ładowarka przeznaczona do ładowania konkretnego typu zestawów akumulatorowych może spowodować pożar, jeśli zostanie użyta do ładowania innego typu zestawów akumulatorowych.

b) Do zasilania elektronarzędzi używaj wyłącznie

zatwierdzonych zestawów akumulatorowych.

Używanie innych zestawów akumulatorowych może spowodować obrażenia ciała lub pożar.

c) Jeśli zestaw akumulatorowy nie jest używany,

przechowuj go z dala od innych metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby itp. Przedmioty te mogą przewodzić prąd między elektrodami zestawu akumulatorowego.

Zwarcie elektrod akumulatora może doprowadzić do poparzeń lub pożaru.

d) W skrajnie niesprzyjających warunkach może

dojść do wycieku płynu z akumulatora. Unikaj kontaktu z płynem. Jeśli dojdzie do przypadkowego kontaktu z płynem, opłucz miejsce kontaktu wodą. W przypadku kontaktu płynu z oczami, zgłoś się do lekarza.

Płyn wyciekający z akumulatora może spowodować podrażnienia lub poparzenia.

6) Serwis a) Urządzenie powinno być serwisowane tylko

przez osoby posiadające odpowiednie kwalifikacje, przy użyciu wyłącznie identycznych, oryginalnych części zamiennych.

Zapewni to utrzymanie pełnego bezpieczeństwa pracy z urządzeniem.

ŚRODKI OSTROŻNOŚCI

Dzieci i osoby niepełnosprawne nie powinny znajdować się w pobliżu urządzenia. Nieużywane urządzenie powinno być przechowywane w miejscu poza zasięgiem dzieci i osób niepełnosprawnych.

ŚRODKI OSTROŻNOŚCI STOSOWANE PRZY UŻYWANIU BEZPRZEWODOWEJ WIERTARKO / WKRĘTARKI

1. Zawsze ładuj akumulator w temperaturze od 0 do

50˚C. Przy temperaturze poniżej 0˚C nastąpi niebezpieczne rozładowanie. Akumulator nie może być ładowany w temperaturze wyższej niż 50˚C. Najbardziej odpowiednia do ładowania jest temperatura od 20 do 25˚C.

2. Kiedy jeden cykl ładowania jest skończony, odstaw

ładowarkę na około 15 minut przed ponownym cyklem ładowania akumulatora. Nie ładuj więcej niż dwa akumulatory jeden po drugim.

3. Nie dopuszczaj, by obce przedmioty mogły dostać

się do wnętrza otworu wsuwowego przeznaczonego dla akumulatora.

4. Nigdy sam nie rozkładaj akumulatora i ładowarki.

5. Nie dopuszczaj do zwarcia w akumulatorze. Zwarcie

w akumulatorze spowoduje jego rozładowanie i przegrzanie, oraz może spowodować przepalenie się lub zniszczenie akumulatora.

6. Nie wrzucaj akumulatora do ognia gdyż grozi to

eksplozją.

7. Podczas wiercenia w ścianie, podłodze lub suficie

upewnij się, że wewnątrz nie ma ukrytych przewodów elektrycznych ani kabli itp.

8. Przynieś akumulator do sklepu w którym go nabyłeś,

jak tylko okres użytkowania akumulatora stanie się zbyt krótki do praktycznego użytku. Nie wyrzucaj wyczerpanego akumulatora do odpadów domowych.

9. Używanie rozładowanego akumulatora uszkodzi

ładowarkę.

10. Nie wkładaj przedmiotów w szczeliny wentylacyjne

ładowarki. Wkładanie metalowych lub łatwopalnych przedmiotów w szczeliny wentylacyjne ładowarki może spowodować niebezpieczeństwo porażenia prądem lub zniszczenie ładowarki.

11. Podczas zakładania wiertła w ręcznie zaciskany

uchwyt zaciśnij wystarczająco tuleję. Jeśli tuleja nie jest odpowiednio zaciśnięta, wiertło może się ześliznąć lub wypaść, powodując przy tym obrażenia.

UWAGI DOTYCZĄCE AKUMULATORA LI-ION

Aby wydłużyć czas eksploatacji akumulatora li-ion, jest on wyposażony w funkcję wyłączania. W przypadkach opisanych poniżej w punktach 1-3 silnik może zatrzymać się w czasie użytkowania produktu, nawet jeżeli wyłącznik jest wciśnięty. Nie jest to oznaką awarii, ale efekt działania funkcji wyłączania.

Polski

1. Gdy akumulator się wyczerpie, silnik wyłączy się. W takim przypadku należy go niezwłocznie naładować.

2. Silnik wyłączy się w przypadku przeładowania narzędzia. W takim przypadku należy zwolnić przełącznik narzędzia i wyeliminować przyczynę przeładowania. Po wyeliminowaniu szkodliwego czynnika, można ponownie włączyć urządzenie.

3. Jeżeli w warunkach intensywnej pracy akumulator się przegrzewa, może to powodować przerywanie zasilania. W takim wypadku należy zaprzestać używania akumulatora i pozostawić go do ostygnięcia. Po ostygnięciu akumulator nadaje się do dalszego używania.

Dodatkowo należy stosować się do poniższych uwag i ostrzeżeń.

OSTRZEŻENIE

Aby zapobiec wyciekom, przegrzaniu, emisji dymu, wybuchowi lub zapaleniu się akumulatora, należy stosować się do wszystkich wymienionych poniżej środków ostrożności.

1. Należy upewnić się, że drobne wióry i pył nie

gromadzą się na akumulatorze.

䡬 Podczas pracy należy uważać, aby wióry i pył nie

osadzały się na akumulatorze.

䡬 Usuwać wióry i pył, które opadają na akumulator,

aby nie gromadziły się na jego powierzchni.

䡬 Nie przechowywać nieużywanych akumulatorów w

pomieszczeniach silnie zapylonych. Przed przechowywaniem akumulatora, należy usunąć z

䡬

niego wióry i pył. Nie należy przechowywać akumulatora razem z częściami metalowymi (śruby, gwoździe itp.).

2. Nie przekłuwaj akumulatora ostrymi przedmiotami, takimi

jak gwoździe, nie uderzaj młotkiem, nie przygniataj, nie rzucaj ani nie poddawaj akumulatora wstrząsom.

3. Nie używaj akumulatora, który nosi wyraźne ślady

uszkodzenia lub odkształcenia.

4. Nie umieszczaj akumulatora w urządzeniu w odwrotny

sposób.

5. Nie podłączaj akumulatora bezpośrednio do gniazda

sieci elektrycznej lub zapalniczki samochodowej.

6. Nie używaj akumulatora do celów innych, niż opisane.

7. Jeśli ładowanie akumulatora nie powiedzie się, nawet po upływie określonego czasu ładowania, natychmiast przerwij ładowanie.

8. Nie poddawaj akumulatora działaniu wysokiej temperatury lub wysokiego ciśnienia, np. poprzez umieszczanie go w kuchence mikrofalowej, suszarce lub pojemniku ciśnieniowym.

9. W przypadku pojawienia się wycieku lub nieprzyjemnego zapachu upewnij się, że akumulator znajduje się z dala od źródeł ognia.

10. Nie używaj akumulatora w miejscach, w których występuje silna elektryczność statyczna.

11. Jeśli w trakcie użytkowania, ładowania lub przechowywania akumulatora pojawi się nieprzyjemny zapach, dojdzie do wycieku, nadmiernego nagrzania, odbarwienia lub odkształcenia bądź jeśli pojawi się jakakolwiek inna nieprawidłowość, akumulator należy natychmiast wyjąć z urządzenia lub ładowarki i zaprzestać jego użytkowania.

UWAGA

1. Jeśli płyn wyciekający z akumulatora dostanie się do oczu, nie pocieraj podrażnionego miejsca. Dokładnie przemyj oczy czystą wodą, np. z kranu, i niezwłocznie skontaktuj się z lekarzem. Jeśli płyn nie zostanie usunięty, może spowodować uszkodzenie wzroku.

2. W przypadku kontaktu płynu z akumulatora ze skorą, natychmiast dokładnie przemyj skórę czystą wodą, np. z kranu. Płyn z akumulatora może spowodować podrażnienie skóry.

3. Jeśli w trakcie pierwszego użycia akumulator nadmiernie się nagrzeje, pojawi się nieprzyjemny zapach bądź jeśli wykryte zostaną ślady rdzy, odbarwienia, odkształcenia lub inne nieprawidłowości, należy zaprzestać jego użytkowania i zwrócić go do dostawcy lub sprzedawcy.

WYMAGANIA TECHNICZNE

Elektronarzędzie

Model DS14DCL DS18DCL Prędkość biegu jałowego (Mała/Duża)

Drewno

Wiercenie

Zdolność

Wkręcanie

(grubości 18 mm) Metal

(grubości 1,6 mm) Śruba do metalu 6 mm 6 mm

Śruba do drewna

Akumulator

0–450 / 0 – 1250 min

30 mm 38 mm

Stal

: 12 mm

6,2 mm (średnica) × 63 mm (długość) 6,8 mm (średnica) × 50 mm (długość)

(

wymaga wstępnego wywiercenia otworu)(wymaga wstępnego wywiercenia otworu

BCL1415 Li-ion 14,4 V (1,5 Ah, 4 ogniw) BCL1815 Li-ion 18 V (1,5 Ah, 5 ogniw)

Waga 1,4 kg 1,6 kg

ŁADOWARKA

Model Napięcie ładowania

UC18YKL

7,2 – 18V

Waga 0,4 kg

–1

0–450 / 0 – 1250 min

Stal

: 13 mm

–1

)

Polski

STANDARDOWE WYPOSAŻENIE I PRZYSTAWKI

Oprócz narzędzia (1) w zestawie znajdują się akcesoria wymienione w poniższej tabeli.

DS14DCL DS18DCL

Standardowe akcesoria podlegają zmianom bez uprzedzenia.

1 Plus wkrętak (Nr. 2 × 65L) ................1

Ładowarka ..............................................

3 Plastykowe pudełko ..............................1

DODATKOWE WYPOSAŻENIE (Do nabycia oddzielnie)

1. Akumulator (BCL1415)

2. Akumulator (BCL1815)

Wyposażenie dodatkowe może ulec zmianie bez uprzedzenia.

(Do DS14DCL)

(Do DS18DCL)

ZASTOSOWANIE

䡬 Wkręcanie i zwalnianie śrub do metalu, drewna i śrub

samogwintujących.

䡬 Wiercenie w różnych metalach. 䡬 Wiercenie w drewnie.

WYMONTOWANIE I MONTAŻ AKUMULATORA

1. Wymontowanie akumulatora

Trzymając mocno za rączkę popchnij zatrzask akumulatora by zdjąć akumulator (patrz Rys. 1 i 2).

Tabela 1

Wskazania lampki kontrolnej

Przed Miga Pali się przez 0,5 sek. Nie pali się ładowaniem przez 0,5 sek. (Gaśnie na 0,5 sek.)

UWAGA

Nigdy nie dopuszczaj do zwarcia w akumulatorze.

2. MONTAŻ AKUMULATORA

Wprowadź akumulator zwracając uwagę na właściwą biegunowość (patrz Rys. 2).

ŁADOWANIE

Zanim użyjesz wkrętarko/wiertarki naładuj akumulator według następujących wskazówek.

1. Podłączyć przewód zasilający ładowarki do gniazda.

Po włożeniu wtyczki przewodu ładowarki do gniazda lampka kontrolna będzie migać w kolorze czerwonym (co 1 sekundę).

2. Wprowadź akumulator do otworu wsuwowego

ładowarki

Silnie wepchnij akumulator, ostrożnie go nakierowując aż dotknie dna ładowarki. Zwracaj przy tym uwagę na właściwą biegunowość (patrz Rys. 3).

UWAGA

䡬 Jeśli akumulator zostanie włożony w odwrotnym

kierunku, nie tylko uniemożliwi to ładowanie, ale też może spowodować problemy z ładowarką, jak np. zdeformować styki lub otwór wsuwowy.

3. Ładowanie

Po włożeniu akumulatora do ładowarki lampka kontrolna zaświeci się na czerwono. Kiedy akumulator będzie całkowicie naładowany, lampka kontrolna będzie migać na czerwono (co 1 sekundę). (Patrz Tabela 1).

(1) Wskazania lampki kontrolnej

Wskazania lampki kontrolnej są zilustrowane w Tabeli nr. 1, w zależności od stanu ładowarki lub akumulatora.

W trakcie ładowania

Lampka kontrolna (czerwona)

(2) Odnośnie temperatur akumulatora

Temperatury akumulatorów znajdują się w tabeli 2. Przed rozpoczęciem ładowania należy ostudzić nagrzane akumulatory.

Tabela nr. 2 Zasięgi ładowania akumulatorów

Akumulatory

BCL1415, BCL1815 0˚C – 50˚C

Ładowanie skończone

Oczekiwanie z powodu przegrzania

Pali się Pozostaje zapalona

Miga Pali się przez 0,5 sek. Nie pali się

Miga Pali się przez 1 sek. Nie pali się

Temperatury ładowania

akumulatorów

przez 0,5 sek. (Gaśnie na 0,5 sek.)

(3) Odnośnie okresu ładowania

W zależności od kombinacji ładowarki i akumulatora okres ładowania będzie taki, jak pokazuje Tabela nr 3.

Tabela nr 3 Okres ładowania (przy 20˚C)

Akumulator

Ładowarka BCL1415, BCL1815

Przegrzanie baterii. Ładowanie niemożliwe. (Ładowanie rozpocznie się po schłodzeniu akumulatora)

UC18YKL

Około 60 min.

Polski

WSKAZÓWKA

Okres ładowania może się zmieniać w zależności od temperatury i napięcia źródła prądu.

4. Wyłącz wtyczkę przewodu ładowarki z gniazdka

5. Mocno trzymając ładowarkę wyjmij akumulator z otworu wsuwowego

WSKAZÓWKA

Po naładowaniu należy najpierw wyjąć baterie z ładowarki, a następnie schować je w odpowiednim miejscu.

Jak przedłużyć żywotność akumulatora.

(1) Ładuj akumulatory zanim zostaną całkowicie wyczerpane.

Kiedy zorientujesz się że moc akumulatora zmniejszyła się, przestań używać narzędzie i naładuj akumulator. Jeśli będziesz dalej używał narzędzia i prąd się wyczerpie, akumulator może zostać uszkodzony i skróci się jego żywotność.

(2) Unikaj ładowania przy wysokich temperaturach.

Akumulator bezpośrednio po używaniu narzędzia jest gorący. Jeśli akumulator jest ładowany od razu po użyciu, pogarsza się jakość elektrolitu i skraca żywotność akumulatora. Odstaw akumulator i naładuj go dopiero gdy ostygnie.

UWAGA

䡬 Długotrwałe użytkowanie ładowarki spowoduje jej

nagrzanie, co może być przyczyną awarii. Po zakończeniu ładowania odczekaj 15 minut przed rozpoczęciem ładowania kolejnego akumulatora.

䡬 Jeśli ładowany akumulator jest nagrzany (w wyniku

użytkowania lub nasłonecznienia), miga zielone światło na pilocie. Akumulator nie będzie ładowany. W takim przypadku należy poczekać, aż akumulator ostygnie.

PRZED ROZPOCZĘCIEM PRACY

1. Przygotowanie i sprawdzenie stanowiska pracy

Upewnij się, stanowisko pracy pozwoli na zastosowanie odpowiednich środków ostrożności.

JAK UŻYWAĆ

1. Potwierdzenie położenia pokrętła sprzęgła (patrz Rys. 4)

Moment obrotowy dokręcania może być regulowany poprzez odpowiednie ustawienie pokrętła sprzęgła.

(1) Jeżeli urządzenie używane jest jako śrubokręt, ustawić

jedną ze znajdujących się na pokrętle cyfr „1, 3, 5 ... 22” lub kropek, tak aby odpowiadała symbolowi trójkąta na korpusie zewnętrznym.

(2) Jeżeli urządzenie jest używane jako wiertarka, ustawić

znajdujący się na pokrętle symbol „ odpowiadał symbolowi trójkąta na obudowie.

UWAGA

䡬 Pokrętło nie może zostać ustawione w położeniu

pośrednim pomiędzy poszczególnymi cyframi „1, 3, 5 ... 22” lub kropkami.

䡬 Nie używać urządzenia z pokrętłem ustawionym między

cyfrą „22” a linią w środku symbolu wiercenia. Może to spowodować uszkodzenie urządzenia (patrz Rys. 5).

”, tak aby

2. Regulacja momentu obrotowego dokręcania

(1) Moment obrotowy

Moment obrotowy powinien zostać ustawiony w zależności od średnicy śruby. Ustax'=nie zbyt dużego momentu obrotowego może spowodować złamanie lub uszkodzenie śruby. Przed przystąpieniem do pracy należy upewnić się, że ustawiona pozycja pokrętła sprzęgła jest odpowiednia dla śruby.

(2) Wskazanie momentu obrotowego

Moment obrotowy powinien zostać ustawiony w zależności od rodzaju śruby i materiału. Wartość momentu obrotowego sygnalizowana jest znajdującymi się na pokrętle sprzęgła cyframi „1, 3, 5 ... 22” oraz kropkami. Pozycja „1” oznacza najmniejszy moment obrotowy - im większa cyfra, tym większy moment obrotowy (patrz Rys. 4).

(3) Regulacja momentu obrotowego

Przekręcając pokrętło sprzęgła, ustawić jedną z cyfr „1, 3, 5 ... 22” lub kropek, tak aby odpowiadała symbolowi trójkąta na obudowie. Zwiększyć lub zmniejszyć moment obrotowy w zależności od potrzeb.

UWAGA

䡬 Obroty silnika mogą zostać zablokowane, jeżeli

urządzenie używane jest jako wiertarka. Podczas pracy z wiertarką należy uważać, aby silnik nie został zablokowany.

䡬 Zbyt długa praca może spowodować złamanie śruby

z powodu zbyt mocnego dokręcenia.

3. Regulacja prędkości obrotów

Prędkość obrotów może zostać zmieniona za pomocą przełącznika. Przełącznik powinien być przesuwany w kierunku wskazanym strzałką (patrz Rys. 6 i 7). Jeżeli przełącznik jest ustawiony na „LOW” (niska), wiertło obraca się z małą prędkością. Ustawienie „HIGH” (wysoka) oznacza, że wiertło porusza się z dużą prędkością.

UWAGA

䡬 Przed dokonaniem zmiany prędkości obrotów za

pomocą przełącznika należy upewnić się, że urządzenie jest wyłączone. Zmiana prędkości, kiedy silnik pracuje, może spowodować uszkodzenie skrzyni przekładniowej.

䡬 Jeżeli przełącznik znajduje się w pozycji „HIGH”

(wysoka), a pokrętło w położeniu „17” lub „22”, może zdarzyć się, że sprzęgło nie zadziała właściwie i silnik zgaśnie. W takim przypadku należy przestawić przełącznik na „LOW” (niska).

䡬 Jeżeli silnik zgaśnie, należy natychmiast wyłączyć

urządzenie - w przeciwnym przypadku może nastąpić spalenie silnika lub akumulatora.

䡬 Aby wydłużyć czas eksploatacji akumulatora li-ion, jest

on wyposażony w funkcję wyłączania. Silnik wyłączy się w przypadku przeładowania narzędzia. Nie jest to jednak oznaką awarii, ale efekt działania funkcji wyłączania. W takim przypadku należy zwolnić przełącznik narzędzia i wyeliminować przyczynę przeładowania.

4. Zakres i zalecenia użytkowań

Zakres używania do różnego typu zadań w oparciu o konstrukcję mechaniczną urządzenia podany jest w Tabeli nr 4.

Tabela nr 4

Rodzaj pracy Zalecenia

Wiercenie

Wkręcanie

5. Jak dobierać moment obrotowy i prędkość obrotów

Rodzaj użytku

Wkręcanie

Wiercenie

Drewno Stal Śruby do metalu Użyj wkrętaka lub oprawki odpowiednich do średnicy śruby. Śruby do drewna Użyj po wstępnym wywierceniu otworu.

Pozycja pokrętła

sprzęgła

Śruba do metalu mniejszych.

Śruba do drewna

Drewno

Metal Do wiercenia wiertłem do metalu.

1 – 22

1 –

Używaj do wiercenia.

Tabela nr 5

Wybieranie prędkości obrotów (Pozycja zmieniacza)

LOW (mała prędkość) HIGH (duża prędkość)

Do śrub o średnicy 6 mm lub

Do śrub o średnicy nominalnej 6 mm lub mniejszych. (DS18DCL)

Do śrub o średnicy nominalnej 6 mm lub mniejszych. (DS14DCL)

Do śrub o średnicy 38 mm lub mniejszych. (DS18DCL)

Do śrub o średnicy 30 mm lub mniejszych. (DS14DCL)

Polski

Do śrub o średnicy 6 mm lub mniejszych.

Do śrub o średnicy nominalnej 4,8 mm lub mniejszych. (DS18DCL)

Do śrub o średnicy nominalnej 3,8 mm lub mniejszych. (DS14DCL)

Do śrub o średnicy 24 mm lub mniejszych. (DS18DCL)

Do śrub o średnicy 12 mm lub mniejszych. (DS14DCL)

UWAGA

䡬 Przykłady zestawień pokazane w Tabeli nr 5 powinny

być używane tylko jako standard ogólny. Jako że używa się różnego typu śruby zaciskowe i materiały, w praktyce konieczne jest odpowiednie dobranie ustawień.

䡬 Gdy użyjesz wkrętarkę do wkręcania śruby do metalu

przy dużej prędkości (HIGH) śruba może zostać uszkodzona lub wiertło może się poluzować z powodu zbyt dużego momentu obrotowego. Używaj wkrętarki przy małej prędkości (LOW) do wkręcania śrub do metalu.

UWAGA

Korzystanie z akumulatora BCL1415 i BCL1815 w niskiej temperaturze (poniżej 0 stopni Celsjusza) może czasami spowodować zmniejszenie momentu obrotowego, czyli siły dokręcania. Jest to zjawisko tymczasowe, sytuacja ponownie będzie normalna, kiedy tylko akumulator rozgrzeje się.

6. Zakładanie i zdejmowanie wiertła

(1) Po włożeniu wkrętaka do ręcznie zaciskanego uchwytu,

chwyć mocno pierścień i zaciśnij tuleję poprzez obrócenie jej w prawo (w kierunku ruchu wskazówek zegara, jeśli patrzysz z przodu) (Patrz Rys. 8).

䡬 Jeśli tuleja rozluźni się w trakcie pracy, zaciśnij ją

mocniej. Moment obrotowy zwiększa się gdy tuleja jest mocniej zaciśnięta.

(2) Wyjmowanie wiertła

Chwyć mocno pierścień i poluzuj tuleję poprzez obrócenie jej w lewo (w kierunku przeciwnym do ruchu wskazówek zegara, jeśli patrzysz z przodu) (Patrz Rys. 8).

UWAGA

䡬 Kiedy nie da się już bardziej poluzować tulei użyj

imadła lub podobnego przyrządu by przytrzymać wiertło. Ustaw sprzęgło pomiędzy 1 a 11 a następnie przekręć tuleję w obluzowaną stronę (w lewo) podczas ustawiania sprzęgła. Teraz powinno być łatwo rozluźnić tuleję.

7. Upewnij się, że akumulator jest poprawnie włożony

8. Sprawdzanie kierunku obrotów

Wiertło obraca się w kierunku zgodnym z ruchem wskazówek zegara (jeśli patrzysz z tyłu) gdy wciśniesz prawą stronę (R) przełącznika kierunku obrotów. Aby wiertło obracało się kierunku przeciwnym do ruchu wskazówek zegara wciśnij stronę lewą (L) przełącznika kierunku obrotów (Patrz Rys. 9) (Oznaczenia znajdują się na kadłubie narzędzia).

9. Działanie spustu

䡬 Przyciśnięcie spustu powoduje obroty narzędzia. Kiedy

przycisk jest zwolniony, narzędzie się zatrzymuje.

䡬 Prędkość obrotowa wiertarki zależy od stopnia

przyciśnięcia przycisku spustu. Prędkość obrotowa jest mała kiedy przełącznik spustu jest lekko przyciśnięty a zwiększa się gdy przyciska się go silniej.

WSKAZÓWKA

䡬 Gdy silnik zaczyna się obracać słychać odgłos bzyczenia;

jest to tylko dźwięk, nie uszkodzenie urządzenia.

10. Używanie oprawy wiertła UWAGA

䡬 Wiertło powinno być prawidłowo osadzone w

odpowiednim miejscu narzędzia. Jeżeli wiertło nie jest prawidłowo osadzone, może wypaść i spowodować obrażenia ciała użytkownika.

Polski

䡬 Nie należy używać wierteł o innej długości lub

wymiarach niż wiertła o długości 65 mm, dostarczane jako AKCESORIA STANDARDOWE. Wiertło może wypaść i spowodować obrażenia ciała.

(1) Wyjmowanie wiertła

Mocno trzymając urządzenie, wysunąć wiertło przytrzymując je kciukiem (Rys. 10).

(2) Zakładanie wiertła

Aby założyć wiertło, należy wykonać w odwrotnej kolejności czynności wykonywane przy wyjmowaniu. Wiertło powinno być włożone równo z lewej i prawej strony, jak pokazano na Rys. 11.

KONSERWACJA I INSPEKCJA

1. Inspekcja narzędzia

Ponieważ używanie tępego narzędzia obniża jego wydajność i może spowodować niewłaściwe funkcjonowanie silnika, naostrz lub wymień narzędzie gdy tylko zauważysz że się stępiło.

2. Sprawdzanie śrub mocujących

Regularnie sprawdzaj wszystkie mocujące śruby i upewnij się, że są mocno przykręcone. Jeśli któraś z nich się obluzuje, natychmiast ją przykręć. Zaniedbanie tego może spowodować poważne zagrożenie.

3. Czyszczenie obudowy zewnętrznej

Jeśli wiertarko/wkrętarka się poplami, wytrzyj ją miękką, suchą szmatką lub szmatką zmoczoną w wodzie z mydłem. Nie używaj rozpuszczalników na bazie chloru, benzyny lub rozpuszczalnika, ponieważ topią one plastik.

4. Przechowywanie

Przechowuj wiertarko/wkętarkę poza zasięgiem dzieci i w miejscu gdzie temperatura wynosi poniżej 40˚C.

5. Lista części zamiennych

UWAGA

Naprawa, modyfikacje i przeglądy narzędzi elektrycznych Hitachi musi być wykonywane przez Autoryzowane Centrum Obsługi Hitachi. Ta lista części będzie przydatna jeśli zostanie wręczona wraz z narzędziem, gdy zgłosimy się do naprawy lub przeglądu w Autoryzowanym Centrum Obsługi Hitachi. Podczas użytkowania i konserwacji narzędzi elektrycznych muszą być przestrzegane przepisy i standardy bezpieczeństwa.

MODYFIKACJE

Narzędzia elektryczne Hitachi są ciągle ulepszane i modyfikowane w celu wprowadzania najnowszych osiągnięć nauki i techniki. W związku z tym pewne części mogą ulec zmianom bez uprzedzenia.

Ważna informacja dotycząca akumulatorów do narzędzi bezprzewodowych Hitachi

Należy zawsze używać jednego z zalecanych oryginalnych akumulatorów. Nie możemy zagwarantować bezpieczeństwa i poprawności działania naszych narzędzi bezprzewodowych, jeżeli używane są akumulatory inne, niż zalecane lub gdy akumulator zostanie rozmontowany i zmodyfikowany (np. demontaż i wymiana ogniw lub innych komponentów).

GWARANCJA

Gwarancja na elektronarzędzia Hitachi jest udzielana z uwzględnieniem praw statutowych i przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego użytkowania lub wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do autoryzowanego centrum serwisowego Hitachi wraz z KARTĄ GWARANCYJNĄ znajdującą się na końcu instrukcji obsługi.

WSKAZÓWKA

W zwiazku z prowadzonym przez Hitachi programem badań i rozwoju, specyfikacje te mogą się zmienić w każdej chwili bez uprzedzenia.

Informacja dotycząca poziomu hałasu i wibracji

Mierzone wartości było określone według EN60745 i zadeklarowane zgodnie z ISO 4871.

Zmierzony poziom dźwięku A: 97 dB (A) Zmierzone ciśnienie akustyczne A: 86 dB (A) Niepewność KpA: 3 dB (A)

Używaj ochraniacza uszu.

Wartość całkowita wibracji (trójosiowa suma wektorowa), określona zgodnie z postanowieniami normy EN60745.

wartość emisji wibracji Niepewność K = 1,5 m/s

OSTRZEŻENIE

䡬 Wartość emisji wibracji podczas pracy narzędzia

elektrycznego może różnić się od podanej wartości w zależności od sposobu wykorzystywania narzędzia.

䡬 Aby określić środki bezpieczeństwa wymagane do

ochrony operatora zgodnie z szacowaną wartością narażenia na zagrożenie w zależności od rzeczywistych warunków użytkowania (uwzględniając wszystkie etapy cyklu roboczego, a także przerwy w pracy urządzenia oraz praca w trybie gotowości).

ah, D = 8,8 m/s

Magyar

SZERSZÁMGÉPEKRE VONATKOZÓ ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

FIGYELEM

Olvasson el minden biztonsági figyelmeztetést és minden utasítást.

A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

Ôrizzen meg minden figyelmeztetést és utasítást a jövőbeni hivatkozás érdekében.

A "szerszámgép" kifejezés a figyelmeztetésekben a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterületi biztonságr a) Tartsa a munkaterületet tisztán és jól megvilágítva.

A telezsúfolt vagy sötét területek vonzzák a baleseteket.

b) Ne üzemeltesse a szerszámgépeket

robbanásveszélyes atmoszférában, mint például gyúlékony folyadékok, gázok vagy por jelenlétében.

A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gőzöket.

c) Tartsa távol a gyermekeket és körülállókat,

miközben a szerszámgépet üzemelteti.

A figyelemelvonás a kontroll elvesztését okozhatja.

2) Érintésvédelem a) A szerszámgép dugaszoknak meg kell felelniük

az aljzatnak. Soha, semmilyen módon ne módosítsa a dugaszt. Ne használjon semmilyen adapter dugaszt földelt szerszámgépekkel.

A nem módosított dugaszok és a megfelelő aljzatok csökkentik az áramütés kockázatát.

b) Kerülje a test érintkezését földelt felületekkel, mint

például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel.

Az áramütés kockázata megnövekszik, ha a teste földelve van.

c) Ne tegye ki a szerszámgépeket esőnek vagy

nedves körülményeknek.

A szerszámgépbe kerülő víz növeli az áramütés kockázatát.

d) Ne rongálja meg a vezetéket. Soha ne használja

a vezetéket a szerszámgép szállítására, húzására vagy kihúzására. Tartsa távol a vezetéket a hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől.

A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát.

e) Szerszámgép szabadban történő üzemeltetése

esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt.

A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen a szerszámgép nyirkos helyen

történő használata, használjon maradékáramkészülékkel (RCD) védett táplálást.

Az RCD használata csökkenti az áramütés kockázatát.

3) Személyi biztonság a) Álljon készenlétben, figyelje, hogy mit tesz, és

használja a józan eszét a szerszámgép üzemeltetésekor. Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer befolyása alatt.

A szerszámgépek üzemeltetése közben egy pillanatnyi figyelmetlenség súlyos személyi sérülést eredményezhet.

b) Használjon személyi védőfelszerelést. Mindig

viseljen védőszemüveget.

A megfelelő körülmények esetén használt védőfelszerelés, mint például a porálarc, nem csúszó biztonsági cipő, kemény sisak, vagy hallásvédő csökkenti a személyi sérüléseket.

c) Előzze meg a véletlen elindítást. Győződjön meg

arról, hogy a kapcsoló a KI helyzetben van, mielőtt csatlakoztatja az áramforráshoz és/vagy az akkumulátorcsomaghoz, amikor felveszi vagy szállítja a szerszámot.

A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van vagy a bekapcsolt helyzetű szerszámgépek áram alá helyezése vonzza a baleseteket.

d) Távolítson el minden állítókulcsot vagy

csavarkulcsot, mielőtt bekapcsolja a szerszámgépet.

A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet.

e) Ne nyúljon át. Mindenkor álljon stabilan, és őrizze

meg egyensúlyát.

Ez lehetővé teszi a szerszámgép jobb ellenőrzését váratlan helyzetekben.

f) Öltözzön megfelelően. Ne viseljen laza ruházatot

vagy ékszert. Tartsa távol a haját, ruházatát és kesztyűjét a mozgó részektől.

A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe.

g) Ha vannak rendelkezésre bocsátott eszközök a

porelszívó és gyűjtő létesítmények csatlakoztatásához, gondoskodjon arról, hogy ezek csatlakoztatva és megfelelően használva legyenek.

A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.

4) A szerszámgép használata és ápolása a) Ne erőltesse a szerszámgépet. Használjon az

alkalmazásához megfelelő szerszámgépet.

A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték.

b) Ne használja a szerszámgépet, ha a kapcsoló nem

kapcsolja azt be és ki.

Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes és meg kell javítani.

c) Húzza ki a dugaszt az áramforrásból és/vagy az

akkumulátorcsomagot a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket.

Az ilyen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát.

d) A használaton kívüli szerszámgépeket tárolja úgy,

hogy gyermekek ne érhessék el, és ne engedje meg, hogy a szerszámgépet vagy ezeket az utasításokat nem ismerő személyek üzemeltessék a szerszámgépet.

Képzetlen felhasználók kezében a szerszámgépek veszélyesek.

e) A szerszámgépek karbantartása. Ellenőrizze a

helytelen beállítás, a mozgó részek elakadása, alkatrészek törése és minden olyan körülmény szempontjából, amelyek befolyásolhatják a szerszám működését.

Magyar

Ha sérült, használat előtt javíttassa meg a szerszámot.

Sok balesetet a rosszul karbantartott szerszámgépek okoznak.

f) A vágószerszámokat tartsa élesen és tisztán.

Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok kevésbé valószínűen akadnak el és könnyebben kezelhetők.

g) A szerszámgép tartozékait és betétkéseit, stb.

használja ezeknek az utasításoknak megfelelően, figyelembe véve a munkakörülményeket és a végzendő munkát.

A szerszámgép olyan műveletekre történő használata, amelyek különböznek a szándékoltaktól, veszélyes helyzetet eredményezhet.

5) Akkumulátoros szerszám használata és ápolása a) Csak a gyártó által előírt töltővel töltse újra.

Az akkumulátor-köteg egy típusához alkalmas töltő tűzveszélyt okozhat, ha egy másik akkumulátorköteggel használják.

b) A szerszámgépeket csak kifejezetten arra

rendeltetett akkumulátor-kötegekkel használja.

Bármilyen más akkumulátor-köteg használata sérülés- és tűzveszélyt okozhat.

c) Amikor az akkumulátor-köteg nincs használatban,

tartsa távol más fémtárgyaktól, mint például iratkapcsoktól, érméktől, kulcsoktól, szegektől, csavaroktól, vagy egyéb kis fémtárgyaktól, amelyek összeköttetést hozhatnak létre egyik csatlakozótól a másikhoz.

Az akkumulátor csatlakozóinak rövidre zárása égési sérüléseket vagy tüzet okozhat.

d) Helytelen körülmények között az akkumulátor

folyadékot bocsáthat ki; kerülje az érintkezést. Ha véletlenül érintkezés fordul elő, vízzel öblítse le. Ha a folyadék a szemmel kerül érintkezésbe, keressen orvosi segítséget is.

Az akkumulátorból kibocsátott folyadék irritációt vagy égéseket okozhat.

6) Javítás a) A szerszámot csak - eredeti cserealkatrészeket

használó - szakképzett személlyel javíttassa.

Így biztosítható a szerszámgép biztonságos üzemeltetése.

ÓVINTÉZKEDÉS

A gyermekeket és a felügyeletre szoruló személyeket tartsa távol az elektromos szerszámgéptől. A használaton kívüli szerszámgépeket gyermekektől és felügyeletre szoruló személyektől elzárva kell tartani.

AZ AKKUMULÁTOROS CSAVARHÚZÓ ÉS FÚRÓGÉP HASZNÁLATÁRA VONATKOZÓ ÓVINTÉZKEDÉSEK

1. Az akkumulátort mindig 0˚C és 50˚C közötti

hőmérsékleten töltse. A 0˚C alatt végzett töltés az akkumulátor túltöltését okozhatja, ami veszélyes. Az akkumulátor 50˚C fölötti hőmérsékleten nem tölthető. A legmegfelelőbb hőmérséklet a töltéshez 20-25˚C.

2. Ha befejezett egy töltést, hagyja az akkumulátortöltőt kb. 15 percig állni, mielőtt másik töltésbe kezd. Ne töltsön kettőnél több akkumulátort egymás után.

3. Ne engedje, hogy a tölthető akkumulátor csatlakoztatására szolgáló nyílásba idegen anyag kerüljön.

4. Soha ne szedje szét a tölthető akkumulátort és az akkumulátortöltőt.

5. Soha ne zárja rövidre a tölthető akkumulátort. Az akkumulátor rövidzárlata nagy áramerősséget és magas hőmérsékletet eredményez. Ez égési sérülést, illetve az akkumulátor sérülését okozza.

6. Ne dobja tűzbe a tölthető akkumulátort. A tűzbe dobott tölthető akkumulátor felrobbanhat.

7. Mielőtt a fal, padlózat, vagy a mennyezet vésésébe illetve fúrásába kezdene, győződjön meg róla, hogy nincsenek-e jelen beépített elektromos kábelek vagy vezetékek.

8. Ha az akkumulátor töltés utáni élettartama annyira lerövidül, hogy az gyakorlatilag használhatatlanná válik, vigye vissza az akkumulátort abba a boltba, ahol azt vásárolta. Ne dobja el a kimerült és tölthetetlenné vált akkumulátort.

9. Kimerült és tölthetetlenné vált akkumulátor használata károsíthatja az akkumulátortöltőt.

10. Ne dugjon semmiféle tárgyat az akkumulátortöltő szellőzőnyílásaiba. Az akkumulátortöltő szellőzőnyílásaiba dugott fém vagy gyúlékony tárgyak elektromos áramütést, vagy az akkumulátortöltő sérülését okozhatják.

11. A kulcs nélküli tokmányba történő befogatáskor húzza a tokmányt megfelelően szorosra. Ha a tokmány nincs meghúzva, a fúrófej kicsúszhat illetve kirepülhet belőle, és ez balesetet idézhet elő.

FIGYELMEZTETÉS A LÍTIUMION AKKUMULÁTORRAL KAPCSOLATOSAN

Az élettartam meghosszabbításához a lítiumion akkumulátor védelmi funkcióval van ellátva a működés leállításához. Az alább leírt 1 - 3. esetben a termék használatakor a motor leállhat, még ha húzza is a kapcsolót. Ez nem meghibásodást jelez, hanem a védelmi funkció eredménye.

1. Amikor az akkumulátorban lemerül a töltés, a motor

leáll. Ilyen esetben haladéktalanul fel kell tölteni.

2. Ha az eszköz túl van terhelve, előfordulhat, hogy a

motor leáll. Ez esetben oldja a szerszám kapcsolóját és hárítsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja.

3. Ha az akkumulátor a túlterhelt munka mellett

túlmelegszik, az akkumulátor árama megállhat. Ebben az esetben hagyja abba az akkumulátor használatát és hagyja lehűlni az akkumulátort. Ezután

ismét használhatja. Kérjük, vegye figyelembe az alábbi figyelmeztetéseket és biztonsági tudnivalókat.

FIGYELMEZTETÉS

Az akkumulátor szivárgásának, felforrósodásának, füst képződésének, illetve a robbanás vagy tűz keletkezésének megelőzése érdekében kérjük, tartsa be az alábbi óvintézkedéseket.

1. Ügyeljen rá, hogy fémforgács és por ne gyülemeljen

fel az akkumulátoron.

䡬 Munka közben ügyeljen rá, hogy fémforgács és por

ne hulljon az akkumulátorra.

Magyar

䡬 Ügyeljen rá, hogy a munka közben az elektromos

kéziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulátoron.

䡬 A használaton kívül akkumulátort ne tárolja

fémforgácsnak és pornak kitett helyen.

䡬 Az akkumulátor eltárolása előtt távolítsa el a rárakódott

fémforgácsot és port, és ne tárolja fém alkatrészekkel együtt (csavarok, szögek, stb.).

2. Ne bontsa meg az akkumulátor burkolatát hegyes tárggyal, például tűvel, ne üssön rá kalapáccsal, ne álljon rá, ne ejtse le, és ne tegye ki erős fizikai behatásnak.

3. Ne használjon láthatóan sérült vagy deformálódott akkumulátort.

4. Ne használja az akkumulátort fordított polaritással.

5. Ne csatlakoztassa az akkumulátort közvetlenül az elektromos csatlakozóaljzathoz vagy szivargyújtócsatlakozóhoz.

6. Az akkumulátort kizárólag rendeltetése szerint használja.

7. Azonnal állítsa le az akkumulátor töltését, ha a töltés az előírt töltési idő után sem sikeres.

8. Ne tegye ki az akkumulátort magas hőmérsékletnek vagy nyomásnak. Ne helyezze az akkumulátort mikrohullámú sütőbe, szárítógépbe vagy nagynyomású konténerbe.

9. Az akkumulátort tartsa tűztől távol, ha szivárgást vagy áporodott szagot észlel.

10. Ne használja az akkumulátort erős statikus elektromosság közelében.

11. Azonnal vegye ki az akkumulátort a készülékből vagy a töltőből, és hagyja abba annak használatát, ha szivárgást, áporodott szagot, felforrósodást, elszíneződést vagy deformációt észlel.

FIGYELEM

1. Ha az akkumulátorból szivárgó sav szembe jutna, semmiképpen ne dörzsölje, hanem öblítse ki folyó vízzel, és azonnal forduljon orvoshoz. Kezelés nélkül a folyadék látáskárosodást okozhat.

2. Ha a folyadék bőrével vagy ruházatával érintkezik, azonnal mossa le folyó vízzel. A folyadék irritálhatja a bőrt.

3. Ne használja az akkumulátort, és vigye azt vissza a kereskedőhöz, ha az első alkalommal való használatkor rozsdásodást, áporodott szagot, felforrósodást, elszíneződést, deformációt vagy egyéb rendellenességet észlel.

MŰSZAKI ADATOK

KÉZISZERSZÁM

Típus DS14DCL DS18DCL Terheletlen sebesség (Alacsony-Magas) 0 – 450 / 0 – 1250 perc

Fúrás

Kapacitás

Behajtás

Tölthető akkumulátor Súly 1,4 kg 1,6 kg

(18 mm vastag) Fém

(1,6 mm vastag) Gépcsavar 6 mm 6 mm

Facsavar

6,2 mm (átm.) × 63 mm (hossz) 6,8 mm (átm.) × 50 mm (hossz)

BCL1415 Li-ion 14,4 V (1,5 Aó, 4 cella) BCL1815 Li-ion 18 V (1,5 Aó, 5 cella)

30 mm 38 mm

Acél: 12 mm Acél: 13 mm

(Vezetőfurat szükséges) (Vezetőfurat szükséges)

-1

0 – 450 / 0 – 1250 perc

-1

AKKUMULÁTORTÖLTŐ

Típus UC18YKL Töltőfeszültség 7,2 – 18V Súly 0,4 kg

STANDARD TARTOZÉKOK

A fő egységen kívül (1), a csomag tartalmazza az alábbi táblázatban felsorolt tartozékokat.

DS14DCL DS18DCL

A standard tartozékok előzetes bejelentés nélkül változhatnak.

Plusz behajtófej (No 2 × 65L) .......... 1

Akkumulátortöltő

Műanyag tok ....................................... 1

............................................

OPCIONÁLIS TARTOZÉKOK (külön beszerezhetők)

1. Akkumulátor (BCL1415)

2. Akkumulátor (BCL1815)

Az opcionális tartozékok előzetes bejelentés nélkül változhatnak.

(DS14DCL-höz)

(DS18DCL-höz)

ALKALMAZÁSOK

䡬 Gépcsavarok, facsavarok, menetvágók, stb. be- és

kicsavarása.

䡬 Különböző fémanyagok fúrása. 䡬 Különböző faanyagok fúrása.

Magyar

AZ AKKUMULÁTOR KIVÉTELE/BEHELYEZÉSE

1. Az akkumulátor kivétele

Tartsa szorosan a markolatot, és nyomja be az akkumulátor reteszét az akkumulátor eltávolításához (lásd 1. és 2. Ábrák).

FIGYELEM

Soha ne zárja rövidre az akkumulátort.

2. Az akkumulátor behelyezése

Illessze helyére az akkumulátort, a megfelelő polaritásokat betartva (lásd 2. Ábra).

TÖLTÉS

A behajtó/fúrógép használata előtt töltse fel az akkumulátort a következők szerint:

1. Csatlakoztassa az akkumulátortöltő tápkábelét a dugaszolóaljzathoz.

Amikor csatlakoztatja az akkumulátortöltő dugaszát egy dugaszolóaljzathoz, a töltési állapotot jelző lámpa vörösen villogni fog. (1 másodperces időközökkel)

1. Táblázat

A jelzőlámpa jelzései

Jelzőlámpa (vörös)

Töltés előtt Villog Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig

Töltés közben

Töltés befejeződött

Túlmelegedési készenlét

Világít Folyamatosan világít

Villog Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig

Villog Kigyullad 1 mp.-ig. Elalszik 0,5 mp.-ig

(Nem világít 0,5 mp.-ig)

2. Helyezze az akkumulátort az akkumulátortöltőbe.

A megfelelő irány betartásával helyezze be szorosan az akkumulátort az akkumulátortöltőbe, hogy az érintkezők az akkumulátortöltő alját érintsék, és ellenőrizze a polaritásokat az 3. Ábrán látható módon.

FIGYELEM

䡬 Ha az akkumulátorok fordítva lettek behelyezve az

akkumulátortöltőbe, akkor nemcsak a töltés válik lehetetlenné, hanem az az akkumulátortöltő meghibásodását, pl. a töltőérintkezők deformálódását is okozhatja.

3. Töltés

Amikor akkumulátort helyez az akkumulátortöltőbe, a töltési állapot lámpa folyamatosan vörösen világít. Amikor az akkumulátor teljesen feltöltődött, a jelzőlámpa piros színnel villogni kezd. (1 másodperces időközökkel) (Lásd az 1. Táblázatot)

(1) A jelzőlámpa jelzései

A jelzőlámpa jelzéseit az akkumulátortöltő illetve az akkumulátor állapotának megfelelően az 1. Táblázat tartalmazza.

Az akkumulátor túlmelegedett. Nem lehet tölteni. (A töltés akkor kezdődik, amikor az akkumulátor lehűl)

(2) A tölthető akkumulátor hőmérsékletével kapcsolatos

megjegyzések Az újratölthető akkumulátorok hőmérsékletét a 2. táblázat mutatja, a felforrósodott akkumulátorokat újratöltés előtt egy kis ideig hűteni kell.

2. Táblázat Akkumulátorok töltési tartományai

Tölthető akkumulátorok

BCL1415, BCL1815

(3) A töltési idővel kapcsolatos megjegyzések

Az akkumulátortöltő és az akkumulátor kombinációjától függően a töltési idők a 3. Táblázatban szereplők lesznek.

3. Táblázat Töltési idő (20˚C-on)

Akumulator

Ładowarka BCL1415, BCL1815

MEGJEGYZÉS

A töltési idő a hőmérséklettől és a hálózati feszültségtől függően változhat.

Hőmérséklet, amelyen

az akkumulátor újra

tölthető

0˚C – 50˚C

UC18YKL

Kb. 60 perc

4. Húzza ki a hálózati csatlakozózsinórt a dugaszolóaljzatból

5. Tartsa szilárdan kézben az akkumulátortöltőt, és húzza ki belőle az akkumulátort

MEGJEGYZÉS

Töltés után először húzza ki az akkumulátorokat a töltőből, azután tartsa megfelelően az akkumulátorokat.

Hogyan érhető el, hogy az akkumulátorok tovább tartsanak.

(1) Az akkumulátorokat teljes lemerülésük előtt töltse fel.

Amikor érzi, hogy a kéziszerszám teljesítménye gyengül, ne használja azt tovább, hanem töltse fel az akkumulátort. Amennyiben tovább használja a gyengülő erejő szerszámot és teljesen lemeríti azt, az akkumulátor megsérülhet és élettartama emiatt lerövidülhet.

(2) Kerülje a magas hőmérsékleten történő töltést

A tölthető akkumulátor közvetlenül használat után forró lesz. Ha egy ilyen akkumulátort közvetlenül a használat után tölteni kezd, akkor annak belső vegyi anyaga bomlásnak indul, és az akkumulátor élettartama lerövidül. Hagyja az akkumulátort hűlni egy darabig, és csak akkor töltse fel, ha teljesen lehőlt.

Magyar

FIGYELEM

䡬 Folyamatos használat során az akkumulátortöltő

felmelegszik, ez okozza a meghibásodásokat. Amikor a töltés befejeződött, a következő töltésig várjon 15 percet.

䡬 Ha az akkumulátort használata vagy a nap sugárzása

miatt meleg állapotban tölti fel, az ellenőrző lámpa villog. Az akkumulátor nem töltődik fel. Ilyen esetben hagyja, hogy az akkumulátor töltés előtt lehűljön.

AZ ÜZEMELÉS ELŐTTI ÓVINTÉZKEDÉSEK

1. A munkahely elrendezése és ellenőrzése

Az előzetes óvintézkedések betartásával ellenőrizze, hogy a munkahely megfelel-e a követelményeknek.

A KÉSZÜLÉK HASZNÁLATA

1. Győződjön meg a befogó szorító helyzetéről (lásd 4. Ábra)

Az egység meghúzási nyomatéka a befogó szorító helyzete szerint szabályozható, amelyre a befogó szorító beállításra került.

(1) Amikor az egységet csavarhúzóként használja, állítsa

egy vonalba az „1, 3, 5 ... 22” számok egyikét a befogó szorítón, vagy a pontokat a külső házon levő háromszög alakú jellel.

(2) Amikor az egységet fúróként használja, a befogó szorító

” fúró jelét állítsa egy vonalba a háromszög alakú

„ jellel a külső házon.

VIGYÁZAT

䡬 A befogó szorító nem állítható az „1, 3, 5 ... 22”

számok vagy a pontok közé.

䡬 Ne használja a befogó szorító „22” száma és a fúró

jel közepénél levő vonal között álló módon. Ha így tesz, az károsodást okozhat (lásd 5. Ábra).

2. Meghúzási nyomaték beszabályozása

(1) Meghúzási nyomaték

A meghúzási nyomatéknak intenzitását tekintve meg kell felelnie a csavar átmérőjének. Túl erős nyomaték használata esetén a csavarfej eltörhet vagy megsérülhet. Győződjön meg róla, hogy a befogó szorító helyzetét a csavar átmérője szerint szabályozta be.

(2) Meghúzási nyomaték jelzése

A meghúzási nyomaték a csavar típusától és a meghúzandó anyagtól függ. Az egység a meghúzási nyomatékot a befogó szorítón levő „1, 3, 5 ... 22” számokkal és egy ponttal jelzi. A meghúzási nyomaték az „1” pozíciónál a leggyengébb, és a legmagasabb számnál a legerősebb (lásd 4. Ábra).

(3) A meghúzási nyomaték beszabályozása

Forgassa a befogó szorítót és hozza egy vonalba a befogó szorítón levő „1, 3, 5 ... 22” számokat vagy a pontokat a külső házon levő háromszög alakú jellel. Szabályozza be a befogó szorítót a gyenge vagy az erős nyomaték irányába aszerint, hogy milyen nyomatékra van szüksége.

VIGYÁZAT

䡬 Reteszelni lehet, hogy a motor forgása ne szűnjön

meg, amikor az egységet fúróként használja. Amikor a behajtó fúrót üzemelteti, vigyázzon, hogy ne reteszelje a motort.

䡬 A túl hosszú kalapálás a csavar törését okozhatja a

túlzott meghúzás következtében.

3. Forgási sebesség megváltoztatása

A forgási sebesség megváltoztatásához működtesse a kapcsológombot. Mozgassa a kapcsológombot a nyíl irányába (lásd 6. és 7. Ábra). „LOW” (ALACSONY) helyzetbe állított kapcsológomb esetén a fúró alacsony fordulatszámmal. „HIGH" (MAGAS) helyzetbe állításkor a fúró magas fordulatszámmal forog.

VIGYÁZAT

䡬 Amikor a kapcsológombbal megváltoztatja a forgási

sebességet, győződjön meg róla, hogy a kapcsoló kikapcsolt helyzetben van. A fordulatszám megváltoztatása a motor forgása közben károsítja a fogaskerekeket.

䡬 Amikor a kapcsológombot „HIGH” (magas fordulatszám)

állásba állítja, és a befogó szorító helyzete „17” vagy „22”, megtörténhet, hogy a befogó nem akad be és a motor reteszelődik. Ilyen esetben állítsa a kapcsológombot „LOW” (alacsony fordulatszám) állásba.

䡬 Ha a motor reteszelődik, azonnal kapcsolja ki az áramot.

Ha a motor egy időre reteszelődik, a motor vagy az akkumulátor leéghet.

䡬 Az élettartam meghosszabbításához a lítiumion

akkumulátor védelmi funkcióval van ellátva a működés leállításához. Ezért ha az eszköz túl van terhelve, előfordulhat, hogy a motor leáll. Ez azonban nem meghibásodást jelez, hanem a védelmi funkció eredménye. Ez esetben oldja a szerszám kapcsolóját és hárítsa el a túlterhelés okát.

4. Javasolt alkalmazási területek

A készülék felépítése alapján a különböző típusú munkavégzésre a 4. Táblázatban találhatók javaslatok.

4. Táblázat

Munka Javaslatok

Fúrás

Behajtás csavarkulcs feltétet.

Fa Acél

Gépcsavr

Facsavar Előzetes vezetőfurat fúrása után használja.

Fúrásra használható.

Használjon a csavar átmérőjének megfelelő csavarhúzófejet vagy

Magyar

5. A meghúzó nyomaték és fordulatszám kiválasztása

5. Táblázat

Alkalmazás

Gépcsavar 1 – 22

Behajtás

Facsavar 1 –

Fúrás

Fém

Tokmánytárcsa

állása

LOW (Alacsony fordulatszám) HIGH (Magas fordulatszám)

6 mm-es, vagy kisebb csavarokhoz.

6 mm-es, vagy kisebb névleges átmérőjő csavarokhoz. (DS18DCL)

6 mm-es, vagy kisebb névleges átmérőjő csavarokhoz. (DS14DCL)

38 mm-es, vagy kisebb átmérőkhöz. (DS18DCL)

30 mm-es, vagy kisebb átmérőkhöz. (DS14DCL)

Fordulatszám kiválasztás (A váltógomb helyzete)

6 mm-es, vagy kisebb csavarokhoz.

4,8 mm-es, vagy kisebb névleges átmérőjő csavarokhoz. (DS18DCL)

3,8 mm-es, vagy kisebb névleges átmérőjő csavarokhoz. (DS14DCL)

24 mm-es, vagy kisebb átmérőkhöz. (DS18DCL)

12 mm-es, vagy kisebb átmérőkhöz. (DS14DCL)

Fémmegmunkáló fúróheggyel történő fúráshoz.

FIGYELEM

䡬 Az 5. Táblázatban feltüntetett kiválasztási példákat

általános iránymutatóként kell figyelembe venni. Mivel a mindennapi munkavégzések során különböző típusú csavarok és különböző féle anyagok használatosak, ezért természetesen megfelelő beállítások szükségesek.

䡬 Ha a behajtó/fúrógépet HIGH (magas fordulatszám)

beállítással használja gépcsavarhoz, az a csavar sérülését vagy a behajtófej kilazulását okozhatja, a túl magas meghúzó nyomaték miatt. Gépcsavarhoz a készüléket mindig LOW (alacsony fordulatszám) beállítással kell használni.

MEGJEGYZÉS

Az BCL1415 és BCL1815 típusú akkumulátor használata hidegben (0˚C alatti hőmérsékleten) egyes esetekben a meghúzási nyomaték gyengülését és a meghúzások számának csökkenését okozhatja. Ez azonban csupán ideiglenes jelenség, amely az akkumulátor felmelegedésével megszűnik.

6. A szerszámhegy be- és kiszerelése

(1) A behajtófej stb. a kulcs nélküli fúrótokmányba

helyezése után erősen markolja meg a gyűrűt és szorítsa meg a karmantyút annak jobbra fordításával (elölnézetből az óramutató járásával megegyező irányba) (Lásd a 8. Ábrát).

䡬 Ha a készülék üzemelése közben fellazul a karmantyú,

húzza meg újra. A karmantyú újra meghúzásakor a szorítóerő erősebbé válik.

(2) A szerszámhegy kiszerelése

Erősen markolja meg a gyűrűt és lazítsa meg a karmantyút annak balra fordításával (elölnézetből az óramutató járásával ellentétes irányba) (Lásd a 8. Ábrát).

FIGYELEM

䡬 Amennyiben nem lehet fellazítani a karmantyút, szilárdan

fogassa be a szerszámhegyet satuba vagy hasonló rögzítőeszközbe. Állítsa a tengelykapcsolót 1 és 11 közötti állásba, és a tengelykapcsoló mőködtetése közben fordítsa el a lazítás irányába (balra) a karmantyút. Ekkor a karmantyú könnyen fellazíthatóvá válik.

7. Ellenőrizze, hogy az akkumulátor megfelelően a helyére legyen helyezve

8. Ellenőrizze a forgási irányt

A választógomb „R” (JOBB) oldalának megnyomására a szerszámhegy az óramutató járásával megegyező irányban forog (hátulról nézve). A választógomb „L” (BAL) állásának megnyomására a szerszámhegy az óramutató járásával ellentétes irányba fog forogni (Lásd

9. Ábra) (Az vannak bejelölve).

9. A kapcsoló mőködtetése

䡬 A kapcsoló ravasz meghúzásakor a szerszám forogni

kezd. A ravasz elengedésekor a szerszám megáll.

䡬 A fúrógép forgási sebessége a ravasz meghúzásának

mértékével szabályozható. A ravasz enyhe meghúzásakor a fordulatszám alacsony, a meghúzás fokozásával pedig egyre magasabb lesz.

MEGJEGYZÉS

䡬 A motor forgásának elkezdése előtt zümmögő hang

hallható. Ez csupán a gép hangja, és nem hibát jelez.

10. A fúrófej rögzítő használata FIGYELEM

䡬 Helyezze be a fúrófejet a megjelölt helyre a szerszámba.

Ha a szerszámot nem megfelelően behelyezett fúrófejjel használja, a fúrófej kieshet és testi sérülést okozhat.

䡬 Ne helyezzen be a plusz behajtófejtől (65 mm hosszú),

mely a STANDARD KIEGÉSZÍTIK része eltérő hosszúságú, méretű vagy dimenziójú fúrófejet. A fúrófej kieshet és testi sérülést okozhat.

(1) A fúrófej eltávolítása

Szorosan tartsa meg a fő egységet és a hegyénél fogva húzza ki a fúrófejet (10. Ábra).

(2) A fúrófej behelyezése

A fúrófejet az eltávolítással ellentétes módon helyezze be. Helyezze be a fúrófejet úgy, hogy a jobb és a bal oldal egyenlő legyen, a 11. Ábrán látható módon.

illetve R jelek a készülék testén

KARBANTARTÁS ÉS ELLENŐRZÉS

1. A szerszám ellenőrzése

Mivel a tompa élő szerszámok használata csökkenti a munka hatékonyságát és a motor meghibásodását okozhatja, ezért azonnal élezze meg a szerszámhegyet, ha kopást észlel rajta.

Magyar

2. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze az összes rögzítőcsavart, és ügyeljen rá, hogy azok megfelelően meg legyenek húzva. Ha valamelyik csavar ki lenne lazulva, azonnal húzza meg. Ennek elmulasztása súlyos veszéllyel járhat.

3. A kéziszerszám külső tisztítása

Ha a behajtó/fúrógép beszennyeződött, törölje le puha, száraz, vagy szappanos vízzel megnedvesített rongydarabbal. Ne használjon klórtartalmú oldószereket, benzint, vagy hígítót, mert ezek oldják a mőanyagokat.

4. Tárolás

A behajtó/fúrógépet olyan helyen tárolja, ahol a hőmérséklet 40˚C alatt van, és ahol gyermekek nem férhetnek hozzá a kéziszerszámhoz.

5. Szervizelési alkatrészlista

FIGYELEM

A Hitachi kéziszerszámok javítását, módosítását, illetve ellenőrzését kizárólag Hitachi szakszervizben szabad elvégeztetni. Ez az alkatrészlista a szerszám javításra vagy egyéb karbantartásra egy Hitachi szakszervizbe történő bevitelekor jelent segítséget. A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat.

MÓDOSÍTÁSOK

A Hitachi kéziszerszámok állandó tökéletesítéseken mennek át, hogy alkalmazni tudják a legújabb műszaki fejlesztések eredményeit. Éppen ezért egyes alkatrészek előzetes bejelentés nélkül megváltozhatnak.

Fontos megjegyzés a Hitachi vezeték nélküli elektromos szerszámok akkumulátoraihoz

Minden esetben eredeti akkumulátorokat alkalmazzon. Ha nem általunk gyártott akkumulátort alkalmaz, vagy ha szétszereli és módosítja az akkumulátort (mint pl.: szétszerelés és cellák vagy más alkatrészek cseréje), nem garantálható vezeték nélküli elektromos szerszámaink biztonsága és teljesítménye.

MEGJEGYZÉS

A HITACHI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

A környezeti zajra és vibrációra vonatkozó információk

A mért értékek az EN60745 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.

Mért A hangteljesítmény-szint: 97 dB (A) Mért A hangnyomás-szint: 86 dB (A) Bizonytalanság KpA: 3 dB (A)

Viseljen hallásvédelmi eszközt.

VEN60745 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg).

Rezgési kibocsátási érték Bizonytalanság K = 1,5 m/s

FIGYELEM

䡬 A rezgési kibocsátási érték a szerszámgép tényleges

használata során különbözhet a megadott értéktől a szerszám használatának módjaitól függően.

䡬 A kezelő védelméhez szükséges biztonsági intézkedések

azonosításához, amelyek a használat tényleges körülményeinek való kitettség becslésén alapulnak (számításba véve az üzemeltetési ciklus minden részét, mint például az időket, amikor a szerszám ki van kapcsolva, és amikor üresjáratban fut a bekapcsolási időn túl).

ah, D = 8,8 m/s

GARANCIA

A Hitachi Power Tools szerszámokra a törvényes/országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a - nem szétszerelt - szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos Hitachi szervizközpontba.

Čeština

OBECNÁ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI EL. PŘÍSTROJE

UPOZORNĚNÍ

Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny.

Nedodržení těchto varování a pokynů může mít za následek elektrický šok, požár a/nebo vážné zranění.

Všechna varování a pokyny si uschovejte. V budoucnu se vám mohou hodit.

Pojem "elektrický nástroj" v těchto varováních se vztahuje k vašemu elektrickému nástroji napájenému ze sítě (se šňůrou) nebo napájenému z baterie (bez šňůry).

1) Bezpečnost na pracovišti a) Udržujte vaše pracoviště čisté a dobře osvětlené.

V důsledku nepořádku nebo tmy dochází k nehodám.

b) Neprovozujte elektrické nástroje ve výbušném

ovzduší, např. v přítomnosti hořlavých kapalin, plynů či prachu.

Elektrické nástroje produkují jiskry, které by mohly zapálit prach anebo plyny.

c) Během práce s elektrickým nástrojem zabraňte

přístupu dětí a přihlížejících osob.

Rozptylování by mohlo způsobit ztrátu vaší kontroly nad nástrojem.

2) Elektrická bezpečnost a) Zástrčka elektrického nástroje musí odpovídat

zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. U uzemněných elektrických nástrojů nepoužívejte žádné rozbočovací zásuvky.

Neupravované zástrčky a odpovídající zásuvky sníží nebezpečí elektrického šoku.

b) Zabraňte kontaktu s uzemněnými povrchy jako

jsou trubky, radiátory, sporáky a lednice.

Je-li uzemněné vaše tělo, existuje zvýšené nebezpečí elektrického šoku.

c) Nevystavujte elektrický nástroj dešti nebo vlhkým

podmínkám.

Voda, která vnikne do elektrického nástroje, zvýší nebezpečí elektrického šoku.

d) Zacházejte správně s napájecí šňůrou. Nikdy

šňůru nepoužívejte k přenášení, tahání nebo odpojování elektrického nástroje ze zásuvky. Umístěte napájecí šňůru mimo působení horka, mimo olej, ostré hrany nebo pohybující se části.

Poškozené nebo zamotané šňůry zvyšují nebezpečí elektrického šoku.

e) Během provozu elektrického nástroje venku

používejte prodlužovací šňůru vhodnou k venkovnímu použití.

Použití šňůry vhodné k venkovnímu použití snižuje nebezpečí elektrického šoku.

f) Pokud je použití elektrického nástroje na vlhkém

místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud.

Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.

3) Osobní bezpečnost a) Bute pozorní, sledujte, co děláte a při práci s

elektrickým nástrojem používejte zdravý rozum. Elektrický nástroj nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků.

Jediný okamžik nepozornosti při práci s elektrickým

nástrojem může způsobit vážné zranění.

b) Používejte osobní ochranné pracovní pomůcky.

Vždy noste ochranu očí.

Ochranné pracovní pomůcky jako respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu použité v příslušných podmínkách sníží možnost zranění.

c) Zabraňte nechtěnému spuštění. Před připojením

ke zdroji napájení a/nebo bateriového zdroje, zvedáním nebo přenášením elektrického nástroje se ujistěte, že je spínač v poloze vypnuto.

Nošením elektrických nástrojů s prstem na vypínači nebo jejich aktivací s vypínačem v poloze zapnuto vzniká nebezpečí úrazu.

d) Před zapnutím elektrického nástroje odstraňte

seřizovací klíč.

Klíč ponechaný připevněný k rotující části elektrického nástroje může způsobit zranění.

e) Nepřehánějte to. Vždy si udržujte správné

postavení a stabilitu.

To umožní lepší kontrolu nad elektrickým nástrojem v nepředvídaných situacích.

f) Noste správný oděv. Nenoste volné oblečení ani

šperky. Vlasy, oděv a rukavice udržujte mimo pohybující se části.

Volný oděv, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí.

g) Pokud jsou k dispozici zařízení k připojení přístrojů

k odsávání a sběru prachu, ujistěte se, že jsou připojena a správně používána.

Použitím zařízení ke sběru prachu lze snížit rizika související s prachem.

4) Používání a péče o elektrický nástroj a) Netlačte na elektrický nástroj. Používejte vždy

vhodný elektrický nástroj pro danou aplikaci.

Správný elektrický nástroj provede daný úkol lépe a bezpečněji, rychlostí, pro jakou byl zkonstruován.

b) Nepoužívejte elektrický nástroj, pokud nefunguje

jeho zapínání a vypínání pomocí vypínače.

Jakýkoli elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a musí být opraven.

c) Před prováděním jakéhokoli seřízení, před

výměnou příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení a/nebo odpojte bateriový zdroj.

Taková preventivní opatření snižují nebezpečí nechtěného spuštění elektrického nástroje.

d) Nepoužívané elektrické nástroje skladujte mimo

dosah dětí a nedovolte, aby s elektrickým nástrojem pracovaly osoby, které nejsou seznámeny s ním nebo s pokyny k jeho používání.

Elektrické nástroje v rukou nevyškolených uživatelů jsou nebezpečné.

e) Udržujte elektrické nástroje. Kontrolujte případná

vychýlení nebo sevření pohybujících se částí, poškození částí a jakékoli ostatní podmínky, které mohou mít vliv na provoz elektrických nástrojů. V případě poškození nechte elektrický nástroj před jeho dalším použitím opravit.

Mnoho nehod vzniká v důsledku nesprávné údržby elektrických nástrojů.

f) Udržujte řezací nástroje ostré a čisté.

Správně udržované řezací nástroje s ostrými řeznými hranami se méně pravděpodobně zaseknou a lépe se ovládají.

Čeština

g) Elektrický nástroj, příslušenství, vsazené části atd.

používejte v souladu s těmito pokyny. Berte přitom zřetel na pracovní podmínky a prováděnou práci.

Použití elektrického nástroje k jinému než určenému účelu může způsobit nebezpečnou situaci.

5) Použití a péče o přístroj na baterie a) Dobíjejte pouze nabíječkou specifikovanou

výrobcem.

Nabíječka, která je vhodná pro jeden typ bateriového zdroje, může v případě použití s jiným bateriovým zdrojem způsobit nebezpečí požáru.

b) Elektrické přístroje používejte výhradně se

specifikovanými bateriovými zdroji.

Použitím jakéhokoli jiného bateriového zdroje může vzniknout nebezpečí poranění a požáru.

c) Když bateriové zdroje nepoužíváte, udržujte je

mimo ostatní kovové předměty jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné malé kovové předměty, které mohou způsobit kontakt mezi oběma póly.

Vzájemné zkratování pólů baterie může způsobit popáleniny nebo požár.

d) Při nevhodném zacházení může z baterie vytékat

kapalina; zamezte kontaktu s ní. V případě náhodného kontaktu místo omyjte vodou. V případě kontaktu této kapaliny s očima pak vyhledejte lékařskou pomoc.

Kapalina vytékající z baterie může způsobit podráždění nebo popáleniny.

6) Servis a) Nechejte si provádět servis Vašeho elektrického

nářadí kvalifikovanými opraváři a přitom používejte jen originální náhradní díly.

Tím se zajistí zachování bezpečnosti elektrického nářadí.

PREVENTIVNÍ OPATŘENÍ

Zajistěte, aby děti a nemocné osoby se nezdržovaly v blízkosti. Pokud se nářadí nepoužívá, je třeba je uskladnit mimo dosah dětí a nemocných osob.

BEZPEČNOSTNÍ PODMÍNKY PRO AKUMULÁTOROVOU VRTAČKU

1. Nabíjejte akumulátor při teplotách 0-50˚C. Nižší

teplota než 0˚C povede k přebití akumulátoru, a to je nebezpečné. Akumulátor nelze nabíjet při teplotách nad 50˚C. Nejvhodnější teploty pro nabíjení jsou mezi 20 až 25˚C.

2. Po skončení nabíjecího cyklu počkejte 15 minut, než

začnete nabíjet další akumulátor. Nenabíjejte více než dva akumulátory po sobě.

3. Nedovolte, aby se do otvoru pro připojení akumulátoru

dostaly cizí předměty nebo materiál.

4. Nikdy nerozebírejte akumulátor nebo nabíječku.

5. Nikdy nezkratujte akumulátor. Zkrat akumulátoru

způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.

6. Nezahazujte akumulátor do ohně. Oheň způsobí

explozi.

7. Pokud vrtáte ve stěně, podlaze nebo stropu,

zkontrolujte, zda neobsahují skryté elektrické vodiče a podobně.

8. Vrate akumulátor do obchodu, kde jste ho zakoupili, jakmile dosáhne konce životnosti. Neodhazujte použitý akumulátor.

9. Používání vyčerpaného akumulátoru způsobí poškození nabíječky.

10. Nevkládejte předměty do větracích otvorů na nabíječce. Kov nebo hořlavý materiál ve větracích otvorech způsobí nebezpečí zkratu a zničí nabíječku.

11. Při vkládání vrtáku do sklíčidla řádně utáhněte objímku. Pokud není objímka dotažena, může se vrták protočit nebo vypadnout a způsobit úraz.

UPOZORNĚNÍ PRO LITHIUM-IONOVÉ BATERIE

Z důvodu prodloužení životnosti je lithium-ionová baterie vybavena ochrannou funkcí zastavení výkonu. V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, přestože držíte spínač. Nejedná se o závadu ale o výsledek ochranné funkce.

1. Jakmile dojde k vybití zbývající kapacity baterie, motor se zastaví. V takovém případě baterii okamžitě dobijte.

2. Pokud je nástroj přetížen, motor se může zastavit. V takovém případě uvolněte spínač nástroje a odstraňte příčinu přetížení. Potom můžete nástroj znovu používat.

3. Je-li baterie přehřátá a přetížená, může se bateriový pohon zastavit. V tom případě přestaňte baterii používat a nechte ji vychladnout. Poté ji můžete opět používat.

Dále prosím dbejte následujících varování a upozornění.

UPOZORNĚNÍ

Abyste předešli případnému úniku kapaliny z baterie, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících bezpečnostních pokynů.

1. Ujistěte se, že se na akumulátoru neusazují piliny a prach.

䡬 Během práce kontrolujte, že na akumulátor nepadají

piliny a prach.

䡬 Ujistěte se, že se piliny a prach padající během práce

na elektrický nástroj neusazují na akumulátoru.

䡬 Akumulátor, který nepoužíváte, neskladujte na místě

vystaveném pilinám a prachu.

䡬 Před uskladněním akumulátoru odstraňte veškeré

piliny a prach, který na ní může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).

2. Nepropichujte baterii ostrým předmětem jako je nehet, nebouchejte do ní kladivem, nestoupejte na ni, neházejte jí ani ji nevystavujte závažným fyzickým šokům.

3. Nepoužívejte viditelně poškozenou či deformovanou baterii.

4. Nepoužívejte baterii s obrácenou polaritou.

5. Nepřipojujte ji přímo k elektrickému výstupu ani k zásuvce cigaretového zapalovače v automobilu.

6. Nepoužívejte baterii k jinému než specifikovanému účelu.

7. Pokud se nabíjení baterie nedokončí, i když uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.

8. Nevystavujte baterii působení vysokých teplot nebo vysokého tlaku, neumísujte ji např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.

9. V případě zjištění úniku nebo zápachu okamžitě umístěte z dosahu ohně.

10. Nepoužívejte v oblasti se silnou statickou elektřinou.

Čeština

11. V případě úniku kapaliny z baterie, zápachu, vznikajícího tepla, ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování baterii okamžitě vyjměte z přístroje či nabíječky a přestaňte ji používat.

POZOR

1. Pokud se vám kapalina unikající z baterie dostane do očí, netřete si je a dobře je vymyjte čistou vodou jako je voda z vodovodu a ihned kontaktujte lékaře. Bez ošetření může kapalina způsobit problémy se zrakem.

2. Pokud se kapalina dostane do kontaktu s vaší pokožkou či oděvem, ihned omyjte čistou vodou jako je voda z vodovodu. Kapalina může způsobit podráždění kůže.

3. Zjistíte-li při prvním použití baterie rez, zápach, přehřátí, ztrátu barvy, deformaci a/nebo jinou abnormalitu, nepoužívejte ji a vrate ji vašemu dodavateli či prodejci.

PARAMETRY

ELEKTRICKÝCH ZAŘÍZENÍ

Model DS14DCL DS18DCL Rychlost bez zatížení (Pomalu/Rychle)

Dřevo

Vrtání

Kapacita

Šroubování

Akumulátor Váha 1,4 kg 1,6 kg

NABÍJEČKA

Model UC18YKL Nabíjecí napětí 7,2 – 18V Váha 0,4 kg

(tlouška 18 mm) Kov

(tl. 1,6 mm) Šroub do železa

Vrut do dřeva

STANDARDNÍ PŘÍSLUŠENSTVÍ

Kromě hlavní jednotky (1) obsahuje balení ještě příslušenství, jehož seznam je uveden v tabulce níže.

DS14DCL DS18DCL

Standardní příslušenství podléhá změnám bez předchozího upozornění.

1 Plus vrták (Č.

2 Nabíječka .......................................... 1

3 Kufřík z plastu ................................. 1

2 x 65L) .................. 1

0 – 450 / 0 – 1250 min

30 mm 38 mm

Ocel: 12 mm Ocel: 13 mm

6 mm 6 mm

6,2 mm (průměr) × 63 mm (délka) 6,8 mm (průměr) × 50 mm (délka)

(vyžaduje předvrtání otvoru) (vyžaduje předvrtání otvoru)

BCL1415 Li-ion 14,4 V (1,5 Ah 4 článků) BCL1815 Li-ion 18 V (1,5 Ah 5 článků)

VYJMUTÍ/VÝMĚNA AKUMULÁTORU

1. Vyjmutí akumulátoru

POZOR

2. Instalace akumulátoru

NABÍJENÍ

Před použitím vrtačky nabijte akumulátor dle níže uvedeného návodu.

1. Zapojte napájecí kabel nabíječky do zásuvky.

2. Vložte akumulátor do nabíječky

DALŠÍ PŘÍSLUŠENSTVÍ (Prodává se zvláš)

1. Akumulátor (BCL1415)

2. Akumulátor (BCL1815)

Další příslušenství podléhá změnám bez předchozího upozornění.

(Pro DS14DCL)

(Pro DS18DCL)

POUŽITÍ

䡬 Šroubování a vyšroubování šroubů do železa, vrutů do

dřeva, samořezných šroubů apod.

䡬 Vrtání různých kovů. 䡬 Vrtání dřeva.

POZOR

䡬 Pokud jsou akumulátory vloženy v nesprávné polaritě,

3. Nabíjení

(1) Indikátor

-1

Pevně držte držadlo a zatlačte na zámek akumulátoru, abyste mohli vyjmout akumulátor (Viz. Obr. 1 a 2).

Nikdy nezkratujte akumulátor.

Vložte akumulátor a dávejte přitom pozor na polaritu (Viz. Obr. 2).

Jakmile zapojíte zástrčku nabíječky do zásuvky, bude kontrolka blikat červeně (ve vteřinových intervalech).

Pevně zasuňte akumulátor, dokud nenarazí na dno nabíječky. Sledujte polaritu (Viz. Obr. 3).

nelze je nabíjet. Navíc může dojít k poškození kontaktů.

Jakmile do nabíječky vložíte akumulátor, kontrolka začne nepřetržitě svítit červeně. Poté, co se akumulátor plně nabije, začne kontrolka opět blikat červeně (ve vteřinových intervalech). (Viz Tabulka 1)

Indikátor bude signalizovat stav akumulátoru tak, jak je uvedeno v Tabulce 1.

0 – 450 / 0 – 1250 min

-1

Tabulka 1

Čeština

Signalizace indikátoru

Před Bliká Svítí 0,5 sekund. Vypne 0,5 sekund. nabíjením (Vypne 0,5 sekund)

Během nabíjení

Nabíječka

Nabíjení dokončeno

Pohotovostní režim při přehřátí

Indikátor (červená)

(2) Teploty akumulátoru

Teploty pro nabíjecí baterie jsou uvedeny v Tabulce

2. Zahřáté baterie se musí nechat před nabíjením chvíli vychladnout.

Tabulka 2 Rozmezí teplot, při kterých lze akumulátory nabíjet

Akumulátory

BCL1415, BCL1815 0˚C – 50˚C

(3) Doba nabíjení

V závislosti na kombinaci akumulátoru a nabíječky je doba nabíjení uvedena v Tabulce 3.

Tabulka 3 Doba nabíjení (při 20˚C).

Akumulátor BCL1415, BCL1815

POZNÁMKA

Doba nabíjení se může měnit podle teploty a napětí na zdroji.

4. Odpojte nabíječku od zdroje elektrického proudu

5. Pevně držte nabíječku a vytáhněte akumulátor POZNÁMKA

Po ukončení nabíjení nejdříve vyjměte akumulátory z nabíječky a uložte je na bezpečném místě.

Jak zajistit delší trvanlivost akumulátorů.

(1) Dobijte akumulátory před tím, než se plně vybijí.

Cítíte-li, že vrtačka ztrácí energii, přestaňte ji používat a dobijte akumulátor. Pokud budete pokračovat v používání akumulátoru, může dojít k jeho poškození a jeho životnost se sníží.

(2) Nedobíjejte akumulátor při vysokých teplotách.

Okamžitě po použití je akumulátor horký. Pokud je akumulátor nabíjen v takovém stavu, dojde k dekompozici chemické náplně a životnost akumulátoru se sníží. Než akumulátor nabijete, nechte jej před tím vychladnout.

POZOR

䡬 Při nepřetržitém používání se nabíječka baterií zahřeje,

což bude příčinou závad. Jakmile je nabíjení dokončeno, nechte nabíječku 15 minut v klidu před dalším nabíjením.

Svítí Svítí bez přestávky.

Bliká Svítí 0,5 sekund. Vypne 0,5 sekund.

Bliká Svítí 1 sekund. Vypne 0,5 sekund.

Rozmezí teplot

UC18YKL

Asi 60 min.

(Vypne 0,5 sekund)

pro nabíjení

Baterie je přehřátá. Nelze nabíjet. (Nabíjení bude pokračovat, jakmile se baterie ochladí.)

䡬 Budete-li nabíjet baterii zahřátou v důsledku používání

nebo vystavení slunečnímu záření, bliká pilotní lampa. Baterie se nebude nabíjet. Nechte baterii před nabíjením vychladnout.

PŘED POUŽITÍM

1. Příprava a kontrola pracovní plochy

Zkontrolujte postupem podle návodu, zda je pracoviště vhodné tím.

POUŽITÍ

1. Ověření polohy stupnice spojky (viz Obr. 4)

UtahovacÌ moment tohoto nářadí lze seřídit podle nastavené polohy stupnice spojky.

(1) Při použití tohoto nářadí jako šroubováku vyrovnejte

jedno z čísel „1, 3, 5 ... 22“ na stupnici spojky nebo tečky se symbolem trojúhelníku na vnějším tělese.

(2) V případě použití tohoto nářadí jako vrtačky, vyrovnejte

symbol vrtačky „ trojúhelníku na vnějším tělese.

UPOZORNĚNÍ

䡬 Stupnici spojky nelze nastavit mezi čísly „1, 3, 5 ...

22“ nebo tečkami.

䡬 Nepoužívejte nářadí s nastavením čísla na stupnici spojky

mezi „22“ a čáry uprostřed symbolu vrtačky. V takovém případě může dojít k poškození (viz Obr. 5).

2. Nastavení utahovacího momentu

(1) Utahovací moment

Utahovací moment by měl odpovídat svou velikostí průměru šroubu. V případě použití příliš velkého utahovacího momentu se může hlava šroubu zlomit nebo poškodit. Polohu stupnice spojky nastavte vždy podle průměru šroubu.

(2) Indikace utahovacího momentu

Utahovací moment se liší v závislosti na druhu šroubu a utahovaném materiálu. Nářadí indikuje utahovací moment prostřednictvím čísel „1, 3, 5 ... 22“ na stupnici spojky a tečkami. Nejnižší utahovací moment je v poloze „1“ a nejintenzivnější v poloze nejvyššího čísla (viz Obr. 4).

(3) Seřízení utahovacího momentu

Otočte stupnici spojky a vyrovnejte čísla „1, 3, 5 ... 22“ na stupnici spojky nebo tečky se symbolem trojúhelníku na vnějším tělese. Nastavte stupnici spojky ve směru malého nebo velkého utahovacího momentu podle toho, jaký utahovací moment potřebujete.

“ na stupnici spojky se symbolem

Čeština

UPOZORNĚNÍ

䡬 Při použití nářadí jako vrtačky se otáčení motoru se

může zablokovat. Při práci s vrtákem dbejte na to, aby se motor nezablokoval.

䡬 Příliš dlouhý chod s příklepem může způsobit zlomení

šroubu v důsledku nadměrného dotažení.

3. Změna otáček

Ke změně otáček použijte přepínač. Přesuňte přepínač ve směru šipky (viz Obr. 6 a 7). Když je přepínač nastaven do polohy „LOW“ (nízké otáčky), vrtačka má nízké otáčky. Když je přepínač nastaven do polohy „HIGH“ (vysoké otáčky), vrtačka má vysoké otáčky.

UPOZORNĚNÍ

䡬 Při změně otáček pomocí přepínače se přesvědčete,

že hlavní vypínač je vypnutý. Změna otáček při otáčení motoru může poškodit ozubené převody.

Tabulka 4

Druh práce Doporučení

Vrtání

Šroubování

5. Jak zvolit utahovací moment a počet otáček

Použití

Šroubování Šroub do

Vrtání

Dřevo Ocel Šroub do železa Použijte vrták nebo ořech odpovídající průměru šroubu. Vrut do dřeva Předvrtejte nejdříve otvor.

Poloha stupnice

spojky

železa než 6 mm.

Vrut do dřeva

Dřevo

Kov Pro vrtání s vrtákem do železa.

1 – 22

1 –

Použijte pro vrtání.

Tabulka 5

LOW (Nízké otáčky) HIGH (Vysoké otáčky)

Pro šrouby o průměru menším

Pro vrut o nominálním průměru menším než 6 mm. (DS18DCL)

Pro vrut o nominálním průměru menším než 6 mm. (DS14DCL)

Pro průměry menší než 38 mm. (DS18DCL)

Pro průměry menší než 30 mm. (DS14DCL)

䡬 Pokud nastavíte přepínač do polohy „HIGH“ (vysoké

otáčky) a stupnice spojky je nastavena na „17“ nebo „22“, může se stát, že spojka nesepne a motor se zablokuje. V takovém případě nastavte prosím přepínač do polohy „LOW“ (nízké otáčky).

䡬 Pokud se motor zablokuje, okamžitě odpojte přívod

proudu. Necháte-li motor delší dobu zablokovaný, může se spálit bu motor nebo akumulátor.

䡬 Z důvodu prodloužení životnosti je lithium-ionová baterie

vybavena ochrannou funkcí zastavení výkonu. Pokud je tedy nástroj přetížen, motor se může zastavit. Nicméně se nejedená o závadu, ale o výsledek ochranné funkce. V takovém případě uvolněte spínač nástroje a odstraňte příčinu přetížení.

4. Rozsah práce a doporučení uživatelům

Rozsah práce pro různé činnosti v závislosti na konstrukci jednotlivých jednotek je uvedený v Tabulce 4.

Otáčky (Poloha na tlačítku převodovky)

Pro šrouby o průměru menším než 6 mm.

Pro vrut o nominálním průměru menším než 4,8 mm. (DS18DCL)

Pro vrut o nominálním průměru menším než 3,8 mm. (DS14DCL)

Pro průměry menší než 24 mm. (DS18DCL)

Pro průměry menší než 12 mm. (DS14DCL)

POZOR

䡬 Příklady uvedené v Tabulce 5 je třeba pokládat za

všeobecný standard. Správné nastavení závisí na spojovaných materiálech a bude se pochopitelně lišit u specifických operací.

䡬 Pokud používáte nářadí v režimu šroubování a používáte

šrouby do železa při vysoké rychlosti (HIGH), může dojít k poškození šroubu nebo k uvolnění šroubováku vlivem přílišné torze. Používáte-li šrouby do železa, přepněte nářadí do polohy „LOW“ (pomalu).

POZNÁMKA

Použití akumulátoru BCL1415 a BCL1815 v chladných podmínkách (pod 0 stupňů Celsia) může někdy způsobit zeslabení utahovacího momentu a snížené množství práce. To je však dočasný jev, který se vrátí do normálu, jakmile se akumulátor zahřeje.

6. Instalace a deinstalace vrtáku

(1) Po vložení utahovacího nástavce nebo podobného

nástroje do bezklíčového vrtákového sklíčidla pevně uchopte kroužek a dotáhněte objímku otáčením doprava (ve směru chodu hodinových ručiček při pohledu zepředu) (Viz Obr. 8).

䡬 Pokud se objímka během práce uvolní, utáhněte ji.

Utahovací síla se zvýší při následném utažení.

(2) Deinstalace vrtáku

Pevně uchopte kroužek a uvolněte objímku otáčením doleva (ve směru proti chodu hodinových ručiček při pohledu zepředu) (Viz obr. 8).

POZOR

䡬 Pokud nemůžete povolit sklíčidlo, použijte svěrák nebo

podobné nářadí a zafixujte vrták. Nastavte spojku mezi polohami 1 a 11, pootočte objímkou ve směru uvolnění (doleva) a současně ovládejte spojku. Nyní by měla objímka lehce povolit.

Čeština

7. Ujistěte se, že akumulátor je správně nainstalován

8. Zkontrolujte směr otáčení

Hrot rotuje ve směru hodinových ručiček (z pohledu zezadu), stlačí-li volbu „R“. Volba „L“ nastaví rotaci proti směru hodinových ručiček (viz. Obr. 9) (Značky

jsou na vrtačce).

9. Ovládání spínače

䡬 Stlačí-li se spínač, nástroj rotuje. Uvolní-li se spínač,

nástroj se zastaví.

䡬 Otáčky lze kontrolovat stlačením spínače. Otáčky jsou

nízké, je-li spínač jenom lehce stlačen. Přitlačí-li se na spínač více, otáčky se zvýší.

POZNÁMKA

䡬 Před tím, než motor nastartuje, se ozve hučení. Jedná

se jenom o zvuk a nikoliv o poruchu.

10. Použití držáku nástavce POZOR

䡬 Vložte nástavec do daného umístění na nástroji. Pokud

se používá nástroj s nástavcem, který není náležitým způsobem vložen, může nástavec vypadnout a způsobit zranění.

䡬 Nevkládejte nástavce, které mají rozdílnou délku,

tloušku nebo rozměr, než je utahovací nástavec plus (délka 65 mm) obsažený ve STANDARDNÍ VÝBAVĚ. Nástavec může vypadnout a způsobit zranění.

(1) Vyjmutí nástavce

Spolehlivě uchopte hlavní těleso a vytáhněte nástavec a přitom přidržujte hrot palcem (Obr. 10).

(2) Montáž nástavce

Namontujte nástavec postupem opačným než při vyjímání. Vložte nástavec tak, aby pravá a levá strana byly vyrovnané, jak je znázorněno na Obr. 11.

ÚDRŽBA A KONTROLA

1. Kontrola nástroje

Tupý nástroj snižuje efektivnost a může způsobit nesprávnou funkci motoru. Nabruste nebo vyměňte nástroj, jakmile zjistíte otupení.

2. Kontrola montážních šroubů

Pravidelně kontrolujte montážní šrouby a ujistěte se, že jsou správně utaženy. Ihned utáhněte volné šrouby. Neutažené šrouby mohou vést k vážným úrazům.

3. Údržba povrchu

Pokud je vrták znečištěný, otřete jej měkkým suchým nebo vlhkým hadříkem navlhčeným v mýdlové vodě. Nepoužívejte rozpouštědla s obsahem chlóru, benzínu nebo jiná rozpouštědla, která mohou narušit plast.

4. Skladování

Uskladněte nástroj při teplotách pod 40˚C a mimo dosah dětí.

5. Seznam servisních položek POZOR

Oprava, modifikace a inspekce zařízení Hitachi musí být prováděny autorizovaným servisním střediskem Hitachi. Tento seznam servisních položek bude pomocí, předložíte-li jej s vaším zařízením autorizovanému servisnímu středisku Hitachi společně s požadavkem na opravu nebo další servis. Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.

MODIFIKACE

Výrobky firmy Hitachi jsou neustále zdokonalovány a modifikovány tak, aby se zavedly nejposlednější výsledky výzkumu a vývoje. Následně, některé díly mohou být změněny bez předešlého oznámení.

Důležité upozornění týkající se baterií pro elektrické akumulátorové nástroje

Používejte vždy jednu z námi specifikovaných originálních baterií. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nástroje pokud jsou používány jiné, než námi specifikované baterie nebo pokud je baterie rozebrána a změněna (jako např. rozebrání a nahrazení článku baterie nebo jiných vnitřních řčástí).

ZÁRUKA

Ručíme za to, že elektrické nářadí Hitachi splňuje zákonné/ místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska firmy Hitachi.

POZNÁMKA

Vlivem stále pokračujícího výzkumného a vývojového programu HITACHI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

Informace o hluku a vibracích

Měřené hodnoty byly určeny podle EN60745 a deklarovány ve shodě s ISO 4871.

Změřená vážená hladina akustického výkonu A: 97 dB (A) Změřená vážená hladina akustického tlaku A: 86 dB (A) Neurčitost KpA: 3 dB (A)

Použijte ochranu sluchu.

Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN60745.

Hodnota vibračních emisí Nejistota K = 1,5 m/s

UPOZORNĚNÍ

䡬 Hodnota vibračních emisí během vlastního používání

elektrického přístroje se může od deklarované hodnoty lišit v závislosti na způsobu použití přístroje.

䡬 Pro identifikaci bezpečnostních opatření k ochraně

obsluhy založených na odhadu vystavení vlivům v daných podmínkách použití (v úvahu bereme všechny části pracovního cyklu, jako jsou doby, kdy je přístroj vypnutý, a kdy běží naprázdno připočtených k době spouštění).

ah, D = 8,8 m/s

Türkçe

GENEL ELEKTRÓKLÓ ALET GÜVENLÓK UYARILARI

DÓKKAT

Tüm güvenlik uyarılarını ve tüm talimatları okuyun.

Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Bu kılavuzu gelecekte baßvurmak üzere saklayın.

Uyarılarda kullanılan "elektrikli alet" terimi, ßebeke elektriåiyle çalıßan (kablolu) veya pille çalıßan (kablosuz) elektrikli aletinizi belirtir.

1) Çalıßma alanının güvenliåi a) Çalıßma alanı temiz ve iyi aydınlatılmıß olmalıdır.

Daåınık veya karanlık alanlar kazalara davetiye çıkarır.

b) Elektrikli aletleri yanıcı sıvı, gaz veya toz patlayıcı

maddelerin bulunduåu ortamlarda çalıßtırmayın.

Elektrikli aletlerin çıkardıåı kıvılcımlar toz veya gaz halindeki bu maddeleri ateßleyebilir.

c) Bir elektrikli aletle çalıßırken çocukları ve

izleyicileri uzaklaßtırın.

Dikkatinizin daåılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliåi a) Elektrikli aletin fißi elektrik prizine uygun

olmalıdır. Fißi herhangi bir ßekilde deåißtirmeyin. Topraklanmıß elektrikli aletlerle herhangi bir adaptör kullanmayın.

Fißlerde deåißiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır.

b) Borular, radyatörler, fırınlar ve buzdolapları gibi

topraklanmıß yüzeylerle gövde temasından kaçının.

Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar.

c) Elektrikli aletleri yaåmura veya ıslak ortamlara

maruz bırakmayın.

Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır.

d) Elektrik kablosuna zarar vermeyin. Elektrikli aleti

taßımak, çekmek veya fißini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yaådan, keskin kenarlardan veya hareketli parçalardan uzak tutun.

Hasar görmüß veya dolaßmıß kablolar elektrik çarpma riskini artırır.

e) Elektrikli aleti açık alanda kullanırken, açık alanda

kullanıma uygun bir uzatma kablosu kullanın.

Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır.

f) Eåer bir elektrikli aletin ıslak bir yerde

kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynaåı kullanın.

RCD kullanılması elektrik çarpma riskini azaltır.

3) Kißisel emniyet a) Bir elektrikli alet kullanırken daima tetikte olun;

yaptıåınız ißi izleyin ve saåduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın.

Elektrikli aletleri kullanırken göstereceåiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir.

b) Kißisel koruyucu donanım kullanın. Daima

koruyucu gözlük takın.

Uygun koßullar için kullanılan toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır.

c) Aletin istenmeden çalıßmasını engelleyin. Aleti

güç kaynaåına ve/veya akü ünitesine baålamadan, kaldırmadan veya taßımadan önce, güç düåmesinin kapalı konumda olduåundan emin olun.

Elektrikli aletleri parmaåınız güç düåmesinin üzerinde olarak taßımanız veya güç düåmesi açılmıß durumda fißini takmanız kazalara davetiye çıkarır.

d) Aletin gücünü açmadan önce alet üzerindeki

ayar veya somun anahtarlarını çıkarın.

Aletin dönen parçalarından birine baålı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir.

e) Çok fazla yaklaßmayın. Uygun bir adım mesafesi

bırakın ve sürekli olarak dengenizi koruyun.

Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur.

f) Uygun ßekilde giyinin. Bol elbiseler giymeyin ve

takı eßyaları takmayın. Saçlarınızı, elbisenizi ve eldivenlerinizi hareketli parçalardan uzak tutun.

Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir.

g) Eåer toz çekme ve toplama baålantıları için

gerekli aygıtlar saålanmıßsa, bunların baålı olduåundan ve doåru ßekilde kullanıldıåından emin olun.

Toz toplama kullanımı, tozla ilißkili tehlikeleri azaltabilir.

4) Elektrikli aletin kullanımı ve bakımı a) Elektrikli aleti zorlamayın. Yapacaåınız iß için

doåru alet kullanın.

Doåru alet, ißinizi daha iyi ve tasarlanmıß olduåu hız deåerinde daha güvenli ßekilde yapacaktır.

b) Elektrikli alet güç düåmesinden açılıp

kapanmıyorsa, aleti kullanmayın.

Güç düåmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır.

c) Herhangi bir ayar yapmadan, aksesuarları

deåißtirmeden veya aleti saklamadan önce fißi güç kaynaåından ve/veya akü ünitesinden sökün.

Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalıßma riskini azaltır.

d) Atıl durumdaki elektrikli aletleri çocukların

ulaßamayacaåı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kißilerin aleti kullanmasına izin vermeyin.

Elektrikli aletler eåitimsiz kullanıcıların elinde tehlikelidir.

e) Elektrikli aletin bakımını yapın. Hareketli

parçalarda yanlıß hizalanma veya sıkıßma olup olmadıåını, kırık parça olup olmadıåını ve elektrikli aletin çalıßmasını etkileyebilecek diåer koßulları kontrol edin. Eåer hasar varsa, kullanmadan önce aleti tamir ettirin.

Kazaların çoåu elektrikli aletlere kötü bakım ißlemleri uygulanmasından kaynaklanmaktadır.

f) Aletleri keskin ve temiz tutun.

Uygun ßekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkıßma ihtimali daha azdır ve kontrol edilmesi daha kolaydır.

Türkçe

g) Elektrikli aleti, aksesuarları, uçları, v.b., bu

talimatlara uygun ßekilde, çalıßma koßullarını ve yapılacak ißi göz önünde bulundurarak kullanın.

Elektrikli aletin amaçlanan kullanımlardan farklı ißlemler için kullanılması tehlikeli bir duruma yol açabilir.

5) Akülü aletin kullanımı ve bakımı a) Üniteyi sadece üretici tarafından belirtilen ßarj

cihazıyla ßarj edin.

Bir akü ünitesi tipi için uygun olan bir ßarj cihazı baßka tipte bir akü ünitesiyle kullanıldıåında yangın riski yaratabilir.

b) Elektrikli aletleri sadece özellikle belirtilen akü

üniteleriyle kullanın.

Baßka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir

c) Akü ünitesini kullanılmadıåı zamanlarda

ataßlardan, madeni paralardan, anahtarlardan, çivilerden, vidalardan veya terminaller arasında baålantı olußturabilecek diåer küçük metal nesnelerden uzak tutun.

Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir.

d) Yanlıß kullanım koßullarında aküden sıvı çıkıßı

olabilir; temas etmekten kaçının. Kazayla sıvıya temas edilmesi durumunda suyla yıkayın. Sıvının gözlere temas etmesi halinde, ayrıca bir doktora baßvurun.

Aküden fıßkıran su tahriß veya yanıklara neden olabilir.

6) Servis a) Elektrikli aleti vasıflı bir kißi tarafından sadece özdeß

yedek parçalar kullanarak tamir edilmesini saålayın.

Böylece elektrikli aletin güvenli kullanımı saålanacaktır.

ÖNLEM

Çocukları ve diåer yeterli güce sahip olmayan kißileri uzak tutun. Kullanılmadıåı zamanlarda aleti çocuk ve yeterli güce sahip olmayan kißilerin ulaßamayacaåı bir yerde saklayın.

KABLOSUZ VÓDALAMA ALETÓ/MATKAP ÓÇÓN ÖNLEMLER

1. Bataryayı her zaman 0 – 50˚C sıcaklık aralıåında ßarj

edin. 0˚C sıcaklıåın altında yapılan ßarj ißlemleri, bataryanın aßırı ßarj olmasına yol açarak tehlikeye neden olabilir. Batarya 50˚C sıcaklıåın üzerinde ßarj edilmemelidir. Íarj ißlemi için en uygun sıcaklık 20˚C – 25˚C aralıåındadır.

2. Íarj ißlemi tamamlandıktan sonra, baßka bir ßarj

ißlemine baßlamadan önce ßarj cihazını 15 dakika kadar dinlendirin. Ókiden fazla bataryayı art arda ßarj etmeyin.

3. Íarj edilebilir bataryanın baålanacaåı deliåe yabancı

maddelerin girmesine izin vermeyin.

4. Íarj edilebilir bataryayı ve ßarj cihazını asla sökmeyin.

5. Íarj edilebilir bataryayı asla kısa devre yapmayın.

Batarya kısa devre yapılırsa, çok yüksek elektrik akımı ve aßırı ısınma durumu olußur; bunun sonucu olarak batarya yanabilir veya hasar görebilir.

6. Bataryayı ateße atmayın. Batarya yanarsa patlayabilir.

7. Duvar, zemin veya tavanda delme ißlemi yaparken

gömülü elektrik kablosu vb. olmadıåından emin olun.

8. Bataryanın ßarj edildikten sonraki ömrü kullanılmayacak kadar kısaldıåında bataryayı aldıåınız yere geri götürün. Ömrü tükenen bataryaları imha etmeyin.

9. Tükenmiß bataryayı kullanmak, ßarj cihazında hasara neden olur.

10. Íarj cihazının havalandırma yuvalarına hiçbir cisim sokmayın. Íarj cihazının havalandırma yuvalarına metal veya yanıcı cisimlerin sokulması, elektrik çarpmasına veya ßarj cihazının hasar görmesine neden olabilir.

11. Anahtarsız mandrene uç takarken, bileziåi uygun ßekilde sıkın. Bilezik sıkı olmadıåında uç kayabilir veya düßebilir ve yaralanmaya neden olabilir.

LITYUM-ION PILLE ILGILI UYARI

Çal˙ßma ömrünü uzatmak için, lityum-iyon pilde ç˙k˙ß˙ durduran bir koruma ißlevi mevcuttur. Aßaåıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir ar˙za deåil koruma ißlevinin bir sonucudur.

1. Pil enerjisi tükendiåinde, motor durur. Böyle bir durumda pili en k˙sa zamanda ßarj edin.

2. Eåer araca fazla yüklenilmißse motor durabilir. Böyle bir durumda arac˙n anahtar˙n˙ serbest b˙rak˙n ve aß˙r˙ yüklemenin sebeplerini ortadan kald˙r˙n. Bunun ard˙ndan arac˙ tekrar kullanabilirsiniz.

3. Eåer akü aßırı iß koßulunda fazla ısınmıßsa, akü gücü kesilebilir. Bu durumda, aküyü kullanmayı keserek soåumasını bekleyin. Soåuduktan sonra, kullanmaya devam edebilirsiniz.

Ayrıca, lütfen aßaåıdaki uyarı ve ikazları dikkate alın.

DÓKKAT

Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateßlemeye meydan vermemek için, lütfen aßaåıdaki uyarıları dikkate alın:

1. Batarya üzerinde talaß ve toz birikmediåinden emin olun.

䡬 Çalıßma sırasında batarya üzerine talaß ve toz

dökülmediåinden emin olun.

䡬 Çalıßma sırasında elektrikli alet üzerine dökülen talaß

ve tozun batarya üzernde birikmediåinden emin olun.

䡬 Kullanılmayan bir bataryayı talaßa ve toza maruz

kalan bir yerde saklamayın.

䡬 Bir bataryayı saklamadan önce, üzerine yapıßabilecek

talaß ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

2. Bataryayı çivi benzeri keskin nesnelerle delmeyin; çekiçle vurmayın; üzerine basmayın; atmayın ve ßiddetli fiziksel darbeye maruz bırakmayın.

3. Açıkça hasarlı veya deforme olduåu görülen bataryayı kullanmayın.

4. Bataryayı kutuplarını ters baålayarak kullanmayın.

5. Doårudan elektrik prizlerine veya çakmak soketlerine baålamayın.

6. Bataryayı belirtilenler dıßında herhangi bir amaç için kullanmayın.

7. Eåer belirtilen ßarj etme süresi geçmesine raåmen batarya tamamen ßarj olmuyorsa, derhal ßarj ißlemini durdurun.

8. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçlı kaplar gibi ortamlardaki yüksek sıcaklık veya basınçlara maruz bırakmayın.

9. Sızıntı görülmesi veya kötü koku algılanması durumunda derhal ateßten uzaklaßtırın.

Türkçe

10. Güçlü statik elektrik üretilen bir yerde kullanmayın.

11. Eåer batarya sızıntısı, kötü koku, ısı üretilmesi, renk solması veya deformasyon varsa veya kullanım, ßarj ißlemi veya saklama sırasında herhangi bir ßekilde anormallik görülürse, derhal cihazdan veya batarya ßarj cihazından çıkarın ve kullanmayı kesin.

UYARI

1. Eåer bataryadan sızan sıvı gözlerinize kaçarsa, gözlerinizi ovußturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora baßvurun. Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

2. Eåer sıvı cildinizle veya elbiselerinizle temas ederse, derhal temiz suyla yıkayın. Sıvı, cilt tahrißine neden olabilir.

3. Eåer bataryayı ilk defa kullandıåınızda pas, kötü koku, deformasyon ve/veya baßka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin.

TEKNÓK ÖZELLÓKLER

ELEKTRÓKLÓ ALET

Model DS14DCL DS18DCL Yüksüz hız (Düßük/Yüksek) 0 – 450 / 0 – 1250 min

Ahßap

Delme

Kapasite

Vidalama

Íarj edilebilir batarya Aåırlık 1,4 kg 1,6 kg

ÍARJ CIHAZ|

Model UC18YKL Íarj voltajı 7,2 – 18V Aåırlık 0,4 kg

(Kalınlık 18mm) Metal

(Kalınlık 1,6mm) Makine vidası 6 mm 6 mm

Aåaç vidası

6,2 mm (çap) × 63 mm (uzunluk) 6,8 mm (çap) × 50 mm (uzunluk)

BCL1415 Li-ion 14,4 V (1,5 Ah 4

STANDART AKSESUARLAR

Ana üniteye (1) ilave olarak, ambalajda aßaåıdaki tabloda listelenen aksesuarlar yer alır.

DS14DCL DS18DCL

Standart aksesuarlarda önceden bildirimde bulunulmadan deåißiklik yapılabilir.

1 Plus vidalama ucu (No. 2 × 65L) ......... 1

Íarj cihazı ...........................................

2 3

Plastik kutu ........................................

30 mm 38 mm

Çelik: 12 mm Çelik: 13 mm

(Kılavuz delik gerektirir) (Kılavuz delik gerektirir)

䡬 Çeßitli metallerin delinmesi. 䡬 Çeßitli ahßap malzemelerin delinmesi.

BATARYANIN ÇIKARILMASI/TAKILMASI

1. Bataryanın çıkarılması

UYARI

2. Bataryanın takılması

ÍARJ ETME

Vidalama aletini/matkabı kullanmadan önce, bataryayı aßaåıdaki gibi deåißtirin.

1. Íarj cihazının elektrik fißini prize takın.

ÓSTEÅE BAÅLI AKSESUARLAR (ayrıca satılır)

1. Batarya (BCL1415)

2. Batarya (BCL1815)

Ósteåe baålı aksesuarlarda önceden bildirimde bulunulmadan deåißiklik yapılabilir.

(DS14DCL için)

(DS18DCL için)

2. Bataryayı ßarj makinasına takın

UYARI

䡬 Bataryaların yanlıß yönde takılması durumunda ßarj

UYGULAMALAR

䡬 Makine vidalarının, ahßap vidalarının, kesik baßlı

vidaların, vb. vidalanması ve sökülmesi.

–1

pil)

Bataryayı çıkarmak için, aletin kolunu sıkıca tutun ve batarya mandalını itin (Íekil 1 ve 2’ye bakın).

Asla bataryayı kısa devre yapmayın.

Bataryayı kutup yönlerine dikkat ederek yerleßtirin (Íekil 2’ye bakın).

Íarj cihazının elektrik fißi prize takıldıåında, pilot lamba kırmızı renkte yanıp sönmeye baßlar. (1 saniye aralıklarla).

Bataryayı, Íekil 3’e gösterildiåi gibi kutup yönüne dikkat ederek, ßarj makinasının tabanına temas edene kadar sıkı bir ßekilde yerleßtirin.

ißlemi gerçekleßmez ve bu durum ßarj makinasında terminallerinin deforme olması gibi sorunlara neden olabilir.

0–450 / 0 – 1250 min

BCL1815 Li-ion 18 V (1,5 Ah 5

–1

pil

)

Türkçe

3. Íarj etme

Íarj cihazına bir batarya takıldıåında, pilot lamba sürekli olarak kırmızı renkte yanar. Batarya tamamen boßaldıåında, pilot lamba kırmızı renkte yanıp sönmeye baßlayacaktır. (1 saniye aralıklarla). (Bkz: Tablo 1)

Tablo 1

Kılavuz lambanın bildirimi

Íarj öncesinde Yanıp Söner 0,5 saniye yanar ve 0,5 saniye söner.

Íarj sırasında

Kılavuz lamba

(kırmızı)

(2) Íarj edilebilir bataryan˙n s˙cakl˙å˙yla ilgili olarak.

Yeniden ßarj edilebilir piller için s˙cakl˙klar gösterilmißtir, ˙s˙nan piller tekrar ßarj edilmeden önce bir süre soåumaya b˙rak˙lmal˙d˙r.

Tablo 2 Tablo 2

Tablo 2 Bataryalar˙n ßarj aral˙klar˙

Tablo 2 Tablo 2

Íarj edilebilir bataryalar edilebileceåi

BCL1415, BCL1815 0˚C – 50˚C

(3) Íarj süresiyle ilgili olarak

Kullanılan ßarj cihazı ve batarya kombinasyonlarına baålı olarak ßarj süreleri Tablo 3’te gösterildiåi gibidir.

Tablo 3 Íarj süresi (20˚C sıcaklıkta)

Íarj Cihazı

Batarya BCL1415, BCL1815

NOTNOT

NOT

NOTNOT

Íarj süreleri, s˙cakl˙åa ve güç kaynaå˙n˙n voltaj˙na göre farkl˙l˙k gösterebilir.

4. Íarj cihazının elektrik kablosunu prizden çekin

5. Íarj cihazını sıkıca tutarak bataryayı çekerek çıkarın NOT

Íarj ißleminin ardından önce bataryaları ßarj cihazından çıkarıp, sonra gerektiåi gibi muhafaza edin.

Bataryaların ömrü nasıl uzatılır?

(1) Bataryaları tamamen boßalmadan ßarj edin.

Aletin gücünün zayıfladıåını hissederseniz, aleti kullanmaya ara verin ve bataryalarını ßarj edin. Eåer aleti kullanmaya devam eder ve elektrik akımının bitmesine neden olursanız, batarya hasar görebilir ve ömrü kısalır.

Íarj tamamlandıåında

Aßırı ısınma bekleme modu

Yanar Sürekli yanar.

Yanıp Söner 0,5 saniye yanar ve 0,5 saniye söner.

Yanıp Söner 1 saniye yanar ve 0,5 saniye söner.

Bataryalar˙n ßarj

s˙cakl˙k aral˙å˙

UC18YKL

Yaklaßık 60 dakika

(0,5 saniye kapalıdır)

Tablo 2Tablo 2

Tablo 2’de

Tablo 2Tablo 2

(1) Kılavuz lamba bildirimleri

Kılavuz lamba bildirimleri, ßarj makinasının veya ßarj edilebilir bataryanın durumuna göre Tablo 1’de gösterilmißtir.

Batarya aßırı ısınmıß. Íarj yapılamıyor. (Batarya soåuduåunda ßarj ißlemi baßlayacaktır)

(2) Yüksek sıcaklıklarda ßarj etmekten kaçının.

Íarj edilebilir batarya kullanıldıktan hemen sonra ısınmıß olacaktır. Bataryayı kullanımdan hemen sonra ßarj ederseniz, içindeki kimyasal madde bozulur ve bataryanın ömrü kısalır. Bataryayı bekletin ve bir süre soåuduktan sonra ßarj edin.

UYARIUYARI

UYARI

UYARIUYARI 䡬 Pil ßarj aleti sürekli kullan˙ld˙å˙nda ˙s˙nacak ve sorunlara

neden olacakt˙r. Íarj etme ißlemi tamamland˙ktan sonra bir sonraki ßarj için alete 15 dakikal˙k bir dinlenme süresi verin.

䡬 Íarj aleti kullan˙m veya güneﬂe maruz kalma nedeniyle

˙s˙nm˙ß haldeyken pil yeniden ßarj edilirse, pilot lamba yanıp sönecektir. Pil ßarj olmayacakt˙r. Böyle bir durumda ßarj etmeden önce pilin soåumas˙na zaman tan˙y˙n.

KULLANIM ÖNCESÓNDE

1. Çalıßma ortamının hazırlanması ve kontrol edilmesi

Aßaåıdaki önlemleri alarak, çalıßma ortamının uygun olup olmadıåını kontrol edin.

NASIL KULLANILIR

1. Kavrama kadran pozisyonunu kontrol edin (Íekil 4’e bakın)

Bu birimin sıkma torku, kavrama kadranının ayarlandıåı pozisyona göre deåißtirilebilir.

(1) Bu birimi vidalama aleti olarak kullanırkenkavrama

kadranı üzerindeki “1, 3, 5, … , 22” sayılarından veya noktalardan birini, gövdenin üzerindeki üçgen ißaretiyle hizalayın.

(2) Bu birimi matkap olarak kullanırken, kavrama kadranının

üzerindeki matkap ißaretini “ üçgen ißaretiyle hizalayın.

UYARILAR

䡬 Kavrama kadranı, “1, 3, 5, … , 22” sayılarının veya

noktaların arasına gelecek ßekilde ayarlanamaz.

”, gövdenin üzerindeki

Türkçe

䡬 Kavrama kadranının üzerindeki “22” sayısı ile matkap

ißaretinin arasındaki çizgiyi kullanmayın. Bu cizgiyi kullanmak hasara neden olabilir (Íekil 5’ya bakın).

2. Sıkma torkunun ayarlanması

(1) Sıkma torku

Sıkma torku, kullanılan vidanın çapına baålıdır. Tork çok yüksek olduåunda, vidanın baßı kırılabilir veya zedelenebilir. Kavrama kadranının pozisyonunu vidanın çapına göre ayarlamaya özen gösterin.

(2) Sıkma torku göstergesi

Sıkma torku, vidanın türüne ve vidalanan malzemeye baålı olarak deaißiklik gösterir. Birim sıkma torkunu, kavrama kadranının üzerindeki “1, 3, 5, … ,22” sayılarıyla ve noktalarla gösterir. Gösterge “1” sayısındayken sıkma torku en zayıf deåerdedir; gösterge en yüksek sayıyı ißaret ettiåinde sıkma torku en güçlü deåerdedir (Íekil 4’e bakın).

(3) Sıkma torkunun ayarlaması

Kavrama kadranının üzerindeki “1, 3, 5, … , 22” sayıları ve noktalar, gövdenin üzerindeki üçgen ißaretine gelecek ßekilde kavrama kadranını çevirin. Óhtiyac duyduåunuz torka göre kavrama kadranını zayıf veya güçlü tork yönünde ayarlayın.

UYARILAR

䡬 Birim matkap olarak kullanılırken, motorun dönüßü

kilitlenebilir. Birimi matkap olarak kullanırken motoru kilitlememeye özen gösterin.

䡬 Uzun süreli darbe, vida baßının aßırı tork nedeniyle

kırılmasına yol açabilir.

Óß Öneriler

Delme

Vidalama

Ahßap Çelik Makine vidası Vida çapına uygun uç veya lokma kullanın. Aåaç vidası Kılavuz delik açtıktan sonra kullanın.

Delme amacıyla kullanın.

3. Dönüß hızının deåistirilmesi

Dönüß hızını deåißtirmek icin, kaydırılan düåmeyi kullanın. Kaydırılan düåmeyi ok yönünde hareket ettirin (Íekil 6 ve 7’e bakın). Kaydırılan düåme “LOW” (düßük hız) konumuna ayarlandıåında, matkap düßük hızda döner. Kaydırılan düåme “HIGH” (yüksek hız) konumuna ayarlandıåında, matkap yüksek hızda döner.

UYARI

䡬 Kaydırılan düåmeyi kullanarak dönüß hızını ayarlarken,

ßalterin kapalı olduåundan emin olun. Motor calıßırken hızın deåißtirilmesi, dißlilere zarar verebilir.

䡬 Kaydırılan düåmeyi “HIGH” (yüksek hız) konumuna

getirdiåinizde ve kavrama kadranının pozisyonu “17” veya “22” olduåunda, kavrama devreye giremeyebilir ve motor kilitlenir. Bu durumda lütfen kaydırılan düåmeyi “LOW” (düßük hız) konumuna getirin.

䡬 Motor kilitlenirse, derhal gücü kapatın. Motor bir süre

kilitli kalırsa, motor veya batarya yanabilir.

䡬 Çal˙ßma ömrünü uzatmak için, lityum-iyon pilde ç˙k˙ß˙

durduran bir koruma ißlevi mevcuttur. Bu yüzden, arac˙n aß˙r˙ yüklenmesi halinde motor durabilir. Ancak bu bir ar˙za deåil koruma ißlevinin bir sonucudur. Bu durumda arac˙n kolunu serbest b˙rak˙n ve aß˙r˙ yüklenmenin nedenlerini ortadan kald˙r˙n.

4. Kullanım amacı ve kullanım önerileri

Bu birimin mekanik yapısına göre kullanılabileceåi çeßitli ißler Tablo 4’te gösterilmißtir.

Tablo 4

5. Sıkma torkunun ve dönüß hızının seçimi

Kavrama Kadranı

Pozisyonu

1 – 22

Vidalama

Delme

Kullanım

Makine vidası vidalar için.

Aåaç vidası 1 –

Ahßap

Metal Metal matkap ucuyla delmek için.

Tablo 5

Dönüß hızı seçimi (kaydırılan düåmenin pozisyonu)

LOW (düßük hız) HIGH (yüksek hız)

6 mm veya daha düßük çaplı

6 mm veya daha düßük nominal çaplı vidalar için. (DS18DCL)

6 mm veya daha düßük nominal çaplı vidalar için. (DS14DCL)

38 mm veya daha düßük çaplar için. (DS18DCL)

30 mm veya daha düßük çaplar için. (DS14DCL)

6 mm-es, vagy kisebb csavarokhoz.

4,8 mm veya daha düßük nominal çaplı vidalar için. (DS18DCL)

3,8 mm veya daha düßük nominal çaplı vidalar için. (DS14DCL)

24 mm veya daha düßük çaplar için. (DS18DCL)

12 mm veya daha düßük çaplar için. (DS14DCL)

Türkçe

UYARI

䡬 Tablo 5’te gösterilen seçim örnekleri, genel bir standart

olarak düßünülmelidir. Gerçek ißlerde farklı vidalar ve malzemeler kullanılacaåı için, doåal olarak doåru ayarların yapılması gerekecektir.

䡬 Makine vidasıyla çalıßırken vidalama aleti/matkap HIGH

(yüksek hız) ayarında kullanıldıåında, aßırı yüksek tork nedeniyle vida hasar görebilir veya uç gevßeyebilir. Makine vidalarıyla çalıßırken vidalama aletini/matkabı LOW (düßük hız) ayarında kullanın.

NOT

BCL1415 ve BCL1815 bataryasının soåuk ortamlarda (0 derece Santigradın altı) bazen torkun zayıf olmasına ve daha az iß yapılmasına neden olabilir. Ancak bu geçici bir durum olup batarya ısındıåında normale döner.

6. Ucun takılması ve çıkarılması

(1) Ucun takılması

Vidalama ucu vs. anahtarsız mandrenin içersine takıldıktan sonra, bileziåi sıkıca kavrayın ve saåa doåru çevirerek (önden bakıldıåında saat yönünde) manßonu sıkıßtırın (Íekil 8’a bakın).

䡬 Çalıßma sırasında bilezik gevßerse, bileziåi daha çok

sıkın. Bilezik sıkılaßtırıldıåında sıkma torku daha da artar.

(2) Ucun çıkarılması

Bileziåi sıkıca tutup sola doåru (önden bakıldıåından saatin tersi yönde) çevirerek gevßetin (Íekil 8’a bakın).

UYARI

䡬 Mandren bileziåini daha fazla gevßetmek mümkün

olmadıåında, ucu sabitlemek için bir mengeneyle sabitleyin. Kavrama modunu 1 ile 11 arasına ayarlayıp, ardından kavramayı çalıßtırırken bileziåi gevßetme tarafına (sol tarafa) doåru çevirin. Artık bileziåi kolaylıkla gevßetebilirsiniz.

7. Bataryanın doåru ßekilde takılmıß olduåundan emin olun

8. Dönüß yönünü kontrol edin

Seçim düåmesinin R tarafına basıldıåında, uç saat yönünde (arka taraftan bakarken) döner. Ucu saatin ters yönünde döndürmek için seçim düåmesinin L tarafına basın (Íekil 9’a bakın) ( gövdenin üzerinde yer alır).

9. Íalteri açarak çalıßtırın

䡬 Íalterin tetiåine basıldıåında, alet dönmeye baßlar. Tetik

bırakıldıåında alet durur.

䡬 Matkabın dönüß hızı, tetiåin basılma oranıyla ayarlanır.

Tetiåe az basıldıåında matkap düßük hızda çalıßırken, tetiåe daha çok basıldıkça matkabın hızı artar.

NOT

䡬 Dönmeye baßlamadan önce motordan bir vınıltı sesi gelir;

bu yalnızca bir sestir, bir makine arızası deåildir.

10. Uç tutucusunun kullanılması

UYARI

䡬 Matkap ucunu aletin üzerinde belirlenmiß bölüme

yerleßtirin. Uç doåru olarak yerleßtirilmeden aletin kullanılması durumunda, uç düßebilir ve yaralanmaya sebep olabilir.

䡬 STANDART AKSESUARLARLA gelen 65 mm

uzunluåundaki plus vidalama uçundan farklı uzunluk, ölçü veya boyutlarda olan uçları birlikte yerleßtirmeyin. Uç düßebilir ve yaralanmaya sebep olabilir.

(1) Ucun çıkarılması

Aletin ana ünitesini sıkıca tutun ve baß parmaåınızla ucun baßından tutarak çekin (Íekil 10).

ve R ißaretleri

(2) Ucun takılması

Çıkarılma ißleminin tam tersi yöntemleri izleyerek ucu takın. Íekil 11’de gösterildiåi gibi saå ve sol kenarlar eßit boyutlarda olacak ßekilde yerleßtirin.

BAKIM VE ÓNCELEME

1. Aletin incelenmesi

Körelmiß takım kullanmak verimliliåi düßüreceåi ve motorun bozulmasına yol açabileceåi için, aßınma gördüåünüz anda takımlarınızı bileyin veya deåißtirin.

2. Montaj vidalarının incelenmesi

Tüm montaj vidalarını düzenli olarak inceleyin ve saålam ßekilde sıkılı olduåundan emin olun. Gevßeyen vidaları derhal sıkın. Gevßemiß vidalar ciddi tehlikelere yol açabilir.

3. Aletin dıßının temizlenmesi

Vidalama aleti/matkap kirlendiåinde, yumußak kuru bir bezle veya sabunlu suyla nemlendirilmiß bir bezle aleti silin. Plastik kısımları eritebileceåi için, klorlu çözeltiler, benzin veya boya incelticisi (tiner) kullanmayın.

4. Muhafaza

Vidalama aletini/matkabı sıcaklıåın 40˚C’nin altında olduåu ve çocukların erißemeyeceåi bir yerde muhafaza edin.

5. Servis parçaları listesi DÓKKAT

Hitachi Aåır Óß Aletlerinin bakımı, deåißtirilmesi ve incelenmesi, Hitachi Yetkili Servis Merkezlerince gerçekleßtirilmelidir. Bu Parça Listesi, tamir veya herhangi baßka bir bakım gerektiåinde Hitachi Yetkili Servis Merkezine çok yardımcı olur. Aåır iß aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır.

DEÅÍÓKLÓKLER

Hitachi Aåır Óß Aletleri en son teknolojik ilerlemelere uygun olarak sürekli deåißtirilmekte ve gelißtirilmektedir. Dolaısıyla, bazı kısımlarda önceden bildirimde bulunulmadan deåißiklik yapılabilir.

Hitachi akülü el aletleri için batarya kullanımı hakkında önemli not

Daima belirlenmiß orijinal bataryalardan birini kullanın. Tarafımızca belirlenenler dıßındaki bataryalarla kullanılmaları durumunda, veya bataryanın sökülmesi ve modifiye edilmesi (örneåin, hücrelerin veya diåer iç parçaların sökülmesi veya deåißtirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz.

GARANTÓ

Hitachi Elektrikli El Aletlerine ülkelere özgü hukuki düzenlemeler çerçevesinde garanti vermekteyiz. Bu garanti, yanlıß veya kötü kullanım, normal aßınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Íikayet durumunda, Elektrikli El Aleti, sökülmemiß bir ßekilde, bu kullanım kılavuzunun sonunda bulunan GARANTÓ BELGESÓYLE birlikte bir Hitachi yetkili servis merkezine gönderilmelidir.

Türkçe

NOT

HITACHI’nin süregelen araßtırma ve gelißtirme programına baålı olarak burada belirtilen teknik özelliklerde önceden bildirimde bulunulmadan deåißiklik yapılabilir.

Bu ürün, elektrikli ve elektronik eßyalarda bazı tehlikeli maddelerin kullanımının sınırlandırılmasına dair yönetmeliåin ßartlarına uygundur.

Havadan yayılan gürültü ve titreßimle ilgili bilgiler

Ölçülen deåerlerin EN60745 ve ISO 4871’e uygun olduåu tespit edilmißtir.

Ölçülmüß A-aåırlıklı ses gücü seviyesi: 97 dB (A) Ölçülmüß A-aåırlıklı ses basınç seviyesi: 86 dB (A) Belirsiz KpA: 3dB (A)

Kulak koruyucusu kullanın.

EN60745'e göre belirlenen toplam vibrasyon deåerleri (üç eksenli vektör toplamı).

Vibrasyon emisyon deåeri Belirsizlik K = 1,5 m/s

DÓKKAT

䡬 Elektrikli aletin kullanımı sırasında vibrasyon emisyonu

aletin kullanma ßekline baålı olarak belirtilen deåerden farklılık gösterebilir.

䡬 Gerçek kullanım koßullarında tahmini maruz kalma

hesabını esas alarak (kullanım süresine ilave olarak aletin kapatıldıåı ve rölantide çalıßtıåı zamanlarda çalıßma çevriminde yer alan tüm parçaları dikkate almak suretiyle) operatörü korumak için gerekli güvenlik önlemlerini belirlemek için.

ah, D = 8,8 m/s

Română

AVERTISMENTE GENERALE PRIVIND SIGURANŢA ÎN FOLOSIREA SCULEI ELECTRICE

AVERTISMENT

Citiţi toate avertismentele privind siguranţa și toate instrucţiunile.

Nerespectarea avertismentelor și a instrucţiunilor poate avea ca efect producerea de șocuri electrice, incendii și/ sau vătămări grave.

Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor.

Termenul "sculă electrică" prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată de la acumulatori (fără cablu de alimentare).

1) Siguran˛a Ón zona de lucru

a) Păstraţi zona de lucru curată și bine luminată.

Zonele de lucru dezordonate și întunecate predispun la accidente.

b) Nu utilizaţi sculele electrice în atmosferă

explozivă, cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor inflamabile.

Sculele electrice produc scântei care pot aprinde praful sau aburii.

c) Ţineţi copiii sau privitorii la distanţă în timp ce

utilizaţi scula electrică.

Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa din punct de vedere electric a) Ștecărele sculelor electrice trebuie să se

potrivească în prizele în care sunt introduse. Nu modificaţi niciodată ștecărul în nici un fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ).

Ștecărele nemodificate și prizele potrivite reduc riscul de șoc electric.

b) Evitaţi contactul corpului cu suprafeţele legate

la pământ, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele.

În cazul în care corpul dvs. este legat la pământ există un risc crescut de electrocutare.

c) Nu expuneţi sculele electrice la ploaie și nu le

lăsaţi în atmosferă umedă.

Intrarea apei într-o sculă electrică mărește riscul de electrocutare.

d) Nu forţaţi cablul de alimentare. Nu folosiţi

niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţite și de piese în mișcare.

Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric.

e) Atunci când folosiţi o sculă electrică în aer liber,

folosiţi un prelungitor adecvat pentru utilizarea în exterior.

Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric.

f) Dacă utilizarea într-o zonă umedă nu poate fi

evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD).

Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice.

3) Siguranţa personală a) Atunci când folosiţi o sculă electrică fiţi vigilent,

fiţi atent la ceea ce faceţi și acţionaţi conform bunului simţ. Nu folosiţi scule electrice atunci când sunteţi obosit sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor.

Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave.

b) Folosiţi echipament personal de protecţie.

Purtaţi întotdeauna protecţie a ochilor.

Echipamentele de protecţie cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile și protecţiile auditive, folosite în situaţiile corespunzătoare, reduc vătămările personale.

c) Evitaţi pornirea accidentală. Înainte de a conecta

scula la priză și/sau la bateria de acumulatori și înainte de a ridica sau transporta scula, asiguraţi-vă că aveţi comutatorul de pornire pe poziţia oprit.

Transportarea sculelor electrice cu degetul pe comutator sau introducerea în priză a sculelor electrice care au comutatorul pe poziţia pornit sunt situaţii ce predispun la accidente.

d) Înainte de a pune scula electrică în funcţiune,

îndepărtaţi toate cheile de reglare și orice alte chei.

O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.

e) Nu încercaţi să ajungeţi prea departe. Menţineţi

permanent un contact corect al piciorului și un bun echilibru.

Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate.

f) Îmbrăcaţi-vă adecvat. Nu purtaţi haine largi și

nici bijuterii. Ţineţi-vă părul, hainele și mănușile departe de piesele în mișcare.

Hainele largi, bijuteriile și pot fi prinse în piesele în mișcare.

g) Dacă sunt prevăzute dispozitive de conectare

la facilităţi de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și sunt folosite corespunzător.

Folosirea acestor dispozitive poate reduce pericolele legate de praf.

4) Utilizarea și îngrijirea sculei electrice a) Nu forţaţi scula electrică. Folosiţi scula adecvată

pentru aplicaţia dvs.

Scula potrivită va face treabă mai bună și mai sigură la parametrii la care a fost proiectată.

b) Nu folosiţi scula electrică în cazul în care

comutatorul nu își îndeplinește funcţia de pornire și oprire.

Sculele electrice care nu pot fi comandate prin intermediul comutatorului sunt periculoase și trebuie reparate.

c) Înainte de a face orice fel de reglaje, de a

schimba accesoriile și de a depozita sculele electrice, scoateţi ștecărul din priză și/sau de la bateria de acumulatori.

Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice.

Română

d) Depozitaţi sculele electrice neutilizate departe

de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică.

Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi.

e) Întreţineţi sculele electrice. Verificaţi alinierea

și prinderea pieselor în mișcare, ruperea pieselor precum și toate celelalte aspecte care ar putea să influenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza duceţi-o la reparat.

Multe accidente sunt provocate de scule electrice necorespunzător întreţinute.

f) Păstraţi elementele de tăiere curate și ascuţite.

Elementele de tăiere bine întreţinute și cu muchiile tăietoare bine ascuţite sunt mai ușor de controlat și este mai puţin probabil să se agaţe.

g) Folosiţi scula electrică, accesoriile și vârfurile

etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate.

Folosirea sculei electrice pentru alte operaţiuni decât cele prevăzute poate avea ca efect apariţia unor situaţii periculoase.

5) Utilizarea și întreţinerea sculelor cu acumulatori a) Încărcaţi numai cu încărcătorul indicat de

producător.

Un încărcător adecvat unui anumit tip de pachet de acumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de acumulatori.

b) Folosiţi sculele electrice exclusiv cu tipurile de

pachete de acumulatori indicate.

Folosirea unui alt tip de pachet de acumulatori poate provoca vătămări sau incendii.

c) Atunci când pachetul de acumulatori nu este

folosit, ţineţi-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor pachetului de acumulatori.

Scurtcircuitarea terminalelor acumulatorilor poate provoca arsuri sau incendii.

d) În cazul exploatării abuzive, din acumulatori

poate ieși lichid; evitaţi contactul cu acest lichid. În cazul unui contact accidental, spălaţi cu apă. În cazul contactului cu ochii, consultaţi un medic.

Lichidul care iese din acumulatori poate provoca iritaţii sau arsuri.

6) Reparaţii a) Repararea sculei electrice se va face de către

personal calificat, cu folosirea unor piese de schimb identice.

Astfel se asigură menţinerea siguranţei în exploatare a sculei electrice.

PRECAUŢIE

Ţineţi la distanţă copiii și persoanele du dizabilităţi. Atunci când nu sunt folosite, sculele trebuie păstrate astfel încât copiii și persoanele cu dizabilităţi să nu poată ajunge la ele.

PRECAUŢII REFERITOARE LA MAȘINĂ DE GĂURIT ȘI ÎNȘURUBAT CU ACUMULATORI

1. Schimbaţi întotdeauna acumulatorul la o temperatură de 0 - 50˚C. O temperatură mai scăzută de 0˚C va duce la supraîncărcare, ceea ce este periculos. Acumulatorul nu poate fi încărcat la temperaturi de peste 50˚C. Temperatura optimă pentru încărcare este de 20 - 25˚C.

2. După terminarea încărcării, lăsaţi încărcătorul nefolosit timp de 15 minute înainte de a încărca următorul acumulator. Nu încărcaţi mai mult de doi acumulatori consecutive.

3. Nu lăsaţi materiale străine să intre în orificiul pentru conectarea acumulatorului.

4. Nu demontaţi niciodată acumulatorul și nici încărcătorul.

5. Nu scurtcircuitaţi acumulatorul. Scurtcircuitarea acumulatorului produce un curent electric foarte mare și produce supraîncălzirea acumulatorului. Rezultatul este arderea sau deteriorarea acumulatorului.

6. Nu aruncaţi acumulatorul în foc. Dacă acumulatorul arde acesta poate exploda.

7. Atunci când găuriţi ziduri, podele sau tavane, verificaţi existenţa cablurilor electrice îngropate etc.

8. Imediat ce constataţi că durata de utilizare după încărcare devine prea scurtă pentru utilizări practice, duceţi acumulatorul la magazinul de la care l-aţi cumpărat. Nu aruncaţi acumulatorii consumaţi.

9. Utilizarea unui acumulator consumat duce la deteriorarea încărcătorului.

10. Nu introduceţi obiecte în fantele de ventilaţie ale încărcătorului. Introducerea de obiecte metalice sau inflamabile în fantele de ventilaţie ale încărcătorului duce la apariţia pericolului de electrocutare sau de deteriorare a încărcătorului.

11. La montarea unui capăt de șurubelniţă în mandrina fără cheie, strângeţi manșonul în mod corespunzător. Dacă manșonul nu este strâns, capătul de șurubelniţă poate aluneca sau poate cădea, provocând vătămări.

PRECAUŢII REFERITOARE LA ACUMULATORUL LITIU-ION

Pentru prelungirea duratei de viaţă, acumulatorul litiu-ion este echipat cu o protecţie pentru oprirea furnizării de energie. În situaţiile 1 la 3 descrise mai jos, atunci când folosiţi aparatul, chiar dacă acţionaţi declanșatorul motorul se poate opri. Aceasta nu este o defecţiune, ci un rezultat al funcţiei de protecţie.

1. Atunci când acumulatorul este descărcat motorul se oprește. În această situaţie încărcaţi imediat acumulatorul.

2. În situaţia suprasolicitării aparatului motorul se poate opri. În această situaţie, eliberaţi comutatorul și îndepărtaţi cauza suprasolicitării. După aceasta, puteţi folosi din nou aparatul.

3. În situaţia supraîncălzirii acumulatorului în timpul lucrului, alimentarea aparatului de la acumulator se poate întrerupe. În această situaţie, încetaţi să mai utilizaţi acumulatorul și lăsaţi-l să se răcească. După aceasta, îl puteţi utiliza din nou.

Mai mult, vă rugăm să acordaţi atenţie următoarelor avertismente și indicaţii privind precauţia.

Română

AVERTISMENT

Pentru a împiedica apariţia la acumulator a scurgerilor, generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectaţi următoarele măsuri de precauţie.

1. Asiguraţi-vă că pe acumulator nu se strânge șpan/pilitură și nici praf.

䡬 În timpul lucrului, asiguraţi-vă că pe acumulator nu

cade șpan/pilitură și nici praf.

䡬 Asiguraţi-vă că șpanul/pilitura și praful care cad pe

scula electrică în timpul lucrului nu se strâng pe acumulator.

䡬 Nu depozitaţi un acumulator nefolosit într-un loc

expus la șpan/pilitură și la praf.

䡬 Înainte de a depozita un acumulator, îndepărtaţi de

pe acesta toate urmele de șpan/pilitură și de praf și nu depozitaţi acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

2. Nu găuriţi acumulatorul cu obiecte ascuţite cum ar fi cuiele, nu îl loviţi cu ciocanul, nu călcaţi pe el, nu îl aruncaţi și nu îl supuneţi unor șocuri fizice puternice.

3. Nu utilizaţi un acumulator care pare deteriorat sau care este deformat.

4. Nu folosiţi acumulatorul cu polaritatea inversată.

5. Nu îl conectaţi direct la sursele de energie electrică sau la brichetele electrice ale mașinilor.

6. Nu folosiţi acumulatorul în alte scopuri decât cele indicate.

7. În cazul în care acumulatorul nu se încarcă după trecerea timpului de încărcare specificat, încetaţi imediat să îl mai încărcaţi.

8. Nu expuneţi acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceţi într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

9. Ţineţi-l departe de flacără imediat ce observaţi scurgeri sau mirosuri neplăcute.

10. Nu îl folosiţi în locuri în care se generează o puternică electricitate statică.

11. În cazul în care observaţi la acumulator scurgeri, mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateţi-l imediat din echipament sau din încărcător și încetaţi să îl mai utilizaţi.

PRECAUŢIE

1. În cazul în care lichidul ce se scurge din acumulator intră în contact cu ochii, nu vă frecaţi la ochi și spălaţi-i bine cu apă proaspătă curată cum ar fi apa de la robinet și consultaţi imediat un medic. În cazul în care nu faceţi tratament, lichidul poate provoca probleme oculare.

2. În cazul în care lichidul se scurge pe piele sau pe haine, imediat spălaţi bine cu apă proaspătă curată, cum ar fi apa de la robinet. Există posibilitatea ca acest lucru să provoace iritarea pielii.

3. În cazul în care la prima utilizare a acumulatorului detectaţi mirosuri neplăcute, supraîncălzire, dacă observaţi rugină, decolorare, deformare și/sau alte nereguli, nu folosiţi acumulatorul și înapoiaţi-l furnizorului sau vânzătorului.

SPECIFICAŢII

SCULĂ ELECTRICĂ

Model DS14DCL DS18DCL Viteză fără sarcină (Scăzută/Ridicată) 0 - 450 / 0 - 1250 min

Lemn

Găurire

Capacitate

Înșurubare

Acumulator Greutate 1,4 kg 1,6 kg

(Grosime 18mm) Metal

(Grosime 1,6mm) Șuruburi obișnuite 6 mm 6 mm

Șuruburi pentru lemn

6,2 mm (diametru) × 63 mm (lungime) 6,8 mm (diametru) × 50 mm (lungime)

(Necesită un orificiu de ghidare) (Necesită un orificiu de ghidare)

BCL1415 Li-ion 14,4 V (1,5 Ah 4 celule) BCL1815 Li-ion 18 V (1,5 Ah 5 celule)

30 mm 38 mm

Oţel: 12 mm Oţel: 13 mm

0-450 / 0 - 1250 min

ÎNCĂRCĂTOR

Model UC18YKL Tensiunea de încărcare 7,2 – 18 V Greutate 0,4 kg

ACCESORII STANDARD

Pe lângă unitatea principală (1), pachetul conţine accesoriile enumerate în tabelul de mai jos.

1 Capăt de șurubelniţă Plus

DS14DCL DS18DCL

Accesoriile standard pot fi schimbate fără notificare prealabilă.

2 Încărcător .......................................... 1

3 Carcasă din plastic ........................... 1

65L) ..................................... 1

(No. 2

ACCESORII OPŢIONALE (SE VÂND SEPARAT)

1. Acumulator (BCL1415)

2. Acumulator (BCL1815)

Accesoriile standard pot fi schimbate fără notificare prealabilă.

(Pentru DS14DCL)

(Pentru DS18DCL)

UTILIZĂRI

䡬 Înșurubarea și deșurubarea șuruburilor obișnuite,

șuruburilor pentru lemn, șuruburi autofiletante etc.

䡬 Găurirea diverselor metale. 䡬 Găurirea diverselor materiale lemnoase.

Română

SCOATEREA/MONTAREA ACUMULATORULUI

1. Scoaterea acumulatorului

Ţineţi bine mânerul și împingeţi elementul de blocare a acumulatorului pentru a scoate acumulatorul (vezi

Fig. 1 și 2).

PRECAUŢIE

Nu scurtcircuitaţi niciodată acumulatorul.

2. Montarea acumulatorului

Introduceţi acumulatorul cu respectarea polarităţii (vezi

Fig. 2).

ÎNCĂRCARE

Înainte de a utiliza mașina de găurit și înșurbat, încărcaţi acumulatorii după cum urmează.

1. Introduceţi în priză ștecărul cablului de alimentare al încărcătorului.

La introducerea în priză a ștecărului cablului, lampa pilot va lumina intermitent cu culoarea roșu. (La intervale de 1 secundă).

Table 1

Indicaţiile lămpii indicatoare

Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde)

Luminează în mod continuu

Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde)

Luminează timp de 1 secundă. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde)

Lampa pilot (roșu)

Înainte de încărcare

În timpul încărcării La încărcare completă

Așteptare supraîncălzire

Luminează intermitent

Luminează

Luminează intermitent

2. Introduceţi acumulatorul în încărcător.

Introduceţi ferm acumulatorul în încărcător, până când acumulatorul intră în contact cu partea de jos a încărcătorului și verificaţi polarităţile așa cum este prezentat în Fig. 3.

PRECAUŢIE

䡬 Dacă acumulatorii sunt introduși în sens invers, nu

numai că încărcarea devine imposibilă ci pot, de asemenea, apărea probleme la încărcător, cum ar fi deformarea bornelor de încărcare.

3. Încărcarea

La introducerea unui acumulator în încărcător, lampa pilot va lumina în mod continuu cu culoarea roșu. După încărcarea completă a acumulatorului, lampa pilot va lumina intermitent cu culoarea roșu. (La intervale de 1 secundă). (Vezi Tabelul 1)

(1) Indicaţiile lămpii indicatoare

Indicaţiile lămpii indicatoare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a acumulatorului.

Acumulator supraîncălzit. Nu se poate efectua încărcarea. (Încărcarea va începe după răcirea acumulatorului)

(2) Referitor la temperatura acumulatorului

Temperaturile pentru acumulatori sunt prezentate în Tabelul 2, iar acumulatorii care au devenit fierbinţi trebuie lăsaţi să se răcească înainte de a fi încărcaţi.

Tabulka 2 Domeniile de încărcare a acumulatorilor

Acumulatori

BCL1415, BCL1815 0°C – 50°C

(3) Referitor la timpul de încărcare

În funcţie de tipul de încărcător și de tipul acumulatorilor, timpul de încărcare va fi cel prezentat în Tabelul 3.

Tabelul 3 Timpul de încărcare (la 20˚C)

Încărcător

Acumulator BCL1415, BCL1815

Rozmezí teplot

pro nabíjení

UC18YKL

Aprox. 60 min.

NOTĂ

Timpul de încărcare poate varia în funcţie de temperatură și de tensiunea sursei de alimentare.

4. Scoateţi din priză cablul de alimentare al încărcătorului.

5. Ţineţi ferm încărcătorul și scoateţi acumulatorul. NOTĂ

După încărcare, mai întâi scoateţi acumulatorii din încărcător și apoi depozitaţi acumulatorii în mod corespunzător.

Cum mărim durata de viaţă a acumulatorilor.

(1) Încărcaţi acumulatorii înainte de descărcarea lor completă.

Când observaţi că forţa sculei electrice slăbește, încetaţi să o mai utilizaţi și încărcaţi acumulatorul. În cazul în care continuaţi să folosiţi scula electrică și acumulatorul se descarcă, acumulatorul se poate deteriora iar durata sa de funcţionare se poate scurta.

(2) Evitaţi încărcarea la temperaturi ridicate.

Acumulatorii sunt fierbinţi imediat după utilizare. Dacă acești acumulatori sunt încărcaţi imediat după utilizare, substanţele chimice din interior se pot deteriora iar durata de viaţă a acumulatorului va scădea. Lăsaţi acumulatorul să se răcească un timp înainte de încărcare.

Română

PRECAUŢIE

䡬 Atunci când încărcătorul a fost folosit în mod continuu,

acesta se poate încălzi, ceea ce poate duce la defecţiuni. După finalizarea unei încărcări, faceţi o pauză de aproximativ 15 minute înainte de a încărca următorul acumulator.

䡬 Dacă acumulatorul este pus la încărcat atunci când

acesta este cald datorită utilizării sau datorită expunerii pe o durată lungă la acţiunea razelor soarelui, lampa indicatoare pentru supraîncălzire a încărcătorului clipeș te. Acumulatorul nu va mai fi încărcat. În această situaţie, lăsaţi mai întâi acumulatorul să se răcească și abia apoi începeţi încărcarea.

ÎNAINTE DE UTILIZARE

1. Aranjarea și verificarea mediului de lucru

Verificaţi dacă mediul de lucru este adecvat respectând indicaţiile privind precauţia.

MODUL DE UTILIZARE

1. Verificaţi poziţia selectorului pentru cuplare (Vezi Fig. 4)

Cuplul de strângere al acestei unităţi poate fi reglat în funcţie de poziţia selectorului pentru cuplare.

(1) Atunci când folosiţi aparatul ca șurubelniţă, aliniaţi unul

din numerele "1, 3, 5 ... 22" de pe selectorul pentru cuplare, sau punctele, cu marcajul triunghiular de pe corpul exterior.

(2) Atunci când folosiţi aparatul ca bormașină, aliniaţi

semnul pentru bormașină " cuplare cu marcajul triunghiular de pe corpul exterior.

PRECAUŢIE

䡬 Selectorul pentru cuplare nu poate fi poziţionat între

numerele "1, 3, 5 ... 22" sau între puncte.

䡬 Nu folosiţi aparatul cu selectorul pentru cuplare între

numărul "22" și linia din mijlocul semnului pentru bormașină. Nerespectarea acestei indicaţii poate provoca daune (Vezi Fig. 5).

2. Reglajul cuplului de strângere

(1) Cuplul de strângere

Tăria cuplului de strângere trebuie să corespundă diametrului șurubului. Dacă se folosește un cuplu prea puternic, capul șurubului se poate sparge sau poate fi deteriorat. Asiguraţi-vă că reglaţi cuplul de strângere în corelaţie cu diametrul șurubului.

Lucrare Sugestii

Găurire

Înșurubare

Lemn Oţel

Șurub obișnuit

Șurub pentru lemn Folosiţi după ce aţi făcut un orificiu de ghidare.

" de pe selectorul pentru

Tabelul 4

Utilizare pentru găurire.

Folosiţi capătul de șurubelniţă sau elementul de prindere care să corespundă cu diametrului șurubului.

(2) Indicaţie privind cuplul de strângere

Cuplul de strângere diferă în funcţie de tipul de șurub și de materialul care este strâns. Unitatea indică valoarea cuplului de strângere prin numerele "1, 3, 5 ... 22" de pe selectorul pentru cuplare cât și prin puncte. Cuplul de strângere în poziţia "1" este cel mai slab, iar cuplul cel mai puternic este cel de la numărul cel mai mare (Vezi Fig. 4).

(3) Reglarea cuplului de strângere

Rotiţi selectorul pentru cuplare și aliniaţi numerele "1, 3, 5 ... 22" de pe selector, sau punctele, cu marcajul triunghiular de pe corpul exterior. Reglaţi selectorul pentru cuplare în direcţia unui cuplu slab sau puternic, în funcţie de cuplul necesar.

PRECAUŢIE

䡬 În timpul folosirii ca bormașină , mișcarea de rotaţie a

motorului poate fi împiedicată, până la blocarea motorului. În timpul utilizării bormașinii fiţi atenţi să nu blocaţi motorul.

䡬 O percuţie prea lungă poate duce la ruperea șurubului,

datorită strângerii excesive.

3. Modificarea vitezei de rotaţie

Pentru a schimba viteza de rotaţie acţionaţi butonul de modificare. Deplasaţi butonul de modificare în direcţia săgeţii (Vezi Fig. 6 și 7). Atunci când butonul de modificare este poziţionat pe "LOW" (SCĂZUT), mandrina bormașinii se rotește cu viteză scăzută. Atunci când butonul de modificare este poziţionat pe "HIGH" (RIDICAT), mandrina bormașinii se rotește cu viteză ridicată.

PRECAUŢIE

䡬 Atunci când modificaţi viteza de rotaţie prin intermediul

butonului de modificare, asiguraţi-vă că butonul declanșator este pe poziţia oprit. Modificarea vitezei de rotaţie în timpul funcţionării motorului va duce la deteriorarea pinioanelor.

䡬 Atunci când puneţi butonul de modificare pe "HIGH" (viteză

ridicată) iar poziţia selectorului pentru cuplare este "17" sau "22", se poate întâmpla să nu se realizeze cuplarea și ca motorul să rămână blocat. În această situaţie, vă rugăm să plasaţi butonul de modificare pe "LOW" (viteză scăzută).

䡬 Dacă motorul se blochează, opriţi imediat alimentarea

aparatului. În cazul în care motorul rămâne blocat mai mult timp motorul sau acumulatorul se poate arde.

䡬 Pentru prelungirea duratei de viaţă, acumulatorul litiu-ion

este echipat cu o protecţie pentru oprirea furnizării de energie. De aceea, în cazul suprasolicitării aparatului, motorul se poate opri. Aceasta nu este o defecţiune, ci un rezultat al funcţiei de protecţie. În această situaţie, eliberaţi butonul declanșator și eliminaţi cauza suprasolicitării.

4. Domeniu de utilizare și sugestii de utilizare

Domeniile de utilizare pentru diverse tipuri de lucrări adecvate structurii mecanice a acestui aparat sunt prezentate în Tabelul 4.

Română

5. Cum se selectează cuplul de strângere și viteza de rotaţie

Tabelul 5

Selecţia pentru viteza de rotaţie (poziţia butonului de modificare)

"LOW" (viteză scăzută) "HIGH" (viteză ridicată)

Pentru șuruburi cu diametrul de 6 mm sau mai mic.

Pentru șuruburi cu diametrul nominal de 6 mm sau mai mic. (DS18DCL)

Pentru șuruburi cu diametrul nominal de 6 mm sau mai mic.

(DS14DCL) Pentru șuruburi cu diametrul de

38 mm sau mai mic. (DS18DCL) Pentru șuruburi cu diametrul de

30 mm sau mai mic. (DS14DCL)

Înșurubare

Găurire

Utilizare

Șurub obișnuit 1 - 22

Șurub pentru lemn 1 -

Lemn

Metal Pentru găurirea cu un burghiu pentru metal.

Poziţia selectorului

pentru cuplare

Pentru șuruburi cu diametrul de 6 mm sau mai mic.

Pentru șuruburi cu diametrul nominal de 4,8 mm sau mai mic. (DS18DCL)

Pentru șuruburi cu diametrul nominal de 3,8 mm sau mai mic. (DS14DCL)

Pentru diametre de 24 mm sau mai mici. (DS18DCL)

Pentru diametre de 12 mm sau mai mici. (DS14DCL)

PRECAUŢIE

䡬 Exemplele de selectare prezentate în Tabelul 5 trebuie

privite ca un standard general. Deoarece în lucrările reale sunt folosite mai multe tipuri de șuruburi și mai multe tipuri de materiale de strâns, în mod evident sunt necesare reglaje specifice.

䡬 Atunci când folosiţi mașina de găurit și înșurbat cu

un șurub obișnuit cu opţiunea HIGH (viteză ridicată), șurubul se poate deteriora sau capătul se poate slăbi în cazul în care cuplul de strângere este prea puternic. La utilizarea șuruburilor obișnuite folosiţi mașina de găurit și înșurbat pe LOW (viteză scăzută).

NOTĂ:

Folosirea acumulatorilor BCL1415 și BCL1815 în mediu rece (sub 0 grade Celsius) poate, uneori, să aibă ca efect slăbirea cuplului de strângere și la reducerea capacităţii de lucru. Acesta este un fenomen temporar și se va reveni la normal după ce acumulatorul se încălzește.

6. Introducerea și scoaterea capătului de șurubelniţă

(1) După introducerea unui capăt de șurubelniţă etc. în

mandrina fără cheie, prindeţi ferm inelul și strângeţi manșonul prin rotire către dreapta (în sensul acelor de ceasornic privind din faţă) (Vezi Fig. 8).

䡬 Dacă în timpul funcţionării manșonul se slăbește,

strângeţi-l la loc. forţa necesară pentru strângere crește pe măsură ce manșonul este strâns mai tare.

(2) Scoaterea capătului de șurubelniţă

Prindeţi ferm inelul și slăbiţi manșonul prin rotire către stânga (în sens invers acelor de ceasornic privind din faţă) (Vezi Fig. 8).

PRECAUŢIE

䡬 Dacă manșonul nu poate fi slăbit, folosiţi o menghină

sau un instrument similar pentru a prinde capătul de șurubelniţă. Poziţionaţi selectorul pentru cuplare între 1 și 11 și rotiţi manșonul către stânga în timp ce acţionaţi selectorul pentru cuplare. Acum ar trebui ca manșonul să se poată slăbi cu ușurinţă.

7. Asiguraţi-vă că acumulatorul este corect montat

8. Verificarea direcţiei de rotaţie

Atunci când butonul selector este în zona R, capătul se rotește în sensul acelor de ceasornic (privind din spate). Pentru ca rotirea capătului să se facă în sens invers acelor de ceasornic, butonul selector trebuie deplasat în zona L (Vezi Fig. 9) (Semnele pe corpul aparatului).

9. Funcţionarea butonului declanșator

䡬 La apăsarea butonului declanșator, mandrina aparatului

începe să se rotească. La eliberarea butonului declanșator, mișcarea de rotaţie a mandrinei încetează.

䡬 Viteza de rotaţie a mandrinei poate fi controlată prin

gradul de apăsare pe butonul declanșator. Atunci când butonul declanșator este acţionat ușor, viteza de rotaţie este scăzută și crește pe măsură ce crește apăsarea pe butonul declanșator.

NOTĂ

䡬 Înainte ca motorul să înceapă să se rotească se produce

un ușor bâzâit. Acesta este doar un zgomot, nu o defecţiune a aparatului.

10. Folosirea suportului pentru capete de șurubelniţă PRECAUŢIE

䡬 Păstraţi capetele de șurubelniţă la locul indicat pe

aparat. Dacă aparatul este folosit cu capătul depozitat necorespunzător, capătul poate cădea și poate provoca vătămări corporale.

䡬 Nu depozitaţi capete de șurubelniţă de altă lungime,

de alt diametru, calibru sau dimensiune decât capătul de șurubelniţă plus (lungime 65 mm) inclus în ACCESORIILE STANDARD. Capătul de șurubelniţă poate cădea și poate provoca vătămări corporale.

(1) Scoaterea capătului de șurubelniţă

Ţineţi bine corpul aparatului și trageţi capătul spre exterior ţinându-l cu degetele (Fig. 10).

(2) Montarea capătului de șurubelniţă

Montaţi capătul de șurubelniţă urmând în sens invers etapele de la demontare. Introduceţi capătul astfel încât partea dreaptă și partea stângă să fie egale, așa cum este prezentat în Fig. 11.

și R sunt marcate

Română

ÎNTREŢINERE ȘI VERIFICARE

1. Verificarea burghiului

Deoarece folosirea unei scule deteriorate duce la scăderea eficienţei și poate provoca defectarea motorului, ascuţiţi sau înlocuiţi scula imediat ce observaţi apariţia frecării.

2. Verificarea șuruburilor de montare

Verificaţi la intervale regulate toate șuruburile de montare și asiguraţi-vă că acestea sunt corect strânse. Dacă există șuruburi slăbite, strângeţi-le. Dacă există șuruburi slăbite, strângeţi-le imediat. În caz contrar pot apărea pericole grave.

3. Curăţarea încărcătorului

Atunci când mașina de găurit și înșurbat s-a murdărit, ștergeţi-o cu o cârpă moale și uscată sau cu o cârpă umezită cu apă cu săpun. Nu folosiţi solvenţi pe bază de clor și nici diluanţi, deoarece aceștia topesc masele plastice.

4. Depozitare

Depozitaţi mașina de găurit și înșurbat într-un loc cu temperatura mai mică de 40˚C și nu o lăsaţi la îndemâna copiilor.

5. Lista pieselor de schimb pentru reparaţii

PRECAUŢIE

Reparaţiile, modificările și verificarea sculelor electrice Hitachi se vor efectua numai la o unitate service autorizată de Hitachi. În mod particular, întreţinerea dispozitivului laser va fi efectuată de un agent autorizat de către producătorul dispozitivului laser. Repararea dispozitivului laser va fi efectuată întotdeauna de către o unitate service autorizată de Hitachi. Această listă de piese va fi de ajutor dacă va fi prezentată împreună cu mașina la unitatea service autorizată de Hitachi atunci când solicitaţi efectuarea de reparaţii sau de operaţiuni de întreţinere. Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele naţionale privind securitatea.

MODIFICĂRI

Sculele electrice Hitachi sunt în mod constant îmbunătăţite și modificate, pentru a îngloba cele mai noi cuceriri tehnologice. De aceea, anumite piese pot fi modificate fără notificare prealabilă.

Notă importantă pentru bateriile uneltelor Hitachi cu acumulatori

Utilizaţi întotdeauna acumulatori originali. Nu garantăm siguranţa și performanţa uneltei dacă se utilizează alţi acumulatori decât cei recomandaţi sau dacă acumulatorul original este dezmembrat sau modificat (cum ar fi demontarea și înlocuirea celulelor sau a altor părţi interne).

GARANŢIE

Garantăm sculele electrice Hitachi în conformitate cu reglementările statutare/specifice ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la finalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de Hitachi.

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de Hitachi, prezentele specificaţii pot fi modificate fără notificare prealabilă.

Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii

Valorile măsurate au fost determinate în conformitate cu EN 60745 și este declarată conformă cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A: 97 dB (A) Nivelul tipic al presiunii sonore ponderate A: 86 dB (A) Nivel sonor, KpA: 3 dB (A)

Purtaţi echipament de protecţie auditivă.

Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN60745.

Valoarea emisiei de vibraţii Precizie K = 1,5 m/s

AVERTISMENT

䡬 Valoarea emisiei de vibraţii în timpul folosirii efective a

sculei electrice poate diferi de valorile declarate, în funcţie de modul de utilizate a sculei.

䡬 Pentru identificarea măsurilor de siguranţă ce trebuie luate

pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiţii reale de utilizare (ţinând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcţionare suplimentar la pornirea sculei).

ah, D = 8,8 m/s

Slovenščina

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRIČNO ORODJE

OPOZORILO

Preberite vas varnostna opozorila in navodila.

Z neupoštevanjem opozoril in navodil tvegate električni udar, požar in/ali resne telesne poškodbe.

Vsa opozorila in navodila shranite.

Izraz "električno orodje" v opozorilih se nanaša na električno orodje, ki se napaja z omrežno energijo (s priključno vrvico), ali električno orodje, ki se napaja z energijo iz akumulatorskih baterij (brez priključne vrvice).

1) Varnost na delovnem mestu a) Delovno mesto mora biti čisto in dobro osvetljeno.

V razmetanih in temačnih območjih je verjetnost nesreč večja.

b) Električnega orodja ni dovoljeno uporabljati v

eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu.

Pri delu z električnim orodjem se iskri – iskre lahko vnamejo prah in hlape.

c) Preprečite dostop otrokom in drugim v delovno

območje vključenega električnega stroja.

Zaradi motenja lahko izgubite nadzor.

2) Električna varnost a) Vtiči električnega orodja morajo ustrezati vtičnici.

Vtiča ni dovoljeno kakor koli spreminjati. Za povezavo ozemljenega električnega orodja ni dovoljeno uporabiti vmesnih vtičev.

Z nespremenjenimi vtiči in ustreznimi vtičnicami je tveganje električnega udara manjše.

b) Preprečite stik z ozemljenimi površinami, kot so

cevi, radiatorji, peči in hladilniki.

Ko je telo delavca ozemljeno, je nevarnost električnega udara večja.

c) Električnega orodja ni dovoljeno izpostavljati na

dež ali v mokre pogoje.

Z vdorom vode v električno orodje je nevarnost električnega udara velika.

d) Ne zlorabljajte priključne vrvice. Priključne vrvice

ni dovoljeno uporabljati za prenašanje, vlečenje in izklapljanje električnega orodja. Priključne vrvice ne izpostavljajte na vročino, olje, ostre robove in premične dele.

Med uporabo poškodovanih in zamotanih priključnih vrvic je nevarnost električnega udara večja.

e) Za uporabo električnega orodja na prostem

priključite podaljšek, ki je izdelan za takšno uporabo.

Z uporabo priključne vrvice, ki je izdelana za delo na prostem, je nevarnost električnega udara manjša.

f) Če je delo z električnim orodjem v vlažnem

okolju neizbežno, uporabite napajanje, ki je zaščiteno s stikalom za diferenčni tok (RCD).

Zaščitno stikalo za diferenčni tok (RCD) zmanjša nevarnost električnega udara.

3) Osebna varnost a) Ostanite zbrani, pazite, kaj delate in delajte po

pameti. Električnega orodja ni dovoljeno uporabljati, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.

Trenutek nepozornosti med delom z električnim orodjem je lahko vzrok za resne telesne poškodbe.

b) Uporabljajte osebno zaščitno opremo. Za delo

si obvezno nadenite zaščito za oči.

Zaščitna oprema, kot so maska za prah, nezdrsni čevlji, čelada ali zaščita za ušesa, ustrezno uporabljena v danih pogojih, zmanjša nevarnost telesnih poškodb.

c) Preprečite neželen zagon. Preden stroj povežete

na omrežni vir in/ali akumulatorski sklop, preden ga dvignete ali prenesete, stikalo obvezno prestavite v položaj izklopa (na "OFF").

Pri prenosu električnega orodja s prstom na stikalu ali pri povezavi električnega orodja, ko je stikalo v položaju vklopa "ON", je tveganje nesreč večje.

d) Preden električno orodje vključite, odstranite

vse nastavitvene ključe.

Med delom z električnim orodjem, kjer je ključ pritrjen na vrteč del tega orodja, je velika nevarnost telesnih poškodb.

e) Ne presegajte. Ves čas trdno stojte in vzdržujte

ravnotežje.

Na ta način lahko bolje nadzorujete električno orodje v nepričakovanih situacijah.

f) Ustrezno se oblecite. Za delo si nadenite tesna

oblačila in snemite nakit. Z lasmi, oblačili in rokavicami ne posegajte med premične dele.

Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premične dele.

g) Če so na voljo naprave za povezavo odpraševalnih

delov in zbiralnikov, slednje povežite in pravilno uporabljajte.

Funkcija zbiranja prahu zmanjša nevarnost v zvezi s prahom.

4) Uporaba in vzdrževanje električnega orodja a) Električnega orodja ne preobremenjujte. Za

izbrano delo uporabite ustrezno električno orodje.

Z ustreznim električnim orodjem boste delo opravili bolje in varneje.

b) Električnega orodja ni dovoljeno uporabiti, če s

stikalom orodja ne morete vključiti in izključiti.

Električno orodje, ki ga ni možno upravljati s stikalom, je nevarno in ga je treba popraviti.

c) Preden orodje predelate, spremenite priključke

ali orodje shranite, iztaknite vtič iz omrežnega vira in/ali baterijski sklop z električnega orodja.

S takšnimi preventivnimi varnostnimi ukrepi zmanjšate nevarnost neželenega zagona orodja.

d) Električno orodje shranite izven dosega otrok in

ne dovolite upravljati orodja osebam, ki orodja ne poznajo in ki niso prebrale navodil.

Električno orodje je nevarno v rokah neusposobljenih uporabnikov.

e) Električno orodje vzdržujte. Pregledujte, če je

neporavnano, če premični deli zavirajo, če so deli polomljeni in druge pogoje, ki lahko vplivajo na delovanje električnega orodja. Poškodovano električno orodje je treba pred uporabo popraviti.

Vzrok mnogih nesreč je slabo vzdrževano električno orodje.

f) Rezalno orodje mora biti ostro in čisto.

Pravilno vzdrževano rezalno orodje z ostrimi rezilnimi robovi manj pogosto zavira in ga je lažje upravljati.

Slovenščina

g) Električno orodje, priključke in svedre ipd.

uporabljajte v skladu s temi navodili, pri čemer upoštevajte pogoje dela in izbrane naloge.

Z uporabo električnega orodja v druge namene nastopi nevarna situacija.

5) Uporaba orodja baterija in vzdrževanje a) Polnite samo s polnilnikom, ki ga je določil

proizvajalec.

Polnilnik, ki je primeren za en tip baterije lahko povzroči nevarnost požara, če ga uporabite z drugo baterijo.

b) Električna orodja uporabljajte samo s posebej

narejenimi baterijami.

Uporaba drugih baterij lahko povzroči poškodbe ali požar.

c) Ko baterije ne uporabljate jo držite vstran od

kovinskih predmetov kot so sponke, kovanci, ključi, žeblji, vijaki ter drugi manjši kovinski predmeti, ki lahko povežejo en terminal z drugim.

Kratek stik s terminali na bateriji lahko povzroči opekline ali požar.

d) Med zlorabo lahko tekočina priteče iz baterije;

izgobajte se stiku z njo. Če slučajno pride do stika, takoj oprati z vodo. Če tekočina pride v stik z očmi, poščite dodatno zdravniško pomoč.

Tekočina iz baterije lahko povzroči draženje ali opekline.

6) Servis a) Električno orodje naj popravlja usposobljena

servisna oseba le z identičnimi rezervnimi deli.

S tem bo zagotovljeno vzdrževanje varnosti električnega orodja.

VARNOSTNI UKREP Otroci in slabotne osebe naj se ne približujejo. Ko orodja ne uporabljate ga shranjujte izven dosega otrok in slabotnih oseb.

VARNOSTNI UKREPI ZA BREZŽIČNI VRTALNIK

1. Baterijo zmeraj polnite pri temperaturi od 0 - 50 ˚C. Polnjenje pri temperaturi, nižji od 0˚C bo povzročilo prepolnjenje, kar pa je nevarno. Baterije ne morete polniti pri temperaturi, višji od 50˚C. Najbolj primerna temperatura za polnjenje je od 20

- 25˚C.

2. Ko se eno polnjenje zaključi ga pred naslednjim polnjenjem baterije pustite mirovati za približno 15 minut. Naenkrat ne polnite več kot dveh baterij.

3. Ne dovolite, da se tujki naberejo na luknji za priključevanje baterije za polnjenje.

4. Baterije za polnjenje in polnilnika nikoli ne razstavljajte.

5. Nikoli ne naredite kratkega stika z baterijo za polnjenje. Kratek stik na bateriji bo povzročil velik električni tok in pregrevanje. Posledica tega bo zažgana ali poškodovana baterija.

6. Baterije ne zavrzite v ogenj. Baterija lahko eksplodira, če jo zažgete.

7 Pri vrtanju v zid, tla ali strop preverite za zakopane

električne kable, ipd.

8. Ko življenjska doba napolnjene baterije postane prekratka za praktično uporabo jo prinesite v trgovino, kje ste jo kupili. Izrabljene baterije ne zavrzite.

9. Uporaba izrabljene baterije bo poškodovala polnilnik.

10. V reže na polnilniku, ki služijo prezračevanju, ne vtikajte predmetov. Vstavljanje kovinskih ali vnetljivih predmetov v režo za prezračevanje na polnilniku, bo povzročilo električni udar ali poškodovalo polnilnik.

11. Pri montaži svedra v brezključni pritezalnik primerno zavijte rokav. Če rokav ni tesen lahko sveder zdrsne ali pade ven ter povzroči poškodbe.

OPOZORILO ZA LITIJ-IONSKO BATERIJO

Za podaljšanje življenjske dobe je litij-ionska baterija opremljena z zaščitno funkcijo, ki ustavi izhod. V zgoraj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi če ugasnete stikalo, motor lahko ustavi. To ni nobena težava, ampak rezultat zaščitne funkcije.

1. Ko se porabi preostala moč baterije se motor ugasne. V tem primeru baterijo takoj napolnite.

2. Če je orodje preobremenjeno se motor lahko ustavi. V tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje spet uporabljate.

3. Če se baterija pregreje zaradi preobremenitve, se bo ustavil dovod moči. V tem primeru nehajte uporabljati baterijo in pustite jo, da se ohladi. Po tem lahko orodje spet uporabljate.

Prosimo, da upoštevate naslednja opozorila in ukrepe.

OPOZORILO

Da bi preprečili iztekanje baterija, ustvarjanje toplote, oddajanje dima, eksplozijo in zažiganje, prosimo, da upoštevate naslednja varnostna opozorila.

1. Preprečite nabiranje kovinskih drobcev in prahu na akumulatorju.

䡬 Med delom poskrbite, da kovinski drobci in prah ne

padajo na akumulator.

䡬 Med delom poskrbite, da se morebitni kovinski drobci

in prah z električnega orodja ne nabirajo na akumulatorju.

䡬 Neuporabljenega akumulatorja ni dovoljeno hraniti na

mestu, kjer je izpostavljen kovinskim drobcem in prahu.

䡬 Pred shranjevanjem akumulator očistite in odstranite

kovinske drobce ter prah, ki se lahko sprimejo na akumulator; akumulatorja ne hranite skupaj s posameznimi kovinskimi deli (vijaki, žeblji itn.).

2. Baterije ne prebadajte z ostrimi predmeti kot so žeblji, ne udarjajte je s kladivom, ne stopite na njo, jo mečite ali izpostavljajte težkih fizičnim udarom.

3. Vidno poškodovane ali deformirane baterije ne uporabljajte.

4. Baterije z zamenjano polariteto ne uporabljajte.

5. Baterije ne priključite neposredno na električne vtičnice ali cigaretni vžigalnik v avtomobilu.

6. Baterijo uporabljajte le za določene namene.

7. Nadaljnje polnjenje takoj ustavite, če se polnjenje ne zaključi, ko preteče določen čas polnjenja.

8. Baterije ne postavljajte ali izpostavljajte na visoke temperature ali visok pritisk, na primer v mikrovalovno pečico, sušilec ali visokotlačno komoro.

9. Ko zaznate iztekanje ali neprijeten vonj se takoj odmaknite od ognja.

10. Ne uporabljati v prostorih, kjer se ustvarja močna statična elektrika.

Slovenščina

11. Če baterija teče, ima čuden vonj, generira toploto, je razbarvana ali deformirana oziroma kakorkoli izgleda čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo nehajte uporabljati.

POZOR

1. Če tekočina, ki izteka iz baterije pride v stik z vašimi očmi jih ne drgnite ampak jih operite s svežo, čisto vodo ter takoj obiščite zdravnika.

Tekočina lahko povzroči težave z očmi, če ne greste k zdravniku.

2. Če tekočina pride na kožo ali oblačila jih takoj operite s čisto vodo iz pipe. Obstaja možnost, da lahko povzroči draženje kože.

3. Če opazite rjo, čuden vonj, pregrevanje, razbarvanje, deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu.

SPECIFIKACIJE

ELEKTRIČNO ORODJE

Model DS14DCL DS18DCL Neobremenjena hitrost (nizko/visoko)

Les

Vrtanje

Kapaciteta

Zavijanje

Baterija, ki se poln i Teža 1,4 kg 1,6 kg

POLNILNIK

Model UC18YKL Napetost polnjenja 7,2 – 18V Teža 0,4 kg

(debelina 18 mm) Kovina

(debelina 1,6 mm) Strojni vijak 6 mm 6 mm

Leseni vijak

STANDARDNI DODATKI

Poleg glavne enote (1) paket vsebuje dodatke, ki so našteti v spodnji tabeli.

DS14DCL DS18DCL

Standardni pripomočki se lahko spremenijo brez vnaprejšnjega obvestila.

1 Dodatni sveder (št. 2 × 65L) ........ 1

2 Polnilnik ............................................. 1

3 Plastična škatla ................................. 1

0 – 450 / 0 – 1250 min

30 mm 38 mm

Jeklo: 12 mm Jeklo: 13 mm

6,2 mm (premer) × 63 mm (dolžina) 6,8 mm (premer) × 50 mm (dolžina)

(potrebna je vodilna luknja) (potrebna je vodilna luknja)

BCL1415 Litij-ion 14,4 V (1,5 Ah 4 celice) BCL1815 Litij-ion 18 V (1,5 Ah 5 celice)

ODSTRANJEVANJE/NAMEŠČANJE BATERIJE

1. Odstranjevanje baterije

POZOR

2. Nameščanje baterije

POLNJENJE

Pred uporabo električnega vrtalnika napolnite baterije na naslednji način.

1. Povežite napajalno vrvico polnilnika na sprejemnik.

2. Vstavite baterijo v polnilnik.

OPCIJSKI DODATKI (PRODAJANI LOČENO)

1. Baterija (BCL1415)

2. Baterija (BCL1815)

Opcijski dodatki se lahko spremenijo brez vnaprejšnjega obvestila.

(za DS14DCL)

(za DS18DCL)

POZOR

䡬 Če baterije vstavite v obratni smeri, polnjenje ne bo

3. Polnjenje

UPORABE

䡬 Zavijanje in odstranjevanje strojnih vijakov, lesenih

vijakov, navojnih vijakov, itd.

䡬 Vrtanje različnih kovin. 䡬 Vrtanje različnega lesa.

(1) Označba vodilne lučke

–1

Trdno primite ročico in pritisnite na baterijski zapah, da odstranite baterijo (glej Skici 1 in 2).

Nikoli ne naredite kratkega stika z baterijo.

Vstavite baterijo ter bodite pozorni na polariteto (glej Skico 2).

Ko povežete vtič polnilnika na sprejemnik, začne pilotni svetlobni indikator utripati rdeče (z 1-sek. presledki).

Trdno vstavite baterijo v polnilnik dokler se ne dotakne spodnjega dela ter preverite polaritete, kot je prikazano na Skici 3.

možno in lahko povzroči težave, kot je na primer deformacija polnilnih terminalov na polnilniku.

Ko v polnilnik namestite baterijske vložke, začne pilotni svetlobni indikator neprekinjeno svetiti rdeče. Ko se baterijski vložki napolnijo, začne pilotni svetlobni indikator utripati rdeče (z 1-sek. presledki). (Glej tabelo

Označbe vodilne lučke bodo takšne kot je prikazano v Tabeli 1, glede na pogoje polnilnika ali baterije za polnjenje.

0 – 450 / 0 – 1250 min

–1

Tabela 1

Slovenščina

Označbe vodilne lučke

Pred Utripa Sveti 0,5 sekunde. sekund polnjenjem Ne sveti 0,5 sekunde. (ugasne se za 0,5)

Med polnjenjem

Krmilni indikator (rdeča)

(2) O temperaturah baterije za polnjenje

Temperature baterij za polnjenje so prikazane v tabeli

2. Baterije, ki so se segrele je treba pred ponovnim polnjenjem pustiti nekaj časa, da se ohladijo.

Tabulka 2 Polnilna območja baterij

Baterije za polnjenje

BCL1415, BCL1815 0˚C – 50˚C

(3) O času polnjenja

Odvisno od kombinacije polnilnika in baterij bo čas polnjenja enak tistemu, prikazanemu v tabeli 3.

Tabela 3 Čas polnjenja (pri 20˚C)

Baterija BCL1415, BCL1815

OPOMBA

Čas polnjenja je odvisen od temperature in napetosti električnega vira.

4. Izključite napetostni kabel polnilnika iz vtičnice.

5. Trdno primite polnilnik in izvlecite baterijo. OPOMBA

Po polnjenju najprej izvlecite baterije iz polnilnika in jih primerno uporabite.

Kako dalj časa uporabljati baterije

(1) Baterije napolnite še preden se v celoti izpraznijo.

Ko občutite, da se moč orodja slabša, ga nehajte uproabljati in napolnite baterije. Če nadaljujete z uporabo orodja in izrabite električno napetost, se baterija lahko poškoduje in skrajša se ji življenjska doba.

(2) Izogibajte se polnjenju pri visokih temperaturah.

Napolnjena baterija bo vroča takoj po porabi. Če takšno baterijo napolnite takoj po uporabi se bodo njene notranje kemijske substance poslabšale in skrajšala se bo njena življenjska doba. Baterijo pustite nekaj časa, da se ohladi in jo šele nato napolnite.

POZOR

䡬 Ko polnilnik baterij dalj časa uporabljate se bo segrel

ter bo predstavljal vzrok za nepravilna delovanja. Ko se polnjenje zaključi ga pred naslednjim polnjenjem pustite 15 minut mirovati.

Polnjenje končano

Mirovanje pregrevanja

Polnilnik

Sveti Nenehno sveti

Utripa Sveti 0,5 sekunde. Ne sveti 0,5 sekunde.

(ugasne se za 0,5 sekund)

Utripa Sveti 1 sekunde. sekund

Ne sveti 0,5 sekunde. (ugasne se za 0,5)

Temperature baterij

za polnjenje

UC18YKL

Približno 60 min.

Pregreta baterija. Polnjenje ni možno. (Polnjenje se bo nadaljevalo, ko se baterija ohladi)

䡬 Če baterijo polnite, ko je vroča zaradi uporabe ali

izpostavljenosti na sončni svetlobi, vodilna lučka utripa. Baterija se ne bo napolnila. V takšnem primeru pustite, da se baterija ohladi in nato nadaljujte s polnjenjem.

PRED UPORABO

1. Pripravljanje in preverjanje delovnega okolja

Z naslednjimi varnostnimi ukrepi preverite ali je delovno okolje primerno za delo.

UPORABA

1. Preverite položaj številčniče sklopke (glej Skico 4)

Navor tesnitve enote lahko prilagodite glede na položaj na katerega je nastavljena številčnica sklopke.

(1) Ko enoto uporabljate kot izvijač, poravnajte eno od

številk "1, 3, 5 ... 22" na številčnici sklopke ali s pikami s trikotnikom na zunanjem telesu.

(2) Ko enoto uporabljate kot vrtalnik poravnajte označbo

za vrtanje " zunanjem telesu.

POZOR

䡬 Številčnico sklopke ne morete nastaviti med številke

"1, 3, 5 ... 22" ali pike.

䡬 Stroja ne uporabljajte, ko je številčnica sklopke med

"22" in linija na sredini označbe za vrtanje. Neupoštevanje tega lahko povzroči poškodbe (glej

Skico 5).

2. Nastavitev navora tesnitve

(1) Navor tesnitve

Jakost navora tesnitve se mora ujemati s premerom vijaka. Če uporabite prevelik navor se glava vijaka lahko zlomi ali poškoduje. Prepričajte se, da je položaj številčnice sklopke primerno nastavljen na premer vijaka.

(2) Prikaz navora tesnitve

Navor tesnitve je odvisen od tipa vijaka in materiala, ki ga zavijate. Enota označuje navor tesnitve s številkami "1, 3, 5 ...22" na številčnici sklopke in s pikami. Navor tesnitve pri položaju "1" je najbolj slaboten in pri najvišji številki je najmočnejši (glej Skico 4).

(3) Nastavljanje navora tesnitve

Obrnite številčnico sklopke in jo poravnajte s številkami "1, 3, 5 ... 22" na številčnici ali s pikami, s trikotnikom na zunanjem telesu. Glede na to kakšen navor potrebujete prilagodite številčnico sklopke v smeri slabšega ali močnejšega navora.

" na številčnici sklopke s trikotnikom na

Slovenščina

POZOR

䡬 Rotacija motorja se lahko ustavi, ko enoto uporabljate

kot vrtalnik. Med uporabo vrtalnika ne zaklenite motorja.

䡬 Predolgo udrihanje lahko zlomi vijak zaradi prevelike

zatesnitve.

3. Spremenite hitrost rotacije

Za spremembo hitrosti rotacije uporabite preklopni gumb. Preklopni gumb premaknite v smeri puščice (glej Skici 6 in 7). Ko je preklopni gumb nastavljen na "LOW" (nizko) se vrtalnik vrti z nizko hitrostjo. Ko je nastavljen na "HIGH" (visoko) se vrtalnik vrti z visoko hitrostjo.

POZOR

䡬 Ko s preklopnim gumbom spreminjate rotacijsko hitrost

se prepričajte, da je stikalo izključeno. Spreminjanje hitrosti, ko se motor obrača bo poškodovalo zobčenike.

Tabela 4

Delo Predlogi

Vrtanje

Zavijanje

5. Kako izbrati tesnilni navor in hitrost rotiranja

Uporaba

Zavijanje

Vrtanje

Les

Jeklo

Strojni vijak Uporabite sveder ali odbojko, ki se ujema s premerom vijaka.

Leseni vijak Uporabite po vrtanju vodilne luknje.

Položaj številčnice

sklopke

Strojni vijak 1 – 22

Leseni vijak 1 –

Les

Kovina

Uporabiti za vrtanje.

Tabela 5

Za vijake premera 6 mm ali manjše.

Za 6 mm vijake ali vijake z manjšim nominalnim premerom. (DS18DCL)

Za 6 mm vijake ali vijake z manjšim nominalnim premerom. (DS14DCL)

Za vijake premera 38 mm ali manjše. (DS18DCL)

Za vijake premera 30 mm ali manjše. (DS14DCL)

Za vrtanje s kovinskim svedrom.

䡬 Ko preklopni gumb nastavite na "HIGH" (visoka hitrost)

in položaj številčnice sklopke je "17" ali "22" se lahko zgodi, da se sklopka ne aktivira in se motor zaklene. V tem primeru nastavite preklopni gumb na "LOW" (nizka hitrost).

䡬 Če se motor zaklene takoj izključite napetost. Če je

motor dalj časa zaklene se lahko baterija ali motor zažgeta.

䡬 Za podaljšanje življenjske dobe je litij-ionska baterija

opremljena z zaščitno funkcijo, ki ustavi izhod. Zatorej, če je orodje preobremenjeno se motor lahko ustavi. To ni nobena težava, ampak rezultat zaščitne funkcije. V tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev.

4. Področje in napotki za uporabo

Uporabna podtročja za različne tipe dela, ki temeljijo na mehanski strukturi te enote, so prikazana v tabeli

Izbira hitrosti rotacije (položaj preklopnega gumba)

LOW (nizka hitrost) HIGH (visoka hitrost)

Za vijake premera 6 mm ali manjše.

Za 4,8 mm vijake ali vijake z manjšim nominalnim premerom. (DS18DCL)

Za 3,8 mm vijake ali vijake z manjšimnominalnim premerom. (DS14DCL)

Za vijake premera 24 mm ali manjše. (DS18DCL)

Za vijake premera 12 mm ali manjše. (DS14DCL)

POZOR

䡬 Primere izbire, prikazane v tabeli 5 uporabljajte kot

splošen standard. Ker se pri dejanskem delu uporabljajo različni tipi tesnilnih vijakov in različni materiali, ki se tesnijo so seveda potrebne primerne prilagoditve.

䡬 Ko uporabljate vrtalnik s strojnim vijakom pri položaju

HIGH (visoka hitrost) se lahko vijak poškoduje ali sveder odvije zaradi premočnega tesnilnega navora. Ko uporabljate strojni vijak nastavite vrtalnik na položaj LOW (nizka hitrost).

OPOMBA:

Uporaba baterije BCL1415 in BCL1815 v hladnih pogojih (pod 0 stopinj celzija) lahko včasih oslabi tesnilni navod in zmanjša količino dela. To je le trenutni pojav, ki se odpravi, ko se baterija segreje.

6. Montaža in demontaža svedra

(1) Po tem, ko ste vstavili sveder v brezključni pritezalnik,

trdno primite prstan in zatesnite rokav tako, da ga obrnete v desno (v smeri urinega kazalca, gledano od spredaj) (glej Skico 8).

Slovenščina

䡬 Če se rokav med delom odvije, ga ponovno zavijte.

Moč zavijanja postane močnejša, če dodatno zatesnite rokav.

(2) Demontaža svedra

Trdno primite prstan in odvijte rokav tako, da ga obračate v levo (v nasprotni smeri urinega kazalca, gledano od spredaj) (glej Skico 8).

POZOR

䡬 Ko rokava več ne morete odviti uporabite primež ali

podobno orodje, da zatesnite sveder. Način sklopke postavite med 1 in 11 ter obrnite rokav, da odvijete stran (levo stran) medtem ko uporabljate sklopko. Sedaj lahko lažje odvijete rokav.

7. Preverite ali je baterija pravilno nameščena

8. Preverite smer rotacije

Sveder se obrača v smeri urinega kazalca (gledano iz strani), ko pritisnete D-stran izbirne tipke. Če pritisnete L-stran izbirne tipke se sveder vrti v nasprotni smeri urinega kazalca (glej Skico 9) (označbi

in R sta na telesu).

9. Uporaba stikala

䡬 Ko sprožilna tipka ni pritisnjena se orodje obrača. Ko

tipko sprostite se orodje zaustavi.

䡬 Rotacijsko hitrost vrtalnika lahko nadzorujete s

spreminjanjem pritiska na stikalo. Hitrost je nizka, ko stikalo narahlo povlečete in se poveča, ko stikalo povlečete močneje.

OPOMBA

䡬 Ko se motor začenja vrteti boste zaslišali piskajoči zvok;

to je le šum in ne pomeni napake stroja.

10. Uporaba nosilca svedra POZOR

䡬 Sveder zložite na določen položaj na orodju. Če orodje

uporabljate z nepravilno shranjenim svedrom lahko le ta pade ven in povzroči telesne poškodbe.

䡬 Ne shranjujte svedrov različnih dolžin, debelin ali

dimenzij kot plus sveder (dolžine 65 mm), ki je priložen STANDARDNIM PRIPOMOČKOM. Sveder lahko pade ven in povzroči telesne poškodbe.

(1) Odstranjevanje svedra

Trdno držite glavno enoto in izvlecite sveder tako, da z roko primete vrh (Skica 10).

(2) Nameščanje svedra

Sveder namestite tako, da sledite navodilom za odstranjevanje v obratnem vrstnem redu. Sveder vstavite tako, da sta desna in leva stran enaka, kot je prikazano na Skici 11.

VZDRŽEVANJE IN PREGLEDI

1. Pregledovanje orodja

Ker uporaba topega orodja zmanjša učinkovitost in povzroči nepravilno delovanje motorja, naostrite ali zamenjajte orodje takoj, ko opazite odrgnjenost.

2. Pregled montažnih vijakov

Redno preverjajte vse montažne vijake in se prepričajte, da so primerno zaviti. Če se katerikoli vijak odvije, ga takoj zavijte. Če se katerikoli vijak odvije, ga takoj zavijte. Če tega ne naredite lahko pride do resnih nesreč.

3. Čiščenje polnilnika

Ko se vrtalnik umaže ga obrišite z mehko suho krpo, ali s krpo, namočeno v milnico. Ne uporabljajte klorovih raztopin, bencina ali razredčevalcev barve, saj ti stopijo plastiko.

4. Shranjevanje

Vrtalnik shranite v prostor, kjer je temperature nižja od 40˚C ter izven dosega otrok.

5. Seznam servisnih delov

POZOR

Popravila, spremembe in pregled Hitachi električnega orodja mora izvajati pooblaščeni servisni center Hitachi. Zlasti lasersko napravo mora vzdrževati pooblaščeni agent proizvajalca laserja. Popravilo laserske naprave zmeraj določite pooblaščenemu servisnemu centru Hitachi. Pri zahtevi za popravilo ali vzdrževanje bo v veliko pomoč, če pooblaščenemu servisnemu centru Hitachi skupaj z orodjem izročite tudi ta seznam delov. Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo.

SPREMEMBE

Hitach električna orodja se nenehno izboljšujejo in spreminjajo, da bi vključevala najnovejše tehnološke napredke. Torej se lahko nekateri deli, spremenijo brez vnaprejšnjega obvestila.

Pomembno obvestilo v zvezi z akumulatorskimi baterijami za akumulatorsko orodje Hitachi

Obvezno uporabljajte originalne akumulatorske baterije, izdelane za določeno orodje. Za varnost in pravilno delovanje našega akumulatorskega električnega orodja ne jamčimo, če uporabljate akumulatorske baterije, ki jih ne potrdilo naše podjetje, in tudi ne, če akumulatorsko baterijo razstavite ali preoblikujete (na primer demontirate in zamenjate celice ali druge notranje dele).

GARANCIJA

Garantiramo za Hitachi električna orodja v skladu z ustavno/ državno veljavnimi uredbami. Garancija ne pokriva napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite nerazstavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servisni center Hitachi.

OPOMBA

Zaradi HITACHIJEVEGA nenehnega programa raziskav in razvoja se specifikacije lahko spremenijo brez vnaprej njega obvestila.

Slovenščina

Informacije o hrupu in vibracijah

Izmerjene vrednosti so bile določene glede na EN 60745 in navedeno v skladu z ISO 4871.

Tipičen A-obremenjen nivo moči zvoka: 97 dB (A) Tipičen A-obremenjen nivo zvočnega pritiska: 86 dB (A) Spremenljivost KpA: 3 dB (A)

Uporabljajte zaščito za ušesa.

Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN60745.

Emisija vibracije Negotovost K = 1,5 m/s

OPOZORILO

䡬 Emisija vibracij med dejansko uporabo električnega

orodja se lahko razlikuje od navedene vrednosti - odvisno od načina uporabe orodja.

䡬 Za identifikacijo varnostnih ukrepov za zaščito uporabnika,

ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (pri upoštevanju vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku, poleg časa sproženja).

ah, D = 8,8 m/s

PyccÍËÈ

OÅôàE èPABàãA ÅEÂOèACHOCTà èPà PAÅOTE C ùãEKTPOàHCTPìMEHTOM

èPEÑìèPEÜÑEHàE

èpoäÚËÚe Çce ÔpaÇËÎa ÄeÁoÔacÌocÚË Ë ËÌcÚpyÍáËË.

He ÇêÔoÎÌeÌËe ÔpaÇËÎ Ë ËÌcÚpyÍáËÈ ÏoÊeÚ ÔpËÇecÚË Í ÔopaÊeÌËï íÎeÍÚpËäecÍËÏ ÚoÍoÏ, ÔoÊapy Ë/ËÎË cepëeÁÌoÈ ÚpaÇÏe.

CoxpaÌÓÈÚe Çce ÔpaÇËÎa Ë ËÌcÚpyÍáËË Ìa ÄyÀyçee.

TepÏËÌ "íÎeÍÚpoËÌcÚpyÏeÌÚ" Ç ÍoÌÚeÍcÚe Çcex Ïep ÔpeÀocÚopoÊÌocÚË oÚÌocËÚcÓ Í íÍcÔÎyaÚËpyeÏoÏy BaÏË íÎeÍÚpoËÌcÚpyÏeÌÚy c ÔËÚaÌËeÏ oÚ ceÚeÇoÈ poÁeÚÍË (c ceÚeÇêÏ åÌypoÏ) ËÎË íÎeÍÚpoËÌcÚpyÏeÌÚy c ÔËÚaÌËeÏ oÚ aÍÍyÏyÎÓÚopÌoÈ ÄaÚapeË (ÄecÔpoÇoÀÌoÏy).

1) ÅeÁoÔacÌocÚë Ìa paÄoäeÏ ÏecÚe a) èoÀÀepÊËÇaÈÚe äËcÚoÚy Ë xopoåee ocÇeçeÌËe

Ìa paÄoäeÏ ÏecÚe.

ÅecÔopÓÀoÍ Ë ÔÎoxoe ocÇeçeÌËe ÔpËÇoÀÓÚ Í ÌecäacÚÌêÏ cÎyäaÓÏ.

b) He ËcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚê Ço

ÇÁpêÇooÔacÌêx oÍpyÊaïçËx ycÎoÇËÓx, ÌaÔpËÏep, Ç ÌeÔocpeÀcÚÇeÌÌoÈ ÄÎËÁocÚË oÖÌeoÔacÌêx ÊËÀÍocÚeÈ, ÖopïäËx ÖaÁoÇ ËÎË ÎeÖÍoÇocÔÎaÏeÌÓïçeÈcÓ ÔêÎË.

ùÎeÍÚpoËÌcÚpyÏeÌÚê ÔopoÊÀaïÚ ËcÍpê, ÍoÚopêe ÏoÖyÚ ÇocÔÎaÏeÌËÚë ÔêÎë ËÎË ËcÔapeÌËÓ.

c) ÑepÊËÚe ÀeÚeÈ Ë ÌaÄÎïÀaïçËx Ìa

ÄeÁoÔacÌoÏ paccÚoÓÌËË Ço ÇpeÏÓ íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚa.

OÚÇÎeäeÌËe ÇÌËÏaÌËÓ ÏoÊeÚ cÚaÚë ÀÎÓ Bac ÔpËäËÌoÈ ÔoÚepË yÔpaÇÎeÌËÓ.

2) щОeНЪpoДeБoФacМocЪл a) CeЪeЗкe ЗЛОНЛ нОeНЪpoЛМcЪpyПeМЪoЗ

АoОКМк cooЪЗeЪcЪЗoЗaЪл ceЪeЗoИ poБeЪНe. HЛНoЦАa Мe ПoАЛЩЛбЛpyИЪe еЪeФceОлМyп ЗЛОНy МЛНoЛП oДpaБoП. He ЛcФoОлБyИЪe МЛНaНЛe aАaФЪepМкe ФepexoАМЛНЛ c БaБeПОeММкПЛ (БaПНМyЪкПЛ Мa БeПОп) нОeНЪpoЛМcЪpyПeМЪaПЛ.

HeПoАЛЩЛбЛpoЗaММкe еЪeФceОлМкe ЗЛОНЛ Л cooЪЗeЪcЪЗyпзЛe ЛП ceЪeЗкe poБeЪНЛ yПeМлеaЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

b) He ÔpËÍacaÈÚecë ÚeÎoÏ Í ÁaÁeÏÎeÌÌêÏ

ФoЗepxМocЪУП, МaФpЛПep, Н ЪpyДoФpoЗoАaП, paАЛaЪopaП, НyxoММкП ФОЛЪaП Л xoОoАЛОлМЛНaП.

EcОЛ Baеe ЪeОo coФpЛНocМeЪcУ c БaБeПОeММкПЛ ФoЗepxМocЪУПЛ, ЗoБpacЪeЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

c) He ÔoÀÇepÖaÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚê

ÀeÈcÚÇËï ÇoÀê ËÎË ÇÎaÖË.

èpË ÔoÔaÀaÌËË ÇoÀê Ç íÎeÍÚpoËÌcÚpyÏeÌÚ ÇoÁpacÚeÚ oÔacÌocÚë ÔopaÊeÌËÓ íÎeÍÚpËäecÍËÏ ÚoÍoÏ.

d) иpaЗЛОлМo oДpaзaИЪecл co еМypoП. HЛНoЦАa

Мe ФepeМocЛЪe нОeНЪpoЛМcЪpyПeМЪ, ЗБУЗеЛcл Бa еМyp, Мe ЪУМЛЪe Бa еМyp Л Мe АepЦaИЪe Бa еМyp c бeОлп oЪcoeАЛМeМЛУ нОeНЪpoЛМcЪpyПeМЪa oЪ ceЪeЗoИ poБeЪНЛ. PacФoОaЦaИЪe еМyp ФoАaОлеe oЪ ЛcЪoдМЛНoЗ ЪeФОa, МeЩЪeФpoАyНЪoЗ, ФpeАПeЪoЗ c ocЪpкПЛ НpoПНaПЛ Л АЗЛКyзЛxcУ АeЪaОeИ.

иoЗpeКАeММкe ЛОЛ БaФyЪaММкe еМypк yЗeОЛдЛЗaпЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

e) èpË íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚa ÇÌe

ФoПeзeМЛИ, ЛcФoОлБyИЪe yАОЛМЛЪeОлМкИ еМyp, ФpeАМaБМaдeММкИ АОУ ЛcФoОлБoЗaМЛУ ЗМe ФoПeзeМЛУ.

аcФoОлБoЗaМЛe еМypa, ФpeАМaБМaдeММoЦo АОУ paДoЪк ЗМe ФoПeзeМЛИ, yПeМлеЛЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

f) èpË íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚa Ço

ЗОaКМoИ cpeАe, ЛcФoОлБyИЪe ycЪpoИcЪЗo БaзЛЪМoЦo oЪНОпдeМЛУ (RCD) ЛcЪoдМЛНa ФЛЪaМЛУ.

аcФoОлБoЗaМЛe RCD yПeМлеЛЪ oФacМocЪл ФopaКeМЛУ нОeНЪpЛдecНЛП ЪoНoП.

3) ãËäÌaÓ ÄeÁoÔacÌocÚë a) ÅyÀëÚe ÖoÚoÇê Í ÌeoÊËÀaÌÌêÏ cËÚyaáËÓÏ,

ЗМЛПaЪeОлМo cОeАЛЪe Бa cЗoЛПЛ АeИcЪЗЛУПЛ Л pyНoЗoАcЪЗyИЪecл БАpaЗкП cПкcОoП ФpЛ нНcФОyaЪaбЛЛ нОeНЪpoЛМcЪpyПeМЪa. He ЛcФoОлБyИЪe нОeНЪpoЛМcЪpyПeМЪ, НoЦАa Bк ycЪaОЛ ЛОЛ МaxoАЛЪecл ФoА ЗОЛУМЛeП МapНoЪЛНoЗ, aОНoЦoОУ ЛОЛ ОeНapcЪЗeММкx ФpeФapaЪoЗ.

MÖÌoÇeÌÌaÓ ÔoÚepÓ ÇÌËÏaÌËÓ ÇoÇpeÏÓ íÍcÔÎyaÚaáËË íÎeÍÚpoËÌcÚpyÏeÌÚoÇ ÏoÊeÚ ÔpËÇecÚË Í cepëeÁÌoÈ ÚpaÇÏe.

b) аcФoОлБyИЪe ЛМАЛЗЛАyaОлМкe cpeАcЪЗa

ÁaçËÚê. BceÖÀa ÌaÀeÇaÈÚe cpeÀcÚÇa ÁaçËÚê ÖÎaÁ.

ВaзЛЪМoe cМapУКeМЛe, МaФpЛПep, ФpoЪЛЗoФкОeЗoИ pecФЛpaЪop, БaзЛЪМaУ oДyЗл c МecНoОлБНoИ ФoАoеЗoИ, БaзЛЪМкИ еОeП-НacНa ЛОЛ cpeАcЪЗa БaзЛЪк opЦaМoЗ cОyxa, ЛcФoОлБyeПкe АОУ cooЪЗeЪcЪЗyпзЛx ycОoЗЛИ, yПeМлеaЪ ЪpaЗПк.

c) аБДeЦaИЪe МeФpeАМaПepeММoЦo ЗНОпдeМЛУ

АЗЛЦaЪeОУ. мДeАЛЪecл З ЪoП, дЪo ЗкНОпдaЪeОл МaxoАЛЪcУ З ФoОoКeМЛЛ ЗкНОпдeМЛУ ФepeА ФoАМЛПaМЛeП, ФepeМocНoИ ЛОЛ ФoАcoeАЛМeМЛeП Н ceЪeЗoИ poБeЪНe Л/ЛОЛ ФopЪaЪЛЗМoПy ДaЪapeИМoПy ЛcЪoдМЛНy ФЛЪaМЛУ.

иepeМocНa нОeНЪpoЛМcЪpyПeМЪoЗ, НoЦАa Bк ФaОeб АepКЛЪe Мa ЗкНОпдaЪeОe, ЛОЛ ФoАcoeАЛМeМЛe нОeНЪpoЛМcЪpyПeМЪoЗ Н ceЪeЗoИ poБeЪНe, НoЦАa ЗкНОпдaЪeОл ДyАeЪ МaxoАЛЪлcУ З ФoОoКeМЛЛ ЗНОпдeМЛУ, ФpЛЗoАЛЪ Н МecдacЪМкП cОyдaУП.

d) CМЛПЛЪe Зce peЦyОЛpoЗoдМкe ЛОЛ ЦaeдМкe

НОпдЛ ФepeА ЗНОпдeМЛeП нОeНЪpoЛМcЪpyПeМЪa.

ÉaeäÌêÈ ËÎË peÖyÎËpoÇoäÌêÈ ÍÎïä, ocÚaÇÎeÌÌêÈ ÔpËÍpeÔÎeÌÌêÏ Í ÇpaçaïçeÈcÓ ÀeÚaÎË íÎeÍÚpoËÌcÚpyÏeÌÚa, ÏoÊeÚ ÔpËÇecÚË Í ÔoÎyäeÌËï ÚpaÇÏê.

e) He ÚepÓÈÚe ycÚoÈäËÇocÚë. Bce ÇpeÏÓ ËÏeÈÚe

ÚoäÍy oÔopê Ë coxpaÌÓÈÚe paÇÌoÇecËe.

щЪo ФoПoКeЪ Оyдеe yФpaЗОУЪл нОeНЪpoЛМcЪpyПeМЪoП З МeФpeАЗЛАeММкx cЛЪyaбЛУx.

f) OÀeÇaÈÚecë ÌaÀÎeÊaçËÏ oÄpaÁoÏ. He

ÌaÀeÇaÈÚe ÔpocÚopÌyï oÀeÊÀy ËÎË ïÇeÎËpÌêe ËÁÀeÎËÓ. ÑepÊËÚe ÇoÎocê, oÀeÊÀy Ë ÔepäaÚÍË ÍaÍ ÏoÊÌo ÀaÎëåe oÚ ÀÇËÊyçËxcÓ äacÚeÈ.

PyccÍËÈ

иpocЪopМaУ oАeКАa, пЗeОЛpМкe ЛБАeОЛУ ЛОЛ АОЛММкe ЗoОocк ПoЦyЪ ФoФacЪл З АЗЛКyзЛecУ дacЪЛ.

g) EcÎË ÔpeÀycÏoÚpeÌê ycÚpoÈcÚÇa ÀÎÓ

ÔpËcoeÀËÌeÌËÓ ÔpËcÔocoÄÎeÌËÈ ÀÎÓ oÚÇoÀa Ë cÄopa ÔêÎË, yÄeÀËÚecë Ç ÚoÏ, äÚo oÌË ÔpËcoeÀËÌeÌê Ë ËcÔoÎëÁyïÚcÓ ÌaÀÎeÊaçËÏ oÄpaÁoÏ.

аcФoОлБoЗaМЛe АaММкx ycЪpoИcЪЗ ПoКeЪ yПeМлеЛЪл oФacМocЪЛ, cЗУБaММкe c ФкОлп.

4) ùÍcÔÎyaÚaáËÓ Ë oÄcÎyÊËÇaÌËe íÎeÍÚpoËÌcÚpyÏeÌÚoÇ a) He ÔepeÖpyÊaÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ.

àcÔoÎëÁyÈÚe ÌaÀÎeÊaçËÈ ÀÎÓ BaåeÖo ÔpËÏeÌeÌËÓ íÎeÍÚpoËÌcÚpyÏeÌÚ.

HaАОeКaзЛИ нОeНЪpoЛМcЪpyПeМЪ ДyАeЪ ЗкФoОМУЪл paДoЪy Оyдеe Л МaАeКМee З ЪoП peКЛПe paДoЪк, Мa НoЪopкИ oМ paccдЛЪaМ.

b) He ËcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ c

МeЛcФpaЗМкП ЗкНОпдaЪeОeП, ecОЛ c eЦo ФoПoзлп МeОлБУ ДyАeЪ ЗНОпдЛЪл Л ЗкНОпдЛЪл ЛМcЪpyПeМЪ.

KaКАкИ нОeНЪpoЛМcЪpyПeМЪ, НoЪopкП МeОлБУ yФpaЗОУЪл c ФoПoзлп ЗкНОпдaЪeОУ, ДyАeЪ ФpeАcЪaЗОУЪл oФacМocЪл, Л eЦo ДyАeЪ МeoДxoАЛПo oЪpeПoМЪЛpoЗaЪл.

c) OЪcoeАЛМЛЪe еЪeФceОлМyп ЗЛОНy oЪ

ЛcЪoдМЛНa ФЛЪaМЛУ Л/ЛОЛ ФopЪaЪЛЗМкИ ДaЪapeИМкИ ЛcЪoдМЛН ФЛЪaМЛУ oЪ нОeНЪpoЛМcЪpyПeМЪa ФepeА МaдaОoП ЗкФoОМeМЛУ НaНoИ-ОЛДo ЛБ peЦyОЛpoЗoН, ФepeА cПeМoИ ФpЛМaАОeКМocЪeИ ЛОЛ xpaМeМЛeП нОeНЪpoЛМcЪpyПeМЪoЗ.

TaНЛe ФpoЩЛОaНЪЛдecНЛe Пepк ДeБoФacМocЪЛ yПeМлеaЪ oФacМocЪл МeФpeАМaПepeММoЦo ЗНОпдeМЛУ АЗЛЦaЪeОУ нОeНЪpoЛМcЪpyПeМЪa.

d) XpaÌËÚe ÌeËcÔoÎëÁyeÏêe íÎeÍÚpoËÌcÚpyÏeÌÚê

З МeАocЪyФМoП АОУ АeЪeИ ПecЪe, Л Мe paБpeеaИЪe ОпАУП, Мe БМaпзЛП НaН oДpaзaЪлcУ c нОeНЪpoЛМcЪpyПeМЪoП ЛОЛ Мe ЛБyдЛЗеЛП АaММoe pyНoЗoАcЪЗo, paДoЪaЪл c нОeНЪpoЛМcЪpyПeМЪoП.

щОeНЪpoЛМcЪpyПeМЪк ФpeАcЪaЗОУпЪ oФacМocЪл З pyНax МeФoАЦoЪoЗОeММкx ФoОлБoЗaЪeОeИ.

e) CoÀepÊËÚe íÎeÍÚpoËÌcÚpyÏeÌÚê Ç

ЛcФpaЗМocЪЛ. иpoЗepлЪe, МeЪ ОЛ МecoocМocЪЛ ЛОЛ БaeАaМЛУ АЗЛКyзЛxcУ дacЪeИ, ФoЗpeКАeМЛУ АeЪaОeИ ЛОЛ НaНoЦo-ОЛДo АpyЦoЦo oДcЪoУЪeОлcЪЗa, НoЪopoe ПoКeЪ ФoЗОЛУЪл Мa ЩyМНбЛoМЛpoЗaМЛe нОeНЪpoЛМcЪpyПeМЪoЗ. иpЛ МaОЛдЛЛ ФoЗpeКАeМЛУ oЪpeПoМЪЛpyИЪe нОeНЪpoЛМcЪpyПeМЪ ФepeА eЦo нНcФОyaЪaбЛeИ.

ÅoÎëåoe ÍoÎËäecÚÇo ÌecäacÚÌêx cÎyäaeÇ cÇÓÁaÌo c ÔÎoxËÏ oÄcÎyÊËÇaÌËeÏ íÎeÍÚpoËÌcÚpyÏeÌÚoÇ.

f) CoÀepÊËÚe peÊyçËe ËÌcÚpyÏeÌÚê ocÚpo

БaЪoдeММкПЛ Л дЛcЪкПЛ.

HaÀÎeÊaçËÏ oÄpaÁoÏ coÀepÊaçËecÓ Ç ËcÔpaÇÌocÚË peÊyçËe ËÌcÚpyÏeÌÚê c ocÚpêÏË peÊyçËÏË ÍpoÏÍaÏË ÄyÀyÚ ÏeÌëåe ÁaeÀaÚë Ë ÄyÀyÚ ÎeÖäe Ç yÔpaÇÎeÌËË.

g) àcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ,

ÔpËÌaÀÎeÊÌocÚË, ÌacaÀÍË Ë Ú.Ô. Ç cooÚÇeÚcÚÇËË c ÀaÌÌêÏ pyÍoÇoÀcÚÇoÏ, ÔpËÌËÏaÓ Ço ÇÌËÏaÌËe ycÎoÇËÓ Ë oÄéeÏ ÇêÔoÎÌÓeÏoÈ paÄoÚê.

àcÔoÎëÁoÇaÌËe íÎeÍÚpoËÌcÚpyÏeÌÚa ÀÎÓ ÇêÔoÎÌeÌËÓ paÄoÚ Ìe Ôo ÔpÓÏoÏy ÌaÁÌaäeÌËï ÏoÊeÚ ÔpËÇecÚË Í oÔacÌoÈ cËÚyaáËË.

5) àcÔoÎëÁoÇaÌËe Ë xpaÌeÌËe ÄaÚapeË a) èpoÇoÀËÚe ÔepeÁapÓÀÍy ÚoÎëÍo c ÔoÏoçëï

ÁapÓÀÌoÖo ycÚpoÈcÚÇa, ÔpeÀycÏoÚpeÌÌoÖo ÔpoËÁÇoÀËÚeÎeÏ.

ВapУАМoe ycЪpoИcЪЗo, НoЪopoe ФoАxoАЛЪ АОУ oАМoЦo ЗЛАa НoПФОeНЪa ДaЪapeИ, ПoКeЪ ЗкБЗaЪл pЛcН ЗoБМЛНМoЗeМЛУ ФoКapa ФpЛ ЛcФoОлБoЗaМЛЛ c АpyЦЛП ЗЛАoП НoПФОeНЪa ДaЪapeИ.

b) àcÔoÎëÁyÈÚe íÎeÍÚpoËÌcÚpyÏeÌÚ ÚoÎëÍo c

дХЪНo ФpeАycПoЪpeММкПЛ НoПФОeНЪaПЛ ДaЪapeИ.

àcÔoÎëÁoÇaÌËe ÀpyÖËx ÍoÏÔÎeÍÚoÇ ÄaÚapeÈ ÏoÊeÚ ÇêÁÇaÚë ÚpaÇÏê ËÎË ÔoÊap.

c) KoÖÀa ÍoÏÔÎeÍÚ ÄaÚapeÈ Ìe ËcÔoÎëÁyeÚcÓ,

xpaМЛЪe eЦo ФoАaОлеe oЪ ПeЪaООЛдecНЛx ФpeАПeЪoЗ, ЪaНЛx НaН cНpeФНЛ, ПoМeЪк, НОпдЛ, ЦЗoБАЛ, ДoОЪк ЛОЛ АpyЦЛe ПeОНЛe ПeЪaООЛдecНЛe ФpeАПeЪк, НoЪopкe ПoЦyЪ coeАЛМЛЪл АЗa ЗкxoАa.

ÂaÏêÍaÌËe ÇêxoÀoÇ ÄaÚapeË ÏoÊeÚ ÇêÁÇaÚë oÊoÖË ËÎË ÔoÊap.

d) иpЛ oдeМл МeДОaЦoФpЛУЪМкx ycОoЗЛУx, ЛБ

ÄaÚapeË ÏoÊeÚ ÇêÚeÍaÚë ÊËÀÍocÚë. àÁÄeÖaÈÚe ÍoÌÚaÍÚa c Ìeï. èpË ÍoÌÚaÍÚe c ÊËÀÍocÚëï ÔpoÏoÈÚe ÇoÀoÈ. èpË ÔoÔaÀaÌËË Ç ÖÎaÁa oÄpaÚËÚecë Í Çpaäy.

ÜËÀÍocÚë, ÍoÚopaÓ ÇêÚeÍaeÚ ËÁ ÄaÚapeË, ÏoÊeÚ ÇêÁÇaÚë paÁÀpaÊeÌËe ËÎË oÊoÖ.

6) OÄcÎyÊËÇaÌËe a) OÄcÎyÊËÇaÌËe BaåeÖo íÎeÍÚpoËÌcÚpyÏeÌÚa

АoОКМo ЗкФoОМУЪлcУ НЗaОЛЩЛбЛpoЗaММкП ФpeАcЪaЗЛЪeОeП peПoМЪМoИ cОyКДк c ЛcФoОлБoЗaМЛeП ЪoОлНo ЛАeМЪЛдМкx БaФacМкx дacЪeИ.

ùÚo oÄecÔeäËÚ coxpaÌÌocÚë Ë ÄeÁoÔacÌocÚë íÎeÍÚpoËÌcÚpyÏeÌÚa.

MEPA èPEÑOCTOPOÜHOCTà

ÑepÊËÚe ÔoÀaÎëåe oÚ ÀeÚeÈ Ë cÎaÄêx ÎïÀeÈ. EcÎË ËÌcÚpyÏeÌÚê Ìe ËcÔoÎëÁyïÚcÓ, Ëx cÎeÀyeÚ xpaÌËÚë Ç ÌeÀocÚyÔÌoÏ ÀÎÓ ÀeÚeÈ Ë cÎaÄêx ÎïÀeÈ ÏecÚe.

MEPõ èPEÑOCTOPOÜHOCTà Ñãü ÅECèPOBOÑHOâ ÑPEãà-òìPìèOBEPTA

1. BceÖÀa ÁapÓÊaÈÚe ÄaÚapeï ÔpË ÚeÏÔepaÚype oÚ

0°C Ào 50°C. TeÏÔepaÚypa ÌËÊe 0°C ÏoÊeÚ ÔpËÇecÚË Í ÔepeÁapÓÀÍe, a íÚo oÔacÌo. ÅaÚapeÓ Ìe cÏoÊeÚ ÄêÚë ÁapÓÊeÌa ÔpË ÚeÏÔepaÚype Çêåe, äeÏ 50°C. HaËÄoÎee ÄÎaÖoÔpËÓÚÌaÓ ÚeÏÔepaÚypa ÀÎÓ ÁapÓÀÍË ÄaÚapeË oÚ 20°C Ào 25°C.

2. KoÖÀa ÁapÓÀÍa oÀÌoÈ ÄaÚapeË ÄyÀeÚ ÔoÎÌocÚëï

БaЗepеeМa, МeoДxoАЛПo ocЪaЗЛЪл БapУАМoe ycЪpoИcЪЗo З ЗкНОпдeММoП cocЪoУМЛЛ ФpЛПepМo Мa 15 ПЛМyЪ, ФepeА ЪeП НaН ФpЛcЪyФЛЪл Н БapУАНe cОeАyпзeИ ДaЪapeЛ. He БapУКaИЪe ДoОлеe, дeП АЗe ДaЪapeЛ ФoАpУА.

PyccÍËÈ

3. He ФoБЗoОУИЪe ФocЪopoММЛП ЗeзecЪЗaП ФoФaАaЪл З oЪЗepcЪЛe АОУ ФoАНОпдeМЛУ aННyПyОУЪopМoИ ДaЪapeЛ.

4. HËÍoÖÀa Ìe paÁÄËpaÈÚe aÍÍyÏyÎÓÚopÌyï ÄaÚapeï Ë ÁapÓÀÌoe ycÚpoÈcÚÇo.

5. HËÍoÖÀa Ìe ÁaÏêÍaÈÚe aÍÍyÏyÎÓÚopÌyï ÄaÚapeï ÌaÍopoÚÍo, ÁaÏêÍaÌËe ÄaÚapeË ÌaÍopoÚÍo ÔpËÇeÀeÚ Í peÁÍoÏy yÇeÎËäeÌËï ÚoÍa Ë ÔepeÖpeÇy. B peÁyÎëÚaÚe ÄaÚapeÓ cÖopËÚ ËÎË ÄyÀeÚ ÔoÇpeÊÀeÌa.

6. He ÄpocaÈÚe ÄaÚapeï Ç oÖoÌë. èoÀoÊÊeÌÌaÓ ÄaÚapeÓ ÏoÊeÚ ÇÁopÇaÚëcÓ.

7. èpË cÇepÎeÌËË oÚÇepcÚËÈ Ç cÚeÌe, Ç ÔoÎy ËÎË Ç ÔoÚoÎÍe, ÔpoÇepÓÈÚe ÌaÎËäËe cÍpêÚêx íÎeÍÚpËäecÍËx ÔpoÇoÀoÇ Ë Ú.Ô.

8. OЪМecЛЪe ЛcФoОлБoЗaММкe ДaЪapeЛ З ПaЦaБЛМ, ЦАe oМЛ ДкОЛ ФpЛoДpeЪeМк, ecОЛ cpoН cОyКДк ДaЪapeИ ФocОe БapУАНЛ cЪaМeЪ cОЛеНoП НopoЪНЛП АОУ Лx ФpaНЪЛдecНoЦo ЛcФoОлБoЗaМЛУ. He ОЛНЗЛАЛpyИЪe oЪpaДoЪaММкe ДaЪapeЛ caПocЪoУЪeОлМo.

9. àcÔoÎëÁoÇaÌËe oÚpaÄoÚaÌÌoÈ ÄaÚapeË ÔpËÇeÀeÚ Í ÔoÇpeÊÀeÌËï ÁapÓÀÌoÖo ycÚpoÈcÚÇa.

10. He ЗcЪaЗОУИЪe НaНoИ-ОЛДo ФocЪopoММЛИ ФpeАПeЪ З зeОЛ ЗoБАyеМoИ ЗeМЪЛОУбЛЛ БapУАМoЦo ycЪpoИcЪЗa. иoФaАaМЛe ПeЪaООЛдecНЛx ФpeАПeЪoЗ ЛОЛ ОeЦНo ЗocФОaПeМУпзЛxcУ ПaЪepЛaОoЗ З зeОЛ ЗoБАyеМoИ ЗeМЪЛОУбЛЛ БapУАМoЦo ycЪpoИcЪЗa ПoКeЪ ФpЛЗecЪЛ З peБyОлЪaЪe Н ФopaКeМЛп нОeНЪpЛдecНЛП ЪoНoП ЛОЛ Н ФoЗpeКАeМЛп БapУАМoЦo ycЪpoИcЪЗa.

11. иpЛ ycЪaМoЗНe cЗepОa З БaКЛПМoИ ФaЪpoМ ДeБ НОпдa, БaЪУЦЛЗaИЪe З АocЪaЪoдМoИ Пepe oДoА. EcОЛ oДoА Мe ДyАeЪ БaЪУМyЪ, cЗepОo ПoКeЪ ЗкcНoОлБМyЪл ЛОЛ ЗкФacЪл, cЪaЗ ФpЛдЛМoИ ЪpaЗПк.

MEPõ èPEÑOCTOPOÜHOCTà èPà OÅPAôEHàà C àOHHO-ãàTàEBOâ AKKìMìãüTOPHOâ ÅATAPEEâ

C бeОлп ФpoАОeМЛУ cpoНa cОyКДк ЛoММo-ОЛЪЛeЗaУ ДaЪapeУ ocМaзeМa ЩyМНбЛeИ БaзЛЪк АОУ ФpЛocЪaМoЗНЛ paБpУАНЛ. B cОyдaУx 1-3, oФЛcaММкx МЛКe, ФpЛ ЛcФoОлБoЗaМЛЛ АaММoЦo ФpoАyНЪa, ПoЪop ПoКeЪ ocЪaМoЗЛЪлcУ, АaКe ecОЛ Зк МaКЛПaeЪe ЗкНОпдaЪeОл. щЪo Мe УЗОУeЪcУ МeЛcФpaЗМocЪлп, ЪaН НaН нЪo cОeАcЪЗЛe cpaДaЪкЗaМЛУ ЩyМНбЛЛ БaзЛЪк.

1. KoЦАa ПoзМocЪл ДaЪapeЛ ФpoАoОКaeЪ cМЛКaЪлcУ, АЗЛЦaЪeОл ЗкНОпдaeЪcУ. B нЪoП cОyдae МeoДxoАЛПo МeПeАОeММo БapУАЛЪл ДaЪapeп.

2. EcОЛ ЛМcЪpyПeМЪ ФepeЦpyКeМ, АЗЛЦaЪeОл ПoКeЪ ocЪaМoЗЛЪлcУ. B ЪaНoИ cЛЪyaбЛЛ МeoДxoАЛПo oЪФycЪЛЪл ЗкНОпдaЪeОл ЛМcЪpyПeМЪa Л ycЪpaМЛЪл ФpЛдЛМк ФepeЦpyБНЛ. иocОe нЪoЦo ПoКМo ФpoАoОКЛЪл paДoЪy.

3. EcОЛ ДaЪapeУ ФepeЦpeОacл ФpЛ ФepeЦpyБНe, ДaЪapeИМoe ФЛЪaМЛe ПoКeЪ БaНoМдЛЪлcУ. B ЪaНoП cОyдae, ФpeНpaЪЛЪe ЛcФoОлБoЗaЪл ДaЪapeп Л АaИЪe eИ ocЪкЪл. иocОe нЪoЦo, ПoКeЪe ЗМoЗл eХ ЛcФoОлБoЗaЪл.

KpoÏe ÚoÖo, ÔpËÏËÚe Ço ÇÌËÏaÌËe cÎeÀyïçËe ÔpeÀyÔpeÊÀeÌËÓ Ë ÔpeÀocÚepeÊeÌËÓ.

èPEÑìèPEÜÑEHàE

Bo ËÁÄeÊaÌËe yÚeäÍË ÁapÓÀa ÄaÚapeË, ÚeÔÎooÄpaÁoÇaÌËÓ, ÀêÏoÇêÀeÎeÌËÓ, ÇÁpêÇa Ë ÁaÖopaÌËÓ, yÄeÀËÚecë, äÚo coÄÎïÀaïÚcÓ cÎeÀyïçËe Ïepê ÔpeÀocÚopoÊÌocÚË:

1. ìÄeÀËÚecë Ç ÚoÏ, äÚo Ìa ÄaÚapee ÌeÚ ÏeÚaÎÎËäecÍoÈ cÚpyÊÍË Ë ÔêÎË.

䡬 Bo ÇpeÏÓ paÄoÚê yÄeÀËÚecë, äÚo Ìa ÄaÚapeï Ìe

ÌaceÎa ÏeÚaÎÎËäecÍaÓ cÚpyÊÍa Ë ÔêÎë.

䡬 ìÄeÀËÚecë, äÚo Ìa ÄaÚapeï Ìe ÌaceÎa

ÏeÚaÎÎËäecÍaÓ cÚpyÊÍa Ë ÔêÎë, ÍoÚopaÓ ÔoÔaÀaeÚ Ìa ÁapÓÀÌoe ycÚpoÈcÚÇo Ço ÇpeÏÓ paÄoÚê.

䡬 He xpaÌËÚe ÌeËcÔoÎëÁoÇaÌÌyï ÄaÚapeï Ç ÏecÚe,

oÚÍpêÚoÏ ÀÎÓ ÏeÚaÎÎËäecÍoÈ cÚpyÊÍË Ë ÔêÎË.

䡬 èepeÀ xpaÌeÌËeÏ ÄaÚapeË ÔpoÚpËÚe Çcï

ПeЪaООЛдecНyп cЪpyКНy Л ФкОл З ПecЪe ee xpaМeМЛУ Л Мe xpaМЛЪe ДaЪapeп ЗПecЪe c ПeЪaООЛдecНЛПЛ ФpeАПeЪaПЛ (ДoОЪaПЛ, ЦЗoБАУПЛ Л Ъ.А.)

2. He ФpoНaОкЗaИЪe ДaЪapeп ocЪpкПЛ ФpeАПeЪaПЛ, МaФpЛПep, ЦЗoБАeП, Мe ДeИЪe ПoОoЪНoП, Мe МacЪyФaИЪe Мa Мee, Мe ЗкНЛАкЗaИЪe Л Мe ФoААaЗaИЪe ДaЪapeп cЛОлМкП ПexaМЛдecНЛП yАapaП.

3. He ËcÔoÎëÁyÈÚe ÓÇÌo ÔoÇpeÊÀeÌÌêe Ë ÀeÙopÏËpoÇaÌÌêe ÄaÚapeË.

4. He ËcÔoÎëÁyÈÚe ÄaÚapeï, ËÁÏeÌÓÓ ÔoÎÓpÌocÚë.

5. He coeАЛМУИЪe МeФocpeАcЪЗeММo c нОeНЪpЛдecНЛПЛ ЗкxoАaПЛ ЛОЛ ПaеЛММкПЛ poБeЪНaПЛ АОУ ФpЛНypЛЗaМЛУ cЛЦapeЪ.

6. He ËcÔoÎëÁyÈÚe ÄaÚapeï c áeÎëï, ÍoÚopaÓ ÔpoÚËÇopeäËÚ yÍaÁaÌÌêÏ.

7. EcÎË Ìe yÀaeÚcÓ ÔpoËÁÇecÚË ÁapÓÀÍy ÄaÚapeË ÀaÊe Ôo ËcÚeäeÌËË oÔpeÀeÎeÌÌoÖo ÇpeÏeÌË ÀÎÓ ÔepeÁapÓÀÍË, ÌeÏeÀÎeÌÌo ÔpeÍpaÚËÚe ÀaÎëÌeÈåyï ÔepeÁapÓÀÍy.

8. He ÔoÏeçaÈÚe Ë Ìe ÔoÀÇepÖaÈÚe ÄaÚapeï ÇoÁÀeÈcÚÇËï ÇêcoÍËx ÚeÏÔepaÚyp ËÎË ÇêcoÍoÖo ÀaÇÎeÌËÓ, ÚaÍËx ÍaÍ Ç ÏËÍpoÇoÎÌoÇoÈ ÔeäË, cyåËÎÍe ËÎË ÍoÌÚeÈÌepe ÇêcoÍoÖo ÀaÇÎeÌËÓ.

9. ÑepÊËÚe ÇÀaÎË oÚ oÖÌÓ, ocoÄeÌÌo ÔocÎe oÄÌapyÊeÌËÓ yÚeäÍË ÁapÓÀa ËÎË ÔocÚopoÌÌeÖo ÁaÔaxa.

10. He ËcÔoÎëÁyÈÚe Ç ÔoÏeçeÌËÓx, ÖÀe ÇêpaÄaÚêÇaeÚcÓ cËÎëÌoe cÚaÚËäecÍoe íÎeÍÚpËäecÚÇo.

11. B cÎyäae yÚeäÍË ÄaÚapeË, ÔocÚopoÌÌeÖo ÁaÔaxa, ÚeÔÎooÄpaÁoÇaÌËÓ, ÇêáÇeÚaÌËÓ ËÎË ÀeÙopÏaáËË, ËÎË ÍaÍËx-ÎËÄo aÌopÏaÎëÌêx ÔpËÁÌaÍoÇ Ço ÇpeÏÓ ËcÔoÎëÁoÇaÌËÓ, ÔepeÁapÓÀÍË ËÎË xpaÌeÌËÓ ÌeÏeÀÎeÌÌo yÀaÎËÚe ÄaÚapeï c ÔpËÄopa ËÎË ÁapÓÀÌoÖo ycÚpoÈcÚÇa Ë Ìe ËcÔoÎëÁyÈÚe ee Ç ÀaÎëÌeÈåeÏ.

OCTOPOÜHO

1. B cОyдae ecОЛ КЛАНocЪл, НoЪopaУ ЗкЪeНaeЪ c ДaЪapeЛ, ФoФaАaeЪ З ЦОaБa, Мe ЪpЛЪe Лx, a ФpoПoИЪe Лx дЛcЪoИ ЗoАoИ, МaФpЛПep, ФpoЪoдМoИ, Л МeБaПeАОЛЪeОлМo oДpaЪЛЪecл Н Зpaдy. EcОЛ Мe ФpЛМУЪл Пepк, КЛАНocЪл ПoКeЪ ЗкБЗaЪл ЦОaБМкe ФpoДОeПк.

2. EcÎË ÊËÀÍocÚë ÔoÔaÀaeÚ Ìa ÍoÊy ËÎË oÀeÊÀy, ÌeÁaÏeÀÎËÚeÎëÌo xopoåo ÔpoÏoÈÚe Ëx äËcÚoÈ ÇoÀoÈ, ÌaÔpËÏep, ÔpoÚoäÌoÈ. CyçecÚÇyeÚ ÇoÁÏoÊÌocÚë ÔoÓÇÎeÌËÓ paÁÀpaÊeÌËÓ Ìa ÍoÊe.

3. EcÎË Ço ÇpeÏÓ ÔepÇoÖo ËcÔoÎëÁoÇaÌËÓ ÄaÚapeË Çê oÄÌapyÊËÚe pÊaÇäËÌy, ÔocÚopoÌÌËÈ ÁaÔax, ÔepeÖpeÇaÌËe, oÄecáÇeäËÇaÌËe, ÀeÙopÏaáËï Ë/ ËÎË ÀpyÖËe oÚÍÎoÌeÌËÓ, ÔpeÍpaÚËÚe ËcÔoÎëÁoÇaÌËe Ë ÇepÌËÚe ee cÇoeÏy ÔocÚaÇçËÍy ËÎË ÔpoÀaÇáy.

PyccÍËÈ

TEXHàóECKàE XAPAKTEPàCTàKà

ùãEKTPOàHCTPìMEHT

MoÀeÎë DS14DCL DS18DCL CÍopocÚë ÄeÁ ÌaÖpyÁÍË (HËÁÍaÓ/BêcoÍaÓ) 0 – 450 / 0 – 1250 ÏËÌ

ÑepeÇo

CÇepÎeÌËe

èpoËÁÇoÀËÚeÎëÌocÚë

ВaЗЛМдЛЗaМЛe

AÍÍyÏyÎÓÚopÌaÓ ÄaÚapeÓ BCL1415 Li-ion 14,4 B (1,5 Ay 4 íÎeÏeÌÚoÇ) BCL1815 Li-ion 18 B (1,5 Ay 5 íÎeÏeÌÚoÇ) Bec 1,4 ÍÖ 1,6 ÍÖ

(ÚoÎçËÌa 18 ÏÏ) MeÚaÎÎ

(ÚoÎçËÌa 1,6 ÏÏ) KpeÔeÊÌêÈ ÇËÌÚ

òypyÔ ÀÎÓ ÀepeÇa

6,2 ÏÏ (ÀËaÏeÚp) × 63 ÏÏ (ÀÎËÌa) 6,8 ÏÏ (ÀËaÏeÚp) × 50 ПП (АОЛМa) (HeoДxoАЛПo МaФpaЗОУпзee oЪЗepcЪЛe) (HeoДxoАЛПo МaФpaЗОУпзee oЪЗepcЪЛe)

30 ÏÏ 38 ÏÏ

CÚaÎë: 12 ÏÏ CÚaÎë: 13 ÏÏ

6 ÏÏ 6 ÏÏ

–1

0–450 / 0 – 1250 ÏËÌ

–1

ÂAPüÑHOE ìCTPOâCTBO

MoÀeÎë UC18YKL ÂapÓÀÌoe

ÌaÔpÓÊeÌËe

7,2 – 18B

Bec 0,4 ÍÖ

CTAHÑAPTHõE èPàHAÑãEÜHOCTà

KpoÏe ÖÎaÇÌoÖo ycÚpoÈcÚÇa (1) Ç ÍoÏÔÎeÍÚ ÇxoÀÓÚ ÁaÔäacÚË, ÔepeäËcÎeÌÌêe Ç ÚaÄÎËáe ÌËÊe.

DS14DCL DS18DCL

OÚÇepÚÍa c ÍpecÚooÄpaÁÌoÈ ÖoÎoÇÍoÈ (£2 ¿ 65L)

2ÂapÓÀÌoe ycÚpoÈcÚÇo ............................................

èÎacÚÏaccoÇêÈ äeÏoÀaÌ

............................. 1

... 1

KoÏÔÎeÍÚ cÚaÌÀapÚÌêx ÔpËÌaÀÎeÊÌocÚeÈ ÏoÊeÚ ÄêÚë ËÁÏeÌeÌ ÄeÁ yÇeÀoÏÎeÌËÓ.

ÑOèOãHàTEãúHõE èPàHAÑãEÜHOCTà (ÔpËoÄpeÚaïÚcÓ oÚÀeÎëÌo)

1. ÅaÚapeÓ (BCL1415)

2. ÅaÚapeÓ (BCL1815)

(ÀÎÓ DS14DCL)

(ÀÎÓ DS18DCL)

KoÏÔÎeÍÚ cÚaÌÀapÚÌêx ÔpËÌaÀÎeÊÌocÚeÈ ÏoÊeÚ ÄêÚë ËÁÏeÌeÌ ÄeÁ yÇeÀoÏÎeÌËÓ.

OÅãACTà èPàMEHEHàü

䡬

ВaЗЛМдЛЗaМЛe Л yАaОeМЛe НpeФeКМкx ЗЛМЪoЗ, еypyФoЗ АОУ АepeЗa, caПoМapeБaпзЛx ЗЛМЪoЗ Л Ъ.Ф.

䡬 CЗepОeМЛe paБОЛдМкx ПeЪaООoЗ. 䡬 CЗepОeМЛe paБОЛдМкx ФopoА АepeЗa.

CHüTàE/ìCTAHOBKA ÅATAPEà

1. CÌÓÚËe ÄaÚapeË

KpeФНo АepКЛЪe pyНoУЪНy Л МaКПЛЪe Мa ЩЛНcaЪop ДaЪapeЛ АОУ cМУЪЛУ ДaЪapeЛ (cП. PËc. 1 Ë 2).

OCTOPOÜHO

HËÍoÖÀa Ìe ÁaÏêÍaÈÚe ÄaÚapeï ÌaÍopoÚÍo.

2. ìcÚaÌoÇÍa ÄaÚapeË

BcÚaÇëÚe ÄaÚapeï, coÄÎïÀaÓ ee ÔoÎÓpÌocÚë (cÏ.

PËc. 2).

ÂAPüÑKA

èepeÀ ËcÔoÎëÁoÇaÌËeÏ ÄecÔpoÇoÀÌoÈ ÀpeÎË-

åypyÔoÇepÚa, ÁapÓÀËÚe ÄaÚapeï cÎeÀyïçËÏ oÄpaÁoÏ.

1. иoАcoeАЛМЛЪe еМyp ФЛЪaМЛУ БapУАМoЦo

ycÚpoÈcÚÇa Í ceÚeÇoÈ poÁeÚÍe.

èpË ÔoÀcoeÀËÌeÌËË åÌypa ÔËÚaÌËÓ ÁapÓÀÌoÖo ycÚpoÈcÚÇa Í ceÚeÇoÈ poÁeÚÍe ÍoÌÚpoÎëÌaÓ ÎaÏÔa ÌaäÌÕÚ ÏËÖaÚë ÍpacÌêÏ áÇeÚoÏ (c ËÌÚepÇaÎaÏË Ç 1 ceÍyÌÀy).

2. BcÚaÇëÚe ÄaÚapeï Ç ÁapÓÀÌoe ycÚpoÈcÚÇo

иОoЪМo ЗcЪaЗОУИЪe ДaЪapeп З БapУАМoe ycЪpoИcЪЗo, Аo Ъex Фop, ФoНa oМa Мe НocМeЪcУ МЛКМeИ дacЪЛ БapУАМoЦo ycЪpoИcЪЗa, Л ФpoЗepлЪe ФoОУpМocЪл, НaН ФoНaБaМo Мa PËc. 3.

OCTOPOÜHO

䡬 EcÎË ÄaÚapeË ÄyÀyÚ ÇcÚaÇÎeÌê Ç oÄpaÚÌoÏ

МaФpaЗОeМЛЛ, ДyАeЪ МeЗoБПoКМo Мe ЪoОлНo БapУАЛЪл ДaЪapeЛ, Мo ПoЦyЪ ЗoБМЛНМyЪл ФpoДОeПк Л ЗМyЪpЛ caПoЦo БapУАМoЦo ycЪpoИcЪЗa, МaФpЛПep, ПoЦyЪ ДкЪл cАeЩopПЛpoЗaМк БapУКaпзЛe НОeППк.

3. ÂapÓÀÍa

èpË ycÚaÌoÇÍe aÍÍyÏyÎÓÚopÌoÈ ÄaÚapeË Ç ÁapÓÀÌoe ycÚpoÈcÚÇo ÍoÌÚpoÎëÌaÓ ÎaÏÔa ÄyÀeÚ ÔocÚoÓÌÌo cÇeÚËÚëcÓ ÍpacÌêÏ áÇeÚoÏ. KoÖÀa ÄaÚapeÓ ÄyÀeÚ ÔoÎÌocÚëï ÁapÓÊeÌa, ÍoÌÚpoÎëÌaÓ ÎaÏÔa ÌaäÌÕÚ ÏËÖaÚë ÍpacÌêÏ áÇeÚoÏ (c ËÌÚepÇaÎaÏË Ç 1 ceÍyÌÀy) (cÏ. ÚaÄÎËáy 1).

(1) аМАЛНaбЛУ НoМЪpoОлМoИ ОaПФк

аМАЛНaбЛЛ НoМЪpoОлМoИ ОaПФк ДyАyЪ ЪaНЛПЛ, НaН ФoНaБaМo З TaÄÎËáe 1, Ç cooÚÇeÚcÚÇËË c cocÚoÓÌËeÏ ÁapÓÀÌoÖo ycÚpoÈcÚÇa Ë aÍÍyÏyÎÓÚopÌoÈ ÄaÚapeË.

TaÄÎËáa 1

èepeÀ MËÖaeÚ ÁapÓÀÍoÈ

PyccÍËÈ

аМАЛНaбЛЛ НoМЪpoОлМoИ ОaПФк

BкcЗeдЛЗaeЪcУ З ЪeдeМЛe 0,5 ceНyМАк. He ЗкcЗeдЛЗaeЪcУ З ЪeдeМЛe 0,5 ceНyМАк. (ЗкНОпдaeЪcУ Мa 0,5 ceНyМАк)

Bo ÇpeÏÓ ÁapÓÀÍË

KoÌÚpoÎëÌaÓ ÎaÏÔa (ÍpacÌêÈ)

(2) OÚÌocËÚeÎëÌo ÚeÏÔepaÚypê aÍÍyÏyÎÓÚopÌoÈ

ÄaÚapeË TeÏÔepaÚypê ÀÎÓ ÁapÓÊaeÏêx ÄaÚapeÈ ÔoÍaÁaÌê Ç TaÄÎËáe 2, ÔepeÖpeÇåËÏcÓ ÄaÚapeÓÏ ÌeoÄxoÀËÏo ÀaÚë ocÚêÚë ÔpeÊÀe äeÏ ÁapÓÊaÚë Ëx.

TaÄÎËáe 2

AÍÍyÏyÎÓÚÓpÌêe TeÏÔepaÚypa, ÔpË ÍoÚopoÈ

BCL1415, BCL1815 0°C – 50°C

(3) OÚÌocËÚeÎëÌo ÇpeÏeÌË ÁapÓÀÍË

B ÁaÇËcËÏocÚË oÚ coäeÚaÌËÓ ÁapÓÀÌoÖo ycÚpoÈcÚÇa Ë ÄaÚapeÈ, ÀÎÓ ÁapÓÀÍË ÄaÚapeË ÔoÚpeÄyeÚcÓ ÇpeÏÓ, ÍoÚopoe ÔpËÇeÀeÌo Ç TaÄÎËáe 3.

TaÄÎËáa 3

Akumul·tor BCL1415, BCL1815 иpЛДОЛБ. 60 ПЛМ.

èPàMEóAHàE

BpeÏÓ ÁapÓÀÍË ÄaÚapeÈ ÏoÊeÚ ËÁÏeÌÓÚëcÓ Ç ÁaÇËcËÏocÚË oÚ ÚeÏÔepaÚypê Ë ÌaÔpÓÊeÌËÓ ËcÚoäÌËÍa ÔËÚaÌËÓ.

4. OЪcoeАЛМЛЪe еМyp ФЛЪaМЛУ БapУАМoЦo ycЪpoИcЪЗa oЪ ceЪeЗoИ poБeЪНЛ

5. KpeФНo ЗoБлПЛЪecл Бa БapУАМoe ycЪpoИcЪЗo Л ЗкЪaзЛЪe ДaЪapeп

èPàMEóAHàE

иocОe БaЗepеeМЛУ БapУАНЛ ЗкМлЪe ДaЪapeЛ ЛБ БapУАМoЦo ycЪpoИcЪЗa Л xpaМЛЪe Лx МaАОeКaзЛП oДpaБoП.

KaН ФpoАОЛЪл cpoН cОyКДк ДaЪapeИ.

(1) èepeÁapÓÊaÈÚe ÄaÚapeË Ào ÚoÖo, ÍaÍ oÌË ÄyÀyÚ

ÔoÎÌocÚëï paÁpÓÊeÌê. KoÖÀa Bê ÔoäyÇcÚÇyeÚe, äÚo ÏoçÌocÚë ËÌcÚpyÏeÌÚa cÚaÌoÇËÚcÓ cÎaÄee, ocÚaÌoÇËÚe paÄoÚy ËÌcÚpyÏeÌÚa Ë ÔepeÁapÓÀËÚe eÖo ÄaÚapeË.

ÂapÓÀÍa ÁaÇepåeÌa

PeÊËÏ oÊËÀaÌËÓ ÔpË ÔepeÖpeÇe

TeÏÔepaÚypÌêÈ ÀËaÔaÁoÌ ÁapvÀÍË ÄaÚapeÈ

ÄaÚapeË ÏoÊÌo ÁapÓÊaÚë ÄaÚapeï

BpeÏÓ ÁapÓÀÍË (ÔpË 20°C)

NabÌjeËka

BêcÇeäËÇaeÚcÓ

MËÖaeÚ

UC18YKL

BêcÇeäËÇaeÚcÓ ÔocÚoÓÌÌo

BкcЗeдЛЗaeЪcУ З ЪeдeМЛe 0,5 ceНyМАк. He ЗкcЗeдЛЗaeЪcУ З ЪeдeМЛe 0,5 ceНyМАк. (ЗкНОпдaeЪcУ Мa 0,5 ceНyМАк)

BкcЗeдЛЗaeЪcУ З ЪeдeМЛe 1 ceНyМАк. He ЗкcЗeдЛЗaeЪcУ З ЪeдeМЛe 0,5 ceНyМАк. (ЗкНОпдaeЪcУ Мa 0,5 ceНyМАк)

AÍÍyÏyÎÓÚopÌaÓ ÄaÚapeÓ ÔepeÖpeÚa. ÂapÓÀÍa ÌeÇoÁÏoÊÌa (ÂapÓÀÍa ÇoÁoÄÌoÇËÚcÓ ÔocÎe oxÎaÊÀeÌËÓ ÄaÚapeË)

EcÎË Bê ÔpoÀoÎÊËÚe ËcÔoÎëÁoÇaÌËe ËÌcÚpyÏeÌÚa Ào oÍoÌäaÌËÓ ÁapÓÀa, ÄaÚapeÓ ÏoÊeÚ ÄêÚë ÔoÇpeÊÀeÌa, a cpoÍ ee cÎyÊÄê cÚaÌeÚ ÁÌaäËÚeÎëÌo Íopoäe.

(2) àÁÄeÖaÈÚe ÔepeÁapÓÀÍË ÄaÚapeË ÔpË ÇêcoÍoÈ

ЪeПФepaЪype. AННyПyОУЪopМaУ ДaЪapeУ ДyАeЪ ЦopУдeИ МeФocpeАcЪЗeММo ФocОe ee ЛcФoОлБoЗaМЛУ. EcОЛ ЪaНyп ДaЪapeп ФepeБapУАЛЪл МeФocpeАcЪЗeММo ФocОe ЛcФoОлБoЗaМЛУ, xЛПЛдecНoe ЗeзecЪЗo ЗМyЪpЛ ДaЪapeЛ ДyАeЪ yxyАеaЪлcУ, a cpoН cОyКДк ДaЪapeЛ БМaдЛЪeОлМo coНpaЪЛЪcУ. OcЪaЗлЪe ДaЪapeп Мa МeНoЪopoe ЗpeПУ АОУ oxОaКАeМЛУ, Л ФepeБapУАЛЪe ee ФocОe ЪoЦo, НaН oМa ocЪкМeЪ.

OCTOPOÜHO

䡬 èpË ÌeÔpepêÇÌoÏ ËcÔoÎëÁoÇaÌËË ÁapÓÀÌoÖo

ycÚpoÈcÚÇa oÌo ÏoÊeÚ ÔepeÖpeÚëcÓ, äÚo ÔpËÇeÀeÚ Í eÖo ÇêxoÀy ËÁ cÚpoÓ. èocÎe oÍoÌäaÌËÓ ÁapÓÀÍË, ÀaÈÚe ÁapÓÀÌoÏy ycÚpoÈcÚÇy ÔepepêÇ 15 ÏËÌyÚ, ÔpeÊÀe äeÏ ËcÔoÎëÁoÇaÚë eÖo cÌoÇa.

䡬 EcÎË ÄaÚapeÓ ÁapÓÊaeÚcÓ, ÌaxoÀÓcë Ç ÚeÔÎoÏ

cocЪoУМЛЛ ЗcОeАcЪЗЛe ee ЛcФoОлБoЗaМЛУ ЛОЛ ЗoБАeИcЪЗЛУ coОМeдМкx ОyдeИ, НoМЪpoОлМaУ ОaПФa ПЛЪaeЪ. ЕaЪapeУ Мe ДyАeЪ БapУКeМa. B нЪoП cОyдae ФoБЗoОлЪe ДaЪapee ocЪкЪл, ФpeКАe дeП ФpoАoОКЛЪл БapУАНy.

èEPEÑ HAóAãOM PAÅOTõ

1. OÄecÔeäeÌËe Ë ÔpoÙËÎaÍÚËäecÍËÈ ÍoÌÚpoÎë ycÎoÇËÈ íÍcÔÎyaÚaáËË

èpoÇepëÚe, ÔoÀxoÀÓÚ ÎË ycÎoÇËÓ íÍcÔÎyaÚaáËË ÀÎÓ oÄecÔeäeÌËÓ Ïep ÔpeÀocÚopoÊÌocÚË.

PyccÍËÈ

èPAKTàóECKOE èPàMEHEHàE

1. мcЪaМoЗНa ФpaЗЛОлМoЦo ФoОoКeМЛУ АЛcНa ПyЩЪк (cП. PЛc. 4)

KpyЪУзЛИ ПoПeМЪ АaММoЦo ycЪpoИcЪЗa ПoКМo peЦyОЛpoЗaЪл cooЪЗeЪcЪЗyпзeИ ycЪaМoЗНoИ ФoОoКeМЛУ АЛcНa ПyЩЪк.

(1) èpË ËcÔoÎëÁoÇaÌËË ÀaÌÌoÖo ycÚpoÈcÚÇa Ç ÍaäecÚÇe

åypyÔoÇepÚa, coÇÏecÚËÚe oÀÌy ËÁ áËÙp “1,3,5 ... 22” Ìa ÀËcÍe ÏyÙÚê ËÎË Êe oÀÌy ËÁ ÄeÎêx ÚoäeÍ c ÚpeyÖoÎëÌoÈ ÏeÚÍoÈ Ìa ÇÌeåÌeÈ cÚopoÌe ÍopÔyca.

(2) èpË ËcÔoÎëÁoÇaÌËË ÀaÌÌoÖo ycÚpoÈcÚÇa Ç ÍaäecÚÇe

ÀpeÎË, coÇÏecÚËÚe ÏeÚÍy “ c ÚpeyÖoÎëÌoÈ ÏeÚÍoÈ Ìa ÇÌeåÌeÈ cÚopoÌe ÍopÔyca.

OCTOPOÜHO

䡬 HeÎëÁÓ ycÚaÌaÇÎËÇaÚë ÖoÎoÇÍy Ç ÔoÎoÊeÌËe,

ÍoÚopoe cooÚÇeÚcÚÇyeÚ ÔpoÏeÊyÚÍy ÏeÊÀy áËÙpaÏË “1,3,5,... 22” ËÎË ÔpoÏeÊyÚÍy ÏeÊÀy ÄeÎêÏË ÚoäÍaÏË.

䡬 He ycÚaÌaÇÎËÇaÈÚe ÔoÎoÊeÌËe, ÍoÚopoe

cooЪЗeЪcЪЗyeЪ ДeОoИ ОЛМЛЛ ПeКАy бЛЩpoИ “22” Л ПeЪНoИ, oДoБМaдaпзeИ cЗepОeМЛe. TaНoe ФoОoКeМЛe ПoКeЪ cЪaЪл ФpЛдЛМoИ ФoЗpeКАeМЛУ (CП. PËc. 5).

2. PeÖyÎËpoÇaÌËe ÍpyÚÓçeÖo ÏoÏeÌÚa

(1) KpyЪУзЛИ ПoПeМЪ

KpyЪУзЛИ ПoПeМЪ Фo cЛОe АoОКeМ cooЪЗeЪcЪЗoЗaЪл АЛaПeЪpy ЗЛМЪa. EcОЛ ФpЛОoКЛЪл cОЛеНoП cЛОлМкИ ПoПeМЪ, ЦoОoЗНa ЗЛМЪa ПoКeЪ cОoПaЪлcУ ЛОЛ ФoОyдЛЪл ФoЗpeКАeМЛУ. OДУБaЪeОлМo oЪpeЦyОЛpyИЪe ФoОoКeМЛe АЛcНa ПyЩЪк З cooЪЗeЪcЪЗЛЛ c АЛaПeЪpoП ЗЛМЪa.

(2) OÄoÁÌaäeÌËe ÍpyÚÓçeÖo ÏoÏeÌÚa

аБПeМeМЛe НpyЪУзeЦo ПoПeМЪa БaЗЛcЛЪ oЪ ЪЛФa ЗЛМЪa Л ПaЪepЛaОa, НoЪopкИ ДyАeЪ БaЪУЦЛЗaЪлcУ. Ha ycЪpoИcЪЗe НpyЪУзЛИ ПoПeМЪ oДoБМaдeМ бЛЩpaПЛ “1,3,5,... 22” Мa АЛcНe ПyЩЪк Л ДeОкПЛ ЪoдНaПЛ. KpyЪУзЛИ ПoПeМЪ, НoЪopкИ cooЪЗeЪcЪЗyeЪ ФoОoКeМЛп бЛЩpк “1”, УЗОУeЪcУ caПкП cОaДкП, a НpyЪУзЛИ ПoПeМЪ, НoЪopкИ cooЪЗeЪcЪЗyeЪ ФoОoКeМЛп caПoЦo ДoОлеoЦo дЛcОa, УЗОУeЪcУ caПкП cЛОлМкП (CП. PËc. 4).

(3) PeÖyÎËpoÇaÌËe ÍpyÚÓçeÖo ÏoÏeÌÚa

BpaçaÈÚe ÀËcÍ ÏyÙÚê Ë coÇÏecÚËÚe oÀÌy ËÁ áËÙp “1,3, 5,... 22” Ìa ÀËcÍe ÏyÙÚê ËÎË Êe oÀÌy ËÁ ÄeÎêx ÚoäeÍ c ÚpeyÖoÎëÌoÈ ÏeÚÍoÈ Ìa ÇÌeåÌeÈ cÚopoÌe ÍopÔyca. PeÖyÎËpyÈÚe ÀËcÍ ÏyÙÚê Ç ÌaÔpaÇÎeÌËË cÎaÄoÖo ËÎË cËÎëÌoÖo ÍpyÚÓçeÖo ÏoÏeÌÚa, Ç cooÚÇeÚcÚÇËË co ÁÌaäeÌËeÏ ÌeoÄxoÀËÏoÖo BaÏ ÍpyÚÓçeÖo ÏoÏeÌÚa.

” Ìa ÀËcÍe ÏyÙÚê ÀpeÎË

OCTOPOÜHO

䡬 BpaçaÚeÎëÌoe ÀÇËÊeÌËe ÀÇËÖaÚeÎÓ ÏoÊeÚ ÄêÚë

ÁaÄÎoÍËpoÇaÌo ÀÎÓ ocÚaÌoÇÍË, Ç Úo ÇpeÏÓ, ÍoÖÀa ycÚpoÈcÚÇo ÄyÀeÚ ËcÔoÎëÁoÇaÚëcÓ Ç ÍaäecÚÇe ÀpeÎË. B Úo ÇpeÏÓ, ÍoÖÀa ycÚpoÈcÚÇo ÄyÀeÚ íÍcÔÎyaÚËpoÇaÚëcÓ Ç ÍaäecÚÇe åypyÔoÇepÚa, ÌeoÄxoÀËÏo ÔoÁaÄoÚËÚëcÓ o ÚoÏ, äÚoÄê Ìe ÁaÄÎoÍËpoÇaÚë ÀÇËÖaÚeÎë.

䡬 CÚyÍ Ç ÚeäeÌËe cÎËåÍoÏ ÀoÎÖoÖo ÇpeÏeÌË ÏoÊeÚ

cЪaЪл ФpЛдЛМoИ ФoОoПНЛ ЗЛМЪa ЗcОeАcЪЗЛe ЛБДкЪoдМoЦo БaЪУЦЛЗaМЛУ.

3. àÁÏeÌeÌËe cÍopocÚË ÇpaçeÌËÓ

СОУ ЛБПeМeМЛУ cНopocЪЛ ЗpaзeМЛУ БaАeИcЪЗyИЪe НМoФНy ФepeНОпдeМЛУ. иepeАЗЛМлЪe НМoФНy ФepeНОпдeМЛУ З МaФpaЗОeМЛЛ, yНaБaММoП cЪpeОНoИ (cП. PËc. 6 Ë 7). KoЦАa НМoФНa ФepeНОпдeМЛУ ycЪaМoЗОeМa З ФoОoКeМЛe “LOW”, АpeОл ЗpaзaeЪcУ З peКЛПe МЛБНЛx oДopoЪoЗ. KoЦАa oМa ycЪaМoЗОeМa З ФoОoКeМЛe “HIGH”, АpeОл ЗpaзaeЪcУ З peКЛПe ЗкcoНЛx oДopoЪoЗ.

OCTOPOÜHO

䡬 èpË ËÁÏeÌeÌËË cÍopocÚË ÇpaçeÌËÓ ÔpË ÔoÏoçË ÍÌoÔÍË

ФepeНОпдeМЛУ, oДУБaЪeОлМo yДeАЛЪecл З ЪoП, дЪo ЗкНОпдaЪeОл МaxoАЛЪcУ З ЗкНОпдeММoП ФoОoКeМЛЛ. аБПeМeМЛe cНopocЪЛ ЗpaзeМЛУ З Ъo ЗpeПУ, НoЦАa АЗЛЦaЪeОл ФpoАoОКaeЪ ЗpaзaЪлcУ, ПoКeЪ ФpЛЗecЪЛ Н ФoЗpeКАeМЛп ПexaМЛБПa ФepeАaдЛ.

䡬 èpË ycÚaÌoÇÍe ÍÌoÔÍË ÔepeÍÎïäeÌËÓ Ç ÔoÎoÊeÌËe

“HIGH” (ЗкcoНЛe oДopoЪк), a АЛcНa ПyЩЪк З ФoОoКeМЛe, cooЪЗeЪcЪЗyпзee бЛЩpaП “17” ЛОЛ “22”, ПoКeЪ cОyдЛЪлcУ, дЪo Мe ЗНОпдЛЪcУ cбeФОeМЛe Л АЗЛЦaЪeОл oНaКeЪcУ БaДОoНЛpoЗaММкП. B нЪoП cОyдae, ФoКaОyИcЪa, ycЪaМoЗЛЪe НМoФНy ФepeНОпдeМЛУ З ФoОoКeМЛe “LOW” (МЛБНЛe oДopoЪк).

䡬 EcÎË ÀÇËÖaÚeÎë oÍaÊeÚcÓ ÁaÄÎoÍËpoÇaÌÌêÏ,

МeПeАОeММo ЗкНОпдЛЪe ФЛЪaМЛe. EcОЛ АЗЛЦaЪeОл oНaКeЪcУ БaДОoНЛpoЗaММкП З ЪeдeМЛe МeНoЪopoЦo ЗpeПeМЛ, АЗЛЦaЪeОл ЛОЛ ДaЪapeУ ПoЦyЪ ФepeЦopeЪл.

䡬 C áeÎëï ÔpoÀÎeÌËÓ cpoÍa cÎyÊÄê, ËoÌÌo-ÎËÚËeÇaÓ

ДaЪapeУ ocМaзeМa ЩyМНбЛeИ БaзЛЪк АОУФpЛocЪaМoЗНЛ paБpУАНЛ. иoнЪoПy, ecОЛ ЛМcЪpyПeМЪ ФepeЦpyКeМ, АЗЛЦaЪeОл ПoКeЪ ocЪaМoЗЛЪлcУ. TaНЛП oДpaБoП, нЪo УЗОУeЪcУ Мe МeЛcФpaЗМocЪлп, a cОeАcЪЗЛeП cpaДaЪкЗaМЛУ ЩyМНбЛЛ БaзЛЪк. B ЪaНoИ cЛЪyaбЛЛ МeoДxoАЛПo oЪФycЪЛЪл ЗкНОпдaЪeОл ЛМcЪpyПeМЪa Л ycЪpaМЛЪл ФpЛдЛМк ФepeЦpyБНЛ.

4. BoÁÏoÊÌocÚË Ë ÔpeÀÎoÊeÌËÓ Ç oÚÌoåeÌËË íÍcÔÎyaÚaáËË

BoБПoКМocЪЛ нНcФОyaЪaбЛЛ АОУ ЗкФoОМeМЛУ paБОЛдМкx ЗЛАoЗ paДoЪ, З ocМoЗe НoЪopкx БaОoКeМк НoМcЪpyНЪЛЗМкe ocoДeММocЪЛ АaММoЦo ycЪpoИcЪЗa, ФoНaБaМк З TaÄÎËáe 4.

CÇepÎeÌËe

ВaЗЛМдЛЗaМЛe

TaÄÎËáa 4

PaÄoÚa èpeÀÎoÊeÌËÓ

ÑepeÇo CÚaÎë KpeÔeÊÌêÈ ÇËÌÚ òypyÔ ÀÎÓ ÀepeÇa аcФoОлБyИЪe ФocОe cЗepОeМЛУ МaФpaЗОУпзeЦo oЪЗepcЪЛУ.

àcÔoÎëÁyÈÚe ÀÎÓ cÇepÎeÌËÓ.

àcÔoÎëÁyÈÚe cÇepÎo ËÎË cooÚÇeÚcÚÇyïçyï ÀËaÏeÚpy ÇËÌÚa oÔpaÇÍy.

5. KaН ЗкДpaЪл НpyЪУзЛИ ПoПeМЪ Л cНopocЪл ЗpaзeМЛУ

TaÄÎËáa 5

àcÔoÎëÁyÈÚe

ВaЗЛМдЛЗaМЛe

CÇepÎeÌËe

èoÎoÊeÌËe

ÀËcÍa ÏyÙÚê

KpeÔeÊÌêÈ ÇËÌÚ ЛОЛ ПeМлеЛП АЛaПeЪpoП.

òypyÔ ÀÎÓ ÀepeÇa

ÑepeÇo

MeÚaÎÎ

1 – 22

1 –

BêÄop cÍopocÚË ÇpaçeÌËÓ (ÔoÎoÊeÌËe ÍÌoÔÍË ÔepeÍÎïäeÌËÓ)

LOW (HËÁÍËe oÄopoÚê) HIGH (BêcoÍËe oÄopoÚê)

ÑÎÓ ÇËÌÚoÇ ÀËaÏeÚpoÏ 6 ÏÏ

СОУ ЗЛМЪoЗ АЛaПeЪpoП 6 ПП ЛОЛ ПeМлеЛП МoПЛМaОлМкП АЛaПeЪpoП. (DS18DCL)

СОУ ЗЛМЪoЗ АЛaПeЪpoП 6 ПП ЛОЛ ПeМлеЛП МoПЛМaОлМкП АЛaПeЪpoП. (DS14DCL)

ÑÎÓ ÀËaÏeÚpa 38 ÏÏ ËÎË ÏeÌëåËx ÀËaÏeÚpoÇ. (DS18DCL)

ÑÎÓ ÀËaÏeÚpa 30 ÏÏ ËÎË ÏeÌëåËx ÀËaÏeÚpoÇ. (DS14DCL)

ÑÎÓ cÇepÎeÌËÓ ÏeÚaÎÎËäecÍËÏ paÄoäËÏ cÇepÎoÏ.

PyccÍËÈ

СОУ ЗЛМЪoЗ АЛaПeЪpoП 6 ПП ЛОЛ ПeМлеЛП АЛaПeЪpoП.

СОУ ЗЛМЪoЗ АЛaПeЪpoП 4,8 ПП ЛОЛ ПeМлеЛП МoПЛМaОлМкП АЛaПeЪpoП. (DS18DCL)

СОУ ЗЛМЪoЗ АЛaПeЪpoП 3,8 ПП ЛОЛ ПeМлеЛП МoПЛМaОлМкП АЛaПeЪpoП. (DS14DCL)

ÑÎÓ ÀËaÏeÚpa 24 ÏÏ ËÎË ÏeÌëåËx ÀËaÏeÚpoÇ. (DS18DCL)

ÑÎÓ ÀËaÏeÚpa 12 ÏÏ ËÎË ÏeÌëåËx ÀËaÏeÚpoÇ. (DS14DCL)

OCTOPOÜHO

䡬 èpËÏepê ÇêÄopa, ÔpËÇeÀeÌÌêe Ç TaÄÎËáe 5

АoОКМк, paccПaЪpЛЗaЪлcУ З НaдecЪЗe oДзeЦo cЪaМАapЪa. TaН НaН ЛcФoОлБyпЪcУ paБОЛдМкe ЪЛФк cЪУКМкx ЗЛМЪoЗ, Л paБОЛдМкe ПaЪepЛaОк АОУ БaЪУЦЛЗaМЛУ, БaНoМoПepМo Ъo, дЪo ФpЛ peaОлМoИ paДoЪe МeoДxoАЛПк МaАОeКaзЛe peЦyОЛpoЗНЛ.

䡬 KoÖÀa ÀpeÎë-åypyÔoÇepÚ ËcÔoÎëÁyeÚcÓ ÀÎÓ

БaЗЛМдЛЗaМЛУ НpeФeКМoЦo ЗЛМЪa ФpЛ ЗНОпдeММoП ФoОoКeМЛЛ HIGH (ЗкcoНЛe oДopoЪк), ЗЛМЪ ПoКeЪ ФoОyдЛЪл ФoЗpeКАeМЛУ ЛОЛ cЗepОo ПoКeЪ ocОaДМyЪл ЗcОeАcЪЗЛe cОЛеНoП cЛОлМoЦo НpyЪУзeЦo ПoПeМЪa. аcФoОлБyИЪe АpeОл-еypyФoЗepЪ ФpЛ ЗНОпдeММoП ФoОoКeМЛЛ LOW (МЛБНЛe oДopoЪк), ФpЛ БaЗЛМдЛЗaМЛЛ НpeФeКМoЦo ЗЛМЪa.

èPàMEóAHàE

аcФoОлБoЗaМЛe ДaЪapeЛ BCL1415 а BCL1815 З xoОoАМкx ycОoЗЛУx (МЛКe 0 ЦpaАycoЗ Фo сeОлcЛп) ПoКeЪ З МeНoЪopкx cОyдaУx ФpЛЗecЪЛ Н ocОaДОeМЛп НpyЪУзeЦo ПoПeМЪa Л yПeМлеЛЪл нЩЩeНЪЛЗМocЪл paДoЪк. OАМaНo, нЪo ЗpeПeММoe УЗОeМЛe, Л МopПaОлМaУ нЩЩeНЪЛЗМocЪл paДoЪк ЗoccЪaМoЗЛЪcУ, НoЦАa ДaЪapeУ МaЦpeeЪcУ.

6. ìcÚaÌoÇÍa Ë cÌÓÚËe cÇepÎa

(1) èocÎe ÇcÚaÇÍË ÌacaÀÍË åypyÔoÇepÚa Ë Ú.Ô. Ç

cЗepОЛОлМкИ ФaЪpoМ ДeБ НОпдa ФОoЪМo БaКПЛЪe НoОлбo Л БaЪУМЛЪe oДoА ФyЪeП eЦo ФoЗopoЪa ЗФpaЗo (З МaФpaЗОeМЛЛ Фo дacoЗoИ cЪpeОНe, ecОЛ cПoЪpeЪл cФepeАЛ) (CП. PËc. 8).

䡬 EcÎË oÄoÀ ÄyÀeÚ ocÎaÄeÇaÚë Ço ÇpeÏÓ paÄoÚê,

БaЪУЦЛЗaИЪe eЦo АaОлеe. мcЛОЛe БaЪУКНЛ ДyАeЪ cЛОлМee, НoЦАa oДoА БaЪУЦЛЗaпЪ АoФoОМЛЪeОлМo.

(2) CÌÓÚËe cÇepÎa

èÎoÚÌo ÁaÊÏËÚe ÍoÎëáo Ë ocÎaÄëÚe oÄoÀ, ÔoÇopaäËÇaÓ eÖo ÇÎeÇo (Ç ÌaÔpaÇÎeÌËË ÔpoÚËÇ äacoÇoÈ cÚpeÎÍË, ecÎË cÏoÚpeÚë cÔepeÀË) (CÏ. PËc. 8).

OCTOPOÜHO

䡬 KoÖÀa ÀaÎëÌeÈåee ocÎaÄÎeÌËe oÄoÀa ÄyÀeÚ

МeЗoБПoКМo ЗкФoОМЛЪл, ЛcФoОлБyИЪe ЪЛcНЛ ЛОЛ aМaОoЦЛдМoe ФpЛcФocoДОeМЛe АОУ МaАeКМoЦo БaНpeФОeМЛУ cЗepОa. мcЪaМoЗЛЪe БaКЛПМoe

ycÚpoÈcÚÇo Ç ÔoÎoÊeÌËe ÏeÊÀy áËÙpaÏË 1 Ë 11, a ÁaÚeÏ ÔoÇepÌËÚe oÄoÀ Ç cÚopoÌy ocÎaÄÎeÌËÓ (ÎeÇaÓ cÚopoÌa), Ç Úo ÇpeÏÓ, ÍoÖÀa ycÚaÌaÇÎËÇaeÚe ÁaÊËÏÌoe ycÚpoÈcÚÇo. ùÚo oÄÎeÖäËÚ ocÎaÄÎeÌËe oÄoÀa.

7. иpoЗepлЪe Л yДeАЛЪecл З ЪoП, дЪo ДaЪapeУ ycЪaМoЗОeМa ФpaЗЛОлМo

8. èpoÇepëÚe ÌaÔpaÇÎeÌËe ÇpaçeÌËÓ

CÇepÎo ÄyÀeÚ ÇpaçaÚëcÓ Ôo äacoÇoÈ cÚpeÎÍe (ecÎË cÏoÚpeÚë cÁaÀË), ÔpË ÌaÊaÚËË Ìa ceÎeÍÚopÌyï ÍÌoÔÍy co cÚopoÌê R. CÚopoÌa L ceÎeÍÚopÌoÈ ÍÌoÔÍË ÀoÎÊÌa ÄêÚë ÌaÊaÚa ÀÎÓ ÇpaçeÌËÓ cÇepÎa ÔpoÚËÇ äacoÇoÈ cÚpeÎÍË (CÏ. PËc. 9) (MeÚÍË ËÏeïÚcÓ Ìa ÍopÔyce).

9. îyÌÍáËoÌËpoÇaÌËe ÔycÍoÇoÖo ÔepeÍÎïäaÚeÎÓ

䡬 àÌcÚpyÏeÌÚ ÄyÀeÚ ÇpaçaÚëcÓ ÔpË ÌaÊaÚoÏ ÔycÍoÇoÏ

ÔepeÍÎïäaÚeÎe. àÌcÚpyÏeÌÚ ocÚaÌoÇËÚcÓ, ÍoÖÀa ÔycÍoÇoÈ ÔepeÍÎïäaÚeÎë ÄyÀeÚ oÚÔyçeÌ.

䡬 CÍopocÚë ÇpaçeÌËÓ ÀpeÎË ÏoÊÌo ÍoÌÚpoÎËpoÇaÚë,

ЛБПeМУУ МaЪУКeМЛe ФycНoЗoЦo ФepeНОпдaЪeОУ. CНopocЪл ДyАeЪ МЛБНoИ, ФpЛ ОeЦНoП МaЪУКeМЛЛ ФycНoЗoЦo ФepeНОпдaЪeОУ, Л ДyАeЪ yЗeОЛдЛЗaЪлcУ Фo Пepe yЗeОЛдeМЛУ МaЪУКeМЛУ ФycНoЗoЦo ФepeНОпдaЪeОУ.

èPàMEóAHàE

䡬 ÂyÏÏepÌêÈ cËÖÌaÎ ÔpoÁÇyäËÚ, ÍoÖÀa ÀÇËÖaÚeÎë ÖoÚoÇ

Í ÇpaçeÌËï: íÚo ÔpocÚo cËÖÌaÎ, Ë oÌ Ìe cÇËÀeÚeÎëcÚÇyeÚ o ÌeËcÔpaÇÌocÚË ÏaåËÌê.

10. àcÔoÎëÁoÇaÌËe ÀepÊaÚeÎÓ ÌacaÀÍË

OCTOPOÜHO

䡬 ìÄËpaÈÚe ÌacaÀÍy Ç cÔeáËaÎëÌo ÔpeÀycÏoÚpeÌÌoe

Мa ЛМcЪpyПeМЪe ПecЪo. EcОЛ ДyАeЪ ЛcФoОлБoЗaЪлcУ ЛМcЪpyПeМЪ c МeФpaЗЛОлМo yДpaММoИ МacaАНoИ, МacaАНa ПoКeЪ yФacЪл Л cЪaЪл ФpЛдЛМoИ ЪpaЗПк.

䡬 He ÔoÏeçaÈÚe ÚyÀa ÌacaÀÍË, ÍoÚopêe oÚÎËäaïÚcÓ

Ôo ÀÎËÌe, ÍaÎËÄpy ËÎË paÁÏepy oÚ ÍpecÚooÄpaÁÌoÈ ÌacaÀÍË åypyÔoÇepÚa (ÀÎËÌoÈ 65 ÏÏ), ÍoÚopaÓ ÇxoÀËÚ Ç ÍoÏÔÎeÍÚ CTAHÑAPTHõX èPàHAÑãEÜHOCTEâ. HacaÀÍa ÏoÊeÚ yÔacÚë Ë cÚaÚë ÔpËäËÌoÈ ÚpaÇÏê.

(1) CÌÓÚËe ÌacaÀÍË

HaАeКМo yАepКЛЗaИЪe ЦОaЗМoe ycЪpoИcЪЗo Л ЗкЪУМЛЪe МacaАНy, yАepКЛЗaУ ЗepxМЛИ НoМeб ДoОлеЛП ФaОлбeП (PËc. 10).

PyccÍËÈ

(2) ìcÚaÌoÇÍa ÌacaÀÍË

мcЪaМoЗЛЪe МacaАНy ФyЪeП ЗкФoОМeМЛУ АeИcЪЗЛИ, ФpoЪЛЗoФoОoКМкx ЪeП, НoЪopкe ЗкФoОМУпЪcУ АОУ cМУЪЛУ МacaАНЛ. BcЪaЗлЪe МacaАНy ЪaН, дЪoДк ФpaЗaУ Л ОeЗaУ cЪopoМк ДкОЛ paЗМк, НaН ФoНaБaМo Мa PËc.

11.

TEXHàóECKOE OÅCãìÜàBAHàE à OCMOTP

1. OcÏoÚp ËÌcÚpyÏeÌÚa

иocНoОлНy ЛcФoОлБoЗaМЛe ЛМcЪpyПeМЪa c ЛБМoеeММкПЛ ФpЛМaАОeКМocЪУПЛ yПeМлеЛЪ нЩЩeНЪЛЗМocЪл Л ПoКeЪ ФpЛЗecЪЛ Н МeЛcФpaЗМocЪЛ АЗЛЦaЪeОУ, БaЪaдЛЗaИЪe ЛОЛ БaПeМУИЪe ФpЛМaАОeКМocЪЛ, НaН ЪoОлНo МacЪyФЛЪ aДpaБЛЗМкИ ЛБМoc.

2. OcÏoÚp ÍpeÔeÊÌêx ÇËÌÚoÇ

PeЦyОУpМo ЗкФoОМУИЪe ocПoЪp Зcex НpeФeКМкx ЗЛМЪoЗ Л ФpoЗepУИЪe Лx МaАОeКaзyп БaЪУКНy. иpЛ ocОaДОeМЛЛ НaНЛx-ОЛДo ЗЛМЪoЗ, МeПeАОeММo БaЪУМЛЪe Лx ФoЗЪopМo. HeЗкФoОМeМЛe нЪoЦo ЪpeДoЗaМЛУ ПoКeЪ ФpЛЗecЪЛ Н cepлeБМoИ oФacМocЪЛ.

3. HapyÊÌaÓ oäËcÚÍa

KoЦАa АpeОл-еypyФoЗepЪ БaЦpУБМЛЪcУ, ЗкЪpЛЪe ee ПУЦНoИ cyxoИ ЪНaМлп ЛОЛ ЪНaМлп, cПoдeММoИ ПкОлМoИ ЗoАoИ. He ЛcФoОлБyИЪe xОopЛcЪкx pacЪЗopЛЪeОeИ, ДeМБЛМa ЛОЛ paБДaЗЛЪeОeИ АОУ НpacНЛ, ЪaН НaН oМЛ ПoЦyЪ pacЪЗopЛЪл ФОacЪПaccy.

4. XpaÌeÌËe

XpaÌËÚe ÀpeÎë-åypyÔoÇepÚ Ç ÏecÚe, ÌeÀocÚyÔÌoÏ ÀÎÓ ÀeÚeÈ, ÖÀe ÚeÏÔepaÚypa Ìe ÔpeÇêåaeÚ 40°C.

5. èopÓÀoÍ ÁaÔËceÈ Ôo ÚexoÄcÎyÊËÇaÌËï OCTOPOÜHO

PeПoМЪ, ПoАЛЩЛНaбЛУ Л ФpoЗepНa нОeНЪpoЛМcЪpyПeМЪoЗ HITACHI АoОКМa ФpoЗoАЛЪлcУ ЪoОлНo З aЗЪopЛБoЗaММкx cepЗЛcМкx бeМЪpax HITACHI. СaММкИ cФЛcoН ФpЛМecЛЪe З ПacЪepcНyп ЗПecЪe c ЛМcЪpyПeМЪoП АОУ ФpoЗeАeМЛУ peПoМЪa ЛОЛ ЪexМЛдecНoЦo oДcОyКЛЗaМЛУ. иpЛ ЛcФoОлБoЗaМЛЛ ЛОЛ ЪexoДcОyКЛЗaМЛЛ ЛМcЪpyПeМЪa ЗceЦАa cОeАЛЪe Бa ЗкФoОМeМЛeП Зcex ФpaЗЛО Л МopП ДeБoФacМocЪЛ.

ÂAMEóAHàE

îËpÏa HITACHI ÌeÔpepêÇÌo paÄoÚaeÚ ÌaÀ ycoÇepåeÌcÚÇoÇaÌËeÏ cÇoËx ËÁÀeÎËÈ, ÔoíÚoÏy Ïê coxpaÌÓeÏ Áa coÄoÈ ÔpaÇo Ìa ÇÌeceÌËe ËÁÏeÌeÌËÈ Ç ÚexÌËäecÍËe xapaÍÚepËcÚËÍË, yÔoÏÓÌyÚêe Ç ÀaÌÌoÈ ËÌcÚpyÍáËË Ôo íÍcÔÎyaÚaáËË, ÄeÁ ÔpeÀyÔpeÊÀeÌËÓ oÄ íÚoÏ.

BaÊÌaÓ ËÌÙopÏaáËÓ o ÄaÚapeÓx ÀÎÓ ÄecÔpoÇoÀÌêx íÎeÍÚpoËÌcÚpyÏeÌÚoÇ Hitachi

BceЦАa ЛcФoОлБyИЪe ЩЛpПeММкe ДaЪapeЛ, ФpeАМaБМaдeММкe ЛПeММo АОУ АaММoЦo ЛМcЪpyПeМЪa. Mк Мe ЦapaМЪЛpyeП ДeБoФacМocЪл Л ЩyМНбЛoМЛpoЗaМЛe МaеЛx нОeНЪpoЛМcЪpyПeМЪoЗ ФpЛ ЛcФoОлБoЗaМЛЛ ДaЪapeИ, ЛБЦoЪoЗОeММкx Мe МaеeИ НoПФaМЛeИ, ЛОЛ Кe paБoДpaММкx Л ПoАЛЩЛбЛpoЗaММкx ДaЪapeИ (З НoЪopкx ДкОЛ АeПoМЪЛpoЗaМк Л БaПeМeМк ЦaОлЗaМЛдecНЛe нОeПeМЪк ДaЪapeЛ ЛОЛ АpyЦЛe ЗМyЪpeММЛe АeЪaОЛ).

ÉAPAHTàü

Mк ЦapaМЪЛpyeП cooЪЗeЪcЪЗЛe aЗЪoПaЪЛдecНЛx ЛМcЪpyПeМЪoЗ Hitachi МopПaЪЛЗМкП/МaбЛoМaОлМкП ФoОoКeМЛУП. СaММaУ ЦapaМЪЛУ Мe pacФpocЪpaМУeЪcУ Мa АeЩeНЪк ЛОЛ yзepД, ЗoБМЛНеЛИ ЗcОeАcЪЗЛe МeФpaЗЛОлМoЦo ЛcФoОлБoЗaМЛe ЛОЛ МeМaАОeКaзeЦo oДpaзeМЛУ, a ЪaНКe МopПaОлМoЦo ЛБМoca. B cОyдae ФoАaдЛ КaОoДк oЪФpaЗОУИЪe aЗЪoПaЪЛдecНЛИ ЛМcЪpyПeМЪ З МepaБoДpaММoП cocЪoУМЛЛ ЗПecЪe c ЙAPAHTавHхM CEPTаоаKATOM, НoЪopкИ МaxoАЛЪлcУ З НoМбe ЛМcЪpyНбЛЛ Фo oДpaзeМЛп, З aЗЪopЛБoЗaММкИ бeМЪp oДcОyКЛЗaМЛУ Hitachi.

èPàMEóAHàE

Ha ocМoЗaМЛЛ ФocЪoУММкx ФpoЦpaПП ЛccОeАoЗaМЛУ Л paБЗЛЪЛУ, HITACHI ocЪaЗОУпЪ Бa coДoИ ФpaЗo Мa ЛБПeМeМЛe yНaБaММкx БАecл ЪexМЛдecНЛx АaММкx ДeБ ФpeАЗapЛЪeОлМoЦo yЗeАoПОeМЛУ.

àÌÙopÏaáËÓ, ÍacaïçaÓcÓ coÁÀaÇaeÏoÖo åyÏa Ë ÇËÄpaáËË

аБПepУeПкe ЗeОЛдЛМк ДкОЛ oФpeАeОeМк З cooЪЗeЪcЪЗЛЛ c EN60745 Л БaУЗОeМк З cooЪЗeЪcЪЗЛЛ c ISO 4871.

àÁÏepeÌÌêÈ cpeÀÌeÇÁÇeåeÌÌêÈ ypoÇeÌë ÁÇyÍoÇoÈ ÏoçÌocÚË: 97 ÀÅ(A) àÁÏepeÌÌêÈ cpeÀÌeÇÁÇeåeÌÌêÈ ypoÇeÌë ÁÇyÍoÇoÖo ÀaÇÎeÌËÓ: 86 ÀÅ(A) èoÖpeåÌocÚë KpA: 3 ÀÅ (A)

HaАeЗaИЪe МayеМЛНЛ.

OÄçËe ÁÌaäeÌËÓ ÇËÄpaáËË (cyÏÏa ÇeÍÚopoÇ ÚpËaÍcËaÎëÌoÖo ÍaÄeÎÓ) oÔpeÀeÎÓïÚcÓ Ç cooÚÇeÚcÚÇËË c EN60745.

BeОЛдЛМa ЗЛДpaбЛЛ иoЦpeеМocЪл K = 1,5 П/c

èPEÑìèPEÜÑEHàE

䡬 BeОЛдЛМa ЗЛДpaбЛЛ Зo ЗpeПУ ЩaНЪЛдecНoЦo

ËcÔoÎëÁoÇaÌËÓ ËÌcÚpyÏeÌÚa ÏoÊeÚ oÚÎËäaÚëcÓ oÚ yÍaÁaÌÌoÖo ÁÌaäeÌËÓ, Ç ÁaÇËcËÏocÚË oÚ cÔocoÄa ËcÔoÎëÁoÇaÌËÓ ËÌcÚpyÏeÌÚa.

䡬 OÔpeÀeÎËÚë Ïepê ÔpeÀocÚopoÊÌocÚË, äÚoÄê

БaзЛЪЛЪл oФepaЪopa, НoЪopкe ocМoЗaМк Мa pacдeЪe ЗoБАeИcЪЗЛУ ФpЛ ЩaНЪЛдecНЛx ycОoЗЛУx ЛcФoОлБoЗaМЛУ (ФpЛМЛПaУ Зo ЗМЛПaМЛe Зce ФepЛoАк бЛНОa нНcФОyaЪaбЛЛ НpoПe ЗpeПeМЛ БaФycНa, Ъo ecЪл НoЦАa ЛМcЪpyПeМЪ ЗкНОпдeМ, paДoЪaeЪ Мa xoОocЪoП xoАy).

ah, D = 8,8 Ï/c

501

502

503

-1

-2

Q’TY

Part Name

TAPPING SCREW (W/FLANGE) D3 × 16

No.

Item

Q’TY

Part Name

32 NAME PLATE 1

33 INTERNAL WIRE 100L 1

34 SWITCH TERMINAL ASS’Y 1

35 TERMINAL SUPPORT (A) 1

36 INTERNAL WIRE 150L 1

501 CHARGER (UC18YKL) 1

502 PLUS DRIVER BIT (C) 1

37-1 BATTERY (BCL1815): DS18DCL 2

503 CASE 1

37-2 BATTERY (BCL1415): DS14DCL 2

12 4 ×

SPECIAL SCREW (LEFT HAND) M6 × 23

2 KEYLESS CHUCK 1

3 GEAR BOX ASS’Y 1

4 CLUTCH DIAL 1

5 CLICK SPRING 1

6 NUT 1

7 SPRING 1

8 WASHER (D) 1

9 FRONT CASE ASS’Y 1

10 STEEL BALL D5 6

11 PLANET GEAR (C) 3

12 RING GEAR 1

13 WASHER (A) 1

14 REAR CASE 1

15 TAPPING SCREW D3

16 SHIFT ARM 1

17 PINION (C) 1

18 PLANET GEAR (B) 3

19 SLIDE RING GEAR (B) 1

20 PINION (B) 1

No.

Item

21 PLANET GEAR (A) 3

MACHINE SCREW (W/SP. WASHER) M4 × 6

22 FIRST RING GEAR 1

23 WASHER (B) 1

24 MOTOR SPACER 1

26 HOUSING (A) (B) SET 1

27 HITACHI LABEL 1

28 PUSHING BUTTON 1

29 MOTOR 1

30 SHIFT KNOB 1

English Čeština

GUARANTEE CERTIFICATE

1 Model No. 2 Serial No. 3 Date of Purchase 4 Customer Name and Address 5 Dealer Name and Address

(Please stamp dealer name and address)

Deutsch

GARANTIESCHEIN

1 Modell-Nr. 2 Serien-Nr. 3 Kaufdaturn 4 Name und Anschrift des Kunden 5 Name und Anschrift des Händlers

(Bitte mit Namen und Anschrift des Handlers abstempeln)

Ελληνικά Română

¶π™∆√¶√π∏∆π∫√ ∂°°À∏™∏™

1 Αρ. Μοντέλου 2 Αύξων Αρ. 3 Ηµεροµηνία αγοράς 4 ΄Ονοµα και διεύθυνση πελάτη 5 ΄Ονοµα και διεύθυνση µεταπωλητή

(Παρακαλούµε να χρησιµοποιηθεί σφραγίδα)

Polski Slovenščina

GWARANCJA

1 Model 2 Numer seryjny 3 Data zakupu 4 Nazwa klienta i adres 5 Nazwa dealera i adres

(Pieczęć punktu sprzedaży)

Magyar

GARANCIA BIZONYLAT

1 Típusszám 2 Sorozatszám 3 A vásárlás dátuma 4 A Vásárló neve és címe 5 A Kereskedő neve és címe

(Kérjük ide elhelyezni a Kereskedő nevének és címének pecsétjét)

✄

1 Model No. 2 Seri No. 3 Satın Alma Tarihi 4 Müßteri Adı ve Adresi 5 Bayi Adı ve Adresi

1 Št. modela 2 Serijska št. 3 Datum nakupa 4 Ime in naslov kupca 5 Ime in naslov prodajalca

ZÁRUČNÍ LIST

1 Model č. 2 Série č. 3 Datum nákupu 4 Jméno a adresa zákazníka 5 Jméno a adresa prodejce

(Prosíme o razítko se jménem a adresou prodejce)

Türkçe

GARANTÓ SERTÓFÓKASI

(Lütfen bayi adını ve adresini kaße olarak basın)

CERTIFICAT DE GARANŢIE

1 Model nr. 2 Nr. de serie 3 Data cumpărării 4 Numele și adresa clientului 5 Numele și adresa distribuitorului

(Vă rugăm aplicaţi ștampila cu numele și adresa distribuitorului)

GARANCIJSKO POTRDILO

(Prosimo vtisnite žig z imenom in naslovom prodajalca)

PyccÍËÈ

ÉAPAHTàâHõâ CEPTàîàKAT

1 MoÀeÎë £ 2 CepЛИМкИ £ 3 ÑaÚa ÔoÍyÔÍË 4 HaÁÇaÌËe Ë aÀpec ÁaÍaÁäËÍa 5 HaÁÇaÌËe Ë aÀpec ÀËÎepa

(èoÊaÎyÈcÚa, ÇÌecËÚe ÌaÁÇaÌËe Ë aÀpec ÀËÎepa)

✄

Hitachi Power Tools Österreich GmbH

Str. 7, Objekt 58/A6, Industriezentrum NÖ –Süd 2355 Wiener Neudorf, Austria Tel: +43 2236 64673/5 Fax: +43 2236 63373

Hitachi Power Tools Hungary Kft.

1106 Bogancsvirag U.5-7, Budapest, Hungary Tel: +36 1 2643433 Fax: +36 1 2643429 URL: http://www.hitachi-powertools.hu

Hitachi Power Tools Polska Sp.z o.o.

ul. Kleszczowa27 02-485 Warszawa, Poland Tel: +48 22 863 33 78 Fax: +48 22 863 33 82 URL: http://www.hitachi-elektronarzedzia.pl

Hitachi Power Tools Czech s.r.o.

Videnska 102,619 00 Brno, Czech Tel: +420 547 426 598 Fax: +420 547 426 599 URL: http://www.hitachi-powertools.cz

Hitachi Power Tools Netherlands B.V. Moscow Branch

Kashirskoye Shosse Dom 65, 4F 115583 Moscow, Russia Tel: +7 495 727 4460 or 4462 Fax: +7 495 727 4461 URL: http://www.hitachi-pt.ru

Hitachi Power Tools Romania

Str Sf. Gheorghe nr 20-Ferma, Pantelimon, Jud. Llfov Tel: +031 805 25 77 Fax: +031 805 27 19

English

Čeština

EC DECLARATION OF CONFORMITY

We declare under our sole responsibility that this product is in conformity with standards or standardized documents EN60745, EN60335, EN55014 and EN61000 in accordance with Council Directives 2004/108/EC, 2006/95/EC and 98/37/EC. This product also complies with the essential requirements of 2006/42/EC to be applied from 29 December 2009 instead of 98/37/EC. The European Standards Manager at Hitachi Koki Europe Ltd. is authorized to compile the technical file. This declaration is applicable to the product affixed CE marking.

Deutsch

Prohlašujeme na svoji zodpovědnost, že tento výrobek odpovídá normám EN60745, EN60335, EN55014 a EN61000 v souladu se směrnicemi 2004/108/EC, 2006/95/EC a 98/37/EC. Tento výrobek rovněž vyhovuje základním požadavkům 2006/45/EC platných od 29 prosince 2009 náhradou za 98/37/EC. Vedoucí pracovník pro Evropské normy v Hitachi Koki Europe Ltd. je oprávněný ke zpracování technického souboru. Toto prohlášení platí pro výrobek označený značkou CE.

Türkçe

ERKLÄRUNG ZUR KONFORMITÄT MIT CE-REGELN

Wir erklären mit alleiniger Verantwortung, daß dieses Produkt den Standards oder standardisierten Dokumenten EN60745, EN60335, EN55014 und EN61000 in Übereinstimmung mit den Direktiven des Europarats 2004/108/CE, 2006/95/CE und 98/37/ CE entspricht. Dieses Produkt entspricht auch den wesentlichen Anforderungen der Richtlinie 2006/42/CE, die ab 29. Dezember 2009 statt 98/37/CE in Kraft ist. Der Manager für europäische Standards bei der Hitachi Koki Europe Ltd. ist zum Verfassen der technischen Datei befugt. Diese Erklärung gilt für Produkte, die die CE-Markierung tragen.

Ελληνικά

Bu ürünün, 2004/108/EC, 2006/95/EC ve 98/37/EC sayılı Konsey Direktiflerine uygun olarak, EN60745, EN60335, EN55014 ve EN61000 sayılı standartlara ve standartlaßtırılmıß belgelere uygun olduåunu, tamamen kendi sorumluluåumuz altında beyan ederiz. Bu ürün, 29 Eylül 2009’dan itibaren 98/37/EC Direktifinin yerine uygulanacak 2006/ 42/EC Direktifinin temel ßartlarına da uymaktadır. Hitachi Koki Europe Ltd. Avrupa Standartlar Müdürü, teknik dosyayı hazırlama yetkisine sahiptir. Bu beyan, üzerinde CE ißareti bulunan ürünler için geçerlidir.

Română

EK ∆ΗΛΩΣΗ ΕΝΑΡΜΟΝΙΣΜΟΥ

∆ηλώνουµε µε απλυτη υπευθυντητα τι αυτ το προιν είναι εναρµονισµένο µε τα πρτυπα ή τα έγραφα προτύπων EN60745, EN60335, EN55014 και EN61000 σε συµφωνία µε τις Οδηγίες του Συµβουλίου 2004/108/EK, 2006/95/EK και 98/37/EK. Αυτ το προϊν επίσης ανταποκρίνεται στις θεµελιώδεις απαιτήσεις της οδηγίας 2006/ 42/EK προς εφαρµογή απ 29 ∆εκεµβρίου 2009 αντί της 98/37/EK. Ο υπεύθυνος για τα ευρωπαϊκά πρτυπα στην Hitachi Koki Europe Ltd. είναι εξουσιοδοτηµένος να συντάσσει τον τεχνικ φάκελο. Αυτή η δήλωση ισχύει στο προιν µε το σηµάδι CE.

Polski

Declarăm pe propria răspundere că acest produs este conform cu standardele sau documentele de standardizare EN60745, EN60335, EN55014 și EN61000 și cu Directivele Consiliului 2004/108/CE, 2006/95/ CE și 98/37/CE. Acest produs se conformează, de asemenea, cerinţelor de bază ale 2006/42/CE, care urmează să fie aplicate începînd cu 29 decembrie 2009 în loc de 98/37/CE. Managerul pentru standarde euopene al Hitachi Koki Europe Ltd. este autorizat să întocmească fișa tehnică. Prezenta declaraţie se referă la produsul pe care este aplicat semnul CE.

Slovenščina

DEKLARACJA ZGODNOŚCI Z EC

Oznajmiamy z całkowitą odpowiedzialnością, że produkt ten pozostaje w zgodzie ze standardami lub standardową formą dokumentów EN60745, EN60335, EN55014 i EN61000 w zgodzie z Zasadami Rady 2004/108/EC, 2006/95/EC i 98/37/EC. Ten produkt spełnia także wymogi Dyrektywy 2006/42/EC, zamiast 98/37/EC, które wchodzą w życie z dniem 29 grudnia 2009 r. Menedżer Standardów Europejskich w firmie Hitachi Koki Europ Ltd. Jest upoważniony do kompilowania pliku technicznego. To oświadczenie odnosi się do załączonego produktu z oznaczeniami CE.

Magyar

Po lastni odgovornosti objavljamo, da je izdelek v skladu s standardi ali standardiziranimi dokumenti EN60745, EN60335, EN55014 in EN61000 v skladu z direktivami Sveta 2004/108/EC, 2006/95/EC in 98/37/EC. Ta proizvod je izdelan tudi v skladu z bistvenimi zahtevami direktive 2006/42/EC, ki se začne uporabljati 29. decembra 2009 namesto direktive 98/37/EC. Direktor za evropske standarde podjetja Hitachi Koki Europe Ltd. je pooblaščen za sestavljanje tehničnih datotek. Deklaracija je označena na izdelku s pritrjeno CE označbo.

PyccÍËÈ

EU MEGFELELŐSÉGI NYILATKOZAT

Teljes felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az EN60745, EN60335, EN55014, és EN 61000 szabványoknak illetve szabványosított dokumentumoknak, az Európa Tanács 2004/108/EC, 2006/95/EC és 98/37/EC Tanácsi Direktíváival összhangban. A termék ezen kívül a korábbi, 98/37/EC irányelv helyett már az új, 2006/42/ EC irányelv követelményeinek felel meg, melyeket 2009. december

29.-től kell alkalmazni. Az Hitachi Koki Europe Ltd. Európai Szabványkezelője fel van hatalmazva a műszaki fájl elkészítésére.

Jelen nyilatkozat a terméken feltüntetett CE jelzésre vonatkozik.

Mк c ФoОМoИ oЪЗeЪcЪЗeММocЪлп БaУЗОУeП, дЪo АaММoe ЛБАeОЛe cooЪЗeЪcЪЗyeЪ cЪaМАapЪaП ЛОЛ cЪaМАapЪЛБoЗaММкП АoНyПeМЪaП EN60745, EN60335, EN55014 Л EN61000 coЦОacМo СЛpeНЪЛЗaП CoЗeЪa 2004/108/EC, 2006/95/EC Л 98/37/EC. щЪoЪ ФpoАyНЪ cooЪЗeЪcЪЗyeЪ ЦОaЗМкП ЪpeДoЗaМЛУП 2006/42/EC oЪ 29 АeНaДpУ 2009 Ц. ЗПecЪo 98/37/EC. MeМeАКep oЪАeОa eЗpoФeИcНЛx cЪaМАapЪoЗ НaдecЪЗa НoПФaМЛЛ Hitachi Koki Europe Ltd. ЛПeeЪ ФpaЗo cocЪaЗОУЪл ЪexМЛдecНЛИ ЩaИО. СaММaУ АeНОapaбЛУ oЪМocЛЪcУ Н ЛБАeОЛУП, Мa НoЪopкx ЛПeeЪcУ ПapНЛpoЗНa CE.

Representative office in Europe

Hitachi Power Tools Europe GmbH

Siemensring 34, 47877 Willich 1, F. R. Germany Technical file at:

Hitachi Koki Europe Ltd.

Clonshaugh Business & Technology Park, Dublin 17, lreland Head office in Japan

Hitachi Koki Co., Ltd.

Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan

PROHLÁŠENÍ O SHODĚ S CE

AB UYGUNLUK BEYANI

DECLARAŢIE DE CONFORMITATE CE

EC DEKLARACIJA O SKLADNOSTI

ÑEKãAPAñàü COOTBETCTBàü EC

30. 11. 2009

K. Kato Board Director

Hitachi Koki Co., Ltd.

911 Code No. C99187291 G Printed in China
