HITACHI 32PD3000, 42PD3000 User Manual [fr]

Guide d'utilisation

32PD3000

42PD3000

S C R E E N

Cher client HITACHI

Nous vous félicitons d'avoir choisi Hitachi pour votre nouveau téléviseur, véritable fleuron de la technologie moderne. Chez Hitachi, nous sommes fiers de fabriquer des téléviseurs de très haute qualité, dont les performances exceptionnelles en matière d'image et de son n'ont d'égales que la réputation de solidité incomparable dont jouit notre marque. Avec ce téléviseur, vous êtes promis à des années de satisfaction sans soucis.

Important

Veillez à lire attentivement ce Guide d'utilisation, en particulier les

remarques relatives à la Sécurité de la Page 4 et 5. L'utilisation incorrecte

peut endommager votre téléviseur et risque de raccourcir sa durée de vie et de vous exposer à des blessures. Si vous éprouvez des difficultés durant

l'installation ou l'utilisation de votre téléviseur, commencez par vous reporter au Guide de dépannage à la fin de ce Guide d'utilisation. Au cas très improbable où

votre téléviseur vous poserait un problème quelconque, éteignez l'appareil, débranchez la prise et contactez immédiatement votre revendeur.

Notez que certaines pièces du téléviseur sont des pièces à haute tension même lorsque l’interrupteur d’alimentation est éteint.

Veuillez retirer le câble de la prise pour couper complètement la tension de secteur.

Il ne faut en aucun cas retirer le couvercle arrière de l'écran à plasma ni le boîtier du module de contrôle audiovisuel (AVC).

NE JAMAIS prendre le moindre risque avec un appareil électrique quel qu'il soit. Dans le doute, s'abstenir. Deux précautions valent toujours mieux qu'une seule !

TruBass

TruBass, SRS et le symbole sont des marques déposées de SRS Labs, Inc. La technologie TruBass est une technologie sous licence de SRS Labs, Inc.

Plasma Screen

Si l’écran à plasma reste allumé pendant un certain temps, vous remarquerez que l’écran chauffe. Parfois, l’écran affiche de minuscules points lumineux ou sombres. Ce phénomène est normal.

table des matières
pour la sécurité de tous
sécurité du téléviseur ........................................................................	4
précautions d'emploi et mise en place des piles ..............................	6
connectique en face arrière ..................................................................	7
installation
Connexion de l’écran à plasma, du module AVC et de l’appareil ......	8
Haut-parleurs (modèle 42PD3000 uniquement) ................................	10
commandes en face avant. ..................................................................	12
présentation de la télécommande
programmation des chaînes ..............................................................	13
utilisation quotidienne du téléviseur et manétoscope ........................	14
fonctions Télétexte ............................................................................	15
programmation des chaînes

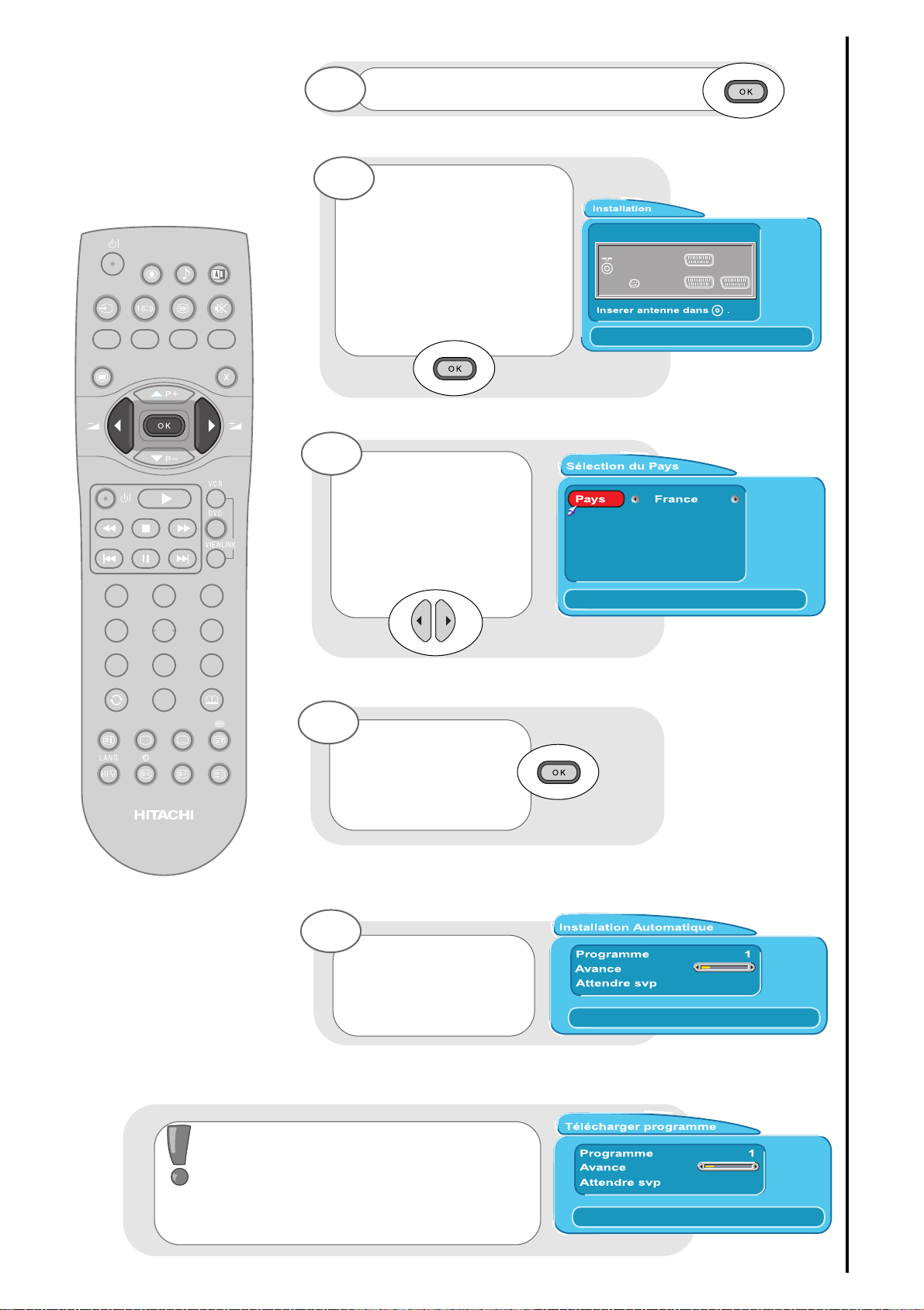

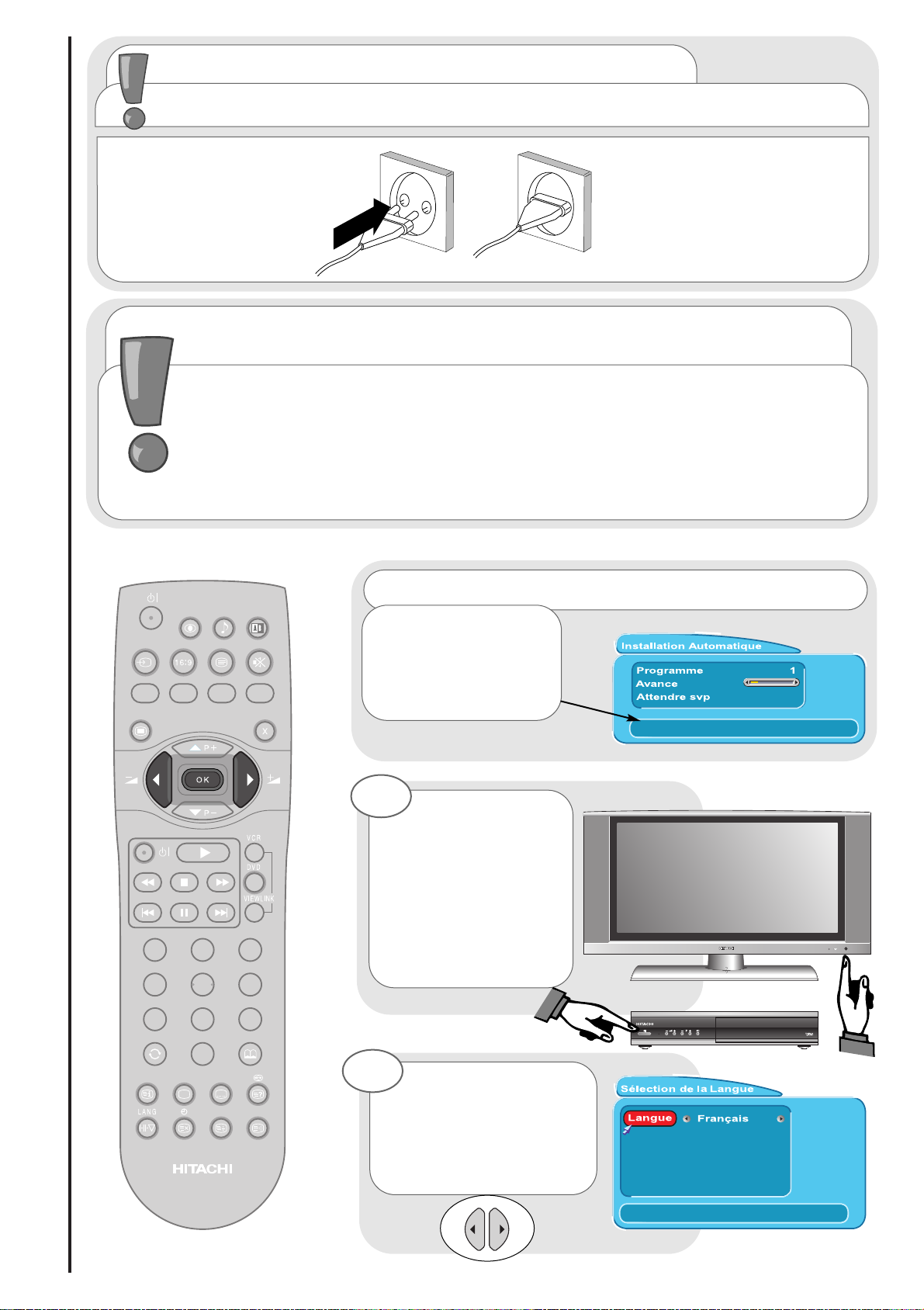

réglage du téléviseur par recherche automatique ............................	16

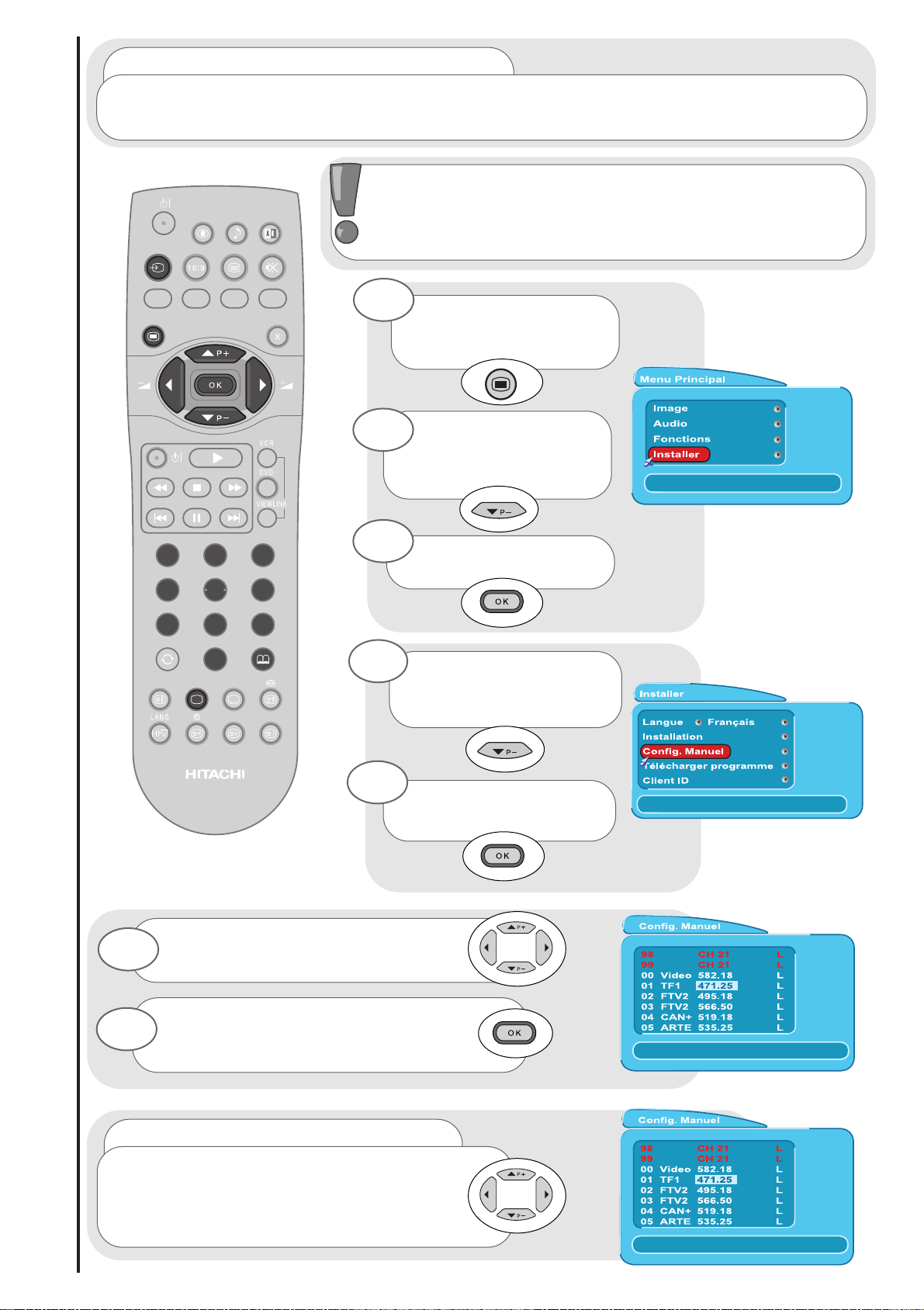

réglage du téléviseur par accord manuel ..........................................	18

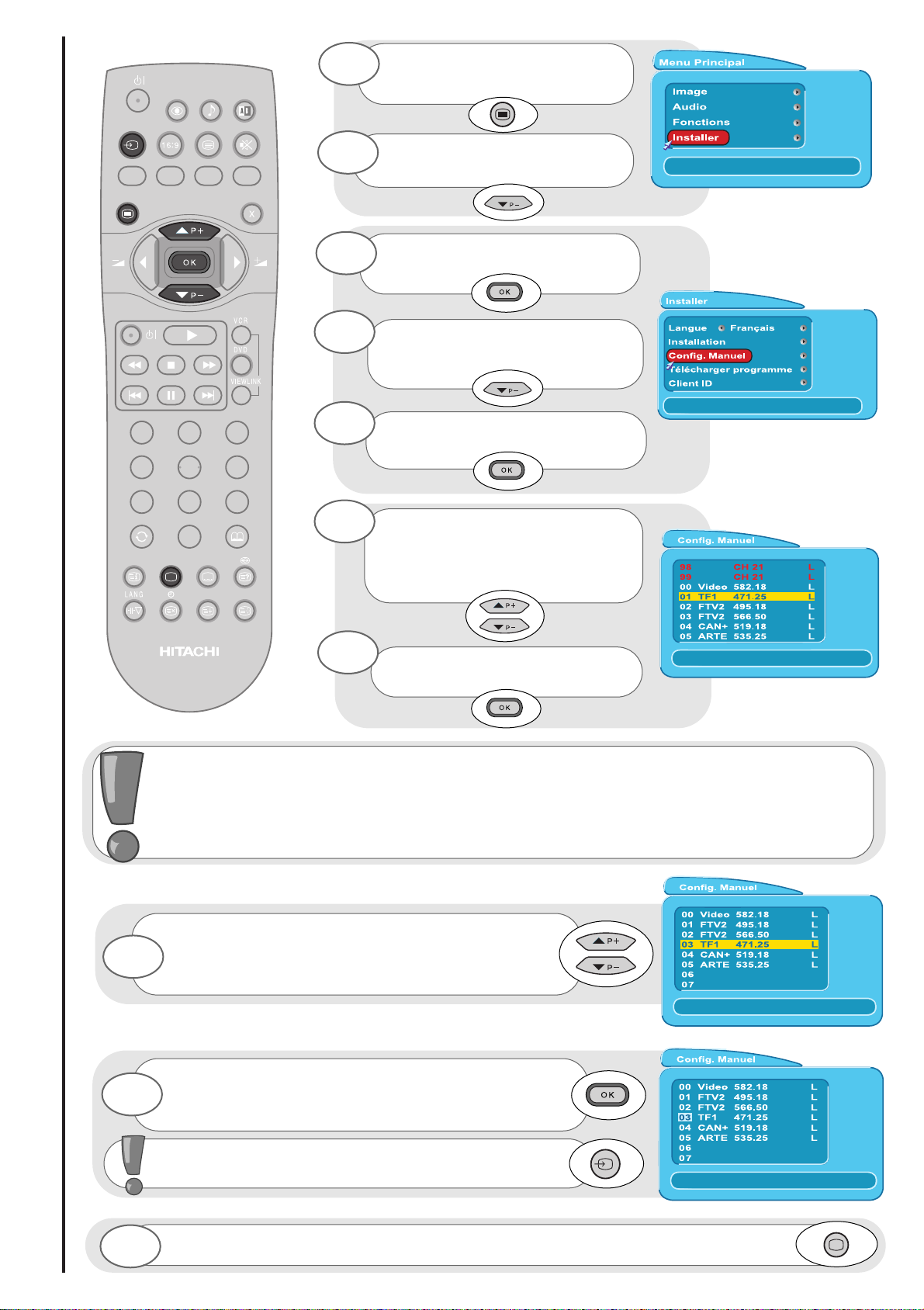

ordre des programmes......................................................................	20
changer l'intitulé des programmes et les télécharger........................	21
Viewlink ..............................................................................................	22
identifiant client ..................................................................................	24
identifiant client/changer de mot de passe........................................	25
réglage des programmes, de l'image et du son
commandes d'image ........................................................................	26
son NICAM et son stéréo ..................................................................	27
commandes du son et TruBass ........................................................	28
fonctions pratiques
minuterie de mise en veille et affichages à l'écran ............................	30
formats panoramiques ......................................................................	31
utilisation du Télétexte ......................................................................	33
équipements périphériques
raccordement d'autres appareils ......................................................	35
programmation des sources audio/vidéo ..........................................	36
autres fonctions
langue et installation ..........................................................................	38

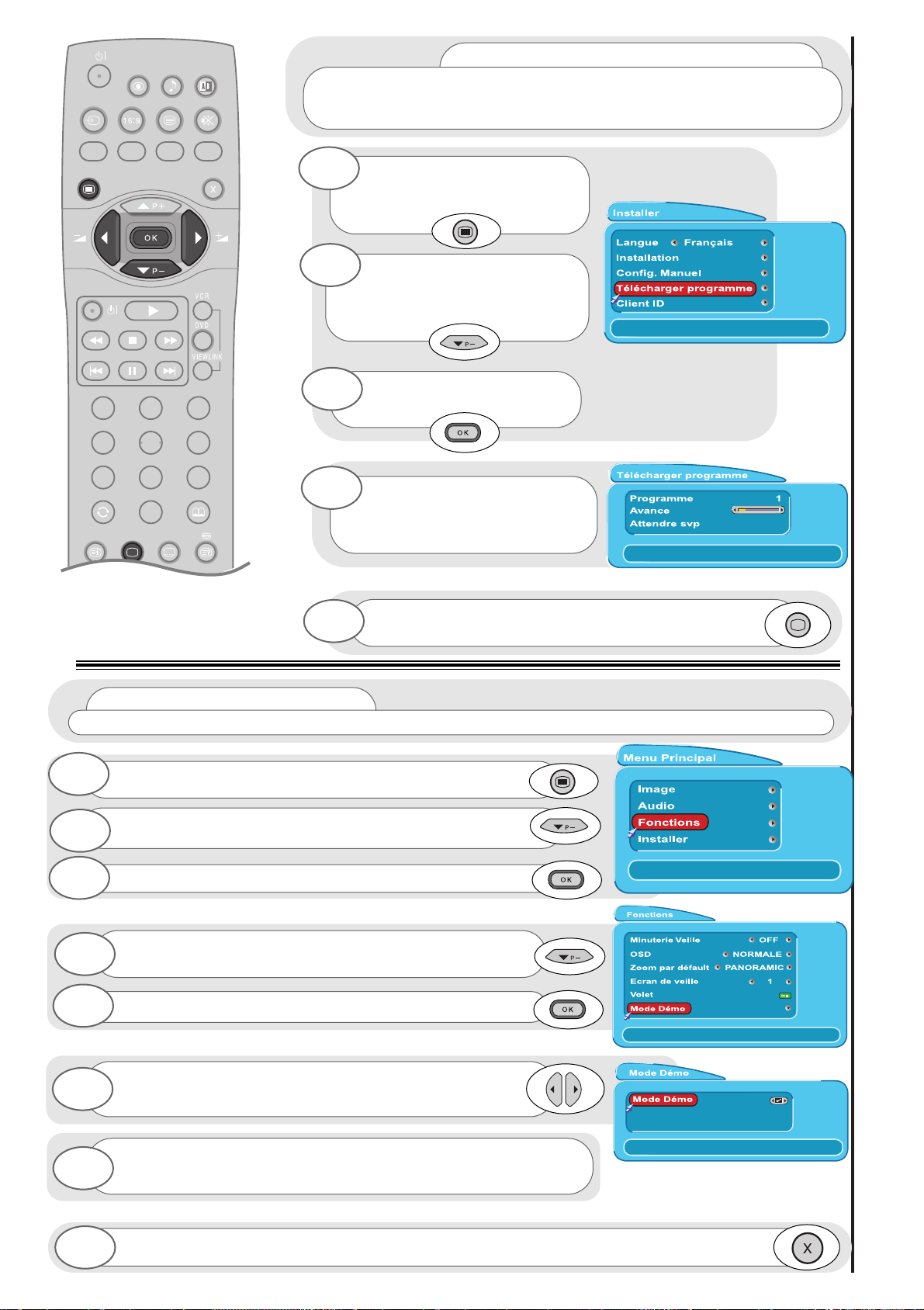

téléchargement des programmes et mode démo ............................	39

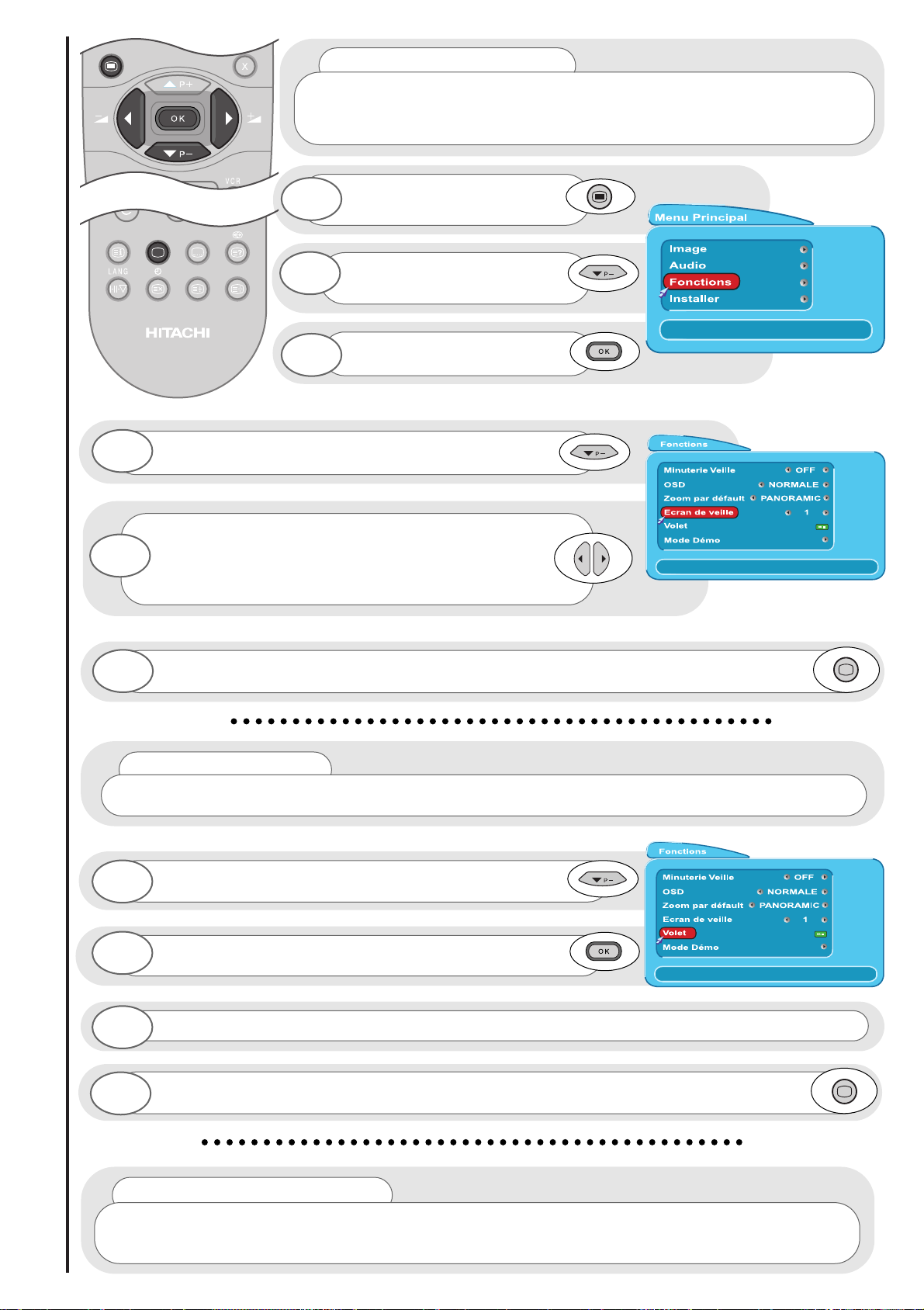

Ecran de veille, Volet et Arrêt Pas de Signal ......................................	40

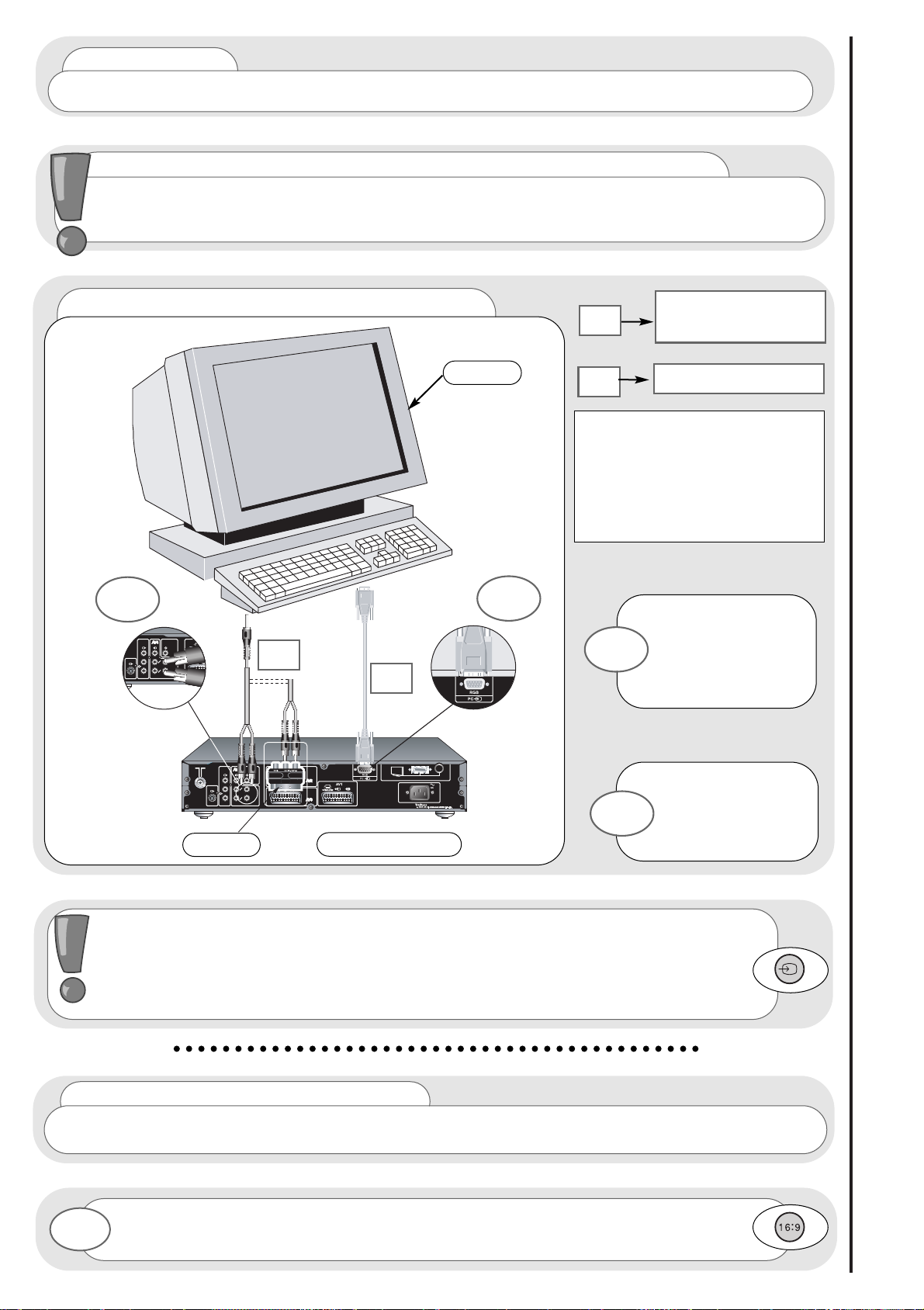

Mode PC............................................................................................	41
informations complémentaires
guide de dépannage..........................................................................	45
garantie..............................................................................................	46
politique environnementale HITACHI..................................................	47
caractéristiques techniques ..............................................................	48
Organigramme des menus affichés à l’écran ....................................	49

Attention

Veillez à ne pas afficher d’images fixes sur un téléviseur à écran plasma trop longtemps car vous risquez de faire apparaître une image résiduelle et d’endommager définitivement l’écran. Exemples : jeux vidéo, logos de station, images informatiques, images au format 4:3, Télétexte ou fenêtre PC, etc. Nous vous recommandons de changer régulièrement les images fixes affichées. Les images résiduelles mineures peuvent être supprimées grâce à la fonction "BALAYAGE DE L’ECRAN" (voir p.40).

sécurité du téléviseur pour la sécurité de tous

4

Ce téléviseur a été conçu et fabriqué dans le strict respect des normes de sécurité internationales. Cependant, comme tout autre appareil électrique, il doit être utilisé avec le plus grand soin, à la fois pour donner toute satisfaction et pour garantir la sécurité de tous.

LISEZ le présent guide d'utilisation avant de chercher à installer cet appareil ou à vous en servir.

AFIN de ne pas rayer ou abîmer le tube cathodique, ne pas frotter la surface vitrée du téléviseur avec des produits abrasifs ou des ustensiles pointus. Nettoyer l'écran avec un chiffon doux et de l'eau tiède, et l'essuyer

aussi avec un chiffon doux. On peut utiliser de l'eau savonneuse si l'écran est très encrassé.

Eviter impérativement les détergents trop puissants ou abrasifs !

NE PAS démonter les capots de protection du téléviseur, au risque de se trouver exposé à des tensions extrêmement dangereuses.

NE PAS faire usage d'un casque d'écoute avec le volume du téléviseur réglé à un niveau élevé, au risque de provoquer des troubles auditifs irréversibles.

NE mettez PAS l'écran à plasma sur le module AVC car cela pourrait endommager le module.

NE PAS continuer à utiliser l'appareil si vous suspectez qu'il ne fonctionne pas normalement ou qu'il est endommagé :

éteignez-le, débranchez la prise de courant et consultez votre revendeur.

NE mettez PAS l'écran à plasma à plat.

moindre

Dans le

NE JAMAIS laisser quiconque, en particulier les enfants, introduire des objets quels qu'ils soient dans les ouvertures pratiquées dans les capots de l'appareil, sous peine d'électrocution ou de choc électrique mortel. Il ne faut en aucun cas retirer le couvercle arrière de l'écran à plasma ni le boîtier du module de contrôle audiovisuel (AVC).

NE PAS disposer de récipient rempli liquide (vase de fleurs, etc.) sur le

ou à sa proximité immédiate, ceci afin que du liquide ne pénètre à l'intérieur

l'appareil par suite d'une chute du

NE PAS disposer d'objets chauds sur l'appareil ou à sa proximité immédiate, comme des bougies ou des veilleuses par exemple. La chaleur risque de faire fondre les plastiques d'habillage et de provoquer un incendie.

NE PAS installer l'appareil sur un support de fortune et NE JAMAIS en fixer les pieds avec des vis à bois - pour garantir une totale sécurité, toujours utiliser un support ou des pieds de marque HITACHI avec les fixations fournies et conformément aux instructions qui les accompagnent.

NE PAS laisser l'appareil exposé à la pluie et à l'humidité.

NE PAS laisser l'appareil allumé sans surveillance, sauf s'il est spécifiquement indiqué qu'il a été prévu pour être utilisé sans surveillance ou est doté d'un mode de veille.

Pour éteindre l'appareil, utilisez l'interrupteur principal marche/arrêt, et veillez à ce que tous les membres de la famille fassent de même.

Prendre des mesures adaptées pour les personnes infirmes ou handicapées.

sécurité du téléviseur pour la sécurité de tous

5

précautions d'emploi et mise en place des piles pour la sécurité de tous

6

toujours toujours

Prendre soin d'installer correctement les piles, en respectant bien les polarités "+" et "-" des piles et de la télécommande. Une erreur de polarité peut toujours entraîner des écoulements, voire même, dans les cas extrêmes, une explosion et un incendie.

Remplacer toutes les télécommande en même

en évitant soigneusement mélanger piles neuves

usagées, mais aussi des types différents, cela

toujours entraîner écoulements, voire même, les cas extrêmes, une

et un incendie.

toujours jamais

Retirer les piles lorsqu'elles sont			Ne jamais jeter de piles
	usées ou lorsque l'appareil		au risque de provoquer
qu'elles alimentent est appelé à			explosion.
ne pas servir pendant une durée			La nature mérite
	prolongée, faute de quoi elles		respecte : ne jamais
risquent de fuir et de provoquer			piles en un lieu où cela
	des dommages.		de la polluer.

toujours

+ + + +

- - - -

Conserver les piles neuves dans leur emballage d'origine et à l'écart d'objets métalliques susceptibles de provoquer un court-circuit risquant d'entraîner des écoulements, voire même, dans les cas extrêmes, une explosion et un incendie.

jamais !

CHARGE

Ne jamais essayer de recharger des piles ordinaires, que ce soit au moyen d'un chargeur ou en les plaçant sur une source de chaleur. Elles pourraient fuir, provoquer un incendie ou même exploser. Vous trouverez des piles rechargeables au NiCAD et les modèles de chargeur adaptés dans tout bon magasin d'équipement électrique.

des piles

compartiment à piles en la soulevant tout en exerçant une pression

le compartiment de la télécommande, comme indiqué dans la la trappe.

dans la télécommande : pôle "+"

"LR6" ou "AA".

portées sur leur emballage ou leur

sortie audio (RCA)

Entrée VGA

Prises de liaison

Prise de secteur

Utilisez cette sortie pour

Ces prises doivent être

Utilisez-la pour

Elle doit être connectée à

raccorder votre téléviseur à

connecter l'écran à un

reliées à l’écran à

l'alimentation secteur par

un amplificateur externe ou

ordinateur si désiré.

plasma par le câble de

le câble secteur fourni.

à une chaîne Hi-Fi.

liaison.

MODULE DE CONTROLE

AUDIOVISUEL (AVC)

VIDEO OUT

	Y	CENTER
		AUDIO IN

	AUDIO OUT
S-VHS	L	CB	L
		PR
	R	CB	R
		PR
FMS5011

Entrée du composant AV4

Entrée de prise péritel AV2-AV3

prise péritel AV1

Utilisez cette prise péritel

Utilisez cet emplacement

Utilisez cette prise péritel

pour raccorder à votre

pour brancher un appareil

pour raccorder à votre

téléviseur un équipement

numérique de radiodiffusion

téléviseur tous les appareils

vidéo numérique, un

vidéo et une chaîne

courants à la norme VHS, S-

ordinateur personnel,

audiovisuelle domestique à

VHS ou Hi8 (à utiliser pour

une installation ‘Home

votre téléviseur. Pour une

votre magnétoscope si celui-

Cinéma’ ou un lecteur de

entrée RVB.

ci est compatible Viewlink).

DVD, etc.

prise d'antenne HF

Le câble coaxial de votre antenne extérieure doit être en permanence raccordé à cette prise.

Prise de secteur

Prises de sortie (sortie moniteur et sortie vidéo S-VHS)

Ces prises peuvent être utilisées pour connecter des dispositifs périphériques qui permettent uniquement d’obtenir des images (ni menus ni textes), par exemple un projecteur vidéo.

La sortie S-VHS n’est pas disponible pour la réception d’un signal SECAM ou d’entrées AV4 et S-VHS.

ECRAN A PLASMA

Elle doit être connectée à l'alimentation secteur par le câble secteur fourni.

Prises de liaison

Bouton d'essai

SubWoofer

Utilisez ce bouton si vous voulez tester la

Cette prise peut être

Ces prises doivent être

fonctionalité de l'écran à plasma sans que le module

utilisée pour connecter

reliées au module AVC

AVC soit raccordé. Maintenez ce bouton appuyé plus

un haut-parleur

par le câble de liaison.

de 5 secondes et une image-test s'affiche à l'écran.

SubWoofer..*

*Si ce produit est utilisé avec un SubWoofer actif, il est possible de changer sa fréquence en réglant la commande du LPF (filtre passe-bas) du haut-parleur Subwoofer. Ceci vous permettra de sélectionner le son le plus performant.

remarque importante à propos de l'installation

Si votre téléviseur est destiné à être installé dans un meuble ou dans un renfoncement (une niche dans un mur, par exemple), vous devez veiller à

respecter un dégagement d'au moins 10 cm sur les côtés, le dessus et la face arrière de l'appareil, afin de garantir une ventilation suffisante.

Veiller à ce que le téléviseur ne soit recouvert d'aucun tissu d'ameublement (rideaux, etc.) pendant son fonctionnement.

Ne jamais faire fonctionner le téléviseur posé sur un tapis ou une moquette, au risque d'empêcher une ventilation normale par obstruction de ses ouïes inférieures.

Toujours installer le téléviseur sur une surface bien plane ou, si l'on en dispose, sur son support disponible en accessoire.

Le non-respect de ces recommandations risque d'occasionner une surchauffe importante de votre téléviseur, voire même, dans les cas extrêmes, un

connectique en face arrière

installation

8

Installation du téléviseur

IMPORTANT ! Lorsque vous connectez le câble secteur à l'écran à plasma, faites bien attention d'utiliser toujours

le câble doté du MANCHON BLANC.

DE JEU

SATELLITE/DECODEUR

TV

AV2/

DECODER

AV1/TV

CABLES PERITEL * (accessoires)

1

2

SANS

3

*Il vous est vivement conseillé de relier votre téléviseur et

votre magnétoscope entre eux par un câble péritel, afin de

bénéficier de la meilleure qualité d'image et de son possible. Ce

câble péritel est indispensable si votre téléviseur et votre magnétoscope sont tous deux stéréo et si vous souhaitez profiter du son stéréo. De diffusion extrêmement courante,

cet accessoire est disponible auprès de votre distributeur Hitachi, d'un revendeur en matériels TV/Hi-Fi/Vidéo ou en grande surface.

ECRAN A PLASMA

2
				1
Y
CB	L
PR
CB	R
PR
				3
			Y	CENTER
				AUDIO IN
		AUDIO OUT
	S-VHS	L	C	L
			P
		R	C	R
			P
FMS5011

CONTROLE

AUDIOVISUEL (AVC)

			6
					Placer le module AVC à la verticale
					*Veillez à bien utiliser les vis de
					fixation du support vertical lorsque
					vous installez l’appareil à la
					verticale.
					*Les flèches indiquées sur le support
					vertical doivent être orientées vers
					l’avant du module AVC.

Support vertical

Côté du module

AVC

Vis de fixation du support

	Raccorder le câble coaxial		Les appareils vidéo à la
			norme VHS sont à
4			raccorder à la prise
			péritel AV1 située en
			face arrière du
			téléviseur. Il est
			possible d'attribuer un
	Raccorder la prise		numéro de programme à
5			cette prise AV1, ce qui
			autorise un accès plus direct
	pictogramme	à l'appareil qui y est branché.
		Pour savoir comment affecter
		un numéro de programme à
6	Raccorder la prise		une entrée audio/vidéo,
	magnétoscope à la		consultez la rubrique
	téléviseur, repérée par le	Programmation des sources
			audio/vidéo.

installation

9

Haut-parleurs (modèle 42PD3000 uniquement) installation

10

42" Haut-parleurs à plasma

Les enceintes peuvent être raccordées à l’écran à plasma ou au support d’origine des enceintes. L’enceinte droite et l’enceinte gauche sont identiques.

Lorsque vous transportez le produit, soulevez-le par les côtés. Prenez la poignée avec une main et utilisez l’autre pour soutenir l’appareil par le dessous en orientant l’écran vers vous.

Veuillez ne pas placer les enceintes ou le couvercle sous le produit.

poignée

enceintes

enceintes	couvercle

3

Borne noire

Fil argenté

Ecran à plasma

6

1

ENCEINTES

Borne rouge

Fil de cuivre

MODULE AVC

2	Retirez les vis des deux côtés	Cette pièce doit être accrochée
		à la vis desserrée

Desserrez les vis des deux côtés

5

Borne noire

Borne rouge

Fil argenté

Fil de cuivre

			!
			<
	7	[
Supports d’enceintes en option		8	Ecran à plasma
	ENCEINTES

MODULE AVC

Supports d’enceintes (en option)

Haut-parleurs (modèle 42PD3000 uniquement) installation

11

commandes en face avant

12

ECRAN A PLASMA

témoin de mode TV

Ce voyant est vert quand le téléviseur est en marche et rouge en mode veille.

	capteur infrarouge
C'est par	reçoit les signaux
	.

interrupteur principal marche/arrêt

(Sous l'écran à plasma ). Utilisez cette commande pour mettre l'écran à plasma sous et hors tension.(Lorsque celuici est éteint au moyen de cet interrupteur, sa consommation électrique est nulle, ce qui n'est pas le cas lorsqu'il est simplement mis en veille).

MODULE DE CONTROLE AUDIOVISUEL (AVC)

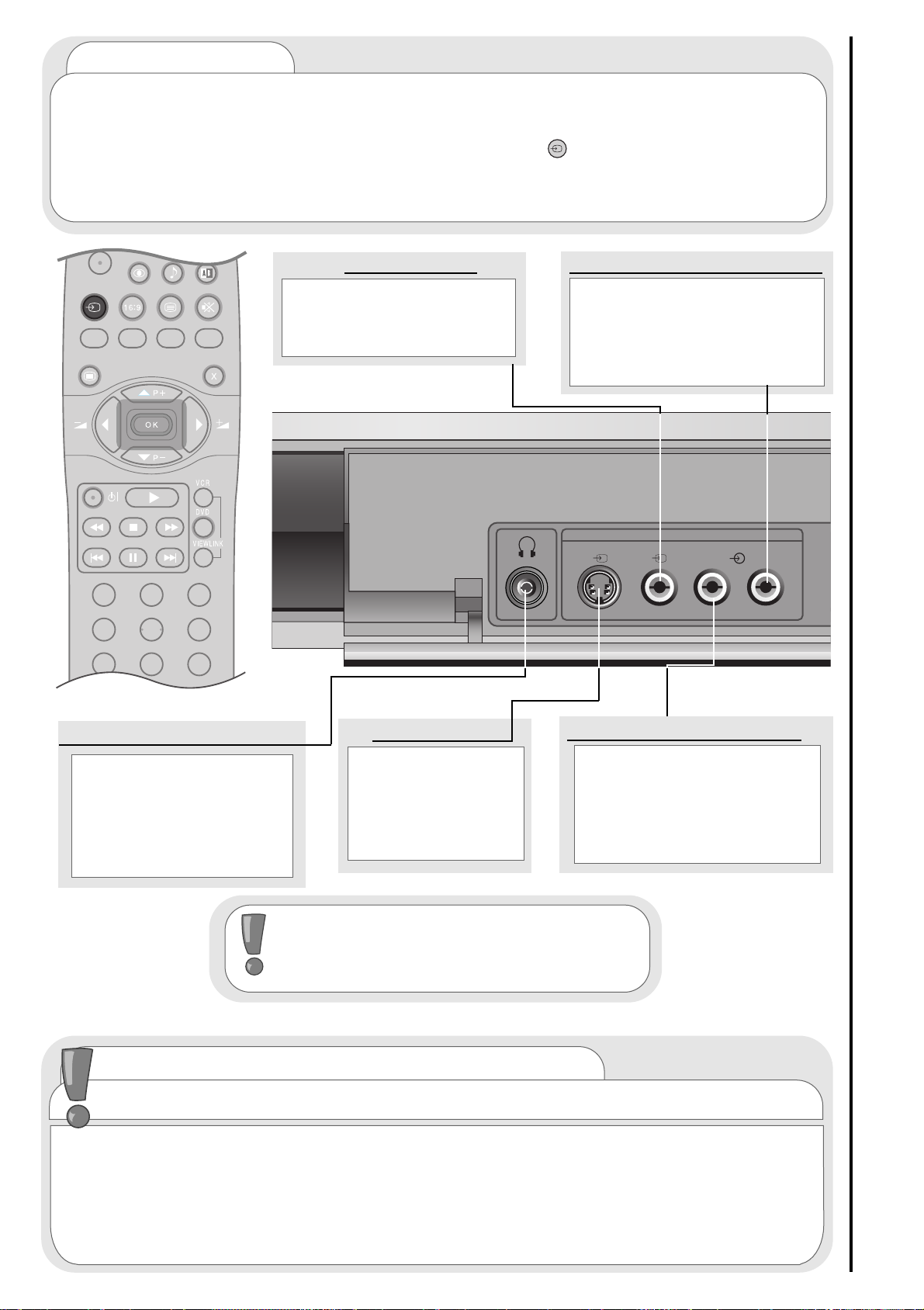

panneau de porte des prises de la télévision

Pour utiliser les prises, tirez doucement de la façon indiquée sur le schéma.

TV

touches de volume

Prise casque

Utilisez ce bouton pour

mettre le module AVC en

Ce voyant est vert

Appuyez sur ces

Utilisez cette prise pour

mode Veille. (Pour

quand le téléviseur

touches pour

brancher un casque (prise

éteindre le module

est en marche et

monter "+" ou

stéréo mâle de 3,5 mm

complètement, mettre

rouge en mode

baisser "-" le

nécessaire). REMARQUE :

hors tension au secteur).

veille

volume de votre

Aucune entrée AV4 n’est

téléviseur.

disponible

	FRONT INPUT
S. VHS	VIDEO IN	AUDIO IN
	L	R

prises

touches de

prise S-VHS

audio/vidéo

AV button

programmes

Cette prise

Ces prises

Appuyez sur cette touche pour

Appuyez sur ces

permet de

permettent de

touches "+" et "-"

raccorder un

raccorder au

sélectionner une entrée

pour changer de

appareil à la

téléviseur d'autres

audio/vidéo à laquelle un

chaîne

norme S-VHS.

appareils

équipement périphérique est

raccordé.

audio/vidéo.

Les touches expliquées ici servent à programmer le téléviseur et à modifier les différents réglages de l'image et du son.

touche de navigation haut

Appuyez sur cette touche pour déplacer vers le haut le pointeur de sélection dans les menus.

menu			Appuyez sur cette
			touche pour revenir au
			menu précédemment
			consulté ou pour annuler
			une sélection.
			touche de
			navigation droite
			cette
			éplacer
			pointeur
			dans les
1	2	3
4	5	6	canal
7	8	9	Appuyez sur cette
			touche pour composer
	0		directement les chiffres
			du canal d'une chaîne,
			lorsque vous les
			connaissez.

CLE-952A

	touches numériques		1	2	3
	Les touches numériques servent également à composer les lettres					2	ABC	6	MNO
			4	5	6
	de l'alphabet, pour changer l'intitulé d'un programme par exemple.					3	DEF	7	PQRS
	Pour composer des lettres : appuyez deux fois sur la touche
numérique correspondant à la première lettre sérigraphiée au-dessus de la			7	8	9	4	GHI	8	TUV
	touche, trois fois pour la seconde lettre, etc.
						5	JKL	9	WXYZ
Exemple : appuyez deux fois sur la touche 2 pour obtenir la lettre "A", trois				0
	fois pour obtenir la lettre "B" et quatre fois pour obtenir la lettre "C".

la télécommande

programmation des chaînes présentation

13

utilisation quotidienne du téléviseur et magnétoscope présentation de la télécommande

14

Les touches expliquées ici	image
servent à commander les fonctions	Appuyez sur cette
de base de votre téléviseur.

touche 16/9ème

.

canal

1	2	3
4	5	6
7	8	9
	0

chaînes

Appuyez sur le côté "+" de la touche pour sélectionner

la chaîne suivante et sur le côté "-" pour sélectionner la chaîne précédente.

Appuyez simultanément sur ces deux touches pour enregistrer le

programme regardé (fonctionne uniquement si le magnétoscope est compatible Viewlink - consultez la rubrique Viewlink).

CLE-952A

Fonctionnement du magnétoscope et du DVD

Votre télécommande comporte des commandes pour le fonctionnement du magnétoscope et du DVD HITACHI. Ces commandes sont les suivantes : LECTURE, ARRET, REMBOBINAGE, AVANCE RAPIDE, PAUSE, VEILLE et MENU.

Pour LECTURE : Appuyez simultanément sur les touches VCR (magnétoscope) ou DVD et Lecture de la télécommande. ou

Pour ARRET : Appuyez simultanément sur les touches VCR ou DVD et Arrêt de la télécommande. ou Pour REMBOBINAGE : Appuyez simultanément sur les touches VCR ou DVD et Rembobinage de la télécommande. ou

Pour AVANCE RAPIDE : Appuyez simultanément sur les touches VCR ou DVD et Avance rapide de la télécommande. ou

Pour PAUSE : Appuyez simultané sur les touches VCR ou DVD et Pause télécommande. ou

Pour entrer en VEILLE : Appuyez simultanément sur les touches VCR Veille de la télécommande. ou

Pour entrer dans le MENU : simultanément sur les touches VCR Menu de la télécommande. ou

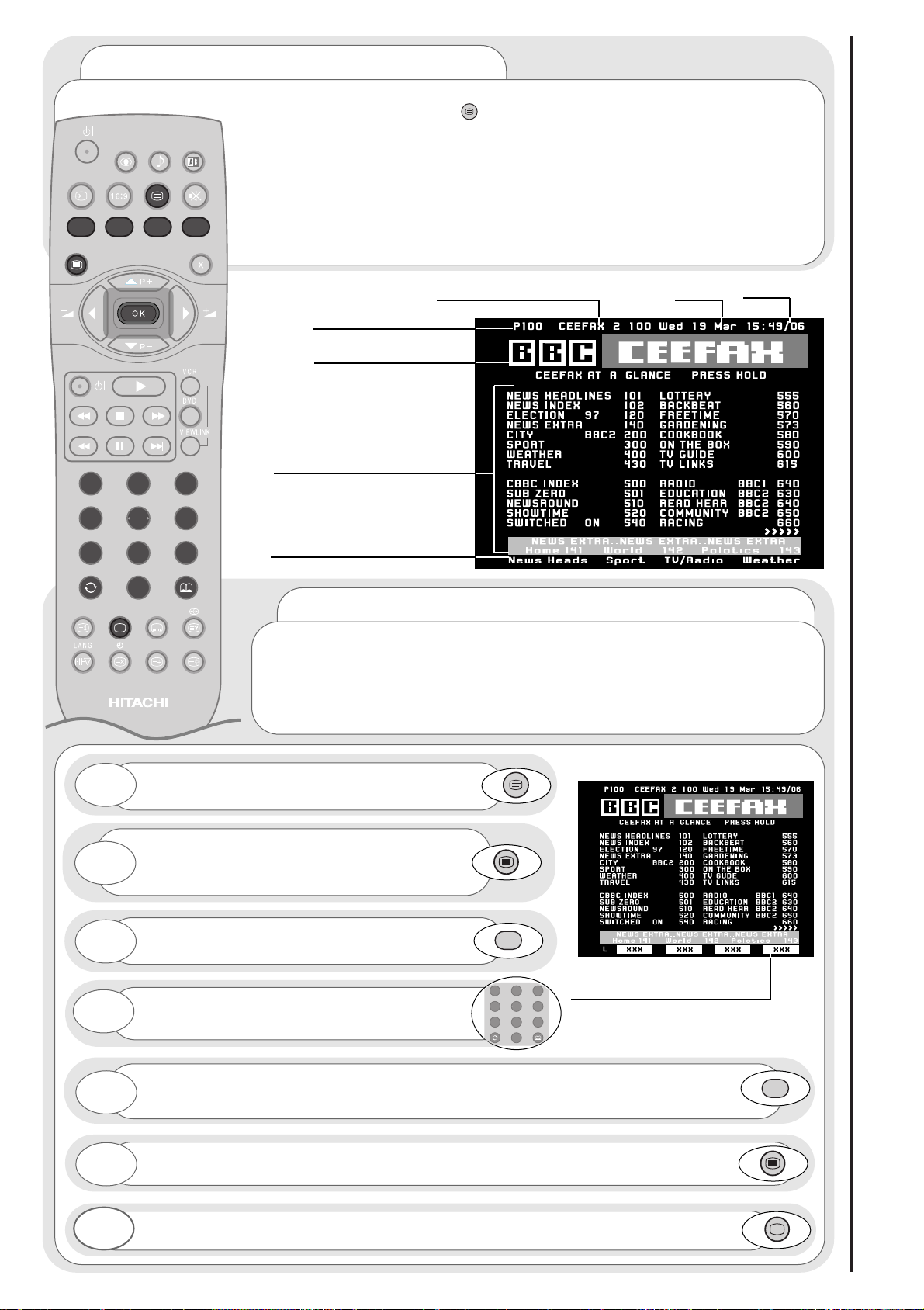

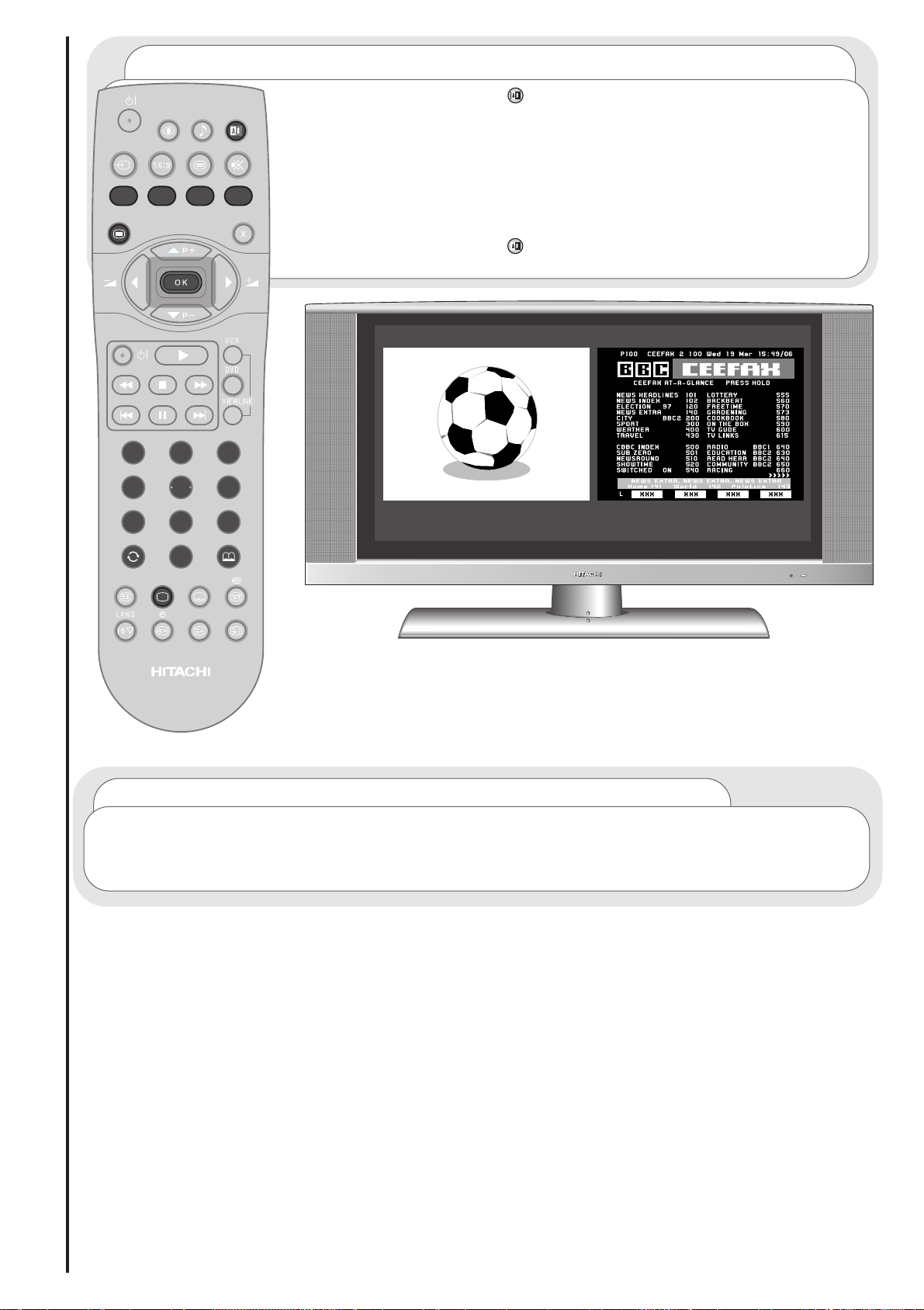

1 2 3

Les touches	TV+TEXTE,
expliquées ici servent à
consulter les pages	fenêtre PC
Télétexte.

Télé

Appuyez touche pour

service

couleurs

(rouge, vert, jaune, bleu)

Dans certaines pages Télétexte, ces couleurs correspondent à des instructions codées, comme par exemple un raccourci vers une autre

Télétexte

actualisation

1 2 3

4 5 6

7	8	9
	0
		pause
		Appuyez sur cette
		touche pour conserver à
		l'image la page Télétexte
		consultée et interdire son
		remplacement par une
	CLE-952A	autre (appuyez une
		seconde fois pour
		continuer).

agrandissement

Appuyez sur cette touche pour augmenter la taille de

la page Télétexte

Consultez la rubrique consultée.

"Utilisation du télétexte" page 33 si vous souhaitez obtenir des détails sur les services télétexte.

fonctions Télétexte présentation de la t

15
