HISENSE HS543D10X User guide [pl]

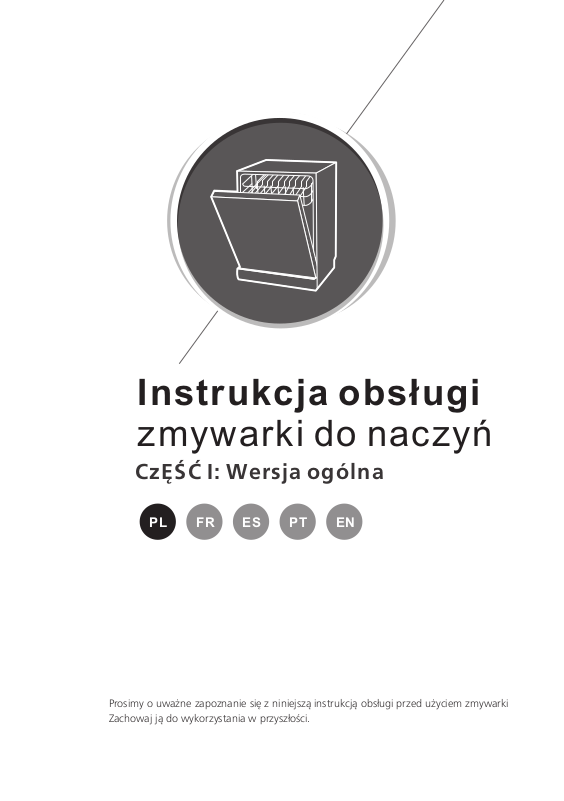

Page 1

Instrukcja obsługi

zmywarki do naczyń

CzĘŚĆ I: Wersja ogólna

PL FR ES PT EN

Prosimy o uważne zapoznanie się z niniejszą instrukcją obsługi przed użyciem zmywarki Zachowaj ją do wykorzystania w przyszłości.

Page 2

SPIS TREŚCI

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

PRZEGLĄD PRODUKTU

UŻYWANIE ZMYWARKI DO NACZYŃ

Załadowanie soli do zmiękczacza

Użyteczne porady dotyczące koszy

KONSERWACJA I CZYSZCZENIE

Dbanie o części zewnętrzne

Dbanie o części wewnętrzne

Dbanie o zmywarkę do naczyń

INSTRUKCJA INSTALACJI

O przyłączu zasilania

Zaopatrzenie w wodę i odprowadzanie wody

Podłączenie węży odpływowych

Pozycjonowanie urządzenia

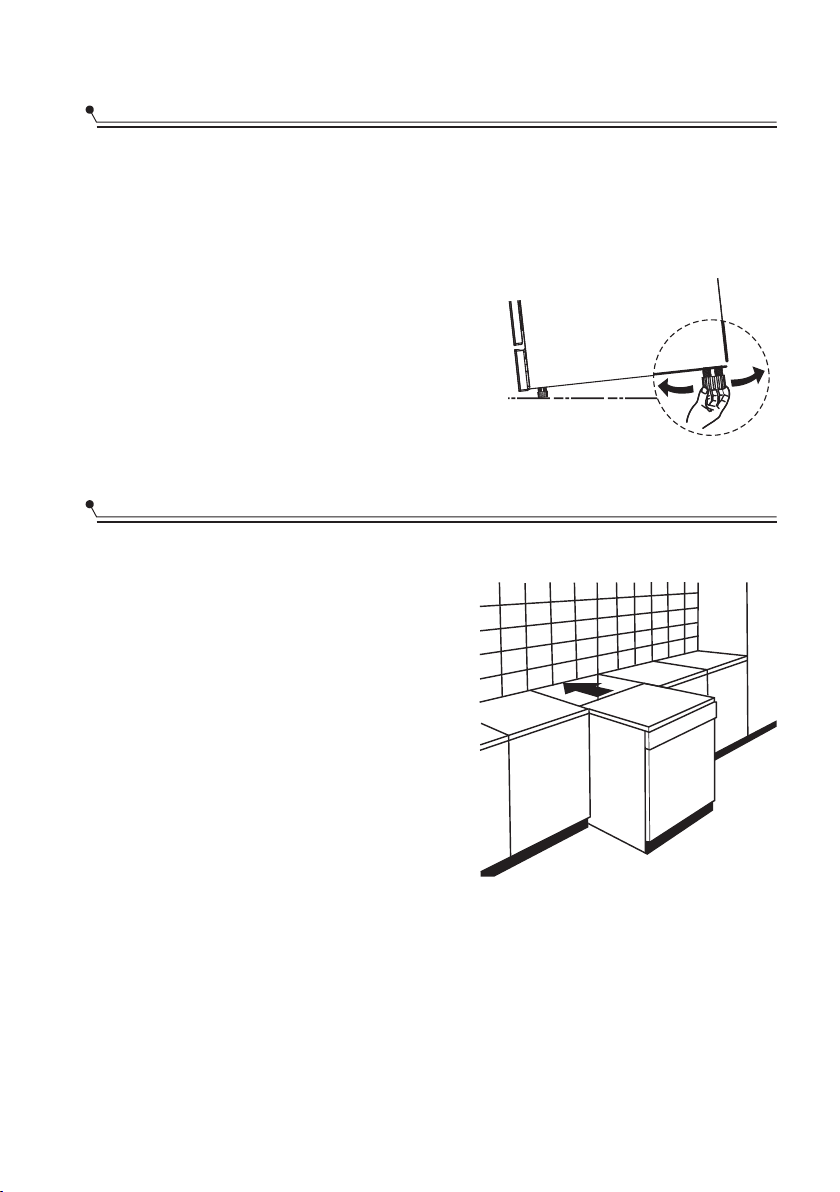

Instalacja wolnostojąca

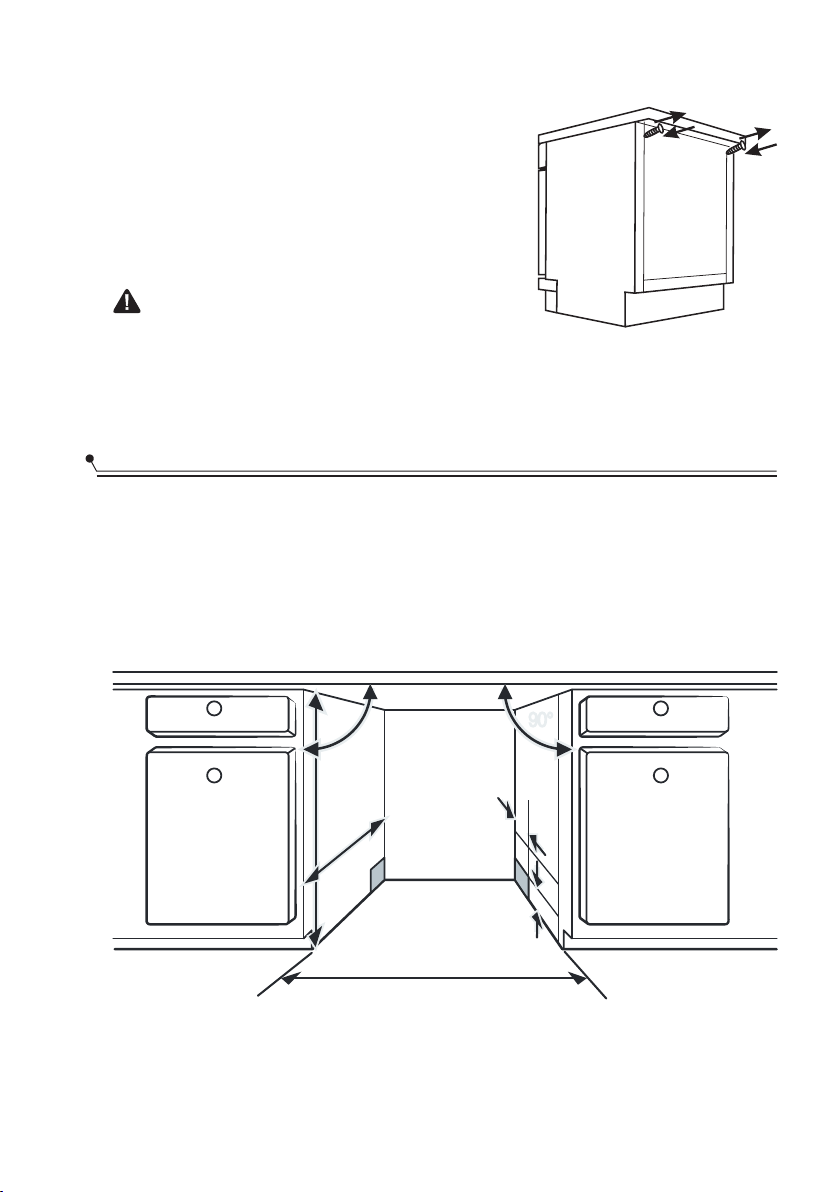

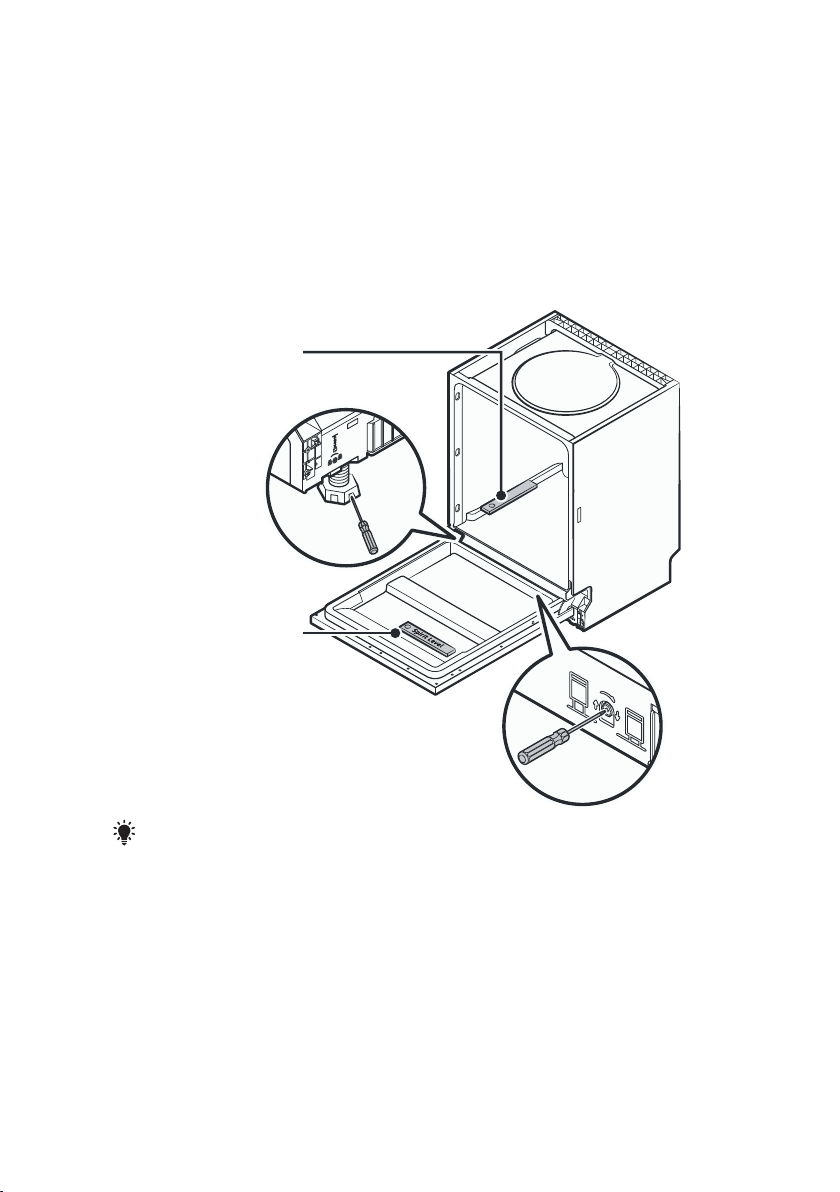

Instalacja wbudowana (dla modelu zintegrowanego)

PORADY DOTYCZĄCE ROZWIĄZYWANIA PROBLEMÓW

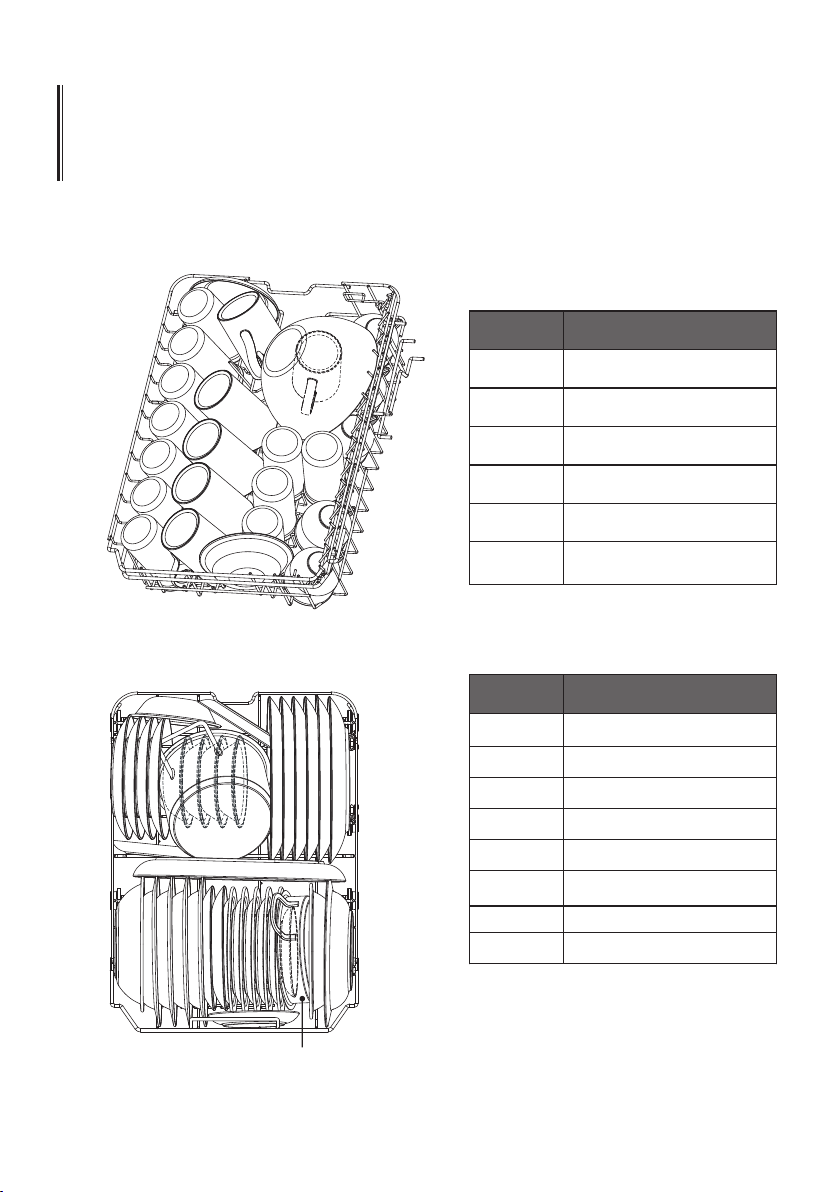

ZAŁADUNEK KOSZY

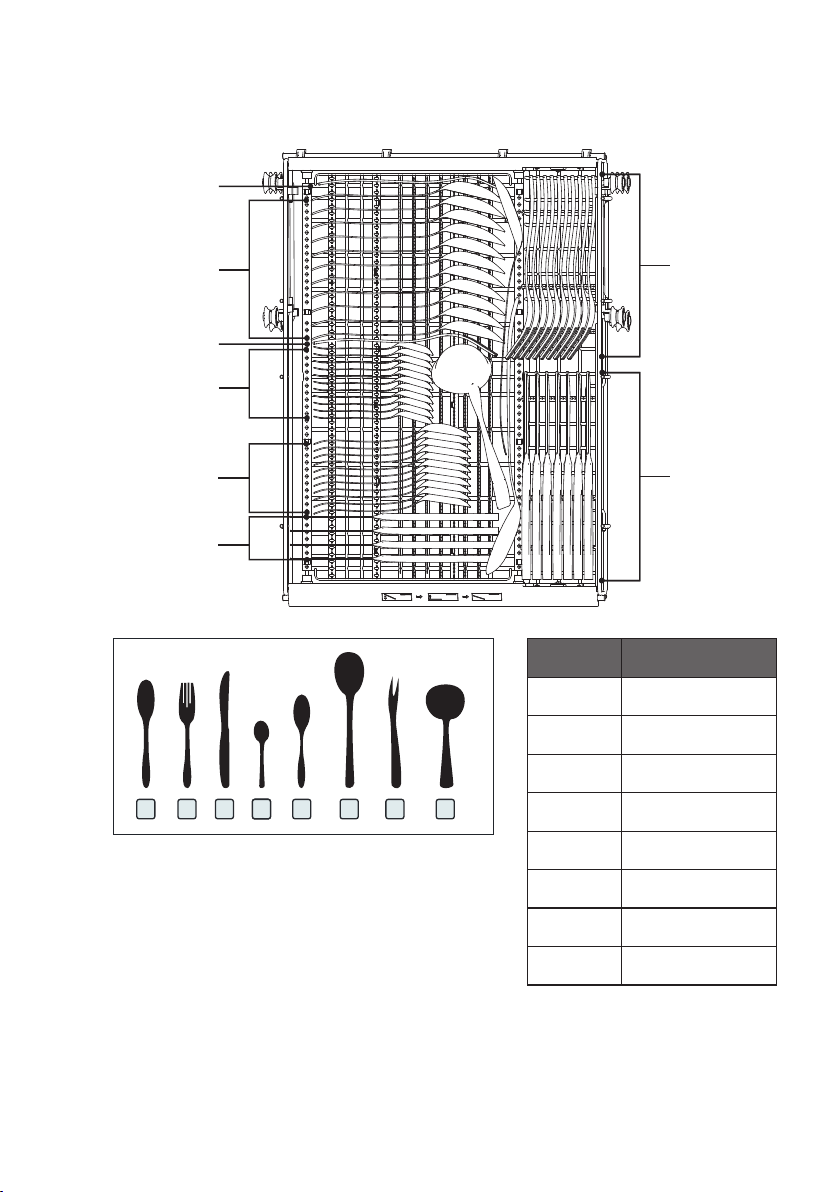

Użyteczne porady dotyczące stojaka na sztućce

ZAUWAŻ:

Przejrzenie sekcji poświęconej poradom dotyczącym rozwiązywania problemów pomoże Ci rozwiązać samodzielnie niektóre typowe problemy.

Jeśli nie możesz rozwiązać problemów samodzielnie, należy udać się do profesjonalnego technika.

Producent, kierując się polityką ciągłego rozwoju i aktualizacji produktu, może dokonywać zmian bez wcześniejszego powiadomienia. W przypadku zgubienia lub nieaktualności instrukcji obsługi możesz otrzymać nową od producenta albo odpowiedzialnego sprzedawcy.

Page 3

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

OSTRZEŻENIE

Podczas używania zmywarki należy przestrzegać poniższych środków ostrożności:

Instalacja i naprawa może być przeprowadzona

wyłącznie przez wykwalifikowanego technika Niniejsze urządzenie jest przeznaczone do użytku domowego i podobnych zastosowań, takich jak:

-powierzchnie kuchenne w sklepach, biurach i innych środowiskach pracy;

-gospodarstwa rolne;

-przez klientów w hotelach, motelach i innych środowiskach mieszkalnych;

-w środowiskach typu zakwaterowania ze śniadaniem. Urządzenie może być używane przez dzieci w wieku od

lat 8 oraz osoby o obniżonych zdolnościach fizycznych, sensorycznych lub umysłowych, albo nieposiadające doświadczenia i wiedzy, jeżeli zostały one poddane nadzorowi lub zostały poinstruowane w zakresie użytkowania urządzenia w sposób bezpieczny i rozumieją związane z tym zagrożenia.

Dzieci nie mogą bawić się urządzeniem. Nie mogą

również go czyścić i konserwować bez nadzoru. (Dla normy EN60335-1) Niniejsze urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, albo nieposiadające doświadczenia i wiedzy, chyba że zostały one poddane nadzorowi lub zostały

poinstruowane w zakresie użytkowania urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

(Dla normy IEC60335-1)

Page 4

Materiały opakowaniowe mogą być niebezpieczne dla dzieci!

Niniejsze urządzenie jest przeznaczone wyłącznie do użytku domowego wewnątrz pomieszczeń. W celu ochrony przed ryzykiem porażenia prądem elektrycznym nie wolno zanurzać urządzenia, przewodu ani wtyczki w wodzie lub innej cieczy.

Przed przystąpieniem do czyszczenia i konserwacji urządzenia należy wyjąć wtyczkę z gniazdka. Użyć miękkiej ściereczki zwilżonej wodą z mydłem, a następnie ponownie przetrzeć ją suchą ściereczką.

Instrukcje dotyczące uziemienia

Niniejsze urządzenie musi być uziemione. W przypadku wadliwego działania lub awarii uziemienie zmniejszy ryzyko porażenia prądem elektrycznym poprzez zapewnienie drogi o najmniejszej rezystancji prądu elektrycznego. Urządzenie to jest wyposażone we wtyczkę z przewodem uziemiającym.

Wtyczka musi być podłączona do odpowiedniego gniazdka, które jest zainstalowane i uziemione zgodnie ze wszystkimi lokalnymi przepisami i rozporządzeniami.

Nieprawidłowe podłączenie przewodu uziemiającego urządzenia może spowodować ryzyko porażenia prądem elektrycznym.

W razie wątpliwości należy sprawdzić, czy urządzenie jest prawidłowo uziemione z pomocą wykwalifikowanego elektryka lub przedstawiciela serwisu.

Page 5

Nie wolno modyfikować dostarczonej wraz z

urządzeniem wtyczki; jeśli nie pasuje do gniazdka.

Zainstalowanie odpowiedniego gniazdka należy zlecić

elektrykowi.

Nie używać w błędny sposób, nie siadać ani nie stać na

drzwiach lub stojaku na naczynia zmywarki.

Nie należy obsługiwać zmywarki, jeśli wszystkie panele

obudowy nie znajdują się na swoim miejscu.

Jeśli zmywarka działa, należy bardzo ostrożnie otworzyć

drzwi. Istnieje ryzyko, że woda wypłynie.

Nie należy umieszczać żadnych ciężkich przedmiotów ani stać na drzwiach, gdy są one otwarte. Urządzenie może przechylić się do przodu. Podczas załadunku rzeczy do zmywania:

1) Ułóż ostre przedmioty tak, aby nie uszkodzić uszczelki drzwi;

2) Ostrzeżenie: Noże i inne narzędzia o ostrych końcówkach muszą być załadowane do kosza ostrymi końcówkami skierowanymi ku dołowi lub umieszczone w pozycji

poziomej.

Niektóre detergenty do zmywarek są silnie alkaliczne. W razie połknięcia mogą być bardzo niebezpieczne. Należy unikać kontaktu ze skórą i oczami oraz trzymać dzieci z dala

od zmywarki, gdy drzwi są otwarte. Po zakończeniu cyklu zmywania należy sprawdzić, czy proszek czyszczący został opróżniony.

Nie wolno myć przedmiotów z tworzyw sztucznych, jeśli nie są one oznaczone jako bezpieczne dla zmywarki lub w podobny sposób.

Page 6

W przypadku elementów z tworzyw sztucznych, które nie

są w ten sposób oznakowane, należy sprawdzić zalecenia producenta.

Używaj wyłącznie detergentów i środków do płukania

zalecanych do stosowania w automatycznej zmywarce.

Nigdy nie używaj w zmywarce mydła, detergentu do prania

ani detergentu do prania ręcznego.

Drzwi nie powinny być pozostawione otwarte, ponieważ może to zwiększyć ryzyko potknięcia się o nie. Jeśli przewód zasilający jest uszkodzony, aby uniknąć zagrożenia, musi zostać wymieniony przez producenta lub jego przedstawiciela serwisowego lub osobę o podobnych kwalifikacjach.

Podczas instalacji nie wolno dopuścić do nadmiernego lub niebezpiecznego zgięcia lub spłaszczenia zasilacza.

Nie wolno manipulować przy elementach sterujących.

Urządzenie należy podłączyć do sieci wodociągowej za pomocą nowych zestawów węży. Starych zestawów nie należy używać ponownie. W celu oszczędzania energii, w trybie czuwania, urządzenie wyłączy się automatycznie, gdy w ciągu 15 minut nie będzie podejmowana żadna operacja.

Maksymalna liczba kompletów naczyń do mycia wynosi 11.

Maksymalne dopuszczalne ciśnienie wody wlotowej wynosi 1 MPa.

Minimalne dopuszczalne ciśnienie wody wlotowej wynosi 0,04 MPa.

Page 7

Utylizacja

W celu utylizacji opakowania i urządzenia należy udać się do centrum recyklingu. Dlatego należy odciąć kabel zasilający i sprawić, że zamknięcie drzwi nie będzie

mogło być użyte ponownie. Opakowania kartonowe produkowane są z

papieru makulaturowego i powinny być utylizowane w ramach zbiórki makulatury do recyklingu. Zapewnienie prawidłowej utylizacji tego produktu pomoże zapobiec potencjalnym negatywnym skutkom dla środowiska i zdrowia ludzkiego, które mogłyby być spowodowane niewłaściwym postępowaniem z odpadami tego produktu. Aby uzyskać bardziej szczegółowe informacje na temat recyklingu tego produktu, należy skontaktować się z lokalnym urzędem miejskim oraz służbą utylizacji odpadów domowych.

UTYLIZACJA: Nie należy wyrzucać tego produktu jako nieposortowanych odpadów komunalnych. Takie odpady należy zbierać osobno w celu ich specjalnego przetworzenia.

Page 8

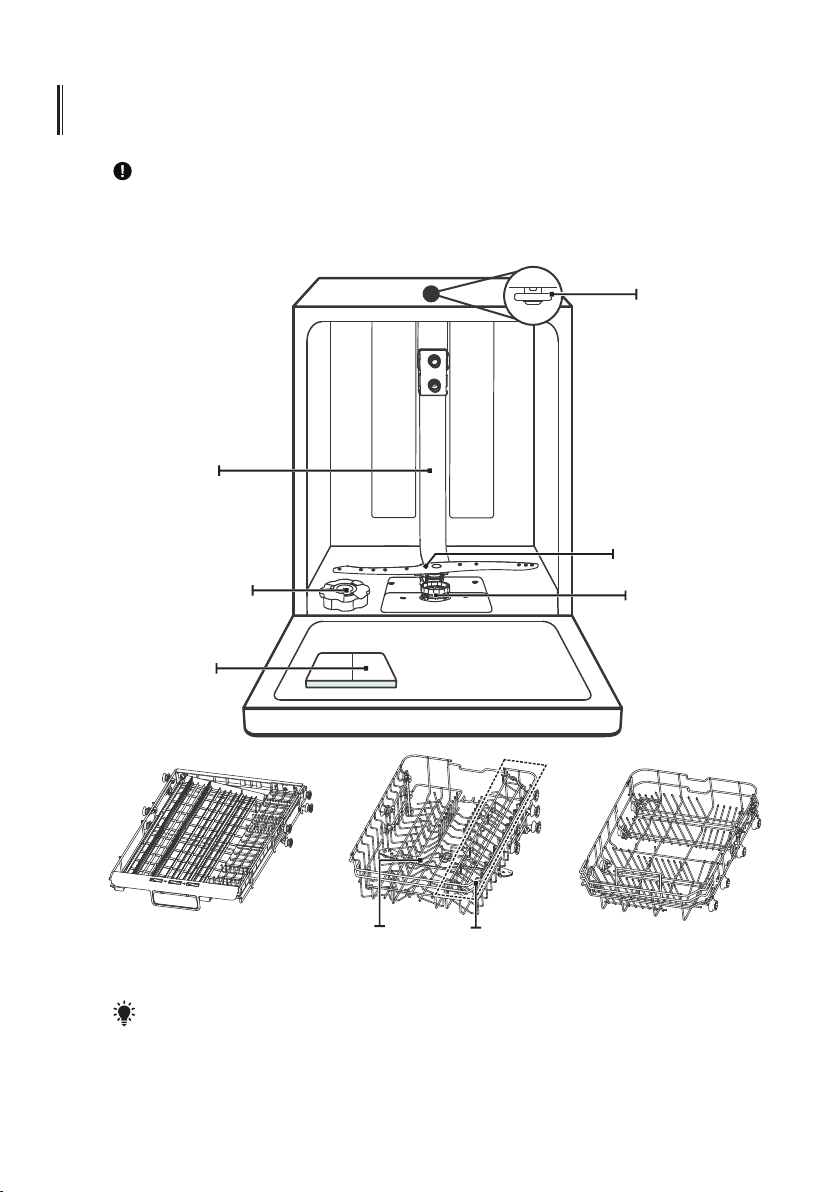

PRZEGLĄD PRODUKTU

WAŻNE!

Aby uzyskać najlepszą wydajność zmywarki, przed pierwszym użyciem należy przeczytać wszystkie instrukcje obsługi.

Rura wewnętrzna

Pojemnik na sól

Dozownik

Górne ramię spryskiwacza

Dolne ramię spryskiwacza

System filtrujący

Stojak na sztućce

Górne ramię spryskiwacza

Stojak na kubki

Górny kosz

Dolny koszyk

ZAUWAŻ:

Podane ilustracje mają charakter poglądowy, poszczególne modele mogą się różnić.

Page 9

UŻYWANIE ZMYWARKI DO NACZYŃ

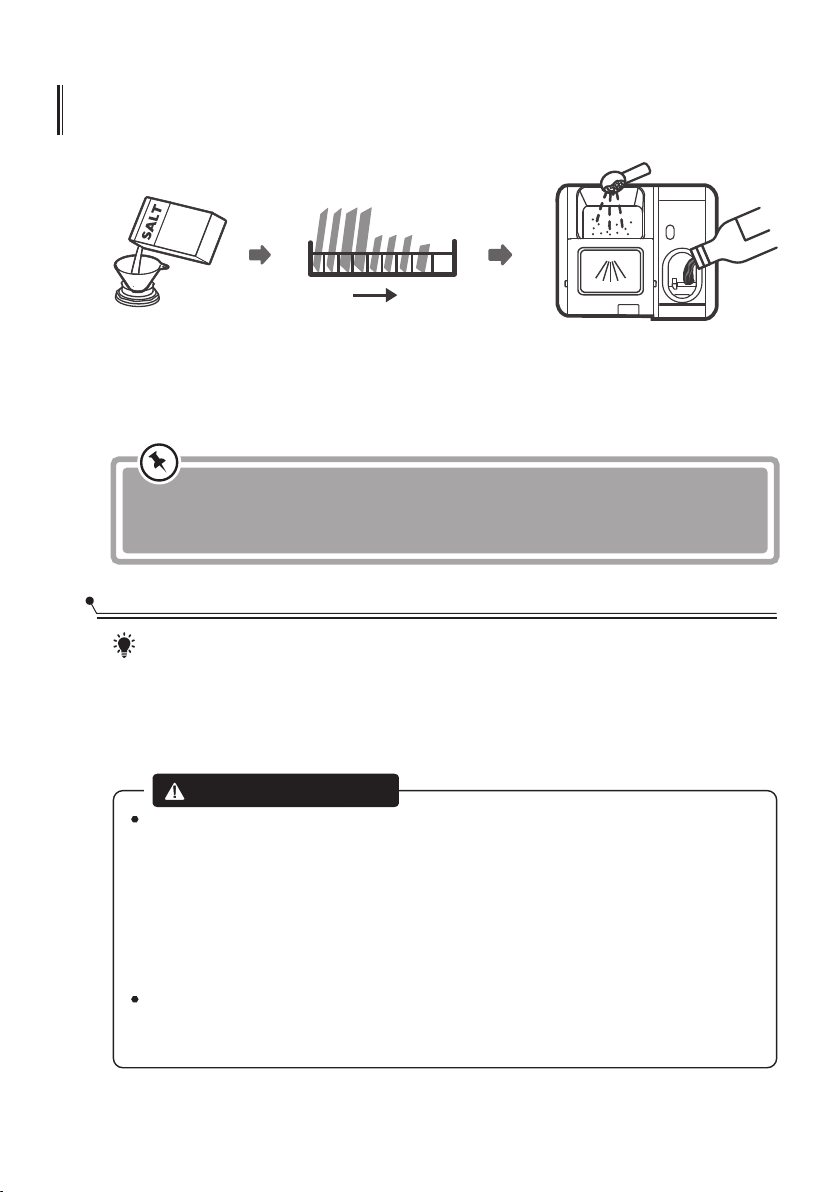

Przed użyciem zmywarki do naczyń:

Wewnątrz Na zewnątrz

1. Ustaw zmiękczacz wody

2. Załaduj sól do zmiękczacza

3. Załaduj kosz

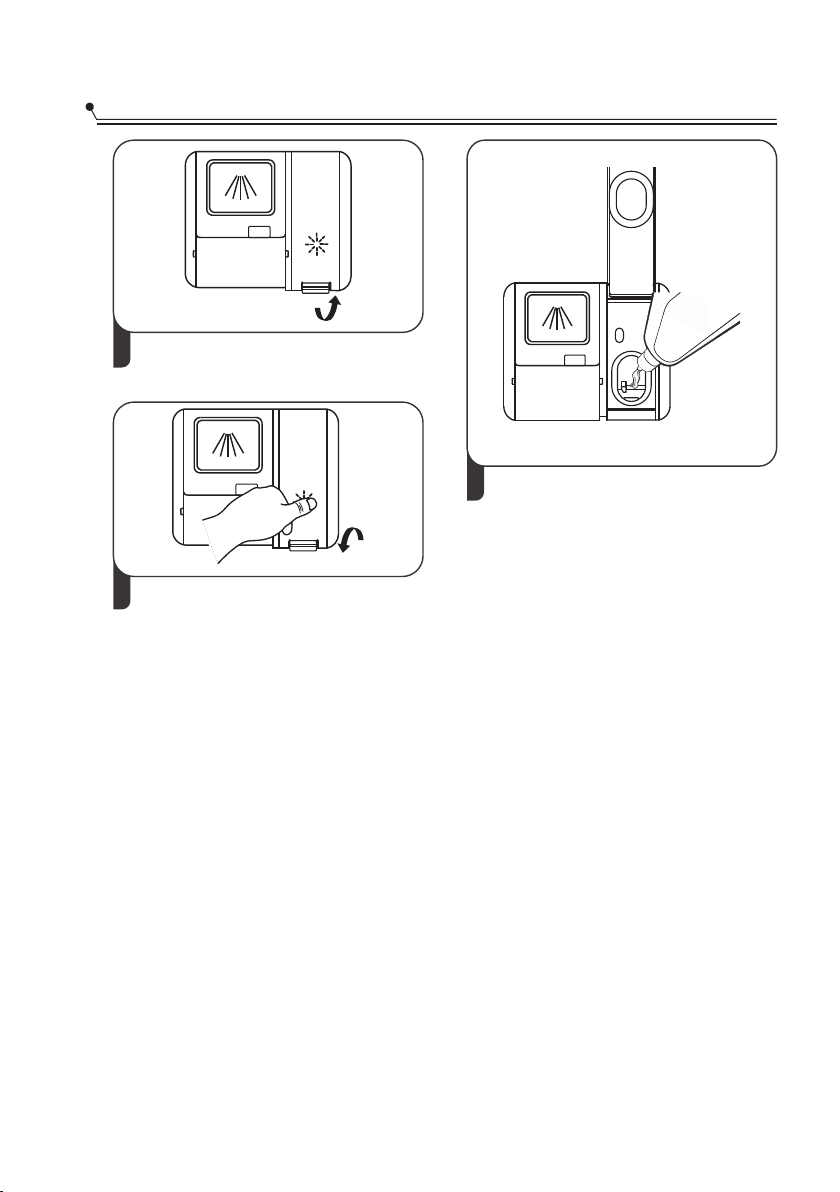

4. Napełnij dozownik

Jeżeli konieczne jest ustawienie zmiękczacza wody, proszę sprawdzić

sekcję 1 "Zmiękczacz wody" w "CZĘŚCI II: Wersja specjalna".

Załadowanie soli do zmiękczacza

ZAUWAŻ:

Jeśli Twój model nie posiada zmiękczacza wody, możesz pominąć tę sekcję. Zawsze stosuj sól przeznaczoną do stosowania w zmywarkach do naczyń. Pojemnik na sól znajduje się pod koszem dolnym i powinien być napełniany w następujący sposób:

OSTRZEŻENIE

Stosować wyłącznie sól przeznaczoną specjalnie do stosowania w

zmywarkach do naczyń!

Wszystkie inne rodzaje soli, które nie są przeznaczone do stosowania w zmywarkach, zwłaszcza sól stołowa, mogą uszkodzić zmiękczacz wody. W przypadku uszkodzeń spowodowanych użyciem nieodpowiedniej soli producent nie udziela żadnej gwarancji ani nie ponosi odpowiedzialności za powstałe

szkody.

Napełnić tylko solą tuż przed rozpoczęciem cyklu zmywania.

Zapobiegnie to pozostawianiu na dnie urządzenia przez dłuższy czas rozsypanych ziaren soli lub słonej wody, co mogłoby spowodować korozję.

Page 10

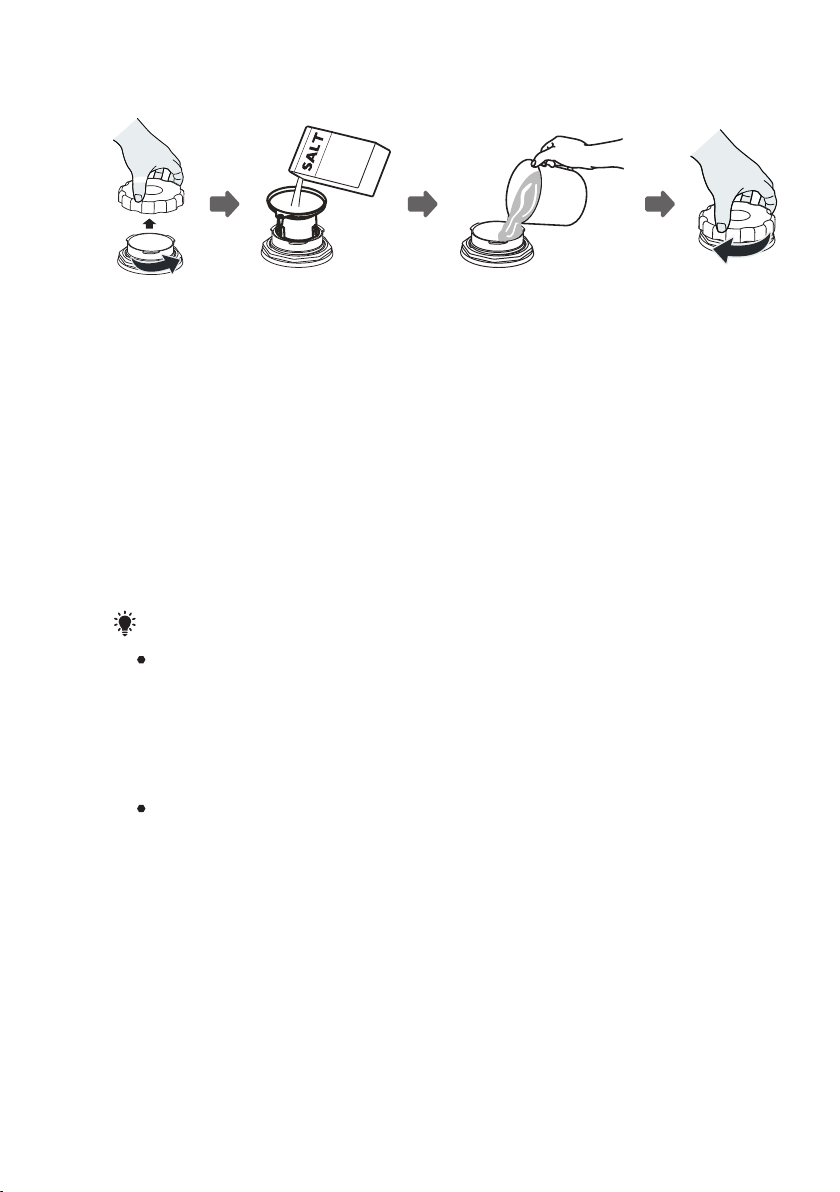

Aby dodać sól do zmywarki, należy postępować zgodnie z poniższymi zaleceniami:

1. Zdejmij dolny kosz i odkręć korek zbiornika.

2. Umieść końcówkę lejka (w zestawie) w otworze i wsyp około 1,5 kg soli.

3. Napełnij wodą pojemnik na sól do maksymalnego limitu. To normalne, że z pojemnika na sól wyleci niewielka ilość wody.

4. Po napełnieniu pojemnika mocno zakręć korek.

5. Po napełnieniu pojemnika na sól lampka ostrzegawcza soli przestanie świecić.

6. Natychmiast po napełnieniu pojemnika na sól należy uruchomić program zmywania (sugerujemy skorzystać z programu krótkiego). W przeciwnym razie może dojść do uszkodzenia systemu filtrującego, pompy lub innych ważnych części urządzenia przez słoną wodę. Jest to wyłączone z gwarancji.

ZAUWAŻ:

Pojemnik na sól musi być ponownie napełniony, gdy zapali się lampka ostrzegawcza soli w panelu sterowania. W zależności od stopnia rozpuszczenia się soli, kontrolka ostrzegawcza soli może się nadal świecić, nawet jeśli pojemnik na sól jest napełniony. Jeżeli w panelu sterowania (w niektórych modelach) nie ma lampki ostrzegawczej soli, możesz oszacować moment dosypania soli do zmiękczacza według cykli pracy zmywarki.

W przypadku rozsypania soli, uruchom program namaczania lub program krótki do jej usunięcia.

Page 11

Użyteczne porady dotyczące koszy

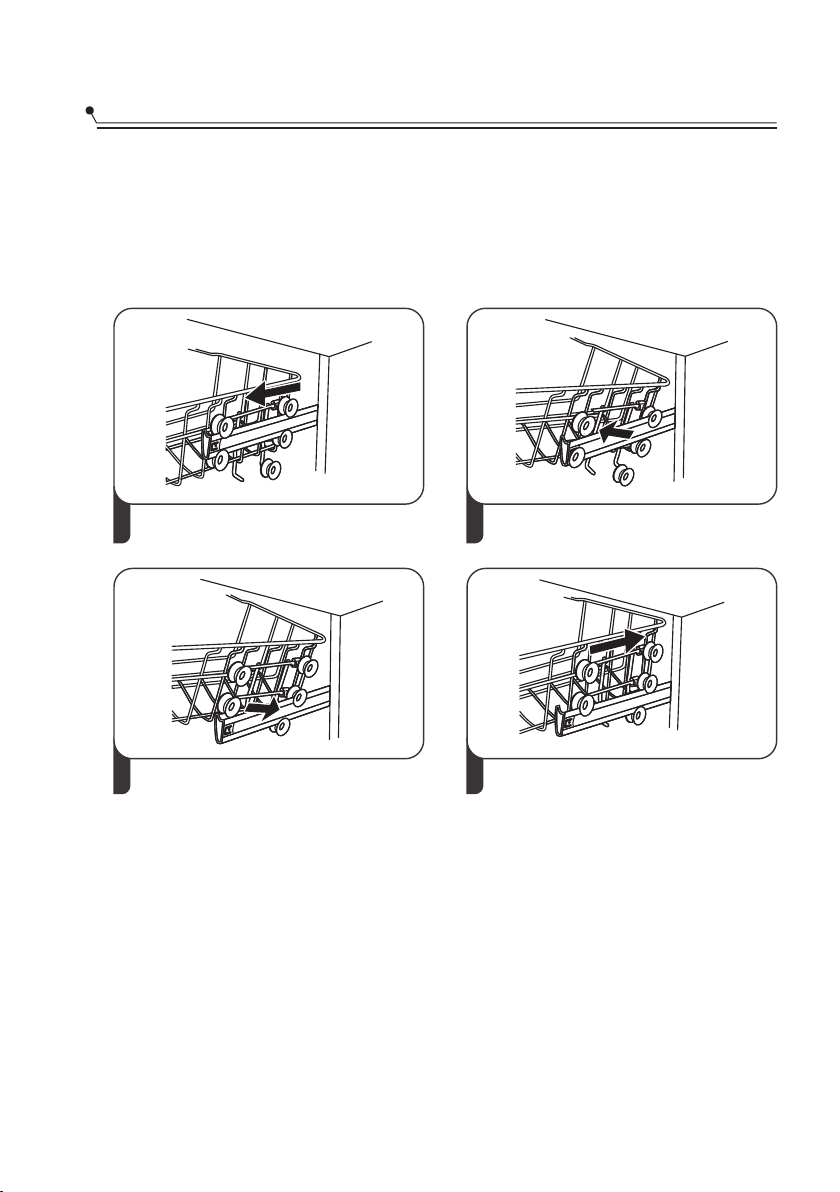

Regulacja górnego kosza

Typ 1:

Wysokość górnego kosza można łatwo regulować, aby pomieścić wyższe naczynia zarówno w górnym, jak i dolnym koszu.

Aby wyregulować wysokość górnego stojaka, należy wykonać następujące czynności:

dolna pozycja

Wysunąć górny kosz

Ponownie zamocować górny kosz na górnych lub dolnych rolkach.

Odczepić górny kosz.

Wsunąć górny kosz.

górna pozycja

Page 12

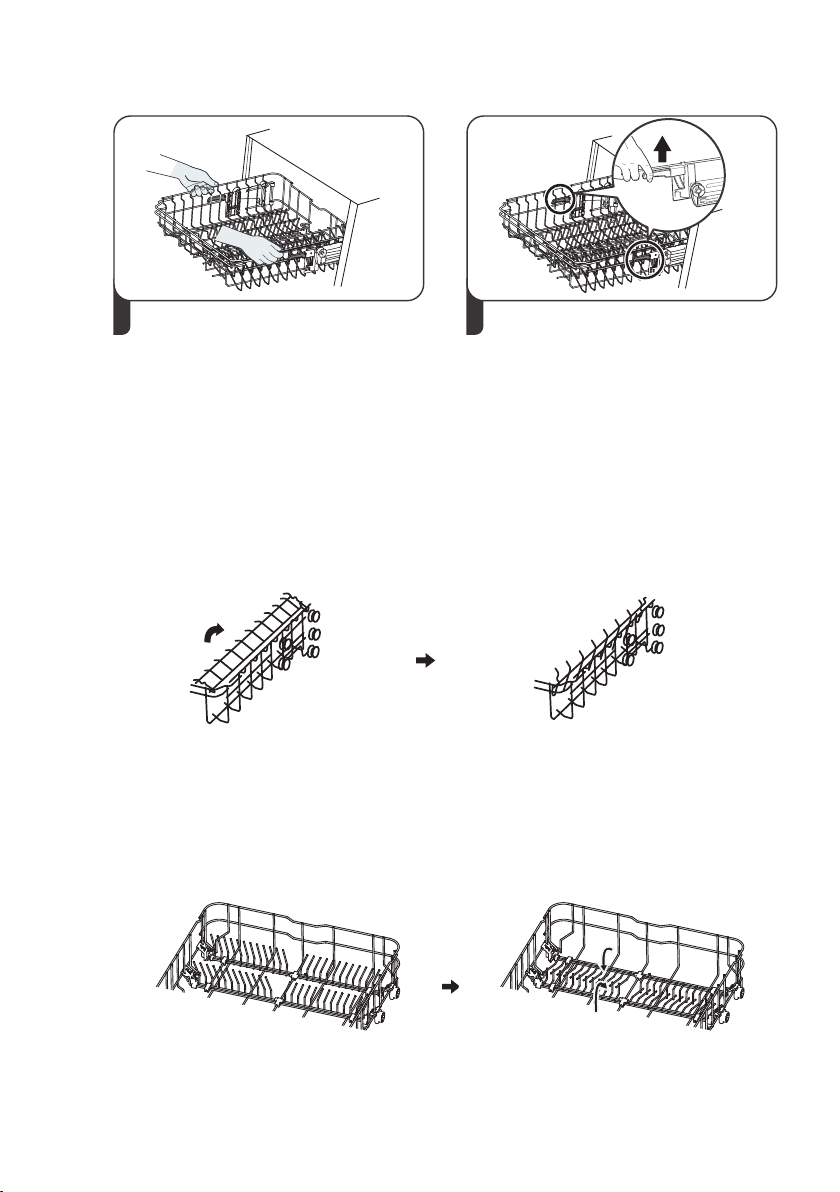

Typ 2:

Aby podwyższyć górny kosz, wystarczy podnieść kosz na środku każdej ze stron, aż zablokuje się on w górnej pozycji. Podnoszenie uchwytu regulacyjnego nie

jest konieczne.

Aby obniżyć górny kosz, unieś uchwyty regulacyjne z każdej strony, aby zwolnić kosz i opuść go do dolnej pozycji.

Składanie półek na kubki

Aby zrobić miejsce dla wyższych przedmiotów w górnym koszu, podnieś do góry stojak na kubki. Możesz wtedy oprzeć o niego wysokie szklanki. Można go również zdjąć, gdy nie jest potrzebny do użytku.

Składanie stojaków

Kolce dolnego kosza służą do przytrzymywania talerzy i półmisków. Można je opuścić, aby zrobić więcej miejsca na duże przedmioty.

podniesione złożone

Page 13

KONSERWACJA I CZYSZCZENIE

Dbanie o części zewnętrzne

Drzwi i uszczelka drzwi

Uszczelki drzwi należy regularnie czyścić miękką, wilgotną szmatką w celu usunięcia resztek żywności. Podczas załadunku zmywarki na boki drzwi mogą przedostać się resztki jedzenia i napojów. Powierzchnie te znajdują się na zewnątrz komory zmywania i nie sięga ich woda z ramion spryskiwacza. Wszelkie zanieczyszczenia powinny być usunięte przed zamknięciem drzwi.

Panel sterowania

Jeśli wymagane jest czyszczenie, panel sterowania należy przecierać wyłącznie miękką, wilgotną ściereczką.

OSTRZEŻENIE

Aby zapobiec przedostawaniu się wody do zamka drzwi i elementów elektrycznych, nie należy używać żadnych środków czyszczących w sprayu. Nigdy nie należy używać środków do czyszczenia i szorowania powierzchni zewnętrznych, ponieważ mogą one zarysować wykończenie. Niektóre ręczniki papierowe mogą również porysować lub pozostawić ślady na powierzchni.

Dbanie o części wewnętrzne

System filtrujący

System filtrujący umieszczony u podstawy komory zmywania zatrzymuje grube resztki pozostałe z cyklu zmywania. Zgromadzone większe zanieczyszczenia mogą powodować zatykanie się filtrów. Należy regularnie sprawdzać ich stan i w razie potrzeby czyścić je pod bieżącą wodą. Wykonaj poniższe czynności, aby oczyścić filtry w komorze zmywania.

ZAUWAŻ:

Podane ilustracje mają charakter poglądowy,poszczególne modele systemu filtrującego i ramion spryskiwaczy mogą się różnić.

Page 14

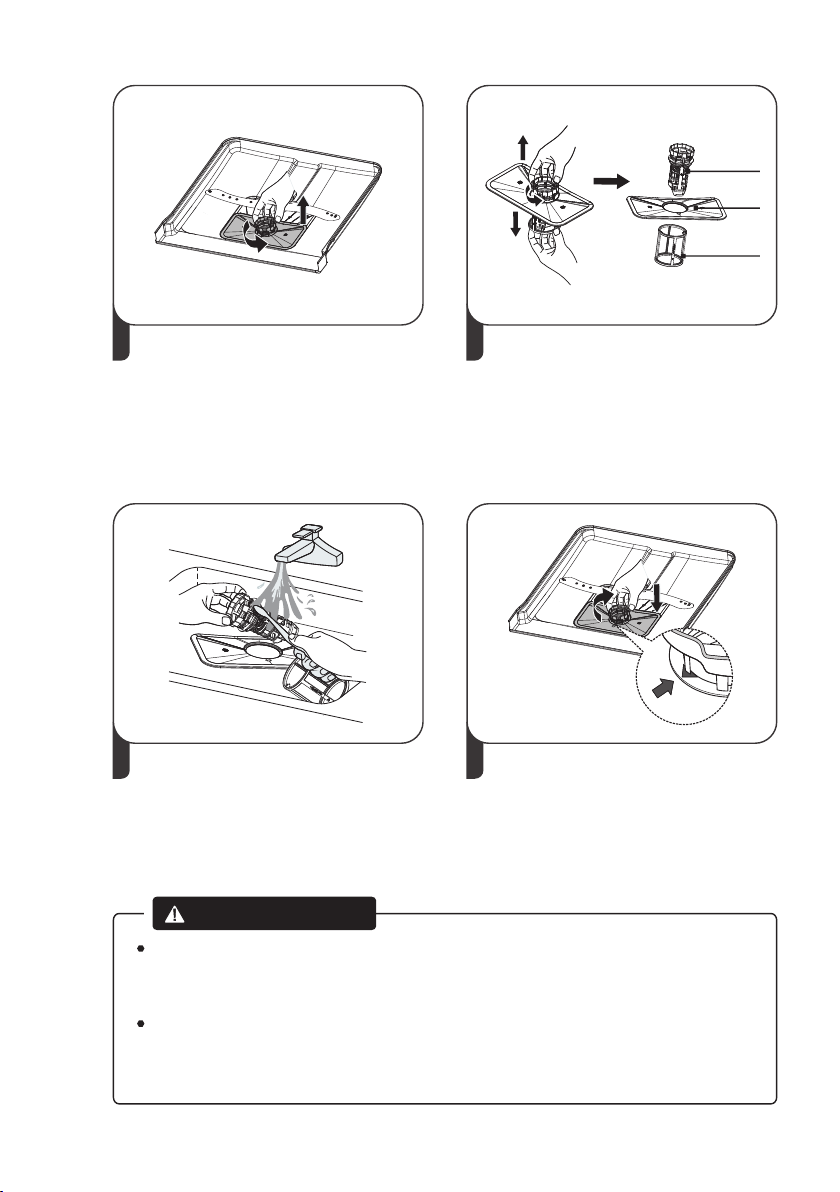

Filtr zgrubnyFiltr zgrubny

Filtr główny Filtr główny

OtwarteOtwarte

1 2

Aby odblokować filtr zgrubny, należy go przytrzymać i obrócić dwukrotnie w kierunku przeciwnym do ruchu wskazówek zegara. Podnieść filtr do góry i wyjąć go ze zmywarki.

3 4

Większe resztki jedzenia można usunąć, płucząc filtr pod bieżącą wodą. W celu dokładniejszego oczyszczenia należy użyć miękkiej szczotki czyszczącej.

Filtr drobny

Filtr drobny można wyciągnąć z dolnej części systemu filtrującego. Filtr zgrubny można odłączyć od filtra głównego, delikatnie ściskając wypustki na górze i pociągając go.

Zmontować ponownie filtry w odwrotnej kolejności niż w przypadku demontażu, wymienić wkład filtra i obrócić je zgodnie z ruchem wskazówek zegara do najbliższej strzałki.

OSTRZEŻENIE

Nie należy nadmiernie dokręcać filtrów. Powinno się starannie odłożyć filtry w odpowiedniej kolejności. W przeciwnym razie do systemu mogą dostać się duże resztki i spowodować zatkanie. Nigdy nie używać zmywarki bez założonych filtrów. Niewłaściwa wymiana filtra może zmniejszyć wydajność urządzenia i uszkodzić naczynia oraz przybory kuchenne.

Page 15

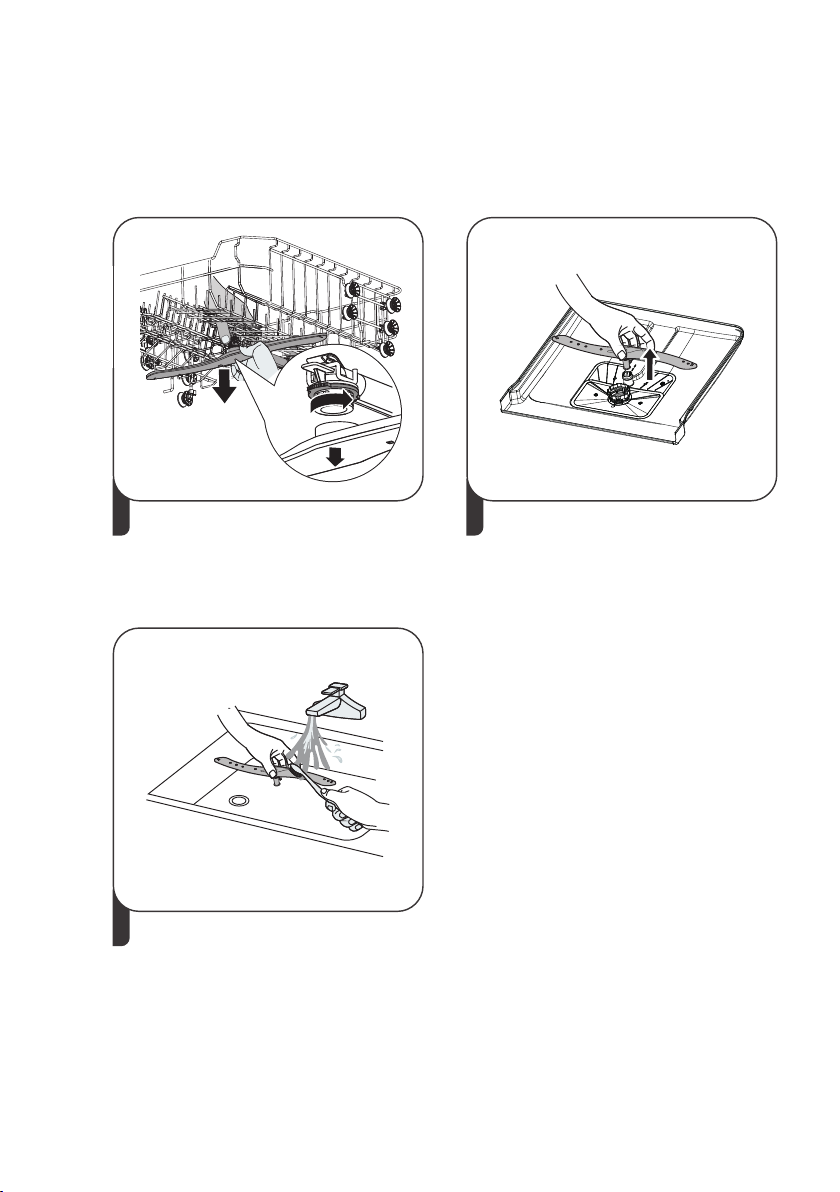

Ramiona spryskiwacza

Konieczne jest regularne czyszczenie ramion spryskiwacza, ponieważ środki chemiczne w twardej wodzie będą zatykać dysze i łożyska ramion natryskowych.Aby oczyścić ramiona spryskiwacza, należy postępować zgodnie z poniższymi instrukcjami:

Aby wyjąć górne ramię spryskiwacza, przytrzymaj nakrętkę pośrodku i obróć ramię w kierunku przeciwnym do ruchu wskazówek zegara.

Umyj ramiona w ciepłej wodzie z mydłem

i użyj miękkiej szczotki do czyszczenia dysz. Po dokładnym spłukaniu należy je założyć

ponownie.

Aby wyjąć dolne ramię spryskiwacza, pociągnij ramię w górę.

Page 16

Dbanie o zmywarkę do naczyń

Zabezpieczenie przed mrozem

W zimie należy chronić zmywarkę przed mrozem. Po każdym cyklu zmywania należy postępować w następujący sposób:

1. Odciąć dopływ prądu do zmywarki u źródła zasilania.

2. Wyłączyć dopływ wody i odłączyć rurę doprowadzającą wodę od zaworu

wodnego.

3. Spuścić wodę z rury wlotowej i zaworu wodnego (zebrać wodę za pomocą miski).

4. Ponownie podłączyć rurę wlotową wody do zaworu wodnego.

5. Wyjąć filtr w zmywarce i użyć gąbki, aby zebrać wodę z odpływu.

Po każdym zmywaniu

Po każdym zmywaniu należy wyłączyć dopływ wody do urządzenia i pozostawić drzwi lekko uchylone, aby wilgoć i zapachy nie zostały w nich uwięzione

Wyjmij wtyczkę

Przed przystąpieniem do czyszczenia lub konserwacji należy zawsze wyjąć wtyczkę z gniazda.

Nie używaj rozpuszczalników i czyszczenia ściernego

Do czyszczenia zewnętrznych i gumowych części zmywarki nie należy używać rozpuszczalników ani ściernych środków czyszczących. Używaj tylko szmatki i ciepłej wody z mydłem. Do usuwania plam i zacieków z powierzchni wewnętrznych należy używać szmatki zwilżonej wodą z odrobiną białego octu lub środka czyszczącego przeznaczonego specjalnie do zmywarek.

Kiedy nie użyjesz zmywarki przez dłuższy czas

Zaleca się przeprowadzenie cyklu zmywania z pustą zmywarką, a następnie wyciągnięcie wtyczki z gniazdka, zakręcenie dopływu wody i pozostawienie lekko uchylonych drzwi urządzenia. Pozwoli to na dłuższą żywotność uszczelek i zapobiegnie tworzeniu się nieprzyjemnych zapachów w urządzeniu.

Przenoszenie urządzenia

Jeśli urządzenie musi być przesuwane, należy starać się utrzymywać je w pozycji pionowej. Jeśli jest to absolutnie konieczne, można je umieścić na tylnej ściance.

Uszczelki

Jednym z czynników powodujących powstawanie zapachów w zmywarce jest żywność, która pozostaje uwięziona w uszczelkach. Zapobiegnie temu okresowe czyszczenie wilgotną gąbką.

Page 17

INSTRUKCJA INSTALACJI

OSTRZEŻENIE

Zagrożenie porażeniem prądem elektrycznym

Przed zainstalowaniem zmywarki należy odłączyć zasilanie elektryczne. Niezastosowanie się do tego wymogu może spowodować śmierć lub porażenie prądem elektrycznym.

Uwaga

Instalacja rur i urządzeń elektrycznych powinna być wykonana przez profesjonalistów.

O przyłączu zasilania

OSTRZEŻENIE

Dla własnego bezpieczeństwa: Nie należy używać z tym urządzeniem przedłużacza ani przejściówki. W żadnym wypadku nie wolno przecinać ani usuwać połączenia z uziemieniem z przewodu zasilającego.

Wymogi dotyczące prądu elektrycznego

Prosimy o spojrzenie na etykietę znamionową, aby poznać napięcie znamionowe i podłączyć zmywarkę do odpowiedniego źródła zasilania. Zastosuj wymagany bezpiecznik 10A/13A/16A, zalecany bezpiecznik czasowy lub wyłącznik automatyczny i zapewnij osobny obwód obsługujący tylko to urządzenie.

Podłączenie elektryczne

Upewnij się, że napięcie i częstotliwość zasilania odpowiadają wartościom podanym na tabliczce znamionowej. Wtyczkę należy wkładać tylko do prawidłowo uziemionego gniazdka elektrycznego. Jeżeli gniazdko, do którego ma być podłączone urządzenie, nie jest dopasowane do wtyczki, należy je wymienić, a nie używać adapterów lub podobnych urządzeń, ponieważ mogą one spowodować przegrzanie i poparzenia.

Upewnij się przed użyciem, że istnieje odpowiednie uziemienie

Page 18

Zaopatrzenie w wodę i odprowadzanie wody

Podłącz wąż doprowadzający zimną wodę do gwintowanego złącza 3/4 cala i upewnij się, że jest on mocno zamocowany. Jeśli przewody wodociągowe są nowe lub nie były używane przez dłuższy czas, spuść trochę wody, abyupewnić się, że jest ona czysta. Niniejsze środki ostrożności są konieczne, aby uniknąć ryzyka zablokowania dopływu wody i uszkodzenia urządzenia.

O ochronnym wężu doprowadzającym

Ochronny wąż doprowadzający składa się z podwójnych ścianek. Układ węża gwarantuje jego interwencję poprzez zablokowanie przepływu wody w przypadku pęknięcia węża doprowadzającego oraz gdy przestrzeń powietrzna pomiędzy tym wężem a zewnętrznym wężem karbowanym jest pełna wody.

OSTRZEŻENIE

zwykły wąż doprowadzający

ochronny wąż doprowadzający

Wąż, który podłącza się do zlewu, może pęknąć, jeśli jest zainstalowany na tym samym przewodzie wodnym co zmywarka. Jeśli zlew jest podłączony na takim samym wężu, zaleca się jego odłączenie i zatkanie otworu.

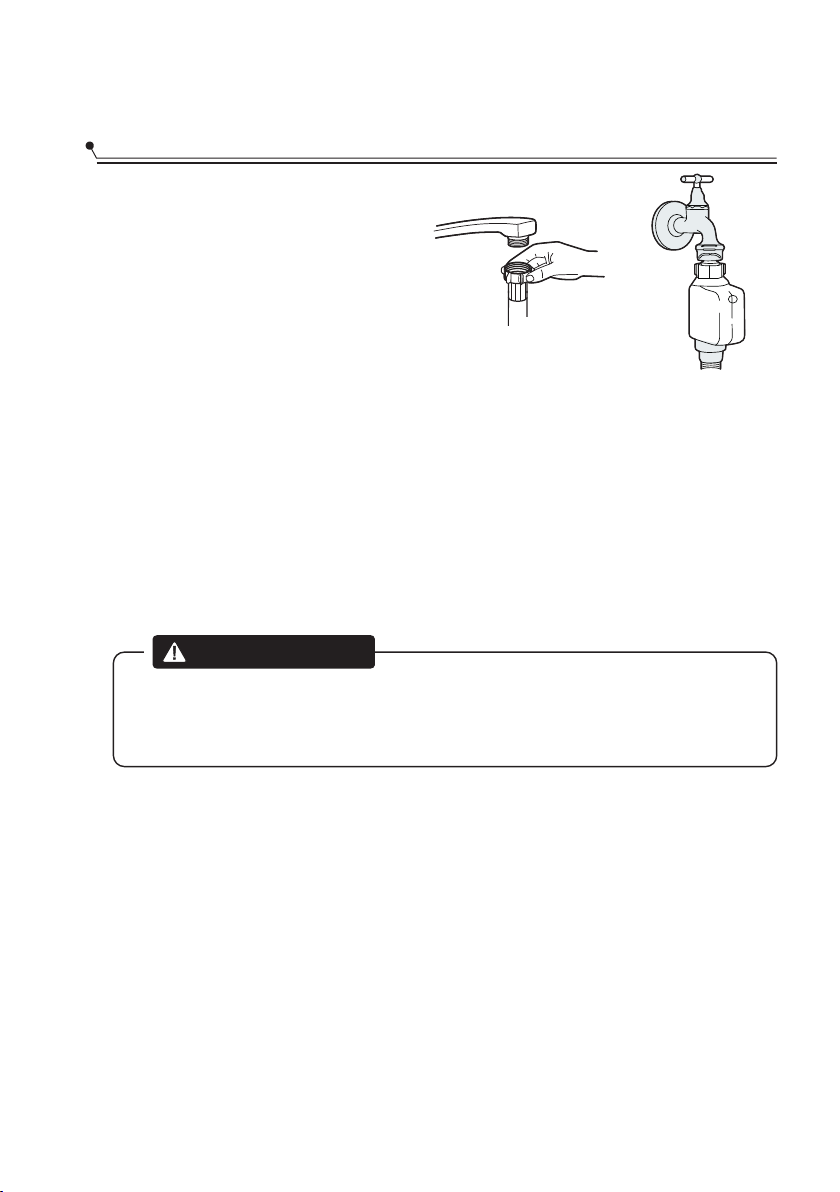

Jak podłączyć ochronny wąż doprowadzający wodę

1. Całkowicie wyciągnąć ochronne węże doprowadzające ze schowka znajdującego się z tyłu zmywarki.

2. Śruby ochronnego węża dokręcić do kranu z gwintem 3/4 cala.

3. Przed uruchomieniem zmywarki maksymalnie odkręcić dopływ wody.

Jak odłączyć ochronny wąż doprowadzający

1. Zakręcić wodę.

2. Odkręcić ochronny wąż doprowadzający z kranu.

Page 19

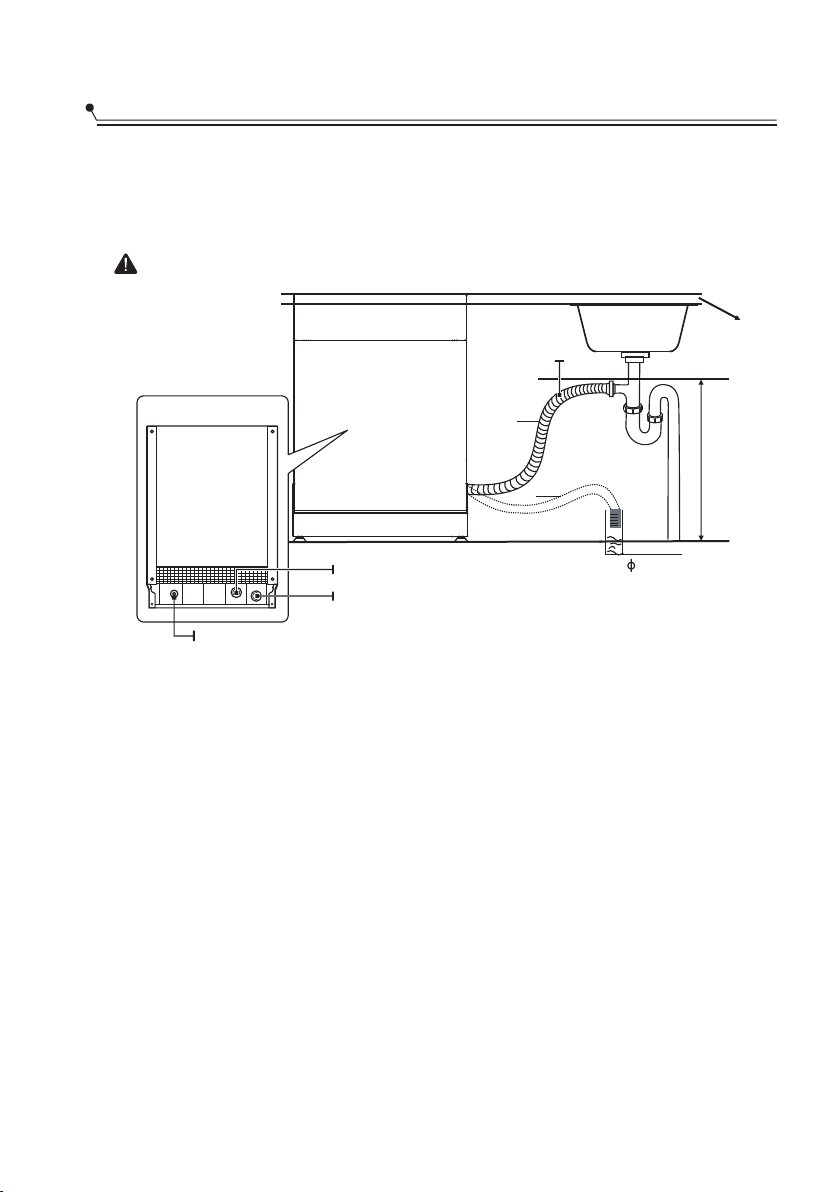

Podłączenie węży odpływowych

Włóż wąż odpływowy do rury spustowej o średnicy min. 4 cm lub wpuść go do zlewu, uważając, aby go nie zgiąć ani nie zacisnąć. Długość rury spustowej musi być mniejsza niż 1000 mm. Wolny koniec węża nie może być zanurzony w wodzie, aby uniknąć przepływu wstecznego.

Wąż odpływowy należy pewnie zamocować w pozycji A lub pozycji B.

Blat

MAX 1000 mm

Tył zmywarki

Kabel zasilający

Wąż odpływowy

Wlot wody Rura spustowa

Rura spustowa

40 mm

Jak odprowadzać nadmiar wody z węży

Jeśli zlewozmywak znajduje się 1000 mm wyżej od podłogi, nadmiar wody w wężach nie może być odprowadzany bezpośrednio do zlewozmywaka. Konieczne będzie odprowadzenie nadmiaru wody z węży do komory lub odpowiedniego zbiornika, który jest trzymany na zewnątrz i znajduje się niżej niż zlewozmywak.

Wylot wody

Podłącz wąż odprowadzający wodę. Wąż odpływowy musi być prawidłowo zamontowany, aby uniknąć wycieku wody.

Upewnij się, że wąż odprowadzający wodę nie jest zagięty ani zgnieciony.

Wąż przedłużający

Jeśli potrzebne jest przedłużenie węża odpływowego, należy zwrócić uwagę, aby użyć węża o podobnej charakterystyce.

Nie może ono być dłuższe niż 4 metry, w przeciwnym razie efekt czyszczenia zmywarki mógłby zostać zmniejszony.

Podłączenie do syfonu

Przyłącze odpływu musi znajdować się na wysokości mniejszej niż 100 cm (maksimum) od dna zmywarki. Wąż odprowadzający wodę powinien być odpowiednio zamocowany.

Page 20

Pozycjonowanie urządzenia

Ustaw urządzenie w żądanym miejscu. Tył powinien opierać się o ścianę za nim, a boki być umieszczone wzdłuż sąsiednich szafek lub ścian. Zmywarka jest wyposażona w węże doprowadzające i odprowadzające wodę, które, aby ułatwić prawidłowy montaż, mogą być umieszczone po prawej lub lewej stronie.

Poziomowanie urządzenia

Po ustawieniu urządzenia, wysokość zmywarki można zmieniać poprzez regulację poziomu wkręcania nóżek. W żadnym przypadku urządzenie nie powinno być nachylone pod kątem większym niż 2°.

Instalacja wolnostojąca

Ustawienie pomiędzy istniejącymi szafkami

Wysokość zmywarki, 845 mm, została zaprojektowana tak, aby umożliwić umieszczenie jej pomiędzy istniejącymi szafkami o tej samej wysokości w nowocześnie wyposażonych kuchniach. Nóżki można regulować tak, aby uzyskać odpowiednią wysokość. Laminowany wierzch urządzenia nie wymaga szczególnej ochrony, ponieważ jest żaroodporny, odporny na zadrapania i plamy.

Page 21

Pod istniejącym blatem roboczym

(Przy umieszczeniu pod blatem roboczym)

W większości nowocześnie wyposażonych kuchni

znajduje się tylko jeden blat roboczy, pod którym umieszcza się szafki i urządzenia elektryczne. W tym przypadku należy zdjąć blat zmywarki, odkręcając śruby pod tylną krawędzią blatu (a).

Uwaga

Po zdjęciu blatu roboczego należy ponownie wkręcić śruby pod tylną krawędzią blatu (b). Wysokość zostanie wówczas zredukowana do 815 mm, zgodnie z normami międzynarodowymi (ISO), a zmywarka będzie idealnie pasować pod blatem

roboczym w kuchni.

Instalacja wbudowana (dla modelu zintegrowanego)

Krok 1. Wybór najlepszej lokalizacji dla zmywarki

Miejsce instalacji zmywarki powinno znajdować się w pobliżu istniejących węży wlotowych i odpływowych oraz przewodu zasilającego. Ilustracje wymiarów szafki i położenia instalacji zmywarki.

1. .Mniej niż 5 mm pomiędzy blatem zmywarki a szafką i drzwiami zewnętrznymi ustawionymi w jednej linii z szafką.

90 °

Wejścia do przewodów

elektrycznych,

820mm820mm

580mm580mm

elektrycznych,

odpływowych i

wodociągowych

Przestrzeń między dnem

szafy a podłogą

600 mm (dla modelu 60 cm)

450 mm (dla modelu 45 cm)

90 °

8080

100100

Page 22

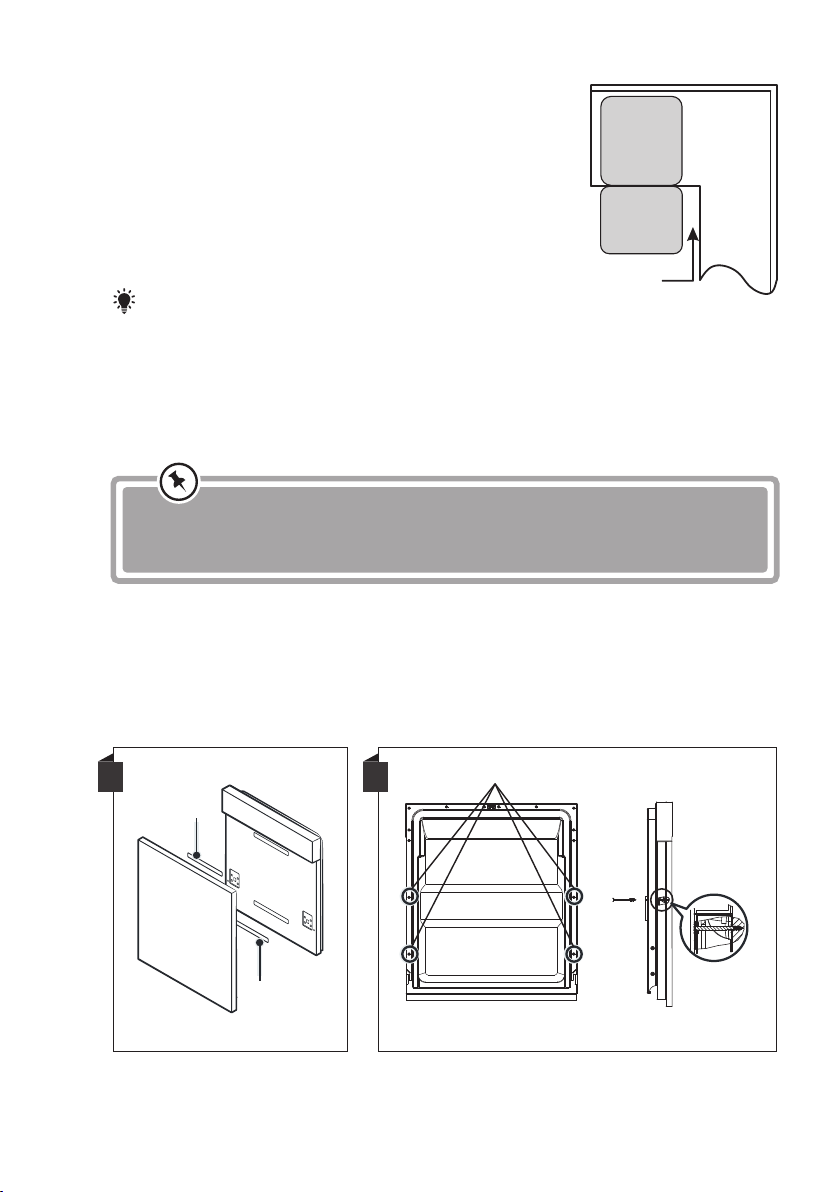

2. Jeśli zmywarka znajduje się przy rogu szafki, to przy otwartych drzwiach powinno znajdować się trochę miejsca.

naczyń

Drzwi zmywarki

Minimalny odstęp wynoszący 50 mm

SzafkaZmywarka do

ZAUWAŻ:

W zależności od miejsca, w którym znajduje się gniazdko elektryczne, może być konieczne wycięcie otworu po przeciwnej stronie szafki.

Krok 2. Wymiary paneli estetycznych i ich instalacja

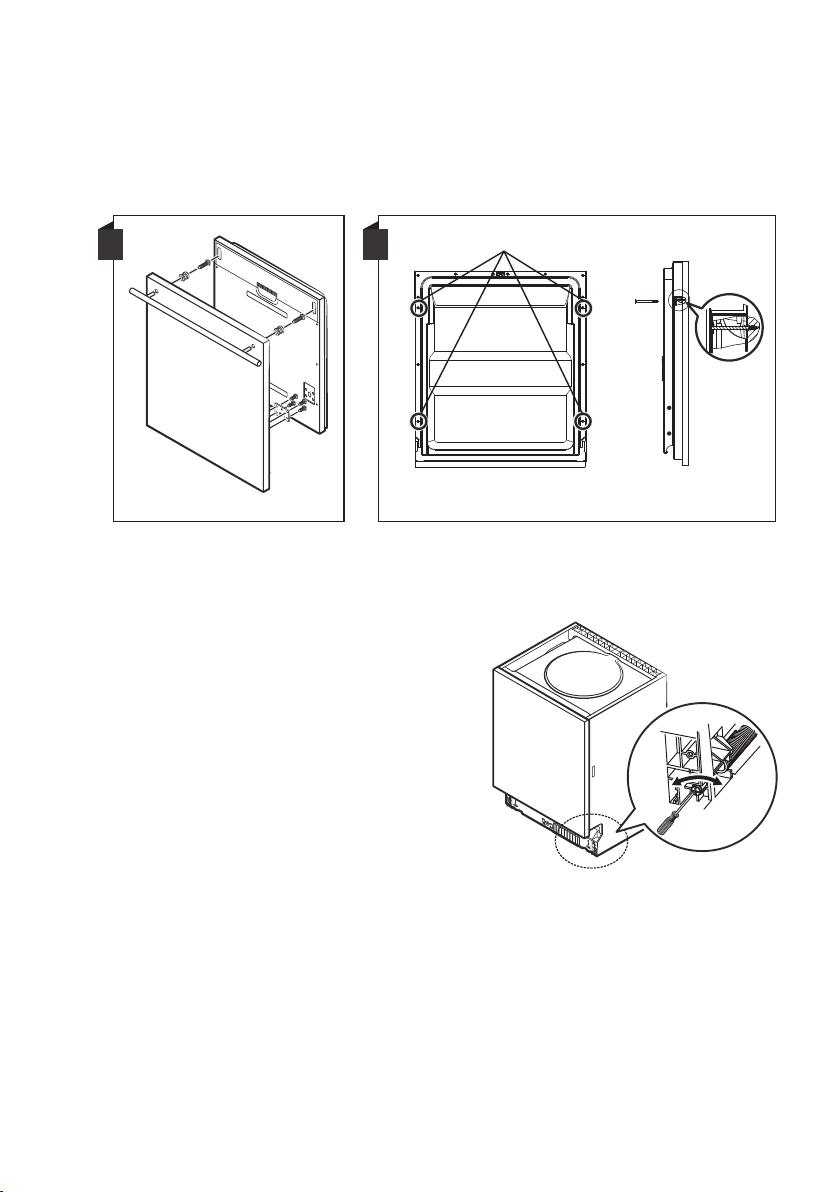

Drewniany panel estetyczny może być zmontowany zgodnie z

rysunkami montażowymi.

Przylepną podkładkę A i przylepną podkładkę B należy oddzielić, podkładkę A na drewnianym panelu estetycznym i przylepną podkładkę z filcem B na zewnętrznych drzwiach zmywarki (patrz rysunek A).

Po ustawieniu panelu przymocować panel do drzwi zewnętrznych za pomocą śrub i wkrętów (patrz rysunek B).

Velcro stripe

1.Zdjąć cztery krótkie śruby

2.Przykręcić cztery długie śruby

Page 23

W pełni zintegrowany model

Zamontować hak na drewnianym panelu estetycznym i wsunąć go do otworu w drzwiach zewnętrznych zmywarki (patrz rysunek A). Po ustawieniu panelu przymocować panel do drzwi zewnętrznych za pomocą śrub i wkrętów (patrz rysunek B).

1.Zdjąć cztery krótkie śruby

2.Przykręcić cztery długie śruby

Krok 3. Regulacja naprężenia sprężyny drzwiowej

1. Sprężyny drzwiowe mają fabrycznie ustawione właściwe napięcie dla drzwi zewnętrznych. W przypadku montażu drewnianego panelu estetycznego konieczne jest wyregulowanie naprężenia sprężyn drzwiowych. Obróć śrubę regulacyjną, aby naprężyć lub rozluźnić stalową linkę.

2. Napięcie sprężyny drzwiowej jest prawidłowe, gdy drzwi pozostają poziome podczas pełnego otwarcia, zaś podnoszą się do zamknięcia po lekkim popchnięciu palcem.

Page 24

Krok 4. Etapy instalacji zmywarki do naczyń

Należy odnieść się do podanych etapów instalacji na rysunkach

instalacyjnych.

1. Przymocować pasek kondensacyjny pod powierzchnią roboczą szafki. Należy zwrócić uwagę na to, aby pasek kondensacyjny znajdował się na równi z krawędzią blatu roboczego (krok 2).

2. Podłączyć wąż wlotowy do dopływu zimnej wody.

3. Podłączyć wąż odpływowy.

4. Podłączyć przewód zasilający.

5. Umieścić zmywarkę na swoim miejscu (krok 4).

6. Wypoziomować zmywarkę. Tylną nóżkę można regulować z przodu zmywarki, przekręcając śrubę Philips na środku jej podstawy. Aby wyregulować przednie nóżki, użyć płaskiego śrubokręta i przekręcać nóżki do momentu wypoziomowania zmywarki (krok 5 i krok 6).

7. Zamontować drzwi meblowe na zewnętrznych drzwiach zmywarki (od kroku 7 do

kroku 10).

8. Wyregulować napięcie sprężyn drzwiowych za pomocą klucza imbusowego obracającego się zgodnie z ruchem wskazówek zegara w celu dokręcenia lewej i prawej sprężyny. Niezastosowanie się do tego zalecenia może spowodować uszkodzenie zmywarki (krok 11).

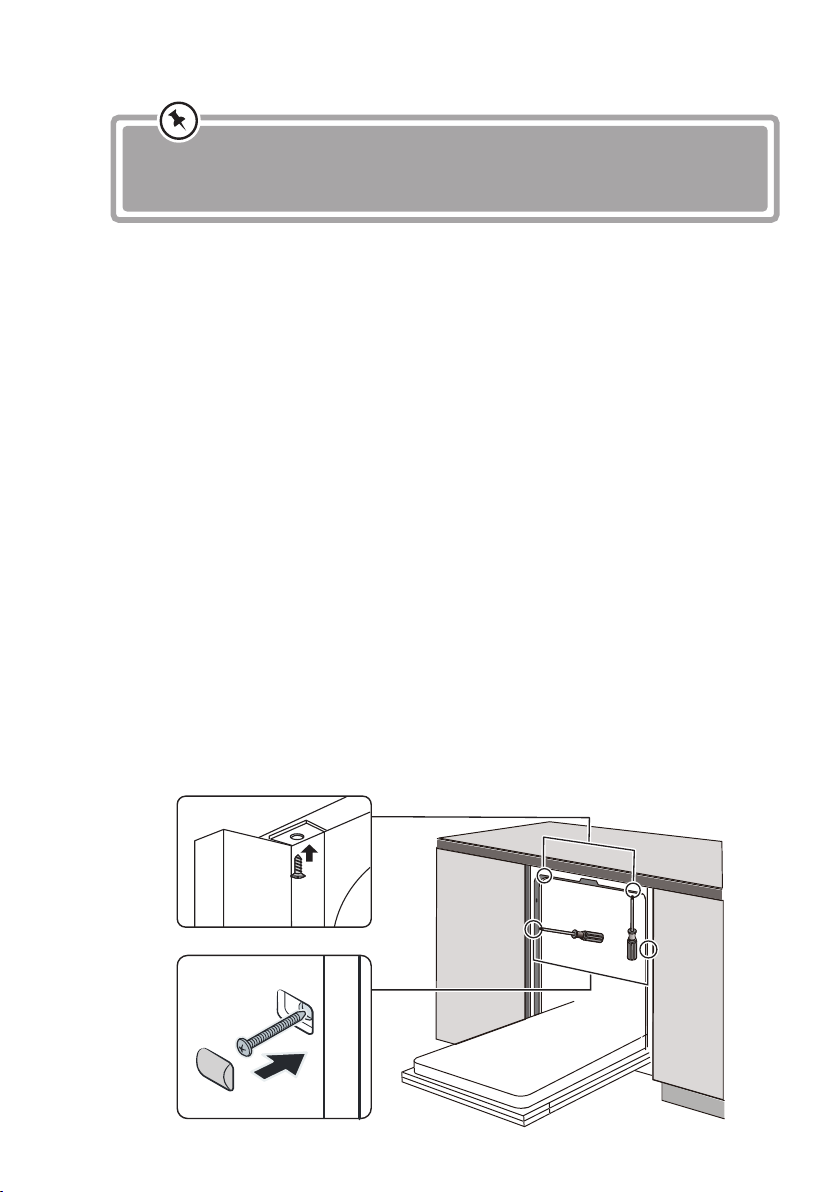

9. Zmywarka musi być zabezpieczona na miejscu. Można to zrobić na dwa sposoby:

A. Normalna powierzchnia robocza: Włożyć hak montażowy do otworu w

płaszczyźnie bocznej i przymocować go do blatu roboczego za pomocą wkrętów do drewna.

B. Blat roboczy z marmuru lub granitu: Zamocować bok za pomocą śrub.

Page 25

Krok 5. Poziomowanie zmywarki

Zmywarka musi być wypoziomowana, aby zapewnić prawidłowe działanie stojaka na naczynia i wydajność zmywania.

1. Aby sprawdzić, czy zmywarka jest wypoziomowana, umieścić poziomicę na drzwiach i szynie stojaka wewnątrz komory, tak jak pokazano na rysunku.

2. Wypoziomować zmywarkę poprzez indywidualne ustawienie trzystopniowych nóżek.

3. Podczas poziomowania zmywarki należy uważać, aby nie dopuścić do jej

przewrócenia.

Sprawdź poziom od przodu do tyłu

Sprawdź poziom z boku do boku

ZAUWAŻ:

Maksymalna wysokość regulacji nóżek wynosi 50 mm.

DOWN

Page 26

PORADY DOTYCZĄCE ROZWIĄZYWANIA PROBLEMÓW

Przed zgłoszeniem się do serwisu

Przejrzenie tabelki na kolejnych stronach może sprawić, że nie będziesz musiał dzwonić po serwis.

Problem Możliwe przyczyny Co zrobić?

Zmywarka nie działa

Woda nie jest odpompowana ze zmywarki

Mydliny w zmywarce Niewłaściwy detergent

Przepalony bezpiecznik lub zadziałał wyłącznik automatyczny

Zasilanie nie jest włączone

Ciśnienie wody jest niskie

Drzwi zmywarki do naczyń nie są prawidłowo zamknięte

Skręcony lub zaklinowany wąż odpływowy

Filtr jest zatkany

Zlew kuchenny jest zatkany

Wymień bezpiecznik lub zresetuj wyłącznik sieciowy. Odłącz wszystkie inne urządzenia dzielące obwód ze zmywarką.

Upewnij się, że zmywarka jest włączona, a drzwi są bezpiecznie zamknięte. Upewnij się, że kabel zasilający jest prawidłowo podłączony do gniazdka ściennego.

Sprawdź, czy instalacja wodociągowa jest prawidłowo podłączona i czy woda jest włączona.

Upewnij się, że drzwi są prawidłowo zamknięte i zatrzaśnięte.

Sprawdź wąż odpływowy

Sprawdź, filtr zgrubny.

Sprawdź zlewozmywak, aby upewnić się, że dobrze odprowadza wodę. Jeśli problemem jest zlewozmywak, który jest zatkany, możesz potrzebować pomocy hydraulika, zamiast serwisanta do zmywarek.

Aby uniknąć powstawania mydlin, należy używać wyłącznie specjalnego detergentu do zmywarek do naczyń. Jeśli to się dzieje, należy otworzyć zmywarkę i pozwolić, aby mydliny wyparowały. Dodaj 1 galon zimnej wody na dno zmywarki. Zamknij drzwi, a następnie wybierz dowolny cykl. Początkowo zmywarka odprowadzi wodę. Otwórz drzwi po zakończeniu etapu odprowadzania wody i sprawdź, czy mydliny zniknęły. Powtórz w razie potrzeby.

Page 27

Problem Możliwe przyczyny Co zrobić?

Bejcowane wnętrze wanny

Biała warstwa na wewnętrznej powierzchni

Na sztućcach znajdują się rdzawe plamy

Rozlany środek do płukania

Użyto detergentu z

barwnikiem

Minerały z twardej wody Do czyszczenia wnętrza należy używać

Zagrożone elementy nie są odporne na korozję

Program nie został uruchomiony po dodaniu soli do zmywarki. Śladowe ilości soli dostały się do cyklu zmywania

Pokrywa zmiękczacza jest luźna

Zawsze należy natychmiast wytrzeć rozlane płyny do płukania.

Upewnij się barwnika.

wilgotnej gąbki z detergentem do zmywarek i nosić gumowe rękawice. Nigdy nie używaj innych środków czyszczących niż detergent do zmywarek, gdyż może to spowodować powstawanie piany lub mydlin.

Unikaj mycia w zmywarce przedmiotów, które nie są odporne na korozję.

Po dodaniu soli należy zawsze uruchamiać program zmywania bez zastawy stołowej. Nie wybieraj funkcji Turbo (jeśli jest dostępna) po dodaniu soli do zmywarki.

Sprawdź, czy pokrywa zmiękczacza jest zabezpieczona.

, że detergent nie zawiera

Stukający hałas w zmywarce

Grzechoczący hałas

w zmywarce

Stukający hałas w przewodach wodociągowych

Naczynia nie są czyste Naczynia nie zostały

Ramię spryskiwacza uderza o któryś przedmiot w koszu

Naczynia są luźno ułożone w zmywarce

Może to być spowodowane instalacją na miejscu lub przekrojem orurowania

prawidłowo załadowane

Program nie był wystarczająco wydajny

Przerwij program i przestaw przedmioty, które utrudniają działanie

ramienia spryskiwacza.

Przerwij program i przestaw naczynia.

Nie ma to żadnego wpływu na

działanie zmywarki. W razie wątpliwości skontaktuj się z wykwalifikowanym hydraulikiem.

Patrz CZĘŚĆ II "Przygotowywanie i załadunek naczyń".

Wybierz bardziej intensywny program.

Page 28

Problem Możliwe przyczyny Co zrobić?

Naczynia nie są czyste

Nie dozowano wystarczającej ilości detergentu

Przedmioty blokują ruch ramion spryskiwaczy

Użyj większej ilości detergentu lub zmień go.

Zmień ustawienie przedmiotów tak, aby spryskiwacz mógł się swobodnie obracać.

Zamglenia na szklanych naczyniach

Na naczyniach i szklankach pojawiają się białe plamy

Czarne lub szare ślady na naczyniach

Detergent zostaje w dozowniku

Naczynia nie wysychają

Zestaw filtrów nie jest czysty lub jest nieprawidłowo zamontowany w podstawie komory zmywania. Może to spowodować zablokowanie dysz ramienia spryskiwacza

Kombinacja miękkiej wody i zbyt dużej ilości detergentu

Twarda woda może powodować osadzanie się kamienia

Przybory aluminiowe ocierają się o naczynia

Naczynia blokują dozownik detergentu

Niewłaściwe załadowanie

Wyczyść i/lub zamontuj prawidłowo filtr. Wyczyść dysze ramienia spryskiwacza.

Jeśli masz miękką wodę, użyj mniejszej ilości detergentu i wybierz krótszy cykl zmywania naczyń szklanych.

Dodaj więcej detergentu.

Do usuwania tych śladów należy używać łagodnego środka ściernego.

Prawidłowo załaduj ponownie naczynia.

Załaduj zmywarkę zgodnie z zaleceniami zawartymi w instrukcji obsługi.

Naczynia są wyjmowane zbyt wcześnie

Nie należy opróżniać zmywarki natychmiast po zakończeniu zmywania. Uchyl lekko drzwi, aby para mogła się wydostać. Wyjmij naczynia, gdy t emperatura wewnątrz będzie bezpieczna do kontaktu z dłonią. Opróżnij najpierw dolny kosz, aby zapobiec opadaniu

wody z górnego kosza.

Page 29

Problem Możliwe przyczyny Co zrobić?

Naczynia nie wysychają

Wybrano nieodpowiedni program

Użycie sztućców z powłoką niskiej jakości

Przy zastosowaniu krótkiego programu,

temperatura zmywania jest niższa, co obniża wydajność zmywania. Wybierz program z długim czasem zmywania.

W przypadku tych elementów odpływ wody jest trudniejszy. Sztućce lub naczynia tego typu nie nadają się do mycia w zmywarce.

OSTRZEŻENIE

Pamiętaj, że naprawy nieprofesjonalne mogą zagrażać bezpieczeństwu

użytkownika

i poskutkować unieważnieniem gwarancji.

Dostępność części zamiennych

Siedem lat po wprowadzeniu na rynek ostatniej jednostki modelu:

silnik, pompa obiegowa i spustowa, grzejniki i elementy grzejne, w tym pompy ciepła (oddzielnie lub w pakiecie), rurociągi i powiązany sprzęt, w tym wszystkie węże, zawory, filtry i ograniczniki przepływu wody, części konstrukcyjne i wewnętrzne związane z zespołami drzwi (oddzielnie lub w pakiecie), płytki drukowane, wyświetlacze elektroniczne, przełączniki ciśnienia, termostaty i czujniki, oprogramowanie i oprogramowanie sprzętowe, w tym oprogramowanie do resetowania.

Dziesięć lat po wprowadzeniu na rynek ostatniej jednostki tego modelu: zawiasy drzwi i uszczelki, inne uszczelki, ramiona spryskujące,

filtry odpływowe, półki wewnętrzne i plastikowe urządzenia peryferyjne, takie jak kosze i pokrywy.

Page 30

ZAŁADUNEK KOSZY ZGODNIE Z NORMĄ EN60436:

Oszczędzaj energię i wodę, powstrzymując się od uruchomienia zmywarki do czasu,

aż będzie ona

1.Górny kosz:

załadowana całkowicie (zob. w punkcie „Liczba standardowych ustawień”).

Numer

Przedmiot

Filiżanki

Kubki

Szklanki

2.Dolny kosz:

997777 66

1111

1313

1212

1414

Numer

8855

991010

1111

8 9

Szklana miska

Miski deserowe

Spodki

Przedmiot

Talerze deserowe

Płytkie talerze

Głębokie talerze

Melaminowe talerze deserowe

Melaminowe miski

Owalny półmisek

Mały garnek

Garnek żaroodporny

Page 31

3.Stojak na sztućce:

1 32 6444 5 7 8

Numer

Przedmiot

Łyżki stołowe

Widelce

Noże

Małe łyżeczki

Informacje do badania porównywalności zgodnie z normą EN60436 Pojemność: 11 kompletów naczyń Pozycja górnego kosza: dolne położenie

Program: ekologiczny (ECO)

Ustawienie środka płuczącego: Max Ustawienie zmiękczacza: H3

Łyżki deserowe

Łyżki do podawania

Widelec do

podawania

Chochla

Page 32

Instrukcja obsługi

zmywarki do naczyń

CzĘŚĆ II: Wersja specjalna

543D10X

Prosimy o uważne zapoznanie się z niniejszą instrukcją obsługi przed użyciem zmywarki Zachowaj ją do wykorzystania w przyszłości.

Page 33

SPIS TREŚCI

UŻYWANIE ZMYWARKI DO NACZYŃ

Panel sterowania

Zmiękczacz wody

Przygotowywanie i załadunek naczyń

Funkcje płynu do płukania i detergentu

Napełnianie zbiornika płynu do płukania

Napełnianie dozownika detergentu

USTAWIANIE PROGRAMÓW ZMYWARKI

Tabela cyklu zmywania

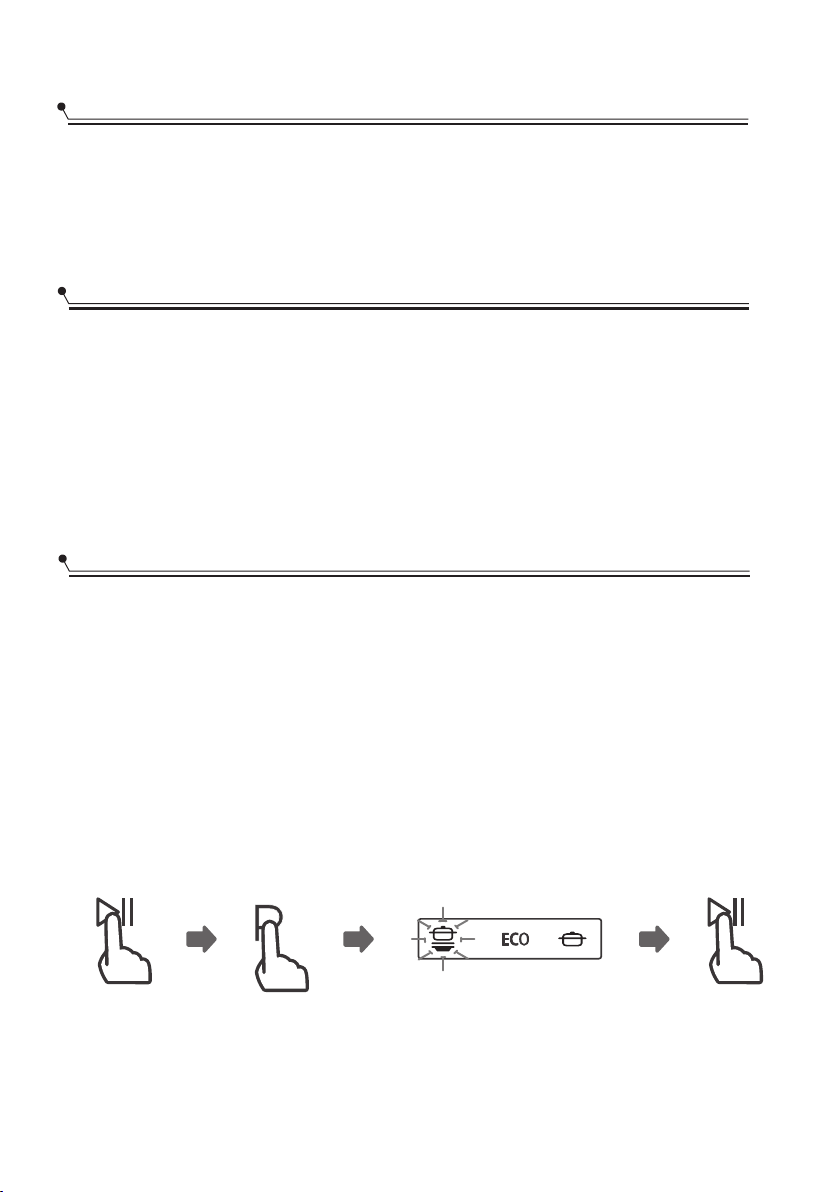

Uruchomienie programu zmywania Zmiana programu w trakcie cyklu

18 18

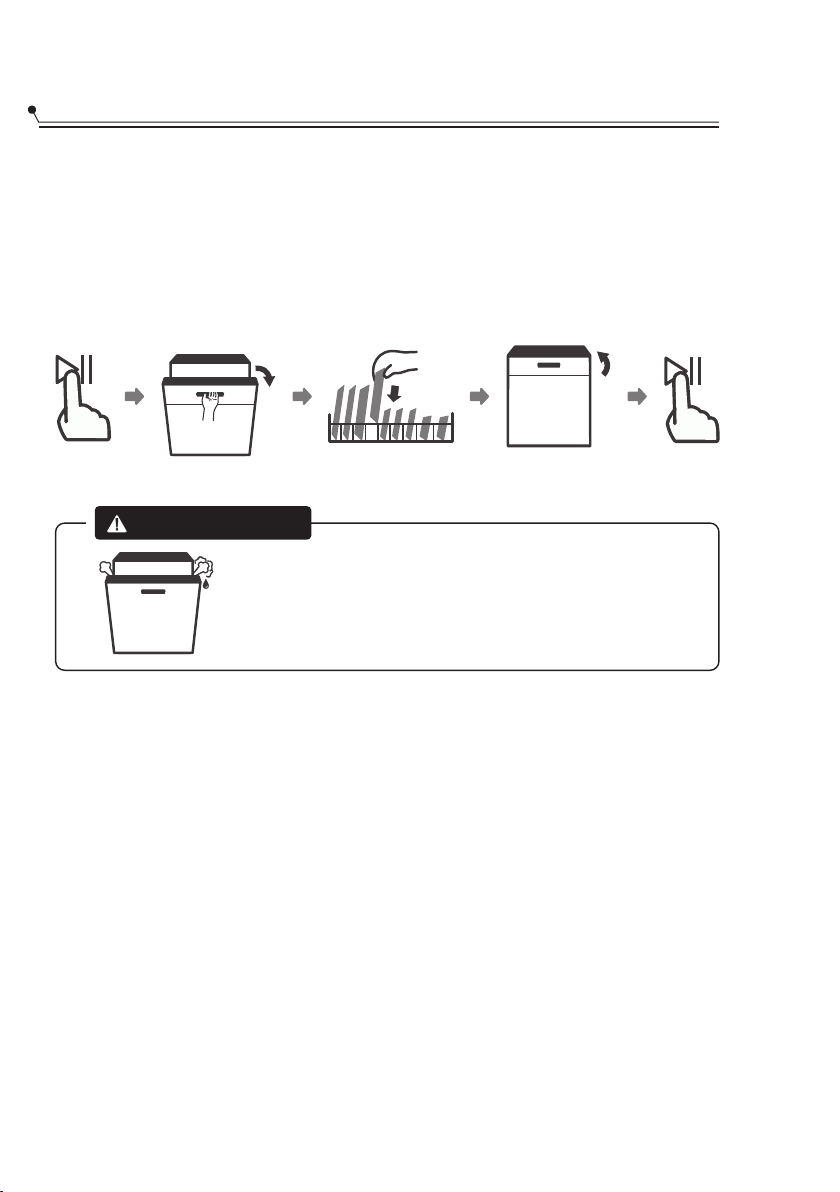

Wstawianie zapomnianych naczyń

KODY BŁĘDÓW

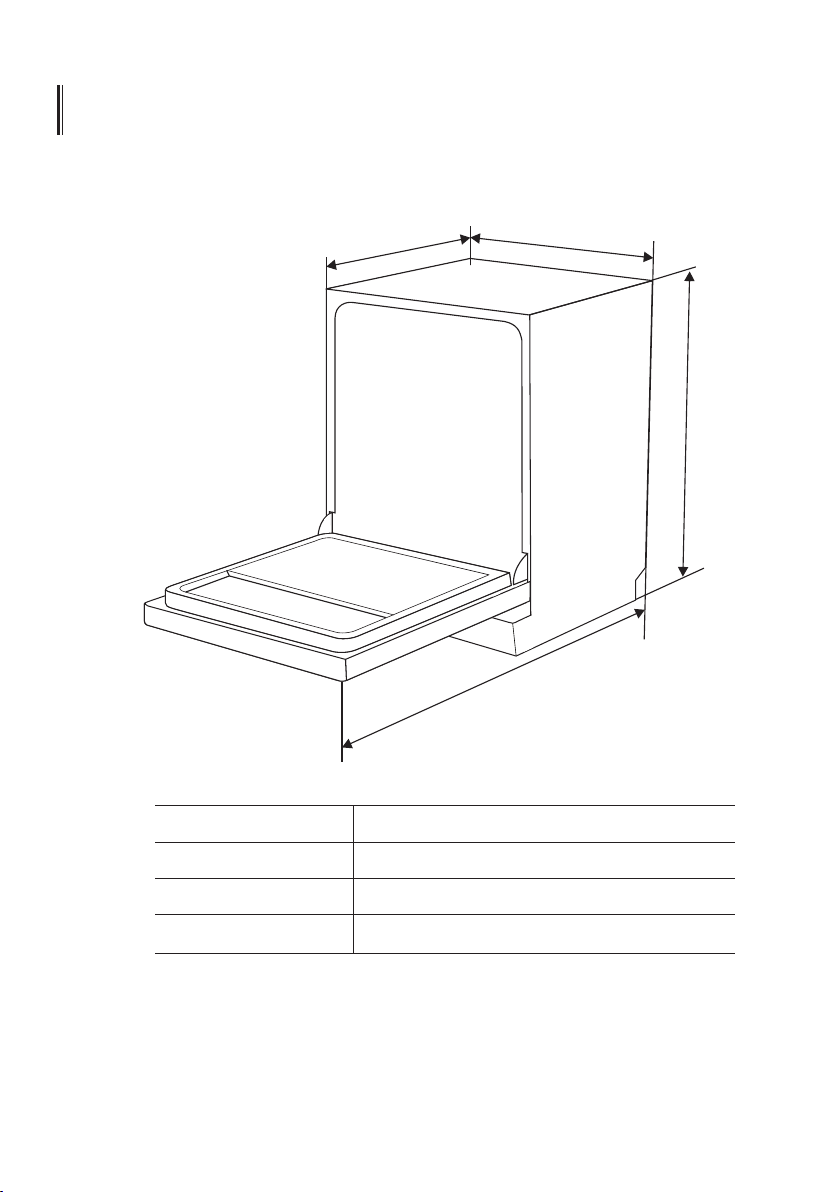

INFORMACJE TECHNICZNE

ZAUWAŻ:

Jeśli nie możesz rozwiązać problemów samodzielnie, należy udać się do profesjonalnego technika. Producent, kierując się polityką ciągłego rozwoju i aktualizacji produktu, może dokonywać zmian bez wcześniejszego powiadomienia. W przypadku zgubienia lub nieaktualności instrukcji obsługi, możesz otrzymać nową od producenta albo odpowiedzialnego sprzedawcy.

Page 34

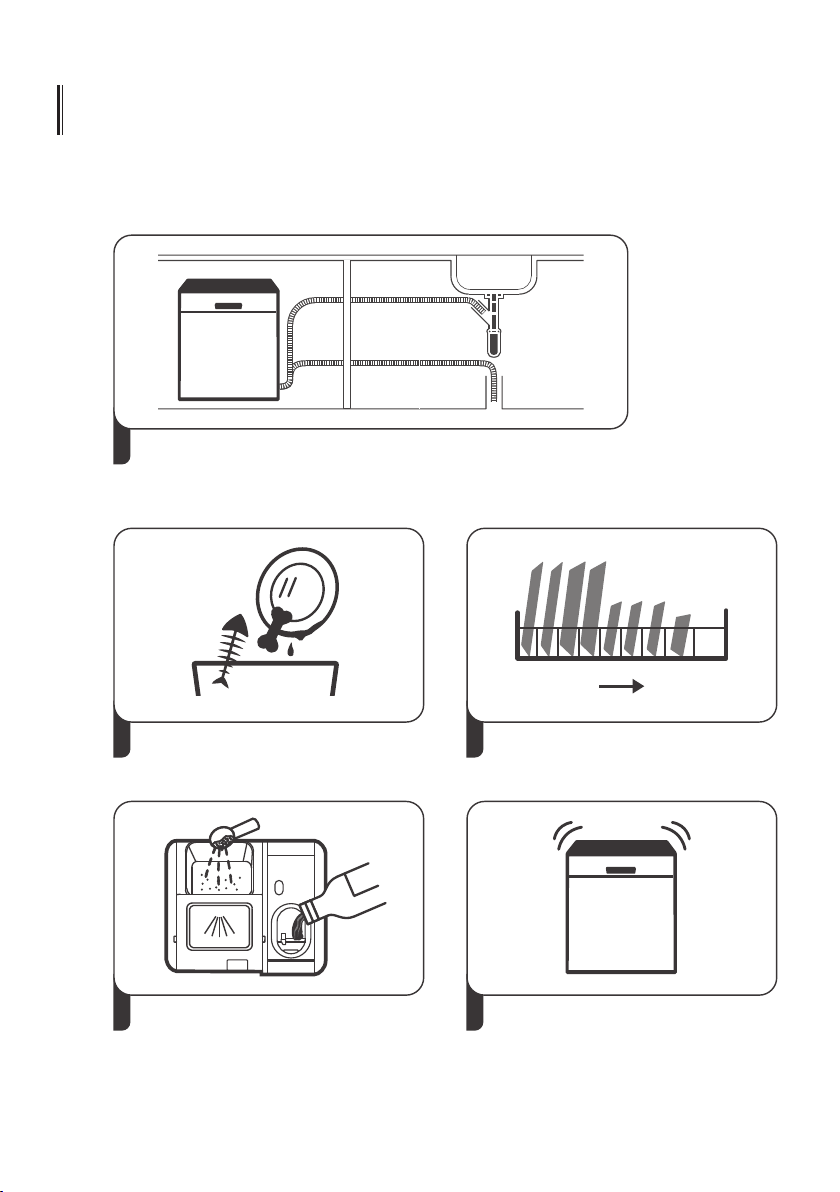

SKRÓCONA INSTRUKCJA OBSŁUGI

Prosimy o zapoznanie się z odpowiadającą treścią w instrukcji w celu uzyskania szczegółowych informacji na temat sposobu obsługi.

Instalacja zmywarki do naczyń

(prosimy sprawdzić sekcję 5 "INSTRUKCJA INSTALACJI" w CZĘŚCI I: Wersja ogólna).

Wewnątrz

Usuwanie większych resztek na sztućcach

Napełnianie dozownika Wybór programu i uruchomienie

Załadunek koszy

zmywarki

Na zewnątrz

Page 35

UŻYWANIE ZMYWARKI DO NACZYŃ

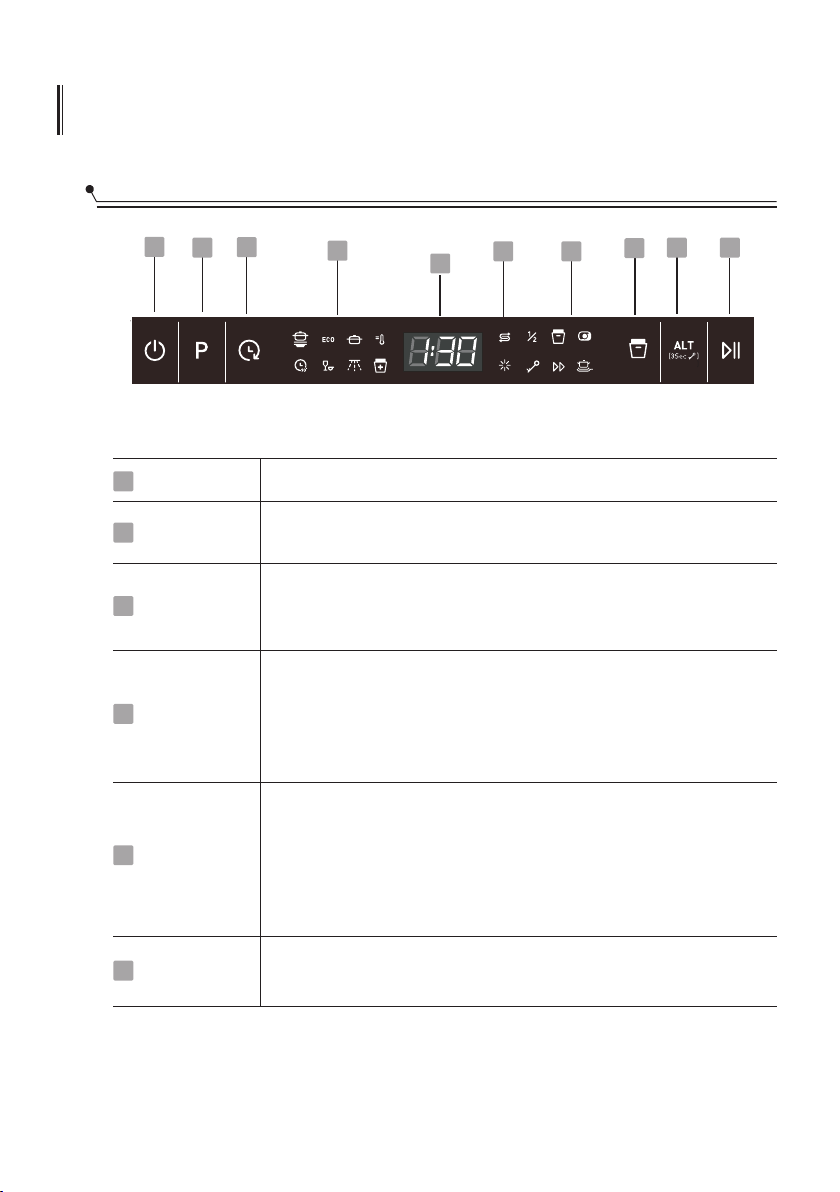

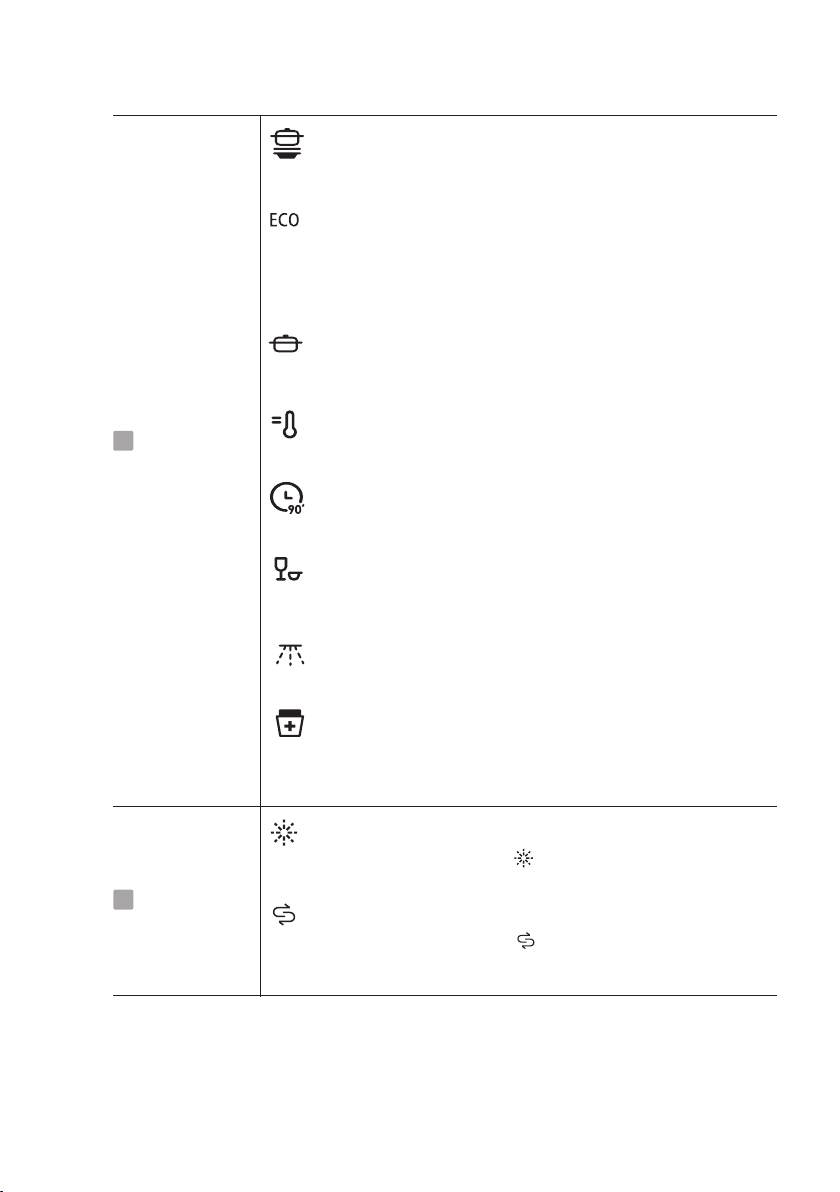

Panel sterowania

Operacja (przycisk)

Moc

Program

Opóźnienie

Automatyczne

otwieranie

Funkcje

Pnaciśnij ten przycisk, aby włączyć zmywarkę, ekran się zaświeci.

Naciśnij te przyciski, aby wybrać odpowiedni program zmywania, podświetlony zostanie wskaźnik wybranego programu.

Naciśnij ten przycisk, aby ustawić opóźnione godziny zmywania. Możesz opóźnić rozpoczęcie zmywania do 24 godzin. Jedno naciśnięcie przycisku opóźnia pranie o 1 godzine.

Po zakończeniu programu drzwi zmywarki otwierają się a utomatycznie, co poprawia efekt suszenia (może być używane tylko z programami Intensywnym, Intensywnym, Uniwersalnym, ECO, Szkło i 90-minutowym).

Naciśnij przycisk, aby wybrać funkcję, odpowiedni wskaźnik będzie być oświetlone. Ta opcja umożliwia zablokowanie przycisków na panelu sterowania - z wyjątkiem przycisku zasilania - aby dzieci nie mogły przypadkowo uruchomić pracy zmywarki przez wciśnięcie przycisków na panelu. Aby zablokować lub odblokować przyciski na panelu sterowania, naciśnij przycisk przez 3 sekundy.

Start/Pauza

Użyj go, aby uruchomić wybrany program zmywania lub wstrzymać go podczas pracy zmywarki.

Page 36

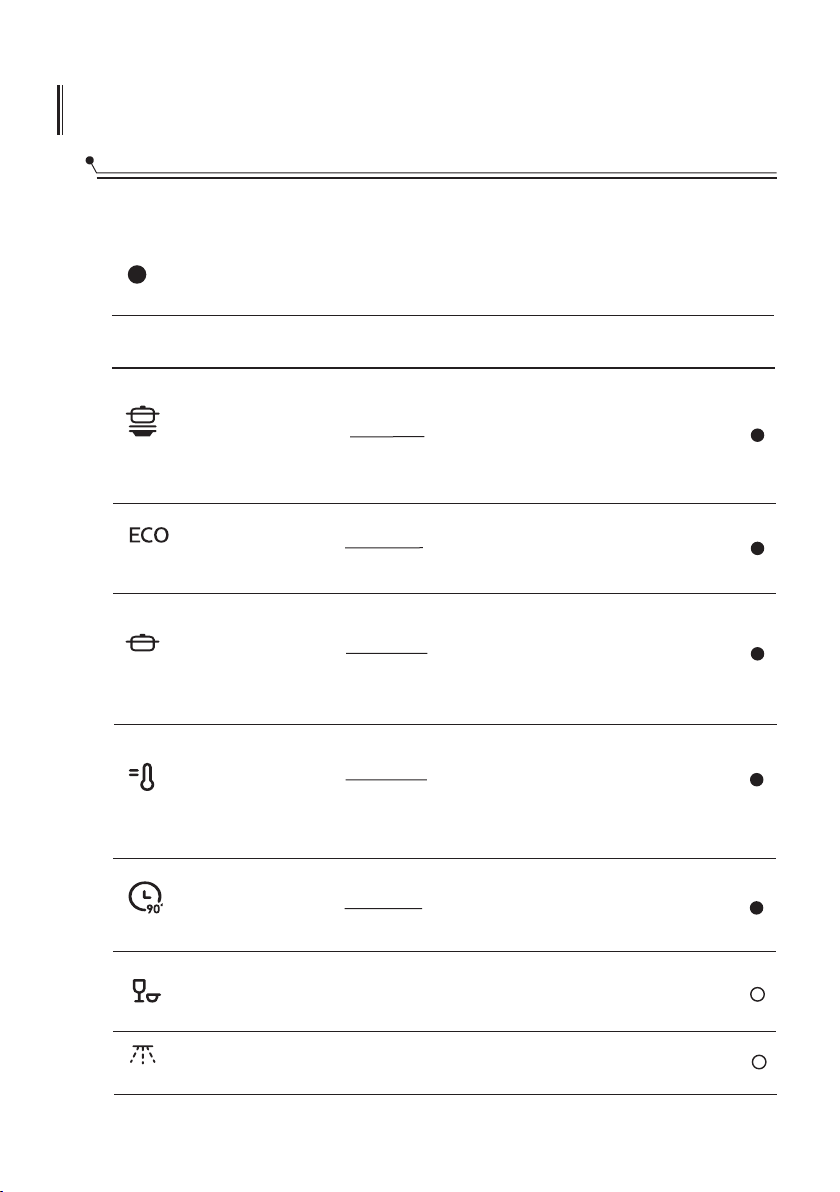

Display

Program

Intensywny Mocno zabrudzone przedmioty, w tym garnki i patelnie.

Z wysuszonymi resztkami jedzenia.

ECO

Jest to standardowy program odpowiedni dla normalnie zabrudzonych naczyń, takich jak garnki, talerze, szklanki i le

kko zabrudzone patelnie.

Uniwersalny

Dla normalnie zabrudzonych naczyń, takich jak garnki, talerze, szklanki i lekko zabrudzone patelnie.

Higiena

Użyj do dezynfekcji naczyń.

90 Min

Dla normalnie zabrudzonych naczyń, które wymagają szybkiego zmycia.

Szybki

Krótsze zmywanie dla lekko zabrudzonych naczyń, które nie wymagają suszenia.

Płukanie

Służy do płukania naczyń oczekujących na całkowite zapełnienie zmywarki

Warning indicator

Program samoczyszczenia

Program samoczyszczenia umożliwiający czyszczenie komory zmywarki, ramion zraszających i przewodów zraszających.

Środek płuczący

Jeśli świeci się wskaźnik " ", oznacza to, że w zmywarce brakuje płynu do płukania i wymaga uzupełnienia.

Sól

Jeśli świeci się wskaźnik " ", oznacza to, że poziom soli w zmywarce jest niski i należy go uzupełnić.

Page 37

Wskaźnik

Display

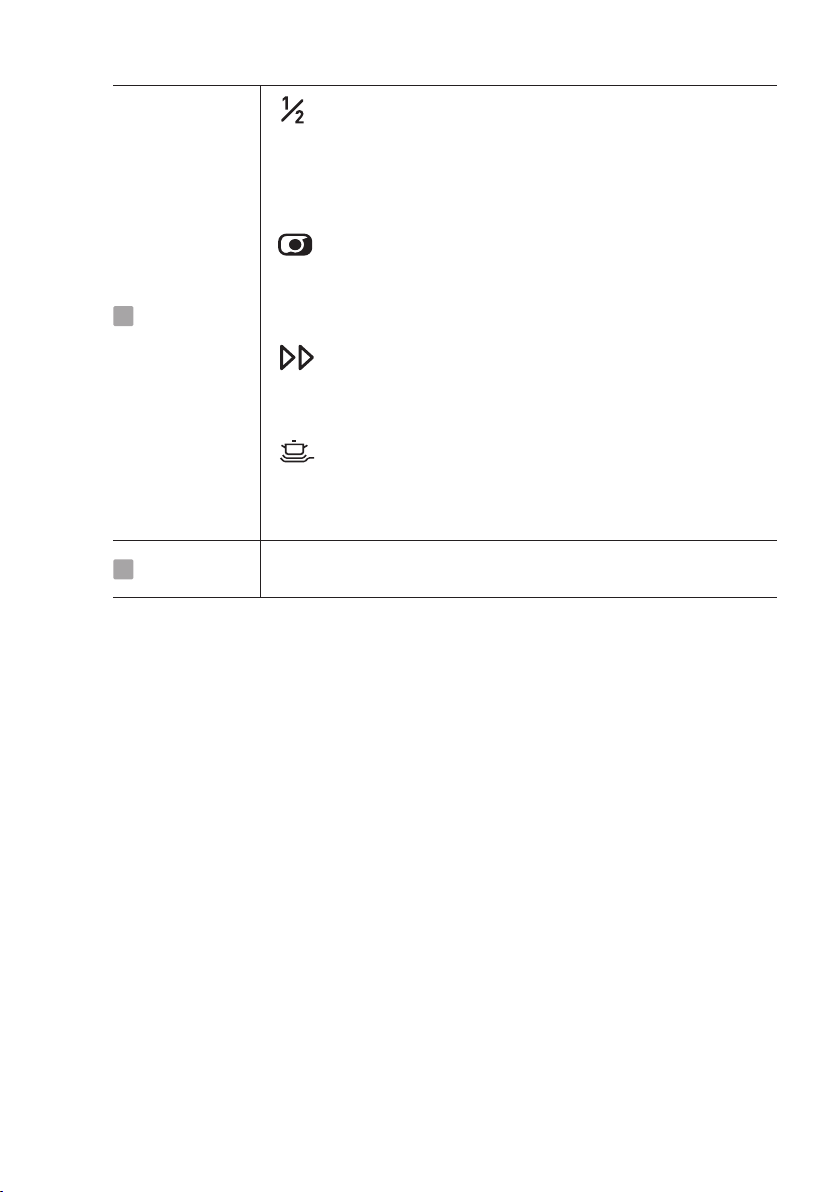

Połowa obciążenia

Kiedy masz lub mniej kompletów naczyń do zmycia, możesz wybrać tę funkcję, aby zaoszczędzić energię i wodę (można jej używać tylko z programami Intensywnym, Uniwersalnym, ECO, Szkło i 90-minutowym).

All in one

Stosować do normalnie zabrudzonych ładunków. (Można jej używać tylko z programami Intensywnym, Uniwersalnym, ECO, Higiena I 90-minutowym).

SpeedWash

Ta opcja skraca czas wykonywania programu. (Można jej używać tylko z programami Intensywnym, Uniwersalnym, ECO, Higiena I 90-minutowym).

Power Wash

Do mycia bardzo brudnych naczyń. (Można jej używać tylko z programami Intensywnym, Uniwersalnym, ECO, Higiena I 90-minutowym).

Pokazuje pozostały czas i czas opóźnienia, kod błędu.

Page 38

Zmiękczacz wody

Zmiękczacz wody musi być ustawiony ręcznie, za pomocą panelu kontrolującego twardość wody. Zmiękczacz wody jest przeznaczony do usuwania z wody minerałów i soli, które mogłyby mieć szkodliwy lub niepożądany wpływ na działanie urządzenia. Im więcej jest minerałów w wodzie, tym jest ona twardsza. Zmiękczacz należy ustawić w zależności od twardości wody w Twojej okolicy. W celu uzyskania informacji na temat twardości wody należy skontaktować się z lokalnym Zarządem Gospodarki Wodnej.

Regulacja zużycia soli

Zmywarka została zaprojektowana tak, aby umożliwić regulację ilości zużywanej soli w zależności od twardości używanej wody. Ma to na celu optymalizację i dostosowanie poziomu zużycia soli.

Aby dostosować poziom zużycia soli, należy postępować zgodnie z poniższymi krokami.

1. Zamknąć drzwi, włączyć urządzenie

2. W ciągu 60 sekund od wykonania kroku 1, nacisnąć przycisk "Szybki" na ponad 5 sekund. Gdy wskaźnik soli zacznie migać z częstotliwością 1 Hz, oznacza to wejście do ustawień zmiękczania wody.

3. Nacisnąć przycisk "Szybki", aby wybrać odpowiednie ustawienie w zależności od warunków, opcje będą się zmieniać w następującej kolejności: H1->H2->H3->H4->H5->H6.

4. Nacisnąć przycisk zasilania "Power", aby zakończyć konfigurację.

TWARDOŚĆ WODY

German

0 - 5

6 - 11

12 - 17

Francuski

dH°

fH°

0 - 9

10 - 20

21 - 30

Brytyjski

°Clark

0 - 6

7 - 14

15 - 21

Mmol/lMmol/l

0 - 0.94

1.0 - 2.0

2.1 - 3.0

Poziom

zmiękczacza

wody

Regenera ton w ystęp uje

co x se kwenc ję

programó w.

Bez r egene rac ji

Zużycie soli (gram/cykl)

18 - 22

23 - 34

35 - 55

31 - 40

41 - 60

61 - 98

22 - 28

29 - 42

43 - 69

3.1 - 4.0

4.1 - 6.0

6.1 - 9.8

1 °dH = 1,25 °Clark = 1,78 °fH = 0,178 mmol/l Ustawienie fabryczne: H3

W celu uzyskania informacji na temat twardości wody należy skontaktować się z lokalnym Zarządem Gospodarki Wodnej.

Page 39

Prosimy sprawdzić rozdział 3 "Załadowanie soli do zmiękczacza" w

CZĘŚCI ś I: Wersja ogólna, je li w zmywarce brakuje soli.

CZĘŚCI I: Wersja ogólna, jeśli w zmywarce brakuje soli.

ZAUWAŻ:

Jeśli Twój model nie posiada zmiękczacza wody, możesz pominąć tę część. Zmiękczacz wody

Twardość wody różni się w zależności od miejsca. W przypadku użycia twardej wody w zmywarce na naczyniach i przyborach tworzą się osady. Urządzenie jest wyposażone w specjalny zmiękczacz, który wykorzystuje sole specjalnie zaprojektowane w celu wyeliminowania wapna i minerałów z wody.

Przygotowywanie i załadunek naczyń

 Rozważ zakup naczyń, które są oznaczone jako nadające się do mycia w zmywarce.  Dla poszczególnych przedmiotów wybierz program o najniższej możliwej temperaturze. Aby zapobiec uszkodzeniom, nie należy wyjmować szklanych naczyń i sztućców ze zmywarki natychmiast po zakończeniu programu.

Do mycia następujących sztućców/naczyń

Nie są odpowiednie

 Sztućce z uchwytami z drewna, porcelany lub masy perłowej  Elementy z tworzyw sztucznych, które nie są odporne na wysoką temperaturę  Starsze sztućce z przyklejonymi częściami, które nie są odporne na temperaturę  Klejone sztućce lub naczynia  Przedmioty z miedzi lub stopu cyny z ołowiem  Szkło kryształowe  Przedmioty stalowe narażone na rdzewienie  Drewniane półmiski  Przedmioty wykonane z włókien syntetycznych

Mają ograniczoną odporność na mycie w zmywarce

Niektóre rodzaje szklanek mogą stać się matowe po dużej liczbie zmywań. Elementy srebrne i aluminiowe mają tendencję do odbarwiania się podczas zmywania. Szklone wzory mogą zanikać, jeśli są często myte w zmywarce.

Page 40

Zalecenia dotyczące załadunku zmywarki do naczyń

Zeskrob duże kawałki resztek jedzenia. Zmiękcz resztki przypalonego jedzenia pozostałe na patelniach. Nie ma potrzeby płukania naczyń pod bieżącą wodą. Aby uzyskać najlepsze działanie zmywarki, należy stosować się do poniższych wskazówek dotyczących załadunku (cechy i wygląd koszy oraz stojaków na sztućce mogą różnić się od Twojego modelu).Przedmioty należy włożyć do zmywarki w następujący sposób:

 Przedmioty takie jak kubki, szklanki, garnki, patelnie itp. mają leżeć do góry nogami.  Elementy zakrzywione lub z zagłębieniami powinny być nachylone tak, aby woda mogła spływać.

 Powinny być ułożone bezpiecznie, aby się nie przewrócić.  Wszystkie naczynia mają być ułożone w taki sposób, aby ramiona spryskiwaczy

mogły się swobodnie obracać podczas zmywania. Załaduj puste przedmioty, takie jak kubki, szklanki, patelnie itp., otworem w dół, aby woda nie zbierała się w pojemniku lub w głębokim dnie.

Naczynia i sztućce nie mogą leżeć wewnątrz siebie ani się nawzajem zakrywać Aby uniknąć uszkodzenia szklanek, nie mogą się one dotykać Górny kosz jest przeznaczony do przechowywania delikatniejszych i lżejszych

naczyń, takich jak szklanki, filiżanki do kawy i herbaty. Długie noże z ostrzami przechowywane w pozycji pionowej stanowią potencjalne zagrożenie! Długie i/lub ostre elementy sztućców, takie jak noże kuchenne, muszą być umieszczone poziomo w górnym koszu. Nie przeciążaj zmywarki. Jest to ważne dla uzyskania dobrych efektów i rozsądnego zużycia energii.

ZAUWAŻ:

Bardzo małe przedmioty nie powinny być myte w zmywarce, ponieważ mogłyby łatwo wypadać z koszy.

Wyjmowanie naczyń

Aby zapobiec kapaniu wody z górnego kosza do dolnego, zalecamy opróżnienie najpierw dolnego, a następnie górnego kosza.

OSTRZEŻENIE

Przedmioty będą gorące! Aby uniknąć obrażeń, nie wyjmuj

szklanych naczyń ani sztućców ze zmywarki przez około 15 minut po zakończeniu programu.

Page 41

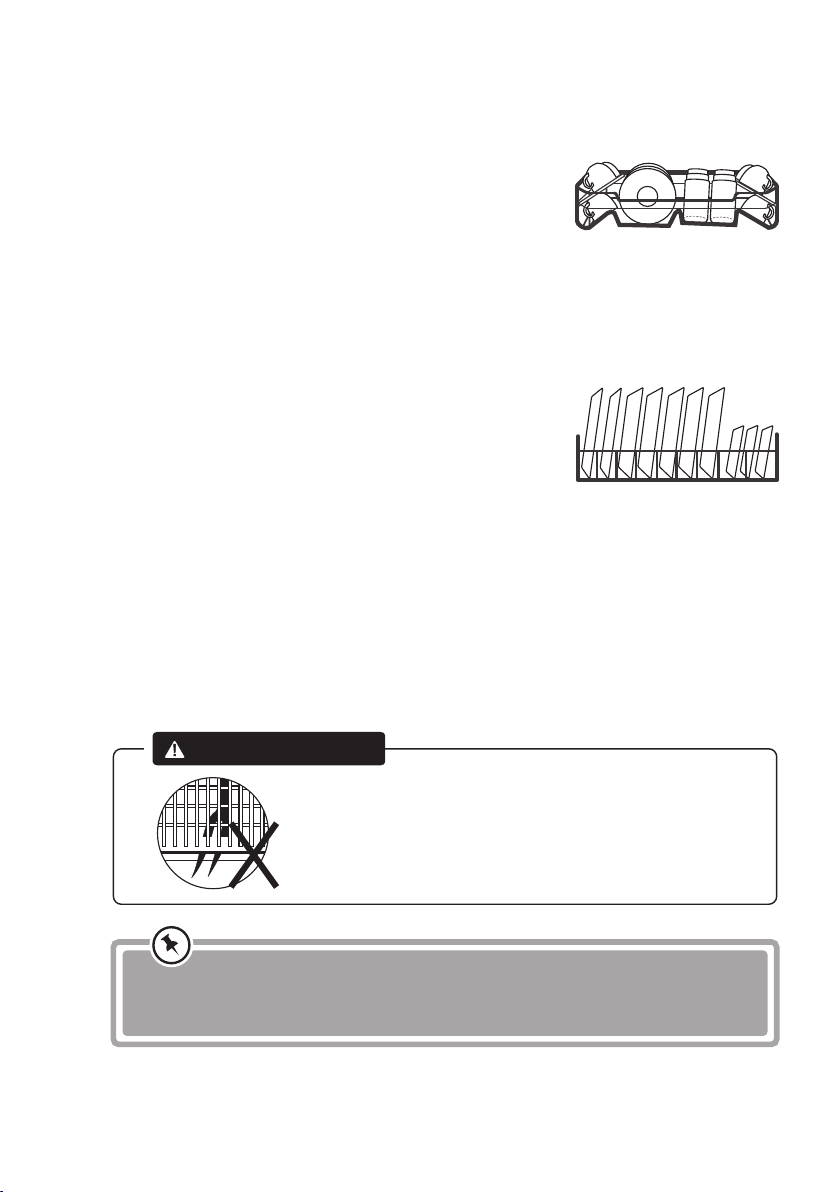

Załadunek górnego kosza

Górny kosz jest przeznaczony do przechowywania delikatniejszych i lżejszych naczyń, takich jak szklanki,

filiżanki do kawy i herbaty oraz spodki, a także talerze, małe miseczki i płytkie patelnie (pod warunkiem, że nie są zbyt brudne). Ustaw naczynia i garnki tak, aby nie poruszały się pod wpływem strumienia wody.

Załadunek dolnego kosza

Zalecamy umieszczenie w dolnym koszu dużych naczyń, które są najtrudniejsze do wyczyszczenia: garnków, patelni, pokrywek, naczyń i misek, jak pokazano na rysunku poniżej. Naczynia do serwowania potraw i pokrywki należy umieścić z boku koszy, aby uniknąć zablokowania obrotu górnego ramienia spryskiwacza. Maksymalna średnica talerzy umieszczonych przed dozownikiem detergentu wynosi 19 cm, aby nie utrudniać jego otwarcia.

Załadunek kosza na sztućce

Sztućce powinny być umieszczone w stojaku na sztućce oddzielone od siebie w odpowiednich pozycjach i należy upewnić się, że nie leżą razem, może to utrudnić zmywanie.

OSTRZEŻENIE

Nie pozwól, aby jakikolwiek przedmiot wystawał przez dno kosza. Zawsze ładuj ostre przedmioty z ostrą końcówką w dół!

Aby uzyskać najlepszy efekt zmywania, należy załadować kosze

zgodnie z opisem załadunku w ostatniej sekcji CZĘŚCI I: Wersja ogólna

Page 42

Funkcje płynu do płukania i detergentu

TŚrodek płuczący jest uwalniany podczas ostatniego płukania, aby zapobiec tworzeniu się na naczyniach kropel wody, które mogą pozostawić plamy i smugi. Poprawia on również proces suszenia, pozwalając wodzie spływać z naczyń. Zmywarki są przystosowane do używania płynnych środków do płukania.

OSTRZEŻENIE

Do zmywarek należy używać wyłącznie markowych płynów do płukania. Nigdy nie napełniać dozownika środka płuczącego żadnymi innymi substancjami (np. środkiem czyszczącym do zmywarek, płynnym detergentem). Uszkodziłoby to urządzenie.

Kiedy uzupełnić środek płuczący

 Regularność uzupełniania płynu w dozowniku zależy od tego, jak często naczynia są zmywane i jak często używa się środka płuczącego. Wskaźnik niskiego poziomu środka płuczącego ( ) zaświeci się, gdy pojawi się potrzeba go uzupełnienia. Nie należy przelewać dozownika środka płuczącego.

Funkcja detergentu

Składniki chemiczne, które składają się na detergent, są niezbędne do zmiękczenia i pozbycia się wszelkich zabrudzeń ze zmywarki. Do tego celu nadaje się większość dostępnych na rynku detergentów wysokiej jakości.

OSTRZEŻENIE

Właściwe stosowanie detergentów Należy używać wyłącznie detergentów przeznaczonych specjalnie do zmywarek do naczyń. Utrzymuj detergent w stanie świeżym i suchym. Nie wkładaj proszku czyszczącego do dozownika, dopóki nie będziesz gotowy do zmywania.

Detergent do zmywarek do naczyń jest żrący! Dbaj o to, by trzymać go z dala od dzieci.

Page 43

Napełnianie zbiornika środka do płukania

Zdjąć pokrywę zbiornika środka do płukania, podnosząc uchwyt do góry.

Wlać do dozownika środek do płukania, uważając, aby go nie przepełnić.

Po wszystkim założyć z powrotem pokrywę.

Regulacja zbiornika środka płuczącego

Aby osiągnąć lepszą wydajność suszenia przy ograniczonym użyciu środka płuczącego, zmywarka została zaprojektowana tak, aby móc dostosować zużycie energii przez użytkownika. Należy postępować zgodnie z poniższymi krokami.

1. Zamknąć drzwi, włączyć urządzenie

2. W ciągu 60 sekund od wykonania kroku 1, nacisnąć przycisk „Szybki" " " na

ponad 5 sekund, a następnie nacisnąć przycisk "Opóźnienie", aby wejść w tryb ustawień. Wskaźnik środka płuczącego zacznie migać z częstotliwością 1 Hz.

3. Nacisnąć przycisk „Szybki” " ", aby wybrać odpowiednie ustawienie w zależności od potrzeby, opcje będą się zmieniać w następującej kolejności: d1->d2->d3->d4->d5->d1. Czym wyższy numer, tym więcej środka płuczącego zużywa zmywarka.

4. Nacisnąć przycisk zasilania "Power", aby zakończyć konfigurację.

Page 44

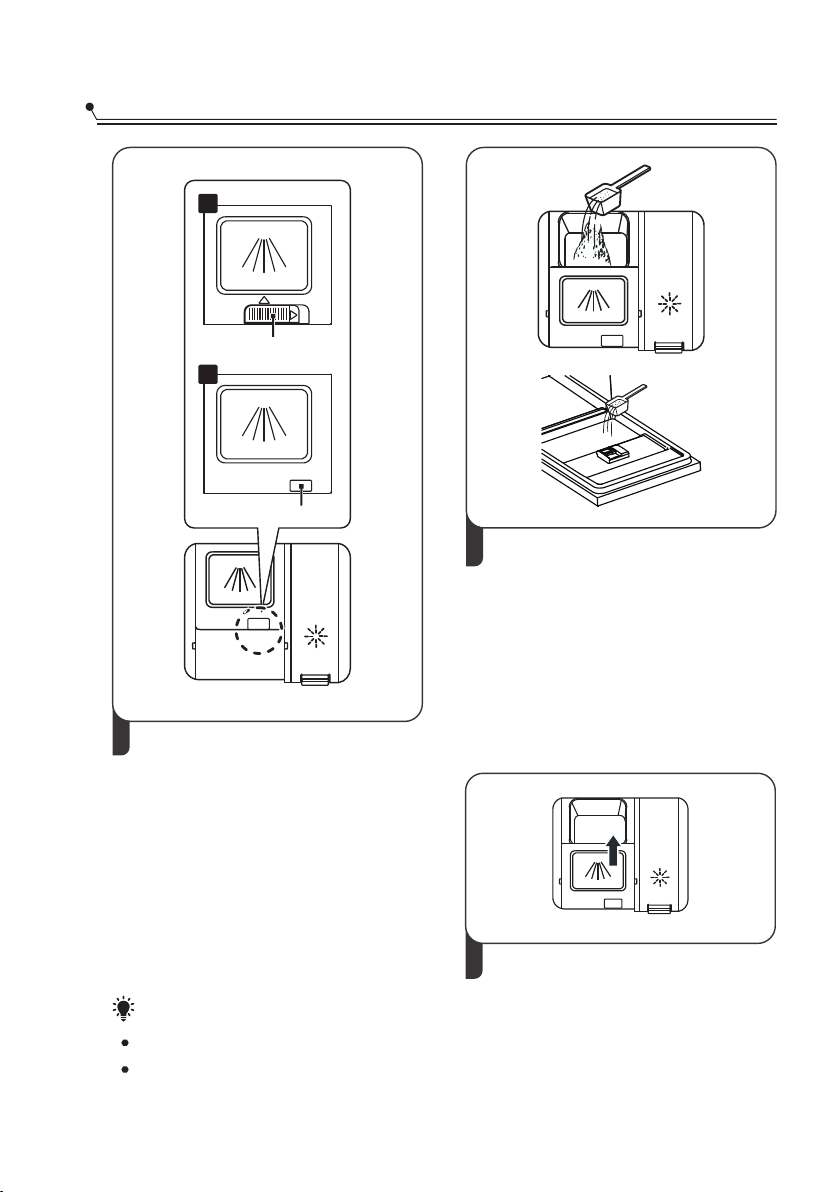

Napełnianie dozownika detergentu

Przesuń w prawo

Naciśnij

2 Dodać detergent do większego otworu (A) dla głównego cyklu zmywania. Aby uzyskać lepszy efekt zmywania, szczególnie w przypadku bardzo zabrudzonych przedmiotów, należy wlać niewielką ilość detergentu do drzwi. Dodatkowy detergent

Napełnianie zbiornika pomocy do płukania

1. Otworzyć pokrywę poprzez przesunięcie zatrzasku zwalniającego.

2. Otworzyć pokrywę naciskając na zatrzask zwalniający.

będzie miał wpływ podczas płukania wstępnego.

Zamknąć klapę, przesuwając ją do przodu, a następnie dociskając ją w

ZAUWAŻ:

 Należy pamiętać, że w zależności od stopnia zanieczyszczenia wody, ustawienia mogą być różne. Należy przestrzegać zaleceń producenta zamieszczonych na opakowaniu detergentu.

dół.

Page 45

USTAWIANIE PROGRAMÓW ZMYWARKI

Tabela cyklu zmywania

Poniższa tabela pokazuje, które programy są najlepsze dla określonych poziomów pozostałych na nich resztek jedzenia oraz ile potrzeba detergentu. Przedstawia ona również różne informacje o programach. ( )Oznacza: potrzeba napełnić dozownik środka płuczącego

Program

Intensywny

(*EN6 0436)

Uniwersalny

Higiena

90 min

Opis cyklu

Płukanie wstępne

Zmywanie

Płukanie Płukanie

Płukanie

Suszenie Zmywanie

Płukanie Płukanie

Suszenie

Płukanie wstępne

Zmywanie

Płukanie Płukanie Płukanie

Suszenie

Zmywanie

Płukanie Płukanie Płukanie

Suszenie

Zmywanie

Płukanie Płukanie

Suszenie

wstępne/główne

(65℃)

(60℃)

(50℃)

(55℃)

(

5 5℃)

(72℃)

(

(50℃)

Detergent

6 0℃)

(50℃)

4/15g

(1 lub 2 sztuki)

19g

(1 lub 2 sztuki)

(45℃)

4/1

(1 lub 2 sztuki)

19g

(1 lub 2 sztuki)

19g

(1 lub 2 sztuki)

Czas trwania

(min)

Zużycie energii

205

175

215

(kWh)

1.465

0.719

128

560

1.015 1

Zużycie wody

(L)

15.

2.4

0.2

Środek

płuczący

Szybki

Płukanie

(40℃)

Płukanie

(50℃)

Płukanie

Płukanie wstępne

12g

810

0.018 3.6

9.9

Page 46

Program

samočišćenja

ZAUWAŻ:

ECO

(*EN60436)

Opis cyklu

Detergent

wstępne/główne

Czas trwania

(min)

Zużycie energii

(kWh)

Zużycie wody

(L)

Płukanie wstępne

Zmywanie

Płukanie Płukanie

(70℃)

4/15g

(1 lub 2 sztuki)

145

1.265

13.2

Suszenie

: Ten program jest programem testowym. Informacje do badania porównywalności (*EN60436) w zgodności z EN60436.

Środek

płuczący

Page 47

Oszczędność energii

1. Nie płukać naczyń pod bieżącą wodą przed załadowaniem ich do zmywarki — to by się wiązało ze zwiększonym zużyciem energii elektrycznej i wody. Wystarczy usunąć większe resztki żywności.

2. Zmywarka zainstalowana w lokalu mieszkalnym sprawia, że zużycie energii elektrycznej i wody jest na ogół mniejsze w porównaniu ze zmywaniem ręcznym.

Uruchamianie programu

1. Wysuń dolny i górny kosz, załaduj naczynia i wsuń je z powrotem. Zaleca się załadowanie najpierw kosza dolnego, a następnie górnego.

2. Wlej detergent.

3. Włóż wtyczkę do gniazda. Zasilanie opisane jest na ostatniej stronie "Karty produktu".

Upewnij się, że dopływ wody jest maksymalnie odkręcony.

Otwórz drzwi, naciśnij przycisk Moc

Wybierz program, zaświeci się lampa kontrolna. Zamknij drzwi, zmywarka się

uruchamia

Zmiana programu w trakcie cyklu

Cykl, który jest w toku, może być modyfikowany tylko wtedy, gdy był realizowany tylko przez krótki czas. W przeciwnym razie środek czyszczący mógł już zostać uwolniony, a urządzenie mogło już spuścić wodę ze zmywania. W takim przypadku należy zresetować zmywarkę i ponownie napełnić dozownik detergentu. Aby zresetować zmywarkę, należy postępować zgodnie z poniższymi instrukcjami:

1. Naciśnij przycisk Start/Pauza, aby wstrzymać zmywanie.

2. Naciśnij dowolny przycisk programu na dłużej niż 3 sekundy - program zostanie

anulowany.

3. Naciśnij przycisk żądanego programu, aby go wybrać.

3 sec

Page 48

Wstawianie zapomnianych naczyń

Zapomniane naczynie można dodać w każdej chwili przed otwarciem dozownika detergentu. W takim przypadku należy postępować zgodnie z poniższymi instrukcjami:

1. Naciśnij przycisk Start/Pauza, aby wstrzymać zmywanie.

2. Odczekaj 5 sekund, a następnie otwórz drzwi.

3. Wstaw zapomniane naczynia.

4. Zamknij drzwi.

5. Wciśnij przycisk Start/Pauza po 10 sekundach, zmywarka się uruchomi.

Po 5 sek

OSTRZEŻENIE

Otwieranie drzwi w trakcie cyklu jest niebezpieczne, ponieważ może cię poparzyć gorąca para.

Page 49

KODY BŁĘDÓW

W przypadku awarii zmywarka wyświetli kody błędów w celu ich identyfikacji:

Kody

Naciskaj przez ponad 30 sekund

Znaczenie

Dłuższy czas wlotowy.

Nie osiągnięcie wymaganej temperatury.

Zalanie.

Awaria komunikacji pomiędzy płytą główną a

wyświetlaczem.

Możliwe przyczyny

Krany nie są odkręcone, pobór wody jest ograniczony, lub ciśnienie wody jest zbyt niskie

Awaria elementu grzewczego.

Nieszczelność któregoś elementu zmywarki.

Woda lub coś na przycisku

Przerwa w obwodzie lub przerwane okablowanie komunikacji.

OSTRZEŻENIE

W przypadku wystąpienia przelewu, przed wezwaniem serwisu należy wyłączyć główne zasilanie wody. Jeśli w dolnej części urządzenia znajduje się woda z powodu przepełnienia lub małego wycieku, należy ją usunąć przed ponownym uruchomieniem zmywarki.

Page 50

INFORMACJE TECHNICZNE

Wysokość(H)

D1D

845mm

D2D2

Szerokość (W)

Głębokość (D1)

Głębokość (D2)

448mm

600mm (przy zamkniętych drzwiach)

1175mm (przy drzwiach otwartych pod kątem 90°)

Page 51
