目 录
新品介绍
HDP21S09…………………………………………………………………（1）
TLM52P69GP………………………………………………………………（10）
电路原理
海信 UOC-TOP 机芯电视维修手册………………………………………（20）
技术资料
轻松解读平板电视，大胆理性维修……………………………………（42）
技改快递
关于高清 HDP2908N 机器图抖问题的更改方案…………………………（58）
故障实例
分公司提供故障实例（二）……………………………………………（60）
附：
海信液晶 TLM4236P（1）系列（1489 板）IP 整合电源电路原理图
※新品介绍※
新品介绍
1、产品型号：HDP21S09
所属机芯：高清－HY60
产品概述、外观展示：
该产品是海信第一款 21 寸超薄高清、带旋转底座产品，红色套黑的时尚外观，采用
HY（华亚）小尺寸高清方案，具有较好的画质、音质处理技术，性价比较高，是极具竞
争力的 CRT 产品。
HDP21S09 外观
功能简介：
◆ 纯平面、多媒体显像管；
◆ 兼容分量信号输入格式：1080P/60、1080i/60、1080i/50，720P/60 格式；
◆ 60Hz 逐行/1250 线扫描模式：图像画面逼真、细腻；
◆ 100Hz 扫描模式：消除大面积闪烁，画面更稳定；
◆ 像素增强扫描模式：显示的像素数量增加，使画面更加细腻不闪烁；
- 第 1 页 -
※新品介绍※
◆ 数字视频解码电路：完美再现逼真画面；
◆ 数字彩色解码电路：数字解码技术，完美再现真彩色；
◆ 图像数字降噪电路：先进的递归滤波器式数字图像降噪技术，大大减弱图像的
背景噪波，提高图像细腻度、清晰度；
◆ 数码定景：轻松抓取图像精彩一刻；
◆ 三种声音效果选择；
◆ 四种图像、声音预选模式选择；
◆ VGA 伴音输入可选、分量信号伴音输入可选；
◆ 人性化静音功能；
◆ 开机自动搜台功能；
◆ 定时开/关机；
◆ 节目交换功能和节目拷贝功能；
◆ 换台静止；
◆ 信源自动检测功能；
◆ 自由听；
◆ 计时回看。
主要卖点：
◆ 可旋转底座：
海信最新 21 寸超薄数字电视，在维持原有优良品质的基础上，采用可旋转底座设计，
提供左右 30°机身旋转，方便不同角度客户视线与电视保持最佳观看角度。时尚的外观、
高清的画质、完美的音质，再配以可旋转底座技术，可带给您全新的视听感受。
◆ 第三代数字高清电视，支持全球顶级高清格式 1080P，兼容全球高清格式：
TM
海信第三代数字高清电视，采用 DCRe
技术率先实现电视画质的历史性突破，全面
支持 SMPTE 规定的全球顶级高清格式 1080P，使高清画质一览无余。
- 第 2 页 -
※新品介绍※
此电视可以自动识别分量信号格式，支持的高清信号模式：1080P/60、1080i/60、
1080i/50，720P/60 等。
第一代 支持 480P/576P 标清格式
第二代 支持 1080i 或 720P 高清格式
第三代 支持 1080P，兼容 1080i 或 720P 高清格式
◆ 自由听：
海信高清 CRT 电视特有“自由听”功能，当您通过“功能”菜单进入到“自由听”
状态时，此时电视机屏幕处于黑屏状态，可以关掉画面自由聆听音乐，使您的娱乐生活
更加精彩。
◆ 计时回看：
海信高清 CRT 电视新增极具人性化功能——计时回看，此功能主要特点：当用户在
观看电视节目时，突然插播广告，可以按下“计时回看”键，之后便可随意切换至其它
频道节目或其它通道，预计广告时间即将结束，电视节目重新开始时，再次按下“计时
回看”键，通过相应操作，便可回到自己之前观看的节目中。此功能操作方便，让您的
娱乐生活更加舒适便捷。
- 第 3 页 -
※新品介绍※
◆ 数字降噪：
海信特有的数字降噪功能，采用最先进的递归滤波器式数字图像降噪技术，能够大
大减弱图像的背景噪波，提高图像细腻度、清晰度，可显著地去除图像的噪波。当图像
内容为相对静止画面时，可选择较强的降噪级别；若图像内容为剧烈运动画面时，请将
降噪级别降低，提高图像细腻度、清晰度。
◆ 演示功能：
切换到该功能时，可以看到一边画质没有经过多种电路提升，一边画质经过了降噪
等处理，演示效果明显。
基本参数：
分类 项目 HDP21S09
节目设定 自动搜台、节目跳跃、节目拷贝，节目交换
高级设置 黑色增强、亮彩模式、数字降噪，电影模式
图像
图像模式 明亮、柔和、标准，自定
高音、低音、平衡，环绕声（音乐厅、室内、
模拟量
声音
剧院，关）
声音模式 语言、音乐、标准，自定
行中心、场中心、行幅、场幅、梯形，恢复
VGA 调整
出厂设置
其它
彩色制式、中/英文菜单、黑背景、演示功能、
系统菜单
自由听，开机自动搜台等
端子 输入端子 2 路 AV 输入端子（其中，视频 2 与 S 端子复
- 第 4 页 -
※新品介绍※
用，视频 1 为侧 AV）、1 路色差分量端子，1
路 VGA 输入（XGA/SVGA/VGA）
输出端子 1 路 AV 监控输出
可视图像对角线最小尺寸 51cm
视频制式 PAL/NTSC
电视制式 PAL（D/K，I）
规格
伴音功率 2W×2
整机消耗功率 ≤120W
外观尺寸 616×479×385（mm）
重量 25.5Kg
2、产品型号：TLM52P69GP
所属机芯：液晶－HIDTV PRO-QX68（泰鼎）
产品概述：
该产品为海信最新推出的高品质产品，采用真冠系列外观，整机为黑色高光，设计
简约、时尚；镶嵌于机身下方正中的圆形电源装饰，透着优雅的蓝光，倍显圆润灵透之
感，为稳重大气的整体机身添加感性的亮点。
产品采用 QX 全数字多媒体音视频处理芯片，同时将 1080P、MEMC 屏稳技术Ⅱ代完美
融合，使静态、动态画面都清晰可鉴，满足了消费者收看高清晰运动画面的需求。
继“真+”系列树立了“1080P”和“120Hz”完美结合的行业风向标之后，海信延续
了这一运动高清视觉盛宴，拉开华美序幕。
海信欧洲顶尖工业设计团队，将理性简约之感与灵透感性的一点相结合，设计出真
冠系列大气时尚的外观。整机运用世界前沿的黑色高光工艺一次成型，镶嵌于机身下方
- 第 5 页 -
※新品介绍※
的圆形点缀，明朗、深邃、专注，以完美的眼光，重新审视设计的美。时尚中涵盖庄重，
大气中散发非凡，既有理性的概念，也有感性的凸显，结晶设计之灵魂，越级而出。
真冠系列实现 1080P 与 120Hz 的完美融合，是行业内真正的冠军之作，其巧妙采用
“贞观之治”中“贞观”的谐音，更是寓意了真冠系列是液晶领域巅峰造极盛世之作。
主要卖点：
TLM52P69GP 外观
- 第 6 页 -
※新品介绍※
◆ FULL-HD：
海信在国内率先采用 FULL-HD 级高分辨率 TFT 专业液晶屏，分辨率高达 1920×1080，
实现了画质清晰度革命性的突破。可以点对点表现 1080P 的高清画质，创造出犹如身临
其境，触手可及的真实视界。
◆ MEMC 屏稳技术Ⅱ代：
采用基于数字算法的 MEMC 功能，有效提高了运动图像边缘清晰度，消除图像抖动现
象，并且对于电影模式的 3：2 PULL DOWN 改善明显。MEMC 屏稳技术Ⅱ代，突破带宽局
限，实现 1080P 格式下的图像抖动消除，消除水平和垂直双向图像抖动，使运动画面更
流畅可鉴，让您体验前所未有的影像生活。
- 第 7 页 -
※新品介绍※
◆ 光感变频背光系统：
海信特有的光感变频背光系统，是一项以双核数字引擎为基础的主动、被动、自动、
智能调节液晶背光源的一项技术。它不仅可以自动感应外界光线，改变背光源工作频率，
提高收看舒适度，还可自动检测信号强弱，根据画面场景亮暗变化进行数字分析，精确
背光调节。采用立体变频模式，使背光调节更精确、收视更舒适，使用更节能。同时，
还具备多种使用模式，分别为：白天、黑夜、光感变频、立体变频，自由听。
（1）光感变频：
根据光感器（光线感应探头）感应环境光亮度，再通过双核数字引擎对图像输入信
号的亮度、对比度、色度、色温等进行计算，通过变频器，精确地调整背光源的亮度，
精准的达到画面亮度与外界光线相一致。
（2）立体变频：
以白天、黑夜、光感变频三项精准亮度值数据为基础，双核数字芯片对每一画面的
亮度变化进行动态跟踪和动态分析，形成白天、黑夜、光感变频三维立体的背光分析，
调节控制系统。经过分析后，对亮场画面的背光进行自动调节，一方面改善亮场画面的
层次感，另一方面有效避免了液晶的亮度过高，提高收视舒适度。对暗场画面的背光显
示进行有效补偿，调节其背光源工作频率，一方面增强了暗场景画面对比度，另一方面
改善了液晶先天黑色不够纯正的致命弱点，有效提高了画面清晰度，从而使液晶电视的
表现能力发挥到极致状态，带给您更完美的视觉享受。
- 第 8 页 -
※新品介绍※
◆ SRS –TruSurround XT：
TruSurround XT 是一种专利 SRS 技术，可解决通过两个扬声器播放 5.1 多声道内
容的问题，给您震撼的音响效果。
TruSurround 通过任意双扬声器回放系统（包括内部的电视扬声器），使您可以体验
强有力的虚拟环境音响，它与所有多声道格式完全兼容。
TruSurround XT（TSXT）：是美国国际著名音响技术公司 SRS 公司的最新专利，能
转换包括单声道、立体声或环绕声编码在内的任何音源，只通过两个扬声器或耳机就能
营造出一个令人惊叹的虚拟环绕声感受。共包含以下三项领先音响技术：
Dialog Clarity：在家庭影院系统中，语音对话的回放总是由于受到其它声道背景
声的干扰而变得难以听清，在为电影院而专门制作的大片中尤为如此；经家庭影院系统
转换回放后，语音对话总是容易变得不清楚。SRS 的这一算法能显著地提升各类音源中
的语音清晰度，从而解决了这一问题。
TruSurround：这是产生 TSXT 的核心技术，TruSurround 能从任何的双扬声器回放
系统中传输出令人惊叹的虚拟环绕声感受，如电视机耳机或内置音箱等。它完全兼容多
至 6.1 声道的所有格式，包括杜比认证。
TruBass：TruBass 使用一系列的专利心理声学技术来提升低音表现力，这些技术通
- 第 9 页 -
※新品介绍※
过动态提升一些所用扬声器能回放谐波分量，来产生出比实际频率更低的低音震撼力。
◆ HDMI1.3 接口：
HDMI1.3 在普通 HDMI 的基础上，技术进一步升级，可以自由连接 PS3、蓝光 DVD 等
高清设备，设备的音频处理时间可以自动调整，精确地实现音频、视频同步功能，具有
最前沿的数码连接性。3 路 HDMI1.3 接口，提供了多种连接方式，更便利，更实用。
知识点：
HDMI 又称为“高清晰多媒体接口”，是更新一代接口，使用一根电缆便可传输数字
音频信号和视频信号，无需压缩。由于它支持多声道数字音频（5.1 声道），“多媒体接
口”一词对于它而言名副其实。HDMI 与 DVI 之间的差别在于：HDMI 设备尺寸较小，安装
有 HDCP（高带宽数字内容保护）编码功能，同时支持多声道数字音频。
◆ HDMI 1.1/1.2/1.3 性能比较：
项目 HDMI
格式版本 1.1/1.2 版本 1.3 版本
输出带宽 165MHz 340MHz
支持帧频 60Hz 72Hz、75Hz、90Hz
色深（bit） 8 位 10、12、16 位
支持设备 ---- PS3 蓝光 DVD HD-DVD
支持音频格式 ---- DTS-HD Master Audio
支持音频格式 ---- Dolby TrueHD
- 第 10 页 -
※新品介绍※
◆ HI-DMP：
海信高速双流媒体（升级版）通过智能软件升级，实现了对 RMVB 格式文件的播放。
同时，特添音乐 EQ 播放、48 画面直接预览、配乐浏览功能，让您的影音生活变得轻松
惬意，极具趣味性。
它可随意连接数码相机、U 盘、移动硬盘，可阅读 MD、MS、SD、MMC、CF 等各种格
式的媒体存储卡。无论您是在听音乐、看电影、看图片、读小说，还是连接其它的外接
设备，海信液晶电视都能轻松满足您的需求，让您真正进入数码时代，尽情享受娱乐生
活。
信号格式：
- 第 11 页 -
※新品介绍※
本机具有数字多媒体播放功能，可以识别 USB1.1、USB2.0 的标准设备，包括硬盘、
U 盘，数码相机等。同时，您可以浏览图片、聆听音乐、欣赏多种格式（RMVB、RM、JPEG、
MP3、MPEG1、MPEG2、MPEG4、DIVX3.1 到 DIVX5.1，DAT）的音视频文件，还可以实现图
片、音乐，文本文件的复制等功能。
注意：对于 RMVB、RM 文件支持 Real video 8/9/10（RV40）版本，视频尺寸小于
1024×576。
◆ CEC 易控系统：（Easycon）
海信真冠系列液晶电视 TLM52P69GP特别添加易控功能，对已经连接的具备 HDMI-CEC
功能的设备（例如：蓝光 DVD、家庭影院等），通过 Easycon 易控系统，只需一个电视遥
控器，就可以对所有设备进行操作，让您的生活更加便捷，一切尽在您手中。（此功能如
同三星的 Anynet）
易控功能说明
一、什么是易控？
易控功能可以使用户直接使用电视遥控器控制 DVD 等外围设备（这些外围设备必
须支持 CEC 功能），例如：DVD 的快进、快退、播放，停止等功能。
- 第 12 页 -
※新品介绍※
二、连接易控设备：
本机仅支持带有 CEC 标志的外围设备（即易控设备），当支持易控功能的设备处于
“开”状态时，易控功能才会正常工作。请在连接易控设备之前，将易控设置菜单中的
“易控功能”设置为“开”。
请使用 HDMI 电缆连接电视机的 HDMI 输入接口与易控设备的 HDMI 输出接口，
有些 HDMI 电缆可能不支持易控功能。
因易控设备本身对 CEC 协议的支持程度不同，可能造成本机的某些易控功能不作
用或者产生与本说明所述功能不同的作用。
三、易控菜单说明：
1、在信号源未选择为“DMP”时，按遥控器上的“翻页/音量”按键，弹出易控菜
单，如果所示。按节目∧/∨键选择选项，按音量∧键或确定键进入下级菜单。
在信号源选择为 DMP 时，无法使用易控功能。
2、进入“设置”菜单，如图所示：
按节目∧/∨键选择选项，按音量∧/∨键调节选项值。当易控功能为“开”时，易
控菜单显示在线易控设备，可进行易控功能相关操作，易控菜单显示在线的设备，不在
线的不可选。当选择“搜索设备”时，按音量∧键或“确定”键，弹出搜索进度菜单，
显示搜索到的易控设备个数，如图所示。
- 第 13 页 -
※新品介绍※
某些易控设备反应比较慢，可能在某些情况下导致设备类型识别错误，此时请尝试
重新连接易控设备后再进行相关操作。
尽管使用电源按钮打开电视机时，电视机会自动搜索易控设备，但在电视机开启后
或在某种特殊环境下所连接的设备不会显示在设备菜单中；因此，请在连接易控设备后，
选择“搜索设备”菜单来搜索设备。
当一个 HDMI 接口连接有易控设备，同时另一个 HDMI 接口连接有非易控设备时，
可能会导致搜索不到易控设备。
3、当搜索到设备后，可在主易控菜单里按节目∧/∨键选择设备类型，按音量∧键
或“确定”键进入相应的设备菜单，如图所示。
不在线的设备不可选，当选择了一个设备（例如：DVD1），按音量∧键或“确定”
键确定后，设备被选中，电视机将信号源切换到该设备连接的 HDMI 通道。
4、当选中了某设备后，可在主易控菜单中按节目∧/∨键选择“直通”，此时按音
量∧键或“确定”键主易控菜单消失，弹出“进入直通状态”提示菜单，电视机进入遥
控器直通状态，如图所示。
- 第 14 页 -
※新品介绍※
直通状态下，可通过电视机遥控器上的易控功能按键直接控制所选中的易控设备，
电视机遥控器对电视机不起作用。按“翻页/音量”按键，弹出“退出直通状态”提示菜
单，电视机遥控器恢复对电视机的控制。
电视机在遥控器处于直通状态时关机，重新开机时，遥控器会退出直通状态。
四、易控按键说明：
1、“易控”按键在电视机信号源为“DMP”时不起作用。
易控按键只在易控菜单中的“易控功能”设置为“开”，并且设备菜单中选中了某个
设备时起作用。
电视机侧面的本机按键无法控制易控设备，只能使用电视机遥控器来控制易控设备。
2、按键定义：
易控按键与电视机遥控器按键复用，具体定义见下页图示。
3、按键说明：
在电视机信号源不是“DMP”，并且电视机遥控器处于直通状态时，下页图中按键
均可使用。
在电视机信号源不是“DMP”时，无论电视机遥控器是否处于直通状态，下列易控
按键均可使用：“播放/暂停”、“易控”、“开仓/关仓”、“快进”、“停止”、“后退/节目∨”、
“前进/节目∧”、“音量∨”、“快退”，“音量∧”。
其中，当易控设备为录制设备时，“播放/暂停”作“录制”使用，“后退/节目∨”
作“后退”使用，“前进/节目∧”作“前进”使用；当易控设备为机顶盒时，“后退/节
目∨”作“节目∨”使用，“前进/节目∧”作“节目∧”使用，“交替”按键只对机顶盒
设备起作用。
易控设备对易控按键功能的支持程度不同，可能会导致下页图中某些按键对某些易
控设备不起作用。有关易控设备本身的操作方法，请参阅相应设备附带的用户手册。
附：易控按键定义图
- 第 15 页 -
※新品介绍※
◆ 10 bit 图像驱动技术：
普通液晶电视均采用 8 bit 面板驱动技术，在表现细微的色彩过渡中，很容易出现明
显的色阶现象，使画面立体感表现生硬。海信“真冠”系列采用 10 bit 面板驱动技术，
有效改善了面板的色彩显示能力，色彩过渡更平滑、更富张力，大大提升了液晶电视的
色彩饱和度，色域覆盖更广，万千色彩淋漓尽现。
- 第 16 页 -
※新品介绍※
◆ 计时回看：
海信平板电视新增极具人性化功能——计时回看。此功能主要特点：当用户在观看
电视节目时，突然插播广告，即可以按下“计时回看”键，之后便可随意切换至其它频
道节目或其它通道，预计广告时间即将结束，电视节目重新开始时，再次按下“计时回
看”键，通过相应操作，便可回到自己之前观看的节目中。此功能操作方便，设计颇具
人性化，让您的娱乐生活更加舒适便捷。
基本功能：
分类 项目 TLM52P69GP
1、LVDS 编解码技术：双 LVDS 高宽带清晰显示，
通过 LVDS 编码和解码芯片处理，实现了 3D 动态降
图像
图像提升电路
几何调整
图像模拟量
多模式宽屏显示
噪和 MPGE 数字降噪；
2、色彩优化功能：运动画面和静态画面的画质改
善电路。
图像位置—调整图像的水平和垂直位置；水平幅度
—调整图像的水平幅度和垂直幅度；相位---调整
PC 输入信号的相位；时钟—调整 PC 输入信号的行
幅；
亮度、对比度、色度、清晰度、色调，色温（五档
调节）
16：9、4：3、Zoom1、Zoom2、全景，点对点六种
模式
动态降噪 小、中、大，关
- 第 17 页 -
※新品介绍※
数码定景 轻松抓取图像精彩一刻
图像模式 明亮、柔和、标准，自定义
平衡调节 调节左右声道、声音大小比例
超重低音段、重低音段、中音段、次高音段，高音
五段式均衡器
段
SRS 的这一算法能显著地提升各类音源中的语音
Dialog Clarity
声音
清晰度
它完全兼容多至 6.1 声道的所有格式，包括杜比认
TruSurround
证
其它
主要参数
TruBass 使用一系列的专利心理声学技术，提升低音表现力
声音模式 标准、语言、音乐、剧院、体育场，自定义
中英文菜单、菜单显示时间和透明度可选、睡眠时间设定、蓝屏开关，
节能屏保等
分辨率 1920×1080
对比度 10000：1
响应时间
4ms
（MPRT 标准）
亮度 800 nit
视角 178°
端子 输入
1 路 VGA（VGA/SVGA/XVGA）、3 路 HDMI、2 路视频、
1 路 S 视频、2 路分量、5 路音频、2 路 USB
- 第 18 页 -
※新品介绍※
1 路视频、1 路音频、1 路耳机、1 路同轴，2 路升
输出
级端口
支持数字格式 1080P/1080i/720P/480P
显示屏可视图像对
132cm
角线最小尺寸
射频制式 PAL（D/K、BG，I）、NTSC（M）、SECAM
视频制式 PAL/NTSC
伴音功率 10W+10W
待机功耗 ≤1W
规格
整机消耗功率 285W
外观尺寸 1270×828×89（mm）
外观尺寸（含底座） 1270×889×405（mm）
重量 34Kg
重量（含底座） 39Kg
工作温度：5℃～35℃
环境条件
工作湿度：20％～80％RH
大气压力：86KPa～106KPa
- 第 19 页 -
※电路原理※
海信 UOC-TOP 机芯电视维修手册
----TF21R08
一、产品介绍：
TF21R08 属于小屏幕 UOC-TOP 机芯，主芯片采用 NXP 公司的 TDA11105PS\N3（目前采
用 OTP 芯片，掩膜芯片型号还没有），电源采用三肯公司的厚膜电路，+B 电压提高到+110V，
场输出集成电路采用三洋的 LA78040，场供电电压为±15V，行管采用小型化的 3DD5023，
伴音功放采用 NXP 公司的 TFA9800J，TFA9800J 具有两路 OTL 输出功能。
该机主要功能：全自动搜台、可存储 200 套节目、频率合成式高频头，搜台速度更
快；射频 PAL-DK/I/BG 制式，视频 PAL、NTSC 制式；YCbCr 输入、两路独立 AV 输入；换
台黑屏可选、推箱子游戏、具有带农历的日历、淡入淡出式开关机，与东芝、三洋 21 寸
机芯机器功能基本相同。
二、电路原理介绍及芯片引脚定义说明：
1、彩电基本工作过程简介：
彩电就是一种把特定格式的信号转换为人们可以感知的声图信号的机器，这种信号
就是彩色图像信号，绝大多数情况下是摄像机形成的，部分是计算机等产生的。为了把
彩色图像用电信号的形式传送出去，而且接收到的电信号还能通过一定转换恢复为原图
像，摄像机或者计算机进行了复杂的合成。除了反映图像各个点明暗情况的黑白信号（亮
度信号）外，为了出现彩色，依照特定的方式对彩色进行了编码。为了保证接收机对这
些信号准确显示，还增加了行场同步信号、消隐信号、色同步信号等，这些最终组成视
频图像信号。
电视机内部电路就是根据视频图像信号的组成，一步步地进行分解，处理过程如图
1 所示。
- 第 20 页 -
※电路原理※
2、高频调谐器：
频道的信号 RF 通过无线天线或者有线电缆被调谐器接收到，经过调谐器处理之后，
得到频率固定、幅度较稳定的图像中频信号 PIF。调谐器内部处理过程如图 2 所示：首
先经过带通滤波把三个波段以外的信号抑制掉，再经过频道滤波器选择出一个频道。放
大电路根据该频道信号的实际强弱进行放大，到底实际强弱是多少，则由后面的识别电
- 第 21 页 -
※电路原理※
路进行识别。由于各个频道的载波都不同，后面的电路处理起来比较困难，调谐器内进
行了变频处理。本机振荡电路产生一个频率，而且总是比所选择出频道的图像载波高出
38MHz。振荡信号和频道信号都进入混频电路混频，就得到一个 38MHz 的 PIF；PIF 信号
还要经过滤波等处理，再传送给后面的电路。
UOC-TOP 机芯采用频率合成式电调（U101），U101 需要两路工作电压，一路是 5V±5％，
由 N506（7805）提供；另外一路是 33V（3.0mA max），由+B（110V）经电阻 R104 限流、
二极管 CW574 稳压后，得到 33V 电压。
3、前置中放：
经电调 U101 放大、混频获得中频电视信号 PIF 和中频伴音信号 SIF，经 C109 耦合
到预中放电路。预中放电路的作用是补偿声表面波滤波器的插入损耗，提高信噪比。本
预中放电路由 R111、R112、R113、R114、V101、L102、R110 等组成，放大电路的增益大
约为 20dB 左右。IF 信号经预中放电路，从 C110 耦合到声表面滤波器 Z101（HJ3876）。
声表面滤波器的作用是提供接收机一个合适的中频幅频特性和群延迟特性，以适合残留
边带发射标准的需要，得到所需的选择性。
4、PIF 信号处理电路：
PIF 信号经过预中放之后，被中放曲线形成电路处理，见图 3。中放曲线形成实际上
就是针对 PIF 中的不同频率进行不同滤波的过程，这样做的目的是抑制临近频道的干扰，
- 第 22 页 -
※电路原理※
抑制伴音对图像的干扰，还便于信号适合残留边带的方式，便于后面的电路准确处理。
中放曲线的形成，会带来信号的衰减，所以前面先有一级预中放进行补偿。
随后 PIF 信号要进行中频放大和解调，PIF 信号被连续多级放大，放大器的放大能
力超过 60dB，强烈地提高信号幅度。但是，放大是根据实际情况进行的，如果信号本身
较强，则不需要太大的放大即可达到指定的幅度。放大后的信号进行调幅解调，目前采
用的解调方法基本上是乘法器先产生一个等幅度同相的 38MHz 信号，然后和 PIF 相乘，
就可得到视频信号 VIDEO。对 VIDEO 幅度要求是比较严格的，当内容为 100％亮度的图像
时，幅度多在 1Vp-p 左右。AGC（自动增益控制）电路将对其进行检测，如果幅度不是指
定值，则形成控制信号调整中放电路和调谐器的放大倍数。解调电路还会对 PIF 是否是
38MHz 进行检测，并控制调谐器，确保 PIF 的准确，这个过程就是 AFT（自动频率微调）。
＃1 脚（IFVO）为经同步检波电路后得到的视频全电视信号；＃2 脚（VP2）为中放
视频检波供电脚，采用 5V 供电；＃3 脚（VCC Audio）为中放伴音鉴频供电脚，采用 8V
供电；＃4 脚为同步检波脚；＃5 脚为中放电路的地；＃6 脚（DECSDEM-decoupling sound
demodulator）为声音解调退耦功能脚，当＃6 脚外围电解接反时，会出现射频无声音问
题；＃7 脚（AVL/SSIFOUT/SNDDEMOUT）为自动音量控制、第二伴音中频解调、解调伴音
输出复用控制脚；＃8 脚（EHTO）为高压补偿电路控制脚，它的控制信号取自 ABL 电路；
＃9 脚（AGC）电路的作用是控制电调解调出的 IF 信号幅度；＃10 脚（IREF）为电流参
考分量控制脚；＃12 脚（VIFIN2）、＃13 脚（VIFIN1）为 38MHz 中频信号滤波输入脚。
5、行、场处理电路：
图像解调后的信号不仅有 VIDEO，还有第二伴音中频信号 SIFII。这两种成分要分别
进入自己的处理电路进行处理，所以下一步的处理就是声图分离。VIDEO 有三个去向：
同步分离、亮度（黑白，Y）信号处理，色度（彩色，C）解码。其中，同步信号是用于
控制图像扫描同步的，同步分离电路要把它分离出来，处理过程如图 4 所示。行场同步
分离是依据幅度差别进行的，在图像信号中，行场同步信号幅度是最大（或绝对值最大）
的，所以只要把信号中超过某个值（或绝对值超过）的信号用幅度比较的方法分离出来，
就可以达到同步分离的目的。分离出来的信号是复合同步，其中包括了行同步信号和场
- 第 23 页 -
※电路原理※
同步信号。这两种信号的区别是宽度差别很大，行同步信号是宽度很小的脉冲，而场同
步信号是宽度很宽由很多行频脉冲组成的。针对这个特点，它们进行了分离，对复合同
步信号微分，提取高频成分，得到的就是行同步信号；对复合同步进行积分，得到的就
是场同步信号。
行扫描信号是行振荡电路产生的，其频率近似为 15625Hz。该信号经过行激励，也
就是信号的放大，以便有足够能力驱动后面的行输出电路。行输出电路的输出管工作在
开关状态，不但可以产生图像横向扫描的锯齿波电流，而且还可以产生高达 20KV 以上的
高压，在该高压的作用下，显像管被加热的阴极电子才能脱离阴极表面，飞到屏幕上产
生光点。
如果电视机接收到了图像信号，就可以分离出行同步信号，行同步信号和行输出电
路产生脉冲信号（一定和振荡信号相同）相比较，如果二者不同，则调整行振荡的频率
和相位，直至二者完全相同，这样屏幕上的显示就可以和图像传送同步进行。
场扫描电路的作用是控制图像纵向扫描，这样和行扫描共同作用，有机结合，才能
够产生一幅完整的图像。当然，场扫描信号也是振荡电路产生的，也要和场同步信号完
全相同；但是场没有比较过程，而是直接控制场同步。场振荡信号经过激励，在输出级
功率放大，在场偏转线圈产生锯齿波电流，完成图像纵向扫描。
＃10 脚（IREF）为场同步电路提供一个基准电流；＃10 脚（IREF）、＃11 脚（VSC）
组成场锯齿波形成电路；＃14 脚（VDRA）、＃15 脚（VDRB）为场振荡电路信号输出控制
脚；＃16 脚（EWD/AVL）为 EW 信号输出控制脚或自动音量控制脚；＃56 脚（Hout）为行
振荡信号输出脚。
- 第 24 页 -
※电路原理※
6、能带隙和 Secam-PLL 退耦电路：（Bandgap and Secam-PLL Decoupling）
＃17脚（BandGap decoupling）能带隙退耦电路为IC内部功能电路（包括行、场电路）
提供一个参考电压，当带隙退耦电路工作异常时，会导致行自激或场自激现象。＃18脚
（SECAM-PLL-oscillato）为色差矩阵电路提供一个参考。＃19脚（GND1）为色度信号解
调电路、行场同步信号、图像线性电路的公共参考地。＃20脚（PH1LF）为行AFC控制电路，
其作用是使行同步信号和行输出电路产生脉冲信号的频率保持一致。如果不一致，可通过
调整行振荡电路的频率使其保持一致。＃21脚（PH2LF）为色度信号APC控制电路，其作用
是使经过ACC（自动彩色控制）电路放大的色度信号和色同步信号频率保持一致，如果不
一致，可通过调整色副载波电路使其保持一致；＃22脚（VP1）为色度信号处理电路中的
APC和行振荡电路AFC提供5V供电的。

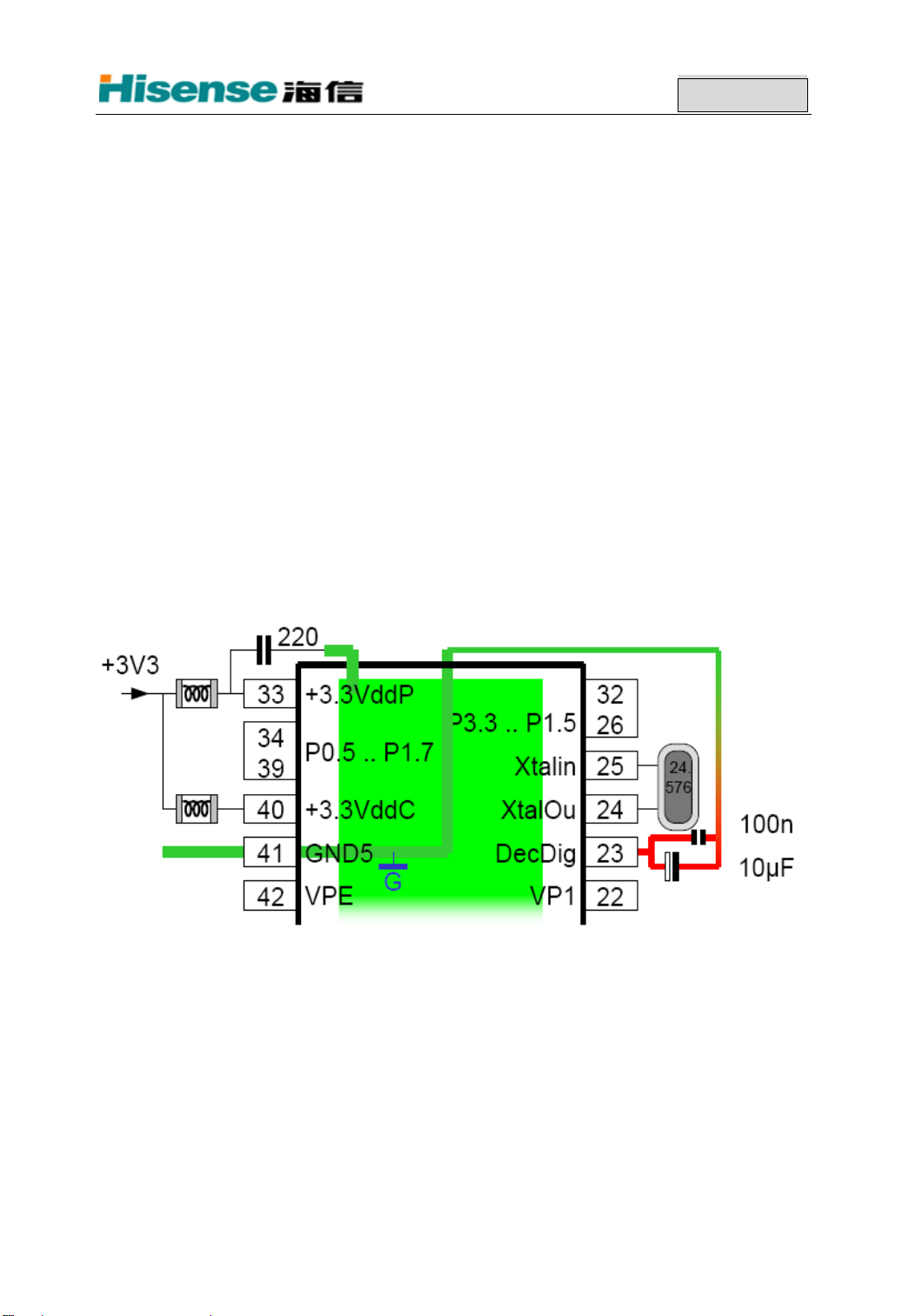

7、CPU 控制电路：
CPU 电路模块由＃23 脚～＃43 脚组成，其中＃23 脚（Digital decoupling）为 3.3V
供电电压的退耦脚，＃41 脚（GND5）为 CPU 电路的参考地；＃24 脚、＃25 脚为 CPU 提
供一个 24.576MHz 的基准频率；＃26 脚、＃27 脚、＃28 脚、＃29 脚、＃30 脚、＃36
脚、＃37 脚、＃38 脚，＃39 脚为 I/O 控制端口；＃34 脚、＃35 脚为时钟和数据控制脚；
＃40 脚、＃43 脚为 CPU 供电脚。
8、彩色解码电路：
- 第 25 页 -
※电路原理※
彩色解码部分是相当复杂的，而且由于技术的发展，解码的方式也经过很多变化。
图 6 以简略的方式，画出了现在常用的 PAL 解码过程。视频信号经过色度带通滤波，分
离出色度信号，然后，根据传输顺序的不同，色同步信号被分离。根据色同步信号的实
际情况，色度信号被 ACC（自动彩色控制）电路放大。在色同步信号的控制下，振荡电
路用精度非常高的石英晶体振荡器产生频率和相位严格一致的振荡信号：副载波振荡信
号 fsc，APC（自动相位控制）电路就是实现这个过程的保证。色度信号是一种正交平衡
调幅的信号，分成两路进行同步解调，其中直接和 fsc 解调的，最终产生蓝色差信号；
另外，和先移相 90 度再逐行倒相的 fsc 解调的，最终产生红色差信号。红、蓝色差信号
都要经过一行时间的延迟，再和原信号相加平均，当然得到的就是相邻两行色差信号的
平均值。这样做的目的是利用相临两行图像的相关性和失真的一致性，抵消相位的失真。
此后，红、蓝色差信号进入色差矩阵电路，产生第三个色差：绿色差信号。三个色差信
号共同进入基色矩阵电路，和亮度信号处理产生的亮度信号共同产生红、绿、蓝三个基
色信号。＃44 脚（Bout）、＃45 脚（Gout）、＃46 脚（Rout）为经基色矩阵电路后，输
出的红、绿、蓝三个基色信号；＃52 脚（Yout）、＃53 脚（Ysync）分别为亮度输出信号
和亮度同步信号；＃49 脚（Y）、＃50 脚（Pb）、＃51 脚（Pr）为分量输出信号；＃60
- 第 26 页 -
※电路原理※
脚（C2/C3/C4）为 S 端子中色度信号控制脚；＃61 脚（C2/C3/C4/AUDIOIN5R）为后 AV
音频 Mono 控制脚；＃62 脚（AUDIOIN3/IN1R）为侧 AV 视频输入控制脚；＃63 脚
（AUDIOIN2/IN1L/SSIF）为侧 AV 音频 Mono 控制脚；＃64 脚（CVBS4/Y4）为后 AV 视频
输入控制脚；＃54 脚（VP3）为以下几部分模块电路供电：R、G、B 和 Y、Pb、Pr 选择输
出电路、色差矩阵电路、色饱和度和色调处理电路，R、G、B 矩阵电路，黑背景增强、
GAMMA 校正电路，外部输入视频信号（CVBS）的供电。
9、主芯片 TDA11105 各管脚定义及说明：
序号 符号 功能
1 IFVO 经同步检波电路后，得到的视频全电视信号
2 VP2 中放视频检波供电脚，采用 5V 供电
3 VCC Audio 中放伴音鉴频供电脚，采用 8V 供电
4 PLLIF 同步检波脚
5 GND2 中放电路的地
6 DECSDEM 声音解调退耦功能脚
AVL/SSIFOUT/SNDDEMOUT 自动音量控制、第二伴音中频解调、解调伴音输出复
7
用控制脚
8 EHTO 高压补偿电路的控制脚，它的控制信号取自 ABL 电路
9 AGC 控制电调解调出的 IF 信号幅度
10 IREF 场同步电路提供的一个基准电流
11 VSC 场锯齿波形成电路
12 VIFIN2 38MHz 中频信号滤波输入 2
13 VIFIN1 38MHz 中频信号滤波输入 1
14 VDRA 正极性场振荡电路信号输出
15 VDRB 负极性场振荡电路信号输出
- 第 27 页 -
※电路原理※
EWD/AVL
EW 信号输出控制脚或自动音量控制脚，TF21R08、
16
TC21R88 该引脚未使用
17 DECBG 能带隙退耦电路
18 SECPLL SECAM 制锁相环电路
GND1 色度解调电路、行场同步信号、图像线性电路的公共
19
参考地
20 PH1LF 行 AFC 控制电路
21 PH2LF 色度信号 APC 控制电路
VP1 为色度信号处理电路中的APC 和行振荡电路AFC提供
22
5V 供电
23 DECDIG 3.3V 供电电压的退耦脚
24 XTALout 晶振输出脚，为 CPU 提供一个 24.576MHz 的基准频率
25 XTALin 晶振输入脚，为 CPU 提供一个 24.576MHz 的基准频率
SYS PAL 制和 N 制转换的 I/O 口，高电平为 PAL 制，低电
26
平为 N 制
27 ROTATION 地磁校正 I/O 口，TF21R08、TC21R88 未使用该功能
28 LED 指示灯的 I/O 口，TF21R08、TC21R88 未使用该功能
29 KEY 按键功能的 I/O 口
RESET 15K 电路复位功能的 I/O 口，TF21R08、TC21R88 未使
30
用该功能
31 DTV POWER 15K 电路待机脚，TF21R08、TC21R88 未使用该功能
32 TUNING 场保护功能使能条件控制脚
33 VDDP3.3V CPU 供电脚
34 SDA 总线通讯的数据控制脚
35 SCL 总线通讯的时钟控制脚
- 第 28 页 -
※电路原理※
36 MUTE 静音控制脚
37 Aud STB 功放待机控制脚
38 STANDBY 待机控制脚
39 IR 遥控功能控制脚
40 VDCC 3.3V CPU 供电控制脚
41 GND5 CPU 电路的参考地
42 VPE 烧写程序控制脚
43 VDDA1 3.3V CPU 供电脚
44 Bout 蓝基色信号输出
45 Gout 绿基色信号输出
46 Rout 红基色信号输出
47 BLKIN/VGUARD 暗电流检测输入
48 BCLin 自动亮度限制输入
49 Pb 分量蓝色差输出信号
50 Y 分量亮度输出信号
51 Pr 分量红色差输出信号
52 Yout 亮度输出信号
53 Ysync 亮度输入信号
54 VP3 YUV 和 RGB 信号处理电源
55 GND3 YUV 和 RGB 信号处理信号的基准地
56 HOUT 行激励信号输出脚
57 FBISO 行逆程脉冲输入，沙堡脉冲输出
58 LSR 经伴音鉴频后，输出的右声道伴音信号
59 LSL 经伴音鉴频后，输出的左声道伴音信号
60 C2/C3/C4 S 端子中色度信号
- 第 29 页 -
※电路原理※
61 C2/C3/C4/AUDIOIN5R 后 AV 音频 mono 控制脚
62 AUDIOIN3/IN1R 侧 AV 视频输入控制脚
63 AUDIOIN2/IN1L/SSIF 侧 AV 音频 mono 控制脚
64 CVBS4/Y4 后 AV 视频输入控制脚
10、电源电路：

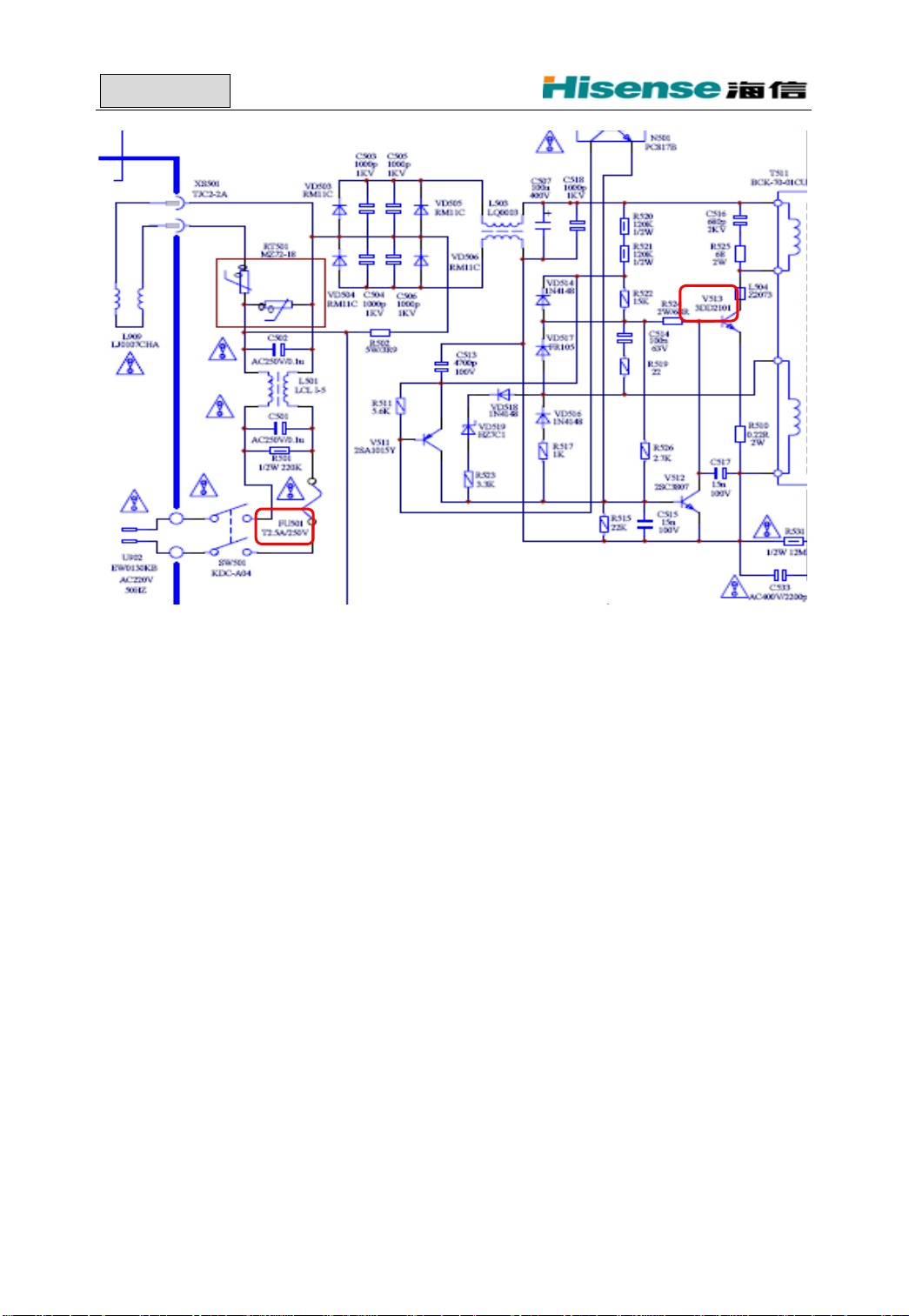

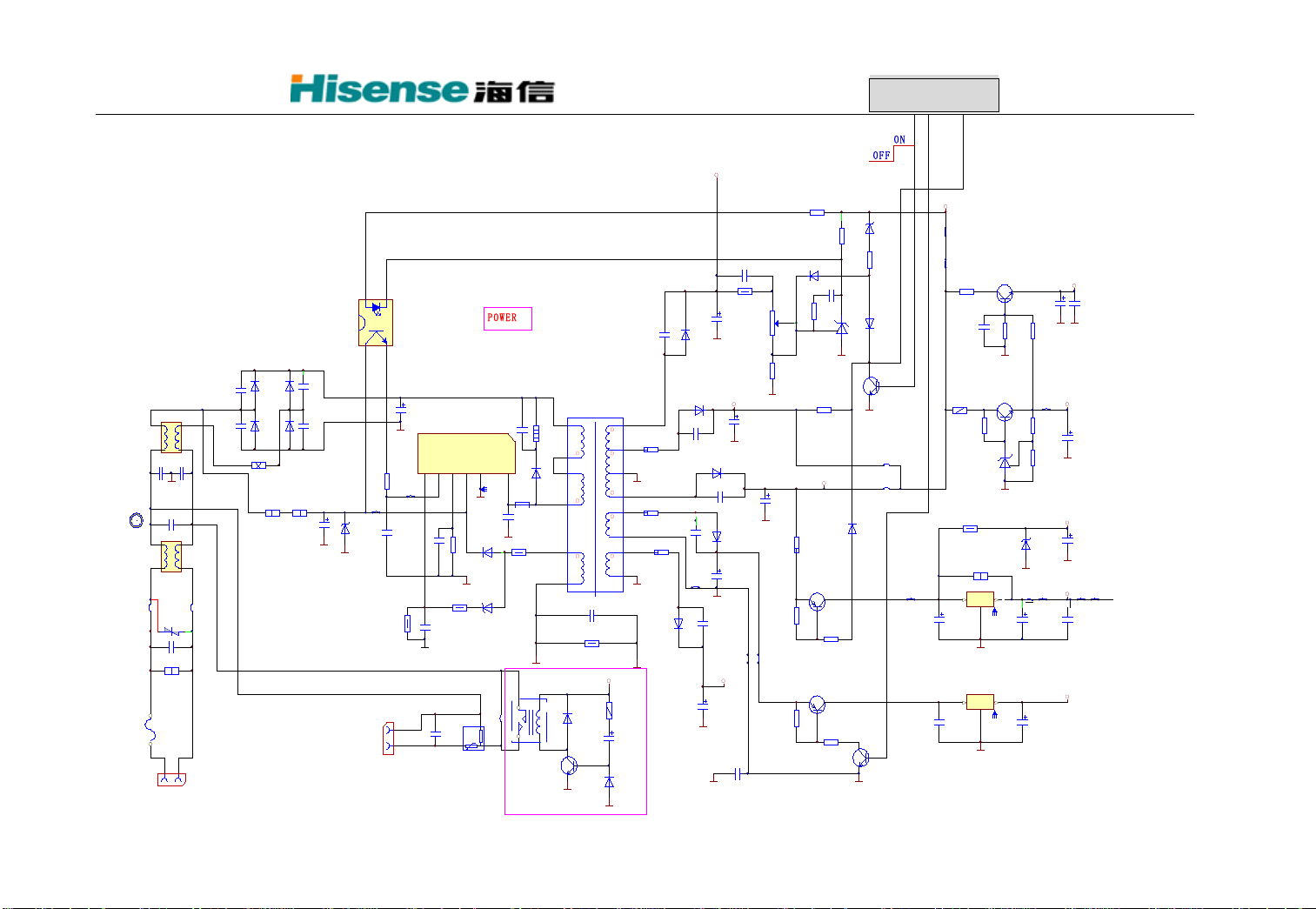

（1）电源部分电路如下图所示：
- 第 30 页 -
L502
LCL-0 7 G
C517
470P/AC400V
M17
*
C502
0.1uF/AC275V
C501
0.1uF/AC275V
F501
T2. 5A/ AC2 5 0V
XS501
220VAC
※电路原理※
O
N
OFF
+110 V
VDZ50 3
HZ5V1
R515
1K
R516
VD517
1N4148
R517
22K
R536
F0.4 7/1W
BPSS5140S
BPSS5140S
KA43 1L
V50 9
V514
N505
R534
10k
+11V
R545
1.5K
C519
10nF
R
R531
1.5K
K
A
GND
1.5K
GND-DTV
GND
VD51 9
1N4148
C1815Y
R522
5.6K
VD51 8
1N4148
V513
V507
C1815Y
W41B
NC
W41
*
W62
7.5
C520
0.1uF/250V(NC)
1
23
N50 1
PC817
VD50 3
TVR4 M
R503
VD50 4
TVR4 M
C504
4700pF/1KV
R504
150K/1W
VD50 2
TVR4 M
C506
4700pF/1KV
GND-P
C508
10u/50V
GND-P
VDZ50 2
TVRS
4
C507
150uF/400V
N502
GND-P
R510
6
5.6K
W73
*
W74
*
C512
0.1uF/50V
C511
10nF
C510
470pF/50V
R509
GND-P
220/0.5W
VD50 1
TVR4 M
C503
4700pF/1KV
23
C505
14
4700pF/1KV
R502
3.9/7W
C518
GND
470P/AC400V
1 2
23
L50 1
LCL-0 7 G
14
D
B
W78
C
W77
*
A
R500
RYM
100K/1W
*
R501
2.2M/1W
XS50 2
1
2
C515
1
2
0.1uF/AC275V
STR-W6553A
VCC3SS/ADJ4FB5BD
R507
39K
GND-P
R508
5.6K/0.5W
3 2
RT501
PDC 7R0
POWER
1000pF/1KV
S/GND2D
Q50 2
GND-P
C516
1000pF/1KV
VD50 9
RGP15D
VDZ501
18V/1W
W67
*
1
o
t
C521
470pF/1KV
T501
GND-P
R505
56K/3W
VD505
RGP10J
1 2
V591
C1815Y
4
5
6
7
1
2
GND-P
2200pF/AC400V
R519
5.6M/RS11
1N4148
GND
BCK-80-F404
8VDTV
GND-DTV
AUDIO
GND-AU
C513
VD591
110V
24V
GND
11V
+5V
GND
9
13
12
GND
14
10
F0.47/0.5W
11
16
15
GND-AU
GND
R592
270/0.25W
C591
220uF/16V
VD592
1N4148
R535
F0.47/0.5W
R543
R528
F0.47/0.5W
VD51 6
RGP10D
继电器电路
470pF/500V
VD515
RGP10D
C535
470pF/500V
C509
1
*
L505
2uH
GND-P
R506
10/0.5W
3 4
J501
JQX-3 6F
VD51 1
RGP10J
VD51 2
RGP10D
C523
W66
*
GND-AU
220uF/160V
GND
C525
470pF/500V
GND-DTV
C527
470pF/500V
+16V
C528
470uF/25V
GND
R525
100K/0.5W
C522
+24V
100uF/35V
GND
VD51 3
RGP15D
C536
470uF/16V
W24
7.5
C529
0.01u
C524
1000uF/16V
RP501
20k
R527
2.4K
GND
C526
GND
R532
10k
W23
7.5
R546
10k
SK
STBY
DTV POWER
Vstb
W57
*
C530
10uF/16V
C539
0.1uF
W42
*
22/1W
0.01uF
R539
10
N50 6
7805
R538
C541
R551
KA43 1L
R547
100/0.5W
1
1
GND-DTV
1K
N508
GND
N507
7805
V511
C1815Y
R541
1K
GND
V512
C1815Y
GND
VDZ50 7
HC8 V2
120/1WR537
3
2
*
Q50 6
3
2
*
Q50 7
GND
W11
*
R540
GND GND
270
C533
220uF
W56
*
R552
1K
R553
1K
W21*W38
*
C532
470uF/16V
+5V-DTV
C537
470uF/16V
+3.3Vstb
+5Vstb
100uF/16V
GND
+8V
GND
+5V
0.01uF
给CPU及一些I/O口供电
C534
0.01uF
给EEPROM、遥控供电
C538
给Vcc、Audio、视放电路供电
C540
100uF/16V
给信号处理电路供电
W59
*
C531
- 第 31 页 -
※电路原理※
（2）各端子功能：
端子记号
端子号
STR-W6500
[T0220F-6L]
STR-X6500
[T03PF-7L]
名称 功能
1 D Drain 端子 MOSFET 的 Drain
2 S S
Source/Ground
MOSFET Source 和 Ground
3 S/GND GND
端子
4 Vcc 电源端子 控制电源输入
过电流保护调整
Soft-Start/过电
5 SS/ADJ
Soft-Start 时间调整端
流保护调整端子
子
定电压控制信号输入
6 FB Feed Back 端子
间隙振荡控制
Bottom 检测信号输入
7 BD Bottom 检测端子
外部 Latch 信号输入端子
STR-W6553A 支持 140～220V 宽电源输入，输出功率为 69.6～144W，内部集成 650V
的 MOS 管。STR-W6553A 为内藏功率 MOSFET 和控制器，以准共振方式工作的厚膜集成电
路。通常，工作以准共振或 BOTTOM-SKIP 准共振动作，实现了开关电源的高效率，低噪
声等优良性能。待机时，以间隙振荡方式工作，降低待机功耗。使用小型绝缘封装
（TO220F-6L），减小实装面积，以便实现电源的小型化、标准化。需要较少的外接元件，
电路设计简单可靠。
STR-W6553A 具有以下特点：
（1）在待机状态下，当输出电压下降时，电源以间隙振荡方式工作，实现了高效率
的待机工作，降低待机功耗；
（2）在原来的准共振工作方式的基础上，增加了 Bottom-skip 功能，改善了高电压
输入时的电源效率；
- 第 32 页 -
※电路原理※
（3）电源启动时，电源以 Soft-Start（软启动）方式启动；
（4）内藏 Step-Driver 功能，以减小开关噪声；
（5）使用不需要漏极电流检测用的电阻（OCP 电阻）；
（6）保证 MOSFET 的雪崩耐量；
（7）内藏过电流保护电路、过电压保护电路、过负载保护电路，最大 ON 时间限制
电路。
三、总线调试说明：
1、UOC-TOP 机芯用户遥控器和工厂遥控器总线调整方法：
（1）选用用户遥控器“CN-30503”，按“菜单”键选中声音菜单中的“音量”选项，
输入 1147，电视就进入了总线调试状态；
（2）选用工厂遥控器“HYDFSR-N-GEO”，直接按“M”键或按“S1”键后，再按“M”
键，即可进入“M”状态，按“MENU”键进行翻页操作；
（3）按节目加、节目减键选择调整项内容，按音量加或减键进行调整；
（4）进行一次调整操作后，遥控关机或交流关机才可退出“M”状态。
2、工厂遥控器进入及总线数据表：
（1） 手动亮/暗平衡的调试：
1）如果工厂菜单 MENU1 的 TOFAC 选择为“M”，则直接按工厂按键的“M”键进入白
平衡调试状态；如果工厂菜单 MENU1 的 TOFAC 选择为“U”，则先按工厂按键的“S1”键
或用户遥控器的“MUTE”键，然后在 2 秒钟内再按下工厂按键的“M”键方可进入白平衡
调试状态。进入白平衡调试状态后，在屏幕左上角显示“M”（绿色），调整各项目时，显
示相应的功能字符，10 秒钟不操作则恢复显示“M”字符。亮/暗平衡调试的 OSD 显示为
顶部单行，目的是为了让开中间部分，以供摄像头采光用；
2）按 POS+/POS-翻页选择要调试的项目，也可以直接按下工厂按键的相应快捷键选
择要调试的项目；
3）按 VOL+或 VOL-对选择到的项目进行增/减调整；
4）重复 b、c 步骤，直至调到满意结果，然后按“M”键或“POWER”键退出。
- 第 33 页 -
※电路原理※
（2）UOC-TOP 总线数据表：
序号 默认值 屏显 内容
0 0 Hisense-Domestic 程序版本号
1 0 Init TV 按照程序默认值，初始化 E2PROM 数据
2 0 TOFAC 进出工厂模式：0 用户模式，1 工厂模式
3 VG2-Brightness 通过截止电压调整亮线亮度
4 VG2 通过亮线调整帘栅电压
5 1 DCXO 晶体负载电容补偿（调节范围 0～3）
6 34 VS 场中心调整
7 23 VSC 场线性调整
8 37 HPS-50
9 36 VPS-50
10 14 HIT-50
11 12 HPS-60
12 35 VPS-60
13 12 HIT-60
50Hz 线性数据
60Hz 线性数据
RGB 消隐模式：0=正常模式（行回扫）
14 0 HBL
1=wide blanking
15 11 WBF wide blanking 的时间：0=3.5μs，F=5.9μs
16 11 WBR wide blanking 的时间：0=7.8μs，F=10.2μs
17 13 CL 阴极电压设置（调节范围 0～15）
18 7 BLOC 暗电平偏置设定（调节范围 0～15）
19 0 COF RGB 截止控制范围：0=正常范围，1=扩展范围
20 0 RCUT-C
色温冷色调状态下，对应的白平衡数据
21 0 GCUT-C
- 第 34 页 -
22 5 BCUT-C
23 0 RDRV-C
24 0 GDRV-C
25 5 BDRV-C
26 20 RCUT
27 28 GCUT
28 18 BCUT
29 32 RDRV
30 32 GDRV
31 32 BDRV
32 5 RCUT-W
※电路原理※
正常色温状态下，对应的白平衡数据
33 0 GCUT-W
34 0 BCUT-W
暖色温状态下，对应的白平衡数据
35 5 RDRV-W
36 0 GDRV-W
37 0 BDRV-W
38 0 RCUT-COMP
39 0 GCUT-COMP
40 0 BCUT-COMP
分量状态下，对应的白平衡数据
41 0 RDRV-COMP
42 0 GDRV-COMP
43 0 BDRV-COMP
44 0 BKS 黑电平延伸处理，推荐设置为“ON”
45 0 BSD 黑电平延伸的深度：0=15IRE，1=30IRE
46 3 AAS 黑电平延伸区域的设定：0=12％、1=20％、
- 第 35 页 -
※电路原理※
2=6％，3=8％
47 1 PF3 PAL 制 3.58Hz 中心频率
峰白正负比率调整：0=1：1、1=1：1.3、2=1：
48 2 RPO
1.7，3=1：0.7
信号预冲、过冲比率调整：0=1：1、1=1.5：1，
49 1 RPA
2=2：1
50 2 Yp PAL 制亮度延时调整
51 9 Yn NTSC 制亮度延时调整
52 12 Yav AV 输入亮度延时调整
53 11 Ysvhs S 端子输入亮度延时调整
54 1 PWL 峰白分割开关（ON/OFF）
峰白分割点的设置：0= 0.4VBL-WH，15=
55 8 PWLDAC
0.6VBL-WH
Soft clipping level：0％ above PWL、5％
56 1 SoftClipLv
above PWL、10％ above PWL，Off
57 1 COR Video dependent coring（peaking）
58 0 CB 色度带通中心频率：0=fsc，1=1.1×fsc
59 0 MUS
60 0 BPS 色度基带延迟线：0=有延时，1=直通
61 0 FCO 强制彩色开关：0 表示关，1 表示开
62 1 DISG DISCO 增益选择：0=Normal，1=+6dB
钳位电路速度的选择：0=慢速钳位，1=6 倍速
63 0 CLF
度钳位
64 0 SSL 行同步分离的分切电平：0=50％，1=30％
65 0 FSL 场同步的强制分切电平
- 第 36 页 -
※电路原理※
束电流控制次序：0 先控对比度，再控亮度；1
66 1 CBS
同时控制对比度和亮度
TV 信号基延迟：0=无作用，1＝开机的时候起
67 0 GD
作用
68 10 SUB 副亮度
69 0 BRI0 用户数据 0 对应的实际亮度
70 32 BRI50 用户数据 50 对应的实际亮度
71 32 CONT50 用户数据 50 对应的实际对比度
72 47 CONT75 用户数据 75 对应的实际对比度
73 29 COL50 用户数据 50 对应的实际色度
74 53 BRI100 用户数据 100 对应的实际亮度
75 63 CONT100 用户数据 100 对应的实际对比度
76 63 COL100 用户数据 100 对应的实际色度
77 63 SHARP100 用户数据 100 对应的实际清晰度
78 40 PV-BR-SF
图像模式（柔和）对应的亮度、对比度、色度
79 40 PV-CL-SF
数据
80 50 PV-CT-SF
81 60 PV-BR-ST
图像模式（标准）对应的亮度、对比度、色度
82 40 PV-CL-ST
数据
83 70 PV-CT-ST
84 80 PV-BR-BR
图像模式（明亮）对应的亮度、对比度、色度
85 40 PV-CL-BR
数据
86 80 PV-CT-BR
87 1 OP 2CHANN 伴音通道
88 0 DSG 音频输入到输出的增益：0=0dB，1=+6dB
- 第 37 页 -
※电路原理※
89 1 DSGLS 伴音信号输出的增益：0=0dB，1=+6dB
FM 解调延伸增益设定及解调频率频偏设定：0=
通常参数，频偏=220KHz；1=+3.8dB，频偏
90 1 AGNE
=150KHz；2=-6dB，频偏=300KHz；3=-3dB，频
偏=300KHz
91 1 FMWS1 FM 信号的解调带宽设置 225KHz
92 3 FMWS2 FM 信号的解调带宽设置 450KHZ
93 0 VOL0
94 60 VOL25
95 68 VOL50
伴音曲线调整项目
96 79 VOL75
97 99 VOL100
AGC 控制速度：0=正常×0.7，1=正常，2=正常
98 1 AGCS
×3，3=正常×6
99 26 AGCT AGC 起控点
中频解调偏置设定：0=负向矫正、8=不作矫正，
100 8 OIF
15=正向矫正
中频锁相环快速滤波：0=正常时间常数，1=快
101 0 FFI
速时间常数
102 0 IF 图像中频设置（38.9MHz/38MHz/45.75MHz）
103 64 BAND1 【max（VHF low）+min（VHF high）】/2-100
104 168 BAND2 【max（VHF high）+min（UHF）】/2-300
105 1 COMP-IN 分量通道是否存在
106 1 AV1-IN 视频 1 通道是否存在
107 0 S-IN S 端子通道是否存在
- 第 38 页 -
※电路原理※
S 端子是否自动识别、需要硬件配合，C 信号
108 0 S-AUTO
从＃54 脚输入时有效
109 0 INCL-AV 节目增减时，是否可以直接进入视频切换
110 42 OSDV-50
111 40 OSDV-60
112 3 OSDH
113 15 FOCUS-TEXT-FG-R
114 15 FOCUS-TEXT-FG-G
115 15 FOCUS-TEXT-FG-B
116 0 TEXT-FG-R
117 15 TEXT-FG-G
118 15 TEXT-FG-B
119 15 FOCUS-ICON-FG-R
120 15 FOCUS-ICON-FG-G
121 15 FOCUS-ICON-FG-B
122 0 ICON-FG-R
OSD 位置调整项
主菜单文字和图标在选中和未选中时的前景
颜色调色板
123 15 ICON-FG-G
124 15 ICON-FG-B
125 13 FOCUS-TEXT-BG-R
126 13 FOCUS-TEXT-BG-G
127 13 FOCUS-TEXT-BG-B
128 10 TEXT-BG-R
129 10 TEXT-BG-G
130 10 TEXT-BG-B
131 4 FOCUS-ICON-BG-R
主菜单文字和图标在选中和未选中时的背景
颜色调色板
- 第 39 页 -
※电路原理※
132 4 FOCUS-ICON-BG-G
133 4 FOCUS-ICON-BG-B
134 2 ICON-BG-R
135 2 ICON-BG-G
136 2 ICON-BG-B
137 14 RGB 菜单字符亮度
138 0 PWR-REST
139 0 PWR-ONKEY
140 1 EVG V GUARD 使能
产生保护后，系统会重新启动：0 正常启动，1
141 0 DFL
软启动方式重起
142 0 XDT X 射线保护方式：0 起保护作用，1 不作用
143 1 WDT ENABLE 看门狗使能，可以防止在打火试验时死机
144 0 WDT TEST 看门狗测试
145 1 TIM-SW
146 1 TIM-OFF
147 1 BlueBlackNoMute 无信号背景：0 蓝、1 黑，2 无
148 0 Curtain 拉幕开关：0 无，1 有
频道预置：0 用户、1 中试线、2 产业园、3 顺
149 0 F-Channel
德、4 辽宁，5 贵阳
150 48 Wait Time 开机等待时间
四、故障检修流程：
出现机芯故障时，首先判断是哪个部分电路的问题。该机器从机芯构成上，大体分
为以下几个方面：电源部分、行部分、场部分、视放部分、伴音功放部分、CPU 控制部
分，信号处理部分。信号部分可分为射频信号（高频）、中频信号，视频信号。
- 第 40 页 -
※电路原理※
1、故障现象：起初机器不断重启，重启三次后进入待机状态
检修流程：此机芯中存在两个保护电路：
（1）当场负载电路工作异常时，V GUARD 功能电路会起作用，机器先出现反复重启
现象，之后进入待机状态，防止场放大电路在异常状态下仍保持长时间工作。V GUARD
2
功能工作的两个前提条件：1）将 E
PROM 中的 V GUARD 选项设为 1；2）将 N201 的＃32
脚（TUNING）接地。
（2）当 EHTO 电路出现异常时，即＃8 脚（EHTO）电压值超过 4V，电路会先出现反
复重启的现象，之后进入待机状态。
所以，在维修机器时，若机器反复出现重启现象，这时可先将跨接线 W3 脱开，看机
器是否仍然出现重启现象。若重启现象消失，则可判断是场电路的问题；若重启现象仍
未解除，说明不是场电路的问题。同理，再断开跨接线 W2，看重启现象是否消失。本机
最后确定为电阻 R210 阻值变大，导致＃8 脚的 EHTO 电压值超过 4V，从而导致机器出现
反复重启。
2、故障现象：满屏白色回扫线
检修流程：R、G、B 三枪截止会导致满屏回扫线，当 R、G、B 三枪中有某一枪截止
时，会出现偏色的回扫线。故先测量 R、G、B 三枪的供电电压，均为 180V 左右，接近共
发射极放大电路的 Vcc 供电，说明三枪均已截止。继续向前测量 R、G、B 驱动信号，测
量电压均在 2.2V 左右，正常；再测量 R、G、B 驱动信号后端射极跟随器的供电电压，正
常应为 8.4V 左右，实测为 0V，最后锁定为 8V 前段的 L、C 滤波电路中电感 L901 开路，
更换 L901 后故障排除。
3、故障现象：老化一段时间后，TV 和 AV 出现无信号现象
检修流程：导致 TV 和 AV 均出现无信号现象的原因，是行同步信号和行输出电路产
生脉冲信号的频率不一致，导致行频锁相环失效。
首先，我们检测行同步信号控制脚（HOUT）正常，再检测 HOUT 的供电电源（VP3）
5V 正常；接着检测行频锁相环电路的＃22 脚（VP1）供电 5V 正常，最后检测到＃20 脚
（PH1LF）已偏离 2.3V 正常电压，经查为电容 C219 漏电造成，更换一个 50V/1μF 的电
解后，机器恢复正常。
- 第 41 页 -
※技术资料※
轻松解读平板电视，大胆理性维修
----郝铭
现在，绝大部分维修师傅都是由维修普通 CRT 彩电（以 TA7698 为代表的）起家的，
由于此类彩电电路原理比较简单、故障比较典型（大部分故障为开关电源和行扫描故障），
电路采用的集成电路引脚相对较少（TA7698 的引脚 42 只），电路板为单面板，只要稍微
具备一些电路知识、焊接技能，依靠经验和一块万用表及一些简单工具，就可以方便地
将故障排除。即使是遇到疑难故障，发生错判、误判，反复拆装集成电路、重复维修，
以及采用替换法，最终可以排除任何故障，修复率几乎是百分之百，甚至不需要理解电
路的原理，更不需要有电路的分析能力。但是，用这样的维修理念、维修思路、维修方
式去对待平板电视是绝对不行的。
不过，也不用把平板电视看得那么神秘，没有什么了不起，任何事物都有一个从不
认识到认识，从不了解到了解，从不会到会的过程。要抱着“在战略上藐视困难，在战
术上重视困难”的心态，将基础原理掌握好，读懂平板电视的电路原理图，把分析故障
的能力提高，修平板电视会像你修一台老式 CRT 电视一样，甚至还要简单。至于元器件，
并没有什么特殊的元器件（除非厂方专门定做），基本上在广州、深圳都可以买到。对于
软件的问题，大家不必担心，在家用电视领域，任何一个生产厂、组装厂，只有把它的
技术、软件开放给大家，大家才会认为它的产品以后坏了可以修、有保障，才信任它，
才有销路。生产厂方是懂这一点的，中国电视业的发展也证明了这一点，现在的任务就
是要学好技术。
本文结合当前情况，将平板电视故障多发部位及简单原理介绍给大家，只要掌握这
些，就可解决平板电视 80％不涉及软件问题的故障。希望大家打好基础、练好基本功，
走近平板电视，大胆、理性地维修平板电视。
一、平板电视易损部分的原理及故障特点：
无论是 CRT 电视还是液晶和等离子电视，最易发生故障的部位是高电压、大电流的
部分。例如：CRT 电视机的开关电源和行输出部分，等离子电视和液晶电视的开关电源
- 第 42 页 -
※技术资料※
也是故障率较高的部分。
除了开关电源外，液晶电视的液晶显示屏背光灯高压供电板（一般是生产屏的厂家
随屏配套，俗称“逆变器”），因为电压很高（输出 800～1600V 的交流正弦电压）、电流
很大（供电电流 6～10A），也是故障高发区域。等离子电视屏驱动电路的 Y 驱动板和 X
驱动板功耗相对比较大，故障率较小信号电路更高，一般是 X、Y 驱动集成电路及电解电
容易损坏。
液晶电视和等离子电视的前端小信号部分（高频头、中频、解码、倍频、视频处理
等）和 CRT 倍频电视基本相同，只要掌握 CRT 高清电视倍频板的维修技术，此部分的维
修是没有问题的。
逻辑板电路：平板电视显示屏包括等离子屏和液晶屏，其显示方式属于数字矩阵显
示，完全不同于 CRT 扫描显示方式，它的显示原理是把有扫描概念的电视信号，通过时
序控制电路（俗称逻辑板）转换成液晶屏需要的行、列驱动信号和等离子屏需要的 X、Y
驱动信号及地址信号，属于小信号处理范畴；供电电压不高（5V），电流相对也较小，一
般很少有故障。逻辑板对于液晶屏一般是装在液晶显示屏体内，等离子显示屏则装在屏
体外面，这块逻辑板上面有一个 FLASH 程序存储器，内部存储有结合不同屏设置的程序，
逻辑板的硬件或程序损坏，一般社会维修人员是无法维修的。

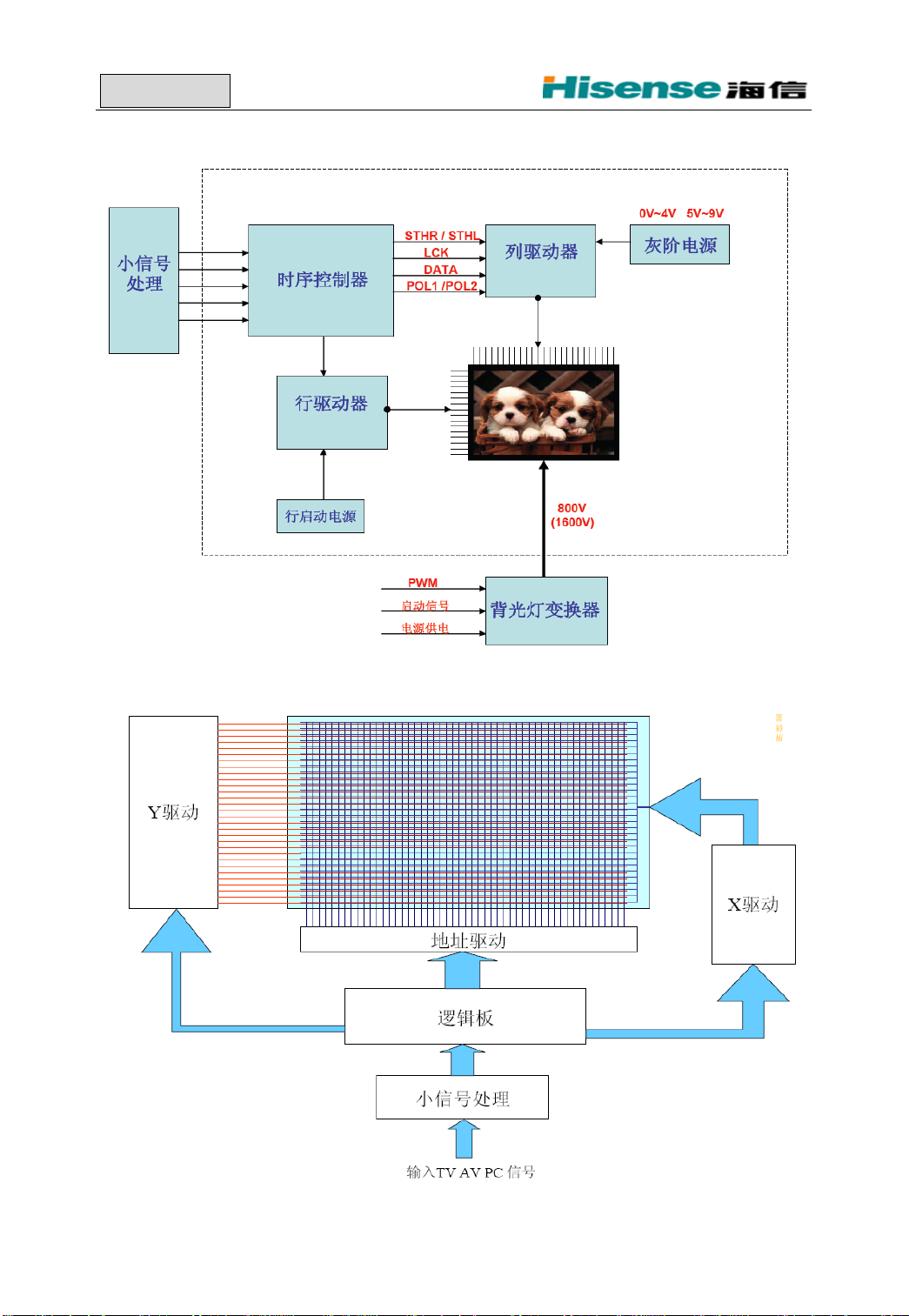

图 1 是液晶屏的原理框图，液晶显示屏的逻辑板电路是装在屏体内部的，它包括时
序控制电路、行驱动电路、列驱动电路，灰阶控制等。
虚线内是显示屏屏体内部，小信号数字电路送来的数字图像信号，经过接口引入屏
体内部的逻辑控制电路（时序控制器），经过运算处理，转换为平板矩阵显示需要的行、

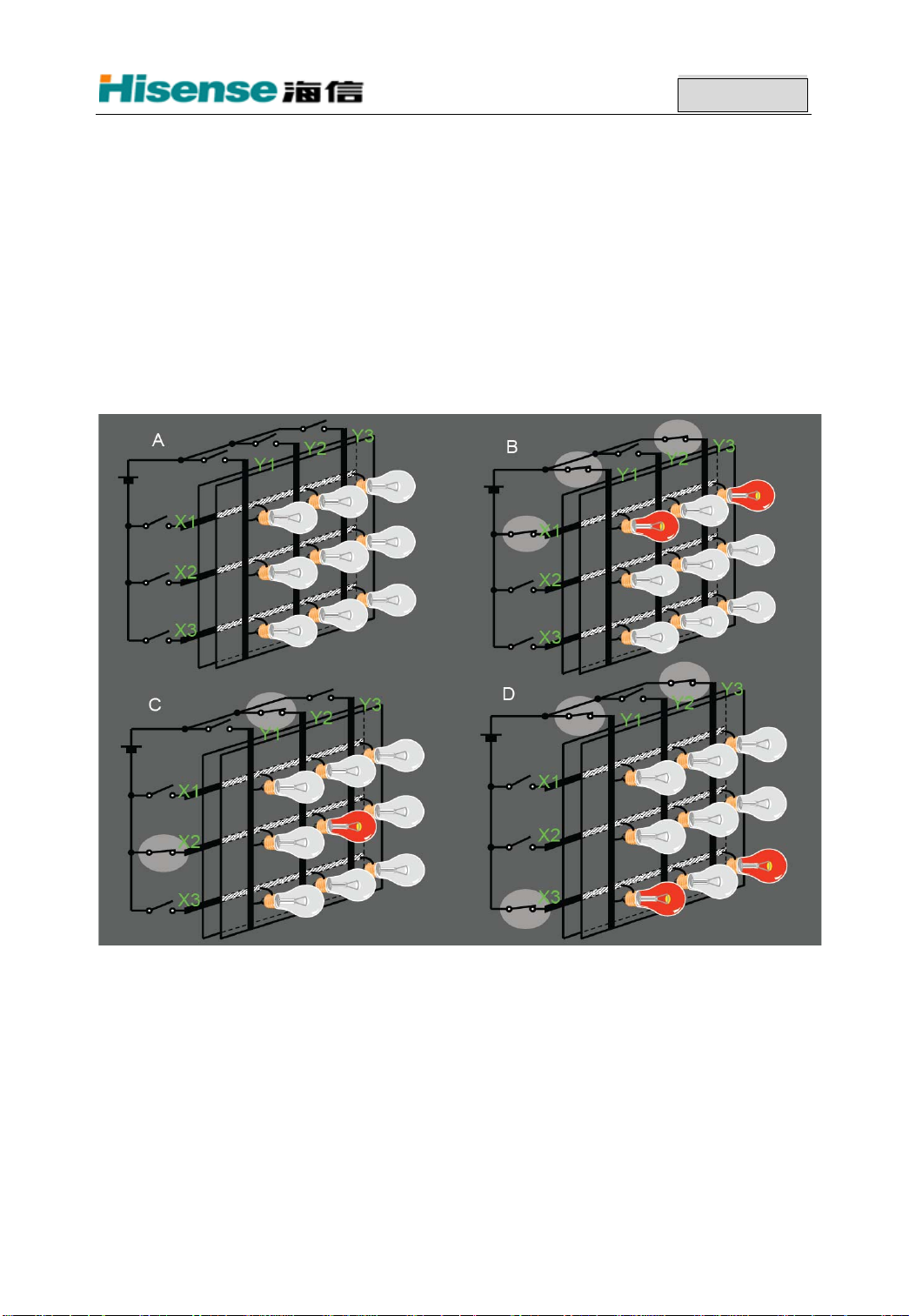

列驱动信号。当由行、列施加电压，行和列在屏上的交点就会发光（矩阵显示的原理，
请参见图 2 所示），数字的图像驱动信号加到液晶屏的行和列驱动电极上，图像就产生了。
由于图像必须有层次，列驱动控制引入灰阶控制电压，以控制发光点的亮度，获得图像
的灰度（层次）。由于液晶显示器属于被动发光器件，所以还要给背光灯提供一个点亮背
光灯管的高压供电变换器（逆变器），其驱动及亮度均由 CPU 控制。
对于液晶显示屏的液晶片损坏是不能维修的，而内置的（虚线框内）时序控制器、
行列驱动电路等损坏（故障率极低），社会维修人员也是无法维修的。高压背光板完全可
- 第 43 页 -
※技术资料※
以维修，也是比较容易出现故障的部位。
图1
图2
- 第 44 页 -
※技术资料※

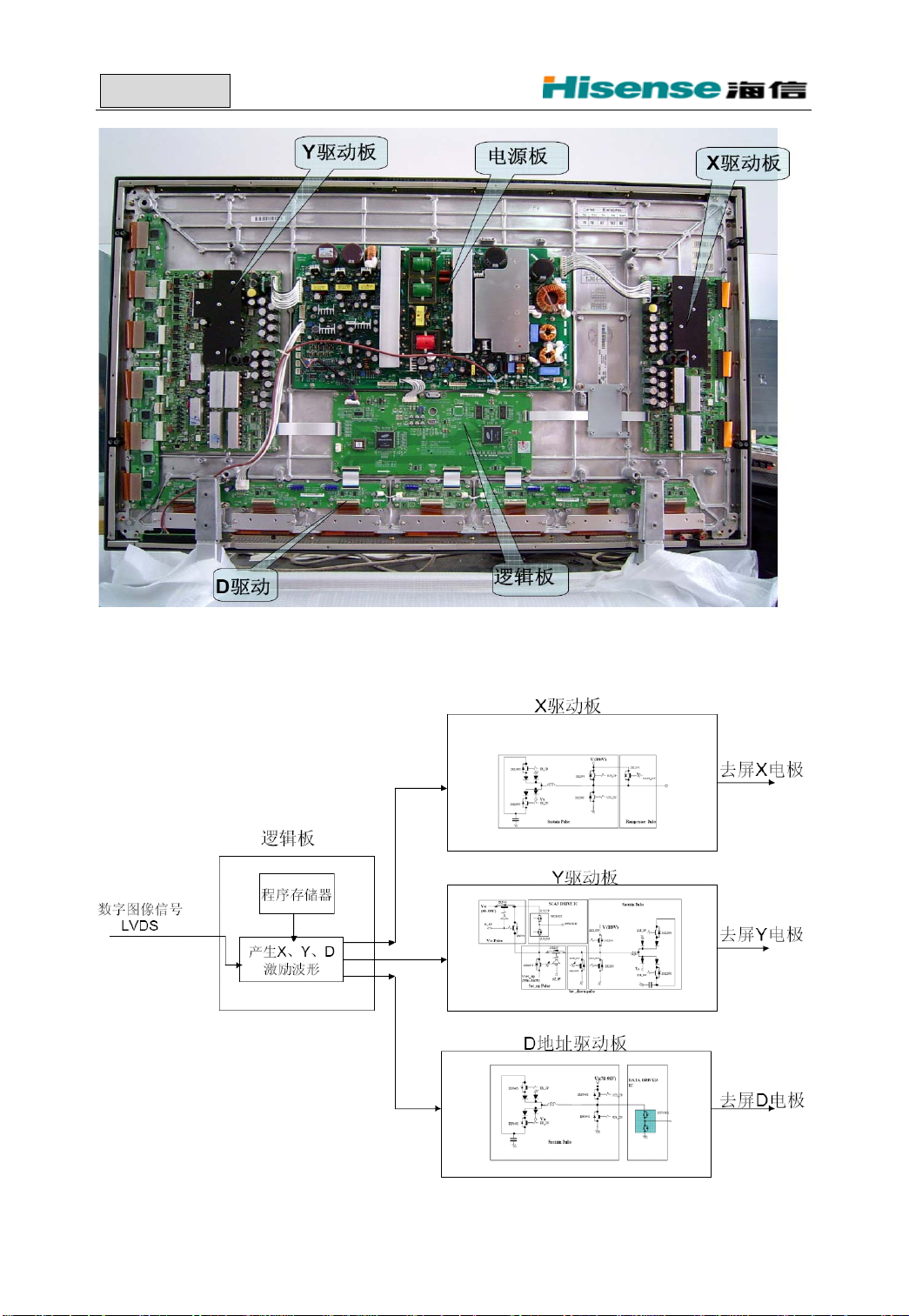

图 3 是等离子显示屏的原理框图，小信号数字电路送来的数字图像信号进入逻辑板，
经过运算处理，转换为等离子屏需要的 Y 驱动、X 驱动和地址脉冲（现在的等离子屏为
三电极放电腔体）。Y、X 脉冲给等离子屏的放电腔体提供放电的条件（每一个放电腔体
就是一个像素，彩色等离子屏是三个 RGB 腔体组成一个像素），地址脉冲控制腔体放电，
形成图像。对于等离子显示屏及逻辑板都放置在屏体的外面，上面也有一个 FLASH 程序
存储器，内部存储有结合不同屏设置的程序，等离子屏的逻辑板一般也是随屏配套出厂，
因为供电电压低（5V），功率也较小，所以故障率极低。
图3
二、平板电视开关电源和普通 CRT 电视开关电源的区别：
虽然都是开关电源，但是平板电视的开关电源与普通 CRT 及高清 CRT 电视的开关电
源相比，电路组成、技术含量、电路原理要复杂的多。
由于平板电视信号电路、屏驱动电路比较复杂，需要多路供电，这就要求平板电视
- 第 45 页 -
※技术资料※
的开关电源必须输出多路电压，这样其开关电源供电均由多个开关电源组合而成。
传统的开关电源由于整流后大容量滤波电容的作用，其输入电路电流波形产生严重
畸变（脉冲波形的电流），又因为供电线路的内阻等因素，导致电压波形的非正弦畸变，
从而使得电磁兼容（EMC）和电磁干扰（EMI）问题日趋严重。现代平板电视，特别是 30
英寸以上的平板电视，均采用了 PFC 技术（功率因数校正或称电流波形矫正技术），就 是
在开关电源的整流元件后面，不允许直接用滤波电容（引起畸变的原因及 PFC 的工作原
理可参考之前月刊介绍），而是在整流元件和滤波电容之间增加一个并联型开关电源，起
到对滤波电容隔离的效果，以使滤波电容的充电作用不影响供电线路电流的变化。

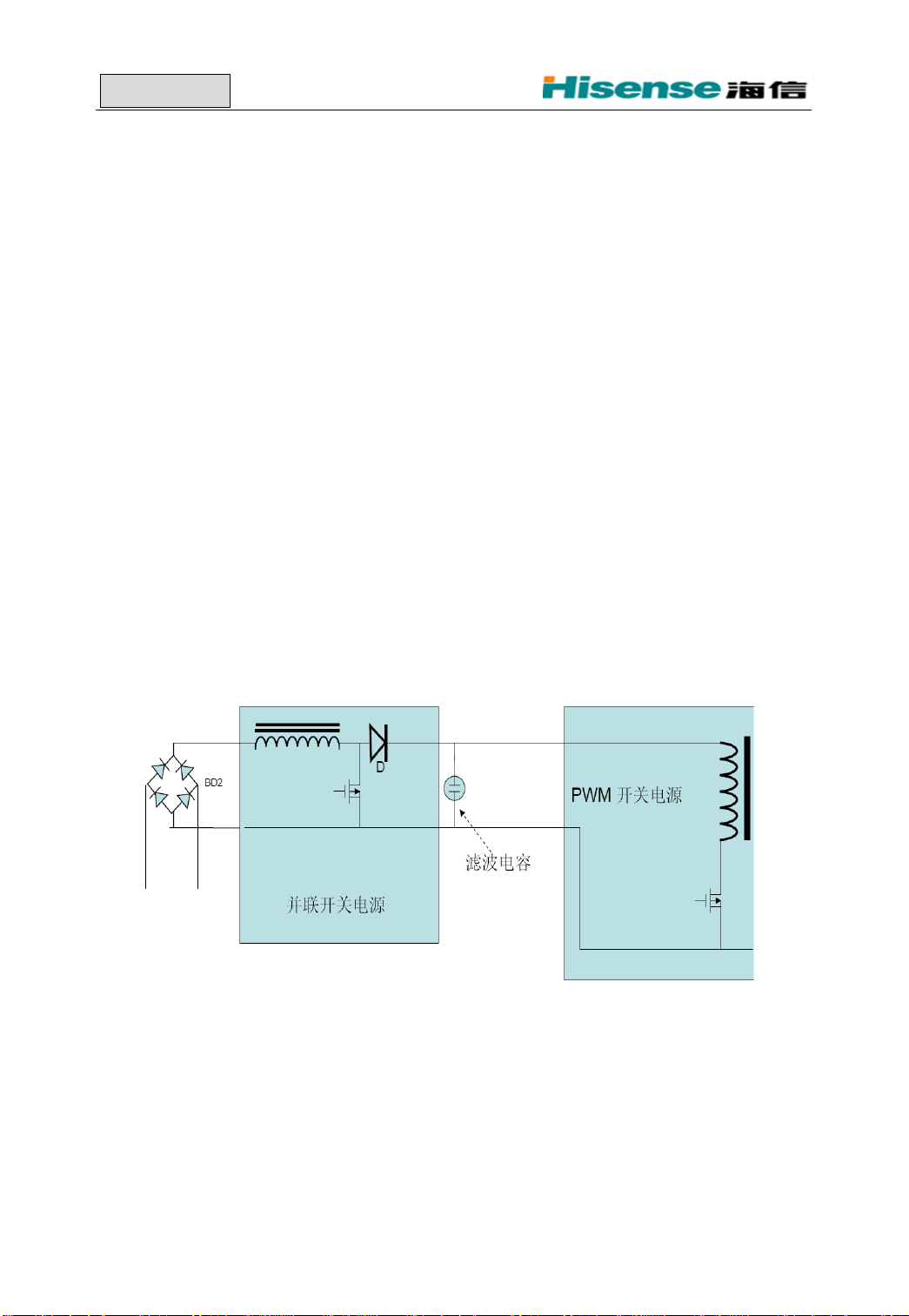

由于增加了一个并联开关电源，所以现在的平板电视开关电源是由一个并联的开关
电源加上原来的 PWM 开关电源组成，如图 4 所示。从图 4 中可以看出，增加的并联开关
电源位于整流元件和滤波电容之间，并联开关电源的输出电压经过滤波后，就得到 PWM
开关电源的+B 电源，整流桥堆将 220V 交流整流后，不经过滤波就供给并联开关电源使
用。国家规定，大功率（大于 85W）的开关电源，220V 交流经过整流后，不准直接采用
滤波电容滤波。
图4
由于是采用一个并联开关电源和一个 PWM 开关电源组成具有 PFC 功能的开关电源，
两个开关电源就必须有各自的激励、稳压控制系统，目前均是将这两个开关电源的激励、
稳压控制系统集成在一块集成电路内，成为复合集成电路。其内部有各自的稳压控制和
- 第 46 页 -
※技术资料※
激励输出，而 VCC 供电和振荡器则共用一个。图 5 是三星 V2 屏，等离子显示屏开关电源
的 PFC 和 PWM 部分框图；图 6 是海信大屏幕液晶电视开关电源的 PFC 和 PWM 部分框图。
图 5 中，有 PFC 并联开关电源和 PWM 开关电源，两个开关电源共用一块激励控制复
合集成电路 ML4824，有各自的稳压控制和激励输出。图中，集成电路 ML4824 的＃12 脚
是 PFC 并联开关电源的激励输出端，接开关管 Q1、Q2 栅极，＃15 脚是稳压控制输入端，
外接电阻 R24 和 R29 组成输出电压取样电路。该并联开关电源的输出电压为 380V（为了
和其它的+B 电压区别，称这个电压为 B+PFC）。
图5
集成电路 ML4824 的＃11 脚输出 PWM 开关电源的激励信号，该信号经过 IC30 分相为
幅度相同、相位反相的两个激励信号，接到 PWM 开关管 Q5、Q6 的栅极；ML4824 的＃6
脚是稳压控制输入端，外接稳压控制光耦 PC1S。
同样，在图 6 中，复合集成电路 MSA-E1017 的＃15 脚是 PFC 并联开关电源的激励输
- 第 47 页 -
※技术资料※
出端，＃9 脚是 PFC 并联开关电源的稳压控制输入端，外接稳压取样电阻 RE017 和 RE019。
集成电路 MSA-E1017 的＃2 脚输出 PWM 开关电源的激励信号，接 PWM 开关管 QE003 的栅
极，集成电路 MSA-E1017 的＃3 脚是稳压控制输入端，外接稳压控制光耦 NE002。
图6
三、等离子电视开关电源特点：
根据等离子显示屏的特点及技术要求，等离子屏在正常工作时，驱动电路必须提供
5 种基本电压，经过 X、Y 驱动电路转换成规定波形、幅度的驱动电压，所以开关电源必
须按要求提供等离子屏放电、维持、熄灭等基准电压，即 VS 维持电压、VA 地址电压、
VE 擦除电压、VSET 初始电压、VSCAN 扫描电压，还要提供信号处理、伴音电路需要的供

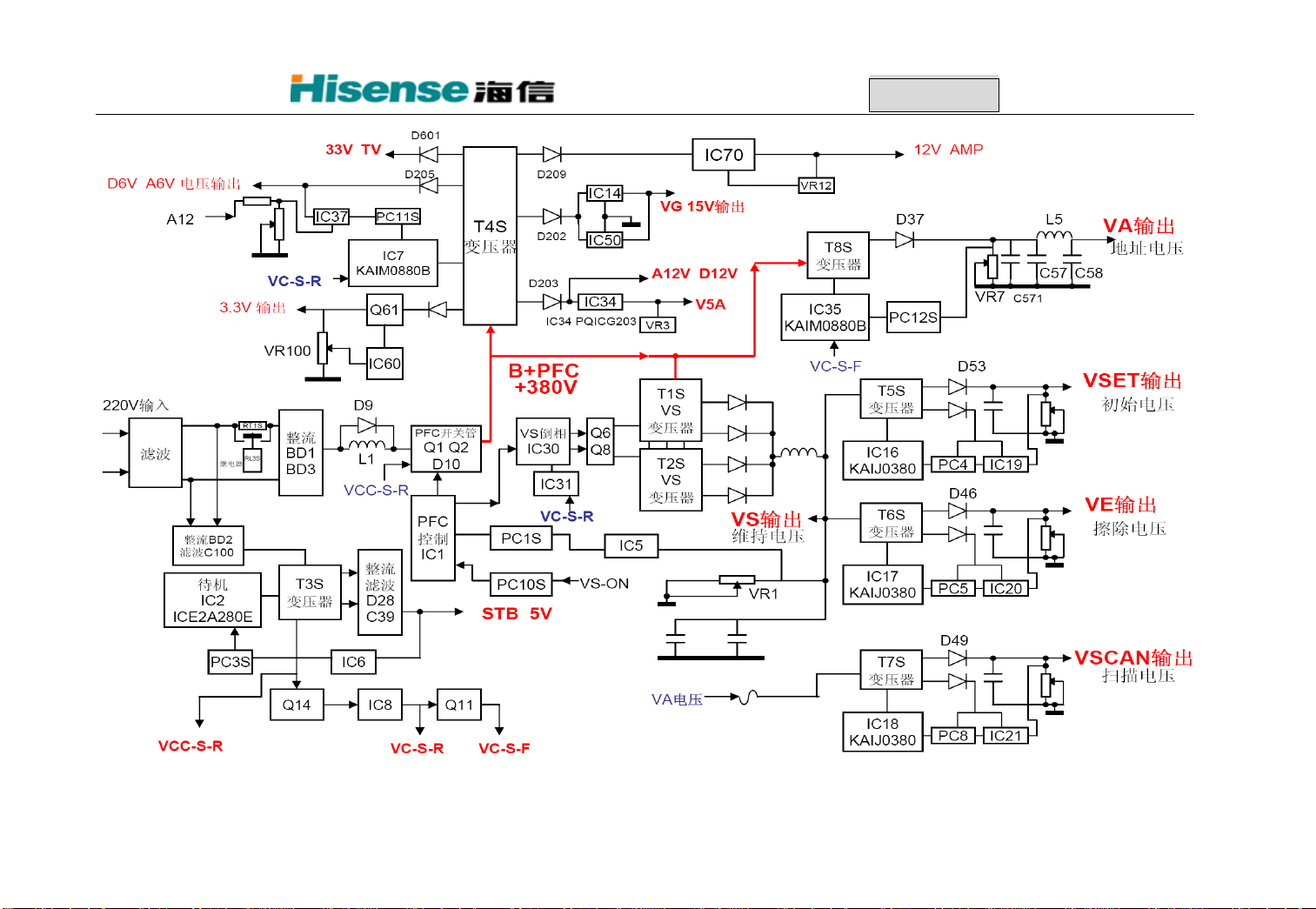

电电压，电压的产生还必须有一定的时序关系。例如：三星等离子 V2 屏的开关电源就是
由 8 个不同的开关电源组成，共同完成等离子屏正常工作的供电任务，图 7 是三星 V2
屏开关电源的框图。
- 第 48 页 -
※技术资料※
图7
- 第 49 页 -
※技术资料※
图7中，T3S 是待机开关电源变压器，输出 STB 5V 为 CPU 系统供电，VCC-S-R、VC-S-R、
VC-S-F 是开关电源振荡、控制集成电路及外围电路的 VCC 供电；T4S 是前端电路、信号
处理电路、伴音电路、逻辑板电路等小信号处理电路的供电开关电源变压器；L1 是 PFC
并联开关电源的储能电感；T1S、T2S 是 VS 电压开关电源变压器；T8S 是 VA 电压开关电
源变压器；T5S 是 VSET 电压开关电源变压器；T6S 是 VE 电压开关电源变压器；T7S 是 VSCAN
电压开关电源变压器。上述开关电源共同为等离子屏发光、图像重现和伴音部分工作提
供电源，它们缺一不可。对于不同尺寸的等离子屏，各电压不同，要求电压误差小、精
度高，还有一定的时序关系。由图 7 可知，VS 是 VSET 开关电源、VE 开关电源的供电电
压，没有 VS 就没有 VSET、VE；同样，VA 是 VSCAN 开关电源的供电电压，没有 VA 就没有
VSCAN。正是由于电路设计的严谨、巧妙，电压形成按一定时序，才保证了屏所需求的上
电时序。
四、液晶电视开关电源特点：
大屏幕液晶电视的开关电源如图 8 所示，该开关电源由三个主要部分组成，最上部
的主电源就是由 PFC 并联开关电源和 PWM 开关电源组成的整机高中频部分、信号处理部
分、显示控制部分、伴音部分供电电源，输出电压分别为 12V、5V，14V。图 8 中间部分
是为点亮背光灯管的高压逆变器供电的背光灯逆变器供电电源，可以输出 24V/6～10A
（功率达到 200W）的高功率，而+B 电压为 PFC 部分输出的+380V。
- 第 50 页 -
※技术资料※
图8
电源启动由 PFC 储能电感 TE001 副线圈 L1、L2 的感生电动势提供，该背光灯供电
的启动和整机信号部分有联动效应。当小信号电路不工作、电流达不到要求时，流过储
能电感的电流较小，此时储能电感副线圈的感生电动势也较小，不足以启动背光灯电源，
背光灯管不会亮。图 8 最下面的部分是待机开关电源，输出 CPU 等系统控制的 5V 电源，
以完成 ON/OFF 作用。

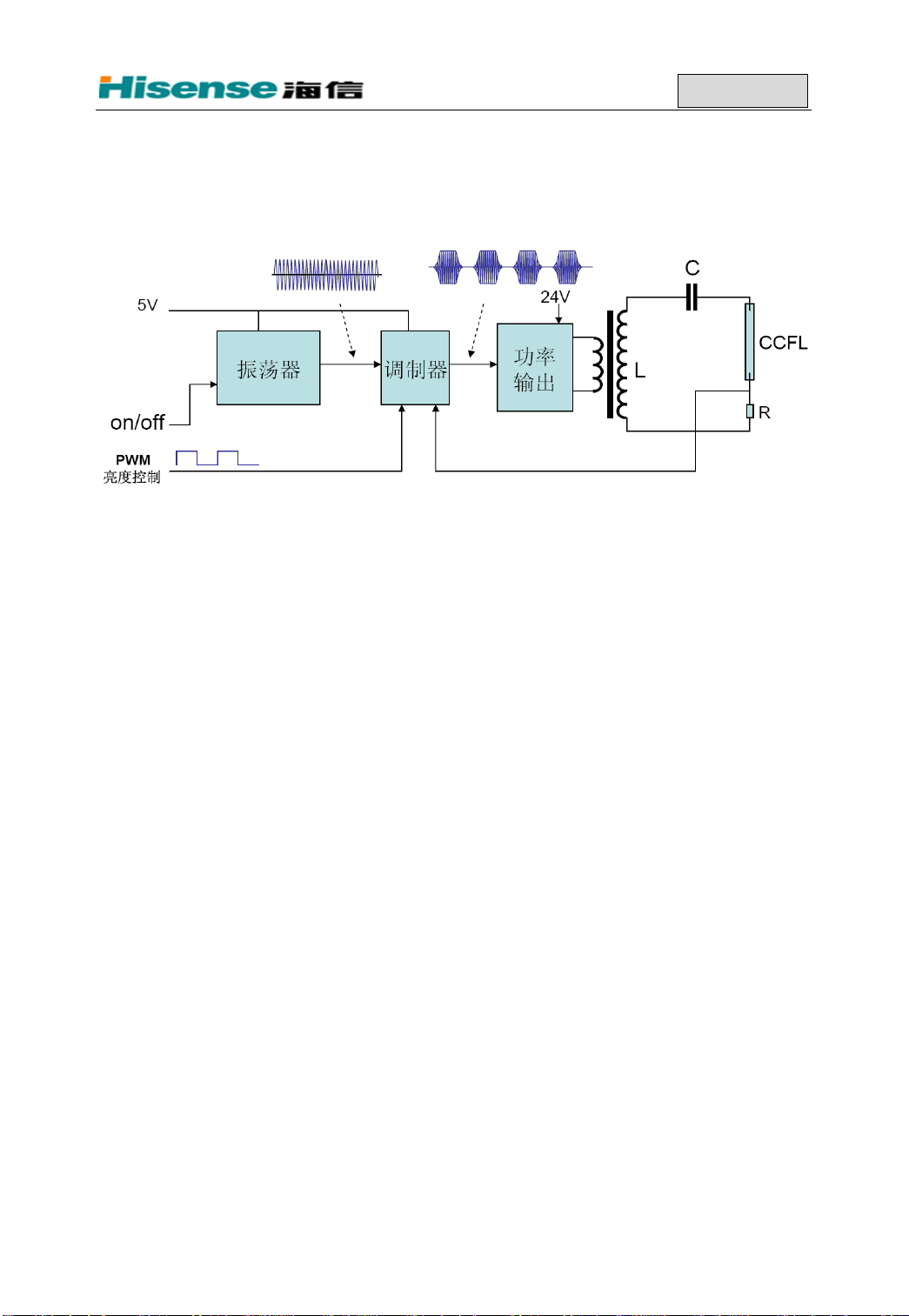

五、背光灯高压板（逆变器）：
大家都知道，液晶显示器的液晶片能产生图像，但是不能发光，必须有一个光源透
过液晶片，液晶片上的图像对投射过的光进行调制，从而产生明亮的图像（被动发光）。
就像电影胶片一样，电影的胶片上有图像，但是它不能发光，必须有一个光源透过电影
胶片，才能在胶片上看到图像。液晶显示屏就是液晶片和液晶片背光源的组合（包括产
- 第 51 页 -
※技术资料※
生图像的逻辑驱动电路），为了能产生明亮的图像、鲜艳的色彩、丰富的层次，其对背光
源要求是非常苛刻的。
第一，光源必须要有足够的强度，现在一般都是在灯光下看电视（不像看电影，要
把所有的灯都关了）或白天在明亮的光线下看电视。为了液晶屏重现的图像有鲜艳的色
彩、丰富的层次（对比度），液晶屏的亮度要大大高于周围环境的亮度，现代大屏幕液晶
显示屏的亮度必须达到 1000nit（尼特）以上；第二，整个屏幕的亮度必须均匀，特别
是周边部分；第三，为了重现自然界的各种色彩，光源的光谱范围必须要宽，尽量接近
780nm～380nm（太阳光光谱）。为了满足以上三个条件，现代的大屏幕液晶显示器均采用
冷阴极日光灯管（CCFL），以接近太阳光的光谱；用 16～24 根灯管排列在液晶片的后面，
以达到光线的均匀和足够的亮度。如果以每根灯管 8W 计算，24 根灯管耗电功率近 200W，
所以说液晶电视不比等离子电视省多少电，而图像的质量，则是等离子更胜一筹（等离
子是主动发光，无视角差）。
由于液晶屏内部的灯管采用冷阴极日光灯管，启动电压达到 1000V 以上，所以液晶
电视开关电源提供的 24V电压就不行了，要有一个专门的部件把来自开关电源提供的 24V
供电转化为适合冷阴极日光灯管点亮的电压及功率，此转换部件称“背光灯高压供电板”，
也称“逆变器”或“背光灯高压逆变器”。由于灯管的特性不同，背光灯高压板产生的灯
管启动电压、维持电压、高压板供电内阻必须适合所点亮的灯管，所以液晶屏生产厂的
液晶屏都是随屏配高压板，不同屏之间的高压板不可互换。至于市场上出售的万能背光
板，虽然能把灯管点亮，但是会严重影响灯管的寿命。
液晶电视也和 CRT 电视一样，需要对显示屏进行亮度控制。由于液晶屏的亮度取决
于背光灯的亮度，所以必须控制背光灯管的亮度变化。大家知道，平时用的日光灯管是
无法靠改变电压来达到控制亮度的目的，同样，液晶屏的背光管（CCFL）也不能靠改变
施加电压的大小来控制亮度。目前的亮度控制，是把施加在灯管两端的电压变成脉冲串，
通过控制脉冲的宽度，达到控制亮度的目的。其对波形的要求极其严格，否则会大大缩
短灯管的寿命，这也是一个技术上比较复杂的问题。背光板的输出及背光灯管的启动、
熄灭、亮度受 CPU 控制，高压背光板框图如图 9 所示。
在液晶电视机中，高压背光板是高电压、大电流、高功耗部件，也是故障频发的部
- 第 52 页 -
※技术资料※
分，其易损部分是功率输出模块（N 沟道、P 沟道 MOS 对管），类似 CRT 的行输出管。只
要弄懂原理，能分析背光板的故障，维修是极其容易的。在高压背光板上，除了高压开
关变压器是属于专用件外（基本不坏），其它均是通用件，极易购到。
图 9
六、等离子屏及相关电路介绍与维修：
等离子屏加上高中频小信号处理电路，就是一台等离子电视。在普通 CRT 技术的基
础上，只要把等离子屏的原理搞清楚，维修等离子电视是没有问题的。由于等离子屏在
工作时需要多种电压，而且精度高并有一定的时序关系，所以屏的产生厂在屏出厂时，
随屏配套开关电源、X、Y 驱动电路、D（地址）驱动及逻辑板电路，这样配套出厂实际
上就是一个完整的显示器。现在，国内的生产厂家基本上都是购买这样的显示器，再配
上高中频及信号解码、小信号处理部分，就组成了一台等离子电视，这些等离子屏的来
源以三星、LG 及台湾居多。
维修等离子电视，除了前述的开关电源外，对于屏体的周边电路原理也必须了解。
这些电路包括 X 驱动电路、Y 驱动电路、D 驱动电路（地址驱动，也称“寻址电路”）及
控制这些电路工作的逻辑电路（逻辑板）。等离子屏周边驱动板布局如图 10 所示（图中
没有安装小信号前端电路板）。
- 第 53 页 -
※技术资料※
图10
图 11 是 X、Y、D 及逻辑板电路信号流程框图。
图11
- 第 54 页 -
※技术资料※
在图 11 中，由前端小信号处理电路送来的数字图像信号（低压差分信号—LVDS）进
入逻辑板电路，在逻辑板上有类似液晶显示屏内部的时序控制电路及程序存储器。程序
存储器存储有控制逻辑电路工作的程序，在程序的控制下，逻辑电路产生相应的 X、Y、
D 驱动信号，经由输出接口送往屏体周围的 X、Y、D 驱动板，驱动等离子屏工作。图 12
是逻辑板信号输出接口，中间三个白方块及左下角白方块是程序存储器。
图 12
七、X 驱动电路、Y 驱动电路、D 驱动电路及逻辑板电路工作原理：
前面介绍了等离子屏开关电源特点及原理，现在来谈谈 X 驱动电路、Y 驱动电路、D
驱动电路及逻辑板电路。
在 X、Y、D 驱动电路中，X、Y 驱动是提供等离子放电单元放电的条件，D 驱动是控
制放电的产生和停止，类似于 CRT 阴极的功能。
等离子屏是一种气体放电的显示装置，在气体放电单元（像素）放电发光时，只有
两种状态：放电时“亮”，不放电时“黑”。这样的屏若仍然用每秒 50 场的显示方式，产
生的图像是没有灰度（层次）的。为了解决此问题，等离子显示采用将一个原来的场显
示时间分割成不同时间的子场显示【在一场的时间内（16.7ms)，每一个点的亮度分解后，
按 8 个子场的加权数 1、2、4、8、16、32、64、128 的时间组合数值来显示】，结合人眼
- 第 55 页 -
※技术资料※
的生理特性，使图像有丰富的层次感。这样，等离子屏的场频数实际达到 50×8=400 场，
又因为等离子气体放电及持续放电是依靠控制放电体内壁垒电荷来完成的，所以 X 电极、
Y 电极、D 电极施加的波形极为复杂，并且波形及幅度的标准要求非常苛刻，如图 13 所
示。此波形是由前面提到的开关电源产生的五种电压（VS 维持电压、VA 地址电压、VE
擦除电压、VSET 初始电压，VSCAN 扫描电压），会同逻辑板送来的驱动信号，经过驱动电
路的变化产生。X、Y 及 D 功率驱动电路是一系列的功率开关电路组合，其激励和控制由
逻辑板电路完成。逻辑板电路上的存储器存储有根据等离子屏特性设计的软件，它结合
输入的图像信号，输出 X、Y 功率驱动电路及地址驱动电路的激励波形。图 13 为等离子
屏 X、Y、D 电极一个子场周期的波形图。
图 13
由于等离子屏的尺寸不同、特性不同、处理信号不同（高清、标清），其逻辑板输出
的激励信号也不同。逻辑板工作由逻辑板上的一个只读存储器内部的程序（软件）控制，
该程序是根据等离子屏的特性、驱动电路的要求、被处理小信号的性质等来设计的，并
固化在逻辑板上的只读存储器内部。根据前级小信号电路送来的数字图像信号，在程序
的控制下，产生出该屏的 X、Y、地址驱动脉冲，送往等离子屏周围的 X、Y 及地址驱动
电路。
- 第 56 页 -
※技术资料※
在等离子电视中，为了方便判断电视机出故障时，是屏的故障还是前级电路的故障，
在逻辑板上有屏校验测试信号，扳动测试信号开关，就可以非常方便地进行判断。
等离子屏的 X、Y 驱动电路故障是可以修理的，一般 MOS 功率驱动模块及电解电容损
坏较多，均是通用元器件，市场上可以买到。逻辑板电路是低压小信号电路，故障率极
低，出现故障也可以修理，市场上也有成品逻辑板提供。由于逻辑板上的程序是特定的，
所以换逻辑板要将存储程序的集成电路取下（可插件），替换到要更换的新板上。
本文简单地讲述了平板电视的特殊点，通过上面的了解，大家可以明确：平板电视
可以修，平板电视有着广阔的维修前景。
- 第 57 页 -
※技改快递※
一、适用机型：
HY60（华亚）方案：HDP2908N、HDP2969N、HDP2976、HDP2988N、HDP29R68，HDP29S69。
二、故障现象：
前期个别分公司反馈，海信高清 HDP2908N 机器，出现在 60Hz 扫描模式下图像抖动，
100Hz 扫描模式下图像显示基本正常的问题。
三、原因分析：
研发中心分析认为，海信高清 HDP2908N 机器，出现在 60Hz 扫描模式下图像抖动问
题，主要原因是 PCB 板（印刷电路板）材质问题，存在漏电可能性。
四、解决方案：
针对个别分公司反馈的高清 HDP2908N 机器在 60Hz 扫描模式下图像抖动问题，可依
照如下措施进行改进：
1、电阻 R541 更改为：碳膜电阻\RT14-1/4W-4K7-J\JC\ROH（物料号：1026560）；
2、电阻 R543 更改为：碳膜电阻\RT14-1/4W-47K-J\JC\ROH（物料号：1042732）；
3、删除电阻 R542；
4、增加电容 C536：聚酯膜电容\CL21X-250V-220N-J\C2F10\ROH（物料号：1042649）。
- 第 58 页 -
附相关部分电路图：
由
更改为
由
更改为
※技改快递※
增加 250V220nF 电容
删除电阻 R542
1.2KΩ
4.7KΩ
33KΩ
47KΩ
- 第 59 页 -
※故障实例※
分公司提供故障实例（二）
一、牡丹江分公司

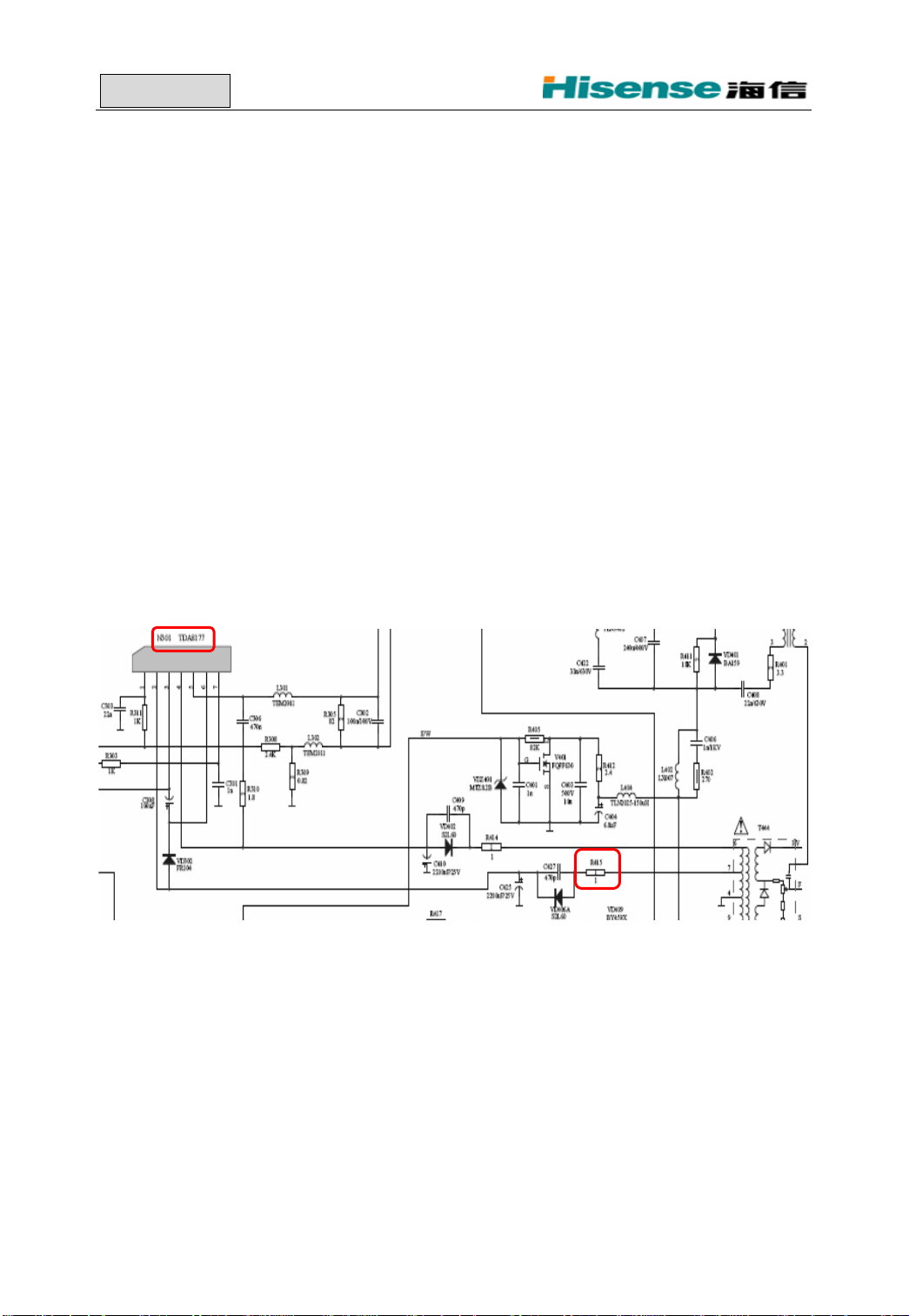

1、机型：HDP2978CH
故障现象：无图有音
检修过程：开机伴音正常，测量行供电电压+140V 正常，检测灯丝供电电压 3.1V 正
常，试调整行输出变压器的加速极电位器，显像管屏幕中间出现一条水平亮线，判断故
障在场扫描电路上。测量场集成电路 N301 的供电电压，＃2 脚电压为 1V 左右，明显偏
低，正常应为+14V，＃4 脚电压为-14V 正常。关机测量场供电电阻 R415 断路，检查二极
管 VD402 正常，测量集成电路 N301 的＃2 脚对地正反向电阻均为 3Ω 左右，怀疑场集成
电路 N301 损坏，试代换集成电路 N301（TDA8177）、电阻 R415 后，整机工作正常，故障
排除。
2、机型：TC2102D
故障现象：缺红色
检修过程：开机测量视放板上管座 RGB 三基色电压，B（OUT）、G（O U T）电 压 为 85～
140V 左右随信号摆动，R（OUT）电压为 30V 左右，初步怀疑是管座不良或 R（OUT）电路
存在故障。关机检测管座完好，测量三极管 V932、V933、V931 的正反向电阻无击穿短路
现象。检测二极管 VD931 和 VD932，当测量二极管 VD932 时，发现其反向电阻达到 40KΩ
- 第 60 页 -
※故障实例※
左右（异常）。拆下二极管 VD932 测量，其反向电阻接近 30KΩ（漏电），试代换二极管
VD932（BAV21）后，通电试机，图像颜色恢复正常，故障排除。
3、机型：TF2119CH
故障现象：三无
检修过程：拆机检查，发现 FU501（2.5A）保险丝熔断，说明可能有短路的元器件
存在。在路检测电解电容 C507 的正反向阻值均为 0Ω（电解电容 C507 已做放电处理），
直接测量三极管 V513 的 E 极和 C 极正反向阻值也为 0Ω，拆下三极管 V513 进行测量，发
现三极管 V513 已击穿短路，检查其外围元器件正常，更换三极管 V513（3DD5013）和 FU501
（2.5A）保险丝。断开+110V 行供电电压，接入 60W 灯泡（假负载）通电试机，灯泡点
亮，测量电解电容 C507 的两端电压为 280V、C561 的两端电压为 110V 正常，去掉灯泡（假
负载）接入整机，试机约 30 分钟三极管 V513 表面温度无升高，整机故障排除。
- 第 61 页 -
※故障实例※
4、机型：TLM4268LF
故障现象：三无，灯亮
检修过程：此机灯亮说明+5V 正常，拆机检测各接口插座电压，XPE011 无+24V 电压，
XPE004 无+12V 电压，说明+12V、+24V 电路没有工作。分析原因：（1）负载有短路元器
件；（2）+12V、+24V 电路元器件损坏，没有正常工作。
拆下电源板，对+12V、+24V 电路元器件进行检测，当测量二极管 DE512 时，发现其
正反向阻值为 0Ω，拆下二极管 DE512 测量电阻也为 0Ω，击穿短路。对其外围元器件进
行检测，未发现异常现象，试代换二极管 DE512（FME-230A），将+12V 输出端接入 23W
电烙铁作为假负载（因+12V 空载时，没有+24V 输出，该电路不工作）。通电试机，测量
+12V、+24V 均没有输出。对该电路的控制部分进行全面检测，集成电路 NE003（STR-X6769）
的外围元器件未发现异常情况，怀疑集成电路 NE003 性能不良，试代换集成电路 NE003，
通电试机，测量+12V、+24V 有电压输出，恢复整机试机一切正常，故障排除。（注：
STR-X6769 两集成电路对比测量阻值，未发现异常）
- 第 62 页 -
※故障实例※
二、长春分公司
1、机型：TF2918H
故障现象：开机黑屏，无字符显示，行输出变压器无规律吱吱叫，伴音正常
检修过程：首先，测量视放板上的阴极电压为 180V，说明视放电路已截止。测量主
芯片 TMPA8829-2 的＃50 脚、＃51 脚、＃52 脚 RGB 输出端电压为 1V 左右，正常应为 2.3V。
测量＃49 脚 RGB 供电电压+9V 正常，＃44 脚 Y/C 供电电压+5V 正常，怀疑是软件问题，
试代换一个有数据的存储器，结果还是黑屏，说明问题不在软件上。检查主芯片
TMPA8829-2 的＃27 脚 ABL 端为 4.5V 正常，接下来测量 TMPA8829-2 的＃48 脚暗电流检
测脚，该脚正常电压为 0V，判断此脚是否有问题，可以断开此脚的外围电路。如果断开
该脚出现光栅，说明暗电流检测电路外围有问题；如果还是没有光栅，说明问题不在该
引脚。接着测量 TMPA8829-2 的＃12 脚回扫脉冲输入/沙堡脉冲端电压为 0V，正常电压应
为 1.2V，此路明显不正常。顺着这条线路检查，用表笔测量＃12 脚外围电路，当测量到
行输出变压器的＃10 脚时，电视机发出吱吱的叫声，同时图像出现，随之吱吱声也消失，
只是用表笔测量的瞬间有吱吱的叫声。检查发现行输出变压器的＃10 脚连接处虚焊，补
焊后故障排除。
维修总结：对于东芝超级单片 TMPA88**系列，能够出现黑屏无字符故障有以下几种
原因：
（1）存储器数据错误造成的黑屏故障，海信的这款机器用空存储器可以开机，但有
- 第 63 页 -
※故障实例※
些功能不能使用，可以作为应急维修使用；
（2）视放板有问题可以造成黑屏；
（3）TMPA88**的 ABL 引脚对地短路，会引起黑屏现象，但声音正常；
（4）TMPA88**的暗电流检测脚对地短路，会引起黑屏现象，但声音正常；
（5）TMPA88**键控脚对地短路，可引起黑屏、但遥控不受控，CPU 没有工作，无声
音；
（6）TMPA88**内部有问题也会造成黑屏故障。
2、机型：HDP2919CH
故障现象：TV/AV 均黑屏，伴音正常
检修过程：检修这类故障时，应先看看机器是否可以显示字符。如果可以显示字符，
那么视放电路没有问题，问题应该在 TDA9332H 及其信号传输电路，我们可以通过输入
1080i/60 或逐行 DVD 信号加以判别。因为通过前面的原理得知，1080i/60、逐行 DVD 信
号是通过 TDA9332H 直接输出的，如果输入上述信号依然没有图像显示，那么问题一定是
在 TDA9332H 上。如果输入 1080i/60 或逐行 DVD 信号图像正常，那么问题在 Hisense VPE1X
的前级电路，或者在 Hisense VPE1X 和 TDA9332H 的 RGB 信号传输电路上。本机输入
1080i/60 信号时图像正常，测量 Hisense VPE1X 的所有供电脚、SDA、SCL 时，发现 Hisense
VPE1X 的＃161 脚 SDA 无电压。顺着电路检测，发现电阻 R507（100Ω）开路，更换电阻
R507 后故障排除。
3、机型：HDP2902G
故障现象：不定时黑屏，行停振
检修过程：首先代换变频板，通过长时间观察，故障现象排除，说明问题应该在变
频板上。换回有故障的变频板，出现故障时，用示波器测量 TDA9332H 的＃8 脚行激励脉
冲输出端无输出。测量 TDA9332H 的＃17 脚、＃39 脚的 8V 供电电压均正常，TDA9332H
的＃10 脚、＃11 脚 SDA、SCL 电压分别为 3.0V、3.1V 也正常，那么问题可能是在 TDA9332H
或者 12MHz 晶体上，试代换 12MHz 晶体后故障排除。损坏的晶体用手在线路板上来回拨
- 第 64 页 -
※故障实例※
动时，明显有一个脚松动，指的是晶体一端引脚和晶体本身松动。在以后的维修过程中，
我们遇到变频板故障时，不妨先用手拨动相关的晶体，查看晶体的引脚是否松动，以达
到快速排除故障的目的。
4、机型：HDP2919CH
故障现象：三无，灯亮
检修过程：本机伴音正常，无高压输出。用示波器测量 TDA9332H 的＃8 脚无激励电
压输出，变频板上 TDA9332H 的＃8 脚输出行激励脉冲工作条件：（1）TDA9332H 的＃17
脚、＃39 脚供电电压正常；（2）＃20 脚、＃21 脚的 12MHz 晶体正常；（3）＃10 脚、＃
11 脚 SDA、SCL 电压正常；（4）CPU 与 TDA9332H 通过 SDA 和 SCL 有正常的通讯（包括存
储器数据正常），变频板上的其它 IC 不会引起行激励脉冲无输出。本机为 V404 场效应管
对地击穿，导致 CPU 与 TDA9332H 的 SDA 不能够正常通讯，最终导致 TDA9332H 没有行激
励电压输出，试代换场效应管 V404（2N7002）后，故障排除。
三、大连分公司：
1、机型：TLM37E29
故障现象：自动开关机，红灯蓝灯自动转换
检修过程：首先，检查控制按键上的键位电压是否正常，无波动说明键位电路未发
出控制指令。测量 CPU 开关控制端电压随故障出现时高低变换，正常工作时应为 2.9V
高电平，而出现故障时电压为 0V，说明是数字芯片本身或外围元器件不良所致。测量晶
振的供电电压正常，当测量 SCL 时，发现该端电压在开机时只有 0.2V，SDA 电压为 3.19V
正常，问题在 SCL 总线上。逐一断开外挂在 SCL 上的元器件，当断开 J20 插排上的 SCL
总线时，图像、声音出现，不再自动关机，SCL 电压恢复正常的 3.27V，故障排除。
2、机型：TPW3208
故障现象：屏幕上出现“M”字符，遥控、按键均失灵
检修过程：开机屏幕上出现一个“M”字符，后面带一个黑色长方形小尾巴满屏跑动，
此时遥控、按键均失灵，但图像、声音正常。怀疑是软件出现问题，首先对该机进行软
- 第 65 页 -
※故障实例※
件升级，屏幕上出现了一个绿色的“PASS”字符，表明升级完成。重新上电开机，故障
现象依旧，说明不是软件问题；断电开壳检测，测量数字板上的供电电压未发现问题，
测量集成电路 U10 电压正常，怀疑集成电路 U10（24C32）内部不良，试代换集成电路 U10
后，开机屏幕上跑动的“M”字符消失，故障排除。
3、机型：TLM3237D（板号：RSAG7.820.848A）
故障现象：三无
检修过程：开机后指示灯不亮，整机无任何显示。开壳后，发现电源板上保险管烧
黑，说明电源板上有短路元器件。首先检查待机电源，待机电源由集成电路 N803
（NCP1207）、MOS 管 V809 等组成，经检测待机电源 MOS 管 V809、电阻 R829（22Ω）、R 8 3 0
（820Ω）、R832（0.82Ω）损坏，将上述元器件更换后，通电试机+5V 无输出，检测集成
电路 N803 的＃5 脚无激励输出，说明集成电路 N803（NCP1207）在上述元器件击穿时，
由于过压也同时击穿损坏了，试代换集成电路 NCP1207 后通电试机；测量+5VS、+5VM 输
出正常，VD824 发光正常，故障排除。维修时，只要 VD824 正常发光，输出的+24V 和+12VD
都是正常的。此板在维修时可以拿下来单独维修，方法是在排插 XP812 的＃11 脚用 3KΩ
电阻与＃12 脚短接，给 STB 脚一个高电平就可以开机。维修时，须在+5VM 处对地接 8～
10Ω/2～5W 的电阻做假负载。
注意事项：由于电源板上有欠压保护电路，在关电以后，电解电容 C809 上仍存有
300V 的电压，所以测量元器件时，要注意电解电容 C809 上是否残留电压，或烧件断电
后需对 C809 进行放电处理，避免检测维修时电击伤人。
4、机型：TLM3737D（板号：RSAG7.820.915）
故障现象：开机花屏
检修过程：开机有声音但看不清图像，满屏出现各种颜色组成的图像。首先检
查 LVDS 线是否接触不良，将 LVDS 线重新连接后，故障现象依旧。测量数字板上的
供电电压正常，进行软件升级未排除故障，怀疑集成电路 U8 内部性能不良，试代换
集成电路 U8（MST9U88L）后，开机图像恢复正常，故障排除。
- 第 66 页 -
V811 A
FQA18N50
VD81 1
C805
!
CAUTION
C802
470p /400VAC
C803
474/ 250VAC
F801
R827
0R15
C864
470p /1kV
CAUTION
R208
470p/ 1kV
L801
10uH
CAUTION
4
4
3
3
3
3
4
4
3
3
3
3
Rv801
561
CAUTION
AC250V/6.3A
CAT1
XP801
TJC2-3A
VD81 2
ISL9R860PF2
C863
470p /1kV
2
3
VZ81 1A
MMSZ15T1G
L811
6
!
40
!
114
114
L805
2
2
2
2
CAUTION
!
CAUTION
C804
474/ 250VAC
L802
114
114
2
2
2
2
!
123
CAUTION
W851
W801
1212556
101011
778
229
W814W815
0.1/450 VC811
VB801
5SB6 0
L807
10uH
!
!
CAUTION
!
R823A
5.1
R822A
22
1
R824A
5.1k
11
8
9
C806
470p /1kV
C801
470p /400VAC
Rt801
10D/ 9
R801
220k
R803
220k
R802
220k
!
CAUTION
CAUTION
CAT10
380v
R820
0R15
R826
0R15
!
R824
5.1k
C812
220u /450V
V811
2
FQA18N50
3
VD83 1
RM11C
NC
VZ83 1
1N59 48
R831
560k
R832
560k
560k
R833
R834
1M
C823
NC
W802
W804
W805
1
R822
22
MMSZ15T1G
VZ8 11
R8141MR815
1M
!
CAUTION
CAT20
C862
10n/ 1KV
C858
10n/ 1KV
VZ83 2
MMSZ15T1G
Label Lab el
M801
MARK
G1 G2
Q902
123
4
VD81 3A
BAV70
R823
5.1
R835
2.2k
R887
1k
Q831
123
VD81 3
BAV70
M802
MARK
R821
10k
C817
1n
R8161MR8171uC816
1M
W855
W854
W852
R880
R902
0R
R903
0R
R901
0R
0R
W853
W836
R885
R886
2.2k
2.2k
C834
22u/ 50V
R906
0R
V831
MMBT2222A LT1G
ARROW ARROW
M803
MARK
Q810
4
123
R838
nc
4
8
7
6
5
R825
22
R830
nc
C836
0.1
C820
22u/ 50V
C818
0.1
R839
68
Q801
123
N811
NCP1653APG
Vcc
Drv
GND
Vmutil
8
7
6
5
N831
NCP1207APG
Q811
123
Q901
4
HV
NC
VCC
DRV
C835
0.1
4
123
Vctrl
VCC
FB
VS
CS
R872
75
1
2
3
4
R819
2.7k
R818
470k
ADJ
FB
CS
GND
R873
nc
VZ83 3
MMSZ15T1G
Q903
4
123
PFC
R806
100k
1
2
3
4
4
C821
0.1
C815
10n
C832
1n
R811
680k
R812
620k
R813
620k
C813
1n
R905
0R
R840
470
C814
0.1
IS1
R888
nc
VD83 3
FR104
VCC
1
R841
5.1K
C912
R836
56K
R842
0R51
C840
47u/ 50V
DRV2
1uF
R934
5.1K
C831
22P
V833
BCP56
W806
LP
V906
MMBT2222A LT1G
R923
10
R924
10k
5V_M
R922
5.1
R894
MMBT2222ALT1G
0R
DRV1
R920
10
R904
0R
2
C860
100p/ 1kV
V832
FQPF3N80C
3
R866
1K
C839
0.1
L901
R884
0R
R845
27
R846
27
V907
2907
R921
10k
5V_M
N832
HS817
C838
0.1
V904
R893
0R
!
CAUTION
CAT14
380v
R837
100K /2W
20v
R877
nc
R847
22k
VD90 7
1N41 48
R925
10
V905
2907
5V_Q
C913
C914
0.22
0.22
1
2
3
R804
100k
VD83 4
FR104
C837
47u/ 50V
VD84 0
1N41 48
T801
7
6
VD92 5
1N41 48
N902
OUTA
+VCC
-INA
OUTB
+INA
-INB
-VEE4+INB
LM358
R956
5.1K
VZ90 4
MMSZ51T1G
W809
C819
10u/ 50v
C833
1n/1 KV
VD83 2
FR107
C808
1n/1 KV
R843
10
CAUTION
CAT16
N834
HS8 17
VZ83 4
MMSZ15T1G
W850
1
2
4
5
C922
0.1
VD80 1
1N41 48
VD80 2
1N41 48
!
CAUTION
CAT17
!
MMSZ15T1G
VZ80 1
C822
0.1
VZ80 2
MMSZ15T1G
C824
0.1
VD90 8
1N41 48
8
7
6
5
C924
0.1
R858
270
R876
0
T831
1
1
2
2
3
3
7
7
6
6
5
5
EPC39
C841
470P/400 VAC
R848
1K
R938
C825
10K
220u /35v
R939
C923
10K
0.1
R907
0R
R859
680
C856
C855
0.22
N833
TL431 L
R862
10k
!
CAUTION
CAT15
MMBT2222A LT1G
nc
R930
5k1
14
11
10
12
13
VD90 6
9
8
5V_Q
R961
10
R860
1K
R861
1K
R863
V834
R927
5k1
R941
10K
1K
C859
0.1
R926
22
1N4148
R929
22
VZ9 05
OVPT
V956
2N70 02
14
9
8
11
10
12
13
C980
474/ 450V
VZ9 01
VZ90 2
MMSZ15T1G
VZ9 03
MMSZ15T1G
R960
10
5V_M
R874
15
F831
12.5
VD83 6
2545
W803
R850
2.2K
MMSZ15T1G
MMSZ15T1G
VD83 5
FR104
C850
470p /50V
C851
470u /16V
V840
BD034
AA
VD91 2
SFAF808G
V915
FQPF10N60
R928
10k
V912
FQPF10N60
R931
10k
R942
0R
C843
22u/ 50V
R864
27
R865
27
R869
27
3
R881
10k
ON/OFF
海信液晶TLM4236P（1）系列（1489板）IP整合电源电路原理图
!
CAUTION
CAT11
R940
150K
470p /1KV
5V_Q
W811
E
1
R882
3.9K
B
BRI
W838
C847
VD91 3
C926
103
L832
3.9uH
R867
10K
VD83 7
MUR15100
VD91 4
SFAF808G
HER307
105/ 400VAC
105/ 400VAC
nc
C918
R947
1M
C950
R946
105
150K
V835
1015
R852
10k
L833
C848
1000 u/25V
C852
1000 u/16V
2
V839
MMBT2222A LT1G
VD91 5
HER307
C919
C809
5V_S
C861
0.1
R952
910K
ISEN
15KR953
R969
100K
R853
1.5k
3.9uH
V838
4809
2
2200 u/16V
14VC
C849
1000 u/25V
R883
2.2K
8
7
8
7
NC
5
5
3
2
3
2
T802
T900
470P/400 VAC
R955
10K
R954
5.1K
OVPT
C927
R963
103
2K
V836
MMBT2222A LT1G
C857
0.1
AA
1
C854
0.1
3
C853
ON/OFF
C844
C925
225
C928
102
R878
10k
R844
2.2K
14V
VZ83 5
MMSZ15T1G
C807
1uF/50V
12
11
15
14
9
8
R951
10K
5V_M
5V_M5V_M
C951
102
ON/OFF
W846
12
11
15
14
9
8
R854
33K
R855
680k
DRV 1
R948
1M
1
2
3
4
5
6
7
VZ83 6
1M
TA
TB
XP909
XP-0 4
N901
OZ99 38
DRV1
PGND
VDDA
DRV2
TIMER
GNDA
DIM
ISEN
SSTCMP
VSEN
OVPT
NC18NC2
R889
0R
V837
FQPF13N06L
2
0.47uF/50V
C810
LCT
ENA
1
1
2
3
4
CT
R870
C845
100
0.1
N835
TL431 L
C953
100
R949
10K
16
15
14
13
12
11
10
9
W841
W839
R896
W849
0R
W816
W848
W810
W842
W845
3
R871
220k
R810
1K
R868
3.9K
S906 S902
INVERTER
V957
2N70 02
DRV2
R898
SW
0R
R968
10K
C930
R957
103
20K
W844
5V_S5V_S
W808
12V
W812
W813
1000 u/25V
R851
15K
PGND
PGND
ON/OFF
0
S901S903S904S905S907S908
C846
0
R950
10R
12V
5V_M
W834
5V_M
C931
622
5V_M
5V_S
5V_M
R996
R994
100K
C932
561
56K
1000u/16V
C901
2N7002
V901
R959
R970
39K
NC
5V_M
R807
V801
10K
3906
R808
10K
C933
NC
14V
1
2
3
4
5
6
7
8
9
10
11
12
13
XP812
XP-1 3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
XP802
XP-1 4
R995
3M3
R958
3M
R897
0R
R895
0R
C954
683
C929
NC
R879
2.2K/ 2W
SW
BRI
12V
Loading...
