1
使用说明书内容可能会因修订· 规格变更等而发生变化。
可从本公司网站下载最新版本。
https://www.hioki.com/global/support/download
Setting
（设置值）
表示要从测量仪器输出而设置的电压值、电流值等。
“% of setting”表示相对于设置值的比例。
Full scale
（最大显示值）
表示各量程的最大显示值。本仪器的量程表示最大显示值。
“% of full scale (% f.s.)”表示相对于最大显示值的比例。
Reading
（显示值）
表示测量仪器当前显示的值。
“% of reading (% rdg)”表示相对于显示值的比例。
Digit(s)
（分辨率）
“digit(s) (dgt)”表示数字式测量仪器的最小显示单位，即最小位的1的单位。
HIOKI SS7081C962-02
前 言
感谢您选择 HIOKI SS7081-50 电芯模拟仿真系统。为了您能充分而持久地使用本产品，请妥善保管使用说明书。
使用说明书的最新版本
使用说明书的对象读者
本使用说明书以使用产品以及指导产品使用方法的人员为对象。
以具有电气方面知识（工业专科学校电气专业毕业的水平）为前提，说明产品的使用方法。
关于精度
本公司利用设置 (setting)、满量程 (full scale)、相对于读数 (reading) 的比例以及数位分辨率 (digits) 表示测量仪
器精度。
装箱内容确认
本仪器送到您手上时，请检查在运输途中是否发生异常或损坏后再使用。尤其请注意附件及端子类等物件。
万一有损坏或不能按照参数规定工作时，请与销售店（代理店）或最近的HIOKI营业据点联系。
即使开箱之后，也请保管包装材料。运输本仪器时，请使用送货时的包装材料。
请确认装箱内容是否正确。
□ 本仪器
附 件
□ 电源线
□ 使用说明书（本手册）
□ PC应用程序 使用说明书 (CD)
□ 支架架体（EIA标准用支架安装件）
2
危 险
如果使用方法有误，有可能导致人身事故和仪器的故障。请熟读使用说明书，在充分理解内容后进行
操作。
警 告
包括触电、发热、火灾以及因短路而导致的电弧放电等电气危险。初次使用电气测量仪器的人员请在
资深电气测量人员的监督下进行使用。
警 告
本仪器是在带电状态下进行测量的。为了防止发生触电事故，请根据法规规定穿戴绝缘保护用品。
危 险
记述了极有可能会导致作业人员死亡或重伤的危险性情况。
警 告
记述了极可能会导致作业人员死亡或重伤的情况。
注 意
记述了可能会导致作业人员轻伤或预计引起仪器等损害或故障的情况。
重要事项
存在必须事先了解的操作与维护作业方面的信息或内容时进行记述。
表示注意或危险。仪器上显示该符号时，请参照使用说明书中的“使用注意事项”（第3页）以
及各使用说明开头标示的警告消息。
表示交流电 (AC)。
表示电源“开”。
表示电源“关”。
欧盟各国有关电子电气设备废弃的法规（WEEE指令）的标记。
表示符合EU指令所示的限制。
*
表示说明记载于底部位置。
（p. ）
表示参阅内容。
HIOKI SS7081C962-02
关于安全
本仪器是按照IEC 61010安全标准进行设计和测试，并在安全的状态下出厂的。但是，
事项，则可能会损坏本仪器所配备的用于确保安全的功能。
在使用本仪器前请认真阅读下述与安全有关的事项。
关于保护用品
关于标记
本手册将风险的严重性与危险性等级进行了如下分类与标记。
如果不遵守本使用说明书记载的
仪器上的符号
与标准有关的符号
其它标记
3
注 意
请勿将本仪器放置在不稳定的台座上或倾斜的地方。否则可能会因掉落或翻倒而导致人员受伤或本仪
器故障。
危 险
本仪器内部带有会产生高电压或高温的部分，如果接触，则非常危险。
请客户不要进行改造、拆卸或修理。否则会引起火灾、触电事故或人员受伤。
注 意
为了防止本仪器损坏，在搬运及使用时请避免震动、碰撞。尤其要注意因掉落而造成的碰撞。
搬运本仪器时，请拔下连接线。
注 意
为了不损坏电线的外皮，请不要踩踏或夹住电线。
为防止因断线引起的故障，请不要弯折或拽拉电线类的连接部。
本仪器属于Class A产品。
如果在住宅区等家庭环境中使用，则可能会干扰收音机与电视播放信号的接收。在这种情况下，请作业人
员采取适当的防护措施。
HIOKI SS7081C962-02
使用注意事项
为了您能安全地使用本仪器，并充分运用其功能，请遵守以下注意事项。
放置方法
为了防止本仪器温度上升，放置时请确保与周围保持指定的距离。
左右侧面、前面、与背面分别要有50 mm以上的距离
请将底面向下放置。
不要堵塞通风孔。
请勿使本仪器倾斜。
装入到系统支架时，请注意不要超出本仪器的使用温度范围。
本仪器的使用
电线类的使用
4
HIOKI SS7081C962-02
5
HIOKI SS7081C962-02
1 概 要
1.1 产品概要
本仪器是各通道之间绝缘且可独立控制的12通道恒压源。另外，可测量各通道的电压与电流。可利用本仪器的1个通道
模拟1个电芯。可通过串联连接各通道，模拟将电芯堆叠起来的电池组。另外，如果串联连接多台本仪器，则可连接13
个通道以上（最大1000 V）。
1.2 特点
发生高精度电压
该发生器具有0.015% of setting的发生精度。适合于检查高精度化的BMS IC。
测量高精度电压
利用内部电压表以10 μV的测量分辨率、0.01% of reading的测试精度测量输出电压。可高精度地检查BMS IC侧的测量
电压。
测量微小电流
带有微小电流量程。适合于测量BMS电路板的暗电流或自平衡电路的泄漏电流。
宽电源
采用宽电源规格，支持AC 100 V～240 V，可轻松地移设到海外生产线。
异常模拟功能
可模拟电池与BMS电路板的电缆断线或电池短路。
安全功能
因BMS电路板故障而导致流过异常电流时，可停止输出，以防被测对象故障。
6
1
错误显示
（ERROR）
如果发生错误，则会点亮为橙色。
可通过*CLS或*RST清除错误。
发生故障时，会进行橙色闪烁。
详情请参照“1.4 指示灯显示 ”（第8页）。
2
输出端子状态显示
（OUTPUT）
用于显示到输出端子（C端子与+端子）的状态。
红色（点亮）：输出端子为ON
白色（点亮）：输出端子为OFF
红色（闪烁）：正在预热（打开电源30分钟之后）并且输出端子为ON
白色（闪烁）：正在预热（打开电源30分钟之后）并且输出端子为OFF
详情请参照“3.3 输出端子切换”（第29页）。
3
警报显示
（ALERT）
如果在各通道中检测到异常，则会点亮为橙色。
可通过*CLS或*RST进行清除。
详情请参照“1.4 指示灯显示 ”（第8页）。
4
各通道的状态显示
（RUN）
如果输出电压，端子则会点亮为绿色。
详情请参照“1.4 指示灯显示 ”（第8页）。
5
输出端子
C端子：用于串联连接电压源。电位与+端子相同。
可通过连接其它通道的-端子，对各通道进行串联连接。
+端子：用于输出电。
-端子：连接到电路地线上。
详情请参照“3.3 输出端子切换”（第29页）。
6
与其它SS7081-50或BMS电
路板的基准电位的连接端子
I端子与O端子是在内部进行连接的。
而I端子与RY端子则通过继电器进行连接。
I端子：用于串联连接电压源。连接到本仪器的输出端子上。
O端子：用于连接到其它SS7081-50的输出端子上。
RY端子：用于连接到被测对象或其它SS7081-50的输出端子上。
详情请参照“3.3 输出端子切换”（第29页）。
7
通风孔
放置时请勿堵塞通风孔。
1 2 5 6 7 3 7
4
HIOKI SS7081C962-02
1.3 各部分的名称与功能
正面
7
1
电源输入口
用于连接电源线。
参照：“2.2 电源线的连接”（第11页）
2
LAN连接器
用于通过LAN电缆连接到计算机。
参照：“1.5 控制方法”（第9页）
3
IP地址开关
用于设置进行LAN连接时的本仪器IP地址的后8位（ 本仪器地址）。前24位（网
络地址）被固定为192.168.1。
参照：“2.4 IP地址的设置”（第15页）
4
制造编号
制造编号由9位数字构成。其中，左起2位为制造年份，接下来2 位为制造月份。
管理方面需要。请勿剥下。
5
主电源开关
用于进行主电源的ON/OFF。
参照：“2.6 电源的ON/OFF”（第17页）
6
通风孔（风扇）
放置时请勿堵塞通风孔。
1 5 4 2 3
6
HIOKI SS7081C962-02
背面
8
类型
点亮、闪烁条件
ERROR指示灯
发生下述某项错误时点亮。
·命令错误
·查询错误
·执行错误
·外壳内温度异常（控制电路板/输出电路板）
ALERT指示灯
检测到下述某项异常时点亮。
·过电流异常
·输出电压异常
·外壳内温度异常（输出电路板）
·超出量程
RUN指示灯
输出
端子的状态
C
+
ON
NORMAL
点亮
点亮
HIMPEDANCE
点亮
熄灭
ZERO
熄灭
熄灭
OFF
HIMPEDANCE
闪烁
熄灭
ZERO
熄灭
熄灭
详情请参照“3.3 输出端子切换”（第29页）。
指示灯
HIOKI SS7081C962-02
1.4 指示灯显示
各通道的状态显示
各指示灯点亮时的状态
其 它（异常显示）
所有通道的ALERT指示灯都点亮或ERROR指示灯闪烁时，表明本仪器处于异常状态。
有关内容，请参照“7.1 错误显示”（第78页）。
9
集线器
HIOKI SS7081C962-02
1.5 控制方法
可利用LAN接口对本仪器进行控制。不能通过面板操作进行控制。
本仪器的接口为Ethernet 100BASE-TX。如果使用支持100BASE-TX的LAN电缆（最长30 m）并按TCP协议连接到通讯
命令用端口，则可利用通讯命令控制本仪器。
控制多台时，也可各自独立地进行控制。没有主副机关系。
10
HIOKI SS7081C962-02
11
（1） 放置本仪器（第3页）
（2） 连接电源线（第 11 页）
（3） 将输出电缆连接到输出端子上（第 12 页）
（4） 设置 IP 地址（第 15 页）
（5） 连接 LAN 电缆（第 16 页）
（6） 接通电源（第 17 页）
警 告
连接电源线之前，请确认本仪器的电源连接部分上所记载的电源电压与您使用的电源电压是否一致。
如果使用指定范围外的电源电压，会造成本仪器的损坏或电气事故。
为了避免触电事故并确保本仪器的安全，请把附带的电源线连接到三相插座上。
HIOKI SS7081C962-02
2 准 备
2.1
请事先仔细阅读“使用注意事项”（第3页）。
准备流程
2.2 电源线的连接
将电源线连接到本仪器的电源输入口与插座上。
准备物件：电源线（本仪器附带）
1 切断主电源开关
2 确认插座的电压与本仪器的电源电压是否一致
3 将电源线连接到本仪器的电源输入口上
4 将电源线连接到插座上
在主电源接通的状态下供电被切断（断路器OFF等）时，如果随后进行供电，则会自动启动。
12
警 告
为了避免触电事故，请遵守下述事项。
请在切断电源或未进行输出的状态下连接输出电缆。另外，请使用树脂材料等的绝缘体工具进行连接。
如果对输出进行串联连接，则会形成高电压。对于连接目标设备的输入与电缆，请遵守适合其电压的
额定值。
对输出进行串联连接时，连接目标设备可能会产生高电压。请勿触摸连接目标设备的产生电压的部分。
请将输出电缆的裸线长度控制在10 mm以下，进行配线时，勿使芯线从端子露出。
请可靠地将电缆连接到输入端子上。如果配线松动，接触电阻则会增大，可能会导致发热、烧毁或火
灾。
串联连接时，请将要输出的最大电压控制在1000 V以下。
请勿进行并联连接。
重要事项
电流输出时，会因输出电缆的配线电阻与负载电流产生的电压下降，导致设置电压与被测对象的检测电压之间出
现差异。5 V输出时的负载电流为1 A的情况下，建议使用2 m以下的电缆，以确保设置电压与被测对象检测电压
之差在1%左右。
计算示例：
电缆的配线电阻 Rcable：0.013 Ω/m（软铜线、AWG16）
容许电压下降 ΔVdrop：1%（5 V输出时、50 mV）
负载电流I：1 A
电缆长度 = ΔVdrop /（Rcable×2根×I ）= 50 mV /（0.013 Ω×2根×1 A）≒ 1.9 m
注 意
为了避免发生电气事故，请使用指定的配线材料，或使用耐电压和电流容量方面有充足余量的配线材料。
可使用电线：AWG16～26
按钮操作适合工具：一字螺丝刀（刀尖宽度 2.6 mm）
重要事项
• 使用外皮绝缘电阻较低的配线材料时，如果测量微小电流，电线的泄漏电流则可能会对精度产生影响。
• 使用100 µA量程时，建议使用绝缘外皮为聚乙烯 (PE) 或聚四氟乙烯 (PTFE) 的电缆
。
HIOKI SS7081C962-02
2.3 输出电缆的连接
连接到端子板上
准备物件：一字螺丝刀
1 剥下电线外皮（最长裸线长度：10 mm）
2 用一字螺丝螺丝刀按下端子按钮
3 在按下按钮的状态下，将电缆插入端子孔
4 在按钮上松开一字螺丝刀
电缆即被固定。轻轻拉拽电缆，确认其不会脱落。
拆下电线
请在保持压入按钮的状态下拔出电线。
13
被测对象
HIOKI SS7081C962-02
连接各通道之间
可对各通道或多个SS7081-50进行串联连接。
将CH1设为最高电位的电芯时
1 将 CH 1 -端子连接到 CH 2 C端子上
2 将 CH 2 -端子连接到 CH 3 C端子上
3 同样地，连接要使用的通道
4 将要在本仪器中使用的编号最大的通道（最低电位的通道）的-端子连接到 CHAIN I端子上
5 将 CHAIN RY端子连接到被测对象上（基准电位）
※不需要切断基准电位的连接端子时，即使将编号最大的通道的-端子或 CHAIN O端子直接连接到被测对象上也
没关系。
12通道的连接示例
将CH1设为最低电位的电芯时
1 将 CH 1 C端子连接到 CH 2 -端子上
2 将 CH 2 C端子连接到 CH 3 -端子上
3 同样地，连接要使用的通道
4 将要在本仪器中使用的编号最大的通道（最高电位的通道）的C端子连接到 CHAIN RY端子上
5 将 CHAIN I端子连接到被测对象上
※不需要切断最高电位时，即使将编号最大的通道的+端子或C端子直接连接到被测对象上也没关系。
14
被测对象
HIOKI SS7081C962-02
连接多台
将CHAIN端子设为最高电位的端子时
1 将要在本仪器中使用的编号最大的通道（最高电位的通道）的C端子连接到 CHAIN RY端子上
※不需要切断与同类其它仪器的连接时，请连接到 CHAIN O端子上。
2 将 CHAIN I端子连接到高电位侧仪器的 CH 1 -端子上
将CHAIN端子设为最低电位的端子时
1 将要在本仪器中使用的编号最大的通道（最低电位的通道）的-端子连接到 CHAIN I端子上
2 将 CHAIN RY端子连接到低电位侧仪器的 CH 1 C端子上
※不需要切断与同类其它仪器的连接时，请连接到 CHAIN O端子上。
20通道的连接示例
有关输出端子，还请参照“3.3 输出端子切换”（第29页）。
15
开关
ON的值
开关上
记载的编号
1（2的0次方）
8 (LSB)
2（2的1次方）
7
4（2的2次方）
6
8（2的3次方）
5
16（2的4次方）
4
32（2的5次方）
3
64（2的6次方）
2
128（2的7次方）
1 (MSB)
重要事项
• 可设置的IP地址为后8位（本仪器地址）。前24位（网络地址）被固定为192.168.1。
•
请在切断电源的状态下变更IP地址开关。即使在接通电源的状态下进行变更，也不会反映。已在接通电源的状
态下变更IP地址时，请重新接通电源。
•
请勿将IP地址开关全部设为OFF (0) 或全部设为ON (255)。
• 请勿在同一网络上连接相同IP地址的设备。
• 请勿通过路由器进行存取操作。
子网掩码
是将IP地址分为表示网络地址部分与仪器地址部分的设置。本仪器地址被
固定为“255.255.255.0”。
默认网关
进行通讯的计算机与本仪器位于不同的网络时，指定作为网关的设备的IP
地址。
本仪器没有默认网关设置。
通讯命令端口编号
指定用于连接通讯命令的TCP/IP的端口编号。
本仪器编号被固定为“1024”。
HIOKI SS7081C962-02
2.4 IP 地址的设置
1 确认背面的主电源开关处于OFF (○) 状态
2 利用背面的IP地址开关进行IP设置
MSB表示最高位，LSB表示最低位，数值最大为255。开关位于上面的部位表示ON。
请移动开关，使下表所示的开关ON值总和为要设置的IP地址。
（设置示例1） IP地址 192.168.1.1 ／ 端口编号 1024
ON
↑
MSB 1 2 3 4 5 6 7 8 LSB
（设置示例2） IP地址 192.168.1.5 ／ 端口编号 1024
ON
↑
MSB 1 2 3 4 5 6 7 8 LSB
设置项目的说明
除了IP地址之外，网络的连接设置还包括下述设置项目。
16
注 意
如果将LAN电缆置于室外，则请采取诸如安装LAN用浪涌电流防护装置等措施。由于易受雷电感应的
影响，因此，可能会导致本仪器损坏。
为了避免发生故障，通讯期间请勿拔掉LAN电缆。
请将本仪器与计算机的地线连接设为共用。如果不采用同一地线，则本仪器的GND与计算机的GND
之间会产生电位差。如果在有电位差的状态下连接LAN电缆，则可能会导致误动作或故障。
连接或拆卸测试电缆或LAN电缆时，请务必切断本仪器与计算机的电源。否则可能会导致误动作或故
障。
橙色LED
熄灭：10BASE-TX
点亮：100BASE-TX
绿色 LED
点亮：正在链接
闪烁：正在通讯
LAN 电缆
推荐电缆：
9642
LAN电缆
支持 100BASE-TX 的 LAN 电缆
IP 地址：192.168.1.X*
子网掩码：255.255.255.0
默认网关：无
HIOKI SS7081C962-02
2.5
LAN 电缆的连接
1 将LAN电缆连接到本仪器的LAN连接器上
即使连接到LAN，绿色LED也未点亮时，可能是本仪器或连接设备发生故障或LAN电缆断线等。
2 设置计算机的网络
请按如下所述，设置连接本仪器的计算机的TCP/IPv4。
* ：请将X设为与本仪器不同的值。
17
注 意
请勿利用方波输出或近似正弦波输出的电源装置（不间断电源 (UPS)、DC/AC变频器）驱动本仪器。
否则可能会导致本仪器损坏。
重要事项
接通电源时，本仪器的电源频率被自动设为供给电源的频率。
HIOKI SS7081C962-02
2.6 电源的 ON/OFF
接通主电源
1 将背面的主电源开关设为ON (｜)
→本仪器的OUTPUT显示会变成白色闪烁状态。请勿在开始闪烁之前发送通讯命令。
→如果超出预热时间（30分钟），本仪器OUTPUT显示的闪烁会变成点亮状态。
关闭主电源
1 将背面的主电源开关设为OFF (○)
在主电源接通的状态下供电被切断（断路器OFF等）时，如果随后进行供电，则会自动启动。
不对设置进行备份。接通电源时，所有的设置均为初始值。有关初始值，请参照“仪器的初始化”（第49页）。
18
HIOKI SS7081C962-02
19
5V
输出时间
200 ms
可连续
输出
可连续
输出
输出时间
200 ms
-1 A
-2 10 m A
0 210 mA
1 A
重要事项
• 已连接电容性负载时，可能会产生过冲或下冲。
•
在 100 µA电流量程下连接有电容性负载时，可能需要一些时间才能达到设置的电压。
•
配线时，请牢固地将输出电缆连接到端子上。如果负载电流增大，则会因配线与端子的接触电阻而导致电压下
降增大。
电压[V]
电流[I]
HIOKI SS7081C962-02
3 发生与测量
3.1 电压的输出
各通道可分别输出0 V～5 V的恒电压。
电流输出范围为-1 A～1 A。连续输出范围为-210 mA～210 mA。
电流小于-210 mA或大于210 mA时，最长可输出时间为200 ms。在超出连续输出范围的通道中再次超出连续输出范围
并输出电流时，请设置5秒钟的间隔时间。如果超出输出范围或最长可输出时间，则会因过电流异常而停止输出。或发
生过电流异常时，请执行状态查询寄存器组的事件寄存器的查询 (
此后要再次进行输出时，需要将输出电压的设置与输出端子设为ON。
:STATus:QUEStionable[:EVENt]?)
，以确认错误内容。
参照：通讯命令“状态、事件控制命令 *CLS”（第51页）
输出恒电压
可通过命令按通道输出任意电压。
输出电压
1 利用命令设置输出电压 (0.0000 V～5.0250 V)
2 进行输出ON时的设置 (HIMPEDANCE / NORMAL / ZERO)
3 利用命令设置输出端子
参照：“
3.3 输出端子切换
停止电压输出
”（第29页）
1 进行输出OFF时的设置 (HIMPEDANCE / ZERO)
2 利用命令设置输出端子
参照：“
参照：通讯命令“输出电压”（第56页）
3.3 输出端子切换
”（第29页）
20
重要事项
已连接电容性负载时，可能无法在设置的时间内达到设置电压。
V1
V2
V3
V4
T1
T2
T3
T4
HIOKI SS7081C962-02

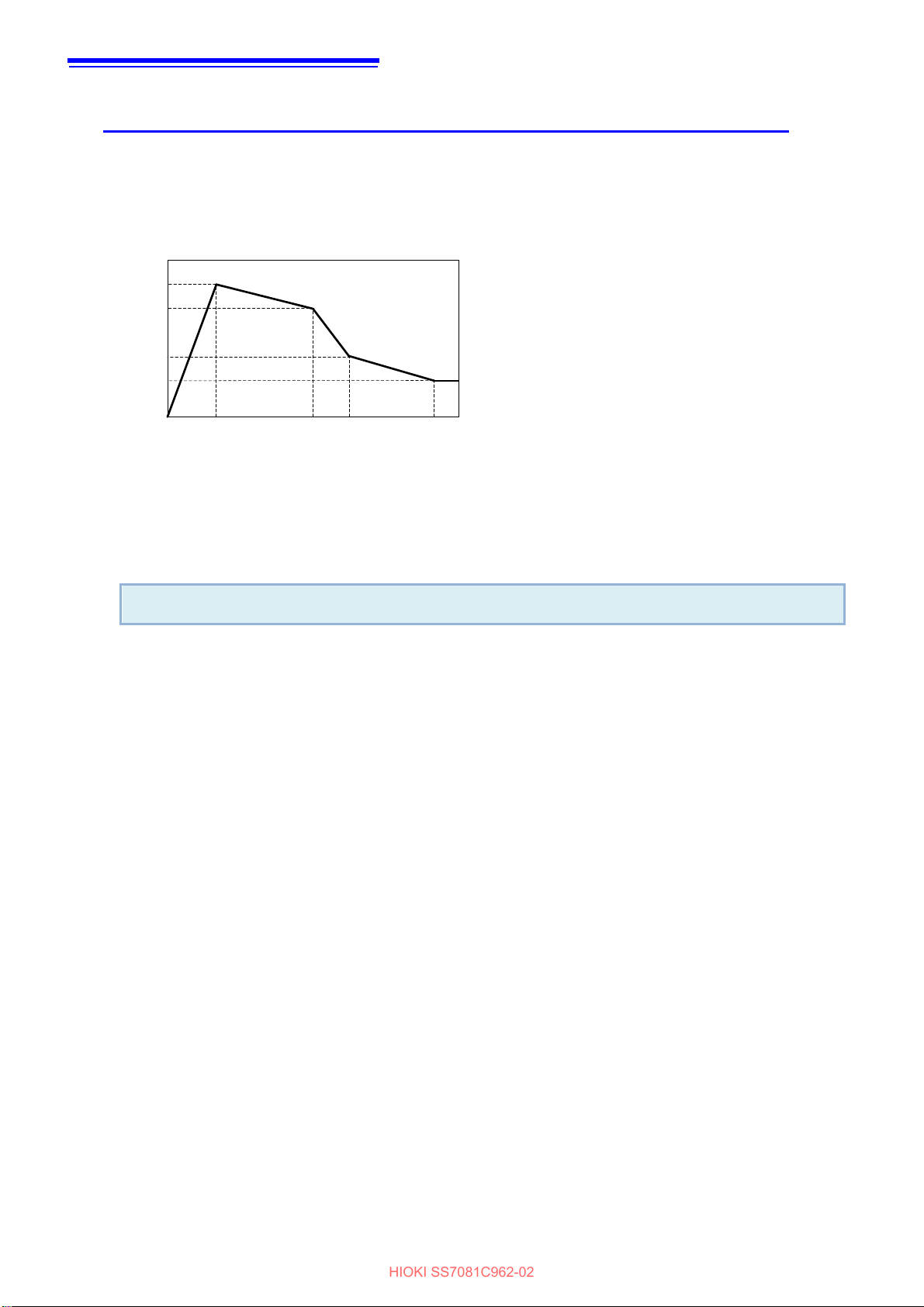

使输出电压高速变化（存储输出功能）
要使输出电压高速变化时，请使用存储输出功能。存储输出功能的作用在于，可根据事先存储的点，以1 ms更新的速
率使电压发生变化。最多可存储4点。
请按下例所示，设置各点的电压以及达到该电压的时间。
从当前设置的电压开始，结束之后仍保持存储输出的最后输出。
时间T1、电压V1 → 时间T2、电压V2 → 时间T3、电压V3 → 时间T4、电压V4 的4点存储输出示例
设置存储输出
1 设置存储输出值
:SOURce:VOLTage:MEMory:TABLe <时间1,电压值1>,<时间2,电压值2>,<时间3,电压值3>,<时间4,电压值4>,
(
<通道编号>)
2 开始存储输出
:SOURce:VOLTage:MEMory:STATe ON,<通道编号>
(
)
停止存储输出
1 停止存储输出
:SOURce:VOLTage:MEMory:STATe OFF,<通道编号>
(
参照：通讯命令“存储输出”（第57页）
)
21
SOC(State of charge)
OCV(Open circuit voltage )
100%0%
3V
4V
HIOKI SS7081C962-02

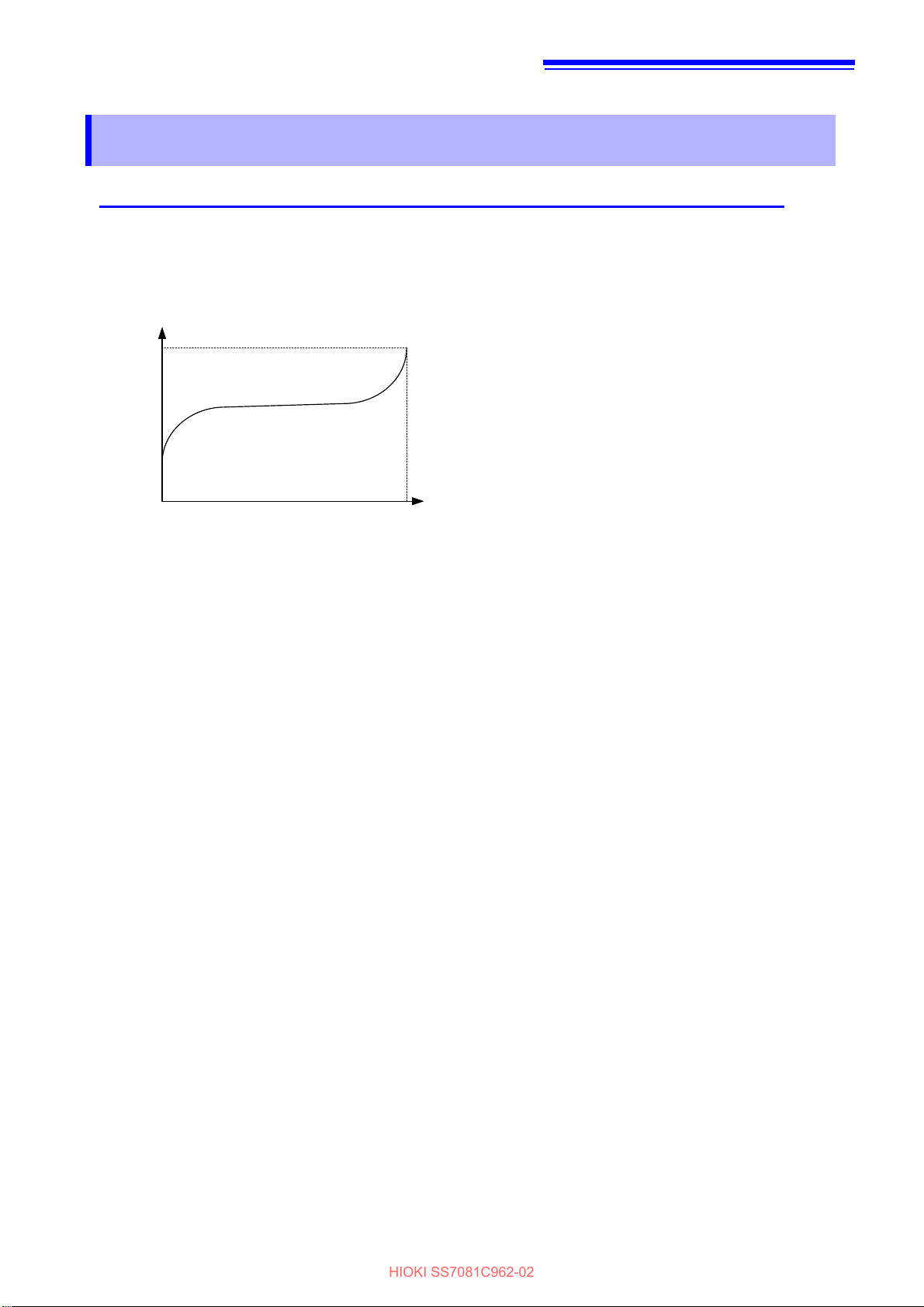

3.2 电芯模拟
模拟电芯的 SOC-OCV 特性（充放电模拟功能）
·功能说明
电芯的电池电压因充电率 (SOC:State Of Charge) 而异。通过事先向本仪器输入相当于SOC-OCV特性的数据，会
输出与充电率相应的电压。充电率是指剩余电池容量与充满电时的电池容量之比。在本仪器中设置与任意剩余容量
相应的电池电压，以取代输入与SOC相应的电池电压。
剩余容量因充放电时流入与流出电芯的电流（以后称之为充放电电流）的积分值而异。
本仪器被设计为，通过命令设置该充放电电流的大小，向电芯流入充放电电流。
在充放电电流的设置中，数值符号表示电流的方向。正表示放电，负表示充电。
22
设置电芯的充放电特性
Battery capacity[Ah]
Voltage[V]
SS7081-50
M
Step:1
Step:2
Step:3
M
[Ah]
[V]
Ia＝
0.0[Ah]
V
a
Va[V]
Va[V]
0[V]
C
+
-
SS7081-50
C
+
-
SS7081-50
C
+
-
Step:4
SS7081-50
Va[V]
Va[V]
0[V]
C
+
-
Time [ms]
Id+I
m
[A]
Ia [Ah]
Va [V]
I
a
V
a
・・・
Time [ms]
Ia [Ah]
・・・
累积
代入 I
a
1. 2. 3.
Start
1．Measure I
m
2．Ia+=(Id + Im)
× Time
Output:V
a
3．Ia Calculate V
a
Step3 Output:V
a
设置充放电电流 Id [A]
放电电流（通过命令设置进行设置）：I
d
模拟开始
输出充满电 (SOC 100%) 时的电压 Va [V]
求出电流积分值 Ia[Ah],代入
到Step1的充放电特性中，
然后调整电压值Va [V]
放电电流：I
d
单元平衡电流（本仪器的测量值）: I
m
电机
HIOKI SS7081C962-02
功能的操作
·
单元平衡电流为本仪器的测量电流值。充放电电流为设置的电流值。根据单元平衡电流与充放电电流之和（以下称
为负载电流）的大小，以及开始启用本功能的经过时间，计算电流积分值。本仪器进行测量时，会计算电流积分值，
输出与预先设置在仪器中的SOC-OCV特性对应的数据适用的电压值。
执行本功能期间，可变更充放电电流的值。
23
HIOKI SS7081C962-02
变更本仪器电压的操作模式包括下述 2 种。
·线性插补模式
根据负载电流值与开始启用本功能的经过时间，计算电流积分值。
通过在本仪器内对不连续（离散）的具有 SOC-OCV 特性（就本仪器而言为电流积分值-电池电压特性值）的各点进
行线性插补，使输出电压发生连续性变化。
特征
只需设置电压值与电流积分值，即可进行模拟。
充放电特性的斜率会因输入数据而发生急剧变化。
曲线拟合模式
·
事先通过外部装置对不连续（离散）的 SOC-OCV 特性（就本仪器而言为剩余容量-电池电压特性值）进行多项式
近似处理。通过在本仪器内设置该多项式近似，使输出电压发生连续性变化。
受理 1 次～9 次要进行近似的多项式。
特征
可平滑地再现 SOC-OCV 特性。
需要根据剩余容量-电池电压特性并通过最小二乗法等，对要模拟的多项式进行计算。
充电/放电时都使用相同的特性。
电池电压波动原因因操作模式而异。
线性插补模式：电流积分值
曲线拟合模式：针对剩余容量
使电池电压发生变化。
剩余容量与电流积分值之间因充电/放电而形成下述关系。
放电：剩余容量 = 充满电时的容量 - 电流积分值
充电：剩余容量 = 电流积分值
Loading...
