MR8880-21
存储记录仪
MEMORY HiCORDER
MR8880-21 视频通过此处观看
扫描此码可观看讲解视频。
流量费用由客户自己负担。
使用说明书
使用前请务必阅读 关于安全
初次使用时 有问题时
各部分的名称与功能
测量前的准备
保留备用
p.22
p.31
July 2018 Revised edition 4
MR8880C980-04 (A980-07) 18-07H
有问题时
错误信息与处理
p.5
p.236
p.附1
CN
目录
i
目 录
步骤 ............................................................................................1
前言 ............................................................................................3

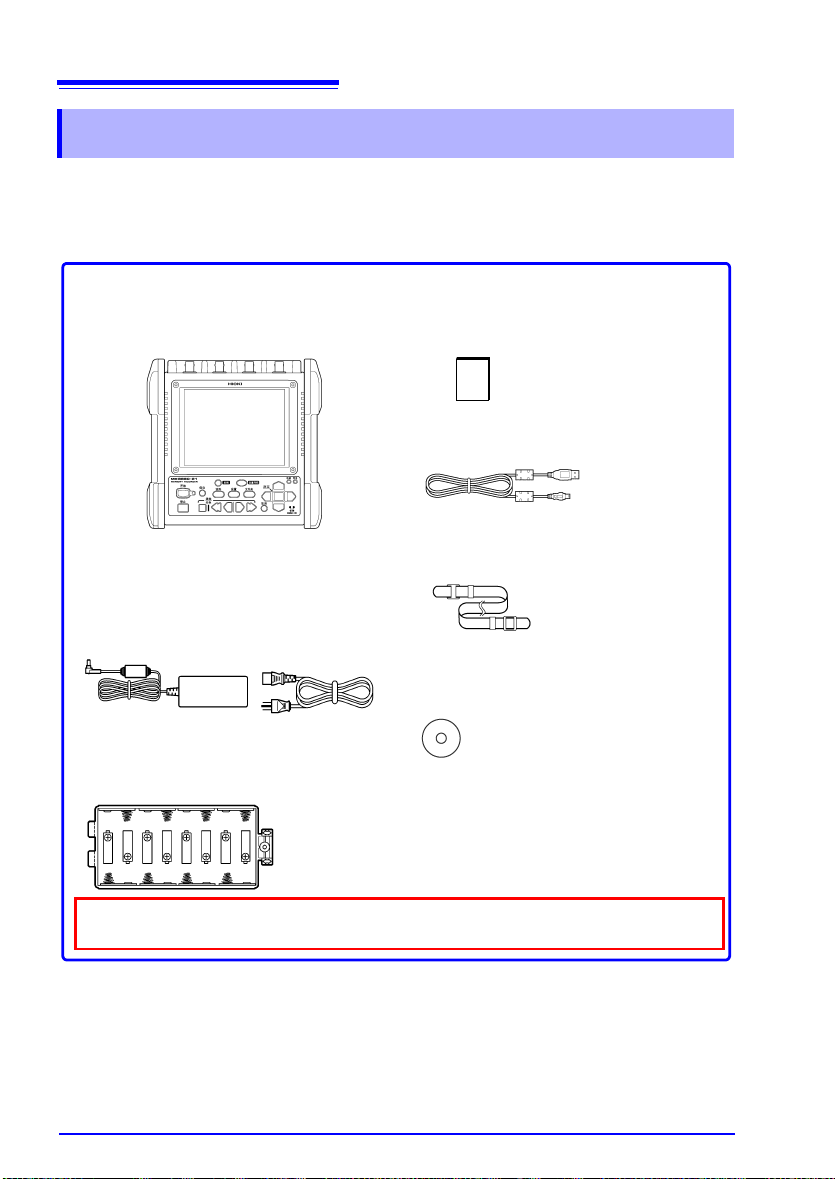

装箱内容确认..............................................................................4
关于安全 .....................................................................................5
使用注意事项..............................................................................8
第 1 章
概要 ______________________________________ 21
1.1 产品概要和特点 .........................................................21
1.2 各部分的名称与功能 ..................................................22
1.3 画面构成与显示 .........................................................24
第 2 章
测量前的准备 _______________________________ 31
2.1 使用碱性干电池盒 （附带）或电池组 （选件） ..........32
安装碱性干电池盒和更换电池 ...................................................32
安装电池组 ...............................................................................33
对电池组进行充电 .....................................................................34
2.2 连接 AC 适配器 ..........................................................35
2.3 在本仪器上连接测试电缆类 .......................................36
连接连接线 （记录电压波形时） ...............................................36
连接钳形传感器 （记录电流波形时） ........................................37
连接逻辑探头 （记录逻辑信号时） ...........................................38
2.4 安装打印机与记录纸 （选件） ....................................39
安装打印机 ...............................................................................39
安装记录纸 ...............................................................................40
2.5 吊带安装 ....................................................................42
2.6 接通 / 关闭电源 ..........................................................43
2.7 使用 CF 卡 /U 盘 （保存数据时） ...............................44
插入和取出 CF 卡 .....................................................................45
插入与拔出 U 盘 .......................................................................45
对 CF 卡 /U 盘进行初始化 （格式化） .......................................46
2.8 补偿输入部分的偏差 （调零） ....................................47
1
2
MR8880C980-04
ii
目录
第 3 章
基本使用方法 _______________________________ 49
3.1 使用前的检查 ............................................................ 49
3.2 测量流程 ................................................................... 50
3.3 基本操作方法 ............................................................ 53
确认输入状态 （监视） ............................................................. 53
设置 （设置变更） .................................................................... 54
开始和停止测量 ........................................................................55
查看测量结果 （波形滚动、测量值显示） ................................ 57
保存数据 ..................................................................................58
打印数据 ..................................................................................59
将按键操作设为无效 （按键锁定功能） .................................... 59
3.4 利用设置导航进行测量 .............................................. 60
根据导航画面进行设置 [ 基本设置指南 ] ................................... 60
选择用途进行设置 [ 测量指南 ] ................................................. 61
读入设置数据 ...........................................................................62
第 4 章
设置测量条件 （要定制设置时）_________________63
4.1 单独设置流程 ............................................................ 63
4.2 关于记录方法 （测量功能） ....................................... 64
4.3 像示波器那样使用 （瞬时记录） ............................... 66
选择功能 （高速功能） ............................................................. 66
设置横轴 （时间轴量程） ......................................................... 67
设置记录长度 （div 数） ........................................................... 70
设置重复动作 （重复测量 /1 次测量） ...................................... 71
自动进行设置 （自动量程） ...................................................... 72
4.4 像记录仪或笔记录仪那样使用 （变动记录） ............. 74
选择功能 （实时功能） ............................................................. 74
设置要记录数据的间隔 （记录间隔） ....................................... 75
设置记录时间 ...........................................................................77
设置重复动作 （重复测量 /1 次测量） ...................................... 78
保留最大值与最小值记录 （包络线功能） ................................ 79
4.5 进行输入条件设置 ..................................................... 80
进行输入通道设置 ( 瞬时值 / 有效值与量程） ........................... 80
设置低通滤波器 (L.P.F.) ........................................................... 82
进行输入耦合设置 ....................................................................82
4.6 进行画面显示设置 ......................................................83
在横轴 （时间轴）方向上进行放大和缩小 ................................83
设置纵轴方向的显示范围 ..........................................................85
设置显示方式 （画面分割、合成与图形分配） .........................88
设置波形显示颜色与显示的有无 ...............................................89
换算测量值 （转换比功能） ......................................................90
设置逻辑波形颜色 .....................................................................92
设置逻辑波形的显示位置 ..........................................................92
设置逻辑波形的记录宽度 ..........................................................93
4.7 进行自动保存设置 ......................................................94
保存期间更换 CF 卡 /U 盘 （仅限于 [ 实时 ]） ...........................98
4.8 进行自动打印设置 ......................................................99
4.9 在特定条件下进行记录 （触发功能） .......................101
什么是触发 （Trigger） ? .......................................................101
将触发功能设为有效 ...............................................................102
设置触发的时序 ......................................................................102
设置触发成立条件 AND/OR ....................................................104
也记录触发成立之前的数据 （预触发） ..................................106
设置模拟输入信号的触发类型 .................................................107
利用指定值进行触发 （电平触发） .........................................108
在指定范围 （上下限值）内进行触发 （窗口触发） ...............110
检测工频电源的瞬时停电 （电压下降触发）
（仅限于高速功能） .................................................................111
监视工频电源 （波形判定触发）
（仅限于高速功能） .................................................................112
利用逻辑输入信号进行触发 （逻辑触发） ...............................114
以一定的时间间隔进行触发 （间隔触发） ...............................116
利用外部输入信号进行触发 （外部触发） ...............................117
4.10 添加标题与注释 .......................................................118
设置标题与注释 ......................................................................118
打印标题与注释 ......................................................................120
iii
目录
3
4
iv
目录
第 5 章
分析波形 __________________________________121
5.1 观测波形 ................................................................. 121
显示波形 （切换显示） ........................................................... 121
滚动波形 ................................................................................122
确认波形位置 .........................................................................123
显示量规 ................................................................................123
在横轴方向上放大和缩小 .......................................................124
查看任意波形位置 （跳跃功能） ............................................ 126
查看光标值 （光标测量） ....................................................... 127
指定波形范围 .........................................................................129
5.2 添加事件标记 / 进行检索 （检索功能） ................... 130
在查看波形的同时添加事件标记 ............................................ 130
利用外部输入信号添加事件标记 ............................................ 131
检索事件标记 .........................................................................132
文本格式 (CSV) 事件的查看方法 ............................................ 133
5.3 合成波形 （X-Y 合成） ............................................ 134
合成读入的所有数据 ..............................................................134
部分合成 ................................................................................135
第 6 章
管理数据 __________________________________137
6.1 关于数据保存和读入 ............................................... 137
关于文件的层次 ......................................................................137
关于文件的类型与保存 / 读入 ................................................. 138
长时间测量时 （防止停电的准备与设置） .............................. 139
6.2 保存数据 ................................................................. 140
利用保存键选择内容进行保存 [ 选择保存 ] ............................. 142
利用保存键立即保存 [ 立即保存 ] ........................................... 144
保存设置数据 .........................................................................146
6.3 将数据读入到本仪器中 ............................................ 147
读入设置数据 .........................................................................147
读入波形数据和显示图像 .......................................................149
6.4 管理数据 ................................................................. 150
切换驱动器 （存储媒体） ....................................................... 150
查看文件夹内部移至上一级 .................................................... 150
删除数据 ................................................................................151
变更文件名或文件夹名 ...........................................................152
重新排列文件 ..........................................................................153
第 7 章
打印 _____________________________________ 155
7.1 测量之后打印波形 （手动打印） ..............................156
打印所有波形 ..........................................................................156
指定范围进行打印 （部分打印） .............................................157
7.2 打印画面显示 （画面硬拷贝） ..................................158
7.3 打印设置内容 （列表打印） .....................................159
7.4 打印示例 ..................................................................160
7.5 各种打印的设置 .......................................................161
打印通道编号或注释 （通道标志） .........................................161
设置栅格 （刻度）的类型 .......................................................162
设置打印浓度 ..........................................................................163
打印设置清单或量规 （列表 & 量规） .....................................163
指定范围进行打印 （打印范围） .............................................164
7.6 进行进纸 ..................................................................165
7.7 检查打印机 ...............................................................165
v
目录
5
6
7
第 8 章
数值运算__________________________________ 167
8.1 关于数值运算 ...........................................................167
8.2 自动进行运算 （自动运算） .....................................169
隔一定时间进行运算 （时间分隔运算） ..................................171
8.3 测量之后进行运算 （手动运算） ..............................172
运算所有数据 ..........................................................................172
指定范围进行运算 ...................................................................173
8.4 关于数值运算公式 ....................................................174
第 9 章
预约测量__________________________________ 177
9.1 在指定的日期开始 / 停止测量 ...................................177
9.2 定期开始 / 停止测量 .................................................179
9.3 取消预约 ..................................................................181
9.4 关于预约功能的操作 ................................................183
8
9
vi
目录
9.5 设置举例 ................................................................. 185
第 10 章
系统环境的设置 ____________________________187
10.1 操作设置 ................................................................. 188
电源恢复时的操作设置 （开始备份） ..................................... 188
文件保护等级的设置 ..............................................................188
10.2 画面和键操作设置 ................................................... 189
将背光保护设为有效 / 无效 .................................................... 189
调节背光的亮度 （背光亮度） ................................................ 189
设置画面背景色 ......................................................................190
设置蜂鸣音 .............................................................................190
设置横轴显示 （时间值显示） ................................................ 191
设置是否显示开始与停止确认信息 ......................................... 191
设置保存键的动作 ..................................................................192
选择显示语言 .........................................................................192
10.3 CSV 文件保存设置 .................................................. 193
设置保存到 CSV 文件中的数据的小数点符号与分隔符 .......... 193
10.4 系统设置 ................................................................. 194
设置时间 ................................................................................194
对本仪器进行初始化 （系统复位） ......................................... 194
进行自检查 .............................................................................195
第 11 章
连接计算机使用 ____________________________197
11.1 关于 USB 的设置与连接 .......................................... 197
11.2 将数据读入到计算机 ............................................... 198
设为 USB 驱动模式 ................................................................ 198
连接本仪器与计算机 ..............................................................199
11.3 使用命令进行通讯 ................................................... 200
进行通讯设置 .........................................................................200
安装 USB 驱动程序 ................................................................ 201
连接本仪器与计算机 ..............................................................204
卸载 USB 驱动程序 ................................................................ 205
vii
目录
第 12 章
进行外部控制 ______________________________ 207
12.1 连接到外部控制端子上 .............................................207
12.2 输入外部信号 （外部触发输入） ..............................209
12.3 向外部输出信号 （触发输出） ..................................211
12.4 使用外部输入 (START/IN1)(STOP/IN2)
控制本仪器 ...............................................................213
12.5 使用外部输出 (ALM/OUT) ........................................215
12.6 多台同步开始测量 .................................................... 217
第 13 章
规格 _____________________________________ 219
13.1 主机一般规格 ...........................................................219
13.2 高速功能 ..................................................................226
13.3 实时功能 ..................................................................227
13.4 其他 .........................................................................229
13.5 监视功能 ..................................................................232
13.6 设置导航功能 ...........................................................232
第 14 章
维护和服务 ________________________________ 233
13
14
14.1 修理、检查与清洁 .................................................... 233
14.2 有问题时 ..................................................................236
14.3 关于本仪器的废弃 .................................................... 239
附录 _________________________________________ 附 1
附录 1 错误信息与处理 ...................................................... 附 1
附录 2 初始设置明细.......................................................... 附 7
附录 3 关于文件名............................................................ 附 12
附录 4 文本格式的内部格式 (CSV) .................................. 附 13
附录 5 波形文件的大小 .................................................... 附 15
附录 6 最长记录时间........................................................ 附 16
附录 7 知识 ...................................................................... 附 18
附录 8 常见问题 ............................................................... 附 20
9
10
11
12
附
录
索
引
viii
目录
附录 9 关于选件 ............................................................... 附 24
附录 10 安装波形查看器..................................................... 附 26
索引 _________________________________________ 索 1
步骤
准备 (⇒ 第 31 页 )
检查 (⇒ 第 49 页 )
设置 (⇒ 第 60 页 )
可根据需要定制设置 (⇒ 第 63 页 )
测量开始
查看输入状态 (⇒ 第 53 页 )
1
步骤
可利用设置导航简单地进行设置。
测量结束
利用本仪器进行分析 (⇒ 第 121 页 )
保存 (⇒ 第 137 页 ) 与打印 (⇒ 第
155 页 )
也可以进行自动保存 (⇒ 第 94 页 ) 与自
动打印 (⇒ 第 99 页 )。
利用计算机进行分析
2
步骤
3
前言
前言
感谢您选择 HIOKI MR8880-21 存储记录仪 。为了您能充分而持久地使用本产品，请
妥善保管使用说明书，以便随时使用。
以下将 “MR8880-21 存储记录仪”记为 “本仪器”。
本仪器的输入部分为电压输入专用。
测量电流时，需使用选件钳式电流探头等。以下统一记为 “钳形传感器”。详情请参
见钳形传感器使用说明书。
商标
• Windows、 Microsoft Excel 是美国 Microsoft Corporation 在 美 国 、 日 本 与 其 它 国 家 的
注册商标或商标。
• Compact Flash 是美国 SanDisk 公司的注册商标。
4
装箱内容确认
装箱内容确认
本仪器送到您手上时，请检查在运输途中是否发生异常或损坏后再使用。尤其请注意
附件及面板开关、端子类等物件。万一有损坏或不能按照参数规定工作时，请与销售
店 （代理店）或距您最近的营业所联系。
请确认装箱内容是否正确。
MR8880-21 存储记录仪.................... 1
Z1002 AC 适配器............................... 1
附带电源线
(⇒ 第 35 页 )
碱性干电池盒 ..................................... 1
(⇒ 第 32 页 )
使用说明书 （本手册）.......................1
USB 连接线 ........................................1
(⇒ 第 197 页 )
吊带 ....................................................1
(⇒ 第 42 页 )
波形查看器 (Wv)、通讯命令
(CD-R) ................................................1
可从本公司主页下载最新版本。
运输本仪器时，请使用送货时的包装材料。
关于选件 (⇒ 附第 24 页 )
详情请垂询销售店 （代理店）或距您最近的营业所。
关于安全
关于安全
本仪器是按照 IEC61010 安全标准进行设计和测试，并在安全的状态下
出厂的。如果测量方法有误，有可能导致人身事故和仪器的故障。另外，
按照本使用说明书记载以外的方法使用本仪器时，可能会损坏本仪器所
配备的用于确保安全的功能。
请熟读使用说明书，在充分理解内容后进行操作。
万一发生事故，除了本公司产品自身的原因以外概不负责。
本使用说明书中记载了安全操作本仪器，保持仪器的安全状态所需要的信息和注意事
项。在使用本仪器前请认真阅读下述与安全有关的事项。
安全记号
表示使用者必须阅读使用说明书中有 记号的地方并加以注意。
使用者对于仪器上标示 记号的地方，请参照使用说明书上 记号的相应位置说
明，操作仪器。
表示如果直接接触，则可能会导致烫伤。
5
表示通过双重绝缘或强化绝缘进行保护的仪器。
表示接地端子。
表示直流电 (DC)。
表示电源 “开”。
表示电源 “关”。
6
关于安全
使用说明书的注意事项，根据重要程度有以下标记。
表示如果产生操作或使用错误，有导致使用者死亡或重伤的极高危险性。
表示如果产生操作或使用错误，有导致使用者死亡或重伤的危险性。
表示如果产生操作或使用错误，有可能导致使用者受伤或仪器损坏。
表示产品性能及操作上的建议。
与标准有关的符号
表示符合 EU 指令所示的安全限制。
Ni-MH
是资源有效使用促进法所规定的回收标记。
欧盟各国有关电子电气设备废弃的法规 （WEEE 指令）的标记。
关于标记
表示严禁的行为。
(⇒ 第○页 )
*
[ ]
SET
( 粗体 )
• 未特别注明时， Windows 7、 Windows 8、 Windows 10 均记为 “Windows”。
• Windows 的对话框记为 “对话框”。
• 单击： 按下鼠标左键后迅速松开。
• 双击： 快速单击 2 次鼠标左键。
表示参照页。
表示术语的说明记述于底部位置。
设置项目或按钮等画面上的名称以 [ ] 进行标记。
文中的粗体字母数字表示操作键上标示的字符。
7
关于安全
关于精度
本公司将测量值的极限误差，作为如下所示的 f.s.（满量程）、rdg.（读取）、dgt.（数
位分辨率）的值来加以定义。
f.s.
（最大显示值、刻度长度）
表示最大显示值、刻度长度。
在本仪器中，量程 x 纵轴的 div 数 (10 div) 为最大显示值。
例 : 量程为 1 V/div 时， f.s. = 10 V
rdg.
（读取值、显示值、指示值）
表示当前正在测量的值、测量仪器当前的指示值。
dgt.
（分辨率）
表示数字式测量仪器的最小显示单位、即最小位的 “1”。
关于测量分类
本仪器适合于 CAT IV (AC、 DC300V)、 CAT Ⅲ (AC、 DC 600 V) 标准。
为了安全地使用测量仪器，IEC61010 把测量分类按照使用场所分成 CAT II ～ CAT IV
四个安全等级的标准。
CAT II
CAT III
CAT IV
带连接插座的电源线的仪器 （可移动工具、家用电器等）的初级侧电路
直接测量插座插口时为 CAT Ⅱ。
直接从配电盘得电的仪器 （固定设备）的初级侧电路，以及从配电盘到插座的
电路
建筑物的进户电路、从进入口到电表及初级侧过电流保护装置（分电盘）的电路
如果使用分类数值等级小的测量仪器在大数值级别的场所进行测量时，可能会导致重
大事故，因此请绝对避免这种情况。如果利用没有分类的测量仪器对 CAT II ～ CAT
IV 的测量分类进行测量，可能会导致重大事故，因此请绝对避免这种情况。
8
使用注意事项
使用注意事项
为了您能安全地使用本仪器，并充分运用其功能，请遵守以下注意事项。
使用前的确认
在使用前，请先确认没有因保存和运输造成的故障，并在检查和确认操作之后再使
用。确认为有故障时，请与销售店 （代理店）或距您最近的营业所联系。
请在使用前确认探头、连接线以及使用的钳形传感器等的外皮有无破损
或金属露出。由于这些损伤会造成触电事故，所以请换上本公司指定的
型号。
关于本仪器的放置
使用温、湿度范围
温度： -10ºC ～ 50ºC
湿度 : -10ºC ～ 40ºC 80%RH 以下 （没有结露）
40ºC ～ 45ºC 60%RH 以下 （没有结露）
45ºC ～ 50ºC 50%RH 以下 （没有结露）
• Z1000 电池动作时：0ºC ～ 40ºC、 80%RH 以下 （没有结露）
• Z1000 电池充电时：10ºC ～ 40ºC、 80%RH 以下 （没有结露）
精度保证温湿度范围：23 ± 5ºC、 80%RH 以下 （没有结露）
请不要把本仪器放置在以下场所，否则会造成本仪器的故障或事故。
日光直射的场所或高温场所
受水、油、化学剂与溶剂等
影响的场所
潮湿、结露的场所
灰尘多的场所
机械震动频繁的场所
产生腐蚀性气体、爆炸性气体
的场所
产生強电磁波的场所或带电物
件附近
感应加热装置附近
（高频感应加热装置、 IH 电磁
炉等）
关于本仪器的使用
• 请不要淋湿本仪器，或者用湿手进行测量。否则会导致触电事故。
• 为防止触电事故发生，请绝对不要拆下主机外壳。内部有高电压及高温
部分。
• 请勿进行改造、拆卸或修理。否则会引起火灾、触电事故或人员受伤。
• 请勿堵塞位于本仪器侧面的通风孔。否则可能会导致内部温度上升，造
成火灾或故障。
• 本仪器的使用温度范围为 -10ºC ～ 50ºC。请勿在超出该范围的环境下使
用。
• 为了防止本仪器损坏，在搬运及使用时请避免震动、碰撞。尤其要注意
因掉落而造成的碰撞。
• 搬运本仪器时，请拔下连接线、 CF 卡、 U 盘，取出记录纸。
• 请勿放置在不稳定的台座上或倾斜的地方。否则可能会因掉落或翻倒
而导致人员受伤或主机故障。
• 本仪器装有保护外壳。利用保护外壳进行防冲击保护并不能完全避免
本仪器发生故障。因此，使用时请充分注意。
• 本仪器属于 EN61326 Class A 产品。
如果在住宅区等家庭环境中使用，则可能会干扰收音机与电视播放信
号的接收。在这种情况下，请作业人员采取适当的防护措施。
9
使用注意事项
在变压器或大电流电路等强磁场区域以及无线电设备等强电场区域附
近，可能无法正确测量。
10
使用注意事项
关于电线和电缆类的使用
为了防止触电事故，请按本仪器与连接线上标示的较低一方的额定值进
行使用。
• 为了不损坏电线的外皮，请不要踩踏或夹住电线。
• 为防止因断线引起的故障，请不要弯折或拽拉电缆的连接部。
• 为防止断线，将电源线从插座或本仪器拔出的时候，请握住插头部分
（电源线以外）拔出。
• 拔出 BNC 连接器时，请务必在解除锁定后握住拔出。如果不解除锁定
硬拔或直接拔拉电缆，都会损坏连接器。
• 为了防止触电事故，请确认从电缆里面露出白色 / 红色部分（绝缘层）。
电缆内部的颜色露出时请勿使用。
• 使用本仪器时，请务必使用本公司指定的连接线。如果使用指定以外的
电线，则可能会因接触不良等而导致无法进行正确的测量。
• 使用钳形传感器或逻辑探头等时，请仔细阅读使用产品附带的使用说
明书。
11
使用注意事项
关于碱性干电池盒 （附带）与电池组 （选件）
关于安装方法：“2.1 使用碱性干电池盒 （附带）或电池组 （选件）” (⇒ 第
32 页 )
请务必遵守下述事项。如果进行错误使用或处理，则可能会导致液
体泄漏、发热、着火或破裂等。
• 电池组请使用选件Z1000 电池组。使用本公司指定以外的电池组时，本
公司对因此而导致的仪器损坏或事故等不承担任何责任。
• 使用碱性干电池盒时，请使用市售的 5 号碱性电池 （LR6 × 8 节）。
• 请勿将电池组或电池短路、拆开或投入火中。否则可能会导致破裂，非
常危险。另外，请按各地区规定处理电池。
• 保管连接器时，请勿使连接器的端子之间形成短路。
• 电池组或碱性干电池内部含有碱性液体。如果碱性液体溅入到眼中，则
可能会导致失明，此时，请不要揉搓眼睛，立即用自来水等纯净水进行
充分的冲洗，然后立即去医院就诊。
• 为了避免触电事故，请关闭电源开关，在拔下电线之后再更换电池或电
池组。
• 安装或更换之后，请务必盖上盖子，并用螺钉固定之后再使用。
• 电池与电池组按照各地区的规定进行处理。
12
使用注意事项
关于碱性干电池
• 请勿混用新旧电池或不同类型电池。另外，请注意 +、－ 极性，请勿反
向插入。否则可能会导致性能降低或液体泄漏。
• 请勿混用 5 号碱性干电池 (LR6) 与市售的镍氢电池等。
• 为了防止因电池泄漏液体产生腐蚀以及本仪器损坏等现象，1 个月以上
不用时，请取出电池。
使用电池组时
为了避免本仪器损坏，请务必遵守下述事项。
• 请在本仪器的环境温度为 0 ～ 40ºC 的范围内使用电池组。另外，请在环
境温度为 10 ～ 40ºC 的范围内进行电池组充电。
• 超过指定的充电时间仍未完成充电时，请从本仪器上取下 AC 适配器，
停止充电。
• 使用期间、充电期间或保管期间如果发现液体泄漏、异臭、发热、变色
或变形等异常现象，请立即停止使用，并与销售店或距您最近的营业所
联系。
• 请勿淋水。请勿在潮湿或淋雨等场所中使用。
• 请勿进行剧烈碰撞或投掷。
• 电池组为耗材。即使充电正确，使用时间也明显缩短时，表明电池组已
达到使用寿命，此时请更换为新电池组。
• 使用长时间未用的电池组时，可能会在充满电之前结束充电。此时，请
重复数次充放电之后再使用。（即使刚购买之后，也可能会处于这种状
态）
• 电池组的使用寿命（容量为初始的 60% 以上）约为 500 次充放电周期。
（使用寿命因使用条件而异）
• 为了防止电池组老化，如果 1 个月以上不使用，请取出电池组，并保管
在 -20ºC ～ 30ºC 的干燥场所中。另外，每 2 个月至少进行 1 次充放电。
如果在容量过低的状态下长时间保存，则会导致无法充电或性能下降。
• 使用电池组时，如果容量过低，则会自动切断本仪器的电源。如果在这
种状态下长时间放置，则可能会导致过度放电，因此，请务必将本仪器
的电源开关设为 OFF。
• 在高温或低温状态下，电池组的充电效率会下降。
关于 AC 适配器
• AC 适配器请务必使用附带的 Z1002 AC 适配器。AC 适配器的额定电源
电压为 AC100V ～ 240V（已考虑额定电源电压± 10% 的电压波动），
额定电源频率为 50/60 Hz。为了避免发生仪器损坏和电气事故，请绝
对不要在此以外的电压条件下使用。
• 在连接电源之前，请确认 AC 适配器上所记载的电源电压与您使用的电
源电压是否一致。如果使用指定范围外的电源电压，会造成 AC 适配器
损坏或电气事故。
• 在本仪器或工频电源上连接 AC 适配器时，请务必切断本仪器的电源。
• 为了避免触电事故并确保本仪器的安全，请把附带的电源线连接到三
相插座上。
• 使用 UPS（不间断电源）或 DC-AC 变频器驱动本仪器时，请勿使用输出
方波与近似正弦波的 UPS 及 DC-AC 变频器。否则会导致本仪器损坏。
• 为防止断线，将电源线从插座或本仪器拔出的时候，请握住插头部分
（电源线以外）拔出。
13
使用注意事项
• 使用后请务必切断电源。
• 本仪器发生 40ms 以下的瞬间中断时，不会引起误动作。但在发生 40ms
以上的瞬间中断时，由于电源可能会被暂时切断，因此放置时请事先考
虑放置场所的电源状况。
• 通过并用Z1002 AC适配器与Z1000 电池组，即使发生停电，也可以继续
进行测量。
14
使用注意事项
关于连接
模拟输入端子连接之前
• 最大输入电压和最大同相电压如下所示。
AC/DC600 V (CAT Ⅲ、Ⅱ )、 AC/DC300V (CAT Ⅳ )
如果超出该电压，则可能会造成本仪器损坏，或导致人身伤害事故，因
此请勿在这种状态下测量。
最大输入电压为本仪器和使用连接线中较低一方的最大输入电压。
• 本仪器和连接线组合形成的最大输入电压和最大同相电压如下所示。
为了避免发生触电事故和本仪器损坏，请勿输入在此以上的电压。输入
时使用衰减器等进行测量时，最大同相电压如下所示。
连接线 最大输入电压 最大同相电压
9197
L9197
L9198
L9217
L9790 AC/DC600 V
9322
差分探头
AC/DC600 V
AC/DC300 V
DC2000 V、AC1000 V 使用抓状夹时
AC/DC600 V (CAT Ⅲ、Ⅱ )
AC/DC300 V (CAT Ⅳ )
AC/DC600 V (CAT Ⅱ )
L9790-01 鳄鱼夹及 9790-03 接点针使
用时
AC/DC600 V (CAT Ⅱ )
AC/DC300 V (CAT Ⅲ )
9790-02 抓状夹使用时
AC/DC300 V (CAT Ⅱ )
AC/DC150 V (CAT Ⅲ )
AC/DC1500 V (CAT Ⅱ )、
AC/DC600 V (CAT Ⅲ )
使用鳄鱼夹时
AC/DC1000 V (CAT Ⅱ )
AC/DC 600 V (CAT Ⅲ )
15
使用注意事项
先将钳形传感器或连接线连接到本仪器上，然后再连接到已通电的
测量线路上。
为了防止发生触电事故和短路事故，请务必遵守下述事项。
• 为了避免发生短路事故和人身伤害事故，请在低于最大同相电压的电
路中使用夹钳式产品。另外，请勿用于裸导体。
• 请勿使连接线夹钳顶端的金属部分和测量线路的 2 线之间接触。另外，
请绝对不要触摸夹钳顶端的金属部分。
• 打开钳形传感器时，请勿使夹钳顶端的金属部分接触测量线路的 2 线
之间，也不要用于接触裸导体。
• 在可能会发生超出耐电压的电涌的环境下，请不要一直连接。否则，可
能会导致本仪器损坏，造成人身伤害事故。
• 请勿在将测试电缆类连接在被测对象的状态下连接到本仪器上。否则
会导致触电事故。
• 为了避免短路事故，请切实地进行连接。
请勿在接通本仪器电源或夹紧测量导体的状态下插拔连接器。否则可能
会导致本仪器和钳形传感器故障。
• 进行连接线等各种电缆配线时，请远离电源线和地线。
• 如果将连接线等各种电缆并联到其他仪器的输入端上 （请参照下图），
则可能会导致测量值出现偏差或仪器产生误动作。并联其他仪器时，请
务必在确认动作之后再使用。
被测对象
其他仪器
MR8880-21
16
使用注意事项
连接到逻辑输入端子时
为了避免触电、短路事故或本仪器损坏，请注意以下事项。
• 逻辑探头的最大输入电压如下所
示。
如果超出该最大输入电压，则可
能会造成本仪器损坏，导致人身
伤害事故，因此请勿在这种状态
下测量。
9320-01:+50 VDC
MR9321-01: 250 Vrms （HIGH 量程）、150 Vrms （LOW 量程）
9320-01 逻辑探头（选件）LOGIC 端子的 GND 与本仪器 GND 之 间 未
进行绝缘 （GND 共用）。
• 请使用三相电源线，通过同一供电系统向逻辑探头的被测对象和本仪
器供电。
和其他供电系统相连或者使用非三相电源线时，GND 之间可能会因配
线状况而产生电位差，并经逻辑探头流过电流，从而造成被测对象和本
仪器损坏。
• 请勿使逻辑探头夹钳顶端的金属部分和测量线路的 2 线之间接触。另
外，请绝对不要触摸夹钳顶端的金属部分。
被测对象
逻辑
探头
本仪器
连接 USB 连接线时
• 为了避免发生故障，通讯期间请勿拔掉 USB 连接线。
• 请将本仪器与计算机的地线连接设为共用。如果不采用同一地线，则本
仪器的 GND 与计算机的 GND 之间会产生电位差。如果在有电位差的
状态下连接 USB 连接线，则可能会导致误动作或故障。
本仪器不能使用PC或USB集线器的总线电源。使用时，请连接AC 适配器
或电池。
连接到外部控制端子时
为了防止发生触电事故和仪器故障，进行外部控制端子配线时，请
务必遵守下述事项。
• 请在切断本仪器以及连接仪器的电源之后再进行配线。
• 请勿超出外部控制端子的信号额定值。
• 请对连接到外部控制端子上的仪器和装置进行适当的绝缘。
• 外部控制端子的 GND 与本仪器的 GND 共用，不进行绝缘。
为了避免本仪器损坏，请使用三相电源线，通过同一供电系统向外部控
制端子、连接仪器以及本仪器进行供电。
和其他供电系统相连或者使用非三相电源线时，GND 之间可能会因配
线状况而产生电位差，并经线材流过电流，从而造成被测对象和本仪器
损坏。
• 为了避免发生电气事故，请使用在耐电压和电流容量方面有充足余量
的线材。
连接 3 m 以上的电缆时，可能会受到外来噪音等 EMC 环境的影响。
17
使用注意事项
关于打印机
• 打印头及其附近的金属部分处于高温状态。请勿直接接触，否则可能会
导致烫伤。
• 请注意不要被切纸刀割破手指。
• 为了防止本仪器发生故障，连接本仪器与打印机装置时，请切断电源。
• 请勿直接触摸打印头，否则可能会因静电而导致损坏。
请不要在高温和潮湿的环境下打印。否则可能会严重缩短打印机的使用
寿命。
18
使用注意事项
关于 CF 卡 /U 盘
开始新测量时，已测量的数据 （已读入内部缓存的数据）则会消失。
要保留数据时，请务必将数据保存到外部存储媒体中。
• 请勿在弄错正反面和插入方向的状态下强行插入。
否则可能会导致 CF 卡、 U 盘或本仪器损坏。
• 在测量期间或本仪器存取CF卡 /U 盘期间，请绝对不要拔出 CF 卡/U盘。
否则可能会导致 CF 卡 /U 盘内的数据损坏或 CF 卡 /U 盘损坏。
（存取期间，画面右下角的 CF 卡 /U 盘图标显示为红色）
• 请勿在连接 U 盘的状态下移动本仪器。否则可能会导致其损坏。
• 有些 U 盘易受静电影响。由于静电可能会导致 U 盘故障或本仪器误动
作，因此请小心使用。
• 如果在插入 U 盘的状态下打开电源，本仪器可能会不能起动（因 U 盘而
异）。此时，请打开电源，然后插入 U 盘。另外，建议事先确认之后再
使用。
• 由于 CF 卡 /U 盘内部使用的闪存有一定的使用寿命。长时间使用之后，
可能会无法保存或读入数据。在这种情况下，请购买新卡。
• 无论故障或损失的内容和原因如何，本公司对 CF 卡/U 盘内保存的数据
不进行任何赔偿。
另外，记录文件之后经过较长时间时，保存的数据可能会消失。因此请
务必对 CF 卡 /U 盘内的重要数据进行备份。
• 从数据保护方面看，建议使用本公司选件CF卡与U盘。使用本公司选件
以外的存储媒体时，不提供正常工作保证。
关于 CD-R 的使用
• 为了避免光盘上附着指纹等污迹或打印时露出飞白，使用时请务必手
持光盘的边缘。
• 请绝对不要触摸光盘的刻录面。另外，也不要直接放在坚硬的物品上
面。
• 请勿用挥发性酒精或水擦拭光盘，否则可能会导致光盘的标签标记消
失。
• 在光盘的标签表面上写字时，请使用笔尖为毛毡的软性油性笔。请勿使
用圆珠笔或笔尖坚硬的笔，否则可能会导致光盘损伤，造成刻录内容损
坏。另外，也不要使用胶粘性标签。
• 请勿将光盘放在阳光直射或高温潮湿的环境中，否则可能会导致光盘
变形或刻录内容损坏。
• 清除光盘上的污点、灰尘或指纹时，请使用柔软的干布或 CD 清洁剂。
请始终从内侧向外侧方向擦拭，绝对不要划圈擦拭。另外，请勿使用研
磨剂或溶剂类清洁剂。
• 本公司对因本 CD-R 使用而导致的计算机系统故障以及购买产品时发
生的故障不承担任何责任。
19
使用注意事项
20
使用注意事项
