LR8400-20
LR8401-20
LR8402-20
DATENLOGGER
MEMORY HiLOGGER
Messanleitung
Dec. 2015 Edition 1
LR8400B985-00 (B981-00) 15-12H
DE
Einleitung
Einleitung
Vielen Dank, dass Sie sich für das Modell LR8400-20, LR8401-20, LR8402-20
Datenlogger von Hioki entschieden haben.
Diese Messanleitung umfasst einige grundlegende Anwendungsbeispiele.
Lesen Sie vor der Verwendung des Datenloggers unbedingt die
Bedienungsanleitung sorgfältig durch.
Mit diesem Datenlogger erhalten Sie die folgende Dokumentation. Konsultieren Sie sie, falls erforderlich.
Dokument Beschreibung
1
Messanleitung
(Das vorliegende
1
Dokument)
Bedienungs-
2
anleitung
Inhalt
Bedienungsübersicht und
Bildschirmkonfigurationen
Vorbereitungen vor
Messungen
Messvorgang
Messen
Anzeigen von
Schwingungsformen oder
numerischen Werten
Lesen Sie dieses Dokument zuerst.
Bietet Erstbenutzern eine Einführung zu den grundlegenden
Messmethoden des Datenloggers.
Bietet Erklärungen und Anweisungen zu der Betriebsmethode und den
Funktionen des Datenloggers.
Beschreibt die Bildschirmtypen und bietet
eine Übersicht der Bedientasten.
Beschreibt die Vorbereitungen vor der
Messung.
Beschreibt Vorgehensweisen von der
Inspektion vor der Messung bis hin zur
Überwachung.
Dies ist ein Beispiel für das gleichzeitige
Messen und automatische Speichern von
Schwankungen der Spannung (CH1) und
Temperatur (CH2) eines 1,5-V-Akkus.
Beschreibt die Verwendung des
Datenloggers zum Anzeigen von
Schwingungsformen und numerischen
Werten.
(S.2)
(S.7)
(S.8)
(S.10)
(S.14)
Überwachen von Daten auf
einem Computer
LR8400B985-00
Beschreibt, wie Sie Daten mit einem
Computer überwachen können.
(S.18)
2
Bedienungsübersicht und Bildschirmkonfiguration en
Bedienungsübersicht und
Bildschirmkonfigurationen
Vorderseite
Anzeigebildschirm
Universal-Modul∗ Spannungs-/Temp-Modul∗
Externe
Steuerungsansc
hlüsse
• Impulseingänge
• Alarmausgänge
• Externe
Steuerung
(Eingang/
Ausgang)
• 12-Volt-Ausgang
• Alarm-LED
(Hinteres)
Batteriefach
Bedientasten
STROM-LED
Leuchtet, wenn
eingeschaltet.
CHARGE-LED
Leuchtet während
des Aufladens des
Z1000 Akkupack.
∗: Eingabegeräte werden ge mäß den Angaben nach Lieferung ab Werk installiert.
Rechte Seite
CF-Kartensteckplatz Ethernet-/LAN-Kabelbuchse (RJ-45)
USB-Kabelanschluss
AC-Netzteilbuchse
Netzschalter
USB-Anschluss
Bedienungsübersicht und Bildschirmkonfigurationen
Bedientasten
3
Auswahl eines Bildschirms
WAVE/DATA
Wählt zwischen den
Waveform/NumericalBildschirmanzeigen aus (S.4).
SET
Zeigt die
Einstellungsbildschirme an und
wechselt bei jedem Drücken
zwischen den BildschirmRegisterkarten (S.5).
FILE
Zeigt Dateiinformationen an
(S.6).
Blättert durch Schwingungsformen und liest Cursorwerte ab
Mit SCROLL/CURSOR
wählen Sie das Blättern in
Schwingungsformen oder das
Bewegen des A/B-Cursors, und
verwenden Sie die Pfeiltasten
zum Blättern oder Bewegen der
A/B-Cursor (S.15).
Speichervorgänge
Drücken, um Daten manuell zu speichern.
Grundlegender Tastenbetrieb
Setup und Anzeige
CH
Kanäle auswählen.
UNIT
Eingabegeräte wechseln.
MONIT
Zeigt Stromeingangsschwingungsform
und numerische Werte an (nicht im
internen Speicher, der CF-Karte und
dem USB-Speichergerät gespeichert).
ESC
Bricht Änderungen der
Einstellungen ab.
Cursortasten
Bewegt die
Cursorposition
(blinkender Bereich)
auf dem Bildschirm.
ENTER
Bestätigt die
angezeigten
Einstellungen.
Starten und Stoppen der Messung
Starten und stoppen Sie die Messung.
Die LED neben START leuchtet während der
Messung grün (S.9).
Ändern von Bildschirminhalten
Zu änderndes
Element auswählen.
Verfügbare
Einstellungsoptionen
anzeigen.
Gewünschte
Einstellung wählen.
Neue Einstellung
anwenden oder
abbrechen.
Deaktiviert den Tastenbetrieb
(Tastensperrfunktion)
Halten Sie die linke und die
rechte Taste gleichzeitig drei
Sekunden lang gedrückt, um
den Betrieb der anderen
Tasten zu sperren bzw. zu
entsperren.
Zero Adjust
Während der Waveform/
Value- oder
angezeigt wird, drücken Sie
die Auf- und AbCursortasten gleichzeitig.
[CH]-Bildschirm
4
Bedienungsübersicht und Bildschirmkonfiguration en
Waveform/Numerical-Bildschirme
Bei jedem Drücken
der Taste wechselt
der Bildschirm.
(sieben
Anzeigetypen)
[Gauge+Wave]
[Wave]
[Wave+Value]
[Value+Cmnt]
[Value]
[Wave+Calc]
[Wave+Crsr]
[Gauge+Wave]-Bildschirm
Messdaten werden als
Schwingungsformen mit Pegeln
angezeigt.
[Wave+Value]-Bildschirm
Messdaten werden als
Schwingungsformen und numerische
Werte angezeigt.
[Value]-Bildschirm
Messdaten werden als
numerische Werte angezeigt.
[Wave]-Bildschirm
Messdaten werden als
Schwingungsformen angezeigt.
[Value+Cmnt]-Bildschirm
Messdaten werden als numerische Werte
mit Kommentaren angezeigt.
[Wave+Calc]-Bildschirm
Messdaten werden als
Schwingungsformen mit
Berechnungsergebnissen angezeigt.
Betriebsinformationen
werden am unteren
Rand des Bildschirms
angezeigt.
[Wave+Crsr]-Bildschirm
Messdaten werden als
Schwingungsformen mit
Cursorwerten angezeigt.
Wechselt zwischen den oben
genannten Bildschirmen.
Bei jedem Drücken
der Taste wechselt
der Bildschirm.
(sieben
Anzeigetypen)
5
Bedienungsübersicht und Bildschirmkonfigurationen
Einstellungsbildschirme
Drücken Sie die
Links/RechtsTasten, um
zwischen den
Einstellungsbildsc
hirmen zu
wechseln.
Wenn mit dem
Cursor eine
Registerkarte
ausgewählt wurde,
können Sie mit den
Links/RechtsCursortasten
zwischen den
Einstellungsbildsc
hirmen wechseln.
[Setting]-Bildschirm
Nehmen Sie Aufzeichnungseinstellungen
vor. Stellen Sie numerische Berechnung,
automatisches Speichern und Zeitgeber
ein.
[Range]-Bildschirm
Nehmen Sie Einstellungen vor,
während die Einstellungen aller
Kanäle angezeigt werden.
[Trig & Alm]-Bildschirm
Für jeden Kanal können
Aufzeichnungskriterien (Auslöser)
und Signaltöne eingestellt werden.
[CH]-Bildschirm
Nehmen Sie
Eingangskanaleinstellungen vor,
während die Überwachungsanzeige
angezeigt wird.
[Conv/Calc]-Bildschirm
Nehmen Sie diese Einstellungen vor,
um Messwerte zur Anzeige in
beliebige Einheiten zu konvertieren.
[Comment]-Bildschirm
Eingeben von Kanalkommentaren.
Betriebsinformationen
werden am unteren
Rand des Bildschirms
angezeigt.
Wählt ein
Messungseingabegerät und
dessen Einstellungen aus.
[System]-Bildschirm
Konfigurieren der
Systemumgebung.
6
Bedienungsübersicht und Bildschirmkonfiguration en

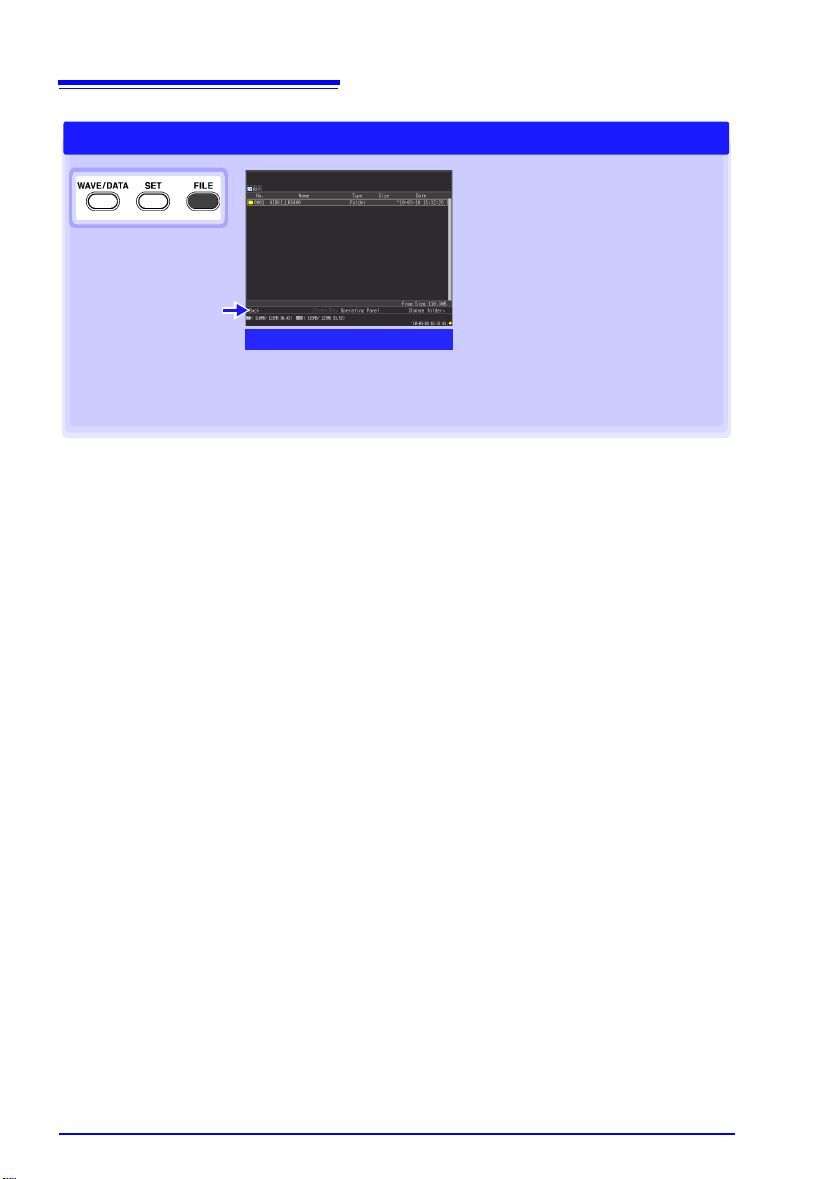

Dateibildschirm
Betriebsinformationen
werden am unteren
Rand des Bildschirms
angezeigt.
Bildschirm File
Anzeigen und Verwalten von
Dateien auf CF-Karten/USBSpeichergeräten.
