CM7290
HIOKI CM7290A963-02
CM7291
디스플레이 유닛
DISPLAY UNIT
사용설명서
Jan. 2022 Revised edition 2
CM7290A963-02 (A960-03) 22-01H
KO
*600458602*
HIOKI CM7290A963-02
목 차
HIOKI CM7290A963-02
머리말 .........................................................................................1
포장 내용물 확인 ..........................................................................1
측정 순서 ....................................................................................3
■ 단품으로 측정하는 경우 .................................................................3
■ 다른 기기에 접속하여 측정하는 경우 ..............................................4
안전에 대해서 ..............................................................................6
사용 시 주의사항 ..........................................................................8
1 개요 11
1.1 개요와 특장점 ...................................................................11
1.2
각부의 명칭과 기능 ............................................................12

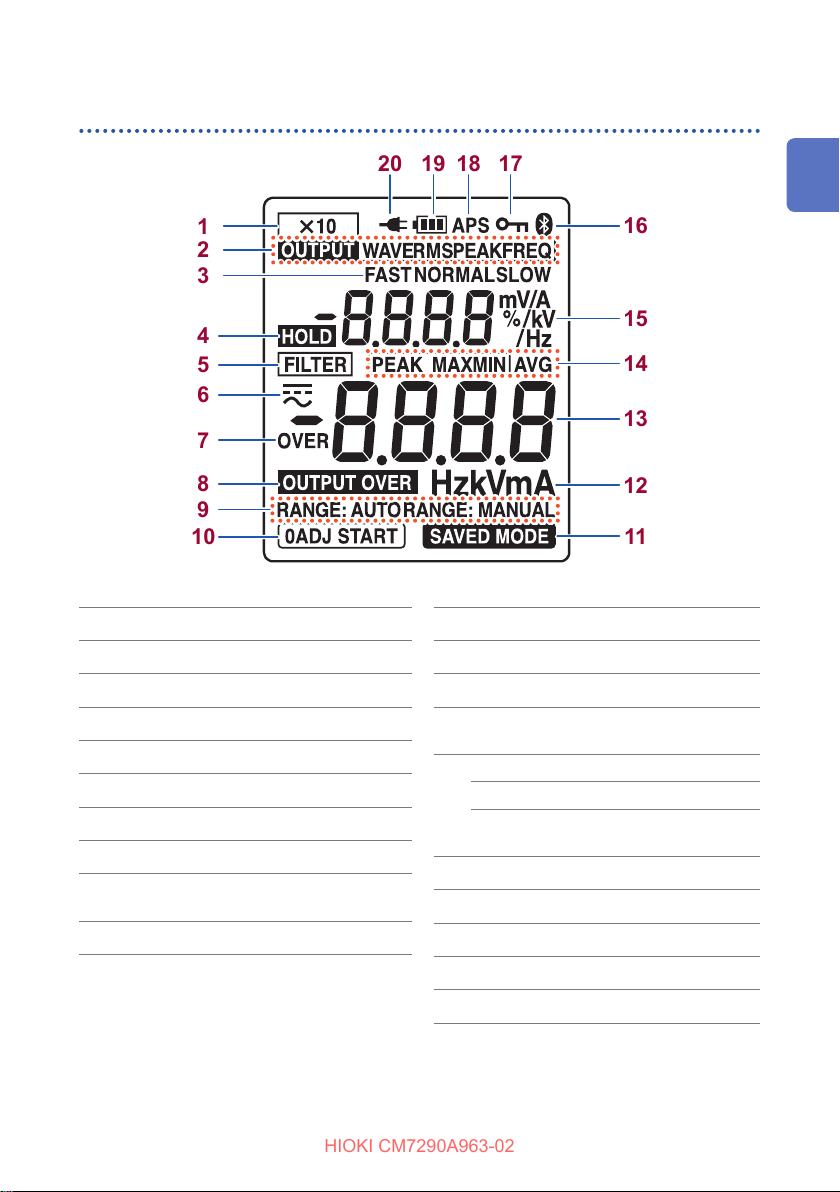

■ 표시부 .......................................................................................13
■ 경고 표시 , 배터리 잔량 ...............................................................14
1.3 키 조작 일람 ......................................................................15
■ 측정 ........................................................................................... 16
■ 표시 , 출력 , 통신 ......................................................................... 17
■ 시스템 조작 ................................................................................ 18
■ 유지보수 조작 ............................................................................. 18
■ 편리한 기능 ................................................................................ 19
■ 키 구성 ......................................................................................20
1
2
3
4
5
6
7
8
2 측정 전 준비 23
2.1 Z5004 마그네틱 스트랩 장착하기 .......................................23
2.2
센서 접속하기 ...................................................................24
2.3
전원 공급하기 ...................................................................25
■ 배터리 장착과 교체 .....................................................................25
■ AC 어댑터 ( 옵션 ) 접속하기 .........................................................26
■ 외부 DC 전원에 접속하기 ............................................................ 27
2.4 전원 켜기 / 끄기 .................................................................. 28
■ 배터리 구동의 경우 .....................................................................28
■ AC 어댑터 또는 외부 DC 전원 구동의 경우 ..................................28
CM7290A963-02
9
10
부록
索引
i
목 차
HIOKI CM7290A963-02
2.5 외부기기에 접속하기 ..........................................................29
3 측정 , 출력 31
3.1 사용 전 점검 ......................................................................31
3.2
측정하기 ...........................................................................32
■ 측정 모드의 차이에 따른 OUTPUT의 종류...................................33
■ 레인지의 설정 ............................................................................. 34
3.3 표시 , 출력 갱신 시간 ( 비율 ) 변경하기
(FAST/SLOW) .................................................................35
3.4
측정 파형 예 ......................................................................36
3.5 Bluetooth
■ 애플리케이션 소프트 설치하기 ..................................................... 37
■ CM7291을 접속 등록하기 ..........................................................38
■ Bluetooth
®
통신 기능 (CM7291의 경우만 ) ....................... 37
®
기능을 사용하여 측정하기..........................................38
4 사양 39
4.1 일반 사양 ..........................................................................39
4.2
입력 사양 , 출력 사양 , 측정 사양 .........................................41
4.3
기능 사양 ..........................................................................47
4.4
접속 단자 사양 ..................................................................50
4.5
외부 인터페이스 사양 (CM7291의 경우만 ) ......................... 50
5 유지보수 및 서비스 51
5.1 문제가 발생했을 경우 .........................................................52
5.2
에러 표시 ..........................................................................56
부록 57
부록 1 센서 연결 시의 레인지 구성, 출력률 , 전력 소비 구분 ........57
부록 2 센서 조합 시의 정확도 계산 방법 ....................................58
부록 3 조합 정확도 (대표치 ) ....................................................62
부록 4 측정 응답 파형 ..............................................................70
ii
머리말
HIOKI CM7290A963-02
머리말
저희 HIOKI CM7290, CM7291 디스플레이 유닛을 구매해 주셔서 대단히 감사합니
. 이 제품을 충분히 활용하고 오래 사용할 수 있도록 사용설명서는 조심스럽게 다루
다
항상 가까운 곳에 두고 사용해 주십시오 .
고
사용설명서 최신판
사용설명서 내용은 개선 , 사양 변경 등을 위해 변경될 수 있습
.
니다
최신판은 당사 홈페이지에서 다운로드할 수 있습니다 .
https://www.hioki.com/global/support/download
포장 내용물 확인
본 기기를 받으시면 수송 중에 이상 또는 파손이 발생하지 않았는지 점검한 후 사용해
주십시오 . 특히 부속품 , 패널 면의 스위치, 단자류를 주의해서 살펴봐 주십시오 . 만일
파손되거나 사양대로 작동하지 않는 경우에는 공인 Hioki 대리점 또는 영업소로 연락
주십시오 .
포장 내용물이 맞는지 확인해 주십시오 .
CM7290 또는
CM7291
사용설명서
그 밖의 언어에 대해서는 당사 홈페이지를
통해 확인해 주십시오 .
1
2
3
4
5
6
7
AA형 알칼리 건전지 (LR6) × 2
프로텍터 ( 장착 완료 )
전파 사용상의 주의 (CM7291 의 경우만 )
8
9
10
부록
색인
1
포장 내용물 확인
HIOKI CM7290A963-02
옵션
• 본
기기에는 다음과 같은 옵션이 있습니다 . 구매하시려면 당사 또는 대리점으로 연
주십시오 . 옵션은 변경될 수 있습니다 . 당사 웹사이트에서 최신 정보를 확인해
락
주십시오 .
•
HIOKI PL14 출력 커넥터에 적합한 센서를 사용해 주십시오 .
9445-02 AC 어댑터
L9094 출력 코드 (바나나 단자용 , 1.5 m)
L9095
L9096
C0220
C0221
L0220-01
L0220-02
L0220-03
L0220-04
L0220-05
L0220-06
L0220-07
Z5004
출력 코드 (BNC 단자용 , 1.5 m)
출력 코드 (리드 단자용 , 1.5 m)
휴대용 케이스 (센서 및 본 기기용 )
휴대용 케이스 (연장 케이블 30 m, 센서 , 본 기기용 )
연장 케이블 (2 m)
연장 케이블 (5 m)
연장 케이블 (10 m)
연장 케이블 (20 m)
연장 케이블 (30 m)
연장 케이블 (50 m)
연장 케이블 (100 m)
마그네틱 스트랩
2
측정 순서
「 シ ー ル ド 線 は 挟 ま な い 」の 説 明 を
記載する/しないは製品ごと技術に確認する
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
NONO
「 シ ー ル ド 線 は 挟 ま な い 」の 説 明 を
記載する/しないは製品ごと技術に確認する
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
OK
NO
NONO
HIOKI CM7290A963-02
측정 순서
단품으로 측정하는 경우
설치 , 접속
사용 전 점검을 한다 (p. 31)
센서를 본 기기에 접속한다 (p. 24)
전원에 접속한다 (p. 25)
전원을 켠다 (p. 28)
(AC 어댑터로 구동하는 경우는 자동으로 전원이 켜집니다 )
측정
영점 조정을 실행한다 (p. 16)
(AC 센서에서는 영점 조정 기능이 무효가 됩
니다 )
준비물 :
HIOKI PL14 커넥터를 장착한 센서
(
옵션 )
준비물 :
AA형 알칼리 건전지 (LR6) × 2
또는 AC 어댑터
참조 : “옵션” (p. 2)
1
2
3
4
5
6
7
피측정 도체에 접속한다 (p. 32)
측정 모드를 선택한다 (p. 16)
측정치를 확인한다
종료
피측정 도체에서 분리하여 전원을 끈다
영점
조정
측정
8
9
모드
10
부록
색인
3
측정 순서
HIOKI CM7290A963-02
다른 기기에 접속하여 측정하는 경우
설치 , 접속
사용 전 점검을 한다 (p. 31)
센서를 본 기기에 접속한다 (p. 24)
전원에 접속한다 (p. 25)
전원을 켠다 (p. 28)
(AC 어댑터로 구동하는 경우는 자동으로 전원이 켜집니다 )
본 기기의 출력을 외부기기에 접속한다
(p. 29)
측정
영점 조정을 실행한다 (p. 16)
(AC 센서에서는 영점 조정 기능이 무효가 됩
니다 )
피측정 도체에 접속한다 (p. 32)
설정을 수행한다 (p. 15)
접속한 기기에서 파형을 관측 , 기록한다
준비물 :
HIOKI PL14 커넥터를 장착한 센서
(
옵션 )
준비물 :
• 출력
코드
• 연장
케이블 ( 센서의 출력 케이블 길이가
부족한 경우 )
참조 : “옵션” (p. 2)
필요한 설정 :
1． 측정 모드 (p. 16, p. 33)
2
． 출력 모드 (p. 17, p. 33)
3
． 레인지 (p. 16, p. 34, p. 57)
종료
전원을 끄고 측정을 종료한다
4
측정 순서
HIOKI CM7290A963-02
내장형 기기에의 접속 예
아래와 같이 설정하여 외부전원 단자 측에서 전원이 공급되면 본 기기는 사전에 선택
출력 모드로 기동하여 출력을 시작합니다 . 내장형 기기 등에 접속하여 사용하는 경
한
권장합니다 .
우에
참조 : “2.5 외부기기에 접속하기” (p. 29)
1
피측정 도체
센서
본 기기
접속
가능한 커넥터의 종류
JEITA RC5320A
Classification 3
(EIAJ RC5320A TYPE 3)
(
손잡이 부분 외경
하 )
전원
측정
10 mm 이
φ
시스템
- 2
1
2
- 4
1
측정계
1
1
출력
- 3
- 1
접속
1
기기를
접속해 주십시오 .
1. 센서 − 피측정 도체
2. 본 기기 − 센서
3. 본 기기 − 출력처
4. 본 기기 − (단독 DC 절연 ) 전원
설정
2
순서로 설정해 주십시오 .
다음
1. 적절한 측정 모드 , 출력 모드 , 레인지의
설정
2. 기동 시 영점 조정의 설정
(
유효 또는 무효를 선택 )
3.
설정 저장
(
기동 시의 측정 모드를 저장 )
4.
키 록을 유효로 설정
(
오조작을 피하기 위해 )
2
3
4
5
6
7
8
9
정전 대책 기능
• 본
기기에 배터리가 들어 있으면 AC 어댑터 또는 외부전원( 외부전원 단자 측 ) 으
전원이 차단되어도 배터리 구동으로 전환되어 배터리 용량이 있는 한 출
로부터
계속됩니다 . 외부전원 복귀 후에는 외부전원 구동으로 전환됩니다 .
력이
• 배터리에서
따른 노이즈로 인해 표시치나 출력치에 영향이 나타날 수 있습니다 .
에
10
부록
AC 어댑터 구동 또는 AC 어댑터에서 배터리 구동으로 바뀔 때 전환
색인
5
안전에 대해서
HIOKI CM7290A963-02
안전에 대해서
본 기기는 IEC 61010 안전규격에 따라 설계되었으며 시험을 거쳐 안전한 상태로 출
하되었습니다
있는 안전 확보를 위한 기능이 손상될 수 있습니다 .
고
본 기기를 사용하기 전에 다음의 안전에 관한 사항을 잘 읽어 주십시오 .
. 단 , 이 사용설명서의 기재사항을 준수하지 않을 경우 본 기기가 갖추
경 고
• 전기는
• 보호구에
감전 , 단락에 의한 아크방전 등의 위험이 있습니다 . 전기 계측기
처음 사용하시는 분은 전기 계측 경험이 있는 분의 감독하에 사용해 주
를
.
십시오
대해서
기기는 활선 상태에서 측정합니다 . 감전사고를 방지하기 위해 법 규제
본
따라 절연보호구를 착용하십시오 .
에
주 의
잘못된 방법으로 사용하면 기기의 고장으로 이어질 가능성이 있습니다 . 이
사용설명서를 잘 읽고 충분히 내용을 이해한 후 조작해 주십시오 .
표기에 대해서
본 설명서에서는 위험의 중대성 및 위험성 정도를 아래와 같이 구분하여 표기합니다 .
위 험
경 고
주 의
중요
*
굵은체
6
작업자가 사망 또는 중상에 이르는 절박한 위험성이 있는 경우에 관해서
기술하고 있습니다 .
작업자가 사망 또는 중상을 입을 가능성이 있는 경우에 관해서 기술하고 있습
니다 .
작업자가 경상을 입을 가능성이 있는 경우 , 또는 기기 등에 파손이나 고장
이 예상되는 경우에 관해서 기술하고 있습니다 .
조작 및 유지보수 작업상 특별히 알아 두어야 할 정보나 내용이 있는 경우
에 기술합니다 .
강자석에 의한 위험이 있음을 나타냅니다 .
심장 박동 조율기나 전자의료기기의 작동을 방해합니다 .
해서는 안 되는 행위를 나타냅니다 .
반드시 수행해야 하는 “강제” 사항을 나타냅니다 .
설명을 밑에 기재하였습니다 .
조작키는 [ ] 부호를 붙여 표기하였습니다 .
기기상의 기호
1 2 3 4 5 6 7 8 9 0
A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
HIOKI CM7290A963-02
주의나 위험을 나타냅니다 . 기기상에 이 기호가 표시된 경우에는 사용설명서의 해
당 부분을 참조해 주십시오 .
직류 (DC) 를 나타냅니다 .
교류 (AC) 를 나타냅니다 .
규격에 관한 기호
안전에 대해서
1
2
EU 가맹국의 전자 , 전기기기의 폐기에 관한 법 규제 (WEEE 지령 ) 마크입니다 .
EU 지령이 제시하는 규제에 적합하다는 것을 나타냅니다 ..
Bluetooth® 무선 기술이 탑재되었음을 나타냅니다 .
화면 표시에 대해서
본 기기의 화면에서는 영숫자를 다음과 같이 표시합니다 .
3
4
5
6
7
8
9
10
부록
색인
7
사용 시 주의사항
HIOKI CM7290A963-02
정확도에 대해서
당사에서는 측정치의 한계 오차를 다음에 나타내는 f.s.(full scale), rdg.(reading),
dgt.(digit)
에 대한 값으로서 정의합니다 .
최대 표시치 )
f.s.
rdg.
dgt.
(
디스플레이 유닛에서 현재 사용 중인 레인지의 최대 표시치를 나타냅니다 .
측정치 )
(
현재 측정 중인 값으로 , 측정기가 현재 표시하고 있는 값을 나타냅니다 .
분해능 )
(
디지털 측정기의 최소 표시 단위 , 즉 최소 자릿수인 “1”을 나타냅니다 .
사용 시 주의사항
본 기기를 안전하게 사용하기 위해 , 또한 기능을 충분히 활용하기 위해 다음 주의사항
지켜 주십시오 .
을
위 험
• 본
기기의 정격 및 사양 범위를 초과해 사용하지 마십시오 . 본 기기의 파
발열로 인사사고가 발생할 수 있습니다 .
손이나
• 센서는
• 심장
일반적으로 최대 측정 전류가 주파수에 따라 바뀌며 , 부하경감
(Derating)을 위해 연속 측정할 수 있는 전류가 제한되어 있습니다 . 부
하경감을
류를
다
초과하는 전류를 측정하지 마십시오 . 부하경감을 초과하는 전
측정하면 센서가 발열하여 고장 , 화재 및 화상을 일으킬 수 있습니
.
박동 조율기 등 전자의료기기를 장착한 사람은 Z5004 마그네틱 스
사용하지 마십시오 . 또한 , Z5004 마그네틱 스트랩을 가까이 대는
트랩을
것도 매우 위험하므로 삼가십시오 . 의료기기의 정상 작동을 방해하여 인
관련된 일이 발생할 수 있습니다 .
명과
UPS(무정전 전원 ) 나 DC − AC 인버터를 사용해 본 기기를 구동하는 경우
에는 구형파 , 유사 정현파 출력의 UPS 또는 DC − AC 인버터를 사용하지
마십시오 . 본 기기가 파손될 수 있습니다 .
8
주 의
본 기기의 사용 환경에 대해서
HIOKI CM7290A963-02
사용 시 주의사항
본 기기의 고장 , 사고의 원인이 되므로 다음과 같은 장소에는 설치하지 마
십시오 .
• 직사광선에
• 부식성
• 강력한
• 유도가열장치
• 기계적
• 물
• 다습하고
• 먼지가
단자 접속 시의 주의
•BNC 커넥터 ( 옵션의 L9095)의 파손을 방지하기 위해 반
드시
외
• 커넥터를
바로
커넥터 부분이 파손됩니다 .
AC 어댑터에 대해서
가스나 폭발성 가스가 발생하는 장소
전자파가 발생하는 장소 , 전기를 띠는 물체 근처
진동이 많은 장소
, 기름 , 약품 , 용제 등에 접촉할 수 있는 장소
결로가 생기는 장소
많은 장소
록을 해제한 후 BNC 커넥터 삽입 부분( 케이블 이
)을 잡고 뽑아내 주십시오 .
본 기기에서 분리할 때는 반드시 커넥터의 화살표 부분을 잡고 똑
뽑아내 주십시오 . 화살표 이외의 부분을 잡고 무리하게 잡아당기면
경 고
노출되는 장소 , 고온이 되는 장소
근처 ( 고주파 유도가열장치 , IH 조리기구 등 )
주 의
1
2
3
4
5
6
7
8
AC 어댑터는 반드시 지정된 AC 어댑터를 사용해 주십시오 . AC 어댑터의
정격 전원 전압은 AC 100 V~240 V, 정격 전원 주파수는 50 Hz/60 Hz 입
니다
절대 삼가십시오 .
경 고
. 기기의 손상 및 전기 사고를 방지하기 위해 그 외 전압에서의 사용은
9
10
부록
색인
9
사용 시 주의사항
HIOKI CM7290A963-02
코드류의 취급에 대해서
케이블이나 본 기기에 손상이 있으면 감전될 위험이 있습니다. 사용 전에
반드시 다음 사항을 점검해 주십시오 .
• 케이블의
인해
• 보관이나
주십시오 . 고장이 확인된 경우에는 공인 Hioki 대리점 또는 영업소로 연
락
피복이 벗겨졌거나 금속이 노출되지 않았는지 사용하기 전에 확
주십시오 . 손상이 있는 경우에는 수리를 의뢰하십시오 .
수송에 의한 고장이 없는지 점검과 동작 확인을 한 후에 사용해
주십시오 .
배터리에 대해서
성능 열화나 배터리의 액이 새는 원인이 되므로 다음 사항을 지켜 주십시
오 .
• 새
배터리와 오래된 배터리 , 종류가 다른 배터리를 함께 사용하지 마십시오 .
• 극성
+−에 주의하고 , 반대 방향으로 넣지 마십시오 .
• 사용
권장 기한이 지난 배터리는 사용하지 마십시오 .
• 다
쓴 배터리를 본 기기에 넣은 상태로 두지 마십시오 .
• 반드시
• 오랫동안
지정 배터리로 교체해 주십시오 .
사용하지 않을 때는 배터리를 빼서 보관해 주십시오 .
경 고
주 의
중요
• 배터리는
•
마크 점등 시에는 배터리가 소모된 상태이므로 신속히 배터리를 교체해 주십
시오
.
• 배터리
• 배터리
커버의 패킹을 분리하지 않도록 해주십시오 .
커버의 패킹이 열화된 경우에는 교체해야 합니다 . 교체할 때는 공인 Hioki
대리점 또는 영업소로 연락 주십시오 .
10
지역에서 정한 규칙에 따라 처분하십시오 .
1
HIOKI CM7290A963-02
개요
1.1 개요와 특장점
CM7290 디스플레이 유닛은 HIOKI PL14 출력 커넥터를 지닌 커런트 센서를 연결하
사용하는 제품입니다 .
여
커런트 센서를 연결하면 센서를 자동 인식하여 레인지 , 출력률의 자동 설정이 이루어
. 직류 또는 교류 설정을 선택할 수 있으며 , 표시 또는 출력을 할 수 있습니다 .
집니다
출력 시의 측정치와 출력률의 동시 표시나 현재의 측정치와 최대치의 동시 표시 등 듀
디스플레이에 대응합니다 .
얼
좁은 곳이나 높은 곳을 클램프하여 가까이에서 표시를 볼 수 있습니다 . 또한 , 어두운
장소에서도 백라이트를 이용해 표시치를 볼 수 있습니다 .
옵션의 출력 코드를 사용해 파형이나 실효치 등을 아날로그 출력함으로써 레코더 , 로
및 전력계에 접속하여 파형 관측 , 장기 기록 및 전력 해석 등을 할 수 있습니다 .
거
어댑터와 배터리의 2가지 전원에 대응하며 장기 측정도 가능합니다 .
AC
AC
어댑터 기동에 의한 전원 ON으로 내장형에도 대응할 수 있습니다 .
CM7291
데이터를 모니터 , 로깅할 수 있습니다 .
주의
CM7291은 전파를 발생하므로 각 국가에서의 인허가가 필요합니다 . 인허가를 받
은
가를
를
은 Bluetooth
국가 이외에서 사용하면 법률 위반으로 처벌될 수 있으므로 주의하십시오 . 인허
받은 국가에 대해서는 부속의 “전파 사용상의 주의” 또는 당사 제품 홈페이지
통해 확인해 주십시오 .
®
통신 기능을 갖추고 있어 스마트폰이나 태블릿을 통해 측정
1
2
3
4
5
6
7
8
상표
•Bluetooth® 워드 마크 및 로고는 등록 상표이며, Bluetooth SIG, Inc. 가 소유권을 보
유합니다
하고
•
Android, Google Play는 Google,Inc. 의 등록상표입니다 .
•
iOS는 Cisco Systems, Inc. 의 미국 및 기타 국가에서의 등록상표입니다 .
•
iPhone, iPad, iPad mini 및 iPod touch 는 미국 및 기타 여러 국가에 등록된
Apple Inc.
•
App Store는 Apple Inc.의 서비스마크입니다 .
. HIOKI E.E. CORPORATION 은 사용 허락하에 이들 마크와 로고를 사용
있습니다. 기타 상표 및 등록 상표는 각 소유자의 상표 및 등록 상표입니다.
의 상표입니다 .
9
10
부록
색인
11
각부의 명칭과 기능
HIOKI CM7290A963-02
1.2 각부의 명칭과 기능
예 : CM7291( 프로텍터를 장착한 상태 )
정면
바닥면
센서 입력 커넥터
(p. 41)
프로텍터
표시부
*1
(p. 13)
조작 키
(p. 15)
제조번호 라벨
“AC 어댑터에 대해서”
*2
(p. 9)
어댑터 단자 ( 외부전원 단자 )(p. 26)
AC
뒷면
배터리 커버
(p. 25)
*1 프로텍터나 방진 캡이 오염되거나 파손된 경우 등 , 필요에 따라 교환할 수 있습니다 .
구매하시려면 공인 Hioki 대리점 또는 영업소로 연락 주십시오 .
*2
제조번호는 9 자리의 숫자로 구성되어 있습 니다 . 이 중 왼쪽에서 2 자리가 제조년도 ,
다음 2 자리가 제조월을 나타냅니다 .
제품 보증 등 , 관리상필요하므로 떼어내지마십시오 .
12
출력 단자 (p. 29)
방진 캡 *1(p. 29)
표시부
HIOKI CM7290A963-02
각부의 명칭과 기능
1
2
3
4
5
6
7
8
9
10
출력 10배 기능 유효 (p. 17)
1
출력 모드 유효 (p. 17)
2
응답 속도 (p. 17)
3
홀드 기능 유효 (p. 16)
4
필터 기능 유효 (p. 20)
5
측정 모드 (p. 16)
6
오버 레인지 (p. 14)
7
오버 출력 (p. 14)
8
자동 레인지 ,
9
수동 레인지
기동 시 영점 조정 기능 유효 (p. 19)
10
(p. 16)
17181920
16
15
14
13
12
11
설정 저장 기능 유효 (p. 19)
11
단위
12
측정치 ( 메인 표시 )
13
해석 표시 기능 유효 시의
14
표시 내용
(서브 표시 )
15
해석 표시 기능 유효 시의 순시값
출력 모드 유효 시의 출력률 (p. 17)
Bluetooth® 통신 기능 (p. 19)
16
키 록 기능 유효 (p. 18)
17
오토 파워 세이브 기능 유효 (p. 20)
18
배터리 잔량 경고 표시 (p. 14)
19
AC 어댑터 접속 시 (p. 26)
20
1
2
3
4
5
6
7
(p. 16)
8
(p. 16)
9
10
부록
색인
13
각부의 명칭과 기능
HIOKI CM7290A963-02
경고 표시 , 배터리 잔량
경고 표시
측정치가 각 레인지의 최대 입력 범위를 넘었을 때
출력 모드가 PEAK 또는 FREQ이고 , 표시치가 출력 범위를 넘었을 때
배터리 잔량 경고 표시
배터리 잔량이 있습니다 .
잔량이 줄면 왼쪽에서부터 눈금이 사라져 갑니다 .
배터리가 소모된 상태이므로 신속히 교체해 주십시오 .
(점멸 ) 배터리 잔량 없음 . 새로운 배터리로 교체해 주십시오 .
전원 차단
• 배터리
• 배터리가
사용 시에 약 10분간 조작하지 않으면 자동으로 전원이 꺼집니다 .(p. 20)
소모된 경우는 전원이 꺼집니다. 새로운 배터리로 교체해 주십시
.(p. 25)
오
14
1.3 키 조작 일람
HIOKI CM7290A963-02
키 조작 일람
키를 누르는 방법에 따라 다른 기능을 실행합니다 .
짧게 누름 1초 길게 누름
키에 표시된
내용을 실행
:
예
레인지 전환
*: 공급 전원에 따라 조작이 달라집니다 . ( 참조 : “2 전원 켜기 /끄기” (p. 28))
공급 전원 전원 켜는 방법 예
OFF 상태에서 키를 누르면서
배터리
AC 어댑터 또는
외부 DC 전원
전원
[ON/OFF]
AC 어댑터 또는 파워 코드의 커넥터가 본
기기에서 분리된 상태로, 키를 누르면서
커넥터를 삽입한다
키 위쪽에 표기된
내용을 실행
키를 누른다
필터 기능
유효 / 무효
모델명 / 소프트웨어
키를 누르면서
전원을 켬 *
옵션 기능
을 실행
(p. 16~)
버전 표시
1
2
3
4
5
6
7
상세는 다음 페이지 이후의 일람을 참조하십시오 .
실행하고자 하는 항목에서
조작 방법을 찾고자 할 때
각 키의 역할을 알고 싶을 때
• “측정”
(p. 16)
• “표시
, 출력 , 통신” (p. 17)
• “시스템
• “유지보수
• “
• “편리한
• “키
조작” (p. 18)
조작” (p. 18)
Bluetooth® 통신 기능 (CM7291의 경우만 )” (p. 37)
기능” (p. 19)
구성” (p. 20)
8
9
10
부록
색인
15
키 조작 일람
HIOKI CM7290A963-02
측정
실행하고자 하는 항목
(
기능명 )
전원 켜기
(배터리 구동 시 )
전원 끄기
(배터리 구동 시 )
영점 조정
실행하기
측정 모드
전환하기
표시 갱신 정지하기
(홀드 (HOLD))
레인지를
수동으로 전환하기
(레인지 전환 )
측정치 해석하기
(해석 표시 )
설정 / 해제 방법
짧게 누름
1초 길게 누름
1초 길게 누름
짧게 누름
짧게 누름
짧게 누름
시작 : 짧게 누름
전환 : 짧게 누름
해제 : 1 초 길게 누름
표시
화면
유효
시 : 점등
무효
시 : 소등
•AC 어댑터 또는 외부 DC 전
표시부 점등
• 본
표시부 소등
• 표시치를
예 :
：직류 측정 (DC)
：교류 측정 (AC)
：교류 + 직류 측정 (AC+DC)
：주파수 측정 (Hz)
RANGE: AUTO
자동 레인지
RANGE:
MANUAL
：
수동 레인지
MAX
：최대치
MIN
：최소치
AVG
：평균치
PEAK MAX
파고치 최대치
PEAK MIN
파고치 최소치
：
：
•
• 표시
• 모든
• 공장
：
• 수동으로
• 자동
• 해석
• 현재의
• 파고치는
설명
원 구동 시 이 키는 무효가 됩
니다. 전원을 끌 때는 AC 어
댑터 단자( 외부 DC 전원 단
자 ) 에서 커넥터를 뽑습니
다 .(p. 28)
기기에 배터리가 들어가
있는 상태에서 AC 어댑터 또
는 외부전원을 끄면 자동으
로 전원이 배터리로 바뀝니
다 .
제로로 하고 , 그
값을 기억합니다 .
AC 전용 센서는 무효 처리
됩니다 .
갱신을 정지합니다 .
측정에서 사용할 수 있
습니다 .
출하 시 상태 : 자동 레
인지 ( 자동으로 적절한 레인
지로 전환됩니다 )
레인지를 전환할
수도 있습니다 .
레인지 시에 출력이 유
효로 된 경우 자동 레인지는
무효가 되고 , 현재 레인지에
서 수동 레인지가 됩니다 .
표시 시작 이후의 각
값을 표시합니다. ( 메인 표
시 )
순시값도 표시합니
다 . ( 서브 표시 )
0 to Peak 값입니
다 . ( 극성 표시 있음 )
16
표시 , 출력, 통신
HIOKI CM7290A963-02
실행하고자 하는 항목
(
기능명 )
응답 속도 전환하기
출력 모드 전환하기
출력을 보통의 10배
로
하기
(출력 10 배 )
Bluetooth® 기능을
유효로 하기
(CM7291의 경우만 )
설정 / 해제 방법
짧게 누름
짧게 누름
출력 모드를
선택한 후
+
1초 길게 누름
1초 길게 누름
표시
화면
유효
시 : 점등
무효
시 : 소등
시간
참조 :
빠름
FAST
：
NORMAL
：
SLOW
：
WAVE
：파형
RMS
：실효치
PEAK
：샘플링 2 kS/s에서 갱신 시간 간격의 절
대치의 최대치
FREQ
：주파수
• 모드에
따라 출력합니다 .
• 서브
표시에 출력률이 표시됩니다 .
• 출력
모드가 무효일 때는 출력은 GND 출력이
됩니다 .
• “표시
(비율 )” (p. 47)
• “측정
느림
출력의 크기가 작고 주위의
기기가 내는 노이즈에 묻힐
듯한 경우에 사용합니다. 출
력이 10배가 되는 대신에 출
력 범위에 제한이 있습니다 .
출력 범위 :
WAVE
RMS
PEAK
참조 :
Bluetooth® 통신 기능
(p. 38)
설명
및 출력의 갱신 시간
응답 파형” (p. 70)
： ± 5 V± 0.3 V
：0 V~5 V± 0.3 V
：0 V~2.3 V± 0.1 V
키 조작 일람
1
2
3
4
5
6
7
8
9
10
부록
색인
17
키 조작 일람
HIOKI CM7290A963-02
시스템 조작
실행하고자 하는 항목
(
기능명 )
설정 / 해제 방법
화면
유효
무효
표시
시 : 점등
시 : 소등
설명
백라이트 점등하기
버저음 지우기
키 조작을 무효로 하기
(키 록 )
짧게 누름
누르면서
전원을 켬
+
1초 길게 누름
백라이트
점등
−
• 공장
출하 시 상태: 버저음
있음
• 전원을
꺼도 설정은 기억됩
니다 .
키 록 해제 이외의 키 조작을
하지 못하게 됩니다 .
단 , 전원 ON/OFF는 가능합
니다 .
유지보수 조작
실행하고자 하는 항목 설정 / 해제 방법 화면 표시 설명
내장하여 사용해서 뒷면의 제
제조번호 표시하기
모델명 , 소프트웨어
버전 표시하기
누르면서
전원을 켬
누르면서
전원을 켬
*1
*2
조번호를 볼 수 없는 경우에
확인할 수 있습니다 .
모델명 , 소프트웨어 버전을
표시합니다 .
−
표시부가 전부 점등
하는지
확인하기
공장 출하 시 상태로 되
돌리기
： 제조번호 (9 자리 )가 3회로 나뉘어 표시됩니다 .
*1
*2
： 서브 표시에 모델명 숫자 , 메인 표시에 소프트웨어 버전이 표시됩니다 .
18
+
누르면서
전원을 켬
누르면서
전원을 켬
표시부
전체 점등
−
사용 전 점검 시에 표시합니
다 .(p. 31)
: “4.3 기능 사양”
참조
(p. 47)
편리한 기능
HIOKI CM7290A963-02
실행하고자 하는 항목
(
기능명 )
공장 출하 시 유효 :
전원을 켰을 때 자동
으로
영점 조정 실행
하기
(기동 시 영점 조정 )
설정 저장하기
(설정 저장 )
/해제 방법
설정
누르면서
전원을 켬
1초 길게 누름
화면
유효
무효
표시
시 : 점등
시 : 소등
키 조작 일람
설명
• 기동
시 약 1분간 무입력 상
태가 계속되는 경우에 사
용할 수 있는 기능입니다 .
입력이 있었던 경우는 다음
과 같은 가능성이 있으므로
확인해 주십시오 .
• 화면에
FAIL이 표시됨
• 영점
조정 데이터가 클리어
됨
• 큰
오차가 발생함
• 이
기능이 무효일 때는 필요
에 따라 [0ADJ] 키를 눌러
영점 조정을 실행해 주십시
오 .
• 전원을
• 현재의
• 다음번
• 교정이나
꺼도 설정은 기억됩
니다 .
설정을 저장할 수 있
습니다 . ( 오토 파워 세이브
기능의 설정은 저장되지 않습
니다 )
전원을 켰을 때 저장
된 설정으로 바로 측정할 수
있습니다 .
센서 식별에 의해 AC 또는
AC/DC,
별됩니다 . 이 센서 식별 별
로 설정 저장이 가능합니다 .
그래서 예를 들면 CT7636,
CT7736
별됩니다 .
저장이 해제되는 경우가 있
습니다.
전에 설정 상태를 확인해 주
십시오 .
정격 , 출력률이 판
은 같은 센서로 식
수리 등으로 설정
본 기기를 사용하기
1
2
3
4
5
6
7
8
9
10
백라이트를 자동으로
소등시키기
누르면서
전원을 켬
• 약
40 초 점등 후 백라이트
−
가 자동으로 소등됩니다 .
• 전원을
꺼도 설정은 기억됩
니다 .
부록
색인
19
키 조작 일람
HIOKI CM7290A963-02
표시
실행하고자 하는 항목
(
기능명 )
공장 출하 시 유효 :
설정
/해제 방법
화면
유효
무효
시 : 점등
시 : 소등
설명
•APS 기능을 무효로 합니
다 .
•
APS 기능이 유효한 경우
는 배터리 사용 시에 약 10
분간 조작하지 않으면 자
동으로 전원이 꺼집니다 .
(p. 49)
배터리 사용 시에
APS(
오토 파워 세이
브
)를 무효로 한다
누르면서
전원을 켬
APS
전원이 꺼지기 전에 화면의
APS
가 점멸하고 버저음이
울립니다 .
• 출력
기능 , 해석 표시 또는
키 록이 유효해지면 APS 기
능은 자동으로 무효가 됩니
다 .
( 이들 기능이 무효가 되
면 자동으로 APS 기능이 유
효가 됩니다 )
•AC 어댑터 사용 시에는 무
효가 됩니다 .
노이즈 등의 불필요한
주파수 성분 제거하기
(필터 기능*1)
： 표시치 및 출력치는 컷오프 주파수(fc) 가 약 180 Hz 인 저주파 통과 필터 (LPF) 를 통과한
*1
값이 됩니다 . 필터 기능을 유효로 하면 180 Hz 성분의 값을 -3 dB( 약 30%)로 감쇠할 수
있습니다 . 인버터 2 차 측의 캐리어 성분을 제거하는 경우나 노이즈가 신경 쓰이는 경우 등
에 사용해 주십시오 .
1초 길게 누름
AC, AC+DC, Hz 모드 시에
만 설정할 수 있습니다 .
키 구성
키 짧게 누름 1초 길게 누름
20
키를 누르면서
전원을 켬
홀드 설정 / 해제 − 오토 파워 세이브 무효
점등 / 소등 −
해석 표시 기능의 유효
또는 전환
MAX
：최대치
MIN
：최소치
AVG
：평균치
PEAK MAX
PEAK MIN
：파고치 최대치
：파고치 최소치
해석 표시 기능
해제
− −
APS
소등
버저음 유효 / 무효
키 조작 일람
HIOKI CM7290A963-02
키 짧게 누름 1초 길게 누름
：
설정 저장 기능의
설정 / 해제
점등 / 소등
Bluetooth® 통신
기능의 유효 / 무효
(CM7291의 경
우만 )
점등 / 소등
(CM7291의 경
우만 )
배터리 사용 시
• 전원
영점 조
(표시치 및 출력
치를 제로로 하고
그 값을 본 기기
에 기억 )
표시의 수
메인
치가 제로가 됨
필터 기능
유효 / 무효
점등 / 소등
끄기
− −
정 실행
측정 모드의 전환
：직류 측정 (DC)
：교류 측정 (AC)
：교류+ 직류 측정
(AC+DC)
：주파수 측정 (Hz)
출력 모드의 전환
WAVE
：파형
RMS
：실효치
PEAK
：
샘플링 2 kS/s에서 갱신
시간 간격의 절대치의 최
대치
FREQ
：주파수
배터리 사용 시
• 전원
켜기
• 오토
파워 세이브 무효
후 전원을 다시 켜면 오
토 파워 세이브 유효
• 표시부
점등
•APS
점등
백라이트의
점등 / 소등
−
레인지 전환
RANGE: AUTO
자동 레인지
RANGE: MANUAL
수동 레인지
：
키를 누르면서
전원을 켬
백라이트 자동 소등의 설
정 / 해제
유효 시에는 백라이트가
점등된 상태에서 최종 조
작 약 40 초 후에 자동으로
소등
제조번호의 표시
−
−
기동 시 영점 조정 유효 /
무효
0ADJ START
점등 / 소등
모델명/ 소프트웨어 버전
표시
−
1
2
3
4
5
6
7
8
9
10
부록
색인
21
키 조작 일람
HIOKI CM7290A963-02
키 짧게 누름 1초 길게 누름
응답 속도 전환 −
FAST:
NORMAL：
SLOW:
+
+
−
−
−
−
빠름
느림
− −
키 록
설정 / 해제
점등 / 소등
• 출력
증폭 10 배
기능의 설정/ 해
제
• 출력
중에만 조
작 유효
10
×
점등 / 소등
키를 누르면서
전원을 켬
공장 출하 시의 상태로 되
돌림
(설정 저장 등의 클리어 )
−
−
−
−
22
2
HIOKI CM7290A963-02
측정 전 준비
2.1 Z5004 마그네틱 스트랩 장착하기
옵션의 Z5004 마그네틱 스트랩을 필요에 따라 장착합니다 .
자석 부분을 벽면 ( 철판 ) 등에 붙일 수 있습니다 .
스트랩 구멍
자석
1
22
3
4
5
6
7
8
9
10
부록
색인
23
센서 접속하기
HIOKI CM7290A963-02
2.2 센서 접속하기
옵션의 센서 ( 출력 커넥터: HIOKI PL14 커넥터 )(p. 41) 를 접속하면 센서의 종류가
자동으로 인식됩니다 .
자동으로 센서에 맞는 설정이 됩니다 . ( 측정 모드 , 전류 정격 , 출력률 )
본 기기의 센서 입력 커넥터와 센서 출력 커넥터의 화살표를 맞춰 삽입합니다 .
배터리 사용 시 배터리 전압이 낮은 상태에서 센서 전류 구분이 큰 센서를 연결하면
전원이 공급되지 않는 경우가 있습니다 . 이때 본 기기의 전원도 정지합니다 .
24
2.3 전원 공급하기
HIOKI CM7290A963-02
전원 공급하기
배터리 장착과 교체
본 기기를 처음 사용할 때는 AA 형 알칼리 건전지 (LR6) 2개를 장착해 주십시오 . 또
, 측정 전에 배터리 잔량이 충분한지 확인해 주십시오 . 배터리 잔량이 적은 경우에
한
배터리를 교체해 주십시오 . 프로텍터를 장착한 상태에서 배터리를 교체할 수 있습
는
. 배터리를 교체하기 전에 피측정 도체에서 센서를 분리해 주십시오 .
니다
참조 : 배터리에 대해서 (p. 39)
중요
마크 점등 시에는 배터리가 소모된 상태이므로 신속히 배터리를 교체해 주십시오 .
• 배터리가
로
가능한 시간은 달라집니다 ).
• 사용
준비물 : 십자드라이버 (No.2), AA 형 알칼리 건전지(LR6) × 2
들어 있는 경우 AC 어댑터에서 전원이 공급되지 않아도 전원이 배터리
전환되어 계속 측정할 수 있습니다 ( 접속한 센서와 배터리 잔량에 따라 동작
후에는 반드시 전원을 꺼 주십시오 .
1, 5
1
22
3
4
5
6
7
(LR6 × 2)
극성 확인
3
8
배터리 커버
9
10
부록
2, 4
색인
25
전원 공급하기
HIOKI CM7290A963-02
AC 어댑터 (옵션 ) 접속하기
접속하기 전에 “AC 어댑터에 대해서”(p. 9), “코드류의 취급에 대해서” (p. 10)
를 반드시 읽어 주십시오 .
콘센트를 통해 전원을 공급하는 경우에는 AC 어댑터 (옵션 ) 로 접속합니다 .
AC
어댑터로 전원을 공급하는 경우는 배터리가 장착되어 있어도 AC 어댑터로 구동
됩니다 .
이
2
접속
2
AC
어댑터
• 배터리가
로
가능한 시간은 달라집니다 ).
• 배터리에서
에
•AC 어댑터의 전원 차단 시 배터리 구동이 불필요한 경우 배터리는 분리해 두십시오 .
들어 있는 경우 AC 어댑터에서 전원이 공급되지 않아도 전원이 배터리
전환되어 계속 측정할 수 있습니다 ( 접속한 센서와 배터리 잔량에 따라 동작
AC 어댑터 구동 또는 AC 어댑터에서 배터리 구동으로 바뀔 때 전환
따른 노이즈로 인해 표시치나 출력치에 영향이 나타날 수 있습니다 .
콘센트
3
접속
AC 어댑터 단자
(외부 접속 단자 )
캡을
1
분리한다
26
전원 공급하기
HIOKI CM7290A963-02
외부 DC 전원에 접속하기
접속하기 전에 “코드류의 취급에 대해서” (p. 10) 를 반드시 읽어 주십시오 .
외부 DC 전원을 통해 전원을 공급하는 경우에는 전원의 정격에 주의하고 , 적합한 커
사용해 주십시오 .
넥터를
참조 : “전원” (p. 39)
외부 DC 전원 공급 시에는 배터리가 장착되어 있어도 외부 DC 전원이 우선되어 외
DC 전원으로 구동이 됩니다 .
부
접속 예
1
2
2
3
4
옵션의 AC 어댑터가 아니라
외부 DC 전원을 사용하는 경우 전원 커넥터는
JEITA RC5320A Classification 3
(EIAJ RC5320A TYPE 3)
(
손잡이 부분 외경
커넥터를 사용해 주십시오 .
본 기기의 전원은 옵션의 AC 어댑터 또는 전원 사양을 충족하는 절연 DC 전원을
단독으로 사용해 주십시오 . 측정계와 공통 전원을 사용하면 측정계의 부하 변동이
발생했을 때 출력치의 영점이 어긋나 정확하게 측정할 수 없습니다 .
10 mm 이하 ) 을 충족하는
φ
전원
시스템
측정
측정계
본 기기
출력
5
6
7
8
9
10
부록
색인
27
전원 켜기 / 끄기
HIOKI CM7290A963-02
2.4 전원 켜기 / 끄기
배터리 구동의 경우
전원 켜기 / 끄기
전원을 켤 때 : 짧게 누름
끌 때 : 길게 누름
전원을
AC 어댑터 또는 외부 DC 전원 구동의 경우
전원은 상시 들어가 있는 상태가 됩니다 .
전원 끄기
본 기기의 AC 어댑터 단자 (외부전원 단자 ) 에서 커넥터를 뽑습니다 .
28
2.5 외부기기에 접속하기
HIOKI CM7290A963-02
외부기기에 접속하기
본 기기를 다른 기기에 조합하여 사용하는 경우에는 출력 코드 (옵션 ) 로 본 기기와 외
부기기를
센서 케이블의 길이가 부족한 경우 연장 케이블 ( 옵션 ) 을 이용해 주십시오 .
참조 : “옵션” (p. 2)
출력 코드는 본 기기의 안쪽 깊숙이 삽입해 주십시오 . 접촉 불량 등으로 측정치가
정확하게 출력되지 않습니다 .
*：옵션에 따라 접속 방법이 다릅니다 . ( 아래 참조 )
접속합니다 .
2
삽입
3
접속 *
1
외부기기
캡 분리
출력
코드
출력 단자
1
2
2
3
4
5
6
7
L9095 출력 코드를 사용하는 경우
1
2
외부기기의
단자
BNC
L9095의 커넥터
가이드를 홈에 맞춰 삽입
오른쪽으로 돌려 잠금
8
9
10
부록
색인
29
외부기기에 접속하기
HIOKI CM7290A963-02
30
3
HIOKI CM7290A963-02
측정 , 출력
3.1 사용 전 점검
보관이나 수송에 의한 고장이 없는지 점검과 동작 확인을 한 후에 사용해 주십시오 .
고장이 확인된 경우에는 공인 Hioki 대리점 또는 영업소로 연락 주십시오 .
확인 항목 점검 항목 대처 방법
케이블류 케이블의
본 기기 배터리 배터리 잔량은 충분합니
레인지 전류에 대응한 레인지로 되
영점 확인
표시 표시부가 모두 점등되어 있
지 않습니까 ?
까 ?
어 있습니까 ?
AC 모드 선택 시 표시가
0 A 부근에 있습니까 ?
DC 모드 선택 시 표시가
0 A 부근에 있습니까 ?
습니까 ?
피복이 벗겨져 있
사용하지 말고 수리를 맡기십시오 .
• 표시부의
경우는 배터리가 소모된 상태이
므로 신속히 교체해 주십시오 .
• 배터리가
라이트가 점등하거나 버저가 울
렸을 때 전원이 꺼질 수 있습니
다 .
[RANGE]
여 확인해 주십시오 .
표시가 0 A 부근에 없는 경우에는
공인 Hioki 대리점 또는 영업소로
연락 주십시오 .
[0ADJ] 키로 영점 조정을 작동시
킵니다. 아무것도 측정하지 않은
상태에서 표시가 0 A 부근에 있는
지를 확인해 주십시오 .
전체 점등 표시로 확인해 주십시
오 .(p. 18)
결함이 있는 경우에는 수리를 맡기
십시오 .
배터리 표시가 인
소모된 상태에서는 백
키로 레인지를 전환하
1
2
3
3
4
5
6
7
8
9
10
부록
색인
31
측정하기
「 シ ー ル ド 線 は 挟 ま な い 」の 説 明 を
記載する/しないは製品ごと技術に確認する
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
OK
NO
NONO
「 シ ー ル ド 線 は 挟 ま な い 」の 説 明 を
記載する/しないは製品ごと技術に確認する
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
NONO
HIOKI CM7290A963-02
3.2 측정하기
결선한다
2
1
영점 조정
을 실행한다 *
길게 누름
1
측정 모드 :
직류 (DC)
교류 (AC)
3
측정 모드
를 선택한다
*2
교류 + 직류 (AC+DC)
•10 Hz 이하의 전류를 측정하는 경우
AC+DC 모드를 선택하고 [FAST/
는
SLOW]
설정해 주십시오 .
• 레인지는
*1： 기동 시 영점 조정이 유효한 경우는
불필요합니다 .(p. 19)
*2
： 설정이 저장된 경우는 불필요합니다 .
(p. 19)
• 저입력
• 직류
또는 저주파 측정의 경우 표시나 출력이 지연될 수 있습니다 .
전류 측정 시나 출력 기능에 의한 파형 출력 시에는 전류 방향 마크와 도체
전류 방향을 일치시켜 도체가 거의 중앙에 위치하도록 클램프 합니다 .
의
부하
전류의
방향
전원
측
습니다
있습니다 .(p. 16)
측
피측정 도체
전류 방향 마크
키로 응답 속도를 SLOW 로
자동 레인지로 설정되어 있
. 수동 레인지로 변경할 수도
32
측정 모드의 차이에 따른 OUTPUT의 종류
HIOKI CM7290A963-02
측정하기
1
AC/DC
센서
AC/DC
AC
DC
Hz
• 교류
의 대역은 약 30 kHz (-3 dB)입니다 .
• 직류
답을
택해
AC
센서
AC
Hz
+직류 (AC+DC) 모드, 교류 (AC) 모드에서 파형 출력 (WAVE OUT)
(DC) 모드에서는 약 1 Hz 의 저역 통과 필터가 유효해집니다 . 빠른 응
파형 출력 (WAVE OUT)하는 경우는 교류 + 직류 (AC+DC) 모드를 선
주십시오 .
WAVE RMS PEAK OFF
WAVE RMS PEAK OFF
WAVE OFF
FREQ OFF
주 의
2
3
3
4
5
6
7
8
9
10
부록
색인
33
측정하기
HIOKI CM7290A963-02
레인지의 설정
측정 모드
AC
AC/DC
AC/DC 센서 AC 센서
AUTO
*
× 10
*
× 1
DC Hz
AUTO
*
× 100
*
× 10
*
× 1
AC/DC 센서 ,
AC
센서
AUTO
99.99 Hz
999.9 Hz
9.999 Hz
*：센서 조합 시의 전체 레인지가 됩니다 .
각 센서의 레인지 구성 상세는 “부록 1 센서 연결 시의 레인지 구성 , 출력률 , 전력 소
구분” (p. 57) 을 참조해 주십시오 .
비
OUTPUT을 유효로 하면 AUTO 레인지에서 수동 레인지로 바뀝니다 .
해석 표시 (MAX/MIN)를 유효로 하면 레인지가 고정됩니다 . 레인지를 변경할 경우
해석 표시 (MAX/MIN)) 를 해제해 주십시오 .
는
34
표시 , 출력 갱신 시간 ( 비율 ) 변경하기 (FAST/SLOW)
HIOKI CM7290A963-02
3.3 표시 , 출력 갱신 시간 (비율 ) 변경하기
(FAST/SLOW)
표시 , 출력 갱신 시간 ( 비율 ) 을 변경할 수 있습니다. ( 공장 출하 시 상태 : NORMAL)
1
응답 속도 시간
FAST
NORMAL
SLOW
참조 : “표시 및 출력의 갱신 시간 ( 비율 )” (p. 47)
짧게 누름
SLOW 모드로 전환한 직후에는 표시 및 출력이 본래의 값보다 큰 값을 나타내는
경우가 있습니다 .
빠름
느림
2
3
3
4
5
6
7
8
9
10
부록
색인
35
측정 파형 예
DC AC+
HIOKI CM7290A963-02
3.4 측정 파형 예
파형 일람표
표의 파형은 적절한 설정을 한 경우의 전형적인 예입니다. 정확도 사양 단품은 “정확
도
사양 ( 디스플레이 유닛 단품 )” (p. 43) 를 참조해 주십시오 .
: 가능 , –: 부적합
측정 모드
및 기호
직류
(DC)
측정파형
( 교류는 상용 주
파수 또는 그 전파
정류 )
(표의 파형은 적절한 설정을 했을 때의 전형적인 예임 .)
표시
WAVE
(
극성 있음 )
(극성 없음 )
출력
RMS
PEAK
(극성 없음 )
*1
–
–
교류
(AC)
–
–
교류 + 직류
(AC+DC)
2 2
주파수
Hz
*1:
직류 (DC) 모드에서는 약 1 Hz 의 저역 통과 필터가 유효해집니다 . 빠른 응답을 파형 출력하
는 경우는 교류 + 직류 (AC+DC) 모드를 선택해 주십시오 .
주파수
주파수에 따른 비례 출력
(mV/Hz)
36
Bluetooth® 통신 기능 (CM7291의 경우만 )
HIOKI CM7290A963-02
3.5 Bluetooth® 통신 기능 (CM7291의 경우만 )
CM7291은 Bluetooth Smart(Bluetooth low energy) 에 대응합니다 .
Bluetooth 기능을 ON 으로 하면 휴대 단말(iPhone, iPad, iPad mini, iPod touch 및
Android
기능의 상세는 애플리케이션 소프트 GENNECT Cross( 제넥트 크로스 ) 의 사용방법
가이드를 참조해 주십시오 .
TM
)로 측정 데이터를 확인하고 , 측정 리포트를 작성할 수 있습니다 .
휴대단말에 GENNECT Cross를 설치한다
1
(p. 37)
CM7291의 Bluetooth® 기능을 ON 한다
2
GENNECT Cross를 기동하고 CM7291 을
3
접속 등록한다 (p. 38)
표준 측정, 로깅, 파형 표시 기능을 선택하여
4
측정한다
1초 길게 누름
애플리케이션 소프트 설치하기
휴대단말이 iPhone 및 iPad 등인 경우는 App Store®에서
Android
Cross
설치합니다. App Store 에서 다운로드 하려면 Apple ID 가 ,
Google Play
다
십시오
•
• 이
• 이
TM
단말인 경우는 Google Play
”를 검색합니다. GENNECT Cross 를 다운로드 한 후
TM
에서 다운로드 하려면 Google 계정이 필요합니
. 각 계정 취득 방법에 대해서는 각 휴대단말 구입처에 문의하
.
•CM7291은 전파를 발생하기 때문에 인가된 국가와 지역 외에서 사용한 경우 법률 위반으로
처벌받을 우려가 있습니다 . 상세는 부속 ‘전파 사용상의 주의’ 또는 당사 홈페이지를 참조해 주
십시오 .
CM7291은 일부 국가에서 판매합니다 . 상세는 공인 Hioki 대리점 또는 영업소로 문의해 주십
시오 .
•Bluetooth® 통신 가능 거리는 장애물 ( 벽, 금속 차폐물 등 ) 및 바닥이나 지면과의 거리에 따
라 크게 다릅니다 . 안정적인 측정을 위해 전파 강도가 충분한 지를 확인해 주십시오 .
애플리케이션 소프트는 무료입니다만 , 다운로드나 앱 사용 시 인터넷 접속 비용은 고객
부담입니다 .
애플리케이션 소프트는 모든 휴대단말에서의 동작을 보증하지는 않습니다 .
TM
에서 “GENNECT
＊
,
1
2
3
3
4
5
6
7
8
9
10
부록
색인
37
Bluetooth® 통신 기능 (CM7291의 경우만 )
HIOKI CM7290A963-02
CM7291을 접속 등록하기
1
Home > Other
• 초기
기동 시 ( 등록 기기가 없는 경우 ) 에는 접속 기기 설정 화면에서 기동합니다 .
• 접속
기기 설정 화면 시에 CM7291 이 가까이에 있으면 자동으로 접속 등록됩니다 (최
8대 ).
대
• 본
기기의 전원을 켠 후 등록되기까지 5 초 ~30 초 정도 기다려 주십시오 . 1 분 이상
기다려도 등록되지 않을 때는 GENNECT Cross와 본 기기를 재기동해 주십시오 .
• 한
번 등록된 기기는 다음번부터 생략할 수 있습니다 .
2 3
Instrument Settings
본 기기가 자동 등록된다 .4홈 화면까지 되돌아간다 .
Bluetooth® 기능을 사용하여 측정하기
홈 화면에서 표준 측정 , 로깅 및 파형 표시에서 측정 기능을 선택하여 측정해 주십시오 .
각 기능의 상세는 GENNECT Cross의 도움말을 참조하십시오 .
통신 지연과 표시 갱신의 차이에 따라 본 기기의 표시치와 애플리케이션 소프트의 표
일치하지 않는 경우가 있습니다 . 로깅에서의 통계치와 본 기기의 해석 표시 값
시치가
일치하지 않는 경우가 있습니다 .
이
표준 측정
복수 채널의
측정치를 저장
38
로깅
간이 로깅 ( 최대 24 시간 )
로깅 중에는 CM7291의
일부 키 조작이 무효가 됩니다 .
파형 표시
간이 오실로스코프
PEAK OUT, Hz 기능
으로는 파형을 표시할 수 없습니다 .
4
HIOKI CM7290A963-02
사양
4.1 일반 사양
사용 장소 실내 사용, 오염도 2, 고도 2,000 m 까지
사용 온도 / 습도 범위 -25
보관 온도 / 습도 범위 -25
방진성 , 방수성 IP54 (EN60529) (AC 어댑터와 전원 커넥터의 캡을 닫고 센서를 접
적합 규격
드롭 프루프 프로텍터 사용 시 1.5 m
전원 알칼리 건전지 (LR6) × 2 또는 외부 전원 5 V~15 V
배터리 잔량 경고 전압
전력
정격
(23°C 참고치 )
°C
~65°C, 80%RH 이하 ( 결로 없을 것 , 배터리 제외 )
°C
~65°C, 80%RH 이하 ( 결로 없을 것 , 배터리 제외 )
속했을 때 )
안전성
EMC EN61326
권장 AC 어댑터
9445-02 AC 어댑터
정격 전원 전압 : AC 100 V~240 V (정격 전원 전압에 대해 ± 10% 의
전압 변동을 고려 )
정격 전원 주파수 : 50 Hz/60 Hz
예상되는 과도 과전압 : 2500 V
전원 차단 전 점멸
각 센서의 전력 소비 구분은 “부록 1 센서 연결 시의 레인지 구성 , 출력
률 , 전력 소비 구분” 을 참조해 주십시오 .
EN61010
Bluetooth® OFF 그리고
센서 소비
전력 구분
0 0.3 VA 0.8 VA
1 0.5 VA 1.0 VA
2 0.7 VA 1.2 VA
3 1 VA 1.5 VA
4 1.5 VA 2.0 VA
백라이트 OFF 그리고
출력 WAVE 또는
RMS
에서
최대 정격 전력
1
2
3
4
545
6
7
8
9
10
부록
색인
39
일반 사양
HIOKI CM7290A963-02
연속 사용 시간
(배터리 사용 시
°
23
C 참고치 )
센서 소비
전력 구분
Bluetooth® OFF 그리고
백라이트 OFF 그리고
출력 WAVE 또는
RMS
에서
“Bluetooth
OFF)
(Bluetooth
느 한쪽” 그리고 백라이
트 OFF에서
0 약 30시간 약 19시간
1 약 16시간 약 11 시간
2 약 8시간 약 6 시간
3 약 4시간 약 3 시간
4 약 1.4시간 약 1시간
각
센서의 전력 소비 구분은 “부록 1 센서 연결 시의 레인지 구성 , 출력
률 , 전력 소비 구분” 을 참조해 주십시오 .
외형 치수 약 52 (W)× 163 (H)× 37 (D) mm ( 프로텍터 장착 )
약 48 (W)× 159 (H) × 33 (D) mm (프로텍터 미장착 )
질량 약 220 g (프로텍터 장착 , 배터리 장착 시 )
약 185 g (프로텍터 미장착 , 배터리 미장착 시 )
제품 보증기간 3 년간
부속품 참조
옵션
: “포장 내용물 확인” (p. 1)
참조
: “옵션” (p. 2)
®
ON (출력
또는 출력 PEAK
®
OFF) 중 어
40
입력 사양 , 출력 사양 , 측정 사양
HIOKI CM7290A963-02
4.2 입력 사양 , 출력 사양 , 측정 사양
(1) 측정 기능과 측정 가능 파형
참조
: “3.4 측정 파형 예” (p. 36)
(2)
기본 사양
센서 입력 커넥터 HIOKI PL14
교류 측정 방식 참 실효치 측정 방식
임피던스 50 Ω (± 5%)
출력
PEAK
검출 시간 폭 2 ms 이상
(PEAK MAX/PEAK MIN 및 PEAK 출력 시 )
제로 표시 범위 교류 및 직류 + 교류의 실효치에서 29 카운트 이하
파고율 교류, 직류 + 교류에서
5000카운트에 3, 6000 카운트에 2.5
자동 레인지 이동
역치
경고
표시
직류
주파수
OVER 표시치가 본 기기의 레인지 또는 센서 정격을 넘은 경우
OUTPUT
OVER
측정 모드 이동 조건
, 교류 , 직류 + 교류
출력 모드가 PEAK 또는 FREQ이고 , 표시치가 출력
범위를 넘은 경우
레인지 업 : 6001 카운트 이상
레인지 다운 : 539 카운트 이하
업 : 10000 카운트 이상
레인지
레인지 다운 : 899 카운트 이하
1
2
3
4
4
5
5
6
7
8
(3) 정확도 사양의 기본 조건
정확도 보증 전원 전
압
범위
정확도 보증 조건 정확도 보증 기간 : 3 년간
전원 ON 시
조정 후 정확도 보증 기간 : 3 년간
정확도 보증 온도 / 습도 범위 : 23
영점 조정 실시
°
C± 5°C, 80% RH 이하
9
10
부록
색인
41
입력 사양 , 출력 사양 , 측정 사양
HIOKI CM7290A963-02
응답 속도에서의
측정 응답 시간 및
교류 정확도 보증 주
파수 범위
응답 속도 측정 응답 시간
FAST 0.3 s 45 Hz ≤ f ≤ 1 kHz
NORMAL 0.8 s 10 Hz ≤ f ≤ 1 kHz
SLOW 5.0 s 3 Hz ≤ f ≤ 1 kHz
*1
교류 정확도 보증 주파수 범위
*2
*1 레인지를 고정하고 입력을 10% → 90%로 변화시킨 경우에
출력치가 정확도 사양 범위에 들어가는 시간
RMS
*2 66 Hz<f ≤ 1 kHz는 필터 OFF 만 규정
온도
계수 사용 온도 범위에서의 측정 정확도× 0.1/°C를 가산 (23°C± 5°C 이외 )
최대 연장 가능 길이 100 m ( 단, 접속 측 기기에 따름 )
교류 정확도 보증 조건
무선 주파 전
방사성
자계의 영향
전도성 무선 주파 전
자계의 영향
정현파 입력
10 V/m에서 15% f.s.
3 V에서 10% f.s.
(4) 레인지 구성
레인지
분해능
(dgt.)
직류
x100 0.001 mV －
입력 전압 범위
교류
직류 + 교류
6.000 mV
(
교류만 )
또는
피크
분해능
(dgt.)
0.01 mV
피크 입력 범위
(교류 또는
직류 + 교류 )
± 15.00 mV
(
교류만 )
FAST, NORMAL
만 . 대응 센서만
유효
*2
*2
비고
x10 0.01 mV ± 60.00 mV 60.00 mV 0.1 mV ± 150.0 mV
x1 0.1 mV
42
± 600.0 mV 600.0 mV 1 mV ± 1500 mV
레인지의 최대 표
시 범위는 접속처
센서에 의존
입력 사양 , 출력 사양 , 측정 사양
HIOKI CM7290A963-02
(5) 정확도 사양 ( 디스플레이 유닛 단품)
1. 직류 표시 ( 측정치 /MAX/MIN/AVG DC Value) 결합 방식: 직류 결합
레인지 정확도 보증 주파수 범위 측정 정확도
× 1, × 10 DC ± 0.3% rdg. ± 8 dgt.
2.
교류 표시 결합 방식 : 교류 결합
• 교류
실효치 ( 측정치 /MAX/MIN/AVG rms)
레인지 정확도 보증 주파수 범위 측정 정확도
10 Hz≤ f<45 Hz
100
×
× 1, × 10
*1: SLOW 모드의 경우 , ± 5 dgt. 가산
*2: 필터
*3:
*4: 필터 ON 시에는 ± 0.5% rdg. ± 5 dgt. 가산
ON: 300 dgt. 이상에서 정확도 규정
300 dgt. 이상에서 정확도 규정
45 Hz≤ f ≤ 66 Hz ± 1.3% rdg. ± 13 dgt. *2
66 Hz<f≤ 1 kHz ±2.0% rdg.± 15 dgt. *2
3 Hz≤ f<10 Hz
10 Hz≤ f<45 Hz ±0.8% rdg.± 10 dgt. *1 *3
45 Hz≤ f ≤ 66 Hz ± 0.3% rdg. ± 8 dgt. *1 *3
66 Hz<f≤ 1 kHz ±1.0% rdg.± 10 dgt. *1 *3
, 필터
± 1.8% rdg. ± 15 dgt.
± 1.2% rdg. ± 10 dgt.
OFF: 400 dgt. 이상에서 정확도 규정
*2 *4
*3 *4
1
2
*4
*4
*4
*4
*4
3
4
4
5
5
6
• 교류
피크 (PEAK MAX/PEAK MIN Zero to Peak)
레인지 정확도 보증 주파수 범위 측정 정확도
100 10 Hz≤f ≤ 66 Hz ± 2.5% rdg.± 12 dgt. *1
×
× 1, × 10
*1: 필터 ON 시에는 ± 0.5% rdg. 가산
*2: 필터 ON: 45 dgt. 이상에서 정확도 규정 , 필터 OFF: 60 dgt. 이상에서 정확도 규정
3 Hz≤ f<10 Hz
10 Hz≤ f ≤ 66 Hz ± 2.5% rdg. ± 7 dgt.
± 2.5% rdg. ± 7 dgt.
7
*2
*1
*1
8
9
10
부록
색인
43
입력 사양 , 출력 사양 , 측정 사양
HIOKI CM7290A963-02
3. 직류 + 교류 표시 결합 방식 : 직류 결합
• 직류
+교류 실효치 ( 측정치 /MAX/MIN/AVG rms)
레인지 정확도 보증 주파수 범위 측정 정확도
*1
*1
*1
*1
*1
1, × 10
×
DC
± 1.5% rdg. ± 15 dgt.
3 Hz≤ f<10 Hz ± 1.2% rdg. ±12 dgt.
10 Hz≤ f<45 Hz ± 0.8% rdg. ± 12 dgt.
45 Hz≤ f ≤ 66 Hz ± 0.3% rdg. ± 12 dgt.
66 Hz<f≤ 1 kHz ±1.0% rdg. ± 12 dgt.
*1: 필터 ON 시에는 ± 0.5% rdg. 가산 , 300 dgt. 이상에서 정확도 규정
• 직류
+교류 피크 (PEAK MAX/PEAK MIN Zero to Peak)
레인지 정확도 보증 주파수 범위 측정 정확도
*1
*1
*1
1, × 10
×
DC
± 2.5% rdg. ± 7 dgt.
3 Hz≤ f<10 Hz ± 2.5% rdg. ±7 dgt.
10 Hz≤ f ≤ 66 Hz ± 2.5% rdg. ± 7 dgt.
*1: 필터 ON 시에는 ± 0.5% rdg. 가산
4. 주파수 표시 ( 측정치 /MAX/MIN/AVG) 결합 방식 : 교류 결합
교류 모드에서 동시 표시 ( 디폴트는 서브 표시 , [AC/DC/Hz] 키로 메인 표시 전환 )
서브 표시 시에는 주파수 범위 자동 설정 , 메인 표시 시 [RANGE] 키로 주파수 범위 전환
최소 감도 : 300 dgt. 이상
측정 범위 외 또는 교류가 측정 범위 외일 때 ‘----Hz’ 표시
주파수 레인지 ( 정확도 보증 범위 ) 분해능 측정 정확도
9.999 Hz (1.000 Hz~9.999 Hz)
99.99 Hz (9.00 Hz~99.99 Hz) 0.01 Hz
999.9 Hz (90.0 Hz~999.9 Hz) 0.1 Hz
표시 범위는 0.950 Hz부터
*1:
*1
0.001 Hz ± 0.2% rdg. ± 0.002 Hz
± 0.1% rdg. ± 0.01 Hz
± 0.1% rdg. ± 0.1 Hz
5. 직류 출력
레인지 출력종류 정확도 보증 주파수 범위 출력 정확도
1, × 10 WAVE DC ± 0.5% rdg. ± 0.8 mV
×
*1: 출력 증폭 10배 시에는 0.3% rdg. 가산 및 mV 오차 10 배 ( 센서 f.s. 오차도 10배 )
44
*1
입력 사양 , 출력 사양 , 측정 사양
HIOKI CM7290A963-02
6. 교류 출력
레인지
100
×
× 1,
× 10
*1: 300 dgt. 이하의 측정 시에는 ± 2.0 mV 가산
*2: 필터 ON 시에는 ± 0.5% rdg. ± 0.5 mV 가산
출력 증폭 10배 시에는 ± 0.3% rdg. 가산 및 mV 오차 10 배 (센서 f.s. 오차도 10 배 )
위상 규정은 필터 OFF 그리고 FAST, NORMAL 시에만
*3: 3 Hz≤ f<10 Hz 에서 3 mV 이하는 설계치
*4: 필터 ON: 45 dgt. 이상에서 정확도 규정 , 필터 OFF: 60 dgt. 이상에서 정확도 규정
*5: 필터 ON: 300 dgt. 이상에서 정확도 규정 , 필터 OFF: 400 dgt. 이상에서 정확도 규정
출력 종류정확도 보증 주파수
범위
10 Hz≤ f<45 Hz
WAVE
RMS
PEAK 10 Hz ≤ f ≤66 Hz ± 2.5% rdg.± 12 mV *2
WAVE
RMS
PEAK
45 Hz≤ f ≤ 66 Hz
66 Hz<f≤ 1 kHz ± 2.2% rdg. ± 1.5 mV *2
10 Hz≤ f<45 Hz
45 Hz≤ f ≤ 66 Hz ± 1.5% rdg. ±1.3 mV *2
66 Hz<f≤ 1 kHz ± 2.2% rdg. ± 1.5 mV *2
3 Hz≤ f<10 Hz
10 Hz≤ f<45 Hz ± 1.0% rdg. ± 1.0 mV
45 Hz≤ f ≤ 66 Hz ± 0.5% rdg. ±0.8 mV 위상± 0.2 deg.
66 Hz<f≤ 1 kHz ± 1.2% rdg. ± 1.0 mV
3 Hz≤ f<10 Hz
10 Hz≤ f<45 Hz ± 1.0% rdg. ± 1.0 mV *1
45 Hz≤ f ≤ 66 Hz ± 0.8% rdg. ±0.8 mV *1
66 Hz<f≤ 1 kHz ± 1.2% rdg. ± 1.0 mV *1
3 Hz≤ f<10 Hz ± 2.5% rdg. ± 7 mV *2
10 Hz≤ f ≤ 66 Hz ± 2.5% rdg. ±7 mV
± 2.0% rdg. ± 1.5 mV
± 1.5% rdg. ± 1.3 mV 위상± 0.2 deg.
*2 *5
± 2.0% rdg. ± 1.5 mV
± 1.4% rdg. ± 1.2 mV
± 1.4% rdg. ± 1.2 mV
출력 정확도
*2
*2 *5
*5
*2 *5
*5
*5
*4
*2 *3
*2
*2
*1 *2 *3
*2
*2
*2
*3
1
2
3
4
4
5
*2
5
6
7
8
9
10
부록
색인
45
입력 사양 , 출력 사양 , 측정 사양
HIOKI CM7290A963-02
7. 직류 + 교류 출력
레인지
출력 종류정확도 보증 주파수
범위
DC ±1.5% rdg.± 1.2 mV
3 Hz≤ f<10 Hz
WAVE
10 Hz≤ f<45 Hz ± 1.0% rdg. ± 1.2 mV 위상± 0.2 deg.
45 Hz≤ f ≤ 66 Hz ± 0.5% rdg. ±1.2 mV 위상± 0.2 deg.
66 Hz<f≤ 1 kHz ± 1.2% rdg. ± 1.2 mV
1,
×
× 10
RMS
DC
3 Hz≤ f<10 Hz ± 1.4% rdg. ± 1.2 mV *1 *2
10 Hz≤ f<45 Hz ± 1.0% rdg. ± 1.2 mV *1
45 Hz≤ f ≤ 66 Hz ± 0.8% rdg. ±1.2 mV *1
66 Hz<f≤ 1 kHz ± 1.2% rdg. ± 1.2 mV *1
DC
PEAK
3 Hz≤ f<10 Hz ± 2.5% rdg. ± 7 mV *2
10 Hz≤ f ≤ 66 Hz ± 2.5% rdg. ±7 mV
*1: 300 dgt. 이하의 측정 시에는 ± 2.0 mV 가산
*2: 필터 ON 시에는 ± 0.5% rdg. ± 0.5 mV 가산
출력 증폭 10배 시에는 ± 0.3% rdg. 가산 및 mV 오차 10 배 (센서 f.s. 오차도 10 배 )
위상 규정은 필터 OFF 시에만
*3: 3 Hz≤ f<10 Hz 에서 3 mV 이하는 설계치
출력 정확도
*2
±1.4% rdg.± 1.2 mV 위상 ( 설계치 ) ± 0.2 deg.
*2 *3
*2
*2
*2
± 1.7% rdg. ± 1.2 mV
± 2.5% rdg. ± 7 mV
*1 *2
*3
*2
*2
*2
*2
*3
*2
8. 주파수 출력 결합 방식 : 교류 결합
최소 감도 : 300 dgt. 이상
RANGE에 따라 주파수 범위 전환
주파수 레인지 ( 정확도 보증 범위 ) 출력 정확도 출력률
9.999 Hz (1.000 Hz~9.999 Hz) ± 0.4% rdg. ± 2.3 mV 100 mV/Hz
99.99 Hz (9.00 Hz~99.99 Hz)
999.9 Hz (90.0 Hz~999.9 Hz)
46
± 0.3% rdg. ± 2.2 mV 10 mV/Hz
± 0.3% rdg. ± 2.2 mV 1 mV/Hz
4.3 기능 사양
HIOKI CM7290A963-02
기능 사양
(1) 표시 및 출력의 갱신 시간 ( 비율 )
출력
모드
무효
WAVE
RMS
PEAK
FREQ
*1: 주파수 표시만 FREQ와 같은 3.0 s (1 회 /3 초)
응답 속도
또는
주파수 레인지
SLOW 1.0 s (1 회 /s)
FAST 0.2 s (5
SLOW 1.0 s (1
NORMAL 0.2 s (5 회 /s) −
FAST 0.2 s (5회 /s) −
SLOW 1.0 s (1
NORMAL 0.2 s (5 회 /s) −
FAST 0.2 s (5회 /s) −
SLOW 1 s (1
NORMAL 0.2 s (5 회 /s) 0.2 s (5 회 /s)
FAST 0.2 s (5
9.999 Hz
레인지
99.99 Hz
레인지
999.9 Hz
레인지
표시 갱신 시간
비율 )
(
*1
회 /s)
회 /s)
회 /s)
회 /s) 1 s (1 회 /s)
회 /s) 0.02 s (50 회/s)
3.0 s (1회 /3 s) 3.0s (1회/3 s) −
0.2 s (5회 /s) 0.2 s (5회 /s) −
0.2 s (5회 /s) 0.2 s (5회 /s) −
출력 갱신 시간
(
비율 )
출력 없음 −NORMAL 0.2 s (5 회 /s)
(
아날로그 출력 )
(
아날로그 출력 )
비고
−
−
샘플링 2 kS/s에서 갱신
시간 간격의 절대치의 최
대치를 출력
1
2
3
4
4
5
5
6
7
8
9
10
부록
색인
47
기능 사양
HIOKI CM7290A963-02
(2) 기능과 공장 출하 시 상태
No. 기능 설명
공장 출하 시 상태 /
1 측정 모드 직류 , 교류 , 직류 +교류 , 주파수 중 어느 하나 직류＋교류
2 표시, 출력 갱신 시
간 ( 비율 )
레인지 설정
3
4
홀드 표시치 갱신 정지(수동 )
표시 또는 출력의 갱신 시간 ( 비율 ) NORMAL
• 자동
: 최적 레인지를 자동 선택
RANGE: AUTO
• 수동
: 수동으로 레인지 선택
RANGE: MANUAL
• 자동
레인지 시에 출력이 유효해진 경우
레인지는 무효 그리고 레인지는 현재의 레인지
점등
점등
공장 출하 시 상태는
RANGE: AUTO
자동
OFF
점등
영점 조정 표시치를 제로로 하고 , 그 값을 기억한다 공장 출하 시의 값
5
6 해석 표시
(MAX/MIN/AVG/
PEAK MAX/
PEAK MIN
표시 )
• 해석
표시 시작부터 아래의 순서로 표시
(메인 표시 )
최대치 (MAX)
최소치 (MIN)
평균치 (AVG)
파고치 최대치 (PEAK MAX)
파고치 최소치 (PEAK MIN)
• 현재의
※파고치는 0 to Peak 값 ( 극성 표시 있음 )
순시값 표시 ( 서브 표시 )
또는 전회치 기억
출하 시 상태
공장
는 OFF
점등
• 해석
표시 중에는 PEAK 출력 불가, 자동
레인지 및 레인지 전환 불가
•PEAK 출력 중에는 PEAK MAX, PEAK
MIN
만 표시 , MAX/MIN/AVG 표시 불가
필터
7
(교류 / 직류 +교류
용 )
표시 백라이트
8
9
경고 표시
저주파 통과 필터(180 Hz), 통과 대역 설정
OFF/ON
점등
• 흰색
백라이트의 점등 / 소등 ( 수동)
• 최종
조작으로부터 약 40초 점등 후 자동 소
등
• 레인지를
을 표시하고 , OVER 점멸
• 출력
오버하는 입력 시에 레인지 f.s. 값
피크 오버 시 점등
공장 출하 시 상태
는 OFF
전원 기동 시 OFF
비고
－
48
기능 사양
HIOKI CM7290A963-02
No. 기능 설명
10 오토 파워
세이브
(APS)
11
배터리 잔량 경고 표시배터리 잔량을 표시
12 외부전원 AC 어댑터 단자 ( 외부전원 단자 ) 의 전원 사용
13 백라이트 자동 소등 백라이트 자동 소등 공장 출하 시 상태
14
버저음 버저음 공장 출하 시 상태
15
파워 온 옵션 키를 누르면서 전원 ON 한다
16 설정 저장
출력
17
18
키 록 키 록 무효 이외의 키 조작을 무효로 한다 .
기동 시 영점 조정 전원 ON 시에 영점 조정을 실행한다
19
출력 증폭 10배 출력을 보통의 10배로 한다
20
21
에러 표시 전원 투입 시에 고장 진단 결과를 표시 －
• 배터리
APS 무효 조건 ( 어느 한 상태에서 APS 무효 )
• 출력
• 키
시 전원 상시 ON,
참조 : “키 조작 일람” (p. 15)
• 기동
•
•
• 설정
• 소정의
• 출력
단 , 전원 ON/OFF 는 가능
• 출력
• 화면
구동 시 무조작 상태 10분 ( ± 1분 )
계속되면 전원 차단
•APS 유효 시 APS 점등
시 또는 MAX/MIN/AVG 시
•AC 어댑터 구동 시
록 시
•APS 무효 시 ( 파워 온 옵션 )
점등
시의 설정 모드 설정
RESET]
모드로 설정
RESET]
저장 실행 시 또는 유효 기동 시
소등
모드에 따라 출력
•PEAK 출력 이외는 해석 표시 기능과 동시
실행 가능
OFF 시에는 GND 출력
점등
범위 :
WAVE:
RMS: 0 V~5 V
PEAK, FREQ: 0 V~2.3 V
표시 : × 10 점등
소등 시 [MODE SAVE/
키로 현재의 측정 모드를 기동 시
점등 시 [MODE SAVE/
키로 설정 저장 해제
점등 . 모드 , 설정을 바꾸면
점등
± 5 V ± 0.3 V
± 0.3 V
± 0.1 V
공장 출하 시 상태 /
비고
ON
－
－
는 ON
는 ON
−
공장 출하 시 상태
는 OFF (무효 )
공장 출하 시 상태
는 OFF
공장 출하 시 상태
는 OFF
공장 출하 시 상태
는 OFF
공장 출하 시 상태
는 OFF
(
출력 증폭 1배 )
1
2
3
4
4
5
5
6
7
8
9
10
부록
색인
49
접속 단자 사양
HIOKI CM7290A963-02
No. 기능 설명
22 제조번호 표시 제조번호의 표시
23 외부 통신
(CM7291 의 경우
만 )
Bluetooth
Bluetooth® 기능 ON: 점등
Bluetooth® 통신 중 : 점멸
®
기능 OFF: 소등
(3) 키 입력 구성
참조 : “키 조작 일람” (p. 15)
(4) LCD 표시 방식
FSTN형 액정
참조
: “표시부” (p. 13)
표시체 1/3 바이어스 1/6Duty 다이내믹 구동 방식
4.4 접속 단자 사양
항목 표기 비고
단자 OUTPUT
출력
DC 외부전원 5 V-15 V 및
공장 출하 시 상태 /
비고
공장 출하 시 상태
는 OFF
3.5 모노럴 핀 잭
φ
JEITA RC5320A Classification 3
(EIAJ RC5320A TYPE 3)
(
손잡이 부분 외경
10 mm 이하 )
φ
4.5 외부 인터페이스 사양 (CM7291 의 경우만 )
표시 기능 Bluetooth
인터페이스
공중선 전력 최대 +0 dBm (1 mW)
통신 거리 예상 약 10 m
통신
프로파일
대응 단말 Android
50
®
통신으로 iOS 단말 또는 Andoroid 단말에 측정치 표시
Bluetooth® 4.0LE ( )
GATT (Generic Attribute Profile)
TM
4.3 이상 , iOS 10 이상 (Bluetooth® low energy 대응 기종만 )
5
HIOKI CM7290A963-02
유지보수 및 서비스
클리닝
중요
, 알코올 , 아세톤 , 에테르 , 케톤 , 시너, 가솔린계가 포함된 세제는 절대로 사용
벤진
마십시오 . 변형 , 변색을 일으킬 수 있습니다 .
하지
• 센서의
• 표시부는
교정에 대해서
교정 주기는 사용자의 사용 상황이나 환경 등에 따라 다릅니다 . 사용자의 사용 상황이
나
장합니다
수송 시의 주의
• 본
• 수리를
조 접합면에 먼지 등이 묻은 경우는 측정에 영향이 있으므로 마른 부드러운
천으로 가볍게 닦아 주십시오 .
마른 부드러운 천으로 가볍게 닦아 주십시오 .
환경에 맞게 교정 주기를 정해주시고 당사에 정기적으로 교정을 의뢰하실 것을 권
.
기기의 손상을 방지하기 위해 부속품이나 옵션을 본 기기에서 분리해 주시고 또
, 반드시 이중으로 포장해 주십시오 . 당사는 수송 중 발생한 파손에 대해서는 보
한
수 없습니다 .
증할
맡기시는 경우에는 고장 내용을 기재해서 첨부하십시오 .
1
2
3
4
55
6
7
8
폐기에 대해서
본 기기를 폐기할 때는 지역에서 정한 규칙에 따라 처분해 주십시오 .
9
10
부록
색인
51
문제가 발생했을 경우
HIOKI CM7290A963-02
5.1 문제가 발생했을 경우
수리를 맡기기 전에
고장으로 생각되는 경우에는 아래 사항을 확인한 후 공인 Hioki 대리점 또는 영업소로
문의해 주십시오 .
증상 점검 항목 대처 방법
• 전원이
안 켜진다
• 사용
중에 전원이
꺼진다
마크가 점멸하
고 있다 −
키 조작을 할 수 없다
AC 어댑터 사용 시
•
AC 어댑터가 AC 어댑터 단
자 또는 콘센트에 깊숙이 삽
입되어 있는가 ?
• 지정된
사양의 전원을 사용
하고 있는가 ?
•
AC 어댑터 사용 시에는 전원
이 안 켜지는데 , 배터리로는
전원이 켜지는가 ?
배터리 사용 시
• 배터리가
가 ?
• 배터리
않았는가 ?
• 배터리
파손 또는 부식되지 않았는
가 ?
•
가 ?
소모되지 않았는
사용 기한이 지나지
금구의 접촉 부분이
마크가 점등되지 않았는
• 깊숙이
• 지정된
해 주십시오 .
• 배터리로
우는 AC 어댑터가 불량일 수
있습니다. 지정된 AC 어댑
터로 교체해 주십시오 .
• 소모된
체해 주십시오 .
• 사용
배터리로 교체해 주십시오 .
• 미사용
인한 전류 용량 부족으로 사
용할 수 없는 경우가 있습니
다 .
• 수리가
Hioki
연락 주십시오 .
• 배터리가
다 . 새로운 배터리로 교체해
주십시오 .
• 키
•
[AC/DC Hz] 키와
[RANGE]
길게 눌러 키 록을 해제해 주
십시오 .
표시가 바로 꺼져 버
린다
• 오토
파워 세이브 기능
(APS) 이 유효로 되어 있지
않은가 ?
• 오토
(APS)을 무효로 해주십시
오 . p. 20
삽입해 주십시오 .
사양의 전원을 사용
전원이 켜지는 경
경우 새 배터리로 교
기한이 지난 경우는 새
배터리라도 방전으로
필요합니다. 공인
대리점 또는 영업소로
소모된 상태입니
록 상태입니다 .
키를 동시에 1초
파워 세이브 기능
참조
페이지
p. 26
p. 25
p. 14
p. 25
−
52
문제가 발생했을 경우
HIOKI CM7290A963-02
증상 점검 항목 대처 방법
제로로 되지
표시가
않는다
표시치가 예측보다 작다전류 측정
• 측정
모드에서 DC 또는
AC+DC
가 ?
• 영점
조정의 가능 범위를 넘
지 않았는가 ?
× 1 레인지 약 ± 80 dgt.
× 10 레인지 약 ± 800 dgt.
• 응답
속도가 SLOW 로 설정
되어 있지 않은가 ?
• 센서의
없는가 ?
• 센서의
있는가 ?
• 측정
모드가 맞는가 ?
• 측정
모드가 DC 또는
AC+DC
실행 방법이 잘못되지 않았
는가 ?
•
10 Hz 이하의 전류를 측정하
고 있지 않은가 ?
• 자동
레인지에서 SLOW 로
설정하지 않았는가 ?
를 선택하지 않았는
조 선단부에 손상이
조가 확실하게 닫혀
모드로 , 영점 조정
• 영점
오 . p. 16
• 범위를
센서의 수리가 필요합니다 .
• 응답
된 경우 바로 제로가 되지 않
을 수 있습니다 .
• 손상이
를 맡기십시오 .
• 확실하게
혀 있지 않으면 값이 작아집
니다 .
• 피측정
드를 선택해 주십시오 .
• 영점
오 .
마이너스 표시인 상태로 측
정하면 표시치가 작아집니
다 .
•
10 Hz 이하의 전류를 측
정하는 경우 측정 모드를
AC+DC
응답 속도를 SLOW로 설정
해 주십시오 .
•
SLOW 에서는 급격한 변화
의 측정은 할 수 없습니다.
NORMAL
정해 주십시오 .
조정을 실행해 주십시
넘은 경우는 커런트
속도가 SLOW 로 설정
있는 경우에는 수리
닫아 주십시오 . 닫
도체에 맞는 측정 모
조정을 실행해 주십시
모드로 설정하고 ,
또는 FAST로 설
참조
페이지
−
p. 17
−
−
p. 16
p. 16
p. 16
p. 35
1
2
3
4
5
5
6
7
8
9
10
부록
색인
53
문제가 발생했을 경우
HIOKI CM7290A963-02
증상 점검 항목 대처 방법
표시치가
예측보다 작다
• 필터
기능을 사용하고 있지
않은가 ?
•
마크가 점멸하고 있지
않은가 ?
• 피측정
• 피크치가
주파수 측정
• 인버터
• 전류
전류의 주파수가 제
품 사양 ( 본 기기 및 커런트
센서) 의 범위에서 벗어나지
않았는가 ?
않았는가 ?
정하고 있지 않은가 ?
해 300 dgt. 이상 있는가 ?
제품 사양을 넘지
등의 특수 파형을 측
입력치가 레인지에 대
• 필터
시오 .
•
60 Hz 이상의 성분이 있는
경우 작은 값이 됩니다 .
• 배터리가
다 . 새로운 배터리로 교체해
주십시오 .
• 사양에
를 사용해 주십시오 .
• 인버터의
높으면 모든 실효치 분의 값
보다 작은 표시가 됩니다 .
• 레인지를
우는 전류 레인지를 변경해
주십시오 .
• 변경할
에 적합한 커런트 센서를 사
용해 주십시오 .
• 주파수
치를 넘었을 때의 횟수를 세
어서 주파수를 환산합니다.
이 때문에 특수한 파형의 경
우라도 AC, AC+DC 모드 등
모드를 바꾸거나 레인지를 바
꿈으로써 측정할 수 있는 경
우가 있습니다 .
• 적절한
트 센서를 사용해 주십시오 .
기능을 무효로 해주십
소모된 상태입니
적합한 커런트 센서
캐리어 주파수가
크게 할 수 있는 경
수 없는 경우는 사양
측정에서는 어느 역
레인지 , 적절한 커런
참조
페이지
p. 20
p. 25
p. 43
p. 16
−
p. 16
54
문제가 발생했을 경우
HIOKI CM7290A963-02
증상 점검 항목 대처 방법
출력치가
작다
표시치가 예측보다 크다전류 측정
예측보다
• 출력
코드가 출력 단자 깊숙
이 삽입되어 있는가 ?
• 단선되지
• 출력
모드의 선택이 잘못되
지 않았는가 ?
• 먼저
선택된 모드의 출력이
되고 있지 않은가 ?
접속할 측정기
•AC 결합이 되어 있지 않은
가 ?
• 필터
기능이 유효로 되어 있
지 않은가 ?
• 커런트
상이 없는가 ?
• 측정
모드가 DC 또는
AC+DC
의 실행 방법이 잘못되지 않
았는가 ?
• 예상했던
가 포함되어 있지 않은가 ?
• 가까이에
노이즈가 발생하고 있지 않
은가 ?
•
마크가 점멸하고 있지
않은가 ?
• 피크
전류 측정 중에 배터리
구동에서 AC 어댑터 구동으
로 또는 AC 어댑터 구동에서
배터리 구동으로 전환되지
않았는가 ?
않았는가 ?
센서의 선단부에 손
모드로 , 영점 조정
주파수 성분 이외
큰 자계나 전계나
• 표시치의
확인해 주십시오 .
• 깊숙이
• 단선된
드로 교체해 주십시오 .
WAVE:
RMS: 실효치
PEAK: 샘플링 2 kS/s 에서 갱
FREQ: 주파수
• 직류
AC
나오지 않습니다. DC 또는
AC+DC
시오 .
• 필터
시오 .
• 손상이
를 맡기십시오 .
• 영점
오 .
플러스 표시인 상태로 측정
하면 표시치가 커집니다 .
• 파형
을 확인해 주십시오 .
• 노이즈
십시오 . −
• 배터리가
다 . 새로운 배터리로 교체해
주십시오 .
• 전원
발생할 수 있습니다 . 측정에
문제가 되는 경우는 전원이
전환되지 않도록 해주십시
오 .
경우와 마찬가지로
삽입해 주십시오 .
경우 새로운 출력 코
파형
신 시간 간격의 절대
치의 최대치
파형을 측정하는 경우
결합이면 거의 출력이
모드로 설정해 주십
기능을 무효로 해주십
있는 경우에는 수리
조정을 실행해 주십시
출력 (WAVE)으로 파형
발생원에서 피해 주
소모된 상태입니
전환 시에는 노이즈가
참조
페이지
−
p. 29
p. 17
−
p. 20
−
p. 16
p. 36
p. 14
p. 25
p. 25
1
2
3
4
5
5
6
7
8
9
10
부록
색인
55
에러 표시
HIOKI CM7290A963-02
증상 점검 항목 대처 방법
표시치가
크다
출력치가
예측보다
예측보다 크다
주파수 측정
• 가까이에
이즈가 발생하고 있지 않은
가 ?
• 전류
에 대해 300 dgt. 이상 있는
가 ?
• 전파
있지 않은가 ?
• 출력
지 않았는가 ?
큰 자계나 전계나 노
입력치가 전류 레인지
정류 파형을 측정하고
모드의 선택이 잘못되
• 노이즈
십시오 . −
• 적
트 센서를 사용해 주십시오 .
• 전파
주파수는 정류 전의 2 배가
됩니다 .
WAVE:
RMS: 실효치
PEAK: 샘플링 2 kS/s 에서 갱
FREQ: 주파수
표시치가 불안정
• 센서
케이블 등의 접촉 불량
이 없는가 ?
• 전류의
주파수와 선택한 표
시 , 출력 갱신 시간 ( 비율 ) 이
맞는가 ?
• 접촉
는 수리를 맡기십시오 .
• 응답
출력 갱신 시간( 비율 ) 을 전
류 주파수에 맞춰 주십시오 .
발생원에서 피해 주
절한 레인지나 적절한 커런
정류 파형을 측정하면
파형
신 시간 간격의 절대
치의 최대치
불량이 의심되는 경우
속도를 변경하여 표시 ,
참조
페이지
p. 16
−
p. 17
−
p. 35
5.2 에러 표시
LCD 표시부에 에러가 표시된 경우는 수리가 필요합니다 . 공인 Hioki 대리점 또는 영
연락 주십시오 .
업소로
에러 표시 원인 대처 방법 , 참조 항목
Err 001
Err 002
Err 004
Err 005
Err 008
56
에러
ROM
프로그램
에러
ROM
조정 데이터
에러
에러
®
에러
EEPROM
메모리 데이터
ADC
하드웨어 고장
Bluetooth
하드웨어 고장 (CM7291만 해당 )
표시부에
리가 필요합니다 .
공인 Hioki 대리점 또는 영업소로 연
락 주십시오 .
에러가 표시된 경우는 수
부록
HIOKI CM7290A963-02
부록 1 센서 연결 시의 레인지 구성 , 출력률 , 전력
소비 구분
1
*
1
06.000 A 0.001A 100 mV/A
0
060.00 A 0.01A 10 mV/A
0600.0 mA 0.1 mA 1 mV/mA
2(CT7731)
2(CT7736)
1(CT7636) /
× 1 × 1
× 1 × 1 1(CT7642) /
× 10 × 1
1 mV/A
0.1 mV/A
2(CT7742)
× 1 × 1
× 1 × 10
× 10 × 1
1 mV/A
× 1 × 1
× 1 × 1
× 1 × 1
× 10 × 10
× 10 × 1
× 10 × 1
× 100 × 1
1 mV/A
10 mV/A
× 10 × 1
× 100 × 1
1 mV/A
× 1 × 1
× 10 × 1
100 mV/A
× 100 × 1
9.999 Hz 100 mV/Hz
99.99 Hz 10 mV/Hz
999.9 Hz 1 mV/Hz
1(CT7631) /
센서 소비전력 구분
× 1 × 1
× 10 × 1
레인지 구성 내역 (정확도 계산용)
1 mV/A
센서 출력률 본 기기 레인지 센서 레인지
출력률
(WAVE, RMS, PEAK)
1
2
3
4
5
6
7
8
분해능
최소
구성
레인지
100.0 A 0.1 A 1 mV/A
600.0 A 0.1A 1 mV/A
60.00 A 0.01 A 10 mV/A
센서
정격
센서 100 A
센서
타입
AC/DC
CT7636
CT7631
CT7731
연결 센서
2000 A 1 A 0.1 mV/A
60.00 A 0.01A 10 mV/A
센서 600 A
AC/DC
CT7736
CT7642
600.0 A 0.1 A 1 mV/A
센서 2000 A
AC/DC
CT7742
6000 A 1 A 0.1 mV/A 0.1 mV/A
600.0 A 0.1 A 1 mV/A
60.00 A 0.01A 10 mV/A
센서 6000 A
AC
CT7044
CT7045
60.00 A 0.01A 10 mV/A
CT7046
600.0 mA 0.1 mA 1 mV/mA
센서 60 A
CT7126 AC
100.0 A 0.1 A 1 mV/A
60.00 A 0.01A 10 mV/A
센서 100 A
CT7131 AC
600.0 A 0.1 A 1 mV/A
센서 600 A
CT7136 AC
6.000 A 0.001A 100 mV/A
6.000 A 0.001A 100 mV/A
센서 6 A
CT7116 AC
60.00 mA 0.01 mA 10 mV/mA
*1: 센서 소비 전력 구분에 대해서는 “4.1 일반 사양” (p. 39) 을 참조해 주십시오 .
연결 센서 본 기기의 Hz 기능 레인지 출력률 (FREQ)
9
10
부록
모든 센서 공통
색인
57
센서 조합 시의 정확도 계산 방법
HIOKI CM7290A963-02
부록 2 센서 조합 시의 정확도 계산 방법

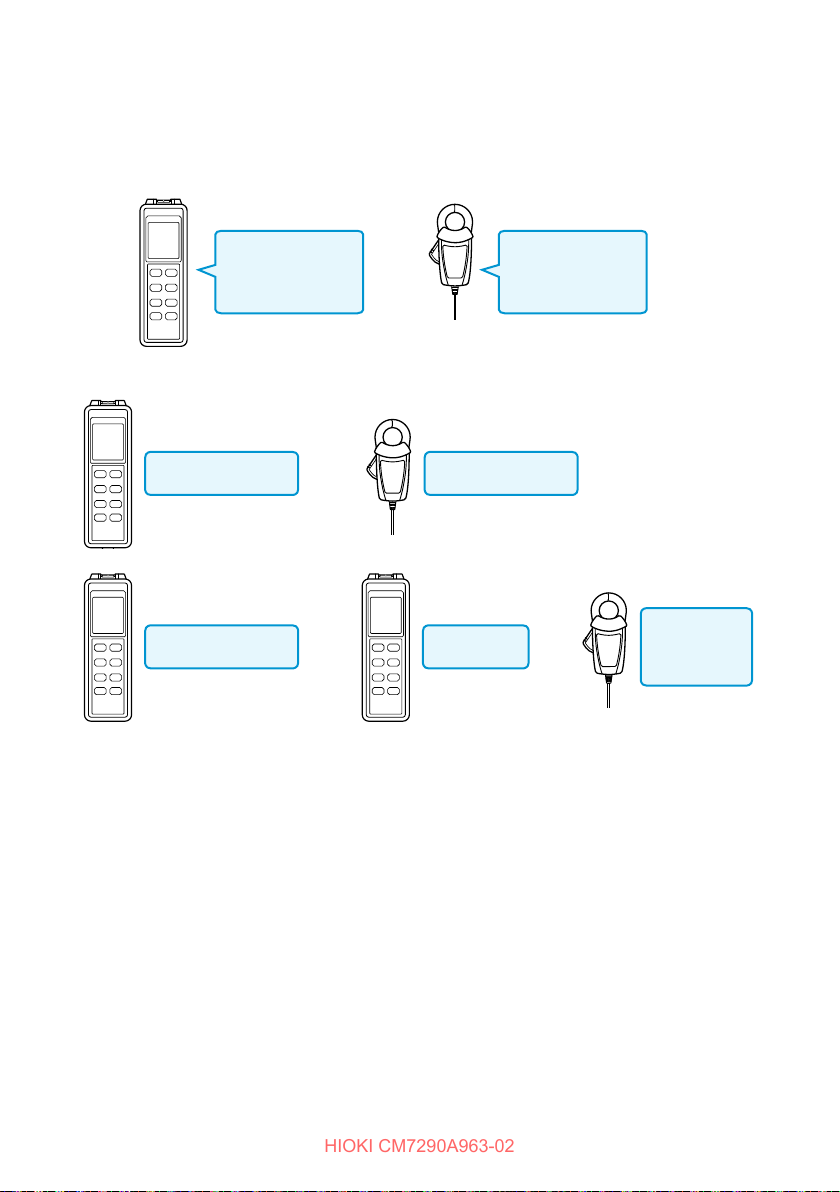

표시 정확도 계산 ( 계산의 흐름 )
정확도 계산에 필요한 정보를 수집한다
1
본 기기 (CM7290, CM7291) 센서
• 표시
rdg. 정확도
•dgt. 정확도
• 최소
분해능
① ( 조합 rdg. 정확도 ) 와 ② (조합 A 정확도 )를 계산한다
2
•rdg. 정확도
•f.s. 정확도
• 정격
측정 전류
표시 rdg. 정확도
dgt. 정확도
×
최소 분해능
표시 정확도를 계산한다
3
rdg.
×
+
+
A
rdg. 정확도
f.s. 정확도
×
정격 측정 전류
… ①
(조합 rdg. 정확도 )
… ②
(조합 A 정확도 )
58
센서 조합 시의 정확도 계산 방법
HIOKI CM7290A963-02
계산 예
본 기기의 표시 : 58.00 A( 표시치), 60 Hz( 설정 × 10레인지 , AC)
사용 센서 : CT7631( 정격 100 A, 센서 출력률 1 mV/A)
정확도 계산에 필요한 정보를 수집한다 (p. 43, p. 57, 센서 사용설명서 )
1
본 기기 (CM7290, CM7291) 센서(CT7631)
• 표시
rdg. 정확도
± 0.3% rdg.
•
dgt. 정확도
± 8 dgt.
• 최소
분해능
0.01 A
•rdg. 정확도
± 1.0% rdg.
•
f.s. 정확도
± 0.5% f.s.
• 정격
측정 전류
100 A
1
2
3
①조합 rdg. 정확도와 ②조합 A 정확도를 계산한다
2
± 0.3% rdg.
± 8 dgt.
×
0.01 A
표시 정확도를 계산한다
3
±1.3% rdg. × 58.00 A ± 0.58 A = ±1.334 A
① 조합 rdg.
정확도
측정치 58.00 A 에 대해 정확도
표시치
+
+
② 조합 A
정확도
1.334 A.
± 1.0% rdg.
± 0.5% f.s.
×
100 A
4
5
= 1.3% rdg.
… ① 조합 rdg. 정확도
6
7
= 0.58 A
… ② 조합 A 정확도
8
9
10
부록
색인
59
센서 조합 시의 정확도 계산 방법
HIOKI CM7290A963-02
WAVE 출력 정확도 계산 ( 계산의 흐름 )
정확도 계산에 필요한 정보를 수집한다
1
본 기기 (CM7290, CM7291) 센서
• 출력
rdg. 정확도
•mV 정확도
• 출력률
① ( 조합 rdg. 정확도 ) 와 ② (조합 mV 정확도 ) 를 계산한다
2
•rdg. 정확도
•f.s. 정확도
• 정격
측정 전류
출력 rdg. 정확도
mV 정확도
출력 정확도를 계산한다
3
rdg.
×
+
+
mV
rdg. 정확도
출력률
×
… ①
(조합 rdg. 정확도 )
f.s. 정확도
×
정격 측정 전류
… ②
(조합 mV 정확도 )
60
센서 조합 시의 정확도 계산 방법
HIOKI CM7290A963-02
계산 예
본 기기의 출력치 : 580 mV(58 A 측정 시 출력치 ), 60 Hz( 설정 × 10 레인지 , AC)
사용 센서 : CT7631( 정격 100 A, 센서 출력률 1 mV/A)
정확도 계산에 필요한 정보를 수집한다 (p. 45, p. 57, 센서 사용설명서 )
1
본 기기 (CM7290, CM7291) 센서(CT7631)
• 출력
rdg. 정확도
± 0.5% rdg.
•
mV 정확도
± 0.8 mV
• 출력률
10 mV/A
•rdg. 정확도
± 1.0% rdg.
•
f.s. 정확도
± 0.5% f.s.
• 정격
측정 전류
100 A
1
2
3
①조합 rdg. 정확도와 ②조합 mV 정확도를 계산한다
2
± 0.5% rdg.
± 0.8 mV
출력 정확도를 계산한다
3
±1.5% rdg. × 580 mV ± 5.8 mV = ±14.5 mV
① 조합 rdg.
정확도
출력치 580 mV에 대해 정확도
출력치
+
+
② 조합
mV
정확도
14.5 mV.
± 1.0% rdg.
10 mV/A
= 1.5% rdg.
… ① 조합 rdg. 정확도
×
= 5.8 mV
… ② 조합 mV 정확도
± 0.5% f.s.
×
100 A
4
5
6
7
8
9
10
부록
색인
61
조합 정확도 (대표치 )
HIOKI CM7290A963-02
부록 3 조합 정확도 ( 대표치 )
조합 정확도의 모든 표는 HIOKI 제품 홈페이지를 통해 확인해 주십시오 .
3.00 A ≤ I ≤
± 1.3% rdg. ± 0.62 A
± 1.3% rdg. ± 0.58 A ± 1.3% rdg. ± 0.58 A ± 2.5% rdg. ± 0.65 A
60.00 A
± 1.3% rdg. ± 1.3 A ± 1.3% rdg. ± 1.3 A ± 2.5% rdg. ± 2.0 A ± 1.3% rdg. ± 1.7 A
30.0 A ≤ I ≤
100.0 A
DC 기능 AC 기능
WAVE 출력 WAVE 출력 ( 위상 ) RMS 출력
± 1.5% rdg. ± 5.8 mV ± 1.5% rdg. ± 5.8 mV (± 2.0° ) ± 1.8% rdg. ± 5.8 mV
3.00 A ≤ I ≤
60.00 A
30.0 A ≤ I ≤
± 1.5% rdg. ± 1.3 mV ± 1.5% rdg. ± 1.3 mV (± 2.0° ) ± 1.8% rdg. ± 1.3 mV
100.0 A
AC + DC 기능
WAVE 출력 ( 위상 ) RMS 출력
± 1.8% rdg. ±6.2 mV
± 2.5% rdg. ± 6.2 mV ± 1.5% rdg. ± 6.2 mV (± 2.0° ) ± 2.7% rdg. ± 6.2 mV
3.00 A ≤ I ≤
60.00 A
30.0 A ≤ I ≤
± 1.8% rdg. ±1.7 mV
30.0 A ≤ I ≤ 100.0 A ± 1.5% rdg. ± 1.7 mV ( ± 2.0° ) ± 2.7% rdg. ± 1.7 mV
100.0 A
보증 전류 범위 DC 기능 AC 기능 AC + DC 기능
정확도
레인지
본 기기
CM7290 (CM7291) + CT7631/CT7731
표시 정확도
62
DC AC/AC+DC DC 45 Hz ≤ f ≤ 66 Hz DC 45 Hz ≤ f ≤ 66 Hz
60.00 A
0.0 A ≤| I | ≤
0.00 A ≤| I | ≤
100.0 A
60.00 A
100.0 A
출력 정확도
정확도 보증 전류 범위
WAVE RMS DC 45 Hz ≤ f ≤ 66 Hz
출력률 )
(
본 기기 레인지
60.00 A
0.00 A ≤| I | ≤
60.00 A
(10 mV/A)
0.0 A ≤| I | ≤
100.0 A
(1 mV/A)
100.0 A
정확도 보증 전류 범위
WAVE RMS DC 45 Hz ≤f ≤ 66 Hz DC 45 Hz ≤ f ≤ 66 Hz
출력률 )
(
본 기기 레인지
60.00 A
0.00 A ≤| I | ≤
60.00 A
(10 mV/A)
0.0 A ≤| I | ≤
100.0 A
(1 mV/A)
100.0 A
조합 정확도 (대표치 )
HIOKI CM7290A963-02
1
2
3
± 2.3% rdg. ± 3.08 A ±2.3% rdg. ± 3.08 A ± 3.5% rdg. ± 3.15 A ±2.3% rdg. ± 3.12 A
3.00 A ≤ I ≤
보증 전류 범위 DC 기능 AC 기능 AC + DC 기능
DC AC/AC+DC DC 45 Hz ≤ f ≤ 66 Hz DC 45 Hz ≤ f ≤ 66 Hz
정확도
0.00 A ≤| I |
60.00 A
30.0 A ≤ I ≤
≤ 60.00 A
0.0 A ≤| I |
± 2.3% rdg. ± 3.8 A ± 2.3% rdg. ± 3.8 A ± 3.5% rdg. ± 4.5 A ± 2.3% rdg. ± 4.2 A
600.0 A
≤ 600.0 A
DC 기능 AC 기능
WAVE 출력 WAVE 출력 ( 위상 ) RMS 출력
정확도 보증 전류 범위
± 2.8% rdg. ± 3.8 mV
± 2.8% rdg. ± 30.8 mV
± 2.0° )
mV (
± 2.5% rdg. ± 30.8
± 2.5% rdg. ± 3.8 mV
± 2.5% rdg. ± 3.8 mV
± 2.5% rdg. ± 30.8 mV
60.00 A
3.00 A ≤ I ≤
30.0 A ≤ I ≤
WAVE RMS DC 45 Hz ≤ f ≤ 66 Hz
≤ 60.00 A
0.0 A ≤| I |
0.00 A ≤| I |
± 2.0° )
(
600.0 A
≤ 600.0 A
기능
AC + DC
WAVE 출력 ( 위상 ) RMS 출력
진폭 [A]
± 2.8% rdg. ±31.2 mV
± 3.7% rdg. ± 31.2 mV
± 3.7% rdg. ± 4.2 mV ± 2.8% rdg. ± 4.2 mV
± 2.0° )
mV (
± 2.5% rdg. ± 31.2
± 2.5% rdg. ± 4.2 mV
± 3.5% rdg. ± 4.2 mV
± 3.5% rdg. ± 31.2 mV
60.00 A
3.00 A ≤ I ≤
30.0 A ≤ I ≤
WAVE RMS DC 45 Hz ≤ f ≤ 66 Hz DC 45 Hz ≤ f ≤ 66 Hz
≤ 60.00 A
0.0 A ≤| I |
0.00 A ≤| I |
± 2.0° )
(
600.0 A
≤ 600.0 A
4
5
6
7
8
9
10
부록
레인지
본 기기
CM7290 (CM7291) + CT7636/CT7736
표시 정확도
60.00 A
600.0 A
출력 정확도
색인
출력률 )
60.00 A
(
본 기기 레인지
600.0 A
(1 mV/A)
(10 mV/A)
출력률 )
60.00 A
(
본 기기 레인지
600.0 A
(1 mV/A)
(10 mV/A)
63
조합 정확도 (대표치 )
HIOKI CM7290A963-02
± 1.8% rdg. ± 10.8 A ± 3.0% rdg. ± 11.5 A ± 1.8% rdg. ±11.2 A
± 1.8% rdg. ± 10.8 A
± 1.8% rdg. ± 22 A
± 1.8% rdg. ± 18 A
± 3.0% rdg. ± 25 A
± 1.8% rdg. ± 18 A
± 2.3% rdg. ± 18 A ± 2.3% rdg. ± 22 A
DC 기능 AC 기능
WAVE 출력 WAVE 출력 ( 위상 ) RMS 출력
± 2.3% rdg. ± 10.8 mV
± 2.5° )
(
± 2.0% rdg. ± 10.8 mV
± 2.0% rdg. ± 10.8 mV
± 2.3% rdg. ± 1.8 mV
± 2.5° )
(
± 2.0% rdg. ± 1.8 mV
± 2.0% rdg. ±1.8 mV
± 2.8% rdg. ± 1.8 mV
± 2.5° )
(
± 2.5% rdg. ± 1.8 mV
AC + DC 기능
WAVE 출력 ( 위상 ) RMS 출력
± 3.2% rdg. ± 11.2 mV ±2.3% rdg. ± 11.2 mV
± 2.5° )
(
± 2.0% rdg. ± 11.2 mV
± 3.0% rdg. ±11.2 mV
± 2.3% rdg. ± 2.2 mV
± 3.2% rdg. ± 2.2 mV
± 2.5° )
(
± 2.0% rdg. ± 2.2 mV
± 3.0% rdg. ±2.2 mV
± 2.8% rdg. ± 2.2 mV
± 2.5° )
(
± 2.5% rdg. ± 2.2 mV
보증 전류 범위 DC 기능 AC 기능 AC + DC 기능
정확도
레인지
본 기기
CM7290 (CM7291) + CT7642/CT7742
표시 정확도
64
30.0 A ≤ I ≤ 600.0 A
1800 A < I ≤ 2000 A
300 A ≤ I ≤ 1800 A
DC AC/AC+DC DC 45 Hz ≤ f ≤ 66 Hz DC 45 Hz ≤ f ≤ 66 Hz
0 A ≤ | I | ≤ 2000 A
2000 A
600.0 A 0.0 A ≤ | I | ≤ 600.0 A
출력 정확도
정확도 보증 전류 범위
WAVE RMS DC 45 Hz ≤ f ≤ 66 Hz
출력률 )
(
본 기기 레인지
0.00 A ≤ I ≤ 600.0 A 30.0A ≤ I ≤ 600.0 A
600.0 A
(1 mV/A)
0 A ≤ I ≤ 1800 A 300A ≤ I ≤ 1800 A
2000 A
1800 A < I ≤ 2000 A
1800 A < I ≤ 2000 A
(0.1 mV/A)
정확도 보증 전류 범위
WAVE RMS DC 45 Hz ≤ f ≤ 66 Hz DC 45 Hz ≤ f ≤ 66 Hz
출력률 )
(
본 기기 레인지
0.00 A ≤ I ≤ 600.0 A 30.0 A ≤ I ≤ 600.0 A
600.0 A
(1 mV/A)
0 A ≤ I ≤ 1800 A 300 A ≤ I ≤ 1800 A
1800 A < I ≤ 2000 A 1800 A < I ≤ 2000 A
2000 A
(0.1 mV/A)
조합 정확도 (대표치 )
HIOKI CM7290A963-02
1
2
3
4
5
AC 기능
보증 전류 범위
정확도
레인지
본 기기
CM7290(CM7291) + CT7044/CT7045/CT7046
표시 정확도
45 Hz ≤ f ≤ 66 Hz
± 1.8% rdg. ± 1.58 A
60.00 A 3.00 A ≤ I ≤ 60.00 A
± 1.8% rdg. ± 2.3 A
600.0 A 30.0 A ≤ I ≤ 600.0 A
± 1.8% rdg. ± 23 A
6000 A 300 A ≤ I ≤ 6000 A
AC 기능
출력 정확도
WAVE 출력 ( 위상 ) RMS 출력
정확도 보증 전류 범위
WAVE RMS 45 Hz ≤ f ≤ 66 Hz
출력률 )
(
본 기기 레인지
± 2.0% rdg. ± 15.8 mV (± 1.2° ) ± 2.3% rdg. ± 15.8 mV
0.00 A ≤ I ≤ 60.00 A 0.00 A ≤ I ≤ 60.00 A
60.00 A
(10 mV/A)
± 2.0% rdg. ± 2.3 mV (± 1.2° ) ± 2.3% rdg. ± 2.3 mV
0.0 A ≤ I ≤ 600.0 A 0.0 A ≤ I ≤ 600.0 A
600.0 A
(1 mV/A)
± 2.0% rdg. ± 2.3 mV (± 1.2° ) ± 2.3% rdg. ± 2.3 mV
0 A ≤ I ≤ 6000 A 0 A < I ≤ 6000 A
6000 A
(0.1 mV/A)
6
7
8
9
10
부록
색인
65
조합 정확도 (대표치 )
HIOKI CM7290A963-02
AC 기능
기능
AC
보증 전류 범위 ( 실효치 )
정확도
레인지
본 기기
CM7290(CM7291) + CT7126
표시 정확도
66
45 Hz ≤ f ≤ 66 Hz
± 0.6% rdg. ± 0.09 A
± 1.6% rdg. ± 7.3 mA
± 0.6% rdg. ± 0.014 A
6.000 A 0.300 A ≤ I ≤ 6.000 A
60.00 A 3.00 A ≤ I ≤ 60.00 A
600.0 mA 40.0 mA ≤ I ≤ 600.0 mA
출력 정확도
WAVE 출력 ( 위상 ) RMS 출력
정확도 보증 전류 범위
WAVE RMS 45 Hz ≤ f ≤ 66 Hz
출력률 )
(
본 기기 레인지
± 1.8% rdg. ± 7.3 mV (± 2.2° ) ± 1.8% rdg. ± 7.3 mV
± 0.8% rdg. ± 1.4 mV (± 2.2° ) ± 1.1% rdg. ± 1.4 mV
0.000 A ≤ I ≤ 6.000 A 0.300 A ≤ I ≤ 6.000 A
40.0 mA ≤ I ≤ 600.0 mA 40.0 mA ≤ I ≤ 600.0 mA
6.000 A
600.0 mA
(1 mV/mA)
(100 mV/A)
± 0.8% rdg. ± 0.86mV (± 2.2° ) ±1.1% rdg. ± 0.86 mV
0.00 A ≤ I ≤ 60.00 A 3.00 A ≤ I ≤ 60.00 A
60.00 A
(10 mV/A)
AC 기능
HIOKI CM7290A963-02
조합 정확도 (대표치 )
1
2
3
4
5
6
기능
AC
보증 전류 범위 ( 실효치 )
정확도
레인지
본 기기
CM7290(CM7291) + CT7131
표시 정확도
45 Hz ≤ f ≤ 66 Hz
± 0.6% rdg. ± 0.8 A
± 0.6% rdg. ± 0.10 A
60.00 A 3.00 A ≤ I ≤ 60.00 A
100.0 A 30.0 A < I ≤ 100.0 A
출력 정확도
WAVE 출력 ( 위상 ) RMS 출력
정확도 보증 전류 범위
WAVE RMS 45 Hz ≤ f ≤ 66 Hz
출력률 )
(
본 기기 레인지
± 0.8%rdg. ± 1.0 mV (± 1.2° ) ±1.1 %rdg. ± 1.0 mV
0.00 A ≤ I ≤ 60.00A 3.00 A ≤ I ≤ 60.00 A
60.00 A
(10 mV/A)
± 0.8%rdg. ± 0.82 mV (± 1.2° ) ± 1.1 %rdg. ± 0.82 mV
0.0A ≤ I ≤ 100.0A 30.0 A ≤ I ≤ 100.0 A
100.0 A
(1 mV/A)
7
8
9
10
부록
색인
67
조합 정확도 (대표치 )
HIOKI CM7290A963-02
AC 기능
기능
AC
보증 전류 범위 ( 실효치 )
정확도
레인지
본 기기
CM7290(CM7291) + CT7136
표시 정확도
68
45 Hz ≤ f ≤ 66 Hz
± 0.6%rdg. ± 0.14A
± 0.6%rdg. ± 0.86A
± 1.6%rdg. ± 0.073A
600.0A 30.0A ≤ I ≤ 600.0A
60.00A 3.00A ≤ I ≤ 60.00A
6.000A 0.400A ≤ I ≤ 6.000A
출력 정확도
WAVE 출력 ( 위상 ) RMS 출력
정확도 보증 전류 범위
WAVE RMS 45 Hz ≤ f ≤ 66 Hz
출력률 )
(
본 기기 레인지
± 1.8%rdg. ± 7.3mV (± 0.7° ) ± 1.8%rdg. ± 7.3mV
± 0.8%rdg. ± 1.4mV (± 0.7° ) ± 1.1%rdg. ± 1.4mV
0.00A ≤ I ≤ 60.00A 3.00A ≤ I ≤ 60.00A
0.400A ≤ I ≤ 6.000A 0.400A ≤ I ≤ 6.000A
6.000A
60.00A
(100mV/A)
± 0.8%rdg. ± 0.86mV (± 0.7° ) ± 1.1%rdg. ± 0.86mV
0.0A ≤ I ≤ 600.0A 30.0A ≤ I ≤ 600.0A
600.0A
(1mV/A)
(10mV/A)
조합 정확도 (대표치 )
HIOKI CM7290A963-02
1
2
3
4
CM7290(CM7291) + CT7116
기능
AC
본 기기
표시 정확도
45 Hz ≤ f ≤ 66 Hz
± 1.3%rdg. ± 3.8mA
± 2.3%rdg. ± 3.13mA
보증 전류 범위 ( 실효치 )
정확도
레인지
60.00mA 4.00mA ≤ I ≤ 60.00mA
600.0mA 30.0mA ≤ I ≤ 600.0mA
± 1.3%rdg. ± 0.011A
6.000A 0.300A ≤ I ≤ 6.000A
출력 정확도
AC 기능
정확도 보증 전류 범위
본 기기 레인지
WAVE 출력 ( 위상 ) RMS 출력
출력률 )
(
± 1.5%rdg. ± 3.8mV (± 3.2° ) ± 1.8%rdg. ± 3.8mV
± 2.5%rdg. ± 31.3mV (± 3.2° ) ± 2.5%rdg. ± 31.3mV
WAVE RMS 45 Hz ≤ f ≤ 66 Hz
0.0mA ≤ I ≤ 600.0mA 30.0mA ≤ I ≤ 600.0mA
4.00mA ≤ I ≤ 60.00mA 4.00mA ≤ I ≤ 60.00mA
600.0mA
60.00mA
(1mV/mA)
(10mV/mA)
± 1.5%rdg. ± 1.1mV (± 3.2° ) ± 1.8%rdg. ± 1.1mV
0.000A ≤ I ≤ 6.000A 0.300A ≤ I ≤ 6.000A
6.000A
(100mV/A)
5
6
7
8
9
10
부록
색인
69
측정 응답 파형
HIOKI CM7290A963-02
부록 4 측정 응답 파형
RMS 출력 , PEAK 출력 시에는 아래 그림의 파형 응답을 참고로 적절한 측정 응답 시
선택해 주십시오 .
간을
RMS 출력 (입력 3 Hz)
RMS Output (3 Hz Input)
Time (sec)
RMS 출력 (입력 10 Hz)
RMS Output (10 Hz Input)
Time (sec)
RMS 출력 (입력 45 Hz)
RMS Output (3 Hz Input)
Time (sec)
RMS Output (10 Hz Input)
Time (sec)
RMS Output (45 Hz Input)
70
Time (sec)
RMS Output (45 Hz Input)
Time (sec)
PEAK 출력 (입력 10 Hz)
HIOKI CM7290A963-02
PEAK Output (10 Hz Input)
PEAK 출력 (입력 50 Hz)
측정 응답 파형
1
2
3
Time (sec)
4
PEAK Output (50 Hz Input)
5
6
7
Time (sec)
8
9
10
부록
색인
71
측정 응답 파형
HIOKI CM7290A963-02
72
HIOKI CM7290A963-02
HIOKI CM7290A963-02
HIOKI CM7290A963-02
www.hiokikorea.com/
HIOKI CM7290A963-02
Loading...
