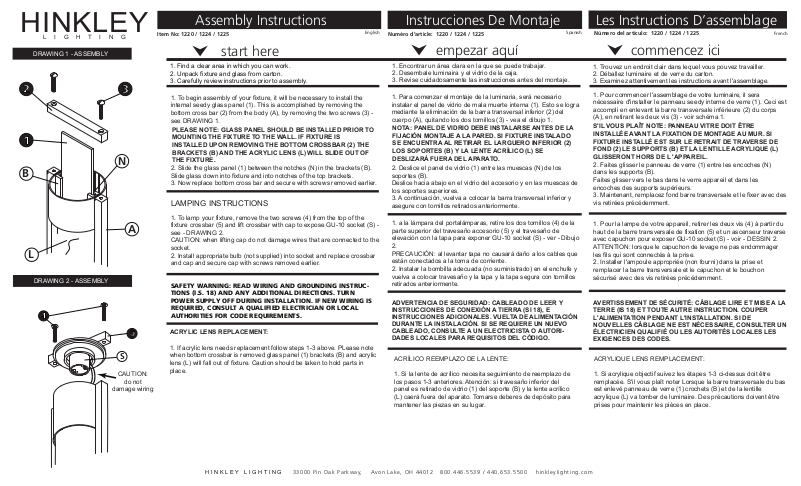

Page 1

HINKLEY

L I G H T I N G

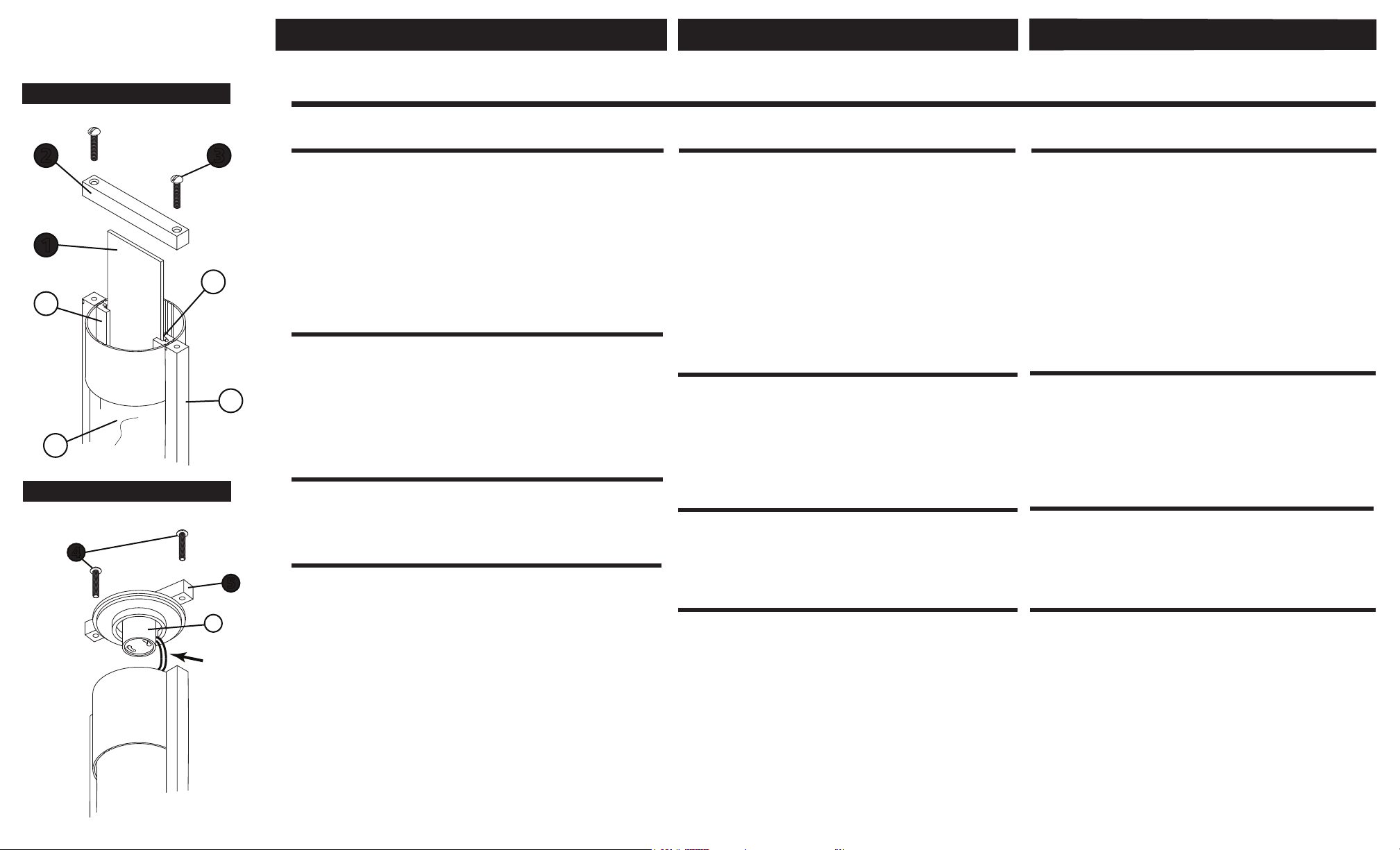

DRAWING 1 - ASSEMBLY

2 3

DRAWING 2 - ASSEMBLY

CAUTION:

do not

damage wiring

Item No: 1220 / 1224 / 1225

1. Find a clear area in which you can work.

2. Unpack ﬁxture and glass from carton.

3. Carefully review instructions prior to assembly.

1. To begin assembly of your fixture, it will be necessary to install the internal seedy glass panel (1). This is accomplished by removing the bottom cross bar (2) from the body (A), by removing the two screws (3) see DRAWING 1.

2. Slide the glass panel (1) between the notches (N) in the brackets (B). Slide glass down into fixture and into notches of the top brackets.

3. Now replace bottom cross bar and secure with screws removed earlier.

Assembly Instructions



PLEASE NOTE: GLASS PANEL SHOULD BE INSTALLED PRIOR TO MOUNTING THE FIXTURE TO THE WALL. IF FIXTURE IS INSTALLED UPON REMOVING THE BOTTOM CROSSBAR (2) THE BRACKETS (B) AND THE ACRYLIC LENS (L) WILL SLIDE OUT OF THE FIXTURE.

start here

LAMPING INSTRUCTIONS

1. To lamp your fixture, remove the two screws (4) from the top of the fixture crossbar (5) and lift crossbar with cap to expose GU-10 socket (S) see - DRAWING 2. CAUTION: when lifting cap do not damage wires that are connected to the socket.

2. Install appropriate bulb (not supplied) into socket and replace crossbar and cap and secure cap with screws removed earlier.

SAFETY WARNING: READ WIRING AND GROUNDING INSTRUCTIONS (I.S. 18) AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY OFF DURING INSTALLATION. IF NEW WIRING IS REQUIRED, CONSULT A QUALIFIED ELECTRICIAN OR LOCAL AUTHORITIES FOR CODE REQUIREMENTS.

ACRYLIC LENS REPLACEMENT:

1. If acrylic lens needs replacement follow steps 1-3 above. PLease note when bottom crossbar is removed glass panel (1) brackets (B) and acrylic lens (L) will fall out of fixture. Caution should be taken to hold parts in

place.

Instrucciones De Montaje

English Spanish

Numéro d’article: 1220 / 1224 / 1225



empezar aquí

1. Encontrar un área clara en la que se puede trabajar.

2. Desembale luminaira y el vidrio de la caja.

3. Revise cuidadosamente las instrucciones antes del montaje.

1. Para comenzar el montaje de la luminaria, será necesario instalar el panel de vidrio de mala muerte interna (1). Esto se logra mediante la eliminación de la barra transversal inferior (2) del cuerpo (A), quitando los dos tornillos (3) - vea el dibujo 1.

NOTA: PANEL DE VIDRIO DEBE INSTALARSE ANTES DE LA FIJACIÓN MONTAJE A LA PARED. SI FIXTURE INSTALADO SE ENCUENTRA AL RETIRAR EL LARGUERO INFERIOR (2) LOS SOPORTES (B) Y LA LENTE ACRÍLICO (L) SE DESLIZARÁ FUERA DEL APARATO.

2. Deslice el panel de vidrio (1) entre las muescas (N) de los soportes (B). Deslice hacia abajo en el vidrio del accesorio y en las muescas de los soportes superiores.

3. A continuación, vuelva a colocar la barra transversal inferior y asegure con tornillos retirados anteriormente.

1. a la lámpara del portalámparas, retire los dos tornillos (4) de la parte superior del travesaño accesorio (5) y el travesaño de elevación con la tapa para exponer GU-10 socket (S) - ver - Dibujo

PRECAUCIÓN: al levantar tapa no causará daño a los cables que están conectados a la toma de corriente.

2. Instalar la bombilla adecuada (no suministrado) en el enchufe y vuelva a colocar travesaño y la tapa y la tapa segura con tornillos retirados anteriormente.

ADVERTENCIA DE SEGURIDAD: CABLEADO DE LEER Y INSTRUCCIONES DE CONEXIÓN A TIERRA (SI 18), E INSTRUCCIONES ADICIONALES. VUELTA DE ALIMENTACIÓN DURANTE LA INSTALACIÓN. SI SE REQUIERE UN NUEVO CABLEADO, CONSULTE A UN ELECTRICISTA O AUTORIDADES LOCALES PARA REQUISITOS DEL CÓDIGO.

ACRÍLICO REEMPLAZO DE LA LENTE:

1. Si la lente de acrílico necesita seguimiento de reemplazo de los pasos 1-3 anteriores. Atención: si travesaño inferior del panel es retirado de vidrio (1) del soporte (B) y la lente acrílico (L) caerá fuera del aparato. Tomarse deberes de depósito para mantener las piezas en su lugar.

Les Instructions D’assemblage

Número del artículo: 1220 / 1224 / 1225

commencez ici



1. Trouvez un endroit clair dans lequel vous pouvez travailler.

2. Déballez luminaire et de verre du carton.

3. Examinez attentivement les instructions avant l'assemblage.

1. Pour commencer l'assemblage de votre luminaire, il sera nécessaire d'installer le panneau seedy interne de verre (1). Ceci est accompli en enlevant la barre transversale inférieure (2) du corps (A), en retirant les deux vis (3) - voir schéma 1.

S'IL VOUS PLAÎT NOTE: PANNEAU VITRE DOIT ÊTRE INSTALLÉE AVANT LA FIXATION DE MONTAGE AU MUR. SI FIXTURE INSTALLÉ EST SUR LE RETRAIT DE TRAVERSE DE FOND (2) LE SUPPORTS (B) ET LA LENTILLE ACRYLIQUE (L) GLISSERONT HORS DE L 'APPAREIL.

2. Faites glisser le panneau de verre (1) entre les encoches (N) dans les supports (B). Faites glisser vers le bas dans le verre appareil et dans les encoches des supports supérieurs.

3. Maintenant, remplacez fond barre transversale et le fixer avec des vis retirées précédemment.

1. Pour la lampe de votre appareil, retirer les deux vis (4) à partir du haut de la barre transversale de fixation (5) et un ascenseur traverse avec capuchon pour exposer GU-10 socket (S) - voir - DESSIN 2. ATTENTION: lorsque le capuchon de levage ne pas endommager les fils qui sont connectés à la prise.

2. Installer l'ampoule appropriée (non fourni) dans la prise et remplacer la barre transversale et le capuchon et le bouchon sécurisé avec des vis retirées précédemment.

AVERTISSEMENT DE SÉCURITÉ: CÂBLAGE LIRE ET MISE A LA TERRE (IS 18) ET TOUTE AUTRE INSTRUCTION. COUPER L'ALIMENTATION PENDANT L'INSTALLATION. SI DE NOUVELLES CÂBLAGE NE EST NÉCESSAIRE, CONSULTER UN ÉLECTRICIEN QUALIFIÉ OU LES AUTORITÉS LOCALES LES EXIGENCES DES CODES.

ACRYLIQUE LENS REMPLACEMENT:

1. Si acrylique objectif suivez les étapes 1-3 ci-dessus doit être remplacée. S'il vous plaît noter Lorsque la barre transversale du bas est enlevé panneau de verre (1) crochets (B) et de la lentille acrylique (L) va tomber de luminaire. Des précautions doivent être prises pour maintenir les pièces en place.

French

H I N K L E Y L I G H T I N G 33 0 0 0 P i n O a k P a r k w a y, Av on La k e , O H 4 4 0 1 2 8 0 0 . 4 4 6 . 5539 / 44 0 . 6 5 3 . 5 5 0 0 h i n kleyli g h t i ng.com

Page 2

HINKLEY

L I G H T I N G

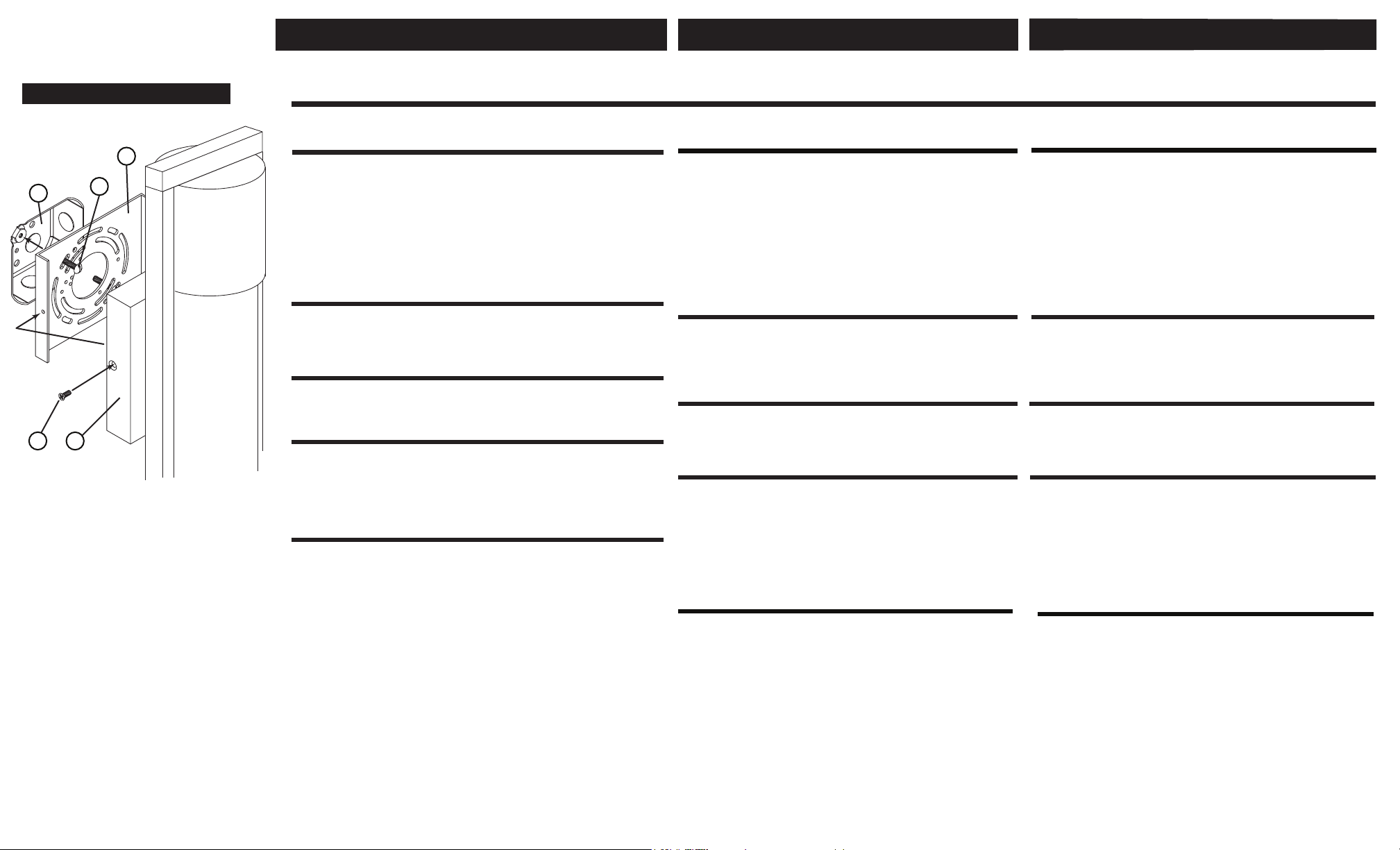

DRAWING 1 - Fixture Installation

Item No: 1220 / 1224 / 1225

1. Find a clear area in which you can work.

2. Unpack ﬁxture and glass from carton.

3. Carefully review instructions prior to assembly.

1. To begin it will be necessary to remove mounting plate (A) from backplate (C) by removing screws (E) located on the side of the backplate

- see Drawing 1.

2. To begin installation, first attach mounting bracket (A) to junction box (J) by using two 8-32 screws (B) not provided, or the screws from the previously installed mounting strap or plate. Make sure threaded holes are on the side when installing mounting plate, and plate is plume by placing a level across the top. Adjust plate and tighten screws to secure mounting plate.

3. Next make all wiring connections. Follow instruction sheet (IS-18) provided.

Make electrical connections from supply wire to ﬁxture lead wires. Refer to instruction sheet (I.S. 18) and follow all instructions to make all necessary wiring connections. Then refer back to this sheet to complete installation of this ﬁxture.

1. After all electrical connections are made. Slip backplate (C) over mounting strap (A) and align holes in side of backplate (C) with threaded holes on side of mounting strap (A). Making sure removable panel (2) on one end of the fixture body (1 ) is facing down - see Drawing 2.

2. Thread in screws (E) removed earlier to secure backplate to mounting strap.

3. Installation is complete and power can be restored.

Mounting Instructions



start here

Instrucciones De Montaje

English Spanish

Numéro d’article: 1220 / 1224 / 1225



empezar aquí

1. Encontrar un área clara en la que se puede trabajar.

2. Desembale xture fi y el vidrio de la caja.

3. Revise cuidadosamente las instrucciones antes del montaje.

1. Para comenzar será necesario retirar la placa de montaje (A) de la placa posterior (C) por medio de tornillos eliminación (E) situados en el lado de la placa posterior - véase la figura 1.

2. Para comenzar la instalación, primero conecte el soporte de montaje (A) a la caja de conexiones (J) mediante el uso de dos 8-32 tornillos (B) no previsto, o los tornillos de la brida de montaje instalado previamente o placa. Hacer agujeros roscados estén en el lado al instalar la placa de montaje, y la placa se plume colocando un nivel en la parte superior. Ajuste la placa y apriete los tornillos para fijar la placa de montaje.

3. A continuación hacer todas las conexiones de cableado. Siga la hoja de instrucciones (IS-18) proporcionado.

Haga las conexiones eléctricas del cable para suministrar cables conductores de luz. Consulte la hoja de instrucciones (IS 18) y siga todas las instrucciones para hacer todas las conexiones necesarias. Luego vuelva a esta hoja para completar la instalación de este accesorio.

1. Después de que todas las conexiones eléctricas están hechas. Placa posterior de deslizamiento (C) sobre el montaje de la correa (A) y alinear los agujeros en el lado de la placa posterior (C) con los orificios roscados en el lado de la correa de montaje (A). Hacer panel desmontable asegurarse de (2) en

un extremo de la luminaria (1) quede hacia abajo - ver Dibujo 2.

2. Tema de tornillos (E) extraídos anteriormente para fijar la placa

posterior de la correa de montaje.

3. La instalación es completa y el poder puede ser restaurado.

Consignes de montage

Número del artículo: 1220 / 1224 / 1225

commencez ici



1. Trouvez un endroit clair dans lequel vous pouvez travailler.

2. Déballez fi xture et de verre du carton.

3. Examinez attentivement les instructions avant l'assemblage.

1. Pour commencer, il sera nécessaire de retirer la plaque de montage (A) de la plaque arrière (C) par des vis d'enlèvement (E) situés sur le côté de la plaque - voir Dessin 1.

2. Pour commencer l'installation, fixez d'abord le support de montage (A) à la boîte de jonction (J) en utilisant deux vis 8-32 (B) pas fourni, ou les vis de la sangle de fixation précédemment installée ou d'une plaque. Assurez-vous que les trous filetés sont sur le côté lors de l'installation plaque de montage, et la plaque est panache en plaçant un niveau sur le dessus. Réglez la plaque et serrez les vis pour fixer la plaque de montage.

3. Suivant faire tous les raccordements. Suivez feuille d'instructions (IS-18) fournis.

Faire les raccordements électriques des fils fils conducteurs d'alimentation du luminaire. Reportez-vous à la fiche d'instruction (IS

18) et suivez toutes les instructions de faire tous les raccordements nécessaires. Puis revenez consulter cette fiche pour terminer l'installation de este luminaire.

1. Après toutes les connexions électriques sont réalisées. Slip plaque arrière (C) sur l'étrier de montage (A) et aligner les trous du côté de la plaque arrière (C) avec des trous filetés sur le côté de la sangle de fixation (A). Faire en sorte panneau amovible (2) une extrémité du luminaire (1) est orientée vers le bas - voir schéma 2.

2. Enfiler vis (E) retirées précédemment pour fixer la plaque arrière de sangle de fixation.

3. L'installation est terminée et la puissance peut être restauré.

French

H I N K L E Y L I G H T I N G 3 3 0 0 0 P i n O a k P a r k w a y, Avon Lake, O H 4 4 0 1 2 8 0 0 . 4 4 6 . 5 5 39 / 440.6 5 3 . 5 5 0 0 h i n kley l i g h t i n g.com

Page 3

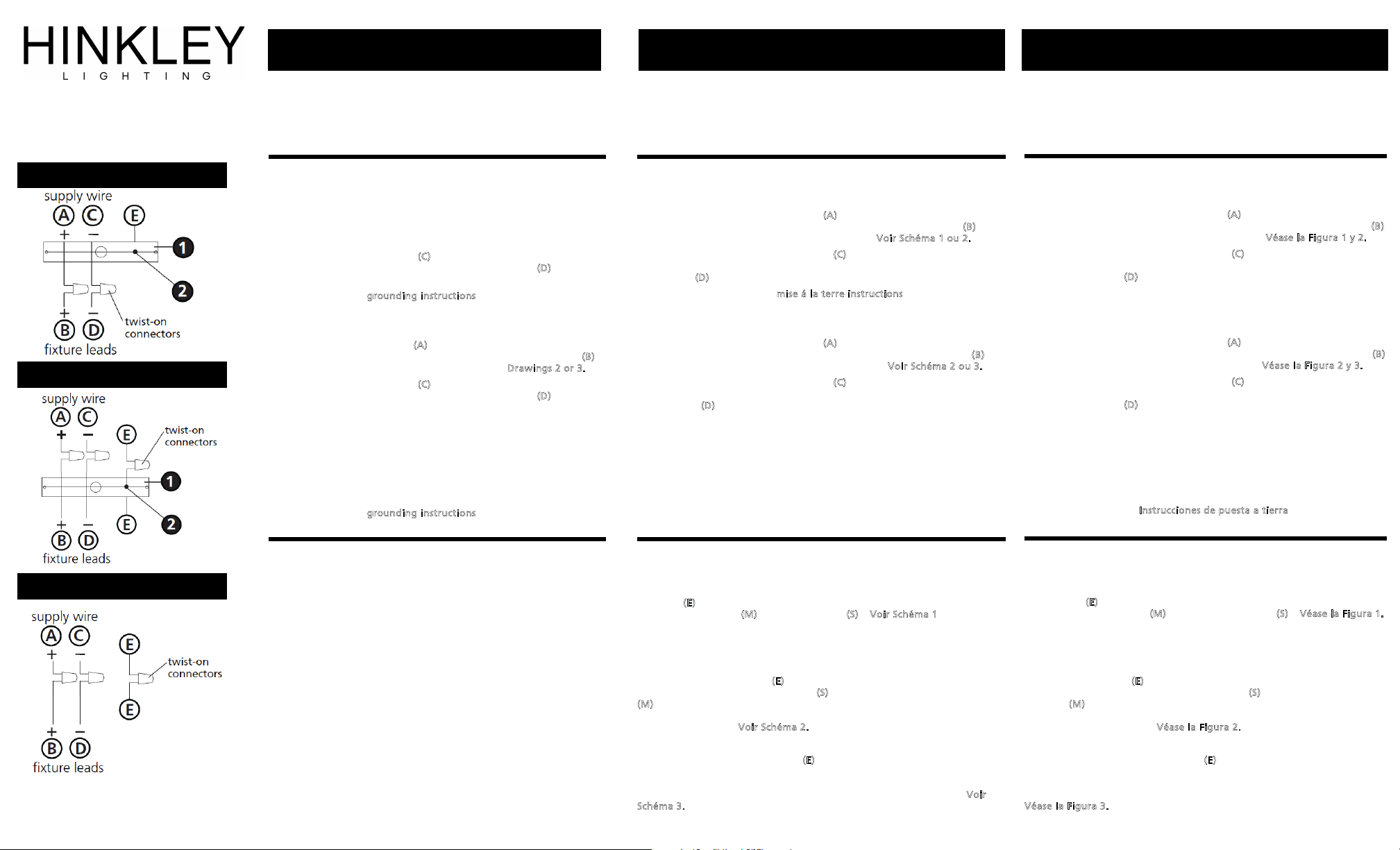

Drawing 1 – Flush Mount

Drawin

2 – Chain Hung

3 – Post-Mount

I.S. 18

wiring grounding instructions

SAFETY WARNING: READ WIRING AND GROUNDING INSTRUCTIONS (IS 18) AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY OFF DURING INSTALLATION. IF NEW WIRING IS REQUIRED, CONSULT A QUALIFIED ELECTRICIAN OR LOCAL AUTHORITIES FOR CODE REQUIREMENTS

wiring instructions

Indoor Fixtures

1. Connect positive supply wire (A) (typically black or the smooth,

unmarked side of the two-conductor cord) to positive ﬁxture lead (B) with appropriately sized twist on connector - see Drawings 1 or 2.

2. Connect negative supply wire (C

side of the two-conductor cord) to negative ﬁxture lead (

3. Please refer to the ground

electrical connections

Outdoor Fixtures

(typically white or the ribbed, marked

)

g in

struct

below to complete all

1. Connect positive supply wire (A) (typically black or the smooth

unmarked side of the two-conductor cord) to positive ﬁxture lead ( with appropriately sized twist on connector --- see D

2. Connect negative supply wire (C

side of the two-conductor cord) to negative ﬁxture lead (

(typically white or the ribbed, marked

)

awi

3. Cover open end of connectors with silicone sealant to form a

watertight seal.

 If installing a wall mount ﬁxture, use caulk to seal gaps between the

ﬁxture mounting plate (backplate) and the wall. This will help prevent water from entering the outlet box. If the wall surface is lap siding, use caulk and a ﬁxture mounting platform specially.

4. Please refer to the gr

electrical connections.

und

instruct

s below to complete all

D).

ngs

2 o

I.S. 18

AVERTISSEMENT DE SECURITE: LIRE CABLAGE ET INSTRUCTIONS DE MISE (IS 18), ET TOUTE AUTRE INSTRUCTION. COUPER L’ALIMENTATION ELECTRIQUE PENDANT L’ONSTALLATION. SI DE NOUVELLES CABLAGE N’EST NECESSAIRE, CONSULTEZ UN ELECTRICIEN QUALIFIE OU AUTORITES

instructions de câblage

Luminaires Itérieurs

1. Brancher le ﬁl d’alimentation positive (A)

banalisée de la corde á deux conducteurs) á plob de ﬁxation positive ( la torsion de taille appropriée sur le connecteur --- V

2. Connecter le ﬁl d’alimentation négative (C

marqué nervurée du ﬁl á deux conducteurs) au conducteur négatif de l’appareil (

3. S’il vous plaît se référer á la m

terminer toutes les connexions électriques.

Luminaires Extérieurs

1. Brancher le ﬁl d’alimentation positive (A) (généralement noir ou le côté lisse

banalisée de la corde á deux conducteurs) á plomb de ﬁxation positive ( avec la torsion approrpriately taille du connecteur --- V

2. Connecter le ﬁl d’alimentation négative (C) (généralement blanc ou l’, côté

marqué nervurée du ﬁl á deux conducteurs) au conducteur négatif de l’appareild (

3. Couvrir extrémité ouverte de connecteurs acex du silicone pour former un

joint étenche á l’eau.

 Si l’installation d’un luminaire de montage mural, utiliser calfeutrage pour

sceller l’espace entre la plaque de montage de ﬁxation (plaque arriére) et la paroi. Cela aidera á empêcher l’eau de pénétrer dans le boc sortie. Si la surface du mur est bardage á clin, utiliser caldeutrage et une plate-forme de montage d’appareils spécialement.

4. S’il vous plait se referrer auc instructions ci-dessous pour terminer la terre

toutes

les connexions électrques.

câblage échouage instructions

LOCALES POUR EXIGENCES DU CODE.

(généralement noir ou, côté lisse

Schéma 1 ou 2.

oir

) (généralement blanc ou l’, côté

se á la terre instructions ci-dessous pour

oir Schéma 2 ou 3

B) avec

)

grounding instructions

Flush Mount Fixtures

For positive grounding in a 3-wire electrical system, fasten the ﬁxture ground wire (E) (typically copper or green plastic coated) to the ﬁxture mounting strap (M) with the ground screw (S) - see Drawing 1.

Note: On straps for screw supported ﬁxtures, ﬁrst install the two mounting screws in strap. Any remaining tapped hole may be used for the ground screw.

Chain Hung Fixtures

Loop ﬁxture ground wire (E) (typically copper or green plastic coated) under the head of the ground screw (S) on ﬁxture mounting strap (M) and connect to the loose end of the ﬁxture ground wire directly to the ground w connectors - see Drawing 2.

ire of the building system with appropriately sized twist-on

Post-Mount Fixtures

Connect ﬁxture ground wire (E) (typically copper or green plastic coated) to power supply ground with appropriately sized twist-on connector inside post. Cover open end of connector with silicone sealant to form a watertight seal - see Drawing 3.

instructions de mise

Montage Encastré Fixtures

Pour la terre positive dans un systéme électrique á 3 ﬁls, ﬁxez le ﬁl de terre du luminaire ( de ﬁxation de ﬁxation (

Remarque: Sur les sangles pour les appareils pris en charge á vis, installez d’abord les deux vis de ﬁxation á sangle. Tout trou taraudé restante peut être utilisée pour la vis de terre.

E) (généralement en cuivre ou vert recouvert de plastique) á la sangle

) avec la vis de terre (S) --- Voi

r Schém

a 1.

Chaîne Accroché Luminaires

Boucle ﬁl du luminaire au sol (E) (généralement en cuivre ou vert recouvert de plastique) sous la tête de la vis de terre ( (

M) et se connecter á l’extrémitré libre du ﬁl de terre du luminaire directement sur le ﬁl de terre du systéme de construction avec une taille appropriée connecteurs á visser --- V

oir Schéma 2.

S) sur la sangle de ﬁxation de ﬁxation

Luminaires Aprés Montage

Brancher le ﬁl de terre du luminaire (E) recouvert de plastique) á la masse de l’alimentation avec une taille appropriée torsion sur le connecteur á l’intérieur de la poste. Couvrir extrémité ouverte du connecteur avec du mastic silicone pour former un joint étache á l’eau --- V

(généralement en cuivre ou vert

oir

I.S. 18

ADVERTENCIA DE SEGURIDAD: LEA LAS INSTRUCCIONES DE CABLEADO Y LA TIERRA (IS 18), E INSTRUCCIONES ADICIONALES. APAUGE LA ALIMENTACIÓN DE CORRIENTE DURANTE LA INSTALACIÓN. SI SE REQUIERE NUEVO CABLEADO, CONSULTE CON UN ELECTRICISTA O AUTHORIDADES LOCALES PARA REQUISITOS DEL CÓDIGO

Instrucciones de cableado

Acesorios Cubierta

1. Conecte el cable de alimentación positive (A

lisa, sin marcas del cable de dos conductores) de plomo accesorio positivo ( con un giro de tamaño adecuado en el conector --- V

2. Conecte el cable de alimentación negativa (

blanco o el lado marcado estriado del cable de dos conductores) de plomo accesorio negativo (

3. Por favor, consulte las instrucciones de puesta a tierra-a continuación para

completar todas las conexiones eléctricas.

Accesorios Exterior

1. Conecte el cable de alimentación positiva (A) (normalmente negro el lado no

marcado suave del cable de dos conductores) de plomo accesorio positivo ( con un giro de tamaño approrpriately conector --- V

2. Conecte el cable de alimentación negative (C) (por lo general de color

blanco o el lado marcado estriado del cable de dos conductores) de plomo accesorio negativo (

3. Cubra el extreme abierto de conectores con sellador de silicona poara formar

un sello hermético.

 Si va a instalar un soporte de ﬁjación mural, use masilla para sella los

espacios entre la placa de montaje del aparato (placa) y la pared. Esto ayudará a evitar que el agua entre en la boc salida. Si la superﬁcie de la pared es de revestimiento solapado, utilice masilla y una plataforma de montaje accesorio especial.

4. Por favor, consulte las Ins

completar todas las conexiones eléctricas.

instrucciones puesta a tierra

Montaje Embutido Accesorios

Para conectar a tierra en un sistema eléctrico de 3 hilos, ﬁje el cable de tierra del artefacto ( brida de montaje accesorio ( Nota : En las correas de accesorios compatibles tornillos, primero instale los dos tornillos de montaje de la correa. Cualquier agujero roscado restante puede ser utilizado para el tornillo de tierra.

Cadena Hung Accesorios

Loop alambre de tierra (E) (generalmente de cobre o verde recubierto de plático) debajo de la cabeza del tornillo de tierra ( accesorio ( directamente al cable de tierra del sistema de construcción con un tamaño adecuado twist-conectores --- V

Accesorios Posterior Monte

Conecte el cable de tierra del artefacto (E recubierto de plástico) a tierra de la fuente de alimentacón con conector de tamanño adecuado en el interior puesto enlaces en forma. Cubra el extremo abierto del conector con sellador de silicona para formar un sello hermético ---

ase la Figura 3.

tierra cableado instrucciones

(normalmente negro o la cara

)

ase la Figura 1 y 2.

(por lo general de color

D).

ase la

D).

E) (generalmente de cobre o verde recubierto de plástico) a la

)

y conectar con el extremo suelto del cable de tierra luminaria

M) con el tornillo de tierra (S) --- Véase la

ucciones

éase l

puesta a tierra-a continuación para

en la brida de montaje

a Figura 2.

) (generalmente de cobre o verde

Figura 2 y 3.

Figura

H I N K L E Y L I G H T I N G 33000 Pin Oak Parkway Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com

Page 4

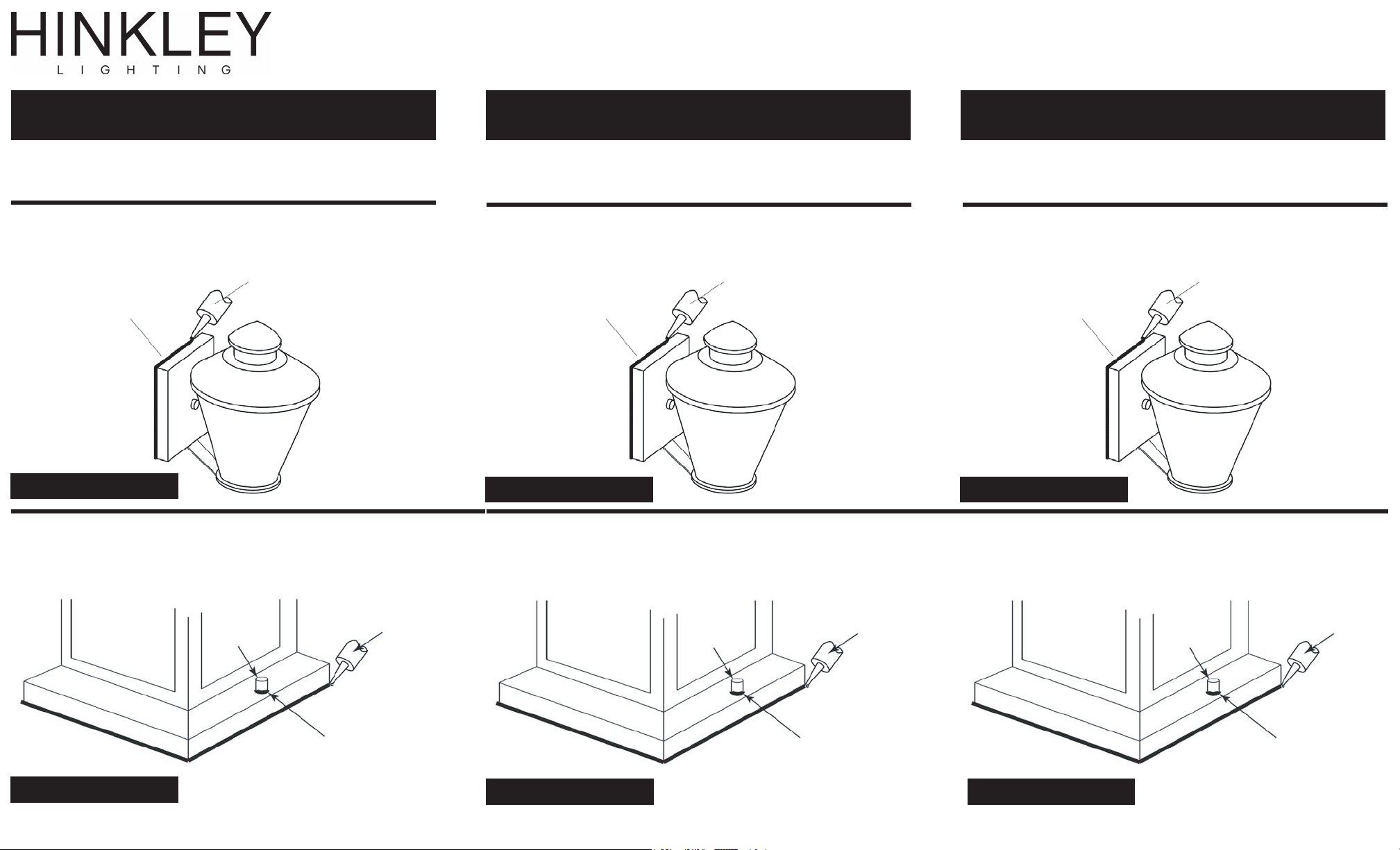

IS200 Caulking Instructions



start here

After securing fixture to the wall it is recommended that the gap between the wall and the fixture backplate be sealed on the top and both sides, with a good quality waterproof caulk or silicone sealant (NOT INCLUDED) - see Drawing 1.

Caulking Gun

Bead of caulk to seal the gap.

Drawin

IS200 Instrucciones Calafateo

comience aquí



Después de asegurar accesorio a la pared, se recomienda que la distancia entre la pared y la placa posterior fixture ser sellado en la parte superior y ambos lados, con una buena calidad masilla impermeable o sellador de silicona (NO INCLUIDO)

- ver dibujo 1.

Produit de calfeutrafe pour sceller l’écart

Schéma 1

Pistolet á calfeutrer

IS200 Instructions Calfeutrer



commencer ici

Après avoir obtenu fixation à la paroi, il est recommandé que l'espace entre la paroi et la contre-plaque de fixation est scellée sur la partie supérieure et deux côtés, avec une bonne qualité calfeutrage imperméable à l'eau ou silicone (non inclus)

- voir schéma 1.

Bolas de massilla para sellar la brecha

ura 1

Pistola para calafatear

After securing ﬁxture in place it is recommended that the gap between the mounting top and ﬁxture base be sealed with any good quality waterproof caulk or silicone sealant (not included). It is also recommended that a small bead of caulk or sealant be put under the ball knobs used to mount ﬁxture – see Drawing

Caulking Gun

Ball Knob

Caulking

Drawing2

H I N K L E Y L I G H T I N G 33000 Pin Oak Parkway Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com

Aprés avoir assure appareil en placew, il est recommandé que l’écart entre le sommet et la base de montage du luminaire être scellé avec un produit de calfeutrage impermeable de bonne qualité ou du mastic silicone (non inclus). Il est également recommandé qu’un petit cordon de masic d’étanchéité ou être mis sous les boutons de billes utilisées pour monter appareil – Voir schéma 2.

Bouton de Boule

Calfeutrage Selladores

Schéma 2

Pistolet á calfeutrer

Después asegurar ﬁjo en su lugar, se recomienda que la distancia entre la parte superior y la base de montaje del accesorio se sellará con cualquier buen masilla impermeable de calidad o sellador de silicona (no incluido). También se recomienda que una pequeña capa de madilla o selllador de ser sometidos a los mandos de bolas utilizadas para montar accesorio – Véase la Figura 2.

Perilla de Bola

Figura 2

Pistola para calafatear
