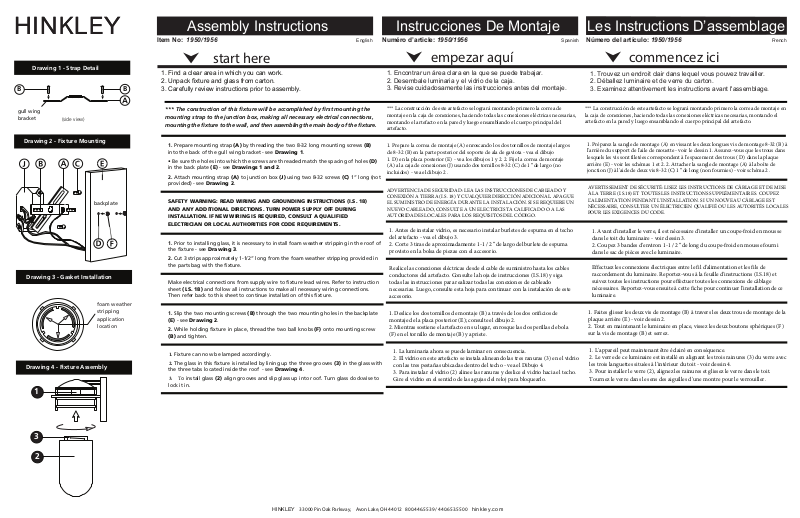

Drawing 1 - Strap Detail

gull wing bracket

Drawing 2 - Fixture Mounting

Drawing 3 - Gasket Installation

(side view)

backplate

foam weather stripping application location



1. Find a clear area in which you can work.

2. Unpack ﬁxture and glass from carton.

3. Carefully review instructions prior to assembly.

*** The construction of this ﬁxture will be accomplished by ﬁrst mounting the mounting strap to the junction box, making all necessary electrical connections, mounting the ﬁxture to the wall, and then assembling the main body of the ﬁxture.

1. Prepare mounting strap (A) by threading the two 8-32 long mounting screws (B) into the back of the gull wing bracket - see Drawing 1.

• Be sure the holes into which the screws are threaded match the spacing of holes (D) in the back plate (E) - see Drawings 1 and 2.

2. Attach mounting strap (A) to junction box (J) using two 8-32 screws (C) 1” long (not provided) - see Drawing 2.

SAFETY WARNING: READ WIRING AND GROUNDING INSTRUCTIONS (I.S. 18) AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY OFF DURING INSTALLATION. IF NEW WIRING IS REQUIRED, CONSULT A QUALIFIED ELECTRICIAN OR LOCAL AUTHORITIES FOR CODE REQUIREMENTS.

1. Prior to installing glass, it is necessary to install foam weather stripping in the roof of the ﬁxture - see Drawing 3.

2. Cut 3 strips approximately 1-1/2” long from the foam weather stripping provided in the parts bag with the ﬁxture.

Make electrical connections from supply wire to ﬁxture lead wires. Refer to instruction sheet (I.S. 18) and follow all instructions to make all necessary wiring connections. Then refer back to this sheet to continue installation of this ﬁxture.

1. Slip the two mounting screws (B) through the two mounting holes in the backplate (E) - see Drawing 2.

2. While holding ﬁxture in place, thread the two ball knobs (F) onto mounting screw (B) and tighten.

start here

1. Encontrar un área clara en la que se puede trabajar.

2. Desembale luminaria y el vidrio de la caja.

3. Revise cuidadosamente las instrucciones antes del montaje.

*** La construcción de este artefacto se logrará montando primero la correa de montaje en la caja de conexiones, haciendo todas las conexiones eléctricas necesarias, montando el artefacto en la pared y luego ensamblando el cuerpo principal del artefacto.

1. Prepare la correa de montaje (A) enroscando los dos tornillos de montaje largos de 8-32 (B) en la parte posterior del soporte de ala de gaviota - vea el dibujo

1. D) en la placa posterior (E) - vea los dibujos 1 y 2. 2. Fije la correa de montaje (A) a la caja de conexiones (J) usando dos tornillos 8-32 (C) de 1 ”de largo (no incluidos) - vea el dibujo 2 .

ADVERTENCIA DE SEGURIDAD: LEA LAS INSTRUCCIONES DE CABLEADO Y CONEXIÓN A TIERRA (I.S. 18) Y CUALQUIER DIRECCIÓN ADICIONAL. APAGUE EL SUMINISTRO DE ENERGÍA DURANTE LA INSTALACIÓN. SI SE REQUIERE UN NUEVO CABLEADO, CONSULTE A UN ELECTRICISTA CALIFICADO O A LAS AUTORIDADES LOCALES PARA LOS REQUISITOS DEL CÓDIGO.



1. Antes de instalar vidrio, es necesario instalar burletes de espuma en el techo del artefacto - vea el dibujo 3.

2. Corte 3 tiras de aproximadamente 1-1 / 2 ”de largo del burlete de espuma provisto en la bolsa de piezas con el accesorio.

Realice las conexiones eléctricas desde el cable de suministro hasta los cables conductores del artefacto. Consulte la hoja de instrucciones (I.S.18) y siga todas las instrucciones para realizar todas las conexiones de cableado necesarias. Luego, consulte esta hoja para continuar con la instalación de este accesorio.

1. Deslice los dos tornillos de montaje (B) a través de los dos orificios de montaje de la placa posterior (E); consulte el dibujo 2.

2. Mientras sostiene el artefacto en su lugar, enrosque las dos perillas de bola (F) en el tornillo de montaje (B) y apriete.

empezar aquí

1. Préparez la sangle de montage (A) en vissant les deux longues vis de montage 8-32 (B) à l'arrière du support de l'aile de mouette - voir le dessin 1. Assurez-vous que les trous dans lesquels les vis sont filetées correspondent à l'espacement des trous ( D) dans la plaque arrière (E) - voir les schémas 1 et 2. 2. Attacher la sangle de montage (A) à la boîte de jonction (J) à l'aide de deux vis 8-32 (C) 1 ”de long (non fournies) - voir schéma 2 .

AVERTISSEMENT DE SÉCURITÉ: LISEZ LES INSTRUCTIONS DE CÂBLAGE ET DE MISE À LA TERRE (I.S.18) ET TOUTES LES INSTRUCTIONS SUPPLÉMENTAIRES. COUPEZ L'ALIMENTATION PENDANT L'INSTALLATION. SI UN NOUVEAU CÂBLAGE EST NÉCESSAIRE, CONSULTER UN ÉLECTRICIEN QUALIFIÉ OU LES AUTORITÉS LOCALES POUR LES EXIGENCES DU CODE.



1. Trouvez un endroit clair dans lequel vous pouvez travailler.

2. Déballez luminaire et de verre du carton.

3. Examinez attentivement les instructions avant l'assemblage.

1. Avant d'installer le verre, il est nécessaire d'installer un coupe-froid en mousse dans le toit du luminaire - voir dessin 3.

2. Coupez 3 bandes d'environ 1-1 / 2 ”de long du coupe-froid en mousse fourni dans le sac de pièces avec le luminaire.

Effectuez les connexions électriques entre le fil d'alimentation et les fils de raccordement du luminaire. Reportez-vous à la feuille d'instructions (I.S.18) et suivez toutes les instructions pour effectuer toutes les connexions de câblage nécessaires. Reportez-vous ensuite à cette fiche pour continuer l'installation de ce luminaire.

1. Faites glisser les deux vis de montage (B) à travers les deux trous de montage de la plaque arrière (E) - voir dessin 2.

2. Tout en maintenant le luminaire en place, vissez les deux boutons sphériques (F) sur la vis de montage (B) et serrez.

commencez ici

Drawing 4 - Fixture Assembly

1. Fixture can now be lamped accordingly.

2. The glass in this ﬁxture is installed by lining up the three grooves (3) in the glass with

the three tabs located inside the roof - see Drawing 4.

To install glass (2) align grooves and slip glass up into roof. Turn glass clockwise to

lock it in.

HINKLEY 33000 Pin Oak Parkway, Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkley.com

1. La luminaria ahora se puede laminar en consecuencia.

2. El vidrio en este artefacto se instala alineando las tres ranuras (3) en el vidrio con las tres pestañas ubicadas dentro del techo - vea el Dibujo 4.

3. Para instalar el vidrio (2) alinee las ranuras y deslice el vidrio hacia el techo. Gire el vidrio en el sentido de las agujas del reloj para bloquearlo.

1. L'appareil peut maintenant être éclairé en conséquence.

2. Le verre de ce luminaire est installé en alignant les trois rainures (3) du verre avec les trois languettes situées à l'intérieur du toit - voir dessin 4.

3. Pour installer le verre (2), alignez les rainures et glissez le verre dans le toit. Tournez le verre dans le sens des aiguilles d'une montre pour le verrouiller.

Page 2

HIN

I.S. 18

SAFETY WARNING: READ WIRING AND GROUNDING INSTRUCTIONS (IS 18) AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY OFF DURING INSTALLATION. IF NEW WIRING IS REQUIRED, CONSULT A QUALIFIED ELECTRICIAN OR LOCAL AUTHORITIES FOR CODE REQUIREMENTS

wiring grounding instructions

I.S. 18

AVERTISSEMENT DE SECURITE: LIRE CABLAGE ET INSTRUCTIONS DE MISE (IS 18), ET TOUTE AUTRE INSTRUCTION. COUPER L’ALIMENTATION ELECTRIQUE PENDANT L’ONSTALLATION. SI DE NOUVELLES CABLAGE N’EST NECESSAIRE, CONSULTEZ UN ELECTRICIEN QUALIFIE OU AUTORITES LOCALES POUR EXIGENCES DU CODE.

câblage échouage instructions

I.S. 18

ADVERTENCIA DE SEGURIDAD: LEA LAS INSTRUCCIONES DE CABLEADO Y LA TIERRA (IS 18), E INSTRUCCIONES ADICIONALES. APAUGE LA ALIMENTACIÓN DE CORRIENTE DURANTE LA INSTALACIÓN. SI SE REQUIERE NUEVO CABLEADO, CONSULTE CON UN ELECTRICISTA O AUTHORIDADES LOCALES PARA REQUISITOS DEL CÓDIGO

tierra cableado instrucciones

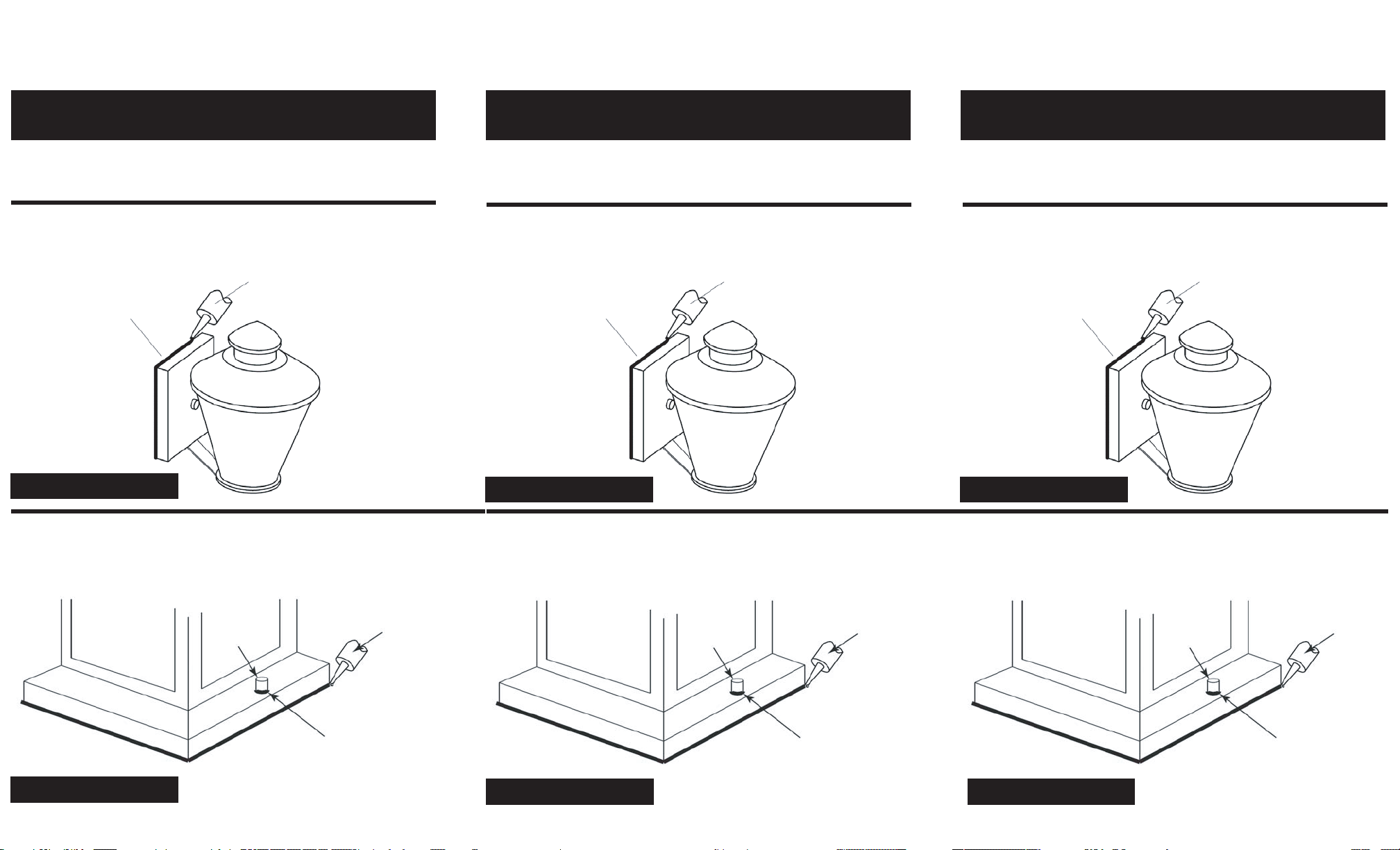

Drawing 1 – Flush Mount

Drawin

2 – Chain Hung

Drawin

3 – Post-Mount

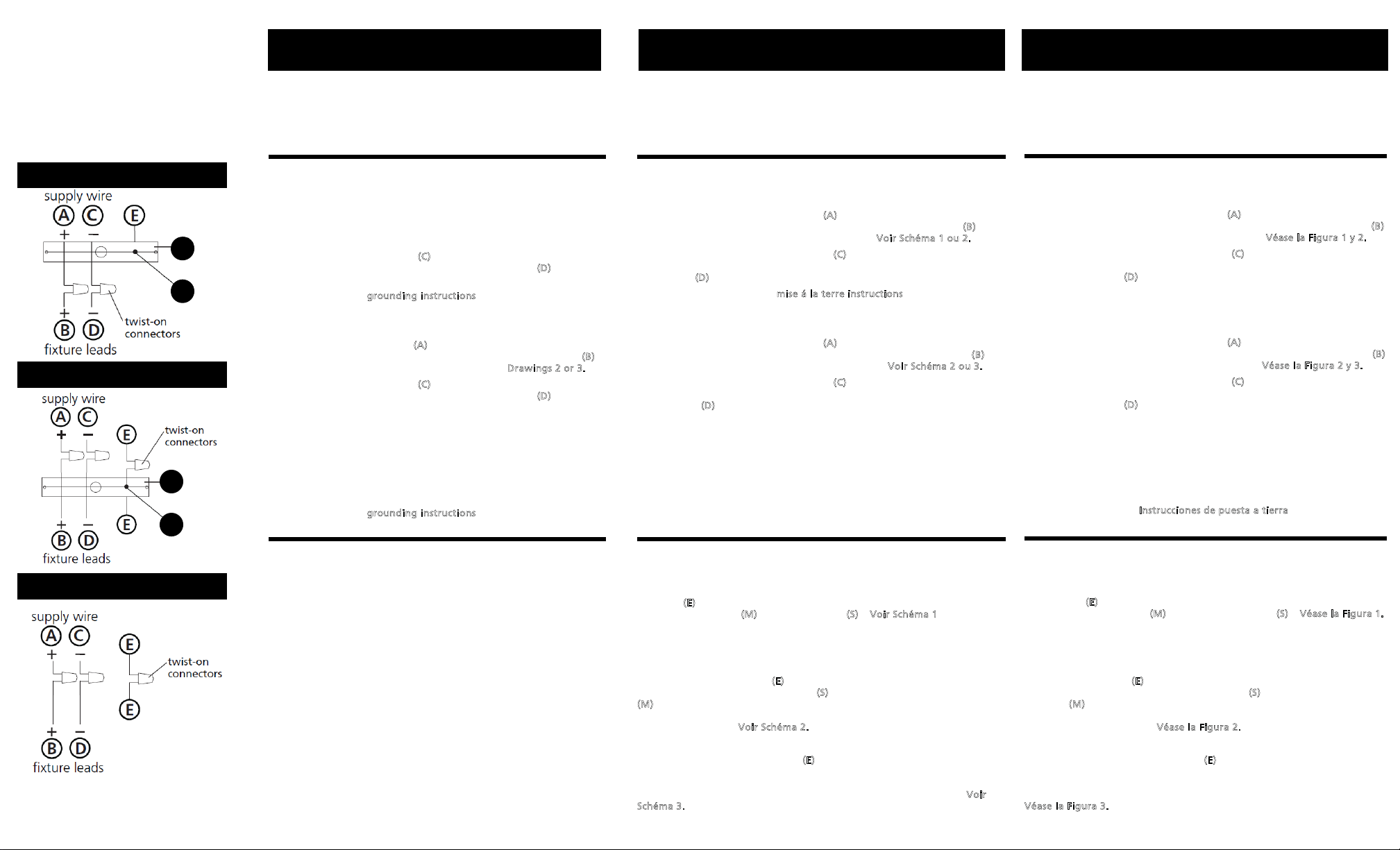

wiring instructions

Indoor Fixtures

1. Connect positive supply wire (A) (typically black or the smooth,

unmarked side of the two-conductor cord) to positive ﬁxture lead (B) with appropriately sized twist on connector - see Drawings 1 or 2.

2. Connect negative supply wire (C

side of the two-conductor cord) to negative ﬁxture lead (

3. Please refer to the ground

electrical connections

(typically white or the ribbed, marked

)

g in

struct

below to complete all

D).

Outdoor Fixtures

1. Connect positive supply wire (A) (typically black or the smooth

unmarked side of the two-conductor cord) to positive ﬁxture lead (

appropriately sized twist on connector --- see D

with

2. Connect negative supply wire (C

side of the two-conductor cord) to negative ﬁxture lead (

3. Cover open end of connectors with silicone sealant to form a

watertight seal.

 If insta

4. Please refer to the gr

lling a wall mount ﬁxture, use caulk to seal gaps between the ﬁxture mounting plate (backplate) and the wall. This will help prevent water from entering the outlet box. If the wall surface is lap siding, use caulk and a ﬁxture mounting platform specially.

und

electrical connections.

(typically white or the ribbed, marked

)

instruct

s below to complete all

awi

ngs

2 o

grounding instructions

Flush Mount Fixtures

For positive grounding in a 3-wire electrical system, fasten the ﬁxture ground wire (E) (typically copper or green plastic coated) to the ﬁxture mounting strap (M) with the ground screw (S) - see Drawing 1.

Note: On straps for screw supported ﬁxtures, ﬁrst install the two mounting screws in strap. Any remaining tapped hole may be used for the ground screw.

Chain Hung Fixtures

Loop ﬁxture ground wire (E) (typically copper or green plastic coated) under the head of the ground screw (S) on ﬁxture mounting strap (M) and connect to the loose end of the ﬁxture ground wire directly to the ground wire of the bui connectors - see Drawing 2.

Post-Mount Fixtures

Connect ﬁxture ground wire (E) (typically copper or green plastic coated) to power supply ground with appropriately sized twist-on connector inside post. Cover open end of connector with silicone sealant to form a watertight seal - see Drawing 3.

lding system with appropriately sized twist-on

instructions de câblage

Luminaires Itérieurs

1. Brancher le ﬁl d’alimentation positive (A)

banalisée de la corde á deux conducteurs) á plob de ﬁxation positive ( la torsion de taille appropriée sur le connecteur --- V

2. Connecter le ﬁl d’alimentation négative (C

marqué nervurée du ﬁl á deux conducteurs) au conducteur négatif de l’appareil (

3. S’il vous plaît se référer á la m

terminer toutes les connexions électriques.

se á la terre instructions ci-dessous pour

(généralement noir ou, côté lisse

Schéma 1 ou 2

oir

) (généralement blanc ou l’, côté

B) avec

Luminaires Extérieurs

1. Brancher le ﬁl d’alimentation positive (A) (généralement noir ou le côté lisse

banalisée de la corde á deux conducteurs) á plomb de ﬁxation positive ( avec la torsion approrpriately taille du connecteur --- V

2. Connecter le ﬁl d’alimentation négative (C) (généralement blanc ou l’, côté

marqué nervurée du ﬁl á deux conducteurs) au conducteur négatif de l’appareild (

3. Couvrir extrémité ouverte de connecteurs acex du silicone pour former un

joint étenche á l’eau.

nstallation d’un luminaire de montage mural, utiliser calfeutrage pour

 Si l’i

sceller l’espace entre la plaque de montage de ﬁxation (plaque arriére) et la paroi. Cela aidera á empêcher l’eau de pénétrer dans le boc sortie. Si la surface du mur est bardage á clin, utiliser caldeutrage et une plate-forme de montage d’appareils spécialement.

4. S’il vous plait se referrer auc instructions ci-dessous pour terminer la terre

toutes les connexion

s électrques.

oir Schéma 2 ou 3

)

instructions de mise

Montage Encastré Fixtures

Pour la terre positive dans un systéme électrique á 3 ﬁls, ﬁxez le ﬁl de terre du luminaire ( de ﬁxation de ﬁxation (

Remarque: Sur les sangles pour les appareils pris en charge á vis, installez d’abord les deux vis de ﬁxation á sangle. Tout trou taraudé restante peut être utilisée pour la vis de terre.

Chaîne Accroché Luminaires

Boucle ﬁl du luminaire au sol (E) (généralement en cuivre ou vert recouvert de plastique) sous la tête de la vis de terre ( (

M) et se connecter á l’extrémitré libre du ﬁl de terre du luminaire directement sur le ﬁl de terre du systéme de construction avec une taille appropriée connecteurs á visser --- V

Luminaires Aprés Montage

Brancher le ﬁl de terre du luminaire (E) recouvert de plastique) á la masse de l’alimentation avec une taille appropriée torsion sur le connecteur á l’intérieur de la poste. Couvrir extrémité ouverte du connecteur avec du mastic silicone pour former un joint étache á l’eau --- V S

E) (généralement en cuivre ou vert recouvert de plastique) á la sangle

) avec la vis de terre (S) --- Voi

S) sur la sangle de ﬁxation de ﬁxation

oir Schéma 2.

(généralement en cuivre ou vert

r Schém

a 1.

oir

Instrucciones de cableado

Acesorios Cubierta

1. Conecte el cable de alimentación positive (A

lisa, sin marcas del cable de dos conductores) de plomo accesorio positivo ( con un giro de tamaño adecuado en el conector --- V

2. Conecte el cable de alimentación negativa (

blanco o el lado marcado estriado del cable de dos conductores) de plomo accesorio negativo (

3. Por favor, consulte las instrucciones de puesta a tierra-a continuación para

completar todas las conexiones eléctricas.

D).

(normalmente negro o la cara

)

ase la Figura 1 y 2

(por lo general de color

Accesorios Exterior

1. Conecte el cable de alimentación positiva (A) (normalmente negro el lado no

marcado suave del cable de dos conductores) de plomo accesorio positivo ( con un giro de tamaño approrpriately conector --- V

2. Conecte el cable de alimentación negative (C) (por lo general de color

blanco o el lado marcado estriado del cable de dos conductores) de plomo accesorio negativo (

3. Cubra el extreme abierto de conectores con sellador de silicona poara formar

un sello hermético.

 Si va

a instalar un soporte de ﬁjación mural, use masilla para sella los espacios entre la placa de montaje del aparato (placa) y la pared. Esto ayudará a evitar que el agua entre en la boc salida. Si la superﬁcie de la pared es de revestimiento solapado, utilice masilla y una plataforma de montaje accesorio especial.

4. Por favor, consulte las Ins

completar todas las conexiones eléctricas.

D).

ucciones

puesta a tierra-a continuación para

ase la

Figura 2 y 3.

instrucciones puesta a tierra

Montaje Embutido Accesorios

Para conectar a tierra en un sistema eléctrico de 3 hilos, ﬁje el cable de tierra del artefacto ( brida de montaje accesorio ( Nota : En las correas de accesorios compatibles tornillos, primero instale los dos tornillos de montaje de la correa. Cualquier agujero roscado restante puede ser utilizado para el tornillo de tierra.

Cadena Hung Accesorios

Loop alambre de tierra (E) (generalmente de cobre o verde recubierto de plático) debajo de la cabeza del tornillo de tierra ( accesorio ( directamente al cable de tierra del sistema de construcción con un tamaño adecuado twist-conectores --- V

Accesorios Posterior Monte

Conecte el cable de tierra del artefacto (E recubierto de plástico) a tierra de la fuente de alimentacón con conector de tamanño adecuado en el interior puesto enlaces en forma. Cubra el extremo abierto del conector con sellador de silicona para formar un sello hermético ---

ase la Figura 3.

E) (generalmente de cobre o verde recubierto de plástico) a la

)

y conectar con el extremo suelto del cable de tierra luminaria

M) con el tornillo de tierra (S) --- Véase la

en la brida de montaje

a Figura 2.

éase l

) (generalmente de cobre o verde

Figura

HINKLEY 33000 Pin Oak Parkway, Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkley.com

Page 3

HIN

IS200 Caulking Instructions



start here

After securing fixture to the wall it is recommended that the gap between the wall and the fixture backplate be sealed on the top and both sides, with a good quality waterproof caulk or silicone sealant (NOT INCLUDED) - see Drawing 1.

Caulking Gun

Bead of caulk to seal the gap.

Drawin

IS200 Instrucciones Calafateo

comience aquí



Después de asegurar accesorio a la pared, se recomienda que la distancia entre la pared y la placa posterior fixture ser sellado en la parte superior y ambos lados, con una buena calidad masilla impermeable o sellador de silicona (NO INCLUIDO)

- ver dibujo 1.

Produit de calfeutrafe pour sceller l’écart

Schéma 1

Pistolet á calfeutrer

IS200 Instructions Calfeutrer



commencer ici

Après avoir obtenu fixation à la paroi, il est recommandé que l'espace entre la paroi et la contre-plaque de fixation est scellée sur la partie supérieure et deux côtés, avec une bonne qualité calfeutrage imperméable à l'eau ou silicone (non inclus)

- voir schéma 1.

Bolas de massilla para sellar la brecha

ura 1

Pistola para calafatear

After securing ﬁxture in place it is recommended that the gap between the mounting top and ﬁxture base be sealed with any good quality waterproof caulk or silicone sealant (not included). It is also recommended that a small bead of caulk or sealant be put under the ball knobs used to mount ﬁxture – see Drawing

Caulking Gun

Ball Knob

Caulking

Drawing2

Aprés avoir assure appareil en placew, il est recommandé que l’écart entre le sommet et la base de montage du luminaire être scellé avec un produit de calfeutrage impermeable de bonne qualité ou du mastic silicone (non inclus). Il est également recommandé qu’un petit cordon de masic d’étanchéité ou être mis sous les boutons de billes utilisées pour monter appareil – Voir schéma 2.

Bouton de Boule

Calfeutrage Selladores

Schéma 2

HINKLEY 33000 Pin Oak Parkway, Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkley.com

Pistolet á calfeutrer

Después asegurar ﬁjo en su lugar, se recomienda que la distancia entre la parte superior y la base de montaje del accesorio se sellará con cualquier buen masilla impermeable de calidad o sellador de silicona (no incluido). También se recomienda que una pequeña capa de madilla o selllador de ser sometidos a los mandos de bolas utilizadas para montar accesorio – Véase la Figura 2.

Perilla de Bola

Figura 2

Pistola para calafatear
