Hewlett-Packard LC200w Quick Start Guide

Thanks for purchasing the camera. Please read the instruction

For more operation details, please refer to CD

ROM.

manual on the supplied CD ROM to ensure correct use of the product. The warranty does not cover any damage that may occur during a sport activity.

Battery warning



Always charge using the provided system. Improper handling of the battery may result in explosion.



Never dismantle or pierce the battery or allow the battery to short-circuit.



Keep the battery out of reach of children.



Batteries may explode if exposed to open fire. Never place of batteries in a fire.



Disposed of used batteries observing local regulations.



Please use only the battery provided or recommended by the manufacturer or dealer.

Battery model :

Brand Name FUJI Model Name FJ-SLB-10A Power Rating 3.7Vdc, 1130mAh, 4.18Wh Type Lithium-ion

Side (left and right) views

Front view

No. Item

1 USB Connector

8 Mode indicator light

2 Memory card slot

9 Mode button

3 Power indicator light

10 Wi-Fi indicator light

4 Power button

11 Wi-Fi but

ton

5 L

CM screen

12 Microphone

6 Record indicator light

13 Lens

7 Record Button

14 Magnet

1. Overall Introduction

1.1 Button operation

Top and bottom views

Rear view

1.2 Button operation

••••

You can operate the camera without connecting to a mobile device v ia Wi-Fi/App. See the table below for descriptions of each button.

Item

Mode

Changing Modes (Time-lapse / Capture / Recording

button

Mode)

In Camera mode, press the Shutter button to

capture a photo. Double click the shutter button for self-timer photo taken, it will count down for 5 seconds with beep sounds.

•••• In Video mode, press the Shutter button to start

Shutter

button

Wi-Fi

button

Power

button

recording a video. Press it again to stop recording.

•••• In Time-lapse mode, press the Shutter button to

start recording a video. Press it again to stop recording (When the camcorder enters Power Saving Mode and is in shutdown status, press the Power button to stop recording).

Press to turn the Wi-Fi on or off.

•••• Press to turn the camera on or off.

•••• To reset, press and hold the Power button for at

least 5 seconds.

Function

2. Getting started

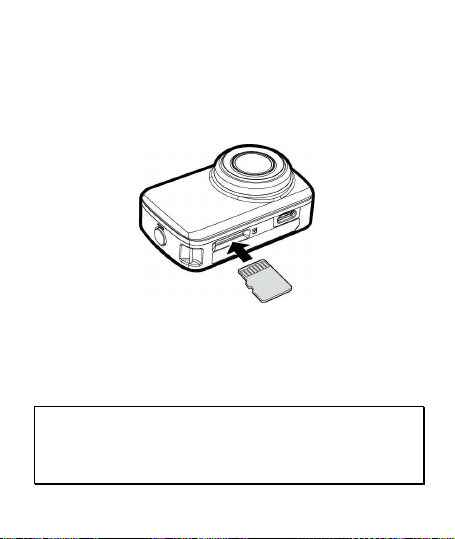

2.1 Inserting the memory card

1. Insert the memory card with the gold contacts facing the front

of the camcorder. Push the memory card until it clicks into place.

2. To remove the memory card, push to eject the memory card

out of the slot.

Note:

1. Do not remove or insert the memory card when the camcorder is turned on. This may damage the camcorder and memory card.

2. Please use a Class 10 or higher rating Micro SD card, max up to 32GB.

3. Please format the micro SD card before initial use.

2.2 Information in LCM screen

No.

Item Icon Description

Battery

status

Wi-Fi

status

3 Status

Full battery power

2/3 battery power

1/3 battery power

Out of battery power

Charging

Wi-Fi on

Wi-Fi off

Time-lapse mode

Capture mode

Recording mode

Memory card error (damaged, locked or no card inside)

Memory card full

Connect with mobile

Enter USB mode when charging

Power will soon run out

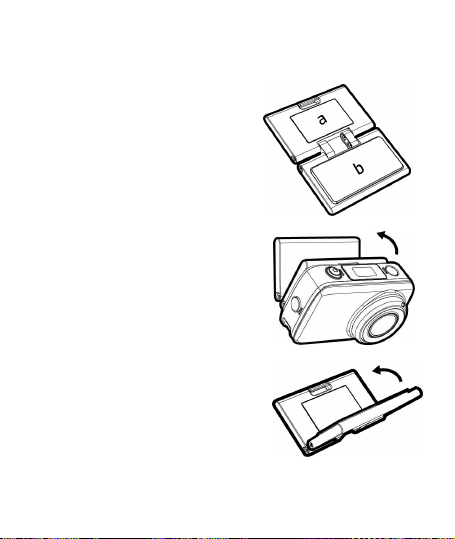

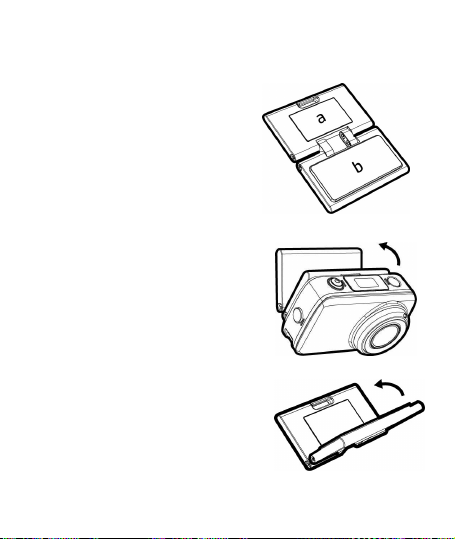

2.3 Using Magic Sticker

1. Flip the magic sticker inside out.

2. Attach the mental part (a) to the

magnet on lc200w.

3. Stick the magic sticker (b) to any

clean surface.

4. Adjust manually the angle before

you take photos.

5. Use clean water to wash the magic

sticker when it is not stick enough, then air-dry to complete dry.

6. After using the magic sticker,

recommend to flip back in order to keep the product life time.

3. Initial set up

Install a micro SD card (class 10 or higher rating, max up to 32GB) into the camcorder.

3.1 Camcorder application installation

The camera allows you to connect to the mobile devices via the App. When using for the first time, install the [Pixi Cam] App for your mobile device.

Download Pixi Cam App from Go ogle Play or App Store.

Install the Ap p.

3.2 Wi-Fi connecting

1. Press the Power button to switch on the camcorder.

2. Press the Wi-Fi button to activate the wireless network.

3. Using the Wi-Fi function of the mobile device, search for the

camcorder ID from the list. Each camcorder has a unique ID no.: hplc200wXXXXXXX (The last 4 digits of the ID will be as same as the last 4 digits that displayed on the LCM screen.).

4. When connected to the

display will show

Pixi Cam App , camcorder LCM

, indicates the Wi-Fi is connected.

4. Using the Pixi Cam application

Recording screen

Shooting photos

Time-lapse screen

No. Icon Item Description

Wi-Fi status Indicates the Wi-Fi status.

Battery

status

Voice record

Playback Touch to enter Playback mode.

Indicates the estimated remaining battery power.

Touch to enable or disable the voice record function.

Available options: On / Off

No. Icon Item Description

2015/01/01

12:00:00

Recording

Date and

resolution

Recording

Capture

Shooting Touch to start shooting photos.

Touch to start recording, and touch

again to stop.

Indicates the current recording date and

time

time.

Menu Touch to enter the menu.

Video

Indicates the current video resolution.

Indicates the current Recording mode. Touch to switch to Time-lapse or Shooting

mode

mode.

Touch to select the capture mode. Available options: Normal / 5 sec. / 10 sec.

mode

/ Burst 3 Photos / Burst 5 Photos

Touch to select the Beauty mode.

Beauty

Available options: 0 / 1 / 2

No. Icon Item Description


resolution

Shooting

mode

Time-lapse

Store type

Frame rate

Indicates the current photo resolution.

Indicates the current Shooting mode. Touch to switch to Time-lapse or

Recording video mode.

Touch to select a suitable capture Interval. Available options: 5 sec. / 10 sec. / 30 sec.

/ 1 min. / 5 min. / 10 min.

Touch to select the required storage type. Available options: Picture / Video / Picture

& Video

Touch to select the required frame rate. Available options: 3 fps / 5 fps / 10 fps

Shooting

Time-lapse

Touch

and touch again to stop.

Indicates the current Time-lapse mode. Touch to switch to Shooting photos or

mode

Recording video mode.

to start shooting photos,

Merci d'avoir acheté l'appareil photo. S'il vous plaît lire le manuel d'instructions sur le CD-ROM fourni pour garantir une utilisation correcte du produit. La garantie ne couvre pas les dommages qui surviennent lors d'une activité sportive.

Avertissement relatif à la batterie



Rechargez toujours avec le système fourni. Une mauvaise gestion de la batterie peut causer des explosions.



Ne démontez ou percez jamais la batterie, et évitez les courts-circuits.



Conservez la batterie hors de portée des enfants.



Les piles peuvent exploser si elles sont exposées à des flammes nues. Ne jetez jamais les piles au feu.



Jetez les piles usées en respectant les réglementations locales.



Utilisez uniquement la pile fournies ou recommandées par le fabricant ou le vendeur.

Battery model :

Brand Name FUJI Model Name FJ-SLB-10A Power Rating 3.7Vdc, 1130mAh, 4.18Wh Type Lithium-ion

Pour plus de détails sur le fonctionneme nt, voir le CD-ROM.

ue de dessus et de

dessous

Vue de devant

N° Élément

8 Voyant indicateur de

mode

2 Fente de

la carte mémoire

9 Bouton de mode

Voyant indicateur

d'alimentation

Voyant indicateur de

Wi-Fi

4 Bouton d'alimentation

Bouton Wi

-Fi

5 Écran LCM

Microphone

Voyant indicateur

nregistrement

7 Bouton d'enregistre

ment 14 Aimant

1. Introduction

1.1 Présentation du produit

1 Connecteur USB

(gauche et droite)

Vue de côté

10 11

13 Objectif grand angle

Vue de derriére

1.2 Fonctionnement des boutons

Élément

Fonction

••••

En mode

Caméra

, appuyez sur le bouton

l'enregistrement).

Bouton Wi

-Fi

Appuyez activer ou désactiver le Wi

Fi.

Vous pouvez utiliser la caméra sans vous connecter à un appareil mobile via Wi-Fi / App. Consultez le tableau ci-dessous pour une description de chaque bouton.

Bouton de

mode

Bouton

obturateur

Bouton

d'alimentation

Changement de mode (Mode Intervalle / Capture / Enregistrement)

Obturateur pour prendre une photo. Double-cliquez sur le bouton obturateur pour prendre une photo avec retardateur, un compte à rebours de 5 secondes sera déclenché avec des bips.

•••• En mode Vidéo, appuyez sur le bouton

Obturateur pour commencer à enregistrer une

vidéo. Appuyez à nouveau pour arrêter l'enregistrement.

•••• En mode Intervalles, appuyez sur le bouton

Obturateur pour commencer à enregistrer une

vidéo. Appuyez à nouveau pour arrêter l'enregistrement (Quand le caméscope passe en mode Économie d'énergie et est à l'état arrêt, appuyez sur le bouton d'Alimentation pour arrêter

•••• Appuyez allumer ou éteindre la caméra.

•••• Pour réinitialiser, appuyez et maintenez enfoncé

le bouton Alimentation pendant au moins 5 secondes.

2. Pour commencer

2.1 Insertion de la carte mémoire

1. Insérez la carte mémoire avec les contacts dorés vers l'avant du

caméscope. Enfoncez la carte mémoire jusqu'à ce qu'elle se verrouille en place.

2. Pour retirer la carte mémoire, appuyez sur la carte mémoire

pour l'éjecter de la fente.

Remarque :

1. Ne pas retirer ni insérer la carte mémoire lorsque le caméscope est allumé. Cela

peut endommager le caméscope et la carte mémoire.

2. Veuillez utiliser une carte Micro SD de classe 10 ou supérieure, jusqu'à 32 Go max.

3. Veuillez formater la carte micro SD avant la première utilisation.

2.2 Informations sur l'écran LCM

N° Élément Icône Description

Batterie pleine

État de la

batterie

État Wi-Fi

État

Batterie pleine aux 2/3 Batterie pleine à 1/3

Batterie épuisée

Recharge Wi-Fi activé Wi-Fi désactivé

Mode Intervalle

Mode Capture

Mode Enregistrement Erreur de carte mémoire (endommagée,

bloquée ou manquante à l'intérieur) Carte mémoire pleine

Connectez-vous à l'appareil mobile

Entrer en mode USB pendant le chargement

L'alimentation va bientôt être épuisée

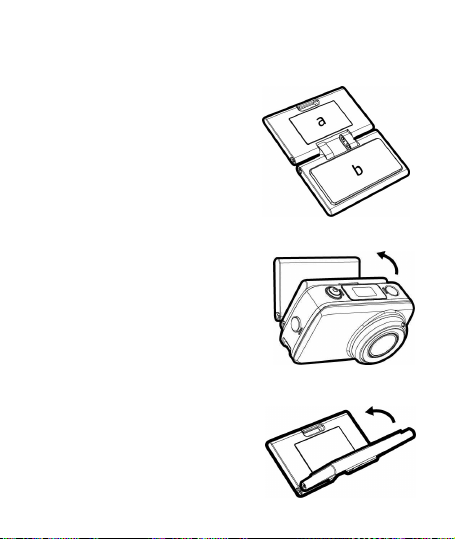

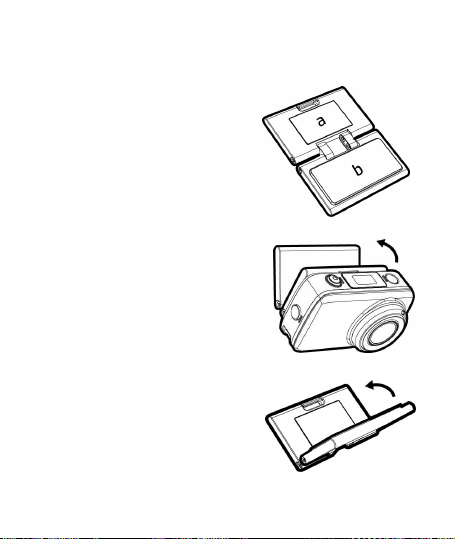

2.3 Étiquette magique réutilisable

1. Retournez l'étiquette magique

réutilisable de l'intérieur vers l'extérieur.

2. Fixez la partie métallique (a) à

l'aimant sur lc200w.

3. Collez l'étiquette magique

réutilisable (b) sur n'importe quelle surface propre.

4. Ajustez manuellement l'angle

avant de prendre des photos.

5. Utilisez de l'eau propre pour laver

l'étiquette magique réutilisable si elle ne colle pas suffisamment, puis séchez-la à l'air pour terminer le séchage.

6. Après avoir utilisé l'étiquette

magique réutilisable, il est conseillé de la retourner afin de préserver la durée de vie du produit.

3. Configuration initiale

Installez une carte micro SD (classe 10 ou supérieure, jusqu'à 32 Go max) dans le caméscope.

3.1 installation de l'application du

caméscope

La caméra vous permet de vous connecter aux appareils mobiles v ia l'application. Lors de la première utilisation, installez l'application

[Pixi Cam] pour votre appareil mobile.

Téléchargez l'application Pixi Cam à partir d e Google Play ou de l'App Store.

Installez l'application.

3.2 Connexion Wi-Fi

1. Appuyez sur le bouton Alimentation pour allumer le

caméscope.

2. Appuyez sur le bouton Wi-Fi pour activer le réseau sans fil.

3. À l'aide de la fonction Wi-Fi de l'appareil mobile, recherchez l'ID

du caméscope dans la liste. Chaque caméscope dispose d'un n° identifiant unique : hplc200wXXXXXXX (Les 4 derniers chiffres de l'identifiant sont identiques aux 4 derniers chiffres qui apparaissent sur l'écran LCM.).

4. Après connexion à l'application Pixi Cam

caméscope affiche connecté.

, qui Indique que le Wi-Fi est

, l'écran LCM du

4. Utilisation de l'application Pixi

Cam

Prise de photos

Vidéos en accéléré

N° Icône Élément Description

État Wi-Fi Indique l'état du signal Wi-Fi.

État de la batterie

Enregistrement

vocal (Enr. vocal)

Lecture Touchez pour entrer en mode lecture.

Indique la puissance restante estimée de la batterie.

Touchez pour activer ou désactiver la fonction d'enregistrement vocal. Choix disponibles : En service / Hors service

N° Icône Élément Description

Touchez pour commencer à

enregistrer, puis touchez à nouveau pour arrêter.

Indique la date et l'heure actuelles de l'enregistrement.

Indique le mode d'enregistrement actuel. Touchez pour passer en mode Intervalle ou prise de vue.

Touchez pour choisir le mode de capture. Choix disponibles : Normal / 5 sec. / 10 sec. / Rafale 3 photos / Rafale 5 photos

Touchez pour choisir le mode Beauté. Choix disponibles : 0 / 1 / 2

Touchez pour commencer à prendre des photos.

2015/01/01

12:00:00

Enregistrement

Date et heure

Menu Touchez pour entrer dans le menu.

Résolution vidéo Indique la résolution vidéo actuelle.

Mode

Enregistrement

Mode Capture

Beauté

Prise de vue

Résolution photo Indique la résolution photo en cours.

N° Icône Élément Description

Indique le mode de prise de vue

Mode prise de vue

Type stockage

Taux d'images

Intervalle

actuel. Touchez pour passer en mode Intervalle ou Enregistrement vidéo.

Touchez pour choisir un intervalle de capture approprié. Choix disponibles : 5 sec. / 10 sec. / 30 sec. / 1 min. / 5 min. / 10 min.

Touchez pour choisir le type de stockage requis. Choix disponibles : Photo / Vidéo / Photo & Vidéo

Touchez pour choisir le taux d'images requis. Choix disponibles : 3 fps / 5 fps / 10 fps

Prise de vue

Mode Intervalle

Touchez prendre des photos, puis touchez

Indique le mode Intervalle en cours. Touchez pour passer en mode prise de vues ou en mode enregistrement vidéo.

pour commencer à

à nouveau pour arrêter.

Gracias por adquirir la cámara. Por favor, lea el manual de

consulte el CD

ROM.

instrucciones en el CD suministrado para asegurar un uso adecuado del producto .La garantía no cubre daños que puedan producirse durante la práctica de una actividad deportiva.

Advertencia sobre la batería



Realice siempre la carga utilizando el sistema proporcionado. La manipulación inadecuada de la batería puede provocar una explosión.



Nunca desmonte o perfore la batería, ni permita que esta se cortocircuite.



Mantenga la batería fuera del alcance de los niños.



Las baterías pueden explotar si se exponen a las llamas. Nunca arroje las baterías al fuego.



Deshágase de las baterías usadas según la normativa local.



Por favor use solamente la batería proporcionadas o recomendadas por el fabricante o vendedor.

Battery model :

Brand Name FUJI Model Name FJ-SLB-10A Power Rating 3.7Vdc, 1130mAh, 4.18Wh Type Lithium-ion

Para obtener más información acerca del fun cionamiento,

Vistas superior e

inferior

Vistas laterales

(izquierda y derecha)

Vista frontal

Vista posterior

Nº Elemento

8 Indicador luminoso de

modo

2 Ranura de Memory Card

9 Botón Modo

Indicador luminoso de

alimentación

Indicador l

uminoso

Wi-Fi

5 Pantalla LCM

12 Micrófono

Indicador luminoso de

grabación

7 Botón Grabar

14 Imán

1. Introducción

1.1 Información general del producto

1 Conector USB

4 Botón de alimentación

11 Botón Wi-Fi

13 Objetivo

1.2 Funcionamiento mediante botones

Elemento

Función

••••

Cámara

Disparador

Presione este botón para activar o desactivar la

funcionalidad Wi

Fi.

••••

segundos.

Puede utilizar la cámara sin conectarla a un dispositivo móvil mediante una conexión Wi-Fi o aplicación. Consulte la siguiente tabla para obtener una descripción de cada elemento.

Botón Modo

Disparador

Botón Wi-Fi

Botón de

alimentación

Cambiar de modo (Lapsus de tiempo, Captura y Grabación)

En el modo para capturar una fotografía. Haga doble clic en el botón del disparador para la foto con disparador automático. Activara una cuenta atrás durante 5 segundos con pitidos.

•••• En el modo Vídeo, presione el botón Disparador

Botón

para iniciar la grabación de un vídeo. Púlselo de nuevo para detener la grabación.

•••• En el modo Lapso de tiempo, presione el botón

Disparador para iniciar la grabación de un vídeo.

Presiónelo de nuevo para detener la grabación (cuando la videocámara entre en el modo de ahorro de energía y se encuentre en el estado de apagado, presione el botón Alimentación para detener la grabación).

Presione este botón para encender o apagar la cámara.

•••• Para restablecer el dispositivo, presione sin soltar

el botón Alimentación durante al menos 5

, presione el botón

2. Introducción

2.1 Insertar la tarjeta de memoria

1. Inserte la tarjeta de memoria con los contactos dorados hacia la

parte frontal de la videocámara. Empuje la tarjeta de memoria hasta que quede encajada en su lugar.

2. Para quitar la tarjeta de memoria, empújela para expulsarla de

la ranura.

Nota:

1. No extraiga o inserte la tarjeta de memoria mientras la videocámara está apagada. Si lo hace, la videocámara y la tarjeta de memoria pueden resultar dañadas.

2. Utilice una tarjeta micro-SD de Clase 10 o superior, con una capacidad máxima de 32 GB.

3. Dé formato a la tarjeta micro-SD antes del primer uso.

2.2 Información de la pantalla LCM

Nº Elemento Icono Descripción

Estado de

la batería

Estado de

Wi-Fi

Estado

Batería con carga completa

Batería con un 2/3 de carga

Batería con un 1/3 de carga

Batería agotada

Carga

Wi-Fi activado

Wi-Fi desactivado

Modo Lapsus de tiempo

Modo Captura

Modo Grabación

Error de la tarjeta de memoria (dañada, bloqueada o tarjeta ausente)

Tarjeta de memoria llena

Conectar con dispositivo móvil

Entrar en el modo USB durante la carga

La energía pronto se agotará

2.3 Pegatina mágica reutilizable

1. Dé la vuelta a la pegatina

mágica reutilizable.

2. Acople la parte metálica (a) al

imán en lc200w.

3. Pegue la pegatina mágica

reutilizable (b) en cualquier superficie.

4. Ajuste manualmente el ángulo

antes de realizar fotografías.

5. Utilice agua limpia para lavar la

pegatina mágica reutilizable cuando no pegue lo suficiente y, a continuación, deje que se seque al aire completamente.

6. Después de utilizar la pegatina

mágica reutilizable, es recomendable darla la vuelta para mantener el período de vida útil del producto.

3. Configuración inicial

Instale una tarjeta micro-SD (Clase 10 o superior, con un máximo de 32 GB) en la videocámara.

3.1 Instalación de la aplicación de la

videocámara

Con la cámara puede conectarse a dispositivos móviles a través de la aplicación. Cuando se utilice por primera vez, instale la aplicación[Pixi

Cam] para su dispositivo móvil.

Descargue la aplicación Pixi Cam desde Goo gle Play o App Store.

Instale la aplicación.

3.2 Conexión con Wi-Fi

1. Presione el botón Alimentación para encende r la videocámara.

2. Presione el botón Wi-Fi para activar la red inalámbrica.

3. Mediante la función Wi-Fi del dispositiv o móvil, busque el

identificador de la videocámara en la lista. Cada videocámara tiene un número de identificación único: hplc200wXXXXXXX (los 4 últimos dígitos del identificador serán los mismos que los 4 últimos dígitos mostrados en la pantalla).

4. Cuando se conecte a la aplicación

LCM de la videocámara mostrará , lo que indica que la funcionalidad Wi-Fi está conectada.

Pixi Cam , la pantalla

Hacer fotografías

Lapsus de tiempo

4. Usar la aplicación Pixi Cam

Grabar vídeos

Vídeos en el modo

Nº Icono El emento Descripción

Estado de Wi-Fi Indica el estado de la señal Wi-Fi.

Estado de la

batería

Grabación de voz

Reproducir

Indica la carga restante estimada de la batería.

Toque este icono para habilitar o deshabilitar la función de grabación de voz. Opciones disponibles: Activado / Desactivado

Toque este icono para entrar en el modo Reproducir.

Nº Icono El emento Descripción

Toque para iniciar la grabación.

Vuelva a tocar para detener la grabación.

Indica la fecha y hora de grabación actuales.

Toque este icono para entrar en el menú.

Indica la resolución de vídeo actual.

Indica el modo de grabación actual. Toque este icono para cambiar al modo Lapsus de tiempo o Disparo.

Toque este icono para seleccionar el modo de captura necesario. Opciones disponibles: Las opciones disponibles son Normal, 5 s, 10 s, Ráfaga de 3 fotografías y Ráfaga de 5 fotografías.

Toque este icono para seleccionar el modo Belleza. Opciones disponibles: 0 / 1 / 2

Toque este icono para comenzar a hacer fotografías.

Indica la resolución actual de las fotografías.

2015/01/01

12:00:00

Resolución de las

Grabación

Fecha y hora

Menú

Resolución de

vídeo

Grabación

modo

Modo Captura

Belleza

Disparo

fotografía

Nº Icono El emento Descripción

Indica el modo actual de disparo.

Modo Disparo

Lapsus de tiempo

almacenamiento

Tipo de

Tasa de

fotogramas

Toque este icono para cambiar a los modos de vídeo Lapsus de tiempo o Disparo.

Toque este icono para seleccionar un intervalo de captura adecuado. Opciones disponibles: 5 segundos, 10 segundos, 30 segundos, 1 minuto, 5 minutos, 10 minutos.

Toque este icono para seleccionar el tipo de almacenamiento que desee. Opciones disponibles: Imagen, Vídeo e Imagen y vídeo.

Toque este icono para seleccionar la tasa de fotogramas que desee. Opciones disponibles: 3 fps, 5 fps y 10 fps.

Disparo

Modo Lapsus de

tiempo

Toque para comenzar a hacer

fotografías. Vuelva a tocar para detener la grabación.

Indica el modo Lapsus de tiempo actual. Toque este icono para cambiar a los modos de vídeo Disparo o Grabación.

Thanks for purchasing the camera. Please read the instruction

For more operation details, please refer to CD

ROM.

manual on the supplied CD ROM to ensure correct use of the product. The warranty does not cover any damage that may occur during a sport activity.

Battery warning



Always charge using the provided system. Improper handling of the battery may result in explosion.



Never dismantle or pierce the battery or allow the battery to short-circuit.



Keep the battery out of reach of children.



Batteries may explode if exposed to open fire. Never place of batteries in a fire.



Disposed of used batteries observing local regulations.



Please use only the battery provided or recommended by the manufacturer or dealer.

Battery model :

Brand Name FUJI Model Name FJ-SLB-10A Power Rating 3.7Vdc, 1130mAh, 4.18Wh Type Lithium-ion

Ansichten von oben

und unten

1. Overall Introduction

1.1 Produktübersicht

Seitenansichten

(links und rechts)

Ansicht von vorne

Ansicht von hinten

Nr. Element Nr. Element

1 USB-Anschluss 8 Modusanzeige

2 Speicherkartenschlitz 9 Modustaste

3 Betriebsanzeige

4 Ein-/Austaste

5 LCM-Bildschirm 12 Mikrofon

6 Videoaufnahmeanzeige 13 Objektiv

7 Aufnahmetaste 14 Magnet

10 WLAN-Anzeige

11 WLAN-Taste

1.2 Tastenbedienung

lement Funktion

Zum Ein-

oder Ausschalten der WLAN

Funktion

Sie können den Camcorder ohne Verbindung mit einem Mobilgerät via WLAN/App bedienen. Beschreibungen zu den einzelnen Tasten finden Sie in der nachstehenden Tabelle.

Modustaste

Auslöser

WLAN-Taste

Ein-/Austaste

Modus wechseln (Zeitraffer- / Fotoaufnahme- / Videoaufnahmemodus)

•••• Drücken Sie im Kamera-Modus zum Aufnehmen

eines Fotos den Auslöser. Drücken Sie den Auslöser für ein Selbstauslöser-Foto zweimal, anschließend wird mit Signaltönen ab 5 Sekunden heruntergezählt.

•••• Drücken Sie im Video-Modus zum Starten der

Aufnahme eines Videos den Auslöser. Drücken Sie ihn zum Stoppen der Aufnahme noch einmal.

•••• Drücken Sie im Zeitraffer-Modus zum Starten der

Videoaufnahme den Auslöser. Drücken Sie ihn zum Stoppen der Aufnahme noch einmal. (Wenn der Camcorder den Energiesparmodus aufruft und sich im Abschaltstatus befindet, drücken Sie zum Beenden der Aufnahme die Ein-/Austaste).

drücken.

•••• Zum Ein- oder Ausschalten der Kamera drücken.

•••• Zum Rücksetzen drücken und halten Sie die

Ein-/Austaste mindestens 5 Sekunden.

2. Erste Schritte

2.1 Inserting the memory card

1. Stecken Sie die Speicherkarte ein, wobei die goldenen Kontakte

Richtung Vorderseite des Camcorders zeigen. Schieben Sie die Speicherkarte ein, bis sie einrastet.

2. Entfernen Sie die Speicherkarte, indem Sie zum Auswerfen aus

dem Steckplatz auf die Kante der Karte drücken.

Hinweis:

1. Sie dürfen die Speicherkarte nicht entfernen oder einstecken, wenn der Camcorder eingeschaltet ist. Andernfalls können Camcorder und Speicherkarte beschädigt werden.

2. Verwenden Sie eine microSD-Karte der Klasse 10 oder höher mit maximal 32 GB.

3. Bitte formatieren Sie die microSD-Karte vor der ersten Benutzung.

2.2 Informationen am LCM-Bildschirm

Nr. Element Symbol Beschreibung

1 Akkustatus

WLAN-Status

Status

Akkukapazität voll

Akkukapazität 2/3

Akkukapazität 1/3

Akkukapazität erschöpft

Aufladung

WLAN ein

WLAN aus

Zeitraffer-Modus

Aufnahmemodus

Videoaufnahmemodus

Speicherkartenfehler (beschädigt, gesperrt oder keine Karte eingesteckt)

Speicherkarte voll

Mit Mobilgerät verbunden

USB-Modus beim Aufladen aufrufen

Gerät schaltet sich in Kürze aus

2.3 Wiederverwendbarer magischer Sticker

1. Den wiederverwendbaren

magischen Sticker umdrehen.

2. Mentalen Teil (a) am Magneten

am lc200w anbringen.

3. Wiederverwendbaren magischen

Sticker (b) an einer sauberen Fläche aufkleben.

4. Winkel vor der Fotoaufnahme

manuell anpassen.

5. Reinigen Sie den

wiederverwendbaren magischen Sticker mit sauberem Wasser, wenn er nicht ausreichend haftet; anschließend vollständig an der Luft trocknen lassen.

6. Nach Benutzung des

wiederverwendbaren magischen Stickers sollten Sie ihn zur Wahrung der Produktlebenszeit zurückschnellen.

3. Ersteinrichtung

Installieren Sie eine microSD-Karte (Klasse 10 oder höher, bis zu 32 GB) im Camcorder.

3.1 Camcorder-Applikation installieren

Der Camcorder ermöglicht Ihnen per App die Verbindung mit Mobilgeräten. Installieren Sie bei der ersten Benutzung die App

[Pixi Cam] auf Ihrem Mobilgerät.

Laden Sie die App Pixi Cam aus dem Google Play Store oder App Store herunter.

Installieren Sie die App.

3.2 WLAN-Verbindung

1. Drücken Sie zum Einschalten des Camcorders die

Ein-/Austaste.

2. Drücken Sie zum Aktiviere n des WLAN-Netzwerks die

WLAN-Taste.

3. Suchen Sie mit der WLAN-Funktion des Mobil gerätes nach der

Camcorder-ID aus der Liste. Jeder Camcorder besitzt eine einzigartige ID-Nummer: hplc200wXXXXXXX (die letzten 4 Stellen der ID sind mit den letzten 4 Stellen am LCM-Bildschirm identisch)

4. Bei Verbindung mit der App

LCM-Bildschirm des Camcorders ; dies zeigt an, dass eine WLAN-Verbindung besteht.

Pixi Cam ze igt der

4. App Pixi Cam verwenden

Videos anehmen

Nr. Symbol Element Beschreibung

Fotos aufnehmen

Zeitraffervideos

WLAN-Status Zeigt den Status des WLAN-Signals.

Sprachaufnahme

Akkustatus

Wiedergabe

Zeigt die geschätzte verbleibende Akkuleistung.

Zum Aktivieren oder Deaktivieren der Sprachaufnahmefunktion berühren. Verfügbare Optionen: Ein / Aus

Zum Aufrufen des Wiedergabemodus berühren.

Nr. Symbol Element Beschreibung

2015/01/01

Videoaufnahme

12:00:00

Datum und

Uhrzeit

Menü Zum Aufrufen des Menüs berühren.

Videoauflösung Zeigt die aktuelle Videoauflösung.

Videoaufnahme-

modus

Aufnahmemodus

Schön

Aufnahme

Fotoauflösung Zeigt die aktuelle Fotoauflösung.

Berühren Sie zum Starten der

Aufnahme , berühren Sie zum

Beenden noch einmal .

Zeigt das aktuelle Aufnahmedatum und die Uhrzeit.

Zeigt den aktuellen Videoaufnahmemodus. Zum Umschalten in Zeitraffer- oder Fotoaufnahmemodus berühren.

Zur Auswahl des Aufnahmemodus berühren. Verfügbare Optionen: Einzelbild / 5 Sek. / 10 Sek. / Serienbilder 3x / Serienbilder 5x

Zur Auswahl des Schön-Modus berühren. Verfügbare Optionen: 0 / 1 / 2

Zum Starten der Fotoaufnahme berühren.

Nr. Symbol Element Beschreibung

Zeitraffer-Modus

Fotomodus

Zeitraffer

Speichertyp

Bildrate

Aufnahme

Zeigt den aktuellen Fotomodus. Zum Umschalten in Zeitraffer- oder Videoaufnahmemodus berühren.

Zur Auswahl eines geeigneten Aufnahmeintervalls berühren. Verfügbare Optionen: 5 Sek. / 10 Sek. / 30 Sek. / 1 Min. / 5 Min./ 10 Min.

Zur Auswahl der erforderlichen Speichertyps berühren. Verfügbare Optionen: Bild / Video / Bild & Video

Zur Auswahl der erforderlichen Bildwiederholfrequenz berühren. Verfügbare Optionen: 3 Bilder/s / 5 Bilder/s / 10 Bilder/s

Berühren Sie zum Starten der

Fotoaufnahme , berühren Sie

zum Beenden noch einmal .

Zeigt den aktuellen Zeitraffermodus. Zum Umschalten in Foto- oder Videoaufnahmemodus berühren.

Grazie per l'acquisto della fotocamera. Si prega di leggere il manuale d'istruzioni sul CD-ROM in dotazione per garantire il corretto utilizzo del prodotto.La garanzia non copre eventuali danni che potrebbero verificar si durante l'attività sportiva.

Avviso batteria



Caricare sempre utilizzando il sistema fornito. Un utilizzo non corretto della batteria potrebbe causare esplosioni.



Non smontare o forare la batteria ed evitare che la batteria entri in cortocircuito.



Tenere la batteria lontano dalla portata dei bambini.



Le batterie potrebbero esplodere se esposte a fiamme libere. Non gettare mai le batterie nel fuoco.



Smaltire le batterie usate attenendosi alle normative locali.



Usare solo batterie fornite o consigliate dal fabbricante o distributore.

Battery model :

Brand Name FUJI Model Name FJ-SLB-10A Power Rating 3.7Vdc, 1130mAh, 4.18Wh Type Lithium-ion

Per ulteriori dettagli sul f unzionamento, f are rif erimento al CD-ROM.

iste dall'alto e il

basso

Vista frontale

N. Elemento

1 Connettore USB

8 Indicatore di modalità

2 Slot Scheda di Memoria

9 Tasto Modalità

Indicatore di

5 Schermo LCM

12 Microfono

6 Indicatore di registrazione

13 Obiettivo

7 Tasto Registra

14 Magnete

1. Introduzione

1.1 Descrizione del prodotto

alimentazione

4 Tasto di alimentazione

Viste laterali

(sinistra e destra)

Vista posteriore

10 Indicatore Wi-Fi

11 Tasto Wi-Fi

1.2 Funzionamento dei tasti

Elemento

Funzione

••••

In modalità

Videocamera

, premere il tasto

arrestare la registrazione).

Tasto Wi

-Fi

Premere per accendere o spegnere il Wi

Fi.

••••

È possibile azionare la videocamera senza connetterla ad un dispositivo mobile tramite Wi-Fi/app. Per la descrizione di ogni tasto, consultare la tabella di seguito.

Tasto Modalità

Tasto di scatto

Tasto di

alimentazione

Commutazione delle modalità (Time-lapse / Ripresa / Registrazione)

Scatto per scattare una foto. Fare doppio clic sul tasto di scatto per effettuare un autoscatto. Viene effettuato il conto alla rovescia per 5 secondi con segnali acustici.

•••• In modalità Video, premere il tasto Scatto

per avviare la registrazione di un video. Premerlo di nuovo per arrestare la registrazione.

•••• In modalità Time Lapse, premere il tasto

Scatto per avviare la registrazione di un

video. Premerlo di nuovo per arrestare la registrazione (quando la videocamera entra in Risparmio energetico ed è spenta, premere il tasto di alimentazione per

Premere per accendere o spegnere la

videocamera.

•••• Per il ripristino, tenere premuto il tasto di

alimentazione per almeno 5 secondi.

2. Operazioni preliminary

2.1 Inserimento della scheda di memoria

1. Inserire la scheda di memoria con i contatti dorati rivolti vers o la

parte anteriore della videocamera. Spingere la scheda di memoria finché non scatta in posizione.

2. Per rimuovere la scheda di memoria, spingere per espellere la

scheda di memoria dallo slot.

Nota:

1. Non rimuovere né inserire la scheda di memoria con la videocamera accesa. Si potrebbe danneggiare la videocamera e la scheda di memoria.

2. Utilizzare una scheda micro SD Classe 10 o superiore, max. fino a 32 GB.

3. Formattare la scheda micro SD prima dell'uso iniziale.

2.2 Informazioni nello schermo LCM

N. Elemento Icona Descrizione

Stato

batteria

Stato

Wi-Fi

Stato

Batteria completamente carica

2/3 di carica della batteria

1/3 di carica della batteria

Batteria scarica

In carica

Wi-Fi acceso

Wi-Fi spento

Modalità Time-lapse

Modalità Ripresa

Modalità Registrazione

Errore scheda di memoria (danneggiata, bloccata o assente)

Scheda di memoria piena

Connettere con dispositivo mobile

Accedere alla modalità USB durante la carica

Carica in esaurimento

2.3 Pannello magico riutilizzabile

1. Capovolgere il pannello magico

riutilizzabile.

2. Fissare la parte metallico (a) al

magnete su lc200w.

3. Attaccare il pannello magico

riutilizzabile (b) alla superficie pulita.

4. Regolare manualmente l'angolo

prima di scattare foto.

5. Usare acqua pulita per lavare il

pannello magico riutilizzabile quando non è sufficientemente fissato, quindi finire di asciugare all'aria.

6. Dopo l'uso del pannello magico

utilizzabile, si consiglia di capovolgerlo di nuovo per mantenere la durata del prodotto.

3. Configurazione iniziale

Inserire una scheda micro SD (Classe 10 o superiore, max. fino a 32 GB) nella videocamera.

3.1 Installazione dell'app della

videocamera

La videocamera consente la connessione a dispositivi mobili tramite l'app. Prima dell'utilizzo iniziale, installare l'app [Pixi Cam] per il dispositivo mobile.

Scaricare l'app Pixi Cam da Google Play o App Store.

Installare l'app.

3.2 Connessione Wi-Fi

1. Premere il tasto di alimentazione per accendere la

videocamera.

2. Premere il tasto Wi-Fi per attivare la rete wireless.

3. Con la funzione Wi-Fi del dispositivo mobile, cercare l'ID della

videocamera dall'elenco. Ogni videocamera dispone di ID univoco: hplc200wXXXXXXX (le ultime 4 cifre dell'ID corrispondono alle ultime 4 cifre visualizzate sullo schermo LCM).

4. Una volta effettuata la connessione all'app Pixi Cam

sullo schermo LCM della videocamera viene visualizzato

, che indica la connessione Wi-Fi stabilita.

4. Uso dell'app Pixi Cam

Registrazione di video

Scatto di foto

Time-lapse video

N. Icona Elemento Descrizione

Stato Wi-Fi Indica lo stato del segnale Wi-Fi.

Stato batteria

Reg. Voce

Riproduzione

Indica il livello residuo stimato di carica della batteria.

Toccare per abilitare o disabilitare la funzione Reg. Voce. Opzioni disponibili: Attiva / Disattiva

Toccare per accedere alla modalità Riproduzione.

N. Icona Elemento Descrizione

2015/01/01

12:00:00

Registrazione

Data / ora

Menu Toccare per accedere al menu.

Risoluzione video Indica la risoluzione video attuale.

Modalità

Registrazione

Modalità Ripresa

Bellezza

Scatto Toccare per avviare lo scatto di foto.

Toccare per avviare la

registrazione e toccare di nuovo per arrestarla.

Indica la data e l'ora di registrazione attuali.

Indica la modalità Registrazione attuale. Toccare per passare alla modalità Time-lapse o Scatto.

Toccare per selezionare la modalità Ripresa. Opzioni disponibili: Normale / 5 sec. / 10 sec. / Sequenza rapida di 3 foto / Sequenza rapida di 5 foto

Toccare per selezionare la modalità Bellezza. Opzioni disponibili: 0 / 1 / 2

N. Icona Elemento Descrizione

Risoluzione foto Indica la risoluzione foto attuale.

Modalità Scatto

memorizzazione

Time-lapse

Tipo di

Frame rate

Scatto

Modalità

Time-lapse

Indica la modalità Scatto attuale. Toccare per passare alla modalità Time-lapse o Registrazione video.

Toccare per selezionare un intervallo di ripresa adeguato. Opzioni disponibili: 5 sec. / 10 sec. / 30 sec. / 1 min. / 5 min. / 10 min.

Toccare per selezionare il tipo di memorizzazione richiesto. Opzioni disponibili: Immagine / Video / Foto / Video

Toccare per selezionare il frame rate richiesto. Opzioni disponibili: 3 fps / 5 fps / 10 fps

Toccare per avviare lo scatto di

foto e toccare di nuovo per arrestarlo.

Indica la modalità Time-lapse attuale. Toccare per passare alla modalità Scatto o Registrazione video.

Obrigado por adquirir esta câmera. Por favor, leia o manual de

Para mais detalhes de operação. Consulte o C D

ROM.

instruções fornecido junto ao CD ROM, para certifi car-se do uso correto deste produto. A garantia não cobre quaisquer danos que possam ocorrer durante atividades esportivas.

Aviso de bateria



Sempre carregue sua bateria utilizando os acessórios fornecid os. O uso inapropriado poderá resultar em explosão.



Nunca desmanche ou fure a bateria, ou permita curto-circuitos.



Mantenha a bateria longe do alcance de crianças.



Baterias poderão explodir se expostas ao fogo. Nunca descarte a bateria em fogo.



A eliminação de baterias usadas deverá observar as leis locais.



Fazer o favor de usar somente a bateria providas ou recomendadas pelo manufatureiro ou o concessionário.

Battery model :

Brand Name FUJI Model Name FJ-SLB-10A Power Rating 3.7Vdc, 1130mAh, 4.18Wh Type Lithium-ion

inferior

(esquerda e direita)

N° Item N°

Item

Conector USB

8 Luz indicadora de modo

Luz in

dicadora de energia

10 Luz indicadora de Wi

-Fi

Botão de energia

11 Botão de Wi

-Fi

Tela LCM

12 Microfone

Luz indicadora de

ravação

Botão de gravação

14 Imã

1. Introdução

1.1 Visão geral do produto

Visões superior e

Visões laterais

Visão frontal

Visão posterior

Ranhura do cartão de

memória

9 Botão de modo

13 Lente

1.2 Operação do botão

Item Função

Alternando Modos (Timelapse / Capture / Recording

Gravação)

••••

Em modo

Câmera

, pressione o botão de

parar a gravação).

Botão de

Botão

••••

Pressione para ligar ou desligar a câm

era.

Você pode operar a câmera sem conectar a um dispositivo móvel via Wi-Fi/App. Consulte a tabela abaixo para uma descrição de cada botão.

Botão de

obturador

(energia)

Mode) (Modo de Lapso de tempo/ Captura /

modo

Obturador para capturar uma foto. Clique duas vezes no botão de obturador pafa foto tirada em auto cronômetro, ele contará 5 segundos com bipes sonoros.

•••• Em modo Vídeo, presisone o botão de Obtuador

para começar a gravar um vídeo. Pressione-o novamente para parar a gravação.

•••• Em modo de Lapso de tempo, presisone o botão

de Obturador para começar a gravar um vídeo. Pressione-o novamente para parar uma gravação (Quando a filmadora entra em Modo de Economia de Energia e estpa em status desligado, pressione o botão de Enegia para

Pressione para ligar ou desligar Wi-Fi.

Wi-Fi

Power

•••• Para reiniciar, pressione e segure o botão

Energia por ao menos 5 segundos.

2. Iniciando

2.1 Inserindo o cartão de memória

1. Insira o cartão de memória com os contatos dourados virados

para a frente da câmera. Empurre o cartão de memória até que encaixe no lugar.

2. Para remover o cartão de memória, empurre para ejetar o

cartão de memória para fora do slot.

Observação:

1. Não remova ou insira o cartão de memória quando a câmera está ligada. Isso pode danificar a câmera de vídeo e o cartão de memória.

2. Por favor, use cartão Micro SD classe 10 ou classificação superior, máx até 32GB.

3. Formate o cartão micro SD antes da primeira utilização.

2.2 Informações na tela LCM

N° Item Ícone Descrição

Status da

bateria

Status de

Wi-Fi

Status

Energia total da bateria

2/3 da energia da bateria

1/3 da energia da bateria

Sem bateria

Carregando

Wi-Fi ligado

Wi-Fi desligado

Modo Timelapse (Lapso de tempo)

Modo captura

Modo de gravação

Erro no cartão de memória (danificado, bloqueado ou nenhum cartão dentro)

Cartão de memória cheio

Conectar com dispositivo móvel

Entrar em modo USB ao carregar

Energia vai acabar em breve

2.3 Adesivo máquico reutilizável

1. Girar o adesivo mágico

reutilizável de dentro para fora.

2. Anexar a peça (a) de mental ao

imã em lc200w.

3. Colar o adesivo mágico

reutilizável (b) a qualquer superfície limpa.

4. Ajustar manualmente o ângulo

antes de tirar fotos.

5. Usar água limpa para larar o

adesivo mágico reutilizável quando ele não cola o suficiente, e secar ao ar para secar completamente.

6. Após usar o desivo mágico

reutilizável , recomendamos girá-lo para manter a vida útil do produto.

3. Passo inicial

Instale um cartão micro SD (classe 10 ou classificação superior, máx até 32GB) na câmara de vídeo.

3.1 Instalação do aplicativo da câmera de

vídeo

A câmera permite que você conecte a dispositivos móveis atrav és do aplicativo. Ao utilizar pela primeira vez, instale o aplicativo [Pixi Cam] em seu dispositivo móvel.

Baixe o aplicativo Pixi Cam do Google Play ou App Store.

Instale o aplicativo.

3.2 Conectado Wi-Fi

1. Pressione o botão Energia para ligar a câmera.

2. Pressione o botão Wi-Fi para ativar a rede sem fio.

3. Usando a função Wi-Fi do dispositivo móvel, procure o ID da

câmera na lista. Cada câmera possui um nº de identificação única .: hplc200wXXXXXXX (Os últimos 4 dígitos do ID serão o mesmo que os últimos 4 dígitos que aparecem na tela LCM.).

4. Quando conectado ao aplicativo

câmera irá mostrar , indica que o Wi-Fi está ligado.

Pixi Cam , a tela LCM da

Gravando vídeos

Tirar fotos

Vídeos Lapso de te

mpo

4. Usando o aplicativo Pixi Cam

N° Ícone Item Descrição

Status de Wi-Fi Indica o status do sinal de Wi-Fi.

Status da bateria

Gravação de voz

Reprodução

Indica a potência estimada restante da bateria.

Toque para ativar ou desativar a função de gravação de voz.

Opções disponíveis: Ligar / Desligar

Toque para entrar no modo Reprodução.

N° Ícone Item Descrição

2015/01/01

12:00:00

Gravando

Data e hora

Menu Toque para entrar no menu.

Resolução de

vídeo

Gravando

modo

Modo captura

Beauty (Beleza)

Caçada Toque para começar a tirar fotos.

Toque em para começar a

gravar e toque em novamente para parar.

Indica a data e a hora de gravação atuais.

Indica a resolução atual do vídeo.

Indica o modo gravação atual. Toque para alternar para o modo

Lapso de tempo ou disparo.

Toque para selecionar o modo de captura.

Opções disponíveis: Normal / 5 seg. / 10 seg. / Dispara 3 Fotos / Dispara 5 Fotos

Toque para selecionar o modo Beauty (Beleza).

Opções disponíveis: 0 / 1 / 2

Indica o modo disparo atual.

Toque para selecionar um intervalo de

Toque para selecionar os tipos de

Toque para selecionar a taxa de

N° Ícone Item Descrição

Resolução da foto Indica a resolução atual da foto.

Modo de disparo

Lapso de tempo

armazenamento

Taxa de quadros

Modo Lapso de

Tipo de

Caçada

tempo

Toque para alternar para o modo Lapso de tempo ou Gravação de vídeo.

captura adequado. Opções disponíveis: 5 seg. / 10 seg. / 30 seg. / 1 min. / 5 min. / 10 min.

armazenamento requeridos. Opções disponíveis: Foto / Vídeo / Foto e Vídeo

quadros requerida. Opções disponíveis: 3 fps / 5 fps / 10 fps

Toque em

fotos e toque em novamente para parar.

Indica o modo Lapso de tempo atual. Toque para alternar para o modo Tirar

fotos ou Gravação de vídeo.

para começar a tirar

Bedankt voor uw aankoop van de camera. Lees de

Raadpleeg

de cd-rom voor meer details over het gebruik.

gebruiksaanwijzing op de meegeleverde cd-rom om een correct gebruik van het product te garanderen. De garantie dekt geen enkele schade die kan optreden tijdens een sportactiviteit.

Batterijwaarschuwing



Altijd opladen met het geleverde systeem. Verkeer hanteren v an de batterij kan ontploffing veroorzaken.



U mag de batterij nooit ontmantelen, doorprikken of kortsluiten.



Houd de batterij buiten het bereik van kinderen.



Batterijen kunnen ontploffen als ze worden blootgesteld aan open vuur. Gooi de batterij nooit weg in een vuur.



Gooi lege batterijen weg in overeenstemming met de lokale voorschriften.



Gebruik uitsluitend de hierbij geleverde batterij, dan wel zoals aanbevolen door de fabrikant of dealer.

Battery model :

Brand Name FUJI Model Name FJ-SLB-10A Power Rating 3.7Vdc, 1130mAh, 4.18Wh Type Lithium-ion

Weergave boven

- en

onderkant

Zijaanzicht

(links en rechts)

Nr. Item

1 USB-aansluiting

8 Modusindicatorlampje

2 Geheugenkaartsleuf

9 Mod

usknop

3 Voedingsindicatorlampje

10 WiFi-indicatorlampje

4 Aan/uit-knop 11

WiFi-knop

5 LCM scherm

12 Microfoon

6 Opname

indicatorlampje

13 Lens

7 Opnameknop

14 Magneet

1. Algemene inleiding

1.1 Knopbediening

Vooraanzicht

Achteraanzich

1.2 Knopbediening

Wijzigingsmodi (tijdstap

- / vastleg

- /

••••

Druk in de modus

Camera

op de

sluiterknop

Indrukken om W

iFi in of uit te schakelen.

••••

Indrukken om de camera in of uit te schakelen.

U kunt de camera bedienen zonder deze te verbinden met een mobiel apparaat via WiFi/app. Raadpleeg de onderstaande tabel voor beschrijvingen van elke knop.

Item

Modusknop

Sluiterknop

WiFi-knop

opnamemodus)

een foto te maken. Dubbelklik op de sluiterknop om de foto met de zelftimer te maken. Deze telt gedurende 5 seconden af met pieptonen.

•••• Druk in de modus Video op de sluiterknop om

de opname van een video te starten. Druk opnieuw om de opname te stoppen.

•••• Druk in de modus Tijdstap op de sluiterknop

om de opname van een video te starten. Druk opnieuw op deze knop om de opname te stoppen (als de camcorder naar de energiebesparingsmodus gaat en uitgeschakeld wordt, drukt u op de Aan/uit-knop om de opname te stoppen).

Functie

Aan/uit-knop

•••• Om een reset uit te voeren, houdt u de

Aan/uit-knop gedurende minstens 5 seconden ingedrukt.

2. Aan de slag

2.1 De geheugenkaart plaatsen

1. Plaats de geheugenkaart met de gouden contacten in de

richting van de voorkant van de camcorder. Druk de geheugenkaart naar binnen tot deze op zijn plaats klikt.

2. Om de geheugenkaart te verwijderen, duwt u op de kaart om

deze uit de sleuf te werpen.

Opmerking:

1. Verwijder of plaats de geheugenkaart niet terwijl de camcorder ingeschakeld is. Dit kan de camcorder en geheugenkaart beschadigen.

2. Gebruik een Micro SD-kaart van klasse 10 of hoger, max. 32 GB.

3. Formatteer de micro-SD-kaart voor het eerste gebruik.

2.2 Informatie op het LCM-scherm

Nr.

Item Pictogram Beschrijving

1 Batterijstatus

2 WiFi-status

3 Status

Volledig batterijvermogen

2/3 batterijvermogen

1/3 batterijvermogen

Geen batterijvermogen

Opladen

WiFi aan

WiFi uit

Tiijdstapmodus

Vastlegmodus

Opnamemodus

Geheugenkaartfout (beschadigd, vergrendeld of geen kaart)

Geheugenkaart vol

Verbinden met mobiele telefoon

Voer USB-modus tijdens het opladen

De voeding is bijna op

2.3 Magische sticker gebruiken

1. Draai de magische sticker

binnenstebuiten.

2. Bevestig het metalen deel (a) op

de magneet op lc200w.

3. Plak de magische sticker (b) op

een willekeurig schoon oppervlak.

4. Pas de hoek handmatig aan

voordat u foto's maakt.

5. Gebruik schoon water om de

magische sticker te wassen als deze niet voldoende plakt. Laat de sticker vervolgens volledig aan de lucht drogen.

6. Na het gebruik van de magische

sticker, raden wij u aan deze opnieuw om te draaien om de levensduur van het product te behouden.

3. Eerste instelling

Installeer een micro-SD-kaart (klasse 10 of hoger, max. 32 GB) in de camcorder.

3.1 Installatie van de

camcordertoepassing

De camera biedt u de mogelijkheid te verbinden met mobiele apparaten via de app. Installeer bij het eerste gebruik de app

[Pixi Cam] voor uw mobiele apparaat.

Download de app Pixi Cam v an Google Play of App Store.

Installeer de app.

3.2 WiFi verbinden

1. Druk op de Aan/uit-knop om de camcorder in te schakelen.

2. Druk op de knop WiFi om het draadloos netwerk te activeren.

3. Gebruik de WiFi-functie van het mobiele apparaat om de

camcorder-ID te zoeken in de lijst. Elke camcorder heeft een uniek ID-nr.: hplc200wXXXXXXX (de laatste 4 cijfers van de ID zullen dezelfde zijn als de laatste 4 cijfers die op het LCM-scherm worden weergegeven).

4. Indien verbonden met de app

op het LCM-display van de camcorder. D it geeft aan

dat WiFi is verbonden.

Pixi Cam , verschijnt

4. De toepassing Pixi Cam

gebruiken

Opnamescherm

Nr. Pictogram

Foto's nemen

Item Beschrijving

WiFi-status Geeft de WiFi-status aan.

Batterijstatus

Spraakopname

Weergave

Geeft het geschatte resterende batterijvermogen aan.

Aanraken om de spraakopnamefunctie in of uit te schakelen.

Beschikbare opties: aan/uit

Aanraken om de weergavemodus te openen.

Time-lapsescherm

Nr. Pictogram

Item Beschrijving

Raak aan om de opname te

starten en raak opnieuw aan om te stoppen.

Geeft de huidige opnamedatum en -tijd aan.

Geeft de huidige opnamemodus aan. Aanraken om te schakelen naar de

tijdstap- of fotomaakmodus.

Aanraken om de vastlegmodus te selecteren.

Beschikbare opties: Normaal / 5 sec. / 10 sec. / Burst 3 foto's / Burst 5 foto's

Aanraken om de Schoonheidmodus te selecteren.

Beschikbare opties: 0 / 1 / 2

Aanraken om het maken van foto's te starten.

2015/01/01

12:00:00

Opnemen

Datum en tijd

Menu Aanraken om het menu te openen.

Videoresolutie Geeft de huidige videoresolutie aan.

Opname-

modus

Vastlegmodus

Schoonheid

Foto's maken

Nr. Pictogram

Item Beschrijving

Fotoresolutie Geeft de huidige fotoresolutie aan.

Fotomaakmodus

Beeldsnelheid

Foto's maken

Tijdstapmodus

Tijdstap

Opslagtype

Geeft de huidige fotomaakmodus aan. Aanraken om te schakelen naar de

tijdstap- of video-opnamemodus.

Aanraken om een geschikt opnameinterval te selecteren.

Beschikbare opties: 5 sec. / 10 sec. / 30 sec. / 1 min. / 5 min. / 10 min.

Aanraken om het vereiste opslagtype te selecteren.

Beschikbare opties: Afbeelding / Video / Foto & video

Aanraken om de vereiste beeldsnelheid te selecteren.

Beschikbare opties: 3 fps / 5 fps / 10 fps

Raak

aan om het maken van

foto's te starten en raak opnieuw aan om te stoppen.

Geeft de huidige tijdstapmodus aan. Aanraken om te schakelen naar de

fotomaak- of video-opnamemodus.

Dziękujemy za zakup kamery. W celu poprawnego korzystania z produktu, prosimy zapoznać się z instrukcją obsługi na dołączonej

płycie CD. Gwarancja nie obejmuje żadnych szkód powstałych podczas aktywności sportowej.

Ostrzeżenie o baterii



Baterię należy ładować tylko za pomocą dołączonej w komplecie ładowarki. Niewłaściwe postępowanie z baterią stwarza ryzyko eksplozji.



Nigdy nie należy rozbierać ani dziurawić baterii ani zwierać jej styków.



Baterię należy przechowywać poza zasięgiem dzieci.



Baterie mogą eksplodować w wyniku kontaktu z ogniem. Nigdy nie należy wrzucać baterii do ognia.



Zużyte baterie należy utylizować zgodnie z miejscowymi przepisami.



Proszę używać jedynie baterii dostarczonych bądź polecanych przez producenta lub sprzedawcę.

Battery model :

Brand Name FUJI Model Name FJ-SLB-10A Power Rating 3.7Vdc, 1130mAh, 4.18Wh Type Lithium-ion

Dodatkowe informacje na temat obsługi zawiera dołączona płyta CD-ROM.

Widok z góry i z dołu

Widok z boku

(z lewej i z prawej)

Widok z przodu

Widok z tyłu

Nr Element

8 Kontrolka trybu

2 Gniazdo karty pamięci

9 Przycisk trybu

4 Włącznik

11 Przycisk Wi

-Fi

5 ekran LCM

12 Mikrofon

6 Kontrolka

nagrywania

13 Obiektyw

7 Przycisk Nagrywanie

14 Magnes

1. Wprowadzenie ogólne

1.1 Funkcje przycisków

1 Złącze USB

3 Kontrolka zasilania

pracy

10 Kontrolka Wi-Fi

1.2 Funkcje przycisków

Przycisk

••••

W trybie

aparatu

naciśnij przycisk

migawki

, aby

Przycisk

••••

Naciśnij, aby włączyć lub wyłączyć kamerę.

Kamerę można obsługiwać bez łączenia jej z telefonem komórkowym przez Wi-Fi/aplikację. W poniższej tabeli opisano funkcje wszystkich przycisków.

Element

Zmiana trybu pracy (poklatkowy / zdjęcie / wideo)

trybu

wykonać zdjęcie. Dwukrotnie kliknij przycisk migawki, aby wykonać zdjęcie z samowyzwalaczem. Zdjęcie zostanie wykonane po 5 s odliczanych sygnałami dźwiękowymi.

Przycisk migawki

•••• W trybie kamery naciśnij przycisk migawki, aby

rozpocząć nagrywanie wideo. Naciśnij przycisk ponownie, aby zatrzymać nagrywanie.

•••• W trybie poklatkowym naciśnij przycisk migawki,

aby rozpocząć nagrywanie wideo. Naciśnij go ponownie, aby zatrzymać nagrywanie (kiedy kamera przełączy się w tryb oszczędzania energii i zacznie się wyłączać, naciśnij włącznik, aby zatrzymać nagrywanie).

Naciśnij, aby włączyć lub wyłączyć Wi-Fi.

Wi-Fi

Działanie

Włącznik

•••• W celu zresetowania kamery przytrzymaj

włącznik wciśnięty przez przynajmniej 5 s.

2. Rozpoczęcie używania

2.1 Wkładanie karty pamięci

1. Włóż kartę pamięci złotymi stykami skierowanymi w stronę

przodu kamery. Wciśnij kartę pamięci aż do zatrzaśnięcia.

2. Aby wyjąć kartę pamięci, wciśnij ją, aby została wysunięta z

gniazda.

Uwaga:

1. Nie należy wyjmować ani wkładać karty pamięci, kiedy kamera jest włączona. Może to spowodować uszkodzenie kamery i karty pamięci.

2. Należy używać karty microSD klasy 10 lub wyższej o pojemności do 32 GB.

3. Przed pierwszym użyciem kartę microSD należy sformatować.

2.2 Informacje na ekranie LCM

Element Ikona Opis

Stan

baterii

2 Stan Wi-Fi

3 S tan

Bateria w pełni naładowana

Bateria naładowana w 2/3

Bateria naładowana w 1/3

Bateria wyczerpana

Ładowanie

Wi-Fi włączono

Wi-Fi wyłączono

Tryb poklatkowy

Tryb aparatu

Tryb kamery

Błąd karty pamięci (uszkodzona, zablokowana lub brak karty)

Karta pamięci zapełniona

Połączenie z telefonem

Wejście w tryb USB podczas ładowania

Zasilanie zostanie zaraz odcięte

2.3 Magiczna nalepka

1. Rozłóż magiczną nalepkę i

złóż środkiem na wierzch.

2. Przyłóż metalową część (a) do

magnesu na obudowie lc200w.

3. Dociśnij magiczną nalepkę (b)

do dowolnej gładkiej powierzchni.

4. Przed rozpoczęciem zdjęć

ręcznie dostosuj kąt kamery.

5. Jeśli magiczna nalepka nie

przywiera z dostateczną siłą, wymyj ją czystą wodą i dokładnie wysusz suszarką.

6. Po użyciu magicznej nalepki

złóż ją z powrotem, aby wydłużyć jej okres bezproblemowej pracy.

3. Przygotowanie do pracy

Włóż do kamery kartę microSD (klasy 10 lub wyższej, pojemność do 32 GB).

3.1 Instalowanie aplikacji kamery

Kamera może nawiązywać połączenie z urządzeniami przenośnymi za pośrednictwem specjalnej aplikacji. Przy pierwszym użyciu należy zainstalować aplikację [Pixi Cam] w wersji właściwej dla posiadanego urządzenia przenośnego.

Pobierz aplikację Pixi Cam z e sklepu Google Play lub z App Store.

Zainstaluj aplikację.

3.2 Łączenie z Wi-Fi

1. Naciśnij włącznik, aby włączyć kamerę.

2. Naciśnij przycisk Wi-Fi, aby włączyć sieć bezprzewodową.

3. Za pomocą funkcji Wi-Fi urządzenia przenośnego wyszukaj

identyfikator kamery na liście. Każda kamera ma niepowtarzalny numer identyfikacyjny typu: hplc200wXXXXXXX, gdzie ostatnie 4 cyfry będą takie same, jak ostatnie 4 cyfry wyświetlane na ekranie LCM.

4. Po połączeniu z aplikacją

wyświetli ikonę informującą o połączeniu z Wi-Fi.

Pixi Cam ek ran LCM kamery

4. Korzystanie z aplikacji Pixi Cam

Ekran serii zdjęć

Ekran nagrywania

Wykonywanie zdjęć

Nr Ikona Element Opis

Stan Wi-Fi Wskazuje stan Wi-Fi.

Stan baterii

Nagrywanie

głosu

Wskazuje oszacowanie pozostałej mocy baterii.

Dotknij, aby włączyć lub wyłączyć nagrywanie głosu.

Dostępne opcje: włączenie / wyłączenie

Odtwarzanie Dotknij, aby uruchomić tryb odtwarzania.

Nr Ikona Element Opis

2015/01/01

12:00:00

Nagrywanie

Data i godzina

Menu Dotknij, aby otworzyć menu.

Rozdzielczość

wideo

kamery

Tryb aparatu

Upiększanie

Zdjęcia Dotknij, aby rozpocząć robienie zdjęć.

Dotknij , aby rozpocząć

nagrywanie; dotknij ponownie, aby je zatrzymać.

Wskazuje bieżącą datę i godzinę nagrywania.

Wskazuje bieżącą rozdzielczość wideo.

Informuje o aktywnym trybie kamery.

Tryb

Dotknij, aby przełączyć na tryb poklatkowy lub zdjęciowy.

Dotknij, aby wybrać tryb aparatu fotograficznego.

Dostępne opcje: normalny / 5 s / 10 s / seria 3 zdjęć / seria 5 zdjęć

Dotknij, aby wybrać tryb upiększania. Dostępne opcje: 0 / 1 / 2

Nr Ikona Element Opis

Rozdzielczość

poklatkowy

Tryb zapisu

Szybkość klatek

zdjęć

Tryb zdjęć

Tryb

Wskazuje obecną rozdzielczość zdjęć.

Informuje o aktywnym trybie wykonywania zdjęć.

Dotknij, aby przełączyć na tryb poklatkowy lub kamery wideo.

Dotknij, aby wybrać długość odstępu między klatkami.

Dostępne opcje: 5 s / 10 s / 30 s / 1 min. / 5 min. / 10 min.

Dotknij, aby wybrać tryb zapisu. Dostępne opcje: zdjęcia / wideo / zdjęcia i

wideo

Dotknij, aby wybrać szybkość klatek. Dostępne opcje: 3 kl./s / 5 kl./s / 10 kl./s

Zdjęcia

Tryb

poklatkowy

Dotknij

zdjęć; dotknij ponownie, aby je zatrzymać.

Informuje o bieżącym trybie poklatkowym.

Dotknij, aby przełączyć na tryb aparatu fotograficznego lub kamery wideo.

, aby rozpocząć robienie

Hewlett-Packard LC200w Quick Start Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
