Page 1

UNIVERSAL 320

UNIVERSAL 320 R

Bedienungsanleitung...................................................... 9

Operating Instructions.................................................... 30

Mode d'emploi................................................................. 51

Istruzioni per l'uso .......................................................... 72

Rev. 02 / 11.13 Andreas Hettich GmbH & Co. KG AB1401DEENFRIT

Page 2

Fig. 1

Fig. 2 UNIVERSAL 320

T/°C

>RCF<

RCF SELECT

>RCF<

RCF SELECT

RPM

START

IMPULS

START

IMPULS

t/min

STOP OPEN

t/min

STOP OPEN

Fig. 3 UNIVERSAL 320 R

2/121

Page 3

EG-Konformitätserklärung

EC Declaration of conformity

Déclaration de conformité CE

Dichiarazione di conformità CE

des Herstellers / of the manufacturer / du fabricant / del costruttore

Andreas Hettich GmbH & Co. KG  Föhrenstraße 12  D-78532 Tuttlingen  Germany

Hiermit erklären wir in alleiniger Verantwortung, dass das bezeichnete Gerät, inklusive dem mit dem Gerät konformitätsbewertetem Zubehör laut Zubehörliste der technischen Dokumentation dies es Geräts, der Richtlinie über In-vitro-Diagnostika 98/79/EG entspricht.

We hereby declare under our sole responsibility that the designated device and its accessories, which are listed in the technical documentation for this device and whose conformity has been assessed together with the device, conform to the Directive 98/79/EC on in vitro diagnostic medical devices.

Par la présente, nous déclarons sous notre seule responsabilité que l'appareil désigné, incluant ses accessoires attestés conformes d'après la liste des accessoires de la documentation technique du dit-appareil, répond à la directive 98/79/CE sur le diagnostic In-vitro.

Si dichiara nella nostra sola responsabilità, che l'apparecc hiatura indicata, comprensiv a dei conformi accessori come da elenco della documentazione tecnica di questa apparecchiatura, risponde alle direttive per Diagnostica In-Vitro 98/79/CE.

Geräteart / Type of device / Type d'appareil / Tipo di apparecchio: Laborzentrifuge / Laboratory centrifuge / Centrifugeuse de laboratoire / Centrifuga di laboratorio

Typenbezeichnung / Type designation / Désignation du type / Denominazione d el tipo: UNIVERSAL 320 / UNIVERSAL 320 R

Das Konformitätsbewertungsverfahren wurde nach Anhang III der Richtlinie 98/79/EG durchgeführt. The conformity evaluation process was performed in accordance with appendix III of Directive 98/79/EC. La procédure d'évaluation de la conformité a été réalisée conformément à l'annexe III de la directive 98/79/CE. La procedura di valutazione di conformità è stata eseguita conformemente all' appendice III delle direttive 98/79/CE.

Angewandte Normen und Richtlinien: Gemäß Liste der angewandten Normen und mitgeltenden Richtlinien, die Teil der Produktakte ist.

Applied standards and directives: According to the list of applied standards and valid directives which is part of the product documentation.

Normes et directives appliquées: Conformément à la liste des normes et directives applicables et appliquées qui font partie du dossier relatif au

produit. Norme e direttive applicate:

Conformemente alla lista delle norme applicate e delle direttive di validità, che sono parte degli atti del prodotto.

Tuttlingen, 2009-07-16

H. Eberle Geschäftsführer, Manager,

Directeur, Gerente

3/121

Page 4

Für dieses Gerät gültige Normen und Vorschriften

Das Gerät ist ein Produkt mit einem sehr hohen technischen Niveau. Es unterliegt umfangreichen Prüf- und Zertifizierungsverfahren gemäß folgenden Normen und Vorschriften in deren jeweils gültigen Fassung:

Elektrische und mechanische Sicherheit für Konstruktion und Endprüfung:

Normbaureihe: IEC 61010 (entspricht der Normenreihe DIN EN 61010)

 IEC 61010-1 “Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1:

Allgemeine Anforderungen” (Verschmutzungsgrad 2, Installationskategorie II)

 IEC 61010-2-010 “Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte – Teil

2-010: Besondere Anforderungen an Laborgeräte für das Erhitzen von Stoffen (nur für Zentrifugen mit Heizung gültig)

 IEC 61010-2-020 “Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-

020: Besondere Anforderungen an Laborzentrifugen

 IEC 61010-2-101 ”Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-

101: Besondere Anforderungen an In-vitro-Diagnostik (IVD) Medizingeräte

Elektromagnetische Verträglichkeit:

 EN 61326-1 “Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allge m eine

Anforderungen

Für Konformitätsbewertungsverfahren geltende Europäische Richtlinien:

 Richtlinie 98/79/EC über In-vitro-Diagnosegeräte

EG-Konformitätsbewertungsverfahren gemäß Anhang III "EG-Konformitätserklärung" – Eigenerklärung des Herstellers

Weitere, mitgeltende europäische Richtlinien:

 Maschinenrichtlinie 2006/42/EG  EMV-Richtlinie 2004/108/EG  Niederspannungsrichtlinie 2006/95/EC

Außerhalb Europas geltende Richtlinien für Medizinprodukte:

 USA: QSR, 21CFR 820 “CFR Title 21 - Food and Drugs: TITLE 21- FOOD AND DRUGS, CHAPTER I -

FOOD AND DRUG ADMINISTRATION DEPARTMENT OF HEALTH AND HUMAN SERVICES, SUBCHAPTER H - MEDICAL DEVICES, Part 820 QUALITY SYSTEM REGULATONS“

 Kanada: CMDR, SOR/98-282 “Medical Devices Regulations”

Zertifiziertes Qualitätsmanagementsystem gemäß

 ISO 9001 “Qualitätsmanagementsysteme - Anforderungen”  ISO13485 “Qualitätsmanagementsysteme für Medizinprodukte - Anforderungen für regulatorische Zwecke”

Umweltmanagementsystem gemäß

 ISO 14001 “Umweltmanagementsysteme - Spezifikation mit Anleitung zur Anwendung”

4/121

Page 5

Standards and regulations which apply to this device

The device is a high-end technical product. It is subject to extensive testing and certification procedures according to the following standards and regulations in their respectively valid version:

Electrical and mechanical safety for design and final testing:

Standard series: IEC 61010 (conform to standards of DIN EN 61010)

 IEC 61010-1 “Safety requirements for electrical equipment for measurement, control, and laboratory use -

Part 1: General requirements” (Pollution Degree 2, Installation Category II)

 IEC 61010-2-010 “Safety requirements for electrical equipment for measurement, control and laboratory use

- Part 2-010: Particular requirements for laboratory equipment for the heating of materials” (applied to heated centrifuges only)

 IEC 61010-2-020 “Safety requirements for electrical equipment for measurement, control, and laboratory

use - Part 2-020: Particular requirements for laboratory centrifuges”

 IEC 61010-2-101 ”Safety requirements for electrical equipment for measurement, control and laboratory use

- Part 2-101: Particular requirements for in vitro diagnostic (IVD) medical equipment“

Electromagnetic Compatibility:

 EN 61326-1 “Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1:

General requirements“

European directives applied for conformity assessmen t procedures:

 In vitro diagnostic device directive 98/79/EG

EC conformity assessment procedure according to annex III “EC DECLARATION OF CONFORMITY“ – self-declaration by the manufacturer

Further partly applicable European directives:

 Machinery Directive 2006/42/EC  EMC directive 2004/108/EC  Low voltage directive 2006/95/EC

Applied medical device regulations outside Europe:

 USA: QSR, 21CFR 820 “CFR Title 21 - Food and Drugs: TITLE 21- FOOD AND DRUGS, CHAPTER I -

FOOD AND DRUG ADMINISTRATION DEPARTMENT OF HEALTH AND HUMAN SERVICES, SUBCHAPTER H - MEDICAL DEVICES, Part 820 QUALITY SYSTEM REGULATONS“

 Canada: CMDR, SOR/98-282 “Medical Devices Regulations”

Certified quality management system according to

 ISO 9001 “Quality management systems – Requirements”  ISO13485 “Medical devices - Quality management systems - Requirements for regulatory purposes”

Environmental management system according to

 ISO 14001 “Environmental management systems - Requirements with guidance for use”

5/121

Page 6

Normes et règles en vigueur pour cet appareil

Cet appareil est un produit avec un très haut niveau technique. Il est soumis à des vastes procédures de vérification et de certification, d'après les normes et prescriptions suivantes, dans leur version actuelle :

Sécurité électrique et mécanique pour la construction et l'inspection finale :

Série de normes : IEC 61010 (correspond à la série de norme DIN EN 61010)

 IEC 61010-1 “Règles de sécurité pour appareils électriques de mesurage, de régul ation et de laboratoire -

partie 1 : Prescriptions générales” (niveau de saleté 2, catégorie d'installation II)

 IEC 61010-2-010 “Règles de sécurité pour appareils électriques de mesurage, de régulation et de

laboratoire – partie 2-010 : Prescriptions particulières pour appareils de laboratoire utilisés pour l’échauffement des matières (seulement valable pour centrifugeuses avec chauffage)

 IEC 61010-2-020 “Règles de sécurité pour appareils électriques de mesurage, de régulation et de

laboratoire – partie 2-020 : Prescriptions particulières pour centrifugeuses de laboratoire

 IEC 61010-2-101 ”Règles de sécurité pour appareils électriques de mesurage, de régulation et de

laboratoire – partie 2-101 : Prescriptions particulières pour les appareils médicau x de dia gnostic in vitro (DIV)

Compatibilité électromagnétique :

 EN 61326-1 “Matériel électrique de mesure, de commande et de laboratoire – Exigences relatives à la CEM

- partie 1 : Exigences générales

Directives européennes valables pour des procédures d'évaluation de la conformité :

 directive 98/79/EC relative aux dispositifs médicaux de diagnostic in vitro

procédure d'évaluation de la conformité CE d'après l'annexe III "Déclaration CE de conformité" – déclaration spécifique du fabricant

Autres directives européennes partiellement valables :

 directive 2006/42/EG relative aux machines  directive CEM 2004/108/EG  directive basse tension 2006/95/EC

Directives pour dispositifs médicaux, valables en dehors de l'Europe :

 USA : QSR, 21CFR 820 “CFR Title 21 - Food and Drugs : TITLE 21- FOOD AND DRUGS, CHAPTER I -

FOOD AND DRUG ADMINISTRATION DEPARTMENT OF HEALTH AND HUMAN SERVICES, SUBCHAPTER H - MEDICAL DEVICES, Part 820 QUALITY SYSTEM REGULATONS“

 Canada: CMDR, SOR/98-282 “Medical Devices Regulations”

Système de management de la qualité certifié d'après

 ISO 9001 “Systèmes de management de la qualité - Prescriptions”  ISO13485 “Dispositifs médicaux - Systèmes de management de la qualité - Exigences à des fins

réglementaires”

Système de management environnemental d'après

 ISO 14001 “Systèmes de management environnemental - Spécification avec description pour application”

6/121

Page 7

Norme e direttive valide per questo apparecchio

L'apparecchio è un dispositivo di elevatissimo livello tecnico. È sottoposto a numerosi procedimenti di collaudo e certificazione, in conformità alle seguenti norme e direttive nella corrispondente versione di validità:

Sicurezza elettrica e meccanica per la costruzione ed il collaudo finale:

Serie di norma: IEC 61010 (corrisponde alla serie di norma DIN EN 61010)

 IEC 61010-1 “Norme di sicurezza per apparecchiature elettriche di misurazione, di comando, di regol azione

e di laboratorio - parte 1: Requisiti generali” (grado di imbrattamento 2, categoria di installazione II)

 IEC 61010-2 -010 “Norme di sicurezza per apparecchiature elettriche di misurazione, di comando, di

regolazione e di laboratorio - parte 2-010: Requisiti particolari per le apparecchiature di laboratorio per il riscaldamento di materiali (valido solo per centrifughe con riscaldamento)

 IEC 61010-2 -020 “Norme di sicurezza per apparecchiature elettriche di misurazione, di comando, di

regolazione e di laboratorio - parte 2-020: Requisiti particolari per centrifughe di laboratorio

 IEC 61010-2 -101 “Norme di sicurezza per apparecchiature elettriche di misurazione, di comando, di

regolazione e di laboratorio - parte 2-101: Requisiti particolari per la diagnostica In-vitro (IVD) apparecchiature medicali

Compatibilità elettromagnetica:

 EN 61326-1 “Apparecchiature elettriche di misurazione, di comando, di regolazione e di laboratorio -

requisiti di compatibilità elettromagnetica - parte 1: Requisiti generali

Direttive europee che sono di validità per il procedimento di valutazione della conformità:

 Direttive 98/79/CE per apparecchiature di diagnosi In-vitro

Procedimento di valutazione di conformità CE conforme all'appendice III "Dichiarazione di conformità CE" – Dichiarazione propria del costruttore

Ulteriori direttive europee, che sono in parte di validità:

 Direttive per macchine 2006/42/CE  Direttive per compatibilità elettromagnetica 2004/108/CE  Direttive per basse tensioni 2006/95/CE

Direttive valide al di fuori dell'ambito europeo per i prodotti medicali:

 USA: QSR, 21CFR 820 “CFR Title 21 - Food and Drugs: TITLE 21- FOOD AND DRUGS, CHAPTER I -

FOOD AND DRUG ADMINISTRATION DEPARTMENT OF HEALTH AND HUMAN SERVICES, SUBCHAPTER H - MEDICAL DEVICES, Part 820 QUALITY SYSTEM REGULATONS“

 Kanada: CMDR, SOR/98-282 “Medical Devices Regulations”

Certificato sistema di gestione della qualità, conforme a

 ISO 9001 “Requisiti per sistemi di gestione qualità”  ISO13485 “Sistemi di gestione qualità per prodotti medicali - Requisiti per impieghi di regolazione”

Sistema di gestione ambientale, conforme a

 ISO 14001 “Sistemi di gestione ambientale - Specificazione con istruzioni per l'applicazi one”

7/121

Page 8

Andreas Hettich GmbH & Co. KG Föhrenstraße 12, D-78532 Tuttlingen / Germany Phone +49 (0)7461 / 705-0 Fax +49 (0)7461 / 705-1125 [email protected], [email protected] www.hettichlab.com

Änderungen vorbehalten! , Modifications reserved! , Sous réserve de modifications ! , Con riserva di modifiche!

AB1401DEENFRIT / Rev. 02 / 11.13

8/121

Page 9

Inhaltsverzeichnis

Bestimmungsgemäße Verwendung......................................................................................................................11

2 Restrisiken............................................................................................................................................................11

3 Technische Daten.................................................................................................................................................11

4 Sicherheitshinweise ..............................................................................................................................................14

5 Bedeutung der Symbole .......................................................................................................................................16

6 Lieferumfang.........................................................................................................................................................16

7 Auspacken der Zentrifuge.....................................................................................................................................16

8 Inbetriebnahme.....................................................................................................................................................17

9 Deckel öffnen und schließen.................................................................................................................................17

9.1 Deckel öffnen.................................................................................................................................................17

9.2 Deckel schließen...........................................................................................................................................17

10 Ein- und Ausbau des Rotors..............................................................................................................................18

11 Beladen des Rotors...........................................................................................................................................18

12 Verschließen von Bio-Sicherheitssystemen......................................................................................................19

13 Bedien- und Anzeigeelemente ..........................................................................................................................19

13.1 Drehknopf ..................................................................................................................................................19

13.2 Tasten des Bedienfeldes............................................................................................................................19

13.3 Einstellmöglichkeiten..................................................................................................................................20

14 Zentrifugations–Parameter eingeben ................................................................................................................20

15 Programmierung................................................................................................................................................21

15.1 Programm -Eingabe / -Änderung ...............................................................................................................21

15.2 Programm-Abruf.........................................................................................................................................21

16 Zentrifugation ....................................................................................................................................................21

16.1 Zentrifugation mit Zeitvorwahl....................................................................................................................21

16.2 Dauerlauf ...................................................................................................................................................22

16.3 Kurzzeitzentrifugation.................................................................................................................................22

17 Not-Stop............................................................................................................................................................22

18 Akustisches Signal............................................................................................................................................22

19 Betriebsstunden-Abfrage...................................................................................................................................22

20 Kühlung (nur bei Zentrifuge mit Kühlung)..........................................................................................................23

20.1 Standby-Kühlung .......................................................................................................................................23

20.2 Vorkühlen des Rotors.................................................................................................................................23

21 Relative Zentrifugalbeschleunigung (RCF)........................................................................................................23

22 Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm3................................24

23 Rotorerkennung.................................................................................................................................................24

24 Notentriegelung.................................................................................................................................................24

25 Pflege und Wartung...........................................................................................................................................25

25.1 Zentrifuge (Gehäuse, Deckel und Schleuderraum)....................................................................................25

25.1.1 Oberflächenreinigung und -pflege.......................................................................................................25

25.1.2 Oberflächendesinfektion.....................................................................................................................25

25.1.3 Entfernen radioaktiver Verunreinigungen............................................................................................25

25.2 Rotoren und Zubehör.................................................................................................................................26

9/121

Page 10

25.2.1 Reinigung und Pflege .........................................................................................................................26

25.2.2 Desinfektion........................................................................................................................................26

25.2.3 Entfernen radioaktiver Verunreinigungen............................................................................................26

25.2.4 Tragzapfen..........................................................................................................................................27

25.2.5 Rotoren und Zubehör mit begrenzter Verwendungsdauer..................................................................27

25.3 Autoklavieren.............................................................................................................................................27

25.4 Zentrifugiergefäße......................................................................................................................................27

26 Störungen..........................................................................................................................................................28

27 Rücksendung von Geräten................................................................................................................................29

28 Entsorgung........................................................................................................................................................29

Anhang / Appendix............................................................................................................................................93

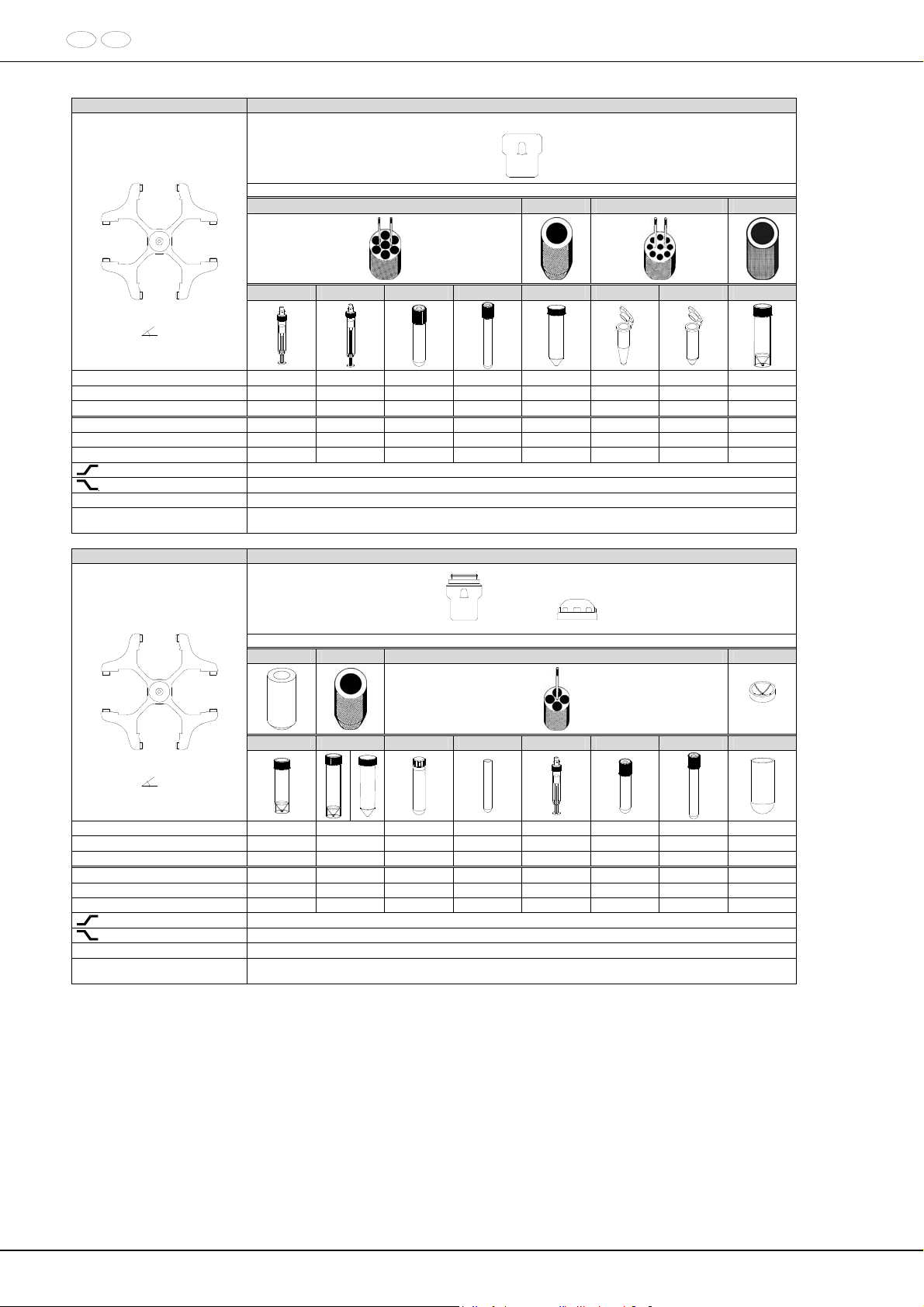

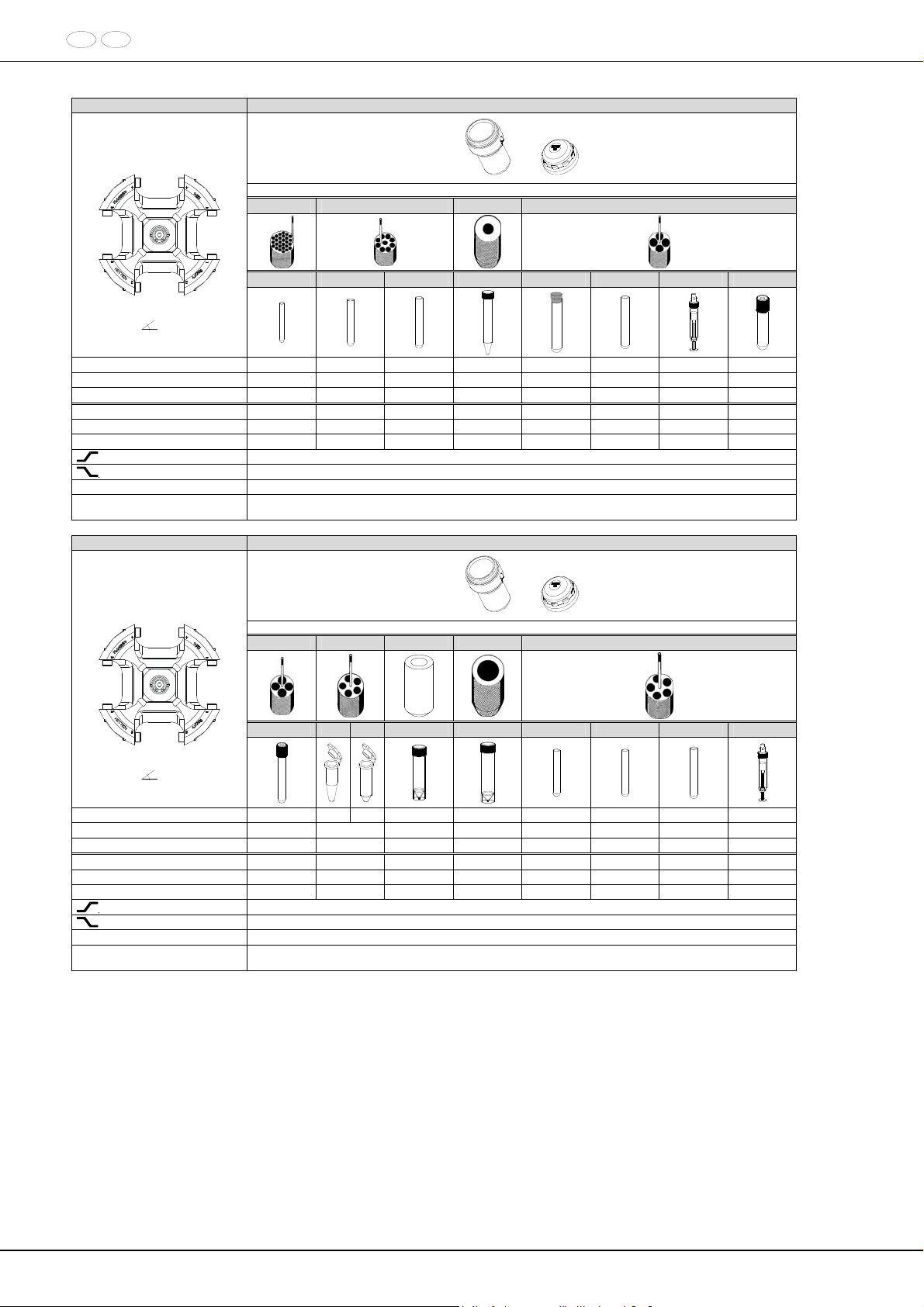

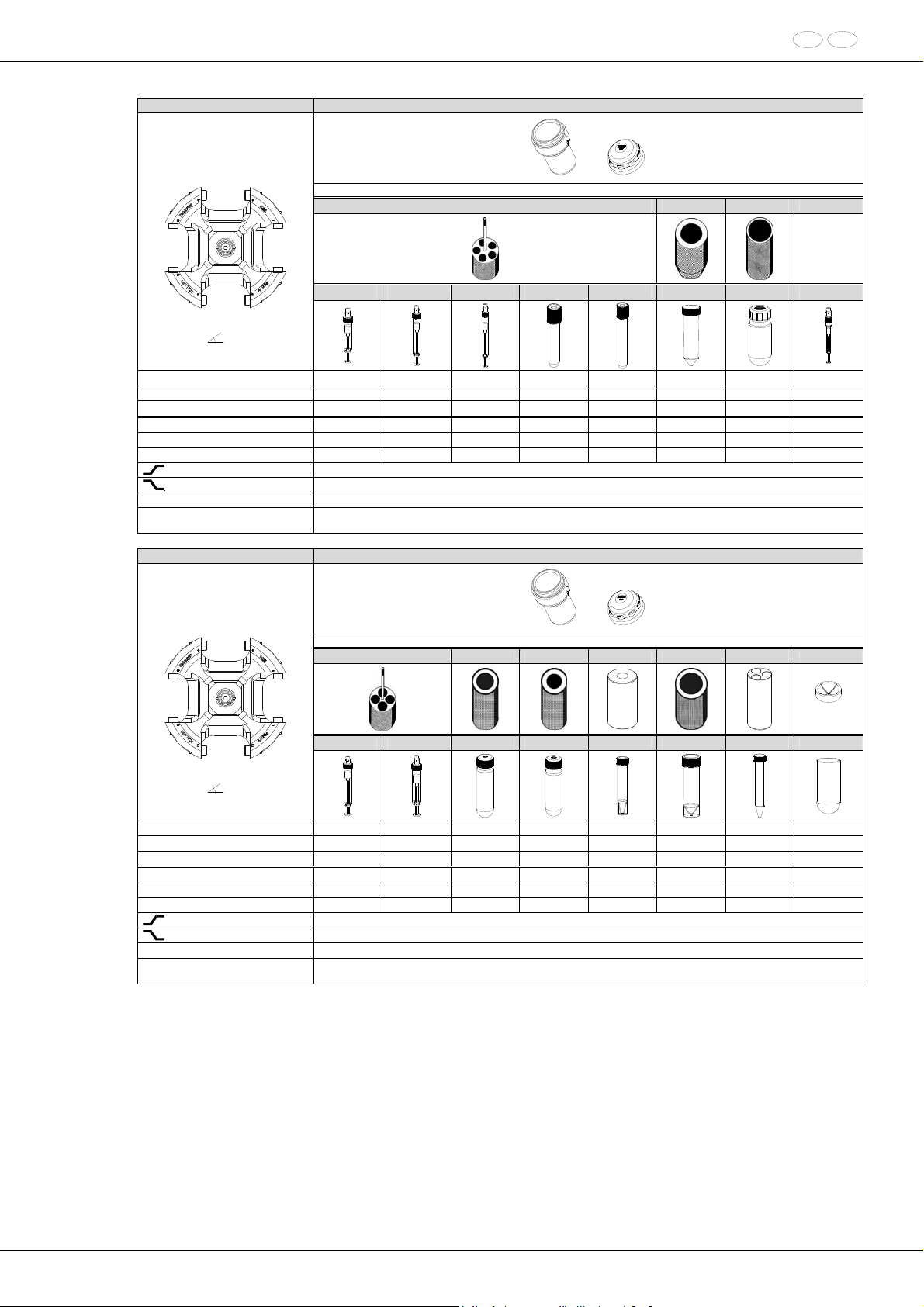

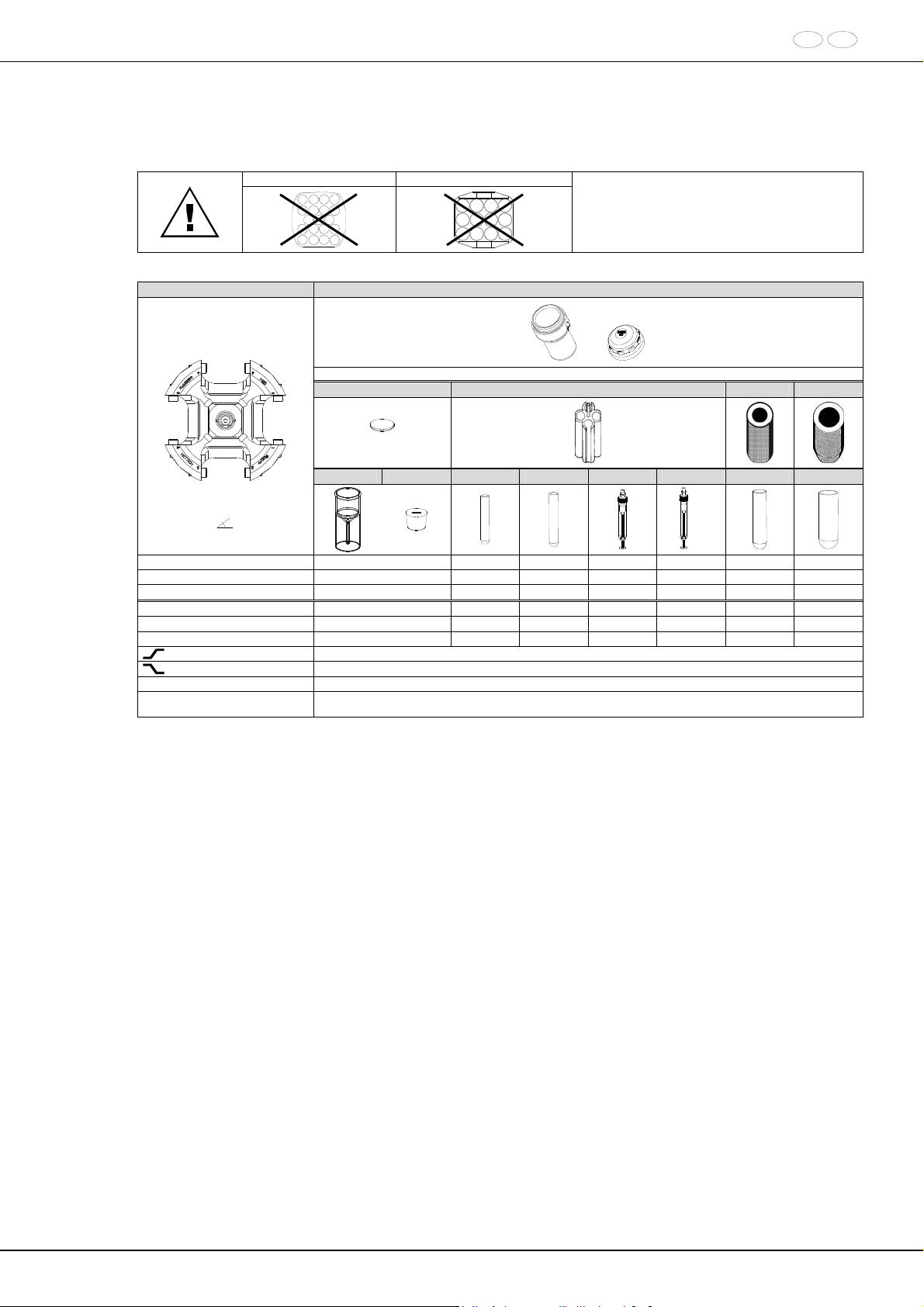

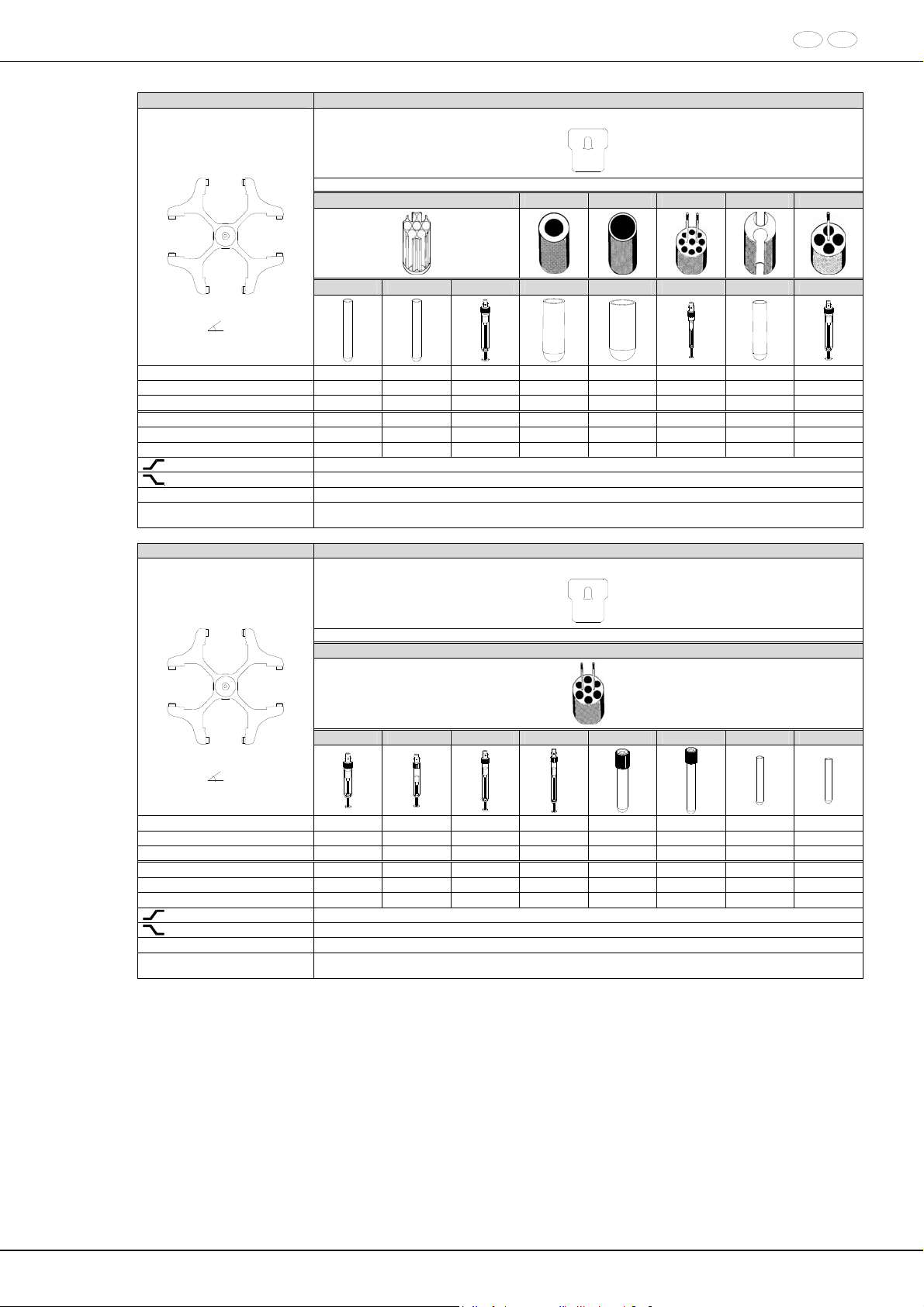

29.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................93

10/121

Page 11

1 Bestimmungsgemäße Verwendung

Bei dem vorliegenden Gerät handelt es sich um ein Medi zinprodukt (Laborzentrifuge) im Sinne der IVD-Richtlinie 98/79/EG.

Die Zentrifuge dient zum Trennen von Stoffen bzw. Stoffgemischen mit einer Dichte v on max. 1,2 kg/dm³. Darunter fallen insbesondere Proben zur Vorbereitung für In-vitro diagnostische Zwecke in der Humanmedizin.

Die Zentrifuge ist nur für diesen Verwendungszweck bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende

Schäden haftet die Firma Andreas Hettich GmbH & Co. KG nicht. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller H inweise aus der Bedienungsanleitung und

die Einhaltung der Inspektions- und Wartungsarbeiten.

2 Restrisiken

Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Bei unsachgemäßer Verwendung und Behandlung können Gefahre n für Leib und Leben d es Benutzers oder Dritter bz w. Beeinträchtigungen an dem Gerät oder an anderen Sachwerten entstehen. Das Gerät ist nur für die bestimmungsgemäße Verwendung, und nur in sicherheitstechnisch einwandfreiem Zustand zu benutze n.

Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu bese itigen.

3 Technische Daten

Hersteller

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen Modell UNIVERSAL 320 UNIVERSAL 320 R Typ 1401 1401-01 1406 1406-01 Netzspannung ( 10%)

200-240 V 1 100-127 V 1 200-240 V 1 240 V 1

115-127 V 1

Netzfrequenz 50 – 60 Hz 50 – 60 Hz 50 Hz 60 Hz 60 Hz Anschlusswert 400 VA 400 VA 800 VA 950 VA Stromaufnahme 2.0 A 4.0 A 4.0 A 8.0 A Kältemittel ---- R 404A Kapazität max. 4 x 100 ml zulässige Dichte

1.2 kg/dm3 Drehzahl (RPM) 15000 Beschleunigung (RCF) 21382 Kinetische Energie 8600 Nm Prüfpflicht (BGR 500) nein Umgebungsbedingungen (EN / IEC 61010-1)

 Aufstellungsort  Höhe  Umgebungstemperatur  Luftfeuchtigkeit

2°C bis 35°C 5°C bis 35°C

maximale relative Luftfeuchte 80% für Temperaturen bis 31°C, linear

nur in Innenräumen

bis zu 2000 m über Normal-Null

abnehmend bis 50% relativer Luftfeuchte bei 40°C.

 Überspannungskategorie

(IEC 60364-4-443)

 Verschmutzungsgrad

Geräteschutzklasse

 2

 nicht für den Einsatz in explosionsgefährdeter Umgebung geeignet. EMV

 Störaussendung, Störfestigkeit

Geräuschpegel (rotorabhängig)

EN / IEC 61326-1, Klasse B

FCC Class B EN / IEC 61326-1, Klasse B FCC Class B

 68 dB(A)  58 dB(A)

Abmessungen

 Breite  Tiefe  Höhe

395 mm 401 mm 520 mm 695 mm 346 mm 346 mm

Gewicht ca. 31 kg ca. 53 kg ca. 52 kg

11/121

Page 12

Hersteller

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen Modell UNIVERSAL 320 R Typ 1406-50 1406-51 1406-70 1406-71 Netzspannung ( 10%)

200-240 V

1 100-127 V 1 200-240 V 1 100-127 V 1

Netzfrequenz 50 – 60 Hz 50 – 60 Hz 50 – 60 Hz 50 – 60 Hz Anschlusswert 400 VA 400 VA 400 VA 400 VA Stromaufnahme 2.0 A 4.0 A 2.0 A 4.0 A Kapazität max. 4 x 100 ml zulässige Dichte

1.2 kg/dm3 Drehzahl (RPM) 15000 Beschleunigung (RCF) 21382 Kinetische Energie 8600 Nm Prüfpflicht (BGR 500) nein Umgebungsbedingungen (EN / IEC 61010-1)

 Aufstellungsort  Höhe  Umgebungstemperatur  Luftfeuchtigkeit

maximale relative Luftfeuchte 80% für Temperaturen bis 31°C, linear

nur in Innenräumen

bis zu 2000 m über Normal-Null

2°C bis 35°C

abnehmend bis 50% relativer Luftfeuchte bei 40°C.

 Überspannungskategorie

(IEC 60364-4-443)

 Verschmutzungsgrad

Geräteschutzklasse

 2

 nicht für den Einsatz in explosionsgefährdete r Umgebung geeignet. EMV

 Störaussendung, Störfestigkeit

Geräuschpegel (rotorabhängig)

EN / IEC 61326-1,

Klasse B

FCC Class B

EN / IEC 61326-1,

 58 dB(A)

Klasse B

FCC Class B

Abmessungen

 Breite  Tiefe  Höhe

395 mm 520 mm 346 mm

Gewicht ca. 35 kg

12/121

Page 13

Hersteller

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen Modell UNIVERSAL 320 R Typ 1406-20 1406-21 Netzspannung ( 10%)

200-240 V 1 240 V 1 115-127 V 1

Netzfrequenz 50 Hz 60 Hz 60 Hz Anschlusswert 800 VA 950VA Stromaufnahme 4.0 A 8.0 A Kältemittel R 404A Kapazität max. 4 x 100 ml zulässige Dichte

1.2 kg/dm3 Drehzahl (RPM) 15000 Beschleunigung (RCF) 21382 Kinetische Energie 8600 Nm Prüfpflicht (BGR 500) nein Umgebungsbedingungen (EN / IEC 61010-1)

 Aufstellungsort  Höhe  Umgebungstemperatur  Luftfeuchtigkeit

maximale relative Luftfeuchte 80% für Temperaturen bis 31°C, linear

nur in Innenräumen

bis zu 2000 m über Normal-Null

5°C bis 35°C

abnehmend bis 50% relativer Luftfeuchte bei 40°C.

 Überspannungskategorie

(IEC 60364-4-443)

 Verschmutzungsgrad

Geräteschutzklasse



 nicht für den Einsatz in explosionsgefährdete r Umgebung geeignet. EMV

 Störaussendung, Störfestigkeit

Geräuschpegel (rotorabhängig)

EN / IEC 61326-1, Klasse B FCC Class B

 58 dB(A)

Abmessungen

 Breite  Tiefe  Höhe

401 mm 695 mm 346 mm

Gewicht ca. 52 kg

13/121

Page 14

4 Sicherheitshinweise

Werden nicht alle Hinweise in dieser Bedienungsanleitung befolgt, kann beim Hersteller kein Gewährleistungsanspruch geltend gemacht werden.

 Die Zentrifuge ist so aufzustellen, dass sie standsicher betrieben werden kann.  Vor Benutzung der Zentrifuge unbedingt den Rotor auf festen Sitz prüfen.  Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-020, in einem

Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.

 Rotoren, Gehänge und Zubehörteile, die starke Korrosionsspuren oder mechanische Schäden

aufweisen, oder deren Verwendungsdauer abgelaufen ist, dürfen nicht mehr verwendet werden.

 Die Zentrifuge darf nicht mehr in Betrieb genommen werden, wenn der Schleuderraum

sicherheitsrelevante Schäden aufweist.

 Bei Ausschwingrotoren müssen die Tragzapfen regelmäßig gefettet werden (Hettich-Schmierfett

Nr. 4051), um ein gleichmäßiges Ausschwingen der Gehänge zu gewährleisten.

 Bei Zentrifugen ohne Temperaturregelung kann es bei erhöhter Raumtemperatur und/oder bei

häufigem Gebrauch des Gerätes zur Erwärmung des Schleuderraums kommen. Eine temperaturbedingte Veränderung des Probenmaterials kann deshalb nicht ausgeschlossen werden.

 Vor Inbetriebnahme der Zentrifuge ist die Bedienungsanleitung zu lesen und zu beachten. Nur Personen,

die die Bedienungsanleitung gelesen und verstand en haben, dürfen das Gerät bedienen.

 Neben der Bedienungsanleitung und den verbindlichen Regelungen der Unfallverhütung sind auch die

anerkannten fachtechnischen Regeln für sicherheits- und fachgerechtes Arbeiten zu beachten. Die Bedienungsanleitung ist um Anweisungen aufgrund bestehender nationaler Vorsc hriften des Verwenderlandes zur Unfallverhütung und zum Umweltschutz zu ergänzen.

 Die Zentrifuge ist nach dem Stand der Technik gebaut und betriebssich er. Es können aber von ihr Gefahren für

den Benutzer oder Dritte ausgehen, wenn sie nicht von geschultem P ersonal oder unsachgemäß oder zu nicht bestimmungsgemäßem Gebrauch eingesetzt wird.

 Die Zentrifuge darf während des Betriebs nicht bewegt oder angestoßen werden.  Im Störungsfall bzw. bei der Notentriegelung nie in den sich drehenden Rotor greifen.  Um Schäden durch Kondensat zu vermeiden, muss bei Wechsel von einem kalten in einen warmen Raum, die

Zentrifuge entweder mindestens 3 Stunden im warmen Raum auf wärmen bevor sie an das Netz angeschlossen werden darf oder 30 Minuten im kalten Raum warmlaufen.

 Es dürfen nur die vom Hersteller für dieses Gerät zugelassenen Rotoren und das zugelassene Zubehör

verwendet werden (siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories"). Bevor Zentrifugiergefäße verwendet werden, die ni cht in Kapitel "Anhang/Appendix, Rotoren und Zubehör/Ro tors and accessories" aufgeführt sind, hat sich der Benutzer beim Hersteller z u verg e wissern, ob di ese verwendet werden dürfen.

 Der Rotor der Zentrifuge darf nur entsprechend dem Kapitel "Beladen des Rotors" beladen werden.

 Bei der Zentrifugation mit maximaler Drehzahl darf die Dichte der Stoffe oder Stoffgemische 1,2 kg/dm

nicht

überschreiten.

 Zentrifugationen mit unzulässiger Unwucht sind nicht erlaubt.  Die Zentrifuge darf nicht in explosionsgefährdeter Umgebung betrieben werden.  Eine Zentrifugation mit:

 brennbaren oder explosiven Materialien  Materialien, die chemisch mit hoher Energie miteinander reagieren ist verboten.

14/121

Page 15

 Bei der Zentrifugation von gefährlichen Stoffen bzw. Stoffgemischen, die toxisch, rad ioaktiv oder mit pat hogenen

Mikroorganismen verseucht sind, sind durch den Benutzer geeignete Maßnahmen zu treffen. Es müssen grundsätzlich Zentrifugiergefäße mit speziellen Schraubverschlüssen für gefährliche Substanzen verwendet werden. Bei Materialien der Risikogruppe 3 und 4 ist zusätzlich zu den verschließbaren Zentrifugiergefäßen ein Bio-Sicherheitssystem zu ver wenden (siehe Handbuch "Laboratory Bio-safety Manual" der Weltgesundheitsorganisation). Bei einem Bio-Sicherheitssystem verhindert eine Bioabdichtung (Dichtring) das Austreten von Tröpfchen und Aerosolen. Wird das Gehänge eines Bio-Sicherheitssystems ohne den Deckel v er wendet, muss der Dichtring vom Gehän ge entfernt werden, um eine Beschädigung des Dichtrings während des Zentrifugationslaufes zu vermeiden. Beschädigte Dichtringe dürfen nicht mehr zum Abdichten des Bio-Sicherheitssystems verwendet werden. Ohne Verwendung eines Bio-Sicherheitssystems ist eine Zentrifuge im Sinne der Norm EN / IEC 61010-2-020 nicht mikrobiologisch dicht. Beim Verschließen eines Bio-Sicherheitssystems sind die Anweisungen in Kapitel "Bio-Sicherheitssysteme verschließen" zu befolgen. Lieferbare Bio-Sicherheitssysteme siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Im Zweifelsfall sind entsprechende Informationen beim Hersteller einzuholen.

 Der Betrieb der Zentrifuge mit stark korrodierenden Stoffen, welche die mechanische Festigkeit von Rotoren,

Gehängen und Zubehörteilen beeinträchtigen können, ist nicht erlaubt.

 Reparaturen dürfen nur von einer vom Hersteller autorisierten Person ausgeführt werden.  Es dürfen nur Originalersatzteile und zugelassenes Originalzubehör der Firma Andreas Hettich GmbH & Co. KG

verwendet werden.

 Es gelten die folgenden Sicherheitsbestimmungen:

EN / IEC 61010-1 und EN / IEC 61010-2-020 sowie deren nationalen Abweichungen.

 Die Sicherheit und Zuverlässigkeit der Zentrifuge ist nur dann gewährleistet, wenn:

 die Zentrifuge nach der Bedienungsanleitung betrieben wird.  die elektrische Installation, am Aufstellungsort der Zentrifuge, den Anforderungen von EN / IEC Festle-

gungen entspricht.

 die in den jeweiligen Ländern vorgeschriebenen Prüfungen für die Sicherheit des Gerätes, z. B. in

Deutschland nach BGV A1 und BGR 500, durch einen Sachkundigen durchgeführt werden.

15/121

Page 16

5 Bedeutung der Symbole

Symbol am Gerät: Achtung, allgemeine Gefahrenstelle.

Vor Benutzung des Gerätes unbedingt die Bedienungsanleitung lesen und die sicherheitsrelevanten Hinweise beachten!

Symbol in diesem Dokument: Achtung, allgemeine Gefahrenstelle.

Dieses Symbol kennzeichnet sicherheitsrelevante Hinweise und deutet auf mögliche gefährliche Situationen hin.

Das Nichtbeachten dieser Hinweise kann zu Sach- und Personenschäden führen.

Symbol am Gerät und in diesem Dokument: Warnung vor Biogefährdung.

Symbol in diesem Dokument: Dieses Symbol deutet auf wichtige Sachverhalte hin.

Symbol am Gerät und in diesem Dokument: Symbol für die getrennte Sammlung von Elektro- und Elektronikgeräten, gemäß der Richtlinie

2002/96/EG (WEEE). Das Gerät gehört zur Gruppe 8 (Medizinische Geräte). Verwendung in den Ländern der Europäischen Union sowie in Norwegen und der Schweiz.

6 Lieferumfang

1 Anschlusskabel 1 Sechskant-Stiftschlüssel 1 Schmierfett für Tragzapfen 1 Bedienungsanleitung 1 Hinweisblatt Transportsicherung

Rotor(en) und das entsprechende Zubehör werden je nach Bestellung mitgeli efert.

7 Auspacken der Zentrifuge

 Den Karton nach oben abheben und die Polsterung entfernen. 

Nicht an der Frontblende anheben. Das Gewicht der Zentrifuge beachten, siehe Kapitel "Technische Daten".

Die Zentrifuge, mit der angemessenen Anzahl von Helfern, an beiden Seiten anheben und auf den Labortisch stellen.

16/121

Page 17

8 Inbetriebnahme

 Gemäß der Laborgerätenorm EN / IEC 61010-2-020 muss in der Gebäudeinstallation ein Notausschalter zur

Trennung der Netzversorgung im Fehlerfall angebracht sein. Dieser Schalter muss abseits der Zentrifuge angebracht sein, vorzugsweise außerhalb des Raumes, in dem sich die Zentrifuge befindet, oder neben dem Ausgang dieses Raumes.

 Die Transportsicherung am Gehäuseboden entfernen, siehe Hinweisblatt "Transportsicherung".  Die Zentrifuge an einem geeigneten Platz standsicher aufstellen und nivellieren. Bei der Aufstellung ist

der geforderte Sicherheitsbereich gemäß EN / IEC 61010-2-020, von 300 mm um die Zentrifuge herum, einzuhalten.

Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-020, in einem Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.

 Lüftungsöffnungen dürfen nicht zugestellt werden.

Es muss ein Lüftungsabstand von 300 mm um die Lüftungsschlitze oder Lüftungsöffnungen eingehalten werden.

 Bei der Zentrifuge, Best.-Nr. 1406-20, 1406-21, die Stickstoffversorgung gemäß dem beigefügten Hinweisblatt

AH1406-20XX anschließen. Bei der Zentrifuge, Best.-Nr. 1406-50, 1406-51, den Kälte-Umwälzthermostat gemäß dem beigefügten Hinweisblatt AH1406-50XX anschließen Bei der Zentrifuge, Best.-Nr. 1406-70, 1406-71, den Kälte-Umwälzthermostat und die Stickstoffversorgung gemäß dem beigefügten Hinweisblatt AH1406-70XX anschließen.

Das Anschließen der Zentrifuge muss unbedingt gemäß dem beigefügten Hinweisblatt erfolgen. Das beigefügte Hinweisblatt unbedingt beachten.

 Prüfen ob die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt.  Die Zentrifuge mit dem Anschlusskabel an eine genormte Netzsteckdose anschließen. Anschlusswert siehe

Kapitel "Technische Daten".

 Den Netzschalter einschalten. Schalterstellung "".

Der Maschinentyp und die Programmversion werden angezeigt, die LED's leuchten. Nach 8 Sekunden wird

OPEN OEFFNEN angezeigt und die linke LED in der Taste

STOP / OPEN

blinkt.

 Den Deckel öffnen.

Die zuletzt benutzten Zentrifugierdaten werden angezeigt.

9 Deckel öffnen und schließen

9.1 Deckel öffnen

Der Deckel lässt sich nur öffnen, wenn die Zentrifuge eingeschaltet ist und der Rotor stillsteht. Sollte dies nicht möglich sein, siehe Kapitel "Notentriegelung".

 Die Taste

OPEN / STOP

drücken. Der Deckel entriegelt motorisch und die linke LED in der Taste

OPEN / STOP

erlischt.

9.2 Deckel schließen

Mit den Fingern nicht zwischen Deckel und Gehäuse greifen. Den Deckel nicht zuschlagen.

Wenn die linke LED in der Taste

OPEN / STOP

blinkt, die Taste

OPEN / STOP

drücken, dass die motorische

Deckelverriegelung die Grundstellung (geöffnet) einnimmt.

 Den Deckel auflegen und die Deckelvorderkante leicht niederdrücken. Die Verriegelung erfolgt motorisch. Die

linke LED in der Taste

OPEN / STOP

leuchtet auf.

17/121

Page 18

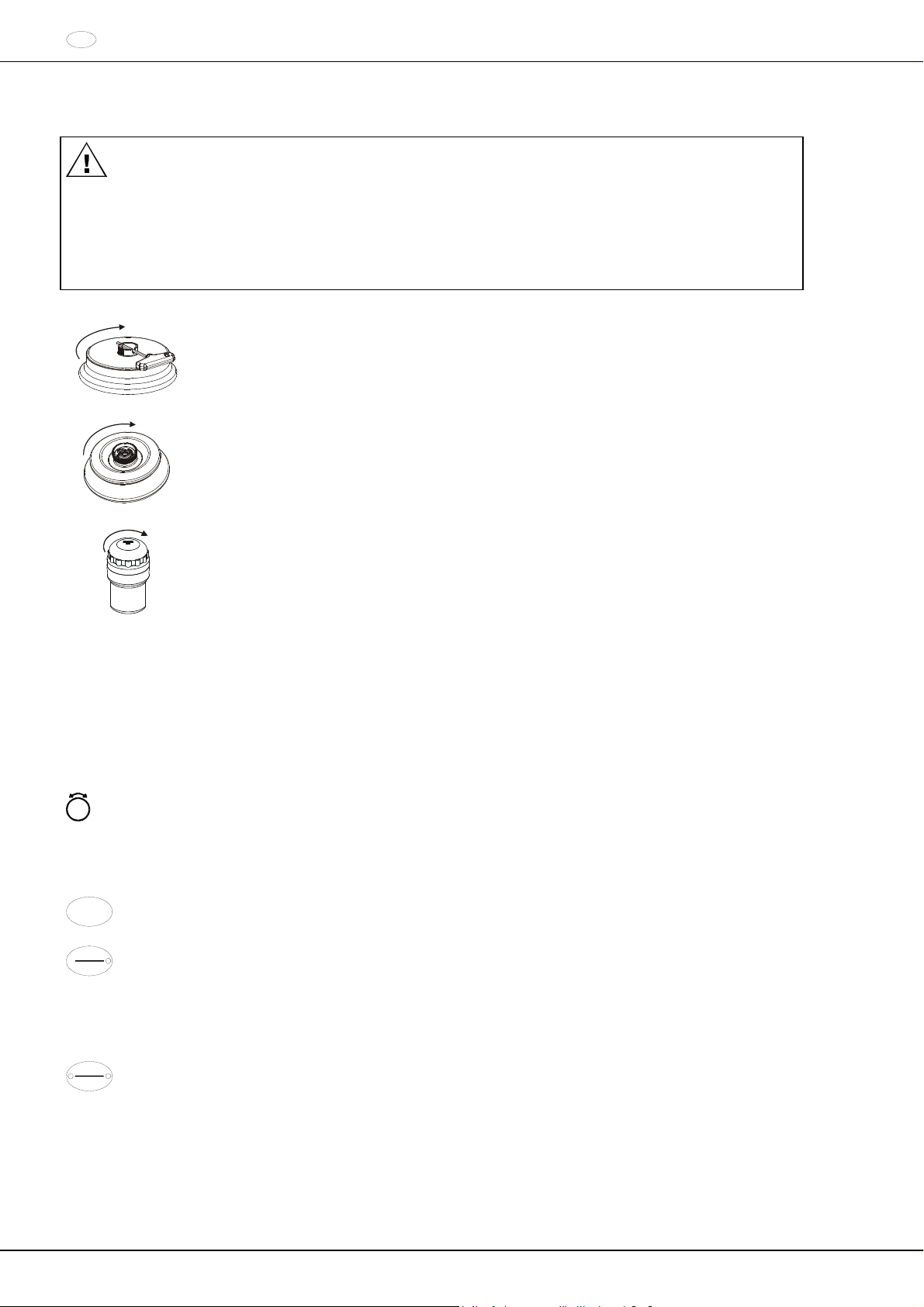

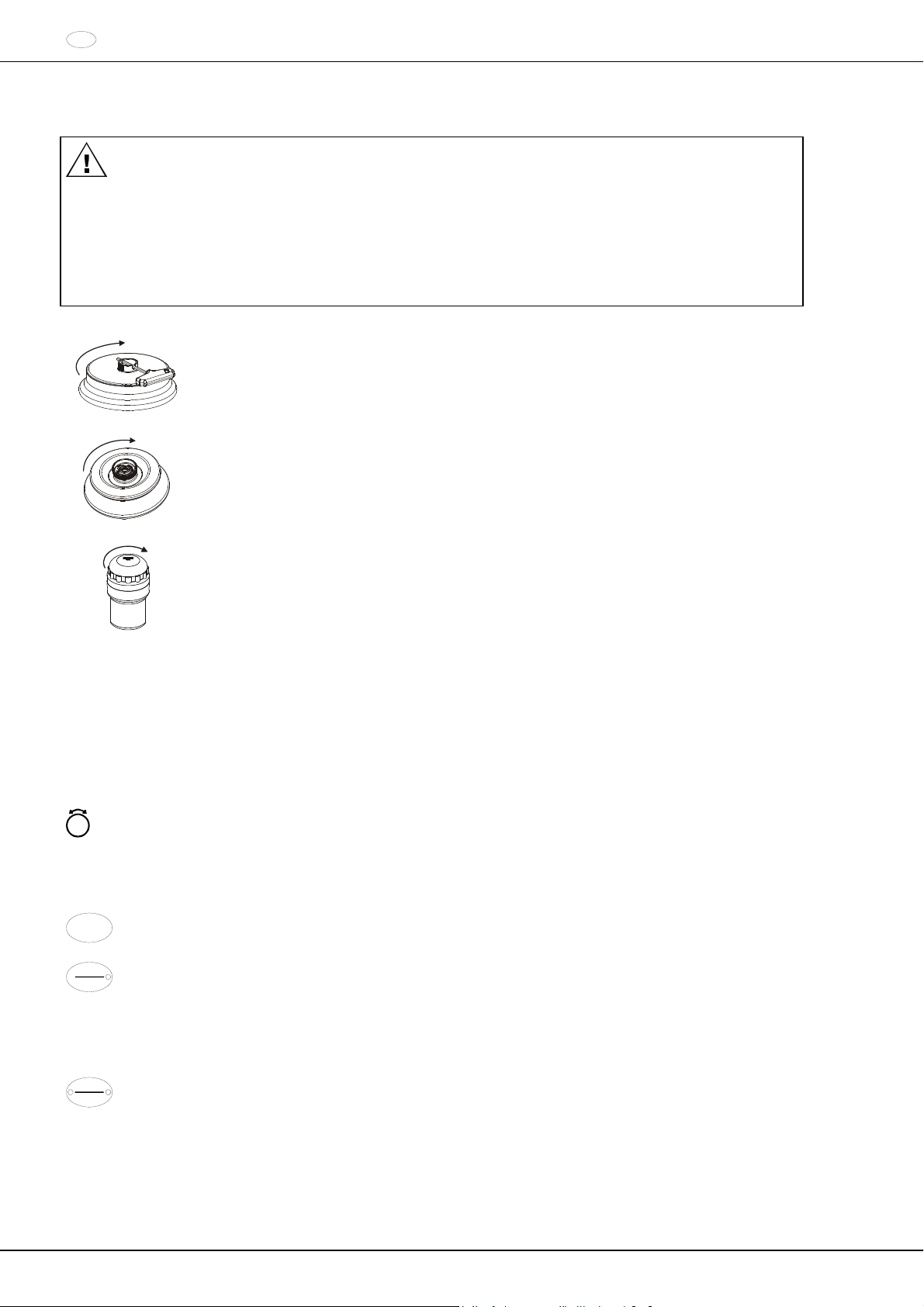

10 Ein- und Ausbau des Rotors

 Die Motorwelle (C) und die Bohrung des Rotors (A) reinigen und anschließend die

Motorwelle leicht einfetten. Schmutzpartikel zwischen der Motorwelle und dem Rotor verhindern einen einwandfreien Sitz des Rotors und verursache n einen unruhigen Lauf.

 Den Rotor vertikal auf die Motorwelle aufsetzen. Der Mitnehmer der Motorwelle (D)

muss sich in der Nut des Rotors (B) befinden. Auf dem Rotor ist die Ausrichtung der Nut

gekennzeichnet.

C D

 Die Spannmutter des Rotors mit dem mitgelieferten Schlüssel durch Drehen im

Uhrzeigersinn anziehen.

 Den Rotor auf festen Sitz prüfen.  Lösen des Rotors: Die Spannmutter durch Drehen entge gen dem Uhrzeigersinn lösen

und bis zum Abhebe-Druckpunkt drehen. Nach Überwindung des Abheb e-Druckpunkts löst sich der Rotor vom Konus der Motorwelle. Die Spann mutter drehen, bis sich der Rotor von der Motorwelle abheben lässt.

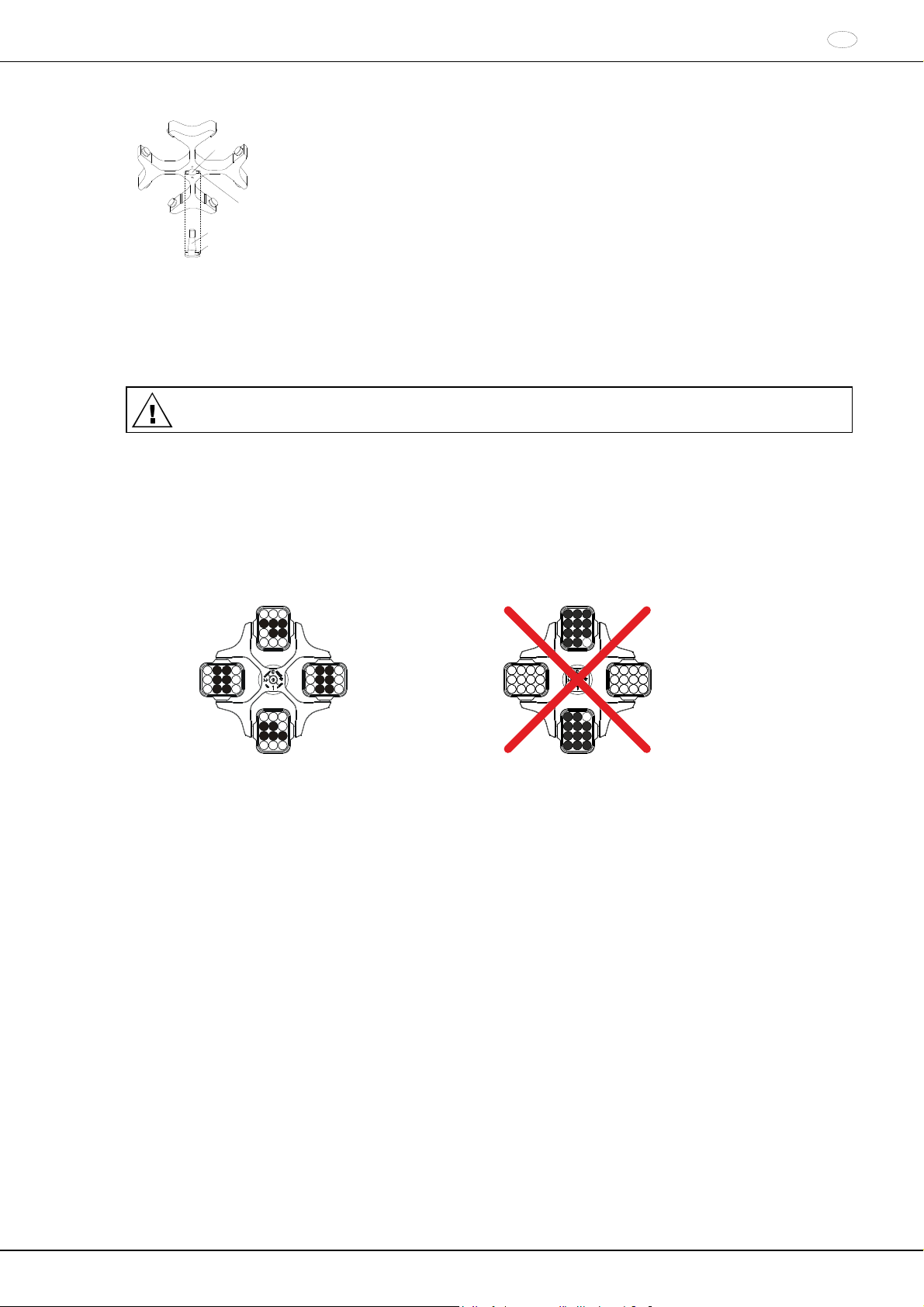

11 Beladen des Rotors

Standard-Zentrifugiergefäße aus Glas sind belastbar bis RZB 4000 (DIN 58970 Teil 2).

 Den Rotor auf festen Sitz prüfen.  Bei Ausschwingrotoren müssen alle Plätze des Rotors mit gleichen Gehängen besetzt sein. Bestimmte

Gehänge sind mit der Nummer des Rotorplatzes gekennzeichnet. Diese Gehänge dürfen nur in den entsprechenden Platz des Rotors eingesetzt werden. Gehänge die mit einer Set-Nummer gekennzeichnet sind, z. B. S001/4, dürfen nur im Set verwendet werden.

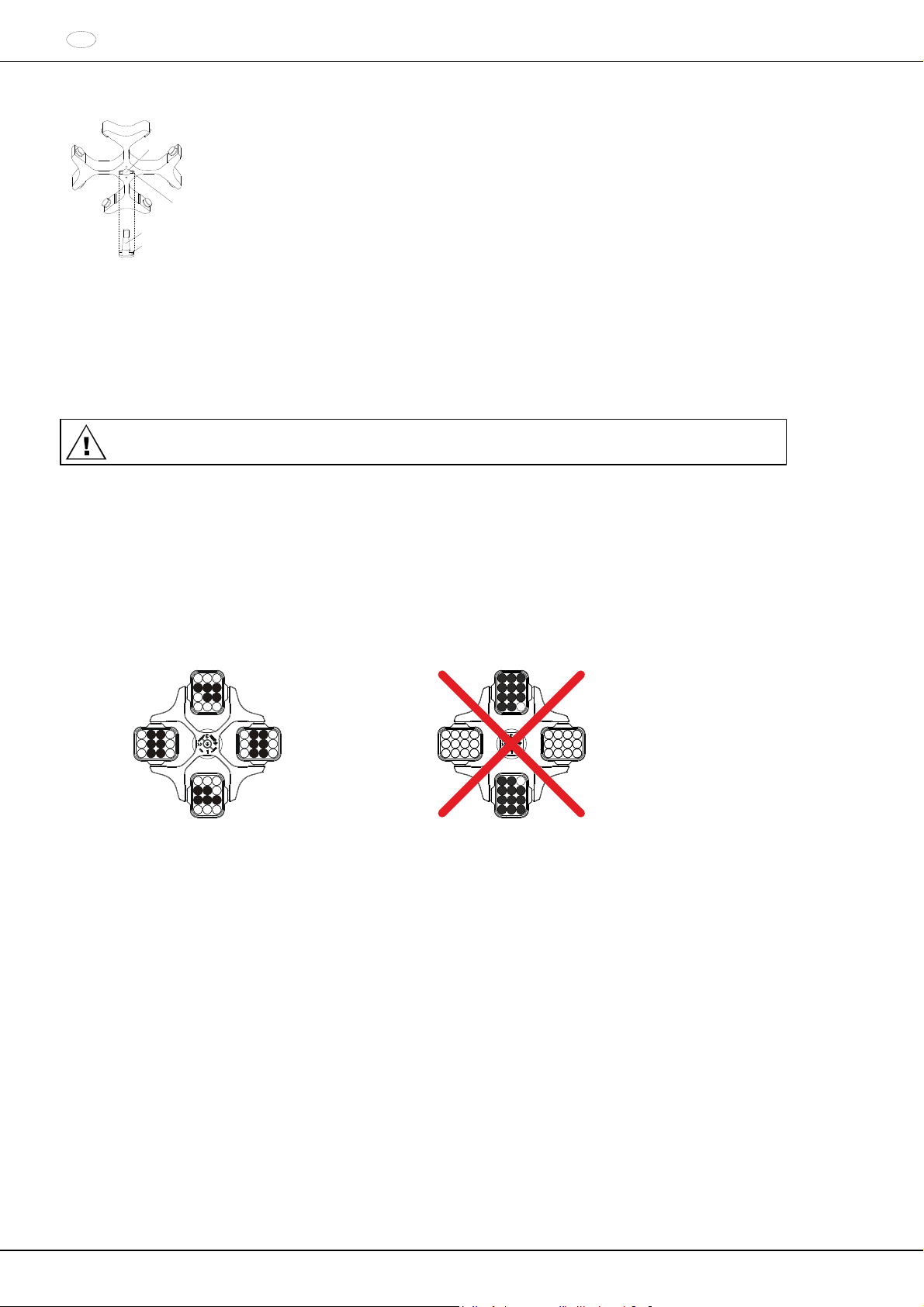

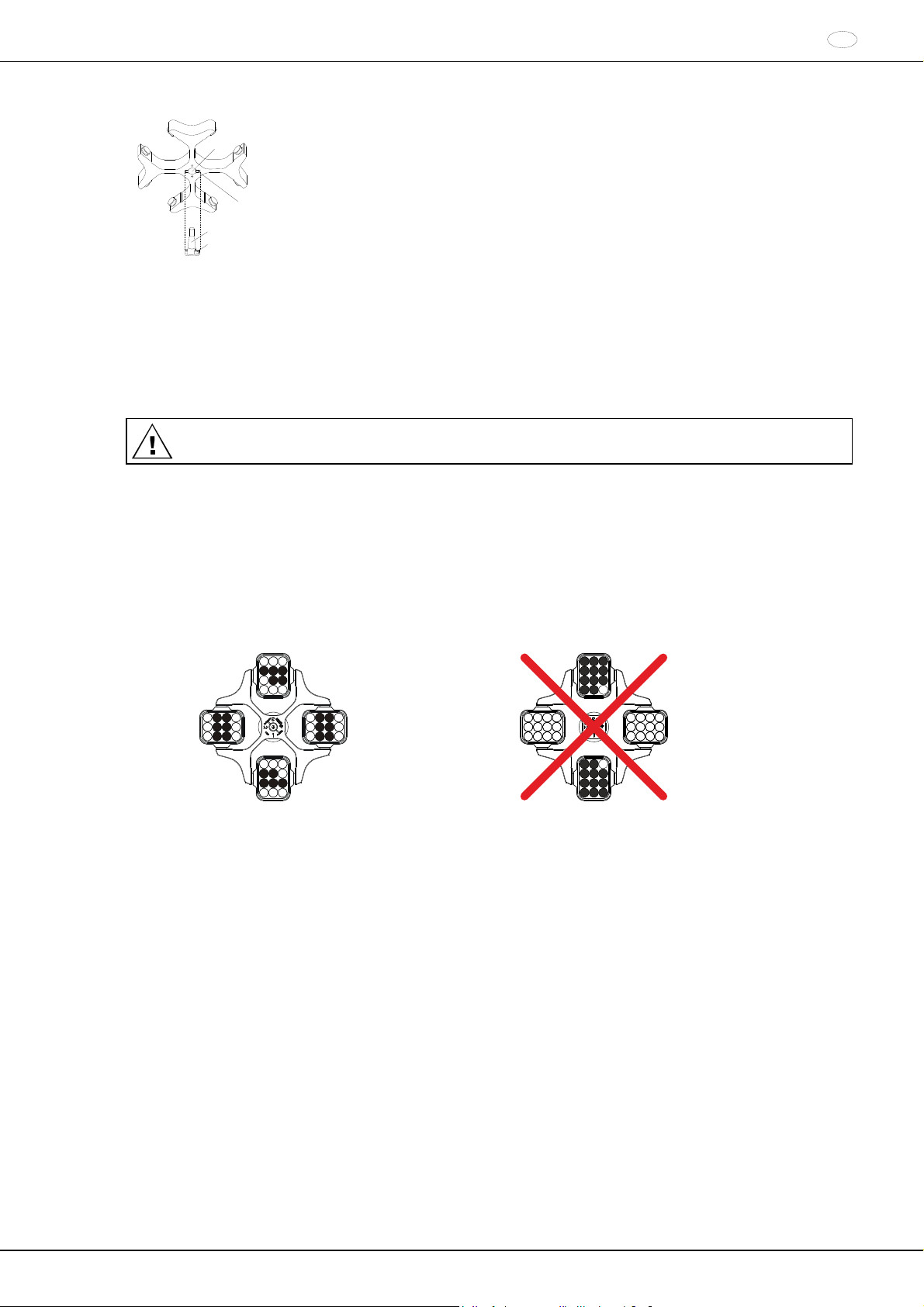

 Die Rotoren und Gehänge dürfen nur symmetrisch beladen werden. Die Zentrifugiergefäße müssen gleichmäßig

auf alle Plätze des Rotors verteilt werden. Zugelassene Kombinationen siehe Kapitel "Anha ng/Appendix, Rotoren und Zubehör/Rotors and accessories". Bei Winkelrotoren müssen alle möglichen Plätze des Rotors beladen werden, siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

Rotor ist gleichmäßig beladen

Nicht zulässig!

Rotor ist ungleichmäßig beladen

 Auf bestimmten Gehängen ist das Gewicht der maximalen Beladung oder das Gewicht der maximalen Beladung

und das maximale Gewicht des komplett bestückten Gehänges angegeben. Diese Gewichte dürfen nicht überschritten werden. Im Ausnahmefall siehe Kapitel "Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm

". Die Gewichtsangabe der maximalen Beladung umfasst das Gesamtgewicht von

Reduzierung, Gestell, Zentrifugiergefäß und Inhalt.

 Bei Behältern mit Gummieinlagen muss sich unter den Zentrifugiergefäßen immer die g leiche Anzahl von

Gummieinlagen befinden.

 Die Zentrifugiergefäße immer außerhalb der Zentrifuge befüllen.  Es darf beim Füllen und beim Ausschwingen der Gehänge keine Flüssigkeit in den Schleuderraum gelangen.  Die vom Hersteller angegebene maximale Füllmenge der Zentrifugiergefäße darf nicht überschritten werden.  Um die Gewichtsunterschiede innerhalb der Zentrifugiergefäße möglichst gering zu halten, ist auf eine

gleichmäßige Füllhöhe in den Gefäßen zu achten.

18/121

Page 19

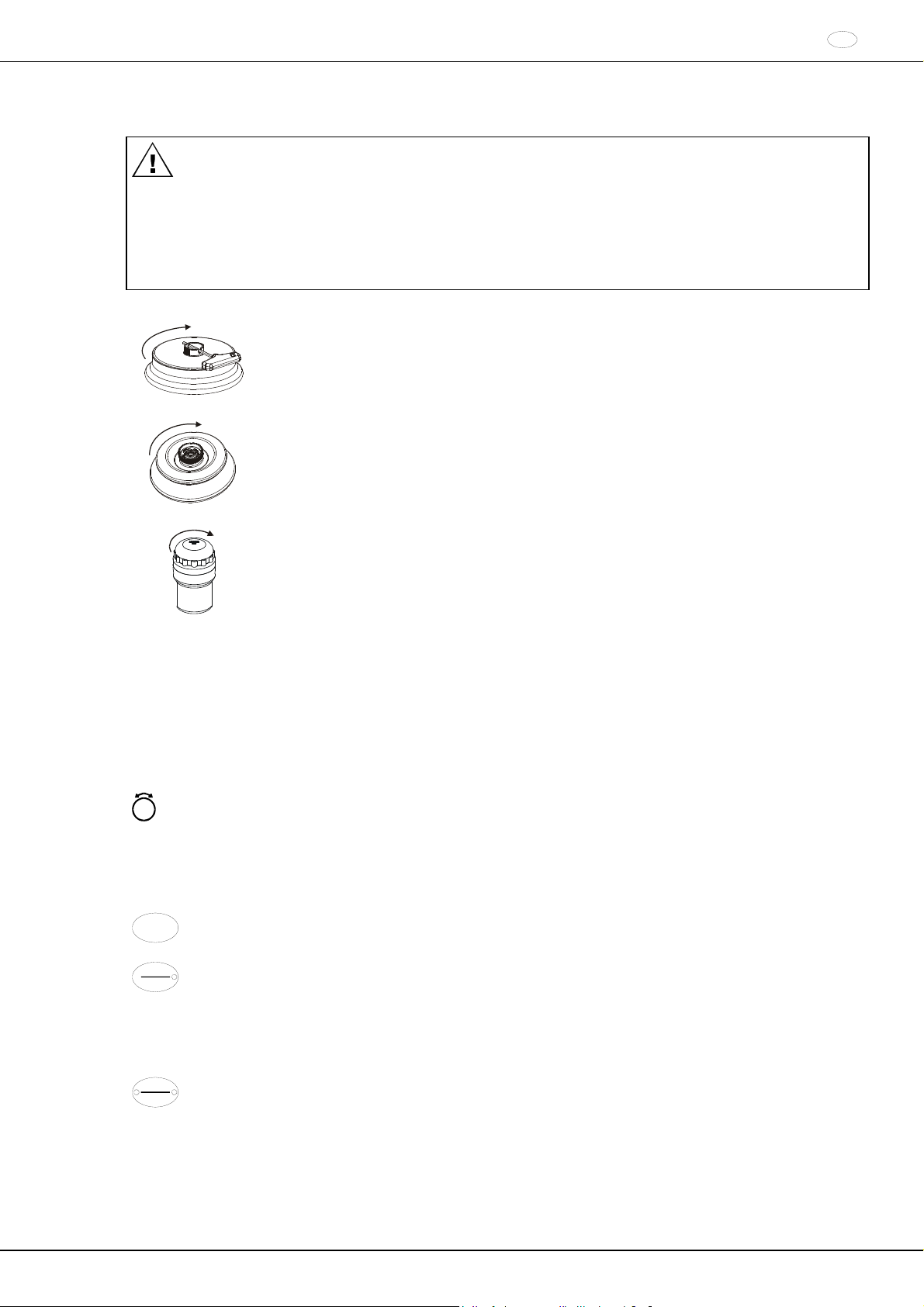

12 Verschließen von Bio-Sicherheitssystemen

Um Dichtigkeit zu gewährleisten, muss der Deckel eines Bio-Sicherheitssystems fest verschlossen werden. Um ein Verdrehen des Dichtungsringes während dem Öffnen und Schließen des Deck els zu vermeiden, muss

der Dichtungsring mit Talkum-Puder oder einem Gummi-Pflegemittel leicht eingerieben werden. Wird das Gehänge eines Bio-Sicherheitssystems ohne den Deckel verwendet, muss der Dichtring vom

Gehänge entfernt werden, um eine Beschädigung des Dichtrings während des Zentrifugationslaufes zu vermeiden. Beschädigte Dichtringe dürfen nicht mehr zum Abdichten des Bio-Sicherheitssystems verwendet werden.

Lieferbare Bio-Sicherheitssysteme siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Im Zweifelsfall sind entsprechende Informationen beim Hersteller einzuholen.

Deckel mit Schraubverschluss und Bohrung im Drehgriff:  Den mitgelieferten Schlüssel durch die Bohrung im Drehgriff stecken und durch Drehen im

Uhrzeigersinn den Deckel fest verschließen.

Deckel mit Schraubverschluss, ohne Bohrung im Drehgriff:  Den Deckel von Hand, durch Drehen im Uhrzeigersinn, fest verschließen.

Deckel mit Schraubverschluss:  Den Deckel von Hand, durch Drehen im Uhrzeigersinn, fest verschließen.

13 Bedien- und Anzeigeelemente

Siehe Abbildung auf Seite 2. Fig. 2, Fig. 3: Anzeige- und Bedienfeld

13.1 Drehknopf

13.2 Tasten des Bedienfeldes

SELECT

START

IMPULS

STOP OPEN

Zum Einstellen der einzelnen Parameter. Drehen entgegen dem Uhrzeigersinn erniedrigt den Wert. Drehen im Uhrzeigersinn erhöht den Wert.

 Wähltaste zum Anwählen der einzelnen Parameter.

Durch jeden weiteren Tastendruck wird der nachfolgende Parameter angewählt.

 Zentrifugationslauf starten. Die LED in der Taste leuchtet während des Zentrifugationslauf es, solange

der Rotor dreht.

 Kurzzeitzentrifugation.

Der Zentrifugationslauf erfolgt, solange die Taste gedrückt gehalten wird. Die LED in der Taste leuchtet während des Zentrifugationslaufes, solange der Rotor dreht.

 Eingaben und Änderungen speichern.  Zentrifugationslauf beenden.

Der Rotor läuft mit vorgewählter Bremsstufe aus. Die rechte LED in der Taste leuchtet bis der Rotor stillsteht. Nach Stillstand des Rotors blinkt die linke LED in der Taste. Zweimaliges Drücken der Taste löst den NOT-STOP aus.

 Den Deckel entriegeln.

Die linke LED in der Taste erlischt.

 Verlassen der Parametereingabe.

19/121

Page 20

RCF

 Umschalten zwischen RPM- und RCF-Anzeige.

RCF-Werte werden in > < angezeigt.

 Vorkühlung starten.

Die Vorkühl-Drehzahl ist einstellbar. Sie ist voreingestellt auf 2800 RPM.

13.3 Einstellmöglichkeiten

PROG RCL Programmplatz des abzurufenden Programms. t/min Laufzeit. Einstellbar von 1 - 99 min, in 1 min -Schritten. t/sec Laufzeit. Einstellbar von 1 - 59 s, in 1 Sekunden-Schritten.

Dauerlauf "". Parameter t/min und t/sec auf Null stellen.

RPM Drehzahl. Einstellbar ist ein Zahlenwert von 500 RPM bis zur maximalen Drehzahl des Rotors. Maximale

Drehzahl des Rotors siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors a nd accessories“. Einstellbar in 10er Schritten.

RAD/mm Zentrifugierradius. Eingabe in mm. Zentrifugierradius siehe Kapitel "Anhang/Appendix, Rotoren und

Zubehör/Rotors and accessories". Die Eingabe des Radius ist nur möglich, wenn die RCF-Anzeige (> RCF <) angewählt ist.

RCF Relative Zentrifugalbeschleunigung. Einstellbar ist ein Zahlenwert, der eine Drehzahl zwischen 500 RPM

und der maximalen Drehzahl des Rotors ergibt. Einstellbar bis 100 in 1er Schritten und ab 100 in 10er Schritten. Der RCF-Wert wird automatisch auf den Drehzahlschritt auf- bzw. abgerundet. Die Eingabe der RCF ist nur möglich, wenn die RCF-Anzeige (> RCF <) angewählt ist.

Anlaufstufen 1 - 9. Stufe 9 = kürzeste Anlaufzeit, Stufe 1 = längste Anlaufzeit. Bremsstufen 0 - 9. Stufe 9 = kürzeste Auslaufzeit, Stufe 1 = lange Auslaufzeit,

Stufe 0 = längste Auslaufzeit (ungebremster Auslauf).

T/°C Temperatur-Sollwert (nur bei Zentrifuge mit Kühlung). Einstellbar von -20°C bis +40°C, in 1°C-Schritten.

Die tiefste erreichbare Temperatur ist rotorabhängig (siehe Kapitel "Anhang/Appendi x, Rotoren und Zubehör/Rotors and accessories").

PROG STO Programmplatz auf dem das Programm gespeichert wird. Es können 9 Programme gespeichert werden

(Programmplätze 1 - 2 - 3 - ... 9). Der Programmplatz # dient als Zwischenspeicher für geänderte Einstellungen.

14 Zentrifugations–Parameter eingeben

Wird nach der Anwahl oder während der E ingabe von Parametern 8 Sekunden lang keine Taste gedrückt, werden in der Anzeige wieder die vorherigen Werte angez eigt. Die Eingabe der Parameter muss dan n erneut durchgeführt werden.

 Mit der Taste  Mit der Taste

RCF

die RPM- oder RCF-Anzeige anwählen. RCF-Werte werden in > < angezeigt.

SELECT

die gewünschten Parameter anwählen und mit dem Drehknopf einstellen. Um den Dauerlauf einzustellen müssen die Parameter t/min und t/sec mit dem Drehk nopf werden. Der Dauerlauf wird in der Anzeige durch das Symbol "" angezeigt.

 Nach der Eingabe aller Parameter die Taste

START / IMPUL

drücken, um die Einstellungen auf Programmplatz #

zu speichern. Als Bestätigung wird kurzzeitig  ok  angezeigt.

Die Daten auf Programmplatz # werden bei jeder Eingabe von Parametern und Drücken der Taste

START / IMPUL

überschrieben.

20/121

auf Null gestellt

Page 21

15 Programmierung

15.1 Programm -Eingabe / -Änderung

 Mit der Taste  Mit der Taste

RCF

die RPM- oder RCF-Anzeige anwählen. RCF-Werte werden in > < angezeigt.

SELECT

 Mit der Taste

SELECT

den Parameter PROG STO anwählen und mit dem Drehknopf den gewünschten Programmplatz einstellen.

 Die Taste

START / IMPUL

drücken, um die Einstellungen auf dem gewünschten Programmplatz zu speichern. Als Bestätigung wird kurzzeitig  ok  angezeigt. Wird die Taste

START / IMPULS

gedrückt, ohne dass der Parameter PROG STO angewählt ist, so werden die

Einstellungen immer auf Programmplatz # gespeichert.

Die vorherigen Daten des Programmplatzes werden beim Speichern übers c hrieben.

15.2 Programm-Abruf

SELECT

 Mit der Taste

den Parameter PROG RCL anwählen und mit dem Drehknopf den ge wünschten

Programmplatz einstellen.

 Die Taste

START / IMPUL

drücken. Die Zentrifugations-Daten des angewählten Programmplatzes werden angezeigt.

 Die Parameter können durch Drücken der Taste

Zum Verlassen der Parameter-Anzeige die Taste

SELECT

überprüft werden.

OPEN / STOP

drücken oder 8 Sekunden lang keine Taste

drücken.

16 Zentrifugation

Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-02 0, in einem Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.

Wird der zulässige Gewichtsunterschied innerhalb der Beladung des Rotors überschritten, schaltet der A n trieb während des Anlaufs ab, und IMBALANCE wird angezeigt.

Ein Zentrifugationslauf kann jederzeit durch Drücken der Taste

OPEN / STOP

abgebrochen werden.

Während des Zentrifugationslaufes können alle Parameter angewählt und geändert werden (siehe Kapitel "Zentrifugations–Parameter eingeben").

RCF

Mit der Taste

kann jederzeit zwischen der RPM- und RCF-Anzeige um geschaltet werden. Wird mit der

RCF-Anzeige gearbeitet, ist die Eingabe des Zentrifugierradius notwendig. Wird OPEN OEFFNEN angezeigt, so ist eine weitere Bedienung der Zentrifuge erst nach einmaligem

Öffnen des Deckels möglich. Wird R xx n-max xxxxx angezeigt, so hat kein Zentrifugationslauf stattgefunden, weil zuvor der Rotor

gewechselt wurde, siehe Kapitel "Rotor-Erkennung".

auf Null gestellt

 Den Netzschalter einschalten. Schalterstellung .  Den Rotor beladen und den Zentrifugendeckel schließen.

16.1 Zentrifugation mit Zeitvorwahl

 Eine Zeit einstellen oder ein Programm mit Zeitvorwahl abrufen (siehe Kapitel "Programmierung").  Die Taste

START / IMPUL

drücken. Die LED in der Taste

 Nach Ablauf der Zeit oder bei Abbruch des Zentrifugationslaufes durch Drücken der Taste

START / IMPUL

leuchtet solange der Rotor dreht.

OPEN / STOP

, erfolgt

der Auslauf mit der angewählten Bremsstufe. Die Bremsstufe wird angezeigt.

Während des Zentrifugationslaufes werden die Drehzahl d es Rotors oder der daraus resultierende RCF-Wert, die Proben-Temperatur (nur bei Zentrifuge mit Kühlung), und die verbleibende Zeit angezeigt.

21/121

Page 22

16.2 Dauerlauf

 Das Symbol  einstellen oder ein Dauerlauf-Programm abrufen (siehe Kapitel "Programmierun g").  Die Taste

START / IMPUL

drücken. Die LED in der Taste

START / IMPUL

leuchtet solange der Rotor dreht. Die

Zeitzählung beginnt bei 00:00.

 Die Taste

OPEN / STOP

drücken um den Zentrifugationslauf zu beenden. Der Auslauf erfolgt mit der angewählten

Bremsstufe. Die Bremsstufe wird angezeigt.

Während des Zentrifugationslaufes werden die Drehzahl d es Rotors oder der daraus resultierende RCF-Wert, die Proben-Temperatur (nur bei Zentrifuge mit Kühlung), und die gelaufene Zeit angezeigt.

16.3 Kurzzeitzentrifugation

 Die Taste

START / IMPUL

gedrückt halten. Die LED in der Taste

START / IMPUL

leuchtet solange der Rotor dreht.

Die Zeitzählung beginnt bei 00:00.

 Die Taste

START / IMPUL

wieder loslassen um den Zentrifugationslauf zu beenden. Der Auslauf erfolgt mit der

angewählten Bremsstufe. Die Bremsstufe wird angezeigt.

Während des Zentrifugationslaufes werden die Drehzahl d es Rotors oder der daraus resultierende RCF-Wert, die Proben-Temperatur (nur bei Zentrifuge mit Kühlung), und die gelaufene Zeit angezeigt.

17 Not-Stop

 Die Taste

OPEN / STOP

2x drücken.

Beim Not-Stop erfolgt der Auslauf mit Bremsstufe 9 (kürzeste Auslaufzeit). Die Bremsstufe 9 wird angezeigt. War die Bremsstufe 0 vorgewählt, so ist die Auslaufzeit technisch bedingt länger als mit Bremsstufe 9.

18 Akustisches Signal

Das akustische Signal ertönt:

 bei Auftreten einer Störung im 2 s-Intervall.  nach Beendigung des Zentrifugationslaufes und Stillstand des Rotors im 30 s-Intervall.

Durch Öffnen des Deckels oder Drücken einer beliebigen Taste wird das akustische Signal beendet. Das Signal nach Beendigung des Zentrifugationslaufes kann, bei Stillstand des Rotors, folgendermaßen aktiviert

oder deaktiviert werden:  Die Taste

SELECT

8 s gedrückt halten.

Nach 8 s erscheint SOUND / BELL in der Anzeige.

 Mit dem Drehknopf OFF (aus) oder ON (ein) einstellen.  Die Taste

START / IMPUL

drücken um die Einstellung zu speichern.

Als Bestätigung wird kurzzeitig  ok  angezeigt.

19 Betriebsstunden-Abfrage

Die Abfrage der Betriebsstunden ist nur bei Stillstand des Rotors möglich.  Die Taste

SELECT

8 s gedrückt halten.

Nach 8 s erscheint SOUND / BELL in der Anzeige.

SELECT

 Die Taste

nochmals drücken.

Die Betriebsstunden (CONTROL: ) der Zentrifuge werden angezeigt.

 Zum Verlassen der Betriebsstunden-Abfrage die Taste

OPEN / STOP

drücken.

22/121

Page 23

20 Kühlung (nur bei Zentrifuge mit Kühlung)

Der Temperatur-Sollwert kann von -20°C bis +40°C eingestellt werden. Die tiefste erreichbare Temperatur ist rotorabhängig (siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

20.1 Standby-Kühlung

Bei Stillstand des Rotors und geschlossenem Deckel wird der Schleuderraum auf die vorgewählte Temperatur gekühlt. Im Display wird der Temperatur-Sollwert angezeigt.

Nach einem Zentrifugationslauf erfolgt die Standby-Kühlung zeitverzögert, und im Display wird OPEN OEFFNEN angezeigt. Die Verzögerungszeit ist von 1 bis 5 Minuten, in 1 Minuten-Schritten einstellbar. Sie ist auf 1 Minute voreingestellt.

Die Verzögerungszeit kann, bei Stillstand des Rotors und geöffnetem Deckel, folgendermaßen eingestellt werden:  Die Taste

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint t/min = X in der Anzeige.

 Mit dem Drehknopf  Die Taste

START / IMPUL

die Verzögerungszeit einstellen.

drücken, um die Einstellung zu speichern. Als Bestätigung wird kurzzeitig  ok  angezeigt.

Zum Verlassen der Verzögerungszeit-Anzeige die Taste

OPEN / STOP

drücken oder 8 Sekunden lang keine Taste

drücken.

20.2 Vorkühlen des Rotors

 Die Taste  Die Taste

drücken. Die LED in der Taste

OPEN / STOP

drücken um die Vorkühlung zu beenden. Der Auslauf erfolgt mit der angewählten

START / IMPUL

leuchtet solange der Rotor dreht.

Bremsstufe. Die Bremsstufe wird angezeigt.

Während des Zentrifugationslaufes werden die Drehzahl d es Rotors oder der daraus resultierende RCF-Wert, die Proben-Temperatur, und die gelaufene Zeit angezeigt.

Die Vorkühl-Drehzahl ist von 500 RPM bis zur maximalen Drehzahl der Rotors, in 10er Schritten einstellbar. Sie ist voreingestellt auf 2800 RPM. Die Vorkühl-Drehzahl kann, bei Stillstand des Rotors und geöffnetem Deckel, folgendermaßen ei ngestellt werden:  Die Taste

8 Sekunden gedrückt halten.

Nach 8 Sekunden erscheint t/min = X in der Anzeige.

 Die Taste

nochmals drücken.

Die eingestellte Vorkühl-Drehzahl RPM = XXXX wird angezeigt.

 Mit dem Drehknopf  Die Taste

START / IMPUL

die gewünschte Vorkühl-Drehzahl einstellen.

drücken, um die Einstellung zu speichern. Als Bestätigung wird kurzzeitig  ok  angezeigt.

Zum Verlassen der Vorkühl-Drehzahl-Anzeige die Taste

OPEN / STOP

drücken oder 8 Sekunden lang keine Taste

drücken.

21 Relative Zentrifugalbeschleunigung (RCF)

Die relative Zentrifugalbeschleunigung (RCF) wird als Vielfaches der Erdbeschleunigung (g) angegeben. Sie ist ein einheitsfreier Zahlenwert und dient zum Vergleich der Trenn- und Sedimentationsleistung.

Die Berechnung erfolgt nach der Formel:

RCF 

 



RPM 1000

 

1,118r

 1000

RPM 



RCF



1,118r



RCF = Relative Zentrifugalbeschleunigung RPM = Drehzahl r = Zentrifugierradius in mm = Abstand von der Mitte der Drehachse bis zum Zentrifugiergefäßboden. Zentrifugierradius siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/ Rotors and accessories".

Die relative Zentrifugalbeschleunigung (RCF) ist von der Drehzahl und dem Zentrifugierradius abhängig.

23/121

Page 24

22 Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm3

Bei der Zentrifugation mit maximaler Drehzahl darf die Dichte der Stoffe oder Stoffgemische 1,2 kg/dm

nicht überschreiten. Bei Stoffen oder Stoffgemischen mit einer höheren Dichte muss die Drehzahl reduziert werden.

Die erlaubte Drehzahl lässt sich nach folgender Formel berechnen:

)(n Drehzahl Reduzierte

1,2

red 

[RPM] Drehzahl maximale

[kg/dm³] Dichte höhere

z.B.: Maximale Drehzahl 4000 RPM, Dichte 1,6 kg/dm

kg/dm³ 1,2

red  

RPM 3464 RPM 4000

kg/dm³ 1,6

Wird im Ausnahmefall die, auf dem Gehänge angegebene, maximale Beladung überschritten, muss die Drehzahl ebenfalls reduziert werden.

Die erlaubte Drehzahl lässt sich nach folgender Formel berechnen:

[g] Beladung maximale

)(n Drehzahl Reduzierte

red 

[RPM] Drehzahl maximale

[g] Beladung hetatsächlic

z.B.: Maximale Drehzahl 4000 RPM, maximale Beladung 300 g, tatsächliche Beladung 350 g

g 300

red  

RPM 3703 RPM 4000

g 350

Bei eventuellen Unklarheiten ist Auskunft beim Hersteller einzuholen.

23 Rotorerkennung

Nach Start eines jeden Zentrifugationslaufes wird eine Rotorerkennung durchgeführt. Wurde der Rotor gewechselt, wird der Zentrifugationslauf nach der Rotorerkennung abgebrochen. Der R otorcod e (rot

xx) des Rotors wird angezeigt. Der Rotorcode (R xx) sowie die maximale Drehzahl (n-max=xxxxx) des Rotors werden angezeigt.

Eine weitere Bedienung der Zentrifuge ist erst nach einmaligem Öffnen des Deckels möglich. Wenn die maximale Drehzahl des verwendeten Rotors kleiner als die eingestellte Drehzahl ist, wird die

Drehzahl auf die maximale Drehzahl des Rotors begrenzt.

24 Notentriegelung

Bei einem Stromausfall kann der Deckel nicht motorisch entriegelt werden. Es muss eine Notentriegelung von Hand durchgeführt werden.

Zur Notentriegelung die Zentrifuge vom Netz trennen. Den Deckel nur bei Stillstand des Rotors öffnen.

Siehe Abbildung auf Seite 2.

 Den Netzschalter ausschalten (Schalterstellung "0").  Durch das Fenster im Deckel schauen, um sich zu vergewissern, dass der Rotor stillsteht.  Den Sechskant-Stiftschlüssel waagerecht in die Bohrung (Fig. 1, A) einführen und vorsichtig eine halbe

Umdrehung im Uhrzeigersinn drehen, bis sich der Deckel öffnen lässt.

 Den Sechskant-Stiftschlüssel wieder aus der Bohrung herausziehen.  Wenn nach dem Wiedereinschalten der Zentrifuge die linke LED in der Taste

OPEN / STOP

drücken, dass die motorische Deckelverriegelung wieder die Grundstellung (geöffnet) einnimmt.

OPEN / STOP

blinkt, die Taste

24/121

Page 25

25 Pflege und Wartung

Das Gerät kann kontaminiert sein.

Vor der Reinigung den Netzstecker ziehen. Bevor ein anderes als das vom Hersteller empfohlene Reinigungs- oder Dekontaminationsverfahren

angewandt wird, hat sich der Benutzer beim Hersteller zu vergewissern, dass das vorgesehene Verfahr en das Gerät nicht schädigt.

 Zentrifugen, Rotoren und das Zubehör dürfen nicht in Spülmaschinen gereinigt werden.  Es darf nur eine Handreinigung und eine Flüssig-Desinfektion durchgeführt werden.  Die Wassertemperatur muss 20 – 25°C betragen.  Es dürfen nur Reinigungs- oder Desinfektionsmittel verwendet werden, die:

 im pH-Bereich 5 - 8 liegen,  keine Ätzalkalien, Peroxide, Chlorverbindungen, Säuren und Laugen enthalten.

 Um Korrosionserscheinungen durch Reinigungs- oder Desinfektionsmittel zu vermeiden sind die speziellen

Anwendungshinweise vom Hersteller des Reinigungs- oder Desinfektionsmittels unbedingt zu beachten.

25.1 Zentrifuge (Gehäuse, Deckel und Schleuderraum)

25.1.1 Oberflächenreinigung und -pflege

 Das Gehäuse der Zentrifuge und den Schleuderraum regelmäßig säuber n und bei Bedarf mit Seife oder einem

milden Reinigungsmittel und einem feuchten Tuch reinigen. Dies dient zum einen der Hygiene und es verhindert Korrosion durch anhaftende Verunreinigungen.

 Inhaltsstoffe geeigneter Reinigungsmittel:

Seife, anionische Tenside, nichtionische Tenside.

 Nach dem Einsatz von Reinigungsmitteln, die Reste des Reinigungsmittels, durch Nachwischen mit einem

feuchten Tuch, entfernen.

 Die Flächen müssen unmittelbar nach der Reinigung getrocknet werden.  Bei Bildung von Kondenswasser den Schleuderraum, durch Auswischen mit einem sa ugfähigen Tuch, trocknen.  Die Gummidichtung des Schleuderraums nach jeder Reinigung mit Talkum-Puder oder einem Gummi-

Pflegemittel leicht einreiben.

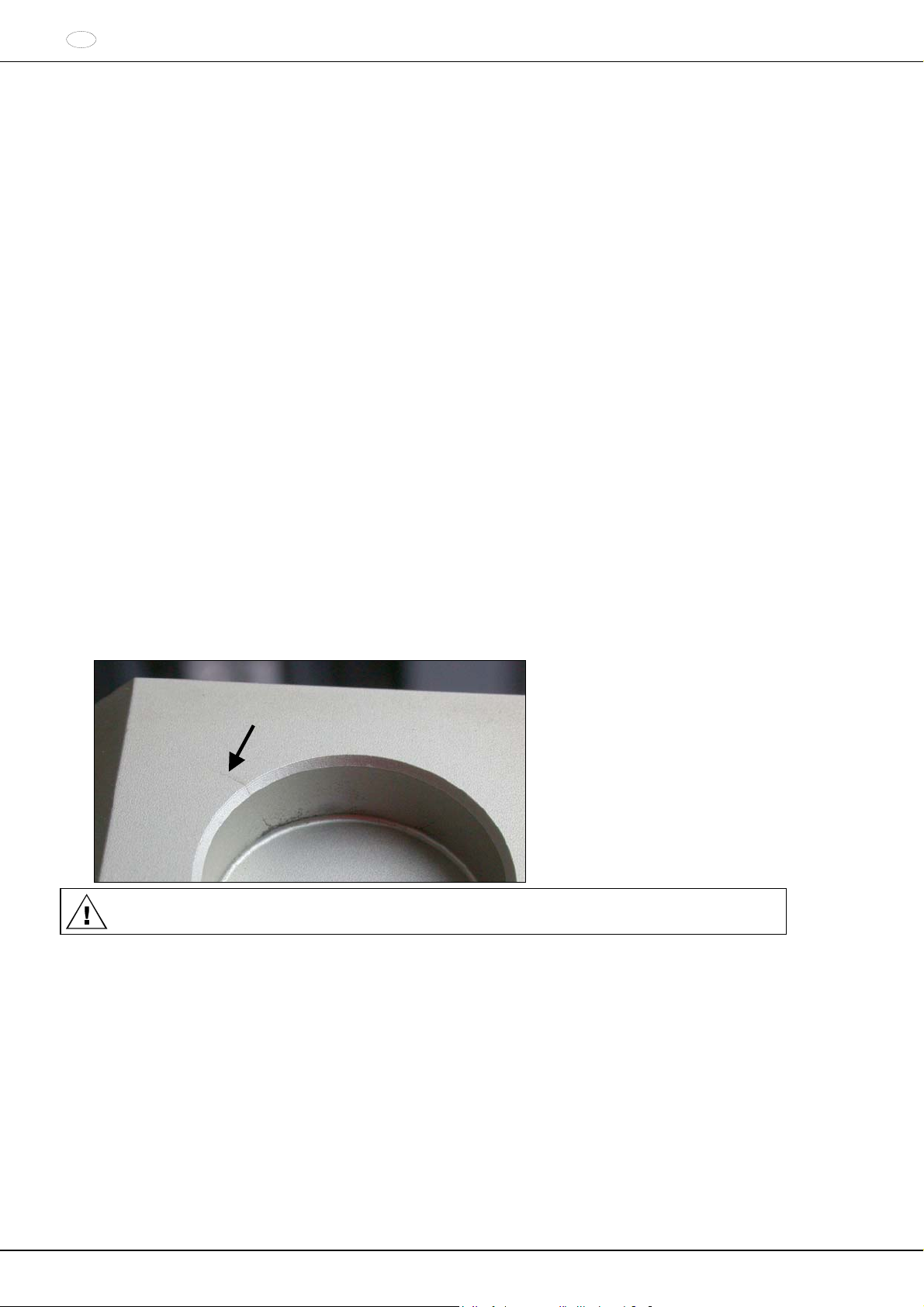

 Der Schleuderraum ist jährlich auf Schäden zu überprüfen.

Werden sicherheitsrelevante Schäden festgestellt, darf die Zentrifuge nicht mehr in Betrieb genommen werden. In diesem Fall ist der Kundendienst zu benachrichtigen.

25.1.2 Oberflächendesinfektion

 Gelangt infektiöses Material in den Schleuderraum, so ist dieser umgehend zu desinfizieren.  Inhaltsstoffe geeigneter Desinfektionsmittel:

Äthanol, n-Propanol, Isopropanol, Glutardialdehyd, quaternäre Ammoniumverbindungen.

 Nach dem Einsatz von Desinfektionsmitteln, die Reste des Desinfektionsmittels, durch Nachwischen mit einem

feuchten Tuch, entfernen.

 Die Flächen müssen unmittelbar nach der Desinfektion getrocknet werden.

25.1.3 Entfernen radioaktiver Verunreinigungen

 Das Mittel muss speziell für das Entfernen radioaktiver Verunreinigungen ausgewiesen sein.  Inhaltsstoffe geeigneter Mittel für das Entfernen radioaktiver Verunreinigungen:

Anionische Tenside, nichtionische Tenside, polyhydrierter Äthanol.

 Nach dem Entfernen der radioaktiven Verunreinigungen, die Reste des Mittels, durch Nachwischen mit einem

feuchten Tuch, entfernen.

 Die Flächen müssen unmittelbar nach dem Entfernen der radioaktiven Ve runreinigungen getrocknet werden.

25/121

Page 26

25.2 Rotoren und Zubehör

25.2.1 Reinigung und Pflege

 Um einer Korrosion und Materialveränderungen vorz ubeugen müssen di e Rotoren und das Zub ehör regelmäßig

mit Seife oder einem milden Reinigungsmittel und einem feuchte n Tuch gereinigt werden. Die Reinigung wird mindestens einmal wöchentlich empfohlen. Verschmutzungen müssen sofort entfernt werden.

 Inhaltsstoffe geeigneter Reinigungsmittel:

Seife, anionische Tenside, nichtionische Tenside.

 Nach dem Einsatz von Reinigungsmitteln, die Reste des Reinigungsmittels, durch Nac hspülen mit Wasser (nur

außerhalb der Zentrifuge) oder Nachwischen mit einem feuchten Tuch, entfernen.

 Die Rotoren und das Zubehör müssen unmittelbar nach der Reinigung getrocknet werden.  Winkelrotoren, Behälter und Gehänge aus Aluminium sind nach dem Trocknen mit säurefreiem Fett z.B.

Vaseline leicht einzufetten.

 Bei Bio-Sicherheitssystemen (lieferbare Bio-Sicherheitssyst eme siehe Kapitel "Anhang/Appendix, Rotoren und

Zubehör/Rotors and accessories") sind die Dichtungsringe regelm äßig (wöchentlich) zu prüfen und zu reinigen. Bei Anzeichen von Rissbildung, Versprödung oder A bnutzung ist der Dichtungsring sofort auszutauschen. Die Dichtungsringe nach jeder Reinigung mit Talkum-Puder oder einem Gummi-Pflegem ittel leicht einreiben.

 Um Korrosion infolge Feuchtigkeit zwischen Rotor und Motorwelle zu verhindern, sollte der Rotor mindestens

einmal im Monat ausgebaut, gereinigt und die Motorwelle leicht gefettet werden.

 Die Rotoren und das Zubehör sind wöchentlich auf Verschleiß und Korrosionsschäde n zu überprüfen.

Bei Ausschwingrotoren muss vor allem der Bereich der Tragzapfen und bei Gehängen die Nuten und der Boden auf Risse geprüft werden. Beispiel: Riss im Bereich der Nut:

Rotoren und Zubehör dürfen bei Anzeichen von Verschleiß oder Korrosio n nicht mehr verwendet werden.

 Den Rotor wöchentlich auf festen Sitz prüfen.

25.2.2 Desinfektion

 Gelangt infektiöses Material auf die Rotoren oder auf das Zubehör, so muss eine geeignete Desinfektion

durchgeführt werden.

 Inhaltsstoffe geeigneter Desinfektionsmittel:

Glutaraldehyd, Propanol, Ethylhexanol, anionische Tenside, Korrosionsinhi bitoren.

 Nach dem Einsatz von Desinfektionsmitteln, die Reste des Desinfektionsmittels, durch Nachspülen mit Wasser

(nur außerhalb der Zentrifuge) oder Nachwischen mit einem feuchten Tuch, entfernen.

 Die Rotoren und das Zubehör müssen unmittelbar nach der Desinfektion getrocknet werden.

25.2.3 Entfernen radioaktiver Verunreinigungen

 Das Mittel muss speziell für das Entfernen radioaktiver Verunreinigungen ausgewiesen sein.  Inhaltsstoffe geeigneter Mittel für das Entfernen radioaktiver Verunreinigungen:

Anionische Tenside, nichtionische Tenside, polyhydrierter Äthanol.

 Nach dem Entfernen der radioaktiven Verunreinigungen, die Reste des Mittels, durch Nachspülen mit W asser

(nur außerhalb der Zentrifuge) oder Nachwischen mit einem feuchten Tuch, entfernen.

 Die Rotoren und das Zubehör müssen unmittelbar nach dem Entfernen der radioaktiven Verunreinigungen

getrocknet werden.

26/121

Page 27

25.2.4 Tragzapfen

Bei Ausschwingrotoren müssen die Tragzapfen regelmäßig gefettet werden (Hettich-Schmierfett Nr. 4051), um ein gleichmäßiges Ausschwingen der Gehänge zu gewährleisten.

25.2.5 Rotoren und Zubehör mit begrenzter Verwendungsdauer

Die Verwendung von bestimmten Rotoren, Gehängen und Zubehörteilen ist zeitlich begrenzt. Diese sind mit der maximal erlaubten Anzahl der Laufzyklen oder dem Ablaufdatum un d der maximalen Anzahl der Laufzyklen oder nur mit dem Ablaufdatum gekennzeichnet, z.B.:

- "einsetzbar bis Ende: V. Quartal 2011 / usable until end of: V. Quartal 2011" oder "einsetzbar bis Ende Monat/Jahr: 10/2011 / usable until end of month/year: 10/2011"

- "max. Laufzyklen / max. cycles: 40000".

Aus Sicherheitsgründen dürfen die Rotoren, Gehänge und Zubehörteile nicht mehr verwendet werden, wenn entweder die darauf gekennzeichnete maximal erlaubte Anzahl der Laufzyklen oder das darauf gekennzeichnete Ablaufdatum erreicht ist.

25.3 Autoklavieren

Das folgende Zubehör darf bei 121°C / 250°F (20 min) autoklaviert werden:

 Ausschwingrotoren  Winkelrotoren aus Aluminium  Gehänge aus Metall  Deckel mit Bioabdichtung  Gestelle  Reduzierungen

Im Zweifelsfall muss beim Hersteller nachgefragt werden. Über den Sterilitätsgrad kann keine Aussage gemacht werden.

Die Deckel der Rotoren und Behälter müssen vor dem Autoklavieren abgenommen werden. Das Autoklavieren beschleunigt den Alterungsprozess von Kunststoffen. Außerdem kann es bei

Kunststoffen Farbveränderungen verursachen. Wir empfehlen nach dem Autoklavieren die Dichtungsringe von Bio-Sicherheitssystemen auszutauschen.

25.4 Zentrifugiergefäße

 Bei Undichtigkeit oder nach dem Bruch von Zentrifugierg efäßen, sind zerbrochene Gefäßteile, Glassplitter und

ausgelaufenes Zentrifugiergut vollständig zu entfernen.

 Die Gummieinlagen sowie die Kunststoff-Hülsen der Rotoren sind nach einem Glasbruch zu ersetzen.

Verbleibende Glassplitter verursachen weiteren Glasbruch !

 Handelt es sich um infektiöses Material so ist umgehend eine Desinfektion durchzuführen.

27/121

Page 28

26 Störungen

Lässt sich der Fehler laut Störungstabelle nicht beheben, so ist der Kundendienst zu benachrichtigen. Bitte den Zentrifugentyp und die Seriennummer angeben. Beide Nummern sind auf dem Typenschild der Zentrifuge

ersichtlich.

Einen NETZ-RESET durchführen:

 Den Netzschalter ausschalten (Schalterstellung "0").  Mindestens 10 Sekunden lang warten und anschließend den Netzschalter wieder einschalten

(Schalterstellung "").

Anzeige Ursache Beseitigung

keine Anzeige --- keine Spannung.

Auslösen der Überstromschutzsicherung.

TACHO - ERROR 1, 2, 96 Tacho defekt.

Motor, Elektronik defekt.

CONTROL - ERROR 8 Fehler Deckelverriegelung

IMBALANCE --- Der Rotor ist ungleichmäßig beladen.

CONTROL - ERROR 4, 6 Fehler Deckelverriegelung N > MAX 5 Überdrehzahl N < MIN 13 Unterdrehzahl MAINS INTERRUPT --- Netzunterbrechung während des Zentrifu-

gationslaufes. (Der Zentrifugationslauf wurde nicht beendet.)

ROTORCODE 10.1,

Fehler Rotorcodierung

10.2

CONTROL-ERROR 21, 22,

Fehler / Defekt Elektronik

25, 27,

29 CONTROL-ERROR 23 Fehler / Defekt Bedienteil SER I/O - ERROR 30, 31,

Fehler / Defekt Elektronik

33, 36

° C * - ERROR 51 - 53,

Fehler / Defekt Elektronik

55 FU / CCI - ERROR 60 - 64,

Fehler / Defekt Elektronik / Motor 67, 68, 82 - 86

SYNC-ERROR 90 Fehler / Defekt Elektronik SENSOR-ERROR 91 - 93 Fehler / Defekt Unwuchtsensor KEYBOARD-ERROR --- Fehler / Defekt Bedienteil NO ROTOR --- Kein Rotor eingebaut

N > ROTOR MAX ---

Drehzahl im angewählten Programm

größer als die maximale Drehzahl des

Rotors.

Der Rotor wurde gewechselt. Der einge-

baute Rotor hat eine höhere maximale

Drehzahl als der vorher verwendete Rotor,

und er wurde noch nicht von der Rotor-

erkennung erkannt.

 Versorgungsspannung überprüfen.  Netzschalter EIN.  Deckel öffnen.  Den Netzschalter ausschalten

(Schalterstellung "0").

 Mindestens 10 Sekunden lang

warten.

 Den Rotor von Hand kräftig drehen.  Den Netzschalter wieder

einschalten (Schalterstellung ""). Während des Einschaltens muss sich der Rotor drehen

 Deckel öffnen.  Die Beladung des Rotors über-

prüfen, siehe Kapitel "Beladen des Rotors".

 Den Zentrifugationslauf wieder-

holen.

 Einen NETZ-RESET durchführen.

 Deckel öffnen.  Taste

START / IMPUL

drücken.

 Bei Bedarf den Zentrifugationslauf

wiederholen.

 Deckel öffnen.

 Einen NETZ-RESET durchführen.

 Deckel öffnen.  Rotor einbauen.  Drehzahl überprüfen und

korrigieren.

 Eine Drehzahl, bis zur maximalen

Drehzahl des vorher verwendeten Rotors, einstellen. Die Taste

START / IMPUL

drücken, um eine Rotorerkennung durchzuführen, siehe Kapitel "Rotorerkennung".

28/121

Page 29

27 Rücksendung von Geräten

Vor der Rücksendung des Gerätes muss die Transportsicherung eingebaut werden.

Wird das Gerät oder dessen Zubehör an die Firma Andreas Hettich GmbH & Co. KG zurückgesandt, so muss dieses, zum Schutz von Personen, Umwelt und Material, vor dem Versand dekontaminiert und gereinigt werden.

Eine Annahme von kontaminierten Geräten oder Zubehör behalten wir uns vor. Anfallende Kosten für Reinigungs- und Desinfektionsmaßnahmen werden dem Kunden in Rechnung gestellt. Wir bitten dafür um Ihr Verständnis.

28 Entsorgung

Vor der Entsorgung muss das Gerät, zum Schutz von Personen, Umwelt und Material, dekontaminiert und gereinigt werden.

Bei der Entsorgung des Geräts sind die jeweiligen gesetzlichen Vorschriften zu beachten. Gemäß der Richtlinie 2002/96/EG (WEEE) dürfen alle nach dem 13.08.2005 gelieferten Geräte nicht mehr mit dem

Hausmüll entsorgt werden. Das Gerät gehört zur Gruppe 8 (Medizinische Geräte) und ist in den Busine ss-toBusiness-Bereich eingeordnet.

Mit dem Symbol des durchgestrichenen Abfalleimers wird darauf hingewiesen, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf.

Die Entsorgungsvorschriften der einzelnen EU-Länder können unterschiedlich sein. Im Bedarfsfal l wenden Sie sich bitte an Ihren Lieferanten.

29/121

Page 30

Contents

Use according to specification ..............................................................................................................................32

2 Remaining risks ....................................................................................................................................................32

3 Technical specifications........................................................................................................................................32

4 Notes on safety.....................................................................................................................................................35

5 Symbol meanings .................................................................................................................................................37

6 Delivery checklist..................................................................................................................................................37

7 Unpacking the centrifuge......................................................................................................................................37

8 Initial operation .....................................................................................................................................................38

9 Opening and closing the lid ..................................................................................................................................38

9.1 Opening the lid ..............................................................................................................................................38

9.2 Closing the lid................................................................................................................................................38

10 Installation and removal of the rotor..................................................................................................................39

11 Loading the rotor...............................................................................................................................................39

12 Closing biosafety systems.................................................................................................................................40

13 Control and display elements............................................................................................................................40

13.1 Control knob...............................................................................................................................................40

13.2 Control panel pushbuttons (keys) ..............................................................................................................40

13.3 Adjustment possibilities..............................................................................................................................41

14 Entering centrifugation parameter.....................................................................................................................41

15 Programming.....................................................................................................................................................42

15.1 Programme input/alteration........................................................................................................................42

15.2 Programme recall.......................................................................................................................................42

16 Centrifugation....................................................................................................................................................42

16.1 Centrifugation with pre-set time .................................................................................................................42

16.2 Continuous run...........................................................................................................................................43

16.3 Short-term centrifugation ...........................................................................................................................43

17 Emergency Stop................................................................................................................................................43

18 Acoustic Signal..................................................................................................................................................43

19 Recall hours of operation ..................................................................................................................................43

20 Cooling (only in centrifuges with cooling)..........................................................................................................44

20.1 Standby-cooling.........................................................................................................................................44

20.2 Pre-cooling the rotor ..................................................................................................................................44

21 Relative centrifugal force (RCF)........................................................................................................................44

22 Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm3...............................45

23 Rotor recognition...............................................................................................................................................45

24 Emergency release...........................................................................................................................................45

25 Maintenance and servicing................................................................................................................................46

25.1 Centrifuge (housing, lid and centrifuging chamber)....................................................................................46

25.1.1 Surface cleaning and care..................................................................................................................46

25.1.2 Surface disinfection ............................................................................................................................46

25.1.3 Removal of radioactive contaminants.................................................................................................46

25.2 Rotors and Attachments ............................................................................................................................47

30/121

Page 31

25.2.1 Cleaning and care...............................................................................................................................47

25.2.2 Disinfection.........................................................................................................................................47

25.2.3 Removal of radioactive contaminants.................................................................................................47

25.2.4 Trunnions............................................................................................................................................47

25.2.5 Rotors and accessories with limited service lives...............................................................................48

25.3 Autoclaving ................................................................................................................................................48

25.4 Centrifuge containers.................................................................................................................................48

26 Faults ................................................................................................................................................................49

27 Returning Devices.............................................................................................................................................50

28 Disposal ............................................................................................................................................................50

Anhang / Appendix............................................................................................................................................93

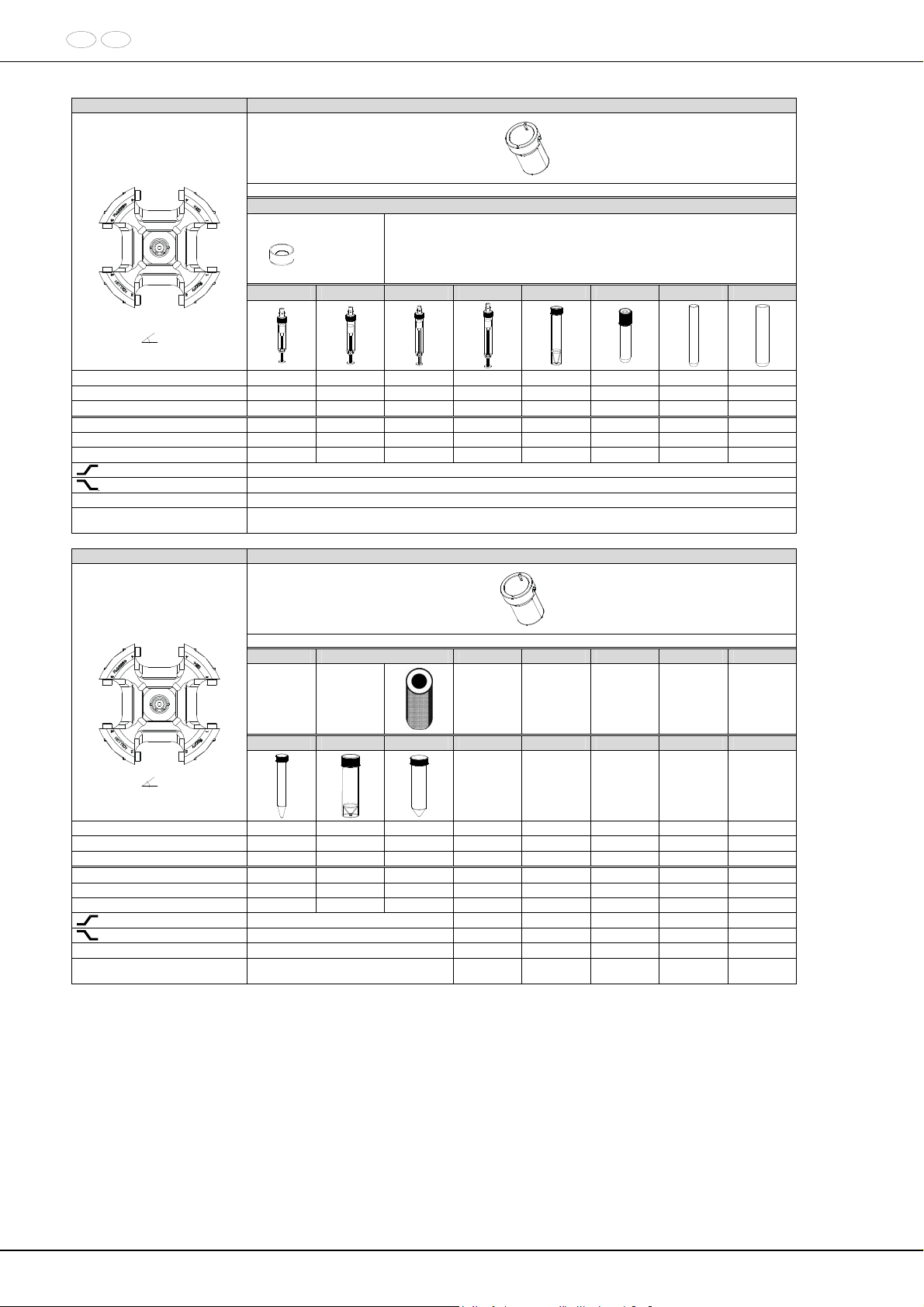

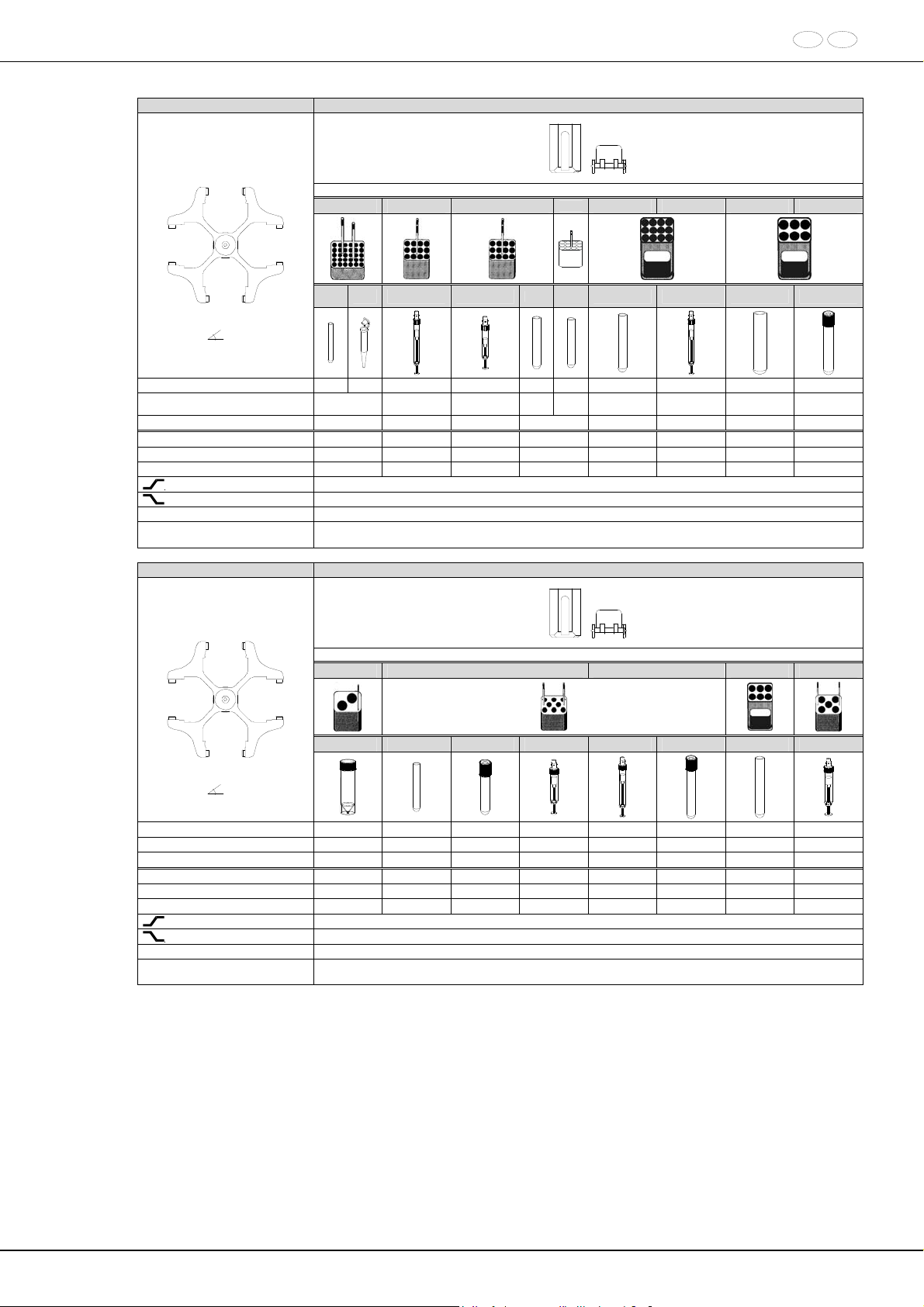

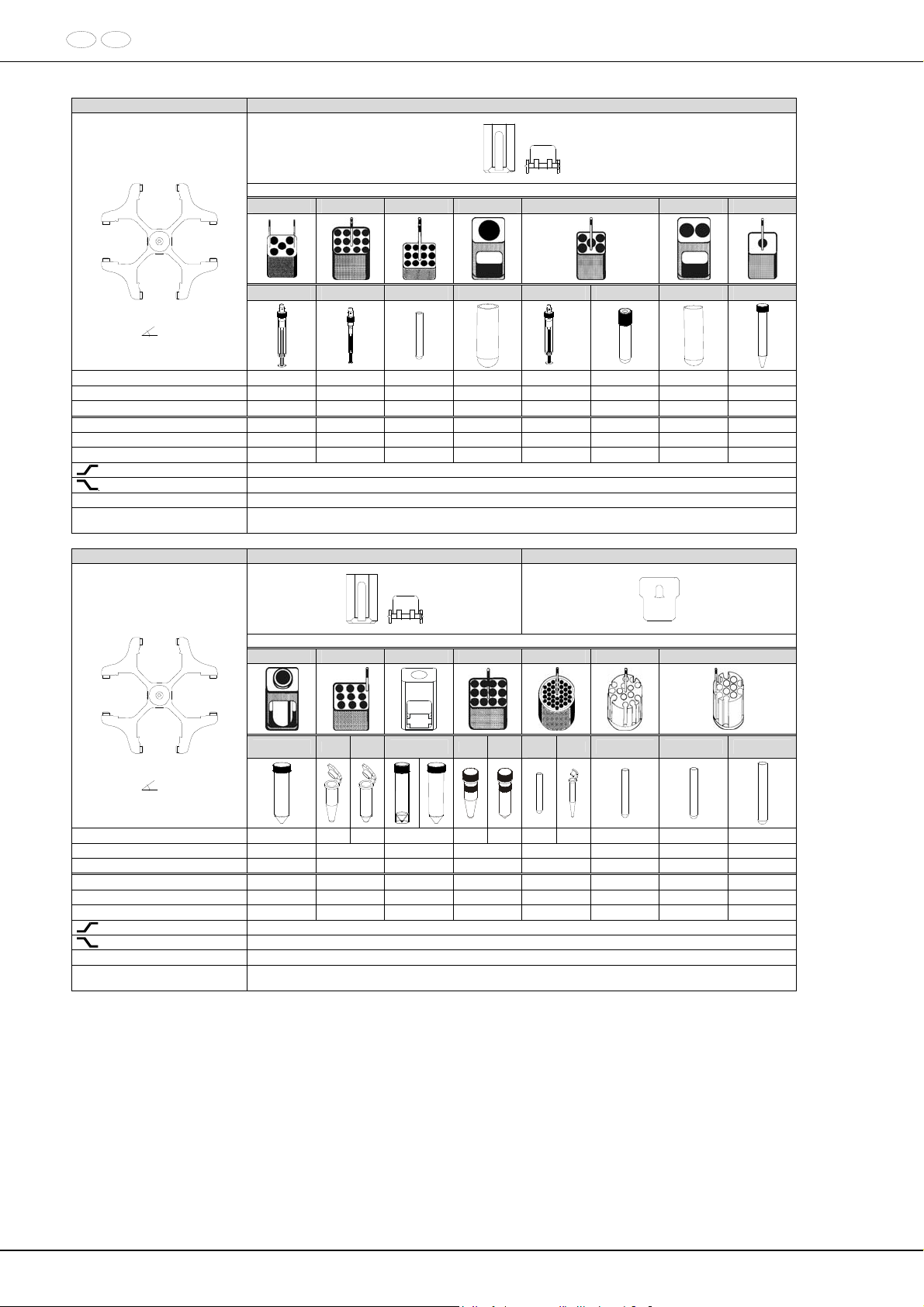

29.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................93

31/121

Page 32

1 Use according to sp ecificatio n

This device is a medical product (laboratory centrifuge) within the context of the IVD Directive 98/79/EC. The centrifuge was designed only for the separation of materials or mixtures with a density of no more than 1.2

kg/dm³. In particular, these include samples for preparation of in-vitro diagnostic purposes in human medicine. The centrifuge is only meant for this purpose. Another use or one which goes beyond this, is considered to be non-intended. T he company Andreas Hettich GmbH

& Co. KG is not liable for damage resulting from this. Observing all information in the operating instructions and complying with the measures described therein is also a

part of the intended use.

2 Remaining risks

The device is built according to the state-of-the-art and the recognized safety regulations. If used and handled improperly, there could be life-threatening danger to the user or third partie s, or the device coul d be impaired or ther e could be other property damage. The device is onl y to be used for its intended purpose and only when it is in s afe working condition.

Malfunctions which could affect safety must be corrected immediately.

3 Technical specifications

Manufacturer

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen Model UNIVERSAL 320 UNIVERSAL 320 R Type 1401 1401-01 1406 1406-01 Mains voltage ( 10%)

200-240 V 1 100-127 V 1 200-240 V 1 240 V 1

115-127 V 1

Mains frequency 50 – 60 Hz 50 – 60 Hz 50 Hz 60 Hz 60 Hz Connected load 400 VA 400 VA 800 VA 950 VA Current consumption 2.0 A 4.0 A 4.0 A 8.0 A Cooling medium ---- R 404A Max. capacity 4 x 100 ml Allowed density

1.2 kg/dm3 Speed (RPM) 15000 Force (RCF) 21382 Kinetic energy 8600 Nm Obligatory inspection (BGR 500) no Ambient conditions (EN / IEC 61010-1)

 Set-up site  Altitude  Ambient temperature  Humidity

Up to 2000 m above sea level

2°C to 35°C 5°C to 35°C

Maximum relative humidity 80% for temperatures up to 31°C, linearly

Indoors only

decreasing to 50% relative humidity at 40°C.

 Excess-voltage categor y

(IEC 60364-4-443)

 Pollution degree

Device protection class

 2

 Not suitable for use in explosi on-endangered areas. EMC

 Emitted interference,

Interference immunity

Noise level (dependent on rotor)

EN / IEC

FCC Class B

EN / IEC 61326-1, Class B

61326-1,

Class B

 68 dB(A)  58 dB(A)

FCC Class B

Dimensions

 Width  Depth  Height

Weight approx. 31 kg approx. 53 kg

395 mm 401 mm 520 mm 695 mm 346 mm 346 mm

approx. 52 kg

32/121

Page 33

Manufacturer

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen Model UNIVERSAL 320 R Type 1406-50 1406-51 1406-70 1406-71 Mains voltage ( 10%)

200-240 V

1 100-127 V 1 200-240 V 1 100-127 V 1

Mains frequency 50 – 60 Hz 50 – 60 Hz 50 – 60 Hz 50 – 60 Hz Connected load 400 VA 400 VA 400 VA 400 VA Current consumption 2.0 A 4.0 A 2.0 A 4.0 A Max. capacity 4 x 100 ml Allowed density

1.2 kg/dm3 Speed (RPM) 15000 Force (RCF) 21382 Kinetic energy 8600 Nm Obligatory inspection (BGR 500) no Ambient conditions (EN / IEC 61010-1)

 Set-up site  Altitude  Ambient temperature  Humidity

Up to 2000 m above sea level

Maximum relative humidity 80% for temperatures up to 31°C, linearly

Indoors only

2°C to 35°C

decreasing to 50% relative humidity at 40°C.

 Excess-voltage categor y

(IEC 60364-4-443)

 Pollution degree

Device protection class



 Not suitable for use in explosi on-endangered areas. EMC

 Emitted interference,

Interference immunity

Noise level (dependent on rotor)

EN / IEC 61326-1,

Class B

FCC Class B

EN / IEC 61326-1,

 58 dB(A)

Class B

FCC Class B

Dimensions

 Width  Depth  Height

395 mm 520 mm 346 mm

Weight approx. 35 kg

33/121

Page 34

Manufacturer

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen Model UNIVERSAL 320 R Type 1406-20 1406-21 Mains voltage ( 10%)

200-240 V 1 240 V 1 115-127 V 1

Mains frequency 50 Hz 60 Hz 60 Hz Connected load 800 VA 950VA Current consumption 4.0 A 8.0 A Cooling medium R 404A Max. capacity 4 x 100 ml Allowed density

1.2 kg/dm3 Speed (RPM) 15000 Force (RCF) 21382 Kinetic energy 8600 Nm Obligatory inspection (BGR 500) no Ambient conditions (EN / IEC 61010-1)

 Set-up site  Altitude  Ambient temperature  Humidity

Up to 2000 m above sea level

Maximum relative humidity 80% for temperatures up to 31°C, linearly

Indoors only

5°C to 35°C

decreasing to 50% relative humidity at 40°C.

 Excess-voltage categor y

(IEC 60364-4-443)

 Pollution degree

Device protection class

 2

 Not suitable for use in explosi on-endangered areas. EMC

 Emitted interference,

EN / IEC 61326-1, Class B FCC Class B

Interference immunity

Noise level (dependent on rotor)

 58 dB(A)

Dimensions

 Width  Depth  Height

401 mm 695 mm 346 mm

Weight approx. 52 kg

34/121

Page 35

4 Notes on safety

No claim of warranty will be considered by the manufacturer unless ALL instructions in this manual have been followed.

 The centrifuge should be installed on a good, stable base.  Before using the centrifuge absolutely check the rotor for firm placement.  When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangerous

substances or objects may be within the safety margin of 300 mm around the centrifuge.

 Rotors, suspensions and accessories that possess trac es of corrosion or mechanical damage or

if their term of use has expired may not be used any longer.

 The centrifuge may no longer be put into operation when the centrifuging chamber has safety-

related damages.

 With swing-out rotors the trunnions must be regularly lubricated (Hettich Lubricating Grease No.

4051) in order to ensure consistent swinging out of the hangers.

 For centrifuges without temperature control, when the room temperature is increased and/or if the

device is frequently used, the centrifuging chamber could be heated up. Therefore, it can't be ruled out that the sample material might be changed due to the temperature.

 Before the initial operation of your centrifuge you should read and pay attention to the operating

instructions. Only personnel that has read and understood the operating instructions are allowed to operate the device.

 Along with the operating instructions and the lega l regulations on accident preve ntion, you should also follo w the

recognised professional regulations for working in a safe and professional manner. These oper ating instructions should be read in conjunction with any other instructions concerning accident prevention and environmental protection based on the national regulations of the country where the device is to be used.

 This centrifuge is a state-of-the-art piece of equipment whic h is extremely safe to operate. However, it can l ead to

danger for users or others if used by untrained staff, in an inappropriate way or for a purpose other than that it was designed for.

 The centrifuge must not be moved or knocked during operation.  In case of fault or emergency release, never touch the rotor before it has stopped turning.  To avoid damage due to condensate, when changing from a cold to a warm room the centrifuge must either heat

up for at least 3 hours in the warm room before being connected to the mains, or run hot for 30 minutes in the cold room.

 Only the rotors and accessories approved by the manufacturer for this device may be used (see chapter

"Anhang/Appendix, Rotoren und Zubehör/Rotors and acces sories"). Befor e centrifuge vessels are us ed which are not listed in the chapter "Appendix, Rotors and accessories", the user must make sure they can be used by asking the manufacturer.

 The centrifuge rotor may only be loaded in accordance with the chapter "Loading the rotor".  When centrifuging with maxim revolutions per minute the densit y of the mat erials or the m ateria l mixtures ma y not

exceed 1.2 kg/dm

 The centrifuge may only be operated when the balance is within the bounds of acceptability.  The centrifuge may not be operated in explosion-endangered areas.  The centrifuge must not be used with:

 inflammable or explosive materials  materials that react with one another producing a lot of en ergy.

35/121

Page 36

 If users have to centrifuge hazardous materials or compounds contaminated with toxic, radioactive or pathogenic

micro-organisms, they must take appropriate measures. For hazardous substances centrifuge containers with special screw caps must strictl y be used. In addition to the screw cap centrifuge containers, for materials in hazard category 3 and 4 a biosafet y system must be used (see the World Health Organisation’s “Laboratory Biosafety Manual”). In a biosafety system, droplets and aerosols are prevented from escaping by a bioseal (packing ring). If the hanger of a biosafety system is used without the lid, the packing ring must be removed from the hanger in order to prevent the packing ring from being damaged during the centrifugation run. Damaged packing rings must not be used to seal the biosafety system. Without the use of a biosafety system the centrifuge is not microbiologically sealed in the sense of the EN / IEC 610101-2-020 standard. When closing a biosafety system, please observe the instructions provided in the chapter, "Closing Biosafety Systems". For further details of available biosafety systems see chapter "Anhang/Appendi x, Rotoren und Zubehör/Rotors and accessories". If in doubt, you should obtain relevant information from the manufacturer.

 The centrifuge must not be operated with highly corrosive substanc es which co uld impair the mechanic al integrit y

of rotors, hangers and accessories.

 Repairs must only be carried out by personnel authorised to do so by the manufacturer.  Only original spare parts and original accessories lic ensed by the Andreas Hettich GmbH & Co. KG company are

allowed to be utilised.

 The following safety regulations apply:

EN / IEC 61010-1 and EN / IEC 61010-2-020 as well as their national deviations.

 The safe operation and reliability of the centrifuge can on ly be guaranteed if:

 the centrifuge is operated in accordance with the operating instructions,  the electrical installation on t he site where the centrifuge is installed conforms to the demands of EN / IEC

stipulations,

 the tests for device safety required in the respective c ountries, e.g. in Ger many in acc. with BGV A1 and BGR

500, are carried out by an expert.

36/121

Page 37

5 Symbol meanings

Symbol on the device: Attention, general hazard area.

Before using the device, make sure you read the operating instructions and observe the safety information!

Symbol in this document: Attention, general hazard area.

This symbol refers to safety relevant warnings and indicates possibly dangerous situations. The non-adherence to these warnings can lead to material damage and injury to personal.

Symbol on the device and in this document: Beware of biohazard.

Symbol in this document: This symbol refers to important circumstances.

Symbol on the device and in this document: Symbol for the separate collection of electric and electronic devices according to the guideline

2002/96/EG (WEEE). The device belongs to Group 8 (medical devices). Applies in the countries of the European Union, as well as in Norway and Switzerland.

6 Delivery checklist

1 Connecting cable 1 Hexagonal pin-type spanner 1 Lubricating grease for trunnions 1 Operating instructions 1 Notes on moving the equipment safely

The rotor(s) and associated accessories are included in the delivery in the quantity ordered.

7 Unpacking the centrifug e

 Lift the carton upward and remove the padding. 

Do not lift by the front panel. Observe the weight of the centrifuge, refer to chapter "Technical specifications".

Lift the centrifuge on both sides with an appropriate number of helpers and place it on the laboratory table.

37/121

Page 38

8 Initial operation

 According to the laboratory instrument standards EN / IEC 61010-2-020 an emergency switch to separa te power

supply in the event of a failure must be installed in the building electrical system. This switch has to be placed remote from the centrifuge, prefered outside of the room in which the centrifuge is installed or near by the exit of this room.

 Remove the transportation safety device from the bottom of the housing, see sheet ”Transportation safety device"  Position the centrifuge in a stable and level manner in a suitable place. During set-up, the required safety

margin of 300 mm around the centrifuge is to be kept according to EN / IEC 61010-2-020.

When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangero us substances or objects may be within the safety margin of 300 mm around the centrifuge.

 Do not place any object in front of the ventiduct.

Keep a ventilation area of 300 mm around the ventiduct.

 In the case of the centrifuge, type 1406-20, 1406-21, connect the nitrogen supply according to the enclo sed

instruction sheet AH1406-20XX. In the case of the centrifuge, type 1406-50, 1406-51, connect the refrigerating/heating circulator accordin g to the enclosed instruction sheet AH1406-50XX. In the case of the centrifuge, type 1406-70, 1406-71, connect the refrigerating/heating circulator and the nitrog en supply according to the enclosed instruction sheet AH1406-70XX.

It is mandatory that the centrifuge be connected according to the enclosed instruction sheet. Make sure you observe the enclosed instruction sheet.

 Check whether the mains voltage tallies with the statement on the type plate.  Connect the centrifuge with the connection cable to a standard mains socket. For connection ratings refer to

Chapter "Technical specifications".

 Turn on the mains switch. Switch position "".

The machine type and program version will be displayed and the LEDs lig ht up. After 8 seconds,

OPEN OEFFNEN is displayed and the left LED on the

STOP / OPEN

key blinks.

 Open the lid.

The last used centrifuge data will be displayed.

9 Opening and closing the lid

9.1 Opening the lid

The lid can only be opened when the centrifuge is s witched on and the rotor is at rest. If it cannot be opened under these circumstances, see the section on “Emergency release”.

 Press the button

OPEN / STOP

. The lid unlocks via the motor and the left LED in the pushbutton

OPEN / STOP

extinguishes.

9.2 Closing the lid

Do not put your fingers between lid and housing. Do not bang the lid shut.

If the left LED in the

OPEN / STOP

button flashes, press the

OPEN / STOP

button so that the motor-driven lid

lock goes into the basic position (opened).

 Place the lid and lightly press down the front edge of the lid. The locking action is effected by motor. The left LED

in the button

OPEN / STOP

lights up.

38/121

Page 39

10 Installation and removal of the rotor

 Clean the motor shaft (C) and the rotor drilling (A), and lightly grease the motor shaft

afterwards. Dirt particles between the motor shaft and the rotor hind er a perfect seating of the rotor and cause an irregular operation.

 Place the rotor vertically on the motor shaft. The motor shaft dog (D) has to fit in t he

rotor slot (B). The alignment of the groove is labelled on the rotor.

 Tighten the rotor tension nut with the supplied wrench by turning in a clockwise

C D

direction.

 Check the rotor for firm seating.  Loosening the rotor: Loosen the tension nut by turning in a counter clockwise direction,

and turning until the working point for lifting. After pass ing the working point for lifting the rotor is loosened from the motor shaft cone. Turn the tension nut until the rotor is able to be lifted from the motor shaft.

11 Loading the rotor

Standard centrifuge containers of glass will not stand RCF values exceeding 4000 (DIN 58970, pg. 2).

 Check the rotor for firm seating.  With swing-out rotors all rotor positions must be lined with identical hangers. Certain h angers are marked with

the number of the rotor position. These hangers may only be used in the respective rotor positio n. Hangers that are marked with a set number (e.g. S001/4) may only be used in the set.

 The rotors and hangers may only be loaded symmetrically. The centrifuge containers have to be distributed

evenly on all rotor positions. For authorised combinations see Chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". In the case of angle rotors all possible rotor positions must be loaded, see chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

Rotor is evenly loaded

Not permitted!

Rotor is not evenly loaded

 On certain hangers, the weight of the maximum load or the weight of the maximum load and the maximum

weight of the completely loaded hanger is specified. This weight may not be exceeded. In case of exception, see chapter " Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm

".The weight

specified for the maximum loading includes the total weight of adapter, frame, centrifuging container and content.

 In containers with rubber inserts, the same number of rubber inserts must always be among the centrifuge

containers.

 Always fill the centrifuge containers outside of the centrifuge.  No liquid should be allowed to enter the centrifugal chamber during filling and swinging out of the hangers.  The maximum filling quantity for the centrifuge containers specified by the manufacturer must not be exceeded.  In order to maintain the weight differences within the centrifuge container as marginal as possible, a consistent

fill level in the containers is to be heeded.

39/121

Page 40

12 Closing biosafety systems

In order to guarantee that it is sealed, the lid to the biosafety system has to be firmly closed. In order to prevent the packing ring from twisting when op ening and closing the cover, the packing ri ng must

be lightly rubbed with talcum powder or a rubber care product. If the hanger of a biosafety system is used without the lid, the packing r ing must be removed from the hanger

in order to prevent the packing ring from being damaged during th e centrifugatio n run. D amage d pack ing rings must not be used to seal the biosafety system.

For further details of available biosafety sys tems see ch apt er "An hang/Ap pen di x, Rot oren un d Zub ehör/Rotors and accessories". If in doubt, you should obtain relevant information from the manufacturer.

Lid with screw top and hole in turning handle:  Insert the supplied key into the hole in the handle and c lose the l id firml y by turni ng the ke y in

a clockwise direction.

Lid with screw top, without hole in turning handle:  Close the lid firmly by hand by turning in clockwise direction.

Lid with screw top:  Close the lid firmly by hand by turning in clockwise direction.

13 Con t rol and display elements

See figure on page 2. Fig. 2, Fig. 3: Display and control pa nel

13.1 Control knob

13.2 Control panel pushbuttons (keys)

SELECT

START

IMPULS

STOP OPEN

For setting the individual parameters. Turning anticlockwise reduces the value. Turning clockwise increases the value.

 Selection control key for selection of specific parameter.

The subsequent parameter is selected by every further keystroke.

 Start centrifugation run. The LED in the button lights up during the centrifugation run as long as the

rotor is turning.

 Short-term centrifugation.

The centrifugation run is effected as long as the button is held down. The LED in the button lights up during the centrifugation run as long as the rotor is turning.

 Store inputs and changes.  End centrifugation run.

The rotor runs down with a pre-selected brake step. The right-hand LED in the button lights up until the rotor is stationary. Once the rotor is stationary the left-hand LED flashes in the button. Pressing the button twice triggers the EMERGENCY STOP.

 Unlock the lid.

The left-hand LED in the button goes out.

 Leave the parameter input.

40/121

Page 41

RCF

 Switch between RPM and RCF display.

RCF values are displayed in > <.

 Start pre-cooling.

The pre-cooling speed is settable. It is pre-adjusted to 2800 RPM.

13.3 Adjustment possibilities

PROG RCL Program position of the called-up program. t/min Running time. Settable from 0 - 99 min, in 1 min increments. t/sec Running time. Settable from 0 - 59 s, in 1 second increments.

Continuous run "". Set parameter t/min and t/sec to zero.

RPM Revolutions per minute. A numerical value from 500 RPM up to the maximum speed of the rotor can be

set. Maximum speed of the rotor, see Chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Settable in increments of 10.

RAD/mm Centrifugation radius. Input in mm. For centrifugation radius see Chapter "Anhang/Appendix, Rotoren

und Zubehör/Rotors and accessories". The input of the radius is only possible if the RCF displ ay (> RCF <) is selected.

RCF Relative centrifugal force. A numerical value can be set, which gives a speed between 500 RPM and the

maximum speed of the rotor. Adjustable up to 100 in intervals of 1, and from 100 in intervals of 10. The RCF value is automatically rounded up or rounded down with regard to the RPM interval. The input of the RCF is only possible if the RCF display (> RCF <) is selected.

Starting steps 1 - 9. Step 9 = shortest starting time, Step 1 = longest starting time. Brake steps 0 - 9. Step 9 = shortest run-down time, Step 1 = long run-down time,

Step 0 = longest run-down time (brakeless run-down).

T/°C Temperature Set Point (only in centrifuges with cooling). Adjustable from -20°C to +40°C, in 1°C

intervals. The lowest obtainable temperature depends on the rotor (see Chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

PROG STO Program position on which the program is stored. 9 programs can be stored (program positions 1 - 2 - 3 -

… 9). The programme position # serves as temporary storage for altered adjustments.

14 Entering centrifugation parameter

If no key is pressed for 8 seconds long after the selection or during the input of parameters, the previous values will be shown in the display. The input of parameter then has to be execute d again.

 Select the RPM or RCF display with the key  Select the desired parameters using the button

In order to set continuous operation, the parameters t/min and t/sec must be set to zero with the

RCF

. RCF values are displayed in > <.

SELECT

and set using the knob .

knob.

Continual running is represented in the display by the following symbol, "".

 After input of all parameters, press the key

START / IMPULS

in order to store the adjustments on the programme

position #. As confirmation,  ok  will be displayed for a short period.

The data on the programme position # will be overwritten with every input of parameters a nd pressing of the

START / IMPULS

key

41/121

Page 42

15 Programming

15.1 Programme input/alteration

If no key is pressed for 8 seconds long after the selection or during the input of parameters, the previous values will be shown in the display. The input of parameter then has to be execute d again.

 Select the RPM or RCF display with the key  Select the desired parameters using the button

RCF

. RCF values are displayed in > <.

SELECT

and set using the knob . In order to set continuous operation, the parameters t/min and t/sec must be set to zero with the knob. Continual running is represented in the display by the following symbol, "".

 The parameter PROG STO can be selected using the button

SELECT

and the desired program position set using

the knob .

 Press the button

START / IMPULS

in order to store the setting on the desired program position.  ok  is displayed briefly as confirmation. If the key

START / IMPUL

is pressed without the parameter PROG STO being activated, the settings are always

stored in the program place #.

The previous data in the program position is overwritten during saving.

15.2 Programme recall

SELECT

 Select the parameter PROG RCL using the button

and set the desired program position using the knob

 Press the button  The parameters can be checked by pressing the button

To leave the parameter display press the button

START / IMPULS

. The centrifugation data of the selected program position is displayed.

SELECT

OPEN / STOP

or press no button for a period of 8 seconds.

16 Centrifugation

When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangerous substances or objects may be within the safety margin of 300 mm around the centrifuge.

If the permissible weight difference within the rotor loading has been exceeded, the dr ive shuts down during the start-up, the unbalance display lights up, and IMBALANCE is displayed.

A centrifugation run can be stopped at any time by pushing the key

OPEN / STOP

All parameters can be selected and altered during the centrifugation run (s ee Chapter “E ntering centrifugation parameter”).

You can switch-over at any time between the RPM and RCF display with the key

RCF

centrifugation radius is necessary if you are working with the RCF display. If

OPEN OEFFNEN is displaye d, a further operation of the centrifug e is only possible after opening the l id

once. If R xx n-max xxxxx is displayed, then no centrifugation run has taken place as the rotor was changed

beforehand, refer to Chapter " Rotor Identification ".

. The input of the

 Turn on the mains switch. Switch position .  Load the rotor and close the centrifuge lid.

16.1 Centrifugation with pre-set time

 Adjusting time or recall a programme with pre-set time (see Chapter "Programming").  Press the key

START / IMPULS

. The LED in the button

 After expiration of the time or with truncation of the centrifugation run by pushing the key

START / IMPULS

lights up for as long as the rotor turns.

OPEN / STOP

, the run-

down is effected with the selected brake step. The brake step is displayed.

During the centrifugation run the rotational speed of t he rotor or the subsequently resulting RCF value, the sample temperature (only in centrifuges with cooling) and the remaining time will be displayed.

42/121

Page 43

16.2 Continuous run

 Adjusting the symbol  or recall a continuous run programme (see Chapter "Programming").  Press the key

START / IMPULS

. The LED in the button

START / IMPULS

lights up for as long as the rotor turns. The

time metering begins at 00:00.

 Press the key

OPEN / STOP

in order to stop the centrifugation run. The run-down is effected with the selected

brake step. The brake step is displayed.

During the centrifugation run the rotational speed of t he rotor or the subsequently resulting RCF value, the sample temperature (only in centrifuges with cooling) and the expired time will be displ ayed.

16.3 Short-term centrifugation

 Hold down the key

START / IMPULS

. The LED in the button

START / IMPULS

lights up for as long as the rotor turns. The

time metering begins at 00:00.

 Let go of the key

START / IMPULS

again in order to stop the centrifugation run. The run-down is effected with the

selected brake step. The brake step is displayed.

17 Emergency Stop

 Press the key

OPEN / STOP

twice.

With Emergency Stop the run-down is effected with brake step 9 (shortest run-down time). Brake step 9 is displayed. If brake step 0 was pre-selected, the run-down time is technically longer than with brake step 9.

18 Acoustic Signal

The acoustic signal sounds:

 Upon the appearance of a disturbance in 2 second intervals.  After completion of a centrifugation run and rotor standstill in 30 second intervals.

The acoustic signal is stopped by opening the lid or pressing any key. The signal after completion of the centrifugation run can be activated or deactivated in the following manner, if the

rotor is at standstill:  Hold down the key

SELECT

for 8 seconds.

After 8 seconds, SOUND / BELL appears in the display.

 Set using the knob OFF or ON.  Press the key

START / IMPULS

in order to store the setting.

As confirmation,  ok  will be displayed for a short period.

19 Recall hours of operation

Recall hours of operation is only possible during rotor standstill.  Hold down the key

SELECT

for 8 seconds.

After 8 seconds, SOUND / BELL appears in the display.

SELECT

 Press the key

once again.

The centrifuge’s hours of operation (CONTROL: ) are displayed.

 Press the key

OPEN / STOP

to exit the hours of operation recall.

43/121

Page 44

20 Cooling (only in centrifuges with cooling)

The temperature set-point can be adjusted from -20°C to +40°C. The lowest obtainable temperature is dependent o n the rotor (see Chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

20.1 Standby-cooling

With rotor standstill and closed lid the centrifugal chamber is cooled to the pre-selected temperature. The temperature set-point is shown in the display.

Standby cooling will be subject to a timed delay after a centrifuge run and the display will show OPEN

OEFFNEN. The delay time can be pre-set in 1minute steps from 1 to 5 minutes. It is pre-set to 1 minute.

With the rotor standing still and the cover open the delay time can be set as follows:  Hold down the key

After 8 seconds, t/min = X appears in the display.

 Use the rotary button  Press the key

As confirmation,  ok  will be displayed for a short period.

To leave the delay time display press the key

20.2 Pre-cooling the rotor

 Press the key . The LED in the button  Press the button

brake step is displayed.

During the centrifugation run the rotational speed of t he rotor or the subsequently resulting RCF value, the sample temperature and the expired time will be displayed.

The pre-cooling speed can be adjusted in decadic steps from 500 RPM to the max RPM of the rotor. It is preadjusted to 2800 RPM. When the rotor is stationary and the lid open the pre-cooling speed can be set in the following manner:  Hold down the key

After 8 seconds, t/min = X appears in the display.

 Press the key

The set pre-cooling RPM - RPM = XXXX will be displayed.

 Set the desired pre-cooling speed using the knob  Press the key

As confirmation,  ok  will be displayed for a short period.

To leave the pre-cooling RPM display press the key

21 Relative centrifugal force (RCF)

The relative centrifugal force (RCF) is given as a multiple of the acceleration of gravity (g). It is a unit-free value and serves to compare the separation and sedimentation performance.

These values are calculated using the formula below:

for 8 seconds.

to set the delay time.

START / IMPULS

OPEN / STOP

for 8 seconds.

once again.

START / IMPULS

RCF 

in order to store the setting.

OPEN / STOP

START / IMPULS

to end the pre-cooling. The run-down is effected with the selected brake step. The

in order to store the setting.

RPM

 



1000

 



1,118r

or do not press any key for a period of 8 seconds.

lights up for as long as the rotor turns.

OPEN / STOP

 1000

or do not press any key for a period of 8 seconds.

RPM 

RCF



1,118r



RCF = relative centrifugal force RPM = rotational speed (revolutions per minute) r = centrifugal radius in mm = distance from the centre of the turning axis to the bottom of the centrifuge. For more on the centrifugal radius see the chapter ” Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories”.

The relative centrifugal force (RCF) stands in relation to the revolutions per minute and the centrifugal radius.

44/121

Page 45

22 Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm3

When centrifuging with maxim revolutions per minute the density of the materials or the material mixt ures may not exceed 1.2 kg/dm3. The speed must be reduced for materials or mixtures of materials with a higher density.

The permissible speed can be calculated using the following formula:

= )(n speed Reduced

red

e.g.: maximum speed RPM 4000, density 1. 6 kg/dm

kg/dm³ 1.2

= n red

kg/dm³ 1.6

1.2 [kg/dm³]density Greater

[RPM] speed maximum x

RPM 3464 = RPM 4000 x

In the exceptional case that the maximum loading indicated on the hanger is exceeded, the speed must also be reduced.

The permissible speed can be calculated using the following formula:

= )(n speed Reduced red

[g] load maximum

[g] load actual

[RPM] speed maximum x

e.g.: maximum speed RPM 4000, maximum load 3 00 g, actual load 350 g

g 300

= n red

g 350

RPM 3703 = RPM 4000 x

If in doubt you should obtain clarification fr om the manufacturer.

23 Rotor recognition

Rotor recognition is carried out after each start of the centrifugatio n run. If the rotor has been changed, the centrifugation run is canceled after rotor recognition. The rotor code (R xx) and the

maximum speed (n-max=xxxxx) of the rotor are displayed.

A further operation of the centrifuge is only possible after a single opening of the lid. If the maximum speed of the rotor being used is less than the set speed, the speed is limited to the rotor's

maximum speed.

24 Emergency release

During a power failure the lid cannot be unloc k ed by motor. An emergency release has to be executed by hand.

For emergency release disconnect the centrifuge from the mains. Open the lid only during rotor standstill.

See figure on page 2.

 Switch off the mains switch (switch position "0").  Look through the window in the lid to be sure that the rotor has come to a standstill.  Insert the hexagonal wrench key into the bore hole (Fi g. 1, A) and carefully rotate by half a turn in clockwise

direction until the lid can be opened.

 Pull the hexagon socket head wrench out of the drillin g again.  If the left LED in the

OPEN / STOP

button flashes after the centrifuge is switched on again, press the

OPEN / STOP

button so that the motor-driven lid lock goes into the basic position (opened) again.

45/121

Page 46

25 Mainten an ce and servicing

The device can be contaminated.

Pull the mains plug before cleaning. Before any other cleaning or decontamination process other than that recommended by the manufacturer is

applied, the user has to check with the manufacturer that the planned process does not damage the device.

 Centrifuges, rotors and accessories must not be cleaned in rinsin g machines.  They may only be cleaned by hand and disinfected with liquids.  The water temperature must be between 20 – 25°C.  Only detergents/disinfectants may be used which:

 have a pH between 5 - 8  do not contain caustic alkalis, peroxides, chlorine compounds, acids and alkaline solutions

 In order to prevent appearances of corrosio n throug h cleanin g agent s or disinf ectants, the app licat ion gui de fro m

the manufacturer of the cleaning agent or disinfectant are absolutely to be heeded.

25.1 Centrifuge (housing, lid and centrifuging chamber)

25.1.1 Surface cleaning and care



Clean the centrifuge housing and the centrifuging chamber regularly, using soap or a mild detergent and a damp cloth if required. For one thing, this services purposes of hygie ne, and it also prevents corrosion through adhering impurities.

 Ingredients of suitable detergents:

soap, anionic tensides, non-ionic tensides.

 After using detergents, remove the detergent residue b y wiping with a damp cloth.  The surfaces must be dried immediately after cleaning.  In the event of condensation water formation, dry the centrifugal chamber by wiping out with an absorbent cloth.  Lightly rub the rubber seal of the centrifug e chamber with talcum powder or a rubber care product after each

cleaning.

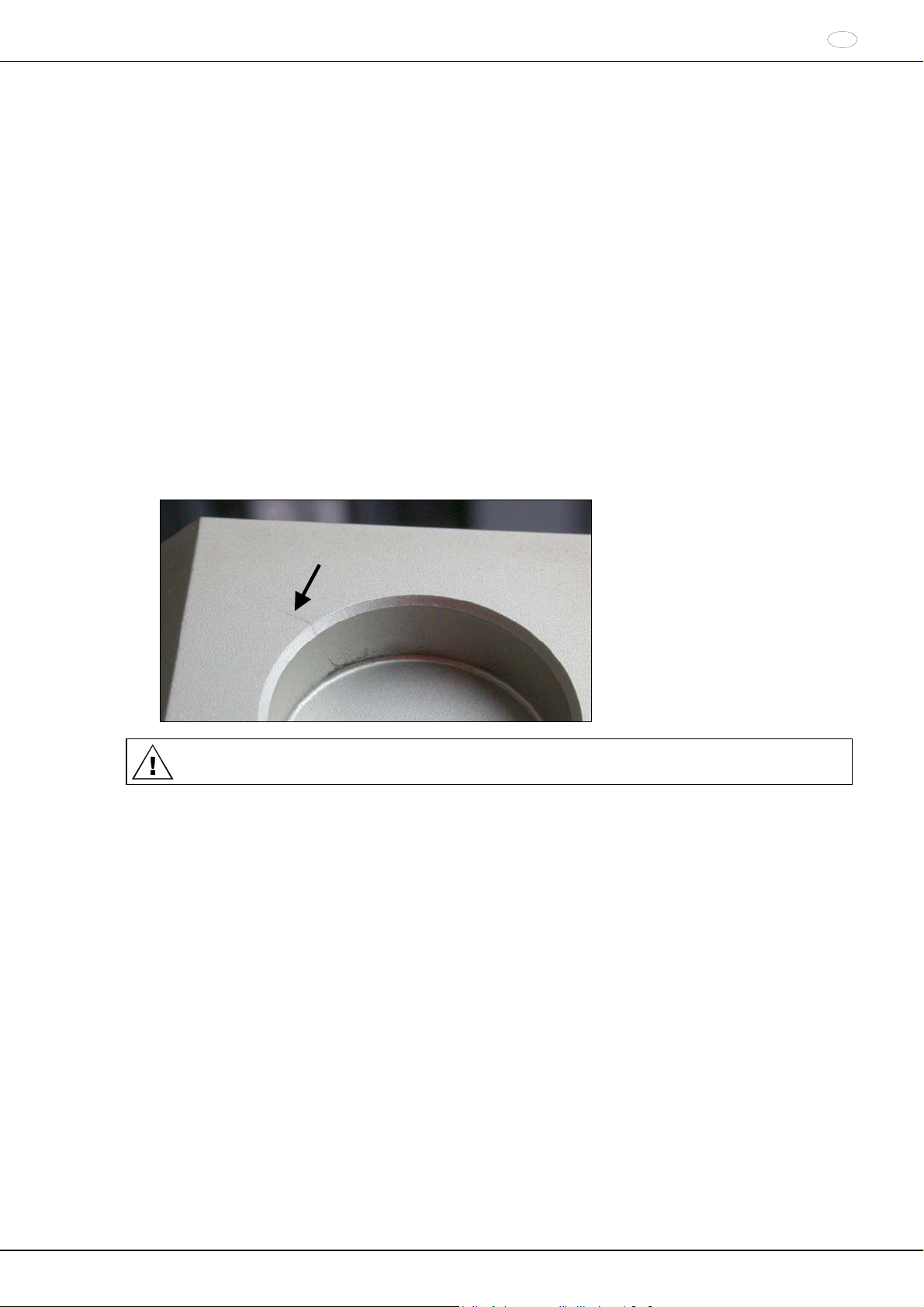

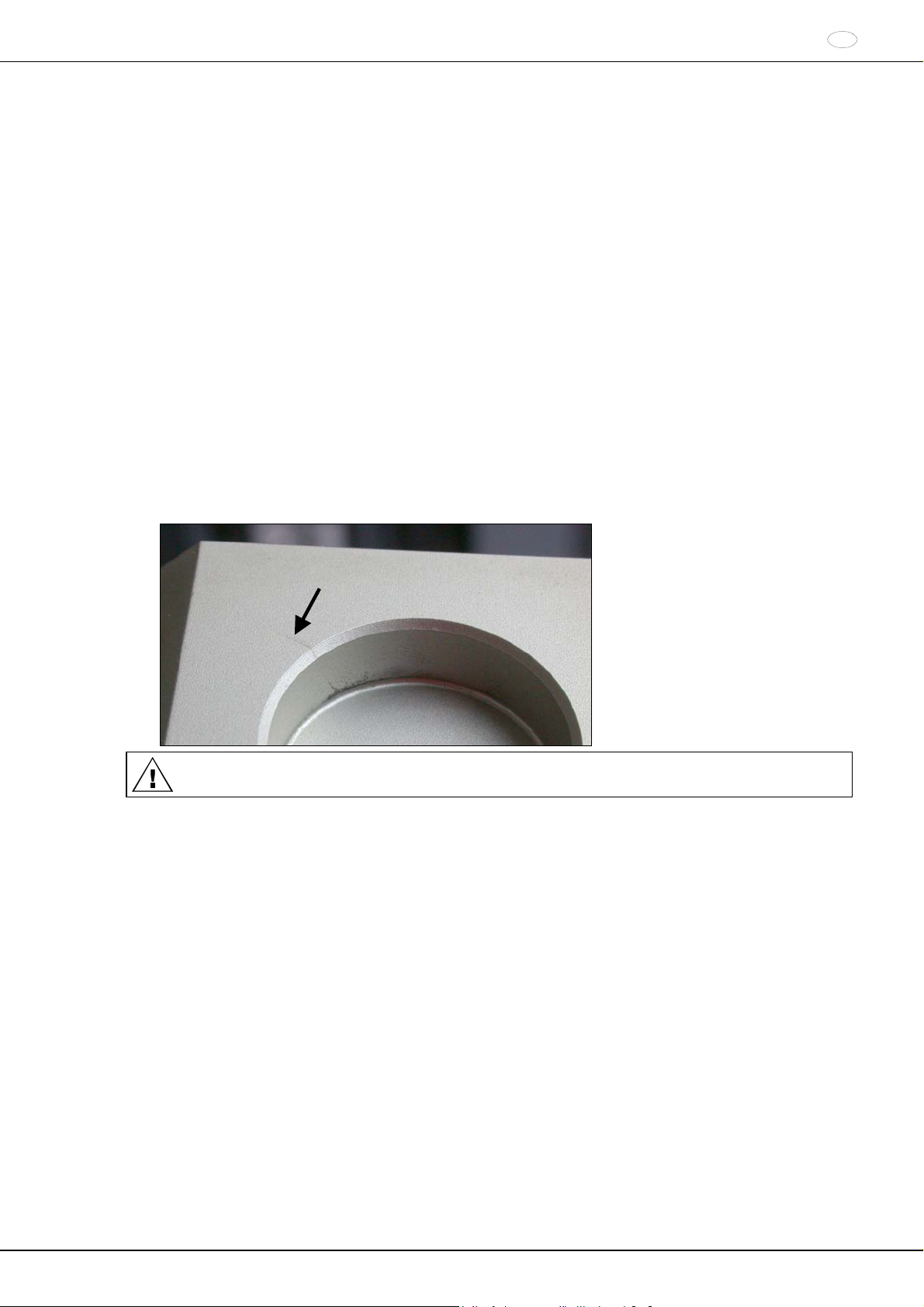

 The centrifuging chamber is to be checked for damage once a year.

If damage is found which is relevant to s afety, the centrifuge may no longer be put int o operation. In this case, notify Customer Service.

25.1.2 Surface disinfection



If infectious materials penetrates into the centrifugal chamb er this is to be disinfected immediately.

 Ingredients of suitable disinfectants:

ethanol, n-propanol, isopropyl alcohol, glut ardialdehyde, quaternary ammonium compounds.

 After using disinfectants, remove the disinfectant residue by wiping with a damp cloth.  The surfaces must be dried immediately after disinfecting.

25.1.3 Removal of radioactive contaminants



The agent must be specifically labelled as being an agent for removing radioactive contaminants.

 Ingredients of suitable agents for removing radioactive co ntaminants:

anionic tensides, non-ionic tensides, polyhydr ated ethanol.

 After removing the radioactive contaminants, remove the agent residue by wiping with a damp cloth.  The surfaces must be dried directly after removing the radioactive contaminants.

46/121

Page 47

25.2 Rotors and Attachments

25.2.1 Cleaning and care

 In order to avoid corrosion and changes in materials, the rotors and accessories have to be cleaned regularly

with soap or with a mild cleaning agent and a moist cloth. Cleaning is recommended at least once a week. Contaminants must be removed immediately.

 Ingredients of suitable detergents:

soap, anionic tensides, non-ionic tensides.

 After using detergents, remove detergent res idue b y rinsing with water (only outside of the cent rifuge) or wipe off

with a damp cloth.

 The rotors and accessories must be dried directly after cleaning.  Angle rotors, container and hanger made of aluminium are to be lightly greased after drying using acid-free

grease, e.g. vaseline.

 In the case of biosafety systems (for further details of available biosafety systems see chapter

"Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories"), the packing rings must be checked and cleaned regularly (weekly).The sealing ring is to be replaced immediately upon indication of crack formation, embrittlement or abrasive wear. Lightly rub the packing rin gs with talcum powder or a rubber care product after each cleaning.

 In order to prevent corrosion as a result of moisture between the rotor and the motor shaft, the rotor should be

disassembled and cleaned at least once a month, and the motor shaft should be lightly greased.

 The rotors and accessories have to be checked weekly for wear and corrosion. For swing-out rotors, it is

important to check the area of the lifting lugs, for hangers, the grooves and the base should be checked for cracks. Example: Crack in the groove area:

Rotors and attachments may no longer be utilised upon indication of wear and tear or corrosion.

 Check the firm seating of the rotor on a weekly basis.

25.2.2 Disinfection



If infectious material should get on the rotors or accessories, they must be appropriately disinfected.

 Ingredients of suitable disinfectants:

glutaraldehyde, propanol, ethyl hexanol, an ionic tensides, corrosion inhibitors.

 After using disinfectants, remove disinfectant residue by rinsing with water (only outside of the centrifuge) or wipe

off with a damp cloth.

 The rotors and accessories must be dried directly after disinfection.

25.2.3 Removal of radioactive contaminants

 The agent must be specifically labelled as being an agent for the removal of radioactive contaminants.  Ingredients of suitable agents for removing radioactive co ntaminants:

anionic tensides, non-ionic tensides, polyhydr ated ethanol.

 After removing the radioactive contaminants, remove agent residue by rinsing with water (only outside of the

centrifuge) or wipe off with a damp cloth.

 The rotors and accessories must be dried directly after removing the radioact ive contaminants.

25.2.4 Trunnions

With swing-out rotors the trunnions must be regular ly lubricated (Hettich Lubricating Grease No. 4051) in order to ensure consistent swinging out of the hangers.

47/121

Page 48

25.2.5 Rotors and accessories with limited service lives

The use of certain rotors, hangers and accessory parts is limited by time. These are marked with the maximum permitted number of operating cycles or with an expiration date and the maximum permitted number of operating cycles or just with the expir ation date; e.g.:

- "einsetzbar bis Ende:

V. Quartal 2011 / usable until end of: V. Quarter 2011" or

"einsetzbar bis Ende Monat/Jahr: 10/2011 / usable until end of month/year: 10/2011"

- "Max. Lauf Zyklen / max. cycles: 40000". For safety reasons, rotors, hangers and accessory parts may no longer be used if either the indicated

maximum number of operating cycles or the indicated expiration date has been reached.

25.3 Autoclaving

The following accessory can be autoclaved at 121°C / 250°F (20 min):

 Swing-out rotors  Angle rotors made of aluminum  Hanger made of metal  Lid with biocontainment  Stands  Reductions

Otherwise you must ask the manufacturer. No statement can be made about the degree of sterility.

The lids of the rotors and containers must be removed prior to aut oclaving. Autoclaving accelerates the ageing process of plastics. In addition, autoclaving may discolour plastics. We recommend that the packing rings of the bio-safety system be replace d af ter autoclaving.

25.4 Centrifuge containers



With leakiness or after the breakage of centrifuging cont ainers broken container parts and leaked cent rifugation material are to be completely removed.

 The rubber inserts as well as the plastic sleeves of the rotors are to be replaced after a glass breakage.

Remaining glass splitters cause further glass breakage!

 If this concerns infectious material, a disinfection process is to be executed immediately.

48/121

Page 49

26 Faults

If the fault cannot be eliminated with the hel p of the fault table, please inform Customer Service. Please specify the type of centrifuge and the serial number. Both numbers can be found on the name plate of the

centrifuge.

Perform a MAINS RESET:

 Switch off the mains switch (switch position "0").  Wait at least 10 seconds and t hen switch on the mains switch again (switch position "").

Message / fault Cause Remedy No display --- No voltage.

Overvoltage protection tripped out.

TACHO - ERROR 1, 2, 96 Faulty speedometer.

Motor, electronics defective.

CONTROL - ERROR 8 Error in lid locking or lid closure.

 Check supply voltage.  Mains switch ON.  Open the cover.  Switch off the mains switch (switch

position "0").

 Wait at least 10 seconds.  Turn the rotor vigorously by hand.  Switch on the mains switch again

(switch position ""). The rotor must turn during switch-on.

IMBALANCE --- The rotor is unevenly loaded.

 Open lid.  Check the loading of the rotor, see

chapter "Loading the rotor".

 Repeat the centrifugation run. CONTROL - ERROR 4, 6 Error in lid locking or lid closure. N > MAX 5 Rotation too fast

 Perform a MAINS RESET. N < MIN 13 Rotation too slow MAINS INTERRUPT --- Power failure during the centrifugation run.

(The centrifugation run was not finished.)

 Open lid.

 Push

START / IMPUL

button.

 Repeat the centrifugation run if

necessary.

ROTORCODE 10.1,

Incorrect rotor coding

 Open lid.

10.2

CONTROL-ERROR 21, 22,

Error / defect electronics

25, 27,

29 CONTROL-ERROR 23 Error / defect controls SER I/O - ERROR 30, 31,

Error / defect electronics

33, 36

° C * - ERROR 51 - 53,

55 FU / CCI - ERROR 60 - 64,

Error / defect electronics Error / defect electronics / motor

 Perform a MAINS RESET.

67, 68,

82 - 86 SYNC-ERROR 90 Error / defect electronics SENSOR-ERROR 91 - 93 Error / defect unbalance sensor KEYBOARD-ERROR --- Error / defect controls NO ROTOR --- No rotor installed

 Open lid.  Install rotor.

N  ROTOR MAX

---

Speed in the selected program greater than the maximum speed of the rotor.

The rotor has been changed. The maximum speed of the installed rotor is higher than that of the rotor that was previously used and this has not yet been detected by rotor recognition.

 Check the set speed.

Reduce the set speed

 Set a speed up to the maximum

speed of the rotor that was previously used. Press the

START / IMPUL

key to run rotor recognition. See chapter, "Rotor Recognition".

49/121

Page 50

27 Returning Devices

Before returning the device, a transport securing device has to be installed.

If the device or its accessories are returned to An dreas Hettich GmbH & Co. KG, in order to provide protection for people, the environment and materials, it has to be deco ntaminated and cleaned before being shipped.

We reserve the right to refuse contaminated devices or accessories. Costs incurred for cleaning and disinfection are to be charged to the customer. We ask for your understanding in this matter.

28 Disposal

Before disposal, the device must be decontaminated and cleaned to protect people, the environment and property. When you are disposing of the device, the respective st atutory rules must be observed. Pursuant to guideline 2002/96/EC (WEEE), all devices supplied after August 13, 2005 may not be disposed as part of

domestic waste. The device belongs to group 8 (medical devices) and is categorized in the business-to-business field.

The icon of the crossed-out trash can shows that the device may not be disposed as part of domestic waste.

The waste disposal guidelines of the individual EC countries might vary. If necessary, contact your supplier.

50/121

Page 51

Table des matières

1 Usage conforme ...................................................................................................................................................53

2 Risques résiduels .................................................................................................................................................53

3 Données techniques .............................................................................................................................................53

4 Consignes de sécurité ..........................................................................................................................................56

5 Signification des symboles....................................................................................................................................58

6 Composition de la livraison...................................................................................................................................58

7 Déballer la centrifugeuse ......................................................................................................................................58

8 Mise en service.....................................................................................................................................................59

9 Ouvrir et fermer le couvercle.................................................................................................................................59

9.1 Ouvrir le couvercle.........................................................................................................................................59

9.2 Fermer le couvercle.......................................................................................................................................59

10 Montage et démontage du rotor........................................................................................................................60

11 Chargement du rotor.........................................................................................................................................60

12 Fermeture des systèmes de sécurité biologique...............................................................................................61

13 Organes de commande et indicateurs...............................................................................................................61

13.1 Bouton de réglage......................................................................................................................................61

13.2 Touches de la console de commande........................................................................................................61

13.3 Possibilités de réglage...............................................................................................................................62

14 Saisie des paramètres de centrifugation...........................................................................................................63

15 Programmation..................................................................................................................................................63

15.1 Saisie / Modification de programme...........................................................................................................63

15.2 Appel de programme..................................................................................................................................63

16 Centrifugation....................................................................................................................................................64

16.1 Centrifugation avec sélection de temps préalable......................................................................................64

16.2 Centrifugation continue..............................................................................................................................64

16.3 Centrifugation rapide..................................................................................................................................64

17 Arrêt d'urgence..................................................................................................................................................64

18 Signal sonore....................................................................................................................................................65

19 Interrogation du compteur de durée de fonctionnement....................................................................................65

20 Refroidissement (uniquement sur centrifugeuse avec refroidissement)............................................................65

20.1 Refroidissement en veilleuse.....................................................................................................................65

20.2 Pré-refroidissement du rotor ......................................................................................................................65

21 Accélération centrifuge relative (RCF)...............................................................................................................66

22 Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/dm3..........................................66

23 Identification du rotor.........................................................................................................................................66

24 Déverrouillage d'urgence...................................................................................................................................67

25 Entretien et maintenance ..................................................................................................................................67

25.1 Centrifugeuse (boîtier, couvercle et cuve)..................................................................................................67

25.1.1 Entretien et nettoyage des surfaces....................................................................................................67

25.1.2 Désinfection des surfaces...................................................................................................................67

25.1.3 Décontamination de substances radioactives.....................................................................................68

25.2 Rotors et accessoires.................................................................................................................................68

25.2.1 Nettoyage et entretien.........................................................................................................................68

51/121

Page 52

25.2.2 Désinfection........................................................................................................................................68

25.2.3 Décontamination de substances radioactives.....................................................................................69

25.2.4 Goupilles de fixation ...........................................................................................................................69

25.2.5 Rotors et accessoires à durée d'utilisation limitée ..............................................................................69

25.3 Autoclavage...............................................................................................................................................69

25.4 Réservoirs de centrifugation......................................................................................................................69

26 Défauts..............................................................................................................................................................70

27 Renvoi d'appareils au fabricant.........................................................................................................................71

28 Élimination des déchets....................................................................................................................................71

Anhang / Appendix............................................................................................................................................93

29.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................93

52/121

Page 53

1 Usage conforme

L'appareil dont il est question est u n produit médical (centrifugeuse de laborato ire) dans l'esprit de la directive IVD 98/79/CE.

La centrifugeuse sert à la séparation de substances ou mélanges de substances d'une densité maximum de 1,2 kg/dm³. Ce qui comprend, en particulier, tout prélèvement destiné à la préparation de diagnostics In-vitro dans le cadre de la médecine humaine.

La centrifugeuse est exclusivement destinée à cette plage d'utilisation. Toute utilisation en dehors ou au delà de ce cadre est considérée comme non conforme. L'entreprise Andreas

Hettich GmbH & Co. KG décline toute responsabilité pour tout dommage en résultant. L'utilisation conforme comprend également le respect de toutes les indications co ntenues dans le mode d'emploi et

des travaux d'inspection et d'entretien.

2 Risques résiduels

L'appareil est construit conformément au niveau actuel de la technologie et des règles de sécurité éprouvées. L'utilisation et la manipulation non conforme de cet appareil risquent de menacer la sant é et l'intégrité corporelle de l'utilisateur ou de tierces personnes, ou de détériorer l'appareil ou autres biens matériels. Utilisez exclusivement l'appareil conformément à l'usage po ur lequel il a été conçu et uniquement s'il est dans un état de fonctionnement technique irréprochable.

Remédier sans attendre à tout dérangement susceptible d e porter atteinte à la sécurité.

3 Données techniques

Fabricant

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen Modèle UNIVERSAL 320 UNIVERSAL 320 R Type 1401 1401-01 1406 1406-01 Tension du réseau ( 10%)

200-240 V 1 100-127 V 1 200-240 V 1 240 V 1

115-127 V 1

Fréquence du réseau 50 – 60 Hz 50 – 60 Hz 50 Hz 60 Hz 60 Hz Charge de connexion 400 VA 400 VA 800 VA 950 VA Consommation de courant 2.0 A 4.0 A 4.0 A 8.0 A Réfrigérant ---- R 404A Capacité max. 4 x 100 ml Densité admise

1.2 kg/dm

Vitesse de rotation (RPM) 15000 Accélération (RCF) 21382 Energie cinétique 8600 Nm Obligation de contrôle (BGR 500) non Conditions ambiantes (EN / IEC 61010-1)

 Emplacement  Hauteur  Température ambiante  Humidité de l’air

Jusqu’à 2000 m au dessus du niveau de la mer

2°C à 35°C 5°C à 35°C

humidité de l’air max. relative 80% pour températures jusqu’à 31°C,

uniquement dans les intérieurs

décroissant en linéaire jusqu’à 50% de l’humidité relat ive pour 40°C.

 Catégorie de surtension

(IEC 60364-4-443)

 Degré d’encrassement

Catégorie de protection de l’appareil





Non approprié pour l’usage dans un environnement exposé aux

explosions.

EMV

 Emission de parasites,

Résistance aux interférences

Niveau du bruit (en fonction du rotor)

EN / IEC 61326-1,

catégorie B

 68 dB(A)  58 dB(A)

FCC Class B

EN / IEC 61326-1,

catégorie B

FCC Class B

Dimensions

 Largeur  Profondeur  Hauteur

395 mm 401 mm 520 mm 695 mm 346 mm 346 mm

Poids env. 31 kg env. 53 kg env. 52 kg

53/121

Page 54

Fabricant

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen Modèle UNIVERSAL 320 R Type 1406-50 1406-51 1406-70 1406-71 Tension du réseau ( 10%)

200-240 V

1 100-127 V 1 200-240 V 1 100-127 V 1

Fréquence du réseau 50 – 60 Hz 50 – 60 Hz 50 – 60 Hz 50 – 60 Hz Charge de connexion 400 VA 400 VA 400 VA 400 VA Consommation de courant 2.0 A 4.0 A 2.0 A 4.0 A Capacité max. 4 x 100 ml Densité admise

1.2 kg/dm

Vitesse de rotation (RPM) 15000 Accélération (RCF) 21382 Energie cinétique 8600 Nm Obligation de contrôle (BGR 500) non Conditions ambiantes (EN / IEC 61010-1)

 Emplacement  Hauteur  Température ambiante  Humidité de l’air

Jusqu’à 2000 m au dessus du niveau de la mer

humidité de l’air max. relative 80% pour températures jusqu’à 31°C,

uniquement dans les intérieurs

2°C à 35°C

décroissant en linéaire jusqu’à 50% de l’humidité relat ive pour 40°C.

 Catégorie de surtension

(IEC 60364-4-443)

 Degré d’encrassement

Catégorie de protection de l’appareil





Non approprié pour l’usage dans un environnement exposé aux

explosions.

EMV

 Emission de parasites,

Résistance aux interférences

Niveau du bruit (en fonction du rotor)

EN / IEC 61326-1,

catégorie B

FCC Class B

EN / IEC 61326-1,

catégorie B

 58 dB(A)

FCC Class B

Dimensions

 Largeur  Profondeur  Hauteur

395 mm 520 mm 346 mm

Poids env. 35 kg

54/121

Page 55

Fabricant

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen Modèle UNIVERSAL 320 R Type 1406-20 1406-21 Tension du réseau ( 10%)

200-240 V 1 240 V 1 115-127 V 1

Fréquence du réseau 50 Hz 60 Hz 60 Hz Charge de connexion 800 VA 950VA Consommation de courant 4.0 A 8.0 A Réfrigérant R 404A Capacité max. 4 x 100 ml Densité admise

1.2 kg/dm

Vitesse de rotation (RPM) 15000 Accélération (RCF) 21382 Energie cinétique 8600 Nm Obligation de contrôle (BGR 500) non Conditions ambiantes (EN / IEC 61010-1)

 Emplacement  Hauteur  Température ambiante  Humidité de l’air

Jusqu’à 2000 m au dessus du niveau de la mer

humidité de l’air max. relative 80% pour températures jusqu’à 31°C,

uniquement dans les intérieurs

5°C à 35°C

décroissant en linéaire jusqu’à 50% de l’humidité relat ive pour 40°C.

 Catégorie de surtension

(IEC 60364-4-443)

 Degré d’encrassement

Catégorie de protection de l’appareil





Non approprié pour l’usage dans un environnement exposé aux

explosions.

EMV

 Emission de parasites,

EN / IEC 61326-1, catégorie B FCC Class B

Résistance aux interférences

Niveau du bruit (en fonction du rotor)

 58 dB(A)

Dimensions

 Largeur  Profondeur  Hauteur

401 mm 695 mm 346 mm

Poids env. 52 kg

55/121

Page 56

4 Consignes de sécurité

Aucune demande garantie ne pourra être revendiquée auprès du fabricant si les indications données dans ce mode d'emploi ne sont pas toutes respectées.

 Veiller à la stabilité de la centrifugeuse.  Avant d’utiliser la centrifuge, il est indispensable de vérifier la fixation correcte du rotor.  Durant un processus de centrifugation, aucune personne, matière dangereuse et aucun objet ne

doivent se trouver dans une zone de sécurité de 300 mm autour de la centrifugeuse selon EN / IEC 61010-2-020.

 Les rotors, balanciers et accessoires qui présentent d'importantes traces de corrosion ou des

défauts mécaniques ou dont la durée d'utilisation a expiré ne doi vent plus être utilisés.

 Suspendre immédiatement l'utilisation de la centrifuge si la cuve de centrifugeuse présente des

dommages susceptibles de porter atteinte à la sécurité.

 Les goupilles de fixation des rotors à amortissement doivent être graissées régulièrement

(graisse de lubrification Hettich n° 4051) de manière à assurer le balancement régulier de la suspension.

 Concernant les centrifugeuses sans réglage de température, il peut y avoir un réchauffement dans

la cuve de centrifugeuse en cas de température ambiante élevée et/ou d'utilisation fréquente de l'appareil. Il n'est donc pas possible d'exclure une modification de l'échantillon due à la température.

 Il importe de lire et de respecter le mode d’emploi avant la mise en service de la cen trifug euse. Seules les

personnes ayant lu et compris le mode d’emploi sont autorisées à manipuler l’appareil.

 Outre le mode d’emploi et les réglementati ons contraignantes relatives à la prévention des accidents , il importe

également de respecter les règles spécifiques et communément admises en matière de sécurité et de travail. Le mode d’emploi doit être complét é des dispositi ons nationales applicables à la préve ntion des acc idents et à l a protection de l’environnement.

 La centrifugeuse a été construite conformément à l’état a ctuel de la techniq ue et son fo nctionnement est sûr. Elle

peut cependant présenter des dangers pour l’utilisateur ou des tiers si son utilisation n’est pas confiée à un personnel dûment formé, est inadéquate ou non conforme à sa destination.

 Pendant le fonctionnement, la centrifuge use ne devra pas être déplacée ou être heurtée.  En cas de défaillance ou en cas de déverrou illage d’urgenc e, ne jamais intervenir dans l ’appareil lorsque le rotor

tourne.

 Afin d'éviter les dommages causés par la condensation en passant d'un local froid à un local chaud, il faut soit

réchauffer la centrifugeuse en la laissant penda nt au moi n s 3 heur es dan s le loca l cha ud avant de la r accord er au secteur, soit la faire fonctionner pendant 30 minutes dans le loca l froid pour la chauffer.

 Pour cet appareil, vous ne devez utiliser que des rotors et des accessoires homologués par le fabricant (voir

chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories"). Avant d'utiliser des récipients de centrifugation qui ne sont pas présentés dans le chapitre "Annexe/Appendix, rotors et accessoire/Rotors and accessories", l'utilisateur doit s'assurer auprès du fabricant qu'il peut les utiliser.

 Le rotor de la centrifugeuse doit uniquement être chargé conformément au chapitre "Chargement du rotor".  Dans le cas de la centrifugation à la v itesse maximal e, l a densit é des sub st ances et des mélanges de s ubst anc es

ne doit pas excéder 1,2 kg/dm

 Il est interdit de procéder à des centrifugations en présence de défauts d’équilibrage.  La centrifugeuse ne doit pas être exploitée dans un environnement explosif.  Il est interdit de procéder à des centrifugations :

 avec des matières inflammables ou explosives,  avec des matières susceptibles de réagir chimiquement ou de dégager d’importantes quantités d’énergie.

56/121

Page 57

 En cas de centrifugation de substances dangereuses ou de substances mixtes toxiques, radioactives ou

contaminées par des micro-organismes pathogènes, il incombe à l’utilisateur de prendre les mesures ad hoc. Il faut systématiquement utiliser des récipi ents de centrifugation avec des bouc hons spéciaux à vis destinés aux substances dangereuses. Dans le cas des substances des groupes de risques 3 et 4, il faut utiliser un système de sécurité biologique en plus des récipi ents de centrifugation pouvant être obtur és (voir le manuel "Laboratory Biosafety Manual" publié par l’Organisation Mondiale de la Santé). Dans un système de sécurité biologique, un joint b iologiqu e (bagu e d’étan chéité) em pêche la f uite de g outtelet tes et d’aérosols. Lorsque la suspension d'un système de sécurité biologique est utilisée sans couvercle, il faut enl ever la bague d'étanchéité de la suspension pour éviter de l'endommager pendant le cycle de centrifugation. Les bagues endommagées ne doivent plus être utilisées pour assurer l'étanchéité le système de sécurité biologique. En l'absence d'un système de sécurité biologique, une centrifugeuse n'est pas étanche du point de vue microbiologique au sens de la norme EN / IEC 61010-2-020. Lors de la fermeture d'un système de sécurité biologique, il faut se conformer aux instructions du chapitre "Fermeture des systèmes de sécurité biologique". Pour ce qui concerne les systèmes à sécurité biologique, voir le chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Dans le doute vous pouvez obtenir les informations auprès du fabricant.

 Il est interdit de centrifuger des matières fortement corrosives pouvant réduire la résistance mécanique des

rotors, des supports et des accessoires.

 Les réparations ne peuvent être effectuées que par un e personne autorisée à cet effet par le fabricant.  Utiliser uniquement les pièces de rechange originales et les accessoires d'origine homologués par les

Etablissements Andreas Hettich GmbH & Co. KG.

 Les dispositions de sécurité suivantes font foi :

EN / IEC 61010-1 et EN / IEC 61010-2-020 ainsi que les dérogations nationales.

 La sécurité et la fiabilité de la centrifugeuse seront uniquement garanties si :

 la centrifugeuse est utilisée conformément aux instructions du mode d’emploi,  l’installation électrique du site de la centrifugeuse est co nforme aux prescriptions EN / IEC,  les contrôles prescrits dans les différents pays en matière de sécurité de l'appareil, par ex. en Allemagne

selon BGV A1 et BGR 500 sont effectués par un professionnel.

57/121

Page 58

5 Signification des symboles

Symbole sur l'appareil : Attention, zone de danger général.

Avant utilisation de l'appareil, il est indispensable de lire le mode d'emploi et de respecter les consignes relatives à la sécurité!

Symbole dans ce document: Attention, zone de danger général. Ce symbole indique des consignes de sécurité et signale de s situations pouvant être sources de danger. Le non-respect de ces instructions peut entraîner des dégâts matériels et personnels.

Symbole sur l'appareil et dans ce document: Avertissement de menace biologique pour l'environnement.

Symbole dans ce document: Ce symbole signale des informations importantes.

Symbole sur l'appareil et dans ce document: Symbole pour la collecte séparée des appareils électriques et électroniques, conformément á la directive

2002/96(EG (WEEE). L’appareil fait partie du groupe 8 (appareils de médecine). Utilisation dans les pays de l’Union Européenne ainsi qu’e n Norvège et en Suisse.

6 Composition de la livraison

1 Câble de connexion 1 Clé hexagonale 1 Graisse pour tourillon porteur 1 Mode d’emploi 1 Fiche de consignes pour le transport

Le(s) rotor(s) et accessoires correspondant sont livrés selon les spécifications de la commande.

7 Déballer la centrifugeuse

 Soulever le carton et retirer le matériau d'amortissement. 

Ne pas saisir sur le tableau de commande frontal pour soulever. Tenir compte du poids de la centrifugeuse, voir au chapitre "Données techniques".

Avec un nombre suffisant d'aides, soulever la centrifugeuse sur les deux faces et la déposer sur la table de laboratoire.

58/121

Page 59

8 Mise en service



Selon la norme sur les appareils de laboratoire EN / IEC 61010-2-020, l'installation locale doit être équipée d'un interrupteur d'arrêt d'urgence pour sectionner l'alimentation du secteur en cas de défaut. Cet interrupteur doit être éloigné de la centrifugeuse, de préférence hors de la pièce dans laquelle est la centrifugeuse ou près de la porte.

 Retirer du fond du carter les dispositifs de sécurité pour le transport, voir pour cela la fiche de données

"Dispositifs de sécurité pour le transport".

 Placer la centrifugeuse sur un emplacement approprié de manière à ce qu'elle soit stable et mettre de niveau.

Lors de la mise en place, il faut respecter la zone de sécurité exig ée de 300mm autour de la centrifugeuse selon

IEC 61010-2-020.

EN /

Durant un processus de centrifugation, aucune personne, matière dangereuse et aucun objet ne doivent se trouver dans une zone de sécurité de 300 mm autour de la centrifugeuse selon EN

/ IEC

61010-2-020.

 Ne pas placer d’objet devant la grille de ventilatio n.

Ménager un espace de ventilation de 300 mm autour de la grille.

 Pour la centrifugeuse de type 1406-20, 1406-21, raccorder l’alimentation en azote selon la fiche de consignes

jointe AH1406-20XX. Pour la centrifugeuse de type 1406-50, 1406-51, raccorder le système pour chauffer/réfrigérer selon la fiche de consignes jointe AH1406-50XX. Pour la centrifugeuse de type 1406-70, 1406-71, raccorder le système pour chauffer/réfrigérer et l’alimentation en azote selon la fiche de consignes jointe AH1406-70XX.

Le raccord de la centrifugeuse doit absolument être effectué conformément à la fiche de consignes jointe. Observer impérativement la feuille de consignes jointe.

 Vérifier que la tension de secteur est identique à la mentio n de la plaque signalétique.  Raccorder la centrifugeuse à une prise de secteur normali sée au moyen du câble de connexion. Puissance

connectée voir chapitre "Données techniques".

 Activer l'interrupteur de secteur. Amener l'interrupteur en position "".

Le type de la machine et la version du programme s’affich ent, les diodes s’allument. Après 8 secondes,

OPEN OEFFNEN s’affiche et la DEL gauche dans la touche

STOP / OPEN

clignote.

 Ouvrir le capot.

Les dernières données de centrifuge utilisées s’af fichent.

9 Ouvrir et fermer le couvercle

9.1 Ouvrir le couvercle

Le capot ne peut être ouvert que lorsque la centrifugeuse est sous tension et que le rotor est à l’arrêt. Dans les autres cas, voir le chapitre, "Déverrouillage d’urgenc e".

 Appuyer sur la touche

touche

OPEN / STOP

s'éteint.

Le couvercle est déverrouillé par le moteur et la DEL gauche sit uée dans la

9.2 Fermer le couvercle

Ne pas mettre les doigts entre le couvercle et le boîtier. Ne pas laisser tomber le couvercle pour le fermer.

Lorsque la DEL gauche de la touche

OPEN / STOP

clignote, appuyer la touche

OPEN / STOP

pour amener le

verrouillage motorisé du couvercle en position de base (ouvert).

 Mettre le couvercle en place et appuyer légèrement sur la bordure avant du couvercle. Le verrouillage est

automatique. La DEL de gauche intégrée dans la touch e

OPEN / STOP

s'allume.

59/121

Page 60

10 Mon t age et démontage du rotor

 Nettoyer l'arbre d'entraînement (C) et l'alésage du rotor (A) et enduire ensuite l'arbre

d'entraînement d'une pellicule de graisse. Les particules d'impuretés entre l'arbre d'entraînement et le rotor réduisent la stabilité d'assise du rotor et provoquent un fonctionnement irrégulier.

 Enficher le rotor à la verticale sur l'arbre d'entraînement. Le taquet de l'arbre

d'entraînement (D) doit être logé dans la rainure du rotor (B ). L'orientation de la rainur e

C D

est indiquée sur le rotor.

 Serrer l'écrou de fixation du rotor avec l a clé de la livraison en tournant dans le sens

horloger.

 Vérifier la stabilité d'assise du rotor.  Démontage du rotor: Desserrer l'écrou de fixation par rotation dans le sens anti-

horloger jusqu'à ce que le rotor puisse être détaché par pression. En exerçant une légère pression, détacher le rotor du cône de l'arbre d'entraîneme nt. Dévisser l' écrou d e fixation jusqu'à ce que le rotor soit détaché de l'arbre d'entraînement.

11 Charg ement du rotor

Des récipients standard de centrifugation en verre sont résistants jusqu' à un ACR de 4000 (DIN 58970, partie 2).

 Vérifier la stabilité d'assise du rotor.  Dans le cas des rotors à balanciers, toutes les positions des rotors doivent être équipées avec les mêmes

balanciers. Certains balanciers sont désignés avec le numéro de la place du rotor. Ces balanciers doivent exclusivement être installés dans la place de rotor correspondante. Les balanciers désignés par un numéro d e set, comme S001/4 par e xemple, doivent exclusivem ent être utilisés dans le set.

 Le chargement des rotors et des balanciers doit être nécessairement symétrique. Les conteneurs de

centrifugation doivent être uniformément répartis sur toutes les positions du rotor. Pour les combinaisons possibles, voir le Chapitre "Anhang/Appendix , Rotoren und Zubehör/Rotors and accessories". Dans le cas des rotors à angle fixe, il faut charger tous les logements possibles du rotor, voir au chapitre "Annexe/Appendix, Rotors et accessoires/Rotors and acc essories".

Rotor uniformément chargé

Non autorisé !

Rotor irrégulièrement chargé

 Certains dispositifs de suspension indiquent soit le poids maximum de la charge, soit le poids total maximum

comprenant charge et dispositifs. Pour les cas d'exception, voir le chapitre "Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/ dm

". L’indication du poids de la charge maximale comprend le

poids total de la réduction, châssis, récipient de centrifug ation et contenu.

 Dans le cas des récipients à garniture de caoutchouc, les récipients de centrifugation doivent avoir le même

nombre de garnitures dans la partie inférieure.

 Les récipients de centrifugation doivent toujours être remp lis hors de la centrifugeuse.  Aucun liquide ne doit parvenir dans le bol de centrifugeus e pendant le remplissage et le déplacement des

balanciers.

 La quantité maximale de remplissage indiquée par le fabricant pour les récipients de centrifugation ne doit pas

être dépassée.

 La hauteur de remplissage des récipients sera autant que possible égale pour maintenir les différences de poids

entre les récipients de centrifugation aussi réduit es que possible .

60/121

Page 61

12 Fermetu re des systèmes de sécurité biologique

Pour garantir l'étanchéité, le couvercle d'un système de sécurité biologique doit être solidement fermé. Pour éviter de fausser la bague d'étanchéité en ouvrant et en ferm ant le couvercle, il fa ut frotter légèr ement la

bague d'étanchéité avec de la poudre de talc ou un prod uit d'entretien pour caoutchouc. Lorsque la suspension d'un système de sécurité biologi que est utilisée sans couverc le, il faut enlev er la bagu e

d'étanchéité de la suspension pour éviter d e l'endommager pendant le cycle de centrifugation. Les bagues endommagées ne doivent plus être utilisées pour assurer l'étanchéité le système de sécurité biologique.

Pour ce qui concerne les systèmes à sécurité biologique, voir le chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Dans le doute vous pouvez obtenir les informations auprès du fabricant.

Couvercle à fermeture vissée et alésage dans la poignée tournante :

 Insérer la clé fournie avec l'équipement dans l'alésage de la poignée tournante et fermer

solidement le couvercle en le vissant dans le sens des aiguilles d' une montre.

Couvercle à fermeture vissée sans alésage dans la poignée tournante :

 Fermer solidement le couvercle à la main, en le vissant dans le sens des aiguilles d'une

montre.

Couvercle à fermeture vissée :

 Fermer solidement le couvercle à la main, en le vissant dans le sens des aiguilles d'une

montre.

13 Organes de commande et indicateurs

Voir illustration sur la page 2. Fig. 2, Fig. 3: Console des indicateurs et organes de commande

13.1 Bouton de réglage

13.2 Touches de la console de commande

SELECT

START

IMPULS

STOP OPEN

Pour le réglage des paramètres individuels. Pour faire décroître la valeur, tourner le bout on dans l e sens ant i-horaire. Pour augment er la v aleur, tourne r le bouton dans le sens horaire.

 Touche de sélection des différents paramètres.

Les paramètres sont sélectionnés l'un après l'autre en a ppuyant sur la touche.

 Démarrer le cycle de centrifugation. La DEL intégrée dans la t ouche reste allumée pendant le cycle de

centrifugation, tant que le rotor tourne.

 Centrifugation courte durée.

Le cycle de centrifugation est exécuté tant que l'action est maintenue sur la touche. La DEL intégrée dans la touche reste allumée pendant le cycle de centrifugation, tant que le rotor tourne.

 Sauvegarder les entrées et les modifications.  Terminer le cycle de centrifugation.

Le rotor est décéléré à la vitesse de freinage sélectionnée. La DEL intégrée dans la touche, à droite, reste allumée jusqu'à l'arrêt du rotor. A l'arrêt du rotor, la DEL gauche i ntégrée dans la touche clignote. L'ARRET D'URGENCE est activé en appuyant deux fois sur la touche.

 Déverrouiller le couvercle.

La DEL de gauche intégrée dans la touche s'éteint.

 Quitter l'écran de saisie des paramètres.

61/121

Page 62

RCF

 Commuter entre l'écran RPM et l'écran RCF.

Les valeurs RCF sont affichées en

> <.

 Démarrer le refroidissement préliminaire.

La vitesse de refroidissement préliminaire est réglable. Elle est prérég lée sur 2800 RPM.

13.3 Possibilités de réglage

PROG RCL Position de programme du programme appelé. t/min Durée de fonctionnement. Réglable de 0 à 99 min, par pas de 1 min. t/sec Durée de fonctionnement. Réglable de 0 à 59 s, par pas de 1 seconde.

Fonctionnement continu "

". Forcer sur zéro les paramètres t/min et t/sec.

RPM Vitesse. Il est possible de régler une valeur n umérique comprise entre 500 RPM et la vitesse de rotation

maximale du rotor. Pour la vitesse maximale de rotation du rotor, se reporter au chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories“. Réglable par pas de 10.

RAD/mm Rayon de centrifugation. Valeurs en mm. Pour la saisie de rayon de centrifugation, voir le Chapitre

"Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". La saisie de rayon n'est possible que quand l'écran RCF (> RCF <) est sélectionné.

RCF Accélération relative de centrifugation. Il est possible de régler une valeur numérique dont découle une

vitesse de rotation située entre 500 RPM et la vitesse maximale de rot ation du rotor. Réglage par incréments de 1 jusqu'à 100, par incréments de 10 à partir de 100. La valeur RCF est arrondie automatiquement au chiffre supérieur/inférieur en fonction de l'incrément de vitesse. La saisie de RCF n'est possible que quand l'écran RCF (> RCF <) est sélectionné.

Etages de montée en puissance de 1 à 9. Etage 9 = temps de montée en puissance le plus court, étage 1 = temps de montée en puissance le plus long.

Etages de décélération de 0 à 9. Etage 9 = temps de décélération le plus court, étage 1 = étage de décélération long, étage 0 = étage de décélération le plus long (décélération par inertie, sans freinage).

T/°C Valeur de température de consigne (uniquement sur centrifugeuse avec refroidissement ). Réglage de

-20 °C à +40 °C, par incréments de 1 °C. La température la plus basse pouvant être établie est fonction du rotor (voir le Chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

PROG STO Position de programme sur laquelle le programme est sauvegardé. 9 programmes peuvent être

sauvegardés (positions de programme 1 - 2 - 3 - … 9). La position de programme # sert de mémoire temporaire pour la modification des réglages.

62/121

Page 63

14 Saisie des paramètres de centrifugation

Après sélection de paramètres et pendant la sélection des paramètres, l'indicateur bascule sur les valeurs précédentes si aucune action n'exécutée sur les touches pendant 8 secondes. Il est alors nécessaire de recommencer la saisie des paramètres.

 Sélectionner l'indicateur RPM ou RCF en appuya nt sur la touche  Sélectionner les paramètres souhaités en appuyant sur la touche

Afin de régler le fonctionnement continu, il faut mettre les paramètres

RCF

. Les valeurs RCF sont affichées en > <.

SELECT

et ajuster sur le bouton radio .

t/min et t/sec à zéro avec le bouton rotatif

. Le fonctionnement continu est indiqué dans l'affichage par le symbole "".

 Après entrée de tous les paramètres, appuyer sur la touche

position de programme

Les données de la position de programme # sont écrasées par entré e de paramètres et en appuyant sur la touche

START / IMPULS

#. La saisie est confirmée par affichage de  ok  pendant un instant .

START / IMPULS

pour sauvegarder les réglages sur la

15 Programmation

15.1 Saisie / Modification de programme

 Sélectionner l'indicateur RPM ou RCF en appuya nt sur la touche  Sélectionner les paramètres souhaités en appuyant sur la touche

Afin de régler le fonctionnement continu, il faut mettre les paramètres

RCF

. Les valeurs RCF sont affichées en > <.

SELECT

et ajuster sur le bouton radio .

t/min et t/sec à zéro avec le bouton rotatif

. Le fonctionnement continu est indiqué dans l'affichage par le symbole "".

 Sélectionner le paramètre PROG STO sur le bouton radio

sur le bouton radio

SELECT

et régler la position de programme souhaitée

 Pour sauvegarder les configurations sous la position de programme souhaitée, appuyer sur la touche

START / IMPULS

Si vous appuyez sur la touche sont alors toujours enregistrés sur l’emplacement de programme

La saisie est confirmée par l'affichage bref de  ok .

START / IMPUL

, sans avoir sélectionné le paramètre PROG STO, les réglages

Les données précédentes de la position de programme sont écrasées par écriture.

15.2 Appel de programme

Sélectionner le paramètre PROG RCL en appuyant sur la touche



souhaitée sur le bouton radio

 Appuyer sur la touche

START / IMPULS

Les données de centrifugation pour la position de pr ogramme sélectionnée

sont affichées.

 Vérifier les paramètres en appuyant sur la touche

SELECT

Pour quitter l'afficheur des paramètres, appuyer sur la touche exécuter aucune action.

SELECT

OPEN / STOP

et configurer la position de programme

ou attendre 8 secondes sans

63/121

Page 64

16 Centrifugation

Durant un processus de centrifugation, aucune personne, matière dangereuse et aucun objet ne doivent se trouver dans une zone de sécurité de 300 mm autour de la centrifugeuse selon EN / IEC 61010-2-020.

L'entraînement est stoppé en phase de montée en puissance si la différence de tare admissible a été dépassée pendant le chargement du rotor, l'indic ateur de d éséquil ibre s'al l ume et la mention

IMBALANCE est

affichée. La centrifugation peut être stoppée n'importe quand en appuyant sur la touche

OPEN / STOP

Il est possible de sélectionner et de modifi er tous les paramètres pendant la centrifugation (voir le Ch apitre "Saisie des paramètres de centrifugation").

Il est possible de basculer n'importe quand sur l'indicateur RPM et RCF en appuyant sur la t ouche

RCF

. Pour

travailler avec l'indicateur RCF, il est nécessaire d'entrer le brayon de centrifugation. Après affichage de

OPEN OEFFNEN (= OUVRIR) la commande de centrifugeuse n'est possible qu'après

avoir ouvert le couvercle une fois.

R xx n-max xxxxx est affiché, la marche de centrif ugation n’a pas été exécutée en raison du chang ement

Si du rotor, voir chapitre "Identification de rotor".

 Mettre la centrifugeuse sous tension. Amener l' interrupteur en position .  Charger le rotor et fermer le couvercle de centrifugeuse.

16.1 Centrifugation avec sélection d e temp s préalable

 Régler le temps et appeler un programme avec sélection de temps préalable (voir le Chapitre "Programmation").  Appuyer sur la touche

START / IMPULS

. La DEL incorporée dans la touche

START / IMPULS

reste allumée tant que le

rotor tourne.

 La décélération selon l'étage de freinage sélect ionné est exécutée après écoulement du temps ou interruption de

la centrifugation en appuyant sur la touche

OPEN / STOP

. L'étage de freinage est affiché.

Pendant la centrifugation, l'afficheur donne la vitesse du rotor ou la valeur RCF résultants, la température des échantillons (uniquement sur centrifugeuse avec refroidissement) et la durée restante.

16.2 Centrifugation continue

Ajuster sur l'icône  ou appeler un programme de centrifugati on continue (voir le Chapitre "Programmation").

  Appuyer sur la touche

START / IMPULS

. La DEL incorporée dans la touche

START / IMPULS

reste allumée tant que le

rotor tourne. Le compte du temps commence à 00:00.

 Pour stopper la centrifugation, appuyer sur la touche

OPEN / STOP

. La décélération est exécutée selon l'étage de

freinage sélectionné. L'étage de freinage est affiché.

16.3 Centrifugation rapide



Appuyer sur la touche

START / IMPULS

et maintenir l'action. La DEL incorporée dans la touche

START / IMPULS

reste

allumée tant que le rotor tourne. Le compte du temps commence à 00:00.

 Pour stopper la centrifugation rapide, cesser l'action sur la touche

START / IMPULS

La décélération est exécutée

selon l'étage de freinage sélectionné. L' étage de freinage est affiché.

17 Arrêt d'urgence

 Appuyer 2 fois sur la touche

OPEN / STOP

La décélération est exécutée sur l'étage 9 (temps de décél éra tion le plus court) en cas d'arrêt d'urgence L'étage de freinage 9 est affiché. Si l'étage de freinage 0 a été sélectionné, la décélération est plus longue, pour des raisons technique, que pour l'étage de freinage 9.

64/121

Page 65

18 Signal sonore

Le signal sonore retentit :

 en présence d'un défaut à un intervalle de 2 s.  au terme de la centrifugation et après immobilisation du rotor, à un intervalle de 30 s.

Le signal sonore cesse après ouverture du couvercle, en appuyant sur une touche quelconque. Pour activer / désactiver le signal sonore après la centrifugation, alors que le rotor est immobilisé, procéder comme

suit :

 Appuyer sur la touche

Après 8 s, la mention

SELECT

pendant 8 s.

SOUND / BELL est affichée.

 Régler sur le bouton radio OFF (arrêt) et ON (marche).  Appuyer sur la touche

La saisie est confirmée par affichage de

START / IMPULS

pour sauvegarder le réglage.

 ok  pendant un instant.

19 Interrogation du compteur de durée de fonctionnement

Il n'est possible d'interroger le compteur de durée de fonctionnement qu'à l'arrêt du rotor.

 Appuyer sur la touche

Après 8 s, la mention

 Appuyer une nouvelle fois sur la touche

La durée de fonctionnement (

 Pour quitter l'interrogation de durée de fonctionnement, appuyer sur la touche

SELECT

pendant 8 s.

SOUND / BELL est affichée.

SELECT

CONTROL: ) de la centrifugeuse est affichée.

OPEN / STOP

20 Refroi dissement (uniquement sur centrifugeuse avec refroidissement)

La température de consigne peut être réglée sur une pla ge de -20 °C à +40 °C. Le minimum de température possible est fonction du rotor (voir le Chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

20.1 Refroidissement en veilleuse

A l'arrêt du rotor et lorsque le couvercle est fermé, le bol de centrifugeuse est refroidi à la température sélectionnée. La température de consigne est indiquée sur l'afficheur.

Après une marche centrifuge, le refroidissement se met en veille après une temporisation, et

OPEN OEFFNEN

s’affiche. Vous pouvez régler la temporisation de 1 à 5 minutes en étapes de 1 minute. Elle est pré-réglée sur 1 minute.

Vous pouvez régler la temporisation lorsque le rotor est à l’arrêt et le couvercle ouvert en procédant comme suit :

 Appuyer sur la touche pendant 8 secondes.

Au bout de 8 secondes, la mention

t/min = X s’affiche.

 Régler la temprosiation avec le bouton tournant .  Appuyer sur la touche

La saisie est confirmée par affichage de

Pour quitter l'affichage temporisation, appuyer sur la touche

START / IMPULS

pour sauvegarder le réglage.

 ok  pendant un instant.

OPEN / STOP

ou ne pas appuyer de touche pendant 8

secondes.

20.2 Pré-refroidissement du rotor



Appuyer sur la touche . La DEL incorporée dans la touc he

 Pour abandonner le refroidissement préliminaire, app uyer sur la touche

START / IMPULS

reste allumée tant que le rotor tourne.

OPEN / STOP

. La décélération est

exécutée selon l'étage de freinage sélectionné. L'étage de freinage est affiché.

Pendant la centrifugation, l'afficheur donne la vitesse du rotor ou la valeur RCF résultants, la température des échantillons et la durée restante.

Vous pouvez régler la vitesse du pré-refroidissement de 500 tours/min jusqu'à la vitesse maximale du rotor en étapes de 10. Elle est préréglée sur 2800 RPM. La vitesse de refroidissement préliminaire est réglée de la manière suivante, alors que le rotor est à l'arrêt et que le couvercle est ouvert:

 Appuyer sur la touche pendant 8 secondes.

Après 8 secondes, la mention

t/min = X est affichée.

 Appuyer une nouvelle fois sur la touche

La vitesse de pré-refroidissement réglée en tours/min

= XXXX s’affiche.

 Régler la vitesse de refroidissement préliminaire sur le bouton radio .  Appuyer sur la touche

La saisie est confirmée par affichage de

Pour quitter l'affichage de la vitesse de pré-refroidissement, appuyer la touche

START / IMPULS

pour sauvegarder le réglage.

 ok  pendant un instant.

OPEN / STOP

ou ne pas appuyer de

touche pendant 8 secondes.

65/121

Page 66

21 Accélération centrifuge relative (RCF)

L'accélération centrifuge relative (RCF) est indiqué en tant que multiple de l'accélération gravitationnelle (g). Il s'agit d'une valeur dépourvue d'unité, qui sert à la comparaison entre la puissance de séparation et de sédimentation.

Le calcul s’effectue à l’aide de la formule suivante:

RPM



RCF 

RCF = accélération centrifuge relative RPM = régime r = rayon de centrifugation en mm = distance qui sépare le centre de l'axe de rotation du fond de la cuve de centrifugation. Rayon de centrifugation voir chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories ".

L'accélération centrifuge relative (RCF) est dépendante du régime et du rayon de centrifugation.

22 Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/dm3

Dans le cas de la centrifugation à la vitesse maximale, la densité des subs tances et des mélanges de substances ne doit pas excéder 1,2 kg/dm supérieure.

La vitesse de rotation autorisée se calcule de la manière suivant e:

. Réduire la vitesse de rotation pour les matières et mélanges ayant une densité

 

1000

 



1,118r

 1000

RPM 

RCF



1,118r



=)(n lente tioncentrifuga de Vitesse red

Exemple: Vitesse de rotation maximum RPM 4000, densité 1,6 kg/dm

kg/dm³ 1,2

= n red

kg/dm³ 1,6

Dans le cas exceptionnel de dépassement de la char ge maximum indiquée sur la suspension, réduire également la vitesse de rotation.

La vitesse de rotation autorisée se calcule de la manière suivant e:

Exemple: Vitesse de rotation maximum RPM 4000, Charge maximum 30 0 g, Charge réelle 350 g

g 300

= n red

g 350

En cas d’incertitude, prendre contact avec le fabricant.

23 Identification du rotor

Une identification du rotor est effectuée après le démarrage de chaque cycle de centrifugation. Si le rotor a été remplacé, le cycle de centrifugation s'interrompt après l'identification du rotor. L'afficheur indique le

code (R xx) et la vitesse de rotation maximale (n-max=xxxxx) du rotor.

RPM 3464 = RPM 4000 x

=)(n lente tioncentrifuga de Vitesse red

RPM 3703 = RPM 4000 x

1,2

[kg/dm³] supérieure densité

[g] maximum Charge

[g] réelle Charge

[RPM] maximum rotation de x Vitesse

66/121

Toute commande ultérieure de la centrifuge n’est poss ible qu’après une ouverture du couvercle. Si la vitesse de rotation maximale du rotor utilisé est inféri eure à la vitesse de rotation param étrée, la vitesse

de rotation effective est limitée à la vitesse de rotation maximale du rotor.

Page 67

24 Déverrouillage d'urgence

En cas de panne de courant, le couvercle ne peut pas être dév errouillé avec le moteur. Il est nécessaire d'exécuter un déverrouillage manuel.

Avant d'exécuter le déverrouillage manuel, retirer la fich e de l'alimentation. Attendre que le rotor est à l'arrêt pour ouvrir le couvercle.

Voir illustration sur la page 2.

 Couper l'interrupteur de secteur (position de l'interru pteur "0").  Regarder par la fenêtre située sur le couvercle pour s'assurer que le rot or est immobile.  Insérer horizontalement la clé mâle coudée à six pans creux dans l’orifice (Fig. 1, A) et tourner avec précaut ion

d’un demi-tour dans le sens des aiguilles d’une montre jusqu’à ce que le couvercle puisse être ouvert.

 Retirer la clé à six pans hors de l'alésage.  Si, après la remise sous tension de la centri fuge, la DEL gauche de la touche

touche

OPEN / STOP

pour que le verrouillage motorisé du couvercle revienne en position de base (ouvert).

OPEN / STOP

clignote, appuyer la

25 Entretien et maintenance

L'appareil est peut-être contaminé.

Retirer la prise de secteur avant de nettoyer. Avant d'utiliser une procédure de nettoyage ou de décontamination autre que celle recommandée par le

fabricant, l'utilisateur vérifiera auprès du fabricant que la procédure prév ue n' endommag e pas l'appar eil.

 Ne pas nettoyer centrifuges, rotors et accessoires dans un lave-vaisselle.  Seul le nettoyage manuel et une désinfection liquide sont autorisés.  La température de l'eau doit être située entre 20 et 25°C.  Utiliser exclusivement des agents de nettoyage ou de désinfection qui :

 ont un pH d e 5 à 8,  ne contiennent pas de substances caustiques, de peroxyde, composés chlorés, acides ni alcalins.

 Respecter impérativement les consignes spéciales d'utilisation donn ées pa r le fabr icant des age nts de netto yage

et de désinfection, afin de prévenir la corrosion par les agents de nettoyage et de désinfection.

25.1 Centrifugeuse (boîtier, cou vercle et cu ve)

25.1.1 Entretien et nettoyage des surfaces



Nettoyer régulièrement le boîtier de la centrifuge use et le compartiment de centrifugation et les laver en cas de besoin avec du savon ou un détergent doux et un chiffon humide. Ces opérations sont nécessaires pour garantir l'hygiène et pour prévenir la corrosion par la présence durable d'im puretés.

 Substances des nettoyants adéquats :

savon, agents anioniques et non ioniques.

 Après utilisation des nettoyants, enlevez les résidus en essuyant l'appareil avec un chiffon humide.  Séchez immédiatement les surfaces après nettoyage.  Sécher le bol avec un chiffon absorbant en cas de dépôt d'eau de condensation dans le bol de la centrifugeuse.  Frotter légèrement le joint d'étanchéité en caoutchouc du compartiment de centrifugation, après chaque

nettoyage, avec de la poudre de talc ou un produit d'entretien pour caoutchouc.

 Vérifiez tous les ans le bon état de la cuve.

N'utilisez plus la centrifugeuse si elle présente des dommages susceptibles d e porter atteinte à la sécurité. Auquel cas, contactez le service après-vente.

25.1.2 Désinfection des surfaces

 Le bol de la centrifugeuse doit être nettoyé immédiatement dans le cas où un matériau infectieux a pénétré dans

le bol de la centrifugeuse.

 Substances des désinfectants adéquats :

éthanol, n-propanol, isopropanol, glutardi aldehyde, combinaisons ammoniacales quaternaires.

 Après utilisation de désinfectants, enlevez les résidus en essuyant l'appareil avec un chiffon humide.  Séchez immédiatement les surfaces après désinfection.

67/121

Page 68

25.1.3 Décontamination de substances radioactives



L'agent employé doit expressément convenir pour une décontamination de substances radioactives.

 Substances des agents adaptés à une décontamination des substances radioactives :

agents anioniques, non ioniques agents, éthanol polyhydre.

 Après décontamination des substances radioactives, en levez les résidus en essuyant l'appareil avec un chiffon

humide.

 Séchez immédiatement les surfaces après décontamination des substanc es radioactives.

25.2 Rotors et accessoires

25.2.1 Nettoyage et entretien

 Afin de prévenir la corrosion et toute modification des matériaux, il faut nettoyer régulièrement les rotors et

lesaccessoires avec du savon ou un détergent doux et un chiffon humide. Il est vivement recommandé d'effectuer un nettoyage au moins une fois par semaine. Enlevez immédiatement les impuretés.

 Substances des nettoyants adéquats :

savon, agents anioniques et non ioniques.

 Après utilisation de nettoyants, enlevez les résidus en rinçant à l'eau claire (uniquement à l'extérieur de la

centrifugeuse) ou en essuyant les surfaces avec un chiffon humide.

 Séchez rotors et accessoires immédiatement après nettoyage.  Après séchage, les rotors d'angle, les réservoirs et la suspensi on en al uminium sero nt enduits d'une pellicul e de

graisse sans acide, par exemple la vaseline.

 Dans le cas des systèmes de sécurité biologique (Pour c e qui concerne les s ystèmes à sécurité biologique, voir

le chapitre "Anhang/Appendix, Rotore n und Zubehör/Rotors and accessories") il faut contrôler et nettoyer les bagues d'étanchéité régulièrement (toutes le s semaines). Changer immédiatement la bague d'étanc héité si elle présente des marques de fissuration, de friabilité et d'usure. Après chaque nettoyage, frotter légèrement les bagues d’étanchéité avec de la poudre de talc ou un produit d’entretien pour caoutchouc.

 Déposer le rotor au moins une fois par mois, netto yer et enduir e l'arbr e d'ent raînem ent d'une p ellicul e de graiss e

pour prévenir la corrosion par la présente d'humidité entre le rot or et l'arbre d'entraînement.

 Vérifier une fois par semaine l'état des rotors et des accessoires afin de d ét ecter les éventuelles détériorations

issues de l'usure et l'oxydation. Pour les rotors à oscillation, vérifier surtout la zone de portée des tourillons et pour les balanciers, vérifier les rainures et le fond pour détecter les éventuelles fissures. Exemple : fissures dans la rainure.

Les rotors et les accessoires usés et endommagés par la corrosion ne doivent plus être utilisés.

 Vérifier chaque semaine la stabilité de fixation du rotor.

25.2.2 Désinfection



Si les rotors ou accessoires sont infectés, procédez à une désinfection appropriée.

 Substances des désinfectants adéquats :

glutaraldehyde, propanol, éthylènehexanol, agents anioniques, inhibiteurs de corrosion.

 Après utilisation de désinfectants, enlevez les résidus en rinçant à l'eau claire (uniquement à l'extérieur de la

centrifugeuse) ou en essuyant les surfaces avec un chiffon humide.

 Séchez rotors et accessoires immédiatement après désinfection.

68/121

Page 69

25.2.3 Décontamination de substances radioactives



L'agent employé doit expressément convenir pour une décontamination de substances radioactives.

 Substances des agents adaptés à une décontamination des substances radioactives :

agents anioniques, agents non ioniques, éthanol polyhydre.

 Après décontamination des substances radioactives, enlevez les résidus en rinçant à l'eau claire (uniquement à

l'extérieur de la centrifugeuse) ou en essuyant les surfaces avec un chiffon humide.

 Séchez immédiatement rotors et accessoire après décontamination des substances radioactives.

25.2.4 Goupilles de fixation

Les goupilles de fixation des rotors à amor tissement doivent être graissées régulièrement (graisse de lubrification Hettich n° 4051) de manière à assurer le balancement régulier de la sus pension.

25.2.5 Rotors et accessoires à durée d'utilisation limitée

L'utilisation de certains rotors, balanciers et accessoires est limitée dans le temps. Ces limites sont indiquées par le nombre maximum de cycles ou la date li mite d'utilisation et le nombre maximum d e cycles, ou simplement la date limite d'utilisation, par ex. :

- "einsetzbar bis Ende:

V. trimestre 2011) ou

V. Quartal 2011 / usable until end of: V. trimestre 2011" (utilisation autorisée jusqu'à fin:

"einsetzbar bis Ende Monat/Jahr: 10/2011 / usable until end of month/year: 10/2011" (utilisation autorisée jusqu'à fin mois/an : 10/2011)

- "max. Laufzyklen / max. cycles: 40000" (nombre ma. de cycles 40000)

Pour des raisons de sécurité, l'utilisation de rotors, balanciers et accessoires n'est plus autorisée dès que le nombre maximum de cycles désigné ou la date limite d'utilisation inscrite sont atteints.

25.3 Autoclavage

Les matériels suivants peuvent être autoclavés à 121° C / 250° F (20 min) :

 rotors à oscillation  rotors angulaires en aluminium  balanciers en métal  couvercles à joint d'étanchéité biologique  châssis  réducteurs

En cas de doute, il faut se renseigner auprès du fabricant. Le degré de stérilité ne peut pas être indiqué.

Avant l'autoclavage, déposer le couvercle des rotors et du récipient. L'autoclavage provoque l'accélération du vi eillissement des plastiques et peut provoquer des déc olorations

des plastiques. Nous recommandons le remplacement des bagues d’étanchéité de bio systèmes de sécurité après

autoclave.

25.4 Réservoirs de centrifugation



En cas de fuite ou de rupture de récipients de ce ntrifugation, il faut éliminer tous les morceaux de récipients cassés, les fragments de verre et les substances centrifugées écoulées.

 Les amortisseurs antivibrations ainsi que l es caoutchouc int ermédiaires des rotors doivent être remplac és après

un bris de verre.

Les fragments de verre restants peuvent entraîner d’autres bris de verre !

 S'il s'agit d'un matériau infectieux, exécuter immédiat ement une désinfection.

69/121

Page 70

26 Défauts

Si l'erreur ne peut pas être éliminée d'après le tableau d es défauts, il faut alors avertir le service après-vente. Veuillez indiquer le type de centrifuge et le numéro de séri e. Les deux numéros sont indiqués sur la plaque

signalétique de la centrifugeuse.

Effectuer une RÉINITIALISATION DU SECTEUR :

 Couper l'interrupteur de secteur (position de l'interrupteur "0").  Attendre au moins 10 secondes et refermer ensuite l'interrupteur de secteur (position de l'interrupteur "").

Message / Erreur Origine Solution Pas de message --- Pas de tension

Déclenchement du fusible protecteur

 Contrôler la tension d'alimentation  Secteur en marche

contre surintensité.

TACHO - ERROR

CONTROL - ERROR 8 Erreur du verrouillage ou de la fermeture

1, 2, 96 Tachymètre défectueux.

Défaut de l'électronique du moteur.

du capot.

 Ouvrir le couvercle.  Couper l'interrupteur de secteur (position

de l'interrupteur "0").

 Attendre au moins 10 secondes.  Tourner vigoureusement le rotor à la

main.

 Refermer l'interrupteur de secteur

(position de l'interrupteur ""). Le rotor doit fonctionner pendant la mise en marche.

IMBALANCE --- Le rotor est chargé de manière non

symétrique.

 Ouvrir le capot.  Vérifier le chargement du rotor, voir au

chapitre "Chargement du rotor".

 Répéter le cycle de centrifugation.

CONTROL - ERROR 4, 6 Erreur du verrouillage ou de la fermeture

du capot.

N > MAX 5 Survitesse

 Effectuer une RÉINITIALISATION DU

SECTEUR. N < MIN 13 Vitesse trop basse MAINS INTERRUPT --- Interruption du secteur pendant le cycle de

centrifugation. (Le cycle de centrifugation n'est pas terminé.)

 Ouvrir le capot.  Appuyer sur la touche

START / IMPUL

 En cas de besoin, répéter le cycle de

centrifugation. ROTORCODE 10.1,

Erreur codage du rotor

 Ouvrir le capot.

10.2

CONTROL-ERROR 21, 22,

Défaut / Panne de l'électronique.

25, 27,

29 CONTROL-ERROR 23 Défaut / Panne d'un organe de commande. SER I/O - ERROR 30, 31,

Défaut / Panne de l'électronique.

33, 36

° C * - ERROR 51 - 53,

55 FU / CCI - ERROR 60 - 64,

67, 68,

Défaut / Panne de l'électronique. Défaut / Panne de l'électronique / du

moteur.

 Effectuer une RÉINITIALISATION DU

SECTEUR.

82 - 86 SYNC-ERROR 90 Défaut / Panne de l'électronique. SENSOR-ERROR 91 - 93 Fehler / Defekt Unwuchtsensor KEYBOARD-ERROR --- Défaut / Panne d'un organe de commande. NO ROTOR --- Pas de rotor intégré

 Ouvrir le capot.  Monter rotor.

N > ROTOR MAX ---

Vitesse de rotation paramétrée dans le programme sélectionné supérieure à la vitesse maximale de rotation du rotor.

 Vérifier la vitesse du programme

sélectionnée

 Corriger la vitesse du programme

sélectionnée Le rotor a été remplacé. Le rotor actuellement en place a une vitesse de rotation maximale supérieure à celle du rotor utilisé précédemment et il n'a pas encore été identifié par l'identification du rotor.

 Paramétrer une vitesse de rotation

inférieure ou égale à la vitesse de rotation

maximale du rotor utilisé précédemment.

Appuyer sur la touche

START / IMPULS

pour procéder à l'identification du rotor,

voir chapitre "Identification du rotor".

70/121

Page 71

27 Renvoi d'appareils au fabricant

Avant de renvoyer l'appareil, il faut monter le dispositif de fixation pour le transport.

Dans le cas où l'appareil ou ses accessoires doivent être retournés à la sociét é Andreas Hettich GmbH & Co. KG, il faut les décontaminer et les nettoyer avant expédition, dans le but d'assurer la protection des personnes, de l'environnement et du matériel.

Nous nous réservons le droit de refuser des appareils ou des accessoires cont aminés. Nous facturons au client les frais de nettoyage et de désinfection.

Vous voudrez bien manifester votre compréhension pour c et te réglementation.

28 Élimination des d échets

Avant de mettre l'appareil au rebut, vous devez le déc ontaminer et le nettoyer pour la protection des personnes, de l'environnement et du matériel.

Les dispositions légales en vigueur doivent être respectées lors de l'élimination de l'appareil. Conformément à la directive 2002/96/CE (WEEE), tous les appareils livrés après le 13.08.2005 ne doivent plus être

jetés avec les déchets ménagers. L'appareil fait partie du groupe 8 (dispositifs médicaux) et est classé dans le domaine "Business-to-Business".

Le symbole de la poubelle barrée d'une croix indique que l'appareil ne doit pas être jeté avec les déchets ménagers.

Les dispositions relatives à l'élimination des déchet s des différents pays de l'UE peuvent varier. Veuillezvous adresser en cas de besoin à votre fournisseur.

71/121

Page 72

Indice

1 Uso previsto..........................................................................................................................................................74

2 Rischi residui ........................................................................................................................................................74

3 Dati tecnic.............................................................................................................................................................74

4 Indicazioni inerenti la sicurezza............................................................................................................................77

5 Significato dei simboli ...........................................................................................................................................79

6 Contenuto della fornitura ......................................................................................................................................79

7 Disimballo della centrifuga....................................................................................................................................79

8 Messa in funzione.................................................................................................................................................80

9 Apertura e chiusura del coperchio........................................................................................................................80

9.1 Apertura del coperchio ..................................................................................................................................80

9.2 Chiusura del coperchio..................................................................................................................................80

10 Installazione e disinstallazione del rotore ..........................................................................................................81

11 Carico del rotore................................................................................................................................................81

12 Chiudere i sistemi biologici di sicurezza............................................................................................................82

13 Elementi di operazione e visualizzazione..........................................................................................................82

13.1 Manopola...................................................................................................................................................82

13.2 Tasti del display.........................................................................................................................................82

13.3 Possibilità di regolazione ...........................................................................................................................83

14 Inserire i parametri di centrifugazione ...............................................................................................................83

15 Programmazione...............................................................................................................................................84

15.1 Inserimento/Variazione del programma.....................................................................................................84

15.2 Richiamo del programma...........................................................................................................................84

16 Centrifugazione.................................................................................................................................................84

16.1 Centrifugazione con tempo preimpostato..................................................................................................84

16.2 Corsa continua...........................................................................................................................................85

16.3 Centrifugazione breve................................................................................................................................85

17 Arresto di emergenza........................................................................................................................................85

18 Segnale acustico...............................................................................................................................................85

19 Consultazione delle ore di funzionamento.........................................................................................................85

20 Raffreddamento (solo per centrifuga con raffreddamento)................................................................................86

20.1 Raffreddamento-Standby...........................................................................................................................86

20.2 Pre-raffreddamento del rotore....................................................................................................................86

21 Accelerazione centrifuga relativa (RCF)............................................................................................................86

22 Centrifugazione di sostanze o di miscele di sostanze con densità maggiore di 1,2 kg/dm3..............................87

23 Riconoscimento del rotore.................................................................................................................................87

24 Sblocco di emergenza.......................................................................................................................................87

25 Pulizia e manutenzione.....................................................................................................................................88

25.1 Centrifughe (scatola, coperchio e vano di centrifugazione) .......................................................................88

25.1.1 Cura e pulizia delle superfici...............................................................................................................88

25.1.2 Disinfezione delle superfici .................................................................................................................88

25.1.3 Rimuovere contaminazioni radioattive................................................................................................88

25.2 Rotori ed accessori....................................................................................................................................89

25.2.1 Pulizia e cura ......................................................................................................................................89

72/121

Page 73

25.2.2 Disinfezione........................................................................................................................................89

25.2.3 Rimuovere contaminazioni radioattive ................................................................................................89

25.2.4 Perni di trascinamento ........................................................................................................................90

25.2.5 Rotori ed accessori con limitata durata di impiego..............................................................................90

25.3 Mantenere in autoclave..............................................................................................................................90

25.4 Contenitori centrifuga.................................................................................................................................90

26 Guasti................................................................................................................................................................91

27 Rispedizione di apparecchi................................................................................................................................92

28 Smaltimento ......................................................................................................................................................92

29 Anhang / Appendix............................................................................................................................................93

29.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................93

73/121

Page 74

1 Uso previsto

Per quanto riguarda l'apparecchio in oggetto, si tratta di un prod otto medico (centrifuga di laboratorio) ai sensi dell a direttiva Diagnostici in vitro (IVD) 98/79/CE.

La centrifuga è stata concepita per separare materiali o miscele di materiali che h anno una densità massima di 1,2 kg/dm³. Fanno parte in particolare di questa classificaz ione i campioni per le prepar azioni a scopi diagnostici In-vitr o nella medicina umana.

Le centrifuga è destinata solo a questo scopo d'impiego. Un diverso od ulteriore tipo di impiego non è regolamentare. La ditta Andr eas Hettich GmbH & Co. KG non si pre nde

carico di alcuna responsabilità nel caso di danni da ciò derivanti. Per l'impiego a norma è previsto anche il rispetto di tutte le avvertenze riportat e nelle istruzioni d'uso ed il rispetto

degli interventi di ispezione e di manutenzion e.

2 Rischi residui

L'apparecchio è costruito secondo lo stato attuale della tecnica e le regole riconosciute riguardanti la tecnic a della sicurezza. In caso di uso ed impiego non regolamentar i possono insorger e pericoli m ortali per l'util izzatore o per t erzi risp. danni all'apparecchio o ad altri beni materiali. L'apparecchio è destinato solo all'uso regolamentare e va utilizzato solo in uno stato perfetto per quanto riguarda la tecnica della sicurezza.

Eventuali anomalie, che possono pregiudicare la sicurezza devono essere immediatamente eliminate.

3 Dati tecnic

Costruttore

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen Modello UNIVERSAL 320 UNIVERSAL 320 R Tipo 1401 1401-01 1406 1406-01 Tensione di rete ( 10%)

200-240 V 1 100-127 V 1 200-240 V 1 240 V 1

115-127 V 1

Frequenza di rete 50 – 60 Hz 50 – 60 Hz 50 Hz 60 Hz 60 Hz Potenza assorbita 400 VA 400 VA 800 VA 950 VA Assorbimento di corrente 2.0 A 4.0 A 4.0 A 8.0 A Tipo di refrigerante ---- R 404A Capacità max. 4 x 100 ml Densità permessa

1.2 kg/dm

Regime di rotazione (RPM) 15000 Accelerazione (RCF) 21382 Energia cinetica 8600 Nm Obbligo di collaudo (BGR 500) no Presupposti ambientali (EN / IEC 61010-1)

 luogo di installazione  altezza  temperatura am biente  umidità dell’aria

fino a 2000 metri sopra il livello del mare

2°C fino a 35°C 5°C fino a 35°C

umidità relativa massima dell’aria 80% per temperature fino a 31°C, con

solo in interni

riduzione lineare fino al 50% dell’umidità relativa per una temperatura di

40°C.

 Categoria di sovratensione

(IEC 60364-4-443)

 grado di imbrattamento

Classe di protezione





non adatto per l’impiego in ambiente a rischio di esplosione.

Compatibilità elettromagnetica

 emissione di radioint erferenze,

resistenza alle interferenze

Livello di emissione acustica (in funzione del rotore)

EN / IEC

FCC Class B

EN / IEC 61326-1, classe B 61326-1, classe B

 68 dB(A)  58 dB(A)

FCC Class B

dimensioni

 larghezza  profondità  altezza

395 mm 401 mm 520 mm 695 mm 346 mm 346 mm

Peso ca. 31 kg ca. 53 kg ca. 52 kg

74/121

Page 75

Costruttore

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen Modello UNIVERSAL 320 R Tipo 1406-50 1406-51 1406-70 1406-71 Tensione di rete ( 10%)

200-240 V

1 100-127 V 1 200-240 V 1 100-127 V 1

Frequenza di rete 50 – 60 Hz 50 – 60 Hz 50 – 60 Hz 50 – 60 Hz Potenza assorbita 400 VA 400 VA 400 VA 400 VA Assorbimento di corrente 2.0 A 4.0 A 2.0 A 4. 0 A Capacità max. 4 x 100 ml Densità permessa

1.2 kg/dm

Regime di rotazione (RPM) 15000 Accelerazione (RCF) 21382 Energia cinetica 8600 Nm Obbligo di collaudo (BGR 500) no Presupposti ambientali (EN / IEC 61010-1)

 luogo di installazione  altezza  temperatura am biente  umidità dell’aria

fino a 2000 metri sopra il livello del mare

umidità relativa massima dell’aria 80% per temperature fino a 31°C, con

solo in interni

2°C fino a 35°C

riduzione lineare fino al 50% dell’umidità relativa per una temperatura di

40°C.

 Categoria di sovratensione

(IEC 60364-4-443)

 grado di imbrattamento

Classe di protezione





non adatto per l’impiego in ambiente a rischio di espl osione.

Compatibilità elettromagnetica

 emissione di radioint erferenze,

resistenza alle interferenze Livello di emissione acustica (in funzione del rotore)

EN / IEC 61326-1,

classe B

FCC Class B

EN / IEC 61326-1,

 58 dB(A)

classe B

FCC Class B

dimensioni

 larghezza  profondità  altezza

395 mm 520 mm 346 mm

Peso ca. 35 kg

75/121

Page 76

Costruttore

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen Modello UNIVERSAL 320 R Tipo 1406-20 1406-21 Tensione di rete ( 10%)

200-240 V 1 240 V 1 115-127 V 1

Frequenza di rete 50 Hz 60 Hz 60 Hz Potenza assorbita 800 VA 950VA Assorbimento di corrente 4.0 A 8.0 A Tipo di refrigerante R 404A Capacità max. 4 x 100 ml Densità permessa

1.2 kg/dm

Regime di rotazione (RPM) 15000 Accelerazione (RCF) 21382 Energia cinetica 8600 Nm Obbligo di collaudo (BGR 500) no Presupposti ambientali (EN / IEC 61010-1)

 luogo di installazione  altezza  temperatura am biente  umidità dell’aria

fino a 2000 metri sopra il livello del mare

umidità relativa massima dell’aria 80% per temperature fino a 31°C, con

solo in interni

5°C fino a 35°C

riduzione lineare fino al 50% dell’umidità relativa per una temperatura di

40°C.

 Categoria di sovratensione

(IEC 60364-4-443)

 grado di imbrattamento

Classe di protezione





non adatto per l’impiego in ambiente a rischio di espl osione.

Compatibilità elettromagnetica

 emissione di radioint erferenze,

EN / IEC 61326-1, classe B FCC Class B

resistenza alle interferenze Livello di emissione acustica (in funzione del rotore)

 58 dB(A)

dimensioni

 larghezza  profondità  altezza

401 mm 695 mm 346 mm

Peso ca. 52 kg

76/121

Page 77

4 Indicazioni inerenti la sicurezza

Se non vengono rispettate tutte le avvertenze riportate in queste istruzioni per il funzionamento, non può essere accettata da parte del costruttore alcuna richiesta di garanzia.

 La centrifuga deve venire posizionata in modo sicuro.  Prima di utilizzare la centrifuga, è necessario controllare che il rotore sia correttamente in sede.  Durante un’operazione di centrifugazione, in una zona di sicurezza di 300 mm attorno alla

centrifuga non deve sostare alcuna persona, materiali pericolosi ed oggetti, in conformità alle norme EN / IEC 61010-2-020.

 I rotori, le sospensioni e gli accessori che presentano forti seg ni di corro sione o danni meccanici,

oppure la cui durata d'impiego è scaduta, non devono più essere utilizzati.

 Se il vano di centrifugazione presenta danni rilevanti per la sicurezza, la centrifuga non deve

essere più messa in funzione.

 In rotori oscillanti, i perni di trascinamento devono essere lubrificati regolarmente (Grasso

lubrificante Hettich no. d’ord. 4051) per consentire un’oscillazione equilibrata dei ganci.

 Nel caso di centrifughe senza regolazione termica, con temperature ambiente elevate e/o con

frequente impiego dell'apparecchiatura può presentarsi un riscaldamento del vano di centrifugazione. Per questo motivo non può venire esclusa una modificazione del materiale di prova a causa alla temperatura.

 Prima di mettere in funzione la centrifuga si devono leggere ed osservare le istruzioni per l'uso.

L’apparecchio può essere utilizzato solo da persone che abbiano letto e compreso le istruzioni d’uso.



Oltre alle istruzioni per l'uso, si devono osser vare anche i r egolament i, rela tivi all a protezi one antinf ortun istica ed i regolamenti tecnici, riconosciuti in materia d i sicurezza del lavoro. Le istruzioni per l'uso vanno completate dalle norme nazionali in vigore nel paese d'impiego, relative alla protezione antinfortunistica ed alla tutela ambientale.

 La centrifuga è costruita in base all'attua le livello tecnologico e le regole di sicurezza conosciute. La centrifuga

può essere tuttavia fonte di pericolo per l'operatore o per terzi, se non viene utilizzata da personale appositamente addestrato o se viene utilizzata in modo improprio o non conforme alla destinazione.

 Durante l'esercizio bisogna evitare di muover e la centrifuga o di urtarvi contro.  In caso di guasto, ovvero del ripristino d'emergenza, non si deve assolutamente toccare il rotore.  Quando la centrifuga passa da un ambiente freddo in uno caldo, per evitare danni dovuti alla conde nsa, lasciar

riscaldare la centrifuga per almeno 3 ore nell'ambiente caldo prima di collegarla alla rete, oppure portare la centrifuga a temperatura d'esercizio mettendola in funzione per 30 minuti nell'ambiente freddo.

 Devono essere utilizzati esclusivamente i rotori e gli accessori omologati per questa apparecchiatura (vedere

capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories"). Prima di utilizzare contenitori di centrifugazione, che non sono elencati nel capitolo "Appendice/Appendix, Rotori ed accessori/Rotors and accessories", l'utente deve accertarsi presso il costruttore, che questi possano venire utilizzati.

 Il rotore della centrifuga può essere caricato solo in conformità al capitolo " Carico del rotore".  In caso di centrifugazione con massimo num ero di giri, la densità dei materiali o delle miscele di materiali non

deve superare il valore di composizione di 1,2 kg/dm

 Non è consentito l'uso di centrifughe non bilanciate in modo regolamentare.  Non è permesso l’impiego della centrifuga in ambiente a pericolo di esplosione.  E' proibito l'uso di una centrifuga con:

 materiali infiammabili od esplosivi  materiali che possono reagire chimicame nte tra loro con forte energia.

77/121

Page 78

 Se vengono centrifugate sostanze pericolose o miscele di sostanze contaminate da micro organisimi tossici,

radioattivi o patogeni, l'utente dovrà prendere opportuni provvedimenti in materia. Si devono fondamentalmente utilizzare contenitori per centrifugazione con tappi a vite speciali per sostanze pericolose. Con materiali dei gruppi di rischio 3 e 4, oltre ai contenitori per centrifugazione chiudibili si deve impiegare un sistema di sicurezza biologico (vedi manuale "Laboratory Biosafety Manual" dell'Organizzazione mondiale per la salute). In un sistema di sicurezza biologico una guarnizione biologica (anello di guarnizione) impedisce la fuoriuscita delle goccioline e degli aerosol. Se la sospensione di un sistema di sicurez za biologico viene usata senza coperchio, la guarnizione ad anello deve essere rimossa dalla sospensione per evitare di danneggiarla durante il ciclo di centrifugazione. Le guarnizioni ad anello danneggiate non possono più essere utilizzate per la chiusura a tenuta del sistema di sicurezza biologico. Senza l’impiego di un sistema di sicurezza biologico, una centrifuga non è microbiologicamente a tenuta in conformità alla norma EN / IEC 61010-2-020. Per la chiusura dei sistemi biologici di sicur ezza seguire le indicazioni al capitolo "Chiudere i sistemi biologici di sicurezza". Per quanto riguarda i sistemi biologici di sicurezza fornibili , rimandiamo al capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Nel dubbio chiedere maggiori informazioni al produttore o importatore.

 Non è consentito il funzionamento d ella centrif uga con sostanze altamente corrosiv e che possono pregiudicar e la

resistenza meccanica dei rotori, delle sospensioni e degli accessori.

 Gli interventi di riparazione devono essere effettuati esclusivamente da una persona autorizzata dal costruttore.  Devono essere impiegati solo ed esclusiva mente pezzi di ricambio originali ed accessori autorizzati della ditta

Andreas Hettich GmbH & Co. KG.

 Sono di validità le seguenti norme di sicurezza:

EN / IEC 61010-1 e EN / IEC 61010-2-020 come anche le loro nazionali varianti.

 La sicurezza e l'affidabilità della centrifuga sono garantite solo se:

 la centrifuga funziona in conformità con le istruzioni per l'uso  l'installazione elettrica sul luogo di posizionamento della centrifuga risponde ai requisiti previsti dalla EN / IEC  i collaudi che riguardano la sicurezza dell'apparecchiatura e che sono prescritti nei diversi Stati, p.es. in

Germania conformemente alle norme BGV A1 e BGR 500, vengono eseguiti da parte di un perito.

78/121

Page 79

5 Significato dei simboli

Simbolo sull'apparecchio: Attenzione, punto pericoloso generico.

Prima di utilizzare l'apparecchiatura leggere in ogni caso le istruzioni per l'uso ed osservare le istruzioni rilevanti per la sicurezza!

Simbolo in questo documento. Attenzione, punto pericoloso generico.

Questo simbolo contraddistingue le avvertenze relative alla sicurezza e indica situazioni potenzialmente pericolose .

La mancata osservanza di tali avvertenze può causare dan ni materiali e personali.

Simbolo sull'apparecchiatura ed in questo documento: Attenzione: rischio biologico.

Simbolo in questo documento: Questo simbolo indica argomenti importanti.

Simbolo sull'apparecchiatura ed in questo documento: Simbolo per la raccolta separata delle apparecchiature el ettriche ed elettroniche, in conformità alle

direttive 2002/96/CEE (WEEE). L’apparecchiatura appartiene al gruppo 8 (apparecchiature medicali). Impiego nelle nazioni dell’Unione Europea, in Norve gia ed in Svizzera.

6 Contenuto della fornitura

1 cavo elettrico 1 chiave a forcella 1 grasso per perni portanti 1 istruzioni per l'uso 1 istruzioni per la sicurezza durante il trasporto

Rotore/i e i corrispondenti accessori vengono forniti in bas e alla commessa.

7 Disimballo della centrifuga



Levare il cartone verso l’alto e togliere l‘imbottitura.



Non sollevarla dalla copertura anteriore. Considerare il peso della centrifuga, vedere capito lo “Dati tecnici“.

Con il numero adeguato di persone, sollevare la centrifuga da entrambi i lati e riporla sul tavolo di laboratorio.

79/121

Page 80

8 Messa in funzione



Secondo la norma sugli strumenti di laboratorio EN / IEC 61010-2-020 gli impianti domestici devono essere

provvisti di apposito sezionatore d’emergenza per l’ interruzione della rete in caso di guasto.

L'interruttore deve essere posizionato distante dalla centrifuga, preferibilmente al di fuori della stanza in cui è

posizionata la centrifuga o vicino all'uscita.

 Togliere la sicura per il trasporto, che si trova sul fondo dell’alloggiamento, vedere foglio avvisi "Sicura per il

trasporto".

 Porre la centrifuga in un posto adatto e livellarla. Per l’installazione deve essere rispettata la zona di sicurezza di

300 mm attorno alla centrifuga, richiesta in conformità alle norme EN /

IEC 61010-2-020.

Durante un’operazione di centrifugazione, in una zona di sicurezza di 300 mm attorno alla centrifuga non deve sostare alcuna persona, materiali pericolosi ed ogget ti, in conformità alle norme EN / IEC

61010-2-020.

 Non posizionare alcon oggetto in prossimita delle griglie di ventilazione

Mantenere un'area di ventilazione di 300 mm, intorno al condotto.

 Con la centrifuga del tipo 1406-20, 1406-21, colle gare l’alimentazione dell’azoto in conformità alla

documentazione informativa AH1406-20XX allegata.

Con la centrifuga del tipo 1406-50, 1406-51, collegare il termostato per la ricircolazione basse temperature in

conformità alla documentazione informativa AH1406-50XX allegata

Con la centrifuga del tipo 1406-70, 1406-71, collegare il termostato per la ricircolazione basse temperature e

l’alimentazione dell’azoto in conformità alla documentazione informativa AH1406-70XX allegata.

Il collegamento della centrifuga deve avvenire assolutamente in conformità con la documentazione informativa allegata.

Prestate attenzione al foglio informativo allegato.

 Verificare se la tensione di rete sia adatta all’indicazi one riportata nella targhetta con i dati caratteristici.  Collegare la centrifuga ad una spina standard di rete tramite il cavo di collegamento. Per la potenza massima

assorbita, vedere il capitolo "Dati tecnici".

 Accendere l’interruttore di rete. Posizione di accensione "".

Il tipo di macchina e la versione di programma vengono indicati, i LED sono illuminati. Dopo 8 seco ndi viene

visualizzato

OPEN OEFFNEN e lampeggia il LED di sinistra nel tasto

STOP / OPEN

 Aprire il coperchio.

I dati di centrifuga utilizzati per ultimi vengono illustrati.

9 Apertura e chiusu ra del coperchio

9.1 Apertura del coperchio

E' possibile aprire il coperchio solo se la centrifuga è accesa ed il rotore è fermo. Se non dovesse essere possibile, vedi capitolo "Sblocco di emergenza".

 Premere il tasto

9.2 Chiusura del coperchio

Non afferrare con le dita tra il coperchio e il rivestimento. Non chiudere il coperchio sbattendolo.

Quando lampeggia il LED di sinistra nel tasto bloccaggio motorico del coperchio prenda la posizion e di base (aperto).

 Posizionare il coperchio e spingere leggermente verso il basso il bordo anteriore del coperchio. La chiusura

avviene grazie ad un sistema motorizzato. Si illumina il LED sinistro del tasto

OPEN / STOP

. Il coperchio si sblocca a motore e il LED sinistro nel tasto

OPEN / STOP

, premere il tasto

OPEN / STOP

, in modo che il

si spegne.

80/121

Page 81

10 Installazione e disinstallazione del rotore

 Pulire l’albero motore (C) ed il foro del rotore (A), successivamente lubrificare

leggermente l’albero motore. Particelle di sporco tra l’albero motore ed il rotore impediscono un normale funzionamento del rotore e causa no un movimento rumoroso.

 Porre il rotore in senso verticale sull’albero motore. Il meccanismo di trascinamento

dell’albero motore (D) deve trovarsi nella scanalatura del rotore (B). Sul rotore è

segnato l’allineamento della scanalatura.

C D

 Stringere il dado di registrazione di tension e del rotore con l’aiuto della chiave inclusa

nel cartone, ruotandola in senso orario.

 Verificare che il rotore sia fissato.  Disinstallare il rotore: svitare il dado di registrazion e di tensione, ruotandolo in senso

anti-orario fino a che non abbia raggi unto il punto di comple to svitamento. Con il punt o di svitamento completo, il rotore si può smontare dal cono dell’albero motore. Girare il dado di registrazione di tensione fino a che diventi possibile smontare il rotore dall’albero motore.

11 Carico del rotore

Lo standard dei recipienti di vetro centrifugati sono d a caricare fino a RCF 4000 (DIN 58970 capoverso 2).

 Verificare che il rotore sia fissato.  Nel caso di rotori oscillanti, tutti i siti del rotore devono essere muniti di ganci uguali. Particolari ganci sono

contrassegnati con il numero del sito d el rotore. Questi ganci devono essere applicati solo nel relativo sito del rotore. Ganci contrassegnati con un numero di kit, p.es. S001/4, devono essere utilizzati esclusivamente in kit.

 I rotori ed i ganci devono essere caricati esclusivamente in modo simmetrico. I recipienti di centrifuga devono

essere distribuiti uniformemente su tutti i posti del rotore. Per le combinazioni permesse vedere capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". In caso di rotori angolari devono essere caricati tutti i possibili siti del rotore, vedere il capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

Il rotore è caricato uniformemente

Non ammesso!

Il rotore è caricato in modo non uniforme

 Su certe sospensioni è indicato il peso del carico massimo oppure il peso del carico massimo e il peso massimo

della sospensione completamente equipaggiata. Questi pesi non devono essere superati. In casi eccezionali vedere al capitolo "Centrifugazione di sostan z e o di miscele di sostanze con densità maggiore di 1,2 kg/dm

. Il peso indicato per il carico massimo comprende il peso completo d i riduttore, supporto, provetta da centrifuga e contenuto.

 Nel caso di contenitori con inserimenti in gomma, deve essere sempre mantenuto lo stesso numero di

inserimenti in gomma sotto i contenitori di centrifugazione.

 Riempire i recipienti della centrifuga all‘esterno de lla centrifuga stessa.  Fare attenzione che non giunga alcuna sostanza liqu ida nella camera di centrifugazione durante il carico ed

l’oscillazione dei ganci.

 Il carico massimo dei recipienti della centrifuga non deve essere superiore a quello indicato dalla casa

costruttrice.

 Per limitare al massimo le differenze di peso all’interno dei contenitori di centrifugazione, bisogna fare attenzione

che siano riempiti tutti in modo uguale.

81/121

Page 82

12 Chiudere i sistemi biologici di sicurezza

Per garantire la tenuta, il coperchio di un sistema biologico di sicurezza deve essere ben chiuso. Per evitare che durante l'apertura e la chiusura del coperchio l'anello di guarnizione si giri, spalmarvi,

frizionando leggermente, polvere di talco o una sost anza per la cura della gomma. Se la sospensione di un sistema di sicurezza biologico viene usata senz a coperchio, la guarnizione ad ane llo

deve essere rimossa dalla sospensione per evitare di danneggiarla durante il ciclo di centrifugazione. Le guarnizioni ad anello danneggiate non p ossono più essere utilizzate per la chiusura a tenuta del sistema di sicurezza biologico.

Per quanto riguarda i sistemi biologici di sicurezza fornibili, rimandiamo al capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Nel dubbio chiedere maggiori informazioni al produttore o importatore.

Coperchio con chiusura a vite e foro nella manopola:

 Inserire la chiave fornita attraverso il foro nella manopol a e stringere ruotando il coperchi o in

senso orario.

Coperchio con chiusura a vite senza foro nella manopola:

 Il coperchio deve essere chiuso manualmente, ruotandolo con forza in senso orario.

Coperchio con chiusura a vite:

 Il coperchio deve essere chiuso manualmente, ruotandolo con forza in senso orario.

13 Elementi di operazione e visualizzazione

Vedere illustrazione alla pagina 2 Fig. 2, Fig. 3: Display

13.1 Manopola

13.2 Tasti del display

SELECT

START

IMPULS

STOP

OPEN

Per l'impostazione dei singoli parametri. La rotazione in senso antiorario riduce il valore. La rotazione in senso orario aumenta il valore.

 Tasto di selezione per selezionare i singoli parametri.

Premendo successivamente questo tasto viene selezionato il parametro successivo.

 Avviare il ciclo di centrifuga. Il LED del tasto rimane acceso durante il ciclo di centrifuga, fintanto che il

rotore gira.

 Centrifuga breve.

Il ciclo di centrifuga continua fintanto che viene premuto il tasto. Il LED del tasto rimane acceso per tutto il ciclo, fintanto che il rotore gira.

 Salvare dati e modifiche.  Terminare il ciclo di centrifuga.

Il rotore si arresta con il livello di frenatura impostato. Il LED destro del tasto rimane acceso fintanto che il rotore non si arresta. Dopo l’arresto del rotore si illumina il LED sinistro del tasto. Premendo due volte il tasto si inserisce l’arresto d’emergenza.

 Sbloccare il coperchio.

Si spegne il LED sinistro del tasto.

 Interrompere l’inserimento parametri.

82/121

Page 83

RCF

 Commutare tra visualizzazione RPM e RCF.

I valori RCF vengono visualizzati in

> <.

 Avviare pre-riscaldamento.

La velocità di pre-riscaldamento è regolabile. È preimpostata a 2800 giri/min.

13.3 Possibilità di regolazione

PROG RCL Posizione programma da richiamare. t/min Durata ciclo. Impostabile da 0 - 99 min, ad intervalli di 1 min. t/sec Durata ciclo. Impostabile da 0 - 59 sec., ad intervalli di 1 secondo .

Funzionamento continuo "

". Azzerare i parametri t/min e t/sec.

RPM Numero di giri. È impostabile un valore numerico di 500 rpm fino al numero di giri massi mo del rotore.

Per il numero di giri massimo del rotore, vedi capitolo "Anhang/App endix, Rotoren und Zubehör/Rotors and accessories“.Impostabile ad intervalli di 10.

RAD/mm Raggio di centrifugazione. I nserimento in mm. Per il raggio di centrifugazione, vedere capitolo

"Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". E’ possibile digitare il raggio solo se viene selezionato l’indicatore RCF (> RCF <).

RCF Acceleramento relativo della centrifuga. È impostabile un valore numerico con il quale si ottiene un

numero di giri compreso tra 500 rpm ed il numero di giri massimo del rotore. Regolabile fino a 100 in passi da 1 e da 100 in passi da 10 . Il valore RCF viene automaticament e arrotondato per eccesso o per difetto alpasso del numero di giri. E’ possibile digitare il R CF se viene selezionato l’indicatore RCF (> RCF <).

Livelli di inizio 1 - 9. Livello 9 = tempo di avvio più breve, livello 1 = tempo di avvio più lungo Livelli di frenatura 0 - 9. Livello 9 = tempo di arresto più brev e, livello 1 = tempo di arresto più lungo

Livello 0 = tempo di arresto più lungo (arresto non frenato).

T/°C Valore nominale di temperatura (solo per centrifuga con raffreddamento). Rego labile da -20°C fino a

+40°C, in passi da 1°C. La temperatura minima raggiungibile dipende dal rotore (vedere capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

PROG STO Posizione in cui è memorizzato il programma. Si possono salvare 9 programmi (posizioni programmi 1 -

2 - 3 - … 9). La posizione di memoria programma # funge da memoria transit oria per impostazionimodificate.

14 Inserire i parametri di centrifugazione

Nel caso in cui, dopo aver selezionato oppure durante l‘i nserimento di parametri, non venga premuto per 8 secondi alcun tasto, vengono indicati i valori precedenti. L’inseriment o dei parametri deve essere poi eseguit a nuovamente.

 Selezionare con il tasto

Selezionare i parametri richiesti con il tasto



Per impostare il funzionamento continuo, i parametri funzionamento continuo è indicato sul display dal simbolo "

 Dopo l’inserimento di tutti i parametri, premere il tasto

programma

I dati sulla posizione di memoria programma # vengono soprascritti con og ni nuovo inserimento di parametri e premendo il tasto

# . Per conferma, viene indicata per alcuni secondi la dicitura  ok  .

RCF

le indicazioni RPM oppure RCF. I valori RCF vengono visualizzati in > <.

SELECT

ed impostarli con la manopola .

t/min e t/sec devono essere azzerati con la manopola . Il

".

START / IMPULS

per salvare gli inserimenti nella memoria di

83/121

Page 84

15 Programmazione

15.1 Inserimento/Variazione del programma

 Selezionare con il tasto  Selezionare i parametri richiesti con il tasto

Per impostare il funzionamento continuo, i parametri

RCF

le indicazioni RPM oppure RCF. I valori RCF vengono visualizzati in > <.

SELECT

ed impostarli con la manopola .

t/min e t/sec devono essere azzerati con la manopola . Il

funzionamento continuo è indicato sul display dal simbolo "

 Selezionare il parametro PROG STO con il tasto

la manopola

 Premere il tasto

visualizzato per breve tempo Se viene premuto il tasto

START / IMPULS

per salvare le impostazioni nel programma desiderato. A conferma vien e

 ok .

START / IMPULS

, senza che sia stato selezionato il parametro PROG STO, le

SELECT

ed impostare la posizione richiesta del programma con

informazioni vengono memorizzate sempre sul posto di programma

I precedenti dati del programma vengono soprascritti con il salvataggio.

15.2 Richiamo del programma

Selezionare con il tasto



manopola

 Premere il tasto

START / IMPULS

 E’ possibile verificare i parametri premendo il tasto

SELECT

il parametro PROG RCL ed impostare il programma desiderato con la

. Vengono visualizzati i dati di centrifuga del programma selezionato.

SELECT

Per uscire dalla visualizzazione dei parametri, premere il tasto 8 secondi.

16 Centrifugazione

Nel caso in cui la differenza di peso permissibile nel caricamento del rotore venga superata, si ferma l’azionamento durante l‘avvio, si illumina l‘indicazio ne di squilibrio e compare la dicitura

Una corsa di centrifugazione può essere interrotta in og ni momento premendo il tasto Durante la corsa di centrifugazione, può essere selezionato e modificato ogni tipo di parametro (vedere

capitolo "Inserire i parametri di centrifugazione"). Con il tasto

RCF

è possibile commutare in ogni momento le indicazioni RPM e RCF. Se viene usata

l’indicazione RCF, è necessario inserire il raggio di centrifugazione. Se compaiono le diciture

OPEN OEFFNEN (=APRIRE), è possibile un operazione della centrifuga solo

dopo aver aperto una volta il coperchio. Se viene visualizzato

R xx n-max xxxxx, non ha avuto lu ogo alcun processo di centrifugazione i n quanto è

stato sostituito il rotore, vedere il capitolo " Riconoscimento del rotore ".

".

OPEN / STOP

oppure non premere alcun tasto per

IMBALANCE.

OPEN / STOP

 Accendere l’interruttore di rete. Posizione di accensione .

Caricare il rotore e chiudere il coperchio della centrifuga.



16.1 Centrifugazione con tempo preimpostato

 Selezionare il tempo oppure richiamare un programma con tempo preimpostato (vedere capitolo

"Programmazione").

 Premere il tasto

START / IMPULS

. Il LED del tasto

 Passato il tempo o con l‘interruzione della corsa di centrif ugazione premendo il tasto

START / IMPULS

rimane acceso fintanto che il rotore gira.

OPEN / STOP

, avviene

l’arresto con il livello di frenatura selezionato. Il livello di frenatura viena indicato..

Durante la corsa di centrifugazione compai ono il numero di giri del rotore, il valore RCF risultante, la temperatura delle provette (solo per centrifuga con raffreddamento) ed il tempo rimanente.

84/121

Page 85

16.2 Corsa continua

 Impostazione il simbolo  oppure richiamare il programma di corsa conti nua (vedere capitolo

"Programmazione").

 Premere il tasto

START / IMPULS

. Il LED del tasto

START / IMPULS

rimane acceso fintanto che il rotore gira. Il conteggio

del tempo inizia da 00:00.

 Premere il tasto

OPEN / STOP

per terminare la centrifugazione. L’arresto avviene con il livello di frenatura

selezionato. Il livello di frenatura viene indicato.

Durante la centrifugazione compaiono il numero di giri del rotore, il valore RCF risultante, la temperatura delle provette (solo per centrifuga con raffreddamento) ed il tempo intercorso.

16.3 Centrifugazione breve



Tenere premuto il tasto

START / IMPULS

. Il LED del tasto

START / IMPULS

rimane acceso fintanto che il rotore gira. Il

conteggio del tempo inizia da 00:00.

 Togliere il dito dal tasto

START / IMPULS

per terminare la corsa di centrifugazione. L’arresto avviene con il livello di

frenatura selezionato. Il livello di frenatura viene indicato.

Durante la centrifugazione compaiono il numero di giri del rotore, il valore RCF risultante, la temperatura delle provette (solo per centrifuga con raffreddamento) ed il tempo rimanente.

17 Arresto di emergenza



Premere 2 volte il tasto

OPEN / STOP

Con l’arresto di emergenza l’arresto avviene con il livel lo di frenatura 9 (arresto più breve). Il livello di frenatura 9 viene indicato. Con il livello di frenatura preimpostato sullo 0, il tempo di arresto, per motivi tecnici, è superiore a quello raggiunto con il livello di frenatura 9.

18 Segnale acustico

Il segnale acustico si attiva quando:

 con il verificarsi di un guasto con intervallo di 2 sec  dopo il terminare della corsa di centrifugazione e arresto del rotore con intervallo di 30 secondi

Aprendo il coperchio oppure premendo un tasto qualsiasi, il segnale acustico cessa. Il segnale che si attiva in seguito alla cessazione della corsa di cent rifugazione, può essere attivato o disattivato,

raggiunto l’arresto del rotore, in modo seguente:

 Tenere premuto il tasto

Dopo 8 sec. compare la dicitura Impostare OFF (disinserito) o ON (inserito) con la manopola.

  Premere il tasto

START / IMPULS

SELECT

per 8 secondi.

SOUND / BELL.

per salvare le impostazioni. Per conferma, compare per alcuni secondi la dicitura

 ok  .

19 Consultazione delle ore di funzionamento

La consultazione delle ore di funzionamento è possibile solo con rotore in posizione di arresto.

 Tenere premuto il tasto

Dopo 8 sec. Compare la dicitura Premere nuovamente il tasto



SELECT

per 8 secondi.

SELECT

SOUND / BELL.

Compaiono le ore di funzionamento della centrif uga (CONTROL: ).

 Per uscire dalla richiesta delle ore di funzionamento premere il tasto

OPEN / STOP

85/121

Page 86

20 Raffreddamento (solo per centrifuga con raffreddamento)

Il valore nominale di temperatura può essere selezionata da -20°C fino a +40°C. La temperatura minima raggiungibile dipende dal rotore (vedere capit olo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

20.1 Raffreddamento-Standby

Con l’arresto del rotore e coperchio chiuso, la camera di centrifugaz ione viene raffreddata alla temperatura selezionata. Nel display compare il valore nominale di temperatura.

Dopo un procedimento di centrifugazione, il raffreddamento-Standby avviene con un ritardo di tempo, e nel display compare ritardo è impostato di standard sul valore di 1 minuto.

A rotore fermo e coperchio aperto, il ritardo di tempo può essere impostato come segue.

 Tenere premuto il tasto per 8 secondi.  Impostare il ritardo di tempo con la manopola .

 Premere il tasto

Per abbandonare l'indicazione del ritardo tempo prem ere il tasto di 8 secondi.

20.2 Pre-raffreddamento del rotore

  Premere il tasto

Durante la centrifugazione compaiono il numero di giri del rotore, il valore RCF risultante, la temperatura delle provette ed il tempo intercorso.

La velocità di pre-raffreddamento è di 500 RPM (giri/min) ed è regolabile in passi da 10 fino al valore massimo del regime di rotazione del rotore. È preimpostata a 2800 giri/min. A rotore fermo e a coperchio aperto è possibile impostare la velocità di pre-raffreddamento nel seguente modo:

 Tenere premuto il tasto per 8 secondi.  Premere nuovamente il tasto .  Impostare la velocità di pre-raffreddamento desiderata con la manopola .

 Premere il tasto

Per abbandonare l'indicazione della velocità di pre-raff r eddamento premere il tasto tasto per il tempo di 8 secondi.

21 Accelerazione centrifuga relativa (RCF)

L’accelerazione centrifuga relativa (RCF) è indicata come u n multiplo dell’accelerazione terrestre (g). È un valore numerico privo di unità e funge per paragonare le prestazioni di separazione de sedimentazione.

Il calcolo viene eseguito in base alla formula:

OPEN OEFFNEN (aprire). Il ritardo di tempo è da 1 fino a 5 minuti, regolabile in passi di 1 minuto. Il

Dopo 8 secondi Compare la dicitura

START / IMPULS

 ok  .

Premere il tasto . Il LED del tasto selezionato. Il livello di frenatura viene indicato.

Dopo 8 secondi Compare la dicitura La velocità di pre-raffreddamento impostata

 ok  .

OPEN / STOP

START / IMPULS

RCF 

per terminare il pre-raffreddamento. L’arresto avviene con il livello di frenatura

RPM

 

1000



t/min = X.

per salvare le impostazioni. Per conferma, compare per alcuni secondi la dicitura

OPEN / STOP

START / IMPULS

t/min = X.

per salvare le impostazioni. Per conferma, compare per alcuni secondi la dicitura

 

1,118r

rimane acceso fintanto che il rotore gira.

RPM = XXXX viene indicata.

 1000

RPM 



o non premere alcun tasto per il tempo

OPEN / STOP

RCF



1,118r



o non premere alcun

RCF = accelerazione centrifuga relativa RPM = numero dei giri r = raggio di centrifugazione in mm = distanza dal centro del l’asse di rotazione fino al fondo del recipiente di centrifugazione. Raggio di centrifugazione ve di al capitolo ”Anhang/Appendix, Rotoren und Zubehör/R otors and accessories”.

L’accelerazione centrifuga relativa (RCF) dipende dal numero dei giri e dal raggio di centrifugazione.

86/121

Page 87

22 Centrifugazione di sostanze o di miscele di sostanze con densità maggiore di 1,2 kg/dm3

In caso di centrifugazione con massimo numero di giri, la densità dei mat eriali o delle miscele di materiali non deve superare il valore di composizione di 1,2 kg/dm

Con sostanze o miscele di sostanze di densità maggiore, il regime di rotazione deve venire ridotto. Il numero di giri consentito si calcola con la formula seguente:

= )n( ridotto giri di numero

red

p.es.: regime massimo di rotazione RPM 4000, densità 1,6 kg/dm

kg/dm³ 1,2

= n red

kg/dm³ 1,6

2,1

[kg/dm³] maggiore àdensit

[RPM] rotazione di massimo regime x

RPM 3464 = RPM 4000 x

Se in casi eccezionali viene superato il carico massimo indicato sul gancio, il regime di rotazione deve essere ridotto. Il numero di giri consentito si calcola con la formula seguente:

= )n( ridotto giri di numero red

[g] massimo carico

[g] effettivo carico

[RPM] rotazione di massimo regime x

p.es.: regime massimo di rotazione RPM 4000, carico massimo 350 g, carico eff ettivo 300 g

g 300

= n red

g 350

RPM 3703 = RPM 4000 x

In caso di dubbio, rivolgersi al costruttore per maggiori informazioni.

23 Riconoscimento del rotore

Con l’inizio di ogni corsa di centrifugazione avviene il rico noscimento del rotore installato. Dopo una sostituzione del rotore, il ciclo di centrifugazione si interrompe dopo il riconoscimento del rotore. Vengono

visualizzati il Rotorcode (R xx) e il numero di giri massimo (n-max=xxxxx) del rotore.

L’ulteriore utilizzo della centrifuga è possibile solo dopo avere aperto una volta il coperchio. Se il numero di giri massimo del rotore utilizzato è inferiore al numero di giri impostato, la velocità viene

limitata al numero di giri massimo del rotore.

24 Sblo cco di emergenza

In caso di una caduta di tensione, il coperchio non può ess ere sbloccato a motore. Deve essere effettuata manualmente uno sblocco di emergenza.

Per lo sblocco di emergenza, disconnettere la centrifuga dalla rete elettrica. Aprire il coperchio solo con l’arresto del rotore.

Vedere illustrazione alla pagina 2.

 Disinserire l’interruttore di rete (posizione interruttore "0").  Guardare attraverso la finestra presente nel coperchio per assicurarsi che il rotore sia fermo.  Introdurre la chiave per viti Allen nel foro (Fig. 1, A) e ruotarla con caut ela di mezzo giro in senso orario, fino ad

aprire il coperchio.

 Strappare la vita senza testa esagonale dal foro.  Quando dopo il reinserimento della centrifuga l ampeggia il LED di sinistra nel tasto

OPEN / STOP

tasto

in modo che il bloccaggio motorico del coperchio prenda la posizi one di base (aperto).

OPEN / STOP

, premere il

87/121

Page 88

25 Pulizia e manutenzione

L'apparecchiatura può essere contaminata.

Prima della pulizia, staccare la presa di corrente. Prima di iniziare un procedimento di pulizia e decontaminazione diverso da quello consigliato dal

produttore, l’utilizzatore deve accertarsi presso il pro duttore che tale procedimento previsto non rechi danno all’apparecchio.

 Centrifughe, rotori e accessori non devono essere lavat i in lavastoviglie.  Si deve eseguire solo una pulizia manuale ed una dis infezione con liquido.  La temperatura dell'acqua deve essere di 20 – 25°C.  Devono essere utilizzati solo detergenti o disinfettant i che:

 abbian o un campo di valori del pH che va da 5 a 8,  non contengano alcali caustici, perossidi, composti di cloro, acidi e soluzioni alcaline.

 Seguire attentamente le indicazioni speciali del produttore sull’impiego di detersivi e disinfettanti, al fine di evitare

qualsiasi fenomeno di corrosione.

25.1 Centrifughe (scatola, coperchio e vano di centrifugazione)

25.1.1 Cura e pulizia delle superfici



Pulire regolarmente il corpo della centrifuga e la camera di centrifugazione e impiegare all'occorrenza sapone o un detergente delicato e un panno umido. Ci ò serve da un lato per l’igiene e dall’altro lato per evitare la corrosione causata da impurità incrostate.

 Ingredienti dei detergenti adatti:

sapone, tensidi anionici, tensidi non ionici.

 Dopo l'impiego di detergenti, rimuovere i resti del detergente pulendo di nuovo con un panno umido.  Le superfici devono essere asciugate subito dopo la pulizia.  In caso di formazione di acqua di co ndensa, asciugare la camera di centrifugazione pulendola co n un panno

assorbente.

 Spalmare sulla guarnizione di gomma della camera di centrifugazione, frizion ando leggermente, po lvere di talco

o una sostanza per la cura della gomma.

 Controllare una volta l'anno se il vano di centrifugazione presenta danneggiamenti.

Se vengono stabiliti danni rilevanti per la sicurezza, la cent rifuga n on dev e essere più messa in f unzio ne. In questo caso si deve contattare il servizio assistenza clienti.

25.1.2 Disinfezione delle superfici



In presenza di materiale infettivo nella camera di centrif ugazione si deve disinfettarla immediatamente.

 Ingredienti dei disinfettanti adatti:

etanolo, alcol n proclitico, isopropanolo, glutaraldeide, composti di ammonio quaternario.

 Dopo l'impiego di disinfettanti, rimuovere i resti del disinfettante pulendo di nuovo con un panno umido.  Le superfici devono essere asciugate subito dopo la disinfezione.

25.1.3 Rimuovere contaminazioni radioattive



La sostanza deve essere certificata in modo speciale per rimuovere contaminazioni radioattive.

 Ingredienti di sostanze adatte alla rimozione di contaminazioni radioattive:

tensidi anionici, tensidi non ionici, etanolo poliidrato.

 Dopo aver rimosso le contaminazioni radioattive, rimuovere i resti della sostanza pulendo di nuovo con un panno

umido.

 Le superfici devono essere asciugate, subito dopo la rimozione delle contaminazioni radioattive.

88/121

Page 89

25.2 Rotori ed accessori

25.2.1 Pulizia e cura



Per prevenire corrosione e alterazioni dei materiali, i rotori e l' accessorio devono essere regolarmente pulit i con sapone o con un detergente delicato e con un panno umido. Si consiglia la pulizia almeno una volta la settimana. La sporcizia deve essere subito rimossa.

 Ingredienti dei detergenti adatti:

sapone, tensidi anionici, tensidi non ionici.

 Dopo l'impiego di detergenti, rimuovere i resti del detergente, risciacquando con acqua (solo al di fuori della

centrifuga) o ripulendo con un panno umido.

 I rotori e gli accessori devono essere asciugati immediatamente dop o la pulizia.  I rotori ad angolo, i contenitori e i supporti in allumin io devono essere ingrassati leggermente con grasso privo

d’acidi come ad esempio vaselina quando sono ben asciutti.

 Nei sistemi di sicurezza biologici (Per quanto riguarda i sistemi biologici di sicurezza fornibili, rimandiamo al

capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories") gli anelli di guarnizione devono essere controllati e puliti periodicamente (ogni settimana). In presenza di crepe, parti fragili o logorio, l’anello di tenuta deve essere subito sostituito. Dopo ogni pulizia strofinare leggerm ente gli anelli di guarnizione con della polvere di talco oppure con una sostanza per la cura della gomma.

 Per evitare la corrosione causata dall’umidit à tra il rotor e e l’alb ero motore, si deve provve dere almeno una volta

al mese di smontare il rotore, pulirlo e di lubrificare leggerm ente l’albero motore.

 I rotori e gli elementi accessori devono essere verificat i settimanalmente per quanto riguarda il loro stato di usura

ed i danneggiamenti da corrosione. Con i motori di smorzamento devono essere verificati soprattutto il settore dei perni di supporto e per i ganci le scanalature, verificare inoltre l'eventuale presenza di incrinature nel fondo. Esempio: Incrinatura nel settore della scanalatura.

Rotori ed accessori non devono essere più utilizzati se presentano consumo o corrosione.

 Verificare settimanalmente la posizione del rotore.

25.2.2 Disinfezione



Se del materiale infetto viene a contatto con i rotori o con gl i accessori, allora si deve eseguire un a disinfezione adeguata.

 Ingredienti dei disinfettanti adatti:

glutaraldeide, propanolo, etilexanolo, tensidi anionici, inibitori di corrosione.

 Dopo l'impiego di disinfettanti, rimuovere i resti del disinf ettante, risciacquando con acqua (solo al di fuori della

centrifuga) o ripulendo con un panno umido.

 I rotori e gli accessori devono essere asciugati immediatamente dop o la disinfezione.

25.2.3 Rimuovere contaminazioni radioattive

La sostanza deve essere certificata in special modo per rimuovere contaminazioni radioattive.

  Ingredienti di sostanze adatte alla rimozione di contaminazioni radioattive:

tensidi anionici, tensidi non ionici, etanolo poliidrato.

 Dopo la rimozione delle contaminazioni radioattive, rimuovere la sostanza, risciacquando con acqua (solo al di

fuori della centrifuga) o ripulendo con un panno umido.

 I rotori e gli accessori devono essere asciugati subito dopo la rimozione d elle contaminazioni radioattive.

89/121

Page 90

25.2.4 Perni di trascinamento

In rotori oscillanti, i perni di trascinamento devono essere lubrificati regolarmente (Grasso lubrificante Hettich no. d’ord. 4051) per consentire un’oscillazione equili brata dei ganci.

25.2.5 Rotori ed accessori con limitata durata di impiego

L'impiego di particolari rotori, ganci ed elementi accessor i è limitato nel tempo. Questi sono contrassegnati con la quantità max. di cicli di funzionamento o dalla data di scadenza ed il numero massimo di cicli di funzionamento o solo con la data di scadenza, p.es.:

- "einsetzbar bis Ende:

V. trimestre 2011) o

V. Quartal 2011 / usable until end of: V. trimestre 2011" (utilizzabile fino alla fine:

"einsetzbar bis Ende Monat/Jahr: 10/2011 / usable until end of month/year: 10/2011" (utilizzabile fino a fine mese/anno: 10/2011)

- "max. Laufzyklen / max. cycles: 40000". (Max. funzionamento cicli) Per motivi di sicurezza l'impiego dei rotori, dei ganci e degli el ementi di accessorio non è più ammesso,

quando è raggiunta la quantità massima permessa de i cicli di funzionamento che è sopr acontrassegnata o quando è raggiunta la data di scadenza sopracontrassegnata.

25.3 Mantenere in autoclave

Il seguente accessorio può essere sterilizzato in autoclave a 121°C / 250° F (20 min):

 Rotori basculanti  Rotori angolari di alluminio  Sospensioni in metallo  Coperchio con chiusura ermetica anti-contaminazion e  Telaio  Riduzioni

In caso di dubbio occorre informarsi presso la casa produttrice. Non è possibile fare nessuna dichiarazione sul grado di sterilizzazione.

Il coperchio del rotore ed il contenitore devono essere staccati prima di essere riposti in autoclave. La conservazione in autoclave accelera il processo di i nvecchiamento del materiale in p lastica. Inoltre può

causare variazioni di colore nel materiale in plastica. Dopo il trattamento in autoclave consigliamo di sostituire le guarnizioni ad anello dei sistemi biologici di

sicurezza.

25.4 Contenitori centrifuga

 In caso di mancanza di tenuta o dopo la rot tura dei contenitori per centrifugazione, rimuovere c ompletamente i

frammenti dei contenitori, le schegge di vetro e il centrif ugato fuoriuscito.

 Dopo la rottura di parti in vetro, sostituire gli inserti di gomma e i manicotti di plastica dei rotori.

Le schegge di vetro rimaste causano ulteriori rotture!

 Nel caso di materiale infettivo, bisogna provvedere immediatamente ad una disinfezione.

90/121

Page 91

26 Guasti

Se non si riesce a eliminare l’errore seguendo le indicazio ni della tabella guasti, informare il servizio assistenza clienti.

Si prega di indicare il tipo di centrifuga e il numero di serie. Entrambi i numeri sono visibili sulla targhetta di modello della centrifuga.

Esecuzione di un RESET RETE:

 Disinserire l’interruttore di rete (posizione interruttore "0").  Attendere almeno 10 secondi quindi reinserire l’interruttore di rete (posizione interruttore "").

Visualizzazione/guasto Causa Eliminazione Nessuna visualizzazione --- Non c'è tensione.

Scatto fusibile sovraccorrente

TACHO - ERROR 1, 2, 96 Tachimetro difettoso.

Motore, sistema elettronico difettoso.

CONTROL - ERROR 8 Errore blocco coperchio, ovvero chiusura

coperchio.

 Controllare alimentatore elettrico.  Interruttore di rete ON.  Aprire il coperchio.  Disinserire l’interruttore di rete

(posizione interruttore "0").

 Attendere per almeno 10 secondi.  Girare energicamente a mano il

rotore.

 Reinserire l’interruttore di rete

(posizione interruttore ""). Durante l’inserimento il rotore deve girare.

IMBALANCE --- Il rotore è caricato in modo non uniforme.

 Aprire il coperchio.  Controllare il caricamento del

rotore, vedere il capitolo "Carico del rotore".

 Ripetere il ciclo di centrifugazio ne.

CONTROL - ERROR 4, 6 Errore blocco coperchio, ovvero chiusura

coperchio.

N > MAX 5 N° giri eccedente

 Esecuzione di un RESE T RETE.

N < MIN 13 N° giri insufficiente MAINS INTERRUPT --- Interruzione di rete durante il ciclo di

centrifugazione. (Il ciclo di centrifugazione non viene terminato.)

 Aprire il coperchio.  Premere tasto

START / IMPUL

 All’occorrenza ripetere il ciclo di

centrifugazione.

ROTORCODE 10.1,

Errore codifica rotore

 Aprire il coperchio.

10.2

CONTROL-ERROR 21, 22,

Guasto/difetto sistema elettronico.

25, 27,

29 CONTROL-ERROR 23 Guasto/difetto parte comando. SER I/O - ERROR 30, 31,

Guasto/difetto sistema elettronico.

33, 36

° C * - ERROR 51 - 53,

55 FU / CCI - ERROR 60 - 64,

Guasto/difetto sistema elettronico. Guasto/difetto sistema elettronico/motore.

 Esecuzione di un RESE T RETE.

67, 68,

82 - 86 SYNC-ERROR 90 Guasto/difetto sistema elettronico. SENSOR-ERROR 91 - 93 Guasto/difetto sensore squilibrio. KEYBOARD-ERROR --- Guasto/difetto parte comando. NO ROTOR --- Non è installato alcun rotore

 Aprire il coperchio.  Installare il rotore.

N > ROTOR MAX ---

Il numero di giri nel programma selezionato è superiore al numero di giri massimo del rotore.

Il rotore è stato cambiato. Il rotore installato ha un numero di giri superiore del precedente e non è stato ancora riconosciuto.

 Verificare e correggere la velocità

nel programma selezionato.

 Impostare un numero di giri

massimo superiore a quello del rotore precedentemente utilizzato. Premere il tasto

START / IMPUL

per effettuare il riconoscimento del rotore, vedi capitolo "Riconoscimento del rotore".

91/121

Page 92

27 Risped izio ne di apparecchi

Prima di rispedire un apparecchio deve essere montata la protezione per il trasporto.

Se l'apparecchio o uno dei suoi accessori viene rispedito alla ditta Andreas Hettich GmbH & Co. KG, esso deve essere prima decontaminato e pulito per la tutela di persone, ambiente e materiale.

Ci riserviamo la facoltà di accettare apparecchi o accessori contaminati. Eventuali costi di pulizia e disinfezione verranno fatturati a l cliente.

Contiamo a questo riguardo sulla vostra comprensione.

28 Smaltimento

Prima dello smaltimento, l'apparecchiatura deve essere decontaminata e pulita con lo scopo di proteggere le persone, l'ambiente e il materiale.

Per lo smaltimento dell'apparecchio osservare le rispettive norme di legge. Ai sensi della direttiva 2002/96/CE (RAEE) tutti gli apparecchi forniti dopo il 13/08/2005 non possono più essere

smaltiti con i rifiuti domestici. Questo apparecchio appartiene all a cat egoria 8 (Dispositivi medicali) ed è classificato nel settore Business-to-Business.

Il simbolo della pattumiera cancellata con una croce indica che l'apparecchio non deve essere smaltito con i rifiuti domestici.

Le norme per lo smaltimento possono essere differenti nei sing oli paesi UE. In caso di necessità rivolgersi al proprio rivenditore.

92/121

Page 93

DE EN

29 Anhang / Appendix

29.1 Rotoren und Zubehör / Rotors and accessories

1324 1490 + 1492

Ausschwingrotor 4-fach /

Swing out rotor 4-times

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Temperatur / temperature °C 1) Probenerwärmung/Sample

temp. rise

1) Tiefste erreichbare Temperatur bei maximaler Drehzahl, 1 h Laufzeit und 20°C Raumtemperatur (nur bei Kühlzentrifuge)

2) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit (nur bei Zentrifuge ohne Kühlung)

3) Zentrifugiergefäße aus Glas nur belastbar bis RZB 4000 3) Centrifuge containers of glass will not stand RCF values exceeding 4000

4) nicht mit Stopfen zentrifugierbar, Skal. 10µl-300µl, 15ml, 30ml 4) can not be centrifugated when plug is attached, Scal. 10µl-300µl, 15ml, 30ml

5) Nach DIN EN 61010, Teil 2 – 020. Die Hinweise für Bio Sicherheitssysteme in den Kapiteln "Sicherheitshinweise" und "Pflege und Wartung" beachten

6) Die Einlagen entfernen 6) Remove the inserts

1429 1734

mit Bioabdichtung / with bio-containment 5)

0534 4) 0535

0765

0500 0507 0519 0521

1329 1330 1331

30 9 15 9 - 10 10 25 50

44 x 105 14 x 100 17 x 100 16 x 92 15 x 102 24 x 100 34 x 100

4 16 16 16 16 4 4

4500 4500 4500 4500 4500 4500 4500 3170 3170 3170 3170 3328 3034 3011

140 140 140 140 147 134 133

sec sec

27 30

- 6

1) Lowest possible temperature during maximum speed, 1 h running time and 20°C ambient temperature (only with cooling centrifuges)

2) Sample temp. rise during maximum speed and 1 hour running time (only with centrifuges without cooling)

5) in conformity with DIN EN 61010, part 2 – 020. Observe the notes for bio safety systems in chapters "Notes on safety" and "Maintenance and servicing".

+ 10

Nicht in UNIVERSAL 320 / 320 R,

BOECO U-320/320R, Cellspin  zugelassen.

Not permitted in UNIVERSAL 320 / 320 R,

BOECO U-320/320R, Cellspin .

93/121

Page 94

DE EN

1324 1490 + 1492

Ausschwingrotor 4-fach /

Swing out rotor 4-times

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Temperatur / temperature °C 1) Probenerwärmung/Sample

temp. rise

1324 1490 + 1492

mit Bioabdichtung / with bio-containment 5)

1339 1343 1347 1348

Rhesus

0509

1 3 4 15 10 8 4 – 4,5 4 - 7

6 x 45 10 x 60 10 x 88 17 x 120 16 x 80 16 x 81 15 x 75 16 x 75

108 36 36 4 16 16 16 16

4500 4500 4500 4500 4500 4500 4500 4500

3237 3283 3283 3328 3147 3147 3147 3147

143 145 145 147 139 139 139 139

sec sec

27 30

- 6

+ 10

Ausschwingrotor 4-fach /

Swing out rotor 4-times

mit Bioabdichtung / with bio-containment 5)

1348 1351 1363 1365 1383

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Temperatur / temperature °C 1) Probenerwärmung/Sample

temp. rise

1) Tiefste erreichbare Temperatur bei maximaler Drehzahl, 1 h Laufzeit und 20°C Raumtemperatur (nur bei Kühlzentrifuge)

2) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit (nur bei Zentrifuge ohne Kühlung)

3) Zentrifugiergefäße aus Glas nur belastbar bis RZB 4000 3) Centrifuge containers of glass will not stand RCF values exceeding 4000

5) Nach DIN EN 61010, Teil 2 – 020. Die Hinweise für Bio Sicherheitssysteme in den Kapiteln "Sicherheitshinweise" und "Pflege und Wartung" beachten

8,5 - 10 1,5 2,0 25 30 5 6 7 2,7 - 3

16 x 100 11 x 38 25 x 90 25 x 110 12 x 75 12 x 82 12 x 100 11 x 66

16 20 4 4 20 20 20 20

4500 4500 4500 4500 4500 4500 4500 4500

3147 3056 2920 3328 3192 3192 3192 3192

139 135 129 147 141 141 141 141

sec sec

2078 0536

0501

1) Lowest possible temperature during maximum speed, 1 h running time and 20°C ambient temperature (only with cooling centrifuges)

2) Sample temp. rise during maximum speed and 1 hour running time (only with centrifuges without cooling)

5) in conformity with DIN EN 61010, part 2 – 020. Observe the notes for bio safety systems in chapters "Notes on safety" and "Maintenance and servicing".

+ 10

27 30

- 6

94/121

Page 95

DE EN

1324 1490 + 1492

Ausschwingrotor 4-fach /

Swing out rotor 4-times

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Temperatur / temperature °C 1) Probenerwärmung/Sample

temp. rise

1324 1490 + 1492

mit Bioabdichtung / with bio-containment 5)

1383 1384 1396 1457

0513 0547

2,6 – 2,9 4,9 4,5 - 5 1,6 -5 4 –7 50 85 1,1 – 1,4

13 x 65 13 x 90 11 x 92 13 x 75 13 x 100 29 x 115 38 x 106 8 x 66

20 20 20 20 20 4 4 28

4500 4500 4500 4500 4500 4500 4500 4500

3192 3192 3192 3129 3129 3328 3260 3215

141 141 141 141 141 147 144 142

sec sec

27 30

- 6

+ 10

Ausschwingrotor 4-fach /

Swing out rotor 4-times

mit Bioabdichtung / with bio-containment 5)

1459 4416 4417 6311 6318 1356

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Temperatur / temperature °C 1) Probenerwärmung/Sample

temp. rise

sec sec

0546 0545

----

4 – 5,5 7,5 – 8,2 50 30 12 50 15 100

15 x 75 15 x 92 29 x 107 26 x 95 17 x 100 29 x 115 17 x 120 44 x 100

16 16 4 4 4 4 12 4

4500 4500 4500 4500 4500 4500 4500 4500 3215 3215 3283 3056 3328 3328 3328 3192

142 142 145 135 147 147 147 141

27 30

- 6

+ 10

0509 0526

1) Tiefste erreichbare Temperatur bei maximaler Drehzahl, 1 h Laufzeit und 20°C Raumtemperatur (nur bei Kühlzentrifuge)

2) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit (nur bei Zentrifuge ohne Kühlung)

3) Zentrifugiergefäße aus Glas nur belastbar bis RZB 4000 3) Centrifuge containers of glass will not stand RCF values exceeding 4000

5) Nach DIN EN 61010, Teil 2 – 020. Die Hinweise für Bio-Sicherheitssysteme in den Kapiteln "Sicherheitshinweise" und "Pflege und Wartung" beachten

1) Lowest possible temperature during maximum speed, 1 h running time and 20°C ambient temperature (only with cooling centrifuges)

2) Sample temp. rise during maximum speed and 1 hour running time (only with centrifuges without cooling)

5) in conformity with DIN EN 61010, part 2 – 020. Observe the notes for bio safety systems in chapters "Notes on safety" and "Maintenance and servicing".

0761

95/121

Page 96

DE EN

1324 1398

Ausschwingrotor 4-fach /

Swing out rotor 4-times

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Temperatur / temperature °C 1) Probenerwärmung/Sample

temp. rise

1324 1398

1482-A

+ 2 x 0716

0500 0507

2,6 –2,9 4 – 4,5 9 – 10 10 12 4 - 7 9 15

13 x 65 15 x 75 16 x 92 15 x 102 17 x 100 16 x 75 14 x 100 17 x 100

16 16 16 16 16 16 16 16

4500 4500 4500 4500 4500 4500 4500 4500

2875 2875 3192 3192 3192 3034 3192 3192

127 127 141 141 141 134 141 141

sec sec

27 30

- 6

+ 10

Ausschwingrotor 4-fach /

Swing out rotor 4-times

1483-A 1484

ohne /

without

E2110

0509 Falcon ® 0513

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Temperatur / temperature °C 1) Probenerwärmung/Sample

temp. rise

15 50 50

17 x 120 29 x 115 29 x 115

16 4 4

4500 4500 4500

3305 3260 3260

146 144 144

sec sec

27 30

- 6

+ 10

1) Tiefste erreichbare Temperatur bei maximaler Drehzahl, 1 h Laufzeit und 20°C Raumtemperatur (nur bei Kühlzentrifuge)

2) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit (nur bei Zentrifuge ohne Kühlung)

3) Zentrifugiergefäße aus Glas nur belastbar bis RZB 4000 3) Centrifuge containers of glass will not stand RCF values exceeding 4000

1) Lowest possible temperature during maximum speed, 1 h running time and 20°C ambient temperature (only with cooling centrifuges)

2) Sample temp. rise during maximum speed and 1 hour running time (only with centrifuges without cooling)

96/121

Page 97

DE EN

1494 1427 1421

Ausschwingrotor 4-fach /

Swing out rotor 4-times

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor

Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Temperatur / temperature °C 1) Probenerwärmung/Sample

temp. rise

1494 1427 1421

0501

12 x

1326

5230 5230 4) 5231 5231 4)

0578 0507

12 x

12 x 100 11 x 92 17 x 100 16 x 100

1357 5229 4) 5229

Rhe-

---

sus

1 0,4 4,5 – 5 2,7 - 3 6 4 7 4,5 – 5 15 8,5 - 10

6 x 45 11 x 92 11x 66

120 48 48 48 48 48 24 24

5000 5000 5000 5000 5000 5000 5000 5000

4081 4053 4053 4053 3941 3941 3941 3941

146 145 145 145 141 141 141 141

sec sec

30 32

- 7

+ 15

Ausschwingrotor 4-fach /

Swing out rotor 4-times

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Temperatur / temperature °C 1) Probenerwärmung/Sample

temp. rise

90°

1731

1732 1732 4) 5237 5279

0500

25 5 1,6 – 5 2,6 – 2,9 4,9 4 – 7 9 4 – 5,5

25 x 90 12/13x75 13 x 75 13 x 65 13 x 90 13 x 100 14 x 100 15 x 75

8 32 32 32 32 32 24 20

5000 5000 5000 5000 5000 5000 5000 5000

3969 4025 4025 4025 4025 4025 3941 4109

142 144 144 144 144 144 141 147

sec sec

30 32

- 7

+ 15

1) Tiefste erreichbare Temperatur bei maximaler Drehzahl, 1 h Laufzeit und 20°C Raumtemperatur (nur bei Kühlzentrifuge)

2) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit (nur bei Zentrifuge ohne Kühlung)

3) Zentrifugiergefäße aus Glas nur belastbar bis RZB 4000 3) Centrifuge containers of glass will not stand RCF values exceeding 4000

4) nicht mit Deckel verschließbar 4) not possible to close the lid

1) Lowest possible temperature during maximum speed, 1 h running time and 20°C ambient temperature (only with cooling centrifuges)

2) Sample temp. rise during maximum speed and 1 hour running time (only with centrifuges without cooling)

97/121

Page 98

DE EN

1494 1427 1421

Ausschwingrotor 4-fach /

Swing out rotor 4-times

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Temperatur / temperature °C 1) Probenerwärmung/Sample

temp. rise

1494 1427 1421 1425

5279 5278 1327 5233 5271 5232 5275 4)

0521 0519 0509

7,5 – 8,2 1,1 – 1,4 3 50 9 - 10 4 - 7 25 15

15 x 92 8 x 66 10 x 60 34 x 100 16 x 92 16 x 75 24 x 100 17 x 120

20 48 48 4 20 20 8 4

5000 5000 5000 5000 5000 5000 5000 5000

4109 4109 4053 3941 3969 3969 3941 4165

147 147 145 141 142 142 141 149

sec sec

30 32

- 7

+ 15

Ausschwingrotor 4-fach /

Swing out rotor 4-times

5276

5277 5272 5273 1432 1433 1434

2078 0536

90°

0513

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Temperatur / temperature °C 1) Probenerwärmung/Sample

temp. rise

1) Tiefste erreichbare Temperatur bei maximaler Drehzahl, 1 h Laufzeit und 20°C Raumtemperatur (nur bei Kühlzentrifuge)

2) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit (nur bei Zentrifuge ohne Kühlung)

3) Zentrifugiergefäße aus Glas nur belastbar bis RZB 4000 3) Centrifuge containers of glass will not stand RCF values exceeding 4000

4) nicht mit Deckel verschließbar 4) not possible to close the lid

6) Die Einlagen entfernen 6) Remove the inserts

sec sec

50 1,5 2,0 30 1,5 2,0 1 0,4 3 6 7

29 x 115 11 x 38 25 x 110 11 x 38 6 x 45 10 x 60 12 x 82 12 x 100

4 36 4 48 144 56 48 48

5000 5000 5000 5000 5000 5000 5000 5000 4053 4109 4025 4053 3969 3913 3913 3913

145 147 144 145 142 140 140 140

--- ---

Rhe-

sus

---

0501 0578

30 32

- 7

+ 15

1) Lowest possible temperature during maximum speed, 1 h running time and 20°C ambient temperature (only with cooling centrifuges)

2) Sample temp. rise during maximum speed and 1 hour running time (only with centrifuges without cooling)

98/121

Page 99

DE EN

1494 1425

Ausschwingrotor 4-fach /

Swing out rotor 4-times

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Temperatur / temperature °C 1) Probenerwärmung/Sample

temp. rise

1494 1425

Ausschwingrotor 4-fach /

Swing out rotor 4-times

1431 1436 1437 1458 1435 1439

0500 0507 0521 0526 0519

9 15 7,5 - 8,2 50 100 1,1 – 1,4 25 9 – 10

14 x 100 17 x 100 15 x 92 34 x 100 44 x 100 8 x 66 24 x 100 16 x 92

28 28 28 4 4 36 8 16

5000 5000 5000 5000 5000 5000 5000 5000

3913 3913 3913 3913 3801 4025 3913 3913

140 140 140 140 136 144 140 140

sec sec

30 32

- 10

+ 12

1438

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Temperatur / temperature °C 1) Probenerwärmung/Sample

temp. rise

sec sec

2,6 – 2,9 2,7 – 3 4,9 4,5 – 5 1,6 – 5 4 –7 5 4

13 x 65 11 x 66 13 x 90 11 x 92 13 x 75 13 x 100 12/13x75 12 x 60

28 28 28 28 28 28 28 28

5000 5000 5000 5000 5000 5000 5000 5000 3913 3913 3913 3913 3913 3913 3913 3913

140 140 140 140 140 140 140 140

30 32

- 10

+ 12

1) Tiefste erreichbare Temperatur bei maximaler Drehzahl, 1 h Laufzeit und 20°C Raumtemperatur (nur bei Kühlzentrifuge)

2) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit (nur bei Zentrifuge ohne Kühlung)

3) Zentrifugiergefäße aus Glas nur belastbar bis RZB 4000 3) Centrifuge containers of glass will not stand RCF values exceeding 4000

1) Lowest possible temperature during maximum speed, 1 h running time and 20°C ambient temperature (only with cooling centrifuges)

2) Sample temp. rise during maximum speed and 1 hour running time (only with centrifuges without cooling)

99/121

Page 100

DE EN

1494 1425

Ausschwingrotor 4-fach /

Swing out rotor 4-times

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Temperatur / temperature °C 1) Probenerwärmung/Sample

temp. rise

1494 1495 1492

1441 1443 1444 1737

0513 2078 0536

4 – 5,5 7,5 – 8,5 4 – 7 8,5 – 10 50 1,5 2,0 50

15 x 75 15 x 92 16 x 75 16 x 100 29 x 115 11 x 38 11 x 38 29 x 115

28 28 28 28 4 36 36 4

5000 5000 5000 5000 5000 5000 5000 5000

3913 3913 3913 3913 4081 3885 3885 4081

140 140 140 140 146 139 139 146

sec sec

30 32

- 10

+ 12

Ausschwingrotor 4-fach /

Swing out rotor 4-times

mit Bioabdichtung / with bio-containment 5)

1363 1365 1348

0526

30 32

- 10

+ 14

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Temperatur / temperature °C 1) Probenerwärmung/Sample

temp. rise

sec sec

25 30 10 8 4 – 5,5 4 - 7 8,5 - 10 100

25 x 90 25 x 110 16 x 80 16 x 81 15 x 75 16 x 75 16 x 100 44 x 100

4 4 16 16 16 16 16 4

5000 5000 5000 5000 5000 5000 5000 5000 3689 4193 4025 4025 4025 4025 4025 4025

132 150 144 144 144 144 144 144

1) Tiefste erreichbare Temperatur bei maximaler Drehzahl, 1 h Laufzeit und 20°C Raumtemperatur (nur bei Kühlzentrifuge)

2) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit (nur bei Zentrifuge ohne Kühlung)

3) Zentrifugiergefäße aus Glas nur belastbar bis RZB 4000 3) Centrifuge containers of glass will not stand RCF values exceeding 4000

5) Nach DIN EN 61010, Teil 2 – 020. Die Hinweise für Bio Sicherheitssysteme in den Kapiteln "Sicherheitshinweise" und "Pflege und Wartung" beachten

1) Lowest possible temperature during maximum speed, 1 h running time and 20°C ambient temperature (only with cooling centrifuges)

2) Sample temp. rise during maximum speed and 1 hour running time (only with centrifuges without cooling)

5) in conformity with DIN EN 61010, part 2 – 020. Observe the notes for bio safety systems in chapters "Notes on safety" and "Maintenance and servicing".

0761

100/121
