ROTOFIX 32 A

Bedienungsanleitung...................................................... 10

Operating Instructions.................................................... 28

Mode d'emploi................................................................. 46

Istruzioni per l'uso .......................................................... 64

Rev. 01 / 08.12 Andreas Hettich GmbH & Co. KG AB1206DEENFRIT

Fig. 1

Fig. 2 ROTOFIX 32 A

IMPULS

RCF

START

STOP

2/99

EG-Konformitätserklärung

EC Declaration of conformity

Déclaration de conformité CE

Dichiarazione di conformità CE

des Herstellers / of the manufacturer / du fabricant / del costruttore

Andreas Hettich GmbH & Co. KG  Föhrenstraße 12  D-78532 Tuttlingen  Germany

Hiermit erklären wir in alleiniger Verantwortung, dass das bezeichnete Gerät, inklusive dem mit dem Gerät konformitätsbewertetem Zubehör laut Zubehörliste der technischen Dokumentation dies es Geräts, der Richtlinie über In-vitro-Diagnostika 98/79/EG entspricht.

We hereby declare under our sole responsibility that the designated device and its accessories, which are listed in the technical documentation for this device and whose conformity has been assessed together with the device, conform to the Directive 98/79/EC on in vitro diagnostic medical devices.

Par la présente, nous déclarons sous notre seule responsabilité que l'appareil désigné, incluant ses accessoires attestés conformes d'après la liste des accessoires de la documentation technique du dit-appareil, répond à la directive 98/79/CE sur le diagnostic In-vitro.

Si dichiara nella nostra sola responsabilità, che l'apparecc hiatura indicata, comprensiv a dei conformi accessori come da elenco della documentazione tecnica di questa apparecchiatura, risponde alle direttive per Diagnostica In-Vitro 98/79/CE.

Geräteart / Type of device / Type d'appareil / Tipo di apparecchio: Laborzentrifuge / Laboratory centrifuge / Centrifugeuse de laboratoire / Centrifuga di laboratorio

Typenbezeichnung / Type designation / Désignation du type / Denominazione d el tipo:

ROTOFIX 32 A

Das Konformitätsbewertungsverfahren wurde nach Anhang III der Richtlinie 98/79/EG durchgeführt. The conformity evaluation process was performed in accordance with appendix III of Directive 98/79/EC. La procédure d'évaluation de la conformité a été réalisée conformément à l'annexe III de la directive 98/79/CE. La procedura di valutazione di conformità è stata eseguita conformemente all' appendice III delle direttive 98/79/CE.

Angewandte Normen und Richtlinien: Gemäß Liste der angewandten Normen und mitgeltenden Richtlinien, die Teil der Produktakte ist.

Applied standards and directives: According to the list of applied standards and valid directives which is part of the product documentation.

Normes et directives appliquées: Conformément à la liste des normes et directives applicables et appliquées qui font partie du dossier relatif au

produit. Norme e direttive applicate:

Conformemente alla lista delle norme applicate e delle direttive di validità, che sono parte degli atti del prodotto.

3/99

Tuttlingen, 2012-07-23

H. Eberle Geschäftsführer, Manager,

Directeur, Gerente

4/99

Für dieses Gerät gültige Normen und Vorschriften

Das Gerät ist ein Produkt mit einem sehr hohen technischen Niveau. Es unterliegt umfangreichen Prüf- und Zertifizierungsverfahren gemäß folgenden Normen und Vorschriften in deren jeweils gültigen Fassung:

Elektrische und mechanische Sicherheit für Konstruktion und Endprüfung:

Normbaureihe: IEC 61010 (entspricht der Normenreihe DIN EN 61010)

 IEC 61010-1 “Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1:

Allgemeine Anforderungen” (Verschmutzungsgrad 2, Installationskategorie II)

 IEC 61010-2-010 “Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte – Teil

2-010: Besondere Anforderungen an Laborgeräte für das Erhitzen von Stoffen (nur für Zentrifugen mit Heizung gültig)

 IEC 61010-2-020 “Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-

020: Besondere Anforderungen an Laborzentrifugen

 IEC 61010-2-101 ”Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-

Elektromagnetische Verträglichkeit:

Die EMV-Norm bezieht sich auf die folgenden Querschnittsnormen: Emission:

Unempfindlichkeit gegenüber:

Für Konformitätsbewertungsverfahren geltende Europäische Richtlinien:

Weitere, mitgeltende europäische Richtlinien:

Außerhalb Europas geltende Richtlinien für Medizinprodukte:

Zertifiziertes Qualitätsmanagementsystem gemäß

Umweltmanagementsystem gemäß

101: Besondere Anforderungen an In-vitro-Diagnostik (IVD) Medizingeräte

 EN 61326-1 “Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allge m eine

Anforderungen

 leitungsgebundene Emission EN 55011 Klasse B  abgestrahlte Emission EN 55011 Klasse B  Oberschwingungsstrom-Emission EN 61000-3-2  Spannungsschwankungen EN 61000-3-3

 Entladung statischer Elektrizität EN 61000-4-2  elektromagnetischen Feldern EN 61000-4-3  schnellen transienten

elektrischen Störgrößen/Burst EN 61000-4-4

 Stoßspannungen EN 61000-4-5  leitungsgeführten Störgrößen,

induziert durch hochfrequente Felder EN 61000-4-6

 Magnetfeldern EN 61000-4-8  Spannungseinbrüchen und

Kurzzeitunterbrechungen EN 61000-4-11

Richtlinie 98/79/EC über In-vitro-Diagnosegeräte EG-Konformitätsbewertungsverfahren gemäß Anhang III "EG-Konformitätserklärung" – Eigenerklärung des Herstellers

 Maschinenrichtlinie 2006/42/EG  EMV-Richtlinie 2004/108/EG  Niederspannungsrichtlinie 2006/95/EC

 USA: QSR, 21CFR 820 “CFR Title 21 - Food and Drugs: TITLE 21- FOOD AND DRUGS, CHAPTER I -

FOOD AND DRUG ADMINISTRATION DEPARTMENT OF HEALTH AND HUMAN SERVICES, SUBCHAPTER H - MEDICAL DEVICES, Part 820 QUALITY SYSTEM REGULATONS“

 Kanada: CMDR, SOR/98-282 “Medical Devices Regulations”

 ISO 9001 “Qualitätsmanagementsysteme - Anforderungen”  ISO13485 “Qualitätsmanagementsysteme für Medizinprodukte - Anforderungen für regulatorische Zwecke”

 ISO 14001 “Umweltmanagementsysteme - Spezifikation mit Anleitung zur Anwendung”

5/99

Standards and regulations which apply to this device

The device is a high-end technical product. It is subject to extensive testing and certification procedures according to the following standards and regulations in their respectively valid version:

Electrical and mechanical safety for design and final testing:

Standard series: IEC 61010 (conform to standards of DIN EN 61010)

 IEC 61010-1 “Safety requirements for electrical equipment for measurement, control, and laboratory use -

Part 1: General requirements” (Pollution Degree 2, Installation Category II)

 IEC 61010-2-010 “Safety requirements for electrical equipment for measurement, control and laboratory use

- Part 2-010: Particular requirements for laboratory equipment for the heating of materials” (applied to heated centrifuges only)

 IEC 61010-2-020 “Safety requirements for electrical equipment for measurement, control, and laboratory

use - Part 2-020: Particular requirements for laboratory centrifuges”

 IEC 61010-2-101 ”Safety requirements for electrical equipment for measurement, control and laboratory use

- Part 2-101: Particular requirements for in vitro diagnostic (IVD) medical equipment“

Electromagnetic Compatibility:

 EN 61326-1 “Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1:

General requirements“

The EMC standard refers to the following generic standards: Emission:

 Conducted emission EN 55011 Class B  Radiated emission EN 55011 Class B  Harmonic current emissions EN 61000-3-2  Voltage fluctuations and flicker EN 61000-3-3

Immunity to…

 Electrostatic discharge EN 61000-4-2  Electromagnetic fields EN 61000-4-3  Electrical fast transients (Burst) EN 61000-4-4  Surge EN 61000-4-5  Conducted RF disturbances EN 61000-4-6  Magnetic field EN 61000-4-8  Voltage dips and short interruptions EN 61000-4-11

European directives applied for conformity assessmen t procedures:

In vitro diagnostic device directive 98/79/EG EC conformity assessment procedure according to annex III “EC DECLARATION OF CONFORMITY“ – selfdeclaration by the manufacturer

Further partly applicable European directives:

 Machinery Directive 2006/42/EC  EMC directive 2004/108/EC  Low voltage directive 2006/95/EC

Applied medical device regulations outside Europe:

 USA: QSR, 21CFR 820 “CFR Title 21 - Food and Drugs: TITLE 21- FOOD AND DRUGS, CHAPTER I -

FOOD AND DRUG ADMINISTRATION DEPARTMENT OF HEALTH AND HUMAN SERVICES, SUBCHAPTER H - MEDICAL DEVICES, Part 820 QUALITY SYSTEM REGULATONS“

 Canada: CMDR, SOR/98-282 “Medical Devices Regulations”

Certified quality management system according to

 ISO 9001 “Quality management systems – Requirements”  ISO13485 “Medical devices - Quality management systems - Requirements for regulatory purposes”

Environmental management system according to

 ISO 14001 “Environmental management systems - Requirements with guidance for use”

6/99

Normes et règles en vigueur pour cet appareil

Cet appareil est un produit avec un très haut niveau technique. Il est soumis à des vastes procédures de vérification et de certification, d'après les normes et prescriptions suivantes, dans leur version actuelle :

Sécurité électrique et mécanique pour la construction et l'inspection finale :

Série de normes : IEC 61010 (correspond à la série de norme DIN EN 61010)

 IEC 61010-1 “Règles de sécurité pour appareils électriques de mesurage, de régul ation et de laboratoire -

partie 1 : Prescriptions générales” (niveau de saleté 2, catégorie d'installation II)

 IEC 61010-2-010 “Règles de sécurité pour appareils électriques de mesurage, de régulation et de

laboratoire – partie 2-010 : Prescriptions particulières pour appareils de laboratoire utilisés pour l’échauffement des matières (seulement valable pour centrifugeuses avec chauffage)

 IEC 61010-2-020 “Règles de sécurité pour appareils électriques de mesurage, de régulation et de

laboratoire – partie 2-020 : Prescriptions particulières pour centrifugeuses de laboratoire

 IEC 61010-2-101 ”Règles de sécurité pour appareils électriques de mesurage, de régulation et de

laboratoire – partie 2-101 : Prescriptions particulières pour les appareils médicau x de dia gnostic in vitro

Compatibilité électromagnétique :

Les normes CEM se rapportent aux normes génériques suivantes : émission :

Immunité aux :

Directives européennes valables pour des procédures d'évaluation de la conformité :

Autres directives européennes partiellement valables :

Directives pour dispositifs médicaux, valables en dehors de l'Europe :

Système de management de la qualité certifié d'après

Système de management environnemental d'après

(DIV)

 EN 61326-1 “Matériel électrique de mesure, de commande et de laboratoire – Exigences relatives à la CEM

- partie 1 : Exigences générales

 émission par conduction EN 55011 classe B  émission émise EN 55011 classe B  émission de courant harmonique EN 61000-3-2  variations de tension EN 61000-3-3

 décharges électrostatiques EN 61000-4-2  champs électromagnétiques EN 61000-4-3  perturbations/Burst

transitoires électriques rapides EN 61000-4-4

 ondes de choc EN 61000-4-5  perturbations conduites, induites

par les champs à haute fréquence EN 61000-4-6

 champs magnétiques EN 61000-4-8  creux de tension et coupures brèves EN 61000-4-11

directive 98/79/EC relative aux dispositifs médicaux de diagnostic in vitro procédure d'évaluation de la conformité CE d'après l'annexe III "Déclaration CE de confor mité" – déclaration spécifique du fabricant

 directive 2006/42/EG relative aux machines  directive CEM 2004/108/EG  directive basse tension 2006/95/EC

 USA : QSR, 21CFR 820 “CFR Title 21 - Food and Drugs : TITLE 21- FOOD AND DRUGS, CHAPTER I -

FOOD AND DRUG ADMINISTRATION DEPARTMENT OF HEALTH AND HUMAN SERVICES, SUBCHAPTER H - MEDICAL DEVICES, Part 820 QUALITY SYSTEM REGULATONS“

 Canada: CMDR, SOR/98-282 “Medical Devices Regulations”

 ISO 9001 “Systèmes de management de la qualité - Prescriptions”  ISO13485 “Dispositifs médicaux - Systèmes de management de la qualité - Exigences à des fins

réglementaires”

 ISO 14001 “Systèmes de management environnemental - Spécification avec description pour application”

7/99

Norme e direttive valide per questo apparecchio

L'apparecchio è un dispositivo di elevatissimo livello tecnico. È sottoposto a numerosi procedimenti di collaudo e certificazione, in conformità alle seguenti norme e direttive nella corrispondente versione di validità:

Sicurezza elettrica e meccanica per la costruzione ed il collaudo finale:

Serie di norma: IEC 61010 (corrisponde alla serie di norma DIN EN 61010)

 IEC 61010-1 “Norme di sicurezza per apparecchiature elettriche di misurazione, di comando, di regol azione

e di laboratorio - parte 1: Requisiti generali” (grado di imbrattamento 2, categoria di installazione II)

 IEC 61010-2 -010 “Norme di sicurezza per apparecchiature elettriche di misurazione, di comando, di

regolazione e di laboratorio - parte 2-010: Requisiti particolari per le apparecchiature di laboratorio per il riscaldamento di materiali (valido solo per centrifughe con riscaldamento)

 IEC 61010-2 -020 “Norme di sicurezza per apparecchiature elettriche di misurazione, di comando, di

regolazione e di laboratorio - parte 2-020: Requisiti particolari per centrifughe di laboratorio

 IEC 61010-2 -101 “Norme di sicurezza per apparecchiature elettriche di misurazione, di comando, di

regolazione e di laboratorio - parte 2-101: Requisiti particolari per la diagnostica In-vitro (IVD) apparecchiature medicali

Compatibilità elettromagnetica:

 EN 61326-1 “Apparecchiature elettriche di misurazione, di comando, di regolazione e di laboratorio -

requisiti di compatibilità elettromagnetica - parte 1: Requisiti generali

La norma di compatibilità elettromagnetica si riferisce alle seguenti norme: Emissione:

 Emissione legata al conduttore EN 55011 classe B  Emissione irradiata EN 55011 classe B  Emissione per corrente di armonica superiore EN 61000-3-2  Oscillazioni di tensione EN 61000-3-3

Insensibilità nei confronti di:

 Scarica di elettricità statica EN 61000-4-2  Campi elettromagnetici EN 61000-4-3  veloci transienti elettrici di entità di interferenza/Burst EN 61000-4-4  Tensioni impulsive EN 61000-4-5  Entità di interferenza condotte

dai cavi, indotte tramite campi ad alta frequenza EN 61000-4-6

 Campi magnetici EN 61000-4-8  Interruzioni di tensione ed interruzioni temporanee EN 61000-4-11

Direttive europee che sono di validità per il procedimento di valutazione della conformità:

Direttive 98/79/CE per apparecchiature di diagnosi In-vitro Procedimento di valutazione di conformità CE conforme all'appendice III "Dichiarazione di conformità CE" – Dichiarazione propria del costruttore

Ulteriori direttive europee, che sono in parte di validità:

 Direttive per macchine 2006/42/CE  Direttive per compatibilità elettromagnetica 2004/108/CE  Direttive per basse tensioni 2006/95/CE

Direttive valide al di fuori dell'ambito europeo per i prodotti medicali:

 USA: QSR, 21CFR 820 “CFR Title 21 - Food and Drugs: TITLE 21- FOOD AND DRUGS, CHAPTER I -

FOOD AND DRUG ADMINISTRATION DEPARTMENT OF HEALTH AND HUMAN SERVICES, SUBCHAPTER H - MEDICAL DEVICES, Part 820 QUALITY SYSTEM REGULATONS“

 Kanada: CMDR, SOR/98-282 “Medical Devices Regulations”

Certificato sistema di gestione della qualità, conforme a

 ISO 9001 “Requisiti per sistemi di gestione qualità”  ISO13485 “Sistemi di gestione qualità per prodotti medicali - Requisiti per impieghi di regolazione”

Sistema di gestione ambientale, conforme a

 ISO 14001 “Sistemi di gestione ambientale - Specificazione con istruzioni per l'applicazi one”

8/99

Andreas Hettich GmbH & Co. KG Föhrenstraße 12, D-78532 Tuttlingen / Germany Phone +49 (0)7461 / 705-0 Fax +49 (0)7461 / 705-125 info@hettichlab.com, service@hettichlab.com www.hettichlab.com

Änderungen vorbehalten! , Modifications reserved! , Sous réserve de modifications ! , Con riserva di modifiche!

AB1206DEENFRIT / Rev. 01 / 08.12

9/99

Inhaltsverzeichnis

1 Bestimmungsgemäße Verwendung......................................................................................................................12

2 Restrisiken............................................................................................................................................................12

3 Technische Daten.................................................................................................................................................12

4 Sicherheitshinweise..............................................................................................................................................13

5 Bedeutung der Symbole .......................................................................................................................................15

6 Lieferumfang.........................................................................................................................................................15

7 Auspacken der Zentrifuge.....................................................................................................................................15

8 Inbetriebnahme.....................................................................................................................................................16

9 Deckel öffnen und schließen ................................................................................................................................16

9.1 Deckel öffnen.................................................................................................................................................16

9.2 Deckel schließen...........................................................................................................................................16

10 Ein- und Ausbau des Rotors .............................................................................................................................16

11 Beladen des Rotors...........................................................................................................................................17

12 Verschließen von Bio-Sicherheitssystemen......................................................................................................17

13 Bedien- und Anzeigeelemente..........................................................................................................................18

13.1 Symbole des Bedienfeldes ........................................................................................................................18

13.2 Tasten und Einstellmöglichkeiten...............................................................................................................18

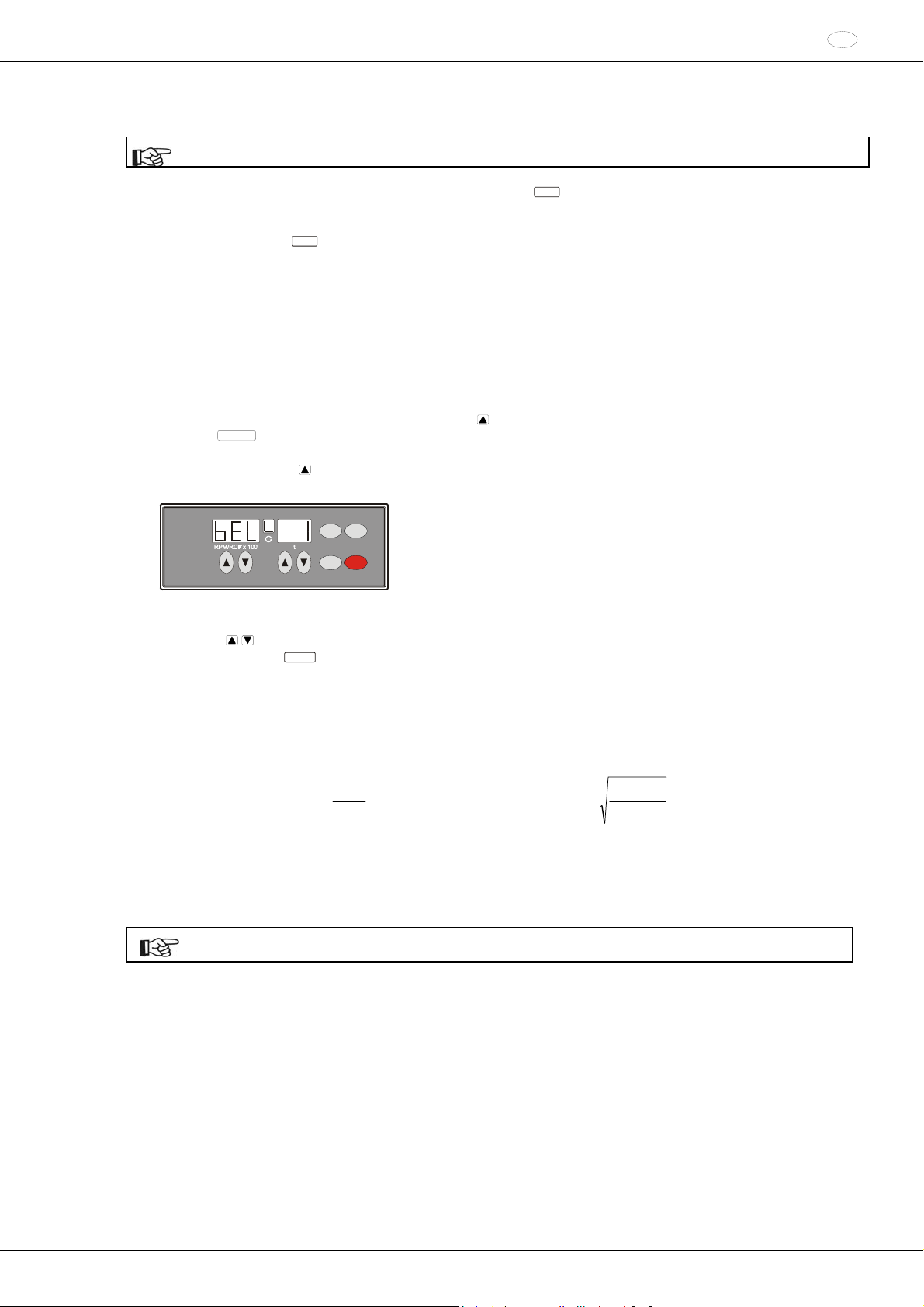

14 Bremsstufe einstellen........................................................................................................................................19

15 Zentrifugierradius einstellen..............................................................................................................................19

16 Zentrifugation....................................................................................................................................................19

16.1 Zentrifugation mit Zeitvorwahl....................................................................................................................20

16.2 Dauerlauf ...................................................................................................................................................20

16.3 Kurzzeitzentrifugation ................................................................................................................................20

16.4 Anzeige der relativen Zentrifugalbeschleunigung (RCF)............................................................................20

17 Akustisches Signal............................................................................................................................................21

18 Relative Zentrifugalbeschleunigung (RCF)........................................................................................................21

19 Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm3................................22

20 Rotorerkennung ................................................................................................................................................22

21 Notentriegelung.................................................................................................................................................22

22 Pflege und Wartung ..........................................................................................................................................23

22.1 Zentrifuge (Gehäuse, Deckel und Schleuderraum)....................................................................................23

22.1.1 Oberflächenreinigung und -pflege.......................................................................................................23

22.1.2 Oberflächendesinfektion.....................................................................................................................23

22.1.3 Entfernen radioaktiver Verunreinigungen............................................................................................23

22.2 Rotoren und Zubehör.................................................................................................................................24

22.2.1 Reinigung und Pflege .........................................................................................................................24

22.2.2 Desinfektion........................................................................................................................................24

22.2.3 Entfernen radioaktiver Verunreinigungen............................................................................................24

22.2.4 Tragzapfen..........................................................................................................................................24

22.2.5 Rotoren und Zubehör mit begrenzter Verwendungsdauer..................................................................25

22.3 Autoklavieren.............................................................................................................................................25

22.4 Zentrifugiergefäße......................................................................................................................................25

23 Störungen..........................................................................................................................................................26

10/99

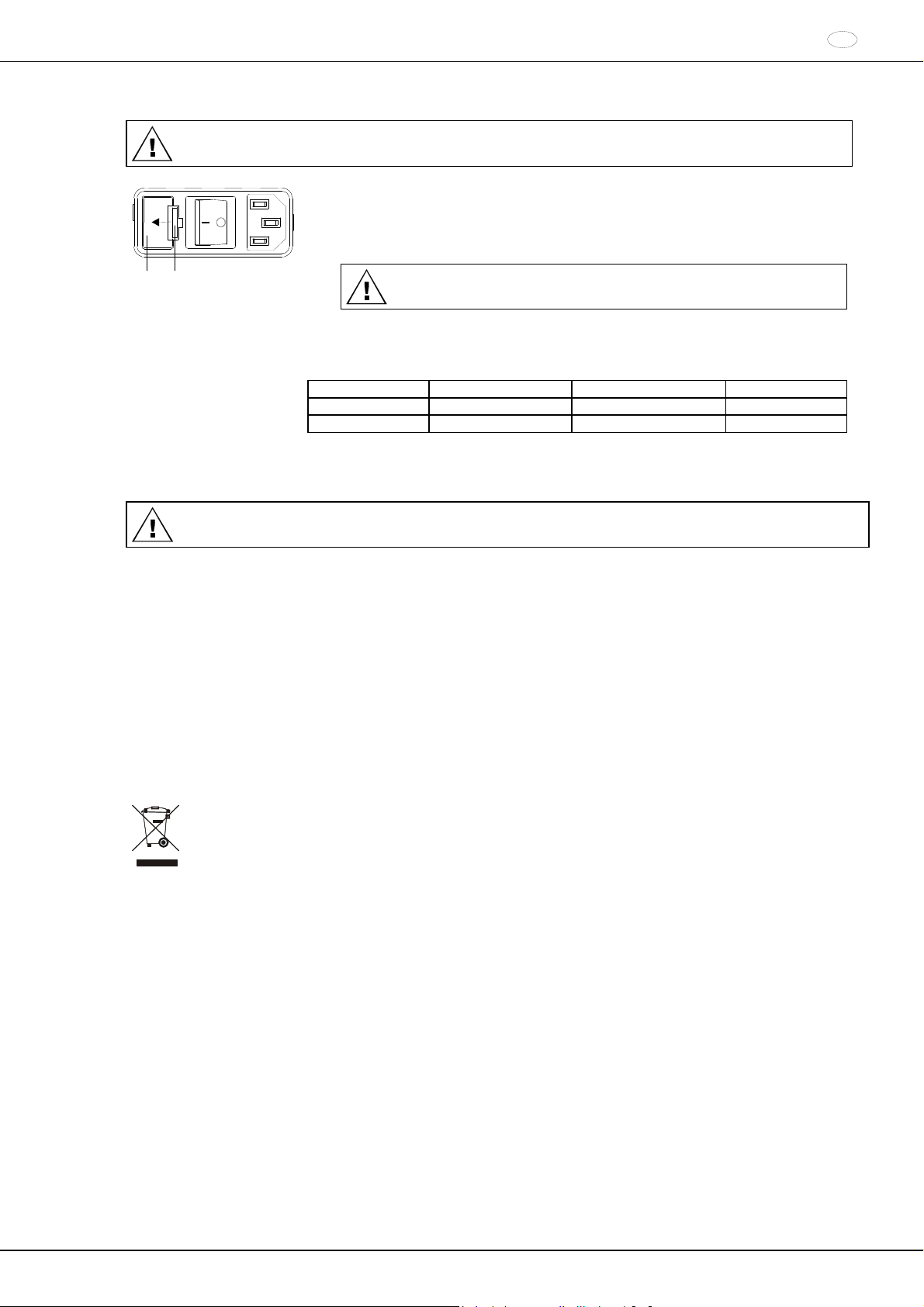

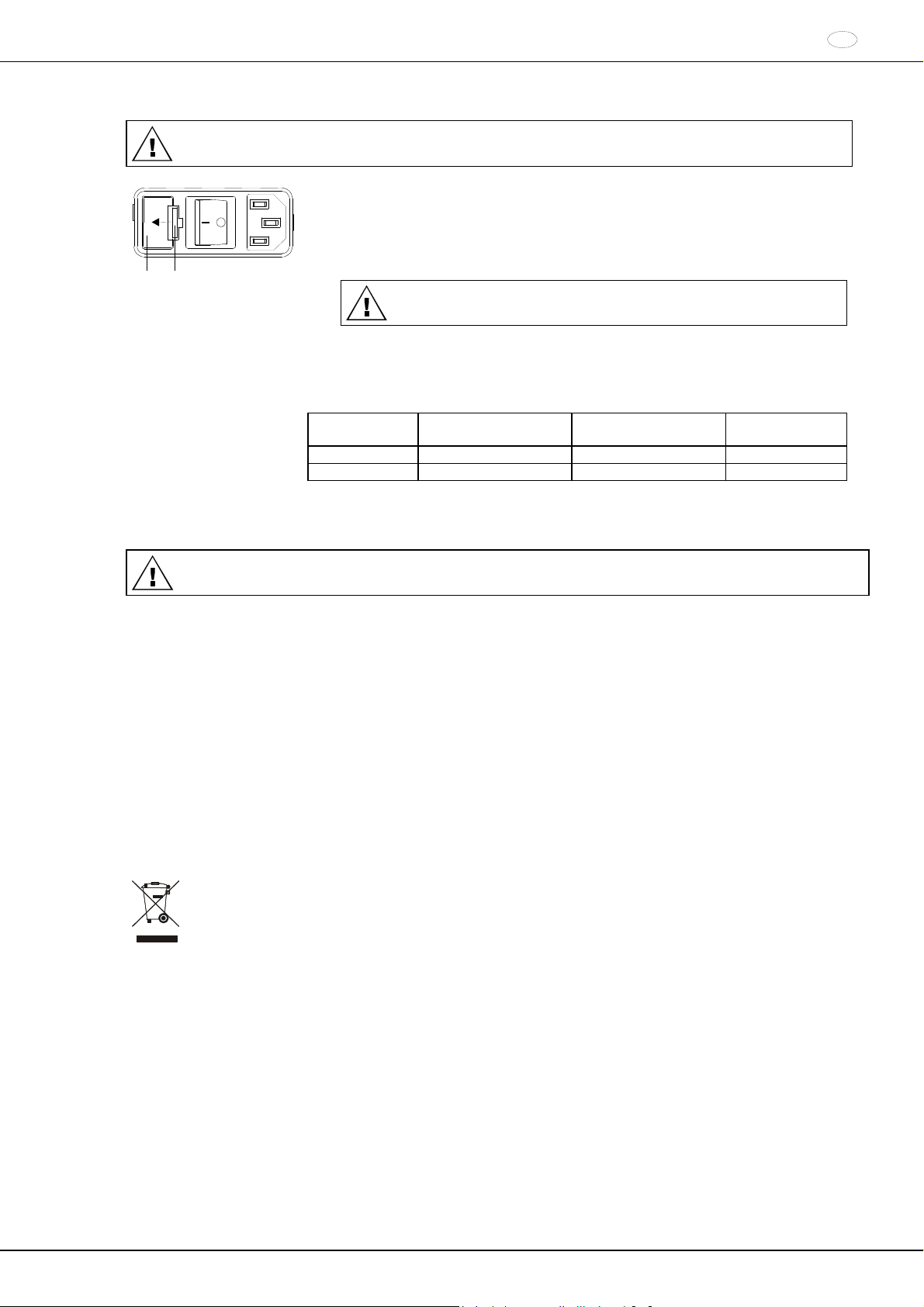

24 Netzeingangssicherungen wechseln.................................................................................................................27

25 Rücksendung von Geräten................................................................................................................................27

26 Entsorgung........................................................................................................................................................27

27 Anhang / Appendix............................................................................................................................................81

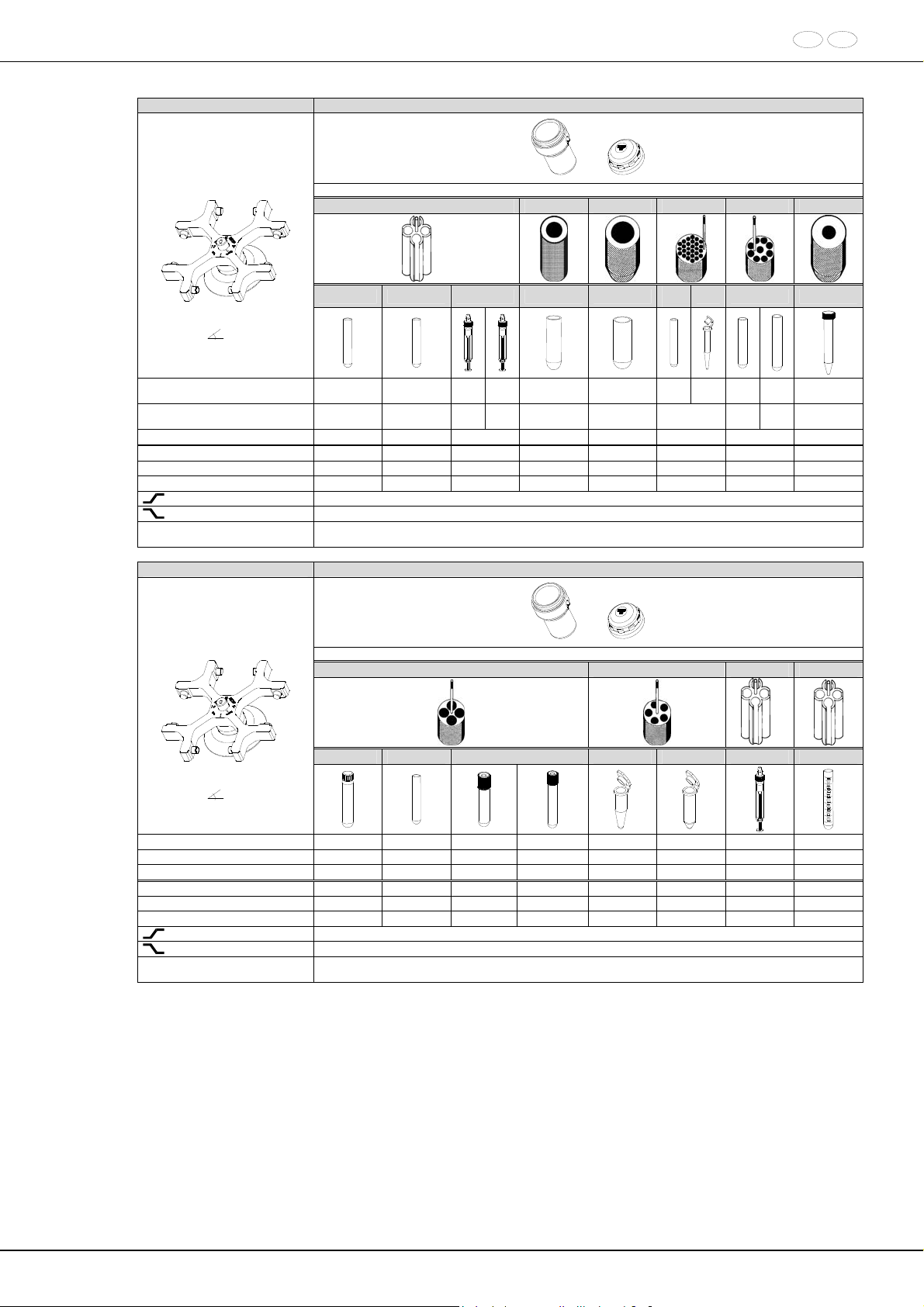

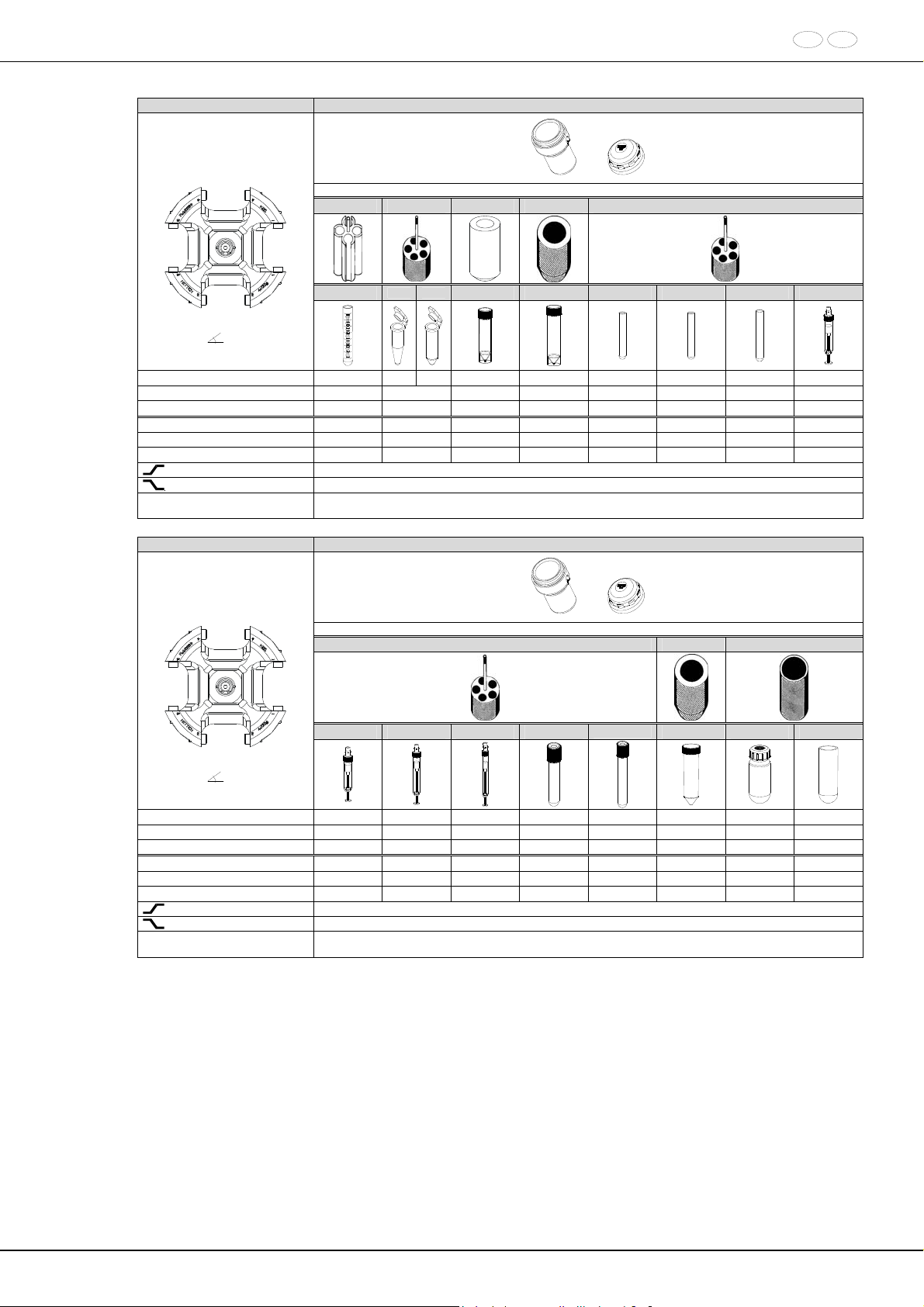

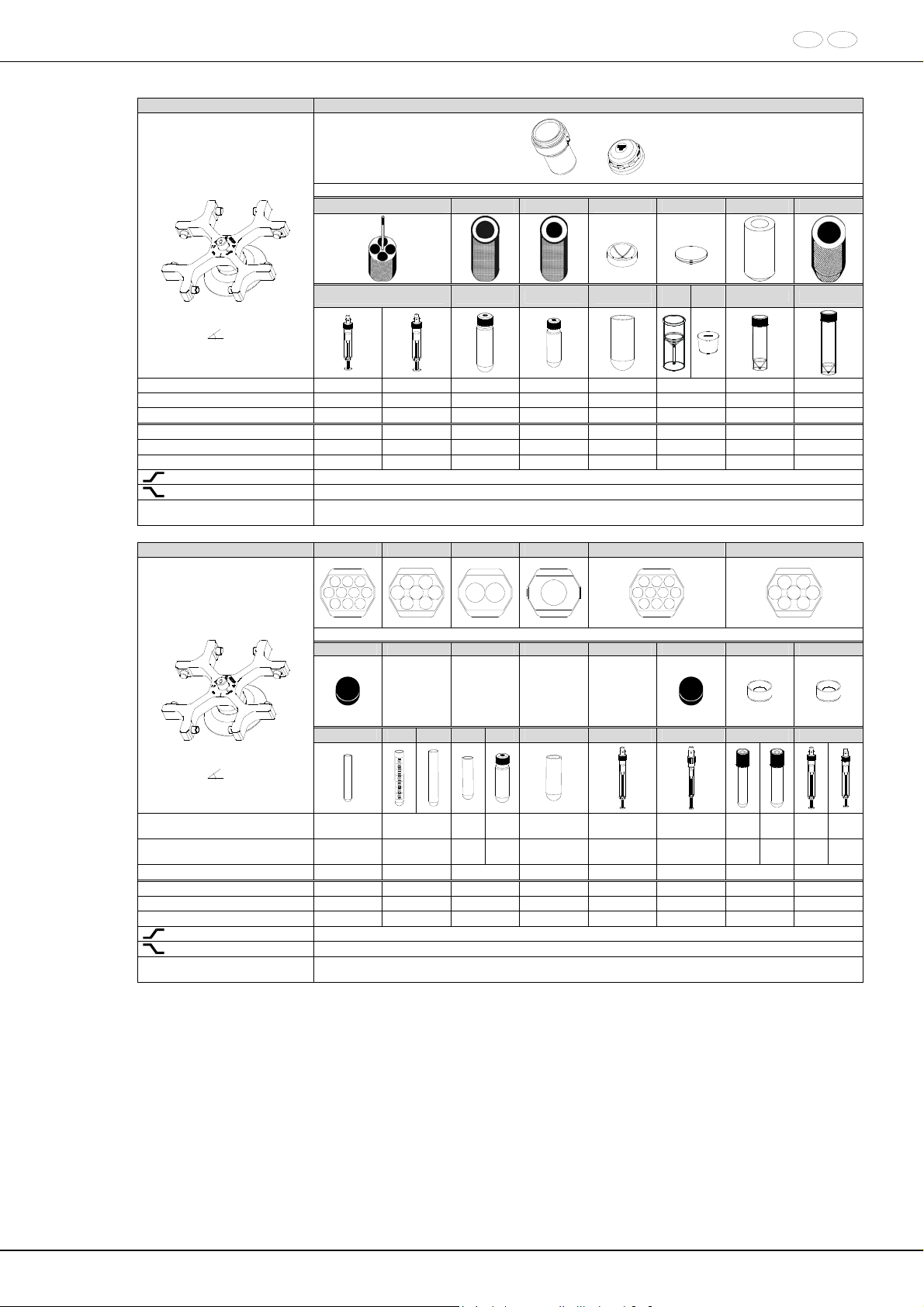

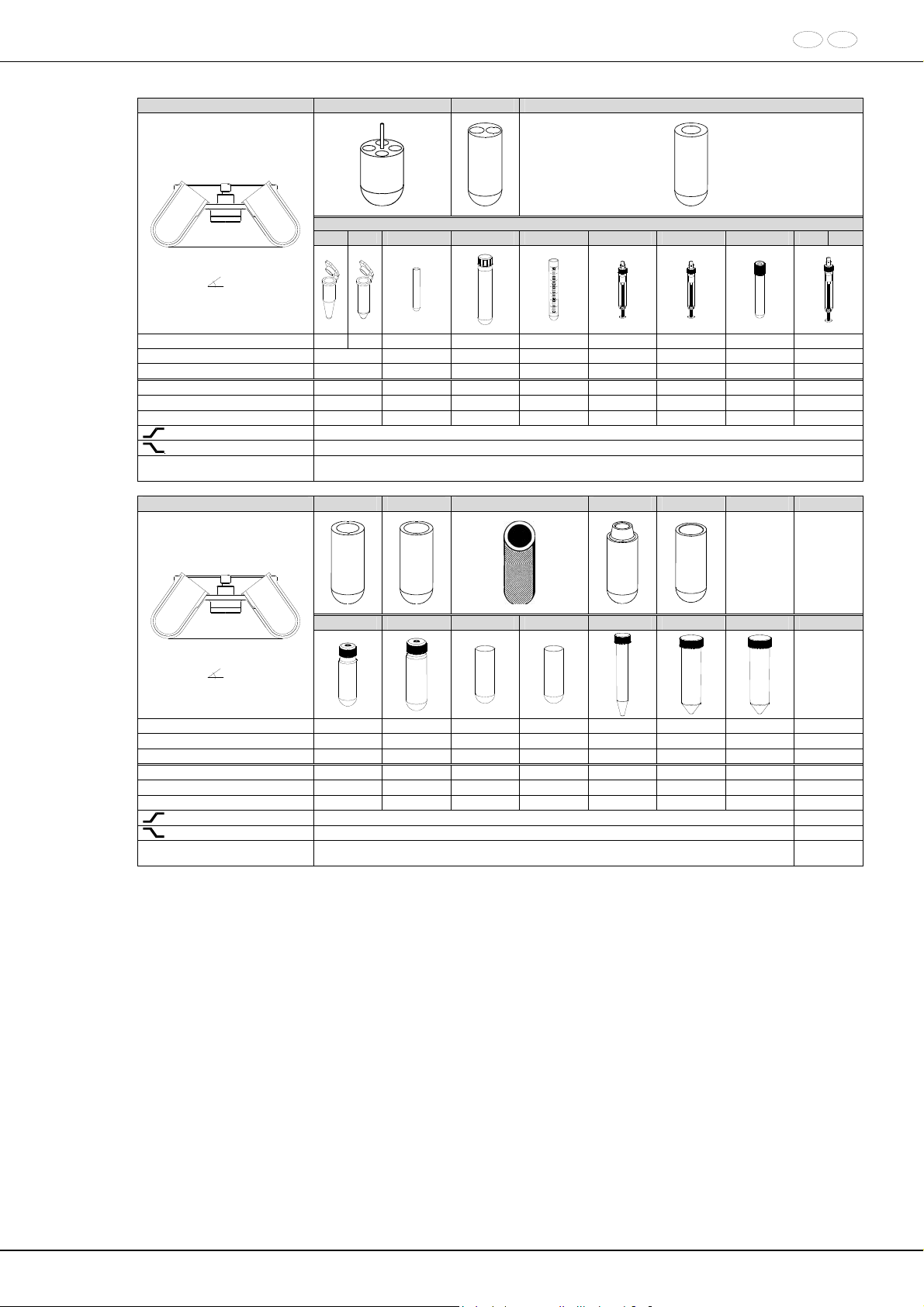

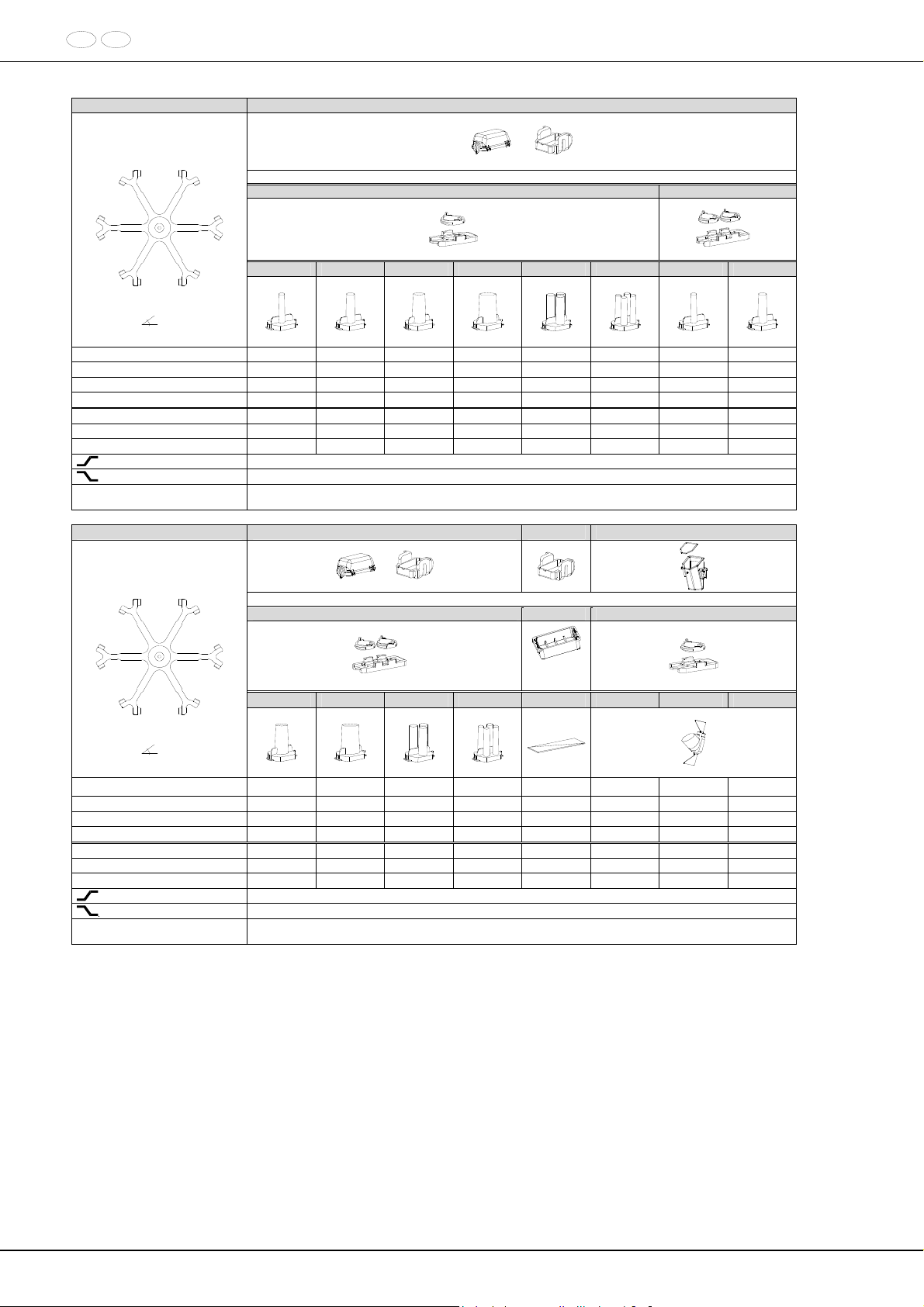

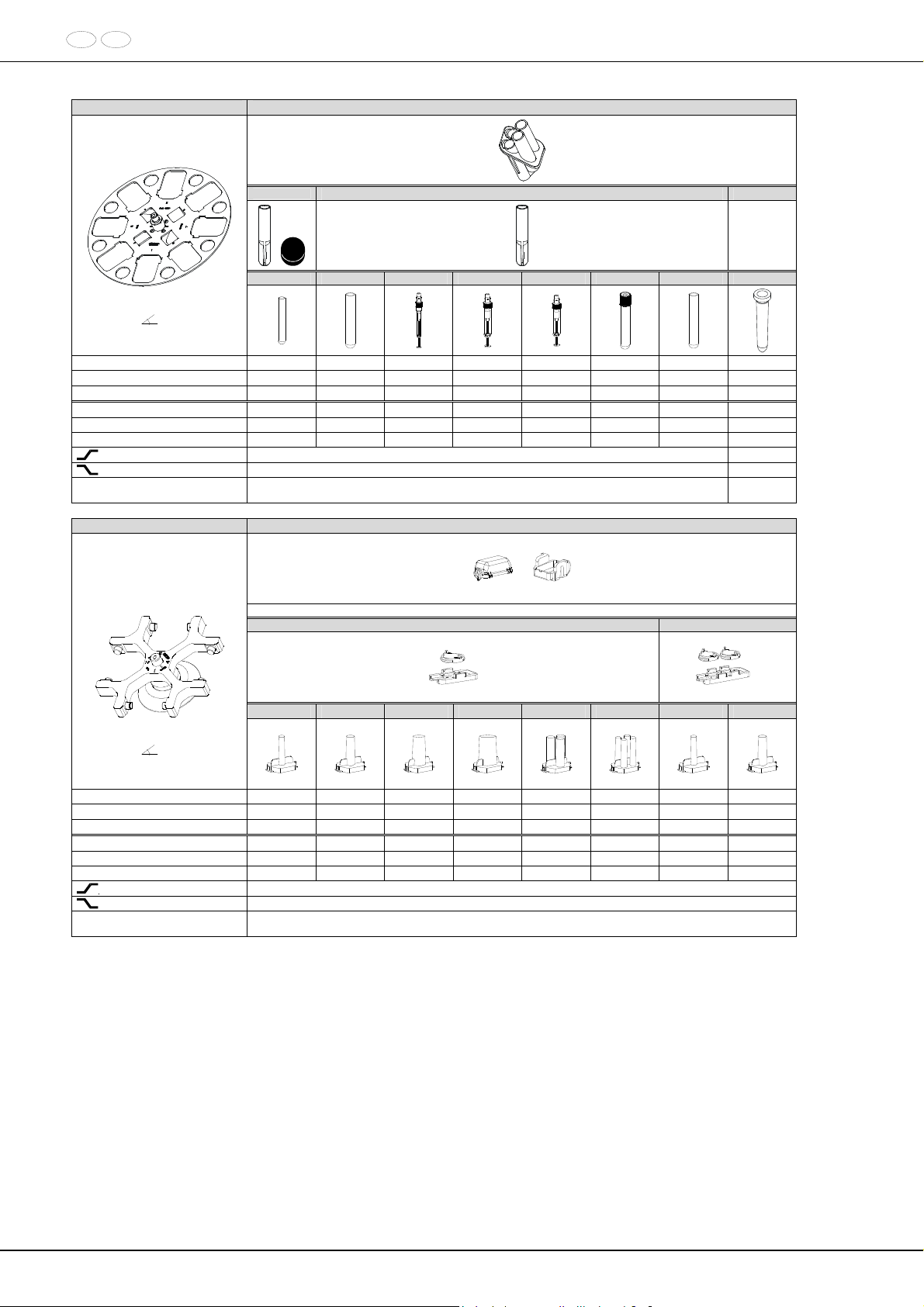

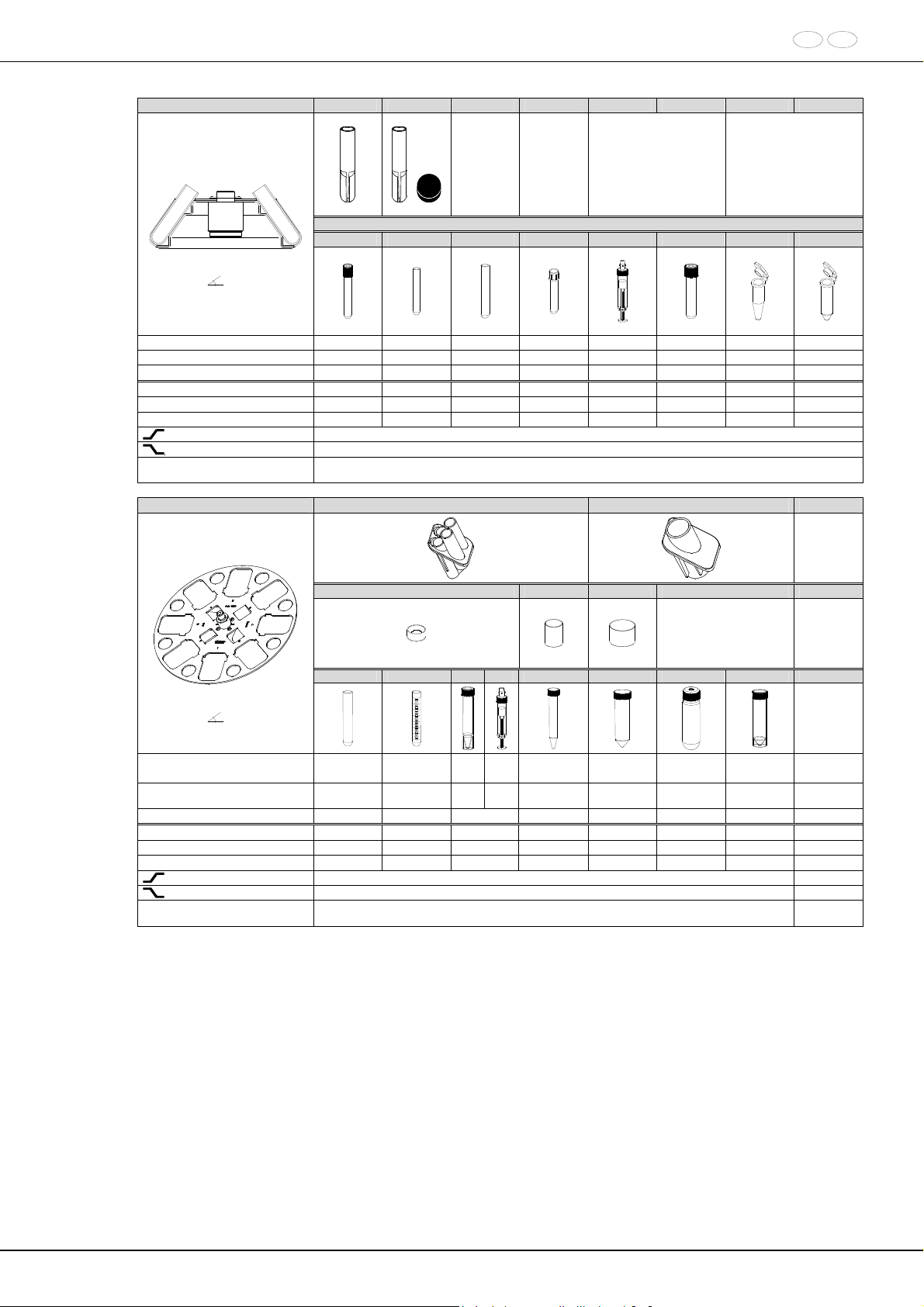

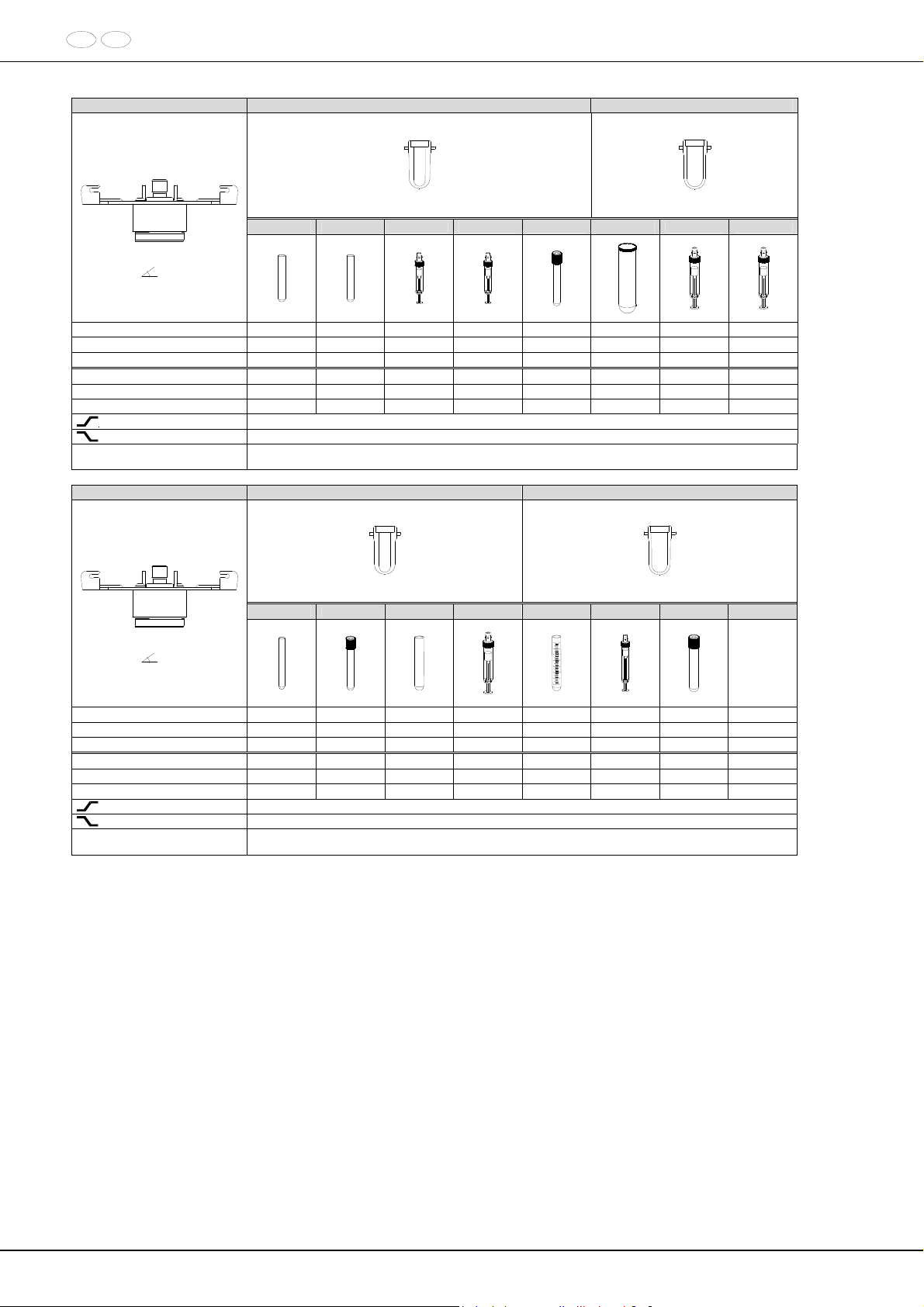

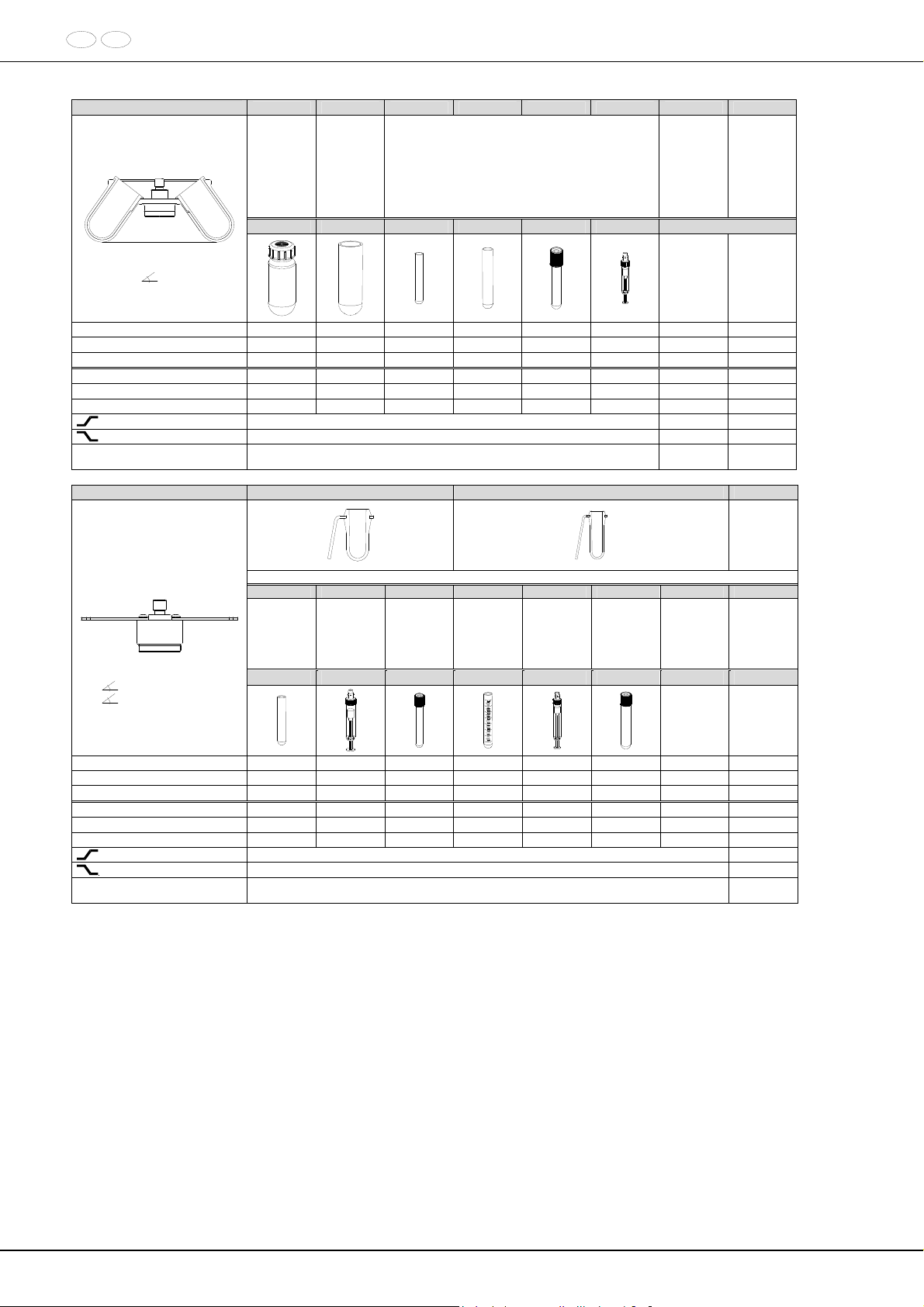

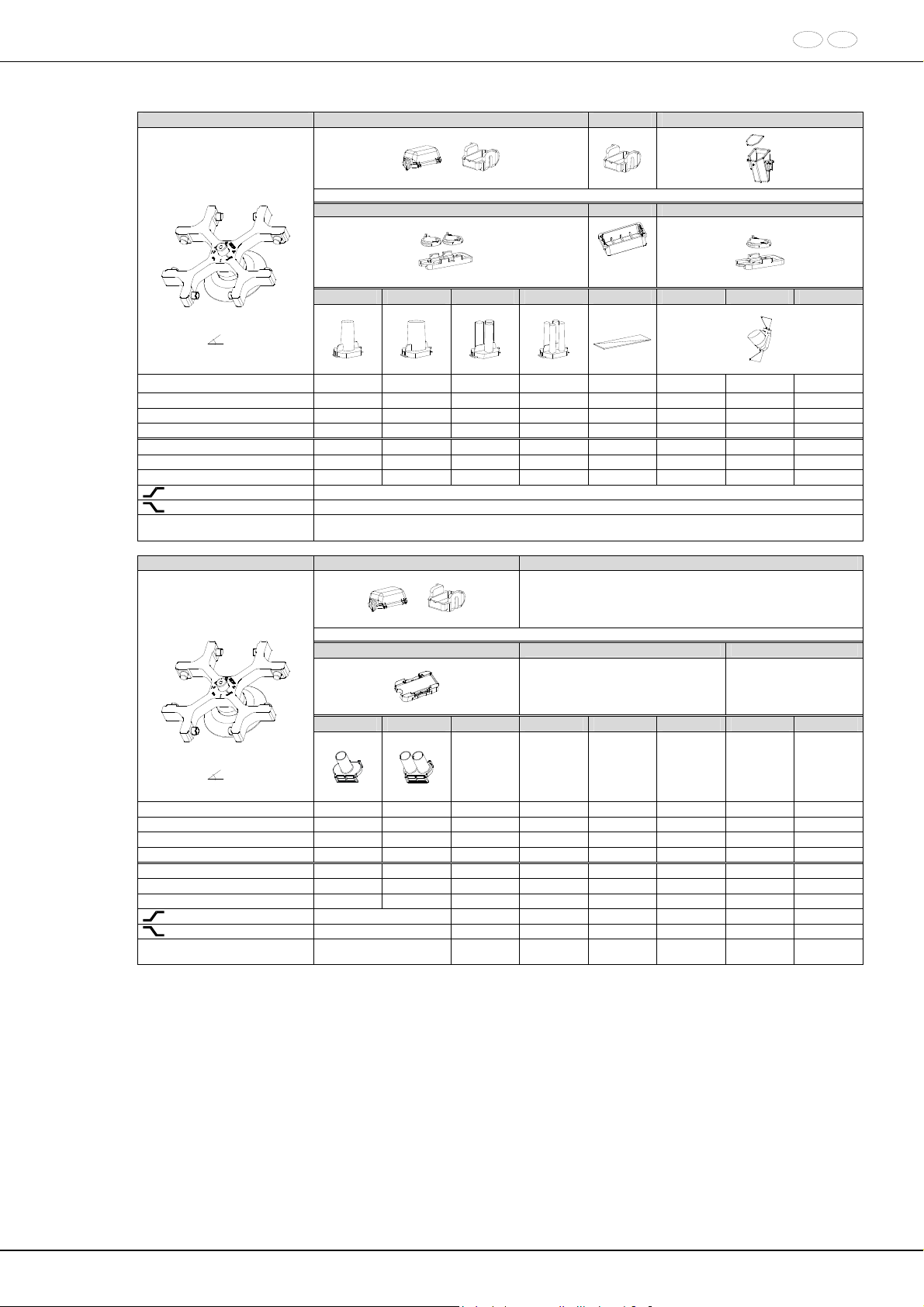

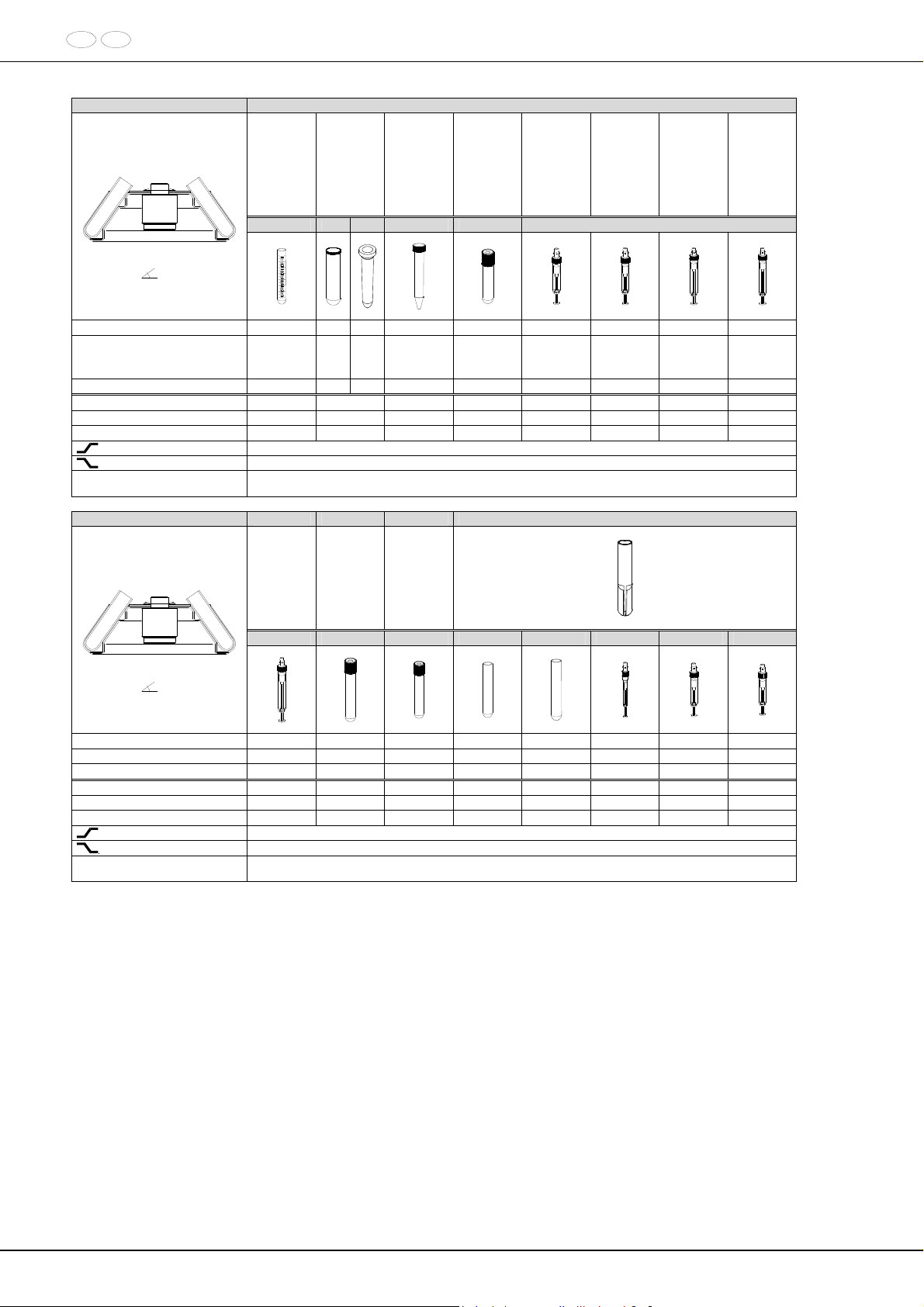

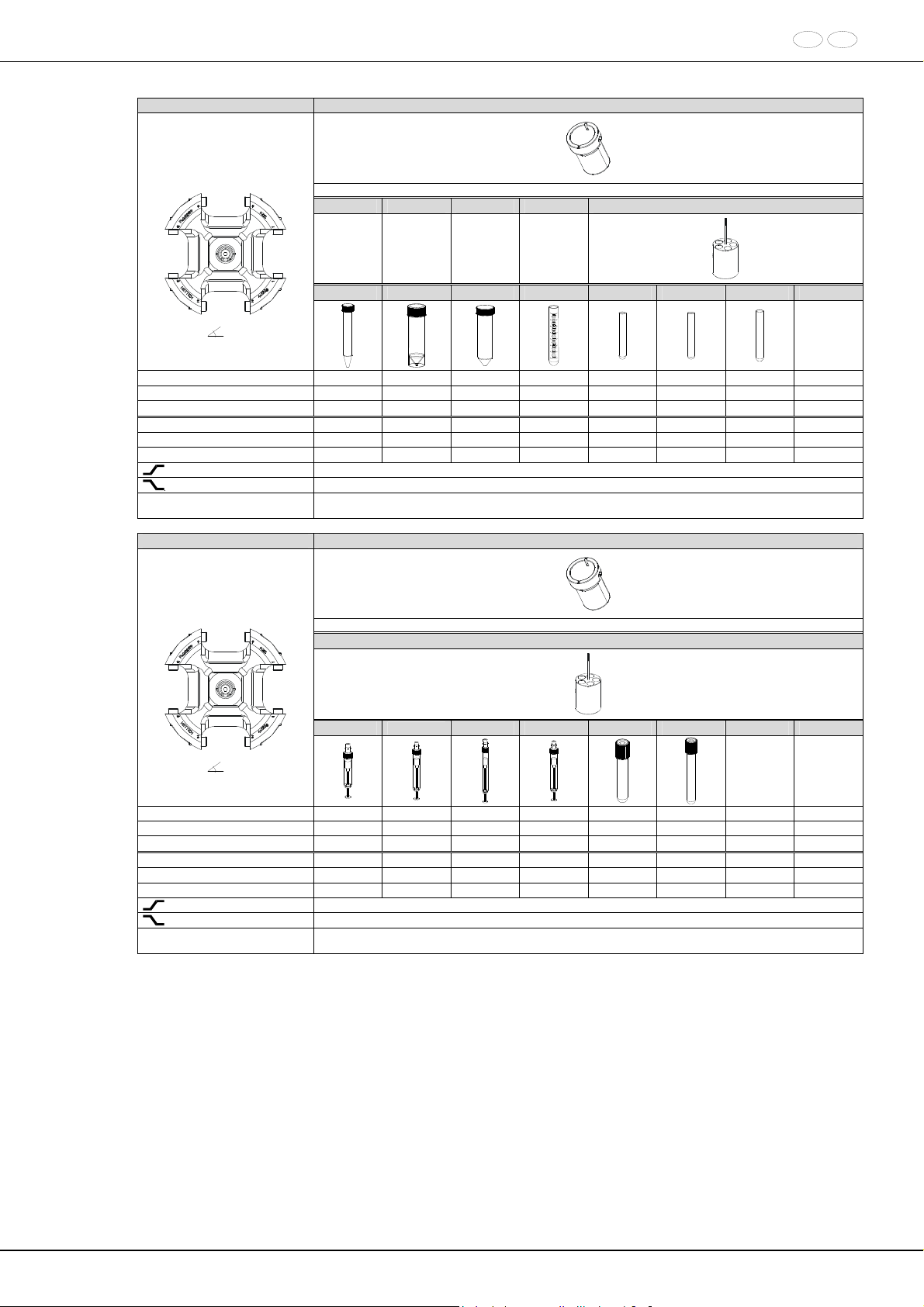

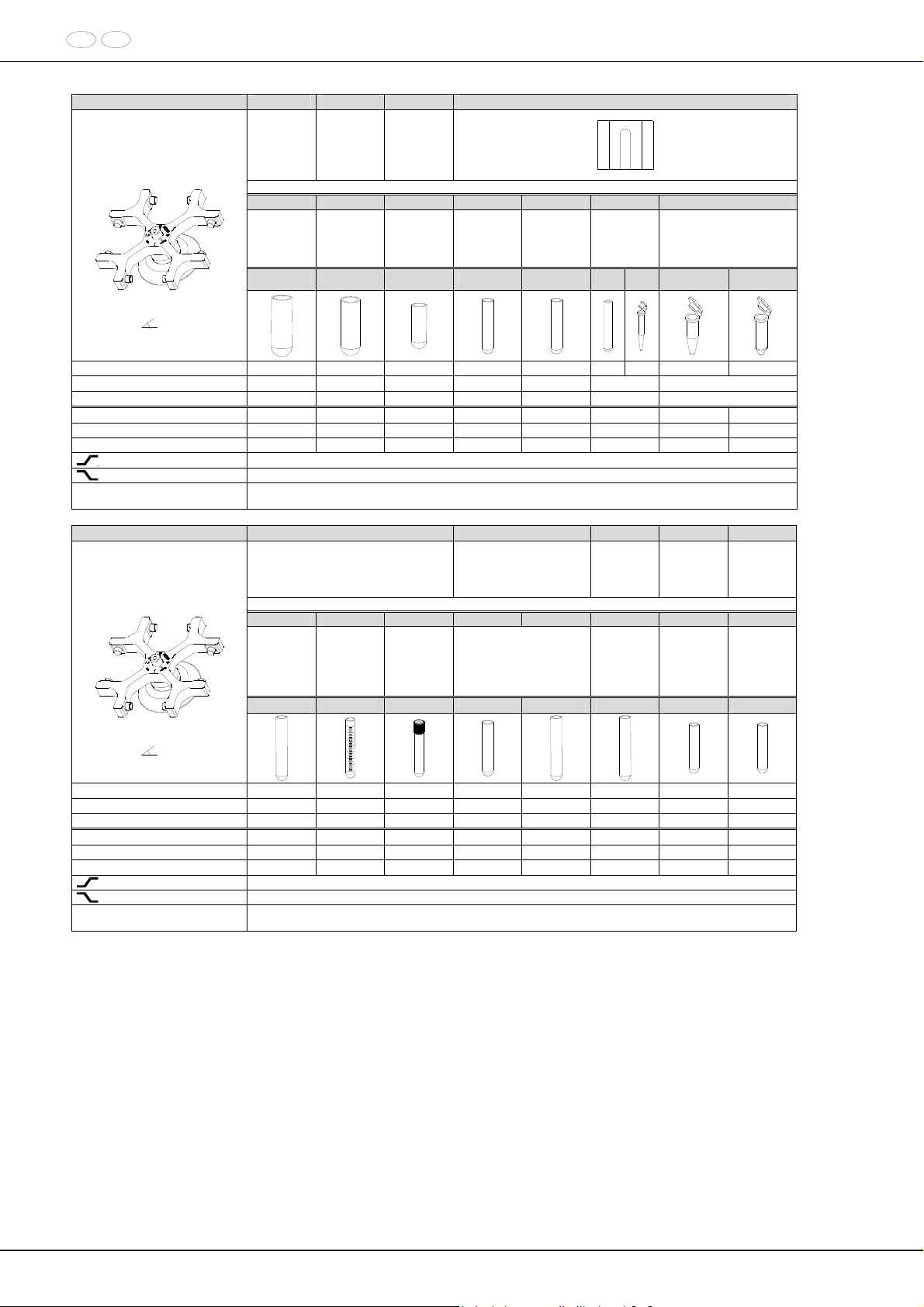

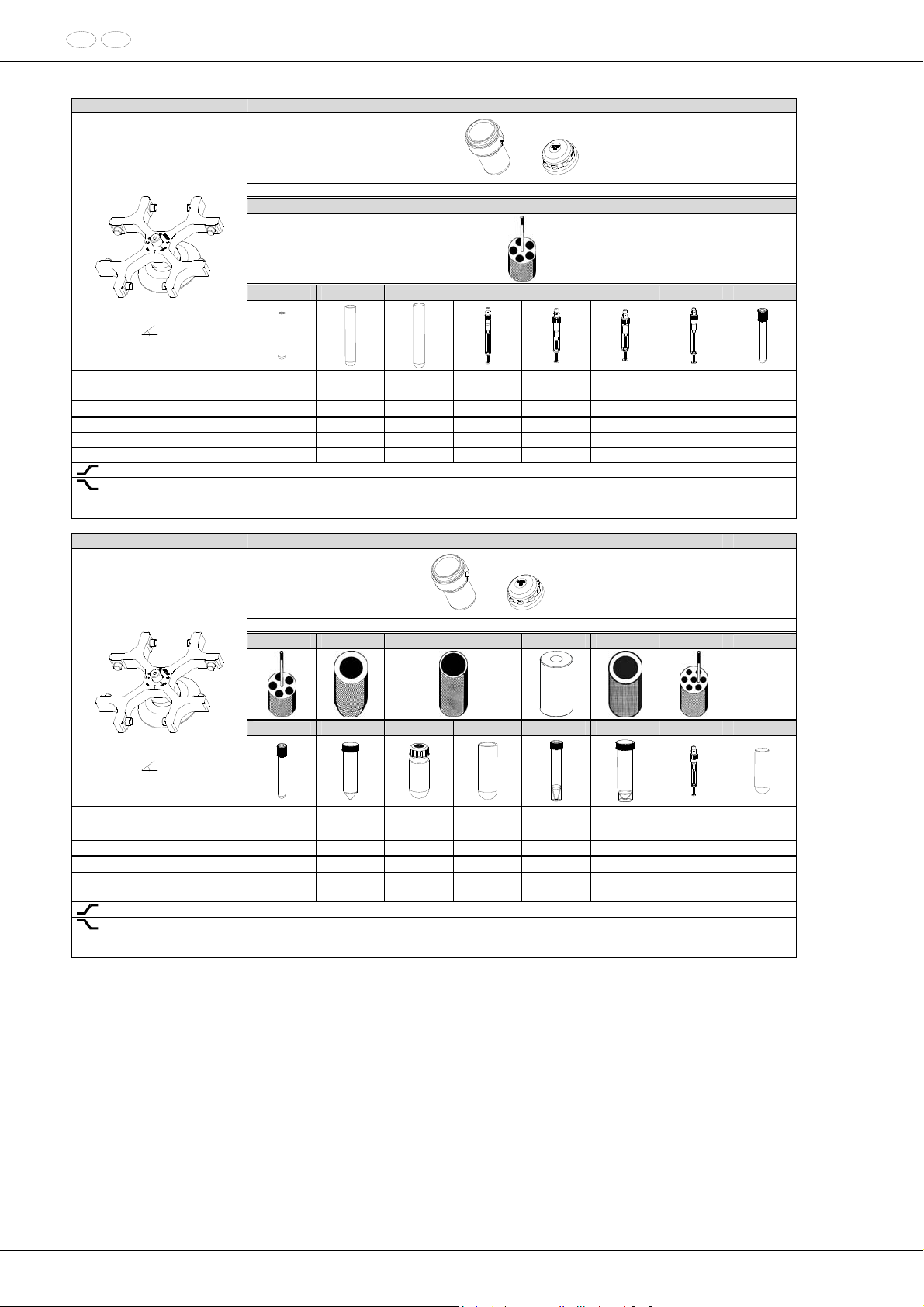

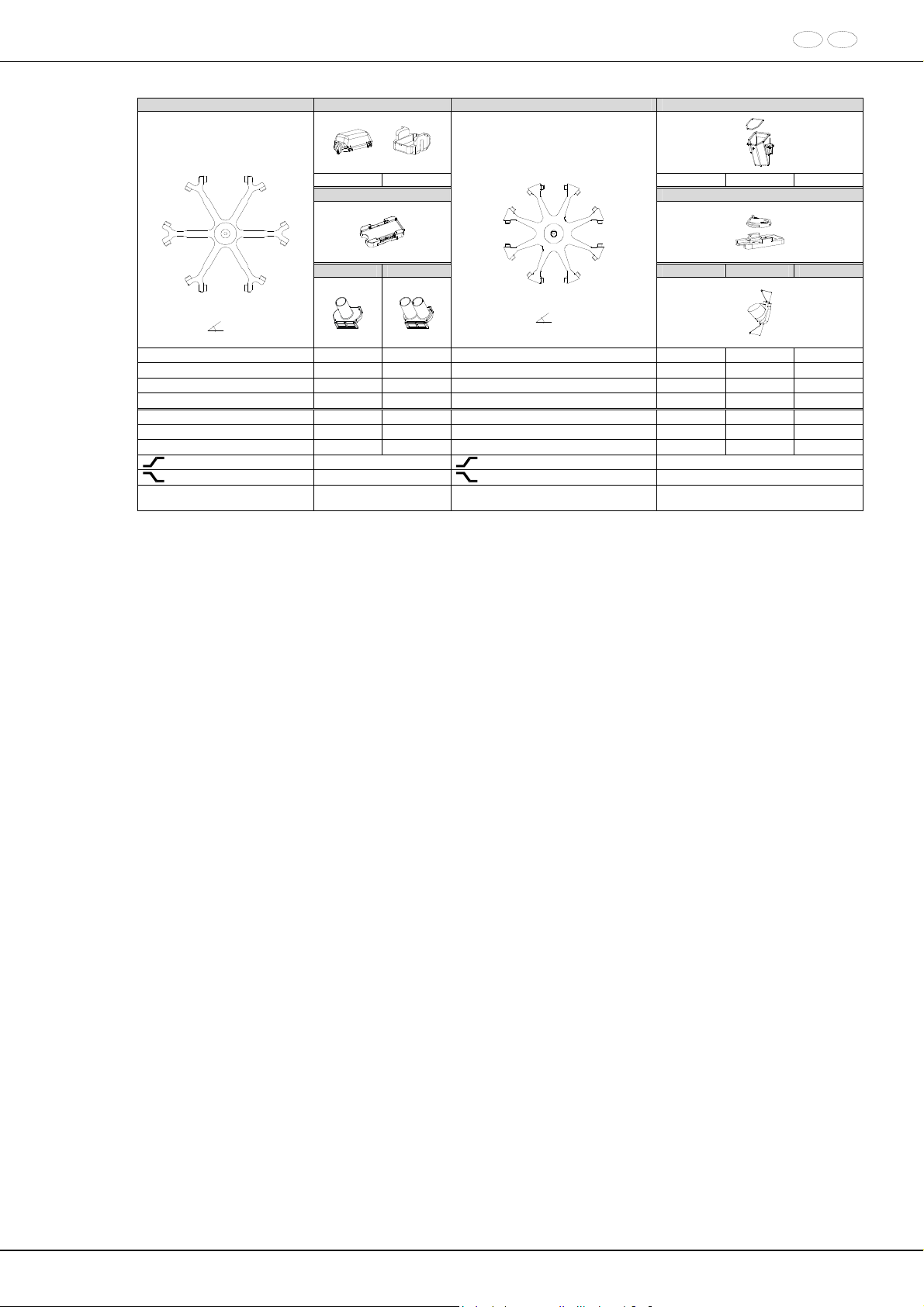

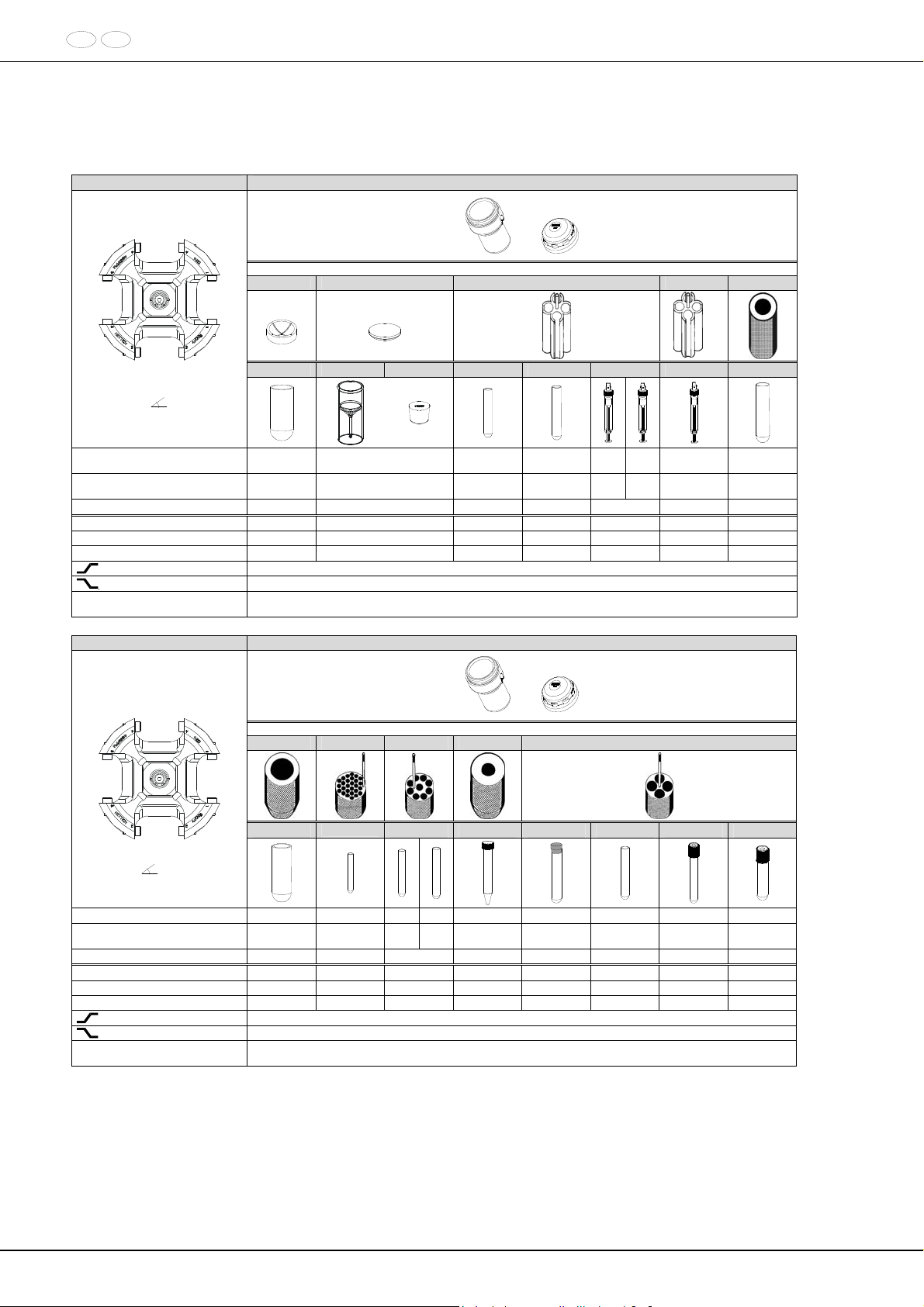

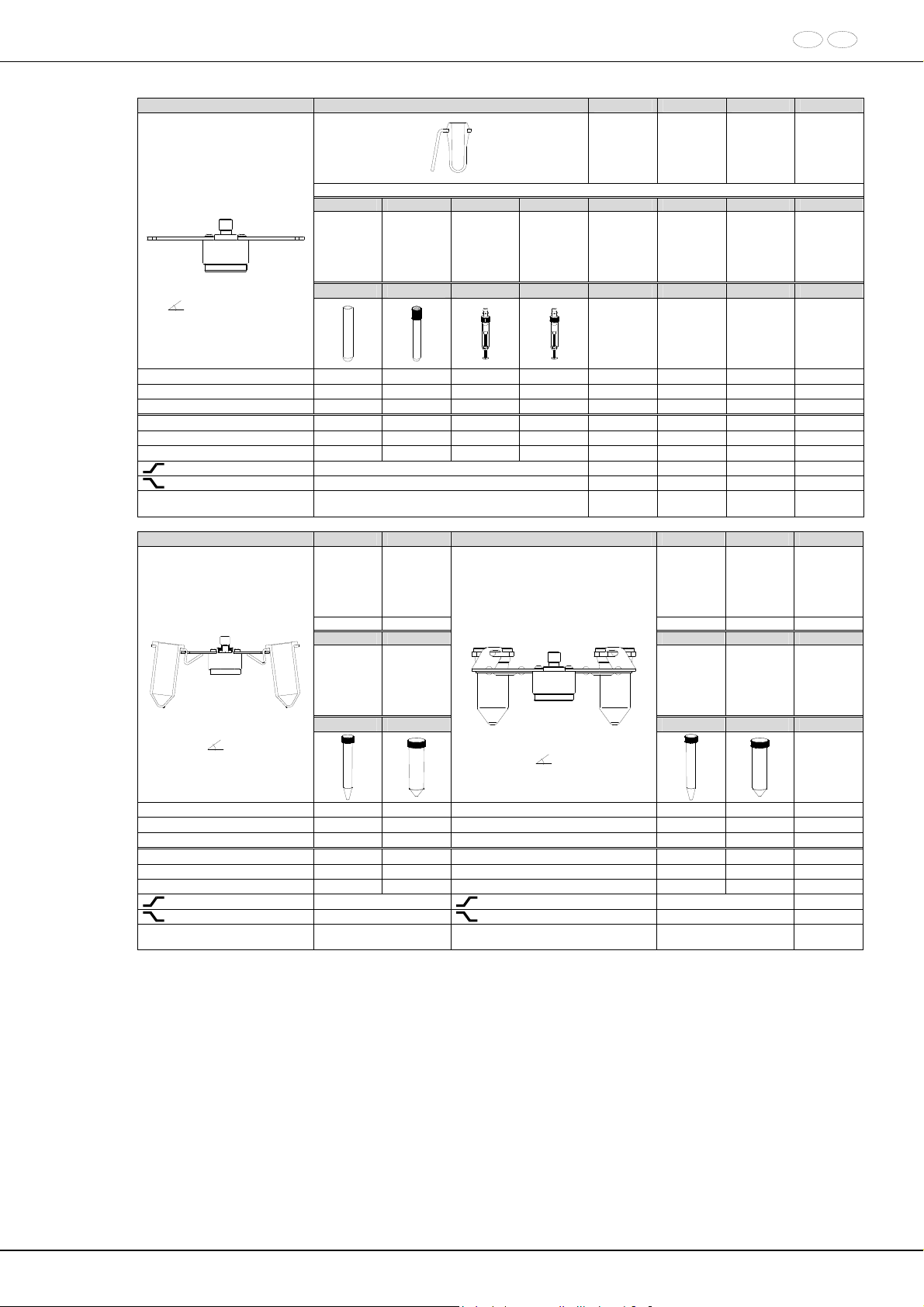

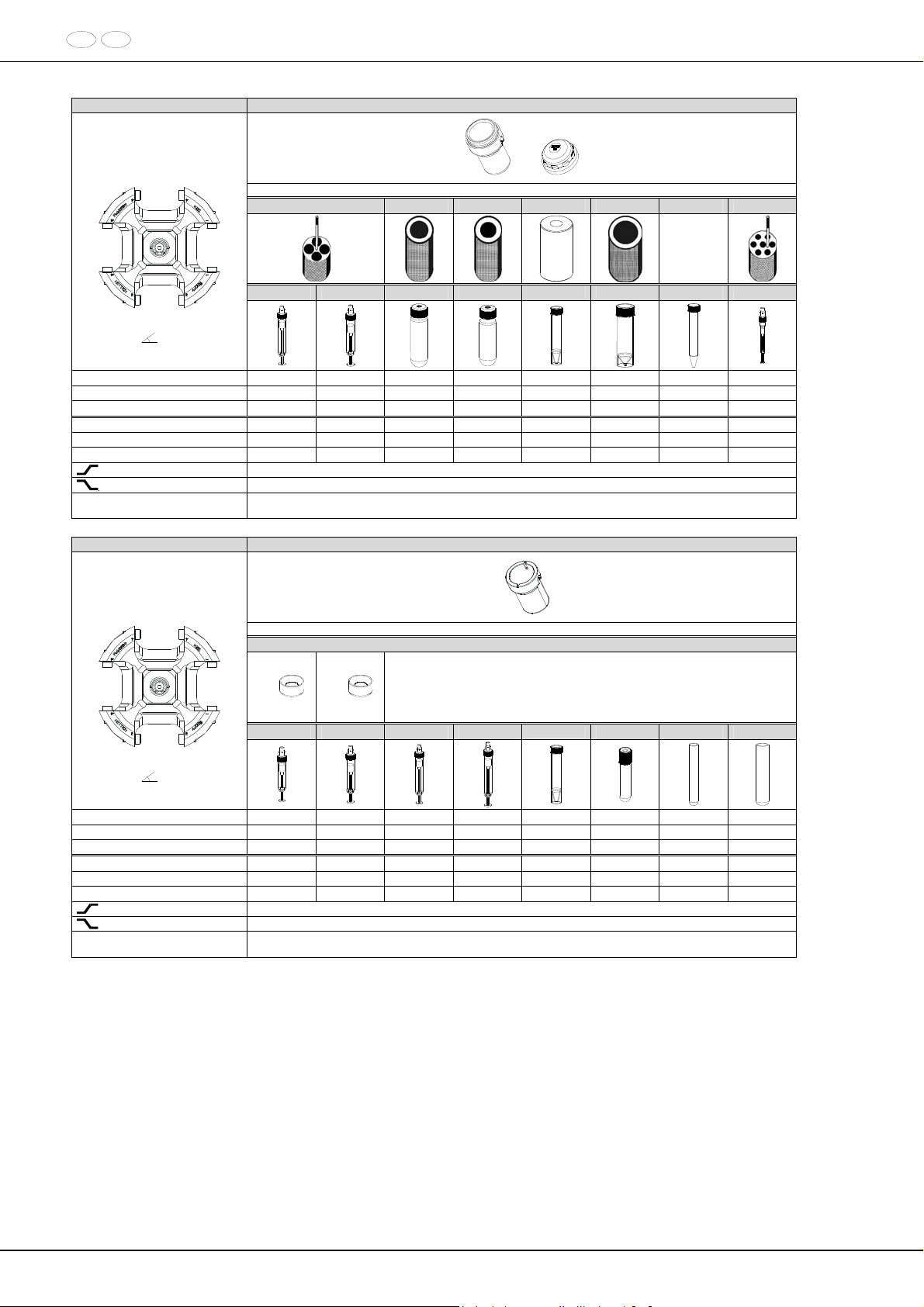

27.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................81

11/99

1 Bestimmungsgemäße Verwendung

Bei dem vorliegenden Gerät handelt es sich um ein Medi zinprodukt (Laborzentrifuge) im Sinne der IVD-Richtlinie 98/79/EG.

Die Zentrifuge dient zum Trennen von Stoffen bzw. Stoffgemischen mit einer Dichte v on max. 1,2 kg/dm³. Darunter fallen insbesondere Proben zur Vorbereitung für In-vitro diagnostische Zwecke in der Humanmedizin.

Die Zentrifuge ist nur für diesen Verwendungszweck bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende

Schäden haftet die Firma Andreas Hettich GmbH & Co. KG nicht. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller H inweise aus der Bedienungsanleitung und

die Einhaltung der Inspektions- und Wartungsarbeiten.

2 Restrisiken

Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Bei unsachgemäßer Verwendung und Behandlung können Gefahre n für Leib und Leben d es Benutzers oder Dritter bz w. Beeinträchtigungen an dem Gerät oder an anderen Sachwerten entstehen. Das Gerät ist nur für die bestimmungsgemäße Verwendung, und nur in sicherheitstechnisch einwandfreiem Zustand zu benutze n.

Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu bese itigen.

3 Technische Daten

Hersteller Modell ROTOFIX 32 A

Typ 1206 1206-01 Netzspannung ( 10%) 208 – 240 V 1 100 – 127 V 1 Netzfrequenz 50 – 60 Hz 50 – 60 Hz Anschlusswert 300 VA 300 VA Stromaufnahme 1.4 A 3.0 A Kapazität max. 4 x 100 ml / 32 x 15 ml zulässige Dichte

Drehzahl (RPM) 6000 Beschleunigung (RCF) 4226 Kinetische Energie 3160 Nm Prüfpflicht (BGR 500) nein Umgebungsbedingungen (EN / IEC 61010-1)

 Aufstellungsort  Höhe  Umgebungstemperatur  Luftfeuchtigkeit

 Überspannungskategorie

(IEC 60364-4-443)

 Verschmutzungsgrad

Geräteschutzklasse nicht für den Einsatz in explosionsgefährdeter Umgebung geeignet. EMV

 Störaussendung, Störfestigkeit Geräuschpegel (rotorabhängig) Abmessungen

 Breite

 Tiefe

 Höhe

Gewicht 23 kg

maximale relative Luftfeuchte 80% für Temperaturen bis 31°C, linear

abnehmend bis 50% relativer Luftfeuchte bei 40°C.

EN / IEC 61326-1, Klasse B F CC Class B

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen

1.2 kg/dm3

nur in Innenräumen

bis zu 2000 m über Normal-Null

2°C bis 40°C

 2



 57 dB(A)

366 mm 430 mm 257 mm

12/99

4 Sicherheitshinweise

Werden nicht alle Hinweise in dieser Bedienungsanleitung befolgt, kann beim Hersteller kein Gewährleistungsanspruch geltend gemacht werden.

 Die Zentrifuge ist so aufzustellen, dass sie standsicher betrieben werden kann.  Vor Benutzung der Zentrifuge unbedingt den Rotor auf festen Sitz prüfen.  Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-020, in einem

Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.

 Rotoren, Gehänge und Zubehörteile, die starke Korrosionsspuren oder mechanische Schäden

aufweisen, oder deren Verwendungsdauer abgelaufen ist, dürfen nicht mehr verwendet werden.

 Die Zentrifuge darf nicht mehr in Betrieb genommen werden, wenn der Schleuderraum

sicherheitsrelevante Schäden aufweist.

 Bei Ausschwingrotoren müssen die Tragzapfen regelmäßig gefettet werden (Hettich-Schmierfett

Nr. 4051), um ein gleichmäßiges Ausschwingen der Gehänge zu gewährleisten.

 Bei Zentrifugen ohne Temperaturregelung kann es bei erhöhter Raumtemperatur und/oder bei

häufigem Gebrauch des Gerätes zur Erwärmung des Schleuderraums kommen. Eine temperaturbedingte Veränderung des Probenmaterials kann deshalb nicht ausgeschlossen werden.

 Vor Inbetriebnahme der Zentrifuge ist die Bedienungsanleitung zu lesen und zu beachten. Nur Personen,

die die Bedienungsanleitung gelesen und verstand en haben, dürfen das Gerät bedienen.

 Neben der Bedienungsanleitung und den verbindlichen Regelungen der Unfallverhütung sind auch die

anerkannten fachtechnischen Regeln für sicherheits- und fachgerechtes Arbeiten zu beachten. Die Bedienungsanleitung ist um Anweisungen aufgrund bestehender nationaler Vorsc hriften des Verwenderlandes zur Unfallverhütung und zum Umweltschutz zu ergänzen.

 Die Zentrifuge ist nach dem Stand der Technik gebaut und betriebssich er. Es können aber von ihr Gefahren für

den Benutzer oder Dritte ausgehen, wenn sie nicht von geschultem P ersonal oder unsachgemäß oder zu nicht bestimmungsgemäßem Gebrauch eingesetzt wird.

 Die Zentrifuge darf während des Betriebs nicht bewegt oder angestoßen werden.  Im Störungsfall bzw. bei der Notentriegelung nie in den sich drehenden Rotor greifen.  Um Schäden durch Kondensat zu vermeiden, muss bei Wechsel von einem kalten in einen warmen Raum, die

Zentrifuge entweder mindestens 3 Stunden im warmen Raum auf wärmen bevor sie an das Netz angeschlossen werden darf oder 30 Minuten im kalten Raum warmlaufen.

 Es dürfen nur die vom Hersteller für dieses Gerät zugelassenen Rotoren und das zugelassene Zubehör

verwendet werden (siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories"). Bevor Zentrifugiergefäße verwendet werden, die ni cht in Kapitel "Anhang/Appendix, Rotoren und Zubehör/Ro tors and accessories" aufgeführt sind, hat sich der Benutzer beim Hersteller z u verg e wissern, ob di ese verwendet werden dürfen.

 Der Rotor der Zentrifuge darf nur entsprechend dem Kapitel "Beladen des Rotors" beladen werden.

 Bei der Zentrifugation mit maximaler Drehzahl darf die Dichte der Stoffe oder Stoffgemische 1,2 kg/dm

nicht

überschreiten.

 Zentrifugationen mit unzulässiger Unwucht sind nicht erlaubt.  Die Zentrifuge darf nicht in explosionsgefährdeter Umgebung betrieben werden.  Eine Zentrifugation mit:

 brennbaren oder explosiven Materialien  Materialien, die chemisch mit hoher Energie miteinander reagieren ist verboten.

13/99

 Bei der Zentrifugation von gefährlichen Stoffen bzw. Stoffgemischen, die toxisch, rad ioaktiv oder mit pat hogenen

Mikroorganismen verseucht sind, sind durch den Benutzer geeignete Maßnahmen zu treffen. Es müssen grundsätzlich Zentrifugiergefäße mit speziellen Schraubverschlüssen für gefährliche Substanzen verwendet werden. Bei Materialien der Risikogruppe 3 und 4 ist zusätzlich zu den verschließbaren Zentrifugiergefäßen ein Bio-Sicherheitssystem zu ver wenden (siehe Handbuch "Laboratory Bio-safety Manual" der Weltgesundheitsorganisation). Bei einem Bio-Sicherheitssystem verhindert eine Bioabdichtung (Dichtring) das Austreten von Tröpfchen und Aerosolen. Wird das Gehänge eines Bio-Sicherheitssystems ohne den Deckel v er wendet, muss der Dichtring vom Gehän ge entfernt werden, um eine Beschädigung des Dichtrings während des Zentrifugationslaufes zu vermeiden. Beschädigte Dichtringe dürfen nicht mehr zum Abdichten des Bio-Sicherheitssystems verwendet werden. Ohne Verwendung eines Bio-Sicherheitssystems ist eine Zentrifuge im Sinne der Norm EN / IEC 61010-2-020 nicht mikrobiologisch dicht. Beim Verschließen eines Bio-Sicherheitssystems sind die Anweisungen in Kapitel "Bio-Sicherheitssysteme verschließen" zu befolgen. Lieferbare Bio-Sicherheitssysteme siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Im Zweifelsfall sind entsprechende Informationen beim Hersteller einzuholen.

 Der Betrieb der Zentrifuge mit stark korrodierenden Stoffen, welche die mechanische Festigkeit von Rotoren,

Gehängen und Zubehörteilen beeinträchtigen können, ist nicht erlaubt.

 Reparaturen dürfen nur von einer vom Hersteller autorisierten Person ausgeführt werden.  Es dürfen nur Originalersatzteile und zugelassenes Originalzubehör der Firma Andreas Hettich GmbH & Co. KG

verwendet werden.

 Es gelten die folgenden Sicherheitsbestimmungen:

EN / IEC 61010-1 und EN / IEC 61010-2-020 sowie deren nationalen Abweichungen.

 Die Sicherheit und Zuverlässigkeit der Zentrifuge ist nur dann gewährleistet, wenn:

 die Zentrifuge nach der Bedienungsanleitung betrieben wird.  die elektrische Installation, am Aufstellungsort der Zentrifuge, den Anforderungen von EN / IEC Festle-

gungen entspricht.

 die in den jeweiligen Ländern vorgeschriebenen Prüfungen für die Sicherheit des Gerätes, z. B. in

Deutschland nach BGV A1 und BGR 500, durch einen Sachkundigen durchgeführt werden.

14/99

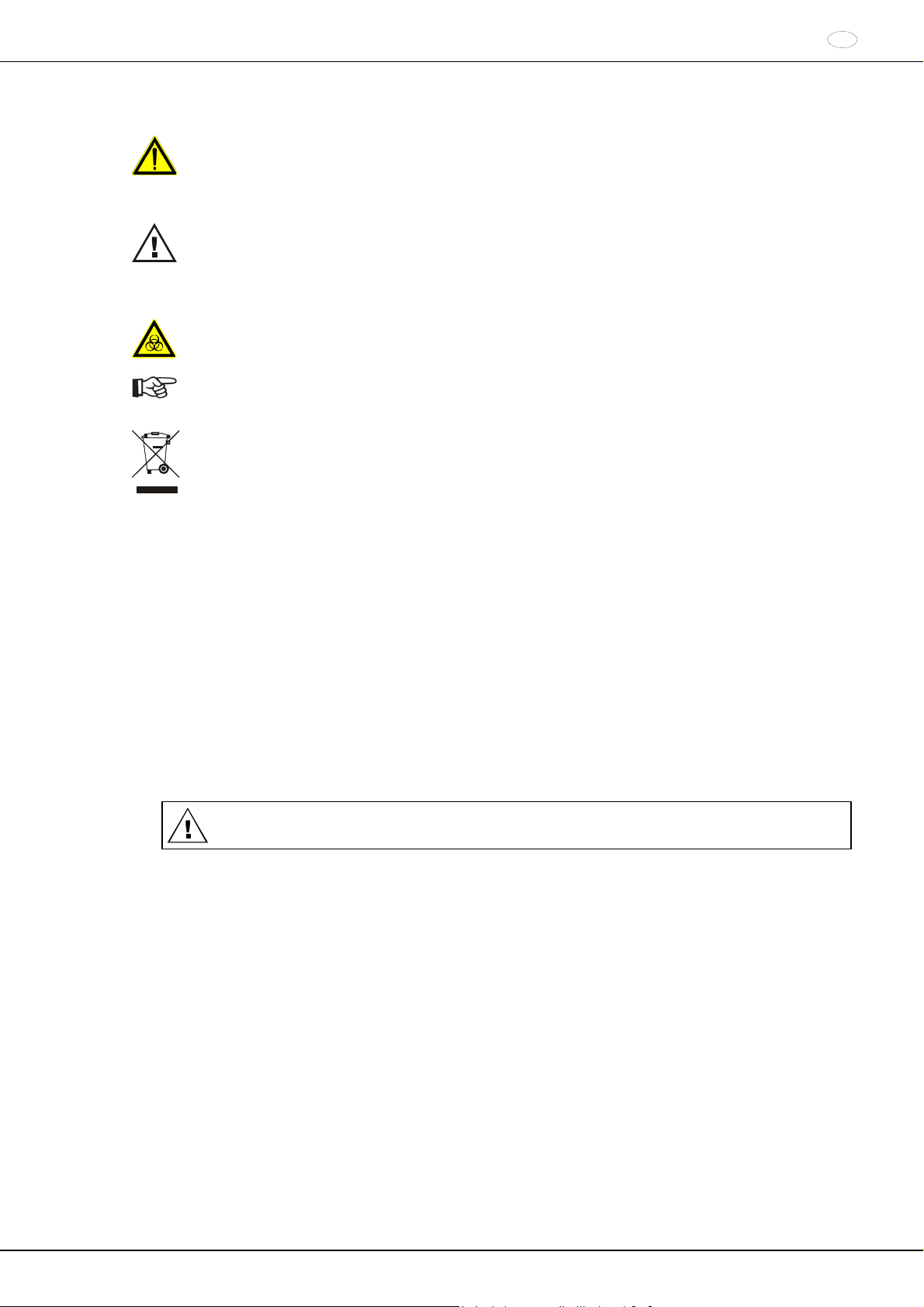

5 Bedeutung der Symbole

Symbol am Gerät: Achtung, allgemeine Gefahrenstelle.

Vor Benutzung des Gerätes unbedingt die Bedienungsanleitung lesen und die sicherheitsrelevanten Hinweise beachten!

Symbol in diesem Dokument: Achtung, allgemeine Gefahrenstelle.

Dieses Symbol kennzeichnet sicherheitsrelevante Hinweise und deutet auf mögliche gefährliche Situationen hin.

Das Nichtbeachten dieser Hinweise kann zu Sach- und Personenschäden führen.

Symbol am Gerät und in diesem Dokument: Warnung vor Biogefährdung.

Symbol in diesem Dokument: Dieses Symbol deutet auf wichtige Sachverhalte hin.

Symbol am Gerät und in diesem Dokument: Symbol für die getrennte Sammlung von Elektro- und Elektronikgeräten, gemäß der Richtlinie

2002/96/EG (WEEE). Das Gerät gehört zur Gruppe 8 (Medizinische Geräte). Verwendung in den Ländern der Europäischen Union sowie in Norwegen und der Schweiz.

6 Lieferumfang

Folgendes Zubehör wird mit der Zentrifuge geliefert: 1 Anschlusskabel

2 Sicherungen 1 Schmierfett für Tragzapfen 1 Sechskantstiftschlüssel 1 Entriegelungsstift 1 Hinweisblatt Transportsicherung 1 Bedienungsanleitung

Rotor(en) und das entsprechende Zubehör werden je nach Bestellung mitgeli efert.

7 Auspacken der Zentrifuge

 Den Karton nach oben abheben und die Polsterung entfernen. 

Nicht an der Griffleiste des Deckels anheben. Das Gewicht der Zentrifuge beachten, siehe Kapitel "Technische Daten".

Die Zentrifuge, mit der angemessenen Anzahl von Helfern, an beiden Seiten anheben und auf den Labortisch stellen.

15/99

8 Inbetriebnahme

 Gemäß der Laborgerätenorm EN / IEC 61010-2-020 muss in der Gebäudeinstallation ein Notausschalter zur

Trennung der Netzversorgung im Fehlerfall angebracht sein. Dieser Schalter muss abseits der Zentrifuge angebracht sein, vorzugsweise außerhalb des Raumes, in dem sich die Zentrifuge befindet, oder neben dem Ausgang dieses Raumes.

 Die Transportsicherung am Gehäuseboden entfernen, siehe Hinweisblatt "Transportsicherung".  Die Zentrifuge an einem geeigneten Platz standsicher aufstellen und nivellieren. Bei der Aufstellung ist

der geforderte Sicherheitsbereich gemäß EN / IEC 61010-2-020, von 300 mm um die Zentrifuge herum, einzuhalten.

Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-020, in einem Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.

 Lüftungsöffnungen dürfen nicht zugestellt werden.

Es muss ein Lüftungsabstand von 300 mm um die Lüftungsschlitze oder Lüftungsöffnungen eingehalten werden.

 Prüfen ob die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt.  Die Zentrifuge mit dem Anschlusskabel an eine genormte Netzsteckdose anschließen. Anschlusswert siehe

Kapitel "Technische Daten".

 Den Netzschalter einschalten. Schalterstellung "".

Die zuletzt benutzten Zentrifugierdaten werden angezeigt.

 Den Deckel öffnen.

9 Deckel öffnen und schließen

9.1 Deckel öffnen

Der Deckel lässt sich nur öffnen, wenn die Zentrifuge eingeschaltet ist und der Rotor stillsteht. Sollte dies nicht möglich sein, siehe Kapitel "Notentriegelung".

 Die Griffleiste am Deckel nach oben schwenken. In der Rotationsanzeige

leuchtet das Symbol " " (Deckel

geöffnet).

 Den Deckel öffnen.

9.2 Deckel schließen

Den Deckel nicht zuschlagen.

 Den Deckel auflegen und die Griffleiste am Deckel nach unten schwenken. In der Rotationsanzeige

das Symbol "

" (Deckel geschlossen).

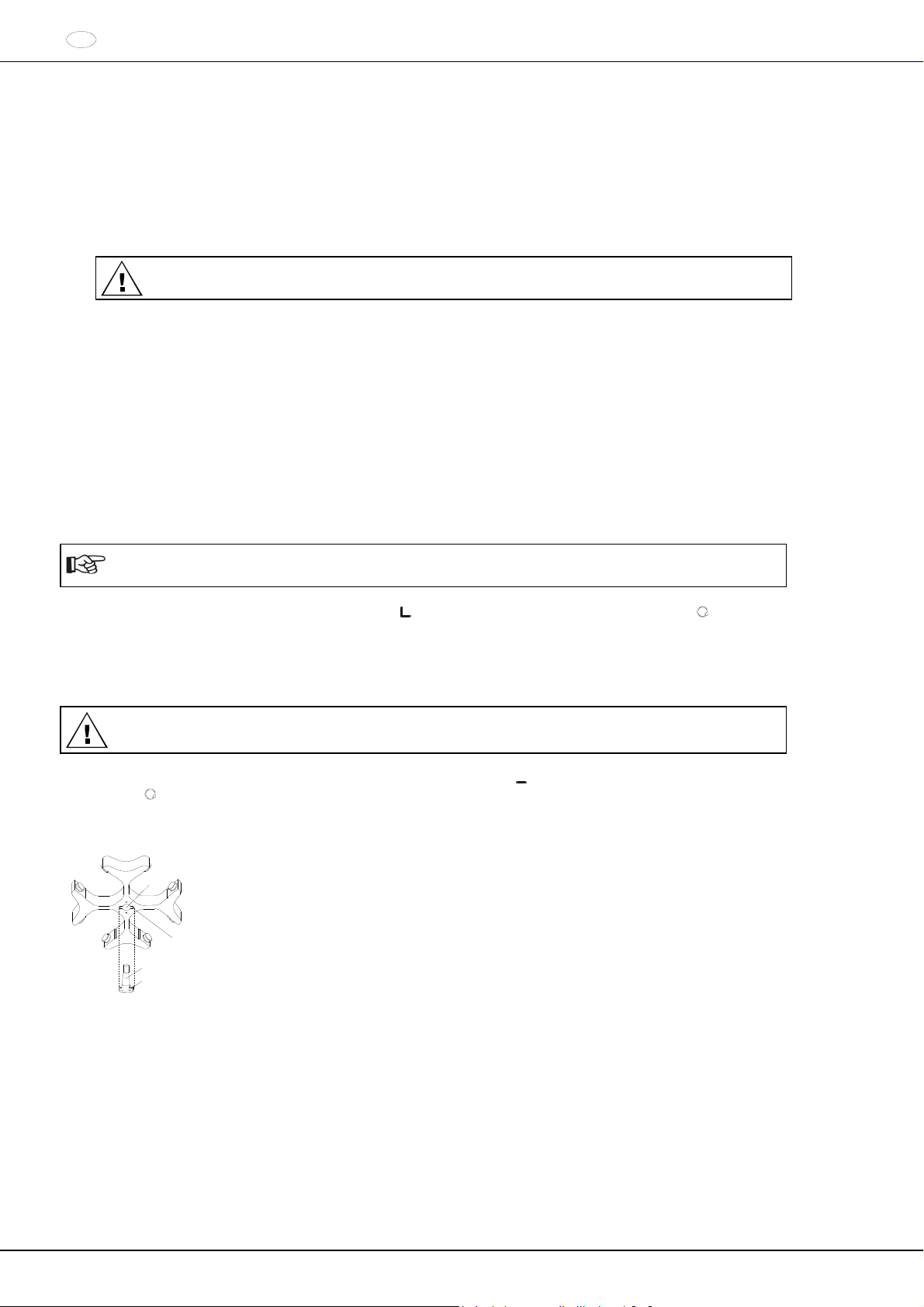

10 Ein- und Ausbau des Rotors

 Die Motorwelle (C) und die Bohrung des Rotors (A) reinigen und anschließend die

Motorwelle leicht einfetten. Schmutzpartikel zwischen der Motorwelle und dem Rotor verhindern einen einwandfreien Sitz des Rotors und verursache n einen unruhigen Lauf.

 Den Rotor vertikal auf die Motorwelle aufsetzen. Der Mitnehmer der Motorwelle (D)

C D

muss sich in der Nut des Rotors (B) befinden. Auf dem Rotor ist die Ausrichtung der Nut gekennzeichnet.

 Die Spannmutter des Rotors mit dem mitgelieferten Schlüssel durch Drehen im

Uhrzeigersinn anziehen.

 Den Rotor auf festen Sitz prüfen.  Lösen des Rotors: Die Spannmutter durch Drehen entge gen dem Uhrzeigersinn lösen

und bis zum Abhebe-Druckpunkt drehen. Nach Überwindung des Abheb e-Druckpunkts löst sich der Rotor vom Konus der Motorwelle. Die Spann mutter drehen, bis sich der Rotor von der Motorwelle abheben lässt.

leuchtet

16/99

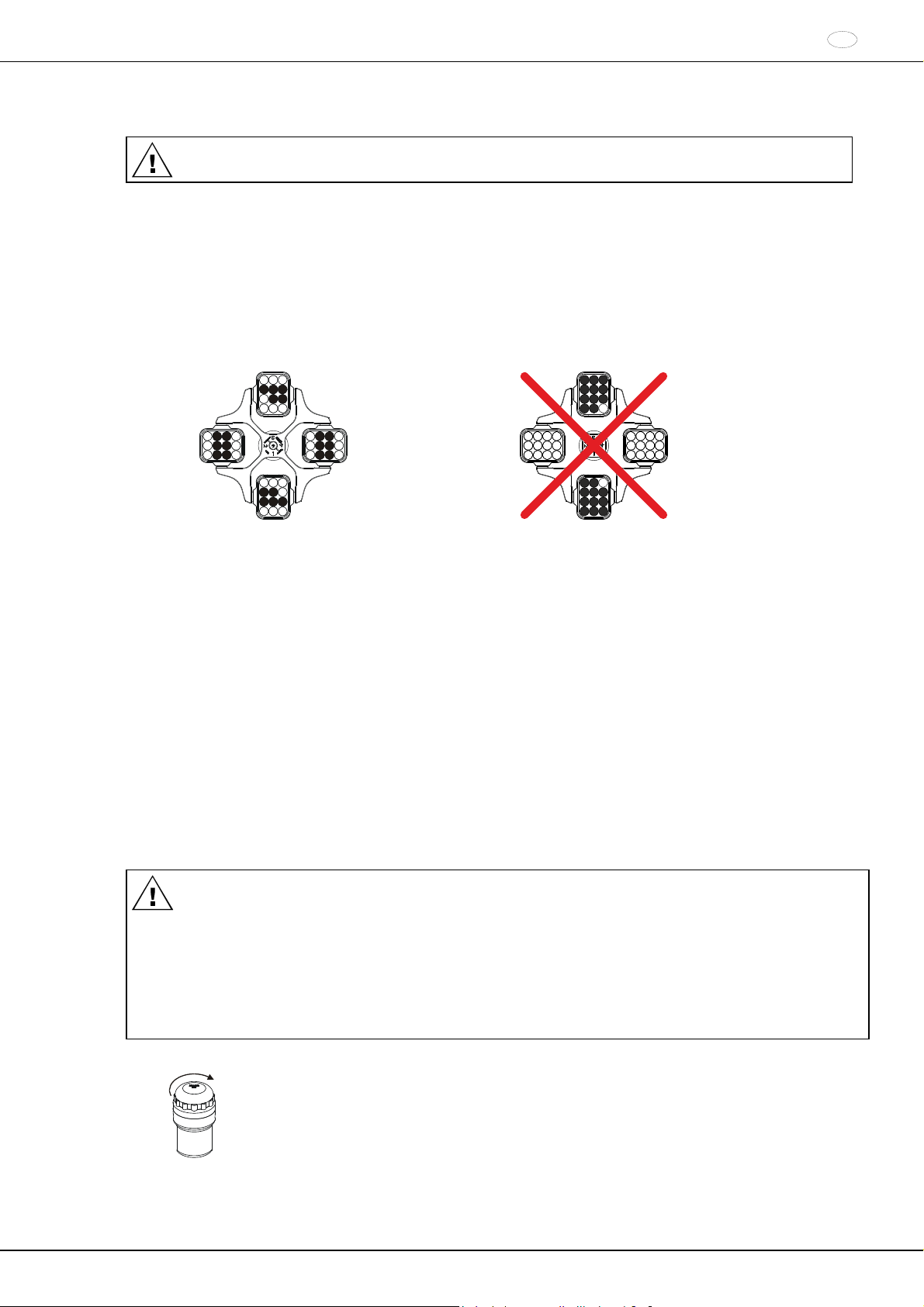

11 Beladen des Rotors

Standard-Zentrifugiergefäße aus Glas sind belastbar bis RZB 4000 (DIN 58970 Teil 2).

 Den Rotor auf festen Sitz prüfen.  Bei Ausschwingrotoren müssen alle Plätze des Rotors mit gleichen Gehängen besetzt sein. Bestimmte

Gehänge sind mit der Nummer des Rotorplatzes gekennzeichnet. Diese Gehänge dürfen nur in den entsprechenden Platz des Rotors eingesetzt werden. Gehänge die mit einer Set-Nummer gekennzeichnet sind, z. B. S001/4, dürfen nur im Set verwendet werden.

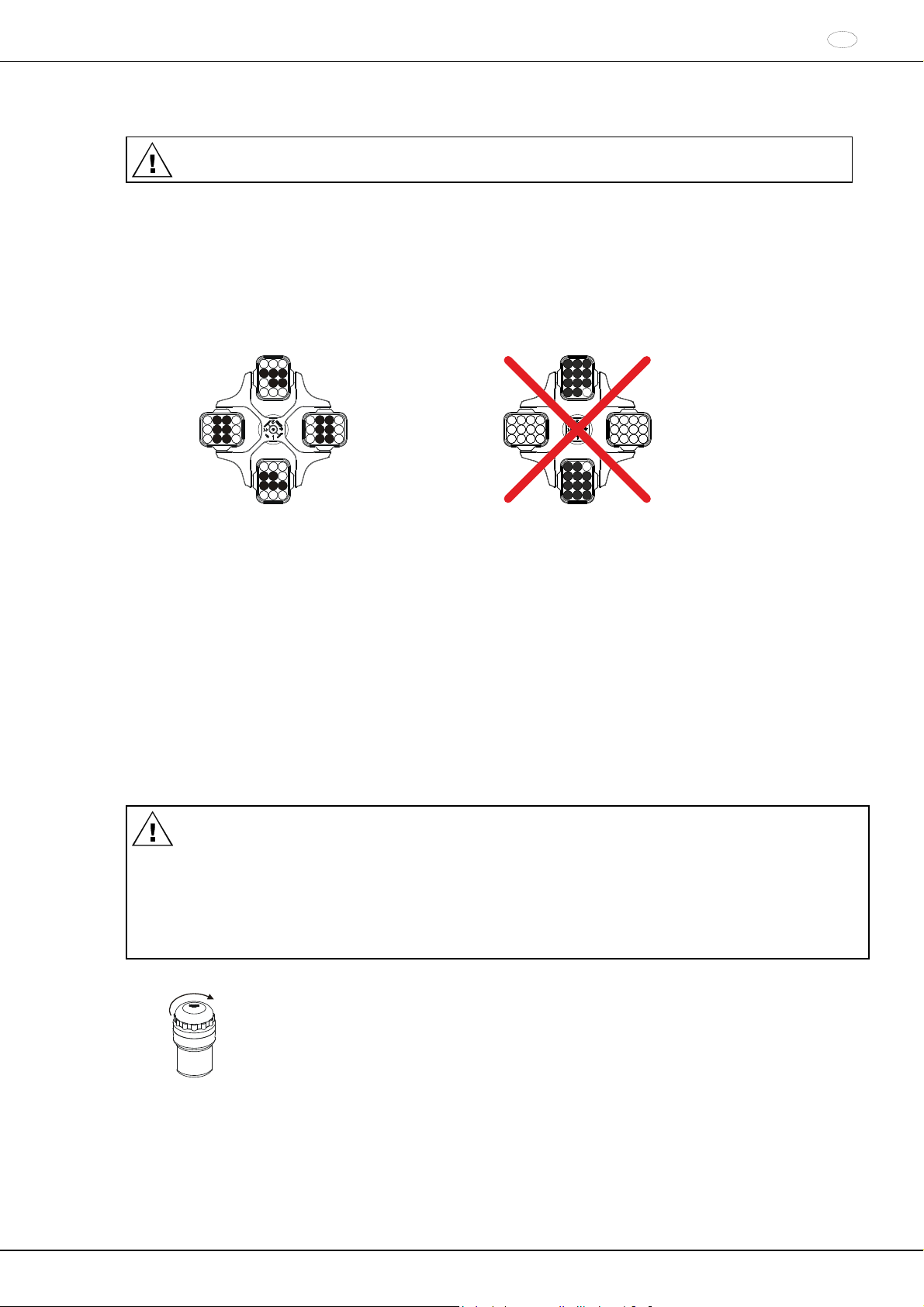

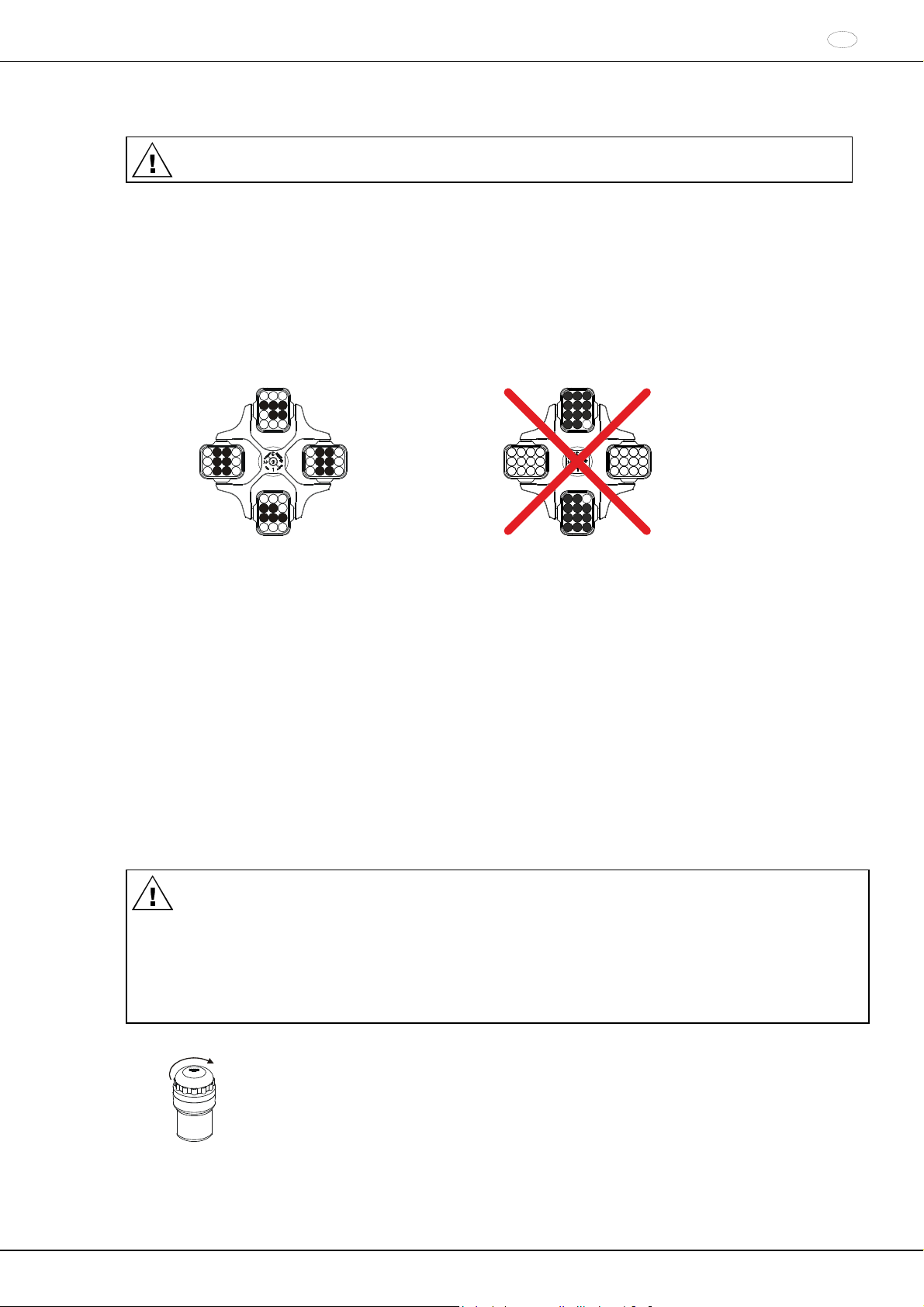

 Die Rotoren und Gehänge dürfen nur symmetrisch beladen werden. Die Zentrifugiergefäße müssen gleichmäßig

auf alle Plätze des Rotors verteilt werden. Zugelassene Kombinationen siehe Kapitel "Anha ng/Appendix, Rotoren und Zubehör/Rotors and accessories". Bei Winkelrotoren müssen alle möglichen Plätze des Rotors beladen werden, siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

Rotor ist gleichmäßig beladen

Nicht zulässig!

Rotor ist ungleichmäßig beladen

 Auf bestimmten Gehängen ist das Gewicht der maximalen Beladung oder das Gewicht der maximalen Beladung

und das maximale Gewicht des komplett bestückten Gehänges angegeben. Diese Gewichte dürfen nicht überschritten werden. Im Ausnahmefall siehe Kapitel "Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm

". Die Gewichtsangabe der maximalen Beladung umfasst das Gesamtgewicht von

Reduzierung, Gestell, Zentrifugiergefäß und Inhalt.

 Bei Behältern mit Gummieinlagen muss sich unter den Zentrifugiergefäßen immer die g leiche Anzahl von

Gummieinlagen befinden.

 Die Zentrifugiergefäße immer außerhalb der Zentrifuge befüllen.  Es darf beim Füllen und beim Ausschwingen der Gehänge keine Flüssigkeit in den Schleuderraum gelangen.  Die vom Hersteller angegebene maximale Füllmenge der Zentrifugiergefäße darf nicht überschritten werden.  Um die Gewichtsunterschiede innerhalb der Zentrifugiergefäße möglichst gering zu halten, ist auf eine

gleichmäßige Füllhöhe in den Gefäßen zu achten.

12 Verschließen von Bio-Sicherheitssystemen

Um Dichtigkeit zu gewährleisten, muss der Deckel eines Bio-Sicherheitssystems fest verschlossen werden. Um ein Verdrehen des Dichtungsringes während dem Öffnen und Schließen des Deck els zu vermeiden, muss

der Dichtungsring mit Talkum-Puder oder einem Gummi-Pflegemittel leicht eingerieben werden. Wird das Gehänge eines Bio-Sicherheitssystems ohne den Deckel verwendet, muss der Dichtring vom

Gehänge entfernt werden, um eine Beschädigung des Dichtrings während des Zentrifugationslaufes zu vermeiden. Beschädigte Dichtringe dürfen nicht mehr zum Abdichten des Bio-Sicherheitssystems verwendet werden.

Lieferbare Bio-Sicherheitssysteme siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Im Zweifelsfall sind entsprechende Informationen beim Hersteller einzuholen.

Deckel mit Schraubverschluss:  Den Deckel von Hand, durch Drehen im Uhrzeigersinn, fest verschließen.

17/99

13 Bedien- und Anzeigeelemente

Siehe Abbildung auf Seite 2. Fig. 2: Anzeige- und Bedienfeld

13.1 Symbole des Bedienfeldes

Rotationsanzeige. Die Rotationsanzeige leuchtet rotierend gegen d en Uhrzeigersinn auf, solange sich der Rotor dreht.

Bei Stillstand des Rotors wird in der Rotationsanzeige durch Symbole der Zustand des Deckels angezeigt: Symbol : Deckel geöffnet

Symbol

: Deckel geschlossen

Bedienfehler und auftretende Störungen werden im Display angez eigt (siehe Kapitel "Störungen").

13.2 Tasten und Einstellmöglichkeiten

RPM/RCF x 100

 Drehzahl

Einstellbar ist ein Zahlenwert von 500 RPM bis zur maximalen Drehzahl des Rotors. Maximale Drehzahl des Rotors siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories“. Einstellbar in 100er Schritten (RPM = angezeigter Wert x 100). Bei Gedrückthalten der Taste oder ändert sich der Wert mit zunehmender Geschwindigkeit.

 Die Bremsstufe und den Zentrifugierradius anzeigen.

 Laufzeit

- Einstellbar von 1 - 99 Minuten, in 1 Minuten-Schritten

- Dauerlauf "--"

 Zentrifugierradius. Eingabe in Zentimeter. Einstellbar von 5 - 16 Zentimeter, in 1 Zentimeter-

Schritten. Zentrifugierradius siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

 Bremsstufen 0 oder 1. Stufe 1 = kurze Auslaufzeit, Stufe 0 = lange Auslaufzeit. Bei Gedrückthalten der Taste oder änd ert sich der W ert mit zunehme nd er Geschwindigkeit.

START

STOP

 Zentrifugationslauf starten.

 Zentrifugationslauf beenden.

Der Rotor läuft mit vorgewählter Bremsstufe aus.

 Die Bremsstufe und den Zentrifugierradius speichern.

RCF

 Anzeige der relativen Zentrifugalbeschleunigung (RCF).

Die Anzeige der relativen Zentrifugalbeschleunigung (RCF) erfolgt, solange die Taste gedrückt gehalten wird.

IMPULS

 Kurzzeitzentrifugation.

Der Zentrifugationslauf erfolgt, solange die Taste

IMPULS

gedrückt gehalten wird.

 Die Bremsstufe und den Zentrifugierradius anzeigen.

RCF

18/99

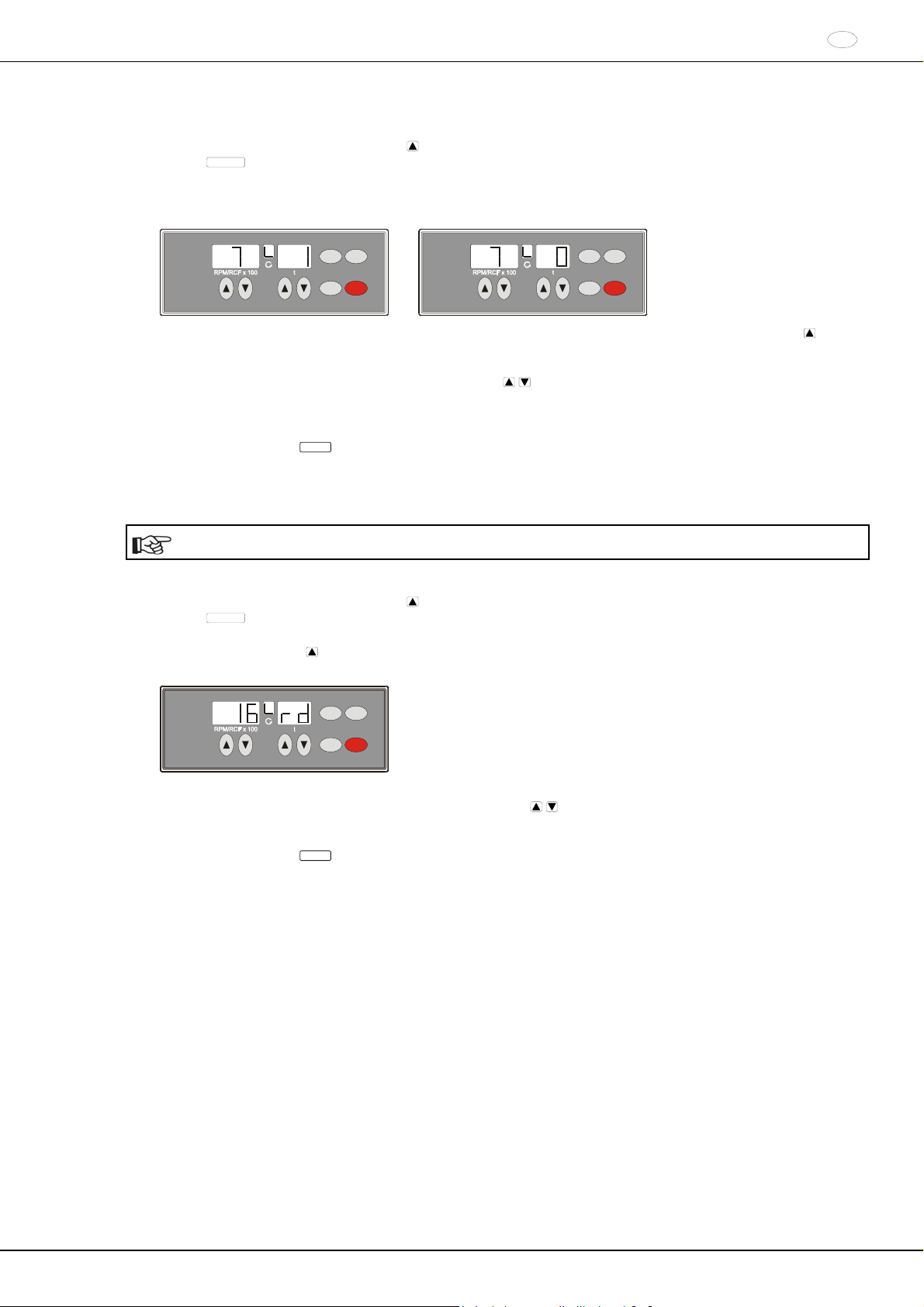

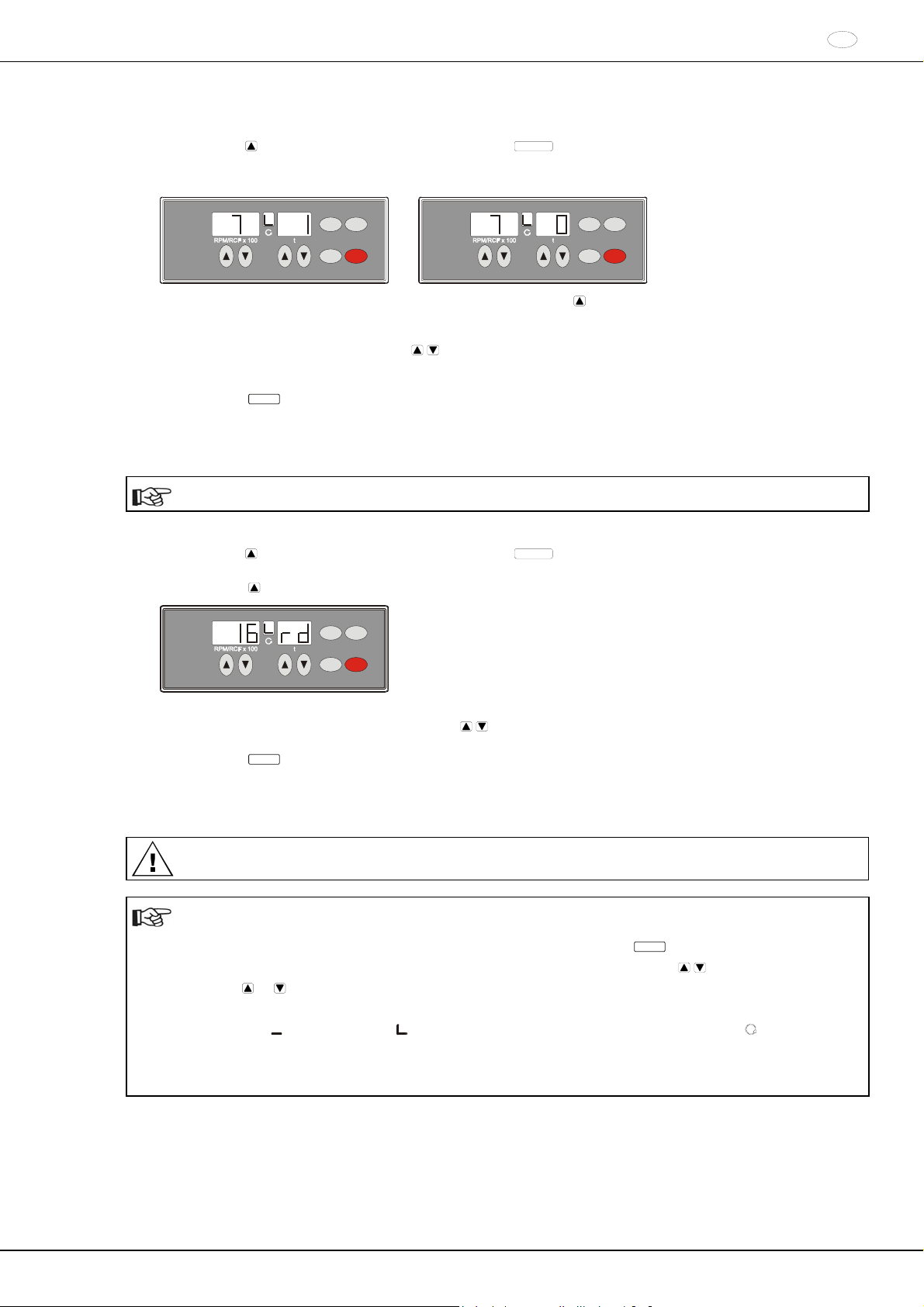

14 Bremsstufe einstellen

 Den Netzschalter ausschalten.  Die Taste

unterhalb der Drehzahl-Anzeige und die Taste

IMPULS

gleichzeitig gedrückt halten.

 Den Netzschalter einschalten und die Tasten wieder loslassen.

In der Drehzahl-Anzeige wird die Maschinenversion und in der Zeit-Anzeige die e ingestellte Bremsstufe angezeigt: z.B.:

START

IMPULS

RCF

STOP

IMPULS

RCF

START

STOP

Werden die Maschinenversion und die Bremsstufe nicht angezeigt, dann di e Taste

unterhalb der DrehzahlAnzeige so oft drücken, bis diese angezeigt werden. Die Maschinenversion ist werksseitig eingestellt und kann nicht verändert werden.

 Mit den Tasten

unterhalb der Zeit-Anzeige die gewünschte Bremsstufe einstellen. Stufe 1 = kurze Auslaufzeit, Stufe 0 = lange Auslaufzeit. Auslaufzeiten siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

 Die Taste

STOP

drücken um die Einstellung zu speichern.

15 Zentrifugierradius einstellen

Der Zentrifugierradius muss in Zentimeter eingegeben werden.

 Den Netzschalter ausschalten.  Die Taste

unterhalb der Drehzahl-Anzeige und die Taste

IMPULS

gleichzeitig gedrückt halten.

 Den Netzschalter einschalten und die Tasten wieder loslassen.  Die Taste

unterhalb der Drehzahl-Anzeige so of drücken, bis folgende Anzeige erscheint:

START

IMPULS

RCF

STOP

In der Drehzahl-Anzeige wird der eingestellte Zentrifugierradius angezeigt.

 Mit den Tasten

unterhalb der Zeit-Anzeige den gewünschten Zentrifugierradius einstellen. Zentrifugierradius siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

STOP

 Die Taste

drücken um die Einstellung zu speichern.

16 Zentrifugation

Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-02 0, in einem Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.

Wird der zulässige Gewichtsunterschied innerhalb der Beladung des Rotors überschritten, schaltet der A n trieb während des Anlaufs ab, und Fehler -3- wird angezeigt (siehe Kapitel "Störungen").

STOP

Ein Zentrifugationslauf kann jederzeit durch Drücken der Taste

abgebrochen werden. Die Zeit und die Drehzahl können während des Zentrifugationslaufes, mit den Tasten Bei Gedrückthalten der Taste

oder ändert sich der Wert mit zunehmender Geschwindigkeit. Nach einem Zentrifugationslauf blinkt die Anzeige bis der Deckel geöffnet, oder eine Taste gedrückt wird. Blinkt in der Rotationsanzeige

abwechselnd das Symbol " " (Deckel geschlossen) und " " (Deckel

geöffnet), so ist eine weitere Bedienung der Zentrifuge erst nach einmaligem Öffnen des Deckels möglich. Wird rot xx angezeigt, so hat kein Zentrifugationslauf stattgefunden, weil zuvor d er Rotor gewechselt wurde,

siehe Kapitel "Rotor-Erkennung".

, geändert werden.

 Den Netzschalter einschalten (Schalterstellung "").  Den Rotor beladen und den Zentrifugendeckel schließen.

19/99

16.1 Zentrifugation mit Zeitvorwahl

 Mit den Tasten

unterhalb der Drehzahl-Anzeige die gewünschte Drehzahl einstellen.

 Mit den Tasten unterhalb der Zeit-Anzeige die gewünschte Zeit einstellen.  Die Taste

 Nach Ablauf der Zeit oder bei Abbruch des Zentrifugationslaufes durch Drücken der Taste

STAR T

drücken. Die Rotationsanzeige erfolgt solange sich der Rotor dreht.

Die Zeit wird in Minuten angezeigt. Die letzte Minute wird in Sekunden heruntergezählt. Wird die Zeit in Minuten angezeigt, blinkt neben der Zahl ein Punkt.

STOP

, erfolgt der

Auslauf des Rotors mit der eingestellten Bremsstufe.

Während des Zentrifugationslaufes werden die Drehz ahl des Rotors oder der daraus resultierende RCF-Wert, und die verbleibende Zeit angezeigt.

16.2 Dauerlauf

 Mit den Tasten  Mit der Taste  Die Taste

unterhalb der Drehzahl-Anzeige die gewünschte Drehzahl einstellen.

unterhalb der Zeit-Anzeige die Zeit auf Null stellen. Es wird "--" wird angezeigt.

STAR T

drücken. Die Rotationsanzeige erfolgt solange sich der Rotor dreht. Die Z eitzä hlung beginnt

bei 0.

Die erste Minute wird in Sekunden hochgezählt, danach wird die Zeit in Minute n angezeigt. Wird die Zeit in Minuten angezeigt, blinkt neben der Zahl ein Punkt.

 Die Taste

STOP

drücken um den Zentrifugationslauf zu beenden. Der Auslauf des Rotors erfolgt mit der

eingestellten Bremsstufe.

Während des Zentrifugationslaufes werden die Drehz ahl des Rotors oder der daraus resultierende RCF-Wert, und die gelaufene Zeit angezeigt.

16.3 Kurzzeitzentrifugation

 Mit den Tasten unterhalb der Drehzahl-Anzeige die gewünschte Drehzahl einstellen.  Die Taste

IMPULS

gedrückt halten. Die Rotationsanzeige erfolgt solange sich der Rotor dreht. Die Zeitzähl ung

beginnt bei 0.

Die erste Minute wird in Sekunden hochgezählt, danach wird die Zeit in Minute n angezeigt. Wird die Zeit in Minuten angezeigt, blinkt neben der Zahl ein Punkt.

 Die Taste

IMPULS

wieder loslassen um den Zentrifugationslauf zu beenden. Der Auslauf des Rotors erfolgt mit der

eingestellten Bremsstufe.

Während des Zentrifugationslaufes werden die Drehzahl des Rotors und die gelaufene Zeit angezeigt.

16.4 Anzeige der relativen Zentrifugalbeschleunigung (RCF)

Während des Zentrifugationslaufes kann die relative Zentrifugalbesc hleunigung (RCF) angezeigt werden.

Wird mit der relativen Zentrifugalbeschleunigung (RCF) gearbeitet, ist die Eingabe des Zentrifugierradius notwendig.

RCF

 Während des Zentrifugationslaufes die Taste

gedrückt halten.

Die relative Zentrifugalbeschleunigung (RCF) erscheint in der Drehzahl-Anzeige (RCF = angezeigter Wert x

100).

 Die Taste

RCF

wieder loslassen. Es wird wieder die Drehzahl angezeigt.

20/99

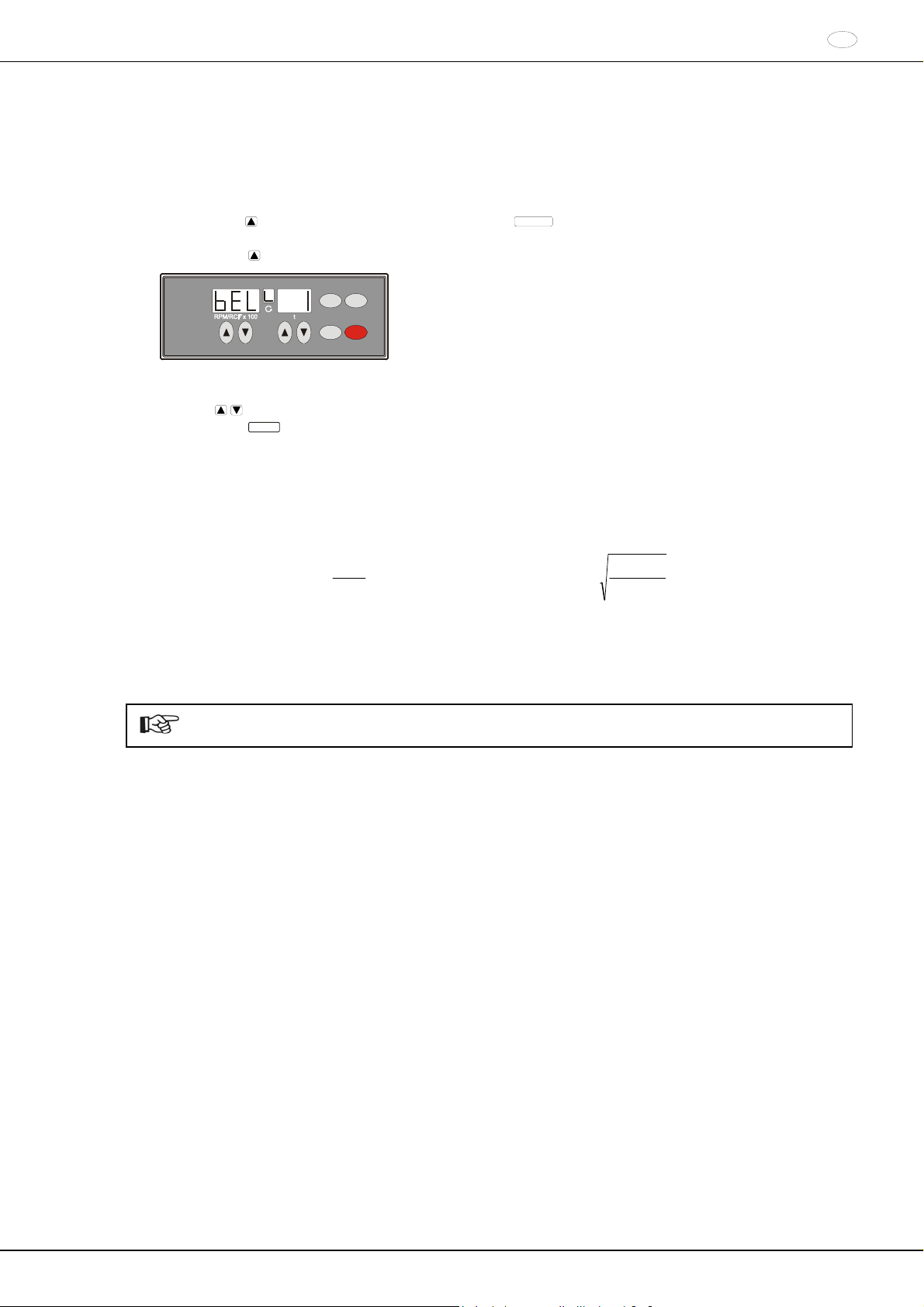

17 Akustisches Signal

Das akustische Signal ertönt:

 nach Auftreten einer Störung im 2 s-Intervall.  nach Beendigung des Zentrifugationslaufes und Stillstand des Rotors im 30 s-Intervall.

Durch Öffnen des Deckels oder Drücken einer beliebigen Taste wird das akustische Signal beendet. Das akustische Signal kann, bei Stillstand des Rotors, folgendermaßen aktiviert oder deaktiviert werden:

 Den Netzschalter ausschalten.  Die Taste unterhalb der Drehzahl-Anzeige und die Taste

IMPULS

gleichzeitig gedrückt halten.

 Den Netzschalter einschalten und die Tasten wieder loslassen.  Die Taste

unterhalb der Drehzahl-Anzeige so of drücken, bis folgende Anzeige erscheint:

START

IMPULS

RCF

STOP

In der Zeit-Anzeige wird die Einstellung des akustischen Signals angezeigt. 0 = Akustisches Signal deaktiviert, 1 = Akustisches Signal aktiviert.

 Mit den Tasten  Die Taste

unterhalb der Zeit-Anzeige 0 oder 1 einstellen.

STOP

drücken um die Einstellung zu speichern.

18 Relative Zentrifugalbeschleunigung (RCF)

Die relative Zentrifugalbeschleunigung (RCF) wird als Vielfaches der Erdbeschleunigung (g) angegeben. Sie ist ein einheitsfreier Zahlenwert und dient zum Vergleich der Trenn- und Sedimentationsleistung.

Die Berechnung erfolgt nach der Formel:

RCF 

 



RPM 1000

 

1,118r

 1000

RPM 



RCF



1,118r



RCF = Relative Zentrifugalbeschleunigung RPM = Drehzahl r = Zentrifugierradius in mm = Abstand von der Mitte der Drehachse bis zum Zentrifugiergefäßboden. Zentrifugierradius siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/ Rotors an d accessories".

Die relative Zentrifugalbeschleunigung (RCF) ist von der Drehzahl und dem Zentrifugierradius abhängig.

21/99

19 Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm3

Bei der Zentrifugation mit maximaler Drehzahl darf die Dichte der Stoffe oder Stoffgemische 1,2 kg/dm

nicht überschreiten. Bei Stoffen oder Stoffgemischen mit einer höheren Dichte muss die Drehzahl reduziert werden.

Die erlaubte Drehzahl lässt sich nach folgender Formel berechnen:

)(n Drehzahl Reduzierte

1,2

red 

[RPM] Drehzahl maximale

[kg/dm³] Dichte höhere

z.B.: Maximale Drehzahl 4000 RPM, Dichte 1,6 kg/dm

kg/dm³ 1,2

red  

RPM 3464 RPM 4000

kg/dm³ 1,6

Wird im Ausnahmefall die, auf dem Gehänge angegebene, maximale Beladung überschritten, muss die Drehzahl ebenfalls reduziert werden.

Die erlaubte Drehzahl lässt sich nach folgender Formel berechnen:

[g] Beladung maximale

)(n Drehzahl Reduzierte

red 

[RPM] Drehzahl maximale

[g] Beladung hetatsächlic

z.B.: Maximale Drehzahl 4000 RPM, maximale Beladung 300 g, tatsächliche Beladung 350 g

g 300

red  

RPM 3703 RPM 4000

g 350

Bei eventuellen Unklarheiten ist Auskunft beim Hersteller einzuholen.

20 Rotorerkennung

Nach Start eines jeden Zentrifugationslaufes wird eine Rotorerkennung durchgeführt. Wurde der Rotor gewechselt, wird der Zentrifugationslauf nach der Rotorerkennung abgebrochen. Der R otorcod e (rot

xx) des Rotors wird angezeigt.  Die Taste

STAR T

drücken. Die zuletzt benutzten Zentrifugierdaten werden angezeigt.

Eine weitere Bedienung der Zentrifuge ist erst nach einmaligem Öffnen des Deckels möglich. Wenn die maximale Drehzahl des verwendeten Rotors kleiner als die eingestellte Drehzahl ist, wird die

Drehzahl auf die maximale Drehzahl des Rotors begrenzt.

21 Notentriegelung

Bei einem Stromausfall kann der Deckel nicht geöffnet werden. Es muss eine Notentriegelung von Hand durchgeführt werden.

Zur Notentriegelung die Zentrifuge vom Netz trennen. Den Deckel nur bei Stillstand des Rotors öffnen. Zur Notentriegelung darf nur der mitgelieferte Entriegelungsstift aus Kunststoff verwendet werden.

Siehe Abbildung auf Seite 2.

 Den Netzschalter ausschalten (Schalterstellung "0").  Durch das Fenster im Deckel schauen, um sich zu vergewissern, dass der Rotor stillsteht.  Den Entriegelungsstift waagerecht in die Bohrung (Fig. 1, A) einführen. Den Entriegelungsstift so weit

hineinschieben, bis sich beim nach unten Drücken des Stiftes die Griffleiste nach oben schwenken lässt.

 Den Deckel öffnen.

22/99

22 Pflege und Wartung

Das Gerät kann kontaminiert sein.

Vor der Reinigung den Netzstecker ziehen. Bevor ein anderes als das vom Hersteller empfohlene Reinigungs- oder Dekontaminationsverfahren

angewandt wird, hat sich der Benutzer beim Hersteller zu vergewissern, dass das vorgesehene Verfahr en das Gerät nicht schädigt.

 Zentrifugen, Rotoren und das Zubehör dürfen nicht in Spülmaschinen gereinigt werden.  Es darf nur eine Handreinigung und eine Flüssig-Desinfektion durchgeführt werden.  Die Wassertemperatur muss 20 – 25°C betragen.  Es dürfen nur Reinigungs- oder Desinfektionsmittel verwendet werden, die:

 im pH-Bereich 5 - 8 liegen,  keine Ätzalkalien, Peroxide, Chlorverbindungen, Säuren und Laugen enthalten.

 Um Korrosionserscheinungen durch Reinigungs- oder Desinfektionsmittel zu vermeiden sind die speziellen

Anwendungshinweise vom Hersteller des Reinigungs- oder Desinfektionsmittels unbedingt zu beachten.

22.1 Zentrifuge (Gehäuse, Deckel und Schleuderraum)

22.1.1 Oberflächenreinigung und -pflege

 Das Gehäuse der Zentrifuge und den Schleuderraum regelmäßig säuber n und bei Bedarf mit Seife oder einem

milden Reinigungsmittel und einem feuchten Tuch reinigen. Dies dient zum einen der Hygiene und es verhindert Korrosion durch anhaftende Verunreinigungen.

 Inhaltsstoffe geeigneter Reinigungsmittel:

Seife, anionische Tenside, nichtionische Tenside.

 Nach dem Einsatz von Reinigungsmitteln, die Reste des Reinigungsmittels, durch Nachwischen mit einem

feuchten Tuch, entfernen.

 Die Flächen müssen unmittelbar nach der Reinigung getrocknet werden.  Bei Bildung von Kondenswasser den Schleuderraum, durch Auswischen mit einem sa ugfähigen Tuch, trocknen.  Die Gummidichtung des Schleuderraums nach jeder Reinigung mit Talkum-Puder oder einem Gummi-

Pflegemittel leicht einreiben.

 Der Schleuderraum ist jährlich auf Schäden zu überprüfen.

Werden sicherheitsrelevante Schäden festgestellt, darf die Zentrifuge nicht mehr in Betrieb genommen werden. In diesem Fall ist der Kundendienst zu benachrichtigen.

22.1.2 Oberflächendesinfektion

 Gelangt infektiöses Material in den Schleuderraum, so ist dieser umgehend zu desinfizieren.  Inhaltsstoffe geeigneter Desinfektionsmittel:

Äthanol, n-Propanol, Isopropanol, Glutardialdehyd, quaternäre Ammoniumverbindungen.

 Nach dem Einsatz von Desinfektionsmitteln, die Reste des Desinfektionsmittels, durch Nachwischen mit einem

feuchten Tuch, entfernen.

 Die Flächen müssen unmittelbar nach der Desinfektion getrocknet werden.

22.1.3 Entfernen radioaktiver Verunreinigungen

 Das Mittel muss speziell für das Entfernen radioaktiver Verunreinigungen ausgewiesen sein.  Inhaltsstoffe geeigneter Mittel für das Entfernen radioaktiver Verunreinigungen:

Anionische Tenside, nichtionische Tenside, polyhydrierter Äthanol.

 Nach dem Entfernen der radioaktiven Verunreinigungen, die Reste des Mittels, durch Nachwischen mit einem

feuchten Tuch, entfernen.

 Die Flächen müssen unmittelbar nach dem Entfernen der radioaktiven Ve runreinigungen getrocknet werden.

23/99

22.2 Rotoren und Zubehör

22.2.1 Reinigung und Pflege

 Um einer Korrosion und Materialveränderungen vorz ubeugen müssen di e Rotoren und das Zub ehör regelmäßig

mit Seife oder einem milden Reinigungsmittel und einem feuchte n Tuch gereinigt werden. Die Reinigung wird mindestens einmal wöchentlich empfohlen. Verschmutzungen müssen sofort entfernt werden.

 Inhaltsstoffe geeigneter Reinigungsmittel:

Seife, anionische Tenside, nichtionische Tenside.

 Nach dem Einsatz von Reinigungsmitteln, die Reste des Reinigungsmittels, durch Nac hspülen mit Wasser (nur

außerhalb der Zentrifuge) oder Nachwischen mit einem feuchten Tuch, entfernen.

 Die Rotoren und das Zubehör müssen unmittelbar nach der Reinigung getrocknet werden.  Winkelrotoren, Behälter und Gehänge aus Aluminium sind nach dem Trocknen mit säurefreiem Fett z.B.

Vaseline leicht einzufetten.

 Bei Bio-Sicherheitssystemen (lieferbare Bio-Sicherheitssyst eme siehe Kapitel "Anhang/Appendix, Rotoren und

Zubehör/Rotors and accessories") sind die Dichtungsring e regelmäßig (wöchentlich) zu prüfen u nd zu reinigen. Bei Anzeichen von Rissbildung, Versprödung oder Abnutzung ist der Dichtungsring sofort auszutauschen. Um ein Verdrehen des Dichtungsringes während dem Öffnen und Schließen des Deckels zu vermeiden, muss der Dichtungsring mit Talkum-Puder oder einem Gummi-Pflegemittel leicht eingerieben werden.

 Um Korrosion infolge Feuchtigkeit zwischen Rotor und Motorwelle zu verhindern, sollte der Rotor mindestens

einmal im Monat ausgebaut, gereinigt und die Motorwelle leicht gefettet werden.

 Die Rotoren und das Zubehör sind monatlich auf Verschleiß und Korrosionsschäden zu überprüfen.

Bei Ausschwingrotoren muss vor allem der Bereich der Tragzapfen und bei Gehängen die Nuten und der Boden auf Risse geprüft werden.

Rotoren und Zubehör dürfen bei Anzeichen von Verschleiß oder Korrosio n nicht mehr verwendet werden.

 Den Rotor wöchentlich auf festen Sitz prüfen.

22.2.2 Desinfektion

 Gelangt infektiöses Material auf die Rotoren oder auf das Zubehör, so muss eine geeignete Desinfektion

durchgeführt werden.

 Inhaltsstoffe geeigneter Desinfektionsmittel:

Glutaraldehyd, Propanol, Ethylhexanol, anionische Tenside, Korrosionsinhi bitoren.

 Nach dem Einsatz von Desinfektionsmitteln, die Reste des Desinfektionsmittels, durch Nachspülen mit Wasser

(nur außerhalb der Zentrifuge) oder Nachwischen mit einem feuchten Tuch, entfernen.

 Die Rotoren und das Zubehör müssen unmittelbar nach der Desinfektion getrocknet werden.

22.2.3 Entfernen radioaktiver Verunreinigungen

 Das Mittel muss speziell für das Entfernen radioaktiver Verunreinigungen ausgewiesen sein.  Inhaltsstoffe geeigneter Mittel für das Entfernen radioaktiver Verunreinigungen:

Anionische Tenside, nichtionische Tenside, polyhydrierter Äthanol.

 Nach dem Entfernen der radioaktiven Verunreinigungen, die Reste des Mittels, durch Nachspülen mit W asser

(nur außerhalb der Zentrifuge) oder Nachwischen mit einem feuchten Tuch, entfernen.

 Die Rotoren und das Zubehör müssen unmittelbar nach dem Entfernen der radioaktiven Verunreinigungen

getrocknet werden.

22.2.4 Tragzapfen

Bei Ausschwingrotoren müssen die Tragzapfen regelmäßig gefettet werden (Hettich-Schmierfett Nr. 4051), um ein gleichmäßiges Ausschwingen der Gehänge zu gewährleisten.

24/99

22.2.5 Rotoren und Zubehör mit begrenzter Verwendungsdauer

Die Verwendung von bestimmten Rotoren, Gehängen und Zubehörteilen ist zeitlich begrenzt. Diese sind mit der maximal erlaubten Anzahl der Lauf-Zyklen oder dem Ablaufdatum und der m aximalen Anzahl der Lauf-Zyklen oder nur mit dem Ablaufdatum gekennzeichnet, z.B.:

- "einsetzbar bis Ende: V. Quartal 2011 / usable until end of: V. Quartal 2011" oder "einsetzbar bis Ende Monat/Jahr: 10/2011 / usable until end of month/year: 10/2011"

- "max. Laufzyklen / max. cycles: 40000".

Aus Sicherheitsgründen dürfen die Rotoren, Gehänge und Zubehörteile nicht mehr verwendet werden, wenn entweder die darauf gekennzeichnete maximal erlaubte Anzahl der Lauf-Zyklen oder das darauf gekennzeichnete Ablaufdatum erreicht ist.

22.3 Autoklavieren

Das folgende Zubehör darf bei 121°C / 250°F (20 min) autoklaviert werden:

 Ausschwingrotoren  Winkelrotoren aus Aluminium  Gehänge aus Metall  Deckel mit Bioabdichtung  Gestelle  Reduzierungen

Im Zweifelsfall muss beim Hersteller nachgefragt werden. Über den Sterilitätsgrad kann keine Aussage gemacht werden.

Die Deckel der Rotoren und Behälter müssen vor dem Autoklavieren abgenommen werden. Das Autoklavieren beschleunigt den Alterungsprozess von Kunststoffen. Außerdem kann es bei

Kunststoffen Farbveränderungen verursachen. Wir empfehlen nach dem Autoklavieren die Dichtungsringe von Bio-Sicherheitssystemen auszutauschen.

22.4 Zentrifugiergefäße

 Bei Undichtigkeit oder nach dem Bruch von Zentrifugierg efäßen, sind zerbrochene Gefäßteile, Glassplitter und

ausgelaufenes Zentrifugiergut vollständig zu entfernen.

 Die Gummieinlagen sowie die Kunststoff-Hülsen der Rotoren sind nach einem Glasbruch zu ersetzen.

Verbleibende Glassplitter verursachen weiteren Glasbruch !

 Handelt es sich um infektiöses Material so ist umgehend eine Desinfektion durchzuführen.

25/99

23 Störungen

Lässt sich der Fehler laut Störungstabelle nicht beheben, so ist der Kundendienst zu benachrichtigen. Bitte den Zentrifugentyp und die Seriennummer angeben. Beide Nummern sind auf dem Typenschild der Zentrifuge

ersichtlich.

Einen NETZ-RESET durchführen:

 Den Netzschalter ausschalten (Schalterstellung "0").  Mindestens 10 Sekunden lang warten und anschließend den Netzschalter wieder einschalten

(Schalterstellung "").

Störung Anzeige Fehlerursache Beseitigung

keine Anzeige --- Keine Spannung.

Netzeingangssicherungen defekt.

 Versorgungsspannung überprüfen.  Netzeingangssicherungen überprü-

fen, siehe Kapitel "Netzeingangssicherungen wechseln".

 Netzschalter EIN.

Tachofehler - 1 - Ausfall der Drehzahlimpulse.

 Das Gerät darf nicht ausgeschaltet

werden, solange die Rotationsanzeige

rotierend aufleuchtet. Warten bis in der Rotationsanzeige das Symbol " " (Deckel geschlossen) angezeigt wird (nach ca. 100 Sekunden) und anschließend einen "NETZ-RESET" durchführen.

NETZ-RESET - 2 - Netzunterbrechung während des Zentrifu-

gationslaufes. (Der Zentrifugationslauf wurde nicht beendet.)

 Nach Stillstand Deckel öffnen und

STAR T

Taste

betätigen.

 Bei Bedarf den Zentrifugationslauf

wiederholen.

Unwucht - 3 - Der Rotor ist ungleichmäßig beladen.

 Deckel nach Rotor-Stillstand öffnen.  Die Beladung des Rotors über-

prüfen, siehe Kapitel "Beladen des Rotors".

 Den Zentrifugationslauf wieder-

holen.

Kommunikation - 4 - Fehler im Steuerteil oder Leistungsteil.

 Nach Stillstand des Rotors einen

NETZ-RESET durchführen.

Überlast - 5 - Motor oder Motoransteuerung defekt. Überspannung

Unterspannung

- 6 -

- 8 -

Netzspannung außerhalb der Toleranzen (siehe Technische Daten).

 Nach Stillstand des Rotors einen

NETZ-RESET durchführen.

 Nach Stillstand des Rotors einen

NETZ-RESET durchführen.

 Netzspannung kontrollieren.

Überdrehzahl - 7 - Fehler im Leistungsteil.

 Nach Stillstand des Rotors einen

NETZ-RESET durchführen.

Übertemperatur - 9 - Übertemperaturschalter im Motor hat

ausgelöst.

 Nach Rotor-Stillstand Deckel durch

Notentriegelung öffnen (siehe Kapitel Notentriegelung).

 Motor abkühlen lassen.

Version Error In der

Zeit-

wird eine

Zahl

angezeigt.

Controller-Watchdog - C - Fehler im Steuerteil. Deckelfehler - d - Fehler Deckelverriegelung.

Falsche Maschinenversion eingestellt, Steuerteil springt in das Einstell-Menü.

 Mit den Tasten

unterhalb der

Zeit-Anzeige die Zahl 4 einstellen.

 Die Taste

STOP

drücken um die

Einstellung zu speichern.

 Einen NETZ-RESET durchführen.  Nach Stillstand des Rotors einen

NETZ-RESET durchführen.

 Nach Stillstand des Rotors einen

NETZ-RESET durchführen.

Kurzschluss - E - Kurzschluss in Steuerteil / Leistungsteil.

 Nach Stillstand des Rotors einen

NETZ-RESET durchführen.

Kein Rotorcode - F - Keine Rotorerkennung beim Start. Kein

Rotor eingesetzt oder defekter Tacho.

Neuer Rotor erkannt rot... siehe Kapitel "Rotorerkennung".

 Nach Stillstand des Rotors einen

NETZ-RESET durchführen.

STAR T

 Die Taste

drücken.

26/99

24 Netzeingangssicherungen wechseln

Den Netzschalter ausschalten und das Gerät vom Netz trennen!

Der Sicherungshalter (A) mit den Netzeingangssicherungen befindet sich neben dem Netzschalter.

 Das Anschlusskabel aus dem Gerätestecker ziehen.  Den Schnappverschluss (B) gegen den Sicherungshalter (A) drücken und diesen

ROTOFIX 32 A 1206 T 3,15 AH/250V E997 ROTOFIX 32 A 1206-01 T 5 AH/250V E914

25 Rücksendung von Geräten

herausziehen.

 Defekte Netzeingangssicherungen austauschen.

 Den Sicherungshalter wieder hineinschieben bis der Schnappverschluss

einrastet.

 Das Gerät wieder ans Netz anschließen.

Modell Typ Sicherung Best.-Nr.

Nur Sicherungen mit dem, für den Typ, festgelegten Nennwert verwenden, siehe nachfolgende Tabelle.

Vor der Rücksendung des Gerätes muss die Transportsicherung eingebaut werden.

Wird das Gerät oder dessen Zubehör an die Firma Andreas Hettich GmbH & Co. KG zurückgesandt, so muss dieses, zum Schutz von Personen, Umwelt und Material, vor dem Versand dekontaminiert und gereinigt werden.

Eine Annahme von kontaminierten Geräten oder Zubehör behalten wir uns vor. Anfallende Kosten für Reinigungs- und Desinfektionsmaßnahmen werden dem Kunden in Rechnung gestellt. Wir bitten dafür um Ihr Verständnis.

26 Entsorgung

Vor der Entsorgung muss das Gerät, zum Schutz von Personen, Umwelt und Material, dekontaminiert und gereinigt werden.

Bei der Entsorgung des Geräts sind die jeweiligen gesetzlichen Vorschriften zu beachten. Gemäß der Richtlinie 2002/96/EG (WEEE) dürfen alle nach dem 13.08.2005 gelieferten Geräte nicht mehr mit dem

Hausmüll entsorgt werden. Das Gerät gehört zur Gruppe 8 (Medizinische Geräte) und ist in den Busine ss-toBusiness-Bereich eingeordnet.

Mit dem Symbol des durchgestrichenen Abfalleimers wird darauf hingewiesen, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf.

Die Entsorgungsvorschriften der einzelnen EU-Länder können unterschiedlich sein. Im Bedarfsfal l wenden Sie sich bitte an Ihren Lieferanten.

27/99

Contents

1 Use according to specification ..............................................................................................................................30

2 Remaining risks ....................................................................................................................................................30

3 Technical specifications........................................................................................................................................30

4 Notes on safety.....................................................................................................................................................31

5 Symbol meanings .................................................................................................................................................33

6 Delivery checklist..................................................................................................................................................33

7 Unpacking the centrifuge......................................................................................................................................33

8 Initial operation .....................................................................................................................................................34

9 Opening and closing the lid ..................................................................................................................................34

9.1 Opening the lid ..............................................................................................................................................34

9.2 Closing the lid................................................................................................................................................34

10 Installation and removal of the rotor..................................................................................................................34

11 Loading the rotor...............................................................................................................................................35

12 Closing biosafety systems.................................................................................................................................35

13 Control and display elements............................................................................................................................36

13.1 Symbols on the control panel.....................................................................................................................36

13.2 Keys and setting options............................................................................................................................36

14 Setting the brake step .......................................................................................................................................37

15 Setting the centrifuging radius...........................................................................................................................37

16 Centrifugation....................................................................................................................................................37

16.1 Centrifugation with preselected time..........................................................................................................38

16.2 Continuous operation.................................................................................................................................38

16.3 Short-time centrifugation............................................................................................................................38

16.4 Display of the relative centrifugal force (RCF)............................................................................................38

17 Acoustic signal ..................................................................................................................................................39

18 Relative centrifugal force (RCF)........................................................................................................................39

19 Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm3...............................40

20 Rotor recognition...............................................................................................................................................40

21 Emergency release...........................................................................................................................................40

22 Maintenance and servicing................................................................................................................................41

22.1 Centrifuge (housing, lid and centrifuging chamber)....................................................................................41

22.1.1 Surface cleaning and care ..................................................................................................................41

22.1.2 Surface disinfection ............................................................................................................................41

22.1.3 Removal of radioactive contaminants.................................................................................................41

22.2 Rotors and Attachments ............................................................................................................................42

22.2.1 Cleaning and care...............................................................................................................................42

22.2.2 Disinfection ......................................................................................................................................... 42

22.2.3 Removal of radioactive contaminants.................................................................................................42

22.2.4 Trunnions............................................................................................................................................42

22.2.5 Rotors and accessories with limited service lives ...............................................................................43

22.3 Autoclaving ................................................................................................................................................43

22.4 Centrifuge containers.................................................................................................................................43

23 Faults ................................................................................................................................................................44

28/99

24 Change mains input fuses.................................................................................................................................45

25 Returning Devices.............................................................................................................................................45

26 Disposal ............................................................................................................................................................45

27 Anhang / Appendix............................................................................................................................................81

27.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................81

29/99

1 Use according to sp ecificatio n

This device is a medical product (laboratory centrifuge) within the context of the IVD Directive 98/79/EC. The centrifuge was designed only for the separation of materials or mixtures with a density of no more than 1.2

kg/dm³. In particular, these include samples for preparation of in-vitro diagnostic purposes in human medicine. The centrifuge is only meant for this purpose. Another use or one which goes beyond this, is considered to be non-intended. T he company Andreas Hettich GmbH

& Co. KG is not liable for damage resulting from this. Observing all information in the operating instructions and complying with the measures described therein is also a

part of the intended use.

2 Remaining risks

The device is built according to the state-of-the-art and the recognized safety regulations. If used and handled improperly, there could be life-threatening danger to the user or third partie s, or the device coul d be impaired or ther e could be other property damage. The device is onl y to be used for its intended purpose and only when it is in s afe working condition.

Malfunctions which could affect safety must be corrected immediately.

3 Technical specifications

Manufacturer Model ROTOFIX 32 A

Type 1206 1206-01 Mains voltage ( 10%) 208 – 240 V 1 100 – 127 V 1 Mains frequency 50 – 60 Hz 50 – 60 Hz Connected load 300 VA 300 VA Current consumption 1.4 A 3.0 A Max. capacity 4 x 100 ml / 32 x 15 ml Allowed density

Speed (RPM) 6000 Force (RCF) 4226 Kinetic energy 3160 Nm Obligatory inspection (BGR 500) no Ambient conditions (EN / IEC 61010-1)

 Set-up site  Altitude  Ambient temperature  Humidity

 Excess-voltage categor y

(IEC 60364-4-443)

 Pollution degree

Device protection class Not suitable for use in explosion-endangered areas. EMC

 Emitted interference,

Interference immunity Noise level (dependent on rotor) Dimensions

 Width  Depth  Height

Weight 23 kg

Maximum relative humidity 80% for temperatures up to 31°C, linearly

EN / IEC 61326-1,

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen

1.2 kg/dm3

Indoors only

Up to 2000 m above sea level

2°C to 40°C

decreasing to 50% relative humidity at 40°C.

 2



FCC Class B

Class B

 57 dB(A)

366 mm 430 mm 257 mm

30/99

4 Notes on safety

No claim of warranty will be considered by the manufacturer unless ALL instructions in this manual have been followed.

 The centrifuge should be installed on a good, stable base.  Before using the centrifuge absolutely check the rotor for firm placement.  When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangerous

substances or objects may be within the safety margin of 300 mm around the centrifuge.

 Rotors, suspensions and accessories that possess trac es of corrosion or mechanical damage or

if their term of use has expired may not be used any longer.

 The centrifuge may no longer be put into operation when the centrifuging chamber has safety-

related damages.

 With swing-out rotors the trunnions must be regularly lubricated (Hettich Lubricating Grease No.

4051) in order to ensure consistent swinging out of the hangers.

 For centrifuges without temperature control, when the room temperature is increased and/or if the

device is frequently used, the centrifuging chamber could be heated up. Therefore, it can't be ruled out that the sample material might be changed due to the temperature.

 Before the initial operation of your centrifuge you should read and pay attention to the operating

instructions. Only personnel that has read and understood the operating instructions are allowed to operate the device.

 Along with the operating instructions and the legal regulati ons on accident prevention, you shou ld also follow the

recognised professional regulations for working in a safe and professional manner. These oper ating instructions should be read in conjunction with any other instructions concerning accident prevention and environmental protection based on the national regulations of the country where the device is to be used.

 This centrifuge is a state-of-the-art piece of equipment which is e xtremely safe to oper ate. Ho wever, it can lea d to

danger for users or others if used by untrained staff, in an inappropriate way or for a purpose other than that it was designed for.

 The centrifuge must not be moved or knocked during operation.  In case of fault or emergency release, never touch the rotor before it has stopped turning.  To avoid damage due to condensate, when changing from a cold to a warm room the centrifuge must e ither heat

up for at least 3 hours in the warm room before being connected to the mains, or run hot for 30 minutes in the cold room.

 Only the rotors and accessories approved by the manufacturer for this device may be used (see chapter

"Anhang/Appendix, Rotoren und Zubehör/Rotors and acces sories"). Befor e centrifuge vessels are us ed which are not listed in the chapter "Appendix, Rotors and accessories", the user must make sure they can be used by asking the manufacturer.

 The centrifuge rotor may only be loaded in accordance with the chapter "Loading the rotor".  When centrifuging with maxim revolutions per minute the density of the materials or the materia l mixtures ma y not

exceed 1.2 kg/dm

 The centrifuge may only be operated when the balance is within the bounds of acceptability.  The centrifuge may not be operated in explosion-endangered areas.  The centrifuge must not be used with:

 inflammable or explosive materials  materials that react with one another producing a lot of energy.

31/99

 If users have to centrifuge hazardous materials or compounds contaminated with toxic, radioactive or pathogen ic

micro-organisms, they must take appropriate measures. For hazardous substances centrifuge containers with special screw caps must strictl y be used. In addition to the screw cap centrifuge containers, for materials in hazard category 3 and 4 a biosafet y system must be used (see the World Health Organisation’s “Laboratory Biosafety Manual”). In a biosafety system, droplets and aerosols are prevented from escaping by a bioseal (packing ring). If the hanger of a biosafety system is used without the lid, the packing ring must be removed from the hanger in order to prevent the packing ring from being damaged during the centrifugation run. Damaged packing rings must not be used to seal the biosafety system. Without the use of a biosafety system the centrifuge is not microbiologically sealed in the sense of the EN / IEC 610101-2-020 standard. When closing a biosafety system, please observe the instructions provided in the chapter, "Closing Biosafety Systems". For further details of available biosafety systems see chapter "Anhang/Appendi x, Rotoren und Zubehör/Rotors and accessories". If in doubt, you should obtain relevant information from the manufacturer.

 The centrifuge must not be operated with highly corrosive substances which co uld impair the mec hanical i ntegrit y

of rotors, hangers and accessories.

 Repairs must only be carried out by personnel authorised to do so by the manufacturer.  Only original spare parts and original accessories licensed by the Andreas Hettich GmbH & Co. KG company are

allowed to be utilised.

 The following safety regulations apply:

EN / IEC 61010-1 and EN / IEC 61010-2-020 as well as their national deviations.

 The safe operation and reliability of the centrifuge can only be guaranteed if:

 the centrifuge is operated in accordance with the operating instructions,  the electrical installation on the site where the centrifuge is install ed conforms to the demands of EN / IEC

stipulations,

 the tests for device safety required in the respective countries, e.g. in Germany i n acc. with BGV A1 an d BGR

500, are carried out by an expert.

32/99

5 Symbol meanings

Symbol on the device: Attention, general hazard area.

Before using the device, make sure you read the operating instructions and observe the safety information!

Symbol in this document: Attention, general hazard area.

This symbol refers to safety relevant warnings and indicates possibly dangerous situations. The non-adherence to these warnings can lead to material damage and injury to personal.

Symbol on the device and in this document: Beware of biohazard.

Symbol in this document: This symbol refers to important circumstances.

Symbol on the device and in this document: Symbol for the separate collection of electric and electronic devices according to the guideline

2002/96/EG (WEEE). The device belongs to Group 8 (medical devices). Applies in the countries of the European Union, as well as in Norway and Switzerland.

6 Delivery checklist

The following items and accessories are delivered with the centrifuge: 1 Connecting cable

2 Fuses 1 Lubricating grease for trunnions 1 Hex. pin driver 1 Release pin 1 Notes on moving the equipment safely 1 Operating instructions

The rotor(s) and associated accessories are included in the delivery in the quantity.

7 Unpacking the centrifug e

 Lift the carton upward and remove the padding. 

Do not lift by the handle rail. Observe the weight of the centrifuge, refer to chapter "Technical specifications".

Lift the centrifuge on both sides with an appropriate number of helpers and place it on the laboratory table.

33/99

8 Initial operation

 According to the laboratory instrument standards IEC 61010-2-020 an emergency switch to separate power

supply in the event of a failure must be installed in the building electrical system.

This switch has to be placed remote from the centrifuge, prefered outside of the room in which the centrifuge is

installed or near by the exit of this room.  Remove the transportation safety device from the bottom of the housing, see sheet ”Transportation safety

device".

 Position the centrifuge in a stable and level manner in a suitable place. During set-up, the required safety

margin of 300 mm around the centrifuge is to be kept according to EN / IEC 61010-2-020.

When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangero us substances or objects may be within the safety margin of 300 mm around the centrifuge.

 Do not place any object in front of the ventiduct.

Keep a ventilation area of 300 mm around the ventiduct.

 Check whether the mains voltage tallies with the statement on the type plate.  Connect the centrifuge with the connection cable to a standard mains socket. For connection ratings refer to

Chapter "Technical specifications".  Turn on the mains switch. Switch position "".

The last used centrifuge data will be displayed.  Open the lid.

9 Opening and closing the lid

9.1 Opening the lid

The lid can only be opened when the centrifuge is s witched on and the rotor is at rest. If it cannot be opened under these circumstances, see the section on “Emergency release”.

 Swing handle rail on the lid upwards. The symbol " " (lid open) illuminates in the rotation indicator .  Open the lid.

9.2 Closing the lid

Do not bang the lid shut.

 Place the lid and swing handle rail on the lid downward. The symbol " " (lid closed) illuminates in the rotation

indicator

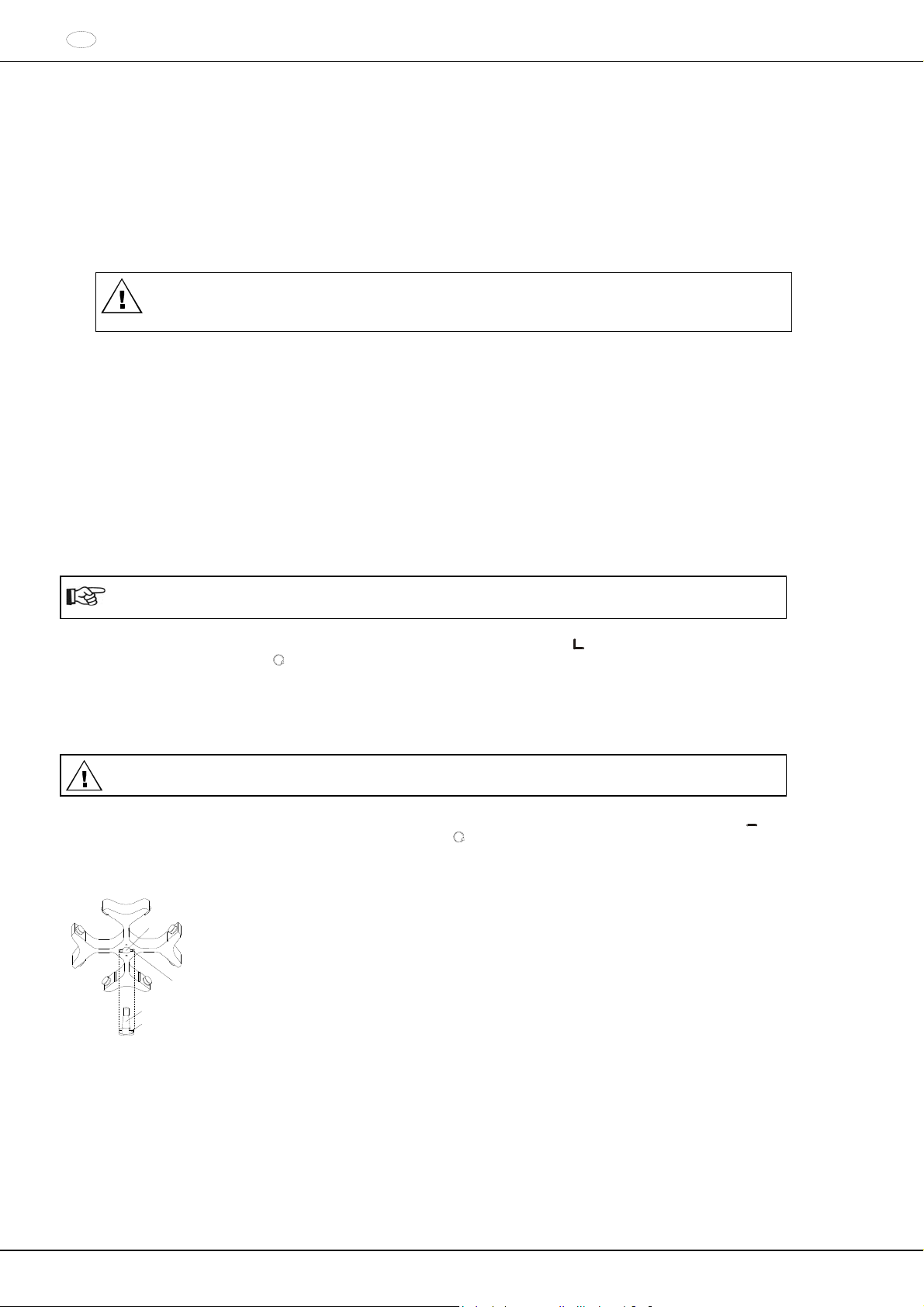

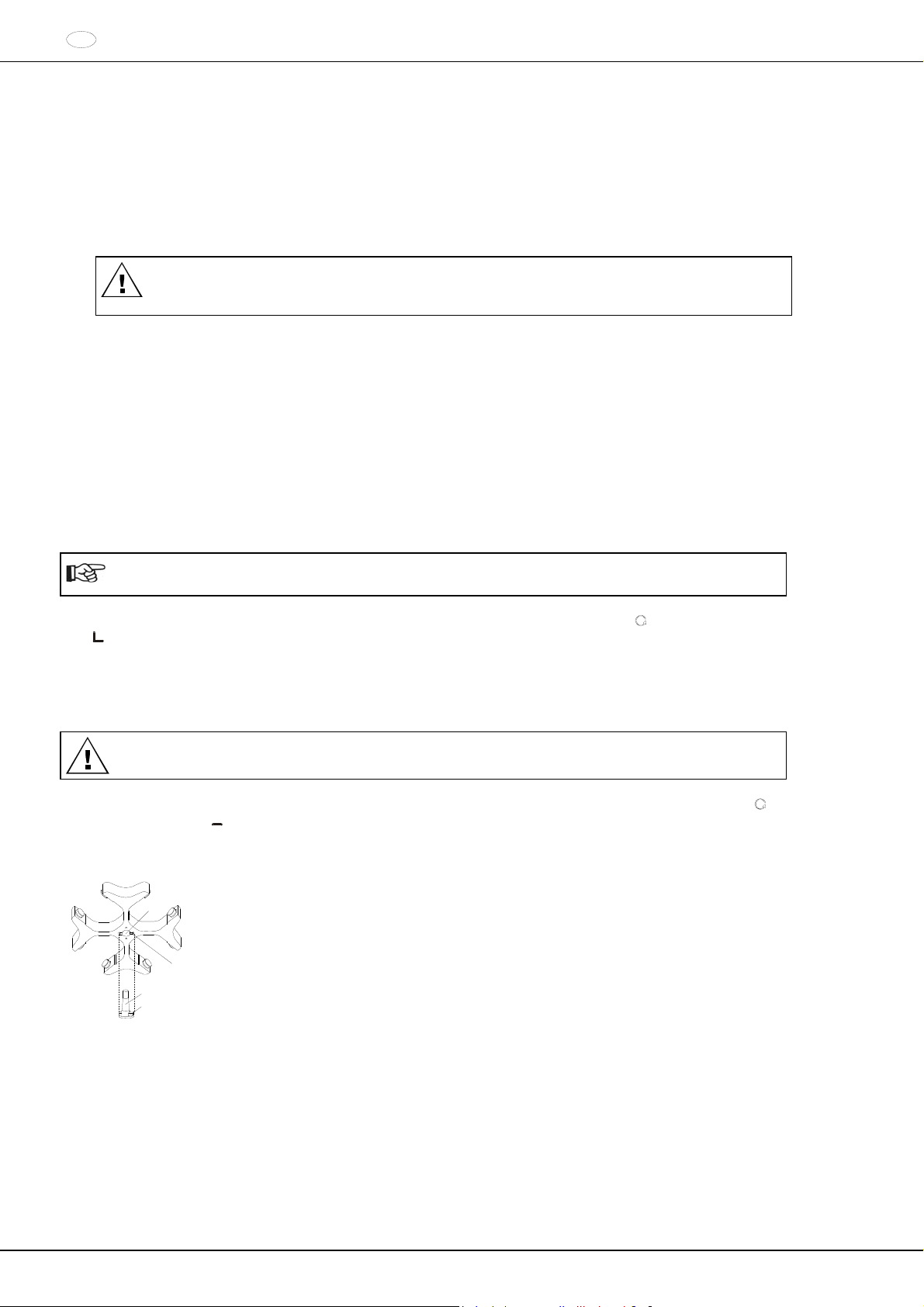

10 Installation and removal of the rotor

 Clean the motor shaft (C) and the rotor drilling (A), and lightly grease the motor shaft

afterwards. Dirt particles between the motor shaft and the rotor hind er a perfect seating of the rotor and cause an irregular operation.

 Place the rotor vertically on the motor shaft. The motor shaft dog (D) has to fit in t he

C D

rotor slot (B). The alignment of the groove is labelled on the rotor.

 Tighten the rotor tension nut with the supplied wrench by turning in a clockwise

direction.

 Check the rotor for firm seating.  Loosening the rotor: Loosen the tension nut by turning in a counter clockwise direction,

and turning until the working point for lifting. After pass ing the working point for lifting the rotor is loosened from the motor shaft cone. Turn the tension nut until the rotor is able to be lifted from the motor shaft.

34/99

11 Loading the rotor

Standard centrifuge containers of glass will not stand RCF values exceeding 4000 (DIN 58970, pg. 2).

 Check the rotor for firm seating.  With swing-out rotors all rotor positions must be lined with identical hangers. Certain h angers are marked with

the number of the rotor position. These hangers may only be used in the respective rotor positio n. Hangers that are marked with a set number (e.g. S001/4) may only be used in the set.

 The rotors and hangers may only be loaded symmetrically. The centrifuge containers have to be distributed

evenly on all rotor positions. For authorised combinations see Chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". In the case of angle rotors all possible rotor positions must be loaded, see chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

Rotor is evenly loaded

Not permitted!

Rotor is not evenly loaded

 On certain hangers, the weight of the maximum load or the weight of the maximum load and the maximum

weight of the completely loaded hanger is specified. This weight may not be exceeded. In case of exception, see chapter " Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm

".The weight

specified for the maximum loading includes the total weight of adapter, frame, centrifuging container and content.

 In containers with rubber inserts, the same number of rubber inserts must always be among the centrifuge

containers.

 Always fill the centrifuge containers outside of the centrifuge.  No liquid should be allowed to enter the centrifugal chamber during filling and swinging out of the hangers.  The maximum filling quantity for the centrifuge containers specified by the manufacturer must not be exceeded.  In order to maintain the weight differences within the centrifuge container as marginal as possible, a consistent

fill level in the containers is to be heeded.

12 Closing biosafety systems

In order to guarantee that it is sealed, the lid to the biosafety system has to be firmly closed. In order to prevent the packing ring from twisting when op ening and closing the cover, the packing ri ng must

be lightly rubbed with talcum powder or a rubber care product. If the hanger of a biosafety system is used without the lid, the packing r ing must be removed from the hanger

in order to prevent the packing ring from being damaged d uring the centrifu gation run. D a maged pack in g rings must not be used to seal the biosafety system.

For further details of available biosafety sys tems see ch apt er "An hang/Ap pen di x, Rot oren un d Zub ehör/Rotors and accessories". If in doubt, you should obtain relevant information from the manufacturer.

Lid with screw top:  Close the lid firmly by hand by turning in clockwise direction.

35/99

13 Control and display elements

See figure on page 2. Fig. 2: Display and control panel

13.1 Symbols on the control panel

Rotation indicator. The rotation indicator lights up and rotates anticlockwise while the rotor is turning. When the rotor is stationary, the status of the lid is displayed by symbols in the rotation indicator:

Symbol Symbol

: Lid open : Lid closed

Operator errors and occurring faults are indicated on the display (see Chapter "Faults").

13.2 Keys and setting options

RPM/RCF x 100

 Speed

A numeric value of 500 RPM up to the maximum rotor speed can be set. For maximum rotor speed, see chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Preset in steps of 100 (RPM = displayed value x 100). If the key

or is kept pressed, the value changes with increasing speed.

 Display the brake step and the centrifuging radius.

 Running time

- Preset from 1 - 99 minutes, in 1 minute steps

- Continuous operation "--"

 Centrifuging radius. Input in centimeters. Preset from 5 - 16 centimeters, in 1 centimeter steps. For

centrifuging radius, see chapter "Anhang/Appendix, Rotore n und Zubehör/Rotors and accessories".

 Braking steps 0 or 1. Step 1 = short run-down time, Step 0 = long run-down time. If the key

or is kept pressed, the value changes with increasing speed.

START

STOP

 Start centrifugation run.

 End centrifugation run.

The rotor runs down with the preselected brake step.

 Save the brake step and the centrifuging radius.

RCF

 Display of the relative centrifugal force (RCF).

The display of the relative centrifugal force (RCF) appears while the key

IMPULS

 Short-time centrifugation.

The centrifugation run occurs while the key

IMPULS

is kept pressed.

 Display the brake step and the centrifuging radius.

RCF

is kept pressed.

36/99

14 Setting the brake step

 Switch off the mains switch.  Keep the key

beneath the speed indicator and the key

IMPULS

pressed simultaneously.

 Switch on the mains switch and release the keys again.

The speed indicator shows the machine version and the time indicator shows the set brake step: e.g.:

START

IMPULS

RCF

STOP

IMPULS

RCF

START

STOP

If the machine version and brake step are not displaye d, pr ess the

key under the speed indicator until they are displayed. The machine version is set by the manufacturer and cannot be changed.

 Set the desired brake step with the keys

beneath the time indicator. Step 1 = short run-down time, Step 0 = long run-down time. For run-down times, see chapter "Anhang/Appendix, Rotoren und Zub eh ör/Rotors and accessories".

 Press the key

STOP

to save the setting.

15 Setting the centrifuging radius

The centrifuging radius must be entered in centimeters.

 Switch off the mains switch.  Keep the key

beneath the speed indicator and the key

IMPULS

pressed simultaneously.

 Switch on the mains switch and release the keys again.  Press the key

beneath the speed indicator until the following display appears:

START

IMPULS

RCF

STOP

The set centrifuging radius is displayed in the speed indicator.

 Set the desired centrifuging radius with the keys

beneath the time indicator.

For centrifuging radius, see chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

 Press the key

STOP

to save the setting.

16 Centrifugation

When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangerous substances or objects may be within the safety margin of 300 mm around the centrifuge.

If the permissible weight difference is exceeded within the rotor loading, the drive s witches off during the runup time, and error -3- is displayed (see chapter "Faults").

STOP

The centrifugation run can be interrupted at any time by pressing the key The time and speed can be changed during the centrifugation run, with the keys If the key

or is kept pressed, the value changes with increasing speed.

After a centrifugation run, the display flashes until the cover is opened or a key is pressed. If the symbol "

" (lid closed) and " " (lid open) flashes alternately i n the rotation indicator , operation of the

centrifuge can only be continued after opening the lid. If rot xx is displayed, no centrifugation run has taken pl ace because the rotor has bee n changed, see chapter

"Rotor Identification".

 Switch on the mains switch (switch position "").  Load the rotor and close the centrifuge cover.

37/99

16.1 Centrifugation with preselected time

 Set the desired speed with the keys

beneath the speed indicator.

 Set the desired time with the keys beneath the time indicator.  Press the key

 After expiry of the time or if the centrifugation run is interrupted by pressing the key

STAR T

. The rotation indicator appears while the rotor is turning.

The time is displayed in minutes. The last minute is counted down in seconds. When the time is displayed in minutes, a point flashes next to the number.

STOP

, the rotor runs down

with the set brake step.

During the centrifugation run, the rotor speed or the resulting RCF value and the remaining time are displa yed.

16.2 Continuous operation

 Set the desired speed with the keys  Set the time to zero with the key

STAR T

 Press the key

The first minute is counted up in seconds, and then the time is displayed in minutes. When the time is displayed in minutes, a point flashes next to the number.

 Press the key

. The rotation indicator appears while the rotor is turning. The time count starts from 0.

STOP

to end the centrifugation run. The rotor runs down with the set brake step.

beneath the speed indicator.

beneath the time indicator. "--" is displayed.

During the centrifugation run, the rotor speed or the resulting RCF value and the expired time are displayed.

16.3 Short-time centrifugation

 Set the desired speed with the keys  Keep the key

IMPULS

pressed. The rotation indicator appears while the rotor is turning. The time count starts

beneath the speed indicator.

from 0.

The first minute is counted up in seconds, and then the time is displayed in minutes. When the time is displayed in minutes, a point flashes next to the number.

 Release the key

IMPULS

again to end the centrifugation run. The rotor runs down with the set brake step.

During the centrifugation run, the rotor speed and the expired time are displayed.

16.4 Display of the relative centrifugal force (RCF)

The relative centrifugal force (RCF) can be displayed during the centrifugation run.

If the relative centrifugal force (RCF) is used, the centrifuging radius must be entered.

RCF

 Keep the key

pressed during the centrifugation run.

The relative centrifugal force (RCF) appears in the speed indicator (RCF = displayed value x 100).

RCF

 Release the key

again. The speed is displayed.

38/99

17 Acoustic signal

The acoustic signal sounds:

 After a disturbance occurs, in 2 second intervals.  After completion of a centrifugation run and rotor standstill in 30 second intervals.

The acoustic signal is stopped by opening the lid or pressing any key. The acoustical signal can be activated or deactivated as follows when the rotor is at a standstill:

 Switch off the mains switch.  Keep the key beneath the speed indicator and the key

IMPULS

pressed simultaneously.

 Switch on the mains switch and release the keys again.  Press the key

beneath the speed indicator until the following display appears:

START

IMPULS

RCF

STOP

The acoustical signal setting is displayed on the time display. 0 = acoustical signal deactivated, 1 = acoustical signal activated.

 With the  Press the key

keys below the time display, set 0 or 1.

STOP

to save the setting.

18 Relative centrifugal force (RCF)

The relative centrifugal force (RCF) is given as a multiple of the acceleration of gravity (g). It is a unit-free value and serves to compare the separation and sedimentation performance.

These values are calculated using the formula below:

RCF 

 



RPM 1000

 

1,118r

 1000

RPM 



RCF



1,118r



RCF = relative centrifugal force RPM = rotational speed (revolutions per minute) r = centrifugal radius in mm = distance from the centre of the turning axis to the bottom of the centrifuge. For more on the centrifugal radius see the chapter ” Anhang/Appendix, Rotore n und Zubehör/Rotors and accessories”.

The relative centrifugal force (RCF) stands in relation to the revolutions per minute and the centrifugal radius.

39/99

19 Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm3

When centrifuging with maxim revolutions per minute the density of the materials or the material mixt ures may not exceed 1.2 kg/dm3. The speed must be reduced for materials or mixtures of materials with a higher density.

The permissible speed can be calculated using the following formula:

= )(n speed Reduced

red

e.g.: maximum speed RPM 4000, density 1. 6 kg/dm

kg/dm³ 1.2

= n red

kg/dm³ 1.6

1.2 [kg/dm³]density Greater

[RPM] speed maximum x

RPM 3464 = RPM 4000 x

In the exceptional case that the maximum loading indicated on the hanger is exceeded, the speed must also be reduced.

The permissible speed can be calculated using the following formula:

= )(n speed Reduced red

[g] load maximum

[g] load actual

[RPM] speed maximum x

e.g.: maximum speed RPM 4000, maximum load 3 00 g, actual load 350 g

g 300

= n red

g 350

RPM 3703 = RPM 4000 x

If in doubt you should obtain clarification fr om the manufacturer.

20 Rotor recognition

Rotor recognition is carried out after each start of the centrifugatio n run. If the rotor has been changed, the centrifugation run is canceled after rotor recognition. The rotor code (red xx) of the

rotor is displayed.

 Press the key

STAR T

. The last used centrifuge data will be displayed.

A further operation of the centrifuge is only possible after a single opening of the lid. If the maximum speed of the rotor being used is less than the set speed, the speed is limited to the rotor's

maximum speed.

21 Emergency release

The lid cannot be opened during power failur e. An emergency release has to be executed by hand.

For emergency release disconnect the centrifuge from the mains. Open the lid only during rotor standstill. Only the plastic release pin provided may be used for emergency release.

See figure on page 2.

 Switch off the mains switch (switch position "0").  Look through the window in the lid to be sure that the rotor has come to a standstill.  Insert the release pin horizontally into the hole (fig. 1, A). Push the unlocking pin in until t he handle can be lifted

when the pin is pressed down.

 Open the lid.

40/99

22 Maintenance and servicing

The device can be contaminated.

Pull the mains plug before cleaning. Before any other cleaning or decontamination process other than that recommended by the manufacturer is

applied, the user has to check with the manufacturer that the planned process does not damage the device.

 Centrifuges, rotors and accessories must not be cleaned in rinsin g machines.  They may only be cleaned by hand and disinfected with liquids.  The water temperature must be between 20 – 25°C.  Only detergents/disinfectants may be used which:

 have a pH between 5 - 8  do not contain caustic alkalis, peroxides, chlorine compounds, acids and alkaline solutions

 In order to prevent appearances of corrosio n throug h cleanin g agent s or disinf ectants, the app licat ion gui de fro m

the manufacturer of the cleaning agent or disinfectant are absolutely to be heeded.

22.1 Centrifuge (housing, lid and centrifuging chamber)

22.1.1 Surface clean ing and care



Clean the centrifuge housing and the centrifuging chamber regularly, using soap or a mild detergent and a damp cloth if required. For one thing, this services purposes of hygiene, and it also prevents corrosion through adhering impurities.

 Ingredients of suitable detergents:

soap, anionic tensides, non-ionic tensides.

 After using detergents, remove the detergent residue b y wiping with a damp cloth.  The surfaces must be dried immediately after cleaning.  In the event of condensation water formation, dry the centrifugal chamber by wiping out with an absorbent cloth.  Lightly rub the rubber seal of the centrifug e chamber with talcum powder or a rubber care product after each

cleaning.

 The centrifuging chamber is to be checked for damage once a year.

If damage is found which is relevant to s afety, the centrifuge may no longer be put int o operation. In this case, notify Customer Service.

22.1.2 Surface disinfection



If infectious materials penetrates into the centrifugal chamb er this is to be disinfected immediately.

 Ingredients of suitable disinfectants:

ethanol, n-propanol, isopropyl alcohol, glut ardialdehyde, quaternary ammonium compounds.

 After using disinfectants, remove the disinfectant residue by wiping with a damp cloth.  The surfaces must be dried immediately after disinfecting.

22.1.3 Removal of radioactive contaminants



The agent must be specifically labelled as being an agent for removing radioactive contaminants.

 Ingredients of suitable agents for removing radioactive co ntaminants:

anionic tensides, non-ionic tensides, polyhydr ated ethanol.

 After removing the radioactive contaminants, remove the agent residue by wiping with a damp cloth.  The surfaces must be dried directly after removing the radioactive contaminants.

41/99

22.2 Rotors and Attachments

22.2.1 Cleaning and care



In order to avoid corrosion and changes in materials, the rotors and accessories have to be cleaned regularly with soap or with a mild cleaning agent and a moist cloth. Cleaning is recommended at least once a week. Contaminants must be removed immediately.

 Ingredients of suitable detergents:

soap, anionic tensides, non-ionic tensides.

 After using detergents, remove detergent res idue b y rinsing with water (only outside of the cent rifuge) or wipe off

with a damp cloth.

 The rotors and accessories must be dried directly after cleaning.  Angle rotors, container and hanger made of aluminium are to be lightly greased after drying using acid-free

grease, e.g. vaseline.

 In the case of biosafety systems (for further details of available biosafety systems see chapter

"Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories"), the packing rings must be checked and cleaned regularly (weekly).The sealing ring is to be replaced immediately upon indication of crack formation, embrittlement or abrasive wear. In order to prevent the packing ring f rom twisting when opening and closing the cover, the packing ring must be lightly rubbed with talcum powder or a rubber care product.

 In order to prevent corrosion as a result of moisture between the rotor and the motor shaft, the rotor should be

disassembled and cleaned at least once a month, and the motor shaft should be lightly greased.

 The rotors and accessories have to be checked monthly for wear and tear and damage due to corrosion.

For swing-out rotors, it is important to check t he area of the lifting lugs, for hangers, the gro oves and the base should be checked for cracks.

Rotors and attachments may no longer be utilised upon indication of wear and tear or corrosion.

 Check the firm seating of the rotor on a weekly basis.

22.2.2 Disinfection



If infectious material should get on the rotors or accessories, they must be appropriately disinfected.

 Ingredients of suitable disinfectants:

glutaraldehyde, propanol, ethyl hexanol, an ionic tensides, corrosion inhibitors.

 After using disinfectants, remove disinfectant residue by rinsing with water (only outside of the centrifuge) or wipe

off with a damp cloth.

 The rotors and accessories must be dried directly after disinfection.

22.2.3 Removal of radioactive contaminants



The agent must be specifically labelled as being an agent for the removal of radioactive contaminants.

 Ingredients of suitable agents for removing radioactive co ntaminants:

anionic tensides, non-ionic tensides, polyhydr ated ethanol.

 After removing the radioactive contaminants, remove agent residue by rinsing with water (only outside of the

centrifuge) or wipe off with a damp cloth.

 The rotors and accessories must be dried directly after removing the radioact ive contaminants.

22.2.4 Trunnions

With swing-out rotors the trunnions must be regular ly lubricated (Hettich Lubricating Grease No. 4051) in order to ensure consistent swinging out of the hangers.

42/99

22.2.5 Rotors and accessories with limited service lives

The use of certain rotors, hangers and accessory parts is limited by time. These are marked with the maximum permitted number of operating cycles or with an expiration date and the maximum permitted number of operating cycles or just with the expir ation date; e.g.:

- "einsetzbar bis Ende:

V. Quartal 2011 / usable until end of: V. Quarter 2011" or

"einsetzbar bis Ende Monat/Jahr: 10/2011 / usable until end of month/year: 10/2011"

- "Max. Lauf Zyklen / max. cycles: 40000". For safety reasons, rotors, hangers and accessory parts may no longer be used if either the indicated

maximum number of operating cycles or the indicated expiration date has been reached.

22.3 Autoclaving

The following accessory can be autoclaved at 121°C / 250°F (20 min):

 Swing-out rotors  Angle rotors made of aluminum  Hanger made of metal  Lid with biocontainment  Stands  Reductions

Otherwise you must ask the manufacturer. No statement can be made about the degree of sterility.

The lids of the rotors and containers must be removed prior to aut oclaving. Autoclaving accelerates the ageing process of plastics. In addition, autoclaving may discolour plastics. We recommend that the packing rings of the bio-safety system be replace d af ter autoclaving.

22.4 Centrifuge containers



With leakiness or after the breakage of centrifuging cont ainers broken container parts and leaked cent rifugation material are to be completely removed.

 The rubber inserts as well as the plastic sleeves of the rotors are to be replaced after a glass breakage.

Remaining glass splitters cause further glass breakage!

 If this concerns infectious material, a disinfection process is to be executed immediately.

43/99

23 Faults

If the fault cannot be eliminated with the hel p of the fault table, please inform Customer Service. Please specify the type of centrifuge and the serial number. Both numbers can be found on the name plate of the

centrifuge.

Perform a MAINS RESET:

 Switch off the mains switch (switch position "0").  Wait at least 10 seconds and then switch on the mains switch again (switch position "").

Fault Display Cause of fault Remedy

No display --- No voltage

Mains input fuses defective.

- Check distribution voltage.

- Check mains power input fuse,

refer to Chapter "Change mains input fuse".

- Mains switch ON.

Tacho error - 1 - Failure of speed impulses during

operation.

- The device may not be switched off

as long as the rotation display lit up and rotating. Wait until the

" icon (lid closed) appears in the

" rotation display (after about 100 seconds) and then run a "POWER RESET".

System reset - 2 - Power failure during the centrifugation

run. (The centrifugation run was not finished.)

- When stationary, open lid and

- Repeat the centrifugation run if

press

STAR T

key.

necessary.

Balance error - 3 - The rotor is unevenly loaded. - Open lid when rotor is stationary.

- Check the loading of the rotor, see

chapter "Loading the rotor".

- Repeat the centrifugation run.

Communication - 4 - Fault in control unit or power unit. - Perform a MAINS RESET when

the rotor has been stationary.

Overload - 5 - Motor or motor control defective. - Perform a MAINS RESET when

the rotor has been stationary. Overvoltage Undervoltage

- 6 -

- 8 -

Supply voltage outside tolerance (see Technical Data).

- Perform a MAINS RESET when

the rotor has been stationary.

- Check supply voltage.

Overspeed - 7 - Fault in the power unit. - Perform a MAINS RESET when

the rotor has been stationary Excess temperature - 9 - Excess temperature switch in motor has

triggered.

- When rotor is stationary, open lid

using emergency unlocking (see

Emergency Unlocking chapter).

- Allow motor to cool down.

Version error A number is

displayed in

the time

indicator.

Incorrect machine version set, control unit jumps into Setting menu.

- Set the number 4 using the

keys underneath the time indicator.

- Press the key

STOP

to save the

setting.

- Perform a MAINS RESET.

Controller watchdog - C - Fault in control unit. - Perform a MAINS RESET when

the rotor has been stationary. Lid error - d - Error in lid locking or lid closure. - Perform a MAINS RESET when

the rotor has been stationary. Short circuit - E - Short circuit in control unit / power unit. - Perform a MAINS RESET when

the rotor has been stationary. No rotor code - F - No rotor recognition at start.

No rotor fitted or defective tacho.

New rotor identified rot... see section rotor identification. - Press the key

- Perform a MAINS RESET when

the rotor has been stationary.

STAR T

44/99

24 Change mains input fuses

Switch off the mains switch and separate the device fr om the mains!

The fuse holder (A) with the mains input fuses is located next to the mains switch.

 Remove the connecting cable from the machine plug sock et.  Press the snap-fit (B) against the fuse holder (A) and remove.  Exchange defective mains input fuses.

 Reinsert the fuse holder until the snap-fit clicks shut.

Only use fuses with the rating defined for the type. See t he following table.

 Reconnect the device to the mains supply.

Model Type Fuse Order no.

ROTOFIX 32 A 1206 T 3.15 AH/250V E997 ROTOFIX 32 A 1206-01 T 5 AH/ 250V E914

25 Returning Devices

Before returning the device, a transport securing device has to be installed.

If the device or its accessories are returned to An dreas Hettich GmbH & Co. KG, in order to provide protection for people, the environment and materials, it has to be deco ntaminated and cleaned before being shipped.

We reserve the right to refuse contaminated devices or accessories. Costs incurred for cleaning and disinfection are to be charged to the customer. We ask for your understanding in this matter.

26 Disposal

Before disposal, the device must be decontaminated and cleaned to protect people, the environment and property. When you are disposing of the device, the respective st atutory rules must be observed. Pursuant to guideline 2002/96/EC (WEEE), all devices supplied after August 13, 2005 may not be disposed as part of

domestic waste. The device belongs to group 8 (medical devices) and is categorized in the business-to-business field.

The icon of the crossed-out trash can shows that the device may not be disposed as part of domestic waste.

The waste disposal guidelines of the individual EC countries might vary. If necessary, contact your supplier.

45/99

Table des matières

1 Usage conforme ...................................................................................................................................................48

2 Risques résiduels .................................................................................................................................................48

3 Données techniques.............................................................................................................................................48

4 Consignes de sécurité ..........................................................................................................................................49

5 Signification des symboles ...................................................................................................................................51

6 Composition de la livraison...................................................................................................................................51

7 Déballer la centrifugeuse ......................................................................................................................................51

8 Mise en service.....................................................................................................................................................52

9 Ouvrir et fermer le couvercle ................................................................................................................................52

9.1 Ouvrir le couvercle.........................................................................................................................................52

9.2 Fermer le couvercle.......................................................................................................................................52

10 Montage et démontage du rotor........................................................................................................................52

11 Chargement du rotor.........................................................................................................................................53

12 Fermeture des systèmes de sécurité biologique...............................................................................................53

13 Organes de commande et indicateurs...............................................................................................................54

13.1 Symboles du tableau de commande..........................................................................................................54

13.2 Touches et possibilités de réglage.............................................................................................................54

14 Régler le niveau de freinage.............................................................................................................................55

15 Régler le rayon de centrifugation......................................................................................................................55

16 Centrifugation....................................................................................................................................................56

16.1 Centrifugation après présélection du temps...............................................................................................56

16.2 Fonctionnement continu.............................................................................................................................56

16.3 Centrifugation de courte durée...................................................................................................................56

16.4 Affichage de l'accélération centrifuge relative (RCF) .................................................................................57

17 Signal acoustique..............................................................................................................................................57

18 Accélération centrifuge relative (RCF)...............................................................................................................57

19 Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/dm3..........................................58

20 Identification du rotor.........................................................................................................................................58

21 Déverrouillage d'urgence ..................................................................................................................................58

22 Entretien et maintenance..................................................................................................................................59

22.1 Centrifugeuse (boîtier, couvercle et cuve) .................................................................................................59

22.1.1 Entretien et nettoyage des surfaces ...................................................................................................59

22.1.2 Désinfection des surfaces...................................................................................................................59

22.1.3 Décontamination de substances radioactives.....................................................................................59

22.2 Rotors et accessoires ................................................................................................................................60

22.2.1 Nettoyage et entretien ........................................................................................................................60

22.2.2 Désinfection........................................................................................................................................60

22.2.3 Décontamination de substances radioactives.....................................................................................60

22.2.4 Goupilles de fixation ...........................................................................................................................60

22.2.5 Rotors et accessoires à durée d'utilisation limitée ..............................................................................61

22.3 Autoclavage...............................................................................................................................................61

22.4 Réservoirs de centrifugation......................................................................................................................61

23 Défauts..............................................................................................................................................................62

46/99

24 Changer les fusibles d'entrée de secteur ..........................................................................................................63

25 Renvoi d'appareils au fabricant.........................................................................................................................63

26 Élimination des déchets ....................................................................................................................................63

Anhang / Appendix............................................................................................................................................81

27.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................81

47/99

1 Usage conforme

L'appareil dont il est question est u n produit médical (centrifugeuse de laborato ire) dans l'esprit de la directive IVD 98/79/CE.

La centrifugeuse sert à la séparation de substances ou mélanges de substances d'une densité maximum de 1,2 kg/dm³. Ce qui comprend, en particulier, tout prélèvement destiné à la préparation de diagnostics In-vitro dans le cadre de la médecine humaine.

La centrifugeuse est exclusivement destinée à cette plage d'utilisation. Toute utilisation en dehors ou au delà de ce cadre est considérée comme non conforme. L'entreprise Andreas

Hettich GmbH & Co. KG décline toute responsabilité pour tout dommage en résultant. L'utilisation conforme comprend également le respect de toutes les indications co ntenues dans le mode d'emploi et

des travaux d'inspection et d'entretien.

2 Risques résiduels

L'appareil est construit conformément au niveau actuel de la technologie et des règles de sécurité éprouvées. L'utilisation et la manipulation non conforme de cet appareil risquent de menacer la sant é et l'intégrité corporelle de l'utilisateur ou de tierces personnes, ou de détériorer l'appareil ou autres biens matériels. Utilisez exclusivement l'appareil conformément à l'usage po ur lequel il a été conçu et uniquement s'il est dans un état de fonctionnement technique irréprochable.

Remédier sans attendre à tout dérangement susceptible d e porter atteinte à la sécurité.

3 Données techniques

Fabricant Modèle ROTOFIX 32 A

Type 1206 1206-01 Tension du réseau ( 10%) 208 – 240 V 1 100 – 127 V 1 Fréquence du réseau 50 – 60 Hz 50 – 60 Hz Charge de connexion 300 VA 300 VA Consommation de courant 1.4 A 3.0 A Capacité max. 4 x 100 ml / 32 x 15 ml Densité admise

Vitesse de rotation (RPM) 6000 Accélération (RCF) 4226 Energie cinétique 3160 Nm Obligation de contrôle (BGR 500) non Conditions ambiantes (EN / IEC 61010-1)

 Emplacement  Hauteur  Température ambiante  Humidité de l’air

humidité de l’air max. relative 80% pour températures jusqu’à 31°C,

décroissant en linéaire jusqu’à 50% de l’humidité relat ive pour 40°C.

 Catégorie de surtension

(IEC 60364-4-443)

 Degré d’encrassement

Catégorie de protection de l’appareil

Non approprié pour l’usage dans un environnement exposé aux

EMV

 Emission de parasites, Rés istance

aux interférences

EN / IEC 61326-1,

catégorie B Niveau du bruit (en fonction du rotor) Dimensions

 Largeur  Profondeur  Hauteur

Poids 23 kg

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen

1.2 kg/dm

uniquement dans les intérieurs

Jusqu’à 2000 m au dessus du niveau de la mer

2°C à 40°C





explosions.

FCC Class B

 57 dB(A)

366 mm 430 mm 257 mm

48/99

4 Consignes de sécurité

Aucune demande garantie ne pourra être revendiquée auprès du fabricant si les indications données dans ce mode d'emploi ne sont pas toutes respectées.

 Veiller à la stabilité de la centrifugeuse.  Avant d’utiliser la centrifuge, il est indispensable de vérifier la fixation correcte du rotor.  Durant un processus de centrifugation, aucune personne, matière dangereuse et aucun objet ne

doivent se trouver dans une zone de sécurité de 300 mm autour de la centrifugeuse selon EN / IEC 61010-2-020.

 Les rotors, balanciers et accessoires qui présentent d'importantes traces de corrosion ou des

défauts mécaniques ou dont la durée d'utilisation a expiré ne doi vent plus être utilisés.

 Suspendre immédiatement l'utilisation de la centrifuge si la cuve de centrifugeuse présente des

dommages susceptibles de porter atteinte à la sécurité.

 Les goupilles de fixation des rotors à amortissement doivent être graissées régulièrement

(graisse de lubrification Hettich n° 4051) de manière à assurer le balancement régulier de la suspension.

 Concernant les centrifugeuses sans réglage de température, il peut y avoir un réchauffement dans

la cuve de centrifugeuse en cas de température ambiante élevée et/ou d'utilisation fréquente de l'appareil. Il n'est donc pas possible d'exclure une modification de l'échantillon due à la température.

 Il importe de lire et de respecter le mode d’emploi avant la mise en service de la centrifugeuse. Seu les les

personnes ayant lu et compris le mode d’emploi sont autorisées à manipuler l’appareil.

 Outre le mode d’emploi et les réglementations contraignant es relatives à la prévention des accidents, il importe

également de respecter les règles spécifiques et communément admises en matière de sécurité et de travail. Le mode d’emploi doit être complét é des dispositi ons nationales applicables à la préve ntion des acc idents et à l a protection de l’environnement.

 La centrifugeuse a été construite conformément à l’état a ctuel de la techniq ue et son fo nctionnement est sûr. Elle

peut cependant présenter des dangers pour l’utilisateur ou des tiers si son utilisation n’est pas confiée à un personnel dûment formé, est inadéquate ou non conforme à sa destination.

 Pendant le fonctionnement, la centrifugeuse ne devra pas être déplacée ou être heurtée.  En cas de défaillance ou en cas de déverrouillage d’urge nce, ne jamais in tervenir dans l’appareil l orsque le rotor

tourne.

 Afin d'éviter les dommages causés par la condensation en passant d'un local froid à u n local chaud, il faut soit

réchauffer la centrifugeuse en la laissant penda nt au moi n s 3 heur es dan s le loca l cha ud avant de la r accord er au secteur, soit la faire fonctionner pendant 30 minutes dans le loca l froid pour la chauffer.

 Pour cet appareil, vous ne devez utiliser que des rotors et des accessoires homologués par le fabricant (voir

chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories"). Avant d'utiliser des récipients de centrifugation qui ne sont pas présentés dans le chapitre "Annexe/Appendix, rotors et accessoire/Rotors and accessories", l'utilisateur doit s'assurer auprès du fabricant qu'il peut les utiliser.

 Le rotor de la centrifugeuse doit uniquement être chargé co nformément au chapitre "Chargement du rotor".  Dans le cas de la centrifugation à la vitesse maximal e, l a d ensité des su bst ances et des méla nges de s ubst anc es

ne doit pas excéder 1,2 kg/dm

 Il est interdit de procéder à des centrifugations en présence de défauts d’équilibrage.  La centrifugeuse ne doit pas être exploitée dans un environnement explosif.  Il est interdit de procéder à des centrifugations :

 avec des matières inflammables ou explosives,  avec des matières susceptibles de réagir chimiquement ou de dégager d’importantes quantités d’énergie.

49/99

 En cas de centrifugation de substances dangereuses ou de substances mixtes toxiques, radioactives ou

contaminées par des micro-organismes pathogènes, il incombe à l’utilisateur de prendre les mesures ad hoc. Il faut systématiquement utiliser des récipi ents de centrifugation avec des bouc hons spéciaux à vis destinés aux substances dangereuses. Dans le cas des substances des groupes de risques 3 et 4, il faut utiliser un système de sécurité biologique en plus des récipi ents de centrifugation pouvant être obtur és (voir le manuel "Laboratory Biosafety Manual" publié par l’Organisation Mondiale de la Santé). Dans un système de sécurité biologique, un joint bi ologiqu e (bagu e d’étan chéité) em pêche la f uite de g outtelet tes et d’aérosols. Lorsque la suspension d'un système de sécurité biologique est utilisée sans couvercle, il faut enl ever la bague d'étanchéité de la suspension pour éviter de l'endommager pendant le cycle de centrifugation. Les bagues endommagées ne doivent plus être utilisées pour assurer l'étanchéité le système de sécurité biologique. En l'absence d'un système de sécurité biologique, une centrifugeuse n'est pas étanche du point de vue microbiologique au sens de la norme EN / IEC 61010-2-020. Lors de la fermeture d'un système de sécurité biologique, il faut se conformer aux instructions du chapitre "Fermeture des systèmes de sécurité biologique". Pour ce qui concerne les systèmes à sécurité biologique, voir le chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Dans le doute vous pouvez obtenir les informations auprès du fabricant.

 Il est interdit de centrifuger des matières fortement corrosives pouvant réduire la résistance mécanique des

rotors, des supports et des accessoires.

 Les réparations ne peuvent être effectuées que par une personne autorisée à cet effet par le fabricant.  Utiliser uniquement les pièces de rechange originales et les accessoires d'origine homologués par les

Etablissements Andreas Hettich GmbH & Co. KG.

 Les dispositions de sécurité suivantes font foi :

EN / IEC 61010-1 et EN / IEC 61010-2-020 ainsi que les dérogations nationales.

 La sécurité et la fiabilité de la centrifugeuse seront uniquement garanties si :

 la centrifugeuse est utilisée conformément aux instructions du mode d’emploi,  l’installation électrique du site de la centrifugeuse est conforme aux prescriptions EN / IEC,  les contrôles prescrits dans les différents pays en matière de sécurité de l'appareil, par ex. en Allemagne

selon BGV A1 et BGR 500 sont effectués par un professionnel.

50/99

5 Signification des symboles

Symbole sur l'appareil : Attention, zone de danger général.

Avant utilisation de l'appareil, il est indispensable de lire le mode d'emploi et de respecter les consignes relatives à la sécurité!

Symbole dans ce document: Attention, zone de danger général. Ce symbole indique des consignes de sécurité et signale de s situations pouvant être sources de danger. Le non-respect de ces instructions peut entraîner des dégâts matériels et personnels.

Symbole sur l'appareil et dans ce document: Avertissement de menace biologique pour l'environnement.

Symbole dans ce document: Ce symbole signale des informations importantes.

Symbole sur l'appareil et dans ce document: Symbole pour la collecte séparée des appareils électriques et électroniques, conformément á la directive

2002/96(EG (WEEE). L’appareil fait partie du groupe 8 (appareils de médecine). Utilisation dans les pays de l’Union Européenne ainsi qu’e n Norvège et en Suisse.

6 Composition de la livraison

Les accessoires suivants sont fournis avec la centrifugeuse: 1 Câble de connexion

2 Fusible 1 Graisse pour tourillon porteur 1 Clé mâle coudée 1 Tige de déverrouillage

1 Fiche de consignes pour le transport

1 Mode d’emploi Le(s) rotor(s) et accessoires correspondant sont livrés selon les spécifications de la commande.

7 Déballer la centrifugeuse



Soulever le carton et retirer le matériau d'amortissement.



Ne pas utiliser la poignée du couvercle pour soulever. Tenir compte du poids de la centrifugeuse, voir au chapitre "Données techniques".

Avec un nombre suffisant d'aides, soulever la centrifugeuse sur les deux faces et la déposer sur la table de laboratoire.

51/99

8 Mise en service



Selon la norme sur les appareils de laboratoire EN / IEC 61010-2-020, l'installation locale doit être équipée d'un interrupteur d'arrêt d'urgence pour sectionner l'alimentation du secteur en cas de défaut. Cet interrupteur doit être éloigné de la centrifugeuse, de préférence hors de la pièce dans laquelle est la centrifugeuse ou près de la porte.

 Retirer du fond du carter les dispositifs de sécurité pour le transport, voir pour cela la fiche de données

"Dispositifs de sécurité pour le transport".

 Placer la centrifugeuse sur un emplacement approprié de manière à ce qu'elle soit stable et mettre de

niveau. Lors de la mise en place, il faut respecter la zone de sécurité exigée de 300mm autour de la centrifugeuse selon EN / IEC 61010-2-020.

Durant un processus de centrifugation, aucune personne, matière dangereuse et aucun objet ne doivent se trouver dans une zone de sécurité de 300 mm autour de la centrifugeuse selon EN / IEC 61010-2-020.

 Ne pas placer d’objet devant la grille de ventilatio n.

Ménager un espace de ventilation de 300 mm autour de la grille.

 Vérifier que la tension de secteur est identique à la mentio n de la plaque signalétique.  Raccorder la centrifugeuse à une prise de secteur normali sée au moyen du câble de connexion. Puissance

connectée voir chapitre "Données techniques".

 Activer l'interrupteur de secteur. Amener l'interrupteur en position "".

Les dernières données de centrifuge utilisées s’af fichent.

 Ouvrir le capot.

9 Ouvrir et fermer le couvercle

9.1 Ouvrir le couvercle

Le capot ne peut être ouvert que lorsque la centrifugeuse est sous tension et que le rotor est à l’arrêt. Dans les autres cas, voir le chapitre, "Déverrouillage d’urgenc e".

 Faire pivoter la baguette de la poignée du couvercle vers le haut. Le symbole " " (couvercle ouvert) est allumé

dans l'affichage de la rotation

 Ouvrir le capot.

9.2 Fermer le couvercle

Ne pas laisser tomber le couvercle pour le fermer.

 Poser le couvercle dessus et faire pivoter la baguette de la poignée du couvercle vers le bas. Le symbole " "

(couvercle fermé) est allumé dans l'affichage de la rotation

10 Montage et démontage du rotor

 Nettoyer l'arbre d'entraînement (C) et l'alésage du rotor (A) et enduire ensuite l'arbre

d'entraînement d'une pellicule de graisse. Les particules d'impuretés entre l'arbre d'entraînement et le rotor réduisent la stabilité d'assise du rotor et provoquent un fonctionnement irrégulier.

 Enficher le rotor à la verticale sur l'arbre d'entraînement. Le taquet de l'arbre

C D

d'entraînement (D) doit être logé dans la rainure du rotor (B ). L'orientation de la rainur e est indiquée sur le rotor.

 Serrer l'écrou de fixation du rotor avec l a clé de la livraison en tournant dans le sens

horloger.

 Vérifier la stabilité d'assise du rotor.  Démontage du rotor: Desserrer l'écrou de fixation par rotation dans le sens anti-

horloger jusqu'à ce que le rotor puisse être détaché par pression. En exerçant une légère pression, détacher le rotor du cône de l'arbre d'entraîneme nt. Dévisser l' écrou d e fixation jusqu'à ce que le rotor soit détaché de l'arbre d'entraînement.

52/99

11 Chargement du rotor

Des récipients standard de centrifugation en verre sont résistants jusqu' à un ACR de 4000 (DIN 58970, partie 2).

 Vérifier la stabilité d'assise du rotor.  Dans le cas des rotors à balanciers, toutes les positions des rotors doivent être équipées avec les mêmes

balanciers. Certains balanciers sont désignés avec le numéro de la place du rotor. Ces balanciers doivent exclusivement être installés dans la place de rotor correspondante. Les balanciers désignés par un numéro d e set, comme S001/4 par e xemple, doivent exclusivem ent être utilisés dans le set.

 Le chargement des rotors et des balanciers doit être nécessairement symétrique. Les conteneurs de

centrifugation doivent être uniformément répartis sur toutes les positions du rotor. Pour les combinaisons possibles, voir le Chapitre "Anhang/Appendix , Rotoren und Zubehör/Rotors and accessories". Dans le cas des rotors à angle fixe, il faut charger tous les logements possibles du rotor, voir au chapitre "Annexe/Appendix, Rotors et accessoires/Rotors and acc essories".

Rotor uniformément chargé

Non autorisé !

Rotor irrégulièrement chargé

 Certains dispositifs de suspension indiquent soit le poids maximum de la charge, soit le poids total maximum

comprenant charge et dispositifs. Pour les cas d'exception, voir le chapitre "Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/ dm

". L’indication du poids de la charge maximale comprend le

poids total de la réduction, châssis, récipient de centrifug ation et contenu.

 Dans le cas des récipients à garniture de caoutchouc, les récipients de centrifugation doivent avoir le même

nombre de garnitures dans la partie inférieure.

 Les récipients de centrifugation doivent toujours être remp lis hors de la centrifugeuse.  Aucun liquide ne doit parvenir dans le bol de centrifugeus e pendant le remplissage et le déplacement des

balanciers.

 La quantité maximale de remplissage indiquée par le fabricant pour les récipients de centrifugation ne doit pas

être dépassée.

 La hauteur de remplissage des récipients sera autant que possible égale pour maintenir les différences de poids

entre les récipients de centrifugation aussi réduit es que possible .

12 Fermeture des systèmes de sécurité biologique

Pour garantir l'étanchéité, le couvercle d'un système de sécurité biologique doit être solidement fermé. Pour éviter de fausser la bague d'étanchéité en ouvrant et en ferm ant le couvercle, il fa ut frotter légèr ement la

bague d'étanchéité avec de la poudre de talc ou un prod uit d'entretien pour caoutchouc. Lorsque la suspension d'un système de sécurité biologi que est utilisée sans couverc le, il faut enlev er la bagu e

d'étanchéité de la suspension pour éviter d e l'endommager pendant le cycle de centrifugation. Les bagues endommagées ne doivent plus être utilisées pour assurer l'étanchéité le système de sécurité biologique.

Pour ce qui concerne les systèmes à sécurité biologique, voir le chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Dans le doute vous pouvez obtenir les informations auprès du fabricant.

Couvercle à fermeture vissée :

 Fermer solidement le couvercle à la main, en le vissant dans le sens des aiguilles d'une

montre.

53/99

13 Organes de commande et indicateurs

Voir illustration sur la page 2. Fig. 2: Console des indicateurs et organes de commande

13.1 Symboles du tableau de commande

Affichage de la rotation. L'affichage de la rotation s'allum e en tournant dans le sens inverse des aiguilles d'une montre, tant que le rotor tourne.

L'état du couvercle est indiqué grâc e aux symboles dans l'af fichage de la rotation pe ndant l'immobilisation du rotor :

Symbole Symbole

: couvercle ouvert : couvercle fermé

Les erreurs de commande et les dérangements qui surviennent sont indiqués à l'écran (voir au chapitre "Défauts").

13.2 Touches et possibilités de réglage

RPM/RCF x 100

 Vitesse de rotation

La valeur numérique pouvant être réglée va de 500 RPM à la vitesse de rotation maximale du rotor. Pour la vitesse de rotation maximale du rotor, voir au chapitre "Annexe/Appendix, Rotors et accessoires/Rotors and accessories". Réglage par pas de 100 (RPM = valeur indiquée x 100). Lorsque vous maintenez enfoncée la touche

ou , la valeur change de plus en plus rapidement.

 Afficher le niveau de freinage et le rayon de centrifugation.

 Temps de marche

- Réglage de 1 à 99 minutes, par pas de 1 minute

- Fonctionnement continu "--"

 Rayon de centrifugation. Saisie en centim ètres. Réglage de 5 à 16 centimètres, par pas de 1

centimètre. Pour le rayon de centrifugation, voir au chapitre "Annexe/Appendix, Rotors et accessoires/Rotors and accessories".

 Niveau de freinage 0 ou 1. Niveau 1 = temps de ralentissement court, niveau 0 = temps de

ralentissement long.

Lorsque vous maintenez enfoncée la touche

ou , la valeur change de plus en plus rapidement.

START

STOP

 Démarrer le cycle de centrifugation.

 Terminer le cycle de centrifugation.

Le rotor ralentit avec le niveau de freinage présél ectionné.

 Sauvegarder le niveau de freinage et le rayon de centrifugation.

RCF

 Affichage de l'accélération centrifuge relative (RCF ).

L'accélération centrifuge relative (RCF) est indiquée tant que la touche

RCF

est maintenue

enfoncée.

IMPULS

 Centrifugation de courte durée.

Le cycle de centrifugation a lieu tant que la touche

IMPULS

est maintenue enfoncée.

 Afficher le niveau de freinage et le rayon de centrifugation.

54/99

14 Régler le niveau de freinage



Couper l'interrupteur de secteur.

 Appuyer simultanément sur la touche située en dessous de l'affichage de la vitesse de rotation et sur la

touche

IMPULS

 Fermer l'interrupteur de secteur et relâcher les touches.

La version de la machine est indiquée dans l'affichage de la vitesse de rotation et le niveau de freinage réglé dans l'affichage du temps, par ex.:

START

IMPULS

RCF

STOP

IMPULS

RCF

START

STOP

Si la version de la machine et le niveau de freinage ne s'affichent pas, ap puyer ensuite sur la touche

située sous l'affichage de la vitesse de rotation jusqu'à ce qu'ils apparaissent. La version de la machine est réglée à l'usine et ne peut pas être modifiée.

 Régler le niveau de freinage souhaité avec les touches situées en dessous de l'affichage du temps.

Niveau 1 = temps de ralentissement court, niveau 0 = temps de ralentissement long. Pour les temps de ralentissement, voir au chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

 Appuyer sur la touche

STOP

pour sauvegarder le réglage.

15 Régler le rayon de centrifugation

Le rayon de centrifugation doit être saisi en centimètres.

 Couper l'interrupteur de secteur.  Appuyer simultanément sur la touche située en dessous de l'affichage de la vitesse de rotation et sur la

touche

IMPULS

 Fermer l'interrupteur de secteur et relâcher les touches.  Appuyer sur la touche située en dessous de l'affichage de la vitesse d e rotation, jusqu'à ce que l'affichage

suivant apparaisse :

START

IMPULS

RCF

STOP

Le rayon de centrifugation est indiqué dans l'affichage de la vitesse de rotation.

 Régler le rayon de centrifugation souhaité avec les t ouches situées en dessous de l'affichage du temps.

Pour le rayon de centrifugation, voir au chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

 Appuyer sur la touche

STOP

pour sauvegarder le réglage.

55/99

16 Centrifugation

Si la différence de poids admissible est dépassée pendant le chargement du rotor, l'entraînement s'arrête pendant le démarrage et l'erreur

Un cycle de centrifugation peut être interrom pu à tout moment en appuyant sur la touche

-3- s'affiche (voir au chapitre "Défauts").

STOP

. Le temps et la vitesse peuvent être modifiés pendant le cycle de centrifugation avec les touches Lorsque vous maintenez enfoncée la touche

ou , la valeur change de plus en plus rapidement. L'affichage clignote après un cycle de centrif ugation jusqu'à l'ouverture du couvercle ou l'appui d'une touche. Lorsque le symbole "

la rotation

, il est alors seulement possible d'exécuter une nouvelle commande de la centrifugeuse après

" (couvercle fermé) et " " (couvercle ouvert) clignote à to ur de rôle dans l'afficha ge de

une ouverture du couvercle. Lorsque

rot xx s'affiche, c'est qu'aucun cycle de centrifugation n'a eu lieu, car le rotor a été auparavant

changé, voir au chapitre "Identification de rotor".

 Fermer l'interrupteur de secteur (position de l'interrupteur "").  Charger le rotor et fermer le couvercle de la centrifugeuse.

16.1 Centrifugation après présélection du temps



Régler la vitesse de rotation souhaitée avec les touches situées en dessous de l'affichage de la vitesse de rotation.

 Régler le temps souhaité avec les touches situées en dessous de l'affichage du temps.  Appuyer sur la touche

STAR T

. La rotation est indiquée tant que le rotor fonctionne.

Le temps est indiqué en minutes. La dernière minute est décomptée en secondes. Lorsque le temps est indiqué en minutes, un point clignote à côt é du chiffre.

 Après l'expiration du temps ou l'interruption du cycle de ce ntrifugation en appuyant sur la touche

STOP

, le

ralentissement du rotor a lieu avec le niveau de freinage rég lé.

La vitesse de rotation du rotor ou la valeur RCF en résult ant et le temps qui reste s'affichent pendant le cycle de centrifugation.

16.2 Fonctionnement continu

 Régler la vitesse de rotation souhaitée avec les touches situées en dessous de l'affichage de la vitesse de

rotation.

 Mettre le temps à zéro avec la touche située en dessous de l'affichage du temps. "--" s'affiche.  Appuyer sur la touche

STAR T

. La rotation est indiquée tant que le rotor fonctionne. Le chronométrage

commence à 0.

La première minute est comptée en secondes, le temps s'affiche ensuite en minutes. Lorsque le temps est indiqué en minutes, un point clignote à côt é du chiffre.

 Appuyer sur la touche

STOP

pour terminer le cycle de centrifugation. Le ralentissement du rotor a lieu avec le

niveau de freinage réglé.

La vitesse de rotation du rotor ou la valeur RCF en résultant et le temps écoulé s'affichent pendant le cycle de centrifugation.

16.3 Centrifugation de courte durée



Régler la vitesse de rotation souhaitée avec les touches situées en dessous de l'affichage de la vitesse de rotation.

 Maintenir enfoncée la touche

IMPULS

. La rotation est indiquée tant que le rotor fonctionne. Le chronométrage

commence à 0.

La première minute est comptée en secondes, le temps s'affiche ensuite en minutes. Lorsque le temps est indiqué en minutes, un point clignote à côt é du chiffre.

 Relâcher la touche

IMPULS

pour terminer le cycle de centrifugation. Le ralentissement du rotor a lieu avec le

niveau de freinage réglé.

La vitesse de rotation du rotor et le temps écoulé s'affichent pendant le cycle de centrifugation.

56/99

16.4 Affichage de l'accélération centrifuge relative (RCF)

L'accélération centrifuge relative (RCF) peut être indiquée pendant le cycle de centrifugation.

Lorsque vous travaillez avec l'accélération centrifuge relat ive (RCF), il faut saisir le rayon de centrifugation.

 Maintenir enfoncée la touche

RCF

pendant le cycle de centrifugation. L'accélération centrifuge relative (RCF) apparaît dans l'affichage de la vitesse de rotation (RCF = valeur indiquée x 100).

 Relâcher la touche

RCF

. La vitesse de rotation est à nouveau indiquée.

17 Signal acoustique

Le signal sonore retentit:

 en cas d’apparition d’un défaut à un intervalle de 2 s.  au terme de la centrifugation et après immobilisation du rotor, à un intervalle de 30 s.

Le signal sonore cesse après ouverture du couvercle, en appuyant sur une touche quelconque. Lorsque le rotor est à l’arrêt, le signal sonore peut être activ é ou désactivé de la manière suivante :

 Couper l'interrupteur de secteur.  Appuyer simultanément sur la touche située en dessous de l'affichage de la vitesse de rotation et sur la

IMPULS

touche

 Fermer l'interrupteur de secteur et relâcher les touches.  Appuyer sur la touche située en dessous de l'affichage de la vitesse d e rotation, jusqu'à ce que l'affichage

suivant apparaisse :

START

IMPULS

RCF

STOP

Dans l'affichage temps, on peut voir le réglage du signal acoustique. 0 = signal acoustique désactivé, 1 = signal acoustique act ivé.

 Avec les touches ajuster 0 ou 1 sous l'affichage temps.  Appuyer sur la touche

STOP

pour sauvegarder le réglage.

18 Accélération centrifuge relative (RCF)

L'accélération centrifuge relative (RCF) est indiqué en tant que multiple de l'accélération gravitationnelle (g). Il s'agit d'une valeur dépourvue d'unité, qui sert à la comparaison entre la puissance de séparation et de sédimentation.

Le calcul s’effectue à l’aide de la formule suivante:

RCF 

 



RPM 1000





1,118r

 1000

RPM 



RCF



1,118r



RCF = accélération centrifuge relative RPM = régime r = rayon de centrifugation en mm = distance qui sépare le centre de l'axe de rotation du fond de la cuve de centrifugation. Rayon de centrifugation voir chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories ".

L'accélération centrifuge relative (RCF) est dépendante du régime et du rayon de centrifugation.

57/99

19 Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/dm3

Dans le cas de la centrifugation à la vitesse maximale, la densité des subs tances et des mélanges de substances ne doit pas excéder 1,2 kg/dm

. Réduire la vitesse de rotation pour les matières et mélanges ayant une densité

supérieure. La vitesse de rotation autorisée se calcule de la manière suivant e:

=)(n lente tioncentrifuga de Vitesse red

1,2

[kg/dm³] supérieure densité

Exemple: Vitesse de rotation maximum RPM 4000, densité 1,6 kg/dm

kg/dm³ 1,2

= n red

kg/dm³ 1,6

RPM 3464 = RPM 4000 x

[RPM] maximum rotation de x Vitesse

Dans le cas exceptionnel de dépassement de la char ge maximum indiquée sur la suspension, réduire également la vitesse de rotation.

La vitesse de rotation autorisée se calcule de la manière suivant e:

=)(n lente tioncentrifuga de Vitesse red

[g] maximum Charge

[g] réelle Charge

[RPM] maximum rotation de x Vitesse

Exemple: Vitesse de rotation maximum RPM 4000, Charge maximum 30 0 g, Charge réelle 350 g

g 300

= n red

g 350

RPM 3703 = RPM 4000 x

En cas d’incertitude, prendre contact avec le fabricant.

20 Identification du rotor

Une identification du rotor est effectuée après le démarrage de chaque cycle de centrifugation. Si le rotor a été remplacé, le cycle de centrifugation s'interrompt après l'identification du rotor. L'afficheur indique le

code (rot xx) du rotor.

 Appuyer sur la touche

STAR T

. Les dernières données de centrifuge utilisées s’affichent.

Toute commande ultérieure de la centrifuge n’est poss ible qu’après une ouverture du couvercle. Si la vitesse de rotation maximale du rotor utilisé est inféri eure à la vitesse de rotation param étrée, la vitesse

de rotation effective est limitée à la vitesse de rotation maximale du rotor.

21 Déverrouillage d'urgence

En cas de panne de courant, le couvercle ne peut pas être ouvert. Il est nécessaire d'exécuter un déverrouillage manuel.

Avant d'exécuter le déverrouillage manuel, retirer la fich e de l'alimentation. Attendre que le rotor est à l'arrêt pour ouvrir le couvercle. Seule la tige de déverrouillage en plastique fournie peut être utilisée pour un déverrouillage d'urgence.

Voir illustration sur la page 2.

 Couper l'interrupteur de secteur (position de l'interru pteur "0").  Regarder par la fenêtre située sur le couvercle pour s'assurer que le rot or est immobile.  Introduire la goupille de déverrouilla ge horizontalement dans le forage (fig. 1, A). Enfoncez la tige de

déverrouillage jusqu'à ce que vous puissiez faire pivoter la languette de saisie vers le haut lorsque vous poussez la tige vers le bas.

 Ouvrir le capot.

58/99

22 Entretien et maintenance

L'appareil est peut-être contaminé.

Retirer la prise de secteur avant de nettoyer. Avant d'utiliser une procédure de nettoyage ou de décontamination autre que celle recommandée par le

fabricant, l'utilisateur vérifiera auprès du fabricant que la procédure prév ue n' endommag e pas l'appar eil.

 Ne pas nettoyer centrifuges, rotors et accessoires dans un lave-vaisselle.  Seul le nettoyage manuel et une désinfection liquide sont autorisés.  La température de l'eau doit être située entre 20 et 25°C.  Utiliser exclusivement des agents de nettoyage ou de désinfection qui :

 ont un pH d e 5 à 8,  ne contiennent pas de substances caustiques, de peroxyde, composés chlorés, acides ni alcalins.

 Respecter impérativement les consignes spéciales d'utilisation donn ées pa r le fabr icant des age nts de netto yage

et de désinfection, afin de prévenir la corrosion par les agents de nettoyage et de désinfection.

22.1 Centrifugeuse (boîtier, couvercle et cuve)

22.1.1 Entretien et netto yage des surfaces



Nettoyer régulièrement le boîtier de la centrifuge use et le compartiment de centrifugation et les laver en cas de besoin avec du savon ou un détergent doux et un chiffon humide. Ces opérations sont nécessaires pour garantir l'hygiène et pour prévenir la corrosion par la présence durable d'im puretés.

 Substances des nettoyants adéquats :

savon, agents anioniques et non ioniques.

 Après utilisation des nettoyants, enlevez les résidus en essuyant l'appareil avec un chiffon humide.  Séchez immédiatement les surfaces après nettoyage.  Sécher le bol avec un chiffon absorbant en cas de dépôt d'eau de condensation dans le bol de la centrifugeuse.  Frotter légèrement le joint d'étanchéité en caoutchouc du compartiment de centrifugation, après chaque

nettoyage, avec de la poudre de talc ou un produit d'entretien pour caoutchouc.

 Vérifiez tous les ans le bon état de la cuve.

N'utilisez plus la centrifugeuse si elle présente des dommages susceptibles d e porter atteinte à la sécurité. Auquel cas, contactez le service après-vente.

22.1.2 Désinfection des surfaces



Le bol de la centrifugeuse doit être nettoyé immédiatement dans le cas où un matériau infectieux a pénétré dans le bol de la centrifugeuse.

 Substances des désinfectants adéquats :

éthanol, n-propanol, isopropanol, glutardi aldehyde, combinaisons ammoniacales quaternaires.

 Après utilisation de désinfectants, enlevez les résidus en essuyant l'appareil avec un chiffon humide.  Séchez immédiatement les surfaces après désinfection.

22.1.3 Décontamin ation de substances radioactives



L'agent employé doit expressément convenir pour une décontamination de substances radioactives.

 Substances des agents adaptés à une décontamination des substances radioactives :

agents anioniques, non ioniques agents, éthanol polyhydre.

 Après décontamination des substances radioactives, en levez les résidus en essuyant l'appareil avec un chiffon

humide.

 Séchez immédiatement les surfaces après décontamination des substanc es radioactives.

59/99

22.2 Rotors et accessoires

22.2.1 Nettoyage et entretien



Afin de prévenir la corrosion et toute modification des matériaux, il faut nettoyer régulièrement les rotors et lesaccessoires avec du savon ou un détergent doux et un chiffon humide. Il est vivement recommandé d'effectuer un nettoyage au moins une fois par semaine. Enlevez immédiatement les impuretés.

 Substances des nettoyants adéquats :

savon, agents anioniques et non ioniques.

 Après utilisation de nettoyants, enlevez les résidus en rinçant à l'eau claire (uniquement à l'extérieur de la

centrifugeuse) ou en essuyant les surfaces avec un chiffon humide.

 Séchez rotors et accessoires immédiatement après nettoyage.  Après séchage, les rotors d'angle, les réservoirs et la suspensi on en al uminium sero nt enduits d'une pellicul e de

graisse sans acide, par exemple la vaseline.

 Dans le cas des systèmes de sécurité biologique (Pour c e qui concerne les s ystèmes à sécurité biologique, voir

le chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories") il faut contrôler et nettoyer les bagues d'étanchéité régulièrement (toutes les semaines). Changer immé diatement la bague d'étanc héité si elle présente des marques de fissuration, de friabilit é et d'usure. Pour éviter de fausser la bague d'étanchéité en ouvrant et en fermant le couvercle, il faut frotter légèrem ent la bague d'étanchéité avec de la poudre de talc ou un produit d'entretien pour caoutchouc.

 Déposer le rotor au moins une fois par mois, netto yer et enduir e l'arbr e d'ent raînem ent d'une p ellicul e de graiss e

pour prévenir la corrosion par la présente d'humidité entre le rot or et l'arbre d'entraînement.

 Contrôler les rotors et les accessoires une fois par mois pour déceler d'éve nt uels symptômes d'usure ou des

dégâts de corrosion. Pour les rotors à oscillation, vérifier surtout la zone de portée des tourillons et pour les balanciers, vérifier les rainures et le fond pour détecter les éventuelles fissures.

Les rotors et les accessoires usés et endommagés par la corrosion ne doivent plus être utilisés.

 Vérifier chaque semaine la stabilité de fixation du rotor.

22.2.2 Désinfection



Si les rotors ou accessoires sont infectés, procédez à une désinfection appropriée.

 Substances des désinfectants adéquats :

glutaraldehyde, propanol, éthylènehexanol, agents anioniques, inhibiteurs de corrosion.

 Après utilisation de désinfectants, enlevez les résidus en rinçant à l'eau claire (uniquement à l'extérieur de la

centrifugeuse) ou en essuyant les surfaces avec un chiffon humide.

 Séchez rotors et accessoires immédiatement après désinfection.

22.2.3 Décontamin ation de substances radioactives



L'agent employé doit expressément convenir pour une décontamination de substances radioactives.

 Substances des agents adaptés à une décontamination des substances radioactives :

agents anioniques, agents non ioniques, éthanol polyhydre.

 Après décontamination des substances radioactives, enlevez les résidus en rinçant à l'eau claire (uniquement à

l'extérieur de la centrifugeuse) ou en essuyant les surfaces avec un chiffon humide.

 Séchez immédiatement rotors et accessoire après décontamination des substances radioactives.

22.2.4 Goupilles de fixation

Les goupilles de fixation des rotors à amor tissement doivent être graissées régulièrement (graisse de lubrification Hettich n° 4051) de manière à assurer le balancement régulier de la sus pension.

60/99

22.2.5 Rotors et accessoires à durée d'utilisation limitée

L'utilisation de certains rotors, balanciers et accessoires est limitée dans le temps. Ces limites sont indiquées par le nombre maximum de cycles ou la date li mite d'utilisation et le nombre maximum d e cycles, ou simplement la date limite d'utilisation, par ex. :

- "einsetzbar bis Ende:

V. trimestre 2011) ou

V. Quartal 2011 / usable until end of: V. trimestre 2011" (utilisation autorisée jusqu'à fin:

"einsetzbar bis Ende Monat/Jahr: 10/2011 / usable until end of month/year: 10/2011" (utilisation autorisée jusqu'à fin mois/an : 10/2011)

- "max. Laufzyklen / max. cycles: 40000" (nombre ma. de cycles 40000) Pour des raisons de sécurité, l'utilisation de rotors, balanciers et accessoires n'est plus autorisée dès que le

nombre maximum de cycles désigné ou la date limite d'utilisation inscrite sont atteints.

22.3 Autoclavage

Les matériels suivants peuvent être autoclavés à 121° C / 250° F (20 min) :

 rotors à oscillation  rotors angulaires en aluminium  balanciers en métal  couvercles à joint d'étanchéité biologique  châssis  réducteurs

En cas de doute, il faut se renseigner auprès du fabricant. Le degré de stérilité ne peut pas être indiqué.

Avant l'autoclavage, déposer le couvercle des rotors et du récipient. L'autoclavage provoque l'accélération du vi eillissement des plastiques et peut provoquer des déc olorations

des plastiques. Nous recommandons le remplacement des bagues d’étanchéité de bio systèmes de sécurité après

autoclave.

22.4 Réservoirs de centrifugation



En cas de fuite ou de rupture de récipients de ce ntrifugation, il faut éliminer tous les morceaux de récipients cassés, les fragments de verre et les substances centrifugées écoulées.

 Les amortisseurs antivibrations ainsi que l es caoutchouc int ermédiaires des rotors doivent être remplac és après

un bris de verre.

Les fragments de verre restants peuvent entraîner d’autres bris de verre !

 S'il s'agit d'un matériau infectieux, exécuter immédiat ement une désinfection.

61/99

23 Défauts

Si l'erreur ne peut pas être éliminée d'après le tableau d es défauts, il faut alors avertir le service après-vente. Veuillez indiquer le type de centrifuge et le numéro de séri e. Les deux numéros sont indiqués sur la plaque

signalétique de la centrifugeuse.

Effectuer une RÉINITIALISATION DU SECTEUR :

 Couper l'interrupteur de secteur (position de l' interrupteur "0").  Attendre au moins 10 secondes et refermer ensuite l'interrupteur de secteur (position de l'interrupteur "").

Erreur

Pas d’affichage

Erreur du compteur

de vitesse

Reset secteur

Défaut d’équilibrage

Communication

Surcharge

Surtension ou soustension

Survitesse

Surtempérature

Versions Error

Controller-Watchdog

Erreur du verrouillage du couvercle Court-circuit

Pas de code du rotor

Le nonveau rotor est

Affichage Cause Solution

--- Pas de tension

- 1 - Défaillance des impulsions de rotation pendant

- 2 - Interruption du secteur pendant le cycle de

- 3 - Le rotor est chargé de manière non symétrique. - Après arrêt du rotor, ouvrir le couvercle.

- 4 - Défaut dans l’unité de commande ou capacité. - Effectuer une RÉINITIALISATION DU

- 5 - Moteur ou commande du moteur défectueux. - Effectuer une RÉINITIALISATION DU

- 6 -

- 8 -

- 7 - Défaut dans l’unité de capacité. - Effectuer une RÉINITIALISATION DU

- 9 - Avertisseur de surtempérature dans le moteur a

Un chiffre

apparaît

dans

l'affichage

du temps.

- C - Défaut dans l’unité de commande. - Effectuer une RÉINITIALISATION DU

d Erreur du verrouillage ou de la fermeture du

- E - Court-circuit dans l’unité de commande /

- F - Pas de reconnaissance du rotor au

rot... Voir chaiptre détection du rotor - Appuyer sur la touche

Défaut des fusibles sur l'entrée de secteur.

une opération.

centrifugation. (Le cycle de centrifugation n'est pas terminé.)

Tension du secteur en dehors des tolérances (voir : Caractéristiques techniques).

déclenché.

Une version erronée de la machine a été introduite. Unité de commande saute au menu ajustage.

capot.

capacité.

démarrage.Pas de rotor en service ou compteur de vitesse défectueux.

- Vérifier l’alimentation en tension.

- Vérifier les fusibles d'entrée du secteur, voir au chapitre "Changer les fusibles d'entrée de secteur".

- Interrupteur du secteur sur MARCHE

- On ne doit pas arrêter l'appareil tant que l'indicateur de rotation allumé et tourne en même temps. Attendre jusqu'à ce que l'icône " (couvercle fermé) apparaisse sur l'indicateur de rotation (après env. 100 secondes), puis effectuer une RÉINITIALISATION SECTEUR.

- Après l’arrêt, ouvrir le couvercle et actionner touche

- En cas de besoin, répéter le cycle de centrifugation.

- Vérifier le chargement du rotor, voir au chapitre "Chargement du rotor".

- Répéter le cycle de centrifugation. SECTEUR après l'immobilisation du

rotor. SECTEUR après l'immobilisation du

rotor.

- Effectuer une RÉINITIALISATION DU SECTEUR après l'immobilisation du rotor.

- Vérifier tension du secteur. SECTEUR après l'immobilisation du

rotor.

- Après arrêt du rotor, ouvrir le couvercle à l’aide du déverrouillage de secours. (Voir chapitre : Déverrouillage de secours).

- Laisser refroidir le moteur.

- Régler le chiffre 4 avec les touches

situées en dessous de l'affichage du

temps.

- Appuyer sur la touche sauvegarder le réglage.

- Effectuer une RÉINITIALISATION DU SECTEUR.

SECTEUR après l'immobilisation du rotor.

- Effectuer une RÉINITIALISATION DU SECTEUR après l'immobilisation du rotor.

STAR T

STOP

STAR T

reconnu

est

pour

62/99

24 Changer les fusibles d'entrée de secteur

Déclencher l'interrupteur de secteur et couper l'appar eil du réseau!

Le porte-fusible (A) avec les fusibles d'entrée de secteur se trouve à côté de l'interrupteur secteur.

 Retirer le câble de raccordement de la prise d'apparei l.  Appuyer la fermeture rapide (B) contre le porte-fusible (A) et extraire celui-ci.

ROTOFIX 32 A 1206 T 3.15 AH/250V E997 ROTOFIX 32 A 1206-01 T 5 AH/250V E914

25 Renvoi d'appareils au fabricant

 Remplacer les fusibles d’entrée du réseau défectueux.

 Remettre en place le porte-fusible et pousser jusqu' à encastrement de la

fermeture rapide.

 Rebrancher l'appareil sur le réseau.

Modèle Type Fusible N° de

N’utilisez que des fusibles avec la valeur nominale, fixée pour le type, voir tableau suivant.

commande

Avant de renvoyer l'appareil, il faut monter le dispositif de fixation pour le transport.

Dans le cas où l'appareil ou ses accessoires doivent être retournés à la sociét é Andreas Hettich GmbH & Co. KG, il faut les décontaminer et les nettoyer avant expédition, dans le but d'assurer la protection des personnes, de l'environnement et du matériel.

Nous nous réservons le droit de refuser des appareils ou des accessoires cont aminés. Nous facturons au client les frais de nettoyage et de désinfection.

Vous voudrez bien manifester votre compréhension pour c et te réglementation.

26 Élimination des déchets

Avant de mettre l'appareil au rebut, vous devez le déc ontaminer et le nettoyer pour la protection des personnes, de l'environnement et du matériel.

Les dispositions légales en vigueur doivent être respectées lors de l'élimination de l'appareil. Conformément à la directive 2002/96/CE (WEEE), tous les appareils livrés après le 13.08.2005 ne doivent plus être

jetés avec les déchets ménagers. L'appareil fait partie du groupe 8 (dispositifs médicaux) et est classé dans le domaine "Business-to-Business".

Le symbole de la poubelle barrée d'une croix indique que l'appareil ne doit pas être jeté avec les déchets ménagers.

Les dispositions relatives à l'élimination des déchet s des différents pays de l'UE peuvent varier. Veuillezvous adresser en cas de besoin à votre fournisseur.

63/99

Indice

1 Uso previsto..........................................................................................................................................................66

2 Rischi residui ........................................................................................................................................................66

3 Dati tecnici............................................................................................................................................................66

4 Indicazioni inerenti la sicurezza............................................................................................................................67

5 Significato dei simboli ...........................................................................................................................................69

6 Contenuto della fornitura ......................................................................................................................................69

7 Disimballo della centrifuga....................................................................................................................................69

8 Messa in funzione.................................................................................................................................................70

9 Apertura e chiusura del coperchio........................................................................................................................70

9.1 Apertura del coperchio ..................................................................................................................................70

9.2 Chiusura del coperchio..................................................................................................................................70

10 Installazione e disinstallazione del rotore ..........................................................................................................70

11 Carico del rotore................................................................................................................................................71

12 Chiudere i sistemi biologici di sicurezza............................................................................................................71

13 Elementi di operazione e visualizzazione..........................................................................................................72

13.1 Simboli del quadro comandi.......................................................................................................................72

13.2 Pulsanti e possibilità di regolazione...........................................................................................................72

14 Regolazione del livello di frenatura ................................................................................................................... 73

15 Regolazione del raggio di centrifugazione.........................................................................................................73

16 Centrifugazione.................................................................................................................................................74

16.1 Centrifugazione con preselezione del tempo.............................................................................................74

16.2 Funzionamento continuo............................................................................................................................ 74

16.3 Centrifugazione a impulsi...........................................................................................................................74

16.4 Visualizzazione dell’accelerazione centrifuga relativa (RCF).....................................................................75

17 Segnale acustico...............................................................................................................................................75

18 Accelerazione centrifuga relativa (RCF)............................................................................................................75

19 Centrifugazione di sostanze o di miscele di sostanze con densità maggiore di 1,2 kg/dm3..............................76

20 Riconoscimento del rotore.................................................................................................................................76

21 Sblocco di emergenza.......................................................................................................................................77

22 Pulizia e manutenzione.....................................................................................................................................77

22.1 Centrifughe (scatola, coperchio e vano di centrifugazione) .......................................................................77

22.1.1 Cura e pulizia delle superfici...............................................................................................................77

22.1.2 Disinfezione delle superfici .................................................................................................................77

22.1.3 Rimuovere contaminazioni radioattive................................................................................................78

22.2 Rotori ed accessori....................................................................................................................................78

22.2.1 Pulizia e cura ......................................................................................................................................78

22.2.2 Disinfezione ........................................................................................................................................78

22.2.3 Rimuovere contaminazioni radioattive................................................................................................78

22.2.4 Perni di trascinamento........................................................................................................................78

22.2.5 Rotori ed accessori con limitata durata di impiego..............................................................................79

22.3 Mantenere in autoclave..............................................................................................................................79

22.4 Contenitori centrifuga.................................................................................................................................79

23 Guasti................................................................................................................................................................80

24 Sostituzione fusibili entrata rete ........................................................................................................................81

64/99

25 Rispedizione di apparecchi................................................................................................................................81

26 Smaltimento ......................................................................................................................................................81

27 Anhang / Appendix............................................................................................................................................82

27.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................82

65/99

1 Uso previsto

Per quanto riguarda l'apparecchio in oggetto, si tratta di un prod otto medico (centrifuga di laboratorio) ai sensi dell a direttiva Diagnostici in vitro (IVD) 98/79/CE.

La centrifuga è stata concepita per separare materiali o miscele di materiali che h anno una densità massima di 1,2 kg/dm³. Fanno parte in particolare di questa classificaz ione i campioni per le prepar azioni a scopi diagnostici In-vitr o nella medicina umana.

Le centrifuga è destinata solo a questo scopo d'impiego. Un diverso od ulteriore tipo di impiego non è regolamentare. La ditta Andr eas Hettich GmbH & Co. KG non si pre nde

carico di alcuna responsabilità nel caso di danni da ciò derivanti. Per l'impiego a norma è previsto anche il rispetto di tutte le avvertenze riportat e nelle istruzioni d'uso ed il rispetto

degli interventi di ispezione e di manutenzion e.

2 Rischi residui

L'apparecchio è costruito secondo lo stato attuale della tecnica e le regole riconosciute riguardanti la tecnic a della sicurezza. In caso di uso ed impiego non regolamentar i possono insorger e pericoli m ortali per l'util izzatore o per t erzi risp. danni all'apparecchio o ad altri beni materiali. L'apparecchio è destinato solo all'uso regolamentare e va utilizzato solo in uno stato perfetto per quanto riguarda la tecnica della sicurezza.

Eventuali anomalie, che possono pregiudicare la sicurezza devono essere immediatamente eliminate.

3 Dati tecnici

Costruttore Modello ROTOFIX 32 A

Tipo 1206 1206-01 Tensione di rete ( 10%) 208 – 240 V 1 100 – 127 V 1 Frequenza di rete 50 – 60 Hz 50 – 60 Hz Potenza assorbita 300 VA 300 VA Assorbimento di corrente 1.4 A 3.0 A Capacità max. 4 x 100 ml / 32 x 15 ml Densità permessa

Regime di rotazione (RPM) 6000 Accelerazione (RCF) 4226 Energia cinetica 3160 Nm Obbligo di collaudo (BGR 500) no Presupposti ambientali (EN / IEC 61010-1)

 luogo di installazione  altezza  temperatura am biente  umidità dell’aria

umidità relativa massima dell’aria 80% per temperature fino a 31°C, con

riduzione lineare fino al 50% dell’umidità relativa per una temperatura di

 Categoria di sovratensione

(IEC 60364-4-443)

 grado di imbrattamento

Classe di protezione

non adatto per l’impiego in ambiente a rischio di esplosione.

Compatibilità elettromagnetica

 emissione di radioint erferenze,

EN / IEC 61326-1,

resistenza alle interferenze Livello di emissione acustica (in funzione del rotore) dimensioni

 larghezza  profondità  altezza

Peso 23 kg

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen

1.2 kg/dm

solo in interni

fino a 2000 metri sopra il livello del mare

2°C fino a 40°C

40°C.





FCC Class B

classe B

 57 dB(A)

366 mm 430 mm 257 mm

66/99

4 Indicazioni inerenti la sicurezza

Se non vengono rispettate tutte le avvertenze riportate in queste istruzioni per il funzionamento, non può essere accettata da parte del costruttore alcuna richiesta di garanzia.

 La centrifuga deve venire posizionata in modo sicuro.  Prima di utilizzare la centrifuga, è necessario controllare che il rotore sia correttamente in sede.  Durante un’operazione di centrifugazione, in una zona di sicurezza di 300 mm attorno alla

centrifuga non deve sostare alcuna persona, materiali pericolosi ed oggetti, in conformità alle norme EN / IEC 61010-2-020.

 I rotori, le sospensioni e gli accessori che presentano forti seg ni di corro sione o danni meccanici,

oppure la cui durata d'impiego è scaduta, non devono più essere utilizzati.

 Se il vano di centrifugazione presenta danni rilevanti per la sicurezza, la centrifuga non deve

essere più messa in funzione.

 In rotori oscillanti, i perni di trascinamento devono essere lubrificati regolarmente (Grasso

lubrificante Hettich no. d’ord. 4051) per consentire un’oscillazione equilibrata dei ganci.

 Nel caso di centrifughe senza regolazione termica, con temperature ambiente elevate e/o con

frequente impiego dell'apparecchiatura può presentarsi un riscaldamento del vano di centrifugazione. Per questo motivo non può venire esclusa una modificazione del materiale di prova a causa alla temperatura.

 Prima di mettere in funzione la centrifuga si devono leggere ed osservare le istruzioni per l'uso.

L’apparecchio può essere utilizzato solo da persone che abbiano letto e compreso le istruzioni d’uso.



Oltre alle istruzioni per l'uso, si devono osser vare anche i r egolament i, rela tivi all a protezi one antinf ortun istica ed i regolamenti tecnici, riconosciuti in materia d i sicurezza del lavoro. Le istruzioni per l'uso vanno completate dalle norme nazionali in vigore nel paese d'impiego, relative alla protezione antinfortunistica ed alla tutela ambientale.

 La centrifuga è costruita in base all'attuale livello tecn ologico e le regole di sicurezza conosciute. La centrifuga

può essere tuttavia fonte di pericolo per l'operatore o per terzi, se non viene utilizzata da personale appositamente addestrato o se viene utilizzata in modo improprio o non conforme alla destinazione.

 Durante l'esercizio bisogna evitare di muovere la centrifuga o di urtarvi contro.  In caso di guasto, ovvero del ripristino d'emergenza, non si deve assolutamente toccare il rotore.  Quando la centrifuga passa da un ambiente freddo in uno cald o, per evitare danni dovuti alla condensa, lasciar

riscaldare la centrifuga per almeno 3 ore nell'ambiente caldo prima di collegarla alla rete, oppure portare la centrifuga a temperatura d'esercizio mettendola in funzione per 30 minuti nell'ambiente freddo.

 Devono essere utilizzati esclusivamente i rotori e gli accessori omologati per questa apparecchiatura (vedere

capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories"). Prima di utilizzare contenitori di centrifugazione, che non sono elencati nel capitolo "Appendice/Appendix, Rotori ed accessori/Rotors and accessories", l'utente deve accertarsi presso il costruttore, che questi possano venire utilizzati.

 Il rotore della centrifuga può essere caricato solo in conformità al capitolo " Carico del rotore".  In caso di centrifugazione con massimo numero di giri, la densità dei materiali o delle miscele di materiali non

deve superare il valore di composizione di 1,2 kg/dm

 Non è consentito l'uso di centrifughe non bilanciate in modo regolamentare.  Non è permesso l’impiego della centrifuga in ambiente a pericolo di esplosione.  E' proibito l'uso di una centrifuga con:

 materiali infiammabili od esplosivi  materiali che possono reagire chimicamente tra loro con forte energia.

67/99

 Se vengono centrifugate sostanze pericolose o miscele di sostanze contaminate da micro organisimi tossici,

radioattivi o patogeni, l'utente dovrà prendere opportuni provvedimenti in materia. Si devono fondamentalmente utilizzare contenitori per centrifugazione con tappi a vite speciali per sostanze pericolose. Con materiali dei gruppi di rischio 3 e 4, oltre ai contenitori per centrifugazione chiudibili si deve impiegare un sistema di sicurezza biologico (vedi manuale "Laboratory Biosafety Manual" dell'Organizzazione mondiale per la salute). In un sistema di sicurezza biologico una guarnizione biologica (anello di guarnizione) impedisce la fuoriuscita delle goccioline e degli aerosol. Se la sospensione di un sistema di sicurez za biologico viene usata senza coperchio, la guarnizione ad anello deve essere rimossa dalla sospensione per evitare di danneggiarla durante il ciclo di centrifugazione. Le guarnizioni ad anello danneggiate non possono più essere utilizzate per la chiusura a tenuta del sistema di sicurezza biologico. Senza l’impiego di un sistema di sicurezza biologico, una centrifuga non è microbiologicamente a tenuta in conformità alla norma EN / IEC 61010-2-020. Per la chiusura dei sistemi biologici di sicur ezza seguire le indicazioni al capitolo "Chiudere i sistemi biologici di sicurezza". Per quanto riguarda i sistemi biologici di sicurezza fornibili , rimandiamo al capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Nel dubbio chiedere maggiori informazioni al produttore o importatore.

 Non è consentito il funzionamento della centrifuga c on sostanze altamente corrosiv e che possono pregiudicar e la

resistenza meccanica dei rotori, delle sospensioni e degli accessori.

 Gli interventi di riparazione devono essere effettuati esclusivamente da una perso na autorizzata dal costruttore.  Devono essere impiegati solo ed esclusivamente pezzi di ricambi o originali ed accessori autorizzati della ditta

Andreas Hettich GmbH & Co. KG.

 Sono di validità le seguenti norme di sicurezza:

EN / IEC 61010-1 e EN / IEC 61010-2-020 come anche le loro nazionali varianti.

 La sicurezza e l'affidabilità della centrifuga sono garantite solo se:

 la centrifuga funziona in conformità con le istruzioni per l'uso  l'installazione elettrica sul luogo di posizionamento della centrifuga risponde ai requisiti previsti dalla EN / IEC  i collaudi che riguardano la sicurezza dell'apparecchiatura e che sono prescritti nei diversi Stati, p.es. in

Germania conformemente alle norme BGV A1 e BGR 500, vengono eseguiti da parte di un perito.

68/99

5 Significato dei simboli

Simbolo sull'apparecchio: Attenzione, punto pericoloso generico.

Prima di utilizzare l'apparecchiatura leggere in ogni caso le istruzioni per l'uso ed osservare le istruzioni rilevanti per la sicurezza!

Simbolo in questo documento. Attenzione, punto pericoloso generico.

Questo simbolo contraddistingue le avvertenze relative alla sicurezza e indica situazioni potenzialmente pericolose .

La mancata osservanza di tali avvertenze può causare dan ni materiali e personali.

Simbolo sull'apparecchiatura ed in questo documento: Attenzione: rischio biologico.

Simbolo in questo documento: Questo simbolo indica argomenti importanti.

Simbolo sull'apparecchiatura ed in questo documento: Simbolo per la raccolta separata delle apparecchiature el ettriche ed elettroniche, in conformità alle

direttive 2002/96/CEE (WEEE). L’apparecchiatura appartiene al gruppo 8 (apparecchiature medicali). Impiego nelle nazioni dell’Unione Europea, in Norve gia ed in Svizzera.

6 Contenuto della fornitura

I seguenti accessori vengono forniti con la centrifuga: 1 cavo elettrico

2 fusibili 1 grasso per perni portanti 1 chiave a forcella 1 chiave di sblocco 1 istruzioni per la sicurezza durante il trasporto 1 istruzioni per l'uso

Rotore/i e i corrispondenti accessori vengono forniti in bas e alla commessa.

7 Disimballo della centrifuga



Levare il cartone verso l’alto e togliere l‘imbottitura.



Non sollevare dall’impugnatura del coperchio. Considerare il peso della centrifuga, vedere capito lo “Dati tecnici“.

Con il numero adeguato di persone, sollevare la centrifuga da entrambi i lati e riporla sul tavolo di laboratorio.

69/99

8 Messa in funzione



Secondo la norma sugli strumenti di laboratorio EN / IEC 61010-2-020 gli impianti domestici devono essere

provvisti di apposito sezionatore d’emergenza per l’ interruzione della rete in caso di guasto.

L'interruttore deve essere posizionato distante dalla centrifuga, preferibilmente al di fuori della stanza in cui è

posizionata la centrifuga o vicino all'uscita.

 Togliere la sicura per il trasporto, che si trova sul fondo dell’alloggiamento, vedere foglio avvisi "Sicura per il

trasporto".

 Porre la centrifuga in un posto adatto e livellarla. Per l’installazione deve essere rispettata la zona di

sicurezza di 300 mm attorno alla centrifuga, richiesta in conformità alle norme EN / IEC 61010-2-020.

Durante un’operazione di centrifugazione, in una zona di sicurezza di 300 mm attorno alla centrifuga non deve sostare alcuna persona, materiali pericolosi ed oggetti, in conformità alle norme EN / IEC 61010-2-020.

 Non posizionare alcon oggetto in prossimita delle griglie di ventilazione

Mantenere un'area di ventilazione di 300 mm, intorno al condotto.

 Verificare se la tensione di rete sia adatta all’indicazi one riportata nella targhetta con i dati caratteristici.  Collegare la centrifuga ad una spina standard di rete tramite il cavo di collegamento. Per la potenza massima

assorbita, vedere il capitolo "Dati tecnici".

 Accendere l’interruttore di rete. Posizione di accensione "".

I dati di centrifuga utilizzati per ultimi vengono illustrati.

 Aprire il coperchio.

9 Apertura e chiusu ra del coperchio

9.1 Apertura del coperchio

E' possibile aprire il coperchio solo se la centrifuga è accesa ed il rotore è fermo. Se non dovesse essere possibile, vedi capitolo "Sblocco di emergenza".

 Tirare verso l’alto la barra d’impugnatura sita sul coperchio. Nell’indicazione di rotazione si accende il simbolo

" (coperchio aperto).

 Aprire il coperchio.

9.2 Chiusura del coperchio

Non chiudere il coperchio sbattendolo.

 Appoggiare il coperchio e abbassare la barra d’impugnatura sita sul coperchio. Nell’indicazione di rotazione si

accende il simbolo "

" (coperchio chiuso).

10 Installazione e disinstallazione del rotore

 Pulire l’albero motore (C) ed il foro del rotore (A), successivamente lubrificare

leggermente l’albero motore. Particelle di sporco tra l’albero motore ed il rotore impediscono un normale funzionamento del rotore e causa no un movimento rumoroso.

 Porre il rotore in senso verticale sull’albero motore. Il meccanismo di trascinamento

C D

dell’albero motore (D) deve trovarsi nella scanalatura del rotore (B). Sul rotore è segnato l’allineamento della scanalatura.

 Stringere il dado di registrazione di tension e del rotore con l’aiuto della chiave inclusa

nel cartone, ruotandola in senso orario.

 Verificare che il rotore sia fissato.  Disinstallare il rotore: svitare il dado di registrazion e di tensione, ruotandolo in senso

anti-orario fino a che non abbia raggi unto il punto di comple to svitamento. Con il punt o di svitamento completo, il rotore si può smontare dal cono dell’albero motore. Girare il dado di registrazione di tensione fino a che diventi possibile smontare il rotore dall’albero motore.

70/99

11 Carico del rotore

Lo standard dei recipienti di vetro centrifugati sono d a caricare fino a RCF 4000 (DIN 58970 capoverso 2).

 Verificare che il rotore sia fissato.  Nel caso di rotori oscillanti, tutti i siti del rotore devono essere muniti di ganci uguali. Particolari ganci sono

contrassegnati con il numero del sito d el rotore. Questi ganci devono essere applicati solo nel relativo sito del rotore. Ganci contrassegnati con un numero di kit, p.es. S001/4, devono essere utilizzati esclusivamente in kit.

 I rotori ed i ganci devono essere caricati esclusivamente in modo simmetrico. I recipienti di centrifuga devono

essere distribuiti uniformemente su tutti i posti del rotore. Per le combinazioni permesse vedere capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". In caso di rotori angolari devono essere caricati tutti i possibili siti del rotore, vedere il capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

Il rotore è caricato uniformemente

Non ammesso!

Il rotore è caricato in modo non uniforme

 Su certe sospensioni è indicato il peso del carico massimo oppure il peso del carico massimo e il peso massimo

della sospensione completamente equipaggiata. Questi pesi non devono essere superati. In casi eccezionali vedere al capitolo "Centrifugazione di sostan z e o di miscele di sostanze con densità maggiore di 1,2 kg/dm

. Il peso indicato per il carico massimo comprende il peso completo d i riduttore, supporto, provetta da centrifuga e contenuto.

 Nel caso di contenitori con inserimenti in gomma, deve essere sempre mantenuto lo stesso numero di

inserimenti in gomma sotto i contenitori di centrifugazione.

 Riempire i recipienti della centrifuga all‘esterno de lla centrifuga stessa.  Fare attenzione che non giunga alcuna sostanza liqu ida nella camera di centrifugazione durante il carico ed

l’oscillazione dei ganci.

 Il carico massimo dei recipienti della centrifuga non deve essere superiore a quello indicato dalla casa

costruttrice.

 Per limitare al massimo le differenze di peso all’interno dei contenitori di centrifugazione, bisogna fare attenzione

che siano riempiti tutti in modo uguale.

12 Chiudere i sistemi biologici di sicurezza

Per garantire la tenuta, il coperchio di un sistema biologico di sicurezza deve essere ben chiuso. Per evitare che durante l'apertura e la chiusura del coperchio l'anello di guarnizione si giri, spalmarvi,

frizionando leggermente, polvere di talco o una sost anza per la cura della gomma. Se la sospensione di un sistema di sicurezza biologico viene usata senz a coperchio, la guarnizione ad ane llo

deve essere rimossa dalla sospensione per evitare di danneggiarla durante il ciclo di centrifugazione. Le guarnizioni ad anello danneggiate non p ossono più essere utilizzate per la chiusura a tenuta del sistema di sicurezza biologico.

Per quanto riguarda i sistemi biologici di sicurezza fornibili, rimandiamo al capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Nel dubbio chiedere maggiori informazioni al produttore o importatore.

Coperchio con chiusura a vite:

 Il coperchio deve essere chiuso manualmente, ruotandolo con forza in senso orario.

71/99

13 Elementi di operazione e visualizzazione

Vedere illustrazione alla pagina 2. Fig. 2: Display

13.1 Simboli del quadro comandi

Indicazione di rotazione. L'indicat ore di rotazione s i illumina ruotando in s enso antior ario fino a che i l rotore gira.

All’arresto del rotore, l’indicazione di rotazione visualizza mediante simboli lo stato del coperchio: Simbolo

Simbolo

: coperchio aperto : coperchio chiuso

Gli errori di operazione e i guasti sono visualizzati sul display (veder e capitolo "Guasti").

13.2 Pulsanti e possibilità di regolazione

RPM/RCF x 100

 Velocità di rotazione

Si può regolare un valore numerico da 500 RPM fino alla velocità massima di rotazione del rotore. Per la velocità massima di rotazione del rotore, vedere capitolo "Appen dice/Appendix, Rotori e accessori/Rotors and accessories“. Regolabile in intervalli di 100 (RPM = valore visualizzato x 100). Tenendo premuto il pulsante

o il valore cambia a velocità crescente.

 Visualizzare il livello di frenatura e il raggio di centrifugazione.

 Tempo ciclo

- Regolabile da 1 a 99 minuti, in intervalli di 1 minuto

- Funzionamento continuo "--"

 Raggio di centrifugazione. Immissione in centimetri. Regolabile da 5 a 16 centimetri, in intervalli di 1

centimetro. Per il raggio di centrifugazione, vedere capitolo "Appendice/Appendix, Rotori e accessori/Rotors and accessories".

 Livelli di frenatura 0 o 1. Livello 1 = tempo di arresto breve, livello 0 = tempo di arresto lungo.

Tenendo premuto il pulsante

o il valore cambia a velocità crescente.

START

STOP

 Avvio del ciclo di centrifugazione.

 Termine del ciclo di centrifugazione.

Il rotore si arresta con il livello di frenatura preselezionato.

 Memorizzare il livello di frenatura e il raggio di centrifugazione.

RCF

 Indicazione dell’accelerazione centrifuga relativa (RCF).

L’accelerazione centrifuga relativa (RCF) viene visualizzat a finché si tiene premuto il pulsante

IMPULS

 Centrifugazione a impulsi.

Il ciclo di centrifugazione ha luogo finché si tiene premuto il pulsante

 Visualizzare il livello di frenatura e il raggio di centrifugazione.

IMPULS

RCF

72/99

14 Regolazione del livello di frenatura



Disinserire l’interruttore di rete.

 Tenere premuti contemporaneamente il pulsante al di sotto dell’indicazione della velocità di rotazione e il

pulsante

IMPULS

 Inserire l’interruttore di rete e rilasciare i pulsanti.

Nell’indicatore della velocità di rotazione vie n e visualizz ata l a versi one del l a macchina e n ell’ indicat or e del temp o il livello di frenatura impostato, per esempio:

START

IMPULS

RCF

STOP

IMPULS

RCF

START

STOP

Se la versione della macchina e il livello di fr enatur a non s ono vis ualizzat i, premer e il num ero di volt e necessari o a far apparire tali informazioni il tasto

che si trova sotto l'indicazione della velocità di rotazion e.

La versione della macchina è impostata dalla casa costruttrice e non può essere cambiata.

 Con i pulsanti al di sotto dell’indicazione del tempo, regolare il livello di frenatura desiderato.

Livello 1 = tempo di arresto breve, livello 0 = tempo di arresto lun go. Per i tempi di arresto, vedere capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

 Premere il pulsante

STOP

per salvare l’impostazione.

15 Regolazione del raggio di centrifugazione

Il raggio di centrifugazione deve essere immesso in centim etri.

 Disinserire l’interruttore di rete.  Tenere premuti contemporaneamente il pulsante al di sotto dell’indicazione della velocità di rotazione e il

pulsante

IMPULS

 Inserire l’interruttore di rete e rilasciare i pulsanti.  Premere il pulsante al di sotto dell’indicazione della velocità di rotazione finché appare la seguente

visualizzazione:

START

IMPULS

RCF

STOP

Nell’indicazione della velocità di rotazione viene visualizzato il raggio di centrifugazione impostato.

 Con i pulsanti al di sotto dell’ indicazione del tempo regolare il raggio di centrifugazione desiderato.

Per il raggio di centrifugazione, vedere capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

 Premere il pulsante

STOP

per salvare l’impostazione.

73/99

16 Centrifugazione

Durante un’operazione di centrifugazione, in una zona di sicurezza di 300 mm attorno alla centrifuga non deve sostare alcuna persona, materiali pericolosi ed ogget ti, in conformità alle norme EN / IEC 61010-2-020.

Se la differenza di peso permissibile nel carico del rotore è superata, l’azionamento si disinserisce dura nte l’avvio e viene visualizzato l’errore

Un ciclo di centrifugazione può essere interrotto in qu alsiasi momento premendo il pulsante

-3- (vedere capitolo "Guasti").

STOP

Il tempo e la velocità di rotazione possono e ssere modificat i durante i l ciclo di cent rifugazion e con i puls anti

Tenere premuto il pulsante

o per modificare il valore a velocità crescente.

Dopo un ciclo di centrifugazione l’ indicazione lampeggia fino all’apertura del coperc hio o finché un pulsante viene premuto.

Se nell’indicazione di rotazione

i simboli " " (coperchio chiuso) e " " (coperchio aperto) lampeggiano

alternativamente, è possibile riutilizzare la centrifuga solo dopo aver aperto una volta il coperchio. Se viene visualizzato

rot xx, non ha avuto luogo alcun ciclo di centrif ugazione a causa di una precedente

sostituzione del rotore, vedere capitolo "Riconoscimento del rotore".

 Inserire l’interruttore di rete (posizione interruttore "").  Caricare il rotore e chiudere il coperchio della centrifuga.

16.1 Centrifugazione con preselezione del tempo

 Con i pulsanti al di sotto dell’ indicazione della velocità di rotazione impostare la velocità di rotazione

desiderata.

 Con i pulsanti al di sotto dell’ indicazione del tempo regolare il tempo desiderato.  Premere il pulsante

STAR T

. L’indicazione di rotazione è accesa finché il rotore gira.

Il tempo è visualizzato in minuti. L’ultimo minuto è contato in secondi. Se il tempo è visualizzato in minuti, a fianco del numero la mpeggia un punto.

 Allo scadere del tempo o in caso di interruzione del ciclo di centrifugazione con il tasto

STOP

, il rotore si arresta

gradualmente con il livello di frenatura impostato.

Durante il ciclo di centrifugazione sono visualizzati la vel ocità di rotazione del rotore o il valore RCF risultante e il tempo rimanente.

16.2 Funzionamento continuo



Con i pulsanti al di sotto dell’ indicazione della velocità di rotazione impostare la velocità di rotazione desiderata.

 Con il pulsante al di sotto dell’indicazione del tempo azzerare il tempo. Viene visualizzato "--".  Premere il pulsante

STAR T

. L’indicazione di rotazione è accesa finché il rotore gira. Il conteggio del tempo inizia

da 0.

Il primo minuto è contato in secondi, quindi il tempo è visualizzat o in minuti. Se il tempo è visualizzato in minuti, a fianco del numero la mpeggia un punto.

 Premere il pulsante

STOP

per terminare il ciclo di centrifugazione. Il rotore si arresta gradualmente con il livello di

frenatura impostato.

Durante il ciclo di centrifugazione sono visualizzati la vel ocità di rotazione del rotore o il valore RCF risultante e il tempo trascorso.

16.3 Centrifugazione a impulsi

 Con i pulsanti al di sotto dell’ indicazione della velocità di rotazione impostare la velocità di rotazione

desiderata.

 Tenere premuto il pulsante

IMPULS

. L’indicazione di rotazione è accesa finché il rotore gira. Il conteggio del

tempo inizia da 0.

Il primo minuto è contato in secondi, quindi il tempo è visualizzat o in minuti. Se il tempo è visualizzato in minuti, a fianco del numero la mpeggia un punto.

 Rilasciare il pulsante

IMPULS

per terminare il ciclo di centrifugazione. Il rotore si arresta gradualmente con il livello

di frenatura impostato.

Durante il ciclo di centrifugazione sono visualizzati la velocità di rotazione del rotore e il tempo trascorso.

74/99

16.4 Visualizzazione dell’accelerazione centrifuga relativa (RCF)

Durante il ciclo di centrifugazione è possibile visualizzare l’accelerazione centrifuga relativa (RCF).

Se si utilizza l’accelerazione centrifuga relativa (RCF), è necessario immettere il raggio di centrifugazione.

 Durante il ciclo di centrifugazione tenere premuto il pulsante

RCF

. L’accelerazione centrifuga relativa (RCF) appare nell’indicazione della velocità di rotazione (RCF = valore visualizzato x 100).

 Rilasciare il pulsante

RCF

. È nuovamente visualizzata la velocità di rotazione.

17 Segnale acustico

Il segnale acustico si attiva quando:

 dopo il verificarsi di un guasto con un intervallo di 2 secondi;  dopo il termine della corsa di centrifugazione e arresto del rotore con un intervallo di 30 secondi.

Aprendo il coperchio oppure premendo un tasto qualsiasi, il segnale acustico cessa. Se si arresta il rotore, il segnale acustico può essere attivato o disattivato nel modo seguente:

 Disinserire l’interruttore di rete.  Tenere premuti contemporaneamente il pulsante al di sotto dell’indicazione della velocità di rotazione e il

IMPULS

pulsante

 Inserire l’interruttore di rete e rilasciare i pulsanti.  Premere il pulsante al di sotto dell’indicazione della velocità di rotazione finché appare la seguente

visualizzazione:

START

IMPULS

RCF

STOP

Nel display del tempo viene esposta l'impostaz ione del segnale acustico. 0 = Segnale acustico disattivato, 1 = Segnale acustico attivato.

 Con i tasti impostare 0 oppure 1 al di sotto del displ ay del tempo.  Premere il pulsante

STOP

per salvare l’impostazione.

18 Accelerazione centrifuga relativa (RCF)

L’accelerazione centrifuga relativa (RCF) è indicata come u n multiplo dell’accelerazione terrestre (g). È un valore numerico privo di unità e funge per paragonare le prestazioni di separazione de sedimentazione.

Il calcolo viene eseguito in base alla formula:

RCF 

 



RPM 1000

 

1,118r

 1000

RPM 



RCF



1,118r



RCF = accelerazione centrifuga rel ativa RPM = numero dei giri r = raggio di centrifugazione in mm = distanza dal centro dell’asse d i rotazione fino al fondo del recipiente di centrifugazione. Raggio di centrifugazione ve di al capitolo ”Anhang/Appendix, Rotoren und Zubehör/R otors and accessories”.

L’accelerazione centrifuga relativa (RCF) dipende dal numero dei giri e dal raggio di centrifugazione.

75/99

19 Centrifugazione di sostanze o di miscele di sostanze con densità maggiore di 1,2 kg/dm3

In caso di centrifugazione con massimo numero di giri, la densità dei mat eriali o delle miscele di materiali non deve superare il valore di composizione di 1,2 kg/dm

Con sostanze o miscele di sostanze di densità maggiore, il regime di rotazione deve venire ridotto. Il numero di giri consentito si calcola con la formula seguente:

= )n( ridotto giri di numero

red

p.es.: regime massimo di rotazione RPM 4000, densità 1,6 kg/dm

kg/dm³ 1,2

= n red

kg/dm³ 1,6

2,1

[kg/dm³] maggiore àdensit

[RPM] rotazione di massimo regime x

RPM 3464 = RPM 4000 x

Se in casi eccezionali viene superato il carico massimo indicato sul gancio, il regime di rotazione deve essere ridotto. Il numero di giri consentito si calcola con la formula seguente:

= )n( ridotto giri di numero red

[g] massimo carico

[g] effettivo carico

[RPM] rotazione di massimo regime x

p.es.: regime massimo di rotazione RPM 4000, carico massimo 350 g, carico eff ettivo 300 g

g 300

= n red

g 350

RPM 3703 = RPM 4000 x

In caso di dubbio, rivolgersi al costruttore per maggiori informazioni.

20 Riconoscimento del rotore

Con l’inizio di ogni corsa di centrifugazione avviene il rico noscimento del rotore installato. Dopo una sostituzione del rotore, il ciclo di centrifugazione si interrompe dopo il riconoscimento del rotore. Viene

visualizzato il codice (rot xx) del rotore.

 Premere il tasto

START

. I dati di centrifuga utilizzati per ultimi vengono illust rati.

L’ulteriore utilizzo della centrifuga è possibile solo dopo avere aperto una volta il coperchio. Se il numero di giri massimo del rotore utilizzato è inferiore al numero di giri impostato, la velocità viene

limitata al numero di giri massimo del rotore.

76/99

21 Sblocco di emergenza

In caso di mancanza di corrente non si può aprire il coperchio. Deve essere effettuata manualmente uno sblocco di emergenza.

Per lo sblocco di emergenza, disconnettere la centrifuga dalla rete elettrica. Aprire il coperchio solo con l’arresto del rotore. Per lo sblocco di emergenza si può usare solo la chiave di sbocco di plastica in dotazione.

Vedere illustrazione alla pagina 2.

 Disinserire l’interruttore di rete (posizione interruttore "0").  Guardare attraverso la finestra presente nel coperchio per assicurarsi che il rotore sia fermo.  Introdurre orizzontalmente nel foro (Fig. 1, A) il perno di sblocco. Spingere in dentro la

spina di sbloccaggio fino a quando, premendo verso il basso la spina, la maniglia si lascia girare verso l’alto.

 Aprire il coperchio.

22 Pulizia e manutenzione

L'apparecchiatura può essere contaminata.

Prima della pulizia, staccare la presa di corrente. Prima di iniziare un procedimento di pulizia e decontaminazione diverso da quello consigliato dal

produttore, l’utilizzatore deve accertarsi presso il pro duttore che tale procedimento previsto non rechi danno all’apparecchio.

 Centrifughe, rotori e accessori non devono essere lavat i in lavastoviglie.  Si deve eseguire solo una pulizia manuale ed una dis infezione con liquido.  La temperatura dell'acqua deve essere di 20 – 25°C.  Devono essere utilizzati solo detergenti o disinfettant i che:

 abbian o un campo di valori del pH che va da 5 a 8,  non contengano alcali caustici, perossidi, composti di cloro, acidi e soluzioni alcaline.

 Seguire attentamente le indicazioni speciali del produttore sull’impiego di detersivi e disinfettanti, al fine di evitare

qualsiasi fenomeno di corrosione.

22.1 Centrifughe (scatola, coperchio e vano di centrifugazione)

22.1.1 Cura e pulizia delle superfici

 Pulire regolarmente il corpo della centrifuga e la camera di centrifugazione e impiegare all'occorrenza sapone o

un detergente delicato e un panno umido. Ci ò serve da un lato per l’igiene e dall’altro lato per evitare la corrosione causata da impurità incrostate.

 Ingredienti dei detergenti adatti:

sapone, tensidi anionici, tensidi non ionici.

 Dopo l'impiego di detergenti, rimuovere i resti del detergente pulendo di nuovo con un panno umido.  Le superfici devono essere asciugate subito dopo la pulizia.  In caso di formazione di acqua di co ndensa, asciugare la camera di centrifugazione pulendola co n un panno

assorbente.

 Spalmare sulla guarnizione di gomma della camera di centrifugazione, frizion ando leggermente, po lvere di talco

o una sostanza per la cura della gomma.

 Controllare una volta l'anno se il vano di centrifugazione presenta danneggiamenti.

Se vengono stabiliti danni rilevanti per la sicurezza, la cent rifuga n on dev e essere più messa in f unzio ne. In questo caso si deve contattare il servizio assistenza clienti.

22.1.2 Disinfezione delle superfici



In presenza di materiale infettivo nella camera di centrif ugazione si deve disinfettarla immediatamente.

 Ingredienti dei disinfettanti adatti:

etanolo, alcol n proclitico, isopropanolo, glutaraldeide, composti di ammonio quaternario.

 Dopo l'impiego di disinfettanti, rimuovere i resti del disinfettante pulendo di nuovo con un panno umido.  Le superfici devono essere asciugate subito dopo la disinfezione.

77/99

22.1.3 Rimuo vere cont aminazioni radioattive



La sostanza deve essere certificata in modo speciale per rimuovere contaminazioni radioattive.

 Ingredienti di sostanze adatte alla rimozione di contaminazioni radioattive:

tensidi anionici, tensidi non ionici, etanolo poliidrato.

 Dopo aver rimosso le contaminazioni radioattive, rimuovere i resti della sostanza pulendo di nuovo con un panno

umido.

 Le superfici devono essere asciugate, subito dopo la rimozione delle contaminazioni radioattive.

22.2 Rotori ed accessori

22.2.1 Pulizia e cura

 Per prevenire corrosione e alterazioni dei materiali, i rotori e l' accessorio devono essere regolarmente pulit i con

sapone o con un detergente delicato e con un panno umido. Si consiglia la pulizia almeno una volta la settimana. La sporcizia deve essere subito rimossa.

 Ingredienti dei detergenti adatti:

sapone, tensidi anionici, tensidi non ionici.

 Dopo l'impiego di detergenti, rimuovere i resti del detergente, risciacquando con acqua (solo al di fuori della

centrifuga) o ripulendo con un panno umido.

 I rotori e gli accessori devono essere asciugati immediatamente dop o la pulizia.  I rotori ad angolo, i contenitori e i supporti in allumin io devono essere ingrassati leggermente con grasso privo

d’acidi come ad esempio vaselina quando sono ben asciutti.

 Nei sistemi di sicurezza biologici (Per quanto riguarda i sistemi biologici di sicurezza fornibili, rimandiamo al

capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories") gli anelli di guarnizione devono essere controllati e puliti periodicamente (ogni settimana). In presenza di crepe, parti fragili o logorio, l’anello di tenuta deve essere subito sostituito. Per evitare che dur ante l'apertura e la chiusura del coperchio l'anello di guarnizione si giri, spalmarvi, frizionando leggermente, polvere di talco o una sostanza per la cura della gomma.

 Per evitare la corrosione causata dall’umidit à tra il rotor e e l’alb ero motore, si deve provve dere almeno una volta

al mese di smontare il rotore, pulirlo e di lubrificare leggerm ente l’albero motore.

 I rotori e l'accessorio devono essere controllati una volta al mese per verificare che non vi siano usura o danni da

corrosione. Con i motori di smorzamento devono essere verificati soprattutto il settore dei perni di supporto e per i ganci le scanalature, verificare inoltre l'eventuale presenza di incrinature nel fondo.

Rotori ed accessori non devono essere più utilizzati se presentano consumo o corrosione.

 Verificare settimanalmente la posizione del rotore.

22.2.2 Disinfezione



Se del materiale infetto viene a contatto con i rotori o con gl i accessori, allora si deve eseguire un a disinfezione adeguata.

 Ingredienti dei disinfettanti adatti:

glutaraldeide, propanolo, etilexanolo, tensidi anionici, inibitori di corrosione.

 Dopo l'impiego di disinfettanti, rimuovere i resti del disinf ettante, risciacquando con acqua (solo al di fuori della

centrifuga) o ripulendo con un panno umido.

 I rotori e gli accessori devono essere asciugati immediatamente dop o la disinfezione.

22.2.3 Rimuo vere cont aminazioni radioattive

 La sostanza deve essere certificata in special modo per rimuovere contaminazioni radioattive.  Ingredienti di sostanze adatte alla rimozione di contaminazioni radioattive:

tensidi anionici, tensidi non ionici, etanolo poliidrato.

 Dopo la rimozione delle contaminazioni radioattive, rimuovere la sostanza, risciacquando con acqua (solo al di

fuori della centrifuga) o ripulendo con un panno umido.

 I rotori e gli accessori devono essere asciugati subito dopo la rimozione d elle contaminazioni radioattive.

22.2.4 Perni di trascin amen to

In rotori oscillanti, i perni di trascinamento devono essere lubrificati regolarmente (Grasso lubrificante Hettich no. d’ord. 4051) per consentire un’oscillazione equili brata dei ganci.

78/99

22.2.5 Rotori ed accesso ri con limitata durata di impiego

L'impiego di particolari rotori, ganci ed elementi accessor i è limitato nel tempo. Questi sono contrassegnati con la quantità max. di cicli di funzionamento o dalla data di scadenza ed il numero massimo di cicli di funzionamento o solo con la data di scadenza, p.es.:

- "einsetzbar bis Ende:

V. trimestre 2011) o

V. Quartal 2011 / usable until end of: V. trimestre 2011" (utilizzabile fino alla fine:

"einsetzbar bis Ende Monat/Jahr: 10/2011 / usable until end of month/year: 10/2011" (utilizzabile fino a fine mese/anno: 10/2011)

- "max. Laufzyklen / max. cycles: 40000". (Max. funzionamento cicli) Per motivi di sicurezza l'impiego dei rotori, dei ganci e degli el ementi di accessorio non è più ammesso,

quando è raggiunta la quantità massima permessa de i cicli di funzionamento che è sopr acontrassegnata o quando è raggiunta la data di scadenza sopracontrassegnata.

22.3 Mantenere in autoclave

Il seguente accessorio può essere sterilizzato in autoclave a 121°C / 250°F (20 min):

 Rotori basculanti  Rotori angolari di alluminio  Sospensioni in metallo  Coperchio con chiusura ermetica anti-contaminazion e  Telaio  Riduzioni

In caso di dubbio occorre informarsi presso la casa produttrice. Non è possibile fare nessuna dichiarazione sul grado di sterilizzazione.

Il coperchio del rotore ed il contenitore devono essere staccati prima di essere riposti in autoclave. La conservazione in autoclave accelera il processo di i nvecchiamento del materiale in p lastica. Inoltre può

causare variazioni di colore nel materiale in plastica. Dopo il trattamento in autoclave consigliamo di sostituire le guarnizioni ad anello dei sistemi biologici di

sicurezza.

22.4 Contenitori centrifuga

 In caso di mancanza di tenuta o dopo la rot tura dei contenitori per centrifugazione, rimuovere c ompletamente i

frammenti dei contenitori, le schegge di vetro e il centrif ugato fuoriuscito.

 Dopo la rottura di parti in vetro, sostituire gli inserti di gomma e i manicotti di plastica dei rotori.

Le schegge di vetro rimaste causano ulteriori rotture!

 Nel caso di materiale infettivo, bisogna provvedere immediatamente ad una disinfezione.

79/99

23 Guasti

Se non si riesce a eliminare l’errore seguendo le indicazio ni della tabella guasti, informare il servizio assistenza clienti.

Si prega di indicare il tipo di centrifuga e il numero di serie. Entrambi i numeri sono visibili sulla targhetta di modello della centrifuga.

Esecuzione di un RESET RETE:

 Disinserire l’interruttore di rete (posizione interruttore "0").  Attendere almeno 10 secondi quindi reinserire l’interruttore di rete (posizione interruttore "").

Guasto Indicatore Causa dell‘errore Eliminazione

Nessun indicatore --- Assenza di tensione

Scatto del fusibile di sicurezza per sovracorrente.

- Controllare la tensione di

alimentazione.

- Controllare i fusibili di ingresso di

rete, vedere il capitolo "Sostituzione fusibili entrata rete".

- Interruttore generale ACCESO.

Errore del tachimetro

- 1 - Mancanza degli impulsi del numero di giri durante il funzionamento.

- L'apparecchio non deve essere

spento fintanto che l'indicazione della centrifugazione

lampeggia seguendo il movimento circolare. Attendere che nel display della centrifugazione appaia il simbolo

" (Coperchio chiuso), circa 100

" secondi, quindi eseguire un

STAR T

Reset di rete - 2 - Interruzione di rete durante il ciclo di

centrifugazione. (Il ciclo di centrifugazione non viene terminato.)

"RESET DELLA RETE".

- Dopo una fase di inattività aprire il

coperchio ed azionare il tasto

- All’occorrenza ripetere il ciclo di

centrifugazione.

Squilibrio - 3 - Il rotore è caricato in modo non uniforme. - Aprire il coperchio dopo una fase di

inattività del rotore.

- Controllare il caricamento del rotore,

vedere il capitolo "Carico del rotore".

- Ripetere il ciclo di centrifugazione.

Comunicazione - 4 - Errore nel modulo di comando o potenza. - Dopo l’arresto del rotore eseguire un

RESET RETE.

Sovraccarico - 5 - Motore o comandi del motore difettosi. - Dopo l’arresto del rotore eseguire un

RESET RETE.

Sovratensione Sottotensione

- 6 -

- 8 -

Tensione di rete oltre le tolleranze (vedi dati tecnici).

- Dopo l’arresto del rotore eseguire un

RESET RETE

- Controllare la tensione di rete.

N° giri eccedente - 7 - Errore nel comando. - Dopo l’arresto del rotore eseguire un

RESET RETE.

Sovratemperatura - 9 - Il termostato di massima nel motore è

scattato.

- Dopo una fase di inattività del rotore,

aprire il coperchio mediante lo sbloccaggio di emergenza (vedi capitolo Sbloccaggio di emergenza).

- Far raffreddare il motore.

Errore di versione Nell'indicator

e del tempo

viene

indicato un

numero.

Controller-

- C - Errore nel modulo di comando. - Dopo l’arresto del rotore eseguire un Watchdog Errore nella

- d - Errore blocco coperchio, ovvero chiusura

chiusura del

Impostata una versione errata della macchina, il modulo di comando salta al menu di regolazione.

coperchio.

- Con i tasti presenti sotto

l'indicatore impostare il numero 4.

- Premere il pulsante

STOP

per salvare

l’impostazione.

- Esecuzione di un RESET RETE.

RESET RETE.

- Dopo l’arresto del rotore eseguire un

RESET RETE. coperchio. Corto circuito - E - Corto circuito nel modulo di comando /

potenza. Nessun codice di rotore

- F - Nessuna identificazione del rotore all‘avvio. Nessun rotore installato o tachimetro

- Dopo l’arresto del rotore eseguire un

RESET RETE.

- Dopo l’arresto del rotore eseguire un

RESET RETE.

difettoso.

Identificazione

rot... Vedi capitolo identificazione sul rotore - Premere il pulsante

STAR T

nuovo rotore

80/99

24 Sostituzione fusibili entrata rete

Spegnere l'interruttore di rete e staccare l'apparecchio dall'alimentazione!

Il portafusibili (A) con i fusibili d’entrata rete si trova accanto all’interruttore di rete.

 Estrarre il cavo di collegamento dalla spina.  Premere la chiusura a scatto (B) contro il portafusibili (A) ed estrarre

quest’ultimo.

 Sostituire i fusibili di rete difettosi.

Utilizzate solo fusibili con valori nominali fissati per il rispettivo tipo, vedere la successiva tabella.

 Inserire di nuovo il portafusibili fino a far scattare la chiusura.  Allacciare di nuovo l'apparecchio alla rete.

Modello Tipo Fusibile N° ord.

ROTOFIX 32 A 1206 T 3.15 AH/250V E997 ROTOFIX 32 A 1206-01 T 5 AH/250V E914

25 Rispedizione di apparecchi

Prima di rispedire un apparecchio deve essere montata la protezione per il trasporto.

Se l'apparecchio o uno dei suoi accessori viene rispedito alla ditta Andreas Hettich GmbH & Co. KG, esso deve essere prima decontaminato e pulito per la tutela di persone, ambiente e materiale.

Ci riserviamo la facoltà di accettare apparecchi o accessori contaminati. Eventuali costi di pulizia e disinfezione verranno fatturati a l cliente.

Contiamo a questo riguardo sulla vostra comprensione.

26 Smaltimento

Prima dello smaltimento, l'apparecchiatura deve essere decontaminata e pulita con lo scopo di proteggere le persone, l'ambiente e il materiale.

Per lo smaltimento dell'apparecchio osservare le rispettive norme di legge. Ai sensi della direttiva 2002/96/CE (RAEE) tutti gli apparecchi forniti dopo il 13/08/2005 non possono più essere

smaltiti con i rifiuti domestici. Questo apparecchio appartiene all a cat egoria 8 (Dispositivi medicali) ed è classificato nel settore Business-to-Business.

Il simbolo della pattumiera cancellata con una croce indica che l'apparecchio non deve essere smaltito con i rifiuti domestici.

Le norme per lo smaltimento possono essere differenti nei sing oli paesi UE. In caso di necessità rivolgersi al proprio rivenditore.

81/99

DE EN

27 Anhang / Appendix

27.1 Rotoren und Zubehör / Rotors and accessories

1324 1490 + 1492

Ausschwingrotor 4-fach /

Swing out rotor 4-times

0761 0765

mit Bioabdichtung / with bio-containment 5)

1329 1329 1330

90°

Kapazität / capacity ml Maße / dimensions  x L

Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

1324 1490 + 1492

Ausschwingrotor 4-fach /

Swing out rotor 4-times

0526

0534 4) 0535

0500 0507 0519

100 30 9 15

44 x 100 44 x 105 14 x 100 17 x 100

4 4 16 16 16 16 4 4000 4000 4000 4000 4000 4000 4000 2522 2504 2504 2504 2504 2630 2397

141 140 140 140 140 147 134

sec sec

mit Bioabdichtung / with bio-containment 5)

1331 1339 1343 1347 1348

27 30

7,5 -8 9 -

15 x

16 x

10 25

15 x 102 24 x 100

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor

Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

sec sec

0509

0521

Rhesus

50 1 3 4 15 10 8 8,5 - 10 4 - 7

10 x

34 x 100 6 x 45

10 x

17 x 120 16 x 80 16 x 81 16 x 100 16 x 75

4 108 36 4 16 16 16 16

4000 4000 4000 4000 4000 4000 4000 4000 2379 2558 2594 2630 2486 2486 2486 2486

133 143 145 147 139 139 139 139

27 30

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit (nur bei Zentrifuge ohne Kühlung)

4) nicht mit Stopfen zentrifugierbar, Skal. 10µl-300µl, 15ml, 30ml 4) can not be centrifugated when plug is attached, Scal. 10µl-300µl, 15ml, 30ml

5) Nach DIN EN 61010, Teil 2 – 020. Die Hinweise für Bio Sicherheitssysteme in den Kapiteln "Sicherheitshinweise" und "Pflege und Wartung" beachten

7) Die Einlagen entfernen 7) Remove the inserts

1) Sample temp. rise during maximum speed and 1 hour running time (only with centrifuges withou t cooling)

5) in conformity with DIN EN 61010, part 2 – 020. Observe the notes for bio safety systems in chapters "Notes on safety" and "Maintenance and servicing".

82/99

DE EN

1324 1490 + 1492

Ausschwingrotor 4-fach /

Swing out rotor 4-times

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

90°

1324 1490 + 1492

mit Bioabdichtung / with bio-containment 5)

1329 1351 1363 1365 1383

2078 0536

0518

0533 0501

0578

15 1,5 2,0 25 30 5 6 7 2,7 - 3

17 x 100 11 x 38 25 x 90 25 x 110 12 x 75 12 x 82 12 x 100 11 x 66

16 20 4 4 20 20 20 20

4000 4000 4000 4000 4000 4000 4000 4000 2504 2415 2308 2630 2522 2522 2522 2522

140 135 129 147 141 141 141 141

sec sec

27 30

Ausschwingrotor 4-fach /

Swing out rotor 4-times

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

2,6 – 3,4 4,9 4,5 - 5 1,6 -5 4 –7 50 85 85

13 x 65 13 x 90 11 x 92 13 x 75 13 x 100 29 x 115 38 x 106 38 x 101

20 20 20 20 20 4 4 4

4000 4000 4000 4000 4000 4000 4000 4000 2522 2522 2522 2522 2522 2630 2576 2576

141 141 141 141 141 147 144 144

sec sec

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit (nur bei Zentrifuge ohne Kühlung)

5) Nach DIN EN 61010, Teil 2 – 020. Die Hinweise für Bio Sicherheitssysteme in den Kapiteln "Sicherheitshinweise" und "Pflege und Wartung" beachten

mit Bioabdichtung / with bio-containment 5)

1383 1384 1396

0513 0547 0549

27 30

1) Sample temp. rise during maximum speed and 1 hour running time (only with centrifuges withou t cooling)

5) in conformity with DIN EN 61010, part 2 – 020. Observe the notes for bio safety systems in chapters "Notes on safety" and "Maintenance and servicing".

83/99

DE EN

1324 1490 + 1492

Ausschwingrotor 4-fach /

Swing out rotor 4-times

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

90°

1324 1398

mit Bioabdichtung / with bio-containment 5)

1459 4416 4417 6311 6318 1356 1457

0546 0545

---- Falcon ®

0509

4 – 5,5 7,5 – 8,5 50 30 12 50 15 1,1 – 1,4

15 x 75 15 x 92 29 x 107 26 x 95 17 x 100 29 x 115 17 x 120 8 x 66

16 16 4 4 4 4 12 28

4000 4000 4000 4000 4000 4000 4000 4000 2540 2540 2594 2415 2630 2630 2630 2540

142 142 145 135 147 147 147 142

sec sec

27 30

Ausschwingrotor 4-fach /

Swing out rotor 4-times

2 x 2 x

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

2,6 –2,9 4 – 4,5 9 – 10 10 12 4 - 7 9 15

13 x 65 15 x 75 16 x 92 15 x 102 17 x 100 16 x 75 14 x 100 17 x 100

16 16 16 16 16 16 16 16

4000 4000 4000 4000 4000 4000 4000 4000 2272 2272 2522 2522 2522 2397 2522 2522

127 127 141 141 141 134 141 141

sec sec

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit (nur bei Zentrifuge ohne Kühlung)

5) Nach DIN EN 61010, Teil 2 – 020. Die Hinweise für Bio Sicherheitssysteme in den Kapiteln "Sicherheitshinweise" und "Pflege und Wartung" beachten

1482-A

0500 0507

27 30

1) Sample temp. rise during maximum speed and 1 hour running time (only with centrifuges withou t cooling)

5) in conformity with DIN EN 61010, part 2 – 020. Observe the notes for bio safety systems in chapters "Notes on safety" and "Maintenance and servicing".

84/99

DE EN

1324 1398

Ausschwingrotor 4-fach /

Swing out rotor 4-times

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

1324 1398

1483-A 1484 1484 1482-A 1486

ohne /

without

E2110

0509

Falcon ®

0513 0518 0533 0501 0578

15 50 50 15 5 6 7

17 x 120 29 x 115 29 x 115 17 x 100 12 x 75 12 x 82 12 x 100

16 4 4 16 20 20 20

4000 4000 4000 4000 4000 4000 2612 2576 2576 2522 2486 2486

146 144 144 141 139 139

sec sec

27 30

Ausschwingrotor 4-fach /

Swing out rotor 4-times

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

9 (97%)

9 Probenerwärmung/Sample temp. rise

2,6 – 3,4 2,7 – 3 4,5 - 5 4,9 1,6 -5 4 –7

13 x 65 11 x 66 11 x 92 13 x 90 13 x 75 13 x 100

20 20 20 20 20 20 4000 4000 4000 4000 4000 4000 2486 2486 2486 2486 2486 2486

139 139 139 139 139 139

sec sec

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit (nur bei Zentrifuge ohne Kühlung)

1486

27 30

1) Sample temp. rise during maximum speed and 1 hour running time (only with centrifuges withou t cooling)

85/99

DE EN

1624 1366

Ausschwingrotor 4-fach /

Swing out rotor 4-times

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

1624

1308 1345 1346

1326 1327 1357 5277

0521

Rhe-

2078 0536

sus

50 45 20 4 3 1 0,4 1,5 2,0

34 x 100 31 x 100 21 x 100 12 x 60 10 x 60 6 x 45 11 x 38

4 4 8 48 48 120 36

4000 4000 4000 4000 4000 4000 4000 4000 2290 2361 2361 1932 1932 1950 1968 1968

128 132 132 108 108 109 110 110

sec sec

22 25

Ausschwingrotor 4-fach /

Swing out rotor 4-times

0507 0518 0501 0578 0500

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

sec sec

15 15 8,5 - 10 6 7 9 5 5

17 x 100 17 x 100 16 x 100 12 x 82 12 x 100 14 x 100 12 x 75 12 x 75

16 16 16 16 16 20 68 16 4000 4000 4000 4000 4000 4000 4000 4000 2308 2308 2308 2343 2343 2308 2164 2218

129 129 129 131 131 129 121 124

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

1369 1369-92 1370 1372 1369-91

mit Dekantierhilfe /

with decanter aid

mit Dekan-

tierhilfe /

with decanter

aid

22 25

1) Sample temp. rise during maximum speed and 1 hour running time

86/99

DE EN

1624 1481 + 1492

Ausschwingrotor 4-fach /

Swing out rotor 4-times

90°

Kapazität / capacity ml Maße / dimensions  x L

Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

1624 1481 + 1492

0500 0507 0519 0521

9 15

14 x 100 17 x 100

16 16 16 4 4 108 36 4

4000 4000 4000 4000 4000 4000 4000 4000 2540 2540 2540 2433 2415 2594 2630 2665

142 142 142 136 135 145 147 149

sec sec

mit Bioabdichtung / with bio-containment 5)

1329 1330 1331 1339 1343 1347

7,5 -

9 -

8,5

15 x

16 x

Rhe-

0509

sus

25 50 1 0,4 3 4 15

10 x

24 x 100 34 x 100 6 x 45

60/

10 x

17 x 120

22 25

Ausschwingrotor 4-fach /

Swing out rotor 4-times

mit Bioabdichtung / with bio-containment 5)

1348 1351 1329 1329

2078 0536 0518

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

sec sec

10 8 4 - 7 8,5 - 10 1,5 2,0 10 15

16 x 80 16 x 81 16 x 75 16 x 100 11 x 38 11 x 38 15 x 102 17 x 100

16 16 16 16 20 20 16 16

4000 4000 4000 4000 4000 4000 4000 4000 2522 2522 2522 2522 2451 2451 2665 2540

141 141 141 141 137 137 149 142

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

5) Nach DIN EN 61010, Teil 2 – 020. Die Hinweise für Bio Sicherheitssysteme in den Kapiteln "Sicherheitshinweise" und "Pflege und Wartung" beachten

7) Die Einlagen entfernen 7) Remove the inserts

1) Sample temp. rise during maximum speed and 1 hour running time

5) in conformity with DIN EN 61010, part 2 – 020. Observe the notes for bio safety systems in chapters "Notes on safety" and "Maintenance and servicing".

22 25

87/99

DE EN

1624 1481 + 1492

Ausschwingrotor 4-fach /

Swing out rotor 4-times

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

1624 1481 + 1492

mit Bioabdichtung / with bio-containment 5)

1383

0501

5 6 7 4,5 - 5,0 2,7 – 3 2,6 – 3,4 4,9 1,6 – 5,0

12 x 75 12 x 82 12 x 100 11 x 92 11 x 66 13 x 65 13 x 90 13 x 75

20 20 20 20 20 20 20 20

4000 4000 4000 4000 4000 4000 4000 4000 2558 2558 2558 2558 2558 2558 2558 2558

143 143 143 143 143 143 143 143

sec sec

22 25

Ausschwingrotor 4-fach /

Swing out rotor 4-times

1383 1384 1396 6311 6318 1457

0513 0547 0549 0519

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM

RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

sec sec

4 – 7 50 85 85 12 50 1,1 – 1,4 25

13 x 100 29 x 115 38 x 106 38 x 101 17 x 100 29 x 115 8 x 66 24x 100

20 4 4 4 4 4 28 8

4000 4000 4000 4000 4000 4000 4000 4000 2558 2665 2612 2612 2665 2665 2576 2469

143 149 146 146 149 149 144 138

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

5) Nach DIN EN 61010, Teil 2 – 020. Die Hinweise für Bio Sicherheitssysteme in den Kapiteln "Sicherheitshinweise" und "Pflege und Wartung" beachten

13.06

mit Bioabdichtung / with bio-containment 5)

22 25

1) Sample temp. rise during maximum speed and 1 hour running time

5) in conformity with DIN EN 61010, part 2 – 020. Observe the notes for bio safety systems in chapters "Notes on safety" and "Maintenance and servicing".

88/99

DE EN

1624 1481 + 1492

Ausschwingrotor 4-fach /

Swing out rotor 4-times

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

1624

mit Bioabdichtung / with bio-containment 5)

1459 4416 4417

0546 0545 0526

0761 0765

0534

1363 1365

0535

4 - 5,5 7,5 - 8,5 50 30 100 30 25 30

15 x 75 15 x 92 29 x 107 26 x 95 44 x 100 44 x 105 25 x 90 25 x 110

16 16 4 4 4 4 4 4

4000 4000 4000 4000 4000 4000 4000 4000 2576 2576 2630 2451 2558 2540 2343 2665

144 144 147 137 143 142 131 149

sec sec

1741 1742 1745 1746 1741 1742

22 25

Ausschwingrotor 4-fach /

Swing out rotor 4-times

0521

0701 0701 0716 0716

0500

--- --- ---

0518 0507 0519 0545

90°

Kapazität / capacity ml Maße / dimensions  x L

Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

4) nicht mit Stopfen zentrifugierbar, Skal. 10µl-300µl, 15ml, 30ml 4) can not be centrifugated when plug is attached, Scal. 10µl-300µl, 15ml, 30ml

5) Nach DIN EN 61010, Teil 2 – 020. Die Hinweise für Bio Sicherheitssysteme in den Kapiteln "Sicherheitshinweise" und "Pflege und Wartung" beachten

sec sec

9 15 25 30 50 4,9 1,1 – 1,4

14 x 100 17 x 100

40 28 8 4 40 40 28 28

4000 4000 4000 4000 4000 4000 4000 4000 2415 2451 2451 2451 2451 2415 2325 2325

135 137 137 137 137 135 130 130

24 x 100

26 x

1) Sample temp. rise during maximum speed and 1 hour running time

5) in conformity with DIN EN 61010, part 2 – 020. Observe the notes for bio safety systems in chapters "Notes on safety" and "Maintenance and servicing".

34 x 100 13 x 90 8 x 66

22 25

1,6 -

13 x

4 - 7

5,5

16 x

15 x

2,6-

3,4

13 x

89/99

DE EN

1611 1131 1132

Ausschwingrotor 8-fach /

Swing out rotor 8-times

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

1611 1643 1644

Ausschwingrotor 8-fach /

Swing out rotor 8-times

--- 0501

5 6 2,6 – 3,4 2,7 - 3 1,6 – 5,0 10 4,0 – 5,5 4 - 7

mm 12/13 x 75

8 8 8 8 8 8 8 8 4000 4000 4000 4000 4000 4000 4000 4000 1914 1914 1914 1914 1914 1914 1914 1914

107 107 107 107 107 107 107 107

sec sec

2079

12 x 82 13 x 65 11 x 66 13 x 75 17 x 70 15 x 75 16 x 75

22 25

0578

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

7 4 – 7 10 4,5 - 5 15 7,5 – 8,2 8,5 - 10

12 x 100 13 x 100 13 x 100 11 x 92 17 x 100 15 x 92 16 x 100

8 8 8 8 8 8 8

4000 4000 4000 4000 4000 4000 4000 2415 2415 2415 2415 2415 2415 2415

135 135 135 135 135 135 135

sec sec

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

---

0518

22 25

1) Sample temp. rise during maximum speed and 1 hour running time

90/99

DE EN

1620A 1449 1448 1451

Winkelrotor 6-fach / Angle rotor 6-times

35°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

2078 0536

---

0518

1,5 2,0 3 10 15 9 - 10 7,5 - 8,5 8,5 - 10

11 x 38 10 x 60 16 x 80 17 x 100 16 x 92 15 x 92 16 x 100

24 24 12 6 6 6 6 6

6000 6000 6000 6000 6000 6000 6000 6000

4105 4105 3904 3904 3904 3904 3904 3904

102 102 97 97 97 97 97 97

sec sec

19 22

15 x 102

1620A 1447 1446 1463 1466 1454 1646

/ Falcon-set

Falcon-Set

für

6 Röhrchen

for 6 tubes

Winkelrotor 6-fach / Angle rotor 6-times

0545 0546 0548 0521 0509 0513 0513

35°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

30 50 75 50 15 50 50

26 x 95 29 x 107 35 x 105 34 x 100 17 x 120 29 x 115 29 x 115

6 6 6 6 6 6 6

6000 6000 6000 6000 6000 6000 6000

3824 4025 4146 4146 3985 3985 3985

95 100 103 103 99 99 99

sec sec

19 22

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

3) Zentrifugiergefäße aus Glas nur belastbar bis RZB 4000 3) Centrifuge containers of glass will not stand RCF values exceeding 4000

1) Sample temp. rise during maximum speed and 1 hour running time

91/99

DE EN

1620A

Winkelrotor 6-fach /

Angle rotor 6-times

35°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

1628

Ausschwingrotor 12-fach /

Swing out rotor 12-times

0547 0549 0501

85 85 5 6 1,6 - 5 2,6 – 3,4

38 x 106 38 x 106

6 6 12 12 12 12

6000 6000 6000 6000 6000 6000

4226 4226 3783 3783 3783 3783

105 105 94 94 94 94

sec sec

SK 63.98

12/13 x 75

12 x 82 13 x 75 13 x 65

19 22

1122 1621

60° mit / with 1122 80° mit / with 1621

2079 0518

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

sec sec

10 4 – 5,5 4 – 7 15 7,5 – 8,5 8,5 – 10

17 x 70 15 x 75 16 x 75 17 x 100 15 x 92 16 x 100

12 12 12 12 12 12

4000 4000 4000 4000 4000 4000 2254 2254 2254 2683 2683 2683

126 126 126 150 150 150

22 25

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

3) Zentrifugiergefäße aus Glas nur belastbar bis RZB 4000 3) Centrifuge containers of glass will not stand RCF values exceeding 4000

1) Sample temp. rise during maximum speed and 1 hour running time

92/99

DE EN

1628

Ausschwingrotor 12-fach /

Swing out rotor 12-times

55° mit / with 1127

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

1617

5 1,6 – 5,0 2,6 – 3,4 2,7 - 3

mm 12 / 13 x 75

12 12 12 12

4000 4000 4000 4000 2236 2236 2236 2236

125 125 125 125

sec sec

1127

13 x 75 13 x 65 11 x 66

22 25

1619

1681

Ausschwingrotor 8-fach /

Swing out rotor 8-times

1462-A 1462-A

45°

0509 0513 0509 0513

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

sec sec

15 50

17 x 120 29 x 115

8 8

4000 4000 2469 2469

138 138

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

22 25

Ausschwingrotor 6-fach /

Swing out rotor 6-times

90°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

1) Sample temp. rise during maximum speed and 1 hour running time

15 50

17 x 120 29 x 115

6 6

4000 4000 2701 2701

151 151

sec sec

22 25

93/99

DE EN

1613

Winkelrotor 12-fach / Angle rotor 12-times

35°

Kapazität / capacity ml

Maße / dimensions  x L

Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

1613

sec sec

0518

0507

0509

15 15 12 15 4 - 7 4,9 4,5 - 5 7,5 – 8,5 9 - 10

17 x 100

100

17 x 120 13 x 100 13 x 90 11 x 92 15 x 92 16 x 92

102

12 12 6 6 12 12 12 12 12

6000 6000 6000 6000 6000 6000 6000 6000 4146 4146 4146 4146 4146 4146 4146 4146

103 103 103 103 103 103 103 103

13 15

1054-A

Winkelrotor 12-fach / Angle rotor 12-times

35°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

sec sec

0501

10 8 8,5 - 10 5 6 1,1 – 1,4 2,7 - 3 2,6 – 3,4

15 x 102 16 x 125 16 x 100

12/13 x 75

12 x 82 8 x 66 11 x 66 13 x 65

12 6 12 12 12 12 12 12

6000 6000 6000 6000 6000 6000 6000 6000 4146 4146 4146 3300 3300 3300 3300 3300

103 103 103 82 82 82 82 82

13 15

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

3) Zentrifugiergefäße aus Glas nur belastbar bis RZB 4000 3) Centrifuge containers of glass will not stand RCF values exceeding 4000

1) Sample temp. rise during maximum speed and 1 hour running time

94/99

DE EN

1613

Winkelrotor 12-fach /

Angle rotor 12-times

35°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

1418 1467 1468

Winkelrotor 8-fach / Angle rotor 8-times

1054-A

1054-A /0701

6305 SK 1/89 SK 19/85-4 SK 73/74

2078 0536

1,6 - 5 4 4 0,8 4 - 5,5 4 - 7 1,5 2

13 x 75 12 x 60 10 x 88 8 x 45 15 x 75 16 x 75 11 x 38 11 x 38

12 12 12 12 12 12 12 12

6000 6000 6000 6000 6000 6000 6000 6000 3300 3260 3502 2777 3663 3663 2737 2737

82 81 87 69 91 91 68 68

sec sec

13 15

0716 E2109 E2110-A

0507 0518 --- 0509 0513 0546 ---

45°

Kapazität / capacity ml

Maße / dimensions  x L Anzahl p. Rotor / number p. rotor

Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

sec sec

15 15 12

17 x 100 17 x 100

32 32 32 32 8 8 8 4000 4000 4000 4000 4000 4000 4000 2540 2540 2540 2594 2486 2486 2486

142 142 142 145 139 139 139

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

9 10

17 x

16 x

100

15 50 50 50

17 x 120 29 x 115 29 x 107 29 x 115

36 43

1) Sample temp. rise during maximum speed and 1 hour running time

95/99

DE EN

1418 1467

Winkelrotor 8-fach /

Angle rotor 8-times

45°

Kapazität / capacity ml Maße / dimensions  x L Anzahl p. Rotor / number p. rotor Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

1624 1661 + 1660

1054-A /0701

1054-A

0553

4 5 1,1 – 1,4 2,7 - 3 2,6 – 3,4 1,6 - 5 5 12

12 x 60 12 x 75 8 x 66 11 x 66 13 x 65 13 x 75 13 x 75 17 x 102

32 32 32 32 32 32 32 32 4000 4000 4000 4000 4000 4000 4000 4000 2129 2182 2182 2182 2182 2182 2182 2540

119 122 122 122 122 122 122 142

sec sec

36 43

+ 0716

Ausschwingrotor 4-fach /

Swing out rotor 4-times

1662 1670

1663 1664 1665 1666 1667 1668 1663 1664

90°

Kapazität / capacity ml Maße / dimensions  / A Filterkarten / filter cards Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

mm²

sec sec

1 2 4 8 3 x 2 4 x 1 1 2

6,2 / 30 8,7 / 60 12,4 / 120 17,5 / 240 8,7 / 60 6,2 / 30 6,2 / 30 8,7 / 60

1675 1675 1675 1676 1677 1678 1692 1692 4000 4000 4000 4000 4000 4000 4000 4000

1646 1646 1646 1646 1646 1646 1646 1646

92 92 92 92 92 92 92 92

22 25

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

6) Objektträger nur belastbar bis RZB 1100 6) Object slide will not stand RCF values exceeding 1100

1) Sample temp. rise during maximum speed and 1 hour running time

96/99

DE EN

1624 1661 + 1660 1660 1680

Ausschwingrotor 4-fach /

Swing out rotor 4-times

90°

Kapazität / capacity ml Maße / dimensions  / A

Anzahl p. Rotor / number p. rotor Filterkarten / filter cards

Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

1624 1661 + 1660

Ausschwingrotor 4-fach /

Swing out rotor 4-times

1670 1285 1662

1665 1666 1667 1668 1671 1672 1673

nur ohne

Deckel / without

lid 1661

4 8 3 x 2 4 x 1

mm²

12,4 / 120 17,5 / 240 8,7 / 60 6,2 / 30 26 / 76 6,2 / 30 8,7 / 60 12,4 / 120

Objektträger/

object slide

[1] 0,5 [1] 0,5 [1] 0,5

8 8 8 8 24 4 4 4

1692 1691 1694 1693 [1] 1696 [1] 1697 [1] 1698 4000 4000 4000 4000 4000 4000 4000 4000

1646 1646 1646 1646 1574 1467 1467 1467

92 92 92 92 88 82 82 82

sec sec

1470

22 25

1471 1475

90°

Kapazität / capacity ml Maße / dimensions  / A Anzahl p. Rotor / number p. rotor Filterkarten / filter cards Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

1 x 8 2 x 8

mm²

17,5 / 240 17,5 / 240

4 4

--- ---

4000 4000 1556 1556

87 87

sec sec

22 25

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

6) Objektträger nur belastbar bis RZB 1100 6) Object slide will not stand RCF values exceeding 1100 [1] Einschritt-Methode [1] One-step method

1) Sample temp. rise during maximum speed and 1 hour running time

97/99

DE EN

1626 1661 + 1660

Ausschwingrotor 6-fach /

Swing out rotor 6-times

90°

Kapazität / capacity ml Maße / dimensions  / A Anzahl p. Rotor / number p. rotor Filterkarten / filter cards Drehzahl / speed RPM RZB / RCF Radius / radius mm

(97%)

1 Probenerwärmung/Sample temp. rise

1626 1661 + 1660 1660 1680

1662 1670

1663 1664 1665 1666 1667 1668 1663 1664

1 2 4 8 3 x 2 4 x 1 1 2

mm²

6,2 / 30 8,7 / 60 12,4 / 120 17,5 / 240 8,7 / 60 6,2 / 30 6,2 / 30 8,7 / 60

6 6 6 6 6 6 12 12

1675 1675 1675 1676 1677 1678 1692 1692 4000 4000 4000 4000 4000 4000 4000 4000
