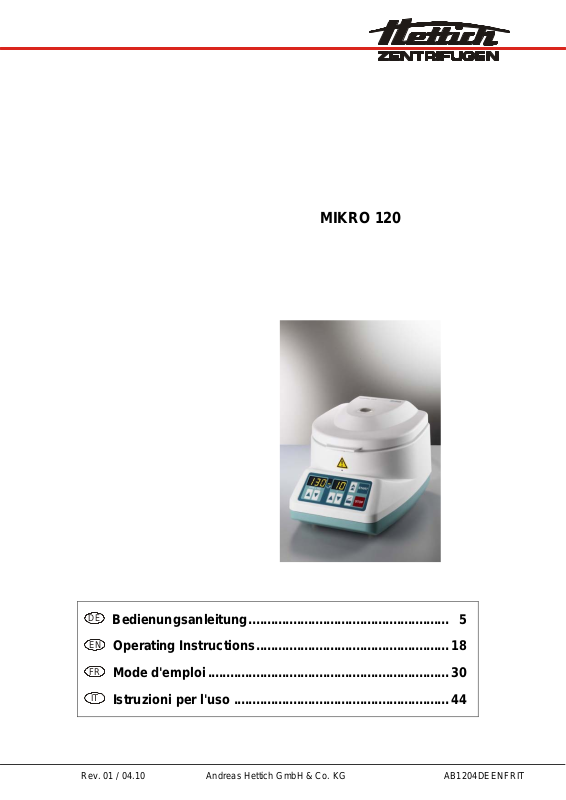

MIKRO 120

Bedienungsanleitung...................................................... 5

Operating Instructions.................................................... 18

Mode d'emploi................................................................. 30

Istruzioni per l'uso .......................................................... 44

Rev. 01 / 04.10 Andreas Hettich GmbH & Co. KG AB1204DEENFRIT

START

Fig. 1

RPM x 100

STOP

2/58

EG-Konformitätserklärung

EC Conformity Declaration

Déclaration de conformité CE

Dichiarazione di conformità alle norme CEE

Andreas Hettich GmbH & Co. KG • Föhrenstraße 12 • D-78532 Tuttlingen • Germany

Das bezeichnete Gerät, inklusive Zubehör entspricht den aufgeführten EG-Richtlini en und Normen.

The denoted device, including accessories corresponds to the listed EC guidelines and standards.

L'appareil désigné, y compris les accessoires, correspond aux directives CE et aux normes énumérées.

L'apparecchio designato, compresi gli accessori, è conforme alle direttive CE e alle norme citate.

Geräteart, Type of device, Type d'appareil, Tipo di apparecchio:

Laborzentrifuge mit Zubehör, Laboratory centrifuge with accessories, Centrifugeuse d e laboratoire avec des accessoires, Centrifuga da laboratorio con accessori

Typenbezeichnung, Type designation, Désignation de modèle, Contrassegno tipo:

MIKRO 120

EG-Richtlinien/Normen, EC guidelines/standards, Directives CE/Normes, Direttive/Norme CEE:

2006/95/EG, EN 61010-1:2001, EN 61010-2-020:2006 2004/108/EG, EN 61326-1:2006 2006/42/EG, EN ISO 12100-1:2004, EN ISO 12100-2:2004 98/79/EG

H. Eberle Geschäftsführer, Manager,

Directeur, Gerente

3/58

Andreas Hettich GmbH & Co. KG Föhrenstraße 12, D-78532 Tuttlingen / Germany Phone +49 (0)7461 / 705-0 Fax +49 (0)7461 / 705-125 info@hettichlab.com, service@hettichlab.com www.hettichlab.com

Änderungen vorbehalten! , Modifications reserved! , Sous réserve de modifications ! , Con riserva di modifiche!

AB1204DEENFRIT / Rev. 01 / 04.10

4/58

Inhaltsverzeichnis

1 Bestimmungsgemäße Verwendung........................................................................................................................6

2 Restrisiken..............................................................................................................................................................6

3 Technische Daten...................................................................................................................................................6

4 Sicherheitshinweise................................................................................................................................................7

5 Bedeutung der Symbole .........................................................................................................................................9

6 Lieferumfang...........................................................................................................................................................9

7 Inbetriebnahme.......................................................................................................................................................9

8 Deckel öffnen und schließen.................................................................................................................................10

8.1 Deckel öffnen................................................................................................................................................. 10

8.2 Deckel schließen ...........................................................................................................................................10

9 Ein- und Ausbau des Rotors.................................................................................................................................10

10 Beladen des Rotors...........................................................................................................................................10

11 Winkelrotoren aerosoldicht verschließen...........................................................................................................10

12 Bedien- und Anzeigeelemente ..........................................................................................................................11

12.1 Symbole des Bedienfeldes.........................................................................................................................11

12.2 Tasten und Einstellmöglichkeiten...............................................................................................................11

13 Bremsstufe einstellen........................................................................................................................................11

14 Zentrifugation ....................................................................................................................................................12

14.1 Zentrifugation mit Zeitvorwahl....................................................................................................................12

14.2 Dauerlauf ...................................................................................................................................................12

14.3 Kurzzeitzentrifugation.................................................................................................................................12

15 Relative Zentrifugalbeschleunigung (RCF)........................................................................................................13

16 Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm3................................13

17 Notentriegelung.................................................................................................................................................13

18 Pflege und Wartung...........................................................................................................................................14

18.1 Zentrifuge (Gehäuse, Deckel und Schleuderraum)....................................................................................14

18.1.1 Oberflächenreinigung und -pflege.......................................................................................................14

18.1.2 Oberflächendesinfektion.....................................................................................................................14

18.1.3 Entfernen radioaktiver Verunreinigungen............................................................................................14

18.2 Rotoren und Zubehör.................................................................................................................................15

18.2.1 Reinigung und Pflege..........................................................................................................................15

18.2.2 Desinfektion........................................................................................................................................15

18.2.3 Entfernen radioaktiver Verunreinigungen............................................................................................15

18.3 Autoklavieren .............................................................................................................................................15

18.4 Zentrifugiergefäße......................................................................................................................................16

19 Störungen..........................................................................................................................................................16

20 Netzeingangssicherungen wechseln.................................................................................................................17

21 Reparaturannahme von Zentrifugen..................................................................................................................17

22 Entsorgung........................................................................................................................................................17

23 Anhang / Appendix............................................................................................................................................58

23.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................58

5/58

1 Bestimmungsgemäße Verwendung

Bei der vorliegenden Maschine handelt es sich um ein Medizinprodukt (Laborzentrifuge) im Sinne der IVD-Richtl inie 98/79/EG. Die Zentrifuge dient zum Trennen von Stoffen bzw. Stoffgemischen mit einer Dichte von max. 1,2 kg/dm³. Darunter fallen auch Stoffe und Stoffgemische menschlichen Ursprungs. Die Zentrifuge ist nur für diesen Verwendungszweck bestimmt. Eine andere oder darüber hinausgehende Benutzu ng gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma Andreas Hettich GmbH & Co. KG nicht.

Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller Hinweise aus der Bedienungsanleitung und die Einhaltung der Inspektions- und Wartungsarbeiten.

2 Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten sicher heitstechnischen Regeln gebaut. Bei unsachgemäßer Verwendung und Behandlung können Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen an der Maschine oder an anderen Sachwerten entstehen. Die Maschine ist nur für die bestimmungsgemäße Verwendung, und nur in sicherheitstechnisch einwandfreiem Zustand zu benutzen.

Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu bese itigen.

3 Technische Daten

Hersteller

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen Modell MIKRO 120 Typ 1204 1204-01 Netzspannung (± 10%) 208 - 240 V 1∼ 100 - 127 V 1∼ Netzfrequenz 50 - 60 Hz 50 - 60 Hz Anschlusswert 230 VA 230 VA Stromaufnahme 1.2 A 2.5 A Kapazität max. 24 x 1.5 / 2.0 ml zulässige Dichte

1.2 kg/dm3 Drehzahl (RPM) 14000 Beschleunigung (RCF) 17530 Kinetische Energie 4100 Nm Prüfpflicht (BGR 500) nein Umgebungsbedingungen (EN / IEC 61010-1)

− Aufstellungsort

− Höhe

− Umgebungstemperatur

− Luftfeuchtigkeit

maximale relative Luftfeuchte 80% für Temperaturen bis 31°C, linear

nur in Innenräumen

bis zu 2000 m über Normal-Null

2°C bis 40°C

abnehmend bis 50% relativer Luftfeuchte bei 40°C.

− Überspannungskategorie (IEC 60364-4-443)

− Verschmutzungsgrad

Geräteschutzklasse

ΙΙ 2

Ι nicht für den Einsatz in explosionsgefährdeter Umgebung geeignet. EMV

− Störaussendung, Störfestigkeit

Geräuschpegel (rotorabhängig)

EN / IEC 61326-1, Klasse B FCC Class B

≤ 61 dB(A)

Abmessungen

− Breite

− Tiefe

− Höhe

231 mm 292 mm 199 mm

Gewicht ca. 6 kg

6/58

4 Sicherheitshinweise

Werden nicht alle Hinweise in dieser Bedienungsanleitung befolgt, kann beim Hersteller kein Gewährleistungsanspruch geltend gemacht werden..

• Die Zentrifuge ist so aufzustellen, dass sie standsicher betrieben w erden kann.

• Vor Benutzung der Zentrifuge unbedingt den Rotor auf festen Sitz prüfen.

• Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-020, in einem

Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.

• Rotoren, Gehänge und Zubehörteile, die starke Korrosionsspuren oder mechanische Schäden aufweisen, oder deren Verwendungsdauer abgelaufen ist, dürfen nicht mehr verwendet werden.

• Die Zentrifuge darf nicht mehr in Betrieb genommen werden, wenn der Schleuderraum sicherheitsrelevante Schäden aufweist.

• Vor Inbetriebnahme der Zentrifuge ist die Bedienungsanleitung zu lesen und zu beachten. Nur Personen, die die Bedienungsanleitung gelesen und verstand en haben, dürfen das Gerät bedienen.

• Neben der Bedienungsanleitung und den verbindlichen Regelungen der Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für sicherheits- und fachgerechtes Arbeiten zu beachten. Die Bedienungsanleitung ist um Anweisungen aufgrund bestehender nationaler Vorsc hriften des Verwenderlandes zur Unfallverhütung und zum Umweltschutz zu ergänzen.

• Die Zentrifuge ist nach dem Stand der Technik geba ut und betriebssicher. Es können aber von ihr Gefa hren für den Benutzer oder Dritte ausgehen, wenn sie nicht von geschultem P ersonal oder unsachgemäß oder zu nicht bestimmungsgemäßem Gebrauch eingesetzt wird.

• Die Zentrifuge darf während des Betriebs nicht bewegt oder angestoße n werden.

• Im Störungsfall bzw. bei der Notentriegelung nie in den sich drehenden R otor greifen.

• Um Schäden durch Kondensat zu vermeiden, muss bei Wechsel von einem kalten in einen warmen Raum, die

Zentrifuge entweder mindestens 3 Stunden im warmen Raum auf wärmen bevor sie an das Netz angeschlossen werden darf oder 30 Minuten im kalten Raum warmlaufen.

• Es darf nur der vom Hersteller für dieses Gerät zugelassene Rotor und das zugelas sene Zubehör verwendet werden (siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

• Der Rotor der Zentrifuge darf nur entsprechend dem Kapitel "Beladen des Rotors" beladen werden.

• Bei der Zentrifugation mit maximaler Drehzahl darf die Dichte der Stoffe oder Stoffgemische 1,2 kg/dm

nicht

überschreiten.

• Zentrifugationen mit unzulässiger Unwucht sind nicht erlaubt.

• Die Zentrifuge darf nicht in explosionsgefährdeter Umgebung betrieben werden.

• Eine Zentrifugation mit:

− brennbaren oder explosiven Materialien

− Materialien, die chemisch mit hoher Energie miteinander reagieren ist verboten.

• Bei der Zentrifugation von gefährlichen Stoffen bz w. Stoffgemischen, die toxisch, radio aktiv oder mit pat hogenen

Mikroorganismen verseucht sind, sind durch den Benutzer geeignete Maßnahmen zu treffen. Es müssen grundsätzlich Zentrifugiergefäße mit speziellen Schraubverschlüssen für gefährliche Substanzen verwendet werden. Bei Materialien der Risikogruppe 3 und 4 ist zusätzlich zu den verschließbaren Zentrifugiergefäßen ein Bio-Sicherheitssystem zu ver wenden (siehe Handbuch "Laboratory Bio-safety Manual" der Weltgesundheitsorganisation). Bei einem Bio-Sicherheitssystem verhindert eine Bioabdichtung (Dichtring) das Austreten von Tröpfchen und Aerosolen. Ohne Verwendung eines Bio-Sicherheitssystems ist eine Zentrifuge im Sinne der Norm EN / IEC 61010-2-020 nicht mikrobiologisch dicht. Lieferbare Bio-Sicherheitssysteme siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Im Zweifelsfall sind entsprechende Informationen beim Hersteller einzuholen.

• Der Betrieb der Zentrifuge mit stark korrodierenden Stoffen, welche die mechanische Festigkeit von Rotoren, Gehängen und Zubehörteilen beeinträchtigen können, ist nicht erlaubt.

7/58

• Reparaturen dürfen nur von einer vom Hersteller autorisierten Person ausgeführt werden.

• Es dürfen nur Originalersatzteile und zugelassenes Orig inalzubehör der Fi rma Andreas Hettich GmbH & Co. KG

verwendet werden.

• Es gelten die folgenden Sicherheitsbestimmungen: EN / IEC 61010-1 und EN / IEC 61010-2-020 sowie deren nationalen Abweichungen.

• Die Sicherheit und Zuverlässigkeit der Zentrifuge ist nur dann ge währle istet, wenn:

− die Zentrifuge nach der Bedienungsanleitung betrieben wird.

− die elektrische Installation, am Aufstellungsort der Zentrifuge, den Anforderungen von EN / IEC Festle-

gungen entspricht.

− vorgeschriebene Prüfungen nach BGV A1, BGR 500 durch einen Sachkundigen durchgeführt werden.

8/58

5 Bedeutung der Symbole

Symbol an der Maschine: Achtung, allgemeine Gefahrenstelle.

Vor Benutzung der Zentrifuge unbedingt die Bedienungsanleitung lesen und die sicherheitsrelevanten Hinweise beachten!

Symbol in diesem Dokument: Achtung, allgemeine Gefahrenstelle.

Dieses Symbol kennzeichnet sicherheitsrelevante Hinweise und deutet auf mögliche gefährliche Situationen hin.

Das Nichtbeachten dieser Hinweise kann zu Sach- und Personenschäden führen. Symbol in diesem Dokument:

Dieses Symbol deutet auf wichtige Sachverhalte hin. Symbol an der Maschine und in diesem Dokument:

Symbol für die getrennte Sammlung von Elektro- und Elektronikgeräten, gemäß der Richtlinie 2002/96/EG (WEEE). Das Gerät gehört zur Gruppe 8 (Medizinische Geräte).

Verwendung in den Ländern der Europäischen Union sowie in Norwegen und der Schweiz.

6 Lieferumfang

Folgendes Zubehör wird mit der Zentrifuge geliefert: 1 Anschlusskabel

2 Sicherungen 1 Hinweisblatt Transportsicherung

1 Bedienungsanleitung 1 Sechskantstiftschlüssel für Transportsicherung

Rotor(en) und das entsprechende Zubehör werden je nach Bestellung mitgeli efert.

7 Inbetriebnahme

• Die Transportsicherung am Gehäuseboden entfernen, siehe Hinweisblatt "Transportsicherung".

• Die Zentrifuge an einem geeigneten Platz standsicher aufstellen und nivellieren. Bei der Aufstellung ist

der geforderte Sicherheitsbereich gemäß EN / IEC 61010-2-020, von 300 mm um die Zentrifuge herum, einzuhalten.

Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-020, in einem Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.

Durch die Lüftungsöffnung an der Rückseite der Zentrifuge können Stoffe austreten. Das Gerät ist so aufzustellen, dass der Luftstrom nicht auf Personen gerichtet ist.

• Lüftungsöffnungen dürfen nicht zugestellt werden. Es muss ein Lüftungsabstand von 300 mm um die Lüftungsschlitze oder Lüftungsöffnungen eingehalten werden.

• Prüfen ob die Netzspannung mit der Angabe auf dem Typenschild üb ereinstimmt.

• Die Zentrifuge mit dem Anschlusskabel an eine genormte Netzsteckdose anschließen. Anschlusswert siehe

Kapitel "Technische Daten".

• Den Netzschalter einschalten. Schalterstellung "Ι". Die zuletzt benutzten Zentrifugierdaten werden angezeigt.

• Den Deckel öffnen.

• Die Transportsicherung im Schleuderraum entfernen, siehe Hinweisblatt "Transportsicherung".

9/58

8 Deckel öffnen und schließen

8.1 Deckel öffnen

Der Deckel lässt sich nur öffnen, wenn die Zentrifuge eingeschaltet ist und der Rotor stillsteht. Sollte dies nicht möglich sein, siehe Kapitel "Notentriegelung".

• Die Taste

drücken und den Deckel öffnen. In der Rotationsanzeige leuchtet das Symbol " " (Deckel

geöffnet).

8.2 Deckel schließen

Den Deckel nicht zuschlagen.

• Den Deckel auflegen und am Deckelgriff leicht niederdrücken. In der Rotationsanzeige "

" (Deckel geschlossen).

9 Ein- und Ausbau des Rotors

• Die Motorwelle (C) und die Bohrung des Rotors (A) reinigen und anschließend die Motorwelle leicht einfetten. Schmutzpartikel zwischen der Motorwelle und dem Rotor verhindern einen einwandfreien Sitz des Rotors und verursache n einen unruhigen Lauf.

• Den Rotor vertikal auf die Motorwelle aufsetzen. Die Mitnehmerflächen (D) der Motorwelle müssen sich in der Nut (B) des Rotors befinden. Auf dem Rotor ist die

Ausrichtung der Nut gekennzeichnet.

• Die Spannmutter des Rotors mit dem mitgelieferten Schlüssel durch Drehen im Uhrzeigersinn anziehen.

• Den Rotor auf festen Sitz prüfen.

• Lösen des Rotors: Die Spannmutter durch Drehen entgege n dem Uhrzeigersinn lösen.

Die Spannmutter drehen, bis sich der Rotor von der Motorwelle abheben lässt.

10 Beladen des Rotors

leuchtet das Symbol

Standard-Zentrifugiergefäße aus Glas sind belastbar bis RZB 4000 (DIN 58970 Teil 2).

• Den Rotor auf festen Sitz prüfen.

• Die Rotoren dürfen nur symmetrisch beladen werden. Zugelassen e Kombinationen siehe Kapitel

"Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

• Die Zentrifugiergefäße immer außerhalb der Zentrifuge befüllen.

• Die vom Hersteller angegebene maximale Füllmenge der Zentrifugiergefäße darf nicht überschritten werden.

• Um die Gewichtsunterschiede innerhalb der Zentrifugiergefäße möglichst gering zu halten, ist auf eine

gleichmäßige Füllhöhe in den Gefäßen zu achten.

• Auf jedem Rotor ist das Gewicht der zulässigen Füllmenge angegeben. Dieses Gewicht darf nicht überschritten werden.

11 Winkelrotoren aerosoldicht verschließen

Um Aerosoldichtigkeit zu gewährleisten, müssen die Deckel von aerosoldichten Winkel rotoren von Hand, durch Drehen im Uhrzeigersinn, fest verschlossen werden.

Lieferbare aerosoldichte Winkelrotoren siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

10/58

12 Bedien- und Anzeigeelemente

Siehe Abbildung auf Seite 2. Fig. 1: Anzeige- und Bedienfeld

12.1 Symbole des Bedienfeldes

Rotationsanzeige. Die Rotationsanzeige leuchtet rotierend gegen d en Uhrzeigersinn auf, solange sich der Rotor dreht.

Bei Stillstand des Rotors wird in der Rotationsanzeige durch Symbole der Zustand des Deckels angezeigt: Symbol : Deckel geöffnet

Symbol

: Deckel geschlossen

Bedienfehler und auftretende Störungen werden im Display angez eigt (siehe Kapitel "Störungen").

12.2 Tasten und Einstellmöglichkeiten

RPM x 100

• Drehzahl Einstellbar ist ein Zahlenwert von 500 RPM bis zur maximalen Drehzahl des Rotors. Maximale Drehzahl des Rotors siehe Kapitel "Anhang/Appendix, Rotor und Zubehör/Rotor and accessories“. Einstellbar in 100er Schritten (RPM = angezeigter Wert x 100). Bei Gedrückthalten der Taste

oder ändert sich der Wert mit zunehmender Geschwindigkeit.

• Die Bremsstufe anzeigen.

• Laufzeit

- Einstellbar von 1 - 99 Minuten, in 1 Minuten-Schritten

- Dauerlauf "--"

• Bremsstufen 0 oder 1. Stufe 1 = kurze Auslaufzeit, Stufe 0 = lange Auslaufzeit.

Bei Gedrückthalten der Taste

oder ändert sich der Wert mit zunehmender Geschwindigkeit.

START

• Zentrifugationslauf starten.

STOP

• Zentrifugationslauf beenden. Der Rotor läuft mit vorgewählter Bremsstufe aus.

• Die Bremsstufe speichern.

• Kurzzeitzentrifugation.

Der Zentrifugationslauf erfolgt, solange die Taste

gedrückt gehalten wird.

• Die Bremsstufe anzeigen.

• Den Deckel entriegeln.

13 Bremsstufe einstellen

• Den Netzschalter ausschalten.

• Die Taste

unterhalb der Drehzahl-Anzeige und die Taste gleichzeitig gedrückt halten.

• Den Netzschalter einschalten und die Tasten wieder losl assen. In der Drehzahl-Anzeige wird die Maschinenversion und in der Zeit-Anzeige die e ingestellte Bremsstufe angezeigt: z.B:

RPM x 100

START

STOP

RPM x 100

START

STOP

Werden die Maschinenversion und die Bremsstufe nicht angezeigt, dann di e Taste Anzeige so oft drücken, bis diese angezeigt werden. Die Maschinenversion ist werksseitig eingestellt und kann nicht verändert werden.

• Mit den Tasten

unterhalb der Zeit-Anzeige die gewünschte Bremsstufe einstellen. Stufe 1 = kurze Auslaufzeit, Stufe 0 = lange Auslaufzeit. Auslaufzeiten siehe Kapitel "Anhang/Appendix, Rotor und Zubehör/Rotor and accessories".

• Die Taste

STOP

drücken um die Einstellung zu speichern.

unterhalb der Drehzahl-

11/58

14 Zentrifugation

Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-02 0, in einem Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.

Wird der zulässige Gewichtsunterschied innerhalb der Beladung des Rotors überschritten, schaltet der A n trieb während des Anlaufs ab, und Fehler -3- wird angezeigt (siehe Kapitel "Störungen").

Ein Zentrifugationslauf kann jederzeit durch Drücken der Taste

STOP

abgebrochen werden. Die Zeit und die Drehzahl können während des Zentrifugationslaufes, mit den Tasten , geändert werden. Bei Gedrückthalten der Taste

oder ändert sich der Wert mit zunehmender Geschwindigkeit. Nach einem Zentrifugationslauf blinkt die Anzeige bis der Deckel geöffnet, oder eine Taste gedrückt wird. Blinkt in der Rotationsanzeige

abwechselnd das Symbol " " (Deckel geschlossen) und " " (Deckel

geöffnet), so ist eine weitere Bedienung der Zentrifuge erst nach einmaligem Öffnen des Deckels möglich.

• Den Netzschalter einschalten (Schalterstellung "Ι").

• Den Rotor beladen und den Zentrifugendeckel schließen.

14.1 Zentrifugation mit Zeitvorwahl

• Mit den Tasten unterhalb der Drehzahl-Anzeige die gewünschte Drehzahl einstellen.

• Mit den Tasten

• Die Taste

unterhalb der Zeit-Anzeige die gewünschte Zeit einstellen.

STAR T

drücken. Die Rotationsanzeige erfolgt solange sich der Rotor dreht.

Die Zeit wird in Minuten angezeigt. Die letzte Minute wird in Sekunden heruntergezählt. Wird die Zeit in Minuten angezeigt, blinkt neben der Zahl ein Punkt.

• Nach Ablauf der Zeit oder bei Abbruch des Zentrifugationslaufes durch Drücken der Taste

STOP

, erfolgt der

Auslauf des Rotors mit der eingestellten Bremsstufe.

Während des Zentrifugationslaufes werden die Drehzahl des Rotors und die verbleibende Zeit angezeigt.

14.2 Dauerlauf

• Mit den Tasten

• Mit der Taste

• Die Taste

unterhalb der Drehzahl-Anzeige die gewünschte Drehzahl einstellen.

unterhalb der Zeit-Anzeige die Zeit auf Null stellen. Es wird "--" wird angezeigt.

STAR T

drücken. Die Rotationsanzeige erfolgt solange sich der Rotor dreht. Die Zeitzählung beginnt

bei 0.

Die erste Minute wird in Sekunden hochgezählt, danach wird die Zeit in Minute n angezeigt. Wird die Zeit in Minuten angezeigt, blinkt neben der Zahl ein Punkt.

• Die Taste

STOP

drücken um den Zentrifugationslauf zu beenden. Der Auslauf des Rotors erfolgt mit der

eingestellten Bremsstufe.

Während des Zentrifugationslaufes werden die Drehzahl des Rotors und die gelaufene Zeit angezeigt.

14.3 Kurzzeitzentrifugation

• Mit den Tasten

• Die Taste

unterhalb der Drehzahl-Anzeige die gewünschte Drehzahl einstellen.

gedrückt halten. Die Rotationsanzeige erfolgt solange sich der Rotor dreht. Die Zeitzählung

beginnt bei 0.

Die erste Minute wird in Sekunden hochgezählt, danach wird die Zeit in Minute n angezeigt. Wird die Zeit in Minuten angezeigt, blinkt neben der Zahl ein Punkt.

• Die Taste wieder loslassen um den Zentrifugationslauf zu beenden. Der Auslauf des Rotors erfolgt mit der eingestellten Bremsstufe.

Während des Zentrifugationslaufes werden die Drehzahl des Rotors und die gelaufene Zeit angezeigt.

12/58

15 Relative Zentrifugalbeschleunigung (RCF)

Die relative Zentrifugalbeschleunigung (RCF) wird als Vielfaches der Erdbeschleunigung (g) angegeben. Sie ist ein einheitsfreier Zahlenwert und dient zum Vergleich der Trenn- und Sedimentationsleistung.

Die Berechnung erfolgt nach der Formel:

RPM

⎛

RCF ××=

RCF = Relative Zentrifugalbeschleunigung RPM = Drehzahl r = Zentrifugierradius in mm = Abstand von der Mitte der Drehachse bis zum Zentrifugiergefäßboden. Zentrifugierradius siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/ Rotors and accessories".

Die relative Zentrifugalbeschleunigung (RCF) ist von der Drehzahl und dem Zentrifugierradius abhängig.

16 Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm

Bei der Zentrifugation mit maximaler Drehzahl darf die Dichte der Stoffe oder Stoffgemische 1,2 kg/dm überschreiten. Bei Stoffen oder Stoffgemischen mit einer höheren Dichte muss die Drehzahl reduziert werden.

Die erlaubte Drehzahl lässt sich nach folgender Formel berechnen:

z.B.: Maximale Drehzahl 4000 RPM, Dichte 1,6 kg/dm

kg/dm³ 1,2

kg/dm³ 1,6

Bei eventuellen Unklarheiten ist Auskunft beim Hersteller einzuholen.

17 Notentriegelung

Bei einem Stromausfall kann der Deckel nicht geöffnet werden. Es muss eine Notentriegelung von Hand durchgeführt werden.

red == ×

⎜ ⎝

)(n Drehzahl Reduzierte

1000

⎞ ⎟

⎠

1,118r

⇒ 1000

1,2

[kg/dm³] Dichte höhere

RPM 3464 RPM 4000

red ×=

RPM ×

RCF

1,118r

[RPM] Drehzahl maximale

nicht

Zur Notentriegelung die Zentrifuge vom Netz trennen. Den Deckel nur bei Stillstand des Rotors öffnen. Zur Notentriegelung darf nur der mitgelieferte Entriegelungsstift aus Kunststoff verwendet werden.

1. Den Netzschalter ausschalten (Schalterstellung "0").

2. Durch das Fenster im Deckel schauen, um sich zu vergewissern, dass der Rotor stillsteht.

3. Den Entriegelungsstift waagerecht in die Bohrung, die sich in der Mitte des Gehäuses befindet, einf ühren und bis zum Anschlag hineinschieben, siehe Zeichnung.

4. Den Entriegelungsstift schräg (45°) nach oben rechts drücken und gleichzeitig den D eckel nach oben schwenken, siehe Zeichnung.

5. Den Entriegelungsstift wieder aus der Bohrung herausziehen.

13/58

18 Pflege und Wartung

Vor der Reinigung den Netzstecker ziehen. Bevor ein anderes als das vom Hersteller empfohlene Reinigungs- oder Dekontaminationsverfahren

angewandt wird, hat sich der Benutzer beim Hersteller zu vergewissern, dass das vorgesehene Verfahr en das Gerät nicht schädigt.

• Zentrifugen, Rotoren und das Zubehör dürfen nicht in Spülmaschinen g ereinigt werden.

• Es darf nur eine Handreinigung und eine Flüssig-Desinfektion durc hgeführt werden.

• Die Wassertemperatur muss 20 – 25°C betragen.

• Es dürfen nur Reinigungs- oder Desinfektionsmittel verwendet werden, die:

− im pH-Bereich 5 - 8 liegen,

− keine Ätzalkalien, Peroxide, Chlorverbindungen, Säuren und Laugen enthalten.

• Um Korrosionserscheinungen durch Reinigungs- oder Desinfektionsmittel zu vermeiden sind die speziellen

Anwendungshinweise vom Hersteller des Reinigungs- oder Desinfektionsmittels unbedingt zu beachten.

18.1 Zentrifuge (Gehäuse, Deckel und Schleuderraum)

18.1.1 Oberflächenreinigung und -pflege

• Das Gehäuse der Zentrifuge und den Schleuderraum rege lmäßig säubern und bei Bedarf mit Seife oder einem milden Reinigungsmittel und einem feuchten Tuch reinigen. Dies dient zum einen der Hygiene und es verhindert Korrosion durch anhaftende Verunreinigungen.

• Inhaltsstoffe geeigneter Reinigungsmittel: Seife, anionische Tenside, nichtionische Tenside.

• Nach dem Einsatz von Reinigungsmitteln, die Reste des Reinigungsmittels, durch Nachwischen mit einem feuchten Tuch, entfernen.

• Die Flächen müssen unmittelbar nach der Reinigung g etrocknet werden.

• Bei Bildung von Kondenswasser den Schleuderra um, durch Auswischen mit einem saugfähigen Tuch, trocknen.

• Die Gummidichtung des Schleuderraums nach jeder Reinigung mit Talkum-Puder oder einem Gummi-

Pflegemittel leicht einreiben.

• Der Schleuderraum ist jährlich auf Schäden zu überprüfen.

Werden sicherheitsrelevante Schäden festgestellt, darf die Zentrifuge nicht mehr in Betrieb genommen werden. In diesem Fall ist der Kundendienst zu benachrichtigen.

18.1.2 Oberflächendesinfektion

• Gelangt infektiöses Material in den Schleuderraum, so ist dieser umgehend zu desinfizieren.

• Inhaltsstoffe geeigneter Desinfektionsmittel:

Äthanol, n-Propanol, Isopropanol, Glutardialdehyd, quaternäre Ammoniumverbindungen.

• Nach dem Einsatz von Desinfektionsmitteln, die Reste des Desinfektionsmittels, durch Nachwischen mit einem feuchten Tuch, entfernen.

• Die Flächen müssen unmittelbar nach der Desinfektion getrocknet werden.

18.1.3 Entfernen radioaktiver Verunreinigungen

• Das Mittel muss speziell für das Entfernen radioaktiver Verunreinigunge n ausgewiesen sein.

• Inhaltsstoffe geeigneter Mittel für das Entfernen radioaktiver Verunreinigun gen:

Anionische Tenside, nichtionische Tenside, polyhydrierter Äthanol.

• Nach dem Entfernen der radioaktiven Verunreinigungen, di e Reste des Mittels, durch Nachwischen mit einem feuchten Tuch, entfernen.

• Die Flächen müssen unmittelbar nach dem Entfernen der radioaktiven Verunreinigungen getrocknet werden.

14/58

18.2 Rotoren und Zubehör

18.2.1 Reinigung und Pflege

• Um einer Korrosion und Materialveränderungen vorzubeugen müssen die Rotoren und die Zubehörteile regelmäßig mit Seife oder einem milden Reinigungsmittel und einem feuchten Tuch gereinigt werden. Die Reinigung wird mindestens einmal wöchentlich empfohlen. Verschmutzungen müssen sofort entfernt werden.

• Inhaltsstoffe geeigneter Reinigungsmittel: Seife, anionische Tenside, nichtionische Tenside.

• Nach dem Einsatz von Reinigungsmitteln, die Reste des Reinigungsmittels, durch Nachspülen mit Wasser (nur außerhalb der Zentrifuge) oder Nachwischen mit einem feuchten Tuch, entfernen.

• Die Rotoren und das Zubehör müssen unmittelbar nach der Reinigung getrocknet werden.

• Winkelrotoren, Behälter und Gehänge aus Aluminium sind nach dem Trocknen mit säurefreiem Fett z.B.

Vaseline leicht einzufetten.

• Bei Bio-Sicherheitssystemen (lieferbare Bio-Sicher heitssysteme siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories") sind die Dichtungsringe regelm äßig (wöchentlich) zu prüfen und zu reinigen. Bei Anzeichen von Rissbildung, Versprödung oder Abnutzung ist der Dichtungsring sofort auszutauschen. Um ein Verdrehen des Dichtungsringes während dem Öffnen und Schl ießen des Deckels zu vermeiden, muss der Dichtungsring mit Talkum-Puder oder einem Gummi-Pflegemittel leicht eingerieben werden.

• Um Korrosion infolge Feuchtigkeit zwischen Rotor und Motorwelle zu verhindern, sollte der Rotor min destens einmal im Monat ausgebaut, gereinigt und die Motorwelle leicht gefettet werden.

• Die Rotoren und die Zubehörteile sind monatlich auf Verschleiß und Korrosionsschäden zu überprüfen.

Rotoren und Zubehör dürfen bei Anzeichen von Verschleiß oder Korrosio n nicht mehr verwendet werden.

• Den Rotor wöchentlich auf festen Sitz prüfen.

18.2.2 Desinfektion

• Gelangt infektiöses Material auf die Rotoren oder auf das Zubehör, so muss eine geeignete Desinfektion durchgeführt werden.

• Inhaltsstoffe geeigneter Desinfektionsmittel: Glutaraldehyd, Propanol, Ethylhexanol, anionische Tenside, Korrosionsinhi bitoren.

• Nach dem Einsatz von Desinfektionsmitteln, die Reste des Desinfektionsmittels, durch Nachspülen mit Wasser (nur außerhalb der Zentrifuge) oder Nachwischen mit einem feuchten Tuch, entfernen.

• Die Rotoren und das Zubehör müssen unmittelbar nach der Desinfektion getrocknet werden.

18.2.3 Entfernen radioaktiver Verunreinigungen

• Das Mittel muss speziell für das Entfernen radioaktiver Verunreinigunge n ausgewiesen sein.

• Inhaltsstoffe geeigneter Mittel für das Entfernen radioaktiver Verunreinigun gen:

Anionische Tenside, nichtionische Tenside, polyhydrierter Äthanol.

• Nach dem Entfernen der radioaktiven Verunreinigungen, di e Reste des Mittels, durch Nachspülen mit Wasser (nur außerhalb der Zentrifuge) oder Nachwischen mit einem feuchten Tuch, entfernen.

• Die Rotoren und das Zubehör müssen unmittelbar nach dem Entfernen der radioaktiven Verunreinigungen getrocknet werden.

18.3 Autoklavieren

Ausschwingrotoren, Winkelrotoren aus Aluminium, Gehänge aus Metall, Deckel mit Bioabdichtung sowie Gestelle und Reduzierungen können bei 121°C / 250°F (20 min) autoklaviert werden. Im Zweifelsfall muss beim Hersteller nachgefragt werden. Über den Sterilitätsgrad kann keine Aussage gemacht werden.

Die Deckel der Rotoren und Behälter müssen vor dem Autoklavieren abgenommen werden. Das Autoklavieren beschleunigt den Alterungsprozess von Kunststoffen. Außerdem kann es bei

Kunststoffen Farbveränderungen verursachen. Wir empfehlen nach dem Autoklavieren die Dichtungsringe von Bio-Sicherheitssystemen auszutauschen.

15/58

18.4 Zentrifugiergefäße

• Bei Undichtigkeit oder nach dem Bruch von Z entrifugiergefäßen, sind zerbrochene Gefäßteile, Glassplitter und ausgelaufenes Zentrifugiergut vollständig zu entfernen.

• Die Gummieinlagen sowie die Kunststoff-Hülsen der Rotoren sind nach e inem Glasbruch zu ersetzen.

Verbleibende Glassplitter verursachen weiteren Glasbruch !

• Handelt es sich um infektiöses Material so ist umgehend eine Desinfektion durchzuführ en.

19 Störungen

Lässt sich der Fehler laut Störungstabelle nicht beheben, so ist der Kundendienst zu benachrichtigen. Bitte den Zentrifugentyp und die Seriennummer angeben. Beide Nummern sind auf dem Typenschild der Zentrifuge

ersichtlich.

Einen NETZ-RESET durchführen:

− Den Netzschalter ausschalten (Schalterstellung "0").

− Mindestens 10 Sekunden lang warten und anschließend den Netzschalter wieder einschalten (Schalterstellung "Ι").

Störung Anzeige Fehlerursache Beseitigung

keine Anzeige --- Keine Spannung.

Netzeingangssicherungen defekt.

− Versorgungsspannung überprüfen.

− Netzeingangssicherungen überprü-

fen, siehe Kapitel "Netzeingangssicherungen wechseln".

− Netzschalter EIN.

NETZ-RESET - 2 - Netzunterbrechung während des Zentrifu-

gationslaufes. (Der Zentrifugationslauf wurde nicht beendet.)

− Nach Stillstand Deckel öffnen und

STAR T

Taste

betätigen.

− Bei Bedarf den Zentrifugationslauf wiederholen.

Unwucht - 3 - Der Rotor ist ungleichmäßig beladen.

− Deckel nach Rotor-Stillstand öffnen.

− Die Beladung des Rotors über-

prüfen, siehe Kapitel "Beladen des Rotors".

− Den Zentrifugationslauf wiederholen.

Kommunikation - 4 - Fehler im Steuerteil oder Leistungsteil.

− Nach Stillstand des Rotors einen NETZ-RESET durchführen.

Überlast - 5 - Motor oder Motoransteuerung defekt. Überspannung

Unterspannung

- 6 -

- 8 -

Netzspannung außerhalb der Toleranzen (siehe Technische Daten).

− Nach Stillstand des Rotors einen NETZ-RESET durchführen.

− Netzspannung kontrollieren.

Übertemperatur - 9 - Übertemperaturschalter im Motor hat

ausgelöst.

− Nach Rotor-Stillstand Deckel durch Notentriegelung öffnen (siehe Kapitel Notentriegelung).

− Motor abkühlen lassen.

Controller-Watchdog - C - Fehler im Steuerteil. Deckelfehler - d - Fehler Deckelverriegelung.

− Nach Stillstand des Rotors einen NETZ-RESET durchführen.

Kurzschluss - E - Kurzschluss in Steuerteil / Leistungsteil.

− Nach Stillstand des Rotors einen NETZ-RESET durchführen.

Konfiguration - F - Falsche Maschinenversion.

− Kundendienst benachrichtigen.

16/58

20 Netzeingangssicherungen wechseln

Den Netzschalter ausschalten und die Zentrifuge vom Netz trennen!

Der Sicherungshalter (A) mit den Netzeingangssicherungen befindet sich neben dem Netzschalter.

• Das Anschlusskabel aus dem Gerätestecker ziehen.

• Den Schnappverschluss (B) gegen den Sicherungshalter (A) drücken und diesen

MIKRO 120 1204 T 3,15 AH/250V E997 MIKRO 120 1204-01 T 5 AH/250V E914

21 Reparaturannahme von Zentrifugen

Wird die Zentrifuge zur Reparatur an den Hersteller zurückgesandt, so muss diese, zum Schutz von Personen, Umwelt und Material, vor dem Versand dekontaminiert und gereinigt werden.

Eine Annahme von kontaminierten Zentrifugen behalten wir uns vor. Anfallende Kosten für Reinigungs- und Desinfektionsmaßnahmen werden dem Kunden in Rechnung gestellt. Wir bitten dafür um Ihr Verständnis.

22 Entsorgung

Vor der Entsorgung muss das Gerät, zum Schutz von Personen, Umwelt und Material, dekontaminiert und gereinigt werden.

Bei der Entsorgung des Geräts sind die jeweiligen gesetzlichen Vorschriften zu beachten. Gemäß der Richtlinie 2002/96/EG (WEEE) dürfen alle nach dem 13.08.2005 gelieferten Geräte nicht mehr mit dem

Hausmüll entsorgt werden. Das Gerät gehört zur Gruppe 8 (Medizinische Geräte) und ist in den Busine ss-toBusiness-Bereich eingeordnet.

Mit dem Symbol des durchgestrichenen Abfalleimers wird darauf hingewiesen, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf.

Die Entsorgungsvorschriften der einzelnen EU-Länder können unterschiedlich sein. Im Bedarfsfal l wenden Sie sich bitte an Ihren Lieferanten.

herausziehen.

• Defekte Netzeingangssicherungen austauschen.

• Den Sicherungshalter wieder hineinschieben bis der Schnappverschluss

einrastet.

• Die Zentrifuge wieder ans Netz anschließen.

Modell Typ Sicherung Best.-Nr.

Nur Sicherungen mit dem, für den Typ, festgelegten Nennwert verwenden, siehe nachfolgende Tabelle.

17/58

Contents

1 Use according to specification..............................................................................................................................19

2 Residual risks .......................................................................................................................................................19

3 Technical specifications........................................................................................................................................19

4 Notes on safety.....................................................................................................................................................20

5 Symbol meanings.................................................................................................................................................21

6 Delivery checklist..................................................................................................................................................21

7 Initial operation .....................................................................................................................................................21

8 Opening and closing the lid ..................................................................................................................................22

8.1 Opening the lid ..............................................................................................................................................22

8.2 Closing the lid................................................................................................................................................22

9 Installation and removal of the rotor......................................................................................................................22

10 Loading the rotor...............................................................................................................................................22

11 Aerosol tight sealing of angle rotors..................................................................................................................22

12 Control and display elements............................................................................................................................23

12.1 Symbols on the control panel.....................................................................................................................23

12.2 Keys and setting options............................................................................................................................23

13 Setting the brake step .......................................................................................................................................23

14 Centrifugation....................................................................................................................................................24

14.1 Centrifugation with preselected time..........................................................................................................24

14.2 Continuous operation.................................................................................................................................24

14.3 Short-time centrifugation............................................................................................................................24

15 Relative centrifugal force (RCF)........................................................................................................................25

16 Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm3...............................25

17 Emergency release...........................................................................................................................................25

18 Maintenance and servicing................................................................................................................................26

18.1 Centrifuge (housing, lid and centrifuging chamber)....................................................................................26

18.1.1 Surface cleaning and care..................................................................................................................26

18.1.2 Surface disinfection ............................................................................................................................26

18.1.3 Removal of radioactive contaminants.................................................................................................26

18.2 Rotors and Attachments ............................................................................................................................27

18.2.1 Cleaning and care...............................................................................................................................27

18.2.2 Disinfection.........................................................................................................................................27

18.2.3 Removal of radioactive contaminants.................................................................................................27

18.3 Autoclaving ................................................................................................................................................27

18.4 Centrifuge containers.................................................................................................................................27

19 Faults ................................................................................................................................................................28

20 Change mains input fuses.................................................................................................................................29

21 Acceptance of the centrifuges for repair............................................................................................................29

22 Disposal ............................................................................................................................................................29

23 Anhang / Appendix............................................................................................................................................58

23.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................58

18/58

1 Use according to sp ecificatio n

The machine presented here is a medical product (laboratory centrifuge) a ccording to the IVD guideline 98/79/EG. The centrifuge is used to separate substances or substance mixtures with a density of max. 1.2 kg/dm³. This also includes substances and substance mixtures of human origin. The centrifuge is only intended to be use d for this purpose. A different use or application over and above this is deemed not in accordance with the spec ifications. The company Andreas Hettich GmbH & Co. KG undertakes no liability for damages resulting therefrom.

Belonging to the application according to specification is also the observance of all references contained in the Instruction Manual and compliance with the inspection and maintenance works.

2 Residual risks

The machine is constructed according to the state of the art and the recognized technical safety regulations. Improper use and handling can result in dangers to life and limb of the user or third parties and impairments to the machine or to other material assets. The machine is only to be used for the specified applications and only in an impeccable technical safety condition.

Disturbances that can interfere with the safety are to be immediately rectified.

3 Technical specifications

Manufacturer

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen Model MIKRO 120 Type 1204 1204-01 Mains voltage (± 10%) 208 - 240 V 1∼ 100 - 127 V 1∼ Mains frequency 50 - 60 Hz 50 - 60 Hz Connected load 230 VA 230 VA Current consumption 1.2 A 2.5 A Max. capacity 24 x 1.5 / 2.0 ml Allowed density

1.2 kg/dm3 Speed (RPM) 14000 Force (RCF) 17530 Kinetic energy 4100 Nm Obligatory inspection (BGR 500) no Ambient conditions (EN / IEC 61010-1)

− Set-up site

− Altitude

− Ambient temperature

− Humidity

Up to 2000 m above sea level

Maximum relative humidity 80% for temperatures up to 31°C, linearly

Indoors only

2°C to 40°C

decreasing to 50% relative humidity at 40°C.

− Excess-voltage category (IEC 60364-4-443)

− Pollution degree

Device protection class

ΙΙ 2

Ι Not suitable for use in explosion-endangered areas. EMC

− Emitted interference, Interference immunity

Noise level (dependent on rotor)

EN / IEC 61326-1,

Class B

≤ 61 dB(A)

FCC Class B

Dimensions

− Width

− Depth

− Height

231 mm 292 mm 199 mm

Weight approx. 6 kg

19/58

4 Notes on safety

No claim of warranty will be considered by the manufacturer unless ALL instructions in this manual have been followed.

• The centrifuge should be installed on a good, stable base.

• Before using the centrifuge absolutely check the rotor for firm placement.

• When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangerous

substances or objects may be within the safety margin of 300 mm around the centrifuge.

• Rotors, suspensions and accessories that possess traces of corrosion or mechanical damag e or if their term of use has expired may not be used any longer.

• The centrifuge may no longer be put into operation when the centrifuging chamber has safetyrelated damages.

• Before the initial operation of your centrifuge you should read and pay attention to the operating instructions. Only personnel that has read and understood the operating instructions are allowed to operate the device.

• Along with the operating instructions and the legal regulati ons on accident prevention, you shou ld also follow the recognised professional regulations for working in a safe and professional manner. These oper ating instructions should be read in conjunction with any other instructions concerning accident prevention and environmental protection based on the national regulations of the country where the device is to be used.

• This centrifuge is a state-of-the-art piece of equipment which is e xtremely safe to oper ate. Ho wever, it can lea d to danger for users or others if used by untrained staff, in an inappropriate way or for a purpose other than that it was designed for.

• The centrifuge must not be moved or knocked during operation.

• In case of fault or emergency release, never touch the rotor before it has stopped turning.

• To avoid damage due to condensate, when changing from a cold to a warm room the centrifuge must e ither heat

up for at least 3 hours in the warm room before being connected to the mains, or run hot for 30 minutes in the cold room.

• Onl y the rotor approved by the manufacturer for this device and the approved accessories may be used (see chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

• The centrifuge rotor may only be loaded in accordance with the chapter "Loading the rotor".

• W hen centrifug ing with maxim revol utions pe r minute the d e nsit y of the materials or the m aterial mi xtures may not

exceed 1.2 kg/dm

• The centrifuge may only be operated when the balance is within the bounds of acceptability.

• The centrifuge may not be operated in explosion-endangered areas.

• The centrifuge must not be used with:

− inflammable or explosive materials

− materials that react with one another producing a lot of energy.

• If users have to centrifuge hazardous materials or compounds contaminated with toxic, radioactive or pathogen ic

micro-organisms, they must take appropriate measures. For hazardous substances centrifuge containers with special screw caps must strictl y be used. In addition to the screw cap centrifuge containers, for materials in hazard category 3 and 4 a biosafet y system must be used (see the World Health Organisation’s “Laboratory Biosafety Manual”). In a biosafety system, droplets and aerosols are prevented from escaping by a bioseal (packing ring). Without the use of a biosafety system the centrifuge is not microbiologically sealed in the sense of the EN / IEC 610101-2-020 standard. For further details of available biosafety systems see chapter "Anhang/Appendi x, Rotoren und Zubehör/Rotors and accessories". If in doubt, you should obtain relevant information from the manufacturer.

• T he centrifuge must not be operated with highly corrosive substances which could impair the m echanical integr it y of rotors, hangers and accessories.

• Repairs must only be carried out by personnel authorised to do so by the manufacturer.

20/58

• Only original spare parts and original accessories licensed by the Andreas Hettich GmbH & Co. KG company are allowed to be utilised.

• The following safety regulations apply: EN / IEC 61010-1 and EN / IEC 61010-2-020 as well as their national deviations.

• The safe operation and reliability of the centrifuge can only be guaranteed if:

− the centrifuge is operated in accordance with the operating instructions,

− the electrical installation on the site where the centrifuge is installed conforms to the deman ds of EN / IEC

stipulations,

− prescribed tests to BGV A1, BGR 500 are carried out by an expert.

5 Symbol meanings

Symbol on the machine: Attention, general hazard area.

Before using the centrifuge implicitly read the operating instructions and pay attention to the safety relevant references!

Symbol in this document: Attention, general hazard area.

This symbol refers to safety relevant warnings and indicates possibly dangerous situations. The non-adherence to these warnings can lead to material damage and injury to personal.

Symbol in this document: This symbol refers to important circumstances.

Symbol on the machine and in this document: Symbol for the separate collection of electric and electronic devices according to the guideline

2002/96/EG (WEEE). The device belongs to Group 8 (medical devices). Applies in the countries of the European Union, as well as in Norway and Switzerland.

6 Delivery checklist

The following items and accessories are delivered with the centrifuge: 1 Connecting cable

2 Fuses

1 Notes on moving the equipment safely

1 Operating instructions 1 Hex. pin driver for transport protection

The rotor(s) and associated accessories are included in the delivery in the quantity.

7 Initial operation

• Remove the transportation safety device from the bottom of the housing, see sheet ”Transportation safety

device"

• Position the centrifuge in a stable and level manner in a suitable place. During set-up, the required safety

margin of 300 mm around the centrifuge is to be kept according to EN / IEC 61010-2-020.

When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangero us substances or objects may be within the safety margin of 300 mm around the centrifuge.

Substances can be discharged through the ventilation op ening on the rear side of the centrifuge. The device is to be placed in such a way that the air stream is not directed towards people.

• Do not place any object in front of the ventiduct.

Keep a ventilation area of 300 mm around the ventiduct.

• Check whether the mains voltage tallies with the statement on the type plate.

• Connect the centrifuge with the connection cable to a standard mains socket. For connection ratings refer to

Chapter "Technical specifications".

• Turn on the mains switch. Switch position "Ι".

The last used centrifuge data will be displayed.

• Open the lid.

• Remove the transportation safety device in the centrifuge, see sheet ”Transportation safety device”.

21/58

8 Opening and closing the lid

8.1 Opening the lid

The lid can only be opened when the centrifuge is s witched on and the rotor is at rest. If it cannot be opened under these circumstances, see the section on “Emergency release”.

• Press the key

and open the lid. The symbol " " (lid open) illuminates in the rotation indicator .

8.2 Closing the lid

Do not bang the lid shut.

• Place the lid and press the lid grip down slightly. The symbol " " (lid closed) illuminates in the rotation indicator .

9 Installation and removal of the rotor

• Clean the motor shaft (C) and the rotor drilling (A), and lig htly grease the motor shaft afterwards. Dirt particles between the motor shaft and the rotor hind er a perfect seating of the rotor and cause an irregular operation.

• Place the rotor vertically on the motor shaft. The driver areas (D) of the motor shaft must be located in the groove (B) of the rotor. The alignment of the groove is labelled

on the rotor.

• Tighten the rotor tension nut with the supplied wrench by turning in a clockwise direction.

• Check the rotor for firm seating.

• Loosening the rotor: Loosen the tensioning nut by turning anti-clockwise. Turn the

tensioning nut until the rotor is able to be lifted from the motor shaft.

10 Loading the rotor

Standard centrifuge containers of glass will not stand RCF values exceeding 4000 (DIN 58970, pg. 2).

• Check the rotor for firm seating.

• The rotors must be loaded symmetrically. For authorised c ombinations see Chapt er "Anhang/Appendix, Rotoren

und Zubehör/Rotors and accessories".

• Always fill the centrifuge containers outside of the centrifuge.

• The maximum filling quantity for the centrifuge containers specified by the manufacturer must not be exceeded.

• In order to maintain the weight differences within the centrifuge container as marginal as possible, a consistent

fill level in the containers is to be heeded.

• The weight of the permissible filling quantity is specifie d on each rotor. This weight may not be exceeded.

11 Aerosol tight sealing of angle rotors

To ensure aerosol tightness, the lids of aerosol-tight angled rot ors must be closed tight by turning manually clockwise by hand.

For available aerosol tight angle rotors, please see chapter "Anhang/Appendi x, Rotoren und Zubehör/Rotors and accessories".

22/58

12 Control and display elements

See figure on page 2. Fig. 1: Display and control panel

12.1 Symbols on the control panel

Rotation indicator. The rotation indicator lights up and rotates anticlockwise while the rotor is turning. When the rotor is stationary, the status of the lid is displayed by symbols in the rotation indicator:

Symbol Symbol

: Lid open : Lid closed

Operator errors and occurring faults are indicated on the display (see Chapter "Faults").

12.2 Keys and setting options

RPM x 100

• Speed A numeric value of 500 RPM up to the maximum rotor speed can be set. For maximum rotor speed, see chapter "Anhang/Appendix, Rotor und Zubehör/Rotor and accessories". Preset in steps of 100 (RPM = displayed value x 100). If the key

or is kept pressed, the value changes with increasing speed.

• Display the brake step.

• Running time

- Preset from 1 - 99 minutes, in 1 minute steps

- Continuous operation "--"

• Braking steps 0 or 1. Step 1 = short run-down time, Step 0 = long run-down time.

If the key or is kept pressed, the value changes with increasing speed.

START

• Start centrifugation run.

STOP

• End centrifugation run. The rotor runs down with the preselected brake step.

• Save the brake step.

• Short-time centrifugation.

The centrifugation run occurs while the key

is kept pressed.

• Display the brake step.

• Unlock the lid.

13 Setting the brake step

• Switch off the mains switch.

• Keep the key

beneath the speed indicator and the key pressed simultaneously.

• Switch on the mains switch and release the keys again. The speed indicator shows the machine version and the time indicator shows the set brake step: e.g.:

RPM x 100

START

STOP

RPM x 100

START

STOP

If the machine version and brake step are not displaye d, pr ess the key under th e spee d i ndic ator until th ey ar e displayed. The machine version is set by the manufacturer and cannot be changed.

• Set the desired brake step with the keys

beneath the time indic ator. Step 1 = short run-down time, Step 0 = long run-down time. For run-down times, see chapter "Anhang/Appendix, Rotor und Zubehör/Rotor and accessories".

• Press the key

STOP

to save the setting.

23/58

14 Centrifugation

When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangerous substances or objects may be within the safety margin of 300 mm around the centrifuge.

If the permissible weight difference is exceeded within the rotor loading, the drive s witches off during the runup time, and error -3- is displayed (see chapter "Faults").

The centrifugation run can be interrupted at any time by pressing the key The time and speed can be changed during the centrifugation run, with the keys If the key or is kept pressed, the value changes with increasing speed. After a centrifugation run, the display flashes until the cover is opened or a key is pressed. If the symbol "

" (lid closed) and " " (lid open) flashes alternately in the rotation indicator , operation of the

centrifuge can only be continued after opening the lid.

• Switch on the mains switch (switch position "Ι").

• Load the rotor and close the centrifuge cover.

14.1 Centrifugation with preselected time

• Set the desired speed with the keys beneath the speed indicator.

• Set the desired time with the keys beneath the time indicator.

• Press the key

STAR T

. The rotation indicator appears while the rotor is turning.

STOP

The time is displayed in minutes. The last minute is counted down in seconds. When the time is displayed in minutes, a point flashes next to the number.

• After expiry of the time or if the centrifugation run is interrupted by pressing the key

STOP

, the rotor runs down

with the set brake step.

During the centrifugation run the rotor speed and the remaining time are displayed.

14.2 Continuous operation

• Set the desired speed with the keys

• Set the time to zero with the key

• Press the key

STAR T

. The rotation indicator appears while the rotor is turning. The time count starts from 0.

The first minute is counted up in seconds, and then the time is displayed in minutes. When the time is displayed in minutes, a point flashes next to the number.

STOP

to end the centrifugation run. The rotor runs down with the set brake step.

beneath the speed indicator.

beneath the time indicator. "--" is displayed.

During the centrifugation run the rotor speed and the expired time are displayed.

14.3 Short-time centrifugation

• Set the desired speed with the keys

beneath the speed indicator.

• Keep the key pressed. The rotation indicator appears while the rotor is turning. The time count starts from

0. The first minute is counted up in seconds, and then the time is displayed in minutes.

When the time is displayed in minutes, a point flashes next to the number.

• Release the key again to end the centrifugation run. The rotor runs do wn with the set brake step. During the centrifugation run the rotor speed and the expired time are displayed.

24/58

15 Relative centrifugal force (RCF)

The relative centrifugal force (RCF) is given as a multiple of the acceleration of gravity (g). It is a unit-free value and serves to compare the separation and sedimentation performance.

These values are calculated using the formula below:

RPM

⎛

RCF ××=

RCF = relative centrifugal force RPM = rotational speed (revolutions per minute) r = centrifugal radius in mm = distance from the centre of the turning axis to the bottom of the centrifuge. For more on the centrifugal radius see the chapter ” Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories”.

The relative centrifugal force (RCF) stands in relation to the revolutions per minute and the centrifugal radius.

16 Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm

When centrifuging with maxim revolutions per minute the density of the materials or the material mixt ures may not exceed 1.2 kg/dm3. The speed must be reduced for materials or mixtures of materials with a higher density.

The permissible speed can be calculated using the following formula:

⎜ ⎝

1000

⎞ ⎟

⎠

1,118r

⇒ 1000

RPM ×

RCF

1,118r

= )(n speed Reduced

red

e.g.: maximum speed RPM 4000, density 1. 6 kg/dm

kg/dm³ 1.2

= n red

kg/dm³ 1.6

If in doubt you should obtain clarification fr om the manufacturer.

17 Emergency release

The lid cannot be opened during power failur e. An emergency release has to be executed by hand.

For emergency release disconnect the centrifuge from the mains. Open the lid only during rotor standstill. Only the plastic release pin provided may be used for emergency release.

1. Switch off the mains switch (switch position "0").

2. Look through the window in the lid to be sure that the rotor has come to a standstill.

3. Insert the release pin horizontally into the hole located in the middle of the front panel, see drawing.

4. Push the release pin to the right, then up to a 45° pos ition. Pull the lid upwards at the same time to unlock, see drawing.

5. Remove the release pin from the hole again.

1.2 [kg/dm³]density Greater

RPM 3464 = RPM 4000 x

[RPM] speed maximum x

25/58

18 Maintenance and servicing

Pull the mains plug before cleaning. Before any other cleaning or decontamination process other than that recommended by the manufacturer is

applied, the user has to check with the manufacturer that the planned process does not damage the device.

• Centrifuges, rotors and accessories must not be cleaned in rinsing machines.

• They may only be cleaned by hand and disinfected with liquids.

• The water temperature must be between 20 – 25°C.

• Only detergents/disinfectants may be used which:

− have a pH between 5 - 8

− do not contain caustic alkalis, peroxides, chlorine compounds, acids and alkaline solut ions

• In order to prevent appearances of corrosi on thro ugh clea ning age nts or disinf ectant s, the applic ation guide fr om

the manufacturer of the cleaning agent or disinfectant are absolutely to be heeded.

18.1 Centrifuge (housing, lid and centrifuging chamber)

18.1.1 Surface clean ing and care

•

Clean the centrifuge housing and the centrifuging chamber regularly, using soap or a mild detergent and a damp cloth if required. For one thing, this services purposes of hygie ne, and it also prevents corrosion through adhering impurities.

• Ingredients of suitable detergents:

soap, anionic tensides, non-ionic tensides.

• After using detergents, remove the detergent residue by wiping with a damp cloth.

• The surfaces must be dried immediately after clea ning.

• In the event of condensation water formation, dry the centrifugal chamber by wiping out with an absorbent cloth.

• Lightly rub the rubber seal of t he centrifuge chamber with talcum powder or a rubber care product after eac h

cleaning.

• The centrifuging chamber is to be checked for damage once a year.

If damage is found which is relevant to s afety, the centrifuge may no longer be put int o operation. In this case, notify Customer Service.

18.1.2 Surface disinfection

• If infectious materials penetrates into the centrifugal chamber this is to be disinfected immediately.

• Ingredients of suitable disinfectants:

ethanol, n-propanol, isopropyl alcohol, glut ardialdehyde, quaternary ammonium compounds.

• After using disinfectants, remove the dis infectant residue by wiping with a damp cloth.

• The surfaces must be dried immediately after disinfecting.

18.1.3 Removal of radioactive contaminants

•

The agent must be specifically labelled as being an agent for removing radioactive contaminants.

• Ingredients of suitable agents for removing radioactive contaminants:

anionic tensides, non-ionic tensides, polyhydr ated ethanol.

• After removing the radioactive contaminants, remove the agent residue by wiping with a damp cloth.

• The surfaces must be dried directly after removing the radioactive contaminants.

26/58

18.2 Rotors and Attachments

18.2.1 Cleaning and care

•

In order to prevent corrosion and material c hanges, rotors and acc essories must be cleaned reg ularly with soap or a mild detergent and a damp cloth. Cleaning is recomm ended at least once a week. Contaminants must be removed immediately.

• Ingredients of suitable detergents:

soap, anionic tensides, non-ionic tensides.

• After using detergents, remove deter gent residue by rinsi ng with water (onl y outsid e of th e centrifu ge) or wipe off

with a damp cloth.

• The rotors and accessories must be dried directly after cleaning.

• Angle rotors, container and hanger made of aluminium are to be lightly greased after drying using acid-free

grease, e.g. vaseline.

• In the case of biosafety systems (for further details of available biosafety systems see chapter

"Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories"), the packing rings must be checked and cleaned regularly (weekly).The sealing ring is to be replaced immediately upon indication of crack formation, embrittlement or abrasive wear. In order to prevent the pa cking ring from twisting when ope ning and closing the cover, the packing ring must be lightly rubbed with talcum powder or a rubber care product.

• In order to prevent corrosion as a result of moisture between the rotor and the motor shaft, the rotor should be

disassembled and cleaned at least once a month, and the motor shaft should be lightly greased.

• The rotors and the accessory parts have to be checked on a monthly basis for wear and corrosion.

Rotors and attachments may no longer be utilised upon indication of wear and tear or corrosion.

• Check the firm seating of the rotor on a weekly basis.

18.2.2 Disinfection

•

If infectious material should get on the rotors or accessories, they must be appropriately disinfected.

• Ingredients of suitable disinfectants:

glutaraldehyde, propanol, ethyl hexanol, an ionic tensides, corrosion inhibitors.

• After using disinfectants, remove disinfect ant residue by rinsing with water (only outside of the centrifuge) or wipe

off with a damp cloth.

• The rotors and accessories must be dried directly after disinf ection.

18.2.3 Removal of radioactive contaminan ts

•

The agent must be specifically labelled as being an agent for the removal of radioactive contaminants.

• Ingredients of suitable agents for removing radioactive contaminants:

anionic tensides, non-ionic tensides, polyhydr ated ethanol.

• After removing the radioactive contaminants, remove agent residue by rinsing with water (only outside of the

centrifuge) or wipe off with a damp cloth.

• The rotors and accessories must be dried directly after removing t he radioactive contaminants.

18.3 Autoclaving

Swing-out rotors, angle rotors made of aluminium, suspension made of metal, lids with bio-containment as well as stands and reductions can be autoclaved at 121° C / 250°F (20 mins). Otherwise you must ask the manufacturer. No statement can be made about the degree of sterility.

The lids of the rotors and containers must be removed prior to aut oclaving. Autoclaving accelerates the ageing process of plastics. In addition, autoclaving may discolour plastics. We recommend that the packing rings of the bio-safety system be replace d af ter autoclaving.

18.4 Centrifuge containers

• With leakiness or after the breakage of cent rifuging containers broken container parts and leaked centrifugation

material are to be completely removed.

• The rubber inserts as well as the plastic sleeves of t he rotors are to be replaced after a glass breakage.

Remaining glass splitters cause further glass breakage!

• If this concerns infectious material, a disinf ection process is to be executed immediately.

27/58

19 Faults

If the fault cannot be eliminated with the hel p of the fault table, please inform Customer Service. Please specify the type of centrifuge and the serial number. Both numbers can be found on the name plate of the

centrifuge.

Perform a MAINS RESET:

− Switch off the mains switch (switch position "0").

− Wait at least 10 seconds and then switch on the mains switch again (switch position "Ι").

Fault Display Cause of fault Remedy

No display --- No voltage

Mains input fuses defective.

- Check distribution voltage.

- Check mains power input fuse,

refer to Chapter "Change mains input fuse".

- Mains switch ON.

System reset - 2 - Po wer failure durin g t he centrifugation run.

(The centrifugation run was not finished.)

- When stationary, open lid and

- Repeat the centrifugation run if

press

STAR T

key.

necessary.

Balance error - 3 - The rotor is unevenly loaded. - Open lid when rotor is stationary.

- Check the loading of the rotor, see

chapter "Loading the rotor".

- Repeat the centrifugation run.

Communication - 4 - Fault in control unit or power unit. - Perform a MAINS RESET when

the rotor has been stationary.

Overload - 5 - Motor or motor control defective. - Perform a MAINS RESET when

the rotor has been stationary. Overvoltage Undervoltage

Excess temperature - 9 - Excess temperature switch in motor has

- 6 -

- 8 -

Supply voltage outside tolerance (see Technical Data).

triggered.

- Perform a MAINS RESET when

the rotor has been stationary.

- Check supply voltage.

- When rotor is stationary, open lid

using emergency unlocking (see

Emergency Unlocking chapter).

- Allow motor to cool down.

Controller watchdog - C - Fault in control unit. - Perform a MAINS RESET when

the rotor has been stationary. Lid error - d - Error in lid locking or lid closure. - Perform a MAINS RESET when

the rotor has been stationary. Short circuit - E - Short circuit in control unit / power unit. - Perform a MAINS RESET when

the rotor has been stationary. Configuration - F - Incorrect machine version - Inform Customer Service.

28/58

20 Change mains input fuses

Switch off the mains switch and separate the centrifuge from the mains!

The fuse holder (A) with the mains input fuses is located next to the mains switch.

• Remove the connecting cable from the machine plug socket.

• Press the snap-fit (B) against the fuse holder (A) and remove.

• Exchange defective mains input fuses.

• Reinsert the fuse holder until the snap-fit clicks shut.

Only use fuses with the rating defined for the type. See t he following table.

• Reconnect the centrifuge to the mains supply.

Model Type Fuse Order no.

MIKRO 120 1204 T 3,15 AH/250V E997 MIKRO 120 1204-01 T 5 AH/250V E914

21 Acceptance of the centrifuges for repair

If the centrifuge is returned to the manufacturer for repair, it must be decontaminated and cleaned to protect persons, environment and material.

We reserve the right to accept contaminated centrifuges. Costs incurred for cleaning and disinfection are to be charged to the customer. We ask for your understanding in this matter.

22 Disposal

Before disposal, the device must be decontaminated and cleaned to protect people, the environment and property. When you are disposing of the device, the respective st atutory rules must be observed. Pursuant to guideline 2002/96/EC (WEEE), all devices supplied after August 13, 2005 may not be disposed as part of

domestic waste. The device belongs to group 8 (medical devices) and is categorized in the business-to-business field.

The icon of the crossed-out trash can shows that the device may not be disposed as part of domestic waste.

The waste disposal guidelines of the individual EC countries might vary. If necessary, contact your supplier.

29/58

Table des matières

1 Usage conforme...................................................................................................................................................31

2 Risques résiduels .................................................................................................................................................31

3 Données techniques.............................................................................................................................................31

4 Consignes de sécurité..........................................................................................................................................32

5 Signification des symboles ...................................................................................................................................34

6 Composition de la livraison...................................................................................................................................34

7 Mise en service.....................................................................................................................................................34

8 Ouvrir et fermer le couvercle ................................................................................................................................35

8.1 Ouvrir le couvercle.........................................................................................................................................35

8.2 Fermer le couvercle.......................................................................................................................................35

9 Montage et démontage du rotor............................................................................................................................35

10 Chargement du rotor.........................................................................................................................................35

11 Fermer le rotor à orientation libre de manière étanche aux aérosols................................................................35

12 Organes de commande et indicateurs...............................................................................................................36

12.1 Symboles du tableau de commande..........................................................................................................36

12.2 Touches et possibilités de réglage.............................................................................................................36

13 Régler le niveau de freinage.............................................................................................................................37

14 Centrifugation....................................................................................................................................................37

14.1 Centrifugation après présélection du temps...............................................................................................37

14.2 Fonctionnement continu.............................................................................................................................38

14.3 Centrifugation de courte durée...................................................................................................................38

15 Accélération centrifuge relative (RCF)...............................................................................................................38

16 Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/dm3..........................................38

17 Ouverture d’urgence .........................................................................................................................................39

18 Entretien et maintenance..................................................................................................................................39

18.1 Centrifugeuse (boîtier, couvercle et cuve) .................................................................................................39

18.1.1 Entretien et nettoyage des surfaces ...................................................................................................39

18.1.2 Désinfection des surfaces...................................................................................................................40

18.1.3 Décontamination de substances radioactives.....................................................................................40

18.2 Rotors et accessoires ................................................................................................................................40

18.2.1 Nettoyage et entretien........................................................................................................................40

18.2.2 Désinfection........................................................................................................................................40

18.2.3 Décontamination de substances radioactives.....................................................................................40

18.3 Autoclavage...............................................................................................................................................41

18.4 Réservoirs de centrifugation......................................................................................................................41

19 Défauts..............................................................................................................................................................42

20 Changer les fusibles d'entrée de secteur ..........................................................................................................43

21 Réparation des centrifugeuses..........................................................................................................................43

22 Élimination des déchets....................................................................................................................................43

23 Anhang / Appendix............................................................................................................................................58

23.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................58

30/58

1 Usage conforme

La présente machine correspond à un produit de médec ine (centrifugeuse de laboratoire) au sens de la directive IVD 98/79/EG. La centrifugeuse sert à séparer les substances ou les substances mélangées ayant une densité supérieure à 1,2 kg/dm³ au max. Cela concerne également les substances et les substances mélangées d'origine humaine. La centrifugeuse est uniquement destinée à cette utilisation. Tout usage autre ou dépassant ce contexte est considéré comme non-conforme. La société Andreas Hettich GmbH & Co. KG déclin e toute responsabilités pour les dégâts causés par un usage non-conforme.

L’usage conforme comprend également le respect des instructions du mode d’emploi et l’exécution des travaux d’inspection et de maintenance.

2 Risques résiduels

La machine est construite selon l’état de la technique et les règles de sécurité technique reconnues. Une utilisation et un maniement incorrect peuvent entraîner des risques de blessure et de décès pour l'utilisateur ou les tiers ou bien provoquer des dommages sur la machine ou les autres biens matériels. La machine doit uniquement être utilisée dans le cadre de son usage conforme et dans un état de sécurité technique irréprochable.

Il convient de dépanner immédiatement tout dérangement susceptible d’affecter la sécurité.

3 Données techniques

Fabricant

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen Modèle MIKRO 120 Type 1204 1204-01 Tension du réseau (± 10%) 208 - 240 V 1∼ 100 - 127 V 1∼ Fréquence du réseau 50 - 60 Hz 50 - 60 Hz Charge de connexion 230 VA 230 VA Consommation de courant 1.2 A 2.5 A Capacité max. 24 x 1.5 / 2.0 ml Densité admise

1.2 kg/dm

Vitesse de rotation (RPM) 14000 Accélération (RCF) 17530 Energie cinétique 4100 Nm Obligation de contrôle (BGR 500) non Conditions ambiantes (EN / IEC 61010-1)

− Emplacement

− Hauteur

− Température ambiante

− Humidité de l’air

Jusqu’à 2000 m au dessus du niveau de la mer

humidité de l’air max. relative 80% pour températures jusqu’à 31°C,

uniquement dans les intérieurs

2°C à 40°C

décroissant en linéaire jusqu’à 50% de l’humidité relat ive pour 40°C.

− Catégorie de surt ension

(IEC 60364-4-443)

− Degré d’encrassement

Catégorie de protection de l’appareil

ΙΙ

Non approprié pour l’usage dans un environnement exposé aux

explosions.

EMV

− Emission de parasites,

Résistance aux interférences

Niveau du bruit (en fonction du rotor)

EN / IEC 61326-1,

catégorie B

≤ 61 dB(A)

FCC Class B

Dimensions

− Largeur

− Profondeur

− Hauteur

231 mm 292 mm 199 mm

Poids env. 6 kg

31/58

4 Consignes de sécurité

Aucune demande garantie ne pourra être revendiquée auprès du fabricant si les indications données dans ce mode d'emploi ne sont pas toutes respectées.

• Veiller à la stabilité de la centrifugeuse.

• Avant d’utiliser la centrifuge, il est indispensable de vérifier la fixation correcte du rotor.

• Durant un processus de centrifugation, aucune personne, matière dangereuse et aucun objet ne

doivent se trouver dans une zone de sécurité de 300 mm autour de la centrifugeuse selon EN / IEC 61010-2-020.

• Les rotors, balanciers et accessoires qui présentent d'importantes traces de corrosion ou des défauts mécaniques ou dont la durée d'utilisation a expiré ne doi vent plus être utilisés.

• Suspendre immédiatement l'utilisation de la centrifuge si la cuve de centrifugeuse p résente des dommages susceptibles de porter atteinte à la sécurité.

• Il importe de lire et de respecter le mode d’emploi avant la mise en service de la centrifugeuse. Seu les les personnes ayant lu et compris le mode d’emploi sont autorisées à manipuler l’appareil.

• Outre le mode d’emploi et les réglementations contraigna ntes relatives à la prévention des accidents, il importe

également de respecter les règles spécifiques et communément admises en matière de sécurité et de travail. Le mode d’emploi doit être complét é des dispositi ons nationales applicables à la préve ntion des acc idents et à l a protection de l’environnement.

• La centrifugeuse a été construite conformément à l’état a ctuel de la techniq ue et son fo nctionnement est sûr. Elle

peut cependant présenter des dangers pour l’utilisateur ou des tiers si son utilisation n’est pas confiée à un personnel dûment formé, est inadéquate ou non conforme à sa destination.

• Pendant le fonctionnement, la centrifugeuse ne devra pas être déplacée ou être heurtée.

• En cas de défaillance ou en cas de déverrouillage d’urge nce, ne jamais intervenir dans l’apparei l lorsque le rotor

tourne.

• Af in d'éviter les dommages causés par la condensation en passant d'un local froid à un local ch aud, il faut soit

réchauffer la centrifugeuse en la laissant penda nt au moi n s 3 heur es dan s le loca l cha ud avant de la r accord er au secteur, soit la faire fonctionner pendant 30 minutes dans le loca l froid pour la chauffer.

• Seuls le rotor autorisé pour cet appareil par le fabr icant et les accessoires autorisés peuvent être utilisés (voir

chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

• Le rotor de la centrifugeuse doit uniquement être chargé conformément au chapitre "Chargeme nt du rotor".

• Dans le cas de la centrifugation à la vitesse maximal e, l a d ensité des su bs tances et des méla nges de s ubst anc es

ne doit pas excéder 1,2 kg/dm

• Il est interdit de procéder à des centrifugations en présence de défauts d’équilibrage.

• La centrifugeuse ne doit pas être exploitée dans un env ironnement explosif.

• Il est interdit de procéder à des centrifugations :

− avec des matières inflammables ou explosives,

− avec des matières susceptibles de réagir chimiquement ou de dégager d’importantes quantités d’énergie.

• En cas de centrifugation de substances dangereuses ou de substances mixtes toxiques, radioactives ou

contaminées par des micro-organismes pathogènes, il incombe à l’utilisateur de prendre les mesures ad hoc. Il faut systématiquement utiliser des récipi ents de centrifugation avec des bouc hons spéciaux à vis destinés aux substances dangereuses. Dans le cas des substances des groupes de risques 3 et 4, il faut utiliser un système de sécurité biologique en plus des récipi ents de centrifugation pouvant être obtur és (voir le manuel "Laboratory Biosafety Manual" publié par l’Organisation Mondiale de la Santé). Dans un système de sécurité biologique, un joint bi ologiqu e (bagu e d’étan chéité) em pêche la f uite de g outtelet tes et d’aérosols. En l'absence d'un système de sécurité biologique, une centrifugeuse n'est pas étanche du point de vue microbiologique au sens de la norme EN / IEC 61010-2-020. Pour ce qui concerne les systèmes à sécurité biologique, voir le chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Dans le doute vous pouvez obtenir les informations auprès du fabricant.

32/58

• Il est interdit de centrifuger des matières fortement corrosives pouvant réduire la résistance mécanique des

rotors, des supports et des accessoires.

• Les réparations ne peuvent être effectuées que par une personne autorisée à cet effet par le fabricant.

• Utiliser uniquement les pièces de rechange originales et les accessoires d'origine homologués par les

Etablissements Andreas Hettich GmbH & Co. KG.

• Les dispositions de sécurité suivantes font foi :

EN / IEC 61010-1 et EN / IEC 61010-2-020 ainsi que les dérogations nationales.

• La sécurité et la fiabilité de la centrifugeuse seront uniquement garanties si :

− la centrifugeuse est utilisée conformément aux instructions du mode d’emploi,

− l’installation électrique du site de la centrifugeuse est conforme aux prescriptions EN / IEC,

− les contrôles prescrits selon BGV A1, BGR 500 sont effectués par un personnel spécialisé averti.

33/58

5 Signification des symboles

Symbole sur la machine: Attention, zone de danger général.

Avant l’utilisation de la centrifuge, il est indispensable de lire le mode d’emploi et de respecter les consignes de sécurité !

Symbole dans ce document: Attention, zone de danger général. Ce symbole indique des consignes de sécurité et signale de s situations pouvant être sources de danger. Le non-respect de ces instructions peut entraîner des dégâts matériels et personnels.

Symbole dans ce document: Ce symbole signale des informations importantes.

Symbole sur la machine et dans ce document: Symbole pour la collecte séparée des appareils électriques et élect roniques, conformément á la directive

2002/96(EG (WEEE). L’appareil fait partie du groupe 8 (appareils de médecine). Utilisation dans les pays de l’Union Européenne ainsi qu’e n Norvège et en Suisse.

6 Composition de la livraison

Les accessoires suivants sont fournis avec la centrifugeuse: 1 Câble de connexion

2 Fusible 1 Fiche de consignes pour le transport 1 Mode d’emploi 1 Clé hexagonale pour protection de transport

Le(s) rotor(s) et accessoires correspondant sont livrés selon les spécifications de la commande.

7 Mise en service

•

Retirer du fond du carter les dispositifs de sécurité pour le transport, voir pour cela la fiche de données "Dispositifs de sécurité pour le transport".

• Placer la centrifugeuse sur un emplacement ap proprié de manière à ce qu'elle soit stable et mettre de

niveau. Lors de la mise en place, il faut respecter la zone de sécurité exigée de 300mm autour de la centrifugeuse selon EN / IEC 61010-2-020.

Durant un processus de centrifugation, aucune personne, matière dangereuse et aucun objet ne doivent se trouver dans une zone de sécurité de 300 mm autour de la centrifugeuse selon EN / IEC 61010-2-020.

Les substances peuvent sortir par l’orifice d’aération de la face arrrière de la centrifuge. Il faut installer l’appareil de manière à ne pas diriger le jet d’air vers des personnes.

• Ne pas placer d’objet devant la grille de ventilation.

Ménager un espace de ventilation de 300 mm autour de la grille.

• Vérifier que la tension de secteur est identique à la mention de la plaque signalétique.

• Raccorder la centrifugeuse à une prise de secteur normalisée au moyen du câble de connexion. Puissance

connectée voir chapitre "Données techniques".

• Activer l'interrupteur de secteur. Amener l'interrupteur en position "Ι".

Les dernières données de centrifuge utilisées s’af fichent.

• Ouvrir le capot.

• Retirer de la chambre centrifuge les dispositi fs de sécurité pour le transport, voir pour cela la fiche de données

"Dispositifs de sécurité pour le transport".

34/58

8 Ouvrir et fermer le couvercle

8.1 Ouvrir le couvercle

Le capot ne peut être ouvert que lorsque la centrifugeuse est sous tension et que le rotor est à l’arrêt. Dans les autres cas, voir le chapitre, "Déverrouillage d’urgenc e".

• Appuyer sur la touche et ouvrir le couvercle. Le symbole " " (couvercle ouvert) est allumé dans l'affichage de

la rotation

8.2 Fermer le couvercle

Ne pas laisser tomber le couvercle pour le fermer.

• Poser le couvercle et appuyer légèrement sur la poignée du couvercle. Le symbole " " (couvercle fermé) est

allumé dans l'affichage de la rotation

9 Montage et démontage du rotor

• Nettoyer l'arbre d'entraî nement (C) et l'alésage du rotor (A) et enduire ensuite l'ar bre

d'entraînement d'une pellicule de graisse. Les particules d'impuretés entre l'arbre d'entraînement et le rotor réduisent la stabilité d'assise du rotor et provoquent un fonctionnement irrégulier.

• Enficher le rotor à la verticale sur l'arbre d'entraînement. Les surfaces d es entraîneurs

(D) de l'arbre du moteur doivent se tro uver dans l'encoche (B) du rotor. L'o rientation de la rainure est indiquée sur le rotor.

• Serrer l'écrou de fixation du rotor avec la clé de la livraison en tournant dans l e sens

horloger.

• Vérifier la stabilité d'assise du rotor.

• Démontage du rotor: Desserrer l’écrou tendeur en tour nant dans le sens oppos é à celui

des aiguilles d’une montre. Dévisser l'écrou de fixation jusqu'à ce que le rotor soit détaché de l'arbre d'entraînement.

10 Chargement du rotor

Des récipients standard de centrifugation en verre sont résistants jusqu' à un ACR de 4000 (DIN 58970, partie 2).

• Vérifier la stabilité d'assise du rotor.

• Les rotors doivent uniquement être chargés de manière symétrique. Pour les combinaisons possibles, voir le

Chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

• Les récipients de centrifugation doivent toujours être remplis hors de la centrifugeuse.

• La quantité maximale de remplissage indiquée par le fabricant pour les récipients de centrifugation ne doit pas

être dépassée.

• La hauteur de remplissage des récipients sera autant que possible égale pour maintenir les différences de poids

entre les récipients de centrifugation aussi réduit es que possible .

• Le poids du volume de remplissage autorisé est indi qué sur chaque rotor. Il est interdit de dépasser cette tare.

11 Fermer le rotor à orientation libre de manière étanche aux aérosols

Pour garantir l'étanchéité aux aérosols, fermer à la main en poussant fortement dans le sens horloger les couvercles des rotors d'angles étanches aux aérosols.

Rotors à orientation libre disponibles, voir chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

35/58

12 Organes de commande et indicateurs

Voir illustration sur la page 2. Fig. 1: Console des indicateurs et organes de commande

12.1 Symboles du tableau de commande

Affichage de la rotation. L'affichage de la rotation s'allum e en tournant dans le sens inverse des aiguilles d'une montre, tant que le rotor tourne.

L'état du couvercle est indiqué grâc e aux symboles dans l'af fichage de la rotation pe ndant l'immobilisation du rotor :

Symbole Symbole

: couvercle ouvert : couvercle fermé

Les erreurs de commande et les dérangements qui surviennent sont indiqués à l'écran (voir au chapitre "Défauts").

12.2 Touches et possibilités de réglage

RPM x 100

• Vitesse de rotation

La valeur numérique pouvant être réglée va de 500 RPM à la vitesse de rotation maximale du rotor. Pour la vitesse de rotation maximale du rotor, voir au chapitre "Anhang/Appendix, Rotor und Zubehör/Rotor and accessories". Réglage pa r pas de 100 (RPM = valeur indiquée x 100). Lorsque vous maintenez enfoncée la touche

ou , la valeur change de plus en plus rapidement.

• Afficher le niveau de freinage.

• Temps de marche

- Réglage de 1 à 99 minutes, par pas de 1 minute

- Fonctionnement continu "--"

• Niveau de freinage 0 ou 1. Niveau 1 = temps de ralentissement court, niveau 0 = temps de

ralentissement long.

Lorsque vous maintenez enfoncée la touche

ou , la valeur change de plus en plus rapidement.

START

• Démarrer le cycle de centrifugation.

STOP

• Terminer le cycle de centrifugation.

Le rotor ralentit avec le niveau de freinage présél ectionné.

• Sauvegarder le niveau de freinage.

• Centrifugation de courte durée.

Le cycle de centrifugation a lieu tant que la touche

est maintenue enfoncée.

• Afficher le niveau de freinage.

• Déverrouiller le couvercle.

36/58

13 Régler le niveau de freinage

•

Couper l'interrupteur de secteur.

• Appuyer simultanément sur la touche située en dessous de l'affichage de la vitesse de rotation et sur la

touche

• Fermer l'interrupteur de secteur et relâcher les touches.

La version de la machine est indiquée dans l'affichage de la vitesse de rotation et le niveau de freinage réglé dans l'affichage du temps, par ex.:

RPM x 100

START

STOP

RPM x 100

START

STOP

Si la version de la machine et le niveau de freinage ne s'affichent pas, ap puyer ensuite sur la touche sous l'affichage de la vitesse de rotation jusqu'à ce qu'ils apparaissent. La version de la machine est réglée à l'usine et ne peut pas être modifiée.

• Régler le niveau de freinage souhaité avec les touches situées en d essous de l'affichage du temps.

Niveau 1 = temps de ralentissement court, niveau 0 = temps de ralentissement long. Pour les temps de ralentissement, voir au chapitre "Anhang/Appendix, Rotor und Zubehör/Rotor and accessories".

• Appuyer sur la touche

STOP

pour sauvegarder le réglage.

14 Centrifugation

Si la différence de poids admissible est dépassée pendant le chargement du rotor, l'entraînement s'arrête pendant le démarrage et l'erreur

Un cycle de centrifugation peut être interrom pu à tout moment en appuyant sur la touche Le temps et la vitesse peuvent être modifiés pendant le cycle de centrifugation avec les touches Lorsque vous maintenez enfoncée la touche

-3- s'affiche (voir au chapitre "Défauts").

ou , la valeur change de plus en plus rapidement.

STOP

L'affichage clignote après un cycle de centrif ugation jusqu'à l'ouverture du couvercle ou l'appui d'une touche. Lorsque le symbole "

la rotation

, il est alors seulement possible d'exécuter une nouvelle commande de la centrifugeuse après

" (couvercle fermé) et " " (couvercle ouvert) clignote à tour de rôle dans l' affichage de

une ouverture du couvercle.

située

• Fermer l'interrupteur de secteur (position de l' interrupteur "Ι").

• Charger le rotor et fermer le couvercle de la centrif ugeuse.

14.1 Centrifugation après présélection du temps

•

Régler la vitesse de rotation souhaitée avec les touches situées en dessous de l'affichage de la vitesse de rotation.

• Régler le temps souhaité avec les touches situées en dessous de l'affichage du temps.

• Appuyer sur la touche

Le temps est indiqué en minutes. La dernière minute est décomptée en secondes. Lorsque le temps est indiqué en minutes, un point clignote à côt é du chiffre.

• Après l'expiration du temps ou l'interrupt ion du cycle de centrifugation en appuyant sur la touche

STAR T

. La rotation est indiquée tant que le rotor fonctionne.

STOP

ralentissement du rotor a lieu avec le niveau de freinage rég lé.

La vitesse de rotation du rotor et le temps qui reste s'affichent pend ant le cycle de centrifugation.

, le

37/58

14.2 Fonctionnement continu

•

Régler la vitesse de rotation souhaitée avec les touches situées en dessous de l'affichage de la vitesse de rotation.

• Mettre le temps à zéro avec la touche située en dessous de l'affichage du temps. "--" s'affiche.

• Appuyer sur la touche

commence à 0.

La première minute est comptée en secondes, le temps s'affiche ensuite en minutes. Lorsque le temps est indiqué en minutes, un point clignote à côt é du chiffre.

• Appuyer sur la touche

niveau de freinage réglé.

La vitesse de rotation du rotor et le temps écoulé s'affichent pendant le cycle de centrifugation.

14.3 Centrifugation de courte durée

• Régler la vitesse de rotation souhaitée avec les touches situées en dessous de l'affichage de la vitesse de

rotation.

• Maintenir enfoncée la touche . La rotation est indiquée tant que le rotor fonctionne. Le chronométrage

commence à 0.

La première minute est comptée en secondes, le temps s'affiche ensuite en minutes. Lorsque le temps est indiqué en minutes, un point clignote à côt é du chiffre.

• Relâcher la touche pour terminer le cycle de centrifugation. Le ralentissement du rotor a lieu avec le niveau

de freinage réglé.

La vitesse de rotation du rotor et le temps écoulé s'affichent pendant le cycle de centrifugation.

15 Accélération centrifuge relative (RCF)

L'accélération centrifuge relative (RCF) est indiqué en tant que multiple de l'accélération gravitationnelle (g). Il s'agit d'une valeur dépourvue d'unité, qui sert à la comparaison entre la puissance de séparation et de sédimentation.

Le calcul s’effectue à l’aide de la formule suivante:

STAR T

STOP

RCF ××=

. La rotation est indiquée tant que le rotor fonctionne. Le chronométrage

pour terminer le cycle de centrifugation. Le ralentissement du rotor a lieu avec le

⎛ ⎜

1000

⎝

RPM

⎞ ⎟

1,118r

⇒ 1000

RPM ×

⎠

RCF

1,118r

RCF = accélération centrifuge relative RPM = régime r = rayon de centrifugation en mm = distance qui sépare le centre de l'axe de rotation du fond de la cuve de centrifugation. Rayon de centrifugation voir chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories ".

L'accélération centrifuge relative (RCF) est dépendante du régime et du rayon de centrifugation.

16 Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/dm3

Dans le cas de la centrifugation à la vitesse maximale, la densité des subs tances et des mélanges de substances ne doit pas excéder 1,2 kg/dm supérieure.

La vitesse de rotation autorisée se calcule de la manière suivant e:

Exemple: Vitesse de rotation maximum RPM 4000, densité 1,6 kg/dm

kg/dm³ 1,2

= n red

kg/dm³ 1,6

En cas d’incertitude, prendre contact avec le fabricant.

. Réduire la vitesse de rotation pour les matières et mélanges ayant une densité

=)(n lente tioncentrifuga de Vitesse red

RPM 3464 = RPM 4000 x

1,2

[kg/dm³] supérieure densité

[RPM] maximum rotation de x Vitesse

38/58

17 Ouverture d’urgence

En cas de panne de courant, le couvercle ne peut pas être ouvert. Il est nécessaire d'exécuter un déverrouillage manuel.

Avant d'exécuter le déverrouillage manuel, retirer la fich e de l'alimentation. Attendre que le rotor est à l'arrêt pour ouvrir le couvercle. Seule la tige de déverrouillage en plastique fournie peut être utilisée pour un déverrouillage d'urgence.

1. Couper l'interrupteur de secteur (position de l'interrupteur "0").

2. Regarder par la fenêtre située sur le couvercle pour s'assurer que le rotor est immobile.

3. Insérer la tige d’ouverture horizontalement dans le trou situé au milieu du panneau frontal. Voir dessin

4. Pousser la tige d’ouverture à droite en la soulevant jusqu’à 45°. En même temps soulever le couvercle pour l’ouvrir. Voir dessin.

5. Extraire la tige de déverrouillage du trou.

18 Entretien et maintenance

Retirer la prise de secteur avant de nettoyer. Avant d'utiliser une procédure de nettoyage ou de décontamination autre que celle recommandée par le

fabricant, l'utilisateur vérifiera auprès du fabricant que la procédure prév ue n' endommag e pas l'appar eil.

• Ne pas nettoyer centrifuges, rotors et accessoires dans un lave-vaisselle.

• Seul le nettoyage manuel et une désinfection liquide sont autorisés.

• La température de l'eau doit être située entre 20 et 25°C.

• Utiliser exclusivement des agents de nettoyage ou de désinfection qui :

− ont un pH de 5 à 8,

− ne contiennent pas de substances caustiques, de peroxyde, composés chlorés, acides ni alcalins.

• Respecter impérativement les consignes spéciales d'utilis ati on do nnées pa r le fabr icant des age nts de netto yage

et de désinfection, afin de prévenir la corrosion par les agents de nettoyage et de désinfection.

18.1 Centrifugeuse (boîtier, couvercle et cuve)

18.1.1 Entretien et netto yage des surfaces

• Nettoyer régulièrement le boîtier de l a centrifugeuse et le compartiment de centrifugation et les laver en cas de

besoin avec du savon ou un détergent doux et un chiffon humide. Ces opérations sont nécessaires pour garantir l'hygiène et pour prévenir la corrosion par la présence durable d'im puretés.

• Substances des nettoyants adéquat s :

savon, agents anioniques et non ioniques.

• Après utilisation des nettoyants, enlevez les résidus en essuyant l'appareil avec un chiffon humide.

• Séchez immédiatement les surfaces après nettoyage.

• Sécher le bol avec un chiffon absorbant en cas de dépôt d'eau de condensation dans le bol de la centrifugeuse.

• Frotter légèrement le joint d'étanchéité en caoutchouc du compartiment de centrifugation, après chaque

nettoyage, avec de la poudre de talc ou un produit d'entretien pour caoutchouc.

• Vérifiez tous les ans le bon état de la cuve.

N'utilisez plus la centrifugeuse si elle présente des dommages susceptibles d e porter atteinte à la sécurité. Auquel cas, contactez le service après-vente.

39/58

18.1.2 Désinfection des surfaces

•

Le bol de la centrifugeuse doit être nettoyé immédiatement dans le cas où un matériau infectieux a pénétré dans le bol de la centrifugeuse.

• Substances des désinfectants adéquats :

éthanol, n-propanol, isopropanol, glutardi aldehyde, combinaisons ammoniacales quaternaires.

• Après utilisation de désinfectants, enlevez les résidus en essuyant l'appareil avec un chiffon humide.

• Séchez immédiatement les surfaces après désinfection.

18.1.3 Décontamin ation de substances radioactives

• L'agent employé doit expressément conve nir pour une décontamination de substances radioactives.

• Substances des agents adaptés à une décontamination des substances radioactives :

agents anioniques, non ioniques agents, éthanol polyhydre.

• Après décontamination des substances radioactives, enlevez les résidus en essuyant l'appareil avec un chiffon

humide.

• Séchez immédiatement les surfaces après décontamination des substances radioactives.

18.2 Rotors et accessoires

18.2.1 Nettoyage et entretien

• Afin de prévenir la corrosion et les modifications des matériaux, il faut laver régulièrement les rotors et les

accessoires avec du savon ou un détergent doux et un chiffon humide. Il est vivement recommandé d'effectuer un nettoyage au moins une fois par semaine. Enlevez immédiatement les impuretés.

• Substances des nettoyants adéquat s :

savon, agents anioniques et non ioniques.

• Après utilisation de nettoyants, enlevez les résidus en rinçant à l'eau claire (uniquement à l'extérieur de la

centrifugeuse) ou en essuyant les surfaces avec un chiffon humide.

• Séchez rotors et accessoires immédiatement après nettoyage.

• Après séchage, les rotors d'angle, les réserv oirs et la suspensi on en al uminium sero nt enduits d'une pellicule d e

graisse sans acide, par exemple la vaseline.

• Dans le cas des systèmes de sécurité biolo gique (Pour ce qui concern e les systèmes à sécurité b iologique, voir

le chapitre "Anhang/Appendix, Rotore n und Zubehör/Rotors and accessories") il faut contrôler et nettoyer les bagues d'étanchéité régulièrement (toutes le s semaines). Changer immédiatement la bague d'étanc héité si elle présente des marques de fissuration, de friabilit é et d'usure. Pour éviter de fausser la bague d'étanchéité en ouvrant et en fermant le couvercle, il faut frott er légèrement la bague d'étanchéité avec d e la poudre de talc ou un produit d'entretien pour caoutchouc.

• Déposer le rotor au moins une fois par mois , netto yer et en duire l'arbr e d' entraînem ent d' une pell icule de graiss e

pour prévenir la corrosion par la présente d'humidité entre le rot or et l'arbre d'entraînement.

• Vérifier une fois par mois l'état d'usure et de corrosion des rotors et des accessoires.

Les rotors et les accessoires usés et endommagés par la corrosion ne doivent plus être utilisés.

• Vérifier chaque semaine la stabilité de fixation du rotor.

18.2.2 Désinfection

•

Si les rotors ou accessoires sont infectés, procédez à une désinfection appropriée.

• Substances des désinfectants adéquats :

glutaraldehyde, propanol, éthylènehexanol, agents anioniques, inhibiteurs de corrosion.

• Après utilisation de désinfectants, enlevez les résidus en rinçant à l'eau claire (uniquement à l'extérieur de la

centrifugeuse) ou en essuyant les surfaces avec un chiffon humide.

• Séchez rotors et accessoires immédiatement après désinfection.

18.2.3 Décontamin ation de substances radioactives

• L'agent employé doit expressément conve nir pour une décontamination de substances radioactives.

• Substances des agents adaptés à une décontamination des substances radioactives :

agents anioniques, agents non ioniques, éthanol polyhydre.

• Après décontamination des substances radioactives, enlevez les résidus en rinçant à l'eau claire (uniquement à

l'extérieur de la centrifugeuse) ou en essuyant les surfaces avec un chiffon humide.

• Séchez immédiatement rotors et accessoire après décont amination des substances radioactives.

40/58

18.3 Autoclavage

Les rotors à oscillation, les rotors angulaires en aluminium, les balanciers en métal, les couvercles avec un joint d'étanchéité biologique, ainsi que les châssis et les réducteurs peuvent être autoclavés à 121 °C / 250 °F (20 min). En cas de doute, il faut se renseigner auprès du fabricant. Le degré de stérilité ne peut pas être indiqué.

Avant l'autoclavage, déposer le couvercle des rotors et du récipient. L'autoclavage provoque l'accélération du vi eillissement des plastiques et peut provoquer des déc olorations

des plastiques. Nous recommandons le remplacement des bagues d’étanchéité de bio systèmes de sécurité après

autoclave.

18.4 Réservoirs de centrifugation

• En cas de fuite ou de rupture de r écipients de centrifugation, il faut éliminer tous les morceaux de récipients

cassés, les fragments de verre et les substances centrifugées écoulées.

• Les amortisseurs antivibrations ai nsi que les caoutch ouc intermédiair es des rotors doiven t être remplacés apr ès

un bris de verre.

Les fragments de verre restants peuvent entraîner d’autres bris de verre !

• S'il s'agit d'un matériau infectieux, exécuter immédiatement une désinfection.

41/58

19 Défauts

Si l'erreur ne peut pas être éliminée d'après le tableau d es défauts, il faut alors avertir le service après-vente. Veuillez indiquer le type de centrifuge et le numéro de séri e. Les deux numéros sont indiqués sur la plaque

signalétique de la centrifugeuse.

Effectuer une RÉINITIALISATION DU SECTEUR :

− Couper l'interrupteur de secteur (position de l'interrupteur "0").

− Attendre au moins 10 secondes et refermer ensuite l'interrupteur de secteur (position de l'interrupteur "Ι").

Erreur Affichage Cause Solution

Pas d’affichage --- Pas de tension

Défaut des fusibles sur l'entrée de secteur.

- Vérifier l’alimentation en tension.

- Vérifier les fusibles d'entrée du

secteur, voir au chapitre "Changer les fusibles d'entrée de secteur".

- Interrupteur du secteur sur

MARCHE

Reset secteur - 2 - Interruption du secteur pendant le cycle

de centrifugation. (Le cycle de centrifugation n'est pas terminé.)

- Après l’arrêt, ouvrir le couvercle et

actionner touche

- En cas de besoin, répéter le cycle

STAR T

de centrifugation.

Défaut d’équilibrage - 3 - Le rotor est chargé de manière non

symétrique.

- Après arrêt du rotor, ouvrir le

couvercle.

- Vérifier le chargement du rotor, voir

au chapitre "Chargement du rotor".

- Répéter le cycle de centrifugation.

Communication - 4 - Défaut dans l’u nité de commande ou

capacité.

- Effectuer une RÉINITIALISATION

DU SECTEUR après l'immobilisation du rotor.

Surcharge - 5 - Moteur ou commande du moteur

défectueux.

- Effectuer une RÉINITIALISATION

DU SECTEUR après

l'immobilisation du rotor. Surtension ou soustension

Surtempérature - 9 - Avertisseur de surtempérature dans le

- 6 -

- 8 -

Tension du secteur en dehors des tolérances (voir : Caractéristiques techniques).

moteur a déclenché.

- Effectuer une RÉINITIALISATION

DU SECTEUR après

l'immobilisation du rotor.

- Vérifier tension du secteur.

- Après arrêt du rotor, ouvrir le

couvercle à l’aide du déverrouillage

de secours. (Voir chapitre :

Déverrouillage de secours).

- Laisser refroidir le moteur.

ControllerWatchdog

- C - Défaut dans l’unité de commande. - Effectuer une RÉINITIALISATION DU SECTEUR après l'immobilisation du rotor.

Erreur du verrouillage du couvercle Court-circuit - E - Court-circuit dans l’unité de commande /

d Erreur du verrouillage ou de la fermeture

du capot.

capacité.

- Effectuer une RÉINITIALISATION

DU SECTEUR après l'immobilisation du rotor.

- Effectuer une RÉINITIALISATION

DU SECTEUR après l'immobilisation du rotor.

Configuration - F - Version de machine erronée - Avertir le S.A.V.

42/58

20 Changer les fusibles d'entrée de secteur

Amener le commutateur principal en position arrêt et sectionner la centrifugeuse du secteur !

Le porte-fusible (A) avec les fusibles d'entrée de secteur se trouve à côté de l'interrupteur secteur.

• Retirer le câble de raccordement de la prise d'appareil.

• Appuyer la fermeture rapide (B) contre le po rte-fusible (A) et extraire celui-ci.

MIKRO 120 1204 T 3,15 AH/250V E997 MIKRO 120 1204-01 T 5 AH/250V E914

21 Réparation des centrifugeuses

Dans le cas où la centrifugeuse est expédiée au fabricant pour réparation, elle doit être décontaminée et nettoyée avant expédition, dans le but d'assurer la protection d es personnes, de l'environnement et du matériel. Nous nous réservons le droit de refuser les centrifugeuses contaminées. Nous facturons au client les frais de nettoyage et de désinfection. Vous voudrez bien manifester votre compréhension pour c et te réglementation.

22 Élimination des déchets

Avant de mettre l'appareil au rebut, vous devez le déc ontaminer et le nettoyer pour la protection des personnes, de l'environnement et du matériel.

Les dispositions légales en vigueur doivent être respectées lors de l'élimination de l'appareil. Conformément à la directive 2002/96/CE (WEEE), tous les appareils livrés après le 13.08.2005 ne doivent plus être

jetés avec les déchets ménagers. L'appareil fait partie du groupe 8 (dispositifs médicaux) et est classé dans le domaine "Business-to-Business".

Le symbole de la poubelle barrée d'une croix indique que l'appareil ne doit pas être jeté avec les déchets ménagers.

Les dispositions relatives à l'élimination des déchet s des différents pays de l'UE peuvent varier. Veuillezvous adresser en cas de besoin à votre fournisseur.

• Remplacer les fusibles d’entrée du réseau dé fectueux.

• Remettre en place le porte-fusible et pousser jusqu'à encastrement de la

fermeture rapide.

• Rétablir le raccord de la centrifugeuse au secteur.

Modèle Type Fusible N° de

N’utilisez que des fusibles avec la valeur nominale, fixée pour le type, voir tableau suivant.

commande

43/58

Indice

1 Uso previsto..........................................................................................................................................................45

2 Rischi residui ........................................................................................................................................................45

3 Dati tecnici............................................................................................................................................................45

4 Indicazioni inerenti la sicurezza............................................................................................................................46

5 Significato dei simboli...........................................................................................................................................48

6 Contenuto della fornitura......................................................................................................................................48

7 Messa in funzione.................................................................................................................................................48

8 Apertura e chiusura del coperchio........................................................................................................................49

8.1 Apertura del coperchio ..................................................................................................................................49

8.2 Chiusura del coperchio..................................................................................................................................49

9 Installazione e disinstallazione del rotore.............................................................................................................49

10 Carico del rotore................................................................................................................................................49

11 Chiudere i rotori ad angolo a tenuta ermetica in modo da impedire la fuoriuscita di aerosol.............................49

12 Elementi di operazione e visualizzazione..........................................................................................................50

12.1 Simboli del quadro comandi.......................................................................................................................50

12.2 Pulsanti e possibilità di regolazione...........................................................................................................50

13 Regolazione del livello di frenatura ................................................................................................................... 51

14 Centrifugazione.................................................................................................................................................51

14.1 Centrifugazione con preselezione del tempo.............................................................................................51

14.2 Funzionamento continuo............................................................................................................................ 52

14.3 Centrifugazione a impulsi...........................................................................................................................52

15 Accelerazione centrifuga relativa (RCF)............................................................................................................52

16 Centrifugazione di sostanze o di miscele di sostanze con densità maggiore di 1,2 kg/dm3..............................52

17 Ripristino d'emergenza......................................................................................................................................53

18 Pulizia e manutenzione.....................................................................................................................................53

18.1 Centrifughe (scatola, coperchio e vano di centrifugazione) .......................................................................53

18.1.1 Cura e pulizia delle superfici...............................................................................................................53

18.1.2 Disinfezione delle superfici.................................................................................................................54

18.1.3 Rimuovere contaminazioni radioattive................................................................................................54

18.2 Rotori ed accessori....................................................................................................................................54

18.2.1 Pulizia e cura......................................................................................................................................54

18.2.2 Disinfezione........................................................................................................................................54

18.2.3 Rimuovere contaminazioni radioattive................................................................................................54

18.3 Mantenere in autoclave..............................................................................................................................55

18.4 Contenitori centrifuga.................................................................................................................................55

19 Guasti................................................................................................................................................................56

20 Sostituzione fusibili entrata rete ........................................................................................................................57

21 Accettazione di centrifughe da riparare.............................................................................................................57

22 Smaltimento......................................................................................................................................................57

23 Anhang / Appendix............................................................................................................................................58

23.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................58

44/58

1 Uso previsto

La presente macchina è un articolo medicale (centrifug a di laboratorio) ai sensi delle direttive IVD 98/79/CE. La centrifuga separa sostanze e/o miscele di sostanze con una densit à max. di 1,2 kg/dm³. Sono comprese anche sostanze e miscele di origine umana. La centrifuga deve es sere utilizzata unicamente per questo scopo. Qualsiasi altro tipo di utilizzo è improprio. La ditta Andreas Hettich GmbH & Co. KG non risponde dei danni che ne conseguono.

L’uso previsto comporta anche il rispetto di tutte le avvertenze delle ist r uzioni d’uso e l’esecuzione dei lavori di ispezione e manutenzione stabiliti.

2 Rischi residui

La macchina è costruita secondo lo stato della tecnica e le regole tecn iche di sicurezze riconosciute. L’utilizzo o il trattamento non conformi possono causare pericoli per la vita e la salute dell’operatore o di terzi e anche danni materiali e alla macchina. La macchina deve essere impiegata solo l’uso previsto e solo in perfetto stato di sicurezza.

Eliminare immediatamente i guasti che possono compromettere la sicurezza.

3 Dati tecnici

Costruttore

Andreas Hettich GmbH & Co. KG

D-78532 Tuttlingen Modello MIKRO 120 Tipo 1204 1204-01 Tensione di rete (± 10%) 208 - 240 V 1∼ 100 - 127 V 1∼ Frequenza di rete 50 - 60 Hz 50 - 60 Hz Potenza assorbita 230 VA 230 VA Assorbimento di corrente 1.2 A 2.5 A Capacità max. 24 x 1.5 / 2.0 ml Densità permessa

1.2 kg/dm

Regime di rotazione (RPM) 14000 Accelerazione (RCF) 17530 Energia cinetica 4100 Nm Obbligo di collaudo (BGR 500) no Presupposti ambientali (EN / IEC 61010-1)

− luogo di installazione

− altezza

− temperatura a m biente

− umidità dell’aria

fino a 2000 metri sopra il livello del mare

umidità relativa massima dell’aria 80% per temperature fino a 31°C, con

solo in interni

2°C fino a 40°C

riduzione lineare fino al 50% dell’umidità relativa per una temperatura di

40°C.

− Categoria di sovratensione

(IEC 60364-4-443)

− grado di imbratt amento

Classe di protezione

ΙΙ

non adatto per l’impiego in ambiente a rischio di esplosione.

Compatibilità elettromagnetica

− emissione di radiointerferenze

resistenza alle interferenze Livello di emissione acustica (in funzione del rotore)

EN / IEC 61326-1,

classe B

≤ 61 dB(A)

FCC Class B

dimensioni

− larghezza

− profondità

− altezza

231 mm 292 mm 199 mm

Peso ca. 6 kg

45/58

4 Indicazioni inerenti la sicurezza

Se non vengono rispettate tutte le avvertenze riportate in queste istruzioni per il funzionamento, non può essere accettata da parte del costruttore alcuna richiesta di garanzia.

• La centrifuga deve venire posizionata in modo sicuro.

• Prima di utilizzare la centrifuga, è necessario controllare che il rotore sia co rrettamente in sede.

• Durante un’operazione di centrifugazione, in una zona di sicurezza di 300 mm attorno alla

centrifuga non deve sostare alcuna persona, materiali pericolosi ed oggetti, in conformità alle norme EN / IEC 61010-2-020.

• I rotori, le sospensioni e gli accessori che p resentano forti seg ni di corrosio ne o danni mecc anici, oppure la cui durata d'impiego è scaduta, non devono più essere utilizzati.

• Se il vano di centrifugazione presenta danni rilevanti per la sicurezza, la centrifuga non deve essere più messa in funzione.

• Prima di mettere in funzione la centrifuga si devono leggere ed osservare le istruzioni per l'uso. L’apparecchio può essere utilizzato solo da persone che abbiano letto e compreso le istruzioni d’uso.

• Oltre alle istruzioni per l'uso, si devono osservare anc he i r egol amenti, re lativi all a protez ione ant infortu nistica ed i

regolamenti tecnici, riconosciuti in materia d i sicurezza del lavoro. Le istruzioni per l'uso vanno completate dalle norme nazionali in vigore nel paese d'impiego, relative alla protezione antinfortunistica ed alla tutela ambientale.

• La centrifuga è costruita in base all'attuale livello tecn ologico e le regole di sicurezza conosciute. La centrifuga

può essere tuttavia fonte di pericolo per l'operatore o per terzi, se non viene utilizzata da personale appositamente addestrato o se viene utilizzata in modo improprio o non conforme alla destinazione.

• Durante l'esercizio bisogna evitare di muovere la centrifuga o di urtarvi contro.

• In caso di guasto, ovvero del ripristino d'emergenza, non si deve assolutamente toccare il rotore.

• Quando la centrifuga passa da un ambiente freddo in uno cald o, per evitare danni dovuti alla condensa, lasciar

riscaldare la centrifuga per almeno 3 ore nell'ambiente caldo prima di collegarla alla rete, oppure portare la centrifuga a temperatura d'esercizio mettendola in funzione per 30 minuti nell'ambiente freddo.

• E' consentito utilizzare so lamente il rotor e e gli accessori approv ati dalla c asa costruttrice per questo apparecc hio

(vedere capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").

• Il rotore della centrifuga può essere caricato solo in conformità al capitolo " Carico del rotore".

• I n caso di centrifugazione con massimo numero di giri, la densità dei m ateriali o delle miscele di materiali non

deve superare il valore di composizione di 1,2 kg/dm

• Non è consentito l'uso di centrifughe non bilanciate in modo regolamentare.

• Non è permesso l’impiego della centrifuga in ambiente a pericolo di esplosione.

• E' proibito l'uso di una centrifuga con:

− materiali infiammabili od esplosivi

− materiali che possono reagire chimicamente tra loro con forte energia.

• Se vengono centrifugate sostanze pericolose o miscele di sostanze contaminate da micro organisimi tossici,

radioattivi o patogeni, l'utente dovrà prendere opportuni provvedimenti in materia. Si devono fondamentalmente utilizzare contenitori per centrifugazione con tappi a vite speciali per sostanze pericolose. Con materiali dei gruppi di rischio 3 e 4, oltre ai contenitori per centrifugazione chiudibili si deve impiegare un sistema di sicurezza biologico (vedi manuale "Laboratory Biosafety Manual" dell'Organizzazione mondiale per la salute). In un sistema di sicurezza biologico una guarnizione biologica (anello di guarnizione) impedisce la fuoriuscita delle goccioline e degli aerosol. Senza l’impiego di un sistema di sicurezza biologico, una centrifuga non è microbiologicamente a tenuta in conformità alla norma EN / IEC 61010-2-020. Per quanto riguarda i sistemi biologici di sicurezza fornibili , rimandiamo al capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories". Nel dubbio chiedere maggiori informazioni al produttore o importatore.

• Non è consentito il funzionamento della centrifuga c on sostanze altamente corrosiv e che possono pregiudicar e la

resistenza meccanica dei rotori, delle sospensioni e degli accessori.

46/58

• Gli interventi di riparazione devono essere effettuati esclusivamente da una persona autorizzata dal costruttore.

• Devono essere impiegati solo ed esclusivamente pezzi di ricambi o originali ed accessori autorizzati della ditta

Andreas Hettich GmbH & Co. KG.

• Sono di validità le seguenti norme di sicurezza:

EN / IEC 61010-1 e EN / IEC 61010-2-020 come anche le loro nazionali varianti.

• La sicurezza e l'affidabilità della centrifuga sono garantite solo se:

− la centrifuga funziona in conformità con le istruzioni per l'uso

− l'installazione elettrica sul luogo di posizionamento della centrifuga risponde ai requisiti previsti dalla EN / IEC

− i controlli previsti in base a BGV A1, BGR 500 vengono eseguiti da un perit o espert o in materia.

47/58

5 Significato dei simboli

Simbolo nella macchina: Attenzione, punto pericoloso generico.

Prima di utilizzare la centrifuga, è assolutamente necessario leggere le istruzioni d’uso e rispettare le avvertenze relative alla sicurezza!

Simbolo in questo documento. Attenzione, punto pericoloso generico.

Questo simbolo contraddistingue le avvertenze relative alla sicurezza e indica situazioni potenzialmente pericolose .

La mancata osservanza di tali avvertenze può causare dan ni materiali e personali. Simbolo in questo documento:

Questo simbolo indica argomenti importanti. Simbolo nella macchina e in questo documento:

Simbolo per la raccolta separata delle apparecchiature el ettriche ed elettroniche, in conformità alle direttive 2002/96/CEE (WEEE). L’apparecchiatura appartiene al gruppo 8 (apparecchiature medicali).

Impiego nelle nazioni dell’Unione Europea, in Norve gia ed in Svizzera.

6 Contenuto della fornitura

I seguenti accessori vengono forniti con la centrifuga: 1 cavo elettrico

2 fusibili ingresso rete 1 istruzioni per la sicurezza durante il trasporto 1 istruzioni per l'uso 1 chiave a forcella per durante il trasporto

Rotore/i e i corrispondenti accessori vengono forniti in bas e alla commessa.

7 Messa in funzione

• Togliere la sicura per il trasporto, che si trova sul fondo dell’alloggiamento, vedere foglio avvisi "Sicura per il

trasporto".

• Porre la centrifuga in un posto adatto e livellarla. Per l’installazione deve essere rispettata la zona di

sicurezza di 300 mm attorno alla centrifuga, richiesta in conformità alle norme EN / IEC 61010-2-020

Durante un’operazione di centrifugazione, in una zona di sicurezza di 300 mm attorno alla centrifuga non deve sostare alcuna persona, materiali pericolosi ed oggetti, in conformità alle norme EN / IEC 61010-2-020.

Attraverso il foro di aerazione sul retro della centrifuga è possibile la fuoriuscita di sostanze. Installare l’apparecchio in modo che la corrente d’aria non sia rivolta verso le persone.

• Non posizionare alcon oggetto in pross imita delle griglie di ventilazione

Mantenere un'area di ventilazione di 300 mm, intorno al condotto.

• Verificare se la tensione di rete sia adatta all ’indicazione riportata nella targhetta con i dati caratteristici.

• Collegare la centrifuga ad una spina standard di rete tramite il cavo di collegamento. Per la potenza massima

assorbita, vedere il capitolo "Dati tecnici".

• Accendere l’interruttore di rete. Posizione di accensione "Ι".

I dati di centrifuga utilizzati per ultimi vengono illustrati.

• Aprire il coperchio.

• Togliere la sicura per il trasporto, che si trova nel vano di centrifuga, vedere foglio avvisi "Sicura per il trasporto".

48/58

8 Apertura e chiusu ra del coperchio

8.1 Apertura del coperchio

E' possibile aprire il coperchio solo se la centrifuga è accesa ed il rotore è fermo. Se non dovesse essere possibile, vedi capitolo "Sblocco di emergenza".

• Premere il pulsante e aprire il coperchio. Nell’indicazione di rotazione si accende il simbolo " " (coperchio

aperto).

8.2 Chiusura del coperchio

Non chiudere il coperchio sbattendolo.

• Applicare il coperchio premendo leggermente sull’impugnatura. Nell’indicazione di rotazi one si accende il

simbolo "

" (coperchio chiuso).

9 Installazione e disinstallazione del rotore

• Pulire l’albero motore (C) ed il foro del rotore (A), successivamente lubrificare

leggermente l’albero motore. Particelle di sporco tra l’albero motore ed il rotore impediscono un normale funzionamento del rotore e causa no un movimento rumoroso.

• Porre il rotore in senso verticale sull’albero motore. Le superfici dei trasportatori (D)

dell'albero motore si devono trovare nella scanalatura (B) del rotore. Sul rotore è

segnato l’allineamento della scanalatura.

• Stringere il dado di registrazione di tensione del rotore con l’aiuto della chiave inc lusa

nel cartone, ruotandola in senso orario.

• Verificare che il rotore sia fissato.

• Disinstallare il rotore: Allentare il dado di bloccaggio ruotandolo in senso antiorario.

Girare il dado di registrazione di tensione fino a ch e diventi possibile smontare il rotore dall’albero motore.

10 Carico del rotore

Lo standard dei recipienti di vetro centrifugati sono d a caricare fino a RCF 4000 (DIN 58970 capoverso 2).

• Verificare che il rotore sia fissato.

• I rotori devono essere caricati esclusivamente in mo do simmetrico. Per le combinazioni permesse vedere

capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".

• Riempire i recipienti della centrifuga al l‘esterno della centrifuga stessa.

• Il carico massimo dei recipienti della centrifuga non deve essere superiore a quello indicato dalla casa

costruttrice.

• Per limitare al massimo le differenze di peso all’interno dei contenitori di centrifugazione, bisogna fare attenzione

che siano riempiti tutti in modo uguale.

• Su ogni rotore è indicato il peso della quantità di riempimento consentita. Tale peso non deve mai essere

superato.

11 Chiudere i rotori ad angolo a tenuta ermetica in modo da impedire la fuoriuscita di aerosol

Per assicurare la tenuta agli aerosol, i coperchi dei rotori ad angolo devono essere ben chiusi manualmente, mediante rotazione in senso orario.

Per i rotori ad angolo anti-aerosol disponibili, vedi capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories“.

49/58

12 Elementi di operazione e visualizzazione

Vedere illustrazione alla pagina 2. Fig. 1: Display

12.1 Simboli del quadro comandi

Indicazione di rotazione. L'indicat ore di rotazione s i illumina ruotando in s enso antior ario fino a che i l rotore gira.

All’arresto del rotore, l’indicazione di rotazione visualizza mediante simboli lo stato del coperchio: Simbolo

Simbolo

: coperchio aperto : coperchio chiuso

Gli errori di operazione e i guasti sono visualizzati sul display (veder e capitolo "Guasti").

12.2 Pulsanti e possibilità di regolazione

RPM x 100

• Velocità di rotazione

Si può regolare un valore numerico da 500 RPM fino alla velocità massima di rotazione del rotore. Per la velocità massima di rotazione del rotore, vedere capitolo "An hang/Appendix, Rotor und Zubehör/Rotor and accessories“. Regolabile in intervalli di 100 (RPM = valore visualizz ato x 1 00). Tenendo premuto il pulsante

o il valore cambia a velocità crescente.

• Visualizzare il livello di frenatura.

• Tempo ciclo

- Regolabile da 1 a 99 minuti, in intervalli di 1 minuto

- Funzionamento continuo "--"

• Livelli di frenatura 0 o 1. Livello 1 = tempo di arresto breve, livello 0 = tempo di arresto lungo.

Tenendo premuto il pulsante

o il valore cambia a velocità crescente.

START

• Avvio del ciclo di centrifugazione.

STOP

• Termine del ciclo di centrifugazione.

Il rotore si arresta con il livello di frenatura preselezionato.

• Memorizzare il livello di frenatura.

• Centrifugazione a impulsi.

Il ciclo di centrifugazione ha luogo finché si tiene premuto il pulsante

• Visualizzare il livello di frenatura.

• Sbloccare il coperchio.

50/58

13 Regolazione del livello di frenatura

•

Disinserire l’interruttore di rete.

• Tenere premuti contemporaneamente il pulsante al di sotto dell’indicazione della velocità di rotazione e il

pulsante

• Inserire l’interruttore di rete e rilasciare i pulsanti.

Nell’indicatore della velocità di rotazione viene visua lizzata la versione della macchina e nell’indicatore del tempo il livello di frenatura impostato, per esempio:

RPM x 100

START

STOP

RPM x 100

START

STOP

Se la versione della macchina e il livello di fr enatur a non s ono vis ualizzat i, premer e il num ero di volt e necessari o a far apparire tali informazioni il tasto

che si trova sotto l'indicazione della velocità di rotazion e.

La versione della macchina è impostata dalla casa costruttrice e non può essere cambiata.

• Con i pulsanti al di sotto dell’indicazione del tempo, regolare il livello di frenatura desiderato.

Livello 1 = tempo di arresto breve, livello 0 = tempo di arresto lun go. Per i tempi di arresto, vedere capitolo "Anhang/Appendix, Rotor und Zubehör/Rotor and accessories".

• Premere il pulsante

STOP

per salvare l’impostazione.

14 Centrifugazione

Durante un’operazione di centrifugazione, in una zona di sicurezza di 300 mm attorno alla centrifuga non deve sostare alcuna persona, materiali pericolosi ed ogget ti, in conformità alle norme EN / IEC 61010-2-020.

Se la differenza di peso permissibile nel carico del rotore è superata, l’azionamento si disinserisce dura nte l’avvio e viene visualizzato l’errore

Un ciclo di centrifugazione può essere interrotto in qu alsiasi momento premendo il pulsante

-3- (vedere capitolo "Guasti").

STOP

Il tempo e la velocità di rotazione possono e ssere modificat i durante i l ciclo di cent rifugazion e con i puls anti

Tenere premuto il pulsante

o per modificare il valore a velocità crescente.

Dopo un ciclo di centrifugazione l’ indicazione lampeggia fino all’apertura del coperc hio o finché un pulsante viene premuto.

Se nell’indicazione di rotazione

i simboli " " (coperchio chiuso) e " " (coperchio aperto) lampeggiano

alternativamente, è possibile riutilizzare la centrifuga solo dopo aver aperto una volta il coperchio.

• Inserire l’interruttore di rete (posizione interruttore "Ι").

• Caricare il rotore e chiudere il coperchio della centrifuga.

14.1 Centrifugazione con preselezione del tempo

•

Con i pulsanti al di sotto dell’indicazione della velocità di rotazione impostare la velocità di rotazione desiderata.

• Con i pulsanti al di sotto dell’indicazione del tempo regolare il tempo desiderato.

• Premere il pulsante

Il tempo è visualizzato in minuti. L’ultimo minuto è contato in secondi. Se il tempo è visualizzato in minuti, a fianco del numero la mpeggia un punto.

• Allo scadere del tempo o in caso di interruzione del ciclo di cent rifugazione con il tasto

STAR T

. L’indicazione di rotazione è accesa finché il rotore gira.

STOP

, il rotore si arresta

gradualmente con il livello di frenatura impostato.

Durante il ciclo di centrifugazione sono visualizzati la velocità di rotazione del rotore e il tempo rimanente.

51/58

14.2 Funzionamento continuo

•

Con i pulsanti al di sotto dell’indicazione della velocità di rotazione impostare la velocità di rotazione desiderata.

• Con il pulsante al di sotto dell’indicazione del tempo azzerare il tempo. Viene visualizzato "--".

• Premere il pulsante

inizia da 0.

Il primo minuto è contato in secondi, quindi il tempo è visualizzat o in minuti. Se il tempo è visualizzato in minuti, a fianco del numero la mpeggia un punto.

• Premere il pulsante

frenatura impostato.

Durante il ciclo di centrifugazione sono visualizzati la velocità di rotazione del rotore e il tempo trascorso.

14.3 Centrifugazione a impulsi

• Con i pulsanti al di sotto dell’indicazione della velocità di rotazione impostare la velocità di rotazione

desiderata.

• Tenere premuto il pulsante . L’indicazione di rotazione è accesa finché il rotore gira. Il conteggio del tempo

inizia da 0.

Il primo minuto è contato in secondi, quindi il tempo è visualizzat o in minuti. Se il tempo è visualizzato in minuti, a fianco del numero la mpeggia un punto.

• Rilasciare il pulsante per terminare il ciclo di centrifugazione. Il rotore si arresta gradualmente con il livello di

frenatura impostato.

Durante il ciclo di centrifugazione sono visualizzati la velocità di rotazione del rotore e il tempo trascorso.

15 Accelerazione centrifuga relativa (RCF)

L’accelerazione centrifuga relativa (RCF) è indicata come u n multiplo dell’accelerazione terrestre (g). È un valore numerico privo di unità e funge per paragonare le prestazioni di separazione de sedimentazione.

Il calcolo viene eseguito in base alla formula:

STAR T

. L’indicazione di rotazione è accesa finché il rotore gira. I l conteggio del tempo

STOP

per terminare il ciclo di centrifugazione. Il rotore si arresta gradualmente con il livello di

RCF ××=

⎛ ⎜

1000

⎝

RPM

⎞ ⎟

1,118r

⇒ 1000

RPM ×

⎠

RCF

1,118r

RCF = accelerazione centrifuga relativa RPM = numero dei giri r = raggio di centrifugazione in mm = distanza dal centro dell’asse di rotazione fino al fondo del recipiente di centrifugazione. Raggio di centrifugazione ve di al capitolo ”Anhang/Appendix, Rotoren und Zubehör/R otors and accessories”.

L’accelerazione centrifuga relativa (RCF) dipende dal numero dei giri e dal raggio di centrifugazione.

16 Centrifugazione di sostanze o di miscele di sostanze con densità maggiore di 1,2 kg/dm3

In caso di centrifugazione con massimo numero di giri, la densità dei mat eriali o delle miscele di materiali non deve superare il valore di composizione di 1,2 kg/dm Con sostanze o miscele di sostanze di densità maggiore, il regime di rotazione deve venire ridotto.

Il numero di giri consentito si calcola con la formula seguente:

= )n( ridotto giri di numero

red

p.es.: regime massimo di rotazione RPM 4000, densità 1,6 kg/dm

kg/dm³ 1,2

= n red

kg/dm³ 1,6

In caso di dubbio, rivolgersi al costruttore per maggiori informazioni.

2,1

[kg/dm³] maggiore àdensit

RPM 3464 = RPM 4000 x

[RPM] rotazione di massimo regime x

52/58

17 Ripristino d'emergenza

In caso di mancanza di corrente non si può aprire il coperchio. Deve essere effettuata manualmente uno sblocco di emergenza.

Per lo sblocco di emergenza, disconnettere la centrifuga dalla rete elettrica. Aprire il coperchio solo con l’arresto del rotore. Per lo sblocco di emergenza si può usare solo la chiave di sbocco di plastica in dotazione.

1. Disinserire l’interruttore di rete (posizione interruttore "0").

2. Guardare attraverso la finestra presente nel coperchio per assicurarsi che il rotore sia ferm o.

3. Infilare la chiave (vedi contenuto della fornitura) orizzont almente nell'apertura, al centro della parte frontale (vedi disegno)

4. Spingere la chiave di sblocco il più possibile verso destra con un'ang olazione di 45° e contemporaneamente tirare verso l'alto il coperchio (vedi disegno)

5. Estrarre di nuovo la chiave di sblocco dal foro.

18 Pulizia e manutenzione

Prima della pulizia, staccare la presa di corrente. Prima di iniziare un procedimento di pulizia e decontaminazione diverso da quello consigliato dal

produttore, l’utilizzatore deve accertarsi presso il pro duttore che tale procedimento previsto non rechi danno all’apparecchio.

• Centrifughe, rotori e accessori non devono essere lavati in lavastoviglie.

• Si deve eseguire solo una pulizia manuale ed una disinfezione con liquido.

• La temperatura dell'acqua deve essere di 20 – 25°C.

• Devono essere utilizzati solo detergenti o disinfettanti che:

− abbiano un campo di valori del pH che va da 5 a 8,

− non contengano alcali caustici, perossidi, composti di cloro, acidi e soluzioni alcaline.

• Seguire attentamente le indicazioni speciali del produttore sull’impiego di detersivi e disinfett anti, al fine di evitare

qualsiasi fenomeno di corrosione.

18.1 Centrifughe (scatola, coperchio e vano di centrifugazione)

18.1.1 Cura e pulizia delle superfici

• Pulire regolarmente il corpo della cent rifuga e la camera di centrifugazione e impiegare all'occorrenza sapone o

un detergente delicato e un panno umido. Ci ò serve da un lato per l’igiene e dall’altro lato per evitare la corrosione causata da impurità incrostate.

• Ingredienti dei detergenti adatti:

sapone, tensidi anionici, tensidi non ionici.

• Dopo l'impiego di detergenti, rimuover e i resti del detergente pulendo di nuovo con un panno umido.

• Le superfici devono essere asciugate subito dopo la pulizia.

• In caso di formazione di ac qua di condensa, asciugare la camera di centrifugazione pul endola con un panno

assorbente.

• Spalmare sulla guarnizione di gomma della camera di centrifugaz ione, frizionando legg ermente, polvere di t alco

o una sostanza per la cura della gomma.

• Controllare una volta l'anno se il van o di centrifugazione presenta danneggiamenti.

Se vengono stabiliti danni rilevanti per la sicurezza, la cent rifuga n on dev e essere più messa in f unzio ne. In questo caso si deve contattare il servizio assistenza clienti.

53/58

18.1.2 Disinfezione delle superfici

•

In presenza di materiale infettivo nella camera di centrif ugazione si deve disinfettarla immediatamente.

• Ingredienti dei disinfettanti adatti:

etanolo, alcol n proclitico, isopropanolo, glutaraldeide, composti di ammonio quaternario.

• Dopo l'impiego di disinfettanti, rimuovere i resti del disinfettante pulendo di nuovo con un panno umido.

• Le superfici devono essere asciugate subito dopo la disinfezione.

18.1.3 Rimuo vere cont aminazioni radioattive

• La sostanza deve essere certificata in modo speciale per rimuovere contaminazioni radioattive.

• Ingredienti di sostanze adatte alla rimoz ione di contaminazioni radioattive:

tensidi anionici, tensidi non ionici, etanolo poliidrato.

• Dopo aver rimosso le contaminazioni radioattive, rimuovere i resti della sostanza pulendo di nuovo con un panno

umido.

• Le superfici devono essere asciugate, subito dopo la rimozione delle contaminazioni radioattive.

18.2 Rotori ed accessori

18.2.1 Pulizia e cura

• Per evitare che il materiale si corroda o subisca variazione, i rotori e i pezzi accessori devono essere puliti

regolarmente con sapone o un detergente delicat o e un panno umido. Si consiglia la pulizia a lmeno una volta la settimana. La sporcizia deve essere subito rimossa.

• Ingredienti dei detergenti adatti:

sapone, tensidi anionici, tensidi non ionici.

• Dopo l'impiego di detergenti, rimuover e i resti del detergente, risciacquando con acqua (solo al di fuori della

centrifuga) o ripulendo con un panno umido.

• I rotori e gli accessori devono essere asciugati immediatamente dopo la pulizia.

• I rotori ad angolo, i contenitori e i sup porti in alluminio devono essere ingrassati leggermente con gra sso privo

d’acidi come ad esempio vaselina quando sono ben asciutti.

• Nei sistemi di sicurezza biologici (Per quanto riguarda i sistemi biologici di sicurezza fornibili, rimandiamo al

capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories") gli anelli di guarnizione devono essere controllati e puliti periodicamente (ogni settimana). In presenza di crepe, parti fragili o logorio, l’anello di tenuta deve essere subito sostituito. Per evitare che dur ante l'apertura e la chiusura del coperchio l'anello di guarnizione si giri, spalmarvi, frizionando leggermente, polvere di talco o una sostanza per la cura della gomma.

• Per evitare la corrosione causat a dall’umidit à tra il rotor e e l’alb ero motore, si dev e provve dere almeno u na volta

al mese di smontare il rotore, pulirlo e di lubrificare leggerm ente l’albero motore.

• I rotori e gli elementi accessori devono essere verificati mensilmente per quanto riguarda il loro stato di usura ed

i danneggiamenti da corrosione.

Rotori ed accessori non devono essere più utilizzati se presentano consumo o corrosione.

• Verificare settimanalmente la posizione del rotore.

18.2.2 Disinfezione

•

Se del materiale infetto viene a contatto con i rotori o con gl i accessori, allora si deve eseguire un a disinfezione adeguata.

• Ingredienti dei disinfettanti adatti:

glutaraldeide, propanolo, etilexanolo, tensidi anionici, inibitori di corrosione.

• Dopo l'impiego di disinfettanti, rimuovere i resti del disinfettante, risciacquando con acqua (solo al di fuori della

centrifuga) o ripulendo con un panno umido.

• I rotori e gli accessori devono essere asciugati immediatamente dopo la disinfezione.

18.2.3 Rimuo vere cont aminazioni radioattive

• La sostanza deve essere certificata in special modo per rimuovere contaminazioni radioattive.

• Ingredienti di sostanze adatte alla rimoz ione di contaminazioni radioattive:

tensidi anionici, tensidi non ionici, etanolo poliidrato.

• Dopo la rimozione delle contaminazioni radi oattive, rimuovere la sostanza, risciacquando con acqua (solo al di

fuori della centrifuga) o ripulendo con un panno umido.

• I rotori e gli accessori devono essere asciugati subito dopo la rimozione delle contaminazioni radioattive.

54/58

18.3 Mantenere in autoclave

I rotori basculanti, i rotori angolari di alluminio, le sospensioni di metallo, i coperchi con chiusura ermetica anticontaminazione biologica, come pure i telai e le riduzioni p ossono essere trattati in autoclave a 121° C / 250° F (20 minuti). In caso di dubbio occorre informarsi presso la casa produttrice. Non è possibile fare nessuna dichiarazione sul grado di sterilizzazione.

Il coperchio del rotore ed il contenitore devono essere staccati prima di essere riposti in autoclave. La conservazione in autoclave accelera il processo di i nvecchiamento del materiale in p lastica. Inoltre può

causare variazioni di colore nel materiale in plastica. Dopo il trattamento in autoclave consigliamo di sostituire le guarnizioni ad anello dei sistemi biologici di

sicurezza.

18.4 Contenitori centrifuga

•

In caso di mancanza di tenuta o dopo la rot tura dei contenitori per centrifugazione, rimuovere c ompletamente i frammenti dei contenitori, le schegge di vetro e il centrif ugato fuoriuscito.

• Dopo la rottura di parti in vetro, sostituire gli inserti di gomma e i manicotti di plastica dei rotori.

Le schegge di vetro rimaste causano ulteriori rotture!

• Nel caso di materiale infettivo, bisog na provvedere immediatamente ad una disinfezione.

55/58

19 Guasti

Se non si riesce a eliminare l’errore seguendo le indicazio ni della tabella guasti, informare il servizio assistenza clienti.

Si prega di indicare il tipo di centrifuga e il numero di serie. Entrambi i numeri sono visibili sulla targhetta di modello della centrifuga.

Esecuzione di un RESET RETE:

− Disinserire l’interruttore di rete (posizione interruttore "0").

− Attendere almeno 10 secondi quindi reinserire l’interruttore di rete (posizione interr uttore "Ι").

Guasto Indicatore Causa dell‘errore Eliminazione

Nessun indicatore --- Assenza di tensione

Scatto del fusibile di sicurezza per sovracorrente.

- Controllare la tensione di

alimentazione.

- Controllare i fusibili di ingresso di

rete, vedere il capitolo "Sostituzione fusibili entrata rete".

- Interruttore generale ACCESO.

Reset di rete - 2 - Interruzione di rete durante il ciclo di

centrifugazione. (Il ciclo di centrifugazione non viene terminato.)

- Dopo una fase di inattività aprire il

coperchio ed azionare il tasto

STAR T

- All’occorrenza ripetere il ciclo di

centrifugazione.

Squilibrio - 3 - Il rotore è caricato in modo non uniforme. - Aprire il coperchio dopo una fase di

inattività del rotore.

- Controllare il caricamento del

rotore, vedere il capitolo "Carico del rotore".

- Ripetere il ciclo di centrifugazione.

Comunicazione - 4 - Errore nel modulo di comando o potenza. - Dopo l’arresto del rotore eseguire

un RESET RETE.

Sovraccarico - 5 - Motore o comandi del motore difettosi. - Dopo l’arresto del rotore eseguire

un RESET RETE. Sovratensione Sottotensione

Sovratemperatura - 9 - Il termostato di massima nel motore è

- 6 -

- 8 -

Tensione di rete oltre le tolleranze (vedi dati tecnici).

scattato.

- Dopo l’arresto del rotore eseguire

un RESET RETE

- Controllare la tensione di rete.

- Dopo una fase di inattività del

rotore, aprire il coperchio mediante

lo sbloccaggio di emergenza (vedi

capitolo Sbloccaggio di

emergenza).

- Far raffreddare il motore.

ControllerWatchdog Errore nella chiusura del

- C - Errore nel modulo di comando. - Dopo l’arresto del rotore eseguire un RESET RETE.

- d - Errore blocco coperchio, ovvero chiusura coperchio.

- Dopo l’arresto del rotore eseguire

un RESET RETE. coperchio. Corto circuito - E - Corto circuito nel modulo di comando /

potenza.

- Dopo l’arresto del rotore eseguire

un RESET RETE. Configurazione - F - Versione macchina non corretta - Servizio assistenza clienti.

56/58

20 Sostituzione fusibili entrata rete

Disattivare l’interruttore di rete e sezionare la centrifuga dalla rete!

Il portafusibili (A) con i fusibili d’entrata rete si trova accanto all’interruttore di rete.

• Estrarre il cavo di collegamento dalla spina.

• Premere la chiusura a scatto (B) contro il portafusibili (A) ed estrarre

quest’ultimo.

• Sostituire i fusibili di rete difettosi.

Utilizzate solo fusibili con valori nominali fissati per il rispettivo tipo, vedere la successiva tabella.

• Inserire di nuovo il portafusibili fino a far scattare la chiusura.

• Collegare di nuovo alla rete la centrifuga.

Modello Tipo Fusibile N° ord.

MIKRO 120 1204 T 3,15 AH/250V E997 MIKRO 120 1204-01 T 5 AH/250V E914

21 Accettazione di centrifughe da riparare

Nel caso in cui la centrifuga debba essere rispedita al produttore per una eventuale riparazione, prima della spedizione deve essere decontaminata e pulita a fond o a salvaguardia delle persone, dell’ambiente e del materiale. Ci riserviamo di accettare centrifughe contaminate. Eventuali costi di pulizia e disinfezione verranno fatturati a l cliente. Contiamo a questo riguardo sulla vostra comprensione.

22 Smaltimento

Prima dello smaltimento, l'apparecchiatura deve essere decontaminata e pulita con lo scopo di proteggere le persone, l'ambiente e il materiale.

Per lo smaltimento dell'apparecchio osservare le rispettive norme di legge. Ai sensi della direttiva 2002/96/CE (RAEE) tutti gli apparecchi forniti dopo il 13/08/2005 non possono più essere

smaltiti con i rifiuti domestici. Questo apparecchio appartiene all a cat egoria 8 (Dispositivi medicali) ed è classificato nel settore Business-to-Business.

Il simbolo della pattumiera cancellata con una croce indica che l'apparecchio non deve essere smaltito con i rifiuti domestici.

Le norme per lo smaltimento possono essere differenti nei sing oli paesi UE. In caso di necessità rivolgersi al proprio rivenditore.

57/58

DE EN

23 Anhang / Appendix

23.1 Rotoren und Zubehör / Rotors and accessories

1242

Winkelrotor 24-fach / Angle rotor 24-times

2031

0536 2078

2023 2024

Kapazität / capacity ml 2,0 1,5 0,5 0,8 0,4 0,2 Maße / dimensions ∅ x L Anzahl p. Rotor / number p. rotor 24 24 24 24 24 Drehzahl / speed RPM 14000 14000 14000 14000 14000 RZB / RCF 18407 18407 18407 18407 18407 Radius / radius mm 84 84 84 84 84

(97%)

1 Probenerwärmung/sample temp. rise

40°

mm 11 x 38 8 x 30 8 x 45 6 x 45 6 x 18

sec 21 sec 24

1) Probenerwärmung bei maximaler Drehzahl und 1 Stunde Laufzeit

2) bei hochtouriger Zentrifugation empfohlen 2) recommended for high-speed centrifugation

3) phenolbeständig, autoklavierbar, mit Bioabdichtung (nach DIN EN 61010, Teil 2 – 020). Die Hinweise für Bio-Sicherheits systeme in den Kapiteln "Sicherheitshinweise" und "Pflege und Wartung" beachten.

1) Sample temp. rise during maximum speed and 1 hour running time

3) phenol resistant, autoclavable, with bio-containment (in conformity with DIN EN 61010, part 2 – 020). Observe the notes for bio safety systems in chapters "Notes on safety" and "Maintenance and servicing".

58/58

Hettich Micro 120 User manual [en,de,fr,it]

Specifications and Main Features

Frequently Asked Questions

User Manual
