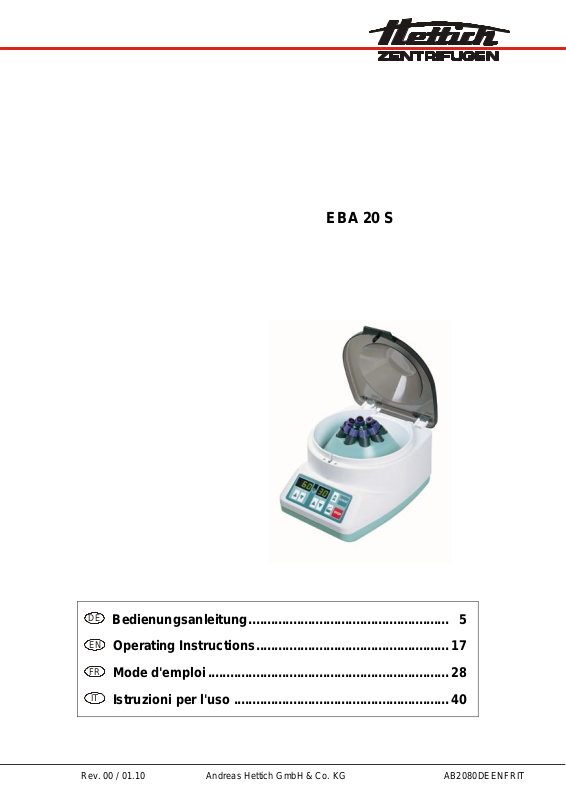

Page 1
EBA 20 S
DE
Bedienungsanleitung...................................................... 5
EN
Operating Instructions.................................................... 17
FR
Mode d'emploi................................................................. 28
IT
Istruzioni per l'uso .......................................................... 40
Rev. 00 / 01.10 Andreas Hettich GmbH & Co. KG AB2080DEENFRIT
Page 2
START
Fig. 1
RPM x 100
t
STOP
2/53
Page 3
EG-Konformitätserklärung
EC Conformity Declaration
Déclaration de conformité CE
Dichiarazione di conformità alle norme CEE
Andreas Hettich GmbH & Co. KG • Föhrenstraße 12 • D-78532 Tuttlingen • Germany
Das bezeichnete Gerät, inklusive Zubehör entspricht den aufgeführten EG-Richtlini en und Normen.
The denoted device, including accessories corresponds to the listed EC guidelines and standards.
L'appareil désigné, y compris les accessoires, correspond aux directives CE et aux normes énumérées.
L'apparecchio designato, compresi gli accessori, è conforme alle direttive CE e alle norme citate.
Geräteart, Type of device, Type d'appareil, Tipo di apparecchio:
Laborzentrifuge mit Zubehör, Laboratory centrifuge with accessories, Centrifugeuse d e
laboratoire avec des accessoires, Centrifuga da laboratorio con accessori
Typenbezeichnung, Type designation, Désignation de modèle, Contrassegno tipo:
EBA 20 S
EG-Richtlinien/Normen, EC guidelines/standards, Directives CE/Normes, Direttive/Norme CEE:
2006/95/EG, EN 61010-1:2001, EN 61010-2-020:2006
2004/108/EG, EN 61326-1:2006
2006/42/EG, EN ISO 12100-1:2004, EN ISO 12100-2:2004
98/79/EG
Tuttlingen, 28.09.2009
H. Eberle
Geschäftsleiter, Manager,
Directeur, Gerente
3/53
Page 4
Andreas Hettich GmbH & Co. KG
Föhrenstraße 12, D-78532 Tuttlingen / Germany
Phone +49 (0)7461 / 705-0
Fax +49 (0)7461 / 705-125
[email protected], [email protected]
www.hettichlab.com
© 2007 by Andreas Hettich GmbH & Co. KG
All rights reserved. No part of this publication may be reproduced without the prior written permission of the copyright
owner.
Änderungen vorbehalten! , Modifications reserved! , Sous réserve de modifications ! , Con riserva di modifiche!
AB2080DEENFRIT / Rev. 00 / 01.10
4/53
Page 5
Inhaltsverzeichnis
1 Bestimmungsgemäße Verwendung........................................................................................................................6
2 Restrisiken..............................................................................................................................................................6
3 Technische Daten...................................................................................................................................................6
4 Sicherheitshinweise................................................................................................................................................7
5 Bedeutung der Symbole .........................................................................................................................................8
6 Lieferumfang...........................................................................................................................................................8
7 Inbetriebnahme.......................................................................................................................................................9
8 Deckel öffnen und schließen...................................................................................................................................9
8.1 Deckel öffnen...................................................................................................................................................9
8.2 Deckel schließen .............................................................................................................................................9
9 Beladen des Rotors................................................................................................................................................9
10 Bedien- und Anzeigeelemente ..........................................................................................................................10
10.1 Symbole des Bedienfeldes.........................................................................................................................10
10.2 Tasten und Einstellmöglichkeiten...............................................................................................................10
11 Zentrifugation ....................................................................................................................................................11
11.1 Zentrifugation mit Zeitvorwahl....................................................................................................................11
11.2 Dauerlauf ...................................................................................................................................................11
11.3 Kurzzeitzentrifugation.................................................................................................................................11

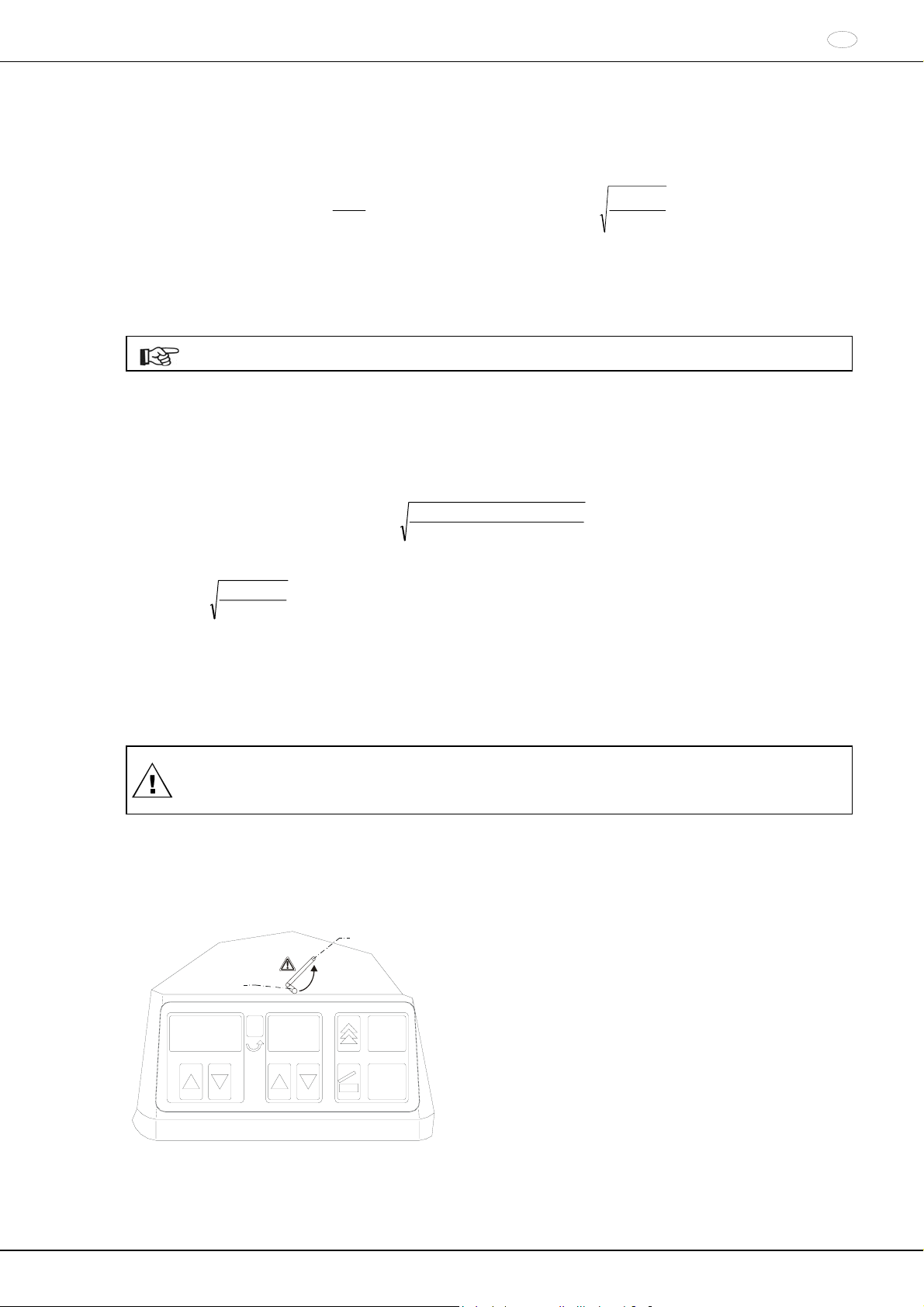

12 Relative Zentrifugalbeschleunigung (RCF)........................................................................................................12
13 Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm3................................12
14 Notentriegelung.................................................................................................................................................12
15 Pflege und Wartung...........................................................................................................................................13
15.1 Zentrifuge (Gehäuse, Deckel und Schleuderraum)....................................................................................13
15.1.1 Oberflächenreinigung und -pflege.......................................................................................................13
15.1.2 Oberflächendesinfektion.....................................................................................................................13
15.1.3 Entfernen radioaktiver Verunreinigungen............................................................................................13
15.2 Rotor und Zubehör.....................................................................................................................................14
15.3 Autoklavieren .............................................................................................................................................14
15.4 Zentrifugiergefäße......................................................................................................................................14
16 Störungen..........................................................................................................................................................15

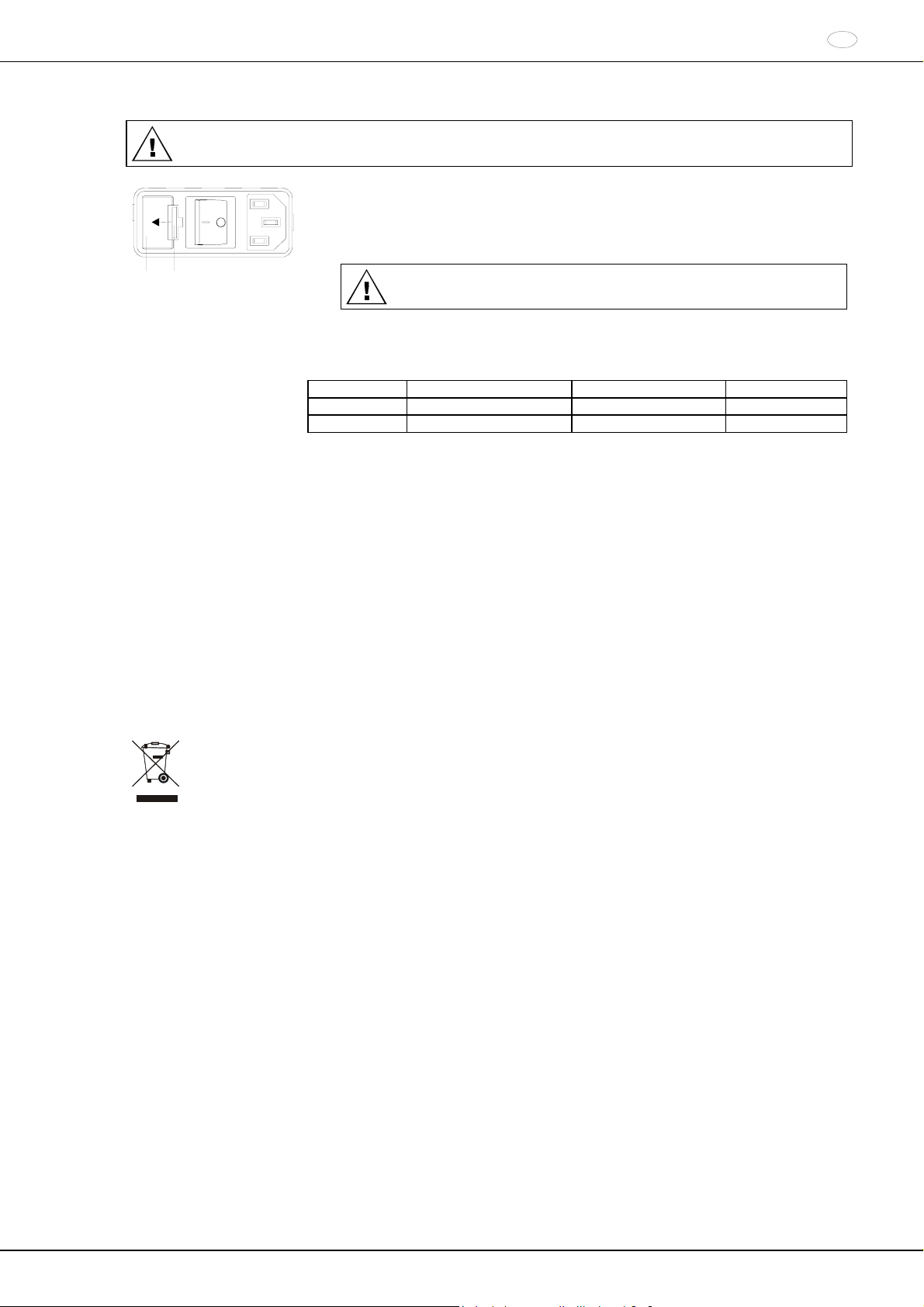

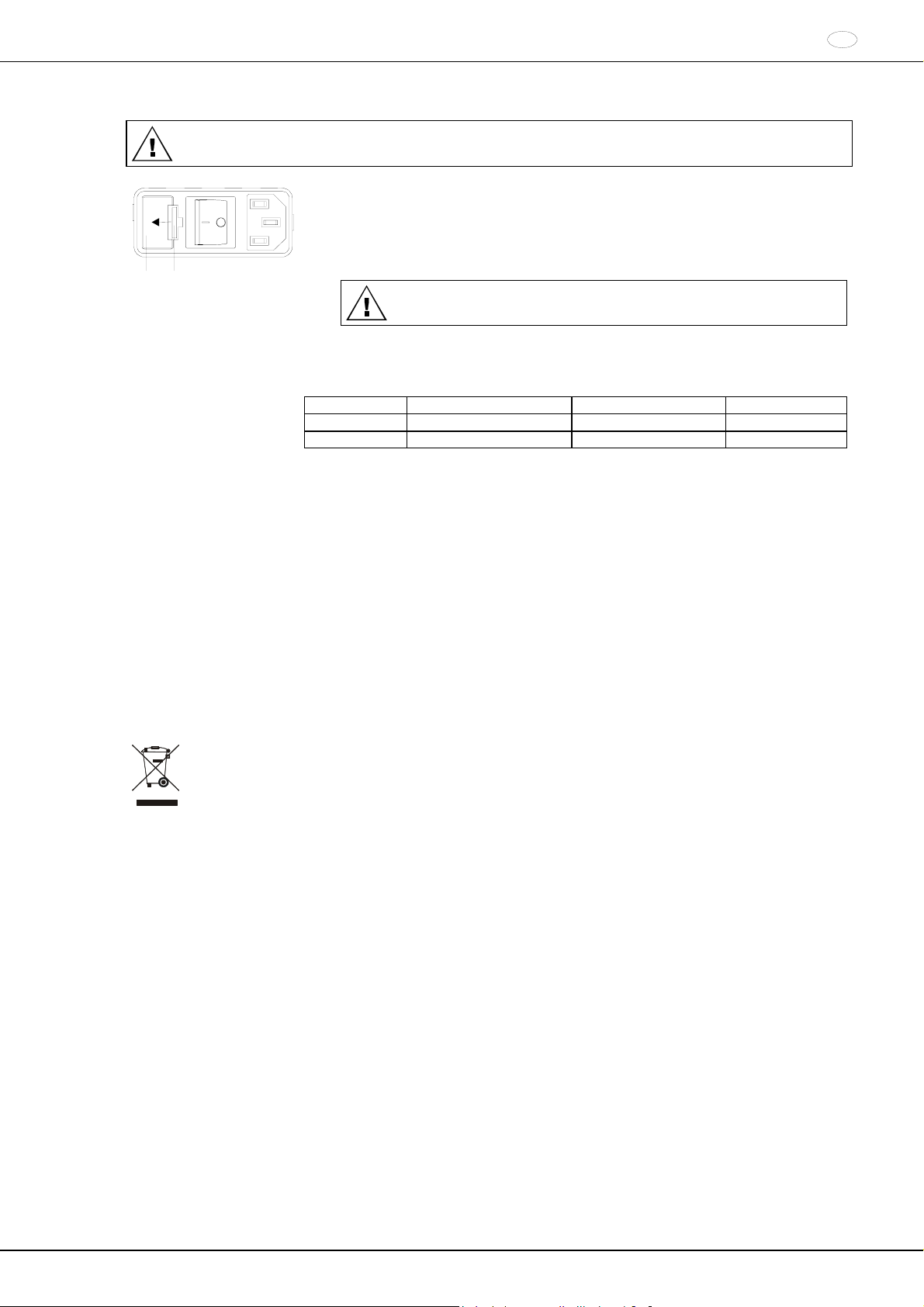

17 Netzeingangssicherungen wechseln.................................................................................................................16
18 Reparaturannahme von Zentrifugen..................................................................................................................16
19 Entsorgung........................................................................................................................................................16
20
Anhang / Appendix............................................................................................................................................52

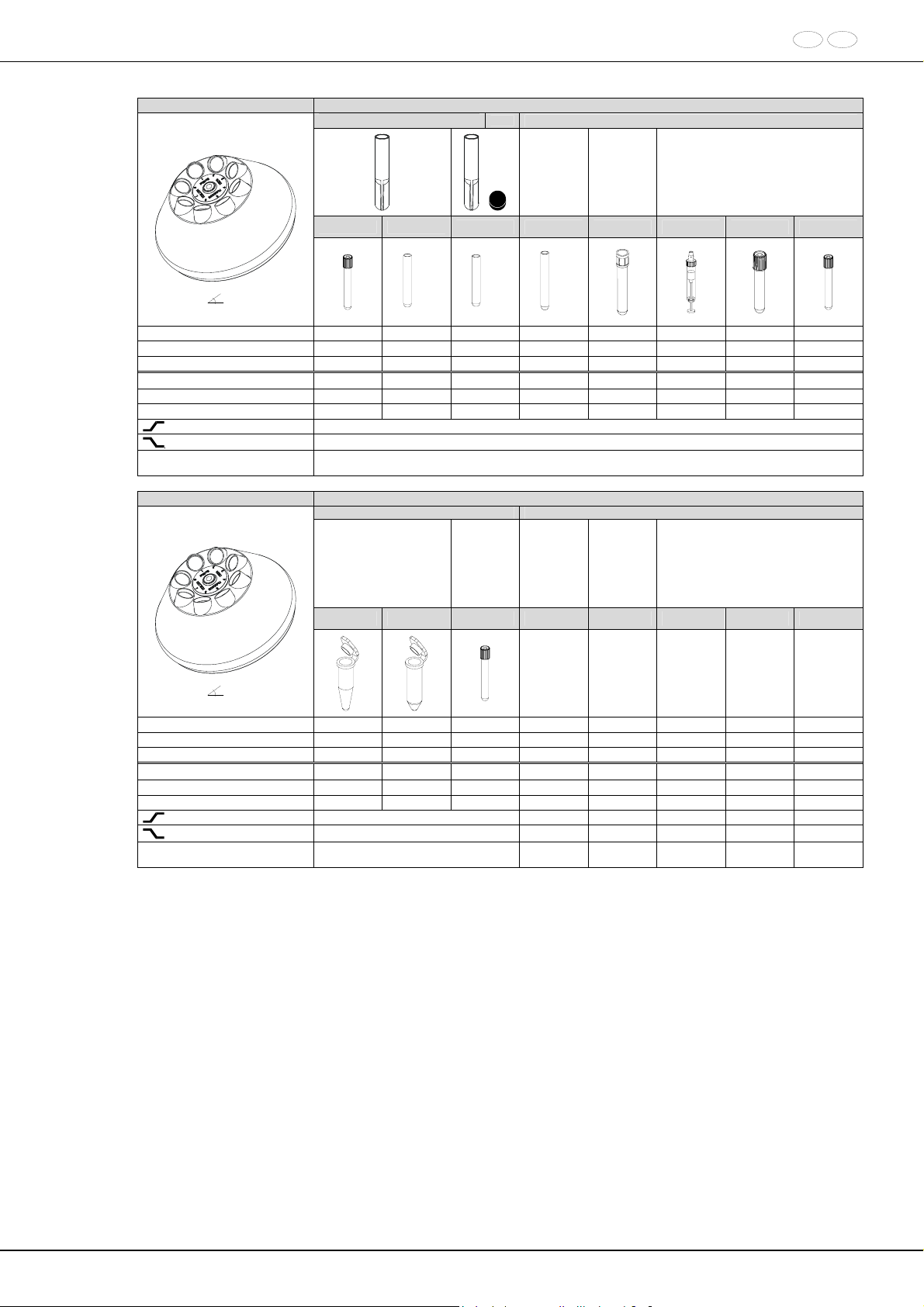

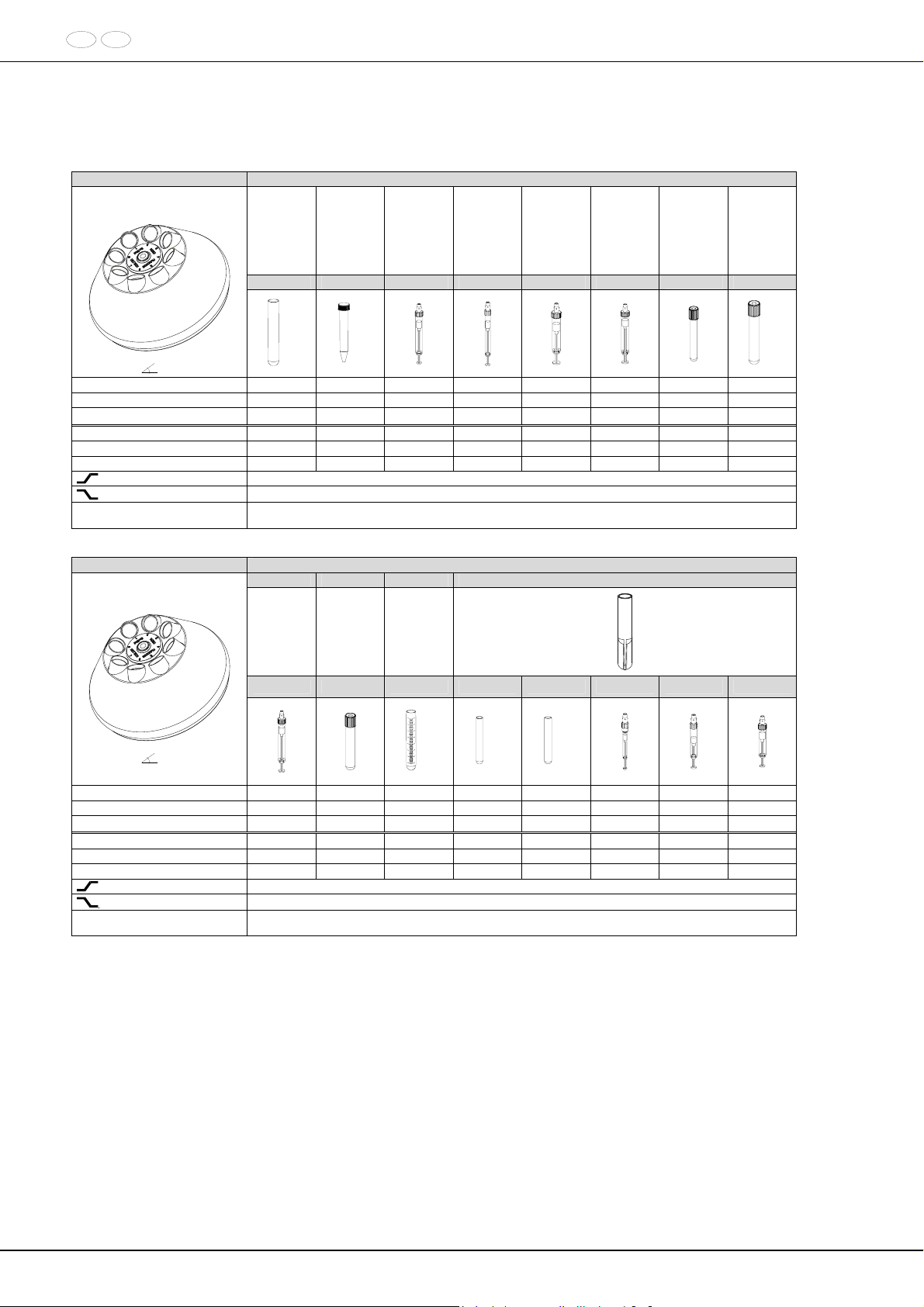

20.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................52
DE
5/53
Page 6
DE
1 Bestimmungsgemäße Verwendung
Bei der vorliegenden Maschine handelt es sich um ein Medizinprodukt (Laborzentrifuge) im Sinne der IVD-Richtl inie
98/79/EG. Die Zentrifuge dient zum Trennen von Stoffen bzw. Stoffgemischen mit einer Dichte von max. 1,2 kg/dm³.
Darunter fallen auch Stoffe und Stoffgemische menschlichen Ursprungs. Die Zentrifuge ist nur für diesen
Verwendungszweck bestimmt. Eine andere oder darüber hinausgehende Benutzu ng gilt als nicht
bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma Andreas Hettich GmbH & Co. KG nicht.
Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller Hinweise aus der Bedienungsanleit ung und
die Einhaltung der Inspektions- und Wartungsarbeiten.
2 Restrisiken
Die Maschine ist nach dem Stand der Technik und den anerkannten sicher heitstechnischen Regeln gebaut. Bei
unsachgemäßer Verwendung und Behandlung können Gefahren für Leib und Leben des Benutzers oder Dritter bzw.
Beeinträchtigungen an der Maschine oder an anderen Sachwerten entstehen. Die Maschine ist nur für die
bestimmungsgemäße Verwendung, und nur in sicherheitstechnisch einwandfreiem Zustand zu benutzen.
Störungen, die die Sicherheit beeinträchtigen können, sind umgehend zu bese itigen.
3 Technische Daten
Hersteller
Modell EBA 20 S
Typ 2080 2080-01
Netzspannung (± 10%) 200 - 240 V 1∼ 100 - 127 V 1∼
Netzfrequenz 50 - 60 Hz 50 - 60 Hz
Anschlusswert 130 VA 180 VA
Stromaufnahme 0.7 A 1.8 A
Kapazität max. 8 x 15 ml
zulässige Dichte
Drehzahl (RPM) 8000
Beschleunigung (RCF) 6153
Kinetische Energie 1450 Nm
Prüfpflicht (BGR 500) nein
Umgebungsbedingungen
(EN / IEC 61010-1)
− Aufstellungsort
− Höhe
− Umgebungstemperatur
− Luftfeuchtigkeit
− Überspannungskategorie
(IEC 60364-4-443)
− Verschmutzungsgrad
Geräteschutzklasse
nicht für den Einsatz in explosionsgefährdeter Umgebung geeignet.
EMV
− Störaussendung, Störfestigkeit
Geräuschpegel (rotorabhängig)
Abmessungen
− Breite
− Tiefe
− Höhe
Gewicht ca. 6.3 kg
maximale relative Luftfeuchte 80% für Temperaturen bis 31°C, linear
abnehmend bis 50% relativer Luftfeuchte bei 40°C.
EN / IEC 61326-1, Klasse B FCC Class B
Andreas Hettich GmbH & Co. KG
D-78532 Tuttlingen
1.2 kg/dm3
nur in Innenräumen
bis zu 2000 m über Normal-Null
2°C bis 40°C
ΙΙ
2
Ι
≤ 55 dB(A)
231 mm
292 mm
216 mm
6/53
Page 7
DE
4 Sicherheitshinweise
Werden nicht alle Hinweise in dieser Bedienungsanleitung befolgt, kann beim Hersteller kein
Gewährleistungsanspruch geltend gemacht werden..
• Die Zentrifuge ist so aufzustellen, dass sie standsicher betrieben w erden kann.
• Vor Benutzung der Zentrifuge unbedingt den Rotor auf festen Sitz prüfen.
• Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-020, in einem
Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und
Gegenstände befinden.
• Rotoren, Gehänge und Zubehörteile, die starke Korrosionsspuren oder mechanische Schäden
aufweisen, oder deren Verwendungsdauer abgelaufen ist, dürfen nicht mehr verwendet werden.
• Die Zentrifuge darf nicht mehr in Betrieb genommen werden, wenn der Schleuderraum
sicherheitsrelevante Schäden aufweist.
• Vor Inbetriebnahme der Zentrifuge ist die Bedienungsanleitung zu lesen und zu beachten. Nur Personen,
die die Bedienungsanleitung gelesen und verstand en haben, dürfen das Gerät bedienen.
• Neben der Bedienungsanleitung und den verbindlichen Regelungen der Unfallverhütung sind auch die
anerkannten fachtechnischen Regeln für sicherheits- und fachgerechtes Arbeiten zu beachten. Die
Bedienungsanleitung ist um Anweisungen aufgrund bestehender nationaler Vorsc hriften des Verwenderlandes
zur Unfallverhütung und zum Umweltschutz zu ergänzen.
• Die Zentrifuge ist nach dem Stand der Technik geba ut und betriebssicher. Es können aber von ihr Gefa hren für
den Benutzer oder Dritte ausgehen, wenn sie nicht von geschultem P ersonal oder unsachgemäß oder zu nicht
bestimmungsgemäßem Gebrauch eingesetzt wird.
• Die Zentrifuge darf während des Betriebs nicht bewegt oder angestoße n werden.
• Im Störungsfall bzw. bei der Notentriegelung nie in den sich drehenden R otor greifen.
• Um Schäden durch Kondensat zu vermeiden, muss bei Wechsel von einem kalten in einen warmen Raum, die
Zentrifuge entweder mindestens 3 Stunden im warmen Raum auf wärmen bevor sie an das Netz angeschlossen
werden darf oder 30 Minuten im kalten Raum warmlaufen.
• Es darf nur der vom Hersteller für dieses Gerät zugelassene Rotor und das zugelas sene Zubehör verwendet
werden (siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").
• Der Rotor der Zentrifuge darf nur entsprechend dem Kapitel "Beladen des Rotors" beladen werden.
3
• Bei der Zentrifugation mit maximaler Drehzahl darf die Dichte der Stoffe oder Stoffgemische 1,2 kg/dm
nicht
überschreiten.
• Zentrifugationen mit unzulässiger Unwucht sind nicht erlaubt.
• Die Zentrifuge darf nicht in explosionsgefährdeter Umgebung betrieben werden.
• Eine Zentrifugation mit:
− brennbaren oder explosiven Materialien
− Materialien, die chemisch mit hoher Energie miteinander reagieren ist verboten.
• Bei der Zentrifugation von gefährlichen Stoffen bz w. Stoffgemischen, die toxisch, radio aktiv oder mit pat hogenen
Mikroorganismen verseucht sind, sind durch den Benutzer geeignete Maßnahmen zu treffen.
Es müssen grundsätzlich Zentrifugiergefäße mit speziellen Schraubverschlüssen für gefährliche Substanzen
verwendet werden. Bei Materialien der Risikogruppe 3 und 4 ist zusätzlich zu den verschließbaren
Zentrifugiergefäßen ein Bio-Sicherheitssystem zu verwenden (siehe Handbuch "Laboratory Biosafety Manual"
der Weltgesundheitsorganisation).
Für diese Zentrifuge sind keine Bio-Sicherheitssysteme erhältlich.
• Der Betrieb der Zentrifuge mit stark korrodierenden Stoffen, welche die mechanische Festigkeit von Rotoren,
Gehängen und Zubehörteilen beeinträchtigen können, ist nicht erlaubt.
• Reparaturen dürfen nur von einer vom Hersteller autorisierten Person ausgeführt werden.
• Es dürfen nur Originalersatzteile und zugelassenes Orig inalzubehör der Fi rma Andreas Hettich GmbH & Co. KG
verwendet werden.
7/53
Page 8
DE
• Es gelten die folgenden Sicherheitsbestimmungen:
EN / IEC 61010-1 und EN / IEC 61010-2-020 sowie deren nationalen Abweichungen.
• Die Sicherheit und Zuverlässigkeit der Zentrifuge ist nur dann ge währle istet, wenn:
− die Zentrifuge nach der Bedienungsanleitung betrieben wird.
− die elektrische Installation, am Aufstellungsort der Zentrifuge, den Anforderungen von EN / IEC Festle-
gungen entspricht.
− vorgeschriebene Prüfungen nach BGV A1, BGR 500 durch einen Sachkundigen durchgeführt werden.
5 Bedeutung der Symbole
Symbol an der Maschine:
Achtung, allgemeine Gefahrenstelle.
Vor Benutzung der Zentrifuge unbedingt die Bedienungsanleitung lesen und die sicherheitsrelevanten
Hinweise beachten!
Symbol in diesem Dokument:
Achtung, allgemeine Gefahrenstelle.
Dieses Symbol kennzeichnet sicherheitsrelevante Hinweise und deutet auf mögliche gefährliche
Situationen hin.
Das Nichtbeachten dieser Hinweise kann zu Sach- und Personenschäden führen.
Symbol in diesem Dokument:
Dieses Symbol deutet auf wichtige Sachverhalte hin.
Symbol an der Maschine und in diesem Dokument:
Symbol für die getrennte Sammlung von Elektro- und Elektronikgeräten, gemäß der Richtlinie
2002/96/EG (WEEE). Das Gerät gehört zur Gruppe 8 (Medizinische Geräte).
Verwendung in den Ländern der Europäischen Union sowie in Norwegen und der Schweiz.
6 Lieferumfang
Folgendes Zubehör wird mit der Zentrifuge geliefert:
1 Anschlusskabel
2 Sicherungen
1 Hinweisblatt Transportsicherung
1 Bedienungsanleitung
1 Sechskantstiftschlüssel für Transportsicherung
8 Reduzierungen SK 40.07
Die EBA 20 S wird komplett mit Winkelrotor 8 x 15 ml ausgeliefert.
Für Zentrifugenröhrchen mit Rundboden werden keine Gummieinlagen
benötigt. Adapter für verschiedene Blutentnahmeröhrchen auf Anfrage.
8/53
Page 9
7 Inbetriebnahme
• Die Transportsicherung am Gehäuseboden entfernen, siehe Hinweisblatt "Transportsicherung".
• Die Zentrifuge an einem geeigneten Platz standsicher aufstellen und nivellieren. Bei der Aufstellung ist
der geforderte Sicherheitsbereich gemäß EN / IEC 61010-2-020, von 300 mm um die Zentrifuge herum,
einzuhalten.
Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-020, in einem
Sicherheitsbereich von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und
Gegenstände befinden.
Durch die Lüftungsöffnung an der Rückseite der Zentrifuge können Stoffe austreten. Das Gerät
ist so aufzustellen, dass der Luftstrom nicht auf Personen gerichtet ist.
• Lüftungsöffnungen dürfen nicht zugestellt werden.
Es muss ein Lüftungsabstand von 300 mm um die Lüftungsschlitze oder Lüftungsöffnungen eingehalten werden.
• Prüfen ob die Netzspannung mit der Angabe auf dem Typenschild üb ereinstimmt.
• Die Zentrifuge mit dem Anschlusskabel an eine genormte Netzsteckdose anschließen. Anschlusswert siehe
Kapitel "Technische Daten".
• Den Netzschalter einschalten. Schalterstellung "Ι".
Die zuletzt benutzten Zentrifugierdaten werden angezeigt.
• Den Deckel öffnen.
• Die Transportsicherung im Schleuderraum entfernen, siehe Hinweisblatt "Transportsicherung".
8 Deckel öffnen und schließen
8.1 Deckel öffnen
Der Deckel lässt sich nur öffnen, wenn die Zentrifuge eingeschaltet ist und der Rotor stillsteht.
Sollte dies nicht möglich sein, siehe Kapitel "Notentriegelung".
• Die Taste drücken und den Deckel öffnen. In der Rotationsanzeige leuchtet das Symbol " " (Deckel
geöffnet).
8.2 Deckel schließen
DE
Den Deckel nicht zuschlagen.
• Den Deckel auflegen und am Deckelgriff leicht niederdrücken. In der Rotationsanzeige
"
" (Deckel geschlossen).
9 Beladen des Rotors
Standard-Zentrifugiergefäße aus Glas sind belastbar bis RZB 4000 (DIN 58970 Teil 2).
• Den Rotor auf festen Sitz prüfen.
• Die Rotoren dürfen nur symmetrisch beladen werden. Zugelassen e Kombinationen siehe Kapitel
"Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".
• Die Zentrifugiergefäße immer außerhalb der Zentrifuge befüllen.
• Die vom Hersteller angegebene maximale Füllmenge der Zentrifugiergefäße darf nicht überschritten werden.
• Um die Gewichtsunterschiede innerhalb der Zentrifugiergefäße möglichst gering zu halten, ist auf eine
gleichmäßige Füllhöhe in den Gefäßen zu achten.
• Auf jedem Rotor ist das Gewicht der zulässigen Füllmenge angegeben. Dieses Gewicht darf nicht überschritten
werden.
leuchtet das Symbol
9/53
Page 10
DE
10 Bedien- und Anzeigeelemente
Siehe Abbildung auf Seite 2.
Fig. 1: Anzeige- und Bedienfeld
10.1 Symb ole des Bedienfeldes
Rotationsanzeige. Die Rotationsanzeige leuchtet rotierend gegen d en Uhrzeigersinn auf, solange sich der
Rotor dreht.
Bei Stillstand des Rotors wird in der Rotationsanzeige durch Symbole der Zustand des Deckels angezeigt:
Symbol : Deckel geöffnet
Symbol
: Deckel geschlossen
Bedienfehler und auftretende Störungen werden im Display angez eigt (siehe Kapitel "Störungen").
10.2 Tasten und Einstellmöglichkeiten
RPM x 100
• Drehzahl
Einstellbar ist ein Zahlenwert von 500 RPM bis zur maximalen Drehzahl des Rotors. Maximale
Drehzahl des Rotors siehe Kapitel "Anhang/Appendix, Rotor und Zubehör/Rotor and accessories“.
Einstellbar in 100er Schritten (RPM = angezeigter Wert x 100).
Bei Gedrückthalten der Taste
oder ändert sich der Wert mit zunehmender Geschwindigkeit.
t
• Laufzeit
- Einstellbar von 1 - 99 Minuten, in 1 Minuten-Schritten
- Dauerlauf "--"
Bei Gedrückthalten der Taste
oder ändert sich der Wert mit zunehmender Geschwindigkeit.
START
• Zentrifugationslauf starten.
STOP
• Zentrifugationslauf beenden.
• Kurzzeitzentrifugation.
Der Zentrifugationslauf erfolgt, solange die Taste gedrückt gehalten wird.
• Den Deckel entriegeln.
10/53
Page 11
11 Zentrifugation
Während eines Zentrifugationslaufes dürfen sich gemäß EN / IEC 61010-2-02 0, in einem Sicherheitsbereich
von 300 mm um die Zentrifuge herum, keine Personen, Gefahrstoffe und Gegenstände befinden.
Wird der zulässige Gewichtsunterschied innerhalb der Beladung des Rotors überschritten, schaltet der A n trieb
während des Anlaufs ab, und Fehler -3- wird angezeigt (siehe Kapitel "Störungen").
STOP
Ein Zentrifugationslauf kann jederzeit durch Drücken der Taste
abgebrochen werden.
Die Zeit und die Drehzahl können während des Zentrifugationslaufes, mit den Tasten
Bei Gedrückthalten der Taste oder ändert sich der Wert mit zunehmender Geschwindigkeit.
Nach einem Zentrifugationslauf blinkt die Anzeige bis der Deckel geöffnet, oder eine Taste gedrückt wird.
Blinkt in der Rotationsanzeige
abwechselnd das Symbol " " (Deckel geschlossen) und " " (Deckel
geöffnet), so ist eine weitere Bedienung der Zentrifuge erst nach einmaligem Öffnen des Deckels möglich.
• Den Netzschalter einschalten (Schalterstellung "Ι").
• Den Rotor beladen und den Zentrifugendeckel schließen.
11.1 Zentrifugation mit Zeitvorwahl
• Mit den Tasten unterhalb der Drehzahl-Anzeige die gewünschte Drehzahl einstellen.
• Mit den Tasten unterhalb der Zeit-Anzeige die gewünschte Zeit einstellen.
• Die Taste
STAR T
drücken. Die Rotationsanzeige erfolgt solange sich der Rotor dreht.
DE
, geändert werden.
Die Zeit wird in Minuten angezeigt. Die letzte Minute wird in Sekunden heruntergezählt.
Wird die Zeit in Minuten angezeigt, blinkt neben der Zahl ein Punkt.
• Nach Ablauf der Zeit oder bei Abbruch des Zentrifugationslaufes durch Drücken der Taste
STOP
, wird der Rotor
bis zum Stillstand abgebremst.
Während des Zentrifugationslaufes werden die Drehzahl des Rotors und die verbleibende Zeit angezeigt.
11.2 Dauerlauf
• Mit den Tasten
• Mit der Taste
• Die Taste
unterhalb der Drehzahl-Anzeige die gewünschte Drehzahl einstellen.
unterhalb der Zeit-Anzeige die Zeit auf Null stellen. Es wird "--" wird angezeigt.
STAR T
drücken. Die Rotationsanzeige erfolgt solange sich der Rotor dreht. Die Zeitzählung beginnt
bei 0.
Die erste Minute wird in Sekunden hochgezählt, danach wird die Zeit in Minute n angezeigt.
Wird die Zeit in Minuten angezeigt, blinkt neben der Zahl ein Punkt.
• Die Taste
STOP
drücken um den Zentrifugationslauf zu beenden. Der Rotor wird bis zum Stillstand abgebremst.
Während des Zentrifugationslaufes werden die Drehzahl des Rotors und die gelaufene Zeit angezeigt.
11.3 Kurzzeitzentrifugation
• Mit den Tasten
• Die Taste
unterhalb der Drehzahl-Anzeige die gewünschte Drehzahl einstellen.
gedrückt halten. Die Rotationsanzeige erfolgt solange sich der Rotor dreht. Die Zeitzählung
beginnt bei 0.
Die erste Minute wird in Sekunden hochgezählt, danach wird die Zeit in Minute n angezeigt.
Wird die Zeit in Minuten angezeigt, blinkt neben der Zahl ein Punkt.
• Die Taste wieder loslassen um den Zentrifugationslauf zu beenden. Der Rotor wird bis zum Stillstand
abgebremst.
Während des Zentrifugationslaufes werden die Drehzahl des Rotors und die gelaufene Zeit angezeigt.
11/53
Page 12
DE

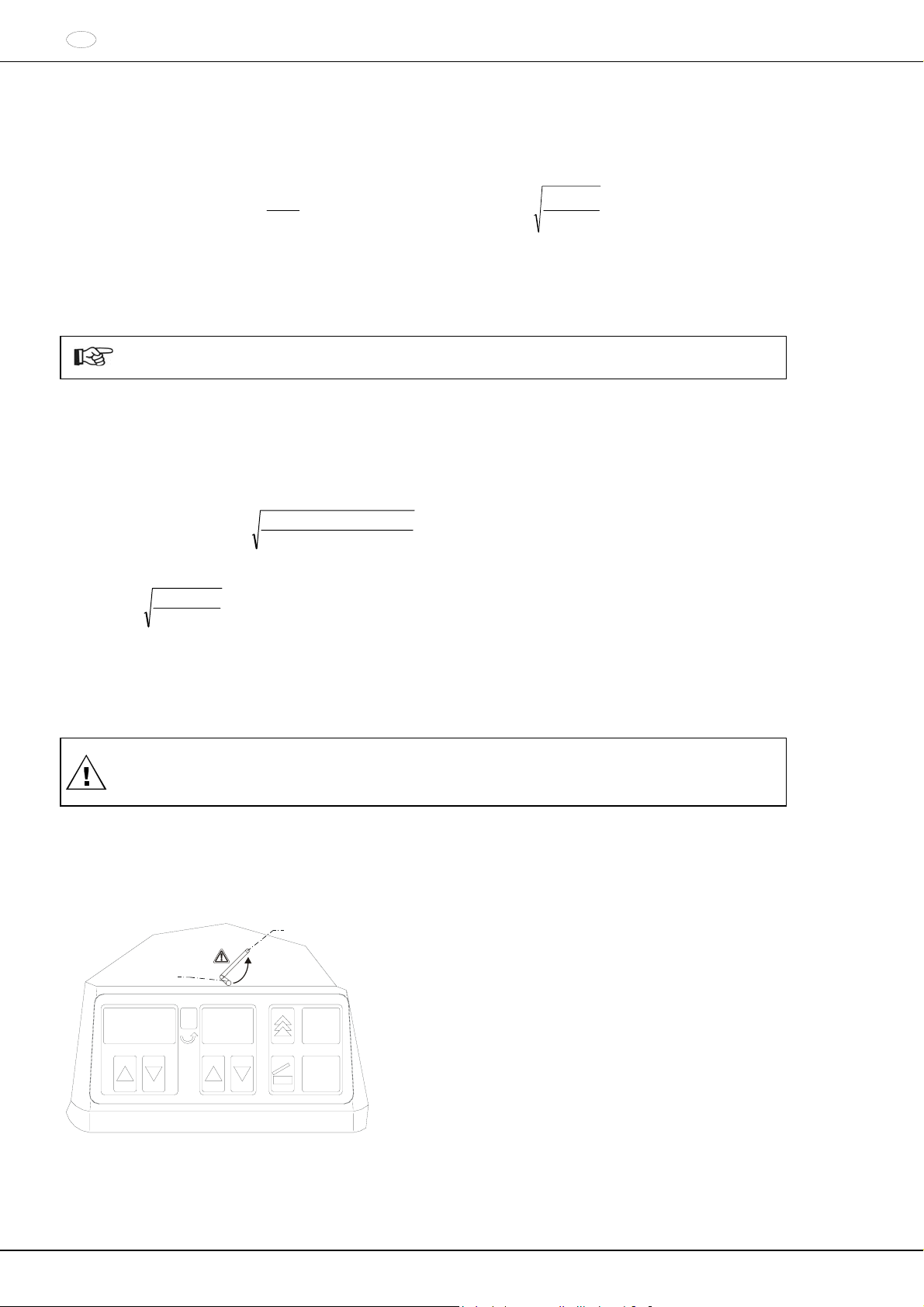

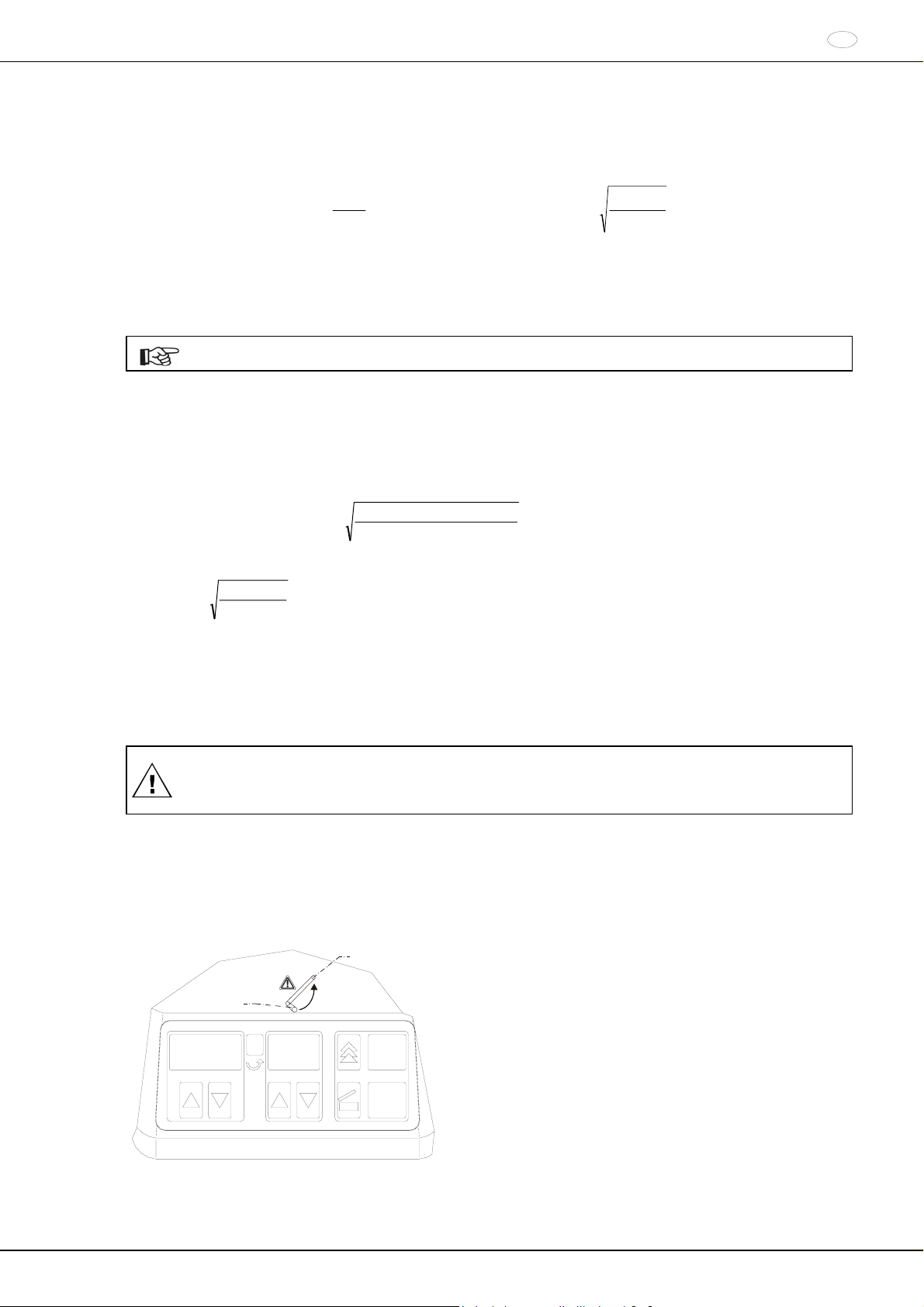

12 Relative Zentrifugalbeschleunigung (RCF)
Die relative Zentrifugalbeschleunigung (RCF) wird als Vielfaches der Erdbeschleunigung (g) angegeben. Sie ist ein
einheitsfreier Zahlenwert und dient zum Vergleich der Trenn- und Sedimentationsleistung.
Die Berechnung erfolgt nach der Formel:
2
RPM
⎛
RCF ××=
RCF = Relative Zentrifugalbeschleunigung
RPM = Drehzahl
r = Zentrifugierradius in mm = Abstand von der Mitte der Drehachse bis zum Zentrifugiergefäßboden.
Zentrifugierradius siehe Kapitel "Anhang/Appendix, Rotoren und Zubehör/
Rotors and accessories".
Die relative Zentrifugalbeschleunigung (RCF) ist von der Drehzahl und dem Zentrifugierradius abhängig.
13 Zentrifugation von Stoffen oder Stoffgemischen mit einer höheren Dichte als 1,2 kg/dm
Bei der Zentrifugation mit maximaler Drehzahl darf die Dichte der Stoffe oder Stoffgemische 1,2 kg/dm
überschreiten.
Bei Stoffen oder Stoffgemischen mit einer höheren Dichte muss die Drehzahl reduziert werden.
Die erlaubte Drehzahl lässt sich nach folgender Formel berechnen:
z.B.: Maximale Drehzahl 4000 RPM, Dichte 1,6 kg/dm
kg/dm³ 1,2
n
kg/dm³ 1,6
Bei eventuellen Unklarheiten ist Auskunft beim Hersteller einzuholen.
14 Notentriegelung
Bei einem Stromausfall kann der Deckel nicht geöffnet werden. Es muss eine Notentriegelung von Hand
durchgeführt werden.
red == ×
⎜
⎝
)(n Drehzahl Reduzierte
1000
⎞
⎟
⎠
1,118r
⇒ 1000
1,2
[kg/dm³] Dichte höhere
RPM 3464 RPM 4000
red ×=
3
RPM ×
RCF
=
1,118r
×
[RPM] Drehzahl maximale
3
3
nicht
Zur Notentriegelung die Zentrifuge vom Netz trennen.
Den Deckel nur bei Stillstand des Rotors öffnen.
Zur Notentriegelung darf nur der mitgelieferte Entriegelungsstift aus Kunststoff verwendet werden.
1. Den Netzschalter ausschalten (Schalterstellung "0").
2. Den Entriegelungsstift waagerecht in die Bohrung, die sich in der Mitte des Gehäuses befindet, einführen und bis
zum Anschlag hineinschieben, siehe Zeichnung.
3. Den Entriegelungsstift schräg (45°) nach oben rechts drücken und gleichzeitig den Deckel nach oben
schwenken, siehe Zeichnung.
4. Den Entriegelungsstift wieder aus der Bohrung herausziehen.
2.
3.
12/53
Page 13
15 Pflege und Wartung
Vor der Reinigung den Netzstecker ziehen.
Bevor ein anderes als das vom Hersteller empfohlene Reinigungs- oder Dekontaminationsverfahren
angewandt wird, hat sich der Benutzer beim Hersteller zu vergewissern, dass das vorgesehene Verfahr en
das Gerät nicht schädigt.
• Zentrifugen, Rotoren und das Zubehör dürfen nicht in Spülmaschinen g ereinigt werden.
• Es darf nur eine Handreinigung und eine Flüssig-Desinfektion durc hgeführt werden.
• Die Wassertemperatur muss 20 – 25°C betragen.
• Es dürfen nur Reinigungs- oder Desinfektionsmittel verwendet werden, die:
− im pH-Bereich 5 - 8 liegen,
− keine Ätzalkalien, Peroxide, Chlorverbindungen, Säuren und Laugen enthalten.
• Um Korrosionserscheinungen durch Reinigungs- oder Desinfektionsmittel zu vermeiden sind die speziellen
Anwendungshinweise vom Hersteller des Reinigungs- oder Desinfektionsmittels unbedingt zu beachten.
15.1 Zentrifuge (Gehäuse, Deckel und Schleuderraum)
15.1.1 Oberflächenreinigung und -p flege
• Das Gehäuse der Zentrifuge und den Schleuderraum rege lmäßig säubern und bei Bedarf mit Seife oder einem
milden Reinigungsmittel und einem feuchten Tuch reinigen. Dies dient zum einen der Hygiene und es verhindert
Korrosion durch anhaftende Verunreinigungen.
• Inhaltsstoffe geeigneter Reinigungsmittel:
Seife, anionische Tenside, nichtionische Tenside.
• Nach dem Einsatz von Reinigungsmitteln, die Reste des Reinigungsmittels, durch Nachwischen mit einem
feuchten Tuch, entfernen.
• Die Flächen müssen unmittelbar nach der Reinigung g etrocknet werden.
• Bei Bildung von Kondenswasser den Schleuderra um, durch Auswischen mit einem saugfähigen Tuch, trocknen.
• Der Schleuderraum ist jährlich auf Schäden zu überprüfen.
DE
Werden sicherheitsrelevante Schäden festgestellt, darf die Zentrifuge nicht mehr in Betrieb genommen
werden. In diesem Fall ist der Kundendienst zu benachrichtigen.
15.1.2 Oberflächendesinfektion
• Gelangt infektiöses Material in den Schleuderraum, so ist dieser umgehend zu desinfizieren.
• Inhaltsstoffe geeigneter Desinfektionsmittel:
Äthanol, n-Propanol, Isopropanol, Glutardialdehyd, quaternäre Ammoniumverbindungen.
• Nach dem Einsatz von Desinfektionsmitteln, die Reste des Desinfektionsmittels, durch Nachwischen mit einem
feuchten Tuch, entfernen.
• Die Flächen müssen unmittelbar nach der Desinfektion getrocknet werden.
15.1.3 Entfernen radioaktiver Verunreinigungen
• Das Mittel muss speziell für das Entfernen radioaktiver Verunreinigunge n ausgewiesen sein.
• Inhaltsstoffe geeigneter Mittel für das Entfernen radioaktiver Verunreinigun gen:
Anionische Tenside, nichtionische Tenside, polyhydrierter Äthanol.
• Nach dem Entfernen der radioaktiven Verun reinigungen, die Reste des Mittels, durch Nachwischen mit einem
feuchten Tuch, entfernen.
• Die Flächen müssen unmittelbar nach dem Entfernen der radioaktiven Verunreinigungen getrocknet werden.
13/53
Page 14
DE
15.2 Rotor und Zubehör
• Um einer Korrosion und Materialveränderungen vorzubeugen müssen der Rotor und die Zubehörteile
regelmäßig mit Seife oder einem milden Reinigungsmittel und einem feuchten Tuch gereinigt werden. Die
Reinigung wird mindestens einmal wöchentlich, noch besser nach jedem Gebrauc h empfohlen.
• Sind der Rotor oder die Zubehörte ile durch pathogenes oder radioaktives Material verunreinigt, so muss eine
geeignete Reinigung durchgeführt werden.
• Inhaltsstoffe geeigneter Desinfektionsmittel:
Glutaraldehyd, Propanol, Ethylhexanol, anionische Tenside, Korrosionsinhi bitoren.
• Inhaltsstoffe geeigneter Mittel für das Entfernen radioaktiver Verunreinigun gen:
Anionische Tenside, nichtionische Tenside, polyhydrierter Äthanol.
• Der Rotor und die Zubehörteile müssen unmittelbar nach der Reinigu ng getrocknet werden.
• Der Rotor und die Zubehörteile sind monatlich auf Korrosion sschäden zu überprüfen.
Der Rotor und das Zubehör dürfen bei Anzeichen von Verschleiß oder Korrosion nicht mehr verwendet
werden.
• Den Rotor wöchentlich auf festen Sitz prüfen.
15.3 Autoklavieren
Der Rotor und das Zubehör dürfen nicht autoklaviert werden.
15.4 Zentrifugiergefäße
• Bei Undichtigkeit oder nach dem Bruch von Z entrifugiergefäßen, sind zerbrochene Gefäßteile, Glassplitter und
ausgelaufenes Zentrifugiergut vollständig zu entfernen.
• Die Gummieinlagen sowie die Kunststoff-Hülsen der Rotoren sind nach e inem Glasbruch zu ersetzen.
Verbleibende Glassplitter verursachen weiteren Glasbruch !
• Handelt es sich um infektiöses Material so ist umgehend eine Desinfektion durchzuführ en.
14/53
Page 15
DE
16 Störungen
Lässt sich der Fehler laut Störungstabelle nicht beheben, so ist der Kundendienst zu benachrichtigen.
Bitte den Zentrifugentyp und die Seriennummer angeben. Beide Nummern sind auf dem Typenschild der Zentrifuge
ersichtlich.
Einen NETZ-RESET durchführen:
− Den Netzschalter ausschalten (Schalterstellung "0").
− Mindestens 10 Sekunden lang warten und anschließend den Netzschalter wieder einschalten
(Schalterstellung "Ι").
Störung Anzeige Fehlerursache Beseitigung
keine Anzeige --- Keine Spannung.
Netzeingangssicherungen defekt.
− Versorgungsspannung überprüfen.
− Netzeingangssicherungen überprü-
fen, siehe Kapitel "Netzeingangssicherungen wechseln".
− Netzschalter EIN.
Tachofehler - 1 - Ausfall der Drehzahlimpulse.
− Der Deckel lässt sich aus
Sicherheitsgründen erst nach ca.
120 Sekunden öffnen.
− Nach Ablauf dieser Zeit einen
"NETZ-RESET" durchführen.
NETZ-RESET - 2 - Netzunterbrechung während des Zentrifu-
gationslaufes. (Der Zentrifugationslauf
wurde nicht beendet.)
− Nach Stillstand Deckel öffnen und
STAR T
Taste
betätigen.
− Bei Bedarf den Zentrifugationslauf
wiederholen.
Unwucht - 3 - Der Rotor ist ungleichmäßig beladen.
− Deckel nach Rotor-Stillstand öffnen.
− Die Beladung des Rotors über-
prüfen, siehe Kapitel "Beladen des
Rotors".
− Den Zentrifugationslauf wiederholen.
Kommunikation - 4 - Fehler im Steuerteil oder Leistungsteil.
− Nach Stillstand des Rotors einen
NETZ-RESET durchführen.
Überlast - 5 - Motor oder Motoransteuerung defekt.
Überspannung
Unterspannung
- 6 -
- 8 -
Netzspannung außerhalb der Toleranzen
(siehe Technische Daten).
− Nach Stillstand des Rotors einen
NETZ-RESET durchführen.
− Nach Stillstand des Rotors einen
NETZ-RESET durchführen.
− Netzspannung kontrollieren.
Überdrehzahl - 7 - Fehler im Leistungsteil.
− Nach Stillstand des Rotors einen
NETZ-RESET durchführen.
Übertemperatur - 9 - Übertemperaturschalter im Motor hat
ausgelöst.
− Nach Rotor-Stillstand Deckel durch
Notentriegelung öffnen (siehe
Kapitel Notentriegelung).
− Motor abkühlen lassen.
Controller-Watchdog - C - Fehler im Steuerteil.
Deckelfehler - d - Fehler Deckelverriegelung.
− Nach Stillstand des Rotors einen
NETZ-RESET durchführen.
− Nach Stillstand des Rotors einen
NETZ-RESET durchführen.
Kurzschluss - E - Kurzschluss in Steuerteil / Leistungsteil.
− Nach Stillstand des Rotors einen
NETZ-RESET durchführen.
Konfiguration - F - Falsche Maschinenversion
− Kundendienst benachrichtigen.
15/53
Page 16
DE

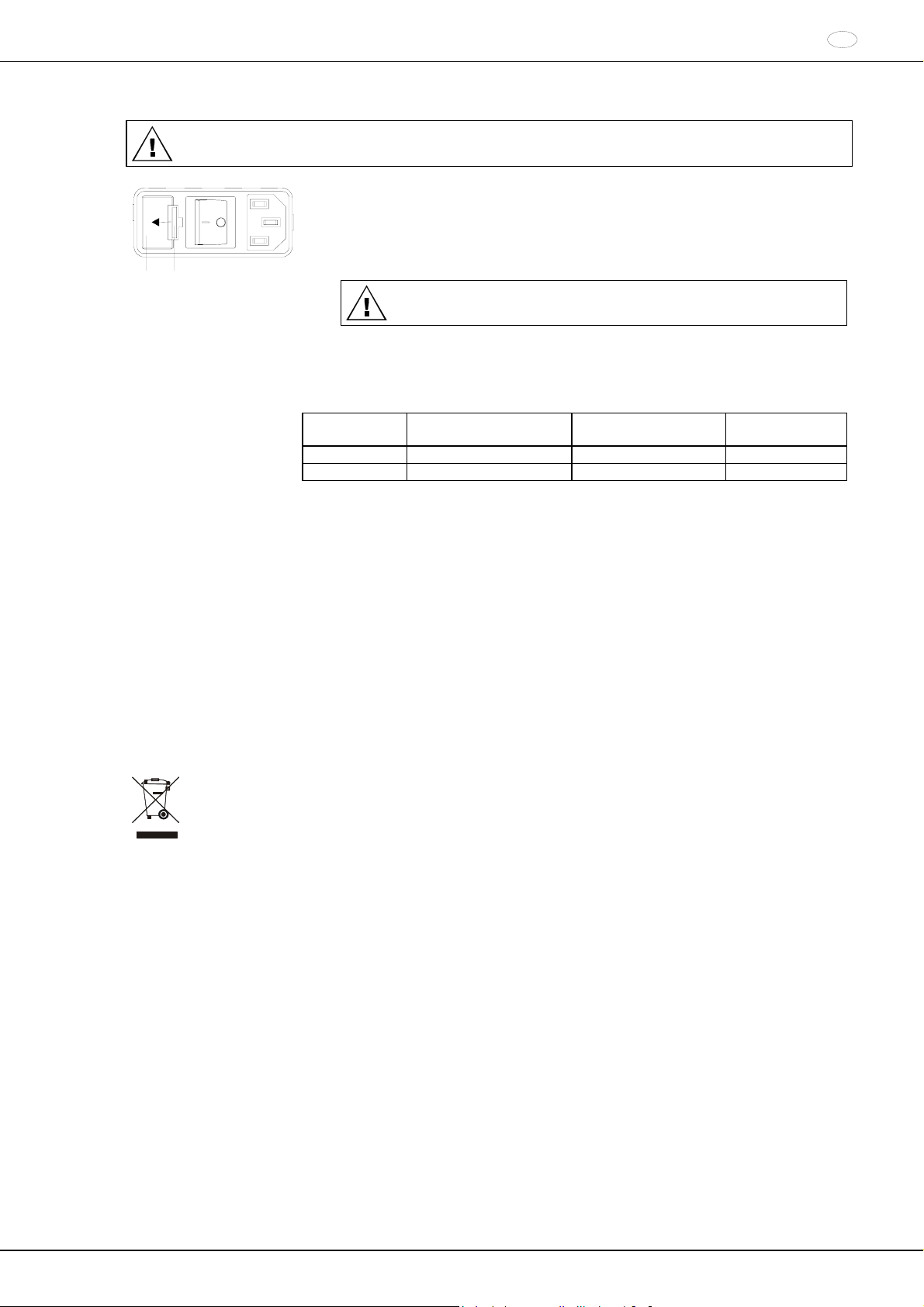

17 Netzeingangssicherungen wechseln
Den Netzschalter ausschalten und die Zentrifuge vom Netz trennen!
Der Sicherungshalter (A) mit den Netzeingangssicherungen befindet sich neben dem
Netzschalter.
• Das Anschlusskabel aus dem Gerätestecker ziehen.
• Den Schnappverschluss (B) gegen den Sicherungshalter (A) drücken und diesen
AB
EBA 20 S 2080 T 3,15 AH/250V E997
EBA 20 S 2080-01 T 5 AH/250V E914
18 Reparaturannahme von Zentrifugen
Wird die Zentrifuge zur Reparatur an den Hersteller zurückgesandt, so muss diese, zum Schutz von Personen,
Umwelt und Material, vor dem Versand dekontaminiert und gereinigt werden.
Eine Annahme von kontaminierten Zentrifugen behalten wir uns vor.
Anfallende Kosten für Reinigungs- und Desinfektionsmaßnahmen werden dem Kunden in Rechnung gestellt.
Wir bitten dafür um Ihr Verständnis.
19 Entsorgung
Vor der Entsorgung muss das Gerät, zum Schutz von Personen, Umwelt und Material, dekontaminiert und gereinigt
werden.
Bei der Entsorgung des Geräts sind die jeweiligen gesetzlichen Vorschriften zu beachten.
Gemäß der Richtlinie 2002/96/EG (WEEE) dürfen alle nach dem 13.08.2005 gelieferten Geräte nicht mehr mit dem
Hausmüll entsorgt werden. Das Gerät gehört zur Gruppe 8 (Medizinische Geräte) und ist in den Busine ss-toBusiness-Bereich eingeordnet.
Mit dem Symbol des durchgestrichenen Abfalleimers wird darauf hingewiesen, dass das Gerät nicht mit
dem Hausmüll entsorgt werden darf.
Die Entsorgungsvorschriften der einzelnen EU-Länder können unterschiedlich sein. Im Bedarfsfal l
wenden Sie sich bitte an Ihren Lieferanten.
herausziehen.
• Defekte Netzeingangssicherungen austauschen.
• Den Sicherungshalter wieder hineinschieben bis der Schnappverschluss
einrastet.
• Die Zentrifuge wieder ans Netz anschließen.
Modell Typ Sicherung Best.-Nr.
Nur Sicherungen mit dem, für den Typ, festgelegten Nennwert
verwenden, siehe nachfolgende Tabelle.
16/53
Page 17
Contents
1 Use according to specification..............................................................................................................................18
2 Residual risks .......................................................................................................................................................18
3 Technical specifications........................................................................................................................................18
4 Notes on safety.....................................................................................................................................................19
5 Symbol meanings.................................................................................................................................................20
6 Delivery checklist..................................................................................................................................................20
7 Initial operation .....................................................................................................................................................21
8 Opening and closing the lid...................................................................................................................................21
8.1 Opening the lid ..............................................................................................................................................21
8.2 Closing the lid................................................................................................................................................21
9 Loading the rotor...................................................................................................................................................21
10 Control and display elements............................................................................................................................22
10.1 Symbols on the control panel.....................................................................................................................22
10.2 Keys and setting options............................................................................................................................22
11 Centrifugation....................................................................................................................................................23
11.1 Centrifugation with preselected time..........................................................................................................23
11.2 Continuous operation.................................................................................................................................23
11.3 Short-time centrifugation............................................................................................................................23
12 Relative centrifugal force (RCF)........................................................................................................................24
13 Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm3...............................24
14 Emergency release ...........................................................................................................................................24
15 Maintenance and servicing................................................................................................................................25
15.1 Centrifuge (housing, lid and centrifuging chamber)....................................................................................25
15.1.1 Surface cleaning and care..................................................................................................................25
15.1.2 Surface disinfection.............................................................................................................................25
15.1.3 Removal of radioactive contaminants.................................................................................................25
15.2 Rotor and accessories ...............................................................................................................................25
15.3 Autoclaving ................................................................................................................................................26
15.4 Centrifuge containers.................................................................................................................................26
16 Faults ................................................................................................................................................................26
17 Change mains input fuse...................................................................................................................................27
18 Acceptance of the centrifuges for repair............................................................................................................27
19 Disposal ............................................................................................................................................................27
20 Anhang / Appendix............................................................................................................................................52
20.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................52
EN
17/53
Page 18
EN
1 Use according to sp ecificatio n
The machine presented here is a medical product (laboratory centrifuge) a ccording to the IVD guideline 98/79/EG.
The centrifuge is used to separate substances or substance mixtures with a density of max. 1.2 kg/dm³. This also
includes substances and substance mixtures of human origin. The centrifuge is only intended to be use d for this
purpose. A different use or application over and above this is deemed not in accordance with the spec ifications. The
company Andreas Hettich GmbH & Co. KG undertakes no liability for damages resulting therefrom.
Belonging to the application according to specification is also the observance of all references contained in the
Instruction Manual and compliance with the inspection and maintenance works.
2 Residual risks
The machine is constructed according to the state of the art and the recognized technical safety regulations.
Improper use and handling can result in dangers to life and limb of the user or third parties and impairments to the
machine or to other material assets. The machine is only to be used for the specified applications and only in an
impeccable technical safety condition.
Disturbances that can interfere with the safety are to be immediately rectified.
3 Technical specifications
Manufacturer
Model EBA 20 S
Type 2080 2080-01
Mains voltage (± 10%) 200 - 240 V 1∼ 100 - 127 V 1∼
Mains frequency 50 - 60 Hz 50 - 60 Hz
Connected load 130 VA 180 VA
Current consumption 0.7 A 1.8 A
Max. capacity 8 x 15 ml
Allowed density
Speed (RPM) 8000
Force (RCF) 6153
Kinetic energy 1450 Nm
Obligatory inspection (BGR 500) no
Ambient conditions (EN / IEC 61010-1)
− Set-up site
− Altitude
− Ambient temperature
− Humidity
− Excess-voltage category
(IEC 60364-4-443)
− Pollution degree
Device protection class
Not suitable for use in explosion-endangered areas.
EMC
− Emitted interference,
Interference immunity
Noise level (dependent on rotor)
Dimensions
− Width
− Depth
− Height
Weight approx. 6.3 kg
Maximum relative humidity 80% for temperatures up to 31°C, linearly
EN / IEC 61326-1,
Andreas Hettich GmbH & Co. KG
D-78532 Tuttlingen
1.2 kg/dm3
Indoors only
Up to 2000 m above sea level
2°C to 40°C
decreasing to 50% relative humidity at 40°C.
ΙΙ
2
Ι
FCC Class B
Class B
≤ 55 dB(A)
231 mm
292 mm
216 mm
18/53
Page 19
EN
4 Notes on safety
No claim of warranty will be considered by the manufacturer unless ALL instructions in this manual
have been followed.
• The centrifuge should be installed on a good, stable base.
• Before using the centrifuge absolutely check the rotor for firm placement.
• When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangerous
substances or objects may be within the safety margin of 300 mm around the centrifuge.
• Rotors, suspensions and accessories that possess traces of corrosion or mechanical damag e or
if their term of use has expired may not be used any longer.
• The centrifuge may no longer be put into operation when the centrifuging chamber has safetyrelated damages.
• Before the initial operation of your centrifuge you should read and pay attention to the operating
instructions. Only personnel that has read and understood the operating instructions are allowed to
operate the device.
• Along with the operating instructions and the lega l regulations on accident preventio n, you should also follo w the
recognised professional regulations for working in a safe and professional manner. These oper ating instructions
should be read in conjunction with any other instructions concerning accident prevention and environmental
protection based on the national regulations of the country where the device is to be used.
• This centrifuge is a st ate-of-th e-art piece of e quipment which is extremely safe to operate. However, it can l ead to
danger for users or others if used by untrained staff, in an inappropriate way or for a purpose other than that it
was designed for.
• The centrifuge must not be moved or knocked during operation.
• In case of fault or emergency release, never touch the rotor before it has stopped turning.
• To avoid damage due to con densate, when changing from a cold to a warm room the centrifuge must either heat
up for at least 3 hours in the warm room before being connected to the mains, or run hot for 30 minutes in the
cold room.
• Only the rotor appr oved by the manufacturer for this device and the approved accessories may be used (see
chapter "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").
• The centrifuge rotor may only be loaded in accordance with the chapter "Loading the rotor".
• When centrifuging with maxim revolutions per minute th e de nsit y of the materials or the m aterial mi xtures may not
exceed 1.2 kg/dm
3
.
• The centrifuge may only be operated when the balance is within the bounds of acceptability.
• The centrifuge may not be operated in explosion-endangered areas.
• The centrifuge must not be us ed with:
− inflammable or explosive materials
− materials that react with one another producing a lot of energy.
• If users have to centrifuge h azardous materials or compounds contamin ated with toxic, radioactive or pathogenic
micro-organisms, they must take appropriate measures.
For hazardous substances centrifuge containers with special screw caps must strictly be used. In addition to th e
screw cap centrifuge containers, for materials in hazard category 3 and 4 a bios afety system must be used (see
the World Health Organisation’s “Laboratory Biosafety Manual”).
No biosafety systems are available for this centrifuge.
• The centrifuge must not be operated with highly corrosive substances which could imp air the m echanical integr it y
of rotors, hangers and accessories.
• Repairs must only be carried out by personnel authorised to do so by the manufacturer.
• Only original spare parts and original access ories licensed by the Andreas Hettich GmbH & Co. KG company are
allowed to be utilised.
• The following safety regulations apply:
19/53
Page 20
EN
EN / IEC 61010-1 EN / IEC 61010-2-020 as well as their national deviations.
• The safe operation an d reliability of the centrifuge can only be guaranteed if:
− the centrifuge is operated in accordance with the operating instructions,
− the electrical installation on the site where the centrifuge is installed conforms to the demands of EN / IEC
stipulations,
− prescribed tests to BGV A1, BGR 500 are carried out by an expert.
5 Symbol meanings
Symbol on the machine:
Attention, general hazard area.
Before using the centrifuge implicitly read the operating instructions and pay attention to the safety
relevant references!
Symbol in this document:
Attention, general hazard area.
This symbol refers to safety relevant warnings and indicates possibly dangerous situations.
The non-adherence to these warnings can lead to material damage and injury to personal.
Symbol in this document:
This symbol refers to important circumstances.
Symbol on the machine and in this document:
Symbol for the separate collection of electric and electronic devices according to the guideline
2002/96/EG (WEEE). The device belongs to Group 8 (medical devices).
Applies in the countries of the European Union, as well as in Norway and Switzerland.
6 Delivery checklist
The following items and accessories are delivered with the centrifuge:
1 Connecting cable
2 Fuses
1 Notes on moving the equipment safely
1 Operating instructions
1 Hex. pin driver for transport protection
8 SK 40.07 reducers
The model EBA 20 S is supplied complete with angle-rotor 8x15 ml.
For round-bottomed tubes no rubber inserts are necessary.
Adapters for various types of blood colleting tubes can be offered on request.
20/53
Page 21
7 Initial operation
• Remove the transportation safety device from the bottom of the housing, see sheet ”Transportation safety
device"
• Position the centrifuge in a stable and level manner in a suitable place. During set-up, the required safety
margin of 300 mm around the centrifuge is to be kept according to EN / IEC 61010-2-020.
When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangero us
substances or objects may be within the safety margin of 300 mm around the centrifuge.
Substances can be discharged through the ventilation op ening on the rear side of the
centrifuge. The device is to be placed in such a way that the air stream is not directed towards
people.
• Do not place any object in front of the ventiduct.
Keep a ventilation area of 300 mm around the ventiduct.
• Check whether the mains voltage tallies with the statement on the type plate.
• Connect the centrifuge with the connection cable to a standard mains socket. For connection ratings refer to
Chapter "Technical specifications".
• Turn on the mains switch. Switch position "Ι".
The last used centrifuge data will be displayed.
• Open the lid.
• Remove the transportation safety device in the centrifuge, see sheet ”Transportation safety device”.
8 Opening and closing the lid
8.1 Opening the lid
The lid can only be opened when the centrifuge is s witched on and the rotor is at rest. If it cannot be
opened under these circumstances, see the section on “Emergency release”.
• Press the key and open the lid. The symbol " " (lid open) illuminates in the rotation indicator .
8.2 Closing the lid
EN
Do not bang the lid shut.
• Place the lid and press the lid grip down slightly. The symbol "
.
9 Loading the rotor
Standard centrifuge containers of glass will not stand RCF values exceeding 4000 (DIN 58970, pg. 2).
• Check the rotor for firm seating.
• The rotors must be loaded symmetrically. For authorised c ombinations see Chapt er "Anhang/Appendix, Rotoren
und Zubehör/Rotors and accessories".
• Always fill the centrifuge containers outside of the centrifuge.
• The maximum filling quantity for the centrifuge containers specified by the manufacturer must not be exceeded.
• In order to maintain the weight differences within the centrifuge container as marginal as possible, a consistent
fill level in the containers is to be heeded.
• The weight of the permissible filling quantity is specifie d on each rotor. This weight may not be exceeded.
" (lid closed) illuminates in the rotation indicator
21/53
Page 22
EN
10 Control and display elements
See figure on page 2.
Fig. 1: Displ ay and control panel
10.1 Symbols on the control panel
Rotation indicator. The rotation indicator lights up and rotates anticlockwise while the rotor is turning.
When the rotor is stationary, the status of the lid is displayed by symbols in the rotation indicator:
Symbol
Symbol
: Lid open
: Lid closed
Operator errors and occurring faults are indicated on the display (see Chapter "Faults").
10.2 Keys and setting options
RPM x 100
• Speed
A numeric value of 500 RPM up to the maximum rotor speed can be set. For maximum rotor speed,
see chapter "Anhang/Appendix, Rotor und Zubehör/Rotor and accessories". Preset in steps of 100
(RPM = displayed value x 100).
If the key
or is kept pressed, the value changes with increasing speed.
t
• Running time
- Preset from 1 - 99 minutes, in 1 minute steps
- Continuous operation "--"
If the key
or is kept pressed, the value changes with increasing speed.
START
• Start centrifugation run.
STOP
• End centrifugation run.
• Short-time centrifugation.
The centrifugation run occurs while the key
is kept pressed.
• Unlock the lid.
22/53
Page 23
11 Centrifugation
When the centrifuge is running, according to EN / IEC 61010-2-020, no persons, dangerous substances or
objects may be within the safety margin of 300 mm around the centrifuge.
If the permissible weight difference is exceeded within the rotor loading, the drive s witches off during the runup time, and error -3- is displayed (see chapter "Faults").
The centrifugation run can be interrupted at any time by pressing the key
The time and speed can be changed during the centrifugation run, with the keys
If the key or is kept pressed, the value changes with increasing speed.
After a centrifugation run, the display flashes until the cover is opened or a key is pressed.
If the symbol "
" (lid closed) and " " (lid open) flashes alternately in the rotation indicator , operation of the
centrifuge can only be continued after opening the lid.
• Switch on the mains switch (switch position "Ι").
• Load the rotor and close the centrifuge cover.
11.1 Centrifugation with preselected time
• Set the desired speed with the keys beneath the speed indicator.
• Set the desired time with the keys beneath the time indicator.
• Press the key
STAR T
. The rotation indicator appears while the rotor is turning.
STOP
EN
.
.
The time is displayed in minutes. The last minute is counted down in seconds.
When the time is displayed in minutes, a point flashes next to the number.
• After expiry of the time or if the centrifugation run is terminated by pressing the
STOP
key, the rotor is slowed
down until stationary.
During the centrifugation run the rotor speed and the remaining time are displayed.
11.2 Continuous operation
• Set the desired speed with the keys
• Set the time to zero with the key
• Press the key
• Press the key
STAR T
. The rotation indicator appears while the rotor is turning. The time count starts from 0.
The first minute is counted up in seconds, and then the time is displayed in minutes.
When the time is displayed in minutes, a point flashes next to the number.
STOP
to end the centrifugation run. The rotor is slowed down until stationary.
beneath the speed indicator.
beneath the time indicator. "--" is displayed.
During the centrifugation run the rotor speed and the expired time are displayed.
11.3 Short-time centrifugation
• Set the desired speed with the keys
beneath the speed indicator.
• Keep the key pressed. The rotation indicator appears while the rotor is turning. The time count starts from
0.
The first minute is counted up in seconds, and then the time is displayed in minutes.
When the time is displayed in minutes, a point flashes next to the number.
• Release the key again to end the centrifugation run. The rotor is slowed down until stationar y.
During the centrifugation run the rotor speed and the expired time are displayed.
23/53
Page 24
EN
12 Relative centrifugal force (RCF)
The relative centrifugal force (RCF) is given as a multiple of the acceleration of gravity (g). It is a unit-free value and
serves to compare the separation and sedimentation performance.
These values are calculated using the formula below:
2
RPM
⎛
RCF ××=
RCF = relative centrifugal force
RPM = rotational speed (revolutions per minute)
r = centrifugal radius in mm = distance from the centre of the turning axis to the bottom of the centrifuge.
For more on the centrifugal radius see the chapter ” Anhang/Appendix,
Rotoren und Zubehör/Rotors and accessories”.
The relative centrifugal force (RCF) stands in relation to the revolutions per minute and the centrifugal
radius.
13 Centrifugation of materials or mixtures of materials with a density higher than 1.2 kg/dm
When centrifuging with maxim revolutions per minute the density of the materials or the material mixt ures may not
exceed 1.2 kg/dm3.
The speed must be reduced for materials or mixtures of materials with a higher density.
The permissible speed can be calculated using the following formula:
⎜
⎝
1000
⎞
⎟
⎠
1,118r
⇒ 1000
RPM ×
RCF
=
1,118r
×
3
= )(n speed Reduced
red
e.g.: maximum speed RPM 4000, density 1. 6 kg/dm
kg/dm³ 1.2
= n red
kg/dm³ 1.6
If in doubt you should obtain clarification fr om the manufacturer.
14 Emergency release
The lid cannot be opened during power failur e. An emergency release has to be executed by hand.
For emergency release disconnect the centrifuge from the mains.
Open the lid only during rotor standstill.
Only the plastic release pin provided may be used for emergency release.
1. Switch off the mains switch (switch position "0").
2. Insert the release pin horizontally into the hole locate d in the middle of the front panel, see drawing.
3. Push the release pin to the right, then up to a 45° position. Pull the lid upwards at the same time to unlock, see
drawing.
4. Remove the release pin from the hole again.
3.
1.2
[kg/dm³]density Greater
3
RPM 3464 = RPM 4000 x
[RPM] speed maximum x
24/53
2.
Page 25
EN
15 Maintenance and servicing
Pull the mains plug before cleaning.
Before any other cleaning or decontamination process other than that recommended by the manufacturer is
applied, the user has to check with the manufacturer that the planned process does not damage the device.
• Centrifuges, rotors and accessories must not be cleaned in rinsing machines.
• They may only be cleaned by hand and disinfected with liquids.
• The water temperature must be between 20 – 25°C.
• Only detergents/disinfectants may be used which:
− have a pH between 5 - 8
− do not contain caustic alkalis, peroxides, chlorine compounds, acids and alkaline solut ions
• In order to prevent appearances of corrosi on thro ugh clea ning age nts or disinf ectant s, the applic ation guide fr om
the manufacturer of the cleaning agent or disinfectant are absolutely to be heeded.
15.1 Centrifuge (housing, lid and centrifuging chamber)
15.1.1 Surface cleaning and care
•
Clean the centrifuge housing and the centrifugin g chamber regu larly, using soap or a mild detergent and a damp
cloth if required. For one thing, this services purposes of hygiene, and it also prevents corrosion through
adhering impurities.
• Ingredients of suitable detergents:
soap, anionic tensides, non-ionic tensides.
• After using detergents, remove the detergent residue by wiping with a damp cloth.
• The surfaces must be dried immediately after clea ning.
• In the event of condensation water formation, dry the centrifugal chamber by wiping out with an absorbent cloth.
• The centrifuging chamber is to be checked for damage once a year.
If damage is found which is relevant to s afety, the centrifuge may no longer be put int o operation. In this
case, notify Customer Service.
15.1.2 Surface disinfection
• If infectious materials penetrates into the centrifugal chamber this is to be disinfected immediately.
• Ingredients of suitable disinfectants:
ethanol, n-propanol, isopropyl alcohol, glut ardialdehyde, quaternary ammonium compounds.
• After using disinfectants, remove the dis infectant residue by wiping with a damp cloth.
• The surfaces must be dried immediately after disinfecting.
15.1.3 Removal of radioactive contaminan ts
•
The agent must be specifically labelled as being an agent for removing radioactive contaminants.
• Ingredients of suitable agents for removing radioactive contaminants:
anionic tensides, non-ionic tensides, polyhydr ated ethanol.
• After removing the radioactive contaminants, remove the agent residue by wiping with a damp cloth.
• The surfaces must be dried directly after removing the radioactive contaminants.
15.2 Ro tor and accessories
•
In order to prevent corrosion and material c hanges, the rotor and accessories must be cleaned regularly with
soap or a mild detergent and a damp cloth. Cle aning is recommended at least once a week, even be tter after
every usage.
• If the rotor or accessories are contaminated by path ogenic or radioactive material, a ppropriate cleaning must be
carried out.
• Ingredients of suitable disinfectants:
glutaraldehyde, propanol, ethyl hexanol, an ionic tensides, corrosion inhibitors.
• Ingredients of suitable agents for removing radioactive contaminants:
anionic tensides, non-ionic tensides, polyhydr ated ethanol.
• The rotor and accessories must be dried immediately after cleaning.
• The rotor and accessories must be checked monthly for corrosion damage.
The rotor and accessories must no longer be used if they show signs of wear or corrosion.
• Check the firm seating of the rotor on a weekly basis.
25/53
Page 26
EN
15.3 Autoclaving
The rotor and accessories must not be autoclaved.
15.4 Centrifuge containers
•
With leakiness or after the breakage of centrifuging cont ainers broken container parts and leaked cent rifugation
material are to be completely removed.
• The rubber inserts as well as the plastic sleeves of t he rotors are to be replaced after a glass breakage.
Remaining glass splitters cause further glass breakage!
• If this concerns infectious material, a disinf ection process is to be executed immediately.
16 Faults
If the fault cannot be eliminated with the hel p of the fault table, please inform Customer Service.
Please specify the type of centrifuge and the serial number. Both numbers can be found on the name plate of the
centrifuge.
Perform a MAINS RESET:
− Switch off the mains switch (switch position "0").
− Wait at least 10 seconds and then switch on the mains switch again (switch position "Ι").
Fault Display Cause of fault Remedy
No display --- No voltage
Mains input fuses defective.
- Check distribution voltage.
- Check mains power input fuse,
refer to Chapter "Change mains
input fuse".
- Mains switch ON.
Tacho error - 1 - Failure of speed impulses during
operation.
- Due to safety reasons the lid can
only be opened after approx. 120
seconds.
- After this time has expired perform
a MAINS-RESET.
System reset - 2 - Power failure during the centrifugation run.
(The centrifugation run was not finished.)
- When stationary, open lid and
- Repeat the centrifugation run if
press
STAR T
key.
necessary.
Balance error - 3 - The rotor is unevenly loaded. - Open lid when rotor is stationary.
- Check the loading of the rotor, see
chapter "Loading the rotor".
- Repeat the centrifugation run.
Communication - 4 - Fault in contro l unit or power unit. - Perform a MAINS RESET when
the rotor has been stationary.
Overload - 5 - Motor or motor control defective. - Perform a MAINS RESET when
the rotor has been stationary.
Overvoltage
Undervoltage
- 6 -
- 8 -
Supply voltage outside tolerance (see
Technical Data).
- Perform a MAINS RESET when
the rotor has been stationary.
- Check supply voltage.
Overspeed - 7 - Fault in the power unit. - Perform a MAINS RESET when
the rotor has been stationary
Excess temperature - 9 - Excess temperature switch in motor has
triggered.
- When rotor is stationary, open lid
using emergency unlocking (see
Emergency Unlocking chapter).
- Allow motor to cool down.
Controller watchdog - C - Fault in control unit. - Perform a MAINS RESET when
the rotor has been stationary.
Lid error - d - Error in lid locking or lid closure. - Perform a MAINS RESET when
the rotor has been stationary.
Short circuit - E - Short circuit in control unit / power unit. - Perform a MAINS RESET when
the rotor has been stationary.
Configuration - F - Incorrect machine version - Inform Customer Service.
26/53
Page 27
EN
17 Change mains input fuse
Switch off the mains switch and separate the centrifuge from the mains!
The fuse holder (A) with the mains input fuses is located next to the mains switch.
• Remove the connecting cable from the machine plug socket.
• Press the snap-fit (B) against the fuse holder (A) and remove.
• Exchange defective mains input fuses.
AB
• Reinsert the fuse holder until the snap-fit clicks shut.
Only use fuses with the rating defined for the type. See t he following
table.
• Reconnect the centrifuge to the mains supply.
Model Type Fuse Order no.
EBA 20 S 2080 T 3.15 AH/250V E997
EBA 20 S 2080-01 T 5 AH/250V E914
18 Acceptance of the centrifuges for repair
If the centrifuge is returned to the manufacturer for repair, it must be decontaminated and cleaned to protect persons,
environment and material.
We reserve the right to accept contaminated centrifuges.
Costs incurred for cleaning and disinfection are to be charged to the customer.
We ask for your understanding in this matter.
19 Disposal
Before disposal, the device must be decontaminated and cleaned to protect people, the environment and property.
When you are disposing of the device, the respective st atutory rules must be observed.
Pursuant to guideline 2002/96/EC (WEEE), all devices supplied after August 13, 2005 may not be disposed as part of
domestic waste. The device belongs to group 8 (medical devices) and is categorized in the business-to-business
field.
The icon of the crossed-out trash can shows that the device may not be disposed as part of domestic
waste.
The waste disposal guidelines of the individual EC countries might vary. If necessary, contact your
supplier.
27/53
Page 28
FR
Table des matières
1 Usage conforme...................................................................................................................................................29
2 Risques résiduels .................................................................................................................................................29
3 Données techniques.............................................................................................................................................29
4 Consignes de sécurité..........................................................................................................................................30
5 Signification des symboles ...................................................................................................................................31
6 Composition de la livraison...................................................................................................................................31
7 Mise en service.....................................................................................................................................................32
8 Ouvrir et fermer le couvercle ................................................................................................................................32
8.1 Ouvrir le couvercle.........................................................................................................................................32
8.2 Fermer le couvercle.......................................................................................................................................32
9 Chargement du rotor.............................................................................................................................................32
10 Organes de commande et indicateurs...............................................................................................................33
10.1 Symboles du tableau de commande..........................................................................................................33
10.2 Touches et possibilités de réglage.............................................................................................................33
11 Centrifugation....................................................................................................................................................34
11.1 Centrifugation après présélection du temps...............................................................................................34
11.2 Fonctionnement continu.............................................................................................................................34
11.3 Centrifugation de courte durée...................................................................................................................34
12 Accélération centrifuge relative (RCF)...............................................................................................................35
13 Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/dm3..........................................35
14 Ouverture d’urgence .........................................................................................................................................35
15 Entretien et maintenance..................................................................................................................................36
15.1 Centrifugeuse (boîtier, couvercle et cuve) .................................................................................................36
15.1.1 Entretien et nettoyage des surfaces ...................................................................................................36
15.1.2 Désinfection des surfaces...................................................................................................................36
15.1.3 Décontamination de substances radioactives.....................................................................................36
15.2 Rotor et accessoires..................................................................................................................................37
15.3 Autoclavage...............................................................................................................................................37
15.4 Réservoirs de centrifugation......................................................................................................................37
16 Défauts..............................................................................................................................................................38
17 Changer les fusibles d'entrée de secteur ..........................................................................................................39
18 Réparation des centrifugeuses..........................................................................................................................39
19 Élimination des déchets....................................................................................................................................39
20 Anhang / Appendix............................................................................................................................................52
20.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................52
28/53
Page 29
FR
1 Usage conforme
La présente machine correspond à un produit de médec ine (centrifugeuse de laboratoire) au sens de la directive IVD
98/79/EG. La centrifugeuse sert à séparer les substances ou les substances mélangées ayant une densité
supérieure à 1,2 kg/dm³ au max. Cela concerne également les substances et les substances mélangées d'origine
humaine. La centrifugeuse est uniquement destinée à cette utilisation. Tout usage autre ou dépassant ce contexte
est considéré comme non-conforme. La société Andreas Hettich GmbH & Co. KG déclin e toute responsabilités pour
les dégâts causés par un usage non-conforme.
L’usage conforme comprend également le respect des instructions du mode d’emploi et l’exécution des travaux
d’inspection et de maintenance.
2 Risques résiduels
La machine est construite selon l’état de la technique et les règles de sécurité technique reconnues. Une utilisation et
un maniement incorrect peuvent entraîner des risques de blessure et de décès pour l'utilisateur ou les tiers ou bien
provoquer des dommages sur la machine ou les autres biens matériels. La machine doit uniquement être utilisée
dans le cadre de son usage conforme et dans un état de sécurité technique irréprochable.
Il convient de dépanner immédiatement tout dérangement susceptible d’affecter la sécurité.
3 Données techniques
Fabricant
Andreas Hettich GmbH & Co. KG
D-78532 Tuttlingen
Modèle EBA 20 S
Type 2080 2080-01
Tension du réseau (± 10%) 200 - 240 V 1∼ 100 - 127 V 1∼
Fréquence du réseau 50 - 60 Hz 50 - 60 Hz
Charge de connexion 130 VA 180 VA
Consommation de courant 0.7 A 1.8 A
Capacité max. 8 x 15 ml
Densité admise
1.2 kg/dm
3
Vitesse de rotation (RPM) 8000
Accélération (RCF) 6153
Energie cinétique 1450 Nm
Obligation de contrôle (BGR 500) non
Conditions ambiantes
(EN / IEC 61010-1)
− Emplacement
− Hauteur
− Température ambiante
− Humidité de l’air
Jusqu’à 2000 m au dessus du niveau de la mer
humidité de l’air max. relative 80% pour températures jusqu’à 31°C,
uniquement dans les intérieurs
2°C à 40°C
décroissant en linéaire jusqu’à 50% de l’humidité relat ive pour 40°C.
− Catégorie de surt ension
(IEC 60364-4-443)
− Degré d’encrassement
Catégorie de protection de l’appareil
ΙΙ
2
Ι
Non approprié pour l’usage dans un environnement exposé aux
explosions.
EMV
− Emission de parasites, Résistance
aux interférences
Niveau du bruit (en fonction du rotor)
EN / IEC 61326-1,
catégorie B
≤ 55 dB(A)
FCC Class B
Dimensions
− Largeur
− Profondeur
− Hauteur
231 mm
292 mm
216 mm
Poids env. 6.3 kg
29/53
Page 30
FR
4 Consignes de sécurité
Aucune demande garantie ne pourra être revendiquée auprès du fabricant si les indications données
dans ce mode d'emploi ne sont pas toutes respectées.
• Veiller à la stabilité de la centrifugeuse.
• Avant d’utiliser la centrifuge, il est indispensable de vérifier la fixation correcte du rotor.
• Durant un processus de centrifugation, aucune personne, matière dangereuse et aucun objet ne
doivent se trouver dans une zone de sécurité de 300 mm autour de la centrifugeuse selon
EN / IEC 61010-2-020.
• Les rotors, balanciers et accessoires qui présentent d'importantes traces de corrosion ou des
défauts mécaniques ou dont la durée d'utilisation a expiré ne doi vent plus être utilisés.
• Suspendre immédiatement l'utilisation de la centrifuge si la cuve de centrifugeuse p résente des
dommages susceptibles de porter atteinte à la sécurité.
• Il importe de lire et de resp ecter le mode d ’emplo i avant la mise en service de la cen trifug euse. Seules les
personnes ayant lu et compris le mode d’emploi sont autorisées à manipuler l’appareil.
• Outre le mode d’emploi et les réglementations contraignantes relatives à la prévention des accidents, il importe
également de respecter les règles spécifiques et communément admises en matière de sécurité et de travail.
Le mode d’emploi doit être complét é des dispositi ons nationales applicables à la préve ntion des acc idents et à l a
protection de l’environnement.
• La centrifuge use a été const ruite conformé ment à l’état a ctuel de la tech nique et son fo nctionnement est sûr. Elle
peut cependant présenter des dangers pour l’utilisateur ou des tiers si son utilisation n’est pas confiée à un
personnel dûment formé, est inadéquate ou non conforme à sa destination.
• Pendant le fonctionnement, la centrifugeuse ne devra pas être déplacée ou être heurtée.
• En cas de défa illance ou en cas de déverro uillage d’urgenc e, ne jamais intervenir da ns l’appareil lorsque le rotor
tourne.
• Afin d'éviter les dommag es causés par la condensation en passant d'un local froid à un local chaud, il faut soit
réchauffer la centrifugeuse en la laissant penda nt au moi n s 3 heur es dan s le loca l cha ud avant de la r accord er au
secteur, soit la faire fonctionner pendant 30 minutes dans le loca l froid pour la chauffer.
• Seuls le rotor autorisé pour cet appareil par le fabricant et les accessoires autor isés peuvent être utilisés (voir
chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").
• Le rotor de la centrifugeuse doit uniquement être chargé conformément au chapitre "Chargement du rotor".
• Dans le cas de la c entrif ugat ion à la v it esse maximal e, l a d ensité des sub st ances et des méla nges de s ubst anc es
ne doit pas excéder 1,2 kg/dm
3
.
• Il est interdit de procéder à des centrifugations en présence de défauts d’équilibrage.
• La centrifugeuse ne doit pas être exploitée dans un environnement explosif.
• Il est interdit de procéder à des centrifugations :
− avec des matières inflammables ou explosives,
− avec des matières susceptibles de réagir chimiquement ou de dégager d’importantes q uantités d’énergie.
• En cas de centrifugation de substances dangereuses ou de substances mixtes toxiques, radioactives ou
contaminées par des micro-organismes pathogènes, il incombe à l’utilisateur de prendre les mesures ad hoc.
Il faut systématiquement utiliser des récipi ents de centrifugation avec des bouc hons spéciaux à vis destinés aux
substances dangereuses. Dans le cas des substances des groupes de risques 3 et 4, il faut utiliser un système
de sécurité biologique en plus des récipi ents de centrifugation pouvant être obtur és (voir le manuel "Laboratory
Biosafety Manual" publié par l’Organisation Mondiale de la Santé).
Cette centrifugeuse ne dispose pas de système de sécurité biologique.
• Il est interdit de centrifuger des matières fortement corrosives pouvant réduire la résistance mécanique des
rotors, des supports et des accessoires.
• Les réparations ne peuvent être effectuées que par une personne autorisée à cet effet par le fabricant.
30/53
Page 31
FR
• Utiliser uniquement les pièces de rechange originales et les accessoires d'origine homologués par les
Etablissements Andreas Hettich GmbH & Co. KG.
• Les dispositi ons de sécurité suivantes font foi :
EN / IEC 61010-1 et EN / IEC 61010-2-020 ainsi que les dérogations nationales.
• La sécurité et la fiabilité de la centrifugeuse seront uniquement garanties si :
− la centrifugeuse est utilisée conformément aux instructions du mode d’emploi,
− l’installation électrique du site de la centrifugeuse est conforme aux prescriptions EN / IEC,
− les contrôles prescrits selon BGV A1, BGR 500 sont effectués par un personnel spécialisé averti.
5 Signification des symboles
Symbole sur la machine:
Attention, zone de danger général.
Avant l’utilisation de la centrifuge, il est indispensable de lire le mode d’emploi et de respecter les
consignes de sécurité !
Symbole dans ce document:
Attention, zone de danger général.
Ce symbole indique des consignes de sécurité et signale de s situations pouvant être sources de danger.
Le non-respect de ces instructions peut entraîner des dégâts matériels et personnels.
Symbole dans ce document:
Ce symbole signale des informations importantes.
Symbole sur la machine et dans ce document:
Symbole pour la collecte séparée des appareils électriques et élect roniques, conformément á la directive
2002/96(EG (WEEE). L’appareil fait partie du groupe 8 (appareils de médecine).
Utilisation dans les pays de l’Union Européenne ainsi qu’e n Norvège et en Suisse.
6 Composition de la livraison
Les accessoires suivants sont fournis avec la centrifugeuse:
1 Câble de connexion
2 Fusible
1 Fiche de consignes pour le transport
1 Mode d’emploi
1 Clé hexagonale pour protecti on de transport
8 Réductions SK 40.07
La centrifugeuse EBA 20 S est livrée avec rotor angulaire 8 x 15 ml.
Pour des tubes au fond rond on n'a pas besoin d'utiliser des caoutchoucs.
Adaptateurs pour différents tubes de prise de sang sur demand e.
31/53
Page 32
FR
7 Mise en service
•
Retirer du fond du carter les dispositifs de sécurité pour le transport, voir pour cela la fiche de données
"Dispositifs de sécurité pour le transport".
• Placer la centrifugeuse sur un emplacement ap proprié de manière à ce qu'elle soit stable et mettre de
niveau. Lors de la mise en place, il faut respecter la zone de sécurité exigée de 300mm autour de la
centrifugeuse selon EN / IEC 61010-2-020.
Durant un processus de centrifugation, aucune personne, matière dangereuse et aucun objet
ne doivent se trouver dans une zone de sécurité de 300 mm autour de la centrifugeuse selon
EN / IEC 61010-2-020.
Les substances peuvent sortir par l’orifice d’aération de la face arrrière de la centrifuge. Il faut
installer l’appareil de manière à ne pas diriger le jet d’air vers des personnes.
• Ne pas placer d’objet devant la grille de ventilation.
Ménager un espace de ventilation de 300 mm autour de la grille.
• Vérifier que la tension de secteur est identique à la mention de la plaque signalétique.
• Raccorder la centrifugeuse à une prise de secteur normalisée au moyen du câble de connexion. Puissance
connectée voir chapitre "Données techniques".
• Activer l'interrupteur de secteur. Amener l'interrupteur en position "Ι".
Les dernières données de centrifuge utilisées s’af fichent.
• Ouvrir le capot.
• Retirer de la chambre centrifuge les dispositi fs de sécurité pour le transport, voir pour cela la fiche de données
"Dispositifs de sécurité pour le transport".
8 Ouvrir et fermer le couvercle
8.1 Ouvrir le couvercle
Le capot ne peut être ouvert que lorsque la centrifugeuse est sous tension et que le rotor est à l’arrêt. Dans
les autres cas, voir le chapitre, "Déverrouillage d’urgenc e".
• Appuyer sur la touche et ouvrir le couvercle. Le symbole " " (couvercle ouvert) est allumé dans l'afficha ge de
la rotation
.
8.2 Fermer le couvercle
Ne pas laisser tomber le couvercle pour le fermer.
• Poser le couvercle et appuyer légèrement sur la poignée du couvercle. Le symbole " " (couvercle fermé) est
allumé dans l'affichage de la rotation
.
9 Chargement du rotor
Des récipients standard de centrifugation en verre sont résistants jusqu' à un ACR de 4000 (DIN 58970,
partie 2).
• Vérifier la stabilité d'assise du rotor.
• Les rotors doivent uniquement être chargés de manière symétrique. Pour les combinaisons possibles, voir le
Chapitre "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".
• Les récipients de centrifugation doivent toujours être remplis hors de la centrifugeuse.
• La quantité maximale de remplissage indiquée par le fabricant pour les récipients de centrifugation ne doit pas
être dépassée.
• La hauteur de remplissage des récipients sera autant que possible égale pour maintenir les différences de poids
entre les récipients de centrifugation aussi réduit es que possible .
• Le poids du volume de remplissage autorisé est indi qué sur chaque rotor. Il est interdit de dépasser cette tare.
32/53
Page 33
10 Organes de commande et indicateurs
Voir illustration sur la page 2.
Fig. 1: Console des indicateurs et organes de commande
10.1 Symboles du tableau de commande
Affichage de la rotation. L'affichage de la rotation s'allum e en tournant dans le sens inverse des aiguilles
d'une montre, tant que le rotor tourne.
L'état du couvercle est indiqué grâc e aux symboles dans l'af fichage de la rotation pe ndant l'immobilisation
du rotor :
Symbole
Symbole
: couvercle ouvert
: couvercle fermé
Les erreurs de commande et les dérangements qui surviennent sont indiqués à l'écran (voir au chapitre "Défauts").
10.2 Touches et possibilités de réglage
RPM x 100
• Vitesse de rotation
La valeur numérique pouvant être réglée va de 500 RPM à la vitesse de rotation maximale du rotor.
Pour la vitesse de rotation maximale du rotor, voir au chapitre "Anhang/Appendix, Rotor und
Zubehör/Rotor and accessories". Réglage pa r pas de 100 (RPM = valeur indiquée x 100).
Lorsque vous maintenez enfoncée la touche
ou , la valeur change de plus en plus rapidement.
t
• Temps de marche
- Réglage de 1 à 99 minutes, par pas de 1 minute
- Fonctionnement continu "--"
Lorsque vous maintenez enfoncée la touche
ou , la valeur change de plus en plus rapidement.
START
• Démarrer le cycle de centrifugation.
STOP
• Terminer le cycle de centrifugation.
• Centrifugation de courte durée.
Le cycle de centrifugation a lieu tant que la touche
est maintenue enfoncée.
• Déverrouiller le couvercle.
FR
33/53
Page 34
FR
11 Centrifugation
Durant un processus de centrifugation, aucune personne, matière dangereuse et aucun objet ne doivent se
trouver dans une zone de sécurité de 300 mm autour de la centrifugeuse selon EN / IEC 61010-2-020.
Si la différence de poids admissible est dépassée pendant le chargement du rotor, l'entraînement s'arrête
pendant le démarrage et l'erreur
Un cycle de centrifugation peut être interrom pu à tout moment en appuyant sur la touche
Le temps et la vitesse peuvent être modifiés pendant le cycle de centrifugation avec les touches
Lorsque vous maintenez enfoncée la touche
-3- s'affiche (voir au chapitre "Défauts").
ou , la valeur change de plus en plus rapidement.
STOP
.
.
L'affichage clignote après un cycle de centrif ugation jusqu'à l'ouverture du couvercle ou l'appui d'une touche.
Lorsque le symbole "
la rotation
, il est alors seulement possible d'exécuter une nouvelle commande de la centrifugeuse après
" (couvercle fermé) et " " (couvercle ouvert) clignote à tour de rôle dans l'affichage d e
une ouverture du couvercle.
• Fermer l'interrupteur de secteur (position de l' interrupteur "Ι").
• Charger le rotor et fermer le couvercle de la centrif ugeuse.
11.1 Cen t rifugation après présélection du temps
• Régler la vitesse de rotation souhaitée avec les touches situées en dessous de l'affichage de la vitesse de
rotation.
• Régler le temps souhaité avec les touches situées en dessous de l'affichage du temps.
• Appuyer sur la touche
STAR T
. La rotation est indiquée tant que le rotor fonctionne.
Le temps est indiqué en minutes. La dernière minute est décomptée en secondes.
Lorsque le temps est indiqué en minutes, un point clignote à côt é du chiffre.
• Après l'expiration de la durée ou en cas d'interruption du cycle de centrifugation en appuyant sur la touche
STOP
le rotor est freiné jusqu'à ce qu'il s'immobilise.
La vitesse de rotation du rotor et le temps qui reste s'affichent pend ant le cycle de centrifugation.
11.2 Fonctionnement continu
• Régler la vitesse de rotation souhaitée avec les touches situées en dessous de l'affichage de la vitesse de
rotation.
• Mettre le temps à zéro avec la touche située en dessous de l'affichage du temps. "--" s'affiche.
• Appuyer sur la touche
STAR T
. La rotation est indiquée tant que le rotor fonctionne. Le chronométrage
commence à 0.
La première minute est comptée en secondes, le temps s'affiche ensuite en minutes.
Lorsque le temps est indiqué en minutes, un point clignote à côt é du chiffre.
• Appuyer sur la touche
STOP
pour terminer le cycle de centrifugation. Le rotor est freiné jusqu'à ce qu'il
s'immobilise.
La vitesse de rotation du rotor et le temps écoulé s'affichent pendant le cycle de centrifugation.
11.3 Centrifugation de courte durée
• Régler la vitesse de rotation souhaitée avec les touches situées en dessous de l'affichage de la vitesse de
rotation.
• Maintenir enfoncée la touche . La rotation est indiquée tant que le rotor fonctionne. Le chronométrage
commence à 0.
,
La première minute est comptée en secondes, le temps s'affiche ensuite en minutes.
Lorsque le temps est indiqué en minutes, un point clignote à côt é du chiffre.
• Relâcher la touche pour terminer le cycle de centrifugation. Le rotor est freiné jusqu'à ce qu'il s'immobilise.
La vitesse de rotation du rotor et le temps écoulé s'affichent pendant le cycle de centrifugation.
34/53
Page 35
12 Accélération centrifuge relative (RCF)
L'accélération centrifuge relative (RCF) est indiqué en tant que multiple de l'accélération gravitationnelle (g). Il s'agit
d'une valeur dépourvue d'unité, qui sert à la comparaison entre la puissance de séparation et de sédimentation.
Le calcul s’effectue à l’aide de la formule suivante:
2
RPM
⎛
RCF ××=
RCF = accélération centrifuge relative
RPM = régime
r = rayon de centrifugation en mm = distance qui sépare le centre de l'axe de rotation du fond de la cuve de
centrifugation. Rayon de centrifugation voir chapitre
"Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories ".
L'accélération centrifuge relative (RCF) est dépendante du régime et du rayon de centrifugation.
13 Centrifugation de matières et de mélanges d'une densité supérieure à 1,2 kg/dm3
Dans le cas de la centrifugation à la vitesse maximale, la densité des subs tances et des mélanges de substances ne
doit pas excéder 1,2 kg/dm
supérieure.
La vitesse de rotation autorisée se calcule de la manière suivant e:
3
. Réduire la vitesse de rotation pour les matières et mélanges ayant une densité
⎜
⎝
1000
⎞
⎟
⎠
1,118r
⇒ 1000
RPM ×
RCF
=
1,118r
×
FR
=)(n lente tioncentrifuga de Vitesse red
Exemple: Vitesse de rotation maximum RPM 4000, densité 1,6 kg/dm
kg/dm³ 1,2
= n red
kg/dm³ 1,6
En cas d’incertitude, prendre contact avec le fabricant.
14 Ouverture d’urgence
En cas de panne de courant, le couvercle ne peut pas être ouvert. Il est nécessaire d'exécuter un déverrouillage
manuel.
Avant d'exécuter le déverrouillage manuel, retirer la fich e de l'alimentation.
Attendre que le rotor est à l'arrêt pour ouvrir le couvercle.
Seule la tige de déverrouillage en plastique fournie peut être utilisée pour un déverrouillage d'urgence.
1. Couper l'interrupteur de secteur (position de l'interrupteur "0").
2. Insérer la tige d’ouverture horizontalement dans le trou situé au milieu du panneau frontal. Voir dessin
3. Pousser la tige d’ouverture à droite en la soulevant jusqu’à 45°. En même temps soulever le couvercle pour
l’ouvrir. Voir dessin.
4. Extraire la tige de déverrouillage du trou.
3.
RPM 3464 = RPM 4000 x
1,2
[kg/dm³] supérieure densité
3
[RPM] maximum rotation de x Vitesse
2.
35/53
Page 36
FR
15 Entretien et maintenance
Retirer la prise de secteur avant de nettoyer.
Avant d'utiliser une procédure de nettoyage ou de décontamination autre que celle recommandée par le
fabricant, l'utilisateur vérifiera auprès du fabricant que la procédure prév ue n' endommag e pas l'appar eil.
• Ne pas nettoyer centrifuges, rotors et accessoires dans un lave-vaisselle.
• Seul le nettoyage manuel et une désinfection liquide sont autorisés.
• La température de l'eau doit être située entre 20 et 25°C.
• Utiliser exclusivement des agents de nettoyage ou de désinfection qui :
− ont un pH de 5 à 8,
− ne contiennent pas de substances caustiques, de peroxyde, composés chlorés, acides ni alcalins.
• Respecter impérativement les consignes spéciales d'utilis ati on do nnées pa r le fabr icant des age nts de netto yage
et de désinfection, afin de prévenir la corrosion par les agents de nettoyage et de désinfection.
15.1 Cen t rifu geuse (boîtier, couvercle et cuve)
15.1.1 Entretien et nettoyage des surfac es
•
Nettoyer régulièrement le boîtier de la cent rifugeuse et le compartiment de centrif ugation et les laver en cas de
besoin avec du savon ou un détergent doux et un chiff on humide. Ces o pératio ns sont n écessaires pou r garantir
l'hygiène et pour prévenir la corrosion par la présence durable d'im puretés.
• Substances des nettoyants adéquat s :
savon, agents anioniques et non ioniques.
• Après utilisation des nettoyants, enlevez les résidus en essuyant l'appareil avec un chiffon humide.
• Séchez immédiatement les surfaces après nettoyage.
• Sécher le bol avec un chiffon absorbant en cas de dépôt d'eau de condensation dans le bol de la centrifugeuse.
• Vérifiez tous les ans le bon état de la cuve.
N'utilisez plus la centrifugeuse si elle présente des dommages susceptibles d e porter atteinte à la sécurité.
Auquel cas, contactez le service après-vente.
15.1.2 Désinfection des surfaces
• Le bol de la centrifuge use do i t êt re n ett oyé i mmédiat ement da ns l e c as où un mat ériau i n fect ieux a pé né tré da ns
le bol de la centrifugeuse.
• Substances des désinfectants adéquats :
éthanol, n-propanol, isopropanol, glutardi aldehyde, combinaisons ammoniacales quaternaires.
• Après utilisation de désinfectants, enlevez les résidus en essuyant l'appareil avec un chiffon humide.
• Séchez immédiatement les surfaces après désinfection.
15.1.3 Décontamination de substan ces radioactives
•
L'agent employé doit expressément convenir pour une décontamination de substances radioactives.
• Substances des agents adaptés à une décontamination des substances radioactives :
agents anioniques, non ioniques agents, éthanol polyhydre.
• Après décontamination des substanc es radioactives, enlevez les résidus en essuyant l'appareil avec un chif fon
humide.
• Séchez immédiatement les surfaces après décontamination des substances radioactives.
36/53
Page 37
FR
15.2 Ro tor et accessoires
•
Afin de prévenir la corrosion et les modifications des matériaux, il faut laver régulièrement le rotor et les
accessoires avec du savon ou un détergent doux et un chif fon humide. Exécuter le n ettoyage au moins une f ois
par semaine, l'idéal étant de nettoyer après chaque utilisation.
• Lorsque le rotor et les accessoires s ont contaminés par des matières pathogènes ou radioactives, il faut alors
effectuer le nettoyage approprié.
• Substances des désinfectants adéquats :
glutaraldehyde, propanol, éthylènehexanol, agents anioniques, inhibiteurs de corrosion.
• Substances des agents adaptés à une décontamination des substances radioactives :
agents anioniques, non ioniques agents, éthanol polyhydre.
• Le rotor et les accessoires doivent être séchés immédiatement après le nettoyage.
• Il faut vérifier tous les mois les dommages dus à la corrosion sur le rotor et les accessoires.
Le rotor et les accessoires ne doivent plus être utilisés aux premiers signes d'usure ou de corrosio n.
• Vérifier chaque semaine la stabilité de fixation du rotor.
15.3 Autoclavage
Le rotor et les accessoires ne doivent pas être auto-clavés.
15.4 Réservoirs de centrifugation
•
En cas de fuite ou de rupture de récipients de ce ntrifugation, il faut éliminer tous les morceaux de récipients
cassés, les fragments de verre et les substances centrifugées écoulées.
• Les amortisseurs antivibrations ai nsi que les caoutch ouc intermédiair es des rotors doiven t être remplacés apr ès
un bris de verre.
Les fragments de verre restants peuvent entraîner d’autres bris de verre !
• S'il s'agit d'un matériau infectieux, exécuter immédiatement une désinfection.
37/53
Page 38
FR
16 Défauts
Si l'erreur ne peut pas être éliminée d'après le tableau des dérangements, il faut alors avertir le service après-vente.
Veuillez indiquer le type de centrifuge et le numéro de séri e. Les deux numéros sont indiqués sur la plaque
signalétique de la centrifugeuse.
Effectuer une RÉINITIALISATION DU SECTEUR :
− Couper l'interrupteur de secteur (position de l'interrupteur "0").
− Attendre au moins 10 secondes et refermer ensuite l'interrupteur de secteur (position de l'interrupteur "Ι").
Erreur Affichage Cause Solution
Pas d’affichage --- Pas de tension
Défaut des fusibles sur l'entrée de secteur.
- Vérifier l’alimentation en tension .
- Vérifier les fusibles d'entrée du
secteur, voir au chapitre "Changer
les fusibles d'entrée de secteur".
- Interrupteur du secteur sur MARCHE
Erreur du compteur
de vitesse
- 1 - Défaillance des impulsions de rotation
pendant une opération.
- Pour des raisons de sécurité, le
couvercle peut seulement être ouvert
après env. 120 secondes.
- Lorsque cette durée s'est écoulée,
effectuer une "RÉINITIALISATION
DU SECTEUR".
Reset secteur - 2 - Interruption du secteur pendant le cycle de
centrifugation. (Le cycle de centrifugation
n'est pas terminé.)
- Après l’arrêt, ouvrir le couvercle et
actionner touche
- En cas de besoin, répéter le cycle de
STAR T
.
centrifugation.
Défaut d’équilibrage - 3 - Le rotor est chargé de manière non
symétrique.
- Après arrêt du rotor, ouvrir le
couvercle.
- Vérifier le chargement du rotor, voir
au chapitre "Chargement du rotor".
- Répéter le cycle de centrifugation.
Communication - 4 - Défaut dans l’unité de commande ou
capacité.
- Effectuer une RÉINITIALISATION
DU SECTEUR après l'immobilisation
du rotor.
Surcharge - 5 - Moteur ou commande du moteur défectueux. - Effectuer une RÉINITIALISATION
DU SECTEUR après l'immobilisation
du rotor.
Surtension ou soustension
- 6 -
- 8 -
Tension du secteur en dehors des
tolérances (voir : Caractéristiques
techniques).
- Effectuer une RÉINITIALISATION
DU SECTEUR après l'immobilisation
du rotor.
- Vérifier tension du secteur.
Survitesse - 7 - Défaut dans l’unité de capacité. - Effectuer une RÉINITIALISATION
DU SECTEUR après l'immobilisation
du rotor.
Surtempérature - 9 - Avertisseur de surtempérature dans le
moteur a déclenché.
- Après arrêt du rotor, ouvrir le
couvercle à l’aide du déverrouillage
de secours. (Voir chapitre :
Déverrouillage de secours).
- Laisser refroidir le moteur.
Controller-Watchdog - C - Défaut dans l’unité de commande. - Effectuer une RÉINITIALISATION
DU SECTEUR après l'immobilisation
du rotor.
Erreur du
verrouillage du
couvercle
Court-circuit - E - Court-circuit dans l’unité de commande /
d Erreur du verrouillage ou de la fermeture du
capot.
capacité.
- Effectuer une RÉINITIALISATION
DU SECTEUR après l'immobilisation
du rotor.
- Effectuer une RÉINITIALISATION
DU SECTEUR après l'immobilisation
du rotor.
Configuration - F -
Version de machine erronée - Avertir le S.A.V.
38/53
Page 39
17 Changer les fusibles d'entrée de secteur
Amener le commutateur principal en position arrêt et sectionner la centrifugeuse du secteur !
Le porte-fusible (A) avec les fusibles d'entrée de secteur se trouve à côté de
l'interrupteur secteur.
• Retirer le câble de raccordement de la prise d'appareil.
• Appuyer la fermeture rapide (B) contre le po rte-fusible (A) et extraire celui-ci.
AB
EBA 20 S 2080 T 3.15 AH/250V E997
EBA 20 S 2080-01 T 5 AH/250V E914
18 Réparation des centrifugeuses
Dans le cas où la centrifugeuse est expédiée au fabricant pour réparation, elle doit être décontaminée et nettoyée
avant expédition, dans le but d'assurer la protection d es personnes, de l'environnement et du matériel.
Nous nous réservons le droit de refuser les centrifugeuses contaminées.
Nous facturons au client les frais de nettoyage et de désinfection.
Vous voudrez bien manifester votre compréhension pour c et te réglementation.
19 Élimination des déchets
Avant de mettre l'appareil au rebut, vous devez le déc ontaminer et le nettoyer pour la protection des personnes, de
l'environnement et du matériel.
Les dispositions légales en vigueur doivent être respectées lors de l'élimination de l'appareil.
Conformément à la directive 2002/96/CE (WEEE), tous les appareils livrés après le 13.08.2005 ne doivent plus être
jetés avec les déchets ménagers. L'appareil fait partie du groupe 8 (dispositifs médicaux) et est classé dans le
domaine "Business-to-Business".
Le symbole de la poubelle barrée d'une croix indique que l'appareil ne doit pas être jeté avec les déchets
ménagers.
Les dispositions relatives à l'élimination des déchet s des différents pays de l'UE peuvent varier. Veuillezvous adresser en cas de besoin à votre fournisseur.
• Remplacer les fusibles d’entrée du réseau dé fectueux.
• Remettre en place le porte-fusible et pousser jusqu'à encastrement de la
fermeture rapide.
• Rétablir le raccord de la centrifugeuse au secteur.
Modèle Type Fusible N° de
N’utilisez que des fusibles avec la valeur nominale, fixée pour le type,
voir tableau suivant.
commande
FR
39/53
Page 40
IT
Indice
1 Uso previsto..........................................................................................................................................................41
2 Rischi residui ........................................................................................................................................................41
3 Dati tecnici............................................................................................................................................................41
4 Indicazioni inerenti la sicurezza............................................................................................................................42
5 Significato dei simboli...........................................................................................................................................43
6 Contenuto della fornitura......................................................................................................................................43
7 Messa in funzione.................................................................................................................................................44
8 Apertura e chiusura del coperchio........................................................................................................................44
8.1 Apertura del coperchio ..................................................................................................................................44
8.2 Chiusura del coperchio..................................................................................................................................44
9 Carico del rotore...................................................................................................................................................44
10 Elementi di operazione e visualizzazione..........................................................................................................45
10.1 Simboli del quadro comandi.......................................................................................................................45
10.2 Pulsanti e possibilità di regolazione...........................................................................................................45
11 Centrifugazione.................................................................................................................................................46
11.1 Centrifugazione con preselezione del tempo.............................................................................................46
11.2 Funzionamento continuo............................................................................................................................ 46
11.3 Centrifugazione a impulsi...........................................................................................................................46
12 Accelerazione centrifuga relativa (RCF)............................................................................................................47
13 Centrifugazione di sostanze o di miscele di sostanze con densità maggiore di 1,2 kg/dm3..............................47
14 Ripristino d'emergenza......................................................................................................................................47
15 Pulizia e manutenzione.....................................................................................................................................48
15.1 Centrifughe (scatola, coperchio e vano di centrifugazione) .......................................................................48
15.1.1 Cura e pulizia delle superfici...............................................................................................................48
15.1.2 Disinfezione delle superfici.................................................................................................................48
15.1.3 Rimuovere contaminazioni radioattive................................................................................................48
15.2 Rotore e accessori.....................................................................................................................................49
15.3 Mantenere in autoclave..............................................................................................................................49
15.4 Contenitori centrifuga.................................................................................................................................49
16 Guasti................................................................................................................................................................50
17 Sostituzione fusibili entrata rete ........................................................................................................................51
18 Accettazione di centrifughe da riparare.............................................................................................................51
19 Smaltimento......................................................................................................................................................51
20 Anhang / Appendix............................................................................................................................................52
20.1 Rotoren und Zubehör / Rotors and accessories.........................................................................................52
40/53
Page 41
IT
1 Uso previsto
La presente macchina è un articolo medicale (centrifug a di laboratorio) ai sensi delle direttive IVD 98/79/CE. La
centrifuga separa sostanze e/o miscele di sostanze con una densit à max. di 1,2 kg/dm³. Sono comprese anche
sostanze e miscele di origine umana. La centrifuga deve es sere utilizzata unicamente per questo scopo. Qualsiasi
altro tipo di utilizzo è improprio. La ditta Andreas Hettich GmbH & Co. KG non risponde dei danni che ne
conseguono.
L’uso previsto comporta anche il rispetto di tutte le avvertenze delle ist r uzioni d’uso e l’esecuzione dei lavori di
ispezione e manutenzione stabiliti.
2 Rischi residui
La macchina è costruita secondo lo stato della tecnica e le regole tecn iche di sicurezze riconosciute. L’utilizzo o il
trattamento non conformi possono causare pericoli per la vita e la salute dell’operatore o di terzi e anche danni
materiali e alla macchina. La macchina deve essere impiegata solo l’uso previsto e solo in perfetto stato di sicurezza.
Eliminare immediatamente i guasti che possono compromettere la sicurezza.
3 Dati tecnici
Costruttore
Andreas Hettich GmbH & Co. KG
D-78532 Tuttlingen
Modello EBA 20 S
Tipo 2080 2080-01
Tensione di rete (± 10%) 200 - 240 V 1∼ 100 - 127 V 1∼
Frequenza di rete 50 - 60 Hz 50 - 60 Hz
Potenza assorbita 130 VA 180 VA
Assorbimento di corrente 0.7 A 1.8 A
Capacità max. 8 x 15 ml
Densità permessa
1.2 kg/dm
3
Regime di rotazione (RPM) 8000
Accelerazione (RCF) 6153
Energia cinetica 1450 Nm
Obbligo di collaudo (BGR 500) no
Presupposti ambientali
(EN / IEC 61010-1)
− luogo di installazione
− altezza
− temperatura a m biente
− umidità dell’aria
fino a 2000 metri sopra il livello del mare
umidità relativa massima dell’aria 80% per temperature fino a 31°C, con
solo in interni
2°C fino a 40°C
riduzione lineare fino al 50% dell’umidità relativa per una temperatura di
40°C.
− Categoria di sovratensione
(IEC 60364-4-443)
− grado di imbratt amento
Classe di protezione
ΙΙ
2
Ι
non adatto per l’impiego in ambiente a rischio di esplosione.
Compatibilità elettromagnetica
− emissione di radiointerferenze,
resistenza alle interferenze
Livello di emissione acustica (in
funzione del rotore)
EN / IEC 61326-1,
classe B
≤ 55 dB(A)
FCC Class B
dimensioni
− larghezza
− profondità
− altezza
231 mm
292 mm
216 mm
Peso ca. 6.3 kg
41/53
Page 42
IT
4 Indicazioni inerenti la sicurezza
Se non vengono rispettate tutte le avvertenze riportate in queste istruzioni per il funzionamento, non
può essere accettata da parte del costruttore alcuna richiesta di garanzia.
• La centrifuga deve venire posizionata in modo sicuro.
• Prima di utilizzare la centrifuga, è necessario controllare che il rotore sia co rrettamente in sede.
• Durante un’operazione di centrifugazione, in una zona di sicurezza di 300 mm attorno alla
centrifuga non deve sostare alcuna persona, materiali pericolosi ed oggetti, in conformità alle
norme EN / IEC 61010-2-020.
• I rotori, le sospensioni e gli accessori che p resentano forti seg ni di corrosio ne o danni mecc anici,
oppure la cui durata d'impiego è scaduta, non devono più essere utilizzati.
• Se il vano di centrifugazione presenta danni rilevanti per la sicurezza, la centrifuga non deve
essere più messa in funzione.
• Prima di mettere in funzione la centrifuga si devono leggere ed osservare le istruzioni per l'uso.
L’apparecchio può essere utilizzato solo da persone che abbiano letto e compreso le istruzioni d’uso.
• Oltre alle istr uzioni per l'us o, si devono oss erv are anche i re golamenti, rela tivi alla protez i one antinfort unist ica ed i
regolamenti tecnici, riconosciuti in materia d i sicurezza del lavoro. Le istruzioni per l'uso vanno completate dalle
norme nazionali in vigore nel paese d'impiego, relative alla protezione antinfortunistica ed alla tutela ambientale.
• La centrifuga è costruita in base all'attuale livello tecnologico e le regole di sicurezza conosciute. La centrifuga
può essere tuttavia fonte di pericolo per l'operatore o per terzi, se non viene utilizzata da personale
appositamente addestrato o se viene utilizzata in modo improprio o non conforme alla destinazione.
• Durante l'esercizio bisogna evitare di muovere la centrifuga o di urtarvi contro.
• In caso di guas to, ovvero del ripristino d'emergenza, non si deve assolutamente toccare il rotore.
• Quando la centrif uga passa da un ambiente freddo in uno caldo, per evit are danni dovuti alla condensa, lasciar
riscaldare la centrifuga per almeno 3 ore nell'ambiente caldo prima di collegarla alla rete, oppure portare la
centrifuga a temperatura d'esercizio mettendola in funzione per 30 minuti nell'ambiente freddo.
• E' consentito u tilizzare solament e il rotore e gli accessori a pprovati dalla c asa costruttrice per questo apparecc hio
(vedere capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories").
• Il rotore della centrifuga può essere caricato solo in conformità al capitolo "Carico del rotore".
• In caso di cent rifugazione con massimo numero di giri, la densità dei materiali o delle miscele di materiali non
deve superare il valore di composizione di 1,2 kg/dm
3
.
• Non è consentito l'uso di centrifughe non bilanciate in modo regolamentare.
• Non è permesso l’impiego della centrifuga in ambiente a pericolo di esplosione.
• E' proibito l'uso di una centrifuga con:
− materiali infiammabili od esplosivi
− materiali che possono reagire chimicamente tra loro con forte energia.
• Se vengono centrifugate sostanze pericolose o miscele di sostanze contaminate da micro organisimi tossici,
radioattivi o patogeni, l'utente dovrà prendere opportuni provvedimenti in materia.
Si devono fondamentalmente utilizzare contenitori per centrifugazione con tappi a vite speciali per sostanze
pericolose. Con materiali dei gruppi di rischio 3 e 4, oltre ai contenitori per centrifugazione chiudibili si deve
impiegare un sistema di sicurezza biologico (vedi manuale "Laboratory Biosafety Manual" dell'Organizzazione
mondiale per la salute).
Per questa centrifuga non sono disponibili sistemi di sicur ezza biologici.
• Non è consent ito il funzi onamento d ella centrif uga con sost anze altamente corrosiv e che possono pregiudicar e la
resistenza meccanica dei rotori, delle sospensioni e degli accessori.
• Gli interventi di riparazione devono essere effettuati esclusivamente da una persona autorizzata dal costruttore.
• Devono esser e impiegati solo ed esclusivamente pezzi di ricambio originali ed accessori autorizzati della dit ta
Andreas Hettich GmbH & Co. KG.
• Sono di validità le seguenti norme di sicurezza:
42/53
Page 43
EN / IEC 61010-1 e EN / IEC 61010-2-020 come anche le loro nazionali varianti.
• La sicurezza e l'affidab ilità della centrifuga sono garantite solo se:
− la centrifuga funziona in conformità con le istruzioni per l'uso
− l'installazione elettrica sul luogo di posizionamento della centrifuga risponde ai requisiti previsti dalla EN / IEC
− i controlli previsti in base a BGV A1, BGR 500vengono eseguiti da un perito esperto in materia.
5 Significato dei simboli
Simbolo nella macchina:
Attenzione, punto pericoloso generico.
Prima di utilizzare la centrifuga, è assolutamente necessario leggere le istruzioni d’uso e rispettare le
avvertenze relative alla sicurezza!
Simbolo in questo documento.
Attenzione, punto pericoloso generico.
Questo simbolo contraddistingue le avvertenze relative alla sicurezza e indica situazioni potenzialmente
pericolose .
La mancata osservanza di tali avvertenze può causare dan ni materiali e personali.
Simbolo in questo documento:
Questo simbolo indica argomenti importanti.
Simbolo nella macchina e in questo documento:
Simbolo per la raccolta separata delle apparecchiature el ettriche ed elettroniche, in conformità alle
direttive 2002/96/CEE (WEEE). L’apparecchiatura appartiene al gruppo 8 (apparecchiature medicali).
Impiego nelle nazioni dell’Unione Europea, in Norve gia ed in Svizzera.
6 Contenuto della fornitura
I seguenti accessori vengono forniti con la centrifuga:
1 cavo elettrico
2 fusibili ingresso rete
1 istruzioni per la sicurezza durante il trasporto
1 istruzioni per l'uso
1 chiave a forcella per durante il trasporto
8 riduzioni SK 40.07
Il modello EBA 20 S è fornito completo di rotore angolare 8x15 ml.
Per provette cilindriche non è necessario alcun gommino di sicurezza.
Possono essere offerti, su richiesta, adattatori per vari tipi di provette da prelievo.
IT
43/53
Page 44
IT
7 Messa in funzione
•
Togliere la sicura per il trasporto, che si trova sul fondo dell’alloggiamento, vedere foglio avvisi "Sicura per il
trasporto".
• Porre la centrifuga in un posto adatto e livellarla. Per l’installazione deve essere rispettata la zona di
sicurezza di 300 mm attorno alla centrifuga, richiesta in conformità alle norme EN / IEC 61010-2-020
Durante un’operazione di centrifugazione, in una zona di sicurezza di 300 mm attorno alla
centrifuga non deve sostare alcuna persona, materiali pericolosi ed oggetti, in conformità alle
norme EN / IEC 61010-2-020.
Attraverso il foro di aerazione sul retro della centrifuga è possibile la fuoriuscita di sostanze.
Installare l’apparecchio in modo che la corrente d’aria non sia rivolta verso le persone.
• Non posizionare alcon oggetto in pross imita delle griglie di ventilazione
Mantenere un'area di ventilazione di 300 mm, intorno al condotto.
• Verificare se la tensione di rete sia adatta all ’indicazione riportata nella targhetta con i dati caratteristici.
• Collegare la centrifuga ad una spina standard di rete tramite il cavo di collegamento. Per la potenza massima
assorbita, vedere il capitolo "Dati tecnici".
• Accendere l’interruttore di rete. Posizione di accensione "Ι".
I dati di centrifuga utilizzati per ultimi vengono illustrati.
• Aprire il coperchio.
• Togliere la sicura per il trasporto, che si trova nel vano di centrifuga, vedere foglio avvisi "Sicura per il trasporto".
8 Apertura e chiusu ra del coperchio
8.1 Apertura del coperchio
E' possibile aprire il coperchio solo se la centrifuga è accesa ed il rotore è fermo.
Se non dovesse essere possibile, vedi capitolo "Sblocco di emergenza".
• Premere il pulsante e aprire il coperchio. Nell’in dicazione di rotazione si accende il simbolo " " (coperchio
aperto).
8.2 Chiusura del coperchio
Non chiudere il coperchio sbattendolo.
• Applicare il coperchio premendo leggermente sull’impugnatura. Nell’indicazione di rotazione si accende il
simbolo "
" (coperchio chiuso).
9 Carico del rotore
Lo standard dei recipienti di vetro centrifugati sono d a caricare fino a RCF 4000 (DIN 58970 capoverso 2).
• Verificare che il rotore sia fissato.
• I rotori devono essere caricati esclusivamente in mo do simmetrico. Per le combinazioni permesse vedere
capitolo "Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".
• Riempire i recipienti della centrifuga al l‘esterno della centrifuga stessa.
• Il carico massimo dei recipienti della centrifuga non deve essere superiore a quello indicato dalla casa
costruttrice.
• Per limitare al massimo le differenze di peso all’interno dei contenitori di centrifugazione, bisogna fare attenzione
che siano riempiti tutti in modo uguale.
• Su ogni rotore è indicato il peso della quantità di riempimento consentita. Tale peso non deve mai essere
superato.
44/53
Page 45
10 Elementi di operazione e visualizzazione
Vedere illustrazione alla pagina 2.
Fig. 1: Display
10.1 Simboli del quadro comandi
Indicazione di rotazione. L'indicat ore di rotazione s i illumina ruotando in s enso antior ario fino a che i l rotore
gira.
All’arresto del rotore, l’indicazione di rotazione visualizza mediante simboli lo stato del coperchio:
Simbolo
Simbolo
: coperchio aperto
: coperchio chiuso
Gli errori di operazione e i guasti sono visualizzati sul display (veder e capitolo "Guasti").
10.2 Pulsanti e possibilità di regolazione
RPM x 100
• Velocità di rotazione
Si può regolare un valore numerico da 500 RPM fino alla velocità massima di rotazione del rotore.
Per la velocità massima di rotazione del rotore, vedere capitolo "An hang/Appendix, Rotor und
Zubehör/Rotor and accessories“. Regolabile in intervalli di 100 (RPM = valore visualizz ato x 100).
Tenendo premuto il pulsante
o il valore cambia a velocità crescente.
t
• Tempo ciclo
- Regolabile da 1 a 99 minuti, in intervalli di 1 minuto
- Funzionamento continuo "--"
Tenendo premuto il pulsante
o il valore cambia a velocità crescente.
START
• Avvio del ciclo di centrifugazione.
STOP
• Termine del ciclo di centrifugazione.
• Centrifugazione a impulsi.
Il ciclo di centrifugazione ha luogo finché si tiene premuto il pulsante
• Sbloccare il coperchio.
IT
.
45/53
Page 46
IT
11 Centrifugazione
Durante un’operazione di centrifugazione, in una zona di sicurezza di 300 mm attorno alla centrifuga non deve
sostare alcuna persona, materiali pericolosi ed ogget ti, in conformità alle norme EN / IEC 61010-2-020.
Se la differenza di peso permissibile nel carico del rotore è superata, l’azionamento si disinserisce dura nte
l’avvio e viene visualizzato l’errore
-3- (vedere capitolo "Guasti").
Un ciclo di centrifugazione può essere interrotto in qu alsiasi momento premendo il pulsante
Il tempo e la velocità di rotazione possono e ssere modificat i durante i l ciclo di cent rifugazion e con i puls anti
.
Tenere premuto il pulsante
o per modificare il valore a velocità crescente.
Dopo un ciclo di centrifugazione l’ indicazione lampeggia fino all’apertura del coperc hio o finché un pulsante
viene premuto.
Se nell’indicazione di rotazione
i simboli " " (coperchio chiuso) e " " (coperchio aperto) lampeggiano
alternativamente, è possibile riutilizzare la centrifuga solo dopo aver aperto una volta il coperchio.
• Inserire l’interruttore di rete (posizione interruttore "Ι").
• Caricare il rotore e chiudere il coperchio della centrifuga.
11.1 Cent rifugazione con preselezione del tempo
•
Con i pulsanti al di sotto dell’indicazione della velocità di rotazione impostare la velocit à di rotazione
desiderata.
• Con i pulsanti al di sotto dell’indicazione del tempo regolare il tempo desiderato.
• Premere il pulsante
STAR T
. L’indicazione di rotazione è accesa finché il rotore gira.
STOP
.
Il tempo è visualizzato in minuti. L’ultimo minuto è contato in secondi.
Se il tempo è visualizzato in minuti, a fianco del numero la mpeggia un punto.
• Allo scadere del tempo o in caso di interruzione del ciclo di centrifugazione, premendo il pulsante
STOP
il rotore
viene frenato fino all'arresto.
Durante il ciclo di centrifugazione sono visualizzati la velocità di rotazione del rotore e il tempo rimanente.
11.2 Funzionamento continuo
•
Con i pulsanti al di sotto dell’indicazione della velocità di rotazione impostare la velocit à di rotazione
desiderata.
• Con il pulsante al di sotto dell’indicazione del tempo azzerare il tempo. Viene visualizzato "--".
• Premere il pulsante
STAR T
. L’indicazione di rotazione è accesa finché il rotore gira. I l conteggio del tempo
inizia da 0.
Il primo minuto è contato in secondi, quindi il tempo è visualizzat o in minuti.
Se il tempo è visualizzato in minuti, a fianco del numero la mpeggia un punto.
• Premere il pulsante
STOP
per terminare il ciclo di centrifugazione. Il rotore viene frenato fino all'arresto.
Durante il ciclo di centrifugazione sono visualizzati la velocità di rotazione del rotore e il tempo trascorso.
11.3 Cen t rifu gazione a impulsi
• Con i pulsanti al di sotto dell’indicazione della velocità di rotazion e impostare la velocità di rotazione
desiderata.
• Tenere premuto il pulsante . L’indicazione di rotazione è accesa finché il rotore gira. Il conteggio del tempo
inizia da 0.
Il primo minuto è contato in secondi, quindi il tempo è visualizzat o in minuti.
Se il tempo è visualizzato in minuti, a fianco del numero la mpeggia un punto.
• Rilasciare il pulsante per terminare il ciclo di centrifugazione. Il rotore viene frenato fino all'arresto.
Durante il ciclo di centrifugazione sono visualizzati la velocità di rotazione del rotore e il tempo trascorso.
46/53
Page 47
12 Accelerazione centrifuga relativa (RCF)
L’accelerazione centrifuga relativa (RCF) è indicata come u n multiplo dell’accelerazione terrestre (g). È un valore
numerico privo di unità e funge per paragonare le prestazioni di separazione de sedimentazione.
Il calcolo viene eseguito in base alla formula:
2
RPM
⎛
RCF ××=
RCF = accelerazione centrifuga relativa
RPM = numero dei giri
r = raggio di centrifugazione in mm = distanza dal centro dell’asse di rotazione fino al fondo del recipiente di
centrifugazione. Raggio di centrifugazione ve di al capitolo
”Anhang/Appendix, Rotoren und Zubehör/R otors and accessories”.
L’accelerazione centrifuga relativa (RCF) dipende dal numero dei giri e dal raggio di centrifugazione.
13 Centrifugazione di sostanze o di miscele di sostanze con densità maggi o re di 1,2 kg /dm3
In caso di centrifugazione con massimo numero di giri, la densità dei mat eriali o delle miscele di materiali non deve
superare il valore di composizione di 1,2 kg/dm
Con sostanze o miscele di sostanze di densità maggiore, il regime di rotazione deve venire ridotto.
Il numero di giri consentito si calcola con la formula seguente:
⎜
⎝
1000
⎞
⎟
⎠
1,118r
⇒ 1000
3
.
RPM ×
RCF
=
1,118r
×
IT
= )n( ridotto giri di numero
red
p.es.: regime massimo di rotazione RPM 4000, densità 1,6 kg/dm
kg/dm³ 1,2
= n red
kg/dm³ 1,6
In caso di dubbio, rivolgersi al costruttore per maggiori informazioni.
14 Ripristino d'emergenza
In caso di mancanza di corrente non si può aprire il coperchio. Deve essere effettuata manualmente uno sblocco di
emergenza.
Per lo sblocco di emergenza, disconnettere la centrifuga dalla rete elettrica.
Aprire il coperchio solo con l’arresto del rotore.
Per lo sblocco di emergenza si può usare solo la chiave di sbocco di plastica in dotazione.
1. Disinserire l’interruttore di rete (posizione interruttore "0").
2. Infilare la chiave (vedi contenuto della fornitura) orizzontalmente nell'apertura, al centro della parte frontale (vedi
disegno)
3. Spingere l a chiave di sblocco il più possibile verso destra con un'angolazione di 45° e contemporaneamente
tirare verso l'alto il coperchio (vedi disegno)
4. Estrarre di nu ovo la chiave di sblocco dal foro.
3.
2,1
[kg/dm³] maggiore àdensit
3
RPM 3464 = RPM 4000 x
[RPM] rotazione di massimo regime x
2.
47/53
Page 48
IT
15 Pulizia e manutenzione
Prima della pulizia, staccare la presa di corrente.
Prima di iniziare un procedimento di pulizia e decontaminazione diverso da quello consigliato dal
produttore, l’utilizzatore deve accertarsi presso il pro duttore che tale procedimento previsto non rechi danno
all’apparecchio.
• Centrifughe, rotori e accessori non devono essere lavati in lavastoviglie.
• Si deve eseguire solo una pulizia manuale ed una disinfezione con liquido.
• La temperatura dell'acqua deve essere di 20 – 25°C.
• Devono essere utilizzati solo detergenti o disinfettanti che:
− abbiano un campo di valori del pH che va da 5 a 8,
− non contengano alcali caustici, perossidi, composti di cloro, acidi e soluzioni alcaline.
• Seguire attentamente le indicazioni speciali del produttore sull’impiego di detersivi e disinfett anti, al fine di evitare
qualsiasi fenomeno di corrosione.
15.1 Centrifughe (scatola, coperchio e vano di centrifugazione)
15.1.1 Cura e pulizia delle superfici
• Pulire regolarmente il corpo della cent rifuga e la camera di centrifugazione e impiegare all'occorrenza sapone o
un detergente delicato e un panno umido. Ci ò serve da un lato per l’igiene e dall’altro lato per evitare la
corrosione causata da impurità incrostate.
• Ingredienti dei detergenti adatti:
sapone, tensidi anionici, tensidi non ionici.
• Dopo l'impiego di detergenti, rimuover e i resti del detergente pulendo di nuovo con un panno umido.
• Le superfici devono essere asciugate subito dopo la pulizia.
• In caso di formazione di ac qua di condensa, asciugare la camera di centrifugazione pul endola con un panno
assorbente.
• Controllare una volta l'anno se il van o di centrifugazione presenta danneggiamenti.
Se vengono stabiliti danni rilevanti per la sicurezza, la cent rifuga n on dev e essere più messa in f unzio ne. In
questo caso si deve contattare il servizio assistenza clienti.
15.1.2 Disinfezione delle superfici
• In presenza di materiale infettivo nella camera di centrifugazione si deve disinfettarla immediatamente.
• Ingredienti dei disinfettanti adatti:
etanolo, alcol n proclitico, isopropanolo, glutaraldeide, composti di ammonio quaternario.
• Dopo l'impiego di disinfettanti, rimuovere i resti del disinfettante pulendo di nuovo con un panno umido.
• Le superfici devono essere asciugate subito dopo la disinfezione.
15.1.3 Rimuovere contaminazioni radioattive
• La sostanza deve essere certificata in modo speciale per rimuovere contaminazioni radioattive.
• Ingredienti di sostanze adatte alla rimoz ione di contaminazioni radioattive:
tensidi anionici, tensidi non ionici, etanolo poliidrato.
• Dopo aver rimosso le contaminazioni radioattive, rimuovere i resti della sostanza pulendo di nuovo con un panno
umido.
• Le superfici devono essere asciugate, subito dopo la rimozione delle contaminazioni radioattive.
48/53
Page 49
IT
15.2 Ro tore e accessori
•
Per evitare che il materiale si corroda o subisca variazione, i rotori e i pezzi accessori devono essere puliti
regolarmente con sapone o un detergente delicato e un panno umido. Si consiglia una pulizia settimanale
oppure meglio dopo ogni utilizzo.
• Se il rotore o i pezzi accessor i so no stat i spo rcat i da m at eriale pat oge no o rad ioatt iv o, al l ora ese guir e una pul izi a
adeguata.
• Ingredienti dei disinfettanti adatti:
glutaraldeide, propanolo, etilexanolo, tensidi anionici, inibitori di corrosione.
• Ingredienti di sostanze adatte alla rimoz ione di contaminazioni radioattive:
tensidi anionici, tensidi non ionici, etanolo poliidrato.
• Il rotore e i pezzi accessori devono essere asciugati immediatamente dopo essere stati puliti.
• Controllare mensilmente il rotore e i pezzi accessori accertandosi che non presentino danni dovuti alla
corrosione.
Quando si rilevano segni di usura o di corrosione, non utilizzare più il rotore e i pezzi accessori.
• Verificare settimanalmente la posizione del rotore.
15.3 Man tenere in autoclave
Non sottoporre il rotore e gli accessori al trattamento in autoclave.
15.4 Contenitori centrifuga
•
In caso di mancanza di tenuta o dopo la rot tura dei contenitori per centrifugazione, rimuovere c ompletamente i
frammenti dei contenitori, le schegge di vetro e il centrif ugato fuoriuscito.
• Dopo la rottura di parti in vetro, sostituire gli inserti di gomma e i manicotti di plastica dei rotori.
Le schegge di vetro rimaste causano ulteriori rotture!
• Nel caso di materiale infettivo, bisog na provvedere immediatamente ad una disinfezione.
49/53
Page 50
IT
16 Guasti
Se non si riesce a eliminare l’errore seguendo le indicazio ni della tabella guasti, informare il servizio assistenza
clienti.
Si prega di indicare il tipo di centrifuga e il numero di serie. Entrambi i numeri sono visibili sulla targhetta di modello
della centrifuga.
Esecuzione di un RESET RETE:
− Disinserire l’interruttore di rete (posizione interruttore "0").
− Attendere almeno 10 secondi quindi reinserire l’interruttore di rete (posizione interruttore "Ι").
Guasto Indicatore Causa dell‘errore Eliminazione
Nessun indicatore --- Assenza di tensione
Scatto del fusibile di sicurezza per
sovracorrente.
- Controllare la tensione di
alimentazione.
- Controllare i fusibili di i ngresso di
rete, vedere il capitolo
"Sostituzione fusibili entrata rete".
- Interruttore generale ACCESO.
Errore del
tachimetro
- 1 - Mancanza degli impulsi del numero di giri
durante il funzionamento.
- Per motivi di sicurezza, il coperchio
si apre solo dopo ca. 120 secondi.
- Allo scadere di questo period o,
eseguire un RESET RETE.
Reset di rete - 2 - Interruzione di rete durante il ciclo di
centrifugazione. (Il ciclo di centrifugazione
non viene terminato.)
- Dopo una fase di inattivit à aprire il
coperchio ed azionare il tasto
STAR T
.
- All’occorrenza ripetere il ciclo di
centrifugazione.
Squilibrio - 3 - Il rotore è caricato in modo non uniforme. - Aprire il coperchio dopo una fase di
inattività del rotore.
- Controllare il caricamento del
rotore, vedere il capitolo "Carico
del rotore".
- Ripetere il ciclo di centrifugazione.
Comunicazione - 4 - Errore nel modulo di comando o potenza. - Dopo l’arresto del rotore eseguire
un RESET RETE.
Sovraccarico - 5 - Motore o comandi del motore difettosi. - Dop o l’arresto del rotore eseguire
un RESET RETE.
Sovratensione
Sottotensione
- 6 -
- 8 -
Tensione di rete oltre le tolleranze (vedi
dati tecnici).
- Dopo l’arresto del rotore eseguire
un RESET RETE
- Controllare la tensione di rete.
N° giri eccedente - 7 - Errore nel comando. - Dopo l’arresto del rotore eseguire
un RESET RETE.
Sovratemperatura - 9 - Il termostato di massima nel motore è
scattato.
- Dopo una fase di inattività del
rotore, aprire il coperchio mediante
lo sbloccaggio di emergenza (vedi
capitolo Sbloccaggio di
emergenza).
- Far raffreddare il motore.
ControllerWatchdog
Errore nella
chiusura del
- C - Errore nel modulo di comando. - Dopo l’arresto del rotore eseguire
un RESET RETE.
- d - Errore blocco coperchio, ovvero chiusura
coperchio.
- Dopo l’arresto del rotore eseguire
un RESET RETE.
coperchio.
Corto circuito - E - Corto circuito nel modulo di comando /
potenza.
- Dopo l’arresto del rotore eseguire
un RESET RETE.
Configurazione - F - Versione macchina non corretta - Servizio assistenza clienti.
50/53
Page 51
IT
17 Sostituzione fusibili entrata rete
Disattivare l’interruttore di rete e sezionare la centrifuga dalla rete!
Il portafusibili (A) con i fusibili d’entrata rete si trova accanto all’interruttore di rete.
• Estrarre il cavo di collegamento dalla spina.
• Premere la chiusura a scatto (B) contro il portafusibili (A) ed estrarre
quest’ultimo.
AB
• Sostituire i fusibili di rete difettosi.
Utilizzate solo fusibili con valori nominali fissati per il rispettivo tipo,
vedere la successiva tabella.
• Inserire di nuovo il portafusibili fino a far scattare la chiusura.
• Collegare di nuovo alla rete la centrifuga.
Modello Tipo Fusibile N° ord.
EBA 20 S 2080 T 3.15 AH/250V E997
EBA 20 S 2080-01 T 5 AH/250V E914
18 Accettazione di centrifughe da riparare
Nel caso in cui la centrifuga debba essere rispedita al produttore per una eventuale riparazione, prima della
spedizione deve essere decontaminata e pulita a fond o a salvaguardia delle persone, dell’ambiente e del materiale.
Ci riserviamo di accettare centrifughe contaminate.
Eventuali costi di pulizia e disinfezione verranno fatturati a l cliente.
Contiamo a questo riguardo sulla vostra comprensione.
19 Smaltimento
Prima dello smaltimento, l'apparecchiatura deve essere decontaminata e pulita con lo scopo di proteggere le
persone, l'ambiente e il materiale.
Per lo smaltimento dell'apparecchio osservare le rispettive norme di legge.
Ai sensi della direttiva 2002/96/CE (RAEE) tutti gli apparecchi forniti dopo il 13/08/2005 non possono più essere
smaltiti con i rifiuti domestici. Questo apparecchio appartiene all a cat egoria 8 (Dispositivi medicali) ed è classificato
nel settore Business-to-Business.
Il simbolo della pattumiera cancellata con una croce indica che l'apparecchio non deve essere smaltito
con i rifiuti domestici.
Le norme per lo smaltimento possono essere differenti nei sing oli paesi UE. In caso di necessità rivolgersi
al proprio rivenditore.
51/53
Page 52
DE EN
20 Anhang / Appendix
20.1 Rotoren und Zubehör / Rotors and accessories
E1624
Winkelrotor 8-fach /
Angle rotor 8-times
33°
Kapazität / capacity ml
Maße / dimensions ∅ x L
Anzahl p. Rotor / number p. rotor
Drehzahl / speed RPM
RZB / RCF
Radius / radius mm
(97%)
Probenerwärmung/Sample
temp. rise
E1624
Winkelrotor 8-fach /
Angle rotor 8-times
0507 0509
3)
2)
15 15 4,9 4,5 - 5 7,5 – 8,2 9 – 10 4 – 7 8
mm
17 x 100 17 x 120 13 x 90 11 x 92 15 x 92 16 x 92 13 x 100 16 x 125
8 4 8 8 8 8 8 4
8000 8000 8000 8000 8000 8000 8000 8000
6153 6153 6153 6153 6153 6153 6153 6153
86 86 86 86 86 86 86 86
sec
sec
K
1)
23
40
5
1054-A
0518 0501
2)
33°
Kapazität / capacity ml
Maße / dimensions ∅ x L
Anzahl p. Rotor / number p. rotor
Drehzahl / speed RPM
RZB / RCF
Radius / radius mm
(97%)
Probenerwärmung/Sample
temp. rise
3)
3)
3)
10 8,5 - 10 15 5 6 1,1 – 1,4 2,7 – 3 2,6 – 2,9
mm
15 x 102 16 x 100 17 x 100 12 x 75 12 x 82 8 x 66 11 x 66 13 x 65
8 8 8 8 8 8 8 8
8000 8000 8000 8000 8000 8000 8000 8000
6153 6153 6153 4794 4794 4794 4794 4794
86 86 86 67 67 67 67 67
sec
sec
K
1)
23
40
5
1) Probenerwärmung bei maximaler Drehzahl und
1 Stunde Laufzeit
2) Nur jeden zweiten Platz des Rotors beladen 2) Load only each second position of the rotor
3) Zentrifugiergefäße aus Glas nur belastbar bis RZB 4000 3) Centrifuge containers of glass will not stand RCF values exceeding 4000
1) Sample temp. rise during maximum speed and 1 hour running time
52/53
Page 53
DE EN
E1624
Winkelrotor 8-fach /
Angle rotor 8-times
33°
Kapazität / capacity ml
Maße / dimensions ∅ x L
Anzahl p. Rotor / number p. rotor
Drehzahl / speed RPM
RZB / RCF
Radius / radius mm
(97%)
Probenerwärmung/Sample
temp. rise
E1624
Winkelrotor 8-fach /
Angle rotor 8-times
1054-A
0701
6305 SK 1/89 SK 19/85-4
3)
3)
3)
1,6 – 5,0 5 4 4 0,8 4 – 5,5 4 – 7 1,6 – 5,0
mm
13 x 75 13 x 75 12 x 60 10 x 88 8 x 45 15 x 75 16 x 75 13 x 75
8 8 8 8 8 8 8 8
8000 8000 8000 8000 8000 8000 8000 8000
4794 4794 4722 5009 3578 5295 5438 5438
67 67 66 70 50 74 76 76
sec
sec
K
1)
23
40
5
SK 73/74 SK 40.07
2078 0536
33°
Kapazität / capacity ml
Maße / dimensions ∅ x L
Anzahl p. Rotor / number p. rotor
Drehzahl / speed RPM
RZB / RCF
Radius / radius mm
(97%)
Probenerwärmung/Sample
temp. rise
mm
sec
sec
K
1)
1,5 2 1,6 – 5,0
11 x 38 11 x 38 13 x 75
8 8 8
8000 8000 8000
3864 3864 4937
54 54 69
23
40
5
1) Probenerwärmung bei maximaler Drehzahl und
1 Stunde Laufzeit
3) Zentrifugiergefäße aus Glas nur belastbar bis RZB 4000 3) Centrifuge containers of glass will not stand RCF values exceeding 4000
1) Sample temp. rise during maximum speed and 1 hour running time
53/53
Loading...
