Hertz ESK 130.3 User Manual
ADVANCED
MANUAL
www.hertzaudiovideo.com
0
7
.0
62018 Potenza Picena (MC) Italy - Tel. +39 0733 870870 - Fax +39 0733 870880 - www.elettromedia.it
ES SUB COMP
Electro - Acoustic parameters
ES 200 ES 250 ES 250 D* ES 300 ES 300 D* ES 380
D
mm
Xmax
mm
Re
ohm
Fs
Hz
Le
mH@1kHz
Le
mH@10kHz
Vas
lit
Mms
gr
Cms
mm/N
BL
T-m
Qts
Qes
Qms
Spl
dB
165 212 212 260 260 330
9 9 9 9 9 9
2,9 2,9 2 3,1 2 3,1
33 27 32 29,5 28,5 24
2,76 2,85 1,38 3,17 1,64 3,56
1,1 1,09 0,51 1,11 0,59 1,37
16 54 46,7 73,5 81 220
93 112 92 156 152 204
0,25 0,31 0,27 0,19 0,21 0,22
10,21 9,7 7 12,8 9,5 13,2
0,49 0,54 0,66 0,51 0,56 0,52
0,53 0,58 0,74 0,55 0,61 0,55
7 7,5 7 7,6 7 11
87 89 91,5 91,6 93 93,7
* Coils in parallel
Esec_SUB_energy 27-06-2007 9:51 Pagina 1
02 03
Esec_SUB_energy 27-06-2007 9:51 Pagina 3
Manuale d’uso | Advanced manual
Gentile Cliente,
complimenti per aver acquistato un prodotto HERTZ ENERGY. La vostra soddisfazione è il primo
requisito cui devono rispondere i nostri prodotti: la stessa soddisfazione di chiunque voglia vivere
l’emozione del car audio.
I SUBWOOFER HERTZ ENERGY SONO IN GRADO DI CREARE
SISTEMI AUDIO AD ALTA POTENZA CHE POSSONO GENERARE
ELEVATISSIME PRESSIONI SONORE INDISTORTE. RICORDATE
CHE PROLUNGATE ESPOSIZIONI AD UN LIVELLO ECCESSIVO
DI PRESSIONE ACUSTICA POSSONO PRODURRE DANNI AL
VOSTRO UDITO; UTILIZZATE DUNQUE EQUILIBRIO E BUON
SENSO NELL’ASCOLTO.
La sicurezza durante la marcia deve restare sempre al
primo posto. In ogni situazione il volume d’ascolto deve avere un
livello tale da non coprire i rumori provenienti dall’esterno; dovreste
essere in condizione di udire anche quelli del Vostro veicolo per
affrontare prontamente situazioni di emergenza.
Per ottenere il massimo delle prestazioni dal Vostro nuovo
subwoofer Vi consigliamo di seguire attentamente le istruzioni del
presente manuale. La realizzazione di un sistema hi-fi car di alto livello
richiede una buona conoscenza delle problematiche meccaniche ed
elettriche delle autovetture; qualora riteneste di non possedere gli
attrezzi necessari o la conoscenza adeguata, non esitate a contattare
un installatore specializzato. Un’installazione a regola d’arte Vi
assicurerà prestazioni entusiasmanti e coinvolgenti, senza influire
sulla sicurezza e l’affidabilità della Vostra autovettura.
Questo manuale è stato redatto per fornire le indicazioni
principali e necessarie all’installazione e all’uso del sistema. La
varietà delle applicazioni possibili è tuttavia molto ampia; per avere
ulteriori informazioni non esitate a contattare il Vostro rivenditore
HERTZ o l’assistenza ufficiale HERTZ via mail, scrivendo direttamente
agli indirizzi:
Per l’Italia - supporto.tecnico@elettromedia.it
Per l’estero - support@elettromedia.it
SAFE SOUND
Dear Customer,
Congratulation for purchasing a product of the HERTZ ENERGY line. Your satisfaction is the first
requirement that our products must meet: the same satisfaction as that of those who long for the car
audio emotion.
HERTZ ENERGY SUBWOOFERS ARE DESIGNED FOR HIGH POWER AUDIO SYSTEMS WHICH
CAN GENERATE VERY HIGH UNDISTORTED SOUND PRESSURE. PLEASE REMEMBER THAT
LONG EXPOSURE TO AN EXCESSIVELY HIGH SOUND PRESSURE LEVEL MAY DAMAGE
YOUR HEARING; THEREFORE , PLEASE USE COMMON SENSE AND PRACTICE SAFE SOUND.
Safety must be at the first place while driving. In every situation, the listening volume should not cover
the noise coming from outside the car; You should also be able to hear the noise generated by Your
car in order to promptly face any emergency.
In order get the best performance from Your new subwoofer we recommend to carefully follow the
instructions herein. In order to make a top level car hi-fi system, You need to know the car mechanical
and electrical issues very well; if You think You lack the required tools or the sufficient knowledge,
please contact a specialty installer. A workmanlike installation will ensure You exciting, enthralling
performance, without affecting Your car’s safety and reliability.
This manual has been drawn to provide the main instructions required to install and use the system.
However, the range of possible applications is very wide; in order to get further information, please
contact Your HERTZ dealer or HERTZ authorized service by sending an e-mail directly to the following
email address:
Italy - supporto.tecnico@elettromedia.it
Worldwide - support@elettromedia.it
INDICE / TABLE OF CONTENTS
Safe Sound / Safe Sound 02
Indice / Table of contents 03
Progetti / Applications 04
Find your Box 05
ES 200 06
ES 250 07
ES 250 D 08
ES 300 09
ES 300 D 10
ES 380 11

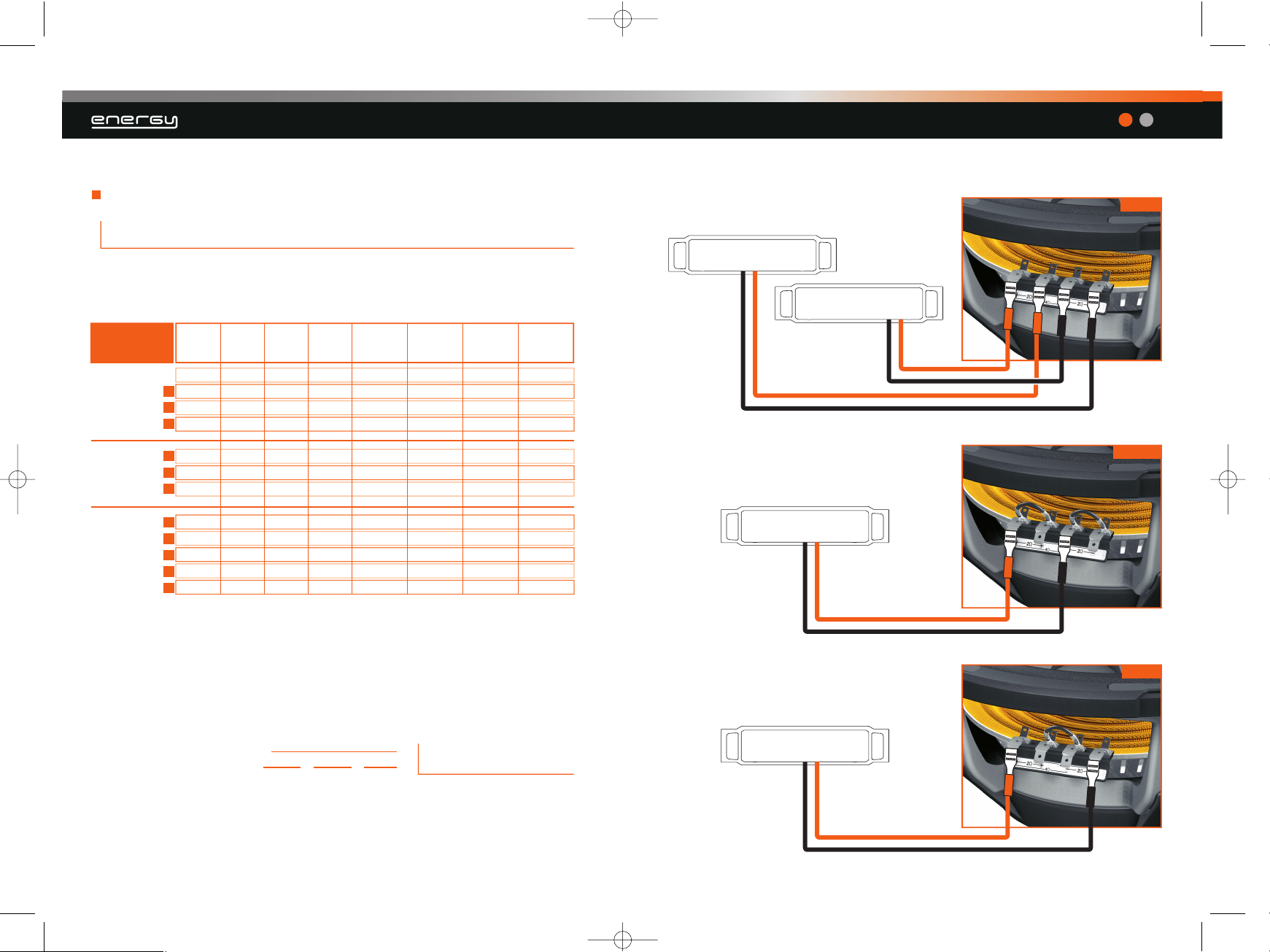

Connessioni / Connections 12
Connessioni Sub singola bobina /
Single voice coil configurations 14
Connessioni Sub doppia bobina /
Dual voice coil configurations 16
Installazione / Installation 18
Come fissare il sub / Fixing your Sub 20
Griglia / Grille 21
Taratura Elettroacustica / Electro-acoustic tuning 22
Taratura Reflex / Reflex tuning 23
Dimensionamento del cablaggio / Choosing your cables 24
Limiti di garanzia / Warranty restrictions 25
Technical specifications 26
04
Manuale d’uso | Advanced manual
Progetti / Applications
I parametri elettroacustici dei Subwoofer ES sono ottimizzati per un uso in cassa.
TUTTI I PROGETTI SONO STATI REALIZZATI, TESTATI E OTTIMIZZATI SIA IN
LABORATORIO CHE IN ABITACOLO.
The ES Subwoofers electro-acoustic parameters are optimized to be used in an enclosure.
ALL OF THESES PROJECTS HAVE BEEN DESIGNED, TESTED AND OPTIMIZED IN THE
LABORATORY AND THEN PERFECTED IN THE ACTUAL TESTING VEHICLE.
Avvertenze / Warnings
1_ Nei progetti riportati il volume del box NON comprende l'ingombro dell'altoparlante. Esempio
con magnete fuori la cassa: Volume della cassa chiusa suggerito (Vcc) 17,2 litri = Volume
totale da realizzare 17,2 litri; Esempio con magnete dentro la cassa: Volume della cassa
chiusa suggerito (Vcc) 17,2 litri + ingombro dell’altoparlante (Total driver displacement) 1,2
litri= Volume totale da realizzare 18,4 litri;
2_ I condotti di accordo dichiarati nei Reflex Box sono intesi per un montaggio vicino ad un
angolo della cassa e il loro ingombro è già calcolato nel progetto;
3_ Se volete realizzare una sezione bassi con più di un altoparlante, montate lo stesso modello di
subwoofer utilizzando la stessa tipologia di allineamento. Realizzate una serie di box identici,
ognuno dedicato ad un subwoofer o disegnate una struttura unica suddivisa in singoli box;
1_ In the designs included in this manual, the box volume DOES NOT includes the displacement
volume of the speaker itself. Example considering the magnet structure outside the box:
Suggested sealed box volume (Vcc) 17,2 liter = Real total volume 17,2; Example considering
the magnet structure inside the box: Suggested sealed box volume (Vcc) 17,2 liter + Total
driver displacement 1,2 liter = Real total volume 18,4;
2_ The tuning ports specified in the reflex (vented) designs are meant for mounting near one of
the box corners and their material displacement volume is already included in the overall box
volume;
3_ If you wish to design an enclosure with several subwoofers, use only the same subwoofer
model with the same enclosure configuration. Each subwoofer should have its own separate
chamber within the single enclosure.
Dimension:
Mantiene le dimensioni simili al Sealed Box
Performance, ma offre una maggiore
estensione, con un suono energico e
un’ottima articolazione.
Almost the same dimensions as the
Sealed Box Performance, yet offering a
wider extension, with a strong sound and
an excellent articulation.
Performance:
Grande tenuta in potenza, elevati valori di
sensibilità e grande impatto; è il sub di
maggiori dimensioni per un basso
possente con ogni genere musicale.
Great power handling, high sensitivity
values and great impact loudest bass
performance with all kinds of miusic.
Cassa Accordata / Reflex box
Dimension:
La cassa è volutamente piccola per
ottimizzare al massimo gli ingombri
complessivi; è la soluzione giusta per chi
ha problemi di spazio, ma non vuole
rinunciare ad un basso potente.
The box is deliberately small in order to
optimize the overall dimension; this is the
right solution for those who have a narrow
space but not sacrifising the powerful bass.
Performance:
Più grande sia sotto l’aspetto fisico che
acustico, risponde con una gamma bassa
piena e corposa e un’ottima dinamica.
Bigger, both in dimensions and sound, it
responds with excellent dynamics that
You can feel with your body.
Cassa Chiusa / Sealed Box
04 05
Esec_SUB_energy 27-06-2007 9:51 Pagina 5
Manuale d’uso | Advanced manual
Find your box
Sealed Box
Tutte le quote indicate sono espresse in millimetri (mm).
Materiali fonoassorbenti e tubi reflex sono scelti dal catalogo AZ audiocomp.
Attenzione
All of the dimensions shown on illustration are measured in millimeters (mm).
Damping materials and reflex tubes are chosen from AZ audiocomp catalog
Caution
Reflex Box
ES 200 ES 250
Sealed Box
Vcc = 17,2 Lit
Fc = 42 Hz
Sealed Box
Vcc = 12,8 Lit
Fc = 46 Hz
Reflex Box
Vb = 20,6 Lit
Fb = 40 Hz
Reflex Tube
Ø = 62 mm
L = 155 mm
Reflex Box
Vb = 15,8 Lit
Fb = 47 Hz
Reflex Tube
Ø = 62 mm
L = 210 mm
Fonoassorbente:
FONOFORM
su tutte le pareti esclusa
quella dell’altoparlante
Damping material:
FONOFORM
on all the inside walls
except for the speaker’s
Fonoassorbente:
FONOFORM
su tutte le pareti esclusa
quella dell’altoparlante
Damping material:
FONOFORM
on all the inside walls
except for the speaker’s
Reflex tube: AR 65V
Sealed Box
Reflex Box
Sealed Box
Vcc = 22,7 Lit
Fc = 47 Hz
Sealed Box
Vcc = 17 Lit
Fc = 52 Hz
Reflex Box
Vb = 28 Lit
Fb = 35 Hz
Reflex Tube
Ø = 62 mm
L = 155 mm
Reflex Box
Vb = 20 Lit
Fb = 40 Hz
Reflex Tube
Ø = 62 mm
L = 105 mm
Fonoassorbente:
FONOFORM
su tutte le pareti esclusa
quella dell’altoparlante
Damping material:
FONOFORM
on all the inside walls
except for the speaker’s
Fonoassorbente:
FONOFORM
su tutte le pareti esclusa
quella dell’altoparlante
Damping material:
FONOFORM
on all the inside walls
except for the speaker’s
Reflex tube: AR 65V
DIMENSION
PERFORMANCE
DIMENSION
PERFORMANCE
DIMENSION
PERFORMANCE
DIMENSION
PERFORMANCE
06
07
Esec_SUB_energy 27-06-2007 9:51 Pagina 7
08 09
Esec_SUB_energy 27-06-2007 9:51 Pagina 9
ES 250 D ES 300
Manuale d’uso | Advanced manual
Fonoassorbente:
FONOFORM
su tutte le pareti esclusa
quella dell’altoparlante
Damping material:
FONOFORM
on all the inside walls
except for the speaker’s
Fonoassorbente:
FONOFORM
su tutte le pareti esclusa
quella dell’altoparlante
Damping material:
FONOFORM
on all the inside walls
except for the speaker’s
Reflex tube: AR 65V
Sealed Box
DIMENSION
Sealed Box
Vcc = 17 Lit
Fc = 57 Hz
PERFORMANCE
Sealed Box
Vcc = 22,7 Lit
Fc = 54 Hz
Reflex Box
DIMENSION
Reflex Box
Vb = 20 Lit
Fb = 46 Hz
Reflex Tube
Ø = 62 mm
L = 105 mm
PERFORMANCE
Reflex Box
Vb = 28 Lit
Fb = 35 Hz
Reflex Tube
Ø = 62 mm
L = 155 mm
Fonoassorbente:
FONOFORM
su tutte le pareti esclusa
quella dell’altoparlante
Damping material:
FONOFORM
on all the inside walls
except for the speaker’s
Fonoassorbente:
FONOFORM
su tutte le pareti esclusa
quella dell’altoparlante
Damping material:
FONOFORM
on all the inside walls
except for the speaker’s
Reflex tube: AR 80V
Sealed Box
DIMENSION
Sealed Box
Vcc = 20 Lit
Fc = 56 Hz
PERFORMANCE
Sealed Box
Vcc = 29,4 Lit
Fc = 51 Hz
Reflex Box
DIMENSION
Reflex Box
Vb = 25 Lit
Fb = 34 Hz
Reflex Tube
Ø = 82 mm
L = 230 mm
PERFORMANCE
Reflex Box
Vb = 38 Lit
Fb = 30 Hz
Reflex Tube
Ø = 82 mm
L = 230 mm
Attenzione
Tutte le quote indicate sono interne ed espresse in millimetri (mm).
Materiali fonoassorbenti e tubi reflex sono scelti dal catalogo AZ audiocomp.
Caution
All of the dimensions shown on illustration are measured in millimeters (mm).
Damping materials and reflex tubes are chosen from AZ audiocomp catalog
Loading...
