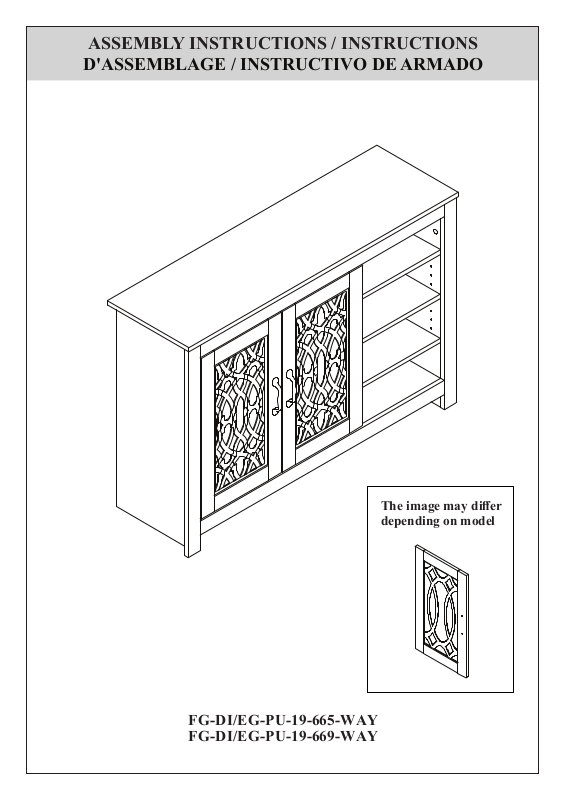

Page 1
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS
D'ASSEMBLAGE / INSTRUCTIVO DE ARMADO
FG-DI/EG-PU-19-665-WAY
FG-DI/EG-PU-19-669-WAY
The image may dier
depending on model
Page 2
NOTES ON ASSEMBLY / NOTES POUR L’ASSEMBLAGE /
NOTAS SOBRE EL ENSAMBLE
• To ensure ease of assembly read all instructions before assembly and follow step by step illustrations.
• Keep instructions for future use.
• Adult assembly required. 2 person required.
• Due to the presence of small parts during assembly, keep out of reach of children until assembly is complete.
• Pour assurer l'assemblage facile veuillez lire toutes les instructions avant l'assemblage etveuillez suivre les
illustrations pour chaque etapes.
• Veuillez garder cesinstructions pour l'usage ulterieur.
• Assemblage requis pas un adulte. 2 personnes requises.
• Due a la presence de petite pieces durantl'assemblage, veuillez garder horsde porter des enfants jusqu'a ce que
l'assemblage soit completer.
• Para garantizar la facilidad de ensamble lea las instrucciones antes de iniciar y siga paso a paso las ilustraciones.
• Guarde las instrucciones para futuras referencias.
• El ensamble requiere de un adulto. 2 personas requeridas.
• Debido a que hay piezas pequeñas, mantenga fuera del alcance a los niños durante el ensamble, hasta que haya
terminado.
MAINTENANCE TIPS / CONSEILS D’ENTRETIEN /
CONSEJOS DE MANUTENIMIENTO
• Never let liquids or damp cloths sit on this furniture.
• Never use chemical cleaning products. They can damage the finish. For cleaning,use only a slightly damp cloth
and wipe dry.
• To avoid dulling of the finish, do not place furniture in direct sunlight.
• Do not put plastic or rubber rings under appliances. Use cloth of felt protectors.
• To clean, use a soft or slightly damp cloth, then wipe with a clean, dry cloth.
• Ne jamais laisser de liquide ou linge humide sur le meuble.
• Ne jamais utiliser de nettoyeurs à base de produits chimiques,cela va endommager le fini. Utiliser
seulement un linge légèrement humide.
• Ne pas placer le meuble directement au soleil pour prévenir le ternissement.
• Évitez de déposer des appareils avec des rondelles de plastique ou de caoutchouc. Utilisez un protecteur en tissu
ou en feutre.
• Pour nettoyer, utilisez un linge doux ou légèrement humecté. Essuyez par la suite avec un linge propre et sec.
• Nunca deje un líquido o un trapo húmedo sobre el mueble.
• Nunca utilice limpiadores a base de químicos, estos dañaran le acabado. Use sólo un paño húmedo.
• No exponga el mueble directamente al sol para prevenir empañamiento.
• Evite apoyar aparatos con redondeles de plástico o de goma. Utilizar un protector de tela o de fieltro.
• Para limpiar, utilice un trapo suave o ligeramente humedecido. Seque luego con un trapo limpio y seco.
Page 3
WARNING
AVERTISSEMENT / ADVERTENCIA
Please use your furniture correctly and safely. Improper use can cause safety hazards, or damage to your furniture or
household items.
Serious or fatal crushing injuries can occur from furniture tip-over.
To help prevent tip-over:
• Place heaviest items in the lowest drawers.
• Do not set TVs or other heavy objects on the top of this product. Never allow children to climb or hang on drawers,
doors, or shelves.
• Never open more than one drawer at a time.
• Always monitor your child's activity when in the nursery.
• Do not allow standing in drawers.
• Do not allow standing on top of this product.
• Accessory Items must be securely fastened to this product according to the instructions provided with those items.
• To avoid head injury, do not allow children to play underneath open drawers.
• Do not leave drawers open when not in use.
Use of tip-over restraints reduce, but does not eliminate, the risk of tip-over.
Prière d’utiliser le mobilier à bon escient et avec prudence. Une mauvaise utilisation peut être à l’ origine de risques
d’accident ou peut endommager le mobilier et les articles ménagers.
Des blessures graves ou fatales peuvent résulter de basculement du meuble.
Afin de prévenir le basculement :
• Placer les items les plus lourds dans les tiroirs du bas.
• Ne pas placer de TV ou d'autres objets lourds sur ce produit. Ne jamais laisser un enfant grimper sur les tiroirs, les portes et
les tablettes ou s'accrocher à ceux-ci.
• Ne jamais ouvrir plus d'un tiroir à la fois.
• Toujours surveiller votre activité de l'enfant lorsqu'à la pépinière.
• Ne pas laisser debout dans des tiroirs.
• Ne pas laisser debout sur ce produit.
• Les accessoires doivent être solidement fixés sur ce produit selon les instructions fournies avec ces éléments.
• Pour éviter toute blessure à la tête, ne pas laisser les enfants jouer sous les tiroirs ouverts.
• Ne pas laisser ouvrir les tiroirs lorsqu'il n'est pas utilisé.
L'utilisation de dispositif antibasculement ne peut que réduire les risques de basculement, sans les éliminer
Por favor use el mobiliario correcta y seguramente. El mal uso puede causar riesgos de seguridad o daño a las unidades o
artículos domésticos.
El vuelco del mueble puede ser causa de lesiones graves o de un aplastamiento fatal.
Para evitar la volcadura:
• Ponga las cosas pesadas en los cajones más bajos.
• No ponga televisores u otros objetos pesados encima de este producto. Nunca permita que un niño se trepe o se cuelgue en
cajones, puertas o estantes.
• Nunca abra más de un cajón a la vez.
• Siempre supervisa la actividad de su hijo cuando en el vivero.
• No dejar reposar en los cajones.
• No permiten de pie en la parte superior de este producto.
• Los elementos accesorios deben sujetarse firmemente a este producto de acuerdo a las instrucciones provistas con esos
elementos.
• Para evitar lesiones en la cabeza, no permita que los niños jueguen debajo abrir cajones.
• No deje los cajones abiertos cuando no está en uso.
El uso de sujetadores para evitar el vuelco sólo puede disminuir el riesgo de un vuelco, pero no lo elimina.
Page 4

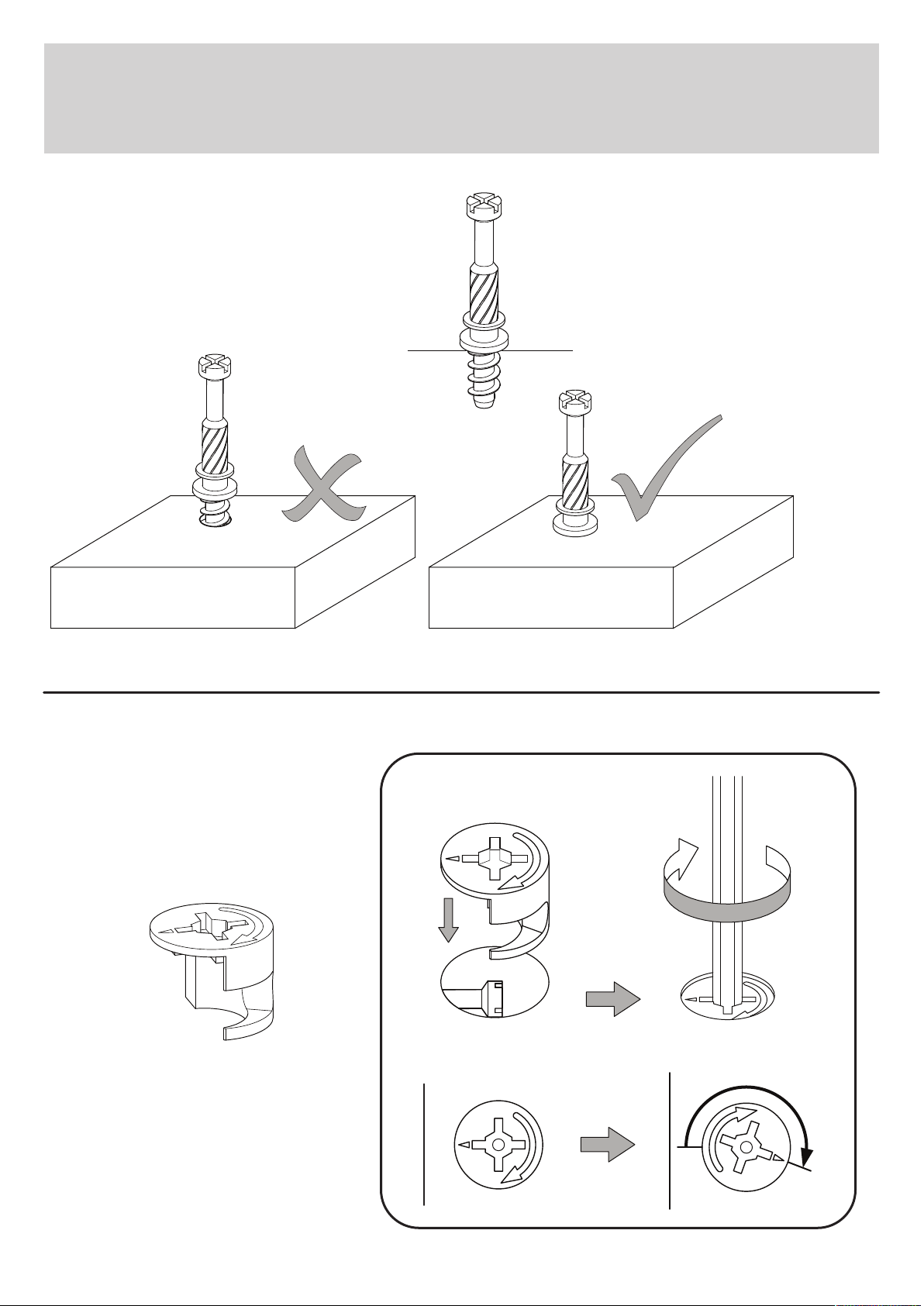

MINIFIX CAM & MINIFIX BOLT
CAMÉRA
CÁMARA
MINIFIX & BOULON MINIFIX
MINIFIX & PERNO MINIFIX
MINIFIX BOLT
BOULON MINIFIX
PERNO MINIFIX
NO GAP
PAS D'ÉCART
NINGÚN ESPACIO
MINIFIX CAM
CAMÉRA MINIFIX
CÁMARA MINIFIX

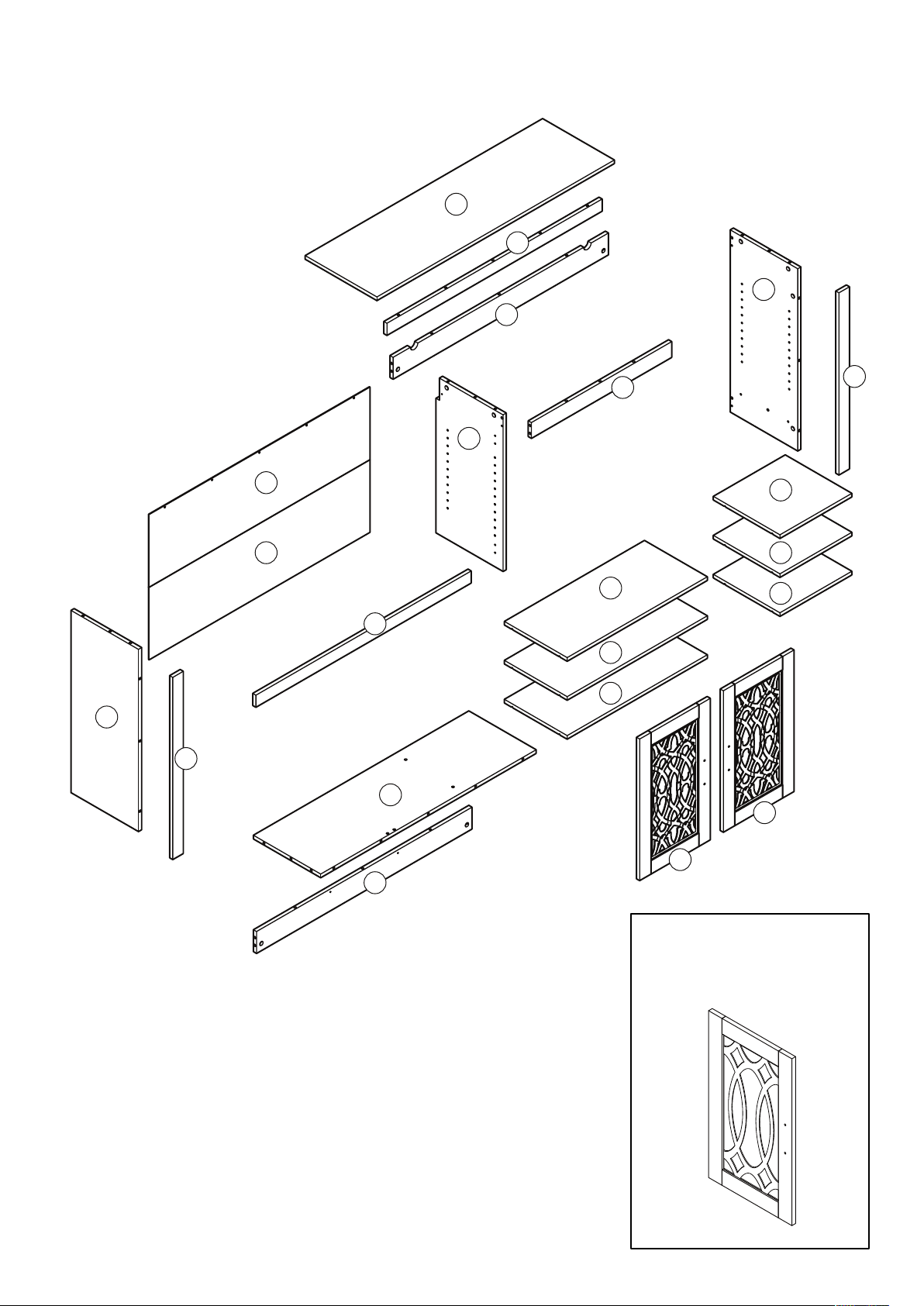

Page 5
C
J
B
M
A
Q
E
N
O
K
H
K
K
F
D
L
L
L
P
G
P
I
The image may dier
depending on model
Page 6

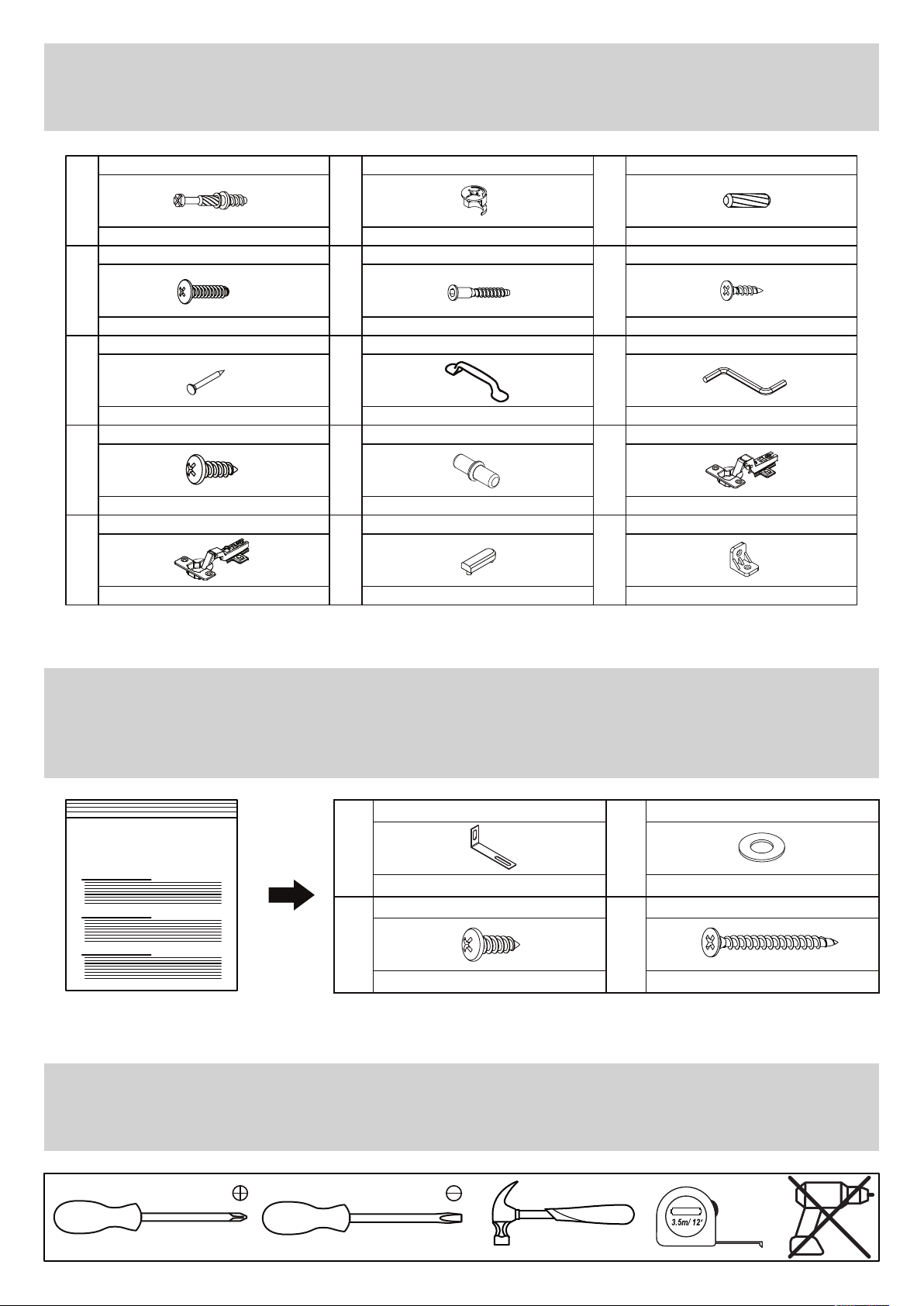

HARDWARE
QUINCAILLERIE / HERRAJE
(D)
(G)
(J)
(M)
Minifix Bolt EU 24
27 units
Screw M4 x 19mm
4 units
Nail Pin 3/4”
18 units
Screw #10 x 1/2”
16 units
Hinges (Center 2/8”)
2 units
(E)
(H)
(K)
(N)
Minifix Cam 15/12
27 units
Unita M6.3 x 40mm
2 units
Dav Handle 96mm
2 units
Shelf Support
24 units
Door Stopper
1 unit
(C)(A) (B)
(F)
(I)
(L)
(O)
Dowel M8 x 30mm
26 units
Screw M3.5 x 15mm
11 units
Allen Key Z (M4)
1 unit
Hinges (Inside 7/8”)
2 units
PVC L Bracket
3 units

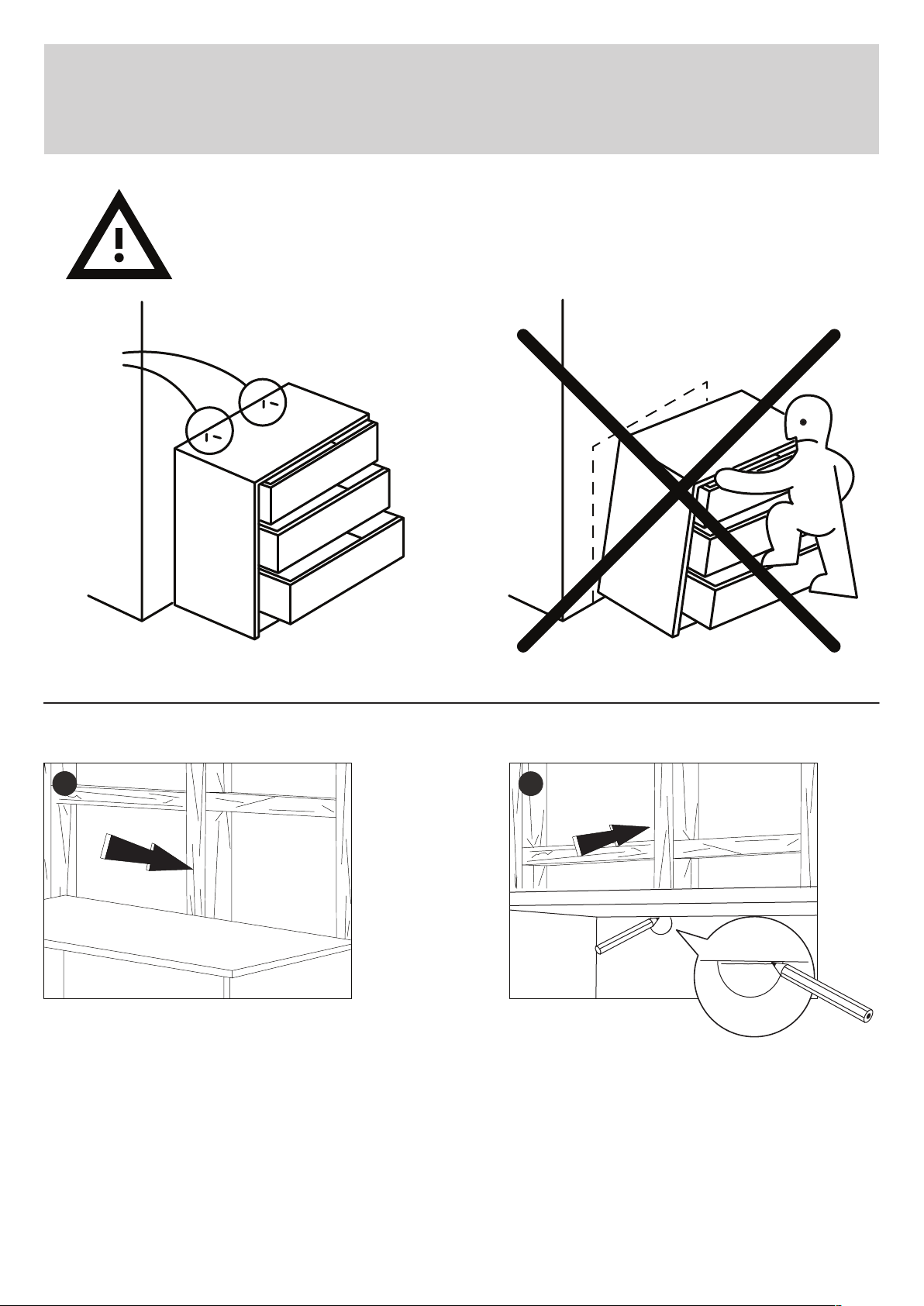

FURNITURE TIPPING RESTRAINT
SEGURO CONTRA VOLCADO DE MUEBLES
DISPOSITIF DÉSÉCURITÉPOUR MEUBLES
(AA)
(CC)
Mounting L Bracket
2 units 2 units
Screw #10 x 1/2”
2 units 2 units
(BB)
(DD)
Washer M6 x 16mm
Screw M4 x 38mm
TOOLS NOT INCLUDED
OUTILS PAS INCLUS / HERRAMIENTAS NO INCLUIDAS

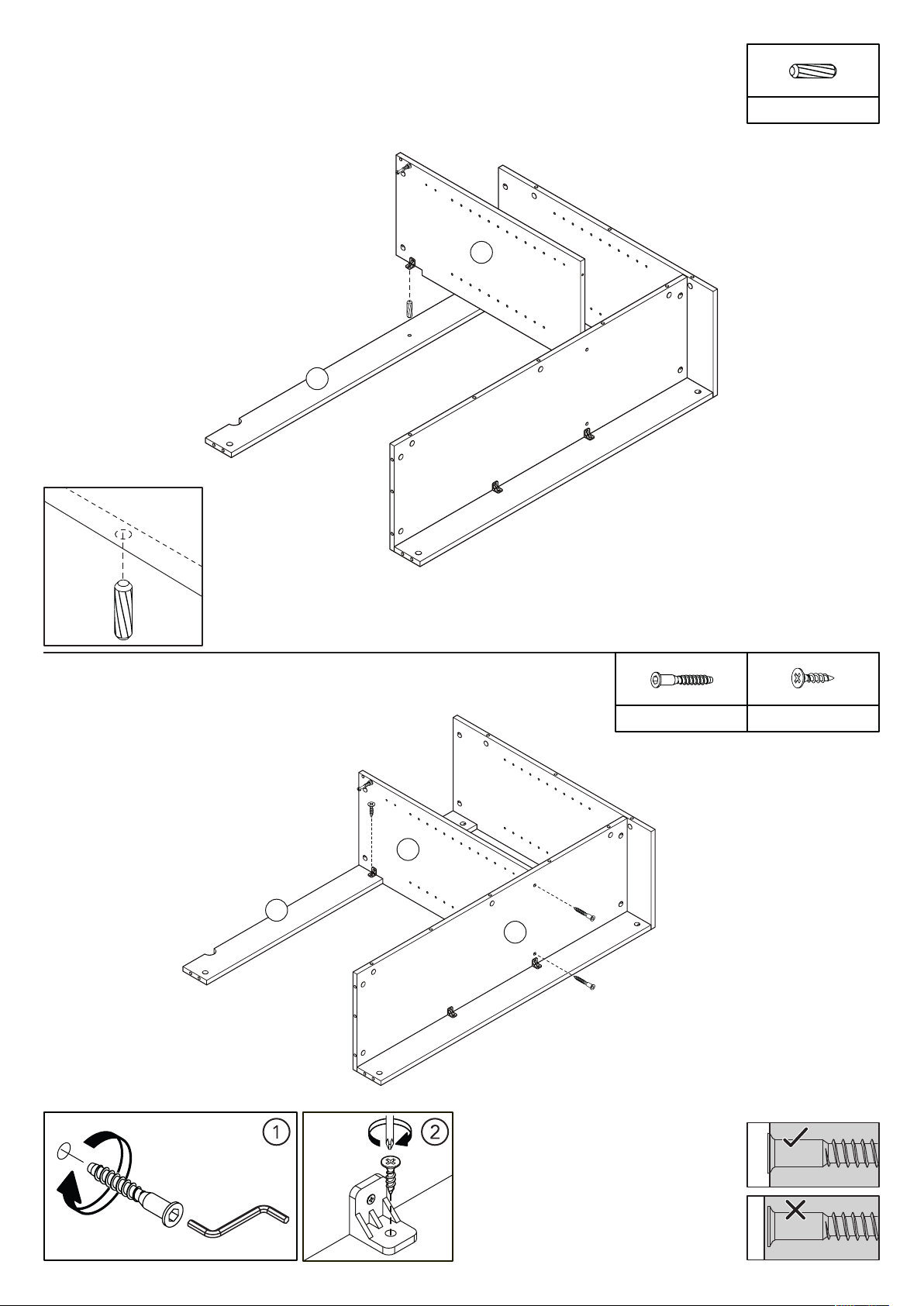

Page 7

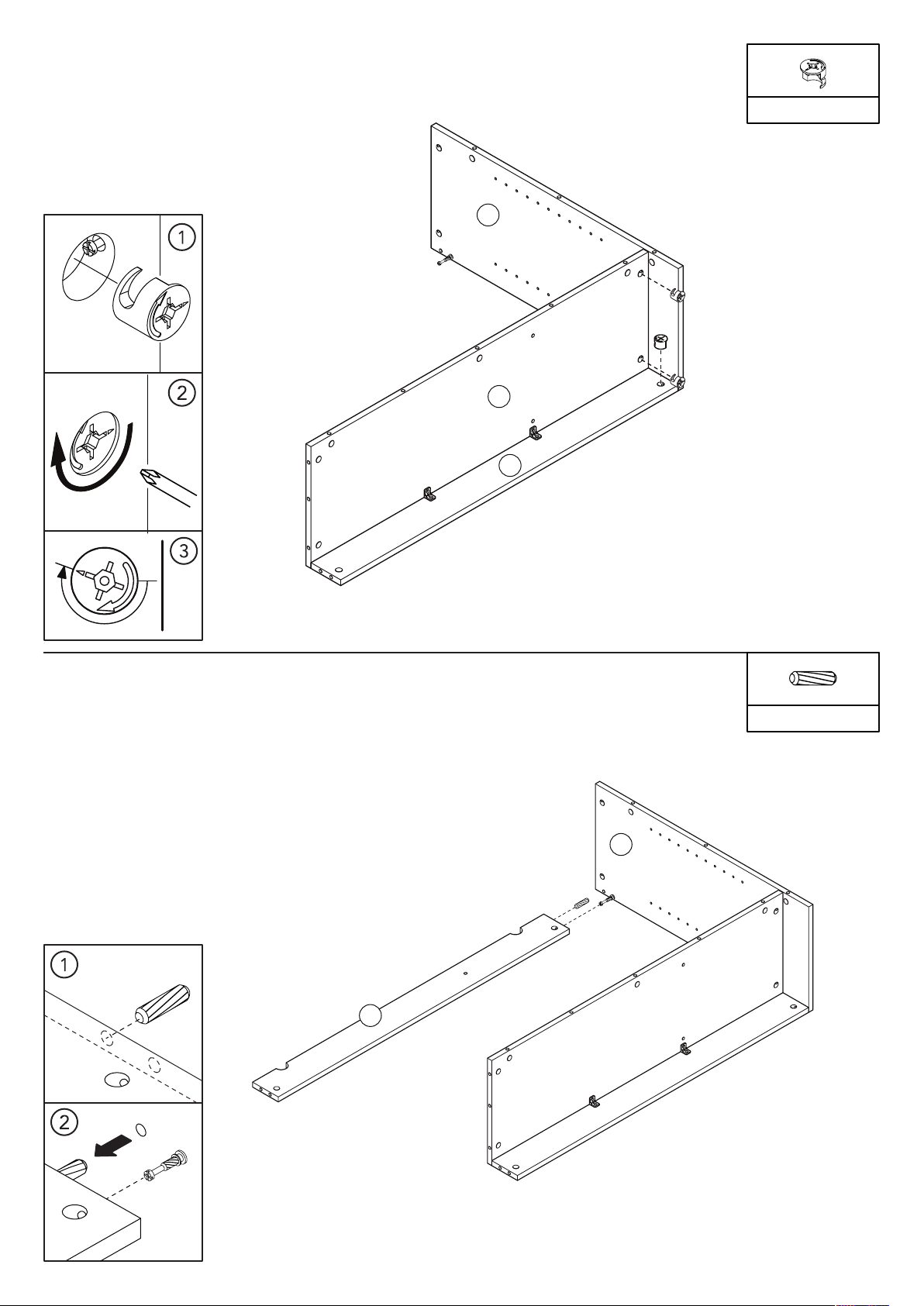

STEP 1
O x 2F x 2
I
STEP 2
F x 2C x 3
I
D

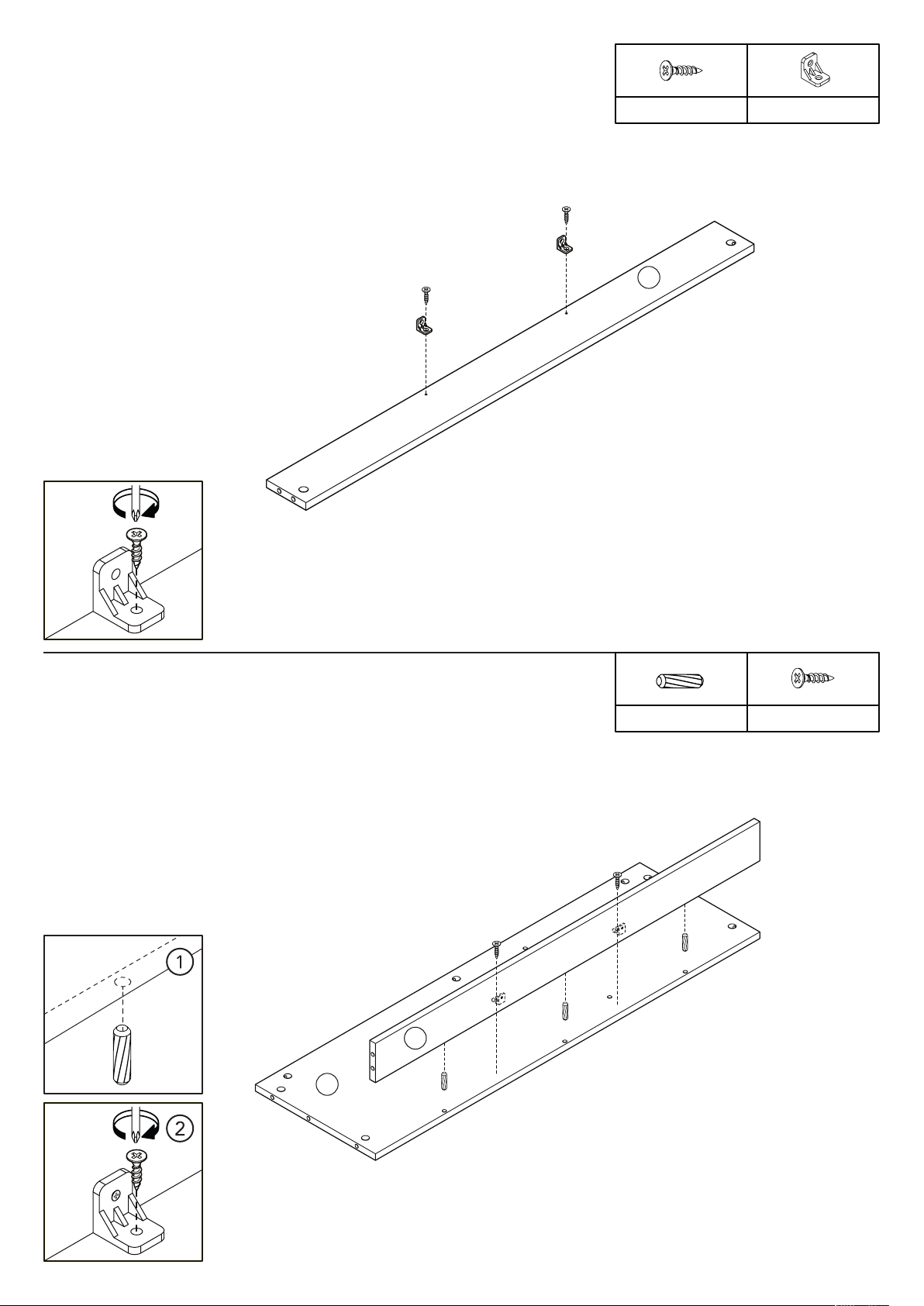

Page 8

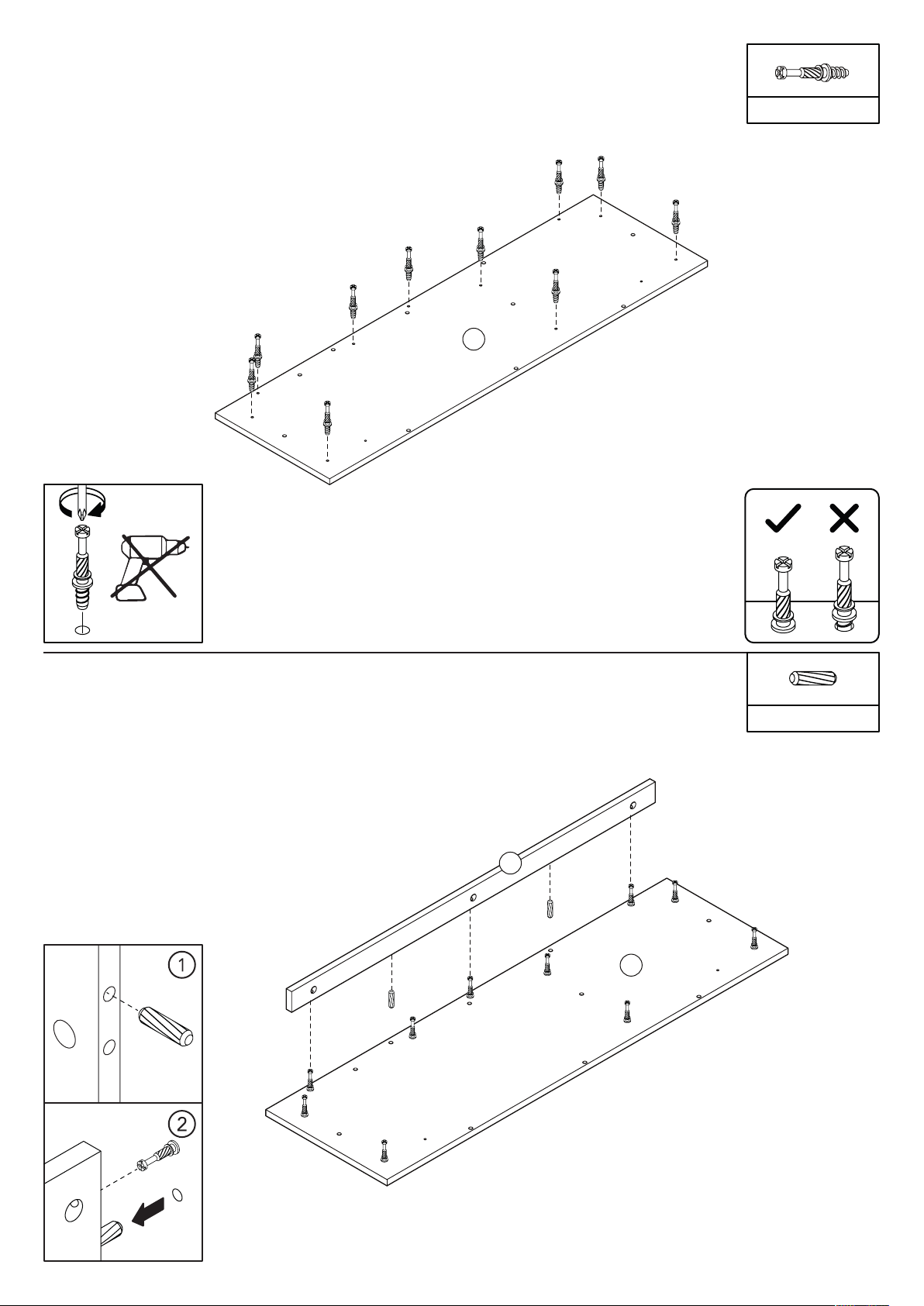

STEP 3
A x 4
B
STEP 4
C x 2
B
D
I

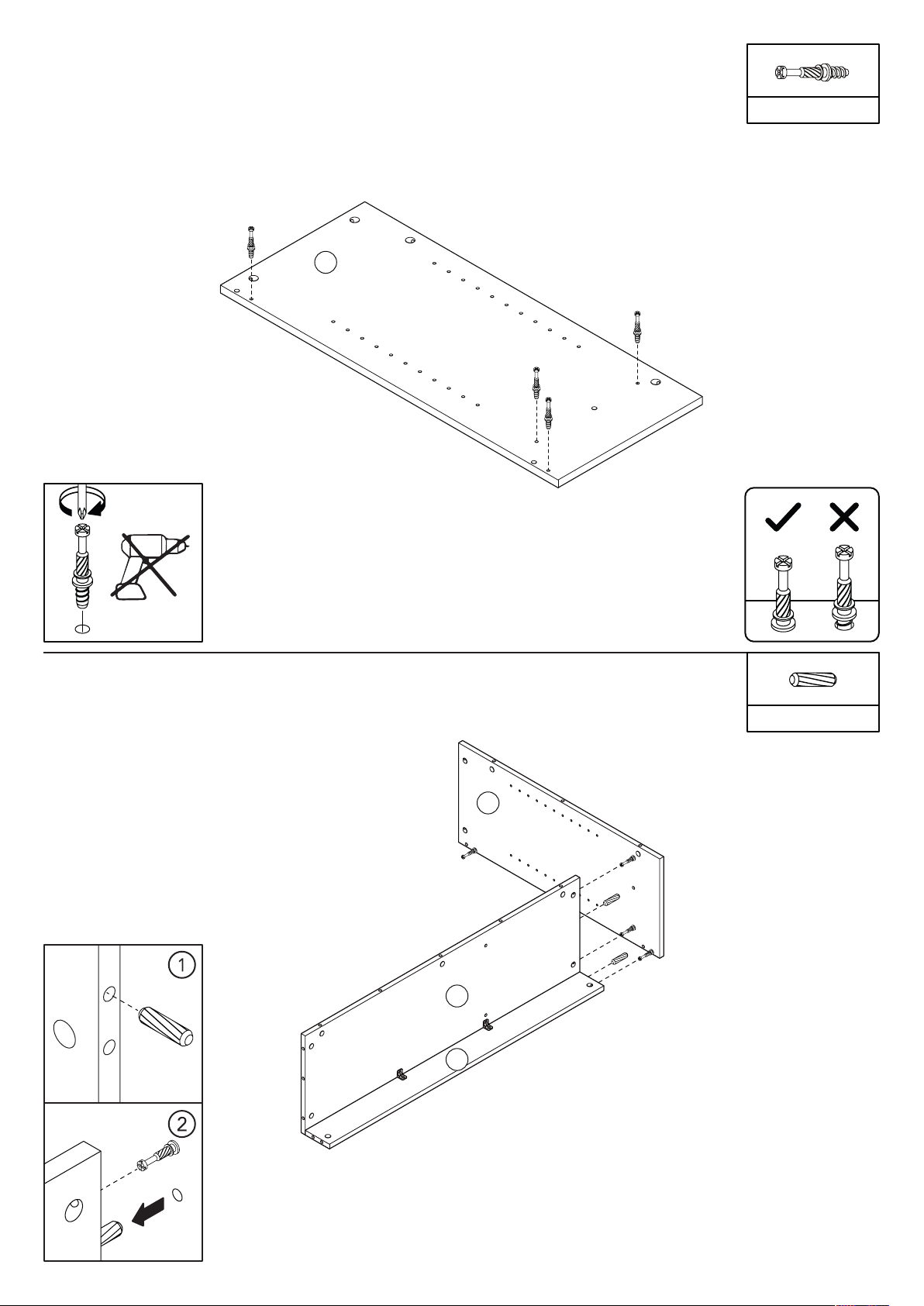

Page 9
STEP 5
B x 3
B
D
I
STEP 6
C x 1
B
M

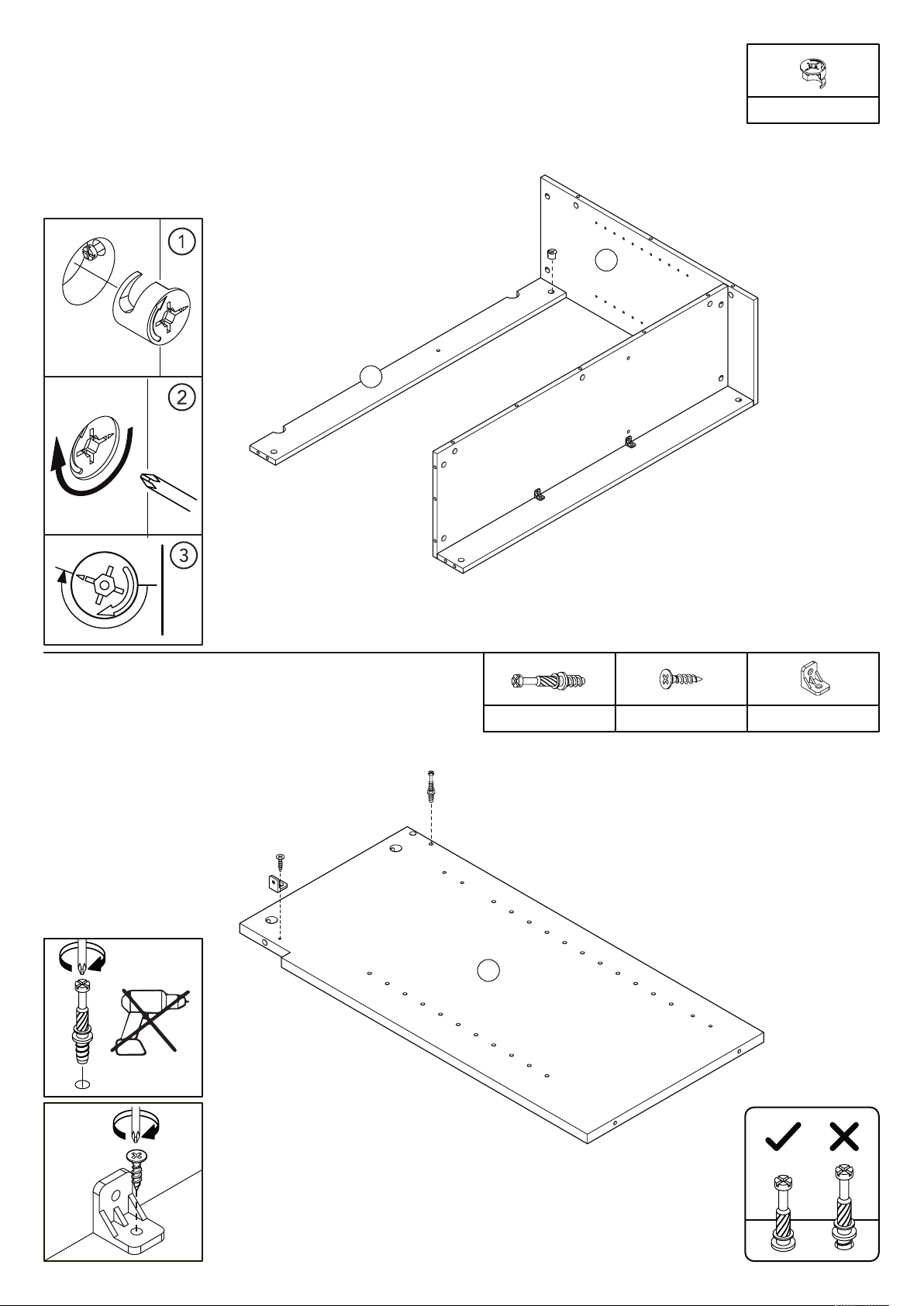

Page 10
STEP 7
B x 1
B
M
STEP 8
A x 1
E
O x 1F x 1

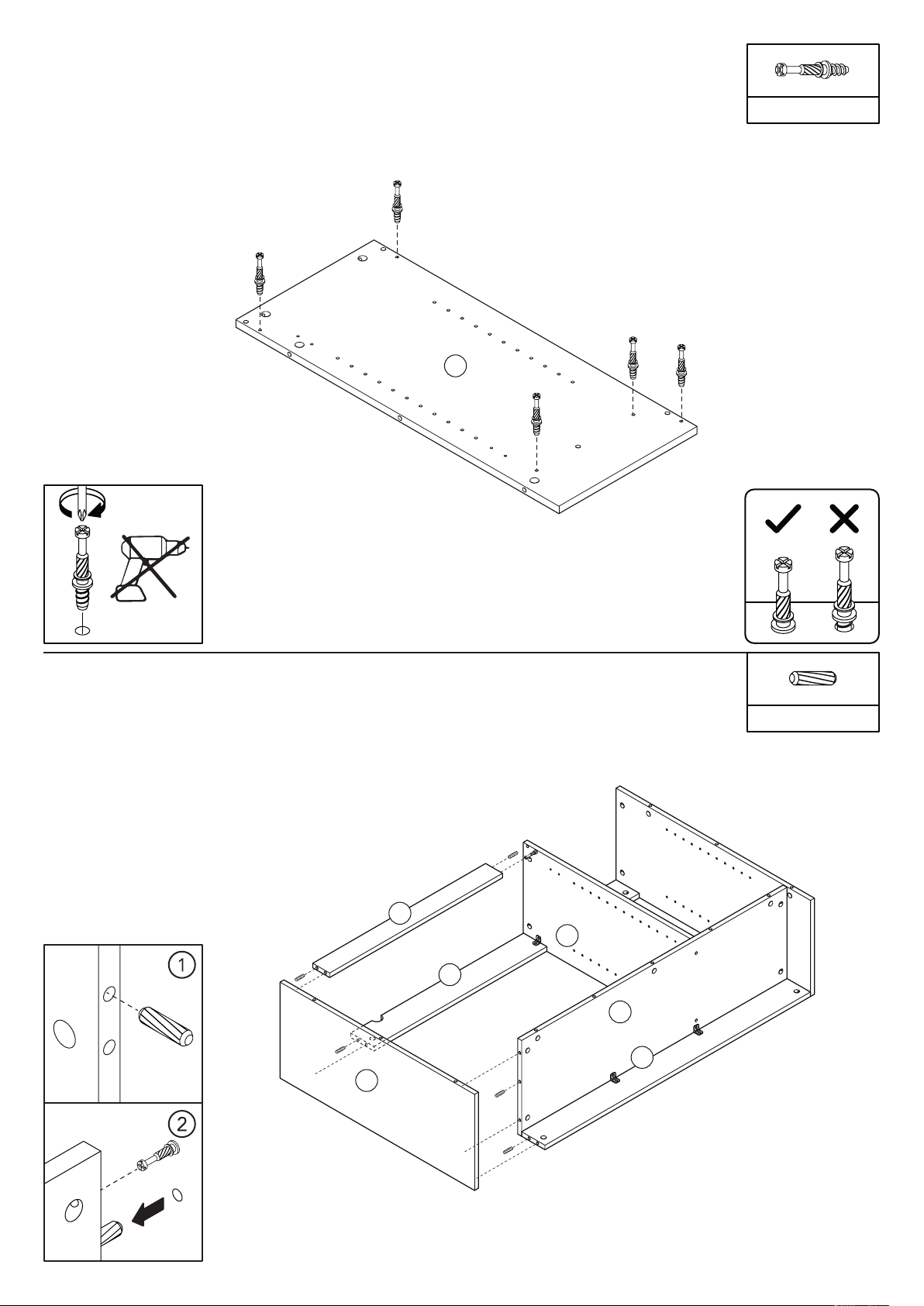

Page 11

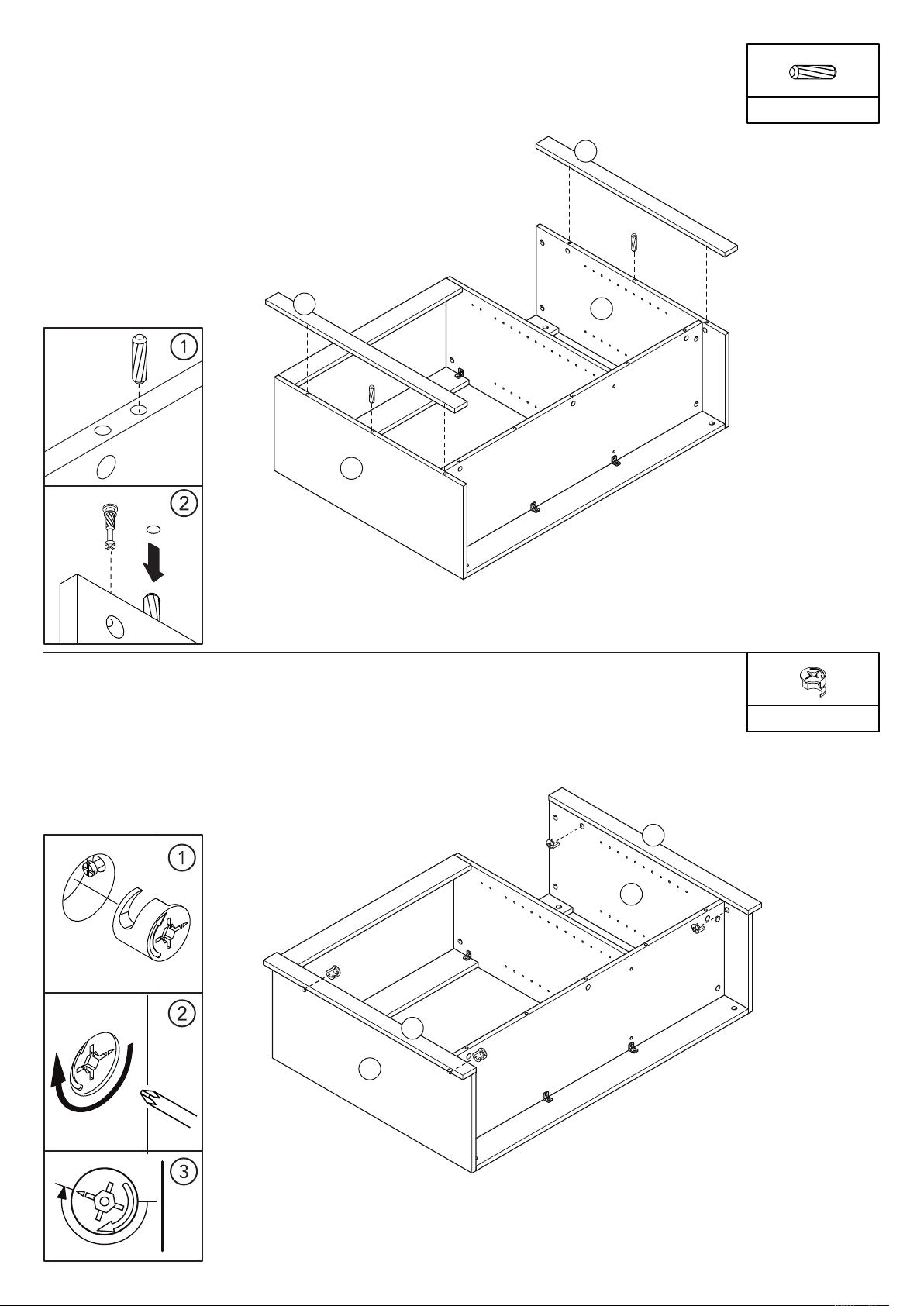

STEP 9
C x 1
E
M
STEP 10
M
E x 2
E
D
F x 1
Page 12
STEP 11
A x 5
A
STEP 12
C x 5
Q
E
M
D
I
A

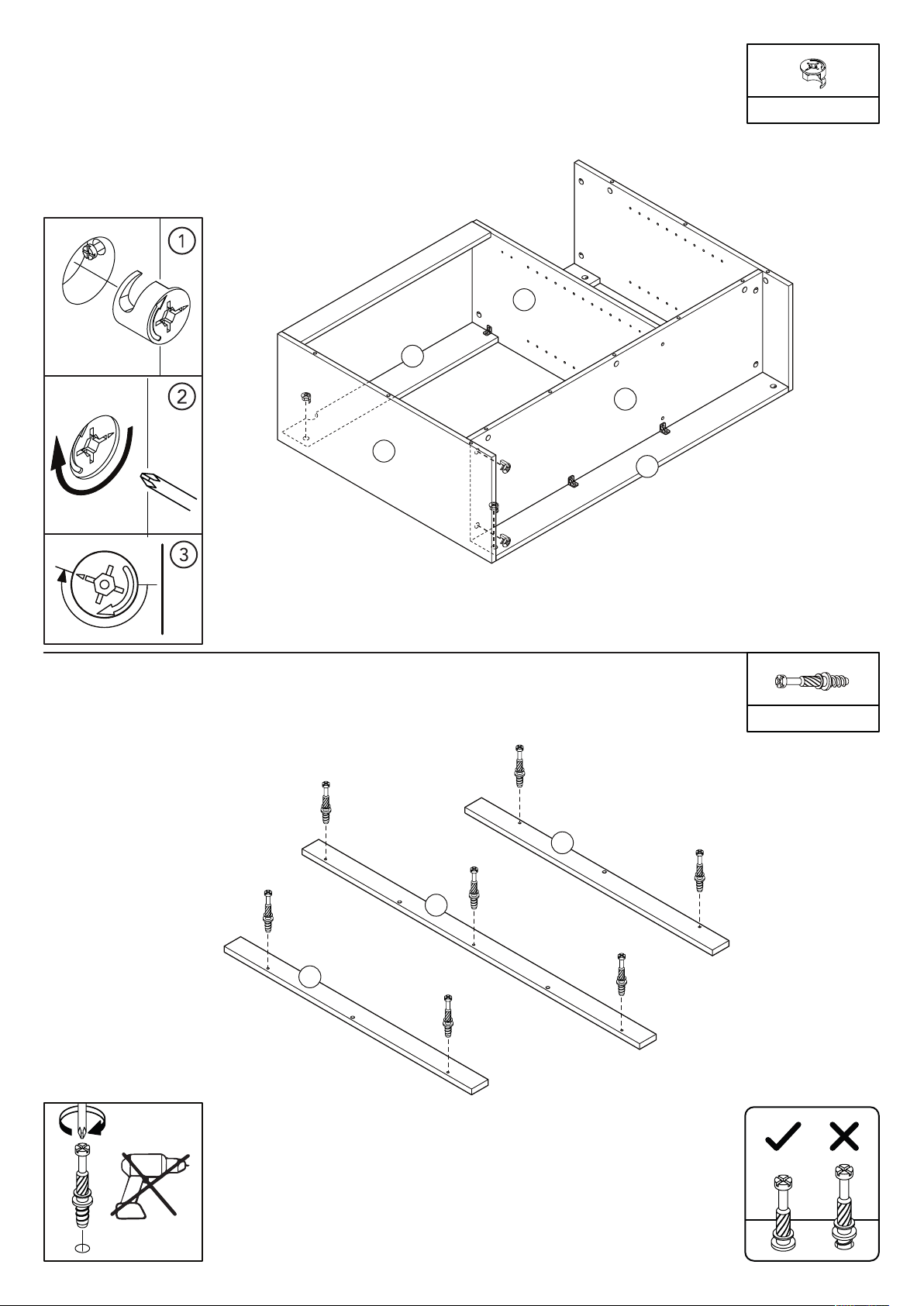

Page 13
STEP 13
B x 4
E
M
D
STEP 14
A
I
A x 7
G
H
F
Page 14
STEP 15
C x 2
G
STEP 16
F
A
B
B x 4
A
G
B
F
Page 15
STEP 17
C x 2
G
H
F
D
STEP 18
B x 3
H
D
Page 16
STEP 19
A x 10
C
STEP 20
C x 2
J
C
Page 17
STEP 21
B x 3
C

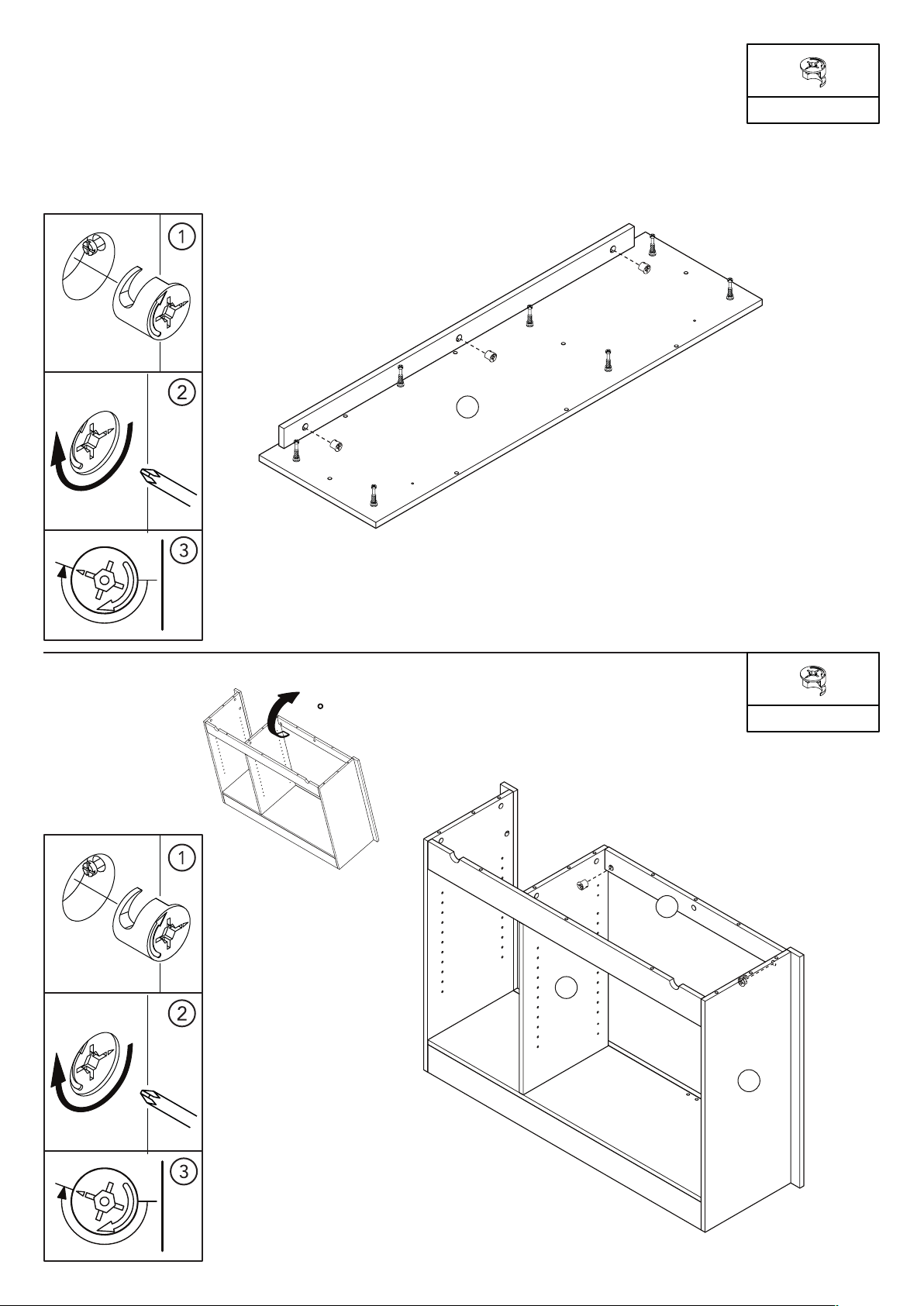

STEP 22
90
B x 2
Q
E
A

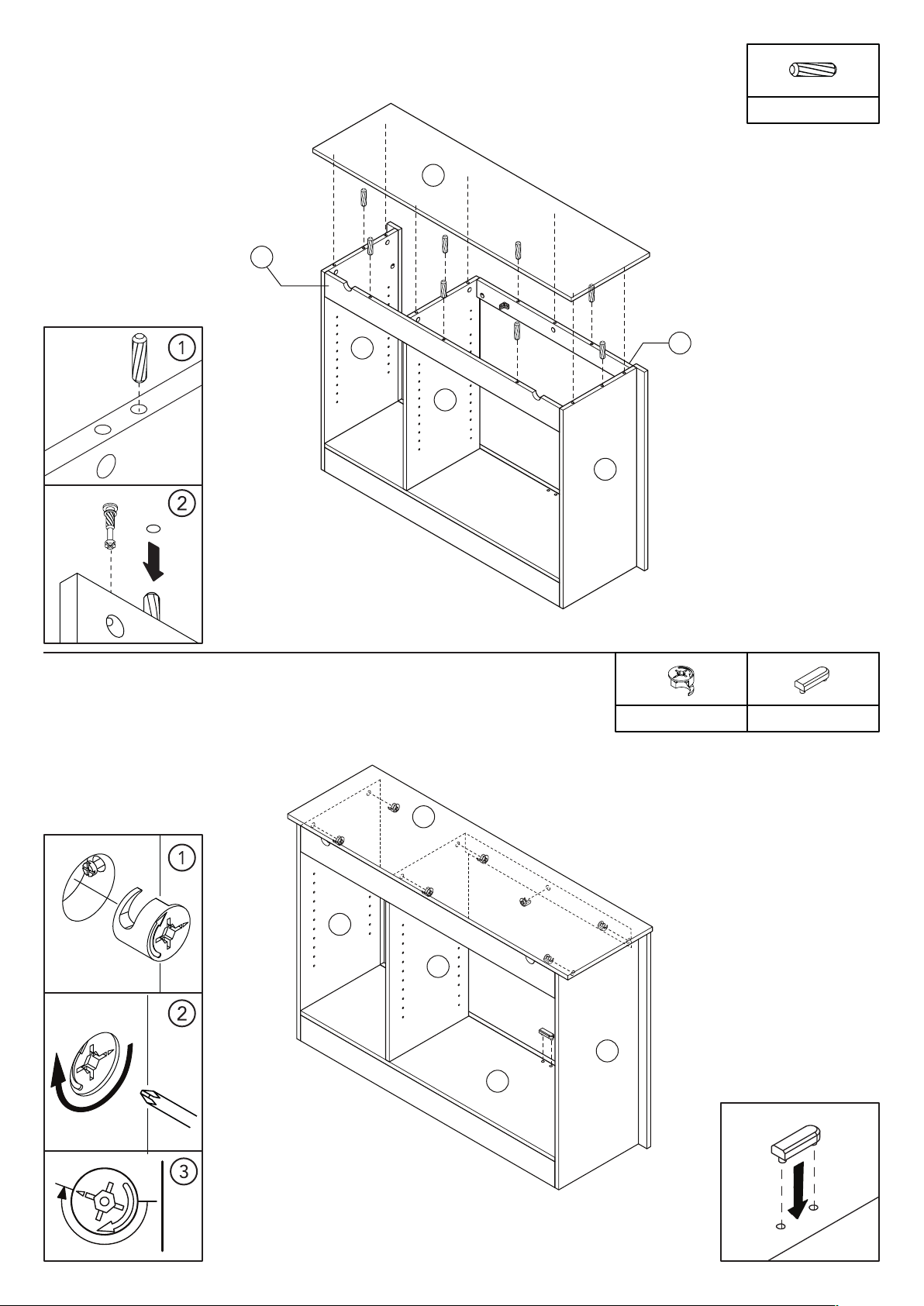

Page 18
STEP 23
C x 8
C
M
STEP 24
B
Q
E

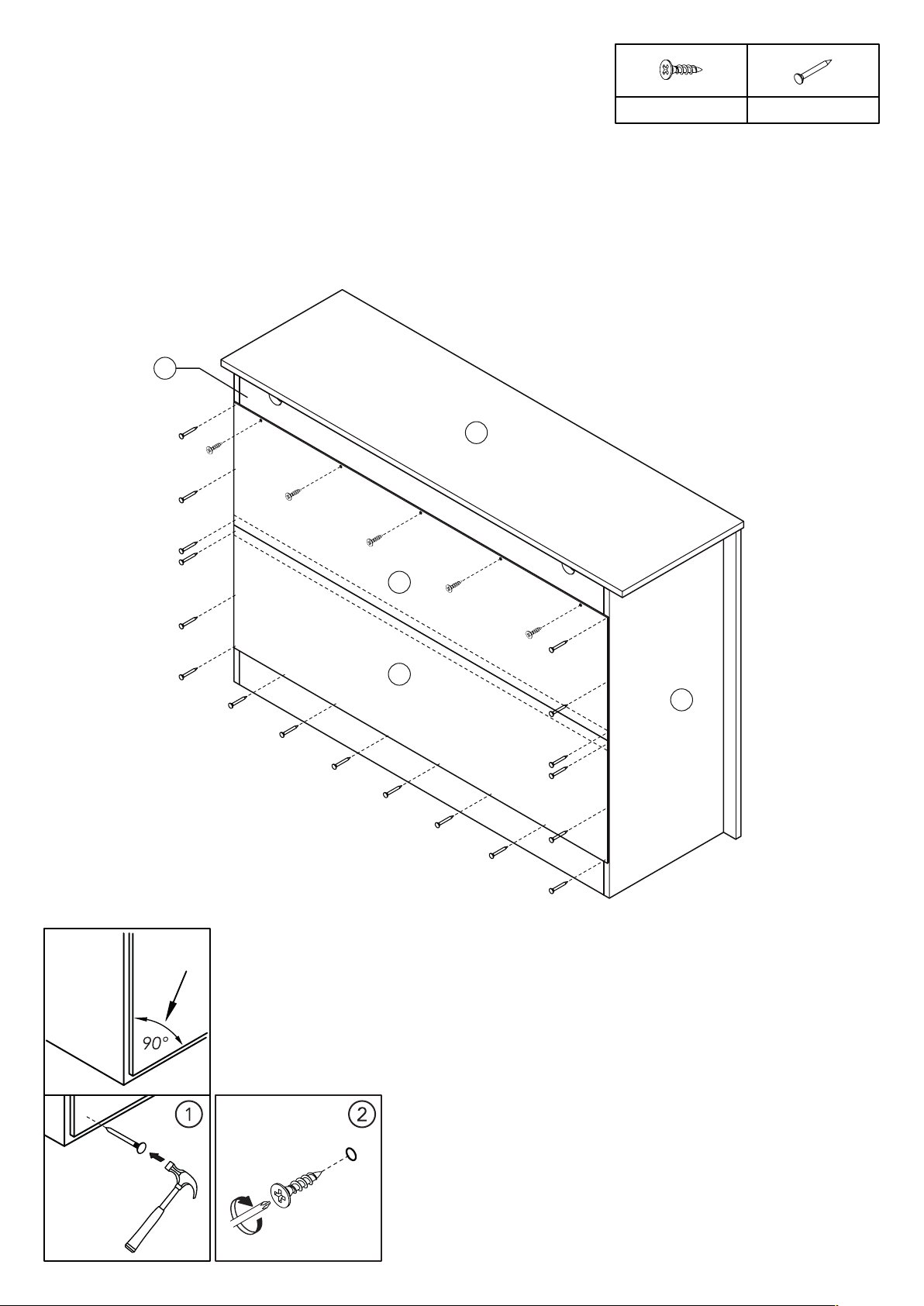

A
B x 7 N x 1
B
C
E
A
D
Page 19
STEP 25
G x 18F x 5
M
C
N
O
A
Page 20
FURNITURE TIPPING RESTRAINT
SEGURO CONTRA VOLCADO DE MUEBLES
DISPOSITIF DÉSÉCURITÉPOUR MEUBLES
STEP 26
1
Locate a wall stud:
- Move the furniture unit to its final
position to the wall
- Locate a wall stud behind the furniture
unit
2
Position Mark:
- Use the Pencil to mark the positioning
hole on a wall stud

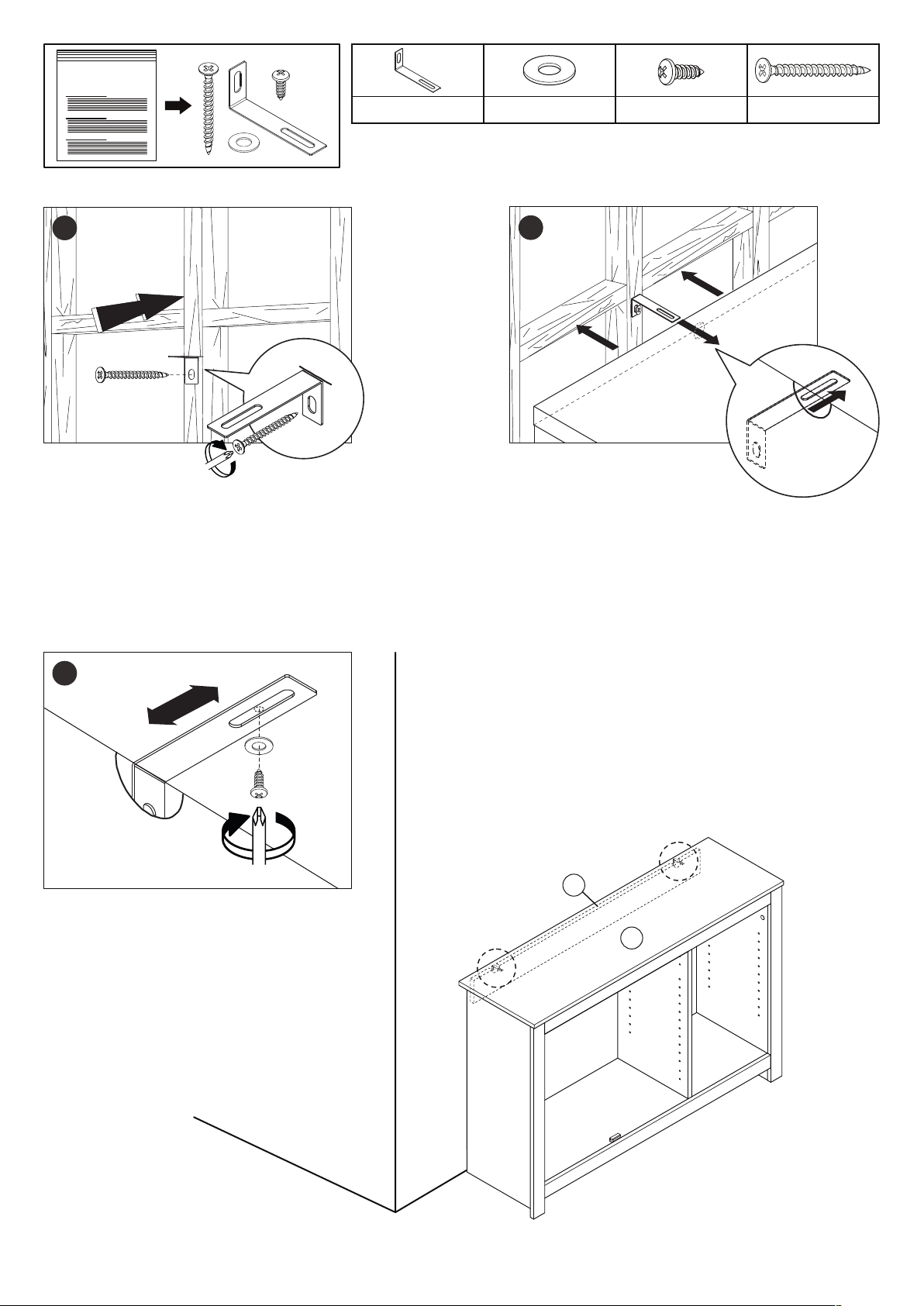

Page 21
AA x 2 CC x 2BB x 2 DD x 2
3
Screw the safety bracket to the wall stud:
- Screw the safety bracket (AA) to the
wall stud with Screw (DD)
5
4
Move the furniture to the wall stud
- Move the furniture to the wall stud and
make sure the safety bracket in the
hole
Screw the safety bracket to the furniture
- Screw the safety bracket to the bottom
Top Furniture with Flat Washer (BB)
and Screw (CC)
WALL
M
C

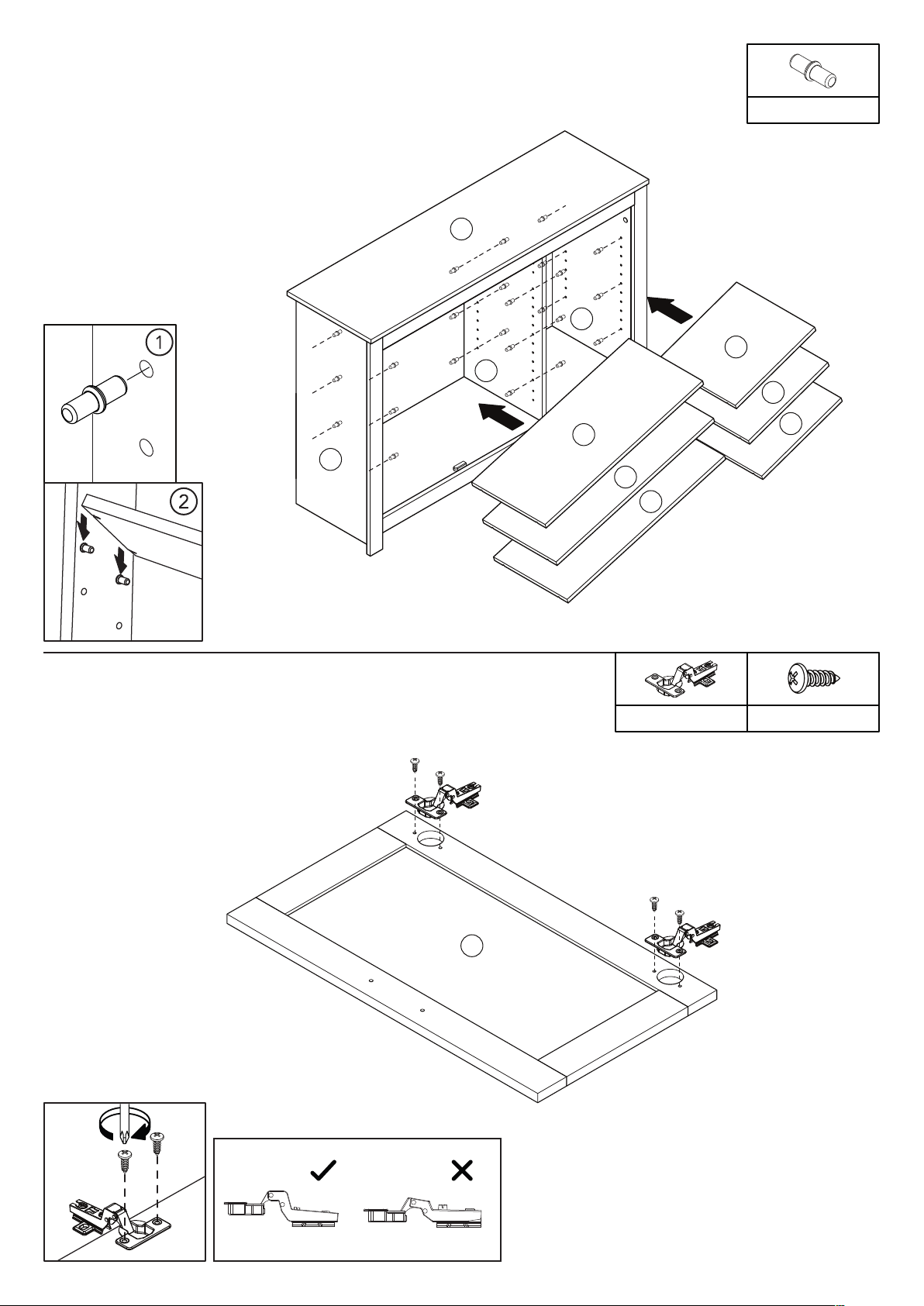

Page 22
STEP 27
tooltip
K x 24
C
B
L
E
L
STEP 28
A
K
L
K
K
J x 4L x 2
P
L M
Page 23
STEP 29
J x 4
C
P
A.Lateral adjustment
by screw adjusting
A

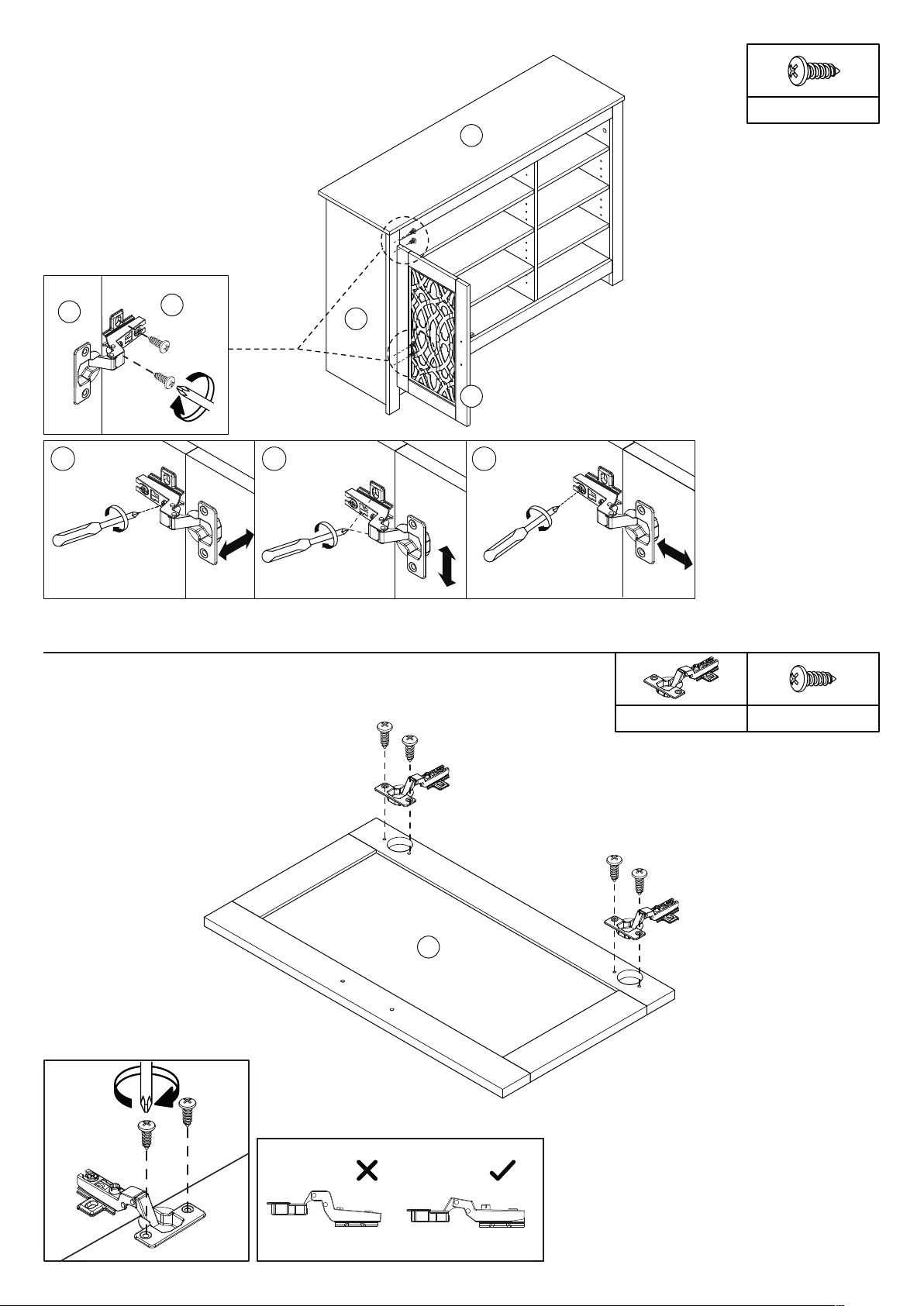

STEP 30
A
B.Vertical adjustment via
slot in the mounting plate
P
CA B
C.Front-to-Back by slacking
the hinge arm mounting screw
M x 2 J x 4
P
L M

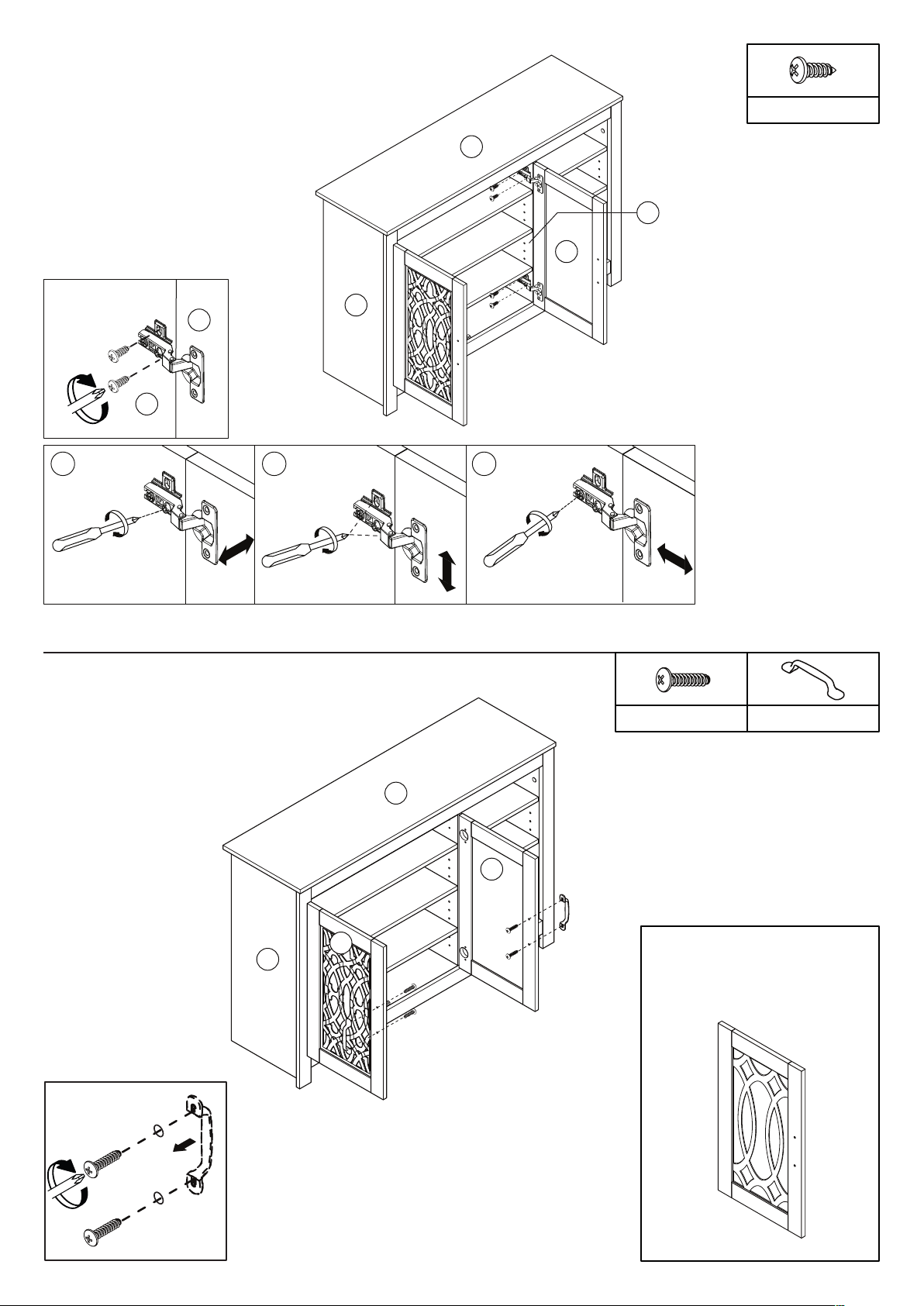

Page 24
STEP 31
J x 4
C
E
P
E
A.Lateral adjustment
by screw adjusting
STEP 32
P
B.Vertical adjustment via
slot in the mounting plate
A
CA B
C.Front-to-Back by slacking
the hinge arm mounting screw
H x 2D x 4
A
C
P
P
The image may dier
depending on model
Page 25

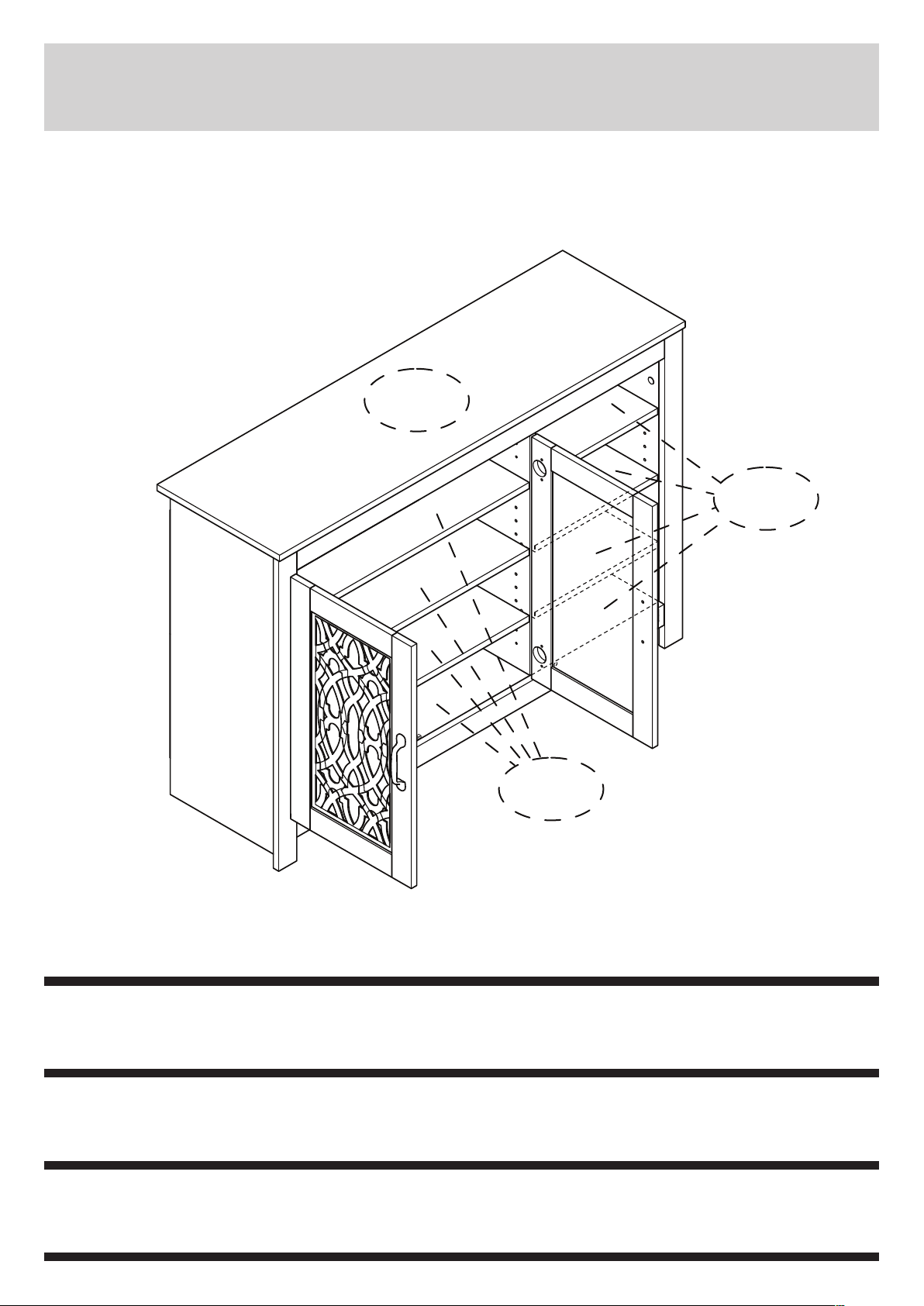

MAXIMUM LOADS
CHARGES MAXIMALES / CARGA MAXIMA
50 lbs
22.7 kg
11 lbs
4.9 kg
25 lbs
11.3 kg
This unit has been designed to support the maximum loads shown. Exceeding these load limits could
cause sagging, instability, product collapse, and/or serious injury.
Ce meuble a été conç pour supporter les charges maximales indiquées. En excédant ces limites de
charge, le meuble pourrait devenir instable, s'effondrer, et/ou causer des blessures graves.
Esta unidad ha sido diseñada para soportar la carga máxima anotada. El exceder estos límites puede
causar inestabilidad, colapsarse y/o causar serias lesiones.
