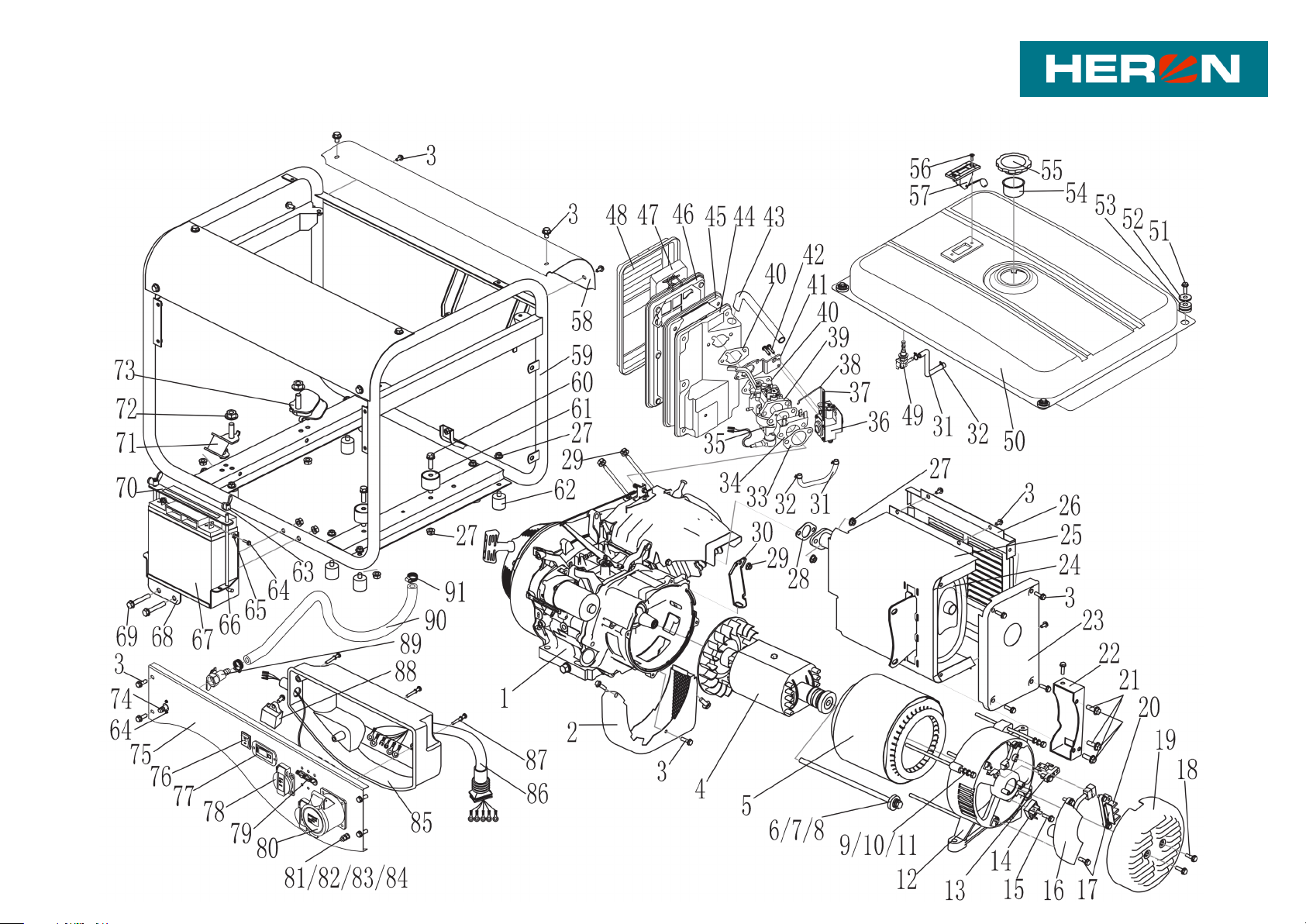

Page 1

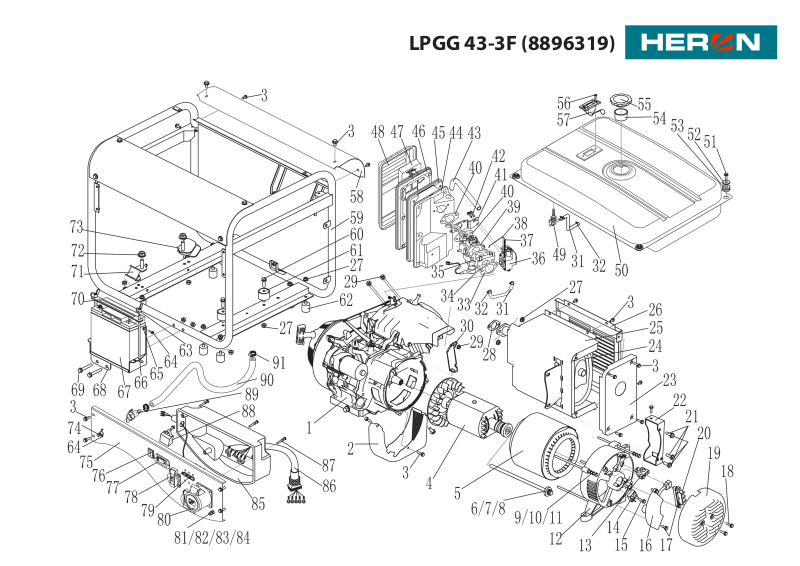

LPGG 43-3F (8896319)
Page 2
position
description popis QTY
1 style Engine motor 1 550504
2 Cover kryt ventilátoru chlazení alternátoru 1
3 Flange Bolt M6×12 šroub 23
4 Rotor comp rotor 1
5 Stator assy-5 stator 1
6 Washer Φ10 podložka 1
7 Spring washer Φ10 pružinová podložka 1
8 Flange bolt M10×1.25×265 šroub 1
9 Washer φ6 podložka 4
10 Spring washer φ6 pružinová podložka 4
11 Flange bolt M6×180 šroub 4
12 End cover kryt alternátoru 1
13 Brush assy uhlíkový kartáč s držákem 1
14 Diode assy usměrňovací můstek pro 12V výstup 1
15 Bolt M5×20 šroub 1
16 Three-Phase AVR AVR 1
17 Bolt M5×16 šroub 5
18 Bolt M5×12 šroub 3
19 Generator end cover kryt elektroniky alternátoru 1
20 terminal svorkovnice 1
21 Flange Bolt M8×16 šroub 6
22 muffler stay podpěra výfuku 1
23 Muffler after protector kryt výfuku 1
24 muffler tlumič výfuku 1
25 Muffler inner protector kryt výfuku 1
26 Muffler outside protector kryt výfuku 1
27 Nut M8 matice 18
28 Muffler gasket těsnění 1
29 Nut M6 matice 4
30 Air cleaner stay podpěra 1
31 Fuel tube hadička 2
32 Fuel tube Clip svorka 4
33 Insulation mat Washer těsnění 1
34 Carburetor insulator izolátor karburátoru 1
35 Carburetor gasket těsnění 1
36 Gas valve assembly sestava táhla sytiče 1
37 Wire clip svorka 1
38 Gas rod táhlo 1
39 Carburetor karburátor 1
40 Air cleaner gasket těsnění 2
41 Gas valve stay úchyt 1
42 Screw M4×10 šroub 2
43 ventilation tube hadička 1
44 Air cleaner ontology základna vzduchového filtru 1
45 Air cleaner Rubber ring těsnění vzduchového filtru 1
46 filter ontology rámeček vzduchového filtru 1
47 Air clean element pěnová filtrační vložka 1
48 Air cleaner cover kryt vzduchového filtru 1
49 Fuel cock palivový ventil 1
50 Fuel tank palivová nádrž 1
51 Flange Bolt M6×20 šroub 4
52 Washer Φ6 podložka 4
53 Tank rubber gumové odpružení 4
54 Fuel filter síto proti nečistotám 1
55 Fuel tank cap uzávě palivové nádrže 1
56 Screw M5×10 šroub 2
57 Fuel meter assy měrka paliva 1
58 Decorative plane kryt 2
59 frame rám 1
60 Flange Bolt M8×32 šroub 2
61 Straight Bottom rubber gumová vzpěra 2
62 Frame rubbet gumová noha 8
63 Butterfly Nut M6 matice 2
64 Screw M5×8 šroub 4
order no./ objednací
číslo
set order no./
objednací číslo setu
ND
Page 3
65 Nut M5 matice 2
66 curve pole závěs 2
67 Battery 15AH baterie 1
68 Battery guard držák baterie 1
69 Flange Bolt M8×45 šroub 2
70 Battery setting plate vrchní úchyt baterie 1
71 Bottom rubber Small silenblok 1
72 Nut M10 matice 2
73 Bottom rubber Big silenblok 1
74 Gas inlet přívod plynu 1
75 Control panel kontrolní panel 1
76 Ignition Switch spínač zapalování 1
77 Hour meter počítadlo provozních hodin 1
78 Receptacle Zásuvka 230V AC 2
79 A.C Breaker 8.7A pojistka 1
80 Receptacle 32A/415V Zásuvka 400V AC 1
81 Bolt M6x22 šroub 1
82 Nut M6 matice 2
83 Washer Φ6 podložka 3
84 Spring washer φ6 pružinová podložka 2
85 Panel cover kryt kontrolního panelu 1
86 Line assembly kabeláž 1
87 Screw M5×35 šroub 3
88 Rectifier usměrňovač 1
89 LPG/NG switch LPG / NG přepínač 1
90 Gas pipeline plynovod 1
91 Gas Clip svorka 3
Page 4

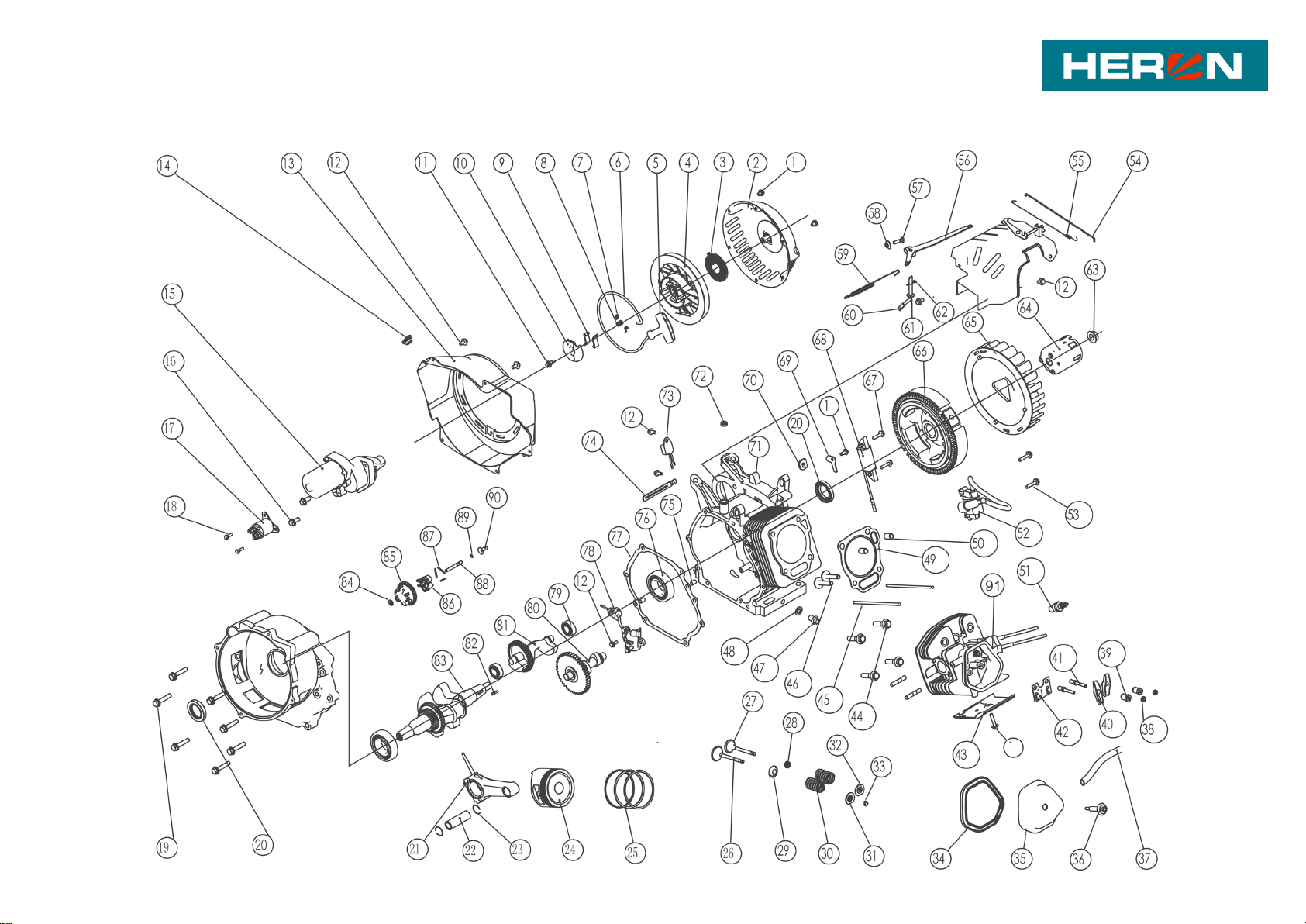

550504
Page 5
position
description popis QTY
order no./ objednací
1 Flange bolt M6×8 ŠRoub M6 × 8 6
2 Recoil starter case comp Kryt startéru 1
3 Starter return spring Vratná pružina startéru 1
4 Recoil starter pulley Naviják lanka startéru 1
5 Recoil starter knob Rukojeť startéru 1
6 Recoil starter rope Lanko startéru 1
7 Ratchet spring Pružina ráčky 2
8 Ratchet guide spring Pružina 1
9 Ratchet starter Západky startéru 2
10 Ratchet guide Příruba startéru 1
11 Ratchet guide bolt Šroub příruby startéru 1
12 Flange bolt M6×12 Šroub M6 × 12 7
13 Fan cover comp Kryt ventilátoru 1
14 Switch Záslepka 1
15 Starter Startér HERON 1 550500-15
17 Contactor Stykač startéru HERON 1 550500-17
19 Flange bolt M8×40 Šroub M8 × 40 7
20 Oil seal Olejové těsnění 2 550500-20
21 Connecting rod assembly Ojnice 1 550500-21
22 Piston pin Pístní čep 1 550500-22
23 Piston pin clip Pojistný kroužek pístního čepu 2 550500-23
24 Piston Píst 1 550500-24
25 ring set pístní kroužek 3 550500-25
26 EX, Valve Výfukový ventil 1 550500-26
27 IN, valve Nasávací ventil 1 550500-27
28 Valve oil Olejový ventil 1 550500-28
29 Valve spring washer Podložka pružiny ventilu 1 550500-29
30 Valve spring Pružina ventilu 2 550500-30
31 Ex , valve spring retainer Podložka pružiny výfukového ventilu 1 550500-31
32 IN , valve spring retainer Podložka pružiny sacího ventilu 1 550500-32
33 Valve rotator Rotátor ventilu 1 550500-33
34 Head over packing Těsnění víka hlavy válce 1 550500-34
35 Head cover comp Víko hlavy válce 1 550500-35
36 Head cover bolt comp Šroub víka hlavy válce 1
37 Tube Hadička 1 550500-37
38 Pivot adjusting nut Matice nastavení čepu 2 550500-38
39 Rocker arm pivot Čep vahadla 2 550500-39
40 Valve rocket arm Rameno vahadla ventilu 2 550500-40
41 Pivot bolt Šroub čepu 2
42 Push rod guide plate Vodící deska táhla 1 550500-42
43 Shroud Kytka 1
44 Bolt Šroub 4
45 Push rod Táhlo 2 550500-45
46 Valve lifter Zvedač ventilu 2 550500-46
47 Drain plug bolt Šroub výpustě olejové nádrže 2
48 Drain plug washer Podložka vypouštěcího šroubu 2
49 Cylinder head casket Těsnění hlavy válce 1 550500-49
50 Dowel pin Kolík 2 550500-50
51 Spark plug Zapalovací svíčka 1
52 ignition zapalování 1 550500-52
53 Bolt M6×29 Šroub M6 x 29 2
54 Governor rod Táhlo regulátoru 1 550500-54
55 Throttle return spring Vratná pružina plynu 1 550500-55
56 Governor arm Rameno regulátoru 1 550500-56
57 Governor arm bolt Šroub ramena regulátoru 1
58 Nut M6 Matice M6 2
59 Governor spring Pružina regulátoru 1 550500-59
60 Cover arm shaft Kryt ramene hřídele 1
61 Washer 8.2×17×0.8 Podložka 8,2 × 17 × 0,8 1
62 Pin clip Pojistka čepu 1
63 Special nut Speciální matice 1
64 Starter pulley comp Protikus startéru 1
65 Cooling fan Chladicí ventilátor 1 550500-65
66 Flywheel comp Setrvačník 1 550500-66
číslo
set order no./
objednací číslo setu
ND
8896112G
550009
550009
Page 6
68 induction coil
cívka dobíjení akumulátoru el. st. HERON
1 550500-68
69 Wire flat Plochý drát 1
70 Packing Těsnění 1
71 Crankcase assy Sestava klikové skříně 1 550500-71
72 Oil seal Olejové těsnění 1
73 Diode comp Relé olejového čidla 1 550500-73
74 Wire clip Pojistka 1
75 Dowel pin 8×14 Čep 8 × 14 2 550500-75
76 Radial ball bearing 6207/C3 Radiální kuličkové ložisko 6207/C3 2
77 Case cover packing Těsnění klikové skříně 1 550500-77
78 Oil level switch assy Olejové čidlo 1 550500-78
79 Radial ball bearing 6202/P6 Radiální kuličkové ložisko 6202/P6 2
80 Camshaft comp Vačková hřídel 1 550500-80
81 Balance gear Závaží regulátoru 1 550500-81
82 Key Klín 1 550500-82
83 Crankshaft comp Kliková hřídel 1 550500-83
84 Washer Podložka 1
85 Governor weight holder Držák závaží regulátoru 1
86 Governor weight Závaží regulátoru 3
87 Governor weight pin Čep závaží regulátoru 3
88 Governor shaft Hřídel regulátoru 1
89 Governor shaft clip Pojistka hřídele regulátoru 1
90 Governor slider Jezdec regulátoru 1
91 Head comp Hlava válce 1
92 Crankcase cover Kryt klikové skříně 1 550500-92
550064

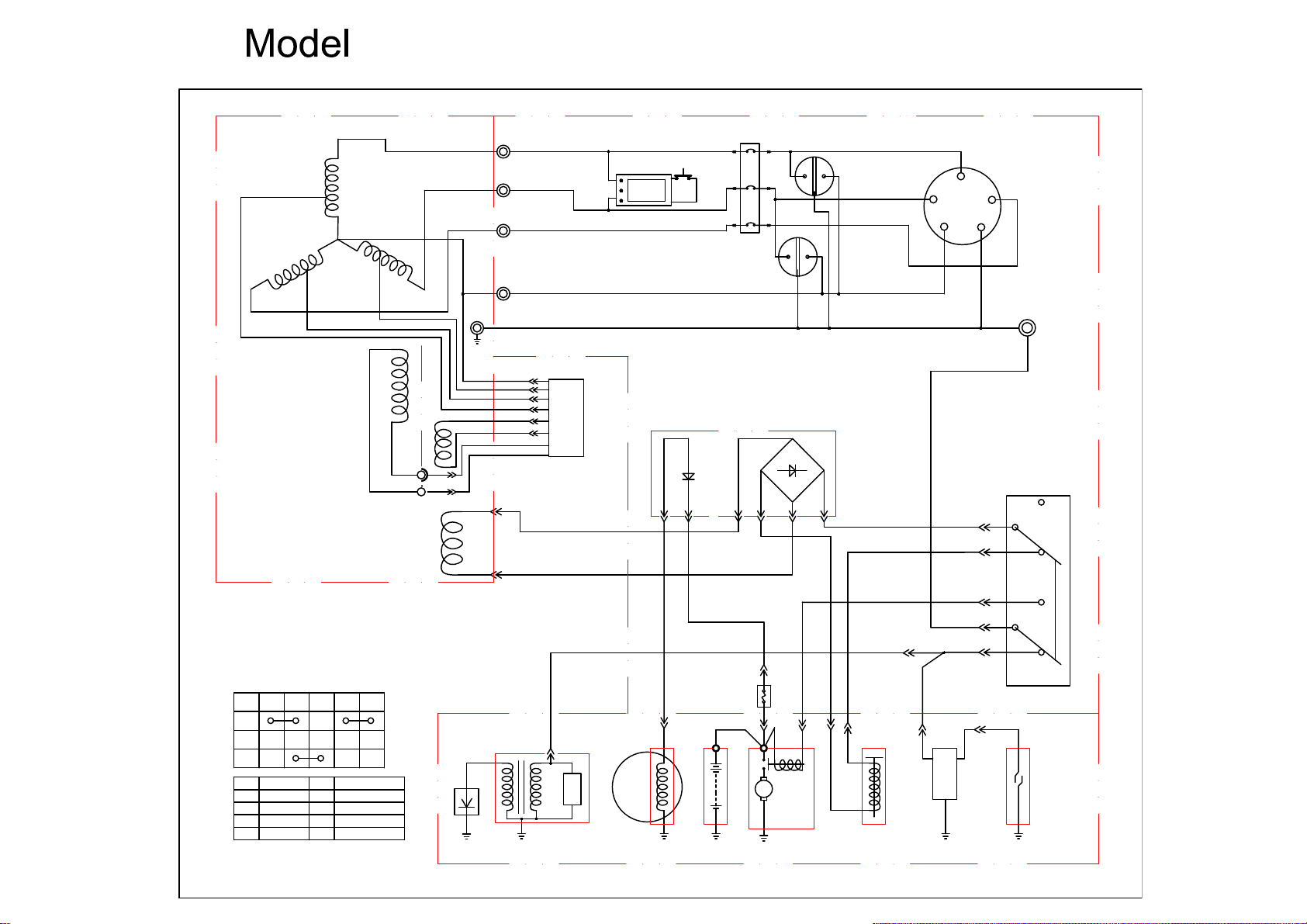

Page 7
M
L
W/G
B
L
OFF
ON
ST
L
G
B
YRYELLOW
BLACK
BLUE
GREEN
RED
Br
GREEN YELLOW
WHITE GREEN
BROWN
BLACK WHITE
B/W
G/Y
W/G
R
B
B
B
Y
DCW
ENGINE BLOCK
GENERATOR BLOCK
CONTROL BOX BLOCK
EARTH
TERMINAL
COMBINATION SW
SPARKING PLUG
IGNITION COIL
CHARGE COIL
BATTERY
STARTER
FUEL CUT
SOLENOIL
OIL LEVEL SW
TRANSITION
FUSE
COMBINATION SWITCH
DIODE
AVR
FW
EXW
MW
U
W
V
O
W
V
U
(U)
(V)
(W)
U
V
W
CIRCUIT BREAKER
G/Y G/Y G/Y
(O) O
O
L
Br
R
W
N
W
R
+
AC 230V
AC 400V
Y
L
L
Y
G
G
L
L
Y
G
W
W
8896319
multi-purpose meter
AC 230V
Br
L
R
_
Br
Br
W/G
W/G
G/Y
W/G
W/G
B/W
B/W
Y
Br
Br
G/Y
B/W
W WHITE
W
