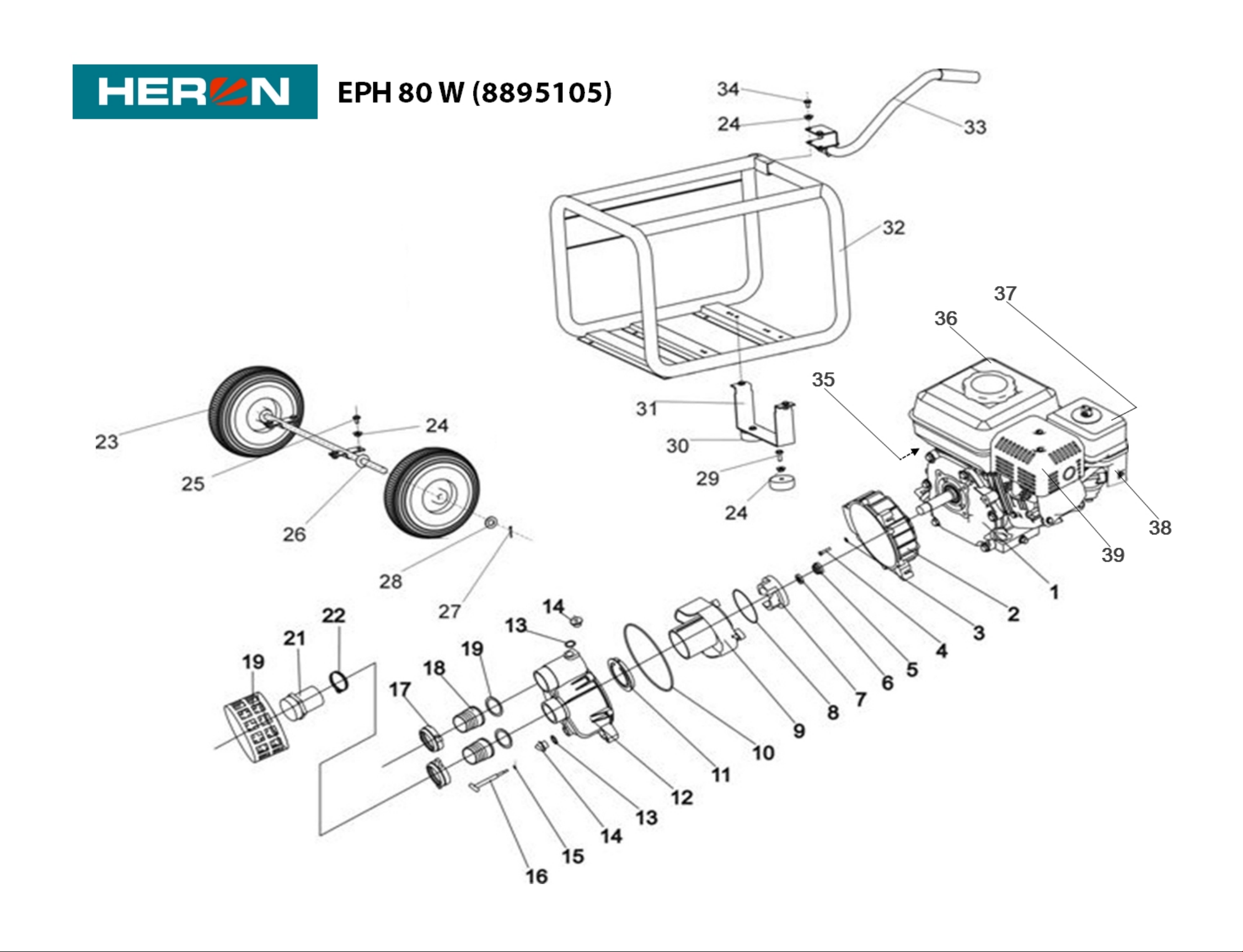

Page 1
Page 2
posi-
1
Engine ST168F-2
1
Motor ST168F-2
2
Pump cover
1
Kryt čerpadla
3
Spring washer
4
Pružná podložka
4
Bolt M8x35
4
Šroub M8x35
5
Mechanical seal
1
hřídelové těsnění
8895105F
6
Impeller wear ring
1
Těsnící kroužek
8895105-6
7
Water pump impeller
1
Lopatkové kolo
8895105-7
8
Rubber packing ring
1
Pryžový těsnící kroužek
8895105-8
9
Volute casing
1
Vedení čerpadla
8895105-9
10
O-ring
1
O kroužek
8895105-10
11
Check Valve
1
Zpětná klapka
8895105-11
12
Housing of pump
1
Tělo čerpadla
14
Plug 2Šroub výpustě vody z čerpadla
15
O-ring
6
O kroužek
16
"T" Bolt 1/4-20UNF
6
Šroub "T" 1/4-20UNF
17
Joint grip
2
Křídlová matice
8895105-17
18
Pipe joint
2
Přípojka na hadici
19
Rubber packing
2
Pryžový těsnící kroužek
8895105-19
21
Connecting pipe
1
Propojovací trubice
8895105-21
22
Tabe clip
1
Svorka
8895105-22
23
Wheel
2
Kolo
24
Nut M8
8
Matice M8
25
Bolt M8x28
4
Šroub M8
26
Axle1Náprava
27
Cotter pin
2
Závlačka
28
Washer
2
Podložka
29
Bolt M8x25
2
Šroub M8x25
30
Foot1Pryžová noha
31
Support prop
1
Podpěra
32
Frame
1
Rám
33
Handle
1
Rukojeť
34
Bolt M8x50
1
Šroub M8x50
35
Main switch
1
Spínač zapalování
8895105-35
36
Fuel tank
1
Palivová nádrž
8895105-36
37
Air filter assy
1
Vzduchový filtr
38
Carburettor
1
Karburátor
39
Exhaust
1
Výfukový
tion
description QTY název
13 Plug packing 2 Těsnění šroubu vypouštění čerpadla
order no. /
objednací číslo
set order no./
obj. č. sestavy
550035
Page 3

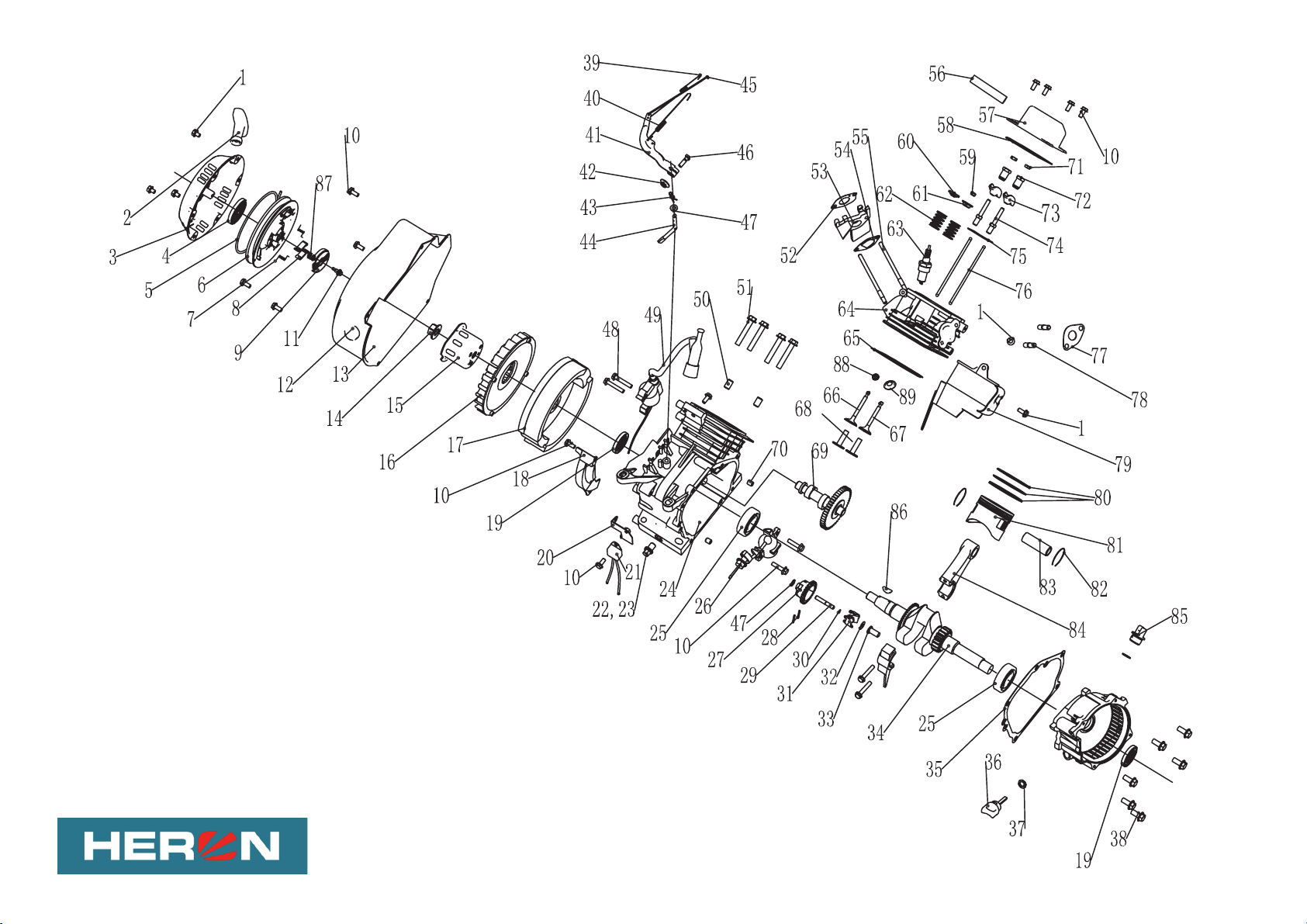

ST168F-2 ENGINE
Page 4
posi-
550006
27
Governor weight holder
1
Kolo regulátoru
550006
tion
description QTY název
order no. /
objednací číslo
1 Flange bolt 6x8 5 Šroub 6x8 ST168F-1
2 Recoil starter knob 1 Rukojeť startéru ST168F-2
3 Recoil starter comp 1 Kryt startéru ST168F-3
4 Recoil starter spring 1 Pružina startéru ST168F-4
5 Recoil starter rope 1 Lanku startéru ST168F-5
6 Recoil starter reel 1 Naviják startéru ST168F-6
7 Return spring 2 Vratné pružiny ST168F-7
8 Starter ratchet 2 Západky startéru ST168F-8
9 Ratchet guide 1 Krytka startéru ST168F-9
10 Ratchet guide spring 1 Pružina krytky startéru ST168F-10
11 Setting screw 1 Pojistný šroub ST168F-11
12 cap packing 1 Krytka
13 Fan cover comp 1 Kryt ventilátoru
14 Nut M14 1 Matice M14
15 Start hub 1 Protikus startéru
16 Cooling fan 1 Ventilátor 8896111-31
17 Flywheel 1 Setrvačník
18 Side place 1 Boční krytka ventilátoru
19 Oil seal 2 Olejové těsnění 8896111-19
20 Diode base comp 1 Základna relé olejového čidla
21 Diode comp 1 Olejové relé 8896112S
22 Drain plug bolt 2 Šroub výpustě oleje
23 Drain bolt washer 2 Podložka výpustě oleje
24 Crankcase 1 Kliková skříň
25 Radial ball bearing 6205 2 Radiální kuličkové ložisko 6205
26 Oil level switch assy 1 Olejové čidlo
set order no./
obj. č. sestavy
8896111D
28 Governor weight pin 2 Čep regulátoru
29 Governor shaft 1 Hřídel regulátoru
30 Governor holder clip 1 Pojistný kroužek hřídele regulátoru
31 Governor weight 2 Závaží regulátoru
32 Governor shaft washer 1 Podložka hřídele regulátoru
33 Governor cover 1 Kryt regulátoru
34 Crankshaft comp 1 Kliková hřídel 8896111P
35 Case over packing 1 Těsnění klikové skříně 8896111-35E
36 Oil filler cap assembly 2 Zátka plnícího otvoru olejové nádrže 8896111M
37 Oil filler cap packing 2 Těsnění zátky palivové nádrže
38 Flange bolt 8*32 6 Šroub 8x32
39 Throttle return spring 1 Vratná pružina plynu ST168F-39
40 Governor spring 1 Pružina regulátoru ST168F-40
41 Governor arm 1 Rameno regulátoru ST168F-41
42 Nut M6 5 Matice M6
43 Lock pin 1 Pojistný čep
44 Governor arm shaft 1 Hřídel ramena regulátoru
45 Governor rod 1 Táhlo regulátoru ST168F-45
46 Governor arm bolt 1 Šroub ramena regulátoru
47 Governor washer 2 Podložka regulátoru
48 Flange bolt 6*25 2 Šroub 6x25
49 ignitor 1 zapalovací 8896116-I9
50 Dowel pin 10*16 2 Čep 10x16
51 Flange bolt 8*55 4 Šroub 8x55
52 Carburetor packing 1 Těsnění karburátoru 8896111-E52
Page 5
53 Carburetor insulator 1 Izolátor kabrurátoru
ST168F2-80
ST168F2-80
54 Insulator packing 1 Těsnění izolátoru 8896111-E54
55 Stud bolt 6*113 2 Šroub 6x113
56 Breather tube 1 Odvzdušňovací trubka
57 Head over comp 1 Kryt hlavy válce
58 Head over packing 1 Těsnění krytu hlavy válce 8896111-E58
59 Valve rotator 1 Čepička ventilu ST168F-59
60 Intake valve spring retainer 1 Podložka pružiny sacího ventilu ST168F-60
61 Exhaust valve spring retainer 1 Podložka pružiny výfukového ventilu ST168F-61
62 Valve spring 2 Pružina ventilu ST168F-62
63 Spark plug 1 Zapalovací svíčka
64 Cylinder head comp 1 Hlava válce
65 Cylinder head gasket 1 Těsnění hlavy válce
66 Intake valve 1 Sací ventil ST168F2-66
67 Exhaust valve 1 Výfukový ventil ST168F2-67
68 Valve lifter 2 Zvedač ventilu ST168F-68
69 Camshaft assembly 1 Vačková hřídel ST168F-69
70 Dowel pin 8*14 2 Čep 8x14
71 Pivot adjusting nut 2 Nastavovací matice čepu
72 Rocker arm pivot 2 Čep vahadla
73 Valve rocker arm 2 Vahadlo ventilu ST168F-73
74 Pivot bolt 2 Čep
75 Push rod guide plate 1 Vodící deska táhla ST168F-75
76 Push rod 2 Táhlo ST168F-76
77 Muffler packing 1 Těsnění tlumiče výfuku
78 Stud bolt 2 Svorník
79 Shroud comp 1 Krytka
First ring set 1 První pístní kroužek
80
Second ring set 1 Druhý pístní kroužek
Ring comp 1 Třetí pístní kroužek
81 Piston 1 Píst ST168F2-81
82 Piston pin clip 2 Pojistka pístního čepu
83 Piston pin 1 Pístní čep
84 Connecting rod comp 1 Ojnice 8896111Y
85 Key 1 Klínek
86 Flange bolt M6*12 13 Šroub M6x12
87 Spring 1 Pružina ST168F-87
88 Oil valve 1 Těsnící kroužek ventilu ST168F-88
89 Valve spring washer 1 Pružná podložka ventilu ST168F-89
550006
