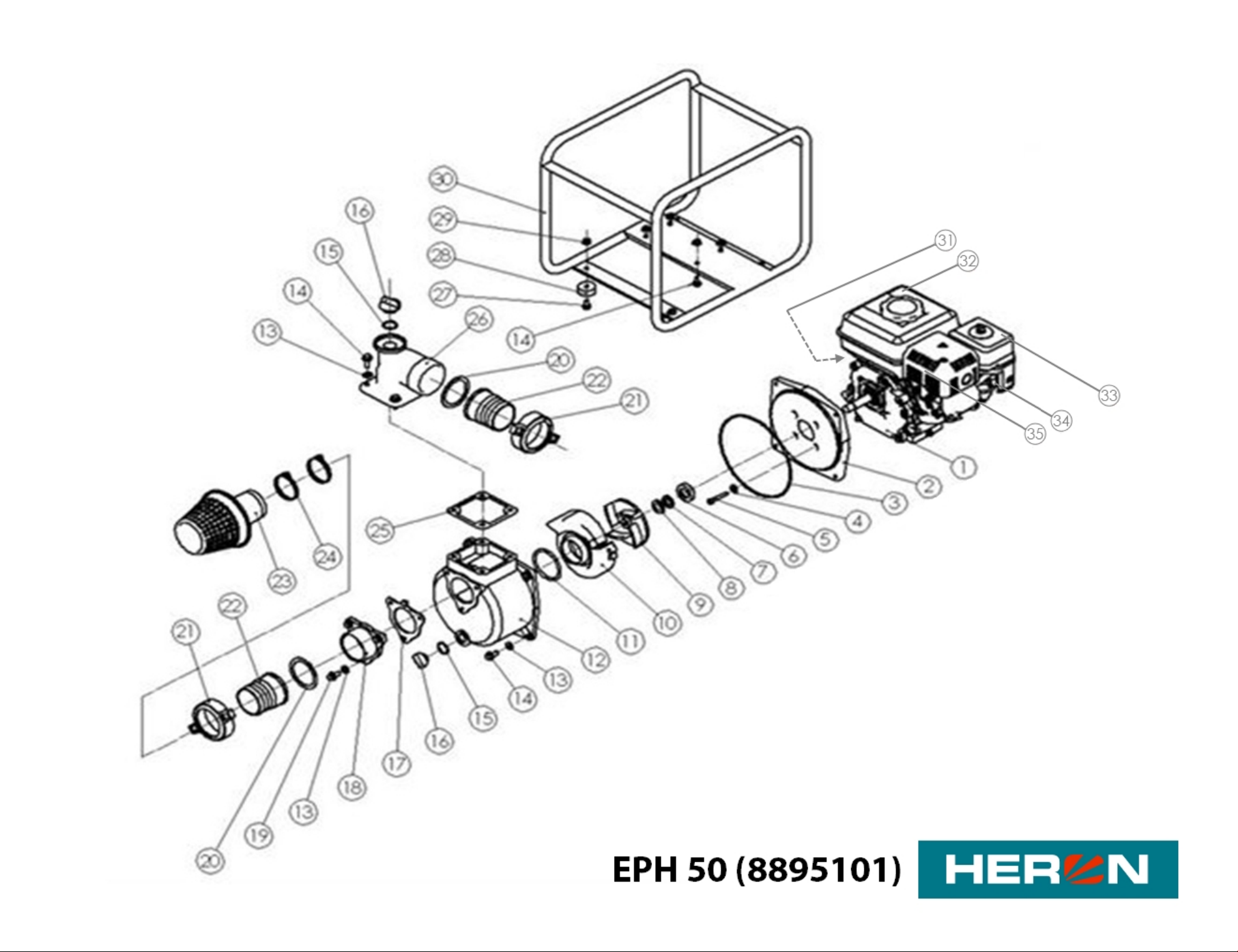

position
description QTY název
order no. /
objednací číslo
1 Engine ST170 1 Motor ST170
2 Pump body 1 Tělo čerpadla
3 “O” sealing 1 "O" těsnění 8895101-3
4 Washer 4 Podložka
5 Hexagon screw M8×55 4 Šroub M8 × 55
6 Casing wear ring 1 hřídelové těsnění 8895101-6
7 Impeller wear ring 1 Oběžné kolo kroužek
8 Impeller seals 1 Oběžné kolo těsnění
9 Impeller 1 oběhové kolo 8895101-9
10 Spiral case 1 spirálové pouzdro
11 “O” sealing 1 "O" těsnění 8895101-11
12 Pump cover 1 kryt čerpadla
13 Packing 8 11 těsnění 8
14 Flange bolt M8×20 4 šroub M8 × 20
15 “O” sealing 2 "O" těsnění
16 Plug 2 vypouštěcí zátka 8895101-16
17 Non-return vale 1 jednosměrný ventil
18 Flume 1 třícípá příruba 8895101-18
19 Flange bolt M8×20 7 šroub M8 × 20
20 Seal packing 2 Těsnění 8895101-20
21 nut 2 matice
22 adaptor 2 adaptér
23 Strainer 1 sací koš
24 Tube clip 2 hadicová svorka
25 Seal packing 1 těsnění
26 Elbow draft tube 1 koleno se zalévacím otvorem
27 Flange bolt M8×25 4 šroub M8 x 25
28 Flame rubber 4 gumová noha
29 Nut M8 4 Matice M8
30 frame 1 rám čerpadla
31 main switch 1 Spínač zapalování
32 Fuel tank 1 Palivová nádrž
33 Air filter 1 Vzduchový filtr
34 carburettor 1 Karburátor 8895101C
35 Exhaust 1 Výfuk
set order no./
obj. č. sestavy
550033
Page 3

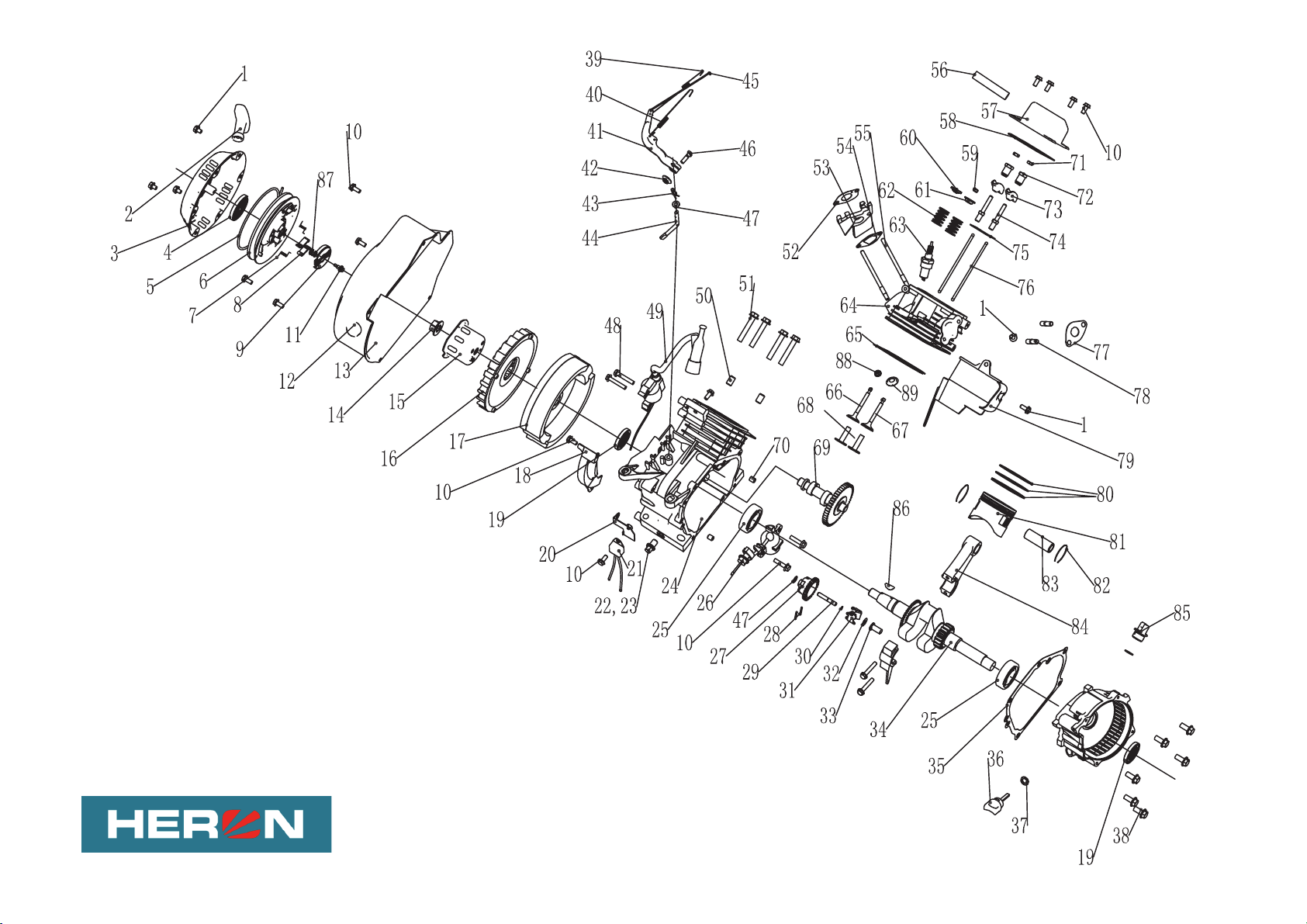

ST170
Page 4
posi-
Šroub 6x8
Rukojeť startéru
Kryt startéru
Pružina startéru
Lanku startéru
Naviják startéru
Vratné pružiny
Západky startéru
Krytka startéru
Pružina krytky startéru
Pojistný šroub
Krytka
Kryt ventilátoru
Matice M14
Protikus startéru
Ventilátor
Setrvačník
Boční krytka ventilátoru
Olejové těsnění
Základna relé olejového čidla
Olejové relé
Šroub výpustě oleje
Podložka výpustě oleje
Kliková skříň
Radiální kuličkové ložisko 6205
Olejové čidlo
27
Governor weight holder
1
Kolo regulátoru
Čep regulátoru
Hřídel regulátoru
Pojistný kroužek hřídele regulátoru
Závaží regulátoru
Podložka hřídele regulátoru
Kryt regulátoru
Kliková hřídel
Těsnění klikové skříně
Zátka plnícího otvoru olejové nádrže
Těsnění zátky palivové nádrže
Šroub 8x32
Vratná pružina plynu
Pružina regulátoru
Rameno regulátoru
Matice M6
Pojistný čep
Hřídel ramena regulátoru
Táhlo regulátoru
Šroub ramena regulátoru
Podložka regulátoru
Šroub 6x25
zapalovací
Čep 10x16
Šroub 8x55
Těsnění karburátoru
tion
1 Flange bolt 6x8 5
2 Recoil starter knob 1
3 Recoil starter comp 1
4 Recoil starter spring 1
5 Recoil starter rope 1
6 Recoil starter reel 1
7 Return spring 2
8 Starter ratchet 2
9 Ratchet guide 1
10 Ratchet guide spring 1
11 Setting screw 1
12 cap packing 1
13 Fan cover comp 1
14 Nut M14 1
15 Start hub 1
16 Cooling fan 1
17 Flywheel 1
18 Side place 1
19 Oil seal 2
20 Diode base comp 1
21 Diode comp 1
22 Drain plug bolt 2
23 Drain bolt washer 2
24 Crankcase 1
25 Radial ball bearing 6205 2
26 Oil level switch assy 1
description QTY název
order no. /
objednací číslo
set order no./
obj. č. sestavy
8896111D
28 Governor weight pin 2
29 Governor shaft 1
30 Governor holder clip 1
31 Governor weight 2
32 Governor shaft washer 1
33 Governor cover 1
34 Crankshaft comp 1
35 Case over packing 1
36 Oil filler cap assembly 2
37 Oil filler cap packing 2
38 Flange bolt 8*32 6
39 Throttle return spring 1
40 Governor spring 1
41 Governor arm 1
42 Nut M6 5
43 Lock pin 1
44 Governor arm shaft 1
45 Governor rod 1
46 Governor arm bolt 1
47 Governor washer 2
48 Flange bolt 6*25 2
49 ignitor 1
50 Dowel pin 10*16 2
51 Flange bolt 8*55 4
52 Carburetor packing 1
8895101-49
Page 5
53 Carburetor insulator 1
Izolátor kabrurátoru
Těsnění izolátoru
Šroub 6x113
Odvzdušňovací trubka
Kryt hlavy válce
Těsnění krytu hlavy válce
Čepička ventilu
Podložka pružiny sacího ventilu
Podložka pružiny výfukového ventilu
Pružina ventilu
Zapalovací svíčka
Hlava válce
Těsnění hlavy válce
Sací ventil
Výfukový ventil
Zvedač ventilu
Vačková hřídel
Čep 8x14
Nastavovací matice čepu
Čep vahadla
Vahadlo ventilu
Čep
Vodící deska táhla
Táhlo
Těsnění tlumiče výfuku
Svorník
Krytka
První pístní kroužek
Druhý pístní kroužek
Třetí pístní kroužek
Píst
Pojistka pístního čepu
Pístní čep
Ojnice
Klínek
Šroub M6x12
Pružina
Těsnící kroužek ventilu
Pružná podložka ventilu
54 Insulator packing 1
55 Stud bolt 6*113 2
56 Breather tube 1
57 Head over comp 1
58 Head over packing 1
59 Valve rotator 1
60 Intake valve spring retainer 1
61 Exhaust valve spring retainer 1
62 Valve spring 2
63 Spark plug 1
64 Cylinder head comp 1
65 Cylinder head gasket 1
66 Intake valve 1
67 Exhaust valve 1
68 Valve lifter 2
69 Camshaft assembly 1
70 Dowel pin 8*14 2
71 Pivot adjusting nut 2
72 Rocker arm pivot 2
73 Valve rocker arm 2
74 Pivot bolt 2
75 Push rod guide plate 1
76 Push rod 2
77 Muffler packing 1
78 Stud bolt 2
79 Shroud comp 1
First ring set 1
80
Second ring set 1
Ring comp 1
81 Piston 1
82 Piston pin clip 2
83 Piston pin 1
84 Connecting rod comp 1
85 Key 1
86 Flange bolt M6*12 13
87 Spring 1
88 Oil valve 1
89 Valve spring washer 1
