Hercules HWGEXT-54 User Manual [de]

Hercules HWGEXT-54
INHALT
Klicken Sie auf einen der folgenden Titel, um auf das entsprechende Kapitel zuzugreifen
1. IHR HERCULES WIFI EXTENDER .................................................................................................................. 3
1.1. Empfehlungen .......................................................................................................................................... 3
1.2. Spezifikationen ......................................................................................................................................... 3
1.3. Systemanforderungen .............................................................................................................................. 4
1.4. Werkeinstellungen (für fortgeschrittene Benutzer) .................................................................................. 4
1.5. Packungsinhalt ......................................................................................................................................... 4
1.6. Vorderansicht ........................................................................................................................................... 4
1.7. Anschlußübersicht.................................................................................................................................... 5
2. INSTALLATION DES HERCULES WIFI EXTENDERS .................................................................................. 6
2.1. Aufruf des Hercules WiFi Extender Installationsassistenten ................................................................... 6
2.2. Einführung: MODIAUSWAHL .................................................................................................................. 7
2.3. Installation des Hercules WiFi Extenders im WiFi Extender Modus ....................................................... 8
2.3.1. Schritt 1: VORBEREITUNGEN VOR DER INSTALLATION (WiFi Extender Modus) .............. 8
2.3.2. Schritt 2: ÜBERPRÜFUNG DES MODEM ROUTERS (WiFi Extender Modus) ....................... 9
2.3.3. Schritt 3: ENTFERNEN JEDWEDER ETHERNETVERBINDUNG (WiFi Extender
2.3.4. Schritt 4: ENTFERNEN JEDWEDES WIFI-NETZWERKS (WiFi Extender Modus) ............... 11
2.3.5. Schritt 5: EINSCHALTEN UND MIT IHREM COMPUTER VERBINDEN (WiFi
2.3.6. WiFi-Verbindung zwischen Ihrem Hercules WiFi Extender und Ihrem Modem Router
2.3.7. Schritt 6: TRENNEN VOM COMPUTER (WiFi Extender Modus) .......................................... 14
2.3.8. Schritt 7: POSITIONIERUNG DES HERCULES WIFI EXTENDERS (WiFi Extender
2.3.9. Schritt 8: ÜBERPRÜFUNG DER WIFI-VERBINDUNG .......................................................... 17
2.3.10. Schritt 9: VERBINDUNG MIT DEM ERWEITERTEN WIFI-NETZWERK (WiFi
2.3.11. Schritt 10: INSTALLATION ABGESCHLOSSEN (WiFi Extender Modus).............................. 19
2.4. Installation des Hercules WiFi Extenders im WiFi Access Point Modus............................................... 20
2.4.1. Schritt 1: ÜBERPRÜFUNG DES MODEM ROUTERS (WiFi Access Point Modus) .............. 20
2.4.2. Schritt 2: ENTFERNEN JEDWEDER ETHERNETVERBINDUNG (WiFi Access Point
2.4.3. Schritt 3: ENTFERNEN JEDWEDES WIFI-NETZWERKS (WiFi Access Point Modus) ........ 22
2.4.4. Schritt 4: EINSCHALTEN UND MIT IHREM COMPUTER VERBINDEN (WiFi Access
2.4.5. WiFi-Verbindung zwischen Ihrem Hercules WiFi Extender und Ihrem Modem Router
2.4.6. Schritt 5: TRENNEN VOM COMPUTER UND ANSCHLUSS AN DEN MODEM
2.4.7. Schritt 6: VERBINDUNG MIT DEM ERWEITERTEN WIFI-NETZWERK (WiFi Access
2.4.8. Schritt 7: INSTALLATION ABGESCHLOSSEN (WiFi Access Point Modus) ......................... 27
2.5. Übertragung der Internetverbindung über den Hercules WiFi Extender............................................... 28
2.5.1. Test der Internetverbindung .................................................................................................... 28
2.5.2. Problembehebung beim Zugang zum WiFi Extender Manager oder dem Internet ................ 28
3. WILLKOMMEN ZUR WIRELESS ATTITUDETM! ........................................................................................... 32
3.1. Einige wichtige Punkte, die Sie sich merken sollten ............................................................................. 32
3.2. Computer mit Windows Vista: Verbinden mit einem kabellosen Netzwerk .......................................... 32

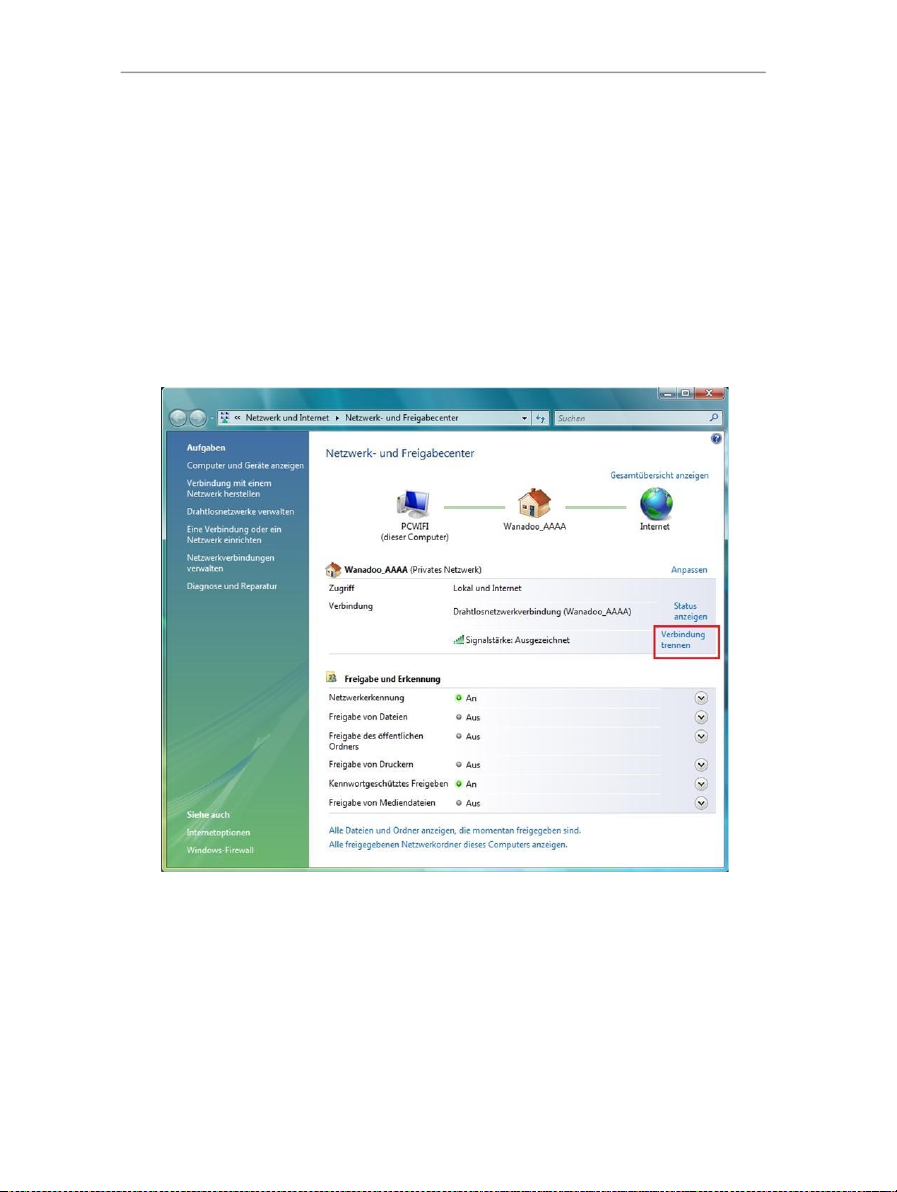

3.3. Computer mit Windows Vista: Trennen von einem kabellosen Netzwerk ............................................ 36

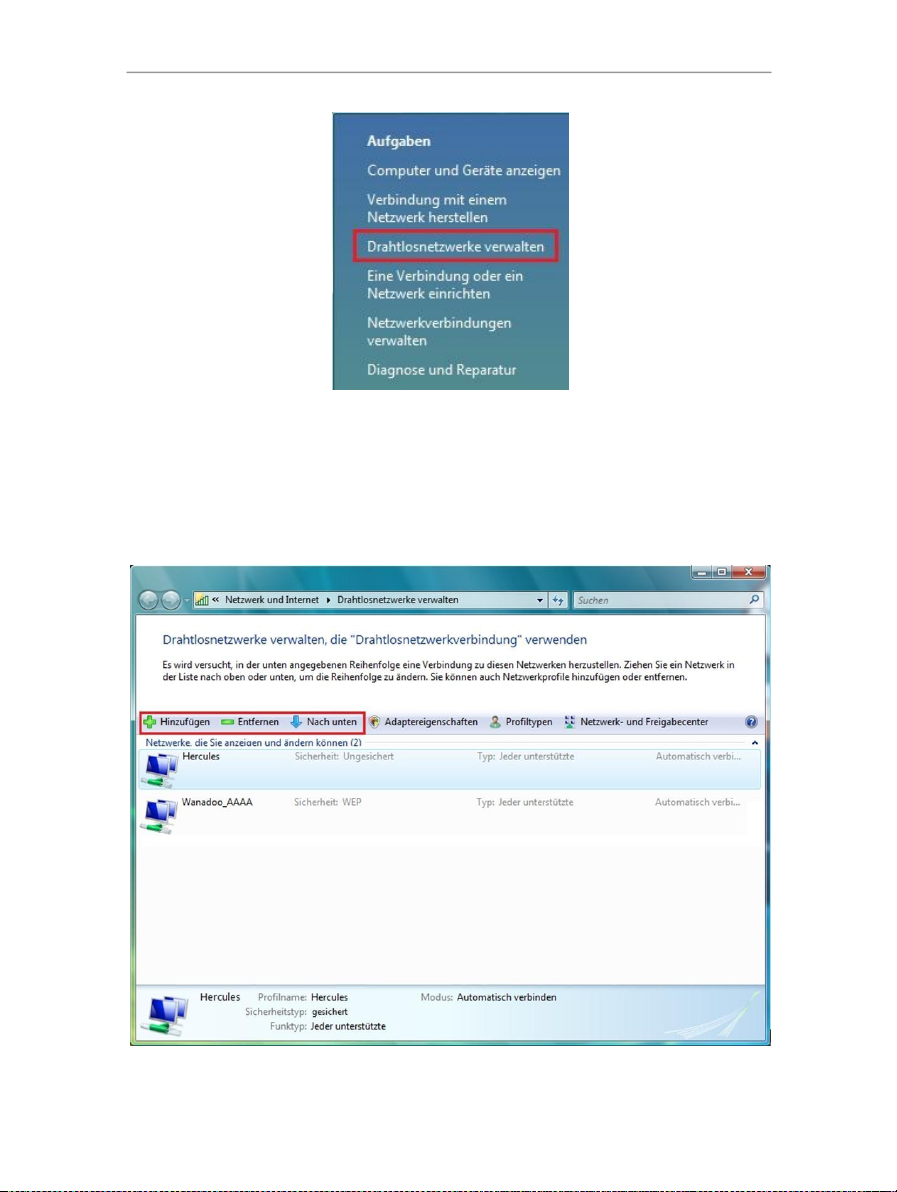

3.4. Computer mit Windows Vista: Managen Ihrer favoritisierten Netzwerke .............................................. 36
3.5. Computer mit Windows Vista: Freigabe von Ordnern, einem Drucker oder einer ADSL Verbindung . 38
Hercules HWGEXT-54
3.5.1. Gemeinsame Nutzung aktivieren ............................................................................................ 38
3.5.2. Windows Vista: Gemeinsame Nutzung von freigegebenen oder persönlichen Ordnern ....... 42
3.5.3. Windows Vista: Zugang zu freigegebenen Ordnern ............................................................................ 43
3.5.4. Windows Vista: Druckerfreigabe ................................................................................................. 43
3.5.5. Windows Vista: Zugriff auf freigegebenen Drucker .............................................................................. 46
3.5.6. Windows Vista: Freigabe einer ADSL-Verbindung in einem Infrastrukturnetzwerk ............... 47
3.6. Computer mit Windows XP: Verbinden mit einem kabellosen Netzwerk ............................................. 49

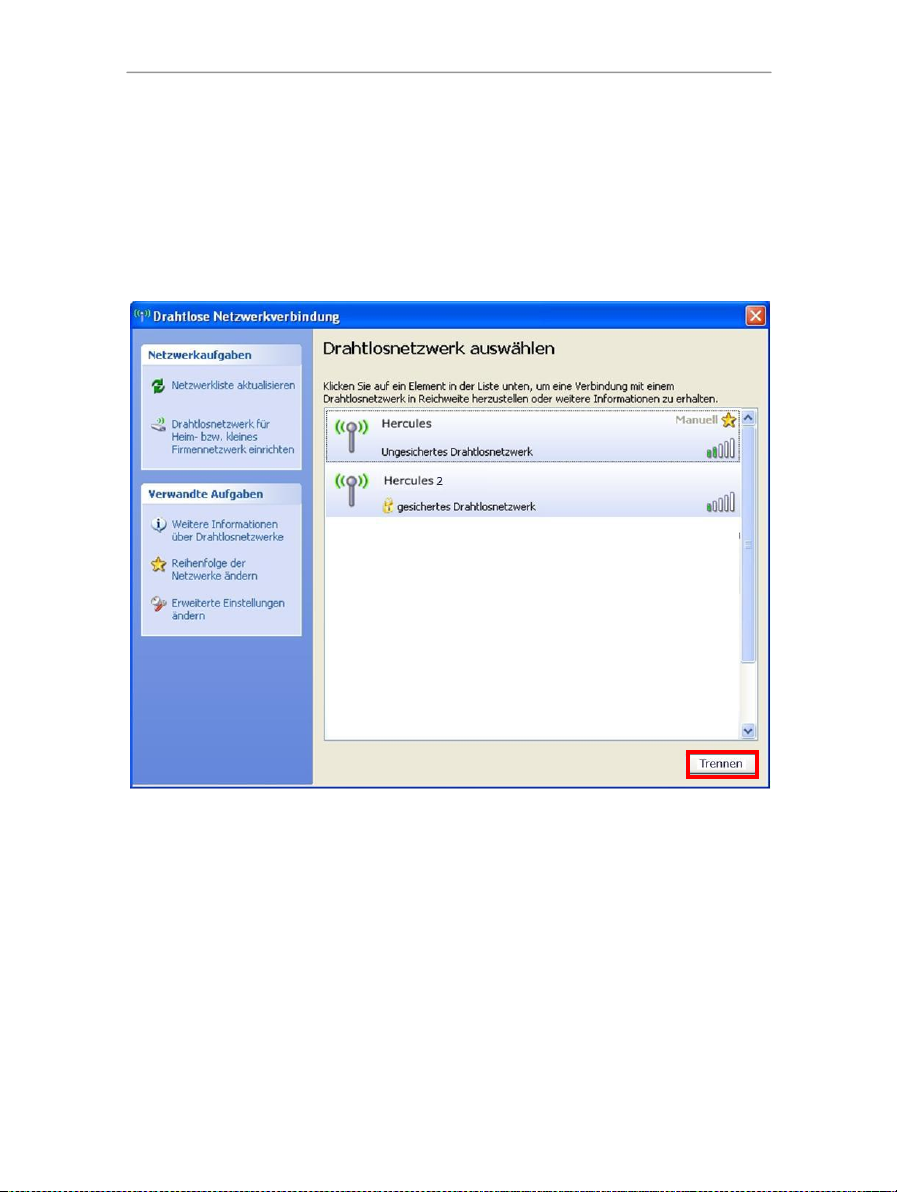

3.7. Computer mit Windows XP: Trennen von einem kabellosen Netzwerk ............................................... 51

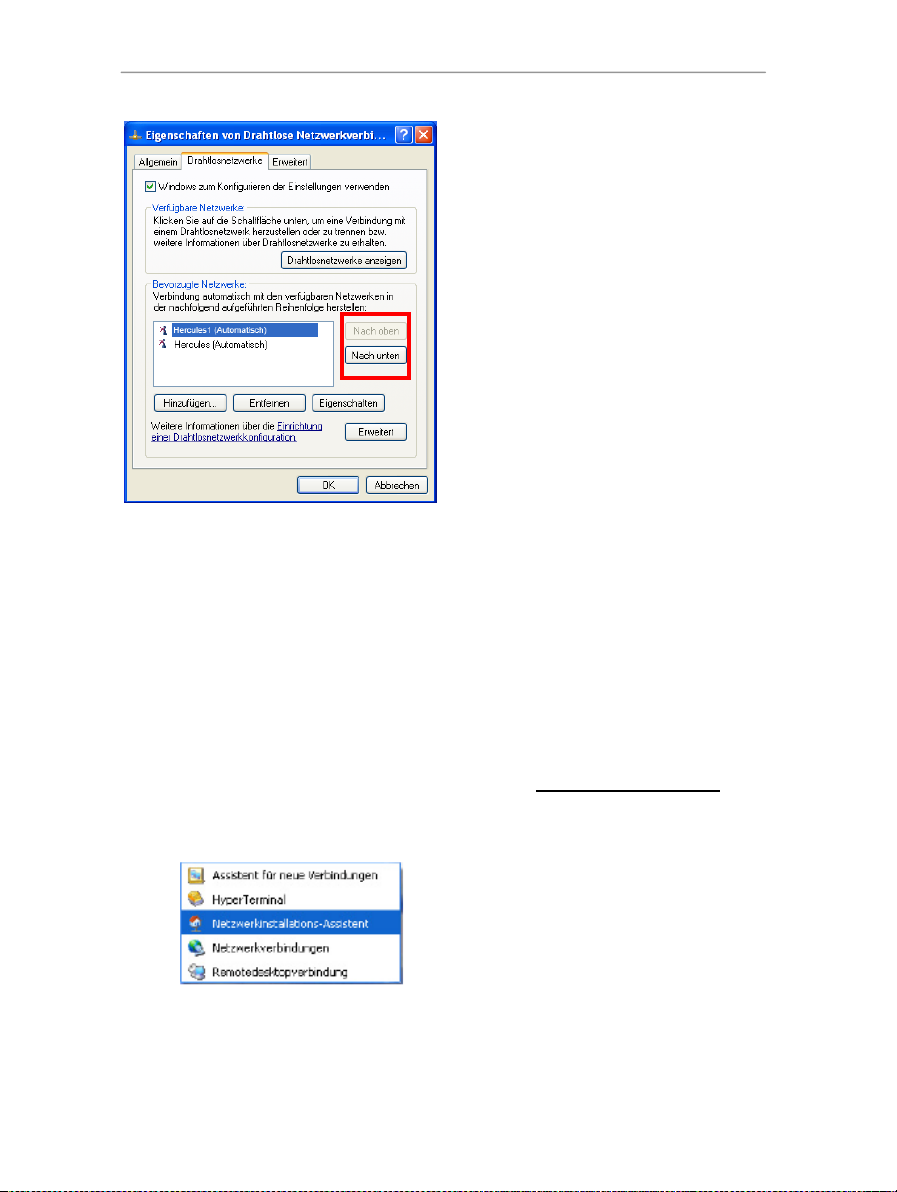

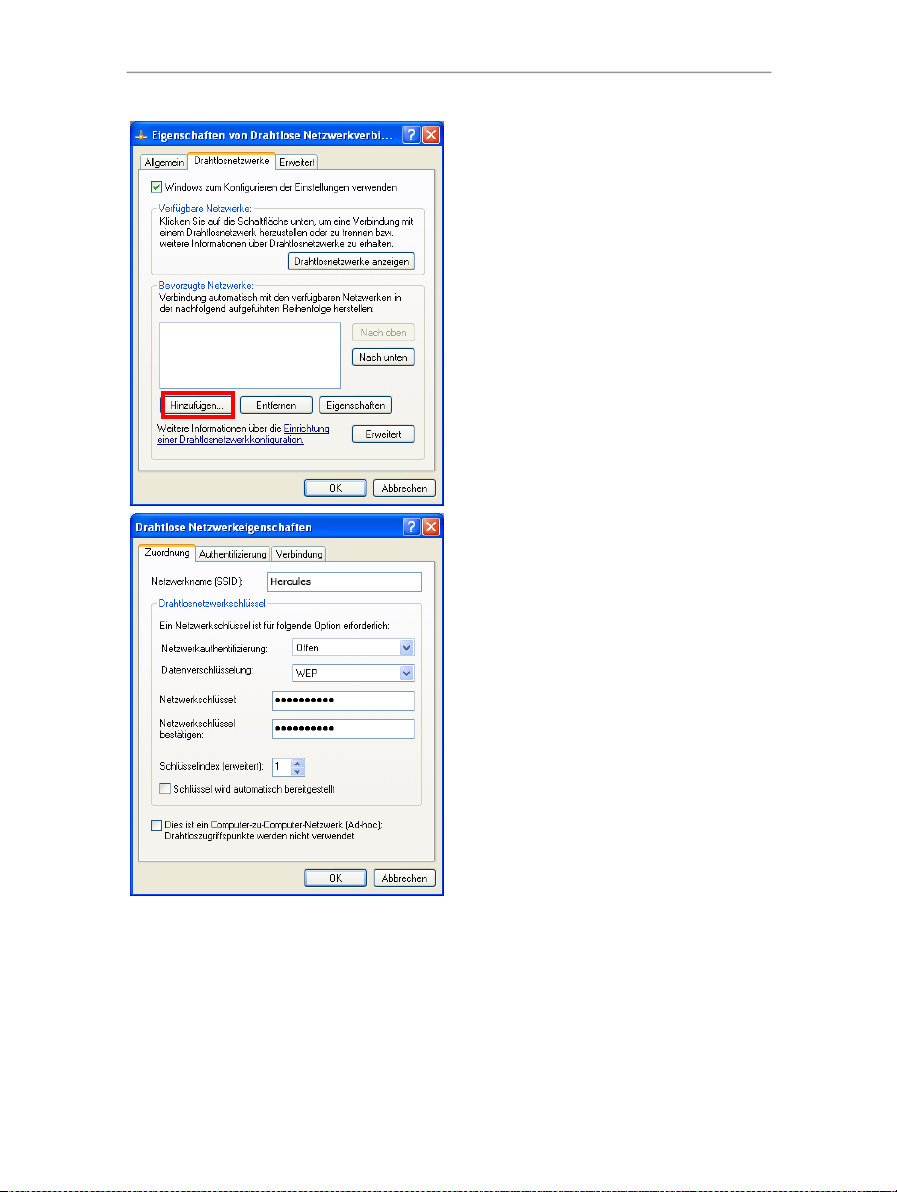

3.8. Computer mit Windows XP: Managen Ihrer favoritisierten Netzwerke ................................................. 52
3.9. Computer mit Windows XP: Freigabe von Ordnern, Drucker oder einer ADSL Verbindung ............... 54

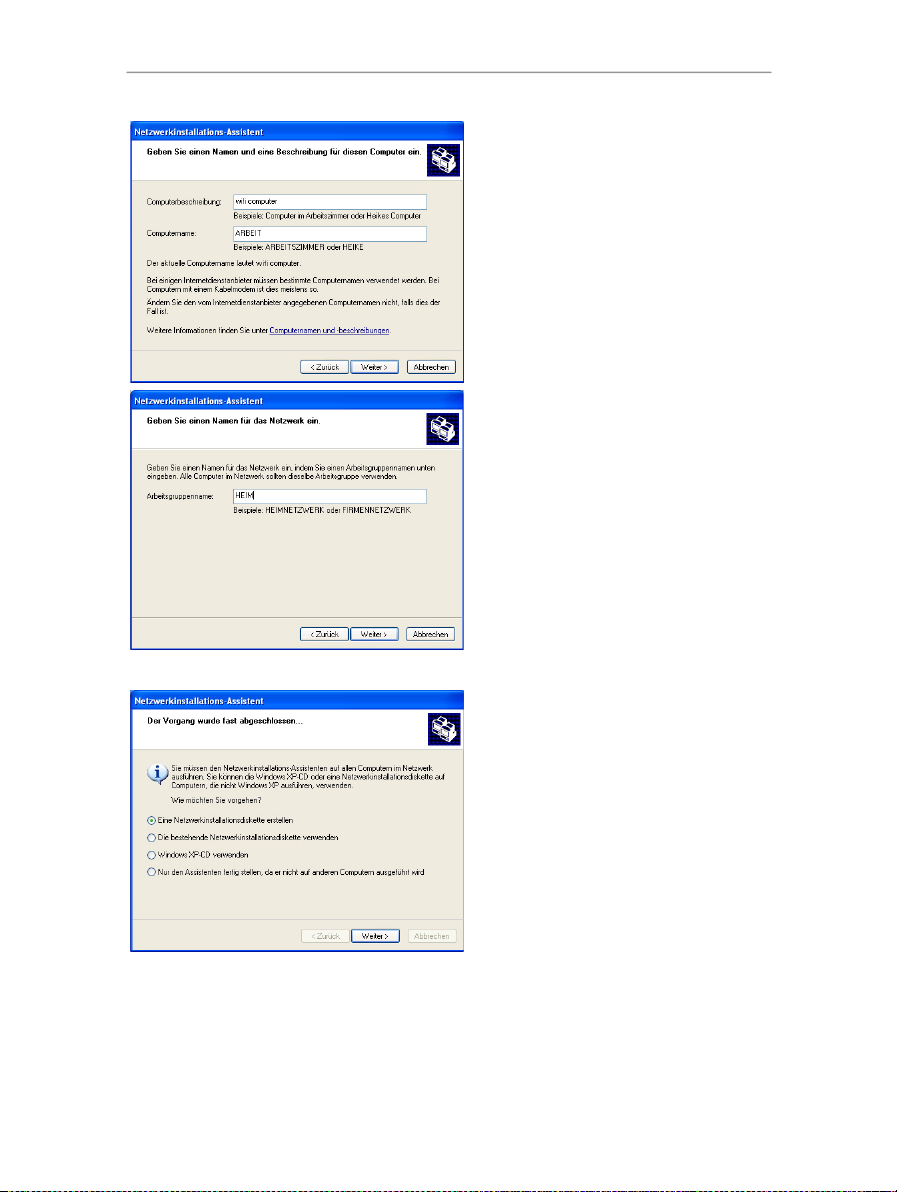

3.9.1. Windows XP: Nutzen des Netzwerk-Installationsassistenten in einem
3.9.2. Windows XP: Gemeinsame Nutzung von Ordnern ................................................................ 58
3.9.3. Windows XP: Zugang zu freigegebenen Ordnern .......................................................................... 59
3.9.4. Windows XP: Gemeinsame Nutzung eines Druckers ............................................................ 59
3.9.5. Windows XP: Einen Arbeitsgruppennamen ändern ............................................................... 61
3.9.6. Windows XP: Manuelles Aktivieren oder Deaktivieren der WiFi-Verbindung (nur für
3.10. Computer mit Windows 2000: Verbinden mit einem kabellosen Netzwerk, Trennen von einem kabellosen
Netzwerk, Managen Ihrer Netzwerke .................................................................................................... 62
3.11. Computer mit Windows 2000: Freigabe von Ordnern, Drucker oder einer ADSL Verbindung ............ 62
3.11.1. Windows 2000: Einrichtung einer Arbeitsgruppe .................................................................... 62
3.11.2. Windows 2000: Gemeinsame Nutzung von Ordnern ............................................................. 63
3.11.3. Windows 2000: Zugang zu freigegebenen Ordnern ............................................................................ 63

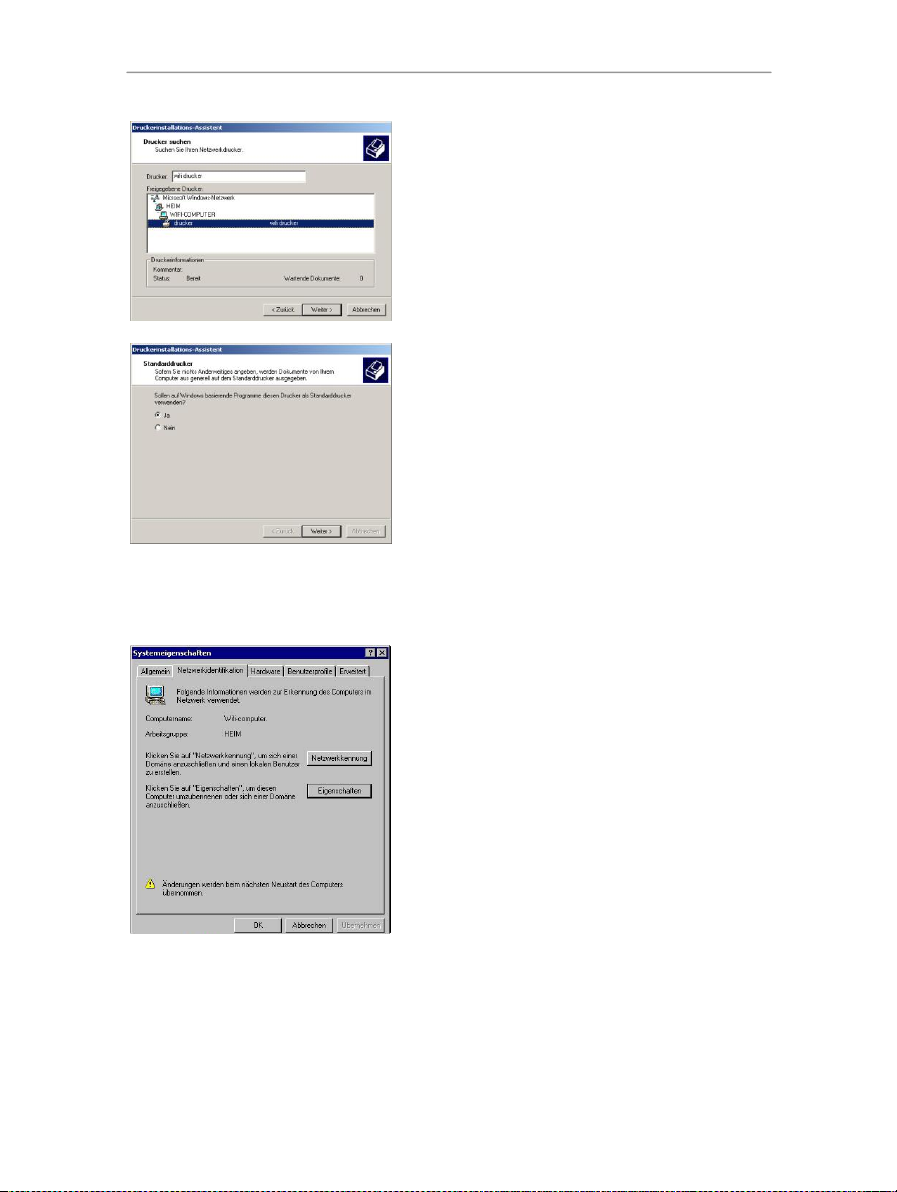

3.11.4. Windows 2000: Gemeinsame Nutzung eines Druckers ............................................................. 64
3.11.5. Windows 2000: Einen Arbeitsgruppennamen ändern ................................................................ 65
3.11.6. Windows 2000: Freigabe einer ADSL-Verbindung in einem Infrastrukturnetzwerk ............... 67
3.11.7. Windows 2000: Manuelles Aktivieren oder Deaktivieren der WiFi-Verbindung (nur für
4. WIFI EXTENDER MANAGER FÜR FORTGESCHRITTENE BENUTZER ................................................... 69
4.1. Willkommen im WiFi Extender Manager ............................................................................................... 69
4.2. Zugang zum WiFi Extender Manager schützen .................................................................................... 71
4.3. Navigation im Interface des WiFi Extender Managers .......................................................................... 72
4.4. Einsicht in die Informationen bezüglich des WiFi-Netzwerks ............................................................... 72
4.5. Verbinden mit einem WiFi-Netzwerk (WiFi Extender Modus) .............................................................. 73
4.6. Verbinden mit einem WiFi-Netzwerk (WiFi Access Point Modus) ........................................................ 76

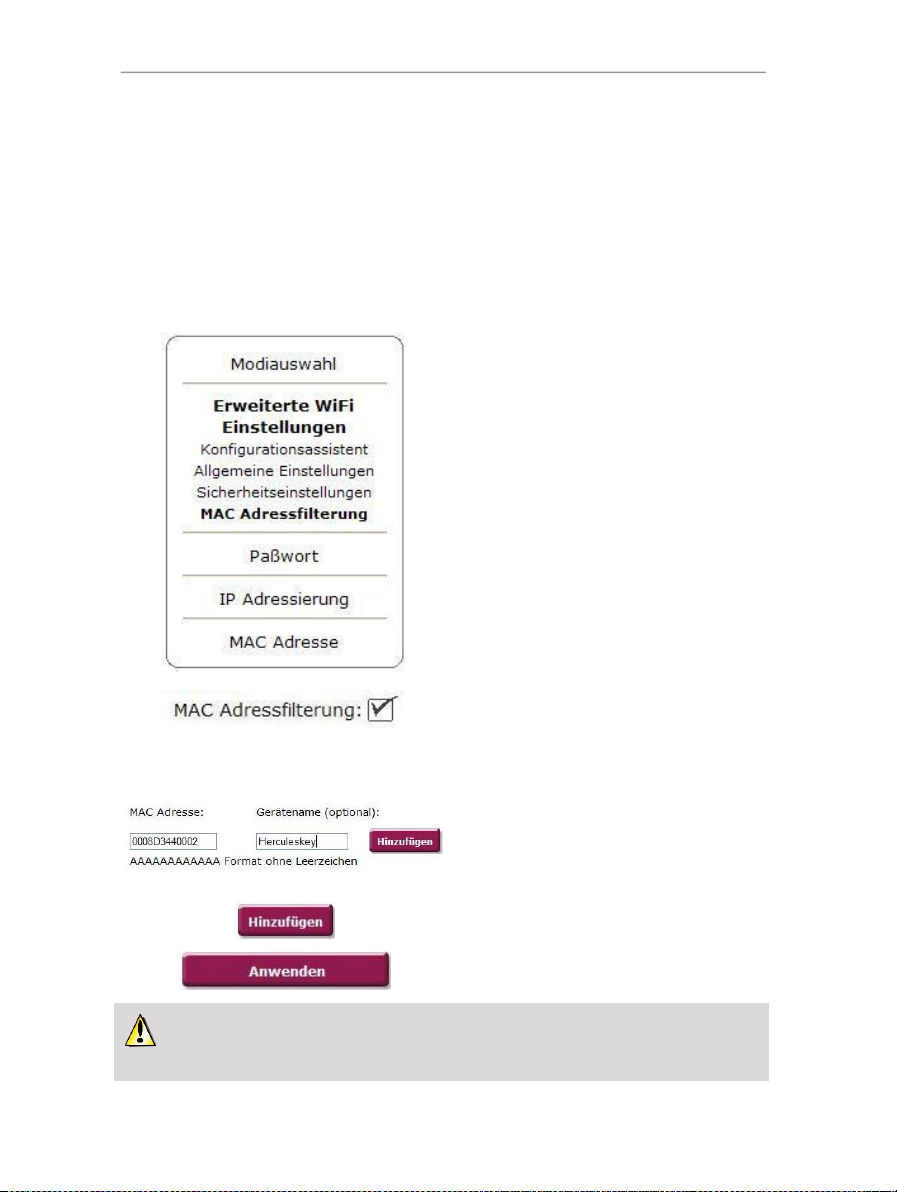

4.7. Limitieren des Zugangs in Ihrem WiFi-Netzwerk für Computer und WiFi Geräte ................................ 80

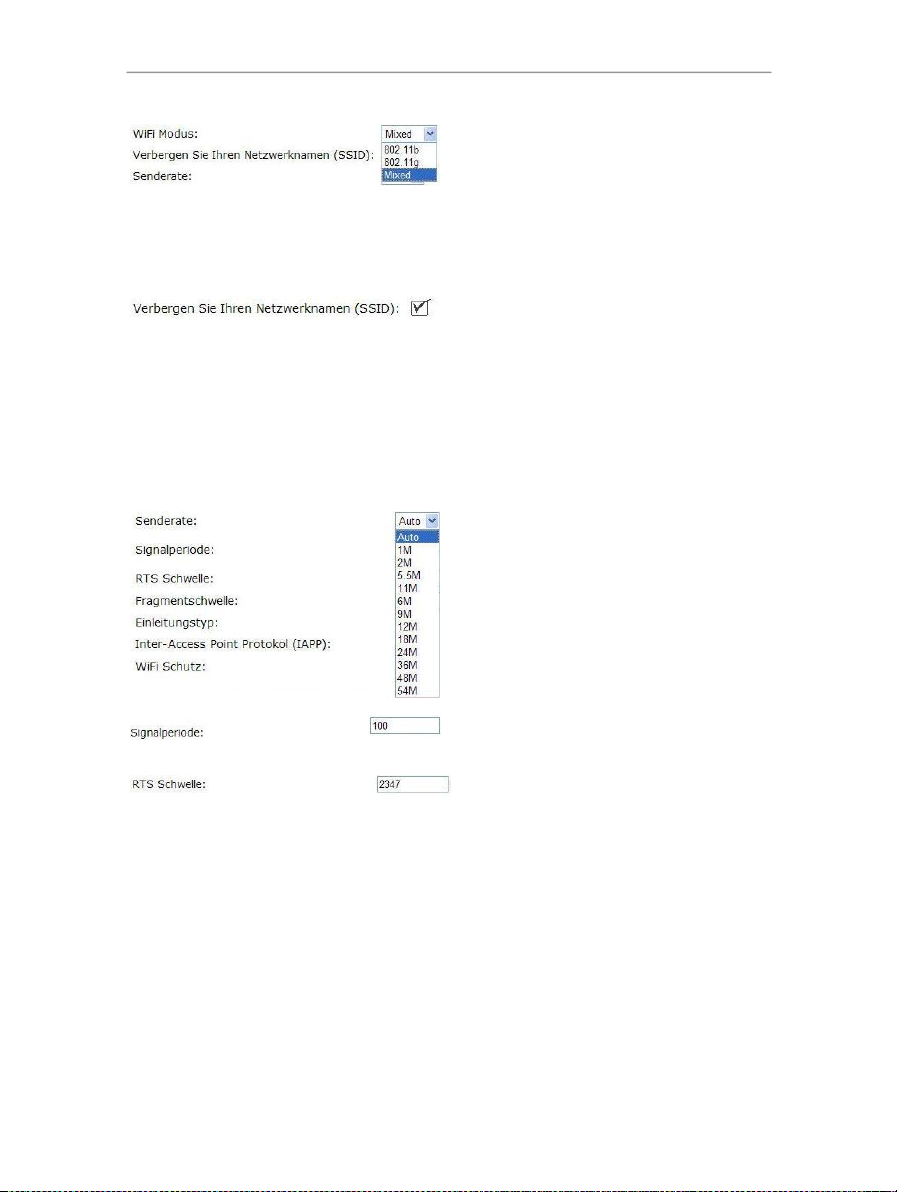

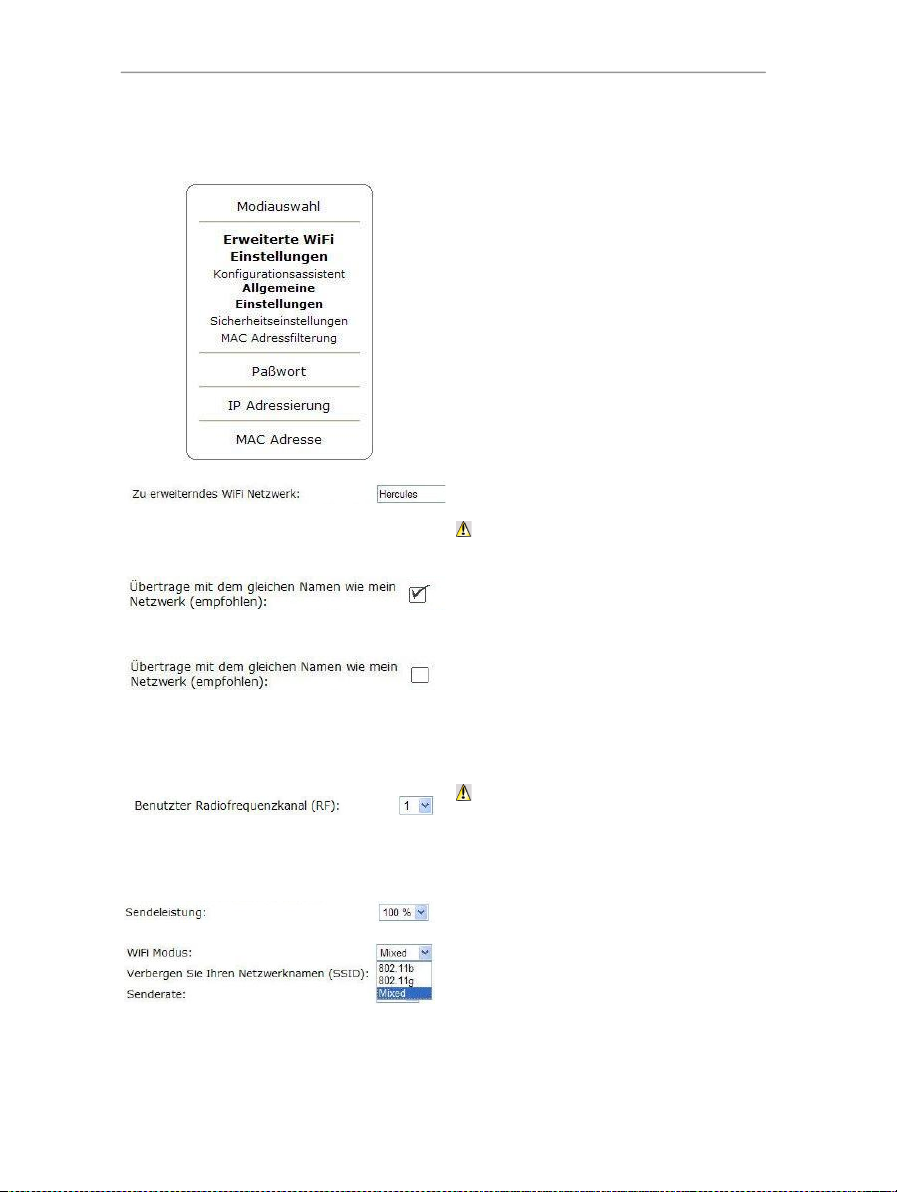

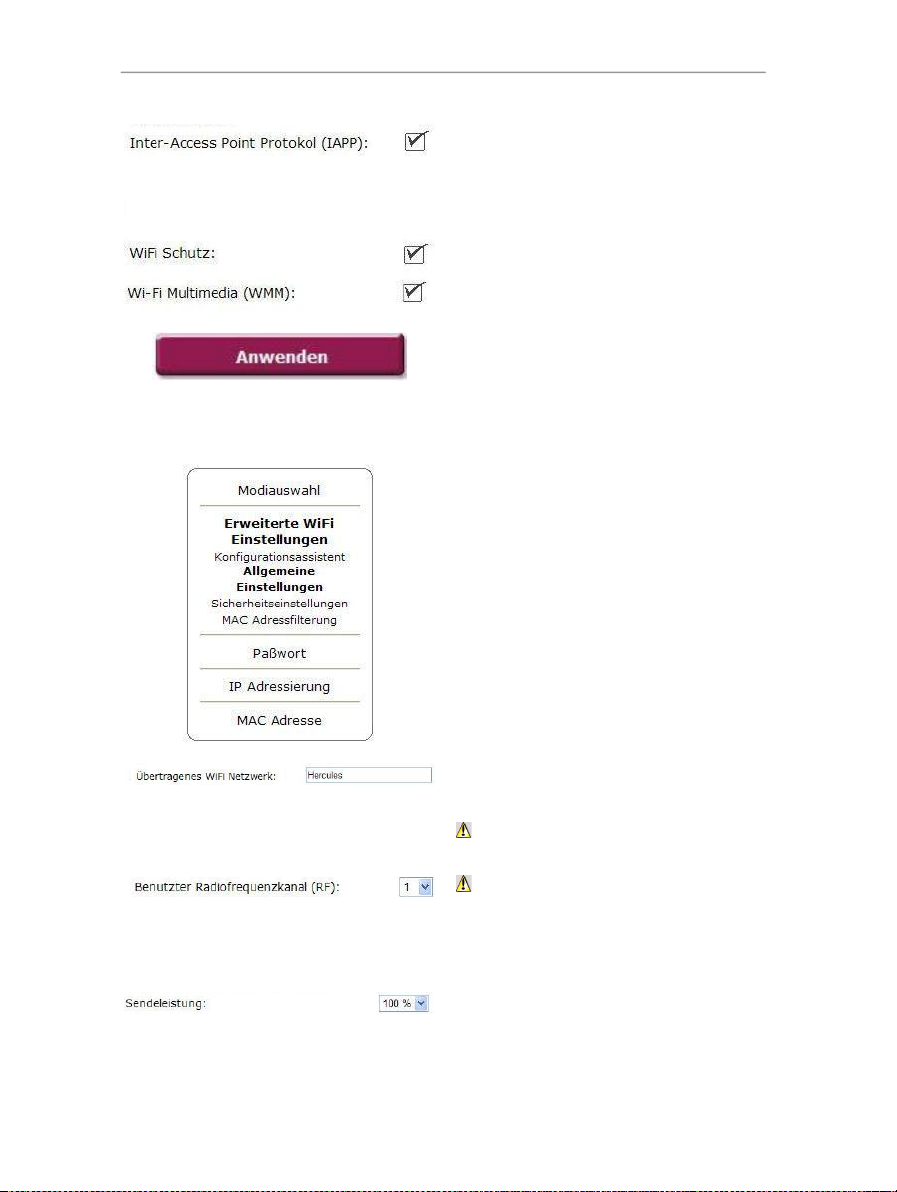

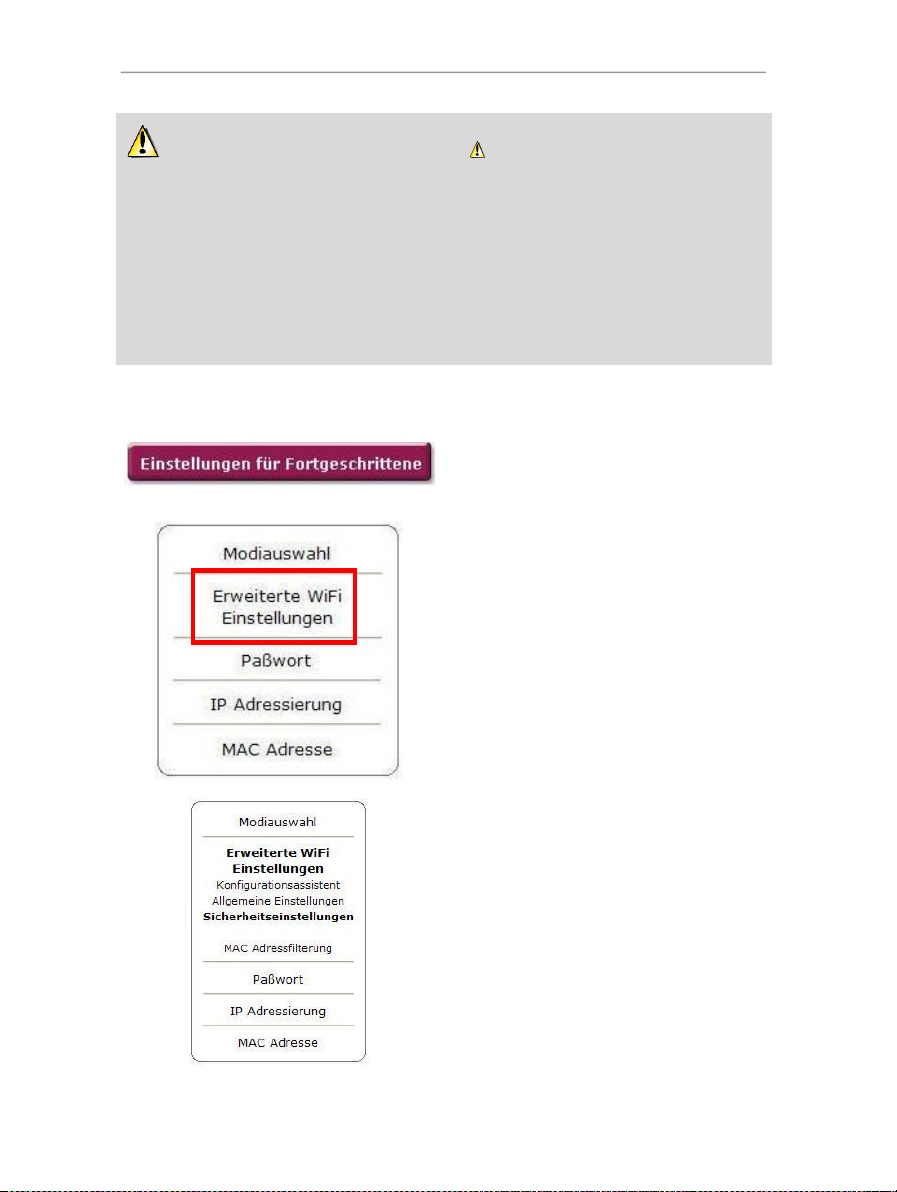

4.8. Anpassung der allgemeinen Einstellungen des WiFi-Netzwerks ......................................................... 81
4.9. Sichern Ihres WiFi-Netzwerks ............................................................................................................... 87
4.10. Eine Werkzeugkiste mit vielen Facetten ............................................................................................... 90
4.10.1. Neustart des Hercules WiFi Extenders ................................................................................... 90
4.10.2. Wiederherstellen der Originaleinstellungen ............................................................................ 91
4.10.3. Update der Firmware Ihres Extenders .................................................................................... 92
4.10.4. Ihre Einstellungen laden und sichern ...................................................................................... 92
4.11. Andere erweiterte Einstellungen ........................................................................................................... 94
4.11.1. Modiänderung (WiFi Extender Modus oder WiFi Access Point Modus) ................................ 94

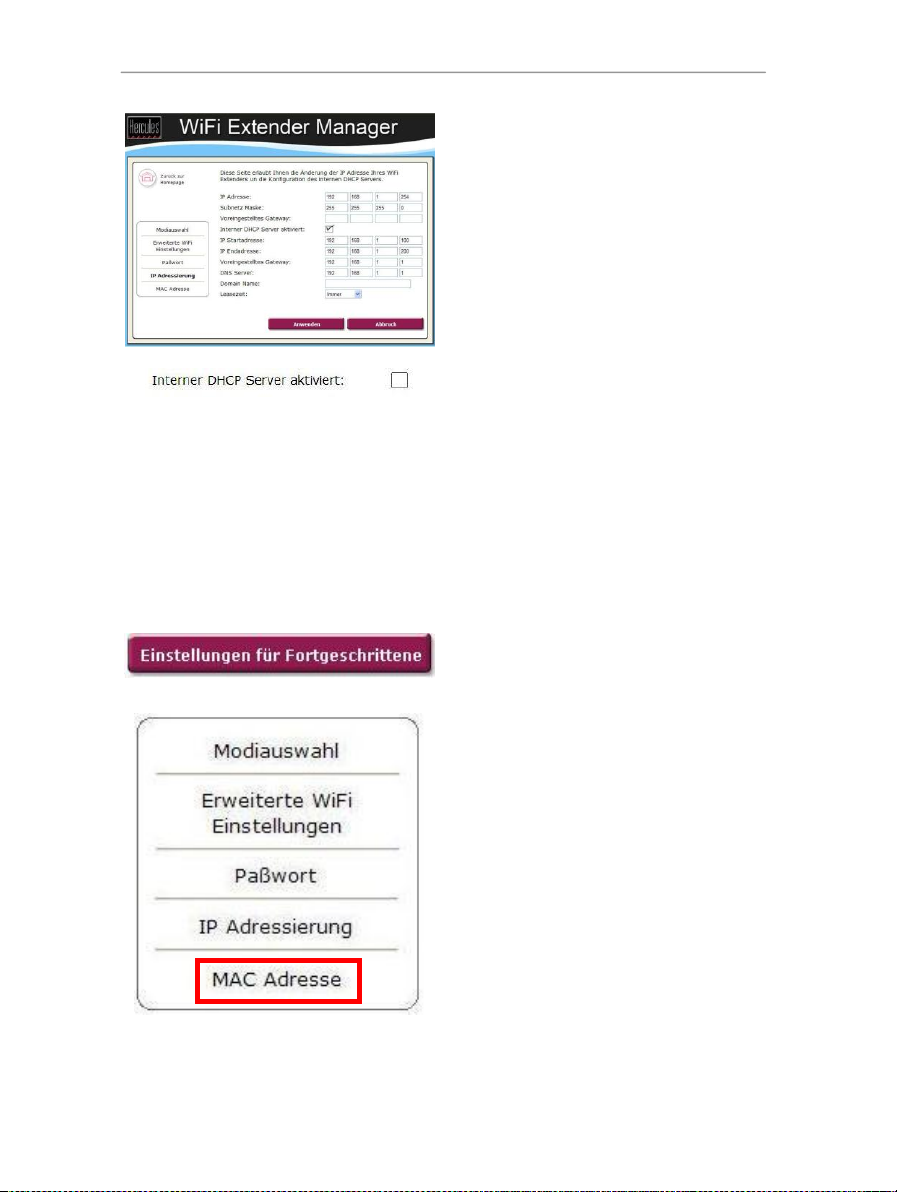

4.11.2. Konfigurieren des internen DHCP Servers ............................................................................. 95

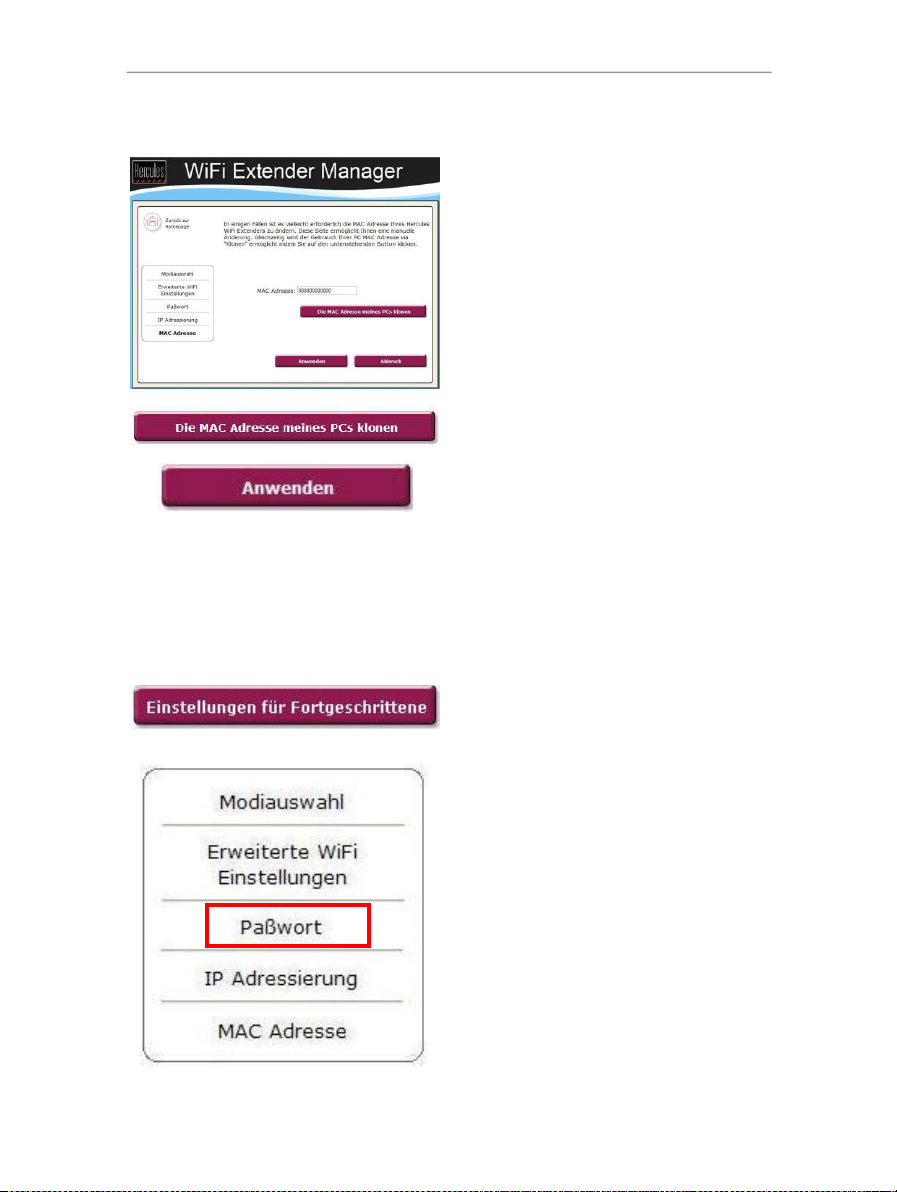

4.11.3. Die MAC Adresse meines PCs klonen ................................................................................... 96
4.11.4. Passwortänderung des Hercules WiFi Extenders .................................................................. 97
4.12. Produktinformation ................................................................................................................................. 98
5. GLOSSAR....................................................................................................................................................... 99
6. TECHNISCHER SUPPORT ......................................................................................................................... 103
7. GARANTIE ................................................................................................................................................... 103
8. HINWEISE ZUM UMWELTSCHUTZ ............................................................................................................ 103
Hercules HWGEXT-54
1. IHR HERCULES WIFI EXTENDER
Hercules präsentiert Ihnen den Hercules WiFi Extender, der Ihnen ermöglichen wird die kabellose Freiheit noch mehr zu genießen. Durch platzieren des Extenders in Ihrem Wohnraum, ermöglicht dieser Distanzen abzudecken und Hindernisse zu überwinden, die zuvor die kabellose Kommunikation Ihrer Computer sowie die Internet-, Geräte- oder Datenfreigabe behinderten.
Ihr Gerät wurde mit größtmöglicher Sorgfalt entwickelt und es ist beides: Einfach zu bedienen und sehr benutzerfreundlich. Gleichermaßen ein Gerät für Anfänger und Fortgeschrittene.
Und nun wird es Zeit einiges über Ihr neues Gerät zu lernen und die Wireless AttitudeTM kennen zu lernen!
1.1. Empfehlungen
- Öffnen Sie nie Ihren Hercules WiFi Extender, denn Sie riskieren Beschädigung interner Komponenten.
- Um Überspannungen oder gar Feuer zu vermeiden, sollten Sie Ihr Gerät fernhalten von:
- Regen oder Feuchtigkeit, sowie allen Flüssigkeiten (Wasser, Reinigungsmittel usw.),
- Wärme abstrahlenden Quellen, wie Heizkörper, Öfen oder andere Geräte (Verstärker),
- direktem Sonnenlicht.
- Decken Sie Ihren WiFi Extender niemals ab.
- Ziehen Sie das Stromkabel des WiFi Extenders, wenn Sie längere Zeit abwesend sind. Bitte ziehen Sie dabei niemals am Kabel, sondern nur am Stecker der Stromverbindung.
- Den Stecker des WiFi Extenders abziehen, bevor Sie diesen reinigen. Dazu bitte einen weichen Lappen benutzen und Sprühreiniger vermeiden.
- Das Gerät nur mit dem gelieferten Netzteil benutzen, welches steht's leicht zugänglich bleiben soll.
- Das Gerät ist für eine Nutzung in einer Umgebung mit gemäßigtem Klima bestimmt.
1.2. Spezifikationen
Der Hercules WiFi Extender ist mit 2 Funktionen ausgestattet: (1) WiFi Extender, (2) WiFi Access Point
802.11g.
WiFi Access Point 802.11g RF-Spezifikation: Frequenz = 2400-2483.5 MHz Maximale Übertragungsstärke: 100 mW Eine extern angebrachte bewegliche Antenne 1 RJ-45 Stecker für Ethernet LAN 10/100 Mbps-Netzwerke Sicherheitsfunktionen: WEP/WPA-PSK/WPA2-PSK/Mixed WPA-WPA2, MAC Adressenfilterung Externes Netzteil, Aufnahme: 120~240 V, 50/60 Hz, Ausgangsleistung: 12 V/0,5 A
Grüne LEDs an der Vorderseite Software Update via Ethernetport
Benutzerhandbuch – 3/105
Hercules HWGEXT-54
Ethernet LED: Leuchtet, wenn der Port an
ein Peripheriegerät angeschlossen ist und blinkt während Datenübertragungen.
WiFi LED: Leuchtet wenn die
WiFi-Verbindung aktive ist, blinkt regelmäßig wenn der Modem Router gesucht wird.
Betriebs-LED
1.3. Systemanforderungen
Für die Konfiguration:
Intel Pentium III, AMD Athlon/AMD-K6 64MB RAM 10/100 RJ45 Ethernet Netzwerkkarte CD-ROM Laufwerk Betriebssystem: Microsoft Windows 2000, XP, Vista
Um ins Internet zu gehen:
ADSL Modem Router mit aktiver Internetverbindung Internet Explorer 6.0, Netscape Navigator 4.7 oder Mozilla Firefox 1.0 oder höher Kabelloses Netzwerkgerät 802.11b/g
1.4. Werkeinstellungen (für fortgeschrittene Benutzer)
IP-Adresse des Hercules WiFi Extenders: 192.168.178.200 Passwort: 123456
1.5. Packungsinhalt
Bitte achten Sie darauf, dass folgende Dinge in der Verpackung Ihres Hercules WiFi Extenders enthalten sind:
Hercules WiFi Extender HWGEXT-54 CD-ROM (beinhaltet Installationsassistent und Bedienungsanleitung im pdf-Format) Ethernetkabel Netzgerät (120-240 V – 12 V/0,5 A) Wandhalterung Schnellstartanleitung auf Deutsch
1.6. Vorderansicht
4/105 – Benutzerhandbuch
1.7. Anschlußübersicht
Stromversorgung, hier Netzteil anschließen Ethernetport: Ermöglicht den Hercules WiFi
Extender an den Computer anzuschließen, um die Erstkonfiguration vorzunehmen und diesen an den Modem Router im WiFi Access Point Modus anzuschließen.
[RESET] Dieser Button setzt das Gerät wieder
auf die Werkseinstellungen zurück: Das Gerät einschalten und den Initialisierungsvorgang komplett abwarten. Als nächstes den RESET Button 10 Sekunden lang drücken (benutzen Sie dazu einen Gegenstand mit abgerundeter Spitze). Den Button loslassen und die Reinitialisierung des Hercules WiFi Extenders komplett abwarten.
Externe abnehmbare Antenne (nach oben
orientieren)
Hercules HWGEXT-54
Benutzerhandbuch – 5/105
Hercules HWGEXT-54
2. INSTALLATION DES HERCULES WIFI EXTENDERS
Um diesen Vorgang zu vereinfachen hat Hercules einen Assistenten entwickelt, der Sie sicher Schritt für Schritt durch den Installationsprozess leitet und garantiert, dass alles korrekt funktioniert.
2.1. Aufruf des Hercules WiFi Extender Installationsassistenten
Der Installationsassistent befindet sich auf der beigefügten CD-ROM. Um Ihnen zusätzlich zum Assistenten noch mehr Sicherheit bei der Installation zu geben, ist die gesamte Prozedur hier noch einmal Schritt für Schritt beschrieben:
- Die CD in das Laufwerk einlegen.
Der Installationsassistent erscheint automatisch.
Falls das Installationsmenü nicht automatisch startet:
- Doppelklicken Mein Computer.
- Doppelklicken Icon
- Falls nötig auf Setup.exe doppelklicken.
6/105 – Benutzerhandbuch
Hercules HWGEXT-54
Das Betriebsprinzip des WiFi Extender Modus (Standardeinstellung des Hercules WiFi Extenders)
besteht aus der Verstärkung des von Ihrem Modem Router gesendeten WiFi-Signals und dient somit der Vergrößerung des abgedeckten WiFi-Bereiches in Ihrem Wohnraum.
Der WiFi Access Point Modus ermöglicht Ihrem Hercules WiFi Extender (mit Ethernetkabel an den Modem Router angeschlossen) die vom Modem Router erhaltenen Signale an alle anderen kabellosen Geräte weiter zu senden.
Der WiFi Access Point Modus ist nur mit dem Modem Router ohne WiFi möglich, da der Modem Router mit WiFi bereits ermöglicht WiFi-Signale zu senden und Sie somit nicht von der WiFi Extender Funktion des
Hercules WiFi Extenders, die den WiFi-Bereich Ihres Wohnraumes vergrößert, profitieren können.
2.2. Einführung: MODIAUSWAHL
Zu diesem Zeitpunkt können Sie Ihren Betriebsmodus auswählen: WiFi Extender Modus (Standardmodus) oder WiFi Access Point Modus (Zusatzmodus). Diese Wahl beeinflusst den Installationsvorgang Ihres Hercules WiFi Extenders. Der Benutzermodus kann anschließend in den erweiterten Einstellungen des WiFi Extender Managers geändert werden (siehe 4.11.1 Modiänderung (WiFi Extender oder WiFi Access
Point)).
- Falls Sie auf Fortfahren geklickt haben, um den WiFi Extender Modus zu wählen, gehen Sie bitte direkt zum Kapitel 2.3. Installation des Hercules WiFi Extenders im WiFi Extender Modus über.
- Falls Sie den WiFi Access Point Modus gewählt haben, gehen Sie bitte direkt zum Kapitel 2.4. Installation
des Hercules WiFi Extenders im WiFi Access Point Modus über.
Benutzerhandbuch – 7/105
Hercules HWGEXT-54
Nach der Installation können Modem Router und Computer wieder am jeweils gewünschten Platz im
Wohnbereich installiert werden. Sie können Ihren Hercules WiFi Extender ebenfalls zwischen Modem Router und Computer installieren (für die beste Position, siehe Schritt 7: POSITIONIERUNG DES WIFI
EXTENDERS).
2.3. Installation des Hercules WiFi Extenders im WiFi Extender
Modus
2.3.1. Schritt 1: VORBEREITUNGEN VOR DER INSTALLATION
(WiFi Extender Modus)
Lesen Sie bitte aufmerksam die Anweisungen auf Ihrem Bildschirm, um die Installation vorzubereiten. Bevor Sie mit der Installation Ihres WiFi Extenders fortfahren, sollten Sie sicherstellen, dass sich Ihr Computer in dem vom Modem Router abgedeckten Sendebereich befindet. Je nach Beschaffung Ihres Wohnbereiches (Positionen der Steckdosen und Telefonanschlüsse) kann es sein, dass Sie Ihren Computer und Ihren Modem Router näher zusammenbringen müssen. In diesem Fall ist es momentan unnötig die ADSL-Kabel (DSL) und Telefonkabel (FON) wieder anzuschließen.
8/105 – Benutzerhandbuch
2.3.2. Schritt 2: ÜBERPRÜFUNG DES MODEM ROUTERS (WiFi
Extender Modus)
- Stellen Sie sicher, dass Ihr Modem Router eingeschaltet ist und dass die WiFi LED leuchtet.
Hercules HWGEXT-54
Benutzerhandbuch – 9/105
Hercules HWGEXT-54
2.3.3. Schritt 3: ENTFERNEN JEDWEDER
ETHERNETVERBINDUNG (WiFi Extender Modus)
- Trennen Sie alle Ethernetkabel (am Modem Router oder einem anderen Netzwerk) von Ihrem Computer.
10/105 – Benutzerhandbuch
Hercules HWGEXT-54
2.3.4. Schritt 4: ENTFERNEN JEDWEDES WIFI-NETZWERKS
(WiFi Extender Modus)
- Falls Ihr Computer an ein WiFi-Netzwerk angeschlossen ist, muss dieser durch Klicken auf den WiFi Trennen Butten vom Netzwerk getrennt werden. Ansonsten gehen Sie bitte durch Klicken auf den Fortfahren
Button direkt zum nächsten Schritt über.
Benutzerhandbuch – 11/105
Hercules HWGEXT-54
2.3.5. Schritt 5: EINSCHALTEN UND MIT IHREM COMPUTER
VERBINDEN (WiFi Extender Modus)
- Verbinden Sie das Stromkabel vom Netzteil mit Ihrem Hercules WiFi Extender und stecken Sie den Stecker des Netzteils in eine Steckdose in der Nähe Ihres Computers und Ihres Modem Routers.
Die Betriebs-LED leuchtet.
- Verbinden Sie das schwarze Ethernetkabel mit dem Ethernetport des Hercules WiFi Extenders und mit dem Ethernetport (RJ-45) Ihres Computers.
Die Ethernetport LED leuchtet.
- Klicken Sie anschließend auf Fortfahren.
12/105 – Benutzerhandbuch
Hercules HWGEXT-54
Wenn Sie zur Steuerung des Zugriffs auf möglicherweise gewalthaltige oder aus anderen Gründen nicht
akzeptable Internetseiten den Inhaltsratgeber in Ihrem Internet-Navigator eingeschaltet haben, können Sie keine direkte Verbindung zum WiFi Extender Manager herstellen.
Beim Start von QuickAccess verlangt der Inhaltsratgeber in diesem Fall um Erlaubnis, die Internetseite
http://192.168.178.200 zu öffnen. Diese Internetseite entspricht der WiFi-Extender-Manager-Interface Ihres
Hercules WiFi Extenders. Sie müssen dazu lediglich die Option wählen, Erlaubnis diese Webseite anzuzeigen. Die Adresse des Extenders wird dadurch im Internet-Navigator gespeichert, so dass Sie fortan
direkt auf den WiFi Extender Manager zugreifen können.
Das WiFi-Netzwerk Ihres Modem Routers aus der
Liste wählen.
Auf Nächste klicken.
Sicherstellen, dass die SSID des WiFi-Netzwerks
der bei der Erstellung des Netzwerkes eingegebenen SSID entspricht.
Auf Nächste klicken.
2.3.6. WiFi-Verbindung zwischen Ihrem Hercules WiFi Extender
und Ihrem Modem Router via QuickAccess
Das Verbindungsdienstprogramm Hercules Quick Access wird automatisch gestartet und ermöglicht Ihnen Ihren Hercules WiFi Extender zu konfigurieren.
- Folgen Sie den Anweisungen auf Ihrem Bildschirm:
Benutzerhandbuch – 13/105
Hercules HWGEXT-54
Eingabe des bei der Erstellung des Netzwerkes
eingegebenen WEP-Sicherheitsschlüssels.
Auf Verbinden klicken.
Der Hercules WiFi Extender verbindet sich mit Ihrem Modem Router.
Die Konfiguration ist nun beendet. Konnte die Konfiguration fehlerfrei durchgeführt werden, bitte auf
den Schritt 6: TRENNEN VOM COMPUTER übergehen. Andernfalls auf Erneut starten klicken, um den Installationsassistenten neu zu starten oder auf Beenden klicken.
2.3.7. Schritt 6: TRENNEN VOM COMPUTER (WiFi Extender
Modus)
14/105 – Benutzerhandbuch
Hercules HWGEXT-54
Sobald der Hercules WiFi Extender konfiguriert ist, um die Reichweite des WiFi-Netzwerks auf Ihren Wohnbereich zu vergrößern, kann der Extender vom Computer und vom Stromnetz abgetrennt werden, um anschließend am gewünschten Platz wieder installiert zu werden.
- Den WiFi Extender ausschalten.
- Das Ethernetkabel zwischen WiFi Extender und Computer abziehen.
- Klicken Sie anschließend auf Fortfahren.
2.3.8. Schritt 7: POSITIONIERUNG DES HERCULES WIFI
EXTENDERS (WiFi Extender Modus)
Um Ihnen beim Auffinden der besten Position für Ihren Hercules WiFi Extender zu helfen (entsprechend der Anzahl Ihrer Räume, Wohnetagen, Computern, Strom-, Wasser- und Telefonleitungen usw.), können wir folgende Tipps geben:
- Stellen Sie zuerst die Fläche der vom Modem Router abgedeckten Zone fest. Dies ermöglicht den maximalen Sendebereich Ihres Modem Routers und somit die optimale Position des Hercules WiFi Extenders zu bestimmen.
- Schalten Sie Ihren Extender aus und positionieren Sie ihn in einem anderen Zimmer auf halbem Weg zwischen der äußersten Grenze der abzudeckenden Zone und des Modem Routers.
- Stellen Sie sicher, dass sich diese Position in der aktuell vom WiFi-Netzwerk Ihres Modem Routers abgedeckten Zone befindet. Wir empfehlen eine hochgelegene und sichtfreie Position zu wählen (hoher Tisch oder Wandhalterung).
Benutzerhandbuch – 15/105
Hercules HWGEXT-54
Die WiFi Sendeleistung Ihres Hercules WiFi Extenders hängt von vielen äußeren Umständen ab (z.B. Aquarium, Metall, Bücher, Wände usw.), die die Verbindung zwischen WiFi Extender und WiFi Geräten unter Umständen stören.
Außerdem kann es vorkommen, dass der Extender die vom Modem Router empfangenen Signale nur halb so stark weitergibt. Dies ist jedoch noch genügend für den Internetzugang und den Datenaustausch sowie für Downloads (z.B.: Der Modem Router sendet mit einer maximalen Stärke von 20 Mbps Signale an Ihren WiFi Extender. Dieser sendet wiederum nur ein halb so starkes Signal (10 Mbps) an Ihren Computer).
- Halten Sie einen Mindestabstand von 2 m zwischen dem Extender und den Computern/WiFi Geräten ein.
- Falls Sie mehrere Computer/WiFi Geräte auf verschiedenen Wohnetagen haben (z.B. Erdgeschoß und zweite Etage), sollten Sie den Hercules WiFi Extender idealerweise auf der zweiten Etage vertikal zu Ihrem Modem Router positionieren.
- Positionierung des Hercules WiFi Extenders nach Ihren Ansprüchen:
16/105 – Benutzerhandbuch
2.3.9. Schritt 8: ÜBERPRÜFUNG DER WIFI-VERBINDUNG
Sollte die LED nicht zum Verbunden-Status wechseln, bedeutet dies, dass der WiFi Extender zu weit vom Modem Router entfernt ist. Bitte bewegen Sie diesen näher an den Modem Router heran, bis die LED zum Verbunden-Status wechselt.
- Den WiFi Extender einschalten.
Hercules HWGEXT-54
Die WiFi LED (..) sollte zuerst blinken (während des Verbindens) und dann dauerhaft leuchten (Verbunden).
- Klicken Sie anschließend auf Fortfahren.
Benutzerhandbuch – 17/105
Hercules HWGEXT-54
2.3.10. Schritt 9: VERBINDUNG MIT DEM ERWEITERTEN
WIFI-NETZWERK (WiFi Extender Modus)
Nun, nachdem Ihr WiFi Extender installiert und mit dem Modem Router verbunden ist, können Sie Ihr Netzwerk mit erweiterter Reichweite genießen. Sie können nun Ihren Computer oder Ihre WiFi Geräte (Spielkonsole, Telefon, PDA usw.) mit dem Extender verbinden, indem Sie aus einer Liste den Namen des WiFi-Netzwerks Ihres Modem Routers auswählen und den entsprechenden Sicherheitsschlüssel eingeben.
- Starten Sie das WiFi-Verbindungsdienstprogramm Ihres Computers oder Ihres WiFi Geräts.
- Wählen Sie den Namen des WiFi-Netzwerks Ihres Modem Routers (z.B.: Hercules) und verbinden Sie sich mit diesem.
Falls Sie Ihren Computer oder Ihr WiFi Gerät an einen anderen Platz stellen, verbinden sich diese automatisch mit dem nächsten WiFi Access Point (Modem Router oder Hercules WiFi Extender).
- Klicken Sie auf Fortfahren, um zum letzten Schritt zu gelangen.
18/105 – Benutzerhandbuch
Hercules HWGEXT-54
Falls Sie dieses Programm nicht installieren wollen, können Sie Ihren Hercules WiFi Extender nur dann nutzen, wenn Sie dessen Adresse manuell eintragen (Bitte lesen Sie dazu Kapitel 4.1 Willkommen
im WiFi Extender Manager).
Es ist Ihnen jederzeit möglich die Installation zu wiederholen, indem Sie die CD-ROM neu einlegen (siehe Kapitel 2.1 Aufruf des Installationsassistenten des Hercules WiFi Extenders).
2.3.11. Schritt 10: INSTALLATION ABGESCHLOSSEN (WiFi
Extender Modus)
Am Ende der Installation schlägt Ihnen der Assistent vor, das Dienstprogramm Hercules QuickAccess auf Ihren Computer zu kopieren. Dies ermöglicht Ihnen zu einem späteren Zeitpunkt auf die erweiterten Einstellungen Ihres Hercules WiFi Extenders zuzugreifen oder diese zurückzustellen. Dafür genügt es, auf das Hercules QuickAccess Icon auf Ihrem Computer doppelzuklicken.
- Aktivieren Sie die Box "Hercules QuickAccess" auf meinem Computer installieren, um QuickAccess zu kopieren.
- Klicken Sie auf Beenden.
Benutzerhandbuch – 19/105
Hercules HWGEXT-54
Um Ihren Modem Router in ein WiFi Modem umzuwandeln und somit Daten kabellos an andere WiFi Geräte zu übertragen, muss der Hercules WiFi Extender nach der Installation am Ethernetport
Ihres Modem Routers angeschlossen bleiben.
2.4. Installation des Hercules WiFi Extenders im WiFi Access
Point Modus
Der WiFi Access Point Modus ermöglicht, Ihren Modem Router in ein WiFi Modem umzuwandeln, um somit ein Netzwerk einzurichten, das Ihnen ermöglicht Ihre Internetverbindung, Dateien oder Ihren Drucker mit anderen WiFi Geräten zu teilen.
2.4.1. Schritt 1: ÜBERPRÜFUNG DES MODEM ROUTERS (WiFi
Access Point Modus)
- Stellen Sie sicher, dass Ihr Modem Router eingeschaltet ist.
20/105 – Benutzerhandbuch
Hercules HWGEXT-54
2.4.2. Schritt 2: ENTFERNEN JEDWEDER
ETHERNETVERBINDUNG (WiFi Access Point Modus)
- Trennen Sie alle Ethernetkabel (am Modem Router oder einem anderen Netzwerk) von Ihrem Computer.
Benutzerhandbuch – 21/105
Hercules HWGEXT-54
2.4.3. Schritt 3: ENTFERNEN JEDWEDES WIFI-NETZWERKS
(WiFi Access Point Modus)
- Falls Ihr Computer an ein WiFi-Netzwerk angeschlossen ist, muss dieser durch Klicken auf den WiFi Trennen Butten vom Netzwerk getrennt werden. Ansonsten gehen Sie bitte durch Klicken auf den Fortfahren
Button direkt zum nächsten Schritt über.
2.4.4. Schritt 4: EINSCHALTEN UND MIT IHREM COMPUTER
VERBINDEN (WiFi Access Point Modus)
- Verbinden Sie das Stromkabel vom Netzteil mit Ihrem Hercules WiFi Extender und stecken Sie den Stecker des Netzteils in eine Steckdose in der Nähe Ihres Computers und Ihres Modem Routers.
Die Betriebs-LED leuchtet.
- Verbinden Sie das schwarze Ethernetkabel mit dem Ethernetport des Hercules WiFi Extenders und mit dem Ethernetport (RJ-45) Ihres Computers.
Die Ethernetport LED leuchtet.
- Klicken Sie anschließend auf Fortfahren.
22/105 – Benutzerhandbuch
Hercules HWGEXT-54
Wenn Sie zur Steuerung des Zugriffs auf möglicherweise gewalthaltige oder aus anderen Gründen nicht
akzeptable Internetseiten den Inhaltsratgeber in Ihrem Internet-Navigator eingeschaltet haben, können Sie keine direkte Verbindung zum WiFi Extender Manager herstellen.
Beim Start von QuickAccess verlangt der Inhaltsratgeber in diesem Fall um Erlaubnis, die Internetseite
http://192.168.178.200 zu öffnen. Diese Internetseite entspricht der WiFi-Extender-Manager-Interface Ihres
Hercules WiFi Extenders. Sie müssen dazu lediglich die Option Erlaubnis diese Webseite anzuzeigen wählen. Die Adresse des Extenders wird dadurch im Internet-Navigator gespeichert, so dass Sie fortan direkt auf den WiFi Extender Manager zugreifen können.
2.4.5. WiFi-Verbindung zwischen Ihrem Hercules WiFi Extender
und Ihrem Modem Router via QuickAccess
Das Verbindungsdienstprogramm Hercules Quick Access wird automatisch gestartet und ermöglicht Ihnen, Ihren Hercules WiFi Extender zu konfigurieren.
- Folgen Sie den Anweisungen auf Ihrem Bildschirm:
Benutzerhandbuch – 23/105
Hercules HWGEXT-54
Die gewünschte SSID eingeben oder die vom
System vorgeschlagene SSID „Hercules“ beibehalten.
Auf Nächste klicken.
Das gewünschte Sicherheitslevel auswählen. Den Sicherheitsschlüssel eingeben. Auf Anwenden klicken.
Bitte lesen Sie das Kapitel 4.9 Sichern Ihres WiFi­Netzwerkes, um die richtige Wahl bezüglich des
Sicherheitslevels zu treffen.
Die Konfiguration ist nun beendet. Konnte die Konfiguration fehlerfrei durchgeführt werden, bitte auf den Schritt 6: ABSCHALTUNG IHRES COMPUTERS übergehen. Andernfalls auf Erneut starten klicken, um den Installationsassistenten neu zu starten oder auf Beenden klicken.
24/105 – Benutzerhandbuch
Hercules HWGEXT-54
2.4.6. Schritt 5: TRENNEN VOM COMPUTER UND
ANSCHLUSS AN DEN MODEM ROUTER (WiFi Extender Modus)
Ihr Hercules WiFi Extender ist nun bereit das gewünschte WiFi-Netzwerk an Ihre WiFi Geräte zu übertragen.
- Das Ethernetkabel zwischen WiFi Extender und Computer abziehen.
- Das Ethernetkabel an einen der LAN-Anschlüsse Ihres Modem Routers anschließen.
- Klicken Sie anschließend auf Fortfahren.
Benutzerhandbuch – 25/105
Hercules HWGEXT-54

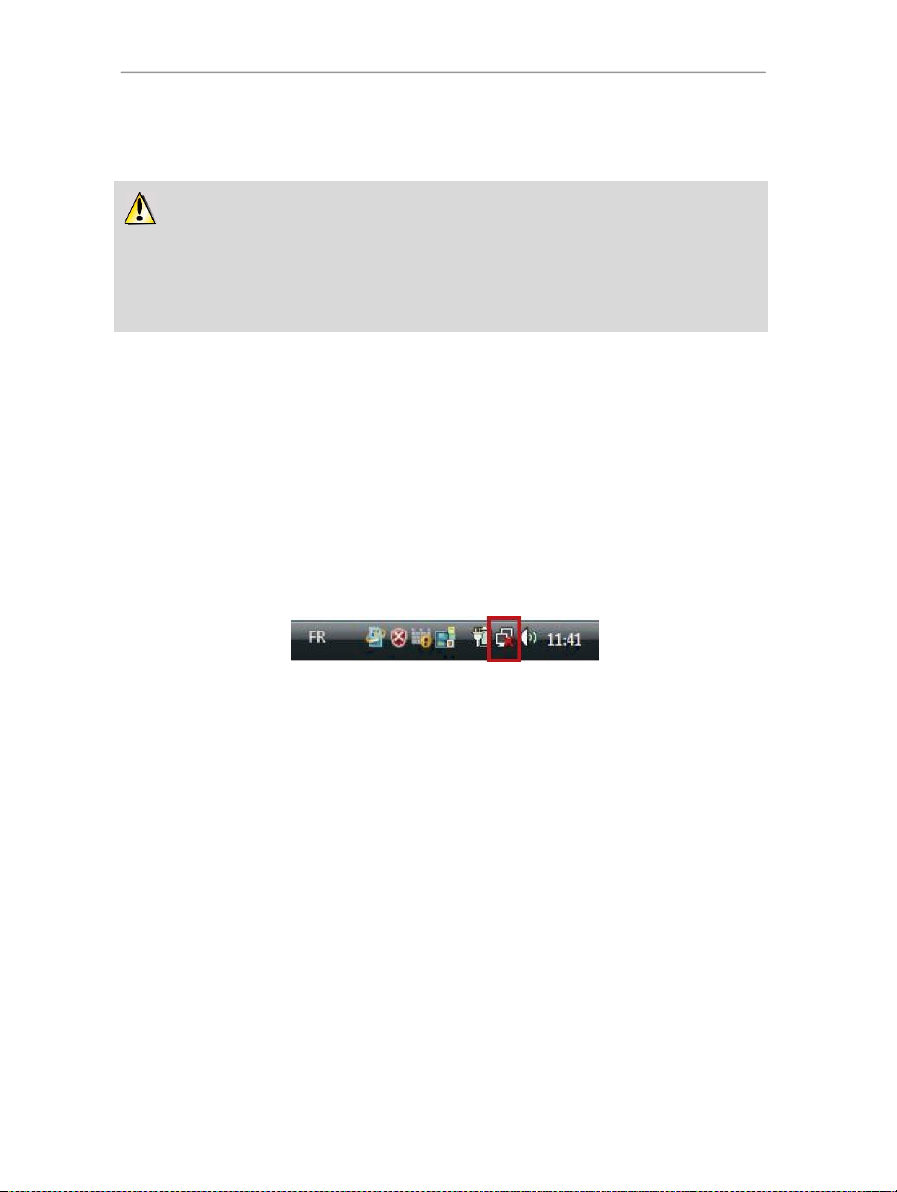

2.4.7. Schritt 6: VERBINDUNG MIT DEM ERWEITERTEN WIFI-
NETZWERK (WiFi Access Point Modus)
Nun, nachdem Ihr WiFi Extender installiert und mit dem Modem Router verbunden ist, können Sie Ihr WiFi­Netzwerk genießen. Sie können nun Ihren Computer oder Ihre WiFi Geräte (Spielkonsole, Telefon, PDA usw.) mit dem Extender verbinden, indem Sie aus einer Liste den Namen des WiFi-Netzwerks auswählen und den entsprechenden Sicherheitsschlüssel eingeben.
- Starten Sie das WiFi-Verbindungsdienstprogramm Ihres Computers oder Ihres WiFi Geräts.
- Wählen Sie den Namen des WiFi-Netzwerks (z.B.: Hercules) und verbinden Sie sich mit diesem.
- Klicken Sie auf Fortfahren, um zum letzten Schritt zu gelangen.
26/105 – Benutzerhandbuch
Hercules HWGEXT-54
Falls Sie dieses Programm nicht installieren wollen, können Sie Ihren Hercules WiFi Extender nur dann nutzen, wenn Sie dessen Adresse manuell eintragen (Bitte lesen Sie dazu Kapitel 4.1 Willkommen
im WiFi Extender Manager).
Es ist Ihnen jederzeit möglich die Installation zu wiederholen, indem Sie die CD-ROM neu einlegen (siehe Kapitel 2.1 Aufruf des Installationsassistenten des Hercules WiFi Extenders).
2.4.8. Schritt 7: INSTALLATION ABGESCHLOSSEN (WiFi
Access Point Modus)
Am Ende der Installation schlägt Ihnen der Assistent vor, das Dienstprogramm Hercules QuickAccess auf Ihren Computer zu kopieren. Dies ermöglicht Ihnen zu einem späteren Zeitpunkt auf die erweiterten Einstellungen Ihres Hercules WiFi Extenders zuzugreifen oder diese zurückzustellen. Dafür genügt es auf das Hercules QuickAccess Icon auf Ihrem Computer doppelzuklicken.
- Aktivieren Sie die Box "Hercules QuickAccess" auf meinem Computer installieren, um QuickAccess zu kopieren.
- Klicken Sie auf Beenden.
Benutzerhandbuch – 27/105
Hercules HWGEXT-54
- Ihr WiFi-Netzwerk aus der Liste der gefundenen Netzwerke auswählen und sich damit verbinden.
- Einen Internet Browser (Internet Explorer, Netscape Navigator oder Mozilla Firefox) aufrufen.
- Die Adresse www.hercules.com eingeben. Die Hercules Home Page sollte nun angezeigt
werden.
2.5. Übertragung der Internetverbindung über den Hercules
WiFi Extender
Wie bereits im Kapitel 2. Installation des Hercules WiFi Extenders beschrieben, kann der Hercules WiFi Extender ganz einfach Ihrem Modem Router zugeordnet werden. Dies ermöglicht Ihnen somit die Internetverbindung für andere Computer und/oder Spielkonsolen außerhalb der bisher gedeckten Zone freizugeben.
2.5.1. Test der Internetverbindung
Am Ende der Installation des Hercules Extenders, kann ein erster Verbindungstest durchgeführt werden. Ein solcher Test ermöglicht Ihnen zum Beispiel zu überprüfen, dass Sie Zugang zu Ihrem WiFi-Netzwerk haben, indem Sie sich mit einem Laptop von einem anderen Zimmer des abgedeckten WiFi-Bereichs aus mit dem Netzwerk verbinden.
Ihre Internetverbindung funktioniert richtig:
Jetzt ist es an der Zeit den Umgang mit Ihrem WiFi-Netzwerk zu erlernen (Lesen Sie dazu bitte Kapitel 4. WiFi
Extender Manager für fortgeschrittene Benutzer).
Ihre Internetverbindung funktioniert nicht richtig:
Lesen Sie hierzu das folgende Kapitel:
2.5.2. Problembehebung beim Zugang zum WiFi Extender
Manager oder dem Internet
Wenn Sie es nicht geschafft haben sich mit dem WiFi Extender Manager oder dem Internet zu verbinden, könnten Ihre Computereinstellungen nicht richtig konfiguriert sein. Die untenstehenden vier Methoden sollen Ihnen bei der Problembehebung helfen:
1. Methode: Überprüfung der Windows Netzwerkverbindungseinstellungen
Bitte beachten: Die Zugangspfade können von den hier aufgezeigten vielleicht variieren, falls Sie die voreingestellte Anzeige in Windows XP oder Vista (Start Menü und Einstellungen) geändert haben.
28/105 – Benutzerhandbuch
- Windows XP oder Vista
1. Auf Start/Systemsteuerung klicken und auf Netzwerkverbindungen doppelklicken.
2. In LAN- oder Hochgeschwindigkeitsinternet auf das Icon Netzwerkkarte rechtsklicken und Eigenschaften wählen.
3. Im Hauptregister im Fenster Lokale Verbindungseinstellungen scrollen Sie durch die Liste und wählen Internet Protokoll (TCP/IP).

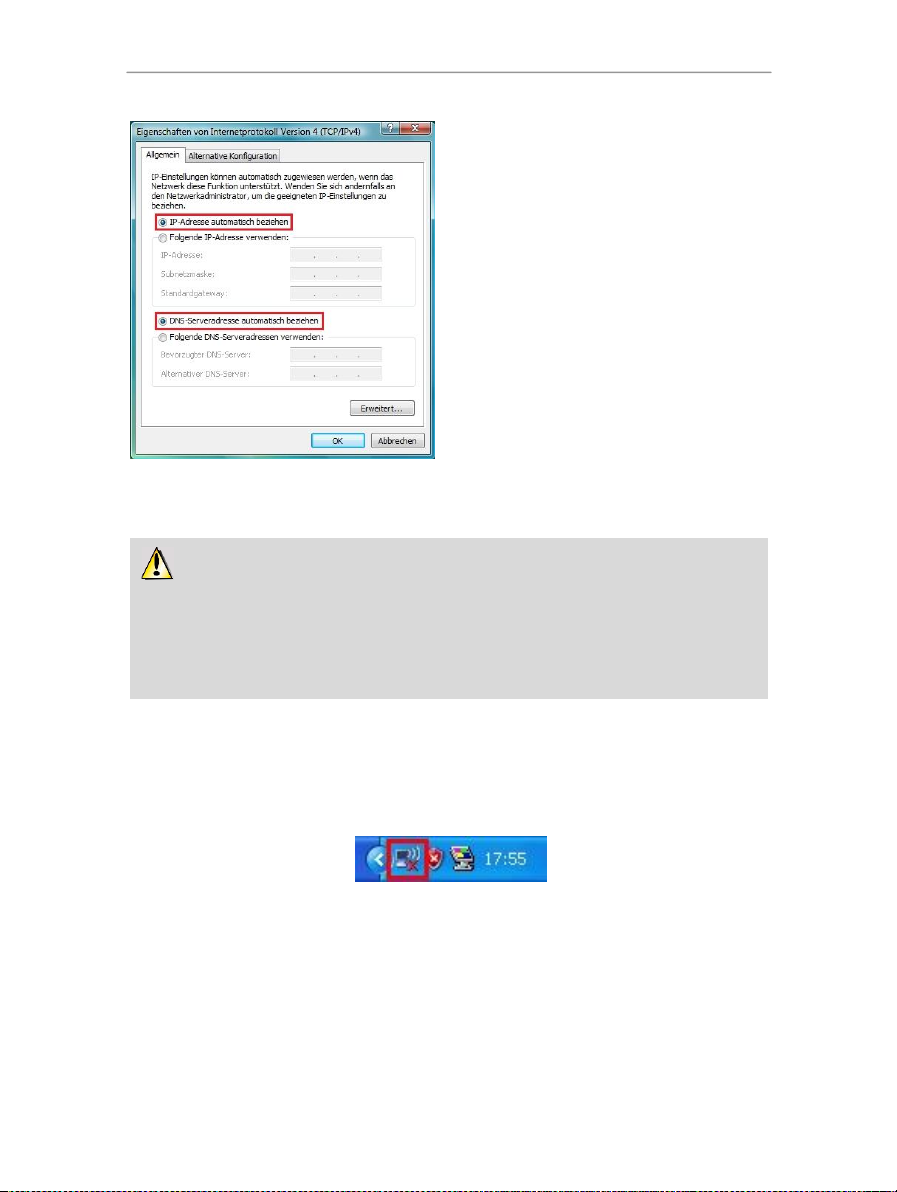

4. Auf Eigenschaften, IP-Adresse automatisch beziehen klicken und DNS-Serveradresse automatisch beziehen auswählen.
5. Auf OK klicken, um das Fenster zu schließen, dann Einstellungen verlassen.
Der Modem Router ist nun in der Lage eine IP-Adresse für Ihren Computer zu generieren.
Eine IP-Adresse ist eine einzige Adresse, die der Modem Router einem Computer zuordnet. Jeder Computer verfügt so über seine eigene Identität (IP-Adresse), die ihm eine eindeutige Identifikation im Netzwerk erlaubt.
Hercules HWGEXT-54
Benutzerhandbuch – 29/105
Hercules HWGEXT-54
1. Auf Start/Einstellung/Systemsteuerung klicken. Auf Netzwerk und DFÜ- Verbindungen doppelklicken.
2. Auf die Verbindung rechtsklicken und Eigenschaften auswählen.
3. Im Hauptregister, Internet Protokoll (TCP/IP) aktivieren.
4. Auf Eigenschaften klicken und IP-Adresse
automatisch beziehen und DNS­Serveradresse automatisch beziehen
auswählen.
5. Auf OK klicken um das Fenster zu schließen, dann Einstellungen verlassen.
Der Modem Router ist nun in der Lage eine IP­Adresse für Ihren Computer zu generieren.
Eine IP-Adresse ist eine einzige Adresse, die der Modem Router einem Computer zuordnet. Jeder Computer verfügt so über seine eigene Identität (IP-Adresse), die ihm eine eindeutige Identifikation im Netzwerk erlaubt.
- Windows 2000
2. Methode: Installation neu starten (CD-ROM neu einlegen)
- Legen Sie die gelieferte CD-ROM ein, um die Installation wie beschrieben im Kapitel 2.1 Aufruf des
Installationsassistenten des Hercules WiFi Extenders auszuführen.
3. Methode: Zurück zu den Originaleinstellungen des Hercules WiFi Extenders
- Schalten Sie den WiFi Extender aus.
30/105 – Benutzerhandbuch
Loading...
+ 75 hidden pages
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
