Hercules ePlug 85

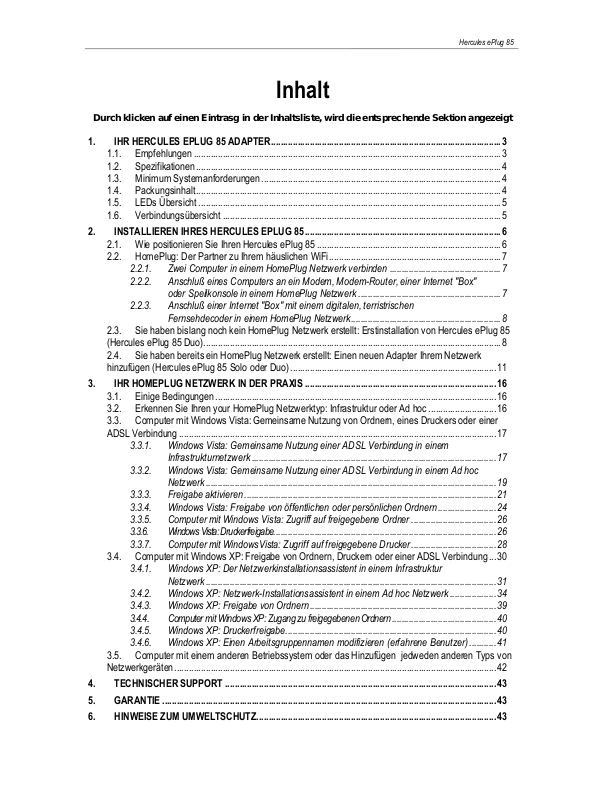

Inhalt
Durch klicken auf einen Eintrasg in der Inhaltsliste, wird die entsprechende Sektion angezeigt
1. IHR HERCULES EPLUG 85 ADAPTER ............................................................................................... 3
1.1. Empfehlungen ............................................................................................................................... 3
1.2. Spezifikationen .............................................................................................................................. 4
1.3. Minimum Systemanforderungen ................................................................................................... 4
1.4. Packungsinhalt .............................................................................................................................. 4
1.5. LEDs Übersicht ............................................................................................................................. 5
1.6. Verbindungsübersicht ................................................................................................................... 5
2. INSTALLIEREN IHRES HERCULES EPLUG 85 ................................................................................. 6
2.1. Wie positionieren Sie Ihren Hercules ePlug 85 ............................................................................ 6
2.2. HomePlug: Der Partner zu Ihrem häuslichen WiFi ....................................................................... 7
2.2.1. Zwei Computer in einem HomePlug Netzwerk verbinden .............................................. 7
2.2.2. Anschluß eines Computers an ein Modem, Modem-Router, einer Internet "Box"
oder Speilkonsole in einem HomePlug Netzwerk ........................................................... 7
2.2.3. Anschluß einer Internet "Box" mit einem digitalen, terristrischen
2.3. Sie haben bislang noch kein HomePlug Netzwerk erstellt: Erstinstallation von Hercules ePlug 85
(Hercules ePlug 85 Duo)........................................................................................................................... 8
2.4. Sie haben bereits ein HomePlug Netzwerk erstellt: Einen neuen Adapter Ihrem Netzwerk
hinzufügen (Hercules ePlug 85 Solo oder Duo) ..................................................................................... 11
3. IHR HOMEPLUG NETZWERK IN DER PRAXIS ............................................................................... 16
3.1. Einige Bedingungen .................................................................................................................... 16
3.2. Erkennen Sie Ihren your HomePlug Netzwerktyp: Infrastruktur oder Ad hoc ............................ 16
3.3. Computer mit Windows Vista: Gemeinsame Nutzung von Ordnern, eines Druckers oder einer
ADSL Verbindung ................................................................................................................................... 17
3.4. Computer mit Windows XP: Freigabe von Ordnern, Druckern oder einer ADSL Verbindung ... 30
3.5. Computer mit einem anderen Betriebssystem oder das Hinzufügen jedweden anderen Typs von
Netzwerkgeräten ..................................................................................................................................... 42
4. TECHNISCHER SUPPORT ................................................................................................................ 43
5. GARANTIE .......................................................................................................................................... 43
6. HINWEISE ZUM UMWELTSCHUTZ ................................................................................................... 43
Fernsehdecoder in einem HomePlug Netzwerk .............................................................. 8
3.3.1. Windows Vista: Gemeinsame Nutzung einer ADSL Verbindung in einem
Infrastrukturnetzwerk ..................................................................................................... 17
3.3.2. Windows Vista: Gemeinsame Nutzung einer ADSL Verbindung in einem Ad hoc
Netzwerk ........................................................................................................................ 19
3.3.3. Freigabe aktivieren ........................................................................................................ 21
3.3.4. Windows Vista: Freigabe von öffentlichen oder persönlichen Ordnern ........................ 24
3.3.5. Computer mit Windows Vista: Zugriff auf freigegebene Ordner ................................... 26
3.3.6. Windows Vista: Druckerfreigabe ............................................................................................ 26
3.3.7. Computer mit WindowsVista: Zugriff auf freigegebene Drucker ................................... 28
3.4.1. Windows XP: Der Netzwerkinstallationsassistent in einem Infrastruktur
Netzwerk ........................................................................................................................ 31
3.4.2. Windows XP: Netzwerk-Installationsassistent in einem Ad hoc Netzwerk ................... 34
3.4.3. Windows XP: Freigabe von Ordnern ............................................................................. 39
3.4.4. Computer mit Windows XP: Zugang zu freigegebenen Ordnern ........................................... 40
3.4.5. Windows XP: Druckerfreigabe ....................................................................................... 40
3.4.6. Windows XP: Einen Arbeitsgruppennamen modifizieren (erfahrene Benutzer) ........... 41
Hercules ePlug 85
BITTE ERFRAGEN SIE BEI DER GEMEINDEVERWALTUNG DIE ZUSTÄNDIGE
ENTSORGUNGSSTELLE.WARENZEICHEN ............................................................................................... 43
WARENZEICHEN .......................................................................................................................................... 44
Hercules ePlug 85
1. IHR HERCULES EPLUG 85 ADAPTER
PLC (Power Line Communication), auch als HomePlug bekannt, ist eine Technologie, die Ihre existierende
häusliche Stromverkabelung zur Übertragung von digitalen Daten (Audio, Video, Internet und andere
Dateitypen) mit der Sicherheit eines persönlichen Netzwerkes nutzt. HomePlug ist eine ideale Alternative für
alle diejenigen, die einfach ein Netzwerk bilden wollen, ohne durch Kabel behindert zu werden und durch
baubedingte Hemmnisse (dicke Wände oder andere Hindernisse, die kabellose Datenübertragung
stören/verhindern) nicht in den Genuß von WiFi kommen könen.
Hercules ePlug 85 ist ein Adapter, der HomePlug Technologie einsetzt, die an jede Steckdose in Ihrem
Zuhause (von Keller bis zum Dachboden) angeschlossen werden kann und demnach Ihre Steckdosen in
soviel mögliche Netzwerkzugangspunkte umwandelt wie Steckdosen vorhanden sind. Mehr noch, Sie können
die Hercules ePlug 85 Adapter jederzeit und je nach Ihren Bedürfnissen in verschiedene Steckdosen
einstecken (Computer- oder Modemrouterortsveränderung…) ohne eine Installation wiederholen zu müssen
oder Ihr Netzwerk zu erneuern.
Da ein Netzwerk aus mindestens zwei miteinander verbundenen Geräten besteht, ist alles was Sie tun
müssen, zwei Hercules ePlug 85 Ádapter in zwei häusliche Steckdosen (im gleichen Raum oder in
verschiedenen Räumen) einzustecken. Zum Beispiel: Für einen Internetzugang können Sie Ihr Modem oder
Ihre Internet-„Box“ an einen Hercules ePlug Adapter, der gleich in der Nähe in eine Steckdose eingesteckt ist,
anschließen und Ihren Computer mit dem Hercules ePlug Adapter verbinden, der in der Steckdose in der
Nähe Ihres Computers steckt. Dabei ist Ihr Netzwerk bereits so vorkonfiguriert, daß dieses Sie mit maximaler
Sicherheit versorgt.
Alle Produkte der Hercules ePlug 85 Reihe sind kompatibel mit dem HomePlug 1.0 Standard (inklusive der
Geräte, die mit Mbits/s funktionieren aber auch diejenigen, die mit 14 Mbits/s arbeiten) und können je nach
Ihren Erfordernissen oder Geräten (ein Modem mit einem Computer oder eine Spielkonsole, zwei Computer,
ein Computer und ein Drucker…) miteinander kombiniert werden. Sie finden einige mögliche
Konfigurationen in der Installationssektion in diesem Handbuch beschrieben. Bitte beachten Sie, daß dieser
Standard nicht mit dem Homeplug AV Standard kompatibel ist, der der Hercules ePlug 200 Produktreihe (und
anderen Adaptern dieses Standards) zugrunde liegt. Nichtsdestotrotz sind Sie in der Lage in Ihrem Zuhause
ein aus Hercules ePlug 85 Adaptern gebildetes Netzwerk parallel zu einem Netzwerk aus Hercules ePlug 200
Adaptern zu schaffen.
Obwohl diese Geräteartkeinerlei Gefahr für Ihre häusliche, elektrische Verkabelung darstellt, sollten Sie
bestimmte Empfehlungen, die Sie untenstehend finden, beachten und befolgen.
1.1. Empfehlungen
- Schließen Sie den Hercules ePlug 85 Adapter nur an ein Stromnetzwerk an, das mit den
Sicherheitsstandards und Spezifikationen übereinstimmt, die auf dem elektrischen Leistungsschild des
Gerätes aufgeführt sind. Sollten Sie sich über Ihr Stromnetzwerk nicht sicher sein, kontaktieren Sie einen
Elektriker oder Ihr Stromversorgungsunternehmen.
- Öffnen Sie niemals den Hercules ePlug 85 Adapter, da Sie sonst eine Beschädigung seiner internen
Komponenten riskieren.
- Stecken Sie keinerlei Objekte in die Lüftungsschlitze und Öffnungen Ihres Hercules ePlug 85 Adapters.
- Blockieren Sie auf keinen Fall die Lüftungsschlitze und Öffnungen Ihres Hercules ePlug 85 Adapters.
- Falls Sie Wartungsarbeiten an Ihrem Hercules ePlug 85 Adapter durchführen müssen, ziehen Sie den
Adapter aus der Steckdose und vetrauen diese Arbeit einem Profi an, um das Risko eines tödlichen
Stromschlages zu vermeiden.
- Zur Vermeidung von Feuer oder Kurzschlüssen, halten Sie den Adapter entfernt von:
User Manual – 3/45
Hercules ePlug 85
- Regen, Feuchtigkeit oder Flüssigkeiten (Wasser, chemischen Produkten und anderen Flüssigkeiten),
- Hitzequellen wie Heizlüfter, Öfen und anderen hitzeproduzierenden Quellen (inkl. Verstärker),
- direktem Sonnenlicht.
- Benutzen Sie den Hercules ePlug 85 Adapter in einem ausreichend belüfteten Raum.
- Schließen Sie den Hercules ePlug 85 Adapter nur mittels des mitgelieferten Ethernetkabels an.
- Ziehen Sie den Hercules ePlug 85 Adapter aus der Steckdose wenn Sie diesen für einen längeren Zeitraum
nicht benutzen wollen.
- Ziehen Sie den Hercules ePlug 85 Adapter vor dem Reinigen aus der Steckdose. Benutzen Sie dazu ein
weiches Tuch und vermeiden Sprühreiniger, Wasser, lösungsmittelhaltige, chemische Produkte, Benzin,
Alkohol oder andere Reinigungsprodukte.
- Halten Sie Kinder entfernt von Steckdosen.
1.2. Spezifikationen
Kompatibel mit den IEE 802.3, IEE 802.3u, IEE 802.3x und Auto MDI/X Spezifikationen
Kompatibel mit dem HomePlug 1.0 Standard und koexistiert mit HomePlug AV Modulen
Verschlüsselung via des DES 56-bit Sicherheitsprotokolls
85 Mbits/s Transferrate
Asynchroner Transmissionsmodus
Modulation: OFDM, 1024/256/64 QAM, QPSK, BPSK
200m Reichweite über das elektrische Leitungsnetz
Ethernet RJ45 Port
Durchschnittlicher Stromverbrauch: 3.2W im Gebrauch, 0.8W bei Standby
Internes Netzteil: 100~ 240V AC, 50/60Hz
LEDs auf der Vorderseite
1.3. Minimum Systemanforderungen
Um die "Hercules ePlug Station" Netzwerkkonfiguration und die Supervisionssoftware zu nutzen:
Intel Pentium III, AMD Athlon/AMD-K6
64MB RAM
Ethernet 10/100 RJ45 Netzwerkkarte
CD-ROM Laufwerk
50MB freier Festplattenspeicher
Betriebssystem: Microsoft Windows XP (SP2/SP3), Vista
Bitte beachten: Die "Hercules ePlug Station" Netzwerkkonfiguration und die Supervisionssoftware ist zum
Herunterladen verfügbar unter http://www.hercules.com.
Zugang zum Internet mit dem Hercules ePlug 85 Adapter:
Aktiver Internetanschluß
Internet Explorer 6.0, Netscape Navigator 4.7 oder Mozilla Firefox 1.0 oder höher
ADSL Ethernetmodem, Kabelmodem, Internet “Box” (Livebox®, Freebox®, Fritz!Box®…)
1.4. Packungsinhalt
Bitte überzeugen Sie sich, daß folgende Elemente in der Verpackung sind:
Abhängig vom Paket:
- Hercules ePlug 85 Solo: 1 Adapter
- Hercules ePlug 85 Duo: 2 Adapter
4/45 – User Manual
Hercules ePlug 85
: Power LED: Blinkt bei Datenverkehr
: Ethernetverbindungs-LED: Leuchtet auf wenn das Ethernetkabel
angeschlossen ist, blinkt während des Datentransfers
: HomePlug-Verbindungsstatus-LED: Leuchtet bei aktiver
Verbindung auf, blinkt während des Datenverkehrs
Stecker zum Einstecken des Hercules ePlug 85 Adapters in eine Steckdose
Der Ethernetport ermöglicht Ihnen den Hercules ePlug 85 Adapter mit einem
Gerät zu verbinden (Desktopcomputer, Laptop, Spielkonsole, TV Decoder,
Modem-Router, Internet “Box”)
CD-ROM mit dem Installationsassistenten und Benutzerhandbuch im PDF-Format
Schnellstartanleitung auf Deutsch
Ethernetkabel (1 pro Adapter)
1.5. LEDs Übersicht
1.6. Verbindungsübersicht
User Manual – 5/45
Hercules ePlug 85
Um den Datentransfer in Ihrem Stromnetzwerk zu optimieren, folgen Sie bitte unbedingt diesen
Empfehlungen:
Sie sollten vorzugsweise die Adapter und Geräte (Computer, Internet "Box"...) in separate Steckdosen
stecken: Eine für den Adapter und eine für das anzuschließende Gerät an Ihr HomePlug Netzwerk.
Falls Sie eine Steckdosenleiste (Mehrfachsteckdose) verwenden, versuchen Sie möglichst zu
vermeidenIf den Adapter und das Gerät an die gleiche Steckdosenleiste anzuschließen.
2. INSTALLIEREN IHRES HERCULES EPLUG 85
Der Hercules ePlug 85 Adapter wurde für einfache Nutzung und Installation entwickelt. Falls Sie bereits
HomePlug (oder PLC) Adapter erworben haben, bietet Hercules einen Installationsasistenten, der Sie durch
die verschiedenen Schritte begleitet, die nötig sind Ihren Hercules ePlug 85 Adapter zu Ihrem existierenden
HomePlug Netzwerk hinzuzufügen.
Sind Sie neu in der Welt der HomePlug Technologie, laden wir Sie ein den Anweisungen in den Kapiteln 2.1
und 2.2 zu folgen, um beginnen zu können.
Andernfalls können Sie direkt zu Kapitel 2.3. Sie haben bislang noch kein HomePlug Netzwerk erstellt:
Erstinstallation von Hercules ePlug 85 (Hercules ePlug 85 Duo) gehen, das Schritt für Schritt die
Installationsprozedur für Ihren Hercules ePlug 85 ausführt.
Und letztlich, falls Sie bereits ein HomePlug Netzwerk erstellt haben und einen neuen Adapter hinzufügen
wollen, gehen Sie bitte zu Kapitel 2.4. Sie haben bereits ein HomePlug Netzwerk erstellt: Einen neuen
Adapter Ihrem Netzwerk hinzufügen (Hercules ePlug 85 Solo oder Duo).
2.1. Wie positionieren Sie Ihren Hercules ePlug 85
Um Ihnen beim Anschluß Ihres Hercules ePlug 85 zu helfen, beginnen Sie mit der Auswahl einer Steckdose in
der Nähe des Equipments, das Sie anschließen wollen und folgen den untenstehenden Anweisungen.
6/45 – User Manual
Hercules ePlug 85
2.2. HomePlug: Der Partner zu Ihrem häuslichen WiFi
Falls Sie einen Modem-Router oder eine Internet "Box" besitzen, können die verschiedenen Teile Ihres
Netzwerkequipments – egal ob über WiFi oder Homeplug angeschlossen – miteinander kommunizieren. Alle
Daten werden zu einem zentralen Pukt tranferiert, in diesem Fall zu Ihrem Modem-Router oder die Internet
"Box" und zirkulieren jeweils im Stromnetzwerk via Ihres HomePlug Adapters oder mittels Funkwellen via
WiFi.
Es ist demnach perfekt möglich für einen Computer oder jedes anderen Teils Ihres Netzwerkequipments, via
WiFi verbunden, mit einem anderen Equipmenteil, das via das HomePlug Netzwerks angeschlossen ist,
mittels des Modem-Routers zu kommunizieren.
In den Kapiteln 2.1 bis 2.3 finden Sie Beispiele von puren HomePlug Netzwerken. Aber nichts spricht dagegen
auch WiFi Geräte, z. B. einen Laptop, der via WiFi an die gleiche Internet“Box“ wie das HomePlug Netzwerk
angeschlossen ist.
2.2.1. Zwei Computer in einem HomePlug Netzwerk verbinden
2.2.2. Anschluß eines Computers an ein Modem, Modem-
Router, einer Internet "Box" oder Speilkonsole in einem
HomePlug Netzwerk
User Manual – 7/45
Hercules ePlug 85
Sie sollten nur den bereitgestellten Installationsassistenten nutzen falls Sie bereits eine Homeplug
Netzwerk installiert haben und Hercules ePlug 85 Adapter hinzufügen wollen. Für weitere Informationen
lesen Sie bitte Kapitel 2.4. Sie haben bereits ein HomePlug Netzwerk erstellt: Einen neuen Adapter
Ihrem Netzwerk hinzufügen
Der HomePlug 1.0 Standard der Hercules ePlug 85 Adapter und von HomePlug 14 Mbits/s
Adaptern ist nicht kompatibel mit dem Homeplug AV Standard der Hercules ePlug 200 Adapter (und
anderen Adaptern, die mit diesem Standard konform sind) aber diese beiden Standards können
nebeneinander koexistieren. Das heißt, wenn Sie bereits ein HomePlug Netzwerk mit HomePlug AV
Standard (z. B. mit Hercules ePlug 200 Adaptern) installiert haben, können Sie keine Hercules ePlug 85
Adapter zu diesem Netzwerk hinzufügen. Sie sind aber in der Lage ein zweites, häusliches Netzwerk aus
Hercules ePlug 85 Adaptern und HomePlug 1.0-kompatiblen Geräten zu installieren.
2.2.3. Anschluß einer Internet "Box" mit einem digitalen,
terristrischen Fernsehdecoder in einem HomePlug
Netzwerk
2.3. Sie haben bislang noch kein HomePlug Netzwerk erstellt:
Erstinstallation von Hercules ePlug 85 (Hercules ePlug 85
Duo)
8/45 – User Manual
Hercules ePlug 85
1. Stecken Sie das Ethernetkabel in die
Ethernetbuchse Ihres ersten Adapters.
2. Stecken Sie den Adapter in eine Steckdose in der
Nähe des Gerätes, das Sie mit dem Netzwerk
verbinden wollen.
3. Verbinden Sie das andere Ende des
Ethernetkabels mit dem Computer, Modem, der
Spielkonsole oder jedwedem anderen
Netzwerkgerät (z. B. Modem-Router).
Um ein HomePlug Netzwerk zu installieren:
User Manual – 9/45
Hercules ePlug 85
4. Stecken Sie das Ethernetkabel in die
Ethernetbuchse Ihres zweiten Adapters.
5. Stecken Sie den Adapter in eine Steckdose in der
Nähe des Gerätes, das Sie mit dem Netzwerk
verbinden wollen.
Um den Datentransfer Ihres HomePlug
Netzwerks zu optimieren, vermeiden Sie den
Adapter direkt in eine Steckdosenleiste zu stecken.
6. Verbinden Sie das andere Ende des
Ethernetkabels mit dem Computer, Modem, der
Spielkonsole oder jedwedem anderen
Netzwerkgerät (z. B. Computer).
Sind Ihre Adapter verbunden, leuchtet die
LED (Verbindungsstatus) auf und zeigt an, daß das
Netzwerk ordnungsgemäß funktioniert.
10/45 – User Manual
Hercules ePlug 85
Ihr Computer kann nun, da die beiden Geräte miteinander via des HomePlug Netzwerks verbunden sind und
das gleiche Netzwerkpaßwort haben, auf das Internet via Ihres Modems zugreifen.
Die folgende Prozedur ist nur erforderlich wenn keiner Ihrer Computer bereits an einen Adapter Ihres
existierenden Netzwerks angeschlossen ist.
Sollte ein Computer bereits angeschlossen sein, überspringen Sie diesen Schritt und starten den Hercules
ePlug 85 Installationsassistenten auf dem Computer, der mit einem Adapter verbunden ist.
- Benutzen Sie das Ethernetkabel, um den
Computer mit dem bereits installierten Adapter zu
2.4. Sie haben bereits ein HomePlug Netzwerk erstellt: Einen
neuen Adapter Ihrem Netzwerk hinzufügen (Hercules ePlug
85 Solo oder Duo)
Lassen Sie uns ein Beispiel annehmen in dem Sie bereits ein HomePlug Netzwerk im 1.0 Standard (Hercules
ePlug 85 oder HomePlug 85 oder 14 Mbits/s Adapter) in Ihrem Zuhasue installiert haben. Sie möchten nun
einen oder mehrere neue Hercules ePlug 85 Adapter hinzufügen, um Ihr Netzwerk zu erweitern und um in der
Lage zu sein, neue Geräte (Drucker, Modem, Router Spielkonsole…) anzuschließen. Um die Installation zu
vereinfachen, empfiehlt Hercules die Nutzung des auf der CD-Rom (Ihren Hercules ePlug 85 Adaptern
beigefügt) verfügbaren Installationsassistenten.
Einleitender Schritt: Verbinden Sie einen Computer mit einem bereits installierten Adapter (Hercules
ePlug oder anderen)
User Manual – 11/45
Hercules ePlug 85
verbinden.
Schließen Sie Ihren neuen Hercules ePlug jetzt
noch nicht an.
- Schalten Sie Ihren Computer ein und starten den
Installationsassistenten.
Sollte das Installationsmenü nicht automatisch starten:
- Doppelklicken auf Arbeitsplatz.
- Dopelklicken auf .
- falls nötig, doppelklicken auf Setup.exe.
1. Starten Sie den Hercules ePlug 85 Installationsassistenten auf dem mit dem Adapter verbundenen
Computer
Der Assistent, verfügbar auf der den Adaptern beigelegten CD-ROM, begleitet Sie durch die verschiedenen
Schritte der Installationsprozedur. Um Ihnen bei der Installation behilflich zu sein, ist jeder Schritt
untenstehend beschrieben.
- Legen Sie die beigelegte CD-ROM ind das CD-ROM Laufwerk Ihres Computers.
Der Installationsassistent startet automatisch.
Die Startseite erscheint.
- Klicken auf; Sie haben bereits ein HomePlug Netzwerk.
12/45 – User Manual
Hercules ePlug 85
Der Installationsassistent könnte eine Fehlernachricht anzeigen:
- Falls Sie den HomePlug Adapter in Ihrem Netzwerk nicht in eine Steckdode gesteckt haben
bevor Sie den Installationsassistenten gestartet haben.
- Falls dieser Adapter nicht via des Ethernetkabels mit dem Computer verbunden wurde auf
dem Sie den Installationsassistenten gestartet haben.
Um das Problem zu beheben:
- Vergewissern Sie sich ob Ihr Adapter richtig in eine Steckdose eingesteckt ist (vorzugsweise
eine Wandsteckdose) oder versuchen Sie den Adapter in eine andere Steckdose zu stecken.
- Vergewissern Sie sich ob Ihr Adapter und das Gerät richtig miteinander via des
Ethernetkabels verbunden sind.
- Vergewissern Sie sich Power LED Ihres Adapters aufleuchtet.
Wenn Sie alle diese Elemente verifiziert haben, klicken Sie Wiederholen.
2. Netzwerkpaßwort eingeben
- Im Fenster des auf dem Bildschirm angezeigten Installationsassistenten geben Sie das Netzwerkpaßwort,
das Sie zu nutzen wünschen, ein. Dieses muß zwischen 4 und 24 Zeichen enthalten und sollte sich aus
Zahlen, Groß- und Kleinbuchstaben zusammensetzen. Standardmäßig empfehlen wir das Paßwort
"HomePlug", Sie können aber auch jewdes andere Paßwort nach Ihrem Gusto auswählen.
3. Geben Sie die Kennung für Ihre Hercules ePlug 85 Adapter ein
- Im Fenster des auf dem Bildschirm angezeigten Installationsassistenten, geben Sie die Kennung Ihrer
Hercules ePlug 85 Adapter, aus denen Ihr Netzwerk besteht (außer von dem Adapter, der via eines
Ethernetkabels mit Ihrem Computer verbunden ist) ein, sowie die Kennungen der Adapter, die Sie zu Ihrem
User Manual – 13/45
Hercules ePlug 85
- Stecken Sie das Ethernetkabel in die
Ethernetbuchse Ihres neuen Adapters.
- Stecken Sie Ihren neuen Adapter in eine
Steckdose in der Nähe des Gerätes, das mit dem
Netzwerk verbunden werden soll.
Um den Datentransfer Ihres HomePlug
Netzwerks zu optimieren, vermeiden Sie den
Adapter direkt in eine Steckdosenleiste zu stecken.
- Verbinden Sie das andere Ende des
Ethernetkabels mit dem Computer, Modem, der
Spielkonsole oder jedwedem anderen
Netzwerkgerät (hier ein Computer).
bestehenden HomePlug Netzwerk hinzufügen wollen. Diese Kennungen finden Sie auf einem Sticker auf der
Rückseite des Adapters (als „ID“ auf dem Sticker bezeichnet).
Bitte beachten: Um die Kennungen anzusehen, müssen Sie die Adapter, aus denen Ihr Netzwerk besteht
(außer den Adapter, der via eines Ethernetkabels mit Ihrem Computer verbunden ist), aus der Steckdose
nehmen, danach werden Sie aufgefordert, diese wieder einzustecken.
Sie können bis zu 6 Adapter hinzufügen, natürlich auch nur einen oder zwei oder soviel von den insgesamt
sechs, wie Sie wollen. Falls Sie mehr als sechs Adapter hinzufügen wollen, müssen Sie die Hercules ePlug
Station Software – verfügbar auf unserer Webseite http://www.hercules.com - herunterladen:
- Klicken Sie Weiter, um zum nächsten Schritt zu gelangen.
4. Ethernet- und elektrische Verbindung Ihrer neuen Hercules ePlug 85 Adapter
- Wiederholen Sie diese Prozedur für jeden Adapter, den Sie hinzufügen wollen.
- Vergessen Sie nicht die Adapter Ihres bestehenden Netzwerks wieder zurück in ihre Steckdosen zu stecken
(falls Sie diese ausgesteckt haben, um deren Kennungen anzusehen).
14/45 – User Manual
Hercules ePlug 85
Falls die Verbindung eines Ihrer Adapter zum Netzwerk fehlschlägt, wird eine Fehlermeldung
angezeigt. Es gibt einige mögliche Gründe
Grund 1: Sie haben die Kennung falsch eingegeben:
- Klicken Sie Wiederholen.
- Stellen Sie sicher, daß die 16 Buchstaben, die Sie auf der Rückseite Ihres Hercules ePlug 85
Adapters finden, korrekt eingegeben wurden.
- Klicken Sie Weiter.
Grund 2: Ihr Adapter könnte nicht richtig in die Steckdose eingesteckt sein oder diese führt kein
Strom:
- Vergewissern Sie sich, daß die Power LED ides Adapters aufleuchtet.
- Klicken Sie Wiederholen.
- Klicken Sie Weiter.
Grund 3: Es könnte eine starke Störung in Ihrem Stromnetzwerk durch andere Geräte in der Nähe
Ihres Adapters vorliegen:
- Vermeiden Sie den Adapter direkt in eine Steckdosenleiste einzustecken.
- Trennen Sie andere eingesteckte Geräte in der Nähe Ihres Adapters.
- Versuchen Sie den Adapter in eine andere Seckdose zu stecken.
Wenn Sie alle diese Elemente verifiziert haben, klicken Sie Wiederholen, dann Weiter.
- Kehren Sie zum Installationsassistenten zurück und befolgen sorgfältig die auf dem Bildschirm gezeigten
Anweisungen.
- Klicken Sie auf Weiter, um zum nächsten Schritt zu gelangen.
5. Verbindung mit dem Netzwerk
Das Netzwerkpaßwort wird den Hercules ePlug Adaptern zugefügt, die nun mit allen Adaptern im
existierenden Netzwerk kommunizieren können.
Danach können Sie den Assistenten jederzeit erneut aufrufen, um neue Hercules ePlug Adapter zu
installieren, um Ihr HomePlug Netzwerk zu erweitern.
Falls Sie sich entschließen den Adapter nach der Installation woanders einzusetzen (z. B. in einer Steckdose
in einem anderen Raum), brauchen Sie den Assistenten nicht erneut auszuführen.
Falls Sie ein mehr erfahrener Nutzer sein sollten, können Sie die Welt der Hercules ePlug Station Software,
Die zum Herunterladen auf http://www.hercules.com bereitgestellt wird, entdecken und Ihr Netzwerk
konfigurieren und zu kontrollieren.
User Manual – 15/45
Hercules ePlug 85
Sie sind verbunden…
Ihr Modus ist…
Einer oder mehrere Computer
mit einem ADSL Modem-Router
(oder ein ADSL Ethernetmodem
mit einem Router verbunden)
Infrastruktur, wobei die Adapter an Ihren Router angeschlossen
sind. Der Infrastrukturmodus it maßgeschneidert zum
Datenaustausch, Spielen im Netzwerk und zur gemeinsamen
Nutzung einer Internetverbindung und(oder einem Drucker
zwischen mehreren Computern. Um herauszufinden wie Sie Ihr
Modem-Router oder Router installieren und konfigurieren können,
lesen Sie bitte in der Dokumentation des betreffenden herstellers
nach.
Einer Ihrer Computer mit einem
Kabel direkt an ein ADSL USB
oder Ethernetmodem
Ad hoc (auch als Peer to Peer oder Computer zu Computer
bekannt), wobei die Computer direkt miteinander durch Kabel oder
via HomePlug mit einem Router verbunden sind. Der Ad hoc
Modus ist maßgeschneidert zum Datenaustausch und Spielen im
Netzwerk zwischen zwei Computern.
3. IHR HOMEPLUG NETZWERK IN DER PRAXIS
Nun, nachdem Ihr HomePlug Netzwerk installiert ist, ist es an der Zeit mit einigen praktischen Beispielen
weiterzumachen. In den folgenden Kapiteln möchten wir Ihnen zeigen wie Sie Dateien, einen Drucker
gemeinsam nutzen könenn (Freigabe im Netzwerk) oder mit Freunden gemeinsam Ihre ADSL Verbindung für
Onlinespiele zu nutzen.
3.1. Einige Bedingungen
- Die in diesem Kapitel beschriebenen Prozeduren weichen je nach benutztem Betriebssysten voneinander
ab. Stellen Sie sicher, daß Sie die Sektionen lesen, die Ihrem Betriebssystem entsprechen.
- Sie haben ein HomePlug Netzwerk erstellt, das aus einem oder mehreren Geräten gebildet wird (Computer,
Modem, Router, Internet "Box", Drucker...).
- Die Prozeduren zur gemeinsamen Nutzung der Internetverbindung betreffen Computer oder Geräte, die mit
Ihrem Modem-Router via eines HomePlug Netzwerks, gebildet aus Hercules ePlug Adaptern, besteht.
- Um eine Internetverbindung freizugeben (gemeinsam zu nutzen), muß Ihr Router und Ihr Modem (ADSL
Ethernet, Kabel oder Internet "Box") mit einem Hercules ePlug Adapter verbunden sein, der selbst in eine
Steckdose eingesteckt ist. Alle Geräte müssen eingeschaltet sein und die Internetverbindung muß aktiv sein.
3.2. Erkennen Sie Ihren your HomePlug Netzwerktyp:
Infrastruktur oder Ad hoc
Der HomePlug Netzwerktyp hängt von der Art der Hardware, die Sie nutzen, ab.
16/45 – User Manual
Hercules ePlug 85
Um ein Netzwerk von Computern, die Ordner, Drucker, eine ADSL Verbindung gemeinsam nutzen, ist
es unter Windows Vista nicht erforderlich, daß diese zur selben Arbeitsgruppe gehören. Wie auch immer,
wenn Sie die gemeinsame Nutzung zwischen Computern mit Windows Vista und einem früheren
Betriebssystem wünschen, dann stellen Sie sicher, daß Sie auf allen Computern die gleiche Arbeitsgruppe

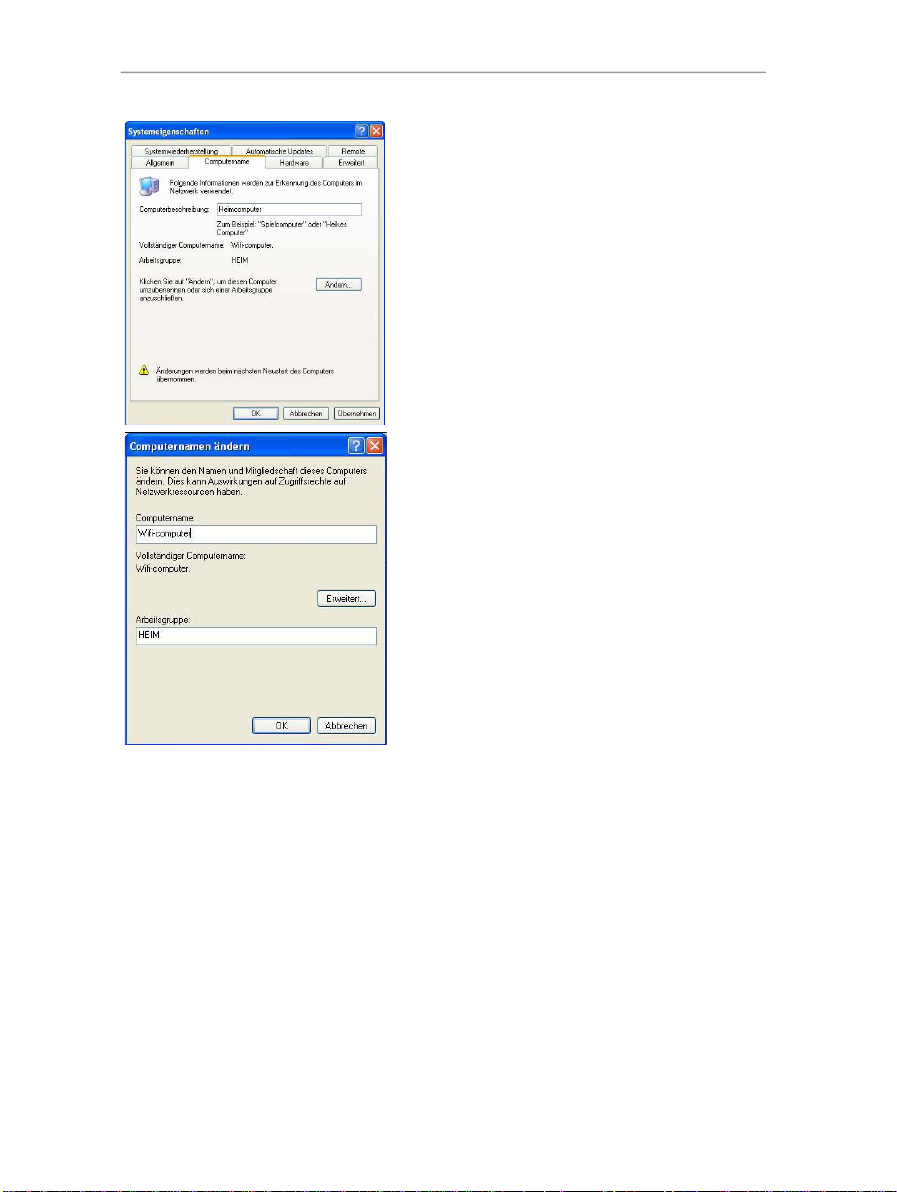

definieren. Für diesbezügliche Informationen zum erstellen einer Arbeitsgruppe, lesen Sie bitte im Handbuch
Ihres Herculesproduktes nach

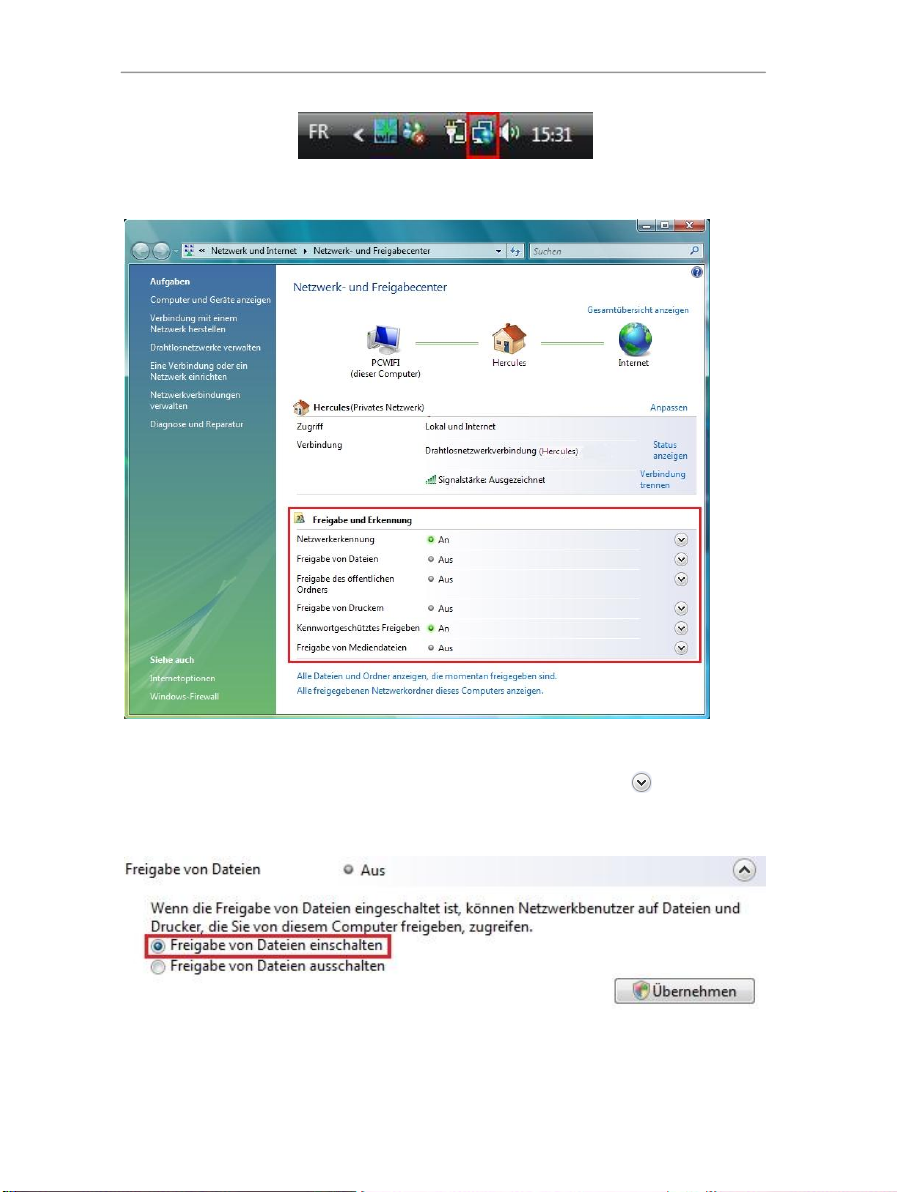

3.3. Computer mit Windows Vista: Gemeinsame Nutzung von
Ordnern, eines Druckers oder einer ADSL Verbindung
Bitte beachten Sie: Die hier beschriebenen Zugangspfade können leicht unterschiedlich ausfallen, je
nachdem Sie die voreingestellte Anzeige in Windows Vista eingerichtet haben (Startmenüeinstellungen,
Systemsteuerungsanzeige, etc.).
Sie haben Ihren Computer in ein privates Netzwerk (im Gegensatz zu einem öffentlichen Netzwerk)
eingebunden. In diesem Fall sind die Auffindungsoptionen (namentlich die Fähigkeit andere Geräte und
Computer außerhalb zu sehen und in anderen Netzwerken sichtbar zu sein) aktiviert aber die Funktionen zur
Freigabe nicht. Sie müssen diese manuell aktivieren, bevor Sie Ihre Ordner, Drucker oder Internetverbindung
mit anderen teilen können.
3.3.1. Windows Vista: Gemeinsame Nutzung einer ADSL
Verbindung in einem Infrastrukturnetzwerk
Zur Erinnerung: Sollten Sie über eine Internet“Box“, einen Modemrouter oder einen Router, der mit einem
Modem verbunden ist, sowie einen oder mehrere Computer verfügen, ist Ihr Netzwerk voreingestellt im
Infrastrukturmodus. In diesem Modus sind Ihre WiFi Adapter mit Ihrem Accesspoint (Zugangspunkt)
verbunden. Also Ihrer „Box“, Ihrem Modem-Router oder Ihrem Router, der mit einem Modem , via des
HomePlug Netzwerks verbunden ist. Der Infrastrukturmodus ist ideal für den Datenaustausch, Online
spielen, gemeinsame Nutzung der Internetverbindung und/oder des Druckers zwischen verschiedenen
Computern.
User Manual – 17/45
Hercules ePlug 85
1. Gehen Sie in das Netzwerk- und
Freigabecenter. Dazu klicken Sie auf das
Netzwerk-Icon in der Windows Taskbar und
klicken dann auf den Link Netzwerk- und
Freigabecenter
2. Klicken Sie auf den Link Status..
3. Im Fenster Status von Netzwerk auf
Eigenschaften klicken.
4. Im Windows Vista Bestätigungsfenster klicken Sie
auf Weiter.
Verfahren Sie wie folgt mit jedem Computer, der die gemeinsame Internetverbindung nutzen soll:
18/45 – User Manual
Hercules ePlug 85
5. Im Fenster Eigenschaften von Netzwerk wählen
Sie Internet Protocol Version 4 (TCP/IPv4).
6. Klicken Sie Eigenschaften.
7. Im Fenster Eigenschaften von Internetprotokoll
Version 4 (TCP/IPv4) wählen Sie IP-Adresse
automatisch beziehen und DNS-Serveradresse
automatisch beziehen.
8. Klicken Sie zur Bestätigung auf OK.
9. Tun Sie desgleichen für Internetprotokoll
Version 6 (TCP/IPv6).
Um nun das Internet zu erreichen, rufen Sie einfach
Ihren Internetbrowser auf.
3.3.2. Windows Vista: Gemeinsame Nutzung einer ADSL
Verbindung in einem Ad hoc Netzwerk
Nehmen wir das Beispiel eines Hercules HomePlug Netzwerks, zusammengestellt an einem Ende mit einem
ADSL USB oder Ethernetmode - direkt mit einem Kabel an einen Ihrer Computer (den wir als
Verbindungspunkt A bezeichenen) - und am anderen Ende ein Computer (den wir als Verbindungspunkt B
bezeichnen) nit dem Sie Zugang zum Internat haben wollen.
User Manual – 19/45
Hercules ePlug 85
1. Zugang zum Netzwerk und
Freigabecenter durch klicken des
Netzwerk-Icons in der Windows Taskbar
und dann auf den Netzwerk und
Freigabecenter Link klicken.
Bevor Sie die Freigaben für Ihre Ordner,
Ihren Drucker oder Ihrer Internetverbindung
einstellen, müssen Sie die Freigabe im
Netzwerk und Freigabecenter aktivieren.
2. Auf Netzwerkverbindungen verwalten klicken.
Verbindungspunkt A Verbindungspunkt B
Sie sind im Ad hoc Modus. In diesem Modus sind die Computer direkt, ohne eines Access Points (oder
Routers, via des HomePlug Netzwerks miteinander verbunden. Damit Verbindungspunkt B Zugang zur
ADSL Verbindung an Verbindungspunkt A bekommen kann:
- Muß der Verbindungspunkt B Teil desselben HomePlug Netzwerks wie Verbindungspunkt A sein.
- Der mit dem Modem verbundene Computer muß eingeschaltet sein
- Die Internetverbindung muß aktiv sein.
20/45 – User Manual
Hercules ePlug 85
3. Auf Internet verbindung rechtsklicken und die Eigenschaften-Option auswählen.
4. Im Freigabe Tab markieren Sie die
Kästchen Anderen Benutzern im
Netzwerk gestatten, diese Verbindung
des Computers als Internetverbindung
zu verwenden und Eine
Wählverbindung herstellen, wenn ein
Computer im Netzwerk auf das
Internez zugreift.
Bitte beachten: Die Option Anderen
Benutzern im Netzwerk gestatten, die
gemeinsam genutzte Internetverbindung
zu steuern oder zu aktivieren ermöglicht
Ihnen die Internetverbindung auf dem mit
dem Modem verbundenen Computer zu
aktivieren und zwar in dem Fall, wenn keine
Verbindung besteht und ein anderer
Computer versucht sich mit dem Internet zu
verbinden.
Sie haben nun mit allen Computern Ihres Netzwerks Zugang zum Internet.
Bevor Sie mit anderen Ihre Ordner, Drucker oder Internetverbindung teilen können, müssen Sie diese
Funktion im Netzwerk- und Freigabecenter aktivieren.
3.3.3. Freigabe aktivieren
User Manual – 21/45
Hercules ePlug 85
Bitte beachten Sie: Um das Netzwerk- und Freigabecenter zu öffnen, klicken Sie auf das Netzwerk-Icon in
der Windows Taskbar und dann den Link Netzwerk- und Freigabecenter.
Aktivierung der Freigabe von Dateien
- In der Freigabe und Erkennung Zone, klicken Sie auf den Link Aus oder den Button gegenüber
Freigabe von Dateien.
- Wählen Sie den Radio-Button Freigabe von Dateien einschalten.
- Klicken Sie Übernehmen und im Windows Vista Bestätigungsfenster auf Weiter.
22/45 – User Manual
Hercules ePlug 85
Aktivierung der Freigabe von öffentlichen Ordnern
Bitte beachten: Ein freigegebener Ordner kann von anderen Benutzern auf demselben Computer oder
demselben Netzwerk gemeinsam genutzt werden.
- In der Zone Freigabe und Erkennung, klicken Sie auf den Link Aus oder den Button gegenüber
Freigabe des öffentlichen Ordners.
- Wählen Sie den Radio-Button Freigabe einschalten, sodaß jeder Benutzer mit Netzwerkzugriff Dateien
öffnen kann (nur ansehen) oder Freigabe einschalten, sodaß jeder Benutzer mit Netzwerkzugriff Dateien
öffnen, ändern und erstellen kann (keine Limitierung für den Inhalt bezüglich Ansehen, Bearbeiten, Ändern
usw.).
- Auf Übernehmen klicken. Im Windows Vista Bestätigungsfenster klicken Sie auf Weiter.
Gemeinsame Druckernutzung aktivieren
Bitte beachten: Um die gemeinsame Druckernutzung zu aktivieren muß ein Drucker installiert sein.
- In der Zone Freigabe und Erkennung, klicken Sie auf den Link Aus oder den Button gegenüber
- Wählen Sie den Radio-Button Druckerfreigabe einschalten.
- Auf Übernehmen klicken. Im Windows Vista Bestätigungsfenster klicken Sie auf Weiter.
Gemeinsame Nutzung von Mediadateien aktivieren
Bitte beachten: Diese Option erlaubt Ihnen die gemeinsame Nutzung Ihrer Musik, Videos und Bilder.
- In der Zone Freigabe und Erkennung, klicken Sie auf den Link Aus oder den Button gegenüber
- Auf Ändern… klicken.
User Manual – 23/45
Hercules ePlug 85
- Im erscheinenden Freigabe von Mediendateien Fenster markieren Sie die Box Freigabe der
Mediendateien An.
- Klicken Sie Übernehmen und im Windows Vista Bestätigungsfenster auf Weiter.
- Im folgenden Fenster können Sie die verschiedenen Einstellungen definieren: Gruppen von Nutzern den
Zugriff autorisieren oder verweigern, Kindersicherung einstellen, Auswahl der Medientypen, die gemeinsam
genutzt werden können, usw.
- Wenn Sie damit fertig sind, klicken Sie auf Übernehmen, dann auf OK.
3.3.4. Windows Vista: Freigabe von öffentlichen oder
persönlichen Ordnern
Zu Erinnerung: In Windows Vista, gibt es zwei Arten von Ordnern: Persönliche oder lokale Ordner oder
freigegebene Ordner. Ein persönlicher Ordner ist einem bestimmten Benutzer auf dem Computer
zugeordnet. Ein freigegebener Ordner kann mit anderen Nutzern des Computers oder im Netzwerk
gemeinsam genutzt werden. D. h., ein freigegebener Ordner wird gemeinsam genutzt und demnach für jeden
zur Ansicht (minimaler Autorisationslevel) verfügbar. Zur gemeinsamen Nutzung von persönlichen Ordnern
24/45 – User Manual
Hercules ePlug 85
1. Wählen Sie den Ordner, den Sie freigeben
wollen aus, ohne diesen zu öffnen. In diesem
Fall Ihr Ordner Bilder.
2. Auf den Ordner rechtsklicken und Freigabe…
auswählen.
(z. B. der Ordner mit Ihren eigenen Bildern), müssen Sie die Nutzer, die Zugang haben sollen, auswählen und
deren Autorisationslevel festlegen. Siehe nachstehende Prozedur.
Im Fenster Dateifreigabe wählen Sie die/den Nutzer aus, die/der Zugang zu diesem Ordner haben
soll(en).und klicken dann auf Hinzufügen.
Bitte beachten Sie: Sie können den Zugang für alle Nutzer ohne Beschränkung freigeben (Jeder Option)
oder spezielle Benutzer, die vorher auf dem PC definiert wurden, auswählen. Sie können auch neue Benutzer
definieren indem Sie auf Neuen Benutzer erstellen.. in der Aufklappliste klicken.
User Manual – 25/45
Hercules ePlug 85
Im Explorer, erreichbar via Start/Computer,
Doppelklick Netzwerk.
Sie haben Zugriff auf die Liste der Computer im
gleichen Netzwerk. Benutzen Sie den Pfad, der von
Windows angezeigt wird, um Freigaben zu machen.
Zum Beispiel: \\PC-WIFI\Users\Dokumente
\Freigegebene Bilder.
2. Doppelklicken Sie auf den Computer mit den
freigegebenen Ordnern auf die Sie zugreifen
wollen.
3. Sollte ein Paßwort definiert sein, so geben Sie
bitte Ihren Benutzernamen und Ihr Paßwort ein.
Alle freigegebenen Ordner werden angezeigt.
Abhängig von Ihrem Autorisationslevel können Sie
nun entsprechend Ordner oder Dateien anzeigen,
modifizieren, hinzufügen oder löschen.
Um einen Drucker im Netzwerk zu nutzen, muß dieser erst im Netzwerk- und Freigabecenter
freigegeben werden (bitte Lesen Sie dazu Kapitel 3.3.3 Gemeinsame Nutzung aktivieren). Der Drucker
muß zur gemeinsamen Nutzung auf dem Computer freigegeben werden, auf dem er installiert und
angeschlossen ist.
4. Wählen Sie eine Zulassungsebene - durch anklicken der Zeile des entsprechenden Benutzers: Reader
(nur betrachten), Contributor (betrachten, hinzufügen und löschen) oder Co-owner (betrachten,
modifizieren, hinzufügen und löschen).
5. Klicken Sie auf Freigabe. Merken Sie sich den Zugriffspfad, der zum freigegebenen Ordner im Netzwerk
auf einem anderen Computer führt. Z. B.: \\PC-WIFI\Users\Dokumente\Freigegebene Bilder.
6. Klicken Sie auf Fertig.
Der Ordner ist nun freigegeben. Sie können alle freigegeben Ordner auf dem Computer oder im Netzwerk
anzeigen indem Sie auf die Links im Netzwerk- und Freigabecenter klicken.
3.3.5. Computer mit Windows Vista: Zugriff auf freigegebene
Ordner
3.3.6. Windows Vista: Druckerfreigabe
Sie können einen Drucker in das Netzwerk einbinden und entsprechend mit allen Computern, die via Hercules
ePlug Adaptern in Ihrem häuslichen Netzwerk eingebunden sind, gemeinsam nutzen.
26/45 – User Manual
Hercules ePlug 85
Eine Liste der installierten Drucker wird angezeigt
3. Rechtsklicken Sie auf den entsprechenden
Drucker und wählen die Option Freigeben
Auf dem Computer an dem der Drucker angeschlossen ist:
1. Klicken Sie auf Start/Systemsteuerung.
2. Unter der Überschrift Hardware und Sound klicken Sie auf den Link Drucker.
User Manual – 27/45
Hercules ePlug 85
4. Im Fenster Eigenschaften klicken Sie auf den
Button Freigabeoption ändern.
5. Im Bestätigungsfenster von Windows Vista
klicken Sie auf Weiter
6. Markieren Sie die Box Drucker freigeben
7. Wählen Sie den Namen des Druckers, der im
Netzwerk angezeigt werden soll unter
Freigabename.
8. Klicken Sie auf Übernehmen und dann auf OK.
3.3.7. Computer mit WindowsVista: Zugriff auf freigegebene
Drucker
On the computers that will use the shared printer:
Auf den Computern, die den Drucker gemeinsam nutzen:
1. Klicken Sie auf Start/Systemsteuerung.
2. Unter der Überschrift Hardware und Sound klicken Sie auf den Link Drucker.
28/45 – User Manual
Hercules ePlug 85
3. Klicken Sie auf den Button Drucker hinzufügen.
Der Assistent Drucker hinzufügen erscheint.
4. Klicken Sie auf Einen Netzwerk-, Drahtlos- oder
Bluetoothdrucker hinzufügen.
User Manual – 29/45
Hercules ePlug 85
5. Windows sucht nach freigegebenen Druckern in
Ihrem Netzwerk. Wählen Sie den freigegebenen
Drucker aus.
6. Klicken Sie auf Weiter.
7. Falls nötig akzeptieren Sie die Installation des
Druckertreibers wenn Windows Sie dazu
auffordert.
8. Bestätigen Sie den Namen Ihres Druckers und
klicken Weiter.
9. Beenden klicken, um den Assistenten zu
beenden.
3.4. Computer mit Windows XP: Freigabe von Ordnern,
Druckern oder einer ADSL Verbindung
Die einfachste Methode für die gemeinsame Nutzung von Ordnern, Drucker oder einer ADSL Verbindung in
Windows XP ist der Gebrauch des Netzwerksinstallations-Assistent. Dieser Wizard hilft Ihnen ein richtiges
Heimnetzwerk aufzubauen.
Hinweis: Die unten aufgeführten Pfade können leicht variieren, je nach den individuellen Einstellungen im
Start- und Systemsteuerungsmenü.
30/45 – User Manual
Hercules ePlug 85
1. Klicken
Start/Programme/Zubehör/Kommunikation/
Netzwerkassistent.
Der Netzwerkassistent erscheint.
2. Zweimal Weiter klicken.
Ein optionales Fenster kann auftauchen falls der
Assistent ermittelt hat, daß Netzwerkhardware
vom Computer entfernt wurde.
3. Falls Ihr Hercules Wireless N Adapter/
kabellose Netzwerkverbindung in der Liste
nicht angezeigt wird, markieren Sie die Box
Ausgeworfene Hardware ignorieren und
klicken Weiter. Ansonsten verlassen Sie den
Wizard indem Sie Abbrechen klicken und
etablieren die Verbindung von Ihrem
Netzwerkgerät zum Router (für mehr
Information lesen Sie bitte das Kapitel “WiFi
Station N Werkzeug).
Ein optionales Fenster kann auftauchen falls der
Assistent eine gemeinsame Internetverbindung
findet.
4. Wählen Sie Nein, eine Internetverbindung
auf diesem Computer verwenden, dann
Weiter klicken.
3.4.1. Windows XP: Der Netzwerkinstallationsassistent in einem
Infrastruktur Netzwerk
Verfahren Sie wie folgt für jeden Computer:
User Manual – 31/45
Hercules ePlug 85
5. Im Wählen Sie ein Verbindungsmethode
aus Fenster, die Andere Methode Option
wählen.
6. Im folgenden Fenster Dieser Computer stellt
eine direkte Internetverbindung her oder
verwendet einen Netzwerkhub wählen,
Weiter klicken.
7. Sollte das gegenüberliegende Fenster
erscheinen, wählen Sie die Verbindung zu
Ihrem lokalen Netzwerk (Ihre
Ehernetnetzwerkkarte) und klicken dann auf
Weiter.
8. Wenn diese Warnanzeige erscheint,
ignorieren und Weiter klicken.
Wenn Sie den Hercules Modem Router benutzen
ist Ihr Computer durch den integrierten Firewall
bereits geschützt.
32/45 – User Manual
Hercules ePlug 85
9. Wenn Ihr Computer mehr als drei
Verbindungen (oder Geräte) aufweist,
erscheint ein optionales Fenster. In diesem
Fall lassen Sie den Wizard die richtigen
Einstellungen ermitteln und vornehmen.
10. Weiter klicken.
11. Geben Sie den Namen des Computers ein
und evtl. eine Beschreibung wenn nötig.
Geben Sie dem Computer einen Namen der
einmalig und leicht zu merken ist (z. B. MeinComputer, HomePlug Computer oder Julie).
12. Weiter klicken.
13. Geben Sie den Arbeitsgruppennamen ein (z.
B. HEIM, BÜRO oder HERCULES) und evtl.
eine Beschreibung.
Der Arbeitsgruppenname muß für alle Computer
im Netzwerk identisch sein (Beachten Sie die
richtige Schreibweise).
14. Weiter klicken.
15. Verifizieren Sie die eingegebenen
Einstellungen im folgenden Fenster, dann
Weiter klicken.
Der Wizard konfiguriert den Computer für das
Heimnetzwerk. Dies kann einige Minuten dauern.
User Manual – 33/45
Hercules ePlug 85
16. 16. Bevor Sie die Prozedur abschließen,
können Sie die Eine
Netzwerkinstallationsdiskette erstellen
Option auswählen. Hierbei wird der Wizard auf
ein Speichermedium kopiert (Floppy Disk oder
US-Stick), so daß dieser auf anderen
Computern mit einem anderen Betriebssystem
als Windows XP ausgeführt werden kann.
Diese Option wird automatisch ausgeführt wenn
Sie ein Speichermedium ausgewählt haben.
17. Klicken Sie Fertig stellen um den Wizard zu
verlassen.
Wenn die Prozedur abgeschlossen ist, kann
Windows XP Sie auffordern den Computer neu zu
starten.
Die in diesem Kapitel beschriebenen Prozeduren sind ausschließlich Windows XP
zugeordnet. Für alle anderen Fragen betreffend eine gemeinsame Nutzung von Ordnern, Drucker oder
einer Internetverbindung, benutzen Sie bitte die Windows Online-Hilfe.
1. Start/Programme/Zubehör/Kommunikation/
Netzwerksinstallations-Assistent klicken.
Der Netzwerksinstallations-Assistent erscheint.
2. Zweimal Weiter klicken.
3.4.2. Windows XP: Netzwerk-Installationsassistent in einem Ad
hoc Netzwerk
Verfahren Sie wie folgt für jeden Computer:
34/45 – User Manual
Hercules ePlug 85
Ein optionales Fenster kann auftauchen falls der
ermittelt hat, daß Netzwerkhardware vom
Computer entfernt wurde.
3. Falls Ihr Ethernet-Netzwerk in der Liste nicht
angezeigt wird, markieren Sie die Box
Ausgeworfene Hardware ignorieren und
klicken Weiter. Ansonsten verlassen Sie den
Wizard indem Sie Abbrechen klicken und
etablieren die Verbindung von Ihrem
Netzwerkgerät zum Router (für weitere
Informationen lesen Sie bitte im Handbuch
Ihres Routers nach).
Ein optionales Fenster kann auftauchen falls der
Assistent eine gemeinsame Internetverbindung
findet.
4. Wählen Sie Nein, eine andere
Internetverbindung auf diesem Computer
verwenden, dann Weiter klicken.
5. Im Fenster Wählen einer Verbindung wählen
Sie bitte: Dieser Computer verfügt über eine
direkte Verbindung mit dem Internet.
Andere Computer im Netzwerk verwenden
die freigegebene Internetverbindung dieses
Computers.
6. Weiter klicken und die Internetverbindung je
nach Modem auswählen. Erneut Weiter
klicken.
Auf dem Computer mit einem ADSL-Modem:
User Manual – 35/45
Hercules ePlug 85
7. Falls Ihr Computer mehr als drei
Verbindungen oder Netzwerkgeräte aufweist
erscheint ein Fenster. In diesem Fall wählen
Sie bitte: Die Verbindungen mit dem
Netzwerk manuell wählen, Weiter klicken.
8. Aus den angezeigten Verbindungen die Box
Verbindung zum lokalen Netzwerk
markieren und die anderen abwählen, dann
Weiter klicken.
5. Im Fenster Wählen einer Verbindung,
wählen Sie Dieser Computer stellt eine
Internetverbindung über einen anderen
Computer im Netzwerk oder ein lokales
Gateway her.
6. Weiter klicken
Auf den Computern, die eine gemeinsame Internetverbindung nutzen:
36/45 – User Manual
Hercules ePlug 85
7. Falls Ihr Computer mehr als drei
Verbindungen oder Netzwerkgeräte aufweist
erscheint ein Fenster. In diesem Fall wählen
Sie bitte: Zutreffende Verbindungen
automatisch auswählen.
8. Weiter klicken.
9. Eingeben des Computernamens und evtl. eine
Beschreibung
Geben Sie dem Computer einen Namen der
einmalig und leicht zu merken ist (z. B. MeinComputer, HomePlug-Computer oder Julie).
10. Weiter klicken.
11. Geben Sie den Arbeitsgruppennamen ein (z.
B. HOME, OFFICE oder HERCULES) und
evtl. eine Beschreibung.
Der Arbeitsgruppenname muß für alle Computer
im Netzwerk identisch sein (Beachten Sie die
richtige Schreibweise).
12. Weiter klicken.
13. Verifizieren Sie die eingegebenen
Einstellungen im folgenden Fenster, dann
Weiter klicken.
Der Wizard konfiguriert den Computer für das
Heimnetzwerk. Dies kann einige Minuten dauern.
Verfahren Sie wie folgt für jeden Computer:
User Manual – 37/45
Hercules ePlug 85
Falls Ihr Netzwerk nur aus Computern mit
Windows XP Betriebssystem besteht:
14. Auswählen: Den Wizard beenden.
Falls Ihr Netzwerk aus Computern mit den
Betriebssystemen Windows XP und/oder
Windows 98 SE, Me, 2000 besteht:
15. Bevor Sie die Prozedur abschließen, können
Sie die Eine Netzwerkinstallationsdiskette
erstellen Option auswählen. Hierbei wird der
Wizard auf ein Speichermedium kopiert
(Floppy Disk oder USB Key), sodaß dieser auf
anderen Computern mit einem anderen
Betriebssystem als Windows XP ausgeführt
werden kann.
Diese Option wird automatisch ausgeführt wenn Sie ein Speichermedium ausgewählt haben.
16. Klicken Sie Fertig stellen um den Wizard zu
verlassen.
Wenn die Prozedur abgeschlossen ist, kann
Windows XP Sie auffordern den Computer neu zu
starten
Bei einigen Internetprovidern kann es vorkommen, daß die gemeinsame Verbindung beim Aufruf Ihres
Browsers nicht automatisch erfolgt. Falls dies der Fall sein sollte, müssen Sie zuerst eine Internetverbindung
mit dem Computer aufbauen, der über das Modem verfügt.
Nun können Sie einfach durch den Aufruf Ihres Browsers (Internet Explorer oder Netscape Navigator) ins
Internet gehen. Die gemeinsame Nutzung von Ordnern oder eines Druckers erfordert noch einige zusätzliche
Einstellungen. Wenn Sie den Schritt-für-Schritt Instruktionen in den nächsten Kapiteln folgen, wird auch dies
nicht länger ein Geheimnis für Sie sein.
38/45 – User Manual
Hercules ePlug 85
1. Selektieren Sie den Ordner, den Sie gemeinsam nutzen
wollen ohne ihn zu öffnen.
2. Rechtsklicken Sie auf den Ordner. Wähle: Freigabe und
Sicherheit.
3. In Netzwerkfreigabe und Sicherheit den Register
Freigabe anwählen und die Box Diesen Ordner im
Netzwerk freigeben markieren.
4. Im Kästchen Freigabename bitte den Namen eingeben,
der im Netzwerk angezeigt werden soll (12 Zeichen
Maximum, um eine Kompatibilität zu anderen
Betriebssystemen zu gewährleisten).
Sie können gleichwohl die Box Netzwerbenutzer dürfen
Dateien verändern markieren. In diesem Fall können andere
Benutzer die Files lesen und auch Änderungen speichern. Ist
diese Box nicht markiert ist nur ein Lesen möglich..
Das [Freigabename] Eigenschaftsfenster ist in zwei Sektionen unterteilt. Lokale Freigabe und
Sicherheit erlaubt lediglich die Freigabe für mehrere Benutzer auf dem gleichen Computer und werden im
Ordner Freigegebene Dokumente plaziert. Netzwerkfreigabe und Sicherheit, ermöglicht die Freigabe
auch für andere und auf anderen Computern.
5. Hinzufügen klicken um Ihre Auswahl zu bestätigen, dann
auf OK klicken, um das Fenster zu schließen.
Ein Icon, mit einer Hand neben dem Ordner, zeigt an, daß
dieser nun freigegeben ist.
Sie können nur den Inhalt eines Ordners freigeben, nicht einzelne Dateien. Wir empfehlen einen
speziellen Ordner anzulegen, in dem die Dateien, die freigegeben werden sollen gespeichert sind.
3.4.3. Windows XP: Freigabe von Ordnern
Nach der Konfiguration aller Computer durch den Netzwerksinstallations-Assistent, können Sie Daten
austauschen, die auf verschiedenen Laufwerken gespeichert sind. Und zwar solange wie der Benutzer
autorisierten Zugriff hat.
User Manual – 39/45
Hercules ePlug 85
1. Klicken: Start/Arbeitsplatz.
2. Klicken: Netzwerkeinstellungen, dann Arbeitscomputer
anzeigen.
Sie haben direkten Zugang zur Liste der Computer in Ihrer
Arbeitsgruppe.
3. Doppelklicken auf den Computer der den freigegebenen
Ordner enthält, auf den Sie Zugriff haben wollen.
Alle freigegebenen Ordner werden angezeigt.
To access a printer on the network, the printer must be set up for sharing on the computer where it is
connected and installed.
Um einen Drucker im Netzwerk nutzen zu können, muß dieser für die Freigabe auf dem Computer
eingerichtet werden, auf dem er installiert und verbunden ist.
1. Klicken: Start/Einstellungen/Drucker und Faxgeräte.
2. Rechtsklicken auf den Drucker und Freigabe auswählen.
3. Im Freigabe Register, Drucker freigeben markieren und
einen Namen geben.
Geben Sie dem Drucker einen einzigartigen Namen, den Sie
sich leicht merken können (z. B Mein Drucker, Laser, etc.)
Falls einer der Computer das Betriebssystem Windows 98 SE
aufweist, empfehlen wir einen Freigabenamen, der nicht mehr
als 12 Zeichen (ohne Leeräume) beinhaltet, um eine
Kompatibilität zu gewährleisten.
4. Übernehmen und dann OK klicken.
3.4.4. Computer mit Windows XP: Zugang zu freigegebenen Ordnern
Um einen leichten Zugang zu den freigegebenen Ordner auf verschiedenen Computern zu erreichen wird
empfohlen, daß diese zur gleichen Arbeitsgruppe gehören. In Windows XP wird der Arbeitsgruppenname
durch die Nutzung des Netzwerksinstallations-Assistenten sichergestellt.
3.4.5. Windows XP: Druckerfreigabe
Es ist möglich einen Drucker dem Netzwerk hinzuzufügen und für alle Computer mit einem Hercules ePlug
adapter freizugeben.
Auf dem Computer mit dem der Drucker verbunden ist:
40/45 – User Manual
Hercules ePlug 85
1. Klicken: Start/Einstellungen/Drucker und Faxgeräte. In
Druckeraufgaben Drucker hinzufügen auswählen.
2. Der Drucker Wizard erscheint. Klicken: Weiter
3. Auswählen: Netzwerkdrucker oder Drucker, der an
einem anderen Computer ist. Klicken: Weiter.
4. In dem nun erscheinenden Fenster Weiter klicken, um die
Suche nach freigegebenen Druckern zu initiieren.
5. In der Auswahlliste auf den Computer klicken, der mit dem
Drucker verbunden ist.
6. Freigegebenen Drucker auswählen und Weiter klicken.
7. Falls Sie wünschen, daß dieser Drucker als Standard
definiert werden soll, Weiter klicken.
.
8. Fertig stellen klicken, um den Wizard zu beenden.
Nun können Sie dank HomePlug Verbindung Ihren
Netzwerkdrucker benutzen. Für mehr Information lesen Sie
bitte in Ihrem Druckerhandbuch nach
Auf Computern, die den freigegebenen Drucker nutzen:
3.4.6. Windows XP: Einen Arbeitsgruppennamen modifizieren
Es kann vorkommen, daß Sie den Namen Ihrer Arbeitsgruppe ändern wollen (nur für erfahrene Benutzer). Um
dies zu tun verfahren Sie bitte wie folgt:
(erfahrene Benutzer)
User Manual – 41/45
Hercules ePlug 85
1. Klicken: Start/Einstellungen/Systemsteuerung/System.
2. Im Fenster Systemeigenschaften wählen Sie den
Computername Register.
3. Button Ändern klicken.
. In dem Feld Computername geben Sie bitte einen
eindeutigen Namen ein, damit in der Liste der
Arbeitsgruppe sicher identifiziert werden kann (z. B.
Mein-Computer, HomePlug-Computer oder julie).
5. In dem Feld Arbeitsgruppe vergeben Sie ebenfalls einen
Namen (z. B. HEIM, BÜRO, HERCULES).
Der Arbeitsgruppenname muß für alle Computer in diesem
Netzwerk identisch sein (auf die richtige Schreibweise achten).
6. Ein Nachrichtenfenster zeigt an, daß diese Aufgabe
erfolgreich ausgeführt wurde und daß Sie Ihren Computer
erneut starten müssen.
7. Wiederholen Sie diese Prozedur auf jedem Computer im
Netzwerk.
3.5. Computer mit einem anderen Betriebssystem oder das
Hinzufügen jedweden anderen Typs von Netzwerkgeräten
Ihr HomePlug Netzwerk ist nicht auf Cpmputer mit Windows beschränkt Es funktioniert auch mit Computern,
die unter anderen Betriebssystemen laufen, wie z. B. Mac OS oder Linux.
Um herauszufinden wie Sie Ihre Internetverbindung, Ordner, Drucker und mehr unter Mac OS oder Linux
freigeben können, lesen Sie dazu bitte in den entsprechenden Herstellerdokumentationen nach.
Apart von Desktop- und Laptop-Computern können Sie eine breite Produktpalette von Netzwerkgeräten Ihrem
wide HomePlug Netzwerk hinzufügen: Spielkonsolen, Drucker, TV Decoder, Modem-Router, Internet "Box",
Access Point und mehr... soweit diese Geräte über ein Ethernet-Port verfügen.
Um herauszufinden wie diese Geräte eingerichtet werden können, lesen Sie dazu bitte in den jeweiligen
Herstellerdokumentationen nach.
42/45 – User Manual
Hercules ePlug 85
Deutschland
08000 00 1445
Kostenlos
Montag bis Freitag 13:00 bis 17:00 Uhr und 18:00 bis 22:00 Uhr
Samstag 9:00 bis 13:00 Uhr und 14:00 bis 20:00 Uhr
Sonntag 10:00 bis 13:00 Uhr und 14:00 bis 17:00 Uhr
Österreich
0810 10 1809
Zum Preis eines
Ortsgesprächs
Montag bis Freitag 13:00 bis 17:00 Uhr und 18:00 bis 22:00 Uhr
Samstag 9:00 bis 13:00 Uhr und 14:00 bis 20:00 Uhr
Sonntag 10:00 bis 13:00 Uhr und 14:00 bis 17:00 Uhr
Schweiz
0842 000 022
Zum Preis eines
Ortsgesprächs
Montag bis Freitag 13:00 bis 17:00 Uhr und 18:00 bis 22:00 Uhr
Samstag 9:00 bis 13:00 Uhr und 14:00 bis 20:00 Uhr
Sonntag 10:00 bis 13:00 Uhr und 14:00 bis 17:00 Uhr
4. TECHNISCHER SUPPORT
Wählen Sie Ihre Sprache. Von dort aus können Sie auf verschiedene Instrumente zugreifen (Fragen und Antworten (FAQ),
die neuesten Versionen von Treibern und Software), die Ihnen bei der Lösung Ihres Problems helfen könnten. Falls das
Problem weiterhin besteht, können Sie mit dem technischen Support der Hercules Produkten in Kontakt treten („Technischer
Support“):
Per E-Mail:
Um den Vorzug des technischen Supports per Email in Anspruch nehmen zu können, müssen Sie sich zunächst online
registrieren. Mit den Informationen, die Sie uns so zukommen lassen, können die Mitarbeiter Ihr Problem schneller lösen.
Klicken Sie auf Registrierung links auf der Seite des technischen Supports und folgen Sie den Instruktionen auf dem
Bildschirm.
Falls Sie bereits registriert sind, füllen Sie die Textfelder Anwendername und Passwort aus und klicken dann auf Login.
Per Telefon:
5. GARANTIE
Guillemot Corporation S.A. („Guillemot“) bietet dem Kunde weltweit eine 2 -jährige Garantie auf Materialschäden und
Herstellungsmängel ab dem Kaufdatum. Sollte das Produkt dennoch während dieser 2 Jahre Schäden oder Mängel aufweisen,
kontaktieren Sie unverzüglich den Technischen Support, der Ihnen mitteilt, wie weiter zu verfahren ist. Sollte ein Defekt vor liegen, muß
das Produkt dort zurückgegeben werden, wo es gekauft wurde (oder an die vom Technischen Support angegebene Adresse).
Im Rahmen dieser Garantie wird das defekte Produkt des Kunden nach Ermessen des Technischen Supports entweder repariert oder
ersetzt. Überall wo es geltendes Recht zulässt, wird die volle Haftung von Guillemot und seinen Niederlassungen (einschließlich für
indirekte Beschädigungen), begrenzt auf die Reparatur oder den Ersatz des Hercules Produktes, übernommen. Die Rechte des Käufers
entsprechend geltendem Recht im jeweiligen Land werden nicht durch diese Garantie beeinflusst.
Diese Garantie tritt nicht ein bei: (1) falls am Produkt etwas verändert wurde oder es geöffnet wurde, ein Schaden durch
unangebrachte Nutzung, Fahrlässigkeit, einen Unfall, Verschleiß oder irgendeinen anderen Grund verursacht wurde, der nicht im
Zusammenhang mit einem Materialdefekt oder Herstellungsmangel aufgetreten ist; (2) im Falle der Nichteinhaltung der durch den
Technischen Support erteilten Anweisungen; (3) Die Software, die nicht von Guillemot herausgegeben wurde, unterliegt der
speziellen Garantie des Herausgebers.
6. HINWEISE ZUM UMWELTSCHUTZ
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern
muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der
stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen
Beitrag zum Schutze unserer Umwelt.
Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
User Manual – 43/45
Hercules ePlug 85
WARENZEICHEN
Hercules® ist eine registrierte Handelmarke von Guillemot Corporation S.A. Intel® und Pentium® sind eingetragene Warenzeichen der Intel
Corporation. Hercules ePlugTM 85 ist ein eingetragenes Warenzeichen von Guillemot Corporation S.A.Microsoft® Windows® 2000, XP und Vista
sind eingetragene Warenzeichen oder Warenzeichen der Microsoft Corporation in den Vereinigten Staaten von Amerika und/oder anderen
Ländern. Mac OS® ist ein eingetragenes Warenzeichen von Apple Computer, Inc. n den Vereinigten Staaten von Amerika und/oder anderen
Ländern. Linux® ist ein eingetragenes Warenzeichen von Linus Torvalds. Intellon® ist ein eingetragenes Warenzeichen von Intellon Corporation.
Alle anderen Warenzeichen und Markennamen werden hiermit anerkannt und sind Eigentum ihrer jeweiligen Eigentümer. Fotos und Abbildungen
nicht bindend.
Konformitätserklärung
Dieses Gerät kann verwendet werden in: AT, BE, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LU, NL, PL, PT, ES, SE, GB, IS, NO, CH, BG, RO, TR.
Hiermit erklärt GUILLEMOT CORPORATION, Carentoir France, dass sich dieser HWNU-300 in Übereinstimmung mit den grundlegenden
Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die Konformitätserklärung ist unter dieser
Internetadresse verfübar:
http://ts.hercules.com/download/PLC/DoC/eplug85/DoC-eng_Hercules_eplug85.pdf
Hercules ist eine Division der Guillemot Corporation
Copyright
Copyright © Guillemot Corporation S.A. 2009. Alle Rechte vorbehalten.
Dieses Dokument darf ohne die vorherige schriftliche Zusage der Guillemot Corp oration S.A. weder vollständig noch teilweise vervielfältigt sowie
zusammengefasst, übertragen, verändert, auf ein Speichermedium gebannt, in eine andere Sprache, Computersprache, etc. übersetzt oder in
jeglicher Form und mit jeglichen Mitteln elektronisch, mechanisch, magnetisch, manuell, als Fotokopie, Aufnahme etc übernommen werden.
Ausschlusserklärung
Guillemot Corporation S.A. behält sich das Recht vor, Angaben in diesem Handbuch jederzeit ohne vorherige Ankündigung zu ändern. Die
Informationen in diesem Dokument werden als korrekt und zuverlässig angesehen. Dennoch übernimmt die Guillemot Corporation S.A. weder für
die Benutzung noch für die Verletzung von Patenten oder Rechte Dritter, die durch die Nutzung resultieren, die Verantwortung. Dieses Produkt
kann auch in einer Light- oder OEM-Version für PC-Integratoren vorliegen. Einige Funktionen, die in diesem Handbuch beschrieben werden,
können auf einige Versionen des Produktes nicht zutreffen. Meist finden Sie auf der Installations-CD eine README.TXT-Datei dazu, welche die
Unterschiede zwischen dem vorliegenden Produkt und der Beschreibung im Handbuch aufzeigt.
Besuchen Sie unsere Website (www.hercules.com) um die neusten Treiber und Softwareversionen
downzuloaden. Nutzen Sie die Frequently Asked Questions (FAQs) um mehr über Ihre Hardware zu erfahren,
die neusten Bedienungsanleitung-Updates zu lesen. Außerdem können Sie die komplette HerculesProduktpalette entdecken und sich über kommende Neuheiten informieren.
44/45 – User Manual
Hercules ePlug 85
Endverbraucher-Software-Lizenzvereinbarung
WICHTIG: Lesen Sie die Vereinbarung bitte sorgfältig, ehe Sie die Software öffnen und installieren. Durch Öffnen der Software-Verpackung erklären Sie sich mit
den Bedingungen dieser Vereinbarung einverstanden. Die Software in d ieser Verpackung ist lizenziert, wird nicht verkauft, und ist ausschließlich zu den
Bedingungen der vorliegenden Lizenzvereinbarung erhältlich. Sollten Sie mit den nachfolgenden Bedingungen nicht einverstanden sein, müssen Sie die
Software mit dem kompletten Inhalt der Verpackung innerhalb von 15 Tagen dort zurückgeben, wo Sie sie erworben haben.
Das Copyright für die Guillemot Corporation S.A.-Software (im Folgenden als „Software“ bezeichnet) liegt bei der Guillemot Corporation S.A. Alle Re chte
vorbehalten. Die Bezeichnung „Software“ bezieht sich auf jedwede Dokumentation und Zubehör, einschließlich Treibern, ausführbaren Programmen,
Bibliotheken und Datendateien. Die Lizenz zur Benutzung der Software wird ausschließlich dem Käufer erteilt. Der Lizenzinhaber erklärt sich außerdem mit den
Bedingungen der vorliegenden Vereinbarung einverstanden, sofern sie das Copyright und alle anderen Eigentumsrechte Dritter an der Software, Dokumentation
und Zubehör in der Softwareverpackung betreffen.
Die Guillemot Corporation S.A. behält sich das Recht vor, diese Lizenz zu entziehen, wenn irgendeiner der in der vorliegenden Vereinbarung
dargelegten Bedingungen nicht entsprochen wird. Bei Lizenzentzug müssen alle Kopien der Software unverzüglich an die Guillemot Corporation S.A.
zurückgegeben werden; der Käufer ist haftbar für jedweden Folgeschaden.
Lizenz:
1. Die Lizenz wird nur dem Käufer selbst gewährt. Guillemot Corporation S.A. hält alle Titel und das Eigentum an der Software und behält sich alle Rechte vor.
Dem Lizenzinhaber ist nicht gestattet, irgendeines der hiermit gewährten Rechte zu verlassen oder hierfür Unterlizenzen zu gewähren. Die Weitergabe der
Lizenz ist gestattet, vor ausgesetzt, der Weitergebende behält keinen Teil bzw. keine Kopie der Software zurück, und der Empfänger akzeptiert die
Bedingungen der vorliegenden Vereinbarung.
2. Der Lizenzinhaber darf die Software stets nur an einem einzigen Computer nutzen. Der maschinell lesbare Teil der Software darf auf einen anderen
Computer übertragen werden, vorausgesetzt, er wurde zuvor vom ersten Computer gelöscht, und wenn ausgeschlossen werden kann, dass die Software an
mehr als einem Computer genutzt werden kann.
3. Der Lizenzinhaber erkennt den Copyright-Schutz der Guillemot Corporation S.A. an. Der Copyr ight-Vermerk darf weder von der Software entfernt werden,
noch von einer Kopie davon, noch von irgendeiner Dokumentation, schriftlich oder elektronisch, die mit der Software geliefert wurde.
4. Der Lizenzinhaber hat das Recht, eine Sicherheitskopie des maschinell lesbaren Teils der Software herzustellen, unter der Bedingung, dass alle Copyright-
und Eigentumsvermerke ebenfalls kopiert werden.
5. Mit Ausnahme der Fälle, in denen es die vorliegende Vereinbarung ausdrücklich erlaubt, ist weder dem Lizenzinhaber Folgendes erlaubt, noch darf Dritten
Folgendes erlaubt werden: Die Software Dritten auszuhändigen oder zugänglich zu machen; Die Benutzung der Software für ein Netzwerk, Mehrfach-CPU,
Mehrbenutzer oder Time-Sharing-Arrangements zu ermöglichen, wenn die Benutzer nicht jeweils Lizenzinhaber sind; Di e Software in irgendeiner For m zu
verändern oder zu kopieren; Irgendeinen Versuch zu unternehmen, die Software in irgendeiner Form auseinander zunehmen, zu dekompilieren oder zu
verändern, oder irgendetwas zu unternehmen mit dem Ziel, grundlegende Informationen zu erhalten, die bei normaler Nutzung der Software nicht sichtbar
werden; Kopien oder Übersetzungen des Benutzerhandbuchs anzufertigen.
User Manual – 45/45
Loading...
