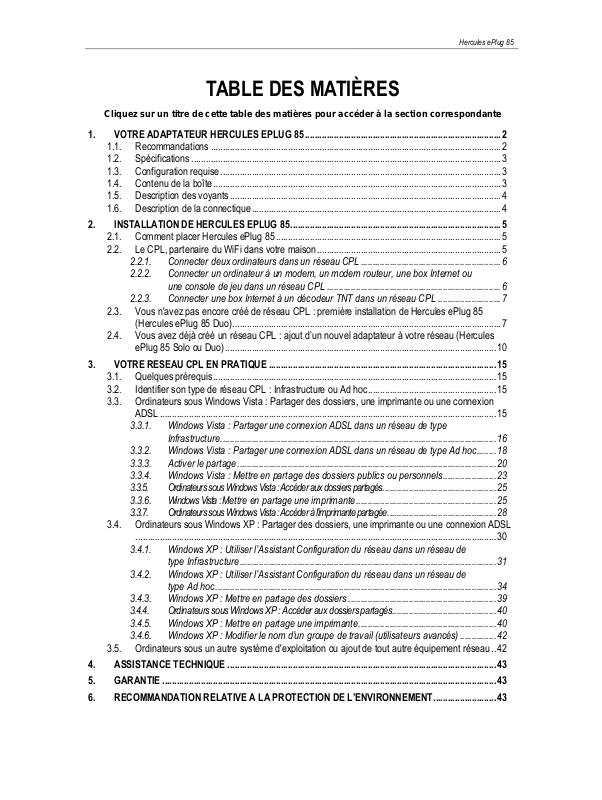

TABLE DES MATIÈRES
Cliquez sur un titre de cette table des matières pour accéder à la section correspondante
1. VOTRE ADAPTATEUR HERCULES EPLUG 85 ................................................................................. 2
1.1. Recommandations ........................................................................................................................ 2
1.2. Spécifications ................................................................................................................................ 3
1.3. Configuration requise .................................................................................................................... 3
1.4. Contenu de la boîte ....................................................................................................................... 3
1.5. Description des voyants ................................................................................................................ 4
1.6. Description de la connectique ....................................................................................................... 4
2. INSTALLATION DE HERCULES EPLUG 85 ....................................................................................... 5
2.1. Comment placer Hercules ePlug 85 ............................................................................................. 5
2.2. Le CPL, partenaire du WiFi dans votre maison ............................................................................ 5
2.2.1. Connecter deux ordinateurs dans un réseau CPL .......................................................... 6
2.2.2. Connecter un ordinateur à un modem, un modem routeur, une box Internet ou
une console de jeu dans un réseau CPL ........................................................................ 6
2.2.3. Connecter une box Internet à un décodeur TNT dans un réseau CPL .......................... 7
2.3. Vous n'avez pas encore créé de réseau CPL : première installation de Hercules ePlug 85
(Hercules ePlug 85 Duo) ............................................................................................................... 7
2.4. Vous avez déjà créé un réseau CPL : ajout d’un nouvel adaptateur à votre réseau (Hercules
ePlug 85 Solo ou Duo) ................................................................................................................ 10
3. VOTRE RESEAU CPL EN PRATIQUE .............................................................................................. 15
3.1. Quelques prérequis ..................................................................................................................... 15
3.2. Identifier son type de réseau CPL : Infrastructure ou Ad hoc ..................................................... 15
3.3. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion
ADSL ........................................................................................................................................... 15
3.3.1. Windows Vista : Partager une connexion ADSL dans un réseau de type
Infrastructure .................................................................................................................. 16
3.3.2. Windows Vista : Partager une connexion ADSL dans un réseau de type Ad hoc ........ 18
3.3.3. Activer le partage ........................................................................................................... 20
3.3.4. Windows Vista : Mettre en partage des dossiers publics ou personnels ...................... 23
3.3.5. Ordinateurs sous Windows Vista : Accéder aux dossiers partagés ............................................... 25
3.3.6. Windows Vista : Mettre en partage une imprimante .......................................................... 25
3.3.7. Ordinateurs sous Windows Vista : Accéder à l’imprimante partagée ............................................. 28
3.4. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL
..................................................................................................................................................... 30
3.4.1. Windows XP : Utiliser l’Assistant Configuration du réseau dans un réseau de
type Infrastructure .......................................................................................................... 31
3.4.2. Windows XP : Utiliser l’Assistant Configuration du réseau dans un réseau de
type Ad hoc .................................................................................................................... 34
3.4.3. Windows XP : Mettre en partage des dossiers ............................................................. 39
3.4.4. Ordinateurs sous Windows XP : Accéder aux dossiers partagés ........................................... 40
3.4.5. Windows XP : Mettre en partage une imprimante ......................................................... 40
3.4.6. Windows XP : Modifier le nom d’un groupe de travail (utilisateurs avancés) ............... 42
3.5. Ordinateurs sous un autre système d'exploitation ou ajout de tout autre équipement réseau .. 42
4. ASSISTANCE TECHNIQUE ............................................................................................................... 43
5. GARANTIE .......................................................................................................................................... 43
6. RECOMMANDATION RELATIVE A LA PROTECTION DE L’ENVIRONNEMENT .......................... 43
Hercules ePlug 85
1. VOTRE ADAPTATEUR HERCULES EPLUG 85
Le CPL (Courant Porteur en Ligne), également appelé Homeplug, est une technologie qui utilise l'installation
électrique existante de votre habitation pour transporter en tout confort des données numériques (audio,
vidéo, Internet, fichiers) au sein d'un réseau personnel sécurisé. Le CPL est une alternative idéale pour tous
ceux qui souhaitent créer un réseau en toute simplicité, sans la contrainte des fils, et qui ne peuvent exploiter
tout le potentiel du WiFi en raison de la configuration de leur habitation (présence de murs épais ou d'autres
obstacles qui gênent la transmission sans fil des données).
Hercules ePlug 85 est un adaptateur utilisant la technologie CPL qui se branche sur toutes les prises de
courant de la maison (du rez-de-chaussée à l'étage) pour les transformer en autant de points de connexion
réseau possibles. De plus, les adaptateurs Hercules ePlug 85 peuvent être librement débranchés et
rebranchés sur d'autres prises de la maison, en fonction de ses besoins (changement de place d'un
ordinateur, de son modem routeur...), sans qu'il soit nécessaire de renouveler l'installation ou de recréer son
réseau.
Un réseau étant constitué au minimum de deux appareils connectés entre eux, il vous suffira de brancher
deux adaptateurs Hercules ePlug 85 sur deux prises électriques de votre habitation (dans la même pièce ou
dans des pièces différentes). Par exemple, pour accéder à Internet, vous pouvez relier votre modem ou votre
box Internet à un adaptateur Hercules ePlug branché sur la prise de courant la plus proche, et votre
ordinateur à un autre adaptateur Hercules ePlug branché sur une autre prise de courant. Enfin, votre réseau
est déjà préconfiguré pour vous apporter une sécurité maximale.
Tous les produits de la gamme Hercules ePlug 85 sont compatibles avec le standard HomePlug 1.0 (incluant
les périphériques fonctionnant à 85 Mbits/s, mais également à 14 Mbits/s) et peuvent être combinés selon vos
besoins ou en fonction de vos périphériques (un modem avec un ordinateur ou une console de jeu, deux
ordinateurs, un ordinateur et une imprimante...). Vous trouverez quelques configurations possibles
illustrées dans la section d'installation de ce manuel. Notez, en revanche, que ce standard n’est pas
compatible avec le standard Homeplug AV correspondant à la gamme Hercules ePlug 200 (et des autres
adaptateurs de ce standard). Mais rien ne vous empêche de créer dans votre maison un réseau composé
d'adaptateurs Hercules ePlug 85 et un autre composé d'adaptateurs Hercules ePlug 200.
Même si ce type d'appareil ne présente aucun danger pour votre installation électrique, il conviendra de
respecter certaines recommandations décrites ci-après.
1.1. Recommandations
- Branchez l'adaptateur Hercules ePlug 85 uniquement sur un réseau électrique conforme aux normes de
sécurité et aux spécifications de sa plaque signalétique. En cas de doute, contactez un électricien ou votre
fournisseur d'électricité.
- N’ouvrez en aucun cas l'adaptateur Hercules ePlug 85, vous risqueriez d’endommager les composants
internes.
- N'essayez pas d'introduire des objets dans les fentes et les ouvertures de l'adaptateur Hercules ePlug 85.
- N'obstruez pas les fentes et ouvertures de l'adaptateur Hercules ePlug 85.
- Si vous devez effectuez la maintenance de votre adaptateur Hercules ePlug 85, débranchez votre
adaptateur et faites appel à du personnel qualifié pour éviter tout risque d'électrocution.
- Pour prévenir tout risque d’incendie ou de décharge électrique, tenez votre adaptateur éloigné :
- de la pluie ou de l’humidité, de tout fluide (eau, produits chimiques ou tout autre liquide),
- de sources de chaleur telles que radiateurs, cuisinières ou tout autre appareil émetteur de chaleur (y
compris les amplificateurs),
- des rayons directs du soleil.
2/46 – Manuel de l’utilisateur
Hercules ePlug 85
- Branchez l'adaptateur Hercules ePlug 85 uniquement dans une pièce suffisamment aérée.
- Branchez l'adaptateur Hercules ePlug 85 uniquement avec le câble Ethernet fourni.
- Débranchez l'adaptateur Hercules ePlug 85 de la prise électrique si vous prévoyez de ne pas l’utiliser
pendant une période prolongée.
- Débranchez l'adaptateur Hercules ePlug 85 de la prise électrique avant tout nettoyage. Utilisez un chiffon
doux et évitez l’usage d’aérosols, d'eau, de produits chimiques à bas de solvants, de benzène, d'alcool ou
d'autres produits de nettoyage.
- Tenez les enfants éloignés des prises électriques.
1.2. Spécifications
Compatible avec les spécifications IEE 802.3, IEE 802.3u, IEE 802.3x et Auto MDI/X
Compatible avec le standard Homeplug 1.0 et coexistant avec les modules Homeplug AV
Cryptage avec le protocole de sécurité DES 56 bits
Débit de 85 Mbits/s
Mode de transmission asynchrone
Modulation OFDM, 1024/256/64 QAM, QPSK, BPSK
Portée de 200 m sur le réseau électrique
Port Ethernet RJ45
Consommation moyenne: 3,2 W en utilisation, 0,8 W en veille
Alimentation interne 100~ 240 V CA, 50/60 Hz
Voyants en façade
1.3. Configuration requise
Pour utiliser le logiciel de configuration et de supervision du réseau "Hercules ePlug Station" :
Intel Pentium III, AMD Athlon/AMD-K6
64 Mo de RAM
Carte réseau Ethernet 10/100 RJ-45
Lecteur de CD-ROM
50 Mo d'espace disponible sur le disque dur
Système d’exploitation : Microsoft Windows XP (SP2/SP3), Vista
Note : Le logiciel de configuration et de supervision du réseau "Hercules ePlug Station" est disponible en
téléchargement sur http://www.hercules.com.
Pour accéder à Internet avec l'adaptateur Hercules ePlug 85 :
Ligne Internet active
Internet Explorer 6.0, Netscape Navigator 4.7 ou Mozilla Firefox 1.0 ou supérieur
Modem ADSL Ethernet, modem câble, Box Internet (Livebox®, Freebox®, Neufbox®…)
1.4. Contenu de la boîte
Vérifiez que les éléments suivants sont bien présents dans la boîte :
En fonction du pack :
- Hercules ePlug 85 Solo : 1 adaptateur
- Hercules ePlug 85 Duo : 2 adaptateurs
CD-Rom contenant l’assistant d’installation et le manuel de l'utilisateur au format pdf.
Guide de démarrage rapide en français
Câble Ethernet (1 par adaptateur)
Manuel de l’utilisateur – 3/46
Hercules ePlug 85
: voyant d'alimentation : clignote lors du trafic
: voyant de connexion Ethernet : allumé si le câble Ethernet est
connecté, clignote lors des transferts de données
: voyant de statut de connexion CPL: allumé si la connexion est
active, clignote lors des transferts de données
Prise d'alimentation pour brancher l'adaptateur Hercules ePlug 85 sur la
prise secteur
Port Ethernet permettant de relier l'adaptateur Hercules ePlug 85 à un
périphérique (ordinateur de bureau, ordinateur portable, console de jeu,
décodeur TV, modem/routeur, box Internet)
1.5. Description des voyants
1.6. Description de la connectique
4/46 – Manuel de l’utilisateur
Hercules ePlug 85
Pour optimiser le transfert de données sur le réseau électrique, il convient de respecter quelques
recommandations :
Branchez les adaptateurs et les périphériques (ordinateur, box,...) de préférence sur une prise murale
distincte : une pour l'adaptateur et l'autre pour le périphérique à connecter au réseau CPL.
Si vous utilisez une multiprise, évitez si possible de brancher sur la même multiprise un adaptateur et
un périphérique.
2. INSTALLATION DE HERCULES EPLUG 85
L'adaptateur Hercules ePlug 85 a été conçu dans un souci de simplicité d'utilisation et d'installation. Si vous
avez déjà acheté et installé des adaptateurs Homeplug (ou CPL), Hercules fournit un assistant d’installation
qui vous guide, au travers de plusieurs étapes dans l’ajout de vos adaptateurs Hercules ePlug 85 dans votre
réseau CPL existant.
Si vous êtes novice dans le domaine du CPL, nous vous invitons d'abord à suivre les conseils fournis aux
chapitres 2.1 et 2.2.
Sinon, vous pouvez directement accéder au chapitre 2.3. Vous n'avez pas encore créé de réseau CPL :
première installation de Hercules ePlug 85 (Hercules ePlug 85 Duo) qui détaille, étape par étape,
l'installation de votre Hercules ePlug 85.
Enfin, si vous avez déjà créé un réseau CPL et souhaitez ajouter un nouvel adaptateur, reportez-vous à la
section 2.4 Vous avez déjà créé un réseau CPL : ajout d’un nouvel adaptateur à votre réseau (Hercules
ePlug 85 Solo ou Duo).
2.1. Comment placer Hercules ePlug 85
Pour vous aider à brancher votre Hercules ePlug 85, commencez par choisir une prise électrique proche de
l’équipement que vous souhaitez connecter et suivez les recommandations fournies ci-après.
2.2. Le CPL, partenaire du WiFi dans votre maison
Manuel de l’utilisateur – 5/46
Hercules ePlug 85
Dès lors que vous possédez un modem routeur ou une box, les équipements, qu’ils soient connectés en WiFi
ou en CPL, peuvent tout à fait communiquer ensemble. Toutes les données sont acheminées à un point
central, en l’occurrence votre modem routeur ou votre box, et peuvent circuler soit sur le réseau électrique
grâce à vos adaptateurs CPL, soit par les ondes grâce au WiFi.
Il est donc tout à fait possible de faire communiquer un ordinateur ou tout autre équipement réseau connecté
en WiFi avec un équipement connecté sur le réseau CPL au modem routeur.
Vous trouverez dans les chapitres 2.1 à 2.3 différents exemples de réseaux purement CPL. Rien ne vous
empêche d'y ajouter des périphériques WiFi. Par exemple, une box Internet connectée au réseau CPL d'une
part, et un ordinateur portable WiFi connecté à cette même box en WiFi, d'autre part.
2.2.1. Connecter deux ordinateurs dans un réseau CPL
2.2.2. Connecter un ordinateur à un modem, un modem routeur,
une box Internet ou une console de jeu dans un réseau
CPL
6/46 – Manuel de l’utilisateur
Hercules ePlug 85
N'utilisez l'assistant d’installation fourni que si vous avez déjà installé un réseau CPL et souhaitez
ajouter des adaptateurs Hercules ePlug 85. Pour plus d'informations, reportez-vous à la section 2.3 Vous
avez déjà créé un réseau CPL : ajout d’un nouvel adaptateur à votre réseau.
Le standard Homeplug 1.0 des adaptateurs Hercules ePlug 85 et des adaptateurs Homeplug
14 Mbits/s n'est pas compatible avec le standard Homeplug AV des adaptateurs Hercules ePlug 200
(et des autres adaptateurs de ce standard), mais ces deux standards peuvent coexister. En effet, si
vous avez déjà installé un réseau CPL au standard Homeplug AV (par exemple des adaptateurs Hercules
ePlug 200), vous ne pourrez pas y ajouter d'adaptateurs Hercules ePlug 85. En revanche, rien ne vous
empêche d'installer dans votre habitation un deuxième réseau composé d'adaptateurs Hercules ePlug 85
et de périphériques compatibles Homeplug 1.0.
2.2.3. Connecter une box Internet à un décodeur TNT dans un
réseau CPL
2.3. Vous n'avez pas encore créé de réseau CPL : première
installation de Hercules ePlug 85 (Hercules ePlug 85 Duo)
Manuel de l’utilisateur – 7/46
Hercules ePlug 85
1. Connectez le câble Ethernet à la prise Ethernet
de votre premier adaptateur.
2. Branchez l’adaptateur sur une prise électrique
située à proximité de l’appareil à connecter au
réseau.
3. Connectez l’autre extrémité du câble Ethernet à
l’ordinateur, au modem, à la console ou à tout autre
appareil réseau (par exemple, un modem routeur).
Pour installer un réseau CPL :
8/46 – Manuel de l’utilisateur
Hercules ePlug 85
4. Connectez le câble Ethernet à la prise Ethernet
de votre deuxième adaptateur.
5. Branchez l’adaptateur sur une prise électrique
située à proximité de l’appareil à connecter au
réseau.
Afin d’optimiser le transfert des données sur
le réseau CPL, évitez de brancher votre adaptateur
directement sur une multiprise.
6. Connectez l’autre extrémité du câble Ethernet à
l’ordinateur, au modem, à la console ou à tout autre
appareil réseau (par exemple, un ordinateur).
Lorsque vos adaptateurs sont connectés, le voyant
(statut de connexion) s’allume et indique
le bon fonctionnement du réseau.
Manuel de l’utilisateur – 9/46
Hercules ePlug 85
Votre ordinateur peut maintenant accéder à Internet via votre modem, car les deux appareils sont connectés
entre eux par le réseau CPL et ont le même mot de passe réseau.
La procédure qui suit s'applique uniquement si aucun des ordinateurs de la maison n’est déjà connecté
à l'un des adaptateurs de son réseau existant.
Si un ordinateur est déjà connecté, passez à l'étape Lancement de l'assistant d'installation de Hercules
ePlug 85 sur l'ordinateur connecté à l'adaptateur ci-dessous.
- Utilisez le câble Ethernet pour relier l’ordinateur à
l'adaptateur déjà installé.
2.4. Vous avez déjà créé un réseau CPL : ajout d’un nouvel
adaptateur à votre réseau (Hercules ePlug 85 Solo ou Duo)
Prenons l'exemple d'une maison dans laquelle vous avez déjà installé un réseau CPL composé d'adaptateurs
Homeplug au standard 1.0 (Hercules ePlug 85 ou adaptateur CPL 85 ou 14 Mbits/s). Vous souhaitez
maintenant installer un ou plusieurs nouveaux adaptateurs Hercules ePlug 85 pour pouvoir agrandir votre
réseau et connecter ainsi de nouveaux périphériques (imprimante, modem, routeur, console de jeu...). Pour
simplifier l'installation, Hercules vous propose d'utiliser l’assistant d’installation disponible sur le CD-ROM
fourni avec vos adaptateurs Hercules ePlug 85.
Etape préliminaire : Connexion d'un ordinateur à l'un des adaptateurs déjà installés (Hercules ePlug
ou autre)
10/46 – Manuel de l’utilisateur
Hercules ePlug 85
Ne branchez pas votre nouvel adaptateur
Hercules ePlug maintenant.
- Allumez votre ordinateur et lancez l’assistant
d’installation.
Si le menu d’installation ne se lance pas automatiquement :
- Double-cliquez sur Poste de travail.
- Double-cliquez sur .
- Si nécessaire, double-cliquez sur Setup.exe.
1. Lancement de l'assistant d'installation de Hercules ePlug 85 sur l'ordinateur connecté à l'adaptateur
L’assistant, disponible sur le CD-ROM fourni avec les adaptateurs, va vous guider au cours des différentes
étapes d’installation. Pour vous aider dans cette installation, chaque étape est décrite ci-dessous.
- Insérez le CD-ROM fourni dans le lecteur de CD-ROM.
L’assistant d’installation apparaît automatiquement.
La page d'accueil s'affiche.
- Cliquez sur Vous avez déjà un réseau CPL.
Manuel de l’utilisateur – 11/46
Hercules ePlug 85
L'assistant d'installation peut afficher un message d'erreur :
- si vous n'avez pas branché l'adaptateur CPL présent sur votre réseau sur une prise électrique
avant de lancer l’assistant d’installation
- si cet adaptateur n’est pas connecté via le câble Ethernet à l’ordinateur sur lequel vous lancez
l’assistant
Pour résoudre le problème :
- Vérifiez que votre adaptateur est bien branché sur une prise électrique, murale de préférence,
ou essayez de le brancher sur une autre prise.
- Vérifiez que l’adaptateur et l’appareil sont bien connectés entre eux via le câble Ethernet.
- Vérifiez que le voyant d'alimentation de l’adaptateur s’allume.
Après avoir effectué toutes ces vérifications, cliquez sur Réessayer.
2. Saisie du mot de passe réseau
- Dans la fenêtre de l’assistant qui s’affiche à l’écran, saisissez le mot de passe réseau que vous souhaitez
utiliser. Ce mot de passe doit comprendre entre 4 et 24 caractères, il peut être composé de chiffres et de
lettres majuscules ou minuscules. Par défaut, nous vous proposons le mot de passe « HomePlug », mais le
choix de ce mot de passe est totalement libre.
3. Saisie des identifiants de vos adaptateurs Hercules ePlug 85
- Dans la fenêtre de l’assistant d’installation qui s’affiche à l’écran, saisissez les identifiants des adaptateurs
Hercules ePlug 85 composant votre réseau (à l’exception de celui connecté par câble Ethernet à votre
12/46 – Manuel de l’utilisateur
Hercules ePlug 85
- Connectez le câble Ethernet à la prise Ethernet de
votre nouvel adaptateur.
- Branchez le nouvel adaptateur sur une prise
électrique située à proximité de l’appareil à
connecter au réseau.
Afin d’optimiser le transfert des données sur
le réseau CPL, évitez de brancher votre adaptateur
directement sur une multiprise.
- Connectez l’autre extrémité du câble Ethernet à
l’ordinateur, au modem, à la console ou à tout autre
appareil réseau (ici, un ordinateur).
ordinateur), ainsi que ceux que vous souhaitez ajouter à votre réseau CPL existant. Ces identifiants sont
situés sur l’étiquette collée au dos de l’adaptateur (noté ID sur l’étiquette).
Note : Pour noter ces identifiants, il est nécessaire d’avoir débranché les adaptateurs composant votre réseau
actuel (à l’exception de celui connecté par câble Ethernet à votre ordinateur). Par la suite, vous serez invité à
les rebrancher.
Vous pouvez ajouter jusqu’à 6 adaptateurs. Si vous le souhaitez, vous pouvez tout à fait n’ajouter qu’un seul
adaptateur, ou deux, ou plus, parmi les 6. Si vous avez l’intention d’en ajouter plus de 6, vous devrez
télécharger le logiciel Hercules ePlug™ Station disponible sur notre site internet à l’adresse
http://www.hercules.com.
- Cliquez sur Suivant pour passer à l’étape suivante.
4. Connexion Ethernet et branchement électrique de vos nouveaux adaptateurs Hercules ePlug 85
- Pensez à rebrancher les adaptateurs de votre réseau actuel (débranchés pour noter l’identifiant).
- Revenez à l’assistant d’installation et suivez attentivement les instructions qui s’affichent sur l’écran de votre
ordinateur.
- Répétez l’opération pour chacun des adpatateurs que vous souhaitez ajouter.
Manuel de l’utilisateur – 13/46
Hercules ePlug 85
Si la connexion au réseau d’un de vos adaptateurs a échoué, un message d’erreur s’affiche. Plusieurs
causes sont possibles.
Cause n°1 : Vous n'avez peut-être pas saisi correctement votre identifiant :
- Cliquez sur Réessayer.
- Vérifiez que les 16 lettres inscrites au dos de votre Hercules ePlug 85 ont été correctement
saisies.
- Cliquez sur Suivant.
Cause n°2 : Votre adaptateur n'est peut-être pas correctement branché sur une prise électrique ou
cette prise n'est pas alimentée :
- Vérifiez que le voyant d'alimentation de l'adaptateur s'allume.
- Cliquez sur Réessayer.
- Cliquez sur Suivant.
Cause n°3 : Votre réseau électrique est peut-être fortement perturbé par d'autres appareils proches
de votre adaptateur :
- Évitez de brancher votre adaptateur directement sur une multiprise.
- Débranchez les appareils connectés proches de l’adaptateur.
- Essayez de brancher l'adaptateur sur une autre prise.
Après avoir effectué toutes ces vérifications, cliquez sur Réessayer, puis Suivant.
- Cliquez sur Suivant pour passer à l’étape suivante.
5. Connexion au réseau
Le mot de passe réseau est appliqué aux adaptateurs Hercules ePlug qui peuvent désormais communiquer
avec tous les adaptateurs du réseau existant.
Par la suite, vous pourrez à tout moment relancer cet assistant pour installer de nouveaux adaptateurs
Hercules ePlug et agrandir votre réseau CPL.
Si vous décidez de déplacer votre adaptateur après avoir réussi son installation (pour le brancher sur une
prise électrique située dans une autre pièce, par exemple), il ne sera pas nécessaire de relancer cet assistant.
Si vous êtes un utilisateur plus averti, vous pourrez vous plonger dans l'univers de Hercules ePlug Station,
disponible en téléchargement sur http://www.hercules.com, pour configurer et superviser votre réseau.
14/46 – Manuel de l’utilisateur
Hercules ePlug 85
Vous reliez…
Vous êtes en mode…
un ou plusieurs ordinateurs à un
modem routeur ADSL (ou un
modem ADSL Ethernet relié à un
routeur).
Infrastructure, dans lequel les adaptateurs sont connectés à votre
routeur. Le mode Infrastructure convient à l'échange de données,
au jeu en réseau, mais aussi au partage de connexion Internet
et/ou d'une imprimante sur plusieurs ordinateurs. Pour savoir
comment installer et configurer votre modem routeur ou votre
routeur, reportez-vous à la documentation du fabricant.
l’un de vos ordinateurs par
câble directement à un modem
ADSL USB ou Ethernet
Ad hoc (aussi appelé Peer to Peer ou ordinateur à ordinateur),
dans lequel les ordinateurs sont directement connectés les uns aux
autres, par câble ou par CPL, sans aucun routeur. Le mode Ad hoc
convient à l'échange de données ou au jeu en réseau entre deux
ordinateurs.
Pour créer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL
entre des ordinateurs équipés de Windows Vista, il n’est pas indispensable que les ordinateurs
appartiennent au même groupe de travail. En revanche, si vous effectuez le partage entre Windows Vista
et un système d’exploitation antérieur, veillez à bien définir le même groupe de travail sur tous vos
ordinateurs. Pour savoir comment créer un groupe de travail, reportez-vous au manuel de votre produit
Hercules.
3. VOTRE RESEAU CPL EN PRATIQUE
Maintenant que votre réseau CPL est installé, il est temps de passer à quelques applications pratiques. Dans
les chapitres suivants, nous allons vous montrer comment partager des dossiers, une imprimante, ou faire
profiter ses amis de sa connexion ADSL pour jouer en ligne.
3.1. Quelques prérequis
- Les procédures décrites dans ce chapitre diffèrent selon le système d’exploitation. Veillez à bien vous
reporter aux chapitres correspondant à votre système.
- Vous avez créé un réseau CPL composé d'un ou plusieurs périphériques (ordinateur(s), modem, routeur,
« Box » Internet, imprimante...).
- Les procédures de partage de connexion Internet s’appliquent aux ordinateurs ou périphériques connectés à
votre modem routeur via un réseau CPL composé d'adaptateurs Hercules ePlug.
- Pour partager une connexion Internet, votre routeur et votre modem (ADSL Ethernet, Câble ou « Box »
Internet) doivent être branchés à un adaptateur Hercules ePlug lui-même branché sur une prise de courant,
puis allumés, et votre ligne Internet doit être activée.
3.2. Identifier son type de réseau CPL : Infrastructure ou Ad hoc
Le type de réseau CPL dépendra du matériel dont vous disposez.
3.3. Ordinateurs sous Windows Vista : Partager des dossiers,
une imprimante ou une connexion ADSL
Manuel de l’utilisateur – 15/46
Hercules ePlug 85
1. Accédez au Centre Réseau et partage. Pour ce
faire, cliquez sur l’icône de réseau dans la Barre
des tâches Windows, puis sur le lien Centre
Réseau et partage.
2. Cliquez sur le lien Voir le statut.
Remarque : les chemins d’accès ci-dessous peuvent varier légèrement si vous avez modifié l’affichage par
défaut de Windows Vista (c’est-à-dire les propriétés du menu Démarrer et l’affichage du Panneau de
configuration).
Vous avez associé votre ordinateur à un réseau privé (par opposition à un réseau public). A ce titre, les
options de découverte (c’est-à-dire la possibilité de voir des périphériques et ordinateurs extérieurs et d’être
vu par d’autres réseaux) sont activées, mais pas les options de partage. Vous allez donc devoir les activer
manuellement avant de pouvoir partager vos dossiers, votre connexion Internet ou votre imprimante.
3.3.1. Windows Vista : Partager une connexion ADSL dans un
réseau de type Infrastructure
Rappel : Si vous disposez d’une box Internet, d’un modem routeur ou d’un routeur connecté à un modem et
d’un ou plusieurs ordinateurs, votre réseau sera par défaut en mode Infrastructure. Dans ce mode, les
ordinateurs sont connectés à votre point d’accès, en l’occurrence votre box, votre modem routeur ou votre
routeur connecté à un modem, via le réseau CPL. Le mode Infrastructure est idéal pour échanger des
données, jouer en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur
plusieurs ordinateurs.
Procédez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée :
16/46 – Manuel de l’utilisateur
Hercules ePlug 85

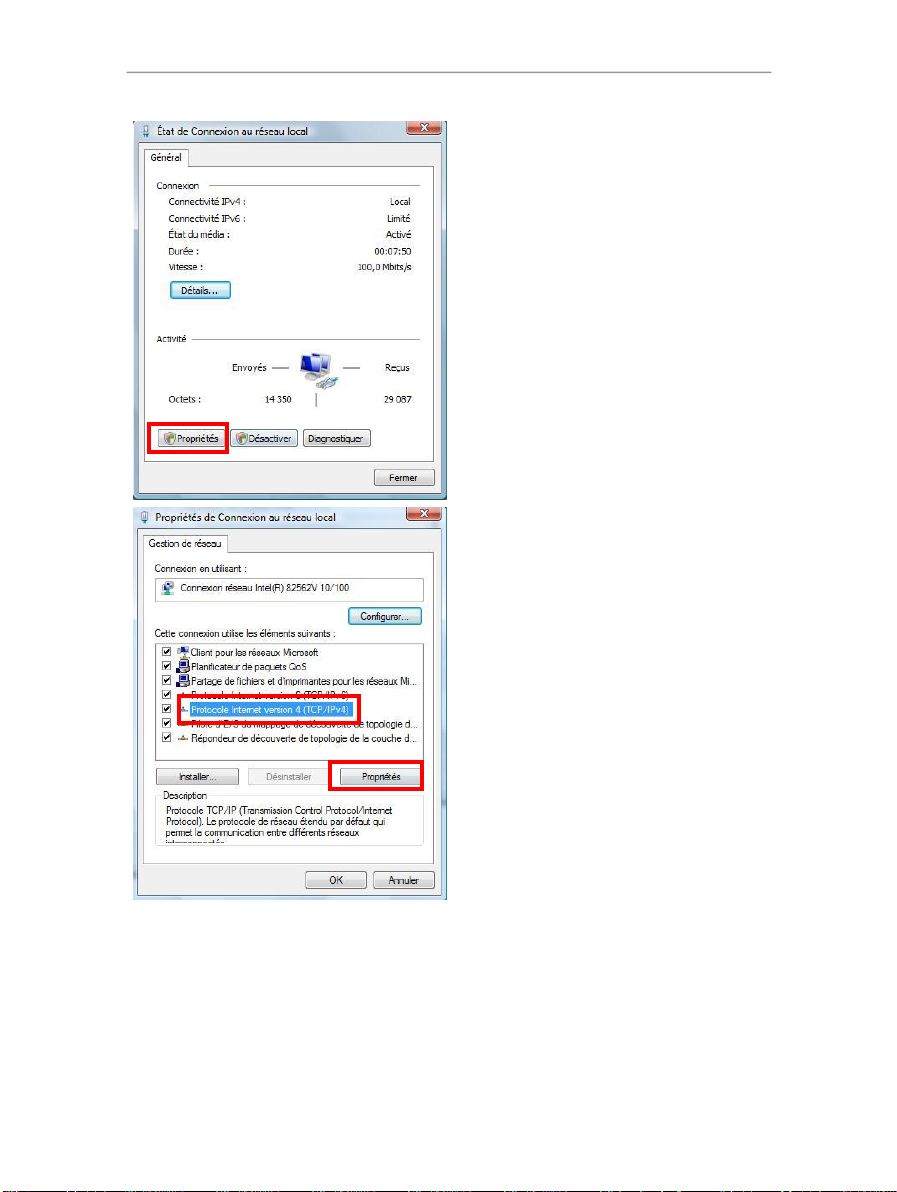

3. Dans la fenêtre État de Connexion réseau,
cliquez sur Propriétés.
4. Dans la fenêtre de confirmation Windows Vista,
cliquez sur Continuer.
5. Dans l’onglet Propriétés de Connexion réseau,
sélectionnez Protocole Internet version 4
(TCP/IPv4).
6. Cliquez sur Propriétés.
Manuel de l’utilisateur – 17/46
Hercules ePlug 85
7. Dans la fenêtre Propriétés de Protocole
Internet version 4 (TCP/IPv4), sélectionnez
Obtenir une adresse IP automatiquement et
Obtenir les adresses des serveurs DNS
automatiquement.
8. Cliquez sur OK pour valider.
9. Procédez de même pour le Protocole Internet
version 6 (TCP/IPv6).
Pour accéder à Internet, il vous suffit maintenant de
lancer votre navigateur Internet.
3.3.2. Windows Vista : Partager une connexion ADSL dans un
réseau de type Ad hoc
Prenons l'exemple d'un réseau CPL Hercules composé, d'une part, d’un modem ADSL USB ou Ethernet
directement relié par un câble à l’un de vos ordinateurs (que l'on appellera Point de connexion A), et, d'autre
part, d'un ordinateur (que l'on appellera Point de connexion B) qui veut accéder à Internet.
Point de connexion A Point de connexion B
Vous êtes en mode Ad hoc. Dans ce mode, les ordinateurs sont directement connectés entre eux, sans
point d’accès (ou routeur), via le réseau CPL. Pour que le Point de connexion B accède à la connexion
ADSL du Point de connexion A :
- Le Point de connexion B doit faire partie du même réseau CPL que le Point de connexion A.
- L'ordinateur relié au modem doit être allumé.
18/46 – Manuel de l’utilisateur
Hercules ePlug 85
1. Accédez au Centre Réseau et partage
en cliquant sur l’icône de réseau dans la
Barre des tâches Windows, puis sur le
lien Centre Réseau et partage.
Avant de mettre en partage vos dossiers,
votre imprimante ou votre connexion, vous
devez activer le partage depuis le Centre
Réseau et partage.
2. Cliquez sur Gérer les connexions réseau.
3. Cliquez avec le bouton droit de la souris sur Connexion haut débit, puis sélectionnez l'option Propriétés.
- La ligne Internet doit être activée.
Manuel de l’utilisateur – 19/46
Hercules ePlug 85
4. Dans l’onglet Partage, cochez les cases
Autoriser d’autres utilisateurs du
réseau à se connecter via la connexion
Internet de cet ordinateur et Etablir
une connexion d’accès à distance
chaque fois qu’un ordinateur de mon
réseau tente de se connecter.
Note : L'option Etablir une connexion
d’accès à distance chaque fois qu’un
ordinateur de mon réseau tente de se
connecter permet d’activer la connexion
Internet de l’ordinateur connecté au modem
si ce dernier ne l’est pas au moment où un
autre ordinateur souhaite se connecter à
Internet.
Vous pouvez maintenant accéder à Internet via tous les ordinateurs de votre réseau.
3.3.3. Activer le partage
Avant de mettre en partage vos dossiers, votre imprimante ou votre connexion, vous devez activer le partage
depuis le Centre Réseau et partage.
Remarque : pour ouvrir le Centre Réseau et partage, cliquez sur l’icône de réseau dans la Barre des
tâches Windows, puis sur le lien Centre Réseau et partage.
20/46 – Manuel de l’utilisateur
Hercules ePlug 85
Activer le partage de fichiers
- Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de
Partage de fichiers.
- Sélectionnez le bouton radio Activer le partage de fichiers.
- Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
Activer le partage de dossiers publics
Remarque : un dossier public est un dossier que d’‘autres utilisateurs de cet ordinateur ou du même réseau
peuvent partager.
- Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de
Partage de dossiers publics.
Manuel de l’utilisateur – 21/46
Hercules ePlug 85
- Sélectionnez le bouton radio Activer le partage afin que toute personne avec un accès réseau puisse
ouvrir des fichiers (seul l’accès à la consultation des dossiers sera possible) ou sélectionnez Activer le
partage afin que toute personne avec un accès réseau puisse ouvrir, modifier et créer des fichiers (le
contenu de ces dossiers ne contiendra aucune limitation en termes de consultation, d’écriture ou autre).
- Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
Activer le partage d’imprimante
Remarque : pour activer le partage d’imprimante, vous devez avoir préalablement installé une imprimante.
- Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de
Partage d’imprimante.
- Sélectionnez le bouton radio Activer le partage d’imprimante.
- Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
Activer le partage des fichiers multimédias
Remarque : cette option permet d’activer le partage de votre musique, vos vidéos et vos images.
- Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de
Partage d’imprimante.
- Cliquez sur Modifier…
22/46 – Manuel de l’utilisateur
Hercules ePlug 85
- Dans la fenêtre Partage des fichiers multimédias qui s’affiche, cochez la case Partager mes fichiers
multimédias.
- Cliquez sur OK. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
- Dans la fenêtre suivante, vous pourrez définir différents paramètres tels que : autoriser ou refuser des
groupes d’utilisateurs, définir un contrôle parental, choisir les types de média à partager, etc.
- Lorsque vous avez terminé, cliquez sur Appliquer, puis sur OK.
3.3.4. Windows Vista : Mettre en partage des dossiers publics ou
personnels
Rappel : Sous Windows Vista, il existe deux types de dossiers : les dossiers personnels ou locaux et les
dossiers publics. Un dossier personnel est un dossier appartenant à un utilisateur spécifique créé sur
l’ordinateur, alors qu’un dossier public est un dossier que tout autre utilisateur de cet ordinateur ou du même
réseau peut partager. Par essence, un dossier public est partagé, donc disponible pour tous en lecture
(niveau d’autorisation minimum). Pour partager des dossiers personnels (votre dossier d’images
Manuel de l’utilisateur – 23/46
Hercules ePlug 85
1. Sélectionnez le dossier que vous souhaitez
partager, sans l’ouvrir. Ici, votre dossier Images.
2. Cliquez à l'aide du bouton droit de la souris sur le
dossier. Sélectionnez Partager.
personnelles, par exemple), il sera nécessaire de choisir les personnes qui auront accès à leur contenu et de
définir le niveau d’autorisation, comme indiqué dans la procédure ci-après.
3. Dans la fenêtre Partage de fichiers, sélectionnez le ou les utilisateurs qui pourront accéder à ce dossier,
puis cliquez sur Ajouter.
24/46 – Manuel de l’utilisateur
Hercules ePlug 85
1. Dans l’explorateur de fichiers, accessible dans
Démarrer/Ordinateur, double-cliquez sur
Réseau.
Vous accédez à la liste des ordinateurs du même
réseau. Servez-vous du chemin indiqué par
Windows lors de la création du partage (par
exemple : \\PC\Utilisateurs\Mes documents\
Dossiers Images partagées).
2. Double-cliquez sur l’ordinateur qui partage les
dossiers auxquels vous souhaitez accéder.
3. Si un mot de passe a été défini, saisissez votre
nom d’utilisateur et votre mot de passe.
Tous les dossiers partagés apparaissent. Selon
votre niveau d’autorisation, vous pouvez afficher,
modifier, ajouter et/ou supprimer les dossiers et
fichiers partagés.
Pour accéder à une imprimante en réseau, le partage de celle-ci doit être préalablement activé dans
le Centre Réseau et partage (voir le chapitre 2.2.1 Activer le partage). Ensuite l’imprimante doit être mise
en partage sur l'ordinateur sur lequel elle est branchée et installée.
Remarque : Vous pouvez donner accès à tous les utilisateurs sans restriction (option Tout le monde) ou
sélectionner des utilisateurs spécifiques préalablement créés sur votre PC. Vous pouvez également créer de
nouveaux utilisateurs en cliquant dans la liste déroulante sur Création d’un nouvel utilisateur…
4. Choisissez le Niveau d’autorisation souhaité en cliquant sur la ligne de l’utilisateur : Lecteur
(autorisation d’affichage uniquement), Collaborateur (autorisation d’affichage, d’ajout et de suppression)
ou Copropriétaire (autorisation d’affichage, de modification, d’ajout et de suppression).
5. Cliquez sur Partager. Notez bien le chemin indiqué, qui permettra d’accéder au dossier partagé sur le
réseau depuis un autre ordinateur. Par exemple : \\PC\ Utilisateurs\Mes documents\Dossiers Images
partagées.
6. Cliquez sur Terminé.
Le dossier est désormais partagé. Vous pouvez maintenant afficher tous les dossiers et fichiers partagés sur
l’ordinateur ou les dossiers partagés sur le réseau en cliquant sur les liens ci-dessous dans le Centre Réseau
et partage.
3.3.5. Ordinateurs sous Windows Vista : Accéder aux dossiers partagés
Il est possible de mettre une imprimante en réseau et d’en faire profiter tous les ordinateurs de la maison
connectés en réseau via des adaptateurs Hercules ePlug.
3.3.6. Windows Vista : Mettre en partage une imprimante
Manuel de l’utilisateur – 25/46
Hercules ePlug 85
26/46 – Manuel de l’utilisateur
Hercules ePlug 85
La liste des imprimantes installées s’affiche.
3. Cliquez avec le bouton droit de la souris sur
l’imprimante et sélectionnez l’option Partager…
Sur l’ordinateur connecté à l’imprimante :
1. Cliquez sur Démarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.
Manuel de l’utilisateur – 27/46
Hercules ePlug 85

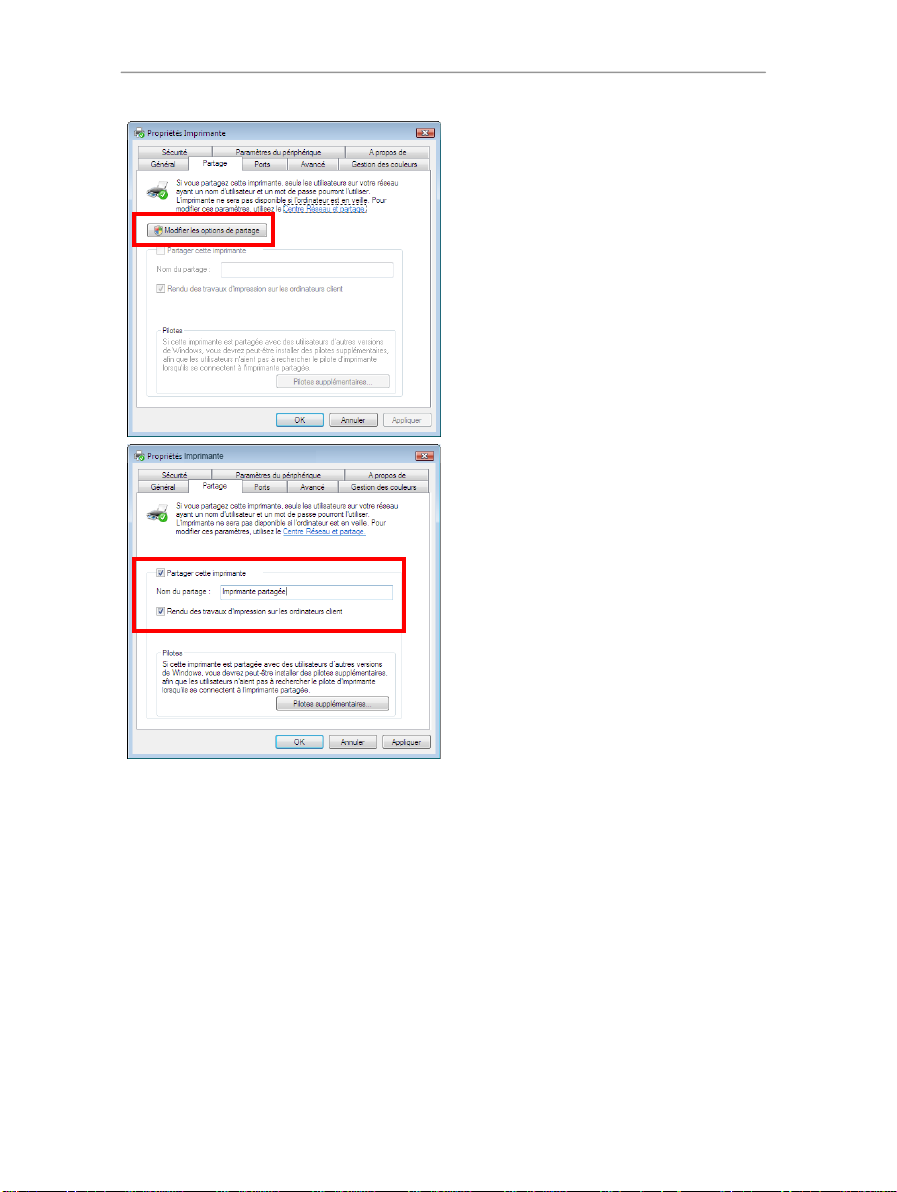

4. Dans la fenêtre Propriétés de Imprimante,
cliquez sur le bouton Modifier les options de
partage.
5. Dans la fenêtre de confirmation Windows Vista,
cliquez sur Continuer.
6. Cochez la case Partager cette imprimante.
7. Choisissez le nom de l’imprimante qui sera affiché
sur le réseau dans Nom du partage.
8. Cliquez sur Appliquer, puis sur OK.
3.3.7. Ordinateurs sous Windows Vista : Accéder à l’imprimante
partagée
Sur les ordinateurs qui vont utiliser l’imprimante partagée :
1. Cliquez sur Démarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.
28/46 – Manuel de l’utilisateur
Hercules ePlug 85

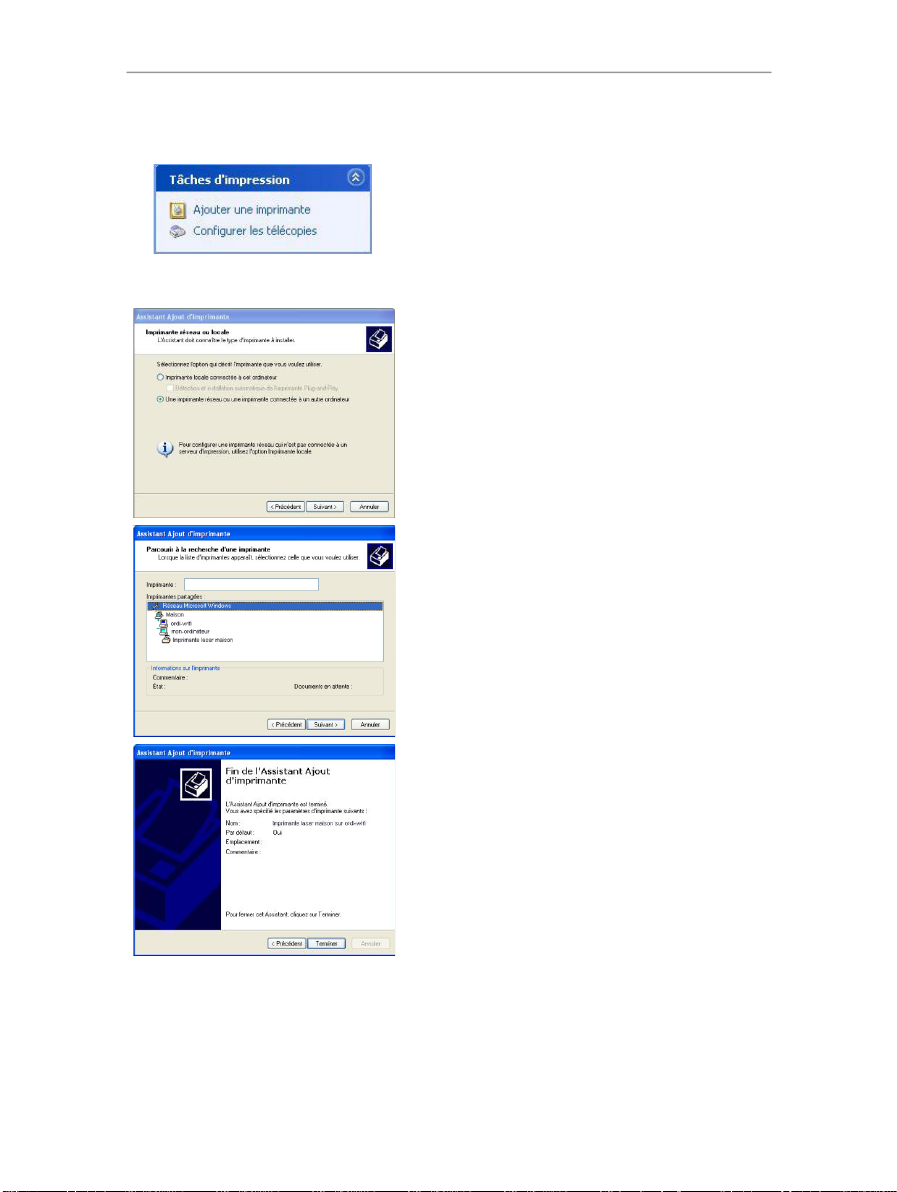

3. Cliquez sur le bouton Ajouter une imprimante.
L’assistant Ajouter une imprimante s’affiche.
4. Cliquez sur Ajouter une imprimante réseau,
sans fil ou bluetooth.
Manuel de l’utilisateur – 29/46
Hercules ePlug 85
5. Windows recherche alors les imprimantes
partagées sur votre réseau. Sélectionnez
l’imprimante partagée.
6. Cliquez sur Suivant.
7. Si besoin, acceptez l’installation des pilotes de
l’imprimante lorsque Windows vous le propose.
8. Validez le nom de votre imprimante, puis cliquez
sur Suivant.
9. Cliquez sur Terminer pour fermer l'assistant.
3.4. Ordinateurs sous Windows XP : Partager des dossiers,
une imprimante ou une connexion ADSL
Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows XP
consiste à faire appel à l'Assistant Configuration du réseau. Cet assistant va vous aider à créer un véritable
réseau domestique.
Remarque : les chemins d’accès ci-dessous peuvent varier légèrement si vous avez modifié l’affichage par
défaut de Windows XP (c’est-à-dire les propriétés du menu Démarrer et l’affichage du Panneau de
configuration).
30/46 – Manuel de l’utilisateur
Hercules ePlug 85
1. Cliquez sur Démarrer/Tous les programmes/
Accessoires/Communications/Assistant
Configuration du réseau.
L'Assistant Configuration du réseau se lance.
2. Cliquez deux fois sur Suivant.
La fenêtre ci-contre peut apparaître si l’Assistant
a trouvé un matériel réseau déconnecté.
3. Si votre connexion réseau Ethernet ne figure
pas dans la liste, cochez la case Ignorer le
matériel réseau déconnecté, puis cliquez sur
Suivant. Sinon, quittez l’assistant en cliquant
sur Annuler et établissez la connexion de
votre périphérique réseau à votre routeur
(pour de plus amples informations, reportezvous au manuel de votre routeur).
La fenêtre ci-contre peut apparaître si l’Assistant
a trouvé une connexion Internet partagée sur
l’ordinateur.
4. Sélectionnez Non, me permettre de choisir
un autre moyen de me connecter à Internet,
puis cliquez sur Suivant.
3.4.1. Windows XP : Utiliser l’Assistant Configuration du réseau
dans un réseau de type Infrastructure
Procédez comme suit pour chaque ordinateur :
Manuel de l’utilisateur – 31/46
Hercules ePlug 85
5. Dans la fenêtre Sélectionnez une méthode
de connexion, choisissez l’option Autre.
6. Dans la fenêtre suivante, sélectionnez Cet
ordinateur se connecte à Internet
directement ou via un concentrateur
réseau, puis cliquez sur Suivant.
7. Si la fenêtre ci-contre apparaît, sélectionnez la
connexion au réseau local (votre carte réseau
Ethernet), puis cliquez sur Suivant.
8. Lorsque cet écran d’avertissement s’affiche,
ignorez-le en cliquant sur Suivant.
Si vous utilisez un modem routeur Hercules, vos
ordinateurs sont déjà protégés par le pare-feu
intégré.
32/46 – Manuel de l’utilisateur
Hercules ePlug 85
9. Lorsque votre ordinateur compte au moins
trois connexions (ou périphériques réseau de
type Ethernet, Firewire ou WiFi), la fenêtre ci-
contre s’affiche. Dans ce cas, laissez
l’assistant choisir les connexions appropriées.
10. Cliquez sur Suivant.

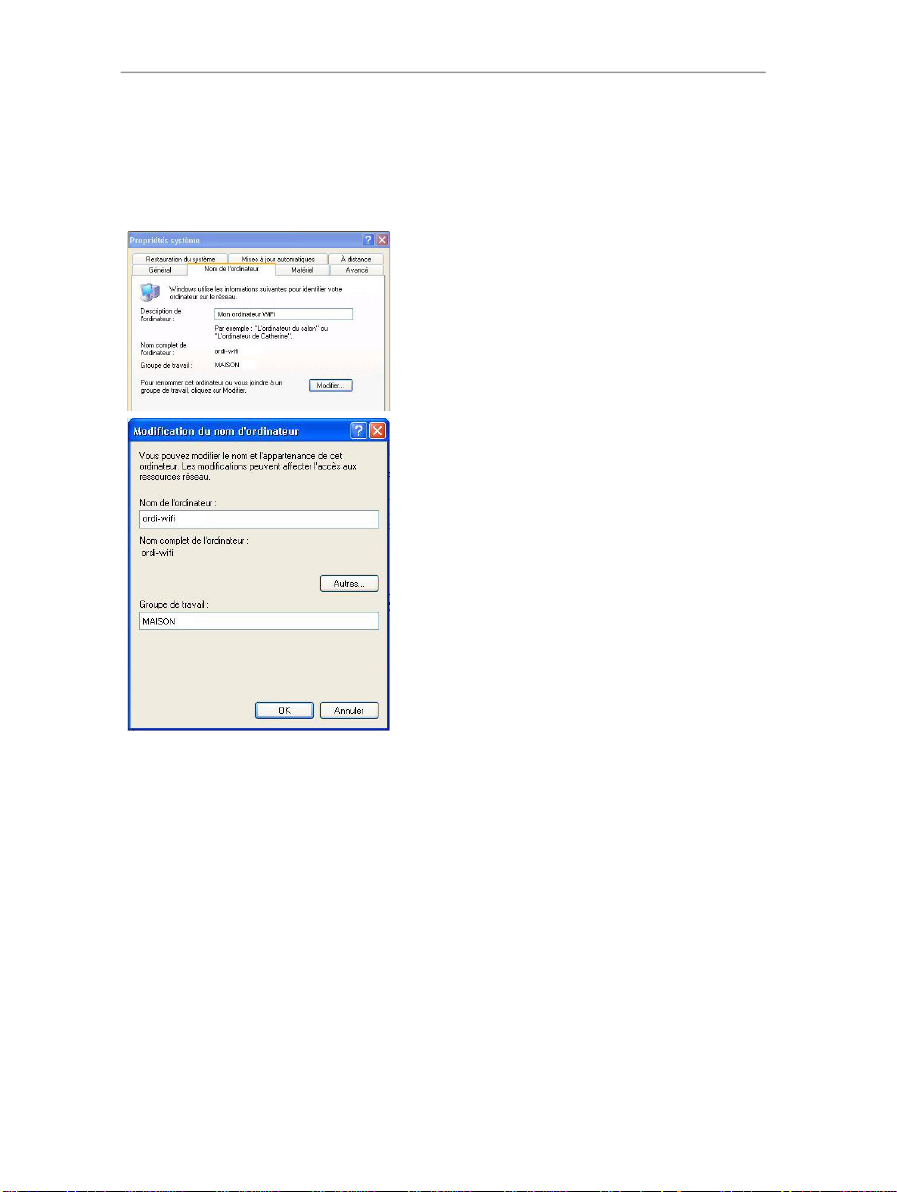

11. Saisissez le nom de l’ordinateur et
éventuellement une description.
Attribuez à l’ordinateur un nom unique et
suffisamment explicite pour le reconnaître
facilement sur votre réseau (mon-ordinateur, ordiCPL ou julie, par exemple).
12. Cliquez sur Suivant.
13. Saisissez le nom du groupe de travail
(MAISON, BUREAU ou HERCULES, par
exemple) et éventuellement une description.
Le nom du groupe de travail doit être identique
(respecter la casse) pour tous les ordinateurs que
vous souhaitez relier en réseau.
14. Cliquez sur Suivant.
15. Vérifiez dans la fenêtre qui s’affiche les
paramètres de configuration que vous avez
entrés, puis cliquez sur Suivant.
L’assistant configure l’ordinateur pour le réseau
domestique. Cette opération peut prendre
quelques minutes.
Manuel de l’utilisateur – 33/46
Hercules ePlug 85
16. Avant de terminer la procédure, vous pouvez
sélectionner l’option Créer un disque
d'installation du réseau. L'opération consiste
à copier sur un disque (disquette, clé USB, au
choix) cet Assistant afin de le lancer sur des
ordinateurs équipés de systèmes
d'exploitation autres que Windows XP.
Cette opération s’effectue automatiquement, une
fois que vous avez choisi le support
d’enregistrement.
17. Cliquez sur Terminer pour quitter l'Assistant.
Lorsque la procédure est terminée, Windows XP
peut vous demander de redémarrer votre
ordinateur.
Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour tout complément
d’information relatif au partage de dossiers, d’une imprimante ou d’une connexion Internet, ou à l’utilisation
de Windows, vous pouvez vous reporter à l’aide en ligne de Windows.
1. Cliquez sur Démarrer/Tous les programmes/
Accessoires/Communications/Assistant
Configuration du réseau.
L'Assistant Configuration du réseau se lance.
2. Cliquez deux fois sur Suivant.
3.4.2. Windows XP : Utiliser l’Assistant Configuration du réseau
dans un réseau de type Ad hoc
Procédez comme suit pour chaque ordinateur :
34/46 – Manuel de l’utilisateur
Hercules ePlug 85
La fenêtre ci-contre peut apparaître si l’Assistant
a trouvé un matériel réseau déconnecté.
3. Si votre connexion réseau Ethernet ne figure
pas dans la liste, cochez la case Ignorer le
matériel réseau déconnecté, puis cliquez sur
Suivant. Sinon, quittez l’assistant en cliquant
sur Annuler et établissez la connexion de
votre périphérique réseau à votre routeur
(pour de plus amples informations, reportezvous au manuel de votre routeur).
La fenêtre ci-contre peut apparaître si l’Assistant
a trouvé une connexion Internet partagée sur
l’ordinateur.
4. Sélectionnez Non, me permettre de choisir
un autre moyen de me connecter à Internet,
puis cliquez sur Suivant.
5. Dans la fenêtre Sélectionnez une méthode
de connexion, choisissez l’option Cet
ordinateur se connecte directement à
Internet. Les autres ordinateurs de mon
réseau se connectent à Internet via cet
ordinateur.
6. Cliquez sur Suivant, puis sélectionnez la
connexion Internet correspondant à votre
modem. Cliquez de nouveau sur Suivant.
Sur l’ordinateur équipé du modem ADSL :
Manuel de l’utilisateur – 35/46
Hercules ePlug 85
7. Lorsque votre ordinateur compte au moins
trois connexions (ou périphériques réseau de
type Ethernet, Firewire ou WiFi), la fenêtre ci-
contre s’affiche. Dans ce cas, sélectionnez
l’option Me laisser choisir les connexions à
mon réseau, puis cliquez sur Suivant.
8. Parmi les connexions proposées, laissez
cochée la case correspondant à votre
connexion au réseau local et décochez les
autres, puis cliquez sur Suivant.
5. Dans la fenêtre Sélectionnez une méthode
de connexion, choisissez l’option Cet
ordinateur se connecte à Internet via un
autre ordinateur de mon réseau
domestique ou via une passerelle
résidentielle.
6. Cliquez sur Suivant.
Sur les ordinateurs qui vont utiliser la connexion Internet partagée :
36/46 – Manuel de l’utilisateur
Hercules ePlug 85
7. Lorsque votre ordinateur compte au moins
trois connexions (ou périphériques réseau de
type Ethernet, Firewire ou WiFi), la fenêtre ci-
contre s’affiche. Dans ce cas, sélectionnez
l’option Choisir à ma place les connexions
appropriées.
8. Cliquez sur Suivant.
9. Saisissez le nom de l’ordinateur et
éventuellement une description.
Attribuez à l’ordinateur un nom unique et
suffisamment explicite pour le reconnaître
facilement sur votre réseau (mon-ordinateur, ordiCPL ou julie, par exemple).
10. Cliquez sur Suivant.
11. Saisissez le nom du groupe de travail
(MAISON, BUREAU ou HERCULES, par
exemple) et éventuellement une description.
Le nom du groupe de travail doit être identique
(respecter la casse) pour tous les ordinateurs que
vous souhaitez relier en réseau.
12. Cliquez sur Suivant.
13. Vérifiez dans la fenêtre qui s’affiche les
paramètres de configuration que vous avez
entrés, puis cliquez sur Suivant.
L’assistant configure l’ordinateur. Cette opération
peut prendre quelques minutes.
Poursuivez comme suit pour chaque ordinateur :
Manuel de l’utilisateur – 37/46
Hercules ePlug 85
Si votre réseau n’est composé que d’ordinateurs
sous Windows XP :
14. Sélectionnez l’option Terminer uniquement
cet Assistant.
Si votre réseau est composé d’ordinateurs sous
Windows XP et/ou d’ordinateurs sous
Windows 98 SE, Me, 2000) :
15. Vous pouvez sélectionner l’option Créer un
disque d'installation du réseau. L'opération
consiste à copier sur un disque (disquette, clé
USB, au choix) cet Assistant afin de le lancer
sur des ordinateurs équipés de systèmes
d'exploitation autres que Windows XP.
Cette opération s’effectue automatiquement, une fois que vous avez choisi le support d’enregistrement.
16. Cliquez sur Terminer pour quitter l'Assistant.
Lorsque la procédure est terminée, Windows XP
peut vous demander de redémarrer votre
ordinateur.
Chez certains fournisseurs d’accès Internet, il se peut que votre connexion partagée ne s’effectue
pas automatiquement lorsque vous lancez votre navigateur Internet. Dans ce cas, vous devez établir au
préalable la connexion Internet sur l’ordinateur équipé du modem.
Vous pouvez maintenant accéder à Internet en lançant tout simplement votre navigateur (Internet Explorer ou
Netscape Navigator). Le partage de dossiers ou d’une imprimante nécessite en revanche quelques efforts
supplémentaires, mais en suivant pas à pas les chapitres suivants, toutes ces subtilités n’auront plus de
secret pour vous.
38/46 – Manuel de l’utilisateur
Hercules ePlug 85

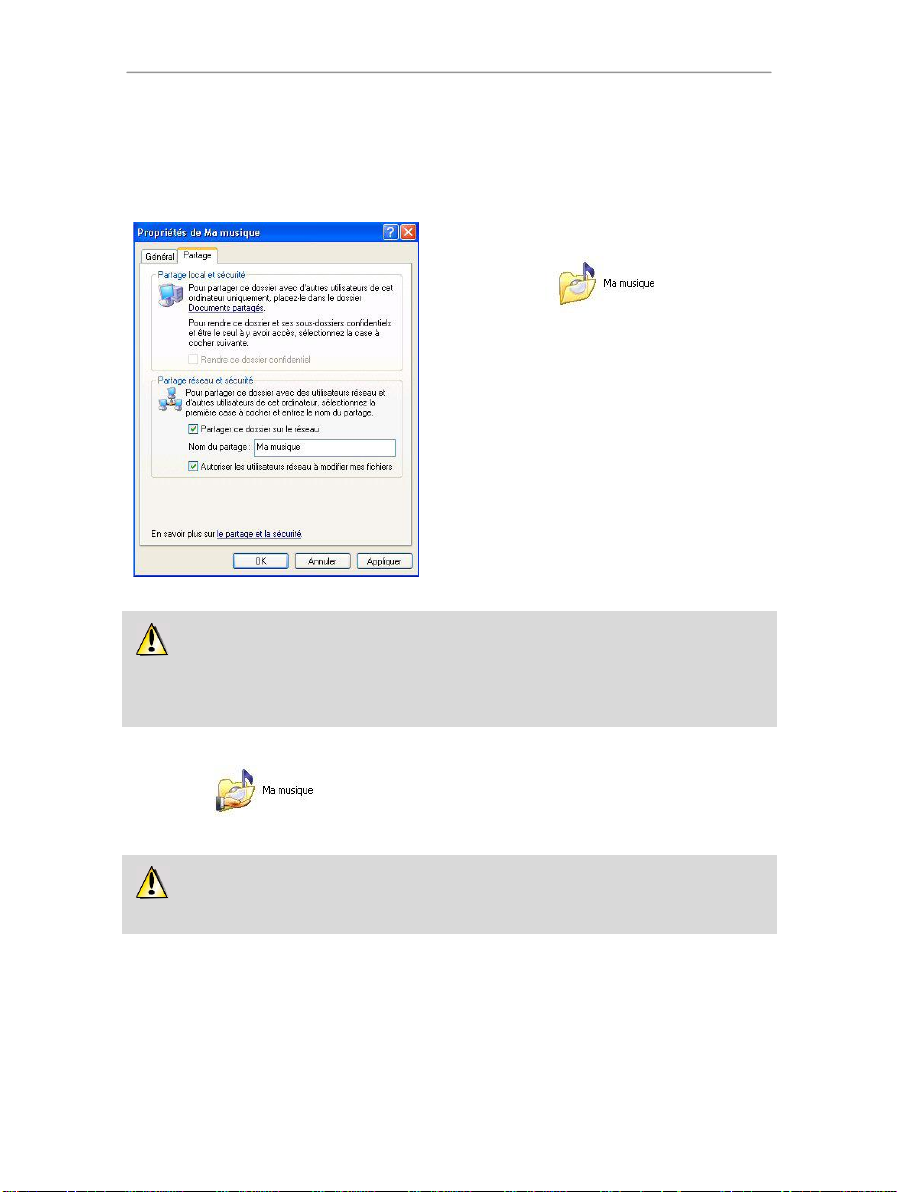

1. Sélectionnez le dossier que vous souhaitez partager,
sans l’ouvrir.
2. Cliquez à l'aide du bouton droit de la souris sur le
dossier. Sélectionnez Partage et sécurité.
3. Dans l'onglet Partage du chapitre Partage réseau et
sécurité, cliquez sur le bouton Partager ce dossier
sur le réseau.
4. Entrez sur la ligne Nom du partage le nom du
dossier tel qu'il s'affichera sur le réseau (12
caractères max. pour assurer la compatibilité avec les
autres systèmes d’exploitation).
Vous pouvez également cocher la case Autoriser les
utilisateurs réseau à modifier mes fichiers. Dans ce
cas, l'utilisateur pourra lire les fichiers et sauvegarder les
modifications. Si la case n’est pas cochée, les fichiers
partagés sont uniquement consultables.
La fenêtre Propriétés de [nom du dossier partagé] est divisée en deux parties. Partage local et
sécurité permet uniquement de partager des fichiers entre plusieurs utilisateurs d’un même PC. Les fichiers
sont alors placés dans un dossier Documents partagés. Partage réseau et sécurité permet en revanche
de partager des fichiers entre plusieurs ordinateurs.
5. Cliquez sur Appliquer pour valider vos choix, puis sur OK
pour fermer la fenêtre.
Une icône représentant une main sous le dossier indique que
le dossier est désormais partagé.
Vous pouvez uniquement partager le contenu d'un dossier, et non un fichier seul. Il est donc conseillé
de créer un dossier spécifiquement destiné à cet usage et d’y placer les fichiers à partager
3.4.3. Windows XP : Mettre en partage des dossiers
Après avoir configuré tous vos ordinateurs à l’aide de l’Assistant Configuration du réseau, vous pouvez
maintenant partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé
leur accès.
Manuel de l’utilisateur – 39/46
Hercules ePlug 85
1. Cliquez sur Démarrer/Poste de travail.
2. Cliquez sur Favoris réseau, puis Voir les ordinateurs du
groupe de travail.
Vous accédez directement à la liste des ordinateurs de votre
groupe de travail.
3. Double-cliquez sur l’ordinateur qui partage les dossiers
auxquels vous souhaitez accéder.
Tous les dossiers partagés apparaissent.
Pour accéder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur
lequel elle est branchée et installée.
1. Cliquez sur Démarrer/Panneau de configuration/
Imprimantes et autres périphériques/ Imprimantes et
télécopieurs.
2. Cliquez à l'aide du bouton droit de la souris sur
l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, sélectionnez le bouton radio
Partager cette imprimante et saisissez un nom pour
votre imprimante.
Attribuez à l’imprimante un nom unique et suffisamment
explicite pour la reconnaître facilement (mon-imprimante ou
imprimante laser maison, par exemple). Si l’un de vos
ordinateurs est sous Windows 98 SE, il est conseillé que le
nom de partage ne dépasse pas 12 caractères (sans espaces)
afin d’assurer sa compatibilité avec ce système d’exploitation.
4. Cliquez sur Appliquer, puis sur OK.
3.4.4. Ordinateurs sous Windows XP : Accéder aux dossiers partagés
Pour accéder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préférable que ceux-ci
appartiennent au même groupe de travail. Sous Windows XP, le nom du groupe de travail a été défini à l’aide
de l’Assistant Configuration du réseau.
3.4.5. Windows XP : Mettre en partage une imprimante
Il est possible de mettre une imprimante en réseau et d’en faire profiter tous les ordinateurs de la maison
équipés d'un adaptateur Hercules ePlug.
Sur l’ordinateur connecté à l’imprimante :
40/46 – Manuel de l’utilisateur
Hercules ePlug 85
1. Cliquez sur Démarrer/Panneau de configuration/
Imprimantes et autres périphériques/ Imprimantes et
télécopieurs. Dans les Tâches d'impression,
sélectionnez Ajouter une imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur
Suivant.
3. Sélectionnez l’option Une imprimante réseau ou une
imprimante connectée à un autre ordinateur, puis
cliquez sur Suivant.
4. Dans la fenêtre qui s’affiche, cliquez sur Suivant pour
lancer la recherche d’imprimantes partagées.
5. Dans la liste affichée, double-cliquez sur l’ordinateur
connecté à l’imprimante.
6. Sélectionnez l'imprimante partagée, puis cliquez sur
Suivant.
7. Si vous le souhaitez, définissez l’imprimante partagée
comme imprimante par défaut, puis cliquez sur Suivant.
8. Cliquez sur Terminer pour fermer l'assistant.
Vous pouvez maintenant utiliser l'imprimante réseau grâce à
votre connexion CPL. Pour de plus amples informations sur le
partage d’une imprimante, reportez-vous au manuel de votre
imprimante.
Sur les ordinateurs qui vont utiliser l’imprimante partagée :
Manuel de l’utilisateur – 41/46
Hercules ePlug 85
1. Cliquez sur Démarrer/Panneau de configuration/
Performances et maintenance/ Système.
2. Dans la fenêtre Propriétés système, sélectionnez l'onglet
Nom de l'ordinateur.
3. Cliquez sur le bouton Modifier.
4. Dans la zone Nom de l’ordinateur, saisissez un nom
suffisamment explicite pour le reconnaître facilement dans
la liste des ordinateurs du groupe de travail (monordinateur, ordi-CPL ou julie, par exemple).
5. Dans la zone Groupe de travail, saisissez le nom du
groupe (MAISON, BUREAU ou HERCULES, par
exemple).
Le nom du groupe de travail doit être identique (respecter la
casse) pour tous les ordinateurs que vous souhaitez relier en
réseau.
6. Un message Windows indique que l’opération a réussi et
que vous devez redémarrer l’ordinateur.
7. Répétez la procédure pour chaque ordinateur.
3.4.6. Windows XP : Modifier le nom d’un groupe de travail
(utilisateurs avancés)
Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement).
Dans ce cas, procédez comme suit :
3.5. Ordinateurs sous un autre système d'exploitation ou ajout
de tout autre équipement réseau
Votre réseau CPL ne se limite pas aux ordinateurs sous Windows. Il accepte également les ordinateurs
équipés d'autres systèmes d'exploitation, tels que MAC OS ou Linux.
Pour savoir comment partager Internet, des dossiers, des imprimantes… sous MacOs ou Linux, reportez vous
à la documentation du fabricant.
Outre les PC et ordinateurs portables, vous pouvez ajouter une large palette d'équipements réseau à votre
réseau CPL : console de jeu, imprimante, décodeur TV, modem routeur, box Internet, point d'accès... à
condition que cet équipement dispose d'un port Ethernet.
Pour savoir comment paramétrer ces équipements, reportez-vous à la documentation du fabricant.
42/46 – Manuel de l’utilisateur
Hercules ePlug 85
Canada
1-866-889-2181
Gratuit
Du lundi au vendredi de 7h à 11h et de 12h à 17h*
Le samedi et le dimanche de 7h à 12h*
* heure de l’Est
France
0 299 93 21 33
Du lundi au vendredi de 13h à 17h et de 18h à 22h
Le samedi de 9h à 13h et de 14h à 20h
Le dimanche de 10h à 13h et de 14h à 17h
Belgique
(Français)
078 16 60 56
Tarif d’une
communication
nationale
Du lundi au vendredi de 13h à 17h et de 18h à 22h
Le samedi de 9h à 13h et de 14h à 20h
Le dimanche de 10h à 13h et de 14h à 17h
Suisse
0842 000 022
Tarif d’une
communication locale
Du lundi au vendredi de 13h à 17h et de 18h à 22h
Le samedi de 9h à 13h et de 14h à 20h
Le dimanche de 10h à 13h et de 14h à 17h
4. ASSISTANCE TECHNIQUE
Si vous rencontrez un problème avec votre produit, rendez-vous sur le site http://ts.hercules.com et sélectionnez votre langue.
Vous aurez alors accès à différents services (Foire Aux Questions (FAQ), dernières versions du firmware) susceptibles de
résoudre votre problème. Si le problème persiste, vous pouvez contacter notre support technique :
Par e-mail :
Pour bénéficier du support technique par e-mail, vous devez d’abord vous enregistrer en ligne. Les informations fournies vont
permettre aux techniciens de résoudre plus rapidement votre problème.
Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l’écran.
Si vous êtes déjà enregistré, renseignez les champs Nom d’utilisateur et Mot de passe, puis cliquez sur Connexion.
Par téléphone (si vous n’avez pas d’accès Internet) :
5. GARANTIE
Dans le monde entier, Guillemot Corporation S.A. (« Guillemot ») garantit au consommateur que le présent produit
Hercules est exempt de défauts matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter
de la date d’achat d’origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez
immédiatement le Support Technique qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit
devra être retourné à son lieu d’achat (ou tout autre lieu indiqué par le Support Technique).
Dans le cadre de la garantie, le consommateur bénéficiera, au choix du Support Technique, du remplacement ou de la
réparation du produit défectueux. Lorsque la loi applicable l’autorise, toute responsabilité de Guillemot et ses filiales (y
compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits
légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés
par la présente garantie.
Cette garantie ne s’appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant
d’une utilisation inappropriée ou abusive, d’une négligence, d’un accident, de l’usure normale, ou de toute autre cause
non liée à un défaut matériel ou à un vice de fabrication ; (2) en cas de non-respect des instructions du Support
Technique ; (3) aux logiciels non-édités par Guillemot, lesdits logiciels faisant l’objet d’une garantie spécifique accordée
par leurs éditeurs.
6. RECOMMANDATION RELATIVE A LA PROTECTION DE
L’ENVIRONNEMENT
En fin de vie, ce produit ne doit pas être éliminé avec les déchets ménagers normaux mais déposé à un point de
collecte des déchets d'équipements électriques et électroniques en vue de son recyclage.
Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l’emballage.
Manuel de l’utilisateur – 43/46
Hercules ePlug 85
En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les
autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez
de manière significative à la protection de l’environnement.
Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.
44/46 – Manuel de l’utilisateur
Hercules ePlug 85
Marques déposées
Hercules® est une marque déposée de Guillemot Corporation S.A. Intel® et Pentium® sont des marques déposées d’Intel Corporation. Hercules
ePlugTM 85 est une marque de Guillemot Corporation S.A. Microsoft® Windows® XP et Vista sont des marques ou des marques déposées de
Microsoft Corporation aux États-Unis et/ou dans d’autres pays. Mac OS® est une marque déposée d’Apple Computer, Inc. aux États-Unis et dans
d’autres pays. Linux® est une marque déposée de Linus Torvalds. Intellon® est une marque déposée par In tellon Corporation. Toutes les autres
marques et tous les autres noms déposés reconnus nationalement ou internationalement sont également reconnus par les présentes. Illustrations
non contractuelles.
Déclaration de conformité aux directives de l’UE
Cet équipement peut être utilisé en : AT, BE, FR, DE, IE, IT, LU, NL, PL, ES, SE, GB, FI, CH.
Par la présente, GUILLEMOT CORPORATION déclare que l’appareil ePlug85 est conforme aux exigences essentielles et
aux autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site :
http://ts.hercules.com/download/PLC/DoC/ePlug85/DoC-fra_ePlug85.pdf
Hercules est une division de Guillemot Corporation
Copyright
© Guillemot Corporation S.A. 2009. Tous droits réservés.
Aucune partie de ce manuel ne peut être reproduite, résumée, transmise, transcrite, stockée dans un système de recherche, ou traduite en toute
langue ou langage informatique, à quelque fin ou par quelque moyen que ce soit, électronique, mécanique, magnétique, manuel, par le biais de
photocopies, d’enregistrements, ou autres, sans l’autorisation expresse et écrite de Guillemot Corporation S.A.
Responsabilité limitée
Guillemot Corporation S.A. se réserve le droit de modifier les spécifications à tout moment sans préavis. Les informations fournies dans ce
document sont censées être précises et fiables. Cependant Guillemot Corporation S.A. n’assume aucune responsabilité concernan t leur utilisation,
ni leur contrefaçon ou les autres droits des tiers résultant de leur utilisation. Ce produit peut exister en version simplifiée ou spéciale, notamment
pour les fabricants de PC et les assembleurs. Il se peut que certaines fonctions décrite s dans ce manuel ne soient pas disponibles dans la version
que vous possédez. Autant que possible, le C D-ROM d’installation contiendra un fichier README.TXT dans lequel seront détaillées les
différences entre le produit installé et le produit décrit dans la présente documentation.
Connectez-vous dès maintenant sur notre site web (www.hercules.com) pour télécharger les dernières
versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) relative à votre produit et bénéficier
de mises à jour du manuel de l’utilisateur. Vous pourrez également découvrir la gamme de produits Hercules
et obtenir des informations sur les nouveautés à venir.
Manuel de l’utilisateur – 45/46
Hercules ePlug 85
Contrat de licence utilisateur final
IMPORTANT : veuillez lire attentivement le Présent Contrat de licence. Le Logiciel est concédé sous licence, et non vendu à l’utilisateur, pour un
emploi respectant les termes du Présent Contrat. Vous vous engagez à respecter les termes et les conditions du Présent Contra t. Si vous êtes en
désaccord avec les termes et les conditions du Présent Contrat, veuillez retourner le Logiciel et tout ce qui l’accompagne dans les 15 jours qui
suivent la date de votre achat à l’endroit où vous l’avez acheté.
La propriété du Logiciel (dénommé « le Logiciel » ci-dessus et ci-après) reste acquise à Guillemot Corporation S.A. Tous droits réservés. Le terme
« Logiciel » inclut les programmes exécutables, gestionnaires, librairies, fichiers de données et toute documentation associée aux programmes.
Hercules Technologies n’accorde qu’un droit d’utilisation du Logiciel. L’acquéreur accepte les termes et les conditions du Présent Contrat
concernant les droits d’auteur et tout autre droit de propriété concernant les autres logiciels contenus dans le produit.
Guillemot Corporation S.A. se réserve le droit d’annuler le Présent Contrat en cas de non-respect de celui-ci. En cas de résiliation du
Présent Contrat, l’acquéreur s’engage à renvoyer le Logiciel à Guillemot Corporation S.A. ainsi que toutes les copies.
Licence :
1. La licence est accordée à l’acquéreur d’origine seulement. Guillemot Corporation S.A. reste propriétaire et titulaire du Logiciel et se réserve
tous les droits qui ne sont pas expressément accordés par le Présent Contrat. L’utilisateur n’a pas le droit de sous -louer ses droits c oncédés
par le Présent Contrat. Le transfert de cette licence est autorisé à condition que l’acquéreur d’origine ne conserve aucune partie du Logiciel et
que le cessionnaire lise et accepte les termes et conditions du Présent Contrat.
2. L’acquéreur peut utiliser le Logiciel sur un seul ordinateur en même temps. La partie assimilable du Logiciel peut être copiée vers un autre
ordinateur à condition que le Logiciel soit effacé du premier ordinateur et qu’il soit impossible d’utiliser le Logiciel sur plusieurs machines en
même temps.
3. L’acquéreur reconnaît et accepte le copyright appartenant à Guillemot Corporation S.A. Le copyright ne doit en aucun cas être enlevé du
Logiciel ou d’une copie du Logiciel, de toute documentation, écrite ou électronique, accompagnant le Logiciel.
4. La licence octroie à l’utilisateur le droit de faire une (1) copie d’archivage de la partie assimilable du Logiciel à condition que le copyright du
Logiciel soit également copié.
5. Sauf dans les limites permises expressément par le Présent Contrat, l’ac quéreur ne peut pas s’engager à, ni permettre à un tiers de s ’engager
à : fournir ou divulguer le Logiciel à des tiers ; rendre possible l’utilisation du Logiciel par plus d’un ordinateur en même temps ; faire des
modifications ou des copies de quelque sorte que ce soit ; désassembler, dé-compiler ou modifier le Logiciel d’une quelconque manièr e ou
essayer d’obtenir des informations relatives à l’utilisation du Logiciel n’étant pas accessibles à l’utilisateur ; faire des copies ou des traductions
du Manuel de l’utilisateur.
46/46 – Manuel de l’utilisateur
Loading...
