Hendi 145951, 145074, 145555, 145005, 145067 User Manual [nl]

...

Download

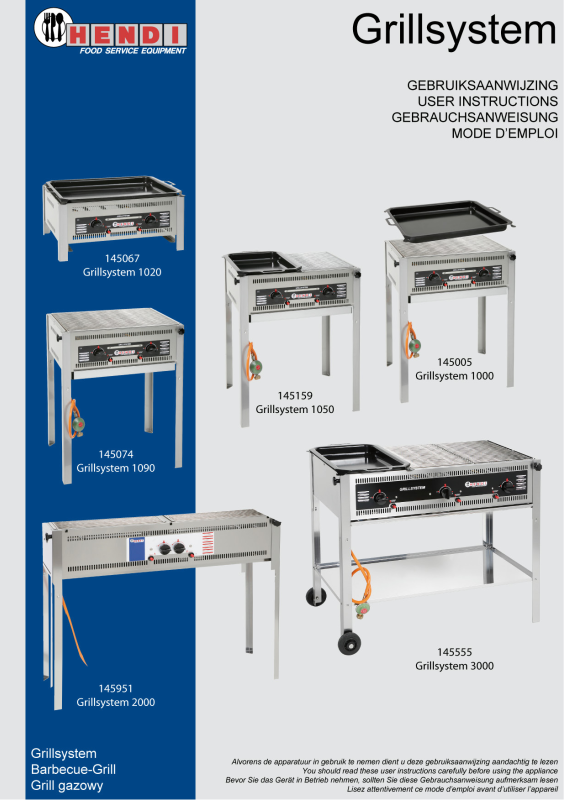

Page 1

Page 2

Alleen voor gebruik buitenshuis

For outdoor use only

Nur für Außen gebrauch

Pour l'usage d'extérieur seulement

Bewaar deze handleiding bij het apparaat

Keep these instructions with this appliance

Halten Sie diese Anweisungen mit diesem Gerät

Gardez ces instructions avec cet appareil

Page 3

(145067)

(Propane/Butane)

Made by: Hendi BV, Steenoven 21, 3911 TX Rhenen (The Netherlands)

)

(Propane/Butane)

1072 g/h

932 g/h

979 g/h

Made by: Hendi BV, Steenoven 21, 3911 TX Rhenen (The Netherlands)

)

(Propane/Butane)

Made by: Hendi BV, Steenoven 21, 3911 TX Rhenen (The Netherlands)

Artikel/Article Artikel/Article

Land/Country Land/Pays

Belasting/Power Leistung/Puissance

Categorie/Category Kategorie/Catégorie

Grillsystem 1000 (145005)/1020

1050(145159)/1090 (145074)

0063/#000000 09280 000

NL/AT/DE/LU/PL BE/FR GB/IE SE

[Hs] 9,3 KW [Hs] 9,3 KW [Hs] 9,3 KW [Hs] 9,3 KW

I3P (Propane) I3P (Propane) I3P (Propane)

3B/P

Verbruik/Consumption Verbrauch/Consommation

Inrichting/Set up Auflegung/Conçu pour

Artikel/Article Artikel/Article

Land/Country Land/Pays

Belasting/Power Leistung/Puissance

Categorie/Category Kategorie/Catégorie

Verbruik/Consumption Verbrauch/Consommation

Inrichting/Set up Auflegung/Conçu pour

600 g/h 621 g/h 621 g/h 653 g/h

G31 - 50 mbar G31 - 37 mbar G31 - 37 mbar G30/31 - 30 mbar

Grillsystem 3000 (145555

0063/#000000 09280 000

NL/AT/DE/LU/PL BE/FR GB/IE SE

[Hs] 13,8 KW [Hs] 12,0 KW [Hs] 12,0 KW [Hs] 12,0 KW

I3P (Propane) I3P (Propane) I3P (Propane)

3B/P

G31 - 50 mbar G31 - 37 mbar G31 - 37 mbar G30/31 - 30 mbar

Artikel/Article Artikel/Article

Land/Country Land/Pays

Belasting/Power Leistung/Puissance

Categorie/Category Kategorie/Catégorie

Verbruik/Consumption Verbrauch/Consommation

Inrichting/Set up Auflegung/Conçu pour

Grillsystem 2000 (145951

0063/#000000 09280 000

NL/AT/DE/LU/PL BE/FR GB/IE SE

[Hs] 9,2 KW [Hs] 8,0 KW [Hs] 8,0 KW [Hs] 8,4 KW

I3P (Propane) I3P (Propane) I3P (Propane)

3B/P

600 g/h 621 g/h 621 g/h 653 g/h

G31 - 50 mbar G31 - 37 mbar G31 - 37 mbar G30/31 - 30 mbar

Page 4

GEBRUIKSAANWIJZING

USER INSTRUCTIONS

GEBRAUCHSANWEISUNG

MODE D’EMPLOI

Page 5

Algemene instructies

Storing

Mogelijke oorzaak

Storing

Mogelijke oorzaak

brander wil niet aanspringen:

brander brandt niet volledig:

thermokoppel defect

slang geknikt

bougie vuil

kraan op gasfles niet drukregelaar defect

gasfles leeg

hoofdsproeier verstopt

gasslang geknikt

gaskraan defect

sproeier verstopt

• Gebruik alleen de bijgeleverde drukregelaar.

• Het toestel is alleen voor propaangas geschikt.

• Zorg dat de gasslang niet geknikt is.

• De barbecue uitsluitend geschikt voor gebruik buitenshuis.

• Houdt de barbecue weg bij licht ontvlambare materialen.

• Verplaats de barbecue niet tijdens gebruik.

• Draai de kraan op de gasfles altijd dicht als u de barbecue niet meer gebruikt.

• Het aanbrengen van modificaties aan de apparatuur is gevaarlijk en niet toegestaan.

• De barbecue dient zoveel mogelijk waterpas te staan.

WAARSCHUWING: sommige delen van de apparatuur kunnen heet worden.

Houdt kinderen weg bij de barbecue.

Aansluiten van de gasfles

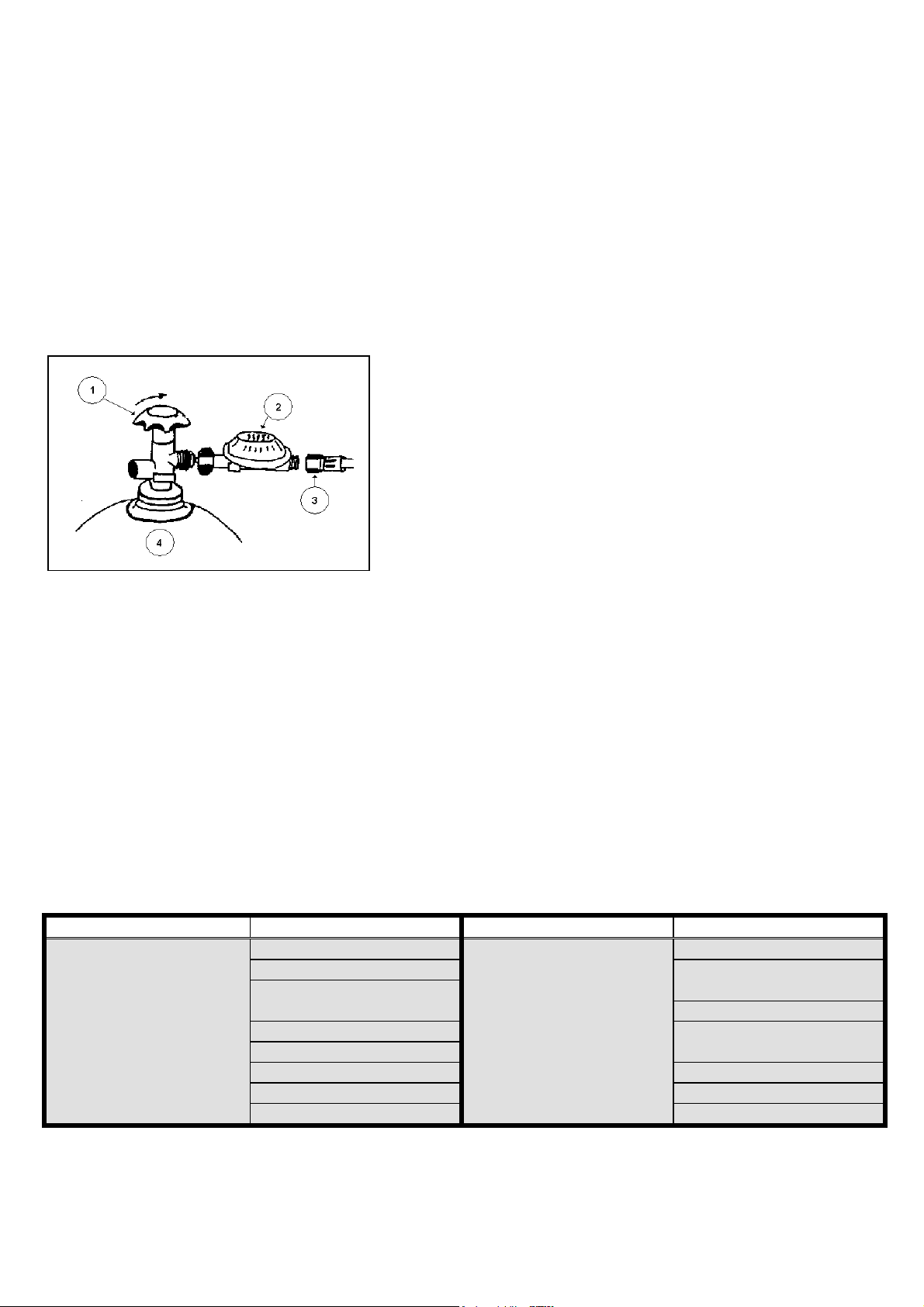

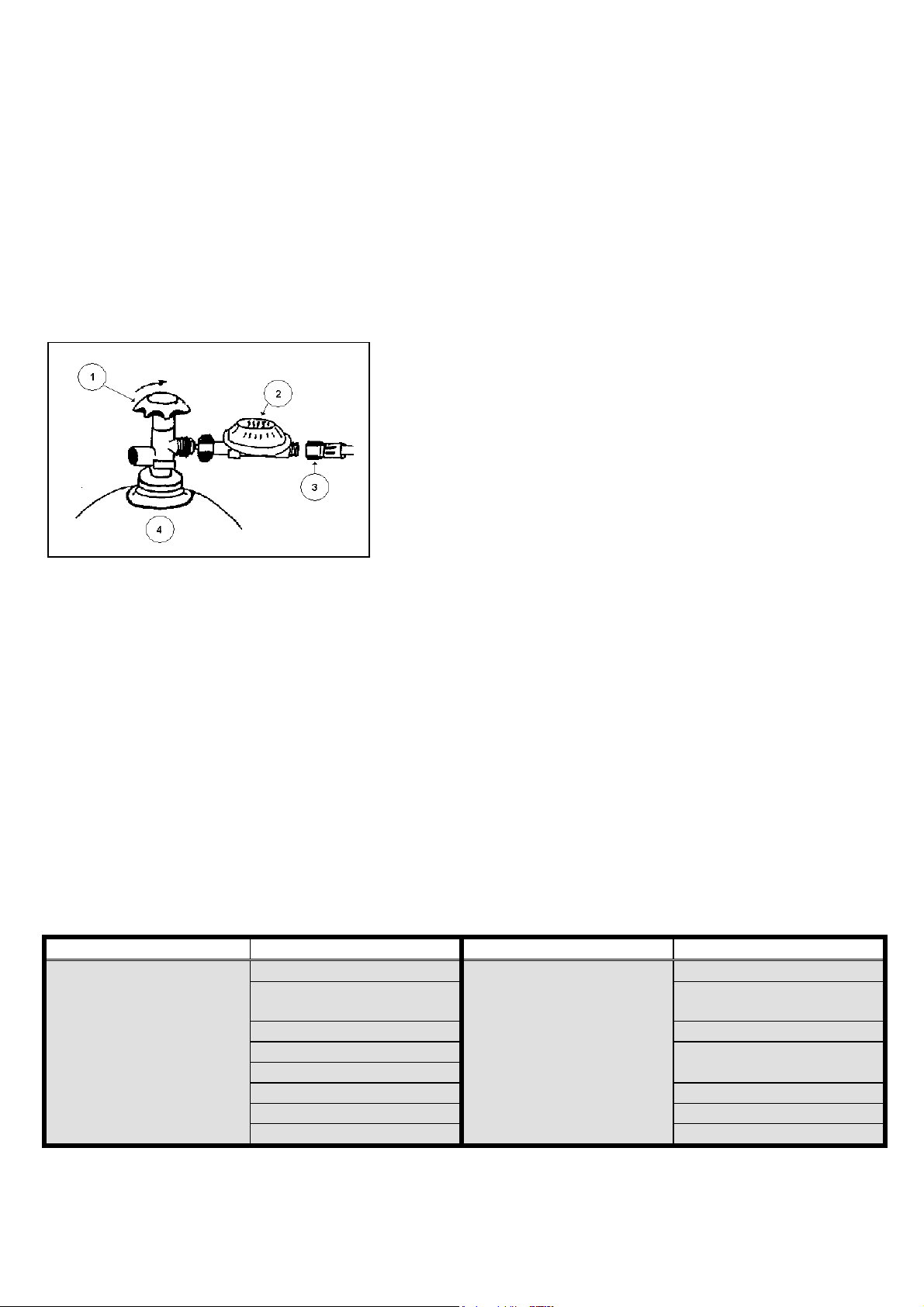

1 = Hoofdkraan 2 = Drukregelaar 3 = Gasslang 4 = Gasfles

Bevestig de drukregelaar aan de gasfles met de grote messing moer. Denk erom dat de rubber afdichtingring in de moer aanwezig is. (NB.

Deze rubberen ring wordt in Groot-Brittanië niet gebruikt bij aansluiting van de drukregelaar). Draai de moer goed vast. Let op dit

is een linkse schroefdraad. Controleer de verbindingen met zeepsop om eventuele lekken op te sporen.

Ontsteken van de gasbarbecue

• Plaats het bovenrooster op de barbecue.

• Draai de knop op de stand "normaal". Blijf de knop indrukken en druk enkele malen op de

ontstekingsknop tot de branders volledig vlam geven. Blijf de knop nog circa 10 seconden ingedrukt houden. De brander zal nu blijven branden.

Doven van de gasbarbecue

• Draai de knop geheel naar rechts.

Let op! Na het doven ca. 10 minuten wachten alvorens de branders opnieuw te ontsteken.

Na het doven van de branders altijd de hoofdkraan van de gasfles dichtdraaien!

Onderhoud

Na elk gebruik: - bovenrooster goed reinigen

- roestvrijstalen branderbak reinigen

Opmerking

• Het is aan te raden na 3 tot 4 jaar de gasslang te vervangen door een exemplaar dat door de fabrikant geleverd is ( zie de datum op de slang), deze wordt op den duur poreus.

• Vervang de drukregelaar alleen door een exemplaar dat door de fabrikant geleverd is.

• Raadpleeg ook de plaatselijk geldende normen, deze kunnen afwijken.

• Gasflessen, ook lege; altijd rechtop bewaren

ontsteking defect

gasfles (bijna) leeg

helemaal open

Page 6

Accessoires

artikelnummer

omschrijving

145821-311097

Bakplaat 1/2

145616-312940

Bovenrooster vernikkeld 1/1

145814-317570

Bovenrooster vernikkeld1/2

145623-501177

Onderrooster RVS 1/1

artikelnummer

omschrijving

145654-330136

Bougie met draad 190mm

145753-302705

Gasslang 80cm

145661-302941

Gaskraan .30

145791-145791 Bakplaat 1/1

145111-501122 Poot

145839-501344 Onderrooster RVS 1/2 145197-145197 Zijblad

Voordat u de bakplaat voor de eerste maal in gebruik neemt, dient u de volgende procedure te volgen:

• Verwijder de roosters en plaats de bakplaat boven de branders.

• Besprenkel de pan royaal met zout (ongewenste stoffen zoals water en vuil zullen in het zout trekken)

• Giet een laagje olie in de pan en verhit de pan tot de binnenzijde rookt en donker kleurt.

• Reinig de pan met keukenpapier. De pan is nu gereed voor gebruik.

Let op! Houdt de bakplaat ten alle tijde licht ingevet om oxidatie te voorkomen.

Belangrijk! Indien u de 1/1 bakplaat gebruikt dient u de vetopvangbak en het onder- en bovenrooster beslist te verwijderen. Wanneer u dit niet doet, ontstaat er een warmtestuwing waardoor de apparatuur beschadigd wordt.

Reservedelen

145647-322673 Brander 152195-302408 Thermokoppel 220mm

153178-306970 Ontsteker kompleet met moer

Afdanken

Aan het einde van de levensduur, het apparaat afdanken volgens de op dat moment geldende voorschriften en richtlijnen.

Page 7

General instructions

Fault

Possible cause

Fault

Possible cause

Burner will not ignite:

Defective igniter

Burner does not burn fully:

Gas cylinder is (almost) Defective thermocouple

Dirty sparking plug

Kink in gas hose

regulator

open

Empty gas cylinder

Kink in gas hose

Main jet clogged

Clogged jet

Defective gas tap

• Use only the supplied pressure regulator.

• This appliance is only suited for propane gas.

• Check that there are no kinks in the gas hose.

• Only use this appliance in the open air.

• Keep the griddle away from (easily) flammable material.

• Do not move the gas griddle during use.

• Always close the tap on the gas cylinder if the griddle is no longer being used.

• The user must not change parts of the appliance that are sealed by the manufacturer.

• Install the griddle as level as possible.

WARNING: Some parts of the appliance can become hot.

Keep children away from the gas griddle.

Connecting the gas bottle

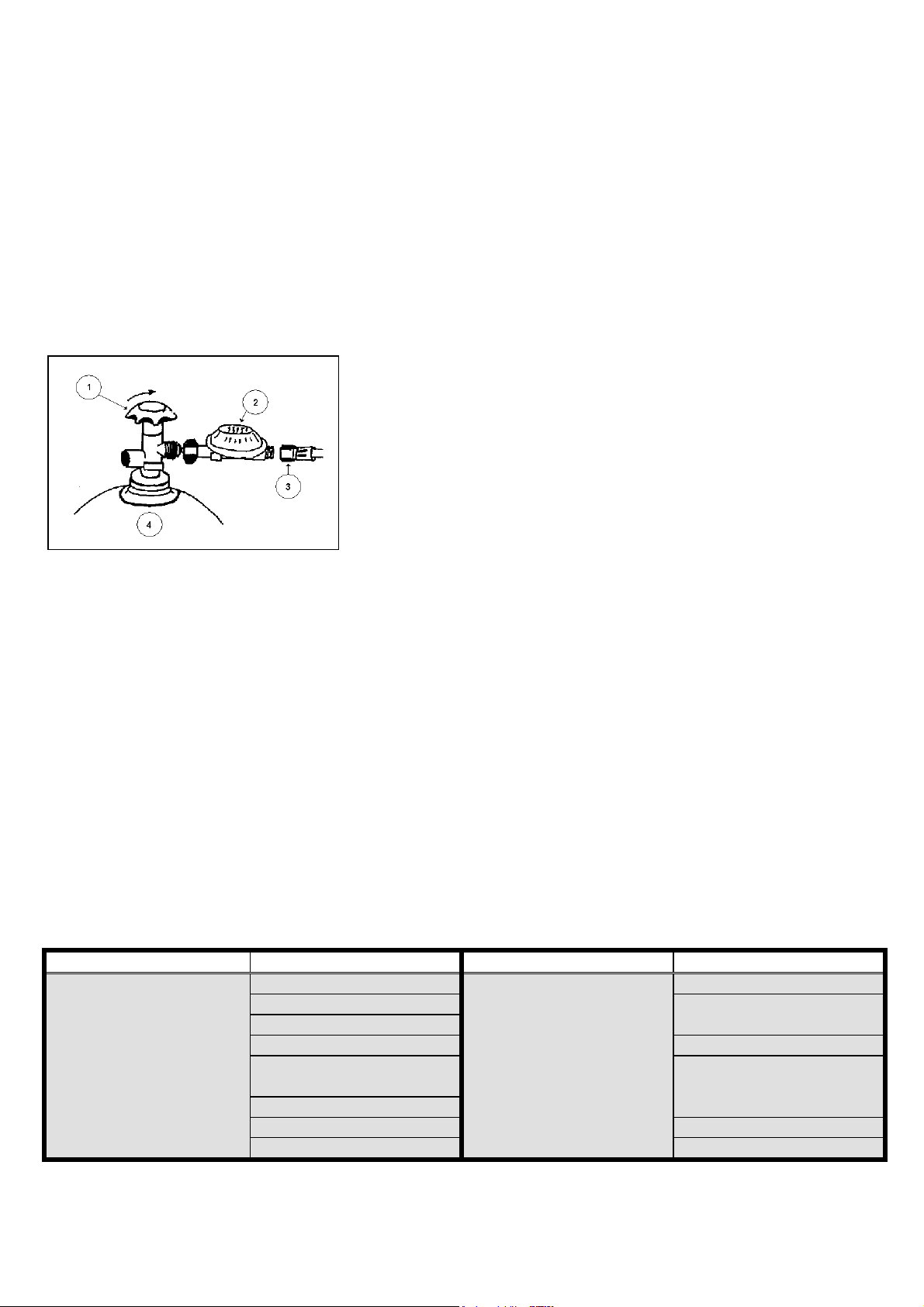

1 = main tap 2 = pressure regulator 3 = gas hose 4 = gas bottle

Attach the pressure regulator to the gas bottle using the large brass nut. Always ensure that the rubber-sealing washer is present in the

nut. (NB. This rubber washer is not required for UK-type pressure regulators

). Tighten the nut well. Note that the nut has a left-hand

thread. Check the connections for leaks using a soap and water solution.

Igniting the gas griddle

• Place the grill grid.

• Turn the knob to the “normal" position. Keep the knob pressed and press the ignition button a few times

until the burner is burning completely. Keep the knob pressed in for approximately a further 10 seconds. The burner will continue to burn.

Turning off the gas griddle

• Turn the knob completely to the right. The burner will go out.

Note! After turning off the burners, wait approximately 10 minutes before reigniting the burners.

After turning off the burners, always turn off the main tap on the gas cylinder!

Maintenance

After every use: - Clean the griddle.

- Clean the grease holder.

Comment

• It is to be recommended to replace the gas hose after 3 or 4 years by one delivered by the manufacturer (see date shown on hose). The gas hose becomes porous after a time.

• Only replace the pressure regulator by one delivered by the manufacturer.

empty

Defective pressure

The main gas tap on the gas cylinder is not fully

Page 8

• Consult the local regulations, these may differ.

article number

description

145791-145791

Backing tray 1/1

145821-311097

Backing tray 1/2

145111-501122

Leg

article number

description

153178-306970

Igniter complete with nut

• Always store gas bottles upright, even when empty.

Accessories

145616-312940 Upper grid nickel plated 1/1 145814-317570 Upper grid nickel plated 1/2 145623-501177 Lower grid stainless steel 1/1 145839-501344 Lower grid stainless steel 1/2 145197-145197 Side tray

Using the gas griddle with the included backing tray

Before using the backing tray the first time, use the following instructions:

• Remove the griddles and the grease holder. Place the backing tray above the burners.

• Sprinkle the braising pan with salt (unwanted substances like water and dirt will be absorbed by the

salt).

• Poor a layer of oil in the braising pan and heat the braising pan till the inside smokes and darkens.

• Clean the braising pan with a dry cloth. The braising pan is now ready to be used.

Note! Keep the backing tray at all times slightly fat to prevent oxidation.

Important ! When you are using the 1/1 backing tray, you must remove the griddle and the grease holder. When you don’t do this, there will be such an amount of heat inside the appliance that this heat will cause damage.

Spare parts

145647-322673 Burner 152195-302408 Thermal safety 220mm 145654-330136 Sparkplug with wire 190mm

145753-302705 Gas hose 80cm 145661-302941 Gas tap .30

Disposal

At the end of its life span, dispose of the appliance in accordance with the then applicable rules and regulations.

Page 9

Allgemeine Hinweise

Störung

Mögliche Ursache

Störung

Mögliche Ursache

Der Brenner funktioniert überhaupt nicht

Der Brenner funktioniert nur unvollkommen

Thermokupplung defekt

Gasschlauch geknickt

Zündkerzen verschmutzt

Hahn auf der Gasflasche nicht ganz geöffnet

Druckregler defekt

Gasflasche leer

Hauptdüse verstopft

Gasschlauch geknickt

Gashahn defekt

Gasdüsen verstopft

• Benutzen Sie nur den mittgelieferten Druckregler.

• Die Grillgeräte sind nur geeignet für Propangas.

• Achten Sie darauf daß der Gasanschlusschlauch nicht geknickt ist.

• Benutzen Sie die Grillgeräte nur im Freien.

• Halten Sie die Grillgeräte fern von leicht entflammbaren Materialien.

• Versetzen Sie kein Grillgerät wahrend des Gebrauchs.

• Wenn Sie den Grill nicht mehr benutzen, drehen Sie den Hahn oben auf der Gasflasche zu.

• Eine änderung des Grillgerätes ist gefährlich und nicht erlaubt.

• Die Grillgeräte sollen, so gut wie eben möglich, waagerecht stehen.

ACHTUNG: Einige Teile des Grillgerätes können heißwerden.

Halten Sie deshalb Kinder von den Grills fern.

Anschluss an der Gasflasche

1 = Haupthahn 2 = Druckregler 3 = Gasschlauch 4 = Gasflasche

Befestigen Sie den Druckregler mit der großen Messingmutter an der Gasflasche. Achten Sie darauf, dass sich der Gummidichtungsring in der Mutter befindet. (PS: Der Gummiring

wird in Großbritannien beim Anschluss des Drukreglers nicht benutzt.) Ziehen Sie die Mutter kräftig an. Beachten Sie bitte,

dass es sich hier um ein linksdrehendes Schraubgewinde

handelt. Kontrollieren Sie die Verbindung mit Seifenlauge auf eventuell vorhandene Undichtigkeiten. Anzünden des Grillgerätes

• Platzen Sie den Rost.

• Drehen Sie den Schalter auf das Zeichen mit der grossen Flamme und halten Sie ihn gedrückt.

Gleichzeitig drücken Sie den Piezozhndknopf mehrmals, bis die Brenner die Flammen abgeben. Halten Sie weiterhin ca. 10 Sekunden den Schalter gedrückt, so daß die Brenner nicht sofort wieder ausgehen.

Abschalten des Grillgerätes

• Hierzu drehen Sie den Schalter ganz nach rechts.

Achtung! Nach dem Abschalten warten Sie ca. 10 Minuten, bevor Sie die Brenner erneut einschalten.

Wenn Sie den Grill abgeschaltet haben, drehen Sie stets auch den Hahn auf der Gasflasche zu.

Pflege

Nach jeder Benützung: - Reinig den Rost

- Reinig die Fettauffangschale

Anmerkung

• Der Gasschlauch ist nach 3 bis 4 Jahren durch einen neuen, durch den Fabrikant gelieferten Schlauch, zu ersetzen ( sehe Datum auf der Gasschlauch) , da diese mit der Zeit porös wird.

• Erstzen Sie die Druckregler nur mit einem durch den Fabrikant gelieferten Druckregler.

• Bitte heranziehen Sie ihre örtliche Norm.

Piezozündung defekt

Gasflasche (fast) leer

Page 10

• Gasflaschen- auch leere – sind immer vertikal zu lagern.

Artikelnummer

Beschreibung

145616-312940

Rost chromiert 1/1

145814-317570

Rost chromiert 1/2

Artikelnummer

Beschreibung

145654-330136

Zündkerze mit kabel 190mm

145753-302705

Gasschlauch 80cm

Zubehör

145791-145791 Backplatte 1/1 145821-311097 Backplatte 1/2 145111-501122 Fuß

145623-501177 Unterrost Edelstahl 1/1 145839-501344 Unterrost Edelstahl 1/2 145197-145197 Seitentablett

Hinweise für der Backplatte

Bevor Sie das erste Mal eine Backplatte in Gebrauch nehmen, machen Sie folgendes:

• Entfernen Sie dem beiden Rosten und den Fettauffangschale und setzen Sie die Backplatte hinein.

• Die Backplatte reichlich mit Salz bestreuen (Unreinheiten wie Wasser und Schmutz werden vom Salz

absorbiert).

• Gieß Öl in die Backplatte und die Backplatte anschließend erwärmen und einige Minuten lang warm halten bis die Backplatte an der Innenseite raucht und die Farbe dunkel werd.

• Die Backplatte nach dem Abkühlen mit einem Tuch abtrocknen. Die Backplatte ist jetzt gebrauchsfertig.

Bemerkung: Halten Sie de Backplatte immer leicht eingefettet, um sie vor Oxydation zu schützen.

Sehr wichtig !

Wenn Sie die 1/1 Backplatte benutzen wollen, so müssen Sie die Fettauffangschale, Rost und Abdeckrost auf jeden Fall entfernen. Falls Sie dieses nicht tun, entsteht ein Wärmestau, wodurch das Grillgerät beschädigt wird.

Ersatzteile

145647-322673 Brenner 152195-302408 Thermokupplung 220mm

153178-306970 Piezozunder mit Mutter

145661-302941 Gashahn .30

Entsorgen

Am Ende seiner Lebensdauer muss das Gerät den dann geltenden Vorschriften und Richtlinien entsprechend entsorgt werden.

Page 11

Instructions générales

Dérangement

Causes possibles

Dérangement

Causes possibles

le brûleur ne s’enflamme pas

allumeur défectueux

le brûleur ne brûle pas complètement

la bouteille à gaz est (presque) vide

thermocouple est en

le tuyau une brisure

bougie crasseux

ouvert complètement

le régulateur est en panne

la bouteille à gaz est vide

le diffuseur est obstrué

le tuyau une brisure

le robinet est en panne

le diffuseur est obstrué

• Utilisez rien le régulateur équipé.

• Utilisez seulement du propane.

• Assurez-vous que le tuyau à gaz n’a pas de brisure.

• Utilisez l’appareil seulement dehors.

• Mettez le barbecue hors des matériaux inflammables.

• Ne déplacez pas le barbecue tant qu’il est allumé.

• Fermez le robinet du gaz quand vous n’utilisez pas l’appareil.

• Ne modifiez pas l’appareil, c’est dangereux et interdit.

• L’appareil doit être installé horizontalement.

AVERTISSEMENT: Quelques parts de l’appareil peuvent être chauds.

Mettez le barbecue hors de la portée des enfants,

Raccordement de la bonbonne de gaz

1 = vanne principale 2 = régulateur de pression 3 = tuyau à gaz 4 = bonbonne de gaz

Fixez le régulateur de pression à la bonbonne de gaz avec le grand écrou en laiton. Veillez à ce que la bague d'étanchéité en caoutchouc se trouve bien dans l'écrou. Serrez bien l'écrou. Attention : il s'agit d'un filet gauche. Vérifiez si les raccords sont bien étanches avec de l'eau savonneuse.

Allumage du barbecue à gaz

• Placez le gril supérieur au barbecue.

• Ouvrez le robinet à gaz. Tournez le bouton au valeur « normal » Enclenchez le bouton et poussez

quelques fois sur le bouton d’allumage jusqu’aux brûleurs s’enflamment complètement. Enclenchez le bouton pendant 10 secondes et maintenant les brûleurs continuent à brûler.

Eteindre les brûleurs

• Tournez le bouton complètement à droit.

Attention! Après avoir éteint les brûleurs attendez environ 10 minutes avant de les y allumer.

Fermez toujours le robinet du gaz après avoir éteint le barbecue.

Entretien

Après chaque usage: - nettoyage à fond le gril dessus

- nettoyage la cuve du brûleur d’acier inoxydable

Remarque

• Après 3 à 4 ans de service, le tuyau à gaz doit être remplacé avec un tuyau originale ( voir la date sur le tuyau ) car il devient poreux à la longue.

• Remplacé le régulateur seulement avec un régulateur originale.

• Consulter votre norme locale.

• Les bonbonnes de gaz même vides doivent toujours être placées verticalement.

panne

le robinet à gaz n’est pas

Page 12

Accessoires

Numéro d’article

Description

145821-311097

Plaque à cuisson 1/2

145616-312940

Gril dessous nickel 1/1

145814-317570

Gril dessous nickel 1/2

145623-501177

Gril dessus CNS 1/1

Numéro d’article

Description

152195-302408

Thermocouple 220mm

153178-306970

Piezo avec écrou

145791-145791 Plaque à cuisson 1/1

145111-501122 Pied

145839-501344 Gril dessus CNS 1/2 145197-145197 Plateau 145401-145401 Couvercle roulant

Avant le premier emploi

• Enlever le gril supérieur et placez la plaque à cuisson au barbecue.

• Tapissez la plaque à cuisson d’une bonne couche de sel, (ceci pour absorber les substances non

désirées telles que l’eau et la saleté)

• Vert une couche d’huile dans la plaque à cuisson. Réchauffez la plaque à cuisson jusqu’à l’intérieur commencent à fumée et mûrir foncé.

• Essuyez la plaque à cuisson avec un torchon sec. La plaque à cuisson est maintenant prête à l’emploi.

Attention ! La plaque à cuisson doit être toujours graissée pour éviter des oxydations.

Important ! Quand vous utilisez la plaque à cuisson 1/1 vous devez enlever la cuve pour recueillir la grasse et le gril dessous et dessus. Si vous ne l’enlevez pas vous obtenez une propulsion de chaleur et l’appareil endommagera.
