Manual de funcionamiento del agitador de plaquetas
i.Series® y Horizon Series™
Grupo de modelos i.Series Horizon Series
Encimera PF15i, PF48i, PF96i (Versión A) PF15h, PF48h, PF96h (Versión A)
Suelo PF396i (Versión A) -
HELMER SCIENTIFIC
14400 Bergen Boulevard
Noblesville, IN 46060 EE. UU.
TEL. +1.317.773.9073
FAX +1.317.773.9082
EE. UU. y Canadá 800.743.5637
360092-1/P
CERTIFICADO ISO 13485:2003
Page 2
Historial del documento
Revisión Fecha OC Reemplazo Descripción de la revisión
Reemplaza a
M 28-JUN-2013* 8414
N 23-DIC-2013* 8965
O 31-ENE-2014* 9113
P 22-MAY-2014* 9497
* Fecha de envío para la revisión de la orden de cambio (OC). La fecha de lanzamiento real puede variar.
A, B, C, D, E,
F, G, H, I, J,
K, L
N reemplaza
a M
O reemplaza
a N
P reemplaza
a O
Diseño revisado para facilitar la navegación y localizar la
información.
► Información de 100 V añadida.
► Se añadió una nota de precaución para la interfaz de
alarma remota.
► Declaración de liquidación revisada.
► Sección I revisada para mantener la coherencia con los
manuales existentes.
Tensión cambiada para los contactos de alarma remota.
► Información añadida a las especicaciones ambientales/de
aplicación de la auditoría técnica.
► Especicaciones revisadas para contactos de alarma
remota.
360092-1/P i
Page 3
Índice
Sección I: Información general .......................................4
1 Acerca de este manual ......................................................4
1.1 Destinatarios ..........................................................................4
1.2 Referencias de modelos .................................................................4
1.3 Derechos de autor y marcas comerciales ....................................................4
2 Seguridad .................................................................4
2.1 Deniciones de seguridad ................................................................4
2.2 Etiquetas del producto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.3 Prevención de lesiones ..................................................................5
3 Recomendaciones generales .................................................6
3.1 Uso previsto ..........................................................................6
3.2 Uso General ..........................................................................6
3.3 Carga inicial. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4 Especicaciones ...........................................................6
5 Cumplimiento .............................................................. 8
5.1 Cumplimiento normativo .................................................................8
5.2 Cumplimiento con RAEE .................................................................8
6 Instalación ................................................................ 8
6.1 Requisitos de ubicación .................................................................8
6.1.1 Colocación .....................................................................9
7 Calendario de mantenimiento ................................................. 9
Sección II: Modelos i.Series
® .......................................................................10
8 Funcionamiento ...........................................................10
8.1 Puesta en marcha inicial ................................................................10
8.2 Congure el agitador de plaquetas para su uso en una incubadora i.Series (opcional) ................10
8.3 Alarma de movimiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
8.3.1 Activar y desactivar la alarma de movimiento .........................................10
8.3.2 Establecer retardo de la alarma ....................................................11
8.3.3 Ajuste del volumen de la alarma ...................................................11
8.4 Activar o desactivar el movimiento ........................................................12
8.4.1 Agitadores de plaquetas autónomos ................................................12
8.4.2 Agitadores de plaquetas instalados en las incubadoras de plaquetas i.Series ................12
9 Cargar el agitador ......................................................... 13
10 Componentes ............................................................. 14
10.1 Parte delantera .......................................................................14
10.2 Lado izquierdo ........................................................................15
10.3 Lado derecho ........................................................................16
10.4 Parte posterior ........................................................................17
10.5 Parte inferior .........................................................................18
360092-1/P ii
Page 4
Sección III: Modelos Horizon Series™ ................................19
11 Funcionamiento ........................................................... 19
11.1 Puesta en marcha inicial ................................................................19
11.2 Activar y desactivar el movimiento ........................................................19
11.2.1 Agitadores de plaquetas autónomos ................................................19
11.2.2 Agitadores de plaquetas instalados en las incubadoras de plaquetas Horizon Series ..........19
12 Cargar el agitador ......................................................... 20
13 Componentes ............................................................. 21

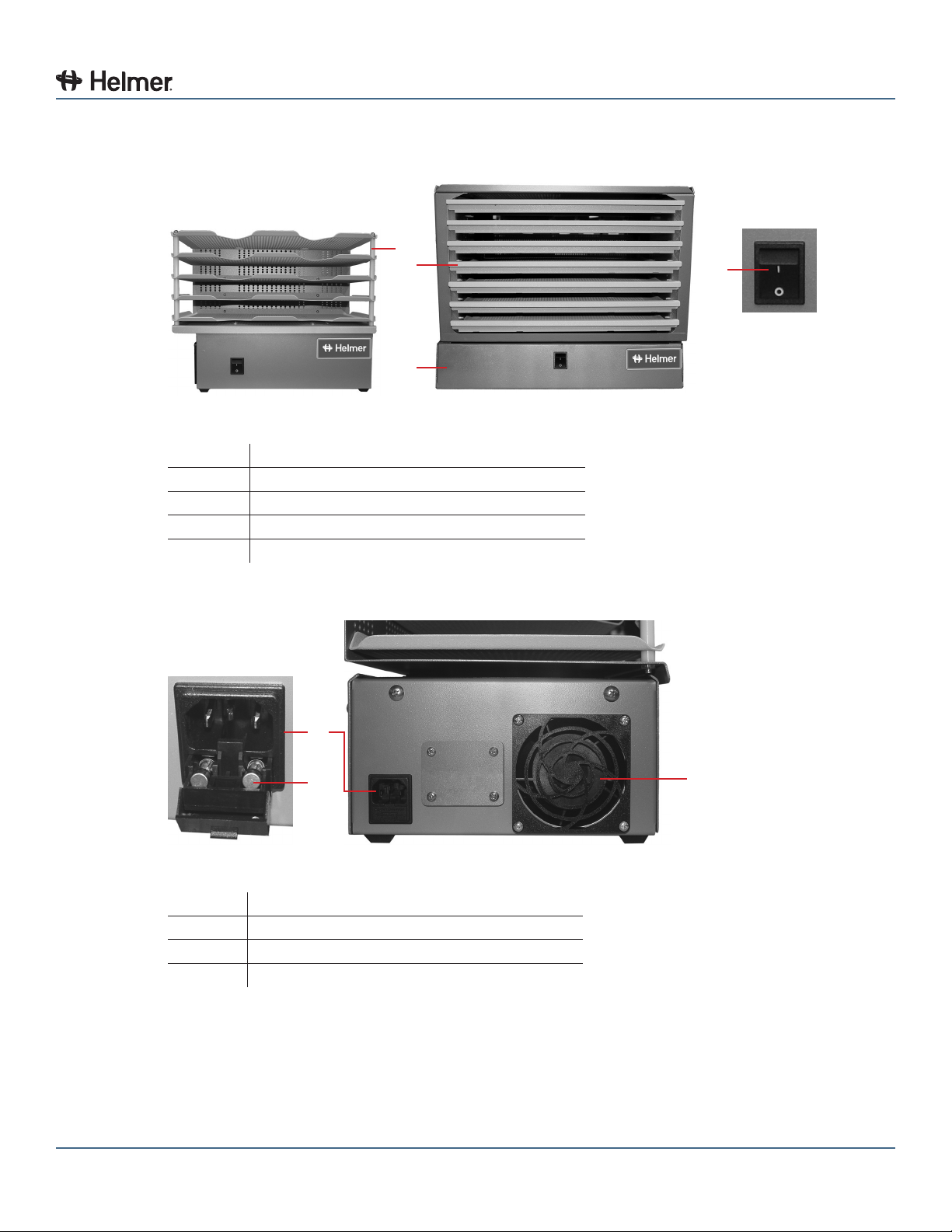

13.1 Parte delantera .......................................................................21
13.2 Lado izquierdo ........................................................................21
13.3 Parte posterior ........................................................................22
13.4 Parte inferior .........................................................................22
360092-1/P iii
Page 5
Sección I: Información general
1 Acerca de este manual
1.1 Destinatarios
Este manual está destinado a los usuarios nales del agitador de plaquetas y los técnicos de servicio
autorizados.
1.2 Referencias de modelos
En este manual se utilizan referencias genéricas para agrupar los modelos que contienen características
similares. Por ejemplo, “modelos PF48” se reere a todos los modelos de ese tamaño (PF48i, PF48h).
Este manual incluye todos los agitadores de plaquetas, que pueden identicarse individualmente, por su
tamaño o por su “serie” respectiva.
1.3 Derechos de autor y marcas comerciales
Helmer®, i.Series®, Horizon Series™ y Rel.i™ son marcas registradas o marcas comerciales de Helmer,
Inc. en los Estados Unidos de América. Copyright © 2014 Helmer, Inc. Las demás marcas comerciales y
marcas registradas son propiedad de sus respectivos dueños.
Helmer, Inc. opera como (DBA) Helmer Scientic y Helmer.
Información general
2 Seguridad
El operador o técnico que realice el mantenimiento o la asistencia de los productos Helmer Scientic
debe (a) inspeccionar el producto en busca de un desgaste anormal y daños, (b) elegir un método
de reparación que no ponga en peligro su seguridad, la seguridad de los demás, el producto o el
funcionamiento seguro del producto, y (c) inspeccionar y probar completamente el producto para
garantizar que el mantenimiento o servicio se hayan realizado correctamente.
2.1 Denicionesdeseguridad
En este manual, aparecen las siguientes alertas de seguridad generales con todas las declaraciones de
seguridad. Se debe leer y observar la declaración de seguridad que acompaña al símbolo de alerta de
seguridad.
ADVERTENCIA La declaración de seguridad que sigue a este símbolo de alerta de seguridad indica una
situación peligrosa que, si no se evita, podría ocasionar lesiones graves.
PRECAUCIÓN La declaración de seguridad que sigue a este símbolo de alerta de seguridad indica una
situación peligrosa que, si no se evita, podría ocasionar lesiones leves o moderadas.
AVISO La declaración de seguridad que sigue a este símbolo de alerta de seguridad indica
una situación que, si no se evita, podría causar daños en el producto o en el inventario
almacenado.
360092-1/P 4
Page 6

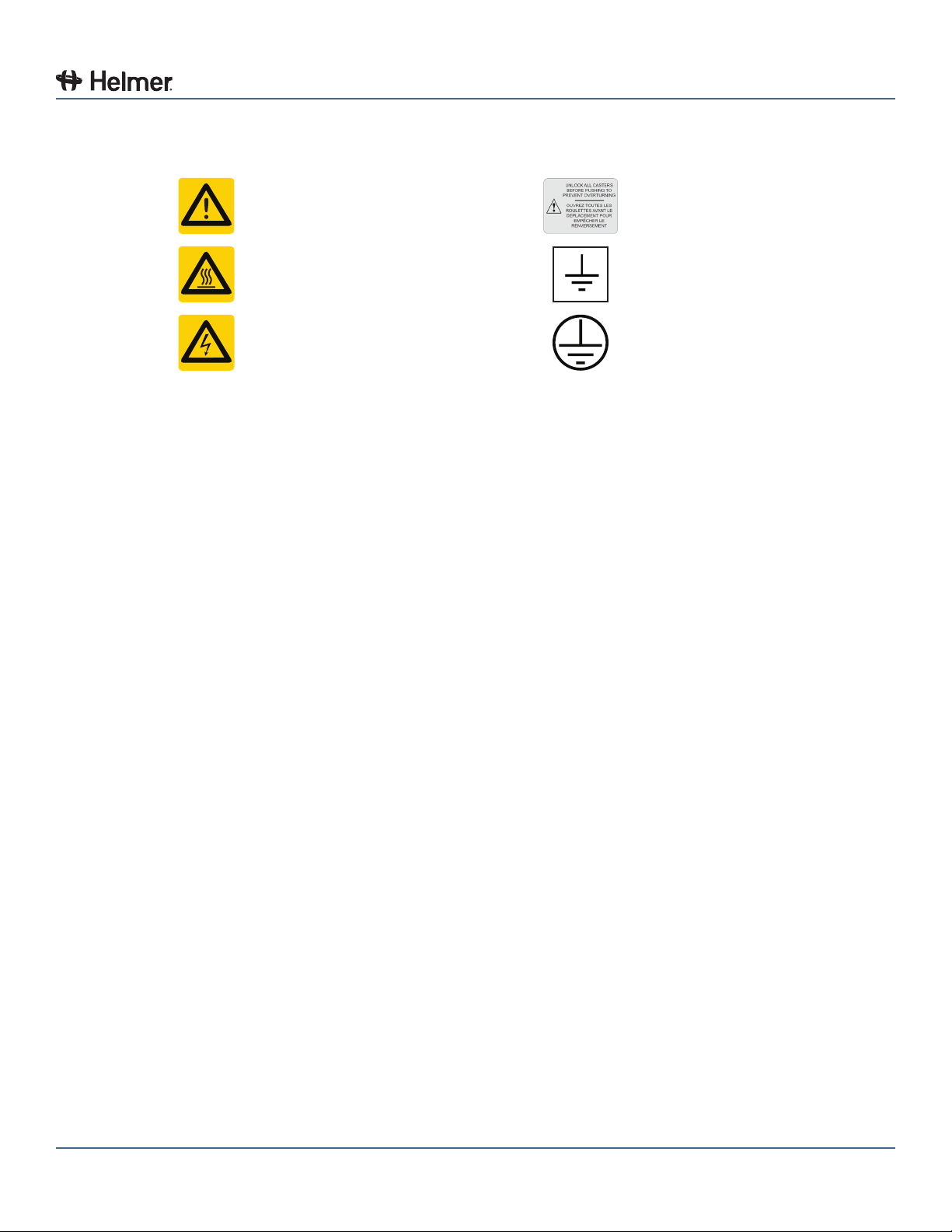

2.2 Etiquetas del producto
En el producto aparecen las siguientes alertas de seguridad e indicaciones generales, para identicar los
peligros potenciales para el operador o el técnico de servicio.
Precaución: riesgo de daños
en el equipo o peligro para el
operador
Precaución: supercie caliente Terminal de tierra/de conexión
Información general
Precaución: desbloquear
todas las ruedas
a tierra
Precaución: peligro de
descarga eléctrica
2.3 Prevención de lesiones
► Revise las instrucciones de seguridad antes de instalar, utilizar o mantener el equipo.
► Antes de mover la unidad, retire el contenido de los cajones.
► No abra varios cajones al mismo tiempo.
► Antes de mover la unidad, desconecte el cable de alimentación de CA y asegúrelo.
► Cuando mueva la unidad, disponga de la ayuda de una segunda persona.
► No limite físicamente ningún componente móvil.
► Evite retirar paneles de acceso y paneles de servicio eléctricos, salvo que así se le indique.
► Mantenga las manos alejadas de los puntos en que puedan pellizcarse, para evitar lesiones cuando
el movimiento de agitación está habilitado.
► Evite los bordes alados al trabajar en el interior del compartimiento eléctrico.
► Asegúrese de que los materiales biológicos se almacenan a las temperaturas recomendadas,
determinadas por las normas, la documentación o las buenas prácticas de laboratorio.
► Proceda con cuidado al añadir y retirar muestras del agitador de plaquetas.
► Utilice solamente el cable de alimentación suministrado.
► Si el equipo se utiliza de un modo no especicado por Helmer Scientic, esto podrá afectar a la
protección proporcionada por el equipo.
► Descontamine las piezas antes de enviarlas para su mantenimiento o reparación. Póngase
en contacto con Helmer Scientic o con su distribuidor para obtener las instrucciones de
descontaminación y un número de autorización de devolución.
► Asegúrese de que los materiales biológicos se almacenen de forma segura, conforme a todos los
requisitos organizativos, normativos y legales aplicables.
► El agitador de plaquetas no se considera un armario de almacenamiento para materiales inamables
o peligrosos.
Terminal a tierra/de conexión
a tierra de protección
360092-1/P 5
Page 7
3 Recomendaciones generales
3.1 Uso previsto
Los agitadores de plaquetas de Helmer están diseñados para proporcionar unas condiciones de
agitación suave y continua, necesarias para el almacenamiento de los productos de plaquetas.
Los dispositivos están diseñados para que los utilice el personal con los procedimientos establecidos y
cumplir con las normas de la FDA, AABB, UE o cualquier otra normativa aplicable para el procesamiento
y almacenamiento de los productos de plaquetas.
3.2 Uso General
Deje que el agitador de plaquetas alcance la temperatura ambiente antes de conectar la alimentación.
Durante el la puesta en marcha inicial, la alarma de movimiento puede sonar si el movimiento está
desactivado.
3.3 Carga inicial
Después de que el agitador de plaquetas alcance la temperatura ambiente, comience a almacenar el
producto.
4 Especicaciones
Información general
PF15 PF48 PF96 PF396i
Físicas
Altura 318 mm (12,50”) 387 mm (15,25”) 387 mm (15,25”) 1575 mm (62”)
Anchura
(1, 2)
330 mm (13,00”) 445 mm (17,50”) 838 mm (33,00”) 940 mm (37”)
Profundidad 235 mm (9,25”) 368 mm (14,50”) 368 mm (14,50”) 686 mm (27”)
Peso 12 kg (26,5 lb) 23 kg (51,0 lb) 37 kg (82,0 lb) 114 kg (250,0 lb)
Eléctricas
Tensión de
entrada y
frecuencia
Tolerancia de
tensión
100 V, 50/60 Hz; 115 V, 60 Hz; 230 V, 50 Hz; 230 V, 60 Hz
±10 %
115 V, 60 Hz; 230 V,
50 Hz; 230 V, 60 Hz
6,3 A (115 V, cantidad
Fusibles
(3)
0,5 A (100 V, 115 V, cantidad 1) 0,3 A (230 V, cantidad 2)
1) 5,0 A (230 V,
cantidad 2)
Consumo de
energía
(4)
Fuente de
alimentación
Velocidad
de agitación
(ciclos/minuto)
Capacidad de
alarma remota
0,4 A (100 V, 115 V) 0,25 A (230 V)
(5)
Varía (consulte la etiqueta de especicaciones del producto)
72 (100 V / 115 V) 60 (230 V, 50 Hz) 72 (230 V, 60 Hz)
i.Series: 0,5 A a 30 V (RMS); 1,0 A a 24 V (CC)
Horizon Series: 0,25 A a 30 V (RMS); 0,25 A a 60 V (CC)
3,0 A (115 V) 2,0 A
(230 V)
60 (115 V) 60 (230 V,
50 Hz) 72 (230 V,
60 Hz)
Control y Seguimiento
Alarmas Movimiento
360092-1/P 6
Page 8
Información general
PF15 PF48 PF96 PF396i
Ambientales
► Uso en interiores únicamente
► Altitud (máxima): 2000 m
► Rango de temperatura ambiente: de 5 °C a 35 °C
Aplicación
► Humedad relativa (máxima para la temperatura ambiente): 80 % para
temperaturas de hasta 31 °C, disminuyendo linealmente hasta 50 % a 40 °C
► Categoría de sobretensión: II
► Grado de contaminación: 2
► Tensión de la red principal: ±10 % de la tensión nominal
(1) Añadir 13 mm (0,5”) a la anchura de los agitadores de plaquetas PF15i, PF48i y PF96i para albergar
el timbre de la alarma.
(2) Añadir 38 mm (1,5”) a la anchura de los agitadores de plaquetas PF15i, PF48i y PF96i para albergar
la estructura de almacenamiento cuando el movimiento de agitación está habilitado.
(3) Los fusibles son de 5 mm x 20 mm, lapso de tiempo (Tipo T).
(4) El consumo de energía se mide en amperios a carga plena.
(5) La etiqueta de especicaciones del producto se encuentra en la parte inferior del agitador de
plaquetas (PF15) o en la parte posterior (PF48, PF96, PF396i).
PRECAUCIÓN ► La interfaz en el sistema del control remoto de la alarma se ha diseñado para
conectar con el o los sistemas centrales de alarma del usuario nal que utilizan
contactos secos de tipo normalmente abierto o normalmente cerrado.
► Si se conecta una fuente de alimentación externa superior a 30 V (RMS) o 60 V (CC)
al circuito del sistema de control remoto de la alarma, la alarma remota no funcionará
correctamente, podrá resultar dañada o causar lesiones al usuario.
360092-1/P 7
Page 9
5 Cumplimiento
5.1 Cumplimiento normativo
Este dispositivo cumple con los requisitos de la Directiva 93/42/CEE relativa a productos
sanitarios, en su versión modicada por la 2007/47/CE.
El nivel de sonido es inferior a 70 dB(A).
Información general
EC REP
Emergo Europe
Molenstraat 15
2513 BH
La Haya, Países Bajos
NOTA El agitador de plaquetas PF396i no cumple con la normativa CE.
5.2 Cumplimiento con RAEE
El símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) (a la derecha)
indica el cumplimiento con la Directiva RAEE 2002/96/CE de la Unión Europea y las
disposiciones aplicables. La directiva establece los requisitos para el etiquetado y la
eliminación de determinados productos en los países afectados.
Cuando elimine este producto en los países en los que se aplique esta directiva:
► No elimine este producto como residuos municipales sin clasicar.
► Recoja este producto por separado.
► Utilice los sistemas de recogida y de devolución disponibles a nivel local.
Para obtener más información sobre la devolución, la recuperación o el reciclaje de este producto,
póngase en contacto con su distribuidor local.
6 Instalación
6.1 Requisitos de ubicación
► Debe disponer de una supercie rme y nivelada.
► Se necesita una toma de tierra que cumpla con los requisitos eléctricos indicados en la etiqueta de
especicaciones del producto.
► Debe estar protegida de la luz solar directa, de fuentes de temperatura alta y de los conductos de
ventilación de la calefacción y del aire acondicionado.
► Debe haber un espacio mínimo de 13 mm (0,5”) por delante y por detrás.
► Debe haber un espacio mínimo de 25 mm (1”) en los lados izquierdo y derecho (cuando se instala en
la correspondiente incubadora de plaquetas Helmer).
► Debe haber un espacio mínimo de 50 mm (2”) en los lados izquierdo y derecho (cuando se instala en
una conguración independiente).
► Debe cumplir con los límites especicados de temperatura ambiente y humedad relativa.
NOTA Se suministra un cable de alimentación para congurar el agitador de plaquetas para uso
independiente.
360092-1/P 8
Page 10
6.1.1 Colocación
ADVERTENCIAPara evitar que vuelque, asegúrese de que las ruedas estén desbloqueadas (PF396i).
1 Asegúrese de que todas las ruedas estén desbloqueadas (PF396i).
2 Coloque el agitador de plaquetas en la supercie de estudio o haga rodar el agitador de plaquetas
hasta su lugar y bloquee las ruedas (PF396i).
3 Asegúrese de que el agitador de plaquetas esté nivelado.
AVISO Modelos de encimera:
► Al levantar el agitador de plaquetas, hágalo utilizando los extremos de la base.
► Si la base no es accesible, levántelo usando los extremos de la estructura de
almacenamiento.
PF396i:
► Al mover el agitador de plaquetas, empújelo usando los lados de la base, no la parte
delantera o posterior.
7 Calendario de mantenimiento
Las tareas de mantenimiento deben realizarse de acuerdo con el calendario siguiente. Consulte el
manual de servicio para obtener más detalles sobre las diversas tareas.
Información general
NOTA Estos son los requisitos mínimos recomendados. El reglamento o las condiciones físicas
de su organización pueden requerir que las tareas de mantenimiento se realicen con
mayor frecuencia o solo por el personal de servicio designado.
Frecuencia
Tarea
Probar la alarma de movimiento.
Limpiar el ventilador (excepto PF396i).
Limpiar las rejillas de ventilación de la base (PF396i).
Revisar la batería de reserva para el sistema de alarma de
movimiento tras un fallo prolongado en el suministro eléctrico y
cambiarla si es necesario, o sustituir la batería si ha estado en
servicio durante un año.
Comprobar las piezas móviles para ver si están desgastadas.
Limpiar y lubricar las piezas móviles.
Sustituir las piezas móviles, si están desgastadas.
Limpiar el exterior del agitador de plaquetas.
NOTA Limpie el ventilador trimestralmente.
Trimestral Anual Según sea
necesario
(i.Series)
(i.Series)
NOTA ► Durante un fallo en el suministro eléctrico (cuando se activa la alarma de movimiento),
la batería de reserva proporciona la alimentación a la alarma de movimiento. Si la
batería de reserva no funciona, no se activará la alarma de movimiento.
► Si la batería de reserva no proporciona alimentación al sistema de alarma durante la
prueba de alarma de movimiento, sustituya la batería.
► i.Series: Si la batería ha estado en servicio durante un año, sustitúyala.
360092-1/P 9
Page 11
Modelos i.Series®
Sección II: Modelos i.Series
®
8 Funcionamiento
8.1 Puesta en marcha inicial 1 Mueva el interruptor de encendido/apagado de agitación a la posición OFF. 2 Enchufe el cable de alimentación a una toma de tierra que cumpla con los requisitos eléctricos de la
etiqueta de especicaciones del producto.
3 Conecte la batería de reserva para la alarma de movimiento.
4 Mueva el interruptor de encendido/apagado de CA a la posición ON.
8.2 Congureelagitadordeplaquetasparasuusoenunaincubadorai.Series(opcional)
Los agitadores de plaquetas Helmer i.Series se pueden instalar en una conguración autónoma o en una
incubadora de plaquetas i.Series de Helmer. Cuando se instala en una incubadora de plaquetas Helmer,
la información de movimiento se transmite desde el agitador de plaquetas hasta la incubadora a través
de un cable de datos.
NOTA Consulte el manual de servicio del agitador de plaquetas para obtener información sobre
su instalación en una incubadora de plaquetas.
8.3 Alarma de movimiento
Cuando se detiene el movimiento del agitador de plaquetas, se activa la alarma de movimiento. El estado
de alarma se comunica como se indica a continuación:
► Se ilumina el LED de alarma en rojo.
► Suena el timbre de la alarma.
► Mediante una conexión en seco (sin tensión) a un dispositivo de control externo (si está conectado).
► Mediante una conexión de 9 V a un dispositivo de seguimiento externo (si está conectado).
► Mediante un cable de datos a la incubadora de plaquetas de encimera i.Series (si el agitador de
plaquetas está instalado en una incubadora de plaquetas i.Series).
8.3.1 Activar y desactivar la alarma de movimiento

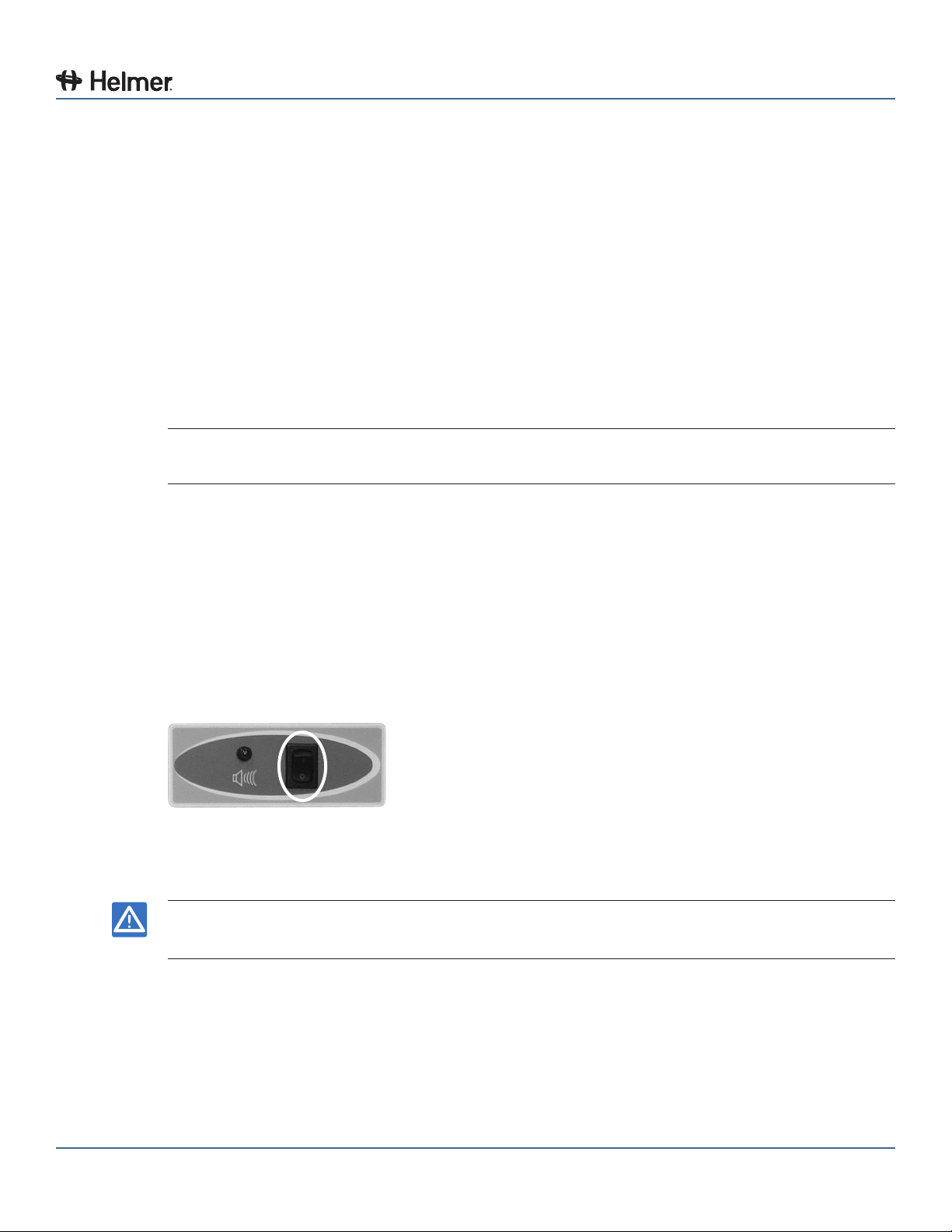

Interruptor de la alarma de movimiento (en el círculo).
► Mueva el interruptor de encendido/apagado de la alarma de movimiento a la posición ON.
► Mueva el interruptor de encendido/apagado de la alarma de movimiento a la posición OFF.
AVISO Si el movimiento se detiene mientras que la alarma de movimiento está apagada, se suprime
la comunicación de la alarma (visual, sonora y las señales a los dispositivos externos).
Agitadores de plaquetas autónomos
► Active la alarma de movimiento cuando utilice el agitador de plaquetas.
► Desactive la alarma de movimiento cuando no utilice el agitador de plaquetas. La falta de movimiento
activa la alarma.
Agitadores de plaquetas instalados en las incubadoras de plaquetas i.Series
► Desactive la alarma de movimiento al instalar el agitador de plaquetas en una incubadora de
plaquetas Helmer i.Series.
360092-1/P 10
Page 12
NOTA ► La información de movimiento se transmite a través del cable de datos hasta la
incubadora de plaquetas, incluso cuando la alarma de movimiento está desactivada.
► La incubadora de plaquetas interpreta la información del movimiento y genera su
propia alarma de movimiento, en base a su propio período de retardo de la alarma.
► Si la alarma de movimiento no está desactivada en el agitador de plaquetas, sonarán
las alarmas de movimiento en ambos dispositivos.
8.3.2 Establecer retardo de la alarma
El tiempo transcurrido desde que se detiene la agitación hasta que suena la alarma es el retardo de la
alarma. El retardo de la alarma se establece con el control de retardo de la alarma.

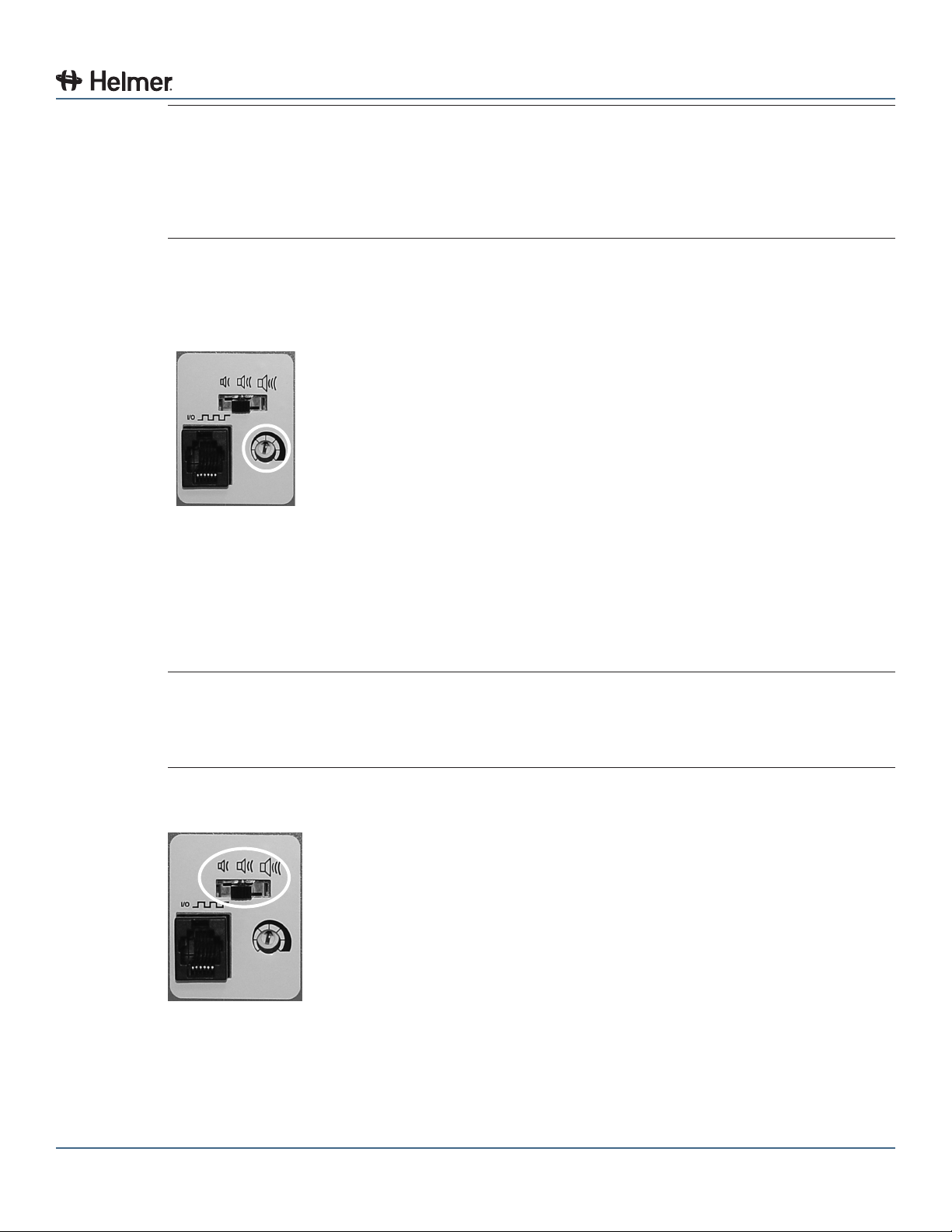

Control del retardo de la alarma (en el círculo).
Modelos i.Series®
De forma predeterminada, el retardo de la alarma de movimiento se establece en el punto medio
(aproximadamente 4 a 5 minutos). Para cambiar el retardo de la alarma de movimiento, utilice un
pequeño destornillador de punta.
► Gire el control hacia la izquierda (sentido antihorario) para acortar el retardo de la alarma de movimiento.
► Gire el control hacia la derecha (sentido horario) para ampliar el retardo de la alarma de movimiento.
NOTA ► No je el retardo de la alarma en 0 minutos.
► El retardo de alarma predeterminado se ja en el punto medio (aproximadamente 4 a
5 minutos).
► El retardo máximo de la alarma es de 8 minutos.
8.3.3 Ajuste del volumen de la alarma
Control del volumen de la alarma (en el círculo).
► La alarma de movimiento tiene tres ajustes (bajo, medio, alto).
► El ajuste predeterminado es medio (el interruptor está en la posición media).
► Deslice el interruptor de la alarma de movimiento hasta la posición adecuada para el nivel de
volumen deseado.
360092-1/P 11
Page 13
8.4 Activar o desactivar el movimiento

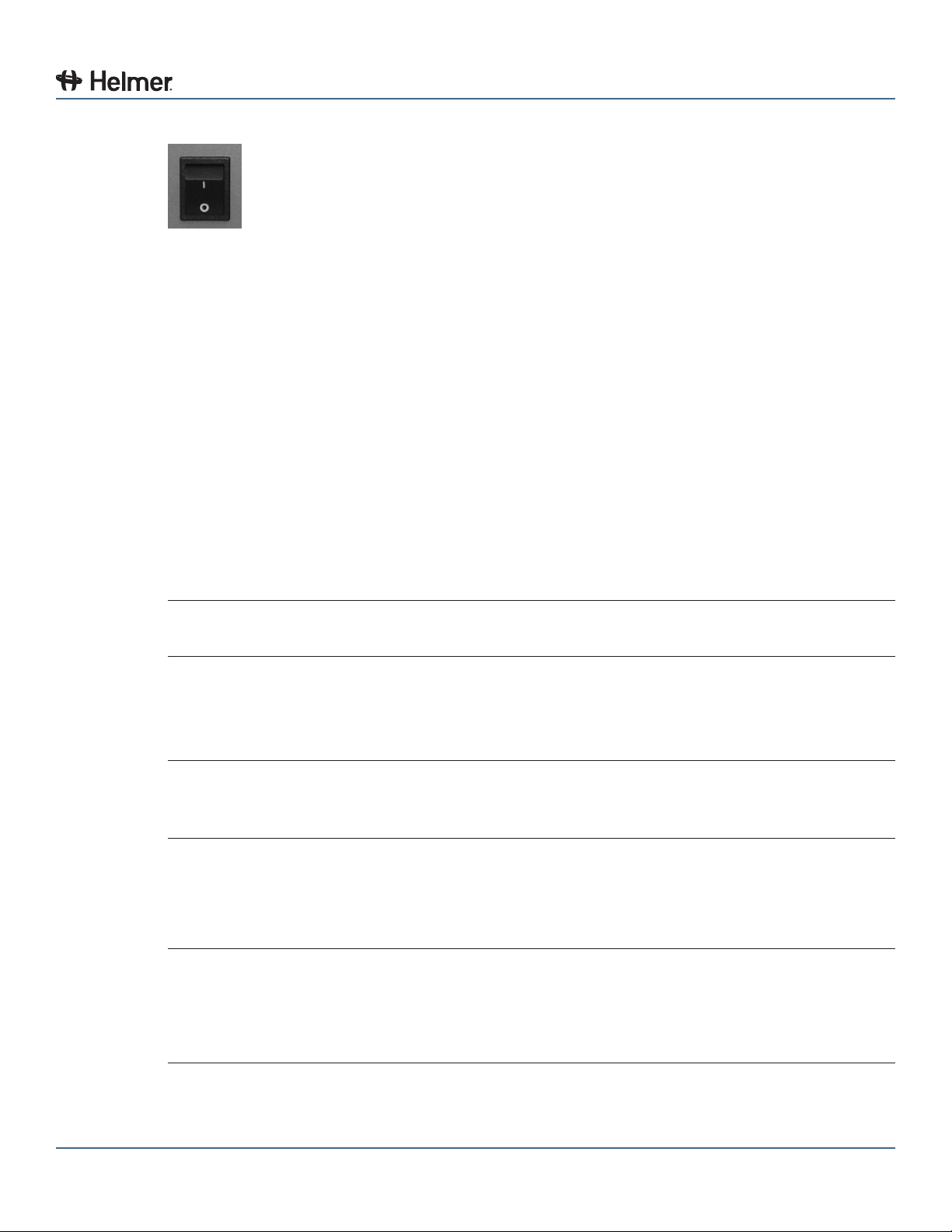

Interruptor de agitación.
8.4.1 Agitadores de plaquetas autónomos
Iniciar agitación:
1 Mueva el interruptor de encendido/apagado de agitación a la posición ON.
2 Mueva el interruptor de encendido/apagado de la alarma de movimiento a la posición ON.
Detener agitación:
1 Mueva el interruptor de encendido/apagado de la alarma de movimiento a la posición OFF.
2 Mueva el interruptor de encendido/apagado de agitación a la posición OFF.
8.4.2 Agitadores de plaquetas instalados en las incubadoras de plaquetas i.Series
► En las incubadoras de plaquetas Helmer, el interruptor de la puerta controla la energía que va a los
agitadores de plaquetas instalados.
► Cuando las puertas de la incubadora de plaquetas están abiertas, se interrumpe la energía a los
agitadores de plaquetas instalados y se detiene el movimiento de agitación.
► Cuando las puertas de la incubadora de plaquetas están cerradas, se reanuda el movimiento de agitación.
Modelos i.Series®
NOTA Asegúrese de que el interruptor de encendido/apagado de la alarma de movimiento del
agitador de plaquetas esté en la posición OFF.
Iniciar agitación:
1 Abra las puertas de la incubadora de plaquetas. El movimiento de agitación se detiene.
2 Coloque los artículos en el agitador de plaquetas.
3 Cierre las puertas de la incubadora de plaquetas. El movimiento de agitación se reanuda.
NOTA Para un agitador de plaquetas instalado en una conguración independiente, al cambiar
el interruptor de encendido/apagado de agitación a la posición ON, se iniciará el
movimiento de agitación.
Detener agitación:
1 Abra las puertas de la incubadora de plaquetas. El movimiento del agitador de plaquetas se detiene.
2 Retire los elementos del agitador de plaquetas.
3 Cierre las puertas de la incubadora de plaquetas.
NOTA ► El movimiento de agitación se reanudará si el interruptor de encendido/apagado de
agitación no está en la posición OFF.
► Para un agitador de plaquetas instalado en una conguración independiente, al
cambiar el interruptor de encendido/apagado de agitación a la posición OFF, se
detendrá el movimiento de agitación.
360092-1/P 12
Page 14
9 Cargar el agitador

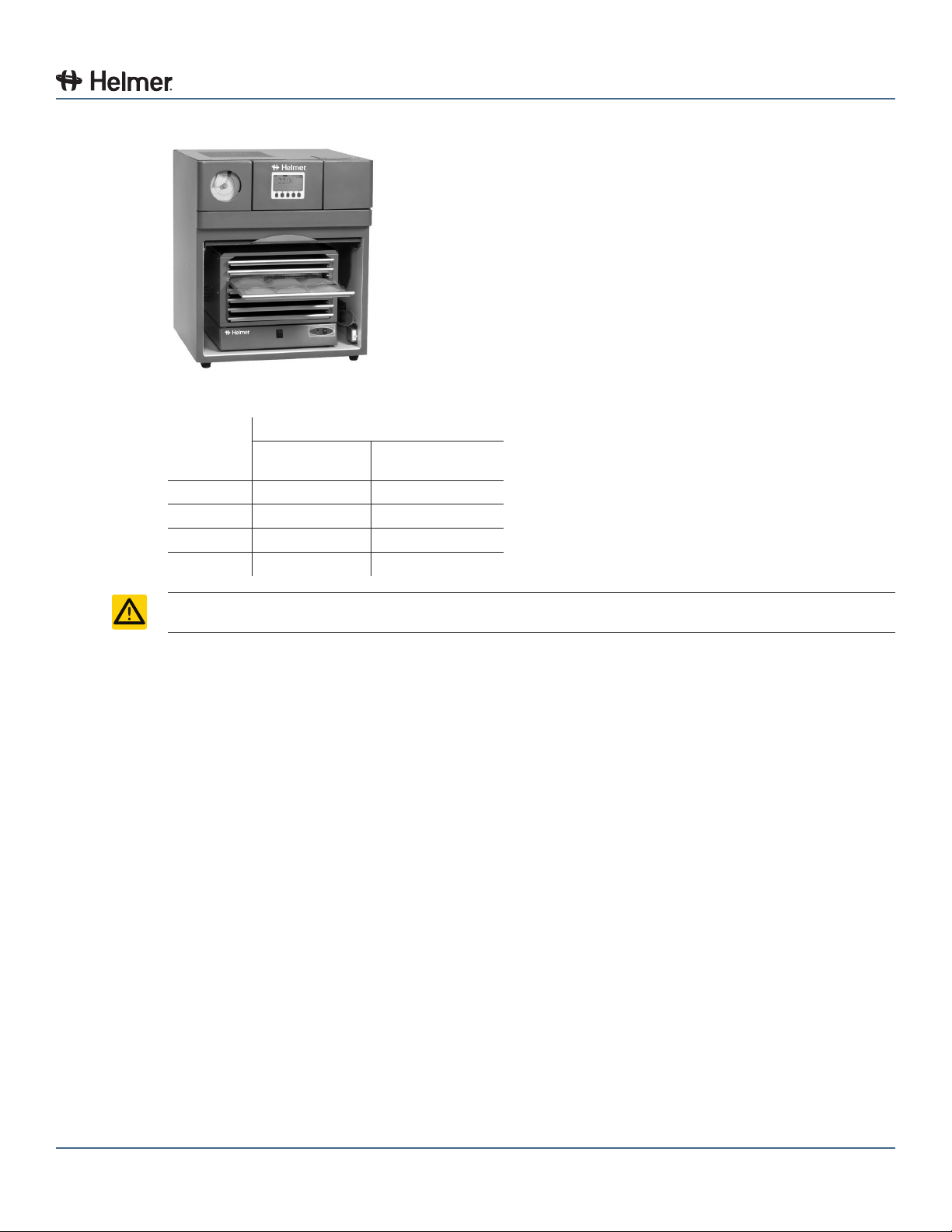

Agitador PF48i con bolsas de plaquetas (se muestra en una incubadora Helmer PC900i).
Modelo
PF15i 15 5-10
PF48i 48 16
PF96i 96 32
PF396i 396 132
Bolsas
aleatorias
Modelos i.Series®
Capacidad
Bolsas de
aféresis
PRECAUCIÓN Al abrir el cajón, tire del mango (no del portaetiquetas). Abra un cajón a la vez.
Abra el cajón que vaya a cargar y coloque las bolsas de plaquetas de forma plana.
► Evite apilar las bolsas.
► Mantenga suciente espacio alrededor de cada bolsa para que circule el aire. Para bolsas más
gruesas, retire los cajones.
► Coloque el tubo por debajo o alrededor de la bolsa.
360092-1/P 13
Page 15
10 Componentes
10.1 Parte delantera
D E F G
Modelos i.Series®
A
B
C
Características de la parte delantera (se presentan múltiples modelos).
Etiqueta Descripción
A Estructura de almacenamiento
B Cajón (no incluido en el PF15i)
C Base
D Interruptor de agitación
E Luz de la alarma de movimiento
F Interruptor de la alarma de movimiento
G Timbre de la alarma
360092-1/P 14
Page 16
10.2 Lado izquierdo
A B C D E F
Modelos i.Series®

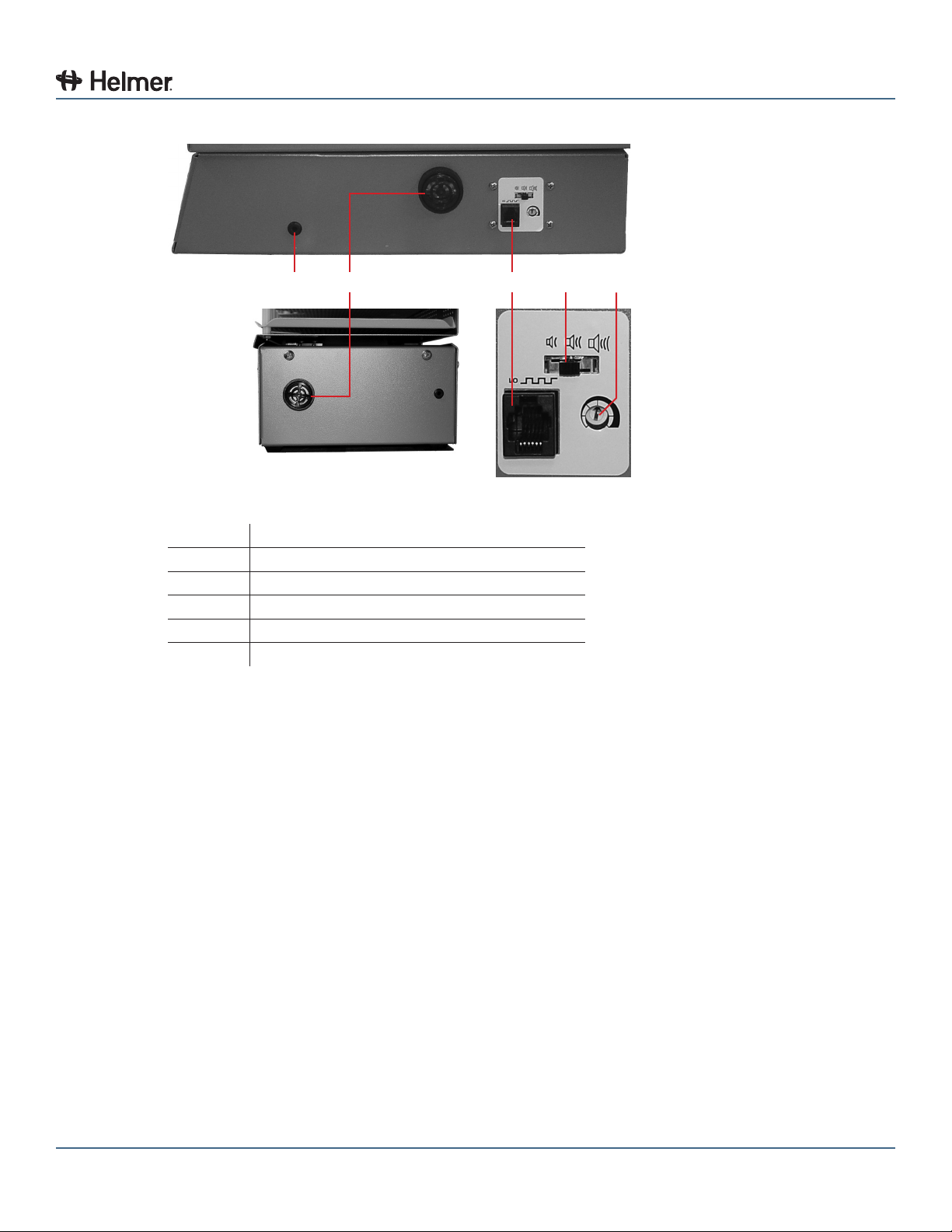

Características del lado izquierdo (se muestra PF15i).
Etiqueta Descripción
A Conector de alimentación
B Fusible
C Puerto del cable de datos
D Ventilador
E Control del volumen de la alarma
F Control del retardo de la alarma
360092-1/P 15
Page 17

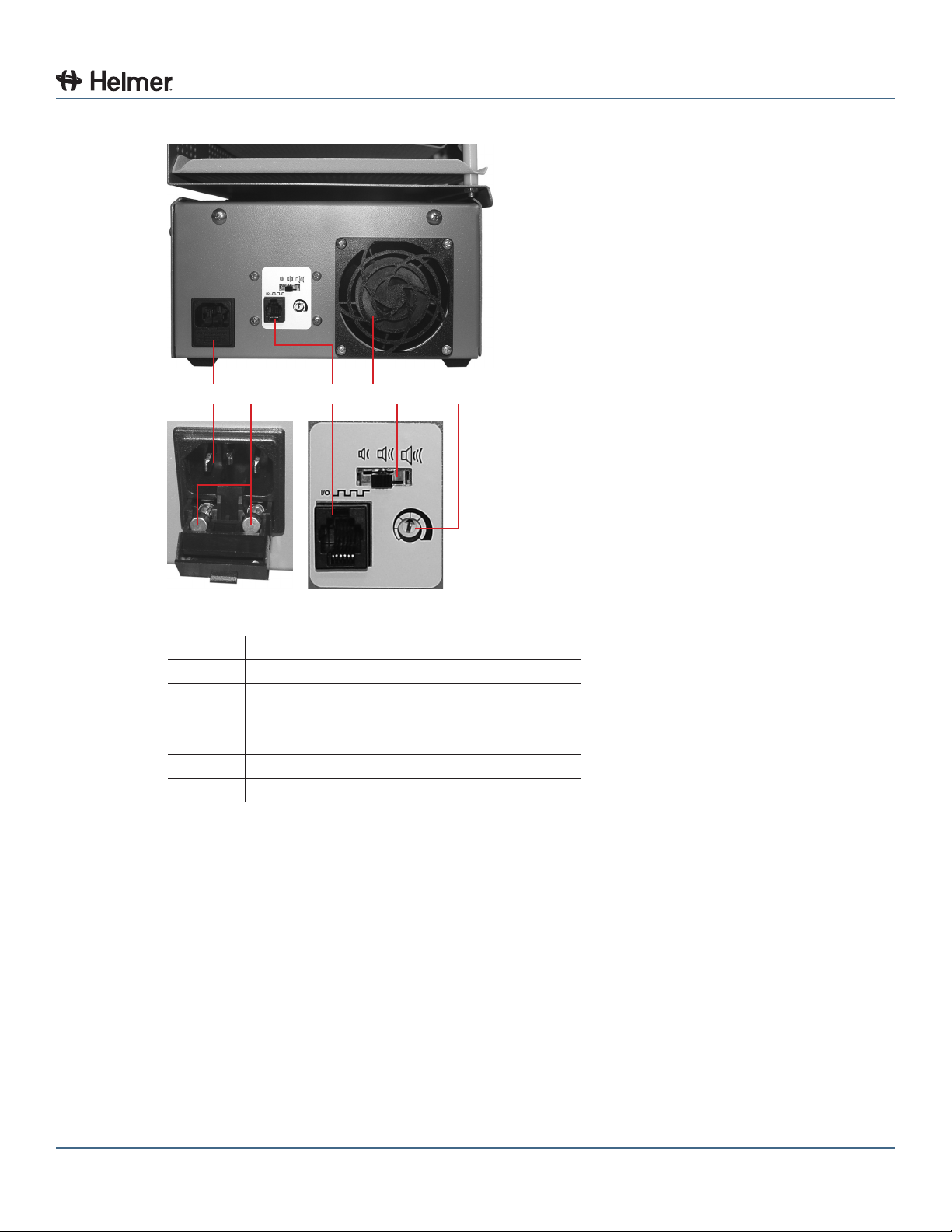

10.3 Lado derecho
Características del lado derecho (se presentan múltiples modelos).
Etiqueta Descripción
A Oricio de acceso
B Timbre de la alarma
C Puerto del cable de datos
D Control del volumen de la alarma
E Control del retardo de la alarma
Modelos i.Series®
A B C D E
360092-1/P 16
Page 18

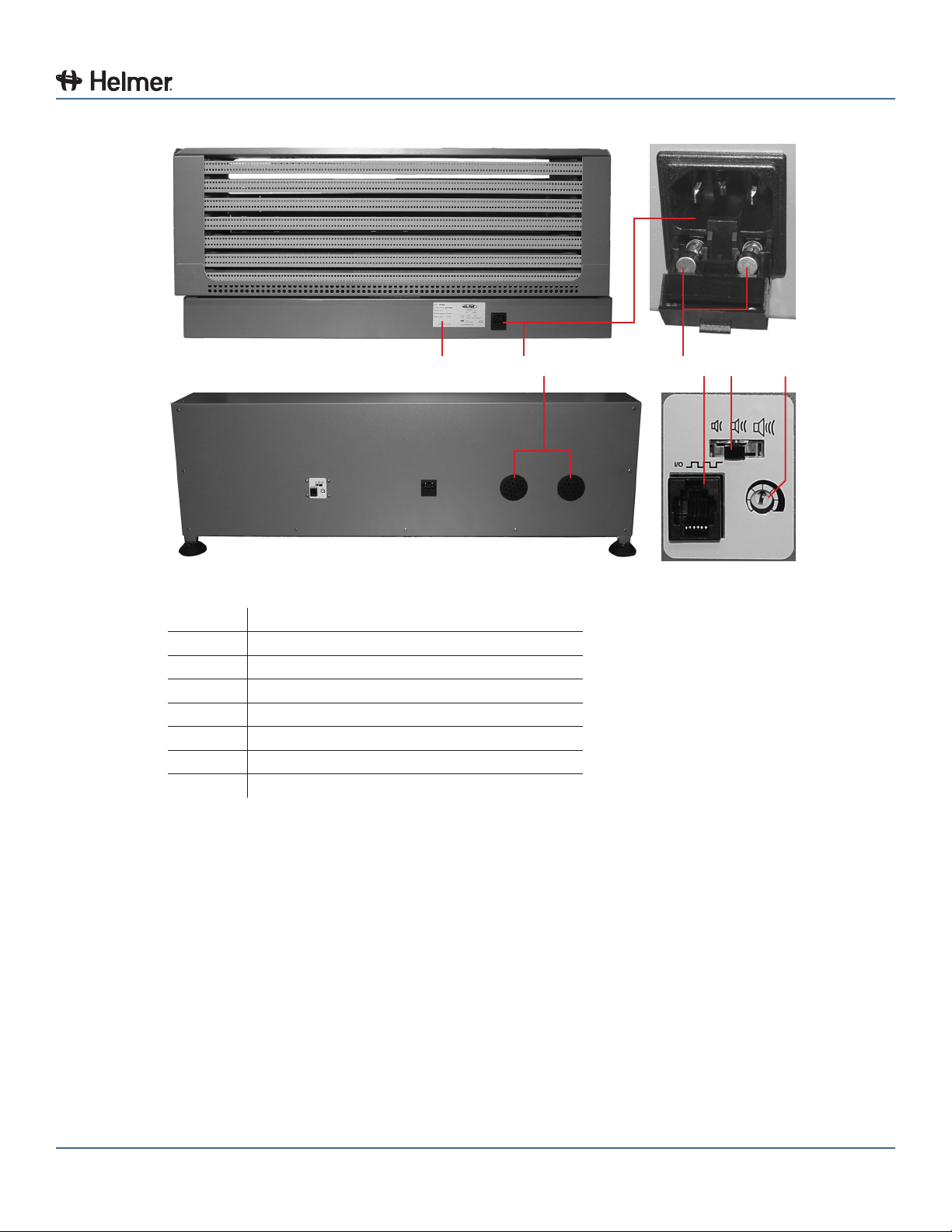

10.4 Parte posterior
Modelos i.Series®
A B C D E F G
Características de la parte posterior (se presentan múltiples modelos).
Etiqueta Descripción
A Etiqueta de especicaciones del producto
B Conector de alimentación
C Ventilación
D Fusible
E Puerto del cable de datos
F Control del volumen de la alarma
G Control del retardo de la alarma
360092-1/P 17
Page 19

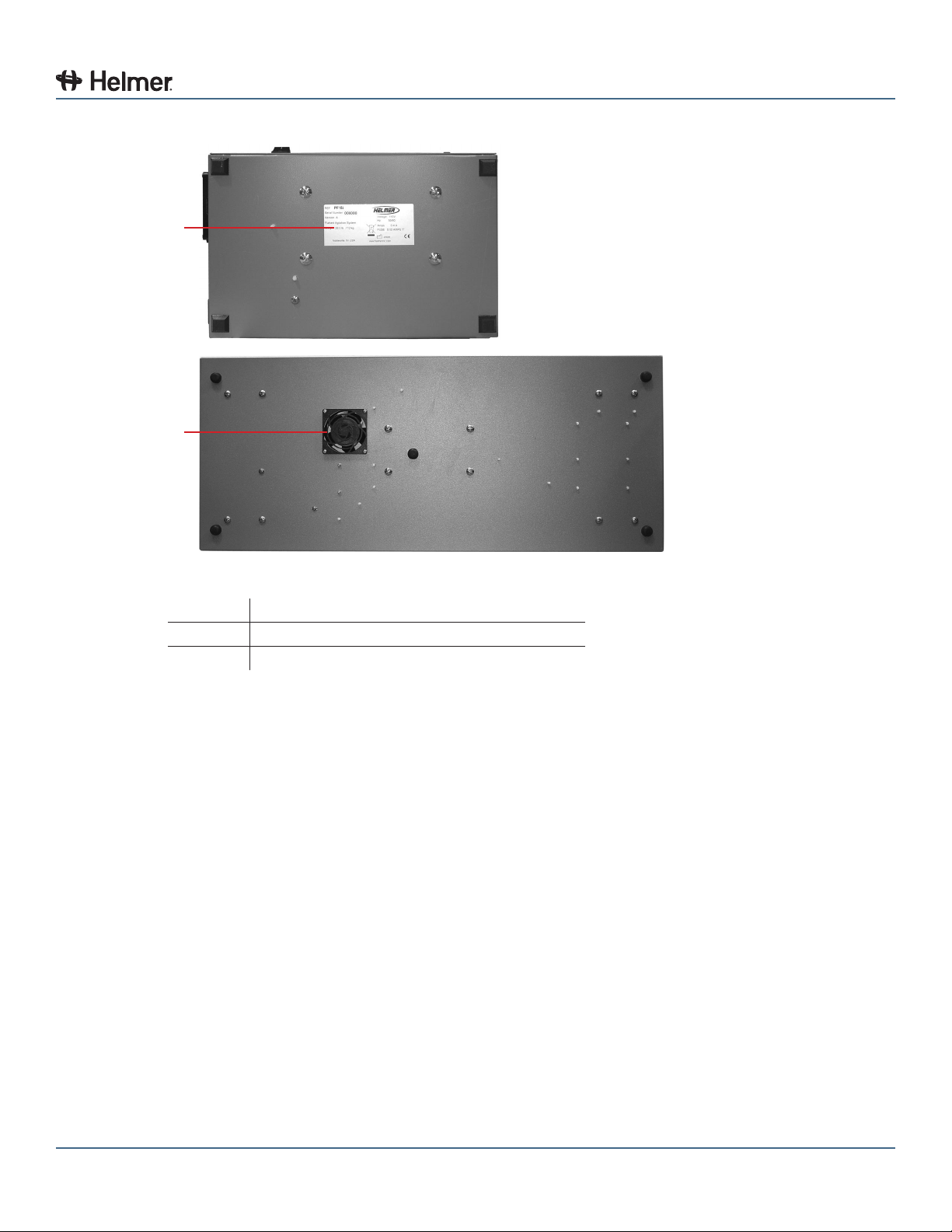

10.5 Parte inferior
A
B
Modelos i.Series®
Características de la parte inferior (se presentan múltiples modelos).
Etiqueta Descripción
A Etiqueta de especicaciones del producto
B Ventilador
360092-1/P 18
Page 20
Sección III: Modelos Horizon Series™
11 Funcionamiento
11.1 Puesta en marcha inicial 1 Mueva el interruptor de encendido/apagado de agitación a la posición OFF. 2 Enchufe el cable de alimentación a una toma de tierra que cumpla con los requisitos eléctricos de la
etiqueta de especicaciones del producto.
3 Mueva el interruptor de encendido/apagado de CA a la posición ON.

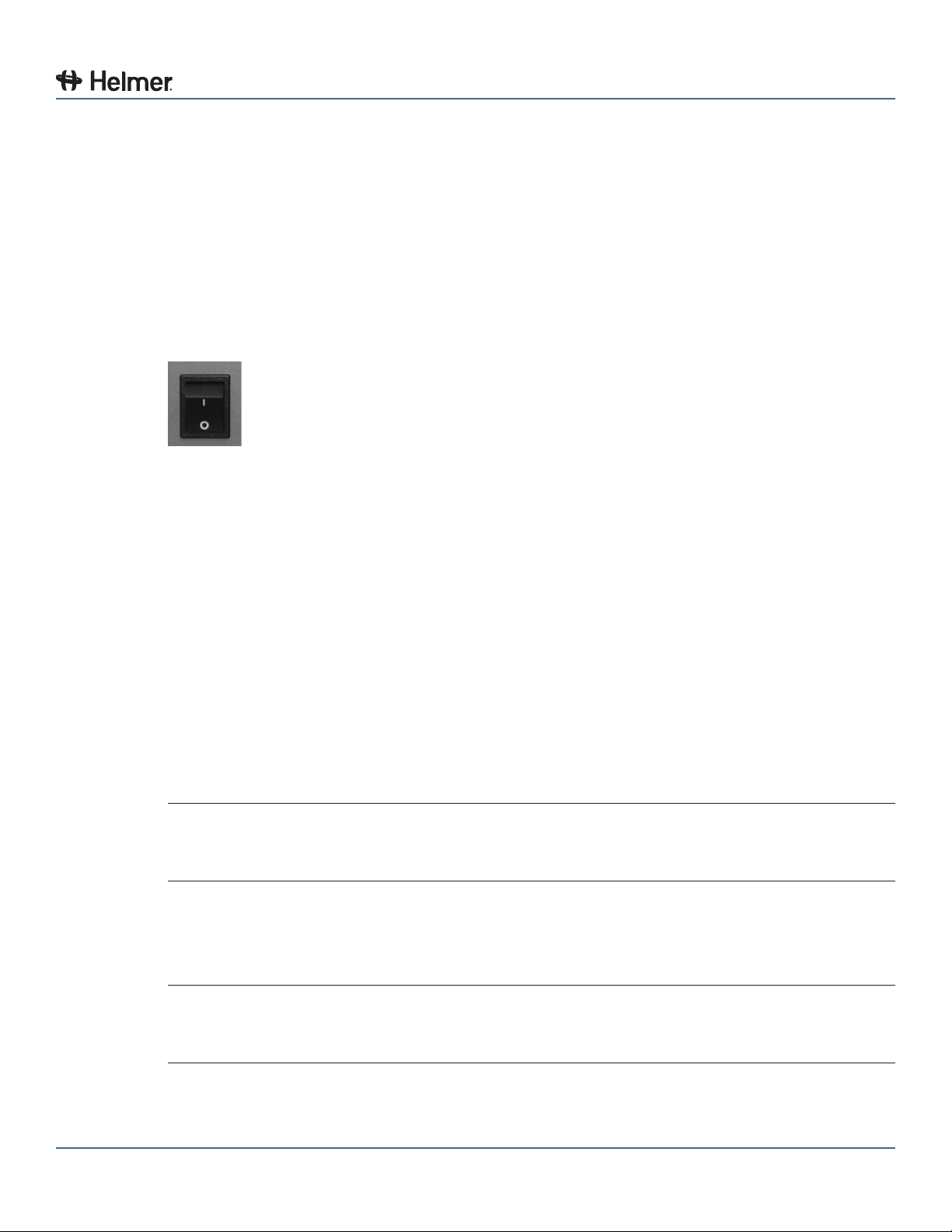

11.2 Activar y desactivar el movimiento
Interruptor de agitación.
11.2.1 Agitadores de plaquetas autónomos
Modelos Horizon Series™
Iniciar agitación:
1 Mueva el interruptor de encendido/apagado de agitación a la posición ON.
2 Mueva el interruptor de encendido/apagado de la alarma de movimiento a la posición ON.
Detener agitación:
1 Mueva el interruptor de encendido/apagado de la alarma de movimiento a la posición OFF.
2 Mueva el interruptor de encendido/apagado de agitación a la posición OFF.
11.2.2 Agitadores de plaquetas instalados en las incubadoras de plaquetas Horizon Series
Iniciar agitación:
1 Abra las puertas de la incubadora de plaquetas.
2 Mueva el interruptor de encendido/apagado de agitación a la posición ON.
3 Cierre las puertas de la incubadora de plaquetas. El movimiento de agitación se inicia.
NOTA Para un agitador de plaquetas instalado en una incubadora de plaquetas, si el interruptor
de encendido/apagado de agitación está en la posición ON, al cerrar las puertas de la
incubadora de plaquetas se iniciará la agitación.
Detener agitación:
1 Abra las puertas de la incubadora de plaquetas.
2 Mueva el interruptor de encendido/apagado de agitación a la posición OFF.
3 Cierre las puertas de la incubadora de plaquetas. El movimiento de agitación se detiene.
NOTA Para un agitador de plaquetas instalado en una incubadora de plaquetas, si el interruptor
de encendido/apagado de agitación está en la posición ON, al abrir las puertas de la
incubadora de plaquetas se detendrá el movimiento de agitación.
360092-1/P 19
Page 21
12 Cargar el agitador
Agitador PF48h con bolsas de plaquetas (mostrado en una incubadora Helmer PC900h).
Modelo
PF15h 15 5-10
PF48h 48 16
PF96h 96 32
Bolsas
aleatorias
Modelos Horizon Series™
Capacidad
Bolsas de
aféresis
PRECAUCIÓN Al abrir el cajón, tire del mango (no del portaetiquetas). Abra un cajón a la vez.
Abra el cajón que vaya a cargar y coloque las bolsas de plaquetas de forma plana.
► Evite apilar las bolsas.
► Mantenga suciente espacio alrededor de cada bolsa para que circule el aire. Para bolsas más
gruesas, retire los cajones.
► Coloque el tubo por debajo o alrededor de la bolsa.
360092-1/P 20
Page 22
13 Componentes
13.1 Parte delantera
Características de la parte delantera (se presentan múltiples modelos).
Etiqueta Descripción
A Estructura de almacenamiento
B Cajón (no incluido en el PF15h)
C Base
D Interruptor de agitación
Modelos Horizon Series™
A
B
C
D
13.2 Lado izquierdo
Características del lado izquierdo (se muestra PF15h).
Etiqueta Descripción
A Conector de alimentación
B Fusible
C Ventilador
A
B
C
360092-1/P 21
Page 23

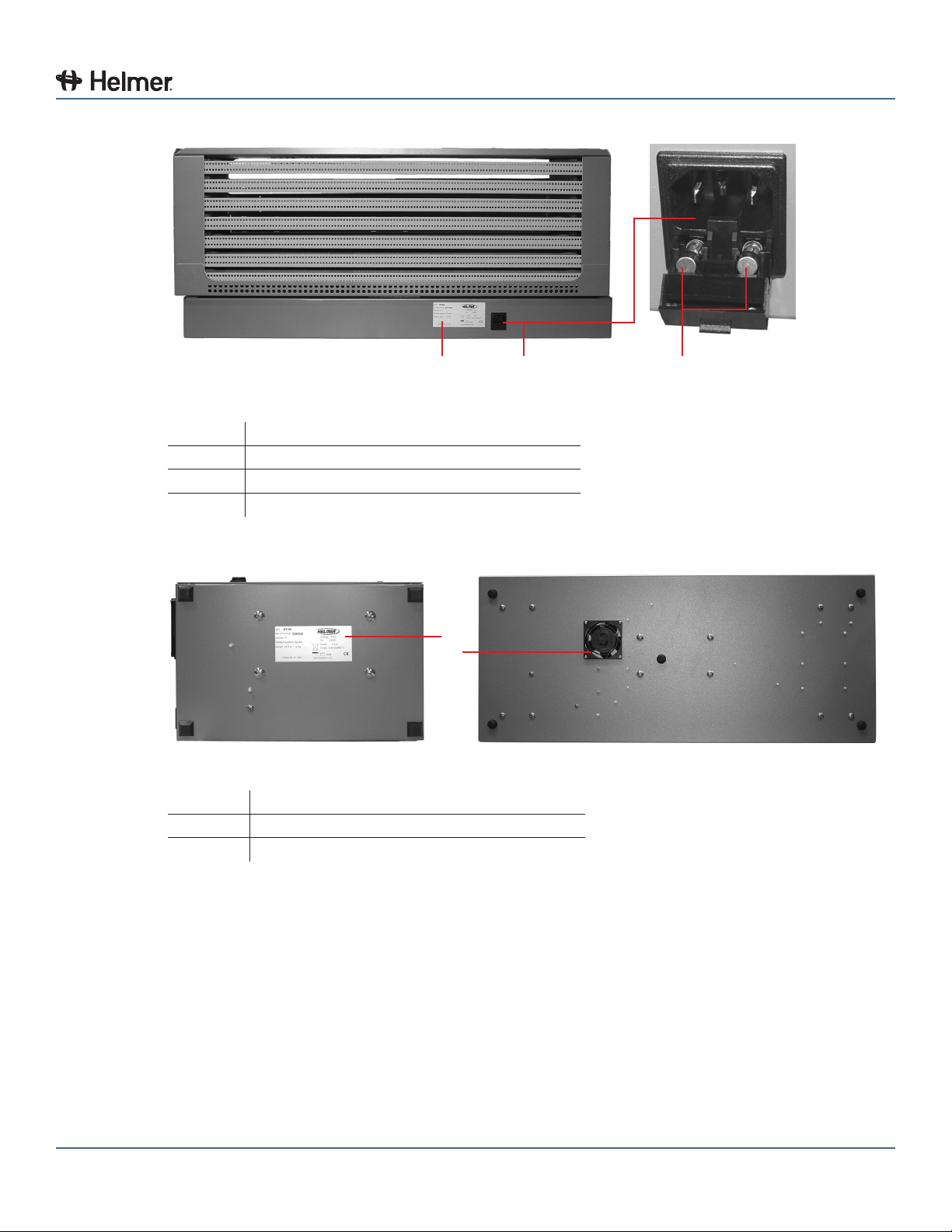

13.3 Parte posterior
Características de la parte posterior (se presentan múltiples modelos).
Etiqueta Descripción
A Etiqueta de especicaciones del producto
B Conector de alimentación
C Fusible
Modelos Horizon Series™
A B C
13.4 Parte inferior
Características de la parte inferior (se presentan múltiples modelos).
Etiqueta Descripción
A Etiqueta de especicaciones del producto
B Ventilador
FIN DEL MANUAL
A
B
360092-1/P 22
Page 24
HELMER SCIENTIFIC
14400 Bergen Boulevard
Noblesville, IN 46060 EE. UU.
TEL. +1.317.773.9073
FAX +1.317.773.9082
www.helmerinc.com
Loading...
