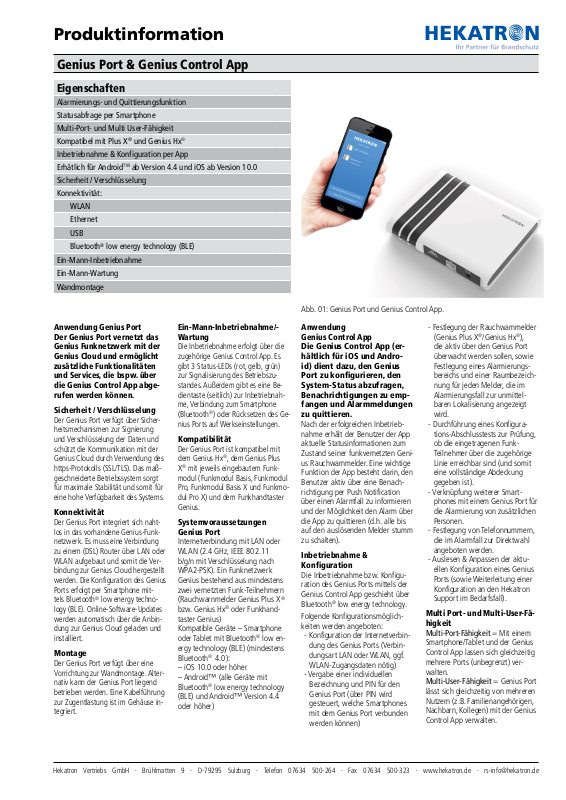

Produktinformation
Genius Port & Genius Control App
Eigenschaften
Alarmierungs- und Quittierungsfunktion
Statusabfrage per Smartphone
Multi-Port- und Multi User-Fähigkeit
®
Kompatibel mit Plus X
und Genius Hx
Inbetriebnahme & Konfiguration per App
TM
Erhätlich für Android
ab Version 4.4 und iOS ab Version 10.0
Sicherheit / Verschlüsselung
Konnektivität:
WLAN
Ethernet
USB
Bluetooth® low energy technology (BLE)
Ein-Mann-Inbetriebnahme
Ein-Mann-Wartung
Wandmontage
®
Abb. 01: Genius Port und Genius Control App.
Anwendung Genius Port
Der Genius Port vernetzt das
Genius Funknetzwerk mit der
Genius Cloud und ermöglicht
zusätzliche Funktionalitäten
und Services, die bspw. über
die Genius Control App abge
-
rufen werden können.
Sicherheit / Verschlüsselung
Der Genius Port verfügt über Sicher
heitsmechanismen zur Signierung
und Verschlüsselung der Daten und
schützt die Kommunikation mit der
Genius Cloud durch Verwendung des
https-Protokolls (SSL/TLS). Das maß
geschneiderte Betriebssystem sorgt
für maximale Stabilität und somit für
eine hohe Verfügbarkeit des Systems.
Konnektivität
Der Genius Port integriert sich naht
los in das vorhandene Genius-Funknetzwerk. Es muss eine Verbindung
zu einem (DSL) Router über LAN oder
WLAN aufgebaut und somit die Ver
bindung zur Genius Cloud hergestellt
werden. Die Konfiguration des Genius
Ports erfolgt per Smartphone mit
tels Bluetooth® low energy technology (BLE). Online-Software-Updates
werden automatisch über die Anbin
dung zur Genius Cloud geladen und
installiert.
Montage
Der Genius Port verfügt über eine
Vorrichtung zur Wandmontage. Alter
nativ kann der Genius Port liegend
betrieben werden. Eine Kabelführung
zur Zugentlastung ist im Gehäuse in
tegriert.
Ein-Mann-Inbetriebnahme/Wartung
Die Inbetriebnahme erfolgt über die
zugehörige Genius Control App. Es
gibt 3 Status-LEDs (rot, gelb, grün)
zur Signalisierung des Betriebszu
standes. Außerdem gibt es eine Bedientaste (seitlich) zur Inbetriebnahme, Verbindung zum Smartphone
(Bluetooth
®
) oder Rücksetzen des Ge-
nius Ports auf Werkseinstellungen.
Kompatibilität
Der Genius Port ist kompatibel mit
dem Genius Hx
®
X
mit jeweils eingebautem Funk-
®
, dem Genius Plus
modul (Funkmodul Basis, Funkmodul
Pro, Funkmodul Basis X und Funkmo
dul Pro X) und dem Funkhandtaster
Genius.
Systemvoraussetzungen
Genius Port
Internetverbindung mit LAN oder
WLAN (2.4 GHz, IEEE 802.11
b/g/n mit Verschlüsselung nach
WPA2-PSK). Ein Funknetzwerk
Genius bestehend aus mindestens
zwei vernetzten Funk-Teilnehmern
(Rauchwarnmelder Genius Plus X
®
bzw. Genius Hx® oder Funkhandtaster Genius)
Kompatible Geräte – Smartphone
oder Tablet mit Bluetooth
ergy technology (BLE) (mindestens
Bluetooth
®
4.0):
®
low en-
– iOS 10.0 oder höher
– Android™ (alle Geräte mit
Bluetooth
®
low energy technology
(BLE) und Android™ Version 4.4
oder höher)
Anwendung
Genius Control App
Die Genius Control App (erhältlich für iOS und Android) dient dazu, den Genius
Port zu konfigurieren, den
System-Status abzufragen,
Benachrichtigungen zu empfangen und Alarmmeldungen
zu quittieren.
Nach der erfolgreichen Inbetriebnahme erhält der Benutzer der App
aktuelle Statusinformationen zum
Zustand seiner funkvernetzten Genius Rauchwarnmelder. Eine wichtige
Funktion der App besteht darin, den
Benutzer aktiv über eine Benach-
richtigung per Push Notification
über einen Alarmfall zu informieren
und der Möglichkeit den Alarm über
die App zu quittieren (d.h. alle bis
auf den auslösenden Melder stumm
zu schalten).
Inbetriebnahme &
Konfiguration
Die Inbetriebnahme bzw. Konfiguration des Genius Ports mittels der
Genius Control App geschieht über
Bluetooth
®
low energy technology
Folgende Konfigurationsmöglichkeiten werden angeboten:
- Konfiguration der Internetverbindung des Genius Ports (Verbindungsart LAN oder WLAN, ggf.
WLAN-Zugangsdaten nötig)
- Vergabe einer individuellen
Bezeichnung und PIN für den
Genius Port (über PIN wird
gesteuert, welche Smartphones
mit dem Genius Port verbunden
werden können)
- Festlegung der Rauchwarnmelder
(Genius Plus X
®
/Genius Hx®),
die aktiv über den Genius Port
überwacht werden sollen, sowie
Festlegung eines Alarmierungsbereichs und einer Raumbezeichnung für jeden Melder, die im
Alarmierungsfall zur unmittelbaren Lokalisierung angezeigt
wird.
- Durchführung eines Konfigurations-Abschlusstests zur Prüfung,
ob die eingetragenen FunkTeilnehmer über die zugehörige
Linie erreichbar sind (und somit
eine vollständige Abdeckung
gegeben ist).
- Verknüpfung weiterer Smartphones mit einem Genius Port für
die Alarmierung von zusätzlichen
Personen.
- Festlegung von Telefonnummern,
die im Alarmfall zur Direktwahl
angeboten werden.
- Auslesen & Anpassen der aktuellen Konfiguration eines Genius
Ports (sowie Weiterleitung einer
Konfiguration an den Hekatron
.
Support im Bedarfsfall).
Multi Port- und Multi-User-Fähigkeit
Multi-Port-Fähigkeit = Mit einem
Smartphone/Tablet und der Genius
Control App lassen sich gleichzeitig
mehrere Ports (unbegrenzt) verwalten.
Multi-User-Fähigkeit = Genius Port
lässt sich gleichzeitig von mehreren
Nutzern (z.B. Familienangehörigen,
Nachbarn, Kollegen) mit der Genius
Control App verwalten.
Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg · Telefon 07634 500-264 · Fax 07634 500-323 · www.hekatron.de · rs-info@hekatron.de
Alarmierungsfunktion
Die Alarmierungsfunktion der Genius Control App beinhaltet:
- Benachrichtigung im Alarm- &
Störungsfall
- Aktive Push Notification im
Alarmfall mit Lokalisierung des
Alarms
- Visualisierung der Bedrohungssituation (“rote Flamme“) und
Anzeige von Handlungsempfehlung
- Unterstreichung der Gefährdungssituation durch Tonsignal
und Vibration des Smartphones
Quittierungsfunktion
Die Quittierungsfunktion der Genius
Control App beinhaltet:
- Stummschalten eines Alarms per
Button in der Genius Control
App.
- Alle Melder, bis auf den auslösenden, werden stumm geschaltet.
Sollte die Ursache des Alarms (die
Rauchdetektion) bestehen bleiben,
so werden alle Melder nach 10
Minuten erneut in Alarm versetzt.
Statusanzeige
Die Genius Control App bietet eine
umfangreiche Statusanzeige in Klar
text über das Funksystem Genius, so
dass sich der Benutzer zu jeder Zeit
über den aktuellen Zustand seines
Genius Funknetzwerks informieren
kann. Die Statusübersicht des Ge
samtsystems erfolgt durch Ampelfarben:
GRÜN: Funksystem Genius ist in Ord
nung.
Gelb: Funksystem Genius meldet
Störung (-en)
ROT: Funksystem Genius meldet
oder hatte vor kurzen einen
Alarm gemeldet.
Die Statusanzeige gibt neben dem
grundsätzlichen Zustand des Systems folgende Informationen:
- Prüfung der Verbindung zwischen
Port und Cloud / Internetverbindung des Ports.
- Prüfung der Konfiguration (gültiger PIN und WLAN Passwort)
- Alarme (aktueller Alarm und
Alarme in den letzten Stunden)
- Störungen (aktuelle Störung
und Störungen in den letzten
Stunden)
- Statusanzeige eines Melders
- Funkstreckenüberwachung (nur
bei Funkmodul Pro und Pro X
und aktiviertem DIP-Schalter
„Funkstreckenüberwachung)
- Status der Software-Versionsstände (Notwendigkeit eines
Software-Updates für den Genius
Port bzw. Erfolg/Fehler beim
letzten Update-Versuch).
Systemvoraussetzungen
Genius Port und mobile
Endgerät
LAN-/WLAN-Router zur Verbindung
mit der Genius Cloud, funktionieren
de Internetverbindung, Smartphone
oder Tablet mit Bluetooth
®
technology (BLE)-Unterstützung. Fol
-
low energy
gende Geräte können verwendet werden: iPhone® und iPad® mit Betriebssystem iOS 10.0 oder höher.
Android™: Alle Geräte mit Blue
tooth® low energy technology (BLE)
und Android™ Version 4.4 oder hö
-
her.
Rückwirkungsfreiheit
Der Betrieb des Funksystems Genius
mit Genius Port ist rückwirkungsfrei,
eine sichere Rauchdetektion und
Alarmierung vor Ort ist auch bei
Nichtverfügbarkeit des Genius Port
(z.B. Internet- oder Stromausfall) jederzeit über das Funksystem Genius
gewährleistet.
Technische Daten Genius Port
Spannungsversorgung 5 V DC (über Steckernetzteil)
Stromaufnahme 200 mA (über Steckernetzteil)
Software-Update automatisch über Genius Cloud
Prozessor Cortex A5 CPU (max. 536 MHz)
Genius Funk Schnittstelle 868,3 MHz SRD-Band, max.
Sendeleistung 5 dBm
Netzwerkverbindung über RJ-45 Buchse (10/100 MBit/s)
Bluetooth® Schnittstelle Bluetooth® (v. 4.0), max.
Sendeleistung 19 dBm
USB-Schnittstelle Service-Schnittstelle (Hekatron)
Optische Statusanzeige über 3 LEDs (grün, gelb, rot) Umweltkonforme Entsorgung über EAR geregelt
WLAN-Schnittstelle IEEE 802.11 b/g/n (2,4 GHz ISM-
Band) für Anbindung mit Router und
WPA2-PSK Verschlüsselung, max.
Sendeleistung 19 dBm
Cloud-Anbindung per LAN/WLAN (Verschlüsselung
per TLS 1.2)
Betriebssystem Embedded Linux
Farbe (Gehäuse) RAL 9003 / RAL 9005
Schutzart IP20
Betriebstemperatur 0 °C bis 50 °C
Abmessungen (L x B x H) 160 x 130 x 25 mm
Gewicht 220 g (nur Genius Port)
Material (Gehäuse) PC-ABS / POM
Konformität RED (2014/53/EU)
RoHS (2011/65/EU)
Bestelldaten
Genius Port 31-6000001-01-xx
Funk-Rauchwarnmelder Genius Plus X 31-5000021-05-xx
Funkmodul Pro X 31-5200001-12-xx
Funkmodul Basis X 31-5200001-11-xx
Funkhandtaster Genius 31-5000013-01-xx
Technische Änderungen sowie
Liefermöglichkeiten vorbehalten.
