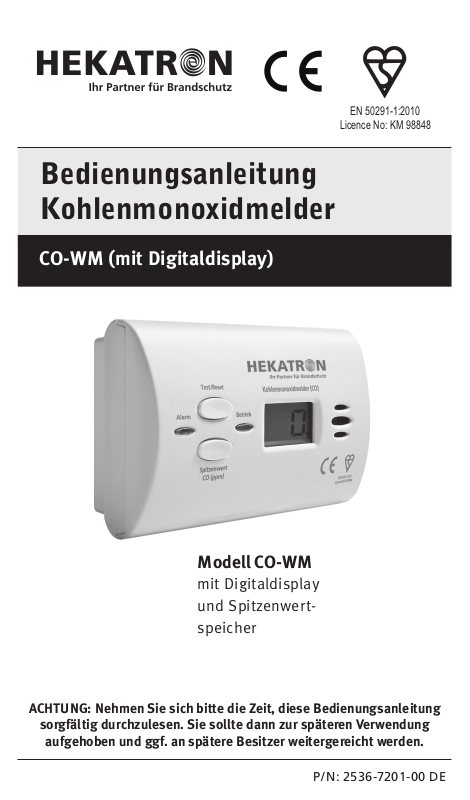

Bedienungsanleitung

Licence No: KM 98848

Kohlenmonoxidmelder

CO-WM (mit Digitaldisplay)

Modell CO-WM

mit Digitaldisplay
und Spitzenwert­speicher

EN 50291-1:2010

ACHTUNG: Nehmen Sie sich bitte die Zeit, diese Bedienungsanleitung

sorgfältig durchzulesen. Sie sollte dann zur späteren Verwendung

aufgehoben und ggf. an spätere Besitzer weitergereicht werden.

P/ N: 253 6-7201- 00 DE

Verhalten im Alarmfall

Vorgehensweise bei einem Kohlenmonoxid Alarm

ACHTUNG! – Das Alarmsignal dieses Melders
weist auf gefährliche Konzentrationen von
Kohlenmonoxid hin!

Kohlenmonoxid kann tödlich wirken!

Basierend auf Empfehlungen von EN 50292 sollten bei
ausgelöstem Alarm folgende Schritte befolgt werden (d. h. bei
4 lauten pulsierenden Tönen gefolgt von einer Pause von 5
Sekunden):

1. Bewahren Sie Ruhe und öffnen Sie alle Türen und Fenster.
Schalten Sie möglichst alle brennstoffbetriebenen Geräte
aus. Hinweis: Außenbedingungen könnten möglicherweise
die Werte von CO-Meldern im Innenbereich beeinflussen
(beispielsweise hohe Verkehrsbelastung bei kaltem Wetter). In
diesen Fällen könnten die im Innenbereich angezeigten Werte
in der Tat weiter steigen, wenn Türen und Fenster geöffnet
werden.

2. Wenn der Alarm auch nach dem Zurücksetzen (wo angemessen)
noch erklingt, dann verlassen Sie die Wohnung und vergessen
Sie nicht, andere Bewohner auf die Gefahr aufmerksam zu
machen. Lassen Sie Türen und Fenster offen. Betreten Sie die
Räumlichkeiten nicht wieder.

3. Holen Sie medizinische Hilfe für Personen mit CO-Vergiftungen
und weisen Sie auf CO als mögliche Ursache hin.

4. Verständigen Sie umgehend die Feuerwehr, Ihren technischen

Notdienst oder Ihren Fach-Installateur:

Die Anlage, die das CO-Problem verursachte, darf erst nach
Behebung des Fehlers wieder gestartet werden. Ignorieren Sie
niemals einen Alarm! Durch Drücken der „Test-/Reset“-Taste
können Sie den Alarm unterdrücken. Sollte der hohe CO-Wert
weiter anhalten, wird der Alarm erneut ausgelöst. Wenn das
Gerät innerhalb von sechs Minuten erneut einen Alarm auslöst,
erkennt es einen hohen CO-Gehalt, der sich schnell zu einer
Gefahr entwickeln kann.

2

Einführung

!

Anmerkung: In dieser Bedienungsanleitung wird
Kohlenmonoxid auch als „CO“ bezeichnet.

Ihr neuer Hekatron Kohlenmonoxidmelder ist ein wichtiger Bestandteil für die
Sicherheit in Ihrem Zuhause. Das Gerät wurde konstruiert und getestet, um
bestimmte Konzentrationen von CO in Wohnräumen festzustellen. Ihr Melder
ist speziell für die Verwendung im Wohnbereich bestimmt. Nachfolgend geben
wir Ihnen einige grundlegende Informationen, die Sie als Besitzer eines CO­Melders zu Ihrem Schutz kennen sollten.

Viele Leute denken, dass CO-Melder wie Rauchmelder funktionieren. Wie
Rauchmelder überwachen auch CO-Melder die Raumluft in Ihrem Haus
und signalisieren durch ein lautes Alarmsignal, um Sie vor Gefahren zu
warnen. CO-Melder funktionieren und reagieren jedoch völlig anders als
ein Rauchmelder. Das liegt daran, dass ein Hausbrand und ein CO-Problem
zwei völlig unterschiedliche Situationen darstellen. Wenn Ihr Rauchmelder
alarmiert, werden Sie mit Ihren Sinnen schnell in der Lage sein, den Grad der
Gefährdung zu beurteilen. Sie können Brandrauch sehen und riechen, werden
die Hitze spüren und sehen und hören möglicherweise, dass ein Feuer brennt.
Sie können auch leicht erkennen, wenn Ihr Rauchmelder in einer Nicht-Notfall­Situation alarmiert. Ihr Sehvermögen und Ihr Hör-, Tast- und Geruchssinn
geben Ihnen die notwendigen Information um sofort zu beurteilen, was zu tun
ist, wenn Sie Ihren Rauchmelder hören.

CO ist jedoch ein unsichtbares, geruchloses, geschmackloses und nicht
reizendes Gas - es ist durch Ihre Sinne nicht wahrnehmbar. Daher ist ein CO­Melder für Ihre Sicherheit sehr wichtig.

Wichtige Warnhinweise

WICHTIG: Dieser CO-Melder wurde entwickelt, um austretendes Kohlen-

monoxidgas aus einer BELIEBIGEN Verbrennungsquelle zu erkennen. Er wurde
NICHT entwickelt, um Rauch, Feuer oder jegliche andere Gase zu erkennen.

ACHTUNG: Dieser CO-Melder ist kein Rauchmelder. Dieses Gerät dient
nicht als Ersatz einer angemessenen Anzahl von Rauchmeldern in Ihrem Haus.

Dieser Kohlenmonoxidmelder spricht weder auf Rauch, Feuer noch auf
andere Giftgase außer Kohlenmonoxid an, obwohl bei einem Brand auch
Kohlenmonoxid entstehen kann. Aus diesem Grund müssen Sie Rauchmelder
installieren, um eine Frühwarnung vor einem möglichen Brand zu erhalten,
und sich und Ihre Familie vor einem Feuer und den damit verbundenen
Gefahren zu schützen.

3

VORSICHT: Dieses Gerät zeigt nur austretendes Kohlenmonoxid im Bereich

!

!

!

des Sensors an, Kohlenmonoxid könnte jedoch auch in anderen Bereichen
vorhanden sein. Dieses Produkt ist für die Verwendung in Wohnhäusern
bestimmt. Es wurde nicht für gewerbliche Zwecke entwickelt, um Betriebs­sicherheit und Arbeitsschutz zu überwachen.

Die Installation dieses Melders dient weder als Ersatz für die fachgerechte
Installation, Benutzung und Instandhaltung brennstoffbetriebener Geräte,
noch ersetzt es ausreichende Belüftungs- und Absaugvorrichtungen. Der
Melder kann eine bestehende oder zu erwartende Gefahr durch eine zu hohe
CO-Konzentration nicht verhindern.

Wichtige Warnhinweise:

Dieses Gerät wurde zum Schutz von Personen vor den akuten Wirkungen
eines Kohlenmonoxidkontaktes entwickelt. Es schützt Personen mit
spezifischen medizinischen Beschwerden möglicherweise nicht vollständig.
Wenden Sie sich im Zweifelsfall an einen Arzt. Personen mit medizinischen
Problemen sollten möglicherweise die Verwendung von Warneinrichtungen in
Betracht ziehen, die bereits bei Kohlenmonoxidkonzentrationen unter 50 ppm
hör- oder sichtbare Signale erzeugen.

Warnung: Das Gerät ist nicht in der Lage, vor den Auswirkungen einer
chronischen Belastung durch Kohlenmonoxid zu warnen oder Personen mit
einem spezifischen Risiko zu schützen.

Dieser Melder funktioniert nur mit einer funktionsfähigen Batterie, die den
Melder ununterbrochen mit Strom versorgt.

Warnung: Veränderungen des Alarms in jedweder Art und Weise können

zur Gefahr von Stromschlag oder zu einer beeinträchtigten
Funktionalität des Gerätes führen.

Beachten Sie darüber hinaus: Elektrogeräte sollten nicht im
Restmüll entsorgt werden. Geben Sie das Gerät bitte zum
Recycling. Informationen zum Recycling erhalten Sie von Ihrer
Kommunalbehörde.

Inhalt dieser Bedienungsanleitung

1. Allgemeine Informationen über Kohlenmonoxid

2. Produktbeschreibung / Technische Daten

3. Hinweise zur Positionierung des CO-Melders

4. Installationshinweise

5. CO-Warnmelder CO-WM
Betriebs- und Alarmanzeigen

6. CO-Melder im Alarm-Modus

7. Bedienung und Pflege

4 5

1. Allgemeine Informationen über Kohlenmonoxid

Grundsätzliche Informationen zu Kohlenmonoxid

Kohlenmonoxid ist ein Giftgas ohne Farbe, Geruch oder Geschmack, das durch
Einatmen tödlich wirken kann. CO verhindert die Sauerstoffversorgung im Blut.

Wiederholen Sie die Durchsicht dieser Bedienungsanleitung regelmäßig und be­sprechen Sie die Vorgehensweise im Fall eines CO-Alarms mit allen Mitgliedern Ihrer
Familie. Lassen Sie niemals einen CO-Melder unbeachtet. Bei einem tatsächlichen
Alarm wird ein möglicherweise gefährlicher CO-Wert angegeben. CO-Melder wur­den entwickelt, um frühzeitig vor dem Austritt von CO zu warnen, so dass ruhig
Maßnahmen zur Lösung des Problems ergriffen werden können, noch bevor ein
Notfall entsteht und bei Personen Symptome von CO-Vergiftungen auftreten.

Stellen Sie sicher, dass kein Mitglied Ihres Haushalts Symptome einer CO-Vergiftung
aufweist. In vielen Fällen von CO-Vergiftungen sind die Opfer zwar bei Bewusstsein,
jedoch orientierungslos und somit nicht in der Lage, das Gebäude selbst zu ver­lassen oder um Hilfe zu rufen. Kleine Kinder und Haustiere können zuerst betroffen
sein. Besonders gefährdete Personen sollten mit speziellen Vorsichtsmaßnahmen
vor CO-Belastungen geschützt sein, da CO-Konzentrationen, die einen gesunden
Erwachsenen gesundheitlich nicht angreifen, bei diesen Personen schon Ver­giftungserscheinungen auslösen können.

Symptome einer CO-Vergiftung

Folgende Symptome weisen häufig auf eine CO-Vergiftung hin und sollten durch ein
Gespräch ALLEN Mitgliedern des Haushalts bekannt sein.

Typische Symptome bei einer geringfügigen CO-Konzentration in der Raumluft:

Leichte Kopfschmerzen, Übelkeit, Erbrechen, Müdigkeit.

Typische Symptome bei einer mittelstarken CO-Konzentration in der Raumluft:

Stärkere Kopfschmerzen, starke Müdigkeit, Verwirrung, Herzrasen.

Typische Symptome bei einer extremen CO-Konzentration in der Raumluft:

Bewusstlosigkeit, Krämpfe, Herz- und Lungenversagen. CO kann Gehirnschäden und
Tod verursachen.

Suchen Sie schon im Fall von geringen Anzeichen einer CO-Vergiftung unverzüglich
einen Arzt auf!

Kohlenmonoxid ppm-Stufen

Das Modell CO-WM ist mit einem Digitaldisplay ausgestattet, das die CO­Konzentration anzeigt, dargestellt in ppm (parts per million). Lernen Sie zwischen
gefährlichen, hohen, mittleren und geringen Konzentrationen zu unterscheiden.

5

Gefährliche Konzentrationen:

Wenn bei einer Person Symptome einer CO-Vergiftung auftreten und die CO­Werte über 100 ppm liegen. Jedes Auftreten von Symptomen einer CO-Vergiftung
sollte als Notfall eingestuft werden. Lesen Sie hierzu „Verhalten im Alarmfall“
(Umschlaginnenseite).

Hohe Konzentrationen:

Generell über 100 ppm, ohne Symptome bei Personen auszulösen. Diese Situation
sollte als dringlich eingestuft werden. Lesen Sie hierzu „Verhalten im Alarmfall“
(Umschlaginnenseite).

Mittlere Konzentrationen:

Generell zwischen 50 ppm und 100 ppm. Diese Situation sollte Anlass zur Sorge
sein, sollte also beachtet und ernst genommen werden. Lesen Sie hierzu „Verhalten
im Alarmfall“ (Umschlaginnenseite).

Geringe Konzentrationen:

Generell unter 50 ppm. Hekatron rät Ihnen, Maßnahmen zu ergreifen um die CO­Quelle zu entdecken und abzustellen. Lesen Sie hierzu „Verhalten im Alarmfall“
(Umschlaginnenseite).

Mögliche Quellen für Kohlenmonoxid

Die wahrscheinlichsten CO-Quellen in Ihrem Haus sind Koch- und Heizgeräte.
Fahrzeuge, die sich mit laufendem Motor in angebauten Garagen befinden, können
ebenfalls gefährlich hohe CO-Werte verursachen.

Kohlenmonoxid kann bei der Verbrennung jeglicher fossiler Brennstoffe, wie
Benzin, Propan, Erdgas, Öl und Holz entstehen. Es kann durch nicht ordnungs­gemäß funktionierende, falsch eingesetzte oder schlecht belüftete Feuerungsgeräte
entstehen, wie beispielsweise:

• Automobile, Heizöfen, gasbetriebene Herde oder Trockner, Boiler, tragbare öl­ betriebene Heizgeräte und Generatoren, Kamine, holzbefeuerte Herde und
bestimmte Swimming Pool Heizungen.

• Verstopfte Kamine oder Abzugsrohre, Zugluft oder ein veränderter Luftdruck,
zersetzte oder abgetrennte Entlüftungsrohre, lose oder gerissene Wärmeaus­ tauscher.

• Laufende Fahrzeugmotoren oder andere Verbrennungsmaschinen in offenen/
geschlossenen Garagen bzw. in der Nähe von Gebäuden.

• Das Verbrennen von Holzkohle oder sonstigen Brennstoffen, insbesondere beim
Grillen in geschlossenen Räumen.

Folgende Bedingungen können eine vorübergehende CO-Gefahrensituation auslösen:

• Große Mengen verschütteten Brennstoffs oder Umkehr der Belüftung von
brennstoffbetriebenen Geräten durch Außenraumbedingungen, wie eine
Änderung der Windrichtung und/oder -geschwindigkeit, einschließlich starker
Windböen, schwere Luft in den Belüftungsrohren (kalt/feuchte Luft bei längeren
Unterbrechungen der Betriebszyklen).

• Abluftventilatoren, die einen Unterdruck erzeugen.

6 7

• Gleichzeitiger Einsatz mehrerer brennstoffbetriebener Geräte, die sich die
begrenzte Luft im Innenraum teilen müssen.

• Entlüftungsrohre, die lose mit Wäschetrocknern, Öfen oder Boilern verbunden
sind.

• Blockierte Entlüftungsrohre oder unkonventionell verlaufende Rohrleitungen,
die oben genannte Situationen verstärken.

• Längerer Betrieb unbelüfteter, brennstoffbetriebener Geräte (Herd, Ofen, Kamin etc.)

• Durch eine Temperaturumkehr werden Abgase in Bodennähe eingefangen.

• Fahrzeuge im Leerlauf, die sich in einer offenen oder geschlossenen Garage in
der Nähe des Wohnhauses befinden.

• Hohe Konzentrationen an Tabakrauch

Wohnfahrzeuge und Boote

Mögliche Entstehung von Gefahren durch Kohlenmonoxid:

• Die Nutzung von Gas-Kochgeräten als Raumheizung

• Gas-Geräte, die über Nacht eingeschaltet bleiben

• Grillen in Kabinen von Booten oder in der Nähe einer Wohnwagentür (z. B. unter
einer Markise)

Machen Sie sich zu Ihrer Sicherheit mit den möglichen CO-Quellen in Ihrem
Haus vertraut. Achten Sie darauf, dass sich mit Brennstoff betriebene Geräte,
deren Rauchabzug und Belüftung in gutem Betriebszustand befinden.
Lernen Sie die Symptome einer CO-Belastung zu erkennen, und falls Sie eine
CO-Vergiftung vermuten, laufen Sie sofort an die frische Luft und setzen Sie
sich mit dem Notdienst in Verbindung. Ihre erste Schutzmaßnahme ist eine
jährliche Inspektion, sowie die regelmäßige Wartung Ihrer Geräte. Nehmen Sie
Verbindung zu einem zugelassenen Installateur auf, oder bitten Sie Ihr örtliches
Versorgungsunternehmen um Rat.

Dieser Melder wurde nicht speziell für die Verwendung in Wohnwagen oder Booten
getestet. Nur CO-Melder mit Zertifizierung nach EN50291-2 sind für diesen Zweck
vollständig zugelassen.

Informationen zum Kohlenmonoxidmelder.
Was kann er und was kann er nicht leisten:

CO-Melder warnen frühzeitig vor einem CO-Austritt, im Allgemeinen bevor ein
gesunder Erwachsener Symptome wahrnehmen würde. Diese Frühwarnung ist
jedoch nur möglich, wenn Ihr CO-Melder entsprechend dieser Bedienungsanleitung
installiert und gepflegt wird.

Da sich Kohlenmonoxid im Körper ansammelt, kann der langfristige Kontakt mit
niedrigen Konzentrationen ebenso Symptome verursachen wie der kurzfristige
Kontakt mit hohen Konzentrationen. Dieser Hekatron CO-Melder verfügt über einen
zeitlich gewichteten Alarm – je höher die vorhandene Kohlenmonoxidkonzentration,
desto früher wird der Alarm ausgelöst.

7

Dieser CO-Melder kann Sie nur vor gefährlichen Konzentrationen von CO warnen. Er
verhindert nicht das Entstehen von CO und behebt kein bestehendes CO-Problem.
Falls Ihr CO-Melder ausgelöst hat und Sie durch Öffnen von Fenstern und Türen ge­lüftet haben, kann sich die entstandene CO-Konzentration verflüchtigt haben, bis
Hilfe eintrifft.

HINWEIS: Das Gerät kann auf kurzfristige Abgasemissionen reagieren,
beispielsweise bei der ersten Inbetriebnahme eines Geräts. Außerdem agiert
Wasserstoff als Störstoff und entsteht bei bestimmten Akku-Ladevorgängen und
der Aushärtung von Beton oder Zement unter bestimmten Bedingungen. Flüchtige
organische Verbindungen (VOCs) wie beispielsweise Alkohole, die im Laufe der
Zeit den Melder auslösen, können beim Einsatz von Feuchteschutz oder anderen
alkylalkoxysilan-haltigen Beschichtungen erzeugt werden.

Auch wenn das CO-Problem vorübergehend als gelöst erscheint, ist es von höchster
Bedeutung, dass die CO-Quelle ermittelt wird und entsprechende Reparaturen vor­genommen werden.

Dieser CO-Melder ist für den Einsatz als Überwachungsgerät konzipiert; er ist nicht
als Kurzzeit-Testgerät für eine schnelle CO-Kontrolle einzusetzen.

Wie jedes andere elektronische Gerät, haben auch CO-Melder Beschränkungen. Sie
sind nicht „unfehlbar“. CO-Melder haben eine begrenzte Lebensdauer. Aus diesem
Grund müssen Sie ihren Melder wöchentlich überprüfen, da seine Betriebsfähigkeit
jederzeit versagen kann.

Falls Ihr CO-Melder nicht einwandfrei arbeitet, oder falls seine Selbstdiagnoseprüfung
auf eine Fehlfunktion hinweist, ersetzen Sie das Gerät unverzüglich. Ggf. kann dieser
Alarm die CO-Werte aufgrund einer Störung nicht überwachen.

Kohlenmonoxidmelder können nur CO wahrnehmen, das den Sensor des Gerätes
erreicht. In anderen Bereichen könnte jedoch CO vorhanden sein, das den
Melder nicht erreicht. Das CO kann durch folgende Ursachen am Erreichen des
Alarmbereiches gehindert werden:

• Türen oder andere Absperrungen

• Frischluft, die aus einer Lüftung, einem geöffneten Fenster oder einer anderen
Quelle zieht.

• Kohlenmonoxid, das sich auf einer Hausetage befindet und den sich auf einer
anderen Etage befindenden CO-Melder nicht erreicht. (CO befindet sich z.B. im
Keller und erreicht wahrscheinlich nicht den Alarm, der sich in der zweiten
Etage bei den Schlafzimmern befindet).

Daher empfehlen wir, einen CO-Melder auf jeder Etage Ihres Hauses zu installieren.
Lesen Sie bitte sorgfältig alle in Abschnitt 3 und 4 enthaltenen Informationen zur
ordnungsgemäßen Installation des CO-Melders.

CO-Melder können nicht zur Erkennung von Erdgas (Methan), Propan, Butan oder
anderen brennbaren Betriebsstoffen eingesetzt werden.

Weisen Sie Kinder an, den CO-Melder nicht anzufassen oder ihn in seiner Funktion zu
stören. Warnen Sie Kinder eindringlich vor den Gefahren einer Vergiftung durch CO.

2. Produktbeschreibung / Technische Daten

!

CO-WM

mit Digitaldisplay

Kohlenmonoxidmelder (CO)

Betrieb

Grüne LED:
Betriebsbereitschaft

EN 50291-1:2010

Licence No: KM98848

Test / Reset

Taste

Rote LED:

Alarmzustand

Taste zur

Spitzenwertanzeige

WARNUNG: Nach zehn (10) Jahren von der ersten Inbetriebnahme an,
wird dieser CO-Melder in Abständen von 30 Sekunden „piepen“, um darauf
hinzuweisen, dass er auszutauschen ist. Ersetzen Sie das Gerät umgehend! Ohne
ausreichende Energieversorgung kann dieser Melder kein CO detektieren!

Um den Zeitpunkt für einen Austausch leichter bestimmen zu können,
beachten Sie den Aufkleber an der Gehäuseseite. Notieren Sie das Instal­lationsdatum mit einem Permanent-Marker auf dem Aufkleber.

Test / Reset

Alarm

Spitzenwert

CO (ppm)

Modell CO-WM

Digitaldisplay

9

Betriebstemperaturbereich: 0 °C bis 40 °C
Luftfeuchtigkeit: bis 90% nicht kondensierend
Akustischer Alarm: 85 dBA/1m

(3,4 ± 0.5 KHz Taktungsalarm)
Sensor: elektrochemisch
Versorgung: nicht-entnehmbare Lithium-Batterien

Genauigkeit der Digitalanzeige: 30-999 ppm +/-30 %

Je nach Umgebungsbedingung (Temperatur, Feuchtigkeit) und Zustand
des Sensors können die Alarmwerte schwanken.

Reaktionszeit des Alarms:
50 ppm = Alarmsignal muss innerhalb von 60-90

Minuten abgegeben werden
100 ppm = Alarmsignal muss innerhalb von 10-40

Minuten abgegeben werden
300 ppm = Alarmsignal muss innerhalb der nächsten

3 Minuten abgegeben werden

Made in China

3. Hinweise zur Positionierung des CO-Melders

Empfohlene Montageorte

• Bei einer Wandmontage muss

der Melder in einem horizontalen
Abstand von 1 bis 3 Metern von
einem brennstoffbetriebenen Gerät
angebracht werden.

• Wandmontierte Melder sollten

in Deckennähe, aber mindestens
150 mm von der Decke entfernt
angebracht werden, um zu
verhindern, dass sie sich an unbelüfteten Stellen befinden.

Esszimmer

KücheSchlafzimmer

Wohnzimmer

Empfohlene Montageorte

Schlafzimmer

• Melder müssen in Hörweite von Schlafzimmern* angebracht werden.

Sollte sich ein Heizgerät im Schlafzimmer befinden, ist der Melder auf
Schlafhöhe anzubringen.

• Ein freistehender Melder muss so aufgestellt werden, dass es

unwahrscheinlich ist, dass er umgestoßen wird, denn der Melder könnte
dadurch dauerhaft beschädigt werden.

• CO-Melder in Räumen mit schrägen Decken sollten an der hohen Seite des

Raums angebracht werden.

• Wenn es eine Trennwand im Raum gibt, montieren Sie den Melder in dem

Teil des Raumes, in dem sich die mögliche CO-Quelle befindet.

*Ein CO-Melder sollte in allen Räumen installiert werden, in denen es ein
brennstoffbetriebenes Gerät gibt. Zusätzliche CO-Melder sollten in allen
Räumen, die am häufigsten genutzt werden, in allen Schlafbereichen und auf
allen Etagen installiert werden.

Standorte, die vermieden werden sollten

• Vermeiden Sie die Montage, wo die Gaserkennung durch Luftzug

beeinträchtigt wird, z. B. in der Nähe von Türen, Fenstern,
Abluftvorrichtungen, Luftschlitzen oder ähnlichen Belüftungsöffnungen.

• Vermeiden Sie die Montage, wo die Funktion behindert wird (z. B. hinter

Vorhängen, Regalen oder Möbeln).

• Vermeiden Sie staubige, schmutzige oder ölige Bereiche, wie Garagen

oder Werkstätten.

• Vermeiden Sie feuchte (Badezimmer), kalte (< -10 °C), heiße (> 40 °C)

oder dunstige Bereiche und befestigen Sie die CO-Melder nicht in der
Nähe von Waschbecken.

WICHTIG: Ein unpassender Standort kann Störungen der empfindlichen
elektronischen Komponenten dieses Melders verursachen.

11

4. Installationshinweise

3mm

Wand

!

ACHTUNG: Dieses Gerät ist versiegelt (inkl. Batterie).
Der Gehäusedeckel ist nicht abnehmbar!

Dieser Melder ist mit versiegelten, nicht-entnehmbaren Lithium-Batterien
ausgestattet, ein Batteriewechsel ist nicht notwendig.

Der Melder ist bei Lieferung deaktiviert und wird aktiviert, wenn er zum ersten
Mal in der Montageplatte befestigt wird. Zur Aktivierung des Melders bei
Wandmontage installieren Sie die Montageplatte an der Wand wie nachfolgend
beschrieben. Schieben Sie den Melder anschliessend in die Montageplatte,
bis er einrastet. Bei Nutzung des Melders auf einem Tisch schieben Sie den
Melder in die Montageplatte, bis er einrastet.

Hinweis: Häufige Alarme oder Alarmsignale über einen längeren Zeitraum
sind nicht typisch und werden die Kapazität der Batterie und damit die
Lebensdauer des Produktes verkürzen. Auch hohe Temperaturschwankungen
verkürzen die Batterielebensdauer deutlich.

Wird das Gerät über einen längeren Zeitpunkt zu hohen Temperaturen
ausgesetzt, kann das die Batterie schädigen. Für eine optimale Lebensdauer
empfiehlt Hekatron die Installation dieses CO-Melders in einer kontrollierten
Umgebungstemperatur (20-30 °C).

Nach der Installation Ihres Gerätes testen Sie es mit der Test / Reset-Taste
und prüfen, ob die grüne LED auf-blinkt.

Montage

Dieser CO-Melder kann sowohl an der
Wand (falls möglich, vom Hersteller
empfohlen) als auch freistehend auf
einem Tisch betrieben werden.

Zur Montage an der Wand befolgen Sie
diese Schritte:

1. Markieren Sie die zwei benötigten
Löcher an der Wand. Verwenden Sie
dafür die Montageplatte als Vorlage.

2. Drehen Sie die zwei mitgelieferten
Schrauben ein, bis die Schrauben­ köpfe ca. 3 mm aus der Wand her­ vorstehen.

Dübelstärke: 5mm

Abstand Schraubenkopf: 3 mm

Wandmontage

12 13

3. Setzen Sie die Montageplatte auf, indem Sie die Löcher auf die Schrauben
setzen und ziehen Sie die Schrauben fest. Nachdem die Montageplatte
sicher an der Wand befestigt ist, schieben Sie den Melder nach unten auf
die Montageplatte, bis er einrastet.

Der CO-Melder ist nun aktiviert!

ACHTEN SIE DARAUF, DASS EIN FREISTEHENDER MELDER GEMÄSS DEM
ABSCHNITT „ANBRINGUNGSORTE“ AN EINER STELLE AUFGESTELLT WIRD, WO
ES UNWAHRSCHEINLICH IST, DASS ER UMGESTOSSEN WIRD.

Freistehende CO-Melder müssen aufrecht aufgestellt werden und dürfen nicht
flach auf Oberflächen abgelegt werden.

Der Alarm wird aktiviert, sobald er auf der Montageplatte eingerastet ist!

Einmal aktiviert, wird das Gerät durch Entfernen der Montageplatte von der
Rückseite des Melders nicht abgeschaltet. Das Gerät bleibt für die nächsten
zehn Jahre betriebsbereit.

Aufkleber mit wichtigen Informationen

Der mitgelieferte Produktaufkleber enthält wichtige Informationen über
das richtige Verhalten im Alarmfall. Fügen Sie die Telefonnummer Ihres
Notdienstes an der dafür vorgesehenen Stelle hinzu und positionieren Sie den
Aufkleber in der Nähe des Melders, wo er im Alarmfall gut sichtbar ist.

5. CO-Warnmelder CO-WM
Betriebs- und Alarmanzeigen

Bei der ersten Inbetriebnahme des Gerätes blinkt die grüne LED alle 30
Sekunden einmal, und die Digitalanzeige zeigt “888” an – das bedeutet, der
Melder befindet sich im Anlaufmodus. Die Meldung 888 wird ca. 30 Sekunden
angezeigt. Danach zeigt das Display den Wert “O” an und der Sensor beginnt
mit der Überwachung und möglichen Erkennung von CO.

Der Melder zeigt eine „0“ an, falls innerhalb der letzten 15 Sekunden
CO-Konzentrationen zwischen 0 und 30 ppm erkannt wurden.

Bitte beachten Sie die nachfolgenden Fehlercodes im Display sowie die
daraufhin einzuleitenden Maßnahmen.

13

Funktions- und Fehlermeldungen

Display-Anzeige Alarmsignal Gerätezustand Empfehlung

Stetige IST-Anzeige
einer CO-Konzentra­tion. Rote LED

blinkt

Kurze “888”
Anzeige ca. 30
Sek. lang

Anzeige
Melderprüfung

Anzeige “0” statisch,
“.”blinkt alle 5 Sek.
Grüne LED blinkt alle

30 Sek.

“Lb” (Batterie
Schwach) leuchtet
wechselnd zu den
Zahlenwerten.
Rote LED blinkt alle
60 Sek.

Fehlermeldung Kurzer Piepton

Anzeigenfeld ist
leer

Werte von 11-999
werden angezeigt

Anzeige”End”.
Rote LED blinkt 2x
alle 30 Sek.

4 kurze,laute
Alarmtöne alle
5 Sek.

Nein

2 x 4 kurze
Alarmtöne mit
5 Sek. Pause

Nein Normaler Bertrieb

Kurzer Piepton
alle 60 Sek.

alle 30 Sek.

Andauernder
Alarmton

Nein Spitzenwertspeicher

Zwei kurze
Pieptöne alle
30 Sek.

Alarmzustand !
Gefährliche CO­Konzentration
erkannt.

Selbstfunktions­test bei erster
Inbetriebnahme.

Test/Reset-Taste
ist gedrückt

(kein CO detektiert)

Gerät muss
ersetzt werden

Gerät ist im
Fehlerzustand

Gerät ist im
Fehlerzustand

aktiviert. Höchste
gemessene
CO-Konzentration
wird angezeigt.

Lebensdauer des
Gerätes beendet.

“Verhalten im Alarm­fall” (Umschlag­innenseite) nachlesen.

CO wurde nicht
erkannt. Werte
werden nur zum Test
angezeigt.

CO wurde nicht
erkannt. Werte
werden nur zum
Test angezeigt.

Keine

Ist das Gerät kalt, lassen Sie
es auf über 20 °C aufwär­men. Piept und blinkt das
Gerät bei Zimmertempe­ratur alle 60 Sek. weiter,
muss es ersetzt werden.

Drücken Sie die
Test/Reset-Taste für
5 Sek., um einen
Reset durchzuführen.
Wenn das Signal
weiterhin besteht,
den CO-Melder deak­tivieren (s. Geräte­aufkleber). Das Gerät
reagiert nicht auf CO.

In Abschnitt 6
(Spitzenwertspeicher)
nachlesen

Ersetzen Sie das
Gerät unverzüglich.
Es erkennt CO nicht.

Die oben aufgeführten Probleme treten unter normalen Betriebsbedingungen auf.
Andere „Err“ Fehlerzustände sind möglich. Bei Fragen zur Digitalanzeige wenden
Sie sich bitte an unsere Verbraucher-Hotline [phone].

14

Spitzenwertspeicher (Modell CO-WM)

Wird die Taste “Spitzenwert” gedrückt, wird der höchste CO-Wert angezeigt,
der vom Gerät seit der letzten Rücksetzung des Spitzenwertes oder seit der
Inbetriebnahme gemessen wurde. In diesem Beispiel
war der höchste CO-Wert 120 ppm.

Die Spitzenwertanzeige zeigt Werte zwischen 11-999
ppm an. Wenn die Spitzenwertfunktion Werte unter
30 ppm anzeigt, führen diese Werte zu keinem
Alarmsignal, egal wie lange das Gerät eine solche Konzentration erkennt. Die
Spitzenwertfunktion dient auch zum neuerlichen Erkennen von CO seit der
letzten Rückstellung.

CO-Konzentrationen zwischen 1 und 30 ppm können häufig unter normalen,
alltäglichen Bedingungen auftreten. CO-Konzentrationen von weniger als 30
ppm können ein Hinweis auf eine vorübergehende CO-Konzentration sein,
die heute erscheinen kann und sich möglicherweise nie wiederholt. Auch
CO-Werte mit niedriger Konzentration können sich auf Dauer zu potenziell
gesundheitsschädlichen CO-Konzentrationen entwickeln.

In diesem Fall erkennt der CO-Melder die gefährliche Schwelle und
der Alarm schaltet sich ein und warnt Sie und andere durch einen
lauten Alarmton.

!

WARNUNG:

Spitzenwert-

Anzeige

Ignorieren Sie niemals hohe Konzentrationsanzeigen

über 30 ppm oder einen CO-Melder mit aktiviertem Alarm.

Spitzenwertanzeige zurücksetzen

Um die Spitzenwertanzeige zurückzustellen bzw. zu löschen, drücken Sie die
Taste “Spitzenwertanzeige” bis der Spitzenwert angezeigt wird. Dann drücken
Sie zusätzlich die Taste “Test/Reset” für 2 Sekunden. Der Wert im Display
geht auf “0” ppm zurück, der Speicher wird geleert und der Melder nimmt die
CO-Überwachung auf.

15

6. CO-Melder im Alarm-Modus

!

Kohlenmonoxid Alarmanzeige

Erkennt der CO-Melder eine gefährlich hohe CO-Konzentration, gibt das Gerät
ein lautes Alarmsignal ab. Die Alarmierung erfolgt in den ersten 4-5 Minuten
durch 4 kurze Pieptöne gefolgt von 5 Sekunden Pause; danach werden 4 kurze
Pieptöne einmal pro Minute so lange angezeigt, wie die Gefahrensituation
besteht. Die rote Alarm-LED blinkt parallel zur akustischen Anzeige und die
Digitalanzeige (CO-WM) zeigt die CO-Konzentration in ppm (parts per million
= Teile pro Million) an.

7. Bedienung und Pege

WICHTIG: Dieses Gerät ist versiegelt. Die Abdeckung ist nicht abnehmbar.

Aufgrund der Lautstärke des Alarmsignals empfehlen wir Ihnen, die Finger
auf die Öffnung des Signalausgangs zu halten, wenn Sie Ihren Hekatron CO­Melder testen.

ACHTUNG: Über einen längeren Zeitraum kann die Belastung durch die
hohe Lautstärke zu Hörschäden führen.

Testen des Gerätes

Um den CO-Melder zu überprüfen, drücken Sie die Test/Reset-Taste. Bei
einwandfreiem Betrieb hören Sie 4 kurze Alarmtöne alle 5 Sekunden. Für
Modell CO-WM mit Digitaldisplay gilt: Die Digitalanzeige zeigt “---” und
dann “888”. Die rote Alarm-LED blinkt zeitgleich mit den Tönen. Nach
einigen Sekunden nimmt das Gerät die CO-Überwachung wieder auf.

Anmerkung: Der Testschalter muss zum Ablesen der CO-Konzentration nicht
gedrückt werden

Pegehinweise

Um Ihren CO-Melder in zuverlässiger Funktionsbereitschaft zu halten, folgen
Sie bitte den folgenden Schritten:

• Prüfen Sie den CO- Melder einmal wöchentlich, indem Sie die Test/Reset­ Taste drücken.

• Saugen Sie die Abdeckung des CO-Melders einmal monatlich ab, um
Staubansammlungen zu entfernen.

• Verwenden Sie nie Reinigungs- oder andere Lösungsmittel zum Reinigen
des CO-Melders. Chemikalien können den Sensor vorübergehend oder
dauerhaft verunreinigen.

.

16

• Vermeiden Sie die Verwendung von Raumspray, Haarspray, Lack oder

!

anderen Sprühdosen in der Nähe des CO-Melders.

• Streichen Sie den CO-Melder nicht mit Farbe an. Farbe setzt sich in
den Luftschlitzen fest und stört die Fähigkeit des Sensors zur CO-Erkenn­ ung.

Demontieren Sie Ihren CO-Melder vorübergehend, bevor Sie eine der
folgenden Tätigkeiten vornehmen:

• Holzböden oder Möbel lasieren oder abbeizen, Malerarbeiten oder
Tapezieren

• Einsatz von Spray oder Klebstoffen

ACHTUNG: Sobald wie möglich den CO-Melder wieder an seinem Bestimmungsort

positionieren, um den Schutz vor einer Kohlenmonoxidvergiftung wieder

herzustellen.

Folgende Substanzen können den Sensor beeinträchtigen und falsche Werte
auslösen:

• Ethylen, Äthanol, Alkohol, Iso-Propanol, Benzin, Toluol, Ethylacetat,
Hydrogen, Hydrogensulfid und Schwefeldioxide.

• Beachten Sie bitte, das eventuell vorhandene Bleibatterien Wasserstoff
erzeugen können.

• Die meisten Aerosolsprays, Produkte auf Alkoholbasis, Farbe, Verdünner,
Lösungsmittel, Klebstoffe, Haarspray, Aftershave, Parfüm, Auspuffgase
(Kaltstart) und einige Reinigungsmittel.

• HINWEIS: In einem bestimmten Haushalt könnten andere Substanzen
vorkommen, die ähnliche Effekte verursachen

End of life-Modus am Ende der Nutzungsdauer

Am Ende der Nutzungsdauer des Gerätes oder bei einer Ausserbetriebnahme
ist es notwendig, das Gerät auszuschalten. Dadurch werden weitere Signali­sierungen verhindert und die Restspannung der Batterie entladen.

1. Entfernen Sie den Melder von der Montageplatte, indem Sie einen
Schraubenzieher zwischen Gerät und Montageplatte in die Aussparung
in der Mitte des Gerätes einführen (siehe Abbildung A). Das ermöglicht
das Entfernen der Montageplatte und den Zugriff auf die Rückseite des
Melders.

2. Auf der Rückseite des Gerätes finden Sie links unten einen vertikalen
Schlitz (siehe Abbildung B).

17

A B

3. Stecken Sie einen flachen Schraubendreher unten in den Schlitz und
schieben ihn nach oben. Sie sollten dabei das Gefühl haben, dass der
Schalter im Inneren oben stoppt.

Achten Sie darauf, dass Sie den Schraubenzieher gerade einführen. Führen
Sie den Schraubendreher schräg ein, könnte der Schalter verfehlt werden.

Das Gerät kann einige kurze Geräusche abgeben. Nach spätestens 1 Minute
sollte der Melder jedoch stumm sein und keine weiteren Signaltöne erzeugen.

!

Bitte beachten Sie: Bei der Außerbetriebnahme des Gerätes wird die Batterie

vollständig entladen. Eine erneute Inbetriebnahme ist danach nicht möglich.

Besuchen Sie uns im Internet unter

www.hekatron-brandschutz.de

Hekatron Vertriebs GmbH

Brühlmatten 9

79295 Sulzburg

18
