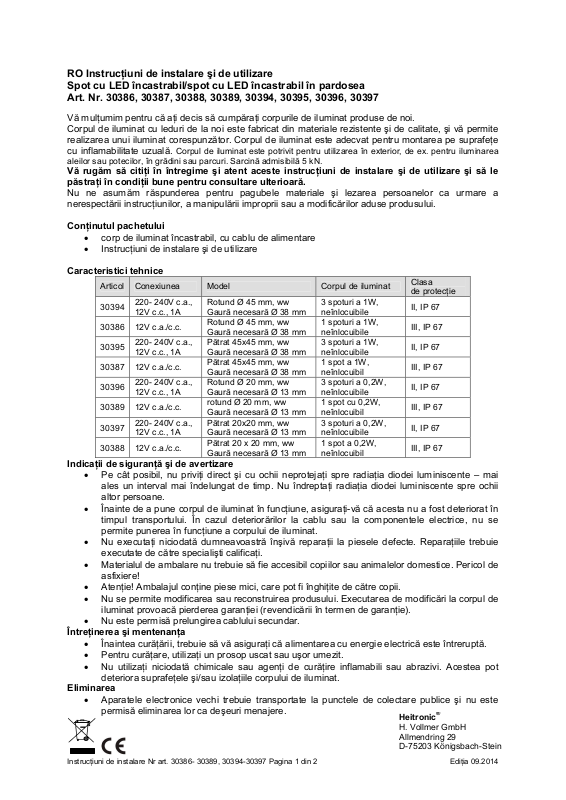

RO Instrucţiuni de instalare şi de utilizare

Heitronic

®

Spot cu LED încastrabil/spot cu LED încastrabil în pardosea
Art. Nr. 30386, 30387, 30388, 30389, 30394, 30395, 30396, 30397

Vă mulţumim pentru că aţi decis să cumpăraţi corpurile de iluminat produse de noi.
Corpul de iluminat cu leduri de la noi este fabricat din materiale rezistente şi de calitate, şi vă permite
realizarea unui iluminat corespunzător. Corpul de iluminat este adecvat pentru montarea pe suprafeţe
cu inflamabilitate uzuală. Corpul de iluminat este potrivit pentru utilizarea în exterior, de ex. pentru iluminarea

aleilor sau potecilor, în grădini sau parcuri. Sarcină admisibilă 5 kN.

Vă rugăm să citiţi în întregime şi atent aceste instrucţiuni de instalare şi de utilizare şi să le
păstraţi în condiţii bune pentru consultare ulterioară.

Nu ne asumăm răspunderea pentru pagubele materiale şi lezarea persoanelor ca urmare a
nerespectării instrucţiunilor, a manipulării improprii sau a modificărilor aduse produsului.

Conţinutul pachetului

 corp de iluminat încastrabil, cu cablu de alimentare
 Instrucţiuni de instalare şi de utilizare

Caracteristici tehnice

Articol Conexiunea Model Corpul de iluminat

30394

30386 12V c.a./c.c.

30395

30387 12V c.a./c.c.

30396

30389 12V c.a./c.c.

30397

30388 12V c.a./c.c.

220- 240V c.a.,
12V c.c., 1A

220- 240V c.a.,
12V c.c., 1A

220- 240V c.a.,
12V c.c., 1A

220- 240V c.a.,
12V c.c., 1A

Rotund Ø 45 mm, ww
Gaură necesară Ø 38 mm
Rotund Ø 45 mm, ww
Gaură necesară Ø 38 mm
Pătrat 45x45 mm, ww
Gaură necesară Ø 38 mm
Pătrat 45x45 mm, ww
Gaură necesară Ø 38 mm
Rotund Ø 20 mm, ww
Gaură necesară Ø 13 mm
rotund Ø 20 mm, ww
Gaură necesară Ø 13 mm
Pătrat 20x20 mm, ww
Gaură necesară Ø 13 mm
Pătrat 20 x 20 mm, ww
Gaură necesară Ø 13 mm

3 spoturi a 1W,
neînlocuibile
1 spoturi a 1W,
neînlocuibile
3 spoturi a 1W,
neînlocuibile
1 spot a 1W,
neînlocuibil
3 spoturi a 0,2W,
neînlocuibile
1 spot cu 0,2W,
neînlocuibil
3 spoturi a 0,2W,
neînlocuibile
1 spot a 0,2W,
neînlocuibil

Indicaţii de siguranţă şi de avertizare

 Pe cât posibil, nu priviţi direct şi cu ochii neprotejaţi spre radiaţia diodei luminiscente – mai

ales un interval mai îndelungat de timp. Nu îndreptaţi radiaţia diodei luminiscente spre ochii
altor persoane.

 Înainte de a pune corpul de iluminat în funcţiune, asiguraţi-vă că acesta nu a fost deteriorat în

timpul transportului. În cazul deteriorărilor la cablu sau la componentele electrice, nu se
permite punerea în funcţiune a corpului de iluminat.

 Nu executaţi niciodată dumneavoastră înşivă reparaţii la piesele defecte. Reparaţiile trebuie

executate de către specialişti calificaţi.

 Materialul de ambalare nu trebuie să fie accesibil copiilor sau animalelor domestice. Pericol de

asfixiere!

 Atenţie! Ambalajul conţine piese mici, care pot fi înghiţite de către copii.
 Nu se permite modificarea sau reconstruirea produsului. Executarea de modificări la corpul de

iluminat provoacă pierderea garanţiei (revendicării în termen de garanţie).

 Nu este permisă prelungirea cablului secundar.

Întreţinerea şi mentenanţa

 Înaintea curăţării, trebuie să vă asiguraţi că alimentarea cu energie electrică este întreruptă.
 Pentru curăţare, utilizaţi un prosop uscat sau uşor umezit.
 Nu utilizaţi niciodată chimicale sau agenţi de curăţire inflamabili sau abrazivi. Acestea pot

deteriora suprafeţele şi/sau izolaţiile corpului de iluminat.

Eliminarea

 Aparatele electronice vechi trebuie transportate la punctele de colectare publice şi nu este

permisă eliminarea lor ca deşeuri menajere.

Instrucţiuni de instalare Nr art. 30386- 30389, 30394-30397 Pagina 1 din 2 Ediţia 09.2014

Clasa
de protecţie

II, IP 67

III, IP 67

II, IP 67

III, IP 67

II, IP 67

III, IP 67

II, IP 67

III, IP 67

H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Instalarea

Heitronic

®

 Asiguraţi-vă că parametrii electrici de alimentare ai instalaţiei dumneavoastră casnice,

concordă cu datele de pe eticheta de tip a acestui corp de iluminat.

 Corpul de iluminat este adecvat pentru montarea pe suprafeţe cu inflamabilitate uzuală.

Corpul de iluminat nu trebuie, sub nicio formă, acoperit cu materiale termoizolante sau alte
materiale similare.

 Despachetaţi componentele şi verificaţi dacă au fost livrate integral.
 Aşezaţi driverul pentru LED-uri în poziţia prevăzută. Din cauza încălzirii driverului pentru LED-

uri este necesară ventilarea suficientă a locului de montaj. Trebuie respectate temperatura
ambientală şi temperatura carcasei driverului pentru LED-uri (a se vedea eticheta de tip). În
timpul funcţionării, driverele pentru LED-uri pot genera un zumzăit uşor. Asiguraţi-vă că nu veţi
monta driverul pentru LED-uri în locurile care au efect de corpuri de rezonanţă şi care
generează astfel un nivel ridicat de zgomot.

 Aveţi grijă ca baza să fie adecvată pentru susţinerea sigură şi durabilă a greutăţii corpului de

iluminat.

 Nu frângeţi cablul; vă rugăm să acordaţi atenţie să nu fie exercitate forţe de tracţiune şi de

torsiune asupra cablului şi ştecărului. Protejaţi toate cablurile şi izolaţiile contra eventualelor
deteriorări.

 Marcaţi poziţia spotului încastrabil şi decupaţi găurile necesare.
 Acordaţi atenţie unei fixări stabile şi sigure.
 Asiguraţi-vă că poziţiile neutilizate ale distribuitorului cu 6 poziţii, sunt închise etanş.
 Conectați spotul încastrabil cu driverul pentru LED-uri.
 După montaj, se conectează driverul pentru LED-uri la reţeaua de curent.
 Nu este permisă îndepărtarea etichetei de tip.

H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Instrucţiuni de instalare Nr art. 30386- 30389, 30394-30397 Pagina 2 din 2 Ediţia 09.2014
