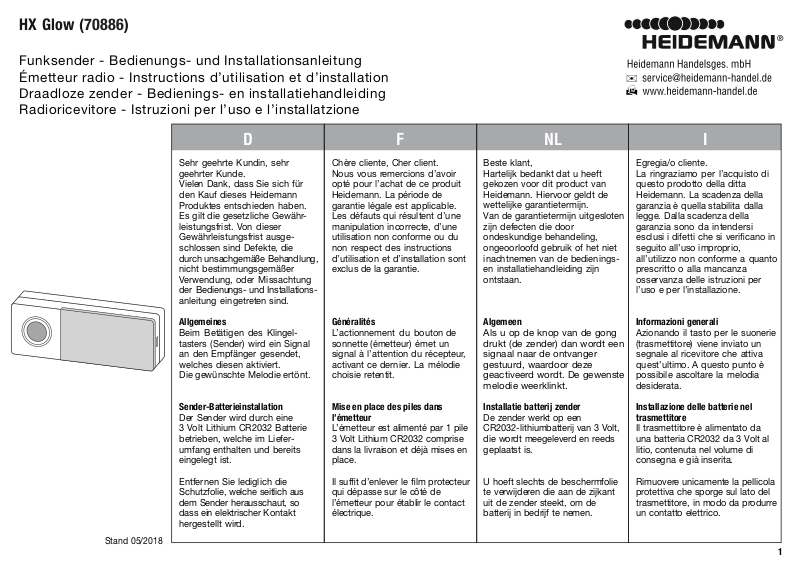

Heidemann 70886 User guide [ml]
HX Glow (70886)
Funksender - Bedienungs- und Installationsanleitung
Émetteur radio - Instructions d’utilisation et d’installation
Draadloze zender - Bedienings- en installatiehandleiding
Radioricevitore - Istruzioni per l’uso e l’installatzione
Stand 05/2018
Sehr geehrte Kundin, sehr
geehrter Kunde.
Vielen Dank, dass Sie sich für
den Kauf dieses Heidemann
Produktes entschieden haben.
Es gilt die gesetzliche Gewährleistungsfrist. Von dieser
Gewährleistungsfrist ausgeschlossen sind Defekte, die
durch unsachgemäße Behandlung,
nicht bestimmungsgemäßer
Verwendung, oder Missachtung
der Bedienungs- und Installationsanleitung eingetreten sind.
Allgemeines
Beim Betätigen des Klingeltasters (Sender) wird ein Signal
an den Empfänger gesendet,
welches diesen aktiviert.
Die gewünschte Melodie ertönt.
Sender-Batterieinstallation
Der Sender wird durch eine
3 Volt Lithium CR2032 Batterie
betrieben, welche im Lieferumfang enthalten und bereits
eingelegt ist.
Entfernen Sie lediglich die
Schutzfolie, welche seitlich aus
dem Sender herausschaut, so
dass ein elektrischer Kontakt
hergestellt wird.
Chère cliente, Cher client.
Nous vous remer
opté pour l’achat de ce produit
Heidemann. La période de
garantie légale est applicable.
Les défauts qui résultent d’une
manipulation incorrecte, d’une
utilisation non conforme ou du
non respect des instructions
d’utilisation et d’installation sont
exclus de la garantie.
Généralités
L’actionnement du bouton de
sonnette (émetteur) émet un
signal à l’attention du récepteur,
activant ce dernier. La mélodie
choisie retentit.
Mise en place des piles dans
l’émetteur
L’émetteur est alimenté par 1 pile
3 Volt Lithium CR2032 comprise
dans la livraison et déjà mises en
place.
Il suft d’enlever le lm protecteur
qui dépasse sur le côté de
l’émetteur pour établir le contact
électrique.
cions d’avoir
NLFD
Beste klant,
Hartelijk bedankt dat u heeft
gekozen voor dit product van
Heidemann. Hiervoor geldt de
wettelijke garantietermijn.
Van de garantietermijn uitgesloten
zijn defecten die door
ondeskundige behandeling,
ongeoorloofd gebruik of het niet
inachtnemen van de bedieningsen installatiehandleiding zijn
ontstaan.
Algemeen
Als u op de knop van de gong
drukt (de zender) dan wordt een
signaal naar de ontvanger
gestuurd, waardoor deze
geactiveerd wordt. De gewenste
melodie weerklinkt.
Installatie batterij zender
De zender werkt op een
CR2032-lithiumbatterij van 3 Volt,
die wordt meegeleverd en reeds
geplaatst is.
U hoeft slechts de beschermfolie
te verwijderen die aan de zijkant
uit de zender steekt, om de
batterij in bedrijf te nemen.
I
Egregia/o cliente.
La ringraziamo per l’acquisto di
questo prodotto della ditta
Heidemann. La scadenza della
garanzia è quella stabilita dalla
legge. Dalla scadenza della
garanzia sono da intendersi
esclusi i difetti che si vericano in
seguito all’uso improprio,
all’utilizzo non conforme a quanto
prescritto o alla mancanza
osservanza delle istruzioni per
l’uso e per l’installazione.
Informazioni generali
Azionando il tasto per le suonerie
(trasmettitore) viene inviato un
segnale al ricevitore che attiva
quest’ultimo. A questo punto è
possibile ascoltare la melodia
desiderata.
Installazione delle batterie nel
trasmettitore
Il trasmettitore è alimentato da
una batteria CR2032 da 3 Volt al
litio, contenuta nel volume di
consegna e già inserita.
Rimuovere unicamente la pellicola
protettiva che sporge sul lato del
trasmettitore, in modo da produrre
un contatto elettrico.
1
Um die Batterie zu wechseln,
entfernen Sie zunächst das
Namensschild auf der Vorderseite
des Senders und lösen die
Schraube. Entfernen Sie dann
die Rückseite des Senders durch
vorsichtiges Eindrücken des
Riegels mit einem kleinen,
schmalen Schraubendreher.
Tauschen Sie die alte Batterie aus.
Überprüfen Sie, ob die Batterie
gemäß der angegebenen Polarität
(+ = oben) richtig eingelegt ist.
Setzen Sie die Rück- und Vorderseite des Senders wieder zusammen.
Der Sender ist nun betriebsbereit.
Sender Befestigung
Sie können die beiden vorgestanzten
Löcher auf der Rückseite des
Senders als Schablone verwenden,
um die Bohrlöcher zu markieren.
Die passenden Dübel und
Schrauben sind im Lieferumfang
enthalten. Alternativ kann der
Sender auch mit einem Klebesockel
befestigt werden, der ebenfall
im Lieferumfang enthalten ist.
(Nur für geeignete Oberächen)
Wichtig
Durch Montieren des Senders auf
weichmacherfreie PVC Türrahmen oder
Metalloberflächen wird die Reichweite
eingeschränkt!
Unter einer durchsichtigen Schutzkappe auf der Vorderseite des
Senders bendet sich ein beschriftbares Namensschild. Entfernen Sie
die Schutzkappe mit Hilfe eines
schmalen Schraubendrehers.
Pour remplacer les piles, déposez
d’abord la plaque signalétique
située sur la face avant de
l’émetteur et desserrez la vis.
Déposez ensuite la face arrière de
l’émetteur en appuyant avec
précaution sur la barre de retenue à
l’aide d’un petit tournevis n.
Recyclez les piles usagées.
Vériez si la pile a été mise en
place conformément à la polarité
indiquée (+ = au dessus).
Assemblez à nouveau la partie
frontale et la partie arrière de
l’émetteur. L’émetteur est alors
prêt à l’emploi.
Fixation de l’émetteur
Vous pouvez vous servir des deux
trous aménagés sur le dos de
l’émetteur comme gabarits pour
marquer les trous de forage.
Les chevilles et vis appropriées
sont comprises dans la livraison.
En alternative, l’émetteur peut
être xé à l’aide d’un socle à
coller, également compris dans
la livraison. (Uniquement pour les
surfaces adéquates)
Important
Le montage de l’émetteur sur des
châssis de porte en PVC non
plastifié ou sur des surfaces métalliques
restreint la portée de l’appareil.
Un couvercle transparent sur la
face frontale de l’émetteur recouvre
une plaque de nom à compléter.
Enlevez ce couvercle à l’aide d’un
petit tournevis.
NLFD
Verwijder om de batterij te
vervangen eerst het naamplaatje op
de voorkant van de zender en draai
de schroef los. Verwijder dan de
achterkant van de zender door de
vergrendeling voorzichtig in te
drukken met een kleine, smalle
schroevendraaier.
Vervang de oude batterij.
Controleer of de batterijpolen goed
om en correct op de contactpunten
aansluiten (+ = boven).
Zet de voor- en achterkant van de
zender weer in elkaar. De zender is
nu klaar voor gebruik.
Bevestigen van de zender
Gebruik de twee voorgestanste
gaten in de achterkant van de
zender als mal om de boorgaten op
de muur te markeren.
Bijpassende pluggen en schroeven
zijn meegeleverd. De zender kan
ook door middel van een voetje
met kleefstof worden bevestigd,
dat ook is meegeleverd. (Alleen
voor geschikte oppervlakken)
Belangrijk
Het bereik van de zender wordt beperkt
als u hem op een kozijn
van weekmakervrije PVC of metalen
oppervlakken monteert!
Aan de voorkant van de zender
bevindt zich een beschrijfbaar
naambordje onder een doorzichtig
kapje. Verwijder het kapje met
behulp van een smalle
schroevendraaier.
I
Per sostituire la batteria, rimuovere
prima la targhetta con il nome sul
lato anteriore del trasmettitore e
svitare la vite. Rimuovere quindi il
retro del trasmettitore premendo con
cautela la guida scorrevole con un
cacciavite sottile di piccole
dimensioni.
Sostituire la batteria vecchia.
Vericare che la batteria sia
inserita conformemente al senso
della polarità (+ = sopra).
Ricomporre la parte posteriore
e anteriore del trasmettitore.
A questo punto il trasmettitore
è pronto per il funzionamento.
Fissaggio del trasmettitore
Per evidenziare i fori è possibile
utilizzare come sagome i due fori
precedentemente punzonati, posti
sul lato posteriore del trasmettitore.
I tasselli e le viti corrispondenti
sono contenuti nel volume di
consegna. In alternativa il
trasmettitore può essere ssato
anche con uno zoccolo adesivo
contenuto nel volume di consegna.
(Solo per superci adatte)
Importante
Con il montaggio del trasmettitore
sui telai di porte in PVC senza plastificanti o su superfici metalliche, la
portata subisce una riduzione!
Sotto un cappuccio di protezione
trasparente, sulla parte anteriore
del trasmettitore è presente
n’etichetta. Rimuovere il cappuccio
di protezione con l’aiuto di un
giravite sottile.
2
Melodienauswahl
Der Melodienregler bendet sich
im Sender auf der rechten Seite
über der Batterie und ist mit
einem “S” markiert.
Mit jedem drücken ertönt
eine neue der 8 Melodien im
Empfänger. Die zuletzt gespielte
Melodie bleibt gespeichert.
Einstellmöglichkeiten
Die einstellbaren Melodien
variieren, je nach verwendetem
Empfänger.
Durch Betätigen des Senders
wird ein Signal an den Empfänger
gesendet. Um den Rufton zu
wiederholen, drücken Sie den
Klingeltaster erneut.
Der Rufton erfolgt nur 1x, auch
wenn Sie den Klingeltaster
gedrückt halten.
Sélection de la mélodie
Le régulateur de mélodies se
trouve sur le cêté droit de
l’émetteur, au dessus de la pile;
il est marqué díun “S”.
À chaque pression, une nouvelle
mélodie est reproduite sur le
récepteur. La dernière mélodie
reproduite est conservée en
mémoire.
Possibilités de réglage
Les mélodies pouvant être
sélectionnées dépendent de
l’émetteur utilisé.
A l’actionnement de l’émetteur,
un signal est envoyé au
récepteur. Pour répéter le coup
de sonnette, appuyez à nouveau
sur le bouton de sonnette.
La sonnerie ne retentit qu’une
seule fois, mÍme si vous
maintenez le bouton de sonnette
enfoncé.
NLFD
Selecteren van de melodie
De melodieregeling bevindt zich
in de zender, aan de rechterkant
boven de batterij en is
gemarkeerd met een “S”.
Elke keer als u drukt, laat de
ontvanger een andere van de
8 melodieën horen. De als
laatste afgespeelde melodie
wordt opgeslagen.
Instelmogelijkheden
Welke melodieën ingesteld
kunnen worden is afhankelijk van
de gebruikte ontvanger.
Door het activeren van de zender
wordt een signaal naar de
ontvanger gestuurd. Om de
beltoon te herhalen, drukt u
gewoon nog eens op de knop
van de bel.
De beltoon weerklinkt maar 1x,
ook als u de knop ingedrukt
houdt.
I
Selezione della melodia
Il regolatore della melodia è
posto sul lato destro, all’interno
del trasmettitore, sopra la
batteria ed è contrassegnato
con una “S”. Ad ogni pressione
del tasto viene selezionata
una delle 8 melodie del ricevitore.
L’ultima melodia selezionata
viene memorizzata.
Possibilità d’impostazione
Le melodie disponibili variano
a seconda del ricevitore.
Azionando il trasmettitore, viene
inviato un segnale al ricevitore.
Per ripetere il tono di chiamata,
premere nuovamente il tasto
della suoneria.
Il tono di chiamata sarà emesso
solo 1 volta, anche se si continua
a premere il tasto della suoneria.
LED-Funktionsleuchte
Auf der Vorderseite des Senders
bendet sich eine LED-Funktionsleuchte, die bei Senderbetätigung
aueuchtet. Der Taster leuchtet
nachts nach.
Témoin LED de fonctionnement
Un témoin LED de
fonctionnement se trouve sur
la face frontale de l’émetteur
et s’allume dès que l’émetteur
est actionné.
LED-functielampje
Aan de voorkant van de zender
bevindt zich een LED-functielampje dat gaat branden als de
zender geactiveerd wordt.
Spia luminosa di funzione (LED)
Sulla parte anteriore del
trasmettitore è presente una
spia luminosa di funzione
(LED) che si accende con
l’azionamento del trasmettitore.
3
Loading...
