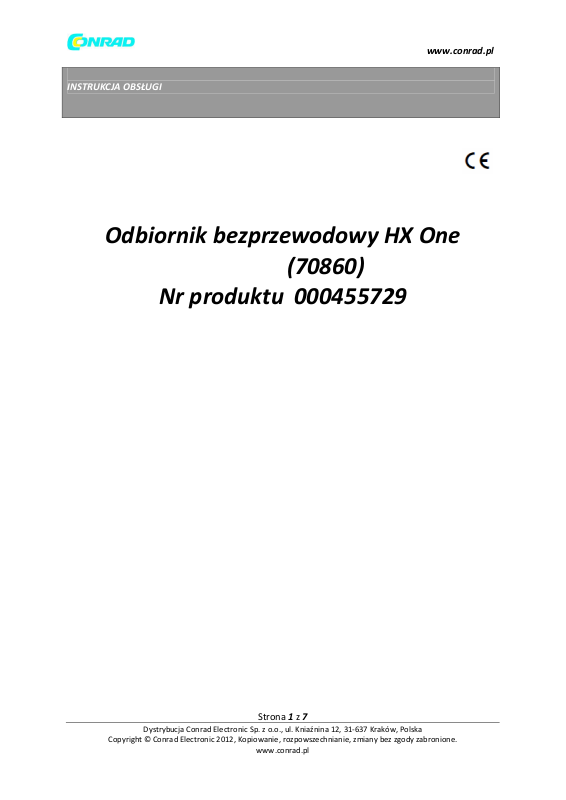

Page 1
www.conrad.pl
INSTRUKCJA OBSŁUGI
Odbiornik bezprzewodowy HX One
(70860)
Nr produktu 000455729
Strona 1 z 7
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Page 2
www.conrad.pl
HX One (70860) odbiornik bezprzewodowy
Szanowni klienci, dziękujemy za zakup produktu Heidemann. Do instalacji urządzenia nie są
wymagane żadne przewody. Mają zastosowanie wymagania prawne w zakresie warunków
gwarancyjnych. Uszkodzenia spowodowane niewłaściwym obchodzeniem się z produktem,
użytkowaniem produktu niezgodnie z przeznaczeniem lub nieprzestrzeganiem wskazówek w zakresie
eksploatacji i instalacji nie podlegają gwarancji.
Informacje ogólne
Po przyciśnięciu przycisku dzwonka (nadajnik; nie dołączono do dostawy) sygnał zostaje przesłany do
odbiornika, który go aktywuje. Rozlega się wybrana melodia. Ze względu na zasięg maksymalny około
100 metrów (na otwartej przestrzeni) odbiornik można ustawić w dowolnym miejscu (w ogrodzie,
garażu, piwnicy itp.). Zasięg ulega skróceniu przez przeszkody takie jak ściany, materiały metalowe
itp.
Strona 2 z 7
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Page 3
www.conrad.pl
Instalacja baterii odbiornika
Zdejmij pokrywkę baterii z tyłu urządzenia i włóż baterie (nie dołączone do dostawy) 2 x 1,5 Volt
AA LR6 / Mignon. Przestrzegaj biegunowości podczas wkładania baterii. Nałóż z powrotem pokrywkę
na odbiornik. Odbiornik jest teraz gotowy do pracy.
Montaż odbiornika
Odbiornik posiada z tyłu zaczep montażowy wraz z wbudowanym otworem montażowym. Dzięki
temu można zamocować urządzenie na śrubie lub w dowolnym momencie przenieść do innego
pomieszczenia. Materiały montażowe (śruby i kołki ścienne) zostały dołączone do dostawy. Podczas
montażu urządzenia zachowaj odległość 3mm pomiędzy ścianą a odbiornikiem, tak, aby można było z
łatwością zawiesić urządzenie.
Strona 3 z 7
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Page 4
www.conrad.pl
Ustawianie częstotliwości, wymiana baterii, dodawanie nadajników i odbiorników
Wszystkie produkty serii Heidemann HX można łączyć ze sobą lub rozszerzać; posiadają one także
funkcję automatycznej nauki, co ułatwia ustawienie kanału transmisji.
Przy zakupie dodatkowych komponentów (patrz także Dodatkowe opcje połączenia – na końcu
instrukcji) w celu rozszerzenia systemu zwróć uwagę na logo przedstawione powyżej. Maksymalnie,
dla jednego odbiornika bezprzewodowego można podłączyć 4 nadajniki. Nadajniki te są nadajnikami
bezprzewodowymi, ewentualnie posiadającymi tabliczkę znamionową, złącza drzwiowe i okienne,
detektory ruchu, nadajniki awaryjne i detektory obecności serii Heidemann HX. Dla pojedynczego
nadajnika bezprzewodowego można podłączyć dowolną liczbę odbiorników bezprzewodowych.
Pierwsze włączenie
Po włożeniu baterii do nadajnika i odbiornika aktywuj jeden raz nadajnik. W ten sposób ustawisz
automatycznie częstotliwość i nadajnik skomunikuje się z odbiornikiem; rozlegnie się sygnał
dźwiękowy odbiornika. Po zapamiętaniu tej częstotliwości, odbiornik nie będzie zapamiętywał więcej
sygnałów bezprzewodowych co pozwoli na uniknięcie zakłóceń powodowanych przez inny sprzęt w
najbliższej okolicy.
Strona 4 z 7
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Page 5
www.conrad.pl
Podłączanie większej ilości nadajników
Aby podłączyć drugi, trzeci lub czwarty nadajnik, postępuj następująco. Najpierw włóż baterie do
drugiego nadajnika (patrz Instalacja baterii nadajnika). Upewnij się, że baterie zostały włożone
prawidłowo a tasiemki ochronne baterii, jeśli występują, zostały zdjęte.
Przytrzymaj przełącznik ciśnienia z tyłu (patrz schemat powyżej) przez 1 -2 sekundy aż usłyszysz krótki
sygnał dźwiękowy. Teraz aktywuj nadajnik bezprzewodowy. W ten sposób ustawisz automatycznie
częstotliwość i nadajnik skomunikuje się z odbiornikiem; rozlegnie się sygnał odbiornika. Tak samo
postępuj w przypadku trzeciego i czwartego nadajnika.
Uwaga:
Po przyciśnięciu przełącznika ciśnienia i usłyszeniu krótkiego sygnału dźwiękowego, musisz w ciągu 5
sekund wyzwolić nadajnik. Po 5 sekundach rozlegnie się długi sygnał dźwiękowy przez 1 sekundę. Po
tym czasie nie będzie możliwe podłączenie nadajnika do odbiornika. W takim wypadku powtórz
procedurę.
Wymiana baterii
Baterie odbiornika:
Jeśli chcesz wymienić baterie wyłącznie w odbiorniku musisz ponownie ustawić częstotliwość dla
wszystkich nadajników podłączonych do tego odbiornika, jak opisano w sekcji Włączanie po raz
pierwszy lub Dodatkowe nadajniki. Ponieważ nie wymieniasz baterii nadajnika, uprzednio
zapamiętany zestaw melodii pozostaje w pamięci.
Baterie nadajnika :
Strona 5 z 7
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Page 6
www.conrad.pl
Jeśli chcesz wymienić baterie wyłącznie w nadajniku musisz ponownie podłączyć nadajnik jak opisano
w sekcji Dodatkowe nadajniki i, jeśli to konieczne, ponownie ustawić melodie. Pozostałe uprzednio
podłączone nadajniki nie wymagają ponownego podłączania.
Baterie nadajnika i odbiornika:
Jeśli wymieniasz baterie zarówno w nadajnikach jak i w odbiornikach włóż baterie a następnie
postępuj zgodnie z sekcją Włączanie po raz pierwszy. Pozostałe uprzednio podłączone nadajniki
należy podłączyć ponownie jak opisano w sekcji Podłączanie dodatkowych nadajników.
Zmiana częstotliwości
Jeśli dzwonek bezprzewodowy rozlega się, chociaż nie aktywowałeś nadajnika, być może w okolicy
znajduje się urządzenie które pracuje na tej samej częstotliwości. W takim przypadku nadajnik i
odbiornik należy ustawić na Iną częstotliwość. Wyjmij baterie z nadajnika i odbiornika na 10 sekund,
tak, aby usunąć zapamiętaną częstotliwość. Teraz włóż ponownie baterie i aktywuj nadajnik, aby
ustawić nową częstotliwość. Wszystkie uprzednio podłączone nadajniki dodatkowe również należy
podłączyć ponownie, jak opisano w sekcji Podłączanie dodatkowych nadajników.
Identyfikacja sygnału
Jeśli korzystasz z drugiego, trzeciego lub czwartego nadajnika możesz ustawić identyfikację sygnału
(np. drzwi frontowe, tylne, osoby wymagające pomocy itp.) ustawiając różną melodię dla nadajnika
(patrz Wybór melodii). Wykonaj ustawienie częstotliwości jak opisano w sekcjach Włączanie po raz
pierwszy lub Podłączanie dodatkowych nadajników.
Użycie kilku zestawów o różnych częstotliwościach
Aby, na przykład, korzystać z dzwonka bezprzewodowego na parterze i na pierwszym piętrze domu,
musisz użyć dwóch zestawów, które uruchamiane są sekwencyjnie, jak opisano w sekcji Włączanie po
raz pierwszy.
System kodowania Heidemann automatycznie uruchomi drugi zestaw na innej częstotliwości; w ten
sposób nie będzie on dzwonił, kiedy używany jest pierwszy zestaw.
Strona 6 z 7
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Page 7
www.conrad.pl
Dioda funkcyjna
Dioda funkcyjna znajduje się z przodu odbiornika i zaświeca się, kiedy rozlega się dźwięk odbiornika.
Specyfikacje
Odbiornik :
Zasilanie : Baterie 2 x 1.5 Volt LR6 / Mignon (nie dołączone do dostawy)
Zużycie mocy: 80 mA roboczo 0.1 mA stand-by
Zakres temperatury: -10°C do +40°C
UWAGA:
Nie narażaj baterii na działanie gorąca, bezpośredniego nasłonecznienia i ognia!
Ryzyko wybuchu!
Dołączono informacje dla klienta w zakresie ochrony środowiska, gospodarki odpadami i
zgodności.
Gwarancja zgodnie z obowiązującym prawem.
Podlega zmianom technicznym.
