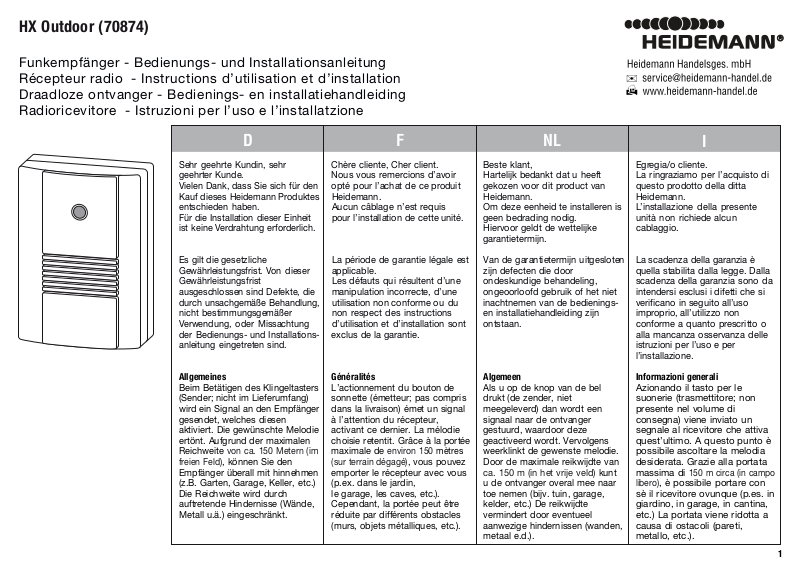

HX Outdoor (70874)
Funkempfänger - Bedienungs- und Installationsanleitung
Récepteur radio - Instructions d’utilisation et d’installation
Draadloze ontvanger - Bedienings- en installatiehandleiding
Radioricevitore - Istruzioni per l’uso e l’installatzione
Sehr geehrte Kundin, sehr
geehrter Kunde.
Vielen Dank, dass Sie sich für den
Kauf dieses Heidemann Produktes
entschieden haben.
Für die Installation dieser Einheit
ist keine Verdrahtung erforderlich.
Es gilt die gesetzliche
Gewährleistungsfrist. Von dieser
Gewährleistungsfrist
ausgeschlossen sind Defekte, die
durch unsachgemäße Behandlung,
nicht bestimmungsgemäßer
Verwendung, oder Missachtung
der Bedienungs- und Installationsanleitung eingetreten sind.
Allgemeines
Beim Betätigen des Klingeltasters
(Sender; nicht im Lieferumfang)
wird ein Signal an den Empfänger
gesendet, welches diesen
aktiviert. Die gewünschte Melodie
ertönt. Aufgrund der maximalen
Reichweite
freien Feld)
Empfänger überall mit hinnehmen
(z.B. Garten, Garage, Keller, etc.)
Die Reichweite wird durch
auftretende Hindernisse (Wände,
Metall u.ä.) eingeschränkt.
von ca. 150 Metern (im
, können Sie den
Chère cliente, Cher client.
Nous vous remercions d’avoir
opté pour l’achat de ce produit
Heidemann.
Aucun câblage n’est requis
pour l’installation de cette unité.
La période de garantie légale est
applicable.
Les défauts qui résultent d’une
manipulation incorrecte, d’une
utilisation non conforme ou du
non respect des instructions
d’utilisation et
exclus de la garantie.
Généralités
L’actionnement du bouton de
sonnette (émetteur; pas compris
dans la livraison) émet un signal
à l’attention du récepteur,
activant ce dernier. La mélodie
choisie retentit. Grâce à la portée
maximale de
(sur terrain dégagé)
emporter le récepteur avec vous
(p.ex. dans le jardin,
le garage, les caves, etc.).
Cependant, la portée peut être
réduite par différents obstacles
(murs, objets métalliques, etc.).
d’installation sont
environ 150 mètres
, vous pouvez
NLFD
Beste klant,
Hartelijk bedankt dat u heeft
gekozen voor dit product van
Heidemann.
Om deze eenheid te installeren is
geen bedrading nodig.
Hiervoor geldt de wettelijke
garantietermijn.
Van de garantietermijn uitgesloten
zijn defecten die door
ondeskundige behandeling,
ongeoorloofd gebruik of het niet
inachtnemen van de bedieningsen installatiehandleiding zijn
ontstaan.
Algemeen
Als u op de knop van de bel
drukt (de zender, niet
meegeleverd) dan wordt een
signaal naar de ontvanger
gestuurd, waardoor deze
geactiveerd wordt. Vervolgens
weerklinkt de gewenste melodie.
Door de maximale reikwijdte van
ca. 150 m (in het vrije veld) kunt
u de ontvanger overal mee naar
toe nemen (bijv. tuin, garage,
kelder, etc.) De reikwijdte
vermindert door eventueel
aanwezige hindernissen (wanden,
metaal e.d.).
I
Egregia/o cliente.
La ringraziamo per l’acquisto di
questo prodotto della ditta
Heidemann.
L’installazione della presente
unità non richiede alcun
cablaggio.
La scadenza della garanzia è
quella stabilita dalla legge. Dalla
scadenza della garanzia sono da
intendersi esclusi i difetti che si
verificano in seguito all’uso
improprio, all’utilizzo non
conforme a quanto prescritto o
alla mancanza osservanza delle
istruzioni per l’uso e per
l’installazione.
Informazioni generali
Azionando il tasto per le
suonerie (trasmettitore; non
presente nel volume di
consegna) viene inviato un
segnale al ricevitore che attiva
quest’ultimo. A questo punto è
possibile ascoltare la melodia
desiderata. Grazie alla portata
massima di
libero)
sè il ricevitore ovunque (p.es. in
giardino, in garage, in cantina,
etc.) La portata viene ridotta a
causa di ostacoli (pareti,
metallo, etc.).
150 m circa (in campo
, è possibile portare con
1
CODE
LR6 / UM3
SIZE AA
LR6 / UM3
SIZE AA
Empfänger Batterieinstallation
Schieben Sie die
Batteriefachabdeckung auf der
Rückseite nach unten und legen
Sie die Batterien ein (nicht im
Lieferumfang enthalten) 2 x 1,5
Volt AA LR6 / Mignon.
Beim Einlegen bitte auf
Polarität achten! Schieben Sie
die Batteriefachabdeckung des
Empfängers wieder ein.
Der Empfänger ist nun
betriebsbereit.
Mise en place des piles dans le
récepteur
Faites glisser le couvercle du
compartiment des piles (au dos
de l’appareil) vers le bas et
mettez les piles en place
(pas comprises dans la livraison)
2 x 1,5 Volt AA LR6 / Mignon.
Respectez la polarité lors de la
mise en place! Remettez le
couvercle du compartiment des
piles en place. Le récepteur est
alors prêt à l’emploi.
NLFD
Installatie batterij ontvanger
Schuif het deksel van het
batterijvakje aan de achterkant
naar onder en plaats de batterijen
(niet meegeleverd) 2 x 1,5 Volt AA
LR6 / mignon.
Let op de juiste plaatsing van de
polen! Schuif het deksel van het
batterijvakje van de ontvanger
weer terug op zijn plaats.
De ontvanger is nu klaar voor
gebruik.
I
Installazione delle batterie nel
ricevitore
Spingere il coperchio del vano
portabatterie sul lato posteriore
verso il basso e inserire le
batterie (non contenute nel
volume di consegna) 2 x 1,5 Volt
AA LR6 / Mignon.
Durante l’inserimento prestare
attenzione alla polarità! Inserire
nuovamente il coperchio del vano
porta-batterie del rice-vitore. A
questo punto il ricevitore è pronto
per il funzionamento.
CODE
Empfänger Befestigung
Der Empfänger hat auf der
Rückseite einen BefestigungsClip mit integriertem Befestigungsloch.
Dadurch kann das Gerät an
einer Schraube aufgehangen
oder jederzeit beliebig in einen
anderen Raum mitgenommen
werden.
Das Befestigungsmaterial
(Dübel und Schraube) ist im
Lieferumfang enthalten.
Achten Sie bei der Montage
darauf, dass zwischen Wand
und Empfänger ein Abstand von
ca. 3mm gelassen wird, damit
das Gerät locker eingehangen
werden kann.
Fixation du récepteur
Un clip de fixation avec trou
intégré de fixation est aménagé
au dos du récepteur.
Ainsi, il est possible d’accrocher
l’appareil à une vis ou de
l’emmener au gré dans une autre
pièce.
Le matériel de fixation (vis et
cheville) est compris dans la
livraison.
Lors du montage, veillez à
laisser un écart de 3 mm
environ entre le mur et le
récepteur afin de pouvoir
accrocher facilement
l’appareil.
Bevestiging ontvanger
De ontvanger heeft aan de
achterkant een bevestigingsclip
met een gaatje.
Hiermee kan het apparaat aan
een schroef worden opgehangen
of naar believen worden
meegenomen naar een andere
kamer.
Het bevestigingsmateriaal (plug
en schroef) is meegeleverd.
Let er bij de montage op om
tussen de wand en de ontvanger
een afstand van ca. 3mm over te
laten om het apparaat
gemakkelijk te kunnen ophangen.
Fissaggio del ricevitore
Nella parte posteriore il ricevitore
è dotato di una graffetta di
fissaggio con fo
integrato.
In tal modo l’apparecchio può
essere appeso ad una vite o
essere portato in qualsiasi altro
ambiente.
Il materiale di fissaggio (tassello
e vite) è contenuto nel volume
di consegna.
Durante il montaggio lasciare
una distanza di circa 3mm
tra la parete e il ricevitore,
affinché l’apparecchio possa
essere appeso in maniera
lasca.
ro di fissaggio
2
CODE
LR6 / UM3
SIZE AA
LR6 / UM3
SIZE AA
Frequenzeinstellung,
Batteriewechsel, Ergänzung von
Sendern und Empfängern
Alle Produkte aus der Heidemann HX
Serie sind miteinander kombinierbar
bzw. erweiterbar und verfügen über
eine Selbstlernfunktion zur leichten
Einstellung des Sendekanals.
Achten Sie beim Kauf von
Zusatzkomponenten (siehe auch
Rubrik „weitere Anschlussmöglichkeiten“ am Ende der
Anleitung) zur Erweiterung des
Systems auf das links abgebildete
Logo.
Es können maximal 4 Sender an
einen Funkempfänger angelernt
werden. Als Sender gelten alle
Funksender mit und ohne
Namensschild, Tür- und
Fensterkontakt, Bewegungsmelder, Notfallsender sowie
Durchgangsmelder aus der
Heidemann HX Serie.
An einen Sender können beliebig
viele Funkempfänger angelernt
werden.
Erste Inbetriebnahme
Nachdem Sie die Batterien in Sender
und Empfänger eingelegt haben,
betätigen Sie ein Mal den Sender.
Dieser stellt automatisch eine
Frequenz ein und übermittelt diese an
den Empfänger, welcher daraufhin
ertönt. Unmittelbar nach dieser Frequenzspeicherung kann der Empfänger
keine weiteren Funksignale mehr
speichern, hierdurch werden Funküberschneidungen mit anderen
Geräten in der Umgebung vermieden.
Réglage de la fréquence,
changement des piles, ajout
d’émetteurs et de récepteurs
Tous les produits de la série
Heidemann HX peuvent se combiner
et se compléter ; ils disposent
d’une fonction d’auto-apprentissage
permettant de régler facilement le
canal d’émission.
Si vous achetez des composants
additionnels pour accessoiriser le
système (voir aussi la rubrique «
Autres possibilités de raccordement »
en fin de notice), vérifiez la présence
du logo reproduit ci-contre à gauche.
Un maximum de 4 émetteurs peut
être programmé sur un récepteur
radio. Les émetteurs sont tous les
émetteurs radio, avec ou sans
identification, les contacts de portes
et de fenêtres, les détecteurs de
mouvement, les émetteurs d’urgence
et les détecteurs de passage de la
série Heidemann HX.
Plusieurs récepteurs radio peuvent
être configurés au choix sur un seul
émetteur.
Première mise en service
Après avoir mis les piles dans
l’émetteur et le récepteur, actionnez
l’émetteur une fois.
Celui-ci règle automatiquement une
fréquence et la transmet au récepteur
qui répond en sonnant.
Immédiatement après
l’enregistrement de la fréquence, le
récepteur ne peut plus mémoriser
d’autres signaux radio, ce qui permet
d’éviter les interférences radio avec
d’autres appareils environnants.
NLFD
Frequentie-instelling, vervanging
van de batterij, toevoegen van
zenders en ontvangers
Alle producten uit de Heidemann
HX-serie kunnen met elkaar worden
gecombineerd of uitgebreid worden
en hebben een zelflerende functie
voor het eenvoudig instellen van het
zendkanaal.
Let bij de aankoop van accessoires
(zie ook de rubriek "Extra aansluitmogelijkheden" aan het einde van de
handleiding) om het systeem uit te
breiden, op het links afgebeelde
logo.
Er kunnen maximaal 4 zenders
worden geprogrammeerd op één
radio-ontvanger. Als zender gelden
alle radiozenders met of zonder
typeplaatje, deur- en raamcontacten,
bewegingsdetectoren, noodzenders
en doorgangsmelders uit de
Heidemann HX-serie.
Op één zender kan een willekeurig
aantal radio-ontvangers worden
geprogrammeerd.
Eerste ingebruikname
Nadat u de batterijen in zender en
ontvanger hebt geplaatst, drukt u
éénmaal op de zender.
Deze stelt automatisch een frequentie
in en verzendt deze naar de
ontvanger, die vervolgens een
geluidssignaal weergeeft.
Direct na deze frequentieopslag kan
de ontvanger geen verdere
radiosignalen meer opslaan, hiermee
wordt radio-interferentie met andere
apparaten in de buurt voorkomen.
Impostazione della frequenza,
sostituzione della batteria, integrazione
di trasmettitori e ricevitori
Tutti i prodotti Heidemann della serie
HX possono essere combinati ed
ampliati tra loro; dispongono di una
funzione di autoapprendimento per
facilitare l’impostazione del canale di
trasmissione.
Al momento dell’acquisto dei
componenti aggiuntivi per
l’ampliamento del sistema (vedi
anche la rubrica “Altre possibilità di
collegamento“ in fondo alle istruzioni),
prestare attenzione al logo raffigurato a
sinistra.
È possibile inizializzare al massimo
4 trasmettitori su uno stesso ricevitore
radio. Fungono da trasmettitori tutti i
trasmettitori radio con e senza
targhetta, contatto porta e finestra,
sensori di movimento, i trasmettitori di
emergenza e i rilevatori di passaggio
Heidemann della serie HX.
Su uno stesso trasmettitore è possibile
inizializzare quanti ricevitori radio si
desidera.
Prima attivazione
Dopo aver inserito la batteria nel
trasmettitore e nel ricevitore, azionare
una volta il trasmettitore. In questo
modo si imposta automaticamente una
frequenza e la si trasmette al ricevitore,
il quale emette un segnale acustico.
Una volta memorizzata questa
frequenza, il ricevitore non può
memorizzare nessun altro segnale di
frequenza. In tal modo si evitano
interferenze con altri apparecchi
presenti nell’ambiente circostante.
I
3
CODE
Weitere Sender anlernen
Um einen zweiten, dritten bzw.
vierten Sender anzulernen gehen Sie
wie folgt vor.
Bestücken Sie zunächst den zweiten
Sender mit Batterien (siehe Rubrik
Sender Batterieinstallation), achten
Sie dabei darauf, dass die Batterien
richtig eingelegt sind bzw., dass der
eventuell vorhandene Batterieschutzstreifen entfernt ist.
Halten Sie den Druckschalter auf der
Rückseite (siehe Skizze links) für 1
bis 2 Sekunden gedrückt, bis Sie
einen kurzen Piepton hören. Dann
betätigen Sie den Funksender, dieser
stellt nun automatisch eine Frequenz
ein und übermittelt diese an den
Empfänger, welcher daraufhin ertönt.
Für den dritten und vierten Sender
gehen Sie in gleicher Weise vor.
Hinweis:
Wenn Sie den Druckschalter betätigt
haben und der kurze Piepton ertönt,
müssen Sie innerhalb von 5
Sekunden den Sender auslösen.
Nach 5 Sekunden ertönt für
1 Sekunde ein Dauerton, danach
kann kein Sender mehr angelernt
werden. Wiederholen Sie in
diesem Fall die Prozedur.
Configuration d’autres émetteurs
Pour configurer un deuxième,
troisième ou quatrième émetteur,
procédez comme suit.
Mettez en place d’abord les piles
dans le nouvel émetteur (voir la
rubrique « Mise en place des piles de
l’émetteur »), en veillant à ce qu’elles
soient bien placées et que
l’éventuelle languette de protection
soit retirée.
Appuyez sur le commutateur à
pression situé sur la face arrière (voir
schéma à gauche) et maintenez-le
enfoncé pendant une à deux
secondes, jusqu’à ce que vous
entendiez un signal sonore.
alors l’émetteur ;
automatiquement une fréquence et la
transmet au récepteur, qui répond en
sonnant.
Procédez de la même manière pour
le troisième et le quatrième émetteur.
Remarque :
Après que vous avez actionné le
bouton et que le bip a retenti, vous
disposez de 5 secondes pour
actionner l’émetteur.
Après ce délai de 5 secondes, un
signal sonore continu retentit pendant
une seconde ; il n’est alors plus
possible de configurer un nouvel
émetteur. Dans ce cas, recommencez
la procédure du début.
Actionnez
celui-ci règle
NLFD
Extra zenders programmeren
Om een tweede, derde en vierde
zender te programmeren, gaat u als
volgt te werk.
Plaats eerst de batterijen in de
tweede zender (zie de rubriek
Plaatsen zenderbatterijen), zorg
ervoor dat de batterijen goed op hun
plaats zitten en dat eventuele
batterijbeschermingsstrips zijn
verwijderd.
Houd de drukschakelaar op de
achterkant (zie schema links)
gedurende 1 tot 2 seconden
ingedrukt tot u een korte pieptoon
hoort.
Druk vervolgens op de
radiozender, deze stelt nu automatisch
een frequentie in en zendt deze naar
de ontvanger, die vervolgens een
geluidssignaal laat weerklinken.
Bij de derde en vierde zender gaat u
op dezelfde manier te werk.
Tip:
Als u op de drukschakelaar hebt
gedrukt en er klinkt een korte
pieptoon,
dan moet u binnen
5 seconden de zender activeren.
Na 5 seconden klinkt er 1 seconde
lang een aanhoudende toon, daarna
kan er geen zender meer worden
geprogrammeerd. Herhaal in dit
geval de procedure.
Inizializzare altri trasmettitori
Per inizializzare un secondo, un terzo
o quarto trasmettitore, procedere
come di seguito illustrato.
Inserire le batterie nel secondo
trasmettitore (vedi la rubrica
Inserimento batterie nel trasmettitore).
Nel farlo, accertarsi di aver
posizionato correttamente le batterie
e di averne rimosso l'eventuale
striscia protettiva.
Houd de drukschakelaar op de
achterkant (zie schema links)
gedurende 1 tot 2 seconden
ingedrukt tot u een korte pieptoon
hoort. Attivare il trasmettitore radio;
quest’ultimo imposta
automaticamente una frequenza e la
trasmette al ricevitore il quale emette
un segnale acustico.
Per il terzo e quarto trasmettitore
procedere nello stesso modo.
Attenzione:
Una volta azionato l'interruttore a
pressione ed udito il breve segnale
acustico, è necessario attivare il
trasmettitore entro 5 secondi.
Trascorsi i 5 secondi si attiva un
segnale fisso che dura 1 secondo,
al termine del quale non è più
possibile inizializzare altri
trasmettitori. In questo caso,
ripetere la procedura.
I
4
CODE
LR6 / UM3
SIZE AA
LR6 / UM3
SIZE AA
Batteriewechsel
Empfängerbatterien:
Wenn Sie nur die Batterien im
Empfänger wechseln wollen, müssen
Sie für alle Sender, die diesen
Empfänger ansprechen sollen, die
Frequenzeinstellung wie in Rubrik
„Erste Inbetriebnahme“ bzw. „Weitere
Sender anlernen“ neu anlernen.
Da Sie die Senderbatterien nicht
auswechseln, bleiben die zuvor
eingestellten Melodien gespeichert.
Senderbatterien:
Wenn Sie nur im Sender die
Batterien wechseln wollen, müssen
Sie den Sender wie in Rubrik
„Weitere Sender anlernen“ neu
anlernen und ggf. die Melodie neu
einstellen. Andere zuvor angelernte
Sender müssen nicht neu angelernt
werden.
Sender- und Empfängerbatterien:
Wenn Sie in beiden Gerätekomponenten die Batterien wechseln,
gehen Sie nach dem Einlegen der
Batterien wie in Rubrik „Erste
Inbetriebnahme“ vor. Andere zuvor
angelernte Sender müssen wie in
Rubrik „weitere Sender anlernen“
neu angelernt werden.
Frequenzwechsel
Sollte der Funkgong ertönen, ohne
dass Sie den Sender betätigt haben,
kann dies an einem Gerät in Ihrer
Umgebung liegen, das auf derselben
Frequenz betrieben wird.
Sender und Empfänger können dann
auf eine andere Frequenz eingestellt
werden.
Changement des piles
Piles du récepteur :
Si vous souhaitez remplacer seulement
les piles du récepteur, vous devez
répéter le réglage de la fréquence sur
tous les émetteurs qui s’adressent à ce
récepteur ; voir la rubrique « Première
mise en service » ou « Configuration
d’autres émetteurs ». Puisque vous ne
changez pas les piles de l’émetteur, les
sonneries préalablement réglées
restent mémorisées.
Piles de l’émetteur :
Si vous devez remplacer seulement les
piles de l’émetteur, il faut recommencer
la configuration de l’émetteur comme
indiqué dans la rubrique « Configuration
d’autres émetteurs » et éventuellement
sélectionner de nouveau la sonnerie.
Les autres émetteurs ayant déjà été
configurés ne doivent pas être
reconfigurés.
Piles des émetteurs et des récepteurs :
Si vous remplacez les piles sur les deux
types d’appareils, procédez comme
indiqué dans la rubrique « Première
mise en service » après avoir mis les
piles en place. Les autres émetteurs
ayant déjà été configurés doivent être
reconfigurés comme indiqué dans la
rubrique « Configuration de nouveaux
émetteurs ».
Changement de fréquence
Si le gong se déclenche alors que vous
n’avez pas actionné l’émetteur, c’est le
signal d’un autre appareil qui peut se
trouver aux alentours et qui utilise la
même fréquence.
Dans ce cas, l’émetteur et le
récepteur peuvent être réglés sur une
autre fréquence.
NLFD
Vervanging van de batterijen
Batterijen in de ontvanger:
Als u alleen maar de batterijen in de
ontvanger wilt vervangen, dan moet u
voor alle zenders die deze ontvanger
moeten bereiken, de frequentie-instelling
opnieuw uitvoeren, zoals beschreven in
de rubriek Eerste ingebruikname of
Extra zenders programmeren. Omdat u
de batterijen in de zender niet vervangt,
blijven de vooraf ingestelde melodieën
opgeslagen.
Batterijen in de zender:
Als u alleen de batterijen in de zender
wilt vervangen, moet u de zender
opnieuw programmeren zoals
beschreven in de rubriek Extra
zendetammeren en eventueel de
melodie opnieuw instellen. Andere
van tevoren geprogrammeerde
zenders hoeven niet opnieuw te
worden geprogrammeerd.
Batterijen in zowel zender als ontvanger:
Als u de batterijen in beide apparaatonderdelen wilt vervangen, gaat u na
het plaatsen van de batterijen te werk
zoals beschreven in de rubriek Eerste
ingebruikname. Andere van tevoren
geprogrammeerde zenders moeten
opnieuw worden geprogrammeerd,
zoals beschreven in de rubriek Extra
zenders programmeren.
Frequentiewijziging
Mocht de draadloze deurbel
weerklinken zonder dat u de zender
hebt ingedrukt, dan kan dit aan een
apparaat in de omgeving liggen dat
op dezelfde frequentie wordt gebruikt.
De zender en de ontvanger moeten
dan op een andere frequentie worden
ingesteld.
Sostituzione della batteria
Batterie del ricevitore:
Se si devono sostituire solo le batterie
del ricevitore, è necessario re-impostare
la frequenza su tutti i trasmettitori che
comunicano con quel ricevitore,
seguendo le istruzioni fornite nella
rubrica Prima attivazione o Inizializzare
altri trasmettitori. Dal momento che le
batterie dei trasmettitori non vengono
sostituite, le melodie precedentemente
impostate restano memorizzate.
Batterie del trasmettitore:
Per sostituire solo le batterie del
trasmettitore, è necessario inizializzare
nuovamente i trasmettitori seguendo
le istruzioni fornite nella rubrica
Inizializzare altri trasmettitori, ed
eventualmente re-impostare la
melodia. Gli altri trasmettitori
precedentemente inizializzati non
devono essere nuovamente inizializzati.
Batterie del trasmettitore e del ricevitore:
Per sostituire le batterie di entrambi i
componenti del dispositivo, inserire le
batterie e poi procedere come
descritto nella rubrica Prima
attivazione. Gli altri trasmettitori
precedentemente inizializzati devono
essere nuovamente inizializzati come
illustrato nella rubrica Inizializzare altri
trasmettitori.
Modifica della frequenza
Se il campanello si attiva senza che
sia stato azionato il trasmettitore, ciò
può essere dovuto a un dispositivo
che si trova nelle vicinanze e utilizza
la stessa frequenza.
In tal caso, il trasmettitore e il
ricevitore possono essere impostati
su un’altra frequenza.
I
5
Entfernen Sie für 10 Sekunden die
Batterien aus Sender und Empfänger,
so dass die gespeicherte Frequenz
gelöscht wird. Legen Sie die
Batterien erneut ein und betätigen Sie
den Sender, um eine neue Frequenz
einzustellen. Eventuell zuvor
angelernte weitere Sender müssen
wie in Rubrik „Weitere Sender
anlernen“ ebenfalls neu angelernt
werden.
Rufunterscheidung
Bei Verwendung eines zweiten,
dritten oder vierten Senders können
Sie im Sender durch Einstellung
einer anderen Melodie (siehe Rubrik
Melodieauswahl) eine Rufunterscheidung (z.B. Vorder- und
Hintertür, zu pflegende Person usw.)
einstellen.
Gehen Sie bei der Frequenzeinstellung bitte wie unter der Rubrik
„Erste Inbetriebnahme“ bzw. „weitere
Sender anlernen“ vor.
Verwendung mehrerer Sets auf
unterschiedlichen Frequenzen
Um z. B. einen Funkgong im
Erdgeschoss und im 1. Stock eines
Wohnhauses zu betreiben, benötigen
Sie zwei Sets und nehmen diese
nacheinander wie in Rubrik „Erste
Inbetriebnahme“ in Betrieb.
Durch das Heidemann Kodiersystem
wird das zweite Set automatisch auf
einer separaten Frequenz betrieben
und nicht klingeln, wenn das erste
Set benutzt wird.
Retirez les piles de l’émetteur et
du récepteur pendant 10 secondes
pour effacer la fréquence mémorisée.
Remettez les piles et actionnez
l’émetteur pour paramétrer une
nouvelle fréquence. Les autres
émetteurs éventuellement configurés
auparavant doivent être reconfigurés
comme indiqué dans la rubrique «
Configuration de nouveaux
émetteurs ».
Distinction entre les appels
Si vous utilisez un deuxième, troisième
ou quatrième émetteur, vous pouvez
régler une autre sonnerie sur l’émetteur
(voir la rubrique « Sélection de la
sonnerie ») pour distinguer les appels
(par exemple porte avant ou arrière,
patient en attente de soin, etc.).
Pour le réglage de la fréquence,
procédez comme indiqué dans la
rubrique « Première mise en service »
ou « Configuration d’autres émetteurs ».
Utilisation de différents kits sur
différentes fréquences
Par exemple, pour actionner un gong
au rez-de-chaussée et un autre au
premier étage d’une maison, vous avez
besoin de deux kits que vous aurez
mis en service comme indiqué dans la
rubrique « Première mise en service ».
Grâce au système de codage
Heidemann, le second kit fonctionne
automatiquement sur une fréquence
distincte et il ne sonne pas lorsque le
premier kit répond.
NLFD
Verwijder de batterijen gedurende
10 seconden uit zowel zender als
ontvanger, zodat de opgeslagen
frequentie wordt gewist. Plaats de
batterijen terug en druk op de zender
om een nieuwe frequentie in te
stellen. Ook eventuele andere reeds
geprogrammeerde zenders moeten
opnieuw worden geprogrammeerd,
zoals beschreven in de rubriek Extra
zenders programmeren.
Onderscheid in geluidssignaal
Bij gebruik van een tweede, derde of
vierde zender kunt u deze zender
door het instellen van een andere
melodie (zie rubriek Melodieselectie)
een alternatief geluidssignaal geven
(bijv. voor -en achterdeur, te
verplegen persoon enz.).
Ga bij het instellen van de frequentie
te werk zoals beschreven in de
rubriek Eerste ingebruikname of
Extra zenders programmeren.
Het gebruik van meerdere sets met
verschillende frequenties
Om bijvoorbeeld een draadloze deurbel
op de begane grond en op de eerste
verdieping van een woonhuis te gebruiken,
hebt u twee sets nodig die u één voor één
in gebruik neemt zoals beschreven in de
rubriek Eerste ingebruikname.
Door het Heidemann-coderings-systeem
wordt de tweede set automatisch op een
andere frequentie ingesteld en geeft geen
geluidssignaal af wanneer de eerste set
wordt gebruikt.
Rimuovere per 10 secondi le batterie
dal trasmettitore e dal ricevitore, in
modo da cancellare la frequenza
memorizzata. Inserire di nuovo le
batterie e attivare il trasmettitore per
impostare una nuova frequenza.
Eventuali altri trasmettitori
precedentemente inizializzati devono
anch’essi essere nuovamente
inizializzati come illustrato nella
rubrica Inizializzare altri trasmettitori.
Distinzione tra le chiamate
Se si utilizza più di un trasmettitore,
è possibile impostare nel trasmettitore
una distinzione tra le chiamate (ad es.
porta anteriore e porta sul retro,
persona di cui prendersi cura ecc.)
impostando melodie diverse (vedi la
rubrica Selezione delle melodie).
Per impostare la frequenza procedere
come descritto nella rubrica Prima
attivazione o Inizializzare altri
trasmettitori.
Utilizzo di più kit su frequenze
diverse
Ad esempio, per azionare un
campanello al piano terra e uno al
1° piano di una casa sono necessari
due kit che devono essere attivati in
successione come illustrato nella
rubrica Prima attivazione.
Attraverso il sistema di codifica
Heidemann il secondo kit viene
inizializzato automaticamente su
una frequenza a parte e non suona
quando si utilizza il primo kit.
I
6
Warnlampe
(bei schwächer werden der
Batterien)
Auf der Vorderseite des
Empfängers befindet sich eine
rote Warnlampe, die dann
aufleuchtet, wenn die Batterien
deutlich schwächer werden.
Wechseln Sie in diesem Fall die
Batterien des Funkempfängers.
Témoin d’avertissement
(lorsque les piles commencent
à faiblir).
Un témoin d’avertissement rouge
se trouve sur la face frontale
de l’appareil et s’allume dès que
les piles commencent à faiblir.
Dans ce cas, remplacez les piles
du récepteur radio.
NLFD
Waarschuwingslamp
(bij het leegraken van de
batterijen)
Aan de voorkant van de
ontvanger bevindt zich een rood
waarschuwingslampje dat gaat
branden als de batterijen duidelijk
zwakker worden. Vervang in dit
geval de batterijen van de
draadloze ontvanger.
I
Lampada di emergenza
(per segnalare un basso livello
di carica delle batterie)
Sul lato posteriore del ricevitore
è presente una lampada di
emergenza di colore rosso che
si accende nel caso in cui le
batterie siano quasi del tutto
scariche. In questo caso
sostituire le batterie del
radioricevitore.
No. 70377
Weitere Anschlussmöglichkeiten
nicht im Lieferumfang
HX Funk-Distanzerweiterung
(70377)
HX Funksender
Tür- und Fensterkontakt
(70378)
Funk-Durchgangsmelder HX
(70374)
Funk-Notfall-Sender HX Maxi
(70371)
Funk-Notfall-Sender HX Mini
(70370)
Autres possibilités de raccordement
pas compris dans la livraison
HX Extenseur de portée
(70377)
HX Émetteur sans fil à contact
pour portes et fenêtres
(70378)
Détecteur de passage
sans fil HX
(70374)
Émetteur d’urgence HX Maxi
(70371)
Émetteur d’urgence HX Mini
(70370)
Overige aansluitmogelijkheden
niet meegeleverd
HX draadloze afstandsuitbreiding
(70377)
HX draadloos deur- en
raamcontact
(70378)
Draadloze HX-Deursensor
(70374)
Draadloze noodzender HX Maxi
(70371)
Draadloze noodzender HX Mini
(70370)
Altre possibilità di collegamento
non presente nel volume di consegna
HX Estensore a radiofrequenza
(70377)
HX Trasmettitore radio del
contatto per porte e finestre
(70378)
Rilevatore di passaggio
radio HX
(70374)
Trasmettitore d’emergenza senza
fili HX Maxi
(70371)
Trasmettitore d’emergenza senza
fili HX Mini (70370)
7
No. 70378
No. 70374
Spezifizierung
Empfänger:
Stromversorgung:
2 x 1,5 Volt LR6 / Mignon
Batterien (nicht im Lieferumfang)
Verbrauch:
120 mA bei Betrieb
0,1
m
A Stand-by
Temperaturbereich:
5°C bis +40°C
Spécification
Récepteur:
Alimentation tension:
2 piles 1,5 Volt LR6 / Mignon
(pas comprises dans la livraison)
Consommation:
120 mA en fonctionnement
0,1
m
A en veille
Plage de températures:
5°C à +40°C
NLFD
Specificaties
Ontvanger:
Stroomvoorziening:
2 x 1,5 Volt LR6 / mignon
batterijen (niet meegeleverd)
Verbruik:
120 mA in bedrijf
0,1
m
A stand-by
Temperatuursbereik:
5°C tot +40°C
I
Specificazione
Ricevitore:
Alimentazione elettrica:
2 x 1,5 Volt LR6 / batterie
Mignon (non presente nel
volume di consegna)
Consumo:
120 mA durante il funzionamento
0,1
m
A stand-by
Intervallo di variazione della
temperatura:
da 5°C a +40°C
No. 70371
No. 70370
ACHTUNG:
Setzen Sie Batterien nicht Hitze,
direkter Sonneneinstrahlung oder
Feuer aus! Explosionsgefahr!
Benutzerinformationen zum
Umweltschutz, Entsorgung und
Konformität sind beigelegt.
Gewährleistung gemäß den
gesetzlichen Bestimmungen.
Technische Änderungen
vorbehalten.
ATTENTION:
Se placer piles ne pas
de chaleur, direct soleil et feu!
Menancer la explosion!
Des informations à l’attention de
l’utilisateur sont jointes, relatives
à la protection de l’environnement,
à la mise au rebut et à la
conformité.
Garantie conformément aux
dispositions légales. Sous réserve
de modifications techniques.
LET OP:
De batterijen niet blootstellen
aan hitte, direct zonlicht of open
vuur! Explosiegevaar!
In de verpakking vindt u
gebruikersinformatie over de
milieu- en verwijderingsvoorschriften en over de
conformiteit.
Garantie volgens de wettelijke
voorschriften.
Technische wijzigingen
voorbehouden
ATTENZIONE:
Non esporre le batterie a fonti
di calore, a luce solare diretta o
a fiamme! Pericolo d’esplosione!
Le informazioni per l’utente
relative alla tutela ambientale,
allo smaltimento e alla conformità
sono accluse in allegato.
Garanzia conforme alla
disposizioni di legge.
Con riserva di modifiche
tecniche.
8
Loading...
