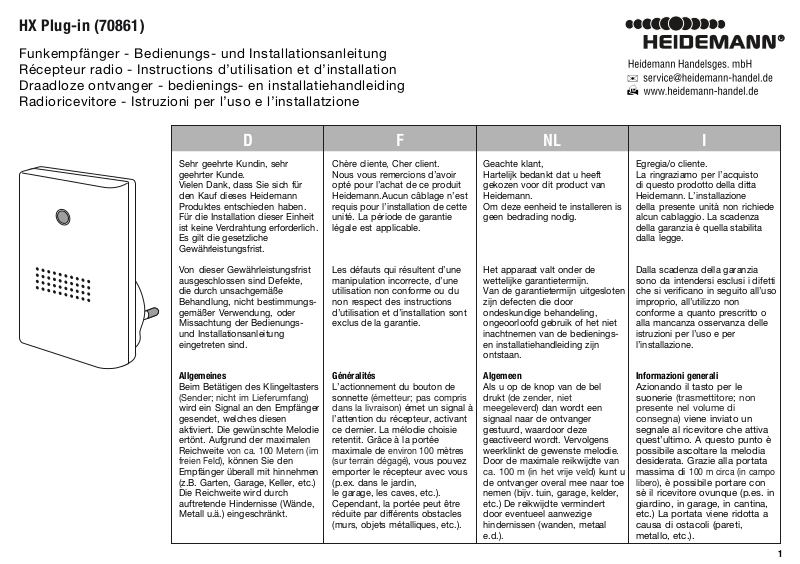

HX Plug-in (70861)

Funkempfänger - Bedienungs- und Installationsanleitung
Récepteur radio - Instructions d’utilisation et d’installation
Draadloze ontvanger - bedienings- en installatiehandleiding
Radioricevitore - Istruzioni per l’uso e l’installatzione

Sehr geehrte Kundin, sehr
geehrter Kunde.
Vielen Dank, dass Sie sich für
den Kauf dieses Heidemann
Produktes entschieden haben.
Für die Installation dieser Einheit
ist keine Verdrahtung erforderlich.
Es gilt die gesetzliche
Gewährleistungsfrist.

Von dieser Gewährleistungsfrist
ausgeschlossen sind Defekte,
die durch unsachgemäße
Behandlung, nicht bestimmungs­gemäßer Verwendung, oder
Missachtung der Bedienungs­und Installationsanleitung
eingetreten sind.

Allgemeines

Beim Betätigen des Klingeltasters

(Sender; nicht im Lieferumfang)

wird ein Signal an den Empfänger
gesendet, welches diesen
aktiviert. Die gewünschte Melodie
ertönt. Aufgrund der maximalen
Reichweite

freien Feld)

Empfänger überall mit hinnehmen
(z.B. Garten, Garage, Keller, etc.)
Die Reichweite wird durch
auftretende Hindernisse (Wände,
Metall u.ä.) eingeschränkt.

von ca. 100 Metern (im

, können Sie den

Chère cliente, Cher client.
Nous vous remercions d’avoir
opté pour l’achat de ce produit
Heidemann.Aucun câblage n’est
requis pour l’installation de cette
unité. La période de garantie
légale est applicable.

Les défauts qui résultent d’une
manipulation incorrecte, d’une
utilisation non conforme ou du
non respect des instructions
d’utilisation et d’installation sont
exclus de la garantie.

Généralités

L’actionnement du bouton de
sonnette (émetteur; pas compris

dans la livraison)

l’attention du récepteur, activant
ce dernier. La mélodie choisie
retentit. Grâce à la portée
maximale de

(sur terrain dégagé)

emporter le récepteur avec vous
(p.ex. dans le jardin,
le garage, les caves, etc.).
Cependant, la portée peut être
réduite par différents obstacles
(murs, objets métalliques, etc.).

émet un signal à

environ 100 mètres

, vous pouvez

NLFD

Geachte klant,
Hartelijk bedankt dat u heeft
gekozen voor dit product van
Heidemann.
Om deze eenheid te installeren is
geen bedrading nodig.

Het apparaat valt onder de
wettelijke garantietermijn.
Van de garantietermijn uitgesloten
zijn defecten die door
ondeskundige behandeling,
ongeoorloofd gebruik of het niet
inachtnemen van de bedienings­en installatiehandleiding zijn
ontstaan.

Algemeen

Als u op de knop van de bel
drukt (de zender, niet

meegeleverd) dan wordt een

signaal naar de ontvanger
gestuurd, waardoor deze
geactiveerd wordt. Vervolgens
weerklinkt de gewenste melodie.
Door de maximale reikwijdte van

ca. 100 m (in het vrije veld) kunt u

de ontvanger overal mee naar toe
nemen (bijv. tuin, garage, kelder,
etc.) De reikwijdte vermindert
door eventueel aanwezige
hindernissen (wanden, metaal
e.d.).

I

Egregia/o cliente.
La ringraziamo per l’acquisto
di questo prodotto della ditta
Heidemann. L’installazione
della presente unità non richiede
alcun cablaggio. La scadenza
della garanzia è quella stabilita
dalla legge.

Dalla scadenza della garanzia
sono da intendersi esclusi i difetti
che si verificano in seguito all’uso
improprio, all’utilizzo non
conforme a quanto prescritto o
alla mancanza osservanza delle
istruzioni per l’uso e per
l’installazione.

Informazioni generali

Azionando il tasto per le
suonerie (trasmettitore; non

presente nel volume di
consegna) viene inviato un

segnale al ricevitore che attiva
quest’ultimo. A questo punto è
possibile ascoltare la melodia
desiderata. Grazie alla portata
massima di

libero)

sè il ricevitore ovunque (p.es. in
giardino, in garage, in cantina,
etc.) La portata viene ridotta a
causa di ostacoli (pareti,
metallo, etc.).

100 m circa (in campo

, è possibile portare con

1

Sender Batterieinstallation

Der Sender wird durch eine 3 Volt
Lithium CR2032 Batterie betrieben,
welche im Lieferumfang enthalten
und bereits eingelegt ist. Entfernen
Sie lediglich die Schutzfolie, welche
seitlich aus dem Sender heraus­schaut, so dass ein elektrischer
Kontakt hergestellt wird.

Um die Batterie zu wechseln,
entfernen Sie zunächst die Rückseite
des Senders durch vorsichtiges
Eindrücken des Riegels mit einem
kleinen, schmalen Schraubendreher.

Tauschen Sie die alte Batterie aus.
Überprüfen Sie, ob die Batterie
gemäß der angegebenen Polarität
(+ = oben) richtig eingelegt ist.
Setzen Sie die Rück- und
Vorderseite des Senders wieder
zusammen. Der Sender ist nun
betriebsbereit.

Empfänger Steckdosenanschluss

Der Funkempfänger wird zur Strom­versorgung an die Steckdose
angeschlossen und benötigt keine
Batterien.

Sender Befestigung

Sie können die beiden
vorgestanzten Löcher auf der
Rückseite des Senders als
Schablone verwenden, um die
Bohrlöcher zu markieren. Die
passenden Dübel und Schrauben
sind im Lieferumfang enthalten.
Alternativ kann der Sender auch mit
einem Klebesockel befestigt werden,
der ebenfalls im Lieferumfang
enthalten ist. (Nur für geeignete

Oberflächen)

Mise en place des piles dans l’émetteur

L’émetteur est alimenté par 1 pile
3 Volt Lithium CR2032 comprise dans
la livraison et déjà mises en place. Il
suffit d’enlever le film protecteur qui
dépasse sur le côté de l’émetteur
pour établir le contact électrique.

Pour remplacer la pile, enlevez tout
d’abord le couvercle au dos de
l’émetteur en enfonçant avec
précaution la barrette à l’aide d’un
petit tournevis.

Remplacez la pile. Vérifiez si la pile
a été mise en place conformément
à la polarité indiquée (+ = au dessus).
Assemblez à nouveau la partie
frontale et la partie arrière de
l’émetteur. L’émetteur est alors prêt
à l’emploi.

Branchement du récepteursur une prise
de courant

Le récepteur radio est alimenté par
son branchement sur une prise de
courant et ne nécessite pas de piles.

Fixation de l’émetteur

Vous pouvez vous servir des deux
trous aménagés sur le dos de
l’émetteur comme gabarits pour
marquer les trous de forage. Les
chevilles et vis appropriées sont
comprises dans la livraison. En
alternative, l’émetteur peut être fixé
à l’aide d’un socle à coller,
également compris dans la livraison.

(Uniquement pour les surfaces
adéquates)

Installatie batterij zender

De zender werkt op een CR2032­lithiumbatterij van 3 Volt, die wordt
meegeleverd en reeds geplaatst is.
U hoeft slechts de beschermfolie te
verwijderen die aan de zijkant uit de
zender steekt, om de batterij in
bedrijf te nemen.

Wilt u de batterij vervangen, verwijder
dan eerst de achterkant van de
zender door voorzichtig met een
kleine, smalle schroevendraaier op
de vergrendeling te drukken.

Vervang de oude batterij. Controleer
of de batterijpolen goed om en
correct op de contactpunten
aansluiten (+ = boven). Zet de voor­en achterkant van de zender weer in
elkaar. De zender is nu klaar voor
gebruik.

Stopcontactaansluiting ontvanger

De draadloze ontvanger dient op een
stopcontact te worden aangesloten
en heeft geen batterijen nodig.

Bevestigen van de zender

Gebruik de twee voorgestanste
gaten in de achterkant van de
zender als mal om de boorgaten op
de muur te markeren.
Bijpassende pluggen en schroeven
zijn meegeleverd. De zender kan ook
door middel van een voetje met
kleefstof worden bevestigd, dat ook
is meegeleverd. (Alleen voor

geschikte oppervlakken)

NLFD

Installazione delle batterie nel
trasmettitore

Il trasmettitore è alimentato da una
batteria CR2032 da 3 Volt al litio,
contenuta nel volume di consegna e
già inserita. Rimuovere unicamente la
pellicola protettiva che sporge sul
lato del trasmettitore, in modo da
produrre un contatto elettrico.

Per sostituire la batteria, rimuovere
innanzitutto la parte posteriore del
trasmettitore premendo con cautela
sulla guida scorrevole con un giravite
sottile e di piccole dimensioni.

Sostituire la batteria. Verificare che la
batteria sia inserita conformemente
al senso della polarità (+ = sopra).
Ricomporre la parte posteriore e
anteriore del trasmettitore. A questo
punto il trasmettitore è pronto per il
funzionamento.

Collegamento del ricevitore alla presa
di corrente

Il radioricevitore viene collegato
all’alimentazione elettrica con una
presa e non necessita di alcuna
batteria.

Fissaggio del trasmettitore

Per evidenziare i fori è possibile
utilizzare come sagome i due fori
precedentemente punzonati, posti
sul lato posteriore del trasmettitore.
I tasselli e le viti corrispondenti sono
contenuti nel volume di consegna.
In alternativa il trasmettitore può
essere fissato anche con uno
zoccolo adesivo contenuto nel
volume di consegna. (Solo per

superfici adatte)

I

2

Frequenzeinstellung,
Batteriewechsel, Ergänzung von
Sendern und Empfängern

Alle Produkte aus der Heidemann HX
Serie sind miteinander kombinierbar
bzw. erweiterbar und verfügen über
eine Selbstlernfunktion zur leichten
Einstellung des Sendekanals.

Achten Sie beim Kauf von
Zusatzkomponenten (siehe auch
Rubrik „weitere Anschluss­möglichkeiten“ am Ende der
Anleitung) zur Erweiterung des
Systems auf das links abgebildete
Logo.

Es können maximal 4 Sender an
einen Funkempfänger angelernt
werden. Als Sender gelten alle
Funksender mit und ohne
Namensschild, Tür- und
Fensterkontakt, Bewegungs­melder, Notfallsender sowie
Durchgangsmelder aus der
Heidemann HX Serie.

An einen Sender können beliebig
viele Funkempfänger angelernt
werden.

Erste Inbetriebnahme

Nachdem Sie die Batterien im Sender
eingelegt und den Empfänger in die
Steckdose gesteckt haben, betätigen
Sie ein Mal den Sender. Dieser stellt
automatisch eine Frequenz ein und über­mittelt diese an den Empfänger, welcher
daraufhin ertönt. Unmittelbar nach
dieser Frequenzspeicherung kann der
Empfänger keine weiteren Funksignale
mehr speichern, hierdurch werden
Funküberschneidungen mit anderen
Geräten in der Umgebung vermieden.

Réglage de la fréquence,
changement des piles, ajout
d’émetteurs et de récepteurs

Tous les produits de la série
Heidemann HX peuvent se combiner
et se compléter ; ils disposent
d’une fonction d’auto-apprentissage
permettant de régler facilement le
canal d’émission.

Si vous achetez des composants
additionnels pour accessoiriser le
système (voir aussi la rubrique «
Autres possibilités de raccordement »
en fin de notice), vérifiez la présence
du logo reproduit ci-contre à gauche.

Un maximum de 4 émetteurs peut
être programmé sur un récepteur
radio. Les émetteurs sont tous les
émetteurs radio, avec ou sans
identification, les contacts de portes
et de fenêtres, les détecteurs de
mouvement, les émetteurs d’urgence
et les détecteurs de passage de la
série Heidemann HX.

Plusieurs récepteurs radio peuvent
être configurés au choix sur un seul
émetteur.

Première mise en service

Après introduction des piles dans
l’émetteur et après branchement du
récepteur sur la prise de courant,
actionnez l’émetteur une fois. Celui-ci
règle automatiquement une fréquence
et la transmet au récepteur qui répond
en sonnant. Immédiatement après
l’enregistrement de la fréquence, le
récepteur ne peut plus mémoriser
d’autres signaux radio, ce qui permet
d’éviter les interférences radio avec
d’autres appareils environnants.

NLFD

Frequentie-instelling, vervanging
van de batterij, toevoegen van
zenders en ontvangers

Alle producten uit de Heidemann
HX-serie kunnen met elkaar worden
gecombineerd of uitgebreid worden
en hebben een zelflerende functie
voor het eenvoudig instellen van het
zendkanaal.

Let bij de aankoop van accessoires
(zie ook de rubriek "Extra aansluit­mogelijkheden" aan het einde van de
handleiding) om het systeem uit te
breiden, op het links afgebeelde
logo.

Er kunnen maximaal 4 zenders
worden geprogrammeerd op één
radio-ontvanger. Als zender gelden
alle radiozenders met of zonder
typeplaatje, deur- en raamcontacten,
bewegingsdetectoren, noodzenders
en doorgangsmelders uit de
Heidemann HX-serie.

Op één zender kan een willekeurig
aantal radio-ontvangers worden
geprogrammeerd.

Eerste ingebruikname

Nadat u de batterijen in de zender hebt
geplaatst en de ontvanger in het stop­contact gestoken, drukt u éénmaal op
de zender. Deze stelt automatisch een
frequentie in en verzendt deze naar
de ontvanger, die vervolgens een
geluidssignaal weergeeft. Direct na
deze frequentieopslag kan de
ontvanger geen verdere radiosignalen
meer opslaan, hiermee wordt radio­interferentie met andere apparaten in
de buurt voorkomen.

Impostazione della frequenza,
sostituzione della batteria, integrazione
di trasmettitori e ricevitori

Tutti i prodotti Heidemann della serie
HX possono essere combinati ed
ampliati tra loro; dispongono di una
funzione di autoapprendimento per
facilitare l’impostazione del canale di
trasmissione.

Al momento dell’acquisto dei
componenti aggiuntivi per
l’ampliamento del sistema (vedi
anche la rubrica “Altre possibilità di
collegamento“ in fondo alle istruzioni),
prestare attenzione al logo raffigurato a
sinistra.

È possibile inizializzare al massimo
4 trasmettitori su uno stesso ricevitore
radio. Fungono da trasmettitori tutti i
trasmettitori radio con e senza
targhetta, contatto porta e finestra,
sensori di movimento, i trasmettitori di
emergenza e i rilevatori di passaggio
Heidemann della serie HX.

Su uno stesso trasmettitore è possibile
inizializzare quanti ricevitori radio si
desidera.

Prima attivazione

Dopo aver inserito le batterie nel tras­mettitore e aver collegato il ricevitore
alla presa elettrica, azionare una volta il
trasmettitore. In questo modo si imposta
automaticamente una frequenza e la si
trasmette al ricevitore, il quale emette
un segnale acustico. Una volta
memorizzata questa frequenza, il
ricevitore non può memorizzare nessun
altro segnale di frequenza. In tal modo
si evitano interferenze con altri apparecchi
presenti nell’ambiente circostante.

I

3
