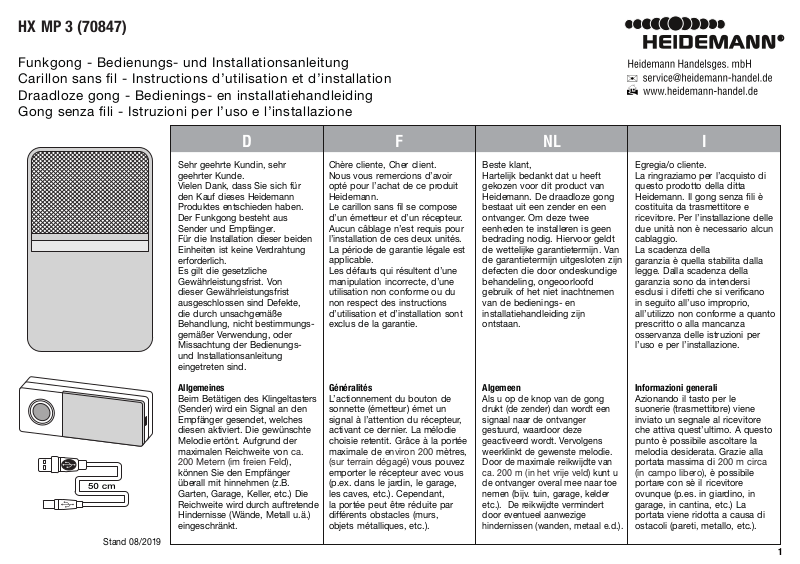

Heidemann 70847 User guide [ml]

HX MP 3 (70847)

Funkgong - Bedienungs- und Installationsanleitung
Carillon sans l - Instructions d’utilisation et d’installation
Draadloze gong - Bedienings- en installatiehandleiding
Gong senza li - Istruzioni per l’uso e l’installazione

Stand 08/2019

Sehr geehrte Kundin, sehr
geehrter Kunde.
Vielen Dank, dass Sie sich für
den Kauf dieses Heidemann
Produktes entschieden haben.
Der Funkgong besteht aus
Sender und Empfänger.
Für die Installation dieser beiden
Einheiten ist keine Verdrahtung
erforderlich.
Es gilt die gesetzliche
Gewährleistungsfrist. Von
dieser Gewährleistungsfrist
ausgeschlossen sind Defekte,
die durch unsachgemäße
Behandlung, nicht bestimmungs­gemäßer Verwendung, oder
Missachtung der Bedienungs­und Installationsanleitung
eingetreten sind.

Allgemeines

Beim Betätigen des Klingeltasters
(Sender) wird ein Signal an den
Empfänger gesendet, welches
diesen aktiviert. Die gewünschte
Melodie ertönt. Aufgrund der
maximalen Reichweite von ca.

200 Metern (im freien Feld),

können Sie den Empfänger
überall mit hinnehmen (z.B.
Garten, Garage, Keller, etc.) Die
Reichweite wird durch auftretende
Hindernisse (Wände, Metall u.ä.)
eingeschränkt.

Chère cliente, Cher client.
Nous vous remercions d’avoir
opté pour l’achat de ce produit
Heidemann.
Le carillon sans l se compose
d’un émetteur et d’un récepteur.
Aucun câblage n’est requis pour
l’installation de ces deux unités.
La période de garantie légale est
applicable.
Les défauts qui résultent d’une
manipulation incorrecte, d’une
utilisation non conforme ou du
non respect des instructions
d’utilisation et d’installation sont
exclus de la garantie.

Généralités

L’actionnement du bouton de
sonnette (émetteur) émet un
signal à l’attention du récepteur,
activant ce dernier. La mélodie
choisie retentit. Grâce à la portée
maximale de environ 200 mètres,

(sur terrain dégagé) vous pouvez

emporter le récepteur avec vous
(p.ex. dans le jardin, le garage,
les caves, etc.). Cependant,
la portée peut être réduite par
différents obstacles (murs,
objets métalliques, etc.).

NLFD

Beste klant,
Hartelijk bedankt dat u heeft
gekozen voor dit product van
Heidemann. De draadloze gong
bestaat uit een zender en een
ontvanger. Om deze twee
eenheden te installeren is geen
bedrading nodig. Hiervoor geldt
de wettelijke garantietermijn. Van
de garantietermijn uitgesloten zijn
defecten die door ondeskundige
behandeling, ongeoorloofd
gebruik of het niet inachtnemen
van de bedienings- en
installatiehandleiding zijn
ontstaan.

Algemeen

Als u op de knop van de gong
drukt (de zender) dan wordt een
signaal naar de ontvanger
gestuurd, waardoor deze
geactiveerd wordt. Vervolgens
weerklinkt de gewenste melodie.
Door de maximale reikwijdte van

ca. 200 m (in het vrije veld) kunt u

de ontvanger overal mee naar toe
nemen (bijv. tuin, garage, kelder
etc.). De reikwijdte vermindert
door eventueel aanwezige
hindernissen (wanden, metaal e.d.).

I

Egregia/o cliente.
La ringraziamo per l’acquisto di
questo prodotto della ditta
Heidemann. Il gong senza li è
costituita da trasmettitore e
ricevitore. Per l’installazione delle
due unità non è necessario alcun
cablaggio.
La scadenza della
garanzia è quella stabilita dalla
legge. Dalla scadenza della
garanzia sono da intendersi
esclusi i difetti che si vericano
in seguito all’uso improprio,
all’utilizzo non conforme a quanto
prescritto o alla mancanza
osservanza delle istruzioni per
l’uso e per l’installazione.

Informazioni generali

Azionando il tasto per le
suonerie (trasmettitore) viene
inviato un segnale al ricevitore
che attiva quest’ultimo. A questo
punto è possibile ascoltare la
melodia desiderata. Grazie alla
portata massima di 200 m circa

(in campo libero), è possibile

portare con sè il ricevitore
ovunque (p.es. in giardino, in
garage, in cantina, etc.) La
portata viene ridotta a causa di
ostacoli (pareti, metallo, etc.).

1

Sender Batterieinstallation

Der Sender wird durch eine 3 Volt
Lithium CR2032 Batterie betrieben,
welche im Lieferumfang enthalten und
bereits eingelegt ist. Entfernen Sie
lediglich die Schutzfolie, welche seitlich
aus dem Sender herausschaut, so
dass ein elektrischer Kontakt hergestellt
wird. Um die Batterie zu wechseln,

entfernen Sie zunächst das Namens­schild auf der Vorderseite des Senders
und lösen die Schraube. Entfernen
Sie dann die Rückseite des Senders
durch vorsichtiges Eindrücken des
Riegels mit einem kleinen, schmalen
Schraubendreher. Tauschen Sie die

alte Batterie aus. Überprüfen Sie, ob
die Batterie gemäß der angegebenen
Polarität (+ = oben) richtig eingelegt ist.
Setzen Sie die Rück- und Vorderseite
des Senders wieder zusammen. Der
Sender ist nun betriebsbereit.

Empfänger Batterieinstallation

Schieben Sie die Batteriefach­abdeckung auf der Rückseite nach
unten und legen Sie die Batterien ein
(nicht im Lieferumfang enthalten) 3 x
1,5 Volt LR6 / Mignon. Beim Einlegen
bitte auf Polarität achten! Schieben
Sie die Batteriefachabdeckung des
Empfängers wieder ein. Der Empfänger
ist nun betriebsbereit.

Sender Befestigung

Sie können die beiden vorgestanzten
Löcher auf der Rückseite des Senders
als Schablone verwenden, um die
Bohrlöcher zu markieren.
Die passenden Dübel und Schrauben
sind im Lieferumfang enthalten.
Alternativ kann der Sender auch mit
einem Klebesockel befestigt werden,
der ebenfalls im Lieferumfang enthalten
ist. (Nur für geeignete Oberächen.)

Mise en place des piles dans
l’émetteur

L’émetteur est alimenté par 1 pile 3
Volt Lithium CR2032 comprise dans
la livraison et déjà mises en place. Il
suft d’enlever le lm protecteur qui
dépasse sur le côté de l’émetteur
pour établir le contact électrique.

Pour remplacer les piles, déposez
d’abord la plaque signalétique située
sur la face avant de l’émetteur et
desserrez la vis. Déposez ensuite la
face arrière de l’émetteur en appuyant
avec précaution sur la barre de
retenue à l’aide d’un petit tournevis
n. Remplacez la pil. Vériez si la pile

a été mise en place conformément à
la polarité indiquée (+ = au dessus).
Assemblez ànouveau la partie frontale
et la partie arrière de l’émetteur.
L’émetteur est alors prêt à l’emploi.

Mise en place des piles dans le récepteur

Faites glisser le couvercle du
compartiment des piles (au dos de
líappareil) vers le bas et mettez les
piles en place (pas comprises dans
la livraison)
Respectez la polarité lors de la mise
en place! Remettez le couvercle du
compartiment des piles en place.
Le récepteur est alors prêt à l’emploi.

Fixation de l’émetteur

Vous pouvez vous servir des deux
trous aménagés sur le dos de
l’émetteur comme gabarits pour
marquer les trous de forage. Les
chevilles et vis appropriées sont
comprises dans la livraison.
En alternative, l’émetteur peut être
xé à l’aide d’un socle à coller,
également compris dans la livraison.

(Uniquement pour les surfaces
adéquates.)

3 x 1,5 Volt LR6 / Mignon.

NLFD

Installatie batterij zender

De zender werkt op een
CR2032-lithiumbatterij van 3 Volt, die
wordt meegeleverd en reeds
geplaatst is. U hoeft slechts de
beschermfolie te verwijderen die aan
de zijkant uit de zender steekt, om de
batterij in bedrijf te nemen. Verwijder

om de batterij te vervangen eerst het
naamplaatje op de voorkant van de
zender en draai de schroef los.
Verwijder dan de achterkant van de
zender door de vergrendeling
voorzichtig in te drukken met een
kleine, smalle schroevendraaier.

Vervang de oude batterij. Controleer
of de batterijpolen goed om en
correct op de contactpunten
aansluiten (+ = boven). Zet de voor­en achterkant van de zender weer in
elkaar. De zender is nu klaar voor
gebruik.

Installatie batterij ontvanger

Schuif het deksel van het batterijvakje
aan de achterkant naar onder en
plaats de batterijen (niet meegeleverd)
3 x 1,5 Volt LR6 / Mignon
juiste plaatsing van de polen! Schuif
het deksel van het batterijvakje van
de ontvanger weer terug op zijn
plaats. De ontvanger is nu klaar voor
gebruik.

Bevestigen van de zender

Gebruik de twee voorgestanste
gaten in de achterkant van de
zender als mal om de boorgaten
op de muur te markeren.
Bijpassende pluggen en schroeven
zijn meegeleverd. De zender kan
ook door middel van een voetje
met kleefstof worden bevestigd,
dat ook is meegeleverd.

(Alleen voor geschikte oppervlakken.)

. Let op de

Installazione delle batterie nel
trasmettitore

Il trasmettitore è alimentato da una
batteria CR2032 da 3 Volt al litio,
contenuta nel volume di consegna e già
inserita. Rimuovere unicamente la
pellicola protettiva che sporge sul lato
del trasmettitore, in modo da produrre
un contatto elettrico. Per sostituire la

batteria, rimuovere prima la targhetta
con il nome sul lato anteriore del
trasmettitore e svitare la vite. Rimuovere
quindi il retro del trasmettitore premendo
con cautela la guida scorrevole con un
cacciavite sottile di piccole dimensioni.

Sostituire la batteria. Vericare che la
batteria sia inserita conformemente al
senso della polarità (+ = sopra).
Ricomporre la parte posteriore e
anteriore del tras-mettitore. A questo
punto il trasmettitore è pronto per il
funzionamento.

Installazione delle batterie nel ricevitore

Spingere il coperchio del vano porta­batterie sul lato posteriore verso il basso
e inserire le batterie (non contenute nel
volume di consegna) 3 x 1,5 Volt LR6 /
Mignon. Durante l’inserimento prestare
attenzione alla polarità! Inserire nuova­mente il coperchio del vano porta­batterie del ricevitore. A questo punto il
ricevitore è pronto per il funzionamento.

Fissaggio del trasmettitore
Per evidenziare i fori è possibile
utilizzare come sagome i due fori
precedentemente punzonati, posti sul
lato posteriore del trasmettitore.
I tasselli e le viti corrispondenti sono
contenuti nel volume di consegna. In
alternativa il trasmettitore può essere
ssato anche con uno zoccolo adesivo
contenuto nel volume di consegna.

(Solo per superci adatte.)

I

2

Wichtig
Durch Montieren des Senders auf
weichmacherfreie PVC Türrahmen oder
Metalloberflächen, wird die Reichweite
eingeschränkt!

Unter einer durchsichtigen Schutz­kappe, auf der Vorderseite des
Senders bendet sich ein beschrift­bares Namensschild.

Empfänger Befestigung

Der Empfänger hat auf der Rückseite
ein Befestigungsloch. Dadurch kann
das Gerät an einer Schraube auf­gehangen oder jederzeit beliebig in
einen anderen Raum mitgenommen
werden. Das Befestigungsmaterial
(Dübel und Schraube) ist im
Lieferumfang enthalten. Achten Sie
bei der Montage darauf, dass
zwischen Wand und Empfänger ein
Abstand von ca. 3mm gelassen wird,
damit das Gerät locker eingehangen
werden kann.

Important
Le montage de l’émetteur sur des
ch‚ssis de porte en PVC non plastifié ou
sur des surfaces métalliques restreint la
portée de l’appareil.

Un couvercle transparent sur la
face frontale de l’émetteur recouvre
une plaque de nom à compléter.

Fixation du récepteur

Le récepteur dispose diun trou de
xation sur son dos. Ainsi, il est
possible d’accrocher l’appareil à
une vis ou de l’emmener au gré
dans une autre pièce. Le matériel
de xation (vis et cheville) est
compris dans la livraison. Lors du
montage, veillez à laisser un écart
de 3 mm environ entre le mur et le
récepteur an de pouvoir accrocher
facilement l’appareil.

NLFD

Belangrijk
Het bereik van de zender wordt beperkt
als u hem op een kozijn van
weekmakervrije PVC of metalen
oppervlakken monteert!

Aan de voorkant van de zender
bevindt zich een beschrijfbaar
naambordje onder een doorzichtig
kapje.

Bevestiging ontvanger

De ontvanger heeft ter bevestiging
een gat aan de achterkant. Hiermee
kan het apparaat aan een schroef
worden opgehangen of naar
believen worden meegenomen
naar een andere kamer. Het
bevestigingsmateriaal (plug en
schroef) is meegeleverd. Let er bij
de montage op om tussen de wand
en de ontvanger een afstand van
ca. 3mm over te laten om het
apparaat gemakkelijk te kunnen
ophangen.

I

Importante
Con il montaggio del trasmettitore sui
telai di porte in PVC senza plastificanti
o su superfici metalliche, la portata
subisce una riduzione!

Sotto un cappuccio di protezione
trasparente, sulla parte anteriore del
trasmettitore è presente un’etichetta.

Fissaggio del ricevitore

Sul lato posteriore del ricevitore è
presente un foro di ssaggio. In tal
modo liapparecchio può essere
appeso ad una vite o essere
portato in qualsiasi altro ambiente.
Il materiale di ssaggio (tassello e
vite) è contenuto nel volume di
consegna. Durante il montaggio
lasciare una distanza di circa 3mm
tra la parete e il ricevitore, afnché
l’apparecchio possa essere appeso
in maniera lasca.

Anschluss an eine vorhandene
Klingelanlage

Dieses Funkgong-Set ist auch für
den Anschluss an eine vorhandene
Klingelanlage geeignet. Der Funk­sender ergänzt dabei Ihren Klingel­taster. Verbinden Sie einfach die
Klemmen vom Klingeltaster mit
den Klemmen A und C am
Funksender (gem. Abb. 1).
Alternativ können Sie den Funk­sender auch an den bestehenden
Türgong anschließen. Verbinden Sie
einfach die Klemmen vom Gong
mit den Klemmen A und B am
Funksender (gem. Abb. 2 oder 3).

Raccordement sur une installation
de sonnette existante

Ce set de carillon sans l convient
également pour raccordement à
une installation de sonnette
existante. L’émetteur radio vient
alors compléter votre bouton de
sonnette laire existant. Il suft de
raccorder les bornes du bouton
de sonnette aux bornes A et C de
l’émetteur radio. (conformément à la
gure 1) Il est également possible de
raccorder l’émetteur radio au
carillon de porte existant. Il suft de
raccorder les bornes du carillon aux
bornes A et B de l’émetteur radio
(conformément aux gures 2 ou 3).

Aansluiten op een aanwezig
belsysteem

Deze draadloze belset kan ook op
een al aanwezige belinstallatie
worden aangesloten. De zender
vormt dan een aanvulling op uw
reeds aanwezige, bedrade gong.
U hoeft slechts de klemmen van
uw eigen belknop met de klemmen
A en C van de zender van de
draadloze gong te verbinden. (zie
afb. 1) Ook kunt u de zender aan de
aanwezige deurbel zelf aansluiten.
Verbind dan de klemmen van de
deurbel (die het geluid maakt)
met de klemmen A en B van de
zender van de draadloze gong te
verbinden (zie de afb. 2 of 3).

Collegamento ad un impianto
di suoneria esistente

Questo set gong senza li è adatto
anche al collegamento con un
impianto di suoneria esistente. Il
radiotrasmettitore integra in tal
modo il tasto di suoneria cablato
esistente è sufciente collegare i
morsetti del tasto di suoneria con
i morsetti A e C presenti sul
radio-trasmettitore. (conformemente
alla Fig. 1) In alternativa il radio­trasmettitore può essere collegato
anche al gong della porta esistente.
È sufciente collegare i morsetti
del gong con i morsetti A e B
presenti sul radiotrasmettitore
(conformemente alla Fig. 2 o 3).

3

A + C

A + B

A + B

T

T

4

Wichtig:
Diese Anschlussvarianten sind
nicht möglich in Verbindung
mit beleuchteten Klingeltastern
und/oder batteriebetriebenen
Gongs.

Melodienauswahl

Der Melodienregler bendet sich
im Sender auf der rechten Seite
über der Batterie und ist mit
einem “S” markiert. Durch
drücken auf den Regler ändert
sich die Melodie gemäß der
unten aufgeführten Liste.

Important:
Ces variantes de raccordement ne
sont pas possibles en combinaison
avec des boutons de sonnette
illuminés et/ou des carillons
fonctionnant sur piles.

Sélection de mélodie

Le régulateur de mélodies se
trouve sur le cêté droit de
l’émetteur, au dessus de la pile;
il est marqué díun “S”. Une
pression sur le régulateur permet
de modier la mélodie
conformément à la liste
ci-dessous.

NLFD

Belangrijk:
Deze vorm van aansluiting is niet
mogelijk in combinatie met verlichte
belknoppen en/ of deurbellen die op
batterijen werken.

Selecteren van de melodie

De melodieregeling bevindt zich
in de zender, aan de rechterkant
boven de batterij en is
gemarkeerd met een “S”. Met
elke keer drukken op deze
regeling wijzigt de melodie in de
onderstaande volgorde.

I

Importante:
Queste varianti di collegamento non
sono possibili in connessione con
tasti di suoneria luminosi e/o gong
a batteria.

Selezione della melodia

Il regolatore della melodia è
posto sul lato destro, all’interno
del tras-mettitore, sopra la
batteria ed è contrassegnato
con una “S”. Pre-mendo sul
regolatore, la melo-dia cambia
conformemente a quanto
descritto nella seguente lista.

1. Westminster

2. Ding-Dong

3. Tubular bells 1

4. Tubular bells 2

5. Popsound 1

6. Piano

7. Popsound 2

8. Old Bell

Durch Betätigen des Senders
wird ein Signal an den Empfänger
gesendet. Um den Rufton zu
wiederholen, drücken Sie den
Klingeltaster erneut. Der Rufton
wird nur 1x erfolgen, auch wenn
Sie den Klingeltaster gedrückt
halten.

1. Westminster

2. Ding-Dong

3. Tubular bells 1

4. Tubular bells 2

5. Popsound 1

6. Piano

7. Popsound 2

8. Old Bell

À l’actionnement de l’émetteur,
un signal est envoyé au
récepteur. Pour répéter le coup
de sonnette, appuyez à nouveau
sur le bouton de sonnette. La
sonnerie ne retentit qu’une seule
fois, même si vous maintenez le
bouton de sonnette enfoncé.

1. Westminster

2. Ding-Dong

3. Tubular bells 1

4. Tubular bells 2

5. Popsound 1

6. Piano

7. Popsound 2

8. Old Bell

Door het activeren van de
zender wordt een signaal naar
de ontvanger gestuurd. Om de
beltoon te herhalen, drukt u
gewoon nog eens op de knop
van de gong. De beltoon
weerklinkt maar 1x, ook als u
de knop ingedrukt houdt.

1. Westminster

2. Ding-Dong

3. Tubular bells 1

4. Tubular bells 2

5. Popsound 1

6. Piano

7. Popsound 2

8. Old Bell

Azionando il trasmettitore, viene
inviato un segnale al ricevitore.
Per ripetere il tono di chiamata,
premere nuovamente il tasto
della suoneria. Il tono di
chiamata sarà emesso solo 1
volta, anche se si continua a
premere il tasto della suoneria.

5

Lautstärkeregler

Lautstärkenregelung bis ca.
90 dB (A).

Réglage du volume

Réglage du volume jusqu'à
environ 90 dB (A).

NLFD

Volumeregeling

Volumeregeling tot ongevaar
90 dB (A).

I

Regolatore del volume audio

Regolazione del volume no
circa 90 dB (A).

Anwendung des Blitzlichtes (LED)

Auf der Rückseite des Empfängers
bendet sich ein Schalter, der
mit der Bezeichnung Mode
gekennzeichnet ist.

1.

2.

3.

Optionen:

1. Option

Die LEDs sind ausgeschaltet und
werden beim Betätigen des Senders
nicht aktiviert. Es ertönt lediglich der

eingestellte Rufton!

2. Option

Die LEDs sind eingeschaltet und
werden beim Betätigen des Senders
aktiviert. Der Rufton ertönt bei dieser

Einstellung nicht!

3. Option

Die LEDs sind eingeschaltet
und werden beim Betätigen des
Senders aktiviert. Zusätzlich ertönt

der eingestellte Rufton!

LED-Funktionsleuchte

Auf der Vorderseite des Senders
bendet sich eine LED-Funktions­leuchte, die bei Senderbetätigung
aueuchtet. Der Taster leuchtet
im Dunkeln nach.

Warnlampe
(bei schwächer werden der Batterien)

Auf der Vorderseite des Empfängers
bendet sich eine rote Warnlampe,
die dann aueuchtet, wenn die
Batterien deutlich schwächer werden.
Wechseln Sie in diesem Fall die
Batterien des Funkempfängers.

Utilisation de la lumière flash (LED)

Sur la face arrière du récepteur
se trouve un commutateur identié
par la légende Mode.

Options :

1. Option

Les LED sont éteintes et ne sont
pas activées par la mise en route
de l’émetteur. Seule la sonnerie

réglée retentit !

2. Option

Les LED sont allumées et activées
par la mise en route de l‘émetteur.

La sonnerie ne retentit pas avec ce
réglage !

3. Option

Les LED sont allumées et activées
par la mise en route de l‘émetteur.

La sonnerie réglée retentit également !

Témoin LED de fonctionnement

Un témoin LED de fonctionnement
se trouve sur la face frontale de
l’émetteur et s’allume dès que
l’émetteur est actionné.

Témoin d’avertissement (lorsque
les piles commencent à faiblir)

Un témoin d’avertissement rouge
se trouve sur la face frontale de
l’appareil et s’allume dès que les
piles commencent à faiblir. Dans
ce cas, remplacez les piles du
récepteur radio.

Gebruik van het flitslicht (LED)

Op de achterkant van de ontvanger
bevindt zich een schakelaar met de
naam Mode.

Opties:

1e Optie

De ledjes zijn uitgeschakeld en
worden bij de bediening van de
zender niet aangestuurd. Alleen de

ingestelde oproeptoon weerklinkt!

2e Optie

De ledjes zijn ingeschakeld en
worden bij de bediening van de
zender aangestuurd. Bij dez instelling

weerklinkt de oproeptoon niet!

3e Optie

De ledjes zijn ingeschakeld en
worden bij de bediening van de
zender aangestuurd. Bovendien

weerklinkt de ingestelde oproeptoon!

LED-functielampje

Aan de voorkant van de zender
bevindt zich een LED-functielampje
dat gaat branden als de zender
geactiveerd wordt.

Waarschuwingslampje
(bij het leegraken van de batterijen)

Aan de voorkant van de ontvanger
bevindt zich een rood
waarschuwingslampje dat gaat
branden als de batterijen duidelijk
zwakker worden. Vervang in dit
geval de batterijen van de
draadloze ontvanger.

Utilizzo del flash (LED)

Sul retro del ricevitore si trova
un interruttore contrassegnato
dall’indicazione Mode.

Opzioni:

1. Opzione

I LED sono spenti e non vengono
attivati quando si aziona
il trasmettitore. Solo il tono di

chiamata impostato e emesso!

2. Opzione

I LED sono accesi e vengono
attivati quando si aziona il
trasmettitore. Con questa impostazione

il tono di chiamata non e emesso!

3. Opzione

I LED sono accesi e vengono
attivati quando si aziona il
trasmettitore. In aggiunta emette il

tono di chiamata impostato!

Spia luminosa di funzione (LED)

Sulla parte anteriore del
trasmettitore è presente una spia
luminosa di funzione (LED) che si
accende con l’azionamento del
trasmettitore.

Lampada di emergenza (per segnalare
un basso livello di carica delle batterie)

Sul lato posteriore del ricevitore
è presente una lampada di
emergenza di colore rosso che si
accende nel caso in cui le batterie
siano quasi del tutto scariche. In
questo caso
radioricevitore.

sostituire le batterie del

6
