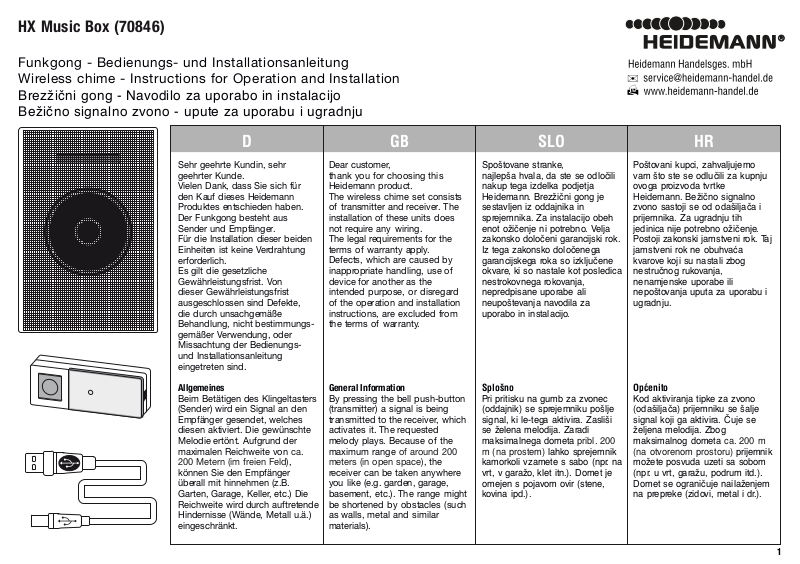

HX Music Box (70846)
Funkgong - Bedienungs- und Installationsanleitung
Wireless chime - Instructions for Operation and Installation
Brezžični gong - Navodilo za uporabo in instalacijo
Bežično signalno zvono - upute za uporabu i ugradnju
Sehr geehrte Kundin, sehr
geehrter Kunde.
Vielen Dank, dass Sie sich für
den Kauf dieses Heidemann
Produktes entschieden haben.
Der Funkgong besteht aus
Sender und Empfänger.
Für die Installation dieser beiden
Einheiten ist keine Verdrahtung
erforderlich.
Es gilt die gesetzliche
Gewährleistungsfrist. Von
dieser Gewährleistungsfrist
ausgeschlossen sind Defekte,
die durch unsachgemäße
Behandlung, nicht bestimmungsgemäßer Verwendung, oder
Missachtung der Bedienungsund Installationsanleitung
eingetreten sind.
Allgemeines
Beim Betätigen des Klingeltasters
(Sender) wird ein Signal an den
Empfänger gesendet, welches
diesen aktiviert. Die gewünschte
Melodie ertönt. Aufgrund der
maximalen Reichweite von ca.
200 Metern (im freien Feld),
können Sie den Empfänger
überall mit hinnehmen (z.B.
Garten, Garage, Keller, etc.) Die
Reichweite wird durch auftretende
Hindernisse (Wände, Metall u.ä.)
eingeschränkt.
Dear customer,
thank you for choosing this
Heidemann product.
The wireless chime set consists
of transmitter and receiver. The
installation of these units does
not require any wiring.
The legal requirements for the
terms of warranty apply.
Defects, which are caused by
inappropriate handling, use of
device for another as the
intended purpose, or disregard
of the operation and installation
instructions, are excluded from
the terms of warranty.
General Information
By pressing the bell push-button
(transmitter) a signal is being
transmitted to the receiver, which
activates it. The requested
melody plays. Because of the
maximum range of around 200
meters (in open space), the
receiver can be taken anywhere
you like (e.g. garden, garage,
basement, etc.). The range might
be shortened by obstacles (such
as walls, metal and similar
materials).
SLOGBD
Spoštovane stranke,
najlepša hvala, da ste se odločili
nakup tega izdelka podjetja
Heidemann. Brezžični gong je
sestavljen iz oddajnika in
sprejemnika. Za instalacijo obeh
enot ožičenje ni potrebno. Velja
zakonsko določeni garancijski rok.
Iz tega zakonsko določenega
garancijskega roka so izključene
okvare, ki so nastale kot posledica
nestrokovnega rokovanja,
nepredpisane uporabe ali
neupoštevanja navodila za
uporabo in instalacijo.
Splošno
Pri pritisku na gumb za zvonec
(oddajnik) se sprejemniku pošlje
signal, ki le-tega aktivira. Zasliši
se želena melodija. Zaradi
maksimalnega dometa pribl. 200
m (na prostem) lahko sprejemnik
kamorkoli vzamete s sabo (npr. na
vrt, v garažo, klet itn.). Domet je
omejen s pojavom ovir (stene,
kovina ipd.).
HR
Poštovani kupci, zahvaljujemo
vam što ste se odlučili za kupnju
ovoga proizvoda tvrtke
Heidemann. Bežično signalno
zvono sastoji se od odašiljača i
prijemnika. Za ugradnju tih
jedinica nije potrebno ožičenje.
Postoji zakonski jamstveni rok. Taj
jamstveni rok ne obuhvaća
kvarove koji su nastali zbog
nestručnog rukovanja,
nenamjenske uporabe ili
nepoštovanja uputa za uporabu i
ugradnju.
Općenito
Kod aktiviranja tipke za zvono
(odašiljača) prijemniku se šalje
signal koji ga aktivira. Čuje se
željena melodija. Zbog
maksimalnog dometa ca. 200 m
(na otvorenom prostoru) prijemnik
možete posvuda uzeti sa sobom
(npr. u vrt, garažu, podrum itd.).
Domet se ograničuje nailaženjem
na prepreke (zidovi, metal i dr.).
1
Sender Batterieinstallation
Der Sender wird durch eine 3 Volt
Lithium CR2032 Batterie betrieben,
welche im Lieferumfang enthalten und
bereits eingelegt ist. Entfernen Sie
lediglich die Schutzfolie, welche seitlich
aus dem Sender herausschaut, so dass
ein elektrischer Kontakt hergestellt wird.
Um die Batterie zu wechseln, entfernen
Sie zunächst das Namensschild auf der
Vorderseite des Senders und lösen die
Schraube. Entfernen Sie dann die
Rückseite des Senders durch
vorsichtiges Eindrücken des Riegels mit
einem kleinen, schmalen Schraubendreher. Tauschen Sie die alte Batterie
aus. Überprüfen Sie, ob die Batterie
gemäß der angegebenen Polarität (+ =
oben) richtig eingelegt ist. Setzen Sie
die Rück- und Vorderseite des Senders
wieder zusammen. Der Sender ist nun
betriebsbereit.
Empfänger Batterieinstallation
Schieben Sie die Batteriefachabdeckung auf der Rückseite nach unten
und legen Sie die Batterien ein (nicht im
Lieferumfang enthalten) 2 x 1,5 Volt
LR14 / Baby. Beim Einlegen bitte auf
Polarität achten! Schieben Sie die
Batteriefachabdeckung des Empfängers
wieder ein. Der Empfänger ist nun
betriebsbereit.
Sender Befestigung
Sie können die beiden vorgestanzten
Löcher auf der Rückseite des Senders
als Schablone verwenden, um die
Bohrlöcher zu markieren. Die passenden Dübel und Schrauben sind im
Lieferumfang enthalten. Alternativ kann
der Sender auch mit einem Klebesockel
befestigt werden, der ebenfalls im
Lieferumfang enthalten ist.
(Nur für geeignete Oberflächen)
Transmitter Battery Installation
The transmitter is operated by a 3
Volt Lithium CR2032 battery, which
is included in delivery and is
pre-installed inside the transmitter.
Just remove the protective foil
sticking out from the side of
transmitter, which will establish the
electrical contact. To change the
batteries, first remove the nameplate
on the front of the transmitter and
unscrew the screw. Then remove the
back of the transmitter by carefully
pushing in the latch with a small, thin
screwdriver.
Replace the old battery. Please
check if the battery is inserted
correctly according to the polarity (+
= up). Reassemble the back and
front of the transmitter. The
transmitter is now ready for
operation.
Receiver Battery Installation
Push down the battery cover on
back and insert batteries (not
included in delivery) 2 x 1,5 Volt
LR14 / Baby. Please mind the
polarity! Push the battery cover of
the receiver back into position. The
receiver is now ready for operation.
Mounting the Transmitter
The pre-cut holes on the back of
transmitter can be used as a
template to mark the drilling holes.
The respective wall-plugs and
screws are included in Delivery.
Alternatively the transmitter can be
fixed with an adhesive base, which
is also included in delivery.
(Only for use on suitable surfaces)
SLOGBD
Instalacija baterije oddajnika
Oddajnik poganja 3 voltna litijeva
baterija CR2032, ki je vsebovana v
obsegu dobave in že vložena.
Odstranite samo zaščitno folijo, ki
ob strani gleda ven iz oddajnika,
tako da se vzpostavi električni
kontakt. Za menjavanje baterije
najprej odstranite ploščico za ime
na sprednji strani oddajnika in
odvijte vijak. Nato odstranite hrbtno
stran oddajnika, tako da zapah
previdno potisnete noter s pomočjo
majhnega, ozkega izvijača. Staro
baterijo zamenjajte. Prekontrolirajte,
ali je baterija v skladu z navedeno
polarizacijo (+ = zgoraj) pravilno
vstavljena. Hrbtno in sprednjo stran
oddajnika zopet sestavite. Oddajnik
je sedaj pripravljen za uporabo.
Instalacija baterije sprejemnika
Pokrov predalčka za bateriji na
hrbtni strani potisnite navzdol in
vložite bateriji (nista vsebovani v
obsegu dobave) 2 x 1,5 voltna
LR14 / Baby. Pri vlaganju pazite na
polarizacijo! Pokrov predalčka za
bateriji sprejemnika zopet potisnite
noter. Sprejemnik je sedaj
pripravljen za uporabo.
Pritrditev oddajnika
Obe luknji na hrbtni strani oddajnika
lahko uporabite kot šablono za
označevanje vrtin. Ustrezni zatiči in
vijaki so vsebovani v obsegu
dobave. Alternativno se lahko
oddajnik pritrdi s pomočjo lepilnega
podnožja, ki je prav tako vsebovano
v obsegu dobave.
(Samo za ustrezne površine)
HR
Ugradnja baterija u odašiljač
Odašiljač pokreće 3-voltna litijeva
CR2032 baterija koja je obuhvaćena
isporukom i već je umetnuta. Samo
uklonite zaštitnu foliju koja bočno
strši iz odašiljača kako biste
uspostavili električni kontakt. Za
zamjenu baterije najprije uklonite
pločicu s imenom na prednjoj strani
odašiljača, a potom otpustite vijak.
Potom skinite stražnju stranu
odašiljača oprezno utiskujući zasun
malenim, uskim odvijačem.
Zamijenite staru bateriju. Provjerite je
li baterija pravilno umetnuta u skladu
s navedenim polaritetom (+ = gore).
Ponovno sastavite stražnju i prednju
stranu odašiljača. Odašiljač je sada
spreman za rad.
Ugradnja baterija u prijemnik
Potisnite pokrov pretinca za baterije
na stražnjoj strani nadolje i umetnite
baterije 2 x 1,5 V LR14/Baby (nisu
obuhvaćene isporukom). Pri
umetanju pazite na polaritet!
Ponovno utisnite pokrov pretinca za
baterije na prijemniku. Prijemnik je
sada spreman za rad.
Pričvršćivanje odašiljača
Obje izrezane rupe na stražnjoj
strani odašiljača možete koristiti kao
šablonu za označavanje rupa za
bušenje. Prikladni moždanici i vijci
priloženi su. Alternativno odašiljač
možete također pričvrstiti pomoću
ljepljivog postolja koje je također
priloženo.
(Samo za odgovarajuće površine)
2
Wichtig
Durch Montieren des Senders auf
weichmacherfreie PVC Türrahmen oder
Metalloberflächen, wird die Reichweite
eingeschränkt!
Unter einer durchsichtigen Schutzkappe, auf der Vorderseite des
Senders befindet sich ein beschriftbares Namensschild.
Empfänger Befestigung
Der Empfänger hat auf der Rückseite
ein Befestigungsloch. Dadurch kann
das Gerät an einer Schraube aufgehangen oder jederzeit beliebig in
einen anderen Raum mitgenommen
werden. Das Befestigungsmaterial
(Dübel und Schraube) ist im Lieferumfang enthalten. Achten Sie bei
der Montage darauf, dass zwischen
Wand und Empfänger ein Abstand
von ca. 3mm gelassen wird, damit
das Gerät locker eingehangen
werden kann.
Important
When mounting the transmitter on rigid
PVC door frames or metal surfaces the
range will be limited!
Below the see-through protective
cap on front of transmitter is a
name plate, which can be labelled.
Receiver Mounting
The receiver has an pre-cut
mounting hole on its rear side.
Thereby the device can be mounted
on a screw or it can be taken to
another room at any time. The
fastening materials (screw and
wall-plug) are included in delivery.
When mounting the device, please
maintain the distance of 3mm
between wall and receiver so the
device can be hung-up easily.
SLOGBD
Pomembno
Z montažo oddajnika na vratne okvirje,
izdelane iz PVC-ja brez mehčal, ali na
kovinske površine, se domet omeji!
Pod prozornim zaščitnim pokrovom
na sprednji strani oddajnika se
nahaja ploščica, na katero se lahko
napiše ime..
Pritrditev sprejemnika
Sprejemnik ima na hrbtni strani
luknjo za pritrditev. S tem se lahko
napravo obesite na vijak in kadarkoli
poljubno odnesete s seboj v nek
drug prostor. Material za pritrditev
(zatič in vijak) je vsebovan v obsegu
dobave. Pri montaži pazite na to, da
se med steno in sprejemnikom pusti
razdaljo pribl. 3 mm, da se da
napravo z lahkoto obesiti.
HR
Važno
Montiranjem odašiljača na PVC okvire
vrata bez omekšivača ili metalne
površine ograničuje se domet.
Pod prozirnom zaštitnom kapom na
prednjoj strani odašiljača nalazi se
natpisna pločica.
Pričvršćivanje prijemnika
Prijemnik ima na stražnjoj strani
rupu za pričvršćivanje. Pomoću nje
uređaj možete objesiti na vijak ili ga
bilo kada uzeti sa sobom u drugu
prostoriju. Materijal za pričvršćivanje
(moždanik i vijak) priložen je.
Prilikom montaže pazite na to da
između zida i prijemnika ostavite
udaljenost oko 3 mm kako biste
uređaj mogli labavo objesiti.
Anschluss an eine vorhandene
Klingelanlage
Dieses Funkgong-Set ist auch für
den Anschluss an eine vorhandene
Klingelanlage geeignet. Der Funksender ergänzt dabei Ihren Klingeltaster. Verbinden Sie einfach die
Klemmen vom Klingeltaster mit
den Klemmen A und C am Funksender. (gem. Abb. 1) Alternativ
können Sie den Funksender auch
an den bestehenden Türgong
anschließen. Verbinden Sie einfach
die Klemmen vom Gong mit den
Klemmen A und B am Funksender
(gem. Abb. 2 oder 3).
Connection to an existing bell
system
This wireless chime set is also
suitable for connection to an
existing door bell system. The
wireless transmitter complements
your existing wired bell pushbutton. Just connect the clamps
of the bell push-button with the
clamps A and C of the wireless
transmitter (see illustration 1)
Alternatively the wireless transmitter can be connected to the
existing door chime just connect
the clamps of the chime with the
clamps A and B of the wireless
transmitter (see illustration 2 and 3).
Priključitev na razpoložljiv
zvonec
Ta komplet z brezžičnim gongom je
primeren tudi za priključitev na
razpoložljiv zvonec. Brezžični
oddajnik pri tem dopolnjuje vaše
tipkalo za zvonec. Sponki gumba za
zvonec enostavno zvežite s
sponkama A in C na brezžičnem
oddajniku (skladno s sl. 1).
Alternativno lahko brezžični oddajnik
priključite tudi na obstoječi gong na
vratih. Sponki gonga enostavno
zvežite s sponkama A in B na
brezžičnem oddajniku (skladno s sl.
2 ali 3).
Priključivanje na postojeći sustav
zvona
Ovaj komplet bežičnog signalnog
zvona također je prikladan za
priključivanje na postojeći sustav
zvona. Radijski odašiljač pritom
zamjenjuje vašu tipku za zvono.
Jednostavno spojite stezaljke tipke
za zvono sa stezaljkama A i C na
bežičnom odašiljaču (prema sl. 1).
Alternativno možete radijski odašiljač
priključiti na postojeći gong vrata.
Jednostavno spojite stezaljke
signalnog zvona sa stezaljkama
A i B na bežičnom odašiljaču
(prema sl. 2 ili 3).
3
A + C
A + B
A + B
T
T
4
Wichtig:
Diese Anschlussvarianten sind
nicht möglich in Verbindung
mit beleuchteten Klingeltastern
und/oder batteriebetriebenen
Gongs.
Melodienauswahl
Der Melodienregler befindet sich
im Sender auf der rechten Seite
über der Batterie und ist mit
einem “S” markiert. Durch
drücken auf den Regler ändert
sich die Melodie gemäß der unten
aufgeführten Liste.
Important Notice:
This variation is not possible in
connection with illuminated bell
push-buttons and/or battery
operated chimes.
Selection of Melody
The melody control within the
transmitter is situated on the
right above the battery and is
marked “S”. By pressing the
control the melody changes as
listed below.
SLOGBD
Pomembno:
Te možnosti priključitve niso možne
v povezavi z osvetljenimi tipkali za
zvonec in/ali gongi na baterijski
pogon.
Izbiranje melodij
Regulator melodij se nahaja v
oddajniku na desni strani nad
baterijo in je označen s črko "S".
S pritiskom na regulator se
melodija spremeni v skladu s
spodaj navedenim seznamom.
HR
Važno:
Ove varijante priključivanja nisu
moguće u vezi s osvijetljenim
tipkama za zvono i/ili signalnim
zvonima na baterijski pogon.
Odabir melodije
Regulator melodija nalazi se u
odašiljaču na desnoj strani iznad
baterije i označen je slovom „S“.
Pritiskom na regulator melodija
se mijenja u skladu s dolje
navedenom listom.
1. Westminster
2. Ding-Dong
3. Ding-Dong-Dang
4. Tubular bells
5. Saxophone
6. Piano
7. Popsound
8. Ding-Dong + Dog
Durch Betätigen des Senders
wird ein Signal an den Empfänger
gesendet. Um den Rufton zu
wiederholen, drücken Sie den
Klingeltaster erneut. Der Rufton
wird nur 1x erfolgen, auch wenn
Sie den Klingeltaster gedrückt
halten.
1. Westminster
2. Ding-Dong
3. Ding-Dong-Dang
4. Tubular bells
5. Saxophone
6. Piano
7. Popsound
8. Ding-Dong + Dog
By pressing the transmitter a
signal is sent to the receiver. To
repeat the call signal press the
bell pushbutton again. The call
signal sounds only once, even if
bell push-button is pressed
constantly.
1. Westminster
2. Ding-Dong
3. Ding-Dong-Dang
4. Tubular bells
5. Saxophone
6. Piano
7. Popsound
8. Ding-Dong + Dog
S pritiskom na oddajnik se
pošlje signal sprejemniku. Da
zvonjenje ponovite, ponovno
pritisnite na gumb za zvonec.
Zvonjenje se zasliši samo 1x,
tudi če gumb za zvonec držite
pritisnjen.
1. Westminster
2. Ding-Dong
3. Ding-Dong-Dang
4. Tubular bells
5. Saxophone
6. Piano
7. Popsound
8. Ding-Dong + Dog
Aktiviranjem odašiljača
prijemniku se šalje signal. Kako
biste ponovili pozivni ton, iznova
pritisnite tipku za zvono. Pozivni
ton ponovit će se samo
jedanput, čak i ako tipku za
zvono držite pritisnutu.
5
Auswahl des Sendekanals
Erste Inbetriebnahme
Der Funkgong verfügt über eine
Selbstlernfunktion. Nachdem
Sie die Batterien in Sender und
Empfänger eingelegt haben
betätigen Sie ein Mal den Sender.
Dieser stellt automatisch eine
Frequenz ein und übermittelt
diese an den Empfänger, welcher
daraufhin ertönt.
Selection of the Transmission
Channel
First time of use
The wireless door chime is
equipped with a self-learning
mode. Once batteries have been
inserted in the transmitter and
the receiver, press the transmitter
once. This automatically sets a
frequency and transmits this to
the receiver, which then emits a
tone.
SLOGBD
Izbira kanala oddajanja
Prvi začetek uporabe
Brezžični gong razpolaga s
funkcijo za samoučenje brez
DIP stikala. Potem ko ste
baterije vložili v oddajnik in
sprejemnik, enkrat pritisnite na
oddajnik. Ta avtomatsko nastavi
neko frekvenco in jo posreduje
sprejemniku, ki nato zadoni.
HR
Odabir kanala za odašiljanje
Prvo stavljanje u pogon
Bežično zvonce raspolaže
funkcijom samoučenja. Nakon
što u odašiljač i prijemnik
umetnete baterije, jedanput
aktivirajte odašiljač. On
automatski namješta frekvenciju
i prosljeđuje ju prijemniku koji
se zatim oglašava zvukom.
Wichtig: Nach dem Einlegen der
Batterien muss der Sender
innerhalb von 60 Sekunden betätigt
werden um die Sendefrequenz
einzustellen.
Frequenzwechsel
Sollte der Funkgong ertönen,
ohne dass Sie den Sender
betätigt haben, kann dies an
einem Gerät in Ihrer Umgebung
liegen, das auf derselben
Frequenz betrieben wird.
Sender und Empfänger können
dann auf eine andere Frequenz
eingestellt werden.
Entfernen Sie für 10 Sekunden
die Batterien aus Sender und
Empfänger, so dass die
gespeicherte Frequenz gelöscht
wird. Legen Sie die Batterien
erneut ein und betätigen Sie
innerhalb von 60 Sekunden den
Sender um eine neue Frequenz
einzustellen.
Important: after inserting the
batteries, the transmitter must
be pressed within 60 seconds in
order to set the frequency.
Adjusting another frequency
The wireless chime could sound
without anybody having pressed
the transmitter, when a device in
your surrounding area is operated
with the same frequency. In this
case, transmitter and receiver can
be adjusted to another frequency.
Remove the batteries from the
transmitter and receiver for 10
seconds in order to delete the
saved frequency. Then reinsert
the batteries in both units and
press the transmitter within
60 seconds in order to set a
new frequency.
Pomembno: Po vložitvi baterij je
treba oddajnik v roku 60 sekund
aktivirati, da se nastavi oddajna
frekvenca.
Spreminjanje frekvence
Če brezžični gong zadoni, ne da
bi aktivirali oddajnik, je vzrok za
to lahko neka naprava v vaši
okolici, ki obratuje na isti
frekvenci. Oddajnik in
sprejemnik se lahko nato nastavi
na neko drugo frekvenco.
Za 10 sekund odstranite bateriji
iz oddajnika in sprejemnika, tako
da se shranjena frekvenca
zbriše. Baterije ponovno vložite
in v roku 60 sekund aktivirajte
oddajnik, da nastavite novo
frekvenco.
Važno: Nakon umetanja baterija
odašiljač se mora aktivirati u roku
60 sekundi kako bi se namjestila
frekvencija odašiljanja.
Promjena frekvencije
Ako se bežično zvonce čuje, a
da pritom niste aktivirali
odašiljač, razlog tomu može biti
uređaj u njegovu okružju koji
radi na istoj frekvenciji. Tada se
odašiljač i prijemnik mogu
namjestiti na drugu frekvenciju.
Udaljite baterije na 10 sekundi
iz odašiljača i prijemnika kako bi
se spremljena frekvencija
obrisala. Iznova umetnite baterije
i u roku 60 sekundi aktivirajte
odašiljač kako biste namjestili
novu frekvenciju.
6
Vorder- und Hintertür
Rufunterscheidung
Bei Verwendung eines zweiten
Senders (nicht im Lieferumfang),
gehen Sie bei der Frequenzeinstellung bitte wie unter der
Rubrik erste Inbetriebnahme vor
und betätigen Sie innerhalb von
120 Sekunden den zweiten
Sender.
Der Empfänger ist in der Lage,
beide Funkfrequenzen zu
speichern.
Front and back door call
differentiation
If a second transmitter is used
(not included in the delivery),
follow the procedure above,
under the title “First time of use“,
in order to set the frequency.
Then press the second transmitter within 120 seconds.
The receiver can save both
frequencies.
SLOGBD
Sprednja in zadnja vrata –
razločevanje zvonjenja
Pri uporabi drugega oddajnika
(ni v obsegu dobave) ravnajte
pri nastavljanju frekvence tako,
kot je navedeno v rubriki "Prvi
začetek uporabe", in drugi
oddajnik aktivirajte v roku
120 sekund.
Sprejemnik lahko shrani obe
brezžični frekvenci.
HR
Prednja i stražnja vrata
Razlikovanje poziva
Kod uporabe drugog odašiljača
(nije obuhvaćen opsegom
isporuke) pri namještanju
frekvencije postupajte kao u
rubrici Prvo stavljanje u pogon i
u roku 120 sekundi aktivirajte
drugi odašiljač.
Prijemnik može spremiti obje
radijske frekvencije.
Verwendung mehrerer Sets auf
unterschiedlichen Frequenzen
Hinweis bei Verwendung von
mehr als einem HX Set dieser
Ausführung auf unterschiedlichen
Frequenzen:
z.B. zwei Sets 70846, welche im
Erdgeschoss und 1. Stock eines
Wohnhauses betrieben werden
sollen.
Zwischen jedem neuen HX
Sender der neu codiert werden
soll, muss eine Wartezeit
von 20 Minuten je Sender
berücksichtigt werden.
Ansonsten können Funküberschneidungen zu bereits
installierten Geräten entstehen.
LED-Funktionsleuchte
Auf der Vorderseite von Sender
und Empfänger befinden sich
LED-Funktionsleuchten, die dann
aufleuchten, wenn der Sender
betätigt wurde, bzw. der
Empfänger ertönt.
Using multiple sets with different
frequencies
Note when using more than one
HX set of this type with differing
frequencies:
e. g. two 70846 sets, for
operation in the ground floor
and first floor of residential
premises.
A waiting period of 20 minutes
per transmitter must be observed
between the new coding of each
new HX transmitter.
Otherwise this may lead to radio
interference with other units that
have already been installed.
LED Function Light
LED function lights are situated
on the front of the transmitter
and the receiver, which light up
when the transmitter is pressed
resp. when the receiver
sounds.
Uporaba več kompletov na
različnih frekvencah
Opozorilo pri uporabi več kot
enega HX kompleta na različnih
frekvencah.
Npr. dveh kompletov 70846,
ki naj bi obratovala v pritličju in
1. nadstropju stanovanjske hiše.
Med vsakim novim HX
oddajnikom, ki ga je treba na
novo kodirati, je treba upoštevati
čakalno dobo 20 minuti na
oddajnik.
Sicer lahko nastanejo
prekrivanja frekvenc z že
instaliranimi napravami.
LED funkcijska lučka
Na sprednji strani oddajnika
in sprejemnika se nahajata
LED funkcijski lučki, ki
posvetita takrat, kadar
aktivirate oddajnik oz.
kadar zadoni sprejemnik.
Uporaba više kompleta na
različitim frekvencijama
Naputak pri uporabi više od
jednog HX kompleta ove
izvedbe na različitim
frekvencijama.
Npr. dva kompleta 70846 koja
se trebaju pokretati u prizemlju
i na 1. katu stambene zgrade.
Između svakog novog HX
odašiljača koji se mora iznova
kodirati morate uzeti u obzir
vrijeme čekanja - 20 minuta po
odašiljaču.
U suprotnom mogu nastati
radijska prekrivanja s već
instaliranim uređajima.
LED funkcijska žaruljica
Na prednjoj strani odašiljača
i prijemnika nalaze se LED
funkcijske žaruljice koje se
pale prilikom aktiviranja
odašiljača odn. odazivanja
prijemnika.
7
Mode
Volume
Anwendung des Blitzlichtes
Auf der Rückseite des
Empfängers befindet sich ein
Schalter, der mit der Bezeichnung
Mode gekennzeichnet ist.
Optionen:
1. Option
Die LEDs sind ausgeschaltet
und werden beim Betätigen
des Senders nicht aktiviert.
Es ertönt lediglich der eingestellte
Rufton!
2. Option
Die LEDs sind eingeschaltet
und werden beim Betätigen
des Senders aktiviert.
Der Rufton ertönt bei dieser
Einstellung nicht!
3. Option
Die LEDs sind eingeschaltet
und werden beim Betätigen
des Senders aktiviert.
Zusätzlich ertönt der eingestellte
Rufton!
Warnlampe (bei schwächer
werden der Batterien)
Auf der Vorderseite des
Empfängers befindet sich eine
rote Warnlampe, die dann
aufleuchtet, wenn die Batterien
deutlich schwächer werden.
Wechseln Sie in diesem Fall die
Batterien des Funkempfängers.
Lautstärkeregler
Der Funkempfänger verfügt auf
der Rückseite über einen
Lautstärkeregler, mit dem die
Lautstärke stufenlos reguliert
werden kann (ca. 70 - 97 dB (A)).
(5x LED)
Use of Flashlight
On the back of the receiver is
a switch labelled “Mode”.
Options:
1. Option
The LEDs are switched off
and do not illuminate when
the transmitter is switched on.
Only the pre-set call signal will
sound!
2. Option
The LEDs are switched on
and illuminate when the
transmitter is switched on.
The call signal will NOT sound
with this setting!
3. Option
The LEDs are switched on and
illuminate when the transmitter
is switched on.
In addition the pre-set call signal
will sound!
Warning Lamp (‘low battery’
indication)
A red warning lamp is situated on
front of receiver, which lights up,
when the batteries are low. In this
case replace the batteries of the
wireless receiver.
Volume Control
The wireless receiver has a
volume control on the back which
controls the volume variably
(ca. 70 - 97 dB (A)).
(5x LED)
SLOGBD
Uporaba bliskovke
Na hrbtni strani sprejemnika je
stikalo, ki je označeno z oznako
Mode.
Opcije:
1. opcija
LED lučke so izklopljene in se pri
sproženju oddajnika ne aktivirajo.
Zadoni le nastavljeno zvonjenje!
2. opcija
LED lučke so vklopljene in se pri
sproženju oddajnika aktivirajo.
Zvonjenje pri te nastavitvi ne
zadoni!
3. opcija
LED lučke so vklopljene in se pri
sproženju oddajnika aktivirajo.
Dodatno zadoni nastavljeno
zvonjenje!
Opozorilna luč
(pri popuščanju baterij)
Na sprednji strani sprejemnika
se nahaja rdeča opozorilna luč,
ki sveti takrat, kadar baterije
bistveno popustijo. V tem
primeru baterije brezžičnega
sprejemnika zamenjajte.
Regulator glasnosti
Brezžični sprejemnik razpolaga
na hrbtni strani z regulatorjem
glasnosti, s katerim s lahko
glasnost brezstopenjsko regulira
(pribl. 70 - 97 dB(A)).
(5x LED)
HR
Primjena bljeskalice
Na poleđini prijamnika nalazi
se sklopka označena natpisom
Mode (Način rada).
Opcije:
1. opcija
LED-žaruljice su isključene
i ne uključuju se aktiviranjem
odašiljača.
Samo se čuje namješteni
pozivni ton!
2. opcija
LED-žaruljice su uključene i
zasvijetle pri aktiviranju odašiljača.
Pozivni se ton kod te postavke
ne čuje!
3. opcija
LED-žaruljice su uključene i
zasvijetle pri aktiviranju odašiljača.
Dodatno se čuje namješteni
pozivni ton!
Upozoravajuća žaruljica (kod
slabljenja baterija)
Na prednjoj strani prijemnika
nalazi se crvena upozoravajuća
žaruljica koja se pali ako su
baterije znatno slabije. U tom
slučaju zamijenite baterije
bežičnog prijemnika.
Regulator glasnoće
Bežični prijemnik na stražnjoj
strani raspolaže regulatorom
glasnoće pomoću kojega se
kontinuirano može regulirati
glasnoća (oko 70 - 97 dB (A)).
(5x LED)
8
Weitere Anschlussmöglichkeiten / More Options of Connection / Dodatne možnosti priključitve / Ostale mogućnosti priključivanja
nicht im Lieferumfang / not included in delivery / ni v obsegu dobave / Nisu obuhvaćene opsegom isporuke
No. 70399
D
HX Funkkonverter zur Ruferweiterung
GB
HX Wireless Converter for Call Extension
SLO
Brezžični pretvornik HX za razširitev zvonjenja
HR
HX bežični pretvornik za proširenje poziva
No. 70377
D
HX Funk-Distanzerweiterung
GB
HX Wireless Extender
SLO
Brezžična razširitev distance HX
HR
HX bežično proširenje udaljenosti
No. 70378
D
HX Funksender Tür- und Fensterkontakt
GB
HX Radio Transmitter Window and Door Contact
SLO
Brezžični oddajnik HX – kontakt za vrata in
okna
HR
Kontakt HX bežičnog odašiljača na vratima
i prozoru
No. 70374
D
Funk-Durchgangsmelder HX
GB
Wireless visitor chime HX
SLO
Radijski prehodni detektor HX
HR
Radijski javljač
kretanja HX
No. 70370
D
HX Mini Funk-Notfallsender
GB
Wireless Emergency Transmitter HX Mini
SLO
Brezžični oddajnik za uporabo v sili HX Mini
HR
Bežični odašiljač za slučaj nužde HX Mini
No. 70371
D
Funk-Notfall-Sender HX Maxi
GB
Wireless Emergency Transmitter
HX Maxi
SLO
Brezžični oddajnik za uporabo
v sili HX Maxi
HR
Bežični odašiljač za slučaj nužde
HX Maxi
No. 70372
D
Klangaktiver Funkkonverter HX
GB
Sonic wireless converter HX
SLO
Zvočno aktivni brezžični pretvornik HX
HR
Radijski pretvarač sa zvučnom
aktivacijom HX
9

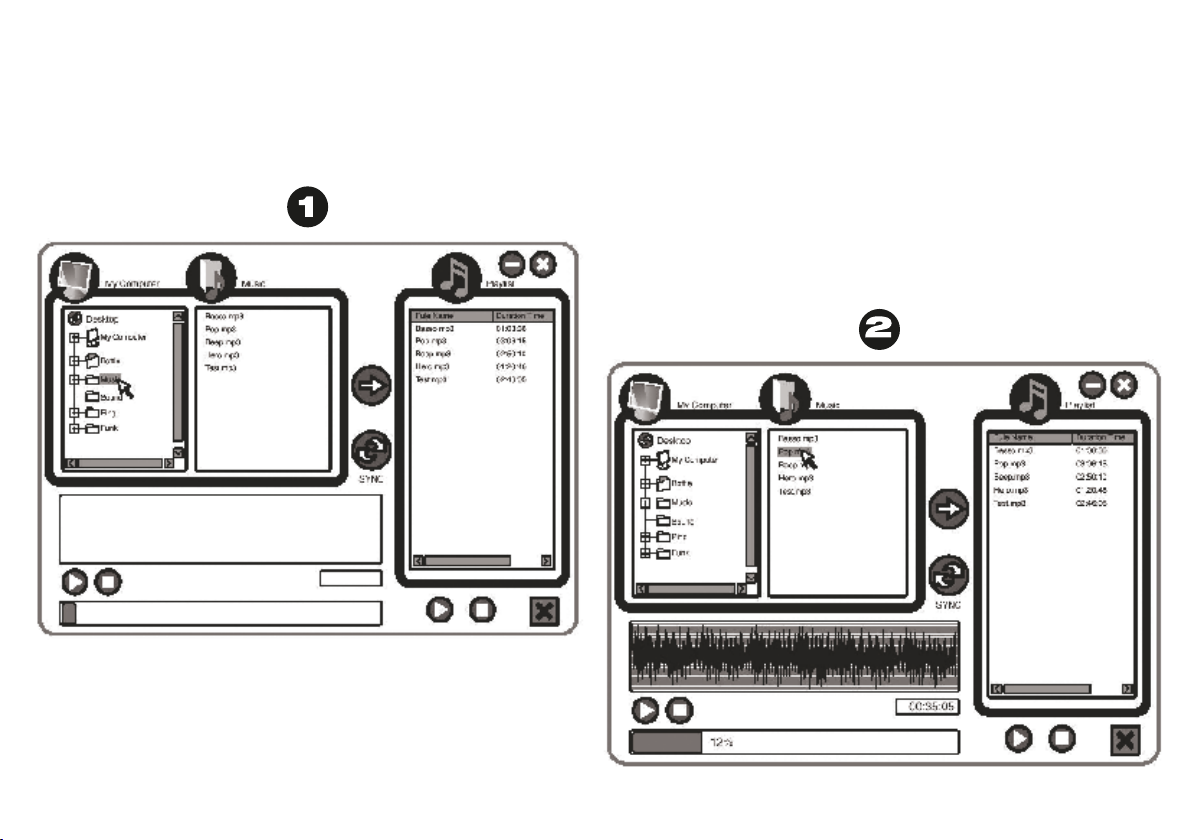

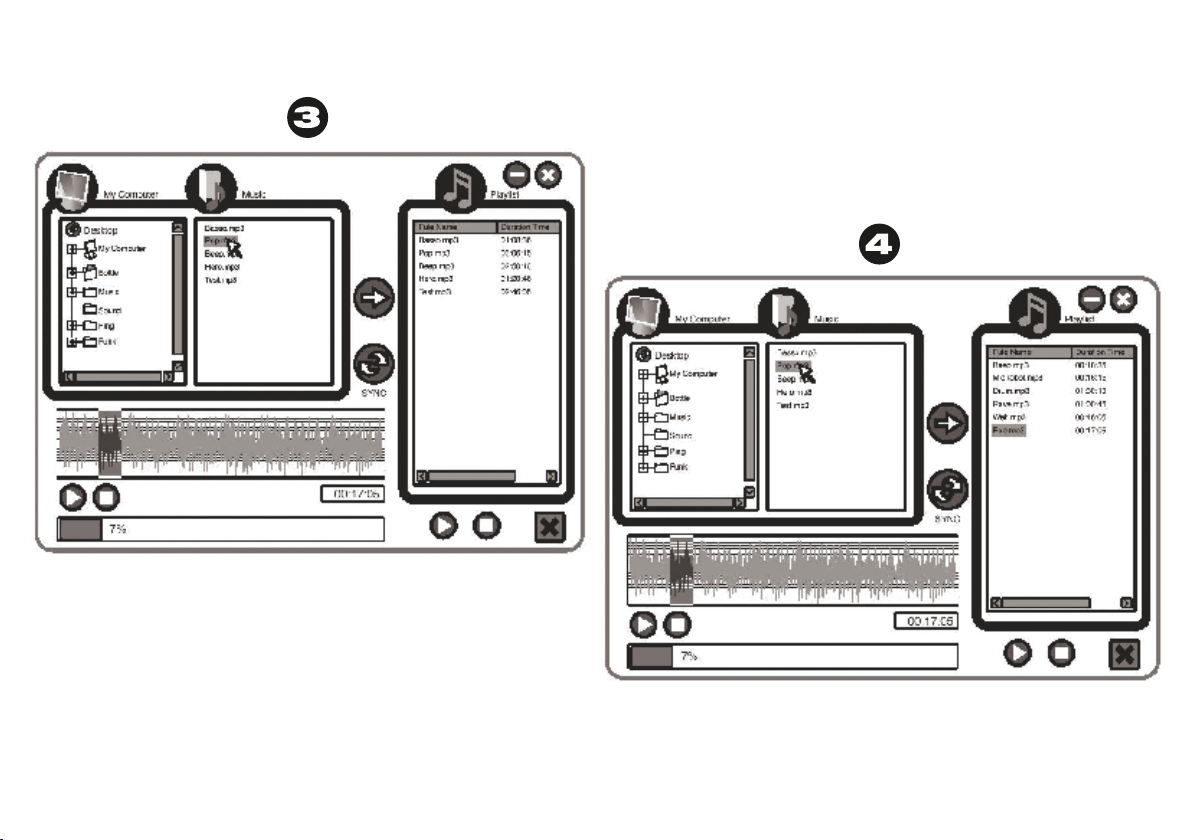

Musik Download Programm - einfach und schnell
Music Download Program - quick and easy
Program za download glasbe - enostavno in hitro
Program za preuzimanje glazbe - jednostavan i brz
10
11
Musik Download Programm einfach und schnell
Das Downloadprogramm ist im
Funkgong integriert und für PC´s
mit Windows XP, Vista, Windows 7
oder Windows 8 Betriebssystem
geeignet.
Es muss keine separate Software
von CD oder über
Internet-Download vorab installiert
werden. Sobald der Empfänger mit
dem PC verbunden ist, startet
automatisch das
Download-Programm und erkennt
die auf dem PC vorhandenen und
verwendbaren Musikdateien. Es
können bis zu
8 Musikdateien auf den Funkgong
übertragen werden, wobei die
Gesamtspieldauer von 8 Minuten
beliebig zugeschnitten werden
kann. Nachdem der Funkgong
wieder vom PC abgekabelt ist,
kann man über die Soundtaste
des Funksenders eine der 8
aufgespielten Melodien als
Klingelton vergeben. Dies ist
mit allen HX Sendeeinheiten
möglich (Funksender/Taster,
Funkkonverter Nr. 70398 und
Bewegungsmelder Nr. 70375)
Allgemeine Hinweise zum Download
Während der Funkempfänger mit
dem PC verbunden ist, ist die
Gongfunktion des
Funkempfängers automatisch
deaktiviert.
Achten Sie bitte darauf, dass beim
Verbinden des Funkempfängers mit
dem PC, im Funkempfänger die
Batterien eingelegt sein müssen.
Music Download Program - quick
and easy
The download program is
integrated into the wireless bell and
is suitable for PCs with Windows
XP, Vista, Windows 7 or Windows 8
operating systems.
You do not have to install any
separate software from a CD or
download it from the Internet.
As soon as the receiver is
connected to your PC, the
download program starts
automatically and it identifies the
music files on your PC that can be
used. Up to 8 music files can be
transferred to the wireless door
chime and the total play time of 8
minutes can be used as required.
After you have disconnected the
wireless door chime from your PC,
you can press the sound button on
the transmitter to choose your
chime from one of the 8 tunes you
have copied. This is possible
with all HX transmitter units
(transmitter/ scanner, radio
converter no. 70398 and motion
sensor no. 70375)
General information about
downloading
The chime function of the
wireless receiver is automatically
deactivated while it is connected
to your PC.
Please ensure that the wireless
receiver contains batteries before
you connect it to your PC.
SLOGBD
Program za download glasbe enostavno in hitro
Program za prenos je integriran v
brezžičnem gongu in je primeren za
PC-je z operacijskimi sistemi
Windows XP, Vista, Windows 7 ali
Windows 8.
Ločene programske opreme ni
treba vnaprej instalirati s CD-ja
ali preko downloada z interneta.
Takoj ko je sprejemnik povezan s
PC-jem, se program za
download avtomatsko zažene in
prepozna uporabne glasbene
datoteke, ki so na PC-ju. Na
brezžični gong se lahko prenese
do 8 glasbenih datotek, pri
čemer se lahko skupno trajanje
predvajanja 8 minut poljubno
priredi. Potem ko je kabelska
povezava med brezžičnim
gongom in PC-jem zopet
prekinjena, se lahko preko tipke
Sound na brezžičnem oddajniku
eno od 8 prenesenih melodij
dodeli kot ton zvonjenja. To je
možno z vsemi oddajnimi
enotami HX (brezžični
oddajnik/tipkalo, brezžični
pretvornik št. 70398 in javljalnik
gibanja št. 70375).
Splošna navodila za download
Medtem ko je brezžični
sprejemnik povezan s PC-jem,
je funkcija gonga brezžičnega
sprejemnika avtomatsko
deaktivirana.
Prosimo, upoštevajte, da morajo
biti pri povezovanju brezžičnega
sprejemnika s PC-jem v
brezžičnem sprejemniku vložene
baterije.
HR
Program za preuzimanje glazbe jednostavan i brz
Program za preuzimanje ugrađen je
u bežično zvono i namijenjen je
računalima sa sustavima Windows
XP, Vista, Windows 7 ili Windows 8.
Prije toga se s CD-a ili
preuzimanjem s interneta ne
mora instalirati nikakav poseban
softver. Čim se prijemnik poveže
s računalom, automatski se
izvodi program za preuzimanje i
prepoznaje glazbene datoteke
koje se nalaze i koriste na
računalu. Na bežično zvonce
može se prenijeti do 8 glazbenih
datoteka, pri čemu se ukupno
8-minutno trajanje reprodukcije
može po želji skratiti. Nakon što
je bežično zvonce ponovno
odspojeno s računala, preko
tipke za zvuk radijskog
odašiljača može se jedna od 8
snimljenih melodija odabrati kao
ton zvona. To je moguće sa svim
jedinicama odašiljača HX (tipka
bežičnog odašiljača, bežični
pretvornik br. 70398 i javljač
kretanja br. 70375).
Opći naputci o preuzimanju
Dok je radijski prijemnik spojen s
računalom, funkcija signalnog
zvona bežičnog prijemnika
automatski je deaktivirana.
Pazite na to da pri spajanju
bežičnog prijemnika s računalom u
bežični prijemnik budu umetnute
baterije.
12
Der Funkempfänger verfügt über 8
vorgespeicherte Melodien. Es
können maximal 8 Melodien mit
einer Gesamtspieldauer von maximal
8 Minuten gespeichert werden.
Bitte beachten Sie, dass wenn Sie
eine eigene Melodie speichern
möchten, mindestens eine der vorgespeicherten Melodien gelöscht
werden muss. Diese gehen dadurch
verloren und können nicht vorab
vom Empfänger auf Ihren PC
kopiert werden.
Die vorgespeicherten und
weitere Melodien können von
unserer Homepage kostenlos
heruntergeladen werden:
www.heidemann-handel.de/download.htm
Download:
Verbinden Sie den Funkempfänger
mit Hilfe des im Lieferumfang
enthaltenen USB-Kabels mit Ihrem
PC. Das für den Download benötigte
Programm wird automatisch
gestartet. Dieser Vorgang kann bis
zu einer Minute dauern. Sollte das
Download-Programm nicht automatisch starten, klicken Sie bitte
doppelt auf "Arbeitsplatz". Klicken
Sie danach doppelt auf CD-ROM
(mit Logo). Das DownloadProgramm wird geöffnet.
Auswählen:
Klicken Sie ein Mal den Ordner in
der Rubrik „My Computer“ an, in
dem sich die von Ihnen gewünschte
MP3 oder WAV-Datei befindet. Die
kompatiblen Dateien des Ordners
(nur MP3 oder WAV-Dateien) werden
in der Rubrik „Musik“ angezeigt.
The wireless receiver comes with
8 pre-recorded tunes. You can
save a total of 8 tunes with a
maximum total play time of 8
minutes. Please note that if you
want to save one of your own
tunes, you have to delete at
least one of the pre-recorded
tunes first. It is not possible to
copy the pre-recorded tunes to
your own PC beforehand and,
once deleted, they will be
permanently lost.
You can download the
pre-recorded tunes and others
for free from our homepage at
www.heidemann-handel.de/download.htm
Downloading:
Use the USB cable included to
connect the wireless receiver to
your PC. The program required
for downloading is started
automatically. This process can
take up to one minute. If the
download program does not start
automatically, please double-click
on 'My Computer'. Then
double-click on CDROM (with the
logo) to open the download
program.
Selection:
Under ‘My Computer,’ click on
the folder that contains the MP3
or WAV files you want. The
compatible files in the folder
(MP3 or WAV files only) are
displayed under ‘Music’.
SLOGBD
Brezžični sprejemnik razpolaga z
8 predhodno shranjenimi
melodijami. Shrani se lahko
največ 8 melodij s skupnim
trajanjem predvajanja največ 8
minut. Upoštevajte, da morate,
kadar želite shraniti lastno
melodijo, zbrisati najmanj eno od
predhodno shranjenih melodij.
Le-te se s tem izgubijo in jih ni
mogoče vnaprej skopirati s
sprejemnika na vaš PC.
Predhodno shranjene in druge
melodije se lahko brezplačno
naloži z naše domače strani
www.heidemann-handel.de/download.htm
Download:
Brezžični sprejemnik povežite z
vašim PC-jem s pomočjo USB
kabla, vsebovanega v obsegu
dobave. Program, ki je potreben
za download, se avtomatsko
zažene. Ta postopek lahko traja do
ene minute. Če se program za
download ne zažene avtomatsko,
dvakrat kliknite na "Moj
računalnik". Nato dvakrat kliknite
na CD-ROM (z logotipom).
Program za download se odpre.
Izbiranje:
Enkrat kliknite na mapo v rubriki
"Moj računalnik", v kateri se
nahaja želena datoteka MP3 ali
WAV. Skladne datoteke v mapi
(samo datoteke MP3 ali WAV) so
prikazane v rubriki "Glasba".
HR
Bežični prijemnik raspolaže s 8
unaprijed spremljenih melodija.
Može se spremiti najviše 8
melodija s ukupnim trajanjem
reprodukcije najviše 8 minuta. Ako
želite spremiti samo jednu
melodiju, imajte na umu da se
najmanje jedna od prethodno
spremljenih melodija mora
obrisati. One se time gube pa se
ne mogu s prijemnika kopirati na
vaše računalo.
Prethodno spremljene kao i druge
melodije možete besplatno
preuzeti s naše početne stranice
www.heidemann-handel.de/download.htm
Preuzimanje:
Spojite bežični prijemnik pomoću
priloženoga USB kabela sa svojim
računalom. Program potreban za
preuzimanje automatski se
pokreće. Taj postupak može trajati
do jednu minutu. Ako se program
za preuzimanje ne pokrene
automatski, dva puta kliknite na
„Radno mjesto“. Zatim dva puta
kliknite na CD-ROM (s logotipom).
Program za preuzimanje se
otvara.
Biranje:
U rubrici „Moje računalo“ jedanput
kliknite na mapu u kojoj se nalazi
željena MP3 ili WAV datoteka.
Kompatibilne datoteke mape
(samo MP3 ili WAV datoteke)
prikazuju se u rubrici „Glazba“.
13
Um die Spieldauer bzw. den
abzuspielenden Abschnitt
festzulegen klicken Sie in der Rubrik
„Music“ ein Mal auf die Datei.
Das Programm dekodiert die Datei
automatisch. Dies kann je nach
Dateigröße bis zu einer Minute
dauern. Danach werden die
Schallwellen der Musikdatei im
unteren Balken angezeigt.
Ziehen Sie den Mauspfeil mit
gedrückter, linker Maustaste über
den Abschnitt der Schallwellen,
der ausgewählt werden soll. Soll
der ausgewählte Bereich geändert
werden, legen Sie ihn einfach
erneut mit gedrückter, linker
Maustaste fest.
To determine the play length of
the segment to be played, click
on the file under ‘Music.’
The program decodes the file
automatically. This can take up to
one minute depending on the file
size. The sound waves of the
music file are then displayed in
the lower bar.
Press the left-hand mouse button
and drag the mouse cursor over
the portion of the tune that you
wish to select. If you wish to
change the section selected,
simply press the left-hand mouse
button again and repeat your
selection.
SLOGBD
Za določanje trajanja predvajanja
oz. dela za predvajanje, kliknite v
rubriki "Glasba" enkrat na
datoteko.
Program datoteko avtomatsko
dekodira. To lahko, odvisno od
velikosti datoteke, traja do ene
minute. Po tem so v spodnjem
stolpcu prikazani zvočni valovi
glasbene datoteke.
Puščico miške s pritisnjeno levo
tipko miške potegnite preko dela
zvočnih valov, ki ga želite izbrati.
Če želite izbrano območje
spremeniti, ga s pritisnjeno levo
tipko miške enostavno ponovno
določite.
HR
Da utvrdite trajanje reprodukcije
odn. odsječak za reproduciranje, u
rubrici „Glazba“ jedanput kliknite
na datoteku.
Program automatski dekodira
datoteku. To, ovisno o veličini
datoteke, može trajati do jednu
minutu. Zatim se zvučni pragovi
glazbene datoteke prikazuju u
donjem retku.
Povucite strelicu s pritisnutom
lijevom tipkom na mišu preko
odsječka zvučnih pragova koji se
treba odabrati. Ako je odabrano
područje potrebno promijeniti,
jednostavno ga iznova utvrdite
pritisnutom lijevom tipkom na
mišu.
Die Spieldauer des ausgewählten
Bereichs wird im Feld unter dem
Balken für die Schallwellen
angezeigt.
Der ausgewählte Bereich bzw. die
ausgewählte Datei kann durch
Klicken auf den Knopf „Play“
abgespielt werden. Bitte beachten
Sie, dass das Abspielen über den
PC erfolgt und nicht über den
Funkempfänger. Um sich die
Melodie anhören zu können muss
Ihr PC über eine Soundkarte
verfügen. Die Lautsprecher
müssen eingeschaltet sein.
Empfehlung: Die optimale Spieldauer
eines Musiktitels beträgt 8-15
Sekunden.
The play length of the selected
piece of music is displayed
beneath the sound wave bar.
You can play the selected section
or the selected file by clicking on
‘Play.’ Please note that the tune
is played on your PC and not by
the wireless receiver. You cannot
listen to the tune unless your PC
has a sound card. Your speakers
must also be switched on.
Recommendation: The optimum
play time of a tune is between
8 and 15 seconds.
Trajanje predvajanje izbranega
območja je prikazano v polju pod
stolpcem za zvočne valove.
Izbrano območje oz. izbrano
datoteko se lahko predvaja s
klikom na gumb "Play".
Upoštevajte, da predvajanje
poteka preko PC-ja in ne preko
brezžičnega sprejemnika. Da
lahko slišite melodijo, mora vaš
PC razpolagati z zvočno kartico.
Zvočniki morajo biti vklopljeni.
Priporočilo: Optimalno trajanje
predvajanja skladbe znaša 8 – 15
sekund.
Trajanje reproduciranja odabranog
područja prikazuje se u polju
ispod retka za zvučne pragove.
Odabrano područje odn. odabranu
datoteku možete reproducirati
klikom na gumb „Play“. Imajte na
umu da se reproduciranje izvodi
preko računala, a ne preko
bežičnog prijemnika. Da biste
mogli poslušati melodiju, vaše
računalo mora imati zvučnu
karticu. Zvučnici moraju biti
uključeni.
Preporuka: Optimalno trajanje
reprodukcije jednog glazbenog
naslova iznosi 8 - 15 sekundi.
14
Erstellen einer Wiedergabeliste
(Playlist):
Durch Klicken auf den großen,
grünen Pfeil können Sie die
ausgewählten Dateien zu einer
Wiedergabeliste erstellen. Insgesamt
können 8 verschiedene Melodien in
die Wiedergabeliste eingefügt
werden, welche dadurch die
vorprogrammierten Melodien (siehe
Melodienauswahl) ersetzen. Diese
müssen vorher gelöscht werden um
für die neuen Melodien
Speicherplatz freizumachen.
Abspielen oder Löschen innerhalb
der Wiedergabeliste:
Durch Klicken auf den Knopf „Play“
können Sie die Melodien der
Wiedergabeliste abspielen. Die
Dateien lassen Sie durch Klicken auf
den Knopf „X“ (unten rechts) aus
der Wiedergabeliste löschen.
Synchronisation:
Nach dem Erstellen der
Wiedergabeliste, muss diese mit
dem Funkempfänger synchronisiert
werden. Klicken Sie hierfür auf den
Knopf „Sync“. Dadurch wird die
Wiedergabeliste im Speicher des
Funkempfängers gespeichert. Durch
ein sich selbst öffnendes
Ausgabefenster wird die erfolgreiche
Synchronisation bestätigt. Die
Synchronisation kann je nach
Spiellänge der einzelnen Melodien
variieren und unter Umständen
etwas Zeit in Anspruch nehmen.
Speicher:
Der Funkempfänger verfügt über
einen 4 MB Speicher. Der
Speicherbalken zeigt die aktuelle
Größe der Speicherbelegung an.
Creating a playlist:
You can send the selected files to
a playlist by clicking on the large,
green arrow. You can send a total
of 8 different tunes to the playlist
which then replace the
pre-recorded tunes (see tune
selection). You must delete the
pre-recorded tunes beforehand in
order to free up memory space
for the new tunes.
Playing and deleting tunes in the
playlist:
You can play the tunes in the
playlist by clicking on ‘Play.’ You
can delete files from the playlist
by clicking on the ‘X’ button in
the lower right-hand corner.
Synchronisation:
After you create a playlist, you
have to synchronise it with the
wireless receiver. To do so, click
on the ‘Sync’ button. This saves
the playlist on the wireless
receiver’s memory. The system
automatically displays a
confirmation dialogue box once
the synchronisation has been
completed. The time required for
synchronisation depends on the
play time of the individual tunes
and it can take quite a while
under certain circumstances.
Memory:
The wireless receiver has a 4MB
memory. The memory bar
indicates how much memory
space is currently available.
SLOGBD
Izdelava seznama predvajanja
(Playlist):
S klikom na veliko zeleno
puščico lahko izbrane datoteke
sestavite v seznam predvajanja.
Skupno lahko v seznam
predvajanja vstavite 8 različnih
melodij, ki s tem nadomestijo
predhodno programirane
melodije (glejte "Izbiranje
melodij"). Le-te je treba
predhodno izbrisati, da se
sprosti pomnilno mesto za nove
melodije.
Predvajanje ali brisanje znotraj
seznama predvajanja
S klikom na gumb "Play" lahko
predvajate melodije iz seznama
predvajanja. Datoteke se da s
klikom na gumb "X" (spodaj
desno) zbrisati iz seznama
predvajanja.
Sinhronizacija:
Seznam predvajanja je treba po
izdelavi sinhronizirati z
brezžičnim sprejemnikom. V ta
namen kliknite na gumb "Sync".
S tem se seznam predvajanja
shrani v pomnilnik brezžičnega
sprejemnika. Uspešna
sinhronizacija se potrdi z
izpisnim oknom, ki se
samodejno odpre. Sinhronizacija
lahko, odvisno od dolžine
predvajanja posameznih melodij,
variira in morda lahko zahteva
nekaj časa.
Pomnilnik:
Brezžični sprejemnik razpolaga s
4 MB pomnilnika. Pomnilni
stolpec kaže aktualen obseg
zasedenosti pomnilnika.
HR
Stvaranje reprodukcijskog popisa
(Playlist):
Klikom na veliku zelenu strelicu
možete od odabranih datoteka
kreirati reprodukcijski popis.
Ukupno se u reprodukcijski
popis može dodati 8 različitih
melodija koje time zamjenjuju
unaprijed programirane melodije
(vidi Odabir melodija). Njih prije
morate obrisati kako biste
oslobodili memoriju za nove
melodije.
Reproduciranje ili brisanje unutar
reprodukcijskog popisa:
Klikom na gumb „Play“ možete
reproducirati melodije iz
reprodukcijskog popisa. Datoteke
možete iz reprodukcijskog
popisa obrisati klikom na gumb
„X“ (dolje desno).
Sinkronizacija:
Nakon njegova kreiranja
reprodukcijski popis morate
sinkronizirati s bežičnim
prijemnikom. Da biste to učinili,
kliknite na gumb "Sync". Time
se reprodukcijski popis sprema u
memoriju bežičnog prijemnika.
Uspješna sinkronizacija
potvrđuje se prozorom za ispis
koji se sam otvara.
Sinkronizacija može, ovisno o
duljini reprodukcije pojedinačnih
melodija, varirati pa možda i
potrajati neko vrijeme.
Memorija:
Bežični prijemnik raspolaže
memorijom od 4 MB. Stupac za
memoriju prikazuje aktualnu
veličinu zauzete memorije.
15
Spezifizierung
Sender:
Stromversorgung:
1x3 V. CR2032 Batterie
(im Lieferumfang)
Verbrauch:
15 mA bei Betrieb
< 3 µA
Stand-by
Temperaturbereich:
-10°C bis +40°C
Empfänger:
Stromversorgung:
2 x 1,5 Volt LR14 /
Baby Batterien
(nicht im Lieferumfang)
Verbrauch:
70 mA
bei Betrieb
0.1 mA Stand-by
Temperaturbereich:
5°C bis +40°C
Specification
Transmitter:
Source of Energy:
1 x 3 V. CR2032 battery
(included in delivery)
Power Consumption:
15 mA operational
< 3 µA
Stand-by
Temperature range:
-10°C up to + 40°C
Receiver:
Provision of electricity:
2 x 1.5 Volt LR14 /
Baby batteries
(not included in delivery)
Power Consumption:
70 mA
operational
0.1 mA Stand-by
Range of temperature:
5°C up to + 40°C
SLOGBD
Specifikacija
oddajnika:
Napajanje:
1 x 3 V baterija CR2032 (v
obsegu dobave)
Poraba:
15 mA
pri obratovanju
< 3 µA
v stanju pripravljenosti
Območje temperature:
-10 °C do +40 °C
Sprejemnik:
Napajanje:
2 x 1,5 voltna baterija LR14 /
Baby (ni v obsegu dobave)
Poraba:
70 mA
pri obratovanju
0.1 mA
v stanju pripravljenosti
Območje temperature:
5°C do +40 °C
HR
Specifikacija
Odašiljač:
Napajanje strujom:
1 x 3 V CR2032 baterija
(priložena)
Potrošnja:
15 mA
pri radu
< 3 µA
u mirovanju
Područje temperature:
od -10°C do +40°C
Prijemnik:
Napajanje strujom:
2 x 1,5 V LR14/Baby baterije
(nisu priložene)
Potrošnja:
70 mA
pri radu;
0.1 mA
u mirovanju
Područje temperature:
od 5°C do +40°C
ACHTUNG:
Setzen Sie Batterien nicht Hitze,
direkter Sonneneinstrahlung oder
Feuer aus! Explosionsgefahr!
Benutzerinformationen zum
Umweltschutz, Entsorgung und
Konformität sind beigelegt.
Gewährleistung gemäß den
gesetzlichen Bestimmungen.
Technische Änderungen
vorbehalten.
ATTENTION:
Do not expose batteries
to heat, direct sun and fire!
Danger of explosion!
Consumer information for
environment protection, disposal
and conformity are enclosed.
Guarantee as regulated
by law. Subject to technical
alterations.
POZOR:
Baterij ne izpostavljajte vročini,
direktnim sončnim žarkom ali
ognju! Nevarnost eksplozije!
Informacije za uporabnike o
varstvu okolja, odstranjevanju in
skladnosti so priložene.
Garancija velja v skladu z
zakonskimi določili. Pridržujemo si
pravico do tehničnih sprememb.
POZOR:
Baterije ne izlažite vrućini,
direktnu sunčevu zračenju ili
vatri! Opasnost od eksplozije!
Korisničke informacije o zaštiti
okoliša, zbrinjavanju i sukladnosti
priložene su.
Jamstvo u skladu sa zakonskim
odredbama. Pridržano pravo na
tehničke izmjene.
16
Loading...
