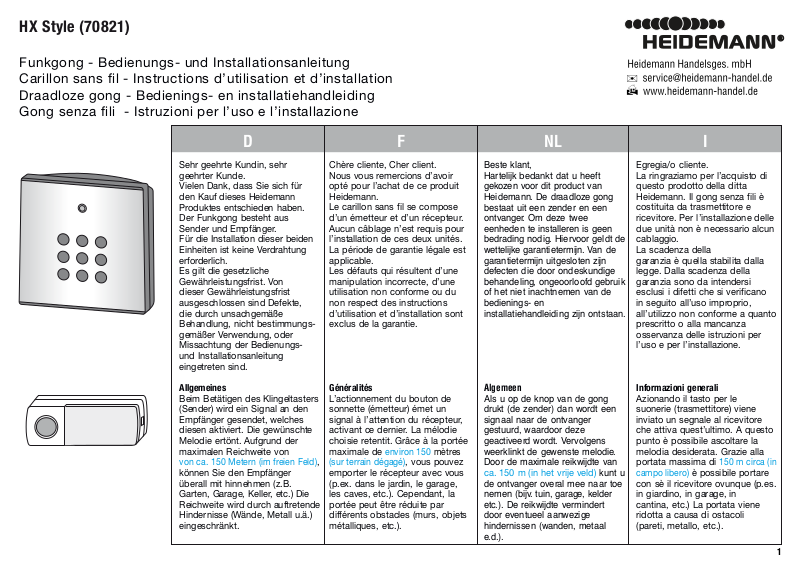

Heidemann 70821 User guide [ml]

HX Style (70821)

Funkgong - Bedienungs- und Installationsanleitung
Carillon sans fil - Instructions d’utilisation et d’installation
Draadloze gong - Bedienings- en installatiehandleiding
Gong senza fili - Istruzioni per l’uso e l’installazione

Sehr geehrte Kundin, sehr
geehrter Kunde.
Vielen Dank, dass Sie sich für
den Kauf dieses Heidemann
Produktes entschieden haben.
Der Funkgong besteht aus
Sender und Empfänger.
Für die Installation dieser beiden
Einheiten ist keine Verdrahtung
erforderlich.
Es gilt die gesetzliche
Gewährleistungsfrist. Von
dieser Gewährleistungsfrist
ausgeschlossen sind Defekte,
die durch unsachgemäße
Behandlung, nicht bestimmungs­gemäßer Verwendung, oder
Missachtung der Bedienungs­und Installationsanleitung
eingetreten sind.

Allgemeines

Beim Betätigen des Klingeltasters
(Sender) wird ein Signal an den
Empfänger gesendet, welches
diesen aktiviert. Die gewünschte
Melodie ertönt. Aufgrund der
maximalen Reichweite von

von ca. 150 Metern (im freien Feld)

können Sie den Empfänger
überall mit hinnehmen (z.B.
Garten, Garage, Keller, etc.) Die
Reichweite wird durch auftretende
Hindernisse (Wände, Metall u.ä.)
eingeschränkt.

,

Chère cliente, Cher client.
Nous vous remercions d’avoir
opté pour l’achat de ce produit
Heidemann.
Le carillon sans fil se compose
d’un émetteur et d’un récepteur.
Aucun câblage n’est requis pour
l’installation de ces deux unités.
La période de garantie légale est
applicable.
Les défauts qui résultent d’une
manipulation incorrecte, d’une
utilisation non conforme ou du
non respect des instructions
d’utilisation et d’installation sont
exclus de la garantie.

Généralités

L’actionnement du bouton de
sonnette (émetteur) émet un
signal à l’attention du récepteur,
activant ce dernier. La mélodie
choisie retentit. Grâce à la portée
maximale de

(sur terrain dégagé)

emporter le récepteur avec vous
(p.ex. dans le jardin, le garage,
les caves, etc.). Cependant, la
portée peut être réduite par
différents obstacles (murs, objets
métalliques, etc.).

environ 150 mètres

, vous pouvez

NLFD

Beste klant,
Hartelijk bedankt dat u heeft
gekozen voor dit product van
Heidemann. De draadloze gong
bestaat uit een zender en een
ontvanger. Om deze twee
eenheden te installeren is geen
bedrading nodig. Hiervoor geldt de
wettelijke garantietermijn. Van de
garantietermijn uitgesloten zijn
defecten die door ondeskundige
behandeling, ongeoorloofd gebruik
of het niet inachtnemen van de
bedienings- en
installatiehandleiding zijn ontstaan.

Algemeen

Als u op de knop van de gong
drukt (de zender) dan wordt een
signaal naar de ontvanger
gestuurd, waardoor deze
geactiveerd wordt. Vervolgens
weerklinkt de gewenste melodie.
Door de maximale reikwijdte van

ca. 150 m (in het vrije veld) kunt u

de ontvanger overal mee naar toe
nemen (bijv. tuin, garage, kelder
etc.). De reikwijdte vermindert
door eventueel aanwezige
hindernissen (wanden, metaal
e.d.).

I

Egregia/o cliente.
La ringraziamo per l’acquisto di
questo prodotto della ditta
Heidemann. Il gong senza fili è
costituita da trasmettitore e
ricevitore. Per l’installazione delle
due unità non è necessario alcun
cablaggio.
La scadenza della
garanzia è quella stabilita dalla
legge. Dalla scadenza della
garanzia sono da intendersi
esclusi i difetti che si verificano
in seguito all’uso improprio,
all’utilizzo non conforme a quanto
prescritto o alla mancanza
osservanza delle istruzioni per
l’uso e per l’installazione.

Informazioni generali

Azionando il tasto per le
suonerie (trasmettitore) viene
inviato un segnale al ricevitore
che attiva quest’ultimo. A questo
punto è possibile ascoltare la
melodia desiderata. Grazie alla
portata massima di

campo libero)

con sè il ricevitore ovunque (p.es.
in giardino, in garage, in
cantina, etc.) La portata viene
ridotta a causa di ostacoli
(pareti, metallo, etc.).

150 m circa (in

è possibile portare

1

Code
Setting
Switch

AA, LR6, UM3

AA, LR6, UM3

Volume

Sender Batterieinstallation

Der Sender wird durch eine 3 Volt
Lithium CR2032 Batterie betrieben,
welche im Lieferumfang enthalten und
bereits eingelegt ist. Entfernen Sie
lediglich die Schutzfolie, welche
seitlich aus dem Sender herausschaut,
so dass ein elektrischer Kontakt
hergestellt wird. Um die Batterie zu
wechseln, entfernen Sie zunächst die
Rückseite des Senders durch
vorsichtiges Eindrücken des Riegels
mit einem kleinen, schmalen
Schraubendreher. Tauschen Sie die
alte Batterie aus. Überprüfen Sie, ob
die Batterie gemäß der angegebenen
Polarität (+ = oben) richtig eingelegt
ist. Setzen Sie die Rück- und
Vorderseite des Senders wieder
zusammen. Der Sender ist nun
betriebsbereit.

Empfänger Batterieinstallation

Schieben Sie die Batteriefach­abdeckung auf der Rückseite nach
unten und legen Sie die Batterien ein
(nicht im Lieferumfang enthalten) 2 x
1,5 Volt AA LR6 / Mignon. Beim
Einlegen bitte auf Polarität achten!
Schieben Sie die Batteriefach­abdeckung des Empfängers wieder
ein. Der Empfänger ist nun
betriebsbereit.

Sender Befestigung

Sie können die beiden vorgestanzten
Löcher auf der Rückseite des Senders
als Schablone verwenden, um die
Bohrlöcher zu markieren. Die
passenden Dübel und Schrauben
sind im Lieferumfang enthalten.
Alternativ kann der Sender auch mit
einem Klebesockel befestigt werden,
der ebenfalls im Lieferumfang
enthalten ist. (Nur für geeignete

Oberflächen)

Mise en place des piles dans
l’émetteur

L’émetteur est alimenté par 1 pile 3
Volt Lithium CR2032 comprise dans la
livraison et déjà mises en place. Il
suffit d’enlever le film protecteur qui
dépasse sur le côté de l’émetteur
pour établir le contact électrique. Pour
remplacer la pile, enlevez tout d’abord
le couvercle au dos de l’émetteur en
enfonçant avec précaution la barrette
à l’aide d’un petit tournevis.
Remplacez la pil. Vérifiez si la pile a
été mise en place conformément à la
polarité indiquée (+ = au dessus).
Assemblez ànouveau la partie frontale
et la partie arrière de l’émetteur.
L’émetteur est alors prêt à l’emploi.

Mise en place des piles dans le
récepteur

Faites glisser le couvercle du
compartiment des piles (au dos de
líappareil) vers le bas et mettez les
piles en place (pas comprises dans la
livraison) 2 x 1,5 Volt AA LR6 / Mignon.
Respectez la polarité lors de la mise en
place! Remettez le couvercle du
compartiment des piles en place. Le
récepteur est alors prêt à l’emploi.

Fixation de l’émetteur

Vous pouvez vous servir des deux
trous aménagés sur le dos de
l’émetteur comme gabarits pour
marquer les trous de forage. Les
chevilles et vis appropriées sont
comprises dans la livraison.En
alternative, l’émetteur peut être fixé à
l’aide d’un socle à coller, également
compris dans la livraison.

(Uniquement pour les surfaces
adéquates)

NLFD

Installatie batterij zender

De zender werkt op een
CR2032-lithiumbatterij van 3 Volt,
die wordt meegeleverd en reeds
geplaatst is. U hoeft slechts de
beschermfolie te verwijderen die aan
de zijkant uit de zender steekt, om
de batterij in bedrijf te nemen. Wilt u
de batterij vervangen, verwijder dan
eerst de achterkant van de zender
door voorzichtig met een kleine,
smalle schroevendraaier op de
vergrendeling te drukken. Vervang
de oude batterij. Controleer of de
batterijpolen goed om en correct op
de contactpunten aansluiten (+ =
boven). Zet de voor- en achterkant
van de zender weer in elkaar. De
zender is nu klaar voor gebruik.

Installatie batterij ontvanger

Schuif het deksel van het
batterijvakje aan de achterkant naar
onder en plaats de batterijen (niet
meegeleverd) 2 x 1,5 Volt AA LR6 /
mignon. Let op de juiste plaatsing
van de polen! Schuif het deksel van
het batterijvakje van de ontvanger
weer terug op zijn plaats. De
ontvanger is nu klaar voor gebruik.

Bevestigen van de zender

Gebruik de twee voorgestanste gaten
in de achterkant van de zender als
mal om de boorgaten op de muur te
markeren. Bijpassende pluggen en
schroeven zijn meegeleverd. De
zender kan ook door middel van een
voetje met kleefstof worden
bevestigd, dat ook is meegeleverd.

(Alleen voor geschikte oppervlakken)

Installazione delle batterie nel
trasmettitore

Il trasmettitore è alimentato da una
batteria CR2032 da 3 Volt al litio,
contenuta nel volume di consegna e
già inserita. Rimuovere unicamente la
pellicola protettiva che sporge sul lato
del trasmettitore, in modo da produrre
un contatto elettrico. Per sostituire la
batteria, rimuovere innanzitutto la
parte posteriore del trasmettitore
premendo con cautela sulla guida
scorrevole con un giravite sottile e di
piccole dimensioni. Sostituire la
batteria. Verificare che la batteria
sia inserita conformemente al senso
della polarità (+ = sopra).
Ricomporre la parte posteriore e
anteriore del tras-mettitore. A questo
punto il trasmettitore è pronto per il
funzionamento.

Installazione delle batterie nel
ricevitore

Spingere il coperchio del vano
portabatterie sul lato posteriore verso
il basso e inserire le batterie (non
contenute nel volume di consegna) 2
x 1,5 Volt AA LR6 / Mignon. Durante
l’inserimento prestare attenzione alla
polarità! Inserire nuovamente il
coperchio del vano portabatterie del
ricevitore. A questo punto il ricevitore
è pronto per il funzionamento

Fissaggio del trasmettitore

Per evidenziare i fori è possibile
utilizzare come sagome i due fori
precedentemente punzonati, posti sul
lato posteriore del trasmettitore. I
tasselli e le viti corrispondenti sono
contenuti nel volume di consegna. In
alternativa il trasmettitore può essere
fissato anche con uno zoccolo adesivo
contenuto nel volume di consegna.

(Solo per superfici adatte)

I

.

2

Code
Setting
Switch

Volume

Wichtig
Durch Montieren des Senders auf
weichmacherfreie PVC Türrahmen oder
Metalloberflächen, wird die Reichweite
eingeschränkt!

Unter einer durchsichtigen Schutzkappe,
auf der Vorderseite des Senders
befindet sich ein beschriftbares
Namensschild.

Empfänger Befestigung

Der Empfänger hat auf der Rückseite
ein Befestigungsloch. Dadurch kann das
Gerät an einer Schraube aufgehangen
oder jederzeit beliebig in einen anderen
Raum mitgenommen werden. Das
Befestigungsmaterial (Dübel und
Schraube) ist im Lieferumfang enthalten.
Achten Sie bei der Montage darauf,
dass zwischen Wand und Empfänger ein
Abstand von ca. 3mm gelassen wird,
damit das Gerät locker eingehangen
werden kann.

Melodienauswahl

Der Melodienregler befindet sich im
Sender auf der rechten Seite über der
Batterie und ist mit einem “S” markiert.
Durch drücken auf den Regler ändert
sich die Melodie gemäß der unten
aufgeführten Liste.

1. Westminster

2. Ding-Dong

3. Tubular bells 1

4. Tubular bells 2

5. Popsound 1

6. Piano

7. Popsound 2

8. Old Bell

Durch Betätigen des Senders wird
ein Signal an den Empfänger gesendet.
Um den Rufton zu wiederholen, drücken
Sie den Klingeltaster erneut. Der Rufton
wird nur 1x erfolgen, auch wenn Sie den
Klingeltaster gedrückt halten.

Important
Le montage de l’émetteur sur des
chassis de porte en PVC non plastifié
ou sur des surfaces métalliques
restreint la portée de l’appareil.

Un couvercle transparent sur la face
frontale de l’émetteur recouvre une
plaque de nom à compléter.

Fixation du récepteur

Le récepteur dispose diun trou de
fixation sur son dos. Ainsi, il est
possible d’accrocher l’appareil à une vis
ou de l’emmener au gré dans une autre
pièce. Le matériel de fixation (vis et
cheville) est compris dans la livraison.
Lors du montage, veillez à laisser un
écart de 3 mm environ entre le mur et le
récepteur afin de pouvoir accrocher
facilement l’appareil.

Sélection de mélodie

Le régulateur de mélodies se trouve sur
le cêté droit de l’émetteur,
au dessus de la pile; il est marqué díun
“S”. Une pression sur le régulateur
permet de modifier la mélodie
conformément à la liste ci-dessous.

1. Westminster

2. Ding-Dong

3. Tubular bells 1

4. Tubular bells 2

5. Popsound 1

6. Piano

7. Popsound 2

8. Old Bell

À l’actionnement de l’émetteur, un
signal est envoyé au récepteur. Pour
répéter le coup de sonnette, appuyez à
nouveau sur le bouton de sonnette. La
sonnerie ne retentit qu’une seule fois,
même si vous maintenez le bouton de
sonnette enfoncé.

NLFD

Belangrijk
Het bereik van de zender wordt beperkt
als u hem op een kozijn van weekmaker­vrije PVC of metalen oppervlakken
monteert!

Aan de voorkant van de zender bevindt
zich een beschrijfbaar naambordje
onder een doorzichtig kapje.

Bevestiging ontvanger

De ontvanger heeft ter bevestiging een
gat aan de achterkant. Hiermee kan het
apparaat aan een schroef worden
opgehangen of naar believen worden
meegenomen
naar een andere kamer. Het
bevestigingsmateriaal (plug en schroef)
is meegeleverd. Let er bij de montage
op om tussen de wand en de ontvanger
een afstand van ca. 3mm over te laten
om het apparaat gemakkelijk te kunnen
ophangen.

Selecteren van de melodie

De melodieregeling bevindt zich in de
zender, aan de rechterkant boven de
batterij en is gemarkeerd met een “S”.
Met elke keer drukken op deze regeling
wijzigt de melodie in de onderstaande
volgorde.

1. Westminster

2. Ding-Dong

3. Tubular bells 1

4. Tubular bells 2

5. Popsound 1

6. Piano

7. Popsound 2

8. Old Bell

Door het activeren van de zender wordt
een signaal naar de ontvanger gestuurd.
Om de beltoon te herhalen, drukt u
gewoon nog eens op de knop van de
gong. De beltoon weerklinkt maar 1x,
ook als u de knop ingedrukt houdt.

Importante
Con il montaggio del trasmettitore sui
telai di porte in PVC senza plastificanti
o su superfici metalliche, la portata
subisce una riduzione!

Sotto un cappuccio di protezione
trasparente, sulla parte anteriore del
trasmettitore è presente un’etichetta.

Fissaggio del ricevitore

Sul lato posteriore del ricevitore è
presente un foro di fissaggio. In tal
modo liapparecchio può essere appeso
ad una vite o essere portato in qualsiasi
altro ambiente. Il materiale di fissaggio
(tassello
e vite) è contenuto nel volume di
consegna. Durante il montaggio lasciare
una distanza di circa
3mm tra la parete e il ricevitore, affinché
l’apparecchio possa essere appeso in
maniera lasca.

Selezione della melodia

Il regolatore della melodia è posto sul
lato destro, all’interno del tras-mettitore,
sopra la batteria ed è contrassegnato
con una “S”. Pre-mendo sul regolatore,
la melo-dia cambia conformemente a
quanto descritto nella seguente lista.

1. Westminster

2. Ding-Dong

3. Tubular bells 1

4. Tubular bells 2

5. Popsound 1

6. Piano

7. Popsound 2

8. Old Bell

Azionando il trasmettitore, viene
inviato un segnale al ricevitore. Per
ripetere il tono di chiamata, premere
nuovamente il tasto della suoneria.
Il tono di chiamata sarà emesso
solo 1 volta, anche se si continua
a premere il tasto della suoneria.

I

3

Code
Setting
Switch

AA, LR6, UM3

AA, LR6, UM3

Volume

Frequenzeinstellung,
Batteriewechsel, Ergänzung von
Sendern und Empfängern

Alle Produkte aus der Heidemann HX
Serie sind miteinander kombinierbar
bzw. erweiterbar und verfügen über
eine Selbstlernfunktion zur leichten
Einstellung des Sendekanals.

Achten Sie beim Kauf von
Zusatzkomponenten (siehe auch
Rubrik „weitere Anschluss­möglichkeiten“ am Ende der
Anleitung) zur Erweiterung des
Systems auf das links abgebildete
Logo.

Es können maximal 4 Sender an
einen Funkempfänger angelernt
werden. Als Sender gelten alle
Funksender mit und ohne
Namensschild, Tür- und
Fensterkontakt, Bewegungs­melder, Notfallsender sowie
Durchgangsmelder aus der
Heidemann HX Serie.

An einen Sender können beliebig
viele Funkempfänger angelernt
werden.

Erste Inbetriebnahme

Nachdem Sie die Batterien in Sender
und Empfänger eingelegt haben,
betätigen Sie ein Mal den Sender.
Dieser stellt automatisch eine
Frequenz ein und übermittelt diese an
den Empfänger, welcher daraufhin
ertönt. Unmittelbar nach dieser Fre­quenzspeicherung kann der Empfänger
keine weiteren Funksignale mehr
speichern, hierdurch werden Funk­überschneidungen mit anderen
Geräten in der Umgebung vermieden.

Réglage de la fréquence,
changement des piles, ajout
d’émetteurs et de récepteurs

Tous les produits de la série
Heidemann HX peuvent se combiner
et se compléter ; ils disposent
d’une fonction d’auto-apprentissage
permettant de régler facilement le
canal d’émission.

Si vous achetez des composants
additionnels pour accessoiriser le
système (voir aussi la rubrique «
Autres possibilités de raccordement »
en fin de notice), vérifiez la présence
du logo reproduit ci-contre à gauche.

Un maximum de 4 émetteurs peut
être programmé sur un récepteur
radio. Les émetteurs sont tous les
émetteurs radio, avec ou sans
identification, les contacts de portes
et de fenêtres, les détecteurs de
mouvement, les émetteurs d’urgence
et les détecteurs de passage de la
série Heidemann HX.

Plusieurs récepteurs radio peuvent
être configurés au choix sur un seul
émetteur.

Première mise en service

Après avoir mis les piles dans
l’émetteur et le récepteur, actionnez
l’émetteur une fois.
Celui-ci règle automatiquement une
fréquence et la transmet au récepteur
qui répond en sonnant.
Immédiatement après
l’enregistrement de la fréquence, le
récepteur ne peut plus mémoriser
d’autres signaux radio, ce qui permet
d’éviter les interférences radio avec
d’autres appareils environnants.

NLFD

Frequentie-instelling, vervanging
van de batterij, toevoegen van
zenders en ontvangers

Alle producten uit de Heidemann
HX-serie kunnen met elkaar worden
gecombineerd of uitgebreid worden
en hebben een zelflerende functie
voor het eenvoudig instellen van het
zendkanaal.

Let bij de aankoop van accessoires
(zie ook de rubriek "Extra aansluit­mogelijkheden" aan het einde van de
handleiding) om het systeem uit te
breiden, op het links afgebeelde
logo.

Er kunnen maximaal 4 zenders
worden geprogrammeerd op één
radio-ontvanger. Als zender gelden
alle radiozenders met of zonder
typeplaatje, deur- en raamcontacten,
bewegingsdetectoren, noodzenders
en doorgangsmelders uit de
Heidemann HX-serie.

Op één zender kan een willekeurig
aantal radio-ontvangers worden
geprogrammeerd.

Eerste ingebruikname

Nadat u de batterijen in zender en
ontvanger hebt geplaatst, drukt u
éénmaal op de zender.
Deze stelt automatisch een frequentie
in en verzendt deze naar de
ontvanger, die vervolgens een
geluidssignaal weergeeft.
Direct na deze frequentieopslag kan
de ontvanger geen verdere
radiosignalen meer opslaan, hiermee
wordt radio-interferentie met andere
apparaten in de buurt voorkomen.

Impostazione della frequenza,
sostituzione della batteria, integrazione
di trasmettitori e ricevitori

Tutti i prodotti Heidemann della serie
HX possono essere combinati ed
ampliati tra loro; dispongono di una
funzione di autoapprendimento per
facilitare l’impostazione del canale di
trasmissione.

Al momento dell’acquisto dei
componenti aggiuntivi per
l’ampliamento del sistema (vedi
anche la rubrica “Altre possibilità di
collegamento“ in fondo alle istruzioni),
prestare attenzione al logo raffigurato a
sinistra.

È possibile inizializzare al massimo
4 trasmettitori su uno stesso ricevitore
radio. Fungono da trasmettitori tutti i
trasmettitori radio con e senza
targhetta, contatto porta e finestra,
sensori di movimento, i trasmettitori di
emergenza e i rilevatori di passaggio
Heidemann della serie HX.

Su uno stesso trasmettitore è possibile
inizializzare quanti ricevitori radio si
desidera.

Prima attivazione

Dopo aver inserito la batteria nel
trasmettitore e nel ricevitore, azionare
una volta il trasmettitore. In questo
modo si imposta automaticamente una
frequenza e la si trasmette al ricevitore,
il quale emette un segnale acustico.
Una volta memorizzata questa
frequenza, il ricevitore non può
memorizzare nessun altro segnale di
frequenza. In tal modo si evitano
interferenze con altri apparecchi
presenti nell’ambiente circostante.

I

4

Code
Setting
Switch

Volume

Weitere Sender anlernen

Um einen zweiten, dritten bzw.
vierten Sender anzulernen gehen Sie
wie folgt vor.

Bestücken Sie zunächst den zweiten
Sender mit Batterien (siehe Rubrik
Sender Batterieinstallation), achten
Sie dabei darauf, dass die Batterien
richtig eingelegt sind bzw., dass der
eventuell vorhandene Batterie­schutzstreifen entfernt ist.

Halten Sie den Druckschalter auf
der Rückseite (siehe Skizze links) für
1 bis 2 Sekunden gedrückt, bis Sie
einen kurzen Piepton hören.
Dann betätigen Sie den Funksender,
dieser stellt nun automatisch eine
Frequenz ein und übermittelt diese
an den Empfänger, welcher daraufhin
ertönt.

Für den dritten und vierten Sender
gehen Sie in gleicher Weise vor.

Hinweis:

Wenn Sie den Druckschalter betätigt
haben und der kurze Piepton ertönt,
müssen Sie innerhalb von 5
Sekunden den Sender auslösen.

Nach 5 Sekunden ertönt für
1 Sekunde ein Dauerton, danach
kann kein Sender mehr angelernt
werden. Wiederholen Sie in
diesem Fall die Prozedur.

Configuration d’autres émetteurs

Pour configurer un deuxième,
troisième ou quatrième émetteur,
procédez comme suit.

Mettez en place d’abord les piles
dans le nouvel émetteur (voir la
rubrique « Mise en place des piles de
l’émetteur »), en veillant à ce qu’elles
soient bien placées et que
l’éventuelle languette de protection
soit retirée.

Appuyez sur le commutateur à
pression situé sur la face arrière (voir
schéma à gauche) et maintenez-le
enfoncé pendant une à deux
secondes, jusqu’à ce que vous
entendiez un signal sonore.
Actionnez alors l’émetteur ;
celui-ci règle automatiquement
une fréquence et la transmet au
récepteur, qui répond en sonnant.

Procédez de la même manière pour
le troisième et le quatrième émetteur.

Remarque :

Après que vous avez actionné le
bouton et que le bip a retenti, vous
disposez de 5 secondes pour
actionner l’émetteur.

Après ce délai de 5 secondes, un
signal sonore continu retentit pendant
une seconde ; il n’est alors plus
possible de configurer un nouvel
émetteur. Dans ce cas, recommencez
la procédure du début.

NLFD

Extra zenders programmeren

Om een tweede, derde en vierde
zender te programmeren, gaat u als
volgt te werk.

Plaats eerst de batterijen in de
tweede zender (zie de rubriek
Plaatsen zenderbatterijen), zorg
ervoor dat de batterijen goed op hun
plaats zitten en dat eventuele
batterijbeschermingsstrips zijn
verwijderd.

Houd de drukschakelaar op de
achterkant (zie schema links)
gedurende 1 tot 2 seconden
ingedrukt tot u een korte pieptoon
hoort.

Druk vervolgens op de
radiozender, deze stelt nu automatisch
een frequentie in en zendt deze naar
de ontvanger, die vervolgens een
geluidssignaal laat weerklinken.

Bij de derde en vierde zender gaat
u op dezelfde manier te werk.

Tip:

Als u op de drukschakelaar hebt
gedrukt en er klinkt een korte
pieptoon,

dan moet u binnen

5 seconden de zender activeren.

Na 5 seconden klinkt er 1 seconde
lang een aanhoudende toon, daarna
kan er geen zender meer worden
geprogrammeerd. Herhaal in dit
geval de procedure.

Inizializzare altri trasmettitori

Per inizializzare un secondo, un terzo
o quarto trasmettitore, procedere
come di seguito illustrato.

Inserire le batterie nel secondo
trasmettitore (vedi la rubrica
Inserimento batterie nel
trasmettitore). Nel farlo, accertarsi di
aver posizionato correttamente le
batterie e di averne rimosso
l'eventuale striscia protettiva.

Tenere premuto l’interruttore a
pressione posto sul retro (vedere
disegno a sinistra) per 1 - 2 secondi,
fino all’attivazione di un breve
segnale acustico.Attivare il
trasmettitore radio; quest’ultimo
imposta automaticamente una
frequenza e la trasmette al ricevitore
il quale emette un segnale acustico.

Per il terzo e quarto trasmettitore
procedere nello stesso modo.

Attenzione:

Una volta azionato l'interruttore a
pressione ed udito il breve segnale
acustico, è necessario attivare il
trasmettitore entro 5 secondi.

Trascorsi i 5 secondi si attiva un
segnale fisso che dura 1 secondo,
al termine del quale non è più
possibile inizializzare altri
trasmettitori. In questo caso,
ripetere la procedura.

I

5

Code
Setting
Switch

AA, LR6, UM3

AA, LR6, UM3

Volume

Batteriewechsel

Empfängerbatterien:

Wenn Sie nur die Batterien im
Empfänger wechseln wollen, müssen
Sie für alle Sender, die diesen
Empfänger ansprechen sollen, die
Frequenzeinstellung wie in Rubrik
„Erste Inbetriebnahme“ bzw. „Weitere
Sender anlernen“ neu anlernen.
Da Sie die Senderbatterien nicht
auswechseln, bleiben die zuvor
eingestellten Melodien gespeichert.

Senderbatterien:

Wenn Sie nur im Sender die
Batterien wechseln wollen, müssen
Sie den Sender wie in Rubrik
„Weitere Sender anlernen“ neu
anlernen und ggf. die Melodie neu
einstellen. Andere zuvor angelernte
Sender müssen nicht neu angelernt
werden.

Sender- und Empfängerbatterien:

Wenn Sie in beiden Geräte­komponenten die Batterien wechseln
gehen Sie nach dem Einlegen der
Batterien wie in Rubrik „Erste
Inbetriebnahme“ vor. Andere zuvor
angelernte Sender müssen wie in
Rubrik „weitere Sender anlernen“
neu angelernt werden.

Frequenzwechsel

Sollte der Funkgong ertönen, ohne
dass Sie den Sender betätigt haben,
kann dies an einem Gerät in Ihrer
Umgebung liegen, das auf derselben
Frequenz betrieben wird.
Sender und Empfänger können dann
auf eine andere Frequenz eingestellt
werden.

Changement des piles

Piles du récepteur :

Si vous souhaitez remplacer seulement
les piles du récepteur, vous devez
répéter le réglage de la fréquence sur
tous les émetteurs qui s’adressent à ce
récepteur ; voir la rubrique « Première
mise en service » ou « Configuration
d’autres émetteurs ». Puisque vous ne
changez pas les piles de l’émetteur, les
sonneries préalablement réglées
restent mémorisées.

Piles de l’émetteur :

Si vous devez remplacer seulement les
piles de l’émetteur, il faut recommencer
la configuration de l’émetteur comme
indiqué dans la rubrique « Configuration
d’autres émetteurs » et éventuellement
sélectionner de nouveau la sonnerie.
Les autres émetteurs ayant déjà été
configurés ne doivent pas être
reconfigurés.

Piles des émetteurs et des récepteurs :

Si vous remplacez les piles sur les deux
types d’appareils, procédez comme
indiqué dans la rubrique « Première
mise en service » après avoir mis les
piles en place. Les autres émetteurs
ayant déjà été configurés doivent être
reconfigurés comme indiqué dans la
rubrique « Configuration de nouveaux
émetteurs ».

Changement de fréquence

Si le gong se déclenche alors que vous
n’avez pas actionné l’émetteur, c’est le
signal d’un autre appareil qui peut se
trouver aux alentours et qui utilise la
même fréquence.
Dans ce cas, l’émetteur et le
récepteur peuvent être réglés sur une
autre fréquence.

NLFD

Vervanging van de batterijen

Batterijen in de ontvanger:

Als u alleen maar de batterijen in de
ontvanger wilt vervangen, dan moet u
voor alle zenders die deze ontvanger
moeten bereiken, de
frequentie-instelling opnieuw uitvoeren,
zoals beschreven in de rubriek Eerste
ingebruikname of Extra zenders
programmeren. Omdat u de batterijen in
de zender niet vervangt, blijven de
vooraf ingestelde melodieën
opgeslagen.

Batterijen in de zender:

Als u alleen de batterijen in de zender
wilt vervangen, moet u de zender
opnieuw programmeren zoals
beschreven in de rubriek Extra
zendetammeren en eventueel de
melodie opnieuw instellen. Andere
van tevoren geprogrammeerde
zenders hoeven niet opnieuw te
worden geprogrammeerd.

Batterijen in zowel zender als ontvanger:

Als u de batterijen in beide apparaat­onderdelen wilt vervangen, gaat u na
het plaatsen van de batterijen te werk
zoals beschreven in de rubriek Eerste
ingebruikname. Andere van tevoren
geprogrammeerde zenders moeten
opnieuw worden geprogrammeerd,
zoals beschreven in de rubriek Extra
zenders programmeren.

Frequentiewijziging

Mocht de draadloze deurbel
weerklinken zonder dat u de zender
hebt ingedrukt, dan kan dit aan een
apparaat in de omgeving liggen dat
op dezelfde frequentie wordt gebruikt.
De zender en de ontvanger moeten
dan op een andere frequentie worden

Sostituzione della batteria

Batterie del ricevitore:

Se si devono sostituire solo le batterie
del ricevitore, è necessario re-impostare
la frequenza su tutti i trasmettitori che
comunicano con quel ricevitore,
seguendo le istruzioni fornite nella
rubrica Prima attivazione o Inizializzare
altri trasmettitori. Dal momento che le
batterie dei trasmettitori non vengono
sostituite, le melodie precedentemente
impostate restano memorizzate.

Batterie del trasmettitore:

Per sostituire solo le batterie del
trasmettitore, è necessario inizializzare
nuovamente i trasmettitori seguendo
le istruzioni fornite nella rubrica
Inizializzare altri trasmettitori, ed
eventualmente re-impostare la
melodia. Gli altri trasmettitori
precedentemente inizializzati non
devono essere nuovamente
inizializzati.

Batterie del trasmettitore e del ricevitore:

Per sostituire le batterie di entrambi i
componenti del dispositivo, inserire le
batterie e poi procedere come
descritto nella rubrica Prima
attivazione. Gli altri trasmettitori
precedentemente inizializzati devono
essere nuovamente inizializzati come
illustrato nella rubrica Inizializzare altri
trasmettitori.

Modifica della frequenza

Se il campanello si attiva senza che
sia stato azionato il trasmettitore, ciò
può essere dovuto a un dispositivo
che si trova nelle vicinanze e utilizza
la stessa frequenza.
In tal caso, il trasmettitore e il
ricevitore possono essere impostati

I

6

Code
Setting
Switch

AA, LR6, UM3

AA, LR6, UM3

Volume

Entfernen Sie für 10 Sekunden die
Batterien aus Sender und Empfänger,
so dass die gespeicherte Frequenz
gelöscht wird. Legen Sie die
Batterien erneut ein und betätigen Sie
den Sender, um eine neue Frequenz
einzustellen. Eventuell zuvor
angelernte weitere Sender müssen
wie in Rubrik „Weitere Sender
anlernen“ ebenfalls neu angelernt
werden.

Rufunterscheidung

Bei Verwendung eines zweiten,
dritten oder vierten Senders können
Sie im Sender durch Einstellung
einer anderen Melodie (siehe Rubrik
Melodieauswahl) eine Rufunter­scheidung (z.B. Vorder- und
Hintertür, zu pflegende Person usw.)
einstellen.

Gehen Sie bei der Frequenz­einstellung bitte wie unter der Rubrik
„Erste Inbetriebnahme“ bzw. „weitere
Sender anlernen“ vor.

Verwendung mehrerer Sets auf
unterschiedlichen Frequenzen

Um z. B. einen Funkgong im
Erdgeschoss und im 1. Stock eines
Wohnhauses zu betreiben, benötigen
Sie zwei Sets und nehmen diese
nacheinander wie in Rubrik „Erste
Inbetriebnahme“ in Betrieb.

Durch das Heidemann Kodiersystem
wird das zweite Set automatisch auf
einer separaten Frequenz betrieben
und nicht klingeln, wenn das erste
Set benutzt wird.

Retirez les piles de l’émetteur et
du récepteur pendant 10 secondes
pour effacer la fréquence mémorisée.
Remettez les piles et actionnez
l’émetteur pour paramétrer une
nouvelle fréquence. Les autres
émetteurs éventuellement configurés
auparavant doivent être reconfigurés
comme indiqué dans la rubrique «
Configuration de nouveaux
émetteurs ».

Distinction entre les appels

Si vous utilisez un deuxième, troisième
ou quatrième émetteur, vous pouvez
régler une autre sonnerie sur l’émetteur
(voir la rubrique « Sélection de la
sonnerie ») pour distinguer les appels
(par exemple porte avant ou arrière,
patient en attente de soin, etc.).

Pour le réglage de la fréquence,
procédez comme indiqué dans la
rubrique « Première mise en service »
ou « Configuration d’autres émetteurs ».

Utilisation de différents kits sur
différentes fréquences

Par exemple, pour actionner un gong
au rez-de-chaussée et un autre au
premier étage d’une maison, vous avez
besoin de deux kits que vous aurez
mis en service comme indiqué dans la
rubrique « Première mise en service ».

Grâce au système de codage
Heidemann, le second kit fonctionne
automatiquement sur une fréquence
distincte et il ne sonne pas lorsque le
premier kit répond.

NLFD

Verwijder de batterijen gedurende
10 seconden uit zowel zender als
ontvanger, zodat de opgeslagen
frequentie wordt gewist. Plaats de
batterijen terug en druk op de zender
om een nieuwe frequentie in te
stellen. Ook eventuele andere reeds
geprogrammeerde zenders moeten
opnieuw worden geprogrammeerd,
zoals beschreven in de rubriek Extra
zenders programmeren.

Onderscheid in geluidssignaal

Bij gebruik van een tweede, derde of
vierde zender kunt u deze zender
door het instellen van een andere
melodie (zie rubriek Melodieselectie)
een alternatief geluidssignaal geven
(bijv. voor -en achterdeur, te
verplegen persoon enz.).

Ga bij het instellen van de frequentie
te werk zoals beschreven in de
rubriek Eerste ingebruikname of
Extra zenders programmeren.

Het gebruik van meerdere sets met
verschillende frequenties

Om bijvoorbeeld een draadloze deurbel
op de begane grond en op de eerste
verdieping van een woonhuis te gebruiken,
hebt u twee sets nodig die u één voor één
in gebruik neemt zoals beschreven in de
rubriek Eerste ingebruikname.

Door het Heidemann-coderings-systeem
wordt de tweede set automatisch op een
andere frequentie ingesteld en geeft geen
geluidssignaal af wanneer de eerste set
wordt gebruikt.

Rimuovere per 10 secondi le batterie
dal trasmettitore e dal ricevitore, in
modo da cancellare la frequenza
memorizzata. Inserire di nuovo le
batterie e attivare il trasmettitore per
impostare una nuova frequenza.
Eventuali altri trasmettitori
precedentemente inizializzati devono
anch’essi essere nuovamente
inizializzati come illustrato nella
rubrica Inizializzare altri trasmettitori.

Distinzione tra le chiamate

Se si utilizza più di un trasmettitore,
è possibile impostare nel
trasmettitore una distinzione tra le
chiamate (ad es. porta anteriore e
porta sul retro, persona di cui
prendersi cura ecc.) impostando
melodie diverse (vedi la rubrica
Selezione delle melodie).

Per impostare la frequenza procedere
come descritto nella rubrica Prima
attivazione o Inizializzare altri
trasmettitori.

Utilizzo di più kit su frequenze
diverse

Ad esempio, per azionare un
campanello al piano terra e uno al
1° piano di una casa sono necessari
due kit che devono essere attivati in
successione come illustrato nella
rubrica Prima attivazione.

Attraverso il sistema di codifica
Heidemann il secondo kit viene
inizializzato automaticamente su
una frequenza a parte e non suona
quando si utilizza il primo kit.

I

7

Code
Setting
Switch

Volume

LED-Funktionsleuchte

Auf der Vorderseite von Sender
und Empfänger befinden sich
LED-Funktionsleuchten, die dann
aufleuchten, wenn der Sender
betätigt wurde, bzw. der
Empfänger ertönt.

Anwendung des ON/OFF-Schalters

An der Seite des Empfängers
befindet sich ein ON/OFF­Schalter. Wenn Sie den Schalter
auf OFF stellen, wird der Gong
auch dann nicht ertönen, wenn
Batterien eingelegt sind und der
Sender betätigt wurde.

Lautstärkeregler

Der Funkempfänger verfügt
auf der Rückseite über einen
Lautstärkeregler, mit dem die
Lautstärke stufenlos reguliert
werden kann (ca. 70 - 88 dB(A)).

Témoin LED de fonctionnement

Un témoin LED de
fonctionnement se trouve sur la
face frontale de l’appareil et
s’allume dès que le
récepteur retentit.

Utilisation de l’interrupteur ON/OFF

Sur le côté du récepteur se trouve
un commutateur identifié par la
légende ON/OFF.
Si l’interrupteur est placé sur
OFF, le carillon ne retentira pas
si des piles sont mises en place
et l’émetteur actionné.

Réglage du volume

Un réglage du volume est
aménagé au dos du récepteur
radio afin de régler le volume en
continu (ca. 70 - 88 dB(A)).

NLFD

LED-functielampje

Aan de voorkant van de zender
en de ontvanger bevinden zich
LED-functielampjes die gaan
branden als de zender
geactiveerd is c.q. als de
ontvanger weerklinkt.

Gebruik van de ON/OFF-schakelaar

Op de zijkant van de ontvanger
bevindt zich een schakelaar met
de naam ON/OFF. Als u de
schakelaar op OFF zet, zal de
gong/bel ook dan niet overgaan,
als de batterijen zijn geplaatst en
er op de belknop is gedrukt.

Volumeregeling

De ontvanger heeft een volume­regeling aan de achterkant
waarmee het volume traploos
geregeld kan worden
(ca. 70 - 88 dB(A)).

I

Spia luminosa di funzione (LED)

Sulla parte anteriore del
trasmettitore e del ricevitore sono
presenti delle spie luminose di
funzione (LED) che si accendono
con líazionamento del
tras-mettitore o quando il
ricevitore emette un segnale
acustico.

Utilizzo dell’interruttore ON/OFF

Sul lato del ricevitore si trova un
interruttore contrassegnato
dall’indicazione ON/OFF.
Posizionando l’interruttore su OFF,
il gong non risuonerà anche
se le batterie sono inserite ed il
trasmettitore è stato azionato.

Regolatore del volume audio

Nella parte posteriore del
radioricevitore è presente un
regolatore del volume audio, con
cui è possibile regolare il volume
audio in maniera continua
(ca. 70 - 88 dB(A)).

Code
Setting
Switch

Volume

8

Spezifizierung

Sender:

Stromversorgung:
1x3 V. CR2032 Batterie
(im Lieferumfang)

Verbrauch:

15 mA bei Betrieb
< 3 µA

Stand-by

Temperaturbereich:

-10°C bis +40°C

Empfänger:

Stromversorgung:
2 x 1,5 Volt LR6 /
Mignon Batterien
(nicht im Lieferumfang)

Verbrauch:

150 mA bei Betrieb
0,1 mA Stand-by

Temperaturbereich:
5°C bis +40°C

ACHTUNG:
Setzen Sie Batterien nicht Hitze,
direkter Sonneneinstrahlung oder
Feuer aus! Explosionsgefahr!

Benutzerinformationen zum
Umweltschutz, Entsorgung und
Konformität sind beigelegt.

Gewährleistung gemäß den

gesetzlichen Bestimmungen.
Technische Änderungen
vorbehalten.

Spécification

Émetteur:

Alimentation tension:
1 pile 3 V. CR2032
(comprise dans la livraison)

Consommation:

15 mA en fonctionnement
< 3 µA

en veille

Plage de températures:

-10°C à +40°C

Récepteur:

Alimentation tension:
2 piles 1,5 Volt LR6 / Mignon
(pas compris dans la livraison)

Consommation:

150 mA en fonctionnement
0,1 mA en veille

Plage de températures:
5°C à +40°C

ATTENTION:
Se placer piles ne pas
de chaleur, direct soleil et feu!
Menancer la explosion!

Des informations à l’attention de
l’utilisateur sont jointes, relatives
à la protection de l’environnement,
à la mise au rebut et à la
conformité.

Garantie conformément aux
dispositions légales. Sous réserve
de modifications techniques

NLFD

FD

Specificaties

Zender:

Stroomvoorziening:
1x3 V. CR2032 batterij
(meegeleverd)

Verbruik:

15 mA in bedrijf
< 3 µA

stand-by

Temperatuursbereik:

-10°C tot +40°C

Ontvanger:

Stroomvoorziening:
2 x 1,5 Volt LR6/mignon­batterijen (niet meegeleverd)

Verbruik:

150 mA in bedrijf
0,1 mA stand-by

Temperatuursbereik:
5°C tot +40°C

LET OP:

De batterijen niet blootstellen
aan hitte, direct zonlicht of open
vuur! Explosiegevaar!

In de verpakking vindt u
gebruikersinformatie over
de milieu- en
verwijderingsvoorschriften
en over de conformiteit.

Garantie volgens de wettelijke
voorschriften. Technische
wijzigingen voorbehouden.

I

I

Specificazione

Trasmettitore:

Alimentazione elettrica:
batteria 1x3 V. CR2032
(presente nel volume di consegna)

Consumo:

15 mA durante il funzionamento
< 3 µA

stand-by

Intervallo di variazione della
temperatura: da -10°C a +40°C

Ricevitore:

Alimentazione elettrica:
2 x 1,5 Volt LR6 / batterie Mignon
(non presente nel volume di
consegna)

Consumo:

150 mA durante il funzionamento
0,1 mA stand-by

Intervallo di variazione della
temperatura:
da 5°C a +40°C

ATTENZIONE:
Non esporre le batterie a fonti
di calore, a luce solare diretta o a
fiamme! Pericolo d’esplosione!

Le informazioni per l’utente
relative alla tutela ambientale,
allo smaltimento e alla conformità
sono accluse in allegato.

Garanzia conforme alla
disposizioni di legge.
Con riserva di modifiche
tecniche.

9

Weitere Anschlussmöglichkeiten / Autres possibilités de raccordement / Overige aansluitmogelijkheden / Altre possibilità di collegamento

nicht im Lieferumfang / pas compris dans la livraison / niet meegeleverd / non presente nel volume di consegna

No. 70399

D

HX Funkkonverter zur Ruferweiterung

F

HX Convertisseur radio pour extension de sonnette

NL

HX-signaalomvormer als uitbreidingsmodule voor
oproepen

I

HX Radioconvertitore per l’estensione
della chiamata

No. 70370

D

HX Mini Funk-Notfallsender

F

Émetteur d’urgence HX Mini

NL

Draadloze noodzender HX Mini

I

Trasmettitore d’emergenza senza fili
HX Mini

No. 70377

D

HX Funk-Distanzerweiterung

F

HX Extenseur de portée

NL

HX draadloze afstandsuitbreiding

I

HX Estensore a radiofrequenza

No. 70378

D

HX Funksender Tür- und Fensterkontakt

F

HX Émetteur sans fil à contact pour portes
et fenêtres

NL

HX draadloos deur- en raamcontact

I

HX Trasmettitore radio del contatto per porte
e finestre

No. 70374

D

Funk-Durchgangsmelder HX

F

Détecteur de passage sans fil HX

NL

Draadloze HX-Deursensor

I

Rilevatore di passaggio
radio HX

No. 70371

D

Funk-Notfall-Sender HX Maxi

F

Émetteur d’urgence HX Maxi

NL

Draadloze noodzender HX Maxi

I

Trasmettitore d’emergenza senza fili
HX Maxi

No. 70372

D

Klangaktiver Funkkonverter HX

F

Convertisseur carillon réactif au son HX

NL

Draadloze HX-geluidsconvertor

I

Convertitore senza fili con sensore
di suono integrato HX

10
