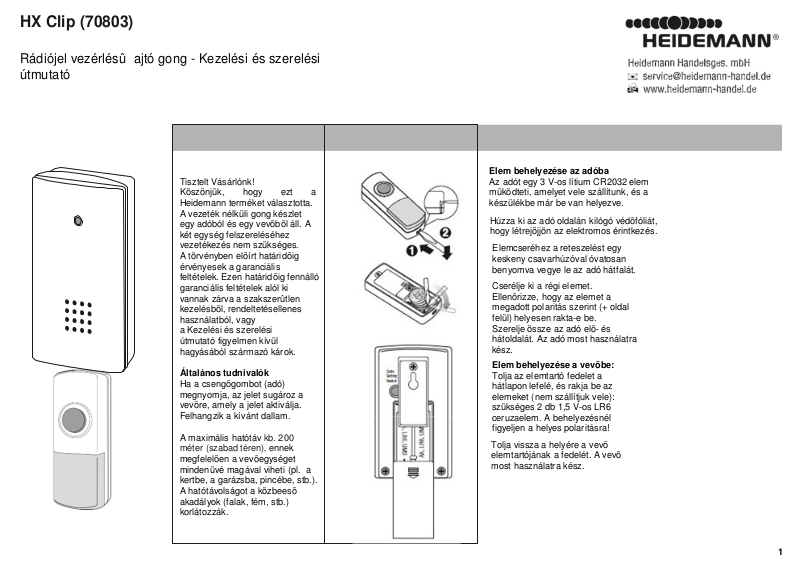

HX Clip (70803)
Rádiójel vezérlésû ajtó gong - Kezelési és szerelési
útmutató
H
Tisztelt Vásárlónk!
Köszönjük, hogy ezt a
Heidemann terméket választotta.
A vezeték nélküli gong készlet
egy adóból és egy vevõbõl áll. A
két egység felszereléséhez
vezetékezés nem szükséges.
A törvényben elõírt határidõig
érvényesek a garanciális
feltételek. Ezen határidõig fennálló
garanciális feltételek alól ki
vannak zárva a szakszerûtlen
kezelésbõl, rendeltetésellenes
használatból, vagy
a Kezelési és szerelési
útmutató figyelmen kívül
hagyásából származó károk.
Általános tudnivalók
Ha a csengõgombot (adó)
megnyomja, az jelet sugároz a
vevõre, amely a jelet aktiválja.
Felhangzik a kívánt dallam.
A maximális hatótáv kb. 200
méter (szabad téren), ennek
megfelelõen a vevõegységet
mindenüvé magával viheti (pl. a
kertbe, a garázsba, pincébe, stb.).
A hatótávolságot a közbeesõ
akadályok (falak, fém, stb.)
korlátozzák.
Elem behelyezése az adóba
Az adót egy 3 V-os lítium CR2032 elem
mûködteti, amelyet vele szállítunk, és a
készülékbe már be van helyezve.
Húzza ki az adó oldalán kilógó védõfóliát,
hogy létrejöjjön az elektromos érintkezés.
Elemcseréhez a reteszelést egy
keskeny csavarhúzóval óvatosan
benyomva vegye le az adó hátfalát.
Cserélje ki a régi elemet.
Ellenõrizze, hogy az elemet a
megadott polaritás szerint (+ oldal
felül) helyesen rakta-e be.
Szerelje össze az adó elõ- és
hátoldalát. Az adó most használatra
kész.
Elem behelyezése a vevõbe:
Tolja az elemtartó fedelet a
hátlapon lefelé, és rakja be az
elemeket (nem szállítjuk vele):
szükséges 2 db 1,5 V-os LR6
ceruzaelem. A behelyezésnél
figyeljen a helyes polaritásra!
Tolja vissza a helyére a vevõ
elemtartójának a fedelét. A vevõ
most használatra kész.
1
D
Adó rögzítése
Az adó hátlapján lévõ két furatot
sablonnak használva bejelölheti
a fúrandó lyukakat. A hozzávaló
tipliket és csavarokat megtalálja
a szállításban. Más
megoldásként az adót a
felragasztható aljzattal is fel
lehet erõsíteni, amit ugyancsak
vele szállítunk. (Ez csak
megfelelõ felületre lehetséges)
Fontos
Az adónak lágyító mentes
PVC ajtókeretre vagy fém
felületre való szerelése
korlátozza a hatósugarát!
Az adó homloklapján átlátszó
védõfólia alatt feliratozható
névtábla van.
A vevõ rögzítése
A vevõ hátoldalán egy rögzítõ
elem van, benne felerõsítõ
furattal.
Ezzel a készülék felakasztható
egy csavarra, vagy bármikor
elvihetõ egy másik helyiségbe.
A rögzítõ anyag (csavar és tipli)
a szállítás része.
A felszerelésnél ügyeljen arra,
hogy a fal és a vevõ között kb. 3
mm távolság maradjon, hogy a
készüléket lazán fel lehessen
akasztani.
Dallam kiválasztása
A dallam beállító az adóban
jobboldalt, az elemek felett van,
és
"S" betűvel van jelölve.
A választó gombot megnyomva a
dallamok a következő sorrendben
következnek.
Beállítási lehetőségek:
1.. 2 x Ding-Do
2.. Telefon csengetéshang
3.. Cirkuszi zene
4.. Banjo on my kn 5.. Morgen
kommt d
Weihnachtsmann 6.. It’s a small
wor 7.. Kutyaugatás
8.. Westminst
Az adó mű ködtetésekor a
készülék rádiójelet küld a vevőre.
A hangjelzés megismétléséhez
nyomja meg újra a
csengőgombot.
A hangjelzés csak egyszer
hangzik el, akkor is, ha a
csengőgombot megnyomva tartja.
Működésjelző LED
A vevő homlokoldalán egy
működést jelző LED van,
amely akkor gyullad fel, ha a
vevőnél a hangjelzés
felhangzik.
2

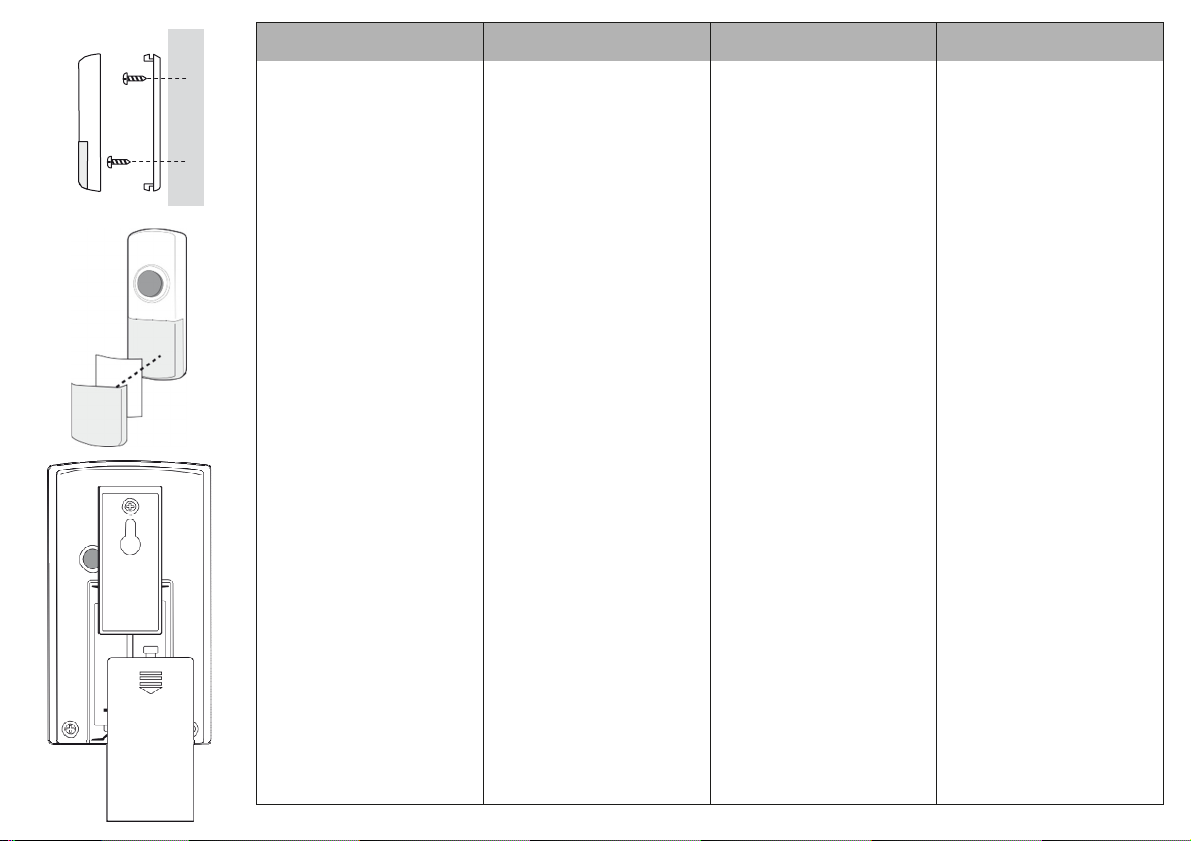

Adó rögzítése
Kód
H
Beállít
ó
Az előre bestancolt két lyukat
használhatja az adó hátoldalán
sablonként, hogy bejelölje a fúrandó
lyukak helyét. Megfelelő tiplikkel és
csavarokkal szállítjuk. Alternatívaként
az adó egy ragasztós foglalattal is
rögzíthető, amit szintén vele szállít unk
(csak megfelelő felületekhez
alkalmas).
Fontos
Ha az adót lágyítószer n élküli PVC
ajtókeretre vagy fém felületre rögzíti,
a hatótáv csökken.
Az adó előlapján e gy átlátszó sapka
alatt található egy feliratozható
névtábla.
Vevő rögzítése
A vevő hátoldalán egy beépített
rögzító lyukkal rendelkező csíptető
található. Ennek segítségével a
készülék egy csava rra akasztható vagy
bármikor magunkal vihetjük egy másik
helyiségbe.
Rögzítő anyagokkal (tiplik és csavarok)
együtt szállítjuk.
A szerléskor ügyeljen arra, hogy a fal
és a vevő között kb. 3 mm-es távolság
AA,
LR6,
UM3
UM3
LR6,
AA,
maradjon, így a kés züléket könnyen
fel lehet akasztani.
3
hátoldalon (lásd a baloldalon lévő
D

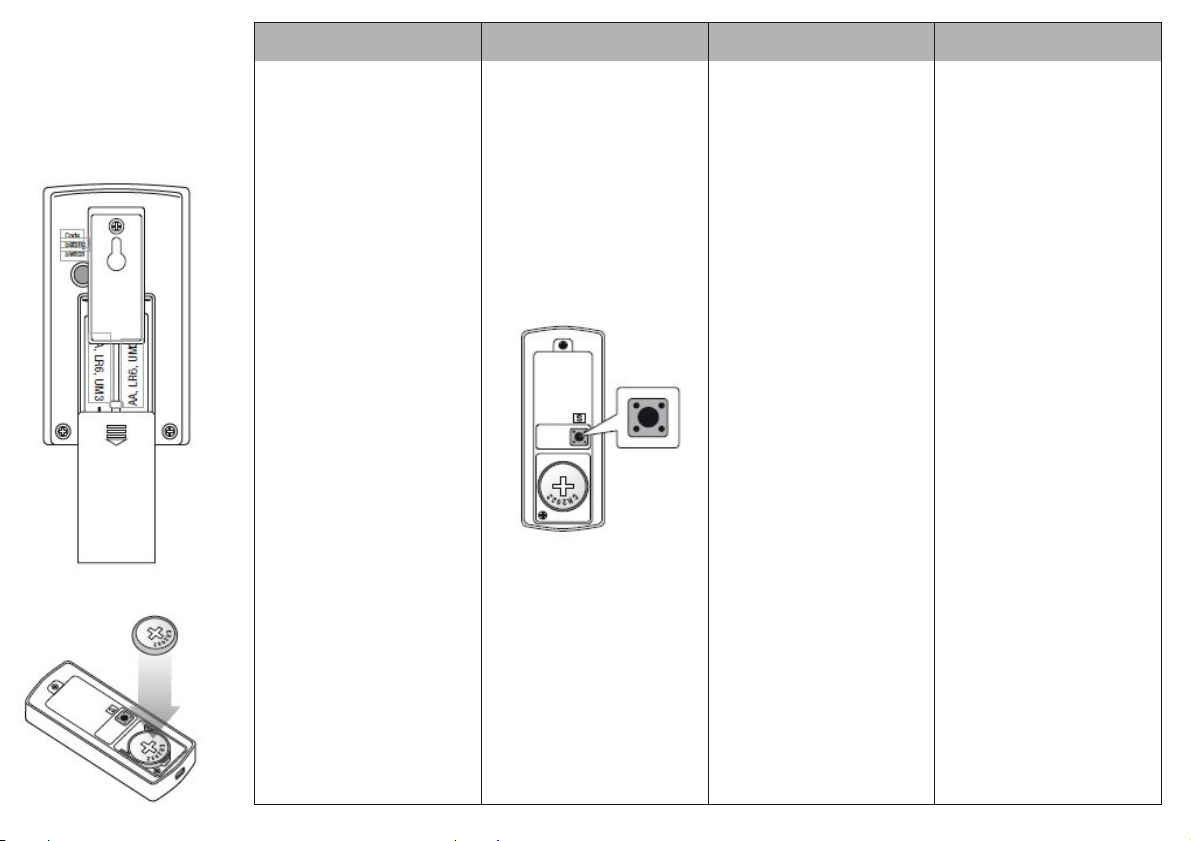

Frekvencia beállítás,
elemcsere, adók és vevők
kiegészítése

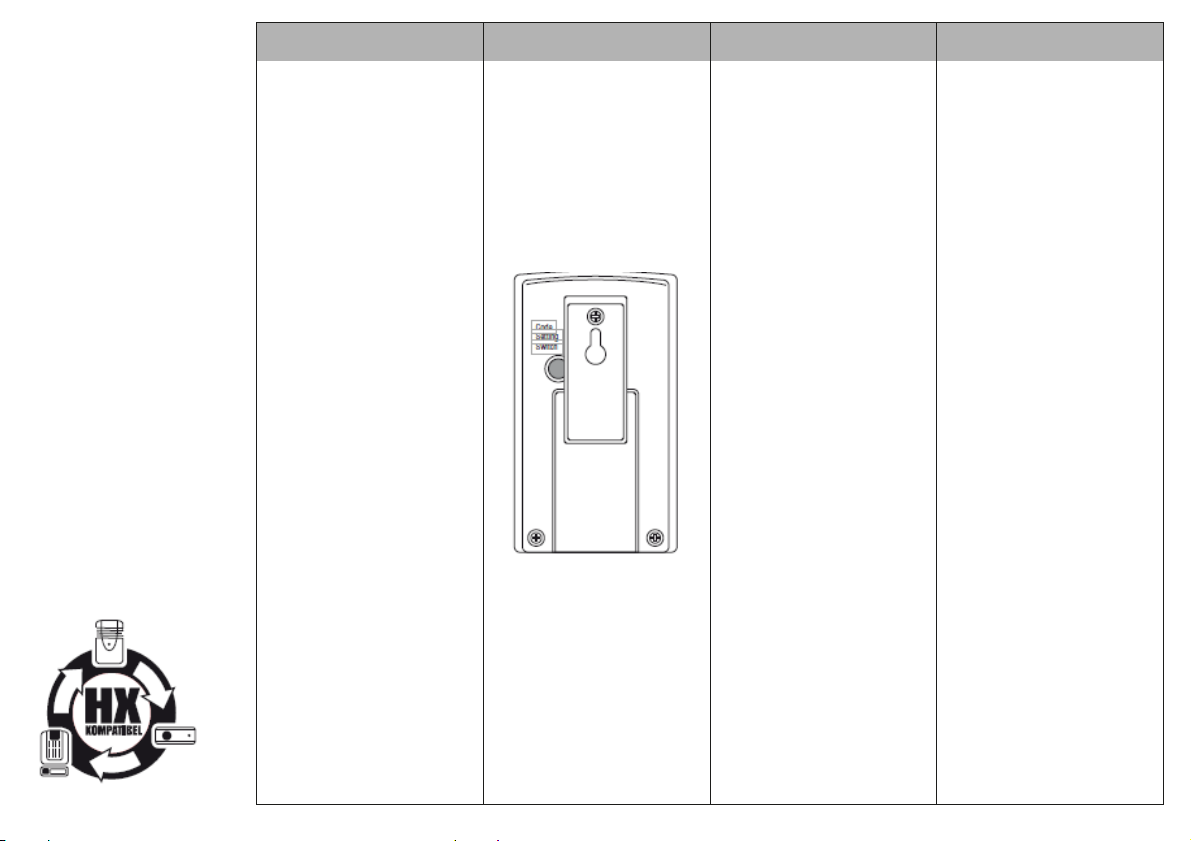

A Heidemann HX sorozat
termékei egymással
kombinálhatók, ill. bővíthetők, és
öntanuló funkcióval
rendelkeznek az adó csatorna
könnyebb beállításához.
Ha kiegészítő tartozékokat
szerez be a rendszer
bővítéséhez (lásd az
útmutató végén a "További
csatlakozási lehetőségek"
szakaszt) figyeljen a baloldalt
látható logóra.
Maximálisan 4 adó tanítható
be egy rádiójel vezérlésű
vevőre. Adónak számít
minden rádióadó névtáblával
és anélkül, ajtó- és
ablakkontaktus,
mozgásjelző, vészjelző adó,
valamint áthaladás jelző a
Heidemann HX sorozatból.
Egy adóra tetszőleges
számú rádió vevő tanítható
be.
Első üzembe helyezés
Miután az elemeket mind a
vevőbe, mind pedig az adóba
berakta, hozza működésbe
egyszer az adót.
Ezzel az adó automatikusan
beállít egy frekvenciát, ezt átküldi
a vevőre, amely hanggal jelzi a
frekvencia érzékelését.
Közvetlenül e frekvenciatárolás
után a vevő több rádiójelet nem
tud tárolni, ezáltal a környezetben
lévő készülékekkel az
interferencia elkerülhető.
További adók betanítása
Egy második, harmadik ill.
negyedik adó betanításához
járjon el a következőképpen:
Lássa el először is a második
adót elemekkel (lásd az "Elem
behelyezés"c. szakaszt),
ügyeljen közben arra, hogy az
elemek megfelelően legyenek
berakva, ill. arra is, hogy az
esetleg benne lévő elemvédőcsíkot eltávolítsa.
Tartsa a nyomókapcsolót a
rajzot) kb. 1 - 2 másodpercig
nyomva, amíg egy rövid sípoló
hangot nem hall. Ezután
működtesse a rádió adót, ez
automatikusan beállít egy
frekvenciát és átküldi azt a
vevőre, amely ezután hangot ad.
A harmadik és negyedik
adónál járjon el hasonló
módon.
Megjegyzés:
Ha a nyomókapcsolót
működtette, és a rövid sípoló
hang megszólalt, 5
másodpercen belül működtetnie
kell az adót.
5 másodperc után felhangzik
1 másodpercre egy tartós hang,
ezután már nem tanítható be egy
adó sem. Ilyen esetben az eljárást
meg kell ismételni.
4
Adó műszaki
Elemcsere
Elemek a vevőben:
Ha csak a vevő elemeit kívánja
cserélni, akkor minden adónál,
amely ezt a vevőt kell
megszólaltassa újra végig kell
vinni az
„Első üzembe helyezés“ ill. a
„További adók betanítása“
fejezetek alatti új betanítást.
Mivel az adó elemeit nem
cserélte ki, a korábban beállított
dallamok a tárolóban
fennmaradnak.
Elem az adóban:
Ha csak az adóban kívánja
cserélni az elemet, az adót a
„További adók betanítása“
fejezet szerint újra be kell
tanítani és szükség esetén a
dallamot is újra be kell állítani:
A többi korábban betanított
adót nem kell újra betanítani.
Adó- és vevő elemek:
Ha mindkét készülék fajtában
elemet cserél, az elemek
behelyezése után járjon el az
„Első üzembe helyezés“
rovatban leírtak szerint. Minden
korábban betanított adót a
„További adók betanítása“
fejezet szerint újra be kell
tanítani.
A frekvencia megváltoztatása
Ha megszólalna a gong anélkül,
hogy az adó gombját
megnyomták volna, a közelben
egy másik, ugyanezen a
frekvencián működő készülék
található. Ebben az esetben az
adót és a vevőt átállíthatja egy
másik frekvenciára.
D
Vegye ki az adóból és a vevőből 10
másodpercre az elemeket - ezzel a
tárolt frekvencia törlődik. Tegye be
az elemeket újból az adóba, majd
hozza működésbe az adót, egy új
frekvencia beállítására. Minden
korábban betanított adót a „További
adók betanítása“ fejezet szerint újra
be kell tanítani.
A híváshangok
megkülönböztetése
Egy második, harmadik vagy
negyedik adó alkalmazása esetén
az adóban más dallam (lásd a
dallam választék szakaszt)
beállításával meg lehet határozni,
hogy honnan jön a hívás (pl. elsővagy hátsó ajtóról, ápolásra szoruló
személytől, stb.)
A frekvencia beállításnál, járjon el
ugyanúgy, amint azt leírtuk az
„Első üzembe helyezés" ill. "további
adók betanítása" c. szakaszokban.
Több készlet használata
különböző frekvenciákon
Ha egy rádiójel vezérlésű csengőt
egy emeletes ház földszintjén és az
első emeletén is használni kíván,
két készletre van szüksége; ezeket
egymás után kell üzembe helyezni,
úgy, ahogy az "Első üzembe
helyezés" szakaszban leírtuk.
A Heidemann kódoló rendszer alapján
a második készlet automatikusan egy
másik frekvenciát fog alkalmazni, és
nem csenget, ha az első készletet
használják.
adatai:
feszültség
ellátás:
1 db 3 V-os CR2032
elem (vele szállítjuk)
Fogyasztás:
3 mA üzem közben
< 3 µA készenléti állapotban
Hőmérséklettartomány:
-10°C...+40°C
Vevő műszaki adatai:
Feszültség ellátás:
2 db ceruzaelem (nem szállítjuk
vele)
Fogyasztás:
80 mA üzem
közben, 0,1 mA
készenléti
állapotban.
Hőmérséklet
tartomány: 5°C ...
+40°C
FIGYELEM:
Ne tegye ki az elemeket
hőségnek, közvetlen
napsugárzásnak, és ne dobja
tűzbe azokat! Robbanásveszély!
A környezetvédelemre,
eltávolításra és
összeférhetőségre
vonatkozó felhasználói
információk mellékelve
vannak.
Szavatosság a törvényi
szabályozás szerint. A
műszaki változtatások
joga fenntartva.
