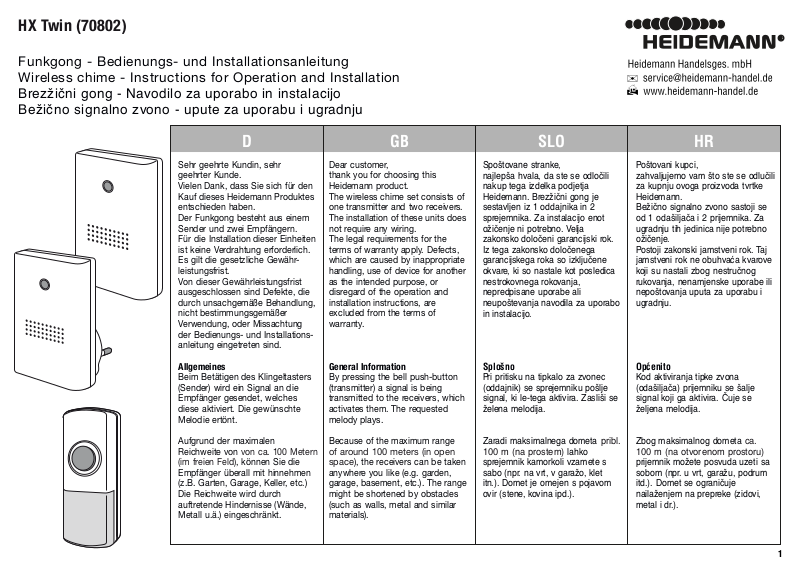

Page 1

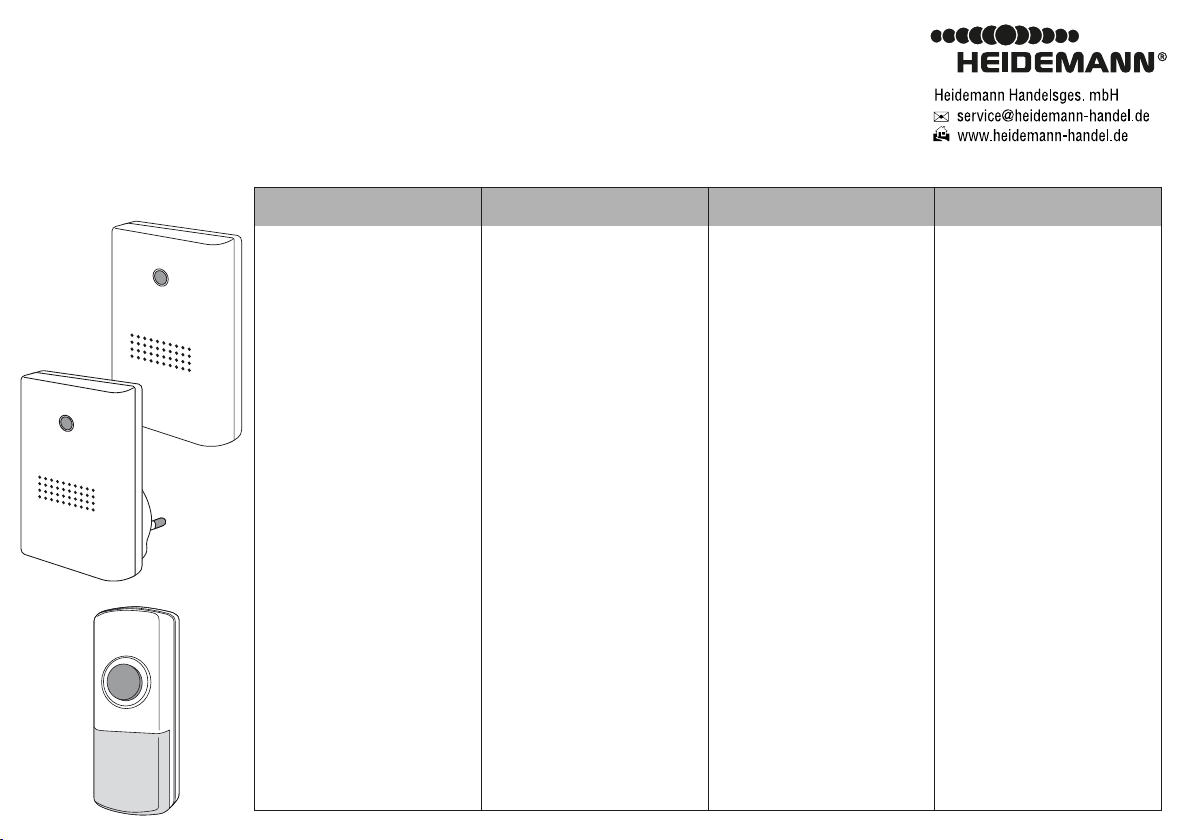

HX Twin (70802)
Funkgong - Bedienungs- und Installationsanleitung
Wireless chime - Instructions for Operation and Installation
Brezžični gong - Navodilo za uporabo in instalacijo
Bežično signalno zvono - upute za uporabu i ugradnju
Sehr geehrte Kundin, sehr
geehrter Kunde.
Vielen Dank, dass Sie sich für den
Kauf dieses Heidemann Produktes
entschieden haben.
Der Funkgong besteht aus einem
Sender und zwei Empfängern.
Für die Installation dieser Einheiten
ist keine Verdrahtung erforderlich.
Es gilt die gesetzliche Gewährleistungsfrist.
Von dieser Gewährleistungsfrist
ausgeschlossen sind Defekte, die
durch unsachgemäße Behandlung,
nicht bestimmungsgemäßer
Verwendung, oder Missachtung
der Bedienungs- und Installationsanleitung eingetreten sind.
Allgemeines
Beim Betätigen des Klingeltasters
(Sender) wird ein Signal an die
Empfänger gesendet, welches
diese aktiviert. Die gewünschte
Melodie ertönt.
Aufgrund der maximalen
Reichweite von
(im freien Feld)
Empfänger überall mit hinnehmen
(z.B. Garten, Garage, Keller, etc.)
Die Reichweite wird durch
auftretende Hindernisse (Wände,
Metall u.ä.) eingeschränkt.
von ca. 100 Metern
, können Sie die
Dear customer,
thank you for choosing this
Heidemann product.
The wireless chime set consists of
one transmitter and two receivers.
The installation of these units does
not require any wiring.
The legal requirements for the
terms of warranty apply. Defects,
which are caused by inappropriate
handling, use of device for another
as the intended purpose, or
disregard of the operation and
installation instructions, are
excluded from the terms of
warranty.
General Information
By pressing the bell push-button
(transmitter) a signal is being
transmitted to the receivers, which
activates them. The requested
melody plays.
Because of the maximum range
of around 100 meters (in open
space)
, the receivers can be taken
anywhere you like (e.g. garden,
garage, basement, etc.). The range
might be shortened by obstacles
(such as walls, metal and similar
materials).
SLOGBD
Spoštovane stranke,
najlepša hvala, da ste se odločili
nakup tega izdelka podjetja
Heidemann. Brezžični gong je
sestavljen iz 1 oddajnika in 2
sprejemnika. Za instalacijo enot
ožičenje ni potrebno. Velja
zakonsko določeni garancijski rok.
Iz tega zakonsko določenega
garancijskega roka so izključene
okvare, ki so nastale kot posledica
nestrokovnega rokovanja,
nepredpisane uporabe ali
neupoštevanja navodila za uporabo
in instalacijo.
Splošno
Pri pritisku na tipkalo za zvonec
(oddajnik) se sprejemniku pošlje
signal, ki le-tega aktivira. Zasliši se
želena melodija.
Zaradi maksimalnega dometa
100 m (na prostem)
sprejemnik kamorkoli vzamete s
sabo (npr. na vrt, v garažo, klet
itn.). Domet je omejen s pojavom
ovir (stene, kovina ipd.).
lahko
pribl.
HR
Poštovani kupci,
zahvaljujemo vam što ste se odlučili
za kupnju ovoga proizvoda tvrtke
Heidemann.
Bežično signalno zvono sastoji se
od 1 odašiljača i 2 prijemnika. Za
ugradnju tih jedinica nije potrebno
ožičenje.
Postoji zakonski jamstveni rok. Taj
jamstveni rok ne obuhvaća kvarove
koji su nastali zbog nestručnog
rukovanja, nenamjenske uporabe ili
nepoštovanja uputa za uporabu i
ugradnju.
Općenito
Kod aktiviranja tipke zvona
(odašiljača) prijemniku se šalje
signal koji ga aktivira. Čuje se
željena melodija.
Zbog maksimalnog dometa
100 m (na otvorenom prostoru)
prijemnik možete posvuda uzeti sa
sobom (npr. u vrt, garažu, podrum
itd.). Domet se ograničuje
nailaženjem na prepreke (zidovi,
metal i dr.).
ca.
1
Page 2

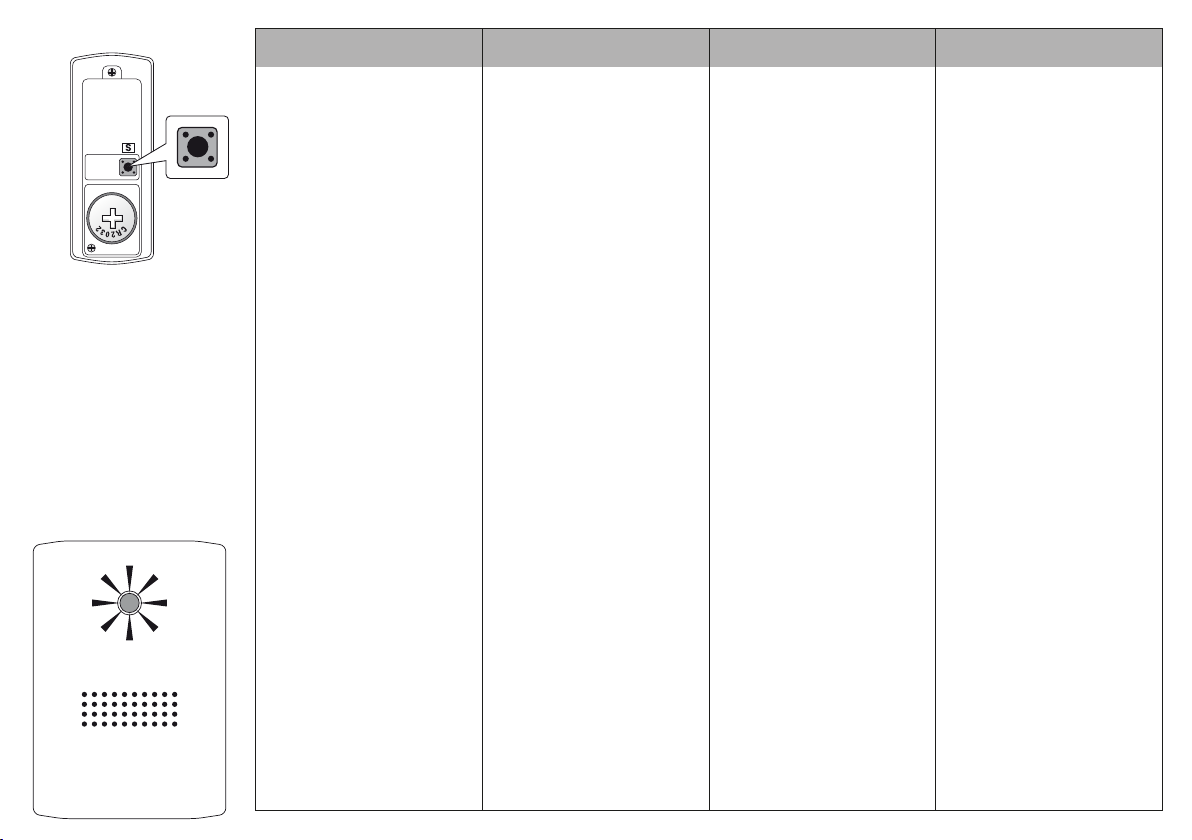

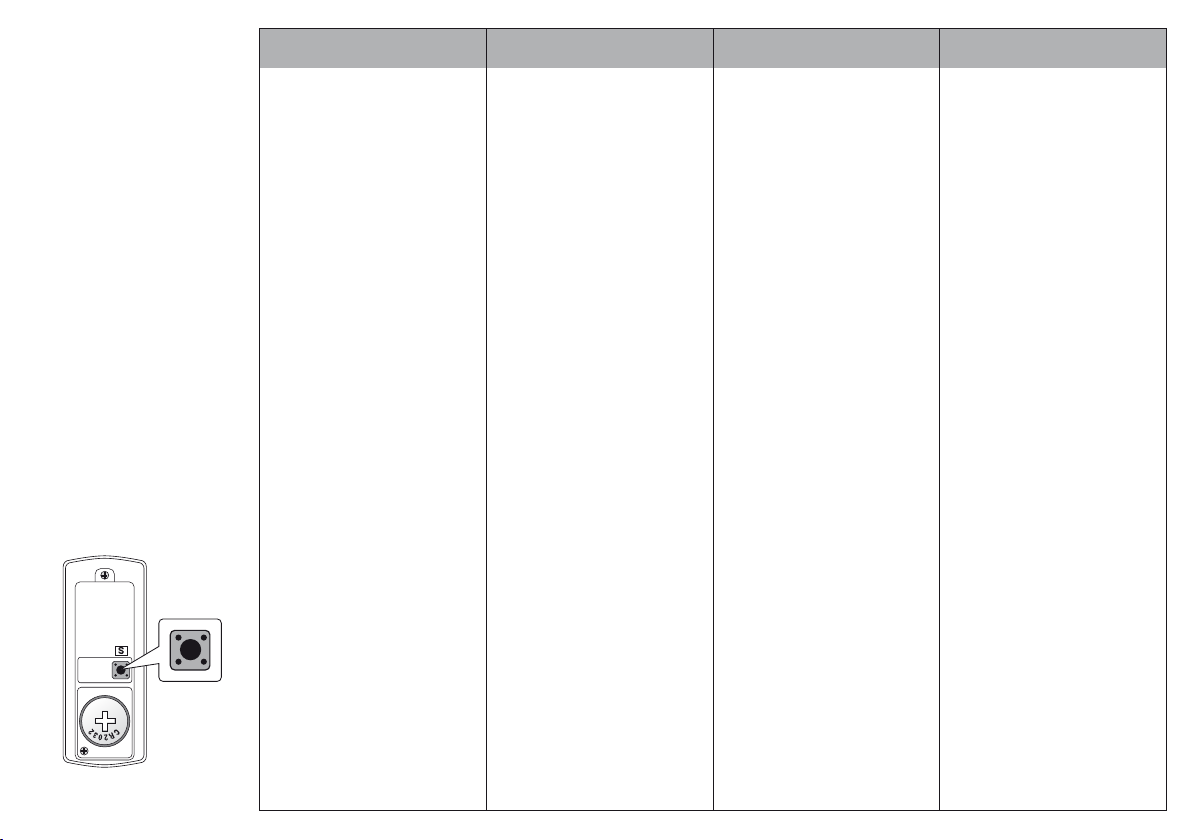

Code
Setting
Switch

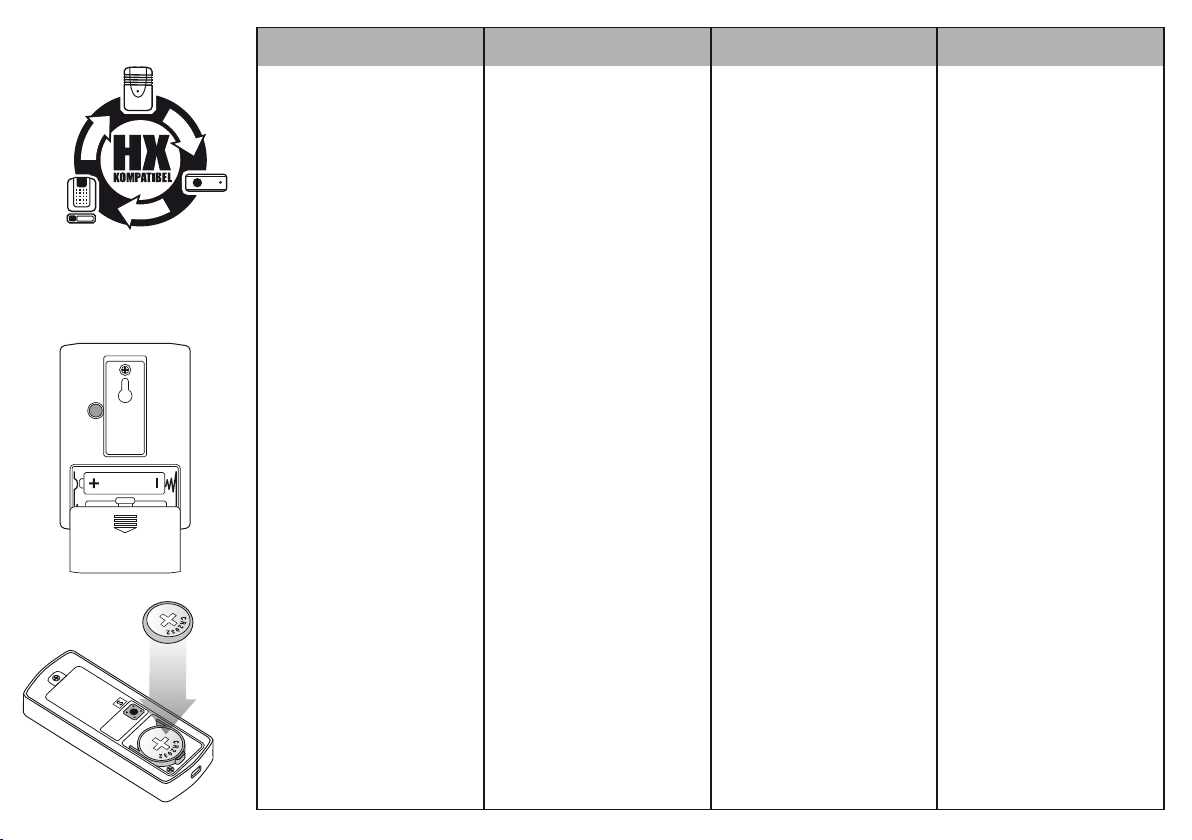

Sender Batterieinstallation
Der Sender wird durch eine 3 Volt
Lithium CR2032 Batterie betrieben,
welche im Lieferumfang enthalten
und bereits eingelegt ist.
Entfernen Sie lediglich die
Schutzfolie, welche seitlich aus
dem Sender herausschaut, so dass
ein elektrischer Kontakt hergestellt
wird.

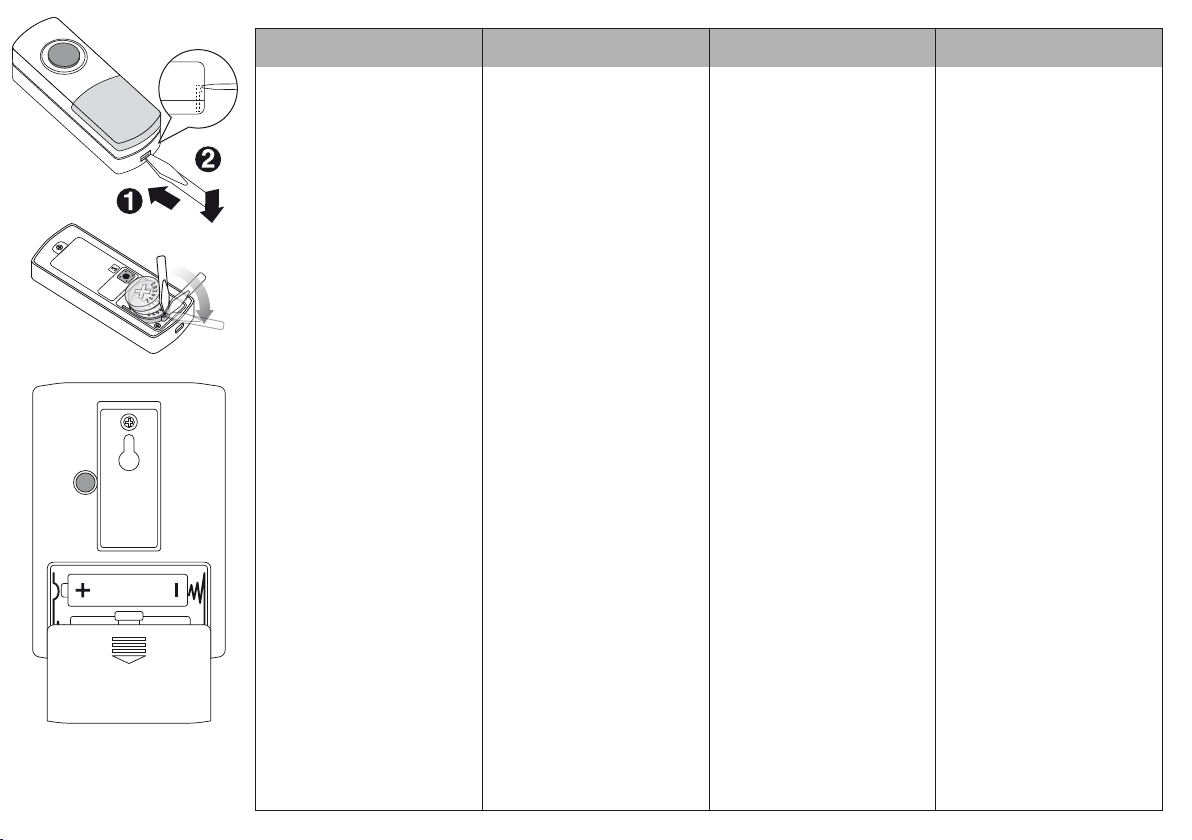

Um die Batterie zu wechseln,
entfernen Sie zunächst die
Rückseite des Senders durch
vorsichtiges Eindrücken des
Riegels mit einem kleinen,
schmalen Schraubendreher.
Tauschen Sie die alte Batterie aus.
Überprüfen Sie, ob die Batterie
gemäß der angegebenen Polarität
(+ = oben) richtig eingelegt ist.
Setzen Sie die Rück- und
Vorderseite des Senders wieder
zusammen. Der Sender ist nun
betriebsbereit.
Transmitter Battery Installation
The transmitter is operated by a
3 Volt Lithium CR2032 battery,
which is included in delivery and is
pre-installed inside the transmitter.
Just remove the protective foil
sticking out from the side of
transmitter, which will establish the
electrical contact.
To replace the battery first remove
the back of transmitter by carefully
pressing the latch with a small,
narrow screw-driver. Replace the
old battery.
Please check if the battery is
inserted correctly according to the
polarity (+ = up). Reassemble the
back and front of the transmitter.
The transmitter is now ready for
operation.
SLOGBD
Instalacija baterije oddajnika
Oddajnik poganja 3 voltna
litijeva baterija CR2032, ki je
vsebovana v obsegu dobave in
že vložena.
Odstranite samo zaščitno folijo,
ki ob strani gleda ven iz
oddajnika, tako da se vzpostavi
električni kontakt.
Za menjavanje baterije najprej
odstranite hrbtno stran
oddajnika, tako da zapah s
pomočjo ozkega izvijača
previdno vtisnete. Staro baterijo
zamenjajte.
Prekontrolirajte, ali je baterija v
skladu z navedeno polarizacijo
(+ = zgoraj) pravilno vstavljena.
Hrbtno in sprednjo stran
oddajnika zopet sestavite.
Oddajnik je sedaj pripravljen za
uporabo.
HR
Ugradnja baterija u odašiljač
Odašiljač pokreće 3-voltna
litijeva CR2032 baterija koja je
obuhvaćena isporukom i već je
umetnuta.
Samo uklonite zaštitnu foliju koja
bočno strši iz odašiljača kako
biste uspostavili električni
kontakt.
Kako biste zamijenili bateriju,
najprije opreznim utiskivanjem
utora malim, uskim odvijačem
uklonite stražnju stranu
odašiljača. Zamijenite staru
bateriju.
Provjerite je li baterija pravilno
umetnuta u skladu s navedenim
polaritetom (+ = gore).
Ponovno sastavite stražnju i
prednju stranu odašiljača.
Odašiljač je sada spreman za
rad.
AA, LR6, UM3
AA, LR6, UM3

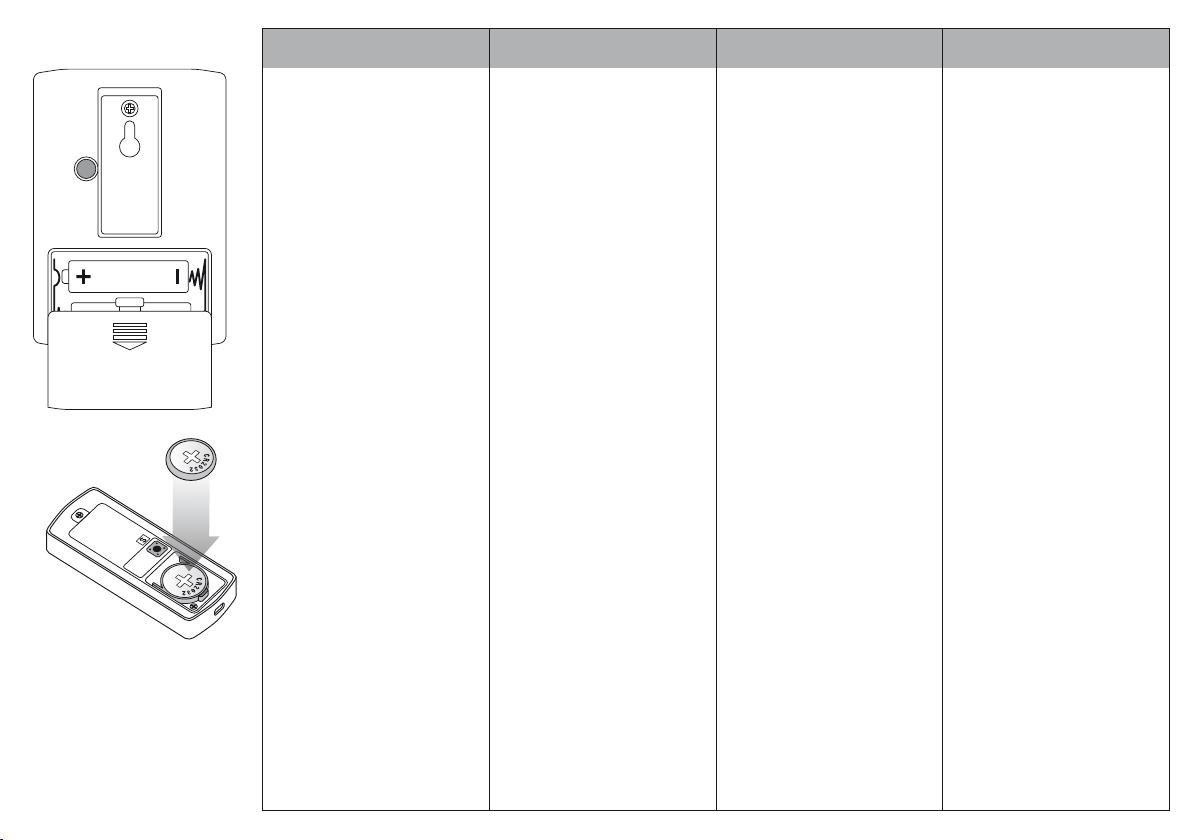

Empfänger „One“
Batterieinstallation
Schieben Sie die Batteriefachabdeckung auf der Rückseite nach
unten und legen Sie die Batterien
ein (nicht im Lieferumfang
enthalten) 2 x 1,5 Volt AA LR6 /
Mignon. Beim Einlegen bitte auf
Polarität achten!
Schieben Sie die
Batteriefachabdeckung des
Empfängers wieder ein. Der
Empfänger ist nun betriebsbereit.
Receiver „One“ Battery Installation
Push down the battery cover on
back and insert battery (not
included in delivery) 2 x 1,5 Volt
AA LR6 / Mognon. Please mind
the polarity!
Push the battery cover of the
receiver back into position.
The receiver is now ready for
operation.
Instalacija baterije sprejemnika
„One“
Pokrov predalčka za bateriji na
hrbtni strani potisnite navzdol in
vložite bateriji (nista vsebovani v
obsegu dobave) 2 x 1,5 voltna
AA LR6 / Mignon.
Pri vlaganju pazite na
polarizacijo! Pokrov predalčka
za bateriji sprejemnika zopet
potisnite noter. Sprejemnik je
sedaj pripravljen za uporabo.
Ugradnja baterija u prijemnik
„One“
Potisnite pokrov pretinca za
baterije na stražnjoj strani
nadolje i umetnite baterije (nisu
obuhvaćene isporukom) 2 x 1,5
V AA LR6/Mignon. Pri umetanju
pazite na polaritet!
Ponovno utisnite pokrov pretinca
za baterije na prijemniku.
Prijemnik je sada spreman za
rad.
2
Page 3
Code
Setting
Switch
AA, LR6, UM3
AA, LR6, UM3

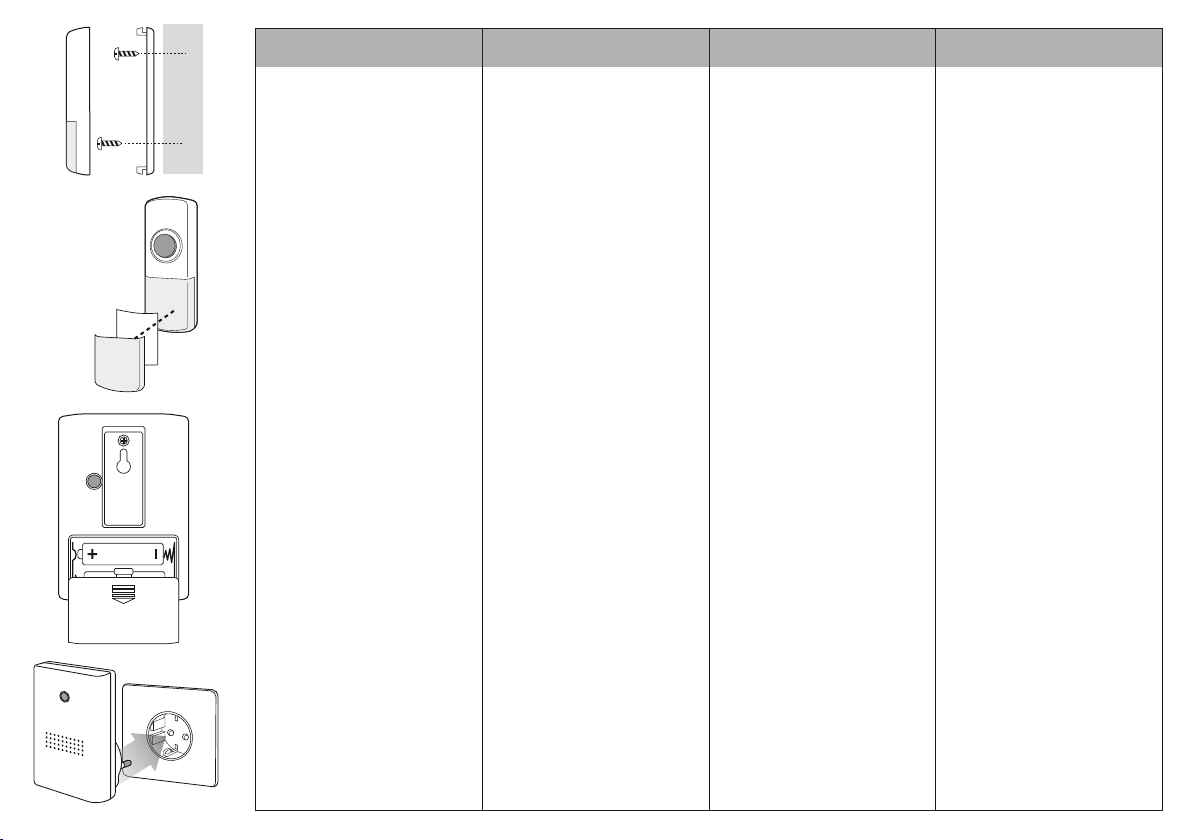

Sender Befestigung
Sie können die beiden
vorgestanzten Löcher auf der Rückseite
des Senders als Schablone verwenden,
um die Bohrlöcher zu markieren. Die
passenden Dübel und Schrauben sind
im Lieferumfang enthalten. Alternativ
kann der Sender auch mit einem
Klebesockel befestigt werden, der
ebenfalls im Lieferumfang enthalten ist.
(Nur für geeignete Oberflächen)
Wichtig
Durch Montieren des Senders auf
weichmacherfreie PVC Türrahmen oder
Metalloberflächen, wird die Reichweite
eingeschränkt!
Unter einer durchsichtigen Schutzkappe,
auf der Vorderseite des Senders
befindet sich ein beschriftbares
Namensschild.
Empfänger
„One“
Der Empfänger hat auf der Rückseite
einen Befestigungs-Clip mit integriertem
Befestigungsloch. Dadurch kann das
Gerät an einer Schraube aufgehangen
oder jederzeit beliebig in einen anderen
Raum mitgenommen werden.
Das Befestigungsmaterial (Dübel und
Schraube) ist im Lieferumfang enthalten.
Achten Sie bei der Montage darauf,
dass zwischen Wand und Empfänger ein
Abstand von ca. 3mm gelassen wird,
damit das Gerät locker eingehangen
werden kann.

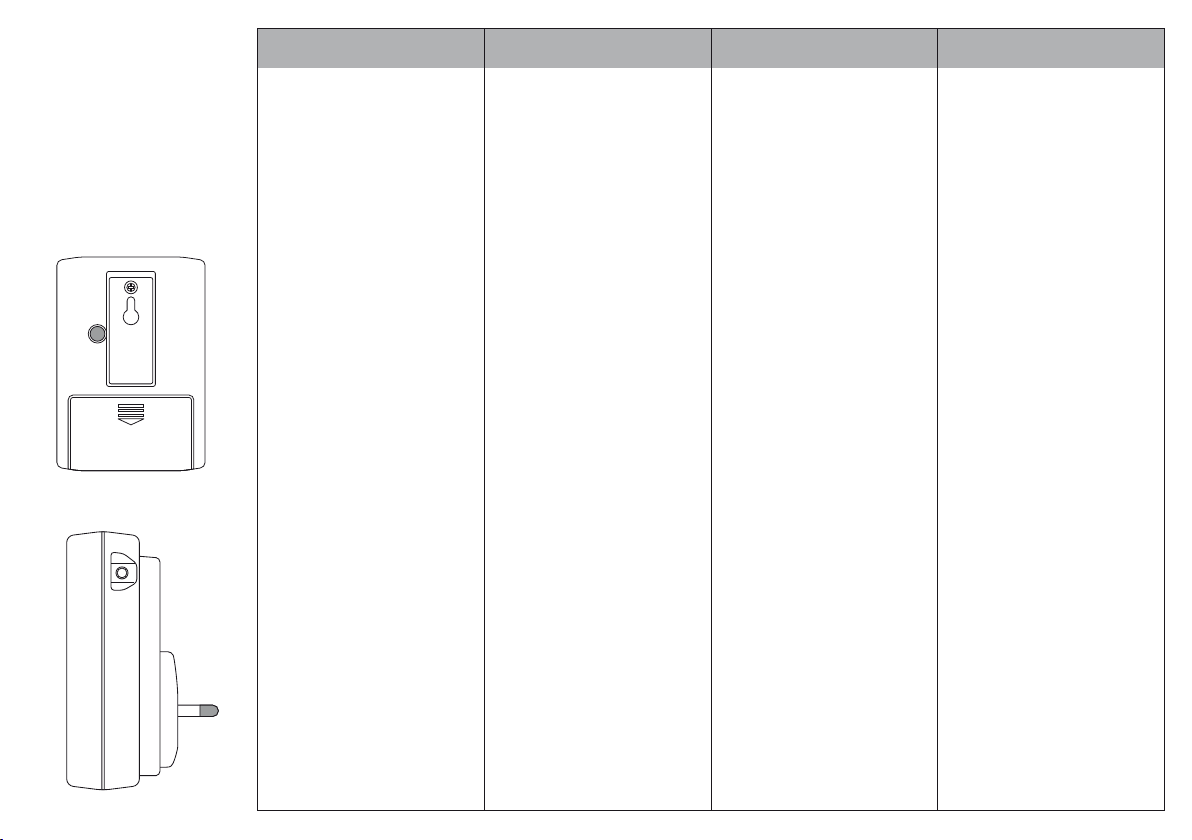

Empfänger „Plug In“ Steckdosenanschluss
Der Funkempfänger wird zur
Stromversorgung an die Steckdose
angeschlossen und benötigt keine
Batterien.
Befestigung
Mounting the Transmitter
Both pre-cut holes on the back of
transmitter can be used as a template
to mark the drilling holes. The
respective wall-plugs and screws are
included in delivery. Alternatively the
transmitter can be fixed with an
adhesive base, which is also included in
delivery. (Only for use on suitable
surfaces)
Important
When mounting the transmitter on rigid PVC
door frames or metal surfaces the range will
be limited!
Below the see-through protective cap
on front of transmitter is a name plate,
which can be labelled.
Receiver
The receiver has an integrated mounting
clip with an integrated mounting hole on
its rear side. Thereby the device can be
mounted on a screw or it can be taken
to another room at any time.
The fastening materials (screw and
wall-plug) are included in delivery.
When mounting the device, please
maintain the distance of 3mm between
wall and receiver so the device can be
hung-up easily.
Receiver „Plug In“ Wall Socket Connection
The wireless receiver can be
connected to a wall socket for electricity
supply and does not need any batteries.
„One“
Mounting
SLOGBD
Pritrditev oddajnika
Obe predhodno narejeni luknji na hrbtni
strani oddajnika lahko uporabite kot
šablono za označevanje vrtin. Ustrezni
zatiči in vijaki so vsebovani v obsegu
dobave. Alternativno se lahko oddajnik
pritrdi s pomočjo lepilnega podnožja, ki
je prav tako vsebovano v obsegu
dobave. (Samo za ustrezne površine)
Pomembno
Z montažo oddajnika na vratne okvirje,
izdelane iz PVC-ja brez mehčal, ali na
kovinske površine, se domet omeji!
Pod prozorno zaščitno folijo na sprednji
strani oddajnika se nahaja ploščica, na
katero se lahko napiše ime.
Pritrditev
„One“
Sprejemnik ima na hrbtni strani zaponko
za pritrditev z integrirano luknjo za
pritrditev. S tem se lahko napravo
obesite na vijak in kadarkoli poljubno
odnesete s seboj v nek drug prostor.
Material za pritrditev (zatič in vijak) je
vsebovan v obsegu dobave.
Pri montaži pazite na to, da se med
steno in sprejemnikom pusti razdalja
pribl. 3 mm, da se naprava lahko
enostavno obesi.
Priključitev sprejemnika „Plug in“
na vtičnico
Brezžični sprejemnik se za
napajanje priključi na vtičnico in
ne potrebuje baterij.
sprejemnika
HR
Pričvršćivanje odašiljača
Obje izrezane rupe na stražnjoj strani
odašiljača možete koristiti kao šablonu
za označavanje rupa za bušenje.
Prikladni moždanici i vijci priloženi su.
Alternativno odašiljač možete također
pričvrstiti pomoću ljepljivog postolja koje
je također priloženo. (Samo za
odgovarajuće površine)
Važno
Montiranjem odašiljača na PVC okvire vrata
bez omekšivača ili metalne površine
ograničuje se domet!
Pod prozirnom zaštitnom kapom na
prednjoj strani odašiljača nalazi se
natpisna pločica.
Pričvršćivanje prijemnika
Prijemnik na stražnjoj strani ima
pričvrsnu kopču s integriranom rupom za
pričvršćivanje. Pomoću nje uređaj
možete objesiti na vijak ili ga bilo kada
uzeti sa sobom u drugu prostoriju.
Materijal za pričvršćivanje (moždanik i
vijak) priložen je.
Prilikom montaže pazite na to da između
zida i prijemnika ostavite udaljenost oko
3 mm kako biste uređaj mogli labavo
objesiti.
Priključivanje prijemnika „ Plug in“ na
utičnicu
Bežični se prijemnik za napajanje strujom
priključuje na utičnicu i ne treba baterije.
„One“
3
Page 4
Melodienauswahl
Der Melodienregler befindet sich im
Sender auf der rechten Seite über
der Batterie und ist mit einem
“S” markiert.
Durch drücken auf den Regler
ändert sich die Melodie gemäß der
unten aufgeführten Liste.
Selection of Melody
The melody control within the
transmitter is situated on the right
above the battery and is marked
“S”.
By pressing the control the
melody changes as listed below.
SLOGBD
Izbiranje melodij
Regulator melodij se nahaja v
oddajniku na desni strani nad
baterijo in je označen s črko "S".
S pritiskom na regulator se
melodija spremeni v skladu s
spodaj navedenim seznamom.
HR
Odabir melodije
Regulator melodija nalazi se u
odašiljaču na desnoj strani iznad
baterije i označen je slovom „S“.
Pritiskom na regulator melodija
se mijenja u skladu s dolje
navedenom listom.
Einstellmöglichkeiten:
1. 2 x Ding-Dong
2. Telefonklingeln
3. Zirkusmusik
4. Banjo on my knee
5. Morgen kommt der
Weihnachtsmann
6. It’s a small world
7. Hundebellen
8. Westminster
Durch Betätigen des Senders
wird ein Signal an die Empfänger
gesendet.
Um den Rufton zu wiederholen,
drücken Sie den Klingeltaster
erneut.
Der Rufton wird nur 1x erfolgen,
auch wenn Sie den Klingeltaster
gedrückt halten.
LED-Funktionsleuchte
Auf der Vorderseite des
Empfängers „One“ befindet sich
eine LED-Funktionsleuchte, die
dann aufleuchtet, wenn der
Empfänger ertönt.
LED-Betriebsleuchte
Auf der Vorderseite des
Empfängers „Plug in“ befindet
sich eine grüne LED-Betriebsleuchte, die konstant leuchtet,
wenn der Empfänger an die
Steckdose angeschlossen ist.
Adjustment Options
1. 2 x Ding-Dong
2. Telephone ring
3. Circus music
4. Banjo on my knee
5. Morgen kommt der
Weihnachtsmann
6. It’s a small world
7. Barking Dog
8. Westminster
By pressing the transmitter a
signal is sent to the receivers.
To repeat the call signal press
the bell push-button again.
The call signal sounds only
once, even if bell push-button
is pressed constantly.
LED Function Light
A LED function light is situated
on the front of the receiver
„One“, which lights up when the
receiver sounds.
LED Operation Light
A green LED operation light is
situated on the front of the
receiver „Plug in“. It will be on
constantly when the receiver is
connected to the wall socket.
Možnosti nastavitve:
1. 2 x Ding-Dong
2. Zvonjenje telefona
3. Cirkuška glasba
4. Banjo on my knee
5. Jutri pride božiček
6. It’s a small world
7. Pasje lajanje
8. Westminster
S pritiskom na oddajnik se
pošlje signal sprejemniku. Da
zvonjenje ponovite, ponovno
pritisnite na gumb za zvonec.
Zvonjenje se zasliši samo 1x,
tudi če gumb za zvonec držite
pritisnjen.
LED funkcijska lučka
Na sprednji strani sprejemnika
„One“ se nahaja LED funkcijska
lučka, ki posveti takrat, kadar
aktivirate sprejemnik.
LED obratovalna lučka
Na sprednji strani sprejemnika
„Plug in“
se nahaja zelena LED
obratovalna lučka, ki sveti
konstantno, kadar je sprejemnik
priključen na vtičnico.
Mogućnosti namještanja:
1. 2 x ding-dong
2. zvonjenje telefona
3. cirkuska glazba
4. Banjo on my knee
5. Morgen kommt der
Weihnachtsmann
6. It’s a small world
7. lavež psa
8. Westminster
Aktiviranjem odašiljača
prijemniku se šalje signal.
Kako biste ponovili pozivni ton,
iznova pritisnite tipku zvona.
Pozivni ton ponovit će se samo
jedanput, čak i ako tipku zvona
držite pritisnutu.
LED funkcijska žaruljica
Na prednjoj strani prijemnika
„One“ nalazi se LED funkcijska
žaruljica koja se pali kada se
oglasi prijemnik.
LED radna svjetiljka
Na prednjoj strani prijemnika
„Plug in“ nalazi se zelena LED
radna svjetiljka koja konstantno
svijetli kada je prijemnik priključen
na utičnicu.
4
Page 5
Code
Setting
Switch
AA, LR6, UM3
AA, LR6, UM3
Frequenzeinstellung,
Batteriewechsel, Ergänzung von
Sendern und Empfängern
Alle Produkte aus der Heidemann HX
Serie sind miteinander kombinierbar
bzw. erweiterbar und verfügen über
eine Selbstlernfunktion zur leichten
Einstellung des Sendekanals.

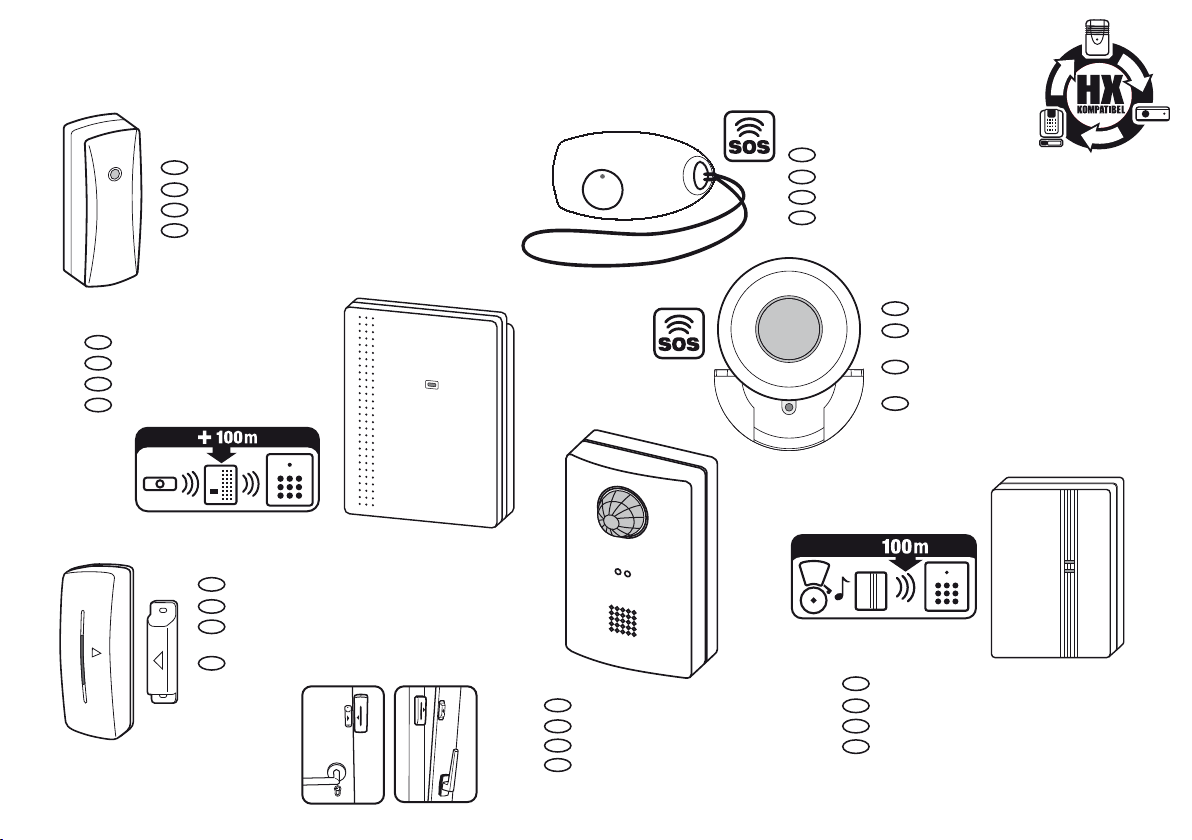

Achten Sie beim Kauf von Zusatzkomponenten (siehe auch Rubrik
„weitere Anschlussmöglichkeiten“
am Ende der Anleitung) zur
Erweiterung des Systems auf
das links abgebildete Logo.
Es können maximal 4 Sender an
einen Funkempfänger angelernt
werden. Als Sender gelten alle
Funksender mit und ohne
Namensschild, Tür- und
Fensterkontakt, Bewegungsmelder, Notfallsender sowie
Durchgangsmelder aus der
Heidemann HX Serie.
An einen Sender können beliebig
viele Funkempfänger angelernt
werden.
Erste Inbetriebnahme
Nachdem Sie die Batterien in Sender und
Empfänger eingelegt bzw. den zweiten
Empfänger in die Steckdose gesteckt
haben, betätigen Sie ein Mal den Sender.
Dieser stellt automatisch eine Frequenz ein
und übermittelt diese an die Empfänger,
welche daraufhin ertönen. Unmittelbar
nach dieser Frequenzspeicherung können
die Empfänger keine weiteren Funksignale
mehr speichern, hierdurch werden Funküberschneidungen mit anderen Geräten
in der Umgebung vermieden.
Frequency setting, battery
changes, adding transmitters
and receivers
All products from the Heidemann HX
series can be combined with each
other or extended and also have a
self-learning feature for easy setting
of the transmission channel.
When purchasing additional
components (see also the "Additional
connection options" section at the
end of the instructions) to extend a
system, keep an eye out for the logo
depicted on the left.
A maximum of 4 transmitters can be
trained to a single wireless receiver.
Transmitters are deemed to be all
wireless transmitters with or without a
name plate, door and window
interfaces, movement detectors,
emergency transmitters and presence
detectors from the Heidemann HX
series.
Any number of wireless receivers can
be trained to a single wireless
transmitter.
Switching on for the first time
Following insertion of the batteries
into the transmitter and receiver,
activate the transmitter once.
This sets a frequency automatically
and communicates this to the
receiver, which then beeps.
As soon as this frequency has been
memorized, the receiver can no
longer memorize any more wireless
signals, which avoids interference
with other equipment in the
surroundings.
SLOGBD
Postavljanje frekvencije, zamjena
baterija, dopuna odašiljača i
prijamnika
Svi proizvodi iz serije Heidemann HX
mogu se međusobno kombinirati i
proširivati te raspolažu funkcijom
automatskog učenja za lakše
postavljanje kanala za odašiljanje.
Prilikom kupovine dodatnih
komponenti (vidi i naslov „Ostale
mogućnosti proširivanja“ na kraju
uputa) za proširenje sustava pazite
na logotip prikazan lijevo.
Jednom radioprijamniku mogu
se dodijeliti najviše 4 odašiljača.
Kao odašiljači vrijede svi
radioodašiljači sa i bez označne
pločice, kontakti za vrata i prozore,
senzori pokreta, odašiljač poziva
u nuždi, kao i senzor pokreta iz
serije Heidemann HX.
Jednom odašiljaču može se dodijeliti
proizvoljan broj radioprijamnika.
Prvo puštanje u rad
Nakon što baterije umetnete u
odašiljač i prijamnik, jednom
aktivirajte odašiljač. On automatski
postavlja frekvenciju i šalje je
prijamniku koji se zatim oglašava.
Odmah nakon pohrane te frekvencije
prijamnik više ne može pohraniti
nijedan drugi radiosignal čime se
izbjegava ometanjedrugih uređaja iz
okoline radijskim signalima.
HR
Nastavljanje frekvence,
menjavanje baterije, dopolnitev
oddajnikov in sprejemnikov
Vse izdelke iz serije Heidemann HX
se med seboj lahko kombinira oz.
razširi in razpolagajo s funkcijo
samoučenja za enostavno nastavitev
oddajnega kanala.
Pri nakupu dodatnih komponent
(glejte tudi rubriko „dodatne možnosti
priključitve“ na koncu navodila) za
razširitev sistema bodite pozorni na
logotip, upodobljen na levi.
Na en brezžični sprejemnik se
lahko priuči največ 4 oddajnike.
Kot oddajniki štejejo vsi brezžični
oddajniki iz serije Heidemann HX
s ploščico za ime, kontaktom za
vrata in okna, z javljalnikom gibanja,
oddajnikom za uporabo v sili,
javljalnikom prehoda ali brez njih.
Na en oddajnik se lahko priuči
poljubno veliko brezžičnih
sprejemnikov.
Prvi začetek uporabe
Potem ko ste baterije vložili v oddajnik
in sprejemnik, enkrat pritisnite na
oddajnik.Ta avtomatsko nastavi neko
frekvenco in jo posreduje
sprejemniku, ki nato zadoni.
Neposredno po tej shranitvi frekvence
sprejemnik ne more več shraniti
dodatnih radijskih signalov. Na ta
način se prepreči podvajanje frekvenc
z drugimi napravami v okolici.
5
Page 6
Code
Setting
Switch
Code
Setting
Switch
Weitere Sender anlernen
Um einen zweiten, dritten bzw.
vierten Sender anzulernen gehen Sie
wie folgt vor.
Bestücken Sie zunächst den zweiten
Sender mit Batterien (siehe Rubrik
Sender Batterieinstallation), achten
Sie dabei darauf, dass die Batterien
richtig eingelegt sind bzw., dass der
eventuell vorhandene Batterieschutzstreifen entfernt ist.
Halten Sie den Druckschalter (siehe
Skizze links) für 1 bis 2 Sekunden
gedrückt, bis Sie einen kurzen
Piepton hören. Dann betätigen Sie
den Funksender, dieser stellt nun
automatisch eine Frequenz ein und
übermittelt diese an den Empfänger,
welcher daraufhin ertönt.
Für den dritten und vierten Sender
gehen Sie in gleicher Weise vor.
Hinweis:
Wenn Sie den Druckschalter betätigt
haben und der kurze Piepton ertönt,
müssen Sie innerhalb von 5
Sekunden den Sender auslösen.
Nach 5 Sekunden ertönt für
1 Sekunde ein Dauerton, danach
kann kein Sender mehr angelernt
werden. Wiederholen Sie in
diesem Fall die Prozedur.
Training more transmitters
In order to train a second, third or
fourth transmitter, do as follows.
First of all, put batteries into the
second transmitter (see Transmitter
Battery Installation section). Ensure
that the batteries are inserted
correctly and that the battery
protective strips, if there are any, are
removed.
Hold down the pressure switch (see
diagram on the left) for 1 to 2
seconds until you hear a short beep.
Now activate the wireless transmitter;
this sets a frequency automatically
and communicates this to the
receiver, which then beeps.
Do exactly the same for the third and
fourth transmitters.
Note:
If you have pressed the pressure
switch and the short beep sounds,
you must trigger the transmitter
within 5 seconds.
After 5 seconds, a long beep
sounds for 1 second, after which
a transmitter cannot be trained to
the receiver. In such cases, repeat
the procedure.
SLOGBD
Dodjela dodatnih odašiljača
Kako biste dodali drugi, treći ili četvrti
odašiljač, postupite na sljedeći način:
Najprije umetnite baterije u drugi
odašiljač (vidi stavku Postavljanje
baterije u odašiljač) pritom obrativši
pozornost na pravilan položaj baterija
te provjerite jesu li uklonjene zaštitne
trake za baterije, ako postoje.
Pritisno stikalo na hrbtni strani (glejte
skico levo) držite pritisnjeno za 1 do 2
sekundi, da zaslišite kratek pisk.
Nakon toga aktivirajte radioodašiljač.
On zatim automatski postavlja
frekvenciju
i šalje je prijamniku koji se nakon
toga oglašava.
Na isti način postupite za treći i
četvrti odašiljač.
Napomena:
Ako ste aktivirali tlačnu sklopku i
oglasio se kratki zvučni signal,
odašiljač morate aktivirati u roku od 5
sekundi.
Nakon 5 sekundi se 1 sekundu
oglašava kontinuirani ton, nakon čega
se više ne može dodijeliti nijedan
odašiljač. U tom slučaju ponovite
postupak.
HR
Priučevanje dodatnih oddajnikov
Za priučitev drugega, tretjega oz.
četrtega oddajnika ravnajte kot sledi.
Najprej drugi oddajnik opremite z
baterijami (glejte rubriko Instalacija
baterije oddajnika), pri tem bodite
pozorni na to, da so baterije pravilno
vstavljene oz. da je eventualno
prisoten zaščitni trak baterije
odstranjen.
Tlačnu sklopku na poleđini
(pogledajte skicu lijevo) držite
pritisnutu 1 – 2 sekunde, dok ne
začujete kratki zvučni signal.. Nato
aktivirajte brezžični oddajnik, ki zdaj
avtomatsko nastavi frekvenco in jo
posreduje sprejemniku, ki se na to
oglasi.
Za priučitev tretjega in četrtega
oddajnika ravnajte na enak način.
Opozorilo:
Ko ste pritisnili pritisno stikalo in se
zasliši kratek pisk, morate roku 5
sekund sprožiti oddajnik.
Po 5 sekundah se za 1 sekundo
zasliši neprekinjen zvok, po tem se ne
da več priučiti nobenega oddajnika. V
tem primeru postopek ponovite.
6
Page 7
Code
Setting
Switch
AA, LR6, UM3
AA, LR6, UM3
Batteriewechsel
Empfängerbatterien:
Wenn Sie nur die Batterien im
Empfänger „One“ wechseln wollen,
müssen Sie für alle Sender, die
diesen Empfänger ansprechen sollen,
die Frequenzeinstellung wie in Rubrik
„Erste Inbetriebnahme“ bzw. „Weitere
Sender anlernen“ neu anlernen.
Da Sie die Senderbatterien nicht
auswechseln, bleiben die zuvor
eingestellten Melodien gespeichert.
Senderbatterien:
Wenn Sie nur im Sender die
Batterien wechseln wollen, müssen
Sie den Sender wie in Rubrik
„Weitere Sender anlernen“ neu
anlernen und ggf. die Melodie neu
einstellen. Andere zuvor angelernte
Sender müssen nicht neu angelernt
werden.
Sender- und Empfängerbatterien:
Wenn Sie in beiden Gerätekomponenten die Batterien wechseln
gehen Sie nach dem Einlegen der
Batterien wie in Rubrik „Erste
Inbetriebnahme“ vor. Andere zuvor
angelernte Sender müssen wie in
Rubrik „weitere Sender anlernen“
neu angelernt werden.
Frequenzwechsel
Sollte der Funkgong ertönen, ohne
dass Sie den Sender betätigt haben,
kann dies an einem Gerät in Ihrer
Umgebung liegen, das auf derselben
Frequenz betrieben wird.
Sender und Empfänger können dann
auf eine andere Frequenz eingestellt
werden.
Battery changing
Receiver batteries:
If you want to change the batteries
only in the receiver „One“, you must
retrain the frequency setting for all
transmitters that are to contact this
receiver, as described in the
Switching on for the First Time or
Additional Transmitters sections. As
you do not change the transmitter
batteries in such cases, the previously
set tunes remain memorized.
Transmitter batteries:
If you want to change the batteries
only in the transmitter, you must
retrain the transmitter as described in
the Additional Transmitters section
and reset the tunes if necessary.
Other previously trained transmitters
do not have to be retrained.
Transmitter and receiver batteries:
If you are changing the batteries in
both transmitters and receivers, insert
the batteries and then proceed as
described in the Switching on for the
First Time section. Other previously
trained transmitters must be retrained
as described in the Train Additional
Transmitters section.
Changing frequency
If the wireless bell sounds although
you have not activated the
transmitter, there may be a device in
the vicinity that is being operated on
the same frequency.
In such cases, the transmitter and
receiver can be set to a different
frequency.
SLOGBD
Zamjena baterije
Baterije za prijamnik:
Ako želite promijeniti baterije samo u
prijamniku „One“, morate svim
odašiljačima koje bi trebalo dodijeliti
ovom prijamniku ponovno postaviti
frekvenciju kao što je opisano pod
naslovima Prvo puštanje u rad i
Dodjela dodatnih odašiljača. Budući
da niste mijenjali baterije odašiljača,
prethodno postavljene melodije ostaju
pohranjene.
Baterije odašiljača:
Ako želite promijeniti baterije samo u
odašiljačima, morate odašiljače
ponovo dodijeliti prijemniku kao što je
to opisano pod naslovom Dodjela
dodatnih odašiljača i po potrebi
ponovo namjestiti melodiju. Druge
prethodno dodijeljene odašiljače ne
morate ponovo dodjeljivati.
Baterije za odašiljače i prijamnike:
Kada mijenjate baterije u obje
komponente, nakon umetanja baterija
postupite kao što je opisano pod
naslovom Prvo puštanje u rad. Ostali
prethodno dodijeljeni odašiljači moraju
se ponovo dodijeliti kao što je to
opisano u stavci Dodjela dodatnih
odašiljača.
Mijenjanje frekvencije
Ako se zvono oglasi iako niste
aktivirali odašiljač, razlog je vjerojatno
nekakav uređaj u Vašoj okolini koji
radi na istoj frekvenciji.
Odašiljač i prijamnik mogu se u tom
slučaju namjestiti na neku drugu
frekvenciju.
HR
Menjavanje baterije
Baterije sprejemnika:
Če želite zamenjati samo baterije
sprejemnika „One“, morate za vse
oddajnike, ki delujejo na ta
sprejemnik, na novo priučiti nastavitev
frekvence kot je opisano v rubriki Prvi
začetek uporabe oz. Dodatni
oddajniki. Ker baterij oddajnika ne
boste zamenjali, bodo prej
nastavljene melodije ostale shranjene.
Baterije oddajnika:
Če želite zamenjati samo baterije
oddajnika, morate oddajnik na novo
priučiti kot je opisano v rubriki
Priučevanje dodatnih oddajnikov in
eventualno na novo nastaviti
melodijo. Drugih prej priučenih
oddajnikov ni treba na novo priučiti.
Baterije oddajnika in sprejemnika:
Če želite zamenjati baterije v obeh
komponentah naprave, po vstavitvi
baterij ravnajte tako, kot je opisano v
rubriki Prvi začetek uporabe. Druge
prej priučene oddajnike je treba na
novo priučiti kot je opisano v rubriki
Priučevanje dodatnih oddajnikov.
Spreminjanje frekvence
Če brezžični gong zadoni, ne da
bi aktivirali oddajnik, je vzrok za to
lahko neka naprava v vaši okolici,
ki obratuje na isti frekvenci.
Oddajnik in sprejemnik se lahko
nato nastavi na neko drugo
frekvenco.
7
Page 8
Entfernen Sie für 10 Sekunden die
Batterien aus Sender und Empfänger
bzw. ziehen Sie den zweiten Empfänger
aus der Steckdose, so dass die
gespeicherte Frequenz gelöscht wird.
Legen Sie die Batterien erneut ein,
stecken Sie den Empfänger wieder in
die Steckdose und betätigen Sie den
Sender, um eine neue Frequenz
einzustellen. Eventuell zuvor angelernte
weitere Sender müssen wie in Rubrik
„Weitere Sender anlernen“ ebenfalls
neu angelernt werden.
Rufunterscheidung
Bei Verwendung eines zweiten,
dritten oder vierten Senders können
Sie im Sender durch Einstellung
einer anderen Melodie (siehe Rubrik
Melodieauswahl) eine Rufunterscheidung (z.B. Vorder- und
Hintertür, zu pflegende Person usw.)
einstellen.
Gehen Sie bei der Frequenzeinstellung bitte wie unter der Rubrik
„Erste Inbetriebnahme“ bzw. „weitere
Sender anlernen“ vor.
Verwendung mehrerer Sets auf
unterschiedlichen Frequenzen
Um z. B. einen Funkgong im
Erdgeschoss und im 1. Stock eines
Wohnhauses zu betreiben, benötigen
Sie zwei Sets und nehmen diese
nacheinander wie in Rubrik „Erste
Inbetriebnahme“ in Betrieb.
Durch das Heidemann Kodiersystem
wird das zweite Set automatisch auf
einer separaten Frequenz betrieben
und nicht klingeln, wenn das erste
Set benutzt wird.
Remove the batteries from the
transmitter and receiver for 10
seconds so that the memorized
frequency is deleted. Then replace
the batteries and activate the
transmitter to set a new frequency.
Any previously taught additional
transmitters must also be retaught,
as described in the Teach Additional
Transmitters section.
Call identification
If you are using a second, third or
fourth transmitter, you can set call
identification (e.g. front and back
door, people requiring assistance,
etc.) by setting a different tune in the
transmitter (see Tune Selection
section).
Proceed with the frequency setting
as described in the Switching on for
the First Time or Teach Additional
Transmitters sections.
Using a number of sets with
different frequencies
In order, for example, to operate a
wireless bell on the ground floor and
on the 1st floor of a house, two sets
need to be used and these must be
initiated sequentially as described in
the Switching on for the First Time
section.
The Heidemann coding system
automatically operates the second
set on a different frequency so that
it does not ring if the first set is
used.
SLOGBD
Iz odašiljača i prijamnika izvadite
baterije na 10 sekundi kako bi se
obrisala pohranjena frekvencija.
Ponovo umetnite baterije i aktivirajte
odašiljač kako bi opet namjestio
frekvenciju. Mogući drugi prethodno
dodijeljeni odašiljači moraju se isto
tako ponovo dodijeliti kao što je to
opisano pod naslovom Dodjela
dodatnih odašiljača.
Razlikovanje poziva
Ako upotrebljavate dva, tri ili četiri
odašiljača, namještanjem druge
melodije (vidi naslov Odabir melodije)
možete u odašiljaču postaviti
razlikovanje poziva (npr. prednja i
stražnja vrata, poziv osobe koju
njegujete i drugo).
Pri namještanju frekvencije postupajte
kao što je opisano pod naslovom Prvo
puštanje u rad ili Dodjela dodatnih
odašiljača.
Uporaba više kompleta na
različitim frekvencijama
Da biste npr. upotrebljavali zvono u
prizemlju i na prvom katu stambene
kuće, potrebna su vam dva kompleta,
a redom ih pustite ih u rad kao što je
opisano pod naslovom Prvo puštanje
u rad.
Zahvaljujući Heidemannovu sustavu
kodiranja, drugi komplet automatski
radi na zasebnoj frekvenciji i ne zvoni
kada se rabi prvi komplet.
HR
Za 10 sekund odstranite bateriji iz
oddajnika in sprejemnika, tako da se
shranjena frekvenca zbriše. Baterije
ponovno vložite in aktivirajte oddajnik,
da nastavite novo frekvenco.
Eventualno prej priučene dodatne
oddajnike je treba prav tako na novo
priučiti kot je opisano v rubriki
Priučevanje dodatnih oddajnikov.
Razlikovanje zvonjenja
Pri uporabi drugega, tretjega ali
četrtega oddajnika lahko v oddajniku
z nastavitvijo druge melodije (glejte
rubriko Izbiranje melodije) nastavite
razlikovanje zvonjenja (npr. sprednja
in zadnja vrata, negovana oseba itn.).
Pri nastavljanju frekvence ravnajte
tako, kot je opisano v rubriki Prvi
začetek uporabe. oz. Priučevanje
dodatnih oddajnikov.
Uporaba več kompletov na
različnih frekvencah
Za uporabo npr. brezžičnega gonga
v pritličju in v 1. nadstropju
stanovanjske hiše potrebujete dva
kompleta in ju daste v uporabo
zaporedno kot je opisano v rubriki
Prvi začetek uporabe.
S kodirnim sistemom Heidemann
drugi komplet obratuje avtomatsko na
ločeni frekvenci in ne zvoni, kadar se
uporablja prvi komplet.
8
Page 9
Spezifizierung
Sender:
Stromversorgung:
1x3 V. CR2032 Batterie
(im Lieferumfang)
Verbrauch:
3 mA bei Betrieb
< 3 µA Stand-by
Temperaturbereich:
-10°C bis +40°C
Empfänger „One“:
Stromversorgung:
2 x 1,5 Volt LR6 / Mignon Batterien
(nicht im Lieferumfang)
Verbrauch:
80 mA bei Betrieb
0,1 mA Stand-by
Temperaturbereich:
5°C bis +40°C
Empfänger „Plug In“:
Steckdosenanschluss:
230 V / 16 A ~ 50 Hz
Verbrauch:
40 mA bei Betrieb
40 mA Stand-by
Temperaturbereich:
5°C bis +40°C
ACHTUNG:
Setzen Sie Batterien nicht Hitze, direkter
Sonneneinstrahlung oder Feuer aus!
Explosionsgefahr!
Nicht abgedeckt betreiben!
NUR FÜR DEN INNENBEREICH!
Benutzerinformationen zum Umweltschutz,
Entsorgung und Konformität sind beigelegt.
Gewährleistung gemäß den
gesetzlichen Bestimmungen.
Technische Änderungen vorbehalten.
Specification
Transmitter:
Source of Energy:
1 x 3 V. CR2032 battery
(included in delivery)
Power Consumption:
3 mA operational
< 3 µA Stand-by
Temperature range:
-10°C up to + 40°C
Receiver „One“:
Provision of electricity:
2 x 1.5 Volt LR6 / Mignon batteries
(not included in delivery)
Power Consumption:
80 mA operational
0,1 mA Stand-by
Range of temperature:
5°C up to + 40°C
Receiver „Plug In“:
Wall Socket Connection:
230 V / 16 A ~ 50 Hz
Power Consumption:
40 mA operational
40 mA Stand-by
Range of temperature:
5°C up to +40°C
ATTENTION:
Do not expose batteries
to heat, direct sun and fire!
Danger of explosion!
Do not operate when covered!
ONLY FOR INTERIOR USE!
Consumer information for environment
protection, disposal and conformity are
enclosed. Guarantee as regulated
by law. Subject to technical alterations.
SLOGBD
Specifikacija
Oddajnik:
Napajanje:
1 x 3 V baterija CR2032
(v obsegu dobave)
Poraba:
3 mA pri obratovanju
< 3 µA v stanju pripravljenosti
Območje temperature:
-10 °C do +40 °C
Sprejemnik „One“:
Napajanje:
2 x 1,5 voltna baterija LR6 / Mignon
(ni v obsegu dobave)
Poraba:
80 mA pri obratovanju
0,1 mA v stanju pripravljenosti
Območje temperature:
5 °C do +40 °C
Sprejemnik „Plug In“:
Priključitev na vtičnico:
230 V / 16 A ~ 50 Hz
Poraba:
40 mA pri obratovanju
40 mA v stanju pripravljenosti
Območje temperature:
5 °C do +40 °C
POZOR:
Baterij ne izpostavljajte vročini, direktnim
sončnim žarkom ali ognju! Nevarnost
eksplozije!
Ne uporabljajte prekrito!
SAMO ZA NOTRANJE OBMOCJE!
Informacije za uporabnike o varstvu okolja,
odstranjevanju in skladnosti so priložene.
Garancija velja v skladu z zakonskimi
določili. Pridržujemo si pravico do tehničnih
sprememb.
HR
Specifikacija
Odašiljač:
Napajanje strujom: 1 x 3 V CR2032
baterija
(priložena)
Potrošnja:
3 mA pri radu
< 3 µA mA u mirovanju
Područje temperature:
od -10°C do +40°C
Prijemnik „One“:
Napajanje strujom:
2 x 1,5 V LR6 / Mignon baterije
(nisu priložene)
Potrošnja:
80 mA pri radu
0,1 mA u mirovanju
Područje temperature:
od 5°C do +40°C
Prijemnik „Plug In“:
Priključak na utičnicu:
230 V / 16 A ~ 50 Hz
Potrošnja:
40 mA pri radu
40 mA u mirovanju
Područje temperature:
od 5°C do +40°C
POZOR:
Baterije ne izlažite vrućini, direktnu
sunčevu zračenju ili vatri! Opasnost od
eksplozije!
Ne upotrebljavajte uređaj ako
je pokriven!
SAMO ZA ZATVORENO PODRUCJE!
Korisničke informacije o zaštiti okoliša,
zbrinjavanju i sukladnosti priložene su.
Jamstvo u skladu sa zakonskim odredbama.
Pridržano pravo na tehničke izmjene.
9
Page 10
Weitere Anschlussmöglichkeiten / More Options of Connection / Dodatne možnosti priključitve / Ostale mogućnosti priključivanja
nicht im Lieferumfang / not included in delivery / ni v obsegu dobave / Nisu obuhvaćene opsegom isporuke
No. 70399
D
HX Funkkonverter zur Ruferweiterung
GB
HX Wireless Converter for Call Extension
SLO
Brezžični pretvornik HX za razširitev zvonjenja
HR
HX bežični pretvornik za proširenje poziva
No. 70377
D
HX Funk-Distanzerweiterung
GB
HX Wireless Extender
SLO
Brezžična razširitev distance HX
HR
HX bežično proširenje udaljenosti
No. 70378
D
HX Funksender Tür- und Fensterkontakt
GB
HX Radio Transmitter Window and Door Contact
SLO
Brezžični oddajnik HX – kontakt za vrata in
okna
HR
Kontakt HX bežičnog odašiljača na vratima
i prozoru
No. 70374
D
Funk-Durchgangsmelder HX
GB
Wireless visitor chime HX
SLO
Radijski prehodni detektor HX
HR
Radijski javljač
kretanja HX
No. 70370
D
HX Mini Funk-Notfallsender
GB
Wireless Emergency Transmitter HX Mini
SLO
Brezžični oddajnik za uporabo v sili HX Mini
HR
Bežični odašiljač za slučaj nužde HX Mini
No. 70371
D
Funk-Notfall-Sender HX Maxi
GB
Wireless Emergency Transmitter
HX Maxi
SLO
Brezžični oddajnik za uporabo
v sili HX Maxi
HR
Bežični odašiljač za slučaj nužde
HX Maxi
No. 70372
D
Klangaktiver Funkkonverter HX
GB
Sonic wireless converter HX
SLO
Zvočno aktivni brezžični pretvornik HX
HR
Radijski pretvarač sa zvučnom
aktivacijom HX
10
Loading...
