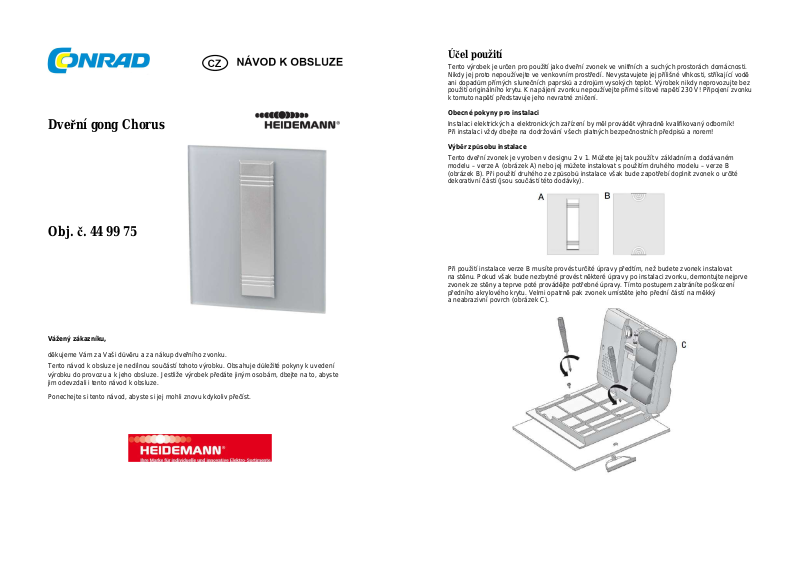

Dveřní gong Chorus
Obj. č. 44 99 75
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup dveřního zvonku.
Tento návod k obsluze je nedílnou součástí tohoto výrobku. Obsahuje důležité pokyny k uvedení
výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst.
Účel použití
Tento výrobek je určen pro použití jako dveřní zvonek ve vnitřních a suchých prostorách domácnosti.
Nikdy jej proto nepoužívejte ve venkovním prostředí. Nevystavujete jej přílišné vlhkosti, stříkající vodě
ani dopadům přímých slunečních paprsků a zdrojům vysokých teplot. Výrobek nikdy neprovozujte bez
použití originálního krytu. K napájení zvonku nepoužívejte přímé síťové napětí 230 V! Připojení zvonku
k tomuto napětí představuje jeho nevratné zničení.
Obecné pokyny pro instalaci
Instalaci elektrických a elektronických zařízení by měl provádět výhradně kvalifikovaný odborník!
Při instalaci vždy dbejte na dodržování všech platných bezpečnostních předpisů a norem!
Výběr způsobu instalace
Tento dveřní zvonek je vyroben v designu 2 v 1. Můžete jej tak použít v základním a dodávaném
modelu – verze A (obrázek A) nebo jej můžete instalovat s použitím druhého modelu – verze B
(obrázek B). Při použití druhého ze způsobů instalace však bude zapotřebí doplnit zvonek o určité
dekorativní části (jsou součástí této dodávky).
Při použití instalace verze B musíte provést určité úpravy předtím, než budete zvonek instalovat
na stěnu. Pokud však bude nezbytné provést některé úpravy po instalaci zvonku, demontujte nejprve
zvonek ze stěny a teprve poté provádějte potřebné úpravy. Tímto postupem zabráníte poškození
předního akrylového krytu. Velmi opatrně pak zvonek umístěte jeho přední částí na měkký
a neabrazivní povrch (obrázek C).
Uvolněte oba šroubky, kterými jsou připevněny oba dekorativní úchyty (obrázek C).
Nyní můžete provést požadovanou výměnu přední, dekorativní části zvonku.
Ujistěte se vždy o dostatečně pevném dotažení obou šroubků.
Nikdy však při dotahování šroubků nevyvíjejte extrémní úsilí.
V opačném tak případě může dojít ke stržení jejich závitů.
Instalace zvonku
Zvonek instalujte do výšky alespoň 2 m od dokončené podlahy. Jako první vyvrtejte otvory do stěny.
Použijte k tomu montážní podložku (obrázek D.1). Začněte přitom u otvoru v horní části podložky
(otvor 1). Další otvor (otvor 2) pak slouží spíše jako jistá podpora pro instalaci zvonku do vertikální
polohy. Zajistěte proto vertikální polohu zvonku a teprve poté si tužkou označte druhý pro vrtání
(otvor 2). Vyvrtejte druhý otvor a před přiložením podložky na stěnu protáhněte otvorem, označeným
č. 3, přívodní kabel. Použijte proto kabel s dostatečnou délkou tak, aby bylo možné pohodlně připojit
jeho konce do svorkovnice uvnitř zvonku. V zadní části podložky protáhněte kabel v naznačeném
prostoru (obrázek D.2). V této části musí zůstat volný prostor pro přívodní kabel v šířce alespoň
2,5 mm.
Připojení zvonku ke zdroji
Tento dveřní zvonek můžete připojit ke zdroji s použitím celkem 4 variant.
Při elektrické instalaci zvonku však vždy postupujte podle přiložených zapojovacích schémat!
Tento dveřní zvonek není konstruován pro přímé připojení k síťovému napětí 230 V AC!
Zvonek je vybaven funkcí pro podsvícení zvonkových tlačítek (pouze v případě připojení zvonku ke
zvonkovému transformátoru). Stejně tak můžete použít i zvonková tlačítka bez funkce podsvícení.
Před připojením zvonku ke zdroji se ujistěte o použití vhodného napájecího napětí! Výstupní napětí
zvonkového transformátoru musí splňovat požadavky uvedené v části „Technické údaje“ v závěru
tohoto návodu. Při použití několika zvonků musí použitý transformátor poskytovat proud o hodnotě
alespoň 2 A. Tento zvonek může být ovládán dvěma zvonkovými tlačítky (například pro použití zvonku
u hlavních a u zadních dveří objektu). Uvedený počet vodičů se však vztahuje pouze na připojení
k jednomu zvonkovému tlačítku. Pro rozšíření systému o další zvonek musí vést kabel k dalšímu
zvonku vždy z druhého zvonkového tlačítka.
Možnosti připojení ke zdroji napájení
1. Napájení zvonku bateriemi: 4 ks baterií 1,5 V LR14 (baterie nejsou součástí dodávky), obrázek E.
2. Připojení ke zvonkovému transformátoru (2-vodičové zapojení): 8 – 12 V AC, 1 – 2 A + 4 baterie
1,5 V LR14 (baterie nejsou součástí dodávky), obrázek F.
3. Připojení ke zvonkovému transformátoru (3-vodičové zapojení): 8 – 12 V AC, 1 – 2 A, obrázek G.
4. Připojení ke zvonkovému transformátoru (4-vodičové zapojení): 8 – 12 V AC, 1 – 2 A, obrázek H.

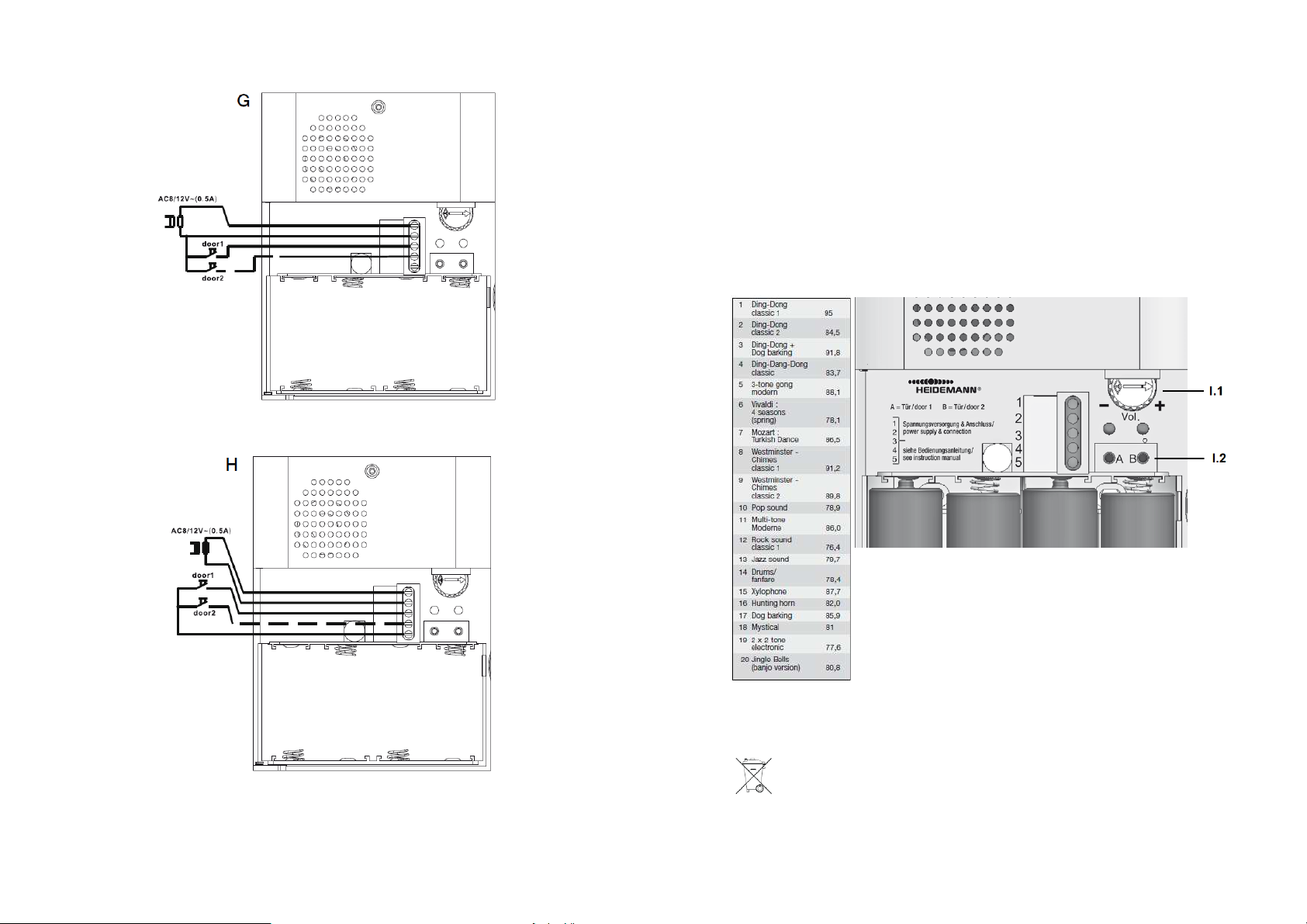

Zapojovací schéma
Obrázek E – Napájení zvonku pouze z baterií.
Obrázek F – Napájení ze zvonkového transformátoru (2-vodičové zapojení) + 4 baterie.
Obrázek G – Napájení ze zvonkového transformátoru (3-vodičové zapojení).
Obrázek H – Napájení ze zvonkového transformátoru (4-vodičové zapojení).
Výběr melodie a nastavení hlasitosti vyzvánění
Ve spodní části zvonku (v místě nad bateriovou přihrádkou) se nacházejí 2 malá tlačítka.
Obě tlačítka jsou vybavena potvrzovací červenou LED indikací (část I.2). Tlačítko označené
písmenem A slouží pro výběr vyzváněcího tónu pro zvonkové tlačítko 1 a tlačítko označené
písmenem B je určené pro nastavení vyzváněcího tónu pro zvonkové tlačítko 2.
Při každém stisku některého z těchto tlačítek, dojde k optické LED indikaci a zároveň i k vygenerování
jedné z 20. dostupných melodií (viz tabulka melodií níže). Naposledy přehraná melodie zůstane
uložena v interní paměti zvonku a bude použita pro zvonění. Na zvonku tak můžete nastavit 2 různé
melodie a rozlišit tak, zda se jedná o zvonění po stisku tlačítka 1 (například u hlavních vchodových
dveří) nebo zda zvonění vychází po stisku druhého tlačítka (například zvonění u zadního vchodu).
Hlasitost zvonění pak nastavíte pomocí otočného kolečka „Vol –/+“ (část I.1), které se nachází v horní
části zvonku. Úroveň hlasitosti můžete nastavit v rozsahu 0 dB / vypnuto „Off“ (otáčením ovládacího
kolečka do koncové polohy směrem vlevo) a úrovní 95 dB / nejvyšší hlasitost (otočením kolečka
do koncové polohy směrem vpravo). Maximální hlasitost zvonku se však liší v závislosti na výběru
konkrétní vyzváněcí melodie.
Tabulka melodií
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do dveřního gongu.
Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte
jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho
příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet
obalový materiál. Fólie z umělých hmot představují nebezpečí pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit povrch a součásti výrobku.
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Technické údaje
Spotřeba proudu Napájení z baterií: 165 mA za provozu / 0,01 mA (StandBy)
Napájení z transformátoru: 185 mA za provozu / 18 mA (StandBy)
Podmínky provozu zvonku Vnitřní a suché prostory domácnosti, teplota +5 °C až +40 °C
Napájení Provoz na baterie: 4 ks baterií 1,5 V LR14 (Baby) /
Zvonkový transformátor s výstupním napětím 8 – 12 V AC / 1 – 2 A
Při napájení zvonku dbejte přesné specifikace uvedené v části
„Možnosti připojení ke zdroji napájení“ a stejně tak i přiložených
schémat.
