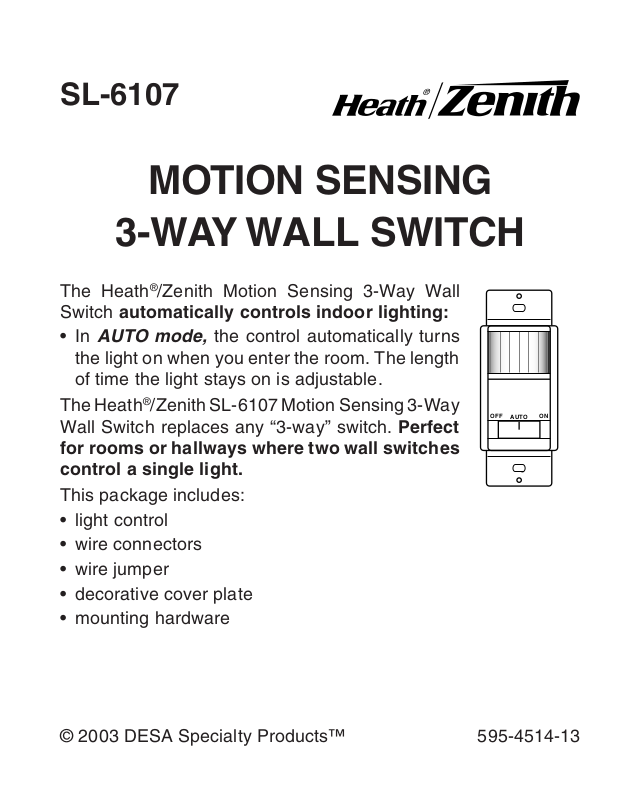

Heath Zenith SL-6107 User Manual

SL-6107

MOTION SENSING

3-WAY WALL SWITCH

The Heath®/Zenith Motion Sensing 3-Way Wall
Switch automatically controls indoor lighting:

• In

AUTO mode,

the light on when you enter the room. The length
of time the light stays on is adjustable.

The Heath®/Zenith SL-6107 Motion Sensing 3-Way
Wall Switch replaces any “3-way” switch. Perfect

for rooms or hallways where two wall switches
control a single light.

This package includes:

• light control

• wire connectors

• wire jumper

• decorative cover plate

• mounting hardware

© 2003 DESA Specialty Products™ 595-4514-13

the control automatically turns

OFF ON

AUTO

Some local building codes may require installation by a quali­fied electrician.

INSTALLATION

❐ For your safety, turn off power at the fuse or circuit breaker.

Note:

A “3-way” circuit controls lights from two separate switches.
If you want to use this product in a single switch circuit or if you want
to install more than one motion sensing wall switch, see

Installations,

❐ Select a 3-way circuit that controls a light or an outlet to a lamp.
Total lighting must be from 25 to 500 watts incandescent, or 60

to 400 watts fluorescent using a
not be used to operate electronic or magnetic ballasts. Less

wattage than the minimum may not allow the control to work
properly. The switch selected for replacement should be in a place
that can detect motion in the desired area.

✓ For easier re-wiring later, mark the house wiring with tape

indicating where the wire had been connected.

In the following section you will install a jumper wire at one 3-way
switch and replace the other switch with the SL-6107.

*

Note:

Switch” throughout the rest of the installation manual.

page 8.

rapid start ballast. Note:

The existing 3-way switch will be referred to as the “Remote

Special

May

-2-

595-4514-13

INSTALLATION

See pages 4 through 6 for detailed instructions for installing and
wiring the SL-6107 Wall Switch.

EXISTING LIGHT SWITCH CONFIGURATION

FROM

POWER

SOURCE

WHITE

BLACK

*COMMON

WHITE

RED

(In Wall)

BLACK

WHITE

*COMMON

BLACK

SL-6107 SWITCH 1ST ON CIRCUIT

FROM

POWER

SOURCE

WHITE

BLACK BLACK

SL-6107

WHITE

RED

BROWN

RED

(From 6107)

(In Wall)

BLACK

ON

OFF

AUTO

WHITE

ADD JUMPER WIRE

*COMMON

EXISTING

3-WAY SWITCH

BLACK

SL-6107 SWITCH 2ND ON CIRCUIT

WHITE

BLACK

ON

OFF

AUTO

SL-6107

BLACK

RED

(In Wall)

BLACK

WHITE

BROWN

RED

(From 6107)

-3-

WHITE

FROM

ADD JUMPER WIRE

POWER

SOURCE

*COMMON-Used for illustrative Purposes Only. Check Your Switch. The common may be in a different
location, depending on the brand of your switch.

RED is used to represent the second wire between two standard three-way switches. This may not be the
color used in all installation. If you are not sure about your wiring, call an electrician for installation help. There
is also a RED wire on the SL-6107 switch. Check the instructions above closely and do not confuse the two.

BLACK

*COMMON

EXISTING

3-WAY SWITCH

595-4514-13

INSTALLATION

1. Add Jumper At Remote 3-Way Switch.

A jumper wire between the common wire and one of the switched
wires is used to supply power to the SL-6107 regardless of the
position of the remote switch.

❐ Remove remote switch from the junction box.

The switch may

indicate the

common

OR

Color of screw may

be different for the

common

To Red wire of SL-6107

(note color)

COMMON

Common Switch Lug

Hot Wire

Jumper

To brown wire of

SL-6107 (note color)

Connect Jumper at the Remote Switch

❐ Connect the jumper wire to the common lug (usually labeled on

the switch) and to either one of the two switched lugs. If you're
not sure which lug is common, install the jumper on any two of the
wires, and test the jumper as explained on the next page.

-4-

595-4514-13

INSTALLATION

2. Replace Other Switch.

❐ Turn the power off at the circuit breaker.
❐ Remove and disconnect the old switch.

Note:

If you can't tell which wire is common, etc., connect the wires
in the following steps as best you can, then follow the test on the
next page.

❐ Connect the black motion sensor wire to the common wire.
❐ Connect the brown motion sensor wire to the jumpered wire on

the remote switch.

❐ Connect the red motion sensor wire to the non-jumpered wire.
❐ Connect the green motion sensor wire to the ground wire.

Jumpered Wire

Brown

Non-Jumpered

Red

Wire Removed

from Common

Ground Wire

(Green or Bare Wire)

Connect the SL-6107 to Existing Wiring

Green

Black

NO

AUTO

OFF

595-4514-13

-5-

INSTALLATION

Test For Correct Common Wire Connection:

Re-install the switch.

Turn the circuit

breaker back on.

Leaving the jumpered switch in one position,

flip the other 3-way switch on and off.

Lights
turn on
and off.

No

Move one end of the jumper

wire to the previously

unconnected terminal.

Remove the jumpered

switch from the

junction box.

Turn the power

off at the

circuit breaker.

Yes

Flip the switch with the

Flip the unjumpered switch

Lights
turn on
and off.

-6-

Jumper is

correct. Go

to next page.

jumper wire to the

other position.

on and off.

YesNo

Jumper is

correct. Go

to next page.

595-4514-13

INSTALLATION

❐ Mount the SL-6107 into the junction box with the two junction box

screws.

❐ Turn the circuit breaker back on.
❐ Preset the controls: Time to min. (fully counter-clockwise), Photo

Adjustment fully clockwise. Cover the lens with masking tape.

❐ With the motion sensor in the “ON” position, turn the remote

switch on and off several times. Go to step 1, 2, or 3, depending
on results.

Troubleshooting Wiring Connections

* Turn power off before rewiring!

1.

If light does
not turn on:

➯

Red ⇔ Black

Exchange*

Control's

wires.

Test again. Go

➯

to 2 or 3.

If light turns on in
only one position

2.

of remote switch:

If light turns on

with remote

3.

switch in either

position:

595-4514-13

Exchange*

Control's

➯

Red ⇔ Brown

wires.

Set sensor to “AUTO”. Wait for the

unit to warm up (up to 1 min.). If

➯

the remote switch can turn the

lights on, it's OK.

Black ⇔ Brown wires. Remove

the tape. Go to the next page.

➯

➯

Exchange* Control's

-7-

Test again. Go

to 1 or 3.

Otherwise:

SPECIAL INSTALLATIONS

For single switch in­stallations, connect

the wall switch as
shown here.

SINGLE SWITCH INSTALLATION

BLACK

FROM

POWER

SOURCE

BLACK

BROWN

BLACK

RED

ON

OFF

AUTO

SL-6107

WHITEWHITE

If you want to have mo­tion sensors at both
3-way switches, con-

nect them as shown
below. The minimum
wattage may increase
to 100 W for fluores­cent and 50 W for in­candescent lighting.

*COMMON-Used for illustrative Purposes Only. Check Your Switch. The common may be in a different
location, depending on the brand of your switch.

RED is used to represent the second wire between two standard three-way switches. This may not be the
color used in all installation. If you are not sure about your wiring, call an electrician for installation help. There
is also a RED wire on the SL-6107 switch. Check the instructions above closely and do not confuse the two.

SOURCE

EXISTING LIGHT SWITCH CONFIGURATION

WHITE

FROM

POWER

SOURCE

FROM

POWER

BROWN

RED

(From 6107)

WHITE

BLACK

OFF

AUTO

*COMMON *COMMON

2 SWITCH INSTALLATION

BLACK

BLACK

ON

SL-6107

RED (In Wall)

-8-

WHITE

WHITE

RED

(In Wall)

BLACK

BROWN

RED

(From 6107)

OFF

ON

AUTO

WHITE

BLACK

WHITE

BLACK

SL-6107

595-4514-13

BLACK

PHOTO SENSITIVITY

ADJUSTMENT

20 Minutes

NO

AUTO

OFF

Press in with screwdriver.

Swing out cover to remove.

Any Light Level

++

TIME LIGHT

5 Seconds

Dark

The sensor can be prevented from turning on lights when there is
already enough light in the room. Use a small screwdriver to set the
light level using this diagram as a guide. In the fully clockwise
position, the sensor turns on lights even in full daylight. In the fully
counter-clockwise position, the sensor only turns on lights when
the surrounding light level is very low.

❐ With the switch in the AUTO position and the light at the desired

level for the lights to turn on, put the LIGHT control to the
minimum dark (fully counter-clockwise) position. Wait for the
lights to turn off.

❐ Move your hand in front of the sensor. While moving your hand

in front of the sensor, slowly turn the LIGHT adjustment clock­wise until the lights controlled by the sensor come on.

595-4514-13

-9-

ADJUSTMENT

+

TIME CONTROL

The time control sets how long the light stays on after motion is
detected or the remote switch is flipped.

❐ Turn the control clockwise to

increase the time up to about

20 Minutes 5 Seconds

20 minutes.

❐ Turn the control counter-clock-

wise to decrease the time to
about 5 seconds.

Use a small screwdriver to set the
control.

INSTALL WALL COVER
PLATE

❐ Secure the included wall plate

with the screws provided.

NO

AUTO

OFF

Outlet Cover Plate

-10-

595-4514-13

OPERATIONS

USING THE LIGHT CONTROL

One of three functions can be selected by using the three-position
switch on the SL-6107:

Off: When you want the light off all the time.

The light will not be switched on by either switch. Put the control
in this position when changing light bulbs.

Auto: When you want the light to come on and turn off

automatically with motion or turn on with remote
switch.

The control will switch the light on when motion is detected. If no
further motion is detected, the light will turn off after the pre-set time
period. To turn the light on again, move in the detection zone.
Flipping the remote switch up or down will turn the light on for the
pre-set time period.

On: When you want the light on all the time.

In this position, the light will remain on all the time, daytime and
night. Flipping the remote switch will not affect the light. The Photo
shut-off is also inactive.

595-4514-13

-11-

TROUBLESHOOTING

Light will not come on:

• Circuit breaker is off.

• Bulb is burned out.

• Photo Sensitivity is set to DARK.

wise towards the LIGHT position.

• Control is in the “Off” position.

• Control may be wired incorrectly.

Connections, page 7.

Light will not turn off:

• Control is in the “On” position.

• Control time period set too long.

• Control may be wired incorrectly.

Connections, page 7.

Remote switch does not work:

• The remote switch only works to turn the light on in the Auto
mode.

• Control may be wired incorrectly.

Put sensor in the Auto mode.

Connections, page 7.

In Auto mode, light comes on randomly:

• Objects in detection area which heat and cool, such as air vents
or appliances, may trigger the control. Also, check wiring.

Troubleshooting Wiring Connections, page 7.

• The remote switch may have been flipped on.

In the Auto mode, light does not turn on:

• If there is too much light already in the room, the light may not
come on.

level position.

Turn the Photo control clockwise towards the any light

Turn breaker back on.

Replace light bulb.

Rotate the adjustment clock-

Set to Auto or On.

See Troubleshooting Wiring

Set to Auto or Off.

Set to shorter time period.

See Troubleshooting Wiring

See Troubleshooting Wiring

See

-12-

595-4514-13

TROUBLESHOOTING

In the Auto mode, light does not stay on:

• Motion is needed to keep the light on.

• Time control is adjusted for too little time.

clockwise. Note: In the minimum time position, fluorescent lights
may not have enough time to turn on.

Turn the Time control

In the Auto mode, light turns on in daylight:

• Photo adjustment not set properly.

clockwise towards the DARK position.

Turn the Photo control counter-

TECHNICAL SERVICE

(Do Not Send Products)

If you experience a problem, follow this guide. You may also want
to visit our Web site at: www.desatech.com. If the problem
persists, call* for assistance at 1-800-858-8501, 7:30 AM to 4:30
PM CST (M-F). You may also write* to:

DESA Specialty Products™
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service Specialty Products

* If contacting Technical Service, please have the following infor­mation available: Model Number, Date of Purchase, and Place of
Purchase.

No Service Parts Available for this Product

595-4514-13

-13-

SPECIFICATIONS

This product is to be installed indoors only.

Electrical Input .......................................................... 120V, 60 Hz.

Fluorescent* Load ...................................... (2) 30 Watt minimum,

Motor Load............................................... Up to 1/8 HP Maximum

Incandescent .................................... Up to 500 Watts at 120VAC

On-Time .................... Adjustable approximately 5 sec. to 20 min.

Photocell Sensor ................. From full daylight to less than 1 FC.

Coverage ........................................... up to 15 ft. (4.6 m) at 150°,

Specification subject to change without notice.

*Designed for use with standard 3 ft./30 watt and 4 ft./40 watt rapid­start fluorescent tubes. Not designed for use with compact

fluorescent bulbs.

Minimum of two tubes required.

electronic or magnetic ballasts.

DESA Specialty Products™ reserves the right to discontinue prod­ucts and to change specifications at any time without incurring any
obligation to incorporate new features in previously sold products.

Up to 400 Watts Maximum Rapid Start Ballast

up to 30 ft. (9.1 m) in front of the sensor

Note:

May not be used to operate

-14-

595-4514-13

FIVE YEAR LIMITED WARRANTY

This is a “Limited Warranty” which gives you specific legal rights. You
may also have other rights which vary from state to state or province to
province.

For a period of five years from the date of purchase, any malfunction
caused by factory defective parts or workmanship will be corrected at no
charge to you. Light bulbs are not covered. To obtain a refund or a
replacement, return the product to the place of purchase.

Not Covered - Repair service, adjustment and calibration due to misuse,
abuse or negligence, light bulbs and other expendable items are not
covered by this warranty. Unauthorized service or modification of the
product or of any furnished component will void this warranty in its
entirety. This warranty does not include reimbursement for inconve­nience, installation, setup time, loss of use, or unauthorized service.

This warranty covers only DESA Specialty Products™ assembled
products and is not extended to other equipment and components that
a customer uses in conjunction with our products.

THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRAN­TIES, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY, REPRE­SENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE
PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND
SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES.

REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE
CUSTOMER AND THERE SHALL BE NO LIABILITY ON THE PART OF
DESA SPECIALTY PRODUCTS™ FOR ANY SPECIAL, INDIRECT, INCI­DENTAL, OR CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT
LIMITED TO ANY LOSS OF BUSINESS OR PROFITS, WHETHER OR
NOT FORESEEABLE. Some states or provinces do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitation
or exclusion may not apply to you. Retain receipt for warranty claims.

595-4514-13

-15-

SL-6107

INTERRUPTOR TRIDIRECCIONAL

DE PARED Y DECTECTOR DE

MOVIMIENTO

El Interruptor Tridireccional de pared y Dectector de
Movimiento controla automáticamente la ilumina-

ción interna:

• En la modalidad de AUTO, el control
automáticamente prende la luz cuando usted entra
al cuarto. El período de tiempo que la luz se queda
prendida es ajustable.

El Interruptor Tridireccional de pared y Dectector de
Movimiento SL-6107 reemplaza a cualquier interrup­tor tridireccional. Perfecto para cuartos o pasillos

donde dos interruptores de pared controlan una sola luz.

Este paquete tiene:

• el control de luz

• los conectores de alambre

• los cables de puente

• la placa cubertora decorativa

• los herrajes de montaje

OFF ON

AUTO

© 2003 DESA Specialty Products™ 595-4514-13 S

-16-

595-4514-13

Algunos códigos locales de construcción pueden requerir
que la instalación sea hecha por un electricista calificado.

INSTALACION

❐ Para su seguridad, apague la energía en el fusible o en el

cortacircuitos.

Nota:

un circuito “tridireccional” es un circuito de luz controlado
desde dos interruptores separados. Si desea usar este producto
con un circuito de un solo interruptor vea
página 23.

❐ Escoja un circuito de 3 direcciones que controle una luz o un

enchufe de lámpara.

El alumbrado total debe estar entre 25 a 500 vatios incandescen-

tes, o entre 60 a 400 vatios fluorescentes usando un estabili­zador de arranque rápido.
hacer funcionar estabilizadores electrónicos o magnéticos.

Un vatiaje menor del mínimo no permitirá que el control funcione
correctamente. El interruptor seleccionado para cambiar debería
estar en un lugar que puede detectar movimiento en la área
deseada.

✓ Para facilitar la instalación y el cableado más tarde, use

cinta elécrica en los cables y marque de dónde viene cada
uno.

En la siguiente sección usted instalará un puente de alambre en el un
interruptor de 3-vías y reemplazará el otro interruptor con el SL-6107.

*

Nota:

Al interruptor existente de 3 direcciones se le llamará

“interruptor remoto” durante el resto del manual de instalación.

Nota:

Instalaciones Especiales,

Puede que no se use para

595-4514-13

-17-

INSTALACION

Vea en las páginas 19 a 21 las instrucciones detalladas para la
instalación y cableado del interruptor de pared SL-6107.

DISPOSICIÓN DEL INTERRUPTOR DE LA LÁMPARA EXISTENTE

DE LA

FUENTE DE

ALIMENTACIÓN

BLANCO

NEGRO

*COMÚN

BLANCO

ROJO

(en la

pared)

NEGRO

BLANCO

*COMÚN

NEGRO

INTERRUPTOR SL-6107 1ro EN EL CIRCUITO

DE LA

FUENTE DE

ALIMENTACIÓN

NEGRO NEGRO

BLANCO

SL-6107

BLANCO

MARRÓN

ROJO

(en la

ROJO
(Desde
el 6107)

pared)

NEGRO

ON

OFF

AUTO

BLANCO

AÑADA EL

CONDUCTOR PUENTE

*COMÚN

INTERRUPTOR

DE 3-VÍAS EXISTENTE

NEGRO

INTERRUPTOR SL-6107 2do EN EL CIRCUITO

BLANCO

AÑADA EL

DE LA

CONDUCTOR PUENTE

FUENTE DE

ALIMENTACIÓN

NEGRO NEGRO

INTERRUPTOR

*COMÚN- Usado sólo por razones ilustrativas. Revise su interruptor. El común puede estar en una
ubicación diferente, dependiendo de la marca de su interruptor.

ROJO- Se usa para representar el segundo conductor entre los dos interruptores estándar de 3-vías. Este
puede no ser el color usado en toda la instalación. Si no está seguro de su cableado, llame a un electricista
para que le ayude en la instalación. Hay también un conductor ROJO en el interruptor SL-6107. Revise
con más detenimiento las instrucciones de arriba para no confundir los dos.

DE 3-VÍAS EXISTENTE

*COMÚN

ROJO

(en la

pared)

NEGRO

BLANCO

MARRÓN

ROJO
(Desde
el 6107)

-18-

BLANCO

ON

OFF

AUTO

NEGRO

SL-6107

595-4514-13

INSTALACION

1. Una el cable de conexión al interruptor tridireccional
a control remoto.

Se usa un cable de conexión entre el alambre común y uno de los
alambres con interruptor para suplir energía al SL-6107 cualquiera
sea la posición del interruptor a control remoto.

❐ Quite el interruptor a control remoto de la caja de empalme.

El interruptor puede

indicar el común

OR

El color del tornillo

puede ser diferente

para el común

Al alambre rojo del SL-6107

(Note el color)

Orejeta de interruptor común

COMMON

Cable caliente

Cable Conector

Al alambre marrón
del SL-6107 (Note

el color)

Conecte el Cable Conector en el Interruptor a Control

Remoto

❐ Conecte el puente de alambre al borne común (generalmente

identificado en el interruptor) y a cualquiera de los otros bornes del
interruptor. Si no sabe cuál es el alambre común, instale el cable
conector en cualquiera de los alambres, complete la instalación y
pruebe el cable conector como se explica a continuación.

595-4514-13

-19-

INSTALACION

2. Instale el Detector de Movimiento en el otro
interruptor.

❐ Apague la energía en el cortacircuitos.
❐ Quite y desconecte el interruptor viejo.

Nota:

Si no sabe cuál es el alambre común, etc., en los pasos que
siguen, conecte los alambres lo mejor que pueda y haga luego la
prueba que se indica en la página siguiente.

❐ Conecte el alambre negro del detector de movimiento al alam-

bre común.

❐ Conecte el alambre marrón del detector de movimiento al

alambre conectado del interruptor a control remoto.

❐ Conecte el alambre rojo del detector de movimiento al alambre

con interruptor.

❐ Conecte el cable verde del detector de movimiento al cable de

conexión a tierra.

Que va sin el

puente

Conductor retirado

del común

Alambre de conexión a tierra

(Verde o conductor desnudo)

Conecte el SL-6107 a la conexión existente

Alambre Conectado

Marrón

Rojo

Verde

-20-

Negro

NO

AUTO

OFF

595-4514-13

INSTALACION

Prueba para la conexión correcta de un cable común

Reinstale el interruptor.

Prenda de nuevo el

cortacircuitos.

Dejando el cable con puente en una posición,

prenda y apague el otro interruptor tridireccional.

Mueva un extremo del cable

de puente al terminal anterior

desconectado.

Quite el interruptor

con puente de la

caja de empalmes.

Apague la

energía en el

cortacircuitos.

595-4514-13

La luz

se prende y

se apaga.

No

Sí

La luz

se prende y

se apaga.

-21-

El puente está

bien. Vaya a la

página siguiente.

Mueva el interruptor con

el cable de puente a la

otra posición.

Prenda y apague el

interruptor sin puente.

El puente está

SíNo

bien. Vaya a la

página siguiente.

INSTALACION

❐ Monte el SL-6107 dentro de la caja de empalme con los tornillos

para la caja de empalme.

❐ Instale de nuevo el interruptor.
❐ Prefije los controles: Tiempo Mín. (completamente hacia la

izquierda), Ajuste de foto completamente hacia la derecha.
Cubra la lente con una cinta protectora.

❐ Con el detector de movimiento en posición de prendido (ON)

prenda y apague el control remoto varias veces. Vaya al paso 1,
2 ó 3 dependiendo de los resultados.

Conexiones de cableado para análisis de averías

* Apague la energia antes de reconectar!

Si la luz no se

1.

prende:

Si la luz se prende

solo cuando el

interruptor a

2.

control remoto

está hacia arriba o

hacia abajo:
Si luz con el

3.

interruptor a

control remoto en

cualquier posición:

Cambie* los

alambres Rojos

➯

y Negros del

Control.

Cambie* los

alambres Rojos

➯

y Marrón del

Control.

Fije el detector a la fase de “AUTO”.

Espere hasta que el aparato se

calienta (hasta 1 min.). Si el interrup-

➯

tor remoto puede prender la luz, está

Cambie* los controles Cables Negro

bien.

De otra forma:

⇔ Marrón Quite la cinta. Vaya a la

siguiente página.

-22-

Pruebe de

nuevo. Vaya al

➯

2 ó al 3.

Pruebe de

nuevo. Vaya al

➯

1 ó al 3.

➯

595-4514-13

Para instalaciones

de un solo interrup­tor conecte el inte-

rruptor de pared como
se muestra aquí.

INSTALACIONES ESPECIALES

INSTALACIÓN DE UN SOLO INTERRUPTOR

NEGRO

DE LA

FUENTE DE

ALIMENTACIÓN

NEGRO

SL-6107

MARRÓN

NEGRO

OFF

ROJO

ON

AUTO

BLANCOBLANCO

Se pueden instalar
dos detectores de
movimiento en cada
interruptor de 3 di­recciones como se

muestra abajo. El
vatiaje mínimo reque­rido puede subir a 100
vatios para luz fluores­cente y a 50 vatios para
la incandescente.

*COMÚN- Usado sólo por razones ilustrativas. Revise su interruptor. El común puede estar en una
ubicación diferente, dependiendo de la marca de su interruptor.

ROJO- Se usa para representar el segundo conductor entre los dos interruptores estándar de 3-vías. Este
puede no ser el color usado en toda la instalación. Si no está seguro de su cableado, llame a un electricista
para que le ayude en la instalación. Hay también un conductor ROJO en el interruptor SL-6107. Revise
con más detenimiento las instrucciones de arriba para no confundir los dos.

595-4514-13

DISPOSICIÓN DEL INTERRUPTOR DE LA LÁMPARA EXISTENTE

(en la

MARRÓN

ROJO
(Desde el
SL-6107)

BLANCO

NEGRO

BLANCO

NEGRO

ON

OFF

AUTO

SL-6107

DE LA

FUENTE DE

ALIMENTACIÓN

DE LA

FUENTE DE

ALIMENTACIÓN

MARRÓN

ROJO
(Desde el
SL-6107)

BLANCO

NEGRO

INSTALACIÓN DE DOS INTERRUPTORES

BLANCO

OFF

AUTO

BLANCO

*COMÚN *COMÚN

ROJO

pared)

NEGRO

BLANCO

NEGRO

NEGRO

ON

SL-6107

ROJO (en la pared)

-23-

NEGRO

AJUSTE
SENSIBILIDAD DE FOTO

20 Minutos

NO

AUTO

OFF

Presione con un destornillador.

Gire la tapa para quitarla.

Cualquier nivel de luz

++

TIME LIGHT

5 Segundos

Obscuro

El detector puede prevenir que se prenda la luz cuando existe ya
suficiente luz en el cuarto. Use un pequeño destornillador para fijar
el nivel de luz usando este diagrama como guía. Cuando está
completamente hacia la derecha, el detector prende la luz aún en
pleno día. Cuando está completamente hacia la derecha, el detector
prender la luz sólo cuando el nivel de luz del alrededor es muy bajo.

❐ Con el interruptor en la posición de AUTO y la luz al nivel deseado

para que la luz se prenda, ponga el control de LUZ (LIGHT) a la
posición obscura mínima (completamente hacia la izquierda).

❐ Mueva su mano frente al detector. Mientras mueve su mano frente

al detector, mueva despacio el ajuste de LUZ (LIGHT) hacia la
derecha hasta que se prenda la luz controlada por el detector.

-24-

595-4514-13

AJUSTE

+

CONTROL DEL TIEMPO

El control del tiempo determina por cuánto tiempo la luz se quedará
prendida después de que se ha detectado un movimiento o de que
se ha movido el interruptor a control remoto.

❐ Gire el control hacia la derecha

para aumentar el tiempo hasta

20 Minutos 5 Segundos

cerca de 20 minutos.

❐ Gire el control hacia la izquier-

da para disminuir el tiempo
hasta cerca de 5 segundos.

Use un pequeño destornillador
para fijar el control.

INSTALE LA TAPA DE
PARED

❐ Asegure, con los tornillos inclui-

dos, la placa de pared que se
provee.

NO

AUTO

OFF

595-4514-13

Tapa de la salida

-25-

FUNCIONAMIENTO
CÓMO USAR EL CONTROL DE LUZ

Se pueden escoger tres posiciones cuando se usa el interruptor de
tres posiciones del SL-6107:

Off: Cuando quiere que la luz esté siempre apagada.

La luz no se prenderá con ninguno de los dos interruptores.

Coloque el control en esta posición cuando cambie bombillas.

Auto: Cuando quiere que la luz se prenda y se apague

automáticamente con el movimiento o que se prenda
con el interruptor a control remoto.

El control prenderá la luz cuando se detecte movimiento. Si no se
detecta más movimiento, la luz se apagará después del período de
tiempo predeterminado. Para prender la luz de nuevo, muévalo a
la zona de detección. Si mueve el interruptor a control remoto hacia
arriba o hacia abajo la luz se prenderá por el período de tiempo
predeterminado.

On: Cuando quiere que la luz esté siempre prendida.

En esta posición la luz permanecerá prendida todo el tiempo,
durante el día y la noche. El uso del interruptor a control remoto no
afectará a la luz. El interruptor de foto está también inactivo.

-26-

595-4514-13

INVESTIGACION DE AVERIAS

La luz no se prende:

• El cortacircuitos está apagado.

• La bombilla está quemada.

• La sensibilidad de foto está fijada en DARK (OBSCURO).

ajuste hacia la derecha hacia la posición de LIGHT (CLARO).

• El control está en la posición de apagado (OFF).

o póngalo en automático (AUTO).

• El control puede estar conectado incorrectamente.

de cableado para análisis de averías, página 22.

La luz no se apaga:

• El control está en la posición de ON (prendido).

o póngalo en Automático (AUTO).

• El control está calibrado para un período de tiempo demasiado
largo.

Póngalo para un período de tiempo más corto.

• El control puede estar conectado incorrectamente.

de cableado para análisis de averías, página 22.

El interruptor a control remoto no funciona:

• El interruptor a control remoto solo prende la luz cuando está en
su fase automática.

• El control puede estar conectado incorrectamente.

de cableado para análisis de averías, página 22.

Ponga el detector en su fase Automática.

La luz se prende de vez en cuando en automático:

• Aquellos objetos en el área de detección que causan calor o frío,
tales como respiraderos o electrodomésticos, pueden activar el
control. Verifique también el cableado.

cableado para análisis de averías, página 22.

Préndalo de nuevo.

Cambie la bombilla.

Gire el

Préndalo (ON)

Vea Conexiones

Apáguelo (OFF)

Vea Conexiones

Vea Conexiones

Vea Conexiones de

595-4514-13

-27-

INVESTIGACION DE AVERIAS

• Puede ser que se le haya movido al interruptor a control remoto.

La luz no se prende cuando está en automático:

• Si hay demasiada luz en el cuarto, pueda ser que la luz no se
prenda.

posición de LIGHT (claro).

Gire el control de Foto hacia la izquierda hacia la

La luz no se queda prendida cuando está en automático:

• Se necesita movimiento para que la luz se quede prendida.

• El control de tiempo está calibrado para un período demasiado
corto de tiempo.

En la posición de tiempo mínimo, las luces fluorescentes no
tendrán suficiente tiempo para prenderse.

Gire el control del tiempo hacia la derecha. Nota:

La luz se prende durante el día cuando está en
automático:

• El Ajuste de Foto no está correctamente calibrado.

de Foto hacia la derecha hacia la posición de DARK (obscuro).

Gire el control

SERVICIO TÉCNICO

(No enviar los productos)

Si tiene algún problema por favor siga esta guía. Lo sentimos, pero
no podemos contestar preguntas en español por teléfono. Usted
puede también escribir* a:

DESA Specialty Products™
P.O. Box 90004, Bowling Green, KY 42102-9004

* Si se llama al Servicio Técnico, por favor tener lista la siguiente
información: Número de Modelo, Fecha de compra y Lugar de compra.

No hay piezas de servicio disponibles para este

producto

-28-

595-4514-13

ESPECIFICACIONES

Este producto debe ser instalado sólo dentro de casa.

Entrada eléctrica ...................................................... 120V, 60 Hz.

Carga Fluorescente* ..................................... (2) 30 Vatios Mín. y

Hasta 400 Vatios Máximo Estabilizador de arranque rápido

Carga del motor .......................................... Hasta 1/8 HP Máximo

Incandescente ...................................... Hasta 500 Vatios Máximo

Duración ..... Ajustable aproximadamente de 5 seg. a 20 minutos

Detector de fotocélula .. desde luz de pleno día a menos de 1FC

Alcance ....................................................... Hasta 15 pies a 150°,

Especificaciones sujetas a cambio sin previo aviso.

* Diseñado para funcionar con los tubos fluorescentes estándar de
rápido encendido de 3 pies/30 vatios y de 4 pies/40 vatios. No está

diseñado para ser usado con bombillas fluorescentes compactas.

Se requiere un mínimo de dos tubos.

para hacer funcionar estabilizadores electrónicos o magnéticos.

DESA Specialty Products™ se reserva el derecho de descontinuar
productos y de cambiar especificaciones a cualquier momento sin
incurrir en ninguna obligación de tener que incorporar nuevas
características en los productos vendidos con anterioridad.

hasta 30 pies frente al detector

Nota:

Puede que no se use

595-4514-13

-29-

Esta es una “Garantía Limitada” que le da a Ud. derechos legales

GARANTÍA LIMITADA A 5 AÑOS

específicos. Usted puede también tener otros derechos que varían de
estado a estado o de provincia a provincia.

Por un período de 5 años desde la fecha de compra, cualquier mal
funcionamiento ocasionado por partes defectuosas de fábrica o mano
de obra será corregido sin cargo para Ud. Las bombillas no están
cubiertas. Para obtener el reembolso o reemplazo, devuelva el producto
al lugar de compra.

No cubierto - Los servicios de reparación, regulación y calibración
debidos al mal uso, abuso o negligencia, las bombillas y otras partes
fungibles no se cubren con esta garantía. Los Servicios no autorizados
o modificaciones del producto o de cualquier componente que se provee
invalidarán esta garantía en su totalidad. Esta garantía no incluye
reembolso por inconveniencia, instalación, tiempo de montaje, pérdida
por uso, o servicio no autorizado.

Esta garantía cubre solamente los productos ensamblados por DESA
Specialty Products™ y no se extiende a otros equipos o componentes
que el consumidor usa junto con nuestros productos.

ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS
GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO
CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE
COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA
CUALQUIER PROPÓSITO O USO EN PARTICULAR, Y
ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS
ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.

LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA
SOLUCIÓN DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD POR
PARTE DE DESA SPECIALTY PRODUCTS™ POR CUALQUIER DAÑO
ESPECIAL, INDIRECTO, INCIDENTAL O CONSECUENTE, INCLUIDOS
PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O
GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias no
permiten la exclusión o limitación de daños incidentales o consecuentes,
de modo que la limitación o exclusión arriba indicada puede que no se
aplique a Ud. Guarde el recibo para reclamos de garantía.

-30-

595-4514-13
