Heath Zenith SH-5525 User Manual

Motion Sensing
Halogen Fixture

Model SH-5525

Requirements

• The light control requires 120-volts AC.

• If you want to use Manual Mode, the control must be
wired through a switch.

• Some codes require installation by a qualified
electrician.

• This product is intended for use with the enclosed
gasket and with a junction box marked for use in wet
locations.

OPERATION

Features

• Turns on lighting when motion is detected.

• Automatically turns lighting off.

• Bulb Saver™ - Extends bulb life by up to 4x standard
bulbs. Lights bulb to full bright in under 2 seconds.

• Photocell keeps the lighting off during daylight hours.

• LED indicates motion was sensed (day or night).

This package includes:

Plastic Hanger

6 Screws

(3 sizes included)

1 Halogen

Lamp

Sensor

3 Wire

Connectors

Mounting Strap

Mounting Bolt

Light Shield

Gasket

Light Control

Rubber Plug

Mode: On-Time: Works: Day Night

Test
Normal
Manual

Note: When first turned on wait about 1 1/2 minutes for

the circuitry to calibrate.

Put the ON-TIME switch on the
bottom of the sensor in the TEST
position.

Put the ON-TIME switch in the 1, 5,
or 10 minute position.

Manual mode only works at night
because daylight returns the sensor
to AUTO.

Flip the light switch off for one second
then back on to toggle between AUTO
and MANUAL MODE.

Manual mode works only with the
ON-TIME switch in the 1, 5, or 10
position.

5 Sec x x

1, 5, 10 min. x

Until Dawn* x

* resets to Auto Mode at dawn.

TEST

ON-TIME

10 5 1 TEST

AUTO

ON-TIME

10 5 1 TEST

MANUAL MODE

1 Second OFF

then...

... back on.

© 2008 HeathCo LLC 598-1161-03

Mode Switching Summary

MANUAL MODE

AUTO

TEST

Move ON-TIME Switch

to 1, 5, or 10 minutes

❒ Note the position of the various parts of the fixture for

the type of installation for your application and adjust
the lamp head and sensor as shown below.

Eave Mount Wall Mount

Flip light switch

off for one second

then back on*

* If you get confused while switching modes, turn the

power off for one minute, then back on. After the cali­bration time the control will be in the AUTO mode.

INSTALLATION

For easy installation, select an existing light operated
by a wall switch for replacement.

For best performance, mount the fixture about 8 feet
(2.4 m) above the ground. NOTE:
higher than 8 ft. (2.4 m), aiming the sensor down will reduce
coverage distance.

CAUTION: To Avoid Fire Or Burn Hazards:

• Allow fixture to cool before touching. The bulb and
the fixture operate at high temperatures.

• Keep fixture at least 1" (2.5 cm) from combustible ma­terials. Do not aim at objects closer than 3 ft. (1 m).

• Use only T3, 250W (max.) tungsten halogen 120
VAC lamps.

If fixture is mounted

Lens Retainer

Light Shield,
with opening

at this side

Lens Retainer

For under eave installation, the sensor head must be
rotated as shown in the next two steps for proper operation
and to avoid the risk of electrical shock. Also for proper
under eave operation, remove the protective backing

from the light shield and stick on as shown below.

For eave mount only:
❒ Swing the sensor head towards the clamp screw

joint.

Controls

Clamp Screw

❒ Then rotate the sensor head clockwise 180° so

the controls face down.

Controls

Light Shield

Opening

Controls

If the sensor pops out of the ball joint, loosen the
clamp screw and push the sensor back into the ball
joint. Tighten the clamp screw when done.

2

598-1161-03

Bulb Installation

❒ When relamping, turn power off and let the fixture

cool.

❒ Remove glass cover and remove the old bulb by

pushing the bulb towards the socket indicated on
the metal reflector.

❒ To insert the new bulb, follow the instructions printed

on the metal reflector.

❒ Check that the bulb is seated properly.
❒ Reinstall the glass cover.

Wire the Light Control

Mounting Strap

White to White

Black to Black

Rubber

Plug

Mounting

Bolt

WARNING: Turn power off at circuit breaker

or fuse.

❒ Remove the existing light fixture.
❒ Install mounting strap to junction box using screws

appropriate for your junction box.

❒ The plastic hanger can be used to hold the fixture

while wiring. The small end of the plastic hanger
can be threaded through the hole in the center of
the cover plate. The small end then goes into one
of the slots on the mounting strap.

❒ Thread all fixture wires through the large holes in

the gasket as shown.

❒ Connect the junction box wires to the light fixture

wires as shown. Twist together and secure with wire
connectors.

Gasket

Connect any fixture ground wire(s) and the cover plate
ground screw to the junction box ground wire.

Mount the Light Control

❒ Align the light control cover plate and cover plate

gasket. Secure with the mounting bolt.

❒ Push the rubber plug firmly into place.
❒ If a wet location junction box was not used, caulk

the wall plate mounting surface with silicone weather
sealant.

598-1161-03

3

TEST AND ADJUSTMENT

MAXMIN

RANGEON-TIME

10 5 1 TEST

MINUTES

❒ Turn on the circuit breaker and light switch.

NOTE: Sensor has about 1 1/2 minutes warm up period

before it will detect motion. When first turned
on, wait about 1 1/2 minutes.

❒ Turn the RANGE control to the mid position (halfway

between MIN and MAX) and the ON-TIME control
to the TEST position.

ON-TIME

10 5 1 TEST

Bottom of Sensor

Avoid aiming the control at:

• Objects that change temperature rapidly, such as

heating vents and air conditioners.

sources could cause false triggering.

• Areas where pets or traffic may trigger the control.

• Nearby large, light-colored objects reflecting light

may trigger the shut-off feature. Do not point other
lights at the sensor.

8 ft.

(2.4 m)

70 ft.

(21 m)

Maximum Range Maximum
Coverage Angle

NOTE:

the sensor down will reduce coverage distance.
The detector is most sensitive to motion across its field

of view.

If fixture is mounted higher than 8 ft. (2.4 m), aiming

RANGE

MIN MAX

These heat

180°

❒ Loosen the clamp screw in the

sensor ball joint and gently
rotate the sensor.

❒ Walk through the coverage

area noting where you are
when the lights turn on (also,

Clamp
Screw

Ball
Joint

the LED will flash several times
when motion is detected). Move
the sensor head up, down, or
sideways to change the cover­age area. Keep the sensor at

least 1" (2.5 cm) away from

Aim Sensor

Down for Short

Coverage

the lamp.

❒ Adjust the RANGE as needed.

RANGE set too high may
increase false triggering.

❒ Secure the sensor head

by tightening the clamp
screw. Do not overtighten

Aim Sensor

Higher for Long

Coverage

the screw.

❒ Set the amount of TIME you want the lights to stay

on after motion is detected (1, 5, or 10 minutes).

SPECIFICATIONS

Range . . . . . . . . . . . . . Up to 70 ft. (21 m) [varies with

surrounding temperature].

Sensing Angle . . . . . . . Up to 180°

Electrical Load . . . . . . . Up to 250 Watts Maximum

Tungsten.
Power Requirements . . 120 VAC, 60 Hz

Operating Modes . . . . . TEST, AUTO and MANUAL

MODE

Time Delay . . . . . . . . . 1, 5, 10 minutes

Replacement lamp . . . . T3, 250W (or less) halogen

120 VAC
HeathCo LLC reserves the right to discontinue products

and to change specifications at any time without incurring
any obligation to incorporate new features in products
previously sold.

Motion

Motion

Sensor

Least Sensitive Most Sensitive

4

598-1161-03

TROUBLESHOOTING GUIDE

SYMPTOM POSSIBLE CAUSE SOLUTION

Light will not come on. 1. Light switch is turned off.

Light comes on in day­light.

Light comes on for no
apparent reason.

Light stays on continu­ously.

Light flashes on and
off.

Light flashes once, then
stays off i n manual
mode.

2. Lamp is loose or burned out.

3. Fuse is blown or circuit breaker is turned off.

4. Daylight turn-off is in effect.

5. Incorrect circuit wiring, if this is a new installation.

6. Light control aimed in wrong direction.

1. Light control may be installed in a relatively dark
location.

2. Light control is in TEST.

1. Light control may be sensing small animals or auto­mobile traffic.

2. Range is set too high.

1. A lamp is positioned too close to the light control or
pointed at nearby objects that cause heat to trigger
the light control.

2. The light control may be picking up a heat source
like an air vent, dryer vent, or brightly painted, heat­reflective surface.

3. Light control is in manual mode.

1. Heat or light from the lamps may be turning the light
control on and off.

2. Heat being reflected from other objects may be turn­ing the light control on and off.

3. Light control is in the TEST mode and warming up.

4. If eave installation, light shield not installed properly.

Light control is detecting its own lights. Reposition lamp to keep area below the light control

1. Turn light switch on.

2. Check lamp and replace if burned out.

3. Replace fuse or turn circuit breaker on.

4. Recheck after dark.

5. Verify wiring is correct.

6. Re-aim light control to cover desired area.

1. The fixture is operating normally under these condi
tions.

2. Set control switch to 1, 5, or 10 minutes.

1. Re-aim light control.

2. Reduce range.

1. Reposition the lamp away from the light control or
nearby objects.

2. Re-aim light control. Reduce range.

3. Switch light control to AUTO.

1. Reposition the lamp away from the light control.

2. Reposition light control.

3. Flashing is normal under these conditions.

4. Install light shield according to instructions.

relatively dark.

-

598-1161-03

5

TECHNICAL SERVICE

Please call 1-800-858-8501 (English speaking only) for assistance before returning

product to store.

If you experience a problem, follow this guide. You may also want to visit our Web site at: www.hzsupport.com.
If the problem persists, call* for assistance at 1-800-858-8501 (English speaking only), 7:30 AM to 4:30 PM CST
(M-F). You may also write* to:
HeathCo LLC
P.O. Box 90045, Bowling Green, KY 42102-9045
ATTN: Technical Service

* If contacting Technical Service, please have the following information available: Model Number, Date of Pur­chase, and Place of Purchase.

No Service Parts Available for this Product

TEN YEAR LIMITED WARRANTY

This is a “Limited Warranty” which gives you specific legal rights. You may also have other rights which vary from
state to state or province to province.
For a period of ten years from the date of purchase, any malfunction caused by factory defective parts or
workmanship will be corrected at no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs,
batteries, and other expendable items are not covered by this warranty. Unauthorized service or modifica­tion of the product or of any furnished component will void this warranty in its entirety. This warranty does
not include reimbursement for inconvenience, installation, setup time, loss of use, unauthorized service, or
return shipping charges.
This warranty covers only HeathCo LLC assembled products and is not extended to other equipment and
components that a customer uses in conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED,
INCLUDING ANY WARRANTY, REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT
THE PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF
ALL SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL
BE NO LIABILITY ON THE PART OF HEATHCO LLC FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS OR PROF­ITS, WHETHER OR NOT FORESEEABLE. Some states or provinces do not allow the exclusion or limitation
of incidental or consequential damages, so the above limitation or exclusion may not apply to you. Please
keep your dated sales receipt, it is required for all warranty requests.

6

598-1161-03

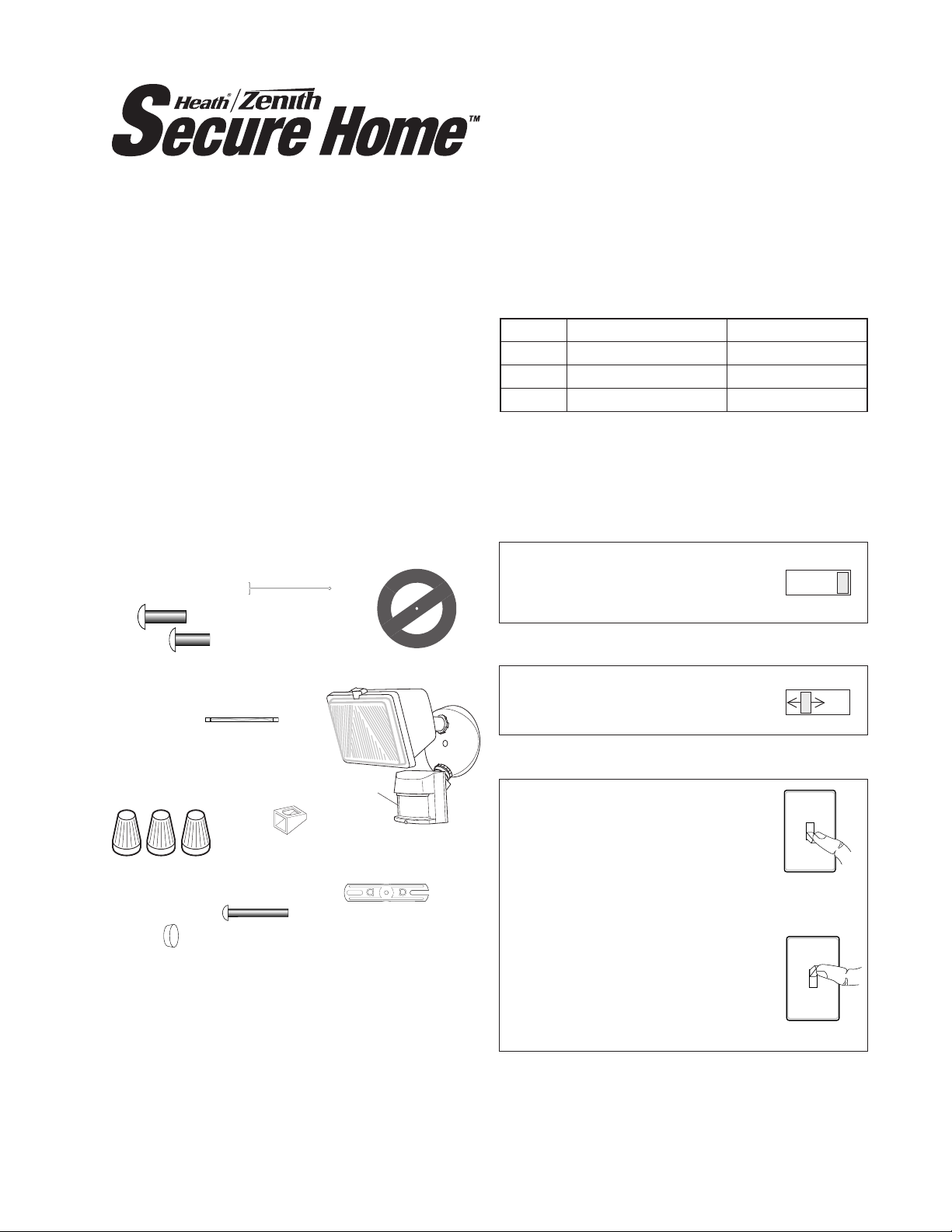

Aparato de Halógeno y
Detector de Movimiento

Modelo SH-5525

Requisitos

• El control de luz requiere 120 VCA.

• Para usar el Modo Manual, conecte el control con un
interruptor.

• Algunos códigos requieren instalación por un

electricista calificado.

• Se recomienda usar este producto con el empaque
provisto y con una caja de empalme marcada para
uso en lugares húmedos.

FUNCIONAMIENTO

Características

• Prende la luz cuando detecta movimiento.

• Apaga la luz automáticamente.

• Bulb Saver™ - Prolonga la vida de la bombilla hasta
4 veces con respecto a las bombillas estándar. Las
bombillas alcanzan la brillantez total en menos de 2
segundos.

•

La fotocélula mantiene la luz apagada durante el día.

• LED indica que se ha detectado movimiento (durante
el día o la noche).

Este paquete tiene:

Colgador plástico

6 tornillos

(3 dimensiones)

3 conectores

de alambre

Enchufe de

caucho

1 Bombilla

Halógena

Protector de

lámpara

1 perno

Empaquetadura

Detector

Control de luz

Lámina de montaje

Fase: Tiempo de encendido: Trabaja: día noche

Prueba
Autom.
Manual

*Se pone en Automático al amanecer.

Nota: Cuando lo prenda por primera vez espere 1 1/2
minutos hasta que el circuito se calibre.

Ponga el interruptor de tiempo (ON­TIME), al fondo del detector, en la
posición de prueba (TEST).

Ponga el control de tiempo (ON-TIME)
en la posición de 1, 5 ó 10 minutos.

El modo manual funciona sólo por la
noche porque la luz del día pone al
detector en modo AUTOMATICO .

Apague el interruptor por un segundo
y vuélvalo a prender.

El modo manual funciona sólo cuando
el interruptor de tiempo (ON-TIME) está
en la posición de 1, 5 ó 10 minutos.

5 segundos x x

1, 5, 10 minutos x

Hasta el amanecer* x

Para PRUEBA:

ON-TIME

10 5 1 TEST

Para AUTOMATICO:

ON-TIME

10 5 1 TEST

Para MODO MANUAL:

1 segundo

APAGADO

luego...

...préndalo.

598-1161-03

© 2008 HeathCo LLC 598-1161-03 S

7

Resumen de las modalidades del

PRUEBA

AUTOM.

MODO

MANUAL

interruptor

Mueva el interruptor de tiempo

(ON-TIME) a 1, 5 ó 10 minutos

Apague el interruptor por

un segundo y préndalo de

nuevo

* Si se confunde mientras cambia de fases, apague

la electricidad por un minuto y préndala de nuevo.
Después del tiempo de calibración el control estará
en fase AUTO(MATICA).

INSTALACION

Para una fácil instalación escoja una luz con un
interruptor de pared.

Para un mejor funcionamiento, instale el aparato a casi
2,4 m del suelo. NOTA: Si el aparato está instalado a
más de 8 pies (2,4 m), si se apunta el detector hacia
abajo se reducirá la distancia de cobertura.

❒ Note la posición de las varias partes del aparato para

el tipo de instalación que necesita su aplicación y
ajuste el cabezal de la lámpara y el detector como
se muestra abajo.

Montaje en pared Montaje en alero

Retenedor de la

placa translúcida

Protector de
lámpara con

apertura en

este lado

Retenedor de la placa translúcida

Para instalar debajo de un alero, se debe girar el
cabezal del detector,

próximos pasos, para un funcionamiento correcto y
para evitar el riesgo de electrocución. Además, para
una instalación correcta debajo de un alero, quite la
protección adhesiva de la parte posterior del protector
de lámpara y péguela como se muestra abajo.

Sólo para montaje eléctrico:
❒ Gire la cabeza del detector hacia la unión del

tornillo sujetador.

como se muestra en los dos

CUIDADO: Para evitar los peligros de incen-

dio o quemazón:

• Deje que el elemento se enfríe antes de tocar­lo. La bombilla y el elemento funcionan a altas
temperaturas.

• Mantenga al elemento por lo menos a 25 mm de
los materiales combustibles. No lo apunte hacia
objetos que estén más cerca de 1 m.

• Use sólo lámparas halógenas de tungsteno de T3,
de 78mm y 250 vatios máximo.

Tornillo Sujetador

❒ Entonces gire la cabeza del detector hacia la

derecha por 180° hasta que los controles miren
hacia abajo.

Controles

Apertura del

protector de

lámpara

Controles

Si el detector se sale de la unión esférica, afloje el
tornillo sujetador y empuje el detector hacia dentro
de la unión esférica. Apriete el tornillo sujetador
cuando termine.

Controles

8

598-1161-03

Instalación De Bombilla

❒ Cuando cambie de lámpara, apague la electricidad

y deje que el aparato se enfríe.

❒ Quite la tapa de vidrio y quite la bombilla vieja em-

pujándola hacia el zócalo indicado en el reflector
de metal.

❒ Para insertar la nueva bombilla, siga las indicaciones

impresas en el reflector de metal.

❒ Asegúrese de que la bombilla esté asentada co-

rrectamente.

❒ Reinstale la tapa de vidrio.

Conecte El Control De Luz

lámina de

montaje

Blanco a Blanco

Negro a Negro

Enchufe de

Caucho

Perno de

montaje

ADVERTENCIA: Desconecte la energía en el

disyuntor.

❒ Quite el aparato de luz existente.
❒ Instale la lámina de montaje a la caja de empal-

me usando tornillos apropiados para la caja de
empalme.

❒ Se puede usar el colgador plástico para sostener

el aparato mientras se instala el cableado. El ex­tremo pequeño del colgador se puede pasar por
el agujero en el centro de la placa cubertora. El
extremo pequeño va luego dentro de las ranuras
de la lámina de montaje.

❒ Pase todos los cables del aparato por los agujeros

grandes del empaque, como se muestra.

❒ Conecte los cables de la caja de empalme con

los cables del aparato de luz, como se muestra.
Tuérazalos juntos y asegúrelos con un conector
de cables.

Empaquetadura

Conecte los alambres del aparato, propuestos
para conexio'n a tierra, a la conexio'n a tierra de
la caja de enpalme.

Instale el Control De Luz

❒ Ponga el perno de montaje a través del frente de

la tapa de la caja de empalme. Empuje el agujero
pequeño de la empaquetadura sobre el tornillo de
montaje.

❒ Empuje el tapón de caucho firmemente hasta que

encaje.

❒ Si no se usó una caja de empalme en un lugar

húmedo, calafatee la superficie de montaje de la
placa de la pared con un sellador de silicona contra
la intemperie.

598-1161-03

9

PRUEBA Y AJUSTE

MAXMIN

RANGEON-TIME

10 5 1 TEST

MINUTES

❒ Prenda el cortacircuitos y el interruptor de luz.

NOTA: El detector tiene un período de cerca de 1 1/2

minutos de calentamiento antes de detectar
movimiento. Cuando lo prenda por primera
vez, espere 1 1/2 minutos.

❒ Gire el control RANGE a la posición media (entre

MIN y MAX) y el control ON-TIME a la posición
TEST.

NOTA: Si el aparato está instalado a más de 8 pies (2,4
m), si se apunta el detector hacia abajo se reducirá la
distancia de cobertura.
El detector es menos sensible del movimiento que se
dirige hacia él.

Movimiento

Movimiento

ON-TIME

10 5 1 TEST

RANGE

MIN MAX

Parte de abajo del detector

Evite apuntar el control hacia:

• Objetos que cambien rápidamente de temperatura

tales como ductos de calefacción y acondiciona-
dores de aire. Estas fuentes de calor pueden causar
falsas alarmas.

• Areas donde animales domésticos o el tráfico

puedan activar el control.

• Los objetos grandes cercanos y de colores res-
plandecientes que reflejan la luz del día pueden
hacer que el detector se apague. No apunte otras
luces hacia el detector.

8 pies

(2.4 m)

180°

Detector

Lo menos sensible Lo más sensible

❒ Afloje el tornillo sujetador en la

unión esférica y gire despacio
el detector.

❒ Camine por el área a prote-

gerse y dése cuenta dónde
está cuando se prende la luz.
Mueva la cabeza del detector
hacia arriba, hacia abajo o
hacia los lados para cam­biar el área de protección.

Mantenga al detector por
lo menos a 1 pulgada (2.5

abajo para poca

cm) de las lámparas.

❒ Fije la sensibilidad (RANGE)

como necesite. Demasiada
sensibilidad puede aumentar
las falsas alarmas.

❒ Asegure la puntería de la ca-

beza del detector ajustando el

mayor cobertura

tornillo sujetador. No lo apriete

demasiado.

❒ Fije el período de tiempo (ON-TIME) que la luz debe

quedarse prendida después de detectar movimiento
(1, 5 ó 10 minutos).

Tornillo
Sujetador

Unión
Esférica

Apunte el

detector hacia

cobertura

Apunte el

detector más

arriba para

70 pies

(21 m)

Alcance Máximo Angulo de
Cobertura Máxima

ADVERTENCIA: Riesgo de incendio. No apunte
las lámparas a superficies combustibles dentro
de un 3 pies (1 m).

10

598-1161-03

ESPECIFICACIONES

Alcance . . . . . . . . . . . . . Hasta 21 m (varía con la

temperatura del medio am-

biente).
Angulo de detección . . . Hasta 180°

Carga Eléctrica . . . . . . . Hasta 250 Vatios Máximo de

luz incandescente halógeno
Requisitos de energía . . 120 VCA, 60 Hz
Fases de Operación . . . PRUEBA, AUTOMATICO, y

MODO MANUAL

Retardo de Tiempo . . . . Ajustable de 1, 5, ó 10 minu-

tos
Bombilla de repuesto . . . T halógena de dos clavijas

de 120 VCA y de 250W
HeathCo LLC se reserva el derecho de descontinuar

productos y de cambiar especificaciones a cualquier
momento sin incurrir en ninguna obligación de tener
que incorporar nuevas características en los productos
vendidos con anterioridad.

GUIA DE INVESTIGACION DE AVERIAS

SÍNTOMA POSIBLE CAUSA SOLUCIÓN

La luz no se enciende. 1. El interruptor de luz está apagado.

La luz se prende durante
el día.

La luz se prende sin
ningun a razón apa­rente.

La luz se queda prendida
continuamente.

La luz se prende y se
apaga.

La luz se prende una
vez y luego permanece
apagada en la fase
Manual.

2. El faro está flojo o quemado.

3. El fusible está quemado o el cortacircuitos está
apagado.

4. La desconexión de luz del día está en efecto.

5. Alambrado incorrecto, si ésta es una nueva instala­ción.

6. El control de luz está apuntando en dirección inco­rrecta.

1. El control de luz puede estar instalado en un lugar
relativamente oscuro.

2. El control de luz está en fase de Prueba.

1. El control de luz puede estar detectando animales
pequeños o el trásito de automóviles.

2. El margen está puesto muy alto.

1. El faro está muy cerca del control de luz o apuntando
a objetos cercanos que generan calor y activan el
control de luz.

2. El control de luz está apuntando hacia una fuente de calor
tal como un conducto de aire, de secadora o hacia una
superficie con pintura brillante y que refleja el calor.

3. El control de luz está en el modo manual.

1. El calor o la luz de los faros puede estar encendiendo
y apagando el control de luz.

2. El calor reflejado por otros objetos puede estar
encendiendo y apagando el control de luz.

3. El control de luz está en fase de Prueba y calentán­dose.

4. Si es una conexión de alero, el protector de lámpara
no está instalado correctamente.

El control de luz está detectando su propia luz. Reubique los faros para mantener relativamente obscura

1. Encienda el interruptor de luz.

2. Revise el faro y cambie si está quemado.

3. Cambie el fusible encienda el disyuntor.

4. Compruébelo cuando comience la obscuridad.

5. Verifique que el cableado esté correcto.

6. Vuelva a apuntar el control de luz para que cubra el
área deseada.

1. El aparato está funcionando normalmente bajo estas
condiciones.

2. Fije el interruptor de control a 1, 5 o 10 minutos.

1. Reapunte el control de luz.

2. Apague el Aumento de Distancia.

1. Reubique el faro lejos del control de luz o de objetos
cercanos.

2. Reapunte el control de luz. Apague el Aumento de
Distancia.

3. Cambie el control de luz a AUTO.

1. Reubique el faro lejos del control de luz.

2. Reubique el control de luz.

3. El prenderse y apagarse es normal bajo estas con­diciones.

4. Instale el protector de lámpara de acuerdo a las
instrucciones.

la zona debajo de la lámpara.

598-1161-03

11

SERVICIO TÉCNICO

Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para pedir ayuda antes

de devolver el producto a la tienda.

Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro sitio Web: www.hzsupport.com.
Si el problema continúa, llame al 1-800-858-8501 (sólo para hablar en inglés), de 7:30 AM a 4:30 PM CST (L­V). Usted puede también escribir a:

HeathCo LLC
P.O. Box 90045, Bowling Green, KY 42102-9045
ATTN: Technical Service (Servicio Técnico)

* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha de
compra y Lugar de compra.

No hay piezas de servicio disponibles para este producto.

GARANTÍA LIMITADA A 10 AÑOS

Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también tener
otros derechos que varían de estado a estado o de provincia a provincia.
Por un período de 10 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes
defectuosas de fábrica o mano de obra será corregido sin cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia, bombi­llas, baterías, u otras partes fungibles no están cubiertas por esta garantía. Los Servicios no autorizados
o modificaciones del producto o de cualquier componente que se provee invalidarán esta garantía en su
totalidad. Esta garantía no incluye reembolso por inconveniencia, instalación, tiempo de instalación, perdida
de uso, servicio no autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por HeathCo LLC y no se extiende a otros equi­pos o componentes que el consumidor usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O SO­BREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE
COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO
EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIREC­TOS, INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ
RESPONSABILIDAD POR PARTE DE HEATHCO LLC POR CUALQUIER DAÑO ESPECIAL, INDIRECTO,
INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NE­GOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión
o limitación de daños incidentales o consecuentes, de modo que la limitación o exclusión arriba indicada
puede que no se aplique a Ud. Por favor guarde su recibo de venta fechado; se lo requiere para cualquier
solicitud de garantía.

12

598-1161-03

Luminaire-détecteur de
mouvement à halogène

Modèle SH-5525

Exigences

• La commande d’éclairage nécessite une alimentation
de 120 V c.a.

• Pour utiliser la priorité manuelle, raccorder la com­mande à un interrupteur.

• Certains codes de bâtiment locaux peuvent exi-

ger que l’installation soit faite par un électricien
qualifié.

• Ce produit est conçu pour être utilisé avec une boîte
de jonction portant une indication d'utilisation possible
en milieu humide.

Caractéristiques

• Allume l’éclairage lorsqu’un mouvement est détecté.

• Éteint automatiquement l’éclairage.

• Bulb SaverMC - Durée de vie des ampoules jusqu’à 4
fois supérieure aux ampoules standard. Les ampoules
s’allument en moins de 2 secondes pour un éclairage
ultra lumineux.

• Photocellule qui maintient l’éclairage éteint pendant
la période de lumière du jour.

• La DEL indique qu’un mouvement a été détecté (jour
ou nuit).

Cet emballage comprend:

6 vis incluses

(3 formats)

1 Lampe à

halogène

Crochet en

plastique

Garniture

de joint

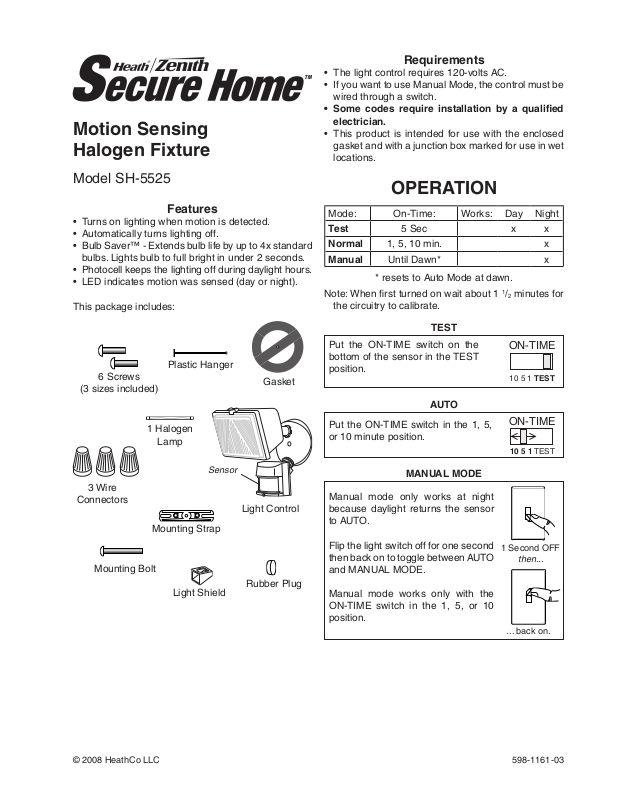

FONCTIONNEMENT

Mode: Temps en circuit : En fonction : jour nuit

Essai
Auto
Manuel

* Revient au mode automatique au lever du soleil.

Note: Après mise en circuit, attendre enfiron

Amener en position d’essai (TEST)
l’interrupteur de temps en circuit
(ON-TIME) du bas du détecteur.

Amener l’interrupteur de temps en
circuit (ON-TIME) à la position corres­pondant à 1, 5 ou 10 minutes.

5 Secondes x x

1, 5 ou 10 Min x

au choix, amanecer* x

1 1/2 minute pour que l’étalonnage du circuit soit
complété.

ESSAI

ON-TIME

10 5 1 TEST

AUTOMATIQUE

ON-TIME

10 5 1 TEST

Détecteur

3 serre-fils

Commande

Bride de montage

Vis de montage

598-1161-03

© 2008 HeathCo LLC 598-1161-03 F

Écran de

protection

d’éclairage

Bouchon de
Caoutchouc

Le mode manuel ne fonctionne
que la nuit parce que la lumière
du jour remet le capteur en mode
AUTO.

Mettre l’interrupteur hors circuit
pendant une seconde, plus en
circuit pour alterner entre les
modes AUTO et MANUEL.

Le mode manuel ne fonctionne
qu’avec l’interrupteur ON-TIME,
aux positions 1, 5 ou 10.

13

PRIORITÉ MANUELLE

hors circuit pendant

1 seconde, puis ...

... à nouveau

en circuit

Résumé du mode de commutation

PRIORITÉ MANUELLE

AUTO

TEST

Placer l’interrupteur ON-

TIME à 1, 5 ou 10 minutes

❒ Noter l'emplacement des diverses pièces du lumi-

naire pour le type d'installation qui vous concerne
et régler la tête de la lampe et le détecteur comme
illustré ci-dessous.

Mettre l’interrupteur
hors circuit pendant

une seconde, puis le

remettre en circuit*

* Si vous ne savez plus dans quel mode se trouve l’ap-

pareil, couper l’alimentation pendant une minute puis
la rétablir. Après le temps d’étalonnage, la commande
reviendra au mode AUTO.

INSTALLATION

Pour faciliter l’installation, choisir un appareil d’éclairage
devant être remplacé et qui est déjà commandé par un
interrupteur.

Pour assurer un rendement optimum, monter le luminaire
à environ 2,4 m au-dessus du sol. NOTE : Lorsque le
luminaire est installé à une hauteur supérieure à 8 pi
(2,4 m), le fait de diriger le détecteur vers le bas réduit
la portée de la couverture.

AVERTISSEMENT: Pour éviter les risques

de brûlure ou d'incendie

• Laisser l’appareil refroidir avant de le toucher.
L’ampoule et l’appareil fonctionnent à haute tem­pérature.

• Garder l’appareil à au moins 25 mm des matériaux
combustibles. Ne pas pointer vers des objets à
moins de 1 m.

• Utiliser seulement des ampoules halogènes à deux
broches T3 au tungstène, de 250 watts maximum,
120 Vca.

Montage mural Montage sous
avant-toit

Fixation de lentille

Écran de

protection avec

ouverture de

ce côté

Fixation de lentille

Pour l'installation sous avant-toit, la tête du dé
tecteur doit être tournée comme indiqué aux deux

étapes ci-dessous pour assurer le bon fonctionnement
et éviter les risques de choc électrique. De plus, pour
un fonctionnement approprié sous avant-toit, enlever
l'endos antiadhésif de l'écran de protection et coller
celui-ci comme indiqué ci-dessous.

Pour montage sous avant-toit seulement:
❒ Faire pivoter la tête du détecteur en direction du

joint à vis de blocage.

Commandes

Vis De Blocage

❒ Puis faire pivoter le détecteur sur 180° de façon

que les commandes soient tournées vers le bas.

-

Ouverture

de l'écran de

protection

Si le détecteur sort de la rotule, desserrer la vis de
blocage et ré-insérer le détecteur dans la rotule et
resserrer la vis.

14

Commandes

Commandes

598-1161-03

Installation De La Lampe

❒ Pour remplacer l'ampoule, couper l'alimentation

et laissez le luminaire refroidir.

❒ Enlever le couvercle de verre et enlever la vieille

ampoule en la poussant vers la douille indiquée sur
le réflecteur métallique.

❒ Insérer la nouvelle ampoule selon les directives

imprimées sur le réflecteur métallique.

❒ S'assurer que l'ampoule soit bien assise.
❒ Replacer le couvercle de verre.

Câblage De La Commande

D’Éclairage

Lámina de montaje

blanc /blanc

noir / noir

Bouchon de
Caoutchouc

Vis de

montage

Garniture de Joint

MISE EN GARDE : Coupez l’alimentation au

disjoncteur ou au fusible.

❒ Enlever l’appareil d’éclairage existant.
❒ Installer la bride de montage sur la boîte de jonction

avec les vis appropriées.

❒ Le crochet en plastique peut peut servir à supporter

le luminaire pendant le câblage. Le petit bout du
crochet en plastique peut être inséré dans le trou
au centre de la plaque de couverture. Ensuite, le
petit bout est inséré dans une des fentes de la barre
de montage.

❒ Faire passer les fils de l’appareil d’éclairage par

les grosses ouvertures de la garniture, comme
montré.

❒ Raccorder les fils de la boîte de jonction aux fils de

l’appareil d’éclairage. Les torsader ensemble et les
fixer avec un serre-fils.

Raccorder le(s) fil(s) de terre du luminaire et la
vis de terre de la plaque de garde au fil de terre
de la boîte de jonction.

Montage De La Commande

D’Éclairage

❒ Insérer la vis de montage dans le trou du couvercle

de la boîte de jonction. Pousser le petit trou de la
garniture sur la vis de montage.

❒ Poussez le bouchon de caoutchouc fermement en

place.

❒ Si le boîtier n'est pas étanche aux intempéries,

calfeutrer la plaque murale et la surface de montage
avec un scellant silicone.

598-1161-03

15

MAXMIN

RANGEON-TIME

10 5 1 TEST

MINUTES

ESSAIS ET RÉGLAGES

❒ Mettre en circuit le disjoncteur et l’interrupteur

d’éclairage.

NOTE: Le capteur doit se réchauffer 1 1/2 minute avant

de pouvoir détecter le mouvement. Lorsque
l’appareil est mis en circuit, attendre 1 1/2
minute.

❒ Placez la commande RANGE à sa position

intermédiaire (à mi-chemin entre MIN et MAX) et
la commande ON-TIME à la positon TEST.

ON-TIME

RANGE

NOTE : Lorsque le luminaire est installé à une hauteur
supérieure à 8 pi (2,4 m), le fait de diriger le détecteur
vers le bas réduit la portée de la couverture.
Le détecteur est moins sensible au mouvement dans
sa direction.

Mouvement

Mouvement

Détecteur

Le moins sensible Le plus sensible

10 5 1 TEST

MIN MAX

Bas du détecteur

Éviter de pointer l’appareil:

•

en direction d'objets dont la température change rapidement,
tels que des bouches d'air chaud et des climatiseurs.
De telles sources de chaleur peuvent provoquer des dé­clenchements intempestifs.

•

vers des endroits où des animaux, des véhicules ou des
passants peuvent déclencher la commande.

•

sur de grands objets clairs à proximité qui réfléchissent
la lumière du jour et risquent de déclencher le dispositif
d'arrêt. Ne pas pointer d'autres appareils d'éclairage vers
le détecteur.

2.4 m

180°

❒ Desserrer la vis de blocage

de la rotule et faire pivoter le
détecteur pour pointer.

❒ Marcher dans la zone de

couverture et noter à quel en­droit l’éclairage se déclenche.
Déplacer la tête du détecteur
vers le haut, le bas ou le côté
pour modifier la zone de cou­verture. Ne pas permettre au

détecteur d’être à moins de
25 mm des lampes.

❒ Régler la sensibilité (RANGE)

selon les besoins. Une trop
grande sensibilité pourrait
causer des déclenchements
intempestifs.

❒ Fixer la tête du détecteur en

position en serrant la vis de
blocage. Éviter de trop serrer
la vis.

❒ Placer l’interrupteur ON-TIME

à 1, 5 ou 10 minutes.

Vis de
blocage

Rotule

Pointer le détec

teur vers le bas

pour réduire la

couverture

Pointer le détec­teur vers le haut
pour augmenter

la couverture

-

21 m

Portée maximale Angle de
couverture maximale

AVERTISSEMENT - Risque d'incendie ! Ne pas
pointer les lampes vers une surface combustible
située à moins de 1 mètre.

16

598-1161-03

FICHE TECHNIQUE

Portée . . . . . . . . . . . . .Jusqu’à 21 m (varie selon la

température environnante)

Angle de détection . . . .Jusqu’à 180˚

Charge électrique . . . .Jusqu’à 250 Watts Maximum,

halogène

Courant requis . . . . . . .120 V c.a., 60 Hz.

Modes de

fonctionnement . . . . . .Essai, automatique et priorité

manuelle

Minuterie . . . . . . . . . . . 1, 5 ou 10 minutes

Ampoule de

remplacement . . . . . . . Halogène à deux broches, T3

de 250 watts, 120 Vca
HeathCo LLC se réserve le droit d’abandonner tout

produit et d’en changer les spécifications, en tout temps
et sans contracter quelque obligation que ce soit quant
à l’incorporation de nouvelles caractéristiques aux
produits déjà vendus.

GUIDE DE DÉPANNAGE

SYMPTÔME CAUSE POSSIBLE SOLUTION

L’éclairage ne s’allume
pas.

L’éclairage s’allume en
plein jour.

L’écla irage s’a llume
sans raison apparente.

L’éclairage reste allumé
continuellement.

L’éclairage clignote. 1. La chaleur ou la lumière des projecteurs active et

L’éclairage clignote une
fois, puis reste éteint en
mode manuel.

1. L’interrupteur d’éclairage est hors tension.

2. Le projecteur n’est pas bien vissé ou est grillé.

3. Le fusible a sauté ou le disjoncteur a été déclen­ché.

4. Le dispositif de coupure pendant le jour fonc­tionne.

5. Mauvais câblage du circuit, dans le cas d’une nouvelle
installation.

6. La commande d’éclairage est orientée dans la mau
vaise direction.

1. La commande peut être installée dans un endroit
relativement sombre.

2. La commande est en mode TEST.

1. La commande peut détecter de petits animaux ou
la circulation automobile.

2. La portée est trop élevée.

1. L’un des projecteurs est placé trop près de la com­mande ou est orienté vers un objet à proximité, dont
la chaleur entraîne le déclenchement de l’appareil.

2. La commande d’éclairage est pointée vers une source
de chaleur comme un évent, une sortie de sécheuse,
ou une surface claire qui réfléchit la chaleur.

3. La commande d’éclairage est en mode manuel.

désactive l’éclairage.

2. La chaleur réfléchie par des objets active et désactive
l’éclairage.

3. La commande est en mode test et se réchauffe.

4. Pour une installation sous avant-toit, l'écran de
protection n'est pas installé correctement.

La commande d’éclairage détecte sa propre lumière. Déplacez le projecteur de façon à conserver la zone

1. Mettre l’interrupteur sous tension.

2. Vérifiez le projecteur et remplacez-le s’il est grillé.

3. Remplacer le fusible ou réenclencher le disjonc
teur.

4. Vérifiez à nouveau à la noirceur.

5. S’assurer que le câblage est approprié.

-

6. Modifiez l’orientation de la commande afin de couvrir
la zone souhaitée.

1. Le luminaire fonctionne normalement dans de telles
conditions.

2. Réglez le commutateur de commande à 1, 5 ou 10
minutes.

1. Modifiez l’orientation de la commande.

2. Réduisez la portée.

1. Modifiez l’orientation du projecteur de sorte qu’il ne
soit pas dirigé vers la commande ni vers un objet à
proximité.

2. Modifiez l’orientation de la commande. Réduisez la
portée.

3. Faites passer le commutateur à la position AUTO.

1. Modifiez l’orientation du projecteur de sorte qu’il ne
soit pas dirigé vers la commande.

2. Déplacez la commande.

3. Le clignotement est normal dans ces conditions.

4. Installer l'écran de protection selon les directives.

située sous la commande dans une relative noirceur.

-

598-1161-03

17

SERVICE TECHNIQUE

Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour obtenir de l’aide

avant de retourner l’article au magasin.

En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site Web à www.hzsupport.com. Si le
problème persiste, composez* le 1 800 858-8501 (service en anglais seulement), entre 7 h 30 et 16 h 30, HNC,
du lundi au vendredi. Vous pouvez aussi écrire au :

HeathCo LLC
P.O. Box 90045, Bowling Green, KY 42102-9045
ATTN: Technical Service (Service technique)

* Lors d’un appel au service technique, veuillez avoir les renseignements suivants à portée de main : numéro
du modèle, date d’achat et endroit de l’achat.

Aucune pièce de rechange n’est disponible pour ce produit.

GARANTIE LIMITÉE DE 10 ANS

Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous pouvez également
jouir d’autres droits, variables d’une province à l’autre.
Pendant une période de 10 ans à compter de la date d’achat, toute anomalie de fonctionnement imputable
à un vice de matériau ou de main-d’oeuvre sera corrigée gratuitement.
Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un mauvais
traitement ou à la négligence. Les ampoules, les piles et des autres articles non durables ne sont pas
couverts par cette garantie. Le service non autorisé ou la modification du produit ou d’un ou l’autre de ses
composants fournis invalidera totalement la présente garantie.Cette garantie n'inclut pas le remboursement
pour le dérangement, l'installation, le réglage, la perte d'utilisation, le service non autorisé ou les frais d'ex­pédition pour le renvoi de la marchandise.
La garantie ne couvre que les produits assemblés HeathCo LLC et ne s’étend pas aux autres équipements
et composants que le client pourrait utiliser conjointement avec nos produits.
CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES
OU IMPLICITES, Y COMPRIS DE TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION DE
CONVENANCE À LA COMMERCIALISATION OU À L’EFFET QUE LES PRODUITS CONVIENNENT À UN
BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX,
DIRECTS, INDIRECTS OU SECONDAIRES.
LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET HEA­THCO LLC NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS,
INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S’Y LIMITER, LES PERTES COMMERCIALES ET
PERTES DE PROFIT, QU’ELLES SOIENT PRÉVISIBLES OU NON. Certaines provinces n’autorisent pas
l’exclusion ou la limitation des dommages indirects ou secondaires, et la limitation ou l’exclusion ci-dessus
pourrait ne pas s’appliquer à vous. Veuillez conserver le reçu portant la date d'achat; vous en aurez besoin
pour toutes vos demandes liées à la garantie.

18

598-1161-03

Notes / Notas _________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________

598-1161-03

19

Purchase Information

Información de la compra

Renseignements d’achat

Model #: _________________ Date of Purchase: _____________
Nº de modelo / N° de modèle Fecha de compra / Date d’achat

Staple Purchase Receipt Here

Engrape aquí el recibo de compra

Agrafez le reçu d’achat ici

PLEASE KEEP YOUR DATED SALES RECEIPT,

IT IS REQUIRED FOR ALL WARRANTY REQUESTS.

POR FAVOR GUARDE SU RECIBO DE VENTA FECHADO; SE LO

REQUIERE PARA CUALQUIER SOLICITUD DE GARANTÍA.

VEUILLEZ CONSERVER LE REÇU PORTANT LA DATE D'ACHAT;

VOUS EN AUREZ BESOIN POUR TOUTES VOS DEMANDES

LIÉES À LA GARANTIE.

20

598-1161-03
