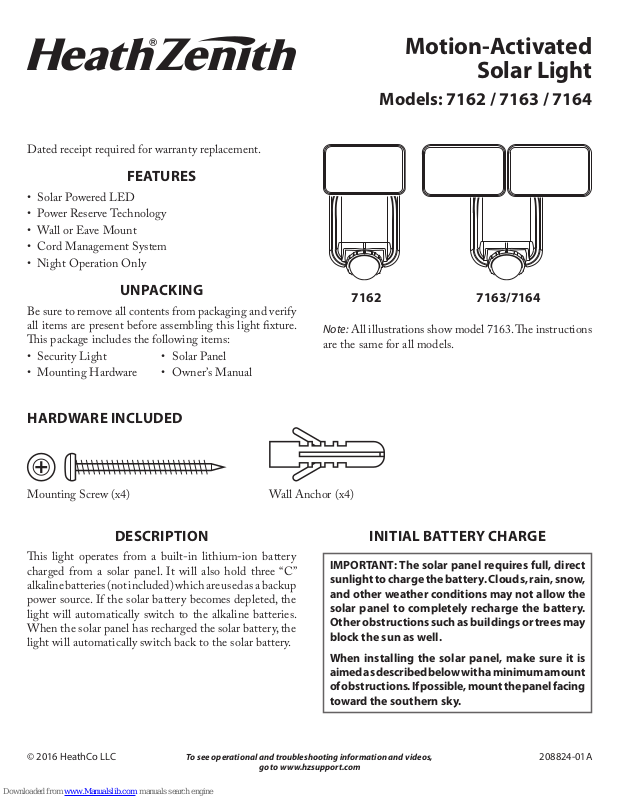

Heath Zenith 7162, 7163, 7164 User Manual

Page 1
To see operational and troubleshooting information and videos,
go to www.hzsupport.com
Dated receipt required for warranty replacement.
FEATURES
• Solar Powered LED
• Power Reserve Technology
• Wall or Eave Mount
• Night Operation Only
UNPACKING
Be sure to remove all contents from packaging and verify all items are present before assembling this light xture. is package includes the following items:
• Security Light • Solar Panel
• Mounting Hardware • Owner’s Manual
© 2016 HeathCo LLC 208824-01A
Motion-Activated
Solar Light
Models: 7162 / 7163 / 7164

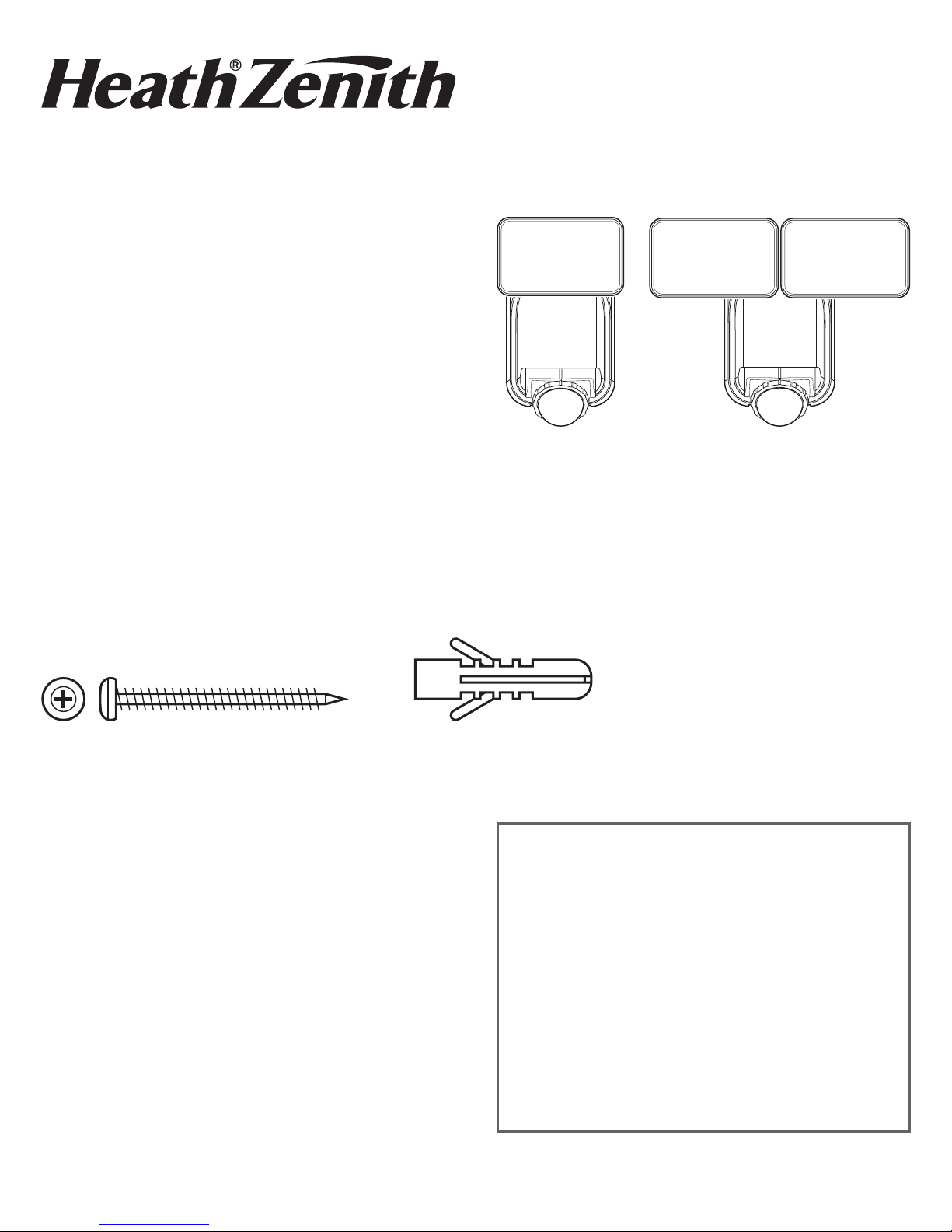

HARDWARE INCLUDED
Mounting Screw (x4) Wall Anchor (x4)
W
W
7162 7163/7164
DESCRIPTION
is light operates from a built-in lithium-ion battery charged from a solar panel. It will also hold three “C” alkaline batteries (not included) which are used as a backup power source. If the solar battery becomes depleted, the light will automatically switch to the alkaline batteries. When the solar panel has recharged the solar battery, the light will automatically switch back to the solar battery.
INITIAL BATTERY CHARGE
IMPORTANT: The solar panel requires full, direct sunlight to charge the battery. Clouds, rain, snow, and other weather conditions may not allow the solar panel to completely recharge the battery. Other obstructions such as buildings or trees may block the sun as well.
When installing the solar panel, make sure it is aimed as described below with a minimum amount of obstructions. If possible, mount the panel facing toward the southern sky.
Note: All illustrations show model 7163. e instructions are the same for all models.
Page 2
2 To see operational and troubleshooting information and videos,
go to www.hzsupport.com
208824-01
IMPORTANT SAFETY AND
INSTALLATION INFORMATION
Before installing security light, read all instr uctions carefully and keep owner’s manual for future reference.
WARNING: To prevent possible SERIOUS INJURY or DEATH never allow small children near batteries. If battery is swallowed, immediately notify a doctor.
WARNING: DO NOT mix old and new batteries. DO NOT mix battery types - such as alkaline, heavy duty, and rechargeable - in a single device. Battery leakage may occur.
WARNING: DO NOT DISPOSE OF BATTERIES IN FIRE. BATTERIES MAY EXPLODE OR LEAK.
CAUTION: Burn hazard. Allow the light xture to cool before touching.
NOTICE: When replacing batteries, recycle used batteries or dispose of them in accordance with local regulations.
• is xture is designed for outdoor installation and should be mounted to a wall or eaves.
• To achieve best results, this xture should be mounted 8 feet (2.4 meters) above the ground.
• Do not cut the solar panel wire. Discontinue use if the wire becomes frayed or broken.
• Do not immerse components in liquid.
• Do not use any other charging device other than the single solar charging panel provided with this light. Doing so may result in injury or damage to the light and voids any warranty.
• Position the cord so that it is securely fastened and will not result in a hazard (such as tripping).
is device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
PRIOR TO USE, the solar panel will need to be con-
nected to the battery (see Installation instructions) and the battery will require 3 to 7 days of full sun to completely charge with the control dial in the OFF position. Remove the rubber plug from the bottom of
the light xture and insert the end of the solar panel cable into the opening. If possible, aim the solar panel toward the south and tilt it approximately 50° from horizontal. If the solar panel cannot be aimed toward the south, then tilt the panel approximately 30° if possible.
• Actual operating time will vary depending upon how frequently the light is turned on by the motion sensor.
Solar lighting is not designed to equal standard 120V light­ing. e amount of light output is reduced to allow the sun time to fully recharge the battery between lighting cycles.
• Solar collection is only eective in direct sunlight. Every hour the light is on requires a minimum of 16 hours of sunlight charging. Solar panels collect less than 10% of the sun’s energy.
MOUNTING LOCATION
e most important thing to remember for the operation of your solar powered motion sensing light is that it works from the power received from direct sunlight. e more direct sunlight the solar panel receives in a day, the longer the light will operate.
Solar Light Fixture
e main unit contains the LEDs, motion sensor, and battery. When deciding where to mount this unit, keep in mind that the motion sensor that activates the light has a “eld of vision” of 40 feet (12 meters) in front of the light and about 180° detection angle at a surrounding air temperature of 77° F (25 °C).
Solar Panel
e solar panel converts the sun’s energy into electricity, thus charging the battery stored in the solar light xture. e solar panel requires direct sunlight falling onto the face of the solar panel for as long as possible over the course of the day.
When choosing the location for the solar panel, make sure it is aimed toward the south and is tilted to a suitable angle to allow as much direct sunlight to fall upon it as possible. Make sure there is a minimum amount of obstructions between the solar panel and the sun.
Also, make sure your solar panel location is not too far away from the solar light xture for the wires to reach and connect.
Page 3
To see operational and troubleshooting information and videos, 3
go to www.hzsupport.com
208824-01

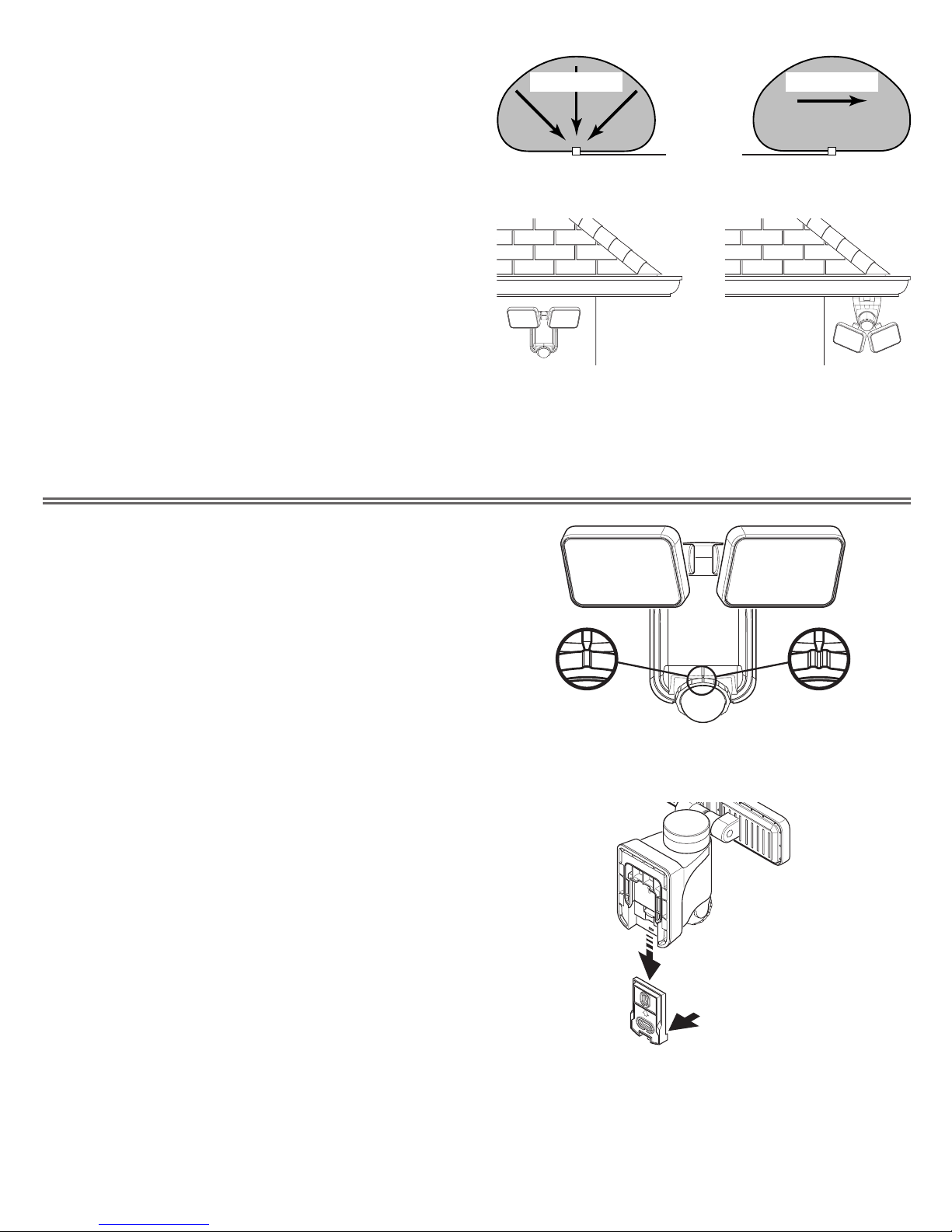

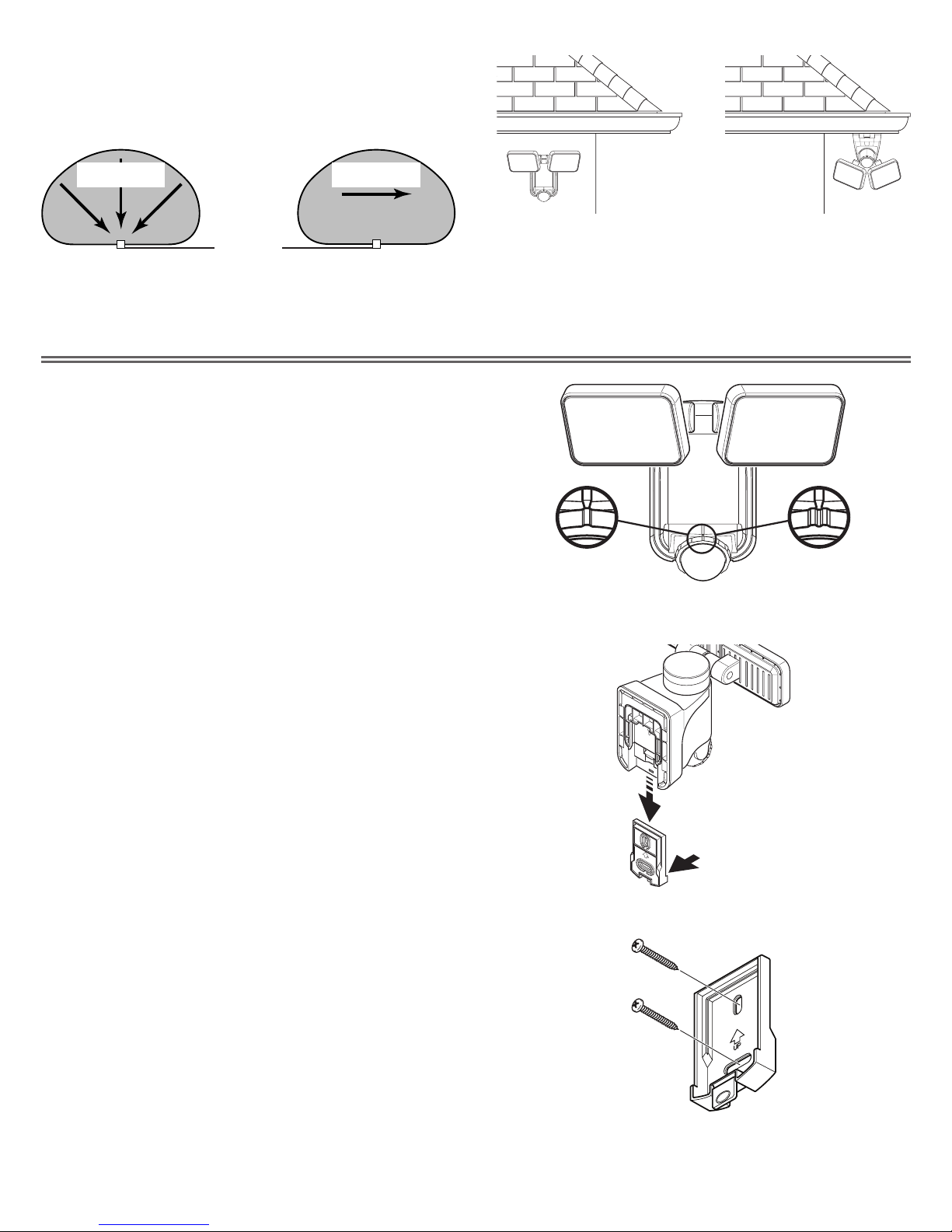

Note: Light xture and sensor should be mounted as shown above when installed (depending upon type of installation).
Least Sensitive Most Sensitive
MotionMotion
Sensor
Wall Mount Eave Mount
Wall Mount Eave Mount
W
E
e motion sensor on this light xture detects “motion” by the movement of heat across the coverage area. e motion sensor is more sensitive to the movement of heat moving across the coverage area and less sensitive to the movement of heat directly towards it.
INSTALLATION
Setting the Sensor for Wall or Eave Mounting
• For wall mounting, turn the ring around the sensor clockwise until the “W” and the single indicator is aligned with the mark on the front of the sensor (see Figure 1).
• For eave mounting, turn the ring around the sensor counterclockwise until the “E” and the double indicator is aligned with the mark on the front of the sensor. (see Figure 1).
Note: ere is a detent at each setting to indicate proper alignment of the sensor.
Mounting the Solar Light Fixture
is xture comes with a mounting plate. It is pre­assembled on the light xture for shipping.
Make sure there is enough vertical space above the mount­ing plate to allow the light xture to be mounted.
1. Press the bottom tab of the wall mounting plate and
slide the mounting plate from the light body (see Figure 2).
2. Place the mounting plate against the mounting surface
and ensure the mounting plate is level. Mark the hole locations (see Figure 3).
• If mounting to a wooden surface, drill two 3/32 in. holes into the mounting surface. Install the two mounting screws through the mounting plate and into the mounting surface.
• If mounting to wall board or brick, drill two 7/32 in. holes into the mounting surface. Insert the wall anchors and attach the mounting plate using the two mounting screws.
W
E
W
Figure 1
Figure 2
Figure 3
UP
OPEN
PRESS TO CLOSE
Page 4
4 To see operational and troubleshooting information and videos,
go to www.hzsupport.com
208824-01
Figure 4
Figure 5
Figure 6
Figure 7
Figure 8

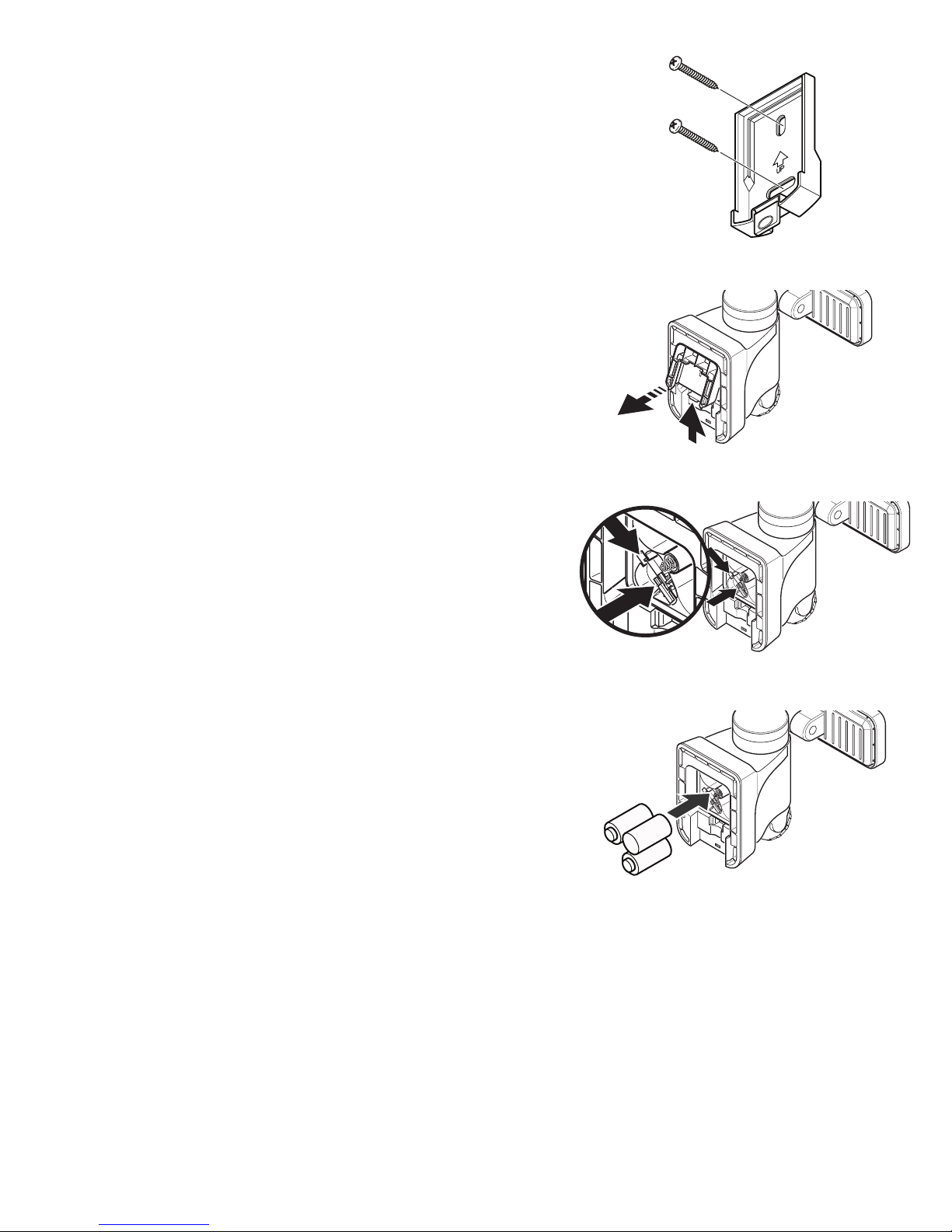

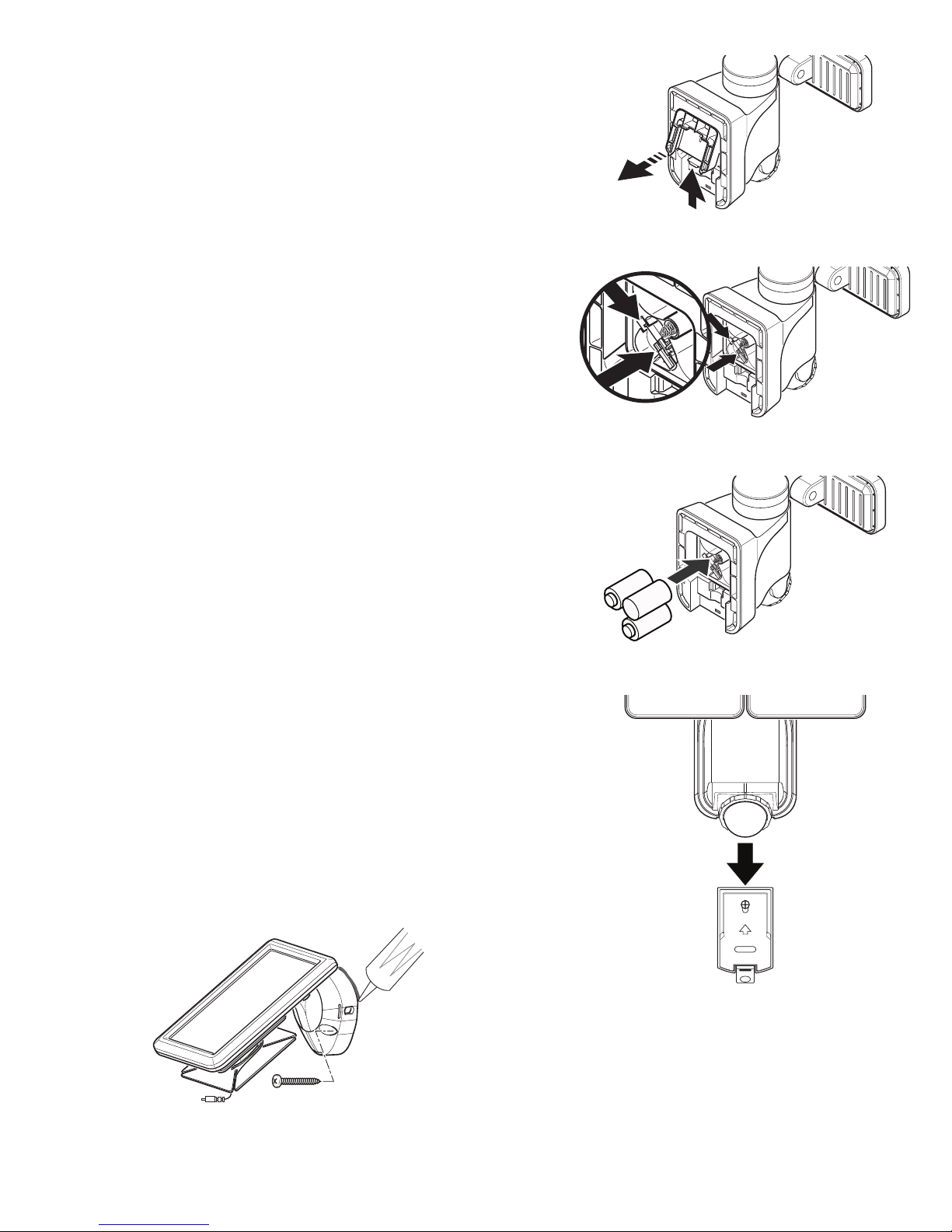

3. Press up on the battery compartment cover locking tab and swing the cover out and down to remove (see Figure 4).
4. is light xture is shipped with the internal, rechargeable, Li-ion battery disconnected from the light.
• Gently press down on the wiring harness as shown by arrow 1 (see Figure 5).
• Slide the mail connector into the female connector as shown in arrow 2 (see Figure 5).
IMPORTANT: Once the the solar battery harness is connected,
there will be no need to touch this harness again.
5. Install three, 1.5V “C” batteries (not included) into the battery compartment (see Figure 6). Make sure the polarity of the bat­teries is correct.Replace the battery compartment cover.
IMPORTANT: e “C” batteries are used when the rechargeable
solar battery is depleted. When the “C” batteries are depleted, a red LED will ash inside the motion sensor and the “C” batter­ieswill need to be replaced.
6. Slide the rear of the light xture down onto the mounting plate until it snaps into place (see Figure 7).
Mounting the Solar Panel
1. Place the solar panel against the mounting surface and mark the mounting holes (see Figure 8).
• If mounting to a wooden surface, drill two 3/32 in. holes into the mounting surface. Install the two mounting screws through the base and into the mounting surface.
• If mounting to wall board or brick, drill two 7/32 in. holes into the mounting surface. Insert the wall anchors and attach the base using the two mounting screws.
IMPORTANT: Caulk around the base and on top of the screw heads after installation.
OPEN
PRESS TO CLOSE
OPEN
PRESS TO CLOSE
1
2
1
2
W
UP
Page 5
To see operational and troubleshooting information and videos, 5
go to www.hzsupport.com
208824-01
Figure 10
Figure 9
Figure 13
Figure 11
Figure 12

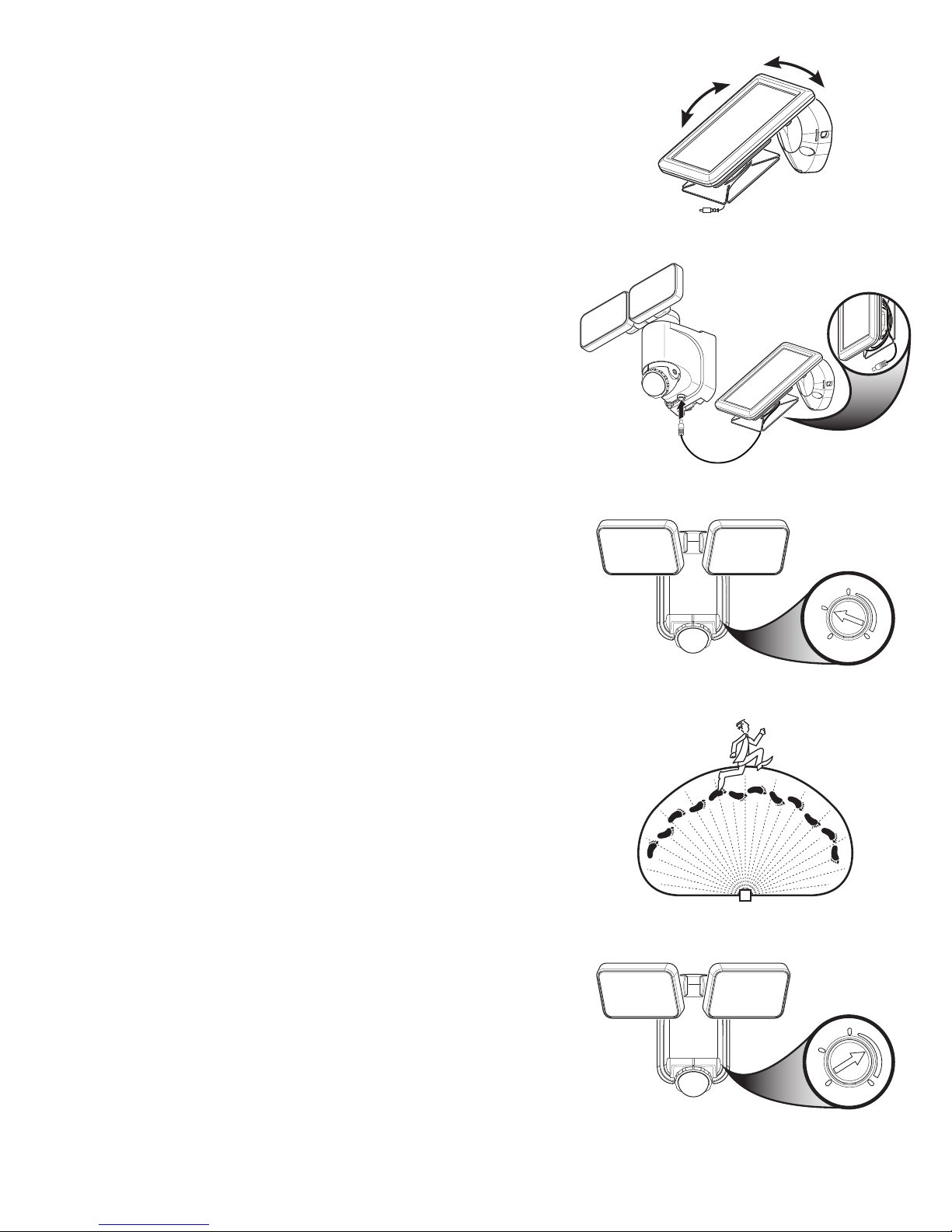

2. Rotate the solar panel to the desired angle (see Figure 9). IMPORTANT:e solar panel must receive as much direct sunlight
over the course of the day as possible. Keep in mind that shadows may block the sunlight from reaching the solar panel during the day.
3. Carefully route the solar panel cable to the light xture. Remove the rubber plug from the bottom of the light xture and insert the end of the cable into the opening (see Figure 10). Note: Wrap any excess solar panel cable around the cord management system located on the rear of the solar panel. Leave enough loose cable to form a drip loop.
IMPORTANT: Turn the control dial on the side of the sensor to the OFF position and allow the battery to charge with 3 to 7 days of full sunshine before testing (see Figure 11).
OPERATION

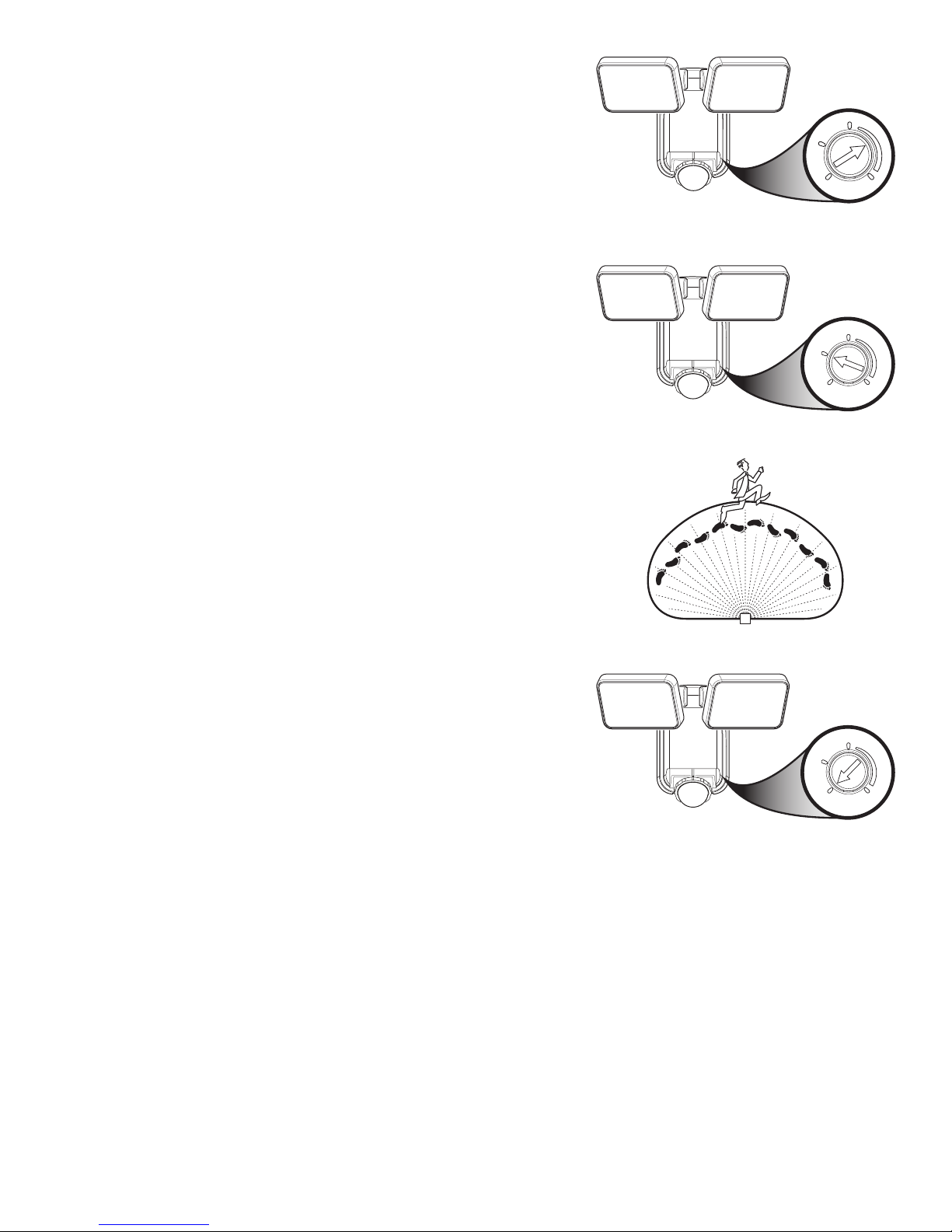

Determining the Motion Sensor Detection Zone
e motion sensor is non-adjustable. It has a sensing angle of 180° and a range of approximately 40 ft. depending on the surrounding temperature. When the control dial is set to the “TEST” position, the light will operate during the day or night. e light will stay on for 5 seconds after all motion is stopped. e motion sensor will need to completely warm up (60 seconds) before beginning the setup process.
1. Turn the control dial to the TEST position (see Figure 11).
2. Perform a “walk test”: walk in an arc across the front of the mo­tion sensor (see Figure 12).
3. Watch the light. e light will come on indicating motion has been detected.
4. Stop, wait for the light to turn o, and then begin walking again.
5. Continue this process until the detection zone has been established.
6. If needed, gently grasp the lamp heads and move them from side to side or up and down to adjust the light coverage area.
Adjusting the Light Timer
Turn the control dial to set the amount of time you want the lights to stay on after all motion has stopped (adjustble between 5 seconds and 5 minutes) (see Figure 13). Note: When set between 5 seconds and 5 minutes, the light xture will only work after dark (sunset).
W
T
E
S
T
5
S
O
F
F
5
M
i
n
E
W
W
T
E
S
T
5
S
O
F
F
5
M
i
n
Page 6
6 Para ver más información y vídeos sobre operación y resolución de problemas,
visite www.hzsupport.com
208824-01
CARE AND CLEANING
• To prolong the original appearance, clean the light xture with clear water and a soft, damp cloth only.
• Do not use paints, solvents, or other chemicals on this light xture. ey could cause a premature deterioration of the
nish. is is not a defect in the nish and will not be covered by the warranty.
• Do not spray the light xture with a hose or power washer.
• To clean the camera lens, use a dry, microber cloth only.
SPECIFICATIONS
Range ...................................................Up to 40 ft. (12 m) [varies with surrounding temperature].
Sensing Angle.......................................Up to 180°
Reserve Power Requirements ...............“C” Alkaline Batteries (3x) (not included)
Operating Modes .................................OFF, TEST, TIMER
Timer ...................................................5 seconds to 5 minutes (adjustable)
Test Timer ............................................8 Seconds
is device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
CAN ICES-005 (B) / NMB-005 (B)
Using the OFF Control
Turn the control dial to the OFF position to turn the light o and to conserve the battery life (see Figure 14).
Figure 14
W
T
E
S
T
5
S
O
F
F
5
M
i
n
Page 7
To see operational and troubleshooting information and videos, 7
go to www.hzsupport.com
208824-01
TROUBLESHOOTING GUIDE
SYMPTOM POSSIBLE CAUSE SOLUTION
e light will not come on. 1. e control dial is set to the OFF position.
2. Batteries are dead.
3. Solar panel positioned wrong.
4. Daylight turn-o (photocell) is in eect.
5. Motion sensor is positioned wrong.
6. Surrounding air temperature is greater than 122° F (50° C) or less than -4° F (-20° C).
1. Turn the control dial to select an amount of time for the light timer.
2. Replace the three “C” alkaline batteries.
3. Position and angle solar panel so that it gets plenty of direct sunlight for most of the day, if not the entire day.
4. Recheck after dark.
5. Reposition light so motion sensor is positioned toward the area of movement.
6. e light will operate normally inside the specied temperature range.
Light is not as bright as normal.
e rechargeable solar battery is low and the light is running o of the three “C” backup batteries.
Once the rechargeable solar battery is suciently recharged, the light will come on at full brightness.
ere is a red blinking light inside the motion sensor.
e three “C” batteries are running low on power.
Replace the three “C” alkaline batteries.
e light comes on during the day.
1. Light control is mounted in a dark location.
2. e motion sensor is in “TEST” mode.
1. Relocate light control to an area that receives more light.
2. Turn the control dial between 5 seconds and 5 minutes.
e light comes on for no apparent reason.
Motion sensor may be sensing small animals or automobile trac.
Reposition light so motion sensor is positioned away from the area of movement.
e lights ash on and o. 1. Light control may be sensing shadows.
2. e motion sensor is in “TEST” mode.
3. e control dial is set to 5 seconds.
1. Relocate light to an area away from shadows.
2. While in TEST mode, the light only stays on for 8 seconds. Set light timer control dial to desired time.
3. Set the control dial to a longer time setting.
Page 8
8 To see operational and troubleshooting information and videos,
go to www.hzsupport.com
208824-01
TECHNICAL SERVICE
Please call 1-800-858-8501 (English speaking only) for assistance before returning product to store.
If you experience a problem, follow this guide. You may also want to visit our Web site at: www.hzsupport.com. If the problem persists, call* for assistance at 1-800-858-8501 (English speaking only), 8:00 AM to 5:00 PM CST (M-F). You may also write* to:
HeathCo LLC, P.O. Box 90045, Bowling Green, KY 42102-9045 ATTN: Technical Service * If contacting Technical Service, please have the following information available: Model Number, Date of Purchase,
and Place of Purchase.
No Service Parts Available for this Product
Please keep your dated sales receipt, it is required for all warranty requests.
THREE YEAR LIMITED WARRANTY
is is a “Limited Warranty” which gives you specic legal rights. You may also have other rights which vary from state to state or province to province.
For a period of three years from the date of purchase, any malfunction caused by factory defective parts or work­manship will be corrected at no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs, batteries, and other expendable items are not covered by this warranty. Unauthorized service or modication of the product or of any furnished component will void this warranty in its entirety. is warranty does not include reimbursement for inconvenience, installation, setup time, loss of use, unauthorized service, or return shipping charges.
is warranty covers only HeathCo LLC assembled products and is not extended to other equipment and com­ponents that a customer uses in conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY, REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND SPECIFI­CALLY IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL BE NO LIABILITY ON THE PART OF HEATHCO LLC FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS OR PROFITS, WHETHER OR NOT FORESEEABLE. Some states or provinces do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.
Please keep your dated sales receipt, it is required for all warranty requests.
HeathCo LLC reserves the right to discontinue products and to change specications at any time without incurring any obligation to incorporate new features in products previously sold.
Page 9
Para ver más información y vídeos sobre operación y resolución de problemas, 9
visite www.hzsupport.com
208824-01
© 2016 HeathCo LLC 208824-01 S
Se necesita el recibo fechado para reemplazo bajo garantía.
CARACTERÍSTICAS
• LED con energía solar
• Tecnología de reserva de energía
• Montaje en pared o alero
• Sistema de conducción de cables
• Sólo para funcionamiento nocturno
DESEMPAQUE
Asegúrese de retirar todo el contenido del empaque y vericar que todos los elementos estén incluidos antes de ensamblar este aparato de luz. Este paquete incluye los siguientes elementos:
• Luz de seguridad • Panel solar
• Ferretería de montaje • Manual del propietario
Luz solar activada
por movimiento
Modelos: 7162 / 7163 / 7164
FERRETERÍA INCLUIDA
Tornillo de montaje (x4) Ancla de pared (x4)
W
W
7162 7163/7164
DESCRIPCIÓN
Esta luz funciona con una batería de iones de litio incor­porada y cargada por un panel solar. También contiene 3 pilas alcalinas tipo “C” (no incluidas) que son usadas como fuente de energía eléctrica de respaldo. Si la pila solar se agota, la luz cambiará automáticamente a pilas alcalinas. Cuando el panel solar ha recargado a la pila solar, la luz volverá a cambiarse automáticamente al funcionamiento con la pila solar.
CARGA INICIAL DE LA BATERÍA
IMPORTANTE: El panel solar requiere luz de sol directa y total para cargar la batería. Condiciones climatológicas como nubes, lluvia, nieve y otros pueden evitar que el panel solar recargue comple­tamente la batería. Otros obstáculos tales como edicios o árboles también pueden bloquear el sol.
Al instalar el panel solar, asegúrese de que esté orientado como se describe a continuación con una mínima cantidad de obstáculos. De ser posi­ble, monte el panel con dirección al cielo sureño.
Nota: Todas las ilustraciones muestran el modelo 7163. Las instrucciones son las mismas para todos los modelos.
Page 10
10 Para ver más información y vídeos sobre operación y resolución de problemas,
visite www.hzsupport.com
208824-01
También asegúrese que la ubicación de su panel solar no esté demasiado alejada de la lámpara solar para que los cables puedan alcanzar y conectarse.
INFORMACIÓN IMPORTANTE DE
SEGURIDAD E INSTALACIÓN
Antes de instalar la luz de seguridad, lea todas las instruc­ciones con cuidado y guarde el manual del propietario para futura referencia.
ADVERTENCIA: Para evitar posibles LESIONES GRAVES o LA MUERTE nunca deje que los niños pequeños estén cerca de las pilas. Si alguien ingiere una pila, notique inmediatamente al médico.
ADVERTENCIA: NO mezcle las pilas viejas con las nuevas. NO mezcle diferentes tipos de pilas - tales como alcalinas, muy resistentes y recargables - en un solo dispositivo. Pueden causar goteo de las pilas.
ADVERTENCIA: NO TIRE LAS PILAS AL FUEGO. LAS PILAS PUEDEN EXPLOTAR O GOTEAR.
PRECAUCIÓN: Peligro de quemaduras. Deje que el aparato de luz se enfríe antes de tocarlo.
AVISO: Cuando reemplace las baterías, recicle las bate- rías usadas o disponga de ellas de acuerdo a las normas locales.
• Este aparato está diseñado para una instalación al aire libre y se lo debe montar en una pared o en aleros.
• Para lograr los mejores resultados, este aparato debe montarse a 8 pies (2,4 metros) por encima del suelo.
• No corte el cable del panel solar. Deje de usar si el cable se deshilacha o se rompe.
• No sumerja los componentes en líquidos.
• No use ningún otro dispositivo de carga que no sea el panel de carga solar sencillo provisto con esta lámpara. Si usa otro dispositivo, puede producirle una lesión o un daño a la lámpara y anular cualquier garantía.
• Coloque el cordón para que esté sujeto de forma segura y no resulte peligroso (como una desconexión).
Este aparato cumple con la Parte 15 de las Reglas de la FCC. La operación está sujeta a las dos siguientes con­diciones: (1) este aparato no puede causar interferencias perjudiciales y (2) este aparato debe aceptar cualquier interferencia recibida, incluyendo una interferencia que pueda causar un funcionamiento indeseado.
El detector de movimiento de este aparato de luz detecta “movimiento” debido al movimiento del calor a través del área de cobertura. El detector de movimiento es más
ANTES DE SU USO, el panel solar debe ser conectado
a la batería (vea las instrucciones de instalación) y la batería requerirá de 3 a 7 días de pleno sol para cargarse por completo con el disco de control en la posición OFF. Retire el tapón de caucho de la parte
inferior de la lámpara e inserte el extremo del cable del panel solar en la abertura. Si es posible, apunte el panel solar hacia el sur e inclínelo por casi 50° del nivel ho­rizontal (vea la ilustración en la siguiente página). Si al panel solar no se le puede apuntar hacia el sur, entonces incline el panel por casi 30° si es posible.
• El tiempo real de funcionamiento dependerá de cuan frecuentemente el detector de movimiento prende la luz.
• La luz solar no se iguala al alumbrado estándar de 120 voltios. La cantidad de producción de luz se reduce para permitir que el sol recargue por completo la batería entre los ciclos de alumbrado.
• La colección solar es solo efectiva bajo la luz directa del sol. Por cada hora que la luz está prendida requiere un mínimo de 16 horas de carga de luz solar. Los paneles solares recolectan menos del 10% de la energÌa solar.
LOCALIZACIÓN DEL MONTAJE
La cosa más importante que hay que recordar para la opera­ción de su lámpara detectora de movimiento alimentada por luz solar es que trabaja con la energía recibida directamente del sol. Mientras el panel solar más directamente recibe la luz solar durante un día, más tiempo funcionará la luz.
Lámpara Solar
La unidad principal contiene LEDs, detector de movi­miento y baterías. Cuando se decida dónde instalar la unidad, recuerde que el detector de movimiento que activa la luz tiene un “campo de visión” de 40 pies (12 metros) al frente de esta luz y más o menos un ángulo de detección de 180º a una temperatura del aire ambiente de 77ºF (25ºC).
Panel Solar
El panel solar convierte la energía solar en electricidad, cargando así a la batería guardada en la lámpara solar. El panel solar requiere que la luz solar incida directamente en la supercie del panel el mayor tiempo posible a lo largo del día.
Cuando escoja el sitio para el panel solar, asegúrese que este panel esté apuntando hacia el sur e inclinado a un ángulo adecuado que permita que incida directamente tanta luz solar como sea posible. Asegúrese que haya la menor cantidad de obstrucciones entre el panel solar y el sol.
Page 11
Para ver más información y vídeos sobre operación y resolución de problemas, 11
visite www.hzsupport.com
208824-01
sensible a la circulación del calor que se mueve a través del área de cobertura y menos sensible a la circulación del calor que va directamente hacia él.
Nota: La lámpara y el sensor debe montarse como se indica arriba, una vez instalado (según el tipo de instalación).
Lo menos sensible Lo más sensible
Montaje en pared Montaje en alero
Montaje en Montaje en pared alero
W
E
Detector
Movimiento Movimiento
INSTALACIÓN
Regulación del detector para montaje en
pared y en alero
• Para montaje en pared, gire el anillo alrededor del de­tector en sentido horario hasta que la “W” y el indicador simple estén alineados con la marca de la parte frontal del detector (vea la Figura 1).
• Para el montaje en alero, gire el anillo alrededor del detector en sentido antihorario hasta que la “E” y el indicador doble estén alineados con la marca de la parte frontal del detector (vea la Figura 1).
Nota: Hay un bloqueo en cada regulación que indica el alineamiento correcto del detector.
Montaje de la lámpara solar
El aparato viene con una placa de montaje. Está premontado en la lámpara para ser enviado.
Esté seguro que haya suciente espacio vertical por encima de la placa de montaje que permita montar la lámpara.
1. Pulse la lengüeta inferior de la placa de montaje en
pared y deslice la placa de montaje del cuerpo del aparato (vea la Figura 2).
2.
Coloque la placa de montaje contra la supercie de mon­taje y asegúrese de que la placa de montaje esté nivelada. Marque los sitios para los oricios (vea la Figura 3).
• Si se monta sobre una supercie de madera, taladre dos oricios de 3/32 pulgadas en la supercie de montaje. Instale los dos tornillos de montaje que atraviesen la plancha de montaje hasta llegar a la supercie de montaje.
• Si el montaje es sobre tabla de bra prensada o sobre ladrillo, taladre dos oricios de 7/32 pulgadas en
W
E
W
Figura 1
Figura 2
Figura 3
UP
OPEN
PRESS TO CLOSE
Page 12
12 Para ver más información y vídeos sobre operación y resolución de problemas,
visite www.hzsupport.com
208824-01
la supercie de montaje. Inserte los anclajes de pared y je la placa de montaje usando los dos tornillos de montaje.
3. Presione hacia arriba en la aleta de bloqueo de tapa del compar­timento de la pila y gire la tapa hacia afuera y abajo para retirarla (vea la Figura 4)
.
4. Este aparato de luz está equipado con una pila interna y recargable de litio-ion que se desconecta desde la luz.
• Presione hacia abajo con suavidad sobre el arnés de cables como lo muestra la echa1
(vea la Figura 5)
.
• Inserte el conector principal en el conector hembra como lo muestra la echa 2
(vea la Figura 5)
.
IMPORTANTE: Una vez que está conectado el arnés de la pila
solar, no habrá necesidad de tocar este arnés de nuevo.
5. Instale tres pilas “C” de 1,5V (no incluidas) en el compartimiento de pilas
(vea la Figura 6)
. Asegúrese que la polaridad de las pilas
sea correcta. Vuelva a colocar la tapa del compartimento de pilas.
IMPORTANTE: Las pilas tipo “C” son usadas cuando la pila solar
recargable está agotada. Cuando las pilas tipo “C” están agotadas, el LED rojo destellará dentro del detector de movimientoy las pilas tipo “C” necesitarán ser reemplazadas.
6. Deslice la parte de atrás del aparato de luz hacia abajo sobre la placa de montaje hasta que cierre a presión en su sitio
(vea la
Figura 7)
.
Montaje del panel solar
1. Coloque el panel solar contra la supercie de montaje y marque los oricios de montaje
(vea la Figura 8)
.
• Si se monta sobre una supercie de madera, taladre dos oricios de 3/32 pulgadas en la supercie de montaje. Instale los dos tornillos de montaje que atraviesen la base hasta llegar a la supercie de montaje.
• Si se monta sobre tabla de bra prensada o sobre ladrillo, tala­dre dos oricios de 7/32 pulgadas en la supercie de montaje. Inserte anclas de pared y sujete la base con dos tornillos de montaje.
IMPORTANTE: Calafatee alrededor de la base y en la parte superior
de las cabezas de los tornillos luego de la instalación.
Figura 4
Figura 5
Figura 6
Figura 7
Figura 8
OPEN
PRESS TO CLOSE
OPEN
PRESS TO CLOSE
1
2
1
2
W
UP
Page 13
Para ver más información y vídeos sobre operación y resolución de problemas, 13
visite www.hzsupport.com
208824-01
2. Gire el panel solar al ángulo deseado
(vea la Figura 9)
.
IMPORTANTE: El panel solar debe recibir en el transcurso del
día tanta luz directa del sol como sea posible. Recuerde que las sombras pueden durante el día impedir que la luz solar llegue al panel solar.
3. Guíe con cuidado el cable del panel solar hacia la lámpara. Retire el tapón de cauchode la parte inferior del aparato de luz e inserte el extremo del cable en la abertura
(vea la Figura 10)
. Nota: En- vuelva todo exceso del cable del panel solar alrededor del sistema de manejo del cable que está en la parte de atrás del panel solar. Deje suciente cable ojo para formar un lazo de goteo.
IMPORTANTE: Gire el cuadrante de control de la parte lateral
del detector a la posición OFF y deje que la pila se cargue de 3 a 7 días de sol intenso antes de probar
(vea la Figura 11)
.
OPERACIÓN
Determinación de la zona de detección del detector
de movimiento
El detector de movimiento no es regulable. Tiene un ángulo de detección de 180° y un alcance de aproximadamente 40 pies dependiendo de la temperatura circundante. Cuando el cuadrante de control se ja en la posición “TEST” (PRUEBA), la luz funcionará durante el día o la noche. La luz permanecerá encendida 5 segundos después que todo movimiento se ha detenido. El detector de movimiento necesitará calentarse completamente (60 segundos) antes de empezar el proceso de puesta a punto.
1. Gire el cuadrante de control a la posición TEST (vea la Figura 11).
2. Haga una “prueba caminando”: camine transversalmente a la parte frontal del detector de movimiento siguiendo la trayectoria de un arco
(vea la Figura 12)
.
3. Observe la luz. La luz se encenderá indicando que el movimiento ha sido detectado.
4. Deténgase, espere que la luz se apague, y luego empiece a caminar de nuevo.
5. Continúe este proceso hasta que la zona de detección haya sido establecida.
6. Si es necesario, sujete suavemente los cabezales de la lámpara y muévalas de lado a lado o de arriba hacia abajo para ajustar el área de cobertura de la luz.
Regulación del temporizador de la luz
Gire el disco de control para jar la cantidad de tiempo que la luz debe quedarse prendida después de que todo movimiento se ha parado (ajustable entre 5 segundos y 5 minutos). (vea la Figura 13). Nota: Cuando se je entre 5 segundos y 5 minutos, la lámpara sólo funcionará al anochecer (puesta del sol).
Figura 10
Figura 9
Figura 13
Figura 11
Figura 12
W
T
E
S
T
5
S
O
F
F
5
M
i
n
E
W
W
T
E
S
T
5
S
O
F
F
5
M
i
n
Page 14
14 Para ver más información y vídeos sobre operación y resolución de problemas,
visite www.hzsupport.com
208824-01
Figura 14
Uso del control OFF
Gire el cuadrante de control a la posición OFF para apagar la luz y para conservar la vida de la pila
(vea la Figura 14)
.
CUIDADO Y LIMPIEZA
• Para prolongar la apariencia original, limpie la lámpara solo con agua limpia y un paño suave y húmedo.
• No use pinturas, solventes ni otros químicos en este aparato de luz. Podrían ser la causa de una prematura deterioración
del acabado. Esto no es un defecto del acabado y no será cubierto por la garantía.
• No rocíe la lámpara con una manguera o lavadora a presión.
• Para limpiar la lente de la cámara, use solamente un paño seco de microbra.
ESPECIFICACIONES
Alcance ......................................................... Hasta 12 m (varía con la temperatura circundante).
Angulo de detección ..................................... Hasta 180°
Requisitos de reserva de energía .................. Pilas alcalinas “C” (3x) (no incluidas)
Fases de Operación ....................................... Apagado, prueba, temporizador
Temporizador ............................................... 5 segundos a 5 minutos (regulable)
Temporizador de prueba ............................... 8 segundos
Este aparato cumple con la Parte 15 de las Reglas de la FCC. La operación está sujeta a las dos siguientes condiciones: (1) este aparato no puede causar interferencias perjudiciales y (2) este aparato debe aceptar cualquier interferencia recibida, incluyendo una interferencia que pueda causar un funcionamiento indeseado.
CAN ICES-005 (B) / NMB-005 (B)
W
T
E
S
T
5
S
O
F
F
5
M
i
n
Page 15
Para ver más información y vídeos sobre operación y resolución de problemas, 15
visite www.hzsupport.com
208824-01
GUIA DE INVESTIGACION DE AVERIAS
SÍNTOMA POSIBLE CAUSA SOLUCIÓN
La luz no se enciende. 1. El cuadrante de control está jado en la
posición OFF.
2. Las pilas están agotadas.
3. El panel solar está mal ubicado.
4. El apagado de la luz diurna (fotocélula) está vigente.
5. El detector de movimiento está mal ubicado.
6. La temperatura ambiente circundante es mayor de 122 °F (50°C) o menor de -4° F (-20° C).
1. Gire el cuadrante de control para seleccionar una cantidad de tiempo para el temporizador de la luz.
2. Reemplace las tres las tres pilas alcalinas tipo “C”.
3. Posicione el ángulo del panel solar para que reciba directamente mucha la luz solar la mayoría del día o todo el día.
4. Compruebe de nuevo después del anochecer.
5. Vuelva a colocar la lámpara de manera que el detector de movimiento quede colocado hacia el área de movimiento.
6. La luz funcionará normalmente dentro del margen de temperatura especicado.
La luz no es tan intensa como normalmente.
La pila solar recargable está baja y la luz está funcionando con las tres pilas de respaldo tipo “C”.
Una vez que la pila solar recargable es sucientemente recargada, la luz se encenderá con toda su intensidad.
Hay una luz roja parpadeando dentro del detector de movimiento.
Las tres pilas de respaldo tipo “C” están funcionando con baja energía.
Reemplace las tres las tres pilas alcalinas tipo “C”.
La luz se enciende durante el día.
1. El control de luz está instalado en un lugar oscuro.
2. El detector de movimiento está en la fase “TEST” (PRUEBA).
1. Mueva el control de luz a un área que reciba más luz.
2. Gire el disco de control entre 5 segundos y 5 minutos.
La luz se enciende sin razón aparente.
El detector de movimiento puede estar detectando animales pequeños o tráco de automóviles.
Vuelva a ubicar la lámpara de manera que el detector de movimiento esté posicionado fuera del área de movimiento.
Las luces se encienden y se apagan.
1. El control de luz puede que esté detectando sombras.
2. El detector de movimiento está en la fase “TEST” (PRUEBA).
3. El disco de control está programado para 5 segundos.
1. Reubique la luz a un área lejos de las sombras.
2. Mientras está en la fase PRUEBA, la luz sólo queda encendida por 8 segundos. Fije el disco de control del temporizador de luz a la hora deseada.
3. Fije el disco de control a un ajuste de tiempo más largo.
Page 16
16 Para ver más información y vídeos sobre operación y resolución de problemas,
visite www.hzsupport.com
208824-01
GARANTÍA LIMITADA A 3 AÑOS
Esta es una “Garantía Limitada” que le da a Ud. derechos legales especícos. Usted puede también tener otros derechos que varían de estado a estado o de provincia a provincia.
Por un período de 3 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes defectuosas de fábrica o mano de obra será corregido sin cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia, bombillas, ba­terías, u otras partes fungibles no están cubiertas por esta garantía. Los Servicios no autorizados o modicaciones del producto o de cualquier componente que se provee invalidarán esta garantía en su totalidad. Esta garantía no incluye reembolso por inconveniencia, instalación, tiempo de instalación, perdida de uso, servicio no autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por HeathCo LLC y no se extiende a otros equipos o componentes que el consumidor usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CON­DICIÓN DE COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD POR PARTE DE HEATHCO LLC POR CUALQUIER DAÑO ESPECIAL, INDIRECTO, INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que la limitación o exclusión arriba indicada puede que no se aplique a Ud.
Por favor guarde su recibo de venta fechado; se lo requiere para cualquier solicitud de garantía.
HeathCo LLC se reserva el derecho de discontinuar los productos y de cambiar las especicaciones a cualquier hora sin incurrir en ninguna obligación de tener que incorporar las nuevas características en los productos vendidos anteriormente.
SERVICIO TÉCNICO
Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para pedir ayuda antes de
devolver el producto a la tienda.
Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro sitio Web: www.hzsupport.com. Si el problema continúa, llame al 1-800-858-8501 (sólo para hablar en inglés), de 8:00 AM a 5:00 PM CST (L-V). Usted puede también escribir a:
HeathCo LLC, P.O. Box 90045 Bowling Green, KY 42102-9045 ATTN: Technical Service (Servicio Técnico) * Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha de compra y
Lugar de compra.
No hay piezas de servicio disponibles para este producto.
Por favor guarde su recibo de venta fechado; se lo requiere para cualquier solicitud de garantía.
Page 17
Visitez www.hzsupport.com pour des renseignements 17
et des vidéos sur l'utilisation et le dépannage
208824-01
© 2016 HeathCo LLC 208824-01 F
Reçu daté nécessaire pour remplacement sous garantie.
CARACTÉRISTIQUES
• DEL solaire
• Technologie Power Reserve
• Montage au mur ou sous l’avant-toit
• Système de gestion du cordon
• Fonctionnement de nuit seulement
DÉBALLAGE
Retirez tout le contenu de l’emballage et assurez-vous d’avoir en main tous les éléments avant de débuter l’assemblage. L’emballage contient les éléments suivants :
• Éclairage de sécurité • Panneau solaire
• Ferrures de montage • Guide du propriétaire
Luminaire solaire à
détecteur de mouvement
Modèles : 7162 / 7163 / 7164
QUINCAILLERIE FOURNIE
Vis de montage (x4) Ancrage mural (x4)
W
W
7162 7163/7164
DESCRIPTION
Ce luminaire fonctionne au moyen d’une pile au lithium­ion intégrée, chargée au moyen d’un panneau solaire. Il comprend aussi trois piles alcalines «C» (non comprises) qui servent de source d’alimentation de réserve. Lorsque la pile solaire est à plat, le luminaire passe automatiquement aux piles alcalines. Lorsque le panneau solaire a rechargé la pile, le luminaire repasse automatiquement à la pile solaire.
RECHARGE INITIALE DE BATTERIE
IMPORTANT : Le panneau lumineux nécessite de la lumière directe et à pleine intensité an de recharger la pile. Les nuages, la pluie, la neige, et d’autres conditions météorologiques peuvent aecter le rechargement complet de la pile du panneau lumineux. D’autres obstructions, tels que les immeubles ou les arbres peuvent également bloquer le soleil.
Lors de l’installation du panneau solaire, assu­rez-vous qu’il pointe dans la direction indiquée ci-dessous avec un minimum d’obstructions. Si possible, installez le panneau dans la direction du sud-ouest.
Remarque : Toutes les illustrations portent sur le modèle
7163. Les directives sont identiques pour tous les modèles.
Page 18
18 Visitez www.hzsupport.com pour des renseignements
et des vidéos sur l'utilisation et le dépannage
208824-01
Pour choisir l’emplacement du panneau solaire, s’assurer qu’il est orienté vers le sud et incliné à un angle approprié pour recevoir autant de lumière directe du soleil que possible. S’assurer qu’il y a le minimum d’obstructions possible entre le panneau solaire et le soleil.
S’assurer aussi que l’endroit du panneau solaire n’est pas trop éloigné de l’appareil d’éclairage solaire pour que les câbles puissent être branchés.
IMPORTANTS RENSEIGNEMENTS DE
SÉCURITÉ ET D'INSTALLATION
Avant d’installer ce luminaire de sécurité, lisez avec soin toutes les directives et conserver le guide du propriétaire aux ns de référence.
AVERTISSEMENT : Pour éviter tout risque de BLES- SURE GRAVE ou de DÉCÈS, ne laissez jamais de jeunes enfants jouer avec des piles. En cas d'ingestion d'une pile, avisez immédiatement un médecin.
AVERTISSEMENT : NE MÉLANGEZ PAS de vieilles piles avec des nouvelles. NE MÉLANGEZ PAS les types de piles dans un même appareil, p.ex., alcaline, usage intensif et rechargeables; des fuites pourraient se produire.
AVERTISSEMENT : NE JETEZ PAS LES PILES AU FEU; ELLES POURRAIENT EXPLOSER OU COULER.
ATTENTION : Danger de brûlure. Laissez refroidir le luminaire avant d’y toucher.
AVIS : Lors du remplacement des piles, recyclez les piles usagées ou placez-les aux rebuts conformément à la réglementation locale en vigueur.
• Ce luminaire est conçu pour une installation extérieure; il devrait être xé à un mur ou à l’avant-toit.
• Pour des résultats optimums, ce luminaire doit être installé à 8 pieds (2,4 mètres) du sol.
• Ne pas couper le l du panneau solaire. Cesser l’utilisation si le l est eloché ou endommagé.
• Ne pas immerger les composants dans un liquide.
• Ne pas utiliser d’autres dispositifs de chargement que le panneau de chargement solaire simple fourni avec cet éclairage. Cela pourrait entraîner des blessures ou des dommages à l’éclairage et annuler la garantie.
• Positionner le cordon an qu’il soit attaché de manière sécuritaire et ne présente pas de risque (comme un risque de trébuchement).
AVANT L’UTILISATION, le panneau solaire doit être
branché à la pile (voir les directives d’installation); la pile exige de 3 à 7jours bien ensoleillés pour se charger complètement lorsque le commutateur de commande est en position OFF (ARRÊT). Retirez le
bouchon de caoutchouc du bas du luminaire, puis insérez l’extrémité du câble du panneau solaire dans l’ouverture. Si possible, orientez le panneau solaire vers le sud et inclinez-le à environ 50° à l’horizontale (voir illustration en page suivante). Si le panneau solaire ne peut pas être orienté vers le sud, alors inclinez le panneau d’environ 30° si possible.
• Le temps de fonctionnement réel variera en fonction de la fréquence d’allumage de la lumière par le détecteur de mouvement.
L’éclairage solaire n’est pas conçu pour être égal à l’éclairage standard de 120V. La quantité de ux lumineux est réduite pour permettre au soleil d’avoir assez de temps pour com­plètement recharger la batterie entre les cycles d’éclairage.
• Le capteur solaire fonctionne seulement lorsqu’il est directement exposé au soleil. Pour chaque heure d’éclairage, l’appareil doit être directement exposé au soleil pendant 16 heures pour assurer la recharge de la pile. Les panneaux solaires collectent moins de 10 % de l’énergie solaire.
EMPLACEMENT DE MONTAGE
La chose la plus importante à garder en tête lors de l’utilisation de votre lumière à détecteur de mouvement à alimentation solaire, c’est qu’elle fonctionne avec l’énergie directement reçue de la lumière du soleil. Plus le panneau solaire reçoit directement de lumière du soleil dans une journée, plus la lumière fonctionnera longtemps.
Éclairage Solaire
L’appareil principal contient DEL, détecteur de mouve­ment et batterie. Pour décider de l’endroit où installer cet appareil, notez bien que le détecteur de mouvement qui active la lumière a un « champ de vision » de 40 pieds (12 mètres) devant la lumière et un angle de détection d’environ 180° à une température d’air ambiant de 77°F (25° C).
Panneau Solaire
Le panneau solaire convertit l’énergie solaire en électricité ce qui charge la batterie dans l’appareil d’éclairage solaire. Le panneau solaire exige que la lumière directe du soleil tombe sur la face du panneau solaire pendant aussi long­temps que possible dans la journée.
Page 19
Visitez www.hzsupport.com pour des renseignements 19
et des vidéos sur l'utilisation et le dépannage
208824-01
Cet appareil est conforme aux exigences de la Partie 15 des Règles du FCC. Son utilisation est assujettie aux deux conditions suivantes: (1) cet appareil ne doit pas causer d’interférence nocive; (2) cet appareil doit accepter les interférences, y compris celles qui peuvent causer un fonctionnement non désiré.
Le détecteur de mouvement de ce luminaire décèle les «mouvement» grâce à un déplacement de chaleur dans la zone de couverture. Le détecteur de mouvement est plus sensible aux déplacements de chaleur à travers la zone de couverture qu’aux déplacements de chaleur directement dans sa direction.
Remarque : Le luminaire et capteur devraient être montés comme montré ci-dessus au cours de l’installation (selon le type d’installation.)
Le moins sensible Le plus sensible
Montage mural Montage sous avant-toit
Montage mural Montage sous avant-toit
W
E
Détecteur
Mouvement Mouvement
INSTALLATION
Conguration du capteur pour une
installation au mur ou sur l’avant-toit
• Pour l’installation au mur, faites tourner l’anneau autour du capteur dans le sens horaire jusqu’à ce que la rainure unique et le «W» soient alignés avec la marque sur le devant du capteur (voir la Figure 1).
• Pour l’installation sous l’avant-toit, faites tourner l’anneau autour du capteur dans le sens antihoraire jusqu’à ce que la rainure double et le «E» soient alignés avec la marque sur le devant du capteur (voir la Figure 1).
Remarque : Un déclic est émis à chaque réglage pour indiquer l’alignement approprié du capteur.
Montage de l’appareil d’éclairage solaire
Ce luminaire est doté d’une plaque de montage. Cette dernière est xée au luminaire pour l’expédition.
Assurez-vous qu’il y ait susamment d’espace vertical au-dessus de la plaque d’installation pour que l’appareil d’éclairage puisse être installé.
1. Appuyez sur la languette au bas de la plaque de montage,
puis faites glisser cette dernière du corps de l’appareil (voir la Figure 2).
W
E
W
Figure 1
Figure 2
UP
OPEN
PRESS TO CLOSE
Page 20
20 Visitez www.hzsupport.com pour des renseignements
et des vidéos sur l'utilisation et le dépannage
208824-01
Figure 3
2. Placez la plaque de montage sur la surface de montage en vous
assurant qu’elle est bien de niveau. Marquez l’emplacement des trous (voir la Figure 3).
• Pour l’installation sur une surface de bois, percez deux trous de 25mm (3/32po) dans la surface de montage. Installez les deux vis de montage en les faisant passer dans la plaque de montage pour les xer dans la surface de montage.
• Pour l’installation sur un panneau de revêtement ou dans la brique, percez deux trous de 55mm (7/32po) dans la surface de montage. Insérez des ancrages muraux dans ces trous, puis xez-y la plaque de montage au moyen de deux vis de montage.
3. Appuyez sur la languette de blocage de la porte du compartiment des piles, puis faites pivoter la porte vers le bas pour l’enlever (voir la Figure 4).
4. La pile aux ions de lithium de ce luminaire n’est pas branchée au moment de l’expédition.
• Appuyez doucement sur le faisceau de ls comme indiqué par la èche 1 (voir la Figure 5).
• Faites glisser le connecteur mâle dans le connecteur femelle comme indiqué par la èche 2 (voir la Figure 5).
IMPORTANT : Une fois le faisceau de ls de la pile solaire branché,
vous n’aurez plus à le manipuler.
5. Installez trois piles «C» de 1,5V (non comprises) dans le com­partiment à piles (voir la Figure 6). Assurez-vous de bien orienter la polarité des piles. Remettez le couvercle du compartiment à piles en place.
IMPORTANT : Les piles «C » servent lorsque la pile solaire
rechargeable est à plat. Lorsque les piles «C» sont à plat, une DEL rouge clignote à l’intérieur du détecteur de mouvement et les piles «C» doivent alors être remplacées.
6. Faites glisser l’arrière du luminaire sur la plaque de montage jusqu’à ce qu’il s’enclenche en place (voir la Figure 7).
Figure 4
Figure 5
Figure 6
OPEN
PRESS TO CLOSE
OPEN
PRESS TO CLOSE
1
2
1
2
Page 21
Visitez www.hzsupport.com pour des renseignements 21
et des vidéos sur l'utilisation et le dépannage
208824-01
Figure 7
Figure 8
W
UP
Figure 10
Figure 9
Montage du panneau solaire
1. Placez le panneau solaire contre la surface de montage, puis marquez l’emplacement des trous (voir la Figure 8).
• Pour l’installation sur une surface de bois, percez deux trous de 25mm (3/32po) dans la surface de montage. Installez les deux vis de montage en les faisant passer dans le socle, puis dans la surface de montage.
• Pour l’installation sur un panneau de revêtement ou dans la brique, percez deux trous de 55mm (7/32po) dans la surface de montage. Insérez les ancrages muraux et xez le socle au moyen des deux vis de montage.
IMPORTANT : Calfeutrer autour du socle et dessus les têtes des
vis après l’installation.
2. Faites tourner le panneau solaire à l’angle désiré (voir la Figure 9). IMPORTANT : Le panneau solaire doit directement recevoir le
plus de lumière du soleil possible au cours de la journée. Gardez à l’esprit que des ombres peuvent empêcher la lumière du soleil d’atteindre le panneau solaire durant la journée.
3. Acheminer soigneusement le câble du panneau solaire à l’appareil d’éclairage. Retirez le bouchon de caoutchouc du bas du luminaire, puis insérez l’extrémité du câble dans l’ouverture (voir la Figure
10). Remarque : Enroulez tout excès de câble du panneau solaire autour du système de gestion de câble à l’arrière du panneau solaire. Laissez susamment de câble pour former une boucle d’égouttement.
IMPORTANT : Tournez le commutateur de commande sur le côté du capteur en position OFF et laissez la pile se charger pendant 3 à 7 journées de plein soleil avant de faire les essais (voir la Figure 11).
E
W
Page 22
22 Visitez www.hzsupport.com pour des renseignements
et des vidéos sur l'utilisation et le dépannage
208824-01
UTILISATION
Réglage de la zone de détection des mouvements
Le détecteur de mouvement n’est pas réglable. Il a un angle de détection de 180° et une portée d’environ 12,3m (40pi) selon la température ambiante. Lorsque le commutateur de commande est en position «ESSAI» (TEST), le luminaire fonctionne de jour comme de nuit. L’éclairage demeure allumé pendant 5 secondes après que le mouve­ment s’est arrêté. Le détecteur de mouvement doit se réchauer (60 secondes) avant de lancer le processus de réglage.
1. Placez le commutateur de commande en position «ESSAI» (TEST) (voir la Figure 11).
2. Eectuez un « essai de marche » : déplacez-vous dans un arc de cercle devant le détecteur de mouvement (voir la Figure 12).
3. Sur veillez le luminaire. La lumière s’allumera pour indiquer qu’un mouvement a été détecté.
4. Arrêtez-vous, attendez que la lumière s’éteigne, puis recommencez à marcher.
5. Continuez ainsi jusqu’à ce que vous ayez établi la zone de détection.
6. Au besoin, agrippez doucement les projecteurs, puis déplacez-le de droite à gauche ou du bas vers le haut pour régler la zone d’éclairage.
Réglage de la minuterie du luminaire
Tournez le commutateur de commande pour indiquer pendant com­bien de temps vous souhaitez que le luminaire fonctionne après qu’un mouvement a été détecté (réglable entre 5 secondes et 5 minutes). (voir la Figure 13). Remarque : Lorsque ce commutateur est réglé entre 5 secondes et 5 minutes, le luminaire fonctionne uniquement après le coucher du soleil.
Utilisation de la commande en position ARRÊT (OFF)
Placez le commutateur de commande en position ARRÊT (OFF) pour fermer le luminaireet prolonger la durée de la pile (voir la Figure 14).
Figure 14
Figure 12
Figure 13
W
T
E
S
T
5
S
O
F
F
5
M
i
n
W
T
E
S
T
5
S
O
F
F
5
M
i
n
Figure 11
W
T
E
S
T
5
S
O
F
F
5
M
i
n
ENTRETIEN ET NETTOYAGE
• Pour prolonger l’apparence originale, nettoyez uniquement au moyen d’un chion doux trempé dans de l’eau.
• N’appliquez aucune peinture, solvant ou produit chimique sur ce luminaire. Cela pourrait causer une détérioration
prématurée du ni. Cela ne constitue pas un défaut du ni, de sorte que ce n’est pas couvert par la garantie.
• Évitez de nettoyer le luminaire au moyen du boyau d’arrosage ou d’une laveuse à pression.
• Utilisez uniquement un chion en microbres sec pour nettoyer la lentille de la caméra.
Page 23
Visitez www.hzsupport.com pour des renseignements 23
et des vidéos sur l'utilisation et le dépannage
208824-01
GUIDE DE DÉPANNAGE
SYMPTÔME CAUSE POSSIBLE SOLUTION
L’éclairage ne s’allume pas. 1. Le commutateur de commande est réglé
à la position OFF.
2. Les piles sont à plat.
3. Le panneau solaire est mal positionné.
4. La photocellule est en fonction.
5. Le détecteur de mouvement est mal positionné.
6. La température de l’air ambiant est supérieure à 50°C (122°F) ou inférieure à -20°C (-4°F).
1. Tournez le commutateur de commande pour sélectionner la durée de fonctionnement du luminaire.
2. Remplacez les trois piles alcalines «C».
3. Positionner et orienter le panneau solaire an qu’il reçoive amplement de lumière directe du soleil pendant la plupart de la journée, sinon toute la journée.
4. Vériez de nouveau une fois la nuit tombée.
5. Repositionner l’éclairage an que le détecteur de mouvement soit orienté vers le périmètre de mouvement.
6. Le luminaire fonctionnera normalement à l’intérieur de la plage de température indiquée.
L’éclairage n’est pas aussi intense que d’habitude.
La pile solaire rechargeable est faible et le luminaire fonctionne à partir des trois piles «C» de réserve.
Lorsque la pile solaire sera susamment rechargée, le luminaire brillera à pleine intensité.
Un petit voyant rouge clignote à l’intérieur du détecteur de mouvement.
Les trois piles «C» sont faibles. Remplacez les trois piles alcalines «C».
La lumière s’allume pendant la journée.
1. La commande d’éclairage est installée dans un endroit sombre.
2. Le détecteur de mouvement est en mode «TEST ».
1. Déplacer la commande d’éclairage vers un endroit mieux éclairé.
2. Placez le commutateur de commande entre 5 secondes et 5 minutes.
L’éclairage s’allume sans raison apparente.
Le capteur peut détecter de petits animaux ou la circulation automobile.
Repositionner l’éclairage an que le détecteur de mouvement soit positionné à l’écart du périmètre de mouvement.
Les lumières clignotent rapidement.
1. La commande détecte peut-être des ombres.
2. Le détecteur de mouvement est en mode «TEST ».
3. Le commutateur de commande est réglé à 5 secondes.
1. Déplacez le luminaire vers un endroit non ombragé.
2. En mode TEST, l’éclairage demeure allumé seulement pendant 8 secondes. Réglez la commande de la minuterie à la valeur souhaitée.
3. Réglez le commutateur de commande à une durée de fonctionnement supérieure.
FICHE TECHNIQUE
Portée ........................................................... Jusqu’à 12 m (40 pi) [Varie selon la température ambiante].
Angle de détection ........................................ Jusqu’à 180°
Exigences de la technologie Reserve Power .. Pile alcaline «C» (3 - non comprises)
Modes de fonctionnement ............................ O (Arrêt), Test, Timer (Minuterie)
Minuterie...................................................... 5 secondes à 5 minutes (réglable)
Minuterie d’essai ........................................... 8 secondes
Cet appareil est conforme aux exigences de la Partie 15 des Règles du FCC. Son utilisation est assujettie aux deux condi­tions suivantes: (1) cet appareil ne doit pas causer d’interférence nocive; (2) cet appareil doit accepter les interférences, y compris celles qui peuvent causer un fonctionnement non désiré.
CAN ICES-005 (B) / NMB-005 (B)
Page 24
24 Visitez www.hzsupport.com pour des renseignements
et des vidéos sur l'utilisation et le dépannage
208824-01
GARANTIE LIMITÉE DE 3 ANS
Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spéciques. Vous pouvez également jouir d’autres droits, variables d’une province à l’autre.
Pendant une période de 3 ans à compter de la date d’achat, toute anomalie de fonctionnement imputable à un vice de matériau ou de main-d’oeuvre sera corrigée gratuitement.
Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un mauvais traitement ou à la négligence. Les ampoules, les piles et des autres articles non durables ne sont pas couverts par cette garan­tie. Le service non autorisé ou la modication du produit ou d’un ou l’autre de ses composants fournis invalidera totalement la présente garantie. Cette garantie n’inclut pas le remboursement pour le dérangement, l’installation, le réglage, la perte d’utilisation, le service non autorisé ou les frais d’expédition pour le renvoi de la marchandise.
La garantie ne couvre que les produits assemblés HeathCo LLC et ne s’étend pas aux autres équipements et com­posants que le client pourrait utiliser conjointement avec nos produits.
CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS DE TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDI­TION DE CONVENANCE À LA COMMERCIALISATION OU À L’EFFET QUE LES PRODUITS CONVIENNENT À UN BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES.
LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET HEATHCO LLC NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉ­CIAUX, DIRECTS, INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S’Y LIMITER, LES PERTES COMMERCIALES ET PERTES DE PROFIT, QU’ELLES SOIENT PRÉVISIBLES OU NON. Certaines provinces n’autorisent pas l’exclusion ou la limitation des dommages indirects ou secondaires, et la limitation ou l’exclusion ci-dessus pourrait ne pas s’appliquer à vous.
Veuillez conser ver le reçu portant la date d’achat; vous en aurez besoin pour toutes vos demandes liées à la garantie.
SERVICE TECHNIQUE
Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour obtenir de l’aide avant de
retourner l’article au magasin.
En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site Web à
www.hzsupport.com.
Si le problème persiste, composez* le 1 800 858-8501 (service en anglais seulement), entre 8 h 00 et 17 h 00, HNC, du lundi au vendredi. Vous pouvez aussi écrire au :
HeathCo LLC P.O. Box 90045 Bowling Green, KY 42102-9045 ATTN: Technical Service (Service technique) * Lors d’un appel au service technique, veuillez avoir les renseignements suivants à portée de main : numéro du modèle,
date d’achat et endroit de l’achat.
Aucune pièce de rechange n’est disponible pour ce produit.
Veuillez conserver le reçu portant la date d’achat; vous en aurez besoin pour toutes vos demandes liées à la garantie.
HeathCo LLC se réserve le doit d’abandonner tout produit et d’en changer les spécications, en tout temps et sans contracter quelque obligation que ce soit quant à l’incorporation de nouvelles caractéristiques aux produits déjà vendus.
Loading...
