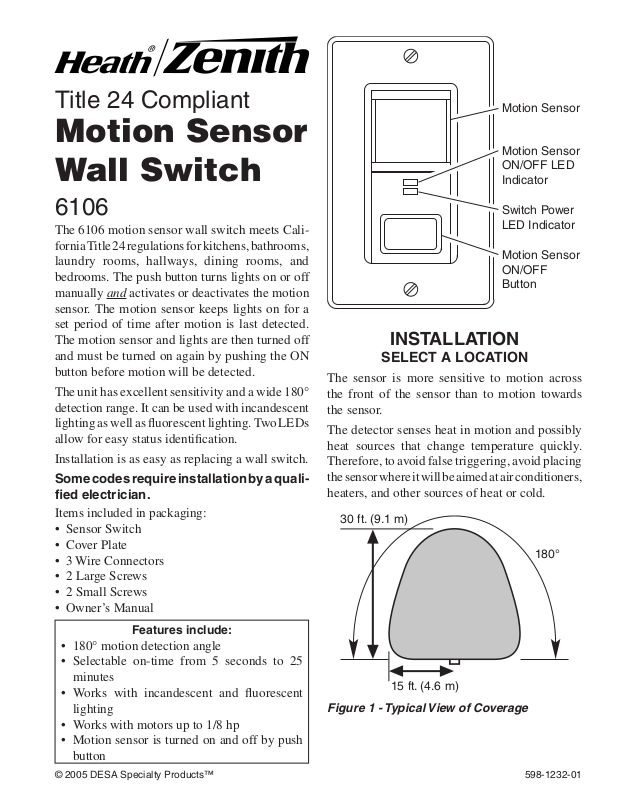

Heath Zenith 6106 User Manual

Title 24 Compliant

Motion Sensor
Wall Switch

6106

The 6106 motion sensor wall switch meets Cali­fornia Title 24 regulations for kitchens, bathrooms,
laundry rooms, hallways, dining rooms, and
bedrooms. The push button turns lights on or off
manually and activates or deactivates the motion
sensor. The motion sensor keeps lights on for a
set period of time after motion is last detected.
The motion sensor and lights are then turned off
and must be turned on again by pushing the ON
button before motion will be detected.

The unit has excellent sensitivity and a wide 180°
detection range. It can be used with incandescent
lighting as well as fluorescent lighting. Two LEDs
allow for easy status identification.

Installation is as easy as replacing a wall switch.

Some codes require installation by a quali
fied electrician.

Items included in packaging:

• Sensor Switch

• Cover Plate

• 3 Wire Connectors

• 2 Large Screws

• 2 Small Screws

• Owner’s Manual

• 180° motion detection angle

• Selectable on-time from 5 seconds to 25

• Works with incandescent and fluorescent

• Works with motors up to 1/8 hp

• Motion sensor is turned on and off by push

© 2005 DESA Specialty Products™ 598-1232-01

Features include:

minutes

lighting

button

The sensor is more sensitive to motion across
the front of the sensor than to motion towards
the sensor.

The detector senses heat in motion and possibly
heat sources that change temperature quickly.
Therefore, to avoid false triggering, avoid placing
the sensor where it will be aimed at air conditioners,

-

heaters, and other sources of heat or cold.

Figure 1 - Typical View of Coverage

INSTALLATION

SELECT A LOCATION

30 ft. (9.1 m)

15 ft. (4.6 m)

Motion Sensor

Motion Sensor
ON/OFF LED
Indicator

Switch Power
LED Indicator

Motion Sensor
ON/OFF
Button

180°

BLACK WHITE

BLACK BLACK

WHITE

GREEN (Ground) GREEN/BARE (Ground)

TI M E

5

25

10151

Te

st

WARNING: Turn power off at the

circuit breaker before wiring.

INSTALLING SENSOR

1. Remove existing wall switch from junction

2. Connect electrical leads of sensor as shown

3. Mount sensor into junction box using two large

Typical Installation

box.

in Figure 2. IMPORTANT: Before installing
sensor into junction box, make sure there is no
wire exposed at each connection.

mounting screws provided.

1. Remove the decorative cover plate (secured by
two small screws).

2. Pinch control panel cover at the indicated points
as shown in Figure 3. Pull to remove cover.

Decorative
Cover
Plate

Pinch Here

TESTING

Pinch Here

Figure 3 - Removing Control Panel Cover

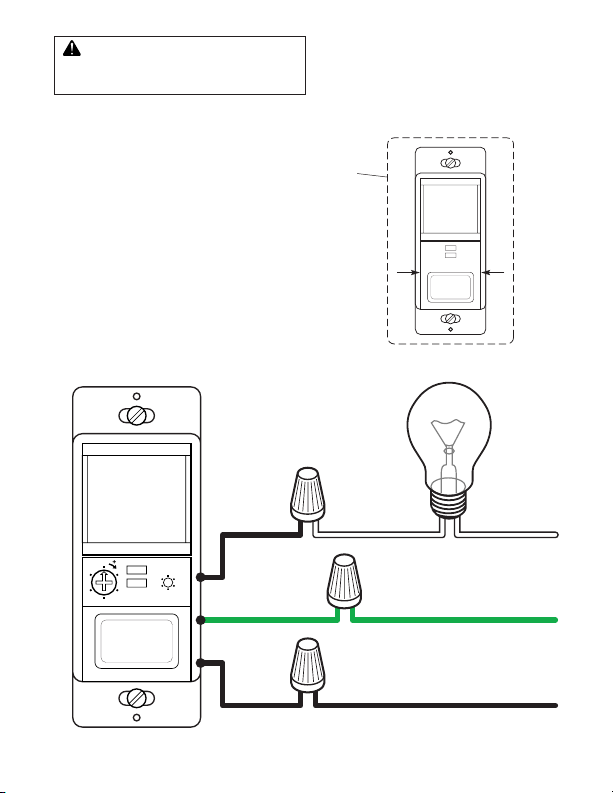

Figure 2 - Connecting Electrical Leads of Sensor

2

598-1232-01

3. For test purposes, use a small, phillips screw

T I M E

5

25

10

15

1

Test

driver to turn the TIME control to the TEST
(5 second) position (see Figure 4). Turn the
power back on at the circuit breaker.

4. Verify the switch has power. The bottom LED
will be lit.

5. Allow the sensor to stabilize (about 1 minute).
The sensor is ready to detect motion.

6. Push the ON/OFF button. The lights and mo
tion sensor will turn on. The lights will remain
on as long as the sensor detects motion or the
ON/OFF button is pushed again. The lights
will turn off 5 seconds after motion stops.

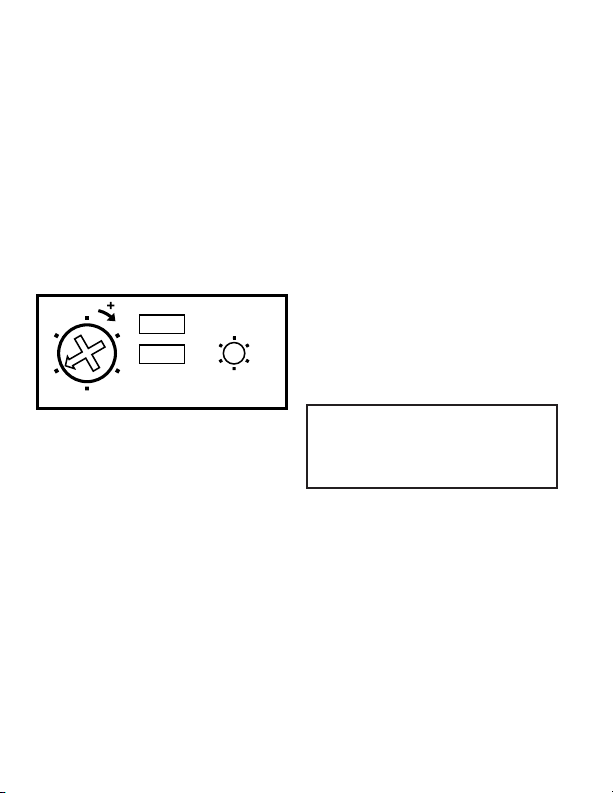

Figure 4 - Control Panel

ADJUSTMENTS

There are 6 preset selections for the amount of
time the lights stay on: Test (5 seconds), 1, 5, 10,
15, and 25 minutes. Use a small, phillips screw
driver to adjust the TIME control (see Figure 4).
Turn the TIME control until it “snaps” into the
desired time position.

Time

-

COMPLETING INSTALLATION

1. Replace control panel cover and attach the
decorative wall plate. In installations where

®

/Zenith motion sensor switch is

the Heath
combined with other switches or outlets on
an expanded box, you will need to purchase a
combination wall plate. Various combination
wall plates are available at home centers and

-

electrical supply stores.

2. Push the ON/OFF button. Verify the switch turns
on the lights and the top LED is on.

3. Push the ON/OFF button again and verify the
lights turn off and the top LED is off.

4. Push the ON/OFF button again to turn lights and
sensor on. Leave the room or stay completely
still for the amount of time you selected for
the lights to stay on. Verify the lights turn off
at the desired time.

Note: The motion sensor requires a 2
second delay when switching off and
on using the ON/OFF button.

Electrical Input .............................................................................................................. 120V, 60 Hz.

Fluorescent* Load ...................................................30 Watts minimum, Up to 400 Watts Maximum

Motor Load ..................................................................................................Up to 1/8 HP Maximum

Incandescent ........................................................................Up to 500 Watts Maximum at 120VAC

On-Time ........................................................... Selectable, approximately 5 seconds to 25 minutes

Coverage ................................up to 15 ft. (4.6 m) at 180°, up to 30 ft. (9.1 m) in front of the sensor

SPECIFICATIONS

*Designed for use with standard 3 ft./30 watt and 4 ft./40 watt rapid-start fluorescent tubes.

598-1232-01

3

TROUBLESHOOTING

SYMPTOM POSSIBLE CAUSE SOLUTION

Light does not come
on.

Light does not turn off.

Lights do not stay on
as desired.

If you experience a problem, follow this guide. You may also want to visit our Web site at: www.desatech.com.
If the problem persists, call* for assistance at 1-800-858-8501, 7:30 AM to 4:30 PM CST (M-F). You may
also write* to:

DESA Specialty Products™
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service Specialty Products

* If contacting Technical Service, please have the following information available: Model Number, Date of
Purchase, and Place of Purchase.

1. Circuit breaker or fuse is
turned off.

2. If the lamp being controlled
has another switch, it may
be turned off.

3 Bulb is burned out.

4. Poor connection.

5. ON /O FF bu tt on no t
pushed.

1. Switch is being triggered
by air vent or other heat
source.

2. Motion is still present.

3. Delay set by TIME control
has not expired.

4. Con trol may be wir ed
wrong.

1. Motion has stopped in the
room.

2. TIME control is set for too
short a delay.

TECHNICAL SERVICE

(Do Not Send Products)

NO SERVICE PARTS AVAILABLE FOR THIS PRODUCT

1. Turn circuit breaker on.

2. Turn other switch on.

3. Replace light bulb.

4. Verify all wiring connections.

5. Press the ON/OFF button.

1. Move switch to other switch
loca tion or d eterm ine the
source triggering the switch
and alter air flow.

2. Make sure there is no motion
during TIME control period.

3. Set switch TIME control to
shorter time period.

4. See Installing Sensor, page

2.

1. Continue movement.

2. Set switch TIME control to
longer time period.

4

598-1232-01

This is a “Limited Warranty” which gives you specific legal rights. You may also have other rights which vary from
state to state or province to province.
For a period of five years from the date of purchase, any malfunction caused by factory defective parts or
workmanship will be corrected at no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs, batteries,
and other expendable items are not covered by this warranty. Unauthorized service or modification of the product
or of any furnished component will void this warranty in its entirety. This warranty does not include reimbursement
for inconvenience, installation, setup time, loss of use, unauthorized service, or return shipping charges.
This warranty covers only DESA Specialty Products™ assembled products and is not extended to other equipment
and components that a customer uses in conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING
ANY WARRANTY, REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE PRODUCTS
ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF ALL SPECIAL,
INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL
BE NO LIABILITY ON THE PART OF DESA SPECIALTY PRODUCTS™ FOR ANY SPECIAL, INDIRECT,
INCIDENTAL, OR CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS
OR PROFITS, WHETHER OR NOT FORESEEABLE. Some states or provinces do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.
Proof of purchase is required for warranty claims.

DESA Specialty Products™ reserves the right to discontinue products and to change specifications at
any time without incurring any obligation to incorporate new features in products previously sold.

FIVE YEAR LIMITED WARRANTY

598-1232-01

5

Detector de
movimiento

Conforme al título 24

Interruptor de
Pared y Detector
de Movimiento

6106

El detector de movimiento 6106 cumple con los regla­mentos Título 24 de California para cocinas, cuartos de
baño, lavanderías, pasillos, comedores y dormitorios.
El pulsador enciende o apaga manualmente las luces
y activa o desactiva al detector de movimiento. Luego
de detectar movimiento, el detector mantiene las
luces encendidas durante el tiempo calibrado. Luego
el detector de movimiento y las luces son apagados
debiendo ser encendidos de nuevo pulsando el botón
ON antes de la detección del movimiento.

La unidad goza de una excelente sensibilidad y
de un gran alcance de detección de 180°. Se lo
puede usar con luz incandescente como también
con luz fluorescente. Dos LEDs permiten una fácil
identificación del estado.

Su instalación es tan fácil como el cambiar un
interruptor de pared.

Algunas normas exigen que la instalación
la realice un electricista calificado.

Elementos incluidos en el paquete:

• Interruptor del detector • Placa cubertora

• 3 Conectores de alambre •

• 2 Tornillos pequeños

• Manual del propietario

Sus características incluyen:

• Angulo de detección de movimiento de 180°

• Seleccionable ON-TIME de 5 segundos a 25
minutos

• Funciona con alumbrado incandescente y
fluorescente

• Funciona con motores de hasta 1/8 hp (caballo
de fuerza)

• El detector de movimiento se enciende o apaga
al pulsar el botón

© 2005 DESA Specialty Products™ 598-1232-01 S

2 Tornillos grandes

El detector es más sensitivo al movimiento que
atraviesa por el frente que al que se dirige hacia
el detector.

El sensor detecta calor en movimiento y po
siblemente las fuentes de calor que cambian
rápidamente de temperatura. Por lo tanto, para
evitar falsas alarmas, no coloque el detector frente
a acondicionadores de aire, calentadores u otras
fuentes de calor o de frío.

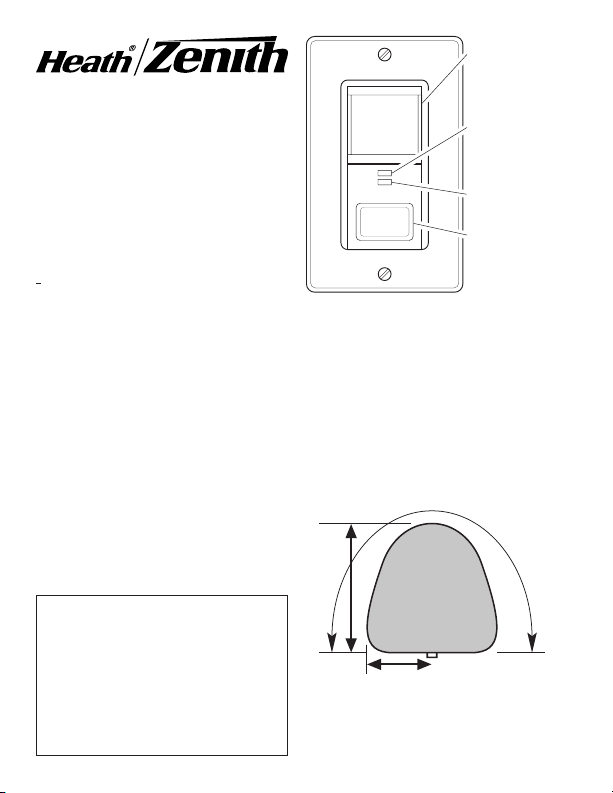

Figura 1 - Vista típica de la cobertura

6

INSTALACION

ESCOJA UN LUGAR

9.1 m

4.6 m

Indicador LED
ENCENDIDO/
APAGADO del
detector de
movimiento

Indicador LED
del interruptor
de alimentación

Botón
ENCENDIDO/
APAGADO del
detector de
movimiento

180°

598-1232-01

-

NEGRO BLANCO

NEGRO NEGRO

BLANCO

VERT (Terre) VERT/DESCUBRA (Terre)

TI M E

5

25

10151

Te

st

ADVERTENCIA: Apague la energía
en el cortacircuitos antes de hacer las
conexiones.

INSTALACION DEL DETECTOR

1. Quite el interruptor de pared existente de la

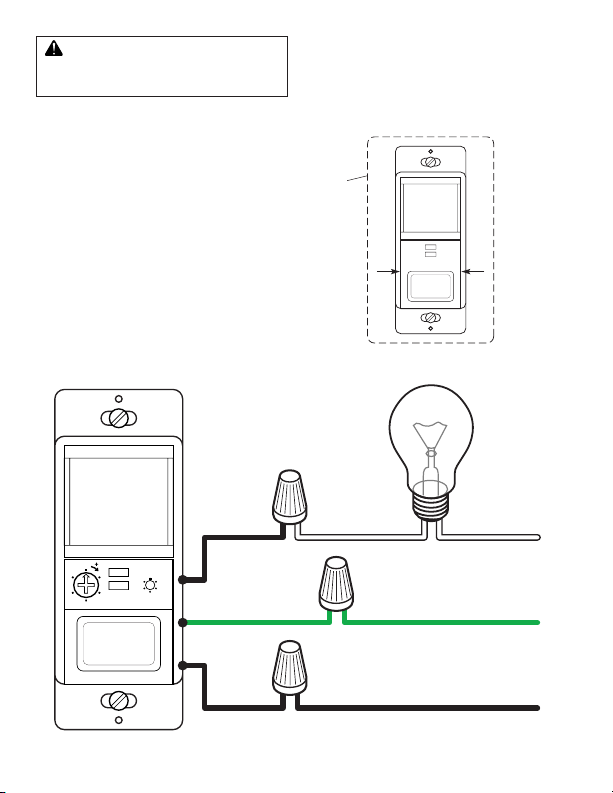

2. Conecte los hilos eléctricos del detector como

IMPORTANTE: Antes de instalar el detector

3. Monte el detector en la caja de empalmes con

Instalación típica

caja de empalmes.

se muestra en la Figura 2.

en la caja de empalmes, asegúrese que no haya
alambre expuesto en cada conexión.

los dos tornillos de montaje provistos.

1. Quite la placa cubertora decorativa (asegurada
con dos tornillos decorativos).

2. Apriete la tapa del panel de control en los puntos
indicados en la Figura 3. Hale para retirar la
tapa.

Placa
cubertora
decorativa

Apriete
aquí

Figura 3 - Cómo quitar la tapa del panel de
control

PRUEBA

Apriete
aquí

Figura 2 - Cómo conectar los hilos eléctricos del detector

598-1232-01

7

3. Para probar, use un destornillador Phillips

T I M E

5

25

10

15

1

Test

pequeño y gire el control de TIEMPO a la
posición PRUEBA (TEST) (5 segundos) (vea
la Figura 4). Vuelva a conectar el disyuntor.

4. Verifique que el interruptor tiene energía. El
LED inferior estará encendido.

5. Deje que el detector se estabilice (más o menos
1 minuto). El detector está listo para detectar
movimiento.

6. Pulse el botón ENCENDIDO/APAGADO. Se
encenderán las luces y el detector de movimien­to. Las luces permanecerán encendidas todo el
tiempo que se detecta movimiento o si se pulsa
de nuevo el botón ENCENDIDO/APAGADO.
Las luces se apagan 5 segundos después que
detenerse el movimiento.

Figura 4 - Panel de control

AJUSTES

Hay 6 ajustes precalibrados para el lapso de tiempo
que las luces permanecen encendidas: Prueba
(5 segundos), 1, 5, 10, 15 y 25 minutos. Use un
destornillador Phillips pequeño para regular el
control de TIEMPO (Vea la Figura 4). Gire el
control hasta que se “coloque a presión” en la
posición de tiempo deseada.

Tiempo

INSTALACION COMPLETA

1. Recoloque la tapa del panel de control e instale la
placa ornamental de pared. En las instalaciones
donde se combine el interruptor detector de mo
vimiento Heath®/Zenith con otros interruptores
o enchufes en una caja extendida, se necesitará
comprar una placa combinadora de pared. Varias
placas combinadoras de pared se pueden encon
trar en los centros comerciales para el hogar y‚
en las tiendas de aparatos elé ctricos.

2. Pulse el botón ENCENDIDO/APAGADO.
Verifique que el interruptor enciende las luces y
que la luz del LED superior esté encendida.

3. Pulse de nuevo el botón ENCENDIDO/APA
GADO y verifique que las luces se apaguen y
que la luz del LED superior esté apagada.

4. Pulse de nuevo el botón ENCENDIDO/APA
GADO para encender las luces y el detector.
Salga de la habitación o permanezca com
pletamente quieto durante el lapso de tiempo
que seleccionó para que las luces queden
encendidas. Verifique que las luces se apaguen
en el tiempo deseado.

NOTA: El detector de movimiento
requiere 2 segundos de retardo cuando,
utiliza ndo el botón E NCENDID O/
APAGADO, cambia entre apagado y
encendido.

-

-

-

-

-

Entrada eléctrica ................................................................................................................ 120V, 60 Hz.

Carga Fluorescente .............................................................. 30 Vatios Mín., Hasta 400 Vatios Máximo

Carga del motor ..................................................................................................

Incandescente ...............................................................................................Hasta 500 Vatios Máximo

Duración ...........................................................Seleccionable ON-TIME de 5 segundos a 25 minutos

Alcance .................................................................. Hasta 4.6 m a 180°, hasta 9.1 m frente al detector

*Diseñado para ser usado con tubos fluorescentes de arranque rápido de 3 pies/30 vatios y de 4
pies/40 vatios.

ESPECIFICACIONES

Hasta 1/8 HP Máximo

8

598-1232-01

GUIA DE SOLUCION DE PROBLEMAS

SÍNTOMA CAUSA PROBABLE SOLUCIÓN

La luz no enciende.

La luz no apaga.

Las luces no
permaneces
encendidas como
se desea.

Si tiene algún problema por favor siga esta guía. Lo sentimos, pero no podemos contestar preguntas
en español por teléfono. Usted puede también escribir* a:

DESA Specialty Products™
P.O. Box 90004, Bowling Green, KY 42102-9004

* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo,
Fecha de compra y Lugar de compra.

NO HAY PIEZAS DE SERVICIO DISPONIBLES PARA ESTE PRODUCTO

1. El disyuntor o el fusible está
desconectado.

2. Si la lámpara está controlada
desde otro interruptor, este puede
estar apagado.

3. Bombilla quemada.

4. Conexión deficiente.

5. El botón ENCENDID O/APA
GADO no se ha pulsado.

1. El inter ruptor se está si endo
activado por una ventosa de aire
u otra fuente de calor.

2. El movimiento aún está presente.

3. El retardo fijado por el control
de TIEMPO aún no termina.

4. El control debe estar mal cablea
do.

1. Ya no hay movim iento en la
habitación.

2. El co ntrol de T IEMPO está
calibrado a un lapso muy corto
de retardo.

SERVICIO TÉCNICO

(No enviar los productos)

1. Conecte el disyuntor.

2. Encienda el otro interruptor.

3. Cambie la bombilla.

4. Verifique todas las conexiones del
cableado.

-

5. Presione el botón ENCENDIDO/
APAGADO.

1. Mueva el interruptor a otro lugar
o determine la fuente que activa
al interruptor y cambie el flujo de
aire.

2. Asegúrese que no haya movimiento
durante el la pso del control d e
TIEMPO.

3. Ponga el control de tiempo en un
lapso de tiempo más corto.

-

4. Vea Inst alaci on De l Det ector ,
página 7.

1. Haga que el movimiento con ti
núe.

2. Calibre el control de TIEMPO a un
lapso mayor.

-

598-1232-01

9

Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también tener otros
derechos que varían de estado a estado o de provincia a provincia.

Por un período de 5 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes
defectuosas de fábrica o mano de obra será corregido sin cargo para Ud.

No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia, bombillas, baterías,
u otras partes fungibles no están cubiertas por esta garantía. Los Servicios no autor izados o modificaciones del
producto o de cualquier componente que se provee invalidarán esta garantía en su totalidad. Esta garantía no
incluye reembolso por inconveniencia, instalación, tiempo de instalación, perdida de uso, servicio no autorizado,
o costos de transporte de retorno.

Esta garantía cubre solamente los productos ensamblados por DESA Specialty Products™ y no se extiende a
otros equipos o componentes que el consumidor usa junto con nuestros productos.

ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GA RANTÍAS, EXPRESADAS O
SOBREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE
COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO EN
PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS,
INCIDENTALES Y CONSECUENTES.

LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ
RESPONSABILIDAD POR PARTE DE DESA SPECIALTY PRODUCTS™ POR CUALQUIER DAÑO ESPECIAL,
INDIRECTO, INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA
DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión
o limitación de daños incidentales o consecuentes, de modo que la limitación o exclusión arriba indicada puede
que no se aplique a Ud. Para reclamos por la garantía se requiere la prueba de compra.

DESA Specialty Products™ se reserva el derecho de descontinuar productos y de cambiar especificaciones
a cualquier momento sin incurrir en ninguna obligación de tener que incorporar nuevas características en
los productos vendidos con anterioridad.

GARANTÍA LIMITADA A 5 AÑOS

10

598-1232-01

Détecteur de
mouvement

Conforme au Title 24

Interrupteur mural
à détecteur de
mouvement

6106

L’interrupteur mural à détecteur de mouvement
6108 est conforme à la réglementation californienne
Title 24 pour ce qui est des cuisines, salles de bain,
salles de lavage, entrées, salle à dîner et chambres
à coucher. Le bouton-poussoir permet d’allumer
ou d’éteindre l’éclairage et
le détecteur de mouvement. Ce dernier garde
l’éclairage allumé pendant une période prédéfinie
après la détection d’un mouvement. Le détecteur
de mouvement et l’éclairage sont ensuite fermés et
doivent être réactivés en appuyant sur l’interrupteur
avant qu’un mouvement ne puisse être détecté.

L'appareil possède une excellente sensibilité et
un angle de détection de 180°. Il peut être utilisé
pour l’éclairage incandescent ou fluorescent. Deux
voyants à DEL permettent de facilement connaître
l’état de fonctionnement des composantes.

Son installation est aussi simple que le remplace
ment d'un interrupteur mural.

Certains codes de l’électricité exigent que
l’installation soit confiée à un électricien
qualifié.

L’emballage contient :

• Interrupteur à détecteur

• Plaque murale

• 3 serre-fils • 2 grandes vis

• 2 petites vis

Ses caractéritisques comprennent :

• Angle de détection de mouvement de 180°

• Temps en circuit (ON-TIME) réglable de 5
secondes à 25 min

• Fonctionne avec l’éclairage incandescent ou
fluorescent

• S'utilise avec moteurs jusqu'à 1/8 hp

• Le bouton-poussoir permet d’activer et de
désactiver le détecteur de mouvement

598-1232-01

© 2005 DESA Specialty Products™ 598-1232-01 F

d’activer ou désactiver

• Guide du propriétaire

INSTALLATION

DÉTERMINER L'EMPLACEMENT

Le détecteur est plus sensible au mouvement
transversal qu'au mouvement perpendiculaire
au détecteur.

Le détecteur perçoit la chaleur en mouvement et
possiblement les sources de chaleur qui changent
rapidement de température. Par conséquent, pour
éviter les déclenchements intempestifs, éviter

­de monter le détecteur à un endroit où il serait

orienté directement vers les climatiseurs d'air,
les chaufferettes et autres sources de chaleur
ou de froid.

9,1 m

4,6 m

Figure 1 - Zone de couverture classique

11

Voyant à DEL
d’ACTIVATION/
DÉSACTIVATION
du détecteur de
mouvement

Voyant à DEL de
l’interrupteur

Bouton
d’ACTIVATION/
DÉSACTIVATION
du détecteur de
mouvement

180°

NOIR BLANC

NOIR

NOIR

BLANC

VERDE (Tierra)

VERDE/

DÉPOUILLÉ (Tierra)

TI M E

5

25

10151

Te

st

MIS E E N GAR DE : C ou per
l'alimentation au disjoncteur avant de
faire le câblage.

INSTALLATION DU DÉTECTEUR

1. Enlever l’interrupteur mural existant de la boîte
de jonction.

2.

Raccorder les fils du détecteur comme illustré à la
Figure 2. IMPORTANT: Avant d’installer le détec
teur dans la boîte de jonction, s’assurer qu’aucun
fil ne soit exposé à chaque connexion.

3. Monter le détecteur dans la boîte de jonction à
l’aide des deux grandes vis de montage fournies.

Installation type

1. Enlever la plaque décorative (fixée au moyen
de deux vis).

2. Pincez le panneau de commande aux endroits
indiqués dans la Figure 3. Tirez pour retirer le
couvercle.

Plaque

-

décorative

Pincer ici Pincer ici

Figure 3 - Enlèvement du couvercle de la
commande

ESSAIS

Figure 2 - Raccordement des fils du détecteur

12

598-1232-01

3. Pour les essais, servez-vous d’un petit tournevis

T I M E

5

25

10

15

1

Test

Phillips pour placer le commutateur TIME en
position TEST (5 secondes) (voir la Figure 4).
Remettez le courant au niveau du disjoncteur.

4.

Assurez-vous que l’interrupteur reçoit du courant.
Le voyant à DEL du bas devrait être allumé.

5. Attendez environ une minute pour que le
détecteur se stabilise; il devrait alors pouvoir
détecter les mouvements.

6.

Appuyez sur le bouton-poussoir. L’éclairage
devrait s’allumer et le détecteur de mouvement
devrait s’activer. L’éclairage demeurera allumé
tant que le détecteur de mouvement décèlera un
mouvement ou jusqu’à ce que vous appuyiez
de nouveau sur le bouton-poussoir. L’éclairage
s’éteindra 5 secondes après la détection du dernier
mouvement.

Figure 4 - Panneau de commande

RÉGLAGES

Il y a six périodes prédéfinies pour la durée de fonc­tionnement de l’éclairage : Test (5 secondes), 1, 5, 10,
15 et 25 minutes. Servez-vous d’un petit tournevis
Phillips pour régler la commande TIME (voir la
Figure 4). Faites tourner la commande TIME jusqu’à
ce qu’elle s’enclenche à la position souhaitée.

Alimentation requise ......................................................................................................... 120V, 60 Hz.

Charge fluorescente* ............................................... 30 Watts Minimum, Jusqu'à 400 Watts Maximum

Charge de moteur ..........................................................................................

Charge incandescente ..............................................................................Jusqu'à 500 Watts à 120 VCA

Temps en circuit (ON-TIME) .......................................... Réglable d'environ 5 secondes à 25 minutes

Couverture ..........................................................Jusqu'à 4,6 m à 180°, jusqu'à 9,1 m devant le capteur

*Conçu pour être utilisé avec des tubes fluorescents standard de 3 pi/30 W et de 4 pi/40 W à démar
rage rapide.

598-1232-01

Temps

SPECIFICATIONS

13

PARACHÈVEMENT DE

1. Remettre le couvercle de la commande en

2. Appuyez sur le bouton-poussoir. Assurez-vous

3. Appuyez de nouveau sur le bouton-poussoir.

4. Appuyez une nouvelle fois sur le bouton-

Note : Un délai de 2 secondes est
nécessaire au détecteur de mouvement
lorsque vous désactivez, puis réactivez
l’interrupteur au moyen du bouton­poussoir.

L’INSTALLATION

place et fixer la plaque décorative. Dans les
cas où l’interrupteur à détection de mouvement

®

Heath

/Zenith est combiné à d’autres interrup­teurs muraux ou à d’autres prises sur un boîtier
d’expansion, il vous faudra acheter une plaque
murale combinée. Les centres de bricolage et
magasins de fournitures électriques offrent
diverses combinaisons de plaques murales.

que l’interrupteur actionne l’éclairage et que
le voyant à DEL du sommet est allumé.

Assurez-vous que l’éclairage s’éteint, tout
comme le voyant à DEL du sommet.

poussoir pour actionner l’éclairage et activer
le détecteur de mouvement. Quittez la pièce ou
demeurez sans bouger pendant la période de
fonctionnement sélectionnée pour l’éclairage.
Assurez-vous que l’éclairage s’éteint une fois
cette période écoulée.

Jusqu'à 1/8 HP Maximum

-

DÉPANNAGE

SYMPTÔME CAUSE PROBABLE SOLUTION

L’éclairage ne s’al
lume pas.

L’éclairage ne
s’éteint pas.

L’éclairage ne
demeure pas allumé
comme souhaité.

Si vous éprouvez des difficultés, suivez ce guide. Vous pouvez également écrire à l'adresse suivante :

DESA Specialty Products™
P.O. Box 90004, Bowling Green, KY 42102-9004

* Lors d’un appel au service technique, veuillez avoir les renseignements suivants à portée de main :
numéro du modèle, date d’achat et endroit de l’achat.

AUCUNE PIÈCE DE RECHANGE N’EST DISPONIBLE POUR CE PRODUIT

-

1. Le disjoncteur est désenclenché
ou le fusible est grillé.

2. Si l’ appare il co mmandé est
doté d’un autre interrupteur, ce
dernier est peut-être fermé.

3. L’ampoule est grillée.

4. Problème de branchement.

5. Vous n’avez pas appuyé sur le
bouton-poussoir.

1. L’interrupteur est déclenché par
une bouche de ventilation ou une
autre source de chaleur.

2. L’appareil détecte en core un
mouvement.

3. La période de fonctionnement de
la minuterie n’est pas écoulée.

4. La commande est mal bran­chée.

1. Aucun mouvement n’est détecté
dans la pièce.

2. La période de fonctionnement
réglée est trop courte.

SERVICE TECHNIQUE

(N'envoyez pas de produits)

1. Réenclenchez le disjoncteur.

2. Ouvrez l’interrupteur.

3. Remplacez l’ampoule.

4. Vérifiez tous les branchements.

5. Appuyez sur le bouton-poussoir.

1. Déplacez l’interrupteur ou détermi
nez ce qui déclenche l’interrupteur
et modifiez l’écoulement de l’air.

2. Assurez-vous qu’aucun m ouve
ment n’est fait pendant la période
de fonctionnement.

3. Réglez la période à une valeur
inférieure (plus courte).

4. Consultez la section Installation
Du Détecteur à la page 12.

1. Faites un mouvement.

2. Réglez la période à une valeur
supérieure (plus longue).

-

-

14

598-1232-01

Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous pouvez également
jouir d’autres droits, variables d’une province à l’autre.

Pendant une période de 5 ans à compter de la date d’achat, toute anomalie de fonctionnement imputable à un
vice de matériau ou de main-d’oeuvre sera corrigée gratuitement.

Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un mauvais
traitement ou à la négligence. Les ampoules, les piles et des autres articles non durables ne sont pas couverts
par cette garantie. Le service non autorisé ou la modification du produit ou d’un ou l’autre de ses composants
fournis invalidera totalement la présente garantie.Cette garantie n’inclut pas le remboursement pour le
dérangement, l’installation, le réglage, la perte d’utilisation, le service non autorisé ou les frais d’expédition
pour le renvoi de la marchandise.

La garantie ne couvre que les produits assemblés DESA Specialty Products™ et ne s’étend pas aux autres
équipements et composants que le client pourrait utiliser conjointement avec nos produits.

CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES
OU IMPLICITES, Y COMPRIS DE TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION DE
CONVENANCE À LA COMMERCIALISATION OU À L’EFFET QUE LES PRODUITS CONVIENNENT À UN
BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX,
DIRECTS, INDIRECTS OU SECONDAIRES.

LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET DESA
SPECIALTY PRODUCTS™ NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX,
DIRECTS, INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S’Y LIMITER, LES PERTES COMMERCIALES
ET PERTES DE PROFIT, QU’ELLES SOIENT PRÉVISIBLES OU NON. Certaines provinces n’autorisent pas
l’exclusion ou la limitation des dommages indirects ou secondaires, et la limitation ou l’exclusion ci-dessus
pourrait ne pas s’appliquer à vous. Pour toute réclamation en vertu de la garantie, il est nécessaire de présenter
une preuve d’achat.

DESA Specialty Products™ se réserve le doit d’abandonner tout produit et d’en changer les spéci­fications, en tout temps et sans contracter quelque obligation que ce soit quant à l’incorporation de
nouvelles caractéristiques aux produits déjà vendus.

GARANTIE LIMITÉE DE 5 ANS

598-1232-01

15

NOTE / NOTA ______________
__________________________
__________________________
__________________________
__________________________
__________________________
__________________________
__________________________
__________________________
__________________________
__________________________
__________________________
__________________________
__________________________
__________________________
__________________________

16

598-1232-01
