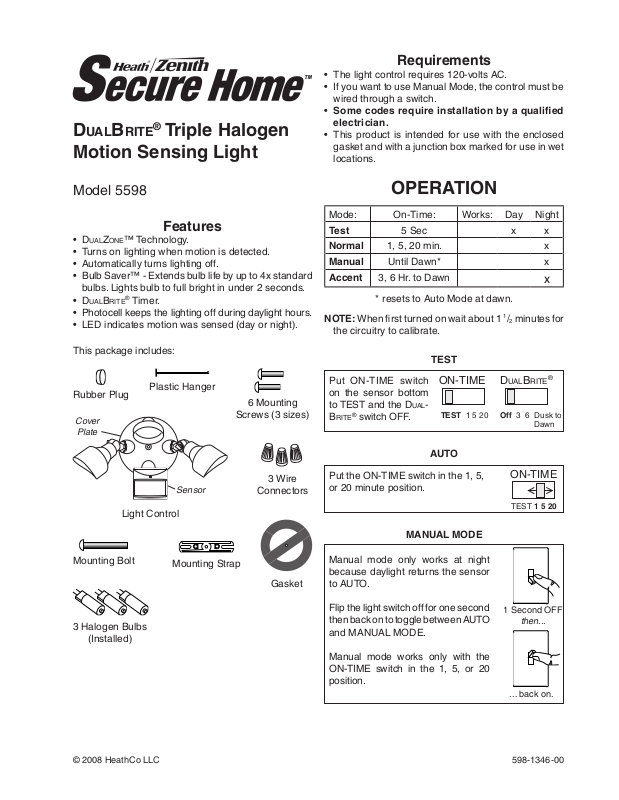

Heath Zenith 5598 User Manual

DualBrite® Triple Halogen

Motion Sensing Light

Requirements

• The light control requires 120-volts AC.

• If you want to use Manual Mode, the control must be
wired through a switch.

• Some codes require installation by a qualified

electrician.

• This product is intended for use with the enclosed
gasket and with a junction box marked for use in wet
locations.

Model 5598

Features

• DualZone™ Technology.

• Turns on lighting when motion is detected.

• Automatically turns lighting off.

• Bulb Saver™ - Extends bulb life by up to 4x standard
bulbs. Lights bulb to full bright in under 2 seconds.

• DualBrite® Timer.

• Photocell keeps the lighting off during daylight hours.

• LED indicates motion was sensed (day or night).

This package includes:

Rubber Plug

Cover

Plate

Plastic Hanger

Light Control

Sensor

6 Mounting

Screws (3 sizes)

3 Wire

Connectors

OPERATION

Mode: On-Time: Works: Day Night

Test
Normal
Manual
Accent

NOTE: When first turned on wait about 1 1/2 minutes for

the circuitry to calibrate.

Put ON-TIME switch
on the sensor bottom
to TEST and the Dual-

Brite® switch OFF.

Put the ON-TIME switch in the 1, 5,
or 20 minute position.

5 Sec x x

1, 5, 20 min. x

Until Dawn* x

3, 6 Hr. to Dawn

* resets to Auto Mode at dawn.

TEST

ON-TIME

TEST 1 5 20

AUTO

DualBrite

Off 3 6 Dusk to
Dawn

ON-TIME

TEST 1 5 20

x

®

MANUAL MODE

Mounting Bolt

3 Halogen Bulbs

(Installed)

© 2008 HeathCo LLC 598-1346-00

Mounting Strap

Gasket

Manual mode only works at night
because daylight returns the sensor
to AUTO.

Flip the light switch off for one second
then back on to toggle between AUTO
and MANUAL MODE.

Manual mode works only with the
ON-TIME switch in the 1, 5, or 20
position.

1 Second OFF

then...

... back on.

Mode Switching Summary

MANUAL MODE

AUTO

TEST

Move ON-TIME Switch to

1, 5, or 20 minutes

Flip light switch

off for one second

then back on*

* If you get confused while switching modes, turn the

power off for one minute, then back on. After the cali­bration time the control will be in the AUTO mode.

DualBrite® Timer

Light comes on half bright for selected time after dusk
(Off, 3 hr., 6 hr., until dawn). Selecting OFF disables
this feature. The motion sensing features will continue
to work as described in this manual. If motion is sensed,
the light turns on full bright for the ON-TIME (1, 5, or
20 minutes) then returns to dim mode.

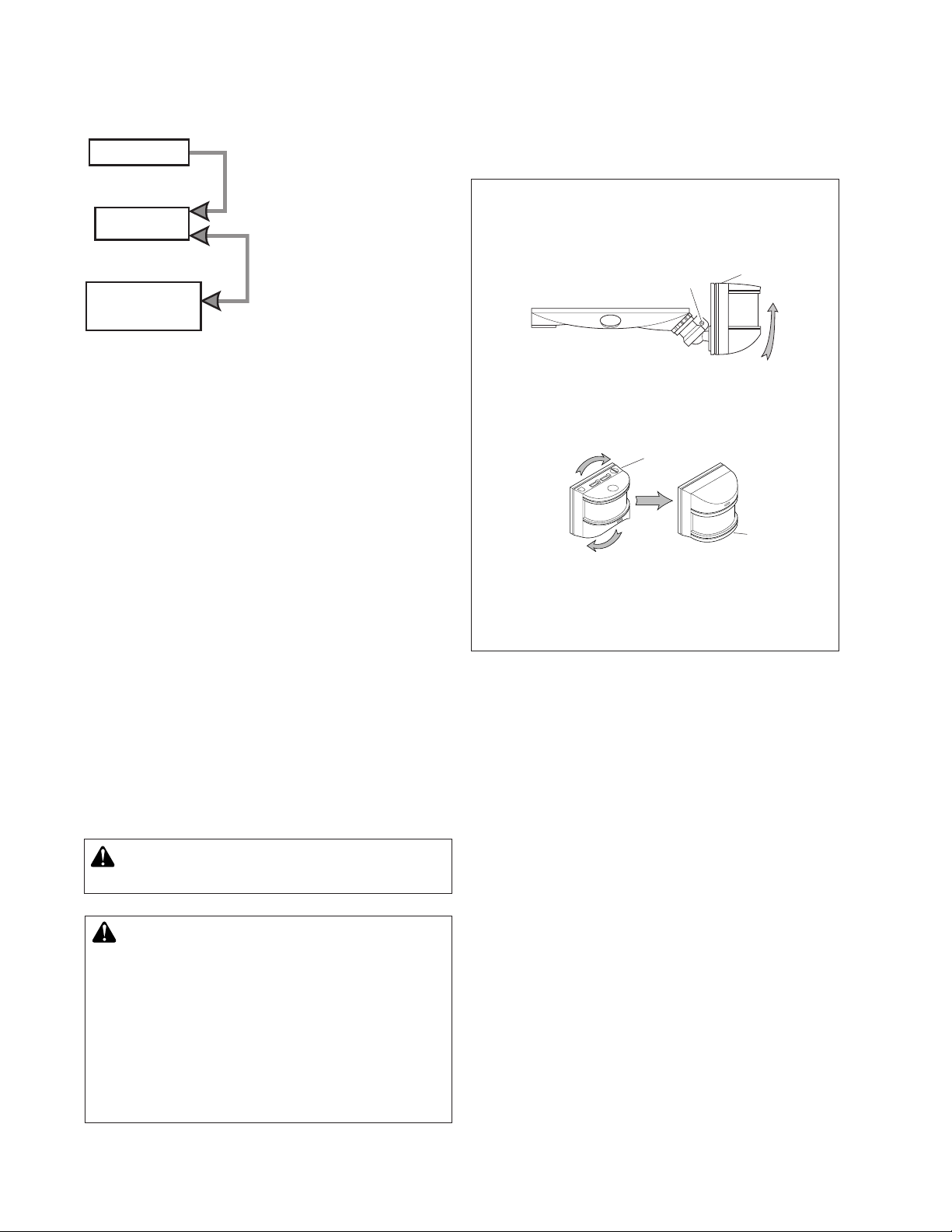

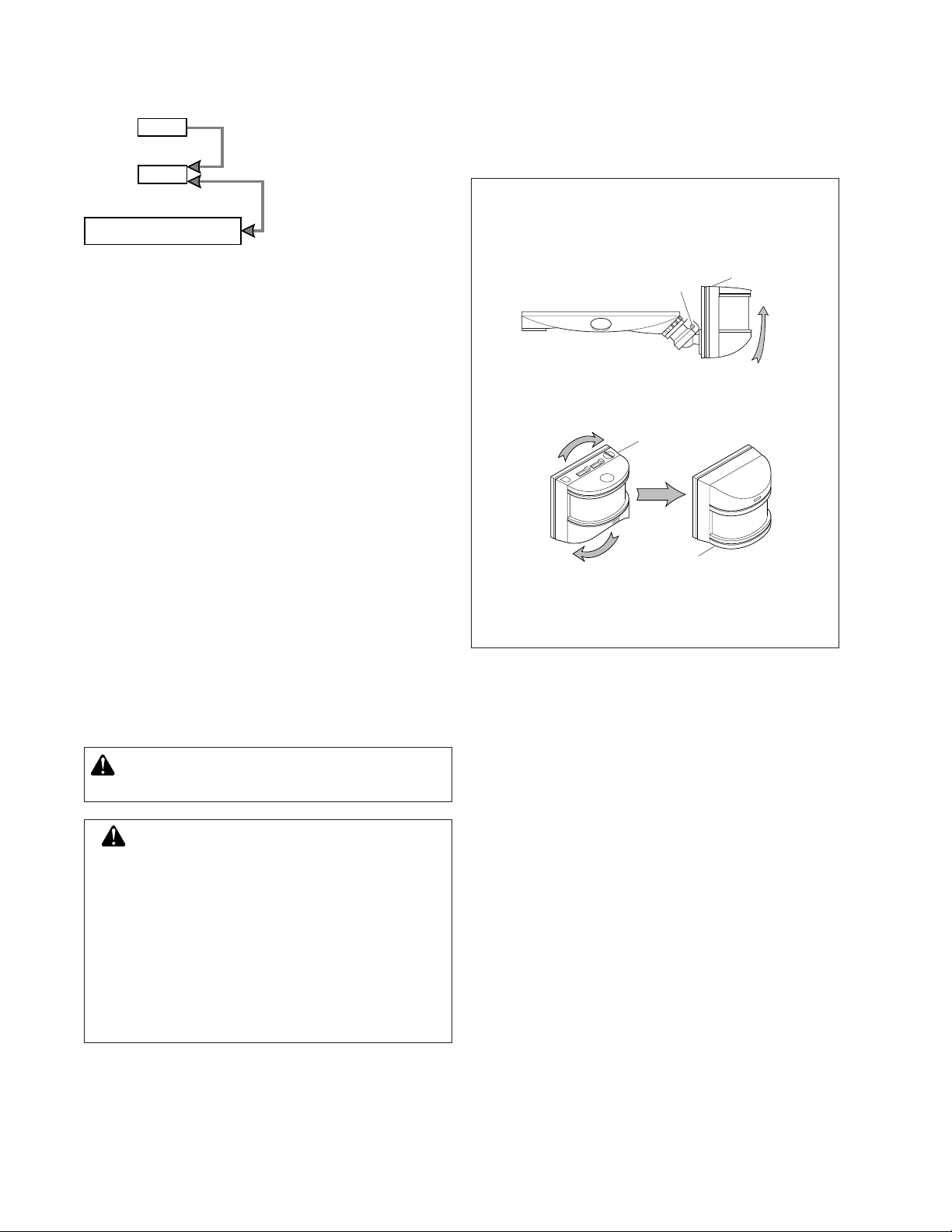

For under eave installation, the sensor head must
be rotated as shown in the next two steps for proper

operation and to avoid the risk of electrical shock.

For eave mount only:
❒ Swing the sensor head towards the clamp

screw joint.

Clamp Screw

❒ Rotate the sensor head clockwise 180° so the

controls face down.

Controls

Controls

Controls

INSTALLATION

For easy installation, select an existing light with a wall
switch for replacement.

For best performance, mount the fixture about 8 ft. (2.4
m) above the ground.
than 8 ft. (2.4 m), aiming the sensor down will reduce
coverage distance.

CAUTION: Keep the sensor at least 2" (51 mm)

away from the bulbs.

CAUTION: To Avoid Fire Or Burn Hazards:

• Allow fixture to cool before touching. The bulb and
the fixture operate at high temperatures.

• Keep fixture at least 2" (51 mm) from combustible
materials. Do not aim at objects closer than 3' (1 m).

• Use only T4 100W (max.), G8 tungsten halogen
bi-pin 120 VAC bulbs.

NOTE:

If fixture is mounted higher

If the sensor pops out of the ball joint, loosen the
clamp screw and push the sensor back into the ball
joint. Tighten the clamp screw when done.

Bulb Installation

NOTE: When re-lamping, turn power off and let the

fixture cool.
❒ To remove lamp shade, loosen set screw 2 full

turns with a small flat-head screwdriver. Turn shade
counterclockwise and remove.

❒ To remove bulb, pull straight out of fixture.
❒ To replace bulb, firmly push bulb pins into lamp

socket until completely seated.

❒ To reinstall lamp shade, place shade on fixture and

align notches on shade with tabs on fixture. Turn
clockwise. Tighten set screw firmly.

2

598-1346-00

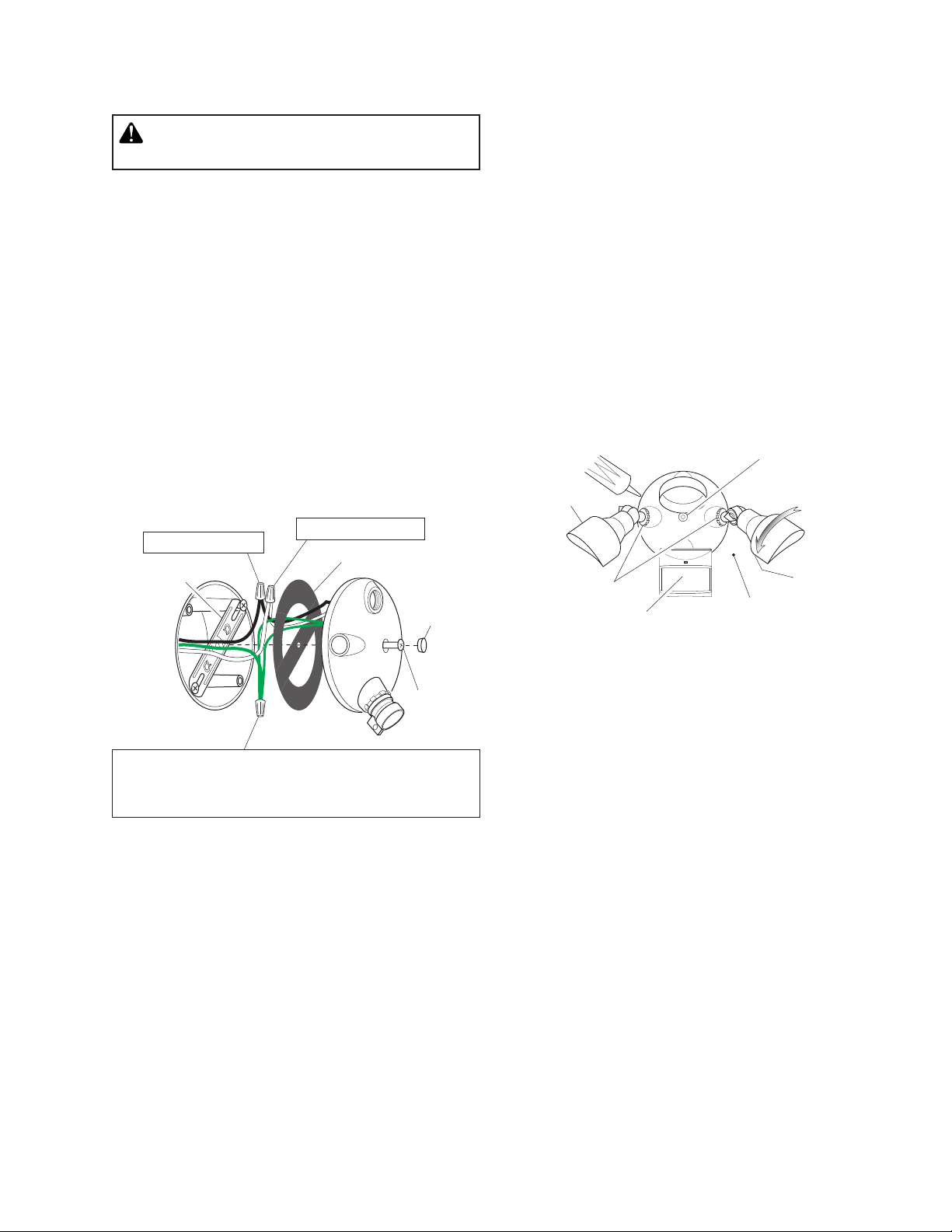

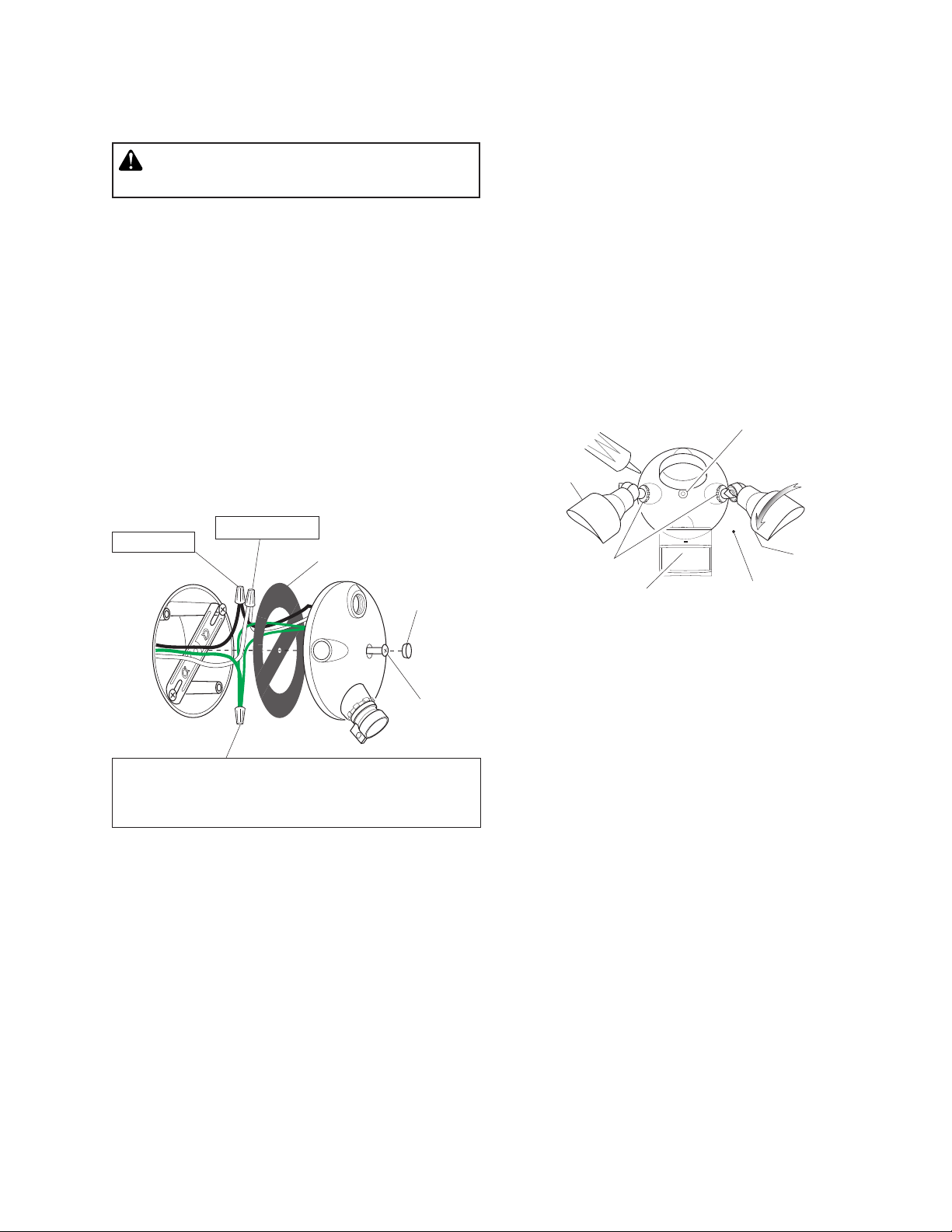

Wire the Light Control

WARNING: Turn power off at circuit breaker

or fuse.

❒ Remove the existing light fixture.
❒ Install mounting strap to junction box using screws

appropriate for your junction box.

❒ The plastic hanger can be used to hold the fixture

while wiring. The small end of the plastic hanger
can be threaded through the hole in the center of
the cover plate. The small end then goes into one
of the slots on the mounting strap.

❒ Thread all fixture wires through the large holes in

the gasket as shown.

❒ Connect the junction box wires to the light fixture

wires as shown. Twist together and secure with
wire connectors.

Mount the Light Control

❒ Place the mounting bolt through the front of the

junction box cover. Push the small gasket hole over
the mounting screw.

❒ Make sure the wire connectors and wires are inside

the junction box. Align the mounting screw with the
center hole in the mounting strap. Secure the fixture
to the mounting strap.

❒ Push the rubber plug firmly into place.
❒ If not installed on a weatherproof box, caulk the

wall plate and mounting surface with silicone.

Push the Rubber Plug
over the Mounting Screw.

Lamp Shade

White to White

Black to Black

Connect any fixture ground wire(s) to the junction
box ground wire.

Gasket

Rubber Plug

Mounting

Bolt

Lock Nuts

Lens

❒ Adjust the lamp holders by loosening the lock nuts

but do not rotate the lamp holders more than 180°
from the factory setting.

❒ Adjust lamp shades by loosening the set screws

several turns, turn shades counterclockwise and
remove. Reinstall the shades in the desired position
and tighten set screws.

Keep lamps at
least 2" (51 mm)
from the sensor.

Set Screw

598-1346-00

3

MAX

MIN

RANGE

ON-TIME

DUAL BRITE™

TEST 1 5 20

MINUTES

OFF

3

6

DUSK TO

DAWN HOUR

B

O

O

S

T

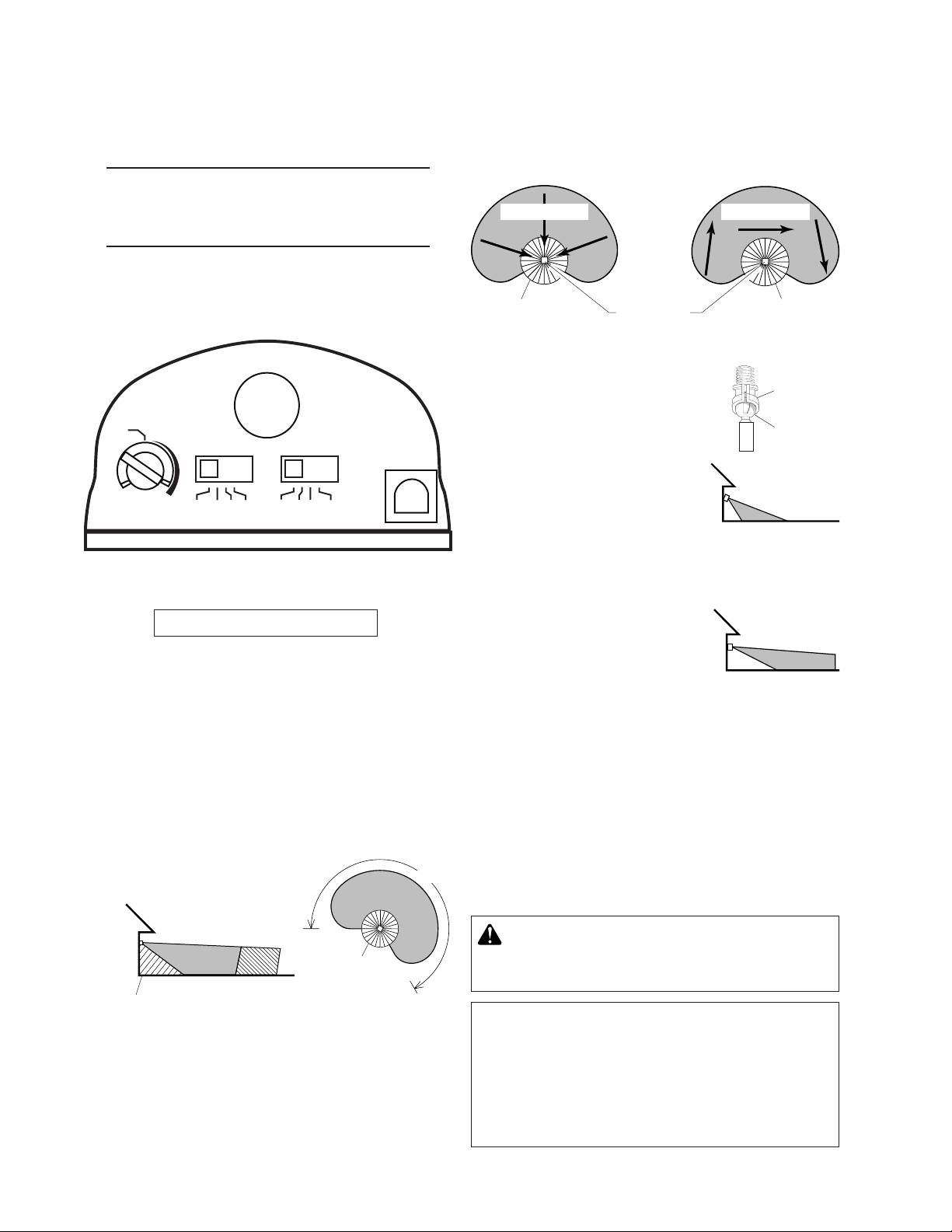

TEST AND ADJUSTMENT

❒ Turn on the circuit breaker and light switch.

NOTE: Sensor has a 1 1/2 minute warm up period

before it will detect motion. When first turned
on, wait 1 1/2 minutes.

❒ Turn the RANGE control to the medium position

(halfway between MIN and MAX), DualBrite® to OFF,
and the ON-TIME control to the TEST position.

NOTE:

If fixture is mounted higher than 8 ft. (2.4 m), aiming
the sensor down will reduce coverage distance.
The detector is less sensitive to motion directly towards it.

Motion

D

ualZone™

Sensor

Motion

D

ualZone™

Least Sensitive Most Sensitive

Bottom of Sensor

Avoid aiming the control at:

• Objects that change temperature rapidly, such as

heating vents and air conditioners. These heat
sources could cause false triggering.

• Areas where pets or traffic may trigger the control.

• Nearby large, light-colored objects reflecting light

may trigger the shut-off feature. Do not point other
lights at the sensor.

240°

❒ Loosen the clamp screw in the

sensor ball joint and gently
rotate the sensor.

❒ Walk through the coverage

area noting where you are
when the lights turn on (also,

Clamp
Screw

Ball
Joint

the LED will flash several times
when motion is detected). Move
the sensor head up, down, or
sideways to change the cover­age area. Keep the sensor at

least 2" (51 mm) away from

Aim Sensor

Down for Short

Coverage

the bulbs.

❒ Adjust the RANGE as needed.

RANGE set too high may
increase false triggering.

❒ Secure the sensor head by

tightening the clamp screw.

Do not overtighten the screw.

Aim Sensor

Higher for Long

Coverage

❒ Set the amount of TIME you want the lights to stay

on after motion is detected (1, 5, or 20 minutes).

❒ Set the DualBrite® switch to the amount of time

after dusk you want the lights on at low level (Off,
3, 6 Hrs., Dusk-to-Dawn).

8 ft.

(2.4 m)

DualZone™

70 ft. 100 ft.

ualZone™

D

(21 m) (30.5 m)
Boosted

Maximum
Maximum Range Coverage Angle

WARNING - Risk of fire. Do not aim the bulbs

at a combustible surface within 3 ft. (1 m).

NOTE: DualZone™ is a new zone of detection which

was added as an option to select Heath®/Zenith motion
sensing products. This feature adds a zone of detec­tion under the motion sensor. DualZone™ requires
no additional adjustment and operates in conjuction
with the forward-looking sensor.

4

598-1346-00

SPECIFICATIONS

Range . . . . . . . . . . . . Up to 70 ft. (21 m); 100 ft.

(30.5 m) with Range Boost.
[var ies wit h su rrou ndin g

temperature]

Sensing Angle . . . . . . Up to 240°

Electrical Load . . . . . . Up to 300 Watt Maximum Tung-

sten [Up to 100 Watt Maximum

each lamp holder].
Power Requirements . 120 VAC, 60 Hz

Operating Modes . . . . TEST, AUTO and MANUAL

MODE

TROUBLESHOOTING GUIDE

SYMPTOM POSSIBLE CAUSE
Lights will not come on.

Lights come on in daylight.

Lights come on for no ap­parent reason.

Lights turn off too late in
Dusk-to-Dawn setting

Lights stay on
continuously.

Lights flash on and off.

Lights flash once, then stay
off in Manual Mode.

1. Light switch is turned off.

2. Light is loose or burned out.

3. Fuse is blown or circuit breaker is turned off.

4. Daylight turn-off is in effect

5. Incorrect circuit wiring, if this is a new installation.

6. Re-aim the sensor to cover desired area.

1. Light control may be installed in a relatively dark location.

2. Light control is in Test.

1. Light control may be sensing small animals or automobile traffic

2. Range is set too high.

3. D

ualBrite

1. Sensor is in a relatively dark location.

1. A lamp is positioned too close to the sensor or pointed at nearby objects that cause heat
to trigger the sensor. (Reposition the lamp away from the sensor or nearby objects).

2. Light control is pointed toward a heat source like an air vent, dryer vent, or brightly-painted
heat-reflective surface. (Reposition sensor. Reduce Range).

3. Light control is in Manual Mode.

1. Heat or light from the lamps may be turning the light control on and off.
the lamps away from the sensor).

2. Heat being reflected from other objects may be affecting the sensor.
sor).

3. Light control is in the Test mode and warming up.

conditions. Turn Boost off.)

1. Sensor is detecting its own lights.

relatively dark.)

®

Timer is on.

Time Delay . . . . . . . . 1, 5, 20 minutes

DualBrite® Timer . . . . Off, 3, 6 hours, Dusk-to-Dawn

Replacement lamp . . . T4, 100W maximum G8 halogen

bi-pin 120 VAC

HeathCo LLC reserves the right to discontinue prod­ucts and to change specifications at any time without
incurring any obligation to incorporate new features in
products previously sold.

(recheck after dark).

(Set control switch to an ON-TIME position).

(re-aim sensor).

(Reduce Range).

(Relocate sensor, or use 3 hr or 6 hr setting.)

(Switch to Auto.)

(Reposition

(Reposition sen-

(Flashing is normal under these

(Reposition lamps to keep area below the sensor

598-1346-00

5

TECHNICAL SERVICE

Please call 1-800-858-8501 (English speaking only) for assistance before returning

product to store.

If you experience a problem, follow this guide. You may also want to visit our Web site at: www.hzsupport.com.
If the problem persists, call* for assistance at 1-800-858-8501 (English speaking only), 7:30 AM to 4:30 PM
CST (M-F). You may also write* to:

HeathCo LLC
P.O. Box 90045, Bowling Green, KY 42102-9045
ATTN: Technical Service

* If contacting Technical Service, please have the following information available: Model Number, Date of Pur­chase, and Place of Purchase.

No Service Parts Available for this Product

TEN YEAR LIMITED WARRANTY

This is a “Limited Warranty” which gives you specific legal rights. You may also have other rights which vary from
state to state or province to province.
For a period of ten years from the date of purchase, any malfunction caused by factory defective parts or
workmanship will be corrected at no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs,
batteries, and other expendable items are not covered by this warranty. Unauthorized service or modifica­tion of the product or of any furnished component will void this warranty in its entirety. This warranty does
not include reimbursement for inconvenience, installation, setup time, loss of use, unauthorized service, or
return shipping charges.
This warranty covers only HeathCo LLC assembled products and is not extended to other equipment and
components that a customer uses in conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED,
INCLUDING ANY WARRANTY, REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT
THE PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF
ALL SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL
BE NO LIABILITY ON THE PART OF HEATHCO LLC FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS OR PROF­ITS, WHETHER OR NOT FORESEEABLE. Some states or provinces do not allow the exclusion or limitation
of incidental or consequential damages, so the above limitation or exclusion may not apply to you. Please
keep your dated sales receipt, it is required for all warranty requests.

6

598-1346-00

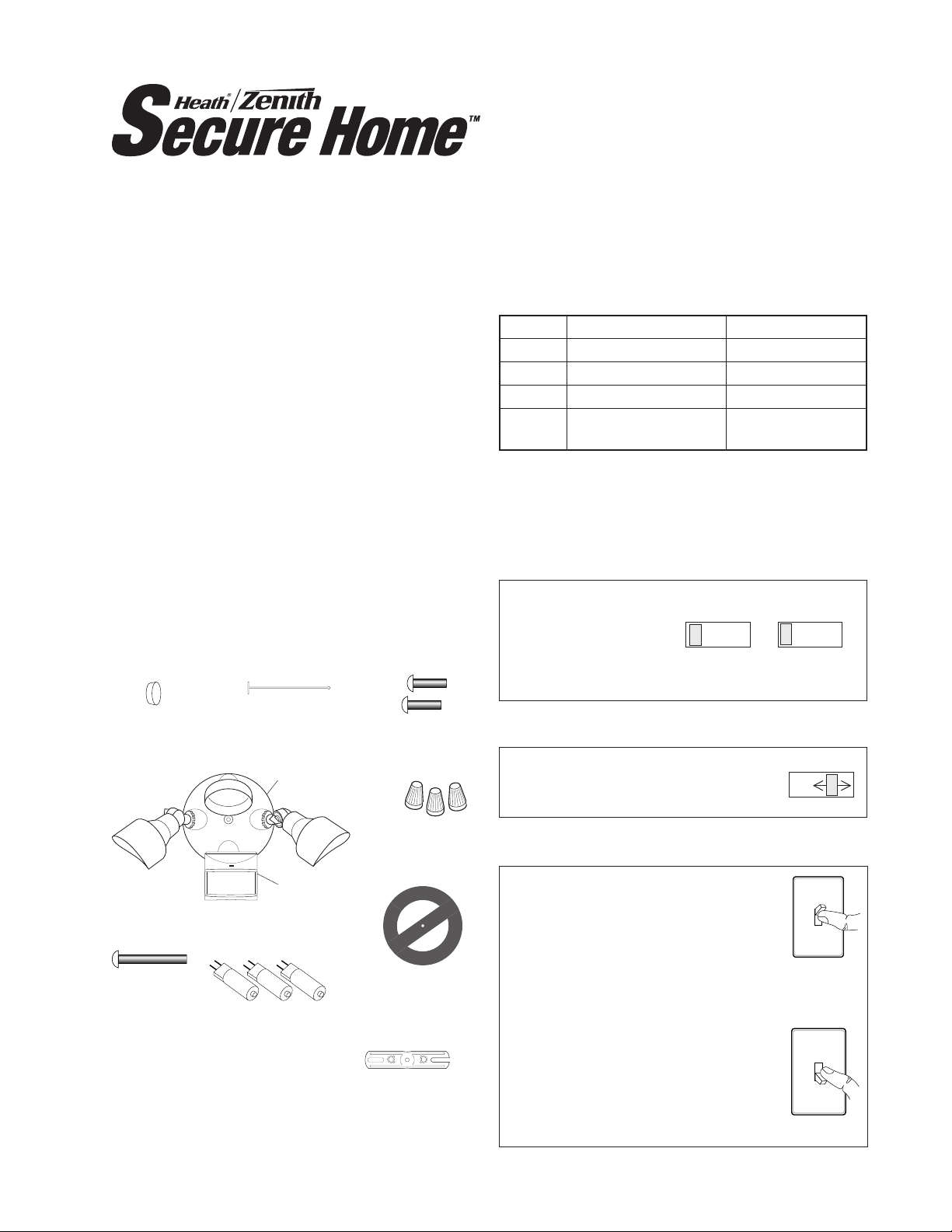

Luz Detectora de
Movimiento con Tres
Bombillas Halógenas

ualBrite

D

Modelo 5598

• Tecnología DualZone™.

• Prende la luz cuando detecta movimiento.

• Apaga la luz automáticamente.

• Bulb Saver™ - Prolonga la vida de la bombilla hasta
4 veces con respecto a las bombillas estándar. Las
bombillas alcanzan la brillantez total en menos de 2
segundos.

• Temporizador luz de dos niveles, DualBrite

• La fotocélula mantiene la luz apagada durante el día.

• LED indica que se ha detectado movimiento (durante
el día o la noche).

Este paquete tiene:

®

Características

®

Requisitos

• El Control de Luz requiere 120 VCA.

• Para usar el Sobrecontrol Manual, conecte el control
con un interruptor.

• Algunos códigos requieren instalación por un

electricista calificado.

• Se recomienda usar este producto con el empaque
provisto y con una caja de empalme marcada para
uso en lugares húmedos.

FUNCIONAMIENTO

Fase: Tiempo de encendido: Trabaja: día noche

Prueba
Autom.
Manual
Adorno

*Se pone en Automático al amanecer.

Cuando lo prenda por primera vez espere 1 1/2 minutos
hasta que el circuito se calibre.

Ponga el interruptor de
tiempo (ON-TIME), al
fondo del detector, en
la posición de prueba
(TEST) y DualBrite® a
apagado (OFF).

5 segundos x x

1, 5, 20 minutos x

Hasta el amanecer* x

3, 6 hrs, hasta el ama-

necer

Para PRUEBA:

ON-TIME

TEST 1 5 20

DualBrite

Off 3 6 Dusk to
Dawn

x

®

Enchufe de

caucho

Control de luz

1 perno

Colgador plástico

Placa cubertora

Detector

3 Bombillas

Halógenas

(instaladas)

6 tornillos

(3 dimensiones)

3 conectores

de alambre

Empaquetadura

Lámina de montaje

Para AUTOMATICO:

Ponga el control de tiempo (ON­TIME) en la posición de 1, 5 ó 20
minutos.

Para MODO MANUAL:

El modo manual funciona sólo por la
noche porque la luz del día pone al
detector en modo AUTOMATICO.

Apague el interruptor por un segundo
y vuélvalo a prender.

El modo manual funciona sólo
cuando el interruptor de tiempo (ON­TIME) está en la posición de 1, 5 ó
20 minutos.

ON-TIME

TEST 1 5 20

1 segundo

APAGADO

luego...

...préndalo.

598-1346-00

© 2008 HeathCo LLC 598-1346-00 S

7

Resumen de las modalidades

PRUEBA

AUTOM.

MODO

MANUAL

del interruptor

Mueva el interruptor de

tiempo (ON-TIME) a 1, 5 ó 20

minutos

Apague el interruptor por

un segundo y préndalo

de nuevo

* Si se confunde mientras cambia de fases, apague

la electricidad por un minuto y préndala de nuevo.
Después del tiempo de calibración el control estará
en fase AUTO(MATICA).

Para instalar debajo de un alero, se debe girar el
cabezal del detector, como se muestra en los dos

próximos pasos, para un funcionamiento correcto y
para evitar el riesgo de electrocución.

Sólo para montaje eléctrico:
❒ Gire la cabeza del detector hacia la unión del

tornillo sujetador.

Tornillo Sujetador

❒ Entonces gire la cabeza del detector hacia la

derecha por 180° hasta que los controles miren
hacia abajo.

Controles

La luz se prende con media brillantez por el tiempo
escogido después del atardecer (apagado, 3 hr., 6
hrs., hasta el amanecer). Si escoge OFF (APAGADO)
deshabilita esta función. Las funciones que detectan
movimiento continuarán funcionando como se des­criben en este manual. Si detecta movimiento, la luz
se prende con todo su resplandor por el tiempo de
duración o de ON-TIME (1, 5 ó 20 minutos) y luego
regresa a media luz.

Para una fácil instalación escoja una luz con un
interruptor de pared.

Para un mejor funcionamiento, instale el aparato a casi

2.4 m del suelo. NOTA: Si el aparato está instalado a
más de 8 pies (2,4 m), si se apunta el detector hacia
abajo se reducirá la distancia de cobertura.

Luz De Dos Niveles (DualBrite®)

INSTALACION

CUIDADO: Mantenga al detector por lo menos

a 51 mm de las lámparas.

CUIDADO: Para evitar los peligros de incen-

dio o quemazón:

• Deje que el elemento se enfríe antes de tocarlo.
La bombilla y el elemento funcionan a altas tem­peraturas.

• Mantenga al elemento por lo menos a 51 mm de
los materiales combustibles. No lo apunte hacia
objetos que estén más cerca de 1 m.

• Cambie sólo con bombillas T4 halógenas, G8 de
dos clavijas de 120 VCA y de 100W (Máx.).

Controles

Controles

Si el detector se sale de la unión esférica, afloje el
tornillo sujetador y empuje el detector hacia dentro
de la unión esférica. Apriete el tornillo sujetador
cuando termine.

Instalación y Cambio de la Bombilla

NOTA: Cuando cambie la bombilla, apague la energía

y deje que el aparato se enfríe.
❒ Para quitar la pantalla de la lámpara afloje el tornillo

prisionero dando 2 giros completos con un pequeño
destornillador de cabeza plana. Gire la pantalla
hacia la izquierda y quítela.

❒ Para quitar la bombilla, hálela derecho hacia afuera

del aparato.

❒ Para cambiar la bombilla, empuje los conectadores

de la bombilla en el enchufe de la lámpara. Asegúre­se que la bombilla esté correctamente asentada.

❒ Para reinstalar la pantalla de la lámpara coloque la

pantalla sobre el aparato y alinee las muescas de
la pantalla con las aletas del aparato. Gire hacia la
derecha. Ajuste bien el tornillo prisionero.

8

598-1346-00

Conecte El Control De Luz

ADVERTENCIA: Desconecte la energía en el

disyuntor.

❒ Quite el aparato de luz existente.
❒ Instale la lámina de montaje a la caja de empalme

usando tornillos apropiados para la caja de empal­me.

❒ Se puede usar el colgador plástico para sostener

el aparato mientras se instala el cableado. El ex­tremo pequeño del colgador se puede pasar por
el agujero en el centro de la placa cubertora. El
extremo pequeño va luego dentro de las ranuras
de la lámina de montaje.

❒ Pase todos los cables del aparato por los agujeros

grandes del empaque, como se muestra.

❒ Conecte los cables de la caja de empalme con

los cables del aparato de luz, como se muestra.
Tuérazalos juntos y asegúrelos con un conector
de cables.

Negro a negro

lámina de

montaje

Blanco a blanco

Empaquetadura

Enchufe de

caucho

Instale El Control De Luz

❒ Ponga el perno de montaje a través del frente de

la tapa de la caja de empalme. Empuje el agujero
pequeño de la empaquetadura sobre el tornillo de
montaje.

❒ Asegúrese de que los conectores de cable y los

cables estén dentro de la caja de empalme. Alinee
el tornillo de montaje con el agujero central de la
lámina de montaje. Asegure el aparato a la lámina
de montaje.

❒ Empuje el tapón de caucho firmemente hasta que

encaje.

❒ Si no se usó una caja de empalme en un lugar

húmedo, calafatee la superficie de montaje de

la placa de la pared con un sellador de silicona
contra la intemperie.

Presione el tapón de caucho por
sobre el tornillo de montaje.

Pantalla de
lalámpara

Tornillo

Contratuercas

Placa translúcida

Mantenga las
lámparas por lo
menos a 51 mm
del detector.

de fijación

Perno de

montaje

Conecte los alambres del aparato, propuestos
para conexio'n a tierra, a la conexio'n a tierra de
la caja de enpalme.

❒ Ajuste los portalámparas aflojando las contratuercas

y/o los tornillos de fijación, pero no los gire más de
180° de la calibración hecha en fábrica.

❒ Acomode las pantallas de las lámparas aflojandolos

tornillos de fijación con unas cuantas vueltas,gire las
pantallas hacia la derecha y quítelas. Póngalas de
nuevo en la posición que desee yajuste los tornillos
de fijación.

598-1346-00

9

MAX

MIN

RANGE

ON-TIME

DUAL BRITE™

TEST 1 5 20

MINUTES

OFF

3

6

DUSK TO

DAWN HOUR

B

O

O

S

T

PRUEBA Y AJUSTE

❒ Prenda el cortacircuitos y el interruptor de luz.

NOTA: El detector tiene un período de cerca de 1 1/2

minutos de calentamiento antes de detectar
movimiento. Cuando lo prenda por primera
vez, espere 1 1/2 minutos.

❒ Gire el control de ALCANCE (RANGE) a la posición

media (entre MIN y MAX), DualBrite® a OFF, y el
control de DURACIÓN (ON-TIME) a la posición de
PRUEBA (TEST).

NOTA: Si el aparato está instalado a más de 8 pies (2,4
m), si se apunta el detector hacia abajo se reducirá la
distancia de cobertura.
El detector es menos sensible del movimiento que se
dirige hacia él.

Movimiento

Movimiento

Detector

ualZone™

D

DualZone™

Lo menos sensible Lo más sensible

Parte de abajo del detector

Evite apuntar el control hacia:

• Objetos que cambien rápidamente de temperatura

tales como ductos de calefacción y acondiciona-
dores de aire. Estas fuentes de calor pueden causar
falsas alarmas.

• Areas donde animales domésticos o el tráfico

puedan activar el control.

• Los objetos grandes cercanos y de colores res-
plandecientes que reflejan la luz del día pueden
hacer que el detector se apague. No apunte otras
luces hacia el detector.

8 pies
(2.4 m)

70 pies

(21 m)

DualZone™

30.5 m

(Aumento de

Distancia)

Angulo de
Alcance Máximo Cobertura Máxima

Dual­Zone™

240°

❒ Afloje el tornillo sujetador en la

unión esférica y gire despacio
el detector.

❒ Camine por el área a prote-

gerse y dése cuenta dónde
está cuando se prende la luz

Tornillo
Sujetador

Unión
Esférica

(además, el LED destellará
varias veces cuando se detecta
movimiento). Mueva la cabeza
del detector hacia arriba, hacia
abajo o hacia los lados para
cambiar el área de protección.

Mantenga al detector por lo

Apunte el

detector hacia

abajo para poca

cobertura
menos a 2 pulgadas (51 mm)
de las lámparas.

❒ Fije la sensibilidad (RANGE)

como necesite. Demasiada
sensibilidad puede aumentar
las falsas alarmas.

❒ Asegure la puntería de la ca-

Apunte el

detector más

arriba para

mayor cobertura

beza del detector ajustando el tornillo sujetador.

No lo apriete demasiado.

❒ Fije el período de tiempo (ON-TIME) que la luz debe

quedarse prendida después de detectar movimiento
(1, 5 ó 20 minutos).

❒ Para una iluminación ornamental de baja intensidad,

ponga el interruptor de DualBrite® en la posición de 3,
6, ó del Dusk-to-Dawn (atardecer-al-amanecer).

ADVERTENCIA: Riesgo de incendio. No apunte
las lámparas a superficies combustibles dentro
de un 3 pies (1 m).

NOTA: DualZone™ es una nueva zona de detección

que fue añadida como una opción para escoger los
productos detectores de movimiento Heath®/Zenith.
Esta característica añade una zona de detección
debajo del detector de movimiento. DualZone™ no
requiere ningún ajuste adicional y funciona junto con
el detector que mira hacia adelante.

10

598-1346-00

ESPECIFICACIONES

Alcance . . . . . . . . . . . Hasta 21 m, Aumento de Dis-

tancia prendido. Hasta 30.5 m,
Aumento de Distancia apagado.
(varía con la temperatura del

medio ambiente).
Angulo de detección . Hasta 240°

Carga Eléctrica . . . . . Hasta 300 Vatios Máximo de

luz incandescente halógeno

(Hasta100 Vadios Mázimo por

cada portalámparas)
Requisitos de Energía 120 VCA, 60 Hz
Fases de Operación . PRUEBA, AUTOMATICO y

MODO MANUAL

GUIA DE INVESTIGACION DE AVERIAS

SINTOMA POSIBLE CAUSA
La luz no se enciende.

La luz se prende durante
el día.

La luz se prende sin ningu­na razón aparente.

La luz se apaga muy tarde
en la calibración del Ano­checer al Amanecer.

La luz se queda prendida
continuamente.

La luz se prende y se
apaga.

La luz se prende una vez y
luego permanece apagada
en la fase Manual.

1. El interruptor de luz está apagado.

2. El faro está flojo o fundido.

3. El fusible está quemado o el cortacircuitos está apagado.

4. La desconexión de luz del día está en efecto.

5. Alambrado incorrecto, si ésta es una nueva instalación.

6. Apunte de nuevo el detector para cubrir las áreas deseadas.

1. El control de Luz puede estar instalado en un lugar relativamente oscuro.

2. El control de Luz está en fase de Prueba.
de TIEMPO).

1. El control de Luz puede estar detectando animales pequeños o el trásito de automó
viles. (Reapunte el detector).

2. La sensibilidad es demasiado alta.
Distancia).

3. El control tiene prendido el temporizador D

1. El detector se encuentra en un lugar relativamente oscuro.
use la calibración de 3 hrs. ó 6 hrs.).

1. Un faro está colocado demasiado cerca al detector o apunta a objetos cercanos que
hacen que el calor active el detector. (Reposicione la lámpara lejos del detector o de
los objetos cercanos).

2. El control de Luz está apuntando hacia una fuente de calor tal como un conducto de
aire, de secadora o hacia una superficie con pintura brillante y que refleja el calor.
(Reposicione el detector. Apague el Aumento de Distancia).

3. El control de luz está en la Modo Manual. (Cámbiela a Automática).

1. El calor o la luz de las lámparas pueden estar prendiendo y apagando el control de
luz. (Reposicione las lámparas lejos del detector).

2. El calor que se refleja de otros objetos pueden estar afectando al detector. (Reposicione
el detector).

3. El control de luz está en fase de Prueba y calentándose. (El prenderse y apagarse es
normal bajo estas condiciones. Apague el Aumento).

1. El detector está detectando su propia luz.
área debajo del detector relativamente oscura).

Retardo de Tiempo . . 1, 5 ó 20 minutos
Temporizador

DualBrite® . . . . . . . . Apagado, 3, 6 horas, del anocher

al amanecer
Lámpara de

repuesto . . . . . . . . . . . T4, Halógena G8 con clavijas

bipolares de 120VCA y 100

Vatios máximo
HeathCo LLC se reserva el derecho de descontinuar

productos y de cambiar especificaciones a cualquier
momento sin incurrir en ninguna obligación de tener
que incorporar nuevas características en los productos
vendidos con anterioridad.

(Compruébelo al anochecer).

(Fije el interruptor del control a la posición

-

(Reduzca la sensibilidad. Apague el Aumento de

ualBrite

(Reubique las lámparas para mantener el

®

.

(Reubique el detector o

598-1346-00

11

SERVICIO TÉCNICO

Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para pedir ayuda antes

de devolver el producto a la tienda.

Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro sitio Web: www.hzsupport.com. Si
el problema continúa, llame al 1-800-858-8501 (sólo para hablar en inglés), de 7:30 AM a 4:30 PM CST (L-V).
Usted puede también escribir a:
HeathCo LLC
P.O. Box 90045, Bowling Green, KY 42102-9045
ATTN: Technical Service (Servicio Técnico)
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha de
compra y Lugar de compra.

No hay piezas de servicio disponibles para este producto.

GARANTÍA LIMITADA A 10 AÑOS

Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también tener
otros derechos que varían de estado a estado o de provincia a provincia.
Por un período de 10 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes
defectuosas de fábrica o mano de obra será corregido sin cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia, bombi­llas, baterías, u otras partes fungibles no están cubiertas por esta garantía. Los Servicios no autorizados
o modificaciones del producto o de cualquier componente que se provee invalidarán esta garantía en su
totalidad. Esta garantía no incluye reembolso por inconveniencia, instalación, tiempo de instalación, perdida
de uso, servicio no autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por HeathCo LLC y no se extiende a otros equi­pos o componentes que el consumidor usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O SO­BREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE
COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO
EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIREC­TOS, INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ
RESPONSABILIDAD POR PARTE DE HEATHCO LLC POR CUALQUIER DAÑO ESPECIAL, INDIRECTO,
INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NE­GOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión
o limitación de daños incidentales o consecuentes, de modo que la limitación o exclusión arriba indicada
puede que no se aplique a Ud. Por favor guarde su recibo de venta fechado; se lo requiere para cualquier
solicitud de garantía.

12

598-1346-00

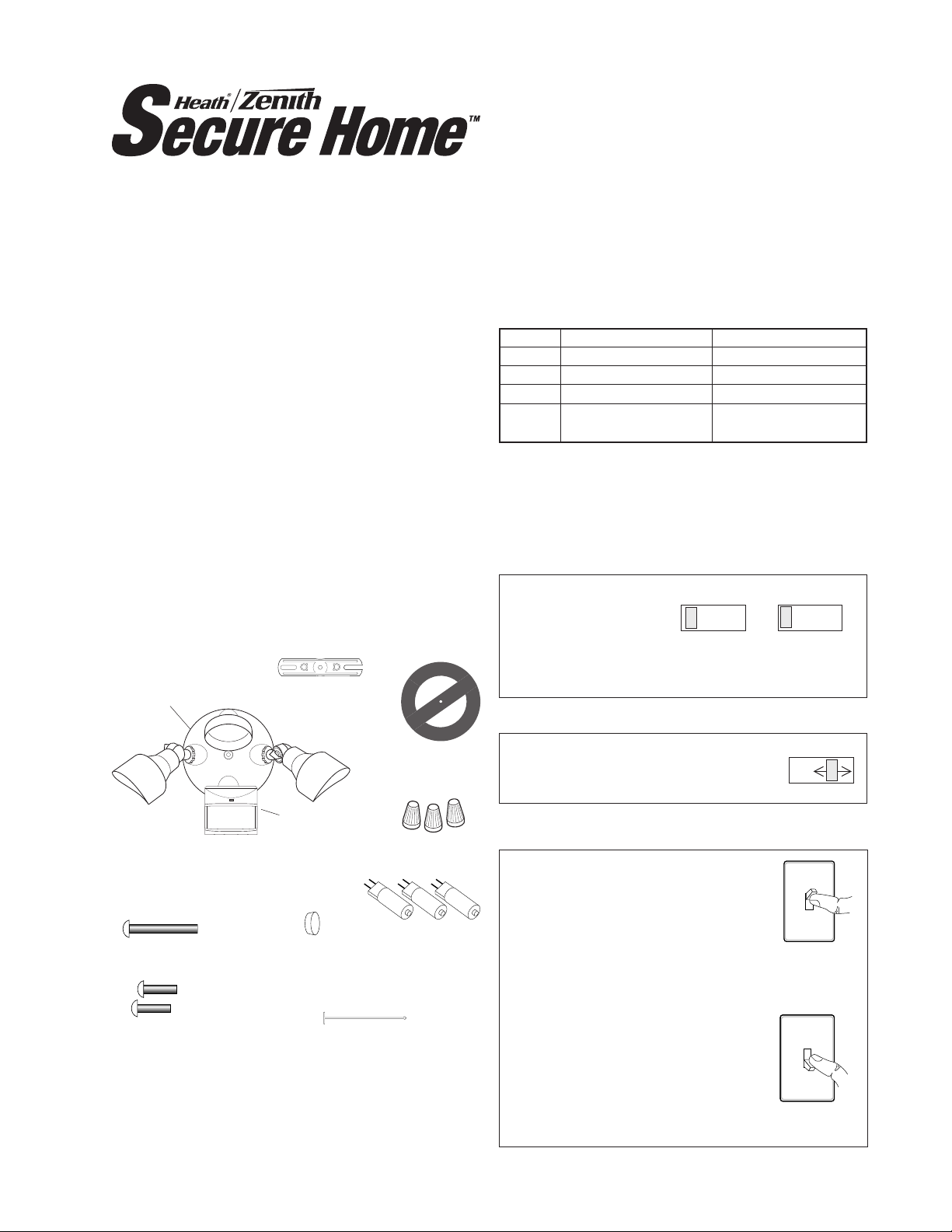

Luminaire DualBriteMD à
triple lampe halogène et
détecteur de mouvements

Exigences

• La commande d’éclairage requiert une source d’ali-

mentation 120V c.a. commandée par un interrupteur
mural.

• Certains codes de bâtiment locaux peuvent exi-

ger que l’installation soit faite par un électricien
qualifié.

• Ce produit est conçu pour être utilisé avec une boîte

de jonction portant une indication d'utilisation possible
en milieu humide.

Modèle 5598

Caractéristiques

• Technologie DualZoneMC.

• Allume l’éclairage lorsqu’un mouvement est détecté.

• Éteint automatiquement l’éclairage.

• Bulb SaverMC - Durée de vie des ampoules jusqu’à 4
fois supérieure aux ampoules standard. Les ampoules
s’allument en moins de 2 secondes pour un éclairage
ultra lumineux.

• Minuterie de DualBriteMD.

• Photocellule qui maintient l’éclairage éteint pendant
la période de lumière du jour.

• La DEL indique qu'un mouvement a été détecté (jour
ou nuit).

Cet emballage comprend:

Plaque

de garde

Commande

d’éclairage

Vis de montage

6 vis incluses

(3 formats)

Bride de montage

Détecteur

Bouchon de
caoutchouc

Crochet en plastique

garniture de

joint

3 serre-fils

3 Ampoules

halogènes

(installées)

FONCTIONNEMENT

Mode: Temps en circuit : En fonction : jour nuit

Essai
Auto
Manuel
Accen­tuation

* Revient au mode automatique au lever du soleil.

Note: Après mise en circuit, attendre enfiron

1 1/2 minute pour que l’étalonnage du circuit soit
complété.

Placer l'interrupteur
de temps en dircuit
(ON-TIME) à la base
du capteur à TEST et
l'interrupteur DualBri-

MD

te

à OFF.

Amener l’interrupteur de temps en
circuit (ON-TIME) à la position cor­respondant à 1, 5 ou 20 minutes.

Le mode manuel ne fonctionne
que la nuit parce que la lumière
du jour remet le capteur en
mode AUTO.

Mettre l’interrupteur hors
circuit pendant une seconde,
plus en circuit pour alterner
entre les modes AUTO et
MANUEL.

Le mode manuel ne fonctionne
que lorsque l’interrupteur
ON-TIME est aux positions
1, 5 ou 20.

5 Secondes x x

1, 5 ou 20 Min x

au choix, amanecer* x

3, 6 h jusqu’à l’aurore x

ESSAI

ON-TIME

TEST 1 5 20

AUTOMATIQUE

DualBrite

Off 3 6 Dusk to
Dawn

®

ON-TIME

TEST 1 5 20

PRIORITÉ MANUELLE

hors circuit pen­dant 1 seconde,

puis ...

... à nouveau

en circuit

598-1346-00

© 2008 HeathCo LLC 598-1346-00 F

13

PRIORITÉ MANUELLE

AUTO

TEST

Résumé du mode de commutation

Placer l’interrupteur ON-TIME
à 1, 5 ou 20 minutes

Pour l'installation sous avant-toit, la tête du détecteur
doit être tournée comme indiqué aux deux étapes ci-

dessous pour assurer le bon fonctionnement et éviter
les risques de choc électrique.

Mettre l’interrupteur
hors circuit pendant
une seconde, puis le
remettre en circuit*

* Si vous ne savez plus dans quel mode se trouve l’ap

pareil, couper l’alimentation pendant une minute puis
la rétablir. Après le temps d’étalonnage, la commande
reviendra au mode AUTO.

Minuterie DualBrite

La lumière s'allume à mi-intensité pour le temps choisi
après le crépuscule [Off (hors circuit) 3h, 6h, jusqu'à
l'aurore]. Pour désactiver cette fonction, placez le com­mutateur à OFF. La fonction de détection de mouvement
continuera toutefois de fonctionner tel que décrit dans ce
guide. Si un mouvement est détecté, la lumière s'allume
à pleine intensité pour le temps (ON-TIME) choisi (1,5
ou 20 minutes), puis revient en mode faible intensité.

MD

INSTALLATION

Pour faciliter l’installation, choisir un appareil d’éclairage
devant être remplacé et qui est déjà commandé par un
interrupteur.
Pour assurer un rendement optimum, monter le luminaire
à environ 2,4 m au-dessus du sol. NOTE : Lorsque le
luminaire est installé à une hauteur supérieure à 8 pi
(2,4 m), le fait de diriger le détecteur vers le bas réduit
la portée de la couverture.

AVERTISSEMENT: Ne pas permettre au

détecteur d’être à moins de 51 mm des lampes.

AVERTISSEMENT: Pour éviter les risques

de brûlure ou d'incendie

• Laisser l’appareil refroidir avant de le toucher.
L’ampoule et l’appareil fonctionnent à haute tem­pérature.

• Garder l’appareil à au moins 51 mm des matériaux
combustibles. Ne pas pointer vers des objets à
moins de 1 m.

• Utilisez seulement des lampes halogène au tungs­tène 120 V, de 100 W maximum, de type G8, T4,
à deux broches.

Pour montage sous avant-toit seulement:
❒ Faire pivoter la tête du détecteur en direction du

joint à vis de blocage.

-

❒ Puis faire pivoter le détecteur sur 180° de façon

que les commandes soient tournées vers le bas.

Si le détecteur sort de la rotule, desserrer la vis de
blocage et ré-insérer le détecteur dans la rotule et
resserrer la vis.

Vis De Blocage

Commandes

Commandes

Commandes

Installation De L’ampoule

NOTE: Avant de remplacer une ampoule, couper l'ali-
mentation et attendre que l'appareil refroidisse.

❒ Pour enlever l’abat-jour, desserrer la vis de blocage

sur 2 tours complets avec un petit tournevis à tête
plate. Tourner l’abat-jour dans le sens antihoraire
et l’enlever.

❒ Pour retirer l’ampoule, tirer celle-ci directement hors

du luminaire.

❒ Pour remplacer une lampe, poussez fermement sur

la lampe pour enfoncer les broches dans la douille,
jusqu’à ce que la lampe soit bien enfoncée.

❒ Pour replacer l’abat-jour, placer celui-ci sur le

luminaire et aligner les fentes de l’abat-jour avec
les pattes du luminaire. Serrer solidement la vis de
blocage.

14

598-1346-00

Câblage De La Commande

D’Éclairage

MISE EN GARDE : Coupez l’alimentation au

disjoncteur ou au fusible.

❒ Enlever l’appareil d’éclairage existant.
❒ Installer la bride de montage sur la boîte de jonction

avec les vis appropriées.

❒ Le crochet en plastique peut peut servir à supporter

le luminaire pendant le câblage. Le petit bout du
crochet en plastique peut être inséré dans le trou
au centre de la plaque de couverture. Ensuite, le
petit bout est inséré dans une des fentes de la barre
de montage.

❒ Faire passer les fils de l’appareil d’éclairage par

les grosses ouvertures de la garniture, comme
montré.

❒ Raccorder les fils de la boîte de jonction aux fils de

l’appareil d’éclairage. Les torsader ensemble et les
fixer avec un serre-fils.

Montage De La Commande

D’Éclairage

❒ Insérer la vis de montage dans le trou du couvercle

de la boîte de jonction. Pousser le petit trou de la
garniture sur la vis de montage.

❒ S’assurer que les serre-fils et les fils se trouvent

à l’intérieur de la boîte de jonction. Aligner la vis
de montage sur le centre du trou de la bride de
montage. Fixer l’appareil à la bride de montage.

❒ Poussez le bouchon de caoutchouc fermement en

place.

❒ Si le boîtier n'est pas étanche aux intempéries,

calfeutrer la plaque murale et la surface de
montage avec un scellant silicone.

Pousser le capuchon de caoutchouc
sur la vis de montage.

Abat-jour

noir / noir

blanc / blanc

Garniture de joint

Bouchon de
caoutchouc

Vis de

montage

Raccorder le(s) fil(s) de terre du luminaire et la
vis de terre de la plaque de garde au fil de terre
de la boîte de jonction.

Vis de

Contre écrous

Lentille

❒ Régler les douilles de lampe en desserrant les

contre-écrous, mais ne pas faire tourner les douilles
de lampe de plus de 180° par rapport au réglage
d’usine.

❒ Régler les abat-jour en desserrant les vis de

blocagesur plusieurs tours, tourner les abat-jour
dans lesens contraire des aiguilles d’une montre
et lesenlever. Replacer les abat-jour à la position
désiréeet resserrer les vis de blocage.

Laisser au moins 51 mm
entre les lampes et le
détecteur.

blocage

598-1346-00

15

MAX

MIN

RANGE

ON-TIME

DUAL BRITE™

TEST 1 5 20

MINUTES

OFF

3

6

DUSK TO

DAWN HOUR

B

O

O

S

T

ESSAIS ET RÉGLAGES

❒ Mettre en circuit le disjoncteur et l’interrupteur

d’éclairage.

NOTE: Le capteur doit se réchauffer 1 1/2 minute avant

de pouvoir détecter le mouvement. Lorsque
l’appareil est mis en circuit, attendre 1 1/2
minute.

❒ Placez le bouton RANGE en position médiane (à

mi-chemin entre MIN et MAX), le bouton DualBriteMD
à OFF et le bouton ON-TIME à TEST.

NOTE : Lorsque le luminaire est installé à une hauteur
supérieure à 8 pi (2,4 m), le fait de diriger le détecteur
vers le bas réduit la portée de la couverture.
Le détecteur est moins sensible au mouvement dans
sa direction.

Mouvement

DualZone

MC

Détecteur

Mouvement

DualZone

MC

Le moins sensible Le plus sensible

Bas du détecteur

Éviter de pointer l’appareil:

• en direction d'objets dont la température change ra-

pidement, tels que des bouches d'air chaud et des
climatiseurs. De telles sources de chaleur peuvent
provoquer des déclenchements intempestifs.

• vers des endroits où des animaux, des véhicules ou
des passants peuvent déclencher la commande.

• sur de grands objets clairs à proximité qui réflé­chissent la lumière du jour et risquent de déclencher
le dispositif d'arrêt. Ne pas pointer d'autres appareils
d'éclairage vers le détecteur.

240°

❒ Desserrer la vis de blocage

de la rotule et faire pivoter le
détecteur pour pointer.

❒ Marcher dans la zone de cou-

Vis de
blocage

Rotule

verture et noter à quel endroit
l’éclairage se déclenche (de
plus, le voyant à DEL clignote
à plusieurs reprises lors de la
détection d’un mouvement).
Déplacer la tête du détecteur
vers le haut, le bas ou le côté
pour modifier la zone de cou­verture. Ne pas permettre au

Pointer le détec-

teur vers le bas

pour réduire la

couverture

détecteur d’être à moins de
51 mm des lampes.

❒ Régler la sensibilité (RANGE)

selon les besoins. Une trop
grande sensibilité pourrait
causer des déclenchements
intempestifs.

Pointer le détec­teur vers le haut
pour augmenter

la couverture

❒ Fixer la tête du détecteur en

position en serrant la vis de blocage. Éviter de

trop serrer la vis.

❒ Placer l’interrupteur ON-TIME à 1, 5 ou 20

minutes.

❒ Régler l'interrupteur DualBriteMD au temps d'allu-

mage désiré, à faible intensité, après le crépuscule
(3h, 6h, crépuscule-aurore).

2,4 m

DualZone

21 m 30,5 m

DualZone

MC

(avec intensificateur)

Portée maximale Angle de couverture
maximale

MC

AVERTISSEMENT : Risque d'incendie ! Ne pas
pointer les lampes vers une surface combustible
située à moins de 1 mètre.

NOTE : La technologie DualZoneMC est ajoutée de

façon optionnelle à certains produits à détecteur de
mouvement de HeathMD/Zenith. Cette fonction ajoute
une zone de détection sous le détecteur de mou­vement. La technologie DualZoneMC n’exige aucun
réglage additionnel et fonctionne avec les détecteurs
de mouvements classiques.

16

598-1346-00

FICHE TECHNIQUE

Portée . . . . . . . . . . . . 21 m avec amplification de

portée hors circuit et de 30,5 m
losqu’en circuit (varie selon la

température environnante).
Angle de détection . . . Jusqu’à 240˚
Charge électrique . . . Jusqu’à 300 Watts Maximum,

halogène (Jusqu’à 100 Watts

Maximum par douille)
Courant requis

(lampes éteintes) . . . . 120 V c.a., 60 Hz.

Modes de

fonctionnement . . . . . Essai, automatique et priorité

manuelle

GUIDE DE DÉPANNAGE

SYMPTÔME CAUSE POSSIBLE
Les lampes ne s’allument

pas.

Les lampes s’allument le
jour.

Les lampes s’allument sans
raison apparente.

L’éclairage s’allume trop
tard sous le réglage cré­puscule-aube.

Les lampes restent allu­mées continuellement.

Les lampes clignotent.

L’éclairage clignote une
fois, puis reste éteint en
mode manuel.

1. L’interrupteur d’éclairage est en position hors circuit.

2. Les projecteurs sont brûles ou desserrés.

3. Le fusible du circuit a sauté ou le disjoncteur est en position hors circuit.

4. La fonction de mise hors circuit à la lumière du jour est engagée.
fait nuit).

5. Mauvais câblage, s’il s’agit d’une nouvelle installation.

6. Mauvaise orientation. (Réorienter le détecteur pour obtenir la couverture désirée).

1. La commande d’éclairage est installée dans un endroit relativement sombre.

2. La commande d’éclairage est en mode essai.

1. La commande d’éclairage peut détecter de petits animaux, des arbres agités par le
vent ou la circulation automobile. (Réorienter le détecteur).

2. La commande de sensibilité est placée sur un réglage trop sensible. (Réduire la sen-
sibilité. Mettre l'amplification de portée (Range Boost) hors circuit (OFF).

3. La minuterie DualBrite® est en circuit (ON).

1. Le capteur est situé dans un endroit relativement sombre.
utiliser un réglage de 3 h ou de 6 h).

1. Un projecteur se trouve trop près du détecteur de la commande d’éclairage ou est
pointé vers des objets tout près dont la chaleur déclenche le détecteur. (Éloigner le
projecteur du détecteur ou des objets avoisinants).

2. Le détecteur de la commande d’éclairage pointe vers une source de chaleur comme
un évent d’aération, un évent de sécheuse ou une surface peinte de couleur vive
réfléchissant la chaleur. (Réorienter le détecteur).

3. La commande d'éclairage est en mode manuel. (La remettre en mode AUTO).

1. La chaleur ou la lumière des projecteurs peut allumer et éteindre alternativement la
commande d’éclairage. (Éloigner les projecteurs du détecteur).

2. La chaleur qui est réfléchie par d’autres objets peut affecter la commande d’éclairage.
(Réorienter le détecteur).

3. La commande d’éclairage est en mode essai et se réchauffe. (Le clignotement est
normal dans ces deux cas).

1. Le capteur détecte son propre éclairage. (Repositionner les lampes pour que l’aire
sous le capteur demeure relativement sombre).

Minuterie . . . . . . . . . . 1, 5 ou 20 minutes

DualBrite® . . . . . . . . . Hors circuit, 3, 6 heures, cré-

puscule-aurore
Ampoule de

remplacement . . . . . . Lampe halogène 120 V, de 100

W maximum, de type G8, T4, à

deux broches
HeathCo LLC se réserve le doit d’abandonner tout

produit et d’en changer les spécifications, en tout temps
et sans contracter quelque obligation que ce soit quant
à l’incorporation de nouvelles caractéristiques aux
produits déjà vendus.

(Revérifier quand il

(Placer l’interrupteur ON-TIME).

(Déplacer le capteur ou

598-1346-00

17

SERVICE TECHNIQUE

Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour obtenir de l’aide

avant de retourner l’article au magasin.

En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site Web à www.hzsupport.com. Si le
problème persiste, composez* le 1 800 858-8501 (service en anglais seulement), entre 7 h 30 et 16 h 30, HNC,
du lundi au vendredi. Vous pouvez aussi écrire au :
HeathCo LLC
P.O. Box 90045, Bowling Green, KY 42102-9045
ATTN: Technical Service Specialty Products (Service technique, produits de spécialité)
* Lors d’un appel au service technique, veuillez avoir les renseignements suivants à portée de main : numéro
du modèle, date d’achat et endroit de l’achat.

Aucune pièce de rechange n’est disponible pour ce produit.

GARANTIE LIMITÉE DE 10 ANS

Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous pouvez également
jouir d’autres droits, variables d’une province à l’autre.
Pendant une période de 10 ans à compter de la date d’achat, toute anomalie de fonctionnement imputable
à un vice de matériau ou de main-d’oeuvre sera corrigée gratuitement.
Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un mauvais
traitement ou à la négligence. Les ampoules, les piles et des autres articles non durables ne sont pas
couverts par cette garantie. Le service non autorisé ou la modification du produit ou d’un ou l’autre de ses
composants fournis invalidera totalement la présente garantie.Cette garantie n'inclut pas le remboursement
pour le dérangement, l'installation, le réglage, la perte d'utilisation, le service non autorisé ou les frais d'ex­pédition pour le renvoi de la marchandise.
La garantie ne couvre que les produits assemblés HeathCo LLC et ne s’étend pas aux autres équipements
et composants que le client pourrait utiliser conjointement avec nos produits.
CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES
OU IMPLICITES, Y COMPRIS DE TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION DE
CONVENANCE À LA COMMERCIALISATION OU À L’EFFET QUE LES PRODUITS CONVIENNENT À UN
BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX,
DIRECTS, INDIRECTS OU SECONDAIRES.
LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET HEA­THCO LLC NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS,
INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S’Y LIMITER, LES PERTES COMMERCIALES ET
PERTES DE PROFIT, QU’ELLES SOIENT PRÉVISIBLES OU NON. Certaines provinces n’autorisent pas
l’exclusion ou la limitation des dommages indirects ou secondaires, et la limitation ou l’exclusion ci-dessus
pourrait ne pas s’appliquer à vous. Veuillez conserver le reçu portant la date d’achat; vous en aurez besoin
pour toutes vos demandes liées à la garantie.

18

598-1346-00

Notes / Notas ______
__________________
__________________
__________________
__________________
__________________
__________________
__________________
__________________
__________________
__________________
__________________

598-1346-00

19

Purchase Information

Información de la compra

Renseignements d’achat

Model #: _________________ Date of Purchase: ______________
Nº de modelo / N° de modèle Fecha de compra / Date d’achat

Staple Purchase Receipt Here

Engrape aquí el recibo de compra

Agrafez le reçu d’achat ici

PLEASE KEEP YOUR DATED SALES RECEIPT,

IT IS REQUIRED FOR ALL WARRANTY REQUESTS.

POR FAVOR GUARDE SU RECIBO DE VENTA FECHADO; SE LO

REQUIERE PARA CUALQUIER SOLICITUD DE GARANTÍA.

VEUILLEZ CONSERVER LE REÇU PORTANT LA DATE D'ACHAT;

VOUS EN AUREZ BESOIN POUR TOUTES VOS DEMANDES

LIÉES À LA GARANTIE.

20

598-1346-00
